CM907 - Manuale dell’utente
Cronotermostato settimanale
Descrizione
Honeywell CM907 è un Cronotermostato, progettato per controllare in modo efficiente il sistema di riscaldamento e garantire una temperatura gradevole quando si è in casa e un risparmio energetico quando si è fuori casa. Le istruzioni che seguono spiegano come programmare e utilizzare il Cronotermostato per ottenere il massimo comfort al minimo costo.
Caratteristiche
L’interfaccia utente ergonomica prevede un tasto ‘OK’ che rende estremamente facile l’uso del Cronotermostato e consente un controllo continuo.
La visualizzazione dinamica del testo fornisce un feedback “su schermo” e assistenza operativa all’utente.
Il grande schermo LCD (Liquid Crystal Display) con retroilluminazione offre una maggiore semplicità e una visione più chiara, anche al buio.
Il programma di riscaldamento per 7 giorni consente di impostare il Cronotermostato in modo indipendente per ogni giorno della settimana, in base al proprio stile di vita e con il massimo risparmio energetico.
I 6 livelli di temperatura indipendenti per ogni giorno consentono di impostare 6 temperature (da 5 a 35°C), per godere ogni giorno di un comfort economico
Il tasto Vacanza consente di risparmiare energia abbassando la temperatura, per un periodo di tempo compreso tra 1 e 99 giorni, mentre si è lontani da casa e riportandola al valore normale al ritorno.
Il tasto Party consente di mantenere (o regolare) temporaneamente la temperatura corrente per un periodo compreso tra 1 e 23 ore. Utile quando si hanno ospiti o si rimane fuori casa per poco tempo.
Il tasto Festivo esegue il programma della domenica per un determinato numero di giorni (da 1 a 99), quindi si può fare seguire al Cronotermostato questo programma se vi sono uno o più giorni festivi.
La modifica automatica dell’ora in legale/solare regola automaticamente l’orologio per “l’ora di risparmio della luce”.
La memoria interna conserva il programma dell’utente per un tempo indeterminato, affinché non vada mai perduto – anche quando si rimuovono le batterie.
Il sensore della temperatura esterna (accessorio opzionale) può essere montato sul Cronotermostato per visualizzare la temperatura all’esterno della casa.
Il sensore remoto della temperatura (accessorio opzionale) può essere montato sul Cronotermostato per controllare la temperatura della stanza da un altro luogo, nascondendo il Cronotermostato.
L’opzione Optimum Start (Avvio ottimale) è una funzione avanzata che assicura che vengano raggiunge le condizioni di temperatura ottimali nei tempi richiesti.
Layout dei controlli
1 |
2 |
3 |
4 |
5 |
6 |
19 |
|
|
|
|
7 |
18 |
|
|
|
|
|
8 |
|
GIORNO |
|
|
|
|
|
17 |
COPIA |
|
|
|
|
|
|
GIORNO |
|
|
|
|
|
16 |
|
|
AUTOMANOFF |
DATA |
|
|
|
|
|
PROG |
|
||
|
|
|
|
|
AUTO |
9 |
15 |
|
|
|
|
MAN |
|
CM907 |
1..6 |
|
|
SPENTO |
|
|
|
|
|
|
|
||
14 |
|
|
|
|
|
10 |
|
13 |
12 |
|
11 |
|
|
1 |
Visualizzazione del giorno / della data |
11 Tasti per la programmazione |
||||
2 |
Visualizzazione dell’ora |
|
12 |
Coperchio delle batterie |
|
|
3 |
Visualizzazione dinamica del testo |
|
13 |
Scomparto delle batterie |
|
|
4 |
Indicatore di bruciatore acceso |
|
14 |
Tasto funzione Vacanza |
|
|
5 |
Indicatore di batteria quasi scarica |
|
15 |
Tasto funzione Party |
|
|
6 |
Visualizzazione della temperatura |
|
16 |
Tasto funzione Festivo |
|
|
7 |
Tasti per la modifica della temperatura |
17 |
Tasto Copia Giorno |
|
||
8 |
Tasto per la ricerca della temperatura |
18 |
Tasto Seleziona Giorno |
|
||
9 |
Cursore |
|
19 Tasti per la modifica dell’ora |
|||
10 |
Tasto verde OK |
|
|
|
|
|
Sommario |
|
CONFIGURAZIONE DEL CM907 – Prima di cominciare |
|
FASE 1: Installazione delle batterie .................................. |
3 |
FASE 2: Impostazione della data e dell’ora...................... |
4 |
FASE 3: Esecuzione del programma di riscaldamento .... |
4 |
PROGRAMMAZIONE DEL CM907 – Efficiente uso quotidiano |
|
Il programma di riscaldamento......................................... |
5 |
Esame del programma di riscaldamento ......................... |
5 |
Modifica del programma di riscaldamento....................... |
5 |
Disattivazione / Attivazione dei periodi............................. |
7 |
USO DEL CM907 – Uso delle funzioni |
|
Scelta della modalità operativa ........................................ |
8 |
Modalità AUTO........................................................ |
8 |
Modalità MAN.......................................................... |
8 |
Modalità SPENTO.................................................... |
8 |
Durante il funzionamento normale.................................... |
8 |
Ricerca della temperatura....................................... |
8 |
Cambiamento manuale della temperatura.............. |
9 |
Uso delle funzioni speciali................................................ |
9 |
Funzione VACANZA ................................................ |
9 |
Funzione PARTY.................................................... |
10 |
Funzione FESTIVO ................................................ |
11 |
Regolazione dell’ora....................................................... |
11 |
MESSA A PUNTO DEL CM907 – Impostazione delle preferenze |
|
Modifica dei parametri dell’utente.................................. |
12 |

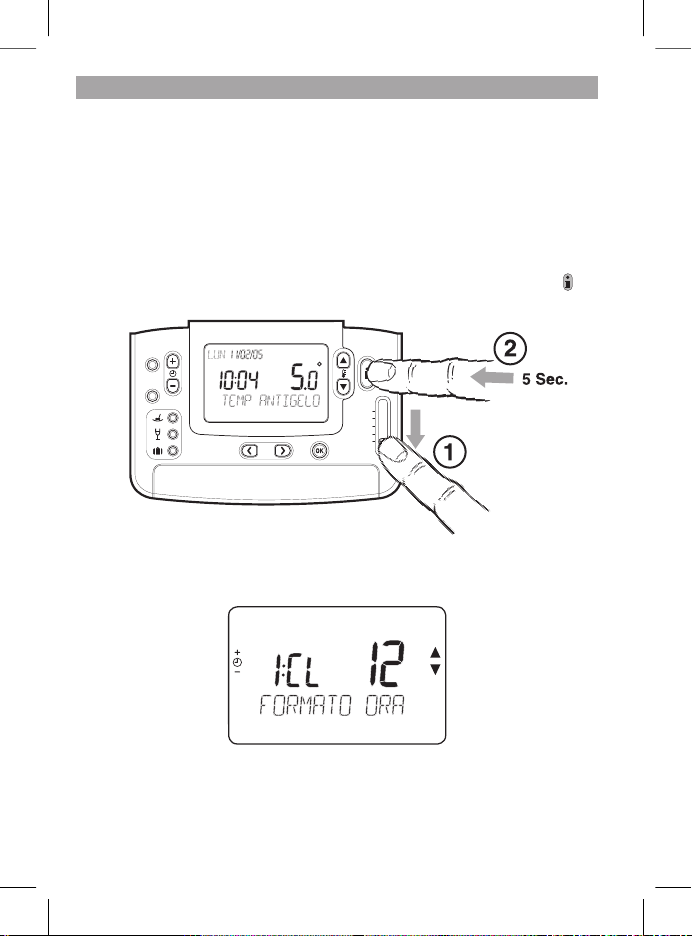

Modifica del formato dell’ora................................. |
13 |
Reset del programma............................................ |
13 |
Modifica automatica dell’ora legale/solare............ |
13 |
DOMANDE FREQUENTI E RISOLUZIONE DEI PROBLEMI |
|
Domande frequenti......................................................... |
14 |
Guida alla risoluzione dei problemi ................................ |
17 |
Prodotto per conto della Environment and Combustion Controls Division di Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland, dal suo Rappresentante Autorizzato Honeywell International Inc.
Prima di cominciare
CONFIGURAZIONE DEL CM907
Questa sezione mostra come configurare e far funzionare il Cronotermostato con 4 semplici passaggi:
FASE 1: Installazione delle batterie
Nota: Seguire le istruzioni contenute in questa sezione solo se il display del Cronotermostato è spento (non appaiono simboli o numeri). Se il display visualizza alcune informazioni andare alla FASE 2 : Impostazione della data e dell’ora.
Per installare le batterie:
a.Sollevare il coperchio anteriore del Cronotermostato per scoprire il coperchio delle batterie e i controlli del Cronotermostato.
b.Rimuovere il coperchio delle batterie spingendolo verso il basso e facendolo
scorrere all’infuori.
c.Inserire le 2 batterie alcaline AA LR6 fornite assieme al Cronotermostato, verificando che l’orientamento sia
corretto (vedere ‘Layout dei controlli’ a pagina 2).
d. Poco dopo il Cronotermostato visualizza le informazioni sul display ed
è pronto all’uso.
e.Rimettere il coperchio delle batterie
spingendolo nuovamente in posizione nella parte anteriore del Cronotermostato.
3
CONFIGURAZIONE DEL CM907
Prima di cominciare
FASE 2: Impostazione della data e dell’ora
Per impostare la data e l’ora:
a.Spostare il cursore nella posizione DATA. Sullo schermo viene visualizzato ‘REGOLARE GIORNO’ ed il giorno lampeggia.
DATA
PROG
AUTO
MAN
b.Utilizzare i tasti
o
per impostare il giorno corretto. Premendo uno di questi tasti viene visualizzato ‘GIORNO OK?’. Una volta raggiunto il giorno corretto, premere il tasto verde
per la conferma.
c.Ora inizia a lampeggiare il mese e viene visualizzato ‘REGOLARE MESE’. Modificare il mese e con la medesima modalità anche l’anno utilizzando i tasti
o
e poi premere il tasto verde
per salvare le modifiche effettuate. (Se è stata immessa una data non valida, l’unità torna all’inizio della modalità dell’impostazione della data.)
d.Dopo aver impostato la data, inizia a lampeggiare l’ora e viene visualizzato ‘REGOLARE ORA’.
e.Utilizzare i tasti
o
per impostare l’ora corretta. Ad ogni pressione dei tasti l’ora cambia di un minuto, mentre tenendoli premuti l’ora cambia dapprima lentamente e poi sempre più velocemente. Una volta impostata l’ora corretta,
premere il tasto verde
per la conferma; vengono visualizzati ‘MODIF SALVATE’ e poi ‘DATA COMPLETA’.
Nota: Se si sposta in qualsiasi momento il cursore prima che venga visualizzato ‘DATA COMPLETA’, le modifiche della data e dell’ora NON vengono salvate.
FASE 3: Esecuzione del programma di riscaldamento
Ora il Cronotermostato è pronto all’uso. Spostando il cursore nella posizione AUTO inizia l’esecuzione del programma di riscaldamento. Il programma di riscaldamento è stato progettato per soddisfare le esigenze di comfort standard, ma se si desidera personalizzarne i parametri, consultare la sezione ‘PROGRAMMAZIONE DEL CM907’.
4
Efficiente uso quotidiano
PROGRAMMAZIONE DEL CM907
Il programma di riscaldamento
Il programma di riscaldamento prevede 6 modifiche dei livelli di temperatura, che possono essere impostati tra le 3:00 e le 2:50 del giorno successivo permettendo così di mantenere la temperatura serale dopo la mezzanotte. Ogni livello di temperatura può essere impostato tra 5°C e 35°C e regolato con incrementi di 0,5°C. Il programma di riscaldamento preimpostato è il seguente:
Da lunedì a venerdì
Periodo |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
|
Ora |
|
6:30 |
8:00 |
12:00 |
14:00 |
18:00 |
22:30 |
|
|
|
|
|
|
|
|
Temperatura |
|
21°C |
18°C |
21°C |
18°C |
21°C |
16°C |
|
|
|
|
|
|
|
|
Sabato e domenica |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Periodo |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
|
|
Ora |
|
8:00 |
10:00 |
12:00 |
14:00 |
18:00 |
23:00 |
|
|
|
|
|
|
|
|
Temperatura |
|
21°C |
21°C |
21°C |
21°C |
21°C |
16°C |
Esame del programma di riscaldamento
Per esaminare o modificare il programma di riscaldamento, muovere il cursore nella posizionePROGeutilizzareitasti
o
perspostarsitraiseiperiodidiprogrammazione per il lunedì. Utilizzare il tasto GIORNO per spostarsi su ogni giorno della settimana, per esaminare o modificare l’intero programma di riscaldamento di 7 giorni.
Modifica del programma di riscaldamento
Per modificare il programma di riscaldamento:
a.Spostare il cursore nella posizione PROG, entrando nella modalità di programmazione. Viene visualizzato ‘REGOLA PROGR 1’ e l’orario per il periodo 1 del lunedì (LUN) lampeggia. Il periodo attivo è evidenziato da un quadratino lampeggia attorno ai numeri in fondo allo schermo, mentre il giorno selezionato lampeggia nell’angolo superiore sinistro dello schermo.
DATA
PROG
AUTO
MAN
SPENTO
1 2 3 4 5 6
5
PROGRAMMAZIONE DEL CM907 |
Efficiente uso quotidiano |
b.Per regolare l’inizio del periodo, utilizzare i tasti
o
; il display smette di lampeggiare e viene visualizzato il testo ‘ORA 1 OK?’. Tenendo premuto il tasto, l’ora cambia velocemente.
Nota: Se premendo i tasti
o
sul display lampeggia il periodo successivo da modificare, significa che continuando a premere i tasti
o
il cambiamento verrà apportato a questo.
c.Una volta raggiunta l’ora desiderata, premere il tasto
per la conferma. ‘MODIF SALVATE’ viene visualizzato per 1,5 secondi, quindi appare ‘REGOLARE TEMP 1’.
Nota:Se l’impostazione originale dell’ora non deve essere modificata, premere il tasto verde
per spostarsi alla fase ‘d.’.
d.Il parametro della temperatura per il periodo 1 del lunedì (LUN) inizia a
lampeggiare. Per regolarlo premere i tasti
o
; il display smette di lampeggiare e viene visualizzato ‘TEMP 1 OK?’.
e.Una volta raggiunta la temperatura desiderata, premere il tasto verde
per la conferma. Vengono visualizzati ‘MODIF SALVATE’ e ‘REGOLA PROGR 2’.
f.Ora è attivo il periodo successivo relativo all’ora e alla temperatura. Regolarlo ripetendo i punti da b a e finché tutti e 6 i periodi vengono impostati per il lunedì, oppure spostare il cursore nella posizione AUTO per eseguire il programma così com’è impostato.
g.Dopo aver impostato il periodo 6 il display smette di lampeggiare e viene visualizzato ‘MODIF SALVATE’, seguito da ‘GIORNO COMPLETO’.
Ora è possibile scegliere come impostare il programma per il giorno successivo:
h.Per copiare il programma del lunedì in un altro giorno:
Premere il tasto COPIA GIORNO per copiare il programma del lunedì nel martedì. Il display si svuota eccetto ‘COPIA LUN IN’, che indica che il programma per il lunedì verrà copiato nel giorno selezionato, che sta lampeggiando nell’angolo in alto a sinistra dello schermo. Per selezionare un altro giorno di destinazione,
premere il tasto GIORNO per spostarsi tra i giorni. Quando il giorno desiderato lampeggia, per la conferma premere il tasto verde
.
Nota: Dopo la conferma, il giorno di destinazione diventa il giorno che viene copiato se si preme nuovamente il tasto COPIA GIORNO.
6
