TULAJDONSÁGOK
CM907
PROGRAMOZHATÓ TERMOSZTÁT
TERMÉK LEÍRÁS
CM907 termosztát családi házak és lakások fűtési
rendszerének időprogram szerinti, automatikus
hőmérsékletszabályozására alkalmazható.
Felhasználható kombi kazánt, olaj- vagy gázkazánt,
keringtető szivattyút termoelektromos működtetőket,
zónaszelepeket vagy villamos fűtési rendszereket is (<8A)
tartalmazó fűtési rendszerekkel összekötve.
CM907 felépítésénél fontos szempont a telepítés gyors és
egyszerű elvégzése; ennek érdekében a fröccsöntött hátlap
huzalvezetőkkel és kikönnyítésekkel rendelkezik.
CM907 a méltán népszerű CM60 termékek egyszerű
programozási filozófiáját, extra nagy LCD kijelzőjét és
nyomógomb elhelyezését örökölte, továbbá a bevezetésre
került ‘OK’ nyomógomb a termosztátot felhasználóbaráttá és
könnyebben telepíthetővé teszi.
termék ideális választás azon vevők részére, akik
megbízhatóan pontos hőmérséklet szabályozást várnak el
egy modern megjelenésű, egyszerűen programozható és
könn
en használható terméktől.
Vonzóan vékony és ultramodern megjelenése ideális minden
•
otthonban.
• 7 napos fűtési program
• A dinamikus szöveges kijelzés az LCD képernyőn kiterjedt
visszajelzést képes adni a felhasználónak vagy telepítőnek.
• Maximum 6, egymástól független kapcsolási pont teszi
lehetővé a kialakított életritmushoz való alkalmazkodást.
• LCD háttérvilágítás segíti az éjszakai leolvasást és
beavatkozást.
• A programozott hőmérséklet ideiglenesen felülírható a
következő kapcsolási időpontig.
• A ’Party’ gomb segítségével az éppen aktuális
hőmérsékletszint a beállítástól számított 1-23 óra időtartamra
ideiglenesen meghosszabbítható.
• A ’Szabadnap’ gomb működtetésével a termosztát 1-99
napig a vasárnapi program alapján fog szabályozni.
• A ’Szabadság’ gomb lehetővé teszi, hogy a termosztát a
következő 1-99 napig energiatakarékos temperáló
szabályozást végezzen, majd a visszatérés napján
visszaálljon a program szerinti AUTO vagy KÉZI üzemmódra.
• Helyiség hőmérséklet lekérdezés
• A felhasználói programot EEPROM memória tárolja.
• A Kikapcsolt mód integrált fagyvédelmi beállítást tartalmaz,
minimum 5°C (telepítő által állítható) hőmérsékletet tartva,
ezáltal megakadályozva a fűtési csőrendszer fagyását.
• 24...230V 8A ohmos, 3A induktív terhelhetőségű SPDT relé a
lakossági fűtési megoldások széles választékával
kompatibilis, univerzális megoldást kínálva.
• 2 db “AA (LR6)” alkáli elemmel működik.
• Minimum elem élettartam 2 év; a termosztát rendelkezik
alacsony elemfeszültség kijelzéssel.
Beépített gyári fűtési program.
• Automatikus téli-nyári időszámítás-váltás.
• Telefon interfész modul lehetővé teszi a program módok és
egy adott beállított érték közötti váltást.
• Fali vagy kötődobozos elhelyezés lehetséges,
huzalvezetőkkel és kikönnyítésekkel egyszerűsítve a
telepítést.
• Nincs szükség külön beállításra kombi kazánok és a legtöbb
lakossági központi fűtési rendszer esetén, továbbá nem
szükséges átkötéseket vagy speciális kapcsolókat felszerelni
a hátoldalon.
• A Felhasználói menüben extra funkciók állíthatók be a
felhasználó igénye szerint:
• 12 vagy 24 órás idő kijelzés
• Fűtési program visszaállítása a gyári programra.
• Automatikus téli-nyári időszámítás-váltás engedélyezése
és tiltása.
• Kijelző nyelv választás (bizonyos modellek esetén).
• A Telepítői menüben extra funkciók állíthatók be az
alkalmazáshoz és a felhasználó egyedi igényeihez szabva:
• Optimalizálás
• Szivattyú járatás
• Felső / alsó határértékek beállítása
• Hőmérséklet eltolás
• Minimum bekapcsolási idő
• Ciklusszám
• Fűtés / Hűtés üzemmód
• Arányos sávszélesség
• A Diagnosztikai menüben hibakeresés lehetséges.
HU0H 8547 UK07 R09/06
KEZELŐSZERVEK / KIJELZŐ
MŰSZAKI ADATOK
CM907 CHRONOTHERM
KEZELŐSZERVEK:
1. Nap és dátum kijelzés
2. Idő kijelzés
3. Dinamikus szöveges kijelzés
4. ‘Fűtés működik’ jelzés
5. Alacsony elemfeszültség
jelzés
6. Hőmérséklet kijelzés
7. Hőmérséklet állító gombok
8. Információ lekérdezés gomb
9. Csúszókapcsoló
10. Zöld OK gomb
11. Programozó gombok
12. Elem takarófedél
13. Elem tartó
14. ‘Szabadság’ gomb
15. ‘Party’ gomb
16. ‘Szabadnap’ gomb
17. Napi program másolás gomb
18. Nap kiválasztás gomb
19. Idő állító gombok
Elemek : 2 db 1.5 V IEC LR6 (AA) alkáli elem
Elem élettartam : Minimum 2 év
Elemcsere : Program EEPROM-ban tárolva
Relé típus : SPDT (potenciálmentes)
Villamos adatok : 230 V~, 50...60 Hz, 0.5 - 8 A ohmos
0.5 - 3 A induktív (0.6 pf)
24 V~, 50...60 Hz, 0.5 - 8 A ohmos 0.5
- 3 A induktív (0.6 pf)
Idő kijelzés : 24 órás vagy 12 órás de/du formátum
Óra pontosság : Jobb, mint 10 perc / év
Program : A hét minden napjára külön program,
napi max. 6 tetszőleges átkapcsolással
Idő felbontás : Órakijelzés - 1 perc
Program - 10 perces lépések
Érzékelő elem : 100K (@ 25 ºC ) NTC termisztor
Hőmérséklet
állítási tartomány
: Program : 5 - 35º C, 0.5 ºC lépésekben
Fagyvédelem : 5
határértékkel egyenlő
º
(5
C - 21ºC). A fagyvédelem hűtési
o
C, vagy alsó
módban nem működik.
Szabályozási
pontosság
Helyiség
: ±0.5 K (névleges) @ 20ºC, 50% terhelés
3 K ∆/óra
: 0 ºC – 50 ºC
hőmérséklet
kijelzés
Szabályozási
: P + I (arányos integráló)
jelleg
Minimum
bekapcsolási idő
: Ciklusidő 10%-a (min. 1 perc), 2-től 5
percig állítható (lásd Telepítői menü)
Ciklusszám : Állítható (lásd Telepítői menü)
Bekötés : Bekötés sorkapocsra max. 2.5 mm2-ig
Huzal vezetés : Tápfeszültség – hátlapon, jobb oldalon
kisfeszültség – hátlapon, jobb oldalon
Méretek : 133 × 89 × 26 mm (szél × mag × mély)
133 × 175 × 26 mm (szél × mag × mély)
(előlap nyitva)
Környezeti
feltételek
: Működési hőm. tartomány 0 -40 ºC
Szállítás és tárolás -20 … 55 ºC
Páratartalom 10 - 90% rh, lecsapódás-
mentes
Bizonylat : EN bizonylatok EN60730-1(Nov 2000),
EN55014-1 (1997), EN55014-2 (2000)
2 HU0H 8547 UK07 R09/06
A
TELEPÍTŐI BEÁLLÍTÁSOK
telepítői menübe lépéshez:
a) Húzza el a csúszókapcsolót OFF állásba.
b) Tartsa együtt lenyomva az INFO
gombokat.
c) Megjelenik a telepítői menü 1. paramétercsoport 1.
paramétere (1-től 19-ig).
d) Nyomja meg a TEMP
vagy gombot a gyári
beállítás megváltoztatásához. A változtatásra a kijelző
villogni kezd.
e) Nyomja meg a zöld OK gombot a változtatás
megerősítéséhez, ekkor a kijelző befejezi a villogást.
f) Nyomja meg a
+ gombot a következő paraméterre
lépéshez.
g) Nyomja meg a
> programozó gombot a 2. paraméter-
csoportba lépéshez (1-től 5-ig).
h) A telepítői menüből való kilépéshez húzza a
csúszókapcsolót AUTO vagy MAN állásba.
i és a programozó ‘< >’
Beállítás nevének jelölése
pl. Cl = Idő formátum
Telepítői menü csoport
(Nyomja meg a
gombot a változtatáshoz)
pl. 1 = Idő formátum
+ vagy –
CM907 CHRONOTHERM
Nyomja meg a TEMP vagy
Gyári vagy saját beállítás
gombot a változtatáshoz
pl. 12 = de/du formátum
24 = 24 órás formátum
Telepítői módban lehetséges:
egyedi alkalmazások beállítása,
speciális funkciók engedélyezése,
opcionális kiegészítők támogatása.
Egyedi alkalmazás Beállítás Szükséges változtatások
Ciklus
/ óra
Fűtés Gázkazánok
(<30 kW)
Olajtüz. kazánok 3 4 1. Állítsa a minimum bekapcsolási időt 4 percre.
Termoelektromos működtető
Zónaszelep 6 1 Villamos fűtés
(<8A)
Légkondícionálás
Hőszivattyú /
Légkondícionáló
Fan coil 6 1 -
Minimum
bekapcsolási
idő
(percben)
Megjegyzés :
a. Az óránkénti ciklusszám megváltoztatásához lépjen a telepítői
menü 2. csoport 2. paraméterhez.
b. A minimum bekacsolási idő megváltoztatásához lépjen a
telepítői menü 2. csoport 1. paraméteréhez.
6 1 -
2. Állítsa az óránkénti ciklusszámot 3-ra.
12 1 Állítsa az óránkénti ciklusszámot 12-re.
12 1 1. Állítsa a termosztátot villamos fűtésre (állítsa a telepítői menü 2.
csoport 3. paraméterét ‘1’ értékre).
2. Állítsa az óránkénti ciklusszámot 12-re.
1. Engedélyezze a termosztátnak a fűtési és hűtési mód közötti
átkapcsolást (állítsa a telepítői menü 2. csoport 4. paraméterét
‘1’ értékre).
2. Nyomja meg a TEMP
szükséges működési módnak (fűtés vagy hűtés) megfelelő
termosztát beállításhoz
szerint.
3 4 1. Állítsa a minimum bekapcsolási időt 4 percre.
2. Állítsa az óránkénti ciklusszámot 3-ra.
A paraméter funkció
rövid megnevezése
vagy gombokat 5 mp-ig a
. Módosítsa a hűtési programot igény
3 HU0H 8547 UK07 R09/06
CM907 CHRONOTHERM
Speciális funkció Leírás Szükséges beállítások
Optimalizálás (Változó
kezdeti időpont)
„Öntanuló intelligens
beállás TM”
A termosztát változtatja a reggeli / délutáni felfűtési
időpontot a kívánt hőmérséklet időben történő
eléréséhez (pl. 7:00-ra 21 ºC). A termosztát megfigyeli a
felfűtés pontosságát és felhasználja a kapott információt
a következő napi felfűtési meredekség kalkulációhoz
(gyári érték 3 K/ó) .A rendszer maximum 3 óra felfűtési
időt engedélyez.
Megjegyzés: A funkció hűtési módban nem működik.
Állítsa a telepítői menü 1. csoport 8.
paraméterét ’1’ értékre.
De-du/ 24órás kijelzés Időkijelzés formátum megváltoztatása (alapbeállítás 24
óra).
Szivattyú járatás A Szivattyú járatás aktiválásával a termosztát 12.00-kor
egy percre zárja a relét, amennyiben ez nem történt
meg az előző 24 órában.
Az aktivált Szivattyú járatás Szabadság módban is
működni fog.
Felső hőmérséklet limit A felső hőmérséklet limit normál értéke (35 oC)
csökkenthető 21
o
C-ig, energiatakarékosság céljából.
Felhasználható például bérlakások esetén.
Alsó hőmérséklet limit Az alsó hőmérséklet limit normál értéke (5 oC)
megemelhető 21
o
C-ig, a lakók hidegtől való védelmére.
Felhasználható például idősek, gyermekek vagy
fogyatékosok egészségének védelmében.
Hőmérséklet eltolás Ha a termosztát hideg/meleg helyen került elhelyezésre
és a vezetékezés miatt nem megoldható az
áthelyezése, a mért/kijelzett hőmérséklet +/- 3
o
C-kal
eltolható. Hasznos, ha más berendezés mérésével
egyező értéket akarunk kapni.
Arányos sávszélesség Állítható 3 oC-ig (alapbeállítás 1.5 oC) jobb hőmérséklet
szabályozás eléréséhez (kevesebb kilengés).
Felhasználható például:
a. Túlméretezett fűtési rendszerrel rendelkező jól
szigetelt lakásokban.
b. Gyors reagálású légrendszerekben.
Opcionális
Leírás Szükséges beállítások
kiegészítők
Külső hőmérséklet
érzékelő
(F42010971 001)
Egy külső hőmérséklet érzékelő csatlakoztatható, a
felhasználó számára lehetővé téve a termosztát
kijelzőjén leolvasni a külső hőmérséklet értéket az
INFO
i gomb megnyomásával. A termosztát minden 10
percben olvassa le a külső hőmérséklet értéket. A külső
hőmérséklet kijelzés tartománya -30 ºC - +45 ºC. Az
érzékelőt max. 50 méterre lehet a termosztáttól
elhelyezni.
Állítsa a telepítői menü 1. csoport 1.
paraméterét ‘12’-re.
Állítsa a telepítői menü 2. csoport 5.
paraméterét ‘1’ értékre.
Állítsa a telepítői menü 1. csoport 6.
paraméterét a kívánt értékre.
Állítsa a telepítői menü 1. csoport 7.
paraméterét a kívánt értékre.
Állítsa a telepítői menü 1. csoport 12.
paraméterét a kívánt eltolási értékre.
Állítsa a telepítői menü 1. csoport 13.
paraméterét a kívánt értékre.
1. Csatlakoztassa az érzékelőt (leírás
az érzékelő csomagolá-sában).
2. Állítsa a telepítői menü 1. csoport
10. paraméterét ’1’ értékre.
Távoli hőmérséklet
érzékelő
(F42010972 001)
Egy távoli hőmérséklet érzékelő csatlakoztatható,
lehetővé téve a termosztát számára, hogy egy másik
helyiség hőmérséklete alapján szabályozzon. A
termosztát minden 60 másodpercben olvassa le a távoli
érzékelő értékét. Az érzékelőt max. 50 méterre lehet a
termosztáttól elhelyezni. Felhasználható például
1. Csatlakoztassa az érzékelőt
(leírás az érzékelő csomagolásában).
2. Állítsa a telepítői menü 1. csoport
10. paraméterét ’2’ értékre.
kereskedelmi egységeknél, ahol fennáll a szakszerűtlen
kezelés veszélye.
4
HU0H 8547 UK07 R09/06
CM907 CHRONOTHERM
Paraméter Telepítői
menü szám /
rövidítés
(választás + / gombokkal)
Ki-
1. Csoport: Termosztát paraméterek
12 / 24 óra kijelzés 1:Cl 24 24 órás idő kijelzés 12 12órás de/du idő kijelzés 1
Idő / Hőmérséklet
2:rP 1 Idő / Hőmérséklet
program
VISSZAÁLLÍTÁSA
Gyári beállítás
Leírás Kijelzés/
jelzés
profil gyári értékekre
állítva
‘0’-ra változik bármely
érték változásakor
Opcionális beállítás
Beállítás
0
1
Telepítői
menü
csoport
Választás
PROG < , >
gombokkal)
Leírás
Idő / Hőmérséklet
programozás szerint
Gyári profil
visszaállításához ‘1’
értékre állítsa.
1
Automatikus télinyári időszámítás
váltás
Kijelző
háttérvilágítás
Felső hőmérséklet
3:tC 1 Automatikus téli-nyári
időszámítás váltás
aktiválva
5:bL 1 Kijelző háttérvilágítás
engedélyezve
6:uL 35 35°C Felső hőm. limit 21 - 34 21°C - 34°C, beállítás
limit
Alsó hőmérséklet
7:LL 5 5°C Alsó hőm. limit 6 - 21 6°C - 21°C, beállítás
limit
Optimalizálás 8:0P 0 Optimalizálás
aktiválva
Távoli beállítás (pl.
9:tS 0 Tiltva 1 Engedélyezve 1
telefonos modulon
keresztül)
Második
10:SS 0 Nincs csatlakoztatva 1, 2 1 – Külső hőmérséklet
hőmérséklet
érzékelő
Hőmérséklet
12:tO 0 Nincs eltolás -3 ... +3 -3°C - +3°C, beállítás
eltolás
Arányos
13:Pb 1.5 1.5°C arányos sáv 1.6 - 3.0 1.6°C - 3.0°C, beállítás
sávszélesség
Paraméterek
visszaállítása gyári
értékre
19:FS 1 Minden beállítás gyári
értéken. ‘0’-ra változik,
ha bármely paraméter
érték megváltozik.
0 Automatikus téli-nyári
1
időszámítás váltás tiltva
0 Kijelző háttérvilágítás
1
tiltva
1
1°C-os lépésekben
1
1°C-os lépésekben
1 Optimalizálás tiltva 1
1
érzékelő csatlakoztatva
2 – Távoli hőmérséklet
érzékelő csatlakoztatva
1
0.1°C-os lépésekben
1
0.1°C-os lépésekben
0
1
Beállítások a fenti
módosítások szerint
Gyári profil
1
visszaállításához ‘1’
értékre állítsa.
‘2. Csoport: Rendszer paraméterek (Nyomja meg a ‘>’ program gombot a csoportba lépéshez)
Minimum kazán
bekacsolási idő
1:Ot 1 1 perc minimum
bekapcsolási idő
2 - 5 2 - 2 perc
3 - 3 perc
2
4 - 4 perc
5 - 5 perc
Ciklusszám 2:Cr 6 6 ciklus óránként (cph)
gázkazánokhoz,
zónaszelepekhez és
fan-coil-hoz
3, 9, 12 3 - 3 cph
9 - 9cph
12 - 12 cph
2
Villamos fűtés 3:Eh 0 Alkalmazás< 3A 1 Alkalmazás 3 - 5A 2
Fűtés / hűtés
4:HC 0 Tiltva 1 Engedélyezve 2
váltás
Szivattyú járatás 5:PE 0 Szivattyú járatás KI 1 Szivattyú járatás BE 2
5
HU0H 8547 UK07 R09/06
A
A
A
MÉRETEK
CM907 CHRONOTHERM
TELEPÍTÉS
ELHELYEZÉS
CM907 termosztátot, mint a fűtési rendszer szabályzó
elemét, megfelelő légáramlásba, átlagos helység
hőmérsékletre , belső falfelületre, 1.5 méterrel a padló fölé
helyezzük. Ne kerüljön a CM907 termosztát hőforrások
(radiátorok, hősugárzók, TV vagy lámpák), ajtók és ablakok
közelébe, vagy közvetlen napsütésbe.
RÖGZÍTÉS
CM907 termosztát rögzíthető közvetlenül a falra, vagy
villamos kötődobozra is.
BEKÖTÉS
CM907 termosztát állandó csatlakozással, az érvényes
l.E.E. szabályozások szerint köthető be. Gondoskodjon arról,
hogy a tápfeszültség bekötés max. 8 A értékű "A" osztályú
biztosítós kapcsolón keresztül történjen. (minden póluson 3
fázistávolsággal).
FONTOS
1. A telepítést csak az arra kiképzett személy
végezheti.
2. A telepítés megkezdése előtt válassza le a
tápfeszültséget a berendezésről.
6
HU0H 8547 UK07 R09/06

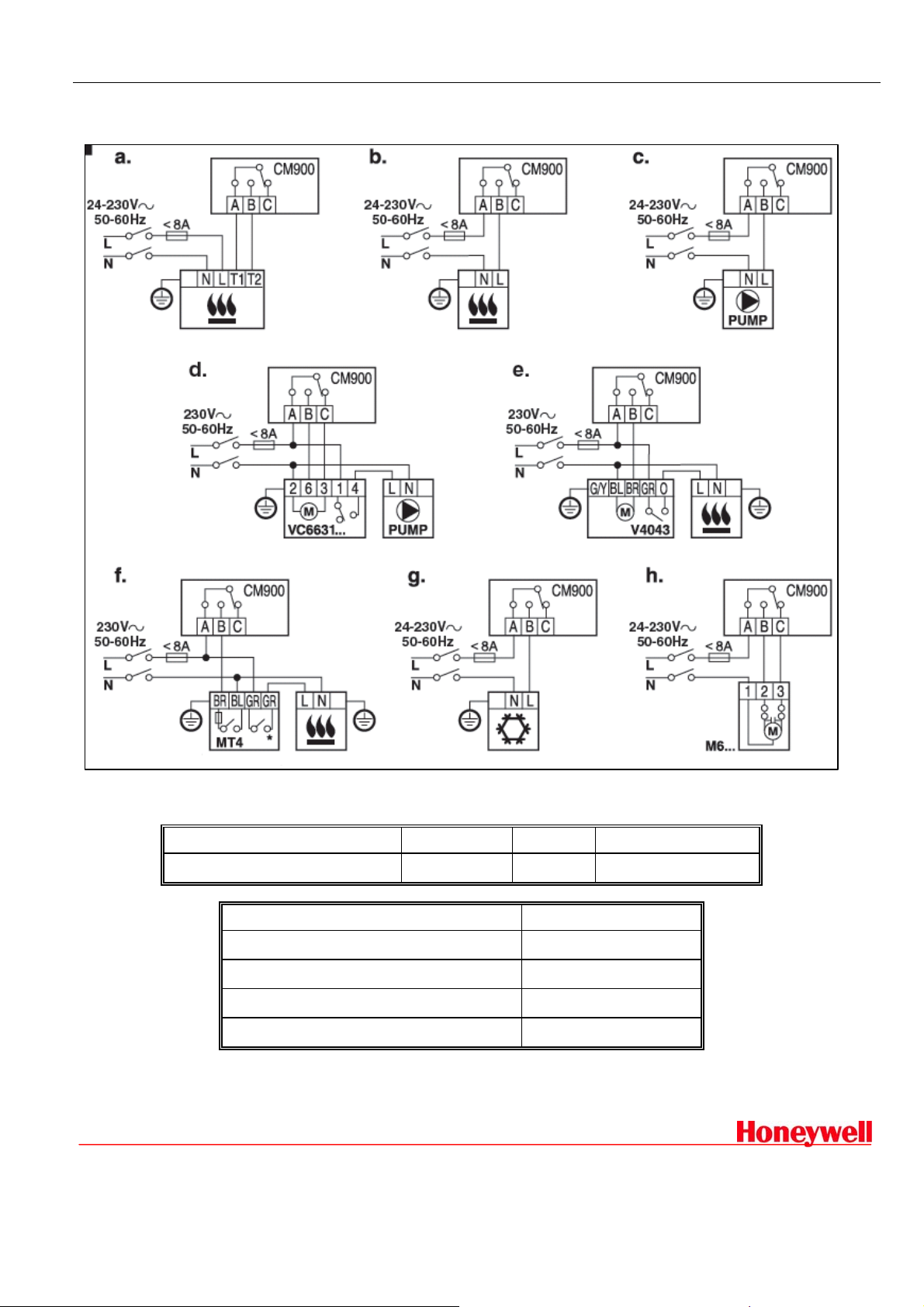

BEKÖTÉS
CM907 CHRONOTHERM
*csak S-verziók
RENDELÉSI SZÁMOK
Megnevezés Modell Felirat Gépkönyv
Heti programozható termosztát CMT907A1066 Honeywell magyar
Megnevezés Modell
CM900 távérzékelő F42010972 001
CM900 külső hőmérséklet érzékelő F42010971 001
CM900 kiegészítő sorkapocs F42010977 001
analóg vonalas telefonos távkapcsoló MT2000
Honeywell Szabályozástechnikai Kft. http://europe.hbc.honeywell.com
1139 Budapest Petneházy u. 2-4. http://www.honeywell.hu
Telefon: (+36 1) 451 4300
Fax: (+36 1) 451 4343
HU0H 8547 UK07 R09/06
Loading...
