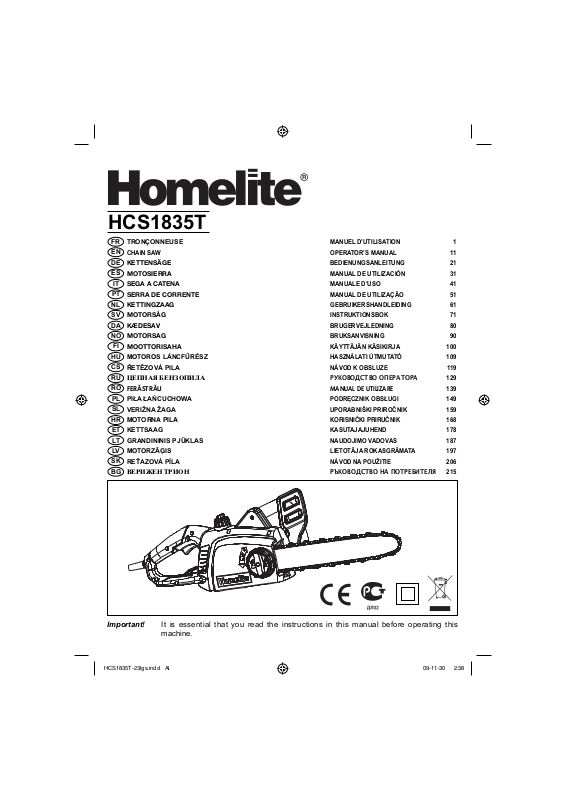

Homelite HCS 1835 T User Manual

HCS1835T

FR

TRONÇONNEUSE

EN

CHAIN SAW OPERATOR’S MANUAL 11

DE

KETTENSÄGE

ES

MOTOSIERRA

IT

SEGA A CATENA

PT

SERRA DE CORRENTE

NL

KETTINGZAAG

SV

MOTORSÅG

DA

KÆDESAV

NO

MOTORSAG

FI

MOOTTORISAHA

HU

MOTOROS LÁNCFŰRÉSZ

CS

ŘETĚZOVÁ PILA

RU

сЦизДь ЕЦзбйиагД

RO

FERĂSTRĂU

PL

PIŁA ŁAŃCUCHOWA

SL

VERIŽNA ŽAGA

HR

MOTORNA PILA

ET

KETTSAAG

LT

GRANDININIS PJŪKLAS

LV

MOTORZĀĢIS

SK

REŤAZOVÁ PÍLA

BG

ЗЦкаЬЦз нкайз

MANUEL D’UTILISATION 1

BEDIENUNGSANLEITUNG 21
MANUAL DE UTILIZACIÓN 31

MANUALE D’USO 41

MANUAL DE UTILIZAÇÃO 51

GEBRUIKERSHANDLEIDING 61

INSTRUKTIONSBOK 71

BRUGERVEJLEDNING 80

BRUKSANVISNING 90

KÄYTTÄJÄN KÄSIKIRJA 100

HASZNÁLATI ÚTMUTATÓ 109

NÁVOD K OBSLUZE 119

РУКОВОДСТВО ОПЕРАТОРА 129

MANUAL DE UTILIZARE 139

PODRĘCZNIK OBSŁUGI 149

UPORABNIŠKI PRIROČNIK 159

KORISNI»KI PRIRU»NIK 168

KASUTAJAJUHEND 178

NAUDOJIMO VADOVAS 187

LIETOTĀJA ROKASGRĀMATA 197

NÁVOD NA POUŽITIE 206

РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ 215

Important! It is essential that you read the instructions in this manual before operating this

machine.

HCS1835T-23lgs.indd AIHCS1835T-23lgs.indd AI 09-11-30 2:3809-11-30 2:38

Attention ! Vous devez absolument lire les instructions de ce manuel avant d’utiliser cette machine.

Important! It is essential that you read the instructions in this manual before operating this machine.

Wichtig! Es ist notwendig, dass Sie die Anweisungen in dieser Bedienungsanleitung lesen bevor

Sie das Gerät bedienen.

Importante:

Es fundamental leer las instrucciones de este manual antes de comenzar a utilizar este

equipo.

Importante! Leggere attentamente le istruzioni contenute nel presente manuale prima di mettere in

funzione l’apparecchio.

Importante! É fundamental que leia as instruções deste manual antes do arranque e funcionamento

desta máquina.

Belangrijk! Het is van essentieel belang dat u de instructies in deze gebruiksaanwijzing leest voordat

u dit toestel gebruikt.

Viktigt! Det är viktigt att du läser instruktionerna i denna manual innan du använder maskinen.

Vigtigt! Det er væsentlig at du læser anvisningerne I denne manual før du betjener denne

maskine.

Viktig! Det er meget viktig at du leser instruksjonene i denne brukerhåndboken før du bruker

denne maskinen.

Tärkeää! On tärkeää, että luet tämän oppaan ohjeet ennen koneen käyttöä.

Fontos! Fontos, hogy a gép használata előtt elolvassa a kézikönyvben található utasításokat.

Důležité! Nepoužívejte tento přístroj dříve, než si přečtete pokyny uvedené v tomto návodu.

Важно! Это существенно чтобы вы прочитали инструкции в этом руководстве перед

использованием этой машины.

Important! Este esenţial să citiţi instrucţiunile din acest manual înainte de operarea acestui produs.

Uwaga! Przed rozpoczęciem użytkowania koniecznie należy zapoznać się z niniejszą instrukcją

obsługi.

Pomembno! Bistvenega pomena je, da si pred uporabo naprave preberete ta navodila za uporabo.

Važno! Neophodno je da pročitate upute prije uporabe ovog uređaja.

Tähtis! On ülimalt tähtis, et te loeksite enne selle masina kasutamist seda kasutusjuhendit.

Svarbi informacija! Prieš pradedant darbą su šiuo instrumentu, būtina perskaityti čia pateikiamas instrukcijas.

Svarīgi! Ir svarīgi, lai pirms mašīnas darbināšanas jūs izlasītu instrukcijas šajā rokasgrāmatā.

Dôležité! Je nevyhnutné si prečítať tento návod pred použitím výrobku.

Важно! От изключителна важност е да прочетете инструкциите в това ръководство,

преди да боравите с тази машина.

HCS1835T-23lgs.indd AIIHCS1835T-23lgs.indd AII 09-11-27 3:0609-11-27 3:06

Sous réserve de modifications techniques / Subject to technical modifications / Technische Änderungen vorbehalten /

Bajo reserva de modificaciones técnicas / Con riserva di eventuali modifiche tecniche / Com reserva de modificações técnicas

/ Technische wijzigingen voorbehouden / Med förbehåll för tekniska ändringar / Med forbehold for tekniske ændringer /

Med forbehold om tekniske endringer / Tekniset muutokset varataan /

A műszaki módosítás jogát fenntartjuk / Změny technických údajů vyhrazeny / åÓ„ÛÚ ·˚Ú¸ ‚ÌeÒeÌ˚ ÚeıÌ˘eÒÍËe ËÁÏeÌeÌËfl /

Sub rezerva modificaţiilor tehnice / Z zastrzeżeniem modyfikacji technicznych / Tehnične spremembe dopuščene

Podloæno tehniËkim promjenama / Tehnilised muudatused võimalikud /

Pasiliekant teisę daryti techninius pakeitimus / Paturam tiesības mainīt tehniskos raksturlielumus / Technické zmeny vyhradené

/ èÓ‰ÎÂÊË Ì‡ ÚÂıÌ˘ÂÒÍË ÏÓ‰ËÙË͇ˆËË

HCS1835T-23lgs.indd AIIIHCS1835T-23lgs.indd AIII 09-11-27 3:0609-11-27 3:06

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

Vaše řetězová pila byla navržena a vyrobena ve
vysokém standardu Homelite pro spolehlivou, snadnou
a bezpečnou obsluhu. Pokud se o ni budete dobře
starat, poskytne vám mnoho let stabilní, bezporuchový
výkon.

Děkujeme vám za nákup výrobku Homelite.

OBECNÁ BEZPEČ NOSTNÍ VAROVÁNÍ
K ELEKTRICKÝM NÁSTROJŮM

VAROVÁNÍ:
Řádně si přečtěte všechny pokyny a
bezpečnostní varování. Opomenutí dodržování

varování a pokynů uvedených níže může
způsobit úraz elektřinou, požár a vážná osobní
poranění.

Uschovejte si tyto pokyny a varování pro budoucí
nahlédnutí.

Pojem „elektrický nástroj“ ve varování poukazuje na
váš nástroj, který je napájen pomocí napájecího kabelu
z elektrické sítě nebo z baterie (bez přívodního kabelu).

BEZPEČNOST PRACOVNÍ OBLASTI

■ Udržujte pracovní prostor čistý a dobře osvětlený.

Zatarasené nebo tmavé oblasti vedou k nehodám.

■ Nepracujte s tímto elektrickým nástrojem ve

výbušných prostředích, například v přítomnosti
hořlavých kapalin, plynů nebo prachu. Elektrické

nástroje vytváří jiskry, které mohou zapálit prach nebo
výpary.

■ Udržujte děti a přihlížející stranou během práce

s elektrickým nástrojem. Rozptylování může způsobit

ztrátu kontroly.

ELEKTRICKÁ BEZPEČNOST

■ Napájecí zástrčky musí být shodné s elektrickou
zásuvkou. Nepokoušejte se zástrčku jakýmkoliv
způsobem upravovat. Nepoužívejte žádný adaptér
zástrček se zemněným (uzemněným) elektrickým
nástrojem. Neupravené zástrčky a shodné zásuvky

snižují nebezpečí elektrického úrazu.

■ Předcházejte tělesnému kontaktu s uzemněnými
nebo zemněnými povrchy, například trubkami,
radiátory, sporáky a lednicemi. Je zde zvýšené

nebezpečí zásahu elektrickým proudem, pokud je vaše
tělo zemněno nebo uzemněno.

■ Nevystavujte elektrické nástroje dešti nebo vlhkým
podmínkám. Voda vnikající do výrobku zvyšuje

nebezpečí elektrického úrazu.

■ Nepoškozujte kabel. Nikdy pro odpojování nástroje
netahejte za kabel ani jej nepoužívejte k přenášení.
Udržujte kabel mimo horké plochy, olej, pohyblivé
součásti nebo ostré hrany. Poškozené a zamotané

kabely zvyšují nebezpečí elektrického úrazu.

■ Pokud používáte elektrický nástroj venkovních

prostředí, používejte vhodný prodlužovací kabel
pro venkovní prostředí. Použití vhodného kabelu

pro venkovní prostředí snižuje nebezpečí elektrického
úrazu.

■ Pokud používáte elektrický nástroj ve vlhkém

prostředí, je nezbytné používat proudový chránič
(PCH). Použitím PCH snížíte nebezpečí poranění

elektrickým proudem.

BEZPEČNOST OSOB

■ Buďte ve střehu, hlídejte, co děláte a používejte
zdravý rozum při provozu tohoto elektrického
nástroje. Elektrický nástroj nepoužívejte, pokud
jste unaveni nebo pod vlivem drog, alkoholu nebo
léků. Chvíle nepozornosti při práci s tímto elektrickým

nástrojem může způsobit vážná poranění osob.

■ Používejte osobní ochrannou výbavu. Vždy noste
ochranu očí. Ochranná výbava jako respirátor,

protiskluzová obuv, ochranná přilba nebo ochrana
sluchu použitá pro příslušné podmínky snižuje
poranění osob.

■ Zabraňte náhodnému spuštění. Zabezpečte, aby
byl spínač v poloze vypnuto (off) před připojením
zdroje energie a/nebo bloku baterií, přípravou
nebo nesením nástroje. Nošení elektrického nástroje

s vaším prstem na spínači nebo se zapojenou zástrčkou
elektrického nástroje může při zapnutí vést k nehodě.

■ Zabraňte náhodnému spuštění. Zabezpečte, aby
byl spínač v poloze vypnuto (off) před připojením
zdroje energie a/nebo bloku baterií, přípravou
nebo nesením nástroje. Nošení elektrického nástroje

s vaším prstem na spínači nebo se zapojenou zástrčkou
elektrického nástroje může při zapnutí vést k nehodě.

■ Odstraňte všechny seřizovací klíče nebo
šroubováky, než zapnete elektrický nástroj. Klíč

nebo šroubovák ponechaný přiložený k otáčející se
části elektrického nástroje může způsobit poranění

osob.

■ Nepřeceň ujte se. Udržujte řádné postavení a
rovnováhu po celou dobu. Toto umožňuje lepší

ovládání elektrického nástroje v neočekávaných
situacích.

■ Správně se oblékejte. Nenoste volný oděv nebo
šperky. Udržujte svoje vlasy, oděv a rukavice mimo
pohyblivé části. Volný oděv, šperky nebo dlouhé vlasy

mohou být zachyceny do pohyblivých částí.

■ Pokud jsou zařízení vybavena přípojkou pro
odsávání prachu a sběrné zařízení, ujistěte se, že
jsou správně připojeny k přístroji, a že se správně
používají. Použití odsavače prachu může snížit

nebezpečí související s prachem.

119

HCS1835T-23lgs.indd 119HCS1835T-23lgs.indd 119 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

POUŽITÍ A PÉČE O ELEKTRICKÝ NÁSTROJ

■ Na elektrický nástroj netlačte. P ro vaše práce

používejte správný elektrický nástroj. Správný

elektrický nástroj bude svou práci provádět lépe a
bezpečn ěji při práci, pro kterou byl navržen.

■ Elektrický nástroj nepoužívejte, pokud spínač

nezapíná nebo nevypíná. Každý elektrický nástroj,

který nemůže být ovládán spínačem, je nebezpečný a
musí být opraven.

■ Odpojte zástrčku od zdroje napájení dřív e, než
provedete jakákoliv nastavení, výměnu příslušenství,
nebo než elektrický nástroj uložíte. Tato bezpečnostní

preventivní opatření snižují nebezpečí náhodného
spuštění elektrického nástroje.

■ Ukládejte nečinný elektrický nástroj mimo dosah dětí a
nenechávejte neznámé osoby pracovat s elektrickým
nástrojem nebo s těmito pokyny k obsluze elektrického
nástroje. Elektrické nástroje jsou nebezpečné v rukou

nekvalifi kovaných uživatelů.

■ Udržujte elektrické nástroje. Kontrolujte vychýlení
nebo zasekávání pohyblivých částí, rozbité části a
každé jiné podmínky, které mohou ovlivnit funkci
elektrických nástrojů. Pokud je poškozen, musí se

elektrický nástroj před použitím opravit. Mnoho úrazů
je způsobeno nedostate
nástroji.

■ Udržujte řezné nástroje ostré a čisté. Řádně udržované
řezné nástroje s ostrými řeznými hranami mají

nízkou pravděpodobnost zaseknutí a jsou snadněji
ovladatelné.

■ Elektrické nástroje, příslušenství a vrtáky, atd.
požívejte v souladu s těmito pokyny a zamýšleným
způsobem použití pro jednotlivý typ elektrického
nástroje s ohledem k pracovním podmínkám a práci,
která má být provedena. Použití elektrick ého nástroje

pro práce jiné, než zamýšlené by mohlo mít za
následek nebezpečnou situaci.

SERVIS

■ Váš elektrický nástroj smí opravovat pouze
kvalifi kovaný opravárenský pracovník a musí používat
pouze shodné náhradní díly. Toto zajišťuje udržování

bezpečnosti elektrického nástroje.

■ Pokud je třeba vyměnit napájecí kabel, musí být

vyměněn výrobcem nebo jeho zprostředkovatelem za
účelem zabránění bezpečnostního rizika.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY K ŘETĚZOVÉ
PILE

■ Udržujte všechny části těla v dostatečné
vzdálenosti od řetězu pily, když řetězová pila
pracuje. Před spuštěním řetězové pily zkontrolujte,

čně udržovanými elektrickými

zda se řetěz pily nedotýká žádného předmětu.

Chvíle nepozornosti při práci s řetězovou pilou může
způsobit zamotání vašeho oděvu nebo těla do řetězu
pily.

■ Vždy držte řetězovou pilu pravou rukou na zadní
rukojeti a levou rukou na přední rukojeti. Držení

řetězové pily v opačném umístění rukou se zvyšuje
nebezpečí poranění osob a nemělo by se nikdy
používat.

■ Noste ochranné brýle a ochranu sluchu.
Doporučuje se také nosit další ochranné pomůcky
pro hlavu ruce, nohy a chodidla. Vhodný ochranný

oděv sníží četnost poranění osob odlétávajícími
úlomky nebo náhodného dotyku s řetězem pily.

■ Řetězovou pilu nepoužívejte na stromě. Obsluha
řetězové pily, když jste na stromě, může mít za
následek poranění osob.

■ Vždy udržujte řádné postavení a obsluhujte pilu

pouze při postavení na pevné, bezpečné a rovné
ploše. Kluzké a nestabilní plochy jako například

žebříky mohou zapříčinit ztrátu rovnováhy a kontroly
nad řetězovou pilou.

■ Když řežete větev, která je napnuta, buďte ve střehu
před zpětným švihem. Pokud se uvolní pnutí ve

vláknech dřeva, může napružená větev udeřit obsluhu
a/nebo způsobit ztrátu kontroly nad řetězovou pilou.

■ Buďte velmi opatrní při řezání malých větviček
a křovin. Mohou se zachytit o zuby řetězu a být

vymrštěny směrem k vám a narušit tak vaši rovnováhu.

■ Noste řet

■ Postupujte dle pokynů pro mazání, napnutí řetězu

■ Udržujte rukojeti suché, čisté a bez mastnot a oleje.

■ Řezejte pouze dřevo. Nepoužívejte řetězovou pilu

PŘÍČINY A PREVENCE OBSLUHY VŮČI ZPĚTNÉMU
VRHU:

Zpětný vrh může nastat, když se příď nebo vrchol vodící

120

ězovou pilu za přední rukojeť ve vypnutém
stavu a směrem od vašeho těla. Pokud řetězovou
pilu přepravujete nebo ukládáte, vždy připevněte
kryt vodící lišty. Správné držení řetězové pily sníží

pravděpodobnost náhodného dotyku s pohybujícím se
řetězem pily.

a výměnu příslušenství. Nesprávně upnutý nebo
namazaný řetěz může buď způsobit, nebo zvýšit
zpětný vrh.

Rukojeti znečištěné mastnotou a olejem jsou kluzké,
což způsobuje ztrátu kontroly.

pro účely, pro které nebyla navržena. Například:
Nepoužívejte řetězovou pilu pro řezání plastových,
kamenných nebo nedř
materiálů. Použití řetězové pily pro práce jiné, než

zamýšlené, by mohlo mít za následek nebezpečnou
situaci.

evěných stavebních

HCS1835T-23lgs.indd 120HCS1835T-23lgs.indd 120 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

lišty dotkne předmětu, nebo když dřevo svírá a řetězová
pila uvízne ve dřevě.

Dotyk vrcholem vodící lišty může v některých případech
způsobit náhlou zpětnou reakci, což je vyhození vodící
lišty nahoru a zpět směrem k obsluze.

Sevření řetězu pily na horní části vodící lišty může vodící
lištu rychle zatlačit zpět směrem k obsluze.

Jakákoliv z těchto reakcí může způsobit ztrátu kontroly nad
pilou, což by mohlo mít za následek vážné poranění osob.
Nespoléhejte pouze na bezpečnostní zařízení vestavěná
do vaší pily. Protože uživatel řetězové pily by měl provést
několik kroků, aby prováděl řezání pilou bez nehod a
poranění.

Zpětný vrh je následkem nesprávného používání nástroje
a/nebo nesprávných pracovních postupů nebo podmínek
a lze se jim vyhnout prováděním správných opatření, viz
níže:

■ Udržujte pevný úchop, palce a prsty obepínají

rukojeti řetězové pily, oběma rukama na řetězové
pile a rozestavte své tělo a ruce tak, abyste
odolávali silám zpětného vrhu. Síly zpětného vrhu

mohou být ovládány obsluhou, pokud provede správná
opatření. Řetězovou pilu nepouštějte. Viz obrázek 11.

■ Nepřeceňujte se a neřežte nad úrovní ramen. Toto

pomáhá zabránit neúmyslnému kontaktu s vrcholem
vodící lišty a umožňuje lepší ovládání řetězové pily
v neočekávaných situacích.

■ Používejte pouze náhradní vodící lišty a řetězy
určené výrobc em. Nesprávné náhradní vodící lišty a

řetězy mohou způsobit zlomení řetězu a/nebo zpětný
vrh.

■ Dodržujte pokyny výrobce pro broušení a údržbu
řetězové pily. Zmenšen í výšky hloubkoměru může

vést ke zvýšenému zpětnému vrhu.

Pro zvýšení elektrické bezpečnosti se doporučuje
používat proudový chránič (PCH) s vypínacím proudem
nižším jak 30 mA. Vždy váš PCH kontrolujte, když budete
pilu používat.

Řetězová pila má vysoký spouštěcí proud a měla by být
připojena k sil nému zdroji napájení. Řetězová pila by se
měla připojovat ke zdroji napájení s impedancí Z
= 0,38+0,24j nebo méně. Je-li to nutné, ptejte se svého
dodavatele elektrické energie nebo úřadu.

sysmax

121

HCS1835T-23lgs.indd 121HCS1835T-23lgs.indd 121 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

SYMBOLY

Některé z následujících symbolů mohou být použity na tomto nástroji. Pro bezpečnou obsluhu tohoto výrobku si je pros

SYMBOL NÁZEV VYSVĚTLENÍ

V Volty Elektrické napětí

Hz Hertz Frekvence (cykly za vteřinu)

W Watt Výkon

Střídavý proud Typ proudu
Bezpečnostní

výstraha

Nástroj třídy II

Výstraha před vlhkem Nevystavujte dešti nebo nepoužívejte ve vlhkých místech.

Opatření, která zajišťují vaši bezpečnost.

Nástroj, ve kterém je ochrana proti úrazu ele ktrickou energií tvořena
dvojitou izolací nebo zesílenou izolací.

Čtení návodu
k obsluze

Opatření proti
elektrickému úrazu

Ochrana očí

Ochrana uší Vždy noste během provozu tohoto výrobku ochranu uší.

Hladina akustického:

10 7

Následující signální slova a významy jsou vhodné pro vysvětlení úrovní nebezpečí spojených s tímto výrobkem.

SYMBOL SIGNÁL VYSVĚTLENÍ

výkonu

Bezpečnostní
výstraha: Nebezpečí
zpětného vrhu

Obsluha ob
rukama

NEBEZPEČÍ

VAROVÁNÍ

POZOR

POZOR

ěma

Pro snížení nebezpečí poranění musí uživatel před použitím nástroje
přečíst a pochopit „Návod k obsluze“.

Vyndejte ihned zástrčku z elektrické zásuvky, j akmile zjistíte poškození
nebo pořezání kabelu.

Vždy noste během provozu tohoto výrobku ochranné rukavice nebo
bezpečnostní brýle.

Zaručená hladina akustického výkonu je 107dB.

Zpětný vrh je velmi nebezpečný a jeho následkem může být vážné
poranění.
Vždy dodržujte pokyny v tomto návodu pro snížení zpětného vrhu.

K obsluze nástroje vždy používejte obě ruce, nepoužívejte jej jednou rukou.

Označuje bezprostředně rizikovou situaci, které je třeba předejít, jinak bude
jejím následkem smrt nebo vážné zranění.

Označu je možnou rizikovou situaci, které je třeba předejít, jinak jejím
následkem může být smrt nebo vážné zranění.

Označuje možnou rizikovou situaci, která, pokud se jí nepředejde, může vést
k lehkému nebo středně těžkému zranění.

(Bez bezpečnostního výstražného symbolu) Označuje situaci, která může mít
za následek vážné poškození.

122

HCS1835T-23lgs.indd 122HCS1835T-23lgs.indd 122 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

SERVIS

Údržba vyžaduje extrémní péči a znalosti a měla by být prováděna pouze kvalifi kovaným servisním technikem.
Pro údržbu nebo servis doporučujeme výrobek vrátit do nejbližší AUTORIZOVANÉ SERVISNÍ OPRAVNY. Pokud
provádíte údržbu, používejte pouze stejné náhradní díly.

USCHOVEJTE SI TYTO POKYNY

TECHNICKÉ ÚDAJE O VÝROBKU

Jmenovité napětí V~/Hz 220~240/50

Jednotka HCS1835T

Jmenovitý výkon W 1800
Jmenovitá rychlost bez zatížení m/s 14
Řezná délka mm 350
Brzda řetězu s < 0,12
Zastavení řetězu s < 0,12
Kapacita olejové nádrže pro řetěz ml 200
Hmotnost (bez kabelu) kg 4,9
Hladina emisí akustického tlaku LpA dB(A) 93,4
Neurčitost KpA dB(A) 3
Hladina akustického výkonu L
Neurčitost K

WA dB(A) 3

Zaručená hladina akustického výkonu L
Celková hodnota vibrací ah m/s
Neurčitost K m/s

WA dB(A) 104

WA(G) dB(A) 107

2
2

7,1
1,5

Poznámky k technickým datům:

■ Uznaná hodnota vibrací byla naměřena pomocí standardního testovacího postupu a lze ji použít k porovnání s jiným
nástrojem.

■ Uznaná hodnota vibrací se může používat k předběžnému odhadu vystavování vibracím.

Varování:

Aktuální hodnoty vibrací během používání nástroje se mohou lišit od výše uvedených a mohou se lišit dle
použitého nástroje; a
je nutno určit bezpečnostní opatření pro ochranu obsluhy, která jsou založena na odhadu vystavení v aktuálních
podm ínkách používání (popsání všech částí pracovního cyklu jako doby, kdy je nástroj vypnut a když běží
naprázdno, kromě doby spuštění).

INFORMACE O ŘETĚ

HCS1835T

Typ řetězu pily 91PJ 052X (Oregon)

Typ vodící lišty 140SCEA041 (Oregon)

Náhradní vodící lištu a řetěz můžete zakoupit u místních prodejců Homelite.
Náhradní vodící lišta HCS1835T: CSA061
Náhradní řetěz HCS1835T: CSA060

123

HCS1835T-23lgs.indd 123HCS1835T-23lgs.indd 123 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

POPIS

Obr. 1

1. Údržba vodící lišty

2. Brzda řetězu

3. Přední rukojeť

4. Víko olejové nádrže

5. Tlačítko bezpečnostního zamknutí

6. Spínač spouště

7. Zadní rukojeť

8. Bodcové nárazníky

9. Vodící lišta

10. Řetěz pily

Obr. 2

11. Přidržovač kabelu

12. Měrka hladiny oleje

13. Kryt ozubenéh o kola

14. Seřizovací kroužek napnutí řetězu

15. Regulátor napínače řetězu

Obr. 3

16. Řetězové kolo

17. Mechanismus napí nače řetězu

Obr. 4

18. Výstup oleje

19. Vodící lišta

Obr. 5

20. Drážk a vodící lišty

21. Vodící články řetězu

22. Řezný článek řetězu

Obr. 9

23. Směr kácení

24. Nebezpečná zóna

25. Úniková cesta

Obr.10

26. Směr pádu

27. Zásek

28. Hlavní řez

29. Nedořez

Obr. 11

30. Odvětvovací řez

31. Neodřezávejte podpůrné větve, dokud se kmen

ořezává

Obr.12

32. Kmen podepřený po celé délce

33. Řez seshora (horní řez), abyste zabránili řezání do

země

Obr. 13

34. Kmen podepře ný na jedné straně

35. 1 . řez zespodu (1/3 průměru) pro zamezení odštípnutí

36. 2. řez seshora (2/3 průměru) pro styk s 1. řezem (aby
se zabránilo sevření)

Obr. 14

35. Kmen podepřený na obou koncích

36. 1. řez zespodu (1/3 průměru) pro zamezení odštípnutí

37. 2. řez seshora (2/3 průměru) pro styk s 1. řezem (aby
se zabránilo sevření)

Obr. 15

38. Rozřezávání kmene

39. Při rozřezávání kmenů stůjte na vyšší straně, aby se
polena nemohla skutálet na vás

Obr. 22

40. Šroub pro mechanismus napínače řetězu

41. Um ístění kolíku

42. Těsnění otvoru pro olej

MONTÁŽ

Tato pila nevyžaduje montáž, ale uživatel by měl vědět jak
nam ontovat vodící lištu a ř
každou prací kontrolujte napnutí řetězu a doplňujte olej,
jak je popsáno níže v tomto návodu.

Montáž vodící lišty a řezacího řetězu

Vytáhněte napájecí zástrčku z elektrické zásuvky. Použijte
ochranné brýle.

■ Odšroubujte regulátor w/matici a sundejte kryt

ozubeného kola. (Obr. 2)

■ Jednotlivé řezné články řetězu musí být otočeny ve

směru otáčení řetězu. Pokud směřují obráceně, otočte
celý řetěz. (Obr. 7)

■ Nasaďte vodící články řetězu do drážky vodící lišty.

(Obr. 5)

■ Řetěz musí být umístěn tak, aby vytvořil smyčku v

zadní části vodící lišty.

■ Přidržte řetěz na liště a nasaďte smyčku řetězu na

řetězové kolo a ujistěte se, že je správně namontován.

(Obr. 6)

■ Vraťte zpět kryt ozubeného kola a zajistěte správné

uchycení mechanismu napínače řetězu s regulátorem
napnutí řetězu a pak zlehka regulátorem dotáhněte.

■ Otáčejte regulátorem napnutí řetězu ve směru o táčení

hodinových ručiček, až se řetěz pily správně napne.
Vodící lišta se pak musí vysunout nahoru, znovu
zkontrolujte napnutí řetězu, řetěz příliš nepřepínejte
(Obr. 2)

124

etěz pily. A také prosím před

HCS1835T-23lgs.indd 124HCS1835T-23lgs.indd 124 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

■ Po správném napnutí řetězu pak regulátor znovu
utáhněte.

Poznámka: Řetěz pily je správně napnut, pokud lze řezací
článek řetězu, v prostřední části vodící lišty, nazvednout 3

mm až 4 mm od horního okraje vodící lišty. Spusťte pilu
s novým řetězem a nechejte ji běžet 2-3 minuty.

VAROVÁNÍ:

Po zabíhací době zkontrolujte napnutí řetězu a
dle potřeby řetěz dotáhněte.

OBSLUHA

ZAMÝŠLENÉ POUŽITÍ

Tato řetězová pila je určena pro domácí řezání kusů
dřeva, stromů a dřevěných klád.
Nepoužívejte pro jakýkoliv jiný úkol, než jak je určeno
v kapitole „ZAMÝŠLENÉ POUŽITÍ“. Navíc není tento
nástroj určen pro profesionální zpracovávání stromů.

ZBYTKOVÁ RIZIKA:

Dokonce při zamýšleném používání vždy existuje
zbytkové riziko, kterému nelze předejít. V souladu s typem
a konstrukcí nástroje může dojít k následujícím možným
nebezpečím:

■ Kontakt s vystaveným pilovým zubem řetězu pily
(nebezpečí pořezání).

■ Přístup k rotujícímu řetězu pily (nebezpečí pořezání).

■ Nepředvídaný, náhlý pohyb vodící lišty (nebezpečí
pořezání).

■ Odmrštění dílů z řet

injekce).

■ Odmrštění dílů z obrobku.

■ Vdechnutí částic obrobku

■ Kontakt kůže s olejem

■ Ztráta sluchu, pokud se během práce nepoužívá

požadovaná ochrana sluchu.

PŘED KAŽDÝM POUŽITÍM PROVEĎTE KONTROLU
NAPNUTÍ ŘETĚZU (Obr. 2)

Varování:

Řetězovou pilu vždy odpojujte od zdroje napájení
před kontrolou napnutí řetězu nebo prováděním
seřizování na řetězu. Noste ochranné rukavice,
když se dotýkáte řetězu, lišty nebo oblastí kolem

řetězu.

■ Zatáhněte za řetěz uprostřed vodící lišty na její spodní
straně směrem od lišty. Mezera mezi řezacím článkem
řetězu a vodící lištou by měla být 3 mm až 4 mm.

■ Pokud je potřeba seřídit napnutí řetězu, podívejte se

prosím do části „Seřízení napnutí řetězu“ níže v této
příručce.

ězu pily (nebezpečí pořezání/

■ Proveďte kroky v odstavci „SEŘÍZENÍ NAPNUTÍ
ŘETĚZU“ níže v návodu pro seřízení napnutí řetězu.

KONTROLA MAZIVA ŘETĚZU

■ Kontrolujte množství oleje v řetězové pile pohledem
na měrku hladiny oleje (12). Pokud je hladina oleje ve
spodní třetině na ukazateli hladiny oleje proveďte kroky
části „DOPLNĚNÍ MAZIVA LIŠTY A ŘE TĚZU” dále
v tomto návodu.

Varování:

Před každým použitím pily zkontrolujte funkci
brzdy řetězu.

Varování:

Před každým použitím pily zkontrolujte napnutí
řetězu.

Varování:

Řetězovou pilu nikdy nepoužívejte bez
přiměřeného namazání řetězu, protože by
to mohlo způsobit poškození pily a ohrozit
bezpečnost. Před každým použitím zkontrolujte
hladinu maziva řetězu!

Varování:

Před zapojením si ověřte, zda napětí a kmitočet
v síti odpovídá hodnotě, uvedené v tabulce s
technickými údaji o výrobku.

Varování:

Před započetím práce zkontrolujte, zda není
napájecí a prodlužovací kabel poškozen.
Používejte napájecí a prodlužovací kabel pouze
v bezvadném stavu.

Za účelem zabránění zpětnému vrhu prosím dodržujte
tyto bezpečnostní pokyny:

■ Nikdy neřezejte vrcholem vodící líšty! Buďte opatrní,
když znovu začínáte řezat nedokončený řez!

■ Vždy začínejte řezat, když pila již běží.

■ Ujistěte se, že je řetěz pily vždy dobře nabroušen.

■ Nikdy neřezejte více než jednu větev současně! Když

odvětvujete, buďte opatrní, abyste se nedotkli jiných
větví.

■ Při přeřezávání dávejte pozor na postavení kmenů,
které jsou velmi blízko Pro řezání je možno použít
stojan.

Uvolnění brzdy řetězu

Abyste mohli dále používat řetězovou pilu poté, co byla
aktivována brzda, musí se brzda řetězu odemknout.
Vypněte pilu uvolněním spouště. Zatáhněte za brzdu

řetězu (2) směrem k vám, až zapadne do své polohy.
Řetěz se nyní bude po zapnutí pily pohybovat.

125

HCS1835T-23lgs.indd 125HCS1835T-23lgs.indd 125 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

Držení řetězové pily (Obr. 8)

Vždy držte řetězovou pilu pevně oběma rukama, palce
a prsty musí obepínat rukojeti. Zajistěte, aby levá ruka
držela rukojeť tak, že je palec dole.

Začátek obsluhy

■ Před započetím obsluhy musíte zkontrolovat napájecí
kabel a připojení k elektrické síti.

■ Spuštění nástroje: Nejprve stiskněte tlačítko
bezpečnostního zamknutí (5) a pak stiskněte tlačítko
spouště (6).

Konec obslu hy

1) Klasické zastavení: Řetěz se zastaví, když prst uvolníte

ze spouště.

2) Zastavení brzdou řetězu: Když se brzda řetězu

ručně zatlačí dopředu, řetěz se automaticky přestane
pohybovat.

Použití řetězové pily

Vždy zabezpečte, že stojíte stabilně a pevně držíte
ř

etězovou pilu oběma rukama, když motor běží.

ZÁKLADNÍ TECHNIKY KÁCENÍ, VYVĚTVOVÁNÍ a
PŘEŘEZÁVÁNÍ
Kácení stromu (Obr. 9)

Při přeřezávání a kácení jsou zapotřebí dvě a více
osob současně, kácení by se mělo provádět odděleně
od přeřezávání do vzdálenosti alespoň dvojnásobku
výšky káceného stromu. Strom se nesmí kácet tak,
aby neohrožova l žádné osoby, narážel do jakékoliv
technické ho zařízení nebo způsobil jakékoliv vážné
poškození. Pokud se strom dostane do kontaktu s nějakým
technickým zařízením, musí se ihned kontaktovat fi rma,
která toto z ařízení provozuje.

Obsluha řetězové pily by měla vždy stát na vyšší straně
terénu, protože se strom může skutálet nebo sklouznout
dolů.

Úniková cesta by se měla naplánovat před začátkem
řezání a dle potřeby vyčistit. Úniková cesta by měla
směřovat dozadu a úhlopříčně od předpokládané dráhy
pádu, viz obr. 9.

Než začnete kácet, uvědomte si přirozený náklon stromu,
umístění velkých větví a směr větru, abyste posoudili,
kterým směrem bude strom padat.

Ze stromu odstraňte nečistoty, kameny, volnou kůru,
hřebíky, třmeny a drát.

Zásek (zářez ve stromu, který směruje pád stromu)
(Obr. 10)

Proveďte zásek do 1/3 průměru kmenu stromu ze strany,
kam bude strom padat. Proveďte nejprve kolmý řez, t o
pomáhá proti sevření buď řetězu pily, nebo vodící lišty,
když by se provedl nejprve vodorovný řez.

Hlavní řez (konečný řez při kácení stromu vytvořený
na protější straně stromu od zářezu) (Obr. 10)

Hlavní řez provádějte minimálně 50 mm nad vodorovným
řezem záseku. Hlavní řez provádějte rovnob

s vodorovným řezem záseku. Zajistěte, aby při
hlavním řezu zůstal dostatečný nedořez. Nedořez
zabraňuje otáčení stromu a pádu nesprávným směrem.
Neprořezávejte nedořez. Ja kmile bude hlavní řez blízko
nedořezu, měl by strom začít padat.

Je-li nějaká možnost , že strom nebude padat
požadovaným směrem nebo se nakloní zpět a s evře řetěz
pily, zastavte řezání před dokončením hlavního řezu a
použijte klín ze dřeva, plastu nebo hl iníku abyste hlavní
řez otevřeli a nechali padnout strom do požado vaného
směru.
Jakmile začne strom padat, vyndejte řetězovou pilu
z řezu, zastavte motor, položte pilu a pak použijte dřív e
naplánovanou únikovou cestu. Dávejte si pozor na pád
horních větví a sl edujte své postavení.

Odvě

tvování stromu (Obr. 11)

Odvětvování je odstr aňování větví z poraženého stromu.
Při odvětvování ponechejte spodní větve jako pod poru
kmenu na zemi. Malé větve odstraňujte v jednom řezu.
Velké vět ve pod pnutím by se měly ořezávat z horní
strany, aby se zabránilo sevření řetězové pily.

Přeřezávání kmene (Obr. 12-15)

Rozřezávání kmene (Obr. 12-15) Je důležité, abyste si
zajistili pevné postavení a rovnoměrně rozmístili svou
hmotnost na obě nohy. Je-li to možné, nadzvedněte a
podepřete kmen pomocí větví, kmenů nebo špalků.

Nechte se vést přirozen ým směrem pro snadné řezání.
a) Je-li kmen podepřen po celé délce, veďte řez seshora

(horní řez). (Obr. 12)

b) Je-li kmen podepřen na jednom konci, veďte řez

zespodu do 1/3 (spodní řez). Pak proveďte konečný
řez seshora tak, abyste se setkali s prvním řezem.
(Obr. 13)

c) Je-li kmen podepřen na obou koncích, veďte řez

seshora do 1/3 (horní řez). Pak proveďte konečný řez
zespodu do zbylých 2/3 tak, abyste se setkali s prvním
řezem. (Obr. 14)

d) Když řežete na svahu, vždy stůjte na horní straně

pokáceného kmenu. Při přeřezávání, pro udržení
maximální kontroly, uvolněte řezací tlak na konci řezu
bez uvolnění úchopu na rukojetích řetězové pily. (Obr.

15)

126

ěžně

HCS1835T-23lgs.indd 126HCS1835T-23lgs.indd 126 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

Nedovolte, aby řetěz přišel do kontak tu se zemí. Po
dokončení řezu počkejte, až se řetěz pily zastaví, pak
teprve pilu přemisťujte. Před přemísťováním od stromu ke
stromu vždy zastavujte motor.

ÚDRŽBA

SEŘÍZENÍ NAPNUTÍ ŘETĚZU (Obr. 2)

Varování:

Řetězovou pilu vždy odpojujte od zdroje napájení
před kontrolou napnutí řetězu nebo prováděním
seřizování na řetězu.

Noste ochranné rukavice, když se dotýkáte řetězu, lišty
nebo oblastí kolem řetězu.

■ Uvolněte regulátor napnutí řetězu (15) mírným
pootočením proti směru otáčení hodinových ručiček.

■ Pro zvýšení napnutí řetězu otáčejte seřizovací kroužek
napnutí řetězu (14) ve směru otáčen í hodinových
ručiček a často kontrolujte napnutí řetězu.

■ Pro snížení napnutí řetězu otáčejte seřizovací kroužek
napnutí řetězu (14) proti směru otáčení hodinových

čiček a často kontrolujte napnutí řetězu. Správně

ru
n apnutý řetěz je, když je mezera mezi řezacím článkem

řetězu a vodící lištou 3 mm až 4 mm. Nejlepší je táhnout
řetěz uprostřed spodní strany vodící lišty směrem dolů
(od vodící lišty) a změřit vzdálenost mezi vodící lištou a
řezným článkem řetězu.

■ Utáhněte regulátor napnutí řetězu (15) otáčením ve
směru otáčení hodinových ručiček.

VÝMĚNA PLÁTU A ŘETĚZU (Obr. 2, 3, 5, 7, 22)

Varování:

Řetězovou pilu vždy odpojujte od zdroje napájení
před kontrolou napnutí řetězu nebo prováděním
seřizování na řetězu.
Noste ochranné rukavice, když se dotýkáte

řetězu, lišty nebo oblastí kolem řetězu.

■ Položte pilu na rovný a plochy povrch, abyste mohly
provést seřízení pily.

■ Ujistěte se, že máte správnou náhradní vodící lištu a
řetěz dle technických údajů uvedených výše.

■ Uvolněte regulátor napnutí řetězu (15) otáčením

proti směru otáčení hodinových ručiček, až se kryt
ozubeného kola (13) uvolní.

■ Sundejte kryt ozubeného kola.

■ Ujistěte se, že mechanismus napínače řetězu (17)

je správně namontován na vodící liště, kterou si
přejete vrátit zpět na řetězovou pilu. Je-li třeba změnit
mechanismus napínače řet
umístěte na novou vodící lištu.

ězu, odšroubujte jej (40) a

■ Umístěte nový řetěz ve správném směru dle obrázku 7

na vodící lištu a ujistěte se, že jsou vodící články řetězu
srovnány v drážce vodící lišty (obrázek 5).

■ Připevněte lištu k řetězové pile a obtočte řetěz okolo
hnacího ozubeného kola, viz obrázek 3.

■ Umístěte zpět kryt ozubeného kola (13) a ujistěte se,
že je mechanismus napínače řetězu (17) správně
srovnán s krytem. Utáhněte regulátor napnutí řetězu
(15).

■ Proveďte kroky v odstavci „Seřízení napnutí řetězu“
uvedené výše v tomto návodu.

DOPLNĚNÍ MAZIVA LIŠTY A ŘETĚZU

■ Odšroubujte a sundejte víko (14) z olejové nádrže.

■ Lijte do olejové nádrže olej a sleduj te měrku hladiny

oleje (12) na nádrži. Zajistěte, aby se při plnění oleje do
olejové nádrže nedostaly žádné neč

■ Našroubujte víko olejové nádrže zpět a utáhněte.

■ Jedna plná olejová nádrž vydrží na 25 – 40 min.
používání řetězové pily.

BRZDA ŘETĚZU

Varování:

Před každým použitím kontrolujte funkci brzdy.
Dávejte řetězovou pilu pro opravu do
autorizovaného servisního střediska, pokud
brzda řetězu řádně nepracuje.

■ Tato pila má rychle reagující brzdu řetězu, která
zastavuje řetěz během 0,12 vteřiny, když:

- se brzda řetězu (2) nasune dopředu

- se pila vypne uvolněním spouště (6)

■ Když se aktivuje brzda řetězu (2), nelze řetězovou pilu
spustit.

Přeprava řetězové pily

Před přepravou řetězové pily vždy vytáhněte zástrčku
ze síťové zásuvky a nasuňte na řetěz a lištu kyt řetězu.
Pokud se provádí několik řezání řetězovou pilou, musí se
pila během jednotlivých řezání vypínat.

Kryt vodící lišty (Obr. 1)
Kryt vodící lišty se musí připnout na řetěz a lištu ihned
po dokončení prací s pilou a vždy, když se má pila
přepravovat.

Broušení řetězu pily

Když řetěz obtížně proniká do dřeva, je potřeba ho
nabrousit následovně:
Napněte řetěz.

■ Upevněte lištu ve svěráku tak, že se řetěz může
pohybovat.

■ Připevněte pilník k držáku pilníku a položte jej na řezací
článek po úhlem 35°.

■ Pilujte jednotlivými tahy směrem dopředu pouze do

127

istoty.

HCS1835T-23lgs.indd 127HCS1835T-23lgs.indd 127 09-11-27 3:0709-11-27 3:07

FR EN DE ES IT PT NL SV DA NO FICSHU RU RO PL SL HR ET LT LV SK BG

Čeština(Překlad z originálních pokynů)

té doby, dokud se celá část opotřebené řezací hrany
neodstraní.

■ Spočítejte počet jednotlivých tahů, které byly zapotřebí
pro nabroušení řezného článku jako výchozí základ a
tento základ použijte pro broušení ostatních řezných

článků.

■ Někdy po broušení vyčnívá omezovací zub ze šablony,

musíte proto obrousit jeho výšku pomocí plochého
pilníku.

■ Nakonec omezovací zub zakulaťte.

POZNÁMKA: Doporučujeme přenechat důležitá
broušení nebo broušení omezovacích zubů servisním
zprostředkovatelům, kteří jsou vybaveni elektrickou
bruskou.

ÚDRŽBA VODÍCÍ LIŠTY

■ Po dokončení práce vyčistěte drážku háčkem a
naolejujte ji.

■ Pravidelně upravujte strany kolejnice pomocí plochého
pilníku.

■ Pokud toto neprovedete při dlouhém používání, mohou
se vodící hrany zlomit a může se poškodit vodící lišta.

■ Pokud je jedna kolejnice vyšší jak druhá, je nutné
ji srovnat plochým pilníkem a pak uhladit jemným
pilníkem nebo smirkovým papírem.

LIKVIDACE

Vysloužilé elektrické nástroje a příslušenství obsahují
významné množství cenných surovin a plastů, které lze
recyklovat.
Odpad z elektrických výrobků by se neměl likvidovat
v komunálním odpadu. Recyklujte prosím v existujících

ízeních. Ptejte se u vašich místních úřadů nebo u

zař
dodavatele pro informace o recyklaci.

128

HCS1835T-23lgs.indd 128HCS1835T-23lgs.indd 128 09-11-27 3:0709-11-27 3:07

EC ATBILSTĪBAS PAZIŅOJUMS (Tulkojums No Oriģinālās Dokumentācijas)

LV

Ražotājs: Homelite Far East Co.,Ltd
Adrese: 24/F, CDW building, 388 Castle Peak Road, Tsuan Wan, HongKong.
Personas, kas atbildīgs par tehniskā faila apkopošanu, vārds un adrese:
Vārds: Simon Del-Nevo (Āra elektroiekārtu nodaļas direktors)
Adrese: Techtronic Industries Europe, Middle East and Africa, Medina House, Fieldhouse Lane, Marlow,Bucks, UK,SL7 1TB

Ar šo paziņojam, ka produkts

Kategorija ...............................................................................................Motorzāģis

Modelis .................................................................................................. HCS1835T

Sērijas numurs.........................................................Skatiet produkta datu plāksnīti

Ražošanas gads ......................................................Skatiet produkta datu plāksnīti

• atbilst attiecīgajām Mašīnu direktīvas 2006/42/EC prasībām

• atbilst arī šādu EC direktīvu prasībām
2006/95/EC (LVD direktīva),
2004/108/EC (EMC direktīva) un
2000/14/EC (Trokšņa direktīva), tostarp modifi kācijas (2005/88/EC)

Mēs arī paziņojam, ka

• ka ir ievēroti šādi Eiropas harmonizētie standarti (to daļas/paragrāfi )
EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008, EN61000-3-2:2006, EN61000-3-3:2008, EN61000-3-11:2000
EN 60745-1:2009; EN60745-2-13:2009;
EN ISO 3744:1995; EN ISO22868 :2008;

Izmērītais skaņas intensitātes līmenis LWA:104dB(A) KWA: 3dB(A)
Garantētais skaņas intensitātes līmenis 107dB(A)
Atbilstības novērtēšanas metode pielikumam V/Direktīvai 2000/14/EC

EC tipa pārbaudes sertifi kāta numurs: 09SHW3035 izsniedza Intertek Deutschland GmbH (informētā iestāde 0905).

Vieta, datums: Honkonga, 10/11/2009 Paraksts: Andrew John Eyre BEng CEng MIET
Tehniskais viceprezidents

PREHLÁSENIE O ZHODE EC (Preklad Z Pôvodných Inštrukcií)

SK

Výrobca: Homelite Far East Co.,Ltd
Adresa: 24/F, CDW building, 388 Castle Peak Road, Tsuan Wan, HongKong.

Meno a adresa osoby poverenej zostavením technického súboru:
Meno: Simon Del-Nevo (Riaditeľ pre elektrické zariadenia určené na použitie v exteriéri)
Adresa: Techtronic Industries Europe, Middle East and Africa, Medina House, Fieldhouse Lane, Marlow,Bucks, UK,SL7 1TB

Týmto vyhlasujeme, že výrobok

Kategória ...........................................................................................Reťazová píla

Model ..................................................................................................... HCS1835T

Sériové číslo ............................................................... Pozri údajový štítok výrobku

Rok zhotovenia ...........................................................Pozri údajový štítok výrobku

• je v zhode s príslušnými podmienkami Smernice o strojových zariadeniach 2006/42/EC

• je v zhode s podmienkami nasledujúcich EC smerníc
2006/95/EC (Smernica LVD),
2004/108/EC (EMC smernica) a
2000/14/EC (Smernica o emisii hluku) vrát. dodatkov (2005/88/EC)

A ďalej vyhlasujeme, že

• sa uplatnili (časti/paragrafy) európskych harmonizovaných noriem
EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008, EN61000-3-2:2006, EN61000-3-3:2008, EN61000-3-11:2000
EN 60745-1:2009; EN60745-2-13:2009;
EN ISO 3744:1995; EN ISO22868 :2008;

Nameraná úroveň hluku L
Garantovaná úroveň hluku 107 dB(A)
Spôsob určenia zhody podľa Dodatku V/ Smernica 2000/14/EC

Číslo certifikátu zo skúšky typu EC: 09SHW3035, vydal Intertek Deutschland GmbH (Oboznámený orgán 0905).

Miesto, dátum: Hong Kong, 10/11/2009 Podpis: Andrew John Eyre BEng CEng MIET
viceprezident technického oddelenia

WA:104 dB(A) KWA: 3dB(A)

HCS1835T-23lgs.indd 243HCS1835T-23lgs.indd 243 2009/12/18 4:152009/12/18 4:15

TECHTRONIC INDUSTRIES EMEA

Medina House, Fieldhouse Lane,
Marlow, Bucks
