Hobart Invision 456P And Phoenix 456 CC/CV User guide

OM-2213 181 254G

August 2000

ProcessesProcesses

Invision 456P:

MIG (GMAW) and Pulsed MIG
(GMAW-P) Welding

Flux Cored (FCAW) Welding

Phoenix 456 CC/CV:

Multiprocess Welding

Description

Invision 456P:

Phoenix 456 CC/CV:

R

Invision 456P And

R

Phoenix 456 CC/CV

(230/460 And

575 Volt Models)

Visit our website at

www.HobartWelders.com

From Hobart to You

Thank you and congratulations on choosing Hobart.
Now you can get the job done and get it done right.
We know you don’t have time to do it any other way.

This Owner’s Manual is designed to help you get the
most out of your Hobart products. Please take time
to read the Safety precautions. They will help you

protect yourself against
potential hazards on the
worksite. We’ve made
installation and operation
quick and easy. With Hobart you can count on
years of reliable service with proper
maintenance. And if for some reason the unit

Hobart is registered to the
ISO 9001 Quality System
Standard.

needs repair, there’s a Troubleshooting section
that will help you figure out what the problem
is. The parts list will then help you to decide
which exact part you may need to fix the
problem. Warranty and service information for
your particular model are also provided.

Hobart Welders manufactures a full line
of welders and welding related equipment.
For information on other quality Hobart
products, contact your local Hobart distributor
to receive the latest full line catalog or
individual catalog sheets. To locate your nearest

distributor or service agency call 1-877-Hobart1.

Hobart offers a Technical
Manual which provides
more detailed service and
parts information for your
unit. T o obtain a Technical
Manual, contact your local
distributor. Y our distributor
can also supply you with
Welding Process Manuals
such as SMAW, GTAW,
GMAW, and GMA W-P.

WARNING

This product, when used
for welding or cutting,
produces fumes or
gases which contain
chemicals known to the
State of California to
cause birth defects and,
in some cases, cancer.
(California Health &
Safety Code Section

25249.5 et seq.)

TABLE OF CONTENTS

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols for Installation, Operation, and Maintenance 3. . . . . . . . . . . . . . . . . . . . . .

1-4. Principal Safety Standards 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols For Installation, Operation, And Maintenance 3. . . . . . . . . . . . . . . . . . . . .

1-4. Principal Safety Standards 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . .

1-1. Signification des symboles 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Dangers relatifs au soudage à l’arc 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. Principales normes de sécurité 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Information sur les champs électromagnétiques 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 – INSTALLATION 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-1. Specifications 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-2. Duty Cycle and Overheating 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

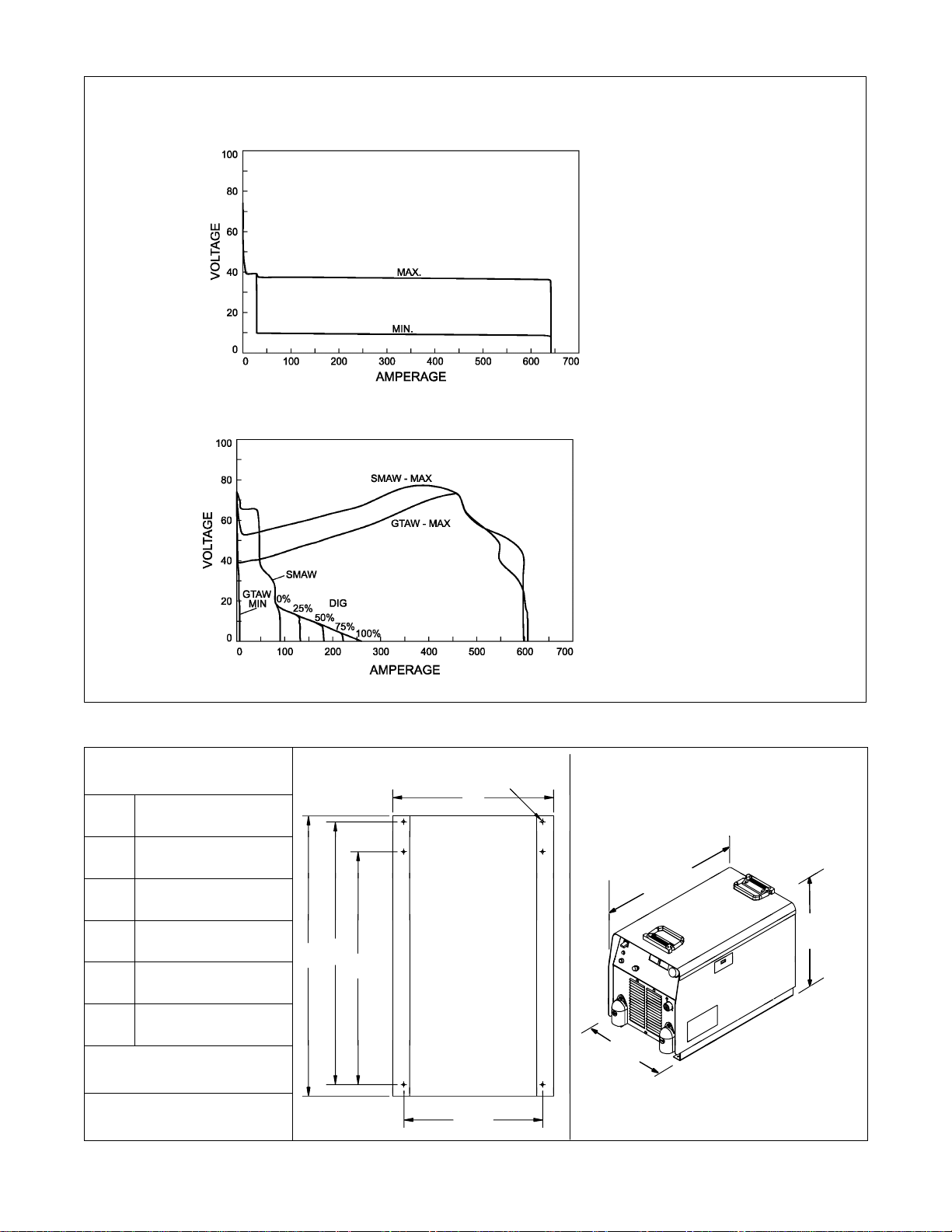

2-3. Volt-Ampere Curves 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-4. Dimensions And Weight 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-5. Selecting a Location 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-6. Weld Output Terminals and Selecting Cable Sizes 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-7. Remote 14 Receptacle Information 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-8. 115 Volts AC Duplex Receptacle And Circuit Breakers 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-9. Electrical Service Guide 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-10. Selecting Input Voltage (230/460 Volt Models Only) 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-11. Connecting Input Power 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 – OPERATION 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-1. Front Panel Controls For Invision 456P 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Mode and Voltage Control For Invision 456P 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-3. Meter Functions For Invision 456P 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-4. Front Panel Controls For Phoenix 456 CC/CV 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-5. Meter Functions For Phoenix 456 CC/CV 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-6. Mode Switch Settings For Phoenix 456 CC/CV 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-7. Lift-Arc TIG Procedure For Phoenix 456 CC/CV 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 4 – MAINTENANCE AND TROUBLESHOOTING 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-1. Routine Maintenance 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-2. Blowing Out Inside of Unit 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

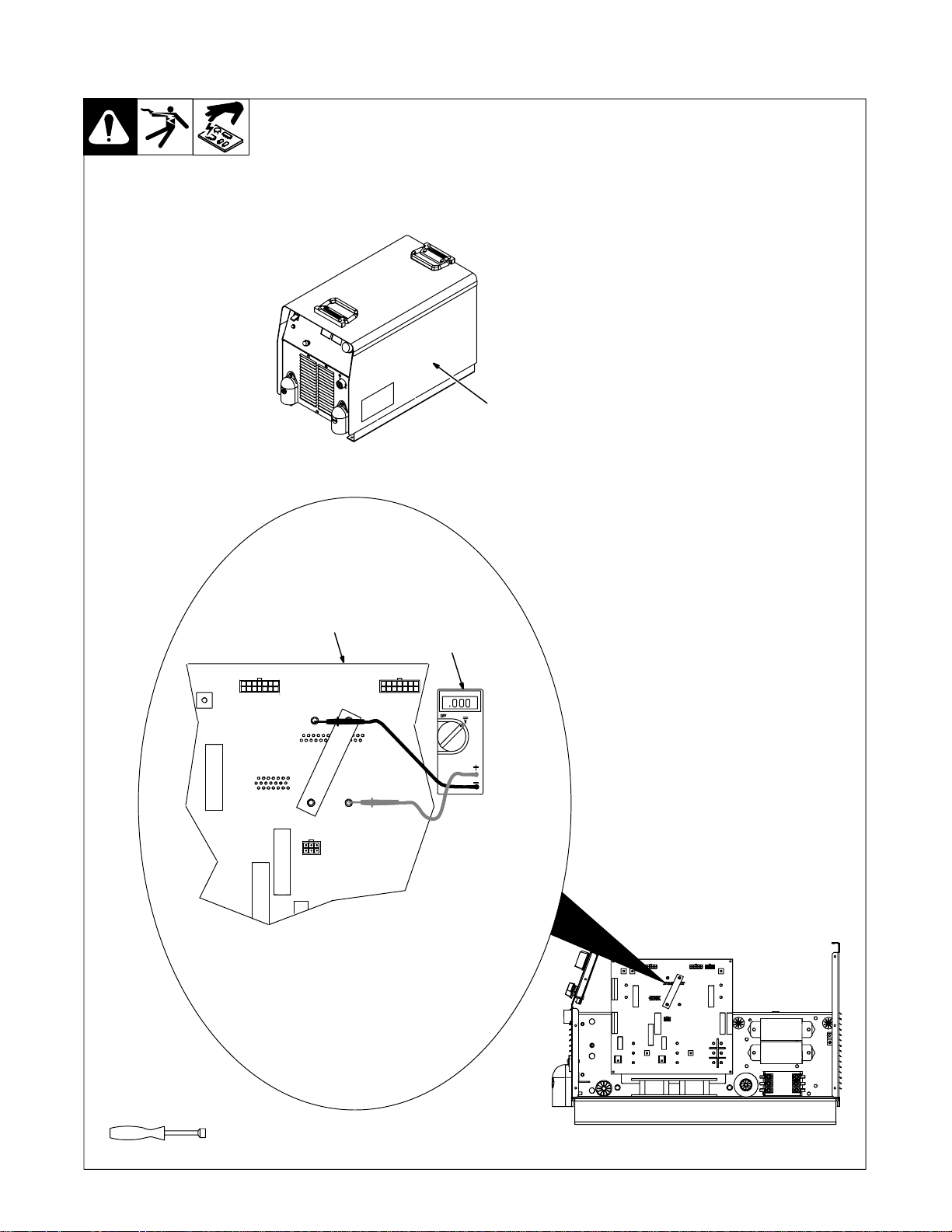

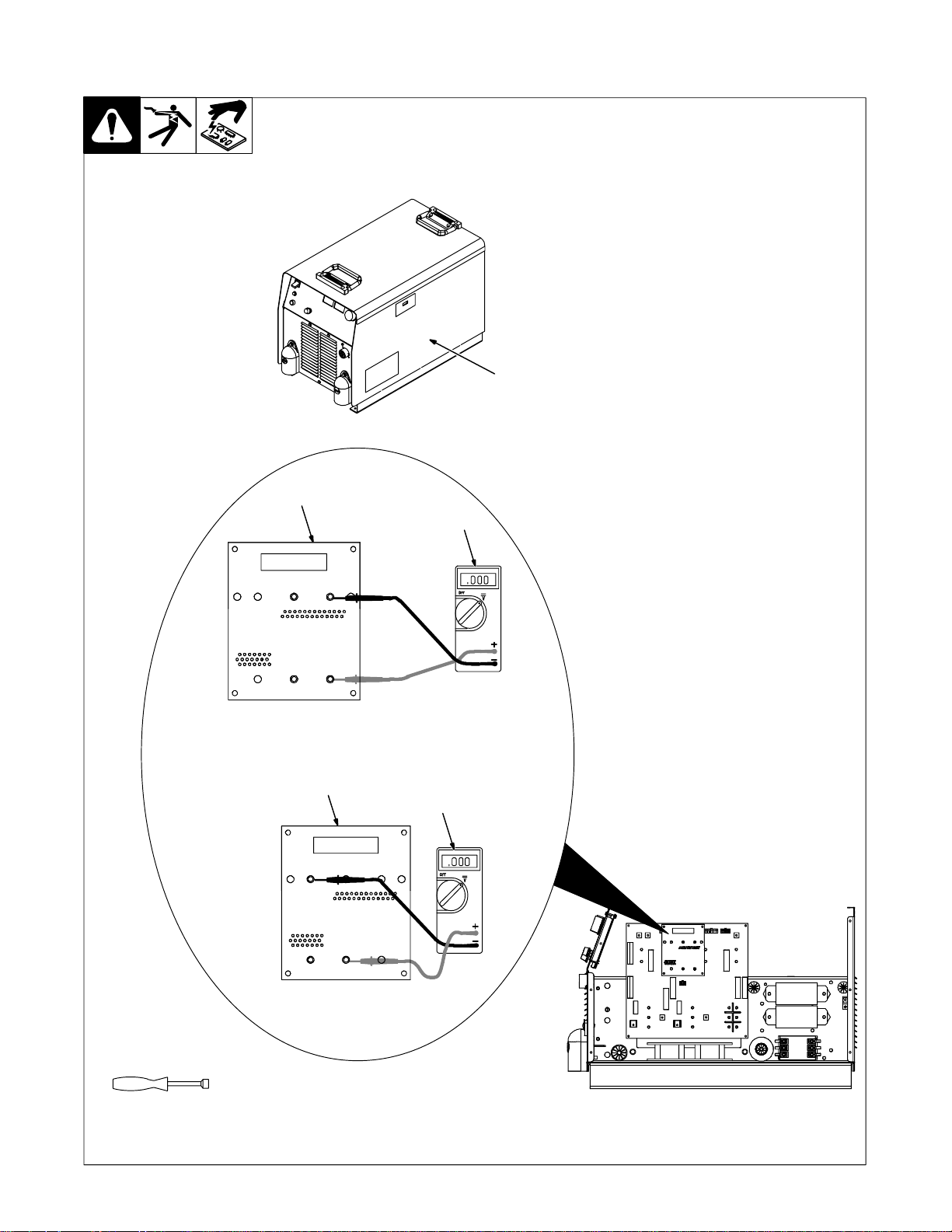

4-3. Removing Right Side Panel and Measuring Input Capacitor Voltage

In 230/460 Volt Models 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-4. Removing Right Side Panel and Measuring Input Capacitor Voltage in 575 Volt Models 22. . .

4-5. Voltmeter/Ammeter Help Displays 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-6. Troubleshooting 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

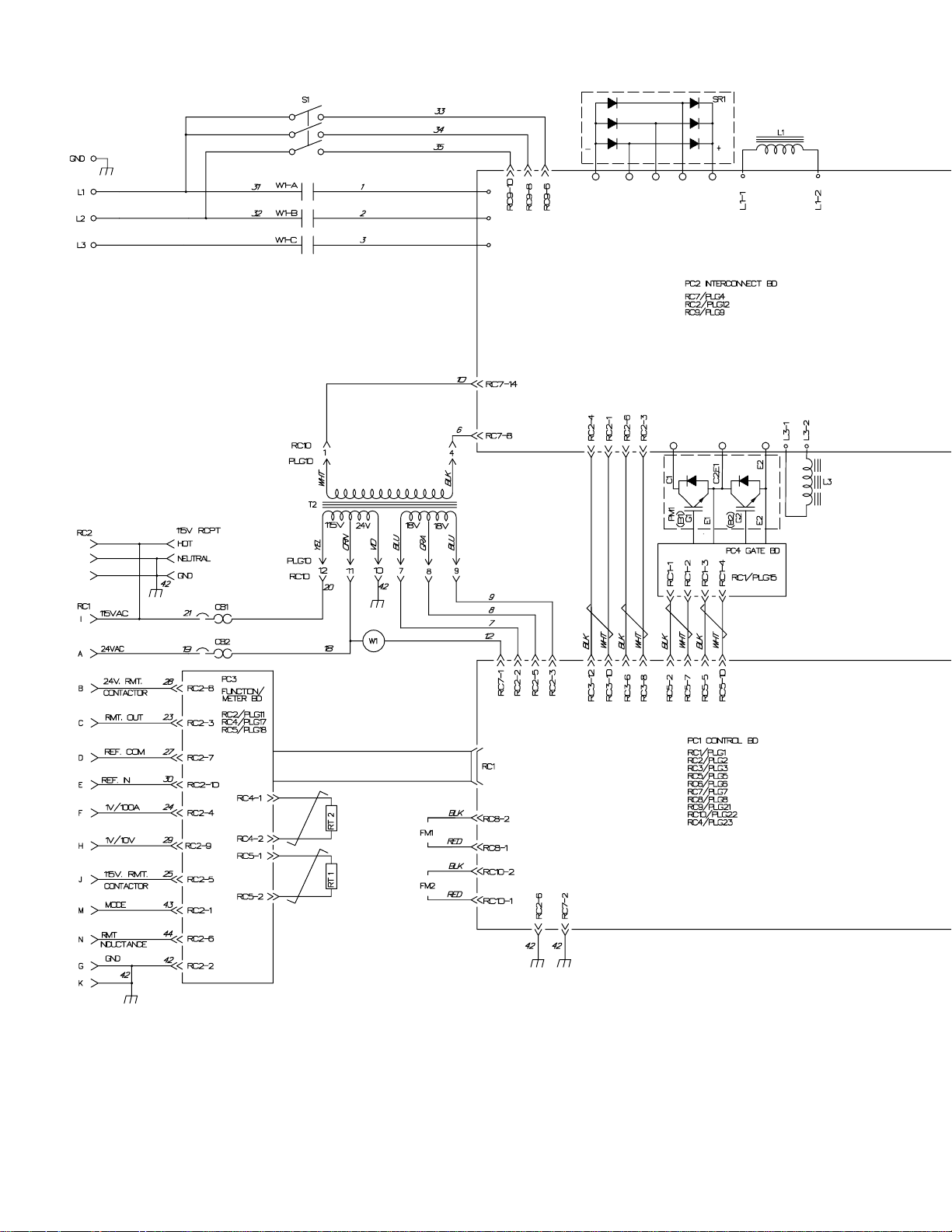

SECTION 5 – ELECTRICAL DIAGRAM 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 6 – PARTS LIST 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OM-2213

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING

1-1. Symbol Usage

Means Warning! Watch Out! There are possible hazards
with this procedure! The possible hazards are shown in
the adjoining symbols.

som _nd_4/98

Y Marks a special safety message.

. Means “Note”; not safety related.

1-2. Arc Welding Hazards

Y The symbols shown below are used throughout this manual to

call attention to and identify possible hazards. When you see
the symbol, watch out, and follow the related instructions to
avoid the hazard. The safety information given below is only
a summary of the more complete safety information found in
the Safety Standards listed in Section 1-4. Read and follow all
Safety Standards.

Y Only qualified persons should install, operate, maintain, and

repair this unit.

Y During operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks
or severe burns. The electrode and work circuit is
electrically live whenever the output is on. The input

live when power is on. In semiautomatic or automatic wire welding, the
wire, wire reel, drive roll housing, and all metal parts touching the
welding wire are electrically live. Incorrectly installed or improperly
grounded equipment is a hazard.

D Do not touch live electrical parts.
D Wear dry, hole-free insulating gloves and body protection.
D Insulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work
or ground.

D Do not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

D Use AC output ONLY if required for the welding process.
D If AC output is required, use remote output control if present on

unit.

D Disconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to
OSHA 29 CFR 1910.147 (see Safety Standards).

D Properly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

D Always verify the supply ground – check and be sure that input

power cord ground wire is properly connected to ground terminal in
disconnect box or that cord plug is connected to a properly
grounded receptacle outlet.

D When making input connections, attach proper grounding conduc-

tor first – double-check connections.

D Frequently inspect input power cord for damage or bare wiring –

replace cord immediately if damaged – bare wiring can kill.

D Turn off all equipment when not in use.
D Do not use worn, damaged, undersized, or poorly spliced cables.
D Do not drape cables over your body.

power circuit and machine internal circuits are also

This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consult symbols and related instructions below for necessary actions
to avoid the hazards.

D If earth grounding of the workpiece is required, ground it directly

with a separate cable.

D Do not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

D Use only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

D Wear a safety harness if working above floor level.
D Keep all panels and covers securely in place.
D Clamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

D Insulate work clamp when not connected to workpiece to prevent

contact with any metal object.

D Do not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists after removal of
input power on inverters.

D Turn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section
before touching any parts.

FUMES AND GASES can be hazardous.

Welding produces fumes and gases. Breathing
these fumes and gases can be hazardous to your
health.

D Keep your head out of the fumes. Do not breathe the fumes.
D If inside, ventilate the area and/or use exhaust at the arc to remove

welding fumes and gases.

D If ventilation is poor, use an approved air-supplied respirator.
D Read the Material Safety Data Sheets (MSDSs) and the

manufacturer’s instructions for metals, consumables, coatings,
cleaners, and degreasers.

D Work in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watch­person nearby. Welding fumes and gases can displace air and
lower th e oxygen level causing injury or death. Be sure the breath­ing air is safe.

D Do not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form
highly toxic and irritating gases.

D Do not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld
area, the area is well ventilated, and if necessary, while wearing an
air-supplied respirator. The coatings and any metals containing
these elements can give off toxic fumes if welded.

OM-2213 Page 1

ARC RAYS can burn eyes and skin.

BUILDUP OF GAS can injure or kill.

Arc rays from the welding process produce intense
visible and invisible (ultraviolet and infrared) rays
that can burn eyes and skin. Sparks fly off from the
weld.

D Wear a welding helmet fitted with a proper shade of filter to protect

your face and eyes when welding or watching (see ANSI Z49.1
and Z87.1 listed in Safety Standards).

D Wear approved safety glasses with side shields under your

helmet.

D Use protective screens or barriers to protect others from flash and

glare; warn others not to watch the arc.

D Wear protective clothing made from durable, flame-resistant mate-

rial (leather and wool) and foot protection.

WELDING can cause fire or explosion.

Welding on closed containers, such as tanks,
drums, or pipes, can cause them to blow up. Sparks
can fly off from the welding arc. The flying sparks, hot

burns. Accidental contact of electrode to metal objects can cause
sparks, explosion, overheating, or fire. Check and be sure the area is
safe before doing any welding.

D Protect yourself and others from flying sparks and hot metal.
D Do not weld where flying sparks can strike flammable material.
D Remove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

D Be alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

D Watch for fire, and keep a fire extinguisher nearby.
D Be aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

D Do not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see
Safety Standards).

D Connect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly
unknown paths and causing electric shock and fire hazards.

D Do not use welder to thaw frozen pipes.
D Remove stick electrode from holder or cut off welding wire at

contact tip when not in use.

D Wear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

D Remove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

workpiece, and hot equipment can cause fires and

FLYING METAL can injure eyes.

D Welding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool,
they can throw off slag.

D Wear approved safety glasses with side

shields even under your welding helmet.

D Shut off shielding gas supply when not in use.
D Always ventilate confined spaces or use

approved air-supplied respirator.

HOT PARTS can cause severe burns.

D Do not touch hot parts bare handed.
D Allow cooling period before working on gun or

torch.

MAGNETIC FIELDS can affect pacemakers.

D Pacemaker wearers keep away.
D Wearers should consult their doctor before

going near arc welding, gouging, or spot
welding operations.

NOISE can damage hearing.

Noise from some processes or equipment can
damage hearing.

D Wear approved ear protection if noise level is

high.

CYLINDERS can explode if damaged.

Shielding gas cylinders contain gas under high
pressure. If damaged, a cylinder can explode. Since
gas cylinders are normally part of the welding
process, be sure to treat them carefully.

D Protect compressed gas cylinders from excessive heat, mechani-

cal shocks, slag, open flames, sparks, and arcs.

D Install cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

D Keep cylinders away from any welding or other electrical circuits.
D Never drape a welding torch over a gas cylinder.
D Never allow a welding electrode to touch any cylinder.
D Never weld on a pressurized cylinder – explosion will result.
D Use only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and
associated parts in good condition.

D Turn face away from valve outlet when opening cylinder valve.
D Keep protective cap in place over valve except when cylinder is in

use or connected for use.

D Read and follow instructions on compressed gas cylinders,

associated equipment, and CGA publication P-1 listed in Safety
Standards.

OM-2213 Page 2

1-3. Additional Symbols For Installation, Operation, And Maintenance

FIRE OR EXPLOSION hazard.

D Do not install or place unit on, over, or near

combustible surfaces.

D Do not install unit near flammables.

D Do not overload building wiring – be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING UNIT can cause injury.

D Use lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

D Use equipment of adequate capacity to lift and

support unit.

D If using lift forks to move unit, be sure forks are

long enough to extend beyond opposite side of
unit.

OVERUSE can cause OVERHEATING

D Allow cooling period; follow rated duty cycle.
D Reduce current or reduce duty cycle before

starting to weld again.

D Do not block or filter airflow to unit.

STATIC (ESD) can damage PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts such as fans.
D Keep all doors, panels, covers, and guards

closed and securely in place.

H.F. RADIATION can cause interference.

D High-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and
communications equipment.

D Have only qualified persons familiar with

electronic equipment perform this installation.

D The user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installa­tion.

D If notified by the FCC about interference, stop using the

equipment at once.

D Have the installation regularly checked and maintained.
D Keep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to
minimize the possibility of interference.

D Put on grounded wrist strap BEFORE handling

boards or parts.

D Use proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts.
D Keep away from pinch points such as drive

rolls.

WELDING WIRE can cause injury.

D Do not press gun trigger until instructed to do

so.

D Do not point gun toward any part of the body,

other people, or any metal when threading
welding wire.

1-4. Principal Safety Standards

Safety in Welding and Cutting, ANSI Standard Z49.1, from American
Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126

Safety and Health Standards, OSHA 29 CFR 1910, from Superinten­dent of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practices for the Preparation for Welding and Cut­ting of Containers That Have Held Hazardous Substances, American

Welding Society Standard AWS F4.1, from American Welding Society,
550 N.W. LeJeune Rd, Miami, FL 33126

National Electrical Code, NFPA Standard 70, from National Fire Protec­tion Association, Batterymarch Park, Quincy, MA 02269.

ARC WELDING can cause interference.

D Electromagnetic energy can interfere with

sensitive electronic equipment such as
computers and computer-driven equipment
such as robots.

D Be sure all equipment in the welding area is

electromagnetically compatible.

D To reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

D Locate welding operation 100 meters from any sensitive elec-

tronic equipment.

D Be sure this welding machine is installed and grounded

according t o this manual.

D If interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables,
using line filters, or shielding the work area.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite 501, Arlington, VA 22202.

Code for Safety in Welding and Cutting, CSA Standard W117.2, from
Canadian Standards Association, Standards Sales, 178 Rexdale
Boulevard, Rexdale, Ontario, Canada M9W 1R3.

Safe Practices For Occupation And Educational Eye And Face
Protection, ANSI Standard Z87.1, from American National Standards
Institute, 1430 Broadway, New York, NY 10018.

Cutting And Welding Processes, NFPA Standard 51B, from National
Fire Protection Association, Batterymarch Park, Quincy, MA 02269.

OM-2213 Page 3

1-5. EMF Information

Considerations About Welding And The Effects Of Low Frequency
Electric And Ma g netic Fields

Welding current, as it flows through welding cables, will cause electro­magnetic fields. There has been and still is some concern about such
fields. However, after examining more than 500 studies spanning 17
years of research, a special blue ribbon committee of the National
Research Council concluded that: “The body of evidence, in the
committee’s judgment, has not demonstrated that exposure to power-
frequency electric and magnetic fields is a human-health hazard.”
However, studies are still going forth and evidence continues to be
examined. Until the final conclusions of the research are reached, you
may wish to minimize your exposure to electromagnetic fields when
welding or cutting.

To reduce magnetic fields in the workplace, use the following
procedures:

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep welding power source and cables as far away from opera­tor as practical.

5. Connect work clamp to workpiece as close to the weld as possi­ble.

About Pacemakers:

Pacemaker wearers consult your doctor first. If cleared by your doctor,
then following the above procedures is recommended.

OM-2213 Page 4

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT

UTILISATION

som _nd_fre 4/98

1-1. Signification des symboles

Signifie Mise en garde ! Soyez vigilant ! Cette procédure
présente des risques de danger ! Ceux-ci sont identifiés
par des symboles adjacents aux directives.

Y Identifie un message de sécurité particulier.

. Signifie NOTA ; n’est pas relatif à la sécurité.

1-2. Dangers relatifs au soudage à l’arc

Y Les symboles présentés ci-après sont utilisés tout au long du

présent manuel pour attirer votre attention et identifier les risques
de danger. Lorsque vous voyez un symbole, soyez vigilant et
suivez les directives mentionnées afin d’éviter tout danger. Les
consignes de sécurité présentées ci-après ne font que résumer
l’information contenue dans les normes de sécurité énumérées
à la section 1-4. Veuillez lire et respecter toutes ces normes de
sécurité.

Y L’installation, l’utilisation, l’entretien et les réparations ne doi-

vent être confiés qu’à des personnes qualifiées.

Y Au cours de l’utilisation, tenir toute personne à l’écart et plus par-

ticulièrement les enfants.

UN CHOC ÉLECTRIQUE peut tuer.

Un simple contact avec des pièces électriques peut
provoquer une électrocution ou des blessures graves.
L’électrode et le circuit de soudage sont sous tension
dès que l’appareil est sur ON. Le circuit d’entrée et les

tension à ce moment-là. En soudage semi-automatique ou automatique,
le fil, le dévidoir, le logement des galets d’entraînement et les pièces
métalliques en contact avec le fil de soudage sont sous tension. Des
matériels mal installés ou mal mis à la terre présentent un danger.

D Ne jamais toucher les pièces électriques sous tension.
D Porter des gants et des vêtements de protection secs ne comportant

pas de trous.

D S’isoler de la pièce et de la terre au moyen de tapis ou d’autres

moyens isolants suffisamment grands pour empêcher le contact phy­sique éventuel avec la pièce ou la terre.

D Ne pas se servir de source électrique àcourant électrique dans les zones

humides, dans les endroits confinés ou là où on risque de tomber.

D Se servir d’une source électrique àcourant électrique UNIQUEMENT si le

procédé de soudage le demande.

D Si l’utilisation d’une source électrique àcourant électrique s’avère néces-

saire, se servir de la fonction de télécommande si l’appareil en est équipé.

D Couper l’alimentation ou arrêter le moteur avant de procéder à l’instal-

lation, à la réparation ou à l’entretien de l’appareil. Déverrouiller
l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir normes de
sécurité).

D Installer et mettre à la terre correctement cet appareil conformément à

son manuel d’utilisation et aux codes nationaux, provinciaux et
municipaux.

D Toujours v érifier la terre du cordon d’alimentation – Vérifier et s’assu-

rer que le fil de terre du cordon d’alimentation est bien raccordé à la
borne de terre du sectionneur ou que la fiche du cordon est raccordée
à une prise correctement mise à la terre.

D En effectuant les raccordements d’entrée fixer d’abord le conducteur

de mise à la terre approprié et contre-vérifier les connexions.

D Vérifier fréquemment le cordon d’alimentation pour voir s’il n’est pas

endommagé ou dénudé – remplacer le cordon immédiatement s’il est
endommagé – un câble dénudé peut provoquer une électrocution.

D Mettre l’appareil hors tension quand on ne l’utilise pas.
D Ne pas utiliser des câbles usés, endommagés, de grosseur insuffi-

sante ou mal épissés.

D Ne pas enrouler les câbles autour du corps.
D Si la pièce soudée doit être mise à la terre, le faire directement avec un

câble distinct.

D Ne pas toucher l’électrode quand on est en contact avec la pièce, la

terre ou une électrode provenant d’une autre machine.

circuits internes de l’appareil sont également sous

Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des
risques de danger reliés aux CHOCS ÉLECTRIQUES, aux PIÈCES EN
MOUVEMENT et aux PIÈCES CHAUDES. Reportez-vous aux symboles
et aux directives ci-dessous afin de connaître les mesures à prendre pour
éviter tout danger.

D N’utiliser qu’un matériel en bon état. Réparer ou remplacer sur-le-

champ les pièces endommagées. Entretenir l’appareil conformément
à ce manuel.

D Porter un harnais de sécurité quand on travaille en hauteur.
D Maintenir solidement en place tous les panneaux et capots.
D Fixer le câble de retour de façon à obtenir un bon contact métal-métal

avec la pièce à souder ou la table de travail, le plus près possible de l a
soudure.

D Isoler la pince de masse quand pas mis à la pièce pour éviter le contact

avec tout objet métallique.

Il y a DU COURANT CONTINU IMPORT ANT dans les
convertisseurs après la suppression de l’alimenta-
tion électrique.

D Arrêter les convertisseurs, débrancher le courant électrique, et dé-

charger les condensateurs d’alimentation selon les instructions
indiquées dans la partie entretien avant de toucher les pièces.

LES FUMÉES ET LES GAZ peuvent
être dangereux.

Le soudage génère des fumées et des gaz. Leur
inhalation peut être dangereux pour votre santé.

D Eloigner votre tête des fumées. Ne pas respirer

D A l’intérieur, ventiler la zone et/ou utiliser un échappement au niveau

de l’arc pour l’évacuation des fumées et des gaz de soudage.

D Si la ventilation est insuffisante, utiliser un respirateur à alimenta-

tion d’air homologué.

D Lire les spécifications de sécurité des matériaux (MSDSs) et les

instructions du fabricant concernant les métaux, les consomma­bles, les revêtements, les nettoyants et les dégraisseurs.

D Travailler dans un espace fermé seulement s’il est bien ventilé ou en

portant un respirateur à alimentation d’air. Demander toujours à un
surveillant dûment formé de se tenir à proximité. Des fumées et des
gaz de soudage peuvent déplacer l’air et abaisser le niveau d’oxy­gène provoquant des blessures ou des accidents mortels. S’assu­rer que l’air de respiration ne présente aucun danger.

D Ne pas souder dans des endroits situés à proximité d’opérations de

dégraissage, de nettoyage ou de pulvérisation. La chaleur et les
rayons de l ’arc peuvent réagir en présence de vapeurs et former des
gaz hautement toxiques et irritants.

D Ne pas souder des métaux munis d’un revêtement, tels que l’acier

galvanisé, plaqué en plomb ou au cadmium à moins que le revête­ment n’ait été enlevé dans la zone de soudure, que l’endroit soit bien
ventilé, et si nécessaire, en portant un respirateur à alimentation
d’air. Les revêtements et tous les métaux renfermant ces éléments
peuvent dégager des fumées toxiques en cas de soudage.

les fumées.

OM-2213 Page 5

LES RAYONS DE L’ARC peuvent pro-
voquer des brûlures dans les yeux et
sur la peau.

Le rayonnement de l’arc du procédé de soudage
génère des rayons visibles et invisibles intenses

des brûlures dans les yeux et sur la peau. Des étincelles sont projetées

pendant le soudage.

D Porter un casque de soudage muni d’un écran de filtre approprié pour

protéger votre visage et vos yeux pendant le soudage ou pour regar­der (voir ANSI Z49.1 et Z87.1 énuméré dans les normes de sécurité).

D Porter des protections approuvés pour les oreilles si le niveau sondre est

trop élevé.

D Utiliser des écrans ou des barrières pour protéger des tiers de l’éclair

et de l’éblouissement; demander aux autres personnes de ne pas re­garder l’arc.

D Porter des vêtements de protection constitué dans une matière dura-

ble, résistant au feu (cuir ou laine) et une protection des pieds.

(ultraviolets et infrarouges) susceptibles de provoquer

LES ACCUMULATIONS DE GAZ ris­quent de provoquer des blessures ou
même la mort.

D Fermer l’alimentation du gaz protecteur en cas de

non utilisation.

D Veiller toujours à bien aérer les espaces confinés ou se servir d’un respi-

rateur d’adduction d’air homologué.

DES PIÈCES CHAUDES peuvent pro­voquer des brûlures graves.

D Ne pas toucher des parties chaudes à mains nues
D Prévoir une période de refroidissement avant

d’utiliser le pistolet ou la torche.

LE SOUDAGE peut provoquer un
incendie ou une explosion.

Le soudage effectué sur des conteneurs fermés tels
que des réservoirs, tambours ou des conduites peut
provoquer leur éclatement. Des étincelles peuvent être

les, des pièces chaudes et des équipements chauds peut provoquer des
incendies et des brûlures. Le contact accidentel de l’électrode avec des
objets métalliques peut provoquer des étincelles, une explosion, un
surchauffement o u u n incendie. A vant de commencer le soudage, vérifier
et s’assurer que l’endroit ne présente pas de danger.

D Se protéger et d’autres personnes de la projection d’étincelles et de

métal chaud.

D Ne pas souder dans un endroit là où des étincelles peuvent tomber sur

des substances inflammables.

D Déplacer toutes les substances inflammables à une distance de 10,7

m de l’arc de soudage. En cas d’impossibilité les recouvrir soigneuse­ment avec des protections homologués.

D Des étincelles et des matériaux chauds du soudage peuvent facile-

ment passer dans d’autres zones en traversant de petites fissures et
des ouvertures.

D Surveiller tout déclenchement d’incendie et tenir un extincteur à proxi-

mité.

D Le soudage effectué sur un plafond, plancher, paroi ou séparation

peut déclencher un incendie de l’autre côté.

D Ne pas effectuer le soudage sur des conteneurs fermés tels que des

réservoirs, tambours, ou conduites, à moins qu’ils n’aient été prépa­rés correctement conformément à AWS F4.1 (voir les normes de
sécurité).

D Brancher le câble sur la pièce le plus près possible de la zone de sou-

dage pour éviter le transport du courant sur une longue distance par
des chemins inconnus éventuels en provoquant des risques d’élec-
trocution et d’incendie.

D Ne pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

D En cas de non utilisation, enlever la baguette d’électrode du porte-

électrode ou couper le fil à la pointe de contact.

D Porter des vêtements de protection dépourvus d’huile tels que des

gants en cuir, une chemise en matériau lourd, des pantalons sans re-
vers, des chaussures hautes et un couvre chef.

D Avant de souder, retirer toute substance combustible de vos poches

telles qu’un allumeur au butane ou des allumettes.

projetées de l’arc de soudure. La projection d’étincel-

DES PARTICULES VOLANTES
peuvent blesser les yeux.

D Le soudage, l’écaillement, le passage de la pièce

à la brosse en fil de fer, et le meulage génèrent

lantes. Pendant la période de refroidissement des soudures, elles ris-
quent de projeter du laitier.

D Porter des lunettes de sécurité avec écrans latéraux ou un écran facial.

des étincelles et des particules métalliques vo-

LES CHAMPS MAGNÉTIQUES peuvent
affecter les stimulateurs cardiaques.

D Porteurs d e stimulateur cardiaque, restez à distance.
D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’approcher
des opérations de soudage à l’arc, de gougeage ou
de soudage par points.

LE BRUIT peut affecter l’ouïe.

Le bruit des processus et des équipements peut affecter
l’ouïe.

D Porter des protections approuvés pour les oreilles si

le niveau sondre est trop élevé.

Si des BOUTEILLES sont endomma­gées, elles pourront exploser.

Des bouteilles de gaz protecteur contiennent du gaz
sous haute pression. Si une bouteille est endomma­gée, elle peut exploser. Du fait que les bouteilles de gaz

manipuler avec précaution.

D Protéger les bouteilles de gaz comprimé d’une chaleur excessive,

des chocs mécaniques, du laitier, des flammes ouvertes, des étin-
celles et des arcs.

D Placer les bouteilles debout en les fixant dans un support stationnai-

re ou dans un porte-bouteilles pour les empêcher de tomber ou de
se renverser.

D Tenir les bouteilles éloignées des circuits d e soudage ou autres cir-

cuits électriques.

D Ne jamais placer une torche de soudage sur une bouteille à gaz.
D Une électrode de soudage ne doit jamais entrer en contact avec une

bouteille.

D Ne jamais souder une bouteille pressurisée – risque d’explosion.
D Utiliser seulement des bouteilles de gaz protecteur, régulateurs,

tuyaux et raccords convenables pour cette application spécifique;
les maintenir ainsi que les éléments associés en bon état.

D Ne pas tenir la tête en face de la sortie en ouvrant la soupape de la

bouteille.

D Maintenir le chapeau de protection sur la soupape, sauf en cas d’uti-

lisation ou de branchement de la bouteille.

D Lire et suivre les instructions concernant les bouteilles de gaz com-

primé, les équipements associés et les publications P-1 CGA énu­mérées dans les normes de sécurité.

font normalement partie du procédé de soudage, les

OM-2213 Page 6

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance

Risque D’INCENDIE OU
D’EXPLOSION.

D Ne pas placer l’appareil sur, au-dessus ou à proxi-

mité de surfaces infllammables.

D Ne pas installer l’appareil à proximité de produits inflammables
D Ne pas surcharger l’installation électrique – s”assurer que l’alimen-

tation est correctement dimensionné et protégé avant de mettre
l’appareil en service.

LA CHUTE DE L’APPAREIL peut
blesser.

D Utiliser l’anneau de levage uniquement pour sou-

lever l’appareil, NON PAS les chariot, les bouteil­les de gaz ou tout autre accessoire.

D Utiliser un engin d’une capacité appropriée pour

D En utilisant des fourches de levage pour déplacer l’unité, s’assurer

que les fourches sont suffisamment longues pour dépasser du côté
opposé de l’appareil.

soulever l’appareil.

L’EMPLOI EXCESSIF peut
SURCHAUFFER L’ÉQUIPEMENT.

D Prévoir une période de refroidissement, respec-

ter le cycle opératoire nominal.

D Réduire le courant ou le cycle opératoire avant de

D Ne pas obstruer les passages d’air du poste.

recommancer le soudage.

DES ORGANES MOBILES peuvent
provoquer des blessures.

D Rester à l’écart des organes mobiles comme le

ventilateur.

D Maintenir fermés et fixement en place les portes,

panneaux, recouvrements et dispositifs de
protection.

LE RAYONNEMENT HAUTE FRÉ-
QUENCE (H.F.) risque de provoquer
des interférences.

D Le rayonnement haute frequence peut provoquer

des interférences avec les équipements de ra­dio–navigation e t d e communication, les services

D Demander seulement à des personnes qualifiées familiarisées

avec des équipements électroniques de faire fonctionner l’installa-
tion.

D L’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences résultant de l’installation.

D Si le FCC signale des interférences, arrêter immédiatement l’appa-

reil.

D Effectuer régulièrement le contrôle et l’entretien de l’installation.
D Maintenir soigneusement fermés les portes et les panneaux des

sources de haute fréquence, maintenir les éclateurs à une distance
correcte et utiliser une terre et et un blindage pour réduire les interfé-
rences éventuelles.

de sécurité et les ordinateurs.

LE SOUDAGE À L’ARC risque de
provoquer des interférences.

LES CHARGES ÉLECTROSTATI-
QUES peuvent endommager les cir­cuits imprimés.

D Établir la connexion avec la barrette de terre

avant de manipuler des cartes ou des pièces.

D Utiliser des pochettes et des boîtes antistatiques

pour stocker, déplacer ou expédier des cartes de
circuits imprimes.

DES ORGANES MOBILES peuvent
provoquer des blessures.

D Ne pas s’approcher des organes mobiles.
D Ne pas s’approcher des points de coincement

tels que des rouleaux de commande.

LES FILS DE SOUDAGE peuvent pro­voquer des blessures.

D Ne pas appuyer sur la gachette avant d’en avoir

reçu l’instruction.

D Ne pas diriger le pistolet vers soi, d’autres person-

nes ou toute pièce mécanique en engageant le fil
de soudage.

D L’énergie électromagnétique risque de provoquer

des interférences pour l’équipement électronique
sensible tel que les ordinateurs et l’équipement

D Veiller à ce que tout l’équipement de la zone de soudage soit com-

patible électromagnétiquement.

D Pour réduire la possibilité d’interférence, maintenir les câbles de

soudage aussi courts que possible, les grouper, et les poser aussi
bas que possible (ex. par terre).

D Veiller à souder à une distance de 100 mètres de tout équipement

électronique sensible.

D Veiller à ce que ce poste de soudage soit posé et mis à la terre

conformément à ce mode d’emploi.

D En cas d’interférences après avoir pris les mesures précédentes, il

incombe à l’utilisateur de prendre des mesures supplémentaires tel-
les que le déplacement du poste, l’utilisation de câbles blindés, l’uti­lisation de filtres de ligne ou la pose de protecteurs dans la zone de
travail.

commandé par ordinateur tel que les robots.

LES CHAMPS MAGNÉTIQUES peuvent
affecter les stimulateurs cardiaques.

D Porteurs de stimulateur cardiaque, restez à dis-

tance.

D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’appro-
cher des opérations de soudage à l’arc, de gou-
geage ou de soudage par points.

OM-2213 Page 7

1-4. Principales normes de sécurité

Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel-
ding Society, 550 N.W. Lejeune Rd, Miami FL 33126

Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent
of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practice for the Preparation for Welding and Cut­ting of Containers That Have Held Hazardous Substances, norme A WS

F4.1, de l ’American Welding Society, 550 N.W. Lejeune Rd, Miami FL
33126

National Electrical Code, NFPA Standard 70, de la National Fire Protec­tion Association, Batterymarch Park, Quincy, MA 02269.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
de la Compressed Gas Association, 1235 Jefferson Davis Highway,
Suite 501, Arlington, VA 22202.

Règles de s écurité en soudage, coupage et procédés connexes, norme
CSA W117.2, de l’Association canadienne de normalisation, vente de
normes, 178 Rexdale Boulevard, Rexdale (Ontario) Canada M9W 1R3.

Safe Pra ctices For Occupation And Educational Eye And Face Protec­tion, norme ANSI Z87.1, de l’American National Standards Institute,

1430 Broadway, New York, NY 10018.
Cutting and Welding Processes, norme NFP A 51B, de la National Fire

Protection Association, Batterymarch Park, Quincy, MA 02269.

1-5. Information sur les champs électromagnétiques

Données sur le soudage électrique et sur les ef fets, pour l ’organisme,
des champs magnétiques basse fréquence

Le courant de soudage, pendant son passage dans les câbles de sou­dage, causera des champs électromagnétiques. Il y a eu et il y a encore
un certain souci à propos de tels champs. Cependant, après avoir ex­aminé plus de 500 études qui ont été faites pendant une période de
recherche de 17 ans, un comité spécial ruban bleu du National Re­search Council a conclu: “L’accumulation de preuves, suivant le
jugement du comité, n’a pas démontré que l’exposition aux champs
magnétiques et champs électriques à haute fréquence représente un
risque à la santé humaine”. Toutefois, des études sont toujours en cours
et les preuves continuent à être examinées. En attendant que les con­clusions finales de la recherche soient établies, il vous serait
souhaitable de réduire votre exposition aux champs électromagnéti-
ques pendant le soudage ou le coupage.

Afin de réduire les champs électromagnétiques dans l’environnement
de travail, respecter les consignes suivantes :

1 Garder les câbles ensembles en les torsadant ou en les

attachant avec du ruban adhésif.

2 Mettre tous les câbles du côté opposé de l’opérateur.
3 Ne pas courber pas et ne pas entourer pas les câbles autour de

votre corps.

4 Garder le poste de soudage et les câbles le plus loin possible de

vous.

5 Relier la pince de masse le plus près possible de la zone de

soudure.

Consignes relatives aux stimulateurs cardiaques :

Les personnes qui portent un stimulateur cardiaque doivent avant tout
consulter leur docteur. Si vous êtes déclaré apte par votre docteur, il est
alors recommandé de respecter les consignes ci–dessus.

OM-2213 Page 8

SECTION 2 – INSTALLATION

NOTE

Unless otherwise noted, the Invision 456P is shown throughout this manual.
When information does not apply to both models, the applicable model is
specified.

2-1. Specifications

Amperage

Input

Power

Power Output

Three

Phase

*While idling

Rated W elding

Output

450 A @ 38 Volts DC,

100% Duty Cycle;

565 A @ 43 Volts DC,

60% Duty Cycle

Range

(Phoenix

456 CC/CV

Only)

5 – 600 10 – 38 95

Voltage

Range

Range

2-2. Duty Cycle and Overheating

Maximum

Open-

Circuit

Voltage

DC

Amperes Input At Rated

Load Output 60 Hz,

Three-Phase

230 V 460 V 575 V 230/460 575 230/460 575

50.8

(0.14*)

27.8

(0.09*)

24.4

(0.12*)

KVA KW

21.2

(0.06*)

Duty Cycle is percentage of 10 mi n ­utes that unit can weld at rated load
without overheating.

If unit overheats, thermostat(s)
opens, output stops, and cooling
fan runs. Wait fifteen minutes for
unit to cool. Reduce amperage or
duty cycle before welding.

Y Exceeding duty cycle can

24.3

(0.12*)

damage unit and void war­ranty.

19.2

(0.04*)

19.0

(0.07*)

100% Duty Cycle At 450 Amperes 60% Duty Cycle At 565 Amperes

Overheating

Continuous Welding

0

Minutes

6 Minutes Welding 4 Minutes Resting

A/V

15

OR

Reduce Duty Cycle

duty1 4/95 – SA-181 560

OM-2213 Page 9

2-3. Volt-Ampere Curves

Invision 456P and Phoenix 456 (CV
Only)

Phoenix 456 (CC Only)

Volt-ampere curves show mini­mum and maximum voltage and
amperage output capabilities of
unit. Curves of other settings fall be­tween curves shown.

2-4. Dimensions And Weight

Hole Layout Dimensions

A 14-21/64 in (363.9 mm)

B 20-3/4 in (527.1 mm)

C 23-27/64 in (594.9 mm)

D 24-31/32 in (634.2 mm)

E 12-3/8 in (314.3 mm)

F 9/32 in (7.1 mm) Dia.

Weight

118 lb (53.5 kg)

C

C

D

D

va_curve1 4/95 – SA-181 561 / SA-181 562

F

A

28 in

28 in

(711 mm)

18 in

(457 mm)

B

15-1/2 in

(394 mm)

E

OM-2213 Page 10

2-5. Selecting a Location

Movement

Location

18 in

(460 mm)

OR

1

2

5

18 in

(460 mm)

Tipping

3

4

Y Do not move or operate

unit where it could tip.

1 Lifting Forks
Use lifting forks to move unit.
Extend forks beyond opposite side

of unit.
2 Lifting Handles
Use handles to lift unit.
3 Hand Cart
Use cart or similar device to move

unit.
4 Rating Label
Use rating label to determine input

power needs.
5 Line Disconnect Device
Locate unit near correct input

power supply.

Y Special installation may be

required where gasoline or
volatile liquids are present –
see NEC Article 511 or CEC
Section 2 0 .

loc_2 3/96 - Ref. ST-151 556 / ST-800 611 / ST-801 718

2-6. Weld Output Terminals and Selecting Cable Sizes

Total Cable (Copper) Length In Weld Circuit Not Exceeding

100 ft (30 m) Or Less

Weld Output

Terminals

Positive

(+)

(+)

Weld cable size (AWG) is based on either a 4 volts or less drop or a current density of at least 300 circular mils per ampere. S-0007-D

Negative

(–)

(–)

Welding

Amperes

100 4 4 4 3 2 1 1/0 1/0
150 3 3 2 1 1/0 2/0 3/0 3/0
200 3 2 1 1/0 2/0 3/0 4/0 4/0
250 2 1 1/0 2/0 3/0 4/0 2-2/0 2-2/0
300 1 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0
350 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0 2-4/0
400 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 2-4/0
500 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-3/0
600 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 3-4/0

10 – 60%

Duty Cycle

60 – 100%

Duty Cycle

150 ft

(45 m)

200 ft

(60 m)

250 ft

(70 m)

10 – 100% Duty Cycle

300 ft

(90 m)

350 ft

(105 m)

400 ft

(120 m)

OM-2213 Page 11

2-7. Remote 14 Receptacle Information

I

Socket* Socket Information

AJ

K

B

B

L

NH

C

M

D

F

E

24 VOLTS AC

24 VOLTS AC

Ref. ST-801 718

I

G

115 VOLTS AC

115 VOLTS AC

REMOTE

CONTROL

A/V

AMPERAGE

VOLTAGE

GND

A 24 volts ac. Protected by circuit breaker CB2.

B Contact closure to A completes 24 volts ac con-

tactor control circuit.

I 115 volts ac. Protected by circuit breaker CB1.

J Contact closure to I completes 115 volts ac con-

tactor control circuit.

C Output to remote control; +10 volts dc in MIG

mode. For Phoenix 456 only: 0 to +10 volts dc in
other modes.

D Remote control circuit common.

E 0 to +10 volts dc input command signal from re-

mote control.

M Mode select.

N Remote inductance control.

F Current feedback; +1 volt dc per 100 amperes.

H Voltage feedback; +1 volt dc per 10 arc volts.

G Circuit common for 24 a nd 115 volts ac circuits.

K Chassis common.

*The remaining sockets are not used.

OM-2213 Page 12

2-8. 115 Volts AC Duplex Receptacle And Circuit Breakers

1

2 3

1 115 V 10 A AC Receptacle
Power is shared between duplex

receptacle and Remote 14 recep­tacle (see Section 2-7).

2 Circuit Breaker CB1
3 Circuit Breaker CB2
CB1 protects duplex receptacle

and 115 volts ac portion of Remote
14 receptacle from overload.

CB2 protects 24 volts ac portion of
Remote 14 receptacle from
overload.

Press button to reset breaker.

ST-801 524-B

2-9. Electrical Service Guide

Three-Phase

Input Voltage 230 460 575
Input Amperes At Rated Output 50.8 27.8 24.4
Max Recommended Standard Fuse Or Circuit Breaker Rating In Amperes 80 40 35
Min Input Conductor Size In AWG/Kcmil 6 10 10
Max Recommended Input Conductor Length In Feet (Meters) 138 (42) 233 (71) 371 (113)
Min Grounding Conductor Size In AWG/Kcmil 8 10 10

Reference: 1993 National Electrical Code (NEC). S-0092J

OM-2213 Page 13

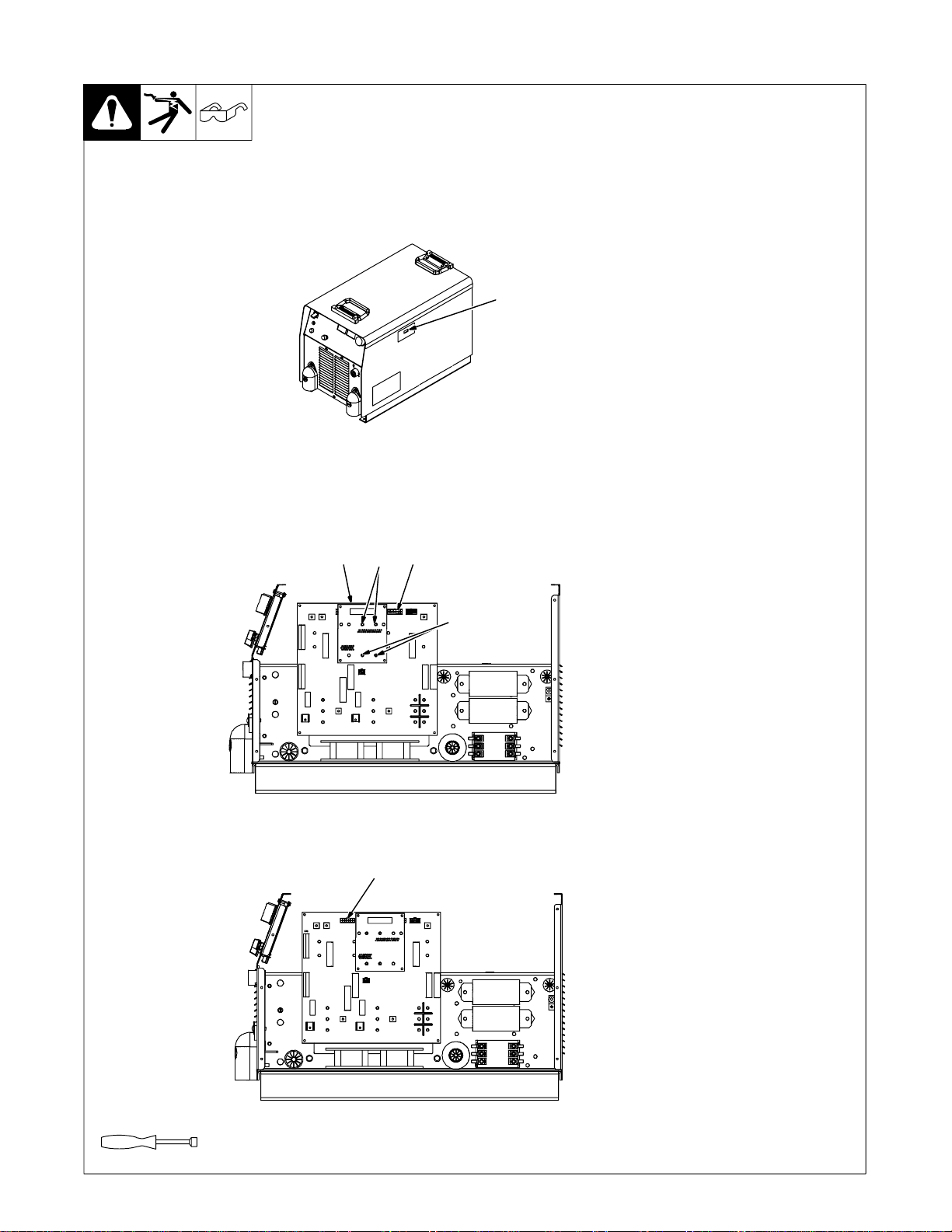

2-10. Selecting Input Voltage (230/460 Volt Models Only)

. Be sure to reinstall all four screws

securing relinking board in place.

1

Y Turn Off welding power

source, disconnect input
power, and check voltage on
input capacitors according
to Section 4-3 before
proceeding.

Check input voltage available at
site.

1 Voltage Selection View

Window

Check voltage selected in unit.
Changing selection is only neces­sary if selected value does not
match available input voltage.

2 Relinking Board PC6
3 Mounting Screws
4 Receptacle RC8 (Connection

For 230 VAC Input Power)

5 Receptacle RC7 (Connection

For 460 VAC Input Power)

Move relinking board as needed
and connect plug PLG4 (in unit) to
RC8 or RC7 according to input
power voltage.

2

34

3

5

Tools Needed:

OM-2213 Page 14

5/16 in

ST-801 718 / ST-801 536-B

2-11. Connecting Input Power

L1 L2 L3

3

1

Connections For
Standard Models

4

Y Turn Off welding power

source, and check voltage on
input capacitors according
to Sections 4-3 or 4-4, as ap­plicable, before proceeding.

1 Strain Relief Connector Clamp
Obtain and install proper connector.
2 Input And Grounding

Conductors
3 Contactor W1
Select size and length using Sec-

tion 2-9. Connect as shown in
illustration.

For 230/460 Volt Models With Op­tional Ground Current Sensor:

4 Ground Current Sensor
When cutting input and ground con-

ductors to length, ground conductor
must be 26 inches (660 mm) long to
wrap around ground current sen-

2

sor. Note that ground conductor
must be insulated between strain
relief and ground terminal.

Insert input and grounding conduc­tors through strain relief. Route
grounding conductor through reed
switch from right side of unit, under

5

switch, and through reed switch
again (two turns total) before con­necting t o g r o und terminal.

For All Models:

5 Line Disconnect Device
See Section 2-9.

L1

Reinstall right side panel.

L2
L3

3
Connections For 230/460 Volt

Models With Optional Ground

L1

Current Sensor

L3

L2

Or

= GND/PE

Y Always connect grounding

conductor first.

1

2

Tools Needed:

5/16 in

801 535-B / 801 822-A

OM-2213 Page 15

SECTION 3 – OPERATION

3-1. Front Panel Controls For Invision 456P

1 Power Switch

. The fan motor is thermostatically

controlled and only runs when cooling is
needed.

2 Voltmeter (see Section 3-3)
3 Ammeter (see Section 3-3)

1

6

4 Voltage Adjustment Control
5 Inductance Control
Inductance determines the “wetness” of the

weld puddle. When set higher, “wetness”
(puddle fluidity) increases.

6 Remote On/Off Receptacle (An Option

On 230/460 Volt Models)

23 4

5

Sockets 1 and 2 are connected in parallel with
the Power switch. For remote On/Off control,
connect a suitable plug from a remote switch to
the receptacle and place front panel Power
switch in Off position. Unit can then be turned
On and Off through the use of the remote
switch.

3-2. Mode and Voltage Control For Invision 456P

1

ST-180 311-C

1 Remote 14 Receptacle

Mode Control

The unit defaults to standard MIG
mode. When a suitable external
pulsing control is attached to the
Remote 14 receptacle, the remote
pendant controls whether the unit is
in standard MIG or pulsed MIG
mode. When the pulsing control is
disconnected, the unit returns to
standard MIG operation.

Voltage Control

The unit defaults to Panel control of
output voltage. When a suitable re­mote voltage control or pulsing con­trol is attached to the Remote 14 re­ceptacle, the remote device as­sumes control of output voltage.

T o return to Panel control of voltage,
disconnect or disable any remote
devices that send an input to pin E.

ST-801 192

OM-2213 Page 16

3-3. Meter Functions For Invision 456P

NOTE

Mode Meter Reading At Idle Meter Reading While Welding

MIG

Pulsed

MIG

The meters display the actual weld output values for approximately three seconds
after the arc is broken.

VA

24.5

Preset Volts Blank

VA

PPP PPP

Pulse Display Pulse Display

3-4. Front Panel Controls For Phoenix 456 CC/CV

1 Power Switch

. The fan motor is thermostatically

controlled and only runs when cooling is
needed.

2 Voltmeter (see Section 3-5)
3 Ammeter (see Section 3-5)
4 V/A (Voltage/Amperage) Adjust Control
5 Voltage/Amperage Control Switch
For front panel control, place switch in Panel

position and use the V/A Adjust control.
For remote control, make connections to Re-

mote 14 receptacle, and place switch in Re­mote position. In most modes, remote control
is a percent of the V/A Adjust control setting.
Value selected on V/A Adjust is maximum
available o n remote. In the MIG mode, remote
control provides full range of unit output re­gardless of V/A Adjust control setting.

6 Mode Switch
The Mode switch setting determines both the

process and output On/Off control (see Sec­tion 3-6). Source of control (panel or remote)
for the amount of output is selected on the V/A
Control switch.

For Air Carbon Arc (CAC-A) cutting and goug­ing, place switch in the Stick position. For best
results, place Inductance/Dig control in the
maximum position.

7 Inductance/Dig Control
Control adjusts Dig when the Stick or CC

mode is selected on the Mode switch. When
set towards minimum, short-circuit amperage
at low arc voltage is the same as normal weld­ing amperage.

When set towards maximum, short-circuit
amperage is increased at low arc voltage to
assist with arc starts as well as reduce stick­ing while welding (see volt-ampere curves in
Section 2-3).

VA

24.5 250

Actual Volts Actual Amps

VA

24.5 250

Actual Volts Actual Amps

Select setting best suited for application.

Control adjusts inductance when MIG posi­tion is selected on the Mode switch. Induc­tance determines the “wetness” of the weld
puddle. When set towards maximum, “wet-
ness” (puddle fluidity) increases.

When Pulsed MIG, or one of the TIG modes
is selected, this control is not functional.

8 Remote On/Off Receptacle (An Option

On 230/460 Volt Models)

Sockets 1 and 2 are connected in parallel with
the Power switch. For remote On/Off control,
connect a suitable plug from a remote switch
to the receptacle and place front panel Power
switch in Off position. Unit can then be turned
On and Off through the use of the remote
switch.

231

8

7

65

4

ST-180 310-A

OM-2213 Page 17

3-5. Meter Functions For Phoenix 456 CC/CV

NOTE

Mode Meter Reading At Idle Meter Reading While Welding

Lift-Arc TIG

TIG

MIG

Pulsed

MIG

CC

The meters display the actual weld output values for approximately three seconds
after the arc is broken.

VA

7.0 85

Actual Volts Preset Amps

VA

85

Blank Preset Amps

VA

24.5

Preset Volts Blank

VA

PPP PPP

Pulse Display Pulse Display

VA

85

Blank Preset Amps

VA

10.3 85

Actual Volts Actual Amps

VA

10.3 85

Actual Volts Actual Amps

VA

24.5 250

Actual Volts Actual Amps

VA

24.5 250

Actual Volts Actual Amps

VA

24.5 85

Actual Volts Actual Amps

Stick

VA

80.0 85

Actual Volts (OCV) Preset Amps

VA

24.5 85

Actual Volts Actual Amps

3-6. Mode Switch Settings For Phoenix 456 CC/CV

NOTE

Mode Switch Setting Process Output On/Off Control

Lift-Arc TIG GTAW – See Section 3-7 Electrode Hot

TIG

MIG GMAW At Remote 14

Pulsed MIG GMAW-P (Requires an external pulsing device.) At Remote 14

CC Stick (SMAW) With Remote On/Off At Remote 14

Stick SMAW Electrode Hot

The Stick and CC modes provide the Adaptive Hot Start feature, which
automatically increases the output amperage at the start of a weld should the start
require it. This eliminates electrode sticking at arc start.

GTAW With HF Unit, Pulsing Device,

Or Remote Control

At Remote 14

OM-2213 Page 18

3-7. Lift-Arc TIG Procedure For Phoenix 456 CC/CV

1

2

“Touch”

Do NOT Strike Like A Match!

1 – 2

Seconds

With Mode switch in the Lift-Arc TIG
position, start an arc as follows:

1 TIG Electrode
2 Workpiece
Touch tungsten electrode to work-

piece at weld start point, hold

electrode to workpiece for 1-2
seconds, and slowly lift electrode.

An arc will form when electrode is
lifted.

Normal open-circuit voltage is not
present before tungsten electrode
touches workpiece; only a low
sensing voltage is present between
electrode and workpiece. The
solid-state output contactor does
not energize until after electrode is
touching workpiece. This allows
electrode to touch workpiece with­out overheating, sticking, or getting
contaminated.

Ref. S-156 279

OM-2213 Page 19

SECTION 4 – MAINTENANCE AND TROUBLESHOOTING

4-1. Routine Maintenance

3 Months

Replace
damaged or
unreadable
label.

Repair or
replace cracked
cables and cords.

Clean an d
tighten weld
terminals.

4-2. Blowing Out Inside of Unit

Repair or
replace
cracked
cables.

Y Disconnect power

before maintaining.

6 Months

Blow out
inside.

. Maintain more often

during severe conditions.

Replace
cracked
torch body.

Y Do not remove case when

blowing out inside of unit.

To blow out unit, direct airflow
through front and back louvers as
shown.

OM-2213 Page 20

ST-801 718

4-3. Removing Right Side Panel and Measuring Input Capacitor Voltage In 230/460 Volt

Models

Y Significant DC voltage can remain on capacitors af-

ter unit is Off. Always check the voltage as shown
to be sure the input capacitors have discharged be­fore working on unit.

1

2

3

Turn Off welding power source, a n d
disconnect input power.

1 Right Side Panel
To remove panel, remove screws

securing panel to unit.
2 Relinking Board PC6
3 Voltmeter
Measure the dc voltage across the

screw terminals on PC6 as shown
until voltage drops to near 0 (zero)
volts.

Proceed with job inside unit. Rein­stall right side panel when finished.

Tools Needed:

230 VAC input:
+ lead to lower

terminal, – lead to

upper terminal

2

3

460 VAC input:

+ lead to lower right

terminal, – lead to
upper left terminal

5/16 in

ST-801 718 / ST-801 536-B

OM-2213 Page 21

4-4. Removing Right Side Panel and Measuring Input Capacitor Voltage in

575 Volt Models

Y Significant DC voltage can remain on capacitors af-

ter unit is Off. Always check the voltage as shown
to be sure the input capacitors have discharged be­fore working on unit.

1

Turn Off welding power source, a n d
disconnect input power.

1 Right Side Panel
To remove panel, remove screws

securing panel to unit.
2 Interconnect Board PC2
3 Voltmeter
Measure the dc voltage across the

screw terminals on PC2 as shown
until voltage drops to near 0 (zero)
volts.

Proceed with job inside unit. Rein­stall right side panel when finished.

2

+ lead to lower right

terminal, – lead to

upper right terminal

3

Tools Needed:

OM-2213 Page 22

5/16 in

Ref. ST-801 718 / Ref. ST-801 536-A

4-5. Voltmeter/Ammeter Help Displays

1

AV

HE.L P–1

AV

2

HE.L P–2

AV

3

HE.L P–3

AV

4

HE.L P–4

AV

5

HE.L P–5

AV

6

HE.L P–6

AV

7

HE.L P–7

AV

8

HE.L P–8

the front of the unit. All circuitry
referred to is located inside the
unit.

1 Help 1 Display
Indicates a malfunction in the pri-

mary power circuit. If this display is
shown, contact a Factory Autho­rized Service Agent.

2 Help 2 Display
Indicates a malfunction in the ther-

mal protection circuitry located on
the left side of the unit. If this display
is shown, contact a Factory Autho­rized Service Agent.

3 Help 3 Display
Indicates the left side of the unit has

overheated. The unit has shut down
to allow the fan to cool it (see Sec­tion 2-2). Operation will continue
when the unit has cooled.

4 Help 4 Display
Indicates a malfunction in the ther-

mal protection circuitry located on
the right side of the unit. If this dis­play is shown, contact a Factory
Authorized Service Agent.

5 Help 5 Display
Indicates the right side of the unit

has overheated. The unit has shut
down to allow the fan to cool it (see
Section 2-2). Operation will contin­ue when the unit has cooled.

6 Help 6 Display
Indicates that the input voltage is

too low and the unit has automati­cally shut down. Operation will con­tinue when the voltage is within
±15% of the operating range. If this
display is shown, have an electri­cian check the input voltage.

7 Help 7 Display
Indicates that the input voltage is

too high and the unit has automati­cally shut down. Operation will con­tinue when the voltage is within
±15% of the operating range. If this
display is shown, have an electri­cian check the input voltage.

8 Help 8 Display
Indicates a malfunction in the sec-

ondary power circuit of the unit. If
this display is shown, contact a
Factory Authorized Service Agent.
In addition, when the optional
ground current sensor is installed,
this display indicates weld current
in the ground conductor. When this
occurs, have an electrician check
the primary and secondary
connections.

. All directions are in reference to

OM-2213 Page 23

4-6. Troubleshooting

Trouble Remedy

No weld output; unit completely in­operative.

No weld output; meter display On. Check, repair, or replace remote control.

Erratic or improper weld output. Use proper size and type of weld cable (see Section 2-9).

Place line disconnect switch in On position (see Section 2-11).

Check and replace line fuse(s), if necessary, or reset circuit breaker (see Section 2-11).
Check for proper input power connections (see Section 2-11).

Unit overheated. Allow unit to cool with fan On (see Section 2-2).
Check voltmeter/ammeter Help displays.

Clean and tighten all weld connections.

No 115 volts ac output at duplex
receptacle, Remote 14 receptacle.

No 24 volts ac output at Remote 14 re­ceptacle.

Reset circuit breaker CB1 (see Section 2-8).

Reset circuit breaker CB2 (see Section 2-8).

OM-2213 Page 24

Notes

OM-2213 Page 25

SECTION 5 – ELECTRICAL DIAGRAM

OM-2213 Page 26

Figure 5-1. Circuit Diagram For Welding Power Sources (230/460 Volt Models)

181 412-D

OM-2213 Page 27

OM-2213 Page 28

Figure 5-2. Circuit Diagram For Welding Power Sources (575 Volt Models)

186 987-A

OM-2213 Page 29

OM-2213 Page 30

. Hardware is common and

not available unless listed.

2

7

1

3

6

68

Figure 6-1. Complete Assembly

67

66

65

64

55

54

53

52

45

51

50

48

49

47

801 715-F

56

58

57

46

59

63

45

43

44

62

60

4

5

12

11

34

61

36

37

35

34

38

39
40

41

4

42

33

32

31

13

8

9

30

10

14

15

29

28

21

17

18

19

20

22

23

24

25

26

27

16

4

SECTION 6 – PARTS LIST

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 6-1. Complete Assembly

1 187 234 COVER, top 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 195 585 HANDLE 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 +190 270 PANEL, side RH (230/460) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 +190 373 PANEL, side RH (575) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

178 551 INSULATOR, side 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 185 835 LABEL, warning electric shock 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 T1 179 933 TRANSFORMER, HF (230/460) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 T1 186 984 TRANSFORMER, HF (575) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 FM2 183 918 MOTOR, fan 24VDC 3000RPM 43CFM w/10 ohm resistor 1. . . . . . . . . . . . . . . . . . . . . . . . . .

7 PC1 188 811 CIRCUIT CARD ASSEMBLY, control (230/460) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 PC1 188 818 CIRCUIT CARD ASSEMBLY, control (575) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 194 371 SPACER, al 3.500 lg 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 194 450 BRACKET, mtg capacitor/PC board/fan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 C3-6 192 935 CAPACITOR, elctlt 2700uf 420 (230/460) 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 C3-6 193 738 CAPACITOR, elctlt 1800uf 500 (575) 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 181 925 INSULATOR, stabilizer lead 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 Z1 180 029 STABILIZER, output 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 L1 180 026 INDUCTOR, input 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 T2 183 192 TRANSFORMER, control 230/460VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 T2 185 232 TRANSFORMER, control 575VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 180 105 BRACKET, mtg transformer aux 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 CB2 093 995 CIRCUIT BREAKER, man reset 15A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 CB1 083 432 CIRCUIT BREAKER, man reset 10A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 RC2 604 176 RECEPTACLE, str dx grd 3W 15A 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 179 847 PLATE, identification (order by model & serial number) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

175 282 COVER, receptacle weatherproof 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 +179 899 PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

181 181 LABEL, warning electric shock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 153 403 BUSHING, snap-in nyl .750 ID x 1.000mtg hole 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 025 248 STAND-OFF, insul .250–20 x 1.250 lg 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 W1 180 270 CONTACTOR, def prp 40A 3P 24VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 C1,2 186 015 CAPACITOR, polyp film .34uf 1000VAC (230/460) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 C1,2 195 939 CAPACITOR, polyp film .22uf 1000VAC (575) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 185 992 BUS BAR, capacitor 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 CT1 181 271 TRANSFORMER, current 500 turns 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 177 547 BUSHING, snap-in nyl CT–MT 1.125mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 PC6 180 131 CIRCUIT CARD ASSEMBLY, relink (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 PC2 187 243 CIRCUIT CARD ASSEMBLY, interconnect (230/460) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 PC2 187 244 CIRCUIT CARD ASSEMBLY, interconnect (575) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

185 214 BUS BAR,interconnecting (575 only) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 179 276 BUSHING, snap-in nyl 1.000 x 1.375mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 +194 449 WINDTUNNEL, RH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 SR1 184 260 KIT, diode power module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 PM1,2 184 258 KIT, transistor IGBT module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 RT1,2 173 632 THERMISTOR, NTC 30K ohm @ 25deg C 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 179 930 HEAT SINK, power module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

36 179 931 HEAT SINK, rect quad diode 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37 W2 ♦180 270 CONTACTOR, def prp 40A 3P 24VAC (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

38 190 272 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39 180 271 BRACKET, mtg choke 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

40 182 654 GASKET, DI–DT rubber 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41 L3,4 180 103 COIL, DI–DT 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42 176 844 CORE, ferrite 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

43 PC3 190 688 CIRCUIT CARD ASSEMBLY, front panel (Invision 456) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

190 380 ASSY, socket/7 segment display 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

43 PC3 190 684 CIRCUIT CARD ASSEMBLY, front panel (Phoenix 456) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

190 380 ASSY, socket/7 segment display 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 182 707 TERMINAL, power output black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OM-2213 Page 31

Quantity

Item

No.

Dia.

Mkgs.

Part

No.

Description

Figure 6-1. Complete Assembly (Continued)

45 C7,8 186 543 CAPACITOR 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

46 RC1 143 976 RECEPTACLE W/SOCKETS, (service kit) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

47 180 732 BOOT, neg output stud 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

48 179 898 P ANEL, front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

49 179 848 BOOT, pos output stud 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

50 174 991 KNOB, pointer 1.250 dia x .250 id (Phoenix 456) (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .

51 181 245 TERMINAL, power output red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52 RC3 ♦186 487 CONN, circ cpc w/terminals (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

53 S1 128 756 SWITCH, tgl 3PST 40A 600VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

176 226 INSULATOR, switch power 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54 NAMEPLATE, (order by model and serial number) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 HD1 168 829 TRANSDUCER, current 1000A max 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

56 174 992 KNOB, pointer .840 dia x .250 id (Invision 456) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

56 174 992 KNOB, pointer .840 dia x .250 id (Phoenix 456) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

57 179 851 KNOB, pointer 1.670 dia x .250 id 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 179 928 SHROUD, fan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

59 FM1 175 084 MOTOR, fan 24VDC 3000RPM 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 T3 ♦181 042 TRANSFORMER (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

61 R1,2. . . . . . .

C9,10,11,12 175 194 RESISTOR/CAPACITOR 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

62 D1-4 179 630 KIT, diode ultra fast recovery 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

63 179 826 INSULATOR, rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

64 +179 902 WINDTUNNEL, LH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

179 276 BUSHING, snap-in nyl 1.000 x 1.375mtg hole 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 134 327 LABEL, warning general precautionary 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

67 180 994 LABEL, warning match input power (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG4 131 056 HOUSING RECEPTACLE & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC10 166 679 HOUSING RECEPTACLE PINS & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG2 115 092 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG7,19 115 094 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG9,11 115 091 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦143 976 RECEPTACLE w/SOCKETS (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦135 409 HOUSING PLUG & PINS (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG3,12 180 776 PLUG, w/leads voltage feedback 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG5,15,16 175 026 PLUG, w/leads 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG21 181 410 PLUG, w/leads 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦172 565 CABLE, power 21 in 18ga (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦185 373 SWITCH, reed (230/460 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

68 190 271 PANEL, side LH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quantity

♦OPTIONAL
+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-2213 Page 32

Notes

OM-2213 Page 33

Notes

OM-2213 Page 34

Warranty Questions?

Call
1-877-HOBART1
for your local
Hobart distributor.

Service

Y ou always get the fast,
reliable response you
need. Most replacement
parts can be in your
hands in 24 hours.

Support

Need fast answers to the
tough welding questions?
Contact your distributor or
call 1-800-332-3281. The
expertise of the distributor
and Hobart is there to
help you, every step of
the way.

Effective January 1, 2000

(Equipment with a serial number preface of “LA” or newer)

This limited warranty supersedes all previous Hobart warranties and is exclusive with no other

LIMITED WARRANTY – Subject to the terms and conditions
below, Hobart Welding Products., Troy, Ohio, warrants to its
original ret a i l p urchaser that new Hobart equipment sold after
the effective date of this limited warranty is free of defects in
material and workmanship at the time it is shipped by Hobart.
THIS WARRANTY IS EXPRESSL Y IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE
WARRANTIES OF MERCHANTABILITY AND FITNESS.

Within the warranty periods listed below, Hobart will repair or
replace any warranted parts or components that fail due to
such defects in material or workmanship. Hobart must be
notified in writing within thirty (30) days of such defect or
failure, at which time Hobart will provide instructions on the
warranty claim procedures to be followed.

Hobart shall honor warranty claims on warranted equipment
listed below in the event of such a failure within the warranty
time periods. All warranty time periods start on the date that
the equipment was delivered to the original retail purchaser, or
one year after the equipment is sent to a North American
distributor or e i ghteen months after the equipment is sent to an
International distributor.

1. 5 Years Parts – 3 Y ears Labor

* Original main power rectifiers
* Inverters (input and output rectifiers only)

2. 3 Years — Parts and Labor

* Transformer/Rectifier Power Sources
* Plasma Arc Cutting Power Sources
* Semi-Automatic and Automatic Wire Feeders
* Inverter Power Supplies
* Intellitig
* Engine Driven Welding Generators

(NOTE: Engines are warranted separately by
the engine manufacturer .)

3. 1 Year — Parts and Labor

* DS-2 Wire Feeder
* Motor Driven Guns (w/exception of Spoolmate

185 & Spoolmate 250)
* Process Controllers
* Positioners and Controllers
* Automatic Motion Devices
* RFCS Foot Controls
* Induction Heating Power Sources
* Water Coolant Systems
* HF Units
* Grids
* Maxstar 140
* Spot Welders
* Load Banks
* Hobart Cyclomatic Equipment
* Running Gear/Trailers
* Plasma Cutting Torches (except APT & SAF

Models)
* Field Options

(NOTE: Field options are covered under True

Blue for the remaining warranty period of the

product they are installed in, or for a minimum of

one year — whichever is greater.)

4. 6 Months — Batteries

5. 90 Days — Parts

* MIG Guns/TIG Torches
* Induction Heating Coils and Blankets

guarantees or warranties expressed or implied.

* APT, ZIPCUT & PLAZCUT Model Plasma Cutting

Torches
* Remote Controls
* Accessory Kits
* Replacement Parts (No labor)
* Spoolmate 185 & Spoolmate 250
* Canvas Covers

HOBART’s Limited Warranty shall not apply to:

1. Consumable components; such as contact tips,

cutting nozzles, contactors, brushes, slip rings,
relays or parts that fail due to normal wear.

2. Items furnished by Hobart, but manufactured by others,
such as engines or trade accessories. These items are
covered by the manufacturer’s warranty, if any.

3. Equipment that has been modified by any party other
than Hobart, or equipment that has been improperly
installed, improperly operated or misused based upon
industry standards, or equipment which has not had
reasonable and necessary maintenance, or equipment
which has been used for operation outside of the
specifications for the equipment.

HOBART PRODUCTS ARE INTENDED FOR PURCHASE
AND USE BY COMMERCIAL/INDUSTRIAL USERS AND
PERSONS TRAINED AND EXPERIENCED IN THE USE
AND MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the
exclusive remedies shall be, at Hobart’s option: (1) repair; or
(2) replacement; or, where authorized in writing by Hobart in
appropriate cases, (3) the reasonable cost of repair or
replacement at an authorized Hobart service station; or (4)
payment of or credit for the purchase price (less reasonable
depreciation bas e d u p o n actual use) upon return of the goods
at customer’s risk and expense. Hobart’s option of repair or
replacement will be F .O.B., Factory at Appleton, Wisconsin, or
F.O.B. at a Hobart authorized service facility as determined by
Hobart. Therefore no compensation or reimbursement for
transportation costs of any kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES
PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE
REMEDIES. IN NO EVENT SHALL HOBART BE LIABLE
FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF
PROFIT), WHETHER BASED ON CONTRACT, TORT OR
ANY OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN
AND ANY IMPLIED WARRANTY, GUARANTY OR
REPRESENTATION AS TO PERFORMANCE, AND ANY
REMEDY FOR BREACH OF CONTRACT TORT OR ANY
OTHER LEGAL THEORY WHICH, BUT FOR THIS
PROVISION, MIGHT ARISE BY IMPLICATION,
OPERATION OF LAW, CUSTOM OF TRADE OR COURSE
OF DEALING, INCLUDING ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR PARTICULAR
PURPOSE, WITH RESPECT TO ANY AND ALL
EQUIPMENT FURNISHED BY HOBART IS EXCLUDED
AND DISCLAIMED BY HOBART.

Some states in the U.S.A. do not allow limitations of how long
an implied warranty lasts, or the exclusion of incidental,
indirect, special or consequential damages, so the above
limitation or exclusion may not apply to you. This warranty
provides specific legal rights, and other rights may be
available, but may vary from state to state.

In Canada, legislation in some provinces provides for certain
additional warranties or remedies other than as stated herein,
and to the extent that they may not be waived, the limitations
and exclusions set out above may not apply. This Limited
Warranty provides specific legal rights, and other rights may
be available, but may vary from province to province.

hobart standard 7/00

Owner’s Record

Please complete and retain with your personal records.

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

Resources Available

Always provide Model Name and Serial/Style Number.

To locate a Distributor,
retail or service location:

Call 1-877-Hobart1 or visit our website at
www.HobartWelders.com

For technical assistance:

Call 1-800-332-3281

Contact the Delivering Carrier for:

For assistance in filing or settling claims,
contact your distributor and/or equipment
manufacturer’s Transportation Department.

Contact your Distributor for:

Welding Supplies and Consumables
Options and Accessories
Personal Safety Equipment
Service and Repair
Replacement Parts
Training (Schools, Videos, Books)
Technical Manuals (Servicing Information

and Parts)
Circuit Diagrams
Welding Process Handbooks

File a claim for loss or damage during
shipment.

Hobart Welding Products

An Ill inoi s Tool Works Company
600 West Main Street
Troy, OH 45373 USA

For Technical Assistance:

Call1-800-332-3281
For Literature Or Nearest Dealer:
Call 1-877-Hobart1

PRINTED IN USA  2000 Hobart Welding Products. 1/00
