OM-715B October 1998
Eff. w/Serial Number KJ034443
Processes
Resistance Spot
Welding
Description
HSW 15, HSW 25,
HSW 15T, HSW 25T
SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING
spotom _nd_5/97
1-1. Symbol Usage
Means Warning! Watch Out! There are possible
hazards with this procedure! The possible hazards are
shown in the adjoining symbols.
YMarks a special safety message.
.Means “Note”; not safety related.
1-2. Resistance Spot Welding Hazards
YThe symbols shown below are used throughout this manual
to call attention to and identify possible hazards. When you
see the symbol, watch out, and follow the related instructions
to avoid the hazard. The safety information given below is
only a summary of the more complete safety information
found in the Safety Standards listed in Section NO T AG. Read
and follow all Safety Standards.
YOnly qualified persons should install, operate, maintain, and
repair this unit.
YDuring operation, keep everybody, especially children, away.
SPOT WELDING can cause fire.
Sparks can fly off from the weld. The flying sparks,
hot workpiece, and hot equipment can cause fires,
burns, and explosions.
D Protect yourself and others from flying sparks and hot metal.
D Do not spot weld where flying sparks can strike flammable
material.
D Remove all flammables within 35 ft (10.7 m) of the weld. If this is
not possible, tightly cover them with approved covers.
D Be alert that welding sparks can easily go through small cracks
and openings to adjacent areas.
D Watch for fire, and keep a fire extinguisher nearby.
D Do not spot weld on closed containers such as tanks or drums.
D Do not weld where the atmosphere may contain flammable dust,
gas, or liquid vapors (such as gasoline).
D Remove any combustibles, such as a butane lighter or matches,
from your person before doing any welding.
D After completion of work, inspect area to ensure it is free of sparks,
glowing embers, and flames.
D Do not exceed the equipment rated capacity.
D Use only correct fuses or circuit breakers. Do not oversize or
bypass them.
ELECTRIC SHOCK can kill.
Touching live electrical parts can cause fatal
shocks or severe burns. The input power circuit
and machine internal circuits are also live when
power is on. Incorrectly installed or improperly
grounded equipment is a hazard.
D Do not touch live electrical parts.
D Wear dry, hole-free insulating gloves and body protection.
D Disconnect input power before installing or servicing this equip-
ment. Lockout/tagout input power according to OSHA 29 CFR
1910.147 (see Safety Standards).
This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consult symbols and related instructions below for necessary
actions to avoid the hazards.
D Properly install and ground this equipment according to this
manual and national, state, and local codes.
D Check and be sure that input power cord ground wire is properly
connected to ground terminal in disconnect box or that cord plug is
connected to a properly grounded receptacle outlet – always
double-check the supply ground before applying power.
D When making input connections, attach the grounding conductor
first – double-check connections.
D Keep cords dry, free of oil and grease, and protected from hot
metal and sparks.
D Frequently inspect input power cord and ground conductor for
damage or bare wiring – replace immediately if damaged – bare
wiring can kill. Check ground conductor for continuity.
D Turn off all equipment when not in use.
D For water-cooled equipment, check and repair or replace any
leaking hoses or fittings. Do not use any electrical equipment if you
are wet or in a wet area.
D Use only well-maintained equipment. Repair or replace damaged
parts at once.
D Wear a safety harness if working above floor level.
D Keep all panels, covers, and guards securely in place.
FLYING SPARKS can cause injury.
Very often sparks fly off from the joint area.
D Wear approved face shield or safety goggles
with side shields.
D Wear protective garments such as oil-free, flame-resistant leather
gloves, heavy shirt, cuffless trousers, high shoes, and a cap.
Synthetic material usually does not provide such protection.
D Protect others in nearby areas by using approved flame-resistant
or noncombustible fire curtains or shields. Have all nearby persons wear safety glasses with side shields.
HOT METAL can cause burns.
Wear gloves or allow cooling period before servicing tongs or tips.
D Always wear welding-type, insulated gloves
when using this equipment.
D Do not touch workpiece, tips, or tongs with bare hands.
D Allow tongs and tips to cool before touching.
OM-715 Page1
MOVING PARTS can cause injury.
FUMES can be hazardous.
The tong tips, tongs, and linkages move during
operation.
D Keep away from moving parts.
D Keep away from pinch points.
D Do not put hands between tips.
D Keep all guards and panels securely in place.
D Do not breathe the fumes.
D If inside, ventilate the area and/or use exhaust at the weld to re-
move fumes.
D In confined spaces, use an approved air-supplied respirator.
D Do not weld on coated metals, such as galvanized, lead, or cad-
mium plated steel, unless the coating is removed from the weld
area, the area is well ventilated, or if necessary , while wearing an
air-supplied respirator. The coatings and any metals containing
these elements can give off toxic fumes if welded.
D Read the Material Safety Data Sheets (MSDSs) and the manufac-
turer’s instructions for metals, coatings, and cleaners.
Coatings, cleaners, paints, and platings can produce fumes when welded. Breathing these fumes
can be hazardous to your health.
1-3. Additional Symbols for Installation, Operation, and Maintenance
FIRE OR EXPLOSION hazard.
D Do not install or place unit on, over, or near
combustible surfaces.
D Do not install or operate unit near flammables.
D Do not overload building wiring – be sure power supply system is
properly sized, rated, and protected to handle this unit.
FALLING EQ UIPMENT can cause injury.
D Use equipment of adequate capacity to lift the
unit.
D Have two people of adequate physical
strength lift portable units.
D Secure unit during transport so it cannot tip or fall.
FL YING M E TAL o r DIRT can injure eyes.
D Wear approved safety glasses with side
shields or wear face shield.
MAGNETIC FIELDS can affect pacemakers.
D Pacemaker wearers keep away.
D Wearers should consult their doctor before go-
ing near resistance spot welding operations.
OVERUSE can cause OVERHEATING.
D Allow cooling period; follow rated duty cycle.
D Reduce duty cycle before starting to weld
again.
1-4. Principal Safety Standards
Safety in Welding and Cutting, ANSI Standard Z49.1, from American
Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126
Safety and Health Standards, OSHA 29 CFR 1910, from Superintendent of Documents, U.S. Government Printing Office, Washington,
D.C. 20402.
National Electrical Code, NFPA Standard 70, from National Fire Protection Association, Batterymarch Park, Quincy, MA 02269.
1-5. EMF Information
Considerations About Welding And The Effects Of Low Frequency
Electric And Magnetic Fields
Welding current will cause electromagnetic fields. There has been and
still is some concern about such fields. However, after examining more
than 500 studies spanning 17 years of research, a special blue ribbon
Code for Safety in Welding and Cutting, CSA Standard W1 17.2, from
Canadian Standards Association, Standards Sales, 178 Rexdale Boulevard, Rexdale, Ontario, Canada M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protec-
tion, ANSI Standard Z87.1, from American National Standards
Institute, 1430 Broadway, New York, NY 10018.
Cutting And Welding Processes, NFPA Standard 51B, from National
Fire Protection Association, Batterymarch Park, Quincy, MA 02269.
committee of the National Research Council concluded that: “The
body of evidence, in the committee’s judgment, has not demonstrated
that exposure to power-frequency electric and magnetic fields is a
human-health hazard.” However, studies are still going forth and
evidence continues to be examined.
OM-715 Page 2
SECTION 1 – CONSIGNES DE SÉCURITÉ – LIRE AVANT
UTILISATION
spotom _nd_Fre_4/97
1-1. Signification des symboles
Signifie Mise en garde ! Soyez vigilant ! Cette procédure
présente des risques de danger ! Ceux-ci sont identifiés
par des symboles adjacents aux directives.
YIdentifie un message de sécurité particulier.
.Signifie NOTA ; n’est pas relatif à la sécurité.
1-2. Dangers liés au soudage par points
YLes symboles représentés ci-dessous sont utilisés dans ce
manuel pour attirer l’attention et identifier les dangers possibles. Lorsque vous rencontrez un symbole, prenez garde
et suivez les instructions afférentes pour éviter tout risque.
Les instructions en matière de sécurité indiquées ci-dessous
ne constituent qu’un sommaire des instructions de sécurité
plus complètes fournies dans la normes de sécurité énumé-
rées dans la Section 1-4. Lisez et observez toutes les normes
de sécurité.
YSeul un personnel qualifié est autorisé à installer, faire fonc-
tionner, entretenir et réparer cet appareil.
YPendant le fonctionnement, maintenez à distance toutes les
personnes, notamment les enfants de l’appareil.
LE SOUDAGE PAR POINTS peut
provoquer un incendie.
Des étincelles peuvent être projetées de la
soudure. La projection d’étincelles ainsi que les
pièces et équipements chauds peuvent provoquer
des incendies, des brûlures et des incendies.
D Protégez-vous, ainsi que toute autre personne travaillant sur les
lieux, contre les étincelles et le métal chaud.
D Ne soudez pas par points dans un endroit où des étincelles
peuvent tomber sur des substances inflammables.
D Déplacez toute matière inflammable se trouvant dans un
périmètre de 10 m de la pièce à souder. Si cela est impossible,
couvrez-les de housses approuvées et bien ajustées.
D Des étincelles du soudage peuvent facilement passer dans
d’autres zones en traversant de petites fissures et des ouvertures.
D Afin d’éliminer tout risque de feu, soyez vigilant et gardez toujours
un extincteur à portée de main.
D Ne soudez pas par points sur un récipient fermé tel un réservoir ou
un bidon.
D Ne soudez pas si l’air ambiant est chargé de particules, gaz, ou
vapeurs inflammables (vapeur d’essence, par exemple).
D Avant de souder, retirez toute substance combustible de vos
poches telles qu’un briquet au butane ou des allumettes.
D Une fois le travail achevé, assurez-vous qu’il ne reste aucune
trace d’étincelles incandescentes ni de flammes.
D Ne dépassez pas la puissance permise de l’équipement.
D Utiliser exclusivement des fusibles ou coupe-circuits appropriés.
Ne pas augmenter leur puissance; ne pas les ponter.
UNE DÉCHARGE ÉLECTRIQUE peut
entraîner la mort.
Le fait de toucher à une pièce électrique sous
tension peut donner une décharge fatale ou
entraîner des brûlures graves. L’alimentation d’entrée et les circuits internes de l’appareil sont
Un poste incorrectement installé ou inadéquatement mis à la terre
constitue un danger.
D Ne touchez pas aux pièces électriques sous tension.
D Portez des gants isolants et des vêtements de protection secs et
sans trous.
également actifs lorsque le poste est sous tension.
Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y
a des risques de danger reliés aux CHOCS ÉLECTRIQUES, aux
PIÈCES EN MOUVEMENT et aux PIÈCES CHAUDES. Reportezvous aux symboles et aux directives ci-dessous afin de connaître les
mesures à prendre pour éviter tout danger.
D Coupez l’alimentation d’entrée avant d’installer l’appareil ou
d’effectuer l’entretien. V errouillez ou étiquetez la sortie d’alimenta-
tion selon la norme OSHA 29 CFR 1910.147(reportez-vous aux
Principales normes de sécurité).
D Installez le poste correctement et mettez-le à la terre
conformément aux consignes de ce manuel et aux normes
nationales, provinciales et locales.
D Assurez-vous que le fil de terre du cordon d’alimentation est
correctement relié à la borne de terre du sectionneur ou que la
fiche du cordon est branchée à une prise correctement mise à la
terre – vous devez toujours vérifier la mise à la terre avant toute
mise sous tension.
D Avant d’effectuer les connexions d’alimentation, vous devez
connecter en premier lieu le fil de terre - contrôlez les connexions.
D Les câbles doivent être exempts d’humidité, d’huile et de graisse;
protégez-les contre les étincelles et les pièces métalliques
chaudes.
D Assurez-vous régulièrement que les câbles d’alimentation et de
masse ne sont pas endommagés ou dénudé par endroit. Remplacez-les immédiatement si c’est le cas : un câble dénudé peut
provoquer la mort. Contrôlez la continuité de la mise à la terre.
D L’équipement doit être hors tension lorsqu’il n’est pas utilisé.
D Dans le cas d’équipements refroidis par eau, contrôlez les
conduites et raccords; remplacez-les s’ils présentent des fuites.
N’utilisez pas d’équipement électrique si vous êtes mouillé ou
dans une zone humide.
D Utilisez uniquement un équipement en bonne condition. Réparez
ou remplacez immédiatement toute pièce endommagée.
D Portez un harnais de sécurité si vous devez travailler au-dessus
du sol.
D Maintenez en place les panneaux, couvercles et protections de
sécurité.
LES ÉTINCELLES VOLANTES
risquent de provoquer des blessures.
Des étincelles peuvent jaillir de la soudure.
D Portez une visière ou des lunettes de sécurité
avec des écrans latéraux approuvées.
D Portez un équipement de protection: gants en cuir résistant au feu,
chemise épaisse, pantanlons sans revers, chaussures de
sécurité et casquette. Les matériaux synthétiques ne garantissent
pas une bonne protection.
D Protégez les autres occupants du local à l’aide d’un rideau ou d’un
écran ignifuge approprié. Assurez-vous que ces personnes
portent des lunettes de sécurité avec protections latérales.
LE MÉTAL CHAUD peut provoquer
des brûlures.
Portez des gants ou laissez refroidir les électrodres
avant de procéder à l’entretien.
D Portez toujours de gants de soudeur lorsque
vous utilisez cet équipement.
D Ne touchez pas les pièces ni les eléctrodes avec les mains.
D Laissez les électrodes refroidir avant de les toucher.
OM-715 Page 3
DES ORGANES MOBILES peuvent
provoquer des blessures.
Pendant le soudage, les bras et électrodes se
déplacent.
D Ne pas s’approcher des organes mobiles.
D Ne pas s’approcher des points de coincement.
D Ne placez pas les mains entre les électrodes.
D Maintenez en place les panneaux et protections de sécurité.
D Ne respirez pas les fumées.
D Si vous soudez à l’intérieur, ventilez le local et/ou ayez recours à
une ventilation aspirante installée près de la soudure pour
évacuer les fumées.
D Dans des lieux exigus, utilisez un appareil respiratoire approprié.
D Ne pas souder des métaux munis d’un revêtement, tels que l’acier
galvanisé, plaqué en plomb ou au cadmium à moins que le revêtement n’ait été enlevé dans la zone d e s oudure, que l’endroit soit bien
ventilé, et si nécessaire, en portant un respirateur à alimentation
d’air. Les revêtements et tous les métaux renfermant ces éléments
peuvent dégager des fumées toxiques en cas de soudage.
D Veuillez lire les consignes de sécurité et les instructions du
fabricant pour les métaux, revêtements et produits de nettoyage.
LES FUMÉES peuvent être
dangereuses.
Lors du soudage, les revêtements, produits de nettoyage, peintures et placages peuvent dégager des
fumées. Leur inhalation peut être dangereuse.
1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement et la
maintenance
Risque D’INCENDIE OU
D’EXPLOSION.
D Ne pas placer l’appareil sur, au-dessus ou à
proximité de surfaces infllammables.
D Ne pas installer ni faire fonctionner l’appareil à
proximité de substances inflammables.
D Ne pas surcharger l’installation électrique – s’assurer que
l’alimentation est correctement dimensionnée et protégée avant
de mettre l’appareil en service.
LA CHUTE DE L’ÉQUIPEMENT peut
blesser.
D Utiliser un engin d’une capacité appropriée
pour soulever l’appareil.
D Faites déplacer les équipements portables
par deux personnes dotées d’une force
suffisante.
D Durant le transport, immobilisez l’appareil pour éviter qu’il ne
bascule.
1-4. Principales normes de sécurité
Safety in Welding and Cutting, norme ANSI Z49.1, de l’American
Welding Society, 550 N.W. Lejeune Rd, Miami FL 33126
Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent
of Documents, U.S. Government Printing Office, Washington, D.C.
20402.
National Electrical Code, NFPA Standard 70, de la National Fire
Protection Association, Batterymarch Park, Quincy, MA 02269.
Règles de sécurité en soudage, coupage et procédés connexes,
norme CSA W117.2, de l’Association canadienne de normalisation,
DES PIÈCES DE MÉTAL ou DES
SALETÉS peuvent provoquer des
blessures aux yeux.
D Porter des lunettes de sécurité à coques laté-
rales ou un écran facial.
LES CHAMPS MAGNÉTIQUES peuvent
affecter les stimulateurs cardiaques.
D Porteurs de stimulateur cardiaque, restez à
distance.
D Les porteurs d’un stimulateur cardiaque doi-
vent d’abord consulter leur médecin avant de
s’approcher des opérations de soudage par
points.
L’EMPLOI EXCESSIF peut
SURCHAUFFER L’ÉQUIPEMENT.
D Prévoir une période de refroidissement;
respecter le cycle opératoire nominal.
D Réduire le facteur de marche avant de pour-
suivre le soudage.
vente de normes, 178 Rexdale Boulevard, Rexdale (Ontario) Canada
M9W 1R3.
Safe Practices For Occupation And Educational Eye And Face Protection, norme ANSI Z87.1, de l’American National Standards Institute,
1430 Broadway, New York, NY 10018.
Cutting and Welding Processes, norme NFPA 51B, de la National Fire
Protection Association, Batterymarch Park, Quincy, MA 02269.
1-5. Information sur les champs électromagnétiques
Données sur le soudage électrique et sur les effets, pour l’organisme,
des champs magnétiques basse fréquence
L’extrait suivant est tiré des conclusions générales du document intitu-
lé Biological Effects of Power Frequency Electric & Magnetic Fields –
Background Paper, OTA-BP-E-53 (Washington DC : U.S. Government Printing Office, mai 1989), publié par le Office of Technology
Assessment du Congrès américain : «... il existe maintenant d’abon-
dantes données scientifiques compilées à la suite d’expériences sur
la cellule ou d’études sur des animaux et des humains, qui montrent
OM-715 Page 4
clairement que les champs électromagnétiques basse fréquence
peuvent avoir des effets sur l’organisme et même y produire des transformations. Même s’il s’agit de travaux de très grande qualité, les
résultats sont complexes. Cette démarche scientifique ne nous permet pas d’établir un tableau d’ensemble cohérent. Pire encore, elle ne
nous permet pas de tirer des conclusions finales concernant les risques éventuels, ni d’offrir des conseils sur les mesures à prendre pour
réduire sinon éliminer les risques éventuels». (Traduction libre)
SECTION 2 – INTRODUCTION
NOTE
Unless otherwise noted, the T models (models with a timer in a control box) are
shown throughout this manual. When information does not apply to both models,
the applicable model is specified.
2-1. Specifications
AC Input
Voltage
Model
Voltage
50/60 Hz
1-Phase
HSW 15T
HSW 15
HSW 25T
HSW 25
*Based on 10 second time period; means unit can weld for 5 seconds out of each 10 second time period.
110
220
Model
Tong Length
Input Volts
Output Amps ±10%
Work Capacity
Combined
Combined
Thickness
Mild Steel
1/8 in
(3.2 mm)
3/16 in
(4.7 mm)
HSW 15T, HSW 15 HSW 25T, HSW 25
6 in
(152 mm)
5500 4500 3600 6750 5800 4850
Rated
Output At
Output At
50% Duty
Cycle*
1.5 kVA
2.5 kVA
12 in
(305 mm)
110 220
Welder Dimensions Weight
Height Width Length T Models Non-T
6 in
(152 mm)
6 in
(152 mm)
18 in
(457 mm)
4-1/2 in
(114 mm)
4-1/2 in
(114 mm)
6 in
(152 mm)
(330 mm)
(406 mm)
13 in
16 in
(15.4 kg)
(19.1 kg)
12 in
(305 mm)
34 lb
42 lb
38 lb
(17.2 kg)
45 lb
(20.4 kg)
18 in
(457 mm)
SECTION 3 – INSTALLATION
3-1. Installing Or Dressing Tips
A. Installing Tips
Tools Needed:
3/16 in
9/16 in
1 Threaded Tip
2 Tip With Hexhead Screw
3 Tong
Coat threads with supplied heat
sink compound and install tip onto
tong. Do not overtighten.
1
3
2
OR
3
Ref. ST-800 155-B / Ref. ST-800 154
OM-715 Page 5

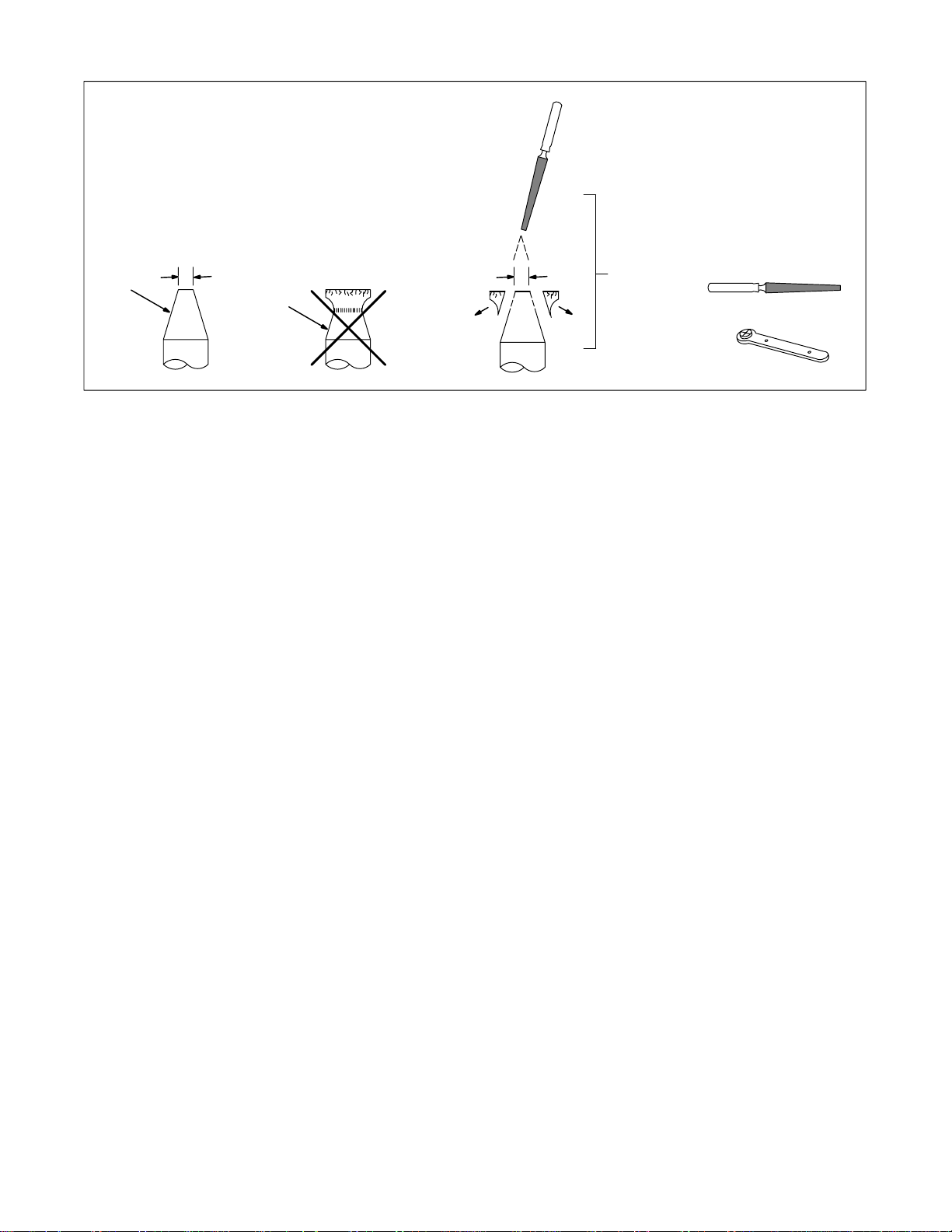

B. Dressing The Tips
d = <1/8 in (3.2 mm)
diameter
for 1.5 kVA models;
5/32 in (4 mm)
for 2.5 kVA models
1
1 New Tip
2 Used Tip Requiring Dressing
3 Dressing Method – Keep top
diameter same as a new tip.
Tools Needed:
3d d
2
OR
OM-715 Page 6

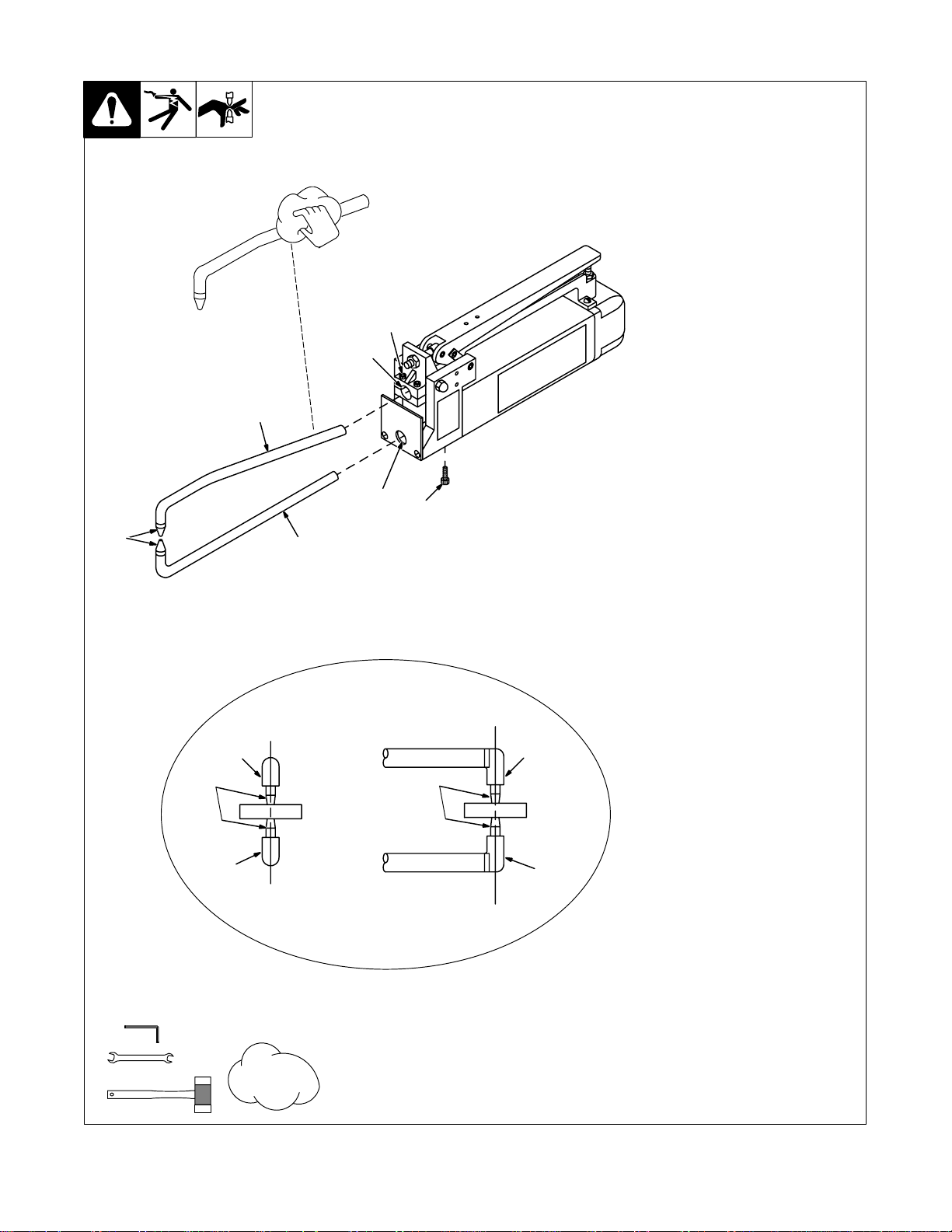

3-2. Installing Or Cleaning Tongs
5
4
2
7
1
YTurn off and unplug welder.
.Be sure tong ends are clean
and not corroded before
installing. Clean tongs with
fine steel wool.
Bottom Tong:
1 Bottom Tong
2 Hole In Spatter Guard
3 Bottom Tong Securing
Screws (4)
Loosen the four screws. If needed,
use a rubber mallet to loosen tong.
Slide tong into bottom tong holder
6
3
as far as possible, and position so
that tip is pointing straight up.
Loosely tighten screws.
Top Tong:
4 Top Tong
5 Top Tong Holder/Pivot
Casting
6 Top Tong Securing Screws
(4)
Loosen the four screws. If needed
for removal, use a rubber mallet to
loosen tong.
Slide tong into pivot casting as far
as necessary, so that tip mates
with bottom tip when tongs are
closed.
Loosely tighten screws.
7 Tips
Adjust tong positions to line up
centers of tips as shown. Tighten
screws.
Tools Needed:
3/16 in
9/16 in
Tong Alignment
4
7
1
Front View Side View
Fine
Steel
Wool
4
7
1
ST-800 155-A / Ref. ST-800 154-A
OM-715 Page 7

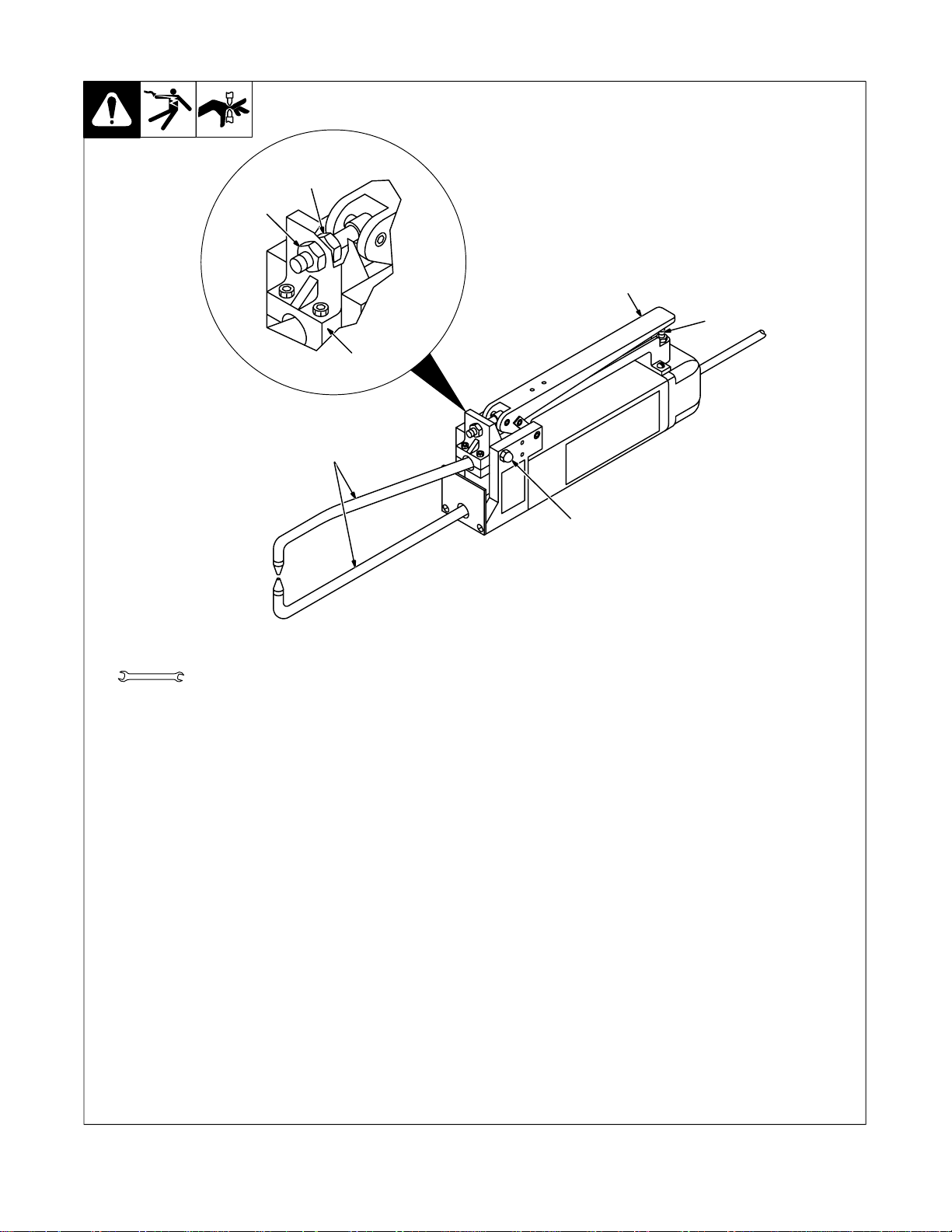

3-3. Adjusting Tong And Hand Lever Pressure
2
1
3
5
4
6
Tools Needed:
9/16, 11/16 in
YTurn off and unplug welder.
YExcessive tong pressure can dam-
age tips. Do not use tongs as a clamp
or vice to hold workpiece together. If
the two pieces of material to be
welded do not make good contact at
the point of the intended weld, clamp
material to provide good contact between surfaces.
.Tong pressure is adjustable, and must
be checked and/or set before operation. Correct tong pressure is necessary to create a quality weld and to prevent damage to tips.
Too much tong pressure causes the
weld nugget to dimple and material to
7
splash out around the nugget area.
If tong pressure is too weak, parts are
loose when the tongs close, severe arcing occurs between workpieces, and no
weld can be made.
1 Front Nut
2 Rear Nut
3 Pivot Casting
4 Hand Lever
5 Tongs
T o increase tong pressure, loosen front nut.
The farther the front nut is turned out, the
greater the pressure on the tips when the
hand lever is closed. Turn the rear nut up to
the pivot casting to lock the position.
Ref. ST-800 156
To decrease tong pressure, loosen the rear
nut and turn the front nut up to the pivot casting.
6 Machine Screw
The farther down the screw is turned, the
farther the hand lever will close. Adjustment
of this screw will determine if the tongs lock
on the material, or just pull up tight. Adjust
screw to allow lever to be raised easily after
the weld has been completed.
7 Hex Nut
To adjust pressure needed to push down
hand lever, turn the hex nuts located on
each side of the pivot casting.
OM-715 Page 8
3-4. Installing Handle
1
2
3
HSW 15 And 15T Models
HSW 25 And 25T Models
2
1
Tools Needed:
7/16, 3/8 in
YTurn off and unplug welder.
1 Wodden Handle
2 Handle Bolt
3 Brackets (15, 15T Models Only)
1
2
Ref. ST-802 056
Install handle onto the spot welder as
shown above. For 25 and 25T Models,
install handle onto either side as desired for
either right-hand or left-hand use.
OM-715 Page 9

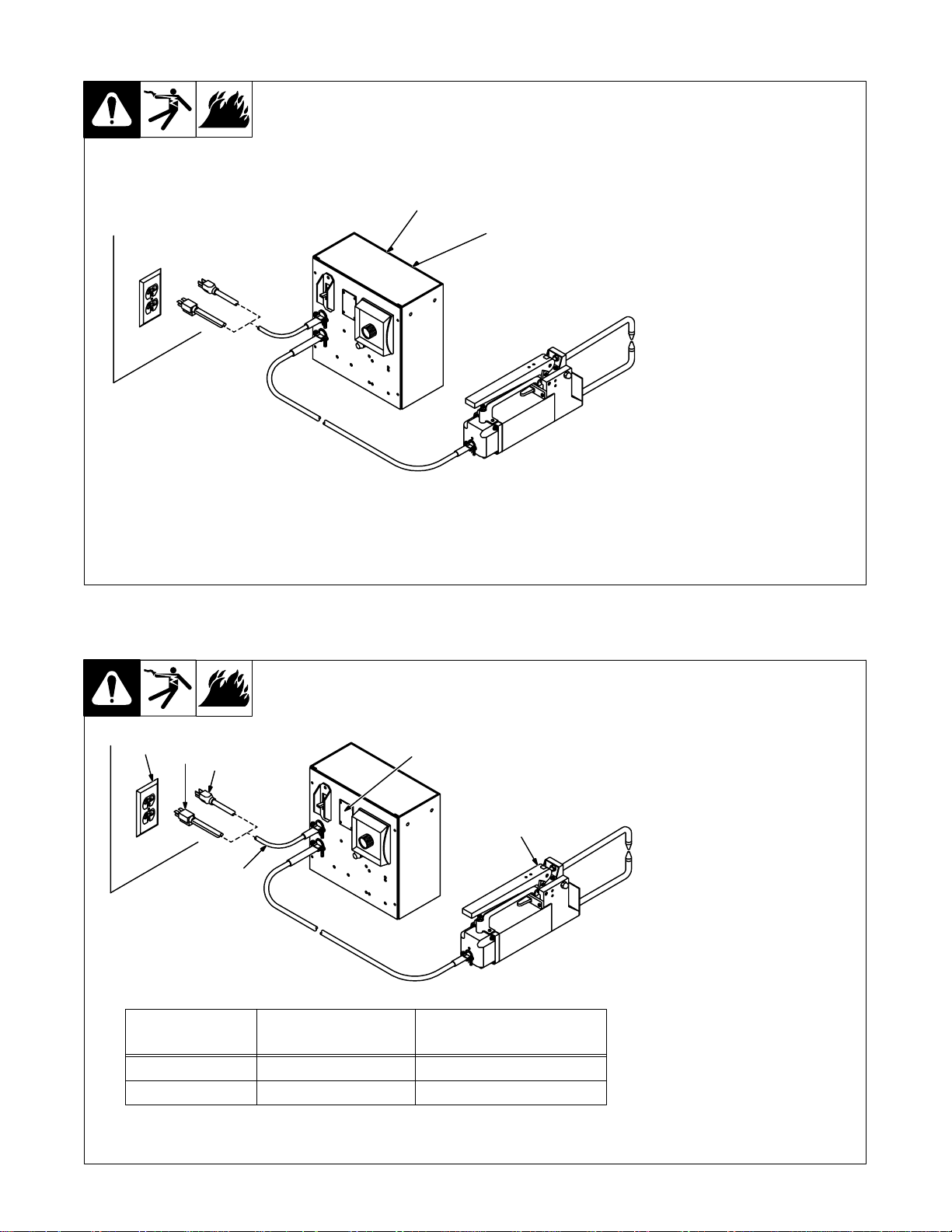

3-5. Mounting Control Box (T Models Only)
1
OR
Push-in slots are provided on rear
of box for wall mounting if desired.
The slots will fit over 1/4 inch hexhead screws. To mount box, proceed as follows:
1 Control Box
2 Push-In Slots (Not Shown)
Use slots as template and install
2
screws at desired locations leaving 1/8 inch stickout.
Push rear slots firmly against
screw heads, and slide box down
onto screws.
3-6. Connecting Input Power (T Models)
5
4
3
OR
2
1
Ref. ST-800 156
Operate spot welder from a separately fused or circuit breaker protected circuit, and use correct size
input conductors.
1 Rating Label (Not Visible As
Shown On Spot Welder)
2 Cord
3 Parallel Plug On 110 Volts AC
Models
1
4 Tandem Plug On 220 Volts
AC Models
Do not cut ground terminal off plug.
5 Grounded Receptacle
Connect plug to matching
grounded receptacle.
1.5 kVA 110 Volt
2.5 kVA 220 Volt
OM-715 Page 10
Model
Input Conductor
Size (AWG)
No. 10
No. 10
Fuse/Circuit Breaker
Size In Amperes
30
30
Ref. ST-800 156

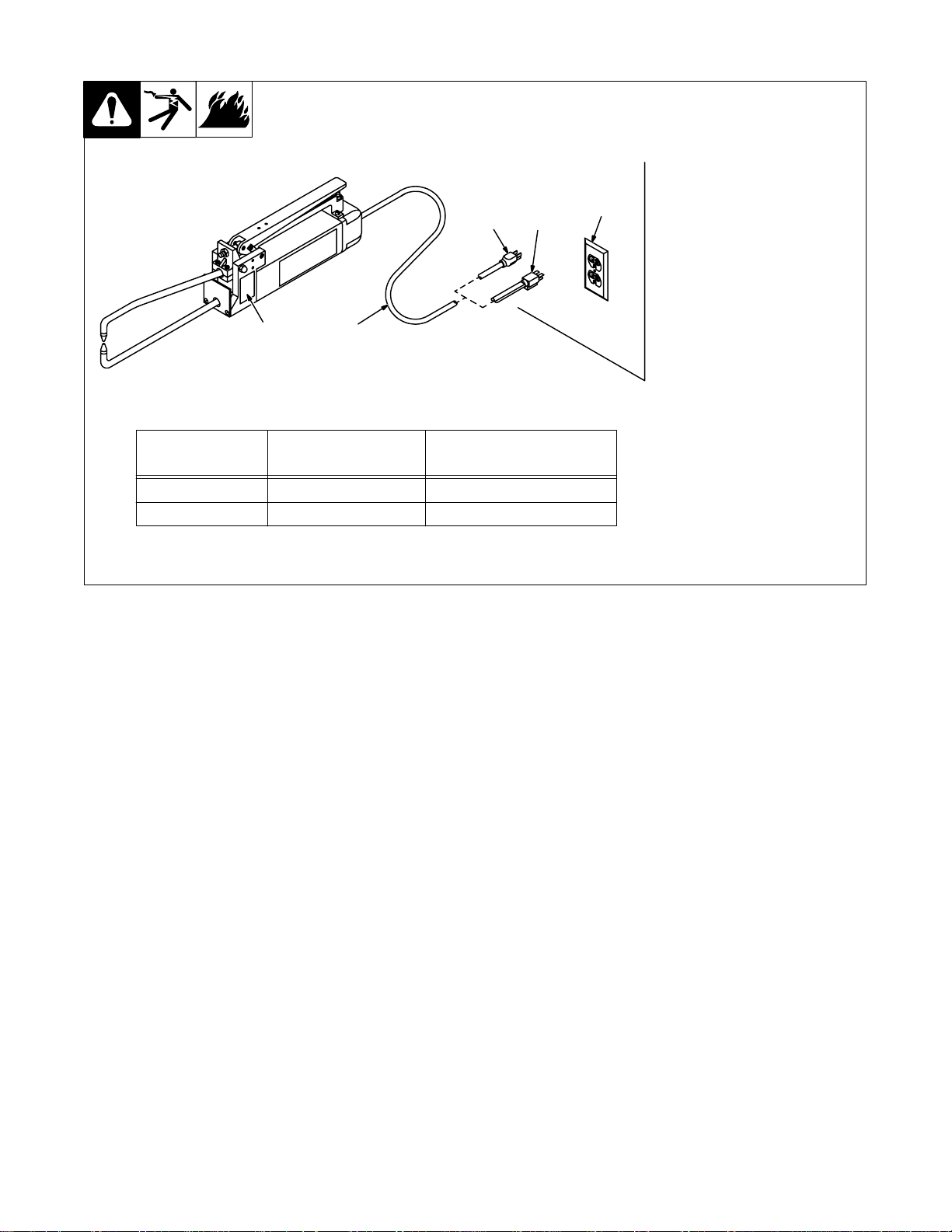

3-7. Connecting Input Power (Non-T Models)
Or
12
YInput power supply wiring
and receptacle must meet
National Electrical Code and
all other code requirements.
Operate spot welder from a separately fused or circuit breaker protected circuit, and use correct size
3
4
5
input conductors.
1 Rating Label
2 Cord
3 Parallel Plug On 110 Volts AC
Models
4 Tandem Plug On 220 Volts
AC Models
Do not cut ground terminal off plug.
5 Grounded Receptacle
Connect plug to matching
grounded receptacle.
Model
1.5 kVA 110 Volt
2.5 kVA 220 Volt
Input Conductor
Size (AWG)
No. 10
No. 10
Fuse/Circuit Breaker
Size In Amperes
30
30
Ref. ST-800 156
OM-715 Page 11
4-1. Controls (T Models)
4
SECTION 4 – OPERATION
1
2
1 Spot Weld Timer And Pilot
Light
Weld time adjusts from 0 to 5
seconds. The pilot light turns on
when the weld cycle begins and off
when the cycle ends.
2 Hand Lever
Use lever to open and close tongs.
Close the hand lever during the
welding process to compress the
material between the tips. To adjust tong pressure, see Section
3-3.
3 Start Switch
Move start switch sideways in ei-
ther direction to start weld cycle.
When weld cycle time ends, or the
start switch is released, weld output stops, and the timer resets for
another weld cycle.
4 Power Switch
4-2. Controls (Non-T Models)
3
ST-146 013-A
1 Hand Lever
Use lever to open and close tongs.
Close the hand lever during the
welding process to compress the
material between the tips. To adjust tong pressure, see Section
3-3.
2 Start Switch
Use switch to turn weld current On
and Off. Move switch sideways in
1
either direction to start weld current. Release switch to stop weld
current.
OM-715 Page 12
2
ST-145 104
SECTION 5 – MAINTENANCE AND TROUBLESHOOTING
5-1. Routine Maintenance
YDisconnect power before maintaining.
Every Use 3 Months 6 Months
Blow Off
Or
Vacuum
Unit
Inspect
Tips
Replace
Unreadable
Labels
5-2. Overload Protection For 220 Volts T Models
OR
During Heavy Service,
Clean Monthly
YTurn Off unit and disconnect
input power.
If fuse opens, unit shuts down. To
replace fuse, proceed as follows:
1 Fuse Holder Cover
2 Fuse F1 (See Parts List)
1
2
5-3. Troubleshooting
Trouble Remedy
No weld output. Check line fuses, and replace if necessary.
For 220 V T models, check fuse F1, and replace if necessary (see Section 5-2).
Low weld output. Dress or replace tips (see Section 3-1).
Check tip threads. Replace tips if necessary (see Section 3-1).
Ref. ST-800 233 / Ref. ST-800 185-A
Remove and clean tongs (see Section 3-2).
OM-715 Page 13
Trouble Remedy
Clean ends of tongs and tong holders (see Section 3-2).
Check power switch (T Models only) and/or start switch. Replace if necessary.
Longer than normal weld time required. Dress or replace tips (see Section 3-1).
Clean workpieces.
Adjust tong pressure (see Section 3-3).
Clean ends of tongs and tong holders (see Section 3-2).
Check input line voltage.
Burn through at point of weld. Shorten weld time (see Section 4-1).
Adjust tong pressure (see Section 3-3).
Dress or replace tips (see Section 3-1).
Realign tips (see Section 3-2).
OM-715 Page 14
SECTION 6 – ELECTRICAL DIAGRAMS
Figure 5-1. Circuit Diagram For 110 Volts T Models
SA-162 466-B
Figure 5-2. Circuit Diagram For 220 Volts T Models
SA-072 065-B
OM-715 Page 15
Figure 5-3. Circuit Diagram For 110 And 220 Volts Non-T Models
SA-162 467-B
OM-715 Page 16
Notes
OM-715 Page 17
SECTION 7 – PARTS LIST
.Hardware is common and
not available unless listed.
3
2
1
44
17
11
10
10
9
7
6
5
4
45
8
30
29
31
36
35
28
34
16
15
3
13
12
32
33
27
14
26
18
19
20
21
3
23
25
22
23
17
19
24
43
42
41
40
39
37–Fig 6–2
38
ST-145 048-A
Figure 7-1. Main Assembly
OM-715 Page 18
Quantity
Item
No.
Dia.
Mkgs.
Part
No.
Description
15,15T
Model
25,25T
Figure 7-1. Main Assembly
1 019 643 HANDLE, carrying 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 019 646 HANDLE, carrying 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 601 865 NUT, stl hex full fnsh .250-20 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 602 009 SCREW, cap stl sch .250-20 x 1.250 7 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 023 660 WIRING HARNESS, switch 1 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 023 199 LEVER, operating 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 082 090 LEVER, operating 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 010 714 PIN, spring CS .312 x 1.750 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 010 712 LINK, tgl connecting 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 010 713 PIN, spring CS .312 x 1.250 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 010 715 BOLT, pressure adjustment 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 601 876 NUT, stl hex jam .437-20 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 010 668 SCREW, cap stl sch .250-20 x 1.500 2 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 017 668 HOLDER, tong top 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 010 709 CLAMP, tong top 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 010 623 BRAID, tong set of four 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 010 716 CLAMP, connecting top tong braid 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 602 008 SCREW, .250-20 x 1.000soc hexhd 4 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 602 262 HANDLE, wood 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 024 130 BRACKET, mtg handle 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 601 778 BOLT, crg stl .250-20 x 4.500 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 601 854 NUT, al hex .375-24 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 095 297 STUD, stl .375-24 x 3.750 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 026 607 GUARD, spatter 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23 122 210 SCREW, 10-32 x .625hexwhd slt stl 4 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 070 017 INSULATION, switch 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 S1/PB1 *011 746 SWITCH, control (consisting of) 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
011 291 CONTACT, assembly switch 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
023 987 CONTACT, switch 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
011 292 TOGGLE, switch 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
070 035 BASE 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 026 759 INSULATOR, plug sec scr 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 010 711 PIN, spring .375-3.00 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 169 122 HOUSING, front 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29 NAMEPLATE (order by model and serial number) 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30 602 024 SCREW, drive U 2 x 3/16 4 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 010 708 RETAINER, clamp tong 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32 026 605 INSULATION, bottom clamp 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33 181 179 INSULATOR, tong 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34 602 004 SCREW, cap stl sch .250-20 x .750 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35 010 707 CLAMP, bottom tong 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36 039 052 CLAMP, threaded connecting tong braid. . . . . . . . . . . . . . . . . .
(included w/Item 5, Fig 7-2) 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37 T1 +095 345 TRANSFORMER, pwr main (Fig 7-2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37 T1 +095 354 TRANSFORMER, pwr main (Fig 7-2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
143 140 LABEL, warning general precautionary 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38 600 675 SPLICE, butt 16-14 wire 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
39 111 630 SCREW, 10-32 x .250hexwhd slt stl 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40 019 642 COVER 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41 601 847 NUT, stl slflkg hex mscr 10-32 4 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42 115 104 CONNECTOR, clamp cable 1/2 in 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
43 094 503 CABLE, pwr 10ft 16ga 3/C (Models w/out Timer) 1. . . . . . . . . . . . . . . . . . . . . . . . .
43 094 504 CABLE, pwr 10ft 16ga 3/C (Models w/out Timer) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44 026 763 TUBING, gl acrylic No. 7 x 2.500 3 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
45 128 237 SCREW, 10-32 x .500hexwhd slt stl 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
*Recommended Spare Parts.
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
OM-715 Page 19
Item
No.
Part
No.
Replace Coils At Factory Or Factory Authorized Service Station
Description
15,15T
Quantity
Model
25,25T

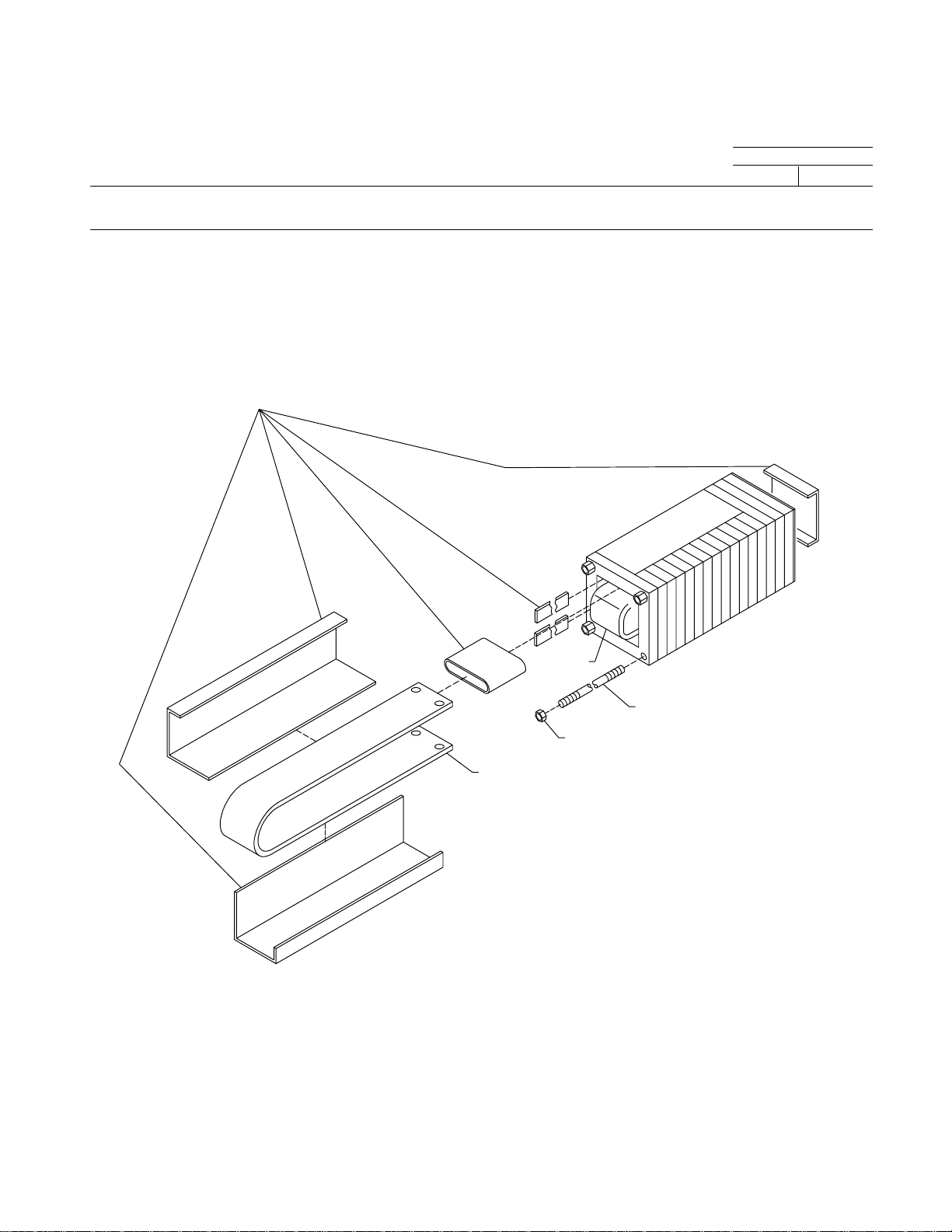

Figure 7-2. Transformer, Power Main (Fig 7-1 Item 37)
095 345
095 354
1 026 601 INSULATION 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 026 602 INSULATION 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 095 312 COIL, pri 110V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 095 308 COIL, pri 220V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 010 157 STUD, stl No. 10-32 x 8.125 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 010 156 STUD, stl No. 10-32 x 11.125 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 137 943 NUT, core stud 4 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 +039 054 BAR, sec 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 +03 9 053 BAR, sec 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
3
4
5
.Hardware is common and
not available unless listed.
ST-141 482-A
Figure 7-2. Transformer, Power Main
+Item 36 on Figure 7-1 is included when ordering these items as replacement parts.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
OM-715 Page 20
Item
No.
Dia.
Mkgs.
Part
No.
Description
Quantity
Model
15T 25T
Figure 7-3. Timer, Spot (220V Illustrated)
041 081 041 082
1 NAMEPLATE, (order by model and style numbers) 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 S1 124 511 SWITCH, tgl DPST 40A 600V AC 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 W 605 855 CONTACTOR, 40A 3P (consisting of) 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
032 349 COIL, 115V 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
034 260 LINK, connecting contactor terminal 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 032 152 CABINET 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 T2 605 856 TRANSFORMER, control 230/460 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 168 308 PANEL, front 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 TD1 605 952 TIMER, delay reset 5sec 120V 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 046 432 HOLDER, fuse 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 F1 *012 653 FUSE, mintr gl .5A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 087 179 CABLE, interconnecting 10ft 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 PLG1 096 822 CABLE, pwr 10ft 16ga 3/c 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 PLG1 096 481 CABLE, pwr 10ft 16ga 3/c 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 115 104 CONNECTOR, cable clamp .500 2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.Hardware is common and
not available unless listed.
2
1
3
4
12
11
5
6
10
9
8
7
ST-146 012-D
Figure 7-3. Timer, Spot (220V Illustrated)
*Recommended Spare Parts.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
OM-715 Page 21
Chart 7-1. Spot Welder Tongs And Tips
3-1/2”
(89 mm)
STANDARD
3-1/2”
(89 mm)
MO OFFSET
6-1/2” (165 mm)
TT-6
9-1/2”
(241 mm)
TT-9
6” (152 mm) 205 551
12” (305 mm) 040 198
18” (457 mm) 040 199
6” (152 mm) 205 554
12” (305 mm) 205 555
18” (457 mm) 205 556
12” (305 mm) 205 558
18” (457 mm) 205 559
12” (305 mm) 205 560
18” (457 mm) 205 561
Standard Flat
205 552 205 553
MO
Offset
205 557
Standard Flat
205 552 205 553
Standard
205 552 205 553
Flat
7-1/2”
(190 mm)
G-7
FF
FH
8” (203 mm) 205 562
8” (203 mm) 205 563
5” (127 mm) 205 565
Standard
205 552 205 553
FF
FH
Flat
205 564
205 566
S-0550 / Ref
OM-715 Page 22
Notes
OPTIONS AND ACCESSORIES
SWP-2 SPOT WELDER
PEDESTAL
(#205 567)
Leaves hands free to handle the
work. When foot control is
depressed, tongs close and Start
Switch is activated.
SPOT WELD TIMER
(#205 569) HSW 15
(#205 570) HSW 25
Cannot be used on “T” model
units. Provides 0–5 second
mechanical weld timer.
GYRO BAIL
(#205 568)
Supports weight of welder.
Operates with boom and
counterweight or from
spring-loaded cable. Spot welds in
any position.
9/93
Owner’s Record
Please complete and retain with your personal records.
Model Name Serial/Style Number
Purchase Date (Date which equipment was delivered to original customer.)
Distributor
Address
City
State Zip
Resources Available
Always provide Model Name and Serial/Style Number.
Contact your Distributor for: Welding Supplies and Consumables
Options and Accessories
Personal Safety Equipment
Service and Repair
Replacement Parts
Owner’s Manuals
Circuit Diagrams
Contact the Delivering Carrier
for:
File a claim for loss or damage during shipment.
For assistance in filing or settling claims,
contact your distributor and/or equipment
manufacturer’s Transportation Department.
PRINTED IN USA
