AV R 16 0
AUDIO/VIDEO-VIRITINVAHVISTIN
KÄYTTÄJÄN OHJEKIRJA
2
TurvallisuusohjeiTa
TÄRKEÄT TURVALLISUUSOHJEET
Lue nämä ohjeet
1.
Säilytä nämä ohjeet
2.
Huomioi kaikki varoitukset
3.
Seuraa kaikkia ohjeita
4.
Älä käytä laitetta veden lähellä
5.
Puhdista vain kuivalla liinalla
6.
Älä peitä ilmanvaihtokanavia. Asenna valmistajan ohjeiden mukaisesti.
7.
Älä asenna veden tai lämmönlähteiden, kuten pattereiden, lämmittimien,
8.
hellojen tai muiden laitteiden, lähellä.
9.
Älä unohda polarisoidun tai maadoitetun pistokkeen tarkoitusta.
Polarisoidulla pistokkeella on kaksi piikkiä, joista toinen on leveämpi.
Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas maadoitushaara.
Leveä piikki tai haara on sinun turvallisuutesi vuoksi. Jos mukana olevat
pistokkeet eivät sovi pistorasiaasi , kysy sähkömieheltä korvaavaa
pistoketta.
Suojaa virtajohtoa sen päälle astumiselta tai puristumiselta, erityisesti
10.
pistokkeiden, jatkojohtojen ja kohdalla sekä kohdalla, josta johto eroaa
laitteesta.
11.
Käytä vain valmistajan spesifioimia liitteitä/lisävarusteita.
Käytä ainoastaan valmistajan määrittelemää tai laitteen mukana myytävää
12.
kärryä, jalustaa, tripodia, kannatinta tai pöytää. Käytettäessä
kärryä, ole varovainen liikuttaessasi kärry/laiteyhdistelmää
välttyäksesi kaatumisesta seuraavilta onnettomuuksilta.
Ota tämän laitteen pistoke pois pistorasiasta ukkosilmalla ja kun sitä ei
13.
käytetä pitkään aikaan.
Viittaa kaikki huolto koulutetuille huoltohenkilöille. Huoltoa tarvitaan, kun
14.
laite on vahingoittunut millä tavalla tahansa, kuten virtajohto tai pistoke
on vahingoittunut, päälle on kaatunut nestettä tai muita tavaroita, laite
on altistunut sateelle tai kosteudelle, se ei toimi normaalisti, tai se on
pudotettu.
Älä altista tätä laitetta pisaroinnille tai loiskeille ja varmista, ettei mitään
15.
nesteillä täytettyä astiaa, kuten vaaseja, ole asetettu laitteen päälle.
16.
Kytkeäksesi tämän laitteen täysin
verkkovirrasta, irroita virtalähdejohdon pistoke pistorasiasta.
17.
Virtalähdejohdon verkkovirtapistoke voi pysyä valmiiksi käytettävänä.
Älä altista paristoja tai akkuja auringonpaisteelle, tulelle tai muulle
18.
kuumuudelle.
Kolmion sisällä oleva salamatunnus osoittaa, että laitteen sisällä
on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa
vaarallisen sähköiskun.
Kolmion sisällä oleva huutomerkki osoittaa, että pakkauksessa on
erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.
VAROITUS: Älä altista laitetta sateelle tai muulle kosteudelle, sillä
ne saattavat aiheuttaa tulipalon tai sähköiskun.
KÄYTTÖTURVALLISUUTEEN LIITTYVÄÄ
TIETOA
Varmista sähköverkon sopivuus ennen
käyttöä
AVR 160 kytketään sähköverkkoon, jonka jännite on 230-240 V (AC).
Epäsopivasta sähköverkosta voi aiheutua vaaratilanne ja jopa tulipalo. Lisäksi
laite saattaa rikkoutua.
Pyydä tarvittaessa jälleenmyyjältä lisätietoja laitteesi sähköntarpeesta ja
selvitä paikallisen sähköverkon ominaisuudet ennen laitteen kytkemistä
pistorasiaan.
Älä käytä jatkojohtoja
Käytä vain laitteen vakiovarusteisiin kuuluvaa virtajohtoa, jotta vältät
turvallisuusriskin. Jatkojohtoja ei kannata käyttää. Älä sijoita sähköjohtoja
maton tai muun peitteen alle ja estä johdon joutuminen puristuksiin. Vaihda
vahingoittunut johto välittömästi uuteen. Uuden johdon pitää täyttää
kaikki valmistajan asettamat laatuvaatimukset, joten se kannattaa hankkia
valtuutetusta huoltopalvelusta.
Käsittele virtajohtoa (AC) huolellisesti
Irrota virtajohto pistorasiasta vetämällä varovasti pistokkeesta, älä johdosta.
Laite kannattaa irrottaa sähköverkosta, kun sitä ei aiota käyttää pitkään
aikaan.
VAKUUTUS STANDARDIEN TÄYTTÄMISESTÄ
Harman Consumer Group International
2, route de Tours
F-72500 Château-du-Loir
France
Vakuutamme omalla vastuullamme, että tässä
omistajan käsikirjassa kuvattu tuote on näiden teknisten
standardien mukainen:
EN 60065:2002; A1EN 55013:2001; A1; A2
EN 55020:2007
EN 55022:2006 (Class B)
EN 61000-3-2:2006
EN 61000-3-3:1995; A1; A2
Jurjen Amsterdam
Harman Consumer Group, Inc.
07/09
3
SUOMI
TurvallisuusohjeiTa
Älä avaa laitekoteloa
Laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaamisesta
saattaa aiheutua sähköisku, ja laitteeseen tehdyt muutokset mitätöivät
takuun. Jos laitteen sisään joutuu vettä tai metalliesineitä, kuten paperiliitin,
johdonpätkä tai niitti, irrota laite heti sähköverkosta ja ota yhteys
valtuutettuun huoltoon.
Asennuspaikka
Moitteetoman toiminnan ja käyttöturvallisuuden varmistamiseksi laite
•
pitää sijoittaa tukevalle ja vaakasuoralle alustalle. Hyllyn ja kiinnikkeiden
pitää vaivatta kestää laitteen paino.
•
Varaa riittävästi tilaa laitteen päälle ja taakse, jotta jäähdytysilma
pääsee vapaasti kiertämään. Jos asennat laitteen kaappiin tai räkkiin,
varmista riittävä jäähdytys ja ilmankierto kaapin sisällä. Asenna kaappiin
tarvittaessa tuuletin.
Älä sijoita laitetta matolle tai muulle pehmeälle alustalle.
•
Älä sijoita laitetta erittäin kuumaan tai kylmään paikkaan, ja estä sen
•
altistuminen suoralle auringonvalolle. Älä sijoita laitetta lämmittimen
viereen.
•
Älä sijoita laitetta märkään tai kosteaan paikkaan.
Älä peitä kotelossa olevia jäähdytysaukkoja. Älä sijoita laitteen päälle
•
mitään.
•
AVR 160 on verrattain painava laite ja se lämpenee käytössä. Siksi sen
kumijalat saattavat jättää jäljet esimerkiksi herkkään puupintaan. Vältä
sijoittamasta laitetta pehmeälle puualustalle tai muulle pinnalle, joka voi
viottua laitteen painosta tai lämmöstä. Jotkut pinnat ja pintaviimeistelyt
ovat erityisen herkkiä jälkien suhteen. Siihen vaikuttavat monet
laitteesta riippumattomat seikat, kuten pintamateriaalin ominaisuudet,
puhdistusaineet. Myös laitteen normaali lämpeneminen ja värinä
saattavat lisätä jälkien muodostumisriskiä. Valitse asennustapa ja
kiinnitystarvikkeet huolellisesti, sillä takuu ei korvaa huonekaluille
mahdollisesti aiheutuvia haittoja.
Laitteen siirtäminen
Irrota kaikki kytkentäjohdot ennen laitteen siirtämistä. Irrota myös virtajohto
pistorasiasta.
Pakkauksen purkaminen
Pahvikotelo ja pakkausmateriaali suojaavat laitetta hyvin kuljetuksen
aikaisilta tärähdyksiltä. Ne kannattaa säilyttää siltä varalta, että laitetta pitää
myöhemmin siirtää esimerkiksi muuton tai huollon takia.
Voit lististää pahvipakkauksen, jotta se vie vähemmän varastointitilaa.
Leikkaa ensin teipit auki ja paina pakkaus sitten litteäksi. Myös pakkauksen
sisällä olevat pahvituet voi litistää samalla periaatteella. Säilytä muu
pakkausmateriaali muovipussissa pahvikotelon ohessa.
Jos et halua säilyttää pakkausmateriaaleja, huomioi että ne ovat
kierrätettäviä. Älä kuormita luontoa, vaan toimita tarpeettomat tarvikkeet
asianmukaisesti kierrätyspisteeseen.
Poista etuevyn suojakelmu ennen laitteen käyttöä, jotta kauko-ohjaus toimii
moitteettomasti.
Puhdistus
Pyyhi laite tarvittaessa puhtaalla ja pehmeällä kankaalla. Voit halutessasi
kostuttaa kankaan miedolla puhdistusaineella, mutta irrota tällöin
laite ensin sähköverkosta. Pyyhi laite tämän jälkeen pelkkään veteen
kostutetulla liinalla, ja kuivaa pinta lopuksi puhtaalla pyyhkeellä. ÄLÄ käytä
puhdistusbesiiniä, sumutteita, ohenteita, alkoholia tai muita höyrystyviä
aineita. Älä käytä hankaavia puhdistimia, jotta metallipinta ei viotu. Älä
suihkuta hyönteissumutteita aivan laitteen vieressä.
4
si sä lTö
2 TurvallisuusohjeiTa
5 johdanTo
7 eTulevyn ohjaimeT
9 Takalevyn liiTännäT
1 1 kauko-ohjaimen ToiminnoT
1 4 TieToa koTiTeaTTerisTa
1 5 kyTkennäT
1 5
Kaiuttimien kytkeminen
1 5
Subwoofer
1 5
Ohjelmalähteiden kytkeminen AVR-viritinvahvistimeen
1 5

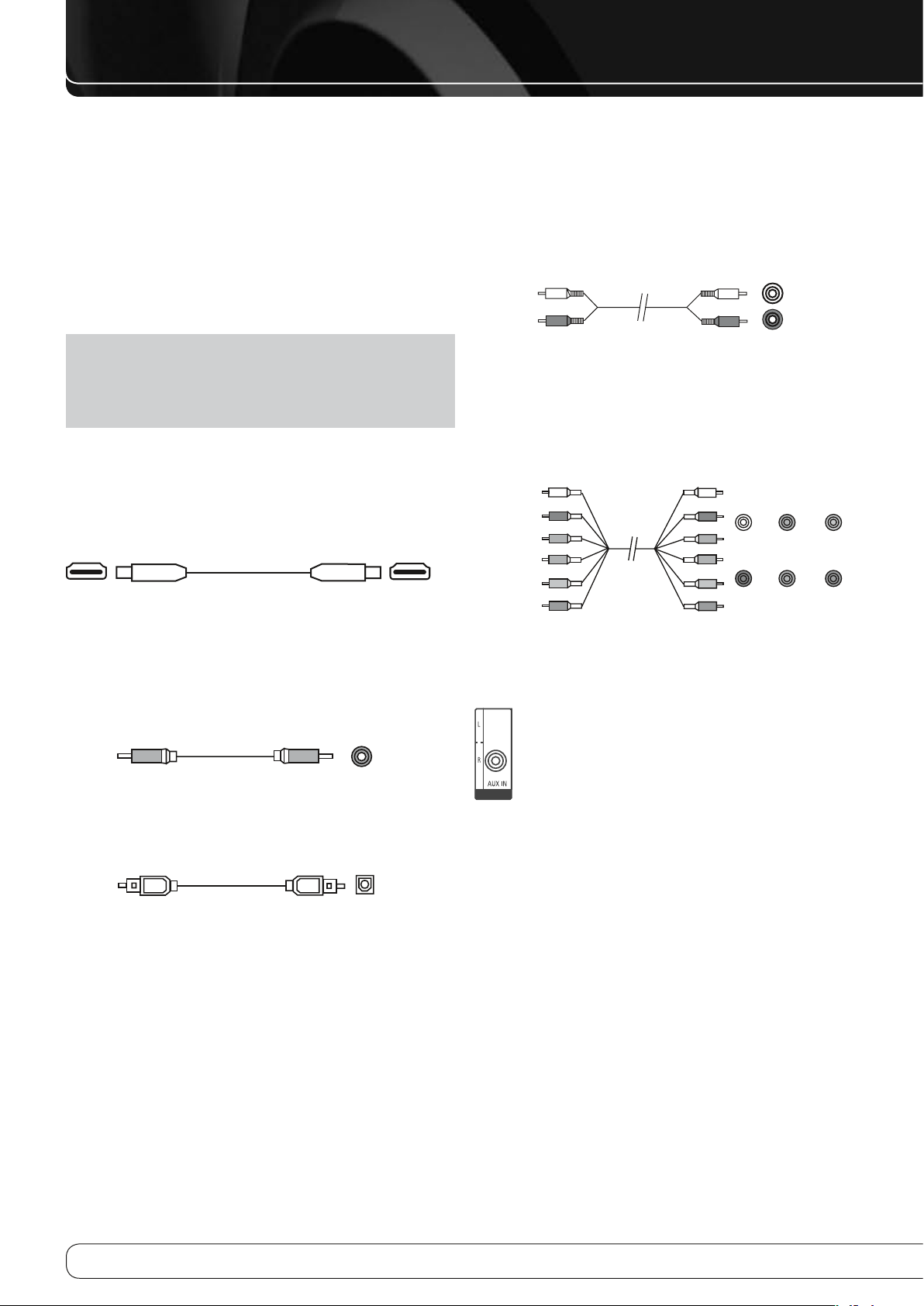

Audioliitännät
1 6
Digitaalinen audio
1 6
Analoginen audio
1 7
Videoliitännät
1 7
Digitaalinen video
1 7
Analoginen video
1 7
Antennit
1 7
USB-liitäntä
1 8 kaiuTTimien sijoiTTaminen
1 9 alkuvalmisTeluT
2 1 asenTaminen
2 1
Vaihe yksi – Kytke ohjelmalähteet
2 1
Vaihe kaksi – Kytke televisio
2 1
Vaihe kolme – Kytke kaiuttimet
2 1
Vaihe neljä – Kytke FM-antenni
2 1
Vaihe viisi – Kytke AM-antenni
2 1
Vaihe kuusi – Kytke virtahohdot
2 1
Vaihe seitsemän – Asenna kauko-ohjaimeen paristot
2 2
Vaihe kahdeksan – Ohjelmoi ohjelmalähdetiedot kauko-
ohjaimeen
2 2
Vaihe yhdeksän – Kytke AVR 160 -viritinvahvistimen virta päälle
2 3 PerusaseTukseT
2 3
Kuvaruutuvalikoiden käyttö
2 3
AVR 160 -viritinvahvistimen perussäätö EzSet/EQ™ -toiminnolla
2 4
Ohjelmalähdeasetukset
2 4
6-/8-kanavainen tulo
2 5
Järjestelmäasetukset
2 5
Himmennystoiminto
2 6 k äyT Tö
2 6
AVR -viritinvahvistimen käynnistäminen
2 6
Äänenvoimakkuuden säätäminen
2 6
Mykistystoiminto
2 6
Uniajastin
2 6
Sävynsäätö
2 7
Kuulokkeet
2 7
Ohjelmalähteen valitseminen
2 7
Virittimen käyttö
2 7
RDS-järjestelmän käyttö
2 8
Tallennus
2 8
AUX-lisälaitetulo
2 9
Surround-toimintatilan valinta
3 0 edisTyneeT ToiminnoT
3 0
Audioprosessointi ja surround-äänentoisto
3 0
Analogiset audiosignaalit
3 0
Digitaaliset audiosignaalit
3 0
Surround-toimintatilat
3 1
Dolby Surround -asetukset
3 2

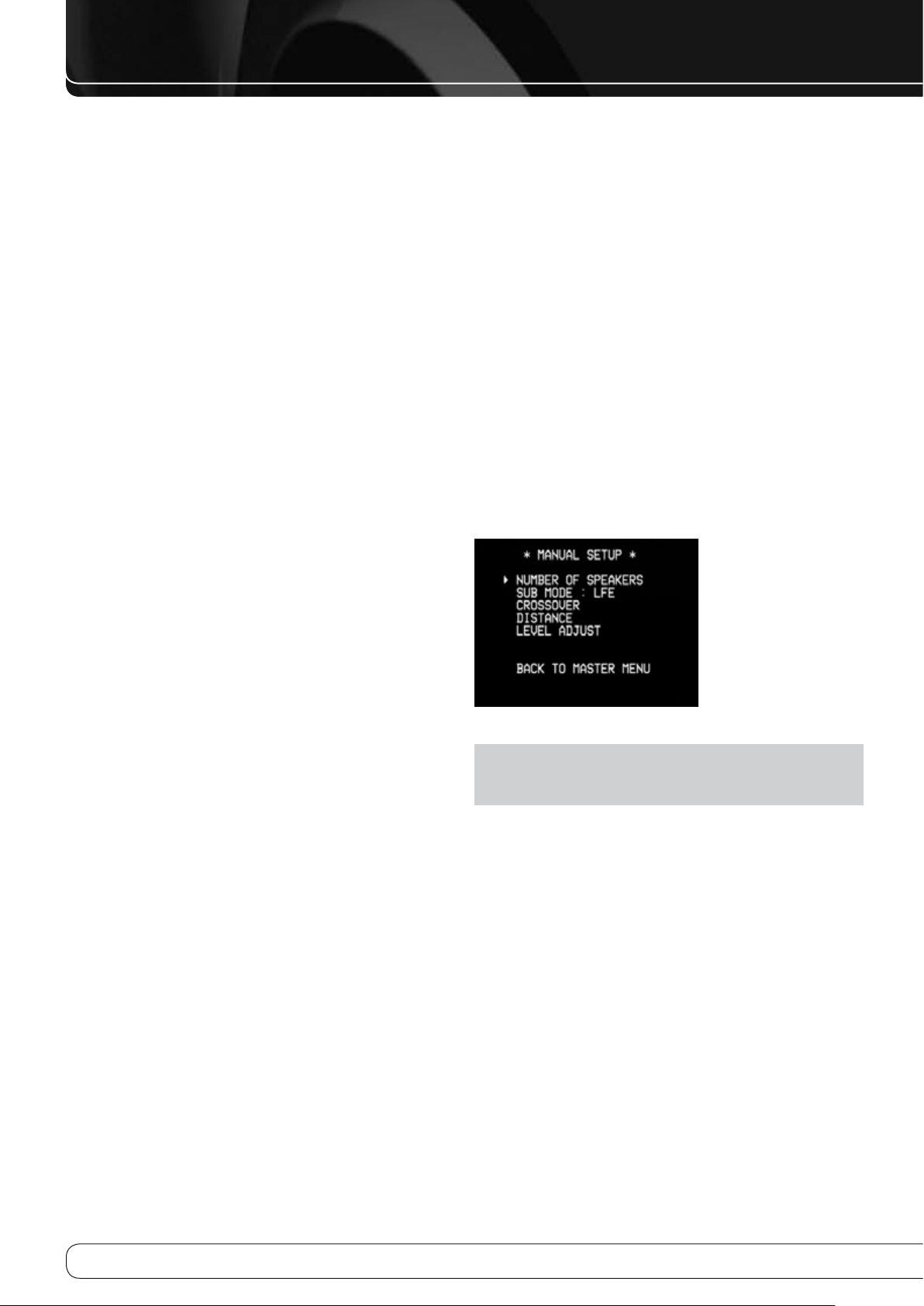

Kaiutinasetusten muuttaminen manuaalisesti
3 4
Audioasetukset
3 5
Edistyneet kauko-ohjaintoiminnot
3 6
LISÄTIETOJA
4 6
ONGELMATILANTEEN RATKAISU
4 6
Suorittimen tehdasasetusten palautus
4 6
Muistinvarmennus
4 7
TEKNISET TIEDOT
4 7
Tavaramerkkitiedot
5
SUOMI
johdanTo
Rekisteröi AVR 160 internet-osoitteessa www.harmankardon.com.
HUOMAA
Rekisteröinnin ansiosta saat halutessasi tiedotteita uusista tuotteista ja/tai
mielenkiintoisia mainoksia.
: Rekisteröintiin tarvitaan laitteen sarjanumero.
Kiitos Harman Kardon® -tuotteen valinnasta!
Harman Kardon® on jo yli viisikymmentä vuotta tehnyt huippuluokan
musiikki- ja kotiteatterilaitteita ihmisille, joita yhdistävät intohimo
ensiluokkaiseen ääneen ja kuvaan. Harman Kardon, Inc. kehitti
aikanaan yhteen koteloon rakennetun viritinvahvistimen, jolla kodin
äänentoistojärjestelmä oli entistä kätevämmin toteutettavissa tarvitsematta
tinkiä äänenlaadusta. Vuosien mittaan Harman Kardon -tuotteet
ovat kehittyneet yhä helppokäyttöisemmiksi, monipuolisemmiksi ja
äänenlaadultaan paremmiksi. AVR 160 on 7.1-kanavainen digitaalinen
audio/video-viritinvahvistin, joka jatkaa hienosti tätä perinnettä. Sen audioja videoprosessointi on luokkansa edistyneintä, mikä takaa mahtavat ääni- ja
kuvaominaisuudet.
Lue ohjeet huolellisesti, jotta saat täyden hyödyn uuden viritinvahvistimesi
ominaisuuksista ja osaat käyttää toimintoja kaikissa tilanteissa.
Jos sinulle herää tuotteen ominaisuuksiin, asennukseen tai käyttöön liittyviä
kysymyksiä, ota yhteys Harman Kardon -kauppiaaseen tai ammatitaitoiseen
asennuspalveluun. Vieraile myös verkkosivuilla osoitteessa www.
harmankardon.com.
Harman Kardon AVR 160 7.1-kanavainen
Audio/Video-viritinvahvistin
Vahvistin
40 W x 7, seitsemän täysimittaista kanavaa kahdeksan ohmin kuormille,
•
20 Hz - 20 kHz, <0,07% THD, 280 W kokonaisteho.
•
Suurvirtatekniikka, ultralaajakaistavahvistin, vähäinen negatiivinen
takaisinkytkentä
•
Täysin erilliset vahvistinpiirit
Quadruple-Crossover -jakosuodinpiiri
•
24-bittinen Cirrus Logic® CS 497024 DZP -tuplaydinsuoritin
•
192 kHz / 24 bit AD- ja DA-muunnos
•
96 kHz Upconversion -muunnos
•
Surround-toimintatilat
Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD
•
Dolby Pro Logic® II ja IIx (Movie, Music ja Game), jopa 96 kHz
•
Harman Virtual Speaker
•
Harman Headphone
•
DTS-HD High resolution Audio™, DTS-HD Master Audio™
•
DTS® (5.1, DTS Stereo, DTS-ES® 6.1 Discrete ja Matrix)
•
DTS 96/24™ (DTS Stereo)
•
DTS Meo:6® (Cinema 5-, 6- ja 7-kanavainen; Music 5-, 6- ja
•
7-kanavainen), jopa 96 kHz
•
Logic 7® (Movie, Music ja Game), jopa 96 kHz
5- ja 7-kanavainen Stereo, jopa 96 kHz
•
Surround Off (DSP- ja analogipiirin ohitus)
•
6
johdanTo
Audio-tulot
AM/FM-viritin
•
CD
•
Nauhuri
•
Etulevyn analoginen audiotulo
•
6-/8-kanavainen analoginen audiotulo
•
Minijakki lisälaitteelle
•
Audio/Video-tulot
Kolme analogista videotuloa
•
Etulevyn analoginen videotulo
•
Kaksi komponenttivideotuloa, 100MHz
•
Kolme HDMI™-tuloa (V.1.3a, Deep Color)
•
Komponenttivideon muunnos HDMI-lähtöön sopivaksi alkuperäinen
•
tarkkuus säilyttäen
•
Komponenttivideon samanaikainen syöttö komponentti- ja HDMIlähdöstä
Digitaaliset audiotulot
Koaksiaaliset: kaksi takapaneelissa / yksi etupaneelissa
•
Optiset: kaksi takapaneelissa / yksi etupaneelissa
•
Lähdöt
Subwoofer-lähtö
•
Kaksi analogista audiolähtöä
•
Yksi analoginen videolähtö
•
Videomonitorilähtö (komposiitti ja komponentti)
•
Digitaalinen audiolähtö (yksi koaksiaalinen)
•
HDMI (V.1.3a, Deep Color)
•
Kuulokelähtö
•
Helppokäyttöiset toiminnot
EzSet/EQ™ -asetusautomatiikka (mikrofoni vakiovarusteena)
•
Tekstipohjaiset kuvaruutuvalikot komposiittivideolle ja HDMI-lähdön
•
signaalille (vain 576i)
•
Kaksirivinen pistematriisinäyttö etulevyssä
Värikoodatut liittimet
•
Ohjelmoitava kauko-ohjain 11 laitteelle
•
Ohjelmalähdetulojen nimeys
•
Lip Sync Delay -tahdistus (jopa 180 ms viive)
•
Järjestelmälaajennus USB-liitännän avulla
•
Vakiovarusteet
AVR 160 sisältää seuraavat vakiovarusteet. Jos jokin varuste puuttuu, ota
yhteys kauppiaaseen tai Harman Kardon -asiakaspalveluun osoitteessa www.
harmankardon.com.
Järjestelmäkauko-ohjain
•
EzSet/EQ -mikrofoni
•
AM-kehäantenni
•
FM-lanka-antenni
•
Kolme AAA-paristoa
•
Kaksi suojusta etulevyn liittimiä varten
•
7
L - Audio - R
RDS
Channel
Digital
Set
Tuning Surr. ModeKL Surr. Select
Optical 3 Coaxial 3Video
Video 3
KL Source KLMN
160
D
S
ur
e
SUOMI
Virtailmaisin RDS (viritystapa)
Kauko-
ohjausanturi
Set (valinnan hyväksyntä) Näyttö
eTulevyn ohjaimeT
Surr. Select
(Surround-toimintatilan
valinta)
Source
(ohjelmalähdevalinta)
Äänenvoimak-
kuussäädin
Valmiustila/
Käyttötila-kytkin
Virtailmaisin
Channel
(vahvistinkanavien
lähtötasojen säätö)
Digital
(digitaaliaudiotulon
valinta)
: Tämä LED-merkkivalo kertoo kolme asiaa:
M N
Navigointi
Päävirta katkaistu •: ilmaisin ei pala lainkaan, kun AVR on irrotettu
sähköverkosta tai virta on katkaistu päävirtakytkimellä
Valmiustila •: Keltainen ilmaisin osoittaa AVR:n olevan valmiustilassa
Käyttötila •: Valkoinen ilmaisin osoittaa AVR:n olevan käyttötilassa
HUOMAA
: Jos näyttöön ilmestyy PROTECT-varoitus, katkaise AVR:n virta
ja irrota laite sähköverkosta. Etsi mahdolliset oikosulut kaiutinkaapeleista.
Jos oikosulkua ei löydy, vie laite valtuutettuun Harman Kardon -huoltoon
tarkastusta ja korjausta varten.
Valmiustila/Käyttötila-kytkin
: Tällä elektronisella kytkimellä laite
aktivoidaan valmiustilasta käyttötilaan tai asetetaan takaisin valmiustilaan.
RDS (viritystapa):
Channel (vahvistinkanavien lähtötasojen säätö):
Tällä painikkeella aktivoidaan FM-radion RDS-toiminto.
Tällä
painikkeella aloitat vahvistinkanavien lähtötason hienosäädön.
Kanavakohtaisella tason nostolla tai laskulla voidaan eliminoida kaiuttimien
paikoista aiheutuvat äänenvoimakkuuserot. Jos esimerkiksi keskikaiutin on
kauempana kuin vasen ja oikea etukaiutin, kannattaa sen äänitasoa hiukan
nostaa, jotta elokuvan puheosuudet kuuluvat hyvin.
Aloita säätäminen painamalla painiketta kerran. Säädettävä kanava näkyy
kuvaruudussa ja etulevyn näytössä. Voit vaihtaa kanavaa virityspainikkeilla.
Kun haluttu kanava näkyy näytössä, säädä taso sopivaksi näppäimillä
M N
Tuning
(radioaseman
viritys)
Surr. Mode
(surround-toimin-
tatilakategorian
valinta)
Phones, Setup
(kuulokeliitin,
EzSet/EQ-
mikrofonitulo)
MIC
Digital Input:
Optical 3,
Coaxial 3
(digitaaliset
audiotulot)
USB-
liitäntä
Video, L-Audio-R
EzSet/EQ säätää kaiutinkanavien tasot automaattisesti sopiviksi, joten
manuaalista säätöä ei suositella EzSet/EQ-kalibroinnin jälkeen. Lue
kalibrointiohjeet Perusasetukset-luvusta. Edistyneet toiminnot -luvussa
on lisätietoa manuaalisesti tehtävistä kaiutinasetuksista tasonsäätö
mukaanlukien.
Kauko-ohjausanturi
: Tämä anturi vastaanottaa kauko-ohjaimen
syöttämät infrapunasignaalit (IR, infrared). Anturia ei saa peittää, jotta
kauko-ohjaus onnistuu hyvin. Jos etulevyn anturi on pakko jättää katveeseen,
täytyy järjestelmään asentaa erillinen kauko-ohjausanturi Harman Kardon
HE 1000. Voit käyttää myös muita yhteensopivia infrapuna-antureita.
Erillinen anturi kytketään AVR 160 -viritinvahvistimen takalevyssä olevaan
kauko-ohjaustuloon (Remote IR Input).
Digital (digitaalitulon valinta):
Valitse ohjelmalähteelle
digitaalinen tai analoginen audiotulo seuraavalla tavalla. Digitaalisia
audiotulovaihtoehtoja on kuusi. Paina ensin tätä painiketta ja valitse sitten
tuloliitäntä painikkeilla
M N
. Digitaaliaudiotuloja voi periaatteessa käyttää
mille tahansa yhteensopiville ohjelmalähteille, mutta analogiset tulot on
tarkoitettu vain merkintöjen osoittamille laitteille.
M N
Navigointi
: Näillä painikkeilla liikut AVR:n valikoissa mukaanlukien
virittimen.
Set (valinnan hyväksyntä)
: Tällä painikkeella hyväksyt valikoissa
tehdyt valinnat.
Näyttö
.
: Etulevyn näyttö on kaksirivinen. Siinä näkyy erilaisia tunnuksia ja
tekstejä, jotka liittyvät kuhunkin käyttötilanteeseen. Tavallisessa tilanteessa
näytön ylärivillä on ohjelmalähteen ja alarivillä surround-toimintatilan
tunnus. Kun olet muuttamassa kuvaruutuvalikon asetuksia, etulevyn
näytössä näkyy parhaillaan tarkasteltavana oleva asetus.
Tuning (radioaseman viritys):
Viritä haluttu radioasema kuuluviin
näillä painikkeilla.
Video 3,
(analoginen
audio- ja
videotulo 3)
8
eTulevyn ohjaimeT
Surr. Mode (surround-toimintatilakategorian valinta):
surround-toimintatila (esimerkiksi jokin monikanavaisista äänitiloista).
Surround-toimintatilakategoria vaihtuu joka painalluksella seuraavasti: AUTO
SELECT, VIRTUAL, STEREO, MOVIE, MUSIC, VIDEO GAME. Kun olet valinnut
kategorian, valitse varsinainen toimintatila Surr. Select -painikkeella. Lue
surround-tiloista lisää Edistyneet toiminnot -luvusta.
Surr. Select (surround-toimintatilan valinta):
valinnut surround-toimintatilakategorian, valitse tällä painikkeella
varsinainen surround-toimintatila, esimerkiksi Dolby Pro Logic IIx tai Logic 7
Movie. Valikoima riippuu ohjelmasignaalista (digitaalinen vaiko analoginen)
ja kanavamäärästä.
Source (ohjelmalähdevalinta)
jonka ohjelmaa haluat seurata. Ohjelmalähde voi olla esimerkiksi DVD-soitin.
: Tällä painikkeella valitset laitteen,
Kun olet ensin
Valitse
Phones, Setup MIC (kuulokeliitin, EzSet/EQ-mikrofonitulo):
Kytke kuulokkeiden 1/4" (6,3 mm) stereoplugiliitin tähän, kun haluat
kuunnella ohjelmaa muita häiritsemättä. Myös EzSet/EQ-kalibrointimikrofoni
kytketään tähän. Lue kalibrointiohjeet Perusasetukset-luvusta.
Digital Input, Optical 3, Coaxial 3 (digitaaliaudiotulon
valinta):
kuten digitaalinen kamera tai pelikonsoli. Kytke vain yksi audiotulo
kerrallaan. Audiotulon voi linkittää haluttuun video-ohjelmalähteeseen.
USB-liitäntä:
ohjelmistopäivityksessä. Älä kytke tähän tallennusvälinettä, soitinta tai
tietokonetta ellei päivitysohjeissa toisin mainita.
Video 3, Video, L-Audio-R (analoginen audio- ja
videotulo 3):
ohjelmalähteen, kuten digitaalisen kameran tai pelikonsolin. Tähän tuloon
viitataan ohjelmalähdetunnuksella "Video 3", eikä tätä käytetä muiden
ohjelmalähdepaikkojen tarpeisiin.
Äänenvoimakkuussäädin
kääntämällä säädintä.
Tähän tuloon on helppo kytkeä väliaikaisesti jokin ohjelmalähde,
Tätä liitäntää käytetään mahdollisessa
Tähän voit kytkeä väliaikaisesti kannettavan
: Nosta tai laske äänenvoimakkuutta
9
SUOMI
Takalevyn liiTännäT
(komponenttivideomonitorilähtö)
FM 75 Ω
(FM-antennitulo)
Ground, AM
(AM-antennitulo)
AUX IN (AUX-lisälaitetulo)
CD IN (CD-soitintulo)
COMPONENT OUT
COMPONENT VIDEO
(komponenttivideotu-
lot 1 ja 2)
Subwoofer
(subwooferlähtö)
TAPE IN, OUT
(nauhuritulo ja lähtö)
MONITOR OUT
(videomonito-
rilähtö)
VIDEO 2 IN
(Video 2 -audio
/video-tulo)
Speakers
(etukaiutinlähtö)
VIDEO 1 IN, OUT (Video
1 -audio/video-tulo
ja -lähtö) Virtajohto (AC)
SPEAKERS SB.
Front
(surroundtakakaiutinlähtö)
DVD Audio/
Video Inputs
HDMI Monitor
Out (HDMI-
monitorilähtö)
Speakers,
Surr.
(surroundkaiutinlähtö)
HDMI 1–3 -tulot
Center
(keskikaiutin-
lähtö)
6/8 CHANNEL
INPUT
(6/8-kanavainen
analogiaudiotulo)
COAXIAL OUT
(koaksiaalinen
digitaaliaudi-
olähtö)
OPTICAL 1, 2
(optinen digitaaliaudiotulo
1 ja 2)
COAXIAL 1 ja 2
(koaksiaalinen
digitaaliaudiotulo
1 ja 2)
MAIN POWER
(päävirtakytkin)
AM- ja FM-antenniliitännät
: Kytke vakiovarusteisiin kuuluva AM- ja
FM-antenni paikoilleen, jotta voit kuunnella radiota.
COMPONENT OUT (komponenttivideomonitorilähtö):
Jos ohjelmalähde syöttää komponenttivideosignaalia ja televisio on
yhteensopiva, voit kytkeä television tähän.
HUOMAA
: Tekijänoikeuksien turvaamiseksi
komponenttivideomonitorilähtö ei syötä signaalia, kun toistettavana on
kopiosuojattu ohjelma.
COMPONENT VIDEO (komponenttivideotulot 1 ja 2):
Jos
video-ohjelmalähde syöttää komponenttivideota (Y/Pb/Pr) etkä aio käyttää
HDMI-liitäntää, kytke ohjelmalähteen komponenttivideolähtö johonkin
näistä komponenttivideotuloista. Älä tee samalle ohjelmalähteelle muita
videokytkentöjä.
HUOMAA:
AVR 160 ei muunna komposiittivideosignaalia
komponenttivideosignaaliksi.
MONITOR OUT (videomonitorilähtö):
Jos jokin ohjelmalähde
syöttää komposiittivideosignaalia, kytke tämä lähtö televisioon.
Komposiittivideosignaali syötetään vain tämän lähdön kautta
näyttölaitteeseen.
VIDEO 2 IN, VIDEO 1 IN, DVD IN (Video 2 -audio/video-tulo,
Video 1 -audio/video-tulo, DVD-audio/video-tulo):
Näihin
liitäntöihin voit kytkeä video-ohjelmalähteen (esimerkiksi Blu-ray Disc™
-soittimen, DVD-soittimen tai kaapeli-TV-sovittimen).
HUOMAA:
Jos ohjelmalähteessä on HDMI-lähtö, käytä mieluiten sitä. Jos
ohjelmalähteessä ei ole HDMI-lähtöä, käytä videosignaalille komponenttitai komposiittivideoliitäntää ja tee lisäksi erillinen audiokytkentä.
VIDEO 1 OUT (Video 1 -audio/video-lähtö):
Kytke tähän
digitaalinen videotallennin, videonauhuri tai muu tallennin.
HDMI-tulot ja -lähdöt
: HDMI (High-Definition Multimedia interface)
-liitäntä välittää samaa kaapelia pitkin sekä digitaalisen audio- että
videosignaalin laitteelta toiselle. Voit kytkeä kätevästi jopa kolme HDMIyhteensopivaa ohjelmalähdettä.
Kun HDMI-lähtö on kytketty näyttölaitteeseen, AVR muuntaa automaattisesti
komponenttivideosignaalin HDMI-järjestelmään sopivaksi. Signaalin
alkuperäinen tarkkuus säilyy kuitenkin ennallaan eli sitä ei skaalata. AVR:n
kuvaruutuvalikot näkyvät HDMI-lähdön kautta, mutta niiden tarkkuus on
576i. Varsinainen video-ohjelma ei näy samaan aikaan.
HUOMAA
: Jos kytket DVI-liitännällä varustetun näytön HDMI-lähtöön,
huomioi seuraavat asiat:
•
Käytä HDMI–DVI-sovitinta.
Näytön pitää olla HDCP-yhteeensopiva. Jos näin ei ole, älä kytke sitä
•
HDMI-lähtöön, vaan käytä analogista videoliitäntää.
•
Tee aina myös erillinen audiokytkentä.
10
Takalevyn liiTännäT
Virtajohto (AC):
virtajohto pistorasiaan.
MAIN POWER (päävirtakytkin):
katkaistaan tällä mekaanisella kytkimellä. Tavallisesti päävirta pidetään
kytkettynä. Päävirtaa ei voi katkaista kauko-ohjaimella.
COAXIAL 1 ja 2, OPTICAL 1 ja 2 (koaksiaalinen
digitaaliaudiotulo 1 ja 2, optinen digitaaliaudiotulo 1 ja 2):
Näihin tuloihin voi kytkeä yhteensopivan ohjelmalähteen koaksiaalisen tai
optisen digitaaliaudiolähdön, jos et halua tai voi käyttää HDMI-liitäntää.
Digitaalitulon kautta voit kuunnella esimerkiksi Dolby Digital-, DTS- ja Linear
PCM-formaattien mukaista digitaalista ohjelmaa. Kytke ohjelmalähde vain
yhtä digitaalista liitäntää käyttäen.
COAXIAL OUT (koaksiaalinen digitaaliaudiolähtö)
ohjelmalähde toimii myös audiotallentimena, kytke siihen myös digitaalinen
audiolähtö, jotta äänenlaatu pysyy mahdollisimman hyvänä. Tallentimeen
syötetään PCM-formaatin mukainen digitaalinen audiosignaali.
Kun olet tehnyt kaikki muut kytkennät, kytke lopuksi
Laitteen päävirta kytketään ja
: Jos
SPEAKERS FRONT, CENTER, SURR., SB. (etu-, keski-, surround
ja surround-takakaiutinlähtö):
kaksijohtimisilla kaiutinkaapeleilla. Varmista oikea napaisuus (positiivinen ja
negatiivinen liitin).
6/8 channel input (6-/8-kanavainen tulo)
kytkeä ohjelmalähteen monikanavaisen analogisen audiolähdön (DVD-Audio,
SACD™, Blu-ray Disc™, HD-DVD tai ulkoinen dekooderi). Jos laitteessa on
HDMI-lähtö, kannattaa ehkä käyttää sitä. Lue lisätietoja sivulta 25.
CD IN, AUX IN (CD-soitintulo, AUX-lisälaitetulo):
tuloihin voit kytkeä audio-ohjelmalähteen (esimerkiksi CD-soittimen
tai kasettinauhurin). Älä kytke tähän vinyylilevysoitinta ilman erillistä
levysoitinetuastetta.
TAPE OUT (nauhurilähtö):
SUBWOOFER (subwoofer-lähtö):
subwooferin linjatuloon.
AUX IN (AUX-lisälaitetulo):
muun kannettavan soittimen (lisävarusteita). Kytke 1/8" (3,5 mm)
stereominiplugilla varustettu kaapeli (lisävaruste) erillislaitteen
kuulokelähtöön. Video- ja still-kuvatoisto eivät onnistu tämän liitännän
kautta.
Kytke kaiutinlähdöt kaiuttimiin
: Tähän tuloon voit
Näihin
Tähän voit kytkeä audiotallentimen.
Kytke Subwoofer -lähtö aktiivisen
Voit kytkeä tähän iPod-, CD- tai
11
SUOMI
Infrapunalähetin (IR)
kauko-ohjaimen ToiminnoT
POWER ON (virran kytkeminen)
Ohjelmointi-ilmaisin
AVR (AVR ohjelmalähteeksi)
AM/FM (virittimen aaltoalue)
TEST (testiääni)
SLEEP (uniajastus)
PR (kanavavalinta)
OSD (kuvaruutuvalikot)
CH. (kanavien tasonsäätö)
DIGITAL (digitaalitulon valinta)
TUN-M (viritystapa)
DIRECT (viritystaajuuden syöttö)
TUNING (viritystaajuuden nosto ja lasku)
TONE (äänensävyn säätö)
Mute (mykistys)
POWER OFF (virran katkaisu)
Ohjelmalähdevalitsimet
6/8CH (6-/8-kanavatulon valinta)
Vol +/- (äänenvoimakkuus)
T/V (TV/Video)
SPKR (kaiutinasetukset)
KLM N
Navigointi
OK (hyväksyntä)
DELAY (viiveasetukset)
Numeronäppäimet
MEM (aseman tallennus)
CLEAR (poisto)
PRESET (pikavalinta)
RDS (RDS-toiminnot)
M1–M4 (makrotoimin not)
NIGHT (yökuuntelutila)
SKIP DWN/UP (kappaleenohitus)
Toistonohjaus
AVR 160 -kauko-ohjaimella voi ohjata jopa 11 laitetta mukaanlukien
AVR-viritinvahvistin ja AUX-tuloon kytketty laite. Laitteiden ohjauskoodit
ohjelmoidaan kauko-ohjaimeen järjetelmän asennusvaiheessa. Kun haluat
ohjata jotain laitetta, paina ensin sitä vastaavaa ohjelmalähdevalitsinta, jotta
kauko-ohjain asettuu oikeaan toimintatilaan.
Ohjelmalähdevalitsimet on esiohjelmoitu tietyille laitetyypeille
ohjauskoodien ollessa merkki- ja mallikohtaisia. AUX- ja Cable/SAT-valitsimet
soveltuvat toisaalta monille laitetyypeille (AUX-tulon laite ja kaapeli/
satelliittiviritin). Ohjelmalähdevalitsimien laitetyypit on esivalittu etukäteen.
Poikkeuksen muodostavat HDMI-valitsimet.
DIM (himmennys)
DVD:
Ohjattava laite on Harman Kardon Blu-ray Disc -soitin, DVD-soitin tai
-tallennin (myös monet muut merkit ovat yhteensopivia).
CD:
Ohjattava laite on CD-soitin tai -tallennin
TAPE:
Ohjattava laite on kasettinauhuri
VID1:
Ohjattava laite on videonauhuri, TiVo®, DVR tai Harman Kardon
DMC 1000 -mediakeskus
VID2:
Ohjattava laite on kaapeli- tai satelliittiviritin
VID3:
Ohjattava laite on televisio tai mu näyttölaite
HDMI1:
Ohjattava laite on Harman Kardon Blu-ray Disc -soitin, DVD-soitin
tai tallennin (myös monet muut merkit ovat yhteensopivia).
12
kauko-ohjaimen ToiminnoT
HDMI2 ja HDMI3:
ohjauskoodit on valittu laitteille sopiviksi (videonauhuri, videotallennin,
DVD-soitin tai kaapeli/satelliittiviritin)
AUX:
Ohjattava laite on kytketty AUX-lisälaitetuloon.
Näppäimien tarkka toiminta riippuu ohjattavan laitteen ominaisuuksista.
Toiminto on usein merkitty näppäimen yhteyteen. Esimerkiksi SLEEP-näppäin
toimii seuraavan kanavan valitsimena, kun ohjataan televisiota tai sovitinta.
Lisätietoja-luvun Taulukko A10 sisältää tarkat tiedot kauko-ohjaimen
toiminnoista eri laitteiden osalta.
Infrapunalähetin
infrapunalähetin lähettää kauko-ohjauskäskyn.
POWER ON (virran kytkeminen):
laitteen virta päälle. Huomioi että päävirta pitää olla ensin kytkettynä.
MUTE (mykistys)
kaiuttimet ja kuulokkeet. Lopeta mykistystila painamalla näppäintä
uudelleen, säätämällä äänenvoimakkuutta tai katkaisemalla virta.
Ohjelmointi-ilmaisin:
ohjaimen ohjelmoinnin yhteydessä.
POWER OFF (virran katkaiseminen):
ohjattavan laitteen virta.
AVR (AVR ohjelmalähteeksi):
viritinvahvistin.
Ohjelmalähdevalitsimet:
CD, kaapeli-TV-viritin, satelliittiviritin tai HDTV-viritin. Samalla AVR:n
virta kytkeytyy päälle ja kauko-ohjain asettuu kyseisen ohjelmalähteen
ohjaustilaan.
AM/FM (virittimen aaltoalue):
vaihda aaltoalueeksi AM tai FM.
6/8CH (6-/8-kanavatulon valinta):
6-/8-kanavainen audiotulo. Videotuloksi valikoituu samalla
komponenttivideotulo, jos videosignaali syötetään siihen. Muussa
tapauksessa viritinvahvistin aktivoi viimeksi käytetyn analogisen videoohjelmalähteen videotulon ja kauko-ohjauskoodit.
TEST (testiääni):
säätöä varten.
T/V (TV/Video):
toimintoihin, mutta sitä voi käyttää videotulon valintaan joidenkin videoohjelmalähteiden osalta.
SLEEP (uniajastus):
viritinvahvistimen automaattisesti tietyn ajan kuluttua. Ajastuksen
enimmäispituus on 90 minuuttia.
PR (kanavavalinta):
toimintoihin, mutta sitä voi käyttää kanavanvalintaan joidenkin televisioiden
ja video-ohjelmalähteiden osalta.
Ohjattavat laitteet on kytketty näihin tuloihin ja
: Kun kauko-ohjaimen näppäintä painetaan, tämä
Kytke AVR:n tai muun ohjattavan
: mykistä AVR 160 -viritinvahvistimeen kytketyt
Kolmevärinen LED-valo palaa tai vilkkuu kauko-
Katkaise AVR:n tai muun
Ohjattavaksi laitteeksi valitaan AVR-
Valitse ohjelmalähteeksi esimerkiksi DVD,
Valitse ohjelmalähteeksi viritin tai
Valitse ääniliitännäksi
Käynnistä testiäänitoiminto manuaalista lähtötason
Näppäimellä ei ole vaikutusta viritinvahvistimen
Aktivoi uniajastin, joka sammuttaa
Näppäimellä ei ole vaikutusta viritinvahvistimen
VOL (äänenvoimakkuus):
näppäintä painamalla. Voimakkuus näkyy desibeleinä (dB) etulevyn näytössä.
OSD (kuvaruutuvalikot):
CH. (kanavien tasonsäätö):
saat kaikki kaiuttimet kuulostamaan yhtä voimakkailta kuuntelupisteessä.
SPKR (kaiutinasetukset):
Kokoluokka riippuu kaiuttimen kyvystä toistaa matalia ääniä.
Navigointi (
toimintoihin sekä neljän viereisen näppäimen aktivoimiin toimintoihin (CH.,
SPKR, DIGITAL, DELAY).
DIGITAL (digitaalitulon valinta):
analoginen audiotulo), johon ohjelmalähde on kytketty.
DELAY (viiveasetukset):
kompensoi kaiuttimien etäisyyserot kuuntelupisteeseen nähden.
Viivesäädöllä voit myös tahdistaa kuvan ja äänen, mikäli digitaalinen
videoprosessointi aiheuttaa siihen epätahtisuutta.
HUOMAA:
digitaalitulon valinnan ja viivesäädöt voi tehdä myös kuvaruutuvalikoiden
toiminnoilla. Lisäksi EzSet/EQ-kalibrointitoiminto säätää kanavakohtaiset
tasot, kaiutinasetukset ja viiveet automaattisesti.
Numeronäppäimet:
näppäimiä pikavalintoihin. Huomioi että ennen viritystaajuuden syöttämistä
pitää painaa DIRECT-näppäintä.
TUN-M (viritystapa):
Manuaalisessa tavassa viritystaajuutta muutetaan askel kerrallaan, mutta
automaattinen haku virittää suoraan seuraavan riittävän voimakkaan
aseman. Näppäimellä valitaan lisäksi stereo- tai monotila, kun kuunnellaan
FM-asemaa.
MEM (aseman tallennus):
tallentaa sen pikavalintaan painamalla ensin tätä ja sitten haluamaasi
numeronäppäintä.
TUNING (viritystaajuuden nosto ja lasku):
kuuluviin. Jos valittuna on manuaalinen viritystapa, taajuuslukema muuttuu
askel kerrallaan. Automaattisen viritystavan ollessa käytössä radio hakee
suoraan seuraavan riittävän voimakkaan aseman.
KLM N
Kanavakohtaisen tasonsäädön, kaiutinasetukset,
Nosta tai laske äänenvoimakkuutta
Avaa valikot kuvaruutuun.
Aloita kanavakohtainen tasonsäätö, jolla
Aloita kaiuttimien kokoluokan määritys.
) ja OK:
Käytä näppäimiä kuvaruutuvalikoiden
Valitse digitaaliaudiotulo (tai
Aloita kaiutinkanavien viivesäätö, joka
Syötä radioaseman viritystaajuus tai käytä
Valitse manuaalinen tai automaattinen viritystapa.
Kun olet virittänyt aseman kuuluviin, voit
Viritä radioasema
13
SUOMI
kauko-ohjaimen ToiminnoT
DIRECT (viritystaajuuden syöttö):
viritystaajuuden, paina ensin tätä ja vasta sitten numeronäppäimiä.
CLEAR (poisto):
alkanut syöttää.
PRESET (pikavalinta):
radioasemista.
TONE (äänensävyn säätö):
diskantti). Käytä valintoihin navigointinäppäimiä.
RDS (RDS-toiminnot):
M1–M4 (makrotoiminnot):
toimintosarjoja, jotka aktivoituvat yhdellä näppäimen painalluksella. Voit
ohjelmoida näppäimiin esimerkiksi kaikkien laitteiden virrankytkemisen tai
katkaisun tai jonkin tietyn laitteen halutun toiminnon.
NIGHT (yökuuntelutila):
yökuuntelutoiminto. Se vaimentaa voimakkaimpia ääniä, mutta säilyttää
hiljaiset äänet ennallaan. Toiminnon ansiosta voit seurata ohjelmaa
kohtuullisella voimakkuudella häiritsemättä muita.
SKIP DWN/UP (kappaleenohitus):
viritinvahvistimen toimintaan, mutta ne soveltuvat monien ohjelmalähteiden
osalta kappaleen tai jakson valitsemiseen.
DIM (himmennys):
Toistonohjaus:
toimintaan, mutta niillä voi ohjata monien ohjelmalähteiden toistoa.
Tehdasasetuksen mukaan näppäimet ohjaavat Harman kardon Blu-ray
Disc- tai DVD-soitinta, kun ohjain on muilta osin AVR-viritinvahvistimen
ohjaustilassa.
Poista syöttökentästä viritystaajuus, jota olet juuri
Valitse jokin pikavalintoihin tallennetuista
Aktivoi FM-radion RDS-toiminnot.
Aktivoi yhteensopivan Dolby Digital -ohjelman
Himmennä etulevyn näyttö osittain tai kokonaan.
Näppäimillä ei ole vaikutusta viritinvahvistimen
Kun haluat syöttää aseman
Siirry sävynsäätimien käyttöön (basso ja
Voit ohjelmoida makroja eli
Näppäimillä ei ole vaikutusta
Ohjeet käyttäjille käytettyjen
paristojen poistamiseen ja
hävittämiseen. Paristotyyppien
määrittely.
Kun nämä symbolit (katso yllä) näkyvät tuotteessa, pakkauksessa tai
erillisessä tietolehtisessä tai käyttöohjeessa, se tarkoittaa, että itse tuotetta,
kuin myöskään siihen kuuluvia tai sisäänrakennettuja paristoja ei tule
koskaan heittää pois tavallisen talousjätteen mukana. Ne tulee viedä
tarkoituksenmukaiseen kierrätyspisteeseen, oikeaoppisesti käsiteltäviksi;
kierrätettäviksi ja käyttöön palautettaviksi, kansallisen tai paikallisen
lainsäädännön tai Euroopan Direktiivien 2002/96/EC ja 2006/66/EC
mukaisesti.
Oikeaoppinen hävitettävien tuotteiden ja paristojen käsitteleminen auttaa
luonnonvarojen säästämisessä ja ehkäisee mahdolliset kielteiset vaikutukset
luontoon ja/tai ihmisten terveydelle.
Paristot, jotka kuuluvat laitteeseesi, voivat olla alkali- , hiilisinkki/
mangaani- tai Litium-paristoja (nappiparisto), jotka kaikki tulisi hävittää yllä
määritellyllä tavalla.
Poistaaksesi paristot laitteestasi tai kaukosäätimestäsi, tee sama toimenpide
käänteisessä järjestyksessä, kuin pariston sisään asettaminen on kuvattu
käyttöohjeessa.
Tuotteet, joissa on sisäänrakennettu, elinikäinen paristo, poistaminen ei
ehkä ole mahdollista käyttäjälle. Tässä tapauksessa tulisi kierrätys- tai
palautuskeskusten hoitaa laitteen purkaminen ja pariston poistaminen. Jos
jostain syystä on välttämätöntä korvata sisäänrakennettu paristo, se tulee
tehdä valtuutetun huoltokeskuksen henkilökunnan toimesta.
14
TieToa koTiTeaTTerisTa
Tämä luku tutustuttaa sinut monikanavaisen surround-viritinvahvistimen
perusominaisuuksiin, jotta asetusten tekeminen ja kotiteatterin käyttö olisi
mahdollisimman vaivatonta.
Tyypillinen kotiteatteri
Tyypillisen kotiteatterin keskus on audio/video-viritinvahvistin, joka ohjaa
koko järjestelmän toimintaa. Lisäksi kotiteatterissa on yleensä DVD-soitin,
televisioviritin (kaapeli-, satelliitti-, HDTV-viritin tai antenni), näyttölaite
(televisio) sekä kaiuttimet.
Monikanavainen ääni
Kotiteatterin merkittävin etu on mahdollisuus sijoittaa kaiuttimia joka
puolelle kuunteluhuonetta ja luoda niinsanottu "surround-äänentoisto". Se
vangitsee kuulijan todentuntuisen äänimaiseman sisälle.
AVR 160 -viritinvahvistimeen voi kytkeä jopa seitsemän kaiutinta sekä
subwooferin. Viritinvahvistimessa on jokaista kaiutinta varten oma
vahvistinkanava. Kun järjestelmässä on enemmän kuin kaksi kaiutinta, sitä
kutsutaan monikanavajärjestelmäksi.
Vasen ja oikea etukaiutin • – Nämä kaiuttimet vastaavat
2-kanavaisen järjestelmän kaiutinparia. Monissa surroundtoimintatiloissa nämä ovat kuitenkin aputehtävässä, sillä esimerkiksi
dialogi ja monet muut pää-äänet toistetaan keskikaiuttimesta.
Keskikaiutin • – Elokuvien ja televisio-ohjelmien dialogi kuuluu
yleensä keskikaiuttimesta, jotta puhe paikantuu mahdollisimman lähelle
näyttelijää. Siten äänikuva on mahdollisimman luonnollinen.
Vasen ja oikea surround-kaiutin • – Surround-kaiuttimet
parantavat tilaäänien paikantumista huoneessa. Lisäksi äänet saadaan
kuulostamaan erityisen voimakkailta, kun ne toistetaan usealla
kaiuttimella rasittamatta silti yksittäistä kaiutinta tarpeettoman paljon.
Vasen ja oikea surround-takakaiutin • – Nämä kaiuttimet
sijoitetaan kuuntelupisteen taakse . Ne tarkentavat tilaäänien
paikantumista entisestään ja mahdollistavat todella aidontuntuisen
panoroinnin.
Surround-takakaiuttimia käytetään 7.1-kanavaisissa järjestelmissä, kuten
Dolby Digital EX, Dolby Digital Plus, Dolby ThrueHD, DTS-ES (Discrete ja
Matrix), DTS-HD High Resolution Audio, DTS-HD Master Audio ja Logic
7 (7.1-tilat). Laitteistoon ei välttämättä tarvitse hankkia surroundtakakaiuttimia, sillä AVR 160 toimii pääkunteluhuoneessa hyvin myös
5.1-kanavaisena.
Toisin kuin usein oletetaan, surround-kaiuttimien ei tule kuulostaa
yhtä voimakkailta kuin edessä olevan pääkaiutinparin. Vaikka kaikkien
kaiuttimien toisto kalibroidaankin yhtä voimakkaiksi kuuntelupisteestä
arvioituna, varsinaisessa ohjelmassa surround-kaiuttimia hyödynnetään
kuitenkin halutun tilavaikutelman luomiseen ja erilaisten äänitehosteiden
toistoon. Siksi niihin syötetään äänisignaalia vain ajoittain ja hyvin
maltillisella voimakkuudella.
Subwoofer • – Subwooferin tehtävänä on toistaa vain matalimmat
äänet eli bassoäänet. Siten se laajentaa pienikokoisten ja vain rajoitetun
kaistan toistavien satelliittikaiuttimien äänialaa. Monet digitaaliset
ohjelmat, kuten elokuvien Dolby Digital ääniraidat sisältävät erityisen
LFE-kanavan (Low Frequency Effects) bassotehosteita varten. Se
ohjataan subwooferiin. Se saa junan tai lentokoneen äänet jyrisemään ja
räjähdykset kuulostamaan massiivisilta lisäten todentuntua ja jännitystä
kotiteatteriin. Järjestelmään voidaan asentaa jopa kaksi subwooferia,
jotta äänentoisto on entistäkin voimakkaampi ja samalla erottelevampi.
Surround-tomintatilat
Markkinoilla sovelletaan erilaisia tekniikoita, joilla surround-äänentoisto
voidaan toteuttaa. Yhteistä toististaan poikkeaville laskenta-algoritmeille
on se, että niiden avulla pyritään luomaan äänentoisto, joka vastaisi
mahdollisimman tarkasti elävässä elämässä kuulemaamme äänimaisemaa.
Eri yritykset ovat toteuttaneet surround-äänentoiston eri tavoilla:
Dolby Laboratories • – Dolby ThrueHD, Dolby Digital Plus, Dolby
Digital, Dolby Digital EX, Dolby pro Logic II ja IIx
DTS • – DTS-HD High resolution Audio, DTS-HD Master Audio, DTS, DTS-ES
(Discrete ja Matrix), DTS Neo:6, DTS 96/24
Harman International (Harman Kardonin emoyhtiö) •
– Logic 7, Harman Virtual Speaker, Harman Headphone
Stereo Modes • – Toimintatilat avartavat perinteisen 2-kanavaisen
stereotoiston esimerkiksi 5- ja 7-kanavaiseksi stereoksi.
Lisätietoja-luvun Taulukko A9 sisältää tarkat tiedot eri toimintatiloista.
Digitaalisia toimintatiloja, kuten Dolby Digital ja DTS, voi hyödyntää vain
yhteensopiville ohjelmille. Niiden ohjelmalähteenä voi olla esimeksiksi HDTV,
Blu-ray Disc ja digitaalinen kaapeli- tai satelliittitelevisiolähetys. Monia muita
toimintatiloja voi hyödyntää sekä digitaalisten että analogisten ohjelmien
toistossa. Eri toimintatilojen avulla voidaan luoda erilaisia surroundäänimaisemia ja käyttää erilaisia kaiutinasetelmia. Surround-toimintatilan
valinta riippuu viimekädessä kaiuttimien määrästä, ohjelmasignaalista ja
kuuntelumieltymyksistä.
15
SUOMI
k y Tk en näT
Viritinvahvistin, kaiuttimet, näyttölaite ja ohjelmalähteet voidaan kytkeä
toisiinsa monilla tavoilla, sillä vaihtoehtoisia audio- ja videoliitäntöjä on
useita. Consumer Electronics Association on laatinut kytkemistä helpottavan
CEA®-värikoodinormin. Kaikkia mainittuja liittimiä ei ole AVR 160
-viritinvahvistimessa, mutta järjestelmän muissa laitteissa niitä saattaa olla.
Taulukko 1 – Liittimien värikoodit
Audioliitäntä
Etu vasen/oikea (FL/FR)
Keski (C) Vihreä
Surround vasen/oikea (SL/SR) Sininen Harmaa
Surround taka vasen/oikea (SBL/SBR) Ruskea Kellanruskea
Subwoofer (SUB) Violetti
Digitaalinen audioliitäntä
Koaksiaalinen Oranssi
Optinen
Videoliitäntä
Komponentti Y Vihreä Pb Sininen Pr Punainen
Komposiitti Keltainen
HDMI™-liitäntä (digitaalinen audio/video)
HDMI
Kuva 1
Vasen
Valkoinen
Tulo
Oikea
Punainen
Lähtö
Kaiuttimien kytkeminen
Kaiutinkaapelia pitkin syötetään vahvistettu signaali viritinvahvistimen
kaiutinlähdöstä kaiuttimeen. Kaiutinkaapelissa on kaksi johdinta eristävine
suojavaippoineen. Kunkin johtimen suojavaipat eroavat hiukan toisistaan
joko värikooodauksen tai raidan avulla. Näin johtimet on helppo tunnistaa.
Tunnistusraita tai -väri helpottaa oikean napaisuuden säilyttämistä eli
johtoparin kytkemistä oikein päin. Väärä napaisuus huonontaa etenkin
matalien taajuuksien toistoa. Kukin kaiutin kytketään viritinvahvistimen
kaiutinlähtöön kaksijohtimisella kaapelilla. Toinen johtimista kytketään
positiiviseen napaan (+) ja toinen negatiiviseen (–). Kaiuttimen positiivinen
napa on yleensä punainen. Viritinvahvistimen kaiutinlähdön positiivisen
navan väri riippuu kaiutinkanavasta, joten katso se oheisesta taulukosta
(taulukko1). Negatiiviset navat ovat mustia.
Kytke paljaaksi kuorittu johtimenpää seuraavalla tavalla (kuva 2).
Kierrä liittimen hattua auki, kunnes sen alta paljastuu keskitapissa oleva 1.
reikä.
Työnnä johtimen paljas pää keskitapin reikään.2.
Kiristä liittimen hattu sormilla riittävän tiukasti, jotta johdin ei irtoa.3.
Subwoofer
Subwooferin tehtävänä on toistaa matalat äänet (bassot), joten se tarvitsee
satelliittikaiuttimia enemmän tehoa. Useimmat kaiutinvalmistajat tarjoavat
ratkaisuksi aktiivisen subwooferin eli omalla vahvistimella varustetun
subwooferin. Tavallisesti viritinvahvistimen linjatasoinen subwooferlähtö kytketään subwooferin vastaavaan linjatuloon (linjasignaalia ei ole
vahvistettu kuten kaiutinlähdössä), (kuva 3).
Violetti subwoofer-lähtöliitäntä näyttää samanlaiselta kuin analoginen
kokoaluelähtöliitäntä, mutta alipäästösuotimen vaikutuksesta se syöttää
vain matalat taajuudet. Älä kytke subwoofer-lähtöä mihinkään muuhun
laitteeseen kuin subwooferiin.
Esivahvistinlähtö Subwoofer
Kuva 3 – Subwoofer
OHJELMALÄHTEEN KYTKEMINEN AVR
VIRITINVAHVISTIMEEN
Ohjelmalähde on laite, joka syöttää audio ja/tai videosignaalia. Tällaisia
laitteita ovat esimerkiksi Blu-ray Disc -soitin, DVD-soitin, CD-soitin, DVR
tai muu tallennin, kasettinauhuri, pelikonsoli, kaapeli- tai satelliittiviritin,
MP3-soitin, USB-laite tai verkkojärjestelmä. Myös AVR:n oma radio on
ohjelmalähde, vaikka se on rakennettu laitteen sisään ja edellyttää vain FMja AM-antennin kytkemistä.
Audio- ja videosignaali edellyttävät yleensä erillistä kytkentäjohtoa.
Poikkeuksen muodostaa HDMI-liitäntä, jossa tarvitaaan vain yksi
kaapeli. Sopiva kytkentätapa riippuu ohjelmalähteen ja näyttölaitteen
ominaisuuksista.
Audioliitännät
Audioliitäntöjä on kahta eri perustyyppiä: digitaalisia ja analogisia.
Digitaaliset surround-toimintatilat, kuten Dolby Digital ja DTS, edellyttävät
digitaalista audiosignaalia. Myös pakkaamaton PCM-signaali on digitaalinen.
Digitaalisia liitäntätyyppejä on kolme: HDMI, koaksiaalinen ja optinen. Kytke
vain yksi ohjelmalähteen vaihtehtoisista digitaalisista liitännöistä. Sen lisäksi
voit kytkeä myös analogisen liitännän, jos katsot sen tarpeelliseksi.
HUOMAA
televisio kytketään HDMI-liitäntää käyttäen, kätevintä on kytkeä myös
ohjelmalähteet AVR-viritinvahvistimeen HDMI-kaapeleilla. Tällöin ei
tavallisesti tarvita erillisiä digitaalisia audiokytkentöjä. Mykistä television
omat kaiuttimet kokonaan.
: HDMI-signaali voi sisältää sekä audion että videon. Jos
Kuva 2 – Johtimen kiinnittäminen ruuvikiristeiseen kaiutinliittimeen
Loading...
