AVR 158
Amplifier audio/video
Pedoman Start Singkat
INDONESIA
AVR 158
Pengantar, Penempatan dan Koneksi
Speaker (Pengeras Suara)
Pengantar
Terima kasih Anda sudah memilih produk harman kardon®!
Pedoman start singkat ini terdapat semua informasi yang Anda perlukan untuk
menyambung dan memasang amplifier (alat penerima) audio/video harman kardon®
yang baru milik Anda.
Untuk menghemat sumber daya alam kami, maka AVR Anda tidak mencakup buku
pegangan pemilik tercetak. Buku pegangan pemilik terdapat informasi lengkap tentang
cara pengoperasian semua fitur AVR baru yang terdapat di situs Web. Lihatlah pada www.
harmankardon.com lalu unduh
Buku Pegangan Pemilik AVR 158
.
Meletakkan AVR
Letakkan AVR pada permukaan yang mantap dan rata. Pastikan permukaan dan
s
perlengkapan pemasangan bisa menopang berat AVR.
Tentukan ruang yang tepat di atas dan di bawah AVR untuk saluran udara ventilasi. Jika
s
Anda pasang AVR pada kabinet atau di suatu area tertutup, maka berikan aliran udara
pendingin di sekitar kabinet. Untuk keadaan tertentu kipas angin bisa juga digunakan.
Jangan sampai menghalangi lubang ventilasi di atas AVR atau meletakkan benda apa s
saja tepat di atasnya.
Jangan meletakkan AVR di atas karpet.s
Jangan meletakkan AVR pada tempat yang basah atau lembab, sangat panas atau s
dingin, di lokasi dekat alat pemanas atau lubang pengatur panas atau langsung
tersengat sinar matahari.
Koneksi
Meletakkan Speaker
Tentukan letak speaker sistem Anda sesuai dengan petunjuk dari pabrik dan tata letak
ruang untuk mendengarkan. Gunakan gambar dibawah sebagai panduan.
Untuk keterangan penempatan speaker lebih rinci, termasuk menggunakan tinggi depan
speaker, unduh selengkapnya
com.
Buku Pegangan Pemilik AVR 158
dari www.harmankardon.
PERHATIAN: Sebelum membuat koneksi dengan reseiver audio/video, lepaskan dahulu
kabel listrik AVR dari stop kontak listrik dengan AVR. Bila koneksi kabel AVR dalam
keadaan dicolokkan lalu dinyalakan bisa menyebabkan rusaknya spiker (pengeras
suara).
Konektor Antena Radio Konektor HDMI
®
Konektor Audio Digital Konektor Video Analog
Konektor Audio Analog Konektor
Konektor Subwoofer Konektor
2
Speaker
Koneksi Panel-Belakang AVR 158
Sakelar Daya
Utama
Input Listrik
AVR 158
Koneksi
Menyambung Speaker
Cara menggunakan terminal speaker AVR:
1. Lepaskan Tutupnya 2. Masukkan Kawat 3. Kencangkan Tutupnya
Selalu sambungkan terminal (+) warna pada AVR dengan terminal (+) pada speaker
(biasanya merah) lalu terminal (–) hitam pada AVR dengan terminal (–) pada speaker
(biasanya hitam).
PENTING: Pastikan kawat ( + ) dan (–) tidak saling menyenggol atau dengan terminal
lainnya. Bila kedua kawat saling menyenggol maka bisa menyebabkan korsleting
sehingga terjadi kerusakan pada AVR.
Sambungan speaker seperti terlihat pada gambar.
Menyambung Subwoofer
Gunakan satu kabel audio RCA untuk menyambung konektor Pre-Out Subwoofer AVR
dengan subwoofer. Lihatlah buku pegangan pengguna subwoofer untuk memperoleh
keterangan spesifik tentang cara membuat koneksi.
Konektor Pre-Out
Sub Woofer AVR
Satu Kabel Audio RCA
(tidak diberikan)
Subwoofer
Bertenaga
Menyambung TV atau Layar Video
Konektor Monitor Out HDMI
Jika TV memiliki konektor HDMI dan punya perangkat HDMI atau perangkat sumber video
komponen, gunakan kabel HDMI (tidak diberikan) untuk menyambungkan TV dengan
konektor Monitor Out HDMI AVR. Dengan demikian dapat memberikan mutu gambar
dengan kemungkinan yang terbaik.
Konektor Monitor
Out HDMI AVR
TV
Kabel HDMI
(tidak diberikan)
Konektor Monitor Out Video Campuran
Jika TV tidak memiliki ataupun memiliki konektor HDMI
beberapa perangkat sumber dengan konektor video campuran saja
video campuran (tidak diberikan) untuk menyambungkan konektor Monitor Out Campuran
AVR dengan konektor video campuran TV.
Konektor
Monitor Out
Campuran AVR
Kabel Video
Campuran
(tidak diberikan)
namun Anda sedang menyambung
, gunakanlah kabel
TV
INDONESIA
3
AVR 158
Koneksi

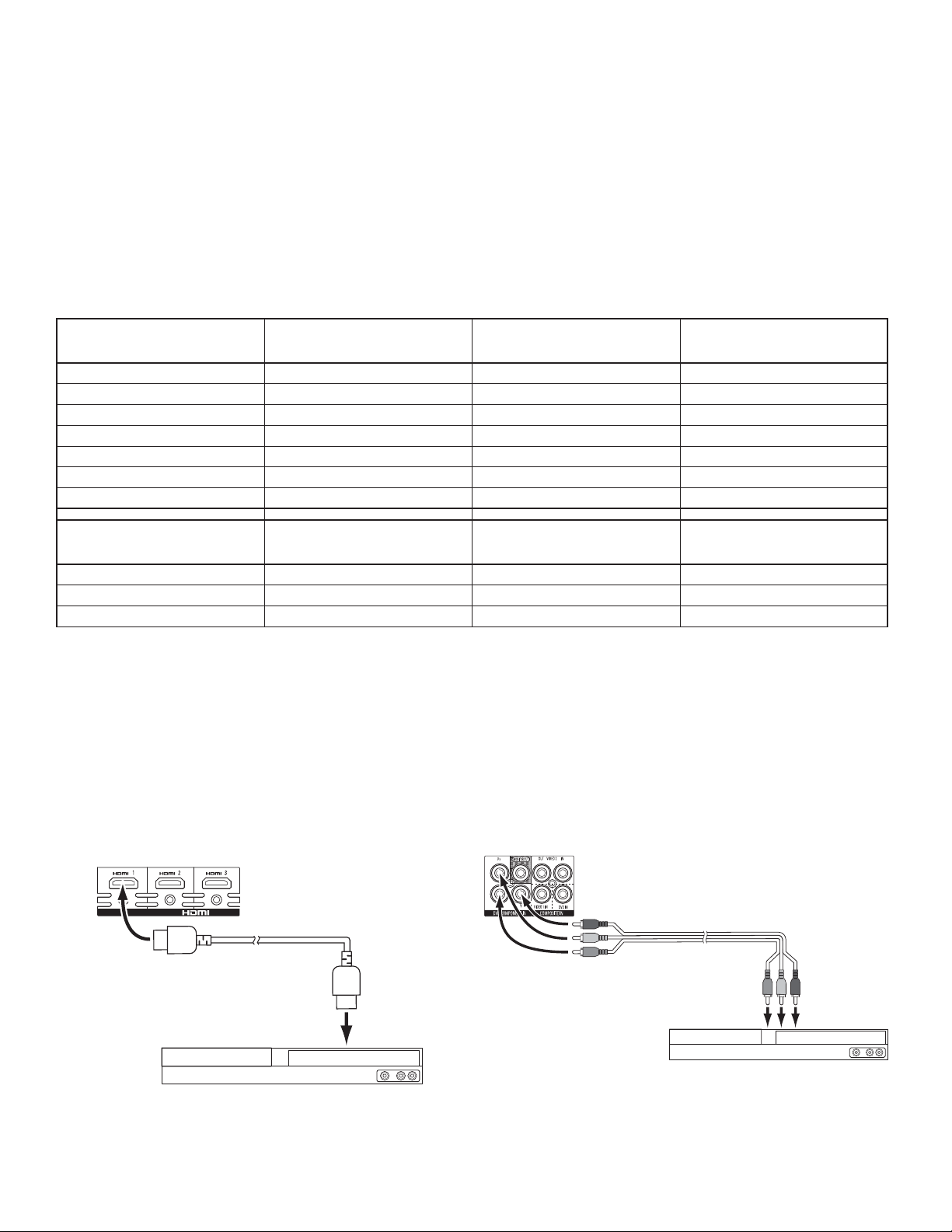

Menyambung Alat Sumber Audio dan Video
Peranti sumber adalah komponen dimana sinyal pemutar ulang berasal, misal Blu-ray
Disc™ atau pemutar DVD; kabel, satelit atau tuner HDTV; dll. AVR memiliki beberapa tipe
konektor input untuk audio dan video, yaitu: HDMI, video komponen, video campuran, audio
digital optik, audio digital dan audio analog coaxial (konsentrik). Konektor tersebut diberi
label sesuai tipe peralatan sumber yang paling tepat disambungkan:
Setiap tombol sumber AVR ditentukan untuk suatu konektor input audio analog (tertera
pada kolom “AVR Source Button/Analog Audio Connector” - "Tombol Sumber AVR /
Konektor Audio Analog" pada tabel di bawah). Untuk dapat memberikan keleluasaan
ketika menyambung dan menyusun bentuk sistem, kami telah merancang AVR sehingga
Tombol Sumber AVR /
Konektor Audio Analog
Video 1 Tuner Kabel atau Satelit
Video 2 Perekam DVD atau VCR
DVD Blu-ray Disc atau Pemutar DVD
CD Pemutar CD
Ta pe Dek Kaset atau Perekam Audio
Aux 1 Pemutar Media Portabel ----
Aux 2 Pemutar Media Portabel
Tombol Sumber AVR /
Konektor HDMI
HDMI 1 ----
HDMI 2 ----
HDMI 3 ----
Tipe Peranti Sumber
Direkomendasikan
---- Tersambung Peranti Sumber
Koneksi Input dan Tombol Sumber
Anda dapat menentukan input audio digital dan input video komponen pada sumber AVR
video apa saja.
Selagi Anda menyambung berbagai komponen sumber, lengkapi kolom “Source Device
Connected” ("Tersambung Perangkat Sumber") yang ada di tabel - maka akan dapat
membuatnya lebih mudah bagi Anda menentukan berbagai konektor input audio digital
dan konektor video komponen setelah selesai membuat proses pengaturannya.
Tersambung Peranti Sumber
Konektor Input Audio
Digital Ditentukan
Konektor Input Audio
Digital Ditentukan
Peranti HDMI
Jika ada peranti sumber tertentu dengan konektor HDMI, gunakanlah semuanya yang
akan dapat memberikan mutu kualitas video dan audio dengan sebaik mungkin. Karena
kabel HDMI dapat memindahkan sinyal video digital dan audio digital, maka tidak harus
membuat koneksi audio tambahan untuk peranti yang Anda sambungkan lewat kabel
HDMI, meskipun dapat menentukan untuk menggunakan salah satu konektor audio digital
pada salah satu input HDMI.
Konektor HDMI AVR
Kabel HDMI
(tidak diberikan)
Ke HDMI Output
Peranti Sumber Dilengkapi HDMI
Peranti Video Komponen
Jika Blu-ray Disc atau Pemutar DVD tidak punya konektor HDMI namun punya konektor
video komponen, dengan menggunakan konektor video komponen akan dapat memberikan
performa video yang sangat baik. Anda harus juga membuat koneksi audio dari pemutar
tersebut dengan AVR.
Konektor Video
Komponen DVD AVR
Kabel Video Campuran
(tidak diberikan)
Ke Video Output
Komponen
Blu-ray Disc atau Pemutar DVD
Dilengkapi Video Komponen
4
AVR 158
Koneksi

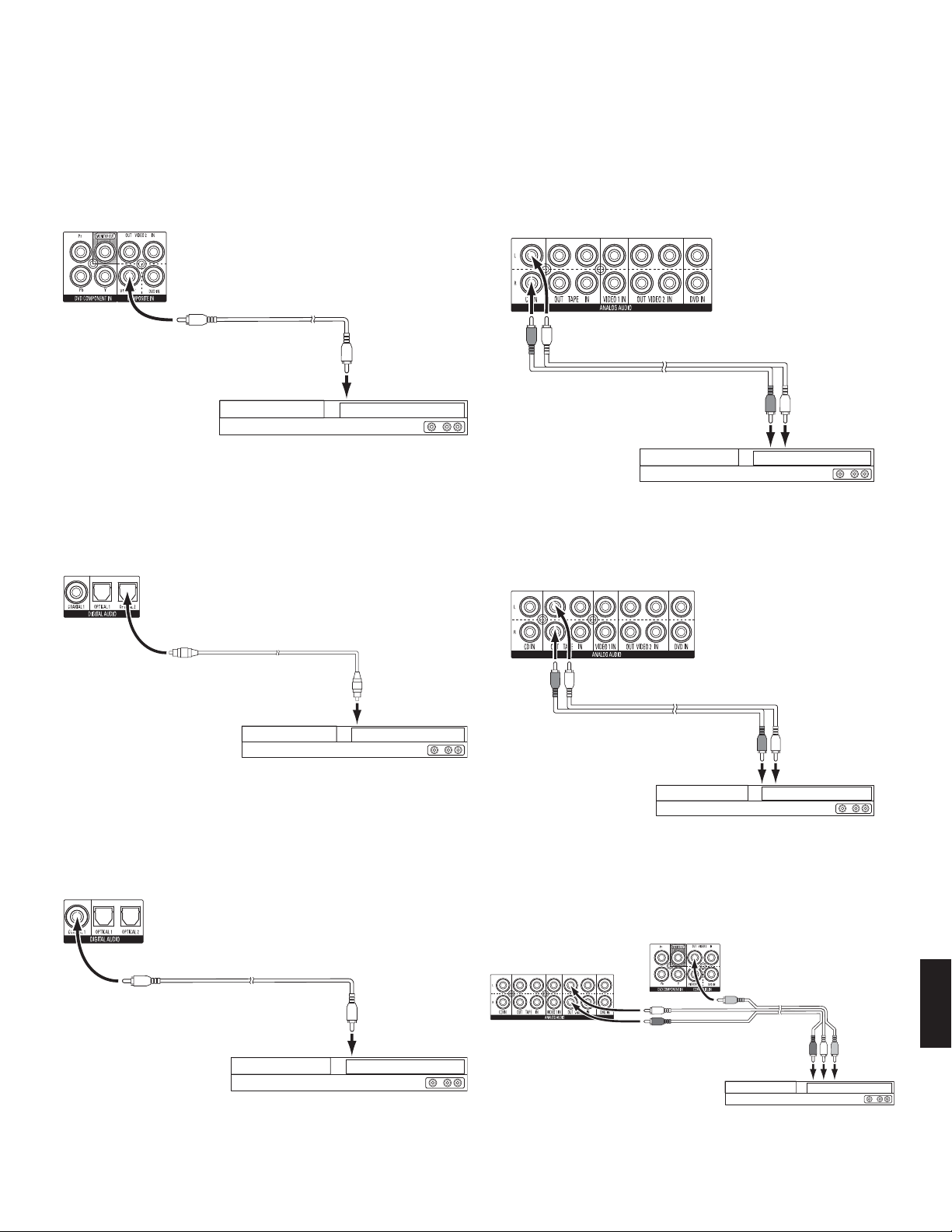

Peranti Video Campuran
Anda harus membuat koneksi video campuran dari peranti sumber yang tidak punya
koneksi HDMI atau koneksi video komponen. Anda harus juga menghubungkan output
audio analog peranti sumber dengan konektor audio analog yang tepat pada AVR.
Konektor Video
Campuran AVR
Kabel Video Campuran
(tidak diberikan)
Ke Output Video
Campuran
Peranti Sumber Dilengkapi Video Campuran
Peranti audio digital optik
Jika peranti sumber memiliki output digital optik, sambungkanlah dengan konektor
audio digital optik AVR. CATATAN: B uatlah satu tipe saja koneksi digital (HDMI, optik atau
konsentrik) dari setiap peranti sumber.
Konektor Audio Digital AVR
Peranti Audio Analog
Buatlah koneksi audio analog dari peranti sumber yang tidak punya koneksi HDMI atau
koneksi audio digital. Jika menghubungkan sumber video dengan DVD AVR, input audio
Video 1 atau Video 2, maka harus juga menghubungkan output video campuran peranti
sumber dengan konektor video campuran yang sesuai.
Konektor Audio Analog AVR
Kabel Audio Stereo
(tidak diberikan)
Ke Output Audio
Analog Stereo
Peranti Sumber Analog
Perekam Audio
Sambungkan input perekam audio analog dengan konektor Tape Out audio analog AVR.
Anda dapat merekam sinyal input audio analog apa saja.
Konektor Audio Analog AVR
Kabel Audio Digital
Optik (tidak diberikan)
Ke Output Audio
Digital Optik
Peranti Sumber Dilengkapi Optik
Peranti audio digital konsentrik
Jika peranti sumber memiliki output digital konsentrik, sambungkanlah kesemuanya
dengan konektor audio digital konsentrik AVR. CATATAN: B uatlah satu tipe saja koneksi
digital (HDMI, optik atau konsentrik) dari setiap peranti sumber.
Konektor Audio Digital AVR
Kabel Audio Digital
Konsentrik (tidak
diberikan)
Peranti Sumber Dilengkapi Konsentrik
Ke Output Audio
Digital Konsentrik
Kabel Audio Stereo
(tidak diberikan)
Ke Output Audio
Analog Stereo
Peranti Perekaman Analog
Perekam Video
Sambungkan konektor input video perekam video analog dengan konektor video campuran
Video 2 Out dan input audionya pada AVR. Anda dapat merekam sinyal video campuran
apa saja.
Konektor Video Analog AVR
Konektor Audio Analog AVR
Kabel Audio/Video Analog
(tidak diberikan)
Peranti Perekaman Video Analog
Ke Input
Rekaman Audio/
Video Analog
INDONESIA
5
AVR 158
Koneksi
Menyambung Antena Radio
Sambungkan antena FM yang diberikan dengan konektor antena FM 75 Ohm AVR. Untuk
s
mendapatkan hasil penerimaan terbaik, panjangkan sebisa mungkin antena FM.
Bengkokkan lalu lipat bagian bawah antena AM yang diberikan seperti terlihat
s
lalu sambungkan kawat antena dengan konektor AM dan Gnd AVR. (Anda dapat
menyambungkan kawat dengan konektor.) Putar antena bila diperlukan untuk
memperkecil desah latar belakang.
Konektor
Antena AVR.
Antena FM
(diberikan)
Antena AM
(diberikan)
Bengkokkan lalu lipat bawahnya
CATATA N: Untuk memperoleh petunjuk mengenai output Pelatuk dengan peralatan yang
kompatibel, harap unduh
com.
Buku Pegangan Pemilik AVR 158
dari www.harmankardon.
Menyambung Daya Listrik
Sambungkan kabel daya listrik dengan konektor Input Listrik AVR lalu dengan stop kontak
listrik yang aktif.
Konektor Input
Listrik AVR
Stop Kontak
Daya Listrik
Nyalakan AVR
Setel sakelar Daya Utama panel-belakang menjadi "Hidup". (Indikator Daya panel-1.
depan akan memancarkan cahaya warna kuning sawo.)
Tekan tombol Daya panel-depan.2.
Bentuk Speaker
Nyalakan TV lalu pilih input TV yang tersambung dengan AVR di 1.
Layar Video
Tekan tombol OSD remote control. Menu Master tampilan di layar (OSD) AVR akan 2.
muncul di TV.
Sakelar Daya
, di halaman 3.
Utama
Tombol
Daya
Sambungkan TV atau
** MASTER MENU **
INPUT SETUP
SURROUND SELECT
SPEAKER SETUP
SYSTEM SETUP
CATATA N: Jika tidak ada menu yang muncul (hal ini dilakukan guna mencegah TV rusak),
maka tekan tombol OSD lagi.
Gunakan anak panah remote control dan tombol OK untuk memilih “Speaker Setup.” 3.
Menu Pengaturan Spiker akan muncul.
Kabel Daya (diberikan)
Mengatur AVR
Pasang Baterai Remote Control
Lepaskan tutup baterai remote control, masukkan tiga baterai AAA yang diberikan seperti
terlihat pada gambar lalu letakkan kembali tutup baterainya.
CATATA N: Lepaskan plastik pelindung dari panel depan amplifier sehingga tidak
mengurangi keefektifan remote control.
6
* SPEAKER SETUP *
NUMBER OF SPEAKERS
SUB MODE : SUB
CROSSOVER
DISTANCE
LEVEL ADJUST
BACK TO MASTER MENU
Pilih “Nomor Spiker.” Menu Nomor Spiker akan muncul.4.
* NUMBER OF SPEAKERS *
LEFT/RIGHT : ON
CENTER : ON
SURROUND : ON
SUBWOOFER : ON
BACK TO MASTER MENU
AVR 158
Koneksi
Gunakan tombol anak panah kiri dan kanan remote control untuk memilih "Aktif" atau
"Tidak Aktif" untuk setiap letak spiker, tergantung pada spiker yang disambungkan dengan
AVR. Bila sudah selesai, pilih "Menu Kembali Ke Master."
Sekarang lewati setelan "Sub Mode" dan "Crossover." Untuk memperoleh rincian
mengenai pembuatan setelan ini, harap unduh
www.harmankardon.com.
Ukur jarak dari setiap spiker pada sistem Anda sesuai dengan letak untuk mendengarkan
5.
Catat jaraknya.
Pilih “Jarak.” Menu Jarak akan muncul.6.
Buku Pegangan Manual VR 158
dari
* DISTANCE *
FL : 3.0m
CEN : 3.0m
SL : 3.0m
SUB : 3.0m
FR : 3.0m
SR : 3.0m
DELAY RESET : OFF
UNIT : FEET
A/V SYNC DELAY : 0mS
BACK TO SPEAKER SETUP
Gunakan tombol anak panah kiri dan kanan remote control untuk mengubah setelan
jarak di layar untuk setiap spiker sehingga dapat menyesuaikan dengan jarak yang sudah
diukur. Catatan: Jika diinginkan, maka dapat mengubah satuannya dari meter menjadi
feet dengan memilih "Satuan" lalu tekan tombol anak panah kanan. Bila sudah selesai,
pilih "Pengaturan Kembali Ke Spiker."
Pilih “Peringkat.” Menu Atur Peringkat akan muncul.7.
* LEVEL ADJUST*
FL : 0dB
CEN: 0dB
SL : 0dB
SUB: 0dB
FR : 0dB
SR : 0dB
CHANNEL RESET: OFF
TEST TONE SEQ: MANUAL
TEST TONE : OFF
BACK TO SPEAKER SETUP
Gunakan tombol anak panah ke bawah remote control untuk memilih "Tes Nada" lalu
tekan tombol anak panah kanan untuk menyetel "Tes Nada" menjadi AKTIF. Anda akan
mendengar tes suara melalui spiker depan kiri.
Duduklah pada letak pendengaran utama dan besarnya volume pada tes suara lewat 8.
spiker pertama. Tekan tombol anak panah ke bawah remote control untuk menaikkan
tes suara pada setiap spiker sistem dan besarnya volume suara di setiap spiker.
Ketika menaikkan tes suara lewat spiker, gunakan tombol anak panah kiri dan kanan 9.
remote control untuk menyetel volume saluran sampai semua mengeluarkan besar
volume yang sama. Setelah selesai, tekan tombol OSD remote control untuk mematikan
menu di layar.
Tekan tombol OSD remote control. Menu Master tampilan di layar (OSD) AVR akan 3.
muncul di TV.
** MASTER MENU **
INPUT SETUP
SURROUND SELECT
SPEAKER SETUP
SYSTEM SETUP
Gunakan anak panah remote control dan tombol OK untuk memilih “Input Setup”
4.
("Pengaturan Input"). Menu Pengaturan Input akan muncul.
* INPUT SETUP *
SOURCE : DVD
TITLE:
AUDIO IN : ANALOG
AUTO POLL : OFF
BXR : OFF
TONE : IN
BASS : 0
TREBLE : 0
BACK TO MASTER MENU
Untuk setiap peranti sumber yang tersambung dengan input audio digital, maka: 5.
Gunakan tombol anak panah ke atas dan bawah remote control untuk memilih
a)
“Sumber.” Gunakan tombol anak panah kiri dan kanan untuk mengubah sumber
terdaftar pada salah satu sumber yang tersambung dengan input audio digital.
Gunakan tombol anak panah ke bawah remote control untuk memilih “Audio In.”b)
* INPUT SETUP *
SOURCE : DVD
TITLE:
AUDIO IN : OPT 1
AUTO POLL : ON
BXR : OFF
TONE : IN
BASS : 0
TREBLE : 0
BACK TO MASTER MENU
Gunakan tombol anak panah kiri dan kanan remote control untuk memilih input c)
audio digital ketika tersambung dengan peranti sumber.
Setelah selesai, tekan tombol OSD remote control untuk mematikan menu di layar.
Sekarang, Anda sudah bisa menikmati AVR!
PENTING: Untuk keterangan lengkap tentang menggunakan semua fitur dan
kesanggupan amplifier audio/video, unduh
www.harmankardon.com.
Buku Pegangan Pemilik AVR 158
dari
Tentukan Konektor Audio Digital AVR
Lihat kembali koneksi input yang tertera pada tabel 1.
di halaman 4. Perlu dicatat bahwa peranti sumber tersambung dengan konektor audio
digital. (Jika sudah menyambungkan peranti sumber apa saja dengan konektor audio
digital, maka bagian ini bisa dilampaui.)
Nyalakan TV lalu pilih input TV yang tersambung dengan AVR di 2.
Layar Video
, di halaman 3.
Koneksi Input dan Tombol Sumber
Sambungkan TV atau
Specifikasi umum
Pemakaian Listrik: <0.5W (siaga); 250W (maksimum)
Dimensi (W x H x D): 440mm x 165mm x 435mm
(17-5/16" x 6-1/2" x 17-1/16")
Berat: 9.1kg (20 lb)
INDONESIA
7
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4545 (Hanya untuk yang di Amerika Serikat)
Buatan P.R.C.
Industri HARMAN © 2011 International, inkoporasi Semua hak cipta.
harman kardon adalah merek dagang dari HARMAN Industri Internasional, inkoporasi yang terdaftar di Amerika Serikat dan / atau
lainnya negara. EzSet / EQ adalah merek dagang dari HARMAN Industri Internasional, inkoporasi. HDMI, logo HDMI dan High-Definition
Multimedia Interface adalah merek dagang atau merek dagang terdaftar dari HDMI Perizinan LLC di Amerika Serikat dan negaranegara lain. Blu-ray Disc adalah Merek Dagang Dari Blu-ray Disch assosiasi.
Fitur, spesifikasi dan penampilan dapat berubah tanpa pemberitahuan.
www.harmankardon.com
Loading...
