AVR 156

Audio/Video-Receiver

Bedienungsanleitung

DEUTSCH

AVR 156 Inhaltsverzeichnis

EINLEITUNG 3
ZUBEHÖR IM LIEFERUMFANG 3
WICHTIGE SICHERHEITS-INFORMATION 3
AUFSTELLUNGSORT 3
BEDIENELEMENTE AN DER GERÄTEFRONT 4
ANSCHLÜSSE AUF DER GERÄTERÜCKSEITE 6
FUNKTIONEN DER SYSTEM-FERNBEDIENUNG 8
HEIMKINO - EINE KURZE EINFÜHRUNG 10

DAS TYPISCHE HEIMKINOSYSTEM 10
MEHRKANAL-TON 10
SURROUND-MODI 10

PLATZIEREN DER LAUTSPRECHER 10

AUFSTELLEN DER FRONT-LAUTSPRECHER
UND DES CENTERS 10

PLATZIERUNG DER SURROUND-LAUTSPRECHER 10
PLATZIERUNG DES SUBWOOFERS 10

VERBINDUNGSARTEN BEI HEIMKINO-SYSTEMEN 11

LAUTSPRECHERVERBINDUNGEN 11
SUBWOOFER-VERBINDUNGEN 11
VERBINDUNGEN MIT QUELLGERÄTEN 11
VIDEO-VERBINDUNGEN 12
RADIOANSCHLÜSSE 12
USB-ANSCHLUSS 12

VERBINDUNGEN HERSTELLEN 13

LAUTSPRECHER VERKABELN 13
SUBWOOFER ANSCHLIESSEN 13
ANSCHLUSS EINES FERNSEHGERÄTS BZW.

VIDEO-PROJEKTORS 13
ANSCHLUSS IHRER QUELLGERÄTE 13
RADIO-ANTENNE ANSCHLIESSEN 15
ANSCHLUSS DES 12V TRIGGER ANSCHLUSS 15
STROMVERSORGUNG HERSTELLEN 15

INBETRIEBNAHME DER FERNBEDIENUNG 15

BATTERIE IN DIE FERNSTEUERUNG EINLEGEN 15
PROGRAMMIERUNG DER FERNBEDIENUNG ZUR

STEUERUNG IHRER QUELLGERÄTE 16

AVR KONFIGURIEREN 16

RECEIVER EINSCHALTEN 16
BENUTZUNG DES BILDSCHIRM-MENÜSYSTEMS 16
DEN AVR FÜR IHRE LAUTSPRECHER KONFIGURIEREN 17
DIGITALE TONANSCHLÜSSE KONFIGURIEREN 18
ZUSÄTZLICHE MENÜEINTRÄGE BEI DER

KONFIGURATION DER QUELLEN 19

BEDIENUNG IHRES AVRS 19

LAUTSTÄRKE REGELN 19
STUMMSCHALTEN DES TONS (MUTE) 19
ÜBER KOPFHÖRER HÖREN 19
EIN QUELLGERÄT WÄHLEN 19
TIPPS ZUR FEHLERBEHEBUNG BEI DER

WIEDERGABE VON VIDEOS 19
UKW- UND MW-RADIO HÖREN 20
EINEN SURROUND-MODUS AUSWÄHLEN 20

ERWEITERTE FUNKTIONEN 20

AUDIO-VERARBEITUNG UND SURROUND SOUND 20
SYSTEMEINSTELLUNGEN (SYSTEM SETUP) 22
ERWEITERTES PROGRAMMIEREN DER FERNBEDIENUNG 22
AUFNEHMEN 22
ABSCHLATAUTOMATIK (SLEEP TIMER) 23
ZURÜCKSETZEN DER FERNBEDIENUNG 23
ZURÜCKSETZEN DES AVR 23

SPEICHER 23
FEHLERBESEITIGUNG 24
TECHNISCHE DATEN 25
ANHANG 26

2

AVR 156

Einleitung, Supplied Accessories,

Zubehör im Lieferumfang und Aufstellungsort

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von
Harman Kardon® entschieden haben!

Seit über 50 Jahren sieht Harman Kardon® seine Aufgabe darin, die bestmögliche
Klangwiedergabe zu ermöglichen – und nutzt hierfür konsequent die jeweils verfügbare
Spitzentechnik. Sidney Harman und Bernard Kardon waren die Erfinder des Receivers,
beim dem ein einziges Gerät alles enthält, was den Genuss von musikalischen (und
mittlerweile auch audiovisuellen) Unterhaltungsangeboten so einfach wie nur irgend
möglich macht – und das ohne auch nur den geringsten Kompromiss bezüglich
Wiedergabequalität und maximaler Leistung. So wurden die Produkte von Harman
Kardon im Lauf der Zeit immer bedienungsfreundlicher, obwohl sie während dessen
ständig immer mehr Ausstattung bieten, und obendrein besser klingen als je zuvor.

Der AVR 165 ist ein 5.1-Kanal Audio-Video-Receiver (AVR) und setzt diese Tradition, mit
einigen der fortschrittlichsten Audio- und Video-Verarbeitungsmöglichkeiten und einer
wahren Fülle an Klang- und Bild-Optionen weiter fort.

Damit dem Höchstgenuss mit Ihrem AVR nichts im Wege steht, lesen Sie bitte diese
Anleitung einmal komplett durch und bewahren Sie sie für späteres Nachlesen auf.

Falls Sie irgendwelche Fragen zu diesem Produkt, seiner Inbetriebnahme oder
Bedienung haben sollten, wenden Sie sich bitte an Ihren Harman Kardon Fachhändler
oder besuchen Sie die Homepage von Harman Kardon unter der Internet-Adresse www.
harmankardon.com.

Zubehör im Lieferumfang

Im Lieferumfang Ihres AVR sind folgende Komponenten enthalten. Sollte etwas fehlen,
wenden Sie sich bitte an Ihren Harman Kardon Händler, oder den Harman Kardon
Kundendienst auf www.harmankardon.com.

System-Fernbedienung s
Rahmenantenne für Mittelwelle (AM) s
Drahtantenne für UKW (FM) s
Drei Batterien Typ AAA s
Netzkabel s

WICHTIGE SICHERHEITS-INFORMATION

Überprüfen Sie die Versorgungsspannung vor Inbetriebnahme

Der AVR 165 wurde für die Verwendung mit 220-240 Volt Wechselspannung (AC)
entworfen. Der Betrieb an anderen Betriebsspannungen als der, für die der AVR
entworfen wurde, besteht Gesundheits- sowie Brandgefahr und das Gerät kann
beschädigt werden. Sollten Sie Fragen zur Betriebsspannung für Ihr spezielles Modell
oder zur Versorgungsspannung in Ihrer Region haben, befragen Sie Ihren Händler, bevor
Sie das Gerät an eine Steckdose anschließen.

Keine Verlängerungskabel verwenden

Aus Sicherheitsgründen verwenden Sie bitte nur das mitgelieferte Netzkabel. Die
Benutzung von Verlängerungskabeln wird nicht empfohlen. Wie bei anderen elektrischen
Geräten, gilt auch hier: Verlegen Sie auf keinen Fall elektrische Kabel unter Läufern
oder Teppichen, und stellen Sie keine schweren Gegenstände darauf ab. Beschädigte
Stromkabel sollten umgehend durch ein autorisiertes Service-Center oder Ihren
Fachhändler ersetzt werden.

Mit dem Netzkabel sachgemäß umgehen

Beim Ziehen des Netzsteckers aus der Steckdose achten Sie bitte darauf, dass Sie nicht
am Kabel, sondern am Stecker anfassen. Werden Sie das Gerät über einen längeren
Zeitraum nicht benutzen (z.B. Urlaub), sollten Sie das Netzkabel abziehen.

Das Gehäuse nicht öffnen

Im Inneren des Gerätes befinden sich keine Bauelemente, die vom Benutzer gewartet
oder eingestellt werden müssen. Beim Öffnen des Gehäuses besteht Stromschlaggefahr.
Nehmen Sie keinerlei Änderungen am Gerät vor – dadurch erlischt die Garantie. Sollte
versehentlich Wasser oder ein Metallgegenstand (Büroklammer, Heftklammer, Draht) in
das Gehäuse gelangen, ziehen Sie bitte sofort den Netzstecker, und konsultieren Sie eine
autorisierte Vertragswerkstatt.

Aufstellungsort

Stellen Sie den Receiver auf eine stabile, waagerechte Oberfläche. Achten Sie bitte s
darauf, dass diese Oberfläche und deren Befestigung das Gewicht des Receivers
tragen können.

Sorgen Sie dafür, dass zur Belüftung des Gerätes oben und an den Seiten genügend s
Freiraum bleibt. Stellen Sie den Receiver in einem geschlossenen Schrank auf,
müssen Sie für ausreichende Luftzirkulation sorgen. Installieren Sie notfalls einen
Ventilator.

Sie dürfen die Ventilationsschlitze an der Geräteoberseite nicht mit anderen Objekten s
oder Decken verdecken, sonst wird sich das Gerät überhitzen.

Bitte stellen Sie das Gerät nicht direkt auf einen Teppich. s
Nehmen Sie den Receiver nicht in feuchten, extrem kalten oder heißen Räumen, in s

der Nähe von Wärmestrahlern oder Heizungen in Betrieb. Setzen Sie das Gerät nicht
direkter Sonnenstrahlung aus.

DEUTSCH

3

AVR 156

Bedienelemente an der Gerätefront

Bedienelemente an der Gerätefront

Betriebsanzeige Gerätedisplay Lautstärke-Regler

Standby-/

Einschalttaste

Kanal-Lautstärke-

einstellung

Links/Rechts-

Tasten

Hoch/Runter-Tasten /

Sendersuche-Tasten

Surround-

AuswahltastenSet-TasteInfrarot-Sensor

Kopfhörer-Anschluss

USB-Anschluss Analoger

AUX-Eingang

Kategorie Taste

Quellen-AuswahlSuchmodus-Taste Digitaler Eingang Surround-Mode

4

AVR 156

Bedienelemente an der Gerätefront, Fortsetzung

Bedienelemente an der Gerätefront - Fortsetzung

Betriebsanzeige: Diese LED zeigt drei Betriebsarten an:

Die LED ist aus: Wurde das Netzkabel vom Stromnetz getrennt oder der Receiver s
mithilfe des Netzschalters vollständig ausgeschaltet bleibt die LED dunkel.

Die LED leuchtet orange: Leuchtet die LED orange befindet sich der AVR im Standby- s
Modus und lässt sich jederzeit per Fernbedienung vollständig einschalten.

Die LED leuchtet weiß: Ist der AVR vollständig eingeschaltet leuchtet die LED weiß. s

WICHTIGER HINWEIS: Sollte im Display der Schriftzug „PROTECT“ auftauchen,
müssen Sie den Receiver SOFORT ausschalten und vom Stromnetz trennen. Prüfen
Sie alle Lautsprecherkabel auf möglichen Kurzschluss (die Leiter von "+" und "-"
dürfen sich weder direkt, noch ein gemeinsames Metallstück berühren). Sollten
Sie nicht fündig werden, sollten Sie das Gerät zum nächsten autorisierten Harman
Kardon Service-Center bringen, bevor Sie es wieder benutzten.

Infrarot-Sensor: Dieser Sensor empfängt die Infrarotsignale Ihrer Fernbedienung.
Stellen Sie bitte sicher, dass er nicht durch Gegenstände verdeckt wird.

Set-Taste: Mit dieser Taste wählen Sie den gerade markierten Eintrag aus.
Gerätedisplay: In diesem zweizeiligen Display erscheinen wichtige Meldungen,

die Sie beispielsweise über Änderungen am ankommenden Signal informieren. Im
Normalbetrieb zeigt das Gerätedisplay in der oberen Zeile die aktuelle Quelle und den
gerade aktiven Surround-Modus in der unteren Zeile an. Ist das Bildschirmmenü (OSD)
in Betrieb, erscheint im Gerätedisplay die aktuelle Menüeinstellung.

Surround-Auswahltasten (Surround Select): Nachdem Sie die gewünschte Surround­Gruppe gewählt haben, drücken Sie diese Tasten, um einen bestimmten Modus aus
dieser Gruppe auszuwählen - beispielsweise um vom Modus „Dolby Pro LogicII Movie“
zum Modus „Logic 7 Movie“ zu wechseln. Die Art und Anzahl der verfügbaren Surround­Modi ist von der Art des Quellsignals abhängig (das heißt, ob das Signal digital oder
analog ist) sowie von der Anzahl der im Signal enthaltenen Kanäle.

Lautstärkeregler: Mit diesem Regler wird die Lautstärke am Receiver erhöht bzw.
verringert.

Hoch/Runter-Tasten: Mit diesen Tasten können Sie durch die Menüs des Receivers
navigieren.

Standby-/Einschalttaste: Mit dieser Taste schalten Sie den Receiver vollständig ein
oder wechseln in den Standby-Modus.

Suchmodus-Taste (Tuning Mode): Diese Taste wechselt zwischen manuellem (ein
Schritt in der Senderfrequenz pro Tastendruck) und automatischem Sendersuchlauf
(sucht automatisch Senderfrequenzen mit akzeptabler Signalstärke). Diese Taste
wechselt auch zwischen Stereo- und Mono-Wiedergabe, wenn ein UKW-Radiosender
eingestellt ist.

Kanal-Lautstärkeeinstellung: Drücken Sie diese Taste, um die Ausgangslautstärke
der einzelnen Lautsprecher-Kanäle der Verstärkers einzustellen. Nachdem Sie diese
Taste gedrückt haben, können Sie mit den Hoch/Runter-Tasten einen Lautsprecherkanal
auswählen, den Sie verändern möchten. Mit den Links/Rechts-Tasten verändern Sie
dann die Laustärke des jeweils gewählten Lautsprecherkanals.

Digitaler Eingang: Drücken Sie diese Taste, um einen der Audio-Eingänge für die aktuelle
Quelle auszuwählen. Nutzen Sie die Links/Rechts-Tasten, um durch die verfügbaren
Eingänge zu wechseln. Während die digitalen Audio-Eingänge jeder beliebigen Quelle
zugeordnet werden können, sind die analogen Eingänge fest der Quelle, die ihrer
Beschriftung entspricht, zugeordnet.

Links/Rechts-Tasten: Mit diesen Tasten können Sie durch die Menüs des Receivers
navigieren.

Hoch/Runter-Tasten / Sendersuche-Tasten: Mit diesen Tasten können Sie durch die
Menüs des Receivers navigieren. Ist das Radio als aktive Quelle gewählt, suchen Sie mit
diesen Tasten empfangbare R
Taste festgelegten Suchlauf-Einstellung.

Surround-Mode Kategorie Taste: Drücken Sie diese Taste, um einen Surround­Sound (Mehrkanal)-Modus auszuwählen. Bei jedem Drücken wechseln Sie zwischen
den folgenden Surround-Gruppen: „AUTO SELECT“, „VIRTUAL“ (VIRTUELL), „STEREO“,
„MOVIE“ (FILM), „MUSIC“ (MUSIK) und „VIDEO GAME“ (VIDEOSPIEL). Um zwischen den
spezifischen Modus innerhalb einer Kategorie zu wechseln, verwenden Sie die Tasten
„Surround Select“. Im Kapitel „
finden Sie weitere Informationen über Surround-Modi.

Kopfhörer-Anschluss: Schließen Sie hier einen Kopfhörer mit Stereo-Klinkenstecker
mit 6,5mm (1/4") Durchmesser an.

Quellenauswahl-Tasten: Mit diesen Tasten können Sie eine der verfügbaren
Signalquellen auswählen.

USB-Anschluss: Dieser Anschluss kann für etwaige zukünftige Software-Upgrades
für den Receiver verwendet werden. Schließen Sie hier kein Massenspeichergerät,
Peripheriegerät oder Computer an, außer, wenn Sie während der Upgrade-Prozedur
dazu aufgefordert werden.

Analoger AUX-Eingang: An diesen Anschluss können Sie temporär zusätzliche
Quellgeräte wie Camcorder, tragbare Musik-Spieler oder Spielekonsolen anschließen.

adiosender entsprechend der zuvor über die Suchmodus-

Audio-Verarbeitung und Surround-Sound

“ auf Seite 20

DEUTSCH

5

AVR 156 Anschlüsse auf der Geräterückseite

Anschlüsse auf der Geräterückseite

®

-Monitor-

HDMI

Ausgang

Antennenanschlüsse

für Radio

HDMI-Eingänge

Monitor-Ausgang für

Composite-Video

DVD-Komponenten-

Video Eingang

Digitale Audio-

Eingänge

Video 2-Ausgang

Composite Video
Eingänge

Analoge

Videoanschlüsse

Ein-/Ausgänge für

Analogen Ton

Subwoofer-

Ausgang

6

Lautsprecher-

Anschlüsse

Netzschalter

12V-Trigger-Anschluss

Stromanschluss

AVR 156

Anschlüsse auf der Geräterückseite, Fortsetzung

Anschlüsse auf der Geräterückseite - Fortsetzung

Antennenanschlüsse für Radio (Radio Antennas): Schließen Sie hier die beigelegten

Antennen für UKW (FM) und Mittelwelle (AM) an.
HDMI-Monitor-Ausgang (HDMI-Monitor-Out): Besitzt Ihr TV einen HDMI-Eingang und

verwenden Sie Quellgeräte mit HDMI- oder Component-Video-Anschluss, verbinden Sie
ihn über ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit dem HDMI-Monitor-Out­Anschluss an Ihrem AVR.

Hinweise zur Verwendung des HDMI-Monitor-Out-Anschlusses:

-Ist Ihr Flachbildfernseher nur mit einem DVI-Anschluss versehen, verwenden s
Sie einen HDMI-zu-DVI-Adapter und stellen Sie eine separate Verbindung zur
Tonübertragung her.

-Stellen Sie bitte sicher, dass der Fernseher HDCP-konform ist. Ist dies nicht s
der Fall, sollten Sie den Fernseher nicht an den HDMI-Ausgang anschließen.
Verwenden Sie in diesem Fall eine analoge Video-Verbindung und stellen Sie eine
separate Verbindung zur Tonübertragung her.

HDMI-Eingänge (HDMI-Input): HDMI (High-Definition Multimedia Interface®) ist eine
Schnittstelle zur Übertragung digitaler Ton- und Bildsignale zwischen zwei Geräten. Hat
Ihr Quellgerät HDMI-Anschlüsse, verwenden Sie diese, um die bestmögliche Video- und
Tonqualität zu erhalten. Da HDMI Kabel sowohl digitale Bild- als Tonsignale übertragen,
ist kein weiteres Kabel zur Soundübertragung notwendig. Für weitere Informationen
dazu lesen Sie "

Monitor-Ausgang für Composite-Video (Anschluss Composite Video Monitor Out):
Sollte Ihr TV oder Video-Display keinen HDMI-Anschluss besitzen, oder hat zwar der
TV einen HDMI-Eingang,

Ausgänge auf

verbinden den Anschluss Composite Video Monitor Out am AVR mit einem Composite­Video-Eingang am Bildschirm.

Komponenten-Video-Eingang für DVD (DVD Component Video Input): Sollte Ihr Blu-

™

ray

Spieler über keinen HDMI-Ausgang verfügen, jedoch einen Komponenten-Video­Anschluss aufweisen, verwenden Sie diesen Eingang um die exzellente Video-Qualität
der Blu-ray Disk zu erhalten. Sie werden zusätzlich eine Tonverbindung vom Player zum
AVR herstellen müssen.

Verbinden Sie Ihre Quellgeräte

jedoch eines der Quellgeräte weist nur Composite-Video-

, nutzen Sie bitte ein Composite-Video-Kabel (nicht im Lieferumfang) und

" auf Seite 13.

Digitale Audio-Eingänge: Haben Sie eine Geräte, die mit kompatiblen digitalen
Tonausgängen jedoch keinem HDMI-Anschluss ausgestattet Sind, können Sie diese mit
einem dieser Eingänge verbinden, um Dolby Digital-, DTS oder Linear-PCM-codiertes
Programmmaterial wiederzugeben. HINWEIS: Verbinden Sie externe Quellen nicht
mehrfach mit dem AV-Receiver.Für weitere Informationen dazu lesen Sie "

Ihre Quellgeräte

Video 2-Ausgang (Video 2 Out): Verbinden Sie diese Buchse mit dem analogen Video­Eingang Ihres Videorecorders oder eines anderen Aufnahmegerätes. Sie können damit
jedes Composite-Video-Signal zur Aufnahme weiterleiten. HINWEIS: Um gleichzeitig
Ton und Bild von einem Quellgerät aufzunehmen, verbinden Sie bitte zusätzlich den
Anschluss für analogen Ton Video 2 Analog Audio Out des AVRs mit dem Ton-Eingang
des Videorekorders.

Composite Video Eingänge (Composite Video Inputs): Nutzen Sie Composite-Video­Verbindungen, wenn Quellgeräte keine HDMI- oder Component-Video-Anschlüsse
besitzen. Sie werden zusätzlich eine Tonverbindung vom Abspielgerät zum AVR herstellen
müssen. Für weitere Informationen dazu lesen Sie "
Seite 13.

Subwoofer-Ausgang (Subwoofer Pre-Out): Haben Sie einen aktiven Subwoofer mit
Cinch-Eingang (Line-In), können Sie ihn an die Buchse Subwoofer anschließen. Für
weitere Informationen dazu lesen Sie "

Ein-/Ausgänge für Analogen Ton (Analog Audio): Nutzen Sie die Anschlüsse für
Analogen Ton, wenn Quellgeräte keine HDMI- oder digitale Audio-Anschlüsse besitzen.
Sie können die analogen Ton-Ausgänge Video 2 Out und Tape Out verwenden, um sie mit
den Toneingängen eines Videorekorders oder eines Kassettendecks zu verbinden. Für
weitere Informationen dazu lesen Sie "

Lautsprecherausgänge (Front, Center und Surround): Verwenden Sie zweiadrige
Kabel um die Lautsprecher hier anzuschließen. Für weitere Informationen dazu lesen
Sie "

Anschluss Ihrer Lautsprecher

Netzschalter: Mit diesem mechanischen Schalter schalten Sie das Netzteil des AVR
ein bzw. aus. Im Normalbetrieb sollten Sie diesen Schalter an lassen, damit Sie per
Fernbedienung den Receiver ein- und ausschalten können.

12V-Trigger-Anschluss (Trigger): Dieser Anschluss liefert 12V Gleichspannung (DC)
sobald der AVR eingeschaltet ist. Er kann genutzt werden, um andere Geräte (wie aktive
Subwoofer etc.) an- und abzuschalten.

Stromanschluss (Main Power): Haben Sie alle Kabelverbindungen hergestellt, können
Sie hier das Stromkabel anschließen und das andere Ende in eine ungeschaltete, Strom
führende Steckdose einstecken.

" auf Seite 13.

Verbinden Sie Ihre Quellgeräte

Anschluss Ihres Subwoofers

Verbinden Sie Ihre Quellgeräte

" auf Seite 13.

Verbinden Sie

" auf

" auf Seite 13.

" auf Seite 13.

DEUTSCH

7

AVR 156 Funktionen der System-Fernbedienung

Funktionen der System-Fernbedienung

Infrarot-Sender-Linse

Programmindikator-LED

Gerät Ein (Power On)

Gerät Aus (Power Off)

AVR-Taste

Testton-Taste (Test)

Abschaltautomatik / Kanalwahl

Auf/Ab (SLEEP/Ch.)

Bildschirmmenü (OSD)

Kanallautstärke (CH.)

Digitaleingangswahl (Digital)

Suchmodus-Taste (TUN-M)

Direkte Senderfrequenzeingabe (DIRECT)

Stummschaltung (MUTE)

Eingangswahltasten Vid1/
Vid2/CBL/SAT/DVD/CD/
Tape etc.)

Lautstärkeregelung (VOL.) Lauter/Leiser

Lautsprecherauswahl/­Setup (SPKR/MENU)

OK-Taste

Delay-Taste

Links/Rechts/Hoch/Runter-Navigation

Zahlenfeld

Speicher-Taste (MEM)

Lösch-Taste (CLEAR)

Sendersuche Auf/Ab (TUNING)

Tonregler (TONE)

Nacht-Modus (NIGHT)

Titel-Steuerung (Skip DWN/UP)

8

Auswahltasten für gespeicherte
Sender (PRESET)

RDS-Taste

Makro-Tasten

Gerätedisplay Helligkeit (DIM)

Wiedergabe Steuertasten

AVR 156

Funktionen der System-Fernbedienung, Fortsetzung

Funktionen der System-Fernbedienung - Fortsetzung

Die Systemfernbedienung des AVR kann neben dem Receiver selbst bis zu acht weitere
Geräte steuern. Während der Erstinstallation müssen Sie unter Umständen die Fern­bedienung mit Infrarot-Codes einzelner Heimkino-Komponenten programmieren (Für
weitere Informationen dazu lesen Sie "

rung Ihrer Geräte und Ihres TVs

steuern, müssen Sie zuerst die entsprechende Eingangswahl-Taste betätigen.
Die Funktion einer Taste hängt von der Komponente ab, die damit gesteuert werden soll.

Lesen Sie in
gung stehen. Die meisten Tasten auf der Fernbedienung haben zu Ihrer Bezeichnung
zugehörige Steuerfunktionen, obgleich der präzise Code, der übermittelt wird, je nach
Gerät abweichen kann. Auf Grund der großenVielfalt an möglichen Steuerfunktionen und
verschiedener Geräte, haben wir die Fernbedienung auf die am häufigsten benutzten
Funktionen beschränkt: Die Zifferntasten, die Wiedergabesteuerung, die Kanalwahltas­ten für TVs, die Menü-Tasten sowie zum Ein- und Ausschalten des Gerätes. Um die Fern­bedienung wieder zur Steuerung des AVRs zurückkehren zu lassen, können Sie jederzeit
die Taste AVR drücken.

Infrarot-Sender-Linse: Sobald eine Taste auf der Fernbedienung gedrückt wird, wird
ein Infrarot-Code durch diese Linse abgegeben.

Programmindikator LED: Diese LED signalisiert unterschiedliche Arbeitsabschnitte,
wenn sich die Fernbedienung im Programmier-Modus befindet.

Gerät Ein/Aus (Power ON/OFF): Drücken Sie diese Taste, um den AVR oder ein Quell­gerät an- oder abzuschalten. Der Netzschalter auf der Rückseite des AVR muss einge­schaltet sein, damit diese Taste den AVR anschaltet.

Stummschaltung (MUTE): Drücken Sie auf diese Taste um die Tonausgabe am AVR
(auch am Kopfhörer) zu unterbrechen. Betätigen Sie erneut die Taste, um die Stumm­schaltung zu deaktivieren. Alternativ können Sie auch am Lautstärkeregler drehen.

AVR-Taste: Drücken Sie diese Taste, um die Fernbedienung auf die Steuerung des AVRs
umzuschalten.

Eingangswahltasten: Drücken Sie eine dieser Tasten, um ein Quellgerät, zum Beispiel
DVD, UKW/MW-Radio etc. auszuwählen. Dadurch wird der AVR eingeschaltet und gleich­zeitig wird die Fernbedienung auf die Bedienung des jeweiligen Quellgeräts umgestellt.
HINWEIS: Drücken Sie das erste Mal auf die Eingangswahltaste für das Radio, wird der
AVR eingeschaltet und der zuletzt gespielte Radiosender wird gespielt. Jedes weitere
Drücken wechselt die Empfangsart.

Testton-Taste (Test): Drücken Sie diese Taste, erklingt ein Testton nach einander aus
allen Lautsprechern. Damit können Sie die Lautsprecher-Kanallautstärke nach Gehör
kalibrieren.

Abschaltautomatik / Kanalwahl Auf/Ab (SLEEP/CH.): Drücken Sie diese Taste, um
die automatische Abschaltfunktion zu aktivieren, die den Receiver nach einer einstellba­ren Zeit von bis zu 90 Minuten automatisch abschaltet. Die Tasten für die Kanalwahl Auf/
Ab steuern keine Funktionen des Receivers, sondern werden zum Wechseln zwischen
Programmen bei Fernsehgeräten und ähnlichen Videoquellen verwendet.

Lautstärkeregelung (VOL.): Mit diesem Regler wird die Lautstärke am Receiver erhöht
bzw. verringert.

Bildschirmmenü (OSD): Drücken Sie diese Taste, um das Bildschirmmenü des AVR zu
aktivieren.

Kanallautstärke (CH.): Drücken Sie diese Taste, um die Lautstärkeeinstellungen der
einzelnen Kanäle so zu justieren, dass alle Lautsprecher an der Hörposition gleich laut
klingen. Damit lässt sich schnell die Lautsprecher-Balance einer neuen Sitzposition oder
unterschiedlichem Programmmaterial anpassen.
Sie "

Lautsprecherauswahl/-Setup (SPKR/MENU): Drücken Sie diese Taste, um die Laut­sprecher zu konfigurieren.

Lautsprecher konfigurieren

OK-Taste: Diese Taste wird benutzt, um Einträge des Menüsystems auszuwählen.
Digitaleingangswahl (Digital): Drücken Sie diese Taste, um einen speziellen digitalen

Toneingang (oder analogen Toneingang) auszuwählen, an den die aktuelle Quelle ange­schlossen ist.

Delay-Taste (Sound-Verzögerung): Das Drücken dieser Taste ermöglicht die Justage
zweier unterschiedlicher Verzögerungszeiten (Delays). Nutzen Sie die Hoch/Runter­Tasten zur Auswahl.

A/V-Synch (Lipppensychronisation): Hiermit können Sie dafür sorgen, dass das Ton- s
und Videosignal "lippensynchron" sind. Ein Grund für eine Verzögerung des Bildes
kann sein, dass das Videosignal weitere Bearbeitungsstufen im Fernseher oder Quell-

Tabelle A10 im Anhang welche Funktionen für welche Geräteart zur Verfü-

Den AVR für Ihre Lautsprecher konfigurieren

Für weitere Informationen dazu lesen Sie "

" auf Seite 17.

Programmierung der Fernbedienung zur Steue-

" auf Seite 16). Möchten Sie eine Heimkino-Komponente

Für weitere Informationen dazu lesen

" auf Seite 17.

Den AVR für Ihre

gerät als der Ton durchäuft und sich somit gegenüber dem Ton verspätet. Die Lippen
von Schauspielern würden sich verspätet zum Ton bewegen. Nutzen Sie die Links/
Rechts-Tasten, um den Ton um bis zu 180ms zu verzögern, bis Bild und Ton wieder
synchron sind.

Front L/ Front R/ Surr R/ Surr L/ Subwoofer: Diese Einträge gestatten Ihnen die s
Soundverzögerung jedes einzelnen Lautsprecher-Kanals zu kompensieren, die sich
aus der unterschiedlichen Entfernung der Lautsprecher zum Hörplatz ergibt. Nutzen
Sie die Hoch/Runter-Tasten, um die unterschiedlichen Lautsprecher anzuwählen und
verwenden Sie die Links/Rechts-Tasten, um die Entfernung der jeweiligen Box vom
Hörplatz einzustellen.

Lautsprecher konfigurieren

Links/Rechts/Hoch/Runter-Navigation: Diese Tasten dienen der Navigation durch das
Menüsystem.

Zahlenfeld (Nummerntasten): Verwenden Sie diese Tasten, um die Frequenzen von
Radiosendern direkt einzugeben, oder Senderspeicherplätze anzuwählen.

Suchmodus-Taste (TUN-M): Diese Taste wechselt zwischen manuellem (ein Schritt in
der Senderfrequenz pro Tastendruck) und automatischem Sendersuchlauf (sucht auto­matisch Senderfrequenzen mit akzeptabler Signalstärke). Diese Taste wechselt auch
zwischen Stereo- und Mono-Wiedergabe, wenn ein UKW-Radiosender eingestellt ist.

Speicher-Taste (MEM):Um den aktuellen Radiosender zu speichern, drücken Sie erst
diese Taste und dann eine Nummer aus dem Zahlenfeld.

Direkte Senderfrequenzeingabe (DIRECT): Drücken Sie diese Taste, bevor Sie die
Sendefrequenz eines Radiosenders über das Zahlenfeld direkt eingeben.

Lösch-Taste (CLEAR): Drücken sie diese Taste, wenn Sie eine falsch eingegebene Sen­defrequenz löschen möchten.

Sendersuche Auf/Ab (TUNING): Drücken Sie diese Tasten, um einen Radiosender ein­zustellen. Wenn als Empfangsmodus „manuell“ gewählt ist, können Sie den Empfangs­bereich in einzelnen Frequenzschritten durchsuchen. Im Empfangsmodus „automatisch“
wird bei jedem Drücken der nächste Sender mit akzeptabler Signalstärke gesucht.

Auswahltasten für gespeicherte Sender (PRESET): Drücken Sie diese Tasten, um
einen gespeicherten Radiosender auszuwählen.

Tonregler (TONE): Drücken Sie auf diese Taste, um Zugang zu den Bass- und Höhen­reglern zu bekommen. Wählen Sie mit der OK-Taste den jeweiligen Ton-Regler und ver­wenden Sie die Hoch/Runter-Tasten um die Einstellungen zu ändern.

RDS-Taste: Diese Taste aktiviert verschiedne RDS-Funktionen für den UKW-Empfang.
Nacht-Modus (NIGHT): Drücken Sie diese Taste, um den Nachtmodus für speziell

codierte Dolby
Nachtmodus wird das Audiosignal so komprimiert, dass laute Passagen leiser wieder­gegeben werden, damit andere Personen nicht gestört werden, während Dialoge laut
genug wiedergegeben werden, um verständlich zu bleiben.

Off: Es erfolgt keine Kompression. Laute Passagen bleiben so laut wie aufgenom- s
men.

Mid: Laute Passagen werden moderat in der Lautstärke reduziert. s
Max: Laute Passagen werden stärker in der Lautstärke reduziert. s

Makro-Tasten: Diese Tasten können programmiert werden, um Abfolgen von bis zu
19 Befehlen mit einem einzigen Tastendruck auszuführen. Dies ist zum Beispiel nütz­lich, um mit einem Tastendruck alle Geräte und den Receiver ein- oder auszuschalten
oder bestimmte Spezialfunktionen auf bestimmten Quellgeräten aufzurufen. Für weitere
Informationen dazu lesen Sie "

Titel-Steuerung (Skip DWN/UP): Diese Tasten steuern keine Funktionen des Receivers,
sondern werden bei vielen Quellgeräten zum Wechseln zwischen Titeln und Kapiteln
verwendet.

Gerätedisplay-Helligkeit (DIM): Drücken Sie diese Taste, um die Helligkeit des Dis­plays an der Gerätefront des AVRs zu verringern oder ganz abzuschalten.

Wiedergabe Steuertasten: Diese Tasten steuern keine Funktionen des Receivers, son­dern werden für viele Quellgeräte verwendet. Wenn die Fernbedienung zur Steuerung
des Receivers verwendet wird, steuern diese Tasten standardmäßig einen Harman
Kardon Blu-ray Disc- Spieler oder DVD-Spieler.

®

Für weitere Informationen dazu lesen Sie "

" auf Seite 17.

Digital-Discs oder Radio- und Fernsehsendungen zu aktivieren. Beim

Programmierung von Makro-Befehlen

Den AVR für Ihre

" auf Seite 22.

DEUTSCH

9

AVR 156

Heimkino - Eine kurze Einführung

und Platzieren der Lautsprecher

Heimkino - Eine kurze Einführung

In diesem Abschnitt möchten wir Ihnen helfen, sich etwas mit den Grundkonzepten ver­traut zu machen, die allen Mehrkanal-Surround-AVRs gemein sind. Das Folgende wird es
Ihnen einfacher machen, Ihren AVR einzurichten und zu bedienen.

Das typische Heimkinosystem

Ein typisches Heimkino besteht aus einem Audio-/Video-Receiver (AVR), der als Steuer­zentrale und gleichzeitig als Verstärker dient; einem CD-, DVD- und/oder Blu-ray-Spieler;
einem TV-Empfänger (Kabel-, Satelliten- oder HDTV-Set-Top-Box oder eine Kabel-TV­Antenne zum Fernseher); einem Flachbildfernseher oder Video-Projektor sowie mehreren
Lautsprechern.

Mehrkanal-Ton

Das herausragende Merkmal einer Heimkino-Anlage ist die Mehrkanal-Tonwiedergabe,
auch "Surround-Sound" genannt. Surround-Sound nutzt mehrere, Lautsprecher- und
Verstärker-Kanäle gleichzeitig und umgibt Sie mit einer räumlichen Klangbühne, so dass
das Erlebnis des Films noch viel dramatischer und realistischer wirkt.

An Ihren AVR können bis zu fünf Lautsprecher und ein Subwoofer direkt angeschlossen
werden. Jeder dieser Lautsprecher erhält sein Signal von einem eigenen, im Receiver
eingebauten Verstärkerkanal. Ein System mit mehr als zwei Lautsprechern nennt man
Mehrkanal-System. Die wichtigsten Lautsprecherbezeichnungen und-Typen in einem
Heimkino-System sind:

Linker und rechter Frontlautsprecher: s Die beiden Frontlautsprecher haben die gleiche Funk-
tion wie in einem konventionellen Stereo-System. Bei vielen Surround-Betriebsarten spielen diese
Boxen jedoch nur eine untergeordnete Rolle, da das Hauptgeschehen (speziell Dialoge) vom Center­Lautsprecher wiedergegeben wird.

Center-Lautsprecher: s Schauen Sie Video-Filme und Fernsehsendungen, gibt der Center den über-
wiegenden Teil der Dialoge und des Soundgeschehens zu dem ab, was gerade auf dem Bildschirm
passiert. Hören Sie Musik in Surround-Sound, trägt der Center zu einer glaubhaften Klangbühne bei
und fördert damit den Eindruck leibhaftig auf einem Konzert zu sein.

Linker und rechter Surround-Lautsprecher: s Die beiden Surround-Lautsprecher sind für Umge-
bungsgeräusche zuständig, die dafür sorgen, dass Sie sich inmitten des Soundgeschehens befinden.
Zugleich entlasten sie die beiden Frontlautsprecher bei der Wiedergabe besonders dynamischer
Soundereignisse (wie bei über Sie hinweg fliegenden Flugzeugen etc.).

Viele Benutzer erwarten, dass die Surround-Boxen genau so laut spielen wie die beiden Frontlaut­sprecher. Zwar sorgen Sie mit der Lautsprecher-Kalibrierung dafür, dass grundsätzlich alle Laut­sprecher gleich laut spielen könnten; im Heimkinobetrieb geben die Surround-Lautsprecher jedoch
nur Umgebungsgeräusche von sich, die verglichen mit dem restlichen Soundgeschehen im Film
wesentlich leiser sind.

Subwoofer: s Subwoofer sind ausschließlich für die Wiedergabe tiefster Töne (Tiefbass) konzipiert.
Deswegen können alle anderen Lautsprecher, die nur wesentlich höhere Frequenzen wiedergeben
müssen, deutlich kompakter ausfallen. Digitales Programmmaterial (z.B. Blu-ray-Filme) enthält eine
separate Tonspur ausschließlich für tiefe Töne - den Bass-Kanal oder auch LFE genannt (LFE = Low
Frequency Effect). Dieser LFE-Kanal wird vom AV-Receiver direkt an den Subwoofer weitergeleitet.
Der LFE-Kanal enthält Zwerchfell-erschütternde Töne wie der eines eines rollenden Zuges, eines
startenden Flugzeugs oder die Kraftl einer Explosion. Auf diese Weise entsteht auch in Ihrem Heim­kino eine beeindruckende Klangkulisse und knisternde Atmosphäre. Manch ein Kinofan installiert

gleich zwei Subwoofer für noch mehr Kraft und zur besseren Soundverteilung im Hörraum.

Platzieren der Lautsprecher

Lesen Sie zuerst bitte in der Bedienungsanleitung zu Ihren Lautsprechern nach, wie diese
in Ihrem Wohnraum aufgestellt werden müssen. Die untere Darstellung soll Ihnen als
Orientierungshilfe für ein 5.1-Kanal-System dienen.

Um die bestmögliche Sourround-Soundkulisse zu erhalten, sollten Sie die Lautsprecher
kreisförmig um den Hörplatz verteilen und sie dorthin ausrichten. Der Soundeindruck
entsteht dann im Zentrum dieses Kreises. Nutzen Sie die
entierung.

TV

C

FL FR

SL SR

Aufstellen der Front-Lautsprecher und des Centers

Platzieren Sie den Center mittig ober- oder unterhalb des Flachbildschirms. Stellen Sie
den linken und rechten Frontlautsprecher auf einem Kreisbogen um den Hörplatz in
einem Winkel von 30° zum Center auf un richten Sie sie auf den Zuhörer aus. Der Abstand
zur Hörposition sollte gleich sein und die drei Lautsprecher sollten sich möglichst auf
Ohrhöhe, des sitzenden Zuhörers befinden. Der Center sollte nach Möglichkeit nicht mehr
als maximal 60cm höher oder tiefer als die Frontlautsprecher platziert werden. Sollten Sie
lediglich zwei Lautsprecher an Ihrem AVR betreiben wollen, stellen Sie diese bitte auf die
Positionen der Frontlautsprecher links und rechts vor Ihnen.

Platzierung der Surround-Lautsprecher

Die Surround-Boxen sollten Sie möglichst in einem Winkel von ca. 110° zum Center nur
leicht hinter Ihrer Hörposition aufstellen und zum Hörplatz ausrichten. Ist dies nicht mög­lich, können Sie sie auch weiter hinter der Hörposition platzieren und dann in Richtung
des engegengesetzten Frontlautsprechers ausrichten (z. B.: der linke Surround-Lautspre­cher wird auf den rechten Frontlautsprecher ausgerichtet usw.). Surround-Lautsprecher
sollten ca. 60cm über der Ohrhöhe des Zuhörers angebracht werden.

HINWEIS: Ihr AVR klingt am Besten, wenn Sie auf allen Lautsprecher-Positionen
das gleiche Lautsprecher-Modell vom gleichen Hersteller verwenden.

untere Darstsellung zur Ori-

SUB

Surround-Modi

Es gibt viele Meinungen darüber welcher Surround-Modus am besten für die Darstellung
einer räumlichen Klangbühne geeignet ist. In den letzten Jahren wurden hierzu einige
Techniken ausgetüftelt, die für natürlichen Raumklang sorgen sollen, wie wir Ihn aus der
realen Welt kennen. Dabei haben verschiedene Unternehmen Surround-Sound-Technolo­gien entwickelt, die allesamt auch von Ihrem AVR wiedergegeben können:

Dolby Laboratories: s Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX,
Dolby Pro Logic II.

DTS: s DTS-HD
HARMAN International (der Mutterkonzern von Harman Kardon): s Logic 7, Harman

Virtual Speaker, Harman Headphone.
Stereo-Modi: s 2-Kanal Stereo und 5-Kanal-Stereo.

Tabelle A9 im Angang auf Seite 30 enthält detaillierte Beschreibungen, welche unterschi­delichen Sourround-Sound-Optionen Ihr AVR ermöglicht. Digitale Surround-Betriebsarten
wie Dolby Digital und DTS sind nur von speziell codierten Medien (z.B. HD-TV, Blu-ray­Disks, digitales Kabel- oder Satelliten-TV usw.) verfügbar. Andere Surround-Modi lassen
sich sowohl für die Wiedergabe digitaler als auch analoger Signale verwenden. Welchen
Surround-Modus Sie verwenden können hängt also von der Anzahl verfügbarer Laut­sprecher, dem vorliegenden Programmmaterial und – natürlich – Ihrem persönlichen
Geschmack ab.

10

™

High Resolution Audio, DTS-HD Master Audio™, DTS, DTS 96/24™.

Platzierung des Subwoofers

Die Form und die Größe des Hörraumes kann einen entscheidenden Einfluss auf den
Klang und die Performance eines Subwoofers haben. Daher ist es ratsam, ein wenig bei
der Aufstellung des Subwoofers zu experimentieren, um seinen optimalen Standort zu
finden. Folgende Hinweise können dabei hilfreich sein:

Platziert man den Subwoofer nahe einer Wand, werden Bässe leicht verstärkt. s
Platziert man den Subwoofer in einer Raumecke, werden die Bässe maximal verstärkt s

– er kann aber auch schnell wummrig klingen.
In den meisten Räumen die Platzierung des Subwoofers entlang der gleichen Linie wie s

die Frontlautsprecher (Vorn entweder zwischen oder weiter seitlich der Frontlautspre­cher) zur besten Integration in das Klangbild.

In einigen Räumen kann die Platzierung des Subwoofers auch hinter der Hörposition s
zum Erfolg führen.

Unser Tipp: Stellen Sie einen Subwoofer dort auf, wo normalerweise Ihre Hörposition ist.
Starten Sie die Musikwiedergabe (am Besten ein Titel mit viel Bassanteil) und gehen Sie
im Wohnraum herum während die Musik spielt, bis Sie die Stelle finden, an der der Bass
am Besten klingt. Stellen Sie dort den Subwoofer auf.

AVR 156

Verbindungsarten bei Heimkino-Systemen

Verbindungsarten bei Heimkino-Systemen

Es gibt ganz unterschiedliche Kabelverbindungen für Ton- und Bildsignale zwischen
dem Receiver, den Lautsprechern, dem Fernseher bzw. Videoprojektor und den anderen
Heimkino-Komponenten. Die Consumer Electronics Association hat den CEA® Standard
für farbcodierte Verbindungsstecker definiert, der die Verkabelung Ihres Heimkino­Systems vereinfacht.

Farbcode-Tabelle für die Verkabelung

Analoge Tonverbindungen Farbe

Front (FL/FR) Links/Rechts Weiß/Rot
Center (C) Grün
Surround Links/Rechts (SL/SR) Blau/Grau
Subwoofer (SUB) Lila

Digitale Tonverbindungen Farbe

Koaxial (Eingang oder Ausgang) Orange
Optischer Eingang Schwarz

Analoge Video-Verbindungen Farbe

Komponenten Video Rot/Grün/Blau
Composite Gelb

Lautsprecherverbindungen

Lautsprecherkabel übertragen das verstärkte Tonsignal vom AVRs zu den Lautsprechern.
Es handelt sich hierbei um zweipolige Kabel, bei denen eine Ader entweder mit einem
eingeschlossenen Faden, unterschiedlicher Farbgebung, Streifen oder einer Riffelung
markiert ist.

Diese Markierung soll bei der polrichtigen Verkabelung der Boxen helfen – werden
die Lautsprecher verpolt betrieben, leidet die Basswiedergabe. Jeder Lautsprecher
wird über einen positiven (+) und negativen (-) Pol mit dem AVR verbunden. Verbinden
Sie immer den Plus-Pol am Lautsprecher (meist rot gekennzeichnet) mit dem Plus­Anschlussterminal am AVR (beachten Sie dabei die Farbcodierung der Klemmen – siehe
Farbcode-Tabelle für die Verkabelungund weiter oben). Der Minus-Pol am Lautsprecher
und am AVR sind schwarz.

Ihr AVR verfügt über Lautsprecheranschlüsse, die sowohl abisolierte Kabel als auch
Banana-Stecker aufnehmen. Abisolierte Lautsprecherkabel werden wie in der Abbildung
unten gezeigt installiert:

Subwoofer-Verbindungen

Der Subwoofer ist ausschließlich für die Basswiedergabe konzipiert – wofür wesentlich
mehr Energie benötigt wird. Um beste Ergebnisse zu erzielen, bieten die meisten
Lautsprecherhersteller aktive Subwoofer an, welche einen eigenen, eingebauten
Verstärker beinhalten.Verwenden Sie ein Mono-Chinch-Kabel (nicht im Lieferumfang),
um eine unverstärkte (Line-Level) Verbindung zischen dem Subwoofer-Ausgang des
AVRs zum entsprechenden Eingang am Subwoofer herzustellen.

DEUTSCH

Auch wenn die lila Buchse für den Subwoofer üblichen Hifi-Anschlüssen sehr ähnlich
sieht, liegt hier ausschließlich das gefilterte Basssignal an. Schließen Sie also keine
andere Hifi-Komponente an diese Buchse an.

Verbindungen mit Quellgeräten

Ton- und Bildsignale aus Quellgeräten (Komponenten von denen ein Wiedergabesignal
kommt) wie Blu-ray-, DVD- und CD-Spieler, digitale Videorecorder, Kassettenrecorder,
Spielekonsolen, Kabel- und Satelliten-TV-Empfänger oder MP3-Player liefern in einem
Heimkino-System die nötigen Ton- und Bildsignale. Auch der im AVR integrierte UKW/
MW-Radioempfänger gilt als Quellgerät obwohl er keine gesonderte Verkabelung benö­tigt (außer den entspr. Antennen natürlich). Für Videoquellen benötigen Sie zwei sepa­rate Kabelverbindungen: eine für den Ton und eine für das Bild. Ausgenommen sind
dabei digitale Videoquellen mit einem HDMI-Anschluss. Welche Verkabelungsvariante
Sie nutzen hängt von den Möglichkeiten Ihres Quellgerätes und Ihres Bildschirmes bzw.
Video-Projektor ab.

Digitale Tonverbindungen - HDMI

Grundsätzlich gibt es zwei Tonsignalarten: digital und analog. Digitale Tonverbindungen
werden bei Quellgeräten benötigt, die Tonspuren mit Dolby Digital und DTS oder
unkomprimierte PCM-Mehrkanal-Tonsignale liefern. Ihr AVR unterstüzt drei Arten
digitaler Verbindungen: HDMI, koaxial und optisch. Verwenden Sie bitte immer nur
eine digitale Tonverbindung pro Quellgerät. Allerdings können Sie mit einem Quellgerät
problemlos eine digitale und gleichzeitig eine analoge Verbindung herstellen.

Ihr AVR ist mit vier HDMI-Eingängen und einem HDMI-Ausgang ausgestattet. Dank HDMI
lassen sich über ein einziges Kabel sowohl Ton- als auch Bildsignale vom Quellgerät
zum AVR in höchster Qualität übertragen. Gewöhnlich wird also bei HDMI KEIN weiteres
Verbindungskabel für den Ton benötigt.

Der HDMI-Stecker ist mit Hinsicht auf einfachsten Anschluss (siehe Illustration unten)
geformt und das Kabel kann bis zu 3m lang sein. Hat Ihr HDCP-konformes Videodisplay
nur einen DVI-Eingang, benötigen Sie einen passenden HDMI-zu-DVI-Adapter (nicht
im Lieferumfang enthalten). Für die Tonübertragung müssen Sie in diesem Fall ein
separates Kabel installieren.

1. Schraubklemmen
lösen

Banana-Stecker werden in die Öffnungen der Anschluss-Kappen gesteckt – siehe
Abbildung unten:

A. Anschlusskappe

festziehen

Verbinden Sie stets die rot markierte (+)-Klemme am AVR mit dem (+)-Pol am
Lautsprecher (meist ebenfalls rot markiert), und die schwarze (–)-Klemme am AVR mit
dem (–)-Pol am Lautsprecher (ebenfalls schwarz).

WICHTIG: Achten Sie bitte darauf, dass die beiden Lautsprecherleitungen (+)
und (–) weder sich noch die Kabel anderer Anschlussterminals berühren. Sich
berührende Kabel können einen Kurzschluss erzeugen und Ihren AVR oder
Verstärker beschädigen.

2. Abisoliertes
Kabelende einführen

B. Banana-Stecker in die Öffnung

der Kappe einstecken

3. Schraubklemmen
festziehen

Digitale Tonverbindungen - Koaxial

Koaxiale digitale Eingangsbuchsen sind meistens orange codiert. Obwohl sie den
analogen Cinch-Anschlüssen sehr ähnlich sind, sollten Sie diese niemals mit einem
analogen Toneingang verbinden.

11

AVR 156 Verbindungsarten bei Heimkino-Systemen, Fortsetzung

Digitale Tonverbindungen - Optisch

Optische digitale Anschlüsse werden meistens mit integrierten Kappen vor Staub
geschützt. Diese öffnen sich beim Einführen eines passenden Steckers.

Analoge Tonvrebindungen

Für eine analoge Tonverbindung benötigen Sie ein Stereo Cinch-Kabel, mit jeweils einer
Leitung für den linken (weißer Stecker) und rechten Kanal (roter Stecker ). Die beiden
Leitungen sind meistens miteinander verbunden.

Hat eine Programmquelle sowohl einen analogen als auch einen digitalen Anschluss,
können Sie beide mit dem AVR verkabeln.

Die analogen Verbindungen können auch für die Analogen Tonausgänge (REC OUT)
genutzt werden. Sie können kopiergeschützte Inhalte DVDs und Blu-ray-Disks nur
über die analogen Verbindungen aufnehmen. Bitte beachten Sie die in Ihrem Land
gültigen Regelungen und Gesetzte zum Schutz geistigen Eigentums und fertigen Sie
ausschließlich Kopien zum persönlichen Gebrauch an.

Video-Verbindungen

Viele Quellgeräte geben sowohl Bild- als auch Tonsignale aus (z.B. Blu-ray- oder
DVD-Spieler, Kabel- oder HD-TV-Empfänger, konventionelle Videorecorder, digitale

Festplattenrecorder usw.). Deswegen müssen Sie zusätzlich zur oben beschriebenen
Ton-Verbindung auch eine Videoverbindung zwischen jeder Quelle und dem AVR
herstellen. Stellen Sie pro Quellgerät bitte immer nur eine Videoverbindung her.

Digitale Video-Verbindungen

Haben Sie bereits die Quelle über HDMI an den AVR angeschlossen, ist die Videoverbindung
bereits automatisch hergestellt, denn das HDMI-Kabel überträgt sowohl Ton- als auch
Bildsignale.

Analoge Video-Verbindungen - Composite Video

Ihr AVR nutzt zwei unterschiedliche Arten von analogen Video-Verbindungen: Composite­Video und Komponenten-Video.

Composite-Video ist die einfachste und am weitesten verbreitete Verbindung. Es
werden sowohl der Farb- (Chrominanz) als auch der Helligkeitsanteil (Luminanz) des
Videosignals über dieses eine Kabel übertragen. Der üblicherweise gelb eingefärbte
Cinch-Stecker sieht genauso aus wie ein analoger Audio-Stecker. Verbinden Sie
NIEMALS eine Composite-Video-Buchse mit einem analogen Cinch- oder einen digitalen
Koaxial-Eingang (oder umgekehrt).

Analoge Video-Verbindungen - Komponenten-Video

Bei der Komponenten-Video-Verbindung wird das Videosignal in drei Komponenten
aufgeteilt: das Luninanz- (Y) und zwei Farbsignale (Pb und Pr). Jedes dieser drei Signale
wird separat über ein eigenes, farbcodiertes Kabel übertragen (Grün=Y, Blau=Pb,
Rot=Pr).

Hat Ihr Flachbildfernseher bzw. Video-Display einen HDMI-Anschluss, empfehlen wir
Ihnen diesen, um die optimale Bildqualität zu erhalten. Mit Ihrem AVR ist es möglich,
analoges Komponenten-Video in das HDMI-Format umzuwandeln und auf Full-HD
(1080p) aufzuskalieren.

Radioanschlüsse

Ihr AVR ist mit zwei getrennten Anschlussterminals für UKW- und MW-Antenne
ausgestattet. Die UKW-Antenne (FM) besitzt einen 75-Ohm-F-Stecker.

Die Mittelwellenantenne nutz Feder-Klemmen als Anschlussterminal. Nachdem Sie die
Rahmenantenne wie unten angedeutet zusammengebaut haben, drücken Sie die beiden
Hebelchen herunter, damit sich die Anschlüsse öffnen. Führen Sie nun die blanken
Kabelenden der Rahmenantennenleitung in die Öffnungen und lassen Sie die Hebelchen
los, um die Kabel festzuklemmen. Sie brauchen dabei auf keine Polarität zu achten und
können jedes Kabelende mit jedem Anschluss verbinden.

USB-Anschluss

Der USB-Anschluss an Ihrem AVR wird nur für Firmware-Upgrades verwendet. Sollte zu
einem späteren Zeitpunkt ein Upgrade für das Betriebssystem Ihres AVRs veröffentlicht,
kann es durch diesen Anschluss in den AVR eingelesen werden. Bei Erscheinen
eines Updates wird ebenfalls eine umfassende Dokumentation bereitgestellt, wie die
Aktualisierung Ihres AVRs vorzunehmen ist.

WICHTIG: Schließen Sie keinen PC oder USB Host-Controller an den USB-Anschluss
Ihres AVRs. Sowohl der AVR, als auch das jeweilige Gerät könnte sonst Schaden
nehmen.

12

AVR 156

Verbindungen herstellen

Verbindungen herstellen

ACHTUNG: Bevor Sie Ihren AVR mit irgendeinem anderen Gerät verbinden,
versichern Sie sich, dass das Netzkabel des AVRs abgezogen ist und er
somit stromlos ist. Stellen Sie eine Verbindung her während der AVR mit
Strom versorgt wird und eingeschaltet ist, kann das zu Schäden an den
Lautsprechern führen.

Lautsprecher verkabeln

Nachdem Sie Ihre Lautsprecher im Raum platziert haben (wie im Kapitel

Ihrer Lautsprecher

dem Anschlussterminal auf der Rückseite des AVRs. Beachten Sie dabei die farbliche
Kodierung der Lautsprecheranschlüsse wie in
beschrieben. Verbinden Sie den Receiver mit den Lautsprechern wie unten angezeigt.

auf Seite 10 beschrieben), verbinden Sie nun jeden Lautsprecher mit

Lautsprecherverbindungen

C

FL

Subwoofer anschließen

Verbinden Sie den Subwoofer-Ausgang am AVR mit Ihrem Subwoofer – verwenden Sie
hierzu ein Cinch-Mono-Kabel. Detaillierte Informationen hierzu finden Sie auch in der
Bedienungsanleitung zu Ihrem Subwoofer.

Subwoofer-

Ausgang am AVR

Cinch-Mono-Kabel

(nicht im Lieferumfang

enthalten)

Aufstellung

auf Seite 11

FR

SRSL

Aktiver

Subwoofer

Anschluss eines Fernsehgeräts bzw. Video-Projektors

HDMI Monitor-Ausgang

Hat Ihr Fernsehgerät einen HDMI-Anschluss und die Videoquellen Ihrer Heimkino-Anlage
HDMI- bzw. Komponenten Video-Anschlüsse, sollten Sie Ihren TV per HDMI-Kabel (nicht
im Lieferumfang enthalten) mit dem HDMI Monitor Out-Anschluss auf der Rückseite des
Receivers verbinden. Auf diese Weise erhalten Sie die bestmögliche Bildwiedergabe.

HDMI Monitor-

Ausgang

am AVR

HDMI-Kabel

(nicht im Lieferumfang

enthalten)

Composite Video Monitor-Ausgang

Hat Ihr Fernsehgerät keinen HDMI-Anschluss, oder Ihr TV hat zwar eine HDMI-Buchse,
jedoch die Videoquellen Ihrer Heimkinoanlage haben nur Composite Video-Ausgänge,
müssen Sie den Fernseher per Composite Videokabel (nicht im Lieferumfang enthalten)
mit dem Composite Monitor-Eingang auf der Rückseite des Receivers verbinden.

Composite

Monitor-Ausgang

am AVR

Composite-Videokabel
(nicht im Lieferumfang

enthalten)

TV

TV

Anschluss Ihrer Quellgeräte

Quellgeräte sind Komponenten, welche Video- und/oder Tonsignale zur Wiedergabe zur
Verfügung stellen; wie Blu-ray- oder DVD-Spieler, oder Kabel-, Satelliten- und HD-TV­Set-Top-Boxen etc.. Ihr AVR stellt verschiedene unterschiedliche Arten von Eingängen
für Musik- und Video-Quellgeräte zur Verfügung: HDMI, Komponent-Video, Composite­Video, optische- und koaxiale digitale Toneingänge, sowie analoge Tonverbindungen. Die
Anschlüsse sind ab Werk für die gebräuchlichsten Arten von Quellgeräten beschriftet.

Jede der Quellenwahltasten am AVR und der Fernbedienung ist einem HDMI-Anschluss
oder einem analogen Anschluss zugewiesen (siehe Spalte "AVR Quellenauswahltaste/Ana­loger Toneingang" in der Tabelle unten). Um Ihnen maximale Flexibilität beim Anschluss
und der Einrichtung Ihres Systems zu ermöglichen, haben wir den AVR so konzipiert, dass
Sie jedem Videoeingang am AVR einen beliebigen digitalen Toneingang zuordnen können.

Füllen Sie, während Sie Ihr Heimkinosystem verkabeln, die Spalte „Tatsächlich ange­schlossene Quelle“ in der Tabelle unten aus – dies wird die „Beschriftung“ der Quellen­Auswahltasten enorm vereinfachen.

AVR
Quellenauswahltaste/
Analoger Toneingang

Video 1

Video 2 DVD- oder Videorecorder

DVD Blu-ray- oder DVD-Spieler

CD CD-Spieler

Tap e

Aux Portabler Medienplayer

AVR
Quellenauswahltaste/
HDMI-Anschluss

HDMI 1 _ _ _ _

HDMI 2 _ _ _ _

HDMI 3 _ _ _ _

Empfohlener Quellentyp

Kabel- oder
Satellitenempfänger

Kassettendeck oder Audio­Recorder

_ _ _ _

Zuordnung von Anschlüssen zu Eingangswahltasten

Tatsächlich
angeschlossene Quelle

Tatsächlich
angeschlossene Quelle

Zugewiesener digitaler
Toneingang

Zugewiesener digitaler
Toneingang

DEUTSCH

13

AVR 156 Verbindungen herstellen, Fortsetzung

HDMI-Geräte

HDMI-Verbindungen bieten die bestmögliche Wiedergabe von Video- und Audiosignalen.

Und da man über HDMI sowohl Video- als auch Tonsignale transportieren kann, wird

der Verkabelungsaufwand gering. Trotzdem lässt sich jedem HDMI-Eingang ein digitaler

Toneingang zuweisen.

HDMI-Eingänge am AVR

HDMI-Kabel
(nicht im Lieferumfang
enthalten))

Videoquelle mit
HDMI-Ausgang

Geräte mit Komponenten-Video-Anschluss

Hat Ihr Blu-ray- oder DVD-Spieler Komponenten-Video-Anschlüsse statt HDMI, benö­tigen Sie ein Komponenten-Video-Kabel, um optimale Bildqualität zu erreichen. Bitte
denken Sie daran, dass Sie zur Übertragung von Tonsignalen ein separates Kabel ver­legen müssen.

Komponenten-Video-

Eingänge am AVR

Zum HDMI­Ausgang

Geräte mit optischem Digitalanschluss

Haben Ihre Quellen optische Tonausgänge, können Sie diese mit den entsprechenden
Eingängen auf der Rückseite des AV-Receivers verbinden. HINWEIS: Bitte achten Sie
darauf, dass Sie nur EINE digitale Verbindung (HDMI, optisch oder koaxial) zwischen
Quelle und Receiver herstellen.

Digitale Tonanschlüsse

am AVR

Optisches Digitalkabel
(nicht im Lieferumfang
enthalten)

Quellgerät mit digitalem

optischem Anschluss

Geräte mit koaxialem Digitalanschluss

Haben Ihre Quellen koaxiale Tonausgänge, können Sie diese mit den entsprechenden
Eingängen auf der Rückseite des AV-Receivers verbinden. HINWEIS: Bitte achten Sie
darauf, dass Sie nur EINE digitale Verbindung (HDMI, optisch oder koaxial) zwischen
Quelle und Receiver herstellen.

Digitale Tonanschlüsse

am AVR

Zum optischen
Digitalausgang

Komponenten-Videokabel
(nicht im Lieferumfang
enthalten)

Blu-ray- oder DVD-Spieler mit

Komponenten-Video-Ausgängen

Geräte mit Composite-Video-Anschluss

Geräte, die weder HDMI- noch Komponenten-Video-Anschlüsse haben, müssen Sie über

die Composite-Video-Ausgänge mit dem Receiver verkabeln. Zusätzlich benötigen Sie

eine analoge Tonverbindung von den Tonausgängen des Abspielgerätes zu den entspre-

chenden analogen Eingängen am AVR.

WICHTIG: Haben Sie Ihren Blu-ray-Disk- oder DVD-Spieler schon an den Komponenten­Video-Eingang für DVD des AVRs angeschlossen, verbinden Sie ihn bitte nicht gleichzei­tig mit dem Composite-Video-Eingang für DVD.

Composite-Video-

Eingang am AVR

Cinch-Videokabel
(nicht im Lieferumfang
enthalten)

Videoquelle mit Composite-Ausgängen

Zu den Komponenten­Videoausgängen

Zum Composite­Ausgang

Koaxiales Digitalkabel
(nicht im Lieferumfang
enthalten)

Quellgerät mit digitalem

koaxialem Anschluss

Geräte mit analogen Tonanschlüssen

Stellen Sie analoge Tonverbindungen zwischen Quellgeräten her, die weder über HDMI
noch über digitale Audio-Ausgänge verfügen. Haben Sie Geräte mit den analogen Ton­eingängen von DVD, Video 1 oder Video 2 verbunden, müssen Sie auch die Composite
Video-Ausgänge der Quellen mit den entsprechenden Eingängen am AVR verbinden.

Analoge Tonanschlüsse

am AVR

Stereo-Cinch-Kabel

(nicht im Lieferumfang

enthalten)

Ton/Videoquelle mit analogem Tonausgang

Zum koaxialen
Digitalausgang

Zum analogen
Stereo-Ausgang

14

AVR 156

Verbindungen herstellen, Fortsetzung,

und Inbetriebnahme der Fernbedienung

Tonaufnahmegeräte

Verbinden Sie die analogen Toneingänge am Aufnahmegerät mit den Buchsen Tape Out
auf der Rückseite des Receivers. Ihr AV-Receiver verarbeitet alle analoge Tonsignale.

Analoger Tonausgang

am AVR

Stereo-Cinch-Kabel

(nicht im Lieferumfang

enthalten)

Analoges Aufnahmegerät

Videorecorder

Verbinden Sie den analogen Videoeingang eines Video-Aufnahmegeräts mit den Com­posite-Video-Ausgängen (Video 2 Out) am Receiver und den entsprechenden analogen
Toneingang der Quelle mit dem analogen Tonausgang am AVR. Ihr neuer AV-Receiver
verarbeitet alle Composite-Video-Signale.

Analoge Video-

Analoge

Tonanschlüsse am AVR

Anschlüsse am AVR

Analoges Ton-/Videokabel

(nicht im Lieferumfang enthalten)

Analoges Video-Aufnahmegerät

Zur Stereo-Cinch­Buchse (Aufnahme)

Zu den analogen Ton-/
Videoeingängen

Anschluss des 12V Trigger Anschluss

Umfasst Ihr Equipment Geräte, die über ein Gleichspannungssignal (DC) gesteuert
werden können (z.B. aktive Subwoofer), ist es möglich, diese an den 12V-Trigger-Aus­gang des AVRs mit Hilfe eines 3,5mm Mono-Miniklinkenkabels anzuschließen. Sobald er
eingeschaltet ist, stellt Ihr AVR an diesem Anschluss ein 12V DC (100mA) Trigger-Signal
zur Verfügung.

AVR

3,5mm-Mono­Miniklinkenkabel

Gerät mit

Trigger-Eingang

(nicht im
Lieferumfang)

Stromversorgung herstellen

Stecken Sie das mitgelieferte Netzkabel in die Stromversorgungsbuchse AC, und verbin­den Sie den AVR mit einer Strom führenden Steckdose.

Stromversorgungsbuchse

am Receiver

Steckdose

Stromnetzkabel

(im Lieferumfang

enthalten)

DEUTSCH

Radio-Antenne anschließen

Schließen Sie die mitgelieferte UKW-Drahtantenne an den 75Ohm Antennenanschluss s
des AVRs an. Optimalen Empfang erreichen Sie, wenn Sie das Antennenkabel voll­ständig abrollen.

Falten Sie den beigelegten Sockel für die MW-Antenne wie unten gezeigt zusammen, s
und verbinden Sie die Kabel mit den Klemmen AM und GND am Receiver. Welche der
Adern Sie mit welcher Klemme verbinden spielt keine Rolle. Drehen Sie die Rahmen­antenne, um das Hintergrundrauschen zu minimieren.

Antennen-

Anschluss am AVR

MW-Rahmenantenne

UKW-Antennenkabel
(im Lieferumfang enthalten)

(im Lieferumfang

enthalten)

Faltbarer Sockel

Inbetriebnahme der Fernbedienung

Batterie in die Fernsteuerung einlegen

Entfernen Sie die Abdeckung des Batteriefaches. Legen Sie die drei beigelegten Batte­rien vom Typ AAA wie unten gezeigt ein, und setzen Sie die Abdeckung wieder ein.

HINWEIS: Entfernen Sie die Schutzfolie von der Vorderseite des Receivers, um die ein­wandfreie Funktion der Fernbedienung sicherzustellen.

15

AVR 156

Inbetriebnahme der Fernbedienung, Fortsetzung,

und AVR konfigurieren

Programmierung der Fernbedienung zur
Steuerung Ihrer Quellgeräte

Zusätzlich zur Steuerung Ihres AVRs selbst und seines eingebauten Radios, ist die Fernbe­dienung in der Lage bis zu 8 zusätzliche Audio-/Video-Quellgeräte plus Ihres Bildschirmes
zu kontrollieren.

Haben Sie die Fernbedienung einmal programmiert, brauchen Sie nur noch auf die ent­sprechende Quellen-Auswahltaste zu drücken, um die für das Gerät richtigen Infrarot­Signale abzusetzen. Soll der AVR gesteuert werden, drücken Sie einfach die Taste AVR
der Fernbedienung.

Bevor Sie mit der Programmierung der Fernbedienung beginnen, sollten Sie die noch
einmal einen Blick auf die Tabelle "
auf Seite 13 werfen. Die Eingangswahltasten der Fernbedienung werden im Folgenden
den Quellgeraten zugewiesen, die Sie in der Spalte "Tatsächlich angeschlossene Quelle"
eingetragen haben.

Schalten Sie das Quellgerät ein, für welches die Fernbedienung programmiert werden 1.
soll.

Suchen Sie in den 2. Tabellen A11-A17 im Anhang den passenden, dreisteligen Pro­duktcode für das Quellgerät heraus (z.B. bei einem DVD-Spieler unter "DVD" und dem
Hersteller des Gerätes). Schreiben Sie sich die Code-Nummern auf.

Halten Sie die Eingangswahltaste für das Gerät gedrückt, bis die Programmindikator-3.
LED zu blinken anfängt; dann lassen Sie die Taste wieder los (Die Fernbedienung ist nun
im Programmiermodus.).

HINWEIS: Möchten Sie eine der HDMI-Eingangswahltasten programmieren, müssen Sie
nach der HDMI-Taste zusätzlich noch eine Quellenwahltaste für den Typ des Quellgerätes
drücken:

Drücken Sie DVD, um einen DVD-Spieler fernzubedienen. s
Drücken Sie „VID1“, um einen Video- oder Festplattenrecorder oder ein Digitales s
Mediencenter von Harman Kardon zu steuern.
Drücken Sie „VID2“, um einen Kabel- oder Satellitenempfänger zu steuern. s

Halten Sie die Fernbedienung in Richtung des Gerätes und geben Sie den Produktcode 4.
aus Schritt 2 (siehe oben) über das Zahlenfeld der Fernbedienung ein.

Schaltet sich das Gerät aus, drücken Sie die entsprechende Eingangswahltaste erneut a)

, damit der Code gespeichert wird. Die Quellenwahltaste wird blinken und die Fernbe-

dienung verlässt den Programmiermodus.
Schaltet sich das Quellgerät nicht aus, verwenden Sie einen anderen Produktcode.b)
Sollte keiner der Produktcodes funktionieren, können Sie den eingebauten Speicher c)

der Fernbdienung nach bekannten Produktcodes durchsuchen, indem Sie wiederholt

auf eine der Hoch/Runter-Tasten drücken. Schaltet sich dabei plötzlich das Quellgerät

aus, haben Sie einen passenden Code gefunden. Drücken Sie abschließend die ent-

sprechende Eingangswahltaste erneut , damit der Code gespeichert wird.

Testen Sie nach dem Speichern eines Codes, ob auch andere Funktionen des Geräts 5.
korrekt ausgeführt werden. Manchmal verwendet der Hersteller eines Geräts den glei­chen Ausschaltcode bei verschiedenen Modellen, während die Codes für andere Funk­tionen unterschiedlich sind. Wiederholen Sie dies solange, bis Sie einen geeigneten
Code gefunden haben, mit dem zumindest die wichtigsten Funktionen, die Sie häufig
verwenden, gesteuert werden können.

Haben Sie einen Produktcode durch die Suche im Fernbedienungsspeicher gefunden, 6.
können Sie sich dessen Code-Nummer zum Notieren anzeigen lassen. Halten Sie dazu
die Eingangswahltaste erneut gedrückt, bis die Fernbedienung in den Programmiermo­dus wechselt. Drücken Sie nun auf die OK-Taste, beginnt die Programmindikator-LED in
der Code-Sequenz zu blinken. Einmal Blinken bedeutet "1", zweimal Blinken bedeutet
"2" usw.. Eine Serie verkürzter Blinksignale bedeutet "0" . Notieren Sie sich den Pro­duktcode für jedes programmierte Gerät in der Tabelle A7 im Anhang.

Wiederholen Sie die Schritte 3-6 für jedes Quellgerät, das Sie mit der Fernbedienung des
AVRs fernbedienen möchten.

Die meisten der Tastenbeschriftungen der Fernbedienung entsprechen der Funktion dieser
Taste, wenn die Fernbedienung zur Steuerung des AVR verwendet wird. Die Taste führt
jedoch möglicherweise eine völlig andere Funktion aus, wenn die Fernbedienung zum
Steuern eines anderen Geräts verwendet wird. In der
in Tabelle A10 im Anhang finden Sie die jeweiligen Tastenfunktionen für die verschiedenen
Produkttypen.

Sie können auch Makros programmieren, das heißt, vorprogrammierte Codeabfolgen, die
mehrere Steuerungsbefehle auf einen einzigen Tastendruck ausführen. Darüber hinaus
können Sie auch geräteübergreifende Codeabfolgen programmieren, mit denen Sie die
Lautstärke-, Kanal- oder Wiedergabefunktionen anderer Geräte steuern können, ohne
dazu den Gerätemodus der Fernbedienung zu ändern. Für weitere Informationen dazu
lesen Sie "
mehr über Funktionen wie diese.

16

Erweitertes Programmieren der Fernbedienung

Zuordnung von Anschlüssen zu Eingangswahltasten

Liste der Fernbedienungsfunktionen

" auf Seite 22. Dort erfahren Sie

AVR konfigurieren

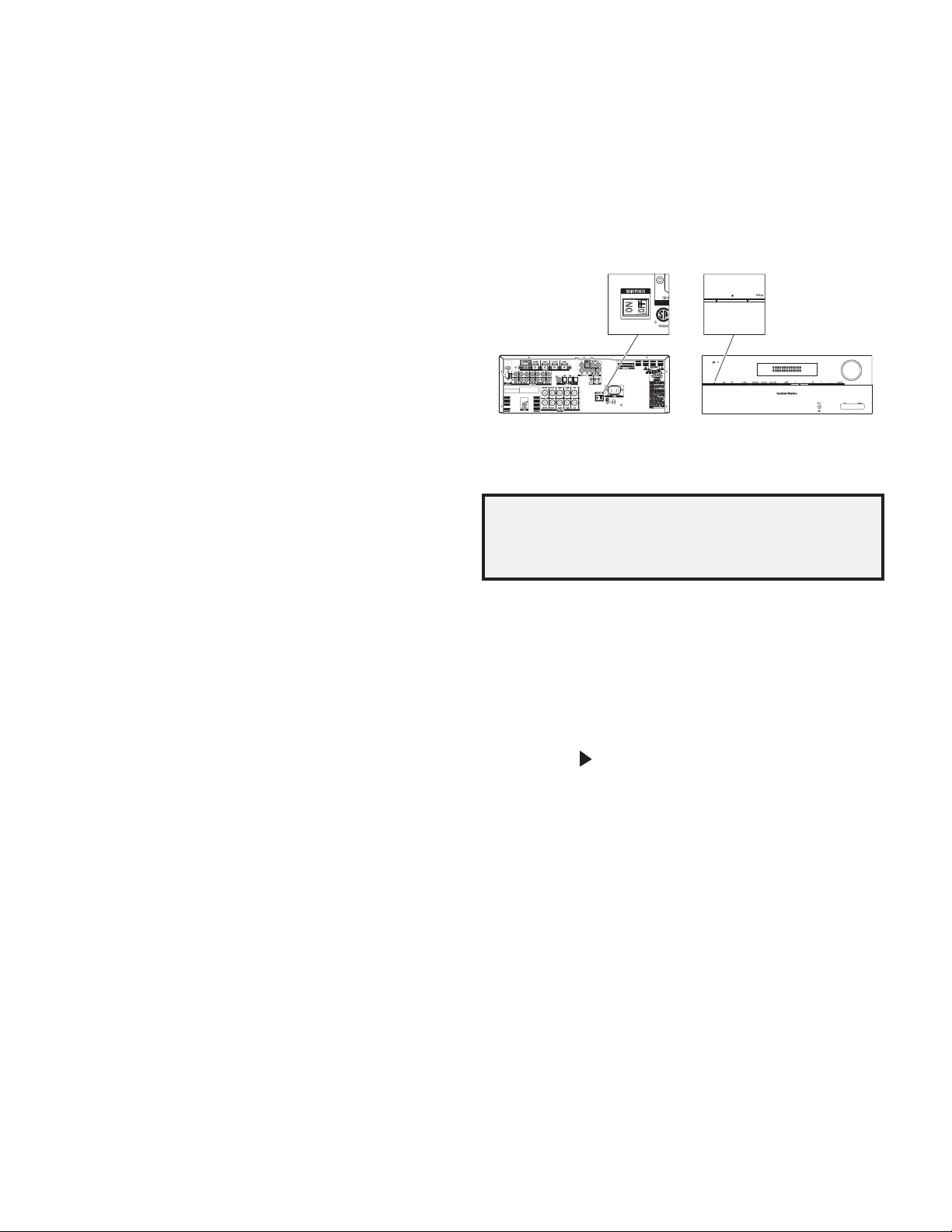

Receiver einschalten

Stellen Sie den Netzschalter auf der Rückseite des Receivers auf „On“ – daraufhin 1.
leuchtet die Betriebsanzeige auf der Gerätevorderseite orange auf.

Drücken Sie auf die Ein/Austaste an der Gerätevorderseite.2.

Ein/Aus-TasteNetzschalter

"

Schalten Sie den Netzschalter am AVR nur aus, wenn Sie das Gerät einmal längere Zeit
nicht benutzen wollen (z.B. wenn sie in den Urlaub fahren). Lassen Sie den Netzschalter
sonst immer eingeschaltet (On). Schalten Sie den Netzschalter aus, bleiben Ihre gewähl­ten Einstellungen noch bis zu vier Wochen erhalten.

WICHTIGER HINWEIS: Sollte im Display jemals der Schriftzug „PROTECT“
auftauchen, müssen Sie den Receiver SOFORT ausschalten und vom Stromnetz
trennen. Prüfen Sie alle Lautsprecherkabel auf Kurzschluss (Berühren sich die
Kabel von "+" und "-"?). Sollten Sie nicht fündig werden, müssen Sie das Gerät
zum nächsten Service-Center von Harman Kardon zur Inspektion bringen.

Benutzung des Bildschirm-Menüsystems

Es ist zwar möglich den AVR allein mit der Fernbedienung und dem Gerätedisplay an der
Front des AVRs einzurichten - Mit dem Bildschirm-Menüsystem ist das jedoch erheblich
einfacher.

Sobald Sie die Taste OSD (OSD = On Screen Display) auf der Fernbedienung drücken,
erscheint das Hauptmenü (Master Menu).

** MASTER MENU **

INPUT SETUP
SURROUND SELECT
SPEAKER SETUP
SYSTEM SETUP

Das Hauptmenü besteht aus vier Untermenüs: „INPUT SETUP“ (Eingangseinstellungen),
„SUROUND MODE“(Surround-Modi-Auswahl), „Speaker Setup“ (Manuelles Einrichten der
Lautsprecher) und „SYSTEM SETUP“ (Systemeinstellungen).

Nutzen Sie die Links/Rechts/Hoch/Runter-Navigationstasten auf der Fernbedienung um in
Master Menu zu navigieren und wählen Sie einen Menüeintrag oder eine Einstellung, die
verändert werden soll mit der OK-Taste.

Die Bezeichnung des gerade ausgewählten Menüpunkts oder der Einstellung erscheint
sowohl im Display an der Gerätevorderseite, als auch auf dem Bildschirm.

Um in das vorangegangene Menü zurückzukehren, navigieren Sie zur Zeile "BACK TO
MASTER MENU" (Zurück zum Hauptmenü)und drücken Sie die OK-Taste zur Bestätigung.
Ein Druck auf die OSD-Taste beendet das Menüsystem komplett.

Wir empfehlen, dass Sie den Anweisungen in diesem Kapitel („
einmal folgen, um eine die grundlegende Konfiguration Ihres Heimkino-Systems vorzu­nehmen. Selbstverständlich können Sie später jederzeit diese Menüs wieder aufrufen,
um einzelne Einstellungen zu ändern oder Feinjustagen vorzunehmen, wie sie im Kapitel
„

Erweiterte Funktionen

Bevor Sie mit der Erstinbetriebnahme beginnen sollten Sie nochmals überprüfen ob alle
Komponenten (vor allem der Fernseher und die Lautsprecher) korrekt mit dem AVR ver­kabelt sind. Haben Sie am TV den entsprechenden Eingang gewählt, an den der AVR
angeschlossen ist, sollten Sie den AVR einschalten können und das Hauptmenü auf dem
Fernseher sehen sobald Sie auf die OSD-Taste der AVR-Fernbedienung drücken. Wenn
nötig, kehren Sie zum Kapitel "
tes zurück bevor Sie weiter fortfahren.

“ auf den Seiten 20 bis 23 zu finden sind.

Verbindungen herstellen

AVR konfigurieren

" und den Anfang dieses Abschnit-

“) erst

AVR 156

AVR konfigurieren, Fortsetzung

Den AVR für Ihre Lautsprecher konfigurieren

Der AVR ist flexibel und kann mit fast allen Lautsprechern optimal konfiguriert und auf die
akustischen Besonderheiten Ihres Hörraums abgestimmt werden.

Bevor Sie beginnen, stellen Sie zunächst die Lautsprecher entsprechend den Empfehlun­gen des Kapitels „
den AVR an. Informationen über die Frequenzbereiche Ihrer Lautsprecher finden Sie in der
zugehörigen Bedienungsanleitung oder auf der Website des Herstellers der Lautsprecher.
Obwohl Sie die Lautstärke der Lautsprecher auch nach Gehör einstellen können, erzie­len Sie mit einem Schalldruckpegel (SPL)-Messgerät, das Sie in jedem Elektronikladen
kaufen können, eine weitaus größere Genauigkeit.

Notieren Sie die Einstellungen in den
einem Zurücksetzen des Systems (oder wenn der Netzschalter des AVR länger als vier
Wochen ausgeschaltet bzw. das Gerät länger als vier Wochen nicht an das Stromnetz
angeschlossen war) problemlos wieder eingeben können.

Schritt Eins - Die Übergangsfrequenz Ihrer Lautsprecher bestimmen

Suchen Sie in den technischen Angaben Ihrer Lautsprecher nach deren Frequenzgang.
Dieser wird normalerweise als Frequenzbereich, zum Beispiel 100 Hz - 20 kHz (±3 dB)
angegeben. Notieren Sie die niedrigste Frequenz, die jede Lautsprecherbox wiedergeben
kann (100 Hz im
in Tabelle A6 im Anhang. HINWEIS: Diese Frequenz darf
quenzen, die gegebenenfalls in den technischen Angaben zur Lautsprecherbox erwähnt
werden, verwechselt werden.

Notieren Sie für den Subwoofer den Durchmesser des verwendeten Tieftöners. Das Bass­management des Receivers bestimmt, welche Lautsprecher zur Wiedergabe der tiefen
Töne (des Bassanteils) von Audiosignalen verwendet werden. Wenn auch tiefste Bässe an
kleine Satellitenboxen gesendet würden, ergäbe dies keinen guten Klang und die Laut­sprecher könnten sogar beschädigt werden. Hohe Töne wiederum können über einen
Subwoofer überhaupt nicht wiedergegeben werden.

Bei korrekt eingestelltem Bassmanagement spaltet der AVR das Quellsignal an einer
sogenannten Übergangsfrequenz auf. Alle Töne, die höher als diese Übergabefrequenz
liegen, werden über die Satellitenlautsprecher wiedergegeben, und alle Töne, die unter­halb der Übergabefrequenz liegen werden über den Subwoofer wiedergegeben. Auf diese
Wiese wird jeder Lautsprecher in Ihrem System optimal ausgenutzt und Sie erhalten
somit den bestmöglichen Klang.

SCHRITT ZWEI - Die Entfernungen der Lautsprecher messen

Im Idealfall würden sich alle Lautsprecher auf einer gedachten Kreislinie mit der Hörpo­sition als Mittelpunkt befinden. In der Praxis müssen Sie jedoch oft einen Lautsprecher
weiter entfernt vom Zuhörer als andere aufstellen. Dadurch kann es vorkommen, dass
Töne, die eigentlich gleichzeitig beim Zuhörer ankommen sollten, durch den unterschied­liche Schalllaufzeiten nicht mehr präzise sondern verschwommen klingen.

Ihr AVR bietet die Möglichkeit die Entfernung (Distance) der Lautsprecher einzugeben und
so die Schallverzögerung (Delay) zu kompensieren, die bei einer realen Lautsprecherauf­stellung entsteht.

Messen Sie die Entfernung jedes Lautsprechers zur Hörposition und schreiben Sie sie
in Tabelle A4 im Anhang. Geben Sie die Lautsprecherabstände auch dann ein, wenn alle
Lautsprecher gleich weit von der Hörposition entfernt sind. Gehen Sie dazu wie in

sprecher-Entfernungen eingeben

Schritt Drei -

Jetzt können Sie mit der Programmierung des Receivers beginnen. Setzen Sie sich an
Ihre übliche Hörposition und sorgen Sie dafür, dass es im Raum möglichst still ist.

Schalten Sie den AVR und den Bildschirm ein und drücken Sie auf der Fernbedienung die
die OSD-Taste. Wählen Sie den Eintrag Speaker Setup (zur Lautsprecher-Konfiguration)
und das Speaker Setup Menü wird erscheinen.

HINWEIS: Alle Untermenüs zur Lautsprecherkonfiguration beinhalten die Option zur
Rückkehr zum vorherigen Menü (BACK TO...), ähnlich wie in der Abbildung. Wählen Sie
die Option "BACK TO..." um Ihre momentan gemachten Einstellungen zu speichern.

Um beste Ergebnisse zu erzielen, sollten Sie die Untermenü in der folgenden Reihenfolge
bearbeiten: „Number of Speakers“ (Anzahl der Lautsprecher), „Crossover“ (Übergangs­frequenz), „Sub Mode“ (Subwoofer-Modus), „Distance“ (Entfernung) und „Level Adjust“
(Lautstärkejustage).

Aufstellung Ihrer Lautsprecher

Tabellen A4 und A6 im Anhang, damit Sie sie nach

obigen Beispiel) und notieren Sie diesen Wert als Übergangsfrequenz

auf dieser Seite beschrieben vor.

Das Speaker Setup Menü

* SPEAKER SETUP *

NUMBER OF SPEAKERS
SUB MODE : SUB
CROSSOVER
DISTANCE
LEVEL ADJUST

BACK TO MASTER MENU

“ auf Seite 10 auf und schließen Sie an

NICHT

mit der Übernahmefre-

Laut-

Number of Speakers (Anzahl der Lautsprecher)

Die Auswahl in diesem Menü läßt Sie die korrekten Einstellungen der Lautsprecherkon­figuration für jede Lautsprechergruppe programmieren. Die Einstellungen, die Sie hier
machen, beeinflussen die restlichen Einstellungen zur Lautsprecherkonfiguration und die
Verfügbarkeit bestimmter Surround-Modi.

Wählen „ON“ (EIN), wenn die Lautsprecher im System vorhanden sind und „OFF“ (AUS),
für die Positionen, an denen keine Lautsprecher installiert sind. Die vorderen linken und
rechten Lautsprecher sind immer „ON“ (EIN) und können nicht deaktiviert werden.

* NUMBER OF SPEAKERS *

LEFT/RIGHT : ON
CENTER : ON
SURROUND : ON
SUBWOOFER : ON

Wählen Sie abschließend die Option „BACK TO SPEAKER SETUP“.

Crossover (Übergangsfrenz)

Nachdem zum Menü "Speaker Setup" zurückgekehrt sind bewegen Sie den Cursor zur
Zeile "Crossover" und drücken Sie die OK-Taste, um das "Crossover"-Menü anzuzeigen.

Geben Sie die in Tabelle A6 notierten Übergangsfrequenzen der einzelnen Lautsprecher
ein.

HINWEIS: Der AVR lässt nur die im Menü „Number of Speakers“ (Anzahl der Lautspre­cher) einprogrammierten Lautsprechergruppen zur Eingabe der Übergangsfrequenz zu.

Wählen Sie für jeden Lautsprechergruppe eine der folgenden acht Übergangsfrequenzen
aus: "LARGE", „40 Hz“, „60 Hz“, „80 Hz“, „100 Hz“, „120 Hz“, „150 Hz“ oder „200 Hz“.
Wenn die Übernahmefrequenz unter 40 Hz liegt, wählen Sie die erste Option, „LARGE“
(Groß). Diese Einstellung bezieht sich nicht auf die physische Abmessung des Lautspre­chers, sondern auf seinen Tonumfang (Frequenzgang), wobei es sich in diesem Fall um
einen „Vollbereichlautsprecher“ handelt.

Für den Größe des Subwoofer-Lautsprechers können Sie „8 inch“, „10 inch“, „12 inch“
oder „15 inch“ (200 mm, 250 mm, 300 mm oder 380 mm) angeben. Der AVR verwendet
als Übergangsfrequenz für den Subwoofer immer 100 Hz, passt den Frequenzverlauf
jedoch an die Lautsprechergröße an.

Notieren Sie diese Einstellungen in der Tabelle A6 im Anhang.
Wählen Sie nach Abschluss aller Eingaben die Option „BACK TO MANUAL SETUP“.

Sub Mode (Subwoofer-Modus)

Nachdem zum Menü "Speaker Setup" zurückgekehrt sind bewegen Sie den Cursor zur
Zeile "Sub-Mode" und drücken Sie die OK-Taste, um das "Sub Mode"-Menü anzuzeigen.
Die bei dieser Option verfügbaren Einstellungen sind davon abhängig, wie Sie zuvor die
vorderen linken und rechten Lautsprecher konfiguriert haben.

Wenn Sie für die vorderen Lautsprecher eine Übernahmefrequenz als Zahlenwert s
angegeben haben, wird für „Subwoofer“ immer die Einstellung „SUB“ verwendet. Alle
tiefen Töne werden so immer an den Subwoofer gesendet. Wenn in Ihrem System kein
Subwoofer vorhanden ist, sollten Sie für die vorderen Lautsprecher entweder Vollbe­reichlautsprecher einsetzen oder so schnell wie möglich einen Subwoofer zu Ihrem
System hinzufügen.

Wenn Sie für die vorderen Lautsprecher die Einstellung „LARGE“ (GROSS) gewählt s
haben, wählen Sie für den Subwoofer eine der drei folgenden Einstellungen aus:

L/R+LFE: Bei dieser Einstellung werden alle Tieftonsignale an den Subwoofer gesen­det, und zwar sowohl a) die Tieftöne, die normalerweise über die vorderen linken und
rechten Lautsprecher wiedergegeben würden, als auch b) die Tiefton-Spezialeffekte
des LFE-Kanals.

OFF (Aus): Verwenden Sie diese Einstellung, wenn Sie keinen Subwoofer verwenden.
Alle tiefen Frequenzen werden an die vorderen linken und rechten Lautsprecher gesen­det.

LFE: Mit dieser Einstellung werden die Tieftonsignale, die für den rechten und linken
Kanal vorgesehen sind, ausschließlich über die vorderen Lautsprecher wiedergegeben.
Nur die Tiefton-Spezialeffekte des LFE-Kanals werden an den Subwoofer gesendet.

Wählen Sie nach Abschluss aller Eingaben die Option „BACK TO SPEAKER SETUP“.

BACK TO SPEAKER SETUP

* CROSSOVER *

LEFT/RIGHT : 100Hz
CENTER : 100Hz
SURROUND : 100Hz
SUBWOOFER : 10inch

BACK TO SPEAKER SETUP

17

DEUTSCH

AVR 156

AVR konfigurieren, Fortsetzung

Lautsprecher-Entfernungen eingeben

Wie in

Schritt Zwei beschrieben, kann Ihr AVR die von Ihnen gemessenen Entfernugen der
Lautsprecher zum Hörplatz dazu nutzen, Laufzeitunterschiede zu kompensieren, damit
alle Töne eines Kinofilms immer rechtzeitig an Ihrem Hörplatz ankommen.

Nachdem zum Menü "Speaker Setup" zurückgekehrt sind bewegen Sie den Cursor zur
Zeile "Distance" und drücken Sie die OK-Taste, um das "Distance"-Menü anzuzeigen.

* DISTANCE *

FL : 10FT
CEN : 10FT
FR : 10FT
SR : 10FT

DELAY RESET : OFF
UNIT : FEET
A/V SYNC DELAY : 0mS

Geben Sie die Entfernung der einzelnen Lautsprecher zur Hörposition ein, die Sie in Schritt
Zwei - „Lautsprecherentfernungen messen“ gemessen und in der Tabelle A4 (siehe Seite
27

) im Anhang notiert haben . Wählen Sie einen Lautsprecher aus und ändern Sie mit
den Links/Rechts-Tasten die Einstellung auf den gemessenen Wert. Sie können Werte
zwischen 0 und 9,1m (30 ft) auswählen. Die Standardeinstellung für alle Lautsprecher
ist 3,3 m (10ft).

Standardmaßeinheit für die Messung der Entfernung ist „Feet“ (Fuß). Um die Maßeinheit
„Meter“ auszuwählen, bewegen Sie den Cursor nach unten in die Zeile „Unit“ (Maßein­heit). Mit den Links/Rechts-Tasten können Sie zwischen „FEET“ und „METERS“ umschal­ten.

Wählen Sie nach Abschluss aller Eingaben die Option „BACK TO SPEAKER SETUP“.

Schritt Vier - Kanallautstärken manuell einstellen

Bei einem herkömmlichen 2-Kanal-Receiver werden die Lautstärken des rechten und linken
Kanals mit dem Balanceregler so eingestellt, dass beide Kanäle gleich laut klingen. Bei bis zu
sieben getrennten Kanälen plus einem Subwoofer ist ein ausgeglichenes räumliches Klangbild
von noch viel größerer Wichtigkeit und aufwendiger in der Einstellung. Ziel ist es, dass jeder
Kanal an der Hörposition gleich laut zu hören ist (wenn Soundeffekte gleicher Lautstärke auf
allen gespielt werden).

Sind Sie in das Speaker Setup Menü zurück gelangt, navigieren Sie bitte zur Zeile Level
Adjust (Kanal-Lautstärke-Einstellung) und drücken Sie die OK-Taste, damit Sie in das
Menü "Level Adjust" gelangen.

Es werden alle Lautsprecherkanäle mit ihren aktuellen Lautstärkeeinstellungen angezeigt. Sie
können die Lautstärke für jeden Lautsprecherkanal zwischen -10dB und +10dB in Schrittwei­ten von 1dB eingeben.

Messen Sie die Kanallautstärken mit einer der drei folgenden Methoden und stellen Sie die
Kanallautstärken im Menü „Level Adjust“ (Lautstärkejustage) ein:

Am besten verwenden Sie ein tragbares Schalldruckpegel (SPL)-Messgerät, das auf s
C-Weighting (C-Bewertung) und Slow Scale (Lange Anstiegs-/Abfallzeit) eingestellt ist.
Stellen Sie alle Kanäle so ein, dass das Messgerät bei jedem Lautsprecher 75 dB anzeigt,
während der Testton des AVR darüber zu hören ist.

Nach Gehör. Stellen Sie die Lautstärken der Kanäle so ein, dass sich alle Kanäle gleich laut s
anhören, während der Testton des AVR darüber zu hören ist.

Wenn Sie die Lautstärken mit dem internen Testton des AVR einstellen möchten, bewegen
Sie den Cursor in die Zeile TEST TONE SEQ (Testton-Abfolge) und verwenden Sie die Links/
Rechts-Tasten, um zwischen AUTO und MANUAL zu wählen. Nachdem Sie eine der beiden
Möglichkeiten gewählt haben, bewegen Sie den Cursor in die Zeile TEST TONE (TESTTON) und
nutzen Sie die Links/Rechts-Tasten, um die Einstellung auf ON zu ändern.

AUTO: Damit wird der Testton automatisch nacheinander über alle Kanäle wiedergegeben.
Der Testton ertönt dabei jeweils mehrere Sekunden lang auf dem aktuellen Kanal, der durch
den blinkenden Cursor angezeigt wird. Stellen Sie mit den Links/Rechts-Tasten die Lautstärke
für den jeweiligen Kanal ein, während der Testton über diesen Kanal wiedergegeben wird. Sie
können den Cursor auch mit den Tasten Hoch/Runter jederzeit in eine andere Zeile bewegen.

BACK TO SPEAKER SETUP

* LEVEL ADJUST*

FL : 0dB
CEN: 0dB
FR : 0dB
SR : 0dB

CHANNEL RESET: OFF
TEST TONE SEQ: MANUAL
TEST TONE : OFF

BACK TO SPEAKER SETUP

SL : 10FT
SUB : 10FT

SL : 0dB
SUB: 0dB

Der Testton folgt dabei dem Cursor. Zum Beenden des Testtons bewegen Sie den Cursor ein­fach mit den Hoch/Runter-Tasten aus dem Bereich der Lautsprecherliste heraus.

MANUAL (MANUELL): Bei dieser Option bleibt der Testton auf einem Lautsprecher bis Sie die
Hoch/Runter-Tasten benutzen, um damit einen anderen Lautsprecher auszuwählen. Stellen
Sie mit den Links/Rechts-Tasten die Lautstärke für den jeweiligen Kanal ein, während der
Testton darüber wiedergegeben wird.

Nutzen Sie eine externe Tonquelle um die Kanallautstärke einzustellen, schalten Sie den Test­ton des AVRs aus (OFF). Wählen Sie mit den Hoch/Runter-Tasten den jeweiligen Lautsprecher
an, der angepasst werden soll und stellen Sie mit den Links/Rechts-Tasten die Lautstärke
für den jeweiligen Kanal ein, während die Tonquelle spielt. HINWEIS: Wenn Sie ein tragbares
Schalldruckpegel (SPL)-Messgerät mit Audiotiteln, zum Beispiel mit einer Testdisc oder einer
Auswahl von Musiktiteln verwenden, stellen Sie während der Wiedergabe den Hauptlautstär­keregler des AVRs so ein, dass das Messgerät 75 dB anzeigt. Danach können Sie die individu­ellen Einstellungen der Kanallautstärken vornehmen.

CHANNEL RESET (Kanäle zurücksetzen): Um alle Kanallautstärken auf die Standardeins­tellung „0 dB“ zurückzusetzen, bewegen Sie den Cursor in die Zeile CHANNEL RESET und
drücken Sie auf eine der Links/Rechts-Tasten damit "ON" (Ein) erscheint.

Haben Sie die Anpassung der jeweiligen Lautsprecher-Lautstärken abgeschlossen, empfeh­len wir Ihnen, die Werte in die Tabelle A6 im Anhang einzutragen.

Hinweise zu Wahl der Kanallautstärke bei Heimkinosystemen:

Auch wenn die individuelle Abstimmung der Lautstärke Ihres Boxensystems natürlich
allein Ihrem persönlichen Geschmack unterliegt, könnten die folgenden Tipps vielleicht
trotzdem hilfreich für Sie sein:

Für die Wiedergabe von Filmen und Musikvideos, sollte Ihr oberstes Ziel ein Sie umgeben- s
des, realistisches Klangbild sein, das Sie mit in den Film oder die Musikdarbietung einbe­zieht ohne Ihre Aufmerksamkeit vom Bildschirm abzulenken.
Bei mehrkanaligen Musikaufnahmen kann es gewollt sein, dass der Musikproduzent eine s
Klangfeld erzeugt, das die Musiker gleichmäßig um Sie herum verteilt; ein anderer ent­wirft vielleicht ein Klangfeld, das die Musiker vor Ihnen positioniert mit mehr subtilen Hin­tergrundgeräuschen in den Surroundlautsprechern (ähnlich wie bei einem Besuch eines
Konzertes).
In den meisten 5.1-Kanal-Soundtracks sind die Surround-Lautsprecher nicht dazu gedacht, s
genauso laut wie die Frontlautsprecher zu spielen. Stellt man die Surroundlautsprecher
gleich laut wie die Frontlautsprecher ein, kann es passieren, dass Dialoge nur noch schwer
zu verstehen und einige Soundeffekte unrealistisch laut sind.

Hinweise für die Subwoofer-Laustärke

Manchmal kommt es vor, dass die ideale Subwoofer-Lautstärke beim Hören von Musik zu s
laut für die Filmwiedergabeoder die ideale Einstellung für Filme zu leise für Musik ist. Unser
Tipp: Nutzen Sie für die Einstellung der Subwoofer-Lautstärke sowohl Filme als auch Musik
mit vielen Bässen als Testmedien und finden Sie die "Goldene Mitte", die sich gut für beides
eignet.
Spielt Ihr Subwoofer ständig zu laut oder ständig zu leise, versuchen Sie es einmal mit s
einem anderen Aufstellungsort. Platziert man den Subwoofer in einer Raumecke, werden
die Bässe verstärkt, entfernt man ihn hingegen aus einer Ecke oder von einer Wand, nimmt
die Basslautstärke ab.

Digitale Tonanschlüsse konfigurieren

Konsultieren Sie die Tabelle im Abschnitt 1.

kabeln

auf Seite 13. Suchen Sie nach Quellen, die Sie mit den digitalen Toneingängen
des Receivers verbunden haben. Gibt es keine solchen Quellen, können Sie diesen
Abschnitt der Kurzanleitung überspringen.

Schalten Sie Ihr TV-Gerät ein und wählen Sie jenen Eingang, an den Sie den Receiver 2.
angeschlossen haben (siehe
Seite 13).

Drücken Sie auf die OSD-Taste der Fernbedienung. Auf dem Bildschirm erscheint das 3.
OSD-Menü.

Anschluss eines Fernsehgeräts bzw. Video-Projektors

** MASTER MENU **

INPUT SETUP
SURROUND SELECT
SPEAKER SETUP
SYSTEM SETUP

Wählen Sie mit den Pfeiltasten auf der Fernbedienung den Eintrag „Speaker Setup“ 4.
und bestätigen Sie mit OK.

Ton- und Videoquellen mit dem Receiver ver-

auf

18

AVR 156

AVR konfigurieren, Fortsetzung,

Inbetriebnahme Ihres AVR

und

* INPUT SETUP *

SOURCE : DVD
TITLE:
AUDIO IN : ANALOG
AUTO POLL : OFF
BXR : OFF
TONE : IN
BASS : 0
TREBLE : 0

BACK TO MASTER MENU

Gehen Sie bitte wie folgt vor, um jede einzelne Quelle mit einem digitalen Toneingang 5.
zu konfigurieren:

Wählen Sie mit den Pfeiltasten nach oben und unten den Eintrag „Source“. Wählen Sie a)
mit den Links/Rechts-Tasten eine Quelle aus, die Sie mit einem digitalen Anschluss
verbunden haben.

Markieren Sie mit den Pfeiltasten nach oben und unten den Eintrag „Audio In“.b)

* INPUT SETUP *

SOURCE : DVD
TITLE:
AUDIO IN : OPT 1
AUTO POLL : ON
BXR : OFF
TONE : IN
BASS : 0
TREBLE : 0

Stellen Sie mit den Pfeiltasten nach links und rechts den richtigen digitalen Tonein-c)
gang für diese Quelle ein.

BACK TO MASTER MENU

Zusätzliche Menüeinträge bei der Konfiguration der Quellen

Für jedes Quellgerät das Sie angeschlossen haben, können Sie zusätzlich folgende Ein­stellung separat vornehmen:

TITLE: Sie können den für die jeweilige Quelle angezeigten Namen ändern (außer „Tuner“
für das eingebaute Radio). Das hilft Ihnen vielleicht, sollten Sie einmal die genaue Zuord­nung Ihrer Quellgeräte zu den Anschlüssen des AVRs vergessen haben.

Bewegen Sie den Cursor in die Zeile „TITLE“ (TITEL) und drücken Sie die OK-Taste. Ein 1.
blinkender rechteckiger Cursor wird angezeigt.

Mit den Hoch/Runter-Tasten können Sie große und kleine Buchstaben des Alphabets, 2.
die Zahlen und viele Satzzeichen auswählen. Wenn Sie das gewünschte Zeichen aus­gewählt haben, drücken Sie die Rechts-Taste, um das nächste Zeichen einzugeben.
Drücken Sie die rechts-Taste zweimal nacheinander, um ein Leerzeichen einzufügen.

Drücken Sie die OK-Taste, wenn Sie fertig sind.3.

AUTO POLL: Die Funktion „AUTO POLL“ (Autom. Abfrage) wird verwendet, wenn ein
Quellgerät sowohl über eine analoge, als auch über eine digitale Audioverbindung ange­schlossen ist. Wenn kein digitales Signal verfügbar ist, schaltet der AVR automatisch auf
das Analogsignal der Quelle um. Dies ist zum Beispiel bei Kabel- oder Satellitenempfang
nützlich, wenn einige Sender digitale und andere Sender analoge Tonsignale ausstrahlen,
oder wenn ein DVD-Spieler auf Pause oder Stopp geschaltet wird.

Bei manchen Quellen, wie DVD-Spielern, kann die Funktion „AUTO POLL“ überflüssig oder
unerwünscht sein. Sollte das so sein, bewegen Sie den Cursor auf diese Menüzeile und
drücken Sie die Link/Rechts-Tasten bis OFF (AUS) angezeigt wird. Bei deaktivierter Funk­tion „AUTO POLL“ kontrolliert der der Receiver nur Signale desjenigen Audioeingangs, der
der Quelle zugeordnet ist.

Die übrigen Zeilen des Menüs „Input Setup“ (Eingangseinstellungen) dienen zum Justieren
der Klangqualität und können an dieser Stelle ignoriert werden. Es wird empfohlen, diese
Einstellungen auf den werkseitig voreingestellten Standardwerten zu belassen. Für die
meisten Hörsituationen werden mit diesen Einstellungen die besten Ergebnisse erzielt.

BXR: Verbessert die Basswiedergabe bei der Wiedergabe von MP3-Titeln. Wählen Sie die
Einstellung „ON“ (EIN) oder behalten Sie für Nicht-MP3-Audio die Standardeinstellung
„OFF“ (AUS) bei.

TONE (Klangregelung): Aktiviert oder deaktiviert die Höhen- und Basseinstellung. Wenn
die Option „OFF“ (AUS) gewählt ist, werden alle Klangregelungen umgangen , so dass der
Sound unangetastet bleibt. Wenn die Option „ON“ (EIN) gewählt ist, werden die Bässe und
Höhen angehoben oder abgesenkt, je nach Einstellung der Klangregelung (siehe

BASS und TREBBLE: Mit dieser Funktion können Sie mit den Links/Rechts-Tasten die
Bässe und Höhen in Schritten von 2 dB um jeweils bis zu 10 dB absenken oder anheben.

Haben Sie alle Einstellungen vorgenommen, können Sie das Menüsystem durch drücken
der OSD-Taste komplett verlassen.

unten).

Bedienung Ihres AVRs

Jetzt nachdem Sie alle Verbindungen hergestellt und die Grundeinstellungen abgeschlos­sen haben, können Sie es sich gemütlich machen und Ihr neues Heimkinosystem genie­ßen.

Lautstärke regeln

Stellen Sie die Lautstärke mit dem Lautstärke-Regler (im Uhrzeigersinn wird sie erhöht,
gegen den Uhrzeigersinn wird sie gesenkt) oder mit den Tasten für Latstärkeregelung
(VOL.) auf der Fernbedienung ein. Die aktuelle Lautstärke wird in negativen Dezibel-Zahlen
(dB) unterhalb des 0dB-Bezugspunktes im Display an der Gerätevorderseite angezeigt.

0 dB ist die höchste empfohlene Lautstärke Ihres AVR. Es ist zwar möglich die Lautstärke
weiter aufzudrehen, jedoch könnten Sie damit Ihr Gehör und/oder Ihre Lautsprecher
beschädigen. Bei besonders dynamischem Tonmaterial könnte sogar die Einstellung 0 dB
zu hoch sein und Ihre Heimkino-Anlage beschädigen. Gehen Sie also mit der Lautstärke
sehr vorsichtig um.

Stummschalten des Tons (Mute)

Möchten Sie die Lautsprecher kurzzeitig stumm schalten, drücken Sie bitte auf die
Stummschaltung-Taste (MUTE) der Fernbedienung. Aufnahmen werden von dieser Funk­tion nicht beeinflusst. Ist die Stummschaltung aktiviert, erscheint im Gerätedisplay die
Meldung MUTE. Um den Ton wiederherzustellen, drücken Sie bitte erneut auf MUTE oder
ändern Sie die Lautstärke. Schalten Sie den AVR aus (Standby) wird ebenfalls die Stumm­schaltung beendet.

Über Kopfhörer hören

Stecken Sie den 6,3mm-Stereo-Klinkenstecker Ihrer Kopfhörer in die Kopfhörer-Buchse
an der Gerätevorderseite. Die Grundeinstellung „Headphone Bypass“ liefert für Ihren
Kopfhörer ein konventionelles Stereo-Signal. Drücken Sie auf die Surround-Auswahl­tasten (Surr. Select) an der Gerätevorderseite oder nutzen Sie die Fernbedienung und
das Bildschirmmenü, um den Harman Headphone Virtual Surround-Modus zu aktivieren
– dieser emuliert ein 5.1-Kanal-Lautsprechersystem. Für Kopfhörer gibt es keine weiteren
Surround-Modi.

Ein Quellgerät wählen

Es gibt zwei verschiedene Möglichkeiten eine Quelle auszuwählen:

Drücken Sie die Quellenauswahltasten auf der Gerätefront. s
Wählen Sie eine beliebige Quelle direkt über die Eingangswahltasten auf der Fernbe- s

dienung an.

Beim Anwählen einer Quelle aktiviert der AVR die entsprechenden Ton- und Video-Ein­gänge und übernimmt automatisch alle während der Installation vorgenommenen Ein­stellungen.

Im Gerätedisplay an der Front des AVR werden die Quellenbezeichnung, die verwendeten
Ton- und Video-Eingänge sowie der ausgewählte Surround-Modus angezeigt.

Tipps zur Fehlerbehebung bei der Wiedergabe von Videos

Ist kein Bild zu sehen, gehen Sie bitte wie folgt vor:

Überprüfen Sie ob der korrekte Video-Eingang der Quelle ausgewählt un zugewiesen s
wurde.

Überprüfen Sie ob eines der Kabel locker ist. s
Überprüfen Sie ob am Flachbildfernseher der richtige Video-Eingang ausgewählt ist. s

Zusätzliche Tipps für HDMI-Verbindungen:

Schalten Sie alle Komponenten aus (einschließlich TV, AVR und alle Quellen). s
Trennen Sie die HDMI-Verbindungen – beginnen Sie dabei mit dem Kabel s

zwischen AVR und TV. Trennen Sie danach die Kabel zwischen AVR und den
angeschlossenen Quellgeräten.

Stellen Sie danach die HDMI-Verbindungen zwischen den Quellen und dem AVR s
160 wieder her. Verbinden Sie den Bildschirm als Letztes mit dem AVR.

Schalten Sie die Komponenten Ihres Heimkinos in folgender Reihenfolge ein: TV, s
AVR und danach die Quellgeräte.

HINWEIS: Abhängig vom jeweils verwendeten Quellgerät kann es, bedingt
durch die Komplexität der Kommunikation zwischen per HDMI verbundener
Geräte, etwas dauern (bis zu 1 Minute) bis ein Vorgang, wie die Umschaltung
der Eingänge am AVR oder der Wechsel von TV-Sendern mit Standardauflösung
auf solche mit HD-Auflösung, komplett abgeschlossen ist.

19

DEUTSCH

AVR 156

Inbetriebnahme Ihres AVR, Fortsetzung,

und Erweiterte Funktionen

UKW- und MW-Radio hören

Um Radio zu hören, wählen Sie AM/FM als Quelle. Über die Sendersuchtasten Auf/Ab
(TUNING) können Sie eine Radiostation suchen lassen. Die Anzeige erfolgt dabei sowohl
über das Gerätedisplay des AVR, als auch über den Bildschirm.

In der Grundkonfiguration ist die automatische Sendersuche aktiviert. Das heißt bei jedem
Druck auf eine der Tasten Sendersuchtasten Auf/Ab sucht das Radio nach einem aus­reichend stark empfangbaren Sender. Möchten Sie die manuelle Sendersuche aktivie­ren, welche die Empfangsfrequenz um einen Schritt weitergeschaltet, drücken Sie die
Suchmodus-Taste.

Wird gerade ein UKW-Sender wiedergegeben, können Sie mit der Suchmodus-Taste auch
zwischen Stereo- und Mono-Wiedergabe hin- und herschalten (Im Mono-Betrieb wird das
Rauschen schwächerer Sender geringer).

Radiosender abspeichern

Es ist möglich, bis zu 30 Radiosender (UKW und MW zusammengenommen) zu spei­cher. Wenn Sie den gewünschten Sender gefunden haben, drücken Sie die Speicher-Taste
(MEM) und es werden zwei blinkende Striche in Gerätedisplay angezeigt. Geben Sie über
das Zahlenfeld die gewünschte Senderplatznummer ein.

Einen einmal gespeicherten Radiosender können Sie über die Auswahltasten für gespei­cherte Sender (PRESET) oder durch direkte eingabe der Speicherplatznummer über das
Zahlenfeld auswählen.

Einen Surround-Modus auswählen

Die Wahl eines passenden Surround-Modus ist im Grunde genommen sehr einfach, kann
aber auch – je nach eigenem Anspruch – sehr aufwändig werden. Experimentieren Sie mit
mehreren Surround-Arten, um das für Ihren Geschmack passende Raumklangverfahren
für die Wiedergabe bestimmter Quellen oder Programminhalte zu finden. Detaillierte Infor­mationen über die einzelnen Surround-Modi und ihre Wirkungsweise finden Sie im Kapitel
„

Audio-Verarbeitung und Surround-Sound

Für die Auswahl der Surround-Modi, drücken Sie die OSD-Taste auf der Fernbedienung
und lassen Sie sich das Hauptmenü (Master Menu) des AVR wie folgt anzeigen.

** MASTER MENU **

“ auf dieser Seite.

MOVIE (Filmsound): Wählen Sie eine dieser Betriebsarten wenn Sie einen Kinofilm wie­dergeben wollen: Logic 7 Movie oder Dolby Pro Logic II Movie.

MUSIC (Musiksound): Wählen Sie eine dieser Betriebsarten wenn Sie Musik wieder­geben wollen: Logic 7 Music oder Dolby Pro LogicII Music. Haben Sie sich für den Dolby
Pro Logic II Music-Modus entschieden, haben Sie die Möglichkeit weitere Einstellungen
vornehmen. Detailliertere Informationen über die einzelnen Surround-Modi und ihre Wir­kungsweise finden Sie im Kapitel „
auf dieser Seite.

VIDEO GAME (Videospiele-Sound): Verwenden Sie diesen Modus wenn Sie beim Spielen
mit einer Spielekonsole Raumklang genießen wollen eine dieser Betriebsarten: Logic 7
Game oder Dolby Pro Logic II Game.

Haben Sie den Surround-Mode-Kategorie ausgewählt, erscheint das folgende Modus­Menü (Mode Menu):

Wechseln Sie den entsprechenden Surround-Mode mit den Links/Rechts-Tasten.
Alternativ zur Auswahl über die Fernbedienung ist es auch möglich, den Surround-Mode

mit den Tasten an der Frontseite des AVRs auszuwählen:

Drücken Sie die Taste "Surr Mode", zeigt Ihnen das Gerätedisplay die Surround-Mode-1.
Kategorie und den aktuellen Surround-Mode.

Zum Wechseln des Surround-Modes innerhlab einer Surround-Mode-Kategorie, drü-2.
cken Sie auf die Surround-Auswahltasten (Auf/Ab). Jeder Druck wechselt in den nächs­ten, möglichen Surround-Mode.

Um die Surround-Mode-Kategorie zu verändern, drücken Sie die "Surr Mode"-Taste. 3.
Jeder Druck wechselt in die nächste Surround-Mode-Kategorie.

Audio-Verarbeitung und Surround-Sound

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3
DIMENSION : 0
PANORAMA :Off

BACK TO MASTER MENU

“ weiter unten

INPUT SETUP
SURROUND MODE
MANUAL SETUP

Bewegen Sie den Cursor mit den Tasten Hoch/Runter in die Zeile „SURROUND MODE“
(Surroundauswahl) und drücken Sie die OK-Taste. Daraufhin wird das folgende Surround­Mode-Menü angezeigt.

Wählen Sie nun mit den Navigationstasten Hoch/Runter die gewünschte Surround-Mode­Kategorie:

AUTO SELECT (automatische Auswahl): Für die Wiedergabe digitaler Inhalte, wie Kino­filme mit Soundtracks in Dolby Digital oder DTS, wählt der AVR automatisch das native
Surround-Format. Für die Wiedergabe analoger Stereo- und digitaler PCM-codierter
Audio-Signale verwendet der Receiver die Modi Logic 7 Movie, Logic 7 Music oder Logic
7Game – je nachdem aus welcher Quelle die Signale stammen.

VIRTUAL SURROUND (virtueller Surround-Klang): Wenn im System nur zwei Hauptlaut­sprecher zur Verfügung stehen, können Sie mit dem Modus „Harman Virtual Surround“
eine erweiterte Klangwiedergabe erzielen, bei der die fehlenden Surround-Lautsprecher
virtuell dargestellt werden. Wählen Sie zwischen den Modi „Wide“ und „Reference“.

Stereo: Möchten Sie Stereo-Musik genießen, wählen Sie hier bitte die Anzahl der Boxen,
die das Signal wiedergeben sollen:

"2 CH STEREO" verwendet zwei Lautsprecher. s
"5 CH STEREO" leitet das Signal vom linken Kanal in den linken Front- und Surround- s

Lautsprecher. Dementsprechend wird das Signal vom rechten Kanal über den rechten
Front- und Surround-Lautsprecher wiedergegeben. Der Center gibt ein Mono-Summen­signal der beiden Kanäle wieder.

20

SYSTEM SETUP

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3
DIMENSION : 0
PANORAMA :Off

BACK TO MASTER MENU

Erweiterte Funktionen

Die meisten Funktionen des AVR werden automatisch gesteuert, sodass Sie sich vollkom­men auf den Musikgenuss konzentrieren können. Der AVR kann bei Bedarf jedoch noch
weitgehender an Ihr System und Ihren persönlichen Geschmack angepasst werden. In
diesem Abschnitt beschreiben wir einige dieser weitergehenden Einstellungen für Sie.

Audio-Verarbeitung und Surround Sound

Die von Quellgeräten wiedergegebenen Audiosignale sind in einer Vielzahl von Formaten
codiert, die sich nicht nur auf die Klangqualität auswirken, sondern auch die Anzahl der
Lautsprecherkanäle und den Surround-Modus bestimmen. Sie können gegebenenfalls
manuell einen anderen Surround-Modus auswählen.

Analoge Audiosignale

Analoge Audiosignale bestehen normalerweise aus zwei Kanälen – links und rechts. Ihr
AVR bietet zwei Optionen zur Wiedergabe analogen Tonmaterials:

DSP-Modus ohne Surround: Im DSP-Modus ohne Surround digitalisiert der AVR das
ankommende analoge Signal und verarbeitet es entsprechend den aktuellen Einstellun­gen für das Bassmanagement, einschließlich der Lautsprecherkonfiguration, Verzöge­rungszeiten (Delay) und Ausgangslautstärken (Level). Verwenden Sie diesen Modus, wenn
Sie als Frontlautsprecher kleine Satelliten mit geringem Tieftonumfang und einen aktiven
Subwoofer verwenden. Um diesen Modus zu aktivieren, verwenden Sie einen digitalen
Audioeingang bzw. wählen Sie in der Klangeinstellung (TONE) die Einstellung „OFF" und
wählen Sie bitte den 2-Kanal-Stereomodus.

Analoge Surround Modi: Der AVR kann aus Stereo-Tonsignalen einen mehrkanaligen Sur­round-Sound generieren, auch wenn die Aufnahme keinen codierten Surround-Sound ent­hält. Hierfür stehen folgende Modi zur Verfügung: Dolby Pro Logic II, Harman Virtual Speaker,
Logic 7 und der 5-CH-Stereo-Modus. Wie Sie einen der Surround-Modi auswählen, erfahren
Sie im Abschnitt

Digitale Audio-Signale

Digitale Audiosignale bieten eine größere Flexibilität und Kapazität als analoge Signale und
erlauben die Übertragung von mehreren diskreten Lautsprecher-Kanälen in einem einzi­gen Datenstrom. Das Ergebnis ist eine verbesserte Klangqualität und eine verblüffende
Räumlichkeit, denn jeder Kanal liegt eigenständig vor und wird auch so weitergeleitet.
Hochauflösende Tonaufnahmen klingen dadurch im sonst sehr kritischen Hochtonbereich
außergewöhnlich verfärbungsarm.

Einen Surround-Modus auswählen

weiter oben auf dieser Seite.

AVR 156

Erweiterte Funktionen, Fortsetzung

Surround-Modi

Die Auswahl der Surround-Modi richtet sich nach dem Format des ankommenden Audio­signals und nach Ihren persönlichen Vorlieben. Auch wenn niemals alle Surround-Modi
des AVR gleichzeitig verfügbar sind, können Sie im Allgemeinen für jedes Quellsignal
unter einer Vielzahl von Surround-Modi wählen.
kurze Beschreibung der einzelnen Modi und Angaben darüber, welche Modi mit den
verschiedenen Signalarten (digitalen Bitströmen) verwendet werden können. Zusätzliche
Informationen über die Dolby- und DTS-Modi sind auf den Websites der Entwickler der
unterschiedlichen Surround-Systeme erhältlich: www.dolby.com und www. dtsonline.
com.

Im Zweifelsfalle finden Sie auf der Hülle der jeweiligen Disc weitere Angaben zu den für
diese Aufnahme verfügbaren Surround-Modi. Normalerweise sind die weniger wichtigen
Teile der Disc, zum Beispiel Programmvorschauen, Bonusmaterial oder das Discmenü
nur in Dolby Digital 2.0 (2-Kanal) oder PCM-2-Kanal-Modus verfügbar. Wenn auch bei der
Wiedergabe des Haupttitels einer dieser Surround-Modi angezeigt wird, sollten Sie über­prüfen, ob im Discmenü eine Einstellung für den Audiomodus oder die Sprache vorhan­den ist. Stellen Sie außerdem sicher, dass der digitale Tonausgang des Abspielgeräts auf
den tatsächlichen Bitstrom (Bitstream native oder ähnlich) und nicht auf 2-Kanal-PCM
eingestellt ist . Beenden Sie die Wiedergabe und überprüfen Sie die Ausgangseinstellung
des Abspielgeräts.

Typische 5.1-Mehrkanal-Digitalaufnahmen enthalten die Kanäle „Front-Links“, „Front­Rechts“, „Center“, „Surround Links“, „Surround Rechts“ und „LFE“ (Subwooferkanal). Der
LFE-Kanal wird mit „.1“ gekennzeichnet, um darauf hinzuweisen, dass seine Bandbreite auf
die tiefen Frequenzen begrenzt ist.

Es stehen die folgenden digitalen Formate zur Verfügung: Dolby Digital 2.0 (nur zwei Kanäle),
Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD
High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS 96/24 (5.1), 2-Kanal­PCM-Modi mit 32 kHz, 44,1 kHz, 48 kHz und 96 kHz und 5.1-oder 7.1-Mehrkanal-PCM (Ihr
AVR wird die Informationen für die diskreten Surround-Back-Kanäle einer 6.1- oder 7.1-Kanal­Digitalaufnahme auf die beiden Surround-Lautsprecher des Systems umrechnen).

Wenn ein digitales Signal empfangen wird, ermittelt der AVR das Codierungsverfahren und
zeigt die Anzahl der Kanäle kurzzeitig als drei durch Schrägstriche getrennte Zahlen (zum
Beispiel „3/2/.1“) an.

Die erste Zahl gibt die Anzahl der im Signal enthaltenen vorderen Kanäle an: “1” entspricht
einer Monoaufnahme, meistens einer älteren Aufnahme, die digital aufbereitet wurde oder,
seltener, einer modernen Aufnahme mit einem Sondereffekt. “2” bedeutet das Vorhandensein
eines diskreten linken und rechten Kanals, jedoch ohne Centerkanal. “3” bedeutet, dass alle
drei vorderen Kanäle (Front-Links, Front-Rechts und Center) vorhanden sind.

Die zweite Zahl zeigt an, ob weitere Surround-Kanäle vorhanden sind: “0” bedeutet, dass
keine weiteren Surround-Kanäle vorhanden sind. “1” bedeutet, dass ein weiterer, im Matrix­Verfahren codierter Surround-Kanal vorhanden ist. “2” zeigt an, dass zwei eigenständige,
im Discrete-Verfahren codierte linke und rechte Surround-Kanäle vorhanden sind (“4” wird
bei digitalen Datenströmen die über zwei eigenständige seitliche Surround-Kanäle und zwei
eigenständige hintere Surround-Kanäle verfügen, trotz dessen wird Ihr AVR die Informatio­nen für die diskreten Surround-Back-Kanäle einer solchen Digitalaufnahme auf die beiden
Surround-Lautsprecher des Systems umrechnen.).

Die dritte Zahl wird für den LFE-Kanal verwendet: “0” bedeutet, dass kein LFE-Kanal vorhan­den ist. “.1” zeigt an, dass ein LFE-Kanal vorhanden ist.

Dolby Digital 2.0-Signale können die Dolby Surround-Codeinformationen (Flags) „DS-ON“
oder „DS-OFF“ enthalten, die angeben, ob der 2-Kanal-Bitstrom nur Stereoinformationen oder
speziell umcodierte Mehrkanalinformationen enthält, die mit dem Dolby Pro Logic-Decoder
des AVRs decodiert werden können.Standardmäßig werden solche Signale im Dolby Pro Logic
IIx Movie-Modus wiedergegeben.

Wenn ein PCM-Signal empfangen wird, werden die Meldung „PCM“ und die Abtastraterate
(32 kHz, 44,1 kHz, 48 kHz oder 96 kHz) angezeigt.

Wenn nur zwei Kanäle – links und rechts – vorhanden sind, können die analogen Surround­Modi verwendet werden, um das Signal auf allen vorhandenen Lautsprechern wiederzuge­ben. Wenn Sie ein Surround-Format verwenden möchten, das nicht mit der ursprünglichen
digitalen Codierung des Signals identisch ist, drücken Sie die Surround-Mode-Kategorietaste,
damit das "Seurround Mode"-Menü angezeigt wird (siehe
auf Seite 20).

Die Option „Auto Select“ (Autom. Ausw.) verwendet die ursprüngliche digitale Codierung,
zum Beispiel Dolby Digital, DTS, Dolby TrueHD oder DTS-HD Master Audio. Bei 2-Kanal-Dolby
Digital-Aufnahmen verwendet der AVR standardmäßig den Modus „Logic 7 Movie. Wenn Sie
einen anderen Surround-Modus bevorzugen, wählen Sie eine der Surround-Kategorien: „Vir­tual Surround“, „Stereo“, „Movie“, „Music“ oder „Video Game“. Drücken Sie die Taste OK, um
den Modus zu ändern.

Tabelle A9 auf Seite 30 enthält eine

Einen Surround-Modus auswählen

In jeder Gruppe wird ein bestimmter Standard-Surround-Modus verwendet:

Virtual Surround: Harman Virtual Speaker s
Stereo: 5-CH-Stereo s
Movie: Logic 7 Movie s
Music: Logic 7 Music s
Video Game: Logic 7 Game. s

Sie können einen anderen Modus auswählen. In Folgenden sehen Sie eine komplette Liste der
zur Verfügung stehenden Surround-Modi. (Die Anzahl der verfügbaren Möglichkeiten richtet
sich nach der Anzahl der in Ihrem System vorhandenen Lautsprecher.).

Virtual Surround: Harman Virtual Speaker s
Stereo: 2-Kanal-Stereo oder 5-Kanal-Stereo s
Movie: Logic 7 Movie, DTS Neo:6 Cinema, Dolby Pro Logic II Movie s
Music: Logic 7 Music, DTS Neo:6 Music, Dolby Pro Logic II Music s
Video Game: Logic 7 Game, Dolby Pro Logic II Game s

Wenn Sie einen abweichenden Surround-Modus für eine Art von Tonformat ausgewählt haben,
wählen Sie die Zeile im Menü „Surround Select“ (Surround-Auswahl) aus, um die Funktion
des AVRs zur automatischen Auswahl des Surround-Modus zu überschreiben.

Weitere Informationen über die Verwendbarkeit der vorhandenen Surround-Modi mit
bestimmten Arten von Datenströmen (Bitstreams) finden Sie in

Einstellungen beim Dolby Pro Logic® II Music - Modus

Haben Sie Dolby Pro Logic II als Surround-Modus zur Musikwiedergabe gewählt, stehen

Ihnen zusätzliche Einstellmöglichkeiten zur Verfügung:

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3
DIMENSION :0
PANORAMA :Off

Center Width (Basisbreite): Mit dieser Einstellung wird die Wiedergabe von Gesang
und Sprache über die drei vorderen Lautsprecher beeinflusst. Bei einer niedrigeren Zahl
werden Gesang und Sprache eng auf den Centerkanal konzentriert. Bei höheren Zahl (bis
zu 7 erhalten menschliche Stimmen eine breitere Klangbasis. Stellen Sie mit den Tasten
Links/Rechts einen Wert Ihrer Wahl ein.

Dimension: Diese Einstellung beeinflusst die räumliche Tiefe der Surround-Wiedergabe.
Sie können das Klangfeld im Raum nach vorn oder nach hinten verschieben. „0“ ist die
neutrale Standardeinstellung. Mit der Einstellung „F-3“ verschieben Sie das Klangfeld im
Raum maximal nach vorn und mit der Einstellung „R-3“ verschieben Sie das Klangfeld
im Raum maximal nach hinten. Stellen Sie mit den Tasten Links/Rechts einen Wert Ihrer
Wahl ein.

Panorama: Wenn der Panorama-Modus aktiviert ist, werden einige Klanganteile von den
vorderen Lautsprechern auf die hinteren Surround-Lautsprecher verlagert, sodass ein
packender „Rundum-Effekt“ entsteht. Durch Drücken der OK-Taste wird diese Einstel-

lung aktiviert oder deaktiviert.

BACK TO MASTER MENU

Tabelle A9 im Anhang.

DEUTSCH

21

AVR 156

Erweiterte Funktionen, Fortsetzung

Systemeinstellungen (System Setup)

Mit den Systemeinstellungen (System Setup) können Sie den AVR noch besser an Ihre persön­lichen Bedürfnisse anpassen. Um diese Einstellungen zu verändern, drücken Sie auf die Taste
„OSD“ und bewegen den Cursor in die Zeile „SYSTEM SETUP“ des Hauptmenüs. Drücken Sie die
Taste OK, um das "System Setup"-Menü anzuzeigen.

VFD FADE TIME OUT (Zeitspanne für Dimmer): Möchten sie die Helligkeit des Gerätedisplays
an der Front des AVRs während der Filmwiedergabe abdunkeln (dimmen), können Sie mit der
Taste für die Gerätedisplay-Helligkeit (DIM) auf der Fernbedienung die Display-Helligkeit auf die
Hälfte reduzieren oder ganz abschalten (siehe
Seiten 8 und 9). Die Option VFD FADE TIME OUT sorgt dafür, dass das Gerätedisplay die meiste
Zeit über abgedunkelt bleibt und nur aufleuchtet, wenn eine Taste an der Gerätfront oder auf der
Fernbedienung gedrückt wird. Fünf Sekunden nach dem letzten Tastendruck dunkelt sich das
Display dann automatisch wieder ab. Diese Option sorgt ebenfalls dafür, dass das Display bei
Tastendruck aufleuchtet, sich aber danach unmittelbar danach wieder abdunkelt. Die Einstellung
VFD Fade Time Out erlaubt es Ihnen, die Zeitspanne anzugeben, bis das Gerätedisplay sich selber
abdunkelt. Wählen Sie eine Zeitspanne zwischen drei und zehn Sekunden oder wählen Sie "OFF"
(Aus), wenn Sie es vorziehen, das Geratedisplay ständig an zu lassen bzw. es über die DIM-Taste
der Fernbedienung zu steuern.

VOLUME DEFAULT und DEFAULT VOLUME SET (Standard-Startlautstärke-Einstellungen):
Diese beiden Optionen ermöglichen es Ihnen die Startlautstärke des AVRs einzustellen, sobald
er eingeschaltet wird. Stellen Sie VOLUME DEFAULT (Standardlautstärke) auf "ON" (An) und
anschließend DEFAULT VOLUME SET (Level der Standardlautstärke) auf einen beliebigen Wert,
um die Startlautstärke zu aktivieren und festzulegen. Ist die Standard-Startlautstärke deaktiviert
(Volume-Default ist auf OFF gesetzt), wird der AVR beim nächsten Einschalten mit der Lautstärke
starten, die beim letzten Betrieb eingestellt war.

HDMI AUDIO TO TV: Diese Option legt fest, ob HDMI-Tonsignale durch den HDMI-Monitor­Anschluss an den Bildschirm weitergereicht werden oder nicht. Im Normalfall lassen Sie diese
Funktion ausgeschaltet (OFF), sodass der Ton nur durch den AVR wiedergegeben wird. Möchten
Sie die Lautsprecher Ihres TV-Bildschirms nutzen, ohne den Sound über Ihr gesamtes Heimkino­system zu hören, schalten Sie diese Option ein (ON). Ist HDMI OUT TO TV aktiviert und Sie möch­ten den Ton wieder zwischenzeitlich über die den AVR hören, sollten Sie Ihre TV-Lautsprecher
stummschalten oder diese Funktion wieder ausschalten.

SEMI OSD TIME OUT (Anzeigedauer von OSD-Statusmeldungen): Geben Sie hier eine Zeit­spanne (2 bis 5 Sekunden) an, die die zweizeiligen OSD-Statusmeldungen auf dem Bildschirm
sichtbar bleiben. Bei Bedarf können Sie die die Statusmeldungen aber auch komplett deaktivie­ren (OFF). Dann werden Statusmeldungen nur über das Gerätedisplay des AVRs angezeigt.

FULL OSD TIME OUT (Anzeigedauer des OSD-Menüsystems): Geben Sie hier eine Zeitspanne
(20, 30, 40 oder 50 Sekunden) an, die das komplette OSD-Menüsystem auf dem Bildschirm
sichtbar bleibt. Das OSD-Menüsystem kann nicht deaktiviert werden. HINWEIS: Während das
OSD-Menüsystem angezeigt wird, ist es nicht möglich, gleichzeitig Videos von angeschlossenen
Quellgeräten zu sehen.

HDMI LINK:Diese Einstellung erlaubt Ihnen die Übermittlung von Steuerbefehlen (CEC-Befehle)
über HDMI zwischen Ihren angeschlossenen Geräten. Schalten Sie diese Option an (ON), um die
Übermittlung von Steuerbefehlen über HDMI zu erlauben oder aus (OFF). um sie zu verbieten.

Funktionen der System-Fernbedienung

auf den

Erweitertes Programmieren der Fernbedienung

Geräteübergreifende Programmierung

Mit der Funktion zur geräteübergreifenden Programmierung können Sie ein bestimmtes
Gerät bedienen und zusätzlich bestimmte Funktionen festlegen, die ohne Umschalten
der Quelle ein anderes Gerät steuern. So können Sie zum Beispiel die Surround-Modi
und andere Soundfunktionen des AVRs und gleichzeitig die Wiedergabefunktionen Ihres
Blu-ray-Spielers steuern. Oder Sie können mit der Fernbedienung die Bildeinstellun­gen Ihres Fernsehgeräts ändern und gleichzeitig Sender auf Ihrem Satellitenempfänger
auswählen.

So programmieren Sie die geräteübergreifende Steuerung:

Halten Sie die Quellenauswahltaste für das Gerät, das als Hauptgerät für die Steue-1.
rung mit der Fernbedienung ausgewählt werden soll, drei Sekunden lang gedrückt.
Die Indikator-LED blinkt, um anzuzeigen, dass sich die Fernbedienung im Program­mierungsmodus befindet und Sie die Taste loslassen können.

Wählen Sie die Art der geräteübergreifenden Programmierung aus.2.

Zur geräteübergreifenden Programmierung der Lautstärkeregelung drücken Sie die a)
Taste für die Erhöhung der Lautstärke (Lauter).

Zur geräteübergreifenden Programmierung der Kanalauswahl drücken Sie die Taste b)
für die Verringerung der Lautstärke (Leiser)“.

Zur geräteübergreifenden Programmierung der Wiedergabefunktionen drücken Sie c)
die Wiedergabetaste (die Taste mit dem Symbol mit zwei waagerechten, entgegen­gesetzten Dreiecken (Play-Symbol)).

22

Drücken Sie die Quellenauswahltaste für das Gerät, dessen Lautstärke, Kanalauswahl 3.
oder Wiedergabefunktionen verwendet werden sollen, während das im ersten Schritt
ausgewählte Gerät bedient wird. Indikator-LED blinkt, blinkt zur Bestätigung.

Um die geräteübergreifende Programmierung wieder aufzuheben, führen Sie dieselben
Schritte wie oben aus, wählen aber in den Schritten 1 und 3 dasselbe Gerät.

Sie können die geräteübergreifende Programmierung der Wiedergabesteuerung für den
AVR, VID2 und VID3 für andere Geräte -wie CD-Spieler- umkonfigurieren. Möchten Sie
die die geräteübergreifende Programmierung der Wiedergabesteuerung für den AVR,
VID2 und VID3 wieder entfernen, folgen Sie der gleichen Prozedur wie für die gerä­teübergreifende Programmierung, doch in Schritt 3 drücken Sie irgendeine der ange­gebenen Spezial-Tasten. Beispiel: Um die geräteübergreifende Programmierung der
Wiedergabesteuerung für VID3 zu deaktivieren (damit das Drücken von der Wiederga­besteuerungs-Tasten bei VID3 keinen Effekt hat), halten Sie die VID3-Taste gedrückt,
bis die Indikator-LED blinkt, drücken Sie auf die Wiedergabe-Taste und anschließend
auf AVR oder VID2.

Programmierung von Makro-Befehlen

Jede der vier Makro-Tasten, sowie die Power-On-Taste lassen sich programmieren, um
Programmabläufe aus bis zu 19 Befehlen durch Drücken einer einzigen Taste abzu­setzen (siehe
jede Funktion jeder Taste auch von programmierten Gerätecodes (mit Ausnahme der
Stummschaltung (MUTE), der Dimm-Funktion (DIM) und der Kanalwahl Auf/Ab) für die
Makroprogrammierung genutzt werden.

HINWEIS: Gehen Sie beim Programmieren komplizierter Makros vorsichtig vor. Es ist
nicht möglich, Pausen oder Wartezeiten zu programmieren. Wenn über ein Makro ein
Gerät eingeschaltet wird und unmittelbar danach ein weiterer Befehl an dieses Gerät
gesendet wird, kann es vorkommen, dass das Gerät noch nicht bereit ist, diesen Befehl
zu empfangen.

Führen Sie die folgenden Schritte aus, um ein Makro zu programmieren:

Drücken Sie eine der vier Makrotasten oder die Taste „POWER ON“ und gleichzeitig 1.
die Taste „MUTE“, um den Makro-Programmiermodus zu starten.

Drücken Sie eine Auswahltaste für ein Gerät (oder die Taste „AVR“ für Befehle des 2.
AVRs selbst) bevor Sie Befehle eingeben, die an dieses Gerät gesendet werden sollen.
Dieser Schritt zählt als einer der 19 Befehle, die jedes Makro maximal enthalten
kann.

Drücken Sie für den Befehl zum Einschalten NICHT die Taste „POWER ON“, sondern 3.
stattdessen die Taste „MUTE“.

Drücken Sie die Taste „POWER OFF“, um den Befehl zum Ausschalten zu program-4.
mieren.

Drücken Sie die Taste „SLEEP“, um die Makroprogrammierung zu beenden.5.

Makros können nachträglich nicht mehr bearbeitet oder geändert werden. Sie können
Makros jedoch auf folgende Weise wieder löschen:

Drücken Sie gleichzeitig die Taste „MUTE“ und die Makrotaste, die mit dem Makro 1.
programmiert ist, bis die Indikator-LED zu blinken beginnt.

Drücken Sie die nach unten weisende Kanalwahl-Taste, um das Makro zu löschen.2.

Zum Ausführen des Makros drücken Sie die Makrotaste oder die Taste „POWER ON“, die
Sie in Schritt 1 der Makroprogrammierung ausgewählt haben.

Funktionen der System-Fernbedienung

auf den Seiten 8 und 9). Es kann

Aufnehmen

Analoge Stere-Musiksignale sowie Composite-Video stehen normalerweise an den ent­sprechenden Aufnahme-Ausgängen (REC OUT) bereit. Möchten Sie etwas aufnehmen,
müssen Sie vorher Ihr Aufnahmegerät mit den entsprechenden Ausgängen des AVR ver­binden (siehe Abschnitt
gerät ein, legen Sie ein leeres Medium ein, wählen Sie den korrekten Eingang aus und
starten Sie die Aufnahme. Beachten Sie auch das Handbuch des Aufnahmegerätes, bei
Fragen zu Aufnahmen mit diesem.

HINWEISE:

Der AVR wandelt keine digitalen Signale in analoge um.1.
HDMI- und Komponenten-Video-Signale lassen sich grundsätzlich nicht aufnehmen.2.
Bitte informieren Sie sich über die in Ihrem Land geltenden Richtlinien zum Schutz 3.

geistigen Eigentums. Das Vervielfältigen geschützten Materials ist gesetzlich unter­sagt.

Verbindungen herstellen

). Schalten Sie danach das Aufnahme-

AVR 156

Abschlatautomatik (Sleep Timer)

Mit der Abschaltautomatik können Sie den AVR bis zu 90 Minuten eine beliebige Quelle
spielen lassen – danach schaltet er sich automatisch aus.

Drücken Sie auf die Sleep-Taste der Fernbedienung und die Zeit, bis der AVR sich aus­schaltet, wird im Gerätedisplay und auf dem Bildschirm angezeigt. Bei jedem weiteren
Tastendruck verringert sich die Spielzeit um 10 Minuten. Erscheint SLEEP OFF auf dem
Bildschirm ist die Abschaltautomatik deaktiviert.

Haben Sie die Abschaltautomatik aktiviert, leuchtet das Display an der Gerätevorderseite
nur noch halb so hell.

Betätigen Sie die Sleep-Taste, etwas nachdem die Abschlatzeit gesetzt wurde, zeigt der
AVR die restliche Spielzeit an. Betätigen Sie die Taste Sleep erneut, wird die Abschaltzeit
verändert.

Zurücksetzen der Fernbedienung

Um die Fernbedienung in den Auslieferungszustand zurückzuversetzen, halten Sie
gleichzeitig irgendeine Eingangswahltaste der Fernbedienung und die Nummerntaste
„0“ gedrückt. Sobald die Indikator-LED orange aufleuchtet, geben Sie den Code „333“
ein. Wenn die LED erlischt, ist die Fernbedienung zurückgesetzt.

Zurücksetzen des AVR

Verhält sich der AVR nach einem Stromausfall nicht wie gewohnt, sollten Sie wie folgt
vorgehen: Schalten Sie den Hauptschalter aus und trennen Sie den AVR mindestens 3
Minuten lang vom Stromnetz. Stellen Sie die Stromversorgung wieder her und schalten
Sie den Receiver wieder ein. Bleibt das Problem bestehen, müssen Sie den AVR zurück­setzen.

HINWEIS: Beim Zurücksetzen des AVR werden alle Einstellungen einschließlich der
Videoauflösung, der Lautsprecher- und Pegel-Einstellungen sowie alle Radio-Sender­speicher gelöscht. Nach dem Zurücksetzen müssen Sie alle Einstellungen erneut vor­nehmen – konsultieren Sie Ihre Notizen in den Tabellen im Anhang.

Um den AVR zurückzusetzen gehen Sie bitte wie folgt vor:

Schalten Sie den AVR in den Standby-Modus (die Betriebsanzeige leuchtet orange).1.
Halten Sie anschließend die Surround-Mode-Kategorie-Taste auf der Gerätefront 2.

mindestens 5 Sekunden lang gedrückt, bis die Meldung „RESET“ im Gerätedisplay
angezeigt wird.

Sollte auch nach einem Zurücksetzen des Systems der AVR nicht wie gewohnt reagieren,
sollten Sie sich an eine autorisierte Harman Kardon Service-Station wenden. Autorisierte
Service-Center finden Sie auf unserer Webseite unter www.harmankardon.com

Erweiterte Funktionen, Fortsetzung

DEUTSCH

Speicher

Sollte der AVR vom Strom getrennt werden, oder sich ein Stromausfall ereignen, bleiben
Ihre Einstellungen bis zu vier Wochen im Speicher erhalten.

23

AVR 156 Fehlerbeseitigung

Fehlerbeseitigung

Problem

Gerät lässt sich nicht mit der Power On-Taste
einschalten.

Das Gerätedisplay leuchtet auf jedoch ist kein Ton und
auch kein Bild zu sehen.

Alle Lautsprecher geben keinen Ton von sich; im
Display erscheint die Meldung PROTECT.

Kein Ton aus dem Center und den Surround­Lautsprechern.

Der AVR reagiert nicht auf Kommandos der
Fernbedienung.

Der Radioempfang brummt zwischenzeitlich. Lokale Interferenzen

Lösung Ursache

Keine Netzspannung. s Stellen Sie bitte sicher, dass der Netzstecker fest in der s

Die Kabel an den Eingängen haben Wackelkontakt. s
Die Stummschaltung (Mute) ist aktiviert. s
Die Lautstärke ist zu niedrig. s

Die Schutzschaltung des AVR hat angesprochen- s
wahrscheinlich liegt ein Kurzschluss vor.

Die Schutzschaltung des AVR hat angesprochen – es liegt s
ein internes Problem vor.

Falscher Surround-Modus s
Das ankommende Signal ist monoaural. s
Falsche Konfiguration s
Programmmaterial ist Stereo s

Die Batterien in der Fernbedienung sind schwach. s
Sie haben nicht AVR ausgewählt. s
Der IR-Sensor wird durch Gegenstände blockiert. s

s Stellen Sie den AVR und seine Antenne nicht in der s

Steckdose sitzt.
Prüfen Sie nach ob die Steckdose einen eigenen s

Schalter hat.

Überprüfen Sie alle Verbindungs- und s
Lautsprecherkabel.

Drücken Sie auf die Mute-Taste. s
Drehen Sie die Lautstärke hoch. s

Überprüfen Sie alle Lautsprecherkabel nach s
Kurzschlüssen.

Wenden Sie sich an Ihren Harman Kardon Fachhändler. s

Wählen Sie einen anderen Modus aus (nicht Stereo). s
Mono-Signale enthalten keine Surround-Informationen. s
Überprüfen Sie die Lautsprecherkonfiguration. s
Der Surround-Decoder kann aus uncodierten Stereo- s

Signalen keine Center- oder Surround-Informationen
errechnen.

Wechseln Sie die Batterien. s
Drücken Sie auf die AVR-Taste der Fernbedienung. s
Stellen Sie bitte sicher, dass der IR-Sensor an der s

Gerätevorderseite nicht durch Gegenstände blockiert
wird.

Nähe von Computern, Leuchtstoffröhren, Motoren oder
anderen elektrischen Anlagen.

Es ist nicht möglich die Fernbedienung in den
Programmiermodus zu versetzen.

Zusätzliche Informationen zur Fehlerbehebung sowie Infos zur Installation finden Sie im Bereich „Frequently Asked Questions“ unserer Webseite unter www.harmankardon.com.

Die entsprechende Eingangswahltaste wurde nicht nicht s
lange genug gedrückt gehalten.

Halten Sie die Eingangswahltaste für mindestens 3 s
Sekunden gedrückt.

24

AVR 156

Technische Daten

Technische Daten

Audio-Sektion

Stereo-Ausgangsleistung: 70W pro Kanal, zwei

Kanäle angetrieben @ 8 Ohm,
1kHz, <0,9% THD

Mehrkanal-Ausgangsleistung: 70W pro Kanal, zwei

Kanäle angetrieben @ 8 Ohm,
1kHz, <0,9% THD

Eingangsempfindlichkeit/ -Impdedanz: 200mV/47k Ohm

Rauschabstand (IHF-A): 100dB

Surround-Kanaltrennung: Dolby Pro Logic/PLII: 40dB

Dolby Digital: 55dB
DTS: 55dB

Frequenzbereich (@1W): 10Hz – 130kHz (+0dB/–3dB)

Hochstromfähigkeit (HCC): ±25 Ampere

Übernahmeverzerrungen (TIM): nicht messbar

Anstiegsgeschwindigkeit: 40V/μsec

UKW-Radio

Frequenzbereich: 87.5 – 108.0MHz

Eingangsempfindlichkeit IHF: 1.3μV/13.2dBf

Rauschabstand (Mono/Stereo): 70dB/68dB

Verzerrungen (Mono/Stereo): 0.2%/0.3%

Kanaltrennung: 40dB bei 1kHz

Trennschärfe (±400 kHz): 70dB

Spiegelfrequenzunterdrückung: 80dB

Zwischenfrequenzunterdrückung: 90dB

Video-Sektion

Video-Standard: PAL

Eingangsspannung/-Impedanz: 1Vp-p/75 Ohm

Ausgangsspannung/-Impedanz: 1Vp-p/75 Ohm

Videobandbreite (Composite): 10Hz – 8MHz (–3dB)

HDMI: Version 1.4a mit 12-bit

Deep Color

Allgemeines Daten

Stromversorgung: 220V -240V Wechselspannung

(AC)/ 50Hz-60Hz

Leistungsaufnahme: <0.5W (standby);

280W maximum

Abmaße (B x H x T) 440mm x 165mm x 435mm

(17-5/16" x 6-1/2" x 17-1/8")

Gewicht: 9,1kg (20 lb)

DEUTSCH

MW-Radio

Frequenzbereich: 520 – 1720kHz

Rauschabstand: 45dB

Eingangsempf. (Rahmenantenne): 500μV

Verzerrungen (1 kHz, 50% Mod) 0.8%

Trennschärfe (±10 kHz): 30dB

25

AVR 156

Anhang - Standardeinstellungen, Arbeitsblätter, Produktcodes für die Fernbdienung

Tabelle A1 - Empfohlene Quellenkonfiguration

Gerätetyp AVR-Eingang Tonverbindungen Videoverbindungen

Anhang

Kabel-TV, Satelliten-TV, HDTV oder eine anderen
Komponente, die TV-Inhalte liefert

VCR, DVR, PVR, oder andere Audio/Video­Aufnahmegeräte

DVD Spieler, Blu-ray Disc player DVD oder HDMI

HDMI-fähige Audio/Video-Geräte wie Disk­Spieler, Spielekonsolen oder sonstige

HDMI-fähige Audio/Video-Geräte wie Disk­Spieler, Spielekonsolen oder sonstige

HDMI-fähige Audio/Video-Geräte wie Disk­Spieler, Spielekonsolen oder sonstige

Tragbare Audio-Geräte AUX 1 oder AUX 2 AUX-Eingänge an Gerätefront- und Rückseite s Nicht nötig s

CD-Spieler CD CD Analog Eingänge s

CD-R, MiniDisc, Kassette Tape Tape Analog (Eingänge und Ausgänge) s

Der AVR ist mit insgesamt drei digitalen Audioeingängen ausgestattet. Es wird empfohlen, die vorgegebenen Zuordnungen von bestimmten Gerätearten zu bestimmten Eingängen zu beachten,
da die digitalen Audioeingänge standardmäßig bestimmten Quellgerätearten zugeordnet sind. Sie können jedoch die digitalen Audioeingänge auch anderen Quellen zuordnen. Wenn Sie nicht
alle Geräteeingänge verwenden, können Sie einen digitalen Audioeingang, der einer Quellenart zugeordnet ist, die Sie nicht verwenden, einem anderen Gerät zuordnen. Tabelle A1 dient dabei als
Richtlinie

Video 1 Video 1 Analog Eingang s

Optical 1-Eingang (wenn nicht mit HDMI 3 in s
Benutzung)

Video 2 Video 2 Analog (Eingänge und Ausgänge) s

Jeder verfügbare koaxiale oder optische s
Digitaleingang mit zugehörigem -Ausgang am
Quellgerät

(für Blu-ray Disk)

HDMI 1 HDMI 1 Eingang s HDMI 1 Eingang s

HDMI 2 HDMI 2 Eingang s HDMI 2 Eingang s

HDMI 3 HDMI 3 Eingang s HDMI 3 Eingang s

DVD Analog Inputs s
Coax 1 Eingang s

Jeder verfügbare koaxiale oder optische s
Digitaleingang

Jeder verfügbare koaxiale oder optische s
Digitaleingang

Nutzen Sie den passenden optischen s
Digitalausgang

Composite Video 1 Eingang

Composite Video 2 Eingang s
For recording, use Composite Video 2 Output s

DVD Component Video Eingang s

Nicht nötig s

Nicht nötig s

Tabelle A2 - Werkseinstellungen der Quellenanschlüsse

Quelle DVD HDMI 1 HDMI 2 HDMI 3 Video 1 Video 2 Aux 1 Aux 2 CD Tape Tuner TV

Bezeichnung TUNER

Audio Eingang COAX 1 HDMI HDMI HDMI ANALOG OPTICAL 1 ANALOG ANALOG ANALOG ANALOG

Auto Poll ON OFF OFF OFF OFF ON OFF OFF OFF ON – – OFF

Surround Modus

26

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

LOGIC 7
MOVIE

EINGEB.
RADIO

LOGIC 7
MOVIE

OPTICAL 1

LOGIC 7
MOVIE

AVR 156

Tabelle A3 – Werkseinstellung für Lautsprecher/-Kanäle

Quelle Alle Quellen

Left/Right Speaker ON

Center Speaker ON

Anhang

Surround Speaker ON

Surround Back Speaker ON

Subwoofer ON

Left/Right Speaker Crossover 100Hz

Center Speaker Crossover 100Hz

Surround Speaker Crossover 100Hz

Surround Back Speaker Crossover 100Hz

LFE PRESENT

Sub Mode SUB

Tabelle A4 – Einstellungen der Lautsprecher-Entfernungen

Lautsprecher-Positionen

Front Links

Von Ihnen gemessene Entfernung vom Lautsprecher
zur Hörpositon

DEUTSCH

Center

Front Rechts

Surround Rechts

Surround Links

Subwoofer

A/V Synch Delay
(Lippensynchr.)

0mS

27

AVR 156

Anhang

Tabelle A5 – Zuordnung der Quellgeräte

Quelle DVD HDMI 1 HDMI 2 HDMI 3 Video 1 Video 2 Aux 1 Aux 2 CD Tape Tuner

Title

Video Input

Component
Video Input

Digital Audio Input N/A N/A N/A

Analog Audio Input DVD VIDEO 1 VIDEO 2

Auto Poll N/A N/A N/A

N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A

AUX
(FRONT­SEITIG)

AUX
(RÜCK­SEITE)

CD TAPE TUNER

Tabelle A6 – Lautsprecher/-Kanal-Einstellungen

Front-Links Front-Rechts Center Surround-Links Surround-Rechts Subwoofer

Anzahl der Lautsprecher AN

Übergangsfrequenz

Entfernung

EINGEB.
RADIO

Kanal-Lautstärke-Einstellung

28

AVR 156

Tabelle A7 – Produktcodes für die Fernbdienung

Anhang

Quellen­Anschluss

Video 1 Videorekorder(VCR), PVR, DMC

Video 2 Kabelreceiver, Satellitenreceiver

HDMI 1 DVD, Blu-ray Disk-Spieler, VCR/PVR/DMC, Kabel/Satellit

HDMI 2 DVD, Blu-ray Disk-Spieler, VCR/PVR/DMC, Kabel/Satellit

HDMI 3 DVD, Blu-ray Disk-Spieler, VCR/PVR/DMC, Kabel/Satellit

DVD DVD, Blu-ray Disk-Spieler, VCR/PVR/DMC, Kabel/Satellit

CD CD, CD-R

Tape Kasette, CD-R

Produkttyp (Vorschlag) Produktcodes für die Fernbdienung

Tabelle A8 – System-Einstellungen

Option Standardwert Ihre Einstellung

DEUTSCH

VFD Fade Time-Out OFF

Volume Default OFF

Default Vol Set –25dB

HDMI Audio to TV OFF

Semi-OSD Time-Out 5 Seconds

Full-OSD Time-Out 20 Seconds

HDMI Link OFF

29

AVR 156

Tabelle A9 – Surround-Modi

Anhang

Surround Modus

Dolby Digital

Dolby Digital Plus

Dolby TrueHD

Dolby Digital Stereo

Die Gruppe der Dolby Pro
Logic II

Dolby Pro Logic II
Movie

Beschreibung

Liefert bis zu 5 separate Lautsprecherkanäle und einen speziellen Tiefbass-Kanal
(Low frequency Effect - LFE)

Als eine erweiterte, effizienter codierte Version von Dolby Digital hat Dolby Digital
Plus die Kapazität für weitere diskrete Kanäle und für Musik-Streaming aus dem
Internet und das alles bei verbesserter Klangqualität. Solches Digitalmaterial
wird durch externe, per HDMI angeschlossene Geräte direkt oder als bereits zu
Dolby Digital oder PCM decodiertes Signal über die optischen und koaxialen
Digitaleingänge angeliefert.

Dolby True HD ist eine Erweiterung des MLP-Lossless Audio-Tonformates, das für
DVD-Audio genutzt wird. Dolby True HD erweitert die in Dolby Digital enthaltenen
Optionen, wie der Night-Mode (Nachtmodus) und liefert komplett verlustfreies
Soundmaterial, das eine exakte Kopie der Studio-Mastering-Spur ist.

Liefert einen 2-Kanal Downmix eines Dolby Digital-Datenstroms.

Dolby Pro Logic II decodiert bis zu 5 diskrete Kanäle mit vollem Frequenzbereich
aus entweder Matrix-Surround-codierten Programmen oder herkömmlichen
Stereo-Tonquellen. Vier Varianten davon stehen zur Verfügung.

Eine Variante von Dolby Pro Logic II. Dolby Pro Logic II Movie die für Kino­Soundtracks und TV-Programmmaterial optimiert ist.

Eintreffendes Signal bzw. Datenstrom

Dolby Digital 1/0/.0 oder .1, 2/0/.0 oder .1, 3/0/.0 oder .1, s
2/1/.0 oder .1, 2/2/.0 oder .1, 3/2/.0 oder .1

Dolby Digital EX (wiedergegeben in 5.1) s
Dolby Digital Plus angeliefert und decodiert über den optischen s

oder koaxialen Digitaleingang

Dolby Digital Plus über HDMI-Verbindung (stehen ausschließlich s
optische bzw. koaxiale Digitaleingänge zur Verfügung, wandelt
das Quellgerät das Signal in Dolby Digital um)

Blu-ray Disk oder HD-DVD mit Dolby True HD, über HDMI s
angeliefert

Dolby Digital 1/0/.0 oder .1, 2/0/.0 oder .1, 3/0/.0 oder .1, s
2/1/.0 oder .1, 2/2/.0 oder .1, 3/2/.0 oder .1

Dolby Digital EX s

Siehe unten

Dolby Digital 2.0 oder 2.1 s
Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Dolby Pro Logic II
Music

Dolby Pro Logic II
Game

Dolby Pro Logic

Harman Virtual Speaker

Eine Variante von Dolby Pro Logic II. Dolby Pro Logic II Movie die für die
Musikwiedergabel optimiert ist. Dieser Modus erlaubt die Anpassung des
Klangfeldes durch drei Variablen:

Center Width (Basisbreite): regelt die Wiedergabe von Gesang und Sprache s
über die drei vorderen Lautsprecher
Dimension: beeinflusst die räumliche Tiefe der Surround-Wiedergabe s
Panorama: sorgt für packenden „Rundum-Effekt“ s

Ist eine Variante von Dolby Pro Logic II, die die Surroundlautsprecher und den
Subwoofer stärker anspricht und dadurch den Zuhörer leichter in das Spiele­Erlebnis eintauchen läßt.

Hierbei handelt es sich um die ursprüngliche Originalversion von Dolby Pro Logic,
das einen Mono-Kanal mit begrenztem Frequenzumfang (max. 7kHz) an die
Surround-Kanäle liefert.

Simuliert 5.1 Kanäle, wenn nur zwei Lautsprecher vorhanden sind oder ein
stärkerer Surround-Effekt gewünscht wird.

Dolby Digital 2.0 oder 2.1 s
Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Dolby Digital 2.0 oder 2.1 s
Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Dolby Digital 2.0 oder 2.1 s
Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Dolby Digital s
Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz oder 48kHz) s

30

AVR 156

Tabelle A9 – Surround-Modi (Fortsetzung)

Anhang

Surround Modus

DTS Digital Verwendet eine andere Methode zur Codierung/Decodierung als Dolby

DTS-HD

DTS-HD Master Audio

DTS Stereo

Die Gruppe der
Logic 7 Modi

Logic 7
Movie

Beschreibung

Digital und bietet auch bis zu fünf eigenständige Hauptkanäle und einen
LFE-Kanal.

DTS-HD ist ein neues High-Definition-Audioformat, das als Ergänzung zum High­Definition-Videoformat von Blu-ray- und HD-DVD-Discs entwickelt wurde. Es wird
mithilfe eines DTS-Kerns mit hochauflösenden Erweiterungen übertragen. Auch
wenn nur DTS 5.1-Surround-Sound gewünscht wird (oder verfügbar ist, wenn
das Multizonensystem verwendet wird), ermöglicht der größere Speicherplatz
hochauflösender Discs, das DTS-Audiomaterial mit einer doppelt so hohen Bitrate zu
speichern und wiederzugeben als bei DVD-Video-Disks.

DTS-HD Master Audio-Technologie liefert eine bitgenaue Reproduktion der
Originalstudioaufnahme in bis zu 7.1 Kanälen und ermöglicht damit eine
unglaublich präzise Wiedergabe.

Liefert eine auf 2 Kanäle heruntergerechnete Variante von DTS Digital-Aufnahmen
(„Downmix“) oder eine matrixcodierte Surround-Wiedergabe.

Eine Eigenentwicklung von HARMAN. Die Logic7-Technologie leitet aus 2-Kanal­und im Matrixverfahren codierten Aufnahmen zusätzliche Informationen für
die hinteren Surround-Kanäle ab. Dadurch wird sogar bei der Verwendung

5.1-Kanalsystemen eine präzisere Raumdarstellung mit deutlicheren
Bewegungseffekten und einem erweitertem Schallfeld erzielt. Die Logic
7-Technologie nutzt 96-kHz-Verarbeitung und bietet 5.1- und 7.1-Kanalmodi. Es
sind drei Varianten verfügbar.

Besonders geeignet für Stereo-Quellen, die Dolby Surround- oder Matrix­Informationen enthalten. Im Logic 7 Movie-Modus erhöht sich die Deutlichkeit des
Centerkanals.

Eintreffendes Signal bzw. Datenstrom

DTS 1/0/.0 oder .1, 2/0/.0 oder .1, 3/0/.0 oder .1, 3/1/.0 oder .1, s
2/2/.0 oder .1, 3/2/.0 oder .1

DTS-ES Matrix (wiedergegeben in 5.1) s
DTS-ES Discrete (wiedergegeben in 5.1) s

DEUTSCH

Auf Blu-ray-Disk oder HD-DVD-Disks, codiert in DTS-HD Modi, s
übertragen über HDMI-Verbindung

Auf Blu-ray-Disk oder HD-DVD-Disks, codiert im DTS-HD Master s
Audio Verfahren, übertragen über HDMI-Verbindung

DTS 1/0/.0 oder .1, 2/0/.0 oder .1, 3/0/.0 oder .1, 3/1/.0 oder .1, s
2/2/.0 oder .1, 3/2/.0 oder .1

DTS 96/24 s
DTS-ES Matrix s

Siehe unten

Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Logic 7
Music

Logic 7
Game

5-Channel Stereo

2-Channel Stereo

Der AVR ist werkseitig voreingestellt, bei 2-Kanal-Aufnahmen
standardmäßig diesen Modus zu verwenden. Der Logic 7 Music­Modus eignet sich sehr gut zur Wiedergabe herkömmlicher 2-Kanal­Musikaufnahmen.

Verwenden Sie den Logic 7 Game-Modus, um den Sound von Videospielkonsolen
noch packender zu erleben.

Dieser Modus ist besonders geeignet für Feste und Parties. Die Informationen für
die linken und rechten Kanal werden sowohl von den Frontlautsprechern, als auch
von den Surround-autsprechern wiedergegeben. Der Center-Lautsprecher gibt eine
Mischung aus linkem und rechtem Kanal in Mono wieder.

Deaktiviert die gesamte Surround-Verarbeitung und gibt ein reines 2-Kanalsignal
oder ein auf 2 Kanäle heruntergerechnetes Mehrkanalsignal wieder. Das Signal
wird digitalisiert und die Einstellungen der Basskonfiguration werden angewendet,
damit ein Subwoofer sinnvoll eingesetzt werden kann.

Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Analog (Stereo) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Analog (Stereo; DSP-Downmix von Mehrkanal-Aufnahmen) s
Tuner s
PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

31

AVR 156 Anhang

Die zu einer Taste gehörenden Funktionen finden Sie

in Tabelle A10 "Fernbedienungsfunktionen".

32

AVR 156

Anhang

Tabelle A10 – Fernbedienungsfunktionen

Tasten-Bezeich-

Nr.

nung

01 Power On Einschalten Einschalten Einschalten Einschalten

02 Power Off Ausschalten Ausschalten Ausschalten Ausschalten TV Power Ausschalten Ausschalten Ausschalten Ausschalten

03 Mute Mute Mute Mute Mute Mute Mute Mute Mute Mute Mute

04 AVR AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen AVR wählen

05 DVD DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen DVD wählen

06 VID 1 (VCR) Video 1 wählen VCR wählen VCR wählen VCR wählen VCR wählen VCR wählen VCR wählen VCR wählen VCR wählen VCR wählen

07 HDMI 1 HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen HDMI 1 wählen

08 Tape Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen Tape wählen

09 CD CD wählen CD wählen CD wählen CD wählen CD wählen CD wählen CD wählen CD wählen CD wählen CD wählen

10 VID 2 (CBL/SAT) Video 2 wählen CBL/SAT wählen CBL/SAT wählen CBL/SAT wählen CBL/SAT wählen CBL/SAT wählen CBL/SAT wählen CBL wählen SAT wählen CBL/SAT wählen

11 HDMI 2 HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen HDMI 2 wählen

12 AUX 1 Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen Aux 1 wählen

13* AUX 2 Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen Aux 2 wählen

15* HDMI 3 HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen HDMI 3 wählen

16 Sleep/CH+

17 Test Tone Testton Suchen

18 AM/FM Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen Tuner wählen

19 Vol Up Lautstärke + Lautstärke + Lautstärke + Lautstärke + Lautstärke + Titel Lautstärke + Lautstärke + Lautstärke +

20 CH-

21 OSD OSD Program OSD Live TV OSD OSD OSD

22 TV

23 Vol Down Lautstärke - Lautstärke - Lautstärke - Lautstärke - Lautstärke - Lautstärke - Lautstärke - Lautstärke -

24 CH./Guide

25 Speaker Menu

26 Up

27 Left

28 OK OK Enter Enter Auswählen Enter Enter Enter Set/Enter

29 Right

30 Down

31 Digital/Exit

32 Delay/Prev. Ch.

331111 111111

342222 222222

353333 333333

364444 444444

AVR-Funktion DVD CD/CD-R Tape VCR (VID1) TiVo

Sleep-Abschalt-

funktion

Kanallautstärke

anpassen

Lautsprecher

anpassen

Bewege/regel nach

oben

Bewege/regel nach

Links

Bewege/regel nach

Rechts

Bewege/regel nach

Unten

Digitaleingang

wählen

Verzögerung

einstellen

Audio Kanal + Kanal + Audio Kanal + Kanal + Kanal +

Disk-Menü oder

Title

TV/DVD oder V.

Aus

Titel- oder Disk-

Menü

Menü oder Setup Intro Suche Menü Menü Setup Menü Menü Menü

Hoch Hoch Hoch Hoch Hoch Hoch Hoch

Links Links Links Links Links Links Links

Rechts Rechts Rechts Rechts Rechts Rechts Rechts

Runter Runter Runter Runter Runter Runter Runter

Öffnen/Schließen

Zurück oder Status Öffnen/Schließen Status Vorh Kanal Vorh Kanal Vorh Kanal

CD-R wählen Kanal - Kanal - Info Kanal - Kanal - Kanal -

Wahl d. Eingangs TV/VCR TV Eingang TV/CBL TV/SAT TV/Video

Wiedergabe

fortsetzen

®

(VID1)

Einschalten/Aus-

schalten

EPG Disk Menü Info/EPG Info/EPG EPG

Zurück/Ausgang-

Prev

DMC (VID 1/
HDMI 1/2/3)

Einschalten Einschalten Einschalten Einschalten

Öffnen/Schließen

CBL (VID2) SAT (VID2)

HDMI

1/2/3

DEUTSCH

* HINWEIS: Es gibt keine Taste mit der Nummer 14.

33

AVR 156

Anhang

Tabelle A10 – Fernbedienungsfunktionen, Fortsetzung

Tasten-Bezeich-

Nr.

nung

375555 555555

386666 666666

397777 777777

408888 888888

41 Tun-M Suchmodus

429999 999999

430000 000000

44 Memory Speichern Audio oder Playlist Zeit Qelle (nur DMC250)

45 Tuning Up Sendersuche aufw. Nächstes Kapitel Titel Direktanwahl Abbruch PPV Abbruch

46 Direct

47 Clear Löschen Löschen Löschen Löschen Löschen Löschen Bybass Nächstes

48 Preset Up

49 Tuning Down Sendersuche abw. Vorheriges Kapitel Track Increment

50 Tone Klangeinstellungen V-aus

51

RDS RDS

52 Preset Down

53 M1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1 Makro 1

54 M2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2 Makro 2

55 M3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3 Makro 3

56 M4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4 Makro 4

57 Night

58 Skip Down Skip – (DVD) Ein Schritt – Skip – Suche – Thumbs Down Skip – Skip – (DVD) Skip – (DVD)

59 Skip Up Skip + (DVD) Ein Schritt + Skip + Suche + Thumbs Up Skip + Skip + (DVD) Skip + (DVD)

60 Dim Dimmer Dimmer Dimmer

61 Rewind#

62 Play  Wiedergabe (DVD) Wiedergabe Wiedergabe

63 FF 

64 Record Aufnehmen Aufnehmen/Pause Aufnehmen Aufnehmen Aufnehmen

65 Stop Stop (DVD) Stop Stop Stop Stop Stop Stop Stop (DVD) Stop (DVD) Stop

66 Pause Pause (DVD) Pause Pause Pause Pause Pause Pause (DVD) Pause (DVD) Pause

AVR-Funktion DVD CD/CD-R Tape VCR (VID1) TiVo

Direkte Eing. der

Senderfreq.

Nächster Sender-

speicher

Vorheriger Sender-

speicher

Nachtmodus

wählen

Suche rückw.

(DVD)

Suche vorw.

(DVD)

Kapitel + oder

Zoom

Kamerawinkel

Langsam vor­waärtsspulen

Nächste Disk Nächste Disk Skip Abspielmodus

Langsamer

Rücklauf

Untertitel an/aus CDP-auswählen Untertitel

Suche rückw. Suche rückw. Schneller Rücklauf Schneller Rücklauf Suche rückw. Suche rückw.

Suche vorw. Suche vorw. Schneller Vorlauf Schneller Vorlauf Suche vorw. Suche vorw.

Wiederholen Zoom

Zufällige Wieder-

gabe

+10 Musik Alt

R. Wiedergabe/F.

Wiedergabe

Wiedergabe Wiedergabe Wiedergabe Wiedergabe (DVD) Wiedergabe (DVD) Wiedergabe

®

(VID1)

DMC (VID 1/
HDMI 1/2/3)

Kamerawinkel FAV FAV Kamerawinkel/FAV

CBL (VID2) SAT (VID2)

Suche rückw.

(DVD)

Suche vorw.

(DVD)

Suche rückw.

(DVD)

Suche vorw.

(DVD)

HDMI

1/2/3

Suche rückw.

Suche vorw.

* HINWEIS: Es gibt keine Taste mit der Nummer 14.
Himweis: Wird eine der Tasten zur WIedergabesteuerung gedrückt, während sich die Fernbedienung gerade im AVR oder Video2-Modus befindet, wechselt die Fernbedienung automa-

tisch in den DVD-Modus und die Tasten werden den DVD-Spieler steurern. Drücken Sie anschließend wieder eine Taste des ursprünglichen Modus (z.B. die Lautstärketasten für den
AVR) kehrt die Fernbedienung in den ursprünglichen Modus zurück. Für weitere Informationen dazu lesen Sie "

34

Geräteübergreifende Programmierung

" auf Seite 22.

AVR 156

Tabelle A11 - Produktcodes für die Fernbedienung: TV

Anhang

TV-Hersteller/-Marke Codenummer für die Fernbedienung

ADMIRAL 192

ANAM 045 106 109 112 122

AOC 037 122 123 128

AUDIOVOX 012

BLAUPUNKT 084

BROKSONIC 205 206

CITIZEN 045 123 128 132

CONTEC 045

CRAIG 045 157 158 159

CROWN 045 132

CURTIS MATHES 123 128 132

DAEWOO

DAYTRON 128 132

DYNATECH 063

DYNEX 014

ELECTROHOME 115 132

045 087 102 105 106 108 111 114 116 119 127 128 132

TV-Hersteller/-Marke Codenummer für die Fernbedienung

KTV 045 123 132 162

LG/GOLDSTAR 002 013 101 110 122 128 132

LLOYTRON 172 173

LODGENET 069

LXI 077 145 148

MAGNAVOX 030 040 123 128 132 145 148

MARANTZ 115 123 148

MEMOREX 069 128

METZ 084

MGA 115 123 128

MITSUBISHI 077 115 123 128 160 167 168

MTC 175 176

NATIONAL 148 177 179 180 181 182

NEC 010 115 121 123 125

OLEVIA 007

OPTONICA 007

DEUTSCH

EMERSON 045 123 128 132 139 157 158 159 162 205

FUNAI 045

FUJITSU 041 042

FUTURETECH 045

GE 029 087 121 123 128 133 145 159 163

GRUNDIG 193

HALLMARK 128

HARMAN KARDON 201

HITACHI 123 128 132 144 147

HYTEK 016

INKEL 120

JC PENNEY 115 123 128 132 145

JENSEN 019

JVC 079 087 134

KEC 045

KLH 006

ORION 207 208 209 210 211

PANASONIC 087 148 169

PHILCO 045 115 123 128 132 148

PHILIPS 033 034 035 036 123 128 132 145 148

PIONEER 024 123 128

POLAROID 003 004 005 006 043

PORTLAND 128 132

PROSCAN 133

PROTON 008 059 122 128 132 165

QUASAR 032 087

RADIO SHACK 045 128 132 180 196 197

RCA 021 115 123 128 133 145 161 163

REALISTIC 045 167 196

RUNCO 044 046 152 153

SAMPO 059 123 128

SAMSUNG 020 022 124 128 132 145

35

AVR 156

Anhang

Tabelle A11 – Produktcodes für die
Fernbedienung: TV -Fortsetzung

TV-Hersteller/-Marke Codenummer für die Fernbedienung

SANYO 026 054

SCOTT 045 128 132

SEARS 128 132 145

SHARP 077 128 132

SIEMENS 084

SIGNATURE 069

SONY 028 031 117 130 136 194 212

SOUNDESIGN 045 128

SYLVANIA 025 123 128 145 148

SYMPHONIC 184

TANDY 077

TATUNG 063

TECHNICS 181

TECHWOOD 128

TEKNIKA 045 069 115 123 128 132

Tabelle A12 - Produktcodes für die
Fernbedienung: VCR (Videorekorder)

VCR-Hersteller/-Marke Codenummer für die Fernbedienung

AIWA 040

AKAI 048 108 109 126

APPLE TV 016

AUDIO DYNAMICS 018 048

BROKSONIC 110 147

CANON 135 140

CAPEHART 094

CITIZEN 134

CRAIG 045 116

DAEWOO 017 094 104

DAYTRON 094

DBX 018 048

DYNATECH 040

EMERSON 013 040 042 110 112

FISHER 017

TELERENT 069

TERA 156

THOMSON 190 191

TIVO 051 052 und siehe

TMK 128

TOSHIBA 063 129 202

TOTEVISION 132

VIDEO CONCEPTS 160

VIDTECH 128

VIEWSONIC 011 038 039 047

VIZIO 001 002

WARDS 069 128 132 148

WESTINGHOUSE 017 018 023

YAMAHA 123 128

YORK 128

ZENITH 069 090

Tabelle A12

FUNAI 040

GE 076 095 124

HARMAN KARDON 002 003 018 049

HITACHI 040 048

JC PENNEY 018 045

JENSEN 048

JVC 018 048 111 132

KENWOOD 020 048

LG/GOLDSTAR 018 107

LLOYD 040

LXI 020 040

MAGNAVOX 040

MARANTZ 018

MEMOREX 017 020 040 052 053 054 076 142

MGA 049

MITSUBISHI 049 131

MULTITECH 040

36

AVR 156

Anhang

Tabelle A12 - Produktcodes für die Fernbedienung:
VCR (Videorekorder) -Fortsetzung

VCR-Hersteller/-Marke Codenummer für die Fernbedienung

SYLVANIA 040

SYMPHONIC 040

TANDY 017 040

TEAC 040 048

TEKNIKA 040

THOMAS 040

TiVo 004 005 006 007 008 009 011 012

TMK 013

TOSHIBA 112 155

TOTEVISION 045

UNITECH 045

VECTOR RESEARCH 018

VIDEO CONCEPTS 018 040

VIDEOSONIC 045

WARDS 040 045 112

Tabelle A13 - Produktcodes für die
Fernbedienung: CD-Spieler -Fortsetzung

CD-Spieler-Hersteller/-Marke

CLARINETTE 166

DENON 187 188 213

EMERSON 052 093 108

FISHER 055 095

FUNAI 126

GE 164

HAITAI 099 214

HARMAN KARDON 001 002 025 054 190

HITACHI 093

INKEL 216

JC PENNEY 098 147

JENSEN 153

JVC 176 195 196

KENWOOD 030 062 078 079 148 151 176 178 181

LG/GOLDSTAR 016 087

Codenummer für die Fernbedienung

DEUTSCH

YAMAHA 018 040 048

ZENITH 040 050 076 083

Tabelle A13 - Produktcodes für die Fernbedienung: CD-Spieler

CD-Spieler-Hersteller/-Marke

ADCOM 063 069

AIWA 072 111 118 156 170

AKAI 050 177 184

AUDIO TECHNICA 053

AUDIOACCESS 125

AUDIOFILE 211

BSR 044

CALIFORNIA AUDIO 109

CAPETRONIC 070

CARRERA 087

CARVER 136 140 141 143 144 145 185 186

Codenummer für die Fernbedienung

LOTTE 108

LUXMAN 077 102

LXI 164

MAGNAVOX 039 113

MARANTZ 058 084 191 192 193

MCINTOSH 194

MCS 080 098

MITSUMI 152

MODULAIRE 166

NAD 013 074 197 198

NAKAMICHI 199 200 201

NEC 069

NIKKO 053 055

ONKYO 037 038 045 046 171 175 202 203

OPTIMUS 065 089 091 092 099 104 212

PANASONIC 075 109 119 158 183 204

PHILIPS 039 138 149 209

CASIO 117 166

PIONEER 071 094 100 112 123 131 161 162 215

37

AVR 156

Anhang

Tabelle A13 - Produktcodes für die
Fernbedienung: CD-Spieler -Fortsetzung

CD-Spieler-Hersteller/-Marke

PROTON 210

RADIO SHACK 126 166 213

RCA 024 081 093 150

REALISTIC 058 093 095 104 105 108 164 166

SANSUI 047 081 134 157 172

SANYO 033 082 095

SCOTT 108

SHARP 058 105 114 151 159 167 180 181

SHERWOOD 003 041 058 105 133

SONY

SOUNDSTREAM 124

SYMPHONIC 059 110

TAEKWANG 177

TEAC 011 058 085 086 106 107 110 121 137 146 154

THETA DIGITAL 039

TOSHIBA 013 074 097 151 155 173

Codenummer für die Fernbedienung

103 115 116 118 132 139 163 205 206 207 208
212 217

Tabelle A14 - Produktcodes für die
Fernbedienung: DVD-Spieler -Fortsetzung

DVD-Spieler-Hersteller/-Marke

MITSUBISHI 023

NAD 062

ONKYO 009 048

PANASONIC 008 024 030 044

PHILIPS 016 056

PIONEER 018 027 041 065

PROCEED 060

PROSCAN 004 103

RCA 004 103

SAMSUNG 017 053 054

SHARP 028

SONY 011 012 015 043 045

THOMSON 004 103

TOSHIBA 009 058 067

YAMAHA 030 063

ZENITH 005 055 064

Codenummer für die Fernbedienung

VECTOR RESEARCH 087

VICTOR 120 130

WARDS 095

YAMAHA 019 031 053 061 135 169

YORK 166

Tabelle A14 - Produktcodes für die Fernbedienung: DVD-Spieler

DVD-Spieler-Hersteller/-Marke

APEX DIGITAL 061

DENON 019 020 051

GE 004 103

HARMAN KARDON 001 002 003

JVC 006

LG/GOLDSTAR 005 010 055 064 066

MAGNAVOX 056

Codenummer für die Fernbedienung

TabTabelle A15 - Produktcodes für die
Fernbedienung: SAT-Empfänger

SAT-Empf.-Hersteller/-Marke

BIRDVIEW 425

CHANNEL MASTER 320 321 325 361

CHAPARRAL 315 316 451

CITOH 360

DIRECTV 309 310 314

DISH NETWORK 364

DRAKE 313 317 318 413 481

DX ANTENNA 331 352 379 483

ECHOSTAR 364 395 397 452 453 463 477 478 484 485

ELECTRO HOME 392

FUJITSU 324 329 334

GENERAL INSTRUMENT 303 311 323 365 403 454 468 474

HITACHI 304 455

Codenummer für die Fernbedienung

MARANTZ 059

38

HOUSTON TRACKER 463

AVR 156

Anhang

Tabelle A15 - Produktcodes für die Fernbedienung:
SAT-Empfänger -Fortsetzung

SAT-Empf.-Hersteller/-Marke

HUGHES 305 306 437 489

JANIEL 366

JERROLD 454 468 484

LEGEND 453

MACOM 317 365 369 370 371

MAGNAVOX 461 473

MEMOREX 453

MITSUBISHI 307

MOTOROLA 312 319

NEXTWAVE 423

NORSAT 373

OPTIMUS 466

PACE 328 487

PANASONIC 353 366 457 469

PANSAT 420

PERSONAL CABLE 418

PHILIPS 375

PICO 407

PRESIDENT 381 404

RCA 301 358 439 458 465 490

REALISTIC 349 480

SAMSUNG 322 326 442

SATELLITE SERVICE CO 335 388

SCIENTIFIC ATLANTA 339 356

SONY 362 405

STAR CHOICE DBS 459

STARCAST 347

SUPER GUIDE 327 423

TELECOM 330 333 390 391 393 409

TOSHIBA 302 426 460 461 462 470

UNIDEN

ZENITH 359 384 385 387 394 419 488

Codenummer für die Fernbedienung

323 332 348 349 350 351 354 355 381 383 389
403 466 479 480

Tabelle A16 - Produktcodes für die
Fernbedienung: Kassettendecks

Kassetten-Deck­Hersteller/-Marke

HARMAN KARDON 001

Codenummer für die Fernbedienung

Tabelle A17 - Produktcodes für die
Fernbedienung: Kabel-Empfänger

Kabel-Empf.-Hersteller/­Marke

ABC 001 011

ALLEGRO 111

AMERICAST 212

ARCHER 112

BELCOR 113

CABLE STAR 033 113

CITIZEN 111

COMCAST 007

DIGI-LINK 114

EAGLE 186

EASTERN 066 070

EMERSON 112

GENERAL INSTRUMENT 001 011 017 096 097 210

GC ELECTRONICS 113

GEMINI 032 060

HAMLIN 056 099 100 101 117 175 208

HITACHI 001 188

JASCO 111

JERROLD 001 002 011 017 073 096 097 162 188 210

LINSAY 118

MACOM 191

MAGNAVOX 017 019 068

MOVIETIME 035 039

NSC 035 190

OAK 197 220

PACE 179

PANASONIC 053 176 177 189 214

PANTHER 114

Codenummer für die Fernbedienung

DEUTSCH

39

AVR 156

Tabelle A17 - Produktcodes für die Fernbedienung:
Kabel-Empfänger -Fortsetzung

Kabel-Empf.-Hersteller/­Marke

PHILIPS 013 019 020 085 090

PIONEER 001 041 119 171 209 215 216

RADIO SHACK 111 112 213

RCA 053 214

RECOTON 116

REGAL 056 099 100 101 208

REMBRANDT 032

SAMSUNG 003 072 186

SCIENTIFIC ATLANTA 183 203 221 222

SEAM 121

SIGNATURE 001 188

Codenummer für die Fernbedienung

Anhang

SPRUCER 053 081 177 189

STARCOM 002 011 163

STARGATE 120

TANDY 024

TELECAPATION 028

TEXSCAN 036

TFC 122

TIVO 029 030 und siehe Tabelle A12

TOCOM 170 205

UNITED CABLE 011

UNIVERSAL 033 034 039 042 113

VIDEOWAY 124 211

VIEWSTAR 019 025 053 086 089 190

ZENITH 065 125 211 219

40

HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA

Harman Deutschland GmbH
Hünderstraße 1, 74080 Heilbronn

© 2011 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.

Harman Kardon und Logic 7 sind Marken der Harman International Industries, Incorporated, eingetragen in den Vereinigten Staaten
und/oder anderen Ländern. EzSet/EQ, Designed to Entertain und das The Bridge III-Logo sind Marken von Harman International
Industries, Incorporated.

Apple, iPhone, iPod,iPod touch, iPod nano und iPod classic sind Marken von Apple Inc., eingetragen in den Vereinigten Staaten und
anderen Ländern.

Blu-ray Disc ist eine eingetragene Marke der Blu-ray Disc Association.

CEA ist eine eingetragene Marke der Consumer Electronics Association.

Hergestellt in Lizenz der Dolby Laboratories. „Dolby“, „ProLogic“, das Doppel-D-Symbol und "Pro Logic" sind eingetragene Marken
der Dolby Laboratories. MLP Lossless ist eine Marke der Dolby Laboratories.

Hergestellt unter Lizenz durch Verwendung der US-Patente 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535;
7,003,467 sowie anderer in den USA und weltweit eingetragener bzw. ausstehender Patente. DTS ist eine eingetragene
Handelsmarke und DTS logos, Symbol, DTS-HD und DTS-HD Master Audio sind Handelsmarken von DTS, Inc. © 1996-2007 DTS, Inc.
Alle Rechte vorbehalten.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC,
eingetragen in den Vereinigten Staaten und/oder anderen Ländern.

TiVo ist eine eingetragene Marke von TiVo Inc.

Alle Leistungsmerkmale und technischen Daten sowie die äußere Gestaltung können sich ohne vorherige Ankündigung ändern.

www.harmankardon.com
