AVR 156

Audio/videovastaanotin

Omistajan Käsikirja

SUOMI

AVR 156 Sisällysluettelo

JOHDANTO 3
TOIMITUKSEEN KUULUVAT LISÄLAITTEET 3
TÄRKEITÄ TURVALLISUUSTIETOJA 3
AV-VASTAANOTTIMEN SIJOITTAMINEN 3
ETUPANELIN HALLINTAPAINIKKEET 4
TAKAPANEELIN LIITÄNNÄT 6

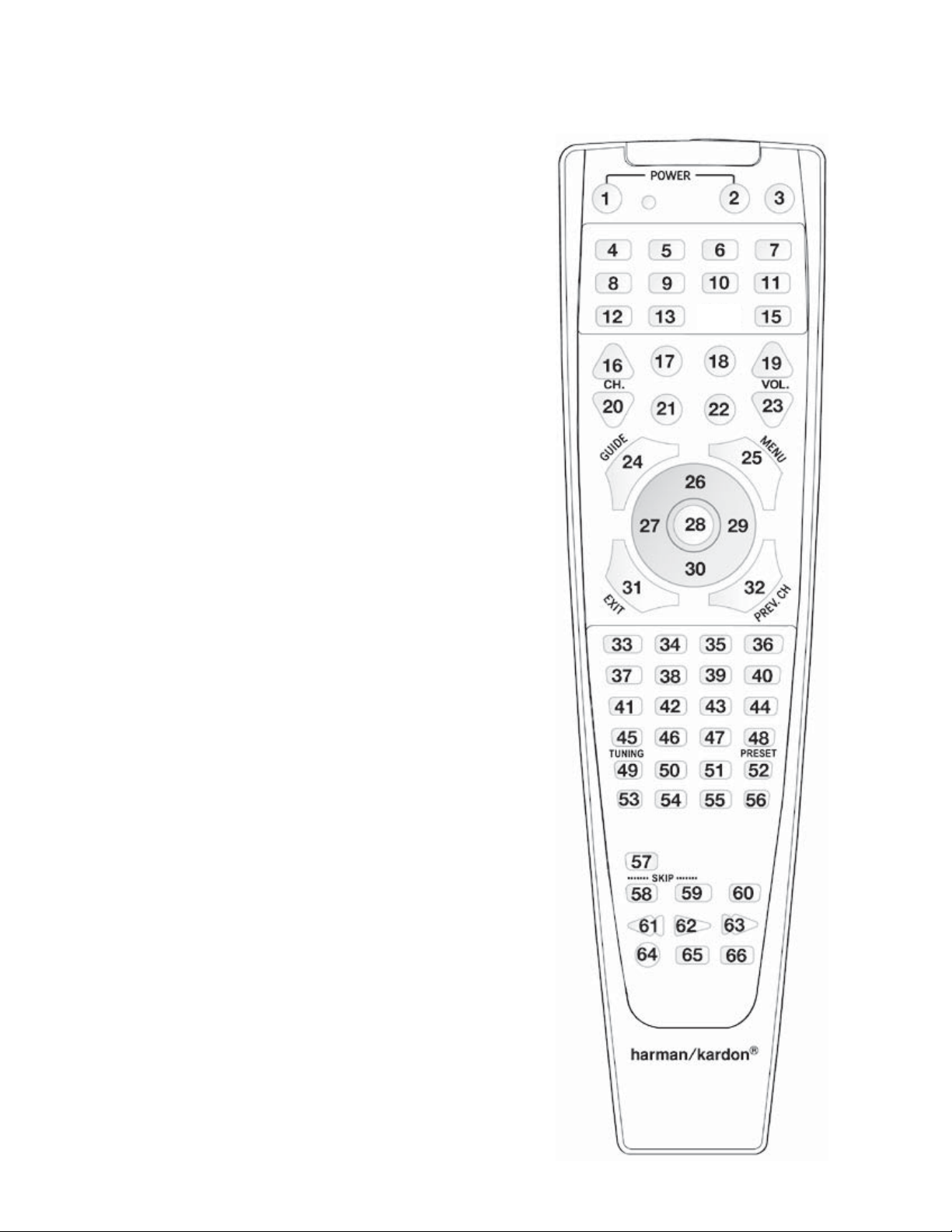

JÄRJESTELMÄN KAUKOSÄÄDINTOIMINNOT 8
JOHDANTO KOTITEATTERIIN 10

TYYPILLINEN KOTITEATTERIJÄRJESTELMÄ 10
MONIKANAVAINEN ÄÄNI 10
SURROUND-TILAT 10

KAIUTTIMIEN SIJOITTELU 10

VASEMMAN, KESKI- JA OIKEANPUOLEISEN
KAIUTTIMEN SIJOITTAMINEN. 10

SURROUND-KAIUTTIMIEN SIJOITTAMINEN 10
SUBWOOFERIN SIJOITTAMINEN 10

KOTITEATTERIJÄRJESTELMÄN LIITÄNNÄT 11

KAIUTTIMEN LIITÄNNÄT 11
SUBWOOFERIN LIITÄNNÄT 11
LÄHDELAITTEIDEN LIITÄNNÄT 11
VIDEON LIITÄNNÄT 12
RADIOLIITÄNNÄT 12
USB-PORTTI 12

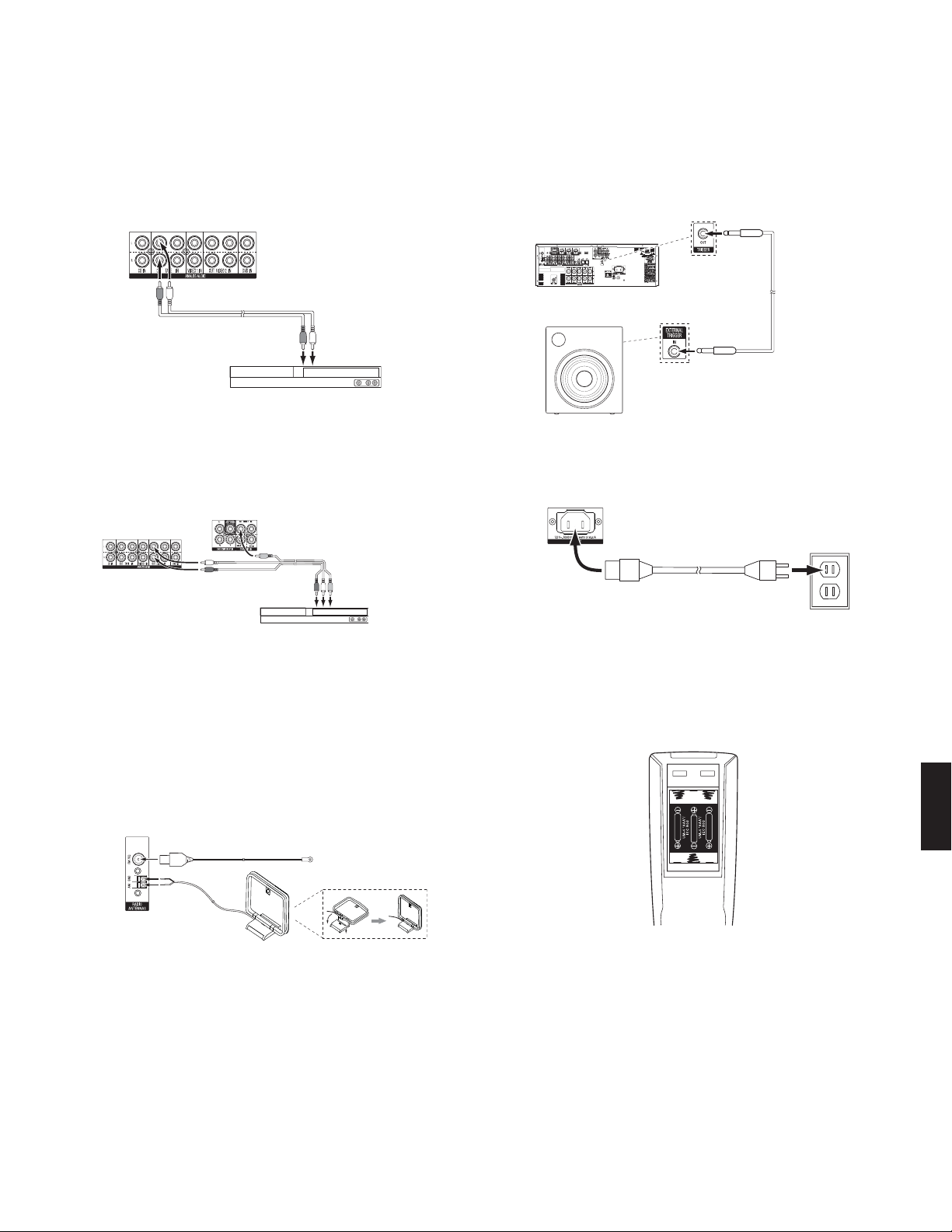

KYTKENTÖJEN TEKEMINEN 13

KAIUTTIMIEN LIITTÄMINEN 13
SUBWOOFERIN LIITTÄMINEN 13
TELEVISION TAI VIDEONÄYTÖN LIITTÄMINEN 13
LIITÄ LÄHDELAITTEESI 13
LIITÄ RADIOANTENNIT 15
12V TRIGGER-ULOSTULON LIITTÄMINEN 15
LIITÄ VERKKOVIRTAAN 15

KAUKO-OHJAIMEN ASETUKSET 15

ASETA PARISTOT KAUKOSÄÄTIMEEN 15
OHJELMOI KAUKO-OHJAIN OHJAAMAAN

LÄHDELAITTEITA JA TV:TÄ 16

AV – VASTAANOTTIMEN ASETUKSET 16

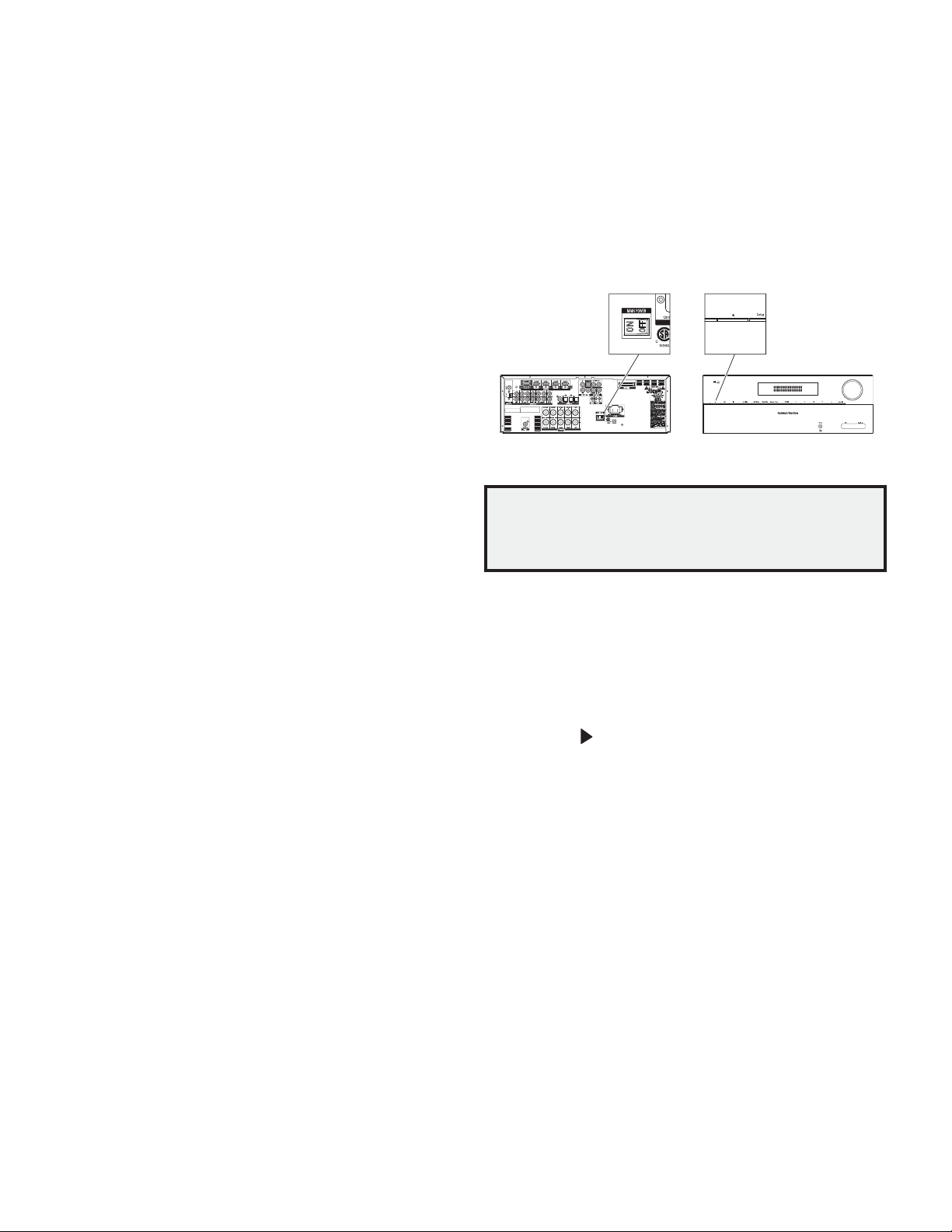

KYTKE AV-VASTAANOTIN PÄÄLLE 16
RUUTUVALIKKOJÄRJESTELMÄN KÄYTTÖ 16
KONFIGUROI AVR KAIUTTIMILLESI 17
DIGITAALISTEN AUDIOLIITÄNTÖJEN VALINTA 18
LISÄSYÖTTÖASETUKSIEN VALIKKOVALINNAT 19

AVR:N KÄYTTÖ 19

ÄÄNENTASON HALLINTA 19
ÄÄNEN MYKISTYS 19
KUUNTELU KUULOKKEILLA 19
LÄHTEEN VALINTA 19
VIDEON VIANETSINTÄ-VINKKEJÄ 19
FM- JA AM-RADION KUUNTELU 20
SURROUND-TILAN VALINTA 20

LISÄTOIMINNOT 20

ÄÄNEN KÄSITTELY JA SURROUND-ÄÄNI 20
JÄRJESTELMÄN ASETUKSET 22
KAUKOSÄÄTIMEN JATKO-OHJELMOINTI 22
TALLENTAMINEN 22
LEPOTILAN AJASTIN 23
KAUKOSÄÄTIMEN PALAUTUS 23
PROSESSORIN PALAUTUS 23

MUISTI 23
VIANETSINTÄ 24
TEKNISET TIEDOT 25
LIITTEET 26

2

AVR 156

Johdanto, Toimitukseen kuuluvat lisälaitteet,

Tärkeitä turvallisuustietoja

ja AV-vastaanottimen sijoittaminen

Johdanto

Kiitos kun valitsit tämän Harman Kardon -tuotteen!

Jo yli viidenkymmenen vuoden ajan Harman Kardonin tehtävä on ollut jakaa rakkaus
musiikkiin ja viihteeseen käyttämällä viimeisintä teknologiaa laadukkaan toiminnan
saavuttamiseksi. Sidney Harman ja Bernard Kardon keksivät vastaanotinkomponinentin,
joka yksinkertaistaa kotiteatteria ilman, että se heikentää laitteiden toimintaa. Vuosien
kuluessa Harman Kardonin tuotteet ovat kehittyneet helppokäyttöisemmiksi samalla kun
niihin on lisätty ominaisuuksia ja ne kuulostavat entistä paremmilta.

AVR 156 5.1-kanavainen digitaalinen audio/video-vastaanotin (AVR) jatkaa tätä
perinnettä eräillä edistyneimmistä audio-ja videoprosessointi-ominaisuuksista ja ja
kuuntelu-ja katseluvaihtoehtojen monipuolisilla valinnoilla.

Saadaksesi parhaimman nautinnon uudesta AVR-laitteestasi, lue tämä käyttöohje ja
palaa siihen takaisin, kun olet tutustunut tarkemmin laitteen ominaisuuksiin ja toimin­toihin.

Jos sinulla on kysyttävää tästä tuotteesta, sen asentamisesta tai toiminnasta, ota
yhteyttä Harman Kardon-jälleenmyyjääsi tai asentajaan, tai käy internet-sivuillamme
osoitteessa www. harmankardon.com.

Toimitukseen kuuluvat lisälaitteet

Seuraavat lisälaitteet kuuluvat mukaan AVR-laitteen toimitukseen. Jos joku näistä
puuttuu, ota yhteyttä Harman Kardon-jälleenmyyjääsi tai asentajaan, tai käy internet­sivuillamme osoitteessa www. harmankardon.com

Järjestelmän kauko-ohjain s
AM-kehäantenni s
FM-lanka-antenni s
Kolme AAA-paristoa s
AC-virtajohto s

TÄRKEITÄ TURVALLISUUSTIETOJA

Varmista pääjännite ennen käyttöä

AVR 156 on suunniteltu käytettäväksi 220 – 240-volttiselle vaihtovirralle (AC). Muuhun
kuin AVR-laitteellesi tarkoitettuun virtaan liittäminen voi aiheuttaa turvallisuusriskin ja
tulipaloriskin, ja voi vaurioittaa laitetta. Jos sinulla on kysyttävää ko. laitteesi jännite­vaatimuksista tai alueesi pääjännitteestä, ota yhteyttä jälleenmyyjääsi ennen kuin liität
laitteen pistorasiaan.

Älä käytä jatkojohtoja

Turvallisuusriskejä vähentääksesi, käytä vain virtajohtoa, joka kuuluu yksikön toimituk­seen. Emme suosittele jatkojohtojen käyttämistä tässä laitteessa. Kuten kaikkien säh­kölaitteiden ollessa kyseessä, älä aseta virtajohtoja mattojen alle tai jätä niitä painavien
esineiden alle. Vaurioituneet sähköjohdot täytyy vaihtaa välittömästi tehtaan määräyksiä
vastaavan johtoon pätevän huoltoyhtiön toimesta.

Käsittele AC-virtajohtoa varovasti

Kun irrotat virtajohdon AC-pistorasiasta vedä aina pistokkeesta, älä koskaan johdosta.
Jos et tule käyttämään AVR-laitettasi pitkään aikaan, irrota virtajohto AC-pistorasiasta.

Älä avaa koteloa

Laitteen sisällä ei ole mitään komponentteja, joita käyttäjä voi itse huoltaa. Kotelon
avaaminen voi aiheuttaa sähköiskun vaaran ja muutosten tekeminen tuotteeseen voi
mitätöidä oikeuden takuuseen. Jos vettä tai metallinen esine, kuten paperiliitin, johto
tai niitti putoaa vahingossa yksikköön, irrota laite AC-virtalähteestä välittömästi ja ota
yhteyttä pätevään huoltoliikkeeseen.

AV-vastaanottimen sijoittaminen

Sijoita AV-vastaanotin kiinteälle ja tasaiselle alustalle. Varmista, että alusta ja mahdol- s
liset kiinnitysosat pystyvät kannattamaan laitteen painon.

Huolehdi, että AV-vastaanottimen ala-ja yläpuolella on riittävästi tilaa ilmanvaihtoa s
varten. Jos asennat AV-vastaanottimen kaappiin tai muuhun suljettuun paikkaan,
huolehdi riittävästä jäähdytysilmasta kaapin sisällä. Tulee kaappiin viedä jäähdytysil­maa. Joissakin tapauksissa saatetaan tarvita tuuletin.

Älä tuki ilmastointiaukkoja AV-vastaanottimen päällä tai aseta esineitä suoraan lait- s
teen päälle.

Älä aseta AV-vastaanotinta suoraan matolle. s
Älä aseta AV-vastaanotinta kosteisiin, äärimmäisen kuumiin tai kylmiin paikkoihin, s

lähelle lämpöpattereita tai lämmönlähteitä tai suoraan auringonvaloon.

SUOMI

3

AVR 156

Etupanelin hallintapainikkeet

Etupanelin hallintapainikkeet

Virran merkkivalo Viestinäyttö

Virtapainike Vasen/oikea-

Kanavantason

hallintapainike

painikkeet

Ylös/alas-painikkeet/

Viritys-painikkeet

Surround-tilan

valintapainikkeetAsetuspainikeInfrapuna-anturi

Kuulokeliitin

Äänenvoimak­kuuden säädin

USB-portti Lisä analoginen

audiotuloliitäntä:

Viritystila-painike Digitaalinen

tulopainike

Surround-tilan
luokkapainike:

Lähteen valinta-

painikkeet

4

AVR 156

Etupaneelin hallintapainikkeet, jatkoa

Etupaneelin hallintapainikkeet, jatkoa

Virran merkkivalo: tällä LED-valolla on kolme mahdollista tilaa:

LED on pois päältä: Osoittaa, että AVR on irrotettu tai takapaneelin päävirtakytkin on s
pois päältä.

LED hehkuu keltaisena: Osoittaa, että AVR on valmiustilassa. s
LED hehkuu valkoisena: Osoittaa, että AVR on päällä. s

TÄRKEÄÄ HUOMIOITAVAA: Jos PROTECT-viesti tulee näkyviin AVR:n etupaneelin
viestinäyttöön, kytke AVR pois päältä ja irrota sen virransyöttö. Tarkasta kaikki
johdot mahdollisen oikosulun varalta ( “+” ja “–” johtimet, jotka koskettavat toisiaan
tai molemmat koskettavat samaa metalliosaa). Jos oikosulkua ei löydy, tuo laite
valtuutettuun Harman Kardonin asiakaspalveluun tarkastettavaksi ja korjattavaksi
ennen kuin käytät laitetta uudelleen.

Infrapuna-anturi: Tämä anturi vastaanottaa infrapunakomentoja kaukosäätimeltä. On
tärkeä varmistaa, ettei anturin edessä ole mitään.

Asetuspainike: Paina tätä painiketta valitaksesi korostettuna näkyvä valikon kohta.
Viestinäyttö: Useita eri viestejä tulee näkyviin tällä kaksirivisellä näytöllä vastauksina

komentoihin ja tulevan signaalin muutoksiin. Normaalitoiminnassa nykyisen lähteen nimi
näkyy ylimmällä rivillä, kun surround-tila näytetään alimmalla rivillä. Kun ruutunäytön
valikkojärjestelmä (OSD) on käytössä, nykyiset valikkoasetukset tulevat näkyviin.

Surround-tilan valintapainikkeet: Kun olet valinnut halutun surround-tilaluokan, paina
näitä painikkeita valitaksesi luokan tietyn tilan, kuten vaihtaaksesi Dolby
II -elokuvatilasta logic 7® -elokuvatilaan. Surround-tilan saatavuus riippuu lähteen
tulosignaalin luonteesta, eli digitaalinen vs. analoginen, signaaliin koodattujen kanavien
määrästä.

Äänenvoimakkuuden säädin: Käännä tätä nappia lisätäksesi tai vähentääksesi
äänenvoimakkuuden tasoa.

®

Pro Logic®

Virtapainike: Paina tätä painiketta kytkeäksesi AVR:n päälle tai laittaaksesi sen
valmiustilaan.

Viritystilapainike: Tämä painike vaihtelee manuaalisen (taajuus kerrallaan) ja
automaattisen (etsii taajuuksia joiden signaalinvahvuudet ovat riittäviä) viritystilan välillä.
Se myös vaihtaa tilaa stereo- ja mono-tilojen välillä kun FM-kanava on viritettynä.

Kanavantason hallintapainike: Paina tätä painiketta aktivoidaksesi kanavantason
säätöominaisuuden. Tämän painikkeen painamisen jälkeen käytä ylös/alas-painikkeita
valitaksesi säädettävän kanavan ja käytä vasen/oikea-painikkeita säätääksesi kanavan
tason.

Digitaalinen tulo-painike: Paina tätä painiketta vaihtaaksesi audiotulon nykyiselle
lähteelle. Käytä vasen/oikea-painikkeita selataksesi saatavilla olevien tulojen välillä.
Vaikka voit valita minkä tahansa digitaalisen audiotulon mihin tahansa lähteeseen,
analogiset tulot ovat kaikki pysyvästi osoitettuja niille osoitetuille lähteille.

Vasen/oikea-painikkeet: Käytä näitä painikkeita navigoidaksesi AVR:n valikoissa.
Ylös/alas-painikkeet/Viritys-painikkeet: Käytä näitä painikkeita navigoidaksesi

AVR:n valikoissa. Kun radio on aktiivisena lähteenä, käytä näitä painikkeita virittääksesi
kanavia viritystilan asetuksen mukaisesti (

Surround-tilan luokkapainike: Paina tätä painiketta valitaksesi surround-äänen luokka.
Kukin painallus vaihtaa surround-tilan luokkaa: Automaattinen valinta, virtuaalinen,
stereo, elokuva, musiikki ja videopeli. Vaihtaaksesi tiettyä luokan surroundääni-tilaa,
käytä Surround-tilan valintapainikkeita. Katso lisätietoja surround-tiloista kohdasta

Äänenkäsittely ja surround-ääni

Kuulokeliitin: Liitä 1/4"-stereokuulokeliitin tähän liitäntään henkilökohtaista kuuntelua
varten.

Lähteen valinta-painikkeet Paina näitä painikkeita valitaksesi aktiivisen lähteen.
USB-portti: Voit käyttää tätä porttia ohjelmistopäivityksiin, joita voidaan tarjota

tulevaisuudessa. Älä liitä tallennuslaitetta, oheislaitetta tai tietokonetta tähän, ellei niin
ole neuvottu osana päivitystoimenpiteitä.

Ylimääräinen analoginen audiotuloliitäntä: Liitä tähän väliaikaisesti käytettävä
lisälähdekomponentti, kuten videokamera, kannettava musiikkisoitin tai pelikonsoli.

sivulla 20.

katso yllä).

SUOMI

5

AVR 156 Takapaneelin liitännät

Takapaneelin liitännät

®

monitorin

HDMI

lähtöliitäntä

Radioantenniliitäntä

HDMI-tuloliitännät

Komposiittimonitorin

tuloliitäntä

DVD komponentti-

videotuloliitäntä

Digitaaliset

audiotuloliitännät

Video 2 lähtöliitäntä

Komposiittivideotuloliitännät

Analogiset

videoliitännät

Analoginen audiotulo/

lähtö-liitännät

Subwoofer

-liitäntä

6

Kaiuttimen liitännät

Päävirtakytkin

12V trigger-liitäntä

AC-tuloliitäntä

AVR 156

Takapanelin liitännät, jatkoa

Takapanelin liitännät, jatkoa

Radioantenniliitännät: Liitä mukana tulevat AM- ja FM-antennit vastaaviin liittimiin

radiosignaalin vastaanottamiseksi.
HDMI-monitorilähtöliitäntä: Jos televisiossasi on HDMI-liitäntä ja sinulla on HDMI- tai

komponenttivideolähdelaitteita, käytä HDMI-kaapelia (ei kuulu toimitukseen) liittämään
se AVR:n HDMI-monitorilähtöliitäntään.

Huomioita HDMI-monitorilähtöliitännän käyttämisestä:

Kun liitetään DVI-näyttö HDMI-monitorilähtöliitäntään, käytä HDMI-DVI-sovitinta ja s
tee erillinen ääniliitäntä.

Varmista, että HDMI-näyttö on HDCP-yhteensopiva. Jos ei ole, älä liitä sitä HDMI:n s
kautta; käytä analogista videoliitäntää sen sijaan ja tee erillinen audioliitäntä.

HDMI-tuloliitännät: HDMI (High-Definition Multimedia Interface®) ominaisuus on
digitaalisien ääni- ja videosignaalien lähettämiseen tarkoitettu yhteys laitteiden välille.
Jos lähdelaitteissasi on HDMI-liitännät, niiden käyttäminen tarjoaa parhaan mahdollisen
videon ja äänen laadun. Koska HDMI-kaapelit siirtävät sekä digitaalista video- ja
audiosignaalia, sinun ei tarvitse tehdä mitään ylimääräisiä audioliitäntöjä laitteisiin, jotka
liität HDMI-liitäntöjen kautta. Katso lisätietoja

Komposiittivideomonitorin lähtöliitäntä: Jos televisiossasi tai videonäytössä ei
ole HDMI-liitäntää, tai jos televisiossasi on HDMI-liitäntä, mutta

lähdelaitteita pelkästään komposiittivideoliitännöillä

kuulu toimitukseen) liittääksesi AVR:n komposiittivideomonitorilähtöliitännän televisiosi
komposiittivideotuloliitäntään.

DVD komponenttivideotuloliitäntä: Jos Blu-ray Disc
HDMI-liitäntää, mutta siinä on komponenttivideoliitäntä, komponenttivideoliitännän
käyttäminen tarjoaa parhaimman videonlaadun. Sinun täytyy tehdä myös audioliitäntä
soittimestasi AVR-laitteeseen.

Laitteiden liittäminen

, käytä komposiittivideokaapelia (ei

™

sivulla 13.

yhdistät joitakin

tai DVD-soittimessasi ei ole

Digitaaliset audiotuloliitännät: Jos lähdelaitteissasi, jossa ei ole HDMI-liitäntää,
on digitaaliset lähdöt, liitä ne AVR:n digitaalisiin audioliitäntöihin. HUOMAA: Tee vain
yhdentyyppisiä digitaalisia liitäntöjä (HDMI, optinen tai koaksaali) kustakin laitteesta.
Katso lisätietoja

Video 2 lähtöliitäntä: Liitä analogisen videonauhurin videotuloliitäntä AVR:n video 2
lähtöliitäntään. Voit tallentaa mitä tahansa komposiittivideotulosignaalia. HUOMAA:
tallentaaksesi ääntä ja videota lähdelaitteesta liitä AVR:n Video 2 lähtö analogiset
lähtöliitännät analogisen videonauhurin äänituloihin.

Komposiittivideontulon liitännät: Käytä komposiittivideoliityntöjä sellaisille
videolähdelaitteille, joissa ei ole HDMI- tai komponenttivideoliitäntöjä. Sinun täytyy myös
tehdä audioliitäntä lähdelaitteesta AVR-laitteelle. Katso lisätietoja
kohdasta sivulla 13.

Subwoofer-liitäntä: Liitä tämä liitin subwooferiin, jossa on virta päällä ja linjatulo. Katso
lisätietoja

Analogiset audiotulo/lähtöliitännät: Käytä AVR:n analogisia audiotulo/lähtöliitäntöjä
lähdelaitteille, joissa ei ole HDMI- tai digitaalisia ääniliitäntöjä. Käytä Video 2 lähtö- ja
nauhalähtöliityntöjä liittääksesi videonauhurin ja kasettinauhurin audiotulot. Katso
lisätietoja

Kaiutinliitännät: Käytä kaksijohtoista kaiutinjohtoa liittämään kukin liitäntäosio oikeaan
kaiuttimeen. Katso lisätietoja

Päävirtakytkin: Tämä mekaaninen kytkin kytkee AVR:n virransyötön päälle tai pois
päältä. Yleensä se jätetään päälle, eikä sitä voi kytkeä pois päälle tai pois päältä
kaukosäätimellä.

12V trigger-liitäntä: Tämä liitäntä tarjoaa 12V:n jännitteen aina kun AVR on päällä. Sitä
voidaan käyttää kytkemään muut laitteet päälle ja pois, kuten esimerkiksi subwoofer,
jossa on virta päällä.

AC-tuloliitäntä: Sen jälkeen kun olet tehnyt kaikki muut liitännät, kytke mukana tuleva
virtajohto tähän pistorasiaan ja kytkemättömään seinäpistorasiaan.

Laitteiden liittäminen

Subwooferin liittäminen

Laitteiden liittäminen

-kohdasta sivulla 13.

Kaiuttimiesi liittäminen

sivulla 13.

- kohdasta sivulla 13.

-kohdasta sivulla 13.

Laitteiden liittäminen

-

SUOMI

7

AVR 156 Järjestelmän kaukosäädintoiminnot

Järjestelmän kaukosäädintoiminnot

Infrapunalähettimen linssi

Ohjelman osoitin-LED

Virta päällä-painike

Virta pois päältä-painike

AVR-painike

Testisävy-painike:

Uniajastus-painike/Kanava

ylös/alas-painikkeet:

OSD-painike

Kanavantason hallintapainike

Digitaalinen tulopainike

Viritystila-painike

Suora aseman syöttö-painike:

Mykistyspainike

Lähteen valintapainikkeet

Äänenvoimakkuus ylös/alas-painikkeet

Kaiuttimen asetuspainikkeet

OK-painike

Viive-painike

Vasen/oikea/ylös/alas-painikkeet

Numeropainikkeet

Muisti-painike

Tyhjennä-painike

Viritys ylös/alas-painikkeet:

Sävyn hallinta-painike:

Yötila-painike:

Raidan ohitus eteen/taaksepäin - painikkeet:

8

Esiasetettu asema ylös/alas-painikkeet:

RDS-painike

Makropainikkeet

Näytön himmennys-painike:

Siirronhallintapainikkeet:

AVR 156

Järjestelmän kaukosäädintoiminnot, jatkoa

Järjestelmän kaukosäädintoiminnot, jatkoa

Vahvistimen lisäksi voit ohjata kahdeksaa muuta laitetta. Asennusprosessin aikana voit
ohjelmoida kaukosäätimelle koodeja kullekin lähdekomponentille. (Katso

toja kohdasta Ohjelmoi kaukosäädin lähdelaitteiden ja tv:n hallitsemiseksi

Käyttääksesi komponenttia, paina sen lähdevalinta-painiketta vaihtaaksesi kaukosää­timen hallintatilaa.

A-painikkeen toiminto riippuu siitä mitä osaa hallitaan. Katso liitteessä oleva
A10 toimintolistauksista kullekin komponentille. Suurimmalla osalla kaukosäätimessä
olevista painikkeista tietyt toiminnot, vaikka tarkat lähetetyt koodit vaihtelevat riippuen
tietystä hallitusta laitteesta. Johtuen monista eri toiminnosta eri lähdelaitteille, olemme
sisällyttäneet vain muutamia useimmiten käytettyjä toimintoja kaukosäätimessä: kir­jain- ja numeropainikkeet, siirtohallinnat, televisiokanavien hallinta, valikkopääsy ja virta
päälle ja pois. Palauttaaksesi kaukosäätimen AVR:n hallintatilaan milloin tahansa, paina
AVR-painiketta.

Infrapunan lähetinlinssi: Kun kaukosäätimen painikkeita painetaan, infrapunakoodit
lähtetään tämän linssin läpi.

Ohjelman osoitin-LED: Tämä LED syttyy osoittaen useita eri toimintoja kaukosäätimen
ollessa ohjelmointitilassa.

Virta päälle/pois-painikkeet: Paina näitä painikkeita kytkeäksesi AVR:n tai hallittavan
laitteen päälle ja pois. Päävirtakytkin AVR:n takapaneelissa täytyy olla päällä tälle painik­keelle niin että AVR voidaan laittaa päälle ja pois.

Mykistyspainike: Paina tätä painiketta mykistääksesi AVR:n kaiutin-lähtöliitännät ja
kuulokeliitännän. Tallentaaksesi äänen, paina tätä painiketta tai säädä äänenvoimak­kuutta.

AVR-painike: Paina tätä painiketta vaihtaaksesi kaukosäätimen tilan käyttämään AVR­laitetta.

Lähteen valinta-painikkeet: Paina yhtä näistä painikkeista valitaksesi lähdelaitteen,
esim. DVD, AM/FM radio, jne. Tämä toiminto myös kytkee AVR:n päälle ja vaihtaa kau­kosäätimen tilan käyttääkseen valittua lähdelaitetta. HUOMAA: Ensimmäinen Radioläh­teenvalinta-painikkeen painallus vaihtaa AVR:n viimeksi käytettyyn viritintaajuuteen (AM
tai FM). Kukin seuraava painallus vaihtaa taajuutta.

Testisävy-painike: Paina tätä painiketta aktivoidaksesi testisävyn kanavan äänentaso­jen kalibroimiseksi korvakuulolta.

Uniajastus-painike/Kanava ylös/alas-painikkeet: Paina Uniajastus-painiketta akti­voidaksesi uniajastimen, joka kytkee pois AVR:n päältä maksimissaan 90 minuutin ohjel­moidun ajan jälkeen. Kanava ylös/Alas-painikkeilla ei ole vaikutusta AVR-laitteeseen,
vaan niitä käytetään television kanavien ja joidenkin videolähteiden kanavien vaihtoon.

Äänentason säätöpainikkeet: Paina näitä painikkeita nostaaksesi tai laskeaksesi
äänen tasoa.

OSD-painike: Paina tätä painiketta aktivoidaksesi OSD-valikkojärjestelmän.
Kanavantason hallintapainike: Paina tätä painiketta aktivoidaksesi yksittäisen kana-

vatason säädön. Sillä voi vaihtaa helposti kanavatasapainoa, joka soveltuu eri ohjelmiin
tai erilaisiin istumisjärjestelyihin.

Kaiuttimen asetuspainike: Paina tätä painiketta konfiguroidaksesi sen mitkä kaiutti­met sisältyvät järjestelmääsi.

OK-painike: Tätä painiketta käytetään valitsemaan kohtia valikkojärjestelmästä.
Digitaalinen tulo-painike: Paina tätä painiketta valitaksesi tietyn digitaalisen audiotu-

lon (tai analogisen audiotulon) johon lähde on liitetty.
Viive-painike: Tätä painiketta painamalla voit säätä kahdentyyppisiä viiveasetuksia

(käytä ylös/alas-painikkeita selataksesi asetuksien läpi):

A/V Sync: Tällä asetuksella voi uudelleen synkronoida ääni- ja videosignaalit läh- s
teestä eliminoidaksesi puheentahdistusongelman. Puheentahdistuksessa voi ilmetä
ongelmia, kun signaalin video-osio käy läpi lisäprosessointia jommassa kummassa
lähdelaitteessa tai videonäytössä. Käytä vasen/oikea-painikkeita viivyttääksesi ääntä
180 ms:iin asti.

Etu V/Keski/Etu O/Surr O/Surr V/Subwoofer: Näillä asetuksilla voit asettaa viiveen kul- s
lekin kaiuttimella kompensoidaksesi eri etäisyydet, joilla ne voivat olla kuuntelukoh­dasta. Käytä ylös/alas-painikkeita selataksesi läpi kuinkin järjestelmän kaiuttimen ja
käytä vasen/oikea-painikkeita asettaaksesi etäisyyden, jolla kukin kaiutin on kuunte­lukohdasta. Katso

Konfiguroi AVR kaiuttimillesi

Katso

Konfiguroi AVR kaiuttimillesi

Katso

Konfiguroi AVR kaiuttimillesi

sivulla 17.

ohjelmointitie-

sivulla 16).

Taulukko

sivulla 17.

sivulla 17.

Vasen/oikea/ylös/alas-painikkeet: Näitä painikkeita käytetään valikossa siirtymi­seen.

Numeropainikkeet: Käytä näitä painikkeita syöttääksesi numeroita radiokanavataa­juuksille tai valitaksesi esiasetettuja kanavia.

Viritystilapainike: Tämä painike vaihtelee radiokanavia manuaalisen (taajuus kerral­laan) ja automaattisen (etsii taajuuksia joiden signaalinvahvuus on riittävä) viritystilan
välillä. Se myös vaihtaa tilaa stereo- ja mono-tilojen välillä kun FM-kanava on viritet­tynä.

Muisti-painike: Tallentaaksesi nykyisen viritetyn radioaseman, paina tätä painiketta,
paina sitten numeropainiketta.

Suora aseman syöttö-painike: Paina tätä painiketta ennen numeropainikkeiden käyt­tämistä siirtyäksesi radiokanavataajuuksille.

Tyhjennä-painike: Paina tätä painiketta tyhjentääksesi sen radioasemataajuuden, jota
aloit syöttää.

Viritys ylös/alas-painikkeet: Paina näitä painikkeita virittääksesi radioaseman. Riip­puen siitä onko viritystila asetettu manuaaliseksi tai automaattisesti, kukin painallus
joko vaihtaa yhden viritystaajuusyksikön kerrallaan, tai etsii seuraavan korkeamman tai
alemman aseman, jonka signaalinvahvuus on riittävä.

Esiasetettu asema ylös/alas-painikkeet: Paina näitä painikkeita selataksesi läpi esi­asettuja asemia.

Sävyn hallinta-painike: Paina tätä painiketta siirtyäksesi basso- ja diskanttiäänien
hallintaan. Käytä OK-painiketta valitaksesi säädön ja käytä Ylös/alas-painikkeita vaih­taaksesi asetuksia.

RDS-painike: Kun kuuntelet FM-radioasemia, jotka lähettävät RDS-tietoja, tämä painike
aktivoi useita eri RDS-toimintoja.

Yötila-painike: Paina tätä painiketta aktivoidaksesi yötilan erityisesti koodattujen Dolby
Digital-levyjen tai lähetysten kanssa. Yötila pakkaa äänen niin, että kovempiääniset osiot
hiljennetään äänentasoltaan niin, etteivät ne häiritse muita, samalla kun puheääni pysyy
selvänä. Kukin painikkeen painallus siirtyy seuraavien asetusten läpi:

Pois (Off): Pakkausta ei käytössä. Ohjelmassa olevat kovaääniset osiot jäävät sellai- s
siksi kuin ne olivatkin tallennettaessa.

Keski (Mid): Ohjelmassa olevat kovaääniset osiot vähennetään kohtalaisiksi. s
Max: Ohjelmassa olevia kovaäänisiä osioita vähennetään paljon. s

Makropainikkeet: Nämä painikkeet voidaan ohjelmoida käyttämään 19 komennon
sarjaa yhden painikkeen painalluksella. Ne ovat käyttökelpoisia ohjelmointikomentoja
kaikkien komponenttiesi päälle tai pois kytkemiseen, tai että pääset eri komponenttien
erityistoimintoihin siitä laitteesta käsin, mitä juuri nyt käytät. Katso

ohjelmointi

Raidan ohitus eteen/taaksepäin - painikkeet: Näillä painikkeilla ei ole vaikutusta
AVR-laitteeseen, vaan niitä käytetään monien lähdekomponenttien kanssa vaihtamaan
raitoja tai kappaleita.

Näytön himmennys-painike: Paina tätä painiketta himmentääksesi AVR:n etupaneelin
näytön osittain tai kokonaan.

Siirronhallintapainikkeet: Näillä painikkeilla ei ole vaikutusta AVR-laitteeseen, vaan
niitä käytetään monien lähdekomponenttien hallintaan. Oletuksena käytettäessä kau­kosäätimellä AVR-laitetta näillä painikkeilla hallitaan Harman Kardon Blu-ray- tai DVD­soitinta.

sivulla 22 saadaksesi tietoja makrojen ohjelmoinnista.

Makrokomentojen

®

SUOMI

9

AVR 156

Johdanto kotiteatteriin

ja Kaiuttimien sijoittelu

Johdanto kotiteatteriin

Tämä esittelyosio auttaa sinua tutustumaan joihinkin perusasioihin, jotka ovat ainut­kertaisia monikanavaisissa surround-äänen AVR-soittimissa, ja jotka helpottavat AVR:n
asetusten tekemisessä ja käytössä.

Tyypillinen kotiteatterijärjestelmä

Kotiteatterissa on tyypillisesti audio/videovastaanotin (AVR), joka hallitsee järjestelmää
ja tarjoaa vahvistusta kaiuttimille; levysoittimelle, televisionlähetysten lähdekomponen­teille (kaapeliboksi, satelliittiantenni-AVR, HDTV-viritin tai televisioon liitetty antenni); TV
tai video näyttö; ja useita kaiuttimia.

Monikanavainen ääni

Kotiteatterin tärkein etu on sen kyky tuottaa "surround-ääntä". Surround-ääni käyttää
useita kaiuttimia ja vahvistinkanavia temmatakseen sinut mukaan ääni/videoelämyk­seen, jossa on dramaattinen todentuntu.

AVR:ssä voi olla maksimissaan 5 kaiutinta liitettynä suoraan siihen, sekä subwoofer.
Jokainen pääkaiutin saa virtansa omasta vahvistinkanavastaan AVR:n sisällä. Järjes­telmä, jossa on enemmän kuin kaksi kaiutinta, on nimeltään monikanavainen järjes­telmä. Eri pääkaiutintyypit kotiteatterijärjestelmässä ovat:

Etuvasen ja oikea: s Vasemman ja oikeanpuoleisia etukaiuttimia käytetään samoin
kuin 2-kanavaisessa järjestelmässä. Monissa surround-tiloissa nämä kaiuttimet ovat
toissijaisia, kun taas päätoiminto, erityisesti puheääni, tuotetaan keskikaiuttimella.

Keski: s Kun katsot elokuvia tai televisio-ohjelmia, keskikaiutin tuottaa suurimman osan
puheäänestä ja muut ääniraitatiedot, jotka tulevat näkyviin ruudulle, ankkuroiden sen
kuvaan. Kun kuuntelet musiikkiohjelmaa, keskikaiutin auttaa luomaan saumattomat
etuosan äänet luoden realistisemman "läsnäolo"-kuuntelukokemuksen.

Surround vasen ja oikea: s Vasemman ja oikeanpuoleiset surround-kaiuttimet tuot-
tavat ympäröiviä ääniä, jotka auttavat luomaan realistisia ja mukaansatempaavan
surround-ääniympäristön. Ne auttavat myös luomaan suunnattuja ääniefektejä, kuten
lentokoneen yliajon äänen.

Monesti ihmiset odottavat surround-kaiuttimien toistavan yhtä kovaäänisesti kuin etu­kaiuttimien. Vaikka kalibroit kaikki järjestelmäsi kaiuttimet kuulumaan yhtä kovaääni­sesti kuuntelukohdassa, suurin osa artisteista käyttää surround-kaiuttimia pelkästään
ympäröiville efekteille, ja he luovat ohjelmansa ohjaamaan suhteellisen vähän ääntä
näihin kaiuttimiin.

Subwoofer: s Subwoofer on suunniteltu toistamaan vain alimpia taajuuksia (syvä
basso). Se laajentaa pienempiä, rajoittuneen alueen pääkaiuttimia, joita käytetään
yleensä muille kanaville. Monet digitaalisen formaatin ohjelmat, kuten Dolby Digital­muodossa tallennetut ohjelmat, sisältävät matalataajuusefektien (LFE) kanavan, joka
on ohjattu subwooferille. LFE-kanava yhdistää junan kolinan, lentokoneen jylinän tai
räjähdyksen voiman lisäten realismia ja jännitystä kotiteatteriisi. Jotkut ihmiset käyt­tävät kahta subwooferia saadakseen lisätehoa ja äänen tasaiseen jakoon.

Surround-tilat

Parhaasta surround-äänestä on eri teorioita sekä yksittäisen kanavatiedon jakamisesta
surround-äänijärjestelmän kaiuttimiin. Useita erilaisia algoritmeja on kehitetty, jotta
voidaan uudelleen luoda tapa, jolla kuulemme ääniä todellisessa maailmassa, jolloin
tarjolla on monipuolisia vaihtoehtoja. Monet yritykset ovat kehittäneet erilaisia surround­äänitekniikoita, joista kaikkia voidaan tuottaa AVR-laitteellasi.

Dolby Laboratories: s Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX,
Dolby Pro Logic II.

DTS: s DTS-HD
HARMAN International: s logic 7, HARMAN virtuaalinen kaiutin, HARMAN kuulokkeet.
Stereotilat: s 2-kanavainen stereo ja 5-kanavainen stereo.

Liitetaulukossa A9 sivulla 30 on yksityiskohtaiset selitykset surround-äänen eri vaih­toehdoista, joita on saatavilla AVR-laitteellesi. Digitaaliset surround-äänitilat, kuten
Dolby Digital- ja DTS-järjestelmät, ovat saatavilla vain erityisesti koodattujen ohjelmien
kanssa, kuten niiden, jotka ovat saatavilla HDTV:n, DVD:n ja Blu-ray Disc median ja
digitaalisen kaapelin tai satelliittitelevision kautta. Muita surround-tiloja voidaan käyt­tää digitaalisten ja analogisten signaalien kanssa luomaan erilaisia surround-ääniä tai
käyttämään eri määriä kaiuttimia. Surround-tilan valinta riippuu järjestelmässä olevien
kaiuttimien määrästä, katsomistasi ja kuuntelemistasi ohjelmista sekä henkilökohtai­sesta maustasi.

™

High Resolution Audio, DTS-HD Master Audio™, DTS, DTS 96/24™.

Kaiuttimien sijoittelu

Päätä järjestelmän kaiuttimien sijoittelu valmistajan ohjeiden ja kuuntelutilan
pohjapiirustuksen mukaan. Käytä alla olevaa kuvaa opastuksena 5.1-kanavaiselle
järjestelmälle.

Luodaksesi mahdollisimman realistisen surround-ääniympäristön, sinun tulisi sijoittaa
kaiuttimet ympyränmuotoisesti niin, että kuuntelukohta on keskellä. Laita kukin kaiutin
niin että se on suoraan kohti kuunteluasentoa. Käytä alla olevaa kuviota

TV

C

FL FR

SL SR

SUB

Vasemman, keski- ja oikeanpuoleisen kaiuttimen sijoittaminen.

Aseta keskikaiutin joko päälle, alle tai asennettuna seinälle television tai videonäyttöruudun
ylä- tai alapuolelle. Aseta vasen ja oikea etukaiutin ympyrän muotoon, noin 30 asetta
keskikaiuttimesta ja kulmassa kohti kuuntelijaa.

Aseta vasen ja oikea etukaiutin sekä keskikaiuttimet samalle korkeudelle, mieluiten
kuuntelijan korvan korkeudelle. Keskikaiutin ei saisi olla kauempana kuin 0,6 metriä
vasemman/oikeanpuoleisten kaiuttimien ylä- tai alapuolella. Jos käytät vain kahta
kaiutinta AVR-laitteesi kanssa, aseta ne etuvasemmalle ja etuoikealle.

Surround-kaiuttimien sijoittaminen

Sijoita vasemman- ja oikeanpuoleiset surround-kaiuttimet noin 110 astetta
keskikaiuttimesta, hieman kuulijan taakse ja kohti kuuntelijaa. Vaihtoehtoisesti voit
asettaa ne kuuntelijan taakse, niin että kukin surround-kaiutin on kohti etukaiuttimen
vastapäätä. Sijoita surround-kaiuttimet 0,6m – 1,8m korkeammalle kuin kuuntelijan
korvat.

HUOMAA: AVR-laitteesi kuulostaa parhaimmalta kun samanmallista tai

-merkkistä kaiutinta käytetään joka kohdassa.

Subwooferin sijoittaminen

Koska tilan muodolla ja tilavuudella voi olla dramaattinen vaikutus subwooferin
toimintaan, parasta olisi kokeilla sijoittamista niin, että löydät paikan, josta saat parhaan
äänen juuri siinä tietyssä tilassa. Kun muistat sen, näillä ohjeilla pääset alkuun:

Subwooferin sijoittaminen seinän viereen yleensä kasvattaa basson määrää tilassa. s
Subwooferin sijoittaminen kulmaan yleensä maksimoi basson määrän tilassa. s
Monissa tiloissa subwooferin sijoittaminen samaan tasoon vasemman ja oikean s

kaiuttimen kanssa tuottaa parhaan integroinnin subwooferin äänen ja oikean ja
vasemman kaiuttimen äänen välillä.

Joissakin tiloissa parhaan äänen saa kun subwoofer sijoitetaan kuuntelupaikan s
taakse.

Hyvä tapa päättää subwooferin paras sijainti on sijoittaa se väliaikaisesti kuuntelukohtaan
ja toistaa musiikkia, jossa on vahvat bassot. Liiku ympäri huonetta järjestelmän toistaessa
(laittaen korvasi niihin kohtiin joihin subwoofer tulisi), ja kuuntele kunnes löydät kohdan
jossa basson taso on paras. Sijoita subwoofer siihen kohtaan.

oppaana.

10

AVR 156

Kotiteatterijärjestelmän liitännät

Kotiteatterijärjestelmän liitännät

AVR-laite kytketään kaiuttimiin, televisio- tai videonäyttöön ja lähdelaiteisiin eri tyyppisin
liitännöin. Consumer Electronics Association on kehittänyt CEA® -värikoodistandardin.

Liitäntöjen Väriohjetaulukko

Analogisen audion liitäntä Väri

Vasen etu /oikea etu Valkoinen/punainen
Keski Vihreä
Surround vasen/oikea Sininen/harmaa
Subwoofer Violetti

Digitaalisen audion liitäntä Väri

Koaksiaali (otto tai anto) Oranssi
Optinen sisääntulo Musta

Analoginen videon liitäntä Väri

Komponenttivideo Punainen/vihreä/sininen
Komposiittivideo Keltainen

Kaiuttimen liitännät

Kaiuttimen kaapelit kuljettavat vahvistettua signaalia AVR-laitteen kaiutinkaapelin
liittimistä kaiuttimiin. Jokaisessa kaapelissa on kaksi johdinta tai johtoa, jotka eroavat
toisistaan jollain tavalla, kuten eri värein tai raidoin.

Erot auttavat huomioimaan oikean polariteetin, jottei järjestelmäsi matalataajuuden
toiminta heikkene. Kaapelit on liitetty AVR-laitteen kaiuttimen ulostuloliittimiin kahdella
johdolla, toinen positiivinen (+) ja toinen negatiivinen (–). Liitä aina positiivinen liitin
kaiuttimeen, joka on yleensä punainen, AVR-laitteen positiiviseen liitäntään, jonka väri
on merkitty yllä olevaan Väriohjetaulukkoon. Kaiuttimien ja AVR-laitteen negatiiviset
liittimet ovat mustia.

AVR-laitteessasi käytetään binding-post-kaiutinliittimiä joihin voi yhdistää paljaita
johtimia tai banaaniliittimiä. Bare-wire kaapelit asennetaan

seuraavalla tavalla:

Subwooferin liitännät

Subwoofer on kaiutin, joka tuottaa pelkästään matalia taajuuksia (basso), mikä vaatii
enemmän virtaa. Parhaan tuloksen saamiseksi, useimpien valmistajien subwoofer­kaiuttimissa on omat vahvistimet. Käytä yhtä RCA-audiokaapelia (ei kuulu toimitukseen)
tehdäksesi linjatason (ei-vahvistettu) liitäntä AVR-laitteen subwoofer-liittimestä
vastaavaan sisääntuloliitäntään subwoofer-kaiuttimessa.

Vaikka AVR-laitteen violetti subwooferin ulostulo näyttää samalta kuin täysalue
analoginen audioliitin, se suodattaa päästäen vain matalat taajuudet läpi. Älä liitä tätä
ulostuloa muuhun laitteeseen kuin subwooferiin.

Lähdelaitteiden liitännät

Lähdelaitteet kuten Blu-ray-soitin, DVD-soitin, CD-soitin, digitaalinen videotallennin
tai videonauhuri, kasettisoitin, pelikonsoli, kaapeli tai satelliittiviritin, TV vastaanotin tai
MP3 soitin tuottavat audio ja/tai videosignaaleja. Myös AVR-laitteen FM/AM-viritin toimii
lähteenä, vaikka mitään ulkoisia liitäntöjä ei tarvita AVR-laitteen FM- ja AM-antenneja
lukuun ottamatta. Erillisiä liitäntöjä tarvitaan lähdelaitteen signaalin audion ja videon
osiin digitaalisia HDMI-liittimiä lukuun ottamatta. Käyttämäsi liitintyypit riippuvat
lähdelaitteen ja TV- tai videonäyttösi valmiuksista.

Digitaaliset audioliitännät – HDMI

On olemassa kahdenlaisia audioliitäntöjä- digitaalisia ja analogisia. Digitaalisia
audiosignaaleja tarvitaan kuunneltaessa lähteitä, johon on koodattu digitaalinen
surround, kuten Dolby Digital ja DTS, tai ei-kompressoitu PCM digitaalinen audio. AVR­laitteessasi on kolmentyyppisiä digitaalisia audioliittimiä: HDMI, koaksiaali ja optinen. Älä
käytä kuin yhdentyyppistä digitaalista audioliitintä yhdessä lähdelaitteessa. On kuitenkin
mahdollista tehdä sekä analogisia että digitaalisia audioliitäntöjä samaan lähteeseen.

AVR-laitteesi on varustettu neljällä takapaneelin HDMI-sisääntuloliittimellä ja yhdellä
monitorin HDMI-ulostuloliittimellä. HDMI-teknologia mahdollistaa digitaalinen audio­ja videoinformaation siirtämisen yhdessä kaapelissa, tuottaen korkeinta laatua olevaa
kuvaa ja ääntä. Jos TV- tai videonäyttölaitteessasi on HDMI-sisääntuloliitin, tee yksi
ainoa HDMI-liitäntä jokaisesta lähdelaitteesta AVR-laitteeseen. Tavallisesti erillistä
digitaalista audioliitäntää ei tarvita.

HDMI-liitin on muotoiltu helposti yhdistettäväksi (kts. alla oleva kuva) ja HDMI-kaapelien
pituudet ovat korkeintaan 3 m. Jos videonäytölläsi on DVI-sisääntulo ja se on HDCP­yhteensopiva, käytä HDMI-to-DVI-sovitinta (ei kuulu toimitukseen) ja tee erillinen
audioliitäntä.

1. Avaa korkki 3. Kiristä korkki2. Aseta kuorittu johto

Banaaniliittimet työnnetään kaiutinkaapelin liittimen keskelle, kuten alla on esitetty:

A. Kiristä pää B. Aseta banaaniliitin pään

sisällä olevaan reikään.

Liitä aina värillinen (+) pää audiovideonauhurissa kaiuttimen (+) liitin (yleensä punainen),
ja musta (–) liitin AVR-kaiuttimessa (–) kaiuttimen liittimeen (yleensä musta).

TÄRKEÄÄ: Varmista, että paljaat johdot (+) ja (–) eivät kosketa toisiaan tai toista
liitintä. Johtojen koskettaminen voi aiheuttaa oikosulun. Johtimien koskettaminen
voi aiheuttaa oikosulun, joka voi vaurioittaa AVR-laitettasi tai vahvistinta.

SUOMI

Digitaaliset audioliitännät – koaksiaali

Koaksiaalisten digitaalisten audioliittimien värikoodi on tavallisesti oranssi. Vaikka
ne näyttävät standardimallisilta RCA-tyypin analogisilta liittimiltä, sinun ei tule liittää
koaksiaalisia digitaalisia audion ulostuloja analogisiin sisääntuloihin ja toisin päin.

11

AVR 156 Kotiteatterijärjestelmän liitännät, jatkuu

Digitaaliset audioliitännät – Optinen

Optisia digitaalisia audioliittimiä suojaa pölyltä tavallisesti sulkimet. Suljin avautuu, kun

kaapeli kiinnitetään.

Analogisen audion liitäntä

Kaksikanavaiset analogiset liitännät tarvitsevat stereoaudiokaapelin, jossa on yksi liitin

vasempaan (valkoinen) ja toinen oikeaan kanavaan (punainen). Nämä kaksi liitintä on

yhdistetty toisiinsa.

Lähdelaitteissa, joissa on sekä digitaalinen että analoginen ulostulo, voidaan tehdä

kumpiakin liitäntöjä.

Analogiset liitännät syöttävät myös Analog Record Output - liittimiin Voit tallentaa Blu-

ray-Disc-tallenteilta, DVD-levyiltä tai muilta kopiosuojatuista lähteistä käyttämällä vai

analogisia liitäntöjä. Muista noudattaa tekijänoikeuslakeja, jos kopiot aineistoa omaan

käyttöösi.

Videon liitännät

Monista lähdelaitteista tulee sekä audio- että videosignaalia (esim. Blu-ray-levy,

DVD-soitin, kaapeli-TV-viritin, HDTV -viritin, satelliittisovitin, VCR, DVR). Ylläkuvatun

audioliitännän lisäksi tee videoliitäntä jokaiseen näihin lähdelaitteisiin. Tee vain

yhdentyyppinen videoliitäntä yhtä laitetta kohti.

Digitaaliset videoliitännät

Jos olet jo liittänyt lähdelaitteen yhteen AVR-laitteen HDMI-sisääntuloliittimiin, olet

automaattisesi tehnyt videoliitännän laitteeseen, sillä HDMI-kaapeli siirtää sekä

digitaalista audio- että videosignaalia.

Analogiset videoliitännät - komposiittivideo

AVR-laitteessasi on käytössä kahdentyyppisiä analogisia videoliitäntöjä: komposiittivideo

ja komponenttivideo.

Komposiittivideo on tavallisin saatavilla oleva perusliitäntä. Videosignaalin krominanssi-

(väri) ja (intensiteetti) luminanssikomponentit siirretään samalla kaapelilla. Liittimen

värikoodi on tavallisesti keltainen ja se näyttää analogiselta audioliittimeltä. Älä

yhdistä komposiittivideon liitintä analogiseen audio- tai koaksiaaliseen digitaaliseen

audioliittimen tai päinvastoin.

Analogiset videoliitännät - komponenttivideo

Komponenttivideo erottaa videosignaalista kolme komponenttia - yksi luminanssi (”Y”)
ja kaksi värisignaalia (”Pb” ja ”Pr”) - jotka siirretään käyttäen kolmea eri kaapelia joiden
värikoodit ovat vihreä (Y), sininen (Pb) ja punainen (Pr). Komponenttivideokaapelit, joissa
vihreä, sininen ja punainen liitin yhdistyvät yhdeksi kaapeliksi, joka myydään erikseen.

Jos TV tai videonäytössäsi on HDMI-liitin, suosittelemme sitä parhaan laadun saamiseksi.
AVR-laitteesi muuntaa analogista komponenttivideosignaalia HDMI-formaattiin,
nostamalla sen tasoa teräväpiirto1080p resoluutioon.

Radioliitännät

AVR-laitteessasi käytetään erillisiä liitimiä FM ja AM-antenneihin. FM-antenni tarvitsee
75-ohm F-liittimen.

AM-antenniliitin tarvitsee jousiliittimen. Antennin kokoamisen jälkeen (kts.alla), paina
kielekkeestä avataksesi liittimet, työnnä paljaat johtimet aukkoihin ja vapauta kielekkeet,
jolloin johtimet pysyvät paikallaan. Antennijohtoja ei ole polarisoitu, joten johtimet voi
asettaa kumpaan tahansa liittimeen.

USB-portti

AVR-laitteesi USB-portti on tarkoitettu ohjelmiston päivityksiin. Jos AVR-laitteen
käyttöjärjestelmän päivitys julkaistaan tulevaisuudessa, pystyt lataamaan sen AVR­laitteeseen tätä porttia käyttäen. Täydelliset ohjeet annetaan kyseisenä ajankohtana.

TÄRKEÄÄ: Älä liitä tietokonetta tai muuta USB-isäntää/-ohjainta AVR-laitteen
USB-porttiin tai saatat vaurioittaa sekä AVR-laitetta että muita laitteita.

12

AVR 156

Kytkentöjen tekeminen

Kytkentöjen tekeminen

HUOMAUTUS: Ennen kytkentöjen tekemistä AVR-laitteeseen varmista, että
AVR-laitteen johto on irrotettu AVR-laitteesta ja AC-virtalähteestä. Kytkentöjen
tekeminen silloin kun AVR-laite on kiinnitetty pistorasiaan ja kytketty päälle
voi vaurioittaa kaiuttimia.

Kaiuttimien liittäminen

Sen jälkeen kun olet sijoittanut kaiuttimet siten kuin on selostettu sivulla 10 kohdassa

Kaiuttimien sijoittaminen (Place Your Speakers)

liitäntään, kuten on selostettu sivulla 11, kohdassa

nections)

. Liitä kaiuttimet kuten kuvassa näytetään.

FL

Subwooferin liittäminen

Käytä yhtä RCA-audiokaapelia liittääksesi AV-vastaanottimen Subwoofer Pre-Out -liitin
subwooferiin. Katso subwooferin käyttöohjeesta lisätietoja liitäntöjen tekemisestä.

AV-vastaanottimen

Sub Woofer

Pre-Out liitin Aktiivinen subwoofer

Yksi RCA-audiokaapeli

(ei kuulu toimitukseen)

yhdistä kukin kaiutin sen värikoodattuun

Kaiuttimen liitännän (Speaker Con-

C

FR

SRSL

Television tai videonäytön liittäminen

HDMI Monitor Out -liitin

Jos televisiossasi on HDMI – liitäntä ja sinulla on HDMI- tai komponenttivideo lähdelait­teita, käytä HDMI-kaapelia (ei kuulu toimitukseen) liittääksesi televisiosi AV-vastaanotti­menHDMI Monitor Out – liitäntään. Niin saat parhaan mahdollisen kuvanlaadun.

AVR HDMI

Monitor Out

-liitäntä

HDMI-kaapeli

(ei kuulu toimitukseen)

Komposiittivideo Monitor Out -liitäntä

Jos televisiossasi ei ole HDMI-liitäntää, tai jos televisiossa on HDMI-liitäntä, mutta liität
lähdelaitteet vain komposiittivideoliitännöillä, käytä komposiittivideokaapelia (ei kuulu
toimitukseen) liittäksesi AV-vastaanottimen komposiitti Monitor Out – liittimen televisiosi
komposiittivideoliitäntään.

AV-vastaanottimen

komposiitti Monitor

Out -liitäntä

Komposiittivideokaapeli

(ei kuulu toimitukseen)

TV

TV

Liitä lähdelaitteesi

Lähdelaitteet ovat komponentteja, joissa toistosignaali syntyy, kuten Blu-ray-Disc tai
DVD-soitin tai kaapeli-, satelliitti- tai HDTV-viritin. AVR-laitteessasi on monia erityyppisiä
sisääntuloliittimiä audio- ja videolähdelaitteita varten. HDMI, komponenttivideo, kom­posiittivideo, optinen digitaalinen audio, koaksiaalinen digitaalinen ja analoginen audio.
Liittimet on merkitty sen mukaan minkä tyyppisiin lähdelaitteisiin luultavimmin yhdistät
ne.

Jokainen AVR-laitteesi lähdepainikkeista on osoitettu HDMI-liittimeen tai analogiseen
audion sisääntuloliittimeen (listattu “AVR-lähdepainike/Analoginen audioliitin” sarak­keessa alla olevassa taulukossa). Jotta liittäminen ja konfigurointi olisi joustavaa,
olemme suunnitelleet AVR-laitteen siten, että voit osoittaa digitaalisen audiosisääntulon
mihin tahansa video- ARV-lähteeseen.

Kun liität lähdekomponentteja, täytä “lähdelaite liitetty” - sarake seuraavassa taulu-

– se helpottaa digitaalisten tuloliitäntöjen ja komponenttivideoliitäntöjen varaa-

kossa
mista myöhemmin.

AV-vastaanotti­men lähdepainike/
analoginen
audioliitäntä

Video 1 Kaapeli tai satelliittiviritin

Video 2 DVD -nauhuri tai VCR

DVD Blu-ray Disc tai DVD -soitin

CD CD -soitin

Tape Kasettidekki tai ääninauhuri

Aux Kannettava mediasoitin

AV-vastaanotti­men lähdepainike/
HDMI -liitäntä

HDMI 1 _ _ _ _

HDMI 2 _ _ _ _

HDMI 3 _ _ _ _

Tuloliitännät ja lähdepainikeet

Suositeltava lähdelaitteen
tyyppi

---- lähdelaite liitetty

lähdelaite liitetty

Digitaalinen audiotulo­liitäntä valittu

Digitaalinen audiotulo­liitäntä valittu

SUOMI

13
