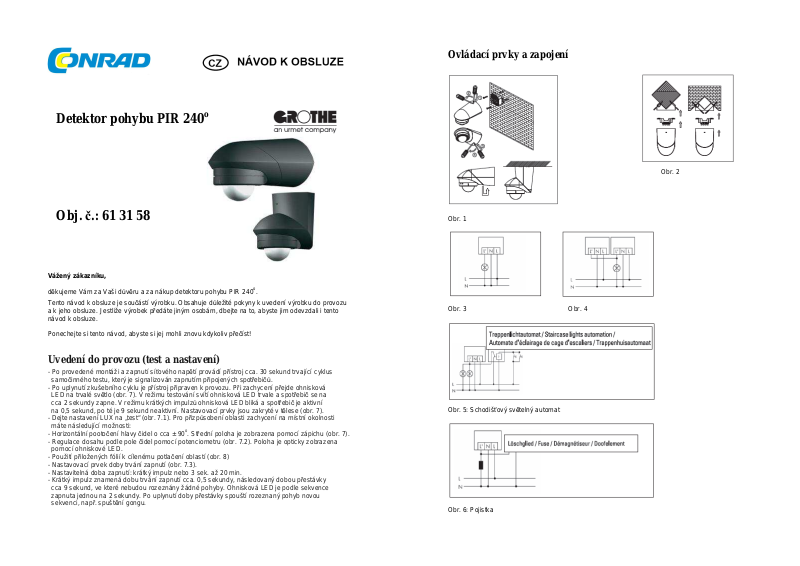

Grothe PIR 240 User guide [cs]

Detektor pohybu PIR 240o

Obj. č.: 61 31 58

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup detektoru pohybu PIR 240o.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Uvedení do provozu (test a nastavení)

- Po provedené montáži a zapnutí síťového napětí provádí přístroj cca. 30 sekund trvající cyklus
samočinného testu, který je signalizován zapnutím připojených spotřebičů.

- Po uplynutí zkušebního cyklu je přístroj připraven k provozu. Při zachycení přejde ohnisková
LED na trvalé světlo (obr. 7). V režimu testování svítí ohnisková LED trvale a spotřebič se na
cca 2 sekundy zapne. V režimu krátkých impulzů ohnisková LED bliká a spotřebič je aktivní
na 0,5 sekund, po té je 9 sekund neaktivní. Nastavovací prvky jsou zakryté v tělese (obr. 7).

- Dejte nastavení LUX na „test“ (obr. 7.1). Pro přizpůsobení oblasti zachycení na místní okolnosti
máte následující možnosti:

- Horizontální pootočení hlavy čidel o cca ± 90o. Střední poloha je zobrazena pomocí zápichu (obr. 7).

- Regulace dosahu podle pole čidel pomocí potenciometru (obr. 7.2). Poloha je opticky zobrazena
pomocí ohniskové LED.

- Použití přiložených fólií k cílenému potlačení oblastí (obr. 8)

- Nastavovací prvek doby trvání zapnutí (obr. 7.3).

- Nastavitelná doba zapnutí: krátký impulz nebo 3 sek. až 20 min.

- Krátký impulz znamená dobu trvání zapnutí cca. 0,5 sekundy, následovaný dobou přestávky
cca 9 sekund, ve které nebudou rozeznány žádné pohyby. Ohnisková LED je podle sekvence
zapnuta jednou na 2 sekundy. Po uplynutí doby přestávky spouští rozeznaný pohyb novou
sekvenci, např. spuštění gongu.

Ovládací prvky a zapojení

Obr. 2

Obr. 1

Obr. 3 Obr. 4

Obr. 5: Schodišťový světelný automat

Obr. 6: Pojistka

Obr. 7: Ohnisko LED Obr. 8

Obr. 9: Obr. 10

Instalace / montáž / připojení

- Optimální montážní výška by měla činit 2,5 m (minimální výška 1,80 m)

- Detektor pohybu může být bez dalšího příslušenství montován na stěnu
nebo strop. Při montáži na strop je třeba dvoudílné čidlo otočit o 180o (obr. 1).

- S přiloženým rohovým montážním úhelníkem může být detektor pohybu
montován také na vnější a vnitřní rohy (obr. 2).

Detektor pohybu musí být upevněn tak, aby čidlo směřovalo dolů.

Druhy připojení:

- Standardní provoz (obr. 3)

- Paralelní provoz (obr. 4)

- Paralelní provoz se schodišťovým světelným automatem (doporučení Grothe, TA 220D, obr. 5)

- Přepínání indukčností např. relé, ochrany, předřadníků (použití pojistky doporučeno – obr. 6)

Praktické tipy

- Optimální funkce (max. dosahu) se dosáhne, když se montáž provede bočně vůči směru chůze
(obr. 9)

- Je třeba dbát na volný výhled k detektoru, protože IR paprsky neproniknou pevnými předměty.

- Aby zabudovaný světelný senzor nebyl ovlivňován, je třeba dodržovat minimální vzdálenost 1 m
k připojenému osvětlení a světelné zdroje nesměřovat přímo na detektor.

- Zohledňujte místní okolnosti, jako např. sousední nemovitosti, vzdálenost k ulici, pouliční osvětlení.

- Nechtěná aktivace detektoru pohybu může být provedena např. malými zvířaty nebo stromy popř.
keři, kterými pohybuje vítr.

- Kvůli čelnímu pohybování k detektoru může být dosah silně zkrácen (obr. 10).

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do detektoru
pohybu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro detektoru.

Recyklace

Záruka

Na detektor pohybu poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!
