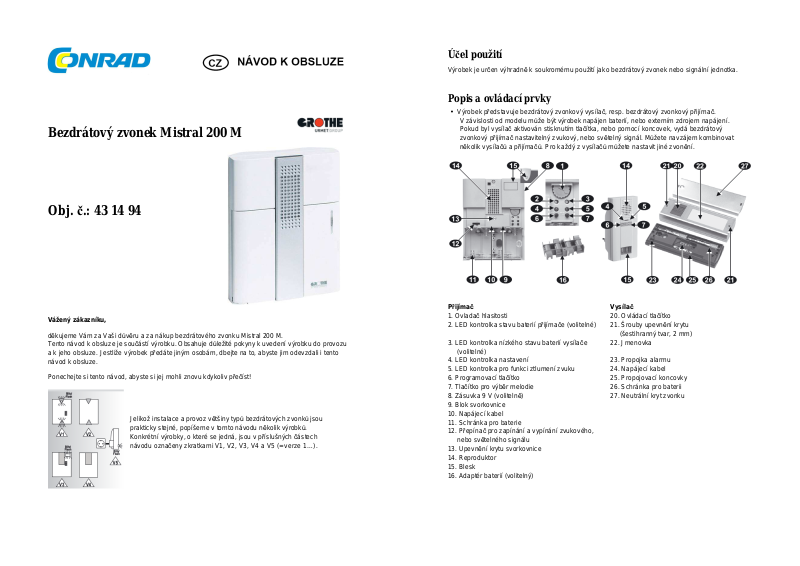

Bezdrátový zvonek Mistral 200 M
Účel použití
Výrobek je určen výhradně k soukromému použití jako bezdrátový zvonek nebo signální jednotka.
Popis a ovládací prvky

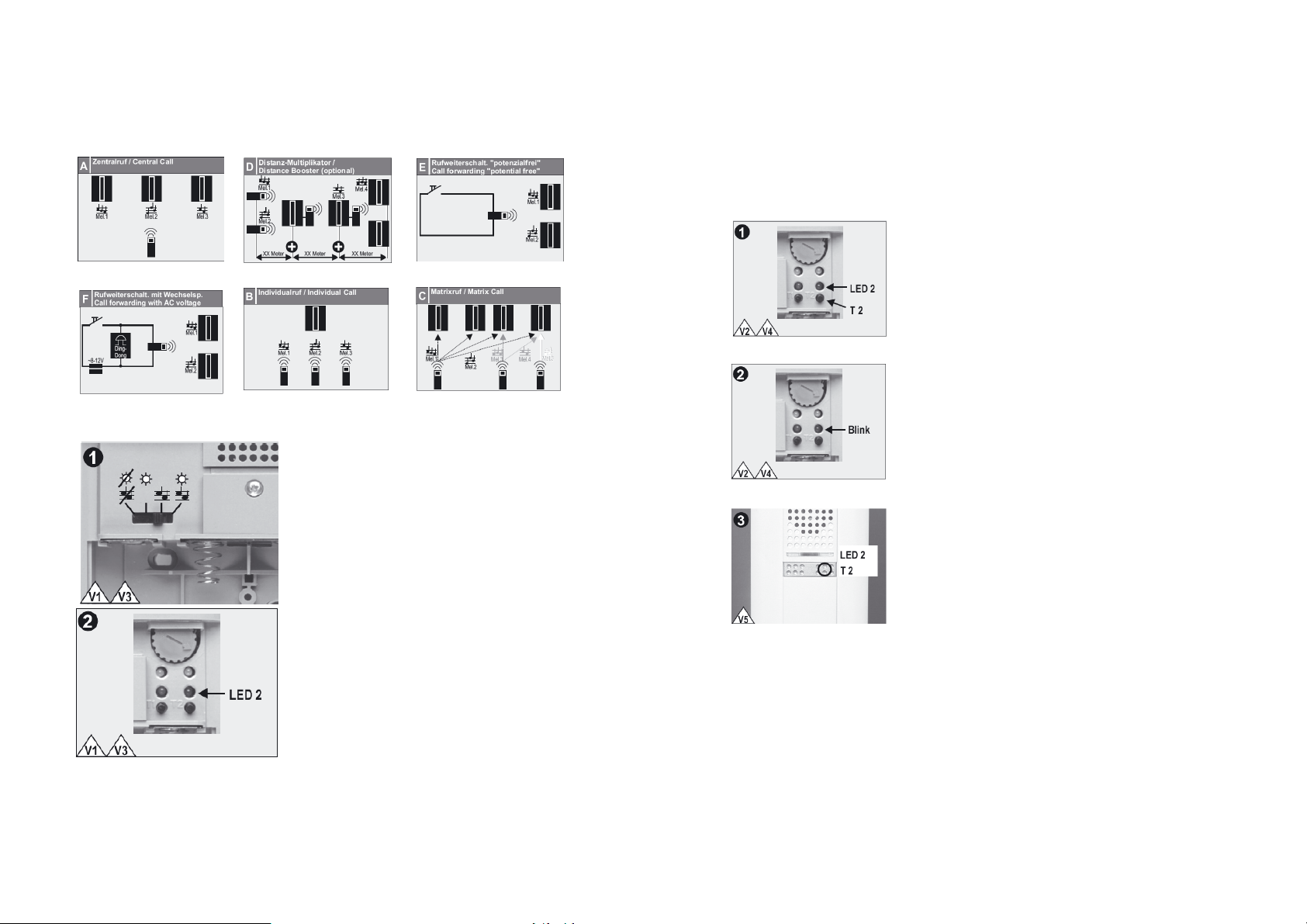

Výrobek představuje bezdrátový zvonkový vysílač, resp. bezdrátový zvonkový přijímač. V závislosti od modelu může být výrobek napájen baterií, nebo externím zdrojem napájení. Pokud byl vysílač aktivován stisknutím tlačítka, nebo pomocí koncovek, vydá bezdrátový zvonkový přijímač nastavitelný zvukový, nebo světelný signál. Můžete navzájem kombinovat několik vysílačů a přijímačů. Pro každý z vysílačů můžete nastavit jiné zvonění.
Obj. č.: 43 14 94
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup bezdrátového zvonku Mistral 200 M. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Jelikož instalace a provoz většiny typů bezdrátových zvonků jsou prakticky stejné, popíšeme v tomto návodu několik výrobků. Konkrétní výrobky, o které se jedná, jsou v příslušných částech návodu označeny zkratkami V1, V2, V3, V4 a V5 (= verze 1…).
1. Ovladač hlasitosti 20. Ovládací tlačítko
2. LED kontrolka stavu baterií přijímače (volitelné) 21. Šrouby upevnění krytu
3. LED kontrolka nízkého stavu baterií vysílače (volitelné)
4. LED kontrolka nastavení 23. Propojka alarmu
5. LED kontrolka pro funkci ztlumení zvuku 24. Napájecí kabel
6. Programovací tlačítko 25. Propojovací koncovky
7. Tlačítko pro výběr melodie 26. Schránka pro baterii
8. Zásuvka 9 V (volitelně) 27. Neutrální kryt zvonku
9. Blok svorkovnice
10. Napájecí kabel
11. Schránka pro baterie
12. Přepínač pro zapínání a vypínání zvukového, nebo světelného signálu
13. Upevnění krytu svorkovnice
14. Reproduktor
15. Blesk
16. Adaptér baterií (volitelný)
(šestihranný tvar, 2 mm)
22. Jmenovka

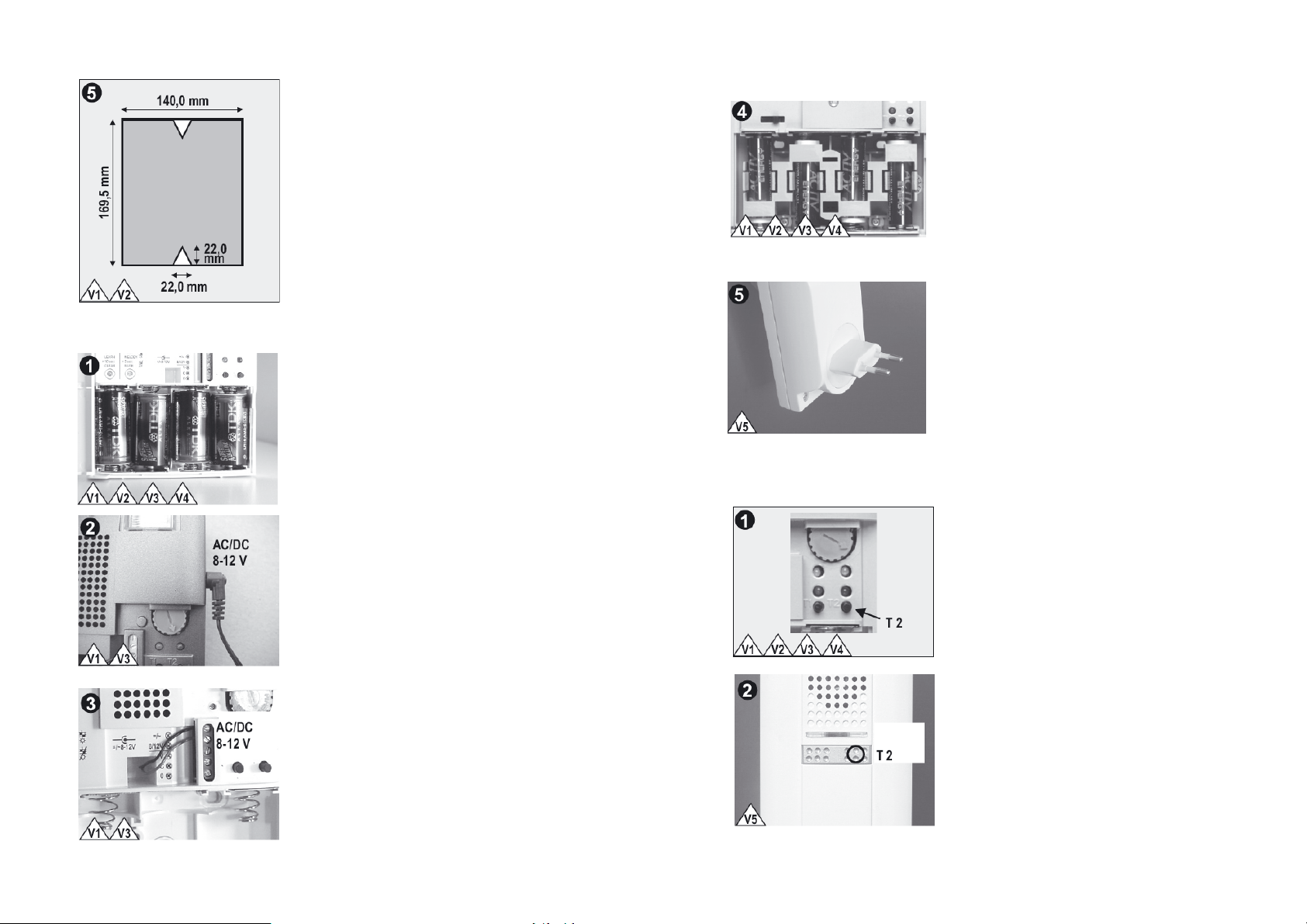

Montáž
Instalovat a skládat elektrická zařízení by měl pouze kvalifikovaný elektrotechnik!
Při instalaci se musí dodržovat konkrétní předpisy související s instalací elektrických zařízení.
Na místech bez překážek je dosah 250 m (nebo 500 m u verze PSE), pokud je přístroj instalován
v souladu s pokyny. Dosah může být značně omezen okny, dveřmi, kovovými předměty atd.! Viz obr. níže.
Z technických důvodů vyžaduje síťově napájený vysílač minimálně 3 m vzdálenost od přijímače. Viz obr. č. 1.
obrázek č. 1.
Dosah vysílače

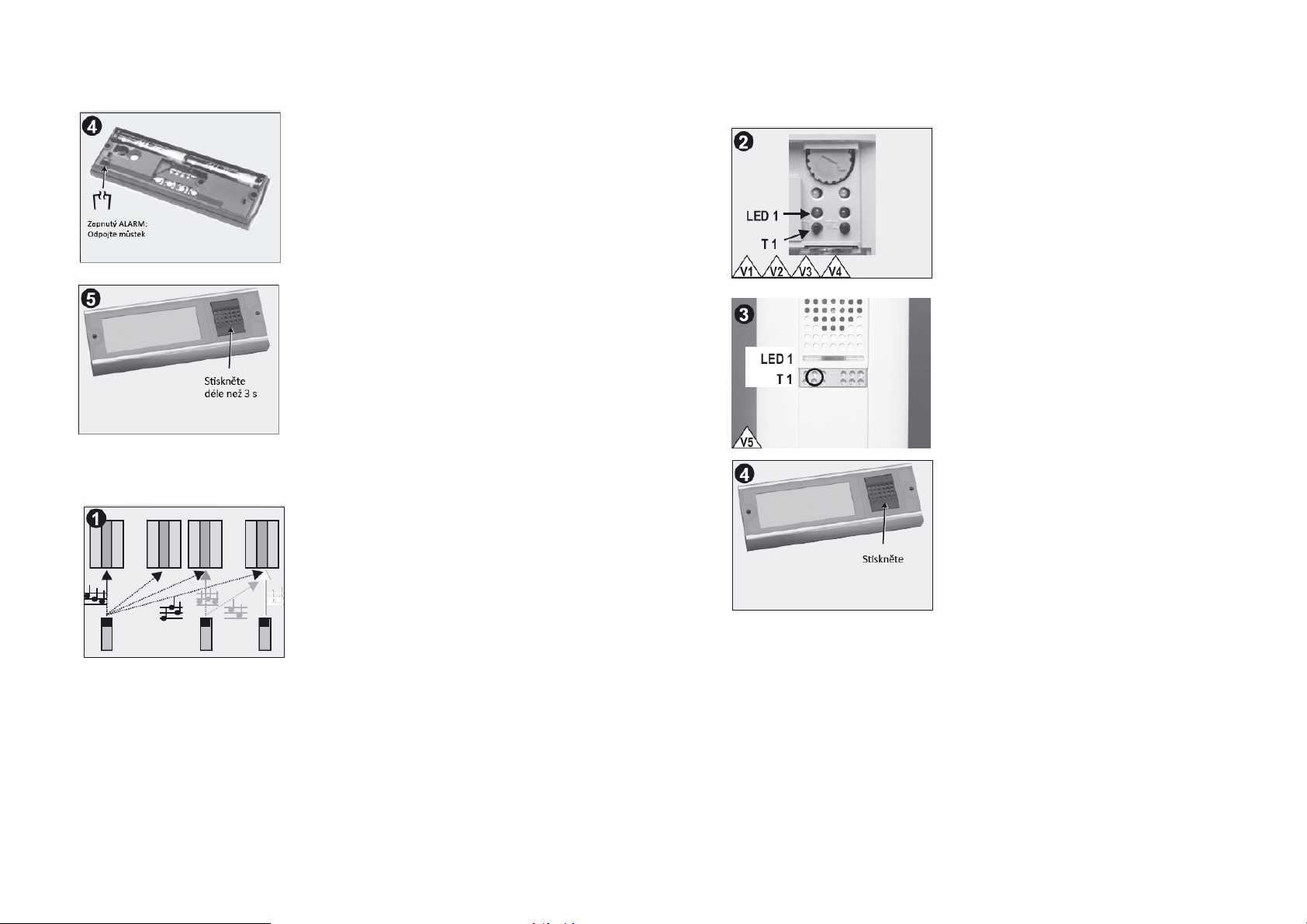

Kombinace
Volné prostranství
Dřevo, sklo Vyztužený sádrokarton Kámen Železobeton
Kovové konstrukce
1. Zeď 1 = kámen = 50%
2. Zeď 2 = sklo = 80%
Celkový dosah = 50% x 80% = 40%
Montáž – upevnění vysílače
Příprava k instalaci

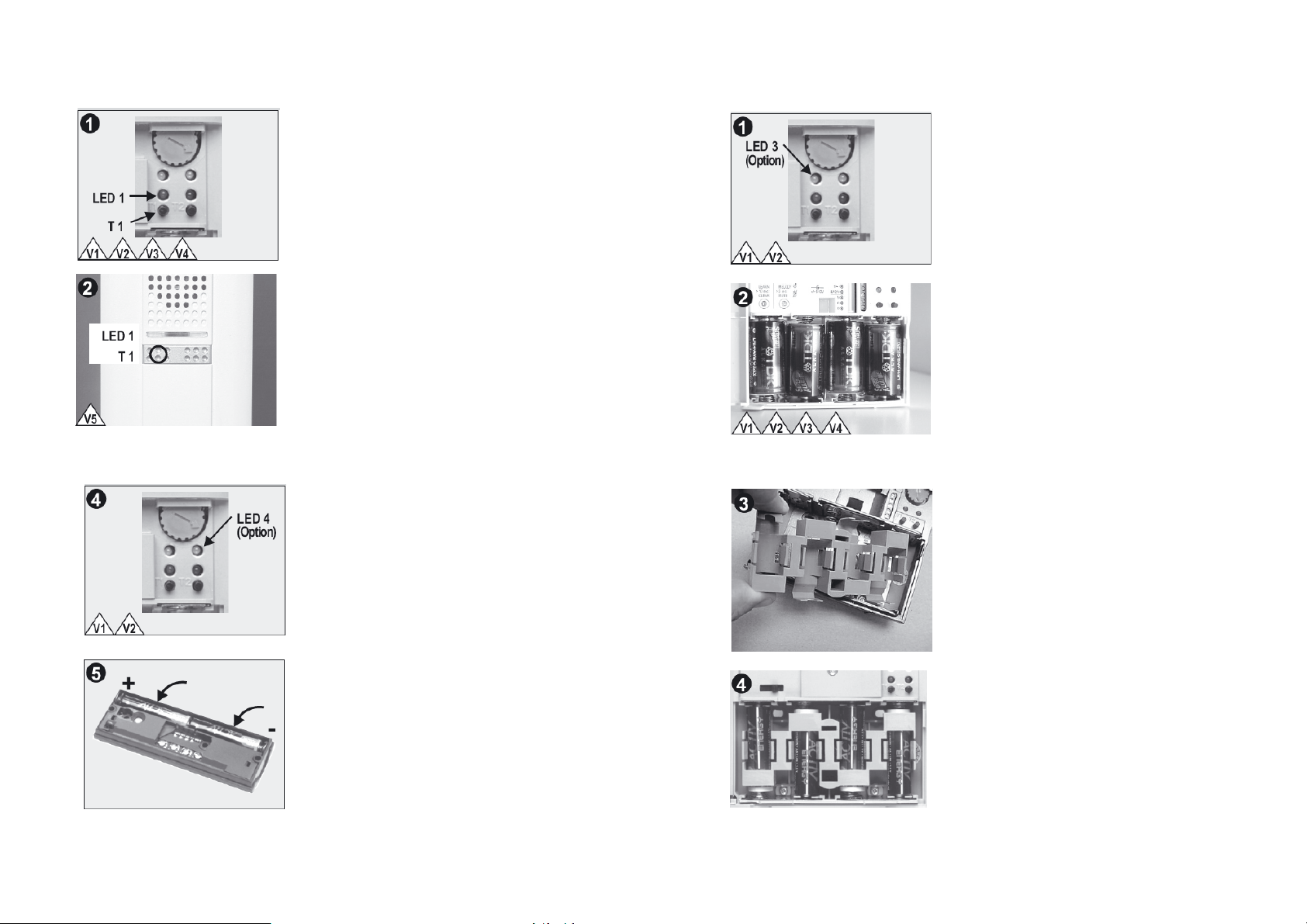

Před instalací proveďte test funkčnosti. Podle níže uvedeného postupu vložte do vysílače baterie a ubezpečte se, že přijímač je připojen k napájení. Umístěte zařízení do požadované polohy a několikrát stiskněte vysílací tlačítko. Při každém stisknutí se musí ozvat zvuk přijímače.
Pokud bezdrátové spojení nefunguje spolehlivě, vyberte si pro instalaci jiné místo!

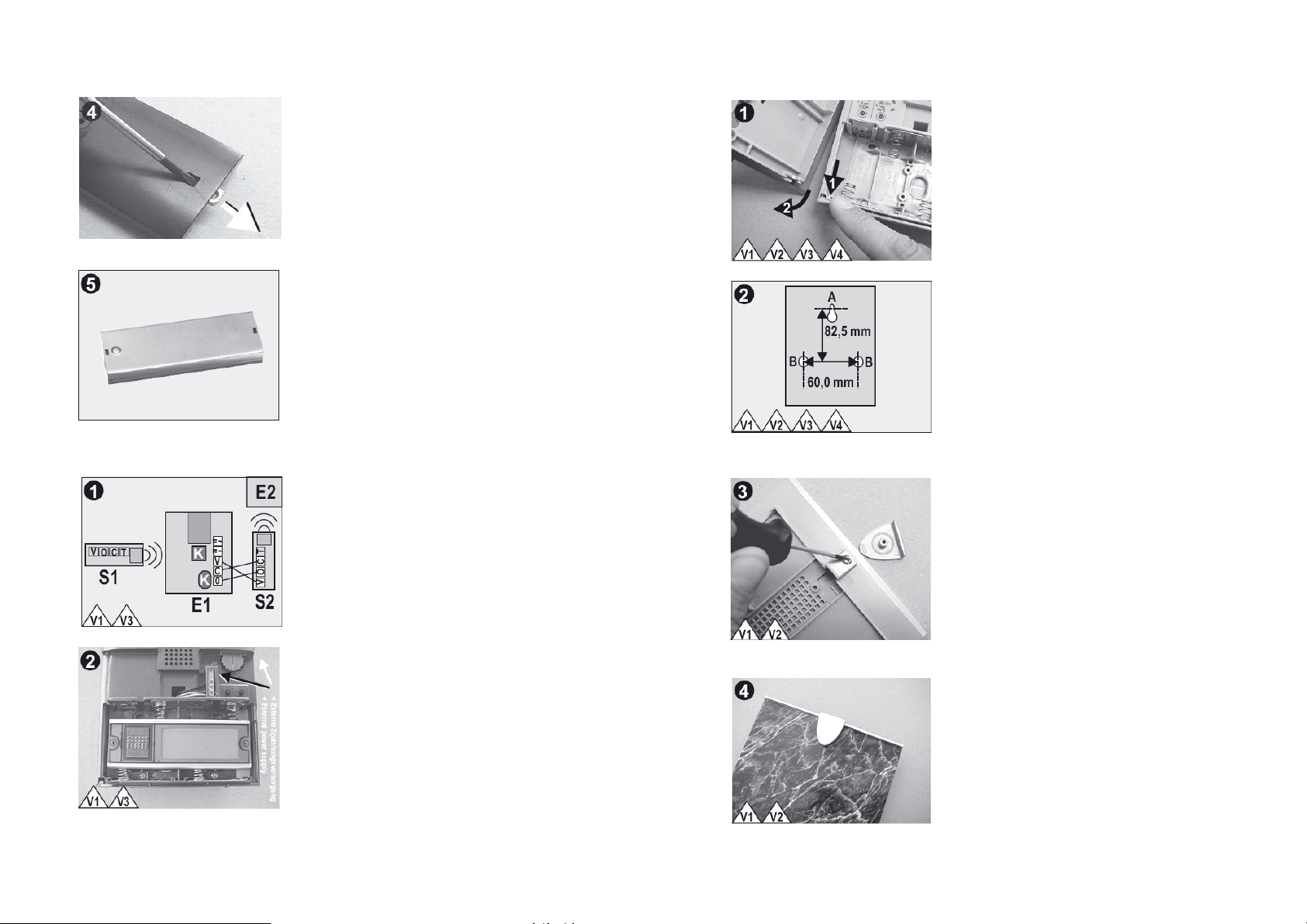

Otevřete vysílač, jak ukazuje obrázek č. 2 (2 šroubky).
Použijte přiložený nástroj a uschovejte si jej např. pro
příští výměnu baterie apod. (6-hranný imbusový klíč).
Montáž na zeď
Prorazte 2 předvrtané otvory pro šroubky.
Zasuňte šroubky do otvorů a pevně je přišroubujte.
POZOR! Nepoškoďte elektronické součásti!
Připevnění poutka (pro zavěšení vysílače)
Vložení štítku se jménem do jmenovky
Uvolněte šroubky.
Odstraňte vrchní část.
Protáhněte štítek se jménem přes otvor.
Jmenovku se štítkem zatlačte dovnitř a vrchní
Rozhodněte se, na kterou stranu chcete upevnit
poutko.
S pomocí malého šroubováku zatlačte na této straně na matici šroubku, jak ukazuje obrázek č. 1.
Postranní západku čelního krytu zkraťte asi o 2,5 mm, jak ukazuje obrázek č. 2.
oiložené kovové poutko vložte na své místo (obrázek
č. 3). Do očka poutka můžete nyní připevnit např. řetízek apod.
část přišroubujte na místo.
Elektrické připojení k stávajícímu zvonkovému systému
Odstraňte asi 6 mm izolace s jednotlivých drátků, jak ukazuje obrázek č. 1 a drátky zasuňte opatrně do těsnící průchodky na zadní straně vysílače.
Možná budete muset nejdříve uříznout horní špičku požadované těsnící průchodky.
Připojení k existujícímu systému zvonků ukazuje obrázek č. 2 s elektromechanickým zvonkem (8-12 V AC/DC) připojeným ke koncovkám C a T. Při spouštění stejnosměrným proudem C = “-„ a T = „+“.
Připojení k volnému tlačítku na koncovkách 0 a C
je ukázáno na obrázku č. 3.
