GE LOGIQ 7 User guide

GE Medical Systems

Copyright© 2001 By General Electric Co.

Operating Documentation

Регулятивные требования

Данное изделие соответствует требованиям Европейской директивы
93/42/EEC по медицинским приборам

Данное руководство является справочным пособием для пользователей
системы LOGIQ 7. Применимо ко всем версиям DEMO20010906 программного
обеспечения для ультразвуковых систем LOGIQ 7.

GE Medical Systems

GE Medical Systems Telex 3797371
P. O. Box 414, Milwaukee, Wisconsin 53201 U.S.A.
(Asia, Pacific, Latin America, North America)

GE Ultraschall TEL: [phone]
Deutschland GmbH & Co. KG TEL: [phone]
Beethovenstra 239
Postfach 11 05 60
D-42655 Solingen GERMANY

Таблица i-1: Причина изменения

РЕД. ДАТА ПРИЧИНА ИЗМЕНЕНИЯ

Ред. 0 13 сентября 2001 г. Первоначальный выпуск

Таблица i-2: Перечень страниц изменений

НОМЕР СТРАНИЦЫ

СВЕДЕНИЯ ОБ

ИЗМЕНЕНИЯХ

ДОКУМЕНТА

НОМЕР СТРАНИЦЫ

СВЕДЕНИЯ ОБ

ИЗМЕНЕНИЯХ

ДОКУМЕНТА

Титульный лист Ред. 0 9-1 – 9-86 Ред. 0
Сведения об изменениях

Ред. 0 10-1 – 10-84 Ред. 0

документа i-1 и i-2
Регулятивные требования i-3 и i-4 Ред. 0 11-1 – 11-52 Ред. 0
Содержание i-5 – i-12 Ред. 0 12-1 – 12-2 Ред. 0

1-1 – 1-12 Ред. 0 13-1 – 13-10 Ред. 0
2-1 – 2-28 Ред. 0 14-1 – 14-32 Ред. 0
3-1 – 3-48 Ред. 0 15-1 – 15-16 Ред. 0
4-1 – 4-10 Ред. 0 16-1 – 16-76 Ред. 0
5-1 – 5-76 Ред. 0 17-1 – 17-26 Ред. 0
6-1 – 6-28 Ред. 0 18-1 – 18-38 Ред. 0
7-1 – 7-80 Ред. 0 Глоссарий 1 – 15 Ред. 0
8-1 – 8-20 Ред. 0

Убедитесь в том, что вы пользуетесь документом последней редакции. Приведенные в данном
документе сведения хранятся в формате GPC (глобальная конфигурация продукции GE Medical
Systems). Сведения о новейшей версии можно получить у местного дистрибьютора, в местном
торговом представительстве GE; пользователи в США должны обратиться в справочную службу
GE (GE Ultrasound Clinical Center) по телефону 1 800 6825327 или 1 262 524 5698.

LOGIQ 7 Руководство для пользователя i-1
2286866-145 Ред. 0

Эта страница оставлена пустой преднамеренно.

i-2 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Соответствие стандартам

Следующие методы классификации соответствуют требованиям
IEC/EN 60601-1:6.8.1:

• Согласно Директиве по медицинским приборам 93/42/EEC этот
медицинский прибор соответствует классу IIa.

• Согласно IEC/EN 60601-1 это оборудование соответствует
классу I, типу B с применяемыми компонентами BF или CF.

• Согласно CISPR 11 это оборудование ISM группы 1, класса A.

• Согласно IEC 60529 педальный переключатель класса IPx8

подходит для применения в операционных.

Данное изделие соответствует регулятивным требованиям
следующих стандартов и норм:

• Директивы Совета 93/42/ЕЕС по медицинским приборам:
Метка на изделии свидетельствует о соответствии

требованиям указанной Директивы.
Расположение метки GE показано на стр.2-26 настоящего

руководства.

Европейское представительство зарегистрировано по
адресу:

GE Medical Systems Europe
Quality Assurance and Safety Regulatory Manager
BP 34
F 78533 Buc Cedex, Франция
Тел.: [phone]

LOGIQ 7 Руководство для пользователя i-3
2286866-145 Ред. 0

Соответствие стандартам (продолжение)

• Международная электротехническая комиссия (МЭК).

• IEC/EN 60601-1 Медицинское электрооборудование,

Часть 1, Общие требования к безопаности.

• IEC/EN 60601-1-1 Требования к безопасности для

медицинских электросистем.

• IEC/EN 60601-1-2 Электромагнитная совместимость –

Требования и испытаниям.

• IEC/EN 60601-1-4 Программируемые медицинские

электросистемы.

• IEC 61157 Заявление об акустических выходных

параметрах.

• Международная организация по стандартизации (ISO)

• ISO 10993-1 Биологическая оценка медицинских

приборов.

• Лаборатории по независимым испытаниям Underwriters’
Laboratories, Inc. (UL).

• UL 2601-1 Медицинское электрооборудование, Часть 1,

Общие требования к безопасности.

• Канадская Ассоциация по стандартизации (CSA).

• CSA 22.2, 601.1 Медицинское электрооборудование,

Часть 1, Общие требования к безопасности.

• NEMA/AIUM Стандарт на отображение акустических выходных
сигналов (NEMA US-3, 1998.

• Руководство по практическим методам производства

медицинских приборов (Управление по контролю за
продуктами питания и лекарственными препаратами (FDA)
Министерства здравоохранения США).

Сертификаты

• General Electric Medical Systems имеет сертификаты ISO 9001
и EN 46001.

Исходная документация

Исходный документ издан на английском языке.

i-4 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Cодержание

Соответствие стандартам - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - i-3
Сертификаты - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - i-4
Исходная документация - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - i-4

Глава 1 — Введение

Обзор системы - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1-2

Внимание!- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-2
Документация - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-2
Принципы работы - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-3
Показания к применению- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-4
Противопоказания- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-4
Ограничение на продажу и применение - - - - - - - - - - - - - - - - - - - - - 1-4

Информация для контактов - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1-5

Информация для контактов с компанией GE Medical
Systems-Ultrasound - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-5

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-8

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-9

Изготовитель - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-9

Структура документа - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-10

Содержание руководства - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1-10

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-11

Формат руководства - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-12

Глава 2 — Меры безопасности

Меры предосторожности - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -2-2

Уровни безопасности - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2-2
Условные обозначения опасных ситуаций - - - - - - - - - - - - - - - - - - - - 2-3
Безопасность пациента - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2-4
Правила безопасной эксплуатации оборудования- - - - - - - - - - - - - - 2-7
Таблички на устройствах- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2-10
ЭМС (Электромагнитная совместимость) - - - - - - - - - - - - - - - - - - - 2-13
Устройства организации обследования пациента - - - - - - - - - - - - - 2-22
Мощность ультразвукового излучения- - - - - - - - - - - - - - - - - - - - - - 2-24

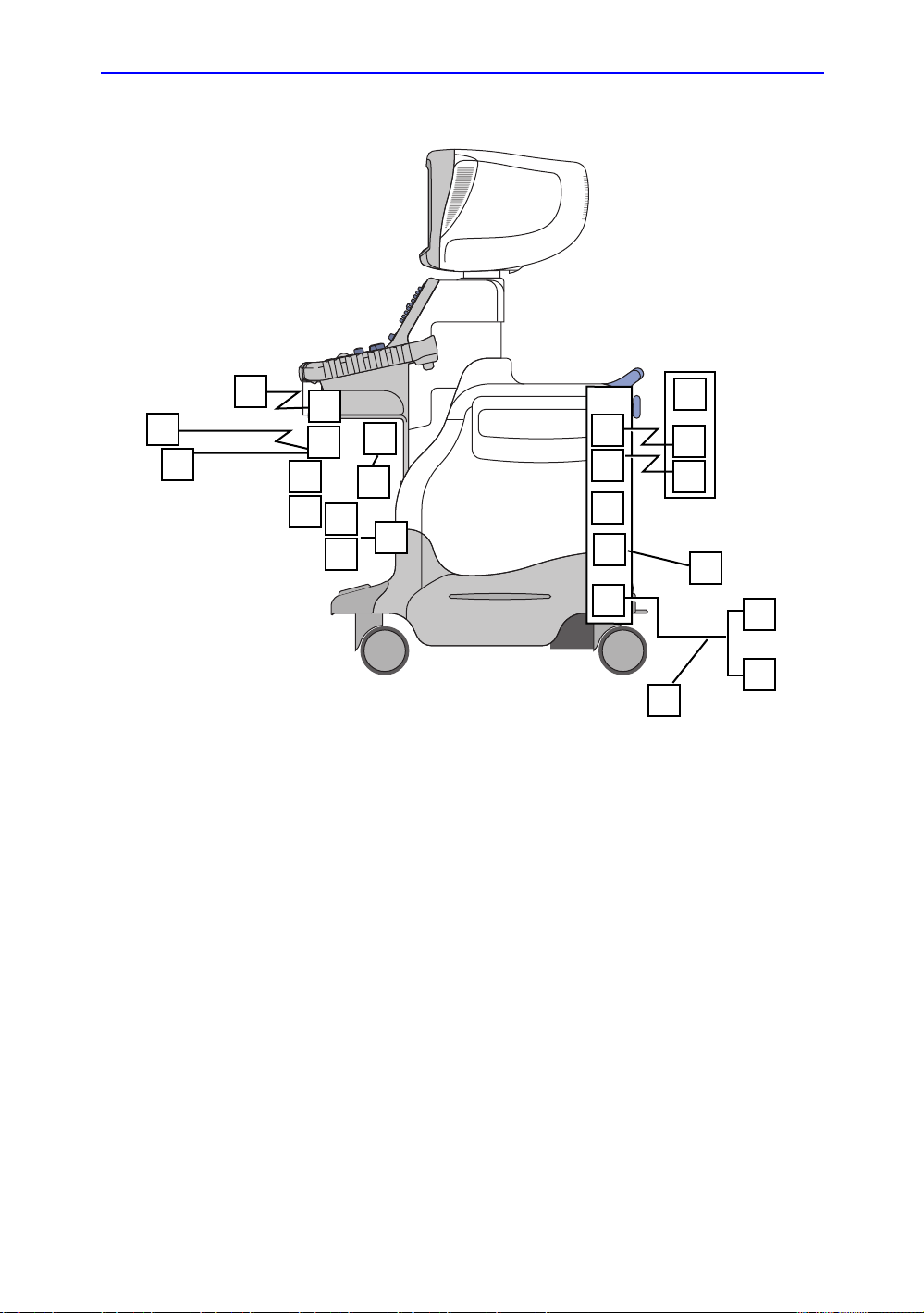

Расположение предупреждающих табличек - - - - - - - - - - - - - - - - - 2-26

Глава 3 — Подготовка системы к эксплуатации

Требования к рабочему месту - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-2
Подготовка к размещению системы- - - - - - - - - - - - - - - - - - - - - - - - - 3-3
Требования к окружающей среде - - - - - - - - - - - - - - - - - - - - - - - - - - 3-4

LOGIQ 7 Руководство для пользователя i-5
2286866-145 Ред. 0

Обзор органов управления пульта оператора - - - - - - - - - - - - - - -3-5

Графическое представление компонентов пульта управления - - - - 3-5
Соединители периферийных устройств и принадлежностей - - - - - - 3-9

Размещение и транспортировка системы - - - - - - - - - - - - - - - - - - 3-14

Перемещение системы - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-14
Транспортировка системы- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-17
Колеса - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-18

Включение питания системы - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-20

Подсоединение и эксплуатация системы- - - - - - - - - - - - - - - - - - - - -3-20

Регулировка монитора - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-29

Поворот, регулировка наклона, подъем и опускание монитора - - - -3-29
Яркость и контрастность - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-29
Ручное размагничивание- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-32
Динамики - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-32

Датчики - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-33

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-33
Выбор датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-33
Подсоединение датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-34
Подсоединение кабелей - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-34
Активизация датчика- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-35
Отключение датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-36
Отсоединение датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-36
Транспортировка датчиков - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-36
Хранение датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-37

Используемые оператором органы управления- - - - - - - - - - - - - 3-38

Компоненты панели управления - - - - - - - - - - - - - - - - - - - - - - - - - - -3-38
Подсветка клавиш- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-39
Клавиатура - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-40
сенсорная панель - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-41
Режим, отображение и запись - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-43
Измерение и ввод аннотаций - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3-44

Дисплейный монитор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-46

Дисплейный монитор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3-46

Глава 4 — Подготовка к обследованию

Начало обследования- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -4-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4-2
Начало обследования с новым пациентом - - - - - - - - - - - - - - - - - - - 4-3
Выберите Exam Calcs (Расчеты для обследования) и датчик - - - - - 4-9

Глава 5 — Оптимизация изображения

Оптимизация В-режима - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-2

Назначение- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-2
Обзор панели управления - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-4
Сенсорная панель B-режим- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-6
Полезные советы для сканирования в В-режиме - - - - - - - - - - - - - - - 5-7
Глубина - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-8
Коэффициент усиления- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-9
Фокус - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-10

i-6 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Cодержание

Auto Optimize (Auto) (Автонастройка) (Авто)- - - - - - - - - - - - - - - - - - 5-11
B Flow (В-поток) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-12
Harmonics (Гармоники) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-14
Frequency (Частота) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-15
Virtual Convex (Вирт. расшир. выпукл.) - - - - - - - - - - - - - - - - - - - - - 5-16
КУ (Компенсация усиления)- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-16
Scan Area (Область сканирования) - - - - - - - - - - - - - - - - - - - - - - - - 5-17
Angle Steer (Выбор угла) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-17
Rotate (Поворот) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-18
Dynamic Range (Динамический диапазон )- - - - - - - - - - - - - - - - - - - -5-18
Line Density (Линейная плотность)- - - - - - - - - - - - - - - - - - - - - - - - - 5-19
Map (Карта)- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-20
Frame Average (Усреднение кадров) - - - - - - - - - - - - - - - - - - - - - - - 5-21
Coded Excitation (CE) (Кодированный луч (КЛ)) - - - - - - - - - - - - - - - -5-21
Colorize (Раскрашивание) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-22
Edge Enhance (Усиление границ ) - - - - - - - - - - - - - - - - - - - - - - - - - 5-23
Rotation (Поворот)- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-23
Rejection (Режекция) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-24

Оптимизация М-режима - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-25

Назначение- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-25
Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-25
Протокол типового обследования - - - - - - - - - - - - - - - - - - - - - - - - - 5-26
Полезные советы при сканировании - - - - - - - - - - - - - - - - - - - - - - - -5-26
Экран М-режима - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-27
Сенсорная панель М-режим - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-28

M/D Cursor (M/D Курсор) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-29
B Pause (Пауза в В-режиме) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-29
Sweep Speed (Скорость развертки) - - - - - - - - - - - - - - - - - - - - - - - - 5-30
M-режим с режимом цветового потока- - - - - - - - - - - - - - - - - - - - - - 5-31
Anatomical M Mode (Анатомический М-режим)- - - - - - - - - - - - - - - - 5-32

Оптимизация цветового потока - - - - - - - - - - - - - - - - - - - - - - - - - -5-33

Назначение- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-33
Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-33
Активизация цветового потока- - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-34
Выход из режима цветового потока - - - - - - - - - - - - - - - - - - - - - - - - -5-34
Активизация изображения в энергетическом доплеровском режиме

(ЭДИ) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-35

Экраны режима цветового потока и энергетическом доплеровском

режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-36
Полезные советы по сканированию в режиме цветового потока - - 5-37
Сенсорная панель Режим цветового потока - - - - - - - - - - - - - - - - - 5-38
Сенсорные панели Режим формирования энергетического

доплеровского изображения (PDI)- - - - - - - - - - - - - - - - - - - - - - 5-39
Коэффициент усиления- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-40

PRF (ЧПИ (частота повторения импульсов)) - - - - - - - - - - - - - - - - - -5-40
Wall Filter (Фильтр сигналов от стенок) - - - - - - - - - - - - - - - - - - - - - 5-41
Scan Area (Область сканирования) - - - - - - - - - - - - - - - - - - - - - - - - -5-41
Invert (Инвертирование) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-42

LOGIQ 7 Руководство для пользователя i-7
2286866-145 Ред. 0

Baseline (Линия развертки) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-42
Angle Steer (Scan Area) Выбор угла (Область сканирования)- - - - - 5-43
Линейная плотность изображения в режиме цветового потока - - - -5-43
Threshold (Порог) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-44
Frame Average (Усреднение кадров) - - - - - - - - - - - - - - - - - - - - - - - -5-44
Map (Карта)- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-45
Ace (АУЦ) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-46
Packet Size (Размер пакета) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-46
Активизация изображения в энергетическом доплеровском режиме

(PDI) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-47

Оптимизация изображения доплеровского спектра - - - - - - - - - -5-48

Назначение- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-48
Экран доплеровского режима - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-51
Изображение в доплеровском режиме- - - - - - - - - - - - - - - - - - - - - - -5-51
Экран доплеровского режима - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-52
Полезные советы по процедуре сканирования в доплеровском
режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-54
Сенсорные панели доплеровского режима - - - - - - - - - - - - - - - - - - 5-55
Положение контрольного объема (Трекбол) - - - - - - - - - - - - - - - - - 5-56
Длина контрольного объема в доплеровском режиме - - - - - - - - - - -5-56

PRF (ЧПИ)- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-57
Angle Correct (Изменение угла) - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-58
Quick Angle Correct (Быстрое изменение угла)- - - - - - - - - - - - - - - - -5-58
Фильтр сигналов от стенок - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-59
Baseline (Линия развертки) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-59
M/D Курсор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-60
Scan Area (Область сканирования) - - - - - - - - - - - - - - - - - - - - - - - - -5-60
Громкость аудиосигнала - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-61
Invert (Инвертирование) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-61
Dynamic Range (Динамический диапазон )- - - - - - - - - - - - - - - - - - - -5-62
Спектральный след (Метод очерчивания) - - - - - - - - - - - - - - - - - - - 5-63
CFM/PWD (РЦП/ИД) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5-63

Трехмерный вид - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-64

Сбор данных изображения при 3-мерном сканировании - - - - - - - - -5-64
Управление 3D сканированием - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-65
Экран усовершенствованного 3-мерного вида - - - - - - - - - - - - - - - - 5-71
Просмотр перспективных видов 3-мерной области интереса- - - - - 5-72
3DView Movie (3-мерное подвижное изображение) - - - - - - - - - - - - 5-75

Глава 6 — Функции сканирования и отображения

Масштабирование изображения - - - - - - - - - - - - - - - - - - - - - - - - - -6-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-2
Zoom (Масштабирование) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-2

Получение стоп-кадра изображения - - - - - - - - - - - - - - - - - - - - - - -6-3

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-3
Получение стоп-кадра изображения - - - - - - - - - - - - - - - - - - - - - - - - 6-3
Последующая обработка- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-4

Использование кинокадров - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-5

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-5

i-8 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Cодержание

Активизация режима CINE (КИНОКАДР) - - - - - - - - - - - - - - - - - - - - - 6-5
Изображение в режиме CINE (КИНОКАДР) на экране монитора - - - 6-6
Использование кинокадров - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-7
Восстановление изображений- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-7
Разделение КИНОЦИКЛА в В-режиме и КИНОЦИКЛА с

временной осью - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-7

Использование iLinq- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-8

iLinq - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-8
Использование iLinq - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-8

Ввод комментариев в изображение- - - - - - - - - - - - - - - - - - - - - - - 6-19

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-19
Клавиша Annotation Library (Библиотека аннотаций) на сенсорной
панели - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-21
Ввод и редактирование текстов в библиотеке - - - - - - - - - - - - - - - - -6-21
Перемещение текстов- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-21
Добавление комментариев в изображение - - - - - - - - - - - - - - - - - - 6-22
Редактирование во время ввода комментария - - - - - - - - - - - - - - - 6-23
Сохранение комментариев - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-23
Перекрытие текстов - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-24
Стрелки и указатели - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6-24
Пиктограммы- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6-25

Глава 7 — Основные измерения и расчеты

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -7-2

Обзор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-2
Размещение органов управления измерениями - - - - - - - - - - - - - - - 7-5
Общие инструкции - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-8

Настройка измерений и расчетов- - - - - - - - - - - - - - - - - - - - - - - - - 7-12

Активизация настройки исследований и измерений- - - - - - - - - - - - 7-13
Определение измерений, доступных в исследовании или папке - - 7-22
Изменение измерений- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-33
Добавление папок и измерений- - - - - - - - - - - - - - - - - - - - - - - - - - - 7-35
Удаление папки или измерения- - - - - - - - - - - - - - - - - - - - - - - - - - - 7-42

Измерения в разных режимах - - - - - - - - - - - - - - - - - - - - - - - - - - -7-43

Измерения в В-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -7-43
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - 7-48
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-53
Просмотр и редактирование рабочих таблиц- - - - - - - - - - - - - - - - - 7-56

Общие измерения - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-60

Обзор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -7-60
Измерения в В-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -7-61
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-70
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - 7-71
Полезные советы:- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7-80

LOGIQ 7 Руководство для пользователя i-9
2286866-145 Ред. 0

Глава 8 — Исследования брюшной полости и малых органов

Брюшная полость и малые органы

Подготовка к обследованию - - - - - - - - - - - - - - - - - - - - - - - - - - -8-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-2
Общие указания и рекомендации - - - - - - - - - - - - - - - - - - - - - - - - - - 8-2

Брюшная полость - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -8-3

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-3
Измерения в В-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-4
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-7
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - - 8-8

Малые органы - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-17

Измерения в B-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -8-17
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8-19
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - 8-20

Глава 9 — АК/ГИН

АК-обследование - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-2

Подготовка к обследованию - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-2
Важные соображения об ультразвуковом излучении - - - - - - - - - - - - 9-3
Начало акушерского обследования - - - - - - - - - - - - - - - - - - - - - - - - - 9-4

АК измерения и расчеты- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-8

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-8
Измерения в B-режиме (B-Mode)- - - - - - - - - - - - - - - - - - - - - - - - - - 9-10
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-42
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - 9-46
Рабочая таблица акушерского обследования - - - - - - - - - - - - - - - - 9-53

АК графики - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-57

Обзор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-57
Для просмотра АК графиков выполните следующие действия: - - - 9-58

Акушерское исследование при многоплодии - - - - - - - - - - - - - - -9-71

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-71

Гинекологические измерения- - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-77

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -9-77
Для того чтобы начать гинекологическое обследование выполните
следующие действия: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-78
Измерения в B-режиме (B-Mode)- - - - - - - - - - - - - - - - - - - - - - - - - - 9-79
Измерения в M-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9-85
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - - 9-86

Глава 10 — Кардиология

Подготовка к кардиологическому обследованию - - - - - - - - - - - - 10-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -10-2
Общие указания и рекомендации - - - - - - - - - - - - - - - - - - - - - - - - - -10-2

Кардиологические измерения - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-3

Общие сведения - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -10-3
Формат наименования измерений Cardiac (Сердце) - - - - - - - - - - - 10-4
Измерения сердца - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-8
Измерения в В-режиме- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-9
Измерения в М-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-27

i-10 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Cодержание

Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - 10-40
Режим цветового потока - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-66
Измерения в комбинированном режиме - - - - - - - - - - - - - - - - - - - 10-70
Рабочая таблица Cardiac (Сердце) - - - - - - - - - - - - - - - - - - - - - - - 10-74
Настройка и организация измерений и вычислений- - - - - - - - - - - 10-78
Общее исследование - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-79

ЭКГ (по отдельному заказу) - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10-84

Эта функция в настоящее время недоступна. - - - - - - - - - - - - - - - -10-84

Глава 11 — Сосудистое обследование

Подготовка к сосудистому обследованию - - - - - - - - - - - - - - - - - 11-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11-2
Общие указания и рекомендации - - - - - - - - - - - - - - - - - - - - - - - - - -11-2

Сосудистые измерения - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11-3

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11-3
Измерения в В-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11-5
Измерения в М-режиме - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11-12
Измерения в доплеровском режиме - - - - - - - - - - - - - - - - - - - - - - 11-16

Рабочая таблица Vascular (Сосуды)- - - - - - - - - - - - - - - - - - - - - - 1 1-39

Сводка данных по сосуду - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11-49
Запись рабочей таблицы- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11-51

Глава 12 — Урология

На данный момент эти функции не реализованы. - - - - - - - - - - - - - -12-1

Глава 13 — Педиатрия

Подготовка к педиатрическому обследованию- - - - - - - - - - - - - -13-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13-2
Общие указания и рекомендации - - - - - - - - - - - - - - - - - - - - - - - - - -13-2

Педиатрические расчеты - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13-3

Обзор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13-3
Педиатрия - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -13-4

Глава 14 — Формирование отчетов

Обзор- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14-2

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -14-2
Меню разработчика отчетов - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14-4

Создание шаблона отчета - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14-26

Выбор и ввод требуемого окна информационных инструментов - -14-26

Инструмент анатомических графических изображений - - - - - - 14-31

Для добавления графического изображения в окно графических
изображений страниц отчетов выполните следующие операции - -14-31

Глава 15 — Запись изображений

Потоки данных - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15-2
Панель вызова изображений- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15-5
Просмотр изображений (Image Browser) - - - - - - - - - - - - - - - - - - - - 15-7
Управление изображениями - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15-11
Команды меню Image Management (Управление изображениями) на
экране монитора - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15-13
Примечания - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15-15

LOGIQ 7 Руководство для пользователя i-11
2286866-145 Ред. 0

Глава 16 — Пользовательская настройка системы

Обзор предварительных настроек- - - - - - - - - - - - - - - - - - - - - - - -16-2

Меню Utility (Утилита) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16-3
Предварительные настройки системы- - - - - - - - - - - - - - - - - - - - - - 16-4
Imaging (Формирование изображений) - - - - - - - - - - - - - - - - - - - - - 16-8
Предварительные настройки системы формирования
кардиоизображений - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16-19
Предварительные настройки системы создания аннотаций- - - - - 16-26
Reports (Отчеты) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16-34
Кофигурирование взаимосвязанности - - - - - - - - - - - - - - - - - - - - - 16-42

Глава 17 — Датчики и биопсия

Обзор датчиков- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -17-2

Эргономические характеристики - - - - - - - - - - - - - - - - - - - - - - - - - - -17-2
Подсоединение кабелей - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -17-2
Ориентация датчика - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-3
Маркировка- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -17-3
Области применения- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-6
Функциональные особенности- - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-7
Технические характеристики - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-8
Применение датчиков - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-9
Уход и техническое обслуживание - - - - - - - - - - - - - - - - - - - - - - - - -17-9
Меры безопасности при эксплуатации датчиков - - - - - - - - - - - - - -17-10
Специальные инструкции по обращению с датчиками - - - - - - - - - 17-12
Контроль за очисткой и дезинфекцией датчиков - - - - - - - - - - - - - 17-13
Процедура чистки датчиков- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-14
Связующие гели - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-19
Профилактическое техническое обслуживание - - - - - - - - - - - - - - -17-19

Подробные сведения о датчиках - - - - - - - - - - - - - - - - - - - - - - - - 17-20

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -17-20
Выпуклые датчики- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-22
Линейные датчики- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-23
Секторные датчики - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17-24

Особенности исследований с применением биопсии - - - - - - - 17-25

На данный момент эти функции не реализованы. - - - - - - - - - - - - -17-25

Глава 18 — Выполняемое пользователем техническое
обслуживание

Сведения о системе - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-2

Функциональные возможности и технические характеристики - - - - -18-2
Точность клинических измерений - - - - - - - - - - - - - - - - - - - - - - - - - 18-7

Уход за системой и техническое обслуживание - - - - - - - - - - - - 18-10

Обзор - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -18-10
Проверка системы- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -18-10
Еженедельное техническое обслуживание - - - - - - - - - - - - - - - - - 18-11
Прочие операции технического обслуживания- - - - - - - - - - - - - - - 18-14

Обеспечение качества - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-17

Введение - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -18-17
Типовые выполняемые проверки - - - - - - - - - - - - - - - - - - - - - - - - 18-18

i-12 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Cодержание

Линия развертки - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-21
Периодические проверки- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -18-21
Результаты - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-22
Настройка системы - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-23
Процедуры проверки- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -18-23
Настройка системы ведения записей - - - - - - - - - - - - - - - - - - - - - 18-32

Помощь - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18-34

Поставляемые компоненты/Принадлежности - - - - - - - - - - - - - - - -18-34

Index - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1-1

LOGIQ 7 Руководство для пользователя i-13
2286866-145 Ред. 0

i-14 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

В этой главе приведены сведения о показаниях к
применению и противопоказаниях, информация
для контактов и сведения об организации
документа.

LOGIQ 7 Руководство для пользователя 1-1
2286866-145 Ред. 0

Введение

Внимание!

Документация

В настоящем руководстве содержится информация, необходимая
и достаточная для безопасного управления системой. В течение
согласованного периода на заводе может быть организовано
обучение эксплуатации усовершенствованного оборудования,
проводимого специалистом по применению оборудования.

Перед тем как приступить к применению системы Logiq 7
внимательно прочитайте и усвойте все инструкции, приведенные в
настоящем руководстве.

Храните это руководство на месте установки оборудования.
Периодически просматривайте инструкции по эксплуатации и
указания по технике безопасности.

Документация на систему LOGIQ 7 состоит из трех руководств.

• Краткое руководство (ПЕРЕВЕДЕННОЕ) содержит
пошаговое описание основных функциональных
возможностей и режимов работы системы. Для
получения сведений по безопасной эксплуатации
системы это руководство следует использовать
совместно с Руководством для пользователя. Могут
быть также предоставлены памятки с информацией о
дополнительных функциональных возможностях.

• Справочное руководство по усовершенствованным
функциям (ТОЛЬКО НА АНГЛИЙСКОМ ЯЗЫКЕ)
содержит таблицы с данными, в частности таблицы
акушерских данных и данных по акустическим
выходным сигналам.

• Краткое руководство (ПЕРЕВЕДЕННОЕ) содержит
пошаговое описание основных функциональных
возможностей и режимов работы системы. Для
получения сведений по безопасной эксплуатации
системы это руководство следует использовать
совместно с Руководством для пользователя. Могут
быть также предоставлены памятки с информацией о
дополнительных функциональных возможностях.

• Руководства по системе LOGIQ 7 рассчитаны на
пользователей, знакомых с основными принципами
работы ультразвукового оборудования и способами
управления этим оборудованием. В этих руководствах
отсутствует информация по обучению работе с
оборудованием ультразвуковой эхографии и подробное
описание клинических процедур.

1-2 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Принципы работы

Обзор системы

Медицинские изображения, полученные при помощи
ультразвукового оборудования, формируются в компьютере
на основе хранящихся в цифровой памяти данных,
полученных в результате обработки высокочастотных
сигналов, переданных и принятых датчиком. В результате
прохождения ультразвуковых волн через биологические
ткани, имеющие переменную плотность, формируется эхо­сигнал. Например, при прохождении ультразвуковых волн
через тело человека эхо-сигнал образуется, когда сигнал
распространяется от области жировой ткани в область
мышечной ткани. Эхо-сигналы, возвращаются в датчик, где
они преобразуются в электрические сигналы.

Эти эхо-сигналы подвергаются усилению с высоким
коэффициентом усиления и обработке в аналоговых и
цифровых схемах, содержащих фильтры, настроенные на
разные частоты и постоянные времени, в результате чего
высокочастотные электрические сигналы преобразуются в
последовательности цифровых сигналов изображения,
записываемые в память. После записи цифровых сигналов в
память изображение можно в реальном времени выводить
на экран монитора. Всеми характеристиками передачи,
приема и обработки сигналов управляет главный
компьютер. Пользователь, осуществляя выбор функций
управления с панели управления системой, может изменять
характеристики и функциональные возможности системы,
настраивая систему на работу в разнообразных режимах - от
акушерского обследования до обследования
периферической сосудистой системы.

Датчики представляют собой высокоточные
полупроводниковые устройства, формирующие сигналы
изображения в разных форматах. Благодаря цифровому
исполнению и применению полупроводниковых
компонентов в датчиках получаются высокостабильные и
высококачественные изображения, а техническое
обслуживание датчиков сводится к минимуму. Сложная
структура системы с управлением от главного компьютера
позволяет реализовать усовершенствованные функции и
возможности, удобные для пользователя и простые в
управлении.

LOGIQ 7 Руководство для пользователя 1-3
2286866-145 Ред. 0

Введение

Показания к применению

Система LOGIQ 7предназначена для применения
квалифицированным врачом при ультразвуковых
обследованиях. К конкретным вариантам клинического
применения и типам обследования относятся:

• Развитие плода

• Исследование брюшной полости

• Педиатрические исследования

• Исследование малых органов (грудной клетки, яичек,
щитовидной железы)

• Краниальное исследование новорожденных

• Краниальное исследование взрослых пациентов

• Кардиологическое исследование (взрослых и детей)

• Исследование периферической сосудистой системы

• Типовое и поверхностное исследование скелетно-
мышечных тканей

• Урологические обследования (включая обследование
простаты)

• Трансэзофагиальные исследования (обследование
пищевода)

• Трансректальные исследования

• Трансвагинальные исследования

• Интраоперационные исследования (брюшной полости,
грудной клетки, сосудистой системы и нервной системы)

Противопоказания

Ультразвуковая система LOGIQ 7 не предназначена для
офтальмологического исследования и для любых
исследований, связанных с воздействием ультразвуковыми
волнами на органы зрения.

Ограничение на продажу и применение

ВНИМАНИЕ! В соответствии с законами США это
устройство разрешается продавать и использовать только
дипломированным врачам.

1-4 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Информация для контактов

Информация для контактов с компанией GE Medical Systems­Ultrasound

Для получения подробных сведений или технической консультации
обращайтесь к местному официальному дистрибьютору компании
или по адресам и телефонам филиалов компании, приведенным
ниже.

Адрес в http://www.gemedicalsystems.com

США GE Medical Systems Телефон: [phone]Ultrasound Service

Engineering Факс: [phone] W. Electric
AvenueMilwaukee, WI 53219

Вопросы по
клиническому
применению

Для получения информации в США, Канаде, Мексике и в
некоторых странах Карибского бассейна обращайтесь в Центр
работы с заказчиками по телефонам

(1)800-682-5327 и (1) 262-524-5698В других странах обращайтесь в
местные представительства компании GE Medical Systems-Ultra­sound по применению, сбыту или ремонту оборудования.

Ремонт По вопросам, связанным с ремонтом оборудования, в США

обращайтесь в отдел обслуживания GE:
Телефон: [phone]
В других странах обращайтесь в местный сервисный центр

компании.

Запрос каталога
принадлежностей

Размещение
заказа

Для запроса новейшего каталога принадлежностей GE или
брошюр с описанием оборудования в США обращайтесь в
справочный центр:

Телефон: [phone]
В других странах обращайтесь в местные представительства

компании по применению, сбыту или ремонту оборудования.
Для размещения заказа, заказа поставляемых компонентов или по

вопросам, связанным с принадлежностями, в США обращайтесь в
центр доступа GE:

Телефон: [phone]
В других странах обращайтесь в местные представительства

компании по применению, сбыту или ремонту оборудования.

LOGIQ 7 Руководство для пользователя 1-5
2286866-145 Ред. 0

Введение

КАНАДА GE Medical Systems Телефон: [phone]Ultrasound

Service Engineering4855 W. Electric AvenueMilwaukee, WI
53219 Центр работы с заказчиками Телефон: [phone]-
5698

ЛАТИНСКАЯ И

ЮЖНАЯ

АМЕРИКА

ЕВРОПА GE Ultraschall Телефон: [phone] (бесплатный)

АЗИЯ GE Medical Systems Asia Телефон: [phone]

GE Medical Systems Телефон: [phone]Ultrasound
Service Engineering4855 W. Electric AvenueMilwaukee, WI
53219 Центр работы с заказчикамиТелефон: (1) 262-524­5698

Deutschland GmbH & Co. KG Телефон: (49)(0)

212.28.02.208BeethovenstraЯe 239 Факс: (49)(0)

212.28.02.28Postfach 11 05 60D-42655 Solingen

Азиатский центр технической поддержки Факс: [phone]­005367-4 Takakura cho, Hachiouji-shiTokyo, 192JAPAN

1-6 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Информация для контактов

АРГЕНТИНА GEME S.A. Телефон: [phone]Miranda 5237 Факс: (1)

567-2678 Буэнос-Айрес - 1407

АВСТРИЯ GE GesmbH Medical Systems Austria Телефон: [phone]

(бесплатный) Prinz Eugen Strasse 8/8 Факс: [phone]
74A-1040 WIEN Телекс: 136314

ДАНИЯ GE Medical Systems Benelux Телефон: [phone]

(бесплатный) Gulkenrodestraat 3 Факс: [phone]B­2160 WOMMELGEM Телекс:72722

БРАЗИЛИЯ GE Sistemas Mйdicos Телефон: [phone]Av Nove de

Julho 5229 Факс: [phone] Sгo Paulo SP

ДАНИЯ GE Medical Systems Телефон: [phone]Fabriksparken

20 Факс: [phone]DK-2600 GLOSTRUP

ФРАНЦИЯ GE Medical Systems Телефон: [phone](бесплатный) 738

rue Yves Carmen Факс: [phone]F-92658
BOULOGNE CEDEX

ГЕРМАНИЯ GE Ultraschall Телефон: [phone] (бесплатный)

Deutschland GmbH & Co. KG Телефон: (49)(0)

212.28.02.208BeethovenstraЯe 239 Факс: (49)(0)

212.28.02.28Postfach 11 05 60D-42655 Solingen

ГРЕЦИЯ GE Medical Systems Hellas Телефон: [phone],

Nikolaou Plastira Street Факс: [phone] G-171 21 NEA
SMYRNI

ИТАЛИЯ GE Medical Systems Italia Телефон: [phone]

(бесплатный) Via Monte Albenza 9 Факс: [phone]I­20052 MONZA TLX: 3333 28

ЛЮКСЕМБУРГ Телефон: [phone] (бесплатный)

LOGIQ 7 Руководство для пользователя 1-7
2286866-145 Ред. 0

Введение

МЕКСИКА GE Sistemas Mйdicos de Mexico S.A. de C.V.Rio Lerma #302,

1є y 2є Pisos Телефон: [phone]Colonia Cuauhtйmoc
Факс: [phone]-Mйxico, D.F.

НИДЕРЛАНДЫ GE Medical Systems Nederland B.V. Телефон: [phone]

(бесплатный) Atoomweg 512 Факс: [phone]NL-3542 AB
UTRECHT

ПОЛЬША GE Medical Systems Polska Телефон: [phone]

62Krzywickiego 34 Факс: [phone]P-02-078 Варшава

ПОРТУГАЛИЯ GE Medical Systems Portuguesa S.A.Телефон: [phone]

(бесплатный) Rua Sa da Bandeira, 585 Факс: +351 2
2084494Apartado 4094 Телекс: 22804P-4002 PORTO CODEX

РОССИЯ GE VNIIEM Телефон: + 7 095 956 7037 Мантулинская ул., 5A

Факс: + 7 502 220 32 59123100 Москва Телекс:

613020 GEMED SU

ИСПАНИЯ GE Medical Systems Espaсa Телефон: [phone]

(бесплатный) Hierro 1 Arturo Gimeno Факс: +34 1 675
3364Poligono Industrial I TLX: 22384 A/B GEMDEE-28850
TORREJON DE ARDOZ

ШВЕЦИЯ GE Medical Systems Телефон: [phone] (бесплатный)

PO-BOX 1243 Факс: [phone]S-16428 KISTA TLX:
12228 CGRSWES

ШВЕЙЦАРИЯ GE Medical Systems (Schweiz) AG Телефон: [phone]

(бесплатный) Sternmattweg 1 Факс: [phone]CH-6010
KRIENS

ТУРЦИЯ GE Medical Systems Turkiye A.S. Телефон: [phone]

5552Mevluk Pehliran Sodak Факс: [phone]Yilmaz
Han, No 24 Kat 1GayretteppeISTANBUL

1-8 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Информация для контактов

ВЕЛИКОБРИТАН

ИЯ

ДРУГИЕ СТРАНЫ Платный телефон: международный код + 33 1 39 20 0007

GE Medical Systems Телефон: [phone] (бесплатный)
Coolidge House Факс: [phone] Buckingham
AvenueSLOUGHBerkshire SL1 4ER

Изготовитель

GE-YMS, Ltd.7-127, Asahigaoka 4-ChomeHino-Shi, Tokyo, 191
JAPAN

LOGIQ 7 Руководство для пользователя 1-9
2286866-145 Ред. 0

Введение

Содержание руководства

Руководство для пользователя системы LOGIQ 7
организовано так, чтобы предоставить пользователю
информацию, необходимую для выполнения исследований.
Приведена также информация, необходимая для
выполнения более тщательных исследований.

• Подготовка к запуску. В этих разделах приведен обзор
системы, позволяющий оператору начать сканирование.

• Введение.В этом разделе приведены сведения о

показаниях к применению системы и
противопоказаниях, информация для контактов и
сведения об организации документа.

• Меры безопасности. В этом разделе приведены

важные сведения по безопасной эксплуатации
системы LOGIQ 7.

• Подготовка системы к эксплуатации. How to prepare

the system for use and a map of the control layout.

• Preparing for an Exam. В этом разделе приведены

сведения, необходимые для подготовки системы к
эксплуатации, и информация о размещении органов
управления.

• Подготовка к обследованию. В этом разделе описано,
как ввести информацию о пациенте, выбрать категорию
исследования и настроить вариант применения.

• Оптимизация изображения. В этих разделах

приведено подробное описание операций по
улучшению изображений, рабочих кривых и
спектральной информации.

• Режимы. В этом разделе описано, как

отрегулировать и оптимизировать изображение в
разных режимах.

1-10 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Структура документа

• Функции сканирования/ отображения. В этом разделе
приведены сведения о таких функциях, как
масштабирование, стоп-кадр, кинокадр, аннотация и

iLinq.

• Измерения и отчеты. В этом разделе показано, как

выполнить измерения и расчеты для общего
исследования и специальных исследований
различных категорий.

• Брюшная полость.

• Малые органы.

• АК/ГИН.

• Кардиология.

• Сосудистое обследование.

• Урология.

• Педиатрия.

• Составление отчетов. В этом разделе показано, как
персонализировать пакет отчетной документации.

• Запись изображений. Управление данными.

• Пользовательская настройка системы. В этом

разделе показано, как адаптировать систему к
применению в конкретном учреждении для выполнения
исследований, формирования изображений,
организации сети и предварительной настройки
вводимых аннотаций.

• Датчики и биопсия. В этом разделе приведены
сведения о назначении, технические характеристики,
указания по уходу и техническому обслуживанию и
информация о функциональных возможностях биопсии
для всех датчиков.

• Выполняемое пользователем техническое
обслуживание.В этом разделе приведена информация

о технических характеристиках системы, сообщениях об
ошибках, результатах выполняемой пользователем
диагностики, обеспечении качества и операциях по
уходу и техническому обслуживанию системы.

LOGIQ 7 Руководство для пользователя 1-11
2286866-145 Ред. 0

Введение

Формат руководства

В этом разделе информация упорядочена таким образом,
чтобы можно было легко и быстро найти любые сведения.

Поиск информации

Содержание Основное содержание, приведенное в начале настоящего

руководства, служит для нахождения всех тем, описанных в
документе.

Закладки В этом поле указываются закладки глав.

Верхние и

нижние

колонтитулы

Ссылки на другие

разделы

Предметный

указатель

Название раздела и номер страницы отображаются на
внешних углах каждой страницы.

При ссылке на другие разделы указываются номера
страниц, на которые выполняется ссылка.

Исчерпывающий указатель позволяет представить понятия,
темы, термины, названия, заголовки и перекрестные
ссылки. Кроме того, предметный указатель можно
использовать для нахождения всей информации,
относящейся к конкретной теме и содержащейся в разных
разделах. Предметный указатель размещается в конце
документа.

Текстовые ссылки

Примечания Примечания напечатаны курсивом.

В примечаниях приводятся меры предосторожности или
рекомендации по применению оборудования с
соблюдением мер предосторожности при эксплуатации
ультразвуковой системы.

Ссылки на другие

главы

Ссылки на другие главы приводятся курсивом

Значки для выделения сведений, связанных с мерами
безопасности.

Полезные советы Полезные совета по сканированию помогают сэкономить

время, затрачиваемое на оптимизацию изображения..

1-12 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Описаны меры безопасности и приведены
сведения о нормативных документах,
необходимые для работы с данным
ультразвуковым оборудованием.

LOGIQ 7 Руководство для пользователя 2-1
2286866-145 Ред. 0

Меры безопасности

Уровни безопасности

Описание пиктограмм

На данном оборудовании имеются предупреждения об опасности
разных уровней, которые распознаются по одному из
перечисленных ниже ключевых слов и пиктограмм, предваряющих
указания по мерам безопасности.

ОПАСНО!

ОСТОРОЖНО!

ВНИМАНИЕ!

ПРИМЕЧАНИЕ: Указывает на необходимость соблюдения указанных ниже мер

Указывает на то, что в случае несоблюдения требуемых условий
эксплуатации или неправильных действий существует опасность:

• Получения персоналом тяжелых травм вплоть до
смертельного исхода

• Существенного повреждения оборудования.

Указывает на то, что в случае несоблюдения требуемых условий
эксплуатации или неправильных действий существует опасность:

• Получения персоналом тяжелых травм

• Существенного повреждения оборудования.

Указывает на то, что в случае несоблюдения требуемых условий
эксплуатации или неправильных действий существует
потенциальная опасность:

• Получения персоналом легких травм

• Повреждения оборудования.

безопасности и рекомендаций при обращении с ультразвуковым
оборудованием:

• При работе с системой поддерживайте оптимальные условия
окружающей среды

• При эксплуатации оборудования следуйте указаниям,
приведенным в данном Руководстве

• Предупреждающие или поясняющие символы.

2-2 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

м

и

Условные обозначения опасных ситуаций

Описание пиктограмм

На потенциальную опасность указывают следующие пиктограммы:

Таблица 2-1: Потенциальные опасные ситуации

Пиктограмма Потенциальная опасность Область применения

Опасность
заражения

• Инфицирование пациента/
оператора через зараженное
оборудование

• Инструкции по чистке
и уходу

• Рекомендации по
оболочкам и
перчаткам

Опасность
поражения
электрически
током

Опасность пр
перемещении
оборудования

• Электрический микрошок для
пациента, например, вызов
фибрилляции желудочков
сердца.

• Падение пульта,
принадлежностей или
дополнительных
приспособлений на пациента,

• Датчики

• ЭКГ

• Разъемы на задней

панели

• Перемещение

• Использование
тормозных устройств

• Транспортировка

оператора или других лиц.

• Столкновения с людьми или

предметами при перемещениях
или транспортировке системы
приводят к травмам.

• Травмы оператора при
перемещениях системы.

Опасность
получения
травм при
УЗИ

• Получение пациентом травмы
или повреждение тканей от
ультразвукового излучения.

• Выбор мощности
ультразвукового
излучения по
принципу РЭМ
(разумно
эффективного
минимума)

Исходящий

документ

ISO 7000

№ 0659

Опасность
взрыва

Опасность
получения
ожогов

• Риск вспышки или взрыва при
работе в присутствии
огнеопасных анестетиков.

• Получение травм пациентом/
оператором либо
отрицательные последствия
воздействия пламени или дыма.

• Получение травм пациентом/

• Легковоспламеняющи
еся анестетики

• Замена

предохранителей

• Рекомендации по
использованию
сетевых розеток

оператором в результате взрыва
и пламени.

LOGIQ 7 Руководство для пользователя 2-3
2286866-145 Ред. 0

Меры безопасности

Важные замечания по технике безопасности

В следующих разделах (Безопасность пациента и Правила
безопасной эксплуатации оборудования) для пользователей
ультразвукового оборудования приведены сведения о конкретных
опасных ситуациях, связанных с эксплуатацией данного
оборудования и возможных отрицательных последствиях при
несоблюдении правил техники безопасности. Дополнительные
сведения по мерам безопасности можно найти далее в других
разделах данного руководства.

ВНИМАНИЕ!

Неправильное применение оборудования может привести к
тяжелой травме. Перед тем как приступить к использованию
устройства, пользователь обязан внимательно ознакомиться с
инструкциями по эксплуатации оборудования и опасными
ситуациями, которые могут возникнуть при ультразвуковом
обследовании. При необходимости можно воспользоваться
услугами компании GE Medical Systems по обучению персонала.

Пользователь оборудования должен хорошо осознать все
потенциальные опасные ситуации, чтобы при эксплуатации
оборудования избегать ситуаций, приводящих к травмам.

Безопасность пациента

Опасности, связанные с эксплуатацией ультразвукового
оборудования

ОСТОРОЖНО!

Идентификация

пациента

Диагностическая

информация

Ниже перечислены основные типы рисков, оказывающие
определяющее влияние на безопасность пациента при
проведении диагностического ультразвукового обследования.

Всегда проверяйте все данные пациента и правильность ввода
данных пациентов и их идентификационных номеров.
Удостоверьтесь, что все сохраненные данные и распечатки
содержат правильный ИД номер. Ошибки идентификации ведут к
неверной диагностике.

Сбои в работе оборудования или его неправильная настройка
могут привести к ошибкам в измерениях и невозможности оценки
деталей изображения. Оператор обязан самым тщательным
образом изучить данное оборудование и правила его
эксплуатации, чтобы оптимально использовать все
диагностические возможности и распознавать возможные
неполадки. Через местное представительство компании General
Electric можно организовать обучение персонала работе с
прикладными диагностическими программами. Для полного
овладения навыками работы с данным оборудованием
рекомендуется внедрить программу обеспечения качества.

2-4 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Опасности, связанные с эксплуатацией ультразвукового
оборудования (продолжение)

Опасности,

связанные с

эксплуатацией

неисправного

механического

оборудования

Опасность
поражения
электрическим
током

ВНИМАНИЕ!

Работа с неисправными датчиками или неправильное
использование внутриполостных датчиков и неосторожное
обращение с ними могут привести к травмам и повышают риск
инфекции. Как можно чаще проверяйте датчики на наличие острых
зазубрин, колющих заусенцев и прочих грубых дефектов,
способных нанести травму или нарушить целостность защитных
средств. Не допускайте надавливания на внутриполостные
датчики с чрезмерным усилием. Внимательно ознакомьтесь со
всеми инструкциями и наставлениями по безопасности,
прилагаемыми к датчикам специального предназначения.

При работе с неисправным датчиком повышается также риск
поражения электрическим током, если проводящие растворы
вступают в контакт с внутренними деталями, находящимися под
напряжением. Как можно чаще проверяйте датчики на наличие
трещин и отверстий в кожухе, дефектов в акустической линзе и
рядом с ней, а также любых иных повреждений, способствующих
попаданию жидкости внутрь датчика. Внимательно изучите
принципы работы с датчиками и указания по уходу за ними,
изложенные в разделе Датчики и биопсия.

Ультразвуковые датчики – это чувствительные приборы, которые
легко повреждаются при неосторожном обращении. Соблюдайте
особую осторожность, чтобы не уронить датчик, и следите за
тем, чтобы датчики не соприкасались с острыми или
абразивными поверхностями. Поврежденные корпус, линза или
кабель могут стать причиной серьезной травмы пациента,
повреждения оборудования или сбоя в его работе.

ВНИМАНИЕ!

ВНИМАНИЕ!

Ультразвук может привести к возникновению вредных эффектов в
ткани тела пациента и привести к получению травмы пациентом.
Всегда следует минимизировать время облучения и
поддерживать низкие уровни ультразвука, за исключением тех
случаев, когда применение большей мощности требуется для
более точного медицинского диагноза. Руководствуйтесь
принципом ALARA (A
разумно эффективного минимума (РЭМ), увеличивая мощность
выходного сигнала, только когда требуется получить
высококачественное диагностическое изображение. Постоянно
контролируйте уровень выходного акустического сигнала через
визуальное отображение на дисплее; подробно изучите функции
органов управления, регулирующих этот сигнал. Подробные
сведения приведены в разделе Биоэффекты главы

Акустическая мощность (в

усовершенствованным функциям

Не использовать совместно с дефибриллятором.
Данное оборудование не имеет прикладных деталей для

использования с дефибриллятором.

s Low As Reasonably Achievable) - принципом

Справочном руководстве по

).

LOGIQ 7 Руководство для пользователя 2-5
2286866-145 Ред. 0

Меры безопасности

Опасности, связанные с эксплуатацией ультразвукового
оборудования (продолжение)

Обучение Рекомендуется, чтобы все пользователи данной системы перед ее

применением в медицинской практике прошли подготовку по
использованию конкретных приложений. Вы можете обратиться к
местному представителю фирмы General Electric за помощью в
организации обучения и подготовки специалистов.

Специалисты нашей компании по прикладным программам могут
предоставить Вам возможность подготовки по принципу РЭМ.
Программа обучения ALARA для конечного пользователя,
работающего с оборудованием в клинике, охватывает базовые
принципы работы ультразвукового оборудования, возможные
биологические эффекты, происхождение и назначение индексов,
принцип РЭМ и примеры конкретных вариантов применения
принципа РЭМ.

2-6 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Правила безопасной эксплуатации оборудования

Опасности, связанные с эксплуатацией ультразвукового
оборудования

ОСТОРОЖНО!

ОСТОРОЖНО!

ОПАСНО!

Опасность
взрыва

Данное оборудование работает под опасным напряжением,
способным привести к тяжелому поражению электрическим током
вплоть до смертельного исхода.

При появлении дефектов изображения или сбоев в работе
системе остановите работу оборудования и обезопасьте
пациента. Сообщите о сбое квалифицированному специалисту по
ремонту и известите о неисправности местный сервисный центр
компании GE Medical Systems.

Внутри корпуса нет никаких деталей и узлов, подлежащих
доступу и обслуживанию со стороны пользователя. Любые
работы по ремонту и техническому обслуживанию системы
должны проводиться только квалифицированным и
уполномоченным техническим персоналом.

Разрешается использовать только аттестованные и
рекомендуемые периферийные устройства и принадлежности.
Все периферийные устройства и принадлежности следует
надежно закрепить в системе LOGIQ 7.

Ниже перечислены основные типы рисков, оказывающих
определяющее влияние на безопасность самого оборудования и
персонала при проведении ультразвуковых диагностических
обследований.

Риск вспышки или взрыва при работе в присутствии огнеопасных
анестетиков.

Опасность
поражения
электрическим
током

Во избежание несчастных случаев:

• Не снимайте защитных кожухов. Внутри устройства нет
компонентов, которые пользователь может отремонтировать
самостоятельно. Обратитесь за помощью к
квалифицированному техническому персоналу.

• Для обеспечения безопасного заземления включайте вилку
сетевого питания только в надежно заземленную розетку

(для больниц), с проводом выравнивания потенциала .

• Совместно с вилкой сетевого кабеля запрещается

использовать переходники с 3-штыревых на 2-штыревые
соединители. В этом случае произойдет ослабление
заземляющего соединения.

• Не размещайте сосуды с жидкостью на пульте управления
или над ним. Пролитая жидкость может вступить в контакт с
деталями, находящимися под напряжением, что повышает
риск поражения электрическим током.

• Подсоедините периферийные устройства к выходному гнезду
переменного тока системы LOGIQ 7.

LOGIQ 7 Руководство для пользователя 2-7
2286866-145 Ред. 0

Меры безопасности

Опасности, связанные с эксплуатацией ультразвукового
оборудования (продолжение)

ВНИМАНИЕ!

Опасность
получения
ожогов

Опасность
заражения

Не допускается использовать оборудование, если имеются
проблемы с безопасностью пациентов и персонала. Перед
вводом в эксплуатацию требуется выполнить ремонт и проверить
рабочие характеристики оборудования силами
квалифицированного персонала по обслуживанию.

Сетевое питание системы должно соответствовать указанным
номинальным параметрам переменного тока. Характеристики
потребления системы указаны в разделе “Подготовка к
размещению системы" на стр.3-3.

Для обеспечения безопасности пациентов и персонала при
проведении инвазивных процедур остерегайтесь биологических
рисков. Во избежание риска передачи заболеваний:

• Используйте защитные средства (перчатки и оболочки для
датчиков) во всех возможных случаях. По мере
необходимости проводите диагностические обследования в
режиме полной стерильности.

• После каждого диагностического обследования пациента
тщательно очищайте датчики и принадлежности
многократного применения. Дезинфицируйте и стерилизуйте
их по мере необходимости. Подробные сведения по
обращению с датчиками и уходу за ними см. в главе Датчики

и биопсия.

• Соблюдайте принятые в вашем учреждении правила

профилактики инфекций применительно к оборудованию и
персоналу.

ВНИМАНИЕ!

Контакт с латексом из натурального каучука может привести к
тяжелым аллергическим реакциям у людей, чувствительных к
протеину, содержащемуся в каучуковом латексе. Пациенты и
персонал, чувствительные к таким веществам, не должны
касаться предметов, изготовленных из указанного латекса.
Обратите внимание на маркировку упаковки для определения
компонентов, входящих в латекс, и см. Памятку по изделиям из
латекса, выпущенную Управлением по контролю за продуктами и
лекарствами (FDA) (США) 29 марта 1991 г.

ВНИМАНИЕ!

ВНИМАНИЕ!

Не допускается устанавливать на монитор никакие устройства.

Управление архивированными данными выполняется на
индивидуальных местах. Рекомендуется создавать резервную
копию данных (в любом устройстве).

2-8 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Опасности, связанные с эксплуатацией ультразвукового
оборудования (продолжение)

ВНИМАНИЕ!

ВНИМАНИЕ!

Запрещается вскрывать систему LOGIQ 7. Это разрешается
делать только квалифицированному персоналу по
обслуживанию.

Не используйте ультразвуковую ЭКГ-систему LOGIQ 7 для
диагностики и контроля.

LOGIQ 7 Руководство для пользователя 2-9
2286866-145 Ред. 0

Меры безопасности

Таблички на устройствах

Описание табличек и пиктограмм

В приведенной ниже таблице описано назначение и расположение
условных обозначений и надписей по технике безопасности, а
также других важных сведений, указанных на самом
оборудовании.

Таблица 2-2: Расположение табличек

Табличка/

Пиктограмма Назначение/Смысл Расположение

Табличка
идентификации
устройства и
параметров сетевого
питания

Этикетка типа/класса Обозначает степень безопасности или

IP-Код (IPX8) Обозначает степень защиты в соответствии

• Компания-изготовитель и ее адрес

• Дата выпуска

• Номер модели и серийный номер изделия

• Параметры переменного тока (вольты,

амперы, фаза и частота)

уровень защиты.

со стандартом IEC60 529. Может
использоваться в рабочем кабинете.

В соответствии с IEC 878–02–03 прикладные
детали типа BF (изображение человека в
прямоугольной рамке).

В соответствии с IEC 878–02–05 прикладные
детали типа CF (изображение сердца в
прямоугольной рамке).

“ATTENTION – Consult accompanying
documents” (ВНИМАНИЕ – Обратитесь к

сопровождающей документации). Эта
надпись обязывает пользователя обратиться

к руководству для оператора либо другим
инструкциям, если сведения на самой
этикетке недостаточны.

“CAUTION – Dangerous voltage"
(ОСТОРОЖНО – опасное напряжение). Эта

надпись и символ в виде молнии со стрелкой

на конце указывают на опасность поражения
электрическим током.

См. на Рис.2-3 на стр.2-28
информацию о
расположении.

Педальный переключатель

Соединительные узлы для
подключения датчиков и
разъема для снятия ФКГ

Оборудование для снятия
ЭКГ, датчики, помеченные
символом СF

Различное

Внутри пульта управления

“Mains OFF” (Сеть ВЫКЛ) указывает на
разомкнутое положение сетевого
выключателя.

“Mains ON” (Сеть ВКЛ) указывает на
замкнутое положение сетевого выключателя.

See Рис. 3-19 на стр.3-28
for location information.

See Рис. 3-19 на стр.3-28
for location information.

2-10 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

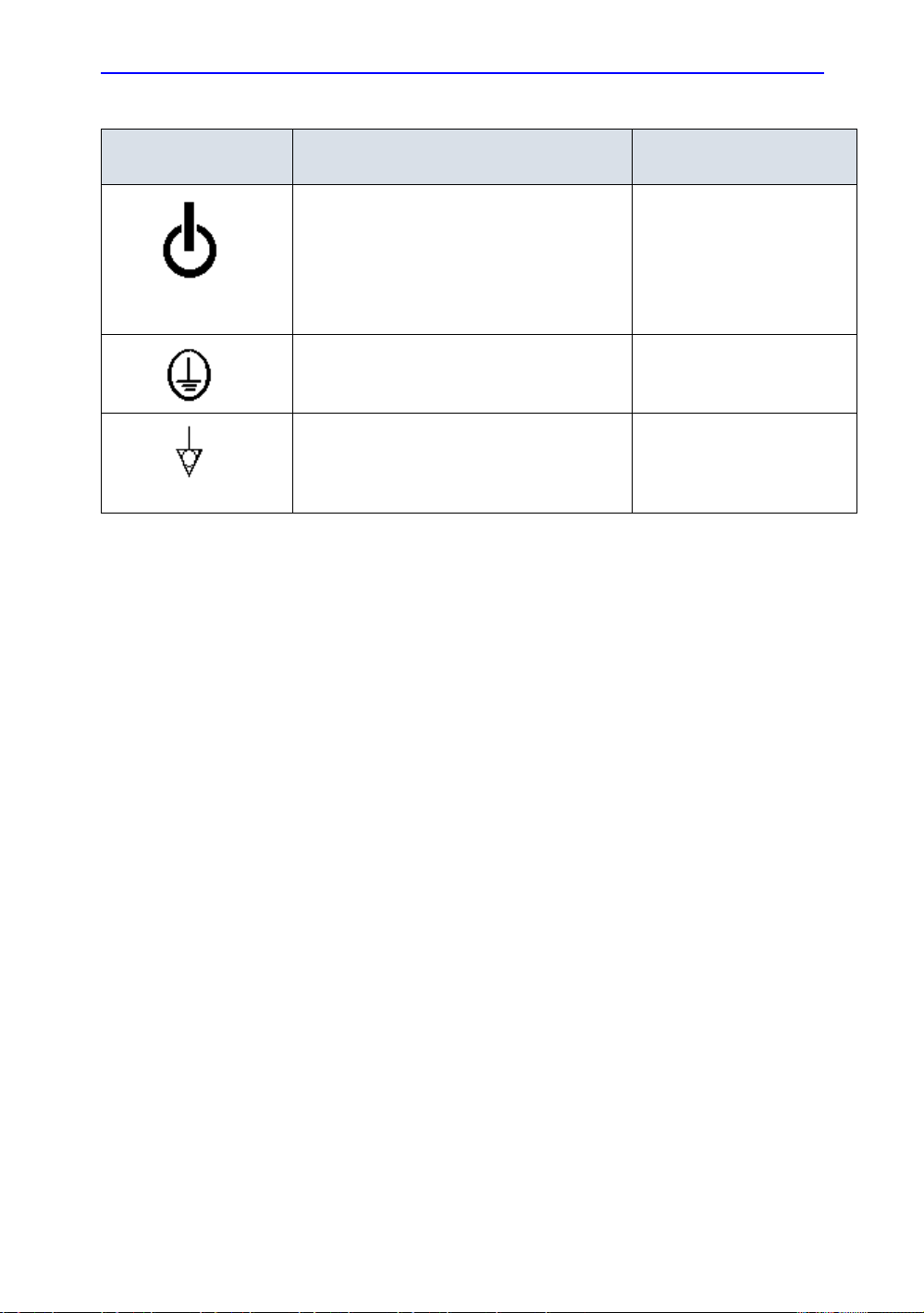

Таблица 2-2: Расположение табличек (продолжение)

Табличка/

Пиктограмма Назначение/Смысл Расположение

“ON” (ВКЛ) указывает на активное положение

выключателя консоли.

ОСТОРОЖНО: Этот выключатель НЕ
ОТКЛЮЧАЕТ СИСТЕМУ от сети.

“Standby” (Ожидание) указывает на

пассивное положение выключателя консоли.

ОСТОРОЖНО: Этот выключатель НЕ
ОТКЛЮЧАЕТ СИСТЕМУ от сети.

“Protective Earth” означает "Защитная земля". Внутри пульта управления

“Equipotentiality” (Эквипотенциальность)

указывает на необходимость использования
эквипотенциальных проводов при

соединении с другим оборудованием и
заземлении.

See Рис. 3-14 на стр.3-22
for location information.

На задней стенке пульта
управления

LOGIQ 7 Руководство для пользователя 2-11
2286866-145 Ред. 0

Меры безопасности

Описание табличек и пиктограмм (продолжение)

Категории

классификации

Тип защиты от поражения электрическим током

Оборудование класса I (*1)

Степень защиты от поражения электрическим током

Оборудование типа BF с прикладными деталями (*2)

ФКГ, датчики, помеченные символом BF)

Оборудование типа СF с прикладными деталями (*2)

ЭКГ, датчики, помеченные символом СF )

Непрерывный режим
Система является обычным оборудованием (IPX0)
Педальный переключатель IPX8

Оборудование класса I (*1)

ОБОРУДОВАНИЕ, в котором защита от поражения
электрическим током основана не только на ГЛАВНОЙ
ИЗОЛЯЦИИ, но и на заземлении. Эта дополнительная мера
предосторожности не позволяет находиться ПОД
НАПРЯЖЕНИЕМ металлическим деталям, контактирующим с
людьми при нарушении изоляции.

*2. Оборудование типа BF с прикладными деталями

ОБОРУДОВАНИЕ ТИПА BF С ПРИКЛАДНЫМИ ДЕТАЛЯМИ,
обеспечивающее более надежную степень защиты от
поражения электрическим током, включая допустимые
УТЕЧКИ ТОКА.

(для снятия

(для снятия

Таблица 2-3: Оборудование типа BF

Нормальный режим Состояние единичного отказа

Ток утечки пациента Менее 100 мкА Менее 500 мкА

*3. Оборудование типа СF с прикладными деталями

ОБОРУДОВАНИЕ ТИПА CF с прикладными деталями,
обеспечивающее более надежную защиту от поражения
электрическим током по сравнению с оборудованием типа BF
с прикладными деталями, особенно в отношении УТЕЧЕК
ТОКА.

Таблица 2-4: Оборудование типа СF

Нормальный режим Состояние единичного отказа

Ток утечки пациента Менее 10 мкА Менее 50 мкА

2-12 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

ЭМС (Электромагнитная совместимость)

ПРИМЕЧАНИЕ: В данном оборудовании генерируется, используется и может

излучаться РЧ-энергия. Оборудование может являться
источником высокочастотных помех для работы другого
медицинского и немедицинского оборудования, а также систем
радиосвязи. С целью обеспечить адекватные меры защиты
против указанных помех данное оборудование выполнено в
соответствии с требованиями к предельным уровням излучения
медицинского оборудования Группы 1 Класса А, как указано в
стандарте EN 60601-1-2. Однако нет никаких гарантий, что при
выполнении конкретного монтажа помехи не возникнут.

ПРИМЕЧАНИЕ: Если будет обнаружено, что установленное оборудование

является источником помех (что можно определить путем его
включения и выключения), пользователь или квалифицированный
медицинский персонал должны попытаться устранить
проблемы, выполнив одно или несколько из приведенных ниже
действий:

• Измените ориентацию или местонахождение прибора
(приборов), чувствительного к помехам.

• Увеличьте расстояние между оборудованием и прибором,
чувствительным к помехам.

• Подайте питание на оборудование от источника, который

не связан с источником питания прибора, чувствительного
к помехам.

• Обратитесь за рекомендациями в торговое или сервисное
представительство.

ПРИМЕЧАНИЕ: Производитель не несет ответственности за любые помехи,

обусловленные применением соединительных кабелей,
отличных от рекомендуемых, или возникшие в результате
внесения в указанное оборудование несанкционированных
изменений. Несанкционированные изменения могут привести к
лишению конкретного пользователя права на эксплуатацию
оборудования.

ПРИМЕЧАНИЕ: В целях соблюдения требований к электромагнитным

устройствам сопряжения для медицинского оборудования Класса
А, FCC, все соединительные кабели периферийных устройств
должны быть экранированы и заземлены в установленном
порядке. Применение неправильно экранированных и
заземленных кабелей может привести к созданию
высокочастотных помех в нарушение требований Федеральной
комиссии связи (FCC).

LOGIQ 7 Руководство для пользователя 2-13
2286866-145 Ред. 0

Меры безопасности

ЭМС (Электромагнитная совместимость) (продолжение)

ПРИМЕЧАНИЕ: Не используйте вблизи данного оборудования устройства,

генерирующие и передающие радиоволны (сотовые телефоны,
передатчики, радиоуправляемые средства) вблизи данного
оборудования, поскольку в этом случае могут ухудшиться
заявленные характеристики системы. Если устройства
подобного типа находятся по соседству с данным
оборудованием, они должны быть отключены от электросети.

Медицинский персонал, ответственный за эксплуатацию
данного оборудования, должен проинструктировать техников,
пациентов и других людей, которые могут находиться
поблизости от работающего оборудования, о необходимости
неукоснительного соблюдения указанных выше требований и
правил.

Характеристики ЭМС

Для всех типов электронного оборудования характерно создание
электромагнитных помех при одновременной работе с другим
оборудованием, причем эти помехи могут передаваться как в
пространстве, так и по соединительным кабелям. Термин ЭМС
(Электромагнитная совместимость) означает нечувствительность
оборудования к посторонним помехам и несущественное влияние
на работу другого оборудования за счет собственных помех.

Для обеспечения максимально возможной ЭМС данной системы
необходима ее правильная установка и наладка в полном
соответствии с руководством по техническому обслуживанию.

Данное изделие должно устанавливаться в соответствии с
рекомендациями раздела 4.2, Замечания по установке изделия

При возникновении проблем, связанных с ЭМС, обращайтесь к
обслуживающему техническому персоналу.

Производитель не несет ответственности за любые помехи,
обусловленные применением соединительных кабелей, отличных
от рекомендуемых, или возникшие в результате внесения в
указанное оборудование несанкционированных изменений.
Несанкционированные изменения могут привести к лишению
конкретного пользователя права на эксплуатацию оборудования.

2-14 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Характеристики ЭМС (продолжение)

Меры предосторожности

ВНИМАНИЕ!

Не используйте вблизи данного оборудования устройства,
генерирующие и передающие радиоволны (сотовые телефоны,
передатчики, радиоуправляемые средства) вблизи данного
оборудования, поскольку в этом случае могут ухудшиться
заявленные характеристики системы. Если устройства подобного
типа находятся по соседству с данным оборудованием, они
должны быть отключены от электросети.

Если перечисленные устройства находятся вблизи оборудования,
следует выключить их источники питания.

Медицинский персонал, ответственный за эксплуатацию данного
оборудования, должен проинструктировать техников, пациентов и
других людей, которые могут находиться поблизости от
работающего оборудования, о необходимости неукоснительного
соблюдения указанных выше требований и правил.

Переносные и мобильные устройства радиосвязи (например,
радиостанции двусторонней связи, сотовые и радиотелефоны,
беспроводные компьютерные системы) разрешается использовать
на расстоянии от любого компонента системы, включая кабели, не
меньше расстояния, определяемого следующим методом.

Таблица 2-5: Требуемое расстояние для переносных и мобильных систем

радиосвязи

Частотный

диапазон: 150 кГц - 80 МГц 80 МГц – 800 МГц 800 МГц – 2,5 ГГц

Метод расчета: d=[3,5/V1] квадратный

корень из P

где d = расстояние между устройствами радиосвязи и системой в метрах, P = номинальная
мощность передатчика, V

разрешенный уровень эфирного РЧ-излучения.

=разрешенный уровень радиочастотного излучения в проводах, E1 =

1

d = [3,5/E1] квадратный
корень из P,

d = [7/E1] квадратный
корень из P,

Максимальная

номинальная

мощность

передатчика (Вт) Расстояние в метрах

LOGIQ 7 Руководство для пользователя 2-15
2286866-145 Ред. 0

Меры безопасности

Замечания по установке изделия

Расстояние от системы и влияние стационарного оборудования
радиосвязи: напряженность поля от стационарных передатчиков,
таких как базовые станции для радиотелефонов (сотовых и
беспроводной связи) и наземные мобильные радиостанции,
любительские радиостанции, вещательные радиостанции
диапазонов AM и FM, вещательные ТВ-передатчики, точно
спрогнозировать невозможно. Для оценки характеристик
электромагнитной среды вследствие воздействия стационарных
РЧ-передатчиков, требуется обследовать электромагнитную
обстановку. Если измеренная напряженность поля в месте, где
используется ультразвуковая система, превышает установленный
разрешенный уровень, указанный в заявлении о соответствии
требованиям электромагнитной совместимости, ультразвуковую
систему следует проверить на нормальную работоспособность.
Если система работает ненормально, потребуется выполнить
дополнительные измерения в целях изменения ориентации или
места установки ультразвуковой системы либо перемещения
системы в кабинет, изолированный от РЧ-излучения.

1. Используйте только поставляемые или рекомендуемые
компанией GE Medical Systems сетевые шнуры. Изделия,
укомплектованные вилкой сетевого шнура, должны
подсоединяться только к фиксированной розетке, имеющей
провод защитного заземления. При подключении вилки
сетевого шнура к розетке не применяйте никаких адаптеров
или переходников (например, с трех контактов на два
контакта).

2. Установите данное оборудование как можно дальше от
другого электронного оборудования.

3. Убедитесь в том, что используются только кабели,
поставляемые либо рекомендуемые компанией GE Medical
Systems. Соединяйте эти кабели в полном соответствии с
рекомендациями по установке (т.е. кабели сетевого питания
раздельно от сигнальных кабелей).

4. Размещайте основное оборудование и периферийные
устройства в соответствии с процедурами, описанными в
дополнительных руководствах по установке.

2-16 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Общие указания

Меры предосторожности

1. Назначение периферийных устройств, присоединяемых к
данному оборудованию.

Оборудование, перечисленное в главе 13 Руководства для
пользователя, можно использовать совместно с данным
изделием, не принимая специальных мер по обеспечению
ЭМС.

Избегайте применять оборудование, не указанное в данном
перечне. Несоблюдение настоящих рекомендаций может
привести к ухудшению характеристик ЭМС данного изделия.

2. Недопустимость самостоятельных модификаций
Пользователь не должен допускать никаких самостоятельных

модификаций данного изделия. Такие модификации могут
привести к ухудшению параметров ЭМС.

Под модификациями изделия подразумеваются замены и
изменения:

a. Кабелей (длина, материал, монтажная разводка и т.д.)
b. Установки/размещения системы
c. Конфигурации/компоновки системы
d. Защитных деталей системы (открытие/закрытие кожухов,

снятие крепежных винтов с кожухов)

3. При работе системы все кожухи должны быть закрыты. Если

по каким-либо причинам кожух находится в открытом
состоянии, обязательно закройте его перед началом или
возобновлением рабочих операций.

4. При работе системы с открытыми кожухами могут ухудшиться
характеристики ЭМС.

LOGIQ 7 Руководство для пользователя 2-17
2286866-145 Ред. 0

Меры безопасности

Обновление периферийного оборудования для стран ЕС

Для пользователей в странах ЕС ниже приведена обновленная
информация по соединениям системы LOGIQ 7 с устройствами
регистрации изображений и другим устройствам или
коммуникационным сетями.

Система LOGIQ 7 проверена на соблюдение общих мер
безопасности и на совместимость и возможность соединения со
следующими встроенными устройствами регистрации
изображений:

• Черно-белый видеопринтер Sony UP 895 MDW

• Черно-белый принтер Mitsubishi P91E

• Цветной видеопринтер Sony UP2850P

• Цветной видеопринтер Sony UP21MD

• Цветной видеопринтер Sony UP51MD

• Цветной видеопринтер Mitsubishi CP900E

• Кассетный видеомагнитофон Sony SVO9500MD

• Кассетный видеомагнитофон Panasonic AG-MD835E

Система LOGIQ 7 проверена также на совместимость и
возможность подсоединения к локальной сети (LAN) через разъем
Ethernet, размещенный на задней панели системы, при условии,
что компоненты локальной сети соответствуют требованиям
стандарта IEC/EN 60950. Обратитесь к разделу “Помощь” на стр.

18-34 за подробной информацией.

Через последовательные порты, размещенные на задней панели,
систему можно также подсоединить к модему, имеющему метку CE
и соответствующему требованиям стандарта IEC/EN 60950.

Систему LOGIQ 7 можно также безопасно использовать,
подсоединив ее к устройствам, отличным от рекомендованных
выше, при условии, что эти устройства и их технические
характеристики, способы установки и соединения с системой
соответствуют требованиям стандарта IEC/EN 60601-1-1.

Общие меры предосторожности при установке сменного
встроенного устройства:

1. Добавляемое в систему устройство должно соответствовать
требуемому стандарту безопасности и иметь метку CE.

2. Номинал входного сетевого напряжения устройств,
добавляемых в систему LOGIQ 7 и используемых
одновременно с ней, должен быть не больше номинального
напряжения питания системы LOGIQ 7.

3. Во избежание перегрева устройства должны быть приняты
меры для обеспечения надлежащего отвода тепла и
вентиляции.

2-18 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Обновление периферийного оборудования для стран ЕС

(продолжение)

4. Должны быть обеспечены соответствующее механическое
крепление устройства и устойчивость всей конструкции.

5. Утечка тока и степень опасности, связанная с утечкой тока,
должны соответствовать требованиям стандарта IEC/
EN60601-1.

6. Электромагнитные излучения и помехозащищенность

оборудования с добавленными устройствами должны
соответствовать требованиям стандарта IEC/EN60601-1-2.

Общие меры предосторожности при установке отдельно стоящего
или удаленного устройства или при подсоединении к сети:

1. Добавляемые устройства должны соответствовать
требуемому стандарту безопасности и иметь метку CE.

2. Добавляемые устройства должны использоваться по их
непосредственному назначению и иметь интерфейс,
совместимый с системой.

3. Может потребоваться, чтобы устройства развязки с
сигнальными или силовыми линиями и дополнительная
защитная земля соответствовали требованиям стандарта IEC/

EN 60601-1-1.

ВНИМАНИЕ!

Подсоединение системы к оборудованию или передающим
сетям, отличным от указанных в руководстве для пользователя,
может привести к поражению персонала электрическим током или
сбоям в работе оборудования. При замене или установке
оборудования и выполнении соединений специалист,
выполняющий монтаж, обязан проверять оборудование на
совместимость с системой и на соответствие требованиям
стандарта IEC/EN 60601-1-1. Владелец оборудования не несет
ответственность за выполняемые модификации оборудования и
связанные с ними сбои в работе и электромагнитные помехи.

LOGIQ 7 Руководство для пользователя 2-19
2286866-145 Ред. 0

Меры безопасности

Заявление о соответствии требованиям к электромагнитному
излучению

Эта система пригодна для применения в указанных ниже условиях.
Пользователь обязан обеспечить применение системы только в
указанной электромагнитной среде.

Таблица 2-6: Заявление о соответствии требованиям к электромагнитному

излучению

Тип излучения Соответствие Электромагнитная среда

CISPR

РЧ-излучение

Группа 1
Класс A

РЧ-энергия используется только внутри системы. Поэтому
уровни РЧ-излучения не велики и излучение не может стать
причиной создания помех вблизи электронного
оборудования. Система может быть использована в любых
помещениях, включая помещения
бытовых помещений (класса A) и от помещений, напрямую
подключенных к низковольтной электросети зданий,
используемых в бытовых целях. Примечание: Подчеркните

только одно из помещений, соответствующее CISPR
классу A/B.

(класса B), отличные от

2-20 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Заявление о помехоустойчивости

Эта система пригодна для применения в указанных ниже условиях.
Пользователь обязан обеспечить применение системы в
соответствии с указаниями и только в указанной электромагнитной
среде.

Таблица 2-7: Заявление о помехоустойчивости

Тип помехи

Контрольный

уровень

Соответствие

Меры предосторожности

Условия и указания по

электромагнитной

совместимости

IEC 61000-4-2

Электростатическ
ий разряд

(ESD)
IEC 61000-4-4

Быстрые
переходные
процессы
и выбросы
напряжения

IEC 61000-4-5

Стойкость к
броскам
напряжения

IEC 61000-4-11

Понижение
напряжения,
кратковременные
сбои по
напряжению и
изменения
напряжения в
сети

IEC 61000-4-8

Напряженность
магнитного поля с
сетевой частотой

(50/60 Гц)

± 6 кВ при контакте
± 8 кВ в воздухе

± 2 кВ для сети
± 1 кВ для SIP/SOP

± 1 кВ дифф.
± 2 кВ общ.

< 5% UT (> 95%

понижение
напряжения) за 0,5
цикла;

40% UT (60%

понижение
напряжения) за 5
циклов;

70% UT (30%

понижение
напряжения) за 25
циклов;

< 5% UT (>95%

понижение
напряжения) за 5
секунд

3 А/м 3 А/м

± 6 кВ при контакте
± 8 кВ в воздухе

± 2 кВ для сети
± 1 кВ для SIP/SOP

± 1 кВ дифф.
± 2 кВ общ.

< 5% UT (> 95%

понижение
напряжения) за 0,5
цикла;

40% UT (60%

понижение
напряжения) за 5
циклов;

70% UT (30%

понижение
напряжения) за 25
циклов;

< 5% UT (>95%

понижение
напряжения) за 5
секунд

Полы должны быть деревянными,
бетонными или из керамической плитки.
Если полы покрыты синтетическим
материалом, в помещении следует
поддерживать относительную влажность
по меньшей мере 30%.
Качество напряжения питания должно
соответствовать качеству напряжения в
коммерческих сетях и (или) больницах.
Качество напряжения питания должно
соответствовать качеству напряжения в
коммерческих сетях и (или) больницах.
Качество напряжения питания должно
соответствовать качеству напряжения в
коммерческих сетях и (или) больницах.
Если пользователю требуется
обеспечить бесперебойную работу
оборудования при сбоях в электросети,
рекомендуется подключить систему к
источнику бесперебойного питания или к
аккумуляторной батарее.
ПРИМЕЧАНИЕ: Прежде чем подать
напряжения контрольного уровня,
следует подать напряжение питания UT
от сети переменного тока.
Магнитные поля с частотой сети должны
иметь уровни, типичные для
коммерческих электросетей и(или)
больниц.
Расстояние от системы до
радиооборудования должно
определяться описанным ниже
способом. Могут возникать помехи
вблизи оборудования,
промаркированного символом:

IEC 61000-4-6

РЧ-излучение в
проводах

IEC 61000-4-3

Эфирное РЧ­излучение

ПРИМЕЧАНИЕ: Приведенные указания применимы не ко всем ситуациям. На распространение
электромагнитного излучения оказывают влияние поглощение и отражение от конструкций, предметов и
людей, находящихся вблизи системы.

3 В

эфф.

150 кГц - 80 МГц

3 В/м
80 МГц – 2,5 ГГц

3 В

эфф.

150 кГц - 80 МГц

3 В/м
80 МГц – 2,5 ГГц

LOGIQ 7 Руководство для пользователя 2-21
2286866-145 Ред. 0

Меры безопасности

Устройства организации обследования пациента

1

6

7

24
25

2

13

8

20

3

5

4

Рис. 2-1. Устройства организации обследования пациента

1. Периферийное устройство (порт ввода-
вывода сигналов, силовой вход)

2. Передняя панель (порт ввода-вывода
сигналов, силовой выход)

3. Не формирующие изображение датчики

4. Формирующие изображение датчики

5. Порт датчика

6. Кабель для снятия ЭКГ

7. Датчик ФКГ

8. Панель ввода физиологических сигналов

9. Задняя панель

10. Порт ввода-вывода сигналов

11. Силовой выход

12. Порт ввода-вывода сигналов

13. Разъем педального переключателя

9

10
11

15
16

17

12
18

19

14

21

22

23

14. Силовой вход

15. Периферийные устройства

16. Порт ввода-вывода сигналов

17. Силовой вход

18. Модем InSite (порт ввода-вывода сигналов)

19. Силовая телефонная линия

20. Педальный переключатель

21. Силовая линия (переменного тока)

22. Линия заземления

23. Силовой кабель с защитной землей

24. Дисковод МО

25. CD-RW

2-22 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Разрешенные для эксплуатации устройства

Устройства, указанные в разделе “Устройства организации
обследования пациента" на стр.2-22, аттестованы как пригодные
для эксплуатации в БОЛЬНИЧНЫХ УСЛОВИЯХ.

Меры предосторожности

ВНИМАНИЕ!

НЕ ПРИСОЕДИНЯЙТЕ никаких новых датчиков или
дополнительных принадлежностей в БОЛЬНИЧНЫХ УСЛОВИЯХ
БЕЗ ВЕДОМА И РА З РЕШ ЕН И џ КОМПАНИИ GE.

Обратитесь к разделу “Обновление периферийного
оборудования для стран ЕС” на стр. 2-18 за подробной

информацией.

Нерекомендованные устройства

ВНИМАНИЕ!

Неаттестованные устройства следует использовать на удалении
от пациентов.

Если такие устройства были подсоединены к системе без ведома
и согласия GE, гарантии ТЕРЯЮТ СИЛУ.

Любые присоединяемые к системе LOGIQ 7 устройства должны
отвечать по меньшей мере одному из требований и стандартов,
перечисленных ниже:

1. Стандарты IEC и равноценные требуемые стандарты для
устройств.

2. Все устройства должны иметь связь с ЗАЩИТНЫМ
ЗАЗЕМЛЕНИЕМ.

Дополнительные принадлежности, компоненты по отдельному заказу,
поставляемые компоненты

ВНИМАНИЕ!

При использовании неаттестованных устройств могут возникать
сбои в работе оборудования и нарушиться безопасность.
Используйте только принадлежности, компоненты, поставляемые
по отдельному заказу, и поставляемые компоненты, указанные в
настоящих инструкциях.

LOGIQ 7 Руководство для пользователя 2-23
2286866-145 Ред. 0

Меры безопасности

Мощность ультразвукового излучения

На экране выходных акустических сигналов, размещенном в
верхней правой области экрана системного монитора, в реальном
масштабе времени для оператора отображаются акустические
сигналы, формируемые в системе. Подробные сведения
приведены в главе Акустическая мощность в

руководстве по усовершенствованным функциям

Изображения, формируемые на этом экране, основаны на
стандартах NEMA/AIUM на отображение в реальном времени
тепловых и механических индексов акустических выходных
сигналов в диагностическом ультразвуковом оборудовании.

Технические характеристики выходных акустических сигналов

Экран состоит из трех частей: области отображения теплового
индекса (TI), области отображения механического индекса (MI) и
области отображения относительной величины акустического

(AO). Несмотря на то, что величина АО не определена в стандарте
NEMA/AIUM, с ее помощью можно определить, когда система

работает в приемлемом диапазоне уровней выходного сигнала. В
зависимости от типа обследования и типа исследуемой ткани
используется параметр TI одного из трех типов.

• Тепловой индекс мягких тканей (TIS). Используется при
отображении только мягких тканей; определяет возможность
генерации тепла в мягких тканях

• Тепловой индекс костной ткани (TIB). Используется при
нахождении костной ткани около фокуса изображения, как,
например, при АК обследовании третьего триместра
беременности; определяет возможность генерации тепла в
фокусе луча при фокусировке на или вблизи костной ткани,
находящейся рядом с очень чувствительной тканью.

• Тепловой индекс черепной ткани (TIC). Используется для
определения возможности генерации тепла в ближней зоне,
когда луч проходит через костную ткань, размещенную близко
к кожному покрову, при обследованиях черепа.

Индексы TI и MI отображаются постоянно. Начальная
отображаемая величина индекса MI – 0,0, затем значения
отображаются с шагом 0,1, а начальная отображаемая величина
индекса TI – 0,4, затем значения отображаются с шагом 0,1
(значения меньше 0,4 отображаются как < 0,4). Погрешность
отображения равна ± 0,1, а точность составляет ± 50%.

Справочном

.

2-24 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Органы управления, влияющие на излучаемую мощность

Напряжение для создания механических (MI) или термических
биологических (TI) воздействий можно регулировать
определенными органами управления.

Органы прямого управления. Регулятор Acoustic Output
(Акустическая мощность) напрямую регулирует интенсивность
ультразвукового излучения.

Органы косвенного управления. Косвенное влияние на мощность
излучения может оказывать настройка органов управления.
Влияние органов управления на значения MI и TI подробно
описывается в подразделе Биоэффекты для каждого органа
управления в главе Режимы.

Для отслеживания возможных эффектов постоянно наблюдайте за
отображением излучаемого ультразвукового сигнала на дисплее.

Практические рекомендации по оптимальному сканированию

ПОЛЕЗНЫЕ

СОВЕТЫ

Повышайте интенсивность акустического сигнала только после
предшествующих попыток оптимизации изображения с помощью
других органов управления, не меняющих мощности сигнала,
например, Gain (Коэффициент усиления) и TGC (Компенсация
усиления).

ПРИМЕЧАНИЕ: Для получения подробных сведений обо всех органах управления

обратитесь к соответствующим разделам, посвященным
оптимизации, в главе Режимы.

ОСТОРОЖНО!

Прежде чем пытаться напрямую настроить регулятор Acoustic
Output (Мощность сигнала) или увеличить мощность сигнала
посредством косвенного управления, прочитайте и усвойте
объяснения функционального назначения всех органов
управления режимами сканирования.

Опасность
получения
травм при
УЗИ

Для получения более качественного изображения или измерения
при диагностическом обследовании используйте минимальную
мощность излучения, дающую эффективный результат.
Начинайте обследование с датчиком, обеспечивающим
оптимальную глубину фокусирования и проникновение сигнала
через ткани.

Уровни мощности акустического сигнала по умолчанию

Во избежание высокой выходной мощности сигнала в самом
начале обследования система LOGIQ 7 начинает сканирование
при ограниченной интенсивности излучения, которая установлена
при заводской настройке по умолчанию. Эта уставка
предварительно запрограммирована и зависит от категории
обследования и выбранного датчика. Уставка активизируется при
включении питания системы или при выборе пункта New Patient
(Новый пациент) в программном меню.

LOGIQ 7 Руководство для пользователя 2-25
2286866-145 Ред. 0

Меры безопасности

Расположение предупреждающих табличек

Таблички на пульте управления

(1)

(8)

(2)

(7)

Japan/USA/Asia Console(100V)

(9)

100-120V ‘

220-240V ‘

(10)

Рис. 2-2. Расположение табличек (a)

(3)

(4)

(5)

(6)

2-26 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Меры предосторожности

Таблица 2-8: Пояснения информации на табличке

1. Опасность поражения электрическим током.

Не снимайте крышки или панели. Внутри
устройства нет компонентов, которые
пользователь может отремонтировать
самостоятельно. Обратитесь за помощью к
квалифицированному техническому
персоналу.

2. Вблизи данного оборудования запрещается
использовать следующие устройства:
сотовые телефоны, радиоприемники,
мобильные радиопередатчики,
радиоуправляемые игрушки и т.п.
Применение этих устройств вблизи
оборудования может привести к ухудшению
заявленных характеристик оборудования.
Если перечисленные устройства находятся
вблизи оборудования, следует выключить их
источники питания.

3. Масса оборудования составляет
приблизительно 225 кг. Во избежание

получения травм и повреждения
оборудования при перемещении системы с
одного места на другое соблюдайте
следующие правила:

- Обеспечьте беспрепятственный проход для
транспортировки оборудования.

- Перемещайте оборудование медленно и
осторожно.

- Перемещайте оборудование по наклонным
или протяженным опорным поверхностям по
меньшей мере вдвоем.

4. Ограничение на продажу и применение
(Только для США)

5. Знак соответствия CE свидетельствует о

том, что оборудование соответствует
директиве Европейского совета 93/42/EEC.

6. CISPR

ВНИМАНИЕ! Система LOGIQ 7
соответствует требованиям международного
стандарта CISPR11, группа 1, класс A, на
характеристики электромагнитных помех.

7. Диапазон напряжений (на паспортной
табличке системы)

8. Табличка со схемой заземления сигнальных
цепей

ВНИМАНИЕ! Это только
“ФУНКЦИОНАЛЬНОЕ ЗАЗЕМЛЕНИЕ”, а НЕ
“ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ”.

9. Напряжение питания (на паспортной
табличке системы)

10. Надежное заземление может быть

обеспечено, только если данное
оборудование подсоединено к сетевой
розетке, промаркированной надписью

“Hospital Only” (Только для больниц) или
“Hospital Grade” (Больничного класса).
(Для США, Канады и Японии)

LOGIQ 7 Руководство для пользователя 2-27
2286866-145 Ред. 0

Меры безопасности

Таблички на пульте управления (продолжение)

(1)

ETL LISTED

CONFORMS TO
UL STD. 2601-1

L

R

D

I

E

S

T

CERTIFIED TO

46477

CAN/CSA C22.2 NO. 601.1

ETL TESTING LABORATORIES INC.

CORTLAND, NEW YORK 13043

L

R

D

I

C

E

S

T

MADE FOR GE MEDICAL SYSTEMS

MILWAUKEE, WISCONSIN BY

GE YOKOGAWA MEDICAL SYSTEMS LTD.

TOKYO, JAPAN

LOGIQ 7

MODEL
SERIAL
MANUFACTURED

120Vac
1200VA
60Hz

1PHASE

VOLTS
POWER
FREQUEMCY

CLASS I

MODEL NUMBER

MANUFACTURED
LOCATION

: GE YOKOGAWA MEDICAL SYSTEMS
JAPAN
:

S.N

: 220Ð240V

VOLT

KVA
PHASE
HZ

: LOGIQ 7

Class I/Classe I

:

~

: 1.2KVA
: 1
: 50HZ

GE Yokogawa Medical Systems

(2) (3) (4)

Рис. 2-3. Расположение табличек ETL и паспортных табличек с номинальными

характеристиками (с)

1. Табличка ETLl: Перечень NRTL и знак сертификации используются для

указания на соответствие стандартам безопасности, принятым в
данной стране. На знаке указаны название и(или) логотип
испытательной лаборатории, категория изделия, стандарт
безопасности, которому соответствует оборудование, и контрольный
номер.

2. Паспортная табличка с номинальными характеристиками – Пульт
управления для США и стран Азии, 120 В

3. Паспортная табличка с номинальными характеристиками – Пульт
управления для стран Европы, Азии и США, 220 В

4. Паспортная табличка с номинальными характеристиками – Пульт
управления для Японии, 120 В

2-28 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

В этой главе описаны требования к рабочему
месту, обзор органов управления на пульте
оператора, требования к транспортировке и
размещению системы, порядок включения питания
системы, методика регулировки монитора,
датчиков и органов управления, используемых
оператором.

LOGIQ 7 Руководство для пользователя 3-1
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Введение

ПРИМЕЧАНИЕ: Ультразвуковое сканирование пациентов в диагностических

целях должны выполнять только квалифицированные врачи или
специалисты в области сонографии. При необходимости
обратитесь за оказанием помощи в обучении.

Не пытайтесь устанавливать систему самостоятельно.
Устанавливать и настраивать систему должны инженеры по
монтажу и специалисты по прикладным программам компании
General Electric, филиала компании или дистрибьютора.
Обратитесь к разделу “Информация для контактов” см. на стр. 1-5
за более подробной информацией.

В системе LOGIQ 7 нет компонентов, которые оператор может
отремонтировать самостоятельно. Примите меры по защите
системы от несанкционированного использования
неаттестованным персоналом.

Своевременно выполняйте регулярное планово­предупредительное техническое обслуживание. Обратитесь к

разделу “Уход за системой и техническое обслуживание” см. на
стр. 18-10 за более подробной информацией.

Следите за чистотой окружающей среды. Перед чисткой установки
отключите питание системы. Обратитесь к разделу “Чистка
системы” см. на стр. 18-11 за более подробной информацией.

Во избежание пролива жидкостей на панель управления или
установку не ставьте сосуды с жидкостями на установку.

3-2 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Требования к рабочему месту

Подготовка к размещению системы

ЗАМЕЧАНИЯ Это медицинское оборудование аттестовано по защите от

радиопомех для применения в больницах, клиниках и других
учреждениях, относящихся к соответствующей категории
окружающей среды. Применение данного оборудования в
несоответствующей окружающей среде может привести к
созданию электромагнитных помех для радиосистем и
телевизионных приемников, находящихся вблизи оборудования. В
жилых помещениях данное оборудование можно использовать
только под надзором врачей или квалифицированных техников.

Убедитесь в том, что для новой системы обеспечены следующие
условия:

• Отдельная сетевая розетка с автоматическим выключателем

на 20 А и 120 В перем. тока для сети 120 В перем. тока,
автоматическим выключателем на 7,7 А и 220-240 В перем.
тока для сети 220/240 В или автоматическим выключателем на

15 А для сети 100 В перем. тока (Япония).

• Обеспечьте защиту пульта управления от электромагнитных

помех.
Примите следующие меры:

• Разместите пульт управления на расстоянии минимум 4,5
м от двигателей, печатающих устройств, лифтов и других
мощных источников электромагнитного излучения.

• Установка системы в замкнутом пространстве (с
деревянными, пластиковыми или бетонными стенами,
полами и потолками) способствует снижению уровня
электромагнитных помех.

• Если предполагается эксплуатировать систему вблизи
радио- или телевещательного оборудования, может
потребоваться специальное экранирование.

LOGIQ 7 Руководство для пользователя 3-3
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Требования к окружающей среде

Систему следует эксплуатировать, хранить и транспортировать в
окружающей среде, предельные значения параметров которой
указаны ниже. Систему разрешается эксплуатировать только при
заданных условиях эксплуатации.

Таблица 3-1: Требования к окружающей среде системы

Температура

Относительная

влажность

Давление

Условия

эксплуатации

10° - 40° C
50

°- 104° F

30-85%
без конденсации

700-1060 гПа 700-1060 гПа 700-1060 гПа

Хранение

°- 60° C

-10
14

°- 140° F

30-90%
без конденсации

Транспортировка

(<16 ч.)

°- 60° C

-40

-40

°- 140° F

30-90%
без конденсации

3-4 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Обзор органов управления пульта оператора

Графическое представление компонентов пульта управления

Ниже приведены иллюстрации пульта управления:

6

1

3

4

2

6

1

4

5

3

Рис. 3-1. LOGIQ 7 Система (вид справа и вид слева)

1. Датчик и держатель бутылки с гелем

2. Отсек для хранения периферийного устройства

3. Отсек для хранения периферийного устройства

4. Рычаг для подъема и опускания монитора и панели управления

5. Боковой карман

6. Лампа подсветки

ВНИМАНИЕ!

НЕ допускается помещать датчики или педальный
переключатель в боковой карман или в любой отсек для хранения
периферийного устройства.

LOGIQ 7 Руководство для пользователя 3-5
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Графическое представление компонентов пульта управления

(продолжение)

9

1

3

2

4

CD-RW

ЭКГ

CD-RW

ЭКГ
МОД

МОД

CD-RW

5

6

Рис. 3-2. LOGIQ 7 Система (вид спереди и вид сзади)

1. Принтер постраничной печати черно-белых видеоизображений (по
отдельному заказу)

2. Порт доплеровского датчика непрерывной волны (по отдельному
заказу) (На данный момент эта функция не реализована.)

3. Разъем педального переключателя

4. Внешний дисковод и панель ввода физиологических данных (по
отдельному заказу)

5. Разъем датчика

6. Передняя педаль

7. Дверца на петлях для доступа к кабелю периферийных устройств

8. Задняя педаль

9. Лампа подсветки

7

8

Внешние дисководы (CD-RW (дисковод перезаписываемого компакт­диска) и(или) МОД (магнитооптический дисковод)

Внешний дисковод CD-RW (входит в типовой комплект поставки) и
МОД (по отдельному заказу) размещены под клавиатурой.

Эти дисководы могут быть использованы для модернизации
программного обеспечения, архивирования изображений и
служебной диагностики.

ВНИМАНИЕ!

3-6 LOGIQ 7 Руководство для пользователя

Убедитесь в том, что во время работы системы лоток под CD-R W
и(или) магнитооптический диск надежно установлены на место в
соответствующих дисководах. Столкновение лотка CD-RW или
МОД с посторонними предметами может привести к
механическим повреждениям.

2286866-145 Ред. 0

Места для хранения

Обзор органов управления пульта оператора

В пульте управления имеются удобные отсеки для хранения,
показанные на приведенном ниже рисунке. Используйте эти отсеки
для хранения емкостей с гелем, поставляемых по отдельному
заказу компонентов, кабелей датчиков, принадлежностей и т.п.

1

1

1

1

1

1

1

1

1

Рис. 3-3. Места для хранения

1. Места для хранения

ВНИМАНИЕ!

НЕ допускается помещать датчики или педальный
переключатель в боковой карман или в любой отсек для хранения
периферийного устройства.

LOGIQ 7 Руководство для пользователя 3-7
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Лампа подсветки

Эта лампа используется для подсветки клавиатуры.

ВНИМАНИЕ!

Лампа подсветки может перегреться. Примите меры
предосторожности, чтобы не коснуться горячей лампы подсветки.

Если потребуется заменить лампу подсветки, обратитесь в
местный сервисный центр компании.

1

2

Рис. 3-4. Лампа подсветки

1. Лампа подсветки

2. Ручка регулировки интенсивности освещения

Для увеличения яркости лампы поворачивайте ручку по часовой
стрелке.

Для уменьшения яркости лампы поворачивайте ручку против
часовой стрелки.

Рис. 3-5. Ручка регулировки яркости лампы подсветки

3-8 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Обзор органов управления пульта оператора

Соединители периферийных устройств и принадлежностей

Панель разъемов периферийных устройств и принадлежностей

Периферийные устройства и принадлежности системы LOGIQ 7
можно должным образом подсоединить при помощи задней
панели разъемов, размещенной за задней дверцей. К передней
панели разъемов принадлежностей можно подсоединить только
черно-белый принтер.

На задней панели имеются видеовход и видеовыход, аудиовход и
аудиовыход, разъем сигнала записи/экспозиции камеры, разъемы
для Insite и Ethernet, разъемы питания и управления для
видеомагнитофона, принтера и служебных инструментов.
Обратитесь к разделу “Панель разъемов периферийных устройств
и принадлежностей” см. на стр. 3-10 за более подробной
информацией.

ВНИМАНИЕ!

ВНИМАНИЕ!

Все внешние (подсоединенные к корпусу) заземляющие линии
разъемов периферийных устройств и принадлежностей

заземлены.

Линии сигнальной земли, за исключением линии служебного
порта, НЕ изолированы.

Используйте только аттестованные датчики, периферийные
устройства и принадлежности.

Во избежание поражения электрическим током подсоедините
вилку кабеля питания периферийных устройств к панели
разъемов системы.

НЕ допускается подключать датчики и принадлежности без
разрешения компании GE.

LOGIQ 7 Руководство для пользователя 3-9
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Панель разъемов периферийных устройств и принадлежностей

(продолжение)

Рис. 3-6. Панель разъемов периферийных устройств и принадлежностей

3-10 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Обзор органов управления пульта оператора

Панель разъемов периферийных устройств и принадлежностей

(продолжение)

Таблица 3-2: Описание панели разъемов периферийных устройств и

принадлежностей

№ Поз. Тип разъема Требуемый кабель

S-видеовыход S-вывод, 4-штыревой

1.

Комбинированный

2.

цветной/черно-белый
Аудиовход/аудиовыход

3.

S-видеовход

4.

Цветная камера/

5.

Черно-белая камера

VGA Разъем D-Sub, 15-штыревой,

6.

термоусадочный

4

2

5
10
15

3

1

1
6
11

Назначение USB(A) (Универсальная

7.

VCR 1

8.

(Видеомагнитофон 1)
VCR 2

9.

(Видеомагнитофон 2)
Для применения в

10.

будущем

Insite Модульный разъем RJ-11, 6-

11.

Ethernet Модульный разъем RJ-45, 8-

12.

Питание

13.

ВНИМАНИЕ!

последовательная шина (А))
USB(A) (Универсальная

последовательная шина (А))
USB(A) (Универсальная

последовательная шина (А))

штыревой

штыревой

Подсоединение оборудования или сетей передачи данных,
отличных от указанных в настоящем руководстве, может
привести к опасности поражения электрическим током.
Совместимость и соответствие других соединений требованиям
IEC/EN 60601-1-1 должны быть проверены компанией,
выполняющей монтаж оборудования.

1 2 3 4

6 1

8 1

LOGIQ 7 Руководство для пользователя 3-11
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Передняя панель

На передней панели имеются гнездо микрофона, светодиодный
индикатор и индикатор сброса.

1

2

Serial

3

4

Рис. 3-7. Передняя панель

1. Микрофон 3. Последовательная линия

2. Светодиодный индикатор
(доступа к жесткому диску)

4. Индикатор сброса

3-12 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Обзор органов управления пульта оператора

Педальный переключатель (По отдельному заказу)

Используйте только рекомендуемый многофункциональный
педальный переключатель, поставляемый по отдельному заказу.

Рис. 3-8. Педальный переключатель

Педальный переключатель можно использовать для выбора
функций, видеозаписи и т.д.

Три переключателя выполняют разные функции для текущего
приложения. Обратитесь к разделу “Экран Application
(Приложение)” см. на стр. 16-21 за более подробной
информацией.

Соединитель педального переключателя размещен под панелью
управления оператора.

ВНИМАНИЕ!

НЕ допускается помещать педальный переключатель в боковой
карман или в любой отсек для хранения периферийного
устройства. Это позволит избежать падения и повреждения
педального переключателя.

Другие периферийные устройства и принадлежности

(По отдельному заказу)

Подробные сведения приведены в разделе Запись изображений.

LOGIQ 7 Руководство для пользователя 3-13
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Перемещение системы

При перемещении или транспортировке системы соблюдайте
приведенные ниже меры предосторожности, чтобы максимально
обезопасить персонал и предотвратить повреждения системы и
другого оборудования.

Перед перемещением системы выполните следующие операции:

1. Нажмите переключатель Вкл/Ожидание и выключите
автоматический выключатель для отключения питания.
Обратитесь к разделу “Выключение питания” см. на стр. 3-27
за более подробной информацией.

2. Отсоедините сетевой шнур.

3. Отсоедините от пульта управления все кабели автономных

периферийных устройств (камеру IIE, внешний принтер,
видеомагнитофон и т.д.).

4. Отсоедините педальный переключатель от пульта управления.

5. Убедитесь в том, что на пульте управления нет посторонних

предметов

6. Намотайте сетевой кабель на крючок, размещенный под
задней ручкой, или смотайте сетевой шнур и уберите его за
заднюю панель с отсеками для хранения.

ВНИМАНИЕ!

Периферийные устройства, помещенные в отсеки для хранения,
следует закрепить ремнями, входящими в комплект поставки.

3-14 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Размещение и транспортировка системы

Перед перемещением системы выполните следующие операции:

(продолжение)

Во избежание повреждения сетевого шнура НЕ тяните его с
избыточным усилием и не сгибайте его на острых краях при
сматывании.

a

Рис. 3-9. Местонахождение задней ручки

a. Ручка

7. Подсоедините все датчики, которые должны использоваться

на удаленных местах. Убедитесь в том, что кабели датчиков
не мешают передвижению тележки и не выступают в область
за пультом управления.

ПРИМЕЧАНИЕ: Если предполагается использовать больше четырех (4)

датчиков, храните дополнительные датчики в безопасном
месте.

8. Во избежание повреждения уложите все другие датчики в
футляры, в которых они поставляются, или оберните их
мягкой тканью или уложите их в пенопластовую коробку.

9. Храните достаточное количество геля, оптические диски и
другие необходимые принадлежности в специально
отведенном отсеке.

ВНИМАНИЕ!

НЕ допускается помещать датчики или педальный
переключатель в боковой карман или в любой отсек для хранения
периферийного устройства. Эти отсеки не предназначены для
хранения датчиков и педального переключателя.

10. Переведите монитор и панель управления в крайнее нижнее
положение, используя разблокирующий рычаг, размещенный
под панелью управления.

11. Разблокируйте колеса тележки.

LOGIQ 7 Руководство для пользователя 3-15
2286866-145 Ред. 0

Подготовка системы к эксплуатации

При перемещении системы соблюдайте следующие правила:

1. При перемещении системы беритесь за задние ручки.

2. При перемещении системы на большие расстояния или по

наклонной поверхности соблюдайте особую осторожность.
При необходимости привлеките дополнительный персонал.

Во избежание опрокидывания системы избегайте
перемещения по

ПРИМЕЧАНИЕ: Кресло на колесах допускается перемещать по уклонам

меньше 5

При перемещении системы по наклонным поверхностям (>5
или погрузке ее на транспортное средство соблюдайте особую
осторожность или воспользуйтесь помощью персонала.

°.

уклонам круче 10°.

°)

ВНИМАНИЕ!

ВНИМАНИЕ!

НЕ пытайтесь перемещать пульт управления, взявшись за кабели
или арматуру, в частности за разъемы датчиков.

3. При необходимости используйте тормоз (педальный),
размещенный спереди в нижней части системы.

4. Не допускайте ударов системы о стены или дверные проемы.

5. При перемещении системы через дверной проем или пороги
лифта соблюдайте особую осторожность.

6. По прибытии на место выполнения обследования

заблокируйте колеса.

Масса оборудования составляет приблизительно 225 кг. Во
избежание получения травм и повреждения оборудования:

•- Обеспечьте беспрепятственный проход для
транспортировки оборудования.

•- Перемещайте оборудование медленно и осторожно.

•- Перемещайте оборудование по наклонным или

протяженным опорным поверхностям по меньшей мере
вдвоем.

3-16 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Размещение и транспортировка системы

Транспортировка системы

При перемещении системы с помощью транспортных средств
соблюдайте особую осторожность. В дополнение к инструкциям,
приведенным для случая перемещения системы (см. раздел
“Перемещение системы” на стр.3-14), соблюдайте следующие
правила:

1. Используйте только транспортные средства, предназначенные
для транспортировки системы LOGIQ 7.

2. Погрузочно-разгрузочные операции с системой выполняйте,
только когда транспортное средство находится на ровной
поверхности.

3. Убедитесь в том, что данное транспортное средство способно
выдержать вес системы и сопровождающих ее пассажиров.

4. Убедитесь в том, что грузоподъемность подъемника (минимум
225 кг) достаточна для подъема системы.

5. Убедитесь в нормальном рабочем состоянии подъемника.

6. Разместив систему на подъемнике, закрепите ее во избежание

случайного смещения. Используйте деревянные колодки,
удерживающие ремни или подобные крепежные средства. НЕ
пытайтесь удерживать систему на месте руками.

ПРИМЕЧАНИЕ: Закрепите систему стяжной лентой под ручкой так, чтобы

она не смещалась при движении подъемника.

ОСТОРОЖНО!

ПРИМЕЧАНИЕ: Не укладывайте систему в горизонтальном положении.

Не поднимайтесь вместе с системой на подъемнике. Масса
сопровождающего в сочетании с массой системы может

превысить грузоподъемность подъемника.

7. В целях безопасности загружать и разгружать систему с
автомобиля следует вдвоем или втроем.

8. Осторожно погрузите систему в транспортное средство в
области над его центром масс. Установите систему в строго
вертикальном положении.

9. Надежно закрепите систему внутри транспортного средства.
Любое смещение в сочетании с массой системы может
привести к нарушению внутренних соединений.

10. Закрепите систему стяжными лентами или в соответствии с
приведенными выше указаниями во избежание ее смещения
при транспортировке.

11. Во избежание повреждения системы вследствие тряски
осторожно ведите транспортное средство. Избегайте
перемещения по дорогам без дорожного покрытия, движения
на высокой скорости и прерывистого движения.

LOGIQ 7 Руководство для пользователя 3-17
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Колеса

Как можно чаще проверяйте колеса на наличие очевидных
дефектов, которые могут привести к поломке.

Передние колеса

Шарнирное соединение и фиксатор тормоза.

Задние колеса

Шарнирное соединение, фиксатор шарнирного соединения и
фиксатор тормоза.

Включение фиксатора

При помощи педали, размещенной между передними колесами
тележки системы, пользователь может управлять перемещением
колес.

12 3

Рис. 3-10. Передняя педаль

Таблица 3-3: Функции передней педали

Позиция педали Функция

1. Левая

2. Центральная

3. Правая

Фиксатор шарнирного соединения

4 свободных колеса

Стояночный тормоз

3-18 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Размещение и транспортировка системы

Включение фиксатора (продолжение)

При помощи педали, размещенной между задними колесами
тележки системы, пользователь может управлять перемещением
колес.

12

ВНИМАНИЕ!

Рис. 3-11. Задняя педаль

Таблица 3-4: Функции задней педали

Позиция педали Функция

1. Левая

2. Правая

Когда два или более человека разблокируют органы управления
колесами с шарнирной/поворотной осями при помощи передней и
задней педалей, соблюдайте особую осторожность, чтобы
предотвратить неожиданное смещение системы, что может
привести к травмам пальцев ног.

Фиксатор шарнирного соединения

Произвольная

LOGIQ 7 Руководство для пользователя 3-19
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Подсоединение и эксплуатация системы

Для подключения системы к источнику питания:

1. Убедитесь в том, что стенная розетка, к которой будет

подключена система, соответствует требованиям к
электропитанию системы.

2. Убедитесь в том, что сетевой выключатель системы
выключен.

3. Размотайте сетевой кабель. Оставьте небольшой запас для
провисания кабеля во избежание выдергивания вилки из
розетки при небольшом смещении системы.

4. Подсоедините вилку сетевого кабеля к системе и закрепите
его на месте при помощи фиксирующего зажима.

ВНИМАНИЕ!

ВНИМАНИЕ!

1

Рис. 3-12. Вилка сетевого шнура

1. a. Фиксирующий зажим для вилки сетевого кабеля

Убедитесь в том, что фиксирующий зажим для вилки сетевого
кабеля надежно закреплен.

5. Надежно подсоедините вилку сетевого шнура к розетке.

Примите меры по предотвращению отсоединения сетевого
кабеля во время работы системы.

В результате неожиданного отключения системы могут быть
потеряны важные данные.

3-20 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Включение питания системы

Подсоединение и эксплуатация системы (продолжение)

ОСТОРОЖНО!

Во избежание риска возгорания систему следует подсоединить к
отдельной стенной розетке соответствующего номинала.

Обратитесь к разделу “Подготовка к размещению системы”
см. на стр. 3-3 за более подробной информацией.

Ни при каких обстоятельствах не допускается заменять,
модифицировать или адаптировать вилку сетевого шнура для
подключения к сети с номинальными параметрами, отличными от
указанных. Запрещается использовать удлинительный шнур и
вилку-переходник.

Для обеспечения надежного заземления используйте только
заземленную сетевую розетку класса ‘для больниц’ или ‘только
для больниц’.

12

Рис. 3-13. Примеры конфигураций вилки сетевого кабеля и розетки

1. 100-120 В переменного тока, 1200 ВА

2. 220-240 В переменного тока, 1200 ВА

Конфигурация вилки и розетки

Конфигурация вилки и розетки

LOGIQ 7 Руководство для пользователя 3-21
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Время акклиматизации

После транспортировки системы следует выждать 1 час на каждые
2,5° повышения температуры, если температура системы ниже

° C, или понижения температуры, если температура системы

10

выше 40° C.

Таблица 3-5: Таблица времени акклиматизации системы

°

° F

часы

°C

° F

часы

60 55 50 45 40 35 30 25 20 15 10

C

140 131 122 113 104 95 86 77 68 59 50

86420000000

5 0 -5 -10 -15 -20 -25 -30 -35 -40

41 32 23 14 5 -4 -13 -22 -31 -40

2 4 6 8 10 12 14 16 18 20

Вкл/Ожидание

ВНИМАНИЕ!

Нажмите выключатель Вкл/Ожидание для включения питания.
Автоматический выключатель также должен находиться в
положении On (Вкл). Местонахождение автоматического
выключателя указано на Рис. 3-19 на стр.3-28.

Рис. 3-14. Местонахождение выключателя Вкл/Ожидание

3-22 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Порядок включения питания

Система инициализируется. В это время:

• Выполняется диагностика системы. Состояние системы

отображается на экране монитора в виде графики, показанной
на Рис. 3-15.

Включение питания системы

Рис. 3-15. Графическое представление порядка включения питания

ПОЛЕЗНЫЕ

СОВЕТЫ

ПРИМЕЧАНИЕ: Если датчики не подсоединены, система остается в режиме

При возникновении проблем включите режим стоп-кадра и
изучите остановленное изображение. Это поможет указать
необходимые сведения при обращении в сервисный центр.

• Датчики инициализируются для немедленного включения в
работу.

ожидания.

• Периферийные устройства активизируются при включении
питания.

После завершения инициализации все кнопки с подсветкой на
панели управления загорятся, а на экране монитора по умолчанию
отобразится экран В-режима или экран данных пациента (датчики
не подсоединены).

LOGIQ 7 Руководство для пользователя 3-23
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Защита паролем

Вход в систему Персональные идентификационные номера и соответствующие им

пароли можно предварительно выбрать в системе LOGIQ 7
(подробные сведения приведены в главе 16).

Если идентификационные номера и пароли введены и функция
автоматического входа пользователя отключена (подробные
сведения приведены в главе 16), отобразится окно Operator Login
(Регистрация входа оператора в систему), в котором будут
запрошены идентификационный номер и пароль, когда
завершится процедура включения питания или когда это
потребуется.

1
2
3

4

Рис. 3-16. Окно Operator Login (Регистрация входа

оператора в систему)

1. Operator (Оператор) Выберите оператора.

2. Password (Пароль) Введите пароль оператора.

3. Dataflow (Поток данных) Выберите базу данных (например, Local

Archive (Местный архив), DICOM и т.п.)

4. Выберите тип регистрации входа в систему (Logon) или Cancel

(Отменить).

• Emergency (Аварийный режим) Данные хранятся только в течение
времени выполнения текущего обследования.

• Logon: (Регистрация входа в систему:) Standard logon (Типовая
регистрация входа в систему)

• Cancel (Отменить) Cancel logon (Отменить регистрацию входа в

систему)

Если введены правильные идентификационный номер и пароль,
система отобразит экран Patient (Пациент).

3-24 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Защита паролем (продолжение)

Включение питания системы

Logoff (Выход из

системы)

Если пользователь входит в систему при помощи процедуры
регистрации входа в систему, в конце обследования система
отобразит окно SYSTEM-EXIT (Выход из системы). Выберите

“Logoff” для регистрации выхода из системы.

Рис. 3-17. Окно System Exit (Выход из системы)

LOGIQ 7 Руководство для пользователя 3-25
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Режим ожидания

Для перевода системы в режим ожидания:

1. Однократно нажмите выключатель Вкл/Ожидание,
расположенный на передней панели системы.

2. Отобразится окно System - Exit (Выход из системы).

3. С помощью Трекбола или клавиши Tab выберите Shutdown
(Выключение питания).

Процесс выключения питания занимает несколько секунд и
завершается после выключения подсветки панели управления

Рис. 3-18. Окно System-Exit (Выход из системы)

4. Отсоедините датчики.

При необходимости очистите или продезинфицируйте все
датчики. Во избежание повреждения сложите датчики в
специальные футляры.

ПРИМЕЧАНИЕ: Если требуется выполнить ежедневное техническое

обслуживание, выключите автоматический выключатель,
размещенный на задней панели системы, для выключения
питания системы.

3-26 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Выключение питания

Для выключения питания системы:

1. Однократно нажмите выключатель Вкл/Ожидание,

2. Отобразится окно System - Exit (Выход из системы).

3. С помощью Трекбола или клавиши Tab выберите Shutdown

4. Отсоедините датчики.

5. Для выключения питания системы выключите автоматический

Включение питания системы

расположенный на передней панели системы.

(Выключение питания).

Процесс выключения питания занимает несколько секунд и
завершается после выключения подсветки панели управления

При необходимости очистите или продезинфицируйте все
датчики. Во избежание повреждения сложите датчики в
специальные футляры.

выключатель, размещенный на задней панели корпуса
системы.

ВНИМАНИЕ!

ПРИМЕЧАНИЕ: Если установлен поставляемый по отдельному заказу источник

НЕ допускается выключать автоматический выключатель до того,
как погаснет светодиодный индикатор Вкл/Ожидание.

Если автоматический выключатель будет выключен до того, как
погаснет светодиодный индикатор Вкл/Ожидание, могут быть
потеряны данные или может быть повреждено программное
обеспечение системы.

бесперебойного питания, возможно, потребуется заменить
аккумуляторную батарею, если автоматический выключатель
был отключен в течение продолжительного времени (в течение

3-6 месяцев).

LOGIQ 7 Руководство для пользователя 3-27
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Автоматический выключатель

Автоматический выключатель размещен на задней панели
системы. Если выключатель установлен в положение On (Вкл),
напряжение питания подается во все внутренние системы. Если
выключатель установлен в положение Off (Выкл), напряжение
питания не подается во все внутренние системы. При перегрузке
по питанию автоматический выключатель прерывает подачу
напряжения питания в систему.

При возникновении перегрузки по питанию:

1. Выключите все периферийные устройства.

2. Вновь включите автоматический выключатель.

Автоматический выключатель должен оставаться в положении On
(Вкл); НЕ ДОПУСКАЕТСЯ принудительно удерживать

выключатель в положении On (Вкл). Если автоматический
выключатель остается в положении On (Вкл), выполните
процедуру включения питания системы, как описано выше.

ПРИМЕЧАНИЕ: Если автоматический выключатель не остается в положении

On (Вкл) или вновь включается, выполните следующие
операции:

1. Отсоедините сетевой шнур.

2. Немедленно обратитесь в сервисный центр.

НЕ пытайтесь эксплуатировать систему.

ON

OFF

1

Рис. 3-19. Местонахождение автоматического выключателя

1. Автоматический выключатель

3-28 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Регулировка монитора

Поворот, регулировка наклона, подъем и опускание монитора

Для удобства наблюдения изображений на экране можно
отрегулировать положение монитора.

• Монитор можно повернуть относительно центральной точки
поворота.

• Монитор можно наклонить для получения оптимального угла
наблюдения.

• Монитор и панель пульта управления можно поднять или
опустить для установки наилучшей высоты наблюдения.

ПРИМЕЧАНИЕ: При перемещении системы LOGIQ 7 опустите монитор и

панель пульта управления в крайнее нижнее положение для
повышения устойчивости системы.

ВНИМАНИЕ!

При опускании монитора и панели управления соблюдайте
осторожность, чтобы не задеть периферийное устройство,
установленное поверх пульта управления. Опускайте монитор и
панель управления медленно и осторожно.

НЕ допускается размещать на мониторе посторонние предметы.

Яркость и контрастность

Регулировка яркости и контрастности - один из наиболее важных
факторов обеспечения требуемого качества изображения. Если
эти органы управления настроены неправильно, коэффициент
усиления, коэффициент температурной компенсации усиления,
динамический диапазон и даже мощность выходного акустического
сигнала может потребоваться изменять чаще, чем это требуется
для компенсации.

При правильной настройке отображается вся шкала серого.
Наименьший уровень черного должен сливаться с фоном, а
наивысший уровень белого должен быть ярким, но не
насыщенным.

LOGIQ 7 Руководство для пользователя 3-29
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Яркость и контрастность (продолжение)

Регулировка яркости:

1. Дважды нажмите кнопку Toggle (Переключение) на
дисплейном мониторе.

2. Для увеличения яркости нажмите кнопку Adjustment (+)
(Регулировка (+)).
Для уменьшения яркости нажмите кнопку Adjustment (-)
(Регулировка (-)).

Величина яркости индицируется на экране при помощи
линейки с ползунком.

Регулировка контрастности:

1. Однократно нажмите кнопку Toggle (Переключение) на
дисплейном мониторе.

2. Для увеличения контрастности нажмите кнопку Adjustment (+)
(Регулировка (+)).
Для уменьшения контрастности нажмите кнопку Adjustment (-)
(Регулировка (-)).

Величина контрастности индицируется на экране при помощи
линейки с ползунком.

1

2

34

5

Рис. 3-20. Яркость и контрастность

1. Индикатор контрастности 4. Кнопка регулировки яркости и контрастности
(Adjustment (-))

2. Индикатор яркости 5. Кнопка регулировки яркости и контрастности
(Adjustment (+))

3. Кнопка переключения яркости/контрастности

(Toggle)

3-30 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Яркость и контрастность (продолжение)

Таблица 3-6: Рекомендуемые значения настройки яркости и

контрастности

Регулировка монитора

Условия в

Регулировка монитора

помещении

Темная комната для
рентгенологии/
кардиологии

Затемненная комната
для рентгенологии/
кардиологии

Хорошо освещенная
комната для
акушерского
обследования

Темная комната для
кардиологии

Яркость Контрастность

50 40

60 35

70 30

80 20

Запишите окончательные значения настройки яркости и
контрастности и сохраните эту информацию в системе. После
настройки органов управления не меняйте настроенные значения.
Настроенное изображение становится эталонным для устройств
формирования документальных копий.

ПРИМЕЧАНИЕ: После повторной регулировки контрастности и яркости

монитора вновь отрегулируйте все предустановки и значения
настройки периферийных устройств.

LOGIQ 7 Руководство для пользователя 3-31
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Ручное размагничивание

Под размагничиванием понимается процесс устранения
последствий влияния магнитного поля на монитор. При работе
монитора в условиях воздействия магнитного поля ухудшается
цветовая чистота изображений. Для устранения этой проблемы
можно выполнить размагничивание. Монитор автоматически
размагничивается при включении питания.

Для активизации режима ручного размагничивания:

1. Нажмите кнопку <<< или >>> регулировки монитора, если
индикатор регулировки яркости и контрастности не
отображается на экране монитора. Для отмены режима
ручного размагничивания вновь нажмите кнопку <<< или >>>.

2. Для выбора регулировки яркости или контрастности нажмите
кнопку Toggle (Переключение).

3. Нажмите кнопку <<< или >>> регулировки.

ПРИМЕЧАНИЕ: Размагничивание монитора автоматически выполняется при

включении питания системы.

Динамики

Стереозвук, создаваемый при помощи динамиков, размещенных
по бокам дисплейного монитора, - это типовая функция для:

• Доплеровского аудиорежима (слева отображается исходящий
поток, справа – входящий поток)

• Воспроизведения звука при сеансах сканирования с
использованием видеомагнитофона.

• Уведомления об ошибках в аудиосистеме.

3-32 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Введение

Используйте только аттестованные датчики.
Все датчики сигналов изображения можно подсоединить к любому

из портов датчиков.
См. главу Датчики.

Выбор датчика

• Всегда начинайте с датчика, обеспечивающего оптимальные
значения глубины фокуса и проникания для заданных
размеров пациента и обследования.

• Начните сеанс сканирования, используя уставку уровня
выходного акустического сигнала по умолчанию для датчика и
данного типа обследования.

ПРИМЕЧАНИЕ: При выборе нового датчика отменяется стоп-кадр

изображения.

Датчики

LOGIQ 7 Руководство для пользователя 3-33
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Подсоединение датчика

Датчики можно подсоединить в любой момент независимо от того,
включен или не включен пульт управления. Для того чтобы порты
не были активными, переведите систему в режим стоп-кадра.

Для подсоединения датчика выполните следующие операции:

1. Разместите футляр для переноса датчика на устойчивой
поверхности и откройте футляр.

2. Осторожно извлеките датчик из футляра и размотайте шнур
датчика.

3. НЕ ДОПУСКАЙТЕ подвешивания головки датчика в
незакрепленном положении. При ударе головка датчика может
быть непоправимо повреждена.

4. Поверните ручку фиксации разъема против часовой стрелки.

5. Совместите разъем с портом датчика и аккуратно
зафиксируйте его на месте.

6. Поверните ручку фиксации разъема по часовой стрелке для
надежной фиксации разъема датчика.

7. Аккуратно разместите шнур датчика так, чтобы датчик можно

было свободно перемещать и шнур не касался пола.

ВНИМАНИЕ!

Неправильное обращение с датчиком может привести к
опасности поражения электрическим током. Не касайтесь
поверхности разъемов датчика, к которым открывается доступ
при удалении датчика. При подсоединении или отсоединении
датчика не касайтесь пациента.

Подсоединение кабелей

При выполнении операций с кабелями соблюдайте следующие
меры предосторожности:

• Следите за тем, чтобы колеса тележки на наезжали на кабели.

• Не допускайте сгибания кабелей под острыми углами

• Избегайте перекрещивания кабелей разных датчиков.

3-34 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Активизация датчика

Для активизации датчика выберите соответствующий датчик при
помощи индикаторов датчиков, имеющихся на сенсорной панели.

Датчики

1

Рис. 3-21. Индикаторы датчиков

1. Индикаторы датчиков

Датчик активизируется в текущем выбранном режиме. При этом
автоматически активизируются уставки по умолчанию параметров
датчика для данного режима и выбранного обследования.

LOGIQ 7 Руководство для пользователя 3-35
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Отключение датчика

При отключении датчик автоматически переводится в режим
ожидания.

Для отключения датчика выполните следующие операции:

Freeze

1. Нажмите клавишу Freeze (Стоп-кадр).

2. Тщательно удалите остатки геля с поверхности датчика.

3. Аккуратно переместите датчик вокруг правой стороны

клавиатуры по направлению к держателю датчика. Аккуратно
закрепите датчик в держателе.

Отсоединение датчика

Датчики в любой момент можно отсоединить. Однако при этом
датчик не должен быть выбран как активный.

• Поверните ручку фиксации датчика против часовой стрелки.

• Потяните датчик и разъем по направлению от порта датчика.

• Аккуратно отведите датчик и разъем от порта датчика и вокруг
правой стороны клавиатуры.

• Освободите кабель.

• Перед тем как поместить датчик в коробку для хранения,
очистите головку датчика.

Транспортировка датчиков

Для перемещения датчика на небольшие расстояния закрепите
датчик в держателе. Для транспортировки на большие расстояния
положите датчик в футляр для переноски.

3-36 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Хранение датчика

Датчики

Рекомендуется хранить все датчики в поставляемом футляре для
переноски.

• Уложите разъем датчика в футляр для переноски.

• Аккуратно уложите кабель витками в футляр для переноски.

• Аккуратно уложите головку датчика в футляр для переноски.

Старайтесь НЕ прикладывать избыточное усилие и не
подвергайте головку ударам.

ВНИМАНИЕ!

НЕ допускается хранить датчики в боковом кармане или в отсеке
для хранения периферийного устройства. Во избежание
повреждения датчика храните его в футляре для переноски.

LOGIQ 7 Руководство для пользователя 3-37
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Компоненты панели управления

Для удобства применения органы управления сгруппированы по
функциям. См. выноски для этого рисунка на следующей странице.

2

5

14

3

1

4

7

8

10

6

9

11

13

12

14

Рис. 3-22. Панель управления

3-38 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Используемые оператором органы управления

Компоненты панели управления (продолжение)

1. Сенсорная панель и органы управления

2. Регулировка яркости подсветки сенсорной панели

3. Видео

4. Аудио Вкл./Выкл. и Громкость

5. КУ (Компенсация усиления)

6. Переворот

7. Дополнительные функциональные клавиши

8. Клавиатура

9. Клавиши режима/усиления

10. Клавиши формирования изображения/измерения

11. Глубина

12. Клавиши функций формирования изображения

13. Freeze (Стоп-кадр) и клавиши печати

14. Держатель датчика

15. Держатель бутылок с гелем.

Подсветка клавиш

Все клавиши на передней панели, за исключением клавиш
клавиатуры, и некоторые поворотные регуляторы имеют
возможность подсветки двух уровней. Ниже продемонстрированы
возможности подсветки.

Клавиатура должна подсвечиваться так, чтобы с ней можно было
работать в темной комнате.

Таблица 3-7: Подсветка клавиш

Возможность задней

подсветки

OFF (ВЫКЛ) Функция не доступна.
ON (ВКЛ) (Обычная интенсивность) Функция доступна
ON (ВКЛ) (Высокая интенсивность) Activated/ON (Активизировано/ВКЛ)
Мигание Запрашивается ввод данных

Возможность подсветки

пользователем.

LOGIQ 7 Руководство для пользователя 3-39
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Клавиатура

Типовая буквенно-цифровая клавиатура имеет несколько
специальных клавиш.

Esc Выход из режима текущего экрана.

Инфо

(клавиша F1)
Word Delete

(Удаление слова)
(клавиша F10)

Arrow (Стрелка)
(клавиша F2)

Grab Last (Захват
последних данных)
(клавиша F9)

Исходная позиция/
Установка
исходной позиции
(клавиша F7)

Текст1/Текст2
(клавиша F8)

Определяемая
пользователем
функция

Вход в диалоговую справочную систему / руководство
пользователя.

Стирание слова, выделенного при помощи курсора.

Стрелка ввода аннотации.

Активизирует последние выбранные данные для редактирования.

Переместите курсор для ввода аннотации на исходную позицию и
нажмите комбинацию клавиш shift+key для установки текущей
позиции курсора для ввода аннотации в качестве новой исходной
позиции.

Служит для переключения между перекрывающимися текстами
аннотаций, введенных пользователем.

(На данный момент эта функция не реализована.)

3-40 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Используемые оператором органы управления

сенсорная панель

На сенсорной панели имеется функция обследования и
специальные органы управления режимом/функциями.

Органы управления функциями обследования

67

1

2

3

4

5

Рис. 3-23. Органы управления функциями обследования

1. Patient: (Пациент:) Служит для ввода экрана
Patient (Пациент).

2. Scan: (Сканирование:) Служит для входа в
экран режима сканирования.

3. Reports: (Отчеты:) Активизирует отчет по

умолчанию и позволяет выбирать сенсорную
панель вариантов отчетов.

4. End Exam: (Конец обследования:)
Активизирует функцию управления
изображениями и сенсорную панель после
выполнения обследования.

ПРИМЕЧАНИЕ: В зависимости от того, какое меню сенсорной панели выбрано,

отображаются разные меню.

В нижней части сенсорной панели находятся пять комбинаций
“поворотная круговая шкала/нажимная кнопка”. Функции этих

клавиш изменяются в зависимости от текущего отображаемого
меню. Нажимайте кнопку для переключения режимов (например,
Перемещение/Число фокусных зон) или вращайте круговую шкалу
для регулировки значения.

5. Utility: (Утилита:) Активизирует систему
конфигурирования.

6. Preset: (Предустановка:) Выберите
приложение для использования.

7. Индикатор датчика: Служит для индикации и
выбора датчиков.

LOGIQ 7 Руководство для пользователя 3-41
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Специальные органы управления режимами и функциями

Статус клавиши обычно указан в верхней части клавиши. На
сенсорной панели имеются различные типы клавиш:

6

1

4

5

Рис. 3-24. Специальные органы управления режимами и

функциями

1. Клавиши переключения используются, когда варианты выбора
включаются и отключаются.

2. Служат для выбора функции, если имеющиеся функции приведены на
клавише (не показано).

3. Функции двойной кнопки используются, если существуют два варианта
выбора, отличные от вкл./выкл. (не показано).

4. Клавиши хода процесса/выбора используются для органов управления,
имеющих три или более варианта выбора. Когда эта клавиша выбрана,
появляется всплывающее меню с разными вариантами выбора.

5. Клавиши хода процесса используются для оценки последовательного
влияния органа управления на изображение.

6. Подменю используются для вызова дополнительных меню.

3-42 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0

Используемые оператором органы управления

Режим, отображение и запись

Эта группа органов управления выполняет различные функции,
относящиеся к режиму отображения, ориентации изображений,
записи и сохранению изображений, режиму стоп-кадра,
коэффициенту усиления и прокрутке кинокадров.

Органы управления режимом служат для выбора требуемого
режима отображения или комбинации режимов отображения.

• В режиме сдвоенного изображения клавиши L и R

активизируют соответственно левое и правое изображения.

• Клавиша B Pause (Пауза в В-режиме) позволяет получить

стоп-кадр изображения в B-режиме без нарушения активного
режима отображения доплеровского спектра.

• Клавиши Auto используются для:

• инициации функции автооптимизации и

• отключения автоматического режима.

• Клавиша B Flow (В-поток) активизирует и отменяет

сканирование потока в В-режиме.

• Ручка Depth (Глубина) служит для регулирования глубины

изображения.

Freeze

• Клавиша Reverse служит для переключения левой/правой

ориентации изображения сканирования.

• Клавиши записи используются для активизации и

распечатывания информации для обозначенного устройства
регистрации (например, постраничного видеопринтера,
мультиформатной камеры, устройства архивирования
изображений (по отдельному заказу)).

• Клавиша Freeze (Стоп-кадр) используется для останова

сбора ультразвуковых данных и получения стоп-кадра
изображения в системной памяти. При повторном нажатии на
клавишу Freeze (Стоп-кадр) возобновляется сбор данных
подвижных изображений.

• Для активизации конкретного режима нажмите клавишу

выбора соответствующего режима. Ручки Gain (Усиление)
служат для регулировки усиления отображаемых эхо-сигналов
при сканировании в B-режиме. В каждом режиме имеется
возможность собственной регулировки усиления при помощи
укрупненной серой ручки, окружающей клавишу режима.

LOGIQ 7 Руководство для пользователя 3-43
2286866-145 Ред. 0

Подготовка системы к эксплуатации

Измерение и ввод аннотаций

Эта группа органов управления выполняет различные функции,
связанные с выполнением измерений, вводом аннотаций и
регулировкой информации об изображениях.

Comment

Clear

• Клавиша Comment (Комментарий) активизирует редактор

текстов, используемых в изображениях, и отображает
сенсорную панель библиотеки аннотаций.

• Клавиша Clear (Удалить) используется, главным образом,

для выполнения функций стирания или удаления аннотаций/
комментариев, результатов измерения и масштабирования.
При последующем нажатии клавиши Clear (Удалить) система
возвращается в режим отображения базового меню режимов
верхнего уровня.

Body Pattern

Ellipse

Measure

• Клавиша Body Pattern/Ellipse (Пиктограмма/Эллипс) служит

для двух целей:

• При нажатии клавиши Body Pattern/Ellipse (Пиктограмма/
Эллипс) активизируется сенсорная панель пиктограмм и
на экран выводится изображение по умолчанию.

• Если функция Body Pattern/Ellipse (Пиктограмма/Эллипс)
включена, она используется для активизации функции
измерения эллипса, после того как будет задано первое
измерение расстояния и активизирован второй калибр.

После завершения регулировки эллипса нажмите
клавишу Set (Установка) для фиксации измерения.
После этого измерение отобразится в окне результатов
измерения.

• Клавиша Measure (Измерение) используется для всех типов
основных измерений. Эта клавиша выполняет также
функцию “мыши” для выполнения выбора наряду с клавишей
Set (Установка) (для фиксации или завершения выбора).
Когда клавиша Measure (Измерение) нажата, отображается
сенсорная панель измерений.

3-44 LOGIQ 7 Руководство для пользователя

2286866-145 Ред. 0
