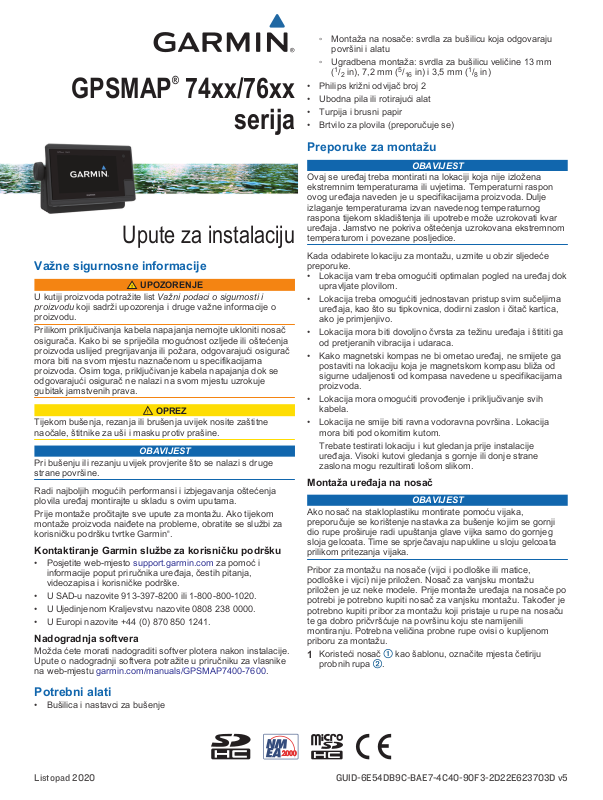

GPSMAP® 74xx/76xx

serija

Upute za instalaciju

Važne sigurnosne informacije

UPOZORENJE

U kutiji proizvoda potražite list Važni podaci o sigurnosti i proizvodu koji sadrži upozorenja i druge važne informacije o

proizvodu. Prilikom priključivanja kabela napajanja nemojte ukloniti nosač

osigurača. Kako bi se spriječila mogućnost ozljede ili oštećenja proizvoda uslijed pregrijavanja ili požara, odgovarajući osigurač mora biti na svom mjestu naznačenom u specifikacijama proizvoda. Osim toga, priključivanje kabela napajanja dok se odgovarajući osigurač ne nalazi na svom mjestu uzrokuje gubitak jamstvenih prava.

OPREZ

Tijekom bušenja, rezanja ili brušenja uvijek nosite zaštitne naočale, štitnike za uši i masku protiv prašine.

OBAVIJEST

Pri bušenju ili rezanju uvijek provjerite što se nalazi s druge strane površine.

Radi najboljih mogućih performansi i izbjegavanja oštećenja plovila uređaj montirajte u skladu s ovim uputama.

Prije montaže pročitajte sve upute za montažu. Ako tijekom montaže proizvoda naiđete na probleme, obratite se službi za korisničku podršku tvrtke Garmin®.

Kontaktiranje Garmin službe za korisničku podršku

• Posjetite web-mjesto support.garmin.com za pomoć i informacije poput priručnika uređaja, čestih pitanja, videozapisa i korisničke podrške.

• U SAD-u nazovite 913-397-8200 ili 1-800-800-1020.

• U Ujedinjenom Kraljevstvu nazovite 0808 238 0000.

• U Europi nazovite +44 (0) 870 850 1241.

Nadogradnja softvera

Možda ćete morati nadograditi softver plotera nakon instalacije. Upute o nadogradnji softvera potražite u priručniku za vlasnike na web-mjestu garmin.com/manuals/GPSMAP7400-7600.

◦ Montaža na nosače: svrdla za bušilicu koja odgovaraju

površini i alatu

◦ Ugradbena montaža: svrdla za bušilicu veličine 13 mm

(1/2 in), 7,2 mm (5/16 in) i 3,5 mm (1/8 in)

• Philips križni odvijač broj 2

• Ubodna pila ili rotirajući alat

• Turpija i brusni papir

• Brtvilo za plovila (preporučuje se)

Preporuke za montažu

OBAVIJEST

Ovaj se uređaj treba montirati na lokaciji koja nije izložena ekstremnim temperaturama ili uvjetima. Temperaturni raspon ovog uređaja naveden je u specifikacijama proizvoda. Dulje izlaganje temperaturama izvan navedenog temperaturnog raspona tijekom skladištenja ili upotrebe može uzrokovati kvar uređaja. Jamstvo ne pokriva oštećenja uzrokovana ekstremnom temperaturom i povezane posljedice.

Kada odabirete lokaciju za montažu, uzmite u obzir sljedeće preporuke.

• Lokacija vam treba omogućiti optimalan pogled na uređaj dok upravljate plovilom.

• Lokacija treba omogućiti jednostavan pristup svim sučeljima uređaja, kao što su tipkovnica, dodirni zaslon i čitač kartica, ako je primjenjivo.

• Lokacija mora biti dovoljno čvrsta za težinu uređaja i štititi ga od pretjeranih vibracija i udaraca.

• Kako magnetski kompas ne bi ometao uređaj, ne smijete ga postaviti na lokaciju koja je magnetskom kompasu bliža od sigurne udaljenosti od kompasa navedene u specifikacijama proizvoda.

• Lokacija mora omogućiti provođenje i priključivanje svih kabela.

• Lokacija ne smije biti ravna vodoravna površina. Lokacija mora biti pod okomitim kutom.

Trebate testirati lokaciju i kut gledanja prije instalacije uređaja. Visoki kutovi gledanja s gornje ili donje strane zaslona mogu rezultirati lošom slikom.

Montaža uređaja na nosač

OBAVIJEST

Ako nosač na stakloplastiku montirate pomoću vijaka, preporučuje se korištenje nastavka za bušenje kojim se gornji dio rupe proširuje radi upuštanja glave vijka samo do gornjeg sloja gelcoata. Time se sprječavaju napukline u sloju gelcoata prilikom pritezanja vijaka.

Pribor za montažu na nosače (vijci i podloške ili matice, podloške i vijci) nije priložen. Nosač za vanjsku montažu priložen je uz neke modele. Prije montaže uređaja na nosače po potrebi je potrebno kupiti nosač za vanjsku montažu. Također je potrebno kupiti pribor za montažu koji pristaje u rupe na nosaču te ga dobro pričvršćuje na površinu koju ste namijenili montiranju. Potrebna veličina probne rupe ovisi o kupljenom priboru za montažu.

Koristeći nosač kao šablonu, označite mjesta četiriju

probnih rupa .

Potrebni alati

• Bušilica i nastavci za bušenje

GUID-6E54DB9C-BAE7-4C40-90F3-2D22E623703D v5Listopad 2020

Pomoću svrdla koji odgovara vašem priboru za montažu

izbušite rupe. Pričvrstite nosač na površinu pomoću pribora za montažu .

Postavite montažne kotačiće na strane uređaja.

Postavite uređaj u nosač i zategnite montažne kotačiće.

Ugradbena montaža uređaja

OBAVIJEST

Pazite pri rezanju otvora za ugradbenu montažu uređaja. Nema puno mjesta između kućišta i otvora za montažu te biste izrezivanjem prevelikog otvora mogli narušiti stabilnost uređaja nakon montaže.

Uključena šablona i pribor omogućuju vam montiranje uređaja na vašu upravljačku ploču.

Izrežite šablonu tako da se može umetnuti na mjesto na koje

želite montirati uređaj. Pričvrstite šablonu na odabrano mjesto.

Pomoću svrdla veličine 13 mm (1/2 in) izbušite jednu ili više

rupa u kutovima pune linije na šabloni kako biste površinu za montiranje pripremili za rezanje.

Ubodnom pilom ili rotirajućim alatom izrežite površinu za

montiranje uzduž unutarnje linije na šabloni. Provjerite možete li umetnuti uređaj u izrezanu šablonu.

Po potrebi pomoću turpije ili brusnog papira prilagodite

veličinu izrezane šablone. Ako uređaj točno pristaje u izrezanu rupu, provjerite mogu li

se rupe za montiranje na uređaju poravnati s većim rupama veličine 7,2 mm (5/16 in) na šabloni.

Ako nije moguće poravnati te rupe s rupama za montiranje

na uređaju, označite nova mjesta za rupe. Pomoću svrdla veličine 7,2 mm (5/16 in) izbušite veće rupe.

Počevši u jednom kutu šablone, postavite okvir za maticu

preko veće rupe izbušene u koraku 9.

Manja rupa veličine 3,5 mm (1/8 in) na okviru za maticu treba se poravnati s manjom rupom na šabloni.

Ako manja rupa veličine 3,5 mm (1/8 in) na okviru za maticu

nije poravnata s manjom rupom na šabloni, označite novo mjesto za rupu.

Ponovite korake 10 i 11 kako biste provjerili položaj

preostalih okvira za maticu i rupa na šabloni. Pomoću svrdla veličine 3,5 mm (1/8 in) izbušite manje rupe.

Maknite šablonu s površine za montiranje.

Počevši u kutu površine za montiranje, postavite okvir za

maticu na stražnju stranu površine za montiranje i poravnajte manje i veće rupe.

Uzdignuti dio okvira za maticu treba ući u veću rupu.

Pričvrstite okvir za maticu na površinu za montiranje

zatezanjem priloženih M3 vijaka kroz manju rupu veličine 3,5 mm (1/8 in).

Ponovite 15. i 16. korak kako biste pričvrstili preostale okvire

za maticu na površinu za montiranje. Postavite gumenu brtvu na stražnju stranu uređaja.

Komadi gumene brtve sa stražnje strane imaju ljepilo. Obavezno uklonite zaštitnu traku prije postavljanja na uređaj.

Ako nećete imati pristup stražnjoj strani uređaja nakon što ga

montirate, priključite sve potrebne kabele u uređaj prije negoli ga smjestite u izrezanu šablonu.

NAPOMENA: Kako ne bi došlo do korozije metalnih spojeva, neiskorištene priključke prekrijte priloženim zaštitnim kapicama.

Između površine za montiranje i uređaja nanesite brtvilo za

plovila kako biste ispravno zabrtvili spoj i spriječili curenje vode iza ploče s instrumentima.

Ako postoji pristup stražnjoj strani uređaja, brtvilo za plovila

nanesite duž cijele izrezane rupe. Postavite uređaj u izrezanu šablonu.

Pričvrstite uređaj na površinu za montiranje pomoću

isporučenih M4 vijaka . Obrišite višak brtvila za plovila.

Postavite ukrasnu masku i pritisnite je tako da sjedne na

mjesto oko rubova uređaja.

Preporuke za kabele i povezivanje

• Kabeli su možda isporučeni bez postavljenih prstena za zabravljivanje. U tom slučaju kabele trebate sprovesti prije postavljanja prstena za zabravljivanje.

• Nakon povezivanja prstena za zabravljivanje na kabel provjerite je li prsten sigurno pričvršćen, a o-prsten na mjestu kako bi veza ostala sigurna.

Kabel napajanja / NMEA® 0183 kabel

• Razvodni kabel povezuje uređaj s napajanjem, uređajima NMEA 0183 i svjetlom i sirenom za svjetlosna ili zvučna upozorenja.

• Ako je potrebno produžiti kabel NMEA 0183 ili kabele za upozorenja, obavezno koristite žicu od 0,33 mm² (22 AWG).

Stavka Boja žice Funkcija žice

Crvena Napajanje

Crna Uzemljenje (napajanje i NMEA 0183)

Plava NMEA 0183, interni priključak 1 Tx (Vani)

Smeđa NMEA 0183, interni priključak 1 Rx (Unutra)

Siva NMEA 0183, interni priključak 2 Tx (Vani)

Ljubičasta NMEA 0183, interni priključak 2 Rx (Unutra)

Narančasta Dodatna oprema uključena

Žuta Upozorenje, slabo napajanje

Povezivanje razvodnog kabela s napajanjem

UPOZORENJE

Prilikom priključivanja kabela napajanja nemojte ukloniti nosač osigurača. Kako bi se spriječila mogućnost ozljede ili oštećenja proizvoda uslijed pregrijavanja ili požara, odgovarajući osigurač mora biti na svom mjestu naznačenom u specifikacijama proizvoda. Osim toga, priključivanje kabela napajanja dok se odgovarajući osigurač ne nalazi na svom mjestu uzrokuje gubitak jamstvenih prava.

Provedite razvodni kabel do izvora napajanja i uređaja.

Crvenu žicu povežite s pozitivnim polom akumulatora (+), a

crnu žicu povežite s negativnim polom akumulatora (-). Po potrebi na kraj razvodnog kabela postavite prsten za

zabravljivanje i o-prsten. Kabel umetnite u priključak POWER na stražnjoj strani

uređaja i čvrsto gurnite. Zakrenite prsten za zabravljivanje u smjeru kazaljke na satu

kako biste kabel pričvrstili na uređaj.

Dodatne preporuke za uzemljenje

Ova se preporuka odnosi samo na uređaje koji imaju vijak za uzemljenje. Neki modeli nemaju vijak za uzemljenje.

Ovaj uređaj u većini načina montaže nije potrebno dodatno uzemljiti preko šasije. Ako dođe do smetnji, vijak za uzemljenje na kućištu može se upotrijebiti za povezivanje uređaja s dijelom preko kojega je plovilo uzemljeno u vodu kako bi se izbjegle smetnje.

bi se oštetiti i PoE uređaj. Izravno povezivanje bilo kojeg uređaja drugih proizvođača s Garmin Marine Network ploterom uzrokovat će neispravan rad Garmin uređaja, uključujući nepravilno isključivanje uređaja ili prestanak rada softvera.

Ovaj se uređaj može povezati s dodatnim uređajima u mreži Garmin Marine Network radi dijeljenja podataka kao što su podaci radara, sonara i detaljni podaci karte. Prilikom povezivanja uređaja u mreži Garmin Marine Network s ovim uređajem imajte na umu ove preporuke.

• Svi uređaji povezani s mrežom Garmin Marine Network moraju se priključiti na isto uzemljenje. Ako se za Garmin Marine Network uređaje upotrebljava više izvora napajanja, morate povezati sva uzemljenja iz svih napajanja priključkom niskog otpora ili ih povezati sa zajedničkom sabirnicom za uzemljenje, ako je dostupna.

• Kabel mreže Garmin Marine Network mora se koristiti za sva povezivanja s mrežom Garmin Marine Network. ◦ Za povezivanje s mrežom Garmin Marine Network ne

smiju se koristiti CAT5 kabel i RJ45 priključci drugih proizvođača.

◦ Dodatne kabele i priključke za povezivanje s mrežom

Garmin Marine Network možete kupiti kod dobavljača Garmin uređaja.

• Svaki NETWORK priključak na uređaju služi kao mrežni prekidač. U bilo koji NETWORK priključak može se priključiti bilo koji kompatibilni uređaj radi dijeljenja podataka sa svim uređajima na plovilu koji su povezani putem kabela za Garmin Marine Network.

NMEA 2000® – preporuke

OBAVIJEST

Ako uređaj povezujete na postojeću NMEA 2000 mrežu, NMEA 2000 mreža već treba biti priključena na napajanje. NMEA 2000 kabel napajanja nemojte priključivati na postojeću NMEA 2000 mrežu jer na NMEA 2000 mrežu treba biti priključen samo jedan izvor napajanja.

Ako uređaj povezujete na postojeću NMEA 2000 mrežu ili mrežu motora drugog proizvođača, potrebno je postaviti NMEA 2000 izolator (010-11580-00) između postojeće mreže i Garmin uređaja.

Ako postavljate priloženi NMEA 2000 kabel napajanja, morate ga priključiti na sustav pokretanja plovila ili kroz drugi prekidač. NMEA 2000 uređaji će istrošiti akumulator ako se NMEA 2000 kabel napajanja priključi izravno na akumulator.

Ovaj se uređaj može povezati s NMEA 2000 mrežom na plovilu radi dijeljenja podataka s uređajima kompatibilnima s NMEA 2000 mrežom, kao što su GPS antena ili VHF radio. Isporučeni NMEA 2000 kabeli i priključci omogućuju vam povezivanje uređaja s postojećom NMEA 2000 mrežom. Ako nemate NMEA 2000 mrežu, osnovnu možete stvoriti pomoću kabela od Garmin.

Ako niste upoznati s radom NMEA 2000 mreže, trebate pročitati poglavlje "Osnove NMEA 2000 mreže" u priručniku Tehnički dokument za NMEA 2000 proizvode. Ovaj dokument možete pronaći pomoću veze “Manuals” na stranici s proizvodima za vaš uređaj na adresi www.garmin.com.

Priključak označen s NMEA 2000 koristi se za povezivanje uređaja sa standardnom NMEA 2000 mrežom.

Preporuke za Garmin Marine Network

OBAVIJEST

Prilikom povezivanja bilo kojeg uređaja drugih proizvođača, npr. FLIR® s mrežom Garmin Marine Network potrebno je koristiti Garmin Marine Network izolacijski sprežnik za napajanje putem mrežnog kabela (Power over Ethernet, PoE) (010-10580-10). Povezivanje PoE (Power over Ethernet) uređaja izravno na Garmin Marine Network ploter oštetit će Garmin ploter, a mogao
