GND™ 10 Installation Instructions

This device bridges the connection between Nexus® network
devices and a NMEA 2000® network. When the device is
connected to a computer using the included USB cable, you can
calibrate advanced wind transducers such as the gWind Race™
using the NexusRace™ software, and you can use data from the
transducers with programs such as Expedition® and Adrena.

Important Safety Information

WARNING

See the Important Safety and Product Information guide in the
product box for product warnings and other important
information.

CAUTION

Always wear safety goggles, ear protection, and a dust mask
when drilling, cutting, or sanding.

NOTICE

When drilling or cutting, always check what is on the opposite
side of the surface.

If you are unfamiliar with NMEA 2000, you should read the
“NMEA 2000 Network Fundamentals” chapter of the Technical
Reference for NMEA 2000 Products. To download this
document, select Manuals on the product page for your device
at www.garmin.com.

Registering Your Device

Help us better support you by completing our online registration
today.

• Go to http://my.garmin.com.

• Keep the original sales receipt, or a photocopy, in a safe
place.

Mounting Considerations

NOTICE

This device should be mounted in a location that is not exposed
to extreme temperatures or conditions. The temperature range
for this device is listed in the product specifications. Extended
exposure to temperatures exceeding the specified temperature
range, in storage or operating conditions, may cause device
failure. Extreme-temperature-induced damage and related
consequences are not covered by the warranty.

When selecting a mounting location, observe these
considerations.

• To avoid interference with a magnetic compass, the device
should not be installed closer to a compass than the
compass-safe distance value listed in the product
specifications.

• You can use the included screws to mount the device on
your boat. If the included screws are not appropriate for the
mounting surface, suitable hardware must be purchased
separately.

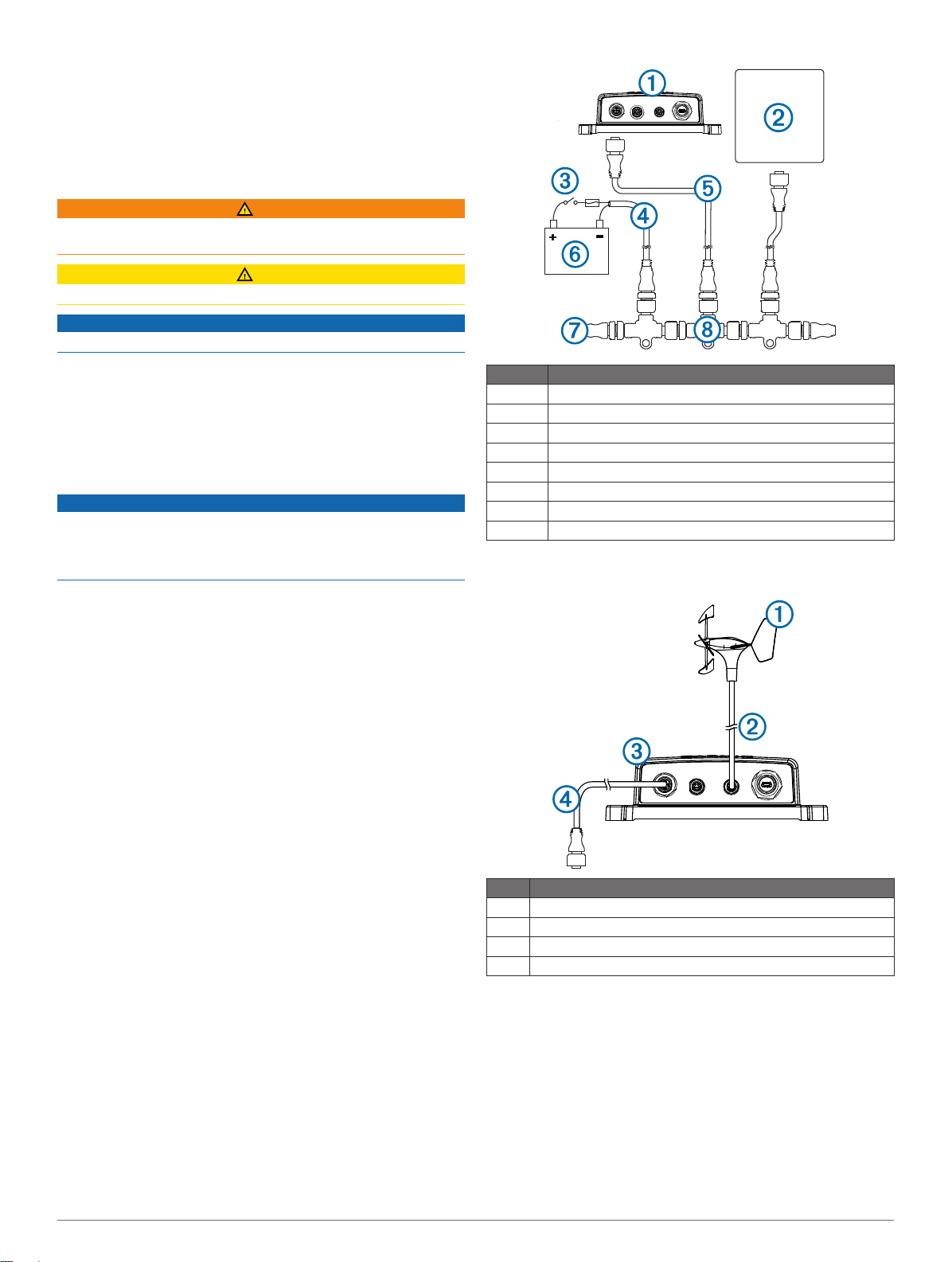

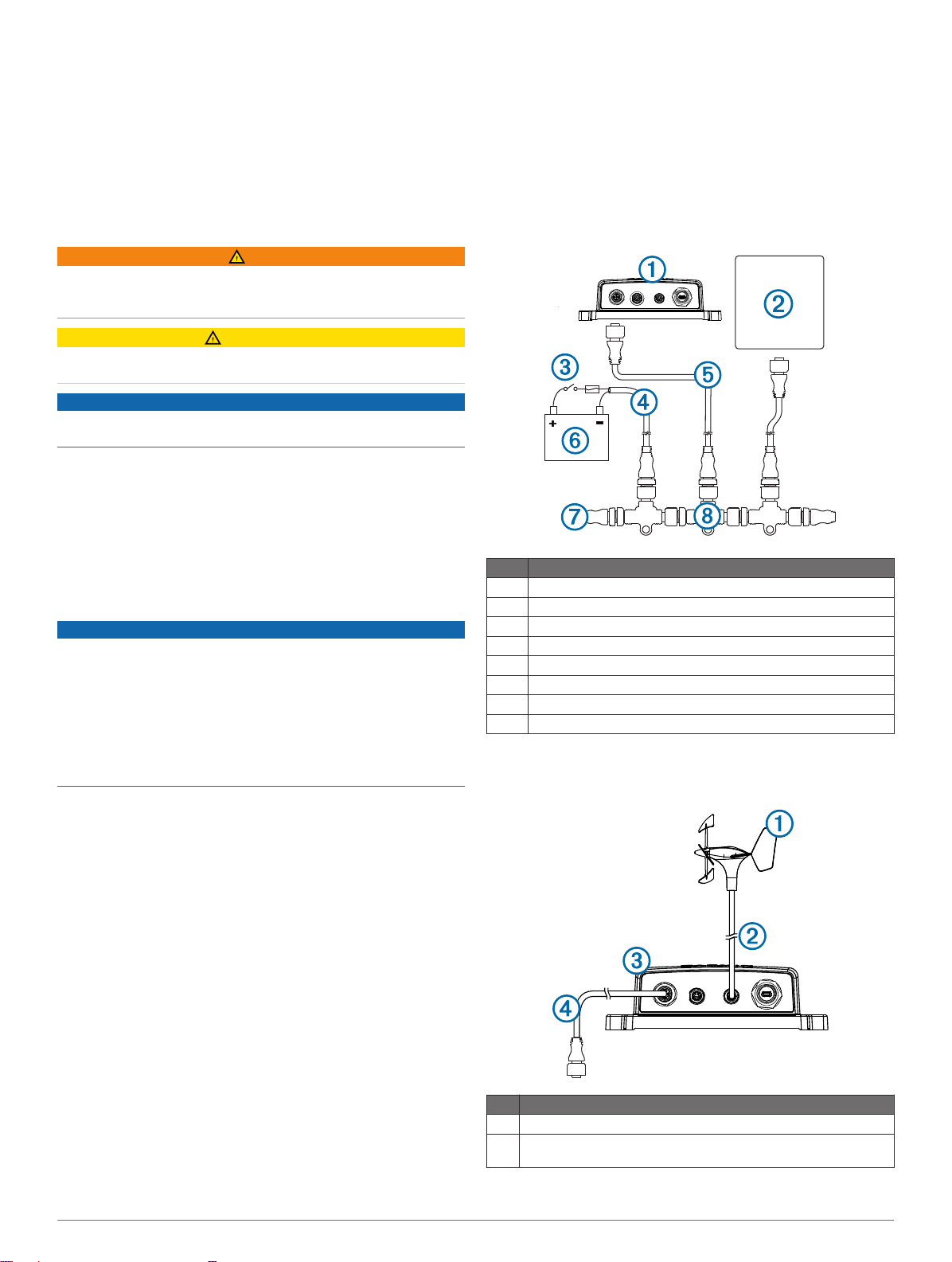

Item Description

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 device
Garmin® marine instrument
Ignition or in-line switch
NMEA 2000 power cable
NMEA 2000 drop cable
12 Vdc power source
NMEA 2000 terminator or backbone cable
NMEA 2000 T-connector

Nexus Connection Considerations

You must connect a Nexus network device to one of the
NEXUS ports.

Mounting the Device

Determine the mounting location.

1

Using the device as a template, mark the two pilot hole

2

locations on the mounting surface.
Using a 1/8 in. (3 mm) bit, drill the pilot holes.

3

Use the included screws to attach the device to the mounting

4

surface.

Connection Considerations

NMEA 2000 Connection Considerations

This device connects to a NMEA 2000 network on your boat to
share information from connected Nexus network devices.

2

Item Description

Nexus network device, such as a gWind™ sensor

À

Included Nexus mast cable with a field-installable connector.

Á

GND 10

Â

NMEA 2000 drop cable

Ã

Connecting to a Computer

When the device is connected to a computer using the included
USB cable, you can calibrate advanced sensors such as the
gWind Race using the NexusRace software. You can also use
data from connected wind transducers with third-party sailing
programs such as Expedition and Adrena.

Connect the included USB cable to the USB port on the

1

device.
Connect the other end of the USB cable to an open USB port

2

on your computer.
The LED near the USB port flashes green when the device is

correctly connected to your computer.
The correct driver should be installed automatically by the

Windows® operating system.
If the correct driver is not installed automatically, download

3

and install the driver from www.garmin.com.
After the device is connected correctly to the computer,

4

download the NexusRace software from www.garmin.com
and install it.

Status LEDs

The status LEDs are located on the product label near the ports
and can help when troubleshooting problems.

NMEA 2000 Status
LED Color and
Activity

Off There is no power over the NMEA 2000

Solid red The device is turning on.
Flashing green The device is operating properly.
Flashing orange The device software is being updated.
Flashing red The device has encountered an error. Contact

Status

network.

Garmin product support for assistance.

Type PGN Description

130306 Wind data
130310 Environmental parameters
130311 Environmental parameters
130312 Temperature
130314 Actual pressure
130316 Temperature, extended range

Receive 065240 ISO commanded address

NEXUS and USB Status
LED Color and Activity

Flashing green The connected device is operating

Flashing orange The connected device is initializing.
Flashing red The connected device has encountered an

Status

properly.

error. Contact Garmin product support for
assistance.

Specifications

Specification Measurement

Dimensions (H×W×D) 170 x 90 x 50 mm (6.7 x 3.5 x 2 in.)
Weight 196 g (6.9 oz.)
Temperature range From 5° to 158°F (from -15° to 70°C)
Compass-safe distance 10 cm (3.9 in.)
Waterproof rating IPX7 (protected against water immersion

Power usage 0.85 W max.
NMEA 2000 input voltage From 9 to 16 Vdc
NMEA 2000 load

equivalency number (LEN)

NMEA 2000 PGN Information

Type PGN Description

Transmit and receive 059392 ISO acknowledgment

Transmit 126996 Product information

for 30 minutes at a depth of 1 m (3 ft.))

4 (200 mA at 9 Vdc)

059904 ISO request
060928 ISO address claim
126208 Command, request, and acknowledge

group function
129026 COG and SOG : Rapid update
129029 GNSS position data
129540 GNSS satellites in view

127250 Vessel heading
128259 Speed: Water referenced

3

Instructions d'installation du GND™

10

Cet appareil assure la connexion entre les périphériques réseau
Nexus et un réseau NMEA 2000. Quand l'appareil est connecté
à un ordinateur à l'aide du câble USB fourni, vous pouvez
étalonner des girouettes anémomètres comme le gWind Race à
l'aide du logiciel NexusRace. Vous pouvez aussi utiliser les
données provenant du capteur avec des programmes tels que
Expedition et Adrena.

Informations importantes relatives à la sécurité

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement
antibruit et un masque antipoussière lorsque vous percez,
coupez ou poncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.

Utilisez les vis fournies pour fixer l'appareil sur la surface de

4

montage.

Considérations relatives à la connexion

Considérations relatives à la connexion NMEA 2000

L'appareil se connecte à un réseau NMEA 2000 sur votre
bateau pour partager des informations provenant de
périphériques réseau Nexus connectés.

Si le NMEA 2000 ne vous est pas familier, consultez le chapitre
« Concepts fondamentaux sur le réseau NMEA 2000 » du
Référentiel technique pour les produits NMEA 2000. Pour
télécharger ce document, sélectionnez Manuals sur la page du
produit de votre appareil du site www.garmin.com.

Enregistrement de l'appareil

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui
notre formulaire d'enregistrement en ligne.

• Rendez-vous sur le site http://my.garmin.com.

• Conservez en lieu sûr l'original de la facture ou une
photocopie.

Considérations relatives au montage

AVIS

Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.

Lorsque vous sélectionnez un emplacement de montage, tenez
compte des considérations suivantes.

• Pour éviter toute interférence avec un compas magnétique,
l'appareil doit être installé à la distance de sécurité au
compas indiquée dans les caractéristiques techniques du
produit.

• Vous pouvez utiliser les vis fournies pour le montage de
l'appareil sur votre bateau. Si les vis fournies ne sont pas
adaptées à la surface de montage, veuillez vous procurer le
matériel approprié séparément.

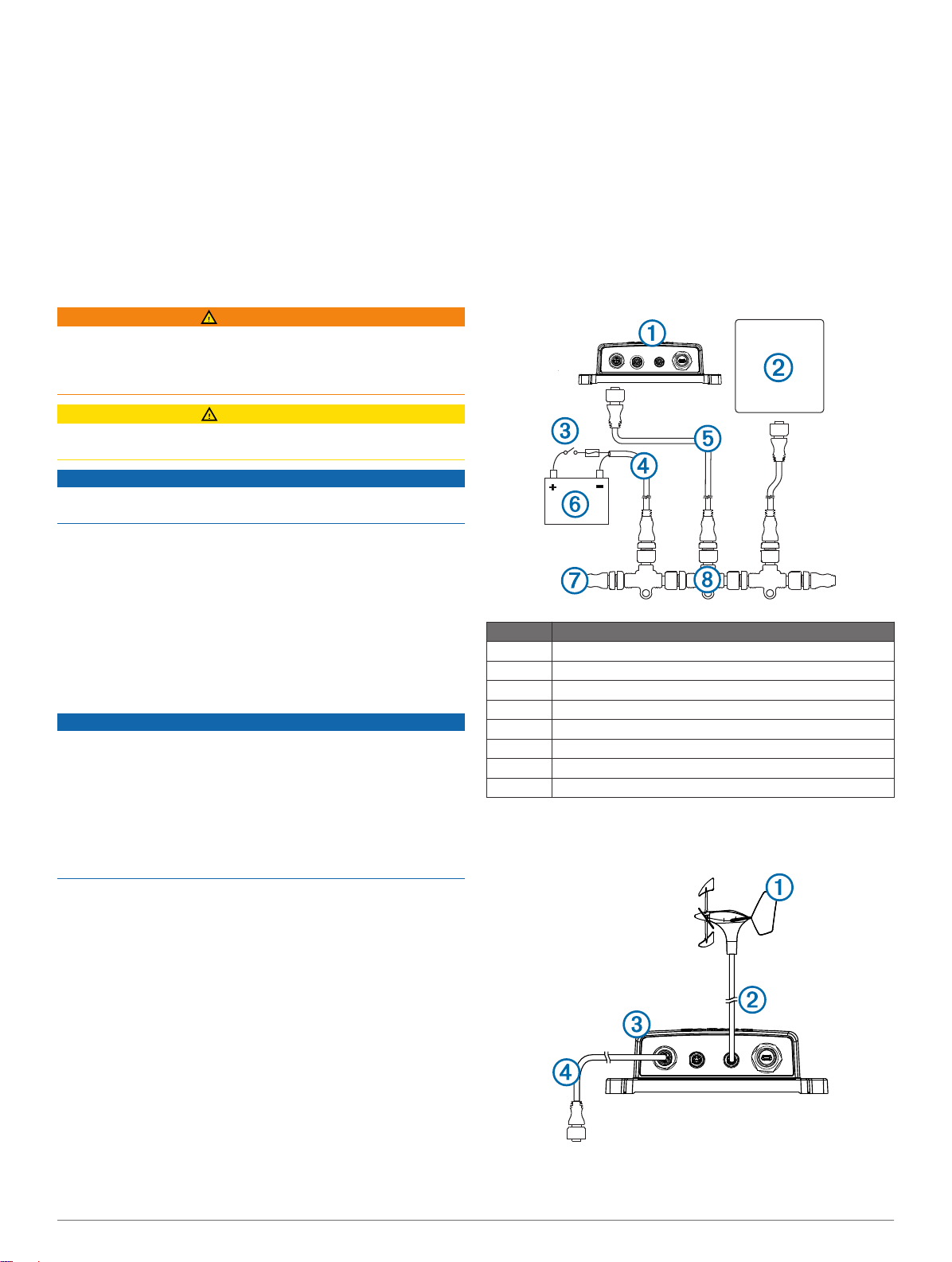

Elément Description

À
Á
Â
Ã
Ä
Å
Æ
Ç

Appareil GND 10
Instrument de navigation Garmin
Commutateur d'allumage ou en ligne
Câble d'alimentation NMEA 2000
Câble de dérivation NMEA 2000
Source d'alimentation 12 V CC
Borne ou câble de dorsale NMEA 2000
Connecteur en T NMEA 2000

Considérations relatives à la connexion Nexus

Vous devez connecter un périphérique réseau Nexus à l'un des
ports NEXUS.

Installation de l'appareil

Choisissez l'emplacement de montage.

1

Utilisez l'appareil comme modèle pour marquer

2

l'emplacement des deux trous d'implantation sur la surface
de montage.

A l'aide d'un foret d' 3 mm (1/8 po), percez les trous

3

d'implantation.

4

Elément Description

À
Á

Â
Ã

Périphérique réseau Nexus, comme un capteur gWind
Câble pour mât Nexus fourni avec connecteur installable sur

site.
GND 10
Câble de dérivation NMEA 2000

Connexion à un ordinateur

Quand l'appareil est connecté à un ordinateur à l'aide du câble
USB fourni, vous pouvez étalonner des capteurs avancés
comme le gWind Race à l'aide du logiciel NexusRace. Vous
pouvez aussi utiliser les données de la girouette anémomètre
connectée avec des programmes de navigation à la voile
d'autres développeurs comme Expedition et Adrena.

Connectez le câble USB fourni au port USB sur l'appareil.

1

Connectez l'autre extrémité du câble USB à un port USB

2

disponible de votre ordinateur.
Le voyant situé à proximité du port USB clignote vert quand

l'appareil est correctement connecté à l'ordinateur.
Le pilote correct doit être installé automatiquement par le

système d'exploitation Windows.
Si le pilote correct n'est pas installé automatiquement,

3

téléchargez et installez le pilote à partir de www.garmin.com.
Une fois que l'appareil est correctement connecté à

4

l'ordinateur, téléchargez le logiciel NexusRace à partir de

www.garmin.com et procédez à son installation.

Voyants d'état LED

Les voyants d'état LED sont situés sur l'étiquette du produit à
proximité des ports et peuvent être utiles pour résoudre
d'éventuels problèmes.

Couleur et activité du
voyant d'état LED
NMEA 2000

Eteint Alimentation coupée du côté du réseau

Allumé rouge Mise sous tension de l'appareil.
Vert clignotant L'appareil fonctionne correctement.
Orange clignotant Le logiciel de l'appareil est en cours de mise

Rouge clignotant L'appareil présente une erreur. Contactez le

Statut

NMEA 2000.

à jour.

service d'assistance produit Garmin pour
obtenir de l'aide.

Caractéristique Mesure

Tension d'entrée NMEA 2000 De 9 à 16 V c.c.
Numéro d'équivalence de charge

(LEN) NMEA 2000

4 (200 mA à 9 V c.c.)

Données PGN NMEA 2000

Type PGN Description

Transmission et
réception

Transmission 126996 Informations produit

Réception 065240 Adresse commandée par ISO

059392 Reconnaissance ISO
059904 Requête ISO
060928 Réclamation d'adresse ISO
126208 Fonction de groupe de commande/de

requête/d'acceptation

129026 Cap suivi et vitesse fond (COG/

SOG) : mise à jour rapide
129029 Données de position GNSS
129540 Satellites GNSS détectés

127250 Cap du bateau
128259 Vitesse : eaux référencées
130306 Données sur les vents
130310 Paramètres environnementaux
130311 Paramètres environnementaux
130312 Température
130314 Pression réelle
130316 Température, portée étendue

Couleur et activité du
voyant d'état LED NEXUS
et USB

Vert clignotant L'appareil connecté fonctionne

Orange clignotant L'appareil connecté est en cours

Rouge clignotant L'appareil connecté présente une erreur.

Statut

correctement.

d'initialisation.

Contactez le service d'assistance produit
Garmin pour obtenir de l'aide.

Caractéristiques techniques

Caractéristique Mesure

Dimensions (H × L × P) 170 x 90 x 50 mm (6,7 x 3,5 x 2 po)
Poids 196 g (6.9 onces)
Plage de températures De -15 à 70 °C (de 5 à 158 °F)
Distance de sécurité du compas 10 cm (3,9 po)
Degré d'étanchéité IPX7 (étanche pendant 30 minutes à

Consommation principale 0,85 W max.

1 m [3 pieds] de profondeur)

5

GND™ 10 Istruzioni di installazione

Questo dispositivo è un convertitore dati tra i dispositivi di rete
Nexus e una rete NMEA 2000. Quando il dispositivo viene
collegato al computer con il cavo USB in dotazione, è possibile
calibrare i trasduttori del vento, ad esempio gWind Race
utilizzando il software NexusRace e utilizzare i dati dei
trasduttori con programmi come Expedition e Adrena.

Informazioni importanti sulla sicurezza

ATTENZIONE

Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione.

AVVISO

Durante le operazioni di foratura, taglio o carteggiatura,
indossare degli occhiali protettivi, una maschera antipolvere e
un'adeguata protezione per l'udito.

AVVERTENZA

Prima di effettuare fori o tagli verificare l'eventuale presenza di
oggetti nel lato opposto della superficie da tagliare.

Registrazione del dispositivo

Per un'assistenza completa, eseguire subito la registrazione
online.

• Visitare il sito Web http://my.garmin.com.

• Conservare in un luogo sicuro la ricevuta di acquisto
originale o una fotocopia.

Informazioni sull'installazione

AVVERTENZA

Non installare il dispositivo in una posizione soggetta a
temperature o condizioni estreme. L'intervallo di temperature
per il dispositivo è indicato nelle specifiche del prodotto.
L'esposizione prolungata a temperature che superano
l'intervallo di temperature specificato, in condizioni di stoccaggio
o di operatività, può causare danni al dispositivo. I danni e le
conseguenze correlate all'esposizione a temperature estreme
non sono coperti dalla garanzia.

Scegliere la posizione di installazione tenendo presente quanto
segue.

• Per evitare interferenze con l'HDG, installare il dispositivo
rispettando la distanza di sicurezza dalla bussola indicata
nelle specifiche del prodotto.

• È possibile utilizzare le viti in dotazione per installare il
dispositivo sull'imbarcazione. Se le viti in dotazione non sono
adatte alla superficie di installazione sarà necessario
acquistarne altre separatamente.

Informazioni sul collegamento

Informazioni sul collegamento di NMEA 2000

Questo dispositivo si collega a una rete NMEA 2000
sull'imbarcazione per condividere i dati dei dispositivi di rete
Nexus collegati.

Se non si è pratici di NMEA 2000, leggere il capitolo "NMEA
2000 Concetti base della rete" del Riferimento tecnico per i
prodotti NMEA 2000. Per scaricare questo documento,
selezionare Manuali nella pagina dei prodotti per il dispositivo
in uso sul sito Web www.garmin.com.

Elemento Descrizione

À
Á
Â
Ã
Ä
Å
Æ
Ç

Informazioni sul collegamento di Nexus

Collegare un dispositivo di rete Nexus a una delle porte
NEXUS.

GND 10
Strumentazione per la navigazione Garmin
Interruttore di accensione
Cavo di alimentazione NMEA 2000
Cavo di derivazione NMEA 2000
Sorgente di alimentazione da 12 V cc
Terminatore o cavo backbone NMEA 2000
Connettore a T NMEA 2000

Installazione dell'unità

Stabilire la posizione di installazione.

1

Con il dispositivo come modello, segnare la posizione dei

2

due fori di riferimento sulla superficie di installazione.
Con una punta da trapano da 3 mm (1/8 poll.), praticare i fori

3

di riferimento.
Utilizzare le viti in dotazione per collegare il dispositivo alla

4

superficie di installazione.

6

Elemento Descrizione

À
Á
Â
Ã

Dispositivo di rete Nexus, ad esempio un sensore gWind
Incluso cavo network Nexus con connettore.
GND 10
Cavo di derivazione NMEA 2000

Collegamento al computer

Quando il dispositivo viene collegato al computer con il cavo
USB in dotazione, è possibile calibrare i trasduttori, come ad
esempio gWind Race utilizzando il software NexusRace. É
anche possibile utilizzare i dati del trasduttore del vento con
software di terze parti come ad esempio Expedition e Adrena.

Collegare il cavo USB in dotazione alla porta USB sul

1

dispositivo.
Collegare l'altra estremità del cavo USB ad un porta USB del

2

computer.
Il LED vicino alla porta USB lampeggia in verde quando il

dispositivo viene collegato correttamente al computer.
Il driver corretto viene installato automaticamente dal

sistema operativo Windows.
In caso contrario, scaricare e installare il driver dal sito Web

3

www.garmin.com.

Dopo aver collegato correttamente il dispositivo al computer,

4

scaricare il software NexusRace dal sito Web

www.garmin.com e installarlo.

LED di stato

I LED di stato si trovano vicino alle porte e possono aiutare a
risolvere eventuali problemi.

Colore e attività dei LED
di stato NMEA 2000

Disattivato La rete NMEA 2000 non è alimentata.
Rosso fisso Il dispositivo è acceso.
Verde lampeggiante Il dispositivo funziona correttamente.
Arancione lampeggiante È in corso l'aggiornamento del software

Rosso lampeggiante Si è verificato un errore relativo al

Stato

del dispositivo.

dispositivo. Contattare il servizio di
assistenza Garmin.

Tipo PGN Descrizione

060928 Richiesta indirizzo ISO
126208 Funzione di gruppo comando,

richiesta e riconoscimento
129026 COG e SOG: aggiornamento rapido
129029 Dati posizione GNSS
129540 Satelliti GNSS in vista

Trasmissione 126996 Informazioni sul prodotto

127250 Direzione imbarcazione
128259 Velocità: velocità sull'acqua
130306 Dati vento
130310 Parametri ambientali
130311 Parametri ambientali
130312 Temperatura
130314 Pressione effettiva
130316 Temperatura, gamma estesa

Ricezione 065240 Indirizzo comando ISO

Colore e attività dei LED
di stato NEXUS e USB

Verde lampeggiante Il dispositivo collegato funziona

Arancione lampeggiante È in corso l'inizializzazione del

Rosso lampeggiante Si è verificato un errore relativo al

Stato

correttamente.

dispositivo collegato.

dispositivo collegato. Contattare il
servizio di assistenza Garmin.

Caratteristiche tecniche

Specifiche Misure

Dimensioni (A × L × P) 170 x 90 x 50 mm (6,7 x 3,5 x 2 poll.)
Peso 196 g (6,9 once)
Temperatura operativa Da -15° a 70 °C (da 5° a 158 °F)
Distanza di sicurezza dalla

bussola
Grado di impermeabilità IPX7 (immergibile per 30 minuti ad

Consumo energetico 0,85 W max
Tensione operativa NMEA

2000
Numero LEN (Load

Equivalency Number)NMEA
2000

Informazioni su PGN NMEA 2000

Tipo PGN Descrizione

Trasmissione e ricezione 059392 Riconoscimento ISO

10 cm (3,9 poll.)

una profondità di 1 m (3 piedi))

Da 9 a 16 V cc

4 (200 mA a 9 V cc)

059904 Richiesta ISO

7

GND™ 10 – Installationsanweisungen

Dieses Gerät überbrückt die Verbindung zwischen Nexus
Netzwerkgeräten und einem NMEA 2000 Netzwerk. Wenn das
Gerät über das mitgelieferte USB-Kabel mit einem Computer
verbunden ist, können Sie mit der Software NexusRace
erweiterte Windgeber wie den gWind Race konfigurieren.
Außerdem können Sie mit Programmen wie Expedition und
Adrena Daten der Schwinger verwenden.

Wichtige Sicherheitsinformationen

WARNUNG

Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt beiliegt.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.

HINWEIS

Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.

Registrieren des Geräts

Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.

• Rufen Sie die Website http://my.garmin.com auf.

• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.

Hinweise zur Montage

HINWEIS

Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.

Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.

• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.

• Montieren Sie das Gerät mit den mitgelieferten Schrauben
auf dem Boot. Wenn die mitgelieferten Schrauben nicht für
die Montagefläche geeignet sind, müssen Sie separat
geeignete Befestigungsteile erwerben.

Hinweise zum Verbinden des Geräts

Hinweise für NMEA 2000 Verbindungen

Dieses Gerät wird mit einem NMEA 2000 Netzwerk des Schiffs
verbunden, damit Informationen zwischen verbundenen Nexus
Netzwerkgeräten ausgetauscht werden können.

Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk“ des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Laden Sie das Dokument herunter, indem Sie unter

www.garmin.com auf der Produktseite für Ihr Gerät die Option

Handbücher wählen.

Element Beschreibung

À
Á
Â
Ã
Ä
Å
Æ
Ç

Hinweise für Nexus Verbindungen

Sie müssen ein Nexus Netzwerkgerät mit einem der NEXUS
Anschlüsse verbinden.

GND 10
Garmin Marineinstrument
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück

Anbringen des Geräts

Ermitteln Sie den Montageort.

1

Verwenden Sie das Gerät als Schablone, und markieren Sie

2

die zwei Vorbohrungen auf der Montagefläche.
Bringen Sie mit einem 3-mm-Bohrer (1/8 Zoll) die

3

Vorbohrungen an.
Befestigen Sie das Gerät mit den mitgelieferten Schrauben

4

auf der Montagefläche.

8

Element Beschreibung

À
Á

Nexus Netzwerkgerät, z. B. ein gWind Sensor
Mitgeliefertes Nexus Mastkabel mit nachträglich

installierbarem Steckverbinder

Element Beschreibung

Â
Ã

GND 10
NMEA 2000 Stichleitung

Anschluss an den Computer

Wenn das Gerät über das mitgelieferte USB-Kabel mit einem
Computer verbunden ist, können Sie mit der Software
NexusRace erweiterte Sensoren wie den gWind Race
konfigurieren. Außerdem können Sie Daten von verbundenen
Windgebern mit Segelprogrammen von Dritten verwenden, z. B.
Expedition und Adrena.

Schließen Sie das mitgelieferte USB-Kabel an den USB-

1

Anschluss des Geräts an.
Schließen Sie das andere Ende des USB-Kabels an einen

2

freien USB-Anschluss des Computers an.
Die LED beim USB-Anschluss blinkt grün, wenn das Gerät

ordnungsgemäß mit dem Computer verbunden ist.
Der richtige Treiber sollte automatisch vom Windows

Betriebssystem installiert werden.
Falls der richtige Treiber nicht automatisch installiert wird,

3

laden Sie ihn unter www.garmin.com herunter, und
installieren Sie ihn.

Wenn das Gerät ordnungsgemäß mit dem Computer

4

verbunden ist, laden Sie die Software NexusRace unter

www.garmin.com herunter, und installieren Sie sie.

Status-LEDs

Die Status-LEDs befinden sich auf der Produktkennzeichnung
in der Nähe der Anschlüsse und können bei der
Fehlerbehebung behilflich sein.

NMEA 2000 – Farbe
und Verhalten der
Status-LED

Aus Das NMEA 2000 Netzwerk wird nicht mit

Leuchtet rot Das Gerät ist eingeschaltet.
Blinkt grün Das Gerät funktioniert ordnungsgemäß.
Blinkt orange Die Gerätesoftware wird aktualisiert.
Blinkt rot Das Gerät hat einen Fehler erkannt. Wenden

Status

Strom versorgt.

Sie sich an den Support von Garmin, um
Unterstützung zu erhalten.

Angabe Werte

NMEA 2000
Eingangsspannung

NMEA 2000 Load Equivalency
Number (LEN),
(Stromaufnahme des Geräts)

9 bis 16 V Gleichspannung

4 (200 mA bei 9 V Gleichspannung)

NMEA 2000 PGN Informationen

Typ PGN Beschreibung

Senden und Empfangen 059392 ISO-Zulassung

059904 ISO-Anforderung
060928 ISO-Adressenanforderung
126208 Gruppenfunktion – Anforderung,

129026 COG und SOG: Schnelle

129029 GNSS-Positionsdaten
129540 GNSS-Satelliten in Reichweite

Senden 126996 Produktinformationen

127250 Schiffssteuerkurs
128259 Geschwindigkeit: Durch Wasser
130306 Winddaten
130310 Umweltparameter
130311 Umweltparameter
130312 Temperatur
130314 Tatsächlicher Druck
130316 Temperatur, erweiterter Bereich

Empfangen 065240 ISO-Adressenbefehl

Befehl, Bestätigung

Aktualisierung

NEXUS und USB –
Farbe und Verhalten
der Status-LED

Blinkt grün Das verbundene Gerät funktioniert

Blinkt orange Das verbundene Gerät wird initialisiert.
Blinkt rot Das verbundene Gerät hat einen Fehler

Status

ordnungsgemäß.

erkannt. Wenden Sie sich an den Support
von Garmin, um Unterstützung zu erhalten.

Technische Daten

Angabe Werte

Abmessungen (H × B × T) 170 x 90 x 50 mm (6,7 x 3,5 x 2 Zoll)
Gewicht 196 g (6,9 Unzen)
Temperaturbereich -15 °C bis 70 °C (5 °F bis 158 °F)
Sicherheitsabstand zum

Kompass
Wasserdichtigkeit IPX7 (Schutz vor dem Eindringen von

Leistungsaufnahme Maximal 0,85 W

10 cm (3,9 Zoll)

Wasser für einen Zeitraum von
30 Minuten bei einer Tiefe von 1 m
(3 Fuß))

9

Instrucciones de instalación de GND™

10

Este dispositivo permite la conexión entre los dispositivos de
red Nexus y una red NMEA 2000. Cuando el dispositivo está
conectado a un ordenador a través del cable USB suministrado,
puedes calibrar los transductores de viento avanzados como,
por ejemplo, gWind Race mediante el software NexusRace, y
puedes utilizar los datos de los transductores con programas
como Expedition y Adrena.

Información importante sobre seguridad

AVISO

Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.

ADVERTENCIA

Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.

NOTIFICACIÓN

Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.

Registro del dispositivo

Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio.

• Visita http://my.garmin.com.

• Guarda la factura original o una fotocopia en un lugar
seguro.

Especificaciones sobre el montaje

NOTIFICACIÓN

Este dispositivo debe montarse en una ubicación que no esté
expuesta a condiciones o temperatura extremas. El rango de
temperatura para este dispositivo se indica en las
especificaciones del producto. La exposición prolongada a
temperaturas que superen esta escala, en condiciones
normales o de almacenamiento, podría ocasionar daños en el
dispositivo. La garantía no cubre los daños ocasionados por
temperatura extrema ni las consecuencias derivadas.

Especificaciones sobre la conexión

Especificaciones sobre la conexión de NMEA 2000

Este dispositivo se conecta a una red NMEA 2000 de tu
embarcación para compartir información de los dispositivos de
red Nexus conectados.

Si no estás familiarizado con NMEA 2000, te recomendamos
que consultes el capítulo "Conceptos básicos de la red NMEA
2000" de la Referencia técnica para productos NMEA 2000.
Para descargar este documento, selecciona Manuales en la
página de producto de tu dispositivo en www.garmin.com.

Elemento Descripción

À
Á
Â
Ã
Ä
Å
Æ
Ç

Especificaciones sobre la conexión de Nexus

Debes conectar un dispositivo de red Nexus a uno de los
puertos NEXUS.

Dispositivo GND 10
Instrumento náutico de Garmin
Interruptor de encendido o en línea
Cable de alimentación de NMEA 2000
Cable de caída de voltaje de NMEA 2000
Fuente de alimentación de 12 V de CC
Terminador o cable principal de NMEA 2000
Conector en T de NMEA 2000

Ten en cuenta las siguientes especificaciones cuando vayas a
seleccionar la ubicación de montaje.

• Para evitar interferencias con una brújula magnética, el
dispositivo debe instalarse a la distancia de seguridad
mínima de la brújula indicada en las especificaciones del
producto.

• Puedes utilizar los tornillos suministrados para fijar el
dispositivo a la embarcación. Si los tornillos suministrados
no son los adecuados para la superficie de montaje en
cuestión, deberás comprar por separado la tornillería
adecuada.

Montaje del dispositivo

Selecciona la ubicación de montaje.

1

En la superficie de montaje, marca la ubicación de los dos

2

orificios guía utilizando el propio dispositivo como plantilla.
Taladra los tres orificios guía con una broca de 3 mm

3

(1/8 pulg).
Fija el dispositivo a la superficie de montaje con los tornillos

4

suministrados.

10

Elemento Descripción

À
Á

Dispositivo de red Nexus, como un sensor gWind
Cable de mástil Nexus incluido con un conector instalable

en campo.

Elemento Descripción

Â
Ã

GND 10
Cable de caída de voltaje de NMEA 2000

Conexión a un ordenador

Cuando el dispositivo está conectado a un ordenador a través
del cable USB suministrado, puedes calibrar los sensores
avanzados como, por ejemplo, gWind Race mediante el
software NexusRace. También puedes utilizar los datos de los
transductores de viento conectados con programas de
navegación de terceros como Expedition y Adrena.

Conecta el cable USB que se incluye al puerto USB del

1

dispositivo.
Conecta el otro extremo del cable USB a un puerto USB del

2

ordenador.
El LED que hay junto al puerto USB parpadea en verde

cuando el dispositivo está conectado correctamente al
ordenador.

El sistema operativo Windows debería instalar
automáticamente el controlador correcto.

Si no se instala el controlador pertinente de forma

3

automática, descarga e instala el controlador en

www.garmin.com.

Una vez que el dispositivo esté conectado correctamente al

4

equipo, descarga el software NexusRace en

www.garmin.com e instálalo.

LED de estado

Los LED de estado están situados en la etiqueta del producto
junto a los puertos y pueden ser útiles a la hora de solucionar
problemas.

Actividad y color del
LED de estado de
NMEA 2000

Apagado La red NMEA 2000 no recibe alimentación.
Color rojo permanente El dispositivo se está encendiendo.
Parpadeo verde El dispositivo funciona correctamente.
Parpadeo naranja Se está actualizando el software del

Parpadeo rojo El dispositivo ha detectado un error. Ponte

Estado

dispositivo.

en contacto con el departamento de
asistencia de Garmin para obtener ayuda.

Especificación Medida

Resistencia al agua IPX7 (protección frente a

Consumo eléctrico 0,85 W máx.
Voltaje de entrada de NMEA

2000
Número de equivalencia de

carga (LEN) de NMEA 2000

inmersiones en el agua durante 30
minutos a una profundidad de 1 m
(3 pies)

De 9 a 16 V de CC

4 (200 mA a 9 V de CC)

Información PGN de NMEA 2000

Tipo PGN Descripción

Transmitir y recibir 059392 Confirmación de ISO

059904 Solicitud de ISO
060928 Solicitud de dirección de ISO
126208 Grupo de funciones Comando/Solicitar/

129026 COG y SOG: actualización rápida
129029 Datos de posición GNSS
129540 Satélites GNSS a la vista

Transmitir 126996 Información del producto

127250 Rumbo de la embarcación
128259 Velocidad: referenciada sobre el agua
130306 Datos del viento
130310 Parámetros medioambientales
130311 Parámetros medioambientales
130312 Temperatura
130314 Presión real
130316 Temperatura, alcance ampliado

Recibir 065240 Dirección de comandos de ISO

Confirmar

Actividad y color del
LED de estado de
NEXUS y el USB

Parpadeo verde El dispositivo conectado funciona

Parpadeo naranja El dispositivo conectado se está

Parpadeo rojo El dispositivo conectado ha detectado un

Estado

correctamente.

inicializando.

error. Ponte en contacto con el
departamento de asistencia de Garmin
para obtener ayuda.

Especificaciones

Especificación Medida

Dimensiones (alto x ancho x
profundo)

Peso 196 g (6,9 oz)
Rango de temperaturas De -15° a 70 °C (de 5° a 158 °F)
Distancia de seguridad de la

brújula

170 x 90 x 50 mm (6,7 x 3,5 x
2 pulg)

10 cm (3,9 pulg)

11

Instruções de Instalação do GND™ 10

Este dispositivo serve de ponte de ligação entre dispositivos de
rede Nexus e uma rede NMEA 2000. Quando o dispositivo se
encontra ligado a um computador utilizando o cabo USB
incluído, pode calibrar os transdutores de vento avançados
como, por exemplo, o gWind Race, utilizando o software
NexusRace, e pode utilizar os dados dos transdutores com
programas como, por exemplo, o Expedition e o Adrena.

Informações importantes de segurança

AVISO

Consulte no guia Informações importantes de segurança e do
produto, na embalagem, os avisos relativos ao produto e outras
informações importantes.

PRECAUÇÃO

Utilize sempre óculos de proteção, proteção nos ouvidos e uma
máscara de pó quando perfurar, cortar ou lixar.

NOTA

Quando perfurar ou cortar, verifique sempre o que se encontra
do lado oposto da superfície.

Registar o seu dispositivo

Ajude-nos a dar-lhe a melhor assistência efetuando o registo
on-line ainda hoje.

• Visite http://my.garmin.com.

• Guarde o recibo de compra original ou uma fotocópia num
local seguro.

Considerações sobre a montagem

NOTA

Este dispositivo deverá ser instalado numa localização que não
esteja exposta a temperaturas ou condições extremas. O
intervalo de temperaturas para este dispositivo está indicado
nas especificações do produto. A exposição por longos
períodos de tempo a temperaturas fora do intervalo de
temperaturas, em armazenamento ou em utilização, poderá
fazer com que o dispositivo falhe. Os danos provocados por
temperaturas extremas, e suas consequências, não estão
cobertos pela garantia.

Ao selecionar a localização para a montagem, tenha em conta
os seguintes fatores.

• Para evitar interferências com uma bússola magnética, o
dispositivo deve ser instalado a uma distância igual ou
superior ao valor de segurança da bússola listado nas
especificações de produto.

• Pode utilizar os parafusos fornecidos para montar o
dispositivo na sua embarcação. Se os parafusos fornecidos
não forem adequados para a superfície de montagem, deve
adquirir o material de montagem adequado separadamente.

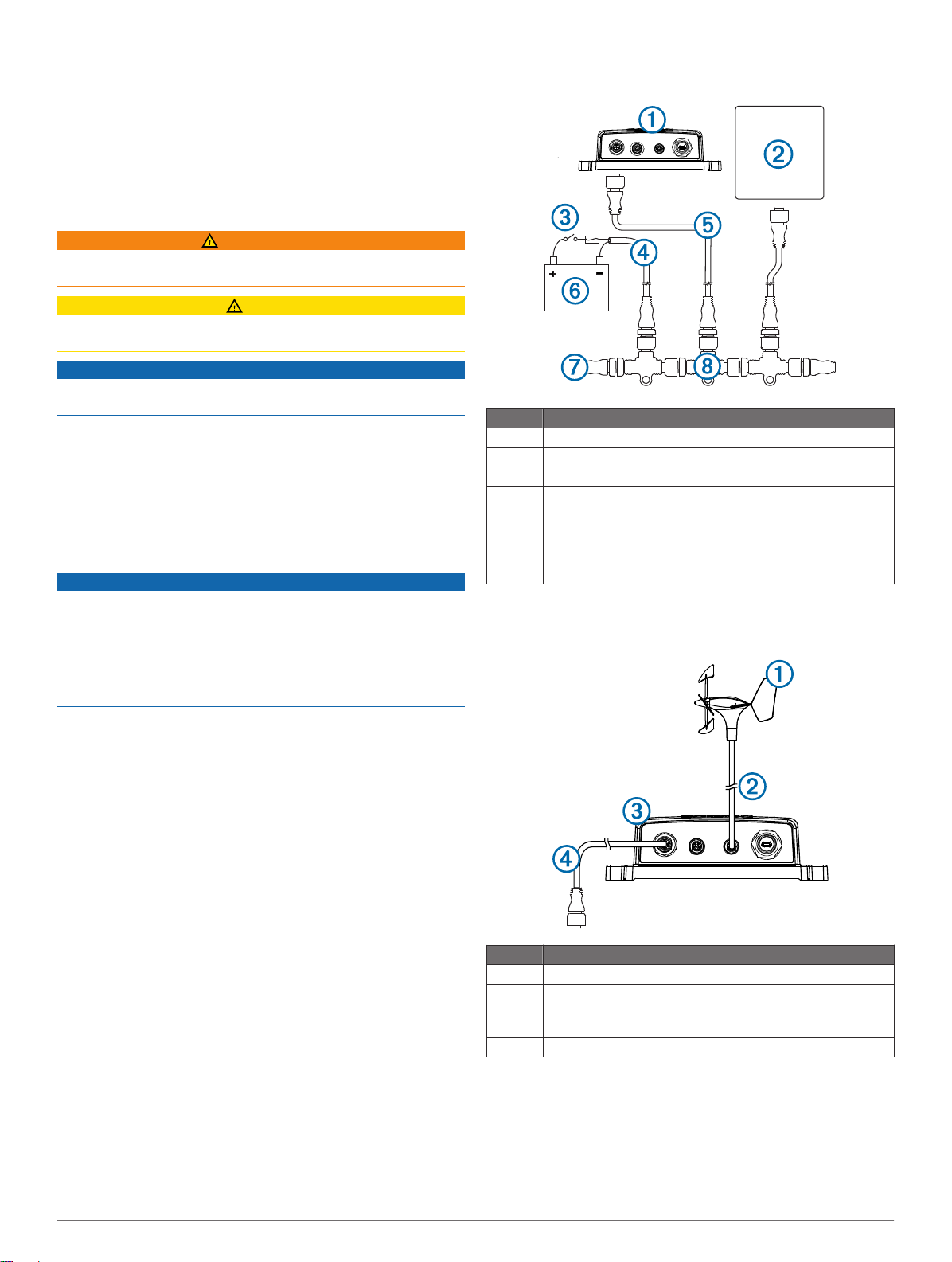

Considerações sobre a ligação

Considerações sobre ligações NMEA 2000

Este dispositivo liga-se à rede NMEA 2000 da sua embarcação
para partilhar informações de dispositivos de rede Nexus
ligados.

Se não estiver familiarizado com o sistema NMEA 2000, leia o
capítulo "Aspetos básicos da rede NMEA 2000" da Referência
Técnica para Produtos NMEA 2000. Para transferir este
documento, selecione Manuais na página referente ao seu
dispositivo em www.garmin.com.

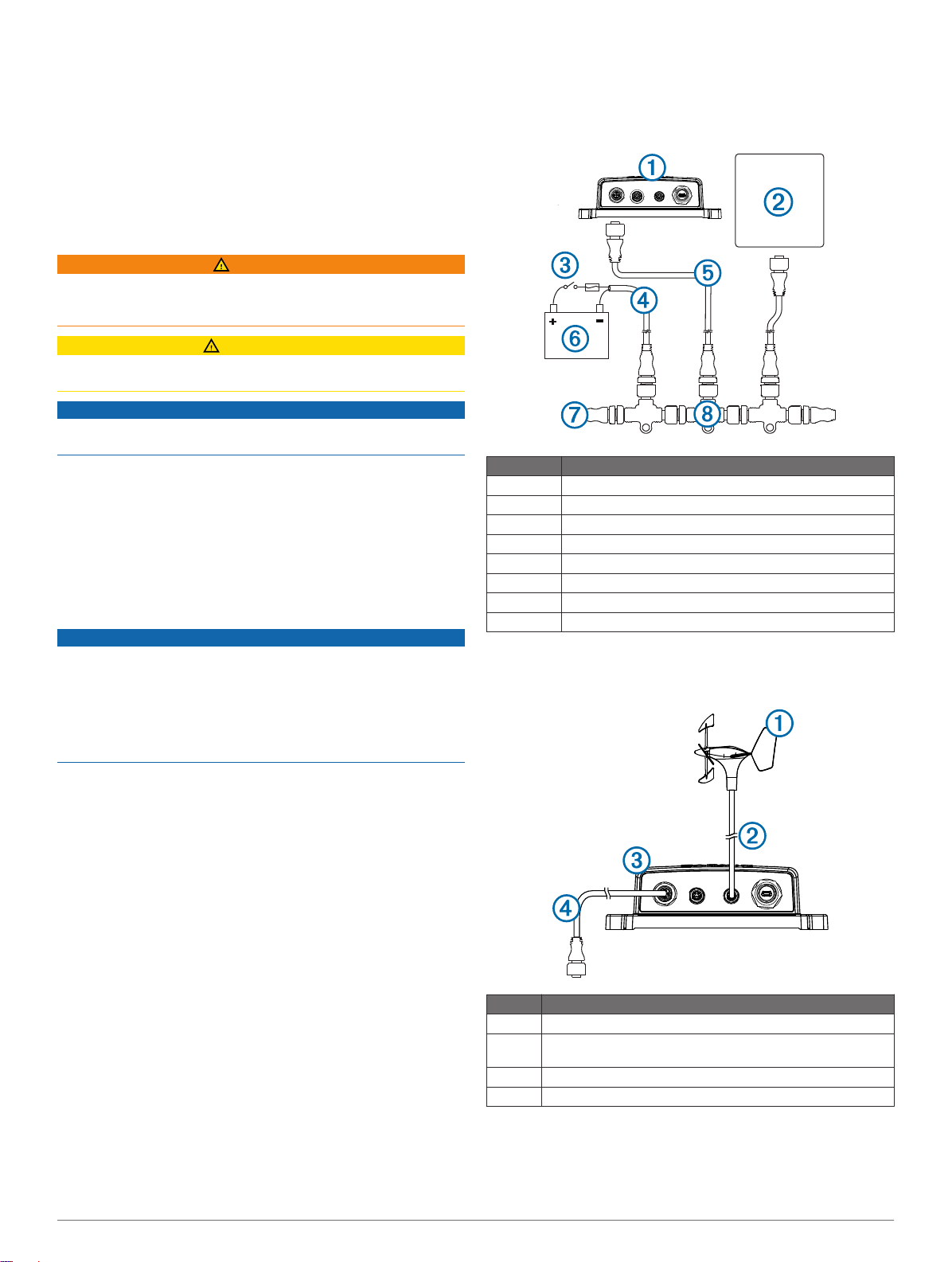

Item Descrição

Dispositivo GND 10

À

Instrumento marítimo Garmin

Á

Interruptor de ignição ou de linha

Â

Cabo de alimentação NMEA 2000

Ã

Cabo de extensão NMEA 2000

Ä

Fonte de alimentação de 12 Vcc

Å

Terminação ou cabo de infraestrutura NMEA 2000

Æ

Conetor em T NMEA 2000

Ç

Considerações sobre ligações Nexus

Deve ligar um dispositivo de rede Nexus a uma das portas
NEXUS.

Montar o dispositivo

Determine o local de montagem.

1

Utilizando o dispositivo como modelo, marque o local dos

2

dois orifícios-piloto na superfície de montagem.
Com uma broca de 3 mm (1/8 pol.), faça os orifícios-piloto.

3

Utilize os parafusos fornecidos para fixar o dispositivo à

4

superfície de montagem.

12

Item Descrição

Dispositivo de rede Nexus, como um sensor gWind

À

Cabo de mastro Nexus com um conetor instalável em campo

Á

incluído.

Item Descrição

GND 10

Â

Cabo de extensão NMEA 2000

Ã

Ligar o dispositivo a um computador

Quando o dispositivo se encontra ligado a um computador
utilizando o cabo USB incluído, pode calibrar os sensores
avançados como, por exemplo, o gWind Race utilizando o
software NexusRace. Também pode utilizar os dados dos
transdutores de vento ligados com programas de navegação de
terceiros como, por exemplo, o Expedition e o Adrena.

Ligue o cabo USB incluído à porta USB do dispositivo.

1

Ligue a outra extremidade do cabo USB a uma porta USB

2

no seu computador.
O LED que se encontra junto à porta USB pisca a verde

quando o dispositivo se encontra corretamente ligado ao
computador.

O controlador correto deverá ser instalado automaticamente
pelo sistema operativo Windows.

Caso o controlador correto não seja instalado

3

automaticamente, transfira e instale o controlador a partir de

www.garmin.com.

Após o dispositivo ser corretamente ligado ao computador,

4

transfira o software NexusRace a partir de www.garmin.com
e instale-o.

LED de estado

Os LED de estado encontram-se situados na etiqueta do
produto, junto às portas, e podem ser úteis para identificar e
resolver problemas.

Cor e atividade do LED
de estado para NMEA
2000

Desligado Não está a ser fornecida alimentação à

Vermelho sólido O dispositivo está a ligar.
Verde intermitente O dispositivo está a funcionar

Cor de laranja
intermitente

Vermelho intermitente O dispositivo detetou um erro. Contacte a

Estado

rede NMEA 2000.

corretamente.
O software do dispositivo está a ser

atualizado.

assistência ao produto Garmin para obter
assistência.

Especificação Medida

Tensão de entrada NMEA 2000 De 9 a 16 Vcc
Número de Equivalência de

Carga (LEN) NMEA 2000

4 (200 mA a 9 Vcc)

Informações PGN NMEA 2000

Tipo PGN Descrição

Transmitir e receber 059392 Reconhecimento ISO

059904 Pedido ISO
060928 Obtenção de endereço ISO
126208 Função de grupo de comando, pedido,

129026 COG e SOG - Atualização rápida
129029 Dados de posição GNSS
129540 Satélites GNSS à vista

Transmissão 126996 Informações do produto

127250 Direção da embarcação
128259 Velocidade: velocidade na água
130306 Dados do vento
130310 Parâmetros ambientais
130311 Parâmetros ambientais
130312 Temperatura
130314 Pressão real
130316 Temperatura, intervalo alargado

Receber 065240 Endereço de controlo ISO

reconhecimento

Cor e atividade do LED de
estado para NEXUS e USB

Verde intermitente O dispositivo ligado está a funcionar

Cor de laranja intermitente O dispositivo ligado está a inicializar.
Vermelho intermitente O dispositivo ligado detetou um erro.

Estado

corretamente.

Contacte a assistência ao produto
Garmin para obter assistência.

Especificações

Especificação Medida

Dimensões (A×L×P) 170 x 90 x 50 mm (6,7 x 3,5 x 2 pol.)
Peso 196 g (6,9 oz.)
Intervalo de temperatura De -15 °C a 70 °C (5 °F a 158 °F)
Distância de segurança em

relação à bússola
Classificação à prova de água IPX7 (proteção contra imersão em

Consumo energético Máx. de 0,85 W

10 cm (3,9 pol.)

água durante 30 minutos a uma
profundidade de 1 m [3 pés])

13

GND™ 10 installatie-instructies

Dit toestel verzorgt de verbinding tussen Nexus
netwerktoestellen en een NMEA 2000 netwerk. Wanneer het
toestel op een computer is aangesloten met de meegeleverde
USB-kabel, kunt u geavanceerde windtransducers zoals de
gWind Race kalibreren met behulp van de NexusRace software,
en kunt u gegevens van de transducers gebruiken bij
programma's zoals Expedition en Adrena.

Belangrijke veiligheidsinformatie

WAARSCHUWING

Lees de gids Belangrijke veiligheids- en productinformatie in de
verpakking voor productwaarschuwingen en andere belangrijke
informatie.

LET OP

Draag altijd een veiligheidsbril, oorbeschermers en een
stofmasker tijdens het boren, zagen en schuren.

KENNISGEVING

Controleer voordat u gaat boren of zagen wat zich aan de
andere kant van het oppervlak bevindt.

Het toestel registreren

Vul de onlineregistratie nog vandaag in, zodat wij u beter
kunnen helpen.

• Ga naar http://my.garmin.com.

• Bewaar uw originele aankoopbewijs of een fotokopie op een
veilige plek.

Aandachtspunten bij de montage

KENNISGEVING

Dit toestel dient te worden gemonteerd op een locatie die niet
wordt blootgesteld aan extreme temperaturen of
omstandigheden. Het temperatuurbereik voor dit toestel wordt
vermeld in de productspecificaties. Langdurige blootstelling aan
temperaturen boven het opgegeven temperatuurbereik, in
opslag- of gebruiksomstandigheden, kan tot storingen in het
toestel leiden. Schade door extreme temperaturen en
gerelateerde gevolgen vallen niet onder de garantie.

Houd rekening met deze overwegingen wanneer u een
montagelocatie selecteert.

• Teneinde interferentie met een magnetisch kompas te
voorkomen, mag het toestel niet dichter bij een kompas
worden geïnstalleerd dan op de kompasveilige afstand die is
vermeld in de productspecificaties.

• U kunt de meegeleverde schroeven gebruiken om het toestel
op uw boot te monteren. Als de meegeleverde schroeven
niet geschikt zijn voor het montageoppervlak, moet u de
juiste bevestigingsmaterialen apart aanschaffen.

Aandachtspunten bij de aansluiting

Aandachtspunten bij de NMEA 2000 verbinding

Dit toestel wordt aangesloten op een NMEA 2000 netwerk op
uw boot zodat u gegevens van aangesloten Nexus
netwerktoestellen kunt delen.

Als u niet vertrouwd bent met NMEA 2000, kunt u het beste het
hoofdstuk 'NMEA 2000 Network Fundamentals' van de
Technical Reference for NMEA 2000 Products lezen. Als u dit
document wilt downloaden, selecteert u Handleidingen op de
productpagina voor uw toestel op www.garmin.com.

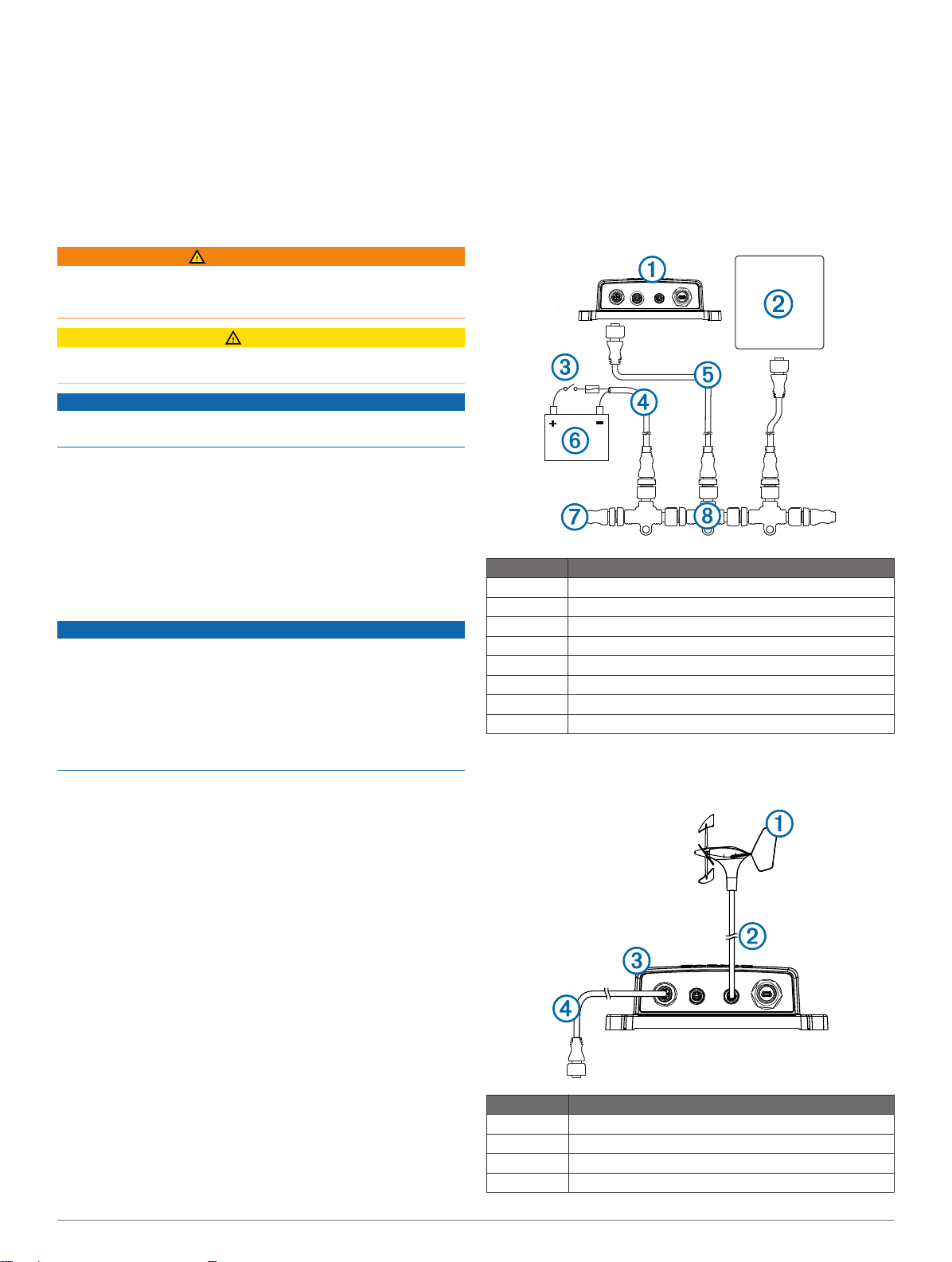

Onderdeel Beschrijving

À
Á
Â
Ã
Ä
Å
Æ
Ç

Aandachtspunten bij de Nexus verbinding

U moet een Nexus netwerktoestel aansluiten op een van de
NEXUS poorten.

GND 10 toestel
Garmin scheepsinstrument
Startschakelaar of onderbrekingsschakelaar
NMEA 2000 voedingskabel
NMEA 2000 netwerkkabel
Voedingsbron met 12 V gelijkstroom
NMEA 2000 afsluitweerstand of backbone-kabel
NMEA 2000 T-connector

Het toestel bevestigen

Kies de montageplek.

1

Gebruik het toestel als sjabloon en markeer twee

2

voorboorgaten op het montageoppervlak.
Gebruik een boor van 3 mm (1/8 inch) om de gaten te boren.

3

Gebruik de meegeleverde schroeven om het toestel op het

4

montageoppervlak te bevestigen.

14

Onderdeel Beschrijving

À
Á
Â
Ã

Nexus netwerktoestel, zoals een gWind sensor
Meegeleverde Nexus mastkabel met connector.
GND 10
NMEA 2000 netwerkkabel

Aansluiten op een computer

Wanneer het toestel op een computer is aangesloten met de
meegeleverde USB-kabel, kunt u geavanceerde sensors zoals
de gWind Race kalibreren met behulp van de NexusRace
software. U kunt ook gegevens gebruiken van aangesloten
windtransducers met zeilprogramma's van andere leveranciers,
zoals Expedition en Adrena.

Sluit de meegeleverde USB-kabel aan op de USBpoort op

1

het toestel.
Sluit het andere uiteinde van de USB-kabel aan op een vrije

2

USB-poort op uw computer.
Het lampje bij de USB-poort knippert groen wanneer het

toestel correct is aangesloten op uw computer.
Het juiste stuurprogramma wordt automatisch geïnstalleerd

door het Windows besturingssysteem.
Als het juiste stuurprogramma niet automatisch wordt

3

geïnstalleerd, kunt u het stuurprogramma downloaden en
installeren vanaf www.garmin.com.

Nadat het toestel correct is aangesloten op de computer,

4

downloadt u de NexusRace software vanaf www.garmin.com
en installeert u de software.

Statuslampjes

De statuslampjes bevinden zich op het productlabel bij de
poorten en kunnen helpen bij het oplossen van problemen.

Kleur van NMEA 2000
statuslampje en
activiteit

Uit Er is geen stroom via het NMEA 2000

Constant rood Het toestel wordt ingeschakeld.
Groen knipperend Het toestel werkt correct.
Oranje knipperend De software van het toestel wordt

Rood knipperend Er is een fout opgetreden in het toestel.

Status

netwerk.

bijgewerkt.

Neem contact op met Garmin product
support voor hulp.

NMEA 2000 PGN-informatie

Type PGN Beschrijving

Zenden en ontvangen 059392 ISO-bevestiging

059904 ISO-aanvraag
060928 ISO-adresreservering
126208 Opdracht, aanvraag en bevestiging

(groepfunctie)
129026 COG en SOG: Snelle update
129029 GNSS-positiegegevens
129540 GNSS-satellieten in weergave

Zenden 126996 Productinformatie

127250 Voorliggende koers van vaartuig
128259 Snelheid: Ten opzichte van water
130306 Windgegevens
130310 Omgevingsparameters
130311 Omgevingsparameters
130312 Temperatuur
130314 Werkelijke druk
130316 Temperatuur, vergroot bereik

Ontvangen 065240 Voor ISO gebruikt adres

Kleur van NEXUS en USB
statuslampje en activiteit

Groen knipperend Het aangesloten toestel werkt correct.
Oranje knipperend Het aangesloten toestel wordt

Rood knipperend Er is een fout opgetreden in het

Status

geïnitialiseerd.

aangesloten toestel. Neem contact op
met Garmin product support voor hulp.

Specificaties

Specificatie Waarde

Afmetingen (H×B×D) 170 x 90 x 50 mm (6,7 x 3,5 x 2 inch)
Gewicht 196 g (6,9 oz.)
Temperatuurbereik Van -15° tot 70°C (van 5° tot 158°F)
Kompasveilige afstand 10 cm (3,9 inch)
Waterbestendigheid IPX7 (beschermd tegen binnendringend

Stroomverbruik 0,85 W max.
NMEA 2000-

ingangsspanning
NMEA 2000 Load

Equivalency Number (LEN)

water gedurende 30 minuten bij een
diepte van 1 m (3 voet))

Van 9 tot 16 V gelijkstroom

4 (200 mA bij 9 V gelijkstroom)

15

GND™ 10 Installationsvejledning

Denne enhed skaber forbindelse mellem Nexus
netværksenheder og et NMEA 2000 netværk. Når enheden
tilsluttes en computer ved hjælp af det medfølgende USB-kabel,
har du mulighed for at kalibrere avancerede transducere, f.eks.
gWind Race med NexusRace softwaren, og du kan bruge data
fra transducere med programmer som f.eks. Expedition og
Adrena.

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken
med produktet for at se produktadvarsler og andre vigtige
oplysninger.

ADVARSEL

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du
borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er
på den anden side af overfladen.

Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet
"NMEA 2000 Grundlæggende om netværk" i Teknisk reference
for NMEA 2000 produkter. Hvis du vil downloade dette
dokument, skal du vælge Manuals på produktsiden for enheden
på www.garmin.com.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre
vores onlineregistrering i dag.

• Gå til http://my.garmin.com.

• Opbevar den originale købskvittering eller en kopi af den på
et sikkert sted.

Overvejelser om montering

BEMÆRK

Denne enhed skal monteres på et sted, der ikke er udsat for
ekstreme temperaturer eller betingelser. Temperaturområdet for
denne enhed er angivet i produktspecifikationerne. Længere
tids påvirkning ved temperaturer uden for det angivne
temperaturområde, ved opbevaring eller drift, kan forårsage fejl
på enheden. Fejl og relaterede konsekvenser, der skyldes
ekstreme temperaturer, er ikke dækket af garantien.

Når du vælger et monteringssted, skal du tage højde for
nedenstående:

• For at undgå forstyrrelse af et magnetisk kompas, må
enheden ikke placeres tættere på et kompas end den
sikkerhedsafstand for kompas, der er angivet i produktets
specifikationer.

• Du kan bruge de medfølgende skruer til montering af
enheden i båden. Hvis de medfølgende skruer ikke passer til
monteringsoverfladen, skal der købes egnet udstyr separat.

Emne Beskrivelse

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 enhed
Garmin navigeringsudstyr
Tænding eller serieafbryder
NMEA 2000 strømkabel
NMEA 2000 dropkabel
12 V DC-strømkilde
NMEA 2000 terminator eller backbonekabel
NMEA 2000 T-stik

Nexus Overvejelser om tilslutning

Du skal tilslutte en Nexus netværksenhed til en af NEXUS
portene.

Montering af enheden

Fastslå monteringssted.

1

Brug enheden som en skabelon til at markere placeringen af

2

de to forboringshuller på monteringsoverfladen.
Bor forboringshullerne med et 3 mm (1/8 tommers)

3

borehoved.
Brug de medfølgende skruer til at montere enheden på

4

monteringsoverfladen.

Overvejelser om tilslutning

NMEA 2000 Overvejelser om tilslutning

Denne enhed skal tilsluttet NMEA 2000 netværket på din båd
for at dele information fra tilsluttede Nexus netværksenheder.

16

Emne Beskrivelse

Nexus netværksenheder, f.eks. en gWind sensor

À

Medfølgende Nexus mastkabel med brugermonterbart stik.

Á

GND 10

Â

NMEA 2000 dropkabel

Ã

Tilslutning til en computer

Når enheden er tilsluttet til en computer ved hjælp af det
medfølgende USB-kabel, kan du kalibrere avancerede
sensorer, f.eks. gWind Race ved hjælp af softwaren
NexusRace. Du kan også bruge data fra tilsluttede transducere
med sejlprogrammer fra tredjepart, f.eks. Expedition og Adrena.

Tilslut det medfølgende USB-kabel til USB-porten på

1

enheden.
Tilslut den anden ende af USB-kablet til USB-porten på din

2

computer.
LED-lampen ved USB-porten blinker grønt, når enheden

tilsluttes computeren.
Den korrekte driver installeres automatisk af Windows

operativsystemet.
Hvis den korrekte driver ikke installeres automatisk, skal den

3

downloades og installeres fra www.garmin.com.
Når enheden er korrekt tilsluttet til computeren, skal du

4

downloade NexusRace softwaren fra www.garmin.com, som
skal installeres.

Status-LED'er

Status-LED'erne sidder på produktetiketten og kan hjælpe med
at fejlfinde problemer.

NMEA 2000 Status
LED-farve og aktivitet

Fra Der er ikke strøm via NMEA 2000

Konstant rød Enheden tændes.
Grøn blink Enheden fungerer korrekt.
Orange blink Enhedens software opdateres.
Rød blink Der er opstået en fejl i enheden. Kontakt

Status

netværket.

Garmin produktsupport for at få hjælp.

Type PGN Beskrivelse

127250 Fartøjsretning
128259 Hastighed: I forhold til vand
130306 Vinddata
130310 Miljøparametre
130311 Miljøparametre
130312 Temperatur
130314 Faktisk tryk
130316 Temperatur, udvidet område

Modtag 065240 ISO kommandoadresse

NEXUS og USB Status
LED-farve og aktivitet

Grøn blink Den tilsluttede enhed fungerer korrekt.
Blinker orange De tilsluttede enheder initialiseres.
Rød blink Der er opstået en fejl i den tilsluttede enhed.

Status

Kontakt Garmin produktsupport for at få
hjælp.

Specifikationer

Specifikation Mål

Mål (H×B×D) 170 x 90 x 50 mm (6,7 x 3,5 x

Vægt 196 g (6,9 oz.)
Temperaturområde Fra -15 til 70 °C (fra 5 til 158 °F)
Sikkerhedsafstand for

kompas
Vandtæthed IPX7 (beskyttet ved nedsænkning i

Strømforbrug 0,85 W max.
NMEA 2000

indgangsspænding
NMEA 2000 load equivalency

number (LEN)

NMEA 2000 PGN-oplysninger

Type PGN Beskrivelse

Send og modtag 059392 ISO-bekræftelse

059904 ISO-anmodning
060928 ISO-adressekrav
126208 Kommando, anmodning og anerkendelse af

129026 COG og SOG: Hurtig opdatering
129029 GNSS-positionsdata
129540 GNSS kan ses

Send 126996 Produktoplysninger

2 tommer)

10 cm (3,9 tommer)

vand i 30 minutter på en dybde af
1 meter (3 fod))

Fra 9 til 16 Vdc

4 (200 mA ved 9 Vdc)

gruppefunktion

17

GND™ 10 asennusohjeet

Tämä laite yhdistää Nexus verkon laitteet ja NMEA 2000
verkon. Kun laite on liitetty tietokoneeseen mukana toimitetulla
USB-kaapelilla, voit kalibroida edistyneitä tuulikaikuantureita,
kuten gWind Race anturin, NexusRace ohjelmistolla ja käyttää
tietoja kaikuantureista ohjelmilla, kuten Expedition ja Adrena.

Tärkeitä turvallisuustietoja

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen
mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja
‑oppaasta.

VAROITUS

Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun
poraat, sahaat tai hiot osia.

ILMOITUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai
leikkauspinnan taustapuoli.

Laitteen rekisteröiminen

Saat laajempia tukipalveluja rekisteröimällä tuotteen jo tänään.

• Siirry osoitteeseen http://my.garmin.com.

• Säilytä alkuperäinen kuitti tai sen kopio turvallisessa
paikassa.

Huomioitavaa kiinnitysvaiheessa

ILMOITUS

Laite on kiinnitettävä paikkaan, joka ei altistu äärilämpötiloille tai

-olosuhteille. Laitteen käyttö- ja varastointilämpötilat on

ilmoitettu laitteen teknisissä tiedoissa. Pitkäaikainen
altistuminen suositeltua matalammille tai korkeammille
lämpötiloille varastoinnin tai käytön aikana saattaa vioittaa
laitetta. Takuu ei kata äärilämpötilojen aiheuttamia vikoja ja
seurauksia.

Huomioi seuraavat seikat, kun valitset kiinnityspaikkaa.

• Voit välttää magneettisen kompassin aiheuttamat häiriöt
asentamalla laitteen vähintään teknisissä tiedoissa mainitun
kompassin turvavälin päähän kompassista.

• Voit kiinnittää laitteen veneeseen laitteen mukana
toimitetuilla ruuveilla. Jos mukana toimitetut ruuvit eivät
sovellu kiinnityspintaan, sopivat tarvikkeet on ostettava
erikseen.

Kohde Kuvaus

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 laite
Garmin veneilylaite
Käynnistyskytkin tai johtoon sisältyvä kytkin
NMEA 2000 virtajohto
NMEA 2000 yksittäiskytkentäkaapeli
12 Vdc:n virtalähde
NMEA 2000 päätevastus tai runkokaapeli
NMEA 2000 T liitäntä

Huomioitavaa Nexus liitännän yhteydessä

Nexus verkkolaite on liitettävä johonkin NEXUS-porteista.

Laitteen kiinnittäminen

Määritä kiinnityskohta.

1

Käytä laitetta mallina, ja merkitse kiinnityspintaan kaksi

2

sijaintia aloitusreikiä varten.
Poraa aloitusreiät 3 mm:n (1/8 tuumaa) poranterällä.

3

Käytä mukana toimitettuja ruuveja laitteen kiinnittämiseen.

4

Huomioitavaa liitännän yhteydessä

Huomioitavaa NMEA 2000 liitännän yhteydessä

Laite yhdistää veneen NMEA 2000 verkkoon tietojen
jakamiseksi yhdistetyistä Nexus verkkolaitteista.

Jos NMEA 2000 ei ole ennestään tuttu, lisätietoja on NMEA
2000 verkon perusteet -kohdassa NMEA 2000 tuotteiden
tekninen käsikirja -oppaassa. Lataa asiakirja valitsemalla
Manuals laitteen tuotesivulla osoitteessa www.garmin.com.

18

Kohde Kuvaus

Nexus verkkolaite, kuten gWind anturi

À

Mukana toimitettu Nexus mastokaapeli ja kenttäasennettava

Á

liitin.
GND 10

Â

NMEA 2000 yksittäiskytkentäkaapeli

Ã

Liittäminen tietokoneeseen

Kun laite on liitetty tietokoneeseen mukana toimitetulla USB­kaapelilla, voit kalibroida edistyneitä antureita, kuten gWind
Race anturin, NexusRace ohjelmistolla. Voit myös käyttää
yhdistetyistä tuuliantureista saatavia tietoja kolmansien
osapuolten purjehdusohjelmilla, kuten Expedition ja Adrena.

Liitä mukana toimitettu USB-kaapeli laitteen USB-porttiin.

1

Liitä USB-kaapelin toinen liitin tietokoneen vapaaseen USB-

2

porttiin.
USB-portin lähellä oleva merkkivalo välähtää vihreänä, kun

laite on liitetty tietokoneeseen oikein.

Windows käyttöjärjestelmän pitäisi asentaa oikea ohjain
automaattisesti.

Jos oikea ohjain ei asennu automaattisesti, lataa ja asenna

3

ohjain osoitteesta www.garmin.com.
Kun laite on liitetty tietokoneeseen oikein, lataa NexusRace

4

ohjelmisto osoitteesta www.garmin.com ja asenna se.

Tilan merkkivalot

Tilan merkkivalot sijaitsevat tuotetarrassa porttien lähellä, ja ne
helpottavat vianmääritystä.

NMEA 2000 -tilan merkkivalon
väri ja toiminta

Ei pala Virtaa ei saada NMEA 2000

Palaa punaisena Laite käynnistyy.
Vilkkuu vihreänä Laite toimii oikein.
Vilkkuu oranssina Laitteen ohjelmistoa päivitetään.
Vilkkuu punaisena Virhe laitteessa. Lisätietoja saat

Tila

verkosta.

Garmin tuotetuesta.

Tyyppi PGN Kuvaus

130316 Lämpötila, laaja alue

Vastaanotto 065240 ISO-pakotettu osoite

NEXUS- ja USB-tilan
merkkivalon väri ja toiminta

Vilkkuu vihreänä Liitetty laite toimii oikein.
Vilkkuu oranssina Liitetty laite alustuu.
Vilkkuu punaisena Virhe liitetyssä laitteessa.

Tila

Lisätietoja saat Garmin
tuotetuesta.

Tekniset tiedot

Tekniset tiedot Mittatiedot

Mitat (K × L × S) 170 x 90 x 50 mm (6,7 x 3,5 x

Paino 196 g (6,9 unssia)
Lämpötila-alue -15 - 70 °C (5 - 158 °F)
Kompassin turvaväli 10 cm (3,9 tuumaa)
Vesitiiviysluokitus IPX7 (suojattu upottamiselta veteen

Virrankäyttö Enintään 0,85 W
NMEA 2000 tulojännite 9 - 16 Vdc
NMEA 2000 LEN (load

equivalency number)

NMEA 2000 PGN-tiedot

Tyyppi PGN Kuvaus

Lähetys ja vastaanotto 059392 ISO-kuittaus

059904 ISO-pyyntö
060928 ISO-osoitevaatimus
126208 Komento/pyyntö/

129026 COG & SOG: nopea päivitys
129029 GNSS-sijaintitiedot
129540 GNSS-satelliitit näkyvissä

Lähetys 126996 Tuotetiedot

127250 Aluksen suunta
128259 Nopeus: vesiviittaus
130306 Tuulitiedot
130310 Ympäristöparametrit
130311 Ympäristöparametrit
130312 Lämpötila
130314 Todellinen ilmanpaine

2 tuumaa)

30 minuutiksi 1 metrin (3 jalan)
syvyyteen)

4 (200 mA, 9 Vdc)

kuittausryhmätoiminto

19

Installeringsinstruksjoner for GND™

10

Denne enheten forbinder tilkoblingene mellom Nexus
nettverksenheter og et NMEA 2000 nettverk. Når enheten er
koblet til en datamaskin med den medfølgende USB-kabelen,
kan du kalibrere avanserte vindsvingere, for eksempel gWind
Race, med programvaren NexusRace. Og du kan bruke data fra
svingeren med programmer som Expedition og Adrena.

Viktig sikkerhetsinformasjon

ADVARSEL

Se veiledningen Viktig sikkerhets- og produktinformasjon i
produktesken for å lese advarsler angående produktet og annen
viktig informasjon.

FORSIKTIG

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer,
skjærer eller sliper.

MERKNAD

Du må alltid undersøke hva som er på den motsatte siden av
overflaten før du begynner å bore eller skjære.

Registrere enheten

Gjør det enklere for oss å hjelpe deg. Registrer deg på Internett
i dag.

• Gå til http://my.garmin.com.

• Oppbevar den originale kvitteringen, eller en kopi av den, på
et trygt sted.

Hensyn ved montering

MERKNAD

Denne enheten skal monteres på et sted som ikke er eksponert
for ekstreme temperaturer eller forhold. Temperaturområdet for
denne enheten er oppført i produktspesifikasjonene. Hvis
enheten blir utsatt for temperaturer utenfor det spesifiserte
temperaturområdet, under oppbevaring eller bruk, kan det føre
til feil på enheten. Skade forårsaket av ekstreme temperaturer
og følgene av det, dekkes ikke av garantien.

Hvis du ikke kjenner til NMEA 2000, bør du lese kapittelet
NMEA 2000 Network Fundamentals i Technical Reference for
NMEA 2000 Products. Last ned dette dokumentet ved å velge

Veiledninger på produktsiden for enheten på www.garmin.com.

Element Beskrivelse

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 enhet
Garmin maritimt instrument
Tenningsbryter eller innebygd bryter
NMEA 2000 strømkabel
Droppkabel for NMEA 2000
Strømkilde på 12 VDC
Terminator eller basisnettverkskabel for NMEA 2000
NMEA 2000 T-kontakt

Hensyn ved tilkobling av Nexus

Du må koble til en Nexus nettverksenhet til en av NEXUS
portene.

Når du velger monteringssted, bør du tenke over følgende.

• For å unngå interferens med magnetisk kompass må
enheten installeres nærmere et kompass enn verdien for
trygg kompassavstand som er angitt i
produktspesifikasjonene.

• Du kan bruke de medfølgende skruene for å montere
enheten på båten. Hvis de medfølgende skruene ikke passer
til monteringsoverflaten, må du kjøpe egnede
festeanordninger separat.

Montere enheten

Velg monteringssted.

1

Bruk enheten som mal, og marker de to styrehullene på

2

monteringsoverflaten.
Bruk en borbits på 3 mm (1/8 tomme) til å bore styrehullene.

3

Bruk de medfølgende skruene til å feste enheten til

4

monteringsoverflaten.

Hensyn ved tilkobling

Hensyn ved tilkobling av NMEA 2000

Denne enheten kobles til et NMEA 2000 nettverk på båten for å
dele informasjn fra tilkoblede Nexus nettverksenheter.

20

Element Beskrivelse

À
Á

Â
Ã

Nexus nettverksenhet, for eksempel en gWind sensor
Inkludert Nexus mastkabel med en kontakt som kan

installeres i feltet.
GND 10
Droppkabel for NMEA 2000

Koble til en datamaskin

Når enheten er koblet til en datamaskin med den medfølgende
USB-kabelen, kan du kalibrere avanserte sensorer, for
eksempel gWind Race, med programvaren NexusRace. Du kan
også bruke data fra tilkoblede vindsvingere med
seileprogrammer fra tredjeparter, for eksempel Expedition og
Adrena.

Koble den medfølgende USB-kabelen til USB-porten på

1

enheten.
Koble den andre enden av USB-kabelen til en ledig USB-port

2

på datamaskinen.
LED-lampen ved siden av USB-porten blinker grønt når

enheten er koblet til datamaskinen på riktig måte.
Riktig driver skal installeres automatisk av operativsystemet

Windows.
Hvis riktig driver ikke installeres automatisk, kan du laste ned

3

og installere driveren fra www.garmin.com.
Når enheten er koblet til datamaskinen på riktig måte, laster

4

du ned programvaren NexusRace fra www.garmin.com og
installerer den.

LED-lamper for status

Du finner LED-lampene for status på produktmerket i nærheten
av portene. Disse kan hjelpe deg med å feilsøke problemer.

Farge og aktivitet på
LED-lamper for NMEA
2000 status

Av Det er ikke strøm over NMEA 2000

Kontinuerlig rød Enhet slår seg på.
Blinker grønt Enheten fungerer som den skal.
Blinker oransje Programvaren på enheten oppdateres.
Blinker rødt Enheten har funnet en feil. Ta kontakt

Status

nettverket.

med Garmin Product Support for å få
hjelp.

Type PGN Beskrivelse

129029 GNSS-posisjonsdata
129540 GNSS-satellitter innenfor rekkevidde

Send 126996 Produktinformasjon

127250 Fartøykurs
128259 Fart: Vannreferanse
130306 Vinddata
130310 Miljøparametere
130311 Miljøparametere
130312 Temperatur
130314 Faktisk trykk
130316 Temperatur, utvidet område

Motta 065240 ISO-styrt adresse

Farge og aktivitet på
LED-lamper for NEXUS
og USB status

Blinker grønt Den tilkoblede enheten fungerer som den

Blinker oransje Den tilkoblede enheten starter opp.
Blinker rødt Den tilkoblede enheten har funnet en feil.

Status

skal.

Ta kontakt med Garmin Product Support
for å få hjelp.

Spesifikasjoner

Spesifikasjon Mål

Mål (H × B × D) 170 x 90 x 50 mm (6,7 x 3,5 x

Vekt 196 g (6,9 oz)
Temperaturområde Fra -15 til 70 °C (fra 5 til 158 °F)
Trygg kompassavstand 10 cm (3,9 tommer)
Vanntetthet IPX7 (beskyttet mot nedsenkning i

Strømforbruk maksimalt 0,85 W
Inngangsspenning for NMEA

2000
LEN-nummer (Load

Equivalency Number) for
NMEA 2000

2 tommer)

vann ned til 1 meters dybde (3 fot) i
opptil 30 minutter.)

Fra 9 til 16 VDC

4 (200 mA ved 9 VDC)

NMEA 2000 PGN-informasjon

Type PGN Beskrivelse

Send og motta 059392 ISO-bekreftelse

059904 ISO-forespørsel
060928 ISO-adressekrav
126208 Gruppefunksjon for kommando, forespørsel

og bekreftelse

129026 COG og SOG: Rask oppdatering

21

GND™ 10 – installationsinstruktioner

Den här enheten bryggar anslutningen mellan Nexus
nätverksenheter och ett NMEA 2000 nätverk. När enheten
ansluts till datorn med hjälp av den medföljande USB-kabeln
kan du kalibrera avancerad vindgivare som gWind Race med
hjälp av programvaran NexusRace, och du kan använda data
från givarna med program som Expedition och Adrena.

Viktig säkerhetsinformation

VARNING

I guiden Viktig säkerhets- och produktinformation, som
medföljer i produktförpackningen, finns viktig information och
produktvarningar.

VARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd
när du borrar, skär eller slipar.

MEDDELANDE

Kontrollera alltid vad som finns bakom ytan som du ska borra
eller skära i.

Registrera enheten

Hjälp oss att hjälpa dig på ett bättre sätt genom att fylla i vår
onlineregistrering redan i dag.

• Gå till http://my.garmin.com.

• Spara inköpskvittot, i original eller kopia, på ett säkert ställe.

Viktigt vid montering

MEDDELANDE

Den här enheten ska monteras på en plats där den inte utsätts
för extrema temperaturer eller förhållanden. Godkänt
temperaturintervall för enheten framgår av
produktspecifikationerna. Längre tids exponering för
temperaturer som överskrider de godkända värdena (vid
förvaring eller användning) kan orsaka permanenta skador på
enheten. Skador och följdproblem som beror på extrema
temperaturer täcks inte av garantin.

för NMEA 2000 produkter. Om du vill hämta dokumentet klickar
du på Handböcker på produktsidan för din enhet på

www.garmin.com.

Objekt Beskrivning

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 enhet
Garmin marininstrument
Tändnings- eller kabelmonterad brytare
NMEA 2000 strömkabel
NMEA 2000 droppkabel
Likströmskälla, 12 VDC
NMEA 2000 terminering eller stamnätskabel
NMEA 2000 T-koppling

Att tänka på inför Nexus anslutning

Du måste ansluta en Nexus nätverksenhet till en av NEXUS
portarna.

Tänk på följande när du väljer monteringsplats.

• För att förhindra störningar från en magnetisk kompass ska
enheten inte monteras närmare kompassen än det
säkerhetsavstånd till kompass som anges i
produktspecifikationerna.

• Du kan använda de medföljande skruvarna för att montera
enheten på din båt. Om de inkluderade skruvarna inte är
lämpliga för monteringsytan måste lämplig hårdvara inköpas
separat.

Montera enheten

Bestäm monteringsplats.

1

Markera platsen för de två rikthålen på monteringsytan

2

genom att använda enheten som mall.
Använd ett borr på 3 mm (1/8 tum) och borra de tre rikthålen.

3

Använd de medföljande monteringsskruvarna för att fästa

4

enheten på monteringsytan.

Att tänka på vid anslutning

Att tänka på inför NMEA 2000 anslutning

Enheten ansluts till ett NMEA 2000 nätverk på din båt för att
dela information från anslutna Nexus nätverksenheter.

Om du är obekant med NMEA 2000 bör du läsa
kapitlet ”Grunderna i NMEA 2000 nätverk” i Teknisk Referens

Objekt Beskrivning

À
Á
Â
Ã

Nexus nätverksenhet, till exempel en gWind sensor
Nexus mastkabel med en fältinstallerbar kontakt ingår.
GND 10
NMEA 2000 droppkabel

Ansluta till en dator

När enheten är ansluten till datorn med hjälp av den
medföljande USB-kabeln kan du kalibrera avancerade sensorer
som gWind Race med hjälp av programvaran NexusRace. Du
kan också använda data från anslutna vindgivare med
seglingsprogram från tredje part som Expedition och Adrena.

Anslut den medföljande USB-kabeln till USB porten på

1

enheten.

22

Anslut den andra änden av USB-kabeln till en öppen USB-

2

port på datorn.
Lysdioden vid USB porten blinkar grön när enheten är

korrekt ansluten till datorn.
Rätt drivrutin ska installeras automatiskt av operativsystemet

Windows.
Om rätt drivrutin inte installeras automatiskt hämtar du och

3

installerar drivrutinen på www.garmin.com.
När enheten är korrekt ansluten till datorn hämtar du

4

programvaran NexusRace från www.garmin.com och
installerar den.

Statuslysdioder

Statuslysdioderna finns på produktetiketten vid portarna och
kan hjälpa dig när du felsöker problem.

NMEA 2000 –
statuslysdiodsfärg och
aktivitet

Av Det finns ingen ström över NMEA

Fast röd Enheten slås på.
Blinkande grön Enheten fungerar som den ska.
Blinkande orange Enhetens programvara uppdateras.
Blinkande röd Enheten har påträffat ett fel. Kontakta

Status

2000 nätverket.

Garmin produktsupport om du
behöver hjälp.

Typ PGN Beskrivning

128259 Hastighet: I förhållande till vattnet
130306 Vinddata
130310 Omgivande parametrar
130311 Omgivande parametrar
130312 Temperatur
130314 Faktiskt tryck
130316 Temperatur, utökat intervall

Ta emot 065240 ISO-begärd adress

NEXUS och USB –
statuslysdiodsfärg och
aktivitet

Blinkande grön Den anslutna enheten fungerar som

Blinkande orange Den anslutna enheten initieras.
Blinkande röd Den anslutna enheten har påträffat

Status

den ska.

ett fel. Kontakta Garmin
produktsupport om du behöver hjälp.

Specifikationer

Specifikation Mått

Dimensioner (H × B × D) 170 x 90 x 50 mm (6,7 x 3,5 x 2 tum)
Vikt 196 g (6,9 ounce)
Temperaturområde Från -15 till 70 °C (från 5 till 158 °F)
Säkerhetsavstånd till kompass 10 cm (3,9 tum)
Vattentäthetsgrad IPX7 (skyddad mot nedsänkning i

Effektförbrukning Högst 0,85 W
NMEA 2000 ingående

spänning
NMEA 2000 LEN-nummer

(Load Equivalency Number)

NMEA 2000 PGN-information

Typ PGN Beskrivning

Sända och ta emot 059392 ISO-erkännande

059904 ISO-begäran
060928 ISO-adresskrav
126208 Beordra, begära och godkänna

129026 COG och SOG: Snabb uppdatering
129029 GNSS-positionsdata
129540 GNSS-satelliter i vy

Sända 126996 Produktinformation

127250 Fartygets kurs

vatten i 30 minuter på ett djup av 1 m
(3 fot))

Från 9 till 16 VDC

4 (200 mA vid 9 VDC)

gruppfunktion

23

Instrukcja instalacji urządzenia GND™

10

Niniejsze urządzenie zapewnia przepływ połączeń pomiędzy
urządzeniami sieciowymi Nexus a siecią NMEA 2000. Gdy
urządzenie jest podłączone do komputera za pomocą
dołączonego kabla USB, można skalibrować zaawansowane
czujniki, takie jak gWind Race, przy użyciu oprogramowania
NexusRace. Można również wykorzystywać dane z tych
przetworników, korzystając z takich programów, jak Expedition
czy Adrena.

Ważne informacje dotyczące bezpieczeństwa

OSTRZEŻENIE

Należy zapoznać się z zamieszczonym w opakowaniu produktu
przewodnikiem Ważne informacje dotyczące bezpieczeństwa
i produktu zawierającym ostrzeżenia i wiele istotnych
wskazówek.

PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić
okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

UWAGA

Podczas wiercenia i wycinania należy zawsze sprawdzić, co
znajduje się po drugiej stronie obrabianej powierzchni.

Użyj dołączonych wkrętów, aby zamocować urządzenie do

4

powierzchni montażowej.

Uwagi dotyczące podłączania

Uwagi dotyczące połączeń interfejsu NMEA 2000

To urządzenie łączy się z siecią NMEA 2000 na Twojej łodzi,
aby mogło udostępniać informacje z podłączonych urządzeń
sieciowych Nexus.

Aby uzyskać podstawowe informacje o standardzie NMEA
2000, należy zapoznać się z rozdziałem „Podstawowe
informacje dotyczące sieci NMEA 2000” w dokumencie
Informacje techniczne dla produktów NMEA 2000. Aby pobrać
ten dokument, wybierz Podręczniki na stronie urządzenia
w serwisie www.garmin.com.

Rejestrowanie urządzenia

Pomóż nam jeszcze sprawniej udzielać Tobie pomocy i jak
najszybciej zarejestruj swoje urządzenie przez Internet.

• Odwiedź stronę http://my.garmin.com.

• Pamiętaj o konieczności zachowania oryginalnego dowodu
zakupu (względnie jego kserokopii) i umieszczenia go
w bezpiecznym miejscu.

Uwagi dotyczące montażu

UWAGA

Urządzenie należy zamontować w miejscu, które nie jest
narażone na działanie skrajnych temperatur lub ekstremalnych
warunków. Zakres temperatur dla tego urządzenia jest podany
w danych technicznych produktu. Długotrwałe wystawianie
urządzenia na działanie temperatur spoza tego zakresu
(dotyczy przechowywania i użytkowania) może spowodować
uszkodzenie urządzenia. Uszkodzenia spowodowane
działaniem skrajnych temperatur i powiązane konsekwencje nie
są objęte gwarancją.

Wybierając miejsce montażu, należy zwrócić uwagę na
następujące kwestie.

• Aby uniknąć zakłóceń kompasu magnetycznego, urządzenia
nie należy instalować w odległości mniejszej niż bezpieczny
dystans dla kompasu podany w danych technicznych
produktu.

• Do montażu urządzenia na łodzi można użyć dołączonych
wkrętów. Jeśli dołączone wkręty do montażu nie nadają się
do montażu na danej powierzchni, należy nabyć osobno
właściwe elementy montażowe.

Element Opis

À
Á
Â
Ã
Ä
Å
Æ
Ç

Urządzenie GND 10
Instrument morski Garmin
Stacyjka lub wbudowany przełącznik
Przewód zasilający sieci NMEA 2000
Kabel podłączeniowy NMEA 2000
Źródło zasilania 12 V DC
Terminator lub przewód szkieletu sieci NMEA 2000
Trójnik NMEA 2000

Uwagi dotyczące połączeń interfejsu Nexus

Musisz podłączyć urządzenie sieciowe Nexus do jednego
z portów urządzenia NEXUS.

Montaż urządzenia

Określ miejsce montażu.

1

Używając urządzenia jako szablonu, zaznacz na powierzchni

2

montażowej położenie dwóch otworów prowadzących.
Używając wiertła o średnicy 3 mm (1/8 cala), wywierć otwory

3

prowadzące.

24

Element Opis

À
Á

Â
Ã

Urządzenie sieciowe Nexus, takie jak czujnik gWind
Kabel do montażu na maszcie Nexus ze złączem do

instalacji zewnętrznej (w zestawie).
GND 10
Kabel podłączeniowy NMEA 2000

Podłączanie do komputera

Gdy urządzenie jest podłączone do komputera za pomocą
dołączonego kabla USB, można skalibrować zaawansowane
czujniki, takie jak gWind Race, przy użyciu oprogramowania
NexusRace. Można również wykorzystywać dane
z podłączonych przetworników wiatru przy użyciu programów
żeglarskich innych producentów, takich jak Expedition czy
Adrena.

Podłącz dołączony kabel USB do portu USB w urządzeniu.

1

Podłącz drugi koniec kabla USB do wolnego portu USB

2

w komputerze.
Dioda LED w pobliżu portu USB miga na zielono, gdy

urządzenie jest poprawnie podłączone do komputera.
System operacyjny Windows powinien automatycznie

zainstalować właściwy sterownik.
Jeśli właściwy sterownik nie zostanie zainstalowany

3

automatycznie, pobierz go ze strony www.garmin.com
i zainstaluj.

Po poprawnym podłączeniu urządzenia do komputera

4

pobierz oprogramowanie NexusRace ze strony

www.garmin.com i zainstaluj je.

Wskaźniki LED

Wskaźniki LED, które znajdują się na etykiecie produktu
w pobliżu portów, są przydatne podczas rozwiązywania
problemów związanych z urządzeniem.

Kolor i zachowanie
wskaźnika LED sieci NMEA
2000

Zgaszona Brak zasilania w sieci NMEA 2000.
Świeci na czerwono w sposób

ciągły
Miga na zielono Urządzenie działa prawidłowo.
Miga na pomarańczowo Trwa aktualizowane oprogramowania

Miga na czerwono Urządzenie napotkało problem. Aby

Stan działania

Urządzenie włącza się.

urządzenia.

uzyskać pomoc, skontaktuj się
z działem obsługi klienta firmy
Garmin.

Dane techniczne Wielkość

Klasa wodoszczelności IPX7 (wodoszczelność przy

Zużycie energii 0,85 W maks.
Napięcie wejściowe NMEA

2000
Liczba LEN NMEA 2000 4 (200 mA przy 9 V DC)

zanurzeniu na głębokość 1 m (3 stopy)
na 30 minut)

Od 9 V do 16 V DC

Informacje o PGN sieci NMEA 2000

Typ PGN Opis

Transmisja i odbiór 059392 Potwierdzenie ISO

059904 Żądanie ISO
060928 Uzyskanie adresu ISO
126208 Grupowa funkcja Polecenie/Żądanie/

129026 COG i PND — szybka aktualizacja
129029 Dane pozycji GNSS
129540 Widoczne satelity GNSS

Transmisja 126996 Informacje o produkcie

127250 Kierunek łodzi
128259 Prędkość względem wody
130306 Dane o wietrze
130310 Parametry środowiskowe
130311 Parametry środowiskowe
130312 Temperatura
130314 Rzeczywiste ciśnienie
130316 Temperatura, rozszerzony zakres

Odbiór 065240 Uzyskanie adresu ISO

Potwierdzenie

Kolor i zachowanie wskaźnika
LED urządzeń NEXUS i USB

Miga na zielono Podłączone urządzenie działa

Miga na pomarańczowo Podłączone urządzenie uruchamia

Miga na czerwono Podłączone urządzenie napotkało

Stan działania

prawidłowo.

się.

problem. Aby uzyskać pomoc,
skontaktuj się z działem obsługi
klienta firmy Garmin.

Dane techniczne

Dane techniczne Wielkość

Wymiary (szer. × wys. × gł.) 170 x 90 x 50 mm (6,7 x 3,5 x 2 cale)
Masa 196 g (6,9 uncji)
Zakres temperatur Od -15°C do 70°C (od 5°F do 158°F)
Bezpieczny dystans dla

kompasu

10 cm (3,9 cala)

25

GND™ 10 Pokyny pro instalaci

zařízení

Zařízení vytváří spojení mezi síťovými zařízeními Nexus a sítí
NMEA 2000. Pokud je zařízení připojeno k počítači pomocí
přibaleného kabelu USB, můžete kalibrovat pokročilé
převodníky, například gWind Race, pomocí softwaru
NexusRace a můžete používat data z převodníků s programem,
například Expedition a Adrena.

Důležité bezpečnostní informace

VAROVÁNÍ

Přečtěte si leták Důležité bezpečnostní informace a informace
o produktu vložený v obalu s výrobkem. Obsahuje varování a
další důležité informace.

UPOZORNĚNÍ

Při vrtání, řezání nebo pískování mějte vždy nasazeny
ochranné brýle a použijte ochranu uší a protiprachovou masku.

POZNÁMKA

Při vrtání nebo řezání vždy zkontrolujte, co je na druhé straně
povrchu.

Registrace zařízení

Pokud vyplníte online registrační formulář ještě dnes, získáte
přístup k rozsáhlejší úrovni podpory.

• Přejděte na webovou stránku http://my.garmin.com.

• Uschovejte originál účtenky nebo její fotokopii na bezpečném
místě.

Co je třeba vzít v úvahu při montáži

POZNÁMKA

Toto zařízení by mělo být namontováno v místě, kde nebude
vystaveno extrémním teplotám či podmínkám. Teplotní rozsah
pro toto zařízení je uveden ve specifikacích produktu. Delší
vystavení teplotám překračujícím stanovený teplotní rozsah při
skladování nebo za provozních podmínek může způsobit
poruchu zařízení. Poškození způsobené extrémními teplotami a
související následky nebudou pokryty zárukou.

Pokud se sítí NMEA 2000 nejste obeznámeni, měli byste si
prostudovat kapitolu „NMEA 2000 Základní informace o síti“ v
Technické referenci NMEA 2000 produktů. Chcete-li tento
dokument stáhnout, vyberte možnost Návody na stránce
produktu daného zařízení na adrese www.garmin.com.

Položka Popis

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 zařízení
Námořní přístroj Garmin
Spínač zapalování nebo sériový spínač
Napájecí kabel NMEA 2000
Kabel s vývody NMEA 2000
Zdroj napájení 12 V stejnosměrné
Koncovka nebo páteřní kabel NMEA 2000
Konektor typu T NMEA 2000

Co je třeba vzít v úvahu při připojování zařízení Nexus

Musíte připojit síťové zařízení Nexus k jednomu z portů NEXUS.

Při výběru místa montáže vezměte v úvahu tyto skutečnosti.

• Aby nedošlo k rušení s magnetickým kompasem, nemělo by
být zařízení instalováno blíže ke kompasu, než je bezpečná
vzdálenost od kompasu uvedená v technických údajích
produktu.

• K montáži zařízení na loď můžete používat přiložené šrouby.
Pokud nejsou přiložené šrouby vhodné pro montážní povrch,
je třeba zakoupit vhodný materiál zvlášť.

Instalace zařízení

Určete instalační místo.

1

S použitím zařízení jako šablony označte umístění dvou

2

hlavních otvorů na montážním povrchu.
Pomocí 3 mm (1/8 palcového) vrtáku vyvrtejte vodicí otvory.

3

Použijte přibalené šrouby k připevnění zařízení

4

k montážnímu povrchu.

Co je třeba vzít v úvahu při připojování

Co je třeba vzít v úvahu při připojování zařízení NMEA 2000

Toto zařízení připojuje k síti NMEA 2000 na lodi, aby bylo
možné sdílet informace z připojených síťových zařízení Nexus.

26

Položka Popis

À
Á

Â
Ã

Síťové zařízení Nexus, jako například snímač gWind
Včetně kabelu na stěžeň Nexus s konektorem pro instalaci

v terénu.
GND 10
Kabel s vývody NMEA 2000

Připojení k počítači

Pokud je zařízení připojeno k počítači pomocí přibaleného
kabelu USB, můžete kalibrovat pokročilé snímače, například
gWind Race, pomocí softwaru NexusRace. Můžete také
používat data z připojených převodníků pro měření větru

s programem pro plavbu třetích stran, například Expedition a
Adrena.

Připojte přibalený kabel USB k portu USB na zařízení.

1

Druhý konec kabelu USB připojte k dostupnému portu USB

2

v počítači.
Dioda LED u portu USB bliká zeleně, jestliže je zařízení

správně připojeno k počítači.
Správný ovladač by měl být nainstalován automaticky

prostřednictvím operačního systému Windows.
Pokud není správný ovladač nainstalován automaticky,

3

stáhněte a nainstalujte si ovladač ze stránek

www.garmin.com.

Po správném připojení zařízení k počítači stáhněte software

4

NexusRace z webové stránky www.garmin.com a
nainstalujte ho.

Stavové diody LED

Stavové diody LED jsou umístěny na štítku výrobku u portů a
mohou pomoci při řešení potíží.

NMEA 2000 Barva a
činnost stavové
kontrolky LED

Vypnout Nedochází k napájení prostřednictvím sítě

Svítí červeně Zařízení se zapíná.
Bliká zeleně Zařízení funguje správně.
Bliká oranžově Probíhá aktualizace softwaru zařízení.
Bliká červeně V zařízení se vyskytla chyba. Požádejte o

Stav

NMEA 2000.

pomoc oddělení podpory produktů
společnosti Garmin.

Typ PGN Popis

129540 Satelity GNSS v dohledu

Přenos 126996 Informace o produktu

127250 Směr plavidla
128259 Rychlost: Vůči vodě
130306 Údaje o větru
130310 Parametry prostředí
130311 Parametry prostředí
130312 Teplota
130314 Skutečný tlak
130316 Teplota, rozšířený rozsah

Přijmout 065240 Adresa stanovená ISO

NEXUS a USB barva a
činnost stavové kontrolky
LED

Bliká zeleně Připojené zařízení funguje správně.
Bliká oranžově Připojené zařízení se inicializuje.
Bliká červeně V připojeném zařízení se vyskytla

Stav

chyba. Požádejte o pomoc oddělení
podpory produktů společnosti Garmin.

Technické údaje

Technické údaje Měření

Rozměry (V׊×H) 170 x 90 x 50 mm (6,7 x 3,5 x 2 palce)
Hmotnost 196 g (6,9 unce)
Rozsah teplot Od -15 ° do 70 °C (od 5 ° do 158 °F)
Bezpečná vzdálenost od

kompasu
Vodotěsnost IPX7 (chrání proti ponoření do vody po

Příkon 0,85 W maximálně
Vstupní napětí NMEA 2000 od 9 do 16 V stejnosměrné
Číslo ekvivalentního

zatížení (LEN) NMEA 2000

Informace PGNNMEA 2000

Typ PGN Popis

Odesílání a příjem 059392 Potvrzení ISO

059904 Žádost ISO
060928 Vyžádání adresy ISO
126208 Funkce skupiny příkazu, žádosti a

129026 COG a SOG: Rychlá aktualizace
129029 Data pozice GNSS

10 cm (3,9 palce)

dobu 30 minut v hloubce 1 metr
(3 stopy))

4 (200 mA při 9 V stejnosměrné)

potvrzení

27

Upute za montažu uređaja GND™ 10

Ovaj uređaj omogućava povezivanje mrežnih uređaja Nexus s
NMEA 2000 mrežom. Kad je uređaj povezan s računalom
pomoću priloženog USB kabela, možete kalibrirati napredne
sonde za vjetar, kao što je gWind Race, pomoću softvera
NexusRace, a podatke sa sondi možete koristiti pomoću
programa kao što su Expedition i Adrena.

Važne informacije o sigurnosti

UPOZORENJE

U kutiji proizvoda potražite list Važni podaci o sigurnosti i
proizvodu koji sadrži upozorenja i druge važne informacije.

OPREZ

Tijekom bušenja, rezanja ili brušenja uvijek nosite zaštitne
naočale, štitnike za uši i masku protiv prašine.

OBAVIJEST

Pri bušenju ili rezanju uvijek provjerite što se nalazi s druge
strane površine.

Registriranje uređaja

Pomozite nam da vam ponudimo bolju uslugu ispunjavanjem
online registracije.

• Idite na http://my.garmin.com.

• Pospremite originalni račun ili fotokopiju na sigurno mjesto.

Preporuke za montažu

OBAVIJEST

Ovaj se uređaj treba montirati na lokaciji koja nije izložena
ekstremnim temperaturama ili uvjetima. Temperaturni raspon
ovog uređaja naveden je u specifikacijama proizvoda. Dulje
izlaganje temperatura izvan navedenog temperaturnog raspona,
tijekom skladištenja ili upotrebe, može uzrokovati kvar uređaja.
Jamstvo ne pokriva oštećenja od ekstremne temperature i
vezane posljedice.

dokumenta odaberite Priručnici na stranici proizvoda za vaš
uređaj na www.garmin.com.

Element Opis

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 uređaj
Garmin pomorski instrument
Prekidač za pokretanje motora ili drugi prekidač
NMEA 2000 kabel napajanja
NMEA 2000 spojni kabel
Izvor napajanja 12 V istosmjerne struje
NMEA 2000 blokada signala na kraju kabela ili povezni kabel
NMEA 2000 T-priključak

Preporuke za povezivanje uređaja Nexus

Mrežni uređaj Nexus morate priključiti na jedan od NEXUS
priključaka.

Kada odabirete lokaciju za montažu, uzmite u obzir sljedeće
preporuke.

• Kako magnetski kompas ne bi ometao uređaj, ne smijete ga
postaviti na lokaciju koja je magnetskom kompasu bliža od
sigurne udaljenosti od kompasa navedene u specifikacijama
proizvoda.

• Za montiranje uređaja na plovilu možete koristiti priložene
vijke. Ako priloženi vijci nisu prikladni za površinu za
montažu, odgovarajuću opremu morate kupiti zasebno.

Montaža uređaja

Odredite mjesto za montažu.

1

Koristeći uređaj kao šablonu, označite dva mjesta za uvodne

2

rupe na površini za montažu.
Pomoću svrdla veličine 3 mm (1/8 in.) izbušite uvodne rupe.

3

Pomoću priloženih vijaka pričvrstite uređaj na površinu za

4

montažu.

Preporuke za povezivanje

Preporuke za povezivanje uređaja NMEA 2000

Ovaj se uređaj povezuje s mrežom NMEA 2000 na plovilu s
ciljem dijeljenja informacija s priključenih uređaja Nexus mreže.

Ako niste upoznati s radom uređaja NMEA 2000, trebate
pročitati poglavlje “NMEA 2000 Osnove mreže” u priručniku
Tehnički dokument za NMEA 2000 proizvode. Za preuzimanje

Element Opis

À
Á

Â
Ã

Mrežni uređaj Nexus, kao što je gWind senzor
Priloženi kabel za stup za Nexus s priključkom za montažu

na terenu.
GND 10
NMEA 2000 spojni kabel

Povezivanje s računalom

Ako je uređaj povezan s računalom pomoću priloženog USB
kabela, moguća je kalibracija naprednih senzora, kao što je
gWind Race, pomoću NexusRace softvera. Možete koristiti i
podatke s priključenih sondi za vjetar s programima drugih
proizvođača, kao što su Expedition i Adrena.

Priloženi USB kabel priključite na USB priključak na uređaju.

1

28

Drugi kraj USB kabela priključite u slobodan USB priključak

2

na računalu.
LED indikator pored USB priključka treperi zeleno kad je

uređaj pravilno povezan s računalom.
Operacijski sustav Windows trebao bi automatski instalirati

odgovarajući upravljački program.
Ako se odgovarajući upravljački program ne instalira

3

automatski, preuzmite program na adresi www.garmin.com i
instalirajte ga.

Nakon što se uređaj pravilno poveže s računalom, preuzmite

4

softver NexusRace na adresi www.garmin.com i instalirajte
ga.

LED indikatori statusa

LED indikatori statusa nalaze se na oznaci proizvoda u blizini
priključaka i mogu pomoći u rješavanju problema.

Boja LED indikatora
sustava NMEA 2000 i
njihova aktivnost

isključen Nema napajanja putem NMEA 2000

svijetli crveno U tijeku je uključivanje uređaja.
treperi zeleno Uređaj pravilno radi.
treperi narančasto Softver uređaja se ažurira.
treperi crveno Došlo je do pogreške u rad uređaja.

Status

mreže.

Obratite se Garmin službi za korisničku
podršku.

Tip PGN Opis

128259 Brzina: Na vodi
130306 Podaci o vjetru
130310 Parametri okoliša
130311 Parametri okoliša
130312 Temperatura
130314 Trenutačni tlak
130316 Temperatura, prošireni raspon

Prijem 065240 ISO adresa naredbe

Boja LED indikatora za
NEXUS i USB i njihova
aktivnost

treperi zeleno Priključeni uređaj pravilno radi.
treperi narančasto U tijeku je inicijaliziranje priključenog

treperi crveno Došlo je do pogreške u radu priključenog

Status

uređaja.

uređaja. Obratite se Garmin službi za
korisničku podršku.

Specifikacije

Specifikacija Mjere

Dimenzije (V × Š × D) 170 x 90 x 50 mm (6,7 x 3.5 x 2 in.)
Težina 196 g (6.9 oz.)
Temperaturni raspon Od -15 ° do 70 °C (od 5 ° do 158 °F)
Sigurna udaljenost od

kompasa
Vodootpornost IPX7 (zaštićen od prodiranja vode na

Potrošnja energije maks. 0,85 W
NMEA 2000 ulazni napon Od 9 do 16 V DC
NMEA 2000 faktor jednakosti

opterećenja (LEN)

NMEA 2000 PGN – informacije

Tip PGN Opis

Odašiljanje i prijem 059392 ISO potvrda

059904 ISO zahtjev
060928 ISO upućivanje reklamacije
126208 Naredba, zahtjev i funkcija potvrđivanja

129026 COG i SOG: Brzo ažuriranje
129029 Podaci o GNSS položaju
129540 Vidljivi GNSS sateliti

Odašiljanje 126996 Podaci o proizvodu

127250 Smjer plovila

10 cm (3,9 in.)

dubini 1 m (3 ft.) tijekom 30 minuta)

4 (200 mA pri 9 V DC)

grupe

29

GND™ 10 安装说明

此设备连接 Nexus 网络设备与 NMEA 2000 网络。 当使用随附
的 USB 电缆将设备连接至计算机时，您可以使用 NexusRace 软
件校准高级风传感器（例如 gWind Race），并且您可以将来自传
感器的数据与 Expedition 及 Adrena 等程序配合使用。

重要安全信息

警告

请参阅产品包装盒中的 重要安全和产品信息指南，了解产品警告
和其他重要信息。

当心

在钻孔、切割或研磨时总是戴上防护眼镜、护耳用具和防尘面具。

注意

钻孔或切割时，始终检查表面反面的情况。

注册设备

立即完成我们的在线注册，帮助我们更好地为您提供支持。

• 转至 http://my.garmin.com。

• 将原始销售收据或其复印件保存在安全位置。

安装注意事项

注意

应该将此设备安装在不处于极端温度或条件下的位置中。 此设备
的温度范围在产品规格中列出。 如果长时间处于超过指定温度范
围的温度下，对于存放和操作两种情况，都可能导致设备发生故
障。 极端温度导致的损坏和相关后果不在保修服务范围内。

选择安装位置时，请遵循以下注意事项。

• 为避免干扰磁罗盘，设备与罗盘的距离不应小于产品规格中列
出的罗盘安全距离值。

• 您可以使用随附的螺丝将设备安装在船只上。 如果随附的螺
丝不适合安装表面，则必须单独购买适合的硬件。

安装设备

确定安装位置。

1

使用设备作为模板，在安装表面标记两个定位孔的位置。

2

使用 1/8 英寸（3 毫米）钻头钻定位孔。

3

使用随附的螺丝将设备安装至安装表面。

4

连接注意事项

项目 说明

À
Á
Â
Ã
Ä
Å
Æ
Ç

GND 10 设备
Garmin 船用仪器
点火器或内联开关
NMEA 2000 电源线
NMEA 2000 分支电缆
12 Vdc 电源
NMEA 2000 端接器或主干电缆
NMEA 2000 T 型连接器

Nexus 连接注意事项

您必须将 Nexus 网络设备连接至其中一个 NEXUS 端口。

NMEA 2000 连接注意事项

此设备连接至船只上的 NMEA 2000 网络，以共享来自已连接的
Nexus 网络设备的信息。

如果您不熟悉 NMEA 2000，应阅读“NMEA 2000 网络基础”一章

（可见于 NMEA 2000 产品的技术参考）。 要下载该文档，请在

www.garmin.com 上选择设备产品页面上的 手册。

30

项目 说明

Nexus 网络设备，例如 gWind 传感器

À

随附的含有可现场安装接头的 Nexus 桅杆电缆。

Á

GND 10

Â

NMEA 2000 分支电缆

Ã

连接至计算机

当使用随附的 USB 电缆将设备连接至计算机时，您可以使用
NexusRace 软件校准高级传感器（例如 gWind Race）。 您还可以
将来自连接的风传感器的数据与第三方航海程序（例如
Expedition）及 Adrena 等配合使用。

将随附的 USB 电缆连接至设备上的 USB 端口。

1

将 USB 电缆的另一端连接至计算机上的空闲 USB 端口。

2

当设备正确连接至计算机后， USB 端口附近的 LED 会呈绿色
闪烁。

Windows 操作系统应会自动安装正确的驱动程序。
如果未自动安装正确的驱动程序，请从 www.garmin.com 下载

3

驱动程序并进行安装。

设备正确连接至至计算机后，请从 www.garmin.com 下载

4

NexusRace 软件并进行安装。

状态 LED

状态 LED 位于端口附近的产品标牌上，可帮助排除问题。

NMEA 2000 状态 LED 颜
色与活动

熄灭 NMEA 2000 网络上无电源。
红色长亮 设备正在开启。
绿色闪烁 设备正在正常工作。
橙色闪烁 正在更新设备软件。
红色闪烁 设备发生错误。 请联系 Garmin 产品支持

状态

以获得帮助。

NEXUS 和 USB 状态
LED 颜色与活动

绿色闪烁 已连接的设备正在正常工作。
橙色闪烁 已连接的设备正在初始化。
红色闪烁 已连接的设备发生错误。 请联系 Garmin 产

状态

品支持以获得帮助。

规格

规格 测量

尺寸（高×宽×深） 170 x 90 x 50 毫米（6.7 x 3.5 x 2 英寸）
重量 196 克（6.9 盎司）
温度范围 从 -15°到 70°C（从 5° 到 158°F）
罗盘安全距离 10 厘米（3.9 英寸）
防水等级 IPX7（在 1 米（3 英尺）深度处可防水

功耗 最大 0.85 W
NMEA 2000 输入电压 9 至 16 Vdc
NMEA 2000 等效载荷数 (LEN) 4（200 mA，在 9 Vdc 时）

NMEA 2000 PGN 信息

类型 PGN 说明

传输和接收 059392 ISO 确认

059904 ISO 请求
060928 ISO 地址要求
126208 命令、请求和确认组函数
129026 COG 和 SOG：快速更新
129029 GNSS 位置数据
129540 视图中的 GNSS 卫星

传输 126996 产品信息

127250 船只航向
128259 速度：已参照水
130306 风力数据
130310 环境参数
130311 环境参数
130312 温度
130314 实际压力
130316 温度、扩展范围

接收 065240 ISO 命令地址

30 分钟）

31

© 2014 Garmin Ltd. or its subsidiaries www.garmin.com/support
