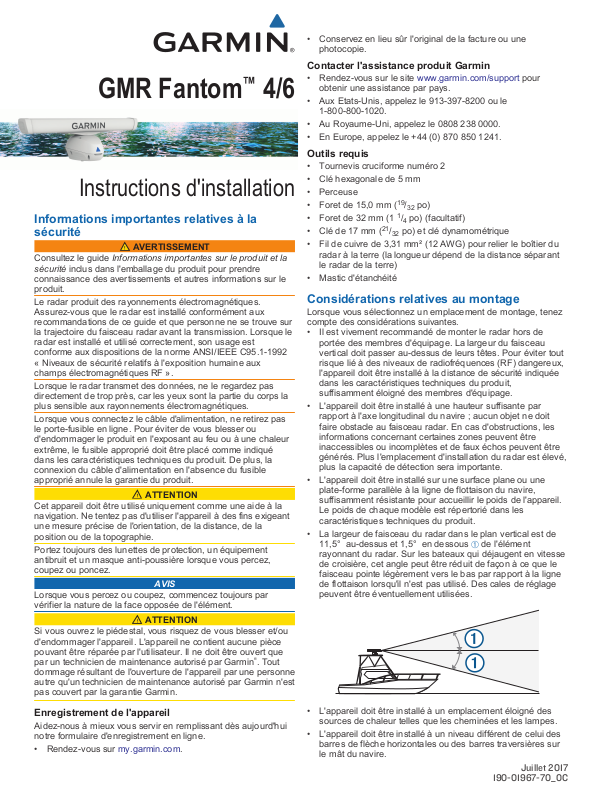

GMR Fantom™ 4/6
Instructions d'installation

Informations importantes relatives à la sécurité

AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations sur le produit.
Le radar produit des rayonnements électromagnétiques. Assurez-vous que le radar est installé conformément aux recommandations de ce guide et que personne ne se trouve sur la trajectoire du faisceau radar avant la transmission. Lorsque le radar est installé et utilisé correctement, son usage est conforme aux dispositions de la norme ANSI/IEEE C95.1-1992 « Niveaux de sécurité relatifs à l'exposition humaine aux champs électromagnétiques RF ».
Lorsque le radar transmet des données, ne le regardez pas directement de trop près, car les yeux sont la partie du corps la plus sensible aux rayonnements électromagnétiques.
Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annule la garantie du produit.
ATTENTION
Cet appareil doit être utilisé uniquement comme une aide à la navigation. Ne tentez pas d'utiliser l'appareil à des fins exigeant une mesure précise de l'orientation, de la distance, de la position ou de la topographie.
Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.
AVIS
Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément.
ATTENTION
Si vous ouvrez le piédestal, vous risquez de vous blesser et/ou d'endommager l'appareil. L'appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Il ne doit être ouvert que par un technicien de maintenance autorisé par Garmin®. Tout dommage résultant de l'ouverture de l'appareil par une personne autre qu'un technicien de maintenance autorisé par Garmin n'est pas couvert par la garantie Garmin.
• Conservez en lieu sûr l'original de la facture ou une photocopie.

Contacter l'assistance produit Garmin

• Rendez-vous sur le site www.garmin.com/support pour obtenir une assistance par pays.
• Aux Etats-Unis, appelez le 913-397-8200 ou le 1-800-800-1020.
• Au Royaume-Uni, appelez le 0808 238 0000.
• En Europe, appelez le +44 (0) 870 850 1241.

Outils requis

• Tournevis cruciforme numéro 2
• Clé hexagonale de 5 mm
• Perceuse
• Foret de 15,0 mm (19/32 po)
• Foret de 32 mm (1 1/4 po) (facultatif)
• Clé de 17 mm (21/32 po) et clé dynamométrique
• Fil de cuivre de 3,31 mm² (12 AWG) pour relier le boîtier du radar à la terre (la longueur dépend de la distance séparant le radar de la terre)
• Mastic d'étanchéité

Considérations relatives au montage

Lorsque vous sélectionnez un emplacement de montage, tenez compte des considérations suivantes.
• Il est vivement recommandé de monter le radar hors de portée des membres d'équipage. La largeur du faisceau vertical doit passer au-dessus de leurs têtes. Pour éviter tout risque lié à des niveaux de radiofréquences (RF) dangereux, l'appareil doit être installé à la distance de sécurité indiquée dans les caractéristiques techniques du produit, suffisamment éloigné des membres d'équipage.
• L'appareil doit être installé à une hauteur suffisante par rapport à l'axe longitudinal du navire ; aucun objet ne doit faire obstacle au faisceau radar. En cas d'obstructions, les informations concernant certaines zones peuvent être inaccessibles ou incomplètes et de faux échos peuvent être générés. Plus l'emplacement d'installation du radar est élevé, plus la capacité de détection sera importante.
• L'appareil doit être installé sur une surface plane ou une plate-forme parallèle à la ligne de flottaison du navire, suffisamment résistante pour accueillir le poids de l'appareil. Le poids de chaque modèle est répertorié dans les caractéristiques techniques du produit.
• La largeur de faisceau du radar dans le plan vertical est de 11,5° au-dessus et 1,5° en dessous À de l'élément rayonnant du radar. Sur les bateaux qui déjaugent en vitesse de croisière, cet angle peut être réduit de façon à ce que le faisceau pointe légèrement vers le bas par rapport à la ligne de flottaison lorsqu'il n'est pas utilisé. Des cales de réglage peuvent être éventuellement utilisées.

Enregistrement de l'appareil

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne.
• Rendez-vous sur my.garmin.com.
• L'appareil doit être installé à un emplacement éloigné des sources de chaleur telles que les cheminées et les lampes.
• L'appareil doit être installé à un niveau différent de celui des barres de flèche horizontales ou des barres traversières sur le mât du navire.
Juillet 2017
190-01967-70_0C
• Pour éviter toute interférence avec un compas magnétique, l'appareil doit être installé à la distance de sécurité au compas indiquée dans les caractéristiques techniques du produit.
• Les autres composants électroniques et câbles doivent être installés à plus de 2 m (6,5 pi) de la trajectoire du faisceau radar.
• Les antennes GPS doivent être placées au-dessus ou en dessous de la trajectoire du faisceau radar.
• L'appareil doit être installé à au moins 1 m (40 po) de tout équipement de transmission.
• L'appareil doit être installé à au moins 1 m (40 po) de câbles transportant des signaux radio tels que des radios, câbles et antennes VHF.
• L'appareil doit être installé à au moins 2 m (6,5 pi) de radios à bande latérale unique.

Procédure d'installation

Préparation de la surface de montage du radar

Avant d'installer le radar, vous devez choisir un emplacement de montage adapté (Considérations relatives au montage, page 1).
Fixez le gabarit de montage fourni au niveau de
1
l'emplacement de montage de votre choix, parallèlement à l'axe proue-poupe, comme indiqué sur le gabarit.
Percez les trous de montage à l'aide du foret de 15 mm
2
(19/32 po). Si vous devez faire passer les câbles réseau à travers la
3
surface de montage, choisissez un endroit sur le canal central indiqué sur le gabarit, percez un trou de passage pour les câbles à l'aide d'un foret de 32 mm (11/4 po) et acheminez les câbles à travers la surface (facultatif) (Considérations
relatives aux câbles, page 2).
Retirez le gabarit de montage de la surface.
4

Montage du radar

Avant de fixer le radar, vous devez choisir un emplacement (Considérations relatives au montage, page 1) et préparer la surface de montage (Préparation de la surface de montage du
radar, page 2).
Sous la surface de montage, placez les rondelles hautes
1
dans les trous que vous avez percés lors de la préparation de la surface de montage.
Placez le radar sur la surface de montage, en alignant les
2
trous à la base du radar sur les trous dotés de rondelles hautes.
Appliquez le lubrifiant Petrolatum Primer sur les filetages des
3
quatre tiges filetées Insérez les tiges filetées Á à travers la surface de montage et
4
la base du radar, puis fixez-les à l'aide d'une clé hexagonale de 5 mm.
Pour éviter d'endommager le piédestal, arrêtez de serrer les tiges filetées lorsque vous commencez à forcer.
À
Positionnez les rondelles plates Â, les rondelles-freins à et
5
les écrous hexagonaux Ä sur les tiges filetées. Serrez les écrous hexagonaux à un couple de serrage de
6
14,7 Nm (11 lbf-pi.) pour fixer solidement le radar à la surface de montage, sans les endommager.

Installation de l'antenne

Avant d'installer l'antenne sur le radar, vous devez fixer solidement le piédestal (Montage du radar, page 2).
Retirez le capot de protection du guide d'ondes situé au
1
sommet du piédestal À.
Alignez le guide d'ondes du piédestal avec la prise située au
2
bas de l'antenne Á, puis faites glisser l'antenne dans le piédestal.
Fixez l'antenne au piédestal en serrant les écrous
3
hexagonaux sous l'antenne. Serrez les écrous hexagonaux à un couple de serrage de
4
7,9 Nm (6 lbf-pi.) pour fixer l'antenne au piédestal, sans les endommager.

Considérations relatives aux câbles

Il peut être nécessaire de percer des trous de 32 mm (11/4 po) pour acheminer les câbles d'alimentation ou réseau.
• Si vous devez faire passer le câble d'alimentation et le câble réseau par le même trou, commencez par le câble d'alimentation.
• Une fois les câbles installés, vous devez colmater le trou avec du mastic d'étanchéité pour vous assurer que l'eau ne s'infiltre pas.
Si vous devez percer le trou dans un endroit visible, vous pouvez acheter des passe-câbles décoratifs auprès de Garmin ou d'un revendeur Garmin (facultatif).
• Si besoin, le passe-câble peut être élargi pour vous permettre d'acheminer les câbles d'alimentation et réseau dans le même trou.
• Ce passe-câble facultatif NE permet PAS de rendre l'assemblage étanche. Une fois les câbles installés, vous devez appliquer du mastic d'étanchéité au passe-câble pour vous assurer que l'eau ne s'infiltre pas.
Lors de l'installation des câbles d'alimentation et réseau, observez les recommandations qui suivent.
• Il n'est pas recommandé de couper le câble Garmin Marine Network, mais un kit d'installation est disponible à la vente auprès de Garmin ou d'un revendeur Garmin si cette opération s'avère indispensable.
• Pour optimiser la sécurité, vous devez utiliser des colliers de serrage, des fixations et du mastic d'étanchéité appropriés pour positionner correctement le câble tout au long de son cheminement et s'il doit traverser une cloison ou le pont.
• Les câbles ne doivent pas être acheminés à proximité d'objets mobiles et de sources de chaleur, par des portes ou à fond de cale.
• Pour éviter les interférences avec d'autres appareils, n'installez pas les câbles d'alimentation et réseau à proximité
2
