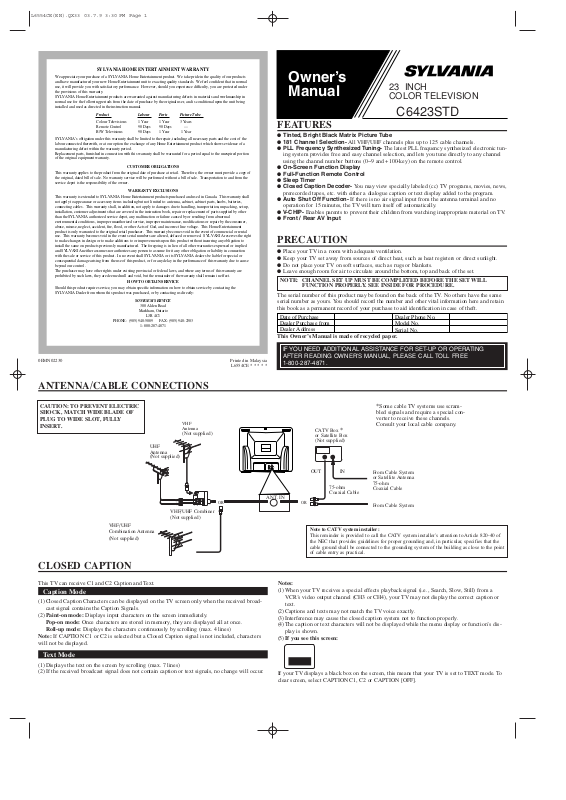

Funai C6423STD User Manual

Date of Purchase Dealer Purchase from Dealer Address

Dealer Phone No. Model No. Serial No.

ANT.IN

Owner’s

SYLVANIA HOME ENTERTAINMENT WARRANTY

We appreciate your purchase of a SYLVANIA Home Entertainment product. We take pride in the quality of our products and have manufactured your new Home Entertainment unit to exacting quality standards. We feel confident that in normal use, it will provide you with satisfactory performance. However, should you experience difficulty, you are protected under the provisions of this warranty. SYLVANIA Home Entertainment products are warranted against manufacturing defects in materials and workmanship in normal use for the following periods from the date of purchase by the original user, and is conditional upon the unit being installed and used as directed in the instruction manual.

Product Labour Parts Picture Tube

Colour Televisions 1 Year 1 Year 3 Years Remote Control 90 Days 90 Days — B/W Televisions 90 Days 1 Year 1 Year

SYLVANIA’s obligation under this warranty shall be limited to the repair, including all necessary parts and the cost of the labour connected therewith, or at our option the exchange of any Home Entertainment product which shows evidence of a manufacturing defect within the warranty period. Replacement parts, furnished in connection with this warranty shall be warranted for a period equal to the unexpired portion of the original equipment warranty.

CUSTOMER OBLIGATIONS

This warranty applies to the product from the original date of purchase at retail. Therefore, the owner must provide a copy of the original, dated bill of sale. No warranty service will be performed without a bill of sale. Transportation to and from the service depot is the responsibility of the owner.

WARRANTY EXCLUSIONS

This warranty is extended to SYLVANIA Home Entertainment products purchased and used in Canada. This warranty shall not apply to appearance or accessory items including but not limited to: antenna, cabinet, cabinet parts, knobs, batteries, connecting cables. This warranty shall, in addition, not apply to damages due to handling, transportation, unpacking, set-up, installation, customer adjustments that are covered in the instruction book, repair or replacement of parts supplied by other than the SYLVANIA authorized service depot, any malfunction or failure caused by or resulting from abnormal environmental conditions, improper unauthorized service, improper maintenance, modifications or repair by the consumer, abuse, misuse, neglect, accident, fire, flood, or other Acts of God, and incorrect line voltage. This Home Entertainment product is only warranted to the original retail purchaser. This warranty becomes void in the event of commercial or rental use. This warranty becomes void in the event serial numbers are altered, defaced or removed. SYLVANIA reserves the right to make changes in design or to make additions to or improvements upon this product without incurring any obligation to install the same on products previously manufactured. The foregoing is in lieu of all other warranties expressed or implied and SYLVANIA neither assumes nor authorizes any person to assume for it any other obligation or liability in connection with the sale or service of this product. In no event shall SYLVANIA or its SYLVANIA dealers be liable for special or consequential damage arising from the use of this product, or for any delay in the performance of this warranty due to cause beyond our control. The purchaser may have other rights under existing provincial or federal laws, and where any terms of this warranty are prohibited by such laws, they are deemed null and void, but the remainder of the warranty shall remain in effect.

HOW TO OBTAIN SERVICE

Should this product require service, you may obtain specific information on how to obtain service by contacting the SYLVANIA Dealer from whom this product was purchased, or by contacting us directly:

SONIGEM SERVICE

300 Alden Road

Markham, Ontario

L3R 4C1

PHONE: (905) 940-5089 FAX: (905) 940-2303

1-800-287-4871

Manual

FEATURES

● Tinted, Bright Black Matrix Picture Tube

● 181 Channel Selection- All VHF/UHF channels plus up to 125 cable channels.

● PLL Frequency Synthesized Tuning- The latest PLL frequency synthesized electronic tun-

ing system provides free and easy channel selection, and lets you tune directly to any channel using the channel number buttons (0~9 and +100-key) on the remote control.

● On-Screen Function Display

● Full-Function Remote Control

● Sleep Timer

● Closed Caption Decoder- You may view specially labeled (cc) TV programs, movies, news,

prerecorded tapes, etc. with either a dialogue caption or text display added to the program.

● Auto Shut Off Function- If there is no air signal input from the antenna terminal and no

operation for 15 minutes, the TV will turn itself off automatically.

● V-CHIP- Enables parents to prevent their children from watching inappropriate material on TV.

● Front / Rear AV Input

PRECAUTION

● Place your TV in a room with adequate ventilation.

● Keep your TV set away from sources of direct heat, such as heat registers or direct sunlight.

● Do not place your TV on soft surfaces, such as rugs or blankets.

● Leave enough room for air to circulate around the bottom, top and back of the set.

NOTE: CHANNEL SET UP MUST BE COMPLETED BEFORE THE SET WILL

FUNCTION PROPERLY. SEE INSIDE FOR PROCEDURE.

The serial number of this product may be found on the back of the TV. No others have the same serial number as yours. You should record the number and other vital information here and retain this book as a permanent record of your purchase to aid identification in case of theft.

23 INCH COLOR TELEVISION

C6423STD

0EMN02230 Printed in Malaysia

L6554CE * * * * *

ANTENNA/CABLE CONNECTIONS

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

CLOSED CAPTION

This TV can receive C1 and C2 Caption and Text.

Caption Mode

(1)Closed Caption Characters can be displayed on the TV screen only when the received broad-

cast signal contains the Caption Signals.

(2)Paint-on mode: Displays input characters on the screen immediately.

Pop-on mode: Once characters are stored in memory, they are displayed all at once. Roll-up mode: Displays the characters continuously by scrolling (max. 4 lines)

Note: If CAPTION C1 or C2 is selected but a Closed Caption signal is not included, characters

will not be displayed.

Text Mode

(1)Displays the text on the screen by scrolling (max. 7 lines) (2)If the received broadcast signal does not contain caption or text signals, no change will occur.

UHF Antenna (Not supplied)

VHF/UHF Combination Antenna (Not supplied)

VHF Antenna

(Not supplied)

VHF/UHF Combiner (Not supplied)

OR OR

This Owner’s Manual is made of recycled paper.

IF YOU NEED ADDITIONAL ASSISTANCE FOR SET-UP OR OPERATING AFTER READING OWNER’S MANUAL, PLEASE CALL TOLL FREE 1-800-287-4871.

*Some cable TV systems use scram-

bled signals and require a special converter to receive these channels. Consult your local cable company.

From Cable System or Satellite Antenna 75-ohm Coaxial Cable

From Cable System

ANT. IN

CATV Box or Satellite Box (Not supplied)

OUT

Note to CATV system installer:

This reminder is provided to call the CATV system installer's attention to Article 820-40 of the NEC that provides guidelines for proper grounding and, in particular, specifies that the cable ground shall be connected to the grounding system of the building as close to the point of cable entry as practical.

75-ohm Coaxial Cable

Notes:

(1)When your TV receives a special effects playback signal (i.e., Search, Slow, Still) from a

VCR’s video output channel (CH3 or CH4), your TV may not display the correct caption or

text. (2)Captions and texts may not match the TV voice exactly. (3)Interference may cause the closed caption system not to function properly. (4)The caption or text characters will not be displayed while the menu display or function’s dis-

play is shown. (5)If you see this screen:

If your TV displays a black box on the screen, this means that your TV is set to TEXT mode. To clear screen, select CAPTION C1, C2 or CAPTION [OFF].

WARNING

PORTABLE CART WARNING

S3126A

FIGURE A

EXAMPLE OF ANTENNA GROUNDING AS PER

NATIONAL ELECTRICAL CODE

ELECTRIC SERVICE EQUIPMENT

GROUND CLAMP

NEC - NATIONAL ELECTRICAL CODE POWER SERVICE GROUNDING

ELECTRODE SYSTEM (NEC ART 250, PART H)

S2898A

GROUND CLAMPS

GROUNDING CONDUCTORS (NEC SECTION 810-21)

ANTENNA DISCHARGE UNIT (NEC SECTION 810-20)

ANTENNA LEAD IN WIRE

HEADPHONE L - AUDIO - RVIDEO

MENU POWER

123 4 5

6789

VOLUME CHANNEL

AUDIO

VIDEO

1643217

ANT.IN

POWER

123

456

789

0 +100

DISPLAY

VOL

SLEEP

CHANNEL

RETURN

MUTE

GAME

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The important note is located on the rear of the cabinet.

CAUTION

THIS SYMBOL INDICATES THAT DANGEROUS VOLTAGE CONSTI-TUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THIS UNIT.

THIS SYMBOL INDICATES THAT THERE ARE IMPORTANT OPERATING AND MAINTENANCE INSTRUCTIONS IN THE LITERATURE ACCOMPANY-ING THE APPLIANCE.

IMPORTANT SAFEGUARDS

1. Read instructions-All the safety and operating instructions should be read before the appliance is operated.

2. Retain Instructions-The safety and operating instructions should be retained for future reference.

3. Heed Warnings-All warnings on the appliance and in the operating instructions should be adhered to.

4. Follow Instructions-All operating and use instructions should be followed.

5. Cleaning-Unplug TV from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning. EXCEPTION: A product that is meant for uninterrupted service and, that for some specific reason, such as the possibility of the loss of an authorization code for a CATV converter, is not intended to be unplugged by the user for cleaning or any other purpose, may exclude the reference to unplugging the appliance in the cleaning description otherwise required in item 5.

6. Attachments-Do not use attachments not recommended by the TV manufacturer as they may cause hazards.

7. Water and Moisture-Do not use this TV near water, for example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool, and the like.

8. Accessories-Do not place this TV on an unstable cart, stand, tripod, bracket, or table. The TV may fall, causing serious injury to someone, and serious damage to the appliance. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the TV. Any mounting of the appliance should follow the manufacturer’s instructions and should use a mounting accessory recommended

by the manufacturer. An appliance and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the appliance and cart combination to overturn.

9. Ventilation-Slots and openings in the cabinet and the back or bottom are provided for ventilation and to ensure reliable operation of the TV and to protect it from overheating, these openings must not be blocked or covered. The openings should never be blocked by placing the TV on a bed, sofa, rug, or other similar surface. This TV should never be placed near or over a radiator or heat register. This TV should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer’s instructions have been adhered to .

10. Power Sources-This TV should be operated only from the type of power source indicated on the marking label. If you are not sure of the type of power supply to your home, consult your appliance dealer or local power company. For TVs intended to operate from battery power, or other sources, refer to the operating instructions.

11. Grounding or Polarization-This TV is equipped with a polarized alternating-current line plug(a plug having one blade wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should still fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

12. Power-Cord Protection-Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience receptacles, and the point where they exit from the appliance.

13. Outdoor Antenna grounding-If an outside antenna or cable system is connected to the TV, be sure the antenna or cable system is grounded so as to provide some protection against voltage surges and built-up static charges. Article 810 of the National Electrical Code, ANSI/NFPA No. 70, provides information with respect to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna-discharge unit, connection to grounding electrodes, and requirements for the grounding electrode. (Fig. A)

14. Lightning-For added protection for this TV receiver during a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the TV due to lightning and power-line surges.

15. Power Lines-An outside antenna system should not be located in the vicinity of overhead power lines or other electric light of power circuits, or where it can fall into such power lines or circuits. When installing an outside antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with them might be fatal.

16. Overloading-Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock.

17. Object and Liquid Entry-Never push objects of any kind into this TV through openings as they may touch dangerous voltage points or short out parts that could result in a fire or electric shock. Never spill liquid of any kind on the TV.

18. Servicing-Do not attempt to service this TV yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.

19. Damage Requiring Service-Unplug this TV from the wall outlet and refer servicing to qualified service personnel under the following conditions:

a. When the power supply cord or plug is damaged or

frayed.

b. If liquid has been spilled, or objects have fallen into

the TV.

c. If the TV has been exposed to rain or water. d. If the TV does not operate normally by following the

operating instructions. Adjust only those controls that are covered by the operating instructions, as improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the TV to its normal operation.

e. If the TV has been dropped or damaged in any way. f. When the TV exhibits a distinct change in perfor-

mance-this indicates a need for service.

20. Replacement Parts-When replacement parts are required, be sure the service technician uses replacement parts specified by the manufacturer that have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, injury to persons or other hazards.

21. Safety Check-Upon completion of any service or repairs to this TV, ask the service technician to perform routine safety checks to determine that the TV is in proper operating condition.

22. Heat-This TV product should be situated away from heat sources such as radiators, heat registers, stoves, or other products (including amplifiers) that produce heat.

OPERATING CONTROLS AND FUNCTIONS

- FRONT PANEL - - REAR PANEL -

- REMOTE CONTROL -

1. HEADPHONE jack- To connect head-

phone (not supplied) for personal listening.

2. VIDEO (in) jack- Connect to the video

output jack of a video camera or VCR.

3. AUDIO L (in) jack- Connect to the left

channel audio output jack of a video camera or VCR. NOTE: The rear-panel AUDIO L (IN) jack is for mono input. The sound is heard from both speakers. Use this jack for monaural audio equipment to be hooked up.

4. AUDIO R (in) jack- Connect to the right

channel audio output jack of a video camera or VCR.

5. MENU button- Press to display the menu

on the TV screen. VOLUME ▲/▼ buttons- Press to control

6. the volume level. Press to determine the setting mode from the menu on the TV screen. (only the VOL ▲ button) Press to select or adjust from a particular menu. (for example: Language Selection, Channel Presetting, Closed Caption Selection, Picture Adjustment, V-CHIP Set Up)

7. CHANNEL ▲/▼ buttons- Press to select memorized channel. NOTE:You MUST PRESET channels BEFORE using CHANNEL

▲/▼ buttons.

(See CHANNEL PRESETTING) Press to select the setting mode from the menu on the TV screen. Press to select item you want to adjust in the picture control mode.

8. POWER button- Press to turn the TV ON and OFF.

9. Infrared Sensor Window- Receives the

infrared control signals from the remote control unit.

10.MUTE button- Press the MUTE button to

turn off the sound portion of the TV program. (Volume level display turns LIGHT RED from LIGHT BLUE.) Press the MUTE button again or press the VOL(ume) ▲ or ▼ button to restore sound.

11. CHANNEL RETURN button- Press this

button to go back to the previously viewed channel. For example, pressing the CHANNEL RETURN button once will change channel display from CH 3 (present channel) to CH 10 (previously viewed channel), and pressing it a second time will return from CH 10 to CH 3.

12.DISPLAY button- Press to display the

channel number on the screen. If you press it again, the channel number will disappear.

13.SLEEP button- Press the SLEEP button to

display the sleep timer and start the function. The shut off time can be determined by the number of times you press the button. (0, 10, 20, 30,..90, 0 minutes)

14.GAME button- Press to set the Game

mode and external input mode at the same time. Press the GAME button again to exit this mode.

15.CHANNEL NUMBER buttons- Press

two digits to directly access the desired channel. Remember to press a "0" before a single digit channel. +100 button- Press to select cable channels higher than 99.

ANT(enna). IN jack- Connect to an antenna,

16. cable system, or satellite system.

17.AC cord- Connect to a standard AC outlet (120V/60Hz). NOTE: Unwrap the AC cord completely from the backcover before plugging the cord into an AC outlet.

EXTERNAL INPUT MODE

When using an external input signal (VCR or camcorder), connect the player’s audio/video output cables to the AUDIO IN/ VIDEO IN jacks of your TV. Then press the GAME button. For details, see “USING THE GAME BUTTON” in PICTURE ADJUSTMENT section.

PREPARATION FOR USE

SLEEP 10

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ C1]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ C2]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ T1]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ T2]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

ADD/DELETE AUTO MEMO STEREO [ON]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

ADD/DELETE AUTO MEMO STEREO [OFF]

ADD/DELETE AUTO MEMO STEREO [ON]

[-]

GAME MODE

[+]

OFF ON

[-]

BRIGHT

[+]

[-]

CONTRAST

[+] [-]

COLOR

[+] [-]

TINT

[+]

[-]

SHARPNESS

[+]

INSTALLING THE BATTERIES

1) Slide the battery compartment cover on the remote unit.

2) Insert 2 "AA" penlight batteries into battery compartment in the direction as indicated by the polarity (+ / -) markings. Batteries installed with incorrect polarity may damage the remote unit.

3) Replace the cover.

LANGUAGE SELECTION

If you want to change the language of the on-screen menu, follow the procedure below.

1) Connect the power cord to a standard AC outlet.

Note: If some digits appear in the corner of the screen, press the POWER button without unplugging the power cord.

2) Press the POWER button to turn on the TV.

3) Press the MENU button so that the menu display appears on the TV screen.

4) Press the CH(annel)

▲ or ▼ button to point to "[ENGLISH]".

5) Select "ENGLISH" or "FRANÇAIS" = French by using the VOL(ume) ▲ or ▼ button.

6) Press the MENU button to exit the menu.

CHANNEL PRESETTING

NOTE:You MUST PRESET channels BEFORE using CHANNEL ▲ or ▼ button.

To preset a channel or to change a preset channel, follow the procedure below.

1) Press the POWER button to turn on the TV.

2) Press the MENU button so that the menu display appears on the TV screen.

3) Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

4) Press the CH(annel) ▲ or ▼ button to point to "AUTO MEMO". Then, press the VOL(ume) ▲ button.

The tuner scans and memorizes all active channels in your area.

● The TV distinguishes between standard TV channels and cable channels.

● When AUTO MEMO action is completed, the lowest memorized channel reappears on the

screen.

● When you press the CH(annel) ▲ or ▼ button after selecting AUTO MEMO,

the tuner will stop at the memorized channels only.

● The TV may recognize TV channels to be CATV channels by the receiving conditions. In this

case, try AUTO MEMO action again in the fine receiving conditions.

[ADD/DELETE FUNCTION]

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) Then, press the VOL(ume)

▲ or ▼ button to point to "CHANNEL SET".

▲ button.

3) Press the VOL(ume) ▲ button so that "ADD/DELETE" is selected.

4) Use the CH(annel)

▲ or ▼ button to select the channel you wish to put

into memory or to erase from memory. Note: The display will return to the screen in about 10 seconds. Perform "ADD/DELETE" function while this display appears on the screen.

● Press the VOL(ume) ▲ or ▼ button to light up the channel number

in LIGHT BLUE if you wish to add the channel into memory.

● Press the VOL(ume) ▲ or ▼ button to light up the channel number

in LIGHT RED if you wish to erase the channel from memory.

5) Press the MENU button to exit the menu.

STEREO SOUND SYSTEM

This function is suppresses noise, restores the dynamic range and electronically expands the stereo signal to create a more spacious sound effect.

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

3) Press the CH(annel) ▲ or ▼ button so that "STEREO" is selected.

4) Press the VOL(ume) ▲ or ▼ button to select the stereo mode on or off. Stereo sound is effective when the "STEREO" is on.

RESUME FUNCTION

If the power fails or is disconnected while the TV is powered on, the TV will turn on automatically when the power resumes.

OPERATIONS

WATCHING A TV PROGRAM

1) Press the POWER button to turn on the TV.

2) Select the desired channel with the CH(annel) ▲ or ▼ button.

3) Adjust the volume to the desired listening level using the VOL(ume) ▲ or ▼ button.

4) Adjust picture controls for a natural looking image. (See "PICTURE ADJUSTMENT".)

SETTING THE SLEEP TIMER

The sleep timer function enables you to shut off the power without pressing the POWER button after a desired time period.

1) Press the POWER button to turn on the TV and press the SLEEP button on the remote control .

2) You may change the sleep time by pressing the SLEEP button on the remote control repeatedly. The timer is set up to 90 minutes, 10 minutes each time the SLEEP button is pushed. (The timer display counts up and sleep timer will be displayed on the screen when you press the SLEEP button on remote control.) Note: When you disconnect the unit from the AC outlet, or if you have a power failure, the sleep time will be lost.

CLOSED CAPTION SELECTION

You may view specially labeled (cc) TV programs, movies, news, prerecorded tapes, etc. with either a dialogue caption or text display added to the program.

: Press the VOL(ume) ▲ or ▼ button.

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "CAPTION".

3) Press the VOL(ume) ▲ or ▼ button to select the mode you wish.

4) When done, press the MENU button to exit the menu.

To cancel the sleep timer:

Press the SLEEP button repeatedly until "SLEEP 0" is displayed.

PICTURE ADJUSTMENT

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the VOL(ume) ▲ button so that "PICTURE" is selected.

3) Select the feature you wish to adjust with the CH(annel) ▲ or ▼ button and adjust it with the VOL(ume) ▲ or ▼ button.

GAME MODE

Set to the most suitable position for TV GAME.

[+] : ON [-] : OFF

BRIGHT

Adjust until the darkest parts of the picture are as bright as you prefer.

[+] : increase brightness [-] : decrease brightness

CONTRAST

Adjust to increase or decrease contrast.

[+] : increase contrast [-] : decrease contrast

COLOR

Adjust to be brilliant or pale color.

[+] : be brilliant color [ - ] : be pale color

TINT

Adjust to obtain natural skin tones.

[+] : greenish tone [ - ] : reddish tone

SHARPNESS

Adjust to detail in the picture.

[+]:increase sharpness [-]:decrease sharpness

Notes:

●

“+” is achieved by pressing the VOL(ume)

▲ button and “-” by pressing the VOL(ume) ▼ button.

●

In the above steps, the picture adjustment display will disappear from the TV screen

automatically after about 10 seconds if you do not press any buttons. Press the MENU and VOL(ume) ▲ button so that "PICTURE" is selected. Then, press the CH(annel) ▲ or ▼ button repeatedly until the display returns to the screen.

●

If you adjust any picture control after you set the Game mode to [ON], the Game mode is set to [OFF] automatically.

[USING THE GAME BUTTON]

You may also set the Game mode and external input mode at the same time by pressing the GAME button on the remote control. “GAME” appears on the TV screen.

●

To exit the Game mode and external input mode, press the GAME button on the remote control again.

●

To cancel the Game mode only, adjust the picture control. In this case, “VIDEO” instead of “GAME” appears on the TV screen.

●

If you press the GAME button when the TV is off, the TV turns on and will be in the Game mode and external input mode automatically.

: Press the CH(annel) ▲ or ▼ button.

OPERATIONS (Continued)

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

G [VIEW] PG

[VIEW]

PG-13

[VIEW]

[BLOCK]

NC-17

[BLOCK]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

TV-Y

[VIEW]

TV-Y7 ( )

[VIEW]

TV-G

[VIEW]

TV-PG

( ) [VIEW]

TV-14

( ) [VIEW]

TV-MA ( )

[VIEW]

TV-Y7

[BLOCK]

TV-PG

[BLOCK]

TV-Y

[VIEW]

TV-Y7 (

) [VIEW]

TV-G

[BLOCK]

TV-PG

(DLSV) [BLOCK]

TV-14

(DLSV) [BLOCK]

TV-MA (

LSV) [BLOCK]

QUICK SERVICE CHECK LIST

PROBLEM

POSSIBLE REMEDY

Try a new channel, if OK, then possible station trouble.

Is TV plugged in? Power at outlet?

Is TV’s POWER button on?

Is antenna connected to terminal on the back of the set?

If outside antenna is being used, check for broken wire.

Check for local interference.

Turn off with POWER button and then turn it on after about a minute.

Adjust COLOR control.

Adjust CONTRAST & BRIGHT control. Check batteries in Remote Control.

Move the TV away from the nearby appliances which have Magnetism. Turn off using the POWER button, then turn it on again 30 minutes or so later.

Remote Control Doesn’t Work

Bars On Screen

Picture Distorted

Picture Rolls Vertically

No Color

Poor Reception on Some Channels

Weak Picture

Lines or Streaks in Picture

Ghosts in picture

Picture Blurred

Sound OK, Picture Poor

Picture OK, Sound Poor

No Picture or Sound

Different color marks on screen

As an ENERGY STAR Partner, our company has determined that this product meets the E

NERGY STAR guidelines for energy efficiency. ENERGY STAR is a U.S. registered mark.

Owner’s Manual

V-CHIP SET UP

V- CHIP enables parents to prevent their children from watching inappropriate material on TV. V- CHIP reads the ratings for programming (except for news and sports programs, unedited movies on premium cable channels, and Emergency Broadcast System signals), then denies access to programming if the program's rating meets the limitations you select. In this case, "PROTECTED PROGRAM by ..." message appears on the TV screen. To block ratings, follow the steps below.

● Programming may be rated by the Motion Picture Association of America (MPAA) or according

to the Television Parental Guidelines. In order to block any inappropriate programming, set your limits in both places (MPAA RATING and TV RATING).

● You cannot access the menu when the "PROTECTED PROGRAM by ..." message appears. In

this case, change to the unblocked channel, then press the MENU button.

[MPAA RATING SET UP]

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "V-CHIP SET UP". Then, press the VOL(ume) ▲ button.

3) Press the CH(annel) Then, press the VOL(ume)

4) Press the CH(annel) ▲ or ▼ button to point to your desired item. Then, press the VOL(ume)

▲ or ▼ button to point to "MPAA RATING".

▲ button.

▲ button to select [BLOCK] or [VIEW].

[TV RATING SET UP]

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "V-CHIP SET UP". Then, press the VOL(ume) ▲ button.

3) Press the CH(annel) ▲ or ▼ button to point to "TV RATING". Then, press the VOL(ume) ▲ button.

4) Press the CH(annel) Then, press the VOL(ume)

• TV-Y: Appropriate for all children

• TV-Y7: Appropriate for children seven and older

• TV-G: General Audience

• TV-PG: Parental Guidance suggested.

• TV-14: Unsuitable for children under 14

• TV-MA: Mature audience only

● When you select the rating category and turn it [BLOCK], the higher rating will turn [BLOCK]

▲ or ▼ button to point to your desired item.

▲ button to select [BLOCK] or [VIEW].

automatically. Also, the lower rating will turn [VIEW] automatically.

● When you turn "TV-Y" to [BLOCK] or [VIEW], the all ratings will turn to [BLOCK] or

[VIEW] automatically.

● When you turn "TV-MA" to [VIEW], the all ratings will turn to [VIEW] automatically.

• G: General Audience

• PG: Parental Guidance suggested.

• PG-13: Unsuitable for children under 13

• R: Restricted; under 17 requires accompanying parent or adult guardian

• NC-17: No one under 17 admitted

• X: Mature audience only

● When you select the rating category and turn it [BLOCK], the higher rating will turn [BLOCK]

automatically. Also, the lower rating will turn [VIEW] automatically.

● When you turn "G" to [BLOCK] or [VIEW], the all ratings will turn to [BLOCK] or [VIEW]

automatically.

● When you turn "X" to [VIEW], the all ratings will turn to [VIEW] automatically.

5) Press the MENU button to exit the menu.

TROUBLESHOOTING GUIDE

Sometimes a performance problem can be easily solved by checking seemingly apparent but often overlooked possibilities. Before arranging for service, check these items. It could save your time and money.

When you select TV-Y7, TV-PG, TV-14, or TV-MA and you press the VOL(ume) ▲ button, the sub-ratings will appear on the TV screen. If you select the rating category (example: TV-PG) and turn it [BLOCK] or [VIEW], the sub-ratings (example: V for Violence) will turn [BLOCK] or [VIEW] automatically. You can set the sub-ratings to [BLOCK] or [VIEW] individually when the rating category is set to [BLOCK]. To set the sub-ratings individually, follow the steps below.

● When you select [TV-Y7]:

Press the CH(annel) ▲ or ▼ button to select "FV" (Fantasy Violence). Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW].

● When you select [TV-PG], [TV-14] or [TV-MA]:

Press the CH(annel) ▲ or ▼ button to select "D"(Suggestive Dialog), "L"(Coarse Language), "S"(Sexual Situation), or "V"(Violence). Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW]. Note: When you select [TV-MA], "D" does not appear on the TV screen.

● The sub-ratings which set to [BLOCK] appears next to the rating category

in the TV RATING menu.

5) Press the MENU button to exit the menu.

MAINTENANCE

CABINET CLEANING

● Wipe the front panel and other exterior sur-

faces of the TV with a soft cloth immersed in lukewarm water and wrung dry.

● Never use a solvent or alcohol. Do not spray

insecticide liquid near the TV. Such chemicals may cause damage and discoloration to the exposed surfaces.

PICTURE TUBE CLEANING

Wipe the picture tube of the TV with a soft cloth. Before cleaning the picture tube, disconnect the power cord.

Closed Caption Problem Possible Remedy

My TV is showing captions that are misspelled.

My TV will not show the text in its entirety or there is a delay of what is being said.

My captions are scrambled with white boxes on the TV screen.

My program guide listed a TV show as being closed captioned but none of the captions were displayed.

My prerecorded videotape does not show any captions. The tape box mentions it being closed captioned.

My TV screen shows a black box on certain channels.

You are watching a live broadcast and spelling errors made by the closed captioning production company may pass through uncorrected. A prerecorded program will not show any misspelled words because of the normal time available for editing the captions.

Captions that are delayed a few seconds behind the actual dialogue are common for live broadcasts. Most captioning production companies can display a dialogue to a maximum of 220 words per minute. If a dialogue exceeds that rate, selective editing is used to insure that the captions remain up-to-date with the current TV screen dialogue.

Interference caused by building, power lines, thunderstorms, etc. may cause scrambled or incomplete captions to appear.

Broadcasters may at times use a time compression process to the actual program so that additional advertising time can be given. Since the decoder cannot read the compressed information, captions will be lost.

The videotape was either an illegal copying or the tape duplicating company accidentally left out the captioning signals during the copying process.

You are in the TEXT mode. Select CAPTION mode or CAPTION [OFF].

SUPPLIED ACCESSORIES

Remote control unit

Batteries ("AA" x 2)

SPECIFICATIONS

Television system: NTSC-M TV Standard Closed Caption System: §15.119/FCC Channel coverage

Tuning System 181 channel

Channel access: Direct access keyboard,

Terminals

Stereo Sound System

(N0108UD or

N0132UD)

GENERAL SPECIFICATIONS

VHF: 2 ~ 13 UHF: 14 ~ 69 CATV: 2 ~ 13, A ~ W,

W+1 ~ W+84, A-5 ~ A-1, 5A

frequency synthesized tuning system

programmable scan and up/down

Antenna input: VHF/UHF/CATV

75 ohm unbalanced

(F-type) Video input: RCA connector x 2 Audio input: RCA connector x 4 Headphone: 1/8” stereo (3.5mm)

Owner’s Manual

(0EMN02230)

ELECTRICAL SPECIFICATIONS

Sound output: 1W, 8 ohm x2

OTHER SPECIFICATIONS

Remote control: Digital encoded

infrared light system Operating temperature: 5°C to 40°C

(41°F~104°F) Power requirements: AC120V, 60Hz Power consumption (Maximum): 95W Picture tube: 23" Dimensions: H : 20-1/8” (511mm)

W: 22-13/16” (578mm)

D: 18-11/16” (475mm) Weight: 55.2 lbs. (25kg)

•Designs and specifications are subject to

change without notice and without our legal obligation.

•If there is a discrepancy between languages,

the default language will be English.

ANT.IN

Manuel du

Date of Purchase Dealer Purchase from Dealer Address

Dealer Phone No. Model No. Serial No.

GARANTIE D’UN APPAREIL DE DIVERTISSEMENT SYLVANIA

Nous vous remercions d’avoir acheté un appareil de divertissement SYLVANIA. Votre nouvel appareil, comme tous ceux de notre production, se conforme à de normes de qualité. Dans des conditions normales d’usage, nous sommes certains qu’il vous donnera entière satisfaction pendant de nombreuses années. Cependant, en cas de problèmes, vous êtes protégé en vertu des clauses de cette garantie. Les appareils de divertissement SYLVANIA sont garantis, à l’usage normal, contre tous défauts de matériaux et de fabrication pour les périodes spécifiées ci-dessous à condition que les dits appareils aient été installés et utilisés tel qu’explique dans le manuel d’instruction.

Appareil Main D’oeuvre Pieces Tube Image

Télécouleurs 1 An 1 An 3 Ans Télécommande 90 Jours 90 Jours — Noir et Blanc Téléviseurs 90 Jours 1 An 1 An

L’obligation de SYLVANIA, en vertu des clauses de cette garantie, est limitée à la réparation, y compris le remplacement des pièces et le coût de la main-d’oeuvre pertinente, ou, à notre discrétion, au remplacement de tout appareil de divertissement qui présente des défauts de fabrication pendant le période de garantie. Les pièces remplacées fournies en rapport avec cette garantie, sont couverts pour une période égale à la portion restante de la garantie de l’équipement original.

OBLIGATIONS DU CLIENT

L’appareil est couvert par la garantie à partir de la date de l’achat initial au détail. En cas de service couverts par la garantie, le propriétaire de l’appareil doit présenter la facture originale, datée. Aucun service ne sera effectué sans présentation de la facture. Le propriétaire est seul responsable pour l’expédition ou le transport de l’appareil vers le centre de service et son retour.

EXCLUSIONS DE LA GARANTIE

Cette garantie ne s’applique qu’aux appareils de divertissement SYLVANIA achetés et utilisés au Canada. Cette garantie ne s’applique ni à l’apparence ni aux accessoires comprenant mais n’étant pas limités aux antennes, pièces du boîtier, boutons, piles, câbles de raccord, peu importe la cause du dommage. En outre, cette garantie ne s’applique pas non plus aux dommages causés par ou survenus lors de la manipulation, le transport, le déballage, l’installation, les réglages effectués par le client et mentionnés dans le manuel d’instructions, les réparations ou le remplacement des pièces fournies par un service autre que le Centre de Service et de Réparations de SYLVANIA à tout mauvais fonctionnement ou toute panne causé par ou résultant de conditions environmentales anormales, des réparations inadéquates par un service non authorisé, un entretien incorrect, des réparations ou modifications effectuées par le client, les mauvais traitements ou un fonctionnement non approprié la négligence, un accident, un incendie, une inondation ou tout autre cas de force majeure, ou le branchement à un circuit à tension incorrecte. La garantie de cet appareil ne s’applique qu’à l’acheteur au détail initial. Cette garantie est nulle en cas d’utilisation commerciale de l’appareil ou à des-fins de location, ou si les numéros de série ont été modifiés, égratignés ou effacés. SYLVANIA se réserve le droit de changer le concept, de faire des modifications ou des améliorations aux produits, sans avoir l’obligation d’effectuer les mêmes changements aux mêmes produits fabriqués auparavant. Ce qui précède remplace toute autre garantie explicite ou implicite et SYLVANIA n’assume responsabilité ni autorise quiconque d’accepter en son nom toute obligation ou responsabilité liée à la vente, à l’entretien ou aux réparations de ce produit. En aucunes circonstances, SYLVANIA et ses détaillants SYLVANIA ne seront responsables des dommages spéciaux ou indirects résultant de l’utilisation de ce produit ou de tout retard dans l’application de cette garantie attribuable à des causes indépendants de notre volonté. En vertu de certaines lois provinciales ou fédérales, l’acheteur peut avoir d’autres droits spécifiques, et si certaines clauses de cette garantie sont interdites en vertu de ces lois, ces clauses seront nulles et non avenues, mais les autres clauses de cette garantie resteront en vigueur.

COMMENT OBTENIR LES SERVICES OU REPARATIONS

En cas de besoin, vous pouvez obtenir tous les renseignements sur les services et réparations en vous adressant au marchand SYLVANIA qui vois a vendu cet appareil, ou en vous adressant directement à:

SONIGEM SERVICE

300 Alden Road

Markham, Ontario

L3R 4C1

TÉLÉPHONE: (905) 940-5089 TÉLÉCOPIEUR: (905) 940-2303

1-800-287-4871

propriétaire

TÉLÉVISEUR COULEUR DE 23 POUCES

C6423STD

CARACTÉRISTIQUES

● Tube image teinté et brillant avec matrice noire

● Choix de 181 canaux avec syntonisation de l’ensemble des canaux VHF/UHF plus

les 125 canaux du câble.

● Syntonisation de fréquences avec boucle de verrouillage de phase- Le dernier système

électronique de syntonisation de fréquences muni d’une boucle de verrouillage de phase vous permet d’accéder très simplement et facilement à tous les canaux. Il vous est possible de syntoniser directement le canal souhaité grâce aux touches numériques (touches 0-9 et +100) de la télécommande.

● Affichage de toutes les fonctions sur l’écran

● Télécommande comprenant l’ensemble des fonctions de l’appareil

● Chronorupteur

●

Décodeur de sous-titres- Il vous est possible de visionner des émissions télévisées (programmes, films, informations, enregistrements sur vidéocassettes, etc.,) particulièrement identifiées par le symbole (CC) qui indique que des sous-titres du dialogue ou du texte ont été ajoutés au signal télévisé.

● Fonction de mise hors circuit automatique- Dans le cas où le téléviseur ne reçoit aucun

signal en provenance de la borne d’antenne et qu’il n’y a aucune image sur l’écran pendant 15 minutes, l’appareil s’éteindra automatiquement.

● CIRCUIT V- Permet aux parents d’éviter que leurs enfants ne regardent des programmes

télévisés qui ne leur sont pas destinés.

● Entrée audio / visuelle avant / arrière

PRÉCAUTIONS À SUIVRE

● Installez le téléviseur dans une pièce suffisamment aérée.

● Faites en sorte que le téléviseur soit éloigné de toute source directe de chaleur, tels que des

appareils de chauffage ou d’une lumière solaire directe.

● Ne déposez pas le téléviseur sur une surface molle, telle que celle d’un tapis ou d’une couverture.

● Laissez un espace suffisant sur le dessus, le dessous et l’arrière de l’appareil de manière à

faciliter une circulation d’air adéquate.

REMARQUE: EFFECTUER LA PROGRAMMATION AUTOMATIQUE DES CANAUX. CONSULTEZ LA SECTION DU GUIDE QUI S’Y RAPPORTE AFIN DE CONNAÎTRE LA PROCÉDURE À SUIVRE.

Le numéro de série de ce téléviseur est indiqué à l’endos de l’appareil. Aucune autre téléviseur ne possède le même numéro. Inscrivez-le ici, avec les autres informations pertinentes indiquées ci-dessous et conservez ce manuel à titre de référence permanente sur la date d’achat et le modèle en cas de vol.

POUR QUE L’APPAREIL DONNE SON RENDMENT OPTIMAL, VOUS DEVEZ

Ce Manuel du Propriétaire est fait en papier recyclé.

SI, APRÈS LECTURE DE CE MANUEL, VOUS AVEZ BESOIN D’UNE AIDE SUPPLÉMENTAIRE

L6554CE

CONCERNANT L VEUILLEZ COMPOSER LE NUMÉRO D’APPEL GRATUIT

’INSTALLATION OU LE FONCTIONNEMENT DE CET APPAREIL,

RACCORDEMENT À L’ANTENNE OU AU RÉSEAU DE CÂBLODISTRIBUTION

ATTENTION: POUR ÉVITER LES CHOC ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

DÉCODEUR DE SOUS-TITRES

Ce téléviseur peut capter les canaux 1 et 2 (S1 et S2) utilisés pour la transmission de sous-titres et de textes.

MODE D’AFFICHAGE DE SOUS-TITRES

(1)Les sous-titres apparaissent au bas de l’écran du téléviseur lorsque le signal de l’émission

visionnée comprend des sous-titres.

(2)Mode d’affichage instantané des sous-titres : ceux-ci apparaissent à l’écran dès la réception

du signal. Mode d’affichage séquentiel des sous-titres : une fois qu’ils sont mis en mémoire, les mots apparaissent à l’écran, tous à la fois, en une seule séquence. Mode d’affichage continuel des sous-titres : les sous-titres défilement continuellement à l’écran, quatre (4) lignes de texte à la fois.

Remarque : Même si le canal 1 ou 2 (S1 ou S2) a été sélectionné pour la transmission de soustitres, ceux-ci n’apparaîtront pas à l’écran du téléviseur si le signal de l’émission visionnée ne contient pas de sous-titres.

MODE D’AFFICHAGE DE TEXTE

(1)Le texte défile (7 lignes à la fois) à l’écran du téléviseur. (2)Si l’émission que vous visionnez n’est pas diffusée avec des sous-titres ou un texte, aucun

Antenne UHF (non compris)

Antenne VHF/UHF combinée (non compris)

Antenne VHF (non compris)

Adaptateur combiné VHF/UHF (non compris)

changement n’apparaîtra à l’écran.

ANT. IN

Borne d’entrée d’antenne

(ANT. IN)

Remarques :

(1)Lorsque votre téléviseur reçoit une commande de lecture spécifique (telle la recherche visuelle,

le ralenti, l’arrêt sur image) provenant d’un magnétoscope auquel il est raccordé par le canal commun de transmission 3 ou 4 (CH 3 / CH 4), il se peut que l’affichage des sous-titres (ou du texte) soit altéré ou n’apparaisse plus à l’écran.

(2)Il est normal que les sous-titres et les textes ne soient pas précisément synchronisé avec la

transmission sonore et visuelle de l’émission.

(3)De l’interférence magnétique causée par un appareil à proximité peut entraîner un mauvais

fonctionnement de l’affichage des sous-titres.

(4)Ce téléviseur ne peut afficher les sous-titres et les textes lorsque la fonction d’affichage à

l’écran du menu des fonctions et commandes est utilisée.

(5)Si l’écran du téléviseur est complètement noir :

Si une boîte noire apparaît au bas de l’écran de votre téléviseur, cela signifie que l’appareil est en mode d’affichage de texte (S-TITRES T1 ou T2). Libérez l’écran en sélectionnant le canal de transmission 1 ou 2 (S-TITRES S1, S2) ou désactivez le mode d’affichage des sous-titres et de texte S-TITRES [HF].

Convertisseur pour la réception du câble* ou de la télévision par satellite (non compris)

SORTIE ENTRÉE

Câble coaxial de 75 ohms

NOTE POUR L’INSTALLATEUR DU SYSTÈME DE TV PAR CÂBLE:

Ce rappel est pour attirer l’attention de l’installateur du système de TV par câble sur l’Article 820-40 du Code National Electrique qui fournit les directives pour une mise à la terre correcte, plus particulièrement la précision que le câble de mise à la terre doit être connecté au système de mise à la terre du bâtiment, aussi près que possible du point d’entrée du câble.

1-800-287-4871.

*Certains câblodistributeurs émettent des

signaux brouillés et nécessitent l’utilisation d’un convertisseur spécifique pour la réception des canaux du câble. Consultez votre câblodistributeur à ce sujet.

Câble coaxial de 75 ohms fournissant le signal du réseau de câblodistribution ou de la télévision par satellite

Du réseau de câblodistribution

AUDIO

VIDEO

1643217

ANT.IN

POWER

123

456

789

0 +100

DISPLAY

VOL

SLEEP

CHANNEL

RETURN

MUTE

GAME

AVERTISSEMENT:

SYMBOLE D'AVERTISSEMENT POUR

LES COMPOSANTES

APPAREIL ET MEUBLE A ROULETTES

S3126A

Modèle de mise à la terre d’une antenne suivant les instructions du Code national sur l’électricité.

BOÎTE D’ENTRÉE DE SERVICE

COLLIER DE MISE À LA TERRE

CNE-CODE NATIONAL SUR L’ÉLECTRICITÉ SYSTÈME DE MISE À LA TERRE DE L’ENTRÉE DE

SERVICE (CNE, ART. 250, PARTIE H)

S2898A

COLLIERS DE MISE À LA TERRE

CONDUCTEURS DE MISE À LA TERRE (CNE, SECTION 810-21)

DÉCHARGE D’ANTENNE (CNE, SECTION 810-20)

DESCENTE D’ANTENNE

HEADPHONE L - AUDIO - RVIDEO

MENU POWER

12345

6789

VOLUME CHANNEL

POUR PRÉVENIR TOUT RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

ATTENTION

RISQUE DE CHOC

ÉLECTRIQUE. NE PAS OUVRIR

MISE EN GARDE: AFIN DE RÉDUIRE LES

RISQUES DE CHOCS ÉLECTRIQUES, N’ENLEVEZ PAS LE COUVERCLE (OU L’ARRIÈRE). NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR. CONFIEZ TOUTE RÉPARATION ÀUN TECHNICIEN QUALIFIÉ.

Avertissements importants apposés à l’endos de l’appareil.

Le symbole de l’éclair dans un triangle équilatéral indique la présence d’une tension suffisamment élevée pour engendrer un risque de choc électrique.

Le point d’exclamation dans un triangle équilatéral indique que le manuel d’instructions inclus avec l’appareil contient d’importantes recommandations quant au fonctionnement et à l’entretien de ce dernier.

MESURES DE SÉCURITÉ À SUIVRE

1. LISEZ CE MANUEL– Avant la mise en marche de cet appareil, veuillez lire l’ensemble des instructions concernant la sécurité et le fonctionnement.

2. CONSERVEZ CE MANUEL– Pour pouvoir les consulter ultérieurement, les instructions concernant la sécurité et le fonctionnement de l’appareil devront être conservées.

3. SUIVEZ LES AVERTISSEMENTS– On devra prendre en considération et les suivre toutes les observations au sujet de l’appareil et de son fonctionnement.

4. OBSERVEZ LES DIRECTIVES– Vous êtes prié de suivre toutes les directives concernant le fonctionnement et l’entretien de l’appareil.

5. NETTOYAGE– Tout d’abord, débranchez l’appareil de la prise murale. N’utilisez pas de produits à nettoyer liquides ou en aérosols. Utilisez un tissu doux et légèrement humecté d’eau.

6. ACCESSOIRES– N’utilisez que les accessoires recommandés par le fabricant. Tout autre accessoire risquerait de provoquer un fonctionnement défectueux ou même dangereux.

7. EAU ET HUMIDITÉ– N’utilisez pas cet appareil à proximité de l’eau (près d’une baignoire, d’un lavabo, d’un évier, d’une piscine, d’une machine à laver, dans un sous-sol humide. etc.).

8. SUPPORT– N’installez pas cet appareil sur un meuble, un comptoir, un trépied, un support ou une table instable. L’appareil risquerait de tomber et de blesser gravement quelqu’un et, en outre, il serait sérieusement endommagé.

9. VENTILATION– Les orifices et ouvertures servent à procurer une ventilation et un fonctionnement adéquat de l’appareil de manière à ce qu’il ne soit pas surchauffé. Ces orifices et ouvertures ne doivent pas être obstrués ou recouverts. N’installez jamais l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire, ni à proximité d’un radiateur ou d’un thermostat. Cet appareil ne doit pas être placé à l’intérieur d’un meuble, telle une étagère ou une bibliothèque, à moins qu’il n’y ait une aération suffisante.

10. SOURCE D’ALIMENTATION– Cet appareil ne devra être branché que sur le type de source d’alimentation indiqué sur l’étiquette prévue à cet effet. Si vous n’êtes pas certain du type de source d’alimentation dont vous disposez, contactez votre revendeur ou votre compagnie d’électricité. Pour les appareils fonctionnant avec des piles, consultez les directives de fonctionnement.

11. MISE À LA TERRE OU POLARISATION– Cet appareil possède une fiche polarisée pour prise C.A. (fiche dont une broche est plus large que l’autre). Cet appareil possède une fiche polarisée pour prise de C.A. (une des lames est plus large que l’autre). Cette fiche ne s’insère dans la prise de courant que dans un sens par mesure de sécurité. Si l’insertion de la fiche dans un sens donné est difficile, inversez sa position. Si c’est encore difficile, demandez à un électricien qualifié de remplacer la prise. Cette fiche étant sécuritaire, n’essayez pas de la modifier.

12. PROTECTION DES FILS ÉLECTRIQUES– Les fils d’alimentation devront être disposés de manière à ce qu’ils ne soient pas écrasés ou tordus par les objets les entourant. Faites particulièrement attention aux fiches, aux raccordements et aux endroits où les fils sortent de l’appareil.

13. MISE À LATERRE D’UNE ANTENNE EXTÉRIEURE– Si une antenne extérieure ou un système de câblo-distribution est raccordé à l’appareil, veillez à ce que ces derniers soient reliés à la terre afin de protéger l’appareil contre des surcharges de tension ou une accumulation d’électricité statique.

14. FOUDRE– Par mesure de protection supplémentaire, lors d’orages ou d’une inutilisation prolongée, débranchez l’appareil de la prise murale ainsi que l’antenne (ou le système de câblo-distribution). Cette mesure permettra d’éviter que l’appareil ne soit endommagé lors d’un orage ou d’une surcharge de tension.

15. FILS ÉLECTRIQUES– Si vous choisissez d’installer une antenne extérieure, prenez garde à ce qu’elle ne se trouve pas à proximité de câbles électriques sur lesquels elle risquerait de tomber. L’installation d’une telle antenne doit être effectuée très prudemment afin que l’antenne ou les fils (ou circuits) électriques n’entrent pas en contact et n’entraînent une électrocution pouvant être mortelle.

16. SURCHARGE ÉLECTRIQUE– Ne surchargez pas les prises murales ou les fils de prolongement. Cela pourrait entraîner un risque d’incendie ou de commotion électrique.

17. OBJETS ET LIQUIDES– N’essayez jamais d’insérer un objet à l’intérieur de l’appareil par l’intermédiaire des orifices, car vous pourriez toucher des pièces sous tension ou provoquer un court-circuit entraînant un début d’incendie ou une commotion électrique. Faites en sorte de ne renverser aucun liquide sur l’appareil.

18. RÉPARATIONS– N’essayez pas de réparer vousmême l’appareil. Si vous ouvrez l’appareil ou enlevez des panneaux, vous vous exposerez à une tension élevée ainsi qu’à d’autres dangers. Pour n’importe quelle réparation ou vérification, faites appel à un technicien qualifié.

19. DOMMAGE NÉCESSITANT UNE RÉPARATION– Débranchez l’appareil de la prise murale et confiez l’entretien/dépannage à un personnel qualifié dans les cas suivants:

a. Lorsque le fil d’alimentation ou sa fiche est endommagé. b. Lorsqu’un liquide ou un objet a pénétré dans l’appareil. c. Lorsque l’appareil a été exposé à la pluie ou à de l’eau. d. Si l’appareil ne fonctionne pas normalement bien que

l’on ait suivi les instructions. Ne réglez que les ajustements décrits dans ce manuel d’instructions. Un réglage erroné des autres commandes risque d’endommager l’appareil et de nécessiter un long travail de la part d’un technicien qualifié pour remettre l’appareil en état de fonctionner.

e. Lorsqu’on a laissé tomber l’appareil et que le boîtier

est endommagé.

f. Lorsque le fonctionnement de l’appareil diffère de la

période initiale, il sera nécessaire alors de le faire réparer.

20. PIÈCES DE RECHANGE– Lorsque des pièces de rechange sont nécessaires, assurez-vous que le technicien utilise les pièces recommandées par le fabricant ou qu’elles présentent les mêmes caractéristiques que les pièces d’origine. L’utilisation de pièces différentes risque de provoquer un incendie, une commotion électrique ou d’autres dommages.

21. INSPECTION POUR LA SÉCURITÉ– A l’achèvement de la réparation ou de l’entretien, demandez au technicien de procéder à une inspection afin de s’assurer que l’appareil est en état de fonctionner.

22. CHALEUR– L’installation de ce téléviseur doit être éloignée de sources de chaleur telles que celles d’un appareil de chauffage, d’une bouche d’air chaud, d’un four ou de tout autre appareil (y compris des amplificateurs) dégageant de la chaleur.

DESCRIPTION DES COMMANDES ET FONCTIONS

- VUE DE L’AVANT DU TÉLÉVISEUR - - VUE DE ARRIÈRE DE TÉLÉVISEUR -

- TÉLÉCOMMANDE -

1. Prise pour casque d’écoute (HEADPHONE)- Sert à brancher le casque

d’écoute (non inclus) sans déranger votre entourage.

2. Prise entrée vidéo (VIDEO)- Sert à raccorder à la borne de sortie d’un composant vidéo, d’un caméscope ou d’un autre magnétoscope.

3. Prise entrée AUDIO gauche- Sert à

raccorder la prise de sortie audio du canal de gauche d'un caméscope ou d'un magnétoscope. REMARQUE: La prise AUDIO L (IN) sur le panneau arrière est pour une entrée monophonique. Le son est entendu à partir des deux haut-parleurs. Utilisez ce prise pour un équipement monophonique devant être connecté. Prise entrée AUDIO droite- Sert à raccorder la prise de sortie audio du canal de droite d’un caméscope ou d’un magnétoscope.

5. Touche MENU- Pressez cette touche afin

de faire apparaître le menu à l’écran du téléviseur.

Commandes du volume (VOLUME

▲/▼)- Pressez ces touches afin de régler le volume. Pressez la touche VOL ▲ afin de déterminer un mode d’ajustement du menu à l’écran de téléviseur. Pressez ces touches afin de sélectionner ou régler dans un menu particulier (par exemple, Sélection de la langue d’affichage, Programmation des canaux en mémoire, Sélection du mode d’affichage des soustitres, Ajustement des aspects de l’image, Réglage du CIRCUIT V).

7. Commandes des canaux (CHANNEL ▲/▼)- Pressez ces touches afin de sélectionner un canal dans la mémoire. NOTA: Vous DEVEZ prérégler les canaux AVANT d’utiliser la touche de montée et de diminution des CANAUX ▲/▼. (Consultez la section sur les préréglages des canaux). Pressez ces touches afin de sélectionner un mode d’ajustement du menu à l’écran de téléviseur. Pressez ces touches afin de sélectionner l’article que vous désirez régler dans le mode d’adjustement des aspects de l’image.

Interrupteur d’alimentation (POWER)-

8. Pressez l’interrupteur d’alimentation pour mettre le téléviseur en circuit ou l’éteindre.

9. Fenêtre du capteur à infrarouges- Il capte les signaux infrarouges émis par la télécommande.

10.Commande de mise en sourdine

(MUTE)-

reproduction sonore émanant du téléviseur (l’affichage en bleu à l’écran du niveau de volume passera alors au rouge). Pressez une seconde fois la commande de mise en sourdine (MUTE) ou l’une des commandes de hausse/baisse du volume (VOLUME ou ▼) afin de réactiver la reproduction sonore.

Pressez cette pour couper la

11. Commande de syntonisation du canal

précédent (CHANNEL RETURN)-

Pressez cette touche afin que l’appareil retourne au dernier canal syntonisé avant celui où il se trouve alors. Par exemple, si le téléviseur syntonise le canal 3 et que le dernier canal syntonisé avant ce dernier était le canal 10, l’appareil retournera automatiquement au canal 10 lorsque vous presserez une fois la commande de syntonisation du canal précédent (CHANNEL RETURN). Puis pressez à nouveau la commande pour que le téléviseur retourne au canal 3.

12.

Commande d’affichage (DISPLAY)-

Pressez cette touche afin de faire apparaître à l’écran du téléviseur le numéro de canal syntonisé à ce moment. Une seconde pression de cette touche fera disparaître le numéro de l’écran.

13.Commande de minuterie-sommeil (SLEEP)- Pressez cette touche (SLEEP) afin que la fonction soit affichée à l’écran et mise en marche. La durée de temps devant s’écouler avant la mise hors circuit automatique de l’appareil est déterminée par le nombre de fois que vous pressez cette touche (SLEEP). Cela débute à 0, 10,

20, 30, ....jusqu'à 90 minutes et retour à 0

minute.

14.Touche de jeu (GAME)- Appuyez sur cette touche pour sélectionner simultanément les modes de jeu et le mode d’entrée externe. Appuyez de nouveau sur la touche GAME pour quitter ce mode.

15.Touche numériques- Pressez deux de ces touches afin de syntoniser directement le canal de votre choix. Il faut toujours presser la touche « 0 » avant pour syntoniser un canal dont le numéro est inférieur à dix (10). Touche + 100- Pressez cette touche pour

▲

syntoniser un canal dont le numéro est égal ou supérieur à 100.

16.Borne d’entrée d’antenne (ANT. IN)-

Raccordez à cette borne le câble provenant de l’antenne, du réseau de câblodistribution ou du système de télévision par satellite.

17.Cordon d’alimentation- Branchez-le sur

une prise de courant alternatif conventionnelle (120 volts / 60 hertz). REMARQUE: Retirez le câble secteur du crochet pour éviter de rompre un fil avant que vous ne raccordiez à une prise de courant secteur standard.

MODE D’ENTRÉE EXTERNE

Lors de l’utilisation d’un signal d’entrée externe, (VCR ou caméscope), connectez les câbles de sortie audio/vidéo du lecteur aux jacks AUDIO IN/VIDEO IN du téléviseur. Puis appuyez sur la touche GAME. Pour plus de détails, reportez-vous à “UTILISATION DE LA TOUCHE GAME” dans la section AJUSTEMENT DES ASPECTS DE L’IMAGE.

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [ÉF]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

SOMMEIL 10

[-]

MODE DE JEU

[+]

HF EF

[-]

LUMINOSITÉ

[+]

[-]

CONTRASTE

[+] [-]

COULEUR

[+] [-]

TEINTE

[+]

[-]

NETTETÉ

[+]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ S1]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ S2]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ T1]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ T2]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [HF]

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [ÉF]

PROGRAMMATION DE L’APPAREIL

MISE EN PLACE DES PILES

1) Glissez le couvercle du compartiment à piles de la télécommande afin de l’ouvrir.

2) Insérez-y deux (2) piles de format AA. Positionnez-les de manière à respecter les polarités (+/-) indiquées dans le compartiment. Des piles incorrectement positionnées pourraient endommager la télécommande.

3) Remettez le couvercle du compartiment à piles en place.

SÉLECTION DE LA LANGUE D’AFFICHAGE

Si vous désirez changer la langue d’affichage à l’écran des menus et paramètres,

suivez les procédures ci-dessous.

1) Branchez le cordon d’alimentation du téléviseur sur une prise de courant alternatif conventionnelle.

Remarque: Si quelques chiffres apparaissent dans le coin de l’écran, pressez la touche d’alimentation (POWER) sans débrancher le cordon d’alimentation.

2) Pressez l’interrupteur d’alimentation (POWER) du téléviseur afin de mettre ce dernier en circuit.

3) Pressez la touche MENU afin de faire apparaître à l’écran du téléviseur le menu principal des fonctions de l’appareil.

4) Pressez la touche CH(annel)

5) Sélectionnez "ENGLISH" ou "FRANÇAIS" en utilisant la touche VOL(ume)

▲ ou ▼.

6) Pressez la touche MENU pour quitter le menu.

PROGRAMMATION DES CANAUX EN MÉMOIRE

NOTA:

Vous DEVEZ prérégler les canaux AVANT d’utiliser la touche de montée et de diminution des CANAUX Pour programmer la syntonisation des canaux en mémoire, ou effacer un canal de la mémoire du syntonisateur, suivez les directives ci-dessous.

1) Pressez l’interrupteur d’alimentation (POWER) du téléviseur afin de

2) Pressez la touche MENU afin de faire apparaître à l’écran du téléviseur le

3) Pressez la touche CH(annel)

4) Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGLAGE

● Le téléviseur distingue les canaux télédiffusés des canaux distribués par câble.

● Une fois l’action RÉGLAGE AUTO. est effectuée, le plus bas canal en mémoire revient à

● Lorsque vous pressez la touche CH(annel) ▲ ou ▼ après avoir sélectionné

● Le téléviseur peut reconnaître les canaux de télévision pour ceux de télévision pour ceux de

▲/▼

mettre ce dernier en circuit.

menu principal des fonctions de l’appareil.

CAN.". Puis pressez la touche VOL(ume)

AUTO.". Puis pressez la touche VOL(ume) ▲. Le syntonisateur effectue le balayage et met en mémoire tous les canaux qui sont captés dans votre région.

l’écran.

RÉGLAGE AUTO., le syntonisateur s'arrêtera aux canaux en mémoire seulement.

âble à cause des conditions de réception. En ce cas, essayez l’action RÉGLAGE AUTO de nouveau en les conditions fines réseption.

▲ ou ▼ pour pointer le mot "[ENGLISH]".

▲ ou ▼ pour pointer les mots "RÉGL.

▲.

[FONCTION AJOUT/EFFACEMENT]

1) Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran du téléviseur.

2) Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGL. CAN.". Puis pressez la touche VOL(ume) ▲.

3) Pressez la touche VOL(ume)

4) Utilisez la touche CH(annel)

▲ pour sélectionner "AJOUT/SUPP.".

▲ ou ▼ pour sélectionner le canal que vous

souhaitez ajouter à la mémoire ou effacer de la mémoire. Remarque: L’affichage reviendra à l’écran environ 10 secondes plus tard. Effectuez le fonction "AJOUT/SUPP." pendant que cet affichage apparait à l’écran.

● Pressez la touche VOL(ume) ▲ ou ▼ afin que le numéro du canal

sélectionné apparaisse en bleu lorsque vous désirez ajouter ce dernier dans la mémoire.

● Pressez la touche VOL(ume) ▲ ou ▼ afin que le numéro du canal

sélectionné apparaisse en rouge lorsque vous désirez effacer ce dernier dans la mémoire.

5) Pressez la touche MENU pour quitter le menu.

SYSTÈME SONORE STÉRÉOPHONIQUE

Cette fonction sert à supprimer les parasites, rétablit la plage dynamique et élargit électroniquement le signal stéréo pour créer un plus grand effet sonore.

1) Pressez la touche MENU afin de faire apparaître à l’écran du téléviseur le

menu principal des fonctions de l’appareil.

2) Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGL.

CAN.". Puis pressez la touche VOL(ume) ▲.

3) Pressez la touche CH(annel) ▲ ou ▼ pour sélectionner "STÉRÉO".

4) Appuyez sur la touche VOL(ume)

▲ ou ▼ pour sélectionner la mise en circuit ou hors circuit du mode stéréo. Le son stéréophonique devient effectif lorsque "STEREO" est en circuit.

RETOUR À LA MISE EN MARCHE

Si l'alimentation est en panne ou est débranchée alors que le téléviseur est sous tension, ce dernier se remettra automatiquement en marche lorsque l'énergie reprendra.

FONCTIONNEMENT DU TÉLÉVISEUR

VISIONNEMENT D’UNE ÉMISSION TÉLÉVISÉE

1) Pressez l’interrupteur d’alimentation (POWER) afin de mettre le téléviseur en circuit.

2) Sélectionnez le canal de votre choix en pressant les touches numériques de la télécommande ou les commandes de syntonisation canal suivant/précédent (CHANNEL ▲ ou ▼).

3) Réglez le volume au niveau désiré en pressant les commandes de hausse (VOLUME ▲) ou de baisse (VOLUME ▼) du volume.

4) Réglez les aspects de l’image afin que celle-ci apparaisse la plus naturelle possible (consultez la section AJUSTEMENT DES ASPECTS DE L’IMAGE).

MISE HORS CIRCUIT AUTOMATIQUE - MINUTERIE-SOMMEIL

La minuterie-sommeil vous permet de programmer à l’avance la mise hors circuit automatique du téléviseur sans que vous ayez à presser l’interrupteur d’alimentation.

1) Pressez l’interrupteur d’alimentation (POWER) afin de mettre le téléviseur en circuit. Pressez la commande de minuterie-sommeil (SLEEP) se trouvant sur la télécommande.

2) Pressez à plusieurs reprises la commande de minuterie-sommeil (SLEEP) jusqu'à ce que la durée pendant laquelle vous désirez que le téléviseur fonctionne encore (avant de s’éteindre de lui-même) apparaisse à l’écran. Cette durée peut varier entre 10 et 90 minutes selon le nombre de fois que vous pressez la commande. Le décompte est ainsi entamé. Pour faire apparaître à l’écran le nombre de minutes devant s’écouler avant la mise hors circuit automatique du téléviseur, pressez la commande de minuterie-sommeil (SLEEP). Remarque : Si l’appareil est débranché du réseau électrique ou si une panne de courant survient, la mise hors fonction automatique sera désactivée.

SÉLECTION DU MODE D’AFFICHAGE DE SOUS-TITRES

Vous pouvez visionner des émissions télévisées (émissions, films, informations, enregistrements sur vidéocassettes, etc.) spécialement identifiées par le symbole « cc » qui indique que des sous-titres du dialogue ou du texte ont été ajoutés au signal télévisé. Pour activer le mode d’affichage de sous-titres, procédez comme suit :

: Pressez la touche VOL(ume) ▲ ou ▼.

1) Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran de téléviseur.

2) Pressez la touche CH(annel) ▲ ou ▼ pour pointer le mot "S-TITRES".

3) Pressez la touche VOL(ume) ▲ ou ▼ pour sélectionner le mode de votre choix.

4) Une fois la sélection est effectuée, pressez la touche MENU pour quitter le mode.

Pour désactiver la fonction de mise hors circuit automatique :

Pressez la commande de minuterie-sommeil à plusieurs reprises jusqu'à ce que le chiffre « 0 » apparaisse à l’écran.

AJUSTEMENT DES ASPECTS DE L’IMAGE

1) Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran du téléviseur.

2) Pressez la touche VOL(ume) ▲ afin de sélectionner "IMAGE".

3) Sélectionnez l’aspect que vous souhaitez ajuster en utilisant la touche CH(annel) puis ajustez cet aspect en utilsant la touche VOL(ume)

MODE DE JEU

Ajustez l’image de manière à convenir aux jeux vidéo.

[+] : mise en mode [-] : mise hors mode

LUMINOSITÉ

Ajustez la luminosité jusqu’à ce que les parties les plus claires de l’image soient aussi brillantes que vous le désirez.

[+] : augmente la luminosité [-] : diminue la luminosité

CONTRASTE

Augmentez ou diminuez les contrastes.

[+] : augmente le contraste [-] : diminue le contraste

COULEUR

Réglez l’intensité (vives ou pâles) des couleurs.

[+] : couleurs plus vives [-] : couleurs plus pâles

TEINTE

Ajustez la teinte pour obtenir la couleur de la peau naturelle.

[+] : ton plus vert [-] : ton plus rouge

NETTETÉ

Ajustez pour détailler l'image

[+] : pour augmenter la netteté [-] : pour diminuer la netteté

Remarques:

● Pressez la touche VOL(ume) ▲ pour ajuster

▲ ou ▼.

● Il se peut que, pendant les procédures

décrites ci-haut, l’affichage des aspects de l’image disparaisse de l’écran du téléviseur après environ 10 secondes sans presser aucune touche, même si le réglage n’est pas terminé. Si cela se produit, pressez les touches MENU et VOL(ume) sélectionner "IMAGE". Puis pressez la touche CH(annel)

▲ ou ▼ à plusieurs reprises jusqu’à ce que l’affichage reviendra à l’écran.

● Si vous adjustez une autre commande des

aspects de l’image après avoir sélectionné le mode jeux, l’appareil se met automtiquement hors ce mode.

[UTILISATION DE LATOUCHE GAME]

Appuyez sur cette touche sure la télécommande pour sélectionner simultanément les modes de jeu et le mode d’entrée externe. L’inscription “JEU” (GAME) apparaît à l’écran du téléviseur.

● Pour quitter les modes jeux et d’entrée

externe, pressez la touche GAME de la télécommade de nouveau.

● Pour annuler le mode jeux seulement,

ajustez la commade des aspects de l’image. En ce cas, "AUX" (VIDEO) apparait à l’écran du téléviseur à la place de "JEU" (GAME).

● Lorsque vous pressez la touche GAME

pendant que le téléviseur est hors circuit, le téléviseur se mettra en ciruit et automatiquement dans les modes jeux et d’antrée externe.

à "+" et la touche VOL(ume) ▼ pour "-".

Pressez la touche CH(annel)

▲ ou ▼.

▲ ou ▼, et

▲ pour

La télécommande ne fonctionne pas.

Il y a des barres dans l’image.

L’image est déformée.

L’image défile verticalement.

Il n’y a pas de couleur.

Mauvaise réception de certains canaux.

L’image est mauvaise.

Il y a des lignes parasites dans l’image.

L’image se dédouble.

L’image est floue.

Le son est bon mais l’image est mauvaise.

L’image est bonne mais le son est mauvais.

Pas de son ni d’image.

Différentes couleur sur l’écran.

LISTE DE VÉRIFICATIONS À

EFFECTUER AVANT DE

CONTACTER UN RÉPARATEUR

PROBLÈME

MESURE CORRECTIVE

Essayez un autre canal, s’il est bien capté, il se peut que l’autre station éprouve des ennuis. Le téléviseur est-il branché ? La prise est-il alimentée ? L’interrupteur d’alimentation (POWER) a-t-il été pressé ? L’antenne est-elle bien raccordée à la borne à l’endos de l’appareil ? Si vous utilisez une antenne extérieure, vérifiez si les câbles ne sont pas endommagés. Vérifiez s’il n’y pas d’interférence près de chez vous. Eteignez le téléviseur et allumez-le à nouveau une minute plus tard. Ajustez les couleurs. Ajustez le contraste et la luminosité. Vérifiez l’état des piles.

Eloignez le téléviseur de la proximité des appareils émettant des ondes magnétiques. Mettez hors circuit à l’aide de la touche d’alimentation, puis remettez en circuit environ 30 minutes plus tard.

®®

En tant que partenaire de ENERGY STAR , notre société a conclu que ce produit satisfait les directives d'économie d'énergie de E

NERGY STAR . ENERGY STAR est une marque déposée aux Etats Unis.

FONCTIONNEMENT DU TÉLÉVISEUR (Suite)

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

G [VIEW] PG

[VIEW]

PG-13

[VIEW]

[BLOCK]

NC-17

[BLOCK]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y

[VIEW]

TV-Y7 ( )

[VIEW]

TV-G

[VIEW]

TV-PG

( ) [VIEW]

TV-14

( ) [VIEW]

TV-MA ( )

[VIEW]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y7

[BLOCK]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-PG

[BLOCK]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y

[VIEW]

TV-Y7 (

) [VIEW]

TV-G

[BLOCK]

TV-PG

(DLSV) [BLOCK]

TV-14

(DLSV) [BLOCK]

TV-MA (

LSV) [BLOCK]

Owner’s Manual

RÉGLAGE DU CIRCUIT V

Le CIRCUIT V permet aux parents d’éviter que leurs enfants ne regardent des programmes télévisés qui ne leur sont pas destinés. Le CIRCUIT V lit les classements pour la programmation (à l’exception des nouvelles et des programmes de sports, de films non montés sur des canaux de câbles à redevances et des signaux du système d’émissions d’urgence), et refuse alors l’entrée pour une programmation si le classement du programme répond aux limitations que vous choisissez. Dans ce cas, "ÉMISSION PROTÉGÉE par ..." apparaît sur l’écran du téléviseur. Pour bloquer les classements, suivez les étapes ci-dessous.

● La programmation peut être classée par l’Association des Films des Etats-Unis (MPAA) ou selon

les Règles Directrices Parentales sur la Télévision. De manière à verrouiller n’importe quelle programmation inappropriée, réglez vos limitations aux endroits COTE MPAA et COTE TV.

● Vous ne pouvez accéder au menu lorsque le message "ÉMISSION PROTÉGÉE par ..." apparaît.

Dans ce cas, changer pour déverrouiller le canal et appuyez ensuite sur la touche MENU.

[REGLAGE COTE MPAA]

1) Appuyez sur la touche MENU de façon à ce que l’affihage du menu apparaisse sur l’écran du téléviseur. Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "RÉGL.

2) CIRCUIT V".

3) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "COTE MPAA". Puis, appuyez sur la touche VOL(ume) ▲.

4) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur l’article que vous désirez. Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION].

<Sélection> <Explications sur la catégorie de classement>

• G: Pour tout le monde.

• PG: Gouverne parentale conseillée.

• PG-13: Ne convient pas pour les enfants au-dessous de 13 ans.

• R: Limité; au-dessous de 17 ans, nécessite la présence des parents ou

• NC-17: Interdit aux enfants au-dessous de 17 ans.

• X: Seulement pour les adultes.

● Lorsque vous choisissez la catégorie de classement et que vous la tourner sur [BARRÉ], le

classement le plus élevé tournera automatiquement sur [BARRÉ]. De même, le classement le plus bas, tournera automatiquement sur [VISION].

● Lorsque vous tournez "G" sur [BARRÉ] ou [VISION], tous les classements tourneront

automatiquement sur [BARRÉ] ou [VISION].

● Lorsque vous tournez "X" sur [VISION], l’ensemble des classements tournera automatiquement

sur [VISION].

5) Appuyez sur la touche MENU pour quitter le menu.

Puis, appuyez sur la touche VOL(ume) ▲.

d’un adulte.

[RÉGLAGE COTE TV]

1) Appuyez sur la touche MENU de façon à ce que l’affichage du menu apparaisse sur l’écran du téléviseur.

2) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "RÉGL. CIRCUIT V". Puis, appuyez sur la touche VOL(ume) ▲.

3) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "COTE TV". Puis, appuyez sur la touche VOL(ume)

▲.

4) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur l’article que vous désirez. Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION].

<Sélection> <Explications sur la catégorie de classement>

• TV-Y: Approprié pour tous les enfants.

• TV-Y7: Appoprié pour les enfants de 7 ans et plus.

• TV-G: Pour tout le monde.

• TV-PG: Gouverne parentale conseillée.

• TV-14: Ne convient pas pour les enfants au-dessous de 14 ans.

• TV-MA: Seulement pour les adultes.

● Lorsque vous choisissez la catégorie de classement et que vous la tourner sur [BARRÉ], le

classement le plus élevé tournera automatiquement sur [BARRÉ]. De même, le classement le plus bas, tournera automatiquement sur [VISION].

● Lorsque vous tournez "TV-Y" sur [BARRÉ] ou [VISION], tous les classements tourneront

automatiquement sur [BARRÉ] ou [VISION].

● Lorsque vous tournez "TV-MA" sur [VISION], l’ensemble des classements tournera

automatiquement sur [VISION].

Lorsque vous sélectionnez TV-Y7, TV-PG, TV-14 ou TV-MA et que vous appuyez sur la touche VOL(ume) ▲, les sous-classements apparaîtront sur l’écran du téléviseur. Si vous sélectionnez une des catégorie de classement (exemple: TV-PG) et que vous la tourniez sur [BARRÉ] ou sur [VISION], les sous-classements (exemple: V pour violence) tourneront automatiquement sur [BARRÉ] ou sur [VISION]. Vous pouvez régler individuellement les sous-classemements sur [BARRÉ] ou sur [VISION] lorsque la catégorie de classement est réglée sur [BARRÉ]. Pour régler individuellement les sous-classements, suivez les étapes ci-dessous.

● Lorsque vous choisissez [TV-Y7]:

Appuyez sur la touche CH(annel) ▲ ou ▼ pour sélectionner "FV" (violence fantastique). Puis, appuyez sur la touche VOL(ume)

▲ pour

sélectionner [BARRÉ] ou [VISION].

● Lorsque vous choisissez [TV-PG], [TV-14] ou [TV-MA]:

Appuyez sur la touche CH(annel) ▲ ou ▼ pour sélectionner "D" (dialogue suggestif), "L" (language brutal), "S" (situation sexuelle) ou "V" (violence). Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION]. Nota: Lorsque vous sélectionnez [TV-MA], "D" n’apparaîtra pas sur l’écran du téléviseur.

● Les sous-classements qui sont réglés sur [BARRÉ] apparaîtront ensuite dans la catégorie de

classement sur le menu COTE TV.

5) Appuyez sur la touche MENU pour quitter le menu.

PROBLÈMES DE FONCTIONNEMENT

Parfois, lorsque l’appareil ne fonctionne pas correctement, la cause du problème peut être facilement identifiée en vérifiant simplement un détail qui a été négligé à prime abord. Avant de contacter le centre de service autorisé par le plus près de chez vous, nous vous suggérons d’effectuer les vérifications suivantes. Cela pourrait vous faire économiser temps et argent.

PROBLÈMES AVEC LE

DÉCODEUR DE SOUS-TITRES

Les sous-titres apparaissant au bas de l’écran de mon téléviseur comportent des fautes d’orthographe.

Les sous-titres sont incomplets ou mal synchronisés avec le dialogue (et l’action) à l’écran.

Les sous-titres sont brouillés, il y a des carrés blancs à l’écran.

La téléhoraire indique que l’émission visionnée est diffusée avec sous-titres. Pourtant, il n’y en a aucun à l’écran.

La bande vidéo que je regarde me donne une image sans sous-titres. Pourtant, l’emballage de la vidéocassette indique bien qu’il devrait y avoir des sous-titres.

Une boîte noire apparaît à l’écran du téléviseur lorsque l’appareil syntonise certains canaux.

Vous visionnez une émission diffusée en direct qui comprend des sous-titres comportant des erreurs non corrigées. Les émissions diffusées en différé ne comporteront pas d’erreur étant donné le temps disponible pour corriger ces dernières avant la diffusion.

Il est normal que les sous-titres apparaissent à l’écran quelques secondes après l’action lors de la diffusion d’émissions en direct. La plupart des entreprises produisant les sous-titres sont en mesure d’afficher 220 mots à la minute. Si le débit du dialogue est plus rapide, un montage sera effectué sur le dialogue à afficher afin que le texte demeure synchronisé avec l’action à l’écran.

Il se peut que cela soit de l’interférence causée par les édifices voisins, les lignes électriques, les orages, etc. qui brouille les sous-titres ou les entrecoupe.

Les stations de télévision utilisent parfois un procédé de compression vidéo afin d’accélérer la présentation d’émissions et laisser plus de temps à la publicité. Puisque le décodeur ne peut lire de l’information qui a été resserrée, les sous-titres ne pas affichés au bas de l’écran.

La vidéocassette que vous utilisez a été copiée illégalement ou l’entreprise qui a effectué le doublage de cette vidéocassette a accidentellement omis d’inclure les signaux de sous-titres sur la bande vidéo lors du processus de doublage.

Si le téléviseur est en mode d’affichage de TEXTE, sélectionnez le mode d’affichage des sous-titres “S-TITRES” (CAPTION) ou “S-TITRES HF” (CAPTION OFF).

SOLUTION POSSIBLE

ENTRETIENT DE L’APPAREIL

NETTOYAGE DU BOÎTIER DU TÉLÉVISEUR

● Essuyez le devant du téléviseur et ses autres

surfaces externes à l’aide d’un linge doux que vous aurez préalablement trempé dans de l’eau tiède et tordu.

● N’utilisez jamais de solvant ni d’alcool pour

nettoyer l’appareil. Ne vaporisez pas d’insecticide à proximité du téléviseur. Ces produits chimiques pourraient endommager l’appareil et décolorer les surfaces atteintes.

NETTOYAGE DE L’ÉCRAN

Essuyez l’écran en vitre du téléviseur à l’aide d’un linge doux. Débranchez toujours le cordon d’alimentation de l’appareil avant de le nettoyer.

ACCESSOIRES VENDUS AVEC L’APPAREIL

Télécommande (N0108UD ou N0132UD)

Deux (2) piles AA

Manuel

du propriétaire

(0EMN02230)

FICHE TECHNIQUE

RENSEIGNEMENTS GÉNÉRAUX

Système télévision : NTSC-M standard Décodeur de sous-titres : § 15.119 / FCC Distribution des canaux :

bande VHF : 2 à 13 bande UHF : 14 à 69 câblodistribution :

2 à 13, A ~ W, W+ 1 ~ W + 84,A-5 ~ A-1, 5A

Système de syntonisation :

181 canaux avec syntonisation de fréquences à synthétiseur

Accès aux canaux :

clavier à accès direct, avec balayage ascendant/descendant programmable

Bornes

Entrée d’antenne :

VHF/UHF/CATV

75 ohms non équilibrés (Type F) Entrée vidéo : Connecteur RCA x 2 Entrée audio : Connecteur RCA x 4 Casque d’écoute : Monoral de 3,5 mm (1/8 po.)

Système sonore stéréophonique

SPÉCIFICATIONS-ÉLECTRICITÉ

Puissance de sortie de la reproduction sonore :

1 watt, 8 ohms x 2

AUTRES SPÉCIFICATIONS

Télécommande : rayon infrarouges avec code

numérique

Température de fonctionnement :

5˚ à 40˚C (41˚ à 104˚F)

Source d’alimentation :

courant alternatif 120 volts, 60 hertz Consommation (maximale) : 95 watts Tube image : 23 pouces Dimensions : hauteur 20-1/8” (511mm)

largeur 22-13/16” (578mm) profondeur 18-11/16” (475mm)

Poids : 55.2 lbs. (25kg)

•La conception et les caractéristiques

spécifiques de cet appareil sont sujettes à modification sans préavis ni obligations légales.

•S’il y a une différence entre les langues,

l’anglais est décisif.

documentation manual, user maintenance, brochure, user reference, pdf manual

This file has been downloaded from:

User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes..

Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide,

manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product,

Funai C6423STD User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
