Ford Transit (2006) User Manual [ru]

Feel the difference

FordTransit
Руководство
пользователя

Информация, содержащаяся в данной публикации, являлась верной на момент поступления в
печать. В интересах постоянного развития компания Ford оставляет за собой право изменять
спецификации, конструкцию или комплектацию своей продукции в любой момент времени без
предупреждения и без возникновения каких-либо обязательств. В соответствии с
законодательствомоб охране авторских прав запрещено полное или частичное воспроизведение
материалов, содержащихся в данной публикации, без предварительного письменного разрешения
компании Ford. Ошибки и пропуски информации исключены.

© Ford Motor Company 2006

Все права защищены.

Номер по каталогу: 7C1J-19A321-TA (CG3527ru) 11/2006 20061214161521

Введение

Об этом руководстве...........................7

Словарь символов...............................7

Запасные части и аксессуары............7

Быстрый обзор

Быстрый обзор.....................................8

Защита людей, находящихся

в автомобиле

Принципы работы..............................16

Пристегивание ремней

безопасности..................................18

Регулировка высоты крепления

ремня безопасности......................19

Использование ремней безопасности

во время беременности................20

Ключи и пульты дистанци-

онного управления

Общая информация о

радиочастотах................................21

Программирование пульта

дистанционного управления.........21

Замки

Блокировка и разблокировка

замков.............................................22

Иммобилайзер двигателя

Принципы работы..............................28

Запрограммированные ключи..........28

Активация иммобилайзера

двигателя........................................28

Отключение иммобилайзера

двигателя........................................28

Сигнализация

Принципы работы..............................29

Активация сигнализации...................30

Отключение сигнализации................30

Стеклоочистители и стекло-

омыватели

Очистители ветрового стекла...........31

Омыватели ветрового стекла...........32

Очиститель и омыватели заднего

стекла..............................................33

Проверка щеток

стеклоочистителей.........................33

Замена щеток

стеклоочистителей.........................34

Осветительное

оборудование

Органы управления осветительным

оборудованием..............................35

Адаптивное освещение.....................36

Передние противотуманные

фары...............................................36

Задние противотуманные

фонари............................................37

Коррекция наклона световых пучков

фар..................................................38

Аварийная световая

сигнализация..................................39

Указатели поворота...........................39

Плафоны внутреннего

освещения......................................39

Плафоны освещения ниши для

ног...................................................41

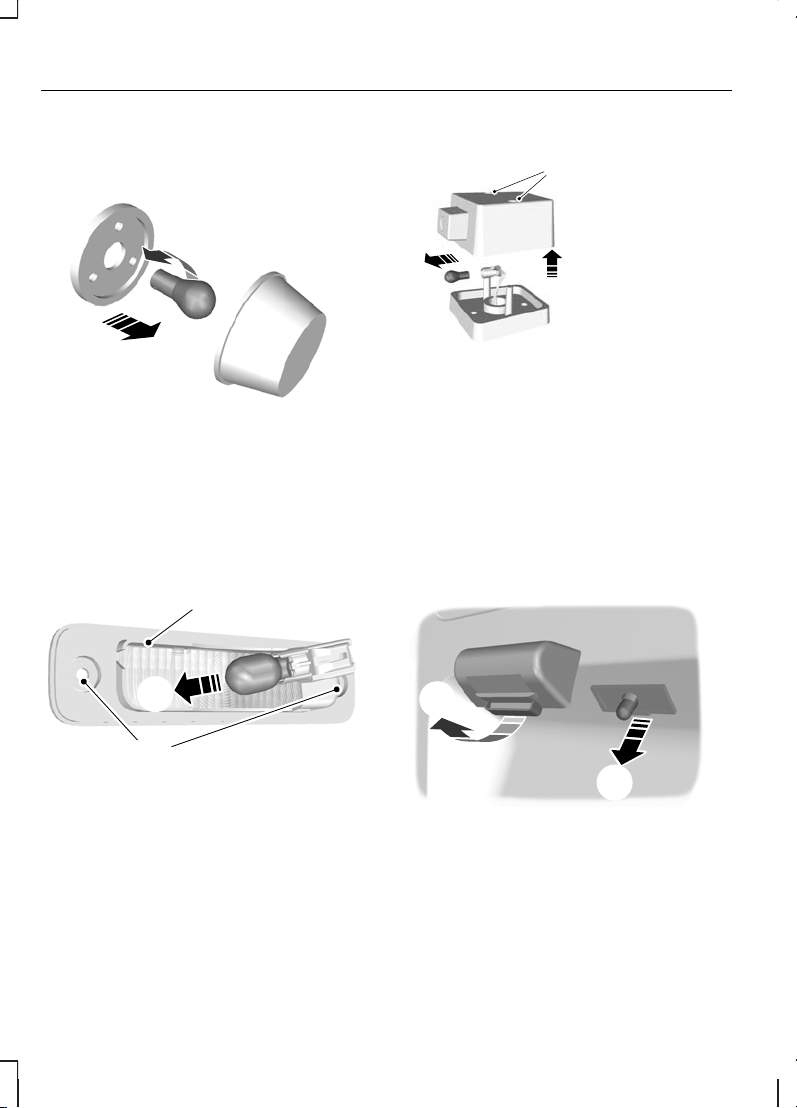

Замена ламп......................................41

Таблица технических характеристик

ламп................................................49

1

Содержание

Окна и зеркала

Электрические

стеклоподъемники.........................51

Наружные зеркала заднего вида.....51

Наружные зеркала заднего вида с

электроприводом...........................52

Внутреннее зеркало заднего

вида.................................................52

Опускные стекла................................53

Заднее окно боковины кузова..........53

Приборы

Указатели...........................................54

Сигнализаторы и индикаторы..........57

Звуковые предупреждения и

индикаторы.....................................61

Информационные

дисплеи

Общая информация..........................62

Информационные сообщения..........64

Персональные настройки.................67

Органы управления

микроклиматом

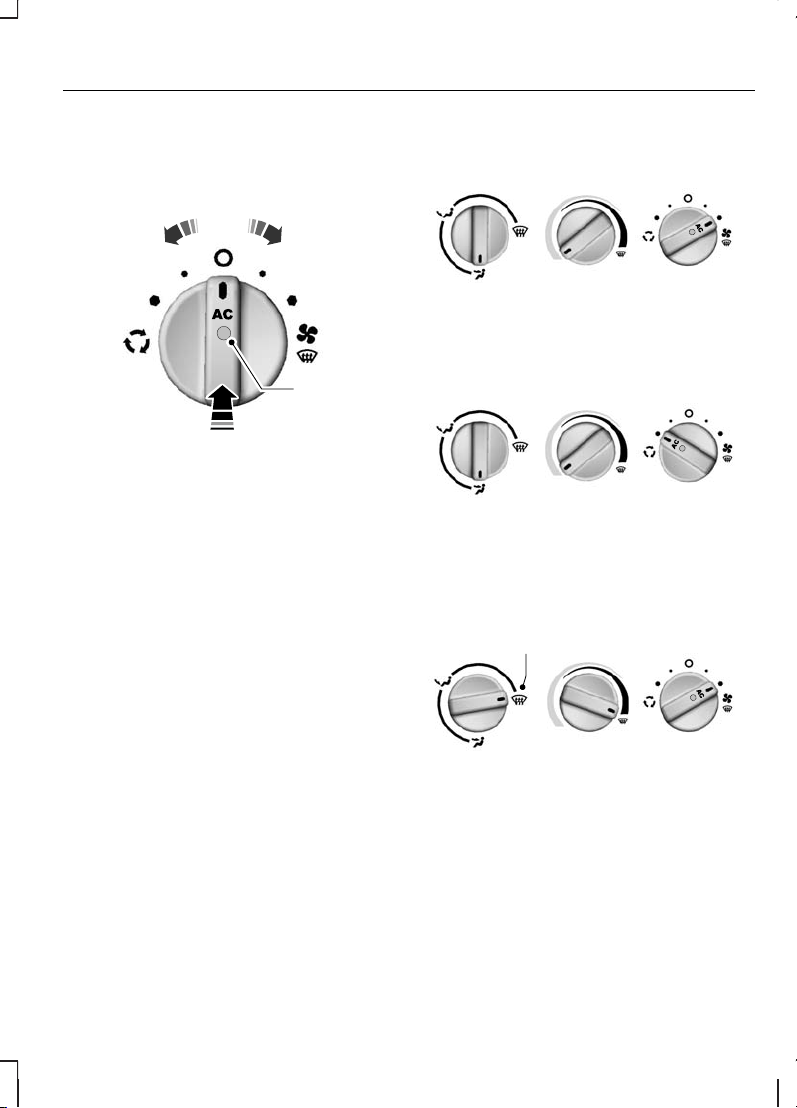

Принципы работы..............................70

Вентиляционные дефлекторы..........71

Ручной режим управления

микроклиматом..............................71

Окна и зеркала с обогревом.............74

Вспомогательный отопитель............75

Сиденья

Сидение в правильном

положении......................................81

Передние сиденья.............................81

Задние сиденья.................................83

Подголовники.....................................85

Сиденья с обогревом........................85

Функции обеспечения

комфорта

Часы...................................................86

Солнцезащитные козырьки...............87

Держатели для билетов....................87

Прикуриватель...................................87

Пепельница........................................88

Вспомогательные электрические

розетки............................................88

Подставки для стаканов....................89

Перчаточный ящик............................89

Места для хранения вещей..............89

Держатель для бутылок....................90

Пуск двигателя

Пуск бензинового двигателя.............91

Пуск дизельного двигателя...............91

Выключение двигателя.....................92

Топливо и заправка

Меры предосторожности..................93

Качество топлива - Бензиновый.......93

Качество топлива - Дизельный.........93

Каталитический нейтрализатор........94

Крышка лючка заливной

горловины.......................................94

Заправка топливом............................94

Расход топлива..................................95

Технические характеристики............96

2

Содержание

Коробка передач

Механическая коробка передач.......99

Полный привод (AWD)....................100

Тормоза

Принципы работы............................101

Советы по вождению автомобиля с

ABS...............................................102

Стояночный тормоз.........................102

Система динамической

стабилизации

Принципы работы............................104

Использование системы

динамической стабилизации......105

Контроль тягового усилия

Принципы работы............................106

Использование контроля тягового

усилия...........................................106

Система помощи при

парковке

Принципы работы............................107

Использование системы помощи при

парковке........................................107

Система круиз-контроля

Принципы работы............................109

Использование системы

круиз-контроля.............................109

Автоматический ограни-

читель скорости (ASL)

Принципы работы............................112

Перевозка груза

Общая информация........................113

Приспособления для фиксации

груза..............................................113

Верхние багажники крыши и

кронштейны для различных

грузов............................................114

Буксировка

Буксировка прицепа........................115

Советы по вождению

Обкатка.............................................116

Ухудшенные характеристики

двигателя......................................116

Аварийное оборудование

Аптечка.............................................118

Знак аварийной остановки..............118

Аварийный выход............................118

Состояние после

столкновения

Выключатель подачи топлива........119

Осмотр элементов системы

безопасности................................119

Плавкие предохранители

Расположение блоков плавких

предохранителей.........................120

Замена плавкого

предохранителя...........................122

Таблица характеристик плавких

предохранителей.........................122

3

Содержание

Эвакуация автомобиля

Точки крепления буксировочного

оборудования...............................134

Буксировка автомобиля с опорой на

четыре колеса..............................134

Буксировка автомобиля с опорой на

четыре колеса - AWD...................135

Обслуживание

Общая информация........................136

Открывание и закрывание

капота............................................137

Моторное отделение - 2.3L

Duratec-HE (MI4)..........................138

Моторное отделение - 2.2L

Duratorq-TDCi (Puma) Diesel.......139

Моторное отделение - 2.4L

Duratorq-TDCi (Puma) Diesel.......141

Проверка моторного масла............142

Проверка охлаждающей жидкости

двигателя......................................143

Проверка уровня тормозной жидкости

и рабочей жидкости гидропривода

сцепления.....................................144

Проверка рабочей жидкости

усилителя рулевого

управления...................................145

Слив конденсата из топливного

фильтра........................................145

Проверка омывающей жидкости.....146

Технические характеристики..........146

Уход за автомобилем

Очистка автомобиля снаружи........149

Очистка салона................................150

Устранение мелких повреждений

лакокрасочного покрытия............150

Аккумуляторная батарея

автомобиля

Обслуживание аккумуляторной

батареи.........................................151

Использование соединительных

электрических проводов..............151

Замена аккумуляторной

батареи.........................................152

Точки подключения аккумуляторной

батареи.........................................153

Безопасность детей

Детские сиденья..............................154

Установка детского сиденья...........155

Дополнительные подушки..............157

Места расположения креплений

ISOFIX...........................................158

Замки с функцией блокировки от

отпирания детьми........................159

Колеса и шины

Общая информация........................160

Замена колеса.................................160

Обслуживание шин.........................168

Использование зимних шин............168

Использование цепей

противоскольжения......................168

Технические характеристики..........169

Идентификация

автомобиля

Табличка с идентификационным

номером автомобиля...................172

Идентификационный номер

автомобиля (VIN).........................172

Номер двигателя - 2.3L Duratec-HE

(MI4)..............................................172

4

Содержание

Номер двигателя - 2.2L Duratorq-TDCi

(Puma) Diesel................................173

Номер двигателя - 2.4L Duratorq-TDCi

(Puma) Diesel................................173

Технические характе-

ристики

Технические характеристики..........174

Телефон

Общая информация........................187

Настройка телефона ......................187

Настройка Bluetooth .......................190

Управление телефоном..................191

Использование телефона - В

комплектацию автомобиля не
входит: Навигационная

система.........................................193

Использование телефона - В

комплектацию автомобиля входит:

Travel Pilot EX...............................196

Голосовое управление

Принципы работы............................200

Использование голосовых

команд..........................................201

Команды аудиоблока.......................202

Команды управления

телефоном....................................207

Команды управления навигационной

системой.......................................212

Команды управления

климат-контролем........................213

Приложения

Одобрения типа...............................216

5

Содержание

6

ОБ ЭТОМ РУКОВОДСТВЕ

Благодарим вас за то, что вы
остановили свой выбор на автомобиле
Ford. Рекомендуем уделить время и
лучше ознакомиться с возможностями
вашего автомобиляс помощью данного
руководства. Чем лучше вы знаете
автомобиль, тем безопаснее и
приятнее будет вождение.

Примечание: В руководстве
описываются все модели и
дополнительные аксессуары, иногда
даже до их появления в продаже. В нем
также могут упоминаться
устройства, которые не установлены
в вашем автомобиле.

Примечание: Строго соблюдайте все
действующие правила и законы при
пользовании автомобилем.

Примечание: В случае продажи
автомобиля, данное руководство
необходимо передать новому
владельцу. Оно является
неотъемлемой принадлежностью
автомобиля.

СЛОВАРЬ СИМВОЛОВ

Символы используемые в
руководстве

ПРЕДУПРЕЖДЕНИЕ

Нарушение инструкций, которые

отмечены знаком
предупреждения, может привести к
смерти или увечьям для вас или
окружающих.

ПРЕДОСТЕРЕЖЕНИЕ

Знак особого внимания отмечает
инструкции, нарушение которых

ведет к повреждению автомобиля.

Символы наносимые на узлы
автомобиля

Если вы видите один из этих символов,
прочтите соответствующий раздел
руководства прежде, чем прикасаться
к узлу или пытаться регулировать
что-либо.

ЗАПАСНЫЕ ЧАСТИ И АКСЕССУАРЫ

Оригинальные запасны части и
аксессуары Ford были разработаны
специально для вашего автомобиля.
За исключением отдельно указанных
случаев, компания Ford не проводила
испытания неоригинальных запасных
частей и аксессуаров. По этой причине
мы не можем гарантировать, что
данные запасные части и аксессуары
будут соответствовать конструкции
вашего автомобиля. Мы рекомендуем
вам проконсультироваться со
специалистами официального
дилерского центра Ford по поводу
установки запасных частей и
аксессуаров.

7

Введение

БЫСТРЫЙ ОБЗОР

Описание панели управления (автомобили с левым расположением
органов управления)

E70781

A B C D

RST PQ

E F G I JH K

LMNO

8

Быстрый обзор

Описание панели управления (автомобили с правым расположением
органов управления)

IK J H E PDFG B

QRO CNML TS

A

E76166

Выключатель электропривода внешних зеркал заднего вида См.
Наружные зеркала заднего вида с электроприводом (стр. 52).

A

Выключатель осветительных приборов См. Органы управления
осветительным оборудованием (стр. 35).

B

Многофункциональный переключатель См. Указатели поворота (стр.

39). См. Органы управления осветительным оборудованием (стр.

35).

C

Панель приборов См. Указатели (стр. 54).D
ЧасыE
Кнопка аварийной световой сигнализации См. Аварийная световая

сигнализация (стр. 39).

F

Выключатель электрообогрева ветрового стекла. См. Окна и зеркала
с обогревом (стр. 74).

G

9

Быстрый обзор

Выключатель электробогрева заднего стекла См. Окна и зеркала с
обогревом (стр. 74).

H

Лоток с подстаканниками См. Подставки для стаканов (стр. 89).I
Аудиоблок. См. "Руководство по аудиоаппаратуре".J
Отверстия системы вентиляции См. Вентиляционные дефлекторы

(стр. 71).

K

Прикуриватель См. Прикуриватель (стр. 87).L
Органы управления микроклиматом. См. Органы управления

микроклиматом (стр. 70).

M

Рычаг переключения передач См. Механическая коробка передач (стр.

99).

N

Выключатель системы динамической стабилизации (ESP). См. Система
динамической стабилизации (стр. 104).

O

Подрулевой переключатель очистителей и омывателей стекол См.
Стеклоочистители и стеклоомыватели (стр. 31).

P

Замок (выключатель) зажиганияQ
Звуковой сигналR
Регулятор наклона световых пучков фар См. Коррекция наклона

световых пучков фар (стр. 38).

S

Подстаканник. См. Подставки для стаканов (стр. 89).T

10

Быстрый обзор

Панель приборов для комплектации низкого уровня

E71334

BA C

EG F

D

ТахометрA
Указатель температуры охлаждающей жидкости двигателяB
Указатель уровня топливаC
СпидометрD
Кнопка обнуления счетчика частичного пробегаE
Указатель счетчика пробега, частичного пробега, запаса хода по топливу

и сигнализатор незакрытых дверей

F

Кнопка настройки дверейG

11

Быстрый обзор

См. Указатели (стр. 54).

Панель приборов для комплектации высокого уровня

E73043

BA C

EF

D

ТахометрA
Указатель температуры охлаждающей жидкости двигателяB
Указатель уровня топливаC
СпидометрD
Сигнализатор информационного сообщенияE
Информационный дисплей См. Информационные дисплеи (стр. 62).F

12

Быстрый обзор

См. Указатели (стр. 54).

Информационные дисплеи

15:04

15.0 C

РАССТОЯНИЕ ДО

СРЕДН. РАСХОД

8.0 l/100

СРЕДН. СКОР.

87 km/h

НАСТРОЙКИ

SET/RESET

ТЕМП. НАРУЖН.

ВОЗД. 15.0 C

200 km:

E73982

E73265

Используйте вращающийся регулятор
для перехода к другим позициям меню.

E73266

Используйте кнопки SET и RESET для
выбора позиции меню или параметра
настройки.

См. Информационные дисплеи (стр.

62).

Сигнализаторы и индикаторы

Индикатор износа тормозных
накладок

Сигнализатор индикатор
тормозной системы

E71340

Индикатор системы
круиз-контроля

Индикатор сообщения

Сигнализатор системы
динамической стабилизации
(ESP) и противобуксовочной

системы

Индикатор технического
обслуживания (автомобили с
дизельными двигателями)

13

Быстрый обзор

Индикатор наличия воды в
топливном фильтре
(автомобили с дизельными

двигателями)

См. Сигнализаторы и индикаторы
(стр. 57).

Блокировка и разблокировка
замков

Задние двери

E71287

C

A

B

Разблокировать или открытьA
ЗаблокироватьB
Если белый флажок виден, то

замок заблокирован

C

Сдвижная дверь

E71289

D

A B

CC

Фургон и комбиA
МикроавтобусB
ЗаблокироватьC
РазблокироватьD

Распашные задние двери

E71290

A

B

СнаружиA
ИзнутриB

14

Быстрый обзор

Откидная задняя дверь

E71292

A

B

СнаружиA
ИзнутриB

Работа системы блокировки

Конфигурация системы блокировки
замков на вашем автомобиле может
предусматривать проведение
блокировки тремя различными
способами См. Блокировка и

разблокировка замков (стр. 22).

Дополнительные электрические
розетки

E69125

ПРЕДОСТЕРЕЖЕНИЕ

Использование дополнительных

электрических розеток при
неработающем двигателе может
привести к разряду аккумуляторной
батареи.

Включите зажигание перед
использованием дополнительных
розеток.

15

Быстрый обзор

ПРИНЦИПЫ РАБОТЫ

Надувные подушки безопасности

ПРЕДУПРЕЖДЕНИЯ

Не вносите никакие изменения в

конструкцию передка автомобиля.
Это может ухудшить эффективность
срабатывания подушек безопасности.

Оригинальный текст в

соответствии с правилом ECE
R94.01: Очень опасно! Если напротив
сиденья установлена фронтальная
подушка безопасности, не используйте
на этом сиденье устройства детской
безопасности, в которых ребенок сидит
лицом против хода движения!

Пристегивайтесь ремнем

безопасности и поддерживайте
безопасное расстояние между вами и
рулевым колесом. Только правильно
пристегнутый ремень безопасности
может удержать ваше туловище в том
положении, в котором достигается
оптимальный эффект срабатывания
подушки безопасности. См. Сидение
в правильном положении (стр. 81).

Ремонт рулевого колеса, рулевой

колонки, сидений, подушек и
ремней безопасности должен
проводиться только
квалифицированным механиком.

Не закрывайте область перед

подушкой безопасности
какими-либо предметами. Не
прикрепляйте никакие предметы к
крышке подушки безопасности.

ПРЕДУПРЕЖДЕНИЯ

Не втыкайте острые предметы в

панели салона в тех зонах, где
установлены подушки безопасности.
Это может привести к повреждению и
ухудшить эффективность
срабатывания подушек безопасности.

Используйте чехлы,

предназначенные для сидений,
оборудованных боковыми подушками
безопасности. Установка чехлов
должна проводиться
квалифицированным механиком.

Примечание: При раскрытии подушки
безопасности вы услышите громкий
хлопок и увидите облако безвредного
порошка. Это нормальное явление, на
которое можно не обращать
внимания.

Примечание: Действие передней
пассажирской подушки безопасности
распространяется на оба посадочных
места сдвоенного сиденья.

Примечание: Протирайте крышки
модулей подушки безопасности
только влажной тряпкой.

В систему подушек безопасности
входят:

• подушка безопасности водителя,

• подушка безопасности переднего

пассажира,

• боковые подушки безопасности,

• преднатяжители ремней

безопасности;

• датчики удара,

16

Защита людей, находящихся в автомобиле

• сигнализатор неисправности
подушек безопасности,

• электронный блок управления и
диагностики.

Фронтальные подушки безопасности
водителя и переднего пассажира

E68581

30

o

30

o

Фронтальные подушки безопасности
водителя и переднего пассажира
срабатывают при сильном лобовом
ударе или столкновении,
произошедшим под углом до 30
градусов слева или справа. Подушка
надувается за несколько тысячных
долей секунды и сдувается при
контакте с пассажирами или
водителем, амортизируя таким образом
движение тела вперед. При слабых
лобовых столкновениях,
опрокидывании, задних и боковых
столкновениях фронтальные подушки
безопасности водителя и переднего
пассажира не срабатывают.

Боковые подушки безопасности

E68905

Боковые подушки безопасности
установлены в спинках передних
сидений. О наличии боковых подушек
безопасности в автомобиле
свидетельствует табличка,
установленная в салоне.

Боковые подушки безопасности
срабатывают при сильном боковом
столкновении. Раскрывается только
подушка безопасности со стороны
столкновения. Подушки надуваются за
несколько тысячных долей секунды и
сдуваются при контакте с пассажирами
или водителем, обеспечивая защиту
головы и грудной клетки. При слабых
боковых столкновениях, переворотах,
фронтальных и задних столкновениях
боковые подушки безопасности не
срабатывают.

17

Защита людей, находящихся в автомобиле

Ремни безопасности

ПРЕДУПРЕЖДЕНИЯ

Пристегивайтесь ремнем

безопасности и поддерживайте
безопасное расстояние между вами и
рулевым колесом. Только в том случае,
если ремень безопасности пристегнут
правильно, он способен удерживать
тело человека в положении,
обеспечивающем максимальную
эффективность действия подушки
безопасности. См. Сидение в
правильном положении (стр. 81).

Не пристегивайте одним ремнем

безопасности нескольких человек.

Пристегивайте ремни

безопасности к соответствующим
замкам.

Не применяйте ослабшие или

перекрученные ремни
безопасности.

Не надевайте толстую одежду.

Для достижения оптимального
эффекта ремень безопасностидолжен
плотно прилегать к вашему туловищу.

Наплечная лента ремня

безопасности должна пересекать
центр плеча, набедренная лента
должна плотно облегать бедра.

Преднатяжители ремней безопасности
имеют более низкий порог
срабатывания, чем подушки
безопасности. При незначительном
столкновении может сработать только
преднатяжитель ремня безопасности.

ПРИСТЕГИВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ

E68584

E68585

18

Защита людей, находящихся в автомобиле

E68586

ПРЕДУПРЕЖДЕНИЕ

Вставляйте язычок в замок до

характерного щелчка. Если
ремень безопасности пристегнут
неправильно, вы не услышите щелчок.

Плавно вытяните ленту ремня. Если
вы резко потянете за ленту ремня, или
автомобиль стоит на наклонной
плоскости, ремень может заклинить.

Нажмите на красную кнопку на замке,
чтобы отстегнуть ремень безопасности.
Лента ремня должна плавно, до конца
втянуться в катушку.

РЕГУЛИРОВКА ВЫСОТЫ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

Передний ремень безопасности

E68901

Задний ремень безопасности

E73074

ПРЕДУПРЕЖДЕНИЕ

Проследите за плавностью
протяжки ленты ремня

безопасности через направляющую.

19

Защита людей, находящихся в автомобиле

ИСПОЛЬЗОВАНИЕ РЕМНЕЙ БЕЗОПАСНОСТИ ВО ВРЕМЯ БЕРЕМЕННОСТИ

E68587

ПРЕДУПРЕЖДЕНИЕ

Ради собственной безопасности

и безопасности еще не
рожденного малыша размещайте
ремень безопасности надлежащим
образом. Нельзя пользоваться только
плечевым или только поясным ремнем.

Разместите поясной ремень на бедрах
ниже живота беременной женщины.
Плечевой ремень должен проходить
между грудями выше и сбоку от живота.

20

Защита людей, находящихся в автомобиле

ОБЩАЯ ИНФОРМАЦИЯ О РАДИОЧАСТОТАХ

ПРЕДОСТЕРЕЖЕНИЕ

Радиочастота, используемая для

дистанционной разблокировки и
блокировки замков, может также
использоваться для работы других
маломощных радиоустройств
(например, любительских
радиоприемников и передатчиков,
медицинского оборудования,
беспроводных наушников, пультов
дистанционного управления, систем
сигнализации и других приборов). Если
частота недоступна из-за помех, вы не
сможете воспользоваться пультом
дистанционного управления
блокировкой замков. Для открывания
и запирания дверей понадобится ключ.

Примечание: Двери могут
разблокироваться из-за случайного
нажатия на кнопки дистанционного
пульта.

Расстояние, на котором действует
дистанционная блокировка может
отличаться в зависимости от
окружающей обстановки.

ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Вы можетезапрограммировать восемь
пультов дистанционного управления
для использования на вашем
автомобиле (включая поставляемые
вместе с автомобилем). За
расъяснениями и инструкциями
обращайтесь в официальный
дилерский центр.

21

Ключи и пульты дистанционного управления

БЛОКИРОВКА И РАЗБЛОКИРОВКА ЗАМКОВ

Функция двойной блокировки

ПРЕДУПРЕЖДЕНИЕ

После двойной блокировки
разблокировать замки дверей со

стороны салона невозможно.

Двойная блокировка - это мера
противоугонной защиты, не
позволяющая открыть двери изнутри.
Заблокировать замки дверей двойной
блокировкой можно только в том
случае, если все двери закрыты. Если
вы попытаетесь выполнить двойную
блокировку, когда одна из дверей
остается открытой, раздастся короткий
звуковой сигнал и произойдет
циклическое срабатывание замков.
Замки дверей возвратятся в
предыдущее состояние.

Если двойная блокировка замков
дверей выполнена успешно, один раз
мигнут указатели поворота. Если
работают лампы аварийной световой
сигнализации, указатели поворота
будут гореть в течение 3 секунд.

Блокировка и разблокировка
дверей с помощью ключа

E71294

A

B

A

B

A

B

РазблокироватьA
ЗаблокироватьB

Двойная блокировка дверей с
помощью ключа

Для двойной блокировки замков дверей
поверните ключ в положение
отпирание, затем – в положение
запирания.

22

Замки

Блокировка и разблокировка
дверей с помощью
дистанционного управления

E71293

A

CB

ЗаблокироватьA
РазблокироватьB
Разблокировать двери

грузового отсека

C

Нажмите на кнопку блокировки один

раз.

Двойная блокировка дверей с
помощью дистанционного
управления

Два раза нажмите на кнопку

блокировки.

Блокировка и разблокировка
дверей с помощью рукояток

Передние двери

E71286

B

C

A

Белая маркировкаA
ЗаблокироватьB
РазблокироватьC

Если видна белая маркировка, дверь
заперта.

23

Замки

Задние двери

E71287

C

A

B

Разблокировать или открытьA
ЗаблокироватьB
Белая маркировкаC

Если видна белая маркировка, дверь
заперта.

Сдвижная дверь

E71289

D

A B

CC

Фургон и комбиA
АвтобусB

ЗаблокироватьC
РазблокироватьD

Двустворчатые задние двери

E71290

A

B

СнаружиA
ИзнутриB

E71291

24

Замки

Поднимаемая задняя дверь

E71292

A

B

СнаружиA
ИзнутриB

Для доступа к кнопке разблокировки
служит отверстие в нижней части
задней двери.

Запирание захлопыванием

Примечание: Не оставляйте ключи

в автомобиле.
Примечание: Если вы попытаетесь

заблокировать замки дверей, когда
одна из дверей остается открытой,
раздастся короткий звуковой сигнал.

Вы можете закрыть и запереть дверь
захлопыванием, после того как замки
заблокированы с помощью ключа или
дистанционного управления.

Автоматическая блокировка

Замки дверей блокируются
автоматически при скорости движения
более 8 км/ч (5 миль в час).
Используйте для разблокировки замков
дверей рукоятки со стороны салона.

Автоматическая повторная
блокировка

Если вы не открываете ни одну из
дверей в течение 45 секунд после
разблокировки замков дверей с
помощью дистанционного управления,
замки дверей автоматически
заблокируются снова. Двери
заблокируются и сигнализация
вернется к предыдущему состоянию.

Одноэтапная разблокировка
замков

Примечание: При разблокировке

замков дверей указатели поворота
мигают два раза.

Когда этот режим активен, доступны
следующие функции:

Замки всех дверей разблокируются,
когда вы:

• Потянете за одну из рукояток со
стороны салона (если не была
использована двойная блокировка
замков).

• Повернете ключ в одном из замков
дверей.

• Один раз нажмете на кнопку
разблокировки на пульте
дистанционного управления.

• Один раз нажмете на кнопку
разблокировки грузовых дверей на
пульте дистанционного управления
(в варианте с кузовом типа шасси).

Замки задних дверей или поднимаемой
двери грузового отсека и сдвижной
двери разблокируются, если вы один
раз нажмете на кнопку разблокировки
грузовых дверей.

25

Замки

Двухэтапная разблокировка
замков

Примечание: При разблокировке

замков дверей указатели поворота
мигают два раза.

Замки передних дверей
разблокируются, когда вы:

• Потянете за одну из рукояток со
стороны салона (если не была
использована двойная блокировка
замков).

• Повернете ключ в одном из замков
дверей.

• Один раз нажмете на кнопку
разблокировки на пульте
дистанционного управления (в
фургоне, автобусе и комби).

Замок двери водителя разблокируется,
когда вы:

• Один раз нажмете на кнопку
разблокировки на пульте
дистанционного управления (в
варианте с кузовом типа шасси).

• Один раз нажмете на кнопку
разблокировки грузовых дверей на
пульте дистанционного управления
(в варианте с кузовом типа шасси).

Замки всех дверей разблокируются,
когда вы:

• Два раза с интервалом не более

трех секунд повернете ключ в замке
одной из передних дверей.

• Два раза с интервалом не более

трех секунд нажмете на кнопку
разблокировки на пульте
дистанционного управления.

• Два раза с интервалом не более

трех секунд нажмете на кнопку
разблокировки грузовых дверей (в
варианте с кузовом типа шасси).

Замки задних дверей или поднимаемой
двери грузового отсека и сдвижной
двери разблокируются, если вы один
раз нажмете на кнопку разблокировки
грузовых дверей.

Зональная повторная
блокировка

Замки в вариантах фургон, автобус и
комби разделены на две зоны - кабина
и грузовой отсек В варианте с кузовом
типа шасси предусмотрена только зона
кабины.

• Выйдите из автомобиля и нажмите
на кнопку блокировки.

• Для отпирания замков в
соответствующей зоне нажмите
один раз на кнопку разблокировки
или на кнопку разблокировки
грузовых дверей.

Если после этого вы откроете дверь в
разблокированной зоне, замки
остальных дверей в этой зоне
автоматически заблокируются.

26

Замки

Конфигурируемая разблокировка

Конфигурируемая разблокировка
настраивается при покупке автомобиля;
вы можете выбрать, какие двери будут
отперты при однократном или
двукратном нажатии на кнопки
разблокировки и разблокировки
грузовых дверей на пульте
дистанционного управления. Если эта
функция дезактивирована, ее
невозможно активировать повторно.
Обратитесь за дополнительной
информацией к обслуживающему вас
дилеру.

27

Замки

ПРИНЦИПЫ РАБОТЫ

Иммобилайзер двигателя - это система
противоугонной защиты, которая не
позволяет запустить двигатель
неправильно запрограммированным
ключом.

ЗАПРОГРАММИРОВАННЫЕ КЛЮЧИ

Примечание: Не допускайте

экранировки ключей металлическими
предметами. Это может нарушить
процесс распознавания ключа
приемником.

Примечание: Если вы потеряете
ключ, остальные ключи будет
необходимо стереть из памяти и
перепрограммировать. За
дополнительной информацией
обращайтесь к обслуживающему вас
дилеру. Сменные ключи необходимо
перекодировать вместе с
имеющимися ключами.

Если вы потеряли ключ, сменный ключ
можно получить у обслуживающего вас
дилера Ford. По возможности сообщите
дилеру номер ключа, указанный на
ярлыке, которым были снабжены
оригинальные ключи. Кроме этого, вы
можете получить у обслуживающего
вас дилера Ford дополнительные
ключи.

АКТИВАЦИЯ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ

Иммобилайзер двигателя включается
автоматически через пять секунд после
выключения зажигания. Мигающий
индикатор на щитке приборов
подтверждает работу системы.

ОТКЛЮЧЕНИЕ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ

Иммобилайзер двигателя отключается
автоматически после включения
зажигания правильно кодированным
ключом. При этом на панели приборов
примерно на три секунды включается
соответствующий индикатор. Если
индикатор остается включенным или
мигает в течение одной минуты, а
затем включаетсячерез неодинаковые
интервалы времени, то это
свидетельствует о том, что ключ не
распознан системой. Извлеките ключ
из замка зажигания и вставьте его еще
раз.

После попытки запустить двигатель
неправильно закодированным ключом
необходимо выждать примерно 20
секунд, прежде чем повторять попытку
с помощью правильно закодированного
ключа. Если запустить двигатель с
помощью правильно кодированного
ключа не удалось, это говорит о
неисправности системы. Немедленно
проверьте систему.

28

Иммобилайзер двигателя

ПРИНЦИПЫ РАБОТЫ

Все автомобили

Включение сигнализации будет
сопровождаться работой сирены в
течение 30 секунд и миганием фонарей
аварийной сигнализации в течение пяти
минут. После устранения причины
срабатывания сигнализации, охранная
система перейдет в обычный режим
работы. Если причина срабатывания
не будет устранена, то цикл работы
сигнализации повторится снова.

Автомобили с охранной
сигнализацией по периметру

Сигнализация по периметру является
защитным средством от проникновения
посторонних лиц в ваш автомобиль
через двери и капот. Она также
охватывает блок аудиосистемы и
прицеп (если установлен специальный
комплект Ford) В системе
предусмотрены режимы частичной и
полной постановки на охрану. При
выборе режима частичной постановки
на охрану действие системы не
распространяется на прицеп/трейлер.

Охранная сигнализация по периметру
сработает, если кто-нибудь:

• откроет дверь.

• откроет капот.

• попытается запустить двигатель
неправильно закодированным
ключом.

• попытается снять аудиоблок.

• попытается отключить разъем
электропроводки прицепа (при
условии, что разъем был включен
в момент постановки на охрану)

Охранная система для защиты
только автомобиля

E71401

Данная система дополняет охранную
сигнализацию по периметру.
Ультразвуковой датчик движения
защищает автомобиль от
несанкционированного проникновения
в салон или грузовое отделение. В
системе предусмотрены режимы
частичной и полной постановки на
охрану. При выборе режима частичной
постановки на охрану действие
системы не распространяется на
прицеп/трейлер, а датчик движения
отключается. Датчик движения также
не работает, если постановка на охрану
произошла при открытой двери
автомобиля.

Данная охранная система работает
только при полностью закрытых окнах.
Не загораживайте зону перед
датчиками движения посторонними
предметами.

29

Сигнализация

Охранная система автомобиля
сработает:

• если будет зафиксированно
движение в салоне или грузовом
отделении автомобиля.

• если кто-нибудь попытается
проникнуть в грузовое отделение
через задние двери или окно.

АКТИВАЦИЯ СИГНАЛИЗАЦИИ

Сигнализация по периметру

Сигнализация включается через 20
секунд после запирания дверей. Эта
задержка дает вам возможность
закрыть незакрытую дверь или крышку
капота без срабатывания сигнализации.

Частичная активация.

Заприте двери ключом. См.

Блокировка и разблокировка замков

(стр. 22).

Полная активация

Заприте двери с помощью пульта
дистанционного управления или
выполните двойную блокировку замков
дверей с помощью ключа или
дистанционного управления. См.

Блокировка и разблокировка замков

(стр. 22).

Сигнализация категории один

Частичная активация.

Заприте двери ключом. См.

Блокировка и разблокировка замков

(стр. 22).

Полная активация

Примечание: Не активируйте

сигнализацию полностью, если в
салоне остаются люди или животные.

Заприте двери с помощью пульта
дистанционного управления или
выполните двойную блокировку замков
дверей с помощью ключа или
дистанционного управления. См.

Блокировка и разблокировка замков

(стр. 22).

ОТКЛЮЧЕНИЕ СИГНАЛИЗАЦИИ

Охранная сигнализация по
периметру

Для отключения сигнализации и
выключения сирены разблокируйте
замки дверей ключом, включите
зажигание правильно закодированным
ключом или разблокируйте замки
дверей с помощью дистанционного
управления. См. Блокировка и

разблокировка замков (стр. 22).

Сигнализация категории один

Для отключения сигнализации и
выключения сирены разблокируйте
замки дверей, повернув ключ в двери
водителя, и включите зажигание
правильно закодированным ключом в
течение ближайших 12 секунд или
разблокируйте замки дверей с
помощью дистанционного управления.
См. Блокировка и разблокировка
замков (стр. 22).

30

Сигнализация

ОЧИСТИТЕЛИ ВЕТРОВОГО СТЕКЛА

E71012

A

B

C

D

Однократная очисткаA
Прерывистый или

автоматический режим
работы

B

Нормальный режим работы
стеклоочистителей

C

Режим ускоренной очисткиD

Прерывистый режим работы

E71013

B

C

A

Длинные интервалы между
взмахами щеток

A

Прерывистый режим работыB
Короткие интервалы между

взмахами щеток

C

Автоматический режим работы
стеклоочистителя

E71014

B

ПРЕДОСТЕРЕЖЕНИЯ

Не включайте автоматический

режим работы в сухую погоду.
Датчик дождя очень чувствительный,
поэтому стеклоочистители могут
сработать при попадании на ветровое
стекло грязи, влаги или насекомых.

31

Стеклоочистители и стеклоомыватели

ПРЕДОСТЕРЕЖЕНИЯ

Если щетки стеклоочистителя

начали оставлять полосы воды и
разводы, их следует заменить. В
противном случае датчик дождя будет
продолжать определять наличие воды
на ветровом стекле. и
стеклоочистители будут срабатывать,
даже если большая часть ветрового
стекла сухая.

Перед включением

автоматического режима при
обледенении ветрового стекла
полностью разморозьте его.

Выключайте автоматический

режим работы стеклоочистителей
перед мойкой автомобиля.

Если вы включаете автоматический
режим работы стеклоочистителяпосле
включения зажигания, щетки сработают
один раз, независимо от наличия влаги
на стекле. Датчик дождя будет
непрерывно измерять количество влаги
на ветровом стекле и автоматически
изменять скорость работы
стеклоочистителей.

Если автоматический режим работы
стеклоочистителя был включен до
включения зажигания, щетки
срабатывают, только когда датчик
дождя выявляет наличие влаги на
стекле.

E71015

B

A

Низкая чувствительностьA
Высокая чувствительностьB

Отрегулируйте чувствительность
датчика дождя с помощью
маховичка-регулятора. При установке
низкой чувствительности
стеклоочистители будут срабатывать,
если датчик определит, что на
ветровом стекле находится большое
количество воды. При установке
высокой чувствительности
стеклоочистители будут срабатывать,
если датчик определит, что на
ветровом стекле находится небольшое
количество воды.

ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА

E71016

32

Стеклоочистители и стеклоомыватели

ПРЕДУПРЕЖДЕНИЕ

Не включайте омыватели

ветрового стекла более чем на 10
секунд, или если бачок омывателя
пустой.

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛИ ЗАДНЕГО СТЕКЛА

Прерывистый режим работы

E71017

Очиститель заднего стекла работает с
тем же интервалом, что и очиститель
ветрового стекла.

Очистка стекол при включении
передачи заднего хода

Стеклоочиститель заднего стекла
включается автоматически, если
включена передача заднего хода и
рычаг переключателя очистителей и
омывателей находится в положении A,

B, C или D..

Омыватель заднего стекла

E71018

ПРЕДУПРЕЖДЕНИЕ

Не включайте омыватель заднего
стекла более чем на 10 секунд,

или если бачок омывателя пустой.

ПРОВЕРКА ЩЕТОК СТЕКЛООЧИСТИТЕЛЕЙ

E66644

Проведите подушечками пальцев по
кромке щетки стеклоочистителя.

Очищайте рабочие кромки щеток
стеклоочистителей при помощи воды
и мягкой губки.

33

Стеклоочистители и стеклоомыватели

ЗАМЕНА ЩЕТОК СТЕКЛООЧИСТИТЕЛЕЙ

E66645

5

2

4

3

1

1. Поднимите рычаг стеклоочистителя.

2. Установите щетку под необходимым
углом к рычагу стеклоочистителя
(1).

3. Нажмите на зажимную пластину в
направлении стрелки (2).

4. Отсоедините щетку от рычага (3).

5. Отодвиньте стеклоочиститель в
сторону (4).

6. Снимите щетку с рычага (5).

Установка выполняется в обратной
последовательности.

34

Стеклоочистители и стеклоомыватели

ОРГАНЫ УПРАВЛЕНИЯ ОСВЕТИТЕЛЬНЫМ ОБОРУДОВАНИЕМ

Положения переключателя
приборов наружного освещения

E71094

D

B CAF

E

Освещение выключеноA
Передние и задние

габаритные фонари

B

ФарыC
Передние противотуманные

фары

D

Задние противотуманные
фонари

E

Стояночные фонариF

Стояночные фонари

Сначала выключите зажигание.

Обе стороны

Нажмите на переключатель приборов
наружного освещения и поверните его
в положение F.

Одна сторона

E77368

A

B

С правой стороныA
С левой стороныB

Дальний и ближний свет фар

E71095

Для переключения между ближним и
дальним светом фар потяните рычаг
подрулевого переключателя до упора
по направлению к рулевому колесу.

35

Осветительное оборудование

Сигнализация дальним светом
фар

Слегка потяните рычаг в сторону
рулевого колеса.

Освещение для безопасного
подхода к дому (после окончания
поездки)

Выключите зажигание и включите
фары, потянув рычаг указателей
поворота в сторону рулевого колеса
(до упора). Раздастся короткий
звуковой сигнал. Фары автоматически
выключатся через три минуты (если
открыта хотя бы одна дверь) или через
30 секунд после закрывания последней
двери.

Если после того, как была закрыта
последняя дверь, в течение 30 секунд
открыть любую дверь, то включиться
таймер трехминутной задержки
выключения осветительных приборов.

Функция задержки выключения
осветительных приборов может быть
отключена либо повторным нажатием
рычага указателей поворота в сторону
рулевого колеса, либо включением
зажигания.

АДАПТИВНОЕ ОСВЕЩЕНИЕ

E73840

A

Примечание: При включении

автоматического управления
приборами наружного освещения, если
система включила фары, вы можете
включить только дальний свет.

Фары включаются и выключаются
автоматически в зависимости от уровня
наружного освещения.

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

E71096

36

Осветительное оборудование

ПРЕДУПРЕЖДЕНИЕ

Используйте передние

противотуманные фары, только
если видимость значительно
ограничена из-за тумана, снега или
дождя.

Примечание: Если включено
автоматическое управление
приборами наружного освещения, вы
не можете включить передние
противотуманные фары.

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

E71097

ПРЕДУПРЕЖДЕНИЯ

Включайте задние

противотуманные фонари только
в условиях ограниченной видимости
(менее 50 м).

Не включайте задние

противотуманные фонари во
время дождя или снегопада.

Примечание: Если включено
автоматическое управление
приборами наружного освещения, вы
не можете включить задние
противотуманные фонари.

37

Осветительное оборудование

КОРРЕКЦИЯ НАКЛОНА СВЕТОВЫХ ПУЧКОВ ФАР

A

B

Без корректора наклона световых пучков фарA
С корректором наклона световых пучков фарB

Вы можете отрегулировать наклон
световых пучков фар в соответствии с
загрузкой автомобиля.

E74611

A

B

Поднятый световой пучок фарA
Опущенный световой пучок

фар

B

На порожнем автомобиле регулятор
наклона световых пучков фар должен
быть установлен на "ноль". На
частичном или полностью груженном
автомобиле установите регулятор
таким образом, чтобы обеспечить
радиус освещенности в диапазоне от
35 до 100 м.

38

Осветительное оборудование

АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ

E71322

УКАЗАТЕЛИ ПОВОРОТА

E71098

Примечание: Слегка нажмите на
рычаг вверх или вниз, чтобы
индикаторы поворота мигнули три
раза.

ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Освещение салона (автомобили
без датчиков проникновения в
салон)

E71099

B

C

A

ВключеноA
ВыключеноB
Действие от контактов дверейC

Плафоны освещения салона, которые
не оснащены переключателем,
загораются, только если
переключатель на переднем плафоне
установлен в положение C, и вы
открываете дверь.

Автомобили с двойной
блокировкой замков

Если вы установили переключатель в
положение C, плафоны освещения
салона горят в течение короткого
времени после закрывания дверей.
Лампы тотчас же погаснут, если вы
включите зажигание.

Плафоны освещения салона
включаются после выключения
зажигания. Через короткое время
лампы автоматически гаснут.

39

Осветительное оборудование

Если вы оставили одну из дверей
открытой, лампы освещения салона
погаснут автоматически через 30
минут. Для того чтобы снова включить
лампы, включите на короткое время
зажигание.

Освещение салона (автомобили
с датчиками проникновения в
салон)

C

B

A

E71945

ВыключеноA
Действие от контактов дверейB
ВключеноC

Если переключатель находится в
положении B, то лампа центрального
плафона освещения салона загорится
при открывании или разблокировании
замка боковой двери или двери
багажногоотделения. Если вы оставите
дверь открытой, то во избежание
разрядки аккумуляторной батареи
через некоторое время лампа погаснет.
Чтобы включить плафон, на короткое
время включите зажигание.

Также плафон освещения салона
включится, когда вы выключите
зажигание. Она автоматически погаснет
через некоторое время или когда вы
запустите двигатель.

Лампа освещения салона загорится,
если вы установите переключатель в
положение C. Через некоторое время
она погаснет, чтобы предотвратить
разрядку аккумуляторной батареи.
Чтобы включить плафон, на короткое
время включите зажигание.

Плафоны местного освещения
(для чтения)

E71946

Если вы выключите зажигание, то, во
избежание разрядки аккумуляторной
батареи, через некоторое время
плафоны для чтения погаснут. Для того
чтобы снова включить лампы, включите
на короткое время зажигание.

40

Осветительное оборудование

ПЛАФОНЫ ОСВЕЩЕНИЯ НИШИ ДЛЯ НОГ

Эти лампы включаются автоматически
при открывании и закрывании дверей.
Подсветка порогов также включится,
если замки дверей будут
разблокированы с помощью пульта
дистанционного управления. Лампы
подсветки порогов автоматически
отключатсячерез короткое время после
включения.

ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите приборы освещения
и зажигание.

Перед снятием лампы подождите
некоторое время, чтобы она

остыла.

ПРЕДОСТЕРЕЖЕНИЯ

Не прикасайтесь к стеклянной
колбе лампы.

Устанавливайте только
подходящие по техническим

требованиям лампы. См. Таблица

технических характеристик ламп

(стр. 49).

Примечание: Мы рекомендуем вам
обращаться для замены ламп к
дилеру, если автомобиль оснащен
системой кондиционирования воздуха.
Доступ к некоторым лампам
затруднен.

Примечание: Для замены ламп фар,
габаритных фонарей и передних
указателей поворота вам
потребуется снять модуль фары.

Примечание: Далее приведены
инструкции, описывающие правильное
снятие ламп. Установка
производится в последовательности,
обратной снятию, если нет
дополнительных указаний.

Снятие модуля фары

E71057

2

4

3

1. Откройте капот. См.

Обслуживание (стр. 136).

2. Выверните винты.

3. Отсоедините штекерный разъем.

4. Снимите модуль фары.

41

Осветительное оборудование

Дальний и ближний свет фар

E71058

3

2

1

E71059

45

1. Снимите модуль фары.

2. Освободите зажимы.

3. Снимите крышку.

4. Отсоедините штекерный разъем.

5. Освободите зажим и снимите
лампу.

Габаритные фонари

E71060

2341

1. Снимите модуль фары.

2. Снимите крышку.

3. Снимите лампу и патрон лампы.

4. Извлеките лампу.

Передние указатели поворота

E71061

3

2

1

1. Снимите модуль фары.

2. Поверните против часовой стрелки
и снимите патрон лампы.

3. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

42

Осветительное оборудование

Передние противотуманные
фары

E71062

1

2

Примечание: Лампу невозможно

отсоединить от патрона.

1. Отсоедините штекерный разъем.

2. Поверните против часовой стрелки
и снимите патрон лампы.

Боковые повторители
указателей поворота

E71063

13

2

1. Аккуратно снимите боковой
повторитель указателя поворота.

2. Удерживая патрон лампы,
поверните против часовой стрелки
и снимите корпус.

3. Извлеките лампу.

E71064

1

2

1. Поверните по часовой стрелке и
снимите рассеиватель.

2. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

43

Осветительное оборудование

Боковые габаритные фонари

Вариант с кузовом типа шасси и
грузовик с безбортовой платформой
с удлиненной рамой

E75022

1

2

3

1. Отсоедините штекерный разъем.

2. Поверните против часовой стрелки
и снимите патрон лампы.

3. Извлеките лампу.

Фургон "Jumbo"

E71065

1

2

1. Поверните в любом направлении и
снимите рассеиватель.

2. Извлеките лампу.

Задние фонари

Автобус и комби

E71066

1 2

44

Осветительное оборудование

A

B

C

D

E71067

Задний фонарь и стоп-сигналA
Указатель поворотаB
Фонарь заднего ходаC
Противотуманный фонарьD

1. Выверните барашковые гайки.

2. Снимите задний фонарь и
открепите патрон лампы.

3. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Вариант с кузовом типа шасси и
грузовик с безбортовой платформой

E71068

2

1

3

E71069

E D C B A

Указатель поворотаA
Стоп-сигналB
Задний фонарьC
Фонарь заднего ходаD
Противотуманный фонарьE

1. Освободите зажим крепления и
сдвиньте пластиковую рамку вбок.

2. Снимите рассеиватель.

3. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

45

Осветительное оборудование

Задние габаритные фонари

Грузовик с безбортовой платформой

E71072

2

1

1. Осторожно отсоедините
рассеиватель от патрона.

2. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Дополнительный стоп-сигнал

E71071

1

2

3

1. Выверните винты.

2. Снимите модуль лампы.

3. Извлеките лампу.

Габаритные фонари на крыше

E71073

1

2

3

1. Выверните винты.

2. Снимите рассеиватель.

3. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Фонарь подсветки
регистрационного знака

Автомобили с двустворчатыми
задними дверьми

E71074

2

1

1. Снимите рассеиватель.

2. Извлеките лампу.

46

Осветительное оборудование

Автомобили с поднимаемой задней
дверью

E71075

2

2

1

1

1. Раскройте рассеиватель.

2. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Грузовик с безбортовой платформой

E71076

1

2

1. Снимите рассеиватель.

2. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Передние фонари салона

Автомобили, не оборудованные
датчиками проникновения в салон

E71077

1

2

1. Осторожно открепите модуль
лампы.

2. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Автомобили, оборудованные
датчиками проникновения в салон

E73091

1

2

47

Осветительное оборудование

E73092

3

1. Осторожно открепите модуль
лампы.

2. Снимите рассеиватель.

3. Извлеките лампу.

Задние плафоны салона

E71078

1

2

1. Осторожно открепите модуль
лампы.

2. Извлеките лампу.

Передние лампы для чтения

E73938

1

2

E73939

3

1. Осторожно открепите модуль
лампы.

2. Поверните против часовой стрелки
и снимите патрон лампы.

3. Извлеките лампу.

48

Осветительное оборудование

Плафоны освещения ниши для
ног

2

2

E71080

1

3

1. Осторожно открепите модуль
лампы.

2. Снимите патрон лампы.

3. Извлеките лампу.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Мощность, ВтЛампа

55/60Фары ближнего и дальнего света

5Габаритные фонари

21Передний фонарь указателя поворота

55 (H11)Передние противотуманные фары

5Боковой повторитель

21/5Боковой повторитель

3Боковой габаритный фонарь

5/21Задние фонари и стоп-сигналы

10

Задний фонарь (шасси и грузовик с безбортовой
платформой)

21

Стоп-сигнал (шасси и грузовик с безбортовой плат­формой)

21Задний фонарь указателя поворота

49

Осветительное оборудование

Мощность, ВтЛампа

21Фонарь заднего хода

21Задний противотуманный фонарь

4

Боковой габаритный фонарь (грузовик с безбортовой
платформой)

16Дополнительный стоп-сигнал

4Верхний габаритный фонарь

5

Фонарь освещения номерного знака (автомобили с
распашными задними дверями)

10

Фонарь освещения номерного знака (кроме автомо­билей с распашными задними дверями)

10Плафон освещения салона

10Плафон для чтения

10Лампы подсветки порогов

50

Осветительное оборудование

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ

ПРЕДУПРЕЖДЕНИЕ

Не пользуйтесь электрическими
стеклоподъемниками, если на их

пути имеются какие-либо препятствия.

E71327

A

B

ЗакрытьA
ОткрытьB

Автоматическое открывание
окна двери водителя

Нажмите и тотчас отпустите кнопку
открывания. Нажмите на кнопку еще
раз, чтобы остановить перемещение
окна.

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

E71273

A

Выпуклое зеркало заднего
вида

A

ПРЕДУПРЕЖДЕНИЕ

Не переоценивайте расстояние

до предметов, отражаемых
выпуклыми зеркалами. Предметы,
отражаемые выпуклыми зеркалами,
кажутся меньше и дальше, чем в
действительности.

Такое зеркало увеличивает поле
обзора, уменьшая при этом так
называемые "мертвые зоны" задней
части вашего автомобиля.

51

Окна и зеркала

E71274

Возвращая зеркало в исходное
положение, убедитесь, что оно
полностью зафиксировалось в опоре.

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ

E71280

B

C

A

Левое зеркалоA
Вентилятор выключенB
Правое зеркалоC

E71281

Наружные зеркала заднего вида с
электроприводом содержат
нагревательный элемент, который
удаляет наледь и изморось со стекла
зеркала. См. Органы управления

микроклиматом (стр. 70).

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

E71272

Чтобы снизить ослепляющее
воздействие яркого света фар
попутных автомобилей при движении
в темное время суток, наклоните
зеркало вниз.

52

Окна и зеркала

ОПУСКНЫЕ СТЕКЛА

E66497

Поверните рукоятку по часовой стрелке
и сдвиньте окно, чтобы открыть его.

ЗАДНЕЕ ОКНО БОКОВИНЫ КУЗОВА

E66498

Чтобы открыть окно, потяните рычаг
наружу. Чтобы зафиксировать рычаг,
нажмите на его центральную часть.
Чтобы закрыть окно, потяните за
центральную часть рычага. В конце
рычаг должен зафиксироваться.

53

Окна и зеркала

УКАЗАТЕЛИ

Панель приборов для комплектации низкого уровня

E71334

BA C

EG F

D

ТахометрA
Указатель температуры охлаждающей жидкости двигателяB
Указатель уровня топливаC
СпидометрD
Кнопка обнуления счетчика частичного пробегаE

54

Приборы

Указатель счетчика пробега, частичного пробега, запаса хода по топливу
и сигнализатор незакрытых дверей

F

Кнопка настройки дверейG

Панель приборов для комплектации высокого уровня

E73043

BA C

EF

D

ТахометрA
Указатель температуры охлаждающей жидкости двигателяB
Указатель уровня топливаC
СпидометрD

55

Приборы

Сигнализатор появления предупреждающего сообщенияE
Информационный центр. См. Общая информация (стр. 62).F

Указатель температуры
охлаждающей жидкости
двигателя

Показывает температуру охлаждающей
жидкости. При нормальной рабочей
температуре стрелка указателя
остается в центре.

ПРЕДОСТЕРЕЖЕНИЕ

Не запускайте двигатель, пока
проблема его перегрева не будет

разрешена.

Движение стрелки к температуре 120°C
указывает на перегрев двигателя.
Заглушите двигатель, выключите
зажигание, постарайтесь определить
причину и дождитесь, пока двигатель

остынет См. Проверка охлаждающей
жидкости двигателя (стр. 143). См.
Ухудшенные характеристики
двигателя (стр. 116). .

Указатель уровня топлива

Стрелка, находящаяся около символа
топливного насоса, указывает, с какой
стороны автомобиля расположена
крышка горловины топливного бака.

Счетчик пробега, частичного
пробега и часы

Панель приборов для комплектации
низкого уровня

A B

C

E71335

Часы и указатель запаса хода
по топливу

A

Счетчик частичного пробегаB
ОдометрC

Счетчик суточного пробега
регистрирует пробег за отдельные
поездки. Для сброса показаний
счетчика нажмите кнопку обнуления.

56

Приборы

СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ

Панель приборов, выпускаемая
ограниченной серией

Все перечисленные ниже
сигнализаторы и индикаторы при
включении зажигания загораются на
короткое время для подтверждения
работоспособности систем:

• Сигнализатор неисправности
антиблокировочной системы (ABS)

• Сигнализатор неисправности
системы подушек безопасности

• Сигнализатор износа тормозных
накладок

• Сигнализатор/индикатор тормозной
системы

• Индикатор состояния системы
круиз-контроля

• Сигнализатор открытых дверей

• Сигнализатор неисправности
систем двигателя

• Сигнализатор неисправности
системы зажигания

• Сигнализатор низкого уровня
топлива

• Сигнализатор падения давления
моторного масла

• Сигнализатор неисправности
силового агрегата

• Индикатор технического
обслуживания

• Сигнализатор неисправности
системы динамической
стабилизации (ESP) и
противобуксовочной системы

• Сигнализатор наличия воды в
топливе

Панель приборов для
комплектации высокого уровня

Все перечисленные ниже
сигнализаторы и индикаторы при
включении зажигания загораются на
короткое время для подтверждения
работоспособности систем:

• Сигнализатор неисправности
антиблокировочной системы (ABS)

• Сигнализатор неисправности
системы подушек безопасности

• Сигнализатор износа тормозных
накладок

• Сигнализатор/индикатор тормозной
системы

• Индикатор состояния системы
круиз-контроля

• Сигнализатор неисправности
систем двигателя

• Сигнализатор неисправности
системы зажигания

• Сигнализатор низкого уровня
топлива

• Индикатор сообщения

• Сигнализатор неисправности
системы динамической
стабилизации (ESP) и
противобуксовочной системы

• Сигнализатор наличия воды в
топливе

57

Приборы

Сигнализатор неисправности
антиблокировочной системы
(ABS)

Если сигнализатор
неисправности ABS

включается во время
движения, это указывает на
неисправность системы. В случае, если
не горит сигнализатор неисправности
тормозной системы, вы сможете
применять нормальное торможение
без использования преимуществ ABS.
Несмотря на это, как можно скорее
проверьте состояние системы ABS.

Сигнализатор неисправности
системы подушек безопасности

Если сигнализатор

неисправности системы

подушек безопасности
включается или мигает во время
движения, это указывает на
неисправность системы. Как можно
скорее проверьте состояние подушек
безопасности.

Сигнализатор износа тормозных
накладок

Этот сигнализатор

включается, когда толщина

тормозных накладок
уменьшается до определенного
предела. Как можно скорее проверьте
состояние тормозных накладок.

Сигнализатор неисправности
тормозной системы

ПРЕДУПРЕЖДЕНИЕ

Постепенно снизьте скорость.

Торможение производите с очень
большой осторожностью. Старайтесь
не нажимать резко на педаль тормоза.

Если сигнализатор
неисправности тормозной

системы включается во время
движения, это указывает на
неисправность данной системы.
Проверьте уровень тормозной
жидкости. См. Проверка уровня

тормозной жидкости и рабочей
жидкости гидропривода сцепления

(стр. 144).

ПРЕДУПРЕЖДЕНИЕ

Немедленно проверьте его.

Включение сигнализатора
тнеисправности тормозной системы
совместно с сигнализатором
неисправности системы ABS или ESP
указывает на появление
неисправности. Остановите
автомобиль в безопасном месте и
перед возобновлением движения
проверьте систему.

Индикатор состояния системы
круиз-контроля

E71340

Этот индикатор включается

после установки скоростного

режима движения с помощью
системы круиз-контроля.

58

Приборы

Индикатор указателей поворота

Индикатор указателей
поворота начнет мигать после

включения указателя
поворота. Внезапное увеличение
частоты мигания указывает на
перегорание одной из ламп указателей
поворота.

Сигнализатор открытых дверей

Этот сигнализатор включится

после включения зажигания,

если не закрыты хотя бы одна
дверь, капот или дверь багажного
отделения автомобиля.

Сигнализатор неисправности
систем двигателя

Все автомобили

Если сигнализатор неисправности
систем двигателя включается во время
движения, это указывает на их
неисправность. Если сигнализатор
мигает во время движения,
немедленно сбавьте скорость. Если
сигнализатор продолжает мигать,
избегайте резкого разгона или
замедления. Двигатель продолжит
работать, но его мощность будет
ограничена. Немедленно проверьте
двигатель.

Автомобили с бензиновыми
двигателями

Автомобили с дизельными
двигателями

Сигнализатор неисправности
систем двигателя также
выполняет функции

индикатора включения свечей
предпускового подогрева. См. Пуск

дизельного двигателя (стр. 91).

Индикатор включения передних
противотуманных фар

Индикатор загорается при
включении передних
противотуманных фар.

Индикатор включения фар

Индикатор загорается при
включении дальнего света
фар или боковых и задних

габаритных фонарей.

Сигнализатор неисправности
системы зажигания

Все автомобили

Если сигнализатор
неисправности системы

зажигания загорается во
время движения автомобиля, оставьте
включенным только необходимое
электрооборудование; при первой же
возможности квалифицированный
специалист должен незамедлительно
проверить состояние системы.

59

Приборы

Сигнализатор низкого уровня
топлива

Если включился сигнализатор
низкого уровня топлива,
заправьте автомобиль как

можно скорее.

Стрелка, находящаяся около символа
топливного насоса, указывает, с какой
стороны автомобиля расположена
крышка горловины топливного бака.

Индикатор дальнего света фар

Индикатор загорается при
включении дальнего света

фар. При подаче включении
аварийной сигнализации этот
индикатор будет мигать.

Индикатор сообщения

Индикатор сообщения

включится, если в памяти

информационного центра
появится новое сообщение. См.
Информационные сообщения (стр.

64).

Сигнализатор падения давления
моторного масла

ПРЕДОСТЕРЕЖЕНИЕ

Если включился сигнализатор

падения давления моторного
масла, ни в коем случае не
продолжайте движение, даже когда
уровень моторного масла находится в
норме. Немедленно проверьте его.

Если сигнализатор падения
давления моторного масла

включается во время
движения, это указывает на
неисправность данной системы.
Заглушите двигатель, выключите
зажигание и проверьте уровень
моторного масла. См. Проверка

моторного масла (стр. 142).

Сигнализатор неисправности
силового агрегата

Все автомобили

Включение данного сигнализатора во
время движения указывает на
неисправность двигателя или систем
силового агрегата. Немедленно
проверьте его.

Автомобили с бензиновыми
двигателями

Автомобили с дизельными
двигателями

Индикатор включения задних
противотуманных фонарей

Индикатор включается при

включении задних

противотуманных фар.

60

Приборы

Индикатор технического
обслуживания

Автомобили с дизельными
двигателями

Включение индикатора
технического обслуживания

указывает на наступление
срока очередного технического
обслуживания или на наличие
большого количества сажи и отложения
в системе смазки. Как можно скорее
замените моторное масло.

После проведения технического
обслуживания специалист дилерского
центра установит новый интервал
индикатора технического
обслуживания.

Сигнализатор неисправности
системы динамической
стабилизации (ESP) и
противобуксовочной системы

Примечание: При неисправности

противобуксовочной системы или ESP
данные системы отключаются
автоматически.

Сигнализатор неисправности

системы ESP и

противобуксовочной системы
мигнет при включении какой-либо из
вышепречисленных систем. Если
сигнализатор не мигнул или горит
постоянно во время движения, то это
указывает на неисправность системы.
Как можно скорее проверьте состояние
систем.

При отключении системы ESP вручную
ее сигнализатор остается включенным.
Лампа сигнализатора погаснет, после
того как вы снова включите систему
или выключите зажигание.

Сигнализатор наличия воды в
топливе

Автомобили с дизельными
двигателями

Включение этого индикатора
указывает на наличие

чрезмерного количества воды
в топливном фильтре. Немедленно
слейте воду из топливного фильтра.
См. Слив конденсата из топливного

фильтра (стр. 145).

ЗВУКОВЫЕ ПРЕДУПРЕЖДЕНИЯ И ИНДИКАТОРЫ

Незакрытой двери

Если хотя бы одна дверь, капот или
багажник не закрыты или закрыты не
полностью, то после включения
зажигания сработает звуковой
сигнализатор.

Информационный центр.

См. Персональные настройки (стр.

67).

61

Приборы

ОБЩАЯ ИНФОРМАЦИЯ

ПРЕДУПРЕЖДЕНИЕ

Для обеспечения безопасности

дорожного движения выполняйте
настройку и перепрограммирование
функций или систем, только когда
автомобиль неподвижен.

При помощи информационного
центра и многофункционального
рычага управления (расположенного
на рулевой колонке) можно
программировать настройки различных
систем автомобиля.

Информационный центр также выводит
на дисплей предупреждающие
сообщения об ошибках или
неисправностях в различных системах
автомобиля. См. Информационные

сообщения (стр. 64).

Главное меню

Обзор функций главного меню

15:04

15.0 C

РАССТОЯНИЕ ДО

СРЕДН. РАСХОД

8.0 l/100

СРЕДН. СКОР.

87 km/h

НАСТРОЙКИ

SET/RESET

ТЕМП. НАРУЖН.

ВОЗД. 15.0 C

200 km:

E73982

Из главного меню можно перейти к
различным функциональным меню.

62

Информационные дисплеи

Органы управления

E73265

Используйте вращающийся регулятор
для перехода к другим позициям меню.

E73266

Примечание: Если включено звуковое
сопровождение, то после каждого
нажатия кнопки будет раздаваться
короткий звуковой сигнал.

Используйте кнопки SET и RESET для
выбора позиции меню или параметра
настройки.

Одометр

4,7 trip

15:04

000039 km

15.0 C

E73983

Счетчик частичного пробега

4,7 trip

15:04

000039 km

15.0 C

E73984

Нажмите и удерживайте кнопку SET и
RESET в течение как минимум двух
секунд.

Запас хода по топливу

E73985

4,7 trip

РАССТОЯНИЕ ДО

ЗАПР. 200 km

000039 km

Примечание: Изменение стиля
вождения может повлиять на этот
показатель.

Отображает приблизительную
величину пробега автомобиля на том
количестве топлива, которое осталось
в баке.

63

Информационные дисплеи

Средний расход топлива

E73986

4,7 trip

СРЕДН. РАСХОД

8.0 l/100

000039 km

Показывает средний расход топлива с
момента последнего обнуления
показаний.

Нажмите SET и RESET для обнуления
показаний.

Средняя скорость

E73987

4,7 trip

СРЕДН. СКОР.

87 km/h

000039 km

Отображает среднюю скорость
движения автомобиля, рассчитанную
за последнюю 1000 км пробега или с
момента последнего обнуления
показаний.

Нажмите SET и RESET для обнуления
показаний.

Температура наружного воздуха

E73988

4,7 trip

ТЕМП. НАРУЖН.

ВОЗД.

000039 km

15,0 C

ПРЕДУПРЕЖДЕНИЕ

Даже если температура воздуха

поднимается выше +4 ºC, это не
гарантирует отсутствие опасностей,
связанных с движением в холодную
погоду.

Короткий предупреждающий сигнал
прозвучит при следующих условиях:

• при температурах +4 ºC или ниже:

предупреждение об обледенении
стекол

• при температурах 0 ºC или ниже:

предупреждение об опасности
возникновения гололеда

ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

Предупреждающие сообщения

При появлении на дисплее
предупреждающего сообщения
необходимо нажать кнопку SET и
RESET для его подтверждения.

64

Информационные дисплеи

E73273

Некоторые предупреждающие
сообщения сопровождаются
включением сигнализатора над
дисплеем красным или желтым цветом
в зависимости от серьезности
проблемы.

Если предупреждающее сообщение
появляется вместе с включением
сигнализатора, последний будет
продолжать гореть.

ЗначениеСигнали-

затор

Сообщения

Неисправность двигателя или его систем.
Остановите автомобиль на ближайшем
безопасном участке дороги и немедленно
заглушите двигатель. Автомобиль должен
быть проверен квалифицированными техниче­скими специалистами.

красныйНЕИСПРАВНОСТЬ

СИСТ. ДВИГАТЕЛЯ

Низкий уровень моторного масла. Остановите
автомобиль на ближайшем безопасном
участке дороги и немедленно заглушите
двигатель. Доведите уровень масла до номи­нального значения. См. Проверка моторного
масла (стр. 142).

красныйНИЗКИЙ УРОВЕНЬ

МАСЛА

В топливе обнаружена вода. Топливная
система должна быть проверена квалифици­рованными техническими специалистами.

красныйВОДА В ТОПЛИВЕ

Температура воздуха за бортом ниже 0 ºCкрасныйНИЗКАЯ НАРУЖН.

ТЕМПЕРАТУРА

Температура воздуха за бортом ниже +4 ºCжелтыйНИЗКАЯ НАРУЖН.

ТЕМПЕРАТУРА

Автомобиль должен быть проверен квалифи­цированными техническими специалистами.

желтыйЗАМЕНИТЬ МАСЛО

СЕЙЧАС

Все двери автомобиля должны быть закрыты.желтыйДВЕРЬ НЕ ЗАКР.

ЗАКРОЙТЕ ДВЕРЬ

65

Информационные дисплеи

ЗначениеСигнали-

затор

Сообщения

Открыта дверь со стороны водителя.желтыйОТКРЫТА ДВЕРЬ

ВОДИТЕЛЯ

Открыта передняя дверь со стороны пасса­жира.

желтыйОТКРЫТА ДВЕРЬ

ПАССАЖ.

Открыта задняя дверь со стороны водителяжелтыйОТКРЫТА ЗАДН.

ЛЕВАЯ ДВЕРЬ

Открыта задняя дверь со стороны пассажира.желтыйОТКРЫТА ЗАДН.

ПРАВАЯ ДВЕРЬ

Открыт багажник или дверь багажного отде­ления.

желтыйОТКРЫТ БАГАЖНИК

Открыт капот.желтыйОТКРЫТ КАПОТ

Указывает на приближение срока замены
моторного масла.

-ЗАМЕНА МАСЛА

ЧЕРЕЗ хх ДН.

Происходит сброс индикатора замены мотор­ного масла.

-ЗАМЕНА МАСЛА

СБРОС В ПРОГ.

Завершение сброса индикатора замены
моторного масла.

-ЗАМЕНА МАСЛА

СБРОС ЗАВЕРШЕН

Раздается сигнал будильника. См. Персо-
нальные настройки (стр. 67).

-*ТРЕВОГА* СБРОС НА

НУЛЬ

66

Информационные дисплеи

ПЕРСОНАЛЬНЫЕНАСТРОЙКИ

Обзор функций меню настроек
пользователя

E73990

НАСТРОЙКИ

НАСТРОЙКИ

ВЫХОД

ЯЗЫК

РУССКИЙ

ЕД-ЦЫ ИЗМЕР.
МЕТРИЧЕСКИЕ

СИГНАЛ СООБЩ.

ОТКЛ.

НАСТР. ЧАСОВ

12:5931,12,04

12:5931,12,04

ФОРМАТ ВРЕМЕНИ

24 Ч

НАСТР. СИГНАЛ.

ОТКЛ.

SET/RESET

Меню настроек пользователя

НАСТРОЙКИ

SET/RESET

E73989

4,7 trip

000039 km

С помощью меню настроек
пользователя можно перейти к
следующим функциональным меню:

• Язык сообщений

• Настройка часов

• Настройка будильника

• Формат времени

• Единицы измерения

• Звуковые сигнализаторысообщений

Выбор языка

ЯЗЫК

РУССКИЙ

E73991

4,7 trip

000039 km

Пользователь может выбрать один из
11 языков:

Английский (UK), немецкий,
итальянский, французский, испанский,
турецкий, русский, голландский,
польский, шведский, португальский.

После выбора языка поверните
вращающийся регулятор, для того
чтобы сохранить настройки и выйти из
меню.

67

Информационные дисплеи

Настройка часов

См. Часы (стр. 86).

Настройка будильника

НАСТР. СИГНАЛ.

04,08,00 23,59

ОТКЛ.

E74286

4,7 trip

000039 km

• Нажмитеи удерживайте кнопку SET
и RESET. Символы отображение
дня начнут мигать. Установите
требуемое значение с помощью
вращающегося регулятора.

• Для сохранения настроек и
перехода к установке месяца
нажмите SET и RESET.

• Аналогичным образом установите
год, часы и минуты.

• После установки минут нажмите
SET и RESET для сохранения
настроек времени.

• Нажмите кнопку SET и RESET для
включения или выключения
будильника.

Будильник включен

E74287

4,7 trip

000039 km

15:04

15.0 C

E74387

4,7 trip

*ТРЕВОГА*

СБРОС НА НУЛЬ

000039 km

Нажмите SET и RESET для отключения
будильника.

Формат времени

ФОРМАТ ВРЕМЕНИ

24 Ч

E73995

4,7 trip

000039 km

Нажмите SET и RESET для
переключения между 12- и 24-ми
форматами отображения времени.

Единицы измерения

ЕД-ЦЫ ИЗМЕР.

МЕТРИЧЕСКИЕ

E73993

4,7 trip

000039 km

Нажмите SET и RESET для
переключения между метрическими и
имперскими единицами.

Звуковые сигнализаторы
сообщений

Следующие звуковые сигналы можно
отключить:

68

Информационные дисплеи

• температура наружного воздуха
равна 4°C

• подтверждение установок времени

• нажатие кнопки SET и RESET

СИГНАЛ СООБЩ.

ОТКЛ.

E73994

4,7 trip

000039 km

Нажмите кнопку SET и RESET для
включения или выключения звуковых
сигналов.

Выход из меню
пользовательских настроек

E73996

НАСТРОЙКИ

ВЫХОД

Нажмите SET и RESET для отключения
будильника.

69

Информационные дисплеи

ПРИНЦИПЫ РАБОТЫ

Поступление наружного воздуха

Не допускайте закупоривания
воздухозаборных отверстий перед
ветровым стеклом (снегом, листьями
и т.п.), чтобы система
кондиционирования воздуха могла
работать эффективно.

Рециркуляция воздуха

ПРЕДОСТЕРЕЖЕНИЕ

Не рекомендуется использовать
режим замкнутой циркуляции

воздуха в течение более чем 30 минут.

Воздух в салоне будет изолирован от
наружного. Наружный воздух не будет
поступать в салон.

Отопление

Эффективность отопления салона
зависит от температурыохлаждающей
жидкости двигателя.

Кондиционирование воздуха

Примечание: Система

кондиционирования воздуха работает
только, если температура выше 4ºC.

Примечание: При использовании
кондиционера потребление топлива
возрастает.

Воздух проходит через теплообменник
и там охлаждается. Для
предупреждения запотевания стекол
воздух осушается. Конденсируемая
влага направляется наружу. Поэтому,
появление небольшой лужи воды под
автомобилем нормально.

Общие сведения об управлении
микроклиматом в салоне.

Плотно закрывайте все окна.

Отопление салона.

Направляйте поток воздуха к ногам.
При холодной или влажной погоде
следует направить часть воздушного
потока к ветровому стеклу и дверным
окнам.

Охлаждение салона

Направляйте поток воздуха в лицо.

70

Органы управления микроклиматом

ВЕНТИЛЯЦИОННЫЕ ДЕФЛЕКТОРЫ

E71344

E

F

A B

C

D

влевоA
вправоB
ОткрытоC
закрытоD
внизE
вверхF

РУЧНОЙ РЕЖИМ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ

Регулятор распределения
потоков воздуха

E65965

A

C

B

В сторону лицаA
В сторону ногB
В сторону ветрового стеклаC

Регулятор распределения воздуха
также можно установить в любое
промежуточное положение (между
символами) для более точной
настройки. Незначительная часть
потока воздуха всегда направлена на
обдув ветрового стекла.

Регулятор температуры воздуха

E65966

прохладноСиний:
ТеплоКрасный:

71

Органы управления микроклиматом

Вентилятор

E65967

A

Вентилятор выключенA

Примечание: При выключенном
вентиляторе салона ветровое
стекло может запотевать.

Рециркуляция воздуха

E65968

Поверните по часовой стрелке, чтобы
включить подачу воздуха снаружи, и
по против часовой стрелки, чтобы
включить рециркуляцию воздуха.

Быстрое удаление влаги и инея
с ветрового стекла

E65969

Закройте все дефлекторы системы
вентиляции, чтобы направить
максимальный поток воздуха к
ветровому стеклу. При необходимости
включите обогрев стекол. См. Окна и

зеркала с обогревом (стр. 74).

Режим быстрого прогрева
салона

E65970

Вентиляция

E65971

В сторону лицаA

Установите регулятор распределения
воздуха в положение A. Выберите
желаемую производительность
вентилятора. Откройте
вентиляционные сопла в соответствии
с индивидуальными предпочтениями.

72

Органы управления микроклиматом

Кондиционирование воздуха

Включение и выключение
кондиционера воздуха

E65972

C

A B

D

Рециркуляция воздухаA
Поступление наружного

воздуха

B

Вкл./выкл.C
Световой индикатор

включения кондиционера
воздуха

D

Для включения или выключения
кондиционера воздуха нажмите на
регулятор скорости вентилятора
салона. При работе кондиционера
воздуха загорается световой
индикатор, встроенный в регулятор
скорости.

Охлаждение салона наружным
воздухом

E65973

Включите кондиционер.

Режим быстрого охлаждения салона

E65974

Включите кондиционер.

Удаление запотевания и наледи с
ветрового стекла

E65975

A

В сторону ветрового стеклаA

73

Органы управления микроклиматом

Установите регулятор распределения
воздуха в положение A и выберите
режим подачи наружного воздуха. При
температуре выше 4°C кондиционер
воздуха включится автоматически. В
таком случае световой индикатор не
загорится.

Снижение влажности воздуха в
салоне

E65976

A

В сторону ветрового стеклаA

Установите регулятор распределения
воздуха в положение A и выберите
режим подачи наружного воздуха. При
температуре выше 4°C кондиционер
воздуха включится автоматически. В
таком случае световой индикатор не
загорится.

ОКНА И ЗЕРКАЛА С ОБОГРЕВОМ

Электрообогреватели ветрового
и заднего стекла

Примечание: Электрообогреватель

стекол работает только при
работающем двигателе.

Воспользуйтесь электрообогревателем
для удаления инея и влаги с ветрового
или заднего стекла.

Обогреватель ветрового стекла

E71345

Для включения обогрева ветрового
стекла нажмите на выключатель. При
работе обогрева на выключателе
загорается индикатор.

Для выключения обогрева ветрового
стекла снова нажмите на выключатель.
Через короткое время обогрев
автоматически выключится.

Обогреватель заднего стекла

E71346

74

Органы управления микроклиматом

Для включения обогрева заднего
стекла нажмите на выключатель. При
работе обогрева на выключателе
загорается индикатор.

Для выключения обогрева заднего
стекла снова нажмите на выключатель.
Через короткое время обогрев
автоматически выключится.

Электрообогрев наружных
зеркал заднего вида

Наружные зеркала заднего вида
оборудованы нагревательным
элементом для удаления инея и влаги.
Обогрев включается автоматически при
включении обогрева ветрового стекла
или заднего стекла.

ВСПОМОГАТЕЛЬНЫЙ ОТОПИТЕЛЬ

Общая информация

ПРЕДУПРЕЖДЕНИЯ

Не пользуйтесь

программируемым отопителем,
работающим на топливе, на
автозаправочных станциях, вблизи
источников возгораемых паров, в
пыльных или закрытых помещениях.

Не заправляйте автомобиль

топливом при работающем
дисплее отопителя.

Примечание: Программируемый
отопитель, работающий на топливе,
автоматически выключается при
низком напряжении аккумулятора.

Примечание: Если прекращается
подача питания к программируемому
отопителю, работающему на
топливе, все символы на дисплее
будут мигать. В таких условиях
отопитель не работает.
Перенастройка времени

Примечание: Если возникает
неисправность, программируемый
отопитель, работающий на топливе,
выключается. Квалифицированный
специалист должен незамедлительно
проверить состояние системы.

Соблюдайте следующие
рекомендации:

• Включайте программируемый
отопитель, работающий на топливе,
примерно на 10 минут ежемесячно,
на протяжении всего года. Это
предотвращает заедание водяного
насоса и электродвигателя
отопителя.

• Во избежание образования
коррозии охлаждающая жидкость,
используемая в вашем автомобиле,
должна содержать не менее 10%
антифриза в течение всего года.

• Уровень охлаждающей жидкости
должен находиться между
отметками MAX и MIN на бачке,
чтобы не возникали воздушные
пробки. См. Проверка

охлаждающей жидкости
двигателя (стр. 143).

75

Органы управления микроклиматом

• Программируемый вентилятор
обдува начинает работать, когда
температура охлаждающей
жидкости достигает определенного
уровня. В этом режиме температура
окружающей среды не играет
никакой роли.

• При непрерывной работе отопителя
блок контролирует температур
окружающей среды. Если эта
температура выше 5°C,
программируемый отопитель,
работающий на топливе, не
активируется.

Программируемый отопитель,
работающий на топливе, действует
независимо от отопителя автомобиля;
он нагревает контур охлаждающей
жидкости двигателя. Отопитель
получает необходимое для работы
топливо из топливного бака
автомобиля. Им также можно
пользоваться во время движения
автомобиля, чтобы поддержать работу
отопителя автомобиля и обеспечить
более быстрый прогрев салона.

При включении программируемого
отопителя, работающего на топливе,
возможен выход отработавших газов
из под днища автомобиля. Это
нормальное явление, на которое можно
не обращать внимания.

Принцип действия

Предварительные действия перед
включением отопителя

ПРЕДОСТЕРЕЖЕНИЕ

Если переключатель вентилятора

обдува установлен не в положение
один, это приведет к уменьшению срока
службы или разряду аккумуляторной
батареи.

Перед включением или
программированием отопителя
выполните следующие действия:

• Установите регулятортемпературы

отопителя в положение,
соответствующее максимальной
температуре.

• Поверните переключатель

вентилятора в положение "1".

• Перед выключением зажигания

включите режим рециркуляции
воздуха. Выждите по меньшей мере
пять секунд, чтобы система
вентиляции закрыла наружные
воздушные дефлекторы.

• Откройте все воздушные

дефлекторы кабины.

76

Органы управления микроклиматом

Настройка таймера
вспомогательного отопителя

A

D

B

E71347

Нажмите и удерживайте кнопку A
дольше трех секунд, пока на дисплее
не начнут мигать цифры,
обозначающие время. В течение
ближайших пяти секунд нажмите на
кнопки B и D для настройки времени.
Для быстрого перевода времени
нажмите и удерживайте
соответствующую кнопку.

Настройка длительности периода
работы отопителя

A

D

B

E71348

ПРЕДОСТЕРЕЖЕНИЕ

Рекомендуемая длительность

периода работы отопителя
составляет 30 минут. Более
длительная работа приведет к
уменьшению срока службы или разряду
аккумуляторной батареи.

Примечание: Можно
запрограммировать длительность
периода работы отопителя (при его
включении или при программировании
на включение в определенное время).
Этот период может составлять от
10 до 120 минут.

77

Органы управления микроклиматом

Нажмите и удерживайте кнопку A
дольше трех секунд, пока на дисплее
не начнут мигать цифры,
обозначающие время. Подождите пять
секунд, пока на дисплее не появится
символ и не начнут мигать цифры,
означающие длительность работы
отопителя.

Используйте для настройки
длительности обогрева кнопки B и D.

После того как длительность периода
работы настроена, нажмите на кнопку
A. Дисплей будет отображать текущее
время (часы и минуты, разделенные
мигающим двоеточием).

Выключение отопителя

Нажмите на кнопку с символом
обогрева. Отопитель будет продолжать
работать в течение трех минут, а затем
выключится. После этого на дисплее
появится текущее время.

Режим работы отопителя в течение
заданного времени

C

E71349

Отопитель в любой момент можно
включить таким образом, чтобы он
работал в течение предварительно
заданного периода времени. Нажмите
на кнопку C. Включится индикация на
дисплее; на нем будет показано
оставшееся время работы отопителя
и символ обогрева.

78

Органы управления микроклиматом

Непрерывная работа отопителя

B C

E71350

ПРЕДУПРЕЖДЕНИЕ

Отопитель продолжает работать

после включения зажигания.
Выключайте отопитель, если в его
работе нет необходимости.

Нажмите и удерживайте кнопку B.
Нажмите на кнопку C. Отопитель будет
работать до повторного нажатия на
кнопку C. Включится индикация на
дисплее; на нем будет показано
текущее время и символ обогрева.

Программируемый режим прогрева

Отопитель автоматически включается
в предварительно заданное время и
работает в течение заданного периода.
Включится индикация на дисплее; на
нем будет показан оставшийся период
работы отопителя и символ обогрева.

Вы можете запрограммировать три
разных времени включения отопителя.

Программирование времени
включения отопителя

A

D

B

E71351

Нажимайте кнопку A несколько раз,
пока на дисплее не появится символ
(1, 2 или 3), соответствующий
требуемому времени включения
отопителя. Используйте для настройки
времени кнопки B и D. Для быстрого
перевода времени нажмите и
удерживайте соответствующую кнопку.

Запрограммировав время включения
отопителя, нажмите кнопку A. Дисплей
будет отображать текущее время (часы
и минуты, разделенные мигающим
двоеточием).

79

Органы управления микроклиматом

Активация и отмена включения
отопителя в запрограммированное
время

A C

E71352

Нажимайте кнопку A несколько раз,
пока на дисплее не появится символ
(1, 2 или 3), соответствующий
желаемому времени включения
отопителя. Нажмите на кнопку C. На
дисплее появится символ включения
(ON). Чтобы отменить включение
отопителя в предварительно заданное
время, снова нажмите на кнопку C.

80

Органы управления микроклиматом

СИДЕНИЕ В ПРАВИЛЬНОМ ПОЛОЖЕНИИ

E68595

ПРЕДУПРЕЖДЕНИЯ

Не регулируйте сиденья во время

движения.

Только правильно пристегнутый

ремень безопасности может
удержать ваше туловище в том
положении, в котором достигается
оптимальный эффект срабатывания
подушки безопасности.

Правильная регулировка и
использование сидений,
подголовников, ремней и подушек
безопасности обеспечит самую
эффективную защиту при
столкновении. Наши рекомендации:

• Сидеть следует вертикально, так,

чтобы основание спины
располагалось как можно глубже.

• Не отклоняйте спинку сиденья

более чем на 30 градусов.

• Отрегулируйте подголовник так,

чтобы его верхушка располагалась
вровень с верхней частью головы.

• Между вашим туловищем и
рулевым колесом должно быть
достаточное расстояние.
Рекомендуемое расстояние между
грудной клеткой и крышкой подушки
безопасности - как минимум 250 мм.

• Удерживайте рулевоеколесо слегка
согнутыми руками.

• Ноги тоже должны быть немного
согнуты, чтобы вы могли полностью
выжимать педали.

• Наплечная лента ремня
безопасности должна проходить
через центр плеча, набедренная
лента ремня должна плотно
обхватывать бедра.

Выберите комфортное положение
посадки, которая дает вам полный
контроль над автомобилем.

ПЕРЕДНИЕ СИДЕНЬЯ

ПРЕДУПРЕЖДЕНИЕ

Не регулируйте сиденья во время
движения.

81

Сиденья

Перемещение сидений назад и
вперед

E66529

1

2

2

ПРЕДУПРЕЖДЕНИЕ

Чтобы убедиться в надежности

фиксации сиденья после
регулировки, попробуйте сдвинуть его
назад и вперед.

ПРЕДОСТЕРЕЖЕНИЕ

Не придвигайте передние сиденья

слишком близко к панели
приборов. Двигайте сиденье
максимально вперёд только тогда,
когда необходимо получить доступ к
аккумуляторной батарее.

Регулировка валика поясничной
поддержки

E66530

A

A

B

УвеличениеA
УменьшениеB

Регулировка угла наклона
подушки сиденья

E66531

82

Сиденья

E66532

Регулировка угла наклона спинки
сиденья

E66533

Регулировка подлокотника

E66534

Вращайте ручку, расположенную под
подлокотником.

ЗАДНИЕ СИДЕНЬЯ

ПРЕДУПРЕЖДЕНИЯ

При движении автомобиля не
следует лежать на задних

сиденьях.

Убедитесь, что подушки и спинки
сидений надёжно удерживаются

своими фиксаторами.

Складывание секции раздельной
спинки сиденья

E70789

1

3

2

83

Сиденья

Складывание всей спинки
сиденья

E68610

Чтобы сложить спинку сиденья:

1. Потяните вниз петли замков и

удерживайте их там.

2. Толкните вперед спинку сиденья.
Чтобы вернуть спинку сиденья в

вертикальное положение:

1. Потяните вниз петли замков и

удерживайте их там.

2. Поднимите спинку сиденья.

Демонтаж многоместных
сидений

E68611

2

1

E68612

ПРЕДУПРЕЖДЕНИЯ

Закрывайте отверстия для

болтов, открывающиеся при
снятии сидений, заглушками, чтобы
предотвратить попадание выхлопных
газов в салон автомобиля.

Многоместное сиденье весит 89

килограммов.

84

Сиденья

ПРЕДОСТЕРЕЖЕНИЕ

Храните сиденье в сухом и
безопасном месте.

1. Складывание спинки сиденья.

2. Потяните рычаг фиксатора вверх и
удерживайте его там.

3. Осторожно потяните многоместное
сиденье назад, пока из-под
передней части рамы сиденья не
покажутся замки, расположенные
на полу.

4. Снимите сиденье.

Установку сиденья производите в
обратной последовательности.

ПОДГОЛОВНИКИ

E66539

Регулирование положения
подголовников.

ПРЕДУПРЕЖДЕНИЕ

Поднимите задние подголовники,

если заднее сиденье снабжено
удерживающей системой,
предназначенной для взрослого
пассажира или ребенка.

Отрегулируйте подголовник таким
образом, чтобы его верхняя часть
совпадала с макушкой вашей головы.

Снятие подголовников

Нажмите кнопки блокировки и снимите
подголовник.

СИДЕНЬЯ С ОБОГРЕВОМ

E66540

Примечание: Перед включением
обогрева сидений необходимо
запустить двигатель.

Максимальная температура сидений
достигается через пять или шесть
минут работы нагревателя. В системе
обогрева предусмотрена функция
автоматического отключения.

85

Сиденья

ЧАСЫ

Автомобилис панелью приборов
низкого уровня комплектации

Автомобили, оснащенные аудио- и
навигационной системой или
аудиосистемой с проигрывателем
компакт-дисков производства Ford

Подробная информация по настройке
часов приведена в соответствующем
руководстве по аудиосистеме

Аудиосистема без проигрывателя
компакт-дисков

См. Указатели (стр. 54).
Примечание: После установки

времени прозвучит короткий сигнал.

• Поверните ключ зажигания в

положение II.

• Нажмите и удерживайте кнопку
установки времени в течение более
чем трех секунд, до тех пор, пока
цифры на дисплее (отображающие
текущее время) не начнут мигать.

• Нажмите соответствующую кнопку
для установки времени
Удерживайте кнопку для быстрой
установки времени.

Нажмите и удерживайте кнопку
установки времени в течение более
чем одной секунды для переключения
между 12- и 24-часовым форматом
времени.

Автомобилис панелью приборов
высокого уровня комплектации

Автомобили, оснащенные аудио- и
навигационной системой или
аудиосистемой производства Ford

Подробная информация по настройке
часов приведена в соответствующем
руководстве по аудиосистеме

Автомобили без аудио- и
навигационной системой или
аудиосистемой производства Ford

НАСТР. ЧАСОВ

01,01,00 15,03

E73992

4,7 trip

000039 km

• Перейдите к следующему экрану.

Нажмите и удерживайте кнопку SET
и RESET. Отображение даты начнет
мигать. Установите дату с помощью
регулятора.

• Нажмите кнопки SET и RESET для

сохранения настроек и переходу к
установке месяца.

• Аналогичным образом
устанавливаются год, часы и
минуты

После установки минут и часов
нажмите кнопку SET и RESET для
сохранения настроек в памяти.

86

Функции обеспечения комфорта

СОЛНЦЕЗАЩИТНЫЕ КОЗЫРЬКИ

E66493

ДЕРЖАТЕЛИ ДЛЯ БИЛЕТОВ

E77059

ПРИКУРИВАТЕЛЬ

E69107

ПРЕДОСТЕРЕЖЕНИЕ

Не удерживайте прикуриватель в
нажатом положении.

Примечание: Чтобы воспользоваться
прикуривателем, включите
зажигание.

Нажмите на корпус прикуривателя.
Подождите, пока прикуриватель
автоматически выдвинется из гнезда.

ПРЕДОСТЕРЕЖЕНИЕ

Если вы используете гнездо

питания прикуривателя при
неработающем двигателе, это может
привести к разряду аккумуляторной
батареи.

87

Функции обеспечения комфорта

Гнездо питания прикуривателя можно
использовать для подключения
устройств, рассчитанных на
напряжение 12 В и максимальную силу
тока 20 А. Для подключения
электроприборов используйте только
рекомендованные соединительные
элементы из ассортимента фирменных
аксессуаров компании Ford или
элементы, пригодныедля подключения
штекеров стандарта SAE.

ПЕПЕЛЬНИЦА

E69119

ВСПОМОГАТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ

E69125

ПРЕДОСТЕРЕЖЕНИЕ

Использование дополнительных

электрических розеток при
неработающем двигателе может
привести к разряду аккумуляторной
батареи.

Примечание: Для использования
дополнительных электрических
розеток включите зажигание.

Дополнительную электрическую
розетку также можно использовать для
питания приборов, рассчитанных на
напряжение питания 12 В и
номинальный ток не более 20 А. Для
подключения электроприборов
используйте только рекомендованные
соединительные элементы из
ассортимента фирменных аксессуаров
компании Ford или элементы,
пригодные для подключения штекеров
стандарта SAE.

88

Функции обеспечения комфорта

ПОДСТАВКИ ДЛЯ СТАКАНОВ

E69128

E69129

ПРЕДУПРЕЖДЕНИЯ

Не ставьте емкости с горячими
напитками на подстаканники при

движении автомобиля.

Не используйте подносы при
движении автомобиля.

Не ставьте стеклянные предметы
в подстаканники.

ПЕРЧАТОЧНЫЙ ЯЩИК

E69134

Вы можете хранить различные бумаги
в перчаточном ящике.

МЕСТА ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ

Верхнее вещевое отделение

E69133

89

Функции обеспечения комфорта

ПРЕДУПРЕЖДЕНИЕ

Не кладите в верхнее вещевое
отделение тяжелые предметы.

Места для хранения вещей в
передней части пасажирского
салона

E77061

ДЕРЖАТЕЛЬ ДЛЯ БУТЫЛОК

E75484

ПРЕДУПРЕЖДЕНИЕ

Не ставьте стеклянные предметы
в держатель бутылок.

90

Функции обеспечения комфорта

ПУСК БЕНЗИНОВОГО ДВИГАТЕЛЯ

Примечание: Стартер нельзя

включать на время свыше 30 секунд.

Холодный/прогретый двигатель

ПРЕДОСТЕРЕЖЕНИЕ

Если температура опускается ниже

-20ºC, перед запуском двигателя
следует включить зажигание хотя-бы
на одну секунду. Это позволит создать
достаточное для запуска давление
подачи топлива.

Выжмите до отказа педаль сцепления
и запустите двигатель, не нажимая на
педаль акселератора.

Если двигатель не заведется за 15
секунд, подождите немного и
попытайтесь еще раз.

Если двигатель не запускается после
трех попыток, подождите 10 секунд и
следуйте процедуре, описанной в
разделе Пуск двигателя в случае
излишнего поступления топлива.

Если двигатель не заводится при
температуре ниже -25ºC, нажмите
педаль акселератора от ¼ до ½ хода
и попытайтесь запустить его еще раз.

Пуск двигателя в случае
излишнего поступления топлива

Нажмите педаль сцепления до упора.
Медленно нажимайте педаль

акселератора до пола, удерживайте
педаль в этом положении и запустите
двигатель.

Если двигатель не запускается,
повторите процедуру, описанную в
разделе Холодный/прогретый

двигатель.

ПУСК ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Примечание: Стартер нельзя

включать на время свыше 30 секунд.

Холодный/прогретый двигатель

Примечание: Не нажимайте педаль

акселератора.

Нажмите педаль сцепления до упора.

Включите зажигание и ждите,
пока не загорится индикатор
свечи зажигания.

Примечание: Если температура ниже

-15ºC, может потребоваться
проворачивание двигателя
длительностью до 25 секунд. Если
автомобиль постоянно
эксплуатируется в условиях подобных
температур, рекомендуется
установить обогреватель двигателя.

Примечание: Продолжайте вращать
двигатель, пока он не запустится.

Запустите двигатель.
Если двигатель остановится, повторите

все с начала.

91

Пуск двигателя

ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ

Автомобили с дизельными
двигателями

ПРЕДОСТЕРЕЖЕНИЕ

Не выключайте двигатель, когда

он работает на высоких оборотах.
Иначе турбонасос продолжит работать,
после того, как давление масла
снизится до нуля. Это приведет к
преждевременному износу подшипника
турбокомпрессора.

Отпустите педаль акселератора.
Дождитесь, когда частота вращения
коленчатого вала двигателя
уменьшится до холостого хода, и
выключите двигатель.

92

Пуск двигателя

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДУПРЕЖДЕНИЯ

Всегда прекращайте заправку,

после того как заправочный
пистолет отключится во второй раз.
Лишнее топливо заполняет
расширительное пространство
топливного бака, что может привести
к выплескиванию топлива из бака.
Выплескивание топлива - это источник
опасности для других участников
дорожного движения.

Исключите присутствие

источников пламени или теплоты
вблизи элементов системы
топливоподачи. Топливная система
находится под давлением. При наличии
утечек в системе топливоподачи
возникает риск получения травм.

КАЧЕСТВО ТОПЛИВА ­БЕНЗИНОВЫЙ

Примечание: Рекомендуется

использовать только
высококачественное топливо без
каких-либо присадок или других
средств ухода за двигателем.

ПРЕДОСТЕРЕЖЕНИЕ

Нельзя пользоваться бензином

содержащим свинец или
соединения других металлов (например
марганца). Это может привести к
повреждению системы выпуска.

Применяйте только очищенный от
свинца бензин с октановым числом
не менее 95, который отвечает
требованиям EN 228 или аналогичного
стандарта.

КАЧЕСТВО ТОПЛИВА ­ДИЗЕЛЬНЫЙ

Примечание: Рекомендуется

использовать только
высококачественное топливо без
каких-либо присадок или других
средств ухода за двигателем.

ПРЕДУПРЕЖДЕНИЕ

Не смешивайте дизельное

топливо с маслом, бензином или
другими жидкостями. Это может
вызвать химическую реакцию.

ПРЕДОСТЕРЕЖЕНИЕ

Нельзя добавлять в дизельное

топливо керосин, парафин или
бензин. Это может привести к поломке
топливной системы.

Примечание: Не рекомендуется
долгое использование присадок,
предназначенных для предупреждения
парафинизации топлива.

Применяемое дизельное топливо
должно отвечать требованиям
стандарта EN 590 или эквивалентного
ему.

Допускается применение дизельного
топлива с содержанием метил-эфира
из рапсового масла (RME) до 5%
(биодизельное топливо).

93

Топливо и заправка

КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР

ВОЖДЕНИЕ АВТОМОБИЛЯ,
ОСНАЩЕННОГО
КАТАЛИТИЧЕСКИМ
НЕЙТРАЛИЗАТОРОМ

ПРЕДОСТЕРЕЖЕНИЯ

Избегайте следующих состояний:
полная выработка топлива из бака.

Нельзя проворачивать двигатель
в течение долгого времени.

Не пытайтесь запускать двигатель
при отсоединенном питании свечей

зажигания.

Не пытайтесь завести автомобиль

с помощью толкания или
буксировки. Используйте
дополнительные кабели. См.

Использование соединительных
электрических проводов (стр. 151).

Не выключайте зажигание во

время движения.

ПАРКОВКА

ПРЕДУПРЕЖДЕНИЕ

Не следует парковать автомобиль

на площадке покрытой сухой
травой или листьями. После остановки
двигателя выпускная труба продолжает
излучать значительное тепло. Это
создает потенциальную опасность
возгорания.

КРЫШКА ЛЮЧКА ЗАЛИВНОЙ ГОРЛОВИНЫ

E66588

Откройте лючок заливной горловины
топливного бака. Для того чтобы
открыть замок крышки заливной
горловины топливного бака, поверните
ключ против часовой стрелки
(приблизительно на одну четверть
оборота). Снимите крышку.

При снятии крышки заливной
горловины может раздаваться
шипение. Это нормальный звук, и на
него можно не обращать внимания.

ЗАПРАВКА ТОПЛИВОМ

ПРЕДОСТЕРЕЖЕНИЕ

Не пытайтесь запустить двигатель,

если в бак залито топливо
ненадлежащего типа. Это может
привести к поломке двигателя. Система
должна быть немедленно проверена
специалистом, прошедшим
соответствующую подготовку.

94

Топливо и заправка

РАСХОД ТОПЛИВА

Величина топливной экономичности и
уровень выброса диоксида углерода
получены на основании лабораторных
испытаний в соответстви с директивой
ЕЭС за номером 80/1268/EEC с учетом
последующих поправок. Эти параметры
обеспечиваются всеми
заводами-изготовителями
автомобилей. Они даются с целью
сравнения показателей различных
версий и комплектаций автомобиля.
Также вышеуказанные значения не
предназначены для отражения
реальной топливной экономичности
вашего автомобиля. Реальная
топливная экономичность автомобиля
определяется множеством факторов,
среди которых: стиль вождения,
эксплуатация автомобиля при высоких
скоростях, движения с частыми
остановками и троганьями с места,
использование кондиционера, наличие
установленных аксессуаров и
буксировка прицепа и т.д. За
рекомендациями по вопросу улучшения
топливной экономичности обращайтесь
у официальному дилеру компании Ford.

95

Топливо и заправка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Расход топлива

Выбросы

CO2

Комбиниро-

ванный цикл

Загородный

цикл

Городской

цикл

Комплектация

г/км

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

2017,6 (37,2)6,6 (42,8)9,3 (30,4)

Tourneo 2.2L DuraTorq­TDCi 62,5 кВт (85 л.с.),
передаточное соотно­шение ведущего моста:
4,23

2017,6 (37,2)6,6 (42,8)9,3 (30,4)

Tourneo 2.2L DuraTorq­TDCi 81 кВт (110 л.с.),
передаточное соотно­шение ведущего моста:
4,23

2077,8 (36,0)6,7 (42,2)9,8 (28,8)

Tourneo 2.2L DuraTorq­TDCi 96 кВт (130 л.с.),
передаточное соотно­шение ведущего моста:
4,54

195 - 198

7,4 (38,2) -

7,5 (37,7)

6,4 (44,1) -

6,5 (43,5)

9,1 (31,0) -

9,2 (30,7)

Kombi 2.2L DuraTorq-TDCi
62,5 кВт (85 л.с.), переда­точное соотношение
ведущего моста: 4,23

195 - 198

7,4 (38,2) -

7,5 (37,7)

6,4 (44,1) -

6,5 (43,5)

9,1 (31,0) -

9,2 (30,7)

Kombi 2.2L DuraTorq-TDCi
81 кВт (110 л.с.), переда­точное соотношение
ведущего моста: 4,23

200 - 203

7,6 (37,2) -

7,7 (36,8)

6,7 (42,2) -

6,8 (41,5)

9,1 (31,0) -

9,2 (30,7)

Kombi 2.2L DuraTorq-TDCi
81 кВт (110 л.с.), переда­точное соотношение
ведущего моста: 4.54

96

Топливо и заправка

Выбросы

CO2

Комбиниро-

ванный цикл

Загородный

цикл

Городской

цикл

Комплектация

г/км

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

202 - 204

7,6 (37,0) -

7,7 (36,5)

6,5 (43,5) -

6,6 (42,8)

9,6 (29,4) -

9,7 (29,1)

Kombi 2.2L DuraTorq-TDCi
96 кВт (130 л.с.), переда­точное соотношение
ведущего моста: 4,54
вплоть до T300

203 - 206

7,7 (36,7) -

7,8 (36,2)

6,7 (42,2) -

6,8 (41,5)

9,4 (30,1) -

9,5 (29,7)

Kombi 2.2L DuraTorq-TDCi
96 кВт (130 л.с.), переда­точное соотношение
ведущего моста: 4,54
T330 и выше

230 - 238

8,7 (32,5) -

9,0 (31,3)

7,3 (38,7) -

7,7 (36,7)

11,1 (25,5) -

11,3 (25,0)

Kombi 2.4L DuraTorq-TDCi
74 кВт (100 л.с.), переда­точное соотношение
ведущего моста: 4,78

245 - 255

9,3 (30,5) -

9,7 (29,2)

7,8 (36,2) -

8,2 (34,5)

11,8 (23,9) -

12,2 (23,2)

Kombi 2.4L DuraTorq-TDCi
74 кВт (100 л.с.), переда­точное соотношение
ведущего моста: 5.11

220 - 225

8,3 (34,0) -

8,5 (33,2)

7,1 (39,8) -

7,3 (38,7)

10,4 (27,2) -

10,6 (26,7)

Kombi 2.4L DuraTorq-TDCi
85 кВт (115 л.с.), переда­точное соотношение
ведущего моста: 3,73, 6­ступенчатая механиче­ская коробка передач

247 - 254

9,4 (30,2) -

9,6 (29,3)

7,7 (36,7) -

7,9 (35,8)

12,2 (23,2) -

12,6 (22,4)

Kombi 2,4L DuraTorq-TDCi
85 кВт (115 л.с.), переда­точное соотношение
ведущего моста: 4,27, 6­ступенчатая механиче­ская коробка передач

97

Топливо и заправка

Выбросы

CO2

Комбиниро-

ванный цикл

Загородный

цикл

Городской

цикл

Комплектация

г/км

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

л/100 км

(миль/галлон)

229 - 238

8,7 (32,6) -

9,0 (31,4)

7,2 (39,2) -

7,6 (37,2)

11,2 (25,2) -

11,4 (24,8)

Kombi 2.4L DuraTorq-TDCi
103 кВт (140 л.с.), переда­точное соотношение
ведущего моста: 3,73, 6­ступенчатая механиче­ская коробка передач

249 - 260

9,4 (30,0) -

9,8 (28,7)

7,7 (36,7) -

8,1 (34,9)

12,4 (22,8) -

12,8 (22,1)

Kombi 2.4L DuraTorq-TDCi
103 кВт (140 л.с.), переда­точное соотношение
ведущего моста: 4,27, 6­ступенчатая механиче­ская коробка передач

98

Топливо и заправка
