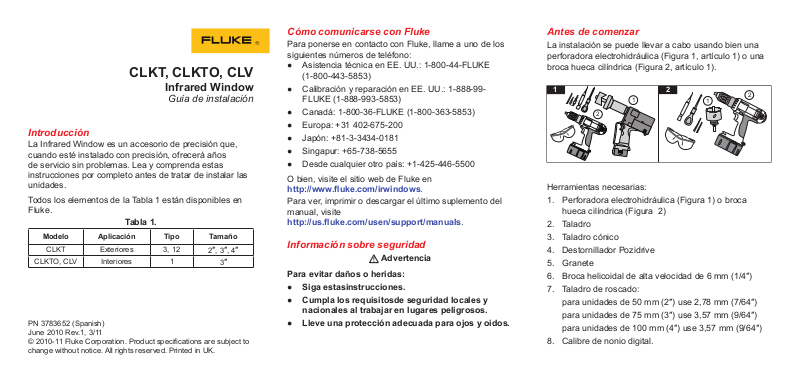

CLKT, CLKTO, CLV

1

Infrared Window

Guía de instalación

Introducción

La Infrared Window es un accesorio de precisión que,
cuando esté instalado con precisión, ofrecerá años
de servicio sin problemas. Lea y comprenda estas
instrucciones por completo antes de tratar de instalar las
unidades.

Todos los elementos de la Tabla 1 están disponibles en
Fluke.

Modelo Aplicación Tipo Tamaño

CLKT Exteriores 3, 12

CLKTO, CLV Interiores 1

PN 3783652 (Spanish)
June 2010 Rev.1, 3/11

© 2010-11 Fluke Corporation. Product specications are subject to

change without notice. All rights reserved. Printed in UK.

Tabla 1.

2

″, 3″, 4″

3

Cómo comunicarse con Fluke

Para ponerse en contacto con Fluke, llame a uno de los
siguientes números de teléfono:

● Asistencia técnica en EE. UU.: 1-800-44-FLUKE
(1-800-443-5853)

● Calibración y reparación en EE. UU.: 1-888-99-
FLUKE (1-888-993-5853)

● Canadá: 1-800-36-FLUKE (1-800-363-5853)

Antes de comenzar

La instalación se puede llevar a cabo usando bien una
perforadora electrohidráulica (Figura 1, artículo 1) o una
broca hueca cilíndrica (Figura 2, artículo 1).

2

1

2

1

2

● Europa: [phone]

● Japón: [phone]

● Singapur: [phone]

● Desde cualquier otro país: [phone]

O bien, visite el sitio web de Fluke en

http://www.uke.com/irwindows.

Para ver, imprimir o descargar el último suplemento del
manual, visite

http://us.uke.com/usen/support/manuals.

Información sobre seguridad

″

Para evitar daños o heridas:

● Siga estasinstrucciones.

● Cumpla los requisitosde seguridad locales y

nacionales al trabajar en lugares peligrosos.

● Lleve una protección adecuada para ojos y oidos.

 Advertencia

Herramientas necesarias:

1. Perforadora electrohidráulica (Figura 1) o broca
hueca cilíndrica (Figura 2)

2. Taladro

3. Taladro cónico

4. Destornillador Pozidrive

5. Granete

6. Broca helicoidal de alta velocidad de 6 mm (1/4″)

7. Taladro de roscado:

para unidades de 50 mm (2″) use 2,78 mm (7/64″)

para unidades de 75 mm (3″) use 3,57 mm (9/64″)

para unidades de 100 mm (4″) use 3,57 mm (9/64″)

8. Calibre de nonio digital.

4

5

6

7

3

INFRARED

CLKT

WINDOW

TYPE: 3, 12

INDOOR / OUTDOOR USE

-

­CLKT

FLK

075

CLKT, CLKTO, CLV

Infrared Window

Installation Guide

The Infrared Window is a precision made accessory
which, when accurately installed, will give years of trouble
free service. Read and understand these instructions
thoroughly before attempting to install the units.

All of the items in Table 1 are available from Fluke.

Table 1.

Model Application Voltage Level Type Size

CLKT Outdoor All 3, 12

″, 3″, 4″

2

CLKTO Indoor Medium 1

″

3

PN 3783652

TAG NO.

June 2010

change without notice. All rights reserved. Printed in UK.

CHECK BEHIND BEFORE DRILLING

Manual de funcionamiento básico

Paso 1: Desempaquete y compruebe

Cuando llegue la Infrared Window, desempaquete con
cuidado la unidad.

Quite los dos tornillos frontales de seguridad y disponga
los componentes. Compruebe que tiene todas las piezas
(Figura 3).

1. Tornillos de seguridad (2)

2. Cubierta de seguridad (1)

3. Junta con 2 agujeros (1)

4. Tornillos de jación (varios)

5. Plantilla de taladrado (1)

6. Instrucciones de instalación (1)

7. Bastidor de montaje (1)

IMPORTANT

Paso 2: Fije la plantilla de taladrado sobre la

supercie plana

Una vez decidida la posición correcta de la unidad,
seleccione la plantilla de taladrado. Quite la protección
y péguela en el panel con las palabras en horizontal
(Figura 4).

Paso 3: Granete

Mediante el granete, taladre los agujero de jación y el
agujero central según las marcas (Figura 5).

Paso 4: Perfore el agujero central

Con una broca de 6 mm (1/4″) perfore el agujero central

(B) (Figura 6).

● Para unidades de 50 mm (2″), continúe en el paso 5.

● Para unidades de 75 mm (3″) y 100 mm (4″),
continúe en el paso 6.

Paso 5: Perfore los agujeros de jación

Usando la broca de 2,78 mm (7/64″), perfore los
agujeros de jación (Figura 7).

● Si usa una broca hueca cilíndrica, continúe en el
paso 7(A).

● Si usa la perforadora, continúe en el paso 8(A).

Paso 6: Perfore los agujeros de jación

Usando la broca de 3,57 mm (9/64″), perfore los
agujeros de jación (Figura 8).

● Si usa una broca hueca cilíndrica, continúe en el
paso 7(A).

● Si usa la perforadora, continúe en el paso 8(A).
