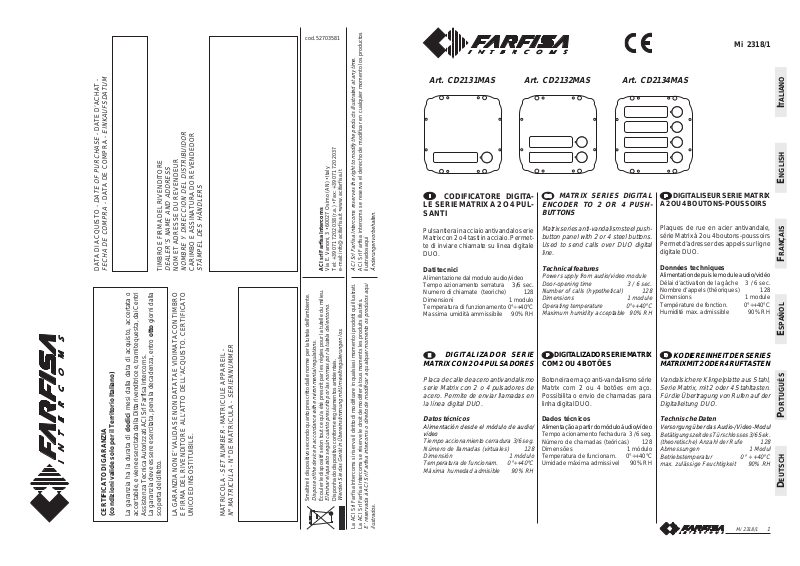

Farfisa CD 2131 MAS, CD2134MAS, CD2132MAS User Manual [en, de, it, fr, es +1]

cod. 52703581

Mi 2318/1

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

EINKAUFSDATUM

- DATE D’ACHAT -

DATE OF PURCHASE

- DATA DE COMPRA -

DATA DI ACQUISTO -

FECHA DE COMPRA

TIMBRO E FIRMA DEL RIVENDITORE

DEALER’S NAME AND ADDRESS

NOM ET ADRESSE DU REVENDEUR

NOMBRE Y DIRECCION DEL DISTRIBUIDOR

CARIMBO E ASSINATURA DO REVENDEDOR

STÄMPEL DES HÄNDLERS

SERIENNUMMER

- MATRICULE APPAREIL -

- N° DE MATRICULA -

SET NUMBER

LE SERIE MATRIX A 2 O 4 PUL­SANTI

Pulsantiera in acciaio antivandalo serie
Matrix con 2 o 4 tasti in acciaio. Permet­te di inviare chiamate su linea digitale
DUO.

ACI Srl Farfisa Intercoms reserves the right to modify the products illustrated at any time.

ACI Srl Farfisa intercoms se reserva el derecho de modificar en cualquier momento los productos

ilustrados aquí

ACI srl Farfisa Intercoms

Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy

Tel: [phone] (r.a.) • Fax: [phone]

e-mail: [email protected] • www.acifarfisa.it

Änderungen vorbehalten.

Dati tecnici

Alimentazione dal modulo audio/video
Tempo azionamento serratura 3/6 sec.
Numero di chiamate (teoriche) 128
Dimensioni 1 modulo
Temperatura di funzionamento 0°÷+40°C
Massima umidità ammissibile 90% RH

MATRIX CON 2 O 4 PULSADORES

Placa de calle de acero antivandalismo
serie Matrix con 2 o 4 pulsadores de
acero. Permite de enviar llamadas en
la línea digital DUO.

Datos técnicos

Alimentación desde el módulo de audio/
vídeo

Tiempo accionamiento cerradura 3/6 seg.
Número de llamadas (virtuales) 128
Dimensión 1 módulo
Temperatura de funcionam. 0°÷+40°C
Máxima humedad admisible 90% RH

Art. CD2131MAS

CODIFICATORE DIGITA-

DIGITALIZADOR SERIE

E

Art. CD2132MAS

MATRIX SERIES DIGITAL
ENCODER TO 2 OR 4 PUSH­BUTTONS

Matrix series anti-vandalism steel push­button panel with 2 or 4 steel buttons.
Used to send calls over DUO digital
line.

Technical features

Power supply from audio/video module
Door-opening time 3 / 6 sec.
Number of calls (hypothetical) 128
Dimensions 1 module
Operating temperature 0°÷+40°C
Maximum humidity acceptable 90% RH

DIGITALIZADOR SERIE MA TRIX

COM 2 OU 4 BOTÕES

Botoneira em aço anti-vandalismo série
Matrix com 2 ou 4 botões em aço.
Possibilita o envio de chamadas para
linha digital DUO.

Dados técnicos

Alimentação a partir do módulo áudio/vídeo

Tempo acionamento fechadura 3 /6 seg.
Número de chamadas (teóricas) 128
Dimensões 1 módulo
Temperatura de funcionam. 0°÷+40°C
Umidade máxima admissivel 90% RH

Art. CD2134MAS

DIGITALISEUR SERIE MA TRIX

A 2 OU 4 BOUTONS-POUSSOIRS

Plaques de rue en acier antivandale,
série Matrix à 2 ou 4 boutons-poussoirs
Permet d’adresser des appels sur ligne
digitale DUO.

Données techniques

Alimentation depuis le module audio/vidéo

Délai d’activation de la gâche 3 / 6 sec.
Nombre d’appels (théoriques) 128
Dimensions 1 module
Température de fonction. 0°÷+40°C
Humidité max. admissible 90% RH

KODIEREINHEIT DER SERIES

MATRIX MIT 2 ODER 4 RUFT ASTEN

Vandalsichere Klingelplatte aus Stahl,
Serie Matrix, mit 2 oder 4 Stahltasten.
Für die Übertragung von Rufen auf der
Digitalleitung DUO.

Technische Daten

Versorgung über das Audio-/Video-Modul

Betätigungszeit des Türschlosses 3/6 Sek.
(theoretische) Anzahl der Rufe 128
Abmessungen 1 Modul
Betriebstemperatur 0° ÷ +40°C
max. zulässige Feuchtigkeit 90% RH

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

accertabile, e viene esercitata dalla Ditta rivenditrice e, tramite questa, dai Centri

Assistenza Tecnica Autorizzati ACI Srl Farfisa Intercoms.

La garanzia deve essere esercitata, pena la decadenza, entro otto giorni dalla

scoperta del difetto.

LA GARANZIA NON E’ VALIDA SE NON DATATA E VIDIMATA CON TIMBRO

E FIRMA DEL RIVENDITORE ALL’ATTO DELL’ACQUISTO. CERTIFICATO

CERTIFICATO DI GARANZIA

(condizioni valide solo per il Territorio Italiano)

La garanzia ha la durata di dodici mesi dalla data di acquisto, accertata o

UNICO ED INSOSTITUIBILE.

MATRICOLA -

N° MATRICULA

Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.

Dispose of the device in accordance with environmental regulations.

Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.

Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.

Disponha do dispositivo conforme regulamentos ambientais.

Werden Sie das Gerät in Übereinstimmung mit Umweltregulierungen los.

La ACI Srl Farfisa Intercoms si riserva il diritto di modificare in qualsiasi momento i prodotti qui illustrati.

La ACI Srl Farfisa Intercoms se réserve le droit de modifier à tous moments les produits illustrés.

E’ reservada à ACI Srl Farfisa intercoms o direito de modificar a qualquer momento os produtos aqui

24

ilustrados.

Mi 2318/1

Mi 2318/1

1

INSTALLAZIONE /

INSTALLATION

/ INSTALLATION /

INSTALACIÓN

/ INSTALAÇÃO /

INSTALLATION

Tabella dei toni -

Tone table -

Tableau des tonalités

- Tabla tonos

- Tabela dos sons -

Tontabelle

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Fine conversazione -

Occupato -

Dissuasione -

Busy -

Occupé -

Dissuasion -

End of conversation -

Ocupado -

Dissuasion -

Ocupado -

Disuasión -

Fin conversation -

Besetzt

Dissuasão -

Fin de conversación -

Indica un errore durante la programmazione o che stà terminando
la conversazione.

Indicates an error during the programming phase or that the
conversation time is near to expire.

Indique une erreur pendant la programmation ou que la conversation

est presque terminée.

Señala un error durante la programación o que la conversación va
a terminar.

Indica um erro durante a programação ou que a conversação está
terminando.

Weist auf Fehler in der Programmierung oder Ablauf der
Gesprächsdauer hin.

Indica che l'interno non esiste o è occupato.

Indicates that the user is busy or not existing or that the line is busy.

Indique que l’interne appelé n’existe pas ou qu’il est occupé.

Señala que la extensión buscada no existe o está ocupada.

Indica que o apartamento não existe ou está ocupado.

Interner Teilnehmer nicht bekannt oder besetzt.

Fim conversação -

Gesprächsende

Dissuasion

Indica una errata programmazione dei pulsanti o pulsante non usato
dal sistema.

Indicates that the push-buttons were wrongly programmed or not
used in the system.

Indique que les boutons-poussoirs ont été programmés de manière
incorrecte ou que le bouton-poussoir n’est pas utilisé par le système.

Señala una programación incorrecta de los pulsadores o pulsador
no utilizado por el sistema.

Indica uma programação errada dos botões ou botão não usado
pelo sistema.

Fehler bei der Programmierung der Tasten oder vom System nicht
benutzte Taste.

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Mi 2318/1

2

Programmazione -

Conferma -

Acknowledge -

Programming -

Confirmation -

Programmation -

Confirmación -

Programación -

Confirmação -

Programação -

Indica che si è in modalità programmazione.

Indicates that the programming mode was accessed.

Indique que l’on est en mode de programmation.

Señala que estamos en el modo de programación.

Indica modalidade programação acionada.

System im Programmiermodus.

Programmierung

Bestätigung

Indica la corretta programmazione od effettuazione della chiamata.

Indicates that the programming was executed correctly or that a
call is in progress.

Indique que la programmation est correcte ou que l’appel a été
effectué.

Señala la correcta programación o la realización de la llamada.

Indica a correta programação ou a efetuação da chamada.

Korrekt ausgeführte Programmierung oder Anruf.

Mi 2318/1

23

ingresso 1

door station 1

poste de rue 1

placa de calle 1

posto externo 1

Türstation 1

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

ingresso 2

door station 2

poste de rue 2

placa de calle 2

posto externo 1

Türstation 2

occupato

busy

ccupé

o

ocupado

ocupado

Besetzt

Morsettiere di connessione

Connection terminal boards

Borniers de connexion

Bornes de conexión

Terminais de conexão

Anschlußklemmenbretter

cavo per il collegamento al modulo audio/video

flat cable for connection to audio/video module

câble pour le branchement au module audio/vidéo

cable para la conexión al módulo de audio/vídeo

Cabo para a ligação ao módulo áudio/vídeo

Kabel für den Anschluss ans Audio-/Video-Modul

ponticello per la programmazione

jumper for programming

pontet pour la programmation

puente para programar

pontinho para a programação

Überbrückungsklemme zur Pro­grammierung

alla linea

to the line

à la ligne

a la línea

para a linha

zur Linie

all'impianto

to the installation

à l’installation

a la instalación

à instalação

zur Anlage

Morsetti

SW1 tasto di programmazione

SW1 programming button

SW1 touche de programmation

SW1 tecla de programación

SW1 tecla de programação

Programmierungstaste SW1

MS1-MS2 microinterruttori di programmazione

MS1-MS2 programming microswitches

MS1-MS2 micro-interrupteurs de programmation

MS1-MS2 micro-interruptores de programación

MS1-MS2 microinterruptor de programação

Programmierungsmikroschalter MS1-MS2

cavo per il collegamento ai successivi
moduli pulsanti MA22S o MA24S

flat cable for the connection of additional
modules MA22S or MA24S

câble pour le branchement aux modules
MA22S ou MA24S successifs

cable para la conexión a los siguientes
módulos de pulsadores MA22S ó MA24S

Cabo para a coligação aos módulos de
botões sucessivos MA22S ou MA24S

Kabel für den Anschluss an die
nachfolgenden Tastenmodule MA22S
oder MA24S

Bornes

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Mi 2318/1

22

LP/LP fonia-dati-video da e verso gli interni
EC comando positivo per servizi ausiliari
EM comando negativo per servizi ausiliari
S1/S2 contatti apertura serratura

Terminals

LP/LP audio-data-video to and from internal users
EC positive signal for exchanger
EM negative signal for exchanger
S1/S2 door opening contacts

Bornes

LP/LP phonie données-vidéo depuis et vers les internes

EC entrée positive commande échangeur
EM entrée négative commande échangeur
S1/S2 contacts ouverture gâche

LP/LP fonía-datos-vídeo desde o a los aparatos internos

EC entrada positiva mando intercambiador
EM entrada negativa mando intercambiador
S1/S2 contactos de abertura cerradura

Terminais

LP/LP fonia-dados-vídeo de e para os apartamentos

EC entrada positivo comando permutador
EM entrada negativo comando permutador
S1/S2 contatos abertura fechadura

Klemmens

LP/LP Sprechleitung-Datenleitung-Videoleitung zu

internen Teilnehmern

EC Plus-Eingang der Umschalteinrichtungssteuerung
EM Minus-Eingang der Umschalteinrichtungssteuerung
S1/S2 Türschlossöffnungskontakte

Mi 2318/1

3

Tipo e sezione dei condut-

tori

L'utilizzo del cavo art.2302, opportuna­mente studiato dalla ACI Farfisa, è rac­comandato per la realizzazione di im­pianti digitali DUO System. L'impiego di
conduttori inadeguati potrebbe non ga­rantire tutte le prestazioni ed influenzare
il corretto funzionamento del sistema.

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Dati tecnici del cavo art. 2302

Numero dei conduttori 2 (rosso/nero)
Sezione dei conduttori 2x1mm²
Materiale dei conduttori rame stagnato
Passo di cordatura 40mm
Impedenza caratteristica 100Ω

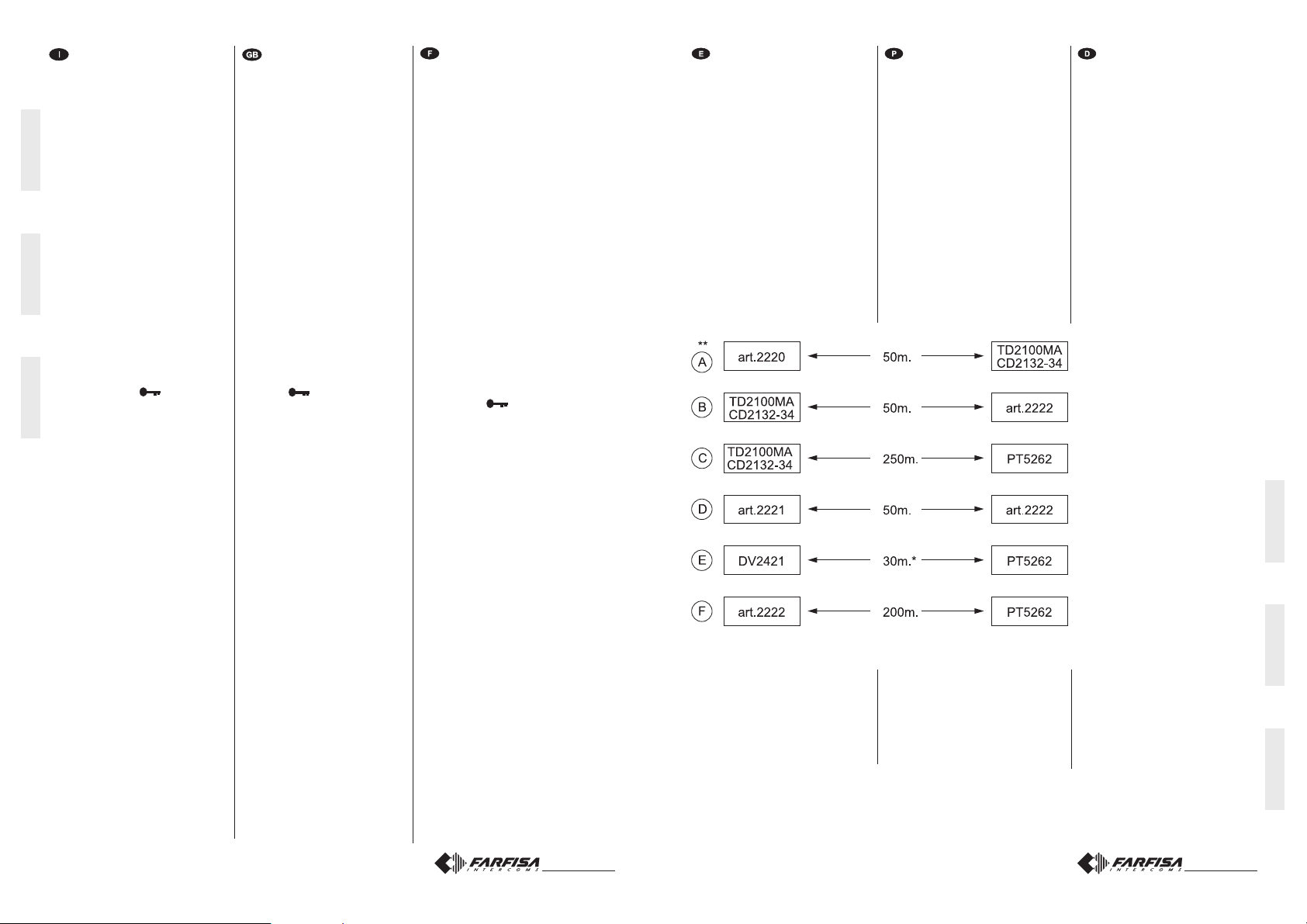

Distanze massime garantite con il
cavo art.2302

Type and cross-section

of

conductors

The cable art.2302 is the ideal solution
for wiring DUO digital systems. The use
of inappropriate cables may have an
adverse effect on the performance of the
system.

Technical characteristics of cable
art.2302

Number of conductors 2 (red/black)
Cross-section of conductors 2x1mm²
Material of conductors tinned copper
Twisting pitch 40mm
Nominal impedance 100

Ω

Maximum distances guaranteed by
cable art.2302

Type et section des con-

ducteurs

L'usage du câble art.2302,
opportunément étudié par l'ACI Farfisa,
il est recommandé pour la réalisation
d'installations digitaux DUO System.
L’utilisation de câbles différents peut
influencer le fonctionnement correct du
système et n’en garantit pas les
performances.

Données techniques du câble art. 2302

Nombre de conducteurs 2 (rouge/noir)
Section des conducteurs 2x1mm²
Matériau des conducteurs cuivre étamé
Pas de câblage 40mm
Impédance caractéristique 100 Ω

Distances maximum garanties avec
le câble art. 2302

posto interno più lontano

farthest internal station

poste interne le plus éloigné

FUNCIONAMIENTO

E

Averiguar que las conexiones de la
instalación se han hecho correctamen­te. Poner en función la instalación
conectando el alimentador a la red.

Para realizar la llamada presionar el
pulsador del usuario deseado. El envío
será confirmado por un tono de libre si
la línea es disponible o de ocupado si
la línea no es disponible (véase tabla
de tonos).

El aparato llamado suena solo una
vez; si durante esta fase se presiona de
nuevo el mismo pulsador el aparato
sonará nuevamente.
Al levantar el auricular, el usuario
llamado interrumpe la llamada y
habilita la conversación con la placa
de calle durante unos 90 segundos.

Faltando 10 segundos al término de la
conversación se oye un tono de fin de
conversación; hay que presionar de
nuevo el pulsador del usuario llamado
para continuar la conversación durante
90 segundos más.

Para accionar la apertura de la cerra­dura, presionar el pulsador

. El
tiempo de habilitación es de 3 segundos
(o de 6 segundos si se ha programado).

Tras colgar el auricular la instalación

vuelve al estado de reposo.
En las instalaciones que tienen 2 o

más placas de calle, si se realiza una
llamada desde una placa de calle, las
demás se inhabilitan y se oye el tono
de ocupado (LED rojo parpadeando en
el módulo de audio o de audio-video).
Hay que esperar que la línea se libere
para realizar una nueva llamada.

FUNCIONAMENTO

Verificar que as ligações da instalação
estejam efetuadas corretamente.
Colocar em função a instalação, ligando
o alimentador à rede.

Para efetuar a chamada, pressionar o
botão do usuário desejado. A
confirmação do envio será obtida por
um som de desocupado se a linha estiver
disponível ou de ocupado se a linha não
estiver disponível (veja tabela dos sons).

O aparelho chamado toca apenas uma
vez; se nesta fase pressionarmos ainda
o mesmo botão, o aparelho toca
novamente.
O usuário chamado, ao levantar o micro­telefone, interrompe a chamada, habilita
a conversação com o exterior por um
tempo de 90 segundos.

Faltando 10 segundos para o final da
conversação, será ouvido um som de
fim de conversação; pressionar
novamente o botão do usuário chamado
para continuar a conversação por mais
90 segundos.

Para accionar a abertura da fechadura,
pressionar o botão
habilitação é de 3 segundos (ou de 6
segundos se tiver sido programada
diversamente).
Recolocando o micro-telefone, a
instalação volta à posição em repouso.

Em instalações com 2 ou mais postos
externos, ao efetuar a chamada de um
local, as outras se desabilitam com a
sinalização de ocupado (Led vermelho
lampejante no módulo áudio ou áudio­vídeo). Aguardar que a linha seja
liberada para efetuar a chamada.

. A duração da

BETRIEB

Kontrollieren, ob die Verbindungen der
Anlage richtig hergestellt wurden.
Anlage durch Anschluss des Netz­geräts in Betrieb nehmen.

Zur Ausführung des Rufes Taste des
gewünschten Teilnehmers drücken.
Nach Ausführung des Rufes ist ein
Freizeichen zu hören, wenn die Leitung
frei ist oder ein Besetztzeichen, wenn
diese nicht frei ist (siehe Tontabelle).

Der angerufene Apparat klingelt nur
einmal; wenn in dieser Phase dieselbe
Taste nochmals gedrückt wird, klingelt
der Apparat erneut.
Der angerufene Teilnehmer ermöglicht
durch Abheben des Hörers ein
Gespräch mit dem externen Anrufer
von 90 Sekunden.

10 Sekunden vor Gesprächsende ist
ein entsprechender Ton zu hören; wenn
das Gespräch für weitere 90 Sekunden
fortgesetzt werden soll, ist erneut die
Taste des angerufenen Teilnehmers
zu drücken.

Zur Betätigung des Türschlosses ist
die Sprechgerättaste

zu drücken.
Die Aktivierungsdauer beträgt 3
Sekunden (oder 6 Sekunden bei
anderer Programmierung).
Durch Auflegen des Hörers kehrt die
Anlage in die Ruhestellung zurück.

In Anlagen mit 2 oder mehr
Türstationen werden bei Ruf von einer
Station aus die anderen Türstationen
deaktiviert, wobei die Besetztanzeige
erscheint (rote LED blinkt auf dem
Audio- oder Audio-Video-Modul).

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

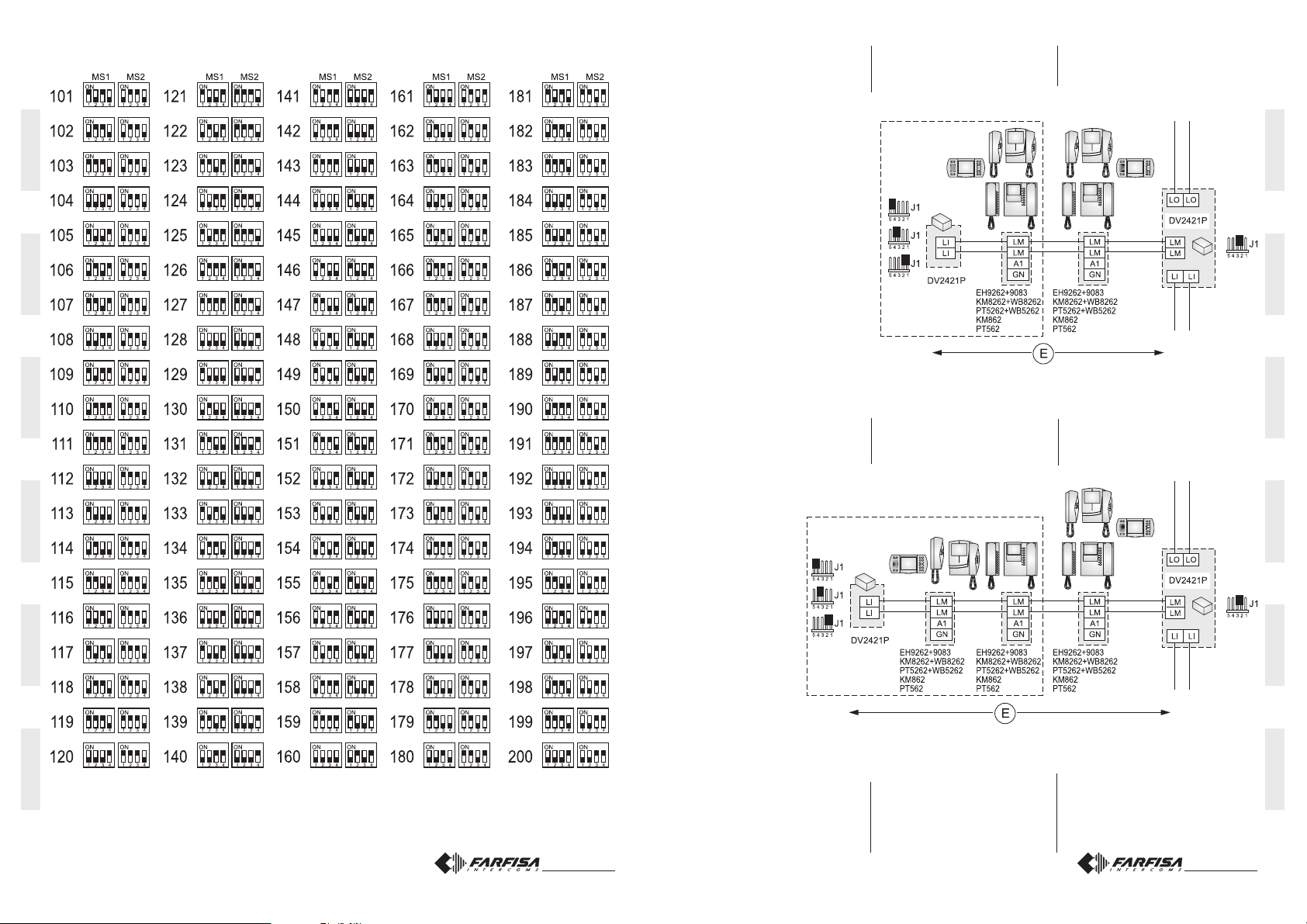

Note
* La lunghezza totale dei cavi dal

derivatore ai posti interni non deve
superare i 300 metri (somma di tutte
le tratte "E").

**Lettere di riferimento schematico (ve-

dere le pagine 8 e 9).

Notes
* The total lengh of cables from line

distributors to internal stations should
not exceed 300m. (adding all the "E"
sections).

**Letters for reference on the diagrams

(see pages 8 and 9).

posto interno più lontano

farthest internal station

poste interne le plus éloigné

Notes

* La longueur totale des câbles du

dérivateur aux postes internes ne doit
pas dépasser 300 mètres (somme de
tous les tronçons “E”).

** Lettres de référence schématique (voir

pages 8 et 9).

Mi 2318/1

4

Mi 2318/1

21

FUNZIONAMENTO

Controllare che i collegamenti dell'im­pianto siano effettuati correttamente.
Mettere in funzione l'impianto collegan­do a rete l'alimentatore.
Per eseguire la chiamata premere il
pulsante dell'utente desiderato. L'avve­nuto invio è confermato da un tono di
libero se la linea è disponibile o di occu-

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

pato se la linea non è disponibile (vede­re tabella dei toni).
L'apparecchio chiamato suona una sola
volta; se in questa fase si preme ancora
lo stesso pulsante l'apparecchio suona
nuovamente.
L'utente chiamato, sollevando il
microtelefono, abilita la conversazione
con l'esterno per un tempo di 90 secon­di.
A 10 secondi dalla fine della conversa­zione, si udrà un tono di fine conversa­zione; premere nuovamente il pulsante
dell'utente chiamato per continuare la
conversazione per altri 90 secondi.
Per azionare l'apertura della serratura,
premere il pulsante
l'abilitazione è di 3 secondi (o 6 secondi
se diversamente programmato).
Riponendo il microtelefono l'impianto ri­torna a riposo.

In impianti con 2 o più posti esterni,
effettuando la chiamata da una posta­zione, si disabilitano le altre con la se­gnalazione di occupato (Led rosso lam­peggiante sul modulo audio o audio­video). Attendere che si liberi la linea
per effettuare la chiamata.

. La durata del-

OPERATION

Check that all the connections are
correct. Connect the power supply
unit to the mains.
To make a call press the button
corresponding to the desired user.
Call is confirmed by an acknowledge
tone, if the communication line is
available, or denied by a busy tone
if the communication line is not
available (see tone table). Called
equipment rings only once, but if in
this phase the same calling button
on the external station is pressed
again the equipment will ring another
time.
The called user picks up the handset
enables the conversation with the
external station for 90 seconds.
A tone will advise the user 10
seconds before the conversation
ends. To continue conversation for
additional 90 seconds on the
external station the calling button
must be pressed again.
Press the
door lock. Door lock activation time
is 3 seconds (or 6 seconds according
to the system programming).
Replace the handset to end the
conversation and restore the idle
state.

In installations with 2 or more
external door stations when a call
is made from one push-panel, the
other push-buttons panel are
deactivated with a busy indication
(red LED flashing on the audio or
audio/video module). Wait until the
line is free to make a call.

button to release the

FONCTIONNEMENT

Contrôler que les branchements de
l’installation sont correctement effectués.
Mettre en fonction l’installation en branchant
l’alimentation au secteur.

Pour appeler, appuyer sur le bouton­poussoir de l’utilisateur désiré. L’envoi de
l’appel est confirmé par la tonalité “libre” si
la ligne est disponible ou “occupé” si la ligne
n’est pas disponible (voir le tableau des
tonalités).

L’appareil appelé ne sonne qu’une seule
fois; si pendant cette phase on appuie de
nouveau sur le même bouton-poussoir,
l’appareil sonne de nouveau.
En décrochant le combiné, l’utilisateur
appelé interrompt l’appel et active la
conversation avec l’externe pour un délai
de 90 secondes.

Lorsqu’il ne manque que 10 secondes à la
fin de la conversation, on entend une tonalité
de fin de conversation; appuyer de nouveau
sur le bouton-poussoir de l’utilisateur appelé
pour prolonger la conversation de 90
secondes.

Pour activer l’ouverture de la gâche, appuyer
sur le poussoir
est de 3 secondes (ou de 6 secondes si
différemment programmé).

En raccrochant le combiné l’installation se

rétablit en état de repos.
Dans les installations à 2 ou plus postes

de rue, en effectuant un appel depuis un
poste, les autres postes se désactivent et
émettent la tonalité “occupé” (Led rouge
clignotant sur le module audio ou audio­vidéo). Il faut attendre que la ligne retourne
libre pour effectuer l’appel.

. La durée de l’activation

Tipo y sección de los

conductores

El uso del cable art.2302,
oportunamente estudiado por la ACI
Farfisa, es encomendado por la
realización de instalaciones digitales
DUO System. El empleo de otros cables
puede afectar el correcto funciona­miento del sistema y no asegura sus
buenas prestaciones.

Datos técnicos del cable art. 2302

Número de los conductores 2 (rojo/negro)
Sección de los conductores 2x1mm²
Material de los conductores cobre
estañado
Diámetro exterior 40mm
Impedancia típica 100

Distancias máximas aseguradas con
el cable art. 2302

Ω

Tipo e secção dos

condutores

A utilização do cabo art.2302, provido
por ACI Farfisa, é recomendado por a
realização de instalações digitais DUO
System. O uso de outros cabos pode
influenciar o correto funcionamento do
sistema e não garante as prestações
do mesmo.

Dados técnicos do cabo art. 2302

Número de condutores 2 (vermelho/preto)
Secção dos condutores 2x1mm²
Material dos condutores cobre estagnado
Diâmetro externo 40mm
Impedimento característica 100Ω

Distâncias máximas garantidas com
o cabo art. 2302

Art und Aderquerschnitt

der Verkabelung

Für die digitalen Busanlagen der Serie
DUO wird der Einsatz des Kabels Art.
2302 von Aci Farfisa empfohlen. Bei
Verwendung anderer Kabelarten kann
die Funktion und die Leistung des
Systems beeinträchtigt werden.

Technische Daten des Kabels Art. 2302

Anzahl der Adern 2 (rot/schwarz)
Querschnitt der Adern 2x1mm²
Material verzinntes Kupfer
Verdrillungsschritt 40mm
Typische Impedanz 100

Bei Einsatz des Kabels Art. 2302
garantierte max. Entfernungen

aparato interno más distante

posto interno mais afastado

setzt Innen entfernt

aparato interno más distante

posto interno mais afastado

setzt Innen entfernt

Ω

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Mi 2318/1

20

Notas

* La longitud total de los cables del

derivador a los aparatos internos no
puede ser superior a los 300 metros
(total de todos los tramos “E”).

** Letras de referencia (véase las

páginas 8 y 9).

Notas

* O comprimento total dos cabos do

derivador aos locais internos não
deve superar 300 metros (soma de
todos os trechos “E”).

** Letras de referência esquemática

(ver as páginas 8 e 9).

Hinweise
* Die Gesamtlänge der Kabel vom

Nebenwiderstand zu den internen
Teilnehmern darf nicht mehr 300
Meter betragen (Summe aller „E”­Abschnitte).

** Schaltplan-Bezugsbuchstaben

(siehe Seite 8 und 9).

Mi 2318/1

5

Serratura elettrica

Come mostrato nei successivi schemi
installativi, la serratura elettrica può es­sere azionata dallo stesso alimentato­re che alimenta il posto esterno, ma
affinchè il sistema funzioni correttamen­te la serratura elettrica deve essere del
tipo 12Vca/1A max. Durante l'aziona­mento della serratura il segnale video
può essere disturbato. Per evitare que­sto inconveniente o per azionare ser-

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

rature con caratteristiche differenti si
suggerisce di utilizzare un alimentato­re supplementare come riportato nello
schema seguente.

IMPORTANTE

Al fine di ottemperare alla Direttiva Euro­pea sulla Compatibilità Elettromagnetica
e per aumentare l’affidabilità del prodotto,
è necessario connettere un dispositivo di
soppressione dei disturbi quando si co­manda un carico induttivo, per esempio
una serratura elettrica (SE). I soppressori
inclusi (transil) devono essere connessi il
più vicino possibile al carico (teoricamen­te sui terminali dello stesso).

Electric door lock

As shown in the installation diagrams
the electric lock can be operated using
the same power supply which powers
the door station, but for a correct opera­tion the electric lock must be a 12VAC/
1A max type. During the release of the
electric lock the video signal can be
disturbed. To avoid this inconvenient
or to operate a powerful electric lock it
would be advisable to use an extra power
supply as reported in the following dia­gram.

VERY IMPORTANT

To comply with the European Standards on
Electromagnetic Compatibility and to in­crease the reliability of the product, it is
necessary to connect a suppression de­vice when switching inductive loads i.e.
electric releases and electric locks (SE).
The enclosed suppression devices (transil)
must be connected as close as possible to
the loads (ideally across the terminals.
See figure).

Gâche électrique

Tel qu’illustré dans les schémas
d’installation suivants, la gâche électrique
peut être activée par la même
alimentation qui alimente le poste de rue
mais, pour que le système fonctionne
correctement, la gâche électrique doit
être du type 12Vca/1A max. il se peut que
le signal vidéo soit dérangé lors de
l’activation de la gâche. Pour éviter cet
inconvénient ou pour activer des gâches
ayant des caractéristiques différents, on
suggère d’utiliser une alimentation
supplémentaire, tel qu’illustré dans le
schéma suivant.

IMPORTANT

Conformément à la Directive Européenne
sur la Compatibilité Electromagnétique et
pour augmenter la fiabilité du produit, il faut
connecter un dispositif de suppression des
dérangements quand on commande une
charge inductive, par exemple une serrure
électrique (SE). Les suppresseurs inclus
(transil) doivent être connectés le plus près
possible de la charge (théoriquement sur
les terminaux de la charge même).

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Cerradura eléctrica

Como se ve en los siguientes
diagramas de instalación, la cerradura
eléctrica se puede accionar por el
mismo alimentador que alimenta la
placa de calle, pero, para que el
sistema funcione correctamente, la
cerradura eléctrica debe ser del tipo
12Vca/1A max. Durante el funciona­miento de la cerradura la señal de
vídeo puede ser perturbada. Para
evitar el inconveniente o para accionar
cerraduras con diferentes caracte­rísticas, se sugiere emplear un
alimentador adicional, como indicado
en el diagrama siguiente.

IMPORTANTE

Para el fin de obedecer a la Directiva
Europea sobre la Compatibilidad Electro­magnética, y también para mejorar la
seguridad del producto es necesario co­nectar un dispositivo de supresión de
estorbos al mando de una carga inductiva,
por ejemplo una cerradura eléctrica (SE).
Los supresores incluidos (transil) se de­ben conectar lo más cerca posible al
mando (en teoría, directamente en los
terminales del mismo).

Fechadura elétrica

Como ilustrado nos esquemas de
instalação sucessivos, a fechadura
elétrica pode ser acionada pelo mesmo
alimentador que alimenta o local externo,
mas, a fim de que o sistema funcione
corretamente, a fechadura elétrica deve
ser do tipo 12Vca/1A max. Durante o
funcionamento da fechadura, o sinal
vídeo pode sofrer interferências. Para
evitar este inconveniente ou para acionar
fechaduras com características
diferentes, sugerimos a utilização de
um alimentador suplementar de acordo
com a descrição do seguinte esquema.

IMPORTANTE

Com a finalidade de respeitar a Diretiva
Européia sobre a Compatibilidade Eletro­magnética e para aumentar a credibilidade
do produto, é necessário conectar um dis­positivo de supressão dos distúrbios quan­do se comanda um carregamento indutivo,
por exemplo uma fechadura elétrica (SE).
Os supressores incluídos (transil) devem
ser conectados o mais próximo possível
do carregamento (teoricamente, directa­mente sobre os terminais do mesmo).

VD2120CMAS

LP
LP

CD2131MAS
CD2132MAS
CD2134MAS

S1
S2

PA

SE

Elektrotürschloss

Wie in den folgenden Schaltplänen
gezeigt wird, kann das Elektrotürschloss
mit dem für die Türstation verwendeten
Netzgerät versorgt werden; zur korrekten
Funktion des Systems muss das
Elektrotürschloss allerdings mit max.
12VWs/1A betrieben werden. Während
der Betätigung des Türschlosses kann
u.U. das Videosignal gestört sein. Zur
Vermeidung dieser Störung oder zur
Betätigung von Türschlössern mit
anderen Merkmalen empfiehlt es sich,
wie nachstehend erläutert, ein
Zusatznetzgerät zu verwenden.

WICHTIG!

Gemäß den Europäischen Richtlinien zur
elektromagnetischen Kompatibilität und zur
Erhöhung der Zuverlässigkeit des Produkts
muß bei induktiver Belastung, z. B. bei Be­tätigung eines Elektrotürschlosses (SE),
eine Entstörvorrichtung angeschlossen wer­den. Die mitgelieferten Entstörer (Transil)
müssen so nahe wie möglich an der Last
(theoretisch direkt an den End-Verschlüs­sen derselben) angeschlossen werden.

230V
127V

0

2220

230V
127V

PRS210

0

Mi 2318/1

6

Mi 2318/1

19

2 POSTI INTERNI IN PARALLELO

2 APARATOS INTERNOS EN
PARALELO

2 PARALLEL INTERNAL STATIONS

2 POSTOS INTERNOS EM
PARALELOS

2 POSTES INTERNES EN PARALLELE

2 INTERNE GERÄTE PARALLEL

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

chiusura /

termination /

cierre

/ fechadura /

J1 = 1-2 = 47Ω

3-4 =

70Ω
100Ω

4-5 =

3 POSTI INTERNI IN PARALLELO

3 APARATOS INTERNOS EN
PARALELO

chiusura /

termination

fermeture /
fechadura /

J1 = 1-2 = 47Ω

3-4 =
4-5 =

cierre
Schließung

70Ω
100Ω

fermeture

Schließung

3 PARALLEL INTERNAL STATIONS

3 POSTOS INTERNOS EM
PARALELOS

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

3 POSTES INTERNES EN PARALLELE

3 INTERNE GERÄTE PARALLEL

Mi 2318/1

18

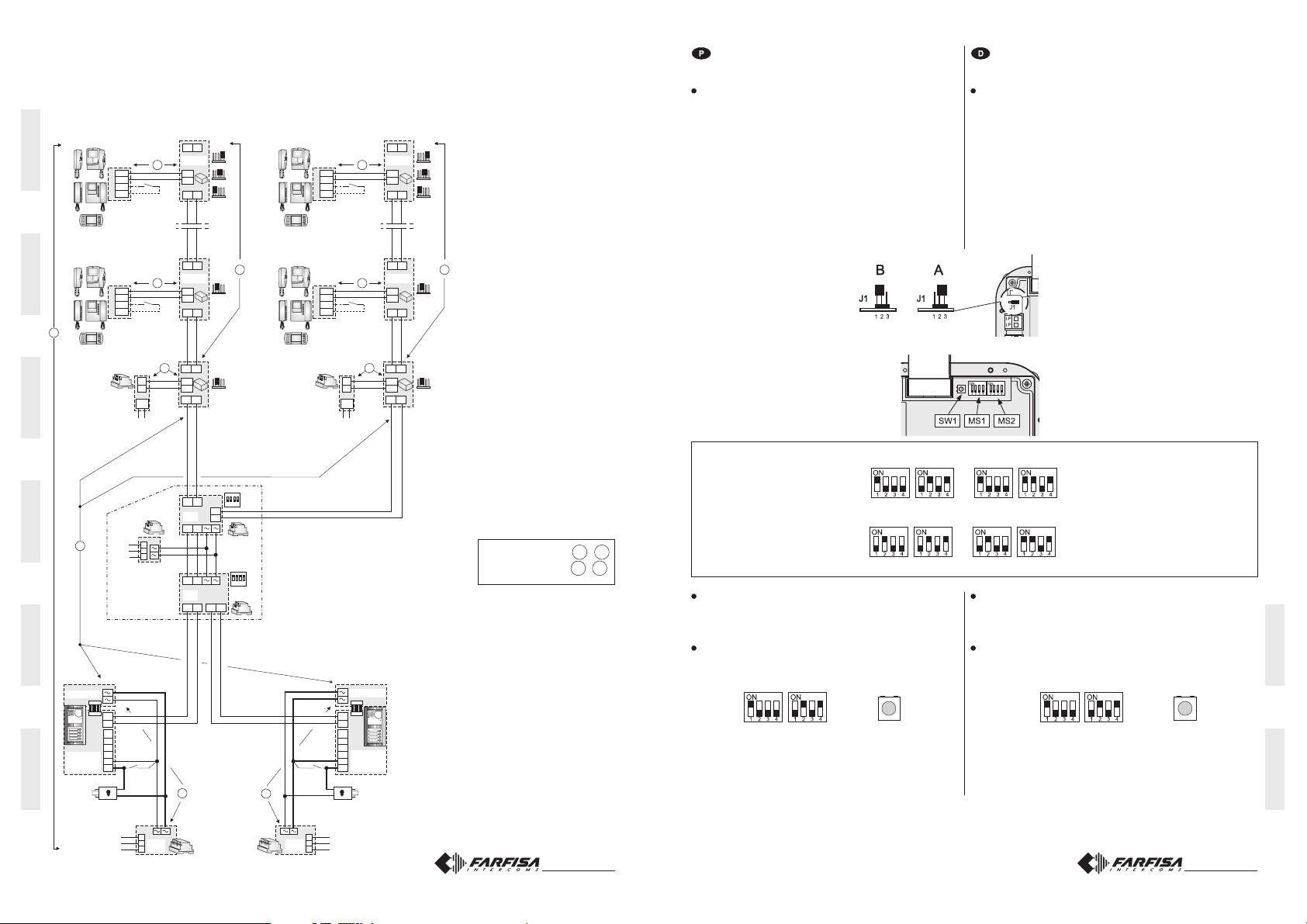

Nei riquadri vi sono gli articoli aggiuntivi
agli schemi base delle pagine 8 e 9.

En los cuadros se indican los artículos
adicionales a los diagramas básicos de
las páginas 8 y 9.

In the dashed boxes are shown the items
to add the basic diagrams reported at
pages 8 and 9.

Os quadros ilustram os artigos adicionais
aos esquemas-base das páginas 8 e 9.

Voir dans les cases les articles supplémen­taires aux schémas de base des pages 8 et 9.

In den Kästen sind die gegenüber den
Basisschaltplänen auf Seite 8 und 9 zusätzlich
zu verwendenden Artikel aufgeführt.

Mi 2318/1

7

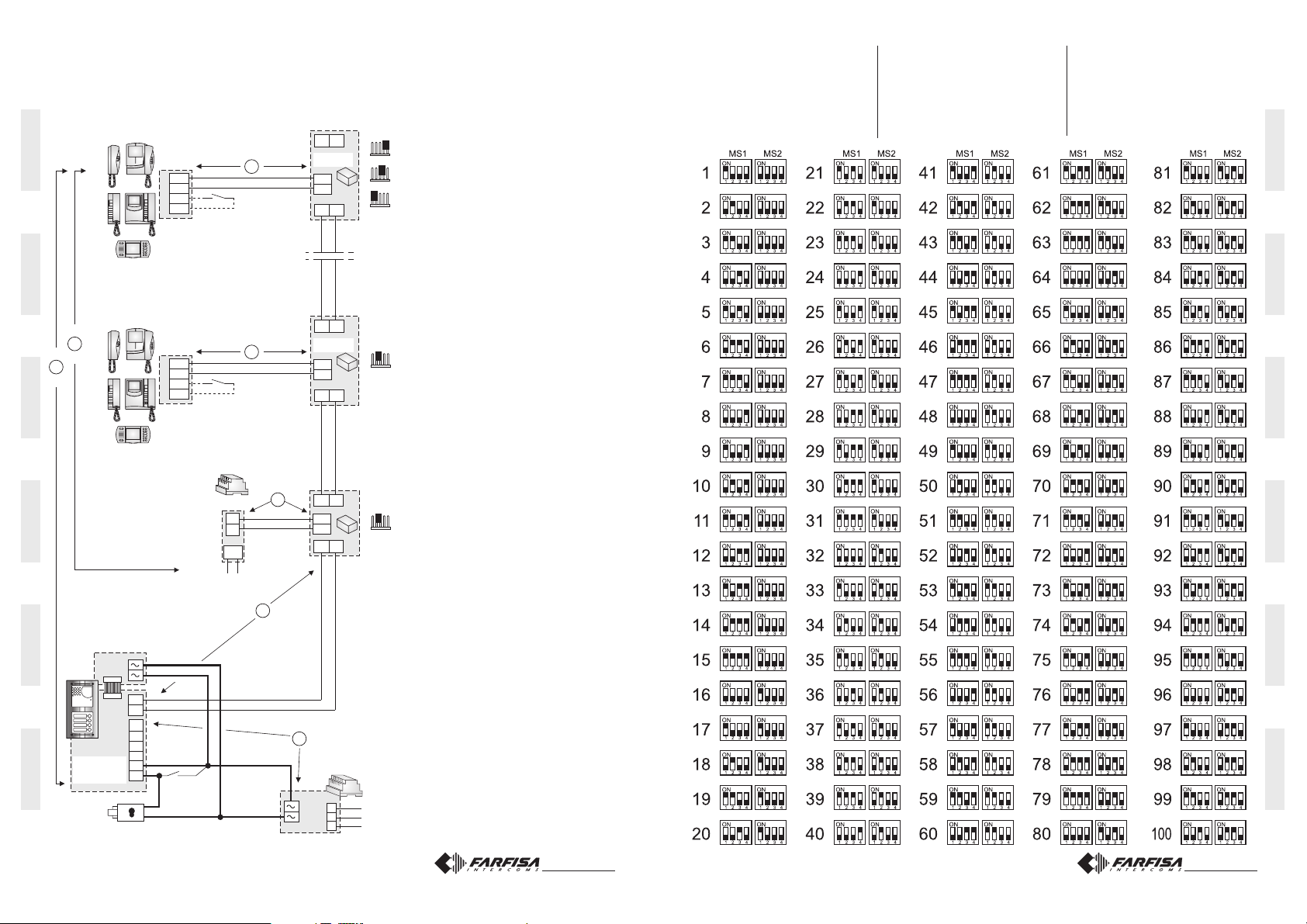

IMPIANTO MISTO CITOFONICO-VIDEOCITOFONICO COLLEGATO AD UN POSTO ESTERNO

MIXED INTERCOM-VIDEOINTERCOM SYSTEM CONNECTED TO ONE EXTERNAL DOOR STATION

INSTALLATION MIXTE INTERPHONIQUE-VIDÉOPHONIQUE BRANCHÉE À UN POSTE DE RUE

SISTEMA MIXTO DE PORTERO-VIDEOPORTERO CONECTADO A UNA PLACA DE CALLE

INSTALAÇÃO MISTA DE TELEFONES PORTEIRO-VÍDEO-PORTEIRO LIGADO A UM POSTO EXTERNO

VIDEOSPRECHANLAGE MIT GEMISCHTEN VIDEOHAUSTELEFONE / HAUSTELEFONE

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

C

LO

D

DV2420

DV2421P

LM
LM

LI LI

LOLOLO

DV2421P

LM
LM

LI LI

LO LO

LM
LM

LI LI

FP

FP

2221S

LP
LP

PRI

110V÷240VAC

E

E

LM
LM

A1

GN

EH9262+9083
KM8262+WB8262
EX3262+WB3262
KM862
EX362

F

LM
LM

A1

GN

EH9262+9083
KM8262+WB8262
EX3262+WB3262
KM862
EX362

J1

J1 = 1-2 chiusura /

12345

12345

12345

12345

12345

3-4 chiusura /

J1

4-5 chiusura /

J1

J1

J1 = 2-3 linea aperta /

J1

J1 = 2-3 linea aperta /

cierre

/ fechadura /

cierre

/ fechadura /

termination /

cierre

/ fechadura /

línea abierta /

línea abierta /

termination /
termination /

open line /

linha aberta

open line /

linha aberta

fermeture 47Ω

Schließung

fermeture 70Ω

Schließung

fermeture 100Ω

Schließung

ligne ouverte

/ offene Linie

ligne ouverte

/ offene Linie

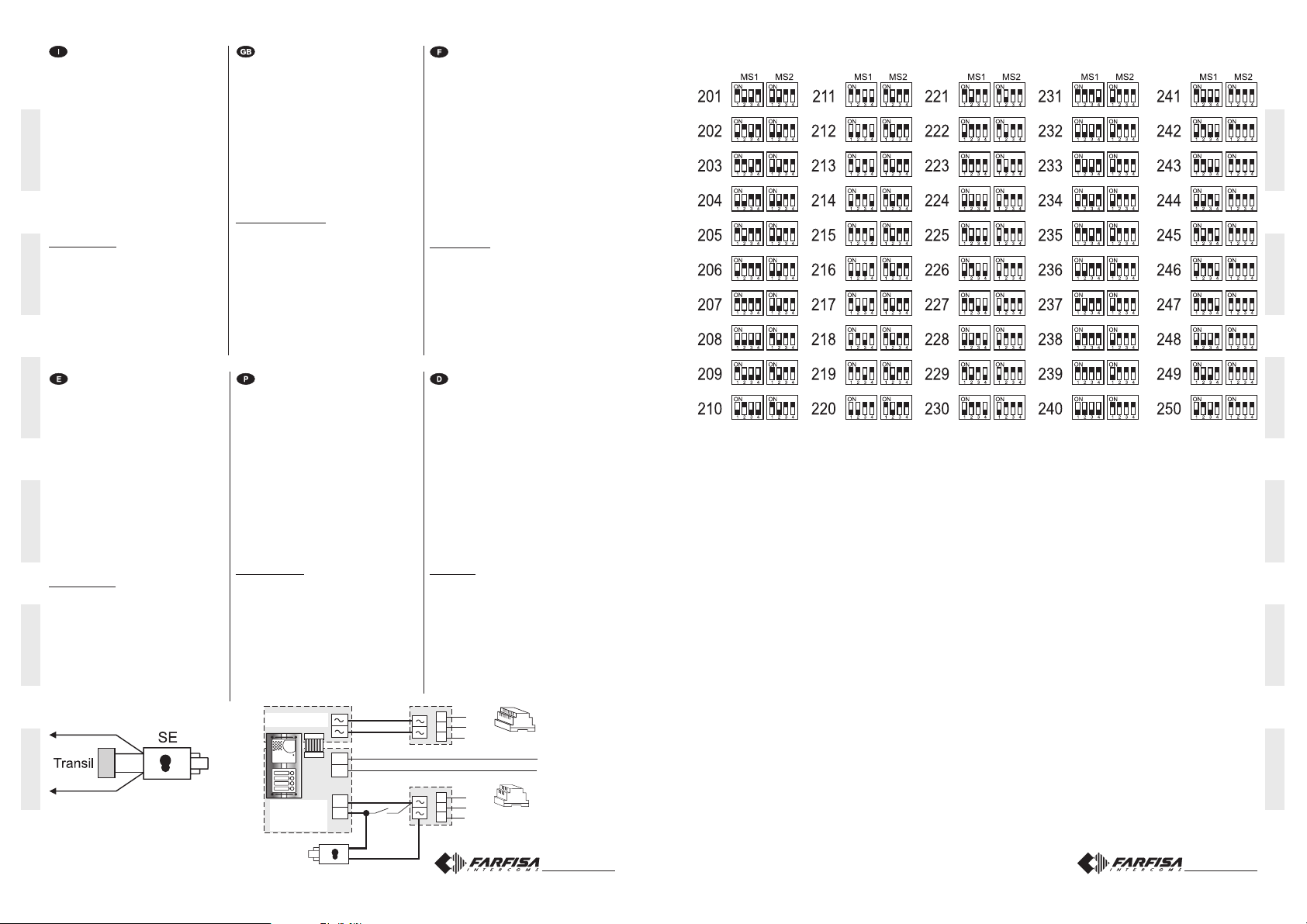

Tabella 2

Corrispondenza tra i codici e la posi­zione dei microinterruttori di MS1 e
MS2.

Tabla de correspondencia entre los
códigos y la posición de los micro­interruptores de MS1 y MS2.

Table 2

Cross-reference between codes and
microswitches position of MS1 and
MS2.

Tabela de correspondência entre
os códigos e a posição dos
microinterruptores de MS1 e MS2.

Tableau 2
Tableau de correspondance entre les
codes et la position des micro­interrupteurs de MS1 et MS2.

Tabelle der Übereinstimmung zwischen
Codes und Mikroschalterposition bei
MS1 und MS2

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

VD2120CMAS

CD2131MAS
CD2132MAS
CD2134MAS

SE

B

LP
LP

P1
P1
EC
EM
S1
S2

PA

A

2220S
2220

230V
127V

0

Si 51VM/2

FP= Pulsante chiamata di piano (opzionale)

Floor call push-button (optional)

Bouton-poussoir de palier (optionnel)

Pulsador de piso (opcional)

Botão de patamar (opcional)

Etagenruftaste (Ergänzung)

PA = Pulsante apriporta (opzionale)

Door release push-button (optional)

Bouton-poussoir ouvre porte (optionnel)

Pulsador abrepuerta (opcional)

Botão para abrir a porta (opcional)

Zusätzliche Türöffnertaste (Ergänzung)

SE = Serratura elettrica (12Vca-1A max.)

Electric door lock (12VAC-1A max)

Gâche électrique (12Vca-1A max)

Cerradura eléctrica (12Vca-1A máx.)

Fechadura eléctrica (12Vca-1A max)

Türöffner (12Vac-1A max)

Mi 2318/1

8

Mi 2318/1

17

PA

SE

230V
127V

0

DV2421P

DV2420

DV2421P

P1
P1
EC
EM
S1
S2

LM
LM
A1

GN

LM
LM

LM
LM

L2 L2

LOLOLO

LO

230V
127V

0

LI LI

LM
LM
A1

GN

FP

FP

C

PA

SE

230V
127V

0

“232” “231”

LP
LP

P1
P1
EC
EM
S1
S2

E

E

A

A

F

EC
EM
S1
S2

2273

LP
LP

PRS210

B

SW2

4321

ON

ON

LP LP

D

J1

12345

J1

12345

J1

12345

J1

12345

J1

12345

LM
LM

LI LI

LO LO

LI LI

L1 L1

2220S
2220

VD2120CMAS

2220S
2220

2221S

LP
LP

PRI

110V÷240VAC

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

CD2131MAS
CD2132MAS
CD2134MAS

VD2120CMAS

CD2131MAS
CD2132MAS
CD2134MAS

Modalidade de programação endereço associado ao
primeiro botão (código 1A).

Impostar nos microinterruptores MS1 e MS2 o endereço do
primeiro botão (veja tabela 2). Valor compreendido entre 1
e 200.
Pressionar a tecla SW1.

Modalidade programação endereço associado ao último
botão (código 2A).

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Impostar nos microinterruptores MS1 e MS2 o endereço do
último botão (veja tabela 2). Valor compreendido entre 1 e

200.
Pressionar a tecla SW1.

Modalidade programação endereço do posto externo
(código 1B).

Nos microinterruptores MS1 e MS2 impostar o endereço
do posto externo (veja tabela 2). Valor compreendido entre
231 e 250.
Pressionar a tecla SW1.

Modalidade de programação de sistema (código 2B).

Nos microinterruptores MS1 e MS2 impostar o código das
funções a ser habilitadas (veja tabela 3).
Pressionar a tecla SW1.

Para sair da programação, é necessário posicionar todos os
microinterruptores de MS1 e MS2 em OFF, deslocando o
pontinho J1 da posição B a A.

Tabela 3

Códigos programações de sistema (código 2B)

Posição microinterruptores de MS1 Descrição da função

Mikroschalter-Position bei MS1 Beschreibung der Funktion

ON

1 3 seg. 6 seg. tempo de acionamento da fechadura

2 N O S I habilitação em chamada de apartamento

OFF ON

3 Sek. 6 Sek. Türschlossbetätigungszeit

NEIN JA Aktivierung durch internen Ruf (1)

OFF

3 --reservado; não programar /
4 N O S I desligamento do gerador de sons no posto externo

(1)

Ao habilitar esta função é possível, de cada apartamento
e por intermédio da pressão do botão
um posto externo (no caso de vários postos externos
paralelos, pode-se entrar em comunicação com o último
posto externo que tenha efetuado a chamada) e, pressi­onando o botão

NEIN JA Deaktivierung der Tonerzeugung an der Türstation

accionar a fechadura.

, conversar com

Programmiermodus für die der ersten Ruftaste
zugewiesene Adresse (Code 1A).

Auf den Mikroschaltern MS1 und MS2 Adresse der ersten
Taste einstellen (siehe Tabelle 2). Wert zwischen 1 und

200.
Taste SW1 drücken.

Programmiermodus für die der letzten Ruftaste
zugewiesene Adresse (Code 2A).

Auf den Mikroschaltern MS1 und MS2 Adresse der letzten
Taste einstellen (siehe Tabelle 2). Wert zwischen 1 und

200.
Taste SW1 drücken.

Programmiermodus für die Adresse der Türstation (Code
1B).

Auf den Mikroschaltern MS1 und MS2 Adresse der
Türstation einstellen (siehe Tabelle 2). Wert zwischen 231
und 250.
Taste SW1 drücken.

Systemprogrammiermodus (Code 2B).

Auf den Mikroschaltern MS1 und MS2 Codes der zu
aktivierenden Funktionen einstellen (siehe Tabelle 3).
Taste SW1 drücken.

Um den Programmiermodus zu verlassen, sind die
Mikroschalter MS1 und MS2 auf OFF zu stellen und der

Jumper J1 ist von Position B wieder in Position A zu bringen.

Tabelle 3

Systemprogrammierungscodes (Code 2B)

(1)

reserviert; nicht programmieren

(1) Bei Aktivierung dieser Funktion kann sich jeder interne

Teilnehmer durch Drücken der Taste

in das Gespräch
mit einer Türstation einschalten (bei mehreren parallel
geschalteten Türstationen wird dies mit der Türstation
vorgenommen, von welcher der letzte Ruf ausgesendet
wurde) und durch Drücken der Taste
betätigen.

das Türschloss

Mi 2318/1

16

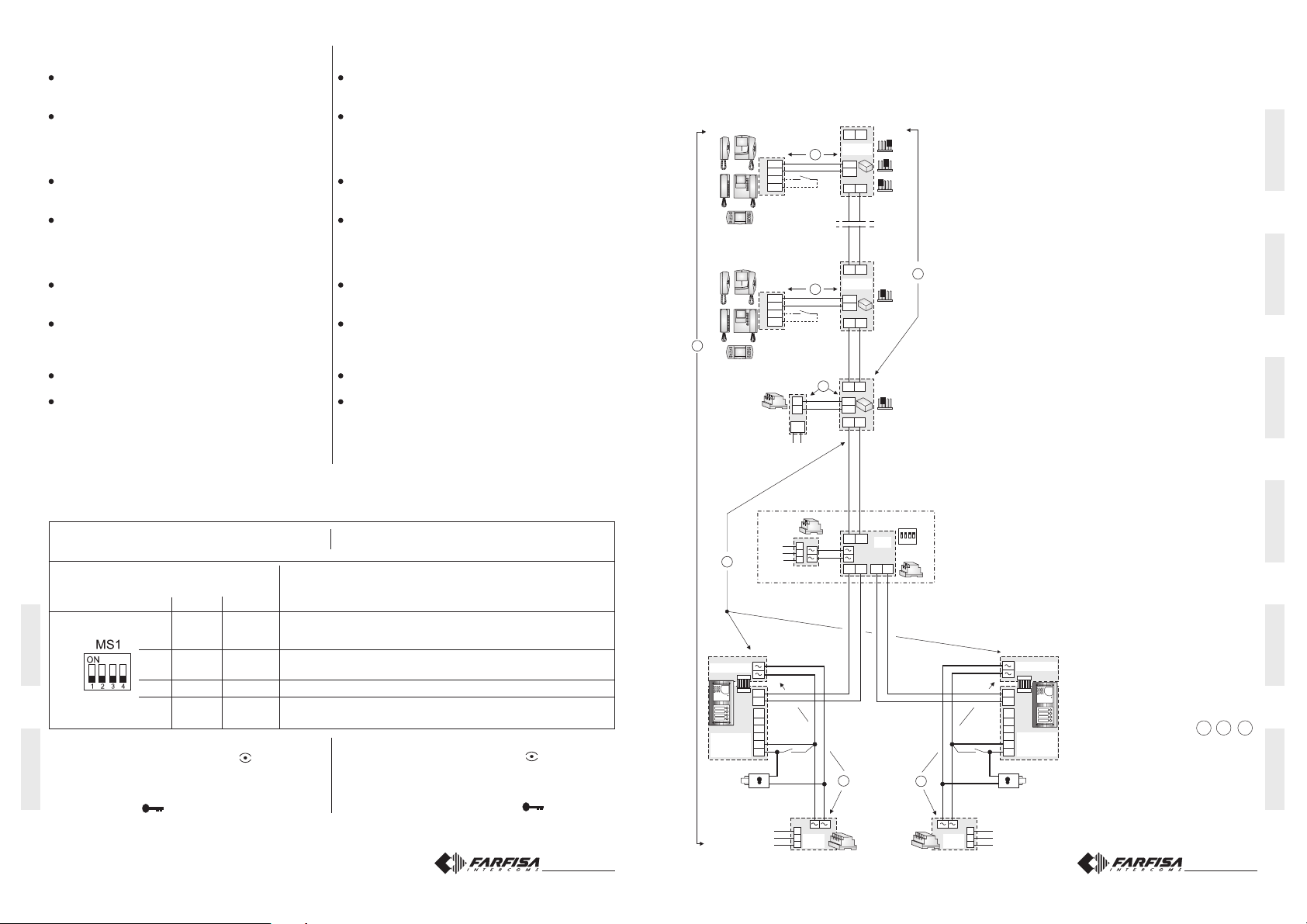

IMPIANTO VIDEOCITOFONICO COLLEGATO A DUE POSTI ESTERNI

VIDEOINTERCOM SYSTEM CONNECTED TO TWO EXTERNAL DOOR STATIONS

INSTALLATION VIDÉOPHONIQUE BRANCHÉE À DEUX POSTES DE RUE

SISTEMA DE VIDEOPORTERO CONECTADO A DOS PLACAS DE CALLE

INSTALAÇÃO DE VÍDEO-PORTEIRO LIGADO A DOIS POSTOS EXTERNOS

VIDEOSPRECHANLAGE MIT ZWEI UMSCHALTBAREN VIDEOTÜRSTATIONEN

J1 = 1-2 chiusura /

3-4 chiusura /
4-5 chiusura /

J1 = 2-3 linea aperta /

línea abierta /

cierre
cierre
cierre

termination /

/ fechadura /

termination /

/ fechadura /

termination /

/ fechadura /

open line /

linha aberta

fermeture 47Ω

Schließung

fermeture 70Ω

Schließung

fermeture 100Ω

Schließung

FP= Pulsante chiamata di piano (opzionale)

Floor call push-button (optional)

Bouton-poussoir de palier (optionnel)

Pulsador de piso (opcional)

Botão de patamar (opcional)

Etagenruftaste (Ergänzung)

ligne ouverte

/ offene Linie

PA = Pulsante apriporta (opzionale)

Door release push-button (optional)

Bouton-poussoir ouvre porte (optionnel)

Pulsador abrepuerta (opcional)

Botão para abrir a porta (opcional)

Zusätzliche Türöffnertaste (Ergänzung)

SE = Serratura elettrica (12Vca-1A max.)

Electric door lock (12VAC-1A max)

Gâche électrique (12Vca-1A max)

Cerradura eléctrica (12Vca-1A máx.)

Fechadura eléctrica (12Vca-1A max)

Türöffner (12Vac-1A max)

Nota/

Si 52VM/1

Note/

Nota

/Hinweis.

B = B1 + B2

Mi 2318/1

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

9

IMPIANTO VIDEOCITOFONICO COLLEGATO A DUE POSTI ESTERNI E DUE MONTANTI VIDEO

VIDEOINTERCOM SYSTEM CONNECTED TO TWO EXTERNAL DOOR STATIONS AND TWO VIDEO RISERS

INSTALLATION VIDÉOPHONIQUE BRANCHÉE À DEUX POSTES DE RUE ET DEUX COLONNES VIDEO

SISTEMA DE VIDEOPORTERO CONECTADO A DOS PLACAS DE CALLE Y DOS COLUMNAS VIDEO

INSTALAÇÃO DE VÍDEO-PORTEIRO LIGADO A DOIS POSTOS EXTERNOS E DOIS COLUNAS VIDEO

VIDEOSPRECHANLAGE MIT 2 UMSCHALTBAREN VIDEOTÜRSTATIONEN UND 2 VIDEOHAUTSTRÄNGE

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

C

“ a ““b“

LM
LM
A1
GN

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

LM
LM
A1
GN

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

2221S 2221S

PRI PRI

110V÷240VAC 110V÷240VAC

LO LO

LO LO

J1

DV2421P DV2421P

E E

FP FP

E E

FP FP

D D

LP
LP

DV2420 DV2420

12345

LM

J1

LM

12345

J1

LI LILI LI

12345

LO LO

LO LO

DV2421P DV2421P

LM
LM

LI LILI LI

LO LOLO LO

LM
LM

LI LILI LI

F F

J1

12345

J1

12345

LM
LM
A1
GN

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

LM
LM
A1
GN

EH9262+9083
KM8262+WB8262
PT5262+WB5262
KM862
PT562

12345

LM
LM

12345

12345

LM

12345

LM

LP

LM

LP

LM

12345

J1

J1

J1

J1

1-2 chiusura /

cierre

/ fechadura /

3-4 chiusura /

cierre

/ fechadura /

4-5 chiusura /

cierre

/ fechadura /

J1 = 2-3
linea aperta /

línea abierta /

J1 = 2-3
linea aperta /

línea abierta /

termination /

termination /

termination /

open line/

linha aberta

open line/

linha aberta

fermeture 47Ω

Schließung

fermeture 70Ω

Schließung

fermeture 100Ω

Schließung

ligne ouverte

/ offene Linie

ligne ouverte

/ offene Linie

J1 =

J1

PROGRAMAÇÕES

Para efetuar as programações é necessário:

Deslocar o pontinho J1, colocado no retro da botoneira,

da posição A a B; será ouvido o som de programação.
As operações sucessivas subdividem-se em 2 fases. A
primeira, de impostação do código de programação nos
microinterruptores MS1 e MS2; a segunda de confirmação
do código através da pressão da tecla SW1. Um som de
confirmação indicará a inserção de um código correto; um
som de erro indicará a inserção de um código incorreto.
Neste caso, será necessário recolocar o código correto.
É possível, a qualquer momento, sair da fase de
programação, posicionando todos os microinterruptores
de MS1 e MS2 em OFF, deslocando o pontinho J1 da
posição B a A.

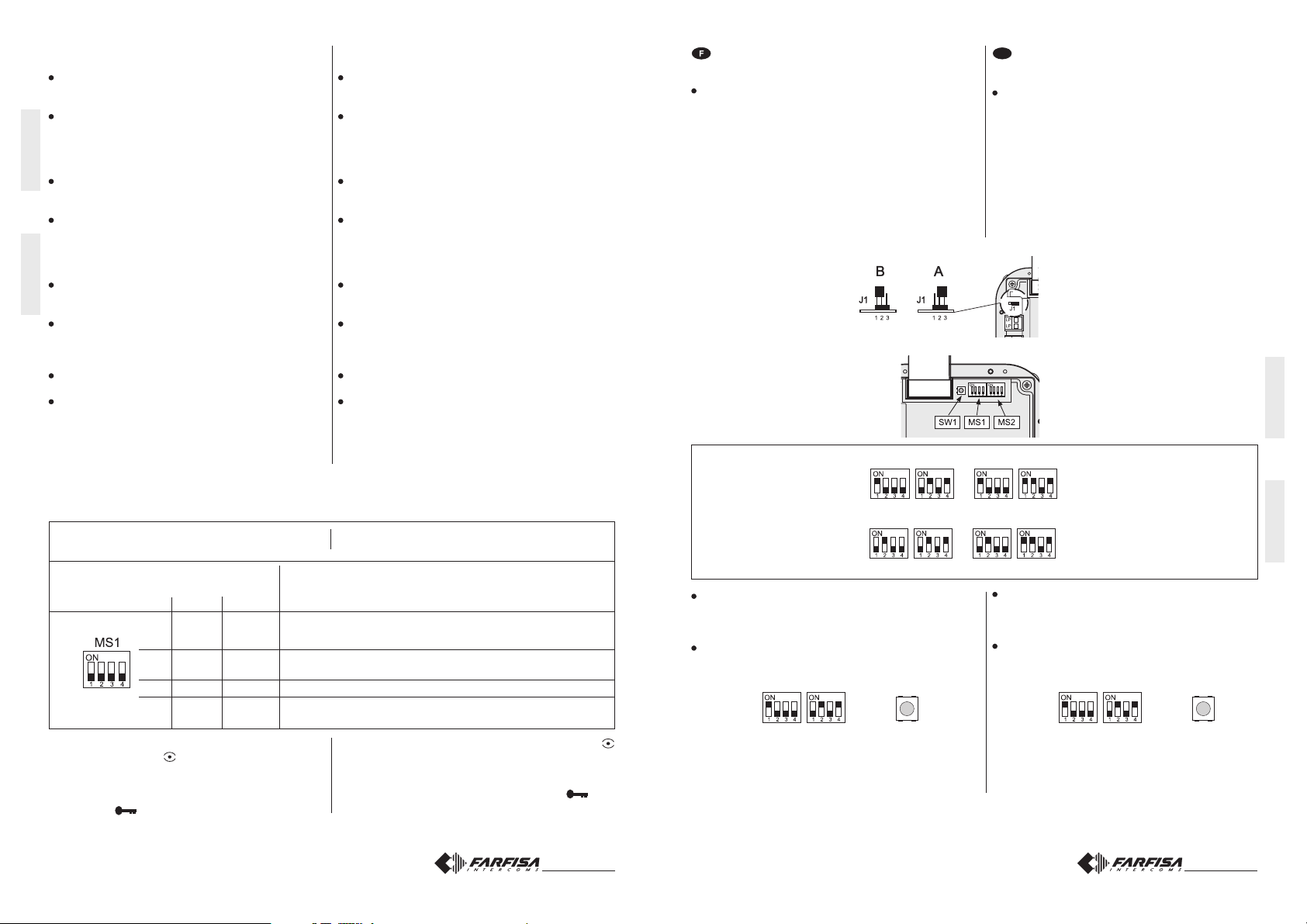

Posições pontinho J1
A = modalidade funcionamento
B = modalidade programação

Colocação da tecla SW1 e dos
microinterruptores MS1 e MS2

PROGRAMMIERUNG

Zur Programmierung ist wie folgt vorzugehen:

Jumper J1 auf der Rückseite der Klingelplatte von Position
A in Position B umstecken, woraufhin ein Programmierungs-

ton zu hören ist.
Die anschließenden Maßnahmen sind in 2 Phasen
vorzunehmen. In der ersten Phase wird der Programmierungs­code auf den Mikroschaltern MS1 und MS2 eingegeben; in
der zweiten Phase wird der Code mit der Taste SW1 bestätigt.
Bei Eingabe des richtigen Codes ist ein Bestätigungston zu
hören; bei falschem Code ist ein entsprechender Fehlerton zu
hören, woraufhin der Code erneut eingegeben werden kann.
Es ist jederzeit möglich, die Programmierungsphase zu
verlassen; hierzu sind die Mikroschalter MS1 und MS2 auf

OFF zu stellen und der Jumper J1 ist von
Position B wieder in Position A zu bringen.

Positionen des Jumpers J1
A = Betriebsmodus
B = Programmierungsmodus

Anordnung der Taste SW1 und der
Mikroschalter MS1 und MS2

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

B

“232”

VD2120CMAS

CD2131MAS
CD2132MAS
CD2134MAS

Tabela 1

MS1 MS2

MS1 MS2

Códigos de programação

ON

SW2

(*)

L1
L1

L1 L1

OFF

4321

Nota/

Note/Note.

ON

SW2

ON

4321

FP= Pulsante chiamata di piano (opzionale)

“231”

VD2120CMAS

LP
LP

P1
P1
EC
EM

CD2131MAS
CD2132MAS

S1

CD2134MAS

S2

PA

A

2220S
2220

SE

230V
127V

0

Si 52VM/2

PA = Pulsante apriporta (opzionale)

SE = Serratura elettrica (12Vca-1A max.)

Nota/Anmerkung

Floor call push-button (optional)

Bouton-poussoir de palier (optionnel)

Pulsador de piso (opcional)

Botão de patamar (opcional)

Etagenruftaste (Ergänzung)

Door release push-button (optional)

Bouton-poussoir ouvre porte (optionnel)

Pulsador abrepuerta (opcional)

Botão para abrir a porta (opcional)

Zusätzliche Türöffnertaste (Ergänzung)

Electric door lock (12VAC-1A max)

Gâche électrique (12Vca-1A max)

Cerradura eléctrica (12Vca-1A máx.)

Fechadura eléctrica (12Vca-1A max)

Türöffner (12Vac-1A max)

B = B1 + B2
F = F1 + F2

Mi 2318/1

10

L2

2273

2220S
2220

A

LP LP

LP LP

2273

L2L2L2

PRS210

230V
127V

0

LP
LP

P1
P1
EC

EC
EM

EM
S1

S1
S2

S2

PA

SE

230V
127V

0

1A endereço associado ao

primeiro botão de chamada

1A

2A endereço associado ao último

botão de chamada

1B endereço do posto externo
2B programações de sistema

2A 2B

Escolher a programação a ser efetuada, impostando o
relativo código nos microinterruptores como ilustrado na
tabela 1.

Pressionar a tecla de programação SW1.

Exemplo:

MS1 MS2 + SW1

+

1A+

Com a sequência ilustrada na modalidade de programação
do endereço associado ao primeiro botão de chamada.

CONFIRMAÇÃO

1B

Gewünschte Programmierung durch Einstellen des

entsprechenden Codes auf den Mikroschaltern gemäß

Tabelle 1 vornehmen.

Programmierungstaste SW1 drücken.
Beispiel:

Mit der nachfolgend erläuterten Sequenz wird der
Programmiermodus für die der ersten Ruftaste zugewiesenen
Adresse aufgerufen.

Tabelle 1

Programmierungscodes
1A der ersten Ruftaste zugewiesene

Adresse

2A der letzten Ruftaste zugewiesene

Adresse

1B Adresse der Türstation
2B Systemprogrammierungen

MS1 MS2 + SW1

+

1A+

BESTÄTIGUNG

Mi 2318/1

15

Mode de programmation de l’adresse affectée au premier
bouton-poussoir (code 1A).

Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du premier bouton-poussoir (voir tableau 2). Plage
de valeurs entre 1 et 200.
Appuyer sur la touche SW1.

Mode de programmation de l’adresse affectée au dernier

bouton-poussoir (code 2A).

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du dernier bouton-poussoir (voir tableau 2). Plage
de valeurs entre 1 et 200.
Appuyer sur la touche SW1.

Mode de programmation de l’adresse du poste de rue
(code 1B).

Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du poste de rue (voir tableau 2). Plage de valeurs
entre 231 et 250.
Appuyer sur la touche SW1.

Modo de programación de la dirección asociada al primer
pulsador (código 1A).

En los micro-interruptores MS1 y MS2 programar la
dirección del primer pulsador (véase tabla 2). Valor entre
1 y 200.
Presionar la tecla SW1.

Modo de programación de la dirección asociada al último

pulsador (código 2A).

En los micro-interruptores MS1 y MS2 programar la
dirección del último pulsador (véase tabla 2). Valor entre
1 y 200.
Presionar la tecla SW1.

Modo de programación de la dirección de la placa de calle
(código 1B).

En los micro-interruptores MS1 y MS2 programar la
dirección de la placa de calle (véase tabla 2). Valor entre
231 y 250.
Presionar la tecla SW1.

PROGRAMMAZIONI

Per effettuare le programmazioni occorre:

Spostare il ponticello J1, posto sul retro della pulsantiera,

dalla posizione A alla B; si udrà il tono di programmazione.
Le successive operazioni si suddividono in 2 fasi. La prima di
impostazione del codice di programmazione sui microinterruttori
MS1 e MS2, la seconda di conferma del codice tramite la
pressione del tasto SW1. Un tono di conferma indicherà l'immis­sione di un codice corretto; un tono di errore indicherà l'immis­sione di un codice non corretto, in questo caso sarà necessario
reinserire il codice corretto.
In qualunque momento è possibile uscire dalla fase di program­mazione posizionando tutti i microinterruttori di MS1 e MS2 su
OFF e riportando il ponticello J1 dalla posizione B alla A.

Posizioni ponticello J1
A = modalità funzionamento
B = modalità programmazione

PROGRAMMING

To program the device it is necessary:

Move the jumper J1 from A to B position; a program-

ming tone will confirm the correct operation.
All the following operations are divided into two phases.
The first is to set the programming code on the micro­switches MS1 and MS2, the second is to enter the code by
pressing the button SW1. An acknowledge tone will confirm
a correct code; an error tone will indicate a wrong code, in
this case it is necessary to set a correct code and enter it
again.
In any moment it is possible to exit the programming
phase by setting OFF all the micro-switches MS1 and
MS2 and moving back the jumper J1 from B to A position.

Position of jumper J1
A = operating mode
B = programming mode

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Mode de programmation de système (code 2B).

Sur les micro-interrupteurs MS1 et MS2, programmer le
code des fonctions à activer (voir tableau 3).
Appuyer sur la touche SW1.

Pour quitter la programmation, il faut positionner tous les
micro-interrupteurs de MS1 et MS2 sur OFF et rétablir le

pontet J1 de la position B à la A.

Tableau 3
Codes des programmations de système (code 2B)

Modo de programación del sistema (código 2B).

En los micro-interruptores MS1 y MS2 programar el código
de las funciones que se van a habilitar (véase tabla 3).
Presionar la tecla SW1.

Para salir de la programación es necesario colocar todos
los micro-interruptores de MS1 y MS2 en OFF y pasar el
puente J1 de la posición B a la A.

Tabla 3

Códigos programaciones de sistema (código 2B)

Position des micro-interrupteurs de MS1 Description de la fonction

Posición micro-interruptores de MS1 Descripción de la función

OFF ON

1 3 sec. 6 sec. délai d’activation de la gâche

3 seg. 6 seg. tiempo de accionamiento de la cerradura

ON

2 N ON O U I activation sur appel depuis interne

NO SI habilitación con llamada desde extensión (1)

OFF

3 --réservé; ne pas programmer /
4 NON OUI désactivation du générateur de tonalités sur le poste de rue

NO SI inhabilitación generador de tonos en la placa de calle

(1)

(1)

En activant cette fonction, on peut, depuis chaque interne,
en appuyant sur le bouton-poussoir
conversation avec le poste de rue (si plusieurs postes de
rue en parallèle sont installés, la conversation s’engage
avec le dernier poste de rue duquel un appel a été
effectué) et, en appuyant sur le bouton-poussoir
activer la gâche.

, engager une

Una vez habilitada esta función, es posible, presionando
la tecla
conversación con una placa de calle (en caso de varias
placas de calle en paralelo se entrará en comunicación
con la última placa de calle que ha realizado la llamada),
y, siempre presionando la tecla

,

cerradura.

(1)

reservado; no programar

en cualquier aparato interno, entrar en

, accionar la

Collocazione del tasto SW1 e dei
microinterruttori MS1 e MS2

Tabella 1
Codici di programmazione

1A indirizzo associato al primo pul-

sante di chiamata

2A indirizzo associato all'ultimo

pulsante di chiamata

1B indirizzo del posto esterno
2B programmazioni di sistema

Scegliere la programmazione da effettuare impostando il
relativo codice sui microinterruttori come riportato nella tabel­la 1.

Premere il tasto di programmazione SW1.

Esempio:

MS1 MS2 + SW1

MS1 MS2

1A

2A 2B

+

1A+

Con la sequenza illustrata si entra nel modo di programmazione
dell'indirizzo associato al primo pulsante di chiamata.

CONFERMA

Position of button SW1 and micro-switches
MS1 and MS2

MS1 MS2

Table 1
Programming codes

1B

1A user address associated to the first

button

2A user address associated to the last

button

1B address of the external door station
2B system programming

Chose the desired programming code and set it on the

micro-switches according to the table 1.

Press the programming button SW1.
Example:

MS1 MS2 + SW1

+

1A+

Entering the sequence above described, you will enter in
the programming mode of associating the address to the
first calling button of the module.

ENTER

Mi 2318/1

14

Mi 2318/1

11

Modo di programmazione indirizzo associato al primo
pulsante (codice 1A).

Sui microinterruttori MS1 e MS2 impostare l'indirizzo del
primo pulsante (vedere tabella 2). Valore compreso tra 1 e

200.
Premere il tasto SW1.

Modo di programmazione indirizzo associato all'ultimo
pulsante (codice 2A).

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Sui microinterruttori MS1 e MS2 impostare l'indirizzo del­l'ultimo pulsante (vedere tabella 2). Valore compreso tra 1
e 200.
Premere il tasto SW1.

Modo di programmazione indirizzo del posto esterno
(codice 1B).

Sui microinterruttori MS1 e MS2 impostare l'indirizzo del
posto esterno (vedere tabella 2). Valore compreso tra 231
e 250.
Premere il tasto SW1.

Programming mode of associating the address to the
first calling button of the module (code 1A).

Set the micro-switches of MS1 and MS2 according to the
address, between 1 and 200, you want to associate to the
first calling button of the module (see table 2).
Press the programming button SW1.

Programming mode of associating the address to the
last calling button of the module (code 2A)

Set the micro-switches of MS1 and MS2 according to the
address, between 1 and 200, you want to associate to the
last calling button of the module (see table 2).
Press the programming button SW1.

Programming mode of entering the address of the external
door station (code 1B)

Set the micro-switches of MS1 and MS2 according to the
address, between 231 and 250, you want to give to the
external door station.
Press the programming button SW1.

PROGRAMMATIONS

Pour procéder aux programmations, il faut :

Déplacer le pontet J1, positionné en face arrière de la plaque
de rue, de la position A à la B; ont entend la tonalité de

programmation.
Les opérations successives se subdivisent en 2 phases. La
première pour la saisie du code de programmation sur les
micro-interrupteurs MS1 et MS2, la seconde de confirmation du
code en appuyant sur la touche SW1. Une tonalité de confirmation
indique la correcte saisie du code; une tonalité d’erreur indique
la saisie d’un code incorrect, dans ce cas il faut de nouveau
saisir le code.
On peut à tous moments quitter la phase de programmation en
positionnant tous les micro-interrupteurs de MS1 et MS2 sur
OFF et en rétablissant le pontet J1
de la position B à la A.

Positions du pontet J1
A = mode de fonctionnement
B = mode de programmation

PROGRAMACIONES

E

Para hacer las programaciones hay que:

Cambiar el puente J1, que se encuentra en la parte
posterior de la placa de pulsadores, de la posición A a

la B; se oye el tono de programación.
Las operaciones siguientes se dividen en 2 fases. La
primera es la de configuración del código de programación
en los micro-interruptores MS1 y MS2, la segunda es la
de confirmación del código presionando la tecla SW1. Un
tono de confirmación señala que el código introducido es
correcto; un tono de error señala que el código introducido
es incorrecto; en este caso hay que introducir el código
correcto.
En cualquier momento es posible salirse de la fase de

programación colocando todos los micro­interruptores de MS1 y MS2 en OFF y el
puente J1 de la posición B a la A.

Posiciones puente J1
A = modo de funcionamiento
B = modo de programación

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Modo di programmazione di sistema (codice 2B).

Sui microinterruttori MS1 e MS2 impostare il codice delle
funzioni da abilitare (vedere tabella 3).
Premere il tasto SW1.

Per uscire dalla programmazione è necessario posizionare
tutti i microinterruttori di MS1 e MS2 su OFF e riportare il
ponticello J1 dalla posizione B alla A.

Tabella 3
Codici programmazioni di sistema (codice 2B)

Programming operating mode of the system (code 2B)

Set the micro-switches of MS1 and MS2 according to the
mode you want the system to operate (see table 3).
Press the programming button SW1.

To exit the programming phase it is necessary to set OFF all
the micro-switches MS1 and MS2 and moving back the
jumper J1 from B to A position.

Table 3
Operating mode of the system (code 2B)

Posizione microinterruttori di MS1 Descrizione della funzione

Micro-switches position of MS1 Operating modes

OFF ON

1 3 sec. 6 sec. tempo di azionamento della serratura

3 sec. 6 sec. door lock activation time

ON

2 N O S I abilitazione su chiamata da interno

NO YES activation upon call from internal station

OFF

3 - - riservato; non programmare /
4 N O S I disabilitazione generatore di toni sul posto esterno

NO YES deactivation of tone generator on the external door station

(1)

(1)

Abilitando questa funzione da ogni interno è possibile,
premendo il pulsante

posto esterno (nel caso di più posti esterni in parallelo si
entra in comunicazione con l'ultimo posto esterno che ha
effettuato la chiamata) ed azionare la serratura premendo
il pulsante

, entrare in conversazione con un

.

This function allows the internal stations to press the
button, start a conversation with the external station (in
case of more external stations in parallel the connection
is established with the last calling door station) and
activate the door lock by pressing the button

(1)

(1)

reserved; do not program

Emplacement de la touche SW1 et des
micro-interrupteurs MS1 et MS2

Tableau 1

Codes de programmation
1A adresse affectée au premier

bouton-poussoir d’appel

2A adresse affectée au dernier

bouton-poussoir d’appel

1B adresse du poste de rue
2B programmations de système

Sélectionner le type de programmation à effectuer en
saisissant le code correspondant sur les micro-interrupteurs,
comme indiqué dans le tableau 1.

Appuyer sur la touche de programmation SW1.

Exemple:

MS1 MS2 + SW1

MS1 MS2

1A

MS1 MS2

1B

2A 2B

Seleccionar la programación deseada programando

el respectivo código en los micro-interruptores, como

se indica en la tabla 1.

Presionar la tecla de programación SW1.
Ejemplo:

+

1A+

Dans la séquence illustrée, on entre en mode de programmation
de l’adresse affectée au premier bouton-poussoir d’appel.

.

CONFIRMATION

Con la secuencia que acabamos de ilustrar se entra en el
modo de programación de la dirección asociada al primer
pulsador de llamada.

Colocación de la tecla SW1 y de los micro­interruptores MS1 y MS2

Tabla 1

Códigos de programación
1A dirección asociada al primer

pulsador de llamada

2A dirección asociada al último

pulsador de llamada

1B dirección de la placa de calle
2B programaciones del sistema

MS1 MS2 + SW1

+

1 A +

CONFIRMACIÓN

Mi 2318/1

12

Mi 2318/1

13
