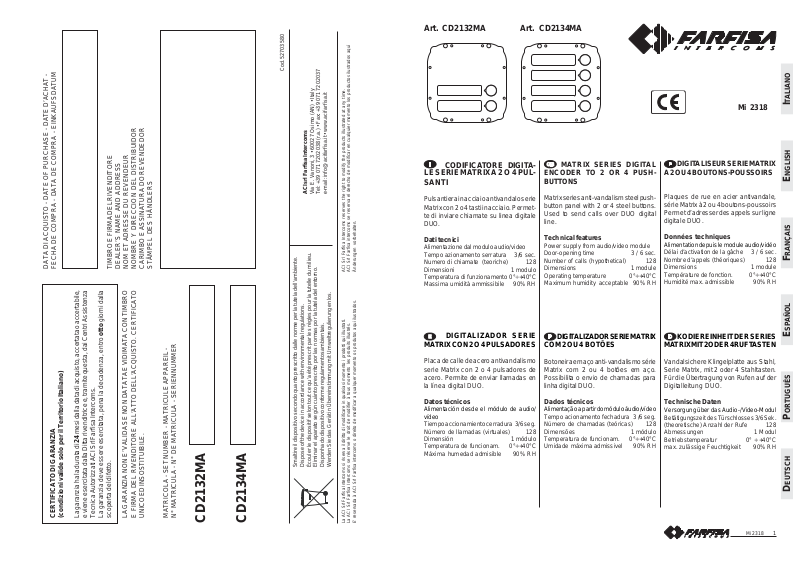

Cod. 52703580
Art. CD2132MA
Art. CD2134MA
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
DATA DI ACQUISTO - DATE OF PURCHASE - DATE D’ACHAT -
FECHA DE COMPRA - DATA DE COMPRA - EINKAUFSDATUM
TIMBRO E FIRMA DEL RIVENDITORE
DEALER’S NAME AND ADDRESS
NOM ET ADRESSE DU REVENDEUR
NOMBRE Y DIRECCION DEL DISTRIBUIDOR
CARIMBO E ASSINATURA DO REVENDEDOR
STÄMPEL DES HÄNDLERS
ACI srl Farfisa Intercoms
Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy
Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037
e-mail: [email protected] • www.acifarfisa.it
ACI Srl Farfisa Intercoms reserves the right to modify the products illustrated at any time.
ACI Srl Farfisa intercoms se reserva el derecho de modificar en cualquier momento los productos ilustrados aquí
Änderungen vorbehalten.
CODIFICATORE DIGITA-
LE SERIE MA TRIX A 2 O 4 PULSANTI
Pulsantiera in acciaio antivandalo serie
Matrix con 2 o 4 tasti in acciaio. Permette di inviare chiamate su linea digitale
DUO.
Dati tecnici
Alimentazione dal modulo audio/video
Tempo azionamento serratura 3/6 sec.
Numero di chiamate (teoriche) 128
Dimensioni 1 modulo
Temperatura di funzionamento 0°÷+40°C
Massima umidità ammissibile 90% RH
MATRIX SERIES DIGITAL
ENCODER TO 2 OR 4 PUSHBUTTONS
Matrix series anti-vandalism steel pushbutton panel with 2 or 4 steel buttons.
Used to send calls over DUO digital
line.
Technical features
Power supply from audio/video module
Door-opening time 3 / 6 sec.
Number of calls (hypothetical) 128
Dimensions 1 module
Operating temperature 0°÷+40°C
Maximum humidity acceptable 90% RH
Mi 2318
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
DIGITALISEUR SERIE MATRIX
A 2 OU 4 BOUTONS-POUSSOIRS
Plaques de rue en acier antivandale,
série Matrix à 2 ou 4 boutons-poussoirs
Permet d’adresser des appels sur ligne
digitale DUO.
Données techniques
Alimentation depuis le module audio/vidéo
Délai d’activation de la gâche 3 / 6 sec.
Nombre d’appels (théoriques) 128
Dimensions 1 module
Température de fonction. 0°÷+40°C
Humidité max. admissible 90% RH
E
DIGITALIZADOR SERIE
MATRIX CON 2 O 4 PULSADORES
Placa de calle de acero antivandalismo
serie Matrix con 2 o 4 pulsadores de
acero. Permite de enviar llamadas en
la línea digital DUO.
Datos técnicos
Alimentación desde el módulo de audio/
vídeo
Tiempo accionamiento cerradura 3/6 seg.
Número de llamadas (virtuales) 128
Dimensión 1 módulo
Temperatura de funcionam. 0°÷+40°C
Máxima humedad admisible 90% RH
Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.
Dispose of the device in accordance with environmental regulations.
Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.
Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.
Disponha do dispositivo conforme regulamentos ambientais.
Werden Sie das Gerät in Übereinstimmung mit Umweltregulierungen los.
DIGITALIZADOR SERIE MATRIX
COM 2 OU 4 BOTÕES
Botoneira em aço anti-vandalismo série
Matrix com 2 ou 4 botões em aço.
Possibilita o envio de chamadas para
linha digital DUO.
Dados técnicos
Alimentação a partir do módulo áudio/vídeo
Tempo acionamento fechadura 3 /6 seg.
Número de chamadas (teóricas) 128
Dimensões 1 módulo
Temperatura de funcionam. 0°÷+40°C
Umidade máxima admissivel 90% RH
KODIEREINHEIT DER SERIES
MATRIX MIT 2 ODER 4 RUFTASTEN
Vandalsichere Klingelplatte aus Stahl,
Serie Matrix, mit 2 oder 4 Stahltasten.
Für die Übertragung von Rufen auf der
Digitalleitung DUO.
Technische Daten
Versorgung über das Audio-/Video-Modul
Betätigungszeit des Türschlosses 3/6 Sek.
(theoretische) Anzahl der Rufe 128
Abmessungen 1 Modul
Betriebstemperatur 0° ÷ +40°C
max. zulässige Feuchtigkeit 90% RH
CERTIFICATO DI GARANZIA
(condizioni valide solo per il Territorio Italiano)
La garanzia ha la durata di 24 mesi dalla data di acquisto, accertata o accertabile,
e viene esercitata dalla Ditta rivenditrice e, tramite questa, dai Centri Assistenza
Tecnica Autorizzati ACI Srl Farfisa Intercoms.
La garanzia deve essere esercitata, pena la decadenza, entro otto giorni dalla
scoperta del difetto.
LA GARANZIA NON E’ VALIDA SE NON DATATA E VIDIMATA CON TIMBRO
E FIRMA DEL RIVENDITORE ALL’ATTO DELL’ACQUISTO. CERTIFICATO
UNICO ED INSOSTITUIBILE.
MATRICOLA - SET NUMBER - MATRICULE APPAREIL -
N° MATRICULA - N° DE MATRICULA - SERIENNUMMER
CD2132MA
CD2134MA
La ACI Srl Farfisa Intercoms si riserva il diritto di modificare in qualsiasi momento i prodotti qui illustrati.
La ACI Srl Farfisa Intercoms se réserve le droit de modifier à tous moments les produits illustrés.
E’ reservada à ACI Srl Farfisa intercoms o direito de modificar a qualquer momento os produtos aqui ilustrados.
Mi 2318 24
Mi 2318 1
Page 2
INSTALLAZIONE / INSTALLATION / INSTALLATION / INSTALACIÓN / INSTALAÇÃO / INSTALLATION
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
T abella dei toni - T one table - T ableau des tonalités - Tabla tonos - T abela dos sons - Tontabelle
Fine conversazione - End of conversation - Fin conversation - Fin de conversación - Fim conversação - Gesprächsende
Indica un errore durante la programmazione o che stà terminando
la conversazione.
Indicates an error during the programming phase or that the
conversation time is near to expire.
Indique une erreur pendant la programmation ou que la conversation
est presque terminée.
Señala un error durante la programación o que la conversación va
a terminar.
Indica um erro durante a programação ou que a conversação está
terminando.
Weist auf Fehler in der Programmierung oder Ablauf der
Gesprächsdauer hin.
Occupato - Busy - Occupé - Ocupado - Ocupado - Besetzt
Indica che l'interno non esiste o è occupato.
Indicates that the user is busy or not existing or that the line is busy.
Indique que l’interne appelé n’existe pas ou qu’il est occupé.
Señala que la extensión buscada no existe o está ocupada.
Indica que o apartamento não existe ou está ocupado.
Interner Teilnehmer nicht bekannt oder besetzt.
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Dissuasione - Dissuasion - Dissuasion - Disuasión - Dissuasão - Dissuasion
Indica una errata programmazione dei pulsanti o pulsante non usato
dal sistema.
Indicates that the push-buttons were wrongly programmed or not
used in the system.
Indique que les boutons-poussoirs ont été programmés de manière
incorrecte ou que le bouton-poussoir n’est pas utilisé par le système.
Señala una programación incorrecta de los pulsadores o pulsador
no utilizado por el sistema.
Indica uma programação errada dos botões ou botão não usado
pelo sistema.
Fehler bei der Programmierung der Tasten oder vom System nicht
benutzte Taste.
Programmazione - Programming - Programmation - Programación - Programação - Programmierung
Indica che si è in modalità programmazione.
Indicates that the programming mode was accessed.
Indique que l’on est en mode de programmation.
Señala que estamos en el modo de programación.
Indica modalidade programação acionada.
System im Programmiermodus.
Mi 2318 2
Conferma - Acknowledge - Confirmation - Confirmación - Confirmação - Bestätigung
Indica la corretta programmazione od effettuazione della chiamata.
Indicates that the programming was executed correctly or that a
call is in progress.
Indique que la programmation est correcte ou que l’appel a été
effectué.
Señala la correcta programación o la realización de la llamada.
Indica a correta programação ou a efetuação da chamada.
Korrekt ausgeführte Programmierung oder Anruf.
Mi 2318 23
Page 3
ingresso 1
door station 1
poste de rue 1
placa de calle 1
posto externo 1
Türstation 1
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
ingresso 2
door station 2
poste de rue 2
placa de calle 2
posto externo 1
Türstation 2
occupato
busy
occupé
ocupado
ocupado
Besetzt
Morsettiere di connessione
Connection terminal boards
Borniers de connexion
Bornes de conexión
Terminais de conexão
Anschlußklemmenbretter
cavo per il collegamento al modulo audio/video
flat cable for connection to audio/video module
câble pour le branchement au module audio/vidéo
cable para la conexión al módulo de audio/vídeo
Cabo para a ligação ao módulo áudio/vídeo
Kabel für den Anschluss ans Audio-/Video-Modul
ponticello per la programmazione
jumper for programming
pontet pour la programmation
puente para programar
pontinho para a programação
Überbrückungsklemme zur Programmierung
alla linea
to the line
à la ligne
a la línea
para a linha
zur Linie
all'impianto
to the installation
à l’installation
a la instalación
à instalação
zur Anlage
Morsetti
SW1 tasto di programmazione
SW1 programming button
SW1 touche de programmation
SW1 tecla de programación
SW1 tecla de programação
Programmierungstaste SW1
MS1-MS2 microinterruttori di programmazione
MS1-MS2 programming microswitches
MS1-MS2 micro-interrupteurs de programmation
MS1-MS2 micro-interruptores de programación
MS1-MS2 microinterruptor de programação
Programmierungsmikroschalter MS1-MS2
cavo per il collegamento ai successivi
moduli pulsanti MA22S o MA24S
flat cable for the connection of additional
modules MA22S or MA24S
câble pour le branchement aux modules
MA22S ou MA24S successifs
cable para la conexión a los siguientes
módulos de pulsadores MA22S ó MA24S
Cabo para a coligação aos módulos de
botões sucessivos MA22S ou MA24S
Kabel für den Anschluss an die
nachfolgenden Tastenmodule MA22S
oder MA24S
Bornes
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
LP/LP fonia-dati-video da e verso gli interni
EC comando positivo per servizi ausiliari
EM comando negativo per servizi ausiliari
S1/S2 contatti apertura serratura
Terminals
LP/LP audio-data-video to and from internal users
EC positive signal for exchanger
EM negative signal for exchanger
S1/S2 door opening contacts
Bornes
LP/LP phonie données-vidéo depuis et vers les internes
EC entrée positive commande échangeur
EM entrée négative commande échangeur
S1/S2 contacts ouverture gâche
LP/LP fonía-datos-vídeo desde o a los aparatos internos
EC entrada positiva mando intercambiador
EM entrada negativa mando intercambiador
S1/S2 contactos de abertura cerradura
Terminais
LP/LP fonia-dados-vídeo de e para os apartamentos
EC entrada positivo comando permutador
EM entrada negativo comando permutador
S1/S2 contatos abertura fechadura
Klemmens
LP/LP Sprechleitung-Datenleitung-Videoleitung zu
internen Teilnehmern
EC Plus-Eingang der Umschalteinrichtungssteuerung
EM Minus-Eingang der Umschalteinrichtungssteuerung
S1/S2 Türschlossöffnungskontakte
Mi 2318 22
Mi 2318 3
Page 4
Tipo e sezione dei condut-
tori
Gli impianti digitali della serie DUO devono essere realizzati utilizzando il cavo
art.2302 fornito dalla ACI Farfisa. L'utilizzo di altri cavi può influenzare il corretto funzionamento del sistema e non garantisce le prestazioni dello stesso.
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Dati tecnici del cavo art. 2302
Numero dei conduttori 2 (rosso/nero)
Sezione dei conduttori 2x1mm²
Materiale dei conduttorirame stagnato
Passo di cordatura 40mm
Impedenza caratteristica 100Ω

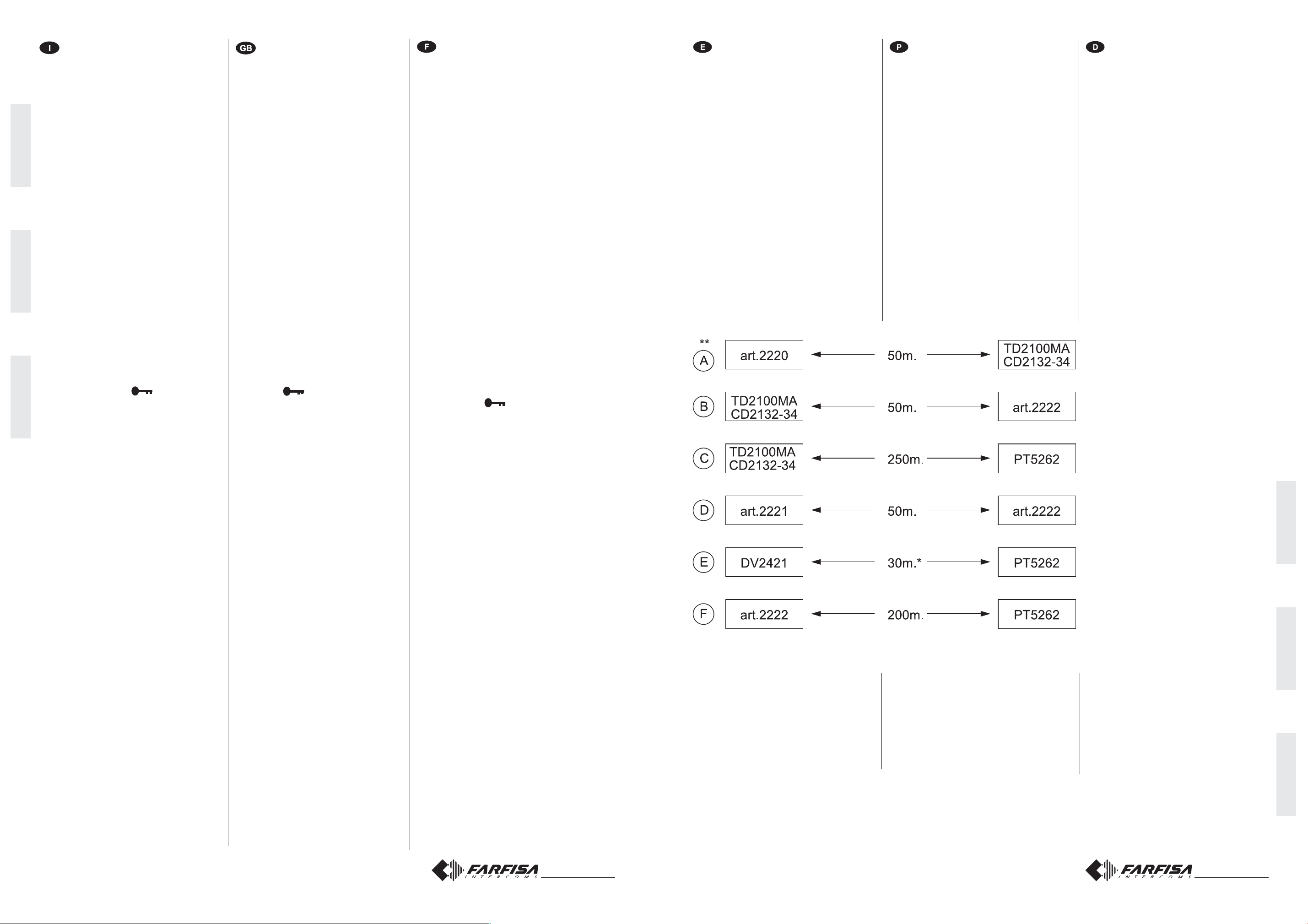

Distanze massime garantite con il
cavo art.2302
Type and cross-section of
conductors
DUO digital systems must be cabled
using only the cable art.2302 supplied
by ACI Farfisa. The use of different
cables can influence negatively the
characteristics of the system and do not
guarantee its performances.
Technical characteristics of cable
art.2302
Number of conductors 2 (red/black)
Cross-section of conductors 2x1mm²
Material of conductors tinned copper
Twisting pitch 40mm
Nominal impedance 100
Maximum distances guaranteed by
cable art.2302
Ω
Type et section des con-
ducteurs
Les installations digitales de la série
DUO doivent être réalisées en utilisant
le câble art. 2302 fourni par ACI Farfisa.
L’utilisation de câbles différents peut
influencer le fonctionnement correct du
système et ne garantit pas ses
performances.
Données techniques du câble art. 2302
Nombre de conducteurs 2 (rouge/noir)
Section des conducteurs 2x1mm²
Matériau des conducteurs cuivre étamé
Pas de câblage 40mm
Impédance caractéristique 100Ω
Distances maximum garanties avec
le câble art. 2302
posto interno più lontano
farthest internal station
poste interne le plus éloigné
E
FUNCIONAMIENTO
Averiguar que las conexiones de la
instalación se han hecho correctamente. Poner en función la instalación
conectando el alimentador a la red.
Para realizar la llamada presionar el
pulsador del usuario deseado. El envío
será confirmado por un tono de libre si
la línea es disponible o de ocupado si
la línea no es disponible (véase tabla
de tonos).
El aparato llamado suena solo una
vez; si durante esta fase se presiona de
nuevo el mismo pulsador el aparato
sonará nuevamente.
Al levantar el auricular, el usuario
llamado interrumpe la llamada y
habilita la conversación con la placa
de calle durante unos 90 segundos.
Faltando 10 segundos al término de la
conversación se oye un tono de fin de
conversación; hay que presionar de
nuevo el pulsador del usuario llamado
para continuar la conversación durante
90 segundos más.
Para accionar la apertura de la cerradura, presionar el pulsador . El
tiempo de habilitación es de 3 segundos
(o de 6 segundos si se ha programado).
Tras colgar el auricular la instalación
vuelve al estado de reposo.
En las instalaciones que tienen 2 o
más placas de calle, si se realiza una
llamada desde una placa de calle, las
demás se inhabilitan y se oye el tono
de ocupado (LED rojo parpadeando en
el módulo de audio o de audio-video).
Hay que esperar que la línea se libere
para realizar una nueva llamada.
FUNCIONAMENTO
Verificar que as ligações da instalação
estejam efetuadas corretamente.
Colocar em função a instalação, ligando
o alimentador à rede.
Para efetuar a chamada, pressionar o
botão do usuário desejado. A
confirmação do envio será obtida por
um som de desocupado se a linha estiver
disponível ou de ocupado se a linha não
estiver disponível (veja tabela dos sons).
O aparelho chamado toca apenas uma
vez; se nesta fase pressionarmos ainda
o mesmo botão, o aparelho toca
novamente.
O usuário chamado, ao levantar o microtelefone, interrompe a chamada, habilita
a conversação com o exterior por um
tempo de 90 segundos.
Faltando 10 segundos para o final da
conversação, será ouvido um som de
fim de conversação; pressionar
novamente o botão do usuário chamado
para continuar a conversação por mais
90 segundos.
Para accionar a abertura da fechadura,
pressionar o botão . A duração da
habilitação é de 3 segundos (ou de 6
segundos se tiver sido programada
diversamente).
Recolocando o micro-telefone, a
instalação volta à posição em repouso.
Em instalações com 2 ou mais postos
externos, ao efetuar a chamada de um
local, as outras se desabilitam com a
sinalização de ocupado (Led vermelho
lampejante no módulo áudio ou áudiovídeo). Aguardar que a linha seja
liberada para efetuar a chamada.
BETRIEB
Kontrollieren, ob die Verbindungen der
Anlage richtig hergestellt wurden.
Anlage durch Anschluss des Netzgeräts in Betrieb nehmen.
Zur Ausführung des Rufes Taste des
gewünschten Teilnehmers drücken.
Nach Ausführung des Rufes ist ein
Freizeichen zu hören, wenn die Leitung
frei ist oder ein Besetztzeichen, wenn
diese nicht frei ist (siehe Tontabelle).
Der angerufene Apparat klingelt nur
einmal; wenn in dieser Phase dieselbe
Taste nochmals gedrückt wird, klingelt
der Apparat erneut.
Der angerufene Teilnehmer ermöglicht
durch Abheben des Hörers ein
Gespräch mit dem externen Anrufer
von 90 Sekunden.
10 Sekunden vor Gesprächsende ist
ein entsprechender Ton zu hören; wenn
das Gespräch für weitere 90 Sekunden
fortgesetzt werden soll, ist erneut die
Taste des angerufenen Teilnehmers
zu drücken.
Zur Betätigung des Türschlosses ist
die Sprechgerättaste zu drücken.
Die Aktivierungsdauer beträgt 3
Sekunden (oder 6 Sekunden bei
anderer Programmierung).
Durch Auflegen des Hörers kehrt die
Anlage in die Ruhestellung zurück.
In Anlagen mit 2 oder mehr
Türstationen werden bei Ruf von einer
Station aus die anderen Türstationen
deaktiviert, wobei die Besetztanzeige
erscheint (rote LED blinkt auf dem
Audio- oder Audio-Video-Modul).
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Note
* La lunghezza totale dei cavi dal
derivatore ai posti interni non deve
superare i 300 metri (somma di tutte
le tratte "E").
**Lettere di riferimento schematico (ve-
dere le pagine 8 e 9).
Notes
* The total lengh of cables from line
distributors to internal stations should
not exceed 300m. (adding all the "E"
sections).
**Letters for reference on the diagrams
(see pages 8 and 9).
posto interno più lontano
farthest internal station
poste interne le plus éloigné
Notes
* La longueur totale des câbles du
dérivateur aux postes internes ne doit
pas dépasser 300 mètres (somme de
tous les tronçons “E”).
** Lettres de référence schématique (voir
pages 8 et 9).
Mi 2318 4
Mi 2318 21
Page 5
FUNZIONAMENTO
Controllare che i collegamenti dell'impianto siano effettuati correttamente.
Mettere in funzione l'impianto collegando a rete l'alimentatore.
Per eseguire la chiamata premere il
pulsante dell'utente desiderato. L'avvenuto invio è confermato da un tono di
libero se la linea è disponibile o di occu-
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
pato se la linea non è disponibile (vedere tabella dei toni).
L'apparecchio chiamato suona una sola
volta; se in questa fase si preme ancora
lo stesso pulsante l'apparecchio suona
nuovamente.
L'utente chiamato, sollevando il
microtelefono, abilita la conversazione
con l'esterno per un tempo di 90 secondi.
A 10 secondi dalla fine della conversazione, si udrà un tono di fine conversazione; premere nuovamente il pulsante
dell'utente chiamato per continuare la
conversazione per altri 90 secondi.
Per azionare l'apertura della serratura,
premere il pulsante . La durata dell'abilitazione è di 3 secondi (o 6 secondi
se diversamente programmato).
Riponendo il microtelefono l'impianto ritorna a riposo.
In impianti con 2 o più posti esterni,
effettuando la chiamata da una postazione, si disabilitano le altre con la segnalazione di occupato (Led rosso lampeggiante sul modulo audio o audiovideo). Attendere che si liberi la linea
per effettuare la chiamata.
OPERATION
Check that all the connections are
correct. Connect the power supply
unit to the mains.
To make a call press the button
corresponding to the desired user.
Call is confirmed by an acknowledge
tone, if the communication line is
available, or denied by a busy tone
if the communication line is not
available (see tone table). Called
equipment rings only once, but if in
this phase the same calling button
on the external station is pressed
again the equipment will ring another
time.
The called user picks up the handset
enables the conversation with the
external station for 90 seconds.
A tone will advise the user 10
seconds before the conversation
ends. To continue conversation for
additional 90 seconds on the
external station the calling button
must be pressed again.
Press the
door lock. Door lock activation time
is 3 seconds (or 6 seconds according
to the system programming).
Replace the handset to end the
conversation and restore the idle
state.
In installations with 2 or more
external door stations when a call
is made from one push-panel, the
other push-buttons panel are
deactivated with a busy indication
(red LED flashing on the audio or
audio/video module). Wait until the
line is free to make a call.
button to release the
FONCTIONNEMENT
Contrôler que les branchements de
l’installation sont correctement effectués.
Mettre en fonction l’installation en branchant
l’alimentation au secteur.
Pour appeler, appuyer sur le boutonpoussoir de l’utilisateur désiré. L’envoi de
l’appel est confirmé par la tonalité “libre” si
la ligne est disponible ou “occupé” si la ligne
n’est pas disponible (voir le tableau des
tonalités).
L’appareil appelé ne sonne qu’une seule
fois; si pendant cette phase on appuie de
nouveau sur le même bouton-poussoir,
l’appareil sonne de nouveau.
En décrochant le combiné, l’utilisateur
appelé interrompt l’appel et active la
conversation avec l’externe pour un délai
de 90 secondes.
Lorsqu’il ne manque que 10 secondes à la
fin de la conversation, on entend une tonalité
de fin de conversation; appuyer de nouveau
sur le bouton-poussoir de l’utilisateur appelé
pour prolonger la conversation de 90
secondes.
Pour activer l’ouverture de la gâche, appuyer
sur le poussoir . La durée de l’activation
est de 3 secondes (ou de 6 secondes si
différemment programmé).
En raccrochant le combiné l’installation se
rétablit en état de repos.
Dans les installations à 2 ou plus postes
de rue, en effectuant un appel depuis un
poste, les autres postes se désactivent et
émettent la tonalité “occupé” (Led rouge
clignotant sur le module audio ou audiovidéo). Il faut attendre que la ligne retourne
libre pour effectuer l’appel.
Tipo y sección de los
conductores
Las instalaciones digitales de la serie
DUO se deben realizar empleando el
cable art. 2302 suministrado por ACI
Farfisa. El uso de otros cables puede
afectar el correcto funcionamiento del
sistema y no asegura sus buenas
prestaciones.
Datos técnicos del cable art. 2302
Número de los conductores 2 (rojo/negro)
Sección de los conductores 2x1mm²
Material de los conductores cobre
estañado
Diámetro exterior 40mm
Impedancia típica 100
Distancias máximas aseguradas con
el cable art. 2302
Ω
Tipo e seção dos con-
dutores
As instalações digitais da série DUO
devem ser efetuadas por intermédio da
utilização do cabo art. 2302 fornecido
pela ACI Farfisa. A utilização de outros
cabos pode interferir no correto
funcionamento do sistema e não garante
as prestações do mesmo.
Dados técnicos do cabo art. 2302
Número de condutores 2 (vermelho/preto)
Seção dos condutores 2x1mm²
Material dos condutores cobre estagnado
Diâmetro externo 40mm
Impedimento característica 100Ω
Distâncias máximas garantidas com
o cabo art. 2302
Art und Querschnitt der
Leiter
Die digitalen Anlagen der Serie DUO
müssen mit dem Kabel Art. 2302 von
Aci Farfisa erstellt werden. Bei
Verwendung anderer Kabeltypen kann
die Funktionstüchtigkeit des Systems
beeinträchtigt und die Leistungen
desselben in Frage gestellt sein.
Technische Daten des Kabels Art. 2302
Anzahl der Drähte 2 (rot/schwarz)
Querschnitt der Drähte 2x 1 mm²
Material verzinntes Kupfer
Schlaglänge 40mm
Typische Impedanz 100
Bei Verwendung des Kabels Art.
2302 garantierte Höchstabstände
aparato interno más distante
posto interno mais afastado
setzt Innen entfernt
aparato interno más distante
posto interno mais afastado
setzt Innen entfernt
Ω
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Mi 2318 20
Notas
* La longitud total de los cables del
derivador a los aparatos internos no
puede ser superior a los 300 metros
(total de todos los tramos “E”).
** Letras de referencia (véase las
páginas 8 y 9).
Notas
* O comprimento total dos cabos do
derivador aos locais internos não
deve superar 300 metros (soma de
todos os trechos “E”).
** Letras de referência esquemática
(ver as páginas 8 e 9).
Hinweise
* Die Gesamtlänge der Kabel vom
Nebenwiderstand zu den internen
Teilnehmern darf nicht mehr 300
Meter betragen (Summe aller „E”Abschnitte).
** Schaltplan-Bezugsbuchstaben
(siehe Seite 8 und 9).
Mi 2318 5
Page 6

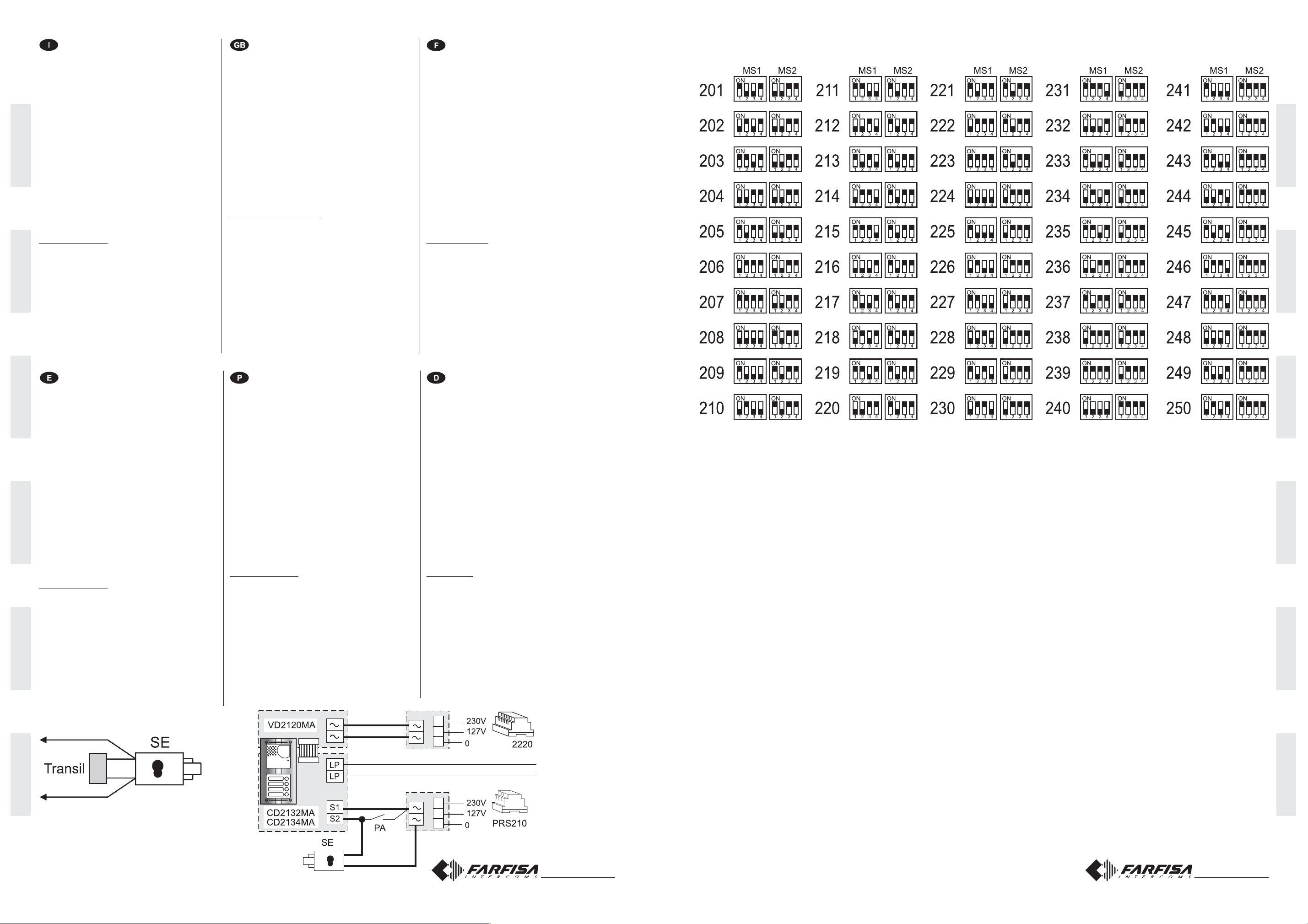

Serratura elettrica
Come mostrato nei successivi schemi
installativi, la serratura elettrica può essere azionata dallo stesso alimentatore che alimenta il posto esterno, ma
affinchè il sistema funzioni correttamente la serratura elettrica deve essere del
tipo 12Vca/1A max. Durante l'azionamento della serratura il segnale video
può essere disturbato. Per evitare questo inconveniente o per azionare ser-
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
rature con caratteristiche differenti si
suggerisce di utilizzare un alimentatore supplementare come riportato nello
schema seguente.
IMPORTANTE
Al fine di ottemperare alla Direttiva Europea sulla Compatibilità Elettromagnetica
e per aumentare l’affidabilità del prodotto,
è necessario connettere un dispositivo di
soppressione dei disturbi quando si comanda un carico induttivo, per esempio
una serratura elettrica (SE). I soppressori
inclusi (transil) devono essere connessi il
più vicino possibile al carico (teoricamente sui terminali dello stesso).
Electric door lock
As shown in the installation diagrams
the electric lock can be operated using
the same power supply which powers
the door station, but for a correct operation the electric lock must be a 12VAC/
1A max type. During the release of the
electric lock the video signal can be
disturbed. To avoid this inconvenient
or to operate a powerful electric lock it
would be advisable to use an extra power
supply as reported in the following diagram.
VERY IMPORTANT
To comply with the European Standards on
Electromagnetic Compatibility and to increase the reliability of the product, it is
necessary to connect a suppression device when switching inductive loads i.e.
electric releases and electric locks (SE).
The enclosed suppression devices (transil)
must be connected as close as possible to
the loads (ideally across the terminals.
See figure).
Gâche électrique
Tel qu’illustré dans les schémas
d’installation suivants, la gâche électrique
peut être activée par la même
alimentation qui alimente le poste de rue
mais, pour que le système fonctionne
correctement, la gâche électrique doit
être du type 12Vca/1A max. il se peut que
le signal vidéo soit dérangé lors de
l’activation de la gâche. Pour éviter cet
inconvénient ou pour activer des gâches
ayant des caractéristiques différents, on
suggère d’utiliser une alimentation
supplémentaire, tel qu’illustré dans le
schéma suivant.
IMPORTANT
Conformément à la Directive Européenne
sur la Compatibilité Electromagnétique et
pour augmenter la fiabilité du produit, il faut
connecter un dispositif de suppression des
dérangements quand on commande une
charge inductive, par exemple une serrure
électrique (SE). Les suppresseurs inclus
(transil) doivent être connectés le plus près
possible de la charge (théoriquement sur
les terminaux de la charge même).
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Cerradura eléctrica
Como se ve en los siguientes
diagramas de instalación, la cerradura
eléctrica se puede accionar por el
mismo alimentador que alimenta la
placa de calle, pero, para que el
sistema funcione correctamente, la
cerradura eléctrica debe ser del tipo
12Vca/1A max. Durante el funcionamiento de la cerradura la señal de
vídeo puede ser perturbada. Para
evitar el inconveniente o para accionar
cerraduras con diferentes características, se sugiere emplear un
alimentador adicional, como indicado
en el diagrama siguiente.
IMPORTANTE
Para el fin de obedecer a la Directiva
Europea sobre la Compatibilidad Electromagnética, y también para mejorar la
seguridad del producto es necesario conectar un dispositivo de supresión de
estorbos al mando de una carga inductiva,
por ejemplo una cerradura eléctrica (SE).
Los supresores incluidos (transil) se deben conectar lo más cerca posible al
mando (en teoría, directamente en los
terminales del mismo).
Fechadura elétrica
Como ilustrado nos esquemas de
instalação sucessivos, a fechadura
elétrica pode ser acionada pelo mesmo
alimentador que alimenta o local externo,
mas, a fim de que o sistema funcione
corretamente, a fechadura elétrica deve
ser do tipo 12Vca/1A max. Durante o
funcionamento da fechadura, o sinal
vídeo pode sofrer interferências. Para
evitar este inconveniente ou para acionar
fechaduras com características
diferentes, sugerimos a utilização de
um alimentador suplementar de acordo
com a descrição do seguinte esquema.
IMPORTANTE
Com a finalidade de respeitar a Diretiva
Européia sobre a Compatibilidade Eletromagnética e para aumentar a credibilidade
do produto, é necessário conectar um dispositivo de supressão dos distúrbios quando se comanda um carregamento indutivo,
por exemplo uma fechadura elétrica (SE).
Os supressores incluídos (transil) devem
ser conectados o mais próximo possível
do carregamento (teoricamente, directamente sobre os terminais do mesmo).
Elektrotürschloss
Wie in den folgenden Schaltplänen
gezeigt wird, kann das Elektrotürschloss
mit dem für die Türstation verwendeten
Netzgerät versorgt werden; zur korrekten
Funktion des Systems muss das
Elektrotürschloss allerdings mit max.
12VWs/1A betrieben werden. Während
der Betätigung des Türschlosses kann
u.U. das Videosignal gestört sein. Zur
Vermeidung dieser Störung oder zur
Betätigung von Türschlössern mit
anderen Merkmalen empfiehlt es sich,
wie nachstehend erläutert, ein
Zusatznetzgerät zu verwenden.
WICHTIG!
Gemäß den Europäischen Richtlinien zur
elektromagnetischen Kompatibilität und zur
Erhöhung der Zuverlässigkeit des Produkts
muß bei induktiver Belastung, z. B. bei Betätigung eines Elektrotürschlosses (SE),
eine Entstörvorrichtung angeschlossen werden. Die mitgelieferten Entstörer (Transil)
müssen so nahe wie möglich an der Last
(theoretisch direkt an den End-Verschlüssen derselben) angeschlossen werden.
Mi 2318 6
Mi 2318 19
Page 7

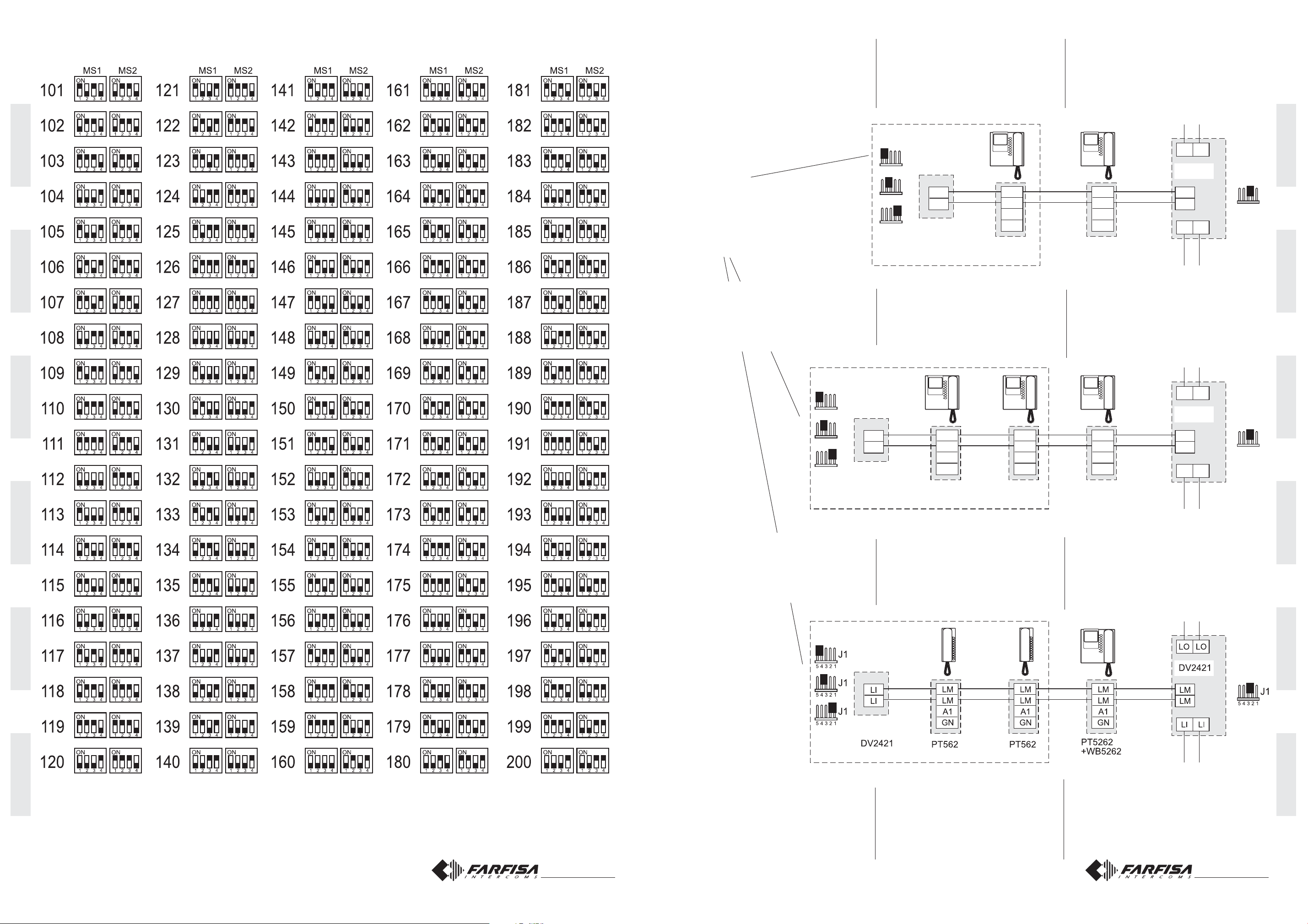

2 VIDEOCITOFONI INTERCOMUNI-
PT5262
+WB5262
PT5262
+WB5262
DV2421
DV2421
LM
LM
A1
GN
LM
LM
A1
GN
LM
LM
LI
LI
LO LO
J1
54321
LI LI
J1
J1
J1
5
5
5
4
4
4
3
3
3
2
2
2
1
1
1
CANTI IN PARALLELO
2 INTERCOMMUNICATING VIDEOINTERCOMS IN PARALLEL
2 VIDEOPHONES INTERCOMMUNICANTS EN PARALLELE
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
2 VIDEOPORTEROS INTERCOMUNICANTES EN PARALELO
chiusura / termination / fermeture
cierre / fechadura / Schließung
J1 = 1-2 = 47Ω
3-4 = 70Ω
4-5 = 100Ω
3 VIDEOCITOFONI INTERCOMUNICANTI IN PARALLELO
3 VIDEOPORTEROS INTERCOMUNICANTES EN PARALELO
2 VÍDEO-PORTEIROS INTERCOMUNICANTES EM PARALELOS
3 INTERCOMMUNICATING VIDEOINTERCOMS IN PARALLEL
3 VÍDEO-PORTEIROS INTERCOMUNICANTES EM PARALELOS
2 PARALLEL GESCHALTETE VIDEOSPRECHGERÄTE MIT GEGENSPRECHFUNKTION
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
3 VIDEOPHONES INTERCOMMUNICANTS EN PARALLELE
3 PARALLEL GESCHALTETE VIDEOSPRECHGERÄTE MIT GEGENSPRECHFUNKTION
J1
5
4
3
2
1
J1
5
4
3
2
1
J1
5
4
3
2
1
DV2421
1 VIDEOCITOFONO E 2 CITOFONI
INTERCOMUNICANTI IN PARALLELO
1 VIDEOPORTERO Y 2 TELEFONOS
EN PARALELO E INTERCOMUNICANTES
LI
LI
LM
LM
A1
GN
PT5262
+WB5262
LM
LM
A1
GN
PT5262
+WB5262
1 INTERCOMMUNICATING VIDEOINTERCOM AND 2 INTERCOMS IN PARALLEL
1 VÍDEO-PORTEIROS E 2
TELEFONES EM PARALELOS E
INTERCOMUNICANTES
LO LO
DV2421
LM
LM
A1
GN
LM
LM
LI LI
J1
54321
PT5262
+WB5262
1 VIDEOPHONE ET 2 COMBINES EN
PARALLELE ET INTERCOMMUNICANTS
1 PARALLEL GESCHALTETE VIDEOSPRECHGERÄT UND 2 SPRECHGERÄTE
MIT GEGENSPRECHFUNKTION
Voir dans les cases les articles supplémen-
Nei riquadri vi sono gli articoli aggiuntivi
agli schemi base delle pagine 8 e 9.
En los cuadros se indican los artículos
adicionales a los diagramas básicos de
las páginas 8 y 9.
Mi 2318 18
In the dashed boxes are shown the items
to add the basic diagrams reported at
pages 8 and 9.
Os quadros ilustram os artigos adicionais
aos esquemas-base das páginas 8 e 9.
taires aux schémas de base des pages 8 et 9.
In den Kästen sind die gegenüber den
Basisschaltplänen auf Seite 8 und 9 zusätzlich
zu verwendenden Artikel aufgeführt.
Mi 2318 7
Page 8

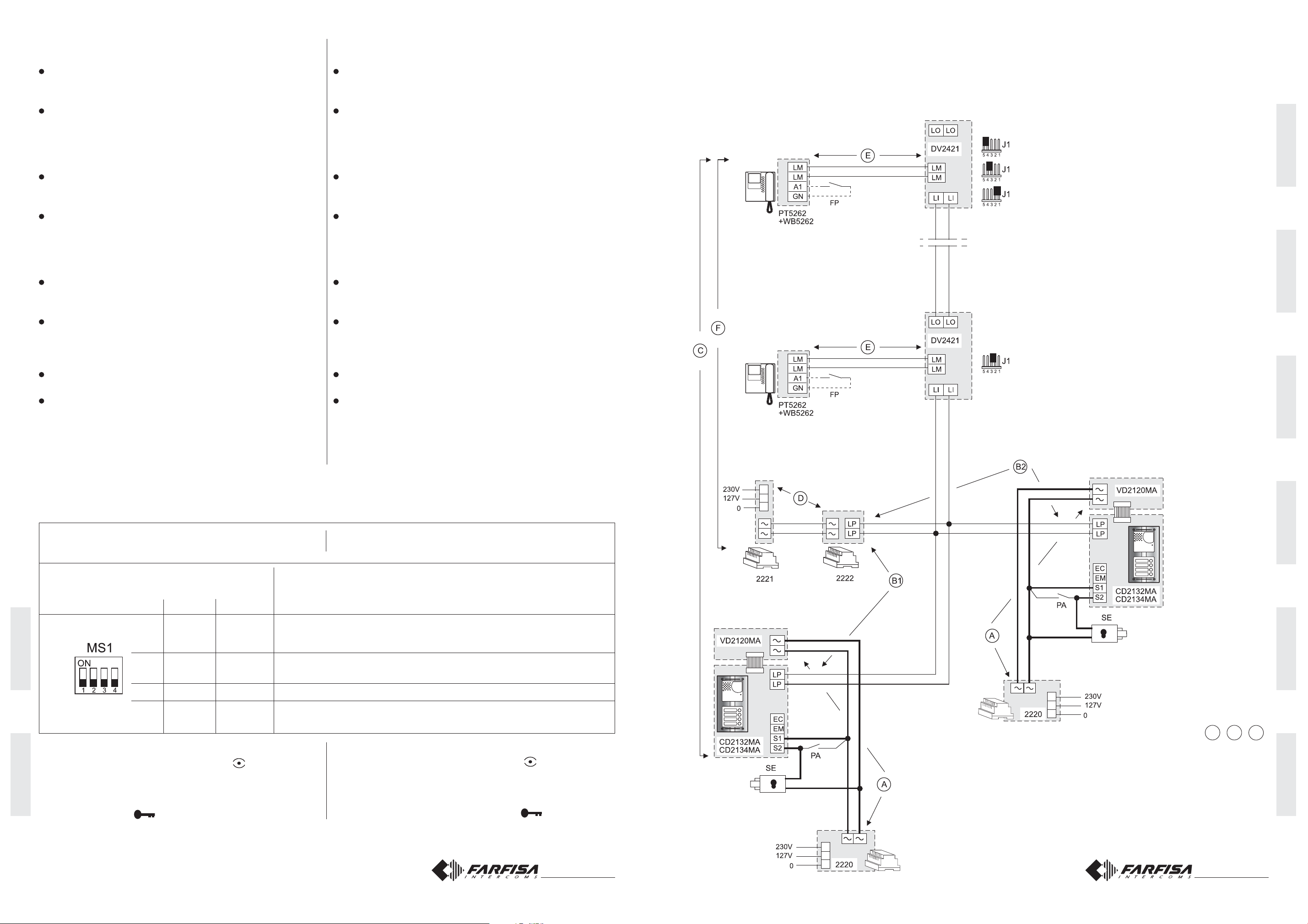

IMPIANTO MISTO CITOFONICO-VIDEOCITOFONICO COLLEGATO AD UN POSTO ESTERNO
MIXED INTERCOM-VIDEOINTERCOM SYSTEM CONNECTED TO ONE EXTERNAL DOOR STATION
INSTALLATION MIXTE INTERPHONIQUE-VIDÉOPHONIQUE BRANCHÉE À UN POSTE DE RUE
SISTEMA MIXTO DE PORTERO-VIDEOPORTERO CONECTADO A UNA PLACA DE CALLE
INSTALAÇÃO MISTA DE TELEFONES PORTEIRO-VÍDEO-PORTEIRO LIGADO A UM POSTO EXTERNO
VIDEOSPRECHANLAGE MIT GEMISCHTEN VIDEOHAUSTELEFONE / HAUSTELEFONE
J1 = 1-2 chiusura / termination / fermeture 47Ω
cierre / fechadura / Schließung
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
3-4 chiusura / termination / fermeture 70Ω
cierre / fechadura / Schließung
4-5 chiusura / termination / fermeture 100Ω
cierre / fechadura / Schließung
J1 = 2-3 linea aperta / open line / ligne ouverte
línea abierta / linha aberta / offene Linie

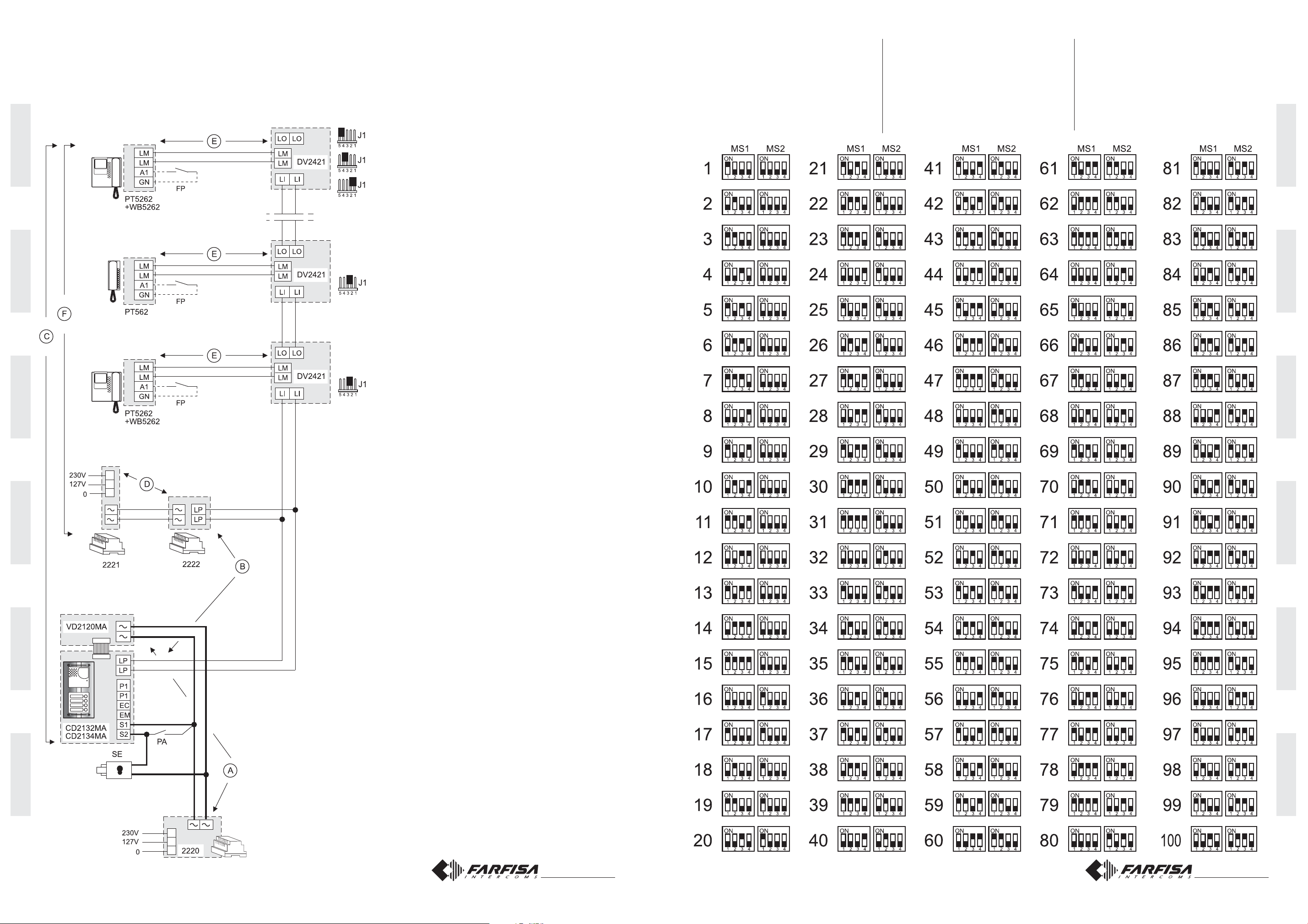

Tabella 2
Corrispondenza tra i codici e la posizione dei microinterruttori di MS1 e
MS2.
Tabla de correspondencia entre los
códigos y la posición de los microinterruptores de MS1 y MS2.
Table 2
Cross-reference between codes and
microswitches position of MS1 and
MS2.
Tabela de correspondência entre
os códigos e a posição dos
microinterruptores de MS1 e MS2.
Tableau 2
Tableau de correspondance entre les
codes et la position des microinterrupteurs de MS1 et MS2.
Tabelle der Übereinstimmung zwischen
Codes und Mikroschalterposition bei
MS1 und MS2
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
J1 = 2-3 linea aperta / open line / ligne ouverte
línea abierta / linha aberta / offene Linie
FP= Pulsante chiamata di piano (opzionale)
Floor call push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Türöffnertaste (optional)
Si 51VM/2
PA = Pulsante apriporta (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Türöffnertaste (optional)
SE = Serratura elettrica (12Vca-1A max.)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12Vca-1A max)
Mi 2318 8
Mi 2318 17
Page 9
Modalidade de programação endereço associado ao
primeiro botão (código 1A).
Impostar nos microinterruptores MS1 e MS2 o endereço do
primeiro botão (veja tabela 2). Valor compreendido entre 1
e 200.
Pressionar a tecla SW1.
Programmiermodus für die der ersten Ruftaste
zugewiesene Adresse (Code 1A).
Auf den Mikroschaltern MS1 und MS2 Adresse der ersten
Taste einstellen (siehe Tabelle 2). Wert zwischen 1 und
200.
Taste SW1 drücken.
IMPIANTO VIDEOCITOFONICO COLLEGATO A DUE POSTI ESTERNI
VIDEOINTERCOM SYSTEM CONNECTED TO TWO EXTERNAL DOOR STATIONS
INSTALLATION VIDÉOPHONIQUE BRANCHÉE À DEUX POSTES DE RUE
SISTEMA DE VIDEOPORTERO CONECTADO A DOS PLACAS DE CALLE
INSTALAÇÃO DE VÍDEO-PORTEIRO LIGADO A DOIS POSTOS EXTERNOS
VIDEOSPRECHANLAGE MIT ZWEI UMSCHALTBAREN VIDEOTÜRSTATIONEN
Modalidade programação endereço associado ao último
botão (código 2A).
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Impostar nos microinterruptores MS1 e MS2 o endereço do
último botão (veja tabela 2). Valor compreendido entre 1 e
200.
Pressionar a tecla SW1.
Modalidade programação endereço do posto externo
(código 1B).
Nos microinterruptores MS1 e MS2 impostar o endereço
do posto externo (veja tabela 2). Valor compreendido entre
231 e 250.
Pressionar a tecla SW1.
Modalidade de programação de sistema (código 2B).
Nos microinterruptores MS1 e MS2 impostar o código das
funções a ser habilitadas (veja tabela 3).
Pressionar a tecla SW1.
Programmiermodus für die der letzten Ruftaste
zugewiesene Adresse (Code 2A).
Auf den Mikroschaltern MS1 und MS2 Adresse der letzten
Taste einstellen (siehe Tabelle 2). Wert zwischen 1 und
200.
Taste SW1 drücken.
Programmiermodus für die Adresse der Türstation (Code
1B).
Auf den Mikroschaltern MS1 und MS2 Adresse der
Türstation einstellen (siehe Tabelle 2). Wert zwischen 231
und 250.
Taste SW1 drücken.
Systemprogrammiermodus (Code 2B).
Auf den Mikroschaltern MS1 und MS2 Codes der zu
aktivierenden Funktionen einstellen (siehe Tabelle 3).
Taste SW1 drücken.
J1 = 1-2 chiusura / termination / fermeture 47Ω
cierre / fechadura / Schließung
3-4 chiusura / termination / fermeture 70Ω
cierre / fechadura / Schließung
4-5 chiusura / termination / fermeture 100Ω
cierre / fechadura / Schließung
FP= Pulsante chiamata di piano (opzionale)
Floor call push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Türöffnertaste (optional)
J1 = 2-3 linea aperta / open line / ligne ouverte
línea abierta / linha aberta / offene Linie
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Para sair da programação, é necessário posicionar todos os
microinterruptores de MS1 e MS2 em OFF, deslocando o
pontinho J1 da posição B a A.
Tabela 3
Códigos programações de sistema (código 2B)
Um den Programmiermodus zu verlassen, sind die
Mikroschalter MS1 und MS2 auf OFF zu stellen und der
Jumper J1 ist von Position B wieder in Position A zu bringen.
Tabelle 3
Systemprogrammierungscodes (Code 2B)
Posição microinterruptores de MS1 Descrição da função
Mikroschalter-Position bei MS1 Beschreibung der Funktion
OFF ON
1 3 seg. 6 seg. tempo de acionamento da fechadura
3 Sek. 6 Sek. Türschlossbetätigungszeit
ON
2 N O S I habilitação em chamada de apartamento (1)
NEIN JA Aktivierung durch internen Ruf (1)
OFF
3 -- reservado; não programar / reserviert; nicht programmieren
4 NO SI desligamento do gerador de sons no posto externo
NEIN JA Deaktivierung der Tonerzeugung an der Türstation
(1) Ao habilitar esta função é possível, de cada apartamento
e por intermédio da pressão do botão , conversar com
um posto externo (no caso de vários postos externos
paralelos, pode-se entrar em comunicação com o último
posto externo que tenha efetuado a chamada) e, pressionando o botão accionar a fechadura.
(1) Bei Aktivierung dieser Funktion kann sich jeder interne
Teilnehmer durch Drücken der Taste in das Gespräch
mit einer Türstation einschalten (bei mehreren parallel
geschalteten Türstationen wird dies mit der Türstation
vorgenommen, von welcher der letzte Ruf ausgesendet
wurde) und durch Drücken der Taste das Türschloss
betätigen.
Mi 2318 16
PA = Pulsante apriporta (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Türöffnertaste (optional)
Si 52VM/1
Nota/Note/Nota/Hinweis. B = B1 + B2
SE = Serratura elettrica (12Vca-1A max.)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12Vca-1A max)
Mi 2318 9
Page 10

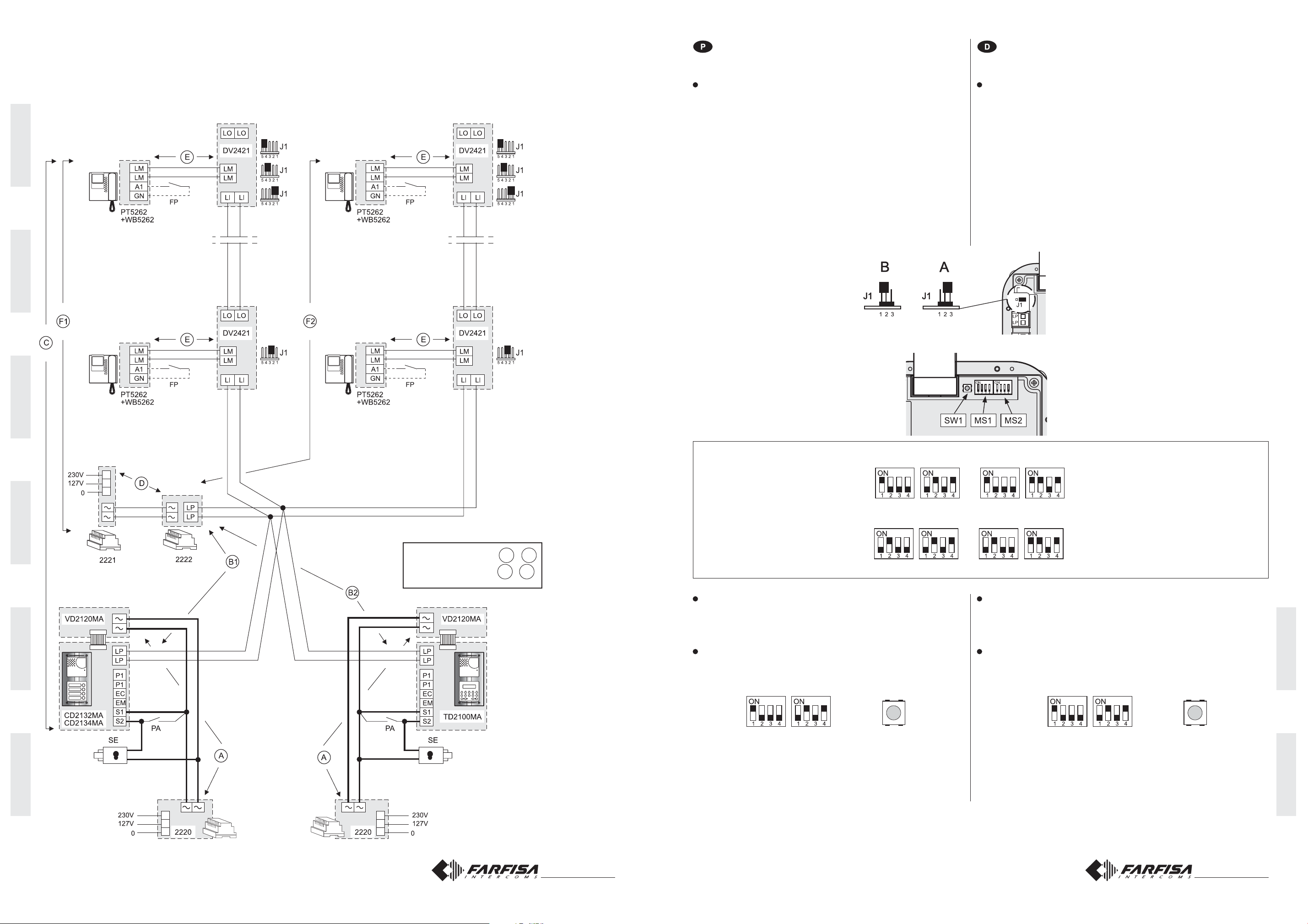

IMPIANTO VIDEOCITOFONICO COLLEGATO A DUE POSTI ESTERNI E DUE MONTANTI VIDEO
VIDEOINTERCOM SYSTEM CONNECTED TO TWO EXTERNAL DOOR STATIONS AND TWO VIDEO RISERS
INSTALLATION VIDÉOPHONIQUE BRANCHÉE À DEUX POSTES DE RUE ET DEUX COLONNES VIDEO
SISTEMA DE VIDEOPORTERO CONECTADO A DOS PLACAS DE CALLE Y DOS COLUMNAS VIDEO
INSTALAÇÃO DE VÍDEO-PORTEIRO LIGADO A DOIS POSTOS EXTERNOS E DOIS COLUNAS VIDEO
VIDEOSPRECHANLAGE MIT 2 UMSCHALTBAREN VIDEOTÜRSTATIONEN UND 2 VIDEOHAUTSTRÄNGE
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
PROGRAMAÇÕES
Para efetuar as programações é necessário:
Deslocar o pontinho J1, colocado no retro da botoneira,
da posição A a B; será ouvido o som de programação.
As operações sucessivas subdividem-se em 2 fases. A
primeira, de impostação do código de programação nos
microinterruptores MS1 e MS2; a segunda de confirmação
do código através da pressão da tecla SW1. Um som de
confirmação indicará a inserção de um código correto; um
som de erro indicará a inserção de um código incorreto.
Neste caso, será necessário recolocar o código correto.
É possível, a qualquer momento, sair da fase de
programação, posicionando todos os microinterruptores
de MS1 e MS2 em OFF, deslocando o pontinho J1 da
posição B a A.
PROGRAMMIERUNG
Zur Programmierung ist wie folgt vorzugehen:
Jumper J1 auf der Rückseite der Klingelplatte von Position
A in Position B umstecken, woraufhin ein Programmierungs-
ton zu hören ist.
Die anschließenden Maßnahmen sind in 2 Phasen
vorzunehmen. In der ersten Phase wird der Programmierungscode auf den Mikroschaltern MS1 und MS2 eingegeben; in
der zweiten Phase wird der Code mit der Taste SW1 bestätigt.
Bei Eingabe des richtigen Codes ist ein Bestätigungston zu
hören; bei falschem Code ist ein entsprechender Fehlerton zu
hören, woraufhin der Code erneut eingegeben werden kann.
Es ist jederzeit möglich, die Programmierungsphase zu
verlassen; hierzu sind die Mikroschalter MS1 und MS2 auf
OFF zu stellen und der Jumper J1 ist von
Position B wieder in Position A zu bringen.
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Nota/Note/Note. B = B1 + B2
Nota/Anmerkung F = F1 + F2
cierre / fechadura / Schließung
3- 4 chiusura / termination / fermeture 70Ω
J1 = 1-2 chiusura / termination / fermeture 47Ω
J1 = 2-3
linea aperta / open line/
ligne ouverte línea
cierre / fechadura / Schließung
cierre / fechadura / Schließung
4- 5 chiusura / termination / fermeture 100Ω
abierta / linha aberta /
offene Linie
Posições pontinho J1
A = modalidade funcionamento
B = modalidade programação
Colocação da tecla SW1 e dos
microinterruptores MS1 e MS2
Tabela 1
MS1 MS2
Códigos de programação
1A endereço associado ao
primeiro botão de chamada
2A endereço associado ao último
botão de chamada
1B endereço do posto externo
2B programações de sistema
2A 2B
1A
Positionen des Jumpers J1
A = Betriebsmodus
B = Programmierungsmodus
Anordnung der Taste SW1 und der
Mikroschalter MS1 und MS2
MS1 MS2
1B
Tabelle 1
Programmierungscodes
1A der ersten Ruftaste zugewiesene
Adresse
2A der letzten Ruftaste zugewiesene
Adresse
1B Adresse der Türstation
2B Systemprogrammierungen
Si 52VM/2
Floor call push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Türöffnertaste (optional)
FP= Pulsante chiamata di piano (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optional)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (optional)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12Vca-1A max)
SE = Serratura elettrica (12Vca-1A max.)
PA = Pulsante apriporta (opzionale)
Türöffnertaste (optional)
Escolher a programação a ser efetuada, impostando o
relativo código nos microinterruptores como ilustrado na
tabela 1.
Pressionar a tecla de programação SW1.
Exemplo:
MS1 MS2 + SW1
+
1A+
Com a sequência ilustrada na modalidade de programação
do endereço associado ao primeiro botão de chamada.
CONFIRMAÇÃO
Gewünschte Programmierung durch Einstellen des
entsprechenden Codes auf den Mikroschaltern gemäß
Tabelle 1 vornehmen.
Programmierungstaste SW1 drücken.
Beispiel:
MS1 MS2 + SW1
+
1A+
Mit der nachfolgend erläuterten Sequenz wird der
Programmiermodus für die der ersten Ruftaste zugewiesenen
Adresse aufgerufen.
BESTÄTIGUNG
Mi 2318 10
Mi 2318 15
Page 11

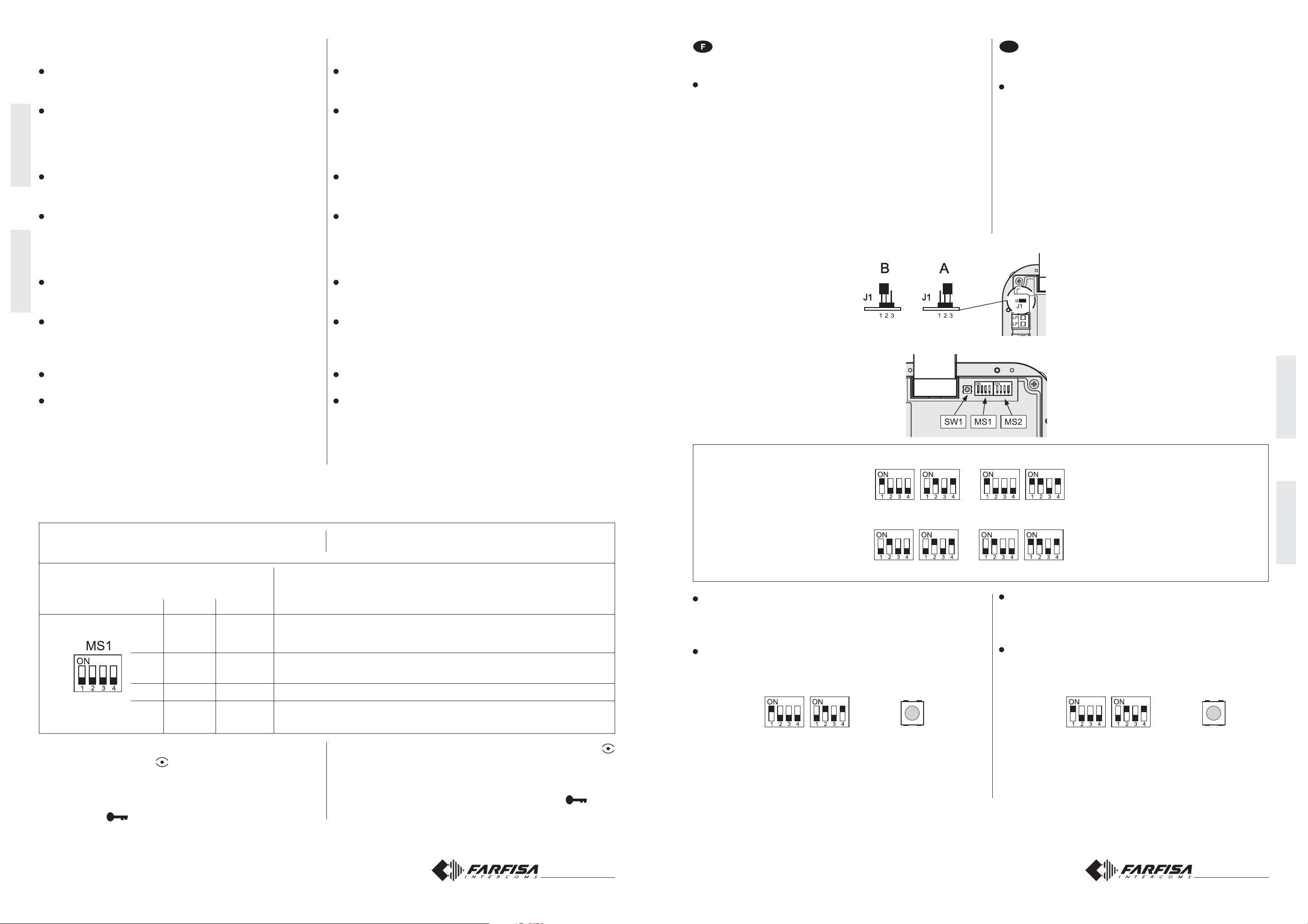

Mode de programmation de l’adresse affectée au premier
bouton-poussoir (code 1A).
Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du premier bouton-poussoir (voir tableau 2). Plage
de valeurs entre 1 et 200.
Appuyer sur la touche SW1.
Mode de programmation de l’adresse affectée au dernier
bouton-poussoir (code 2A).
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du dernier bouton-poussoir (voir tableau 2). Plage
de valeurs entre 1 et 200.
Appuyer sur la touche SW1.
Modo de programación de la dirección asociada al primer
pulsador (código 1A).
En los micro-interruptores MS1 y MS2 programar la
dirección del primer pulsador (véase tabla 2). Valor entre
1 y 200.
Presionar la tecla SW1.
Modo de programación de la dirección asociada al último
pulsador (código 2A).
En los micro-interruptores MS1 y MS2 programar la
dirección del último pulsador (véase tabla 2). Valor entre
1 y 200.
Presionar la tecla SW1.

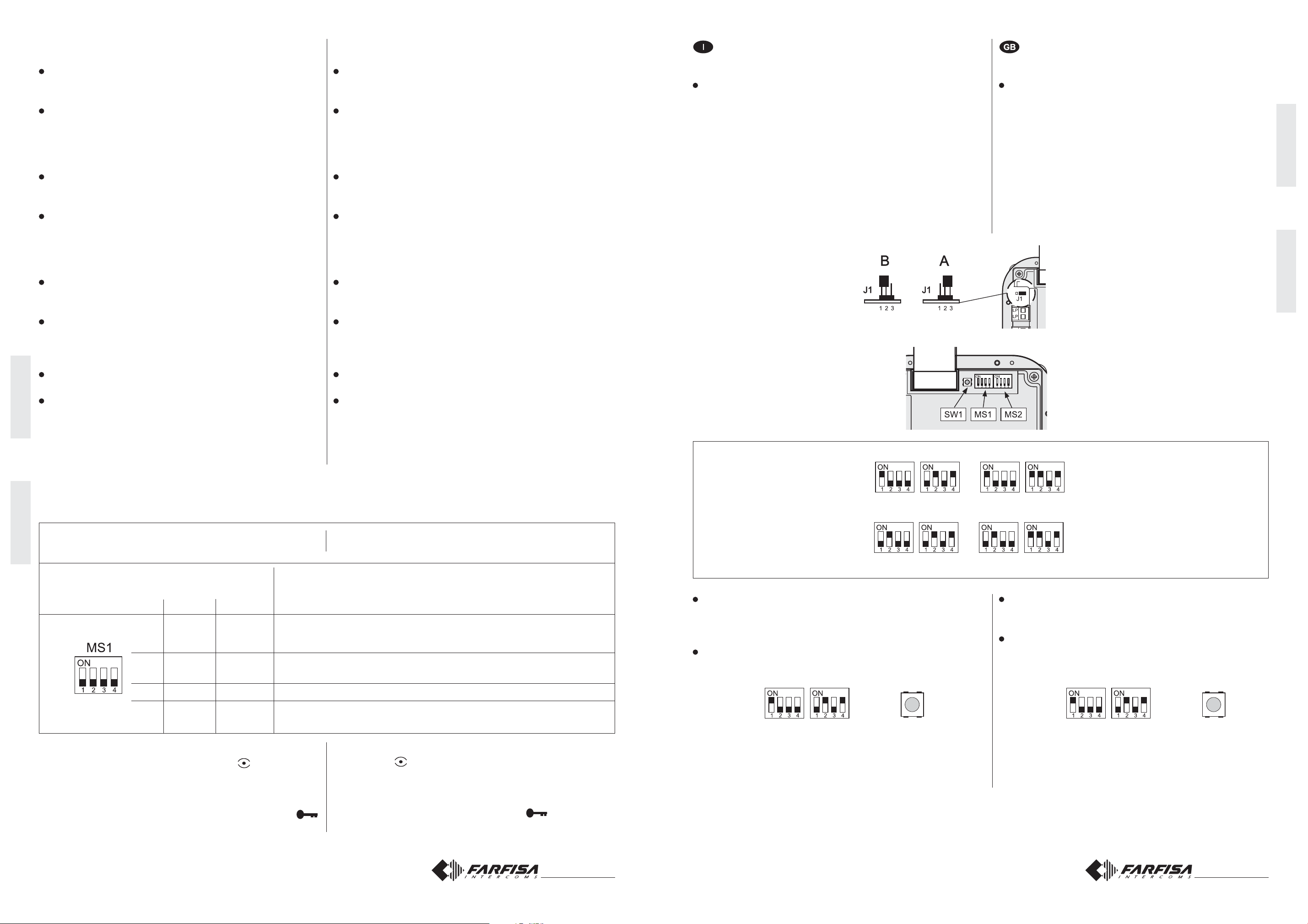

PROGRAMMAZIONI
Per effettuare le programmazioni occorre:
Spostare il ponticello J1, posto sul retro della pulsantiera,
dalla posizione A alla B; si udrà il tono di programmazione.
Le successive operazioni si suddividono in 2 fasi. La prima di
impostazione del codice di programmazione sui microinterruttori
MS1 e MS2, la seconda di conferma del codice tramite la
pressione del tasto SW1. Un tono di conferma indicherà l'immissione di un codice corretto; un tono di errore indicherà l'immissione di un codice non corretto, in questo caso sarà necessario
reinserire il codice corretto.
In qualunque momento è possibile uscire dalla fase di programmazione posizionando tutti i microinterruttori di MS1 e MS2 su
OFF e riportando il ponticello J1 dalla posizione B alla A.
PROGRAMMING
To program the device it is necessary:
Move the jumper J1 from A to B position; a program-
ming tone will confirm the correct operation.
All the following operations are divided into two phases.
The first is to set the programming code on the microswitches MS1 and MS2, the second is to enter the code by
pressing the button SW1. An acknowledge tone will confirm
a correct code; an error tone will indicate a wrong code, in
this case it is necessary to set a correct code and enter it
again.
In any moment it is possible to exit the programming
phase by setting OFF all the micro-switches MS1 and
MS2 and moving back the jumper J1 from B to A position.
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Mode de programmation de l’adresse du poste de rue
(code 1B).
Sur les micro-interrupteurs MS1 et MS2, programmer
l’adresse du poste de rue (voir tableau 2). Plage de valeurs
entre 231 et 250.
Appuyer sur la touche SW1.
Mode de programmation de système (code 2B).
Sur les micro-interrupteurs MS1 et MS2, programmer le
code des fonctions à activer (voir tableau 3).
Appuyer sur la touche SW1.
Pour quitter la programmation, il faut positionner tous les
micro-interrupteurs de MS1 et MS2 sur OFF et rétablir le
pontet J1 de la position B à la A.
Tableau 3
Codes des programmations de système (code 2B)
Position des micro-interrupteurs de MS1 Description de la fonction
Posición micro-interruptores de MS1 Descripción de la función
OFF ON
1 3 sec. 6 sec. délai d’activation de la gâche
3 seg. 6 seg. tiempo de accionamiento de la cerradura
ON
OFF
2 NO N O U I activation sur appel depuis interne (1)
NO SI habilitación con llamada desde extensión (1)
3 -- réservé; ne pas programmer / reservado; no programar
4 NON OU I désactivation du générateur de tonalités sur le poste de rue
NO SI inhabilitación generador de tonos en la placa de calle
Modo de programación de la dirección de la placa de calle
(código 1B).
En los micro-interruptores MS1 y MS2 programar la
dirección de la placa de calle (véase tabla 2). Valor entre
231 y 250.
Presionar la tecla SW1.
Modo de programación del sistema (código 2B).
En los micro-interruptores MS1 y MS2 programar el código
de las funciones que se van a habilitar (véase tabla 3).
Presionar la tecla SW1.
Para salir de la programación es necesario colocar todos
los micro-interruptores de MS1 y MS2 en OFF y pasar el
puente J1 de la posición B a la A.
Tabla 3
Códigos programaciones de sistema (código 2B)
Posizioni ponticello J1
A = modalità funzionamento
B = modalità programmazione
Collocazione del tasto SW1 e dei
microinterruttori MS1 e MS2
Tabella 1
Codici di programmazione
1A indirizzo associato al primo pul-
sante di chiamata
2A indirizzo associato all'ultimo
pulsante di chiamata
1B indirizzo del posto esterno
2B programmazioni di sistema
Scegliere la programmazione da effettuare impostando il
relativo codice sui microinterruttori come riportato nella tabella 1.
Premere il tasto di programmazione SW1.
Esempio:
MS1 MS2 + SW1
MS1 MS2
1A
2A 2B
+
1A+
CONFERMA
Position of jumper J1
A = operating mode
B = programming mode
Position of button SW1 and micro-switches
MS1 and MS2
MS1 MS2
1B
Chose the desired programming code and set it on the
micro-switches according to the table 1.
Press the programming button SW1.
Example:
Table 1
Programming codes
1A user address associated to the first
button
2A user address associated to the last
button
1B address of the external door station
2B system programming
MS1 MS2 + SW1
+
1A+
ENTER
(1) En activant cette fonction, on peut, depuis chaque interne,
en appuyant sur le bouton-poussoir , engager une
conversation avec le poste de rue (si plusieurs postes de
rue en parallèle sont installés, la conversation s’engage
avec le dernier poste de rue duquel un appel a été
effectué) et, en appuyant sur le bouton-poussoir ,
activer la gâche.
(1) Una vez habilitada esta función, es posible, presionando
la tecla en cualquier aparato interno, entrar en
conversación con una placa de calle (en caso de varias
placas de calle en paralelo se entrará en comunicación
con la última placa de calle que ha realizado la llamada),
y, siempre presionando la tecla , accionar la
cerradura.
Mi 2318 14
Con la sequenza illustrata si entra nel modo di programmazione
dell'indirizzo associato al primo pulsante di chiamata.
Entering the sequence above described, you will enter in
the programming mode of associating the address to the
first calling button of the module.
Mi 2318 11
Page 12
Modo di programmazione indirizzo associato al primo
pulsante (codice 1A).
Sui microinterruttori MS1 e MS2 impostare l'indirizzo del
primo pulsante (vedere tabella 2). Valore compreso tra 1 e
200.
Premere il tasto SW1.
Modo di programmazione indirizzo associato all'ultimo
pulsante (codice 2A).
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Sui microinterruttori MS1 e MS2 impostare l'indirizzo del-
l'ultimo pulsante (vedere tabella 2). Valore compreso tra 1
e 200.
Premere il tasto SW1.
Modo di programmazione indirizzo del posto esterno
(codice 1B).
Sui microinterruttori MS1 e MS2 impostare l'indirizzo del
posto esterno (vedere tabella 2). Valore compreso tra 231
e 250.
Premere il tasto SW1.
Programming mode of associating the address to the
first calling button of the module (code 1A).
Set the micro-switches of MS1 and MS2 according to the
address, between 1 and 200, you want to associate to the
first calling button of the module (see table 2).
Press the programming button SW1.
Programming mode of associating the address to the
last calling button of the module (code 2A)
Set the micro-switches of MS1 and MS2 according to the
address, between 1 and 200, you want to associate to the
last calling button of the module (see table 2).
Press the programming button SW1.
Programming mode of entering the address of the external
door station (code 1B)
Set the micro-switches of MS1 and MS2 according to the
address, between 231 and 250, you want to give to the
external door station.
Press the programming button SW1.
PROGRAMMA TIONS
Pour procéder aux programmations, il faut :
Déplacer le pontet J1, positionné en face arrière de la plaque
de rue, de la position A à la B; ont entend la tonalité de
programmation.
Les opérations successives se subdivisent en 2 phases. La
première pour la saisie du code de programmation sur les
micro-interrupteurs MS1 et MS2, la seconde de confirmation du
code en appuyant sur la touche SW1. Une tonalité de confirmation
indique la correcte saisie du code; une tonalité d’erreur indique
la saisie d’un code incorrect, dans ce cas il faut de nouveau
saisir le code.
On peut à tous moments quitter la phase de programmation en
positionnant tous les micro-interrupteurs de MS1 et MS2 sur
OFF et en rétablissant le pontet J1
de la position B à la A.
Positions du pontet J1
A = mode de fonctionnement
B = mode de programmation
E
PROGRAMACIONES
Para hacer las programaciones hay que:
Cambiar el puente J1, que se encuentra en la parte
posterior de la placa de pulsadores, de la posición A a
la B; se oye el tono de programación.
Las operaciones siguientes se dividen en 2 fases. La
primera es la de configuración del código de programación
en los micro-interruptores MS1 y MS2, la segunda es la
de confirmación del código presionando la tecla SW1. Un
tono de confirmación señala que el código introducido es
correcto; un tono de error señala que el código introducido
es incorrecto; en este caso hay que introducir el código
correcto.
En cualquier momento es posible salirse de la fase de
programación colocando todos los microinterruptores de MS1 y MS2 en OFF y el
puente J1 de la posición B a la A.
Posiciones puente J1
A = modo de funcionamiento
B = modo de programación
IT ALIANOENGLISHFRANÇAISES P AÑOLPORTUGUÊSDEUTSCH
Modo di programmazione di sistema (codice 2B).
Sui microinterruttori MS1 e MS2 impostare il codice delle
funzioni da abilitare (vedere tabella 3).
Premere il tasto SW1.
Per uscire dalla programmazione è necessario posizionare
tutti i microinterruttori di MS1 e MS2 su OFF e riportare il
ponticello J1 dalla posizione B alla A.
Tabella 3
Codici programmazioni di sistema (codice 2B)
Posizione microinterruttori di MS1 Descrizione della funzione
Micro-switches position of MS1 Operating modes
OFF ON
1 3 sec. 6 sec. tempo di azionamento della serratura
3 sec. 6 sec. door lock activation time
ON
OFF
(1) Abilitando questa funzione da ogni interno è possibile,
premendo il pulsante , entrare in conversazione con un
posto esterno (nel caso di più posti esterni in parallelo si
entra in comunicazione con l'ultimo posto esterno che ha
effettuato la chiamata) ed azionare la serratura premendo
il pulsante .
2 N O S I abilitazione su chiamata da interno (1)
NO YES activation upon call from internal station (1)
3 - - riservato; non programmare / reserved; do not program
4 N O S I disabilitazione generatore di toni sul posto esterno
NO YES deactivation of tone generator on the external door station
Programming operating mode of the system (code 2B)
Set the micro-switches of MS1 and MS2 according to the
mode you want the system to operate (see table 3).
Press the programming button SW1.
To exit the programming phase it is necessary to set OFF all
the micro-switches MS1 and MS2 and moving back the
jumper J1 from B to A position.
Table 3
Operating mode of the system (code 2B)
(1) This function allows the internal stations to press the
button, start a conversation with the external station (in
case of more external stations in parallel the connection
is established with the last calling door station) and
activate the door lock by pressing the button .
Emplacement de la touche SW1 et des
micro-interrupteurs MS1 et MS2
Tableau 1
Codes de programmation
1A adresse affectée au premier
bouton-poussoir d’appel
2A adresse affectée au dernier
bouton-poussoir d’appel
1B adresse du poste de rue
2B programmations de système
MS1 MS2
1A
2A 2B
Sélectionner le type de programmation à effectuer en
saisissant le code correspondant sur les micro-interrupteurs,
comme indiqué dans le tableau 1.
Appuyer sur la touche de programmation SW1.
Exemple:
MS1 MS2 + SW1
+
1A+
Dans la séquence illustrée, on entre en mode de programmation
de l’adresse affectée au premier bouton-poussoir d’appel.
CONFIRMATION
Colocación de la tecla SW1 y de los microinterruptores MS1 y MS2
MS1 MS2
1B
Seleccionar la programación deseada programando
el respectivo código en los micro-interruptores, como
se indica en la tabla 1.
Presionar la tecla de programación SW1.
Ejemplo:
Tabla 1
Códigos de programación
1A dirección asociada al primer
pulsador de llamada
2A dirección asociada al último
pulsador de llamada
1B dirección de la placa de calle
2B programaciones del sistema
MS1 MS2 + SW1
+
1 A +
Con la secuencia que acabamos de ilustrar se entra en el
modo de programación de la dirección asociada al primer
pulsador de llamada.
CONFIRMACIÓN
Mi 2318 12
Mi 2318 13
Loading...
