Cod. 52704040
Mi 2380
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
EINKAUFSDATUM
- DATE D’ACHAT -
DATE OF PURCHASE
- DATA DE COMPRA -
DATA DI ACQUISTO -
FECHA DE COMPRA
TIMBRO E FIRMA DEL RIVENDITORE
DEALER’S NAME AND ADDRESS
NOM ET ADRESSE DU REVENDEUR
NOMBRE Y DIRECCION DEL DISTRIBUIDOR
CARIMBO E ASSINATURA DO REVENDEDOR
STÄMPEL DES HÄNDLERS
SERIENNUMMER
- MATRICULE APPAREIL -
- N° DE MATRICULA -
SET NUMBER
CD2131PL CD2138PLCD2132PL CD2134PL
ACI srl Farfisa Intercoms
Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy
Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037
e-mail: [email protected] • www.acifarfisa.it
E’ reservada à ACI Srl Farfisa intercoms o direito de modificar a qualquer momento os produtos aqui ilustrados.
ACI Srl Farfisa intercoms se reserva el derecho de modificar en cualquier momento los productos ilustrados aquí
Änderungen vorbehalten.
Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.
Dispose of the device in accordance with environmental regulations.
Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.
Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.
Disponha do dispositivo conforme regulamentos ambientais.
Werden Sie das Gerät in Übereinstimmung mit Umweltregulierungen los.

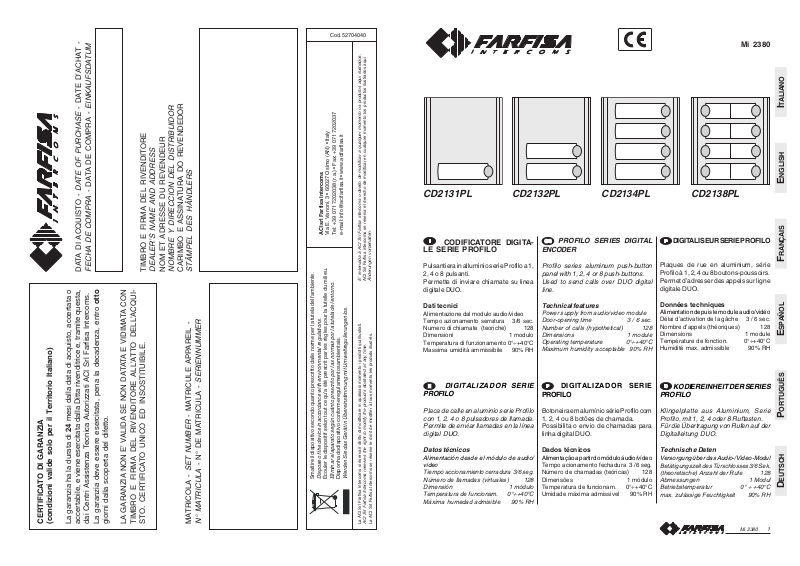

CODIFICATORE DIGITA-
LE SERIE PROFILO
Pulsantiera in alluminio serie Profilo a 1,
2, 4 o 8 pulsanti.
Permette di inviare chiamate su linea
digitale DUO.
Dati tecnici
Alimentazione dal modulo audio/video
Tempo azionamento serratura 3/6 sec.
Numero di chiamate (teoriche) 128
Dimensioni 1 modulo
Temperatura di funzionamento 0°÷+40°C
Massima umidità ammissibile 90% RH
DIGITALIZADOR SERIE
E
PROFILO
Placa de calle en aluminio serie Profilo
con 1, 2, 4 o 8 pulsadores de llamada.
Permite de enviar llamadas en la línea
digital DUO.
Datos técnicos
Alimentación desde el módulo de audio/
vídeo
Tiempo accionamiento cerradura 3/6 seg.
Número de llamadas (virtuales) 128
Dimensión 1 módulo
Temperatura de funcionam. 0°÷+40°C
Máxima humedad admisible 90% RH
PROFILO SERIES DIGITAL
ENCODER
Profilo series aluminum push-button
panel with 1, 2, 4 or 8 push-buttons.
Used to send calls over DUO digital
line.
Technical features
Power supply from audio/video module
Door-opening time 3 / 6 sec.
Number of calls (hypothetical) 128
Dimensions 1 module
Operating temperature 0°÷+40°C
Maximum humidity acceptable 90% RH
DIGITALIZADOR SERIE
PROFILO
Botoneira em alumínio série Profilo com
1, 2, 4 ou 8 botões de chamada.
Possibilita o envio de chamadas para
linha digital DUO.
Dados técnicos
Alimentação a partir do módulo áudio/vídeo
Tempo acionamento fechadura 3 /6 seg.
Número de chamadas (teóricas) 128
Dimensões 1 módulo
Temperatura de funcionam. 0°÷+40°C
Umidade máxima admissivel 90% RH
DIGITALISEUR SERIE PROFILO
Plaques de rue en aluminium, série
Profilo à 1, 2, 4 ou 8 boutons-poussoirs.
Permet d’adresser des appels sur ligne
digitale DUO.
Données techniques
Alimentation depuis le module audio/vidéo
Délai d’activation de la gâche 3 / 6 sec.
Nombre d’appels (théoriques) 128
Dimensions 1 module
Température de fonction. 0°÷+40°C
Humidité max. admissible 90% RH
KODIEREINHEIT DER SERIES
PROFILO
Klingelplatte aus Aluminium, Serie
Profilo, mit 1, 2, 4 oder 8 Ruftasten.
Für die Übertragung von Rufen auf der
Digitalleitung DUO.
Technische Daten
Versorgung über das Audio-/Video-Modul
Betätigungszeit des Türschlosses 3/6 Sek.
(theoretische) Anzahl der Rufe 128
Abmessungen 1 Modul
Betriebstemperatur 0° ÷ +40°C
max. zulässige Feuchtigkeit 90% RH
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
CERTIFICATO DI GARANZIA
(condizioni valide solo per il Territorio Italiano)
La garanzia ha la durata di 24 mesi dalla data di acquisto, accertata o
accertabile, e viene esercitata dalla Ditta rivenditrice e, tramite questa,
dai Centri Assistenza Tecnica Autorizzati ACI Srl Farfisa Intercoms.
La garanzia deve essere esercitata, pena la decadenza, entro otto
giorni dalla scoperta del difetto.
LA GARANZIA NON E’ VALIDA SE NON DATATA E VIDIMATA CON
TIMBRO E FIRMA DEL RIVENDITORE ALL’ATTO DELL’ACQUI-
STO. CERTIFICATO UNICO ED INSOSTITUIBILE.
MATRICOLA -
N° MATRICULA
La ACI Srl Farfisa Intercoms si riserva il diritto di modificare in qualsiasi momento i prodotti qui illustrati.
ACI Srl Farfisa Intercoms reserves the right to modify the products illustrated at any time.
La ACI Srl Farfisa Intercoms se réserve le droit de modifier à tous moments les produits illustrés.
Mi 2380
24
Mi 2380
1
Page 2
INSTALLAZIONE /
INSTALLATION
/ INSTALLATION /
INSTALACIÓN
/ INSTALAÇÃO /
INSTALLATION
Tabella dei toni -
Tone table -
Tableau des tonalités
- Tabla tonos
- Tabela dos sons -
Tontabelle
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Fine conversazione -
Occupato -
Dissuasione -
Busy -
Occupé -
Dissuasion -
End of conversation -
Ocupado -
Dissuasion -
Ocupado -
Disuasión -
Fin conversation -
Besetzt
Dissuasão -
Fin de conversación -
Indica un errore durante la programmazione o che stà terminando
la conversazione.
Indicates an error during the programming phase or that the
conversation time is near to expire.
Indique une erreur pendant la programmation ou que la conversation
est presque terminée.
Señala un error durante la programación o que la conversación va
a terminar.
Indica um erro durante a programação ou que a conversação está
terminando.
Weist auf Fehler in der Programmierung oder Ablauf der
Gesprächsdauer hin.
Indica che l'interno non esiste o è occupato.
Indicates that the user is busy or not existing or that the line is busy.
Indique que l’interne appelé n’existe pas ou qu’il est occupé.
Señala que la extensión buscada no existe o está ocupada.
Indica que o apartamento não existe ou está ocupado.
Interner Teilnehmer nicht bekannt oder besetzt.
Fim conversação -
Gesprächsende
Dissuasion
Indica una errata programmazione dei pulsanti o pulsante non usato
dal sistema.
Indicates that the push-buttons were wrongly programmed or not
used in the system.
Indique que les boutons-poussoirs ont été programmés de manière
incorrecte ou que le bouton-poussoir n’est pas utilisé par le système.
Señala una programación incorrecta de los pulsadores o pulsador
no utilizado por el sistema.
Indica uma programação errada dos botões ou botão não usado
pelo sistema.
Fehler bei der Programmierung der Tasten oder vom System nicht
benutzte Taste.
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Mi 2380
2
Programmazione -
Conferma -
Acknowledge -
Programming -
Confirmation -
Programmation -
Confirmación -
Programación -
Confirmação -
Programação -
Indica che si è in modalità programmazione.
Indicates that the programming mode was accessed.
Indique que l’on est en mode de programmation.
Señala que estamos en el modo de programación.
Indica modalidade programação acionada.
System im Programmiermodus.
Programmierung
Bestätigung
Indica la corretta programmazione od effettuazione della chiamata.
Indicates that the programming was executed correctly or that a
call is in progress.
Indique que la programmation est correcte ou que l’appel a été
effectué.
Señala la correcta programación o la realización de la llamada.
Indica a correta programação ou a efetuação da chamada.
Korrekt ausgeführte Programmierung oder Anruf.
Mi 2380
23
Page 3
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
alla linea
to the line
à la ligne
a la línea
para a linha
zur Linie
all'impianto
to the installation
à l’installation
a la instalación
à instalação
zur Anlage
cavo per il collegamento al modulo audio/video
flat cable for connection to audio/video module
câble pour le branchement au module audio/vidéo
cable para la conexión al módulo de audio/vídeo
cabo para a ligação ao módulo áudio/vídeo
Kabel für den Anschluss ans Audio-/Video-Modul

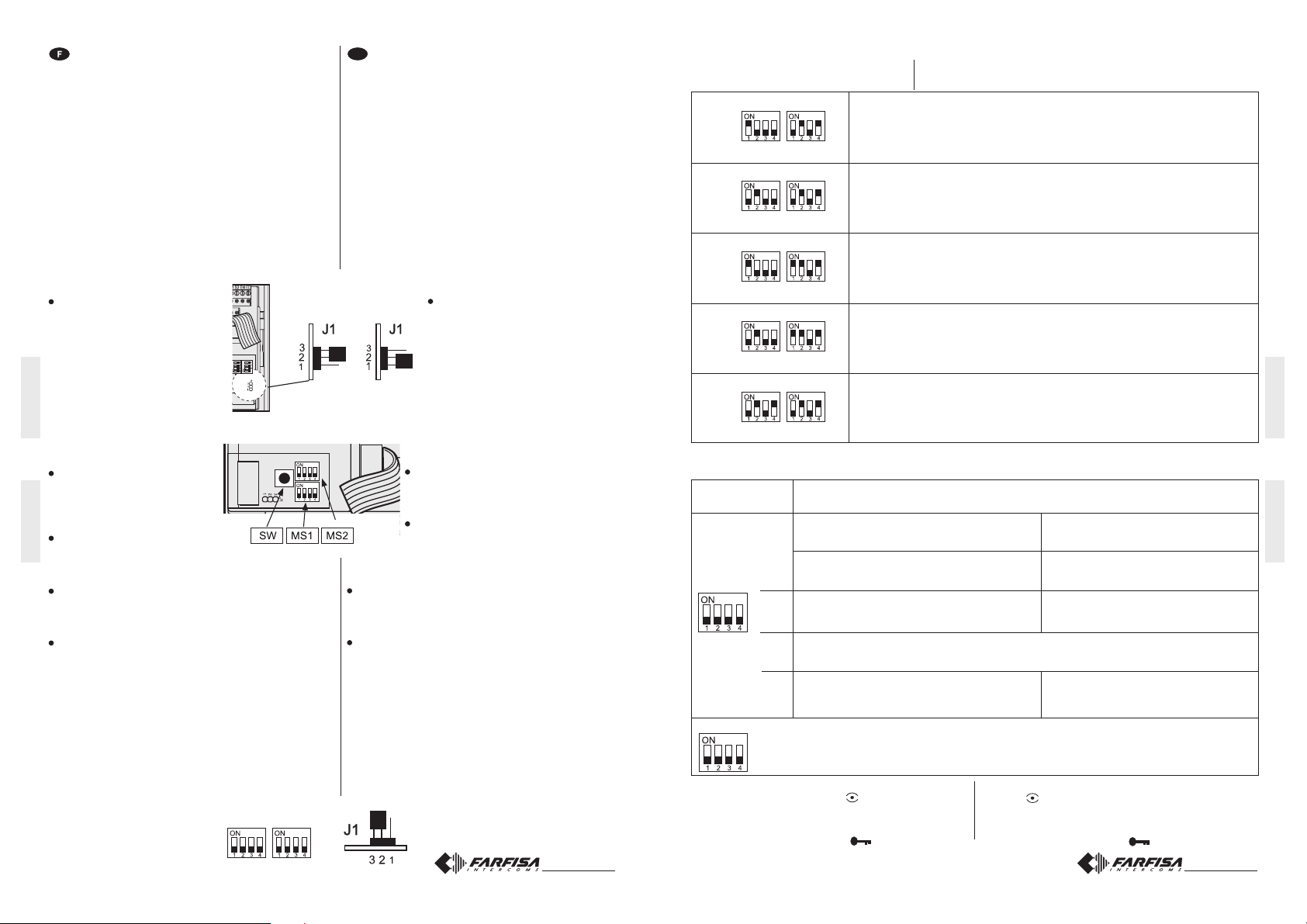

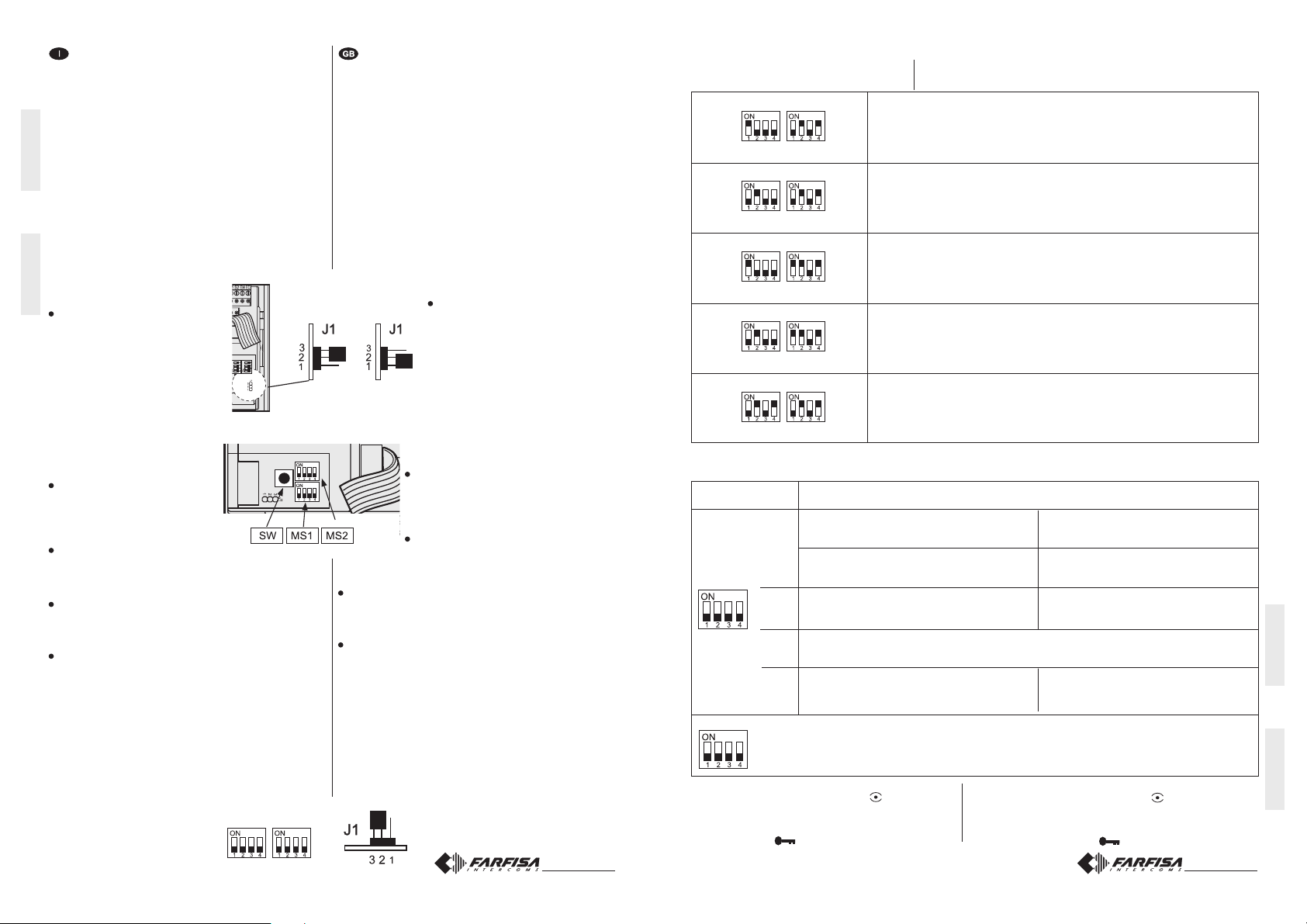

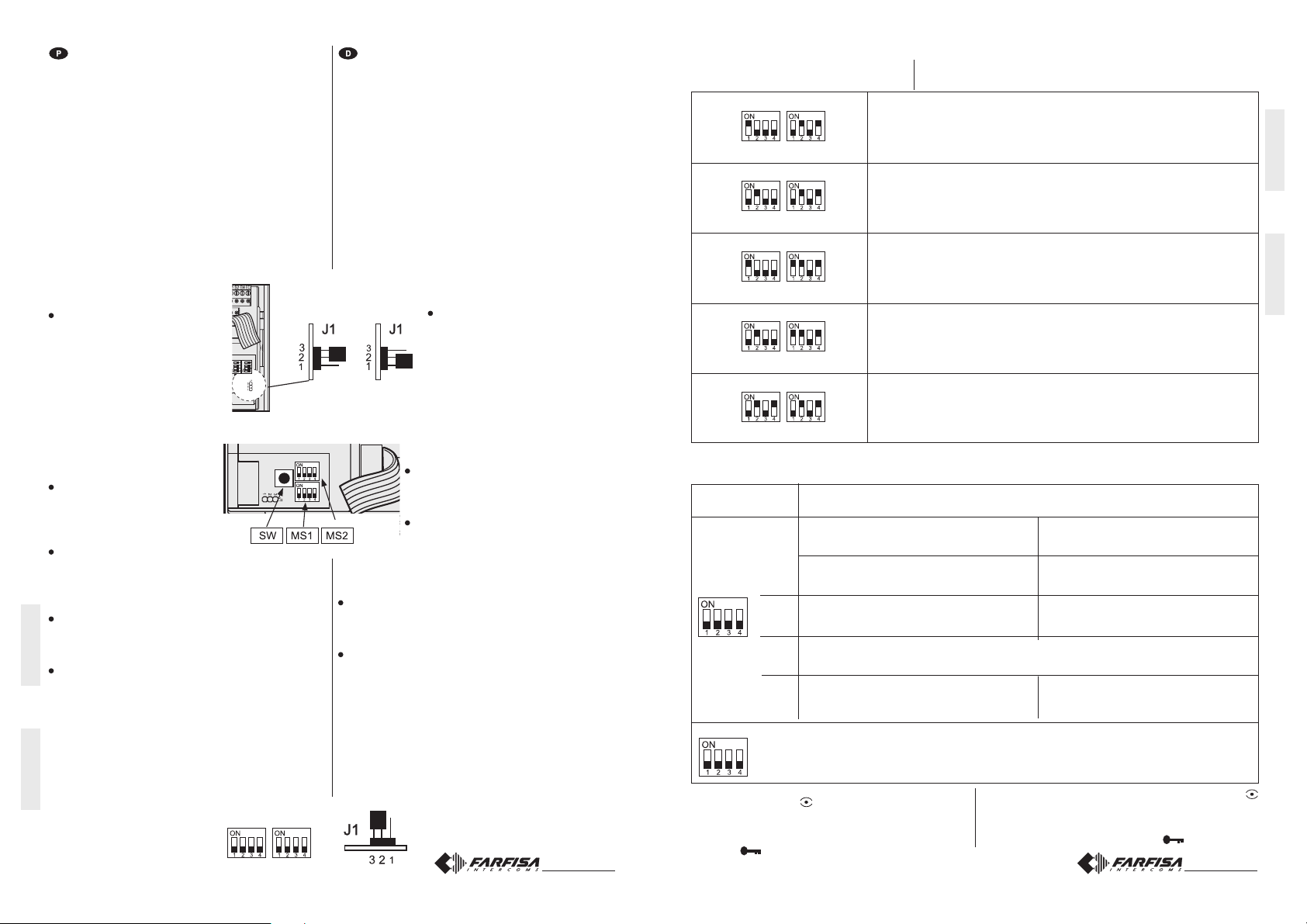

MS2-MS1 microinterruttori di programmazione
MS2-MS1 programming microswitches
MS2-MS1 micro-interrupteurs de programmation
MS2-MS1 micro-interruptores de programación
MS2-MS1 microinterruptor de programação
Programmierungsmikroschalter MS2-MS1
SW tasto di programmazione
SW programming button
SW touche de programmation
SW tecla de programación
SW tecla de programação
Programmierungstaste SW
Morsettiere di connessione
Connection terminal boards
Borniers de connexion
Bornes de conexión
Terminais de conexão
Anschlußklemmenbretter
ponticello per la programmazione
jumper for programming
pontet pour la programmation
puente para programar
pontinho para a programação
Überbrückungsklemme zur Programmierung
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Mi 2380
22
Cavo per il collegamento al primo modulo pulsanti -
Flat cable for the connection of first push-buttons module
Câble pour le branchement au premier module de boutons-poussoirs -
de boutons-poussoirs
Cable para la conexión al primer módulo de pulsadores
Cabo para ligação ao primeiro módulo de botões –
Kabel für den Anschluss an das erste Tastenmodul –
Morsetti
LP/LP fonia-dati-video da e verso gli interni
EC comando positivo per servizi ausiliari
EM comando negativo per servizi ausiliari
S1/S2 contatti apertura serratura
Terminals
LP/LP audio-data-video to and from internal users
EC positive signal for exchanger
EM negative signal for exchanger
S1/S2 door opening contacts
Bornes
LP/LP phonie données-vidéo depuis et vers les internes
EC entrée positive commande échangeur
EM entrée négative commande échangeur
S1/S2 contacts ouverture gâche
presente nel modulo pulsanti aggiuntivo
- in the additional push-button module
- presente en el módulo de pulsadores adicional
presente no módulo botões adicional
ist auf dem Zusatz-Tastenmodul vorhanden
présent dans le module additionnel
Bornes
LP/LP fonía-datos-vídeo desde o a los aparatos internos
EC entrada positiva mando intercambiador
EM entrada negativa mando intercambiador
S1/S2 contactos de abertura cerradura
Terminais
LP/LP fonia-dados-vídeo de e para os apartamentos
EC entrada positivo comando permutador
EM entrada negativo comando permutador
S1/S2 contatos abertura fechadura
Klemmens
LP/LP Sprechleitung-Datenleitung-Videoleitung zu
internen Teilnehmern
EC Plus-Eingang der Umschalteinrichtungssteuerung
EM Minus-Eingang der Umschalteinrichtungssteuerung
S1/S2 Türschlossöffnungskontakte
Mi 2380
3
Page 4
Tipo e sezione dei condut-
tori
Gli impianti digitali della serie DUO devono essere realizzati utilizzando il cavo
art.2302 fornito dalla ACI Farfisa. L'utilizzo di altri cavi può influenzare il corretto funzionamento del sistema e non garantisce le prestazioni dello stesso.
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Dati tecnici del cavo art. 2302
Numero dei conduttori 2 (rosso/nero)
Sezione dei conduttori 2x1mm²
Materiale dei conduttori rame stagnato
Passo di cordatura 40mm
Impedenza caratteristica 100Ω
Type and cross-section
of
conductors
DUO digital systems must be cabled
using only the cable art.2302 supplied
by ACI Farfisa. The use of different
cables can influence negatively the
characteristics of the system and do not
guarantee its performances.
Technical characteristics of cable
art.2302
Number of conductors 2 (red/black)
Cross-section of conductors 2x1mm²
Material of conductors tinned copper
Twisting pitch 40mm
Nominal impedance 100
Ω
Type et section des con-
ducteurs
Les installations digitales de la série
DUO doivent être réalisées en utilisant
le câble art. 2302 fourni par ACI Farfisa.
L’utilisation de câbles différents peut
influencer le fonctionnement correct du
système et ne garantit pas ses
performances.
Données techniques du câble art. 2302
Nombre de conducteurs 2 (rouge/noir)
Section des conducteurs 2x1mm²
Matériau des conducteurs cuivre étamé
Pas de câblage 40mm
Impédance caractéristique 100Ω
Tabella dei toni -
Tone table -
Fine conversazione -
Tableau des tonalités
End of conversation -
- Tabla tonos
Fin conversation -
- Tabela dos sons -
Fin de conversación -
Indica un errore durante la programmazione o che stà terminando
la conversazione.
Indicates an error during the programming phase or that the
conversation time is near to expire.
Indique une erreur pendant la programmation ou que la conversation
est presque terminée.
Señala un error durante la programación o que la conversación va
a terminar.
Indica um erro durante a programação ou que a conversação está
terminando.
Weist auf Fehler in der Programmierung oder Ablauf der
Gesprächsdauer hin.
Tontabelle
Fim conversação -
Gesprächsende
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

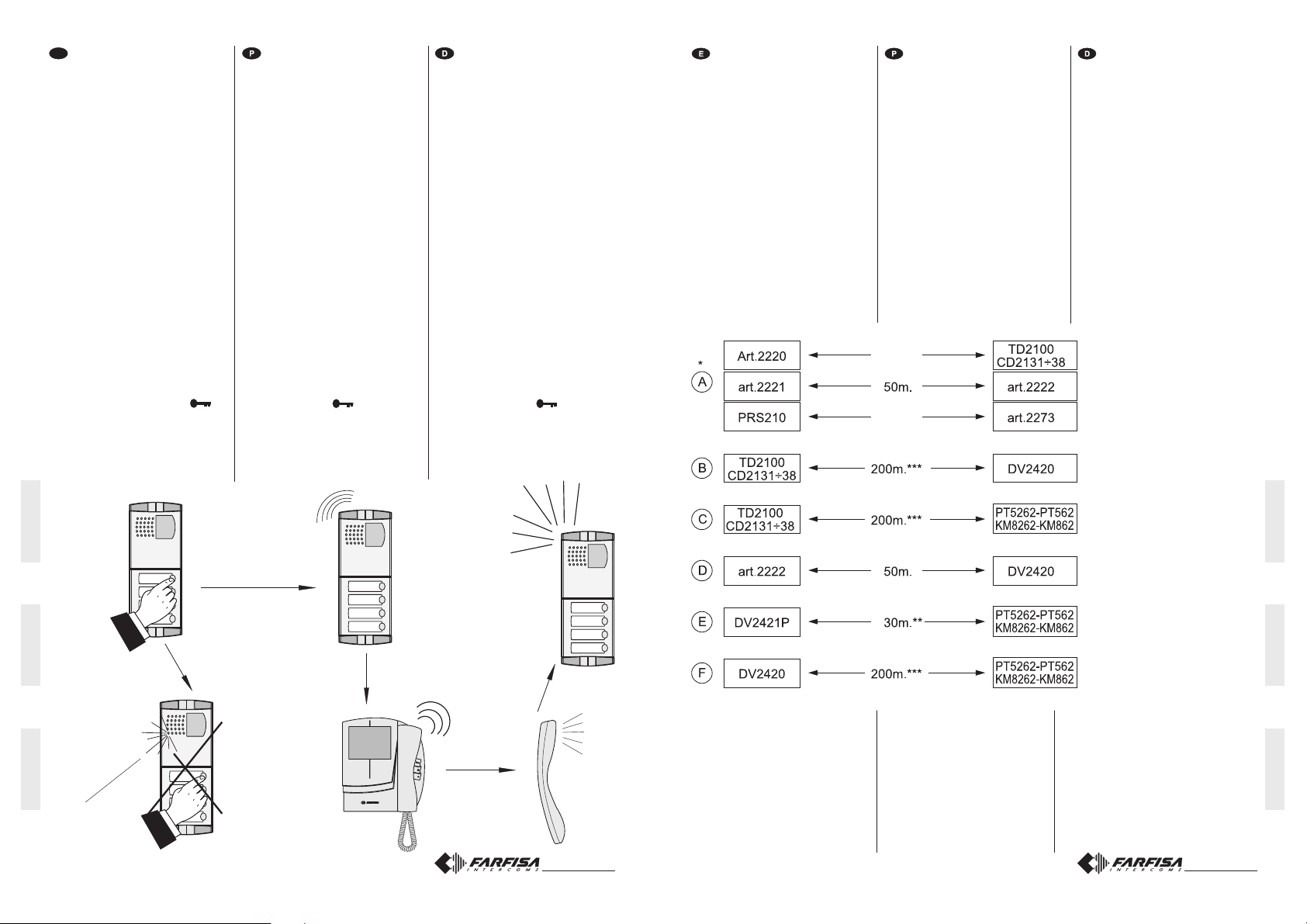

Distanze massime garantite con il
cavo art.2302
Note

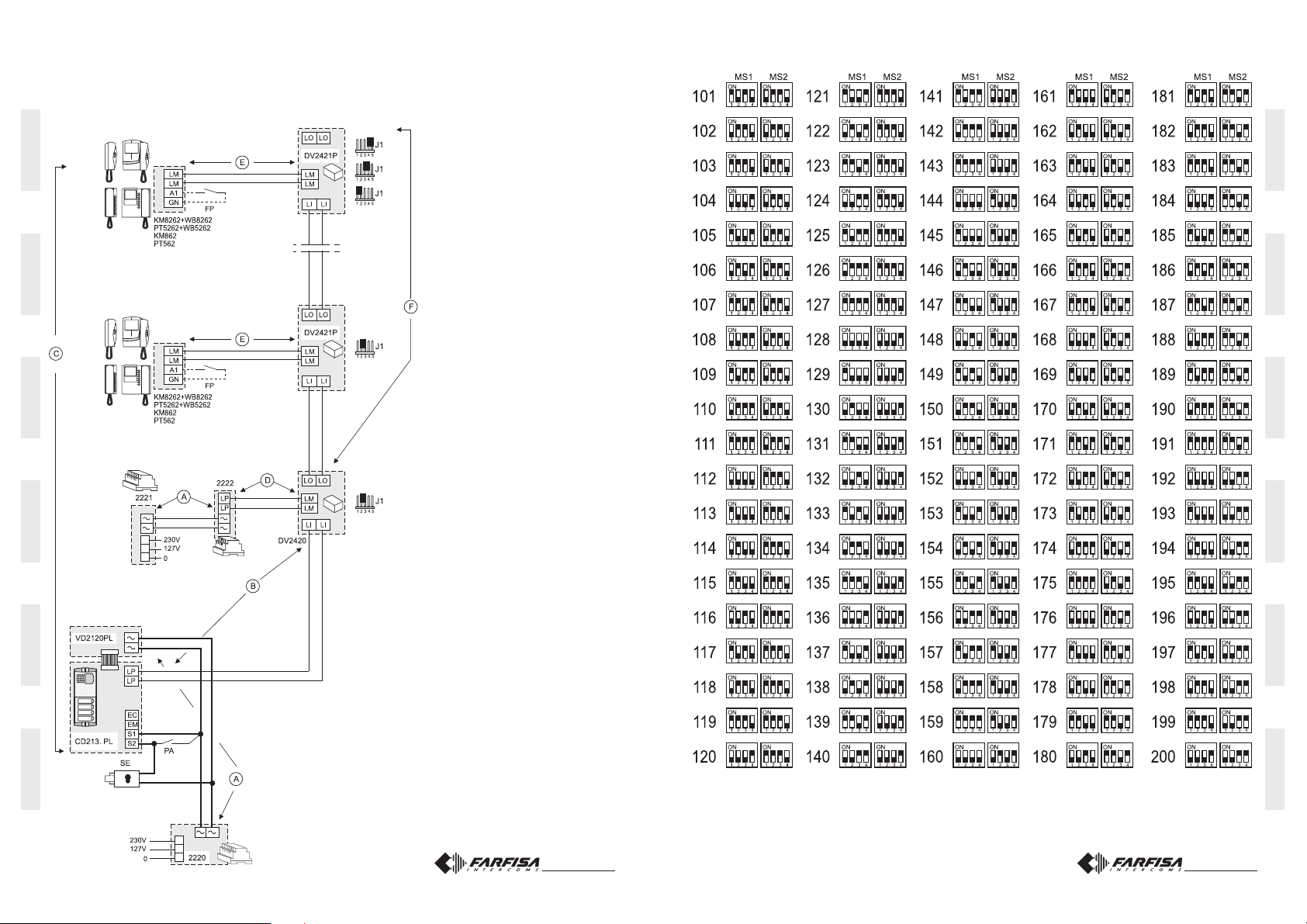

* Lettere di riferimento schematico (ve-
dere le pagine 8 e 9).
** La lunghezza totale dei cavi dal
derivatore ai posti interni non deve
superare i 300 metri (somma di tutte
le tratte "E").
*** Questa distanza si riduce a 150
metri in caso di impianti con modulo telecamera a colori.
Maximum distances guaranteed by
cable art.2302
Notes
* Letters for reference on the diagrams
(see pages 8 and 9).
** The total lengh of cables from line
distributors to internal stations
should not exceed 300m (adding all
the "E" sections).
*** This distance shall be reduced to
150 metres in case of installations
with colour camera module.
Distances maximum garanties avec
le câble art. 2302
posto interno più lontano
farthest internal station
poste interne le plus éloigné
posto interno più lontano
farthest internal station
poste interne le plus éloigné
Notes
* Lettres de référence schématique
(voir pages 8 et 9).
** La longueur totale des câbles du
dérivateur aux postes internes ne doit
pas dépasser 300 mètres (somme
de tous les tronçons “E”).
*** Cette distance se réduit à 150
mètres en cas d’installations avec
module caméra en couleurs.
Occupato -
Dissuasione -
Busy -
Dissuasion -
Programmazione -
Conferma -
Acknowledge -
Occupé -
Ocupado -
Dissuasion -
Programming -
Confirmation -
Ocupado -
Besetzt
Disuasión -
Programmation -
Confirmación -
Indica che l'interno non esiste o è occupato.
Indicates that the user is busy or not existing or that the line is busy.
Indique que l’interne appelé n’existe pas ou qu’il est occupé.
Señala que la extensión buscada no existe o está ocupada.
Indica que o apartamento não existe ou está ocupado.
Interner Teilnehmer nicht bekannt oder besetzt.
Dissuasão -
Programación -
Dissuasion
Indica una errata programmazione dei pulsanti o pulsante non usato
dal sistema.
Indicates that the push-buttons were wrongly programmed or not
used in the system.
Indique que les boutons-poussoirs ont été programmés de manière
incorrecte ou que le bouton-poussoir n’est pas utilisé par le système.
Señala una programación incorrecta de los pulsadores o pulsador
no utilizado por el sistema.
Indica uma programação errada dos botões ou botão não usado
pelo sistema.
Fehler bei der Programmierung der Tasten oder vom System nicht
benutzte Taste.
Programação -
Indica che si è in modalità programmazione.
Indicates that the programming mode was accessed.
Indique que l’on est en mode de programmation.
Señala que estamos en el modo de programación.
Indica modalidade programação acionada.
System im Programmiermodus.
Confirmação -
Indica la corretta programmazione od effettuazione della chiamata.
Indicates that the programming was executed correctly or that a
call is in progress.
Indique que la programmation est correcte ou que l’appel a été
effectué.
Señala la correcta programación o la realización de la llamada.
Indica a correta programação ou a efetuação da chamada.
Korrekt ausgeführte Programmierung oder Anruf.
Bestätigung
Programmierung
Mi 2380
4
Mi 2380
21
Page 5
FUNCIONAMIENTO
E
Averiguar que las conexiones de la
instalación se han hecho correctamente. Poner en función la instalación
conectando el alimentador a la red.
Para realizar la llamada presionar el
pulsador del usuario deseado. El envío
será confirmado por un tono de libre si
la línea es disponible o de ocupado si
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
la línea no es disponible (véase tabla
de tonos).
El aparato llamado suena solo una
vez; si durante esta fase se presiona de
nuevo el mismo pulsador el aparato
sonará nuevamente.
Al levantar el auricular, el usuario
llamado interrumpe la llamada y
habilita la conversación con la placa
de calle durante unos 90 segundos.
Faltando 10 segundos al término de la
conversación se oye un tono de fin de
conversación; hay que presionar de
nuevo el pulsador del usuario llamado
para continuar la conversación durante
90 segundos más.
Para accionar la apertura de la cerradura, presionar el pulsador
tiempo de habilitación es de 3 segundos
(o de 6 segundos si se ha programado).
Tras colgar el auricular la instalación
vuelve al estado de reposo.
FUNCIONAMENTO
Verificar que as ligações da instalação
estejam efetuadas corretamente.
Colocar em função a instalação, ligando
o alimentador à rede.
Para efetuar a chamada, pressionar o
botão do usuário desejado. A
confirmação do envio será obtida por
um som de desocupado se a linha estiver
disponível ou de ocupado se a linha não
estiver disponível (veja tabela dos sons).
O aparelho chamado toca apenas uma
vez; se nesta fase pressionarmos ainda
o mesmo botão, o aparelho toca
novamente.
O usuário chamado, ao levantar o microtelefone, interrompe a chamada, habilita
a conversação com o exterior por um
tempo de 90 segundos.
Faltando 10 segundos para o final da
conversação, será ouvido um som de
fim de conversação; pressionar
novamente o botão do usuário chamado
para continuar a conversação por mais
90 segundos.
Para accionar a abertura da fechadura,
. El
pressionar o botão
habilitação é de 3 segundos (ou de 6
segundos se tiver sido programada
diversamente).
Recolocando o micro-telefone, a
instalação volta à posição em repouso.
. A duração da
BETRIEB
Kontrollieren, ob die Verbindungen der
Anlage richtig hergestellt wurden.
Anlage durch Anschluss des Netzgeräts in Betrieb nehmen.
Zur Ausführung des Rufes Taste des
gewünschten Teilnehmers drücken.
Nach Ausführung des Rufes ist ein
Freizeichen zu hören, wenn die Leitung
frei ist oder ein Besetztzeichen, wenn
diese nicht frei ist (siehe Tontabelle).
Der angerufene Apparat klingelt nur
einmal; wenn in dieser Phase dieselbe
Taste nochmals gedrückt wird, klingelt
der Apparat erneut.
Der angerufene Teilnehmer ermöglicht
durch Abheben des Hörers ein
Gespräch mit dem externen Anrufer
von 90 Sekunden.
10 Sekunden vor Gesprächsende ist
ein entsprechender Ton zu hören; wenn
das Gespräch für weitere 90 Sekunden
fortgesetzt werden soll, ist erneut die
Taste des angerufenen Teilnehmers
zu drücken.
Zur Betätigung des Türschlosses ist
die Sprechgerättaste
zu drücken.
Die Aktivierungsdauer beträgt 3
Sekunden (oder 6 Sekunden bei
anderer Programmierung).
Durch Auflegen des Hörers kehrt die
Anlage in die Ruhestellung zurück.
Tipo y sección de los
conductores
Las instalaciones digitales de la serie
DUO se deben realizar empleando el
cable art. 2302 suministrado por ACI
Farfisa. El uso de otros cables puede
afectar el correcto funcionamiento del
sistema y no asegura sus buenas
prestaciones.
Datos técnicos del cable art. 2302
Número de los conductores 2 (rojo/negro)
Sección de los conductores 2x1mm²
Material de los conductores cobre
estañado
Diámetro exterior 40mm
Impedancia típica 100
Ω
Distancias máximas aseguradas con
el cable art. 2302
Tipo e seção dos con-
dutores
As instalações digitais da série DUO
devem ser efetuadas por intermédio da
utilização do cabo art. 2302 fornecido
pela ACI Farfisa. A utilização de outros
cabos pode interferir no correto
funcionamento do sistema e não garante
as prestações do mesmo.
Dados técnicos do cabo art. 2302
Número de condutores 2 (vermelho/preto)
Seção dos condutores 2x1mm²
Material dos condutores cobre estagnado
Diâmetro externo 40mm
Impedimento característica 100Ω
Distâncias máximas garantidas com
o cabo art. 2302
Art und Querschnitt der
Leiter
Die digitalen Anlagen der Serie DUO
müssen mit dem Kabel Art. 2302 von
Aci Farfisa erstellt werden. Bei
Verwendung anderer Kabeltypen kann
die Funktionstüchtigkeit des Systems
beeinträchtigt und die Leistungen
desselben in Frage gestellt sein.
Technische Daten des Kabels Art. 2302
Anzahl der Drähte 2 (rot/schwarz)
Querschnitt der Drähte 2x1mm²
Material verzinntes Kupfer
Schlaglänge 40mm
Typische Impedanz 100
Ω
Bei Verwendung des Kabels Art.
2302 garantierte Höchstabstände
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
placa de calle 1
posto externo 1
Türstation 1
placa de calle 2
posto externo 1
Türstation 2
ocupado
ocupado
Besetzt
Mi 2380
20
Notas
* Letras de referencia (véase las
páginas 8 y 9).
** La longitud total de los cables del
derivador a los aparatos internos no
puede ser superior a los 300 metros
(total de todos los tramos “E”).
*** Esta distancia se reduce a 150
metros en caso de instalaciones
con módulo telecámara a colores.
Notas
* Letras de referência esquemática
(ver as páginas 8 e 9).
** O comprimento total dos cabos
do derivador aos locais internos
não deve superar 300 metros
(soma de todos os trechos “E”).
*** Esta distância se reduz a 150
metros em caso de instalações
com módulo telecâmera em
cores.
aparato interno más distante
posto interno mais afastado
setzt Innen entfernt
aparato interno más distante
posto interno mais afastado
setzt Innen entfernt
Hinweise
* Schaltplan-Bezugsbuchstaben (siehe
Seite 8 und 9).
** Die Gesamtlänge der Kabel vom
Nebenwiderstand zu den internen
Teilnehmern darf nicht mehr 300 Meter
betragen (Summe aller „E”-Abschnitte).
***Bei Anlagen mit Farb-Videokamera-
modulen verringert sich dieser
Abstand auf 150 Meter.
Mi 2380
5
Page 6

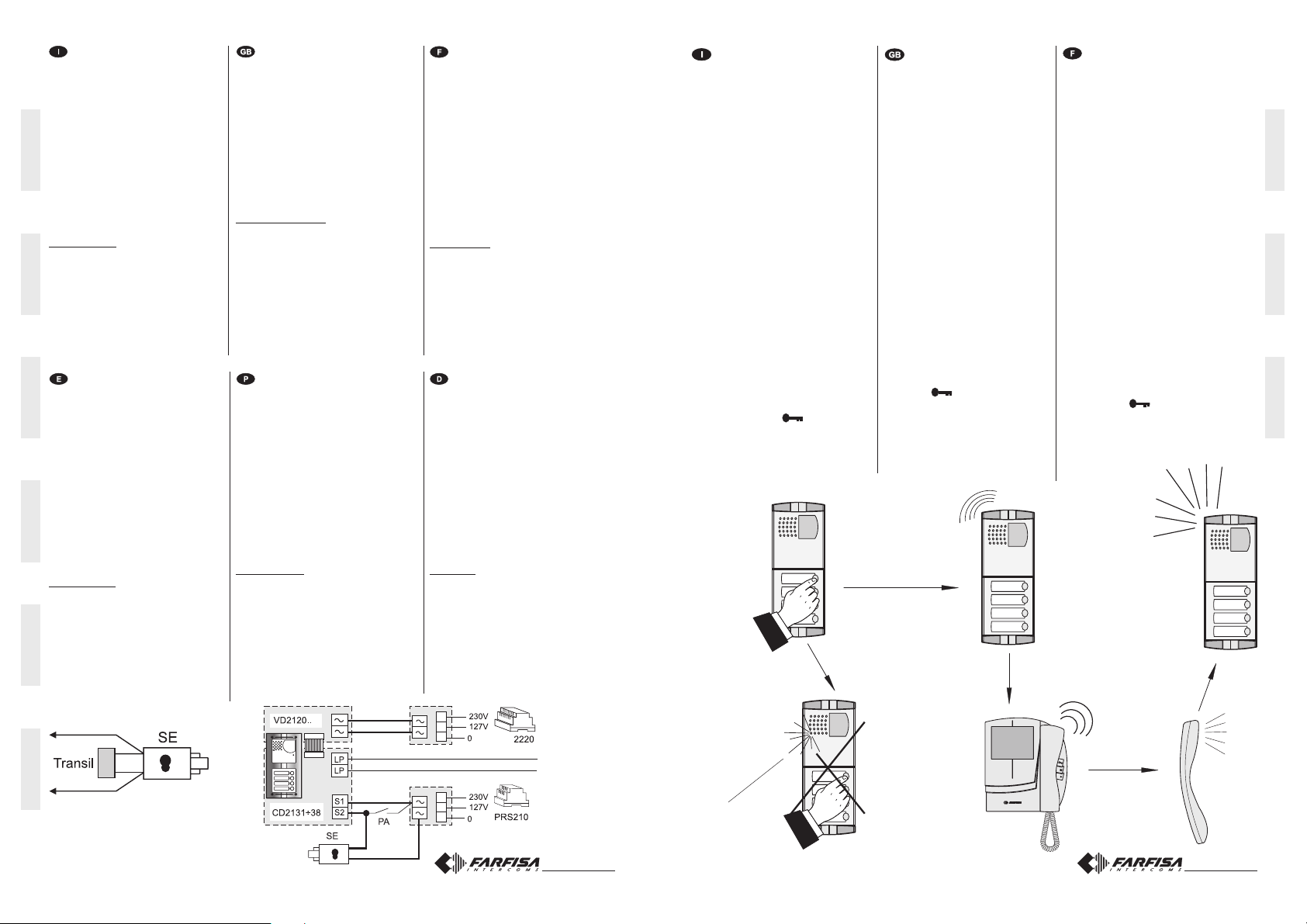

Serratura elettrica
Come mostrato nei successivi schemi
installativi, la serratura elettrica può essere azionata dallo stesso alimentatore che alimenta il posto esterno, ma
affinchè il sistema funzioni correttamente la serratura elettrica deve essere del
tipo 12Vca/1A max. Durante l'azionamento della serratura il segnale video
può essere disturbato.
Per evitare questo inconveniente o per
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
azionare serrature con caratteristiche
differenti si suggerisce di utilizzare un
alimentatore supplementare come riportato nello schema seguente.
IMPORTANTE
Al fine di ottemperare alla Direttiva Europea sulla Compatibilità Elettromagnetica
e per aumentare l’affidabilità del prodotto,
è necessario connettere un dispositivo di
soppressione dei disturbi quando si comanda un carico induttivo, per esempio
una serratura elettrica (SE). I soppressori
inclusi (transil) devono essere connessi il
più vicino possibile al carico (teoricamente sui terminali dello stesso).
Cerradura eléctrica
Como se ve en los siguientes
diagramas de instalación, la cerradura
eléctrica se puede accionar por el
mismo alimentador que alimenta la
placa de calle, pero, para que el
sistema funcione correctamente, la
cerradura eléctrica debe ser del tipo
12Vca/1A max. Durante el funcionamiento de la cerradura la señal de
vídeo puede ser perturbada.
Para evitar el inconveniente o para
accionar cerraduras con diferentes
características, se sugiere emplear
un alimentador adicional, como
indicado en el diagrama siguiente.
IMPORTANTE
Para el fin de obedecer a la Directiva
Europea sobre la Compatibilidad Electromagnética, y también para mejorar la
seguridad del producto es necesario conectar un dispositivo de supresión de
estorbos al mando de una carga inductiva,
por ejemplo una cerradura eléctrica (SE).
Los supresores incluidos (transil) se deben conectar lo más cerca posible al
mando (en teoría, directamente en los
terminales del mismo).
Electric door lock
As shown in the installation diagrams
the electric lock can be operated using
the same power supply which powers
the door station, but for a correct operation the electric lock must be a 12VAC/
1A max type. During the release of the
electric lock the video signal can be
disturbed.
To avoid this inconvenient or to operate
a powerful electric lock it would be advisable to use an extra power supply as
reported in the following diagram.
VERY IMPORTANT
To comply with the European Standards on
Electromagnetic Compatibility and to increase the reliability of the product, it is
necessary to connect a suppression device when switching inductive loads i.e.
electric releases and electric locks (SE).
The enclosed suppression devices (transil)
must be connected as close as possible to
the loads (ideally across the terminals.
See figure).
Fechadura elétrica
Como ilustrado nos esquemas de
instalação sucessivos, a fechadura
elétrica pode ser acionada pelo mesmo
alimentador que alimenta o local externo,
mas, a fim de que o sistema funcione
corretamente, a fechadura elétrica deve
ser do tipo 12Vca/1A max. Durante o
funcionamento da fechadura, o sinal
vídeo pode sofrer interferências.
Para evitar este inconveniente ou para
acionar fechaduras com características
diferentes, sugerimos a utilização de
um alimentador suplementar de acordo
com a descrição do seguinte esquema.
IMPORTANTE
Com a finalidade de respeitar a Diretiva
Européia sobre a Compatibilidade Eletromagnética e para aumentar a credibilidade
do produto, é necessário conectar um dispositivo de supressão dos distúrbios quando se comanda um carregamento indutivo,
por exemplo uma fechadura elétrica (SE).
Os supressores incluídos (transil) devem
ser conectados o mais próximo possível
do carregamento (teoricamente, directamente sobre os terminais do mesmo).
Gâche électrique
Tel qu’illustré dans les schémas
d’installation suivants, la gâche électrique
peut être activée par la même
alimentation qui alimente le poste de rue
mais, pour que le système fonctionne
correctement, la gâche électrique doit
être du type 12Vca/1A max. il se peut que
le signal vidéo soit dérangé lors de
l’activation de la gâche.
Pour éviter cet inconvénient ou pour activer
des gâches ayant des caractéristiques
différents, on suggère d’utiliser une
alimentation supplémentaire, tel qu’illustré
dans le schéma suivant.
IMPORTANT
Conformément à la Directive Européenne
sur la Compatibilité Electromagnétique et
pour augmenter la fiabilité du produit, il faut
connecter un dispositif de suppression des
dérangements quand on commande une
charge inductive, par exemple une serrure
électrique (SE). Les suppresseurs inclus
(transil) doivent être connectés le plus près
possible de la charge (théoriquement sur
les terminaux de la charge même).
Elektrotürschloss
Wie in den folgenden Schaltplänen
gezeigt wird, kann das Elektrotürschloss
mit dem für die Türstation verwendeten
Netzgerät versorgt werden; zur korrekten
Funktion des Systems muss das
Elektrotürschloss allerdings mit max.
12VWs/1A betrieben werden. Während
der Betätigung des Türschlosses kann
u.U. das Videosignal gestört sein.
Zur Vermeidung dieser Störung oder
zur Betätigung von Türschlössern mit
anderen Merkmalen empfiehlt es sich,
wie nachstehend erläutert, ein
Zusatznetzgerät zu verwenden.
WICHTIG!
Gemäß den Europäischen Richtlinien zur
elektromagnetischen Kompatibilität und zur
Erhöhung der Zuverlässigkeit des Produkts
muß bei induktiver Belastung, z. B. bei Betätigung eines Elektrotürschlosses (SE),
eine Entstörvorrichtung angeschlossen werden. Die mitgelieferten Entstörer (Transil)
müssen so nahe wie möglich an der Last
(theoretisch direkt an den End-Verschlüssen derselben) angeschlossen werden.
FUNZIONAMENTO
Controllare che i collegamenti dell'impianto siano effettuati correttamente.
Mettere in funzione l'impianto collegando a rete l'alimentatore.
Per eseguire la chiamata premere il
pulsante dell'utente desiderato. L'avvenuto invio è confermato da un tono di
libero se la linea è disponibile o di occupato, con Led rosso lampeggiante sul
modulo audio o audio-video, se la linea
non è disponibile (vedere tabella dei
toni).
L'apparecchio chiamato suona una sola
volta; se in questa fase si preme ancora
lo stesso pulsante l'apparecchio suona
nuovamente.
L'utente chiamato, sollevando il
microtelefono, abilita la conversazione
con l'esterno per un tempo di 90 secondi.
A 10 secondi dalla fine della conversazione, si udrà un tono di fine conversazione; premere nuovamente il pulsante
dell'utente chiamato per continuare la
conversazione per altri 90 secondi.
Per azionare l'apertura della serratura,
premere il pulsante
l'abilitazione è di 3 secondi (o 6 secondi
se diversamente programmato).
Riponendo il microtelefono l'impianto ritorna a riposo.
ingresso 1
door station 1
poste de rue 1
ingresso 2
door station 2
poste de rue 2
. La durata del-
OPERATION
Check that all the connections are
correct. Connect the power supply
unit to the mains.
To make a call press the button
corresponding to the desired user.
Call is confirmed by an acknowledge
tone, if the communication line is
available, or denied by a busy tone
if the communication line is not
available (see tone table). Called
equipment rings only once, but if in
this phase the same calling button
on the external station is pressed
again the equipment will ring another
time.
The called user picks up the handset
enables the conversation with the
external station for 90 seconds.
A tone will advise the user 10
seconds before the conversation
ends. To continue conversation for
additional 90 seconds on the
external station the calling button
must be pressed again.
Press the
door lock. Door lock activation time
is 3 seconds (or 6 seconds according
to the system programming).
Replace the handset to end the
conversation and restore the idle
state.
button to release the
FONCTIONNEMENT
Contrôler que les branchements de
l’installation sont correctement effectués.
Mettre en fonction l’installation en branchant
l’alimentation au secteur.
Pour appeler, appuyer sur le boutonpoussoir de l’utilisateur désiré. L’envoi de
l’appel est confirmé par la tonalité “libre” si
la ligne est disponible ou “occupé” si la ligne
n’est pas disponible (voir le tableau des
tonalités).
L’appareil appelé ne sonne qu’une seule
fois; si pendant cette phase on appuie de
nouveau sur le même bouton-poussoir,
l’appareil sonne de nouveau.
En décrochant le combiné, l’utilisateur
appelé interrompt l’appel et active la
conversation avec l’externe pour un délai
de 90 secondes.
Lorsqu’il ne manque que 10 secondes à la
fin de la conversation, on entend une tonalité
de fin de conversation; appuyer de nouveau
sur le bouton-poussoir de l’utilisateur appelé
pour prolonger la conversation de 90
secondes.
Pour activer l’ouverture de la gâche, appuyer
sur le poussoir
. La durée de l’activation
est de 3 secondes (ou de 6 secondes si
différemment programmé).
En raccrochant le combiné l’installation se
rétablit en état de repos.
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Mi 2380
6
occupato
busy
ccupé
o
Mi 2380
19
Page 7

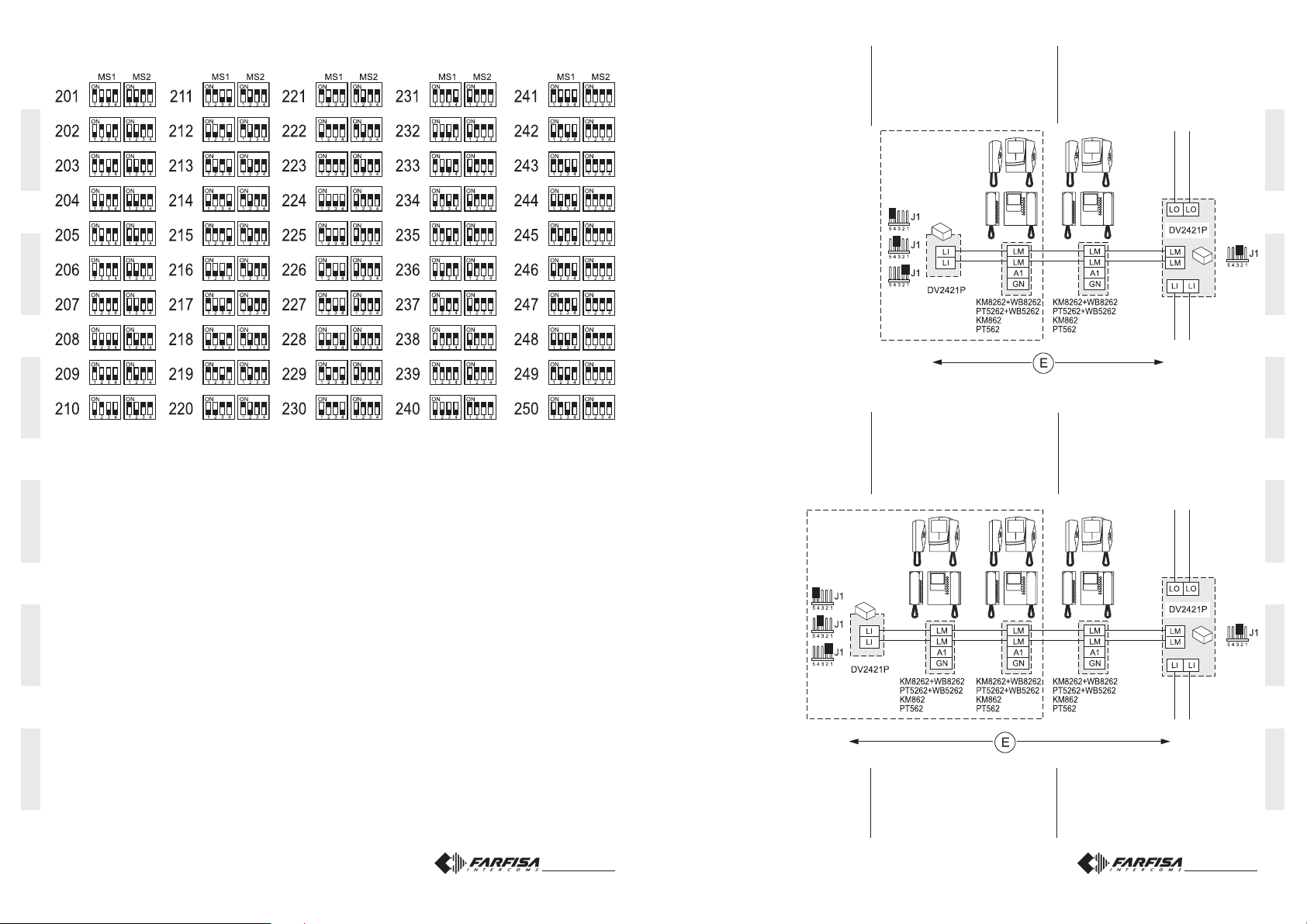

2 POSTI INTERNI IN PARALLELO CON
O SENZA SERVIZIO INTERCOMUNICANTE
2 APARATOS INTERNOS EN
PARALELO CON O SIN SERVICIO
INTERCOMUNICANTES
2 INTERNAL USERS IN PARALLEL
WITH OR WITHOUT INTERCOMMUNICATING SERVICE
2 POSTOS INTERNOS EM PARALELOS COM OU SEM SERVIÇO
INTERCOMUNICANTES
2 POSTES INTERNES EN PARALLELE
AVEC OU SANS SERVICE INTERCOMMUNICANTS
2 PARALLEL INNEN APPARATE MIT
ODER OHNE GEGENSPRECHFUNKTION
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
chiusura /
fermeture /
fechadura /
J1 =1-2 = 47Ω
3 POSTI INTERNI IN PARALLELO CON
O SENZA SERVIZIO INTERCOMUNICANTE
3
APARATOS INTERNOS EN
PARALELO CON O SIN SERVICIO
INTERCOMUNICANTES
chiusura /
fermeture /
fechadura /
J1 =1-2 = 47Ω
3-4 =
4-5 =
termination /
cierre
Schließung
70Ω
100Ω
3-4 =
4-5 =
/
termination /
cierre
Schließung
70Ω
100Ω
/
3 INTERNAL USERS IN PARALLEL
WITH OR WITHOUT INTERCOMMUNICATING SERVICE
3 POSTOS INTERNOS EM PARALELOS COM OU SEM SERVIÇO
INTERCOMUNICANTES
3 POSTES INTERNES EN PARALLELE
AVEC OU SANS SERVICE INTERCOMMUNICANTS
3 PARALLEL INNEN APPARATE MIT
ODER OHNE GEGENSPRECHFUNKTION
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Mi 2380
18
Nei riquadri vi sono gli articoli aggiuntivi
agli schemi base delle pagine 8 e 9.
En los cuadros se indican los artículos
adicionales a los diagramas básicos de
las páginas 8 y 9.
In the dashed boxes are shown the items
to add the basic diagrams reported at
pages 8 and 9.
Os quadros ilustram os artigos adicionais
aos esquemas-base das páginas 8 e 9.
Voir dans les cases les articles supplémentaires aux schémas de base des pages 8 et 9.
In den Kästen sind die gegenüber den
Basisschaltplänen auf Seite 8 und 9 zusätzlich
zu verwendenden Artikel aufgeführt.
Mi 2380
7
Page 8

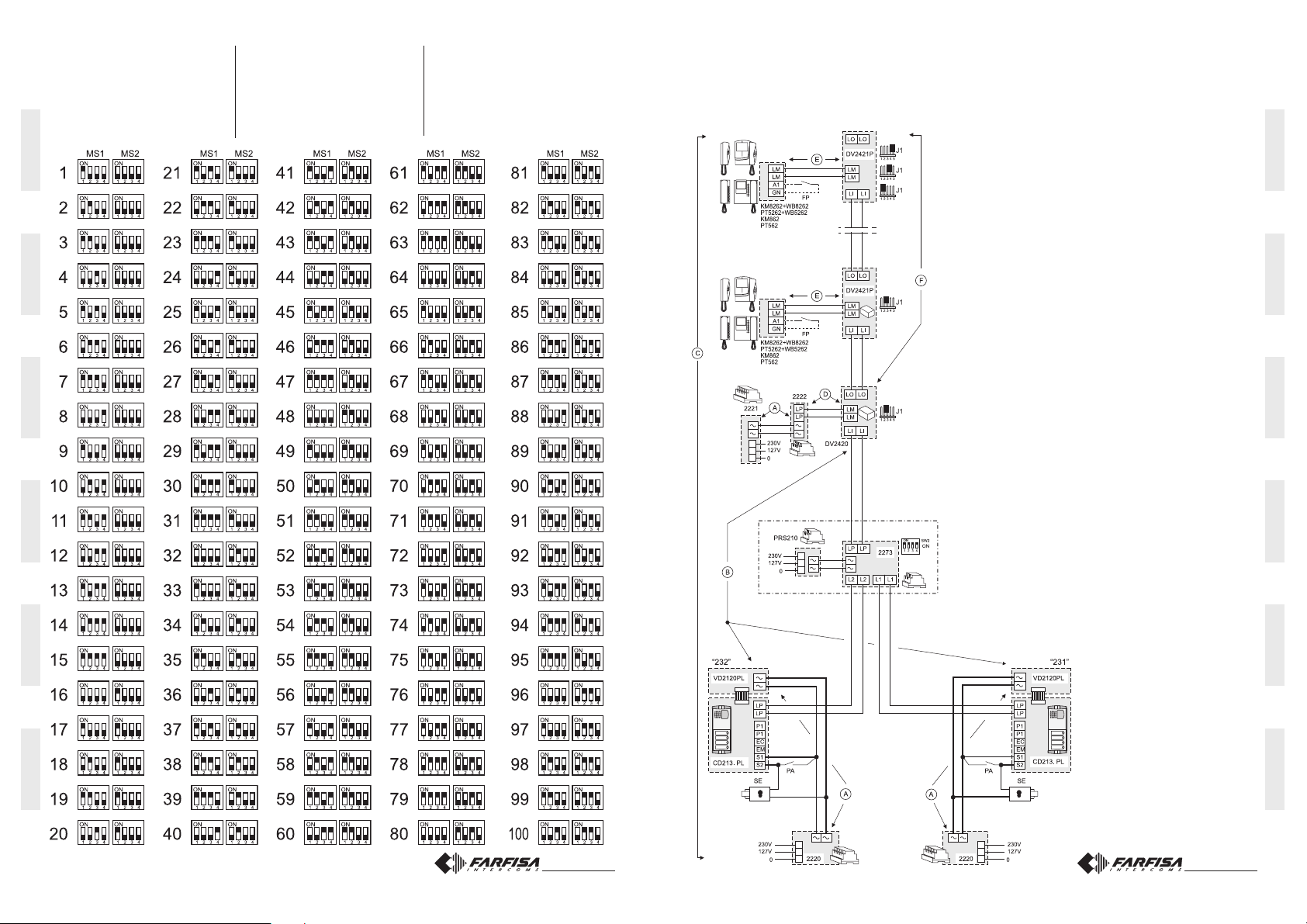

IMPIANTO MISTO CITOFONICO-VIDEOCITOFONICO COLLEGATO AD UN POSTO ESTERNO
MIXED INTERCOM-VIDEOINTERCOM SYSTEM CONNECTED TO ONE EXTERNAL DOOR STATION
INSTALLATION MIXTE INTERPHONIQUE-VIDÉOPHONIQUE BRANCHÉE À UN POSTE DE RUE
SISTEMA MIXTO DE PORTERO-VIDEOPORTERO CONECTADO A UNA PLACA DE CALLE
INSTALAÇÃO MISTA DE TELEFONES PORTEIRO-VÍDEO-PORTEIRO LIGADO A UM POSTO EXTERNO
VIDEOSPRECHANLAGE MIT GEMISCHTEN VIDEOHAUSTELEFONE / HAUSTELEFONE
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
J1 =
1-2 chiusura /
cierre
3-4 chiusura /
4-5 chiusura /
/ fechadura /
cierre
/ fechadura /
cierre
/ fechadura /
J1 =
2-3 linea aperta /
línea abierta /
J1 =
2-3 linea aperta /
línea abierta /
termination /
Schließung
termination /
Schließung
termination /
Schließung
open line /
linha aberta
open line /
linha aberta
fermeture 47
fermeture 70
fermeture 100
ligne ouverte
/ offene Linie
ligne ouverte
/ offene Linie
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Si 51VM/2
FP= Pulsante chiamata di piano (opzionale)
Floor call push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Türöffnertaste (Zusatztaste)
PA = Pulsante apriporta (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Türöffnertaste (Zusatztaste)
SE = Serratura elettrica (12Vca-1A max.)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12Vac-1A max)
Mi 2380
8
Mi 2380
17
Page 9
Tabella 3
Corrispondenza tra gli indirizzi e la
posizione dei microinterruttori di MS1
e MS2.
Tabla de correspondencia entre los
direcciones y la posición de los microinterruptores de MS1 y MS2.
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Table 3
Cross-reference between addresses
and microswitches position of MS1
and MS2.
Tabela de correspondência entre
os endereços e a posição dos
microinterruptores de MS1 e MS2.
Tableau 3
Correspondance entre les adresses et
la position des micro-interrupteurs de
MS1 et MS2.
Tabelle der Übereinstimmung zwischen
Adressen und Mikroschalterposition bei
MS1 und MS2
IMPIANTO VIDEOCITOFONICO COLLEGATO A DUE POSTI ESTERNI
VIDEOINTERCOM SYSTEM CONNECTED TO TWO EXTERNAL DOOR STATIONS
INSTALLATION VIDÉOPHONIQUE BRANCHÉE À DEUX POSTES DE RUE
SISTEMA DE VIDEOPORTERO CONECTADO A DOS PLACAS DE CALLE
INSTALAÇÃO DE VÍDEO-PORTEIRO LIGADO A DOIS POSTOS EXTERNOS
VIDEOSPRECHANLAGE MIT ZWEI UMSCHALTBAREN VIDEOTÜRSTATIONEN
J1 = 1-2 chiusura /
3-4 chiusura /
4-5 chiusura /
cierre
cierre
cierre
termination /
/ fechadura /
termination /
/ fechadura /
termination /
/ fechadura /
fermeture 47Ω
Schließung
fermeture 70Ω
Schließung
fermeture 100Ω
Schließung
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
J1 = 2-3 linea aperta /
J1 = 2-3 linea aperta /
línea abierta /
línea abierta /
open line /
open line /
ligne ouverte
linha aberta
linha aberta
/ offene Linie
ligne ouverte
/ offene Linie
FP= Pulsante chiamata di piano (opzionale)
Floor call push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Türöffnertaste (Zusatztaste)
PA = Pulsante apriporta (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Türöffnertaste (Zusatztaste)
SE = Serratura elettrica (12Vca-1A max.)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12Vac-1A max)
Mi 2380
16
Si 52VM/1
Mi 2380
9
Page 10
PROGRAMMAZIONI
Per effettuare le programmazioni occorre eseguire le seguenti fasi:
1) entrare in modalità programmazione
2) inserire il codice della programmazione che s'intende effettuare
3) inserire l'indirizzo richiesto o il codice della funzione
desiderata
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
4) uscire dalla programmazione
Note
- In qualunque momento è possibile uscire dalla fase di
programmazione seguendo le indicazioni del paragrafo 4.
- Per eseguire altre programmazioni è sufficiente ripetere più
volte le fasi 2 e 3.
1) ENTRATA IN MODALITÀ PROGRAMMAZIONE
Spostare il ponticello J1, posto sul
retro della pulsantiera, dalla posizione 2-3 alla 1-2; si udrà il tono di pro-
grammazione.
Posizioni ponticello J1
1-2 = modalità programmazione
2-3 = modalità funzionamento
2) INSERIMENTO CODICI DI SELEZIONE DELLA PROGRAMMAZIONE
Sui microinterruttori MS1 e MS2,
impostare il codice della programmazione che s'intende eseguire
come riportato nella tabella 1 (codici 1A, 2A, 1B, 2B e AA).
Premere il tasto di conferma SW.
3) PROGRAMMAZIONE INDIRIZZO O CODICE FUNZIONE
Sui microinterruttori MS1 e MS2, impostare l'indirizzo desi-
derato usando la corrispondenza riportata nella tabella 3.
Per le programmazioni di sistema (codice 2B) vedere la
tabella 2.
Premere il tasto di conferma SW.
- Ripetere più volte le fasi 2 e 3 fino alla completa programma-
zione del codificatore.
- Ad ogni pressione del tasto SW un tono di conferma o di
errore indicherà l'immissione di un codice corretto o sbagliato; nel secondo caso sarà necessario reinserire il codice esatto.
4) USCITA DALLA MODALITÀ PROGRAMMAZIONE
Per uscire dalla programmazione è necessario posizionare
tutti i microinterruttori di MS1 e MS2 su OFF e riportare il
ponticello J1 dalla posizione 1-2 alla 2-3.
MS1 MS2
PROGRAMMING
To program the device it is necessary to perform the following
phases:
1)
enter programming mode
2)
insert code of desired programming
3)
insert required address or functional code
4) exit programming mode
Notes
-
In any situation it would be possible to exit the programming phase following the instructions reported on paragraph 4.
- To proceed with other programming repeat the phases 2
.
and 3
1) ENTER PROGRAMMING MODE
Move the jumper J1 from 2-3 to 1-2
position; a programming tone will confirm the correct operation.
Position of jumper J1
1-2 = programming mode
2-3 = operating mode
2) INSERT CODE OF DESIRED PROGRAMMING
On the micro-switches MS1 and MS2 set
the code corresponding to the programming operation you wish to enter as reported on table 1
AA).
Press the programming button SW.
(codes 1A, 2A, 1B, 2B and
3) INSERT REQUIRED ADDRESS OR FUNCTIONAL
CODE
On the microswitches MS1 and MS2 set the address you
wish to enter in accordance with the cross-references
reported on table 3.
For system programming see table 2 (code 2B).
Press the programming button SW.
-
Repeat phases 2 and 3 until you have completely programmed the Digital Encoder
Any time you press the SW button an acknowledge or error
-
tone will warning you whether the entered code is correct or
not; in case of incorrect code you must enter again the
correct one
.
.
4) EXIT PROGRAMMING MODE
To exit the programming phase it is necessary to set OFF all
the microswitches MS1 and MS2 and move back the jumper
J1 from 1-2 to 2-3 position.
Mi 2380
10
Tabela 1 -
Códigos de seleção da programação
Programmierauswahlcodes
1A
2A
1B
2B
AA
Tabela 2 Programações de sistema (código 2B) -
* Ao habilitar esta função é possível, de cada apartamento
Tabelle 1
MS1 MS2
1A
MS1 MS2
2A
MS1
MS2
1B
MS1
MS2
2B
MS1 MS2
AA
Tabelle 2
Posição microinterruptores de MS1 - MS2
Microinterruptores
Mikroschalter
tempo de acionamento da fechadura; 3 segundos
1
MS1
MS2
e por intermédio da pressão do botão
um posto externo (no caso de vários postos externos
paralelos, pode-se entrar em comunicação com o último
posto externo que tenha efetuado a chamada) e, pressionando o botão
Türschlossbetätigungszeit; 3 Sekunden
chamada de apartamento habilitada
2
interner Ruf freigegeben
NÃO USADO: deixar na posição OFF
3
NICHT GEBRAUCHT: auf Position OFF eingestellt lassen
gerador de sons no posto externo; NÃO habilitado *
4
Tonerzeugung an der Türstation; NICHT freigegeben *
Durante estas programações todos os micro-interruptores de MS2 têm que permanecer em posição
OFF
Während dieser Programmierungen müssen alle Mikroschalter von MS2 in Position OFF bleiben
accionar a fechadura.
Endereço associado ao primeiro botão de chamada. Códigos de 1 a 200 (veja
tabela 3).
Der ersten Ruftaste zugewiesene Adresse. Codes von 1 zu 200 (Tabelle 3 sehen).
Endereço associado ao último botão de chamada. Códigos de 1 a 200 (veja tabela
3).
Der letzten Ruftaste zugewiesene Adresse. Codes von 1 zu 200 (Tabelle 3 sehen).
Endereço do posto externo. Códigos de 231 a 250 (veja tabela 3).
Adresse der Türstation. Codes von 231 zu 250 (Tabelle 3 sehen).
Programações de sistema (veja tabela 2).
Systemprogrammierungen (Tabelle 2 sehen).
Retorno à programação de fábrica. Código 85 (veja tabela 3).
Aufrufen der werkseitigen Programmierung. Code 85 (Tabelle 3 sehen).
Endereço ou função para fins de programação
Zu programmierende Adresse oder Funktion
Systemprogrammierungscodes (Code 2B)
ON
, conversar com
Mikroschalter-Position bei MS1 - MS2
OFF
tempo de acionamento da fechadura; 6 seg.
Türschlossbetätigungszeit; 6 Sekunden
chamada de apartamento NÃO habilitada *
interner Ruf NICHT freigegeben*
gerador de sons no posto externo; habilitado
Tonerzeugung an der Türstation; freigegeben
* Bei Aktivierung dieser Funktion kann sich jeder interne
Teilnehmer durch Drücken der Taste
einer Türstation einschalten (bei mehreren parallel geschalteten Türstationen wird dies mit der Türstation vorgenommen, von welcher der letzte Ruf ausgesendet wurde) und
durch Drücken der Taste
in das Gespräch mit
das Türschloss betätigen.
Mi 2380
15
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Page 11
PROGRAMAÇÕES
Para efetuar as programações, é necessário efetuar as
seguintes fases:
1) entrar na modalidade programação
2) inserir o código da programação que se pretende
efetuar
3) inserir o endereço solicitado ou o código da função
desejada
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
4) sair da programação
Notas
- E' possível, a qualquer momento, sair da fase de
programação, seguindo as indicações do parágrafo 4.
- Para efetuar outras programações é suficiente repetir as
fases 2 e 3 várias vezes.
1) ENTRADA NA MODALIDADE
PROGRAMAÇÃO
Deslocar o pontinho J1, colocado no
retro da botoneira, da posição 2-3 a
1-2; será ouvido o som de programação.
Posições pontinho J1
1-2 = modalidade programação
2-3 = modalidade funcionamento
2)INSERÇÃO CÓDIGOS DE
SELEÇÃO DA PROGRAMAÇÃO
Nos micro-interruptores MS1 e
MS2, programar o código da pro-
gramação que se pretende efetuar
como ilustrado na tabela 1 (códigos 1A, 2A, 1B, 2B e AA).
Pressionar a tecla de programação SW.
3) PROGRAMAÇÃO ENDEREÇO OU CÓDIGO FUNÇÃO
Nos micro-interruptores MS1 e MS2, programar o endere-
ço desejado, usando a correspondência ilustrada na tabela 3. Para as programações de sistema (código 2B) vide a
tabela 2.
Pressionar a tecla de programação SW.
- Repetir várias vezes as fases 2 e 3 até completar a progra-
mação do decodificador.
- A cada pressão da tecla SW um som de confirmação ou de
erro indicará a emissão de um código correto ou errado; no
segundo caso será necessário reinserir o código exato.
4) SAÍDA DA MODALIDADE PROGRAMAÇÃO
Para sair da programação, é necessário posicionar todos os
microinterruptores de MS1 e MS2 em OFF, deslocando o
pontinho J1 da posição 1-2 a 2-3.
MS1 MS2
PROGRAMMIERUNG
Zur Programmierung ist wie folgt vorzugehen:
1) Programmiermodus aufrufen
2)Codenummer der jeweils gewünschten
Programmierung eingeben
3) Adresse oder Codenummer der gewünschten
Funktion eingeben
4) Programmiermodus verlassen
Hinweis
- Der Programmiermodus kann jederzeit – wie in Abschnitt
4 beschrieben - verlassen werden.
- Für die übrigen Programmierungen sind jeweils die Phasen
2 und 3 zu wiederholen.
1)AUFRUFEN DES PROGRAMMIERMODUS
Jumper J1 auf der Rückseite der
Klingelplatte von Position 2-3 in Position 1-2 umstecken, woraufhin ein
Programmierungston zu hören ist.
Positionen des Jumpers J1
1-2 = Programmierungsmodus
2-3 = Betriebsmodus
2) EINGABE DER PROGRAMMIERAUSWAHLCODES
Gewünschten Programmiercode auf den
Mikroschaltern MS1 und MS2 wie in der
Tabelle 1 angegeben eingeben (Codenummern 1A, 2A, 1B, 2B und AA).
Programmierungstaste SW drücken.
3) PROGRAMMIERUNG DER ADRESSEN ODER
FUNKTIONSCODES
Gewünschte Adresse auf den Mikroschaltern MS1 und
MS2 wie in der Tabelle 3 angegeben eingeben. Bezüglich
der Systemprogrammierungen (Code 2B) siehe Tabelle
2.
Programmierungstaste SW drücken.
- Phasen 2 und 3 wiederholen, bis die Kodiereinheit voll-
ständig programmiert ist.
- Bei jedem Drücken der Taste SW zeigt ein Bestätigungs-
oder Fehlercode dem Benutzer an, ob die eingegebene
Codenummer richtig oder falsch ist; bei Fehleingabe ist
der richtige Code einzugeben.
4) VERLASSEN DES PROGRAMMIERMODUS
Um den Programmiermodus zu verlassen, sind die
Mikroschalter MS1 und MS2 auf OFF zu stellen und der
Jumper J1 ist von Position 1-2 wieder in
Position 2-3 zu bringen.
Mi 2380
14
Tabella 1 Codici di selezione della programmazione
Selection code of the programming
1A
2A
1B
2B
AA
Tabella 2 Programmazioni di sistema (modo 2B) -
* Abilitando questa funzione da ogni interno è possibile,
premendo il pulsante
posto esterno (nel caso di più posti esterni in parallelo si
entra in comunicazione con l'ultimo posto esterno che ha
effettuato la chiamata) ed azionare la serratura premendo il
pulsante
table 1
MS1 MS2
1A
MS1 MS2
2A
MS1
1B
MS1
2B
MS1 MS2
AA
table 2
Microinterruttori
Micro-switches
MS1
1
2
3
4
MS2
Durante queste programmazioni tutti i microinterruttori di MS2 devono rimanere in posizione OFF
During these programmings all the micro-switches of MS2 have to remain in position OFF
.
Indirizzo o funzione da programmare
Address or function to be programmed
Indirizzo associato al primo pulsante di chiamata. Codici da 1 a 200 (vedere
tabella 3).
User address associated to the first button. Codes from 1 to 200 (see table 3).
Indirizzo associato all'ultimo pulsante di chiamata. Codici da 1 a 200 (vedere
tabella 3).
User address associated to the last button. Codes from 1 to 200 (see table 3).
MS2
MS2
Posizione microinterruttori di MS1 - MS2
Indirizzo del posto esterno. Codici da 231 a 250 (vedere tabella 3).
Address of the external door station. Codes from 231 to 250 (see table 3).
Programmazioni di sistema (vedere tabella 2).
System programming (see table 2).
Ritorno alla programmazione di fabbrica. Codice 85 (vedere tabella 3).
Set the device back to factory settings. Code 85 (see table 3).
Operating mode of the system (code 2B)
ON
tempo di azionamento della serratura; 3 secondi
door lock activation time; 3 seconds
chiamata da interno abilitata
activation upon call from internal station
NON USATO: lasciare in posizione OFF
NOT USED: to leave in position OFF
generatore di toni sul posto esterno; NON abilitato *
DEACTIVATION of tone generator on the external
door station *
, entrare in conversazione con un
Microswitches position of MS1 and MS2
OFF
tempo di azionamento della serratura; 6 sec.
door lock activation time; 6 seconds
chiamata da interno NON abilitata *
deactivation upon call from internal station *
generatore di toni sul posto esterno; abilitato
ACTIVATION of tone generator on the external door station
* This function allows the internal stations to press the
button, start a conversation with the external station (in
case of more external stations in parallel the connection is
established with the last calling door station) and activate
the door lock by pressing the button
.
Mi 2380
11
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Page 12
PROGRAMMATIONS
Pour effectuer les programmations, il faut procéder comme suit:
1) entrer en mode de programmation
2) saisir le code de la programmation que l’on veut effectuer
3) saisir l’adresse demandée ou le code de la fonction
désirée
4) quitter la programmation
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Note
- On peut quitter à tous moments la programmation en procédant
tel qu’expliqué dans le paragraphe 4.
- Pour procéder à d’autres programmations, il suffit de répéter
autant de fois que nécessaire les phases 2 et 3.
1) ENTRER EN MODE DE PROGRAMMATION
Déplacer le pontet J1, positionné en
face arrière de la plaque de rue, de la
position 2-3 à la 1-2; ont entend la
tonalité de programmation.
Positions du pontet J1
1-2 = mode de programmation
2-3 = mode de fonctionnement
2) SAISIR LES CODES DE SÉLECTION DE LA PROGRAMMATION
Sur les micro-interrupteurs MS1 et
MS2, prédisposer le code de pro-
grammation que l’on veut programmer, tel qu’indiqué dans le tableau
1 (codes 1A, 2A, 1B, 2B et AA).
Appuyer sur la touche de programmation SW.
3) PROGRAMMER L’ADRESSE OU LE CODE FONCTION
Sur les micro-interrupteurs MS1 et MS2, prédisposer l’adresse
désirée en utilisant la correspondance indiquée dans le
tableau 3. Pour les programmations de système (code 2B),
voir le tableau 2.
Appuyer sur la touche de programmation SW.
- Répéter autant de fois que nécessaire les phases 2 et 3,
jusqu’à compléter la programmation du codeur.
- A chaque pression du bouton-poussoir SW, une tonalité de
confirmation ou d’erreur indiquera la saisie d’un code correct
ou erroné; dans ce cas, il faut procéder à une nouvelle saisie
du code correct.
4) QUITTER LE MODE DE PROGRAMMATION
Pour quitter la programmation, il faut positionner tous les microinterrupteurs de MS1 et MS2 sur OFF et rétablir le pontet J1 de
la position 1-2 à la 2-3.
MS1 MS2
PROGRAMACIONES
E
Para efectuar las programaciones se necesitan realizar
las fases siguientes:
1) entrar en modo de programación
2) insertar el código de la programación a realizar
3) insertar la dirección solicitada o el código de la
función deseada
4) salir de la programación
Notas
- Se puede salir de la fase de programación en cualquier
momento siguiendo las instrucciones del apartado 4.
- Para realizar otras programaciones es suficiente repetir
más veces las fases 2 y 3.
1) ENTRAR EN MODO DE PROGRAMACIÓN
Cambiar el puente J1, que se encuentra en la parte posterior de la
placa de pulsadores, de la posición
2-3 a la 1-2; se oye el tono de programación.
Posiciones puente J1
1-2 = modo de programación
2-3 = modo de funcionamiento
2) INSERCIÓN CÓDIGOS DE SELECCIÓN DE LA PROGRAMACIÓN
En los microinterruptores MS1 y MS2
ajustar el código de la programación a
realizar según ilustrado en la tabla 1 (códigos 1A, 2A, 1B, 2B y AA).
Presionar la tecla de programación SW.
3) PROGRAMACIÓN DIRECCIÓN O CÓDIGO FUNCIÓN
En los microinterruptores MS1 y MS2 ajustar la dirección deseada utilizando la correspondencia ilustrada
en la tabla 3. Para las programaciones de sistema
(código 2B) véase la tabla 2.
Presionar la tecla de programación SW.
- Repetir más veces las fases 2 y 3 hasta programar
completamente el codificador.
- A cada presión de la tecla SW un tono de confirmación
o error indicará la inserción de un código correcto o
equivocado; en el segundo caso se necesita volver a
insertar el código exacto.
4) SALIR DEL MODO DE PROGRAMACIÓN
Para salir de la programación es necesario colocar todos
los micro-interruptores de MS1 y MS2 en OFF y pasar el
puente J1 de la posición 1-2 a la 2-3.
Mi 2380
12
Tableau 1 Codes de sélection de la programmation
Códigos de selección de la programación
1A
2A
1B
2B
AA
Tableau 2 Codes des programmations de système (code 2B) -
Micro-interrupteurs
Micro-interruptores
* En activant cette fonction, on peut, depuis chaque interne, en
appuyant sur le bouton-poussoir
tion avec le poste de rue (si plusieurs postes de rue en
parallèle sont installés, la conversation s’engage avec le
dernier poste de rue duquel un appel a été effectué) et, en
appuyant sur le bouton-poussoir
MS1
MS2
tabla 1
MS1 MS2
1A
MS1 MS2
2A
MS1
MS2
1B
MS1
MS2
2B
MS1 MS2
AA
tabla 2
Position des micro-interrupteurs de MS1 - MS2
Adresse affectée au premier bouton-poussoir d’appel. Codes de 1 à 200 (voir tableau 3).
Dirección asociada al primer pulsador de llamada. Códigos de 1 a 200 (ver tabla 3).
Adresse affectée au dernier bouton-poussoir d’appel. Codes de 1 à 200 (voir tableau 3).
Dirección asociada al último pulsador de llamada. Códigos de 1 a 200 (ver tabla 3).
Adresse du poste de rue. Codes de 231 à 250 (voir tableau 3).
Dirección de la placa de calle. Códigos de 231 a 250 (ver tabla 3).
Programmations de système (voir tableau 2).
Programaciones del sistema (ver tabla 2).
Rétablir la programmation d’usine. Code 85 (voir tableau 3).
Restauración de la programación por defecto. Código 85 (ver tabla 3).
Adresse ou fonction à programmer
Dirección o función a programar
Códigos programaciones de sistema (código 2B)
ON
délai d’activation de la gâche; 3 secondes
1
tiempo de accionamiento de la cerradura; 3 segundos
appel depuis un interne activé à cette fonction
2
llamada desde la extensión no habilitada
NON UTILISÉ: laisser en position OFF
3
NO UTILIZADO: dejar en posición OFF
générateur de tonalités sur le poste de rue; NON activé*
4
generador de tonos en la placa de calle; NO habilitado*
Pendant ces programmations tous les micro-interrupteurs de MS2 doivent rester en position OFF
Durante estas programaciones todos los micro-interruptores de MS2 tienen que quedar en posición
OFF
, engager une conversa-
, activer la gâche.
Posición micro-interruptores de MS1- MS2
OFF
délai d’activation de la gâche; 6 secondes
tiempo de accionamiento cerradura; 6 seg.
appel depuis un interne NON activé *
llamada desde la extensión NO habilitada *
générateur de tonalités sur le poste de rue; activé
generador de tonos en la placa de calle; habilitado
* Una vez habilitada esta función, es posible, presionando
la tecla
sación con una placa de calle (en caso de varias placas
de calle en paralelo se entrará en comunicación con la
última placa de calle que ha realizado la llamada), y,
siempre presionando la tecla
en cualquier aparato interno, entrar en conver-
, accionar la cerradura.
Mi 2380
13
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
Loading...
