Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol zakoupením tohoto výrobku. Výrobek byl podroben zevrubným testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské Unie.

S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:

www.extol.eu

Fax: +420 225 277 400 Tel.: +420 222 745 130

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Datum vydání: 22.11. 2012

I. Technické údaje

Typové číslo	LCL 110
Objednávací číslo	8823302
Paprsky laseru	1 H + 1 V
(1 horizontální + 1 vertikální)
Dosah viditelné linie	10 m od přístroje *
Šířka linie laseru	2 mm ± 0,5 mm/5 m
Přesnost nivelace
horizontální a vertikální linie ±0,5 mm/m
Rozsah nivelace	±3°
Čas samonivelace	< 5 s
Otočný podstavec v rozsahu	360°

II. Rozsah dodávky

Samonivelační křížový liniový laser	1 ks
Nylonové pouzdro	1 ks
Návod k použití	1 ks

Průměr závitu
pro připevnění na stativ	16 mm (5/8“) **
Pracovní teplota přístroje	-5° až + 45°C
Vlnová délka laserového paprsku	635 nm
Výkon laserového zdroje	7 mW
Výkon laserového paprsku	1 mW
Třída laseru	1M
Úhel rozpětí paprsku
Horizontální	>90 °
Vertikální	>150 °
Rozměry	100 x 90 x 100 mm
Hmotnost (bez baterií)	0,26 kg
Napájení	baterie 2 x 1,5 V AA

*) Dosahviditelnélinie závisínaintenzitěsvětlavmístnosti.Přiintenzivnímosvětleníjetentodosahkratší. **) Stativ není součástí dodávaného příslušenství

extol premium

III. Charakteristika

Samonivelační křížový liniový laser Extol Premium LCL 110 je určen k zajištění a kont-

role vodorovných a svis-

lých linií

v interiéru. Přístroj

promítá jeden horizon- tální a jeden vertikální paprsek, které se

kříží a jsou na sebe kolmé. Překročení rozsahu nivelace je doprovázeno zvukovým signálem.

IV. Součásti a ovládací prvky

Pozice

1. Kruhová libela

2.Výstupní otvor laserového paprsku

3.Otočná základna

4.Vyrovnávací šrouby

5.Spínač

6.Kryt baterií

7.Závit pro připevnění na stativ

8.Úchyt pro zavěšení přístroje

	1
8
5	2
5
4	3
4

Obr. 1

V. Vložení baterií/ výměna baterií

Odejměte kryt baterií (Obr. 1, pozice 6) a podle vyznačené polarity vložte do přihrádek dvě baterie 1,5 V s označením AA. Kryt poté nasaďte zpět.

•V případě výměny vyměňte obě baterie současně od stejného výrobce a se stejnou kapacitou.

•Pokud přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Mohlo by dojít k jejich zkorodování uvnitř přístroje.

VI. Příprava přístroje

Upozornění

Před používáním přístroje si přečtěte bezpečnostní pokyny v kapitole IX.

1.Přístroj postavte na pevný vodorovný podklad, zavěste za úchyt (Obr.1, pozice 8) nebo jej našroubujte na stativ (stativ není součástí dodávaného příslušenství)

2.Přístroj zapněte otočením spínače (Obr.1, pozice 5) do pozice „ON“. Otočením téhož spínače do pozice „OFF“ přístroj vypněte.

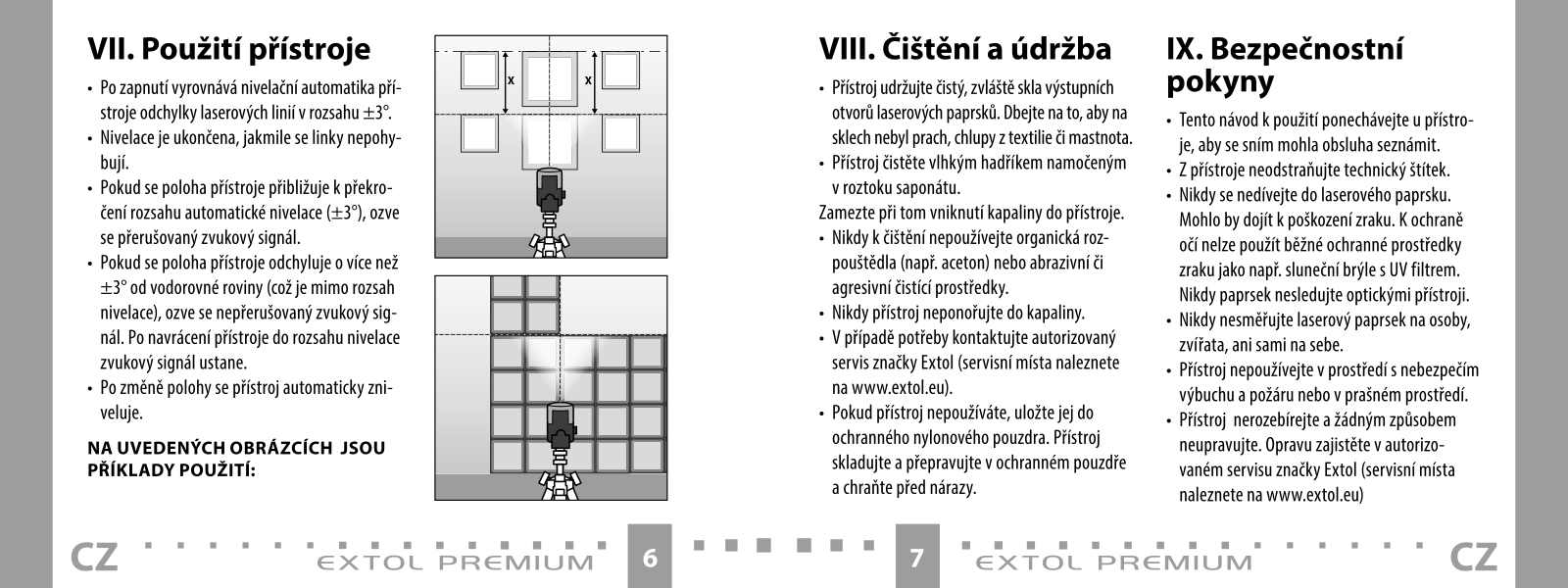

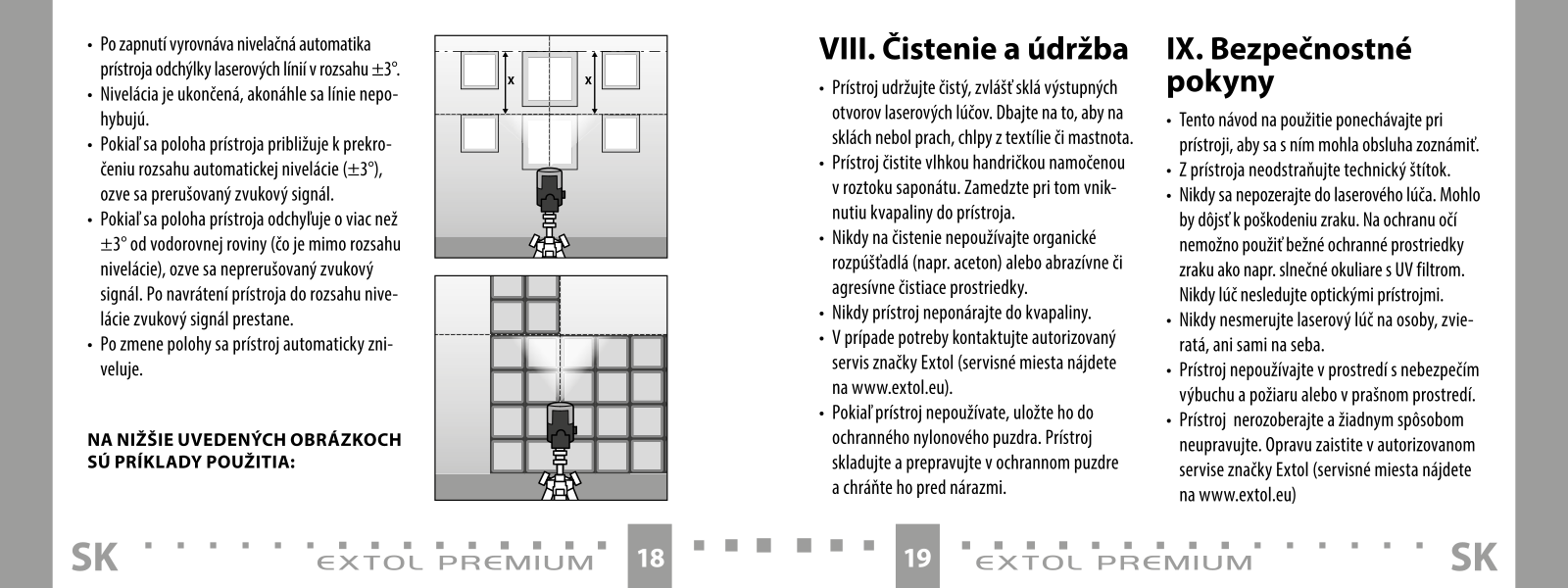

extol premium

•Nesměřujte paprsek na odrazové plochy. Mohlo by dojít k odklonu paprsku a zasažení očí osob.

•Pokud laser nepoužíváte, vypněte jej. Mohlo by dojít k nežádoucímu zasažení zraku.

•Přístroj umisťujte na stabilní povrch na bezpečném místě.

X. Odkazy na štítek a piktogramy

Před použitím si přečtěte návod k použití

Odpovídá požadavkům EU

Laserové záření

8823302

0,26 kg

Laser class 1M

Wavelength 635 nm; <1 mW; EN 60825-1 Do not strare into the beam! Laser radiation

Třída laseru 1M

Vlnová délka 635 nm; <1 mW; EN 60825-1 Nedívejte se přímo do svazku! Laserové záření

Trieda lasera 1M

Vlnová dĺžka 635 nm; <1 mW; EN 60825-1 Nepozerajte sa priamo do zväzku! Laserové žiarenie

Lézer osztály 1M

Hullámhossz 635 nm; <1 mW; EN 60825-1 Ne nézzen bele a sugárba! Lézer sugárzás

Madal Bal, a.s. • Průmyslová zóna Příluky 244 760 01 Zlín • Czech replublic

XI. Likvidace odpadu

Výrobek obsahuje elektric-

ké/elektronické součásti a také může obsahovat

provozní náplně, které jsou nebezpečným odpadem. Podle evropské směrnice 2012/19 EU se elektrická

a elektronická zařízení nesmějí vyhazovat do směsného odpadu, ale je nezbytné je odevzdat k ekologické likvidaci na k tomu určená sběrná místa. Informace o těchto místech obdržíte na obecním úřadě.

extol premium

XII. Záruční lhůta a podmínky

ZÁRUČNÍ LHŮTA

Dne 01.01.2003 vstoupil v platnost zákon Č. 136/2002 Sb. ze dne 15.03.2002, kterým se mění zákon Č. 40/1964 Sb. a zákon Č. 65/1965 Sb. ve znění pozdějších předpisů. Firma Madal Bal a.s. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek záruku na dobu 2 let od data

prodeje. Při splnění záručních podmínek (uvedeno níže) Vám výrobek během této doby bezplatně opraví smluvní servis firmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNKY

1.Prodávající je povinen spotřebiteli zboží předvést a řádně vyplnit záruční list.Všechny údaje musí být v záručním listě vypsány nesmazatelným způsobem v okamžiku prodeje zboží.

2.Již při výběru zboží pečlivě zvažte, jaké funkce a činnosti od výrobku požadujete. To, že výrobek nevyhovuje Vašim pozdějším technickým nárokům, není důvodem k jeho reklamaci.

3.Při uplatnění nároku na záruční opravu musí být zboží předáno s řádně vyplněným originálem záručního listu nebo jiným dokladem o koupi.

4.V případě reklamace musí být zboží předáno v čistém stavu, zbaveno prachu či špíny

a zabaleno nejlépe v originálním obalu tak, aby při přepravě nedošlo k poškození. V zájmu přesné diagnostiky závady a jejího dokonalého odstranění spolu s výrobkem zašlete i jeho originální příslušenství.

5.Servis nenese odpovědnost za zboží poškozené přepravcem.

6.Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku. Výjimkou jsou případy,

kdy příslušenství nelze odstranit z důvodu vady výrobku.

7.Záruka se vztahuje výlučně na závady způsobené vadou materiálu, výrobní montáže nebo technologií zpracování.

8.Tato záruka není na újmu zákonným právům, ale je dodatkem k ním.

9.Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Extol.

10.Výrobce odpovídá za to, že výrobek bude mít po celou záruční lhůtu vlastnosti

a parametry uvedené v technických údajích, při dodržení návodu na použití. Zároveň si vyhrazuje právo na konstrukční změny bez předchozího upozorněni.

11.Nárok na záruku zaniká, jestliže:

a)výrobek nebyl používán a udržován podle návodu k obsluze.

b)byl proveden jakýkoliv zásah do konstrukce stroje bez předchozího písemného povolení vydaného firmou Madal Bal a.s. nebo smluvním servisem.

c)výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen.

d)byla některá část výrobku nahrazena neoriginální součásti.

e)k poškození výrobku nebo k nadměrnému opotřebení došlo vinou nedostatečné údržby.

f)výrobek havaroval nebo byl poškozen vyšší moci.

g)škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů.

h)vady byly způsobeny nevhodným skladováním, či manipulací s výrobkem.

i)výrobekbylpoužíván(prodanýtypvýrobku) vagresivnímprostředínapř.prašném,vlhkém.
