Epson TM-C7520, TM-C7520G User's Manual
安装指南
保留备用。安装、使用产品前请阅读使用说明。
使用之前 . . . . . . . . . . . . . . . . . . 2
各部件名称及其功能 . . . . . . . . . . . . . 6
基本操作 . . . . . . . . . . . . . . . . . . 10
安装 . . . . . . . . . . . . . . . . . . . . 11
设置打印机 . . . . . . . . . . . . . . . . . 27
故障排除 . . . . . . . . . . . . . . . . . . 29
规格 . . . . . . . . . . . . . . . . . . . . 33
耗材和选件 . . . . . . . . . . . . . . . . . 34
附录 . . . . . . . . . . . . . . . . . . . . 36
M00082503SC
简体中文
使用之前
本手册介绍了本产品从安装到打印待机状态之间的安装操作说明。使用本产品之前，请仔细阅读本
手册。
有关本产品和软件的功能及其操作步骤、维护信息、故障排除，请参阅 Technical Reference Guide
（技术参考指南）。
您也可以使用
安装向导
快速安装本产品。
安全措施
为了安全并正确地使用本产品，防止用户及第三者发生人身伤害和财产损失的危险，本手册中使用
了以下标识。每个符号所表示的预防等级如下所示。在阅读本手册之前，请充分理解其含义。
!警告：
忽视此标识而错误地使用本产品，将导致死亡或严重的人身伤害。
!注意：
忽视此标识而错误地使用本产品，将导致人身伤害和财产损失。
Q 备注：
表示对内容的补充说明和其他有用信息。
安装注意事项
!警告：
❏ 请勿堵住本产品上的排气孔。否则产品过热将导致火灾。（U 第9页的“背面”）
❏ 请勿用布盖住本产品，或者将其安装在通风不良的场所。请确保本产品安装于本手册的指定场
所。（U
第 12 页的 “ 安装位置合理 ”）
!注意：
❏ 请勿将本产品安装或存储于不稳定的场所，或者将其置于易受其他设备振动的场所。否则设备可
能掉落或倒塌，导致损坏或人身伤害。
❏ 请勿将本产品安装于靠近油烟、灰尘或潮湿的场所。否则可能导致触电或火灾。
❏ 抬起本产品时，请使用自然的姿势。如果采取不自然的姿势抬起本产品，可能导致人身伤害。
❏ 请勿一个人独自搬运本产品。拆装或移动本产品时，至少需要两个人员。本产品重量大约为 37 千
克。（U
❏ 抬起本产品时，请握住本手册的指定部位。否则可能导致本产品掉落，或者放下本产品产品时夹
伤手指 , 引起人身伤害。（
第33页的“规格”）
第 11 页的 “ 安装打印机 ”）
电源注意事项
!警告：
❏ 请务必使用指定的电压。（U 第33页的“规格”）
❏ 请确保电源插头上没有附着灰尘或异物。积聚的灰尘或异物可能导致触电或火灾。
❏ 请将电源插头牢牢地插入插座。否则可能导致触电或火灾。
❏ 请务必使用附带的电线或指定的电线。此外，请勿在非指定的设备上使用。
2
简体中文
❏ 请勿使用已损坏的电源线。否则可能导致触电或火灾。
如果电源线损坏，请联系精工爱普生服务中心咨询。请遵守以下几点，以免损坏电源线。
·请勿改动电源线。
·请勿在电源线上置放重物。
·请勿用力弯曲、扭曲或拉扯电源线。
·请勿将电源插头置于加热装置附近。
❏ 请勿用湿手触摸电源插头。否则可能导致触电。
❏ 请勿在一个插座上连接太多的电源线。否则可能导致火灾。
❏ 请定期从插座上拔下电源插头，并且清洁插头片周围和中间。如果电源插头与插座的连接时期过
长，可能导致极片根部积聚灰尘，引起短路或火灾。
❏ 从插座上拔下电源插头时，请握住插头拔下，不要拉扯电源线。否则可能损坏电源线，或者导致
插头变形，引起触电或火灾。
!注意：
❏ 为了确保安全，长时间不用本产品时，请拔下电源插头。
使用注意事项
!警告：
❏ 请勿在有酒精或油漆稀释剂等挥发性物质，以及接近火源的场所下使用本产品。否则可能导致触
电或火灾。
❏ 如果本产品冒烟、发出奇怪的气味或不正常的噪音，请立刻关闭电源。继续使用本产品可能导致
触电或火灾。如果出现错误或其他问题，请立刻拔下电源插头，并且联系经销商或爱普生服务中
心咨询。
❏ 如果水或其他液体溅入本产品，请立刻关闭电源。继续使用本产品可能导致触电或火灾。请立刻
拔下电源插头，并且联系经销商或爱普生服务中心咨询。
❏ 请勿拆卸或维修本产品。擅自更改本产品可能导致人身伤害或火灾。
❏ 请勿在可能存在可燃性气体或爆炸气体的环境中使用本产品。请勿在本产品内部或周围使用含
可燃性气体的喷雾器。否则可能导致火灾。
❏ 请勿使用非本手册中指定的方法连接电源线。否则可能导致火灾。还可能损坏其他设备。
（U
❏ 请勿触摸非本手册中指定的产品内部区域。否则可能导致触电或烧伤。
❏ 请勿将金属或易燃材料放入本产品内部。否则可能导致触电或火灾。
第 13 页的 “ 连接电源线 ”、第 13 页的 “ 连接接口电缆 ”）
!注意：
❏ 请勿让任何人在本产品上踩踏或放置重物。否则设备可能掉落或倒塌，导致损坏或人身伤害。
❏ 请按照正确的步骤，在正确的方向上安装电缆和可选产品。否则可能导致火灾或人身伤害。请按
照本手册中说明的步骤正确地安装。
（U
❏ 移动本产品之前，请关闭电源，拔下电源插头，并且确保所有电缆都断开连接。否则可能损坏电
第 13 页的 “ 连接电源线 ”、第 13 页的 “ 连接接口电缆 ”）
缆，导致触电或火灾。
❏ 存储或运输本产品时，请勿倾斜、踩踏或倒置本产品。否则可能导致墨水漏出。
3
简体中文
墨盒的注意事项
!注意：
❏ 根据产品型号的不同，可使用的墨盒有所差异。请使用符合所购产品型号的墨盒。
（U
❏ 请勿触摸墨盒上的 IC 芯片。否则可能导致操作或打印故障。
❏ 本产品使用的墨盒上装有 IC 芯片，用来监测每个墨盒的墨水使用量。拆下并重新安装墨盒后，墨
❏ 请安装所有墨盒。如果墨盒不足，打印机将无法执行打印。
❏ 墨水在完全用尽之前，墨盒将自动停止打印，为了确保打印头的质量，墨盒内会保留一些墨水。
❏ 所有的墨水颜色都会消耗，用以更换墨盒和清洗打印头时的维护操作。
❏ 在充墨过程中，请勿关闭电源或打开墨盒盖 （ （电源）指示灯闪烁） 。如果打开墨盒盖，可
❏ 为了确保打印和打印头的质量，即使选择单色打印 （单色图像打印），也会使用所有墨水颜色。
❏ 请勿拆卸墨盒。否则可能导致眼睛和皮肤上附着墨水。
❏ 请勿拆卸并重装墨盒。否则可能导致打印故障。
❏ 使用旧墨盒可能导致打印质量低下。请在开封后六个月内用完墨盒。每个墨盒包装上都印有该墨
第33页的“规格”、第34页的“墨盒”）
盒可以继续使用。但是，如果墨盒中的墨水余量很少，拆下并重新安装后，可能无法继续使用。
在每次安装墨盒后，会消耗一些墨水，这是由于本产品会自动检查其可靠性。
能重新开始充墨，将导致更多墨水被消耗。并且，还可能导致打印故障。
盒的使用期限。
❏ 如果墨水接触皮肤、眼睛或口腔，请采取以下方法。
·墨水接触皮肤时，请立刻用香皂和水清洗。
·墨水溅入眼睛时，请立刻用清水冲洗。墨水长时间在眼睛里可能导致眼睛充血或轻度炎症。如果出现
错误，请立刻咨询医生。
·墨水溅入口腔时，请立刻吐出并咨询医生。
❏ 在拆下的墨盒上，可能有一些墨水附着在供墨口周围。请小心处理以防桌子或其他表面上沾染墨
水。
❏ 除了需要更换墨盒以外，请勿拆下墨盒。
❏ 除了已准备好要装入打印机以外，请勿打开墨盒包装。
❏ 请勿用力摇晃墨盒。如果用力摇晃或者按压墨盒，墨水可能漏出。
❏ 请勿使异物落入墨盒安装部位。否则可能导致打印故障。清除所有可能落入安装部位的异物，注
意不要损坏安装部位。
❏ 在购买打印机后的第一次充墨过程中，墨水将被耗用于填充打印头喷嘴 （排墨孔） ，以准备打
印。这就是为什么可打印的张数可能比之后安装的墨盒所打印出的张数要少的原因。
❏ 如果使用本产品电源按钮关闭电源，打印头护盖将自动合上，以防止墨水变干。在墨盒安装完毕
后，如果不使用本产品，请务必使用电源按钮关闭电源。打开电源时，请勿直接拔下电源插头或
者切断断路器。
❏ 在干燥缓慢的防水纸（如铜版纸）上打印，可能导致印刷污迹。并且，在蜡光纸 * 上打印可能导
致纸张上留下指印，或者在触摸时手上可能附着墨水。使用前请选择不会导致印刷污迹的纸张。
（*： 仅 TM-C7520G 可使用蜡光纸。）
❏ 请将墨盒放置到儿童接触不到的地方。
❏ 建议将墨盒保管到凉暗处。
❏ 如墨盒长期保存在低温处，在使用前，请将其放置在室温环境内 3 个小时，以使其恢复温度。
❏ 如果在安装墨盒后移动或运输本产品，请在移动或运输过程中保留安装状态。
4
简体中文
注意标签
自动裁纸刀的刀刃自动裁纸刀的固定刀刃
本产品上的注意标签所表示的含义如下所示。
!注意：
谨防自动裁纸刀的刀刃划伤手指。
5
简体中文
各部件名称及其功能
1
2
4
5
6
3
正面
1 墨盒盖
打开此盖可安装或更换墨盒。
U
（
第14页的“安装墨盒”）

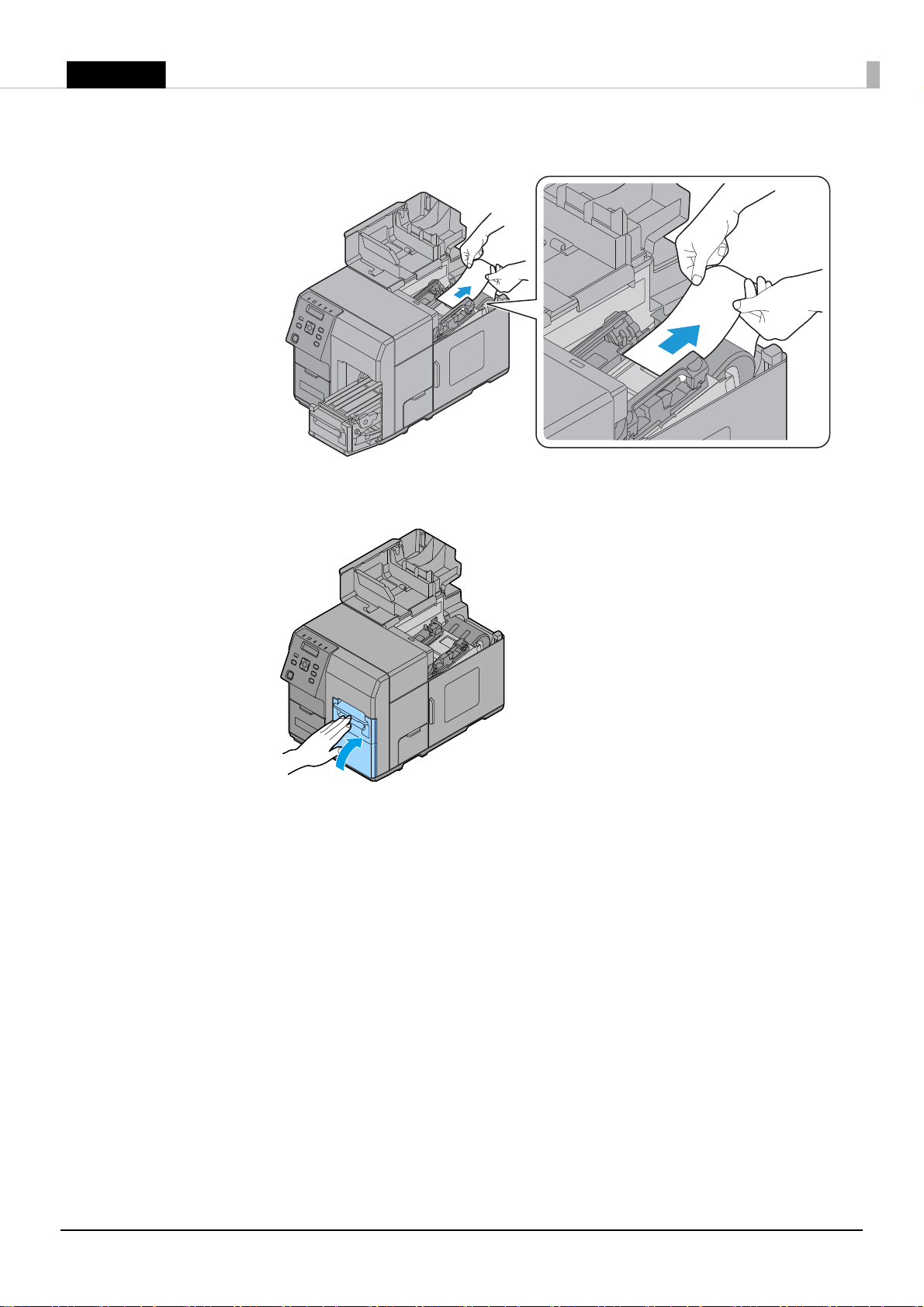

2前盖
打开此盖可取出卡住的纸张。（
U
第 29 页的 “ 卡纸 ”）

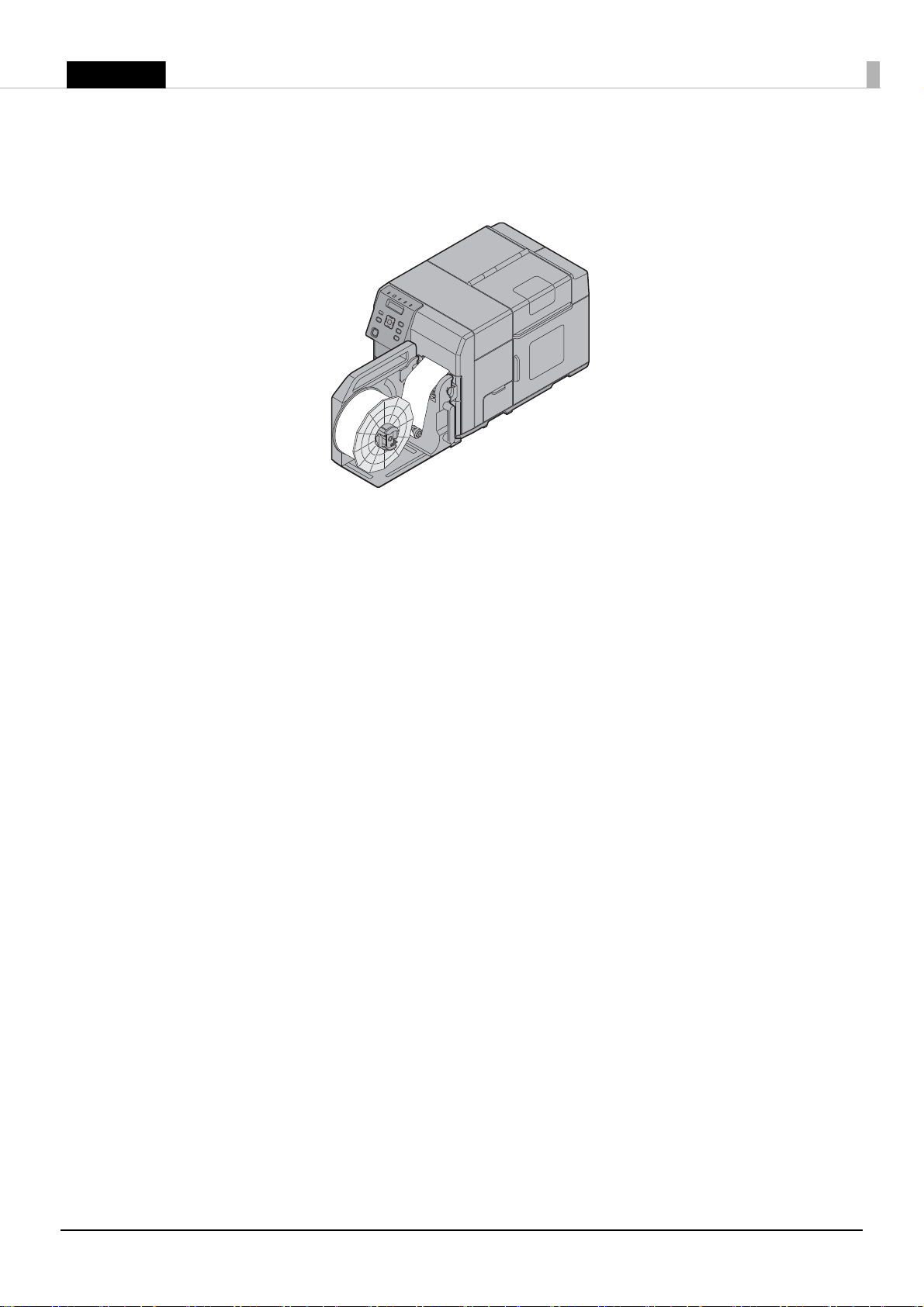

3 收纸器连接盖
打开此盖可安装收纸器 （选件）。（
U
第35页的“收纸器”）
4 维护箱盖
打开此盖可安装或更换维护箱。

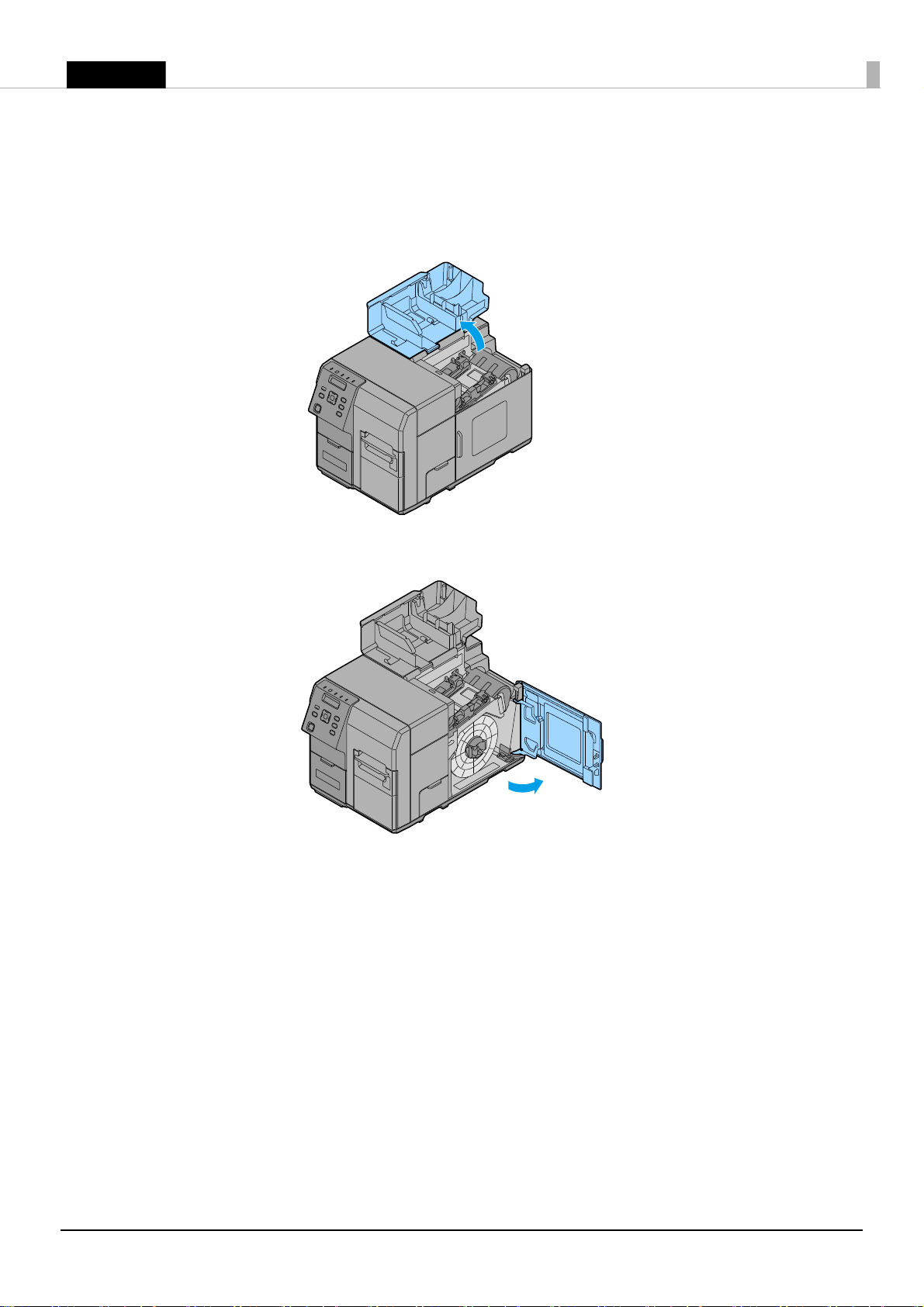

5 卷纸盖
打开此盖可装入卷纸。（

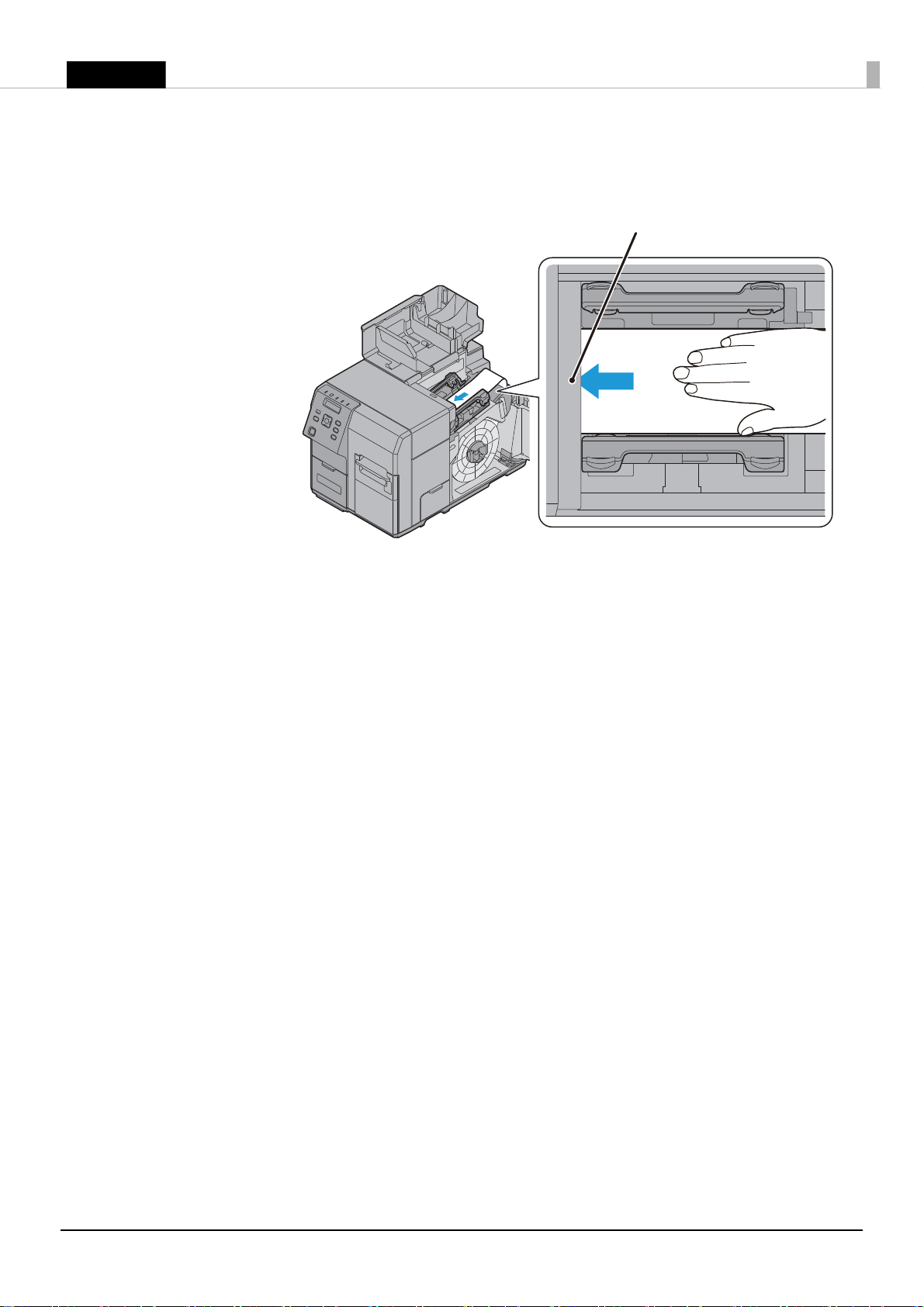

6 纸张安装盖
打开此盖可装入卷纸或折叠纸。
（
U
第16页的“安装卷纸”）
有关如何安装折叠纸的详细说明，请参阅 Technical Reference Guide （技术参考指南）。
U
第 16 页的 “ 安装卷纸 ”）
6
简体中文
操作面板
OK
KC YM M/B
1
2
3
4
5
6
7
8
10
9
11
12
13
1 液晶显示屏
显示菜单和信息。
2 暂停按钮
打印过程中按下此按钮，可在一页数据印刷完成后暂停打印。
暂停打印时 （暂停指示灯点亮时）按下此按钮，可恢复打印机的操作，使打印机返回到打
印待机状态。
3 取消按钮
当打印机暂停打印 （暂停指示灯点亮时）三秒钟之内按下此按钮，可取消第一个打印任务。
按住此按钮三秒钟或以上，可取消所有打印任务。
如果正在执行菜单时按下此按钮，打印进将返回到打印待机状态。
4 （电源）按钮
打开或关闭打印机电源。（
5 选择 / 设置按钮
使用此按钮可选择 / 设置菜单和液晶显示屏上显示的项目。
（菜单）按钮： 显示菜单画面。
按钮： 显示上级菜单
按钮： 使用此按钮可选择菜单和项目。
OK 按钮： 执行选定的菜单和项目。
U
第10页的“开启/关闭”）
7
简体中文
6 裁切按钮
裁切纸张。
7 进纸按钮
按下此按钮三秒以内，可进一页纸。
按住此按钮三秒钟或以上，可持续进纸。
8 退纸按钮
仅在更换纸张时才可按下此按钮。
使用裁切按钮裁下已打印的纸张后，按住退纸按钮可退回纸张，以取出纸张。
9 墨水指示灯
出现以下情况时闪烁。
·墨水量低。
·维护箱快满。
出现以下情况时点亮。
·墨盒盖或维护箱盖开启。
·未安装墨盒或维护箱。
·需要更换墨盒。
·需要更换维护箱。
10 纸张指示灯
打印机纸张用完或卡住时点亮，并且纸张安装盖、卷纸盖或前盖开启时也点亮。
11 暂停指示灯
打印机暂停时点亮或闪烁。（
12 状态指示灯
打印机正常运行时，点亮或闪烁为蓝色。
打印机发生错误时，点亮或闪烁为琥珀色。（
琥珀色 ”
）
13 （电源）指示灯
打开打印机电源后点亮。
打印或充墨过程中闪烁。
U
第 29 页的 “ 状态或暂停指示灯点亮或闪烁为琥珀色 ”）
U
第 29 页的 “ 状态或暂停指示灯点亮或闪烁为
8
简体中文
背面
1
2
3
5
4
1 USB 接口
用于连接 USB 线。
2 以太网接口
用于连接网线。
3 电源插口
用于连接电源线。
4 护线套
将 USB 线穿过护线套，以防 USB 线断开连接。
5 排气孔
排放打印机内产生的废气和热量，防止温度上升。安装产品时，请与排气孔之间保持 10 厘
米或以上距离，以保证通风良好。
9
简体中文
基本操作
开启/关闭
本章介绍如何开启或关闭打印机。
开启
按下 （电源）按钮。
（电源）指示灯点亮并接通电源。
关闭
按住 （电源）按钮 1 秒或更长时间。
（电源）指示灯熄灭并关闭电源。
10
简体中文
安装
取下保护胶带
保护胶带用于防止产品在运输过程中受到撞击。在安装之前请取下保护胶带。
Q 备注：
在今后的运输中，须使用此保护胶带和包装箱。请妥善保管。
安装打印机
确保安装于空间充足且位置合理的场所。
!注意：
❏ 抬起本产品时，须由两个人操作。
❏ 本产品重量大约为 37 千克。抬起本产品时，应确保两个人在打印机两侧（如上图所示），分别握
住两侧的凹槽抬起。如果握住其他部位抬起，可能损坏打印机。放下本产品时，请小心避免手指
夹入打印机和安装面之间。
❏ 抬起本产品时，请使用自然的姿势。例如，充分弯曲膝盖。如果采取不自然的姿势抬起本产品，
可能导致人身伤害或产品损坏。
❏ 搬运时请勿倾斜本产品 （任何方向都不得超过 10 度倾斜角）。否则可能导致故障。
❏ 请勿在本产品上放置重物。如果施加的外力过大可能导致打印机故障。
11
