Epson EB-X8 User's Guide [it]

Manuale dell'utente

Indicazioni Utilizzate in Questo Manuale

• Indicazioni sulla sicurezza

Nella documentazione e sul proiettore viene fatto uso di simboli grafici per segnalare le procedure di utilizzo corretto del proiettore. Le indicazioni e il relativo significato sono riportate di seguito. Assicurarsi di comprendere in modo appropriato tali indicazioni prima di leggere la guida.

Avvertenza

Attenzione

• Indicazioni di informazioni generali

Attenzione

s Segnala una pagina contenente informazioni dettagliate su un determinato argomento.

Procedura

[ (Name) ] Indica il nome dei tasti del Telecomando o del Pannello di controllo.

"(Nome menu)"

Luminosità (grassetto)

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o il decesso dell’utente.

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o danni fisici.

Segnala le procedure che, se eseguite con poca cautela, potrebbero causare danni o lesioni.

Segnala le informazioni e i punti utili relativi a un determinato argomento.

Segnala la presenza di una descrizione della parola o delle parole sottolineate davanti a questo simbolo nel glossario dei termini. Vedere la sezione "Glossario" in "Appendice".s p.103

Segnala i metodi operativi e l'ordine delle procedure. La procedura indicata deve essere eseguita seguendo l'ordine dei passaggi numerati.

Esempio: tasto [Esc]

Indica le voci del menu Configurazione. Esempio:

Selezionare "Luminosità" dal menu Immagine.

Menu Immagine - Luminosità

Indice

Indicazioni Utilizzate in Questo Manuale............ 2

Introduzione

Caratteristiche del Proiettore. . ............................... 7

Caratteristiche Comuni a Ciascun Modello..............................7

Progettato per un facile maneggiamento.............................7

Funzioni di sicurezza migliorate...................................7

Caratteristiche di EB-W8/X8........................................8

Proiezione di immagini JPEG su un dispositivo di memorizzazione USB o su una

fotocamera digitale senza l'utilizzo di un computer......................8

Dotato di una porta HDMI per un ampia gamma di funzionalità, ad esempio per

la visione di filmati e video....................................... 8

Nomi e Funzioni delle Parti................................... 9

Vista Anteriore/Superiore..........................................9

Retro (EB-W8/X8)..............................................10

Retro (EB-S8)................................................. 11

Retro (EB-W7/X7/S7)............................................12

Base.......................................................13

Pannello di controllo (EB-W8/X8/W7/X7)...............................13

Pannello di controllo (EB-S8/S7)....................................14

Telecomando................................................. 15

Passaggio all'immagine di destinazione mediante il Telecomando.............24

Funzioni per il Miglioramento della Proiezione................ 25

Selezione della Qualità della Proiezione (Selezione del Modo Colore)...........25

Impostazione del Diaframma automatico.............................. 26

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute).............. 26

Blocco dell'immagine (Blocco)......................................27

Cambio del Rapporto aspetto ......................................27

Cambio di metodo...........................................28

Cambio delle Proporzioni per immagini da apparecchiature video........... 29

Cambio delle proporzioni per le immagini del computer (EB-X8/S8/X7/S7). . . . . 30

Cambio delle proporzioni per le immagini del computer (EB-W8/W7). . . . . . . . . 31

Funzione del puntatore (Puntatore).................................. 33

Ingrandimento di una parte dell'immagine (E-Zoom)......................34

Utilizzo del telecomando come mouse................................ 35

MouseWireless..............................................35

Pagina Su/Giù...............................................36

Funzioni di Sicurezza........................................ 38

Gestione degli utenti (Protetto da password)............................38

Tipi di opzioni Protetto da password............................... 38

Impostazione dell'opzione Protetto da password.......................38

Immissione della Password...................................... 39

Limitazione delle Funzioni (Blocco Funzionamento).......................40

Blocco di Sicurezza.............................................41

Installazione del blocco del cavo.................................. 41

Funzioni Utili

Collegamento mediante Cavo USB e Proiezione (USB Display)

........................................................... 19

Condizioni di Funzionamento di USB Display........................... 19

Collegamenti.................................................19

Primo collegamento.......................................... 21

Secondo collegamento........................................22

Cambio dell'Immagine Proiettata............................ 23

Rilevamento automatico dei segnali di ingresso e cambio dell'immagine proiettata

(Ricerca sorgente).............................................. 23

Esecuzione di una Presentazione con uno Slideshow (solo EB-

W8/X8)..................................................... 42

Specifiche di file proiettabili in una presentazione........................ 42

Collegamento e Rimozione dei Dispositivi USB..........................42

Collegamento di dispositivi USB..................................42

Rimozione di dispositivi USB.....................................43

Avvio e Fine di uno Slideshow......................................43

Avvio di uno slideshow........................................43

Fine di uno slideshow......................................... 43

Operazioni di Base dello Slideshow..................................43

Rotazione delle immagini......................................... 44

Proiezione dei File di Immagine.....................................45

Indice

Proiezione di un'immagine...................................... 45

Proiezione in sequenza di tutti i file di immagine in una cartella (Slideshow)....46

Impostazione di Visualizzazione File Immagine e Impostazione di Funzionamento di

Slideshow................................................... 47

Menu Configurazione

Utilizzo del Menu Configurazione............................ 49

Elenco delle Funzioni....................................... 50

Menu Immagine............................................... 50

Menu Segnale................................................. 51

Menu Impostazioni.............................................52

Menu Avanzate................................................54

Menu Informazioni (Solo schermo)..................................56

Menu Reset.................................................. 57

Risoluzione dei Problemi

Utilizzo della Guida......................................... 59

Soluzione dei Problemi...................................... 61

Lettura degli indicatori...........................................61

L'indicatore è acceso o lampeggia in rosso.........................62

m o

L'indicatore è acceso o lampeggia in arancione.................... 63

Problemi non segnalati dagli indicatori...............................64

Problemi relativi alle immagini...................................65

Problemi che si verificano all'avvio della proiezione.....................69

Problemi di altro tipo.......................................... 70

Appendice

Metodi di Installazione...................................... 72

Pulizia..................................................... 73

Pulizia della Superficie del Proiettore.................................73

Pulizia dell'obiettivo............................................ 73

Pulizia del Filtro dell'Aria.........................................73

Sostituzione dei Materiali di Consumo........................ 75

Sostituzione delle batterie del telecomando............................ 75

Sostituzione della lampada........................................76

Periodo di sostituzione della lampada.............................. 76

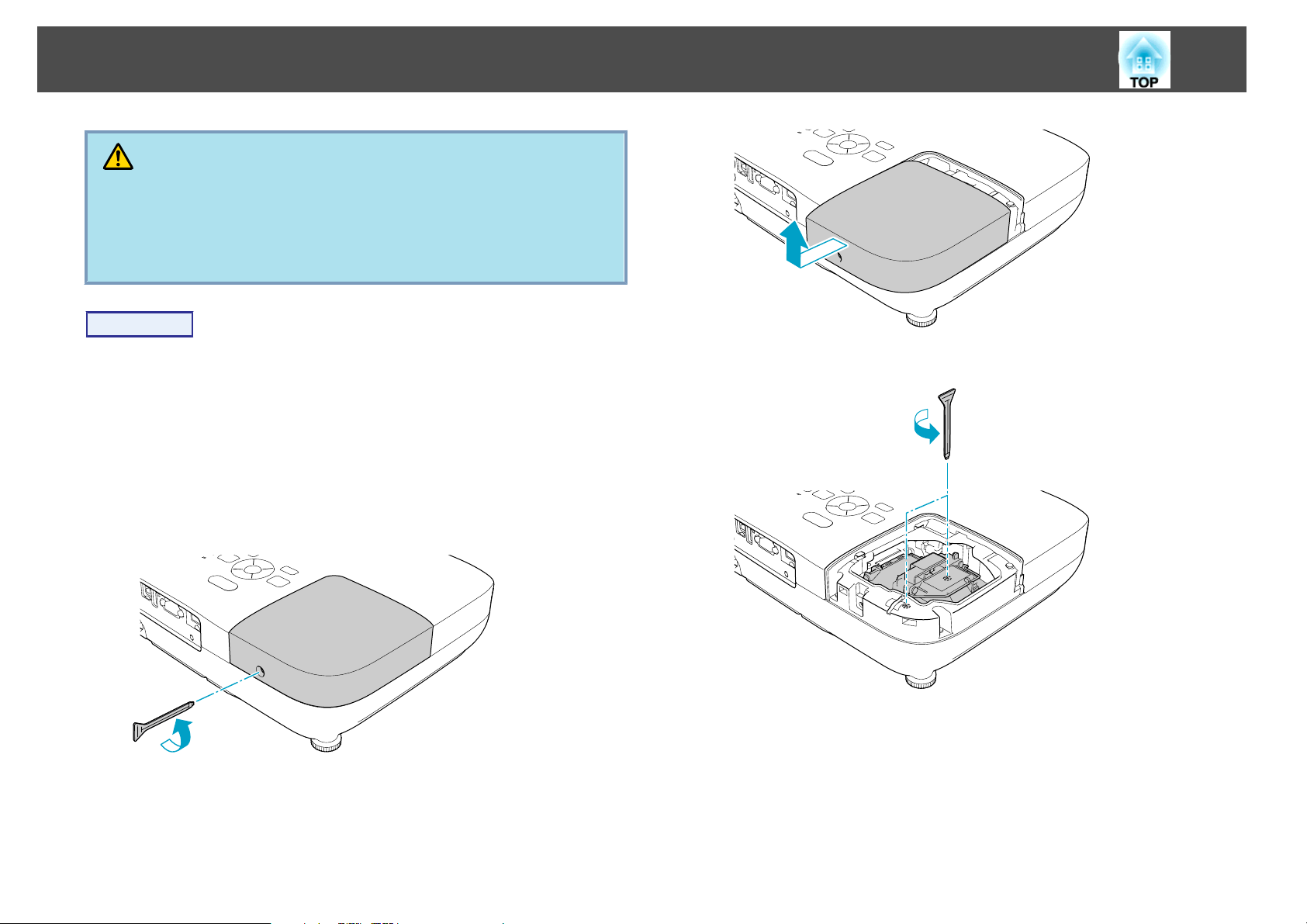

Procedura di sostituzione della lampada.............................76

Azzeramento delle Ore della Lampada..............................79

Sostituzione del Filtro dell’aria..................................... 79

Periodo di sostituzione del filtro dell'aria............................. 79

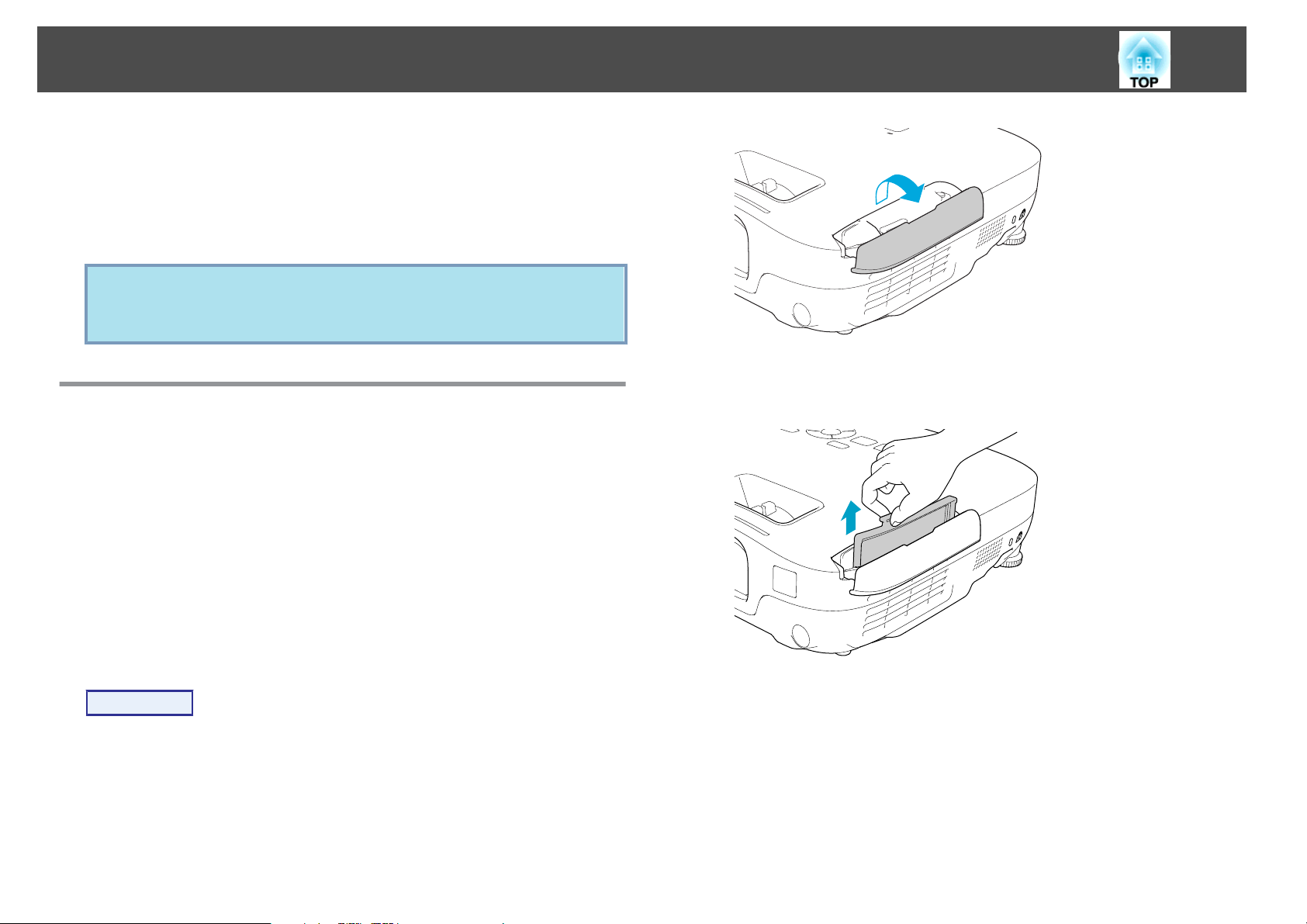

Procedura di sostituzione del filtro dell'aria...........................79

Accessori Opzionali e Materiali di Consumo................... 81

Accessori Opzionali.............................................81

Materiali di Consumo............................................81

Salvataggio di un Logo Utente............................... 82

Dimensioni dello Schermo e Distanza di Proiezione............ 84

Distanze di proiezione (EB-W8/W7)..................................84

Distanze di proiezione (EB-X8/X7)...................................85

Distanze di proiezione (EB-S8/S7)...................................86

Collegamento a un'Apparecchiatura Esterna (solo EB-W7/X7/

S8/S7)..................................................... 87

Collegamento a un Monitor esterno (Solo EB-W7/X7/S7). . . . . . . . . . . . . . . . . . . . 87

Collegamento a Diffusori Esterni (solo EB-S8/W7/X7/S7).................... 88

Monitoraggio e Controllo del proiettore mediante un Computer

(Comandi ESC/VP21)........................................ 89

Prima dell'Inizio...............................................89

Elenco dei Comandi.............................................89

Indice

Protocollo di comunicazione.....................................90

Schermi dei Monitor Supportati.............................. 91

Schermi dei Monitor Supportati (EB-W8/W7)............................91

Segnali del computer (RGB analogico)..............................91

Video Component............................................ 92

Video composito/S-Video....................................... 92

Segnale di ingresso dalla porta di ingresso HDMI (solo EB-W8)..............93

Schermi dei Monitor Supportati (EB-X8/X7).............................94

Segnali del computer (RGB analogico)..............................94

Video Component............................................ 95

Video composito/S-Video....................................... 95

Segnale di ingresso dalla porta di ingresso HDMI (solo EB-X8)..............95

Schermi dei Monitor Supportati (EB-S8/S7)............................. 96

Segnali del computer (RGB-analogico)..............................96

Video Component............................................ 97

Video composito/S-Video....................................... 98

Specifiche.................................................. 99

Specifiche Generiche del Proiettore..................................99

Aspetto................................................... 102

Glossario................................................. 103

Note Generali............................................. 105

Avviso Generale:.............................................. 105

Indice.................................................... 106

Introduzione

Questo capitolo illustra le caratteristiche del proiettore e i nomi delle parti.

Caratteristiche del Proiettore

Caratteristiche Comuni a Ciascun Modello

Progettato per un facile maneggiamento

• Collegamento mediante cavo USB e proiezione (USB Display)

Collegando il proiettore a un computer con sistema operativo Windows mediante il cavo USB, è possibile proiettare le immagini direttamente dallo schermo del computer. Cavo USB e Proiezione (USB Display)" p.19

• Direct power On/Off

Nei luoghi in cui l'alimentazione è gestita centralmente, ad esempio in una sala congressi, è possibile impostare il proiettore in modo che si accenda e si spenga quando la fonte di alimentazione cui è collegato il proiettore viene accesa o spenta.

• La guida di A/V Mute facilita la proiezione e lo stoccaggio

La proiezione può essere interrotta e ripresa semplicemente aprendo e chiudendo la guida di A/V mute. Questa funzione semplifica l'esecuzione delle presentazioni.

"Collegamento mediante

• La presenza di un unico piedino facilita la regolazione della posizione

È possibile regolare facilmente l'altezza con una mano.

• Compatto e leggero

Il corpo compatto e leggero facilita il trasporto.

• Nessuna fase di raffreddamento

Dopo aver disattivato l'alimentazione del proiettore, è possibile scollegare il cavo di alimentazione del proiettore senza dover attendere che il proiettore si raffreddi.

Funzioni di sicurezza migliorate

• Opzione Protetto da password Protect per limitare e gestire il

numero di utenti

L'impostazione di una password consente di limitare il numero di utenti del proiettore.

Caratteristiche del Proiettore

• Funzione Blocco funzionamento per limitare il funzionamento dei

tasti sul Pannello di controllo

Questa funzione consente di evitare che persone senza autorizzazione cambino le impostazioni del proiettore in occasione di eventi, incontri scolastici e così via.

Caratteristiche di EB-W8/X8

Proiezione di immagini JPEG su un dispositivo di memorizzazione USB o su una fotocamera digitale senza l'utilizzo di un computer

Collegando (Con il collegamento di) un dispositivo di memorizzazione USB o una fotocamera digitale al proiettore, si può proiettare uno Slideshow di immagini JPEG, come ad esempio quelle realizzate con una fotocamera digitale. Le immagini possono essere proiettate velocemente e facilmente senza la necessità di collegarsi al computer.

una Presentazione con uno Slideshow (solo EB-W8/X8)"

"Esecuzione di

Dotato di una porta HDMI per un ampia gamma di funzionalità, ad esempio per la visione di filmati e video

È possibile proiettare immagini di alta qualità e musica collegando diverse apparecchiature RGB digitali alla porta HDMI, ad esempio lettore DVD e Blue-ray, console giochi, nonché un computer.

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

L'illustrazione si riferisce a EB-W8/X8. Da qui in poi, saranno descritte tutte le caratteristiche mediante le illustrazioni di EB-W8/X8, se non diversamente indicato.

Nome Funzione

Sfiatatoio dell'aria

Pomello della guida di

A/V mute

Guida di A/V mute

Leva di regolazione

del piedino

Piedino anteriore

regolabile

Sfiatatoio per l'aria utilizzato per raffreddare l'interno del proiettore.

Attenzione

Non collocare oggetti che possono subire distorsioni o altri tipi di alterazione a causa del calore proveniente dallo Sfiatatoio dell'aria e non avvicinarvi il viso o le mani durante la proiezione.

Fare scivolare il pomello per aprire e chiudere la guida di A/V Mute.

Chiudere la guida quando il proiettore non è in uso per proteggere l'obiettivo. Chiudendo la guida durante la proiezione, l'immagine viene nascosta e l'audio silenziato (A/V Mute).s p.26

Estrarre la leva di regolazione del piedino per allungare e accorciare il piedino anteriore regolabile.s Guida di

avvio rapido

Alzare e regolare la posizione dell'immagine proiettata quando il proiettore viene collocato su una superficie come una scrivania.s Guida di avvio rapido

Coperchio della

lampada

Nome Funzione

Aprire questo coperchio per sostituire la lampada del proiettore.s p.76

Ricevitore remoto

Filtro dell'aria

(Presa dell'aria)

Coperchio del filtro

dell'aria

Diffusore

Riceve i segnali dal telecomando.s Guida di avvio rapido

Cattura l'aria per raffreddare l'interno del proiettore. Se sul filtro dell’aria si accumula polvere, la temperatura interna potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire il Filtro dell'aria regolarmente.

p.73, p.79

Aprire e chiudere durante l'operazione di sostituzione del filtro dell'aria.s p.79

Nomi e Funzioni delle Parti

Nome Funzione

Slot di sicurezza

Anello di regolazione

dello zoom (solo EB-W8/X8/W7/ X7)

Anello di regolazione

della messa a fuoco

Pannello di Controllo

Retro (EB-W8/X8)

Lo slot di sicurezza è compatibile con il sistema di sicurezza Microsaver Security System prodotto da Kensington.s p.41

Regola le dimensioni dell'immagine.s Guida di avvio

rapido

Regola la messa a fuoco dell'immagine.s Guida di avvio rapido

s "Pannello di controllo (EB-W8/X8/W7/X7)" p.13 s "Pannello di controllo (EB-S8/S7)" p.14

Nome Funzione

Ingresso

alimentazione

Porta di ingresso video

Vite di fissaggio del

coperchio della lampada

Porta di ingresso HDMI

Porta di ingresso

Computer

Indicatore USB

Porta USB(TypeA)

Consente di collegare il cavo di alimentazione.s Guida di avvio rapido

Per i segnali video composito provenienti dalle sorgenti video.

Vite per fissare in posizione il coperchio della lampada. s p.76

Consente l'ingresso dei segnali video da apparecchiature video e computer compatibili HDMI. Il proiettore è compatibile con HDCP

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

Di seguito viene fornita una spiegazione dello stato delle periferiche USB collegate alla porta USB(TypeA).

OFF: il dispositivo USB non è collegato Spia arancione accesa: il dispositivo USB è collegato Spia verde accesa: la periferica USB è in funzione Spia rossa accesa: errore

Consente di collegare un dispositivo di memorizzazione USB o una fotocamera digitale e proiettare immagini JPEG mediante uno Slideshow.

Nome Funzione

Ricevitore remoto

Riceve i segnali dal telecomando.s Guida di avvio rapido

Porta USB(TypeB)

Porta di ingresso

S-Video

Porta Audio-L/R

È possibile utilizzare le seguenti funzioni connettendo a un computer il cavo USB fornito in dotazione.

• USB Display s p.19

• MouseWirelesss p.35

• Impaginazione dei file di documento come PowerPoint

s p.36

• Monitoraggio e controllo del proiettore tramite

comunicazione USBs p.89

Per i segnali S-video provenienti dalle sorgenti video.

Consente l'ingresso dell'audio dalla porta di uscita audio in altri apparecchi.s Guida di avvio rapido

Nomi e Funzioni delle Parti

Retro (EB-S8)

Nome Funzione

Ricevitore remoto

Porta Audio

Riceve i segnali dal telecomando.s Guida di avvio rapido

Consente l'ingresso dell'audio dalla porta di uscita audio in altri apparecchi.s Guida di avvio rapido

Nome Funzione

Porta USB(TypeB)

Porta di ingresso

S-Video

Porta di uscita audio

È possibile utilizzare le seguenti funzioni connettendo a un computer il cavo USB fornito in dotazione.

• USB Display s p.19

• MouseWirelesss p.35

• Impaginazione dei file di documento come PowerPoint

s p.36

• Monitoraggio e controllo del proiettore tramite

comunicazione USBs p.89

Per i segnali S-video provenienti dalle sorgenti video.

Trasmette l'audio dell'immagine proiettata attualmente ai diffusori esterni. s p.88

Ingresso

alimentazione

Porta di ingresso video

Vite di fissaggio del

coperchio della lampada

Porta di ingresso

Computer

Consente di collegare il cavo di alimentazione.s Guida di avvio rapido

Per i segnali video composito provenienti dalle sorgenti video.

Vite per fissare in posizione il coperchio della lampada. s p.76

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

Nomi e Funzioni delle Parti

Retro (EB-W7/X7/S7)

Nome Funzione

Ricevitore remoto

Porta Audio

Riceve i segnali dal telecomando.s Guida di avvio rapido

Consente l'ingresso dell'audio dalla porta di uscita audio in altri apparecchi.s Guida di avvio rapido

Nome Funzione

Porta di ingresso

Computer

Porta USB(TypeB)

Porta di ingresso

S-Video

Porta di uscita audio

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

È possibile utilizzare le seguenti funzioni connettendo a un computer un cavo USB disponibile in commercio.

• USB Displays p.19

• MouseWirelesss p.35

• Impaginazione dei file di documento come PowerPoint

s p.36

• Monitoraggio e controllo del proiettore tramite

comunicazione USBs p.89

Per i segnali S-video provenienti dalle sorgenti video.

Trasmette l'audio dell'immagine proiettata attualmente ai diffusori esterni.s Guida di avvio rapido

Ingresso

alimentazione

Porta di ingresso video

Vite di fissaggio del

coperchio della lampada

Porta Monitor Out

Consente di collegare il cavo di alimentazione.s Guida di avvio rapido

Per i segnali video composito provenienti dalle sorgenti video.

Vite per fissare in posizione il coperchio della lampada. s p.76

Trasmette il segnale dell'immagine dal computer collegato alla porta di ingresso Computer a un monitor esterno. Questa funzionalità non è disponibile per i segnali video component o altri segnali immessi in porte diverse da quella di ingresso Computer. s p.87

Nomi e Funzioni delle Parti

Base

Nome Funzione

Piedino posteriore

Punto di installazione

del cavo di sicurezza

Quando si installa il proiettore su una scrivania, ruotare il piedino in modo da allungarlo e accorciarlo per regolare l'inclinazione orizzontale.s Guida di avvio

rapido

Fare passare un blocco del cavo disponibile in commercio attraverso questo punto e fissarlo in posizione. s p.41

Pannello di controllo (EB-W8/X8/W7/X7)

Nome Funzione

Punti di fissaggio del

montaggio a soffitto (tre punti)

Fissare il kit di montaggio opzionale a soffitto a questi punti se si desidera installare il proiettore al soffitto. s p.72, p.81

Nome Funzione

Tasto [t]

Indicatori di stato

Consente di accendere e spegnere il proiettore. s Guida di avvio rapido

Il colore degli indicatori, l'intermittenza o l'illuminazione indicano lo stato del proiettore. s p.61

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [Source Search]

Tasto [Enter]

Tasti [w] [v]

Tasto [Help]

Tasto [Esc]

Tasti [a][b]

Tasto [Menu]

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine.s p.23

Se si preme questo tasto durante la proiezione di segnali di immagini del computer Tracking, Sync. e Posizione verranno regolati automaticamente in modo da ottenere una proiezione delle immagini ottimale. Quando viene visualizzato un menu Configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo.

Corregge la distorsione del Keystone. s Guida di avvio

rapido

Tuttavia, quando si proietta con Slideshow (solo EB-W8/ X8), i tasti hanno solo le funzioni [ durante la visualizzazione del menu Configurazione o

della schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione. s p.49

Visualizza e chiude la schermata Guida che contiene informazioni sulla risoluzione di eventuali problemi.

p.59

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il menu Configurazione, questo passerà al livello del menu precedente. sp.49

Regola il volume. s Guida di avvio rapido Tuttavia, quando si proietta con Slideshow (solo EB-W8/

X8), i tasti hanno solo le funzioni [ durante la visualizzazione del menu Configurazione o

della schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione. s p.49

Visualizza e chiude il menu Configurazione.s p.49

][ ]. Se premuti

Pannello di controllo (EB-S8/S7)

Nome Funzione

Tasto [t]

Indicatori di stato

Tasto [Source Search]

Tasto [Enter]

Consente di accendere e spegnere il proiettore. s Guida di avvio rapido

Il colore degli indicatori, l'intermittenza o l'illuminazione indicano lo stato del proiettore. s p.61

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine.s p.23

Nomi e Funzioni delle Parti

Nome Funzione

Tasti [w] [v]

Tasto [Help]

Tasto [Esc]

Tasti [Tele]/[Wide]

Tasto [Menu]

Corregge la distorsione del Keystone. s Guida di avvio rapido

Se premuti durante la visualizzazione del menu Configurazione o della schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione.s p.49

Visualizza e chiude la schermata Guida che contiene informazioni sulla risoluzione di eventuali problemi.

p.59

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il menu Configurazione, questo passerà al livello del menu precedente. s p.49

Consente di regolare la dimensione dello schermo di proiezione. Quando si preme il tasto [Tele] si riduce la dimensione dello schermo di proiezione, mentre con il tasto [Wide] si aumenta. s Guida di avvio rapido Se premuti durante la visualizzazione del menu Configurazione o della schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione.s p.49

Visualizza e chiude il menu Configurazione.s p.49

Telecomando

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [t]

Tasto [Computer]

Tasto [Video]

Tasto [USB]

Tasto [A/V Mute]

Tasto [Aspect]

Tasto [Auto]

Tasti [Page]

(Giù) (Su)

Tasti [E-Zoom]

(z) (x)

Tasto [Menu]

Consente di accendere e spegnere il proiettore. s Guida di avvio rapido

Passa alle immagini ricevute dalla porta di ingresso Computer.s p.24

Ogni volta che si preme questo tasto, l'immagine passa attraverso le porte di ingresso Video, S-Video e HDMI (solo EB-W8/X8).s p.24

Ogni volta che si preme questo tasto, l'immagine passa tra USB Display e Slideshow (solo EB-W8/X8).

p.24

Attiva o disattiva il video e l'audio.s p.26

Il Rapporto aspetto viene modificato ogni volta che si preme questo tasto.s p.27

• Se si preme questo tasto mentre il proiettore è collegato a un computer con un cavo USB, è possibile spostare la pagina su e giù sullo schermo.s p.36

• Se si proietta con Slideshow e si preme questo tasto per visualizzare lo schermo precedente/successivo. (solo EB-W8/X8)s p.45

(z) Ingrandiscono l'immagine senza modificare le dimensioni di proiezione.

(x) Riducono le dimensioni delle parti dell'immagine allargate utilizzando il tasto [z]. s p.34

Visualizza e chiude il menu Configurazione.s p.49

Nome Funzione

Tasti [ ]

[

Tasto [Enter]

Tasto [Esc]

Tasti [Volume] (a) (b)

Tasto [Help]

Tasto [Pointer]

Tasto [Num]

Tasto [Color Mode]

][ ] [ ]

Quando si visualizza un menu Configurazione o una schermata Guida, questo pulsante consente di selezionare le voci di menu e i valori di impostazione. s p.49 Quando è attivata la funzione MouseWireless, il puntatore del mouse si sposta nella direzione del tasto premuto.s p.35

Quando viene visualizzato un menu Configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo. s p.49 Funge da tasto sinistro del mouse quando si utilizza la funzione MouseWireless. s p.35

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il menu di configurazione, questo passerà al livello precedente. s p.49 Funge da tasto destro del mouse quando si utilizza la funzione MouseWireless. s p.35

(a) Abbassa il volume. (b) Alza il volume. s Guida di avvio rapido

Visualizza e chiude la schermata Guida che contiene informazioni sulla risoluzione di eventuali problemi.

p.59

Premere questo tasto per attivare il puntatore su schermo. s p.33

Utilizzare questi tasti per inserire una password. s p.38

Ogni volta che si preme il tasto, viene modificato il Modo colore.s p.25

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [User]

Premere questo tasto per assegnare a una voce usata frequentemente una delle quattro voci disponibili del menu Configurazione. Premendo il tasto viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata, consentendo così di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. Consumo energia viene assegnato come impostazione predefinita.s p.52

Tasto [Freeze]

Tasti numerici

Tasto [Search]

Area di emissione

della luce del telecomando

La visualizzazione delle immagini viene interrotta o ripresa.s p.27

Utilizzare questi tasti per inserire una password. s p.38

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine.s p.23

Trasmette i segnali del telecomando.

Funzioni Utili

Questo capitolo descrive suggerimenti utili da seguire durante le presentazioni e le funzioni di Sicurezza.

Collegamento mediante Cavo USB e Proiezione (USB Display)

Utilizzando un cavo USB per collegare il proiettore a un computer Windows è possibile proiettare immagini dal computer. Questa funzione è chiamata USB Display. Collegando semplicemente un cavo USB, è possibile visualizzare le immagini dal computer.

Condizioni di Funzionamento di USB Display

USB Display funziona su computer che soddisfano i seguenti requisiti.

Sistema operativo

CPU

Memoria

Spazio disponibile su disco rigido

Schermo

Windows 2000 SP4/Windows XP/Windows XP SP1 e versioni successive/Windows Vista/Windows Vista SP1

Mobile Pentium III 1,2 GHz o superiore Consigliato: Pentium M 1,6 GHz o superiore

256 MB o superiore Consigliato: 512 MB o superiore

20 MB o superiore

Risoluzione superiore a XGA (1024x768) Schermo a colori a 16 bit o superiore, circa 32.000 colori

Collegamenti

Collegamento mediante Cavo USB e Proiezione (USB Display)

Procedura

A B C D E

Accendere il computer.

Consente di collegare il cavo di alimentazione (in dotazione).

Accendere il proiettore.

Aprire la guida di A/V Mute.

Collegare il cavo USB in dotazione o quello disponibile in commercio (solo EB-W8/X8/S8). Per trasmettere l'audio dal diffusore del proiettore, collegare un cavo audio (disponibile in commercio) alla porta Audio.

Guida di avvio rapido

"Primo collegamento" p.21

"Secondo collegamento" p.22

Attenzione

Collegare il proiettore direttamente al computer e non tramite un hub USB.

Collegamento mediante Cavo USB e Proiezione (USB Display)

Primo collegamento

Procedura

L'installazione del driver si avvia automaticamente.

Quando si utilizza un computer Windows 2000, fare doppio clic su Risorse del computer - EPSON_PJ_UD - EMP_UDSE.EXE, sul computer.

Inizio...

Le immagini del computer vengono proiettate.

È possibile che le immagini del computer non vengano proiettate immediatamente. Finché le immagini del computer non vengono proiettate, lasciare l'apparecchiatura nello stato in cui si trova e non scollegare il cavo USB o spegnere il proiettore.

Se si utilizza un computer con Windows 2000 sotto l'autorità dell'utente, durante l'installazione viene visualizzato un messaggio di errore di Windows che potrebbe impedire l'installazione del software. In questo caso, scaricare e installare gli aggiornamenti più recenti di Windows, riavviare, quindi provare a ricollegarsi. Per ulteriori dettagli, contattare l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.

proiettore Epson

Fare clic su "Accetto".

Se il driver non è installato, non è possibile avviare USB Display. Selezionare Accetto per installare il driver. Se si desidera annullare l'installazione, fare clic su Non Accetto.

Indirizzi utili per il

Collegamento mediante Cavo USB e Proiezione (USB Display)

• Se non viene proiettata alcuna immagine per qualche motivo, fare

clic su Tutti i programmi - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x.

• Se non viene installato automaticamente, fare doppio clic su

Risorse del computer - EPSON_PJ_UD - EMP_UDSE.EXE.

• Se il cursore del mouse lampeggia sullo schermo del computer, fare clic su Tutti i programmi - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x e deselezionare la casella di controllo Trasferisci finestra a più livelli.

• Per disinstallare il driver, aprire Pannello di controllo Installazione applicazioni - quindi disinstallare EPSON USB Display Vx.x.

• Scollegamento Per scollegare il proiettore, estrarre semplicemente il cavo USB. Non è necessario utilizzare la funzione Rimozione sicura dell'hardware di Windows.

Secondo collegamento

Le immagini del computer vengono proiettate.

È possibile che le immagini del computer non vengano proiettate immediatamente. Attendere.

È possibile che certe applicazioni che si servono di alcune funzioni

DirectX non vengano visualizzate correttamente.

Cambio dell'Immagine Proiettata

È possibile cambiare l'immagine proiettata nei due modi seguenti.

• Cambio mediante Ricerca sorgente Il proiettore rileva automaticamente i segnali ricevuti dall'apparecchiatura collegata proiettando l'immagine.

• Cambio diretto dell'immagine di destinazione È possibile utilizzare i tasti del telecomando per passare alla porta di ingresso di destinazione.

Rilevamento automatico dei segnali di ingresso e cambio dell'immagine proiettata (Ricerca sorgente)

È possibile proiettare velocemente l’immagine di destinazione eseguendo il cambio mediante il tasto [Source Search], dato che vengono ignorate le porte di ingresso che non ricevono segnali.

EB-W8/X8

USB Display

USB

EB-S8/W7/X7/S7

Computer

S-Video

Video

USB Display

Computer

S-Video

Video

HDMI

Procedura

Dopo avere collegato l'apparecchiatura video, avviare la riproduzione prima di iniziare questa operazione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Cambio dell'Immagine Proiettata

Quando due o più parti dell'apparecchiatura sono collegate, premere il tasto [Source Search] finché non viene proiettata l'immagine di destinazione.

La schermata seguente relativa allo stato dei segnali dell'immagine

appare quando è disponibile solo l'immagine visualizzata correntemente dal proiettore oppure quando non è possibile rilevare segnali dell'immagine. È possibile selezionare la porta di ingresso a cui è collegata l'apparecchiatura da utilizzare. Se non viene eseguita alcuna operazione per circa 10 secondi, la schermata scompare.

Esempio: EB-W8/X8

Passaggio all'immagine di destinazione mediante il Telecomando

È possibile passare direttamente all’immagine di destinazione premendo i seguenti tasti sul Telecomando.

Telecomando

Passa alle immagini ricevute dalla porta di ingresso Computer.

Ogni volta che si preme questo tasto, l'immagine passa attraverso le porte

di ingresso Video, S-Video, e HDMI (solo EB-W8/X8). Ogni volta che si preme questo tasto, l'immagine passa tra USB Display e

Slideshow (solo EB-W8/X8).

Funzioni per il Miglioramento della Proiezione

Selezione della Qualità della Proiezione (Selezione del Modo Colore)

È possibile ottenere facilmente una qualità dell'immagine ottimale selezionando le impostazioni che meglio si addicono all'ambiente in cui verrà eseguita la proiezione. La luminosità dell'immagine varia a seconda del modo selezionato.

Modo Applicazione

Dinamico

Presentazione

Teatro

Foto

Sport

sRGB

Questo modo è ideale per l'utilizzo in ambienti luminosi. È il modo più luminoso, in grado di riprodurre efficacemente le tonalità delle ombre.

Questo modo è ideale per eseguire presentazioni con documentazione a colori in ambienti luminosi.

Questo è il modo ideale per la visione di film in una stanza non illuminata. Conferisce una tonalità naturale alle immagini.

Questo è il modo ideale per la proiezione di immagini fisse, ad esempio le fotografie, in una stanza luminosa. Le immagini sono intense e contrastate.

Questo è il modo ideale per guardare trasmissioni televisive in una stanza luminosa. Le immagini sono intense e vivaci.

Questo è il modo ideale per la resa ottimale dello standard dei colori sRGB.

Modo Applicazione

Lavagna chiara

*1 Selezionabile solo quando viene ricevuto il segnale RGB o la sorgente è

impostata su USB Display o USB (solo EB-W8/X8).

*2 Selezionabile solo quando vengono ricevute le immagini del video

component, S-video o del video composito.

Ideale per eseguire presentazioni mediante la lavagna chiara.

Procedura

Telecomando

Ogni volta che si preme questo tasto, il nome del Modo colore viene visualizzato sullo schermo e cambia.

Se il tasto viene premuto quando il nome del Modo colore è visualizzato sullo schermo, si passerà al Modo colore successivo.

Lavagna scura

Anche se la proiezione avviene su una superficie scura (tipo lavagna), questa impostazione conferisce una tonalità naturale alle immagini, proprio come se l’immagine venisse proiettata su uno schermo.

È anche possibile impostare il modo colore utilizzando l'opzione Modo colore nel menu Immagine a partire da Configurazione.

p.50

Funzioni per il Miglioramento della Proiezione

Impostazione del Diaframma automatico

Impostando automaticamente la luminanza in base alla luminosità dell'immagine visualizzata, è possibile vedere immagini profonde e dettagliate.

Procedura

Premere il tasto [Menu] e selezionare Immagine - Diaframma

autom. dal menu Configurazione. Configurazione" p.49

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare On.

L'impostazione viene memorizzata per ogni Modo colore.

"Utilizzo del Menu

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute)

È possibile utilizzare questa funzione quando si desidera concentrare l'attenzione del pubblico sulla presentazione orale o se non si desidera visualizzare alcuni dettagli, come ad esempio il cambio dei file durante una presentazione su computer.

Procedura

Telecomando Corpo

Premere il tasto [Menu] per chiudere il menu Configurazione.

È possibile impostare Diaframma autom. solo quando Modo colore è impostato su Dinamico o Teatro.

Ogni volta che si preme questo tasto o si apre e si chiude il coprilenti, viene attivata o disattivata l'opzione A/V Mute.

Funzioni per il Miglioramento della Proiezione

• Se questa funzione viene utilizzata durante la proiezione di

immagini in movimento, la riproduzione delle immagini e dell'audio non verrà interrotta e non sarà possibile ritornare al punto in cui era stato attivato A/V Mute.

• Se attivato dal telecomando, è possibile scegliere di visualizzare Nero, Blu o Logo, mentre la schermata A/V Mute mediante l'impostazione Avanzate - Schermo - A/V Mute dal menu Configurazione.s p.54

• Quando si chiude la guida di A/V mute o non si eseguono operazioni per circa 30 minuti, viene attivato il Timer Coprilente e il proiettore si spegne automaticamente. Se si desidera che il Timer Coprilente non venga attivato, cambiare l'impostazione Timer Coprilente da Funzionamento a Off nel menu Avanzate. s p.54

Blocco dell'immagine (Blocco)

Quando viene attivato Blocco su immagini in movimento, il fermo immagine continuerà a essere proiettato sullo schermo in modo che sia possibile proiettare un'immagine in movimento un fotogramma alla volta come se si trattasse di un'immagine fissa. Inoltre, se si attiva in precedenza la funzione Blocco, è possibile eseguire operazioni come il cambio dei file durante una presentazione da un computer senza che si proietti alcuna immagine.

Procedura

Telecomando

Ogni volta che si preme il tasto, l'opzione Blocco viene attivata o disattivata.

• L'audio non verrà interrotto.

• Anche se lo schermo è bloccato, l'immagine sorgente continua a riprodurre le immagini in movimento, quindi non è possibile riprendere la proiezione dal punto in cui era stata sospesa.

• Se il tasto [Freeze] viene premuto durante la visualizzazione del menu Configurazione o della schermata Guida, il menu o la schermata Guida scomparirà.

• L'opzione Blocco funziona anche quando viene utilizzata la funzione E-Zoom.

Cambio del Rapporto aspetto

Cambiare il Rapporto aspettog quando l'apparecchiatura video è collegata in modo da poter visualizzare le immagini registrate su video digitale o su DVD nel formato a schermo panoramico 16:9. Cambiare il Rapporto aspetto durante la proiezione di immagini del computer a schermo intero.

Di seguito sono riportati i metodi di cambiamento e i tipi di Rapporto aspetto.

Funzioni per il Miglioramento della Proiezione

Cambio di metodo

Procedura

Telecomando

Ogni volta che si preme il tasto, viene cambiato il nome delle proporzioni visualizzato sullo schermo.

Se il tasto viene premuto quando il nome delle Proporzioni è visualizzato sullo schermo, si passa al Modo Proporzioni successivo.

È anche possibile impostare il Rapporto aspetto utilizzando l'opzione Proporzioni nel menu Segnale da Configurazione. s p.51

Funzioni per il Miglioramento della Proiezione

Cambio delle Proporzioni per immagini da apparecchiature video

EB-X8/S8/X7/S7

Ogni volta che si preme questo tasto, si passa dal formato 4:3 al formato 16:9 e viceversa.

EB-W8/W7

Ogni volta che si preme il tasto, si passa nell'ordine a Normale, 16:9, Schermo intero, Zoom e Nativa.

Schermo intero

Zoom

Nativa

A B

Normale 16:9

Funzioni per il Miglioramento della Proiezione

Cambio delle proporzioni per le immagini del computer (EB-X8/S8/X7/S7)

Quando si proiettano immagini dalla porta di ingresso Computer o da quella HDMI (solo EB-X8), è possibile modificare le proporzioni come segue.

Valori impostati Operazione Esempio di proiezione

Normale

Visualizzato quando la sorgente è un computer.

Proietta alla dimensione completa mantenendo le Proporzioni dell'immagine in ingresso.

Automatico (solo EB-X8)

Viisualizzato solo quando la sorgente è HDMI.

4:3

16:9

Se alcune parti dell'immagine non vengono visualizzate, impostare Panoramico o Normale in Risoluzione dal menu Configurazione a seconda delle

dimensioni del pannello del computer.s p.51

Proietta con un aspetto appropriato in base alle informazioni dal segnale in ingresso.

Proietta alla dimensione completa con proporzioni di 4:3. Questa opzione è ideale quando si desidera proiettare immagini con proporzioni di 5:4 (1280 x 1024) alla dimensione di proiezione completa.

Proietta con proporzioni di16:9. Questa opzione è ideale per proiettare a schermo intero quando si utilizza uno schermo 16:9.

Quando viene immesso un segnale 1280x1024

Funzioni per il Miglioramento della Proiezione

Cambio delle proporzioni per le immagini del computer (EB-W8/W7)

È possibile cambiare le proporzioni nel modo seguente. Per il modello EB-W8/W7, la dimensione di proiezione è di 1280 x 800 punti (rapporto di aspetto 16:10) a causa della risoluzione del pannello WXGA. Per la proiezione su schermi 16:9, impostare le proporzioni su 16:9.

Valori impostati Operazione Esempio di proiezione

Normale

Proietta alla dimensione completa mantenendo le Proporzioni dell'immagine in ingresso.

Quando viene immesso un segnale 1024x768

Automatico (solo EB-W8)

Viisualizzato solo quando la sorgente è HDMI.

16:9

Schermo intero

Proietta con proporzioni appropriate in base alle informazioni dal segnale di ingresso.

Proietta alla dimensione completa con Proporzioni 16:9. Quando viene immesso un segnale 1024x768

Proietta a schermo intero. Quando viene immesso un segnale 1024x768

Funzioni per il Miglioramento della Proiezione

Valori impostati Operazione Esempio di proiezione

Zoom

Proietta l'immagine in ingresso alla dimensione di aspetto nella direzione laterale in cui si trova. Le parti che si estendono oltre la dimensione di proiezione non vengono proiettate.

Quando viene immesso un segnale 1024x768

Nativa

Proietta alla risoluzione della dimensione dell'immagine in ingresso al centro dello schermo. Questa opzione è ideale per proiettare immagini nitide.

Se la risoluzione dell'immagine supera 1280x800, i bordi dell'immagine non vengono proiettati.

Se alcune parti dell'immagine non vengono visualizzate, impostare Panoramico o Normale in Risoluzione dal menu Configurazione a seconda delle dimensioni del pannello del computer.s p.51

Quando viene immesso un segnale 800x600

Quando viene immesso un segnale 1400x1050

Funzioni per il Miglioramento della Proiezione

Funzione del puntatore (Puntatore)

Questa funzione consente di spostare l'icona del Puntatore sull'immagine proiettata in modo da focalizzare l'attenzione sull'area desiderata.

Procedura

Visualizzare il Puntatore.

Telecomando

Spostare l'icona del Puntatore ( ).

Telecomando

Quando è premuto insieme ai tasti adiacenti [ ][ ][ ]

[

], il puntatore può essere spostato diagonalmente oltre che

verso l’alto/il basso e verso sinistra/destra.

È possibile scegliere tra tre diversi tipi di icona del Puntatore

, o ) in Impostazioni - Forma del puntatore dal

( menu Configurazione.

s p.52

Ogni volta che si preme questo tasto, il puntatore apparirà o scomparirà.

Funzioni per il Miglioramento della Proiezione

Ingrandimento di una parte dell'immagine (E-Zoom)

Questa funzione si rivela utile se si desidera allargare le immagini in modo da visualizzarne i dettagli, quali i grafici e le tabelle.

Procedura

Avviare E-Zoom.

Telecomando

Spostare l'icona ( ) sull'area dell'immagine da ingrandire.

Telecomando

Quando si preme insieme ai tasti adiacenti [ ][ ][ ]

], il puntatore può essere spostato diagonalmente.

[

Eseguire l'ingrandimento.

Telecomando

Ogni volta che si preme il tasto, l'area viene ingrandita. È possibile ingrandire velocemente l'area interessata tenendo il tasto premuto.

Per ridurre le dimensioni dell'immagine ingrandita, premere il tasto [

Premere il tasto [Esc] per annullare l'operazione.

Funzioni per il Miglioramento della Proiezione

• Il rapporto di ingrandimento viene visualizzato sullo schermo.

L'area selezionata può essere ingrandita da 1 fino a 4 volte in incrementi di 25.

• Premere i tasti [

][ ][ ][ ] per scorrere l'immagine.

Utilizzo del telecomando come mouse

Quando la porta USB di un computer e quella USB(TypeB) sul retro del proiettore sono collegate con un cavo USB, è possibile utilizzare il telecomando del proiettore per regolare il puntatore del mouse del computer (funzione MouseWireless) o spostare la pagina su/giù.

È possibile utilizzare la funzione MouseWireless e quella di

Sistemi operativi compatibili

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: da Mac OS X 10.3 alla versione 10.5

MouseWireless

Per attivare la funzione MouseWireless, impostare USB Type B su MouseWireless da Avanzate nel menu Configurazione. Per impostazione

predefinita, USB Type B è impostato su USB Display. Modificare innanzitutto l'impostazione.

spostamento Pagina Su/Giù contemporaneamente.

p.54

• La funzione MouseWireless può essere utilizzata solo quando la sorgente è Computer o HDMI (solo EB-W8/X8). Non è possibile utilizzare questa funzione mentre si proietta con USB Display.

• Potrebbe non essere possibile utilizzare la funzione MouseWireless su alcune versioni dei sistemi operativi Windows e Macintosh.

• Per utilizzare questa funzione, potrebbe essere necessario modificare alcune impostazioni del computer. Per ulteriori dettagli, fare riferimento alla documentazione relativa al computer.

Funzioni per il Miglioramento della Proiezione

Dopo che il computer e il proiettore sono stati collegati con un cavo USB, si può azionare il puntatore del mouse come segue.

Spostamento del puntatore del mouse

Selezione e trascinamento

Clic del mouse

Clic sinistro: premere il tasto [Enter]. Clic destro: premere il tasto [Esc]. Doppio clic: premere due volte velocemente.

• Se si premono insieme i tasti adiacenti [ ][ ][ ]

[

], il puntatore può essere spostato diagonalmente.

• Se le opzioni dei tasti del mouse sono state impostate al contrario sul computer, anche i tasti del telecomando funzioneranno al contrario.

• Non è possibile utilizzare la funzione MouseWireless nelle situazioni seguenti.

- Durante la visualizzazione del menu Configurazione

- Durante la visualizzazione di un menu Guida

- Durante l'utilizzo della funzione E-Zoom

· Durante l’acquisizione di un logo utente

- Durante l'utilizzo della funzione Puntatore

· Durante la regolazione del volume

- Durante il funzionamento di USB Display

- Durante la visualizzazione del Monoscopio

- Durante l'impostazione del Modo colore

- Durante l'impostazione del nome del Modo colore

- Durante la visualizzazione del nome della sorgente

- Durante il passaggio della sorgente di ingresso

: mantenere premuto

1. Mentre si tiene premuto il tasto [Enter], premere i tasti [

[

2. Rilasciare il tasto [Enter] quando si raggiunge la posizione desiderata.

], [ ] o [ ].

Pagina Su/Giù

Per utilizzare la funzione di pagina su/giù con il telecomando, impostare USB Type B su Pagina Su/Giù da Avanzate nel menu Configurazione.

Funzioni per il Miglioramento della Proiezione

Se si proietta con USB Display, è possibile spostare la pagina su/giù senza modificare l'impostazione.

Esempio di funzionamento di pagina su/giù

Questa opzione si rivela utile per visualizzare la pagina precedente o successiva durante una presentazione di PowerPoint.

Alla pagina precedente

Alla pagina successiva

Funzioni di Sicurezza

Il proiettore presenta le funzioni di sicurezza seguenti.

• Protetto da password Consente di limitare il numero di utenti che ha accesso al proiettore.

• Blocco funzionamento Consente di prevenire la modifica delle impostazioni del proiettore

senza autorizzazione.

• Blocco di sicurezza Il proiettore è dotato di diversi tipi di dispositivi di sicurezza antifurto.

p.41

p.40

Gestione degli utenti (Protetto da password)

Quando viene attivata l'opzione Protetto da password, gli utenti che non dispongono della password non potranno utilizzare il proiettore di immagini anche se è acceso. Inoltre, non sarà possibile modificare il logo utente visualizzato quando si accende il proiettore. Si tratta di un dispositivo antifurto che non consentirà di utilizzare il proiettore nel caso venisse rubato. Al momento dell'acquisto, l'opzione Protetto da password non è attivata.

2. Logo protetto

Se si tenta di modificare il logo impostato dal proprietario del proiettore, l'operazione non sarà consentita. Quando l'opzione Logo protetto è impostata su On, non è consentito apportare le seguenti modifiche alle impostazioni del logo utente.

• L'acquisizione di un Logo utente

• Le impostazioni Colore sfondo, Schermo iniziale e A/V Mute da

Schermo nel menu Configurazione.

Impostazione dell'opzione Protetto da password

Eseguire la procedura indicata di seguito per impostare l'opzione Protetto da password.

Procedura

Durante la proiezione, tenere premuto il tasto [Freeze] per cinque secondi circa.

Verrà visualizzato il menu di impostazione Protetto da password.

Telecomando

Tipi di opzioni Protetto da password

È possibile scegliere tra due tipi di impostazione Protetto da password in base all'utilizzo che si farà del proiettore.

1. Accensione protetta

Quando l'opzione Accensione protetta è impostata su On, è necessario inserire una password preimpostata dopo aver collegato e acceso il proiettore (applicabile anche per Direct Power On). Per avviare la proiezione, occorre inserire la Password corretta.

Funzioni di Sicurezza

• Se l’opzione Protetto da password è già attivata, occorre immettere la password. Se la password viene immessa in modo corretto, viene visualizzato il menu di impostazione relativo all'opzione Protetto da password.s "Immissione della Password" p.39

• Una volta impostata la password, applicare l'Etichetta di protezione mediante password sul proiettore, in una posizione ben visibile, come ulteriore deterrente contro i furti.

Attivare Accensione protetta.

(1) Selezionare Accensione protetta, quindi premere il tasto [Enter]. (2) Selezionare On, quindi premere il tasto [Enter]. (3) Premere il tasto [Esc].

Attivare Logo protetto.

(1) Selezionare Logo protetto, quindi premere il tasto [Enter]. (2) Selezionare On, quindi premere il tasto [Enter]. (3) Premere il tasto [Esc].

Impostare la Password.

(1) Selezionare Password, quindi premere il tasto [Enter]. (2) Quando viene visualizzato il messaggio Vuoi cambiare la password?,

selezionare Sì, quindi premere il tasto [Enter]. L’impostazione predefinita per la Password è "0000". Modificare la Password impostandone una personalizzata. Se si seleziona No, viene visualizzata di nuovo la schermata apparsa durante il punto 1.

(3) Tenendo premuto il tasto [Num], immettere un numero di quattro cifre

utilizzando i tasti numerici. Il numero immesso viene visualizzato nel formato "* * * *". All'immissione della quarta cifra, viene visualizzata una schermata di conferma.

Telecomando

(4) Immettere di nuovo la password.

Viene visualizzato il messaggio Password accettata. Se la Password immessa non è valida, viene visualizzato un messaggio

che richiede di immettere di nuovo la password.

Immissione della Password

Quando viene visualizzata la schermata di immissione della Password, inserire la Password utilizzando i tasti numerici del Telecomando.

Procedura

Tenere premuto il tasto [Num] e immettere la Password premendo i tasti numerici.

Una volta inserita la Password corretta, viene avviata la proiezione.

Funzioni di Sicurezza

Attenzione

•

Se si immette una password errata per tre volte consecutive, verrà visualizzato il messaggio "Il proiettore sarà bloccato." per circa 5 minuti, quindi il proiettore passa alla modalità di standby. In questo caso, scollegare la spina di alimentazione dalla presa elettrica, reinserirla e riaccendere il proiettore. Il proiettore visualizza di nuovo la schermata di immissione della Password in modo da potere inserire quella corretta.

•

Se non si ricorda la password, prendere nota del numero di "Codice di richiesta: xxxxx" visualizzato sullo schermo e contattare l'indirizzo più

vicino indicato nella Guida al supporto tecnico e ai servizi.

utili per il proiettore Epson

•

Se l’operazione precedente viene ripetuta e per trenta volte successive viene immessa una password non valida, verrà visualizzato il seguente messaggio e il proiettore non accetterà ulteriori immissioni di password.Il proiettore

sarà bloccato. Contattare Epson come indicato nella documentazione fornita.

Indirizzi utili per il proiettore Epson

Limitazione delle Funzioni (Blocco Funzionamento)

Per bloccare i tasti operativi del Pannello di controllo, eseguire una delle operazioni seguenti.

Indirizzi

funzionamento dei tasti. È tuttavia possibile azionare il proiettore utilizzando il telecomando.

Procedura

Durante la proiezione, premere il tasto [Menu] quindi selezionare Impostazioni - Blocco funzionamento dal menu

Configurazione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

"Utilizzo del Menu Configurazione" p.49

• Blocco completo Vengono bloccati tutti i tasti del Pannello di controllo. Non è possibile eseguire alcuna operazione dal Pannello di controllo, inclusi accensione e spegnimento.

• Blocco parziale Vengono bloccati tutti i tasti del Pannello di controllo a eccezione di

[

Questa funzione si rivela utile in occasione di eventi o presentazioni durante i quali si desidera disattivare tutti i tasti ed effettuare esclusivamente la proiezione o nelle scuole quando si desidera limitare il

Selezionare Blocco completo o Blocco parziale.

Funzioni di Sicurezza

Quando viene visualizzato il messaggio di conferma, selezionare Sì.

I tasti del Pannello di controllo vengono bloccati in base alle impostazioni selezionate.

È possibile disattivare il Blocco funzionamento utilizzando uno dei due metodi seguenti.

• Usando il telecomando, selezionare Off in Impostazioni - Blocco funzionamento dal menu Configurazione.

• Tenendo premuto il tasto [Enter] sul Pannello di controllo per circa sette secondi, viene visualizzato un messaggio e viene disattivato il blocco.

Blocco di Sicurezza

Dato che viene spesso installato su montaggi a soffitto e lasciato incustodito, il proiettore è soggetto al rischio di furto ed è pertanto dotato dei dispositivi antifurto seguenti.

• Slot di sicurezza Lo slot di sicurezza è compatibile con il sistema di sicurezza Microsaver prodotto da Kensington. È possibile ottenere ulteriori dettagli sul sistema di sicurezza Microsaver sulla home page della Kensington all'indirizzo http://www.Kensington.com/.

• Punto di installazione del cavo di sicurezza È possibile fare passare un blocco del cavo antifurto disponibile in

commercio dal punto di installazione in modo da fissare il proiettore a una scrivania o una colonna.

Installazione del blocco del cavo

Fare passare il blocco del cavo antifurto dal punto di installazione.

Per le istruzioni sul bloccaggio, fare riferimento alla documentazione fornita in dotazione con il blocco del cavo.

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

È possibile collegare un dispositivo di memorizzazione USB o una fotocamera digitale, in Slideshow, quindi proiettare direttamente i file di immagine salvati sul dispositivo.

Può essere impossibile utilizzare dispositivi di memorizzazione USB

con funzioni di sicurezza.

Specifiche di file proiettabili in una presentazione

Tipo Tipo di file

(estensione)

Immagine fissa

.jpg Non è possibile proiettare le seguenti immagini.

Commenti

• Formato del modo colore CMYK

• Formato progressivo

• Risoluzioni superiori a 8176x6144

• File con estensione ".jpeg"

A causa delle caratteristiche dei file JPEG, può essere impossibile proiettare chiaramente immagini con un elevato rapporto di compressione.

dotazione, o indicato specificamente per l'utilizzo della propria fotocamera digitale.

Esempio: collegare una fotocamera digitale

• Utilizzare supporti che sono stati formattati su Windows, mentre

il proiettore non può supportare alcuni sistemi di file.

• Formattare i supporti per FAT16 o FAT32.

Collegamento e Rimozione dei Dispositivi USB

Collegamento di dispositivi USB

Collegare il dispositivo USB con i file di immagine da riprodurre in Slideshow alla porta USB(TypeA) del proiettore. Quando si collega una fotocamera digitale, collegarla al proiettore con un cavo USB fornito in

Alla porta USB della fotocamera digitale

Cavo USB

Alla porta USB(Type A)

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

Attenzione

•

Se si utilizza un hub USB, la presentazione non funzionerà correttamente. Collegare le fotocamera digitale e le periferiche di memorizzazione USB direttamente al proiettore.

•

Quando si collega e si utilizza un disco rigido compatibile USB, accertarsi di collegare l'adattatore CA fornito con il disco rigido.

•

Collegare una fotocamera digitale o un disco rigido al proiettore mediante un cavo USB fornito in dotazione con la periferica o indicato specificamente per il suo utilizzo.

•

Utilizzare un cavo USB di lunghezza non superiore a 3 metri. Se la lunghezza del cavo supera 3 metri, è possibile che lo Slideshow non funzioni correttamente.

Rimozione di dispositivi USB

Al termine della proiezione, rimuovere il dispositivo USB dalla porta USB(TypeA) del proiettore. Per le fotocamere digitali, le unità disco rigido e periferiche simili, scollegare l'alimentazione prima di procedere alla rimozione.

Fine di uno slideshow

Procedura

Per terminare uno Slideshow, rimuovere il dispositivo USB collegato dal

proiettore.

"Rimozione di dispositivi USB" p.43

• È possibile inserire una scheda di memoria nel lettore di schede USB e collegarla al proiettore. Tuttavia, può essere impossibile utilizzare alcuni lettori di schede USB disponibili in commercio con il proiettore.

• Se viene visualizzata la schermata seguente (schermata Seleziona unità), selezionare l'unità da utilizzare, premendo i tasti [ sul telecomando, quindi premere il tasto Enter.

][ ]

Avvio e Fine di uno Slideshow

Avvio di uno slideshow

Procedura

A B

Passare l'immagine proiettata su un dispositivo USB.s p.23

Collegare il dispositivo di memorizzazione USB o la fotocamera digitale al proiettore.

Lo Slideshow si avvia e visualizza la schermata dell'elenco di file.

p.42

• Per visualizzare la schermata Seleziona unità, posizionare il cursore su Seleziona unità sulla parte superiore della schermata dell'elenco file e premere il tasto Enter.

• Il proiettore può riconoscere fino a quattro unità per volta.

Operazioni di Base dello Slideshow

Questa sezione illustra la procedura di riproduzione e proiezione di immagini con Slideshow.

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

Anche se le seguenti operazioni sono illustrate in base al telecomando, è possibile eseguire le stesse operazioni dal Pannello di controllo del proiettore.

Procedura

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sul file o sulla cartella da utilizzare.

Cursore

Se tutti i file e le cartelle non possono essere incluse nella

schermata corrente, premere il tasto [Page] (Giù) sul telecomando o impostare il cursore su Pagina seguente sulla parte inferiore della schermata, quindi premere il tasto [Enter].

Per tornare alla precedente schermata, premere il tasto [Page] (Su) sul telecomando o impostare il cursore su Pagina prec sulla parte superiore della schermata, quindi premere il tasto [Enter].

Premere il tasto [Enter].

Viene visualizzata l'immagine selezionata. Se è stata selezionata una cartella, vengono visualizzati i file

contenuti. Nella schermata relativa ai contenuti della cartella, se si seleziona Torna all'inizio e si preme il tasto [Enter], viene nuovamente visualizzata la cartella prima dell'apertura della schermata.

Rotazione delle immagini

Un'immagine JPEG proiettata mediante la funzione Slideshow può essere ruotata con incrementi di 90°. È anche possibile ruotare immagini JPEG riprodotte in uno Slideshow.

• I file JPEG sono visualizzati come miniature (piccole immagini dei contenuti di file)

• Può essere impossibile per alcuni file JPEG essere visualizzati come miniature. In questo caso, viene visualizzata un'icona di un file.

Utilizzare la seguente procedura per ruotare immagini JPEG.

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

Procedura

Avviare lo Slideshow e proiettare una singola immagine JPEG o eseguire uno slideshow mediante più di un'immagine JPEG.

Proiezione di una singola immagine JPEG Esecuzione di uno Slideshow

Una volta proiettata l'immagine JPEG o avviato uno slideshow, premere il tasto [

p.46

p.45

] o quello [ ].

• Proiezione del singolo file di immagine selezionato Questa funzione consente la proiezione di un singolo file di immagine selezionato.

• Proiezione in sequenza di file di immagine in una cartella (Slideshow) Questa funzione consente di riprodurre in sequenza file di immagine

(esegue una presentazione) nella cartella selezionata.

Attenzione

Non scollegare il dispositivo di memorizzazione USB mentre è acceso. Potrebbe verificarsi un problema nello Slideshow.

Anche se le seguenti operazioni sono illustrate in base al telecomando, è possibile eseguire le stesse operazioni dal Pannello di controllo del proiettore.

Proiezione di un'immagine

Procedura

p.46

Proiezione dei File di Immagine

Lo Slideshow offre due modi di proiettare i file di immagine contenuti in un dispositivo di memorizzazione USB o in una fotocamera digitale.

Avviare uno slideshow.s p.43

Viene visualizzata la schermata dell'elenco di file.

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sul file di immagine che si desidera proiettare.

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

Proiezione in sequenza di tutti i file di immagine in una cartella (Slideshow)

È possibile proiettare in sequenza file di immagine di una cartella uno alla volta. Questa funzione è chiamata Slideshow. Utilizzare la seguente procedura per eseguire uno Slideshow.

Per modificare automaticamente dei file nello Slideshow, impostare il Tempo cambio schermo su alcuni valori oltre a No nella schermata Opzione. Per impostazione predefinita, questa funzione viene impostata su No.s p.47

File di immagine

Premere il tasto [Enter].

L'immagine viene proiettata.

Se si preme il tasto [Esc], la schermata dell'elenco del file viene visualizzata di nuovo.

Procedura

Avviare uno slideshow.s p.43

Viene visualizzata la schermata dell'elenco di file.

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sulla cartella in cui si desidera eseguire lo Slideshow, quindi premere il tasto [Enter].

Selezionare "Slideshow" nella parte inferiore della schermata dell'elenco dei file e premere il tasto [Enter].

Si avvia lo Slideshow, mentre si proiettano automaticamente i file delle immagini in sequenza, uno per volta.

Una volta che lo Slideshow raggiunge la fine, la schermata ritorna automaticamente alla schermata dell'elenco dei file. Se l'opzione Riesegui viene impostata su On nella schermata Opzione, una volta che lo Slideshow raggiunge la fine, viene ripetuto dall'inizio.

Mentre si proietta uno Slideshow, è possibile passare alla schermata precedente/successiva o annullare la riproduzione.

p.46

Esecuzione di una Presentazione con uno Slideshow (solo EB-W8/X8)

Se l'opzione Tempo cambio schermo viene impostata su No nella

schermata Opzione, i file non si modificheranno automaticamente dopo l'avvio della riproduzione dello Slideshow. Premere il tasto [Enter] o [Page] (Giù) per proiettare il file successivo.

Impostazione di Visualizzazione File Immagine e Impostazione di Funzionamento di Slideshow

È possibile impostare l'ordine di visualizzazione dei file e il funzionamento dello Slideshow nella schermata Opzione.

Procedura

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sulla cartella in cui si desidera impostare i requisiti dello schermo, quindi premere il tasto [Esc]. Selezionare "Opzione" dal menu secondario visualizzato e premere il tasto [Enter].

Impostare ogni voce nella seguente schermata Opzione.

Impostare il cursore sul valore di impostazione della voce che si desidera modificare e premere il tasto [Enter] per renderlo attivo.

La seguente tabella indica i dettagli di ogni voce.

Ordine visual

Riesegui

Tempo cambio schermo

Effetto

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore su "OK", quindi premere [Enter].

Vengono applicate le impostazioni. Se non si desidera applicare le impostazioni, impostare il cursore

su Annulla e premere il tasto [Enter].

Imposta l'ordine di visualizzazione dei file. Selezionare da Ordina per nome, Ordina per data, in ordine crescente.

Imposta se ripetere o meno lo Slideshow.

Imposta il tempo di visualizzazione per ogni file in una riproduzione Slideshow. Impostare qualsiasi valore a partire da No (0) a 60 secondi. Quando viene impostato su No, viene disattivata l'impaginazione automatica.

Imposta gli effetti della schermata da utilizzare quando si modificano le presentazioni.

Menu Configurazione

In questo capitolo viene illustrato l'utilizzo del menu Configurazione e delle relative funzioni.

Utilizzo del Menu Configurazione

Selezione dal menu principale

Selezione dal sottomenu Modifica della voce selezio-

nata

Esci

Elenco delle Funzioni

Menu Immagine

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

A seconda del modello in uso, non sono supportati alcuni segnali e sorgenti di immagine.

RGB-analogico/RGB-digitale/RGB-Video/

USB Display/USB

Sottomenu Funzione

Modo colore

Luminosità

Contrasto

Intensità colore

Tinta

È possibile selezionare la qualità dell’immagine che meglio si addice all’ambiente di utilizzo.s p.25

È possibile regolare la Luminosità dell'immagine.

È possibile regolare la differenza tra le zone di luce e di ombra nelle immagini.

È possibile regolare l'Intensità colore delle immagini.

(È possibile eseguire questa regolazione solo se si ricevono segnali NTSC quando si utilizza il video composito o S-Video.) È possibile regolare la Tinta dell'immagine.

p.23

Video Componentg/Video Compositog/

S-Video

Nitidezza

Temp. colore

Regolaz. colore

Diaframma autom.

È possibile regolare la nitidezza dell'immagine.

(Non è possibile selezionare questa funzione quando Immagine - Modo colore viene impostato su immagine. Quando viene selezionato Alto, la tinta dell'immagine vira sul blu, quando viene selezionato Basso, la tinta dell'immagine vira sul rosso.

(Non è possibile selezionare questa voce se è stato selezionato Rosso, Verde, Blu: è possibile regolare l'intensità di ogni singolo colore.

(Questa voce viene selezionata solo se per l'impostazione Modo colore del menu Immagine sono stati selezionati Dinamico e Teatro). Consente di regolare o meno (On/Off) lo stato di luce ottimale per le immagini proiettate.s p.26

sRGBg come Modo colore dal menu Immagine.)

sRGBg.) è possibile regolare la tinta dell'intera

Elenco delle Funzioni

Sottomenu Funzione

Reset

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione delle funzioni del menu Immagine. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.57.

Menu Segnale

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

RGB-analogico Digital RGB/RGB-Video/

Video Component

(solo EB-W8/X8)

* Quando il segnale è in entrata dalla porta di ingresso HDMI

Sottomenu Funzione

Setup Automatico

Risoluzione

Tracking

Sync.

Posizione

Quando cambia il segnale di ingresso, è possibile selezionare Setup Automatico (On/Off) per regolare l'immagine sullo stato ottimale.

Se impostata su Automatico, la risoluzione del segnale di ingresso viene identificata automaticamente. Se le immagini non vengono proiettate correttamente quando questa opzione è impostata su Automatico, (ad esempio parte dell'immagine è mancante), regolare Panoramico a seconda del computer collegato per gli schermi panoramici oppure selezionare Normale per gli schermi di formato 4:3 o 5:4.

È possibile regolare le immagini del computer quando vengono disturbate da righe verticali.

È possibile regolare le immagini del computer in caso vengano disturbate da sfarfallio, sfocature o interferenze.

È possibile spostare la Posizione dello schermo verso l'alto, il basso, sinistra e destra in modo che l'immagine proiettata non presenti parti mancanti.

Video Component

Video compositog/S-video

Elenco delle Funzioni

Sottomenu Funzione

Progressivo

(Quando viene ricevuto il segnale video component o video RGB, è possibile regolare questa impostazione solo quando arrivano segnali 480i/576i. Non è possibile impostare questa opzione quando viene ricevuto un segnale RGB-digitale.)

Off: la conversione IP viene eseguita per ogni campo visualizzato sullo schermo. Questa opzione è ideale per la visione di immagini con un'alta percentuale di movimento.

On: il segnale

Interlacciatog (i) viene convertito in segnale Progressivog (p). Si applica alle immagini fisse.

IntervalloVideo HDMI (solo EB-W8/X8)

Segnale ingresso

Segnale video

Proporzioni

Reset

Menu Impostazioni

EB-W8/X8 EB-W7/X7 EB-S8/S7

(Non è possibile impostare questa opzione quando viene ricevuto un segnale RGB-digitale) Quando la porta di ingresso HDMI del proiettore è collegata a un lettore DVD o altro apparecchio, l'intervallo video del proiettore viene impostato

in base all'impostazione di intervallo video del lettore DVD.

È possibile selezionare il segnale di ingresso dalla porta di ingresso Computer. Se è impostato su Automatico, il segnale di ingresso viene impostato automaticamente in base all'apparecchiatura collegata. Se i colori non vengono visualizzati correttamente quando è attivata l'impostazione Automatico, selezionare il segnale adeguato all'apparecchiatura

collegata.

È possibile selezionare il segnale di ingresso dalla porta di ingresso Video. Se è impostata l'opzione Automatico, i segnali video vengono riconosciuti automaticamente. Se quando è impostata l'opzione Automatico l'immagine è interessata da interferenze o si verificano problemi come la scomparsa dell'immagine dallo schermo, selezionare il segnale adeguato all'apparecchiatura collegata.

È possibile impostare il

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Segnale, ad eccezione di Segnale ingresso. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.57.

Rapporto aspettog per le immagini proiettate.s p.27

Elenco delle Funzioni

Sottomenu Funzione

Keystone

Keystone auto.

(solo EB-W8/X8)

È possibile correggere la distorsione del keystone in senso verticale.s Guida di avvio rapido

Selezionare On per eseguire la funzione Keystone auto. (Eseguita solo quando è selezionato Front. dal menu Avanzate - Proiezione).

Zoom

(solo EB-S8/S7)

Blocco funzionamento

Forma del puntatore

Consumo energia

Volume

Tasto Utente

Reset

È possibile regolare la dimensione dello schermo di proiezione su Wide (Grande) o Tele (Piccolo).

È possibile utilizzare questa opzione per restringere l’ambito operativo del pannello di controllo del proiettore.s p.40

È possibile selezionare la forma del puntatore.s p.33

Puntatore 1:

È possibile impostare la luminosità della Lampada in base a due opzioni diverse. Selezionare ECO se le immagini proiettate risultano troppo luminose, come nel caso della proiezione di immagini in una stanza buia o su uno

schermo di piccole dimensioni. Quando è selezionata l'opzione ECO, il consumo di elettricità e la durata di funzionamento della lampada variano in base alle indicazioni seguenti e il rumore causato dal movimento della ventola durante la proiezione viene ridotto. Consumo di elettricità: da circa 7 a 19% in meno aumentando la durata della lampada di 1,3 volte.

È possibile regolare il volume. I dettagli di impostazione vengono salvati per ciascuna sorgente.

È possibile selezionare la voce assegnata dal menu Configurazione con il tasto [User] del telecomando. Premendo il tasto [User] viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata, consentendo così di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. È possibile assegnare al tasto [User] una delle seguenti voci.

Consumo energia, Informazioni, Progressivo, Risoluzione

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Impostazioni, ad eccezione di Tasto Utente. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.57.

Puntatore 2: Puntatore 3:

Elenco delle Funzioni

Menu Avanzate

Sottomenu Funzione

Schermo

Logo utente

Proiezione

È possibile effettuare impostazioni relative allo schermo del proiettore. Messaggi: quando si impostano su Off, non verranno visualizzate le seguenti voci. Il nome della selezione corrente durante la

modifica delle opzioni Sorgente, Modo colore o Proporzioni; di un messaggio in caso di mancata ricezione di segnale; di allarmi, come ad esempioAvvert. temp. alta.

Colore sfondo Logo.

Schermo iniziale A/V Mute

È possibile modificare il logo utente visualizzato sullo sfondo durante Colore sfondo, A/V Mute e così via.s p.82

È possibile eseguire l’installazione a seconda della configurazione del proiettore utilizzando le opzioni seguenti.s p.72 Front., Front./Soffitto, Retro, Retro/Soffitto È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul telecomando.

Front.WFront./Soffitto RetroWRetro/Soffitto

: è possibile impostare lo stato dello schermo per i casi in cui il segnale immagine non è disponibile su Nero, Blu o

: è possibile impostare su On/Off) se viene visualizzato lo Schermo iniziale (l'immagine proiettata all'avvio del proiettore).

: è possibile impostare lo schermo visualizzato durante A/V Mute su Nero, Blu o Logo.

Elenco delle Funzioni

Sottomenu Funzione

Funzionamento

Direct Power On: è possibile impostare su On/Off per attivare Direct Power On. Se viene selezionata l'opzione On e il cavo di alimentazione è collegato, quando l'alimentazione viene ripristinata in seguito a un calo di corrente, il proiettore potrebbe accendersi automaticamente.

Autospegnimento: se impostato su On interrompe automaticamente la proiezione se non viene emesso alcun segnale di immagine e non vengono eseguite operazioni.

Tempo autospegnim: quando Autospegnimento è impostato su On, è possibile impostare un periodo di tempo da 1 a 30 minuti prima dello spegnimento automatico del proiettore.

Timer Coprilente: quando è impostata su On, questa opzione consente di spegnere automaticamente il proiettore trascorsi 30 minuti dalla chiusura della guida A/V mute. Al momento dell'acquisto, la funzione Timer Coprilente è impostata su On.

Modo alta quota: impostare questa opzione su On se il proiettore viene utilizzato ad altitudini oltre i 1.500 m.

Modo stand by

USB Type B

Link 21L

Lingua

Reset

*1 Quando Logo protetto è impostato su On in Protetto da password, non è possibile modificare le impostazioni di logo utente. È possibile apportare le modifiche

dopo avere impostato Logo protetto su Off.s p.38

*2 Ad eccezione di Modo alta quota.

Impostare su ComunicazioneOn se lo stato del proiettore deve essere monitorato e controllato dal computer per mezzo della comunicazione USB anche quando il proiettore si trova in modo stand by. s p.89

Impostarla su USB Display quando il proiettore è collegato al computer mediante un cavo USB e le immagini vengono proiettate sul computer. s Guida di avvio rapido

Impostare su MouseWireless quando si intende utilizzare il telecomando per controllare il puntatore del mouse.s p.35 Impostare su Pagina Su/Giù quando la funzione di impaginazione viene eseguita con il telecomando.s p.36

Impostare su On quando lo stato del proiettore deve essere monitorato e controllato dal computer per mezzo della comunicazione USB. s p.89

È possibile impostare la lingua di visualizzazione dei messaggi.

È possibile ripristinare le impostazioni predefinite delle opzioni Schermo Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.57.

e Funzionamento*2 dal menu Avanzate.

Elenco delle Funzioni

Menu Informazioni (Solo schermo)

Consente di verificare lo stato dei segnali dell'immagine proiettati e lo stato del proiettore. Le voci che vengono visualizzate variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti. A seconda del modello in uso, non sono

supportati alcuni segnali e sorgenti di immagine.

p.23

RGB-analogico/RGB-digitale/

RGB-Video/

Sottomenu Funzione

Ore della lampada

Sorgente

Segnale ingresso

Risoluzione

Segnale video

Freq. refresh

Info sinc

Video Component

È possibile visualizzare il tempo di funzionamento complessivo della lampada Quando viene raggiunto il tempo di funzionamento limite della lampada, i caratteri vengono visualizzati in giallo.

È possibile visualizzare il nome della sorgente per l'apparecchiatura collegata utilizzata per la proiezione corrente.

È possibile visualizzare il contenuto di Segnale ingresso impostato nel menu Segnale in base alla sorgente.

È possibile visualizzare la risoluzione di ingresso.

È possibile visualizzare il contenuto di Segnale video impostato nel menu Segnale.

È possibile visualizzare la Freq. refresh.

È possibile visualizzare le informazioni sui segnali dell’immagine. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Video compositog/S-video

USB Display/USB

Stato

* Per le prime 10 ore, il tempo di utilizzo complessivo verrà visualizzato come "0A". Se si superano le 10 ore, il tempo di utilizzo verrà visualizzato come "10A",

"11A" e così via.

Fornisce informazioni riguardanti gli errori verificatisi nel proiettore. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Elenco delle Funzioni

Menu Reset

Sottomenu Funzione

Azzera tutto

È possibile ripristinare le impostazioni predefinite di tutte le voci del menu Configurazione. Non vengono ripristinate le impostazioni predefinite delle voci seguenti: Segnale ingresso, Logo utente, Ore della lampada e Lingua.

Azzera ore lampada

È possibile cancellare il tempo di utilizzo complessivo delle ore della lampada e riportarlo su "0H". Eseguire l'azzeramento quando si sostituisce la lampada.

Risoluzione dei Problemi

In questo capitolo vengono illustrati i metodi di identificazione dei problemi e le possibili soluzioni.

Utilizzo della Guida

Se si verificano problemi con il proiettore, premendo il tasto [Help] verrà visualizzata la schermata della Guida in cui verranno fornite possibili soluzioni. È possibile risolvere i problemi rispondendo alle domande.

Procedura

Premere il tasto [Help].

Viene visualizzata la schermata Guida.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare una voce di menu.

Confermare la selezione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Le domande e le soluzioni vengono visualizzate come mostrato nello schermo seguente.

Premere il tasto [Help] per uscire da Guida.

Utilizzo della Guida

Se non è stato possibile risolvere il problema utilizzando la

schermata Guida, fare riferimento a "Soluzione dei Problemi" p.61.

Soluzione dei Problemi

Se si riscontrano problemi con il proiettore, verificare innanzitutto gli indicatori del proiettore e fare riferimento alla sezione "Lettura degli indicatori" illustrata di seguito.

Se gli indicatori non indicano chiaramente la natura del problema, fare riferimento alla sezione "Problemi non segnalati dagli indicatori".

Lettura degli indicatori

Il proiettore è dotato dei tre indicatori seguenti che ne segnalano lo stato operativo.

p.64

Indica lo stato operativo. Condizione di stand by

Quando si preme il tasto [t] in questa condizione, viene avviata la proiezione. Preparazione del monitoraggio per mezzo della comunicazione USB o raffreddamento in corso

Tutti i tasti vengono disabilitati quando l'indicatore lampeggia. Riscaldamento Il riscaldamento dura circa 30 secondi. Una volta completato il riscaldamento, l'indicatore

smetterà di lampeggiare. Il tasto [t] viene disabilitato durante il riscaldamento.

Proiezione

Indica lo stato della temperatura interna.

Indica lo stato della lampada di proiezione.

Soluzione dei Problemi

Fare riferimento alla tabella seguente per il significato degli indicatori e la risoluzione dei problemi segnalati. Se tutti gli indicatori sono spenti, verificare che il cavo di alimentazione sia collegato correttamente e che la corrente venga erogata normalmente. Talvolta, quando il cavo di alimentazione è scollegato, l'

L'indicatore è acceso o lampeggia in rosso

Stato Causa Soluzione o stato

Errore interno Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o

l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

indicatore rimane acceso per alcuni istanti. Si tratta di una condizione normale.

: Acceso : Lampeggiante : Spento

Errore ventola Errore sensore

Errore temp. alta (surriscaldamento)

Errore lampada Anomalia lampada

Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

La lampada si spegne automaticamente e la proiezione viene interrotta. Attendere cinque minuti circa. Trascorsi circa cinque minuti, il proiettore passa al modo stand by, quindi verificare i due punti seguenti.

• Verificare che il filtro dell’aria e lo sfiatatoio dell’aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il filtro dell’aria è ostruito, pulirlo o sostituirlo. s p.73, p.79

Se l'errore persiste dopo avere verificato i punti precedenti, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

Se si utilizza il proiettore a un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On.s p.54

Verificare i due punti seguenti.

• Estrarre la lampada e verificare se presenta crepature.s p.76

• Pulire il filtro dell’aria.s p.73

Se la lampada non presenta crepature: riposizionare la lampada e accendere l'apparecchio. Se l'errore persiste: sostituire la lampada con una nuova e accendere l'apparecchio. Se l'errore persiste: interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il

rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore

Epson

Se la lampada presenta crepature: sostituirla con una nuova oppure contattare il rivenditore locale per ulteriore assistenza. Durante l'operazione di sostituzione della lampada, prestare attenzione ai frammenti di vetro rotto (non sarà possibile proseguire con la proiezione finché non si sostituirà la lampada).s Indirizzi utili per il proiettore Epson

Se si utilizza il proiettore a un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On.s p.54

Soluzione dei Problemi

Stato Causa Soluzione o stato

Errore diaframma aut Err. alim. (Ballast)

m o

L'indicatore è acceso o lampeggia in arancione

Stato Causa Soluzione o stato

Avvert. temp. alta (Non si tratta di un'anomalia. Tuttavia, se la temperatura risulterà di nuovo troppo elevata, la proiezione verrà interrotta

Sostituire lampada Sostituire la lampada con una nuova.s p.76

automaticamente).

• Verificare che il filtro dell’aria e lo sfiatatoio dell’aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il filtro dell’aria è ostruito, pulirlo o sostituirlo. s p.73, p.79

Se si continua a utilizzare la lampada una volta raggiunto il momento della sostituzione, il rischio di un’esplosione sarà più probabile. Sostituirla con una nuova il prima possibile.

: Acceso : Lampeggiante : Spento : Varia a seconda dello stato del proiettore.

• Se il proiettore non funziona correttamente, anche se gli indicatori non rilevano particolari anomalie, fare riferimento a"Problemi non segnalati dagli indicatori" p.64.

• Se l'errore non viene riportato in questa tabella, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

Soluzione dei Problemi

Problemi non segnalati dagli indicatori

Se si verifica uno dei problemi seguenti e gli indicatori non forniscono alcuna soluzione, fare riferimento alla pagina specifica al relativo problema.

Problemi relativi alle immagini

• "Nessuna immagine visualizzata" s p.65

Non viene avviata la proiezione, l'area di proiezione è completamente oscurata, l'area di proiezione è completamente blu e così via.

• "Le immagini in movimento non vengono visualizzate" s p.65

Le immagini in movimento proiettate da un computer risultano nere e non viene eseguita la proiezione.

• "La proiezione si interrompe automaticamente" s p.65

• "Viene visualizzato il messaggio Non Supportato." s p.66

• "Viene visualizzato il messaggio Segnale Assente." s p.66

• "Le immagini sono sfocate o la messa a fuoco non è stata eseguita

correttamente" s p.66

• "Le immagini sono interessate da interferenze o distorsioni" s p.67

Si riscontrano problemi quali interferenze, distorsioni, disturbi a forma di quadretti bianchi e neri.

• "Una parte grande o piccola dell' immagine risulta tagliata oppure le

proporzioni non sono corrette" s p.67

Viene visualizzata solo una parte dell'immagine oppure i rapporti di altezza e larghezza dell'immagine non sono corretti e così via.

• "I colori delle immagini non sono corretti" s p.68

L’intera immagine viene visualizzata in tonalità viola o verdi, le immagini sono in bianco e nero, i colori appaiono spenti e così via. (Le prestazioni di riproduzione dei colori dei monitor dei computer e degli schermi a cristalli liquidi variano tra loro, ciò significa che i colori proiettati e i colori visualizzati sul monitor potrebbero non corrispondere. Si tratta di un fenomeno normale e non rappresenta un’anomalia).

• "Le immagini risultano scure" s p.69

• "Il proiettore non viene attivato" s p.69

Problemi di altro tipo

• "Non viene emesso alcun suono o il suono emesso è debole" s p.70

• "Il Telecomando non funziona" s p.70

• "Se si desidera cambiare la lingua usata nei messaggi e nei menu" s p.70

Problemi che si verificano all'avvio della proiezione

Soluzione dei Problemi

Problemi relativi alle immagini

Nessuna immagine visualizzata

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l'alimentazione non viene erogata correttamente.

Collegare correttamente il cavo di alimentazione del proiettore.s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

La funzione A/V Mute è attiva? Premere il tasto [A/V Mute] sul telecomando per annullare A/V Mute.s p.26

La guida di A/V Mute è chiusa? Aprire la guida di A/V Mute.s p.9

Le impostazioni del menu Configurazione sono corrette? Reimpostare tutte le impostazioni. s Menu Reset - Azzera tutto p.57

L'immagine proiettata risulta completamente nera?

Solo durante la proiezione di immagini del computer

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Le immagini in movimento non vengono visualizzate

Verifica Soluzione

Il segnale dell'immagine del computer viene trasmesso allo schermo a cristalli liquidi e al monitor?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

La proiezione si interrompe automaticamente

Verifica Soluzione

Autospegnimento è impostato su On? Premere il tasto [t] per avviare l'alimentazione. Se non si desidera utilizzare la funzione di Autospegnimento,

Alcune immagini in ingresso, come i salvaschermo, possono risultare completamente nere.

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.51

Modificare il segnale dell'immagine solo sull'uscita esterna. s Verificare la documentazione del computer.

modificare l'impostazione su Off. s Menu Avanzate - Funzionamento - Autospegnimento p.54

Soluzione dei Problemi

Viene visualizzato il messaggio Non Supportato.

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.51

La Risoluzione del segnale dell’immagine e la Frequenza del refresh sono conformi al modo utilizzato?

Solo durante la proiezione di immagini del computer

Viene visualizzato il messaggio Segnale Assente.

Verifica Soluzione

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

È stata selezionata la porta di ingresso corretta? Modificare l’immagine premendo il tasto [Source Search] sul telecomando o sul pannello di controllo.s p.23

Il computer o la sorgente video sono accesi? Accendere l'apparecchiatura.

I segnali dell'immagine vengono trasmessi al proiettore?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

Le immagini sono sfocate o la messa a fuoco non è stata eseguita correttamente

Verifica Soluzione

La messa a fuoco è stata regolata in modo corretto? Ruotare l'anello di regolazione della messa a fuoco per regolare la messa a fuoco.s Guida di avvio rapido

Per informazioni sulla modifica della risoluzione del segnale dell'immagine e dell’uscita della frequenza di refresh dal computer, fare riferimento alla documentazione del computer.s "Schermi dei Monitor Supportati" p.91

Se i segnali dell’immagine vengono trasmessi solo al monitor a cristalli liquidi del computer o al monitor ausiliario, occorre impostare l’uscita su una destinazione esterna e sul monitor del proprio computer. Per alcuni modelli di computer, se vengono trasmessi esternamente, i segnali delle immagini non vengono visualizzati sul monitor a cristalli liquidi o sul monitor ausiliario. s Fare riferimento alle sezioni sull'uscita esterna o sul collegamento del monitor esterno nella documentazione del computer. Se il collegamento viene effettuato quando il proiettore o il computer è già acceso, è possibile che il tasto funzione [Fn] per l’impostazione del segnale dell’immagine del computer su un’uscita esterna non funzioni. Spegnere il computer e il proiettore, quindi riaccenderli.

Il proiettore si trova ad una distanza corretta? Viene rispettata la distanza di proiezione consigliata?

Eseguire l'installazione all'interno della gamma consigliata.s p.84

Il valore di regolazione del keystone è troppo elevato? Abbassare l'angolo di proiezione per ridurre il livello di correzione del keystone.s Guida di avvio rapido

Soluzione dei Problemi

Verifica Soluzione

Sull'obiettivo si è formata della condensa? Se il proiettore viene spostato improvvisamente da un ambiente freddo ad uno caldo oppure se si verificano sbalzi di

temperatura repentini, è possibile che sulla superficie dell'obiettivo si formi della condensa che può rendere l'immagine sfocata. Installare il proiettore nella stanza un'ora prima dell'utilizzo. Se sull'obiettivo si forma della condensa, spegnere il proiettore e attendere finché non si asciuga.

Le immagini sono interessate da interferenze o distorsioni

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

Si utilizza un cavo prolunga? Se viene utilizzato un cavo prolunga, le interferenze elettriche potrebbero alterare i segnali. Utilizzare i cavi forniti in

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.51

dotazione con il proiettore per verificare se il problema è causato dai cavi in uso.

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

Le impostazioni " modo corretto?

Solo durante la proiezione di immagini del computer

Una parte grande o piccola dell' immagine risulta tagliata oppure le proporzioni non sono corrette

Si sta proiettando l'immagine di un computer con schermo panoramico?

Solo durante la proiezione di immagini del computer

All'immagine viene applicato ancora l'ingrandimento mediante E-Zoom?

Sync.g" e "Trackingg" sono state regolate in

Verifica Soluzione

Impostare il computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.91 s Documentazione del computer

Premere il tasto [Auto] sul Telecomando o il tasto [Enter] sul Pannello di controllo per effettuare la regolazione automatica. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Sync. e Tracking nel menu Configurazione. s Menu Segnale - Tracking, Sync. p.51

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Risoluzione p.51

Premere il tasto [Esc] sul telecomando per annullare E-Zoom.s p.34

Soluzione dei Problemi

Verifica Soluzione

La posizione è stata regolata in modo corretto? Premere il tasto [Auto] sul telecomando o il tasto [Enter] sul pannello di controllo per effettuare la regolazione

automatica dell’immagine del computer proiettata. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Posizione dal menu Configurazione.

Ad eccezione dei segnali delle immagini del computer, è possibile regolare altri segnali durante la proiezione regolando Posizione dal menu Configurazione. s Menu Segnale - Posizione p.51

Il computer è stato impostato per il modo a doppio schermo?

Solo durante la proiezione di immagini del computer

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

I colori delle immagini non sono corretti

Verifica Soluzione

Le impostazioni dei segnali di ingresso corrispondono ai segnali provenienti dalla periferica collegata?

La luminosità dell’immagine è stata regolata in modo corretto? Regolare l'impostazione Luminosità nel menu Configurazione. s Menu Immagine - Luminosità p.50

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

Contrastog è stato regolato in modo corretto? Regolare l'impostazione Contrasto nel menu Configurazione. s Menu Immagine - Contrasto p.50

La regolazione del colore è stata impostata in modo corretto? Regolare l'impostazione Regolaz. colore nel menu Configurazione. s Menu Immagine - Regolaz. colore p.50

L'Intensità colore e la tinta sono state regolate in modo corretto?

Solo durante la proiezione da una sorgente video

Se in Proprietà - Schermo"del Pannello di controllo del computer è stato attivato il doppio schermo, verrà proiettata solo circa la metà dell'immagine sullo schermo del computer. Per visualizzare l'intera immagine sullo schermo del computer, disattivare l'impostazione a doppio schermo. s Documentazione del driver video del computer

Impostare il computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.91 s Documentazione del computer

Modificare le impostazioni seguenti in base al segnale per l'apparecchiatura collegata. Quando l'immagine proviene da un dispositivo connesso alla porta di ingresso Computer s menu Segnale -

Segnale ingresso p.51 Quando l'immagine proviene da una periferica collegata a una porta di ingresso Video o S-Video s Menu Segnale

- Segnale video p.51

Regolare le impostazioni Intensità colore e Tinta dal menu Configurazione. s Menu Immagine - Intensità colore, Tinta p.50

Soluzione dei Problemi

Le immagini risultano scure

Verifica Soluzione

La luminosità e la luminanza dell’immagine sono state regolate in modo corretto?

Contrastog è stato regolato in modo corretto? Regolare l'impostazione Contrasto nel menu Configurazione.

Occorre sostituire la lampada? Quando inizia il momento di sostituire la lampada, le immagini diventano più scure e la qualità del colore peggiora.

Problemi che si verificano all'avvio della proiezione

Il proiettore non viene attivato

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Regolare le impostazioni Luminosità e Consumo energia dal menu Configurazione.

s Menu Immagine - Luminosità p.50 s Menu Impostazioni - Consumo energia p.52

s Menu Immagine - Contrasto p.50

Quando ciò si verifica, sostituirla con una nuova lampada.s p.76

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l’alimentazione non viene erogata correttamente.

Scollegare e ricollegare il cavo di alimentazione.s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

Gli indicatori si accendono e si spengono quando viene toccato il cavo di alimentazione?

Il Blocco funzionamento è impostato su Blocco completo? Premere il tasto [t] sul telecomando. Se non si desidera utilizzare la funzione Blocco funzionamento, impostare

Si tratta probabilmente di un contatto difettoso all'interno del cavo di alimentazione o di un difetto del cavo di alimentazione stesso. Reinserire il cavo di alimentazione. Se il problema persiste, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi..s Indirizzi utili per il proiettore Epson

l'opzione su Off. s Menu Impostazioni - Blocco funzionamento p.40

Soluzione dei Problemi

Problemi di altro tipo

Non viene emesso alcun suono o il suono emesso è debole

Verifica Soluzione

La sorgente audio è collegata in modo corretto? Scollegare il cavo dalla porta Audio, quindi ricollegare il cavo.

Il volume è stato regolato sull'impostazione minima? Regolare il volume in modo che sia possibile udire il suono. s p.52 s Guida di avvio rapido

La funzione A/V Mute è attiva? Premere il tasto [A/V Mute] sul telecomando per annullare A/V Mute.s p.26

L'assenza di resistenza fa parte delle specifiche del cavo audio? Quando si utilizza un cavo audio disponibile in commercio, accertarsi che sia caratterizzato dall'assenza di resistenza.

Il Telecomando non funziona

Verifica Soluzione

L’area di emissione della luce del telecomando punta verso l'alto del ricevitore telecomando sul proiettore durante il suo funzionamento?

Puntare il telecomando verso il Ricevitore telecomando. Distanza operativa s Guida di avvio rapido

Il telecomando è troppo distante dal proiettore? La distanza operativa del telecomando è di circa 6 m. s Guida di avvio rapido

La luce del sole diretta o la luce intensa proveniente da lampade fluorescenti viene riflessa sul ricevitore remoto?

Le batterie sono esaurite? Sono state inserite in modo corretto? Accertarsi che le batterie siano inserite in modo corretto oppure, se necessario, sostituirle con batterie nuove.s

Se si desidera cambiare la lingua usata nei messaggi e nei menu

Verifica Soluzione

Cambiare l'impostazione Lingua. Regolare l'impostazione Lingua nel menu Configurazione.s p.54

Installare il proiettore in una posizione in cui la luce non venga riflessa nel ricevitore remoto.

p.75

Appendice

Questo capitolo fornisce informazioni sulle procedure di manutenzione in grado di garantire un livello di prestazioni ottimale che duri nel tempo.

Metodi di Installazione

Il proiettore supporta i quattro seguenti metodi di proiezione. Installare a seconda del luogo in cui verrà posizionato il proiettore.

Avvertenza

•

Se si desidera installare il proiettore sul soffitto (montaggio a soffitto), occorre utilizzare un metodo di installazione particolare. Se non viene installato correttamente, il proiettore potrebbe cadere causando danni e lesioni.

•

Se si utilizzano nastri adesivi per prevenire l'allentamento delle viti dei Punti di fissaggio del montaggio a soffitto oppure se sul proiettore si applicano sostanze quali lubrificanti o grassi, è possibile che il telaio si crepi e che si stacchi dal montaggio a soffitto. Ciò potrebbe causare gravi lesioni alle persone che si trovano sotto di esso e potrebbe danneggiare il proiettore. Durante l’installazione o la regolazione del montaggio a soffitto, non utilizzare nastri adesivi per prevenire l’allentamento delle viti e non utilizzare grassi, lubrificanti e similari.

Attenzione

Non utilizzare il proiettore appoggiandolo su un lato poiché ciò potrebbe comprometterne il corretto funzionamento.

schermo. (Proiezione Front./Soffitto)

• Se si desidera montare il proiettore al soffitto, è necessario

disporre di un montaggio a soffitto opzionale.

p.81

• È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul telecomando.

Front.WFront./Soffitto Impostare Retro o Retro/Soffitto dal menu Configurazione.

s p.54

slucido. (Proiezione Front./Soffitto)

• Proiezione delle immagini dalla parte frontale dello schermo. (Proiezione Front.)

• Montaggio del proiettore sul soffitto e proiezione delle immagini dalla parte frontale dello

• Proiezione delle immagini da dietro uno schermo traslucido. (Proiezione Retro)

• Montaggio del proiettore sul soffitto e proiezione delle immagini da dietro uno schermo tra-

Pulizia

Occorre pulire il proiettore se risulta sporco o se si riscontra un peggioramento della qualità delle immagini proiettate.

Attenzione

Spegnere il proiettore prima della pulizia.

Pulizia della Superficie del Proiettore

Pulire la superficie del proiettore strofinandola delicatamente con un panno morbido.

Se il proiettore è particolarmente sporco, inumidire il panno con dell'acqua contenente una piccola quantità di detergente neutro e strizzarlo a fondo prima di utilizzarlo per strofinare la superficie del proiettore.

Attenzione

Per pulire la superficie del proiettore, non utilizzare sostanze volatili quali cera, alcol o solvente per vernici. Potrebbe verificarsi un'alterazione o uno sbiadimento del telaio.

Attenzione

Non strofinare l'obiettivo con materiale duro e non sottoporre l'obiettivo a urti poiché potrebbe danneggiarsi facilmente.

Pulizia del Filtro dell'Aria

Pulire il filtro e la presa dell’aria quando viene visualizzato il seguente messaggio.

Il proiettore è surriscaldato. Assicurarsi che niente blocchi il foro di aerazione e pulire o sostituire il filtro.

Attenzione

•

Se sul filtro dell’aria si accumula polvere, la temperatura interna del proiettore potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire immediatamente il filtro dell’aria non appena viene visualizzato il messaggio.

•

Non lavare il filtro dell'aria in acqua. Non utilizzare detergenti o solventi.

Pulizia dell'obiettivo

Strofinare delicatamente l'obiettivo utilizzando un panno per la pulizia dei vetri disponibile in commercio.

Avvertenza

Non utilizzare spray contenenti gas infiammabili per rimuovere polvere e filaccia dall'obiettivo. Il proiettore potrebbe prendere fuoco a causa dell'elevata temperatura interna della lampada.

Pulizia

• Se il messaggio viene visualizzato più volte, anche dopo avere eseguito la pulizia, significa che occorre sostituire il filtro dell'aria. Sostituirlo con un filtro dell’aria nuovo.s p.79

• Si consiglia di pulire queste parti almeno una volta ogni tre mesi. Se il proiettore viene utilizzato in un ambiente particolarmente polveroso, la pulizia delle parti deve essere eseguita con più frequenza.

Sostituzione dei Materiali di Consumo

In questa sezione viene descritta la procedura di sostituzione delle batterie del telecomando, della lampada e del filtro dell’aria.

Sostituzione delle batterie del telecomando

Se si riscontrano ritardi nella reazione del Telecomando o se non funziona più dopo averlo utilizzato per un certo periodo di tempo, è probabile che le batterie si stiano scaricando. In questo caso, sostituirle con batterie nuove. Tenere a disposizione due batterie AA al manganese o alcaline. Non è possibile utilizzare altre batterie a eccezione di quelle AA al manganese o alcaline.

Attenzione

Leggere le Istruzioni sulla sicurezza prima di maneggiare le batterie. Istruzioni sulla sicurezza

Procedura

Attenzione

Verificare la posizione dei simboli (+) e (-) all'interno della custodia delle batterie per accertarsi che siano inserite correttamente.

Riposizionare il coperchio delle batterie.

Premere il coperchio del vano batteria finché non rimane bloccato in posizione con uno scatto.

Rimuovere il coperchio della batteria.

Tenendo premuto il gancio del coperchio del vano batteria, spingere il coperchio verso l'alto.

Sostituire le batterie usate con batterie nuove.

Sostituzione dei Materiali di Consumo

Sostituzione della lampada

Periodo di sostituzione della lampada

È necessario sostituire la lampada quando:

• Viene visualizzato il messaggio "Sostituire la lampada." nella parte inferiore sinistra dello schermo di proiezione quando si avvia la proiezione.

• L’indicatore della lampada è illuminato da una luce lampeggiante arancione.

Attenzione

•

Il messaggio relativo alla sostituzione della lampada viene visualizzato in seguito ai seguenti periodi di tempo per prevenire la diminuzione della luminosità e della qualità delle immagini proiettate.

Quando l'opzione Consumo energia è impostata su Normale: circa 3900 ore Quando l'opzione Consumo energia è impostata su ECO: circa 4900 ore

•

Se si continua a utilizzare la lampada una volta raggiunto il momento della sostituzione, il rischio di un’esplosione sarà più probabile. Quando viene visualizzato il messaggio relativo alla sostituzione della lampada, sostituirla con una nuova il prima possibile anche se funziona ancora.

•

Non spegnere ripetutamente e riaccendere immediatamente. Accensioni e spegnimenti continui possono infatti ridurre la durata delle lampade.

•

A seconda delle caratteristiche della lampada e del metodo di utilizzo, è possibile che si scurisca o che non funzioni più anche prima che venga visualizzato il messaggio di avviso lampada. Tenere sempre un'unità lampada di riserva a portata di mano in caso di necessità.

p.52

Procedura di sostituzione della lampada

È possibile sostituire la lampada anche quando il proiettore è installato sul soffitto.

• L'immagine proiettata risulta più scura o si riscontra un peggioramento della qualità.

Avvertenza

•

Se occorre sostituire la lampada perché non emette più luce, è possibile che sia rotta. Durante la sostituzione di una lampada di un proiettore installato sul soffitto, occorre sempre presumere che la lampada sia rotta posizionandosi quindi a lato del coperchio della stessa e non sotto di esso. Rimuovere delicatamente il coperchio della lampada.

•

Non smontare o rimodellare la lampada. Se sul proiettore viene installata e utilizzata una lampada modificata o rimontata, si potrebbe incorrere in incendi, scosse elettriche o incidenti.

Sostituzione dei Materiali di Consumo

Attenzione

Attendere che la lampada si sia sufficientemente raffreddata prima di rimuoverne il coperchio. Se la lampada emana ancora calore, è possibile incorrere in scottature o altre lesioni. Occorre attendere circa un’ora in seguito allo spegnimento della lampada per il completamento del processo di raffreddamento.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Attendere che la lampada si sia raffreddata, quindi rimuoverne il coperchio.

Allentare la vite di fissaggio del coperchio della lampada con il cacciavite fornito in dotazione con la nuova lampada o con un cacciavite a croce +. Quindi fare scivolare il coperchio della lampada in avanti ed estrarlo sollevandolo.

Allentare le due viti di fissaggio della Lampada.

Estrarre la lampada precedente tirando il manico.

Se la lampada presenta crepature, sostituirla con una nuova oppure contattare il rivenditore locale per ulteriore assistenza.

Indirizzi utili per il proiettore Epson

Sostituzione dei Materiali di Consumo

Installare la nuova lampada.

Inserire la nuova lampada lungo la guida nella direzione corretta in modo da fissarla saldamente in posizione e serrare le due viti.

Sostituire il coperchio della lampada.

Attenzione

•

Assicurarsi di avere installato la lampada saldamente. Se viene rimosso il coperchio, l'alimentazione si disattiverà automaticamente come misura di sicurezza. In caso di posizionamento non corretto della lampada o del relativo coperchio, l'apparecchio non si accenderà.

•

Questo prodotto presenta un componente che contiene mercurio (Hg). Fare riferimento alla legislazione locale in materia di smaltimento e riciclaggio. Non smaltire questo prodotto alla stregua dei rifiuti normali.

Sostituzione dei Materiali di Consumo

Azzeramento delle Ore della Lampada

Il proiettore registra il tempo in cui la lampada rimane accesa e un messaggio e un indicatore informano quando è arrivato il momento di sostituirla. Una volta sostituita la lampada, accertarsi di aver azzerato le ore della lampada dal menu Configurazione.

Riazzerare solo le ore della lampada dopo averla sostituita. In caso

contrario, il periodo di sostituzione della lampada non verrà indicato correttamente.

p.57

Sostituzione del Filtro dell’aria

Periodo di sostituzione del filtro dell'aria

Occorre sostituire il filtro dell’aria quando:

• C'è una rottura nel filtro dell'aria.

• Viene visualizzato il messaggio anche se il filtro dell’aria è stato pulito.

Procedura di sostituzione del filtro dell'aria

È possibile sostituire il filtro dell’aria anche quando il proiettore è installato al soffitto.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Aprire il coperchio del filtro dell'aria.

Rimuovere il filtro dell’aria.

Afferrare la linguetta del coperchio del filtro dell’aria ed estrarla.

Installare il nuovo filtro dell'aria.

Far scivolare il filtro dell’aria dall’esterno e premerlo finché non scatta saldamente in posizione.

Sostituzione dei Materiali di Consumo

Chiudere il coperchio del filtro dell'aria.

Smaltire i filtri dell'aria usati in conformità con le leggi locali. Materiale della parte del telaio: ABS Materiale del filtro: schiuma di poliuretano

Accessori Opzionali e Materiali di Consumo

Sono disponibili i seguenti accessori opzionali e materiali di consumo. Si consiglia di acquistare questi prodotti in base alle necessità. L'elenco seguente di accessori opzionali e materiali di consumo è valido fino al mese di luglio 2009. I dettagli relativi agli accessori sono soggetti a modifiche senza preavviso e la loro disponibilità può variare a seconda del paese in cui sono stati acquistati.

Accessori Opzionali

Schermo trasportabile da 60 pollici ELPSC07 Schermo trasportabile da 80 pollici ELPSC08 Schermo da 100 pollici ELPSC10

Schermi a rullo trasportabili (Rapporto aspettog 4:3)

Schermo trasportabile da 70 pollici ELPSC23 Schermo trasportabile da 80 pollici ELPSC24 Schermo trasportabile da 90 pollici ELPSC25

Schermi a rullo trasportabili (Rapporto aspettog 16:10)

Schermo trasportabile da 50 pollici ELPSC06

Uno schermo compatto facilmente trasportabile (Rapporto aspetto 4:3)

Cavo del computer ELPKC02 (1,8 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Identico al cavo del computer fornito con il proiettore.

Telecamera documenti ELPDC06

Collegare al proiettore tramite un computer e utilizzarlo per proiettare documenti, ad esempio libri, documenti OHP o slide.

Tubo a soffitto (450 mm)* ELPFP13 Tubo a soffitto (700 mm)

Utilizzare questi tubi per installare il proiettore su un soffitto alto.

ELPFP14

Montaggio a soffitto* ELPMB23

Utilizzare questo montaggio per installare il proiettore sul soffitto.

* Per questo tipo di installazione del proiettore al soffitto, occorre utilizzare

un metodo speciale. Contattare il rivenditore di zona o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi se si desidera utilizzare questo metodo di installazione. s Indirizzi utili per il proiettore

Epson

Materiali di Consumo

Unità lampada ELPLP54

Utilizzare questa unità per sostituire le lampade usate.

Filtro dell'aria ELPAF25

Utilizzare questi filtri dell’aria per sostituire quelli usati.

Cavo del computer ELPKC09 (3 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin) Cavo del computer ELPKC10 (20 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Se il cavo del computer fornito con il proiettore non è sufficientemente lungo, utilizzare uno di questi cavi.

Cavo video component ELPKC19 (3 m - Per mini D-Sub a 15 pin/maschio RCA

Utilizzare questo cavo per collegare una sorgente video component

Salvataggio di un Logo Utente

È possibile salvare l’immagine correntemente proiettata come Logo utente.

Una volta salvato, il Logo utente non potrà essere ripristinato sui

Procedura

valori predefiniti.

Proiettare l’immagine da utilizzare come Logo utente, quindi premere il tasto [Menu].

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare Avanzate - Logo utente dal menu Configurazione.

"Utilizzo del Menu Configurazione" p.49

Verificare i tasti che è possibile utilizzare e le relative operazioni nella guida sotto il menu.

• Se la funzione Logo protetto di Protetto da password è impostata su On, viene visualizzato un messaggio e non è possibile modificare il logo utente. È possibile apportare le modifiche dopo avere impostato Logo protetto su Off.s p.38

• Se Logo utente viene selezionato durante l'esecuzione di Keystone, E-Zoom o Proporzioni, queste funzioni vengono annullate.

Quando viene visualizzato "Usare questa immagine come logo utente?", selezionare Sì.

Quando viene premuto il tasto [Enter] sul Telecomando o sul Pannello di controllo, le dimensioni dello schermo possono cambiare a seconda del segnale, ossia in base alla risoluzione del segnale dell’immagine.

Spostare il riquadro per selezionare la parte dell’immagine da utilizzare come Logo utente.

Salvataggio di un Logo Utente

Utilizzo del Telecomando Utilizzo del Pannello di controllo

È possibile salvare immagini da 400 ^ 300 punti.

Quando viene visualizzato il messaggio Si vuole salvare questa immagine come logo utente?, selezionare Sì.

L'immagine viene salvata. Una volta salvata l'immagine, viene visualizzato il messaggio Completato.

• Quando si salva un Logo utente, il Logo utente precedente viene cancellato.

• Il salvataggio del logo utente può richiedere circa 15 secondi. Durante il salvataggio, non utilizzare il proiettore o l'apparecchiatura collegata poiché ciò potrebbe causare problemi di funzionamento.

Quando viene visualizzato Si vuole selezionare questa immagine?, selezionare Sì.

Selezionare il fattore di zoom dalla relativa schermata di impostazione.

Dimensioni dello Schermo e Distanza di Proiezione

Distanze di proiezione (EB-W8/W7)

Distanza di proiezione

Distanza dal centro dell'obiettivo alla base dello schermo

(o alla sua parte superiore, se installato sul soffitto) Centro dell'obiettivo

Dimensioni dello schermo

4:3

40" 81x61 126 - 152 9

50" 100x76 158 - 190 11

60" 120x91 190 - 229 13

80" 160x120 255 - 306 17

100" 200x150 319 - 383 22

120" 240x180 383 - 461 26

150" 300x230 480 - 577 33

200" 410x300 641 - 770 44

250" 500x380 802 - 963 48

280" 570x430 898 - 1079 61

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

Dimensioni dello schermo

16:9

40" 89x50 114 - 137 5

50" 110x62 143 - 172 6

60" 130x75 172 - 208 8

80" 180x100 231 - 278 10

100" 220x120 289 - 348 13

120" 270x150 348 - 418 15

150" 330x190 435 - 523 19

200" 440x250 582 - 699 26

250" 550x310 728 - 874 32

310" 690x390 903 - 1084 40

Da più breve (Wide) a più

lungo (Tele)

Dimensioni dello schermo

16:10

40" 86x54 111 - 134 8

50" 110x67 139 - 168 10

60" 130x81 168 - 202 12

80" 170x110 225 - 270 15

100" 220x130 281 - 338 19

120" 260x160 338 - 407 23

150" 320x200 424 - 509 29

200" 430x270 566 - 680 38

250" 540x340 708 - 850 48

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

Dimensioni dello Schermo e Distanza di Proiezione

Dimensioni dello schermo

16:10

320" 690x430 907 - 1089 62

Da più breve (Wide) a più

lungo (Tele)

Distanze di proiezione (EB-X8/X7)

Distanza di proiezione

Distanza dal centro dell'obiettivo alla base dello schermo

(o alla sua parte superiore, se installato sul soffitto) Centro dell'obiettivo

Dimensioni dello schermo

4:3

100" 200x150 302 - 363 -17

120" 240x180 363 - 436 -20

150" 300x230 454 - 546 -25

200" 410x300 607 - 729 -34

250" 510x380 759 - 912 -42

300" 610x460 912 - 1095 -51

Da più breve (Wide) a più

lungo (Tele)

Dimensioni dello schermo

16:9

30" 66x37 97 - 117 +1

40" 89x50 130 - 156 +1

50" 110x62 163 - 196 +1

60" 130x75 196 - 236 +1

80" 180x100 263 - 316 +2

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

Dimensioni dello schermo

4:3

30" 61x46 89 - 107 -5

40" 81x61 119 - 143 -7

50" 100x76 150 - 180 -8

60" 120x91 180 - 217 -10

80" 160x120 241 - 290 -14

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

100" 220x120 329 - 396 +2

120" 270x150 385 - 462 +3

150" 330x190 495 - 595 +3

200" 440x250 661 - 794 +5

250" 550x310 827 - 994 +6

275" 610x340 910 - 1093 +6

Dimensioni dello Schermo e Distanza di Proiezione

Distanze di proiezione (EB-S8/S7)

Distanza di proiezione

Distanza dal centro dell'obiettivo alla base dello schermo

(o alla sua parte superiore, se installato sul soffitto) Centro dell'obiettivo

Dimensioni dello schermo

4:3

30" 61x46 87 - 119 -5

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

Dimensioni dello schermo

16:9

30" 66x37 95 - 130 +1

40" 89x50 128 - 174 +1

50" 110x62 161 - 218 +1

60" 130x75 193 - 262 +2

80" 180x100 259 - 350 +2

100" 220x120 324 - 438 +3

120" 270x150 389 - 527 +3

150" 330x190 487 - 659 +4

200" 440x250 651 - 880 +5

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

40" 81x61 117 - 159 -7

50" 100x76 147 - 200 -8

60" 120x91 177 - 240 -10

80" 160x120 237 - 321 -13

100" 200x150 297 - 402 -17

120" 240x180 357 - 483 -20

150" 300x230 447 - 605 -25

200" 410x300 597 - 807 -33

Collegamento a un'Apparecchiatura Esterna (solo EB-W7/X7/S8/S7)

Collegamento a un Monitor esterno (Solo EB-W7/ X7/S7)

È possibile visualizzare le immagini del computer trasmesse dalla porta di ingresso Computer su un monitor esterno e sullo schermo collegato al proiettore nello stesso momento. Ciò consente di visionare le immagini proiettate su un monitor esterno durante le presentazioni anche senza vedere lo schermo. Eseguire il collegamento utilizzando il cavo fornito in dotazione con il monitor esterno.

• Non è possibile visualizzare immagini provenienti da un'apparecchiatura collegata al segnale del video component, alla porta di ingresso Video o a quella S-Video su un monitor esterno.

• I calibratori di impostazione, il menu Configurazione o le schermate della Guida per funzioni quali il Keystone non vengono trasmessi al monitor esterno.

• Se si desidera visualizzare immagini su un monitor esterno mentre il proiettore è in modo stand by, impostare Avanzate - Modo stand by su ComunicazioneOn dal menu Configurazione. s p.54

Alla porta del monitor

Cavo fornito con il monitor

Alla porta Monitor Out

Collegamento a un'Apparecchiatura Esterna (solo EB-W7/X7/S8/S7)

Collegamento a Diffusori Esterni (solo EB-S8/W7/ X7/S7)

È possibile collegare diffusori dotati di amplificatori incorporati alla porta Audio Out del proiettore per una qualità del suono più definita. Eseguire il collegamento utilizzando un cavo audio disponibile in commercio (ad esempio uno spinotto mini spina stereo e così via). Per i diffusori esterni, utilizzare un cavo audio compatibile con il connettore.

da 3.5 mm

• Quando il jack del cavo audio viene inserito nella porta Audio Out, l'audio viene trasmesso dall'uscita esterna e non più dai diffusori incorporati del proiettore.

• Quando vengono collegati i diffusori, abbassare il loro volume o spegnerli, mentre viene prodotto un rumore durante la connessione.

• Quando si utilizza un cavo audio 2RCA(L/R)/stereo mini-pin disponibile in commercio, accertarsi che sia caratterizzato dall'assenza di resistenza.

All'apparecchiatura audio esterna

Cavo audio (disponibile in commercio)

Alla porta Audio Out

Monitoraggio e Controllo del proiettore mediante un Computer (Comandi ESC/VP21)

È possibile monitorare e controllare il proiettore da un computer mediante USB. Quest'operazione viene eseguita mediante il collegamento del proiettore e del computer tramite un cavo USB, quindi mediante l'inserimento di comandi di comunicazione (comandi ESC/VP21.)

Prima dell'Inizio

Per monitorare e controllare il proiettore con i comandi ESC/VP21, occorre eseguire le seguenti operazioni preliminari.

Procedura

Installare il driver di comunicazione USB (Driver EPSON USB-COM) al proprio computer. Per informazioni relative al Driver EPSON USB-COM, contattare il rivenditore locale o l’indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.

Dal menu Configurazione del proiettore, impostare Avanzate

- USB Type B su MouseWireless o Pagina Su/Giù.

Indirizzi utili per il proiettore Epson

Elenco dei Comandi

Quando viene trasmesso il comando ON dell'alimentazione, il proiettore si accende ed entra nel modo di riscaldamento. Quando si accende il proiettore, viene restituito il simbolo dei due punti ‘:’ (3Ah).

Quando viene immesso un comando, il proiettore lo esegue e restituisce il simbolo ‘:’, quindi sarà pronto per accettare il comando successivo.

Se il comando eseguito termina in modo anomalo, viene visualizzato un messaggio di errore e viene restituito il simbolo ‘:’.

Voce Comando

Alimentazione ON/ OFF

Selezione del segnale Computer Automatico SOURCE 1F

On PWR ON

Off PWR OFF

RGB SOURCE 11

HDMI (solo EB-W8/X8) SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

Analogamente, impostare Link 21L su On dal menu Avanzate.

Collegare la porta USB del computer a quella relativa del proiettore USB(TypeB) con un cavo USB.

Dal secondo collegamento in poi, iniziare dal punto due.

USB (solo EB-X8/S8) SOURCE 52

A/V Mute On/Off On MUTE ON

Off MUTE OFF

Selezione di A/V Mute

Aggiungere un codice di ritorno a capo (CR) (0Dh) alla fine di ogni comando ed eseguire la trasmissione.

Nero MSEL 00

Blu MSEL 01

Logo MSEL 02

Monitoraggio e Controllo del proiettore mediante un Computer (Comandi ESC/VP21)

Protocollo di comunicazione

• Impostazione baud rate predefinita: 9600 bps (la velocità durante la comunicazione è conforme con lo standard USB 1.1.)

• Lunghezza dei dati: 8 bit

• Parità: nessuna

• Bit di stop: 1 bit

• Controllo di flusso: nessuno

Schermi dei Monitor Supportati

Schermi dei Monitor Supportati (EB-W8/W7)

Segnali del computer (RGB analogico)

Segnale

VGAEGA 85 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Freq. refresh

(Hz)

60 1280x768 1280x768 1280x720 1280x800 1280x768 1280x768

Risoluzione

640x480/640x360

800x600/800x450

1024x768/1024x576

Unità: punti

Modo Proporzioni

Normale 16:9 Schermo in-

tero

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

Zoom Nativa

WXGA

WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

WSXGA+

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

MAC13” 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16” 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19”

SXGA

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1152x800

75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

Schermi dei Monitor Supportati

Segnale

MAC21” 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen *3 Compatibile solo se viene selezionato Panoramico come Risoluzione dal menu Configurazione.

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere supportate.

Freq. refresh

(Hz)

Risoluzione

Normale 16:9 Schermo in-

Modo Proporzioni

Zoom Nativa

tero

Video Component

Segnale

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

Freq. refresh

(Hz)

Risoluzione

Normale 16:9 Schermo in-

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Modo Proporzioni

Zoom Nativa

tero

Unità: punti

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Segnale widescreen

Video composito/S-Video

Segnale

TV(NTSC) 60 720x480/720x360

Freq. refresh

(Hz)

Risoluzione

Unità: punti

Modo Proporzioni

Normale 16:9 Schermo in-

tero

1066x800 1280x720 1280x800 1280x800 640x480

Zoom Nativa

Schermi dei Monitor Supportati

Segnale

Freq. refresh

(Hz)

Risoluzione

TV(PAL,SECAM) 50 720x576/720x432

* Segnale widescreen

Segnale di ingresso dalla porta di ingresso HDMI (solo EB-W8)

Segnale

VGA 60 640x480/640x360

SVGA 60 800x600 1280x720 1280x800 1280x800 800x600

XGA 60 1024x768 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x800 1280x720 1280x800 1280x800 1280x800

SXGA

SXGA+ 60 1400x1050 1280x800 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1280x720 1280x800 1280x800 1280x800

SDTV(480i) 60 720x480/720x360

SDTV(480p) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(576p) 50 720x576/720x432

Freq. refresh

(Hz)

Risoluzione

60 1280x960 1280x720 1280x800 1280x800 1280x800

60 1280x1024 1280x720 1280x800 1280x800 1280x800

Modo Proporzioni

Normale 16:9 Schermo in-

Zoom Nativa

tero

1066x800 1280x720 1280x800 1280x800 768x576

Unità: punti

Modo Proporzioni

16:9 Schermo intero Zoom Nativa

1280x720 1280x800 1280x800 640x480

1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

* Segnale widescreen

Schermi dei Monitor Supportati

Schermi dei Monitor Supportati (EB-X8/X7)

Segnali del computer (RGB analogico)

Segnale

VGAEGA 85 640x350 1024x560 1024x768 1024x576

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Freq. refresh

(Hz)

60 1280x768 1024x614 1024x768 1024x576

Risoluzione

640x480/640x360

800x600/800x450

1024x768/1024x576

Unità: punti

Modo Proporzioni

Normale 4:3 16:9

1024x768 1024x768 1024x576

WXGA

WXGA+ 60 1440x900 1024x640 1024x768 1024x576

SXGA

SXGA+ 60 1400x1050 1024x768 1024x768 1024x576

MAC13” 67 640x480 1024x768 1024x768 1024x576

MAC16” 75 832x624 1024x768 1024x768 1024x576

MAC19”

MAC21” 75 1152x870 1016x768 1024x768 1024x576

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere supportate.

60 1360x768 1024x578 1024x768 1024x576

60/75 1280x800 1024x640 1024x768 1024x576

70/75 1152x864 1024x768 1024x768 1024x576

60 1280x1024 960x768 1024x768 1024x576

60 1280x960 1024x768 1024x768 1024x576

75 1024x768 1024x768 1024x768 1024x576

60 1024x768 1024x768 1024x768 1024x576

Schermi dei Monitor Supportati

Video Component

Segnale

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

HDTV(720p) 50/60 1280x720 1024x768 1024x576

HDTV(1080i) 50/60 1920x1080 1024x768 1024x576

* Segnale widescreen

Video composito/S-Video

Segnale

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

Freq. refresh

(Hz)

Freq. refresh

(Hz)

Risoluzione

Unità: punti

Modo Proporzioni

4:3 16:9

1024x768 1024x576

Unità: punti

Modo Proporzioni

4:3 16:9

1016x768 1024x576

* Segnale widescreen

Segnale di ingresso dalla porta di ingresso HDMI (solo EB-X8)

Segnale

VGA 60 640x480/640x360

SVGA 60 800x600 1024x768 1024x576

XGA 60 1024x768 1024x768 1024x576

WXGA 60 1280x800 1024x768 1024x576

Freq. refresh

(Hz)

Risoluzione

Unità: punti

Modo Proporzioni

4:3 16:9

1024x768 1024x576

Schermi dei Monitor Supportati

Segnale

Freq. refresh

(Hz)

Risoluzione

60 1280x960 1024x768 1024x576

SXGA

60 1280x1024 1024x768 1024x576

SXGA+ 60 1400x1050 1024x768 1024x576

SDTV(480i) 60 720x480/720x360

SDTV(480p) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(576p) 50 720x576/720x432

HDTV(720p) 50/60 1280x720 1024x768 1024x576

HDTV(1080i) 50/60 1920x1080 1024x768 1024x576

HDTV(1080p) 50/60 1920x1080 1024x768 1024x576

* Segnale widescreen

Schermi dei Monitor Supportati (EB-S8/S7)

Segnali del computer (RGB-analogico)

Segnale

VGAEGA 85 640x350 800x438 800x600 800x450

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Freq. refresh

(Hz)

Risoluzione

640x480/640x360

800x600/800x450

1024x768/1024x576

Modo Proporzioni

4:3 16:9

1024x768 1024x576

Unità: punti

Modo Proporzioni

Normale 4:3 16:9

800x600 800x600 800x450

WXGA

60 1280x768 800x480 800x600 800x450

60 1360x768 800x451 800x600 800x450

60/75 1280x800 800x500 800x600 800x450

Schermi dei Monitor Supportati

Segnale

WXGA+ 60 1440x900 800x500 800x600 800x450

SXGA

SXGA+ 60 1400x1050 800x600 800x600 800x450

MAC13” 67 640x480 800x600 800x600 800x450

MAC16” 75 832x624 800x600 800x600 800x450

MAC19”

MAC21” 75 1152x870 794x600 800x600 800x450

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere supportate.

Freq. refresh

(Hz)

70/75 1152x864 800x600 800x600 800x450

60 1280x1024 750x600 800x600 800x450

60 1280x960 800x600 800x600 800x450

75 1024x768 800x600 800x600 800x450

60 1024x768 800x600 800x600 800x450

Risoluzione

Normale 4:3 16:9

Modo Proporzioni

Video Component

Segnale

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

Freq. refresh

(Hz)

Risoluzione

4:3 16:9

800x600 800x450

Modo Proporzioni

Unità: punti

HDTV(720p) 50/60 1280x720 800x600 800x450

HDTV(1080i) 50/60 1920x1080 800x600 800x450

* Segnale widescreen

Schermi dei Monitor Supportati

Video composito/S-Video

Segnale

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Segnale widescreen

Freq. refresh

(Hz)

Risoluzione

Unità: punti

Modo Proporzioni

4:3 16:9

800x600 800x450

Specifiche

Specifiche Generiche del Proiettore

Nome del prodotto

Dimensioni

Dimensioni del pannello

Metodo di visualizzazione

Risoluzione

Regolazione della messa a fuoco

Regolazione dello zoom

Lampada

Uscita audio max.

Diffusore

Alimentazione

Consumo di corrente

Paesi con tensione compresa tra 100 e 120 V

EB-W8 EB-X8 EB-S8 EB-W7 EB-X7 EB-S7

295 (L) ^ 77 (A) ^ 228 (P) mm

Ampiezza di 0,59 pol-

lici

1.024.000 pixel

WXGA (1280 (L) ^

800 (A) punti^ 3

Manuale (da 1 a 1,2) Digitale (da 1 a 1,35) Manuale (da 1 a 1,2) Digitale (da 1 a 1,35)

Lampada UHE, 200 W Numero modello: ELPLP54 Lampada UHE, 175 W Numero modello: ELPLP54

Da 100 a 240 V CA ±10% 50/60 Hz da 3,2 a 1,4 A Da 100 a 240 V CA ±10% 50/60 Hz da 2,8 a 1,2 A

Funzionamento: 280 W Consumo di corrente in stand by (ComunicazioneOn): 2,6 W Consumo di corrente in stand by (ComunicazioneOff): 0,3 W

786,432

XGA (1024 (L) ^ 768

(A) punti^ 3

0.55" Ampiezza di 0,59 pollici

Matrice attiva TFT in polisilicone

480,000

SVGA (800 (L) ^ 600

(A) punti^ 3

Manuale

Monoaurale 1 W

1,024,000

WXGA (1280 (L) ^

800 (A) punti^ 3

Consumo di corrente in stand by (ComunicazioneOn): 2,6 W

Consumo di corrente in stand by (ComunicazioneOff): 0,3 W

0.55"

786,432

XGA (1024 (L) ^ 768

(A) punti^ 3

Funzionamento: 244 W

480,000

SVGA (800 (L) ^ 600

(A) punti^ 3

Paesi con tensione compresa tra 200 e 240 V

Altitudine

Temperatura di funzionamento

Temperatura di stoccaggio

Massa

Funzionamento: 265 W Consumo di corrente in stand by (ComunicazioneOn): 3,9 W Consumo di corrente in stand by (ComunicazioneOff): 0,4 W

Altitudine: da 0 a 2.286 m

Da 5 a +35˚C (senza condensa)

Da -10 a +60 (senza condensa)

Funzionamento: 234 W

Consumo di corrente in stand by (ComunicazioneOn): 3,9 W

Consumo di corrente in stand by (ComunicazioneOff): 0,4 W

Circa 2,3 kg

Specifiche

100

Nome del prodotto

Connettori

Computer Porta di ingresso

Porta di ingresso video (Video)

S-Video

porta di ingresso

Porta Audio 1

Porta HDMI 1

Monitor Out

Porta

Porta Uscita audio (Audio Out)

EB-W8 EB-X8 EB-S8 EB-W7 EB-X7 EB-S7

Jack pin RCA x 2 (L, R) Mini jack stereo

HDMI (Audio supportato solo da PCM) -

- Mini D-Sub a 15 pin (femmina) nero

- Mini jack stereo

Mini D-Sub a 15 pin (femmina) blu

Jack pin RCA

Mini DIN a 4 pin

USB(TypeA)

Porta

USB(TypeB)

Porta

*1 Supporta USB 1.1. *2 Supporta USB 2.0.

Non si garantisce che le porte USB(TypeA) e USB(TypeB) funzionino con tutte le periferiche che supportano USB.

Connettore USB (Tipo A) -

Connettore USB (Tipo B)

Epson EB-X8 User's Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indicazioni Utilizzate in Questo Manuale

Indice

Introduzione

Caratteristiche del Proiettore

Caratteristiche Comuni a Ciascun Modello

Progettato per un facile maneggiamento

Funzioni di sicurezza migliorate

Caratteristiche di EB-W8/X8

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

Retro (EB-W8/X8)

Retro (EB-S8)
