Epson EB-X6e User's Guide [de]

Bedienungsanleitung

Verwendete Bezeichnungen

f Sicherheitshinweise

Damit sie den Projektor sicher und korrekt benutzen können, sind Symbole sowohl in der Dokumentation verzeichnet als auch an dem Projektor angebracht, um eine mögliche Gefahr für den Benutzer oder Andere sowie das Risiko eines Schadens am Eigentum anzuzeigen. Die Hinweise und ihre Bedeutung sind wie folgt. Stellen sie sicher, dass sie diese genau verstanden haben, bevor sie die Bedienungsanleitung lesen.

Warnung

Gefahr

f Allgemeine Hinweise

Achtung

Vorgehen

[ (Bezeichnung) ]

"(Menübezeichnung)"

Zeigt die Gefahr einer tödlichen oder schweren Verletzung an, wenn dieses Symbol ignoriert wird bzw. man keine ausreichende Sorgfalt walten lässt.

Zeigt eine mögliche Verletzungsgefahr oder Schaden am Eigentum an, wenn dieses Symbol ignoriert wird bzw. man keine ausreichende Sorgfalt walten lässt.

Zeigt an, dass eine ungenügende Beachtung der Vorsichtsmaßnahmen Beschädigungen oder Verletzungen verursachen kann.

Weist auf Zusatzinformationen und nützliche Tipps zu einem bestimmten Thema hin.

Verweist auf eine Seite mit ausführlichen Informationen zu einem bestimmten Thema.

Bedeutet, dass das oder die unterstrichenen Wörter vor diesem Symbol im Glossar erklärt sind. Siehe Abschnitt "Glossar" der "Anhänge". s S.102

Bezeichnet Bedienungsmethoden und die Reihenfolge der einzelnen Bedienungsschritte. Die Bedienungsschritte sollten in der angegebenen Reihenfolge ausgeführt werden.

Gibt die Bezeichnung der Projektor- oder der Fernbedienungstasten an. Beispiel: [Esc]-Taste

Bezeichnet Konfigurationsmenüpunkte. Beispiel: "Bild" - "Helligkeit"

Inhaltsverzeichnis

Ausstattung des Projektors.......................................................................5

Bezeichnung und Funktion der Teile........................................................7

Front/Oberseite .................................................................................................... 7

Rück (nur EB-W6) ................................................................................................ 8

Rück (nur EB-X6/S6)............................................................................................9

Bedienfeld (nur EB-W6/X6)................................................................................ 10

Bedienfeld (nur EB-S6) ...................................................................................... 12

Fernbedienung (nur EB-W6) .............................................................................. 13

Fernbedienung (nur EB-X6/S6).......................................................................... 15

Unterseite...........................................................................................................17

Nützliche Funktionen

Wechseln des Wiedergabe-Bildes ..........................................................19

Wechseln durch automatisches Erkennen des Eingangssignals

(Quellensuche)...................................................................................................19

Direkt Wechseln mithilfe der Fernbedienung (nur EB-W6) ................................20

Funktionen zur Verbesserung der Projektionsqualität.........................21

Einstellung der Projektionsqualität (Einstellung Farbmodus).............................21

Einstellen der Automatikblende..........................................................................23

Zeitweises Ausblenden von Bild und Ton ( A/V Einblenden) .............................24

Einfrieren des Bilds (Einfrieren) ......................................................................... 25

Ändern des Bildformates.................................................................................... 26

Vergrößern von Bildausschnitten (E-Zoom)....................................................... 31

Sicherheitsfunktionen..............................................................................33

Nutzungsverwaltung (Kennwortschutz).............................................................. 33

Sperrfunktion der Bedienungstasten (Tastensperre) ......................................... 36

Anti-Diebstahl-Schloss ....................................................................................... 37

Konfigurationsmenü

Verwendung des Konfigurationsmenüs (Für EB-W6)...........................39

Verwendung des Konfigurationsmenüs (Für EB-X6)............................40

Verwendung des Konfigurationsmenüs (Für EB-S6)............................41

Liste der Funktionen ................................................................................42

Bild-Menü ...........................................................................................................42

Signal-Menü ....................................................................................................... 43

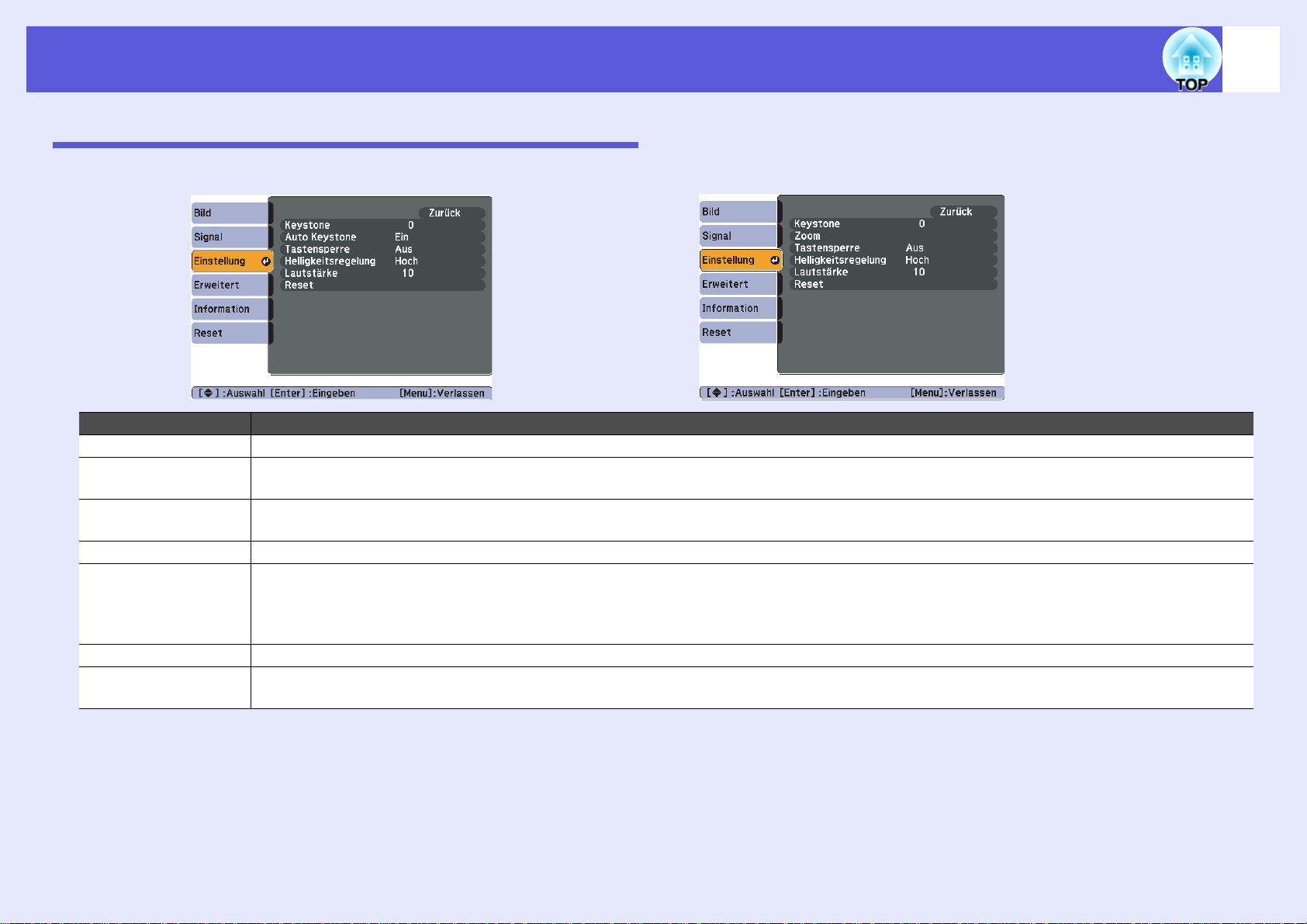

Einstellung-Menü ............................................................................................... 45

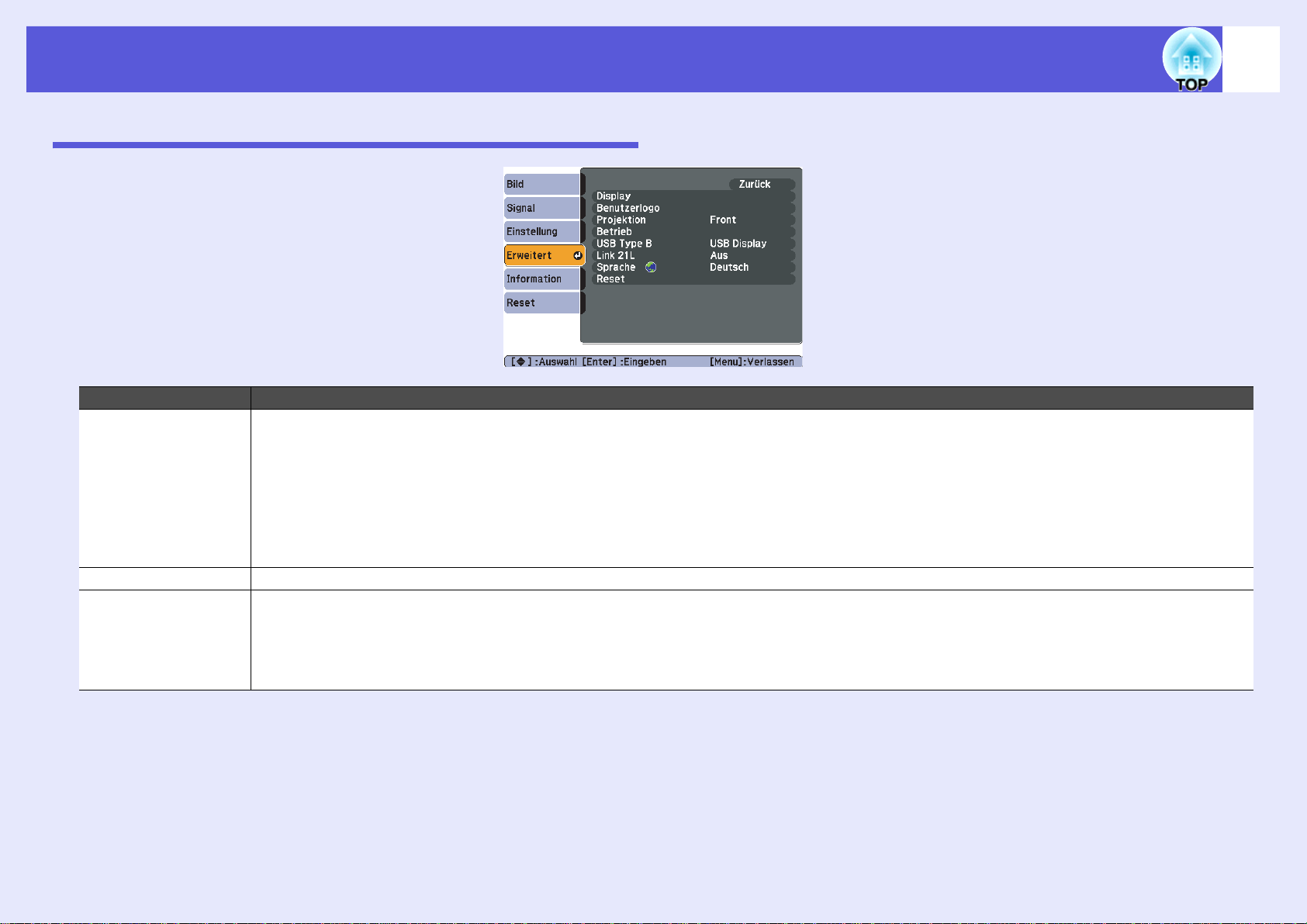

Erweitert-Menü...................................................................................................46

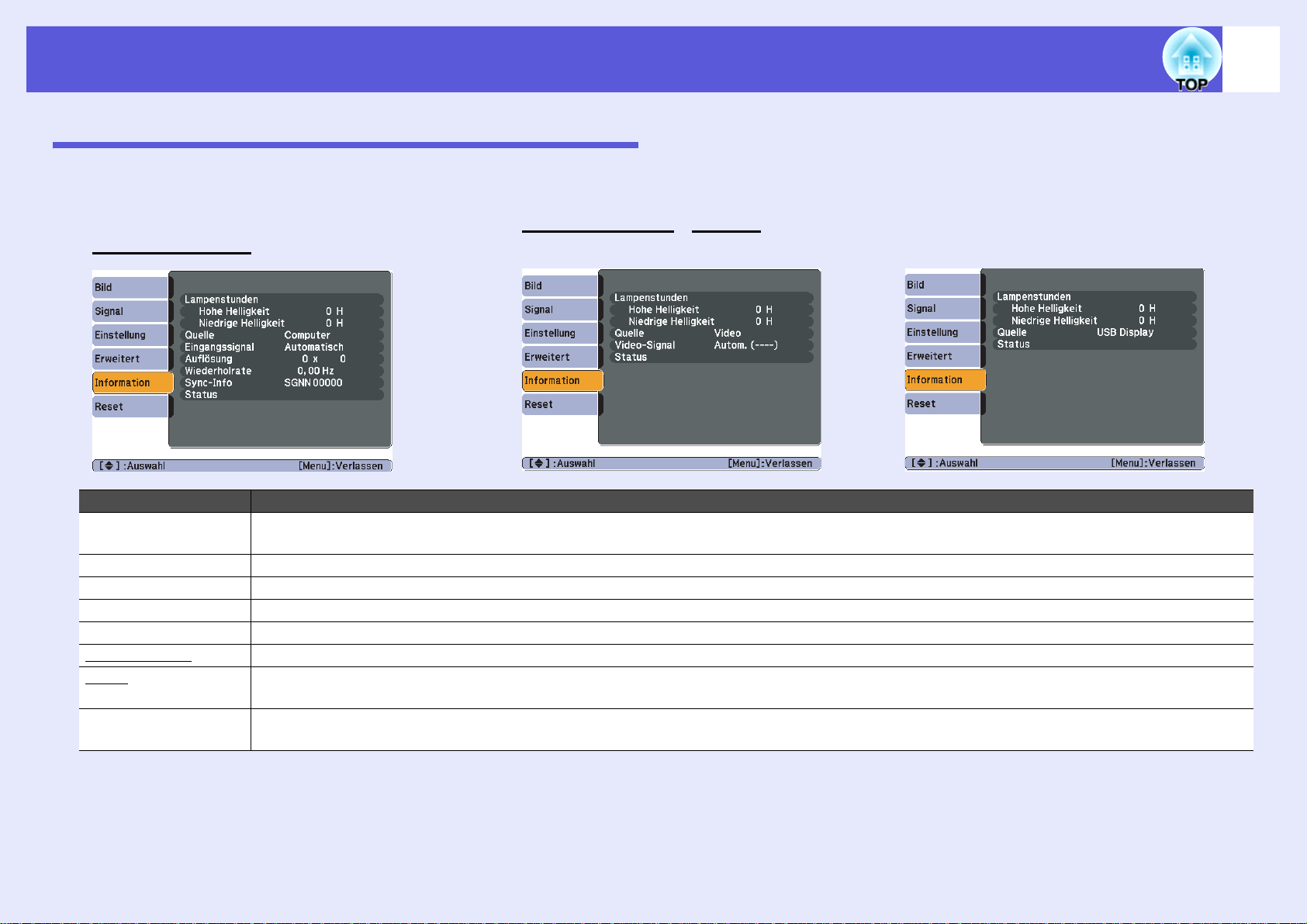

Information-Menü (nur Anzeige) ........................................................................ 48

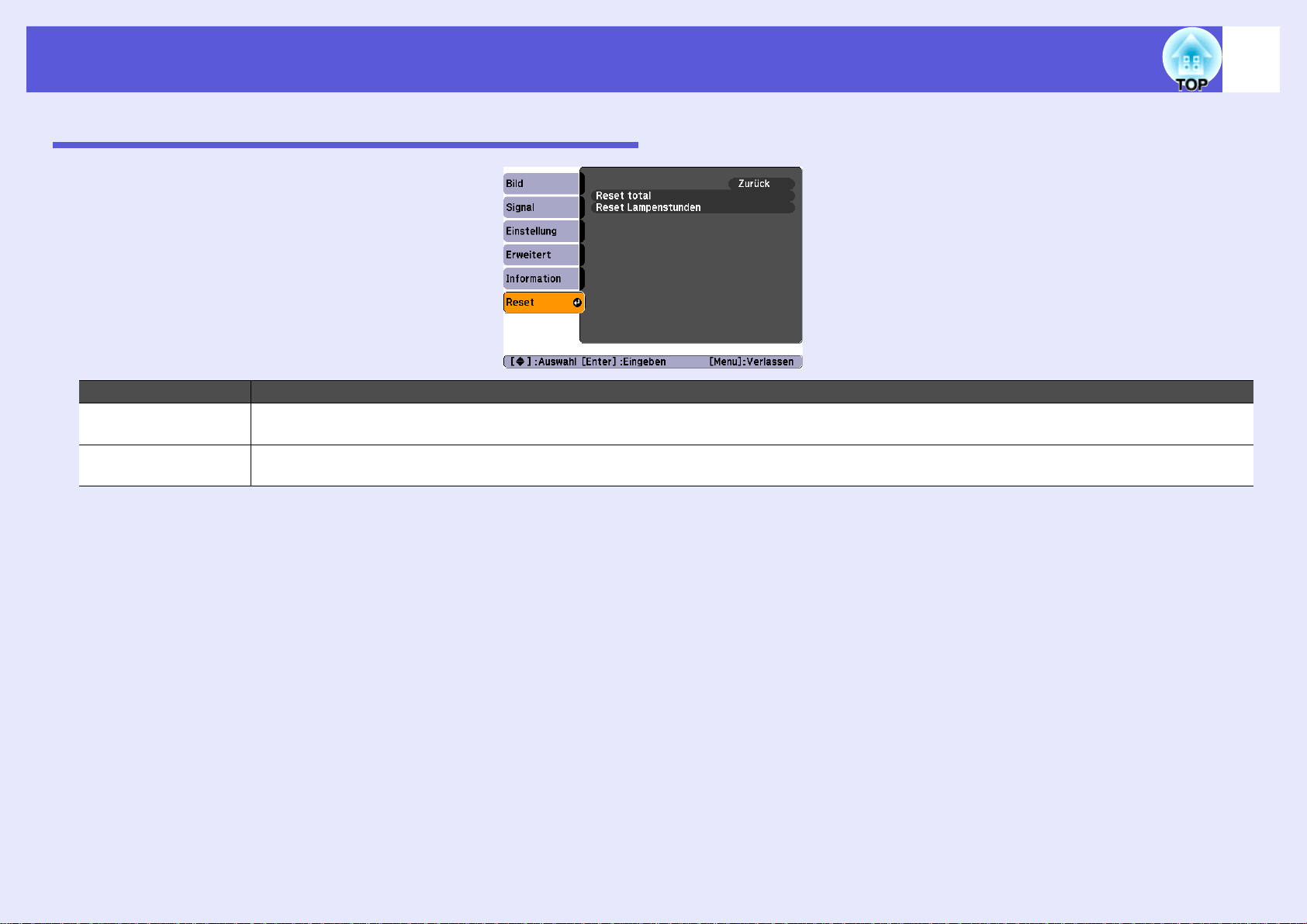

Reset-Menü........................................................................................................49

Fehlersuche

Verwenden der Hilfe.................................................................................51

Problemlösung.........................................................................................53

Ablesen der Kontrollanzeigen............................................................................ 53

Wenn die Kontrollanzeigen nicht weiterhelfen................................................... 57

Anhänge

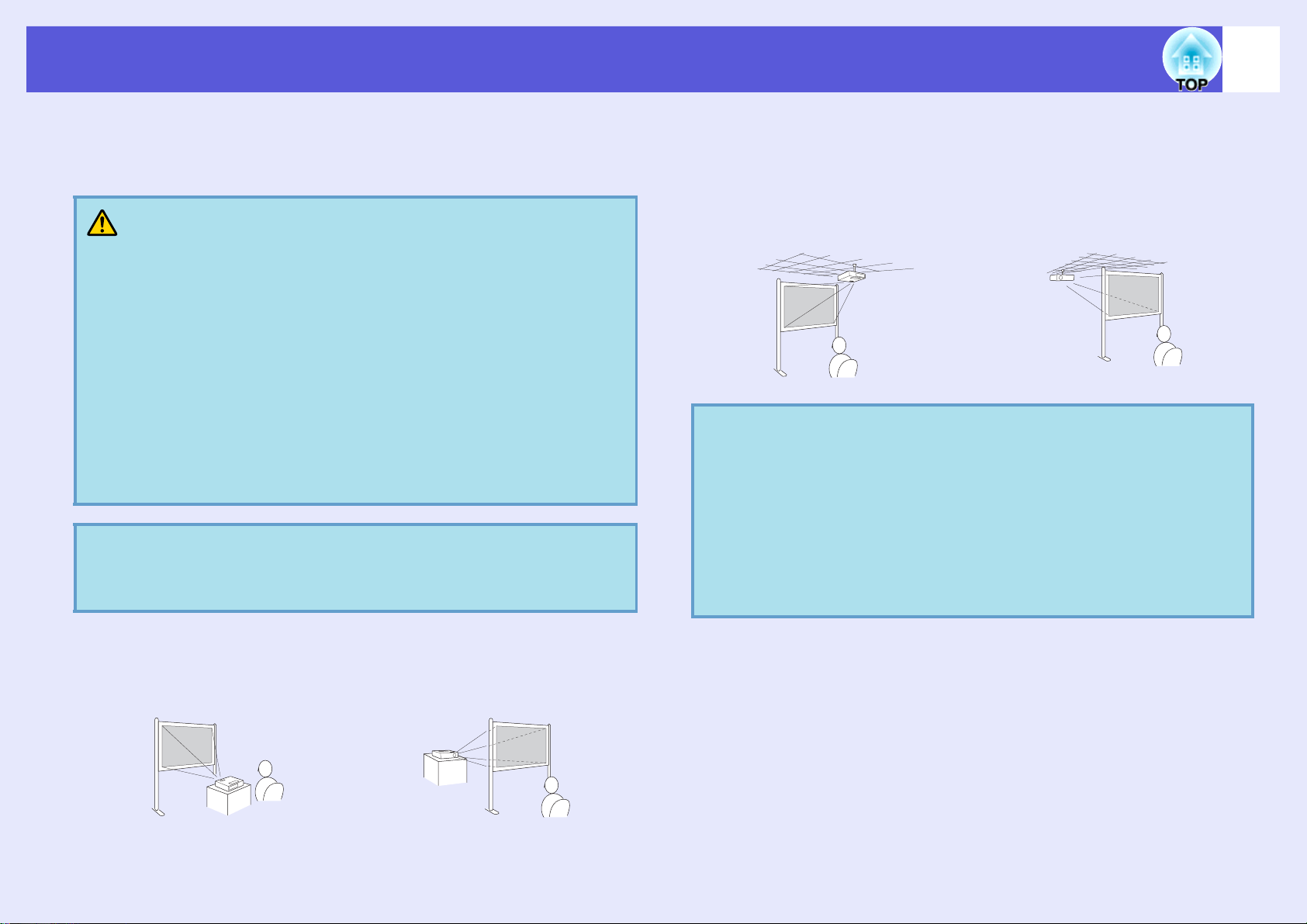

Aufstellung ............................................................................................... 66

Reinigung..................................................................................................67

Reinigung der Projektoroberfläche .................................................................... 67

Reinigen des Objektivs ...................................................................................... 67

Reinigen von Luftfilter und Ansaugöffnung........................................................ 67

Wechseln der Verbrauchsmaterialien....................................................69

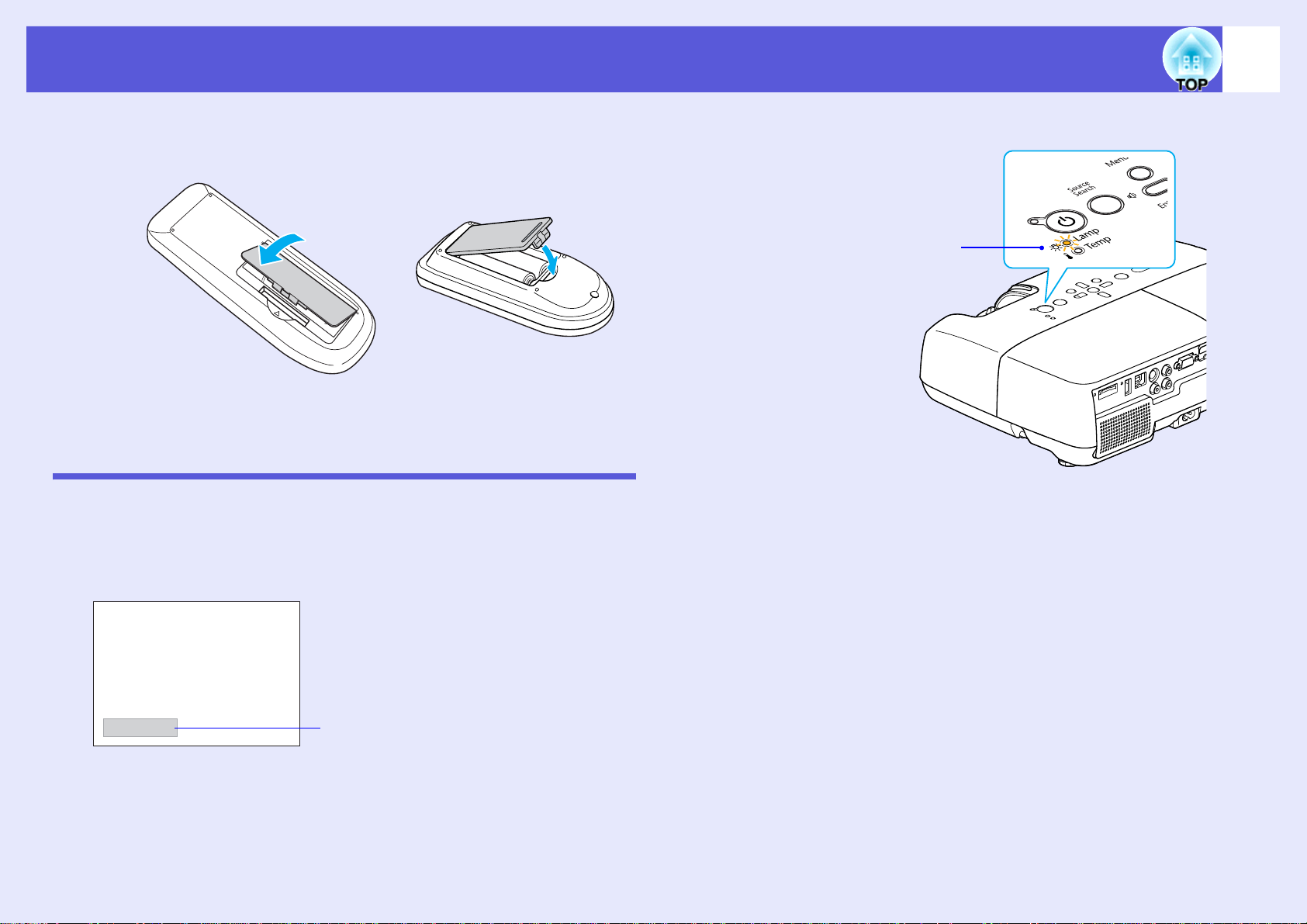

Wechseln der Fernbedienungsbatterien............................................................ 69

Ersetzen der Lampe .......................................................................................... 70

Austausch des Luftfilters.................................................................................... 74

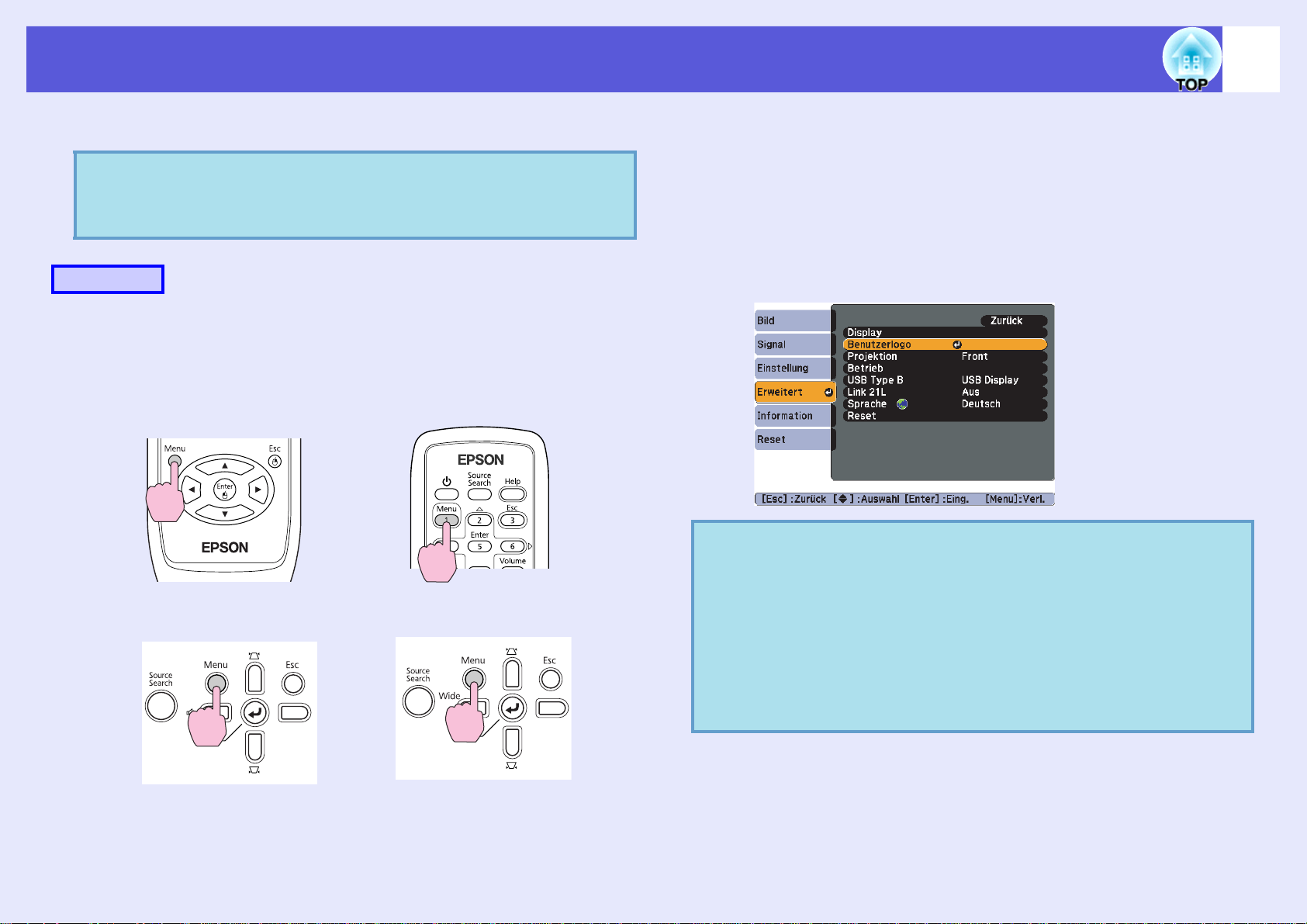

Speichern eines Benutzerlogos..............................................................76

Leinwandgröße und Projektionsabstand...............................................79

EB-W6 ............................................................................................................... 79

EB-X6 ................................................................................................................ 80

EB-S6 ................................................................................................................ 81

Anschließen von externen Geräten........................................................82

Anschließen eines externen Monitors (nur EB-X6/S6) ...................................... 82

Verbinden und Entfernen eines USB-Geräts (nur EB-W6)...................83

Anschließen eines USB-Geräts ......................................................................... 83

Ablesen der Kontrollanzeigen............................................................................ 83

Entfernen eines USB-Geräts ............................................................................. 83

Einschieben und Auswerfen von SD-Karten (nur EB-W6) ................... 84

Einschieben einer SD-Karte .............................................................................. 84

Lesen der SD-Karten-Zugriffsleuchte ................................................................ 84

Auswerfen einer SD-Karte ................................................................................. 85

Verbindung für Projektion über ein USB-Kabel (USB Display) ...........86

So erstellen Sie eine Verbindung (für EB-W6) .................................................. 86

So erstellen Sie eine Verbindung (für EB-X6/S6) .............................................. 87

Anschließen eines USB-Kabels..............................................................90

Funktion Bild auf/ab über die Fernbedienung.................................................... 90

Bedienen des Mauszeigers über die Fernbedienung

(Funktion Kabellose Maus) ................................................................................ 91

Inhaltsverzeichnis

Verwenden der Dia-Show (nur EB-W6)...................................................94

Bilddateien, die in einer Dia-Show projiziert werden können ............................. 94

Grundbedienung der Dia-Show..........................................................................94

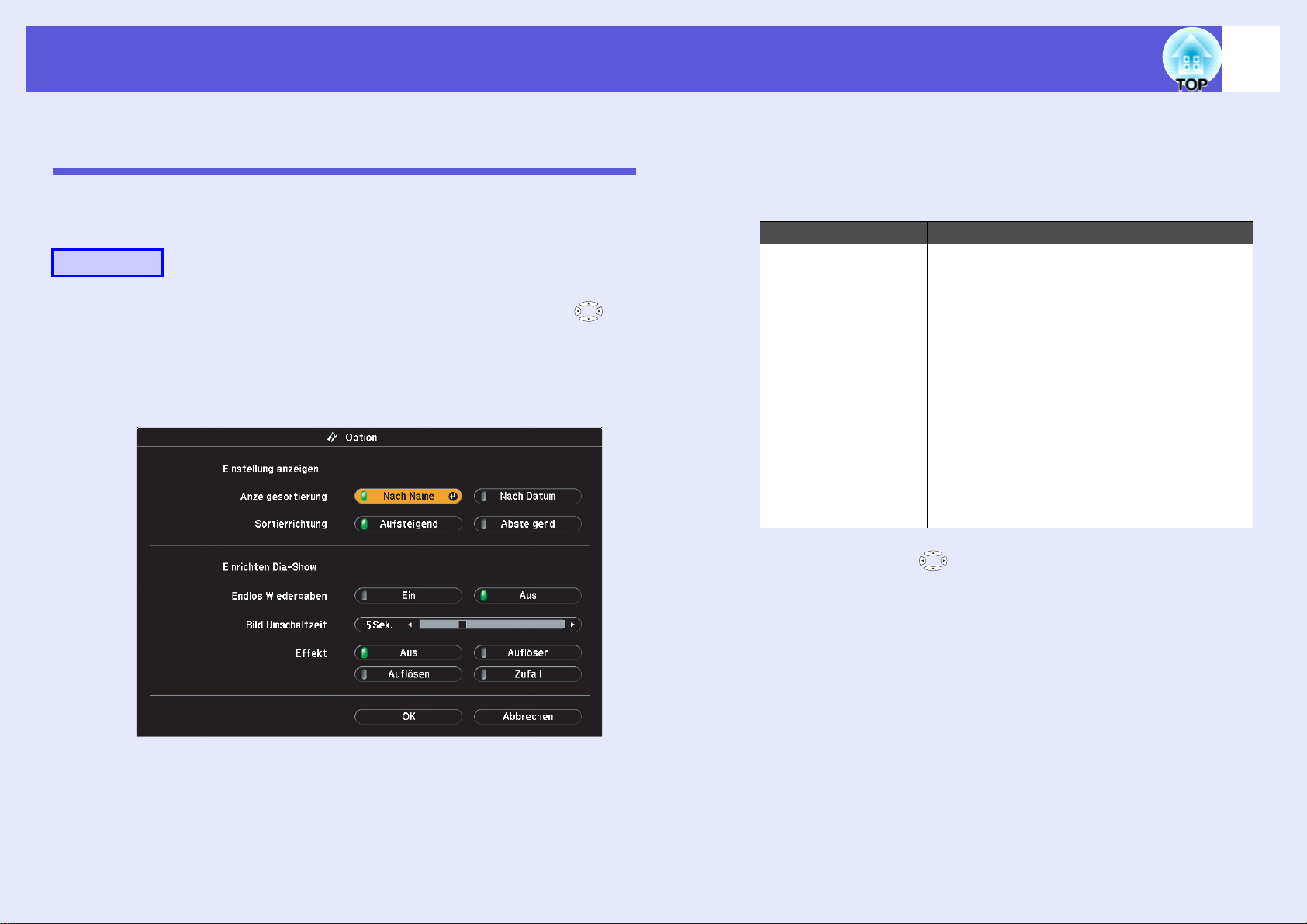

Einstellen des Bilddateibildschirms und der Dia-Show. ...................................100

Sonderzubehör und Verbrauchsmaterial.............................................101

Glossar ....................................................................................................102

ESC/VP21-Befehle ..................................................................................104

Liste der Befehle .............................................................................................. 104

Kabelanordnung............................................................................................... 104

USB-Anschluss-Setup...................................................................................... 105

Liste der unterstützten Bildschirmformate..........................................106

EB-W6..............................................................................................................106

EB-X6...............................................................................................................109

EB-S6...............................................................................................................111

Technische Daten...................................................................................113

Technische Daten ............................................................................................ 113

Betriebsanforderungen der mitgelieferten Software......................................... 115

Ansicht ....................................................................................................116

Index ........................................................................................................117

Ausstattung des Projektors

Benutzerfreundlich

f Der Einblendschieber vereinfacht Projektion und Lagerung

Sie können die Projektion einfach durch Öffnen und Schließen des Einblendschiebers anhalten und fortsetzen. Dadurch werden deutliche Präsentationen vereinfacht.

f Durch die Konstruktion mit einem Fuß sind keine komplizierten

Ausrichtoperationen erforderlich

Sie können Höhenanpassungen leicht mit einer Hand vornehmen.

sKurzanleitung

f Verbindung für Projektion über ein USB-Kabel (USB Display).

Wenn Sie den Windows-Computer mit einem USB-Kabel verbinden, kann der Inhalt des Computerbildschirms projiziert werden.

sKurzanleitung

f Projektion von Bildern eines USB-Speichergeräts oder einer SD-

Karte ohne Verwendung eines Computers (nur EB-W6)

Verbinden Sie das USB-Speichergerät oder die SD-Karte mit dem Projektor, um beispielsweise JPEG-Bilder, die mit einer Digitalkamera aufgenommen wurden, als Dia-Show anzuzeigen. Die Projektion ist ganz einfach und es muss nicht einmal ein Computer angeschlossen werden.

s S.94

Erweiterte Sicherheitsfunktionen

f Kennwortschutz zur Nutzungsbeschränkung und -verwaltung

Durch Festlegen eines Kennworts können Sie die Nutzung des Projektors beschränken. s S.33

f Die Tastensperre sperrt die Tasten des Bedienungsfelds

Die Tastensperre verhindert, dass Ihre Einstellungen von nicht autorisierten Personen verändert werden. s S.36

f Ausgestattet mit verschiedenen

Diebstahlsicherungsvorrichtungen.

Der Projektor ist mit den folgenden Sicherheitsvorrichtungen ausgestattet:

s S.37

• Sicherheitssteckplatz

• Anschlussstelle für das Sicherheitskabel

Die Abbildung auf dieser Seite zeigt den EB-W6.

Ausstattung des Projektors

Leichte Handhabung

f Direktes Ein- u. Ausschalten

An Orten, an denen die Stromversorgung zentral geregelt wird, wie beispielsweise in einem Konferenzraum, kann der Projektor so eingestellt werden, dass er sich automatisch ein- und ausschaltet, wenn die Stromquelle, an die der Projektor angeschlossen ist, ein- oder ausgeschaltet wird.

f Keine Verzögerung durch Abkühlen

Nach dem Ausschalten des Projektors, können sie das Netzkabel des Projektors aus der Steckdose ziehen, ohne zuerst auf das Abkühlen des Projektors zu warten.

Bezeichnung und Funktion der Teile

Front/Oberseite

Bezeichnung Funktion

Bedienfeld s S.10

LampenabdeckungÖffnen Sie diese Abdeckung zum Ersetzen der

Projektionslampe. s S.71

Luftaustrittsöffnu

ngen

Vorsicht

Stellen Sie keine Gegenstände, die sich durch Wärme verziehen oder in anderer Weise durch Wärme beeinträchtigt werden können, in die Nähe des Luftaustritts und halten Sie Ihr Gesicht oder Ihre Hände während der Projektion davon entfernt.

J I H

F E D

Bezeichnung Funktion

Einstellbarer

vorderer Fuß

Hebel zur

Fußjustage

Einblendschieber Der Schieber ist bei Nichtgebrauch des

Fernsteuer-

Empfänger

Fokusring Stellt die Bildschärfe ein. s Kurzanleitung

Zoomring

(nur EB-W6/X6) Einblendschieber

knopf

Sicherheitssteckp

latz (j)

Wenn der Projektor auf einer Fläche wie einem Tisch aufgestellt ist, kann die Position des projizierten Bildes durch Verlängern oder Verkürzen der Füße eingestellt werden.

s Kurzanleitung

Ziehen Sie den Fußhebel heraus, um den vorderen Fuß aus- oder einzufahren.

s Kurzanleitung

Projektors geschlossen, um das Objektiv zu schützen. Durch Schließen während der Projektion können Sie das Bild und den Ton ausblenden (Einblenden). s Kurzanleitung,

S.24

Empfängt die Signale der Fernbedienung.

s Kurzanleitung

Einstellen der Bildgröße. s Kurzanleitung

Schieben Sie den Knopf zum Öffnen bzw. Schließen des Einblendschiebers.

Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. s S.37

Bezeichnung und Funktion der Teile

Rück (nur EB-W6)

KJI

Bezeichnung Funktion

SD-Karten-

Zugriffsleuchte

Lautsprecher

Netzbuchse

FHGA

Zeigt den Zugriffstatus für die SD-Karte an.

s S.84

Verbindung zum Netzkabel. s Kurzanleitung

Bezeichnung Funktion

S-Video-

Eingangsanschlu ss

VideoEingangsanschlu ss

Audio-Eingang Verbindet mit dem Audio-Ausgangsanschluss

USB-Buchse (Typ B)Wenn Sie den Computer über ein USB-Kabel

Für S-Videog-Signale von Videoquellen.

Für Composite Videog-Signale von Videoquellen.

des Geräts, mit dem Sie wiedergeben wollen und liefert das Tonsignal. s Kurzanleitung

anschließen, können Sie zahlreiche Funktionen verwenden und Verbindungseinstellungen festlegen.

• Verbinden Sie den Computer über ein USBKabel, um auf dem Computer befindliche Bilder zu projizieren. s S.86

• Sie können mit der Fernbedienung die Funktion Bild auf/ab verwenden und einen Mauszeiger verwenden. Sie können diese Buchse auch dazu verwenden, den Projektor über einen Computer zu steuern. s S.90

Fernsteuer-

Empfänger

HDMI-Eingang Für Signale eines Computers oder HDMI-

Computer-

Eingangsanschlu ss

Empfängt die Signale der Fernbedienung.

s Kurzanleitung

kompatiblen Videoquellen. s Kurzanleitung Für den Eingang von Videosignalen von einem

Computer und Component Video von anderen Videoquellen.

g-Signalen

USB-Buchse (Typ A)Schließen Sie eine Digitalkamera oder ein

USB-Speichergerät an, um eine Dia-Show der auf dem Gerät gespeicherten Bilder anzuzeigen. s S.83, 94

USB-

Kontrollanzeige

SD-

Kartensteckplatz

Das Blinken oder permanente Leuchten der Anzeige zeigt den Status der USB-Buchse (Typ A) an. s S.83

Legen Sie eine SD-Karte ein, und projizieren Sie eine gespeicherte Bilddatei als Dia-Show.

s S.84, 94

Bezeichnung und Funktion der Teile

Rück (nur EB-X6/S6)

Bezeichnung Funktion

Fernsteuer-

Empfänger

Lautsprecher

Netzbuchse

Monitor-

Ausgangsbuchse

Empfängt die Signale der Fernbedienung.

s Kurzanleitung

Verbindung zum Netzkabel. s Kurzanleitung

Ausgabe des Bildsignals von dem Computer, der mit dem Computer-Eingangsanschluss verbunden ist zu einem externen Monitor. Dies

gilt nicht für Komponente Video andere Signale, die an einem anderen Anschluss als dem ComputerEingangsanschluss anliegen.

Bezeichnung Funktion

Computer-

Eingangsanschlu ss

S-Video-

Eingangsanschlu ss

VideoEingangsanschlu ss

Audio-Eingang Verbindet mit dem Audio-Ausgangsanschluss

USB-Buchse (Typ B)Wenn Sie den Computer über ein USB-Kabel

Für den Eingang von Videosignalen von einem Computer und Component Video von anderen Videoquellen.

Für S-Videog-Signale von Videoquellen.

Für Composite Videog-Signale von Videoquellen.

des Geräts, mit dem Sie wiedergeben wollen und liefert das Tonsignal. s Kurzanleitung

anschließen, können Sie zahlreiche Funktionen verwenden und Verbindungseinstellungen festlegen.

• Verbinden Sie den Computer über ein USBKabel, um auf dem Computer befindliche Bilder zu projizieren. s S.86

g-Signalen

g-Signale oder

Bezeichnung und Funktion der Teile

Bedienfeld (nur EB-W6/X6)

Bezeichnung Funktion

[t]-Taste Den Projektorstrom an- oder ausschalten.

Statusanzeigen Die Farbe, Blinken oder permanentes

[Source Search]-

Taste

s Kurzanleitung

Leuchten der Anzeigen geben den Status des Projektors an. s S.53

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s S.19

Bezeichnung Funktion

[Enter]-Taste Beim Drücken während der Projektion von

Computerbildern erfolgt eine automatische Einstellung des Tracking, der Synchronisation und Position, um die Projektion eines optimalen Bildes zu gewährleisten. Bei Anzeige eines Konfigurationsmenüs oder Hilfe-Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. EB-W6 s S.39, EB-X6 s S.40

[v] [w]-Tasten Korrektur der Trapezverzerrung.

Bei der Anzeige eines Konfigurationsmenüoder Hilfe-Bildschirms werden über diese

FED

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

[Esc]-Taste Beendet die gegenwärtig verwendete

Tasten die Menüpunkte und die Einstellwerte eingestellt.

s Kurzanleitung, EB-W6 s S.39, EB-X6 s S.40

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s S.51

Funktion. Bei Drücken der Taste während der Anzeige eines Konfigurationsmenüs, wird die vorherige Menüebene angezeigt. EB-W6 s S.39, EB-X6 s S.40

[a] [b]-Tasten Drücken zur Einstellung der Lautstärke.

Bei der Anzeige eines Konfigurationsmenüoder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt.

s Kurzanleitung, EB-W6 s S.39, EB-X6 s S.40

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

[Menu]-Taste Zum Aufrufen und Schließen des

Konfigurationsmenüs. EB-W6 s S.39, EB-X6 s S.40

Bezeichnung und Funktion der Teile

Bedienfeld (nur EB-S6)

Bezeichnung Funktion

[t]-Taste Den Projektorstrom an- oder ausschalten.

Statusanzeigen Die Farbe, Blinken oder permanentes

[Source Search]-

Taste

s Kurzanleitung

Leuchten der Anzeigen geben den Status des Projektors an. s S.53

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s S.19

Bezeichnung Funktion

[Enter]-Taste Beim Drücken während der Projektion von

[v] [w]-Tasten Korrektur der Trapezverzerrung.

Bei der Anzeige eines Konfigurationsmenüoder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt. s Kurzanleitung, S.41

FED

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s S.51

[Esc]-Taste Beendet die gegenwärtig verwendete

Funktion. Bei Drücken der Taste während der Anzeige eines Konfigurationsmenüs, wird die vorherige Menüebene angezeigt. s S.41

[Wide] [Tele]-

Tasten

Drücken Sie hier, um die Funktion Nah/Fern anzupassen. Drücken Sie [Tele], um die projizierte Bildgröße zu verkleinern, und drücken Sie [Wide], um sie zu vergrößern. Bei der Anzeige eines Konfigurationsmenüoder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt. s Kurzanleitung, S.41

[Menu]-Taste Zum Aufrufen und Schließen des

Konfigurationsmenüs. s S.41

Bezeichnung und Funktion der Teile

Fernbedienung (nur EB-W6)

Bezeichnung Funktion

[t]-Taste Den Projektorstrom an- oder ausschalten.

s Kurzanleitung

[S-Video]-Taste Wechselt zu Bildern der S-Video-

Eingangsbuchse. s S.20

[Computer]-Taste Wechselt zu Bildern der Computer-

Eingangsbuchse. s S.20

Numerische

Tasten

[Freeze]-Taste Die Standbildfunktion wird aktiviert oder

[A/V Mute]-Taste Zum Ein- und Ausschalten des Tons oder des

[Auto Setup]-

Taste

Zum Eingeben des Kennworts sind diese Tasten zu verwenden. s S.34

deaktiviert. s S.25

Bildes. s S.24 Beim Drücken während der Projektion von

Computerbildern erfolgt eine automatische Einstellung des Tracking, der Synchronisation und Position, um die Projektion eines optimalen Bildes zu gewährleisten.

[Aspect]-Taste

[Page]-Tasten (+)

(-)

Das Bildformatg wird bei jedem Drücken der Taste verändert. s S.26

Sie können die Funktion Bild auf/ab verwenden, um zwischen den Seiten zu wechseln, die über das USB Display projiziert

werden. s S.86

• Sie können die Funktion Bild auf/ab verwenden, um zwischen den Folien einer

Dia-Show zu wechseln. s S.94

• Die Funktion Bild auf/ab ist aktiviert, wenn der Projektor über ein USB-Kabel mit einem

Computer verbunden ist. s S.90

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

[E-Zoom]-Tasten

(z) (x)

[Menu]-Taste Zum Aufrufen und Schließen des

[ ]-Taste

[Enter]-Taste Bei Anzeige eines Konfigurationsmenüs oder

(+) Vergrößert das Bild ohne Änderung der Projektionsfläche. (-) Verkleinert Teile des Bildes die durch Benutzen der [z]-Taste vergrößert wurden.

s S.31

Konfigurationsmenüs. s S.39 Bei der Anzeige eines Konfigurationsmenü-

oder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt. s S.39, 51 Auswählen eines Objekts oder Fotos während der Projektion der Dia-Show. s S.94 Bei Verwendung der Funktion Kabellose Maus wird durch Neigen dieser Taste der Mauszeiger in die entsprechende Richtung bewegt. s S.91

Hilfe-Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. s S.39,

Bei Verwendung der Funktion Kabellose Maus erfüllt dies die Funktion der linken Maustaste.

s S.91

Bezeichnung Funktion

[Esc]-Taste Beendet die gegenwärtig verwendete

Funktion. Wenn Sie während der Anzeige eines Konfigurationsmenüs gedrückt wird, wird der vorangegangene Bildschirm angezeigt.

s S.39, 51

Bei Verwendung der Funktion Kabellose Maus erfüllt dies die Funktion der rechten Maustaste.

s S.91

[Volume]-Tasten

(a) (b)

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

[Color Mode]-

Taste

[Num]-Taste Zum Eingeben des Kennworts sind diese

[HDMI]-Taste Wechselt zu Bildern der HDMI-

[Slideshow]-Taste Wechselt zu Bildern der Präsentation. s S.20

[Video]-Taste Wechselt zu Bildern der Video-

[USB Display]-

Taste

(a) Verringert die Lautstärke. (b) Erhöht die Lautstärke. s Kurzanleitung

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s S.51

Mit jedem Drücken dieser Taste wird der Farbmodus gewechselt. s S.21

Tasten zu verwenden. s S.34

Eingangsbuchse. s S.20

Eingangsbuchse. s S.20 Wechselt zu Bilder des USB Display. s S.20

[Source Search]-

Taste

Infrarotsender der

Fernbedienung

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s S.19

Ausgabe der Fernbedienungssignale.

s Kurzanleitung

Bezeichnung und Funktion der Teile

Fernbedienung (nur EB-X6/S6)

A B C

D E

O N M

L K J

I H

Bezeichnung Funktion

[t]-Taste Den Projektorstrom an- oder ausschalten.

s Kurzanleitung

[Source Search]-

Taste

[Menu]-Taste Zum Aufrufen und Schließen des

[Enter]-Taste Bei Anzeige eines Konfigurationsmenüs oder

[Auto Setup]-

Taste

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s S.19

Konfigurationsmenüs. EB-X6 s S.40, EB-S6 s S.41

Hilfe-Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. EB-X6 s S.40, EB-S6 s S.41 Bei Verwendung der Funktion Kabellose Maus erfüllt dies die Funktion der linken Maustaste.

s S.91

Beim Drücken während der Projektion von Computerbildern erfolgt eine automatische Einstellung des Tracking, der Synchronisation und Position, um die Projektion eines optimalen Bildes zu gewährleisten. s S.43

[Page]-Tasten

(+) (-)

Sie können die Funktion Bild auf/ab verwenden, um zwischen den Seiten zu wechseln, die über das USB Display projiziert werden. s S.86 Die Funktion Bild auf/ab ist aktiviert, wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist. s S.90

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

[E-Zoom]-Tasten

(+) (-)

[A/V Mute]-Taste Zum Ein- und Ausschalten des Tons oder des

[Freeze]-Taste Die Standbildfunktion wird aktiviert oder

[Volume]-Taste Der Bildschirm zur Einstellung der Lautstärke

Numerische

Tasten

[] []-Tasten

(+) Vergrößert das Bild ohne Änderung der Projektionsfläche. (-) Verkleinert Teile des Bildes die durch Benutzen der [+]-Taste vergrößert wurden.

s S.31

Bildes. s S.24

deaktiviert. s S.25

wird angezeigt. Drücken Sie die Tasten [ ]/[ ], um die

Lautstärke anzupassen. Zum Eingeben des Kennworts sind diese

Tasten zu verwenden. s S.35 Bei der Anzeige eines Konfigurationsmenü-

oder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt.

s Kurzanleitung, EB-X6 s S.40, EB-S6 s S.41

Bei Verwendung der Funktion Kabellose Maus wird durch Neigen dieser Taste der Mauszeiger in die entsprechende Richtung bewegt. s S.91

Bezeichnung Funktion

[Esc]-Taste Beendet die gegenwärtig verwendete

Funktion. Wenn Sie während der Anzeige eines Konfigurationsmenüs gedrückt wird, wird der vorangegangene Bildschirm angezeigt. EB-X6 s S.40, EB-S6 s S.41 Bei Verwendung der Funktion Kabellose Maus erfüllt dies die Funktion der rechten Maustaste.

s S.91

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s S.51

[ ] [ ]-Tasten

Infrarotsender der

Fernbedienung

Bei der Anzeige eines Konfigurationsmenüoder Hilfe-Bildschirms werden über diese Tasten die Menüpunkte und die Einstellwerte eingestellt. EB-X6 s S.40, EB-S6 s S.41 Bei Verwendung der Funktion Kabellose Maus wird durch Neigen dieser Taste der Mauszeiger in die entsprechende Richtung bewegt. s S.91

Ausgabe der Fernbedienungssignale.

s Kurzanleitung

Bezeichnung und Funktion der Teile

Unterseite

Bezeichnung Funktion

Luftfilter

(Ansaugöffnung)

Einstellbarer

vorderer Fuß

Verhindert das Eindringen von Staub und anderen Fremdkörpern in den Projektor, wenn Luft angesaugt wird. Der Projektor zeigt eine Warnmeldung an, wenn der Luftfilter gereinigt oder ausgetauscht werden muss. s S.67, 74

s S.7

Bezeichnung Funktion

Befestigungspun

kte für die Deckenhalterung (3 Punkte)

Hinterer Fuß (2

Punkte)

Anschlussstelle

für das Sicherheitskabel

Für die Aufhängung an einer Decke kann die als Sonderzubehör erhältliche Deckenhalterung hier angebracht werden.

s S.66, 101

Zur Anpassung der horizontalen Neigung drehen zum Ein- bzw. Ausfahren .

s Kurzanleitung

Führen Sie ein handelsübliches Stahlseil hier durch, um den Projektor an einem feststehenden Gegenstand zu sichern.

s S.37

Nützliche Funktionen

In diesem Kapitel werden nützliche Funktionen für Präsentationen u. Ä. und Sicherheitsfunktionen erläutert.

Wechseln des Wiedergabe-Bildes ....................19

• Wechseln durch automatisches Erkennen des

Eingangssignals (Quellensuche).......................................19

• Direkt Wechseln mithilfe der Fernbedienung

(nur EB-W6) ......................................................................20

Funktionen zur Verbesserung der

Projektionsqualität .............................................21

• Einstellung der Projektionsqualität

(Einstellung Farbmodus)..................................................21

Ändern des Farbmodus über die Fernbedienung

(nur EB-W6) ..............................................................................21

Ändern des Farbmodus im Konfigurationsmenü ...........................22

• Einstellen der Automatikblende ......................................23

• Zeitweises Ausblenden von Bild und Ton

( A/V Einblenden)..............................................................24

• Einfrieren des Bilds (Einfrieren) .....................................25

Sicherheitsfunktionen ........................................33

• Nutzungsverwaltung (Kennwortschutz)......................... 33

Arten des Kennwortschutzes.......................................................... 33

Einstellen des Kennwortschutzes................................................... 34

Eingeben des Kennworts............................................................... 35

• Sperrfunktion der Bedienungstasten

(Tastensperre)................................................................... 36

• Anti-Diebstahl-Schloss ..................................................... 37

Anbringen des Stahlseils................................................................ 37

• Ändern des Bildformates..................................................26

Umschalt-Methoden .......................................................................26

Ändern des Bildformats von Bildern eines Videogeräts................27

Ändern des Bildformats für Bilder aus Computern

(für EB-X6/S6) ..........................................................................28

Ändern des Bildformats für Bilder aus

Computern/HDMI-Bilder (für EB-W6).....................................29

• Vergrößern von Bildausschnitten (E-Zoom) ..................31

Wechseln des Wiedergabe-Bildes

Verwenden Sie folgende Methoden, um die zu projizierenden Bilder zu wechseln.

• Wechseln durch Quellensuche Das Bildsignal des angeschlossenen Gerätes wird automatisch erkannt und wiedergegeben.

• Direkt Wechseln (nur EB-W6) Drücken Sie auf der Fernbedienung die Taste des Zieleingangsanschlusses, um einen Wechsel auszuführen.

Wechseln durch automatisches Erkennen des Eingangssignals (Quellensuche)

Sie können das Zielbild schnell projizieren, da beim Drücken der Taste [Source Search] Eingangsanschlüsse übersprungen werden, an denen kein Bild eingegeben wurde.

Vorgehen

Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der Quellensuche.

Unter Verwendung der Fernbedienung

EB-W6 EB-X6/S6

Computer VideoS-Video

Präsentation

USB Display

HDMI

*Ein Wechsel zu HDMI und Präsentation ist nur für den EB-W6 möglich.

Unter Verwendung des Bedienungsfeldes

EB-W6/X6 EB-S6

Wenn zwei oder mehr Geräte angeschlossen sind, drücken Sie die [Source Search]-Taste, bis das Zielbild projiziert wird.

Wechseln des Wiedergabe-Bildes

Der folgende Bildschirm, der den Status der Bildsignale

anzeigt, erscheint, wenn nur das derzeit projizierte Bildsignal anliegt oder kein Bildsignal gefunden werden kann. Sie können die Eingangsquelle für die von Ihnen verwendeten Geräte auswählen. Wenn keine Eingabe erfolgt, schließt sich der Bildschirm nach etwa 10 Sekunden automatisch.

EB-W6

Direkt Wechseln mithilfe der Fernbedienung (nur EB-W6)

Drücken Sie auf eine Taste der Fernbedienung, um direkt zur Zielquelle zu wechseln.

Für die Bedienung der Tasten befolgen Sie die folgenden Hinweise.

s S.13

Funktionen zur Verbesserung der Projektionsqualität

Einstellung der Projektionsqualität (Einstellung Farbmodus)

Eine optimale Bildqualität kann einfach durch die Auswahl der Einstellungen, die am besten zu Ihrer Projektionsumgebung passen, erreicht werden. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab.

Modus Anwendung

Spiel Es handelt sich hierbei um den hellsten Modus. Dies

ist der hellste Modus und Schattentöne werden gut wiedergegeben.

Präsentation Dieser Modus ist ideal für Präsentationen mit

farbigem Material in hellen Räumen.

Tex t Dieser Modus ist ideal für Präsentationen mit

schwarz-weißem Material in hellen Räumen.

Theater Ideal zum Ansehen von Filmen in dunklen Räumen.

Gibt Bildern einen natürlichen Ton.

Foto

Sport

sRGBg Ideal für Bilder die der Farbnorm sRGB

Tafe l Selbst bei Projektionen auf schwarze oder grüne

Ideal für die Projektion von Standbildern (z. B. Fotos) in hellen Räumen. Macht Bilder brillant und kontrastreich.

Ideal, um in hellen Räumen fernzusehen. Macht Bilder brillant und lebendig.

entsprechen.

Wandtafeln verleiht diese Einstellung Ihren Bildern eine natürliche Farbgebung, genau wie auf einer Leinwand.

f Ändern des Farbmodus über die Fernbedienung (nur EB-

W6)

Vorgehen

Bei jedem Drücken wird die Bezeichnung Farbmodus auf dem Bildschirm angezeigt und der Farbmodus wechselt.

Während die Bezeichnung Farbmodus auf dem Bildschirm angezeigt wird, drücken Sie die Taste Farbmodus, um zum nächsten Modus zu wechseln.

*1 Kann nur für folgende Signaleingänge ausgewählt werden.

Computer, HDMI Digital-RGB (nur EB-W6), USB Display, Präsentation (nur EB-W6)

*2 Kann nur für folgende Signaleingänge ausgewählt werden.

Component Video, S-Video, Composite Video, HDMI Component (nur EB-W6)

Funktionen zur Verbesserung der Projektionsqualität

f Ändern des Farbmodus im Konfigurationsmenü

Vorgehen

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Drücken Sie die [Menu]-Taste, und wählen Sie im Konfigurationsmenü "Bild" - "Farbmodus" aus.

EB-W6 s S.39 EB-X6 s S.40 EB-S6 s S.41

EB-W6 EB-X6/S6

B C

Wählen Sie eine Bezeichnung für den Farbmodus.

Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu beenden.

EB-W6/X6 EB-S6

Funktionen zur Verbesserung der Projektionsqualität

Einstellen der Automatikblende

Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Bildes einstellen, können Sie scharfe und farbenfrohe Bilder genießen.

Vorgehen

Unter Verwendung der Fernbedienung

Drücken Sie die [Menu]-Taste, und wählen Sie im Konfigurationsmenü "Bild" - "Automatikblende" aus.

EB-W6 s S.39 EB-X6 s S.40 EB-S6 s S.41

B C

Wählen Sie "Ein".

Der eingestellte Wert wird für jeden Farbmodus gespeichert.

Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu beenden.

Diese Einstellung ist nur möglich, wenn im Menü "Bild" "Spiele" oder "Theater" als "Farbmodus" eingestellt ist.

EB-W6 EB-X6/S6

Unter Verwendung des Bedienungsfeldes

EB-W6/X6 EB-S6

Funktionen zur Verbesserung der Projektionsqualität

Zeitweises Ausblenden von Bild und Ton ( A/V Einblenden)

Diese Funktion können Sie verwenden, um die Aufmerksamkeit des Publikums auf Ihre Ausführungen zu lenken oder um bestimmte Details auszublenden, wie z. B. die Dateienauswahl bei Computerpräsentationen.

Vorgehen

Fernbedienung

Bei jedem Druck auf die Taste oder bei jedem Öffnen bzw. Schließen des Einblendschiebers wird Einblenden ein- bzw. ausgeschaltet.

• Falls Sie diese Funktion bei der Wiedergabe von bewegten

Bildern verwenden, wird die Bild- und Tonwiedergabe vom Abspielgerät fortgesetzt und die Wiedergabe kann nicht wieder an dem Punkt aufgenommen werden, an dem Sie A/V Einblenden aktiviert haben.

• Mit der Fernbedienung können Sie unter den Anzeigen schwarz, blau, oder Logo als A/V Einblendungsanzeige wählen, indem Sie die Einstellung "Erweitert" "Display" - "Einblenden" im Konfigurationsmenü

benutzen.

• Wenn der A/V Einblendschieber geschlossen ist und die A/V Einblendung beginnt, kann die Stromversorgung über "Erweitert" - "Betrieb" - "Objektivdeckel-Timer" im Konfigurationsmenü so eingestellt werden, dass sie sich automatisch nach 30 Minuten ausschaltet.

S.46

S.47

Projektor

EB-W6 EB-X6/S6

Funktionen zur Verbesserung der Projektionsqualität

Einfrieren des Bilds (Einfrieren)

Das Quellbild wird auch bei eingefrorenem Bildschirm weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie Standbilder projizieren können. Wenn die Funktion "Einfrieren" vorher aktiviert wurde, können Sie auch Operationen wie beispielsweise Dateien während einer Computerpräsentation wechseln, ohne Bilder zu projizieren, durchführen.

Vorgehen

Fernbedienung

• Der Ton wird nicht unterbrochen.

• Auch wenn das Bild auf dem Bildschirm eingefroren ist, gibt die Bildquelle weiter die beweglichen Bilder wieder. Daher ist es nicht möglich, die Projektion an der Stelle wieder aufzunehmen, an der sie angehalten wurde.

• Durch Drücken der [Freeze]-Taste während der Anzeige des Konfigurations- oder Hilfemenüs wird diese gelöscht.

• Die Einfrieren-Funktion funktioniert auch bei Verwendung des E-Zooms.

EB-W6 EB-X6/S6

Bei jedem Drücken der Taste wird Einfrieren ein- oder ausgeschaltet.

Funktionen zur Verbesserung der Projektionsqualität

Ändern des Bildformates

Wenn ein Videogerät angeschlossen wird und Bilder projiziert werden, die mit Digitalvideo oder auf DVDs im Breitbildformat 16:9 aufgezeichnet wurden, muss das Bildformatg geändert werden. Das Bildformat muss auch dann geändert werden, wenn Bilder aus einem Computer in voller Größe angezeigt werden sollen. Die Umschalt-Methoden und die Bildformat-Typen sind wie folgt.

f Umschalt-Methoden

Vorgehen

EB-W6

EB-X6/S6

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Drücken Sie die [Menu]-Taste, und wählen Sie im Konfigurationsmenü "Signal" aus.

EB-X6 s S.40 EB-S6 s S.41

- "Seitenverhältnis"

Bei jedem Drücken wird das Format auf dem Bildschirm angezeigt und das Format wechselt.

Die Anzeige schaltet jedes Mal um, wenn Sie die Taste drücken während die Bezeichnung des Formats auf dem Bildschirm angezeigt wird.

Einstellung auch über die Verwendung von "Aspekt" aus

dem "Signal"-Menü im Konfigurationsmenü möglich.

S.44

EB-X6 EB-S6

Funktionen zur Verbesserung der Projektionsqualität

Das gewünschte Seitenverhältnis ist nun eingestellt.

Drücken Sie die [Enter]-Taste, um den Bildschirm "Seitenverhältnis" anzuzeigen.

Wählen Sie das Bildformat, und drücken Sie die [Enter]-Taste.

f Ändern des Bildformats von Bildern eines Videogeräts

EB-X6/S6

4:3

* Bei einem Signaleingang mit 720p/1080i beträgt das Zoomverhältnis 4:3 (bei der Anzeige des Bildes werden die rechte und linke Seiten abgeschnitten).

EB-W6

16:9

Normal

Through

16:9

Zoom

Voll

Funktionen zur Verbesserung der Projektionsqualität

f Ändern des Bildformats für Bilder aus Computern (für EB-X6/S6)

Wenn Sie Bilder von einem Computer-Eingangsanschluss projizieren, kann das Seitenverhältnis wie folgt geändert werden.

Einstellung Beschreibung Projektionsbeispiel

Normal Während der

Bildeingabe von einem ComputerEingangsanschlus s

4:3 Projektion in voller Größe im Format 4:3. Wenden

Projektion in voller Größe unter Beibehaltung des Eingangsbildformats.

Während einem Signaleingang von 1280 ^ 1024 Sie diese Funktion an, um Bilder mit einem Bildformat von 5:4 (1280 ^ 1024, usw.) in voller Größe anzuzeigen.

16:9 Projektion im Bildformat 16:9. Verwenden Sie

diese Funktion, um ein Bild in voller Größe auf einem 16:9 Bildschirm anzuzeigen.

Falls Teile eines Bildes nicht vollständig abgebildet werden oder das gesamte Bild während der Projektion aus einem Computer nicht

angezeigt wird, stellen Sie abhängig vom Format des Computerbildschirms "Breit" oder "Normal" unter "Auflösung" im Konfigurationsmenü ein.

S.43

Normal

Während einem Signaleingang von 1280 ^ 1024

4:3

Funktionen zur Verbesserung der Projektionsqualität

f Ändern des Bildformats für Bilder aus Computern/HDMI-Bilder (für EB-W6)

Wenn Sie Bilder von einem Computer- oder HDMI-Eingangsanschluss projizieren, kann das Seitenverhältnis wie folgt geändert werden. Für EB-W6 ist die Projektionsgröße 1280 x 800 Punkte (Bildformat 16:10) aufgrund der WXGA-Auflösung. Stellen Sie bei der Projektion auf 16:9 Bildschirmen das Bildformat auf "16:9" ein.

Einstellung Beschreibung Projektionsbeispiel

Normal Während der

Bildeingabe von einem ComputerEingangsanschlus s

Projektion in voller Größe unter Beibehaltung des Eingangsbildformats.

Während einem Signaleingang von 1024 ^ 768

Automat isch

16:9 Projektion in voller Größe im Format 16:9. Während einem Signaleingang von 1024 ^ 768

Während der Bildeingabe von einem HDMIEingangsanschlus s

Projektion in passendem Format, das sich nach dem Eingangssignal richtet.

Während einem Signaleingang von 1280 ^ 800

Funktionen zur Verbesserung der Projektionsqualität

Einstellung Beschreibung Projektionsbeispiel

Voll Projektion auf die volle Projektionsgröße. Während einem Signaleingang von 1024 ^ 768

Zoom Projektion in voller Größe an seitlicher

Ausdehnung unter Beibehaltung des Eingangsbildformats. Bildteile, die außerhalb der Projektionsgröße liegen, sind nicht sichtbar.

Through Projektion entsprechend der Auflösung der

Eingangsbildgröße in der Mitte des Bildschirms. Dadurch wird die Projektion optimiert. Bei einer Bildauflösung höher 1280 ^ 800 wird die äußere Bildfläche nicht projiziert.

Falls Teile eines Bildes nicht vollständig abgebildet werden oder das gesamte Bild während der Projektion aus einem Computer nicht

angezeigt wird, stellen Sie abhängig vom Format des Computerbildschirms "Breit" oder "Normal" unter "Auflösung" im Konfigurationsmenü ein.

S.43

Während einem Signaleingang von 1024 ^ 768

Während einem

Signaleingang von 800 ^ 600

Während einem

Signaleingang von 1400 ^

1050

Funktionen zur Verbesserung der Projektionsqualität

Vergrößern von Bildausschnitten (E-Zoom)

Diese Funktion wird verwendet, wenn Sie ein Bild vergrößern möchten, um sich z.B. Grafiken und Tabellen im Detail anzusehen.

Vorgehen

Fernbedienung

E-Zoom Starten.

Fernbedienung

Bewegen Sie das Kreuz auf den zu vergrößernden Bildausschnitt.

EB-W6 EB-X6/S6

Kreuz

EB-W6 EB-X6/S6

Funktionen zur Verbesserung der Projektionsqualität

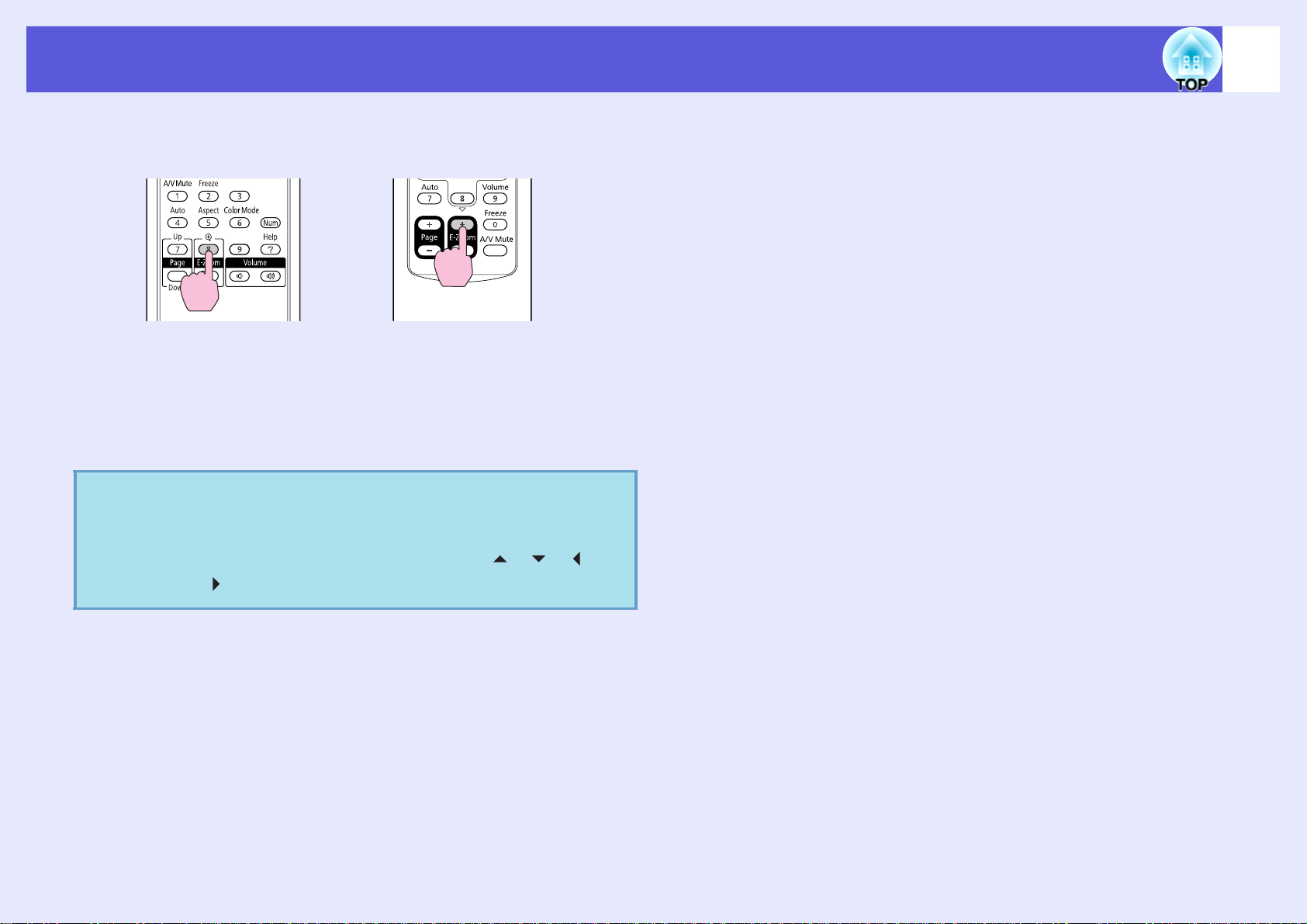

Fernbedienung

Vergrößern.

EB-W6 EB-X6/S6

Mit jedem Drücken wird der Bildteil vergrößert. Sie können schnell vergrößern, indem Sie die Taste gedrückt halten. Sie können das vergrößerte Bild verkleinern, indem Sie die [-]Taste drücken. Drücken Sie zum Aufheben des E-Zooms die Taste [Esc].

• Das Vergrößerungsverhältnis erscheint auf dem Schirm. Der gewählte Bildausschnitt kann in 25 Schritten 1 bis 4-fach vergrößert werden.

• Sie können das Bild durch Drücken von [ ], [ ], [ ], oder [ ] scrollen.

Sicherheitsfunktionen

Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen:

• Kennwortschutz Sie können den Personenkreis der Projektor-Nutzer beschränken.

• Tastensperre Die Tastensperre verhindert, dass Ihre Einstellungen von nicht autorisierten Personen verändert werden.

• Sicherheitsschloss Der Projektor ist mit unterschiedlichen Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet.

Nutzungsverwaltung (Kennwortschutz)

Bei aktiviertem Kennwortschutz lässt sich der Projektor ohne Kennworteingabe nicht in Betrieb nehmen, auch wenn er eingeschaltet ist. Außerdem lässt sich das beim Anschalten des Projektors als Hintergrund gezeigte Benutzerlogo nicht ändern. Dies ist ein wirkungsvoller Diebstahlschutz, da der Projektor selbst wenn er gestohlen wird nicht benutzt werden kann. Zum Zeitpunkt des Kaufs ist kein Kennwortschutz aktiviert.

f Arten des Kennwortschutzes

Je nachdem, wie Sie den Projektor verwenden möchten, können die folgenden zwei Arten des Kennwortschutzes eingestellt werden.

1. "Einschaltschutz"

Falls der Projektor von der Stromversorgung, an die er während der letzten Kennworteingabe angeschlossen war, getrennt wurde, muss bei aktiviertem "Einschaltschutz" ("On"), das Kennwort erneut eingegeben werden. Wenn das Kennwort nicht korrekt eingegeben wurde, kann der Projektor nicht verwendet werden.

2."Benutzerlogoschutz"

Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann ohne Autorisierung nicht geändert werden. Wenn "Benutzerlogoschutz" eingeschaltet ist, sind die folgenden Einstellungsänderungen nicht erlaubt.

• Erstellen eines Benutzerlogos

• Einstellungen für "Hintergr. Anzeigen", "Startbildschirm", und "A/V Einblendung" werden durch "Display" im Konfigurationsmenü geändert.

Sicherheitsfunktionen

f Einstellen des Kennwortschutzes

Der Kennwortschutz kann wie folgt eingestellt werden:

Vorgehen

Fernbedienung

Halten Sie die [Freeze]-Taste für etwa 5 Sekunden gedrückt.

Das Kennwortschutz-Einstellungsmenü wird angezeigt.

EB-W6 EB-X6/S6

Schalten Sie "Einschaltschutz" ein.

(1) Wählen Sie "Einschaltschutz" und drücken Sie dann die Taste

[Enter]. (2) Wählen Sie "On" und drücken Sie dann die Taste [Enter]. (3) Drücken Sie die [Esc]-Taste.

Aktivieren des "Benutzerlogoschutzes".

(1) Wählen Sie "Benutzerlogoschutz" und drücken Sie dann die

Taste [Enter]. (2) Wählen Sie "On" und drücken Sie dann die Taste [Enter]. (3) Drücken Sie die [Esc]-Taste.

Geben Sie das Kennwort ein.

(1) Wählen Sie "Kennwort" und drücken Sie dann die Taste

[Enter]. (2) Wenn die Anzeige "Ändern Sie das Kennwort?" erscheint,

wählen Sie "Ja" und drücken die [Enter]-Taste. Die

Voreinstellung für das Kennwort lautet "0000". Ändern Sie

diese in Ihr gewünschtes Kennwort um. Wählen Sie "Nein",

wird der Bildschirm von Schritt 1 erneut angezeigt.

• Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das Kennwort eingeben. Wenn das Kennwort korrekt eingegeben ist, erscheint das

Kennwortschutz-Einstellungsmenü. Kennworts" S.35

• Zur Vorbeugung von Diebstählen bringen Sie bei aktiviertem Kennwortschutz den mitgelieferten Kennwortschutzaufkleber an einer geeigneten Stelle an.

"Eingeben des

Sicherheitsfunktionen

(3) Geben sie eine vierstellige Zahl unter Benutzung der

numerischen Tasten ein. (Halten Sie bei Verwendung des EBW6 die [Num]-Taste gedrückt, um die Ziffern einzugeben.) Die eingegebene Zahl wird als "* * * *" angezeigt. Nach Eingabe der vierten Zahl erscheint der Bestätigungsbildschirm.

Fernbedienung

Numerisch

e Tasten

EB-W6

Numerisch

e Tasten

EB-X6/S6

(4) Geben Sie das Kennwort erneut ein.

Die Meldung "Kennwort wurde akzeptiert." wird angezeigt. Bei einer Fehleingabe des Kennworts werden Sie durch eine Anzeige aufgefordert, das Kennwort erneut einzugeben.

f Eingeben des Kennworts

Geben Sie Ihr Kennwort mit den Zahlentasten der Fernbedienung ein, wenn der Kennworteingabebildschirm angezeigt wird.

Vorgehen

Geben sie das Kennwort unter Benutzung der numerischen Tasten ein.

(Halten Sie bei Verwendung des EB-W6 die [Num]-Taste gedrückt, um die Ziffern einzugeben.)

Nach korrekter Kennworteingabe beginnt die Projektion.

Achtung

• Nach einer dreimaligen aufeinander folgenden Fehleingabe des Kennworts erscheint für etwa fünf Minuten die Anzeige "Der Projektor wird verriegelt". Dann schaltet der Projektor in den Standby-Modus um. In diesem Fall müssen Sie den Netzstecker aus- und wieder einstecken und den Projektor erneut einschalten. Der Kennworteingabebildschirm wird erneut angezeigt, so dass Sie das richtige Kennwort eingeben können.

• Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten "Anforderungscode: xxxxx" notieren und sich an die nächste der in der Anleitung Support

und Service aufgeführten Adressen wenden.

Epson-Projektoren

• Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung angezeigt und der Projektor akzeptiert keine Kennworteingabe mehr: "Der Projektor wird verriegelt. Wenden Sie sich wie in Ihrem Handbuch beschrieben an Epson."

Kontaktliste für Epson-Projektoren

Kontaktliste für

Sicherheitsfunktionen

Sperrfunktion der Bedienungstasten (Tastensperre)

Wählen Sie eine der folgenden Möglichkeiten, um die Bedienungstasten Ihres Projektors zu sperren.

• Vollverriegelung Sämtliche Tasten des Bedienfelds sind gesperrt. Alle Tasten des Bedienfelds sind funktionslos, einschließlich der [Power]-Taste.

• Verr.d.Bedienung Sämtliche Tasten des Bedienfelds, außer der [t]-Taste, sind gesperrt.

Die Sperrfunktion der Bedienungstasten erweist sich für ungestörte Vorführungen, wenn nur projiziert werden soll, oder in Schulen zur Einschränkung der bedienbaren Tasten als besonders nützlich. Der Projektor kann mit der Fernbedienung weiter bedient werden.

Vorgehen

Unter Verwendung der Fernbedienung

Drücken Sie die [Menu]-Taste und wählen Sie "Einstellung"

- "Tastensperre" im

Konfigurationsmenü.

EB-W6 s S.39 EB-X6 s S.40 EB-S6 s S.41

Unter Verwendung des Bedienungsfeldes

EB-W6/X6 EB-S6

Entnehmen Sie die Information zu den verwendbaren Tasten und deren Funktion der Anleitung im Menü.

Wählen Sie entweder "Vollverriegelung" oder "Verr.d.Bedienung ".

EB-W6 EB-X6/S6

Sicherheitsfunktionen

Wählen Sie "Ja" wenn die Bestätigung angezeigt wird.

Die Tasten des Bedienfelds sind nach den von Ihnen gewählten Einstellungen gesperrt.

Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden:

• Stellen Sie "Einstellung" - "Tastensperre" im Konfigurationsmenü mit der Fernbedienung auf "Aus".

• Drücken Sie die [Enter]-Taste auf dem Bedienfeld und halten sie diese für etwa 7 Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

Anti-Diebstahl-Schloss

Da der Projektor häufig unbeaufsichtigt an einer Deckenhalterung in einem Raum gelassen wird, kann er eine Gelegenheit zum Diebstahl bieten. Daher verfügt er über folgende Diebstahlsicherungsvorrichtungen:

• Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Einzelheiten über das Microsaver Security System finden Sie auf der Kensington-Homepage

http://www.kensington.com/

• Anschlussstelle für das Sicherheitskabel Ein handelsübliches Stahlseil, das an der Anschlussstelle am Projektor befestigt wird, ermöglicht das Sichern des Projektors an einem Tisch oder einer Säule.

f Anbringen des Stahlseils

Führen Sie ein Stahlseil durch die Anschlussstelle. Wie das Stahlseil richtig gesichert wird, entnehmen Sie bitte dessen Gebrauchsanleitung.

Konfigurationsmenü

In diesem Kapitel werden das Konfigurationsmenü und seine Funktionen erläutert.

Verwendung des Konfigurationsmenüs

(Für EB-W6).........................................................39

Verwendung des Konfigurationsmenüs

(Für EB-X6)..........................................................40

Verwendung des Konfigurationsmenüs

(Für EB-S6)..........................................................41

Liste der Funktionen ..........................................42

• Bild-Menü ..........................................................................42

• Signal-Menü.......................................................................43

• Einstellung-Menü ..............................................................45

• Erweitert-Menü.................................................................46

• Information-Menü (nur Anzeige)....................................48

• Reset-Menü........................................................................49

Verwendung des Konfigurationsmenüs (Für EB-W6)

Auswahl im Hauptmenü

Hauptmenü

Anleitung

Auswahl im Untermenü

Untermenü (Einstellung)

Ändern der Auswahl

Beenden

Verwendete Tasten

Unter Verwendung des Bedienungsfeldes

Unter Verwendung der Fernbedienung

Wählen Sie die zu ändernde Einstellung

Verwendung des Konfigurationsmenüs (Für EB-X6)

Auswahl im Hauptmenü

Hauptmenü

Anleitung

Auswahl im Untermenü

Untermenü (Einstellung)

Ändern der Auswahl

Beenden

Verwendete Tasten

Unter Verwendung des Bedienungsfeldes

Unter Verwendung der Fernbedienung

Wählen Sie die zu ändernde Einstellung

Verwendung des Konfigurationsmenüs (Für EB-S6)

Auswahl im Hauptmenü

Hauptmenü

Anleitung

Auswahl im Untermenü

Untermenü (Einstellung)

Ändern der Auswahl

Beenden

Verwendete Tasten

Unter Verwendung des Bedienungsfeldes

Unter Verwendung der Fernbedienung

Wählen Sie die zu ändernde Einstellung

Liste der Funktionen

Bild-Menü

Wie Sie den folgenden Abbildungen entnehmen können, können je nach projizierter Bildquelle unterschiedliche Menüpunkte eingestellt werden. Die Einstellungen werden für jede Quelle separat gespeichert.

Computerbild

Untermenü Funktion

Farbmodus Wählen Sie die der Umgebung entsprechende Bildqualität aus. s S.21 Helligkeit Stellen Sie die Bildhelligkeit ein. Kontrastg Stellen Sie die Helligkeitsunterschiede des Bilds ein. Farbstärke Hier können Sie die Farbstärke des Bilds einstellen Farbton (Eine Einstellung ist nur bei einem Eingang von NTSC-Signalen bei der Verwendung von Composite Video/S-Video möglich.)

Stellen Sie den Farbton ein.

Schärfe Stellen Sie die Bildschärfe ein. Farbtemperatur Hier können Sie den Gesamtfarbton des Bildes einstellen. Wenn "Hoch" ausgewählt wurde, bekommt das Bild eine Blausättigung, wenn

"Niedrig" ausgewählt wurde eine Rotsättigung. (Diese Einstellung ist nicht möglich, wenn im Menü "Bild" "sRGB

Farbjustage Rot, Grün, Blau: Stellt die Sättigung für jede Farbe einzeln ein.

(Diese Einstellung ist nicht möglich, wenn im Menü "Bild" "sRGB

Automatikblende (Diese Einstellung ist nur möglich, wenn im Menü "Bild" "Spiele" oder "Theater" als "Farbmodus" eingestellt ist.)

Stellen Sie Ein/Aus ein, um die Helligkeit gemäß dem Bild anzupassen. s S.23

Reset Setzt alle Einstellungen im "Einstellung"-Menü auf ihre Voreinstellungen zurück. Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen,

siehe s S.49

Component Video

g/Composite Videog/S-Videog

g" als "Farbmodus" eingestellt ist.)

Liste der Funktionen

Signal-Menü

Computerbild

Untermenü Funktion

Auto Setup Sie können wählen, ob bei einer Änderung des Eingangssignals die automatische Bildoptimierung ein- (On) oder ausgeschaltet (Off) ist. s S.60 Auflösung Mit der Einstellung "Automatisch" wird die Auflösung des Eingangssignals automatisch erkannt. Wenn "Automatisch" eingestellt ist und Teile

des projizierten Bildes nicht angezeigt werden, stellen Sie abhängig vom Format des Computerbilds "Breit" für Breitbildformat und "Normal" für einen 4:3 oder 5:4 Bildschirm ein.

Trackingg Einstellung der Computerbilder beim Auftreten von vertikalen Bildstreifen. s S.60 Sync.g Einstellung der Computerbilder beim Auftreten von Flimmern, Unschärfe oder sonstigen Bildstörungen. s S.60 Position Verschiebung der Position des Bildes nach oben, unten, links und rechts, falls das Bild nicht vollständig angezeigt wird, so dass eine vollständige

Projektion ermöglicht wird.

Progressivg (Komponente Video und HDMI können nur beim Eingang von 480i/576i -Signalen eingestellt werden)

Off: IP-Umwandlung für jedes Bildschirmfeld. Dies ist ideal für die Wiedergabe von sehr unruhigen Bildern. On: Interlace

HDMI-Videobereich (nur EB-W6)

Eingangssignal Sie können das Eingangssignal vom Computer-Eingangsanschluss wählen.

(Kann nicht bei Eingang eines Digital-RGB-Signals eingestellt werden) Wenn der HDMI-Eingang des Projektors mit einem DVD-Player o.ä. verbunden ist, stellt sich der HDMI-Videobereich des Projektors auf die Einstellung am DVD-Player ein.

Mit der Einstellung "Auto" wird das Eingangssignal automatisch entsprechend dem angeschlossenen Gerät eingestellt. Falls die Bildfarben mit der Einstellung "Auto" nicht richtig wiedergegeben werden, können Sie das entsprechende Signal des angeschlossenen Geräts manuell einstellen.

HDMI-Bild (nur EB-W6)

Component Video

g Composite Videog/S-Videog

g (i)-Signale werden in Progressiveg (p)-Signale umgewandelt. Dies ist ideal für die Wiedergabe von Standbildern.

Liste der Funktionen

Untermenü Funktion

Video-Signal Mit der Einstellung "Auto" werden Videosignale automatisch erkannt. Falls mit der Einstellung "Auto" Bildstörungen auftreten oder kein Bild

erscheint, können Sie das betreffende Signal des angeschlossenen Geräts manuell einstellen.

Seitenverhältnis Einstellung des Bildformatsg der projizierten Bilder. s S.26 Reset Setzt alle Einstellungen des "Signal"-Menüs auf ihre Voreinstellungen zurück, ausgenommen "Eingangssignal".

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s S.49

Liste der Funktionen

Einstellung-Menü

EB-W6/X6 EB-S6

Untermenü Funktion

Keystone Sie können die vertikale Trapezverzerrung im Bild korrigieren. s Kurzanleitung Auto Keystone

(nur EB-W6/X6) Zoom

(nur EB-S6) Tastensperre Die eingestellte Tastensperre deaktiviert alle Tastenfunktionen des Projektor-Bedienfelds. s S.36 Helligkeitsregelung Einstellung der Lampenhelligkeit auf eine von zwei möglichen Stufen.

Lautstärke Regelt die Lautstärke. Reset Setzt alle Einstellungen des "Einstellung"-Menüs auf ihre Voreinstellungen zurück.

Führt automatische Keystone-Korrektur durch. (Dies kann nur festgelegt werden, wenn "Front" aus "Erweitert" - "Projektion" gewählt wurde.)

Stellen Sie Nah/Fern ein. ("Nah" verkleinert das projizierte Bild, "Fern" vergrößert es.)

Wählen Sie "Niedrig", wenn die projizierten Bilder in einem dunklen Raum oder auf einer kleinen Leinwand zu hell sind. Mit der Einstellung "Niedrig" verändern sich der Stromverbrauch und die Lebensdauer der Lampe wie unten angegeben und die Betriebsgeräusche sind gedämpfter. Der Stromverbrauch verringert sich um etwa 40 W, die Lampenlebensdauer erhöht sich um etwa das 1,3 fache.

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s S.49

Liste der Funktionen

Erweitert-Menü

Untermenü Funktion

Display Hier können Sie die Einstellungen für die Projektoranzeige vornehmen.

Meldung: Hier können Sie einstellen, ob beim Wechseln der Eingangsquelle die neue Eingangsquellenbezeichnung angezeigt wird (On) oder

nicht (Off), beim Wechseln des Farbmodus die neue Farbmodus-Bezeichnung etc. Außerdem können Sie wählen, ob bei fehlendem Bildsignal eine Meldung eingeblendet wird oder nicht.

Hintergr. Anzeigen Startbildschirm

(Off).

Einblenden

Benutzerlogo Ändert das Benutzerlogo, das als Hintergrundbild und bei Einblenden angezeigt wird. s S.76 Projektion Sie können eine der folgenden Einstellungen entsprechend dem Setup des Projektors wählen. s S.66

"Front" "Front/Decke" "Rück" "Rück/Decke" Indem Sie die [A/V Mute]-Taste auf Ihrer Fernbedienung für etwa 5 Sekunden gedrückt halten, können Sie die Einstellungen wie folgt ändern: "Front" W "Front/Decke" "Rück" W "Rück/Decke"

: Stellt den Bildschirmstatus auf "Schwarz", "Blau" oder "Logo", wenn keine Bildsignale eingehen.

: Sie können einstellen, ob Startbildschirm (das Bild wird projiziert wenn der Projektor startet) angezeigt wird (On) oder nicht

: Der Bildschirm, der bei aktivierter Einblendfunktion angezeigt wird, kann auf "Schwarz", "Blau" oder "Logo" eingestellt werden.

Liste der Funktionen

Untermenü Funktion

Betrieb Direkt Einschal.: Hier wählen Sie, ob Direkt Einschal. aktiviert (On) oder nicht aktiviert (Off) werden soll.

Wenn "On" aktiviert ist und das Projektorkabel an eine Steckdose angeschlossen ist, können plötzliche Spannungsstöße den Projektor

automatisch einschalten.

Sleep-Modus: Wenn aktiviert ("On"), wird der Strom automatisch abgeschaltet, sobald kein Bildsignal gesendet wird und keine Bedienschritte

erfolgen.

Sleep-Modus-Zeit: Wenn Sleep-Modus aktiviert ist ("On"), können sie von 1 bis 30 Minuten einstellen, wie lange der Projektor mit dem

Abschalten des Stroms warten soll.

Objektivdeckel-Timer: Wenn aktiviert ("On"), wird der Strom automatisch 30 Minuten nach Schließen des Objektivdeckels abgeschaltet. Höhenlagen-Modus: Wenn Sie das Gerät in mehr als 1.500 m Höhe verwenden, stellen Sie diesen Modus auf "On".

USB Type B Verbinden Sie den Projektor und den Computer mit einem USB-Kabel, und stellen Sie "USB Display" ein, um das Bild auf dem Computer zu

projizieren. s S.86 Stellen Sie "Kabellose Maus" ein, um den Mauszeiger über die Fernbedienung zu bedienen. s S.91 Stellen Sie auf "Bild auf/ab" ein, um diese Funktion über die Fernbedienung auszuführen. s S.90

Link 21Lg Sie können einstellen, ob die Hilfssoftware EMP Link 21L benutzt wird (On) oder nicht (Off). Auf "On" setzen und nach Installation des USB

Kommunikations-Treibers verwenden.

Sprache Einstellung der Anzeigesprache. Reset Alle Anzeigen für "Display*1" und "Betrieb*2" im Menü "Erweitert" werden auf ihre Voreinstellungen zurückgesetzt.

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s S.49

*1 Wenn im "Kennwortschutz"-Modus "Benutzerlogoschutz" aktiviert ist ("On"), können die Benutzerlogo-Einstellungen nicht verändert werden. Sie können die

Einstellungen ändern, nachdem Sie "Benutzerlogoschutz" auf "Off" gestellt haben. s S.34

*2 Ausgenommen "Höhenlagen-Modus".

Liste der Funktionen

Information-Menü (nur Anzeige)

Hier können Sie den Status der projizierten Bildsignale und des Projektors überprüfen. Wie Sie den folgenden Abbildungen entnehmen können, können je nach projizierter Bildquelle unterschiedliche Punkte angezeigt werden.

Signal von Bildern aus einem Computer/

Composite Video

g/S-Videog

Component Videog/HDMI (nur EB-W6)

Untermenü Funktion

Lampenstunden Anzeige der gesamten Lampenbetriebszeit*.

Beim Erreichen der Lampenwarnzeit erscheint die Anzeige in gelb.

Quelle Anzeige der Eingangsquelle des Geräts, von dem gerade projiziert wird. Eingangssignal Zeigt das "Eingangssignal" des Menüs "Signal" gemäß der "Quelle" an. Auflösung Anzeige der Eingangsauflösung. Video-Signal Zeigt den im "Signal"-Menü eingestellten Inhalt von "Video-Signal". Wiederholrateg Anzeige der Wiederholrate. Sync.gInfo Zeigt die Bildsignalinformationen.

Diese Informationen können benötigt werden, wenn Sie den Wartungsdienst in Anspruch nehmen.

Status Informiert über am Projektor aufgetretene Fehler.

Diese Informationen können benötigt werden, wenn Sie den Wartungsdienst in Anspruch nehmen.

* Die Gesamtbetriebszeit für die ersten 10 Stunden wird als "0H" angezeigt. Nach 10 Stunden oder mehr, wird jeweils eine Stunde für jede folgende Stunde angefügt.

USB Display/ Präsentation (nur EB-W6)

Liste der Funktionen

Reset-Menü

Untermenü Funktion

Reset total Setzt alle Einstellungen sämtlicher Menüs auf ihre Voreinstellungen zurück.

Die folgenden Punkte werden nicht auf ihre Voreinstellungen zurückgesetzt: "Eingangssignal", "Benutzerlogo", "Lampenstunden" und "Sprache".

Reset Lampenstunden

Löscht die gesamte Lampenstundenbetriebszeit und stellt sie auf "0H" zurück. Setzen Sie diese zurück, wenn Sie die Lampe ersetzen.

Fehlersuche

In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

Verwenden der Hilfe ...........................................51

Problemlösung....................................................53

• Ablesen der Kontrollanzeigen..........................................53

t Power-Anzeige leuchtet rot........................................................54

i o Kontrollanzeige leuchtet oder blinkt orange ......................56

• Wenn die Kontrollanzeigen nicht weiterhelfen..............57

Probleme mit Bildern .....................................................................58

Probleme beim Start der Projektion ...............................................62

Andere Probleme............................................................................63

Verwenden der Hilfe

Tritt mit dem Projektor ein Problem auf, steht Ihnen die Hilfe bei der Problemlösung in Form von Bildschirmanzeigen zur Verfügung. Die Antworten auf die Fragen helfen Ihnen, die richtigen Einstellungen festzulegen.

Vorgehen

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Drücken Sie die [Help]-Taste.

Der Hilfe-Bildschirm wird angezeigt.

EB-W6 EB-X6/S6

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Wählen Sie einen Menüpunkt aus.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

Verwenden der Hilfe

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Bestätigen Sie die Auswahl.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

• Ist das Problem über die Hilfe-Funktion nicht zu beheben,

gehen Sie weiter zu "Problemlösung".

• Die angezeigten Hilfetexte weichen vom Projektormodell ab.

S.53

Fragen und Abhilfevorschläge werden wie im Fenster unten angezeigt. Drücken Sie die [Help]-Taste, um die Hilfe zu verlassen.

Problemlösung

Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: "Ablesen der Kontrollanzeigen". Geben die Kontrollanzeigen keinen eindeutigen Hinweis auf die Ursache der Störung, gehen Sie weiter zum Abschnitt "Wenn die Kontrollanzeigen nicht weiterhelfen". s S.57

Ablesen der Kontrollanzeigen

Der Projektor ist mit den folgenden drei Kontrollanzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.

Zeigt den Betriebszustand.

Orange : Standby

Wird die [t]-Taste in diesem Status gedrückt, beginnt die Projektion.

Grün (blinkend) : Aufwärmphase

Die Aufwärmzeit beträgt ungefähr 30 Sekunden. Ist die Aufwärmphase abge schlossen, hört die Anzeige auf zu blinken.

Grün : Projektion läuft

Zeigt den Status der Projektionslampe an. Zeigt den internen Temperaturstatus an.

In der folgenden Tabelle finden Sie eine Beschreibung der Bedeutung der Kontrollanzeigen, und wie die angezeigten Probleme behoben werden können. Sind alle Kontrollanzeigen aus, überprüfen Sie, ob das Stromkabel korrekt angeschlossen ist und die normale Stromversorgung besteht. Es kann vorkommen, dass die t-Anzeige nach dem Ziehen des Netzkabels noch für kurze Zeit leuchtet. Dies ist jedoch kein Fehler.

Problemlösung

f t Power-Anzeige leuchtet rot

Status Ursache Abhilfe oder Status

Rot Rot Rot

Rot

Rot Rot Rot

Rot

Interner Fehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an den in der Anleitung

Lüfter gestört Sensor gestört

Fehler Automatikblende

Temp. zu hoch (Überhitzung)

Problem

: Leuchtet : Blinkt : Aus

Support und Service genannten Händler oder an den nächstgelegenen Service. s Kontaktliste für Epson-Projektoren

Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an den in der Anleitung Support und Service genannten Händler oder an den nächstgelegenen Service. s Kontaktliste für Epson-Projektoren

Die Lampe wird automatisch ausgeschaltet und die Projektion unterbrochen. Warten Sie ungefähr fünf Minuten. Nach fünf Minuten geht der Projektor in den Standby-Modus, überprüfen Sie daher die folgenden beiden Punkte.

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden. s S.67, 74 Kann der Fehler dadurch nicht behoben werden, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an den in der Anleitung Support und Service genannten Händler oder an den nächstgelegenen Service. s Kontaktliste für Epson-Projektoren

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der "Höhenlagen-Modus" auf "On" gestellt sein. s S.47

Problemlösung

Status Ursache Abhilfe oder Status

Rot Rot

Lampe gestört Lampe leuchtet nicht Lampendeckel offen

: Leuchtet : Blinkt : Aus

Überprüfen Sie die folgenden beiden Punkte.

• Bauen Sie die Lampe aus, und prüfen sie auf Beschädigung. s S.71

• Reinigen Sie den Luftfilter. s S.67 Wenn die Lampe nicht beschädigt ist - Bauen Sie die Lampe wieder ein und schalten Sie die Stromversorgung ein.

Wenn der Fehler weiterhin besteht - Ersetzen Sie die Lampe durch eine neue und schalten Sie das Gerät wieder ein.

Wenn der Fehler weiterhin besteht - Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und

wenden Sie sich an den in der Anleitung Support und Service genannten Händler oder an den nächstgelegenen Service. s Kontaktliste für Epson-Projektoren

Wenn die Lampe beschädigt ist - Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Achten

Sie beim Wechseln der Lampe darauf, dass keine Glassplitter im Projektor zurückbleiben (die Projektion kann nicht fortgeführt werden, bis die Lampe ausgetauscht ist).

s Kontaktliste für Epson-Projektoren

Überprüfen Sie, ob Lampe und Lampenabdeckung richtig installiert sind. s S.71 Sind Lampe oder Lampenabdeckung nicht richtig installiert, kann die Lampe nicht eingeschaltet werden.

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der "Höhenlagen-Modus" auf "On" gestellt sein. s S.47

Problemlösung

f i o Kontrollanzeige leuchtet oder blinkt orange

Status Ursache Abhilfe oder Status

Warnung Hochtemp. (Dies ist kein Problem. Falls jedoch die Temperatur erneut zu hoch steigt, wird die Projektion automatisch unterbrochen.)

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden. s S.67, 74

Lampe ersetzen Ersetzen Sie die Lampe durch eine neue. s S.71

Nach Ablauf dieser Betriebsdauer nimmt die Gefahr eines Lampenbruchs zu. Ersetzen Sie die Lampe so bald wie möglich durch eine neue.

S.57

Rot

Orange

• Funktioniert der Projektor nicht normal, obwohl die Kontrollanzeigen keine Störung melden, gehen Sie weiter zu Abschnitt "Wenn die Kontrollanzeigen nicht weiterhelfen".

• Kann der Fehler dadurch nicht behoben werden, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an den in der Anleitung Support und Service genannten Händler oder an den nächstgelegenen Service.

Projektoren

Warnung

: Leuchtet : Blinkt : Aus : Abhängig vom Projektorstatus

Kontaktliste für Epson-

Problemlösung

Wenn die Kontrollanzeigen nicht weiterhelfen

Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem angegebenen Seite nach.

Probleme mit Bildern

f Kein Bild s S.58

Die Projektion startet nicht, die Projektionsfläche ist vollständig schwarz, ist vollständig blau usw.

f Keine bewegten Bilder s S.58

Keine Projektion bewegter Bilder von einem Computer, Bild erscheint schwarz.

f Die Projektion wird automatisch unterbrochen s S.58 f Die Meldung "Nicht verfügbar." wird angezeigt s S.59 f Die Meldung "Kein Signal." wird angezeigt s S.59 f Verschwommene oder unscharfe Bilder s S.60 f Bildstörungen oder Verzerrungen der Bilder s S.60

Störungen, Verzerrungen oder schwarzweiß karierte Muster treten auf.

f Das Bild ist abgeschnitten (groß), zu klein dargestellt oder

das Bildformat stimmt nicht s S.61

Nur ein Teil des Bildes wird dargestellt, das Bildformat ist nicht korrekt usw.

f Die Bildfarben sind nicht richtig s S.61

Das ganze Bild hat einen Purpur- oder Grünstich, erscheint nur schwarzweiß, flaue Farben usw. (Computermonitore und LCD-Bildschirme haben eine unterschiedliche Farbwiedergabe, so dass die vom Projektor erzeugten Farben von denen des Monitors abweichen können. Das ist kein Anzeichen für eine Störung.)

f Bilder zu dunkel s S.62

Probleme beim Start der Projektion

f Kann nicht eingeschaltet werden s S.62

Andere Probleme

f Kein Ton oder der Ton ist zu leise

s S.63

f Die Fernbedienung funktioniert

nicht s S.63

f Kein Bild auf dem externen Monitor (nur EB-X6/S6) s S.62

Problemlösung

f Probleme mit Bildern

f Kein Bild

Überprüfen Abhilfe

Haben Sie die [t]-Taste gedrückt? Drücken Sie die [t]-Taste, um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört.

Schließen Sie das Netzkabel des Projektors korrekt an. s Kurzanleitung

Überprüfen Sie die Stromzufuhr. Ist Einblenden aktiviert? Drücken Sie die [A/V Mute]-Taste auf der Fernbedienung, um Einblenden aufzuheben. s S.24 Ist der Einblendschieber geschlossen? Öffnen Sie den Einblendschieber. Sind die Einstellungen des Konfigurationsmenüs korrekt? Reset aller Einstellungen. s"Reset" - "Reset total" S.49 Ist das projizierte Bild vollständig schwarz? Bestimmte Bildeingangssignale, z. B. Bildschirmschoner, können vollständig schwarz dargestellt werden.

Nur bei der Projektion von Computerbildern

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s"Signal" - "Video-

Nur bei der Projektion von Bildern einer Videoquelle

f Keine bewegten Bilder

Signal" S.44

Überprüfen Abhilfe

Wird das Bildsignal des Computers auf dem LCDBildschirm und dem Monitor ausgegeben?

Nur bei der Bildprojektion von einem

Laptop oder einem Computer mit

eingebautem LCD-Bildschirm

Schalten Sie das Bildsignal ausschließlich auf den externen Ausgang um. s Computer-Handbuch

f Die Projektion wird automatisch unterbrochen

Überprüfen Abhilfe

Ist der "Sleep-Modus" auf "On" eingestellt? Drücken Sie die [t]-Taste, um das Gerät einzuschalten. Möchten Sie den "Sleep-Modus" nicht verwenden,

ändern Sie diese Einstellung zu "Off". s"Erweitert" - "Betrieb" - "Sleep-Modus" S.47

Problemlösung

f Die Meldung "Nicht verfügbar." wird angezeigt

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s"Signal" - "Video-

Nur bei der Projektion von Bildern einer Videoquelle

Stimmen Auflösung der Bildsignale und die Wiederholrate mit dem Modus überein?

Nur bei der Projektion von Computerbildern

Signal" S.43

Hinweise zum Ändern der Auflösung und der Wiederholrate, wie vom Computer ausgegeben, finden sie im

Handbuch des Computers. s "Liste der unterstützten Bildschirmformate" S.106

f Die Meldung "Kein Signal." wird angezeigt

Überprüfen Abhilfe

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s Kurzanleitung Wurde der korrekte Eingang ausgewählt? Drücken Sie zum Umschalten des Bilds die Taste [Source Search] auf der Fernbedienung oder auf dem

Bedienfeld. Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Geräte ein. Wird das Bildsignal zum Projektor ausgegeben? Werden sie Bildsignale nur an den LCD-Bildschirm des Computers oder den zusätzlichen Monitor

Nur bei der Bildprojektion von einem

Laptop oder einem Computer mit

eingebautem LCD-Bildschirm

ausgegeben, müssen Sie den Ausgang auch auf den externen Ausgang (zusätzlich zum integrierten Monitor)

umschalten. Bei einigen Computermodellen erscheint das Bild, wenn es am externen Ausgang ausgegeben

wird, nicht länger auf dem LCD-Bildschirm oder zusätzlichen Monitor. sComputerhandbuch, unter dem

Begriff "Externer Ausgang" oder "Einen externen Monitor anschließen".

Wurde der Anschluss in eingeschaltetem Zustand vorgenommen, funktioniert die Funktionstaste [Fn] zum

Umschalten des Bildsignals auf den externen Ausgang eventuell nicht. Schalten Sie Computer und Projektor

aus und anschließend wieder ein.

s S.19

Problemlösung

f Verschwommene oder unscharfe Bilder

Überprüfen Abhilfe

Ist die Schärfe richtig eingestellt? Stellen Sie die Schärfe mit dem Fokusring ein. s Kurzanleitung Ist der Projektionsabstand korrekt? Ist der Projektionsabstand größer als der empfohlene?

Installieren Sie ihn innerhalb des empfohlenen Bereichs. s S.79 Ist die Keystone-Korrektur zu groß? Senken Sie den Projektionswinkel, um das erforderliche Ausmaß der Keystone-Korrektur zu verringern. Schalten Sie Computer und Projektor aus und anschließend

wieder ein.

Wurde der Projektor plötzlich aus einem kalten in einen warmen Raum gebracht, oder bei plötzlichem

auftretendem Wechsel der Umgebungstemperatur, kann sich Kondensat auf der Oberfläche der Linse bilden,

wodurch das Bild unscharf erscheint. Stellen Sie den Projektor ungefähr eine Stunde vor Inbetriebnahme im

Raum auf. Hat sich Kondensat auf der Linse gebildet, schalten Sie den Projektor aus, und warten Sie, bis das

Kondensat verdunstet ist.

f Bildstörungen oder Verzerrungen der Bilder

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s"Signal" - "Video-

Nur bei der Projektion von Bildern einer Videoquelle

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen.

Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. s "Liste

Nur bei der Projektion von Computerbildern

Sind "Sync.g" und "Trackingg" richtig eingestellt? Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienungsfeld des

Nur bei der Projektion von Computerbildern

Signal" S.44

Vergleichen Sie die mitgelieferten Kabel mit den von Ihnen verwendeten, um zu überprüfen, ob diese

eventuell den Fehler verursachen.

der unterstützten Bildschirmformate" S.106 sComputer-Handbuch

Projektors um eine automatische Einstellung auszuführen. Wenn das Bild nach der automatischen

Einstellung nicht korrekt eingestellt ist, können Sie die Einstellungen mit "Sync." und "Tracking" im

Konfigurationsmenü vornehmen. s"Signal" - "Tracking", "Sync." S.43

Problemlösung

f Das Bild ist abgeschnitten (groß), zu klein dargestellt oder das Bildformat stimmt nicht

Überprüfen Abhilfe

Wird ein breites Computerbild projiziert? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s"Signal" -

Nur bei der Projektion von Computerbildern

Wird das Bild mit der E-Zoom-Funktion noch vergrößert? Drücken Sie die [Esc]-Taste auf der Fernbedienung, um die E-Zoom-Funktion aufzuheben. s S.31 Ist "Position" richtig eingestellt? Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienungsfeld des

Wurde der Computer auf Dual-Display eingestellt? Wurde Dual-Display in den Bildschirmeinstellungen des Bedienungsfeldes des Computers aktiviert, wird

Nur bei der Projektion von Computerbildern

Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. s "Liste

Nur bei der Projektion von Computerbildern

"Auflösung" S.43

Projektors um eine automatische Einstellung des projizierten Computerbildes auszuführen. Sind die

Einstellungen der Bilder nach dem Ausführen der automatischen Einstellung nicht korrekt, können Sie die

Einstellungen mit der Funktion "Position" im Konfigurationsmenü vornehmen.

Neben den Computerbildsignalen, können andere Signale während der Projektion durch "Position" im

Konfigurationsmenü eingestellt werden. s"Signal" - "Position" S.43

nur die Hälfte des auf dem Computerbildschirms dargestellten Bildes projiziert. Um das gesamte Bild zu

projizieren, schalten Sie Dual-Display aus. sComputer Videotreiber Handbuch

der unterstützten Bildschirmformate" S.106 sComputer-Handbuch

f Die Bildfarben sind nicht richtig

Überprüfen Abhilfe

Entsprechen die Einstellungen für die Eingangssignale den Signalen vom angeschlossenen Gerät?

Wurde die Helligkeitseinstellung richtig vorgenommen? Verwenden Sie zum Einstellen der Helligkeit den Menübefehl "Helligkeit" im Konfigurationsmenü.

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. Wurden die Einstellungen für Kontrastg richtig

vorgenommen? Ist die Farbton-Einstellung korrekt? Verwenden Sie zur Einstellung des Farbtons den Menübefehl "Farbjustage" im Konfigurationsmenü.

Wurden die Einstellungen für Farbstärke und Schattierung richtig vorgenommen?

Nur bei der Projektion von Bildern einer Videoquelle

Ändern Sie folgende Einstellungen entsprechend dem Signal des angeschlossenen Gerätes.

Für das Projizieren von Bildern von Geräten, die am Computer-Eingangsanschluss angeschlossen sind,

siehe s "Signal" - "Eingangssignal". S.43

Beim Projizieren der Bilder von Geräten, die mit Video oder S-Video verbunden sind, beachten Sie

s"Signal" - "Video-Signal" S.44

s"Bild" - "Helligkeit" S.42

Anpassen der Einstellung "Kontrast" im Konfigurationsmenü. s"Bild" - "Kontrast" S.42

s"Bild" - "Farbjustage" S.42

Anpassen der Einstellungen "Farbstärke" und "Schattierung" im Konfigurationsmenü. s"Bild" -

"Farbstärke", "Farbton" S.42

Problemlösung

f Bilder zu dunkel

Überprüfen Abhilfe

Wurde die Einstellungen für Helligkeit und Luminanz richtig vorgenommen?

Wurden die Einstellungen für Kontrastg richtig vorgenommen?

Muss die Lampe ersetzt werden? Wenn die Bilder dunkler werden und die Farbqualität abnimmt, muss die Lampe demnächst ersetzt werden.

Anpassen der Menübefehle "Helligkeit" und "Helligkeitsregelung" im Konfigurationsmenü. s"Bild" -

"Helligkeit" S.42 s"Einstellung" - "Helligkeitsregelung" S.45

Anpassen der Einstellung "Kontrast" im Konfigurationsmenü. s"Bild" - "Kontrast" S.42

In diesem Fall muss die Lampe ersetzt werden. s S.70

f Kein Bild auf dem externen Monitor (nur EB-X6/S6)

Überprüfen Abhilfe

Werden Bilder von einer anderen Buchse als dem ComputerEingangsanschluss projiziert?

Auf einem externen Monitor können nur Bilder dargestellt werden, die vom Computer-Eingangsanschluss

stammen. s S.82

f Probleme beim Start der Projektion

f Kann nicht eingeschaltet werden

Überprüfen Abhilfe

Schließen Sie das Netzkabel des Projektors korrekt an.

Überprüfen Sie die Stromzufuhr. Gehen die Kontrollanzeigen an und aus, wenn das Netzkabel

berührt wird?

Ist die Tastensperre auf "Vollsperre" eingestellt? Drücken Sie die [Enter]-Taste auf dem Bedienfeld und halten sie diese für etwa 7 Sekunden gedrückt. Es

Wurde das Netzkabel direkt nach Direktes Ausschalten wieder angeschlossen oder ist der Sicherungsautomat ausgeschaltet?

Schlechter Kontakt oder defektes Netzkabel. Schließen Sie das Kabel erneut an. Falls das Problem dadurch

nicht gelöst werden kann, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und

wenden Sie sich an den in der Anleitung Support und Service genannten Händler oder an den

nächstgelegenen Service. s Kontaktliste für Epson-Projektoren

wird eine Meldung angezeigt und die Sperre wird aufgehoben. s S.36

Wurde das Netzkabel angeschlossen wahrend "Direkt Einschal." auf "On" eingestellt war, kann es sein, dass

sich das Gerat nicht einschaltet. Drücken Sie die [t]-Taste, um das Gerät wieder einzuschalten.

Problemlösung

f Andere Probleme

f Kein Ton oder der Ton ist zu leise

Überprüfen Abhilfe

Ist die Audioquelle richtig angeschlossen? Überprüfen Sie, ob das Kabel am Audioport angeschlossen ist. Ist der Lautstärkepegel auf den Minimalwert eingestellt? Stellen Sie die Lautstärke so ein, dass etwas zu hören ist. Ist Einblenden aktiviert? Drücken Sie die [A/V Mute]-Taste auf der Fernbedienung, um Einblenden aufzuheben. s S.24 Lautet die Spezifikation des Audiokabels "No resistance"

(Kein Widerstand)?

f Die Fernbedienung funktioniert nicht

Überprüfen Abhilfe

Wird der Infrarotsender der Fernbedienung auf den Infrarotempfänger am Projektor gerichtet?

Ist die Fernbedienung zu weit vom Projektor entfernt? Die Reichweite der Fernbedienung beträgt ca. 6 m. Wird der Infrarotempfänger von direktem Sonnenlicht oder

starkem Licht aus Leuchtstofflampen beschienen? Sind die Batterien erschöpft oder wurden sie falsch

eingelegt? Wurde eine Taste der Fernbedienung länger als 30 Sekunden

gedrückt?

Wenn Sie ein handelsübliches Audiokabel verwenden, achten Sie auf die Bezeichnung "No resistance"

(Kein Widerstand).

Richten Sie die Fernbedienung auf den Infrarotempfänger.

Der Bedienwinkel für die Fernbedienung beträgt etwa 30° horizontal und etwa 15° vertikal.

Stellen Sie den Projektor so auf, dass kein starker Lichteinfall den Infrarotempfänger trifft.

Vergewissern Sie sich, dass die Batterien korrekt eingelegt sind oder tauschen Sie diese ggf. aus. s S.69

Wird eine Taste der Fernbedienung länger als 30 Sekunden gedrückt, werden keine Signale mehr von der

Fernbedienung gesendet (Sleep-Modus der Fernbedienung). Wird die Taste losgelassen, wird der

Normalbetrieb wieder aufgenommen. Durch diese Funktion kann das zufällige Entladen der Batterien

verhindert werden, da der Sleep-Modus arbeitet, wenn die Fernbedienung in einer Tasche aufbewahrt wird

oder ein Gegenstand darauf gelegt wird.

Anhänge

In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

Aufstellung..........................................................66

Reinigung ............................................................67

• Reinigung der Projektoroberfläche.................................67

• Reinigen des Objektivs .....................................................67

• Reinigen von Luftfilter und Ansaugöffnung ..................67

Wechseln der Verbrauchsmaterialien...............69

• Wechseln der Fernbedienungsbatterien .........................69

• Ersetzen der Lampe..........................................................70

Lampenaustauschperiode ...............................................................70

Vorgehen beim Lampenwechsel ....................................................71

Zurücksetzen der Lampenbetriebszeit............................................74

• Austausch des Luftfilters..................................................74

Zeitpunkt zum Ersetzen des Luftfilters ..........................................74

Vorgehen beim Wechseln des Luftfilters.......................................74

Speichern eines Benutzerlogos ........................76

Anschließen von externen Geräten...................82

• Anschließen eines externen Monitors

(nur EB-X6/S6) ................................................................. 82

Verbinden und Entfernen eines USB-Geräts

(nur EB-W6) .........................................................83

• Anschließen eines USB-Geräts ........................................ 83

• Ablesen der Kontrollanzeigen ......................................... 83

• Entfernen eines USB-Geräts............................................ 83

Einschieben und Auswerfen von

SD-Karten (nur EB-W6).......................................84

• Einschieben einer SD-Karte ............................................ 84

• Lesen der SD-Karten-Zugriffsleuchte............................ 84

• Auswerfen einer SD-Karte .............................................. 85

Verbindung für Projektion über ein

Leinwandgröße und Projektionsabstand .........79

• EB-W6................................................................................79

• EB-X6 .................................................................................80

• EB-S6..................................................................................81

USB-Kabel (USB Display)...................................86

• So erstellen Sie eine Verbindung (für EB-W6) .............. 86

• So erstellen Sie eine Verbindung (für EB-X6/S6).......... 87

Erste Verbindung ........................................................................... 88

Ab dem zweiten Mal...................................................................... 89

Anschließen eines USB-Kabels.........................90

• Funktion Bild auf/ab über die Fernbedienung...............90

• Bedienen des Mauszeigers über die Fernbedienung

(Funktion Kabellose Maus)..............................................91

Betrieb mit kabelloser Maus (nur EB-W6) ....................................92

Betrieb mit kabelloser Maus (nur EB-X6/S6)................................93

Verwenden der Dia-Show (nur EB-W6).............94

• Bilddateien, die in einer Dia-Show projiziert

werden können ..................................................................94

• Grundbedienung der Dia-Show.......................................94

Starten der Dia-Show .....................................................................94

Beenden der Dia-Show...................................................................95

Bildschirm Dateibrowser Dia-Show ..............................................95

Wiedergabe von einzelnen Bildern ................................................97

Ausführen der Dia-Show................................................................98

Drehen der Bilder ...........................................................................99

• Einstellen des Bilddateibildschirms und

der Dia-Show. ..................................................................100

• Kabelanordnung............................................................. 104

USB-Verbindung .........................................................................104

• USB-Anschluss-Setup..................................................... 105

Liste der unterstützten Bildschirmformate.....106

• EB-W6 ............................................................................. 106

Computerbilder (analog RGB)..................................................... 106

Komponente Video ...................................................................... 107

Composite Video/S-Video........................................................... 107

Eingangssignal von der HDMI-Eingangsbuchse ......................... 108

• EB-X6 .............................................................................. 109

Computerbilder (analog RGB)..................................................... 109

Komponente Video ...................................................................... 110

Composite Video/S-Video........................................................... 110

• EB-S6 ............................................................................... 111

Computerbilder (analog RGB)..................................................... 111

Komponente Video ...................................................................... 112

Composite Video/S-Video........................................................... 112

Technische Daten .............................................113

Sonderzubehör und Verbrauchsmaterial .......101

Sonderzubehör..............................................................................101

Verbrauchsmaterialien..................................................................101

Glossar ..............................................................102

ESC/VP21-Befehle ............................................104

• Liste der Befehle..............................................................104

• Technische Daten............................................................ 113

• Betriebsanforderungen der mitgelieferten

Software........................................................................... 115

Ansicht...............................................................116

Index...................................................................117

Aufstellung

Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsarten. Richten Sie die Aufstellung nach den räumlichen Bedingungen aus.

Warnung

• Für die Deckenmontage ist ein spezielles Verfahren erforderlich (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektors und somit zu Schäden und Verletzungen führen.

• Wenn Sie die Deckenhalterung mit Kleber behandeln, um ein Lösen der Schrauben zu verhindern, oder Schmiermittel, Öl o. Ä. verwenden, kann das Gehäuse brechen und der Projektor herunterstürzen. Dies kann Verletzungen oder schwere Schäden am Projektor verursachen. Verwenden Sie daher beim Installieren oder Einrichten der Deckenhalterung weder Klebemittel, um das Lösen der Schrauben zu verhindern, noch Schmiermittel, Öl o. Ä.

Achtung

Stellen Sie diesen Projektor nicht auf die Seite, um die Projektion auszuführen. Dies kann Fehlfunktionen verursachen.

• Projektion von einer Position vor der Leinwand, wenn der Projektor an der Decke befestigt ist. (Front/DeckeProjektion)

• Für die Aufhängung des Projektors an der Decke ist die

als Sonderzubehör erhältliche Deckenhalterung

erforderlich.

• Indem Sie die [A/V Mute]-Taste auf Ihrer Fernbedienung für etwa 5 Sekunden gedrückt halten, können Sie die Einstellungen wie folgt ändern: "Front" Stellen Sie "Rück" oder "Rück/Decke" im Konfigurationsmenü ein.

S.101

"Front/Decke"

• Projektion von einer Position hinter einer lichtdurchlässigen Leinwand, wenn der Projektor an der Decke befestigt ist. (Rück/ Decke-Projektion)

S.46

• Projektion von einer Position vor der Leinwand. (FrontProjektion)

• Projektion von einer Position hinter einer durchscheinenden Leinwand. (Rück-Projektion)

Reinigung

Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt werden.

Reinigung der Projektoroberfläche

Reinigen Sie die Projektoroberfläche mit einem weichen Tuch. Bei starker Verschmutzung feuchten Sie das Tuch mit Wasser und ein wenig Neutralreiniger an und wringen es gut aus, bevor Sie den Projektor damit abwischen.

Achtung

Reinigen Sie den Projektor nicht mit flüchtigen Mitteln wie Wachs, Alkohol oder Verdünnung. Die Qualität des Gehäuses könnte beschädigt oder die Lackierung angegriffen werden.

Reinigen des Objektivs

Verwenden Sie zum Reinigen des Objektivs handelsübliche Glasreinigungstücher und wischen Sie es sanft ab.

Reinigen von Luftfilter und Ansaugöffnung

Reinigen Sie Luftfilter und Ansaugöffnung, wenn folgende Meldung angezeigt wird: "Überhitzter Projektor. Prüfen Sie, ob die Luftöffnungen nicht blockiert sind. Reinigen oder ersetzen Sie das Luftfilter." s "Vorgehen beim Wechseln des Luftfilters" S.74

Achtung

Ein verstopfter Luftfilter kann zum Anstieg der Innentemperatur des Projektors führen und Betriebsstörungen, sowie eine Verkürzung der Lebensdauer des Motors am Objektiv verursachen. Reinigen Sie den Luftfilter sofort, wenn die Meldung angezeigt wird.

Achtung

Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann.

Reinigung

• Wenn selbst nach der Reinigung die Meldung zur Reinigungsaufforderung weiter angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter

durch einen neuen.

• Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen. Reinigen Sie sie häufiger, wenn der Projektor in einer besonders staubhaltigen Umgebung eingesetzt wird.

S.74

Wechseln der Verbrauchsmaterialien

In diesem Abschnitt wird das Ersetzen der Fernbedienungsbatterien, der Lampe und des Luftfilters erklärt.

Wechseln der Fernbedienungsbatterien

Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie zwei zusätzliche AA-Alkali- oder Mangan-Trockenbatterien zur Verwendung bereit. Es können nur AA-Alkali- oder ManganTrockenbatterien verwendet werden.

Achtung

Lesen Sie die Sicherheitsanweisungen und die Anleitung Support und Service, bevor Sie die Batterien wechseln.

Sicherheitsanweisungen

Vorgehen

Nehmen Sie den Batteriefachdeckel ab.

Durch Drücken der Lasche des Batteriefachs, können Sie den Deckel abnehmen.

Ersetzen Sie die alten Batterien durch neue.

Vorsicht

Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können.

EB-W6

Lasche

EB-X6/S6

EB-W6 EB-X6/S6

Wechseln der Verbrauchsmaterialien

Bringen Sie den Batteriefachdeckel wieder an.

Drücken Sie den Batteriefachdeckel herunter, bis er einrastet.

EB-W6 EB-X6/S6

Ersetzen der Lampe

f Lampenaustauschperiode

Die Lampe muss ausgetauscht werden wenn:

• Die Lampenanzeige blinkt orange.

blinkt orange

Die Abbildung zeigt das Modell EB-W6.

• Die Bildwiedergabe wird dunkler oder schlechter.

• Die Mitteilung "Lampe erneuern." wird angezeigt.

Eine Meldung wird angezeigt.

Wechseln der Verbrauchsmaterialien

Achtung

• Die Meldung zum Lampenwechsel erscheint nach Ablauf der folgenden Zeiten, um eine gleich bleibende Helligkeit und

Bildqualität zu gewährleisten.

- Bei häufiger Nutzung und hoher Helligkeit: ungefähr 2900

Stunden

- Bei häufiger Nutzung und niedriger Helligkeit: ungefähr 3900

Stunden

• Nach Ablauf dieser Betriebsdauer nimmt die Gefahr eines Lampenbruchs zu. Ersetzen Sie die Lampe deshalb so schnell wie möglich, nachdem die entsprechende Meldung angezeigt wird, selbst wenn Sie noch funktioniert.

• Je nach Art der Lampe oder Verwendungsart kann diese dunkler werden oder ganz ausfallen, bevor die Warnung erscheint. Für den Notfall sollten Sie immer eine Ersatzlampe bereithalten.

"Helligkeitsregelung" S.45

f Vorgehen beim Lampenwechsel

Warnung

Muss die Lampe ersetzt werden, weil sie nicht mehr leuchtet, besteht die Möglichkeit, dass sie zerbrochen ist. Ist der Projektor an der Decke aufgehängt, sollten Sie für den Lampentausch immer annehmen, dass die Lampe zerbrochen ist. Stehen Sie daher seitlich von der Lampenabdeckung und nicht darunter. Nehmen Sie die Lampenabdeckung vorsichtig ab. Beim Öffnen der Lampenabdeckung können kleine Glasstücke herausfallen. Sollten Glasstücke in Ihre Augen oder Ihren Mund gelangen, begeben Sie sich sofort in ärztliche Behandlung.

Vorsicht

Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Lampenabdeckung abnehmen. Ist die Lampe noch heiß, können Sie sich Sie sich verbrennen oder verletzen. Nach dem Ausschalten der Stromversorgung dauert es etwa eine Stunde, bis die Lampe ausreichend abgekühlt ist.

Wechseln der Verbrauchsmaterialien

Vorgehen

Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes T onsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.

Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Lampenabdeckung abnehmen.

Lösen Sie die Lampenabdeckung mit dem Schraubendreher, der der neuen Lampe beiliegt, oder einem Kreuzschlitzschraubendreher. Ziehen Sie dann die Lampenabdeckung gerade nach vorne und heben Sie sie zum Entfernen ab.

Lösen Sie die beiden Befestigungsschrauben der Lampe.

Nehmen Sie die alte Lampe heraus.

Wenn die Lampe beschädigt ist, ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. s Kontaktliste für

Epson-Projektoren

Wechseln der Verbrauchsmaterialien

Setzen Sie die neue Lampe ein.

Schieben Sie die neue Lampe entlang der Führungsschiene in der korrekten Richtung bis zum Anschlag ein, drücken Sie kräftig auf die mit "PUSH" bezeichnete Stelle. Ziehen Sie nach dem Einsetzen die beiden Schrauben an.

Achtung

• Vergewissern Sie sich, dass die Lampe sicher angebracht

• In diesem Produkt befindet sich eine Lampe, die Quecksilber (Hg)

Die Lampenabdeckung ersetzen.

wird. Wenn die Lampenabdeckung entfernt ist, geht die Lampe aus Sicherheitsgründen automatisch aus. Sind Lampe oder Lampenabdeckung nicht richtig installiert, kann die Lampe nicht eingeschaltet werden.

enthält. Beachten Sie die gültigen örtlichen Richtlinien zu Entsorgung und Recycling. Entsorgen Sie die Lampe nicht mit dem normalen Hausmüll.

Wechseln der Verbrauchsmaterialien

f Zurücksetzen der Lampenbetriebszeit

Der Projektor ist mit einem Zähler für die Lampenbetriebszeit ausgestattet. Eine Kontrollanzeige und eine Warnmeldung zeigen den Zeitpunkt zum Austausch der Lampe an. Nach dem Austausch der Lampe müssen Sie die Lampenstunden im Konfigurationsmenü zurücksetzen.

s S.49

Nach dem Austausch der Lampe nur die

Lampenbetriebszeit zurücksetzen. Sonst wird die Lampenaustauschperiode nicht korrekt angezeigt.

Austausch des Luftfilters

f Zeitpunkt zum Ersetzen des Luftfilters

Der Luftfilter muss ausgetauscht werden wenn:

• Der Luftfilter zerrissen ist.

• Die Meldung erscheint, obwohl der Luftfilter gereinigt wurde.

f Vorgehen beim Wechseln des Luftfilters

Der Luftfilter kann auch ausgetauscht werden, wenn der Projektor an der Decke befestigt ist.

Vorgehen

Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes T onsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.

Den Luftfilter entfernen.

Stecken Sie einen Finger in die Vertiefung am Luftfilter und schieben Sie ihn nach vorne, um ihn zu entfernen.

Wechseln der Verbrauchsmaterialien

Den neuen Luftfilter einsetzen

Schieben Sie den Luftfilter nach innen, und drücken Sie, bis er einrastet.

Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Für den Rahmenbereich verwendetes Material: Polykarbonat, ABS-Harz Für den Filterbereich verwendetes Material: PolyurethanForm

Speichern eines Benutzerlogos

Sie können das gerade projizierte Bild als Benutzerlogo speichern.

Wenn Sie ein Benutzerlogo registrieren, wird das aktuelle

Vorgehen

Unter Verwendung der Fernbedienung

Unter Verwendung des Bedienungsfeldes

Benutzerlogo gelöscht und die Standardeinstellung wird nicht wieder aufgenommen.

Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]Taste.

EB-W6 EB-X6/S6

Wählen Sie "Erweitert" aus dem Konfigurationsmenü und anschließend "Benutzerlogo".

EB-W6 s S.39 EB-X6 s S.40 EB-S6 s S.41 Entnehmen Sie die Information zu den verwendbaren Tasten und deren Funktion der Anleitung im Menü.

• Ist der "Benutzerlogoschutz" der Funktion "Kennwortschutz" auf "On" gesetzt, wird eine Warnmeldung angezeigt, dass das Benutzerlogo nicht geändert werden kann. Sie können die Einstellungen ändern, nachdem Sie "Benutzerlogoschutz" auf "Off"

gestellt haben.

• Wird "Benutzerlogo" ausgewählt, während eine der Funktionen Keystone, E-Zoom oder Bildformat ausgeführt wird, so wird diese abgebrochen.

S.34

EB-W6/X6 EB-S6

Speichern eines Benutzerlogos

Wenn "Nehmen Sie das gegenwärtige Bild als Benutzerlogo an?" angezeigt wird, bestätigen Sie mit "Ja".

Wenn sie die [Enter]-Taste auf der Fernbedienung oder dem Bedienfeld drücken, ändert sich eventuell die Darstellungsgröße entsprechend der Auflösung des Bildsignals.

Bewegen Sie den Rahmen, um den Bereich des Bildes auszuwählen, den Sie als Benutzerlogo verwenden möchten.

Unter Verwendung der Fernbedienung

EB-W6 EB-X6/S6

Unter Verwendung des Bedienungsfeldes

EB-W6/X6 EB-S6

Die maximale speicherbare Bildgröße ist 400 ^ 300 Punkte.

Speichern eines Benutzerlogos

E F

Wenn "Wählen Sie dieses Bild?" angezeigt wird, bestätigen Sie mit "Ja".

Wählen Sie den Zoomfaktor im Fenster ZoomEinstellungen.

Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, bestätigen Sie mit "Ja".

Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, wird die Meldung "Beendet." angezeigt.

Das Speichern des Benutzerlogos kann etwa 15 Sekunden dauern. Verwenden Sie den Projektor oder am Projektor angeschlossene Geräte während des Speichervorgangs nicht. Dies kann Fehlfunktionen verursachen.

Leinwandgröße und Projektionsabstand

Wählen Sie die optimale Position für Ihren Projektor anhand der folgenden Tabelle aus. Die Angaben sind lediglich Orientierungswerte.

EB-W6

Einheit: cm Einheit: cm Einheit: cm

Projektionsabstand

Leinwandgröße 16:10

30" 65 ^ 40 94 bis 113 0 30" 61 ^ 46 106 bis 129 0 30" 66 ^ 37 96 bis 116 +2 40" 86 ^ 54 126 bis 152 0 40" 81 ^ 61 143 bis 173 0 40" 89 ^ 50 130 bis 156 +3 50" 110 ^ 67 158 bis 191 0 50" 100 ^ 76 180 bis 217 0 50" 110 ^ 62 163 bis 196 +3 60" 130 ^ 81 191 bis 230 0 60" 120 ^ 91 216 bis 260 0 60" 130 ^ 75 196 bis 236 +4

80" 170 ^ 110 255 bis 307 0 70" 140 ^ 110 253 bis 304 0 70" 150 ^ 87 229 bis 276 +5 100" 220 ^ 130 320 bis 385 0 80" 160 ^ 120 290 bis 348 0 80" 180 ^ 100 263 bis 316 +6 120" 260 ^ 160 385 bis 463 0 100" 200 ^ 150 363 bis 436 0 100" 220 ^ 120 329 bis 396 +7 150" 320 ^ 200 482 bis 579 0 150" 300 ^ 230 546 bis 656 0 150" 330 ^ 190 495 bis 596 +10 200" 430 ^ 270 644 bis 774 0 200" 410 ^ 300 729 bis 876 0 200" 440 ^ 250 662 bis 795 +14 250" 540 ^ 340 806 bis 968 0 235" 480 ^ 360 857 bis 1030 0 260" 580 ^ 320 861 bis 1035 +18

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

Leinwandgröße 4:3

Projektionsabstand

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

Leinwandgröße 16:9

Projektionsabstand

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

Objektivmitte

90°

Leinwand

Objektivmitte zum unteren Bildschirmbereich (oberer Bildschirmbereich bei

Objektivmitte

90°

Leinwand

ist der Abstand von der

Leinwandgröße und Projektionsabstand

EB-X6

Einheit: cm Einheit: cm

Projektionsabstand

Leinwandgröße 4:3

30" 61 ^ 46 84 bis 101 -5 30" 66 ^ 37 91 bis 110 +1

40" 81 ^ 61 113 bis 136 -6 40" 89 ^ 50 123 bis 148 +1

50" 100 ^ 76 142 bis 171 -8 50" 110 ^ 62 155 bis 186 +2

60" 120 ^ 91 171 bis 206 -10 60" 130 ^ 75 186 bis 224 +2

80" 160 ^ 120 229 bis 275 -13 80" 180 ^ 100 249 bis 300 +3

100" 200 ^ 150 287 bis 345 -16 100" 220 ^ 120 313 bis 376 +3

150" 300 ^ 230 432 bis 519 -24 150" 330 ^ 190 471 bis 566 +5

200" 410 ^ 300 577 bis 693 -32 200" 440 ^ 250 629 bis 755 +7

250" 510 ^ 380 722 bis 867 -40 250" 550 ^ 310 787 bis 945 +9

300" 610 ^ 460 867 bis 1041 -48 275" 610 ^ 340 866 bis 1040 +10

Kleinster Abstand

(Weitwinkel) bis größter

Abstand (Tele)

Leinwand

Leinwandgröße 16:9

Projektionsabstand

Kleinster Abstand

(Weitwinkel) bis größter

Abstand (Tele)

Objektivmitte

90°

Objektivmitte

Leinwand

90°

ist der Abstand von der Objektivmitte zum unteren Bildschirmbereich (oberer Bildschirmbereich bei

Leinwandgröße und Projektionsabstand

EB-S6

Einheit: cm Einheit: cm

Projektionsabstand

Leinwandgröße 4:3

30" 61 ^ 46 87 bis 119 -4 bis +2 30" 66 ^ 37 95 bis 130 +2 bis +9

50" 100 ^ 76 147 bis 200 -7 bis +4 50" 110 ^ 62 161 bis 218 +3 bis +14

60" 120 ^ 91 177 bis 240 -9 bis +4 60" 130 ^ 75 193 bis 262 +3 bis +17

70" 140 ^ 110 207 bis 281 -10 bis +5 70" 150 ^ 87 226 bis 306 +4 bis +20

80" 160 ^ 120 237 bis 321 -11 bis +6 80" 180 ^ 100 259 bis 350 +4 bis +23

100" 200 ^ 150 297 bis 402 -14 bis +7 100" 220 ^ 120 324 bis 438 +5 bis +29

150" 300 ^ 230 447 bis 605 -22 bis +11 150" 330 ^ 190 487 bis 659 +8 bis +43

200" 410 ^ 300 597 bis 807 -29 bis +15 200" 440 ^ 250 651 bis 880 +10 bis +57

300" 610 ^ 460 897 -43 300" 660 ^ 370 978 +15

350" 710 ^ 530 1047 -50 320" 710 ^ 400 1043 +16

Kleinster Abstand

(Weitwinkel) bis größter

Abstand (Tele)

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

Leinwandgröße 16:9

(Tele)

Projektionsabstand

Kleinster Abstand

(Weitwinkel) bis größter

Abstand (Tele)

Kleinster Abstand

(Weitwinkel) bis größter Abstand

(Tele)

Objektivmitte

90°

Leinwand

Objektivmitte zum unteren Bildschirmbereich (oberer Bildschirmbereich bei

90°

Leinwand

ist der Abstand von der

Anschließen von externen Geräten

Anschließen eines externen Monitors (nur EB-X6/S6)

Bilder eines an die Computer-Eingangsbuchse angeschlossenen Computers können gleichzeitig auf der Leinwand und einem am Projektor angeschlossenen externen Monitor wiedergegeben werden. So können Sie bei einer Präsentation die projizierten Bilder auf einem externen Monitor überprüfen, selbst wenn Sie die Leinwand nicht sehen können. Schließen Sie den externen Monitor mit dem mitgelieferten Kabel an.

Monitor-Buchse

• Komponentenvideosignale und -Bilder, die über die Video-

Buchse und S-Video-Buchse eingehen, können nicht über einen externen Monitor ausgegeben werden.

• Die Einstellungen für Keystone, das Konfigurations- und Hilfemenü usw. werden nicht über den externen Monitor ausgegeben.

Mit dem Monitor

geliefertes Kabel

Zum Monitorausgang (schwarz)

Verbinden und Entfernen eines USB-Geräts (nur EB-W6)

Sie können eine Digitalkamera, ein Festplattenlaufwerk oder ein USBSpeichergerät, das mit USB 2.0 oder 1.1 kompatibel ist, anschließen. Sie können Bilddateien einer angeschlossenen Digitalkamera oder

eines USB-Speichergeräts als Dia-Show projizieren. s S.94

Anschließen eines USB-Geräts

In diesem Abschnitt wird erläutert, wie Sie beispielsweise USB-Geräte mit der Digitalkamera verbinden können. Schließen Sie die Digitalkamera mit einem mitgelieferten oder geeigneten USB-Kabel an.

Verwenden Sie ein maximal 3 m langes USB-Kabel. Wenn

die Kabellänge 3 m überschreitet, wird die Dia-Show eventuell nicht ordnungsgemäß wiedergegeben.

Achtung

• Bei Verwendung eines USB-Hubs ist ein Normalbetrieb nicht möglich. Verbinden Sie den Projektor direkt mit einer Digitalkamera oder einem USB-Speichergerät.

• Wenn eine USB-kompatible Festplatte angeschlossen wird, muss das mit der Festplatte mitgelieferte Netzteil angeschlossen werden.

Ablesen der Kontrollanzeigen

Die USB-Kontrollanzeigen leuchten in der folgenden Weise, um den Status des an den Projektor angeschlossenen USB-Geräts anzuzeigen.

Kontrollanzeigen Status

(orange) Ein USB-Gerät ist angeschlossen. (grün) Die Bilder eines angeschlossenen Geräts werden als

Dia-Show wiedergegeben. Es ist kein USB-Gerät angeschlossen.

: Leuchtet : Aus

USB-Kabel

Am USB-Anschluss

der Digitalkamera

Zur USB-Buchse

(Typ A)

Entfernen eines USB-Geräts

Wenn Sie das verwendete USB-Gerät nicht mehr für die Projektion brauchen, gehen Sie zum Entfernen in folgender Weise vor.

Vorgehen

A B

Schalten Sie die Digitalkamera oder das USB-Gerät aus.

Aus der USB-Buchse des Projektors entfernen (Typ A).

Einschieben und Auswerfen von SD-Karten (nur EB-W6)

Bilddateien, die sich auf einer eingelegten SD-Karte oder einer SDHC (SD High Capacity)-Karte befinden, können als Dia-Show

wiedergegeben werden.s S.94 Solche Karten werden im weiteren Verlauf als SD-Karten bezeichnet. Im Folgenden wird erläutert, wie SD-Karten eingeschoben und ausgeworfen werden.

Einschieben einer SD-Karte

Achtung

Schieben Sie die SD-Karte richtig herum ein. Wird die Karte falsch herum eingeschoben, kann dies zu einer Funktionsstörung führen oder Schäden verursachen.

Vorgehen

Schieben Sie die SD-Karte mit der Oberseite nach oben zeigend in den Kartensteckplatz ein.

Schieben Sie die Karte kräftig so weit es geht ein.

Lesen der SD-Karten-Zugriffsleuchte

SD-Karten-Zugriffsleuchte leuchtet oder blinkt in folgender Weise, um den Zugriffsstatus der SD-Karte anzuzeigen.

: Blinkt : Leuchtet : Aus

Lampe Status

Lesen von Daten auf einer SD-Karte.

Die SD-Karte befindet sich im Standby-Modus. Es erfolgt kein Zugriff auf die SD-Karte.

SD-Karte

(handelsüblich)

Einschieben und Auswerfen von SD-Karten (nur EB-W6)

Auswerfen einer SD-Karte

Achtung

Entfernen Sie die Karte nicht, während die Zugriffsleuchte blinkt. Sonst könnte die Karte oder der Projektor beschädigt werden.

Vorgehen

Drücken Sie vorsichtig gegen die SD-Karte.

Die SD-Karte wird ausgeworfen.

SD-Karten-

Zugriffsleuchte

Greifen Sie die SD-Karte und ziehen Sie sie gerade heraus.

Verbindung für Projektion über ein USB-Kabel (USB Display)

Wenn der Projektor über das mitgelieferte USB-Kabel mit einem WindowsComputer verbunden ist, können auf dem Computer befindliche Bilder projiziert werden. Diese Funktion heißt USB Display. Über eine Verbindung mit einem USB-Kabel können Computerbilder schnell projiziert werden.

So erstellen Sie eine Verbindung (für EB-W6)

Vorgehen

Achtung

Verwenden Sie für die Verbindung keinen USB-Hub: Schließen Sie den Projektor direkt am Computer an.

Schalten Sie den Computer ein.

Schließen Sie das mitgelieferte USB-Kabel an.

Wenn die Klangwiedergabe über die Lautsprecher des Projektors erfolgen soll, schließen Sie außerdem ein Audiokabel an (handelsüblich).

s "Erste Verbindung" S.88 s "Ab dem zweiten Mal" S.89

Öffnen Sie den Einblendschieber.

Schalten Sie den Projektor ein.

Unter Verwendung des

Bedienungsfeldes

Tonsignal!

Unter Verwendung der

Fernbedienung

Verbindung zum Netzkabel (mitgeliefert).

Verbindung für Projektion über ein USB-Kabel (USB Display)

So erstellen Sie eine Verbindung (für EB-X6/S6)

Vorgehen

Schalten Sie den Computer ein.

Schließen Sie das mitgelieferte USB-Kabel an.

Wenn die Klangwiedergabe über die Lautsprecher des Projektors erfolgen soll, schließen Sie außerdem ein Audiokabel an (handelsüblich).

s "Erste Verbindung" S.88 s "Ab dem zweiten Mal" S.89

Öffnen Sie den Einblendschieber.

Schalten Sie den Projektor ein.

Tonsignal!

Unter Verwendung der

Unter Verwendung des Bedienungsfeldes

Fernbedienung

Verbindung zum Netzkabel (mitgeliefert).

EB-X6

EB-S6

Verbindung für Projektion über ein USB-Kabel (USB Display)

f Erste Verbindung

Wenn Sie unter Windows 2000 arbeiten, doppelklicken Sie auf "Arbeitsplatz" - "EPSON_PJ_UD" - "EMP_UDSE.EXE" auf Ihrem Computer.

Treiberinstallation startet automatisch.

Bei Verwendung einer Benutzerautorisierung mit einem Windows 2000 Computer, wird gegebenenfalls eine Fehlermeldung angezeigt und Sie können die Installation der Software möglicherweise nicht beenden. In diesem Fall müssen Sie die neusten Windows-Updates aufspielen und dann die Verbindung erneut aufbauen. Wenden Sie sich für weitere Informationen an den in der

Service

Epson-Projektoren

genannten nächstgelegenen Service. s

Anleitung Support und

Kontaktliste für

Wählen Sie "Akzeptieren".

Wenn der Treiber nicht installiert ist, kann das USB Display nicht ausgeführt werden. Achten Sie unbedingt darauf, dass "Akzeptieren" ausgewählt ist. Wenn Sie die Installation abbrechen möchten, klicken Sie auf "Ablehnen".

Auf dem Computer befindliche Bilder werden projiziert.

Es kann eine Zeitverzögerung geben, bevor die Projektion der auf dem Computer befindlichen Bilder startet. Ändern Sie nichts an den Geräten, unterbrechen Sie nicht die USB-Kabelverbindung und schalten Sie nicht den Computer aus, bis die Bilder projiziert werden.

Verbindung für Projektion über ein USB-Kabel (USB Display)

• Wenn die Bilder nicht projiziert werden, klicken Sie auf

f Ab dem zweiten Mal

"Alle Programme" - "EPSON Projector" - "EPSON USB Display" - "EPSON USB Display Vx.x".

• Wenn die automatische Installation nicht startet, doppelklicken Sie unter "Arbeitsplatz" "EPSON_PJ_UD" auf "EMP_UDSE.EXE".

• Wenn Sie den Treiber deinstallieren möchten, klicken Sie unter "Start" - "Systemsteuerung" - "Programme hinzufügen oder entfernen" - "EPSON USB Display" auf "Ändern/Entfernen".

• Verbindung trennen Die Verbindung mit dem Projektor kann einfach durch Abziehen des USB-Kabels getrennt werden. Es ist nicht nötig die Funktion "Hardware sicher entfernen" in Windows zu verwenden.

Auf dem Computer befindliche Bilder werden projiziert.

Es kann eine Zeitverzögerung geben, bevor die Projektion der auf dem Computer befindlichen Bilder startet. Nehmen Sie während dieser Zeit keine Veränderung an den Geräten vor.

Anschließen eines USB-Kabels

Schließen Sie die Computer-USB-Buchse und die USB-Buchse (Typ B) auf der Rückseite des Projektors mit einem mitgelieferten USBKabel an, um weitere Funktionen zu verwenden, die im USB Display nicht verfügbar sind. Die erforderlichen Schritte finden Sie auf den entsprechenden Seiten. Diese Funktionen können nicht gleichzeitig mit dem USB Display verwendet werden.

• Verwenden Sie die Tasten [Page] (+)/(-) der Fernbedienung, um die Funktion Bild auf/ab auszuführen. s S.90

• Bedienen des Mauszeigers über die Fernbedienung. s S.91

• Die Steuerung erfolgt durch Befehle, die vom Computer an den Projektor gesendet werden. s S.104

Funktion Bild auf/ab über die Fernbedienung

Bei der Projektion eines Bildes auf dem Computerbildschirm können Sie die Funktion Bild auf/ab mit der Fernbedienung ausführen, sofern sich der Computer außer Reichweite befindet.

Vorgehen

Verbinden Sie Computer und Projektor mit einem USB-Kabel.

EB-W6 s S.86 EB-X6/S6 s S.87

Stellen Sie im Konfigurationsmenü die Einstellung "Erweitert" - "USB Type B" auf "Bild auf/ab" ein.

• Bei Verwendung von USB Display stellen Sie im Konfigurationsmenü die Einstellung "Erweitert" - "USB Type B" auf "USB Display" ein. s S.86

• Die Funktionen Bild auf/ab und Kabellose Maus können nicht gleichzeitig verwendet werden. s S.91

Zur USB-Buchse

USB-Kabel

Kompatible Computer

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista Ultimate Mac OS X 10.3 bis 10.5

An der USB-Buchse

(Typ B)

Anschließen eines USB-Kabels

Verwendungsbeispiel: Wenn in PowerPoint eine Dia-Show gezeigt wird,

werden die vorherigen und nächsten Folien wie folgt angezeigt.

So kann die vorherige/nächste Folie in einer PowerPoint DiaShow angezeigt werden

Zur vorherigen Folie

Zur nächsten Folie

EB-W6

Zur vorherigen Folie

Zur nächsten Folie

EB-X6/S6

Bedienen des Mauszeigers über die Fernbedienung (Funktion Kabellose Maus)

Die mitgelieferte Fernbedienung hat eine Mauszeigerfunktion. Diese Funktion wird Kabellose Maus genannt. Verwenden Sie diese Funktion, wenn es sich bei der aktuellen Eingangsquelle um einen Computer oder HDMI handelt (nur EB-W6).

• Die kabellose Maus kann nicht gleichzeitig mit dem USB

Vorgehen

Display verwendet werden.

• Die Funktionen Bild auf/ab und Kabellose Maus können nicht gleichzeitig verwendet werden.

Verbinden Sie Computer und Projektor mit einem USB-Kabel.

EB-W6 s S.86 EB-X6/S6 s S.87

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista Ultimate Mac OS X 10.3 bis 10.5

Stellen Sie im Konfigurationsmenü die Einstellung "Erweitert" - "USB Type B" auf "Kabellose Maus" ein.

Kompatible Computer

Anschließen eines USB-Kabels

• Abhängig von der Version Ihres Windows oder

Macintosh-Betriebssystems ist es möglich, dass Sie die kabellose Maus nicht verwenden können.

• Es ist möglich, dass Sie für die Verwendung der Maus am Computer gewisse Einstellungen vornehmen müssen. Weitere Informationen finden Sie im ComputerHandbuch.

f Betrieb mit kabelloser Maus (nur EB-W6)

Verschieben des Mauszeigers Ausführen eines Mausklicks

Nach erfolgtem Anschluss kann der Mauszeiger wie folgt verwendet werden.

Linksklick Rechtsklick

Doppelklick: Drücken Sie schnell zweimal auf die Taste.

Drag&Drop

(1) Halten Sie die [Enter]-Taste gedrückt, und drücken Sie zum Ziehen auf [ ]. (2) Lassen Sie die [Enter]-Taste an eine beliebigen Position los, um das Objekt abzulegen.

Anschließen eines USB-Kabels

f Betrieb mit kabelloser Maus (nur EB-X6/S6)

Verschieben des Mauszeigers Ausführen eines Mausklicks

Linksklick Rechtsklick

Doppelklick: Drücken Sie schnell zweimal auf die Taste.

Drag&Drop

• Wenn sich die linke und rechte Maustaste auf dem Computer gegenüber befinden, müssen die Funktionen auch auf der Fernbedienung umgekehrt ausgeführt werden.

• Bei Verwendung der folgenden Funktionen kann die kabellose Maus nicht verwendet werden.

- Verwendung des Konfigurationsmenüs

- Verwendung des Hilfemenüs

- Verwenden des E-Zoom

- Erstellen eines Benutzerlogos

- Anpassen der Lautstärke

(1) Halten Sie die [Enter]-Taste gedrückt, und drücken Sie zum Ziehen auf [ ]. (2) Lassen Sie die [Enter]-Taste an

Verwenden der Dia-Show (nur EB-W6)

Wenn Sie den Projektor an eine Digitalkamera, ein USB-Speichergerät oder eine SD-Karte anschließen, können Sie Präsentationen erstellen. Die auf diesen Geräten gespeicherten Bilddateien können direkt projiziert werden. Die Projektion ist ganz einfach und es muss nicht einmal ein Computer angeschlossen werden.

Bilddateien, die in einer Dia-Show projiziert werden können

Folgende Bilddateien können in einer Dia-Show projiziert werden.

Typ

Nur Standbilder

• USB-Speichergeräte mit einer Sicherheitsfunktion

• Aufgrund der Eigenschaften von JPEG-Dateien kann ein

• Filmdateien können nicht projiziert werden.

können nicht verwendet werden.

Bild mit einer hohen Komprimierungsrate nicht ordnungsgemäß projiziert werden.

Dateityp

(Erweiterung)

.jpg Hierbei sollte es sich um JPEG-Dateien

handeln, die den Exif-Standard unterstützen. Bilder mit einer höheren Auflösung als 8176 x 6144 können nicht projiziert werden. Die horizontale/vertikale Anzahl Pixel des Bildes sollte ein Vielfaches von 8 sein.

Anmerkung

Grundbedienung der Dia-Show

Nachfolgend wird die Grundbedienung der Dia-Show erläutert. Folgende Vorgänge werden über die Fernbedienung ausgeführt. Die Tastenbezeichnungen beziehen sich somit auf die Tasten der Fernbedienung.

f Starten der Dia-Show

Vorgehen

Die Dia-Show startet automatisch, wenn der Projektor mit einem USB-Speichergerät oder einer SD-Karte verbunden wird.

Nachfolgend finden Sie Erläuterungen über den Anschluss eines USBSpeichergeräts oder einer SD-Karte. Anschließen eines USB-Speichergeräts: s S.83 Anschließen einer SD-Karte: s S.84

Während der Projektion von Bildern einer anderen Quelle,

wechselt der Projektor zum angeschlossenen Gerät, sobald die Taste [Slideshow] gedrückt wird.

Verwenden der Dia-Show (nur EB-W6)

f Beenden der Dia-Show

Vorgehen

Wenn Sie die Dia-Show beenden möchten, entfernen Sie das angeschlossene USB-Speichergerät oder die SDKarte.

Nachfolgend finden Sie Erläuterungen über das Entfernen eines USBSpeichergeräts oder einer SD-Karte. Entfernen eines USB-Speichergeräts: s S.83 Entfernen einer SD-Karte: s S.85

f Bildschirm Dateibrowser Dia-Show

Beim Start der Dia-Show wird folgender Bildschirm angezeigt. Dieser Bildschirm wird Dateibrowser-Bildschirm genannt.

Wenn der Projektor mit mehreren Speichergeräten verbunden ist, wird folgender Laufwerk-Auswahlbildschirm angezeigt. Er enthält Symbole,

die den Speichertyp anzeigen. Drücken Sie in diesem Fall auf die [ ]Taste, wählen Sie das Laufwerk des gewünschten Inhalts aus, und drücken Sie die [Enter]-Taste.

Sie können maximal 5 Speichergeräte gleichzeitig

anschließen: 1 SD-Karte und 4 USB-Speichergeräte.

Verwenden der Dia-Show (nur EB-W6)

Nachfolgend wird der Dateibrowser-Bildschirm erläutert.

Statusanzeige Bedienfeld (oben)

Inhaltsbildsc hirm

Bedienfeld (unten)

Bedienungsanl tung

Folgende Tabelle erläutert die einzelnen Menüpunkte und den Inhalt des Dateibrowser-Bildschirms sowie ihre Funktionsweise, wenn sie ausgewählt und über die [Enter]-Taste bestätigt werden.

Bezeichnungen

der Menüpunkte

Statusanzeige Hier können Sie das Laufwerk, den Ordner, die aktuell

angezeigte Seite und die Gesamtanzahl Seiten prüfen.

Bedienfeld (oben) Zum Anfang: Zurück zu einem Ordner, der sich

Vorherige Seite: Zeigt die vorherige Seite an, sofern

Laufwerk wählen: Wechselt in einen Laufwerk-

Funktion

auf der übergeordneten Ebene befindet.

eine vorhanden ist.

Auswahlbildschirm.

Bezeichnungen

der Menüpunkte

Funktion

Inhaltsbildschirm Zeigt Ordner und Miniaturansichten von Bilddateien an.

• Drücken Sie die [ ]-Taste, und wählen Sie einen Ordner oder eine Miniaturansicht einer Bilddatei aus. Der ausgewählte Ordner und die Bilddatei werden von einem Farbrand (Cursor) eingerahmt.

• Gemäß der Anzahl Ordner und Bilddateien wechselt der Inhaltsbildschirm zur Ansicht mehrerer Seiten.

• Wenn Sie eine Bilddatei ausgewählt haben und die [Enter]-Taste drücken, wird die ausgewählte Bilddatei wiedergegeben.

• Wenn Sie einen Ordner auswählen und die [Enter]Taste drücken, wird der Inhalt des Ordners angezeigt.

• Wenn Sie das Symbol "Zum Anfang" wählen und die [Enter]-Taste drücken, wechselt der Inhaltsbildschirm zu einem übergeordneten Ordner. Bei der Anzeige eines Ordners auf der obersten Ebene wird dieses Symbol nicht angezeigt.

• JPEG-Bilder, die nicht als Miniaturansicht angezeigt werden können, werden als Symbol angezeigt (siehe Abbildung).

Bedienfeld (unten) Option: Zeigt den Optionsbildschirm.

s S.100

Nächste Seite: Zeigt die nächste Seite an, sofern

eine vorhanden ist.

Dia-Show: Startet die Dia-Show.

BedienungsanleitungJe nach ausgewähltem Menüpunkt wird die

Bedienungsanleitung angezeigt. Dies kann über die entsprechende Taste ausgeführt werden.

Verwenden der Dia-Show (nur EB-W6)

Wenn der Inhalt auf mehreren Seiten vorhanden ist,

wechseln Sie die Seitenansicht, indem Sie die Taste [Page] (+) / (-) drücken.

f Wiedergabe von einzelnen Bildern

Vorgehen

Drücken Sie die [ ]-Taste, und bewegen Sie den Cursor auf die zu projizierende Bilddatei.

Verwenden der Dia-Show (nur EB-W6)

Drücken Sie die [Enter]-Taste.

Die ausgewählte Bilddatei wird wiedergegeben.

• Bewegen Sie den Cursor auf die Bilddatei und drücken Sie die [Esc]-Taste, um folgendes Untermenü anzuzeigen. In diesem Status können Sie zur Wiedergabe der Bilddatei auch die [Enter]-Taste drücken.

f Ausführen der Dia-Show

Sie können die Bilddateien eines Ordners nacheinander in einer bestimmten Reihenfolge abspielen. Diese Funktion wird Dia-Show genannt. Spielen Sie die Dia-Show unter Anwendung folgender Methode ab. Nachfolgend wird erläutert, wie Sie eine Dia-Show im Inhaltsbildschirm anzeigen können.

Vorgehen

A B C

Zeigen Sie im Dateibrowser-Bildschirm den Ordner an, den Sie als Dia-Show anzeigen möchten.

Drücken Sie die [ ]-Taste, und bewegen Sie den Cursor im Bedienfeld (unten) auf "Dia-Show".

Drücken Sie die [Enter]-Taste.

Die Dia-Show wird ausgeführt und die im Ordner befindlichen Bilder werden nacheinander projiziert. Wenn das letzte Bild der Dia-Show projiziert wird, wird automatisch wieder der Dateibrowser-Bildschirm angezeigt. Wenn im Optionsbildschirm die Option "Endlos Wiedergaben" auf "Ein" eingestellt ist, wird die Dia-Show automatisch wiederholt.

s S.100

• Drücken Sie während der Wiedergabe die [ ]-Taste, um zwischen den Bilddateien zu wechseln.

Verwenden der Dia-Show (nur EB-W6)

• Wenn Sie die Dia-Show ab einer bestimmten Bilddatei

starten möchten, geben Sie die Datei wieder, und drücken Sie die [Enter]-Taste.

• Wenn Sie eine Dia-Show mit Bilddateien eines bestimmten Ordners wiedergeben möchten, bewegen Sie im Browser den Cursor auf den Ordner, und drücken Sie die [Esc]-Taste. Wählen Sie im angezeigten Untermenü "Dia-Show", und drücken Sie die [Enter]-Taste.

f Drehen der Bilder

Das aktuell wiedergegebene Bild kann in Einheiten von 90° gedreht werden. Sie können auch Bilder drehen, die aktuell in der Dia-Show wiedergegeben werden. Verwenden Sie zum Drehen der Bilder folgende Methode.

Vorgehen

Anzeigen einer einzelnen Bilddatei oder Ausführen einer Dia-Show.

• Sie können Bedingungen, beispielsweise eine wiederholende Projektion einstellen sowie Übergangseffekte zwischen Bildern hinzufügen. Wenn Sie die Bilddateien während der Wiedergabe einer Dia-Show automatisch ändern möchten, wählen Sie im Optionsmenü als Bild-Umschaltzeit einen Wert ungleich "Nein". (Wenn die Bild-Umschaltzeit auf "Nein" eingestellt ist, müssen Sie die Folien manuell wechseln).

S.100

Wenn ein Bild angezeigt wird, drücken Sie die Taste [ ] oder [ ].

Abwärts

Aufwärts

Abwärts Aufwärts

Aufwärts

Abwärts

Verwenden der Dia-Show (nur EB-W6)

100

Einstellen des Bilddateibildschirms und der DiaShow.

Wenn Sie die Anzeigereihenfolge der Bilder im Browser oder die DiaShow einstellen möchten, zeigen Sie das Optionsmenü an.

Vorgehen

Drücken Sie im Dateibrowser-Bildschirm die [ ]Taste, bewegen Sie den Cursor im Bedienfeld (unten) über "Option", und drücken Sie die [Enter]Taste.

Der Optionsbildschirm wird angezeigt.

Bewegen Sie den Cursor über den zu ändernden Menüpunkt und drücken Sie die [Enter]-T aste, damit die Einstellungen wirksam werden.

Folgende Tabelle enthält Details über die einzelnen Menüpunkte.

Menüpunkt Funktion

Einstellungen anzeigen

Endlos Wiedergaben Legt fest, ob die Dia-Show wiederholt

Bild Umschaltzeit Legt die Anzeigezeit für eine Datei in der

Effekt Legt die Übergangseffekte zwischen den

Drücken Sie die [ ]-Taste, bewegen Sie den Cursor auf "OK" und drücken Sie dann die [Enter]Taste.

Legt die Reihenfolge für die Anzeige der Dateien fest. Die Dateien können entweder in der Reihenfolge der Bezeichnung oder in aufsteigender Reihenfolge der Aktualisierung ausgewählt werden.

wiedergegeben wird.

Dia-Show fest. Sie können "Nein" oder "1 bis 60 Sekunden" einstellen. Wenn Sie "Nein" einstellen, werden die Bilder nicht automatisch gewechselt.

Bildern fest.

Epson EB-X6e User's Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Verwendete Bezeichnungen

Inhaltsverzeichnis

Ausstattung des Projektors

Bezeichnung und Funktion der Teile

Front/Oberseite

Rück (nur EB-W6)

Rück (nur EB-X6/S6)

Bedienfeld (nur EB-W6/X6)

Bedienfeld (nur EB-S6)

Fernbedienung (nur EB-W6)

Fernbedienung (nur EB-X6/S6)

Unterseite

Nützliche Funktionen

Wechseln des Wiedergabe-Bildes

Wechseln durch automatisches Erkennen des Eingangssignals (Quellensuche)

Direkt Wechseln mithilfe der Fernbedienung (nur EB-W6)

Funktionen zur Verbesserung der Projektionsqualität

Einstellung der Projektionsqualität (Einstellung Farbmodus)

Einstellen der Automatikblende

Zeitweises Ausblenden von Bild und Ton ( A/V Einblenden)

Einfrieren des Bilds (Einfrieren)

Ändern des Bildformates

Vergrößern von Bildausschnitten (E-Zoom)

Sicherheitsfunktionen

Nutzungsverwaltung (Kennwortschutz)

Sperrfunktion der Bedienungstasten (Tastensperre)

Anti-Diebstahl-Schloss

Konfigurationsmenü

Verwendung des Konfigurationsmenüs (Für EB-W6)

Verwendung des Konfigurationsmenüs (Für EB-X6)

Verwendung des Konfigurationsmenüs (Für EB-S6)

Liste der Funktionen

Bild-Menü

Signal-Menü

Einstellung-Menü

Erweitert-Menü

Information-Menü (nur Anzeige)

Reset-Menü

Fehlersuche

Verwenden der Hilfe

Problemlösung

Ablesen der Kontrollanzeigen

Wenn die Kontrollanzeigen nicht weiterhelfen

Anhänge

Aufstellung

Reinigung

Reinigung der Projektoroberfläche

Reinigen des Objektivs

Reinigen von Luftfilter und Ansaugöffnung

Wechseln der Verbrauchsmaterialien

Wechseln der Fernbedienungsbatterien

Ersetzen der Lampe

Austausch des Luftfilters

Speichern eines Benutzerlogos

Leinwandgröße und Projektionsabstand

EB-W6

EB-X6

EB-S6

Anschließen von externen Geräten

Anschließen eines externen Monitors (nur EB-X6/S6)

Verbinden und Entfernen eines USB-Geräts (nur EB-W6)

Anschließen eines USB-Geräts

Ablesen der Kontrollanzeigen

Entfernen eines USB-Geräts

Einschieben und Auswerfen von SD-Karten (nur EB-W6)

Einschieben einer SD-Karte

Lesen der SD-Karten-Zugriffsleuchte

Auswerfen einer SD-Karte

Verbindung für Projektion über ein USB-Kabel (USB Display)

So erstellen Sie eine Verbindung (für EB-W6)

So erstellen Sie eine Verbindung (für EB-X6/S6)

Anschließen eines USB-Kabels

Funktion Bild auf/ab über die Fernbedienung

Bedienen des Mauszeigers über die Fernbedienung (Funktion Kabellose Maus)

Verwenden der Dia-Show (nur EB-W6)

Bilddateien, die in einer Dia-Show projiziert werden können
