Epson EB-X6e User's Guide [no]

Brukerhåndbok

Betegnelser som brukes i denne veiledningen

f Sikkerhetsmerking

For at du skal kunne bruke projektoren på en sikker og korrekt måte, benyttes det symboler i dokumentasjonen og på selve projektoren for å angi potensielle farer for brukeren og andre, eller når det er fare for skade på eiendom. Merkingen og meningen til denne er som følger. Gjør deg forståtte med disse før du leser veiledningen.

Advarsel

Forsiktig

f Generelle informasjonsindikasjoner

NB!

Indikerer faren for alvorlige personskader eller død hvis dette symbolet ignorerer eller ikke blir tatt tilstrekkelig hensyn til.

Indikerer faren for personskader eller skade på eiendom hvis dette symbolet ignorerer eller ikke blir tatt tilstrekkelig hensyn til.

Indikerer prosedyrer som kan forårsake personskader eller materielle skader hvis man ikke er varsom.

Indikerer tilleggsinformasjon og punkter som kan være nyttige å vite om et emne.

Fremgangsmåte

[ (Navn) ]

"(Menynavn)"

Indikerer en side der man kan finne detaljert informasjon om et emne.

Indikerer at en forklaring av ordet som er understreket eller ord foran dette symbolet vises i ordlisten. Se seksjonen "Ordliste" i "Tillegg". s s.98

Indikerer operasjonsmetoder og operasjonenes rekkefølge. Indikert prosedyre bør utføres i rekkefølgen som er oppgitt i de nummererte trinnene.

Indikerer navnet på knappen på fjernkontrollen eller kontrollpanelet. Eksempel: [Esc]-knapp

Indikerer konfigurasjonsmenyelementer. Eksempel: "Bilde" – "Lysstyrke"

Innhold

Projektorfunksjoner ...................................................................................5

Delnavn og funksjoner...............................................................................6

Forside/overside.................................................................................................. 6

Bak (kun EB-W6) ................................................................................................. 7

Bak (kun EB-X6/S6) .............................................................................................8

Kontrollpanel (kun EB-W6/X6) .............................................................................9

Kontrollpanel (kun EB-S6).................................................................................. 10

Fjernkontroll (kun EB-W6).................................................................................. 11

Fjernkontroll (kun EB-X6/S6) .............................................................................13

Base................................................................................................................... 15

Nyttige funksjoner

Endre det projiserte bildet .......................................................................17

Bytte ved hjelp av automatisk oppdaging av inngangssignal (kildesøk) ............17

Direkte bytting via fjernkontroll (kun EB-W6) .....................................................18

Funksjoner for forbedret projeksjon ......................................................19

Velge projeksjonskvalitet (velge fargemodus).................................................... 19

Stille inn automatisk iris.....................................................................................21

Skjule bilde og lyd midlertidig (A/V av)............................................................... 22

Fryse bildet (Stillbilde)........................................................................................ 23

Endre bredde/høydeforholdet ............................................................................24

Forstørre del av bildet (E-Zoom)........................................................................29

Sikkerhetsfunksjoner...............................................................................31

Administrere brukere (Passordbeskyttelse) .......................................................31

Begrense bruk (driftslås) ....................................................................................34

Tyveribeskyttelseslås .........................................................................................35

Konfigurasjonsmeny

Bruke konfigurasjonsmenyen (for EB-W6) ...........................................37

Bruke konfigurasjonsmenyen (for EB-X6) ............................................38

Bruke konfigurasjonsmenyen (for EB-S6) ............................................39

Liste over funksjoner ...............................................................................40

Bildemeny ..........................................................................................................40

Signalmeny ........................................................................................................41

Innstillingsmeny.................................................................................................. 43

Utvidet meny ......................................................................................................44

Infomeny (kun display) ....................................................................................... 46

Tilbakestillmeny.................................................................................................. 47

Feilsøking

Bruke hjelp................................................................................................49

Problemløsning ........................................................................................51

Lese indikatorene .............................................................................................. 51

Når indikatorene ikke er til hjelp......................................................................... 55

Tillegg

Installeringsmetoder................................................................................64

Rengjøring ................................................................................................ 65

Rengjøre projektorens overflate ........................................................................ 65

Rengjøre linsen.................................................................................................. 65

Rengjøre luftfilteret og luftinntaksåpningen ....................................................... 65

Skifte ut forbruksvarer............................................................................. 66

Skifte batterier i fjernkontrollenBatterier............................................................. 66

Skift ut projektorpæren ...................................................................................... 67

Bytte luftfilter ...................................................................................................... 71

Lagre en brukerlogo ................................................................................ 72

Skjermstørrelse og avstand.................................................................... 75

EB-W6 ............................................................................................................... 75

EB-X6 ................................................................................................................ 76

EB-S6 ................................................................................................................ 77

Koble til eksternt utstyr ...........................................................................78

Koble til ekstern monitor (kun EB-X6/S6) .......................................................... 78

Koble til og fjerne en USB-enhet (kun EB-W6)...................................... 79

Tilkoble en USB-enhet....................................................................................... 79

Lese indikatorene .............................................................................................. 79

Fjerne en USB-enhet ......................................................................................... 79

Sette inn og ta ut et SD-kort (kun EB-W6) .............................................80

Sette inn et SD-kort .......................................................................................... 80

Tolke tilgangslys for SD-kort.............................................................................. 80

Ta ut et SD-kort ................................................................................................. 81

Tilkoble med USB-kabel for projisering (USB Display) ........................ 82

Slik utfører du tilkoblingen (for EB-W6) ............................................................. 82

Slik utfører du tilkoblingen (for EB-X6/S6)......................................................... 83

Koble til en USB-kabel.............................................................................86

Side opp/ned fra fjernkontrollen......................................................................... 86

Betjene musepekeren fra fjernkontrollen (funksjonen for trådløs mus) ............. 87

Innhold

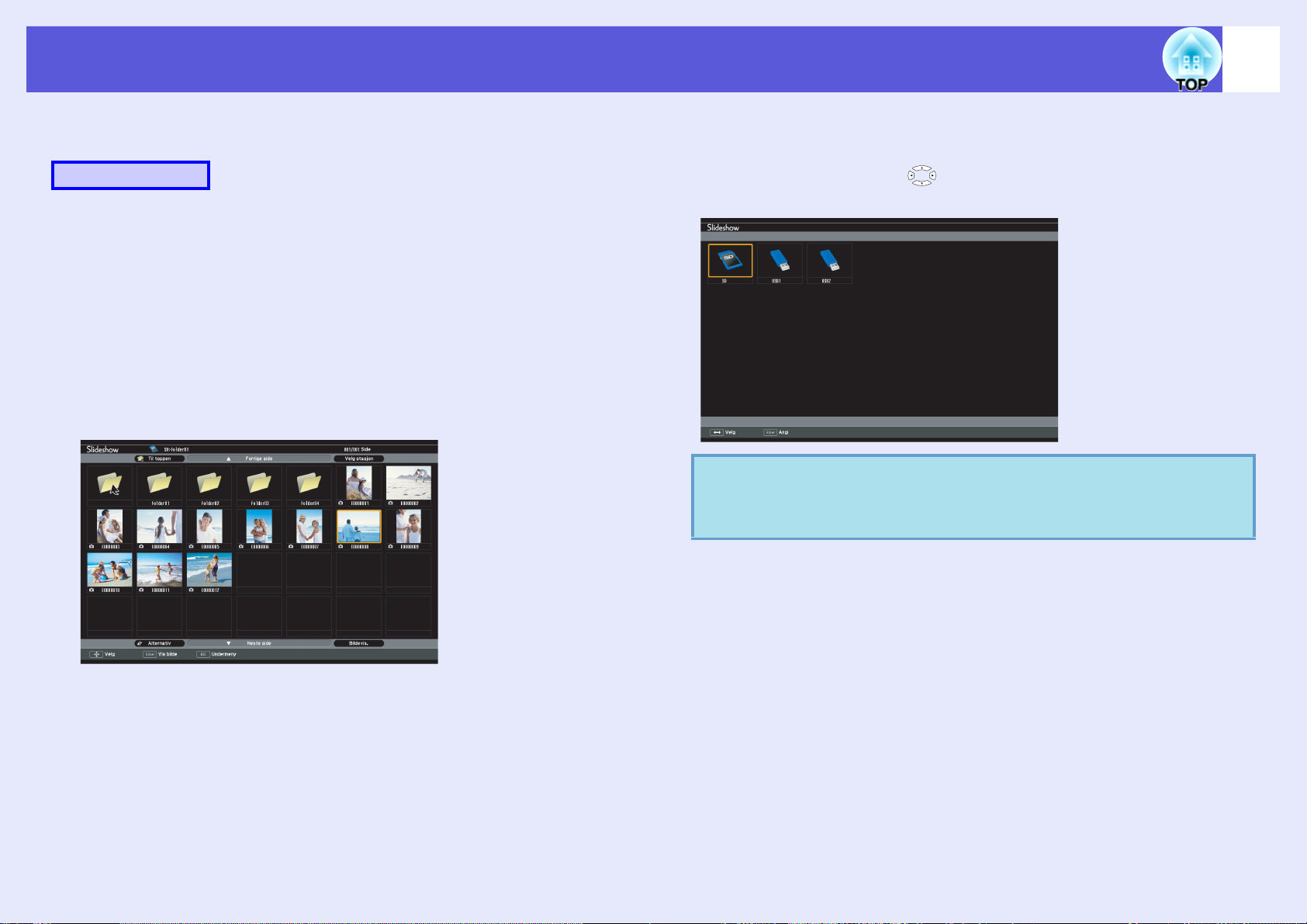

Bruk av lysbildefremvisning (kun EB-W6) .............................................90

Bildefiler som kan projiseres som en lysbildefremvisning ..................................90

Grunnleggende betjening av lysbildefremvisning............................................... 90

Innstilling av visning av bildefiler og fremvisning................................................ 95

Valgfritt tilbehør og forbruksvarer ..........................................................97

Ordliste ......................................................................................................98

ESC/VP21-kommandoer.........................................................................100

Kommandoliste ................................................................................................100

Ledningslayout ................................................................................................. 100

USB-oppsett..................................................................................................... 101

Liste over skjermer som støttes ...........................................................102

EB-W6.............................................................................................................. 102

EB-X6............................................................................................................... 105

EB-S6............................................................................................................... 107

Spesifikasjoner .......................................................................................109

Spesifikasjoner................................................................................................. 109

Driftskrav for medfølgende programvare .........................................................111

Utseende .................................................................................................112

Stikkordregister......................................................................................113

Projektorfunksjoner

Brukervennlighet

f A/V av-skyvedekselet gjør det enklere å bruke og oppbevare

projektoren

Du kan enkelt stoppe og gjenoppta projeksjon ved å åpne og lukke A/V av-skyvedekselet, noe som gjør det lettere å lage klare presentasjoner.

Utformingen med én fot betyr at du ikke må justere for å sette projektoren i plan stilling

Du kan enkelt foreta høydejusteringer med én hånd.

sHurtigveiledning

Tilkoble med USB-kabel for projisering (USB Display)

Du kan projisere det som vises på dataskjermen ved å ganske enkelt koble til en Windows-datamaskin via USB-kabel.

sHurtigveiledning

Projisere bilder fra en USB-lagringsenhet eller et SD-kort uten å

bruke en datamaskin (kun EB-W6)

Koble USB-lagringsenheten eller SD-kortet til projektoren for å projisere JPEG-bilder av fotografier som er tatt med et digitalkamera osv., bildevis. Dette gir enkel projisering, siden det ikke er nødvendig å tilkoble en datamaskin.

Forbedrede sikkerhetsfunksjoner

s s.90

f Passordbeskyttet for å begrense og styre bruk

Ved å stille inn et passord kan du begrense hvem som kan bruke projektoren.

Driftslås begrenser bruken av knappene på kontrollpanelet

s s.31

Du kan forhindre at folk endrer projektorens innstillinger uten tillatelse.

s s.34

Utstyrt med tyveribeskyttelsesenheter

Projektoren er utstyrt med følgende sikkerhetsenheter. s s.35

• Sikkerhetsåpning

• Installasjonspunkt for sikkerhetskabel

Enkel å håndtere

f Direkte strøm på/av

På steder hvor strøm disponeres sentralt, for eksempel i et konferanserom, kan projektoren settes til å slå seg på og av automatisk når strømkilden som projektoren er koblet til, slås på eller av.

Illustrasjonen på denne siden er av EB-W6.

Ingen forsinkelse for nedkjøling

Etter at du har slått av projektoren, kan du koble fra nettledningen uten at du trenger å vente på at projektoren får kjølt seg ned.

Delnavn og funksjoner

Forside/overside

J I H

F E D

Navn Funksjon

Justerbar frontfot Utvid og juster stillingen til det projiserte bildet

når projektoren er plassert på en overflate som f.eks. et skrivebord. s Hurtigveiledning

Justerspak for fot Trekk ut justerspaken for å trekke frontfoten ut

og sammen igjen. s Hurtigveiledning

A/V av-

skyvedeksel

FjernsignalmottakerMottar signaler fra fjernkontrollen.

Fokusring Justerer bildets fokusering.

Zoomring

(kun EB-W6/X6)

A/V av-

skyvebryter

Lukkes når projeksjon ikke pågår, for å beskytte linsen. Ved å lukke denne under projeksjon kan du skjule bilde og lyd (A/V av).

s Hurtigveiledning, s.22

s Hurtigveiledning

Justerer bildestørrelsen. s Hurtigveiledning

Skyv bryteren for å åpne og lukk A/V avskyvedekselet.

Navn Funksjon

Kontrollpanel s s.9

Lyspæredeksel Åpne dette dekselet når du skifter ut

projektorlyspæren. s s.68

Luftutløpsåpning

Forsiktig

Ikke plasser gjenstander som kan deformeres eller på annen måte berøres av varme nær luftutløpsåpningen, og ikke plasser ansikt eller hender nær luftutløpsåpningen mens projeksjon pågår.

Sikkerhetsåpning

(j)

Sikkerhetsåpningen er kompatibel med Microsaver Security System fra Kensington.

s s.35

Delnavn og funksjoner

Bak (kun EB-W6)

KJI

FHGA

Navn Funksjon

Tilgangslys for

SD-kort

Høyttaler

Strøminntak Kobles til strømledningen.

FjernsignalmottakerMottar signaler fra fjernkontrollen.

HDMI-

inngangsport

Viser tilgangsstatus for SD-kort. s s.80

s Hurtigveiledning

For signaler fra en datamaskin eller HDMIkompatible videokilder. s Hurtigveiledning

Navn Funksjon

S-Video-

inngangsport

Videoinngangsport

Lyd-inngangsport Kobles til lydutgangen på utstyret du ønsker å

USB-port (Type B)Du kan bruke en rekke funksjoner ved å koble

USB-port (Type A)Tilkoble et digitalkamera eller en USB-

USB-indikator Indikerer statusen for USB-porten (type A) ved

SD-kortspor Sett inn et SD-kort, og projiser en lagret bildefil

For S-videog-signaler fra videokilder.

For komposittvideog-signaler fra videokilder.

projisere fra, og overfører lyden.

s Hurtigveiledning

til en datamaskin via en USB-kabel og angi tilkoblingsinnstillinger.

• Koble til en datamaskin via USB-kabel for å projisere bilder fra datamaskinen. s s.82

• Du kan bla gjennom sidene og betjene markøren ved hjelp av fjernkontrollen. Du kan også bruke denne porten til å styre projektoren fra en datamaskin. s s.86

lagringsenhet for å projisere bilder som er lagret på enheten, bildevis. s s.79, 90

at indikatoren blinker eller lyser. s s.79

bildevis. s s.80, 90

Datamaskin

inngang

For videosignaler fra en datamaskin og komponentvideo videokilder.

g-signaler fra andre

Delnavn og funksjoner

Bak (kun EB-X6/S6)

Navn Funksjon

FjernsignalmottakerMottar signaler fra fjernkontrollen.

s Hurtigveiledning

Høyttaler

Navn Funksjon

Datamaskin

inngang

S-Video-

inngangsport

Videoinngangsport

Lyd-inngangsport Kobles til lydutgangen på utstyret du ønsker å

USB-port (Type B)Du kan bruke en rekke funksjoner ved å koble

For videosignaler fra en datamaskin og komponentvideo videokilder.

For S-videog-signaler fra videokilder.

For komposittvideog-signaler fra videokilder.

projisere fra, og overfører lyden.

s Hurtigveiledning

til en datamaskin via en USB-kabel og angi tilkoblingsinnstillinger.

• Koble til en datamaskin via USB-kabel for å projisere bilder fra datamaskinen. s s.82

• Du kan bla gjennom sidene og betjene markøren ved hjelp av fjernkontrollen. Du kan også bruke denne porten til å styre projektoren fra en datamaskin. s s.86

g-signaler fra andre

Strøminntak Kobles til strømledningen.

s Hurtigveiledning

Skjerm-utport Sender bildesignalet fra datamaskinen som er

koblet til Datamaskin-inngangen, til en ekstern skjerm. Dette er ikke tilgjengelig for

komponentvideo signaler som sendes til en annen port enn Datamaskin-inngangen.

g-signaler eller andre

Delnavn og funksjoner

Kontrollpanel (kun EB-W6/X6)

Navn Funksjon

[t]-knapp Slår projektoren av eller på.

Statusindikatorer Fargen på indikatorene og hvorvidt de blinker

[Source Search]-

knapp

s Hurtigveiledning

eller lyser indikerer projektorens status.

s s.51

Endrer til den neste inngangskilden som er koblet til projektoren og sender ut et bilde.

s s.17

FED

Navn Funksjon

[Enter]-knapp Hvis man trykker på denne under projeksjon

av bilde fra datamaskin, justerer den automatisk bildet, synkronisering og plassering for å projisere det optimale bildet. Når en konfigurasjonsmeny eller hjelpeskjermbilde vises, godtar den og angir gjeldende valg og flytter til neste nivå. EB-W6 s s.37, EB-X6 s s.38

[v] [w]-knapper Korrigere trapesforvridning.

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier.

s Hurtigveiledning, EB-W6 s s.37, EB-X6 s s.38

[Help]-knapp Viser og lukker hjelpeskjermbildet som viser

hvordan du håndterer eventuelle problemer.

s s.49

[Esc]-knapp Stopper gjeldende funksjon.

Hvis man trykker på denne når en konfigurasjonsmeny vises, flytter den til forrige menynivå. EB-W6 s s.37, EB-X6 s s.38

[a] [b]-knappene Trykk for å justere lydstyrken.

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier.

s Hurtigveiledning, EB-W6 s s.37, EB-X6 s s.38

[Menu]-knapp Viser og lukker konfigurasjonsmenyen.

EB-W6 s s.37, EB-X6 s s.38

Delnavn og funksjoner

Kontrollpanel (kun EB-S6)

Navn Funksjon

[t]-knapp Slår projektoren av eller på.

Statusindikatorer Fargen på indikatorene og hvorvidt de blinker

[Source Search]-

knapp

s Hurtigveiledning

eller lyser indikerer projektorens status.

s s.51

Endrer til den neste inngangskilden som er koblet til projektoren og sender ut et bilde.

s s.17

FED

Navn Funksjon

[v] [w]-knapper Korrigere trapesforvridning.

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier. s Hurtigveiledning, s.39

[Help]-knapp Viser og lukker hjelpeskjermbildet som viser

hvordan du håndterer eventuelle problemer.

s s.49

[Esc]-knapp Stopper gjeldende funksjon.

Hvis man trykker på denne når en konfigurasjonsmeny vises, flytter den til forrige menynivå. s s.39

[Wide] [Tele] -

knappene

[Menu]-knapp Viser og lukker konfigurasjonsmenyen.

Trykk på disse for å justere Tele/Wide. Trykk på [Tele] for å gjøre den projiserte bildestørrelsen mindre, og trykk på [Wide] for å gjøre den større. Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier. s Hurtigveiledning, s.39

s s.39

[Enter]-knapp Hvis man trykker på denne under projeksjon

Delnavn og funksjoner

Fjernkontroll (kun EB-W6)

Navn Funksjon

[t]-knapp Slår projektoren av eller på.

s Hurtigveiledning

[S-Video]-knapp Endrer til bilder fra S-Video-inngangsporten.

s s.18

[Computer]-

knapp

Tallknapper Bruk disse tastene når du skal taste inn et

[Freeze]-knapp Bilder settes i eller tas ut av pause. s s.23

[A/V Mute]-knapp

[Auto Setup]-

knapp

[Aspect]-knapp

Endrer til bilder fra Datamaskininngangsporten. s s.18

passord. s s.31

Slå video og lyd på og av. s s.22

Hvis man trykker på denne under projeksjon av bilde fra datamaskin, justerer den automatisk bildet, synkronisering og plassering for å projisere det optimale bildet.

Bredde/høyde-forholdg endres hver gang man trykker på knappen. s s.24

[Page]-knapp

(+) (-)

[E-Zoom]-knapp

(z) (x)

Du kan bla gjennom sider som projiseres ved hjelp av USB Display. s s.82

• Du kan også bla gjennom lysbilder som vises bildevis. s s.90

• Funksjonen for å bla gjennom sider er aktivert når projektoren er koblet til en

datamaskin via en USB-kabel. s s.86

(+) Forstørrer bildet uten å endre projeksjonsstørrelsen. (-) Reduserer den delen av bildet som er forstørret ved hjelp av [z]-knappen. s s.29

Delnavn og funksjoner

Navn Funksjon

[Menu]-knapp Viser og lukker konfigurasjonsmenyen.

s s.37

[ ]-knapp

[Enter]-knapp Når en konfigurasjonsmeny eller

[Esc]-knapp Stopper gjeldende funksjon. Hvis man trykker

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier. s s.37, 49 Velg et element eller et bilde under projisering av lysbilder. s s.90 Når du bruker funksjonen for trådløs mus, flyttes musepekeren i retningen du trykker på knappen. s s.87

hjelpeskjermbilde vises, godtar den og angir gjeldende valg og flytter til neste nivå.

s s.37, 49

Når du bruker funksjonen for trådløs mus, fungerer denne som venstre museknapp.

s s.87

på denne når en konfigurasjonsmeny vises, flytter den til forrige nivå. s s.37, 49 Når du bruker funksjonen for trådløs mus, fungerer denne som høyre museknapp.

s s.87

Navn Funksjon

[Num]-knapp Bruk disse tastene når du skal taste inn et

passord. s s.31

[HDMI]-knapp Endrer til bilder fra HDMI-inngangsporten.

s s.18

[Slideshow]-

knapp

[Video]-knapp Endrer til bilder fra Video-inngangsporten.

[USB Display]-

knapp

[Source Search]-

knapp

Fjernkontrollens

lysutstrålende område

Endrer til visning av bilder Lysbildefremvisning.

s s.18

Endrer til USB Display-bilder. s s.18

Endrer til den neste inngangskilden som er koblet til projektoren og sender ut et bilde.

s s.17

Sender fra seg signaler til fjernkontrollen.

s Hurtigveiledning

[Volume]-

knappene (a) (b)

[Help]-knapp Viser og lukker hjelpeskjermbildet som viser

[Color Mode]-

knapp

((a) Senker lydstyrken. ((b) Hever lydstyrken. s Hurtigveiledning

hvordan du håndterer eventuelle problemer.

s s.49

Hver gang du trykker på knappen, endres fargemodus. s s.19

Delnavn og funksjoner

Fjernkontroll (kun EB-X6/S6)

A B C

D E

O N M

L K J

I H

Navn Funksjon

[t]-knapp Slår projektoren av eller på.

s Hurtigveiledning

[Source Search]-

knapp

[Menu]-knapp Viser og lukker konfigurasjonsmenyen.

[Enter]-knapp Når en konfigurasjonsmeny eller

[Auto Setup]-

knapp

Endrer til den neste inngangskilden som er koblet til projektoren og sender ut et bilde.

s s.17

EB-X6 s s.38, EB-S6 s s.39

hjelpeskjermbilde vises, godtar den og angir gjeldende valg og flytter til neste nivå. EB-X6 s s.38, EB-S6 s s.39 Når du bruker funksjonen for trådløs mus, fungerer denne som venstre museknapp.

s s.87

Hvis man trykker på denne under projeksjon av bilde fra datamaskin, justerer den automatisk bildet, synkronisering og plassering for å projisere det optimale bildet. s s.41

[Page]-knapp

(+) (-)

[E-Zoom]-knapp

(+) (-)

[A/V Mute]-knapp

[Freeze]-knapp Bilder settes i eller tas ut av pause. s s.23

Du kan bla gjennom sider som projiseres ved hjelp av USB Display. s s.82 Funksjonen for å bla gjennom sider er aktivert når projektoren er koblet til en datamaskin via en USB-kabel. s s.86

(+) Forstørrer bildet uten å endre projeksjonsstørrelsen. (-) Reduserer den delen av bildet som er forstørret ved hjelp av [+]-knappen. s s.29

Slå video og lyd på og av. s s.22

Delnavn og funksjoner

Navn Funksjon

[Volume]-knapp Skjermbildet for justering av lydstyrke vises.

Du kan justere lydstyrken ved å trykke på [ ]/ [ ]-knappene.

Tallknapper Bruk disse tastene når du skal taste inn et

passord. s s.32

[] [] -knapp

[Esc]-knapp Stopper gjeldende funksjon. Hvis man trykker

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier.

s Hurtigveiledning, EB-X6 s s.38, EB-S6 s s.39

Når du bruker funksjonen for trådløs mus, flyttes musepekeren i retningen du trykker på knappen. s s.87

på denne når en konfigurasjonsmeny vises, flytter den til forrige nivå. EB-X6 s s.38, EB-S6 s s.39 Når du bruker funksjonen for trådløs mus, fungerer denne som høyre museknapp.

s s.87

Navn Funksjon

[ ] [ ]-knapp

Fjernkontrollens

lysutstrålende område

Hvis du trykker på disse knappene når en konfigurasjonsmeny eller et hjelpeskjermbilde vises, velges menyelementer og innstillingsverdier. EB-X6 s s.38, EB-S6 s s.39 Når du bruker funksjonen for trådløs mus, flyttes musepekeren i retningen du trykker på knappen. s s.87

Sender fra seg signaler til fjernkontrollen.

s Hurtigveiledning

[Help]-knapp Viser og lukker hjelpeskjermbildet som viser

hvordan du håndterer eventuelle problemer.

s s.49

Delnavn og funksjoner

Base

Navn Funksjon

Luftfilter

(Luftinntaksåpnin g)

Justerbar frontfot s s.6

Dette forhindrer at støv og andre fremmedlegemer kommer inn i projektoren når den trekker inn luft. Projektoren viser en advarsel når det er på tide å bytte eller rengjør luftfilteret. s s.65, 71

Navn Funksjon

Festepunkter for

takmonteringsbra kett (3 punkter)

Bakre fot (2

punkt)

Installasjonspunk

t for sikkerhetskabel

Fest valgfri takmontering her når du henger projektoren fra taket. s s.64, 97

Drei for å trekke ut og sammen igjen for å justere horisontal skråstilling.

s Hurtigveiledning

Før en kommersielt tilgjengelig kabellås for tyveribeskyttelse gjennom her når du vil feste projektoren til et stasjonært objekt.

s s.35

Nyttige funksjoner

Dette kapittelet forklarer nyttige funksjoner for presentasjoner o.l., samt sikkerhetsfunksjoner.

Endre det projiserte bildet .................................17

• Bytte ved hjelp av automatisk oppdaging av

inngangssignal (kildesøk) .................................................17

• Direkte bytting via fjernkontroll (kun EB-W6) .............18

Funksjoner for forbedret projeksjon.................19

• Velge projeksjonskvalitet (velge fargemodus)................19

Endre fargemodus via fjernkontroll (kun EB-W6).........................19

Endre fargemodus med konfigurasjonsmenyen .............................20

• Stille inn automatisk iris..................................................21

• Skjule bilde og lyd midlertidig (A/V av) .........................22

• Fryse bildet (Stillbilde) .....................................................23

• Endre bredde/høydeforholdet..........................................24

Fremgangsmåter for å endre...........................................................24

Endre bildeforholdet for bilder fra videoutstyr. .............................25

Endre bildeforholdet for databilder (for EB-X6/S6) ......................26

Endre bildeforholdet for et databilde/HDMI-bilde

(for EB-W6)...............................................................................27

Sikkerhetsfunksjoner..........................................31

• Administrere brukere (Passordbeskyttelse) .................. 31

Type passordbeskyttelse ................................................................ 31

Angi Passordbeskyttelse ................................................................ 31

Angi passordet ............................................................................... 33

• Begrense bruk (driftslås) ................................................. 34

• Tyveribeskyttelseslås........................................................ 35

Installasjon av kabellåsen .............................................................. 35

• Forstørre del av bildet (E-Zoom).....................................29

Endre det projiserte bildet

Bruk følgende metoder for å bytte bilder for projisering.

• Bytte ved hjelp av kildesøk Projektoren oppdager automatisk signaler som sendes fra tilkoblet utstyr, og bildet som sendes fra utstyret blir projisert.

• Direkte bytting (kun EB-W6) Bytt ved å trykke på knappen for målinngangsporten på fjernkontrollen.

Bytte ved hjelp av automatisk oppdaging av inngangssignal (kildesøk)

Du kan projisere målbildet raskt fordi [Source Search]-knappen hopper over inngangsporter hvor det ikke overføres noe bilde.

Fremgangsmåte

Når videoutstyret er koblet til, start avspilling før du foretar denne operasjonen.

Bruke fjernkontrollen

Datamaskin VideoS-Video

Lysbildefremvisning

USB Display

HDMI

* Bytting til HDMI og Lysbildefremvisning er kun tilgjengelig for EB-

W6.

EB-W6 EB-X6/S6

Bruke kontrollpanelet

EB-W6/X6 EB-S6

Når to eller flere deler av utstyret er tilkoblet, trykk på [Source Search]-knappen til målbildet projiseres.

Endre det projiserte bildet

Følgende skjermbilde som viser status for bildesignaler

vises når kun bildet som projektoren viser for øyeblikket er tilgjengelige, eller når den ikke finner noe bildesignal. Du kan velge inngangsporten der det tilkoblede utstyret du bruker projiserer. Hvis ingen operasjoner gjennomføre innen ti sekunder, lukkes skjermbildet.

EB-W6

Direkte bytting via fjernkontroll (kun EB-W6)

Du kan bytte direkte til målkilden ved å trykke på en knapp på fjernkontrollen.

Henvis til følgende for betjening av knappene. s s.11

Funksjoner for forbedret projeksjon

Velge projeksjonskvalitet (velge fargemodus)

Du kan enkelt oppnå optimal bildekvalitet ved helt enkelt å velge den innstillingen som korresponderer best med omgivelsene ved projeksjon. Lysstyrken til bildet varierer avhengig av valgt modus.

Modus Applikasjon

Spill Dette moduset er ideelt for bruk i rom med sterk

belysning. Dette er det lyseste moduset, og det reproduserer også skyggetoner.

Presentasjon Dette moduset er ideelt for presentasjoner med

fargemateriell i rom med sterk belysning.

Tekst Dette moduset er ideelt for presentasjoner med

materiell i svart/hvitt i rom med sterk belysning.

Kino Ideell for å se filmer i et mørkt rom. Gir bildene en

naturlig fargetone.

Foto

Sport

sRGBg Ideell for bilder som er konforme med sRGB-

Tavle Selv om du projiserer på en svart (eller grønn) tavle

Ideell for å projisere stillbilder, som fotografier, i et rom med sterkt lys. Dette gjør bildene mer levende, og gir de mer kontrast.

Ideell for å se TV-programmer i et rom med sterkt lys Dette gjør bildene mer levende..

fargestandarden.

gir denne innstillingen bildene dine en naturlig fargetone, akkurat som når du projiserer på en skjerm.

f Endre fargemodus via fjernkontroll (kun EB-W6)

Fremgangsmåte

Hver gang du trykker på knappen vises fargemodus navnet på skjermen, og fargemodus endres.

Hvis du trykker på knappen mens fargemodus navnet vises på skjermen, endres den til neste fargemodus.

*1 Kan bare velges for følgende signalinnganger.

Datamaskin, HDMI digital RGB (kun EB-W6), USB Display, Lysbildefremvisning (kun EB-W6)

*2 Kan bare velges for følgende signalinnganger.

Komponentvideo, S-Video, komposittvideo, HDMI-komponent (kun EB-W6)

Funksjoner for forbedret projeksjon

f Endre fargemodus med konfigurasjonsmenyen

Fremgangsmåte

Bruke fjernkontrollen

Bruke kontrollpanelet

Trykk på [Menu]-knappen, og velg "Bilde" "Fargemodus" i konfigurasjonsmenyen.

EB-W6 s s.37 EB-X6 s s.38 EB-S6 s s.39

EB-W6 EB-X6/S6

B C

Velg et navn på fargemodus.

Trykk på [Menu]-knappen for å lukke konfigurasjonsmenyen.

EB-W6/X6 EB-S6

Funksjoner for forbedret projeksjon

Stille inn automatisk iris

Gjennom automatisk innstilling av luminans i henhold til lysstyrken i bildet som vises, kan du nyte mettede og varme bilder.

Fremgangsmåte

Bruke fjernkontrollen

Trykk på [Menu]-knappen, og velg "Bilde" "Automatisk iris" i konfigurasjonsmenyen.

EB-W6 s s.37 EB-X6 s s.38 EB-S6 s s.39

B C

Velg "På".

Den innstilte verdien lagres for hvert fargemodus.

Trykk på [Menu]-knappen for å lukke konfigurasjonsmenyen.

Dette elementet kan bare velges når "Spill" eller "Kino" er valgt som innstilling for "Fargemodus" i menyen "Bilde".

EB-W6 EB-X6/S6

Bruke kontrollpanelet

EB-W6/X6 EB-S6

Funksjoner for forbedret projeksjon

Skjule bilde og lyd midlertidig (A/V av)

Du kan bruke denne funksjonen når du vil fokusere på publikumets oppmerksomhet på det du sier, eller når du ikke vil vise informasjon mens du skifter mellom filer under presentasjoner fra en datamaskin.

Fremgangsmåte

Fjernkontroll

Hver gang du trykker på knappen, eller A/V av-skyvedekselet åpnes eller lukkes, slås A/V Mute (A/V av) på eller av.

• Hvis du bruker denne funksjonen mens du projiserer

levende bilder, vil bildene og lyden fortsette å avspilles av kilden, og du kan ikke gå tilbake til punktet der A/V av ble aktivert.

• Med fjernkontrollen kan du velge å visesvart, blå eller logoen som A/V av-skjermen ved hjelp av innstillingen "Utvidet" - "Display" - "A/V av" på

konfigurasjonsmenyen.

• Når A/V av-skyvedekselet er lukket og A/V av begynner, kan strømforsyningen stille til å slås automatisk av etter ca. 30 minutter ved å stille inn "Utvidet" –"Drift""Linsedekseltidtaker" på konfigurasjonsmenyen.

s.44

s.45

Projektor

EB-W6 EB-X6/S6

Funksjoner for forbedret projeksjon

Fryse bildet (Stillbilde)

Når levende bilder på skjermen fryses, fortsetter bildet å projiseres, slik at du kan projisere levende bilder én ramme av gangen, som et stillfoto. Du kan også utføre operasjoner som å bytte mellom filer under presentasjoner fra en datamaskin uten å projisere bilder hvis frysfunksjonen er aktivert på forhånd.

Fremgangsmåte

Fjernkontroll

• Lyden slås ikke av.

• Bildekilden fortsetter å avspille levende bilder selv når skjermen er frosset, så det er ikke mulig å gjenoppta projeksjon fra punktet der den ble pauset.

• Hvis man trykker på [Freeze]-knappen mens konfigurasjonsmenyen eller hjelpeskjermbilde vises, blir menyen eller hjelpeskjermbildet fjernet.

• Frys fungerer fortsatt mens E-Zoom brukes.

EB-W6 EB-X6/S6

Hver gang du trykker på knappen, slås frysfunksjonen på eller av.

Funksjoner for forbedret projeksjon

Endre bredde/høydeforholdet

Når du kobler til videoutstyr og projiserer bilder som er tatt opp på digitalvideo eller DVDer i 16:9 bredskjermformat, må du endre bildeforholdet databilder i full størrelse. Fremgangsmåtene for å endre og bildeforholdstypene er angitt nedenfor.

f Fremgangsmåter for å endre

Fremgangsmåte

EB-W6

g. Du må også endre bildeforholdet når du vil projisere

EB-X6/S6

Bruke fjernkontrollen

Bruke kontrollpanelet

Trykk på [Menu]-knappen, og velg "Signal" "Bildeforhold" i konfigurasjonsmenyen.

EB-X6 s s.38 EB-S6 s s.39

Hver gang du trykker på knappen vises sideforholdsnavnet på skjermen, og sideforholdet endres.

Hvis du trykker på knappen mens sideforholdsnavnet vises på skjermen, endrer den til neste sideforholdsmodus.

Dette kan også velges ved hjelp av "Bildeforhold" under

"Signal"-menyen på konfigurasjonsmenyen.

s.41

EB-X6 EB-S6

Funksjoner for forbedret projeksjon

Det valgte bildeforholdet er angitt.

Trykk på [Enter]-knappen for å vise skjermbildet for "Bildeforhold".

Velg bildeforholdet og trykk på [Enter].

f Endre bildeforholdet for bilder fra videoutstyr.

EB-X6/S6

4:3

* Under 720p/1080i-signalinngang har skjermen et zoomforhold på 4:3 (visning av bildet med venstre og høyre del avskjært).

EB-W6

16:9

Normal

Gjennom

16:9

Zoom

Full

Funksjoner for forbedret projeksjon

f Endre bildeforholdet for databilder (for EB-X6/S6)

Ved projisering av inngangsbilder fra Datamaskin-inngangsporten, kan bildeforholdet endres som følger.

Innstilling Forklaring Eksempel på projisering

Normal Under

bildeinngang fra datamaskininngangsporten

4:3 Projiserer til full projiseringsstørrelse med et

Projiserer til full projiseringsstørrelse og beholder bildeforholdet til bildet som leses inn.

Under signalinngang på 1280 ^ 1024 bildeforhold på 4:3. Bruk dette alternativet når du vil projisere bilder med et bildeforhold på 5:4 (1280 ^ 1024 osv.) med full projiseringsstørrelse.

16:9 Projiserer med et bildeforhold på 16:9. Bruk dette

alternativet når du vil projisere med fullt skjermbilde på en 16:9-skjerm.

Når enkelte deler av et bilde mangler eller hele bildet ikke kan projiseres under projisering av databilder, setter du "Oppløsning" i

konfigurasjonsmenyen til "Vidvinkel" eller "Normal" i henhold til størrelsen på datamaskinskjermen.

Normal

Under signalinngang på 1280 ^ 1024

s.41

4:3

Funksjoner for forbedret projeksjon

f Endre bildeforholdet for et databilde/HDMI-bilde (for EB-W6)

Ved projisering av inngangsbilder fra Datamaskin-inngangsporten eller HDMI-inngangsporten, kan bildeforholdet endres som følger. For EB-W6 er projiseringsstørrelsen 1280 x 800 punkter (sideforhold 16:10) på grunn av oppløsningen til WXGA-skjermen. Når du projiserer på 16:9-skjermer, stiller du bildeforholdet til "16:9".

Innstilling Forklaring Eksempel på projisering

Normal Under

bildeinngang fra datamaskininngangsporten

Projiserer til full projiseringsstørrelse og beholder bildeforholdet til bildet som leses inn.

Under signalinngang på 1024 ^ 768

Automat isk

16:9 Projiserer til full projiseringsstørrelse med et

Under bildeinngang fra HDMIinngangsporten

Projiserer i et egnet bildeforhold basert på informasjon fra signalet som leses inn.

bildeforhold på 16:9.

Under signalinngang på 1280 ^ 800

Under signalinngang på 1024 ^ 768

Funksjoner for forbedret projeksjon

Innstilling Forklaring Eksempel på projisering

Full Projiserer til full projiseringsstørrelse. Under signalinngang på 1024 ^ 768

Zoom Projiserer til full projiseringsstørrelse i sideretning

og beholder bildeforholdet til bildet som leses inn. Områder som strekker seg utover projiseringsstørrelsen, projiseres ikke.

Gjenno m

Når enkelte deler av et bilde mangler eller hele bildet ikke kan projiseres under projisering av databilder, setter du "Oppløsning" i konfigurasjonsmenyen til "Vidvinkel" eller "Normal" i henhold til størrelsen på datamaskinskjermen.

Projiserer med oppløsningen til den innleste bildestørrelsen til midten av skjermen. Dette alternativet er ideelt for å oppnå en klarere projisering. Når bildeoppløsningen er over 1280 ^ 800, projiseres ikke de perifere delene av bildet.

Under signalinngang på 1024 ^ 768

Under signalinngang på 800 ^

600

Under signalinngang på 1400

s.41

^ 1050

Funksjoner for forbedret projeksjon

Forstørre del av bildet (E-Zoom)

Dette er nyttig når du skal utvide bilder for å se dem i større detalj, som grafer og tabeller.

Fremgangsmåte

Fjernkontroll

Start E-Zoom.

Fjernkontroll

Flytt krysset til bildeområdet du vil forstørre.

EB-W6 EB-X6/S6

Kryss

EB-W6 EB-X6/S6

Funksjoner for forbedret projeksjon

Fjernkontroll

Forstørr.

EB-W6 EB-X6/S6

Hver gang man trykker på knappen utvides området. Du kan utvide raskt ved å holde ned knappen. Du kan redusere det forstørrede bildet ved å trykke på [-]-knappen. Trykk på [Esc]-knappen for å avbryte.

• Forstørrelsesforholdet vises på skjermen. Det valgte området kan forstørres til mellom én og fire ganger i 25 gradvis økende trinn.

• Du kan navigere deg rundt i bildet ved å trykke [ ], [ ], [] eller [].

Sikkerhetsfunksjoner

Projektoren har følgende forbedrede sikkerhetsfunksjoner.

• Passordbeskyttelse Du kan begrense hvem som kan bruke projektoren.

• Driftslås Du kan forhindre at folk endrer projektorens innstillinger uten tillatelse.

• Tyveribeskyttelseslås Projektoren er utstyrt med tyveribeskyttelsesenheter av ulike typer.

Administrere brukere (Passordbeskyttelse)

Når passordbeskyttelse er aktivert, kan ikke personer som ikke kan passordet bruke projektoren til å projisere bilder selv om projektorens strøm er slått på. I tillegg kan ikke brukerlogoen som vises når du slår på projektoren endres. Dette fungerer som en tyveribeskyttelse, da projektoren kan ikke brukes hvis den skulle bli stjålet. Ved kjøp er passordbeskyttelse ikke aktivert.

f Type passordbeskyttelse

Følgende to innstillingstyper for passordbeskyttelse kan angis avhengig av hvordan projektoren brukes.

1. "Strøm på-beskyttelse"

Når "Strøm på-beskyttelse" er "På", må passordet angis når projektoren slås på etter at den har blitt koblet fra strømforsyningen den var koblet til sist passordet ble angitt. Hvis korrekt passord ikke blir angitt, starter ikke projeksjon.

2."Brukerlogobeskytls."

Selv om noen prøver å endre brukerlogoen som er angitt av eieren av projektoren, kan den ikke endres. Når "Brukerlogobeskytls." er slått "På", er det forbudt å endre følgende innstillinger.

• Fange en brukerlogo

• Innstillinger for "Displaybakgrunn", "Oppstartskjerm" og "A/V av" fra "Display" på konfigurasjonsmenyen.

f Angi Passordbeskyttelse

Bruk følgende fremgangsmåte til å stille inn passordbeskyttelse.

Fremgangsmåte

Fjernkontroll

Hold inne [Freeze]-knappen i ca. fem sekunder.

Innstillingsmenyen for passordbeskyttelse vises.

EB-W6 EB-X6/S6

• Hvis passordbeskyttelse allerede er aktivert, må du angi passordet. Hvis passordet er korrekt angitt, vises innstillingsmenyen

for passordbeskyttelse.

• Når passordet er innstilt, sett fast passordbeskyttelsesklistremerket på et synlig sted på projektoren for å avskrekke tyver.

"Angi passordet" s.33

Sikkerhetsfunksjoner

Slå på "Strøm på-beskyttelse".

(1) Velg "Strøm på-beskyttelse" og trykk på [Enter]-knappen. (2) Velg "På" og trykk på [Enter]-knappen. (3) Trykk på [Esc]-knappen.

Slå på "Brukerlogobeskytls.".

(1) Velg "Brukerlogobeskytls." og trykk på [Enter]-knappen. (2) Velg "På" og trykk på [Enter]-knappen. (3) Trykk på [Esc]-knappen.

Still inn passordet.

(1) Velg "Passord" og trykk på [Enter]-knappen. (2) Meldingen "Endre passordet?" vises, velg "Ja" og trykk på

[Enter]-knappen. Standardinnstillingen for passordet er "0000". Endre dette til passordet du ønsker. Hvis du velger "Nei", vises skjermbildet som er vist i trinn 1 på nytt.

(3) Tast inn et firesifret nummer ved hjelp av talltastene. (Med EB-

W6 må du angi nummeret mens du holder inne [Num]knappen.) Nummeret som angis vises som "* * * *". Når du angir det fjerde tallet, vises bekreftelsesskjermbildet.

Fjernkontroll

Tallknapper

EB-W6

Tallknapper

EB-X6/S6

(4) Angi passordet på nytt.

Meldingen "Det nye passordet er lagret." vises. Hvis du angir feil passord, vises en melding med beskjed om å angi passordet på nytt.

Sikkerhetsfunksjoner

f Angi passordet

Når skjermbildet for angivelse av passordet vises, angi passordet ved hjelp av tallknappene på fjernkontrollen.

Fremgangsmåte

Tast inn passordet med talltastene. (Med EB-W6 må du angi nummeret mens du holder inne

[Num]-knappen.)

Når du angi korrekt passord starter projeksjonen.

NB!

• Hvis feil passord angis tre ganger på rad, vises meldingen "Driften av projektoren er låst." i ca. fem minutter, og deretter går projektoren over til standbytilstand. Hvis dette skjer, koble støpselet fra strømuttaket, sett det inn igjen og slå projektorens strøm på igjen. Projektoren viser skjermbildet for angivelse av passordet igjen, slik at du kan angi korrekt passord.

• Hvis du har glemt passordet, noterer du ned nummeret "Forespørselskode: xxxxx" som vises på skjermen og tar kontakt med nærmeste adresse som er angitt i Støtte- og serviceguide.

Kontaktliste for Epson-projektorer

• Hvis du fortsetter å gjenta operasjonen ovenfor og legge inn feil passord 30 ganger på rad, vises følgende melding og projektoren vil ikke godta at det angis flere passord. Driften av projektoren er låst. Ta kontakt med Epson slik det er beskrevet i

dokumentasjonen.

Kontaktliste for Epson-projektorer

Sikkerhetsfunksjoner

Begrense bruk (driftslås)

Gjør en av de følgende tingene for å låse knappene på kontrollpanelet.

• Full låsing Alle knappene på kontrollpanelet er låst. Du kan ikke utføre noen operasjoner fra kontrollpanelet, inkludert å slå strømmen på eller av.

• Betjeningslås Alle knappene på kontrollpanelet, unntatt [t]-knappen, låses.

Dette er nyttig ved tilstelninger eller show der du vil deaktivere alle knappene og kun projisere, eller på skoler når du vil begrense bruken av knappene. Projektoren kan fortsatt styres ved hjelp av fjernkontrollen.

Fremgangsmåte

Bruke fjernkontrollen

Trykk på [Menu]-knappen, og velg "Innstillinger" "Driftslås" på Konfigurasjonsmenyen

EB-W6 s s.37 EB-X6 s s.38 EB-S6 s s.39

Bruke kontrollpanelet

EB-W6/X6 EB-S6

Kontroller knappene du kan bruke og funksjonene de utfører i veiledningen under menyen.

EB-W6 EB-X6/S6

Velg enten "Full låsing" eller "Betjeningslås".

Sikkerhetsfunksjoner

Velg "Ja" når bekreftelsesmeldingen vises.

Knappene på kontrollpanelet låses iht. innstillingen du har valgt.

Du kan frigjøre låsen på kontrollpanelet ved hjelp av én av de følgende to metodene.

• Fra fjernkontrollen, velg "Av" under "Innstillinger" "Driftslås" på konfigurasjonsmenyen.

• Når du trykker ned og holder inne [Enter]-knappen på kontrollpanelet i ca. sju sekunder. Det vises en melding, og låsen frigjøres.

Tyveribeskyttelseslås

Siden projektoren ofte brukes med takmontering og gås fra uten tilsyn, er det mulig at noen vil forsøke å stjele projektoren. Derfor er følgende sikkerhetsenheter inkludert.

• Sikkerhetsåpning Sikkerhetsåpningen er kompatibel med Microsaver Security System fra Kensington. Du finner mer informasjon om Microsaver Security System på Kensingtons nettside.

http://www.kensington.com

• Installasjonspunkt for sikkerhetskabel En kommersielt tilgjengelig kabellås for tyveribeskyttelse kan føres gjennom installasjonspunktet for å feste projektoren til et skrivebord eller en stolpe.

f Installasjon av kabellåsen

Før en kabellås for tyveribeskyttelse gjennom installasjonspunktet. Se dokumentasjonen som følger med kabellåsen for låseinstruksjoner.

Konfigurasjonsmeny

Dette kapittelet forklarer hvordan du bruker konfigurasjonsmenyen og dennes funksjoner.

Bruke konfigurasjonsmenyen

(for EB-W6)..........................................................37

Bruke konfigurasjonsmenyen

(for EB-X6)...........................................................38

Bruke konfigurasjonsmenyen

(for EB-S6)...........................................................39

Liste over funksjoner .........................................40

• Bildemeny ..........................................................................40

• Signalmeny.........................................................................41

• Innstillingsmeny ................................................................43

• Utvidet meny......................................................................44

• Infomeny (kun display).....................................................46

• Tilbakestillmeny ................................................................47

Bruke konfigurasjonsmenyen (for EB-W6)

Velge fra hovedmenyen

Hovedmeny

Veiledning

Velge fra undermenyen

Undermeny (Innstillinger)

Endre valgt menyelement

Avslutt

Knapper som brukes

Bruke kontrollpanelet

Bruke fjernkontrollen

Velg innstilling som skal endres

Bruke konfigurasjonsmenyen (for EB-X6)

Velge fra hovedmenyen

Hovedmeny

Veiledning

Velge fra undermenyen

Undermeny (Innstillinger)

Endre valgt menyelement

Avslutt

Knapper som brukes

Bruke kontrollpanelet

Bruke fjernkontrollen

Velg innstilling som skal endres

Bruke konfigurasjonsmenyen (for EB-S6)

Velge fra hovedmenyen

Hovedmeny

Veiledning

Velge fra undermenyen

Undermeny (Innstillinger)

Endre valgt menyelement

Avslutt

Knapper som brukes

Bruke kontrollpanelet

Bruke fjernkontrollen

Velg innstilling som skal endres

Liste over funksjoner

Bildemeny

Elementer som kan innstilles avhenger av bildesignalet som projiseres som vist i de følgende skjermdumpene. Innstillingsdetaljer lagres for hvert bildesignal.

Databilde

Undermeny Funksjon

Fargemodus Du kan velge en bildekvalitet som passer for omgivelsene. s s.19 Lysstyrke Du kan justere bildets lysstyrke. Kontrastg Du kan justere forskjellen mellom lys og skygge i bildene. Fargemetning Du kan justere bildets fargemettelse. Nyanse (Justering er kun mulig når projektoren mottar NTSC-signaler hvis du bruker komposittvideo/S-video.)

Du kan justere bildets fargetone.

Skarphet Du kan justere bildets skarphet. Fargetemp. Du kan justere bildets generelle fargetone. Når "Høy" er valgt, får bildet en blå fargetone, og når "Lav" er valgt, får det en rød fargetone.

(Dette elementet kan ikke velges hvis "sRGB

Fargejustering Rød, Grønn, Blå: Du kan justere metningen til hver farge individuelt.

(Dette elementet kan ikke velges hvis "sRGB

Automatisk iris (Dette elementet kan bare velges når "Spill" eller "Kino" er valgt som innstilling for "Fargemodus" i menyen "Bilde".)

Sett til På/Av for å justere luminansen i henhold til bildet. s s.21

Tilbakestill Du kan tilbakestille alle justeringsverdier for "Bilde"-menyen til standardinnstillinger. For å stille alle menyelementer tilbake til

standardinnstilling, se s s.47

g" er valgt som innstilling for "Fargemodus" i menyen "Bilde".)

Komponentvideo

g/Komposittvideog/S-videog

Liste over funksjoner

Signalmeny

Elementer som kan innstilles avhenger av bildesignalet som projiseres som vist i de følgende skjermdumpene. Innstillingsdetaljer lagres for hvert bildesignal.

Databilde

Undermeny Funksjon

Auto-oppsett Når inngangssignalet skifter kan du velge om bilde skal automatisk justeres til optimal tilstand (På) eller ikke (Av). s s.58 Oppløsning Når oppløsningen er satt til "Automatisk", identifiseres oppløsningen til inngangssignalet automatisk. Hvis deler av det projiserte bildet mangler

når innstillingen er satt til "Automatisk", må du stille inn "Vidvinkel" for en bred skjerm eller "Normal" i tilfelle du bruker en 4:3- eller 5:4skjerm, avhengig av størrelsen på dataskjermen.

Bildejusteringg Du kan justere databilder når det oppstår vertikale striper i bildet. s s.58 Synk.g Du kan justere databilder når det oppstår flimring, uklarhet eller interferens i bildet. s s.58 Plassering Du kan justere displaystillingen opp, ned, til høyre og til venstre når en del av bildet mangler, slik at hele bildet vises. Progressivg (Komponentvideo og HDMI kan bare stilles inn under 480i/576i-signalinngang.)

Av : IP-konversjon utføres for hvert felt i skjermbildet. Dette er ideelt for å se bilder med mye bevegelse. På: linjesprang

HDMI videoområde (kun EB-W6)

Inngangssignal Du kan velge inngangssignal fra Datamaskininngang.

Videosignal Hvis stilt til "Autom.", blir videosignaler automatisk gjenkjent. Hvis bildet forstyrres av interferens eller det oppstår et problem, som at ikke noe

Bildeforhold Du kan stille inn sideforholdg for projisert bildet. s s.24

(Kan ikke angis når et digitalt RGB-signal leses inn) Når projektorens HDMI-inngangsport er koblet til en DVD-spiller eller lignende, kan projektorens videoområde stilles inn i henhold til innstillingen for videoområde på DVD-spilleren.

Hvis stil til "Automatisk", blir inngangssignalet automatisk innstilt etter type tilkoblet utstyr. Hvis fargene ikke fremstår korrekt når innstilt til "Automatisk", velg korrekt signal for tilkoblet utstyr.

bilde blir projisert, mens stilt til "Autom.", velg korrekt signal for det tilkoblede utstyret.

HDMI-bilde (kun EB-W6)

Komponentvideo

g Komposittvideog/S-videog

g-signaler (i) konverteres til progressiveg-signaler (p). Dette er ideelt for å se stillbilder.

Liste over funksjoner

Undermeny Funksjon

Tilbakestill Du kan tilbakestille verdiene i "Signal"-menyen til standardinnstilling, unntatt for Datamaskininngang".

For å stille alle menyelementer tilbake til standardinnstilling, se s s.47

Liste over funksjoner

Innstillingsmeny

EB-W6/X6 EB-S6

Undermeny Funksjon

Keystone Du kan korrigere den vertikale keystone-forvrengningen i bilder. s Hurtigveiledning Auto-keystone

(kun EB-W6/X6) Zoom

(kun EB-S6) Driftslås Du kan bruke denne funksjonen til å begrense bruken av projektorens kontrollpanel. s s.34 Lysstyrkekontroll Du kan stille lyspærens lysstyrke til én av to innstillinger.

Volum Du kan justere volumet. Tilbakestill Du kan tilbakestille alle justeringsverdier for "Innstillinger"-menyen til standardinnstillinger.

Utfører automatisk Keystone-korrigeringer (Dette elementet kan ikke velges når "Foran" er valgt fra "Utvidet" – "Projisering").

Angi Tele/Vidvinkel. ("Tele" gjør den projiserte bildestørrelsen mindre, og "Vidvinkel" gjør den større.)

Velg "Lav" hvis bildene som projiseres er for lyse når du projiserer bilder i et mørkt rom eller på en liten skjerm. Når "Lav" er valgt, endres strømforbruket og lyspæretid som følger, og støyen fra den roterende viften under projeksjon reduseres. Strømforbruk: reduksjon på ca. 40 W, lampens levetid: ca. 1,3 ganger lengre

For å stille alle menyelementer tilbake til standardinnstilling, se s s.47

Liste over funksjoner

Utvidet meny

Undermeny Funksjon

Display Du kan foreta innstillinger knyttet til projektorens display.

Meldinger: Du kan stille inn om du vil at kildenavn skal vises (På)) eller ikke (Av) når du endrer inngangskilde, navn på fargemodus når du

skifter fargemodus, en melding når det ikke oppdages noe inngangssignal osv.

Displaybakgrunn Oppstartskjerm A/V av

: Du kan stille skjermbildet som vises ved A/V av til "Svart", "Blå" eller "Logo".

Brukerlogo Du kan endre brukerlogoen som vises som bakgrunn og vises ved A/V av. s s.72 Projisering Du kan stille inn fra det følgende avhengig av hvordan projektoren er satt opp. s s.64

"Foran" "Foran/Tak" "Bak" "Bak/tak" Du kan endre innstillingen som følger ved å trykke ned på [A/V Mute]-knappen på fjernkontrollen i ca. fem sekunder. "Foran"W "Foran/tak" "Bak"W "Bak/tak"

: Du kan stille skjermens status når det ikke er noe bildesignal til "Svart", "Blå" eller "Logo".

: Du kan stille inn om oppstartsskjermbilde (bildet som vises når du starter projektoren) skal vises (På) eller ikke (Av).

Liste over funksjoner

Undermeny Funksjon

Drift Direkte strøm på: Du kan velge om direkte strøm påer aktivert (På) eller deaktivert (Av).

Når denne er stilt til "På" og projektorens strømledning er koblet til et strømuttak, vær oppmerksom på at plutselige spenningsstøt kan gjøre at

projektoren slås automatisk på.

Dvalemodus: Når den er satt til "På", vil enheten slå seg av når den ikke mottar noen signaler fra noen av inngangene, og det ikke utføres noen

betjeninger.

Tid for Dvalemodus: Når dvalemodus er satt til "På", kan du angi hvor lenge projektoren skal vente før den slår seg av. Du kan velge i området 1

til 30 minutter.

Linsedekseltidtaker: Når denne er slått "På", vil enheten slå seg av automatisk 30 minutter at linsedekselet lukkes. Høyfjellsmodus: Slå denne funksjonen "På" når man bruker projektoren ved høyder over 1500 m.

USB Type B Koble projektoren til en datamaskin via en USB-kabel, og angi innstillingen "USB Display" for å projisere bildet på datamaskinen. s s.82

Angi innstillingen "Trådløs mus" for å betjene musepekeren via fjernkontroll. s s.87 Angi innstillingen "Side opp/ned" for å bla opp eller ned via fjernkontroll. s s.86

Link 21Lg Du kan velge om du ønsker å bruke programvareverktøyet EMP Link 21L (På) eller ikke (Av). Slå denne "På", og bruk det etter at du har installert

kommunikasjonsdriveren for USB.

Språk Du kan stille inn språk for visning av meldinger. Tilbakestill Du kan tilbakestille "Display

For å stille alle menyelementer tilbake til standardinnstilling, se s s.47

*1 Når "Brukerlogobeskytls." er stilt til "På" i "Passordbeskyttelse", kan ikke innstillinger for brukerlogo endres. Du kan foreta endringer etter å ha stilt

"Brukerlogobeskytls." til "Av". s s.31

*2 Unntatt for "Høyfjellsmodus":

" og "Drift*2" i "Utvidet" meny til deres standardinnstillinger.

Liste over funksjoner

Infomeny (kun display)

Lar deg kontrollere statusen for bildesignalene som projiseres og statusen til projektoren. Elementene som vises avhenger av hvilket bildesignal som projiseres som vist i følgende skjermdumper.

Signal fra databilde/komponentvideog/HDMI-

Komposittvideog/S-videog

bilde (kun EB-W6)

Undermeny Funksjon

Lampens brukstid Du kan vise samlet driftstid for lyspæren*.

Når den når varselstiden for lyspæren, vises tegnene i gult.

Kilde Du kan vise navnet til inngangsporten for det tilkoblede utstyret som projiseres. Inngangssignal Viser "Inngangssignal"-innstillingen fra "Signal"-menyen i henhold til "Kilde". Oppløsning Du kan vise inngangsoppløsning. Videosignal Du kan vise innholdet til "Videosignal" som er stilt i "Signal"-menyen. Oppfriskingsrateg Du kan vise oppdateringshyppighet. Synk.g Info Du kan vise signalinformasjon for bildet.

Denne informasjonen kan være nødvendig hvis det må utføres service.

Status Dette er informasjon om problemer som har oppstått i projektoren.

Denne informasjonen kan være nødvendig hvis det må utføres service.

* Samlet brukstid vises som "0H" (0 timer) for de første 10 timene. Etter 10 timer eller mer, en time blir lagt til for hver påfølgende time.

USB Display/Lysbildefremvisning (kun EB-W6)

Liste over funksjoner

Tilbakestillmeny

Undermeny Funksjon

Tilbakestill alt Du kan tilbakestille alle elementene i alle menyer til deres standardinnstillinger.

Følgende elementer tilbakestilles ikke til standardinnstillingene: "Inngangssignal", "Brukerlogo", "Lampens brukstid" og "Språk".

Tilb.st. pærens b.tid Du kan slette den samlede Pærens brukstid, og tilbakestille den til "0H". Tilbakestill når du skifter Lampe.

Feilsøking

Dette kapittelet beskriver hvordan du kan identifisere problemer og hva du skal gjøre hvis det oppstår et problem.

Bruke hjelp ..........................................................49

Problemløsning...................................................51

• Lese indikatorene ..............................................................51

t Strømindikator lyser rødt ...........................................................52

io-Indikator lyser eller blinker oransje .......................................54

• Når indikatorene ikke er til hjelp ....................................55

Problemer i tilknytning til bilder....................................................56

Problemer når projeksjon starter ....................................................60

Andre problemer.............................................................................61

Bruke hjelp

Hvis det oppstår et problem med projektoren, hjelper Hjelp deg med å løse problemet gjennom meldinger på skjermen. Ved å svare på spørsmålene, kan du foreta korrekte innstillinger.

Fremgangsmåte

Bruke fjernkontrollen

Bruke kontrollpanelet

Trykk på [Help]-knappen.

Hjelpskjermbildet vises.

EB-W6 EB-X6/S6

Bruke fjernkontrollen

Bruke kontrollpanelet

Velg et menyelement.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

Bruke hjelp

Bruke fjernkontrollen

Bruke kontrollpanelet

Bekreft valget.

Spørsmål og løsninger vises som i skjermbildet nedenfor. Trykk på [Help]-knappen for å gå ut av hjelp.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

• Hvis Hjelp ikke gir løsningen på et problem, se

"Problemløsning".

• Hjelpeinnholdet som vises, varierer avhengig av projektormodellen.

s.51

Problemløsning

Hvis du opplever et problem med projektoren, kontroller først projektorens indikatorer og se "Reading the Indicators" (Lese indikatorene) nedenfor. Hvis indikatorene ikke viser klart hva problemet kan være, se "When the Indicators Provide No Help". (Når indikatorene ikke er til hjelp). s s.55

Lese indikatorene

Projektoren er utstyrt med følgende tre indikatorer som indikerer projektorens driftsstatus.

Indikerer driftsstatus.

Oransje : Standbytilstand

Når man trykker på [t]-knappen i denne tilstanden, startes projeksjon.

Grønn (blinker) : Oppvarming pågår

Oppvarmingen tar ca. 30 sekunder. Når oppvarmingen er fullført, slutter indikatorene å blinke.

Grønn : Projeksjon pågår

Indikerer statusen for projeksjonslyspæren. Indikerer statusen for intern temperatur.

Se den følgende tabellen for å se hva indikatorene betyr og hvordan du kan løse problemene de indikerer. Hvis alle indikatorene er slukket, kontroller at strømkabelen er korrekt tilkoblet og at strømmen blir tilført på normal måte. Når strømkabelen ikke er plugget inn, forblir t-indikatoren noen ganger tent i en kort periode. Dette er ikke en feil.

Problemløsning

f t Strømindikator lyser rødt

Status Årsak Løsning eller status

Rød Rød Rød

Rød

Rød Rød Rød

Rød

Intern feil Stans bruken av projektoren, koble strømledningen fra strømuttaket og kontakt din lokale forhandler eller nærmeste adresse

Viftefeil Sensorfeil

Feil i automatisk iris Stans bruken av projektoren, koble strømledningen fra strømuttaket og kontakt din lokale forhandler eller nærmeste adresse

Feil, høy temperatur (overoppheting)

Problem

: Tent : Blinker : Av

som er angitt i Støtte- og serviceguide. s Kontaktliste for Epson-projektorer

Stans bruken av projektoren, koble strømledningen fra strømuttaket og kontakt din lokale forhandler eller nærmeste adresse som er angitt i Støtte- og serviceguide. s Kontaktliste for Epson-projektorer

som er angitt i Støtte- og serviceguide. s Kontaktliste for Epson-projektorer

Lyspæren slås automatisk av og projeksjon stanser. Vent i ca. fem minutter. Etter ca. fem minutter slår projektoren over til standbytilstand og du kan sjekke følgende to punkter:

• Kontroller at luftfilteret og luftutløpsåpningen ikke er blokkerte og at projektoren ikke er plassert inn mot en vegg.

• Hvis luftfilteret er tett, må det rengjøres eller skiftes ut. s s.65, 71 Hvis feilen fortsetter etter at du har kontrollert punktene ovenfor, stans bruken av projektoren, koble strømledningen fra strømuttaket og kontakt din lokale forhandler eller nærmeste adresse som er angitt i Støtte- og serviceguide.

s Kontaktliste for Epson-projektorer Når du bruker projektoren ved høyder på over 1500 m eller mer, still "Høyfjellsmodus" til "På". s s.45

Problemløsning

Status Årsak Løsning eller status

Rød Rød

Lyspærefeil Kritisk lyspærefeil Lyspæredeksel åpent

: Tent : Blinker : Av

Kontroller følgende to punkter:

• Ta ut lyspæren og kontroller om den har sprukket. s s.68

• Rengjør luftfilteret. s s.65 Hvis den ikke er sprukket Sett lyspæren på plass igjen og slå på strømmen.

Hvis feilen fortsetter - Skift lyspæren ut med en ny lyspære og slå på strømmen.

Hvis feilen fortsetter - Stans bruken av projektoren, koble strømledningen fra strømuttaket og kontakt din lokale

forhandler eller nærmeste adresse som er angitt i Støtte- og serviceguide. s Kontaktliste for

Epson-projektorer

Hvis den har sprukket - Skift den ut med en ny lyspære, eller kontakt din lokale forhandler for ytterligere råd. Hvis du

skifter ut lyspæren selv, vær varsom så du ikke kommer borti glasskår (du kan ikke fortsette projeksjonen før lyspæren har blitt skiftet). s Kontaktliste for Epson-projektorer

Kontroller at lyspæredekselet og lyspæren er godt festet. s s.68 Hvis lyspæredekselet eller lyspæren ikke er godt festet, slås ikke lyspæren på.

Når du bruker projektoren ved høyder på over 1500 m eller mer, still "Høyfjellsmodus" til "På". s s.45

Problemløsning

f io-Indikator lyser eller blinker oransje

Status Årsak Løsning eller status

Rød

Oransje

Advarsel, høy temperatur

Skift lyspære Skift den ut med en ny lyspære. s s.68

(Dette er ikke unormalt. Men hvis temperaturen blir for høy igjen, stanser projeksjonen automatisk.)

• Kontroller at luftfilteret og luftutløpsåpningen ikke er blokkerte og at projektoren ikke er plassert inn mot en vegg.

• Hvis luftfilteret er tett, må det rengjøres eller skiftes ut. s s.65, 71

Hvis du fortsetter å bruke lyspæren etter at utskiftningsperioden har utløpt, øker muligheten for at lyspæren kan eksplodere. Skift den ut med en ny lyspære så raskt som mulig.

• Hvis projektoren ikke fungerer korrekt, selv om alle indikatorene viser normal status, se "Når indikatorene ikke er til hjelp" ss.55

• Hvis en indikator viser en status som ikke er beskrevet i tabellene, må du stanse bruken av projektoren, koble strømledningen fra strømuttaket og kontakte din lokale forhandler eller nærmeste adresse som er angitt i Støtte- og serviceguide.

projektorer

Advarsel

: Tent : Blinker : Av : Varierer avhenging av projektorens status

Kontaktliste for Epson-

Problemløsning

Når indikatorene ikke er til hjelp

Hvis noen av de følgende problemene oppstår og indikatorene ikke gir noen løsning, se sidene som omhandler hver problem.

Problemer i tilknytning til bilder

f Ingen bilder vises s s.56

Projeksjon starter ikke, projeksjonsområdet er helt svart, projeksjonsområdet er helt blått osv.

f Levende bilder vises ikke s s.56

Levende bilder som projiseres fra en datamaskin ser svarte ut og ingenting projiseres.

f Projeksjon stanser automatisk s s.56 f Meldingen "Støttes ikke." vises s s.57 f Meldingen "Ikke signal." vises s s.57 f Bilder er tåkete eller ufokuserte s s.57 f Interferens eller forvridning vises i bilder s s.58

Problemer som interferens, forvridning eller svart-hvitt-rutet mønster vises.

f Bildet er beskåret (stort) eller lite, eller sideforholdet er ikke

egnet s s.58

Bare del av bildet vises, eller bildets høyde-/breddeforholdet er ikke korrekt osv.

f Bildets farger er ikke korrekte s s.59

Hele bildet har lilla eller grønt skjær, bildene er svart-hvite, fargene er matte osv. (Dataskjermer og LCD-skjermer har ulik fargegjengivelse, derfor er det ikke noe tegn på problem at fargene som projiseres av projektoren og fargene som vises på monitoren ikke er helt like.)

f Bildene ser mørke ut s s.59

Problemer når projeksjon starter

f Strømmen kan ikke slås på s s.60

Andre problemer

f Det er ingen lyd, eller den er for

lav s s.61

f Fjernkontrollen virker ikke

s s.61

f Ingenting vises på den eksterne monitoren (kun EB-X6/S6)

s s.59

Problemløsning

f Problemer i tilknytning til bilder

f Ingen bilder vises

Kontroller Løsning

Trykket du på [t]-knappen? Trykk på [t]-knappen for å slå på strømmen. Er indikatorene slukket? Strømledningen er ikke korrekt tilkoblet eller strømmen tilføres ikke på normal måte.

Koble til strømledningen på korrekt måte. s Hurtigveiledning

Kontroller at strømuttaket eller strømkilden fungerer korrekt. Is A/V av aktiv? Trykk på [A/V Mute]-knappen på fjernkontrollen for å oppheve A/V av. s s.22 Er A/V av-skyvedekselet lukket? Åpne A/V av-skyvedekselet. Er innstillingene i konfigurasjonsmenyen korrekt innstilt? Tilbakestill alle innstillingene.

s"Tilbakestillmeny" - "Tilbakestill alt"s.47 Er det projiserte bildet helt svart? Noen bilder fra kilden, som skjermsparer, kan være helt svarte.

Bare ved projeksjon av bilder fra

Er formatinnstillingen for bildesignalet korrekt? Endre innstillingen i henhold til signalet for det tilkoblede utstyret.

Kun ved projeksjon av bilder fra en videokilde

f Levende bilder vises ikke

s"Signal" - "Videosignal" s.41

Kontroller Løsning

Sendes bildesignalet fra datamaskinen til LCD-skjermen og monitoren?

Kun ved projeksjon av bilder fra bærbar

datamaskin eller datamaskin med

innebygd LCD-skjerm

Endre bildesignalet til kun eksterne utsignaler. s Datamaskinens dokumentasjon

f Projeksjon stanser automatisk

Kontroller Løsning

Er "Dvalemodus" stilt til "På"? Trykk på [t]-knappen for å slå på strømmen. Hvis du ikke vil bruke "Dvalemodus", endre innstillingen til

"Av". s"Utvidet" - "Drift" - "Dvalemodus"s.45

Problemløsning

f Meldingen "Støttes ikke." vises

Kontroller Løsning

Er formatinnstillingen for bildesignalet korrekt? Endre innstillingen i henhold til signalet for det tilkoblede utstyret. s"Signal" - "Videosignal" s.41

Kun ved projeksjon av bilder fra en videokilde

Er bildeoppløsning og oppdateringsfrekvens egnet for modusen?

Bare ved projeksjon av bilder fra

Se dokumentasjonen for datamaskinen for informasjon om hvordan du endre oppløsning for bildesignal og

oppdateringsfrekvens fra datamaskinen. s "Liste over skjermer som støttes" s.102

f Meldingen "Ikke signal." vises

Kontroller Løsning

Er ledningene korrekt tilkoblet? Kontroller at alle ledninger som er nødvendige for projeksjon er godt festet. s Hurtigveiledning Er korrekt inngangsport valgt? Endre bildet ved å trykke på [Source Search]-knappen på fjernkontrollen eller kontrollpanelet. s s.17 Er strømmen til datamaskin- eller videokilden slått på? Slå på strømmen for utstyret. Sendes bildesignalene til projektoren? Hvis bildesignalene kun sendes til datamaskinens LCD-skjerm eller til tilhørende monitor, må du endre

Kun ved projeksjon av bilder fra bærbar

datamaskin eller datamaskin med

innebygd LCD-skjerm

destinasjonen for signalene til en ekstern destinasjon i tillegg til datamaskinens egen monitor. For noen

datamaskinmodeller vil ikke bildesignaler som sendes eksternt også vises på LCD-skjermen eller tilhørende

monitor. sDokumentasjonen til datamaskinen, under en tittel tilsvarende "External output"(Eksterne

utsignaler) eller "Connecting an external monitor"(Tilkobling til ekstern monitor).

Hvis tilkoblingen foretas mens projektorens eller datamaskinens strøm allerede er slått på, kan det hende at

funksjonstasten [Fn] som endrer datamaskinens bildesignal til ekstern destinasjon ikke fungerer. Slå

datamaskinen og projektoren av og på igjen.

f Bilder er tåkete eller ufokuserte

Kontroller Løsning

Er fokus korrekt innstilt? Fokuser med fokusringen. s Hurtigveiledning Er projektoren plassert på korrekt avstand? Er projiseringsavstanden utenfor det anbefalte området?

Monter projektoren innenfor anbefalt område. s s.75 Er trapeskorrigeringsverdien for høy? Senk projeksjonsvinkelen for å redusere nødvendig Keystone-korrigeringer. Har det dannet seg kondens på linsen? Hvis projektoren flyttes raskt fra kalde til varme omgivelser, eller omgivelsestemperaturen plutselig skifter,

kan det dannes kondens på linsens overflate, og dette kan gi tåkete bilde. Plasser projektoren i rommet ca. én

time før den skal brukes. Hvis det dannes kondens på linsen, slå av projektoren og vent til kondensen

fordamper.

Problemløsning

f Interferens eller forvridning vises i bilder

Kontroller Løsning

Er formatinnstillingen for bildesignalet korrekt? Endre innstillingen i henhold til signalet for det tilkoblede utstyret. s"Signal" - "Videosignal" s.41

Kun ved projeksjon av bilder fra en videokilde

Er ledningene korrekt tilkoblet? Kontroller at alle ledninger som er nødvendige for projeksjon er godt festet. Bruker du en skjøteledning? Ved bruk av skjøteledning kan det oppstå elektrisk interferens i signalene. Bruk ledningene som følger med

projektoren til å kontrollere om ledningene du bruker kan være årsaken til problemet. Er korrekt oppløsning valgt? Still inn datamaskinen slik at signalene som sendes er kompatible med projektoren.

Bare ved projeksjon av bilder fra

Er innstillingene "Synk.g" og "Bildejusteringg" korrekt innstilt?

Bare ved projeksjon av bilder fra

s "Liste over skjermer som støttes" s.102 sDatamaskinens dokumentasjon

Trykk på [Auto]-knappen på fjernkontrollen eller [Enter]-knappen på kontrollpanelet for å foreta automatisk

justering. Hvis bildene ikke er korrekt justert etter fullført automatisk justering, kan du foreta justeringene

ved hjelp av "Synk." og "Bildejustering" på konfigurasjonsmenyen. s"Signal" - "Bildejustering" "Synk."

s.41

f Bildet er beskåret (stort) eller lite, eller sideforholdet er ikke egnet

Kontroller Løsning

Er det et bredskjermsbilde fra datamaskin som projiseres? Endre innstillingen i henhold til signalet for det tilkoblede utstyret. s"Signal" - "Oppløsning" s.41

Bare ved projeksjon av bilder fra

Blir bildet fortsatt forstørret av E-Zoom? Trykk på [Esc]-knappen på fjernkontrollen for å oppheve E-Zoom. s s.29 Er "Plassering" korrekt innstilt? Trykk på [Auto]-knappen på fjernkontrollen eller [Enter]-knappen på kontrollpanelet for å foreta automatisk

justering av bildet fra datamaskin som projiseres. Hvis bildene ikke er korrekt justert etter fullført

automatisk justering, kan du foreta justeringene ved hjelp av "Plassering" på konfigurasjonsmenyen.

I tillegg til bildesignaler fra datamaskin, kan du justere andre signaler mens projeksjon pågår ved å justere

"Plassering" på konfigurasjonsmenyen. s"Signal" - "Plassering" s.41 Er datamaskinen stilt inn for visning på to skjermer? Hvis visning på to skjermer er aktivert i "Egenskaper for skjerm" på datamaskinens kontrollpanel, vil kun

Bare ved projeksjon av bilder fra

Er korrekt oppløsning valgt? Still inn datamaskinen slik at signalene som sendes er kompatible med projektoren.

Bare ved projeksjon av bilder fra

halve bildet på dataskjermen bli projisert. For å vise hele bildet på dataskjermen, slå av innstillingen for

visning på to skjermer. sDokumentasjonen for datamaskinens videodriver

s "Liste over skjermer som støttes" s.102 sDatamaskinens dokumentasjon

Problemløsning

f Bildefargene er ikke korrekte

Kontroller Løsning

Passer innstillingen for inngangssignaler med signalene som sendes fra tilkoblet enhet?

Er bildets lysstyrke korrekt innstilt? Juster innstillingen "Lysstyrke" på konfigurasjonsmenyen. s"Bilde"Lysstyrke"s.40 Er ledningene korrekt tilkoblet? Kontroller at alle ledninger som er nødvendige for projeksjon er godt festet. Er innstillingen "Kontrastg" korrekt innstilt? Juster innstillingen "Kontrast" på konfigurasjonsmenyen. s"Bilde" - "Kontrast"s.40 Er fargejusteringen korrekt innstilt? Juster innstillingen "Fargejustering" på konfigurasjonsmenyen. s"Bilde" - "Fargejustering"s.40 Er fargemetning og nyanse korrekt innstilt? Juster innstillingene "Fargemetning" og "Nyanse" på konfigurasjonsmenyen. s"Bilde" - "Fargemetning", "

Kun ved projeksjon av bilder fra en videokilde

Endre følgende innstillinger i henhold til signalet for det tilkoblede utstyret.

Når du projiserer bilder fra utstyr som er tilkoblet Datamaskin-inngangsporten , se s "Signal" -

"Inngangssignal" s.41

Når du projiserer bilder fra utstyr som er tilkoblet Video eller S-Video, se s"Signal" - "Videosignal"s.41

Nyanse"s.40

f Bildene ser mørke ut

Kontroller Løsning

Er bildets lysstyrke og luminans korrekt innstilt? Juster innstillingene "Lysstyrke" og "Lysstyrkekontroll på konfigurasjonsmenyen.

s"Bilde"Lysstyrke"s.40 s"Innstillinger" - "Lysstyrkekontroll"s.43 Er innstillingen "Kontrastg" korrekt innstilt? Juster innstillingen "Kontrast" på konfigurasjonsmenyen.

s"Bilde" - "Kontrast"s.40 Er det på tide å skifte pæren? Når det er på tide å skifte ut pæren, blir bildet mørkere og fargekvaliteten dårligere. Skift ut pæren med en

ny når dette skjer. s s.67

f Ingenting vises på den eksterne monitoren (kun EB-X6/S6)

Kontroller Løsning

Projiseres det bilder fra en annen port enn Datamaskininngangsporten?

De eneste bildene som kan vises på en ekstern monitor, er databilder fra Datamaskin-inngangsporten.

s s.78

Problemløsning

f Problemer når projeksjon starter

f Strømmen kan ikke slås på

Kontroller Løsning

Trykket du på [t]-knappen? Trykk på [t]-knappen for å slå på strømmen. Er indikatorene slukket? Strømledningen er ikke korrekt tilkoblet eller strømmen tilføres ikke på normal måte.

Koble til strømledningen på korrekt måte.

Kontroller at strømuttaket eller strømkilden fungerer korrekt. Blinker indikatorene på og av når man berører

strømledningen?

Er brukslåsen stilt til "Helt låst"? Når du trykker ned og holder inne [Enter]-knappen på kontrollpanelet i ca. sju sekunder. Det vises en

Ble strømkabelen plugget i igjen rett etter Direkte strøm av, eller er strømbryteren slått av?

Det er sannsynligvis en dårlig kontakt i strømledningen, eller den kan være ødelagt. Sett i strømledningen på

nytt. Hvis dette ikke løser problemet, må du stanse bruken av projektoren, koble strømledningen fra

strømuttaket og kontakte din lokale forhandler eller nærmeste adresse som er angitt i Støtte- og serviceguide.

s Kontaktliste for Epson-projektorer

melding, og låsen frigjøres. s s.34

Når operasjonen til venstre utføres når "Direkte strøm på" er satt til "På", er det ikke sikkert at strømmen slås

på igjen. Trykk på [t]-knappen for å slå på strømmen.

Problemløsning

f Andre problemer

f Det er ingen lyd, eller den er for lav

Kontroller Løsning

Er lydkilden korrekt tilkoblet? Kontroller at ledningen er koblet til lydporten. Er volumet stilt til minimum? Juster volumet slik at man kan høre lyd. Is A/V av aktiv? Trykk på [A/V Mute]-knappen på fjernkontrollen for å oppheve A/V av. s s.22 Er lydkabelens spesifikasjon "No resistance" (ingen

motstand)?

f Fjernkontrollen virker ikke

Kontroller Løsning

Er fjernkontrollens lysutstrålende område rettet mot signalmottakeren på projektoren når du bruker fjernkontrollen?

Er fjernkontrollen for langt unna projektoren? Fjernkontrollen fungerer på avstander inntil ca. 6 m. Skinner direkte sollys eller sterkt lys fra lysstoffrør på

signalmottakeren? Er batteriene utladet eller har de blitt satt feil inn? Påse at batteriene er korrekt satt inn eller skift ut med nye batterier om nødvendig. s s.66 Har en knapp på fjernkontrollen blitt trykket inn i mer enn

30sekunder?

Når du bruker en lydkabel som er tilgjengelig fra detaljhandelen, påse at den er merket med "No resistance"

(ingen motstand).

Pek fjernkontrollen mot signalmottakeren.

Bruksvinkelen til fjernkontrollen er omtrent 30° horisontalt, og 15° vertikalt.

Still projektoren slik at sterkt lys ikke skinner direkte på signalmottakeren.

Hvis noen av knappene på fjernkontrollen trykkes inn i mer enn 30 sekunder, slutter fjernkontrollen å sende

signaler (fjernkontrollens hvilemodus). Når knappen slippes ut, gjenopptas normal funksjon for

fjernkontrollen. Dette sørger for at du ikke tømmer batteriene ved at Dvalemodus startes når fjernkontrollen

oppbevares i en bag, eller hvis et objekt blir satt på toppen av den.

Tillegg

Dette kapittelet inneholder informasjon om vedlikeholdsprosedyrer som gir best mulig ytelse fra projektoren i lang tid fremover.

Installeringsmetoder ..........................................64

Rengjøring...........................................................65

• Rengjøre projektorens overflate......................................65

• Rengjøre linsen..................................................................65

• Rengjøre luftfilteret og luftinntaksåpningen..................65

Skifte ut forbruksvarer .......................................66

• Skifte batterier i fjernkontrollenBatterier......................66

• Skift ut projektorpæren....................................................67

Periode for utskifting av lyspære....................................................67

Slik skifter du lyspæren..................................................................68

Nullstille driftstid for lyspæren ......................................................70

• Bytte luftfilter ....................................................................71

Periode for utskifting av luftfilter...................................................71

Slik skifter du luftfilteret ................................................................71

Lagre en brukerlogo...........................................72

Koble til og fjerne en USB-enhet

(kun EB-W6).........................................................79

• Tilkoble en USB-enhet ..................................................... 79

• Lese indikatorene ............................................................. 79

• Fjerne en USB-enhet ........................................................ 79

Sette inn og ta ut et SD-kort (kun EB-W6) ........80

• Sette inn et SD-kort ......................................................... 80

• Tolke tilgangslys for SD-kort .......................................... 80

• Ta ut et SD-kort ................................................................ 81

Tilkoble med USB-kabel for projisering

(USB Display) ......................................................82

• Slik utfører du tilkoblingen (for EB-W6)....................... 82

• Slik utfører du tilkoblingen (for EB-X6/S6)................... 83

Når du kobler til for første gang .................................................... 84

Fra og med andre gang................................................................... 85

Skjermstørrelse og avstand...............................75

• EB-W6 ................................................................................75

• EB-X6 .................................................................................76

• EB-S6..................................................................................77

Koble til eksternt utstyr......................................78

• Koble til ekstern monitor (kun EB-X6/S6) .....................78

Koble til en USB-kabel........................................86

• Side opp/ned fra fjernkontrollen..................................... 86

• Betjene musepekeren fra fjernkontrollen

(funksjonen for trådløs mus) ........................................... 87

Betjening av trådløs mus (kun EB-W6)......................................... 88

Betjening av trådløs mus (kun EB-X6/S6) ....................................89

Bruk av lysbildefremvisning (kun EB-W6) .......90

Liste over skjermer som støttes......................102

• Bildefiler som kan projiseres som en

lysbildefremvisning ...........................................................90

• Grunnleggende betjening av lysbildefremvisning..........90

Starte lysbildefremvisning..............................................................90

Avslutte lysbildefremvisning .........................................................91

Skjermbilde for å bla gjennom lysbildefiler...................................91

Vise enkeltbilder.............................................................................93

Løpende avspilling av bilder ..........................................................94

Rotere bilder...................................................................................95

• Innstilling av visning av bildefiler og fremvisning.........95

Valgfritt tilbehør og forbruksvarer ....................97

Valgfritt tilbehør.............................................................................97

Forbruksvarer .................................................................................97

Ordliste ................................................................98

ESC/VP21-kommandoer...................................100

• Kommandoliste................................................................100

• Ledningslayout ................................................................100

USB-tilkobling .............................................................................100

• EB-W6 ............................................................................. 102

Databilder (analoge RGB) ...........................................................102

Komponentvideo.......................................................................... 103

Komposittvideo/S-video .............................................................. 103

Inngangssignal fra HDMI-inngangsport...................................... 104

• EB-X6 .............................................................................. 105

Databilder (analoge RGB) ...........................................................105

Komponentvideo.......................................................................... 106

Komposittvideo/S-video .............................................................. 106

• EB-S6 ............................................................................... 107

Databilder (analoge RGB) ...........................................................107

Komponentvideo.......................................................................... 108

Komposittvideo/S-video .............................................................. 108

Spesifikasjoner..................................................109

• Spesifikasjoner................................................................ 109

• Driftskrav for medfølgende programvare ................... 111

Utseende............................................................112

Stikkordregister.................................................113

• USB-oppsett .....................................................................101

Installeringsmetoder

Projektoren støtter følgende fire projeksjonsmetoder. Installer i henhold til forholdene på installeringsstedet.

Advarsel

• En spesiell installeringsmetode er nødvendig når projektoren monteres hengende fra taket (takmontering). Hvis den ikke installeres korrekt kan den falle ned og forårsake skader.

• Hvis du bruker klebemidler på takmonteringen for å hindre at skruene løsner, eller du bruker f.eks. smøremidler eller oljer på projektoren, kan dette forårsake sprekker i projektorhuset som kan føre til at den faller fra takmonteringen. Dette kan påføre alvorlige skader for personer som befinner seg under takmonteringen, og kan også skade selve projektoren. Når du installerer eller justerer takmonteringen må du ikke bruke klebemidler til å hindre at skruene løsner, og heller ikke bruker oljer, smøremidler osv.

NB!

Ikke bruk projektoren mens den ligger på siden. Dette kan føre til feilfunksjon.

• Henge projektoren fra taket og projisere bilder fra forsiden av skjermen. (Front/Takprojeksjon)

• En valgfri takmontering er nødvendig når man henger

projektoren fra taket.

• Du kan endre innstillingen som følger ved å trykke ned på [A/V Mute]-knappen på fjernkontrollen i ca. fem sekunder.

"Foran" Angi "Bak" eller "Bak/tak" på konfigurasjonsmenyen.

s.44

"Foran/tak"

• Henge projektoren fra taket og projisere bilder fra baksiden av en gjennomskinnelig skjerm. (Bak/tak-projeksjon)

s.97

• Projisere bilder fra forsiden av skjermen. (Front-projeksjon)

• Projisere bilder fra baksiden av en gjennomskinnelig skjerm. (Bak-projeksjon)

Rengjøring

Du bør rengjøre projektoren hvis den blir skitten eller hvis kvaliteten på de projiserte bildene blir dårligere.

Rengjøre projektorens overflate

Rengjør projektorens overflate ved å tørke forsiktig av den med en myk klut. Hvis projektoren er ekstra skitten, fukt en klut med vann og litt naturlig rengjøringsmiddel, og vri kluten godt opp før du tørker av projektorens overflate med kluten.

NB!

Ikke bruk ustabile stoffer som voks, alkohol eller tynner til å rengjøre projektorens overflate. Kvaliteten på projektorhuset kan blir endret eller det kan bli misfarget.

NB!

Hvis det samler seg støv på luftfilteret kan dette føre til at projektorens innvendige temperatur stiger, og dette kan igjen føre til driftsproblemer og forkorte levetiden til den optiske motoren. Rengjør luftfilteret umiddelbart når meldingen vises.

Rengjøre linsen

Bruk en klut som er tilgjengelig i detaljhandelen for rengjøring av glass til å tørke forsiktig av linsen.

NB!

Ikke gni linsen med ru materialer eller utsett linsen for støt, da den lett kan skades.

Rengjøre luftfilteret og luftinntaksåpningen

Rengjør luftfilteret og luftinntaksåpningen når følgende melding vises. "Projektoren er overopphetet. Kontroller at ingenting tetter igjen luftinntaket, og rengjør eller skift ut luftfilteret" s "Slik skifter du luftfilteret" s.71

• Hvis en melding vises ofte, selv etter rengjøring, er det på tide å skifte luftfilteret. Skift det med ut et nytt luftfilter.

s.71

• Vi anbefaler at du rengjør disse delene minst én gang hver tredje måned. Rengjør dem oftere enn dette hvis projektoren brukes i omgivelser med mye støv.

Skifte ut forbruksvarer

Denne delen forklarer hvordan du skifter batterier i fjernkontrollen, lyspære og luftfilter.

Skifte batterier i fjernkontrollenBatterier

Når det oppstår forsinkelse i responsen på fjernkontrollen, eller den ikke virker etter at den har blitt brukt i en viss tid, betyr det sannsynligvis at batteriene er i ferd med å bli utladet. Skift dem ut med nye batterier når dette skjer. Ha alltid to alkaliske batterier eller manganbatterier i AAstørrelse i reserve. Du kan utelukkende bruke alkaliske batterier eller manganbatterier i AA-størrelse.

NB!

Sørg for at du leser sikkerhetsinstruksjonene / Støtte- og serviceguide før du håndterer batteriene.

Sikkerhetsinstruksjoner

Fremgangsmåte

Skift ut de gamle batteriene med nye.

Forsiktig

Kontroller (+)- og (-)-merkene inni batteriholderen slik at du setter inn batteriene riktig vei.

EB-W6

Fjern batteridekselet.

Skyv på batteridekselsperren samtidig som du løfter opp dekselet.

Sperre

EB-X6/S6

Sperre

EB-W6 EB-X6/S6

Skifte ut forbruksvarer

Sett batteridekselet på plass igjen.

Trykk på batteridekselet til det klikker på plass.

EB-W6 EB-X6/S6

Skift ut projektorpæren

f Periode for utskifting av lyspære

Det er på tide å skifte pæren når:

• Lyspæreindikatoren blinker oransje.

Blinker oransje

Illustrasjonen er av EB-W6.

• Det projiserte bildet blir mørkere eller får dårligere kvalitet.

• Meldingen "Skift ut projektorpæren." vises.

Det vises en melding.

Skifte ut forbruksvarer

NB!

• Meldingen om skifting av lyspæren er stilt til å vises etter følgende tidsperioder for å beholde innledende lysstyrke og kvalitet på

projiserte bilder.

·Ved kontinuerlig bruk med høy lysstyrke: Ca. 2900 timer

·Ved kontinuerlig bruk med lav lysstyrke: Ca. 3900 timer

• Hvis du fortsetter å bruke lyspæren etter at utskiftningsperioden har utløpt, øker muligheten for at lyspæren kan eksplodere. Skift den ut med en ny lyspære så raskt som mulig når meldingen om utskifting av lyspære, selv om den fortsatt virker.

• Avhengig av lyspærens egenskaper og måten den har blitt brukt på, kan lyspæren bli mørkere eller slutte å fungere før meldingen om utskifting av lyspære vises. Du bør alltid ha en ekstra lyspære tilgjengelig i tilfelle det blir behov for den.

"Lysstyrkekontroll" s.43

f Slik skifter du lyspæren

Advarsel

Når du skifter ut lyspæren fordi den har sluttet å lyse, kan det hende at lyspæren er knust. Hvis du skifter ut lyspæren i en projektor som er montert i taket, bør du alltid anta at lyspæren er knust, og derfor stå til siden for lyspæredekselet, ikke under det. Fjern lyspæredekselet forsiktig. Det kan falle ut små glasskår når man åpner lyspæredekselet. Hvis det faller glasskår i munnen eller øynene dine, kontakt umiddelbart medisinsk personale.

Forsiktig

Vent til lampen har kjølt seg ned før du tar av lampedekselet. Hvis lyspæren fortsatt er varm, kan du få brannsår eller andre skader. Det tar ca. én time fra strømmen har blitt slått av til lyspæren er kald nok.

Skifte ut forbruksvarer

Fremgangsmåte

A B

Etter at du har slått av projektorens strøm og du hører to pipelyder, koble fra strømledningen.

Vent til lyspæren har kjølt seg ned og ta av lyspæredekselet.

Løsne festeskruen til lyspæredekselet med skrutrekkeren som følger med den nye lyspæren eller en stjerneskrutrekker. Skyv så lampedekselet rett fremover og løft det for å fjerne.

Løsne de to skruene som fester lyspæren.

Ta ut den gamle lyspæren.

Hvis lyspæren har sprukket, skift den ut med en ny lyspære, eller kontakt din lokale forhandler for ytterligere råd. s Kontaktliste

for Epson-projektorer

Skifte ut forbruksvarer

Sett inn den nye lyspæren.

Sett inn den nye lyspæren langs ledeskinnen i korrekt retning slik at den passer inn på plass og skyv ned området som er merket med "PUSH", når den er satt helt inn fester du den med de to skruene.

NB!

• Kontroller at lampen er godt festet. Hvis lampedekselet fjernes,

• Dette produktet inneholder en lyspærekomponent som inneholder

Sett lyspæredekselet på plass igjen.

vil lampen slå seg av automatisk som et sikkerhetstiltak. Hvis lyspæren eller lyspæredekselet ikke er godt festet, slås lyspæren ikke på.

kvikksølv (Hg). Se lokalt regelverk for avhending eller resirkulering. Den skal ikke kastes i det normale avfallet.

f Nullstille driftstid for lyspæren

Projektoren registrerer hvor lenge lyspæren er slått på og en melding og indikator varsler deg når det er på tide å skifte lyspæren. Når du har skiftet ut lyspæren, må du nullstille Pærens brukstid på konfigurasjonsmenyen. s s.47

Du må kun tilbakestille pærens brukstid etter at du har

byttet lampe. Hvis ikke vil ikke utskiftelsesperioden angis korrekt.

Skifte ut forbruksvarer

Bytte luftfilter

f Periode for utskifting av luftfilter

Det er på tide å skifte luftfilter når:

• Luftfilteret er revnet.

• Meldingen vises selv om luftfilteret er blitt rengjort.

f Slik skifter du luftfilteret

Luftfilteret kan skiftes selv om projektoren henger fra taket.

Fremgangsmåte

A B

Etter at du har slått av projektorens strøm og du hører to pipelyder, koble fra strømledningen.

Fjern luftfilteret.

Plasser fingrene dine i fordypningene på luftfilteret og skyv det forover for å fjerne det.

Sett inn det nye luftfilteret.

Skyv luftfilteret inn fra utsiden og dytt til det klikker på plass.

Avhending av brukte luftfiltre skal skje i overensstemmelse med lokalt regelverk. Materialkvalitet på rammedelen: Polykarbonat, ABS-plast Materialkvalitet på filterdelen: Polyuretanskum

Lagre en brukerlogo

Du kan lagre bildet som vises som en brukerlogo

Når du registrerer en brukerlogo , slettes den nåværende

Fremgangsmåte

Bruke fjernkontrollen

Bruke kontrollpanelet

brukerlogoen og standardinnstillingen gjenopptas ikke.

Projiser bildet du vil bruke som brukerlogo og trykk på [Menu]-knappen.

EB-W6 EB-X6/S6

Fra konfigurasjonsmenyen, velg "Utvidet" – "Brukerlogo".

EB-W6 s s.37 EB-X6 s s.38 EB-S6 s s.39 Kontroller knappene du kan bruke og funksjonene de utfører i veiledningen under menyen.

• Hvis "Brukerlogobeskytls." fra "Passordbeskyttelse" er stilt til "På", vises en melding og brukerlogo kan ikke endres. Du kan foreta endringer etter å ha stilt

"Brukerlogobeskytls." til "Av".

• Hvis du velger "Brukerlogo" når du bruker Keystone, EZoom eller Bildeforhold, blir funksjonen som utføres avbrutt.

s.31

EB-W6/X6 EB-S6

Lagre en brukerlogo

Når "V elge dette bildet som brukerlogo?" vises, velg "Ja".

Når du trykker på [Enter]-knappen på fjernkontrollen eller kontrollpanelet, kan skjermstørrelsen endre seg i henhold til signalet når det endres til samme oppløsning som bildesignalet.

Flytt boksen for å velge øverste del av bildet som brukerlogo.

Bruke kontrollpanelet

EB-W6/X6 EB-S6

E F

Du kan lagre opp til 400 ^ 300 punkter i størrelse.

Når "Velge dette bildet?" vises, velg "Ja". Still inn zoomfaktor fra

zoominnstillingsskjermbildet.

Bruke fjernkontrollen

EB-W6 EB-X6/S6

Lagre en brukerlogo

Når meldingen "Lagre dette bildet som brukerlogo?" vises, velg "Ja".

Bildet blir lagret. Når bildet har blitt lagret, vises meldingen "Fullført.".

Det kan ta opp til 15 sekunder å lagre brukerlogoen. Ikke bruke projektoren eller tilkoblet utstyr mens lagringen pågår. Dette kan føre til feilfunksjon.

Skjermstørrelse og avstand

Se den følgende tabellen for best plassering av din projektor. Verdiene er kun ment som veiledning.

EB-W6

Enheter: cm Enheter: cm Enheter: cm

Projeksjonsavstan

16:10-skjermstørrelse

(Wide) til (Tele)

30" 65 ^ 40 94 til 113 0 30" 61 ^ 46 106 til 129 0 30" 66 ^ 37 96 til 116 +2 40" 86 ^ 54 126 til 152 0 40" 81 ^ 61 143 til 173 0 40" 89 ^ 50 130 til 156 +3 50" 110 ^ 67 158 til 191 0 50" 100 ^ 76 180 til 217 0 50" 110 ^ 62 163 til 196 +3 60" 130 ^ 81 191 til 230 0 60" 120 ^ 91 216 til 260 0 60" 130 ^ 75 196 til 236 +4

80" 170 ^ 110 255 til 307 0 70" 140 ^ 110 253 til 304 0 70" 150 ^ 87 229 til 276 +5 100" 220 ^ 130 320 til 385 0 80" 160 ^ 120 290 til 348 0 80" 180 ^ 100 263 til 316 +6 120" 260 ^ 160 385 til 463 0 100" 200 ^ 150 363 til 436 0 100" 220 ^ 120 329 til 396 +7 150" 320 ^ 200 482 til 579 0 150" 300 ^ 230 546 til 656 0 150" 330 ^ 190 495 til 596 +10 200" 430 ^ 270 644 til 774 0 200" 410 ^ 300 729 til 876 0 200" 440 ^ 250 662 til 795 +14 250" 540 ^ 340 806 til 968 0 235" 480 ^ 360 857 til 1030 0 260" 580 ^ 320 861 til 1035 +18

Kortest lengst

4:3-skjermstørrelse

Projeksjonsavstan

Kortest lengst

(Wide) til (Tele)

16:9-skjermstørrelse

Projeksjonsavstan

Kortest lengst

(Wide) til (Tele)

Linsens midtpunkt

90°

Skjerm

Linsens midtpunkt

90°

Skjerm

er avstanden fra linsens midtpunkt til den nederste delen av skjermen (øvre del av skjermen ved oppheng fra tak).

Skjermstørrelse og avstand

EB-X6

Enheter: cm Enheter: cm

Projeksjonsavstand

4:3-skjermstørrelse

30" 61 ^ 46 84 til 101 -5 30" 66 ^ 37 91 til 110 +1

40" 81 ^ 61 113 til 136 -6 40" 89 ^ 50 123 til 148 +1

50" 100 ^ 76 142 til 171 -8 50" 110 ^ 62 155 til 186 +2

60" 120 ^ 91 171 til 206 -10 60" 130 ^ 75 186 til 224 +2

80" 160 ^ 120 229 til 275 -13 80" 180 ^ 100 249 til 300 +3

100" 200 ^ 150 287 til 345 -16 100" 220 ^ 120 313 til 376 +3

150" 300 ^ 230 432 til 519 -24 150" 330 ^ 190 471 til 566 +5

200" 410 ^ 300 577 til 693 -32 200" 440 ^ 250 629 til 755 +7

250" 510 ^ 380 722 til 867 -40 250" 550 ^ 310 787 til 945 +9

300" 610 ^ 460 867 til 1041 -48 275" 610 ^ 340 866 til 1040 +10

Kortest lengst (Wide) til

(Tele)

Skjerm

16:9-skjermstørrelse

Projeksjonsavstand

Kortest lengst (Wide) til

(Tele)

Linsens midtpunkt

90°

Skjerm

Linsens midtpunkt

90°

er avstanden fra linsens midtpunkt til den nederste delen av skjermen (øvre del av skjermen ved oppheng fra tak).

Skjermstørrelse og avstand

EB-S6

Enheter: cm Enheter: cm

Projeksjonsavstand

4:3-skjermstørrelse

30" 61 ^ 46 87 til 119 -4 til +2 30" 66 ^ 37 95 til 130 +2 til +9

50" 100 ^ 76 147 til 200 -7 til +4 50" 110 ^ 62 161 til 218 +3 til +14

60" 120 ^ 91 177 til 240 -9 til +4 60" 130 ^ 75 193 til 262 +3 til +17

70" 140 ^ 110 207 til 281 -10 til +5 70" 150 ^ 87 226 til 306 +4 til +20

80" 160 ^ 120 237 til 321 -11 til +6 80" 180 ^ 100 259 til 350 +4 til +23

100" 200 ^ 150 297 til 402 -14 til +7 100" 220 ^ 120 324 til 438 +5 til +29

150" 300 ^ 230 447 til 605 -22 til +11 150" 330 ^ 190 487 til 659 +8 til +43

200" 410 ^ 300 597 til 807 -29 til +15 200" 440 ^ 250 651 til 880 +10 til +57

300" 610 ^ 460 897 -43 300" 660 ^ 370 978 +15

350" 710 ^ 530 1047 -50 320" 710 ^ 400 1043 +16

Kortest lengst (Wide) til

(Tele)

Kortest lengst

(Wide) til (Tele)

Skjerm

16:9-skjermstørrelse

Projeksjonsavstand

Kortest lengst (Wide) til

(Tele)

Linsens midtpunkt

Kortest lengst (Wide)

til (Tele)

90°

Linsens midtpunkt

Skjerm

90°

er avstanden fra linsens midtpunkt til den nederste delen av skjermen (øvre del av skjermen ved oppheng fra tak).

Koble til eksternt utstyr

Koble til ekstern monitor (kun EB-X6/S6)

Databilder som sendes til Datamaskin-inngangsporten, kan vises samtidig på en ekstern monitor og på skjermen når den er koblet til projektoren. Dette betyr at du kan kontrollere projiserte bilder på en ekstern monitor når du gir presentasjoner, selv om du ikke kan se skjermen. Bruk kabelen som følger med monitoren når du skal koble til en ekstern monitor.

Monitorport

• Komponentvideosignaler og bilder fra utstyr som er koblet

• Innstilling for trapeskorrigering, konfigurasjons- og

Kabel som følger med

monitoren

Til utgangsport for monitor

til Video-porten og S-Video-porten, kan ikke sendes til en ekstern monitor.

hjelpeskjermbilde osv. sendes ikke til en ekstern monitor.

Koble til og fjerne en USB-enhet (kun EB-W6)

Du kan koble til et digitalkamera, en harddiskstasjon og et USB-minne som er kompatibelt med USB 2.0 eller 1.1. Du kan projisere bildefiler fra et tilkoblet digitalkamera eller en tilkoblet USB-lagringsenhet ved

hjelp av Bildevis. s s.90

Tilkoble en USB-enhet

Denne delen forklarer hvordan du kobler til USB-enheter, og vi bruker et digitalkamera som eksempel. Utfør tilkoblingen med en angitt USB-kabel eller en kabel som følger med digitalkameraet.

NB!

• Vanlig funksjon er ikke mulig hvis du bruker en USB-hub. Koble projektoren direkte til digitalkameraet eller USB-lagringsenheten.

• Når du kobler til en USB-kompatibel harddiskstasjon, må du sørge for å bruke harddiskstasjonens medfølgende AC-adapter.

Lese indikatorene

USB-indikatorfargene lyser for å angi følgende statuser for USB-enheten som er koblet til projektoren.

Bruk en USB-kabel som er opptil 3 meter lang. Hvis

kabellengden er over 3 meter, vil kanskje ikke Bildevis fungere normalt.

USB-porten på

digitalkameraet

Til

USB-kabel

Til USB-port

(type A)

: Lyser : Av

Indikatorer Status

(oransje) En USB-enhet er tilkoblet. (grønt) Funksjonen Bildevis viser bilder fra den tilkoblede

enheten. En USB-enhet er ikke tilkoblet.

Fjerne en USB-enhet

Når projiseringen er fullført, fjerner du USB-enheter fra projektoren på følgende måte.

Fremgangsmåte

A B

Slå av strømmen til digitalkameraet eller USBenheten.

Fjern fra projektorens USB-port (type A).

Sette inn og ta ut et SD-kort (kun EB-W6)

Du kan projisere bildefiler fra et SD-kort eller et SDHC-kort (SD High Capacity) som er satt inn, ved hjelp av Bildevis.s s.90

Heretter omtales disse som SD-kort. Nedenfor forklares det hvordan du setter inn og tar ut SD-kort.

Sette inn et SD-kort

NB!

Sett inn SD-kortet riktig vei. Det kan føre til funksjonssvikt eller skade dersom du setter inn kortet feil vei.

Fremgangsmåte

Sett inn SD-kortet i kortsporet med toppflaten vendt opp.

Trykk kortet bestemt inn så langt det går.

Tolke tilgangslys for SD-kort

Tilgangslyset for SD-kortet lyser eller blinker som angitt nedenfor for å angi tilgangsstatusen til SD-kortet.

: Blinker : Lyser : Av

Indikator Status

Avleser data fra SD-kortet.

SD-kortet er i standby. Får ikke tilgang til SD-kortet.

SD-kort

(kommersielt tilgjengelig)

Sette inn og ta ut et SD-kort (kun EB-W6)

Ta ut et SD-kort

NB!

Ikke fjern kortet mens indikatoren blinker. Du kan skade kortet eller projektoren.

Fremgangsmåte

Skyv SD-kortet forsiktig inn.

SD-kortet støtes ut.

Tilgangslys for

SD-kort

Ta tak i SD-kortet og trekk det ut i rett vinkel.

Tilkoble med USB-kabel for projisering (USB Display)

Projektoren kan projisere databilder når den er koblet til en Windowsdatamaskin via den medfølgende USB-kabelen. Denne funksjonen kalles USB Display. Databilder kan raskt projiseres ved å utføre tilkoblingen med en USB-kabel.

Slik utfører du tilkoblingen (for EB-W6)

Fremgangsmåte

NB!

Ikke utfør tilkoblingen via en USB-hub: Koble projektoren direkte til datamaskinen.

Slå på strømmen til datamaskinen.

Koble til den medfølgende USB-kabelen.

Koble også til en lydkabel (tilgjengelig i detaljhandelen) når du vil sende lyd fra projektorens høyttaler.

s "Når du kobler til for første gang" s.84 s "Fra og med andre gang" s.85

Åpne A/V av-skyvedekselet.

Slå på strømmen til projektoren.

Bruke

kontrollpanelet

Pipelyd!

Bruke

fjernkontrollen

Kobles til strømledningen (følger med).

Tilkoble med USB-kabel for projisering (USB Display)

Slik utfører du tilkoblingen (for EB-X6/S6)

Fremgangsmåte

Slå på strømmen til datamaskinen.

Koble til den medfølgende USB-kabelen.

Koble også til en lydkabel (tilgjengelig i detaljhandelen) når du vil sende lyd fra projektorens høyttaler.

s "Når du kobler til for første gang" s.84 s "Fra og med andre gang" s.85

Åpne A/V av-skyvedekselet.

Slå på strømmen til projektoren.

Pipelyd!

Bruke

Bruke kontrollpanelet

fjernkontrollen

Kobles til strømledningen (følger med).

EB-X6

EB-S6

Tilkoble med USB-kabel for projisering (USB Display)

f Når du kobler til for første gang

Hvis du bruker Windows 2000, dobbeltklikker du på "Min datamaskin" "EPSON_PJ_UD" - "EMP_UDSE. EXE" på datamaskinen.

Driverinstalleringen starter automatisk.

Hvis du benytter brukerautorisering på en datamaskin som kjører Windows 2000, kan det vises en Windows-feilmelding, og du vil kanskje ikke kunne fullføre installasjonen. I så fall må du oppdatere Windows til nyeste status og deretter koble til på nytt. Vil du vite mer om dette, kontakter du nærmeste adresse som står oppført i

Støtte- og serviceguide. s Kontaktliste for Epson-projektorer

Velg "Enig".

Hvis driveren ikke er installert, kan du ikke kjøre USB Display. Sørg for at du velger "Enig". Vil du avbryte installeringen, velger du "Uenig".

Databilder projiseres.

Det kan ta litt tid før databilder projiseres. Inntil databildene projiseres, skal du la utstyret være som det er, og ikke koble fra USB-kabelen eller slå av strømmen til projektoren.

• Hvis bilder ikke projiseres, klikker du på "Alle programmer" - "EPSON Projector" - "EPSON USB Display" - "EPSON USB Display Vx.x".

• Hvis automatisk installasjon ikke utføres, dobbeltklikker du på "EMP_UDSE. EXE" under "Min datamaskin" "EPSON_PJ_UD".

• Vil du avinstallere driveren, klikker du på "Endre/fjerne" under "Start" - "Kontrollpanel" - "Legg til eller fjern programmer" - "EPSON USB Display".

• Koble fra Projektoren kan kobles fra ved å koble fra USB-kabelen. Du trenger ikke bruke funksjonen "Trygg fjerning av maskinvare" i Windows.

Tilkoble med USB-kabel for projisering (USB Display)

f Fra og med andre gang

Databilder projiseres.

Det kan ta litt tid før databilder projiseres. La utstyret være som det er i dette tidsrommet.

Koble til en USB-kabel

Opprett en tilkobling mellom datamaskinens USB-port og USB-porten (type B) bak på projektoren ved hjelp av den medfølgende USB-kabel for å bruke andre funksjoner enn dem som er tilgjengelig med USB Display. Gå til de angitte sidene for bruksmetoder. Disse funksjonene kan ikke brukes samtidig med USB Display.

• Bruke [Page] (+)/(-)-knappene på fjernkontrollen til å bla gjennom sidene. s s.86

• Betjene musepekeren fra fjernkontrollen. s s.87

• Styre ved å sende kommandoer fra datamaskinen til projektoren.

s s.100

Side opp/ned fra fjernkontrollen

Når du projiserer et databilde, kan du bruke Side opp/ned på den medfølgende fjernkontrollen hvis datamaskinen ikke er i nærheten.

Fremgangsmåte

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista Ultimate Mac OS X 10.3 til 10.5

Koble datamaskinen til projektoren med en USBkabel.

EB-W6 s s.82 EB-X6/S6 s s.83

Sett "Utvidet" - "USB Type B" til "Side opp/ned" i konfigurasjonsmenyen.

• Når du bruker USB Display, setter du "Utvidet" - "USB Type B" til "USB Display" i konfigurasjonsmenyen. s s.82

• Du kan ikke bruke funksjonen Side opp/ned og funksjonen for trådløs mus samtidig. s s.87

Kompatibel datamaskin

Til USB-port

USB-kabel

Til USB-port (Type B)

Koble til en USB-kabel

Eksempel på bruk: Ved fremvisning av lysbilder i PowerPoint kan du

vise forrige og neste lysbilde på følgende måte.

Slik viser du forrige lysbilde / neste lysbilde i en PowerPointfremvisning

Til forrige lysbilde

Til neste lysbilde

EB-W6

Til forrige lysbilde

Til neste lysbilde

EB-X6/S6

Betjene musepekeren fra fjernkontrollen (funksjonen for trådløs mus)

Den medfølgende fjernkontrollen har en betjeningsfunksjon for musepekeren. Denne funksjonen kalles trådløs mus. Den kan brukes når gjeldende inngangskilde er datamaskinen eller HDMI (kun EB-W6).

• Du kan ikke bruke funksjonen for trådløs mus når du

Fremgangsmåte

bruker USB Display.

• Du kan ikke bruke funksjonen for trådløs mus og Side opp/ned samtidig.

Koble datamaskinen til projektoren med en USBkabel.

EB-W6 s s.82 EB-X6/S6 s s.83

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista Ultimate Mac OS X 10.3 til 10.5

Sett "Utvidet" - "USB Type B" til "funksjonen for trådløs mus" i konfigurasjonsmenyen.

Kompatibel datamaskin

Koble til en USB-kabel

• Avhengig av hvilken versjon du bruker av Windows- eller

Macintosh-operativsystemet, vil du kanskje ikke kunne bruke funksjonen for trådløs mus.

• Det er mulig at du må gjøre innstillinger på datamaskinen for å kunne bruke musen. Se i dokumentasjonen for datamaskinen hvis du vil ha mer detaljert informasjon.

f Betjening av trådløs mus (kun EB-W6)

Flytte musepekeren Museklikk

Etter tilkobling kan du bruke musepekeren på følgende måter.

Dra og slipp

(1) Hold inne [Enter], og trykk på [ ] for å dra. (2) Slipp [Enter] når som helst for å slippe.

Venstreklikk

Dobbeltklikk: Trykk to ganger raskt på knappen.

Høyreklikk

Koble til en USB-kabel

f Betjening av trådløs mus (kun EB-X6/S6)

Flytte musepekeren Museklikk

Dra og slipp

(1) Hold inne [Enter], og trykk på [ ] for å dra. (2) Slipp [Enter] når som helst for å slippe.

• Når venstre og høyre museknapp er innstilt motsatt på

datamaskinen, er også fjernkontrollbetjeningen omvendt.

• Du kan ikke bruke funksjonen for trådløs mus når du bruker følgende funksjoner.

- Bruk av konfigurasjonsmenyen

- Bruk av hjelpemenyen

- Bruk av E-Zoom

- Lagring av en brukerlogo

- Justering av lydstyrken

Venstreklikk

Dobbeltklikk: Trykk to ganger raskt på knappen.

Høyreklikk

Bruk av lysbildefremvisning (kun EB-W6)

Du kan lage presentasjoner ved å koble projektoren til et digitalkamera, en USB-lagringsenhet eller et SD-kort. Bildefilene som er lagret på disse enhetene, kan projiseres direkte. Dette gir enkel projisering, siden det ikke er nødvendig å tilkoble en datamaskin.

Bildefiler som kan projiseres som en lysbildefremvisning

Følgende bildefiler kan projiseres som en lysbildefremvisning.

Type Filtype Kommentar

Bare stillbilder

• USB-lagringsenheter som har en sikkerhetsfunksjon, kan

• På grunn av egenskapene til JPEG-filer vil kanskje ikke

• Filmfiler kan ikke projiseres.

.jpg Må være JPEG-filer som støtter Exif-

standarden. Bilder som har en oppløsning på over 8176 x 6144, kan ikke projiseres. Bildets horisontale/vertikale pikselantall må være multiplum av 8.

ikke brukes.

bildet projiseres korrekt hvis komprimeringsforholdet er høyt.

Grunnleggende betjening av lysbildefremvisning

Nedenfor forklares grunnleggende betjeningsmetoder for lysbildefremvisning. Følgende funksjoner utføres fra fjernkontrollen. Navnene på knappene henviser derfor til knapper på fjernkontrollen.

f Starte lysbildefremvisning

Fremgangsmåte

Fremvisningen starter automatisk når projektoren kobles til en USB-lagringsenhet eller et SD-kort.

Se følgende sider for hvordan du kobler til en USB-lagringsenhet eller et SD-kort. Tilkoble en USB-lagringsenhet: s s.79 Tilkoble et SD-kort: s s.80

Under projisering av bilder fra en annen kilde, bytter

projektoren til enheten du kobler til når du trykker på [Slideshow]-knappen.

Bruk av lysbildefremvisning (kun EB-W6)

f Avslutte lysbildefremvisning

Fremgangsmåte

Når du vil avslutte en lysbildefremvisning, fjerner du den tilkoblede USB-lagringsenheten eller SD-kortet.

Se følgende sider for hvordan du fjerner en USB-lagringsenhet eller et SD-kort. Fjerne en USB-lagringsenhet: s s.79 Fjerne et SD-kort: s s.81

f Skjermbilde for å bla gjennom lysbildefiler

Følgende skjermbildetype vises når lysbildefremvisningen starter. Dette skjermbildet kalles skjermbildet for å bla gjennom filer.

Når projektoren er koblet til flere lagringsenheter, vises følgende skjermbilde for valg av stasjon med ikoner som indikerer lagringstypen. I

dette tilfellet trykker du på [ ]-knappen, og etter at du har valgt stasjonen for innholdet du vil vise, trykker du på [Enter]-knappen.

Du kan koble til opptil 5 lagringsenheter samtidig: 1 SD-

kort og 4 USB-lagringsenheter.

Bruk av lysbildefremvisning (kun EB-W6)

Nedenfor forklares skjermbildet for å bla gjennom filer.

Statusvisning Kontrollpanel (øvre del)

Innholdsskje rm

Kontrollpanel (nedre del)

Betjeningsveile ning

Følgende tabell forklarer hvert menyelement og innhold i skjermbildet for å bla gjennom filer, og hvordan disse funksjonene fungerer når de velges og godtas med [Enter]-knappen.

Elementnavn Funksjon

Statusvisning Lar deg kontrollere stasjonen, mappen, siden som vises

og totalt antall sider.

Kontrollpanel (øvre del)

Til toppen: Flytter til mappen på nivået over. Forrige side: Viser den forrige siden hvis denne

finnes.

Velg stasjon: Går til et skjermbilde for valg av

stasjon.

Elementnavn Funksjon

Innholdsskjerm Viser mappe og miniatyrbilder av bildefiler.

• Trykk på [ ]-knappen, og velg en mappe eller et miniatyrbilde av en fil. Den valgte mappen og bildefilen vil være omgitt av en farget ramme (markør).

• Innholdsskjermen kan bestå av flere sider avhengig av antallet mapper og bildefiler.

• Når du velger en bildefil og trykker på [Enter]knappen, vises den valgte bildefilen.

• Når du velger en mappe og trykker på [Enter]-knappen, vises innholdet i mappen.

• Når du velger ikonet "Til toppen" og trykker på [Enter]-tasten, flyttes innholdsvisningen til mappen på nivået over. Ved visning av en mappe på toppnivået, vises ikke dette ikonet.

• JPEG-bilder, som ikke kan vises som miniatyrbilder, indikeres med ikonet nedenfor.

Kontrollpanel (nedre del)

BetjeningsveiledningBetjeningsveiledningen vises i henhold til det valgte

Alternativ: Viser skjermbildet med alternativer.

s s.95

Neste side: Viser den neste siden hvis denne

finnes.

Bildevis: Starter fremvisningen.

elementet. Kan fungere med den aktuelle knappen.

Når innhold består av flere sider, endrer du sidevisning ved

å trykke på [Page] (+) / (-).

Bruk av lysbildefremvisning (kun EB-W6)

f Vise enkeltbilder

Fremgangsmåte

Trykk på [ ]-knappen, og plasser markøren på bildefilen du vil projisere.

Trykk på [Enter]-knappen.

Den valgte bildefilen vises.

• Plasser markøren på bildefilen og trykk på [Esc]-knappen for å vise følgende undermeny. I denne tilstanden kan du også vise bildefilen ved å trykke på [Enter]-knappen.

• Under visning kan du trykke på [ ]-knappen for å bytte mellom bildefiler.

Bruk av lysbildefremvisning (kun EB-W6)

f Løpende avspilling av bilder

Du kan vise bildefiler i en mappe ett etter ett i sekvens. Denne funksjonen kalles Bildevis. Kjør bildefremvisningen ved å bruke fremgangsmåten nedenfor. Følgende forklarer hvordan du kjører en fremvisning av innholdsskjermen som vises.

Fremgangsmåte

• Hvis du vil starte en fremvisning fra en bestemt bildefil, viser du filen og trykker på [Enter].

• Hvis du vil vise en fremvisning av bildefiler i en bestemt mappe, plasserer du markøren på mappen i skjermbildet for å bla gjennom filer og trykker på [Esc]-knappen. Velg "Bildevis" i undermenyen som vises, og trykk på [Enter]knappen.

A B C

Gå til skjermbildet for å bla gjennom filer, og velg mappen du vil kjøre en fremvisning fra.

Trykk på [ ]-knappen, og plasser markøren over "Bildevis" i kontrollpanelet (nedre del).

Trykk på [Enter]-knappen.

Fremvisningen starter og bildene i mappen projiseres ett etter ett i sekvens. Når det siste bildet i fremvisningen er projisert, kommer du automatisk tilbake til skjermbildet for å bla gjennom filer. Når "Kontinuerlig avspilling" i alternativskjermbildet er satt til "På", gjentas fremvisningen automatisk. s s.95

• Du kan angi vilkår, for eksempel for gjentatt projisering og tillegging av overgangseffekter mellom bildene. Hvis du vil endre bildefiler automatisk ved bildefremvisning, setter du Tidspunkt for skifte av skjermbilde i alternativmenyen til et annet alternativ enn "Nei". (Når Tidspunkt for skifte av skjermbilde er satt til "Nei", må du

endre bildene manuelt.)

s.95

Bruk av lysbildefremvisning (kun EB-W6)

f Rotere bilder

Du kan rotere bildet som vises med 90°-enheter. Du kan også rotere bilder som vises i en fremvisning. Bruk følgende fremgangsmåte for å rotere bilder.

Fremgangsmåte

A B

Vis en enkelt bildefil eller kjør en fremvisning.

Trykk på [ ]-knappen eller [ ]-knappen når et bilde vises.

Ned

Opp

Ned Opp

Opp

Ned

Innstilling av visning av bildefiler og fremvisning.

Vis alternativmenyen for å stille inn leserens bildevisningsrekkefølge og angi fremvisning.

Fremgangsmåte

Trykk på [ ]-knappen i skjermbildet for å bla gjennom filer, plasser markøren over "Alternativ" i kontrollpanelet (nedre del) og trykk på [Enter]knappen.

Alternativskjermbildet vises.

Opp

Ned

Bruk av lysbildefremvisning (kun EB-W6)

Plasser markøren over elementet du vil endre, og trykk på [Enter]-knappen for at innstillingen skal tre i kraft.

Se følgende tabell for detaljer om hvert element.

Element Funksjon

Vis oppsett Angir rekkefølgen av filer for visning. Du kan

velge filer etter navn eller i stigende rekkefølge etter oppdatering.

Kontinuerlig avspilling

Tidspunkt for skifte av skjermbilde

Effekt Angir overgangseffekter mellom bilder.

Trykk på [ ]-knappen, plasser markøren på "OK" og trykk deretter på [Enter].

Angir om fremvisningen skal spilles av gjentatte ganger.

Angir visningstiden for en enkeltfil i en fremvisning. Innstillingen kan settes til "Nei" eller "1 til 60 Sekunder". Hvis du velger "Nei", byttes ikke bildene automatisk.

Valgfritt tilbehør og forbruksvarer

Finn frem følgende alternativer og forbruksmateriell. Kjøp etter bruk. Følgende liste over valgfritt tilbehør og forbruksvarer er oppdatert per:

2008.07. Detaljer om tilbehør kan endres uten varsel og tilgjengeligheten kan variere avhengig av landet der den kjøpes.

f Valgfritt tilbehør

Myk bæreveske ELPKS16B

Bruk denne vesken hvis du må reise med projektoren.

60" bærbar skjerm ELPSC07 80" bærbar skjerm ELPSC08 100" bærbar skjerm ELPSC10

Bærbare rulleskjermer (Sideforhold

50" bærbar skjerm ELPSC06

Et kompakt lerret som lett kan bæres. (Bredde/høyde-forhold 4:3)

HD-15-kabel ELPKC02 (1.8m – for mini-D-Sub med 15 pinner / mini-D-Sub med 15 pinner)

Dette er den sammen som datakabelen som følger med projektoren.

HD-15-kabel ELPKC09 (3m – for mini-D-Sub med 15 pinner / mini-D-Sub med 15 pinner) HD-15-PC-kabel ELPKC10 (20 m – for mini-D-Sub med 15 pinner / mini-D-Sub med 15 pinner)

Bruk en av disse lengre kablene hvis datakabelen som følger med projektoren er for kort.

Komponentvideokabel ELPKC19 (3 m – for mini-D-Sub med 15 pinner / RCA hann^3)

Brukes til å koble til en komponentvideo

g 4:3)

g-kilde

Ta kp la t e* ELPFC03 Rør 370 (370 mm sølv) Rør 570 (570 mm sølv) Rør 770 (770 mm sølv)

Takfeste (for bruk sammen med takplate)* ELMPB18

Brukes ved installering av projektoren i taket.

* En spesiell installeringsmetode er nødvendig for å henge projektoren fra et tak.

Kontakt din forhandler eller nærmeste adresse som er angitt i Støtte- og

serviceguide hvis du vil bruke denne installeringsmetoden. s Kontaktliste

for Epson-projektorer

ELPFP04

ELPFP05

ELPFP06

f Forbruksvarer

Lampeenhet ELPLP41

Brukes til utskifting av brukte lyspærer.

Luftfilter (2 stk.) ELPAF13

Brukes til utskifting av brukte luftfiltre.

Ordliste

Denne delen forklarer uttrykkene som brukes i forbindelse med projektoren og vanskelige uttrykk som ikke er forklart i teksten i denne veiledningen. For detaljert informasjon, se andre publikasjoner som er tilgjengelig i detaljhandelen.

Bildejustering Signaler som sendes fra datamaskiner har en spesifikk frekvens. Hvis projektorens frekvens ikke stemmer overens med denne frekvensen,

blir bildene ikke av god kvalitet. Prosessen med å tilpasse frekvensene til disse signalene (antall toppverdier i signalet) kalles bildejustering. Hvis bildejusteringen ikke utføres på korrekt måte, oppstår det brede, vertikale striper i signalet.

Dolby Digital Et lydformat som er utviklet av Dolby Laboratories. Normal stereo er et format med to kanaler som bruker to høyttalere. Dolby Digital er

et system med seks kanaler (5,1-kanal) som i tillegg til de to høyttalerne også har en høyttaler i midten, to høyttalere bak og en subwoofer.

HDTV Forkortelse for høydefinisjons-TV som brukes om systemer med høy definisjon som oppfyller følgende krav.

• Vertikal oppløsning på 720p eller 1080i eller høyere (p = progressiv

• Sideforhold Dolby Digital

Komponentvideo Et videosignal som har atskilt luminans- og fargekomponent for å gi bedre bildekvalitet.

Henviser til bilder som består av tre uavhengige signaler: Y (luminanssignal), Pb og Pr (fargeforskjellssignaler).

Komposittvideo Videosignaler som ikke har atskilte lysstyrke- og fargevideosignaler. Signaltypen som er mest i bruk i videoutstyr for privathusholdninger

(NTSC-, PAL- og SECAM-formater). Bærebølgen Y (luminanssignal) og chroma (fargesignal) som ligger i fargestolpen, overlappes slik at de danner ett enkelt signal.

Kontrast Den relative lysstyrken til lyse og mørke områder i et bildet kan reduseres eller økes for å få tekst og bilder til å fremstå tydeligere, eller

få dem til å se dusere ut. Justering av denne egenskapen til et bilde kalles "kontrastjustering".

Linjesprang En metode for bildeskanning der bildedata deles inn i fine, horisontale linjer som vises i sekvens fra høyre mot venstre og så fra toppen til

bunnen. Partalls- og oddetallslinjer vises vekselvis.

Oppdateringshyppighet Det lysutstrålende elementet av et display beholder samme luminans og farge i ekstremt kort tid. På grunn av dette må bildet skannes

mange ganger per sekund for å oppdatere det lysutstrålende elementet. Antall oppdateringsoperasjoner per sekund kalles oppdateringshyppighet og uttrykkes i hertz (Hz).

Progressiv En metode for bildeskanning der bildedata fra et enkelt bilde skannes sekvensielt fra topp til bunn for å skape ett enkelt bilde. Sammenpresset modus I denne modusen komprimeres bredformatbilder i 16:9-modus i horisontal retning slik at de lagres på opptaksmediet som 4:3-bilder.

Når disse bildene projiseres av projektoren i sammenpresset modus, blir de gjenopprettet til opprinnelig 16:9-format.

SDTV Forkortelse for standarddefinisjons-TV som brukes om systemer med standard definisjon som ikke oppfyller kravene for HDTVg

høydefinisjons-TV.

Sideforhold Bredde-/høydeforholdet for et projisert bilde eller skjermbilde. Når bredde-/høydeforholdet er 16:9 eller 16:10, kalles den forlengede

skjermen for widescreen. Sideforholdet for standardbilder er 4:3.

sRGB En internasjonal standard for fargeintervaller som ble formulert slik at farger som gjengis av videoutstyr enkelt kan håndteres av

datamaskiners operativsystemer (OS) og internett. Hvis den tilkoblede kilden har en sRGB-modus, still både projektoren og den tilkoblede signalkilden til sRGB.

SVGA En type videosignal med oppløsning på 800 (horisontale) ^ 600 (vertikale) punkter som brukes av IBM PC/AT-kompatible datamaskiner.

g for skjerm på 16:9 g-lydmottak og -avspilling (eller utsignal)

g, i = interlace (linjesprang)g)

Ordliste

S-Video Et videosignal som har atskilt luminans- og fargekomponent for å gi bedre bildekvalitet.

Viser til bilder som består av to uavhengige signaler: Y (luminanssignal) og C (fargesignal).

SXGA En type videosignal med oppløsning på 1280 (horisontale) ^ 1024 (vertikale) punkter som brukes av IBM PC/AT-kompatible

datamaskiner.

Synkronisering Signaler som sendes fra datamaskiner har en spesifikk frekvens. Hvis projektorens frekvens ikke stemmer overens med denne frekvensen,

blir bildene ikke av god kvalitet. Prosessen med å tilpasse fasene til disse signalene (den relative plasseringen for topp- og bunnverdier i signalene) kalles synkronisering. Hvis signalene ikke er synkroniserte, kan det oppstår flimring, uskarphet og horisontal interferens.

VGA En type videosignal med oppløsning på 640 (horisontale) ^ 480 (vertikale) punkter som brukes av IBM PC/AT-kompatible datamaskiner. XGA En type videosignal med oppløsning på 1024 (horisontale) ^ 768 (vertikale) punkter som brukes av IBM PC/AT-kompatible

datamaskiner.

ESC/VP21-kommandoer

100

Kommandoliste

Kommandoene ESC og VP21 er kommandoer som sendes fra datamaskinen for å styre projektoren. Når strøm ON (PÅ)-kommandoen overføres til projektoren, slås strømmen på og projektoren går inn i oppvarmingsmodus. Når projektorens strøm har blitt slått på, sendes et kolon ":" (3Ah) tilbake. Når en kommando blir gitt, utfører projektoren kommandoen og sender tilbake et ":", og godtar så neste kommando. Hvis kommandoen som utføres blir avbrutt på unormal måte, sendes en feilmelding og et ":" sendes tilbake.

Element Kommando

Strøm PÅ/AV PÅ PWR PÅ

AV PWR AV

Signalvalg Video SOURCE 41

S-Video SOURCE 42 HDMI (kun EB-W6) SOURCE 30 USB Display SOURCE 51 Lysbildefremvisning (kun EB-

W6)

A/V av PÅ/AV PÅ MUTE PÅ

AV MUTE AV

A/V av-valg Svart MSEL 00

Blå MSEL 01 Logo MSEL 02

Element

Signalvalg Datamaskin (Auto) SOURCE 1F

Datamaskin SOURCE 11

SOURCE 52

Kommando

Datamaskin-port

Ledningslayout

f USB-tilkobling

Kontaktform: USB (Type B)

(Type B)

* Legg til en vognretur (CR)-kode (0Dh) i slutten av hver kommando og

overfør.

Epson EB-X6e User's Guide [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Betegnelser som brukes i denne veiledningen

Innhold

Projektorfunksjoner

Delnavn og funksjoner

Forside/overside

Bak (kun EB-W6)

Bak (kun EB-X6/S6)

Kontrollpanel (kun EB-W6/X6)

Kontrollpanel (kun EB-S6)

Fjernkontroll (kun EB-W6)

Fjernkontroll (kun EB-X6/S6)

Base

Nyttige funksjoner

Endre det projiserte bildet

Bytte ved hjelp av automatisk oppdaging av inngangssignal (kildesøk)

Direkte bytting via fjernkontroll (kun EB-W6)

Funksjoner for forbedret projeksjon

Velge projeksjonskvalitet (velge fargemodus)

Stille inn automatisk iris

Skjule bilde og lyd midlertidig (A/V av)

Fryse bildet (Stillbilde)

Endre bredde/høydeforholdet

Forstørre del av bildet (E-Zoom)

Sikkerhetsfunksjoner

Administrere brukere (Passordbeskyttelse)

Begrense bruk (driftslås)

Tyveribeskyttelseslås

Konfigurasjonsmeny

Bruke konfigurasjonsmenyen (for EB-W6)

Bruke konfigurasjonsmenyen (for EB-X6)

Bruke konfigurasjonsmenyen (for EB-S6)

Liste over funksjoner

Bildemeny

Signalmeny

Innstillingsmeny

Utvidet meny

Infomeny (kun display)

Tilbakestillmeny

Feilsøking

Bruke hjelp

Problemløsning

Lese indikatorene

Når indikatorene ikke er til hjelp

Tillegg

Installeringsmetoder

Rengjøring

Rengjøre projektorens overflate

Rengjøre linsen

Rengjøre luftfilteret og luftinntaksåpningen

Skifte ut forbruksvarer

Skifte batterier i fjernkontrollenBatterier

Skift ut projektorpæren

Bytte luftfilter

Lagre en brukerlogo

Skjermstørrelse og avstand

EB-W6

EB-X6

EB-S6

Koble til eksternt utstyr

Koble til ekstern monitor (kun EB-X6/S6)

Koble til og fjerne en USB-enhet (kun EB-W6)

Tilkoble en USB-enhet

Lese indikatorene

Fjerne en USB-enhet

Sette inn og ta ut et SD-kort (kun EB-W6)

Sette inn et SD-kort

Tolke tilgangslys for SD-kort

Ta ut et SD-kort

Tilkoble med USB-kabel for projisering (USB Display)

Slik utfører du tilkoblingen (for EB-W6)

Slik utfører du tilkoblingen (for EB-X6/S6)

Koble til en USB-kabel

Side opp/ned fra fjernkontrollen

Betjene musepekeren fra fjernkontrollen (funksjonen for trådløs mus)

Bruk av lysbildefremvisning (kun EB-W6)

Bildefiler som kan projiseres som en lysbildefremvisning
