Használati útmutató
1
A kézikönyvben használt jelölések
f Biztonsági jelölések
Annak érdekében, hogy a kivetítő használata biztonságosan és rendeltetésszerűen történjen, különböző jelölések és szimbólumok
figyelmeztetnek a kézikönyvben és magán a készüléken a felhasználó és mások testi épségét vagy anyagi értékekeit fenyegető lehetséges
biztonsági kockázatokra.
A jelölések és jelentéseik a következők. Mindenképpen olvassa el és értse meg ezeket a kézikönyv további olvasása előtt.
2
Figyelmeztetés
Vigyázat
f Általános információs jelölések
Figyelem
Kiemelt veszélyhelyzetet jelez, amikor az utasítások be nem tartása és a kellő elővigyázat hiánya halált vagy súlyos
sérülést okozhat.
Olyan veszélyhelyzetet jelez, amikor az utasítások be nem tartása és a kellő elővigyázat hiánya sérülést vagy anyagi
kárt okozhat.
Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya
esetén.
Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.
q
s
g
Eljárás
[ (Megnevezés) ]
"(Menü megnevezése)"
Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.
Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a
"Függelékben" a "Szószedet" című szakaszt. s oldal.100
Üzemeltetési módszerekre és a műveletek sorrendjére utal.
A jelzett eljárást a számozott lépések sorrendjében kell végrehajtani.
A távirányítón vagy a vezérlőpanelen található gombok megnevezésére utal.
Példa: [Esc] gomb
A konfigurációs menüpontokra utal.
Példa: "Kép" - "Fényerő"
Tartalomjegyzék
3
Kivetítő funkciók.........................................................................................5
Az alkatrészek megnevezése és funkciója ..............................................6
Előlap/Tető..........................................................................................................6
Hátlap (kizárólag EB-W6 esetén) .........................................................................7
Hátlap (kizárólag EB-X6/S6 esetén) ..................................................................... 8
Vezérlőpanel(kizárólag EB-W6/X6 esetén)...........................................................9
Vezérlőpanel(kizárólag EB-S6 esetén) ............................................................... 11
Távirányító(kizárólag EB-W6 esetén) .................................................................12
Távirányító (kizárólag EB-X6/S6 esetén)............................................................ 14
Alaplemez ..........................................................................................................16
Hasznos funkciók
A kivetített kép megváltoztatása ............................................................18
Átváltás a bemeneti jel automatikus érzékelésével (Forrás keresése) ............... 18
Közvetlen átváltás távvezérlővel (kizárólag EB-W6 esetén)...............................19
A kivetítés javítására szolgáló funkciók.................................................20
A kivetítési minőség kiválasztása (Színmód kiválasztása) .................................20
Az Automatikus íriszállítás beállítása ................................................................22
A kép és a hang ideiglenes elrejtése (A/V némítás) ...........................................23
A kép kimerevítése (Kimerevítés) ....................................................................... 24
A képarány megváltoztatása..............................................................................25
A kép egy részének kinagyítása (E-Zoom)......................................................... 30
Biztonsági funkciók..................................................................................32
A felhasználók kezelése (Jelszavas védelem)....................................................32
A működés korlátozása (Vezérlőpanel zárolása)................................................35
Lopásgátló zár ................................................................................................... 36
Konfigurációs menü
A Konfigurációs menü használata (EB-W6 típus esetén) .....................38
A Konfigurációs menü használata (EB-X6 típus esetén) ......................39
A Konfigurációs menü használata (EB-S6 típus esetén) ......................40
A funkciók felsorolása .............................................................................41
Kép menü........................................................................................................... 41
Jel menü.............................................................................................................42
Beállítások menü................................................................................................44
Kiterjesztett menü ..............................................................................................45
Információs menü (csak a kijelző) ...................................................................... 47
Alaphelyzet menü...............................................................................................48
Hibaelhárítás
A súgó használata.................................................................................... 50
Problémamegoldás..................................................................................52
A visszajelzők leolvasása................................................................................... 52
Ha a visszajelzések nem nyújtanak segítséget.................................................. 56
Függelék
Telepítési módszerek...............................................................................66
Tisztítás.....................................................................................................67
A kivetítő felületének tisztítása .......................................................................... 67
A lencse tisztítása.............................................................................................. 67
A levegőszűrő és a beszívó szellőzőnyílás tisztítása......................................... 67
A fogyóeszközök cseréje ........................................................................68
A távvezérlő elemeinek cseréje ......................................................................... 68
A lámpa cseréje ................................................................................................. 69
A levegőszűrő cseréje........................................................................................ 73
Felhasználói logó mentése .....................................................................74

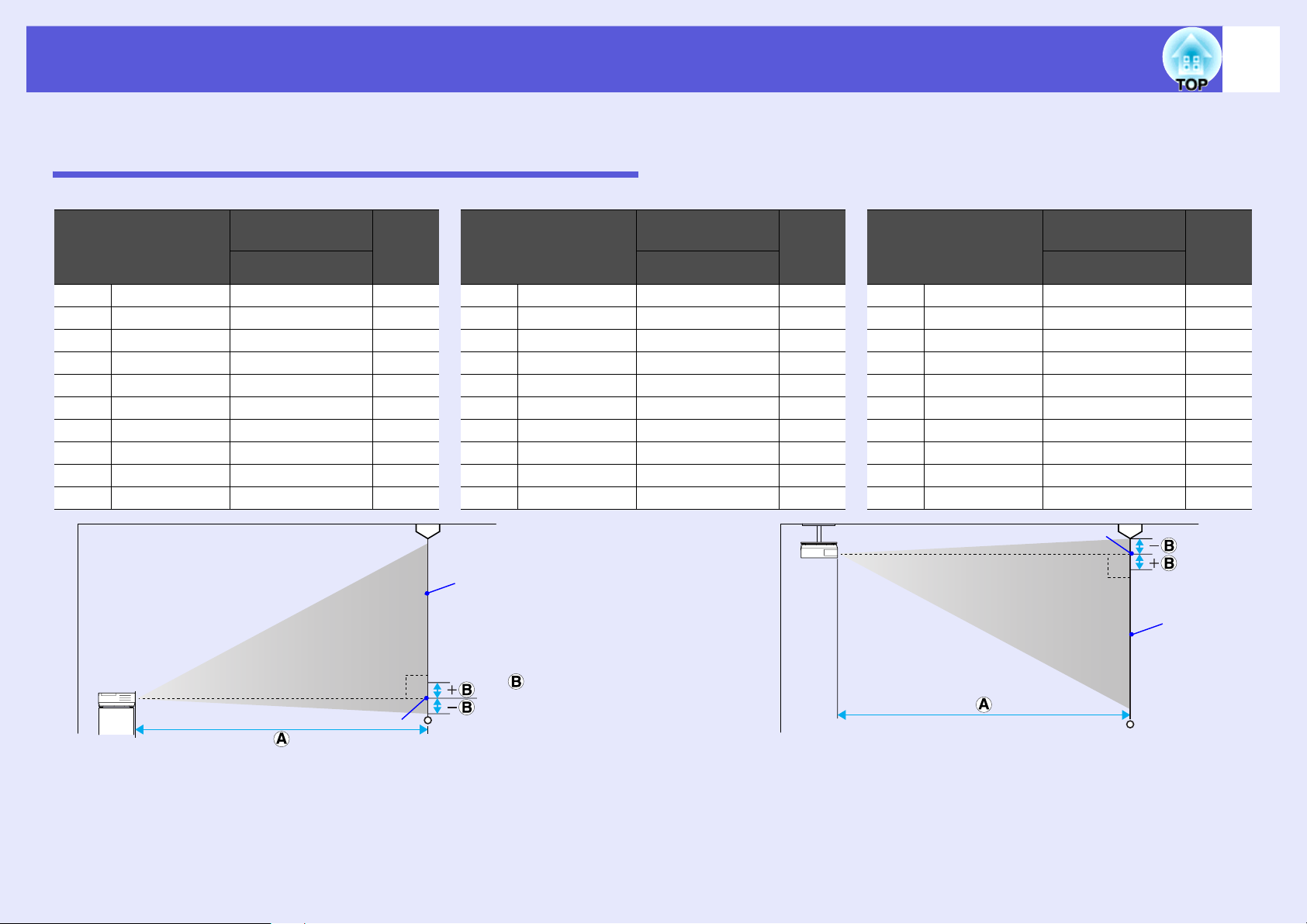

Képernyőméret és távolság .................................................................... 77
EB-W6 ............................................................................................................... 77
EB-X6................................................................................................................. 78
EB-S6 ................................................................................................................ 79
Csatlakoztatás külső berendezéshez .................................................... 80
Csatlakoztatás külső monitorhoz (kizárólag EB-X6/S6 esetén)......................... 80
USB-eszköz csatlakoztatása és eltávolítása
(kizárólag EB-W6 esetén) ........................................................................81
USB-eszköz csatlakoztatása............................................................................. 81
A visszajelzők leolvasása................................................................................... 81
USB-eszköz eltávolítása.................................................................................... 81
SD kártya behelyezése és eltávolítása (kizárólag EB-W6 esetén)....... 82
SD kártya behelyezése ..................................................................................... 82
SD kártya hozzáférést jelző lámpa leolvasása................................................... 82
SD kártya eltávolítása ........................................................................................ 83
Csatlakoztatás USB-kábellel a kivetítéshez (USB Display)..................84
Csatlakoztatási mód (EB-W6 típus esetén) ....................................................... 84
Csatlakoztatási mód (EB-X6/S6 típus esetén)................................................... 85
USB kábel csatlakoztatása ..................................................................... 88
Fel-le lapozás a távvezérlővel............................................................................ 88
Az egérmutató mozgatása a távvezérlővel (Vezeték nélküli egér funkció) ........ 89
Tartalomjegyzék
Diavetítés használata (kizárólag EB-W6 esetén)...................................92
A diavetítés formájában kivetíthető képfájlok .................................................... 92
A Diavetítés alapvető műveletei .........................................................................92
A képfájlok megjelenítése és a diavetítés beállítása. .........................................97
Kiegészítő tartozékok és fogyóeszközök ..............................................99
Szószedet................................................................................................100
ESC/VP21 parancsok .............................................................................102
Parancslista......................................................................................................102
Kábelek elrendezése........................................................................................102
USB kapcsolat beállítása .................................................................................103
A támogatott monitor kijelzők felsorolása...........................................104
EB-W6.............................................................................................................. 104
EB-X6...............................................................................................................107
EB-S6............................................................................................................... 109
Műszaki adatok ......................................................................................111
Műszaki adatok................................................................................................ 111
A tartozék szoftverek rendszerkövetelményei ................................................. 113
Külső megjelenés ...................................................................................114
Tárgymutató............................................................................................115
4
Kivetítő funkciók
Egyszerű használat
f Az A/V csúsztatható takarólemez megkönnyíti a kivetítést és a
tárolást
Az A/V csúsztatható takarólemez
nyitásával és zárásával nem jelent
gondot a kivetítés megállítása és
folytatása, ami megkönnyíti az
egyértelmű prezentációk tartását.
f
A készülék egy lábon áll, ezért nem kell vesződnie a vízszintes
beállítással
Egyszerűen, félkézzel beállíthatja a
készülék magasságát.
sBevezetés
Csatlakoztatás USB-kábellel a kivetítéshez (USB Display)
f
USB-kábel csatlakoztatásával
kivetítheti a Windows számítógép
képernyőjén megjelenő képeket.
sBevezetés
Képek kivetítése USB-tárolóeszközről vagy SD kártyáról
f
számítógép használata nélkül (kizárólag EB-W6 esetén)
Ha USB-tárolóeszközt vagy SD kártyát csatlakoztat a kivetítőhöz,
diavetítés formájában kivetítheti többek között a digitális
fényképezőgéppel készült, JPEG formátumú képeket. Így
egyszerűbb a kivetítés, mivel nincs szükség számítógépre.
s oldal.92
Bővített biztonsági funkciók
f Jelszavas védelem a felhasználók korlátozására és kezelésére
Jelszó beállításával korlátozhatja a kivetítő használatát. s oldal.32
f
A Működési Zár korlátozza a vezérlőpanel gombjainak
működését.
Megakadályozhatja, hogy bárki engedély nélkül megváltoztassa a
kivetítő beállításait.
f
Különféle lopásgátló eszközzel felszerelve
s oldal.35
A kivetítőt a következő biztonsági eszközökkel szerelték fel:
s oldal.36

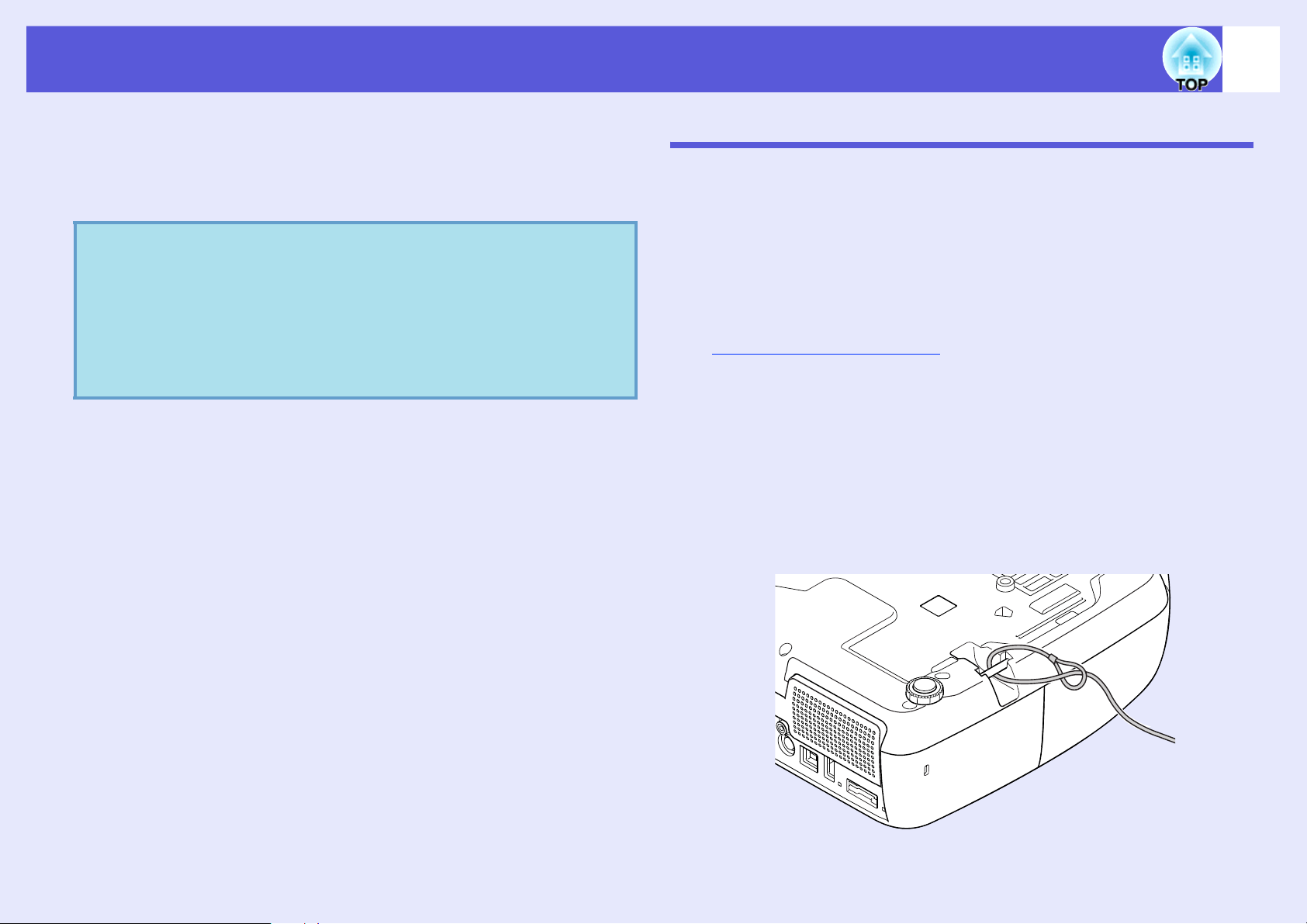

• Biztonsági nyílás
• Biztonsági kábel rögzítési pontja
Könnyű kezelhetőség
f Betáp kapcsoló Be/Ki
A központilag vezérelt áramellátású helyiségekben, például
konferenciatermekben beállítható a kivetítő automatikus be- és
kikapcsolása a kivetítő áramellátásának be-, illetve kikapcsolásakor.
5
Az oldalon lévő illusztrációkon az EB-W6 készülék látható.
Nincs késlekedés a lehűlés miatt
f
A kivetítő kikapcsolása után eltávolíthatja a kivetítő tápkábelét a
fali csatlakozóaljzatból anélkül, hogy előtte meg kellene várnia a
kivetítő lehűlését.
Az alkatrészek megnevezése és funkciója
6
Előlap/Tető
A
B
C
Megnevezés Funkció
Vezérlőpanel s oldal.9
A
Lámpa burkolat A kivetítő lámpájának cseréjéhez nyissa ki ezt
B
a burkolatot. s oldal.70
Levegő kifúvó
C
szellőzőnyílás
Vigyázat
Ne tegyen olyan tárgyakat a szellőzőnyílás
közelébe, amelyek megvetemedhetnek vagy
más módon megsérülhetnek a hőtől, és ne
tegye az arcát vagy a kezét a szellőzőnyílás
közelébe, amikor a kivetítő működik.
K
J
I
H
G
F
E
D
Megnevezés Funkció
Első állítható láb Kihúzásával beállíthatja a kivetített kép
D
helyzetét, ha a kivetítőt például egy íróasztal
lapjára helyezte. s Bevezetés
Láb-állítási kar Húzza ki a láb karját az első láb kihúzásához
E
és betolásához. s Bevezetés
A/V csúsztatható
F
takarólemez
Távvevő Veszi a távirányító jeleit. s Bevezetés
G
Fókuszáló gyűrű A kép fókuszálására szolgál. s Bevezetés
H
Nagyító/kicsinyítő
I
gyűrű
(kizárólag EB-W6/
X6 esetén)
A/V csúsztatható
J
takarólemez
gombja
Biztonsági nyílás
K
(j)
A lencse védelme érdekében zárja le a
tolózárat, amikor nem használja a kivetítőt. Ha
kivetítés közben lezárja, elrejtheti a képet és a
hangot (A/V elnémítása). s Bevezetés,
oldal.23
Beállítja a képméretet. s Bevezetés
A gomb eltolásával kinyithatja és lezárhatja az
A/V csúsztatható takarólemezt.
A biztonsági nyílás kompatibilis a Kensington
által gyártott Microsaver Security Systemmel.
s oldal.36
Az alkatrészek megnevezése és funkciója
7
Hátlap (kizárólag EB-W6 esetén)
KJI
FHGA
BC
Megnevezés Funkció
SD kártya
A
hozzáférést jelző
lámpa
Hangszóró
B
Tápkábel
C
bemenet
Távvevő Veszi a távirányító jeleit. s Bevezetés
D
HDMI bemenet
E
port
Az SD kártya elérési állapotát jelzi. s oldal.82
A hálózati tápkábel csatlakozója.
s Bevezetés
A számítógépről vagy HDMI-kompatibilis
videoforrásokból érkező jelekhez.
s Bevezetés
E
D
Megnevezés Funkció
S-Video bemeneti
G
port
Video bemeneti
port
Audio bemeneti
port
USB port (B típus) Ha USB-kábellel számítógépet csatlakoztat a
H
USB port (A típus) Csatlakoztasson digitális fényképezőgépet
I
USB-visszajelző Az USB-port (A típus) állapotát jelzi villogással,
J
SD kártyanyílás SD kártya behelyezésével diavetítés
K
Video forrásokból érkező S-videog jelekhez.
Video forrásokból érkező kompozit videog
jelekhez.
Ehhez a bemenethez csatlakoztatható a
kivetíteni kívánt berendezés audio kimeneti
portja. s Bevezetés
kivetítőhöz, és beállítja a kapcsolatot, számos
funkció áll rendelkezésére.
• Csatlakoztassa a számítógépet USBkábellel, és vetítse ki a számítógépen lévő
képeket. s oldal.84
• Távvezérlő segítségével fel-le lapozhat, és
mozgathatja az egérmutatót. A csatlakozó a
kivetítő számítógépről történő vezérlésére is
használható. s oldal.88
vagy USB-tárolóeszközt az azon lévő
képekből álló diavetítéshez. s oldal.81, 92
vagy folyamatos világítással. s oldal.81
formájában vetítheti ki a tárolt képfájlokat.
s oldal.82, 92
Számítógép
F
bemenet port
A számítógépről érkező videojelekhez és más
video-forrásokból érkező komponens video
jelekhez.
g
Az alkatrészek megnevezése és funkciója
8
Hátlap (kizárólag EB-X6/S6 esetén)
A
G
F
B
Megnevezés Funkció
Távvevő Veszi a távirányító jeleit. s Bevezetés
A
Hangszóró
B
Tápkábel
C
bemenet
A hálózati tápkábel csatlakozója.
s Bevezetés
DE
C
Megnevezés Funkció
Számítógép
E
bemenet port
S-Video bemeneti
F
port
Video bemeneti
port
Audio bemeneti
port
USB port (B típus) Ha USB-kábellel számítógépet csatlakoztat a
G
A számítógépről érkező videojelekhez és más
video-forrásokból érkező komponens video
jelekhez.
Video forrásokból érkező S-videog jelekhez.
Video forrásokból érkező kompozit videog
jelekhez.
Ehhez a bemenethez csatlakoztatható a
kivetíteni kívánt berendezés audio kimeneti
portja. s Bevezetés
kivetítőhöz, és beállítja a kapcsolatot, számos
funkció áll rendelkezésére.
• Csatlakoztassa a számítógépet USBkábellel, és vetítse ki a számítógépen lévő
képeket. s oldal.84
• Távvezérlő segítségével fel-le lapozhat, és
mozgathatja az egérmutatót. A csatlakozó a
kivetítő számítógépről történő vezérlésére is
használható. s oldal.88
g
Monitor kimeneti
D
port
A számítógép bemenet porthoz
csatlakoztatott számítógépről bejövő képjelet
külső monitorra továbbítja. A port komponens
videog jelek vagy egyéb, nem a számítógép
bemenet portról bejövő jelek számára nem
elérhető.
Az alkatrészek megnevezése és funkciója
9
Vezérlőpanel(kizárólag EB-W6/X6 esetén)
A
B
Megnevezés Funkció
[t] gomb A kivetítő be- vagy kikapcsolása.
A
Állapot
B
visszajelzők
[Source Search]
C
gomb
C
s Bevezetés
A visszajelzők színe, villogása vagy folyamatos
világítása a kivetítő állapotát jelzi. s oldal.52
Átáll a következő bemeneti forrásra, amely
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s oldal.18
H
GI
Megnevezés Funkció
[Enter] gomb Ha számítógépes jelről vett kép kivetítése
D
közben megnyomja, automatikusan beállítja a
tracking-et, a szinkronizálást és a helyzetet az
optimális kép kivetítése érdekében.
Ha megjelenik egy konfigurációs menü vagy
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre.
EB-W6 s oldal.38, EB-X6 s oldal.39
[v] [w] gomb Korrigálja a trapéztorzítást.
E
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
FED
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
F
[Esc] gomb Leállítja az aktuális funkciót.
G
[a] [b] gombok Nyomja meg a hangerő beállításához.
H
menüpontokat és a beállítási értékeket.
s Bevezetés , EB-W6 s oldal.38, EB-X6
s oldal.39
amely megmutatja az előforduló hibák
megoldásának módját. s oldal.50
Ha megnyomja egy konfigurációs menü
megjelenítése közben, visszalép az előző
menüszintre.
EB-W6 s oldal.38, EB-X6 s oldal.39
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s Bevezetés , EB-W6 s oldal.38, EB-X6
s oldal.39
Az alkatrészek megnevezése és funkciója
Megnevezés Funkció
[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.
I
EB-W6 s oldal.38, EB-X6 s oldal.39
10
Az alkatrészek megnevezése és funkciója
11
Vezérlőpanel(kizárólag EB-S6 esetén)
A
B
Megnevezés Funkció
[t] gomb A kivetítő be- vagy kikapcsolása.
A
Állapot
B
visszajelzők
[Source Search]
C
gomb
C
s Bevezetés
A visszajelzők színe, villogása vagy folyamatos
világítása a kivetítő állapotát jelzi. s oldal.52
Átáll a következő bemeneti forrásra, amely
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s oldal.18
H
Megnevezés Funkció
[v] [w] gomb Korrigálja a trapéztorzítást.
E
Ha megnyomja, miközben megjelenik egy
GI
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
F
[Esc] gomb Leállítja az aktuális funkciót.
G
FED
[Wide] [Tele]
H
gombok
[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.
I
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s Bevezetés , oldal.40
amely megmutatja az előforduló hibák
megoldásának módját. s oldal.50
Ha megnyomja egy konfigurációs menü
megjelenítése közben, visszalép az előző
menüszintre. s oldal.40
Nyomja meg a Tele/Wide beállítás
módosításához. A kivetített kép
kicsinyítéséhez nyomja meg a [Tele] gombot, a
nagyításhoz pedig a [Wide] gombot.
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s Bevezetés , oldal.40
s oldal.40
[Enter] gomb Ha számítógépes jelről vett kép kivetítése
D
közben megnyomja, automatikusan beállítja a
tracking-et, a szinkronizálást és a helyzetet az
optimális kép kivetítése érdekében.
Ha megjelenik egy konfigurációs menü vagy
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre. s oldal.40
Az alkatrészek megnevezése és funkciója
12
Távirányító(kizárólag EB-W6 esetén)
Megnevezés Funkció
[t] gomb A kivetítő be- vagy kikapcsolása.
A
s Bevezetés
[S-Video] gomb Átvált az S-Video bemeneti portról érkező
B
képekre. s oldal.19
[Computer] gomb Átvált a Számítógép bemeneti portról érkező
C
képekre. s oldal.19
Számgombok Ezeket a gombokat használja a jelszavak
D
bevitelére. s oldal.32
[Freeze] gomb Képek megállítása vagy újraindítása.
E
s oldal.24
[A/V Mute] gomb Be- és kikapcsolja a video és az audio
F
funkciót. s oldal.23
[Auto Setup]
G
gomb
[Aspect] gomb
H
Ha számítógépes jelről vett kép kivetítése
közben megnyomja, automatikusan beállítja a
tracking-et, a szinkronizálást és a helyzetet az
optimális kép kivetítése érdekében.
Az oldalarányg mindig megváltozik, amikor
megnyomja ezt a gombot. s oldal.25
[Page] gomb
I
(+) (-)
Ezzel lapozhat az USB Display funkcióval
megjelenített lapok között. s oldal.84
• A diavetítés diái között is ezzel lapozhat.
s oldal.92
• A fel-le lapozás akkor engedélyezett, ha a
kivetítőt USB-kábellel számítógéphez
csatlakoztatja. s oldal.88
Az alkatrészek megnevezése és funkciója
13
Megnevezés Funkció
[E-Zoom]
J
gombok (z) (x)
[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.
K
L
[ ] gomb
[Enter] gomb Ha megjelenik egy konfigurációs menü vagy
M
(+) A kivetítési méret megváltoztatása nélkül
kinagyítja a képet.
(-) Csökkenti a kép azon részeit, melyek a [z]
gomb segítségével kerültek kinagyításra.
s oldal.30
s oldal.38
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s oldal.38, 50
Diavetítés során egy elem vagy fénykép
kiválasztására használható. s oldal.92
A Vezeték nélküli egér funkció használatakor
az egérmutató abba az irányba mozdul el,
amelyik gombot megnyomja. s oldal.89
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre. s oldal.38, 50
A Vezeték nélküli egér funkció használatakor
bal egérgombként használható. s oldal.89
Megnevezés Funkció
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
P
amely megmutatja az előforduló hibák
megoldásának módját. s oldal.50
[Color Mode]
Q
gomb
[Num] gomb Ezeket a gombokat használja a jelszavak
R
[HDMI] gomb Átvált a HDMI bemeneti portról érkező
S
[Slideshow] gomb Átvált a diavetítés képeire. s oldal.19
T
[Video] gomb Átvált a Video bemeneti portról érkező
U
[USB Display]
V
gomb
[Source Search]
W
gomb
Távirányító
X
fénykibocsátó
része
Amikor megnyomja ezt a gombot, a színmód
minden alkalommal megváltozik. s oldal.20
bevitelére. s oldal.32
képekre. s oldal.19
képekre. s oldal.19
Átvált az USB Display funkció képeire.
s oldal.19
Átáll a következő bemeneti forrásra, amely
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s oldal.18
A távvezérlő jeleit bocsátja ki. s Bevezetés
[Esc] gomb Leállítja az aktuális funkciót. Ha egy
N
konfigurációs menü kijelzése közben
megnyomja, visszalép az előző szintre.
s oldal.38, 50
A Vezeték nélküli egér funkció használatakor
jobb egérgombként használható. s oldal.89
[Volume] gombok
O
(a) (b)
(a) Csökkenti a hangerőt.
(b) Növeli a hangerőt. s Bevezetés
Az alkatrészek megnevezése és funkciója
14
Távirányító (kizárólag EB-X6/S6 esetén)
P
A
B
C
O
N
M
L
D
E
K
J
I
F
H
G
Megnevezés Funkció
[t] gomb A kivetítő be- vagy kikapcsolása.
A
s Bevezetés
[Source Search]
B
gomb
[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.
C
[Enter] gomb Ha megjelenik egy konfigurációs menü vagy
D
[Auto Setup]
E
gomb
Átáll a következő bemeneti forrásra, amely
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s oldal.18
EB-X6 s oldal.39, EB-S6 s oldal.40
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre.
EB-X6 s oldal.39, EB-S6 s oldal.40
A Vezeték nélküli egér funkció használatakor
bal egérgombként használható. s oldal.89
Ha számítógépes jelről vett kép kivetítése
közben megnyomja, automatikusan beállítja a
tracking-et, a szinkronizálást és a helyzetet az
optimális kép kivetítése érdekében.
s oldal.42
[Page] gomb
F
(+) (-)
[E-Zoom] gomb
G
(+) (-)
Ezzel lapozhat az USB Display funkcióval
megjelenített lapok között. s oldal.84
A fel-le lapozás akkor engedélyezett, ha a
kivetítőt USB-kábellel számítógéphez
csatlakoztatja. s oldal.88
(+) A kivetítési méret megváltoztatása nélkül
kinagyítja a képet.
(-) Csökkenti a kép azon részeit, melyek a [+]
gomb segítségével kerültek kinagyításra.
s oldal.30
Az alkatrészek megnevezése és funkciója
15
Megnevezés Funkció
[A/V Mute] gomb Be- és kikapcsolja a video és az audio
H
funkciót. s oldal.23
[Freeze] gomb Képek megállítása vagy újraindítása.
I
s oldal.24
[Volume] gomb Megjelenik a hangerő-beállítási képernyő.
J
A [ ]/[ ] gomb megnyomásával
szabályozhatja a hangerőt.
Számgombok Ezeket a gombokat használja a jelszavak
K
bevitelére. s oldal.33
L
[] [] gomb
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s Bevezetés , EB-X6 s oldal.39, EB-S6
s oldal.40
A Vezeték nélküli egér funkció használatakor
az egérmutató abba az irányba mozdul el,
amelyik gombot megnyomja. s oldal.89
Megnevezés Funkció
O
[ ] [ ] gomb
Távirányító
P
fénykibocsátó
része
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
EB-X6 s oldal.39, EB-S6 s oldal.40
A Vezeték nélküli egér funkció használatakor
az egérmutató abba az irányba mozdul el,
amelyik gombot megnyomja. s oldal.89
A távvezérlő jeleit bocsátja ki. s Bevezetés
[Esc] gomb Leállítja az aktuális funkciót. Ha egy
M
konfigurációs menü kijelzése közben
megnyomja, visszalép az előző szintre.
EB-X6 s oldal.39, EB-S6 s oldal.40
A Vezeték nélküli egér funkció használatakor
jobb egérgombként használható. s oldal.89
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
N
amely megmutatja az előforduló hibák
megoldásának módját. s oldal.50
Az alkatrészek megnevezése és funkciója
16
Alaplemez
A
B
E
D
C
B
Megnevezés Funkció
Levegőszűrő
D
(Levegőbeszívó
szellőzőnyílás)
Első állítható láb s oldal.6
E
Megakadályozza, hogy por és idegen
részecskék behatoljanak a kivetítő belsejébe a
levegő beszívása során. A kivetítő
figyelmeztető üzenetet jelenít meg, amikor
ideje kitisztítani vagy kicserélni a levegőszűrőt.
s oldal.67, 73
Megnevezés Funkció
Felfüggesztőkonz
A
ol rögzítési
pontjai (3 pont)
Hátsó láb (2 pont) Forgatással lehet kihúzni és visszatolni, a
B
Biztonsági kábel
C
rögzítési pontja
Ide kell csatlakoztatni az opcionális
mennyezeti rögzítést, ha felfüggeszti a
kivetítőt a mennyezetre. s oldal.66, 99
vízszintes dőlésszög beállítása céljából.
s Bevezetés
Ha a kivetítőt fix tárgyhoz szeretné rögzíteni,
bújtasson át ezen a ponton kereskedelmi
forgalomban elérhető lopásgátló biztonsági
kábelt. s oldal.36
Hasznos funkciók
Ez a fejezet prezentációk megtartásakor és más alkalmakkor hasznos funkciókat ismertet, és bemutatja a
biztonsági funkciókat.
A kivetített kép megváltoztatása....................... 18
• Átváltás a bemeneti jel automatikus
érzékelésével (Forrás keresése)......................................18
• Közvetlen átváltás távvezérlővel
(kizárólag EB-W6 esetén) ...............................................19
A kivetítés javítására szolgáló funkciók ...........20
• A kivetítési minőség kiválasztása
(Színmód kiválasztása).....................................................20
Színmód átváltása távvezérlővel
(kizárólag EB-W6 esetén)......................................................20
Színmód átváltása a konfigurációs menüvel.............................21
• Az Automatikus íriszállítás beállítása...........................22
• A kép és a hang ideiglenes elrejtése (A/V némítás) ....23
• A kép kimerevítése (Kimerevítés) .................................24
• A képarány megváltoztatása ...........................................25
Átváltási módok...........................................................................25
Videokészülékekhez tartozó képarány megváltoztatása ........26
Számítógéphez tartozó képarány megváltoztatása
(EB-X6/S6 típus esetén).........................................................27
Számítógépről vagy HDMI forrásból származó képek
arányának megváltoztatása (EB-W6 típus esetén) .............28
Biztonsági funkciók ............................................32
• A felhasználók kezelése (Jelszavas védelem) .............. 32
A jelszavas védelem típusa......................................................... 32
Jelszavas védelem beállítása....................................................... 32
Jelszó beírása................................................................................ 34
• A működés korlátozása (Vezérlőpanel zárolása) ........ 35
• Lopásgátló zár .................................................................. 36
A biztonsági kábel felszerelése .................................................. 36
• A kép egy részének kinagyítása (E-Zoom)...................30
A kivetített kép megváltoztatása
A következő módszerekkel válthat át a kivetíteni kívánt képek között.
• Átváltás forrás keresésével
A kivetítő automatikusan észleli a csatlakoztatott berendezésből
érkező jeleket, és kivetíti az említett berendezésből betáplált képet.
• Közvetlen átváltás (kizárólag EB-W6 esetén)
A távvezérlő kívánt bemeneti portnak megfelelő gombjának
megnyomásával válthat át.
Átváltás a bemeneti jel automatikus érzékelésével (Forrás keresése)
A kívánt kép így gyorsan kivetíthető, mert a [Source Search] gomb a
képjelet nem kapó bemeneti portokat kihagyja.
18
Eljárás
Ha a videokészülék csatlakoztatva van, ezen művelet előtt indítsa el
a lejátszást.
A távvezérlő használata
Számítógép VideoS-Video
Diavetítés
*
USB Display
HDMI
* A HDMI és a Diavetítés forrásra váltás csak az EB-W6
készülékkel érhető el.
EB-W6 EB-X6/S6
A vezérlőpanel használata
EB-W6/X6 EB-S6
*
Ha kettő vagy több készülék van csatlakoztatva, nyomja meg
és tartsa lenyomva a [Source Search] gombot mindaddig, amíg
a készülék ki nem vetíti a kiválasztott képet.
A kivetített kép megváltoztatása
A képjelek állapotát bemutató következő képernyő
q
akkor jelenik meg, ha csak az a kép áll rendelkezésre,
amelyet a kivetítő éppen kivetít, vagy ha a készülék nem
talál képjelet. Kiválaszthatja azt a bemeneti portot,
amelyről a használni kívánt csatlakoztatott készülék
kivetít. Ha kb. tíz másodpercen belül nem hajt végre
semmilyen műveletet, akkor ez a képernyő bezáródik.
19
EB-W6
Közvetlen átváltás távvezérlővel (kizárólag EB-W6 esetén)
A távvezérlő megfelelő gombjának megnyomásával közvetlenül
átválthat a kívánt forrásra.
A gombok működtetésével kapcsolatban lásd a következőket.
s oldal.12
A kivetítés javítására szolgáló funkciók
20
A kivetítési minőség kiválasztása (Színmód kiválasztása)
Könnyen elérheti az optimális képminőséget, ha egyszerűen
kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési
környezetnek. A kép fényereje a kiválasztott módnak megfelelően
változik.
Üzemmód Alkalmazás
Játé k Ez az üzemmód világos helyiségekben
használható ideálisan. Ez a legvilágosabb
üzemmód, amely igen jól adja vissza a
szürkeárnyalatokat.
Bemutató Ez az üzemmód színes anyagokat tartalmazó
bemutatók megtartásához ideális világos
helyiségben.
Szöveg Ez az üzemmód fekete-fehér anyagokat
tartalmazó bemutatók megtartásához ideális
világos helyiségben.
Színház Ideális filmek megtekintéséhez sötét
helyiségben. Természetes tónust ad a képeknek.
Fénykép
Sportesemények
sRGBg Ideális azoknál a képeknél, amelyek
Fekete tábla Még ha fekete (vagy zöld) táblára történik is a
*1
*2
Ideális állóképek, például fényképek
kivetítésére világos helyiségben. A képeket
elevenné és megfelelően kontrasztossá teszi.
Ideális TV-műsorok megtekintéséhez világos
helyiségben. A képeket elevenné és életszerűvé
teszi.
megfelelnek az sRGB színszabványnak.
kivetítés, ez a beállítás természetes, a fehér
vászonra történő kivetítéshez hasonló
színárnyalatot biztosít a képeknek.
*2 Csak a következő jelbemenetek esetén választható:
Komponens videó, S-Video, kompozit videó, HDMI
komponens (kizárólag EB-W6 esetén)
f Színmód átváltása távvezérlővel (kizárólag EB-W6 esetén)
Eljárás
Amikor megnyomja a gombot, a színmód neve megjelenik a
képernyőn, és a színmód vált.
Ha megnyomja a gombot, miközben a színmód neve megjelenik a
képernyőn, átvált a következő színmódra.
*1 Csak a következő jelbemenetek esetén választható:
Számítógép, HDMI Digital-RGB (kizárólag EB-W6 esetén),
USB Display, Diavetítés (kizárólag EB-W6 esetén)
A kivetítés javítására szolgáló funkciók
21
f Színmód átváltása a konfigurációs menüvel
Eljárás
A
A távvezérlő használata
A vezérlőpanel használata
Nyomja meg a [Menu] gombot, és válassza ki a
"Kép" - "Színmód" pontot a konfigurációs menüben.
EB-W6 s oldal.38
EB-X6 s oldal.39
EB-S6 s oldal.40
EB-W6 EB-X6/S6
B
C
Válassza ki egy Színmód nevét.
Nyomja meg a [Menu] gombot a konfigurációs
menü bezárásához.
EB-W6/X6 EB-S6
A kivetítés javítására szolgáló funkciók
22
Az Automatikus íriszállítás beállítása
A funkció automatikusan a megjelenített kép világosságának
megfelelően állítja be a fényerőt, így élénk és részletgazdag képeket
biztosít.
Eljárás
A
A távvezérlő használata
Nyomja meg a [Menu] gombot, és válassza ki a
"Kép" - "Aut. íriszállítás" pontot a konfigurációs
menüben.
EB-W6 s oldal.38
EB-X6 s oldal.39
EB-S6 s oldal.40
B
C
q
Válassza a "Be" lehetőséget.
A beállítást a készülék minden egyes színmódhoz külön
tárolja.
Nyomja meg a [Menu] gombot a konfigurációs
menü bezárásához.
Ezt az elemet csak akkor lehet kiválasztani, ha a
"Játék" vagy a "Mozi" elemet választja ki a
"Színmód" beállítás értékeként a "Kép" menüben.
EB-W6 EB-X6/S6
A vezérlőpanel használata
EB-W6/X6 EB-S6
A kivetítés javítására szolgáló funkciók
23
A kép és a hang ideiglenes elrejtése (A/V némítás)
Ezt akkor lehet használni, amikor a hallgatóság figyelmét a
mondanivalójára szeretné irányítani, vagy ha nem akarja
megmutatni a részleteket, például amikor számítógépről vetített
prezentációk során vált a fájlok között.
Eljárás
Távvezérlő
Amikor megnyomja ezt a gombot, vagy ha az A/V csúsztatható
takarólemezt kinyitja vagy bezárja, az A/V némítás be- vagy
kikapcsol.
•Ha mozgó képek kivetítése közben használja ezt a
q
funkciót, a forrás tovább folytatja a képek és a hang
lejátszását, és nem tud visszatérni arra a pontra, ahol
az A/V némítást aktiválta.
•A távvezérlőn megadhatja hogy a kijelző fekete, kék,
vagy logó értéket vegyen fel az A/V némítás
használatakor, ha kiválasztja az "Kiterjesztet" "Display (Kijelzés)" - "A/V némítás" lehetőséget a
s
konfigurációs
•Megadható, hogy ha az A/V némítás csúszkája zárva
van és az A/V némítás megkezdődik, akkor az
áramellátás kb. 30 perc elteltével automatikusan
kikapcsolódjon, ha beállítja az "Kiterjesztett" "Működés" - "Lencsefedő időzítő" lehetőséget a
konfigurációs menüben.
oldal.45
s
oldal.46
Kivetítő
EB-W6 EB-X6/S6
A kivetítés javítására szolgáló funkciók
A kép kimerevítése (Kimerevítés)
Ha a képernyőn kimerevíti a mozgó képet, a készülék továbbra is
kivetíti a képet, ezért állóképhez hasonlóan kivetíthet mozgó
képeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan
műveleteket, mint például számítógépről vetített prezentációk során
váltás a fájlok között, ha előzetesen aktiválja a kimerevítési funkciót.
Eljárás
Távvezérlő
q
24
•A hang nem kapcsolódik ki.
•A képforrás továbbra is lejátssza a mozgó képeket,
annak ellenére, hogy a képernyőt kimerevítette, ezért
nem lehet folytatni a kivetítést a megszakítás helyétől.
•Ha a [Freeze] gombot megnyomja a konfigurációs
menü vagy egy súgó képernyő megjelenítése közben, a
menü vagy a súgó képernyő kijelzése eltűnik.
•A kimerevítés az E-Zoom használata közben is
működik.
EB-W6 EB-X6/S6
Ha megnyomja ezt a gombot, a kimerevítés be- vagy kikapcsol.
A kivetítés javítására szolgáló funkciók
25
A képarány megváltoztatása
Ha videokészüléket csatlakoztat, és digitális videón vagy DVD
lemezre 16:9 arányú szélesvásznú formátumban rögzített képeket
vetít ki, módosítsa a képarányt
szükséges, ha a számítógépen lévő képeket teljes méretben kívánja
kivetíteni.
Az átváltási módok és a képarányok típusai a következők.
f Átváltási módok
Eljárás
EB-W6
g. A képarány módosítása akkor is
EB-X6/S6
A
A távvezérlő használata
A vezérlőpanel használata
Nyomja meg a [Menu] gombot, és válassza ki a "Jel"
-
"Képarány" pontot a konfigurációs menüben.
EB-X6 s oldal.39
EB-S6 s oldal.40
Amikor megnyomja a gombot, az arány neve megjelenik a
képernyőn, és az arány vált.
Ha megnyomja a gombot, miközben az arány neve megjelenik a
képernyőn, átvált a következő arányra.
Ez a konfigurációs menü "Jel" menüjében található
q
"Képarány" segítségével is beállítható.
s
oldal.43
EB-X6 EB-S6
A kivetítés javítására szolgáló funkciók
*
26
B
C
Ezzel beállította a kiválasztott képarányt.
Nyomja meg az [Enter] gombot a "Képarány"
képernyő megjelenítéséhez.
Válassza ki a képarányt, és nyomja meg az [Enter]
gombot.
f Videokészülékekhez tartozó képarány megváltoztatása
EB-X6/S6
4:3
* A 720p/1080i felbontású bemenő jel esetén a megjelenítés 4:3
arányú lesz (a kép bal és jobb széle nem jelenik meg).
EB-W6
16:9
Normál
Arány
16:9
Nagyítás
Teljes
A kivetítés javítására szolgáló funkciók
f Számítógéphez tartozó képarány megváltoztatása (EB-X6/S6 típus esetén)
A Számítógép bemeneti portról származó képek kivetítésekor a képarány a következőképpen módosítható.
Beállítás Magyarázat Példa a kivetítésre
Normál A Számítógép
bemeneti portról
származó képek
kivetítésekor
4:3 Teljes vetítési méretre történik a kivetítés, 4:3
Teljes vetítési méretre történik a kivetítés, a
bemeneti adatok képarányának megfelelően.
1280 ^ 1024 felbontású bemenő jel esetén
képarányban. Akkor alkalmazza, ha 5:4 (1280 ^
1024 stb.) képarányú adatokat kíván a teljes
vetítési méretre kivetíteni.
27
16:9 A kivetítés képaránya 16:9. Akkor alkalmazza, ha
teljes képernyőt kíván kivetíteni 16:9 képarányú
vászonra.
Ha számítógépről származó képek kivetítésekor a kép bizonyos részei hiányoznak, vagy nem vetíthető ki a teljes kép, állítsa be
q
a konfigurációs menü "Felbontás" lehetőségét a számítógép panelméretének megfelelően "Széles" vagy "Normál" értékre.
s
oldal.42
Normál
1280 ^ 1024 felbontású bemenő jel esetén
4:3
A kivetítés javítására szolgáló funkciók
f Számítógépről vagy HDMI forrásból származó képek arányának megváltoztatása (EB-W6 típus esetén)
A Számítógép vagy HDMI bemeneti portról származó képek kivetítésekor a képarány a következőképpen módosítható. Az EB-W6 készülék
esetében a kivetítési méret a WXGA felbontásnak köszönhetően 1280 x 800 képpont (a képarány 16:10). 16:9 képarányú vászonra való vetítésnél
állítsa be a "16:9" értéket.
Beállítás Magyarázat Példa a kivetítésre
Normál A Számítógép
bemeneti portról
származó képek
kivetítésekor
Teljes vetítési méretre történik a kivetítés, a
bemeneti adatok képarányának megfelelően.
1024 ^ 768 felbontású bemenő jel esetén
28
Automat
ikus
16:9 Teljes vetítési méretre történik a kivetítés, 16:9
A HDMI bemeneti
portról származó
képek
kivetítésekor
A bemeneti jelhez tartozó információk alapján
meghatározott képarányban történik a kivetítés.
képarányban.
1280 ^ 800 felbontású bemenő jel esetén
1024 ^ 768 felbontású bemenő jel esetén
A kivetítés javítására szolgáló funkciók
Beállítás Magyarázat Példa a kivetítésre
Teljes Teljes vetítési méretre történik a kivetítés. 1024 ^ 768 felbontású bemenő jel esetén
29
Nagyítás Oldalirányban a teljes vetítési méretre történik a
kivetítés, a bemeneti adatok képarányának
megfelelően. A vetítési méreten túlnyúló részek
nem kerülnek kivetítésre.
Arány A vetítési terület közepére kerül kivetítésre a
bemenet, az eredeti felbontásban. Az élesebb
kivetítéshez ideális.
Ha a kép felbontása nagyobb, mint 1280 ^ 800, a
kép széle nem látható.
Ha számítógépről származó képek kivetítésekor a kép bizonyos részei hiányoznak, vagy nem vetíthető ki a teljes kép, állítsa be
q
a konfigurációs menü "Felbontás" lehetőségét a számítógép panelméretének megfelelően "Széles" vagy "Normál" értékre.
s
oldal.42
1024 ^ 768 felbontású bemenő jel esetén
800 ^ 600 felbontású bemenő
jel esetén
1400 ^ 1050 felbontású
bemenő jel esetén
A kivetítés javítására szolgáló funkciók
30
A kép egy részének kinagyítása (E-Zoom)
Ez akkor hasznos, ha fel akar nagyítani képeket a részletek, például
ábrák és táblázatok bemutatása céljából.
Eljárás
A
Távvezérlő
Az E-Zoom elindítása.
B
Távvezérlő
Mozgassa a keresztet a képnek arra a területére,
amelyet ki akar nagyítani.
EB-W6 EB-X6/S6
Kereszt
EB-W6 EB-X6/S6
Loading...
