Epson EB-485Wi User's Guide [cs]

Uživatelská příručka

Symboly, Upozornění a Způsob Zobrazení Položek v této Příručce

• Bezpečnostní symboly

V tomto dokumentu a na projektoru jsou použity grafické symboly, které ukazují, jak používat projektor bezpečně. Indikátory a jejich významy jsou následující. Než budete číst tuto příručku, řádně se s nimi seznamte.

Varování Výstraha

• Označení obecných informací

Upozornění

s Označuje stránku obsahující podrobné informace týkající se daného tématu.

[Název] Označuje název tlačítka na dálkovém ovladači nebo na ovládacím panelu.

Název nabídky Označuje položky nabídky Konfigurace.

Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo dokonce smrti z důvodů nesprávné manipulace.

Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo poškození majetku z důvodů nesprávné manipulace.

Označuje postup, jehož následkem může vzniknout škoda nebo poranění v případě, že uživatel nebude dostatečně opatrný.

Označuje doplňkové informace, které by mohly být v souvislosti s daným tématem užitečné.

Označuje, že popis podtržených slov před tímto symbolem se nachází v glosáři. Viz kapitola "Glosář" v části "Dodatky". s "Glosář" s.160

Příklad: Tlačítko [Esc]

Příklad: Vyberte položku Jas v nabídce Obraz. Obraz - Jas

Obsah

Symboly, Upozornění a Způsob Zobrazení

Položek v této Příručce ................................ 2

Úvod

Funkce Projektoru .......................................... 8

Funkce promítání..............................................8

Umožnění promítání z krátké vzdálenosti............................ 8

Funkce Kreslení (pouze EB-485Wi/EB-480i/EB-475Wi) . . . . . . . . . . ..........8

Snadné psaní na bílou nebo černou tabuli pomocí funkce mřížky............ 8

Připojení pomocí kabelu USB a promítání (USB Display)..................8

Připojení k síti a promítání obrazu z monitoru počítače ................... 8

Vylepšené funkce zabezpečení...................................8

Volitelné funkce...............................................8

Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů.........8

Snadné připojení k počítači pomocí funkce Quick Wireless ................9

Názvy Součástí a Funkce ................................... 10

Čelní a Horní strana............................................10

Boční pohled................................................ 11

Rozhraní................................................... 12

Podstavec.................................................. 13

Připevnění podpěr (pouze modely s dodanými podpěrami) ............... 14

Ovládací panel...............................................15

Dálkový Ovladač..............................................16

Výměna baterií v dálkovém ovladači..............................18

Provozní dosah dálkového ovladače ...............................19

Interaktivní pero Easy Interactive Pen (pouze EB-485Wi/EB-480i/EB-475Wi) . . . . . . 20

Výměna baterie v interaktivním peru Easy Interactive Pen................ 20

Výměna špičky interaktivního pera Easy Interactive Pen.................21

Pouzdro na pero (pouze EB-485Wi/EB-480i/EB-475Wi)....................22

Příprava projektoru

Instalace projektoru ....................................... 24

Způsoby Instalace............................................. 24

Připojení zařízení .......................................... 26

Připojení počítače.............................................26

Připojení obrazových zdrojů......................................28

Připojení zařízení USB ..........................................31

Připojení mikrofonu ............................................ 33

Připojení externího zařízení .......................................34

Připojení síťového kabelu LAN .....................................36

Instalace volitelné jednotky bezdrátové sítě LAN........................ 37

Základní použití

Promítání snímků .......................................... 39

Od instalace k promítání ......................................... 39

Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání

zdroje) ..................................................... 40

Přepojení na cílový obraz pomocí dálkového ovladače ....................41

Projekce pomocí USB Display.....................................41

Systémové požadavky........................................41

První připojení............................................. 42

Odinstalace............................................... 43

Úprava promítaného obrazu ................................ 45

Korekce lichoběžníkového zkreslení ................................. 45

Lichoběž. - V/S .............................................45

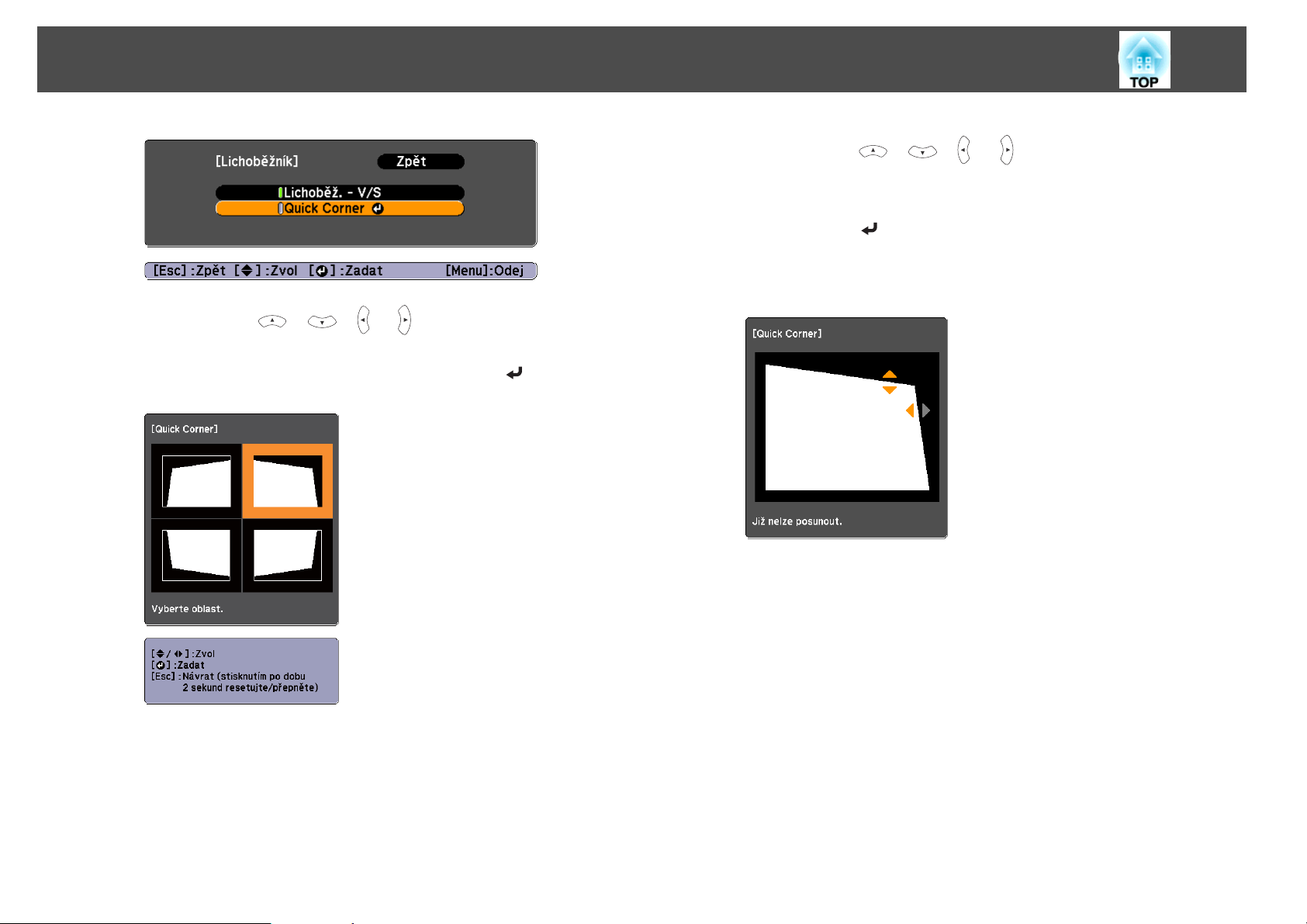

Quick Corner ...............................................46

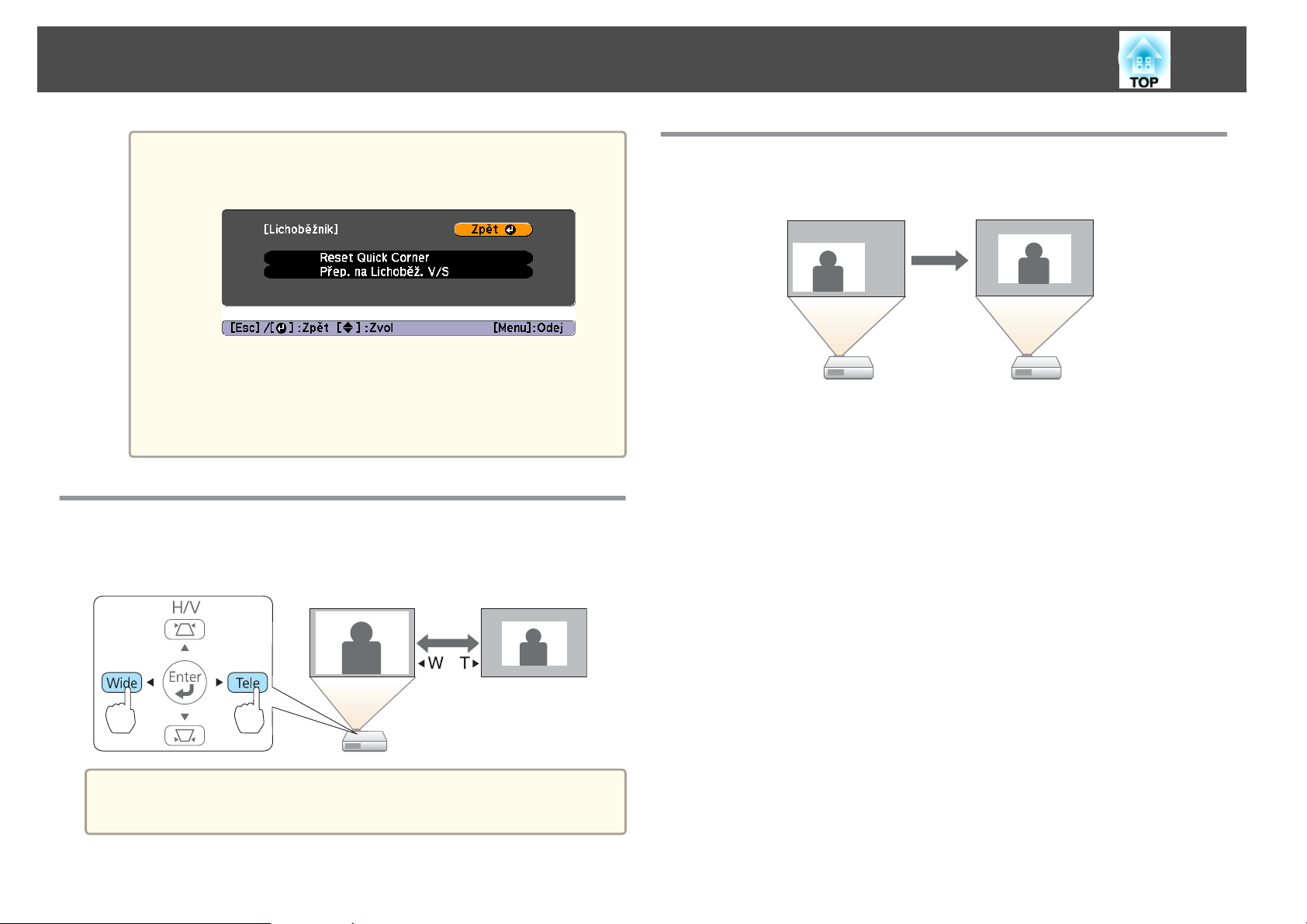

Úprava velikosti obrazu......................................... 48

Úprava polohy obrazu (Posun obrazu)...............................48

Úprava svislé polohy obrazu (pouze modely s dodanými podpěrami)..........49

Zvětšení výšky obrazu........................................ 49

Zmenšení výšky obrazu.......................................50

Úprava vodorovné polohy obrazu (pouze modely s dodanými podpěrami) . . . . . . 50

Úprava zaostření .............................................. 50

Obsah

Nastavení hlasitosti............................................51

Výběr kvality projekce (výběr Režim barev)............................51

Nastavení Autom. clona.........................................52

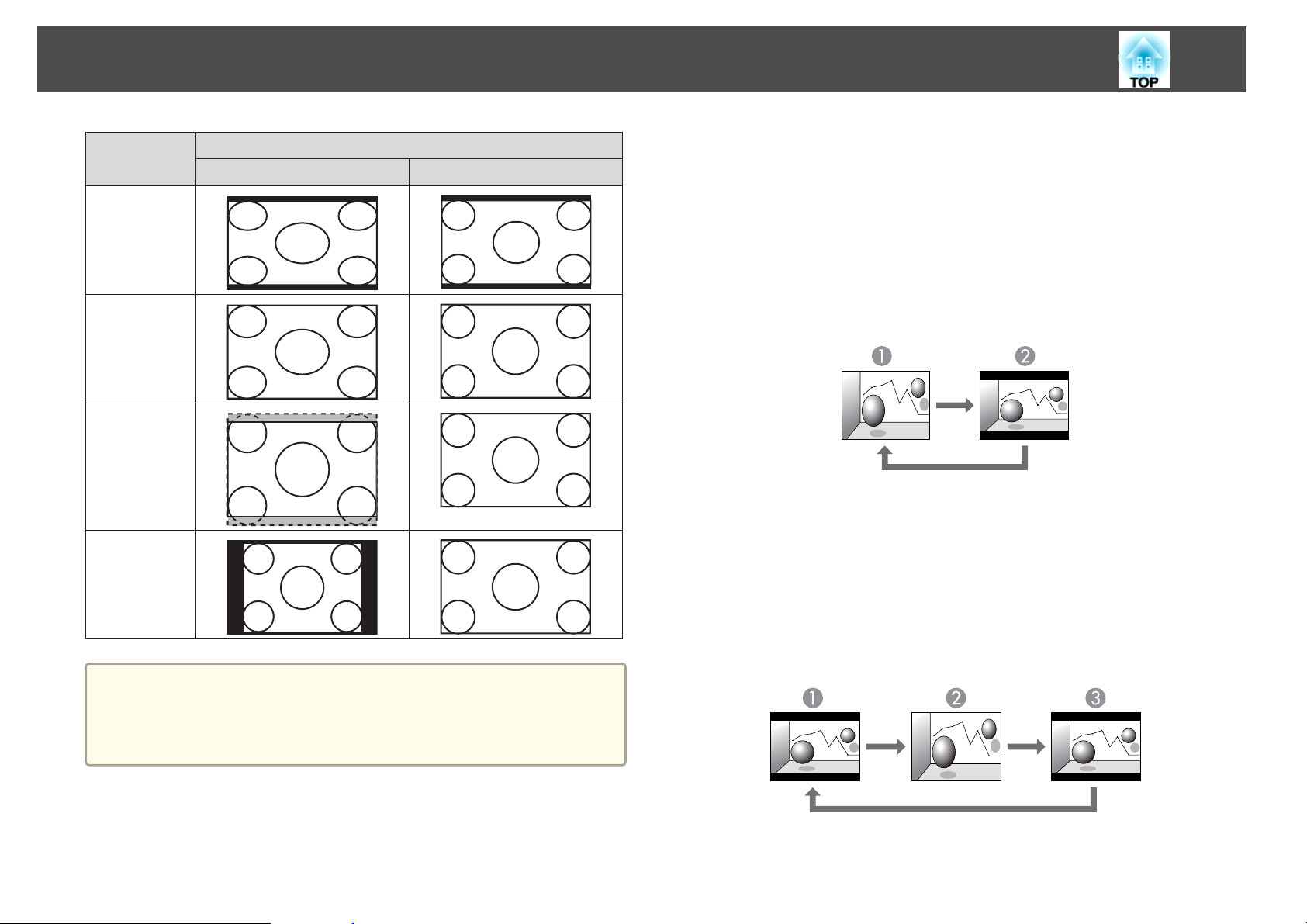

Změna poměru stran promítaného obrazu............................53

Metody změn..............................................53

Změna režimu poměru stran (pouze EB-485Wi/EB-485W/EB-475Wi/EB-475W)

........................................................ 53

Změna režimu poměru stran (pouze EB-480i/EB-480/EB-470) ..............54

Užitečné Funkce

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/

EB-475Wi) . . . . . ............................................ 57

Úvod do funkce Easy Interactive Function............................. 57

Kreslení pomocí vestavěné funkce projektoru........................ 57

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)........... 57

Kreslení pomocí vestavěné funkce projektoru..........................58

Postup ................................................... 58

Kalibrace pera..............................................59

Funkce panelu nástrojů....................................... 62

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní).............64

Instalace Easy Interactive Driver (pouze Mac OS X) .....................65

Ovládání počítače pomocí pera místo myši ..........................65

Aktivace současného použití pera dvěma uživateli.....................65

Nastavení pracovní oblasti pera ..................................66

Funkce promítání .......................................... 68

Dočasné vypnutí obrazu a zvuku (Vypnout A/V).........................68

Zmrazení obrazu (Zmrazit).......................................68

Funkce ukazatele (Ukazatel)...................................... 69

Zvětšení části obrazu (E-lupa)..................................... 70

Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš) . . . . . . . . 71

Uložení uživatelského loga.......................................72

Uložení vlastního vzoru.........................................74

Promítání bez počítače (Prezentace).................................75

Specifikace pro soubory, které lze promítat pomocí Prezentace............75

Příklady Prezentace..........................................76

Způsoby použití Prezentace.................................... 76

Promítání vybraného obrazu.................................... 78

Promítání souborů snímků ve složce postupně (Prezentace)..............79

Nastavení zobrazení souboru obrazu a provozní nastavení Prezentace . . . . . . . 79

Funkce Zabezpečení ....................................... 81

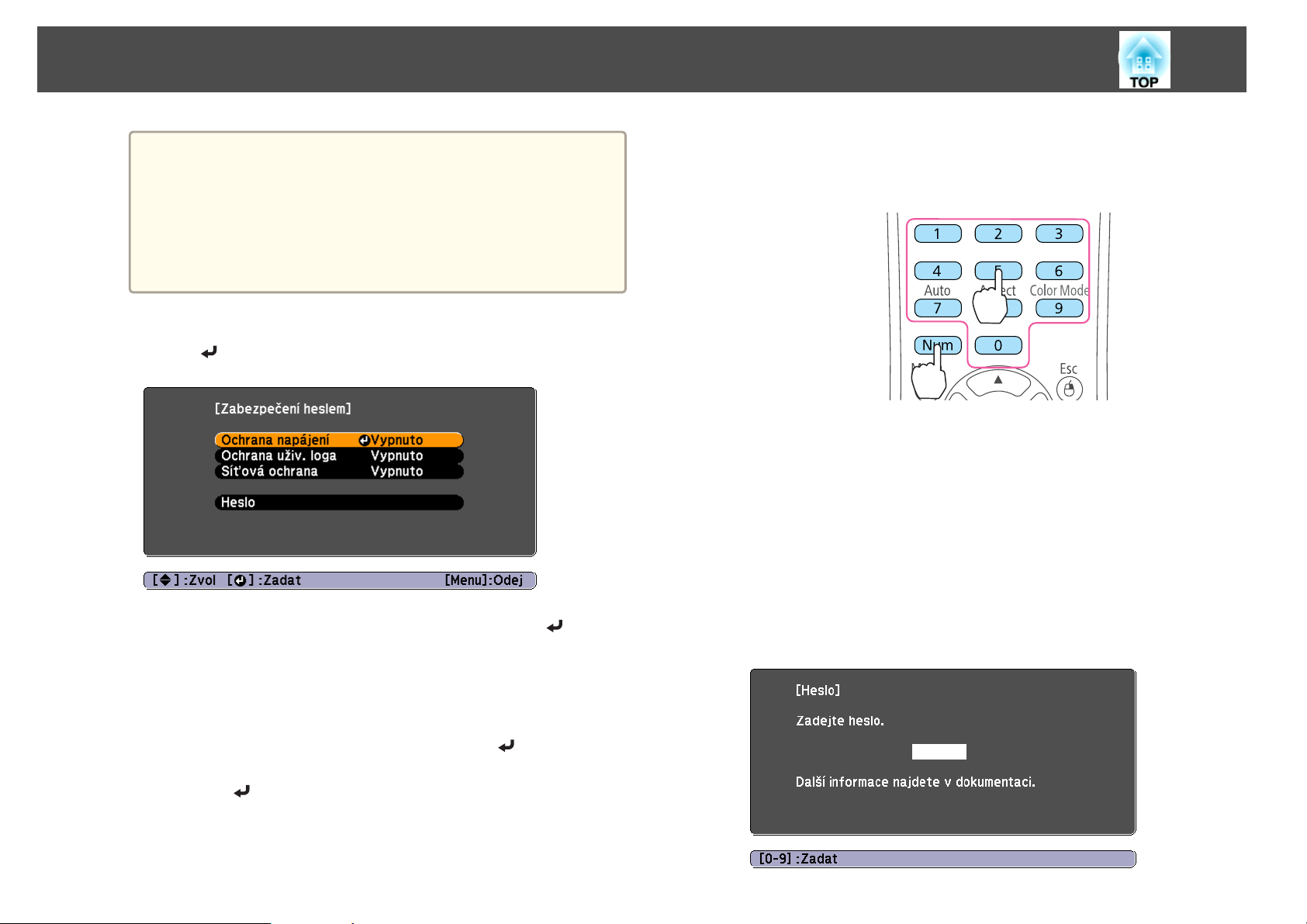

Správa uživatelů (Zabezpečení heslem)..............................81

Typy Zabezpečení heslem......................................81

Nastavení funkce Zabezpečení heslem ............................. 81

Zadání hesla ...............................................82

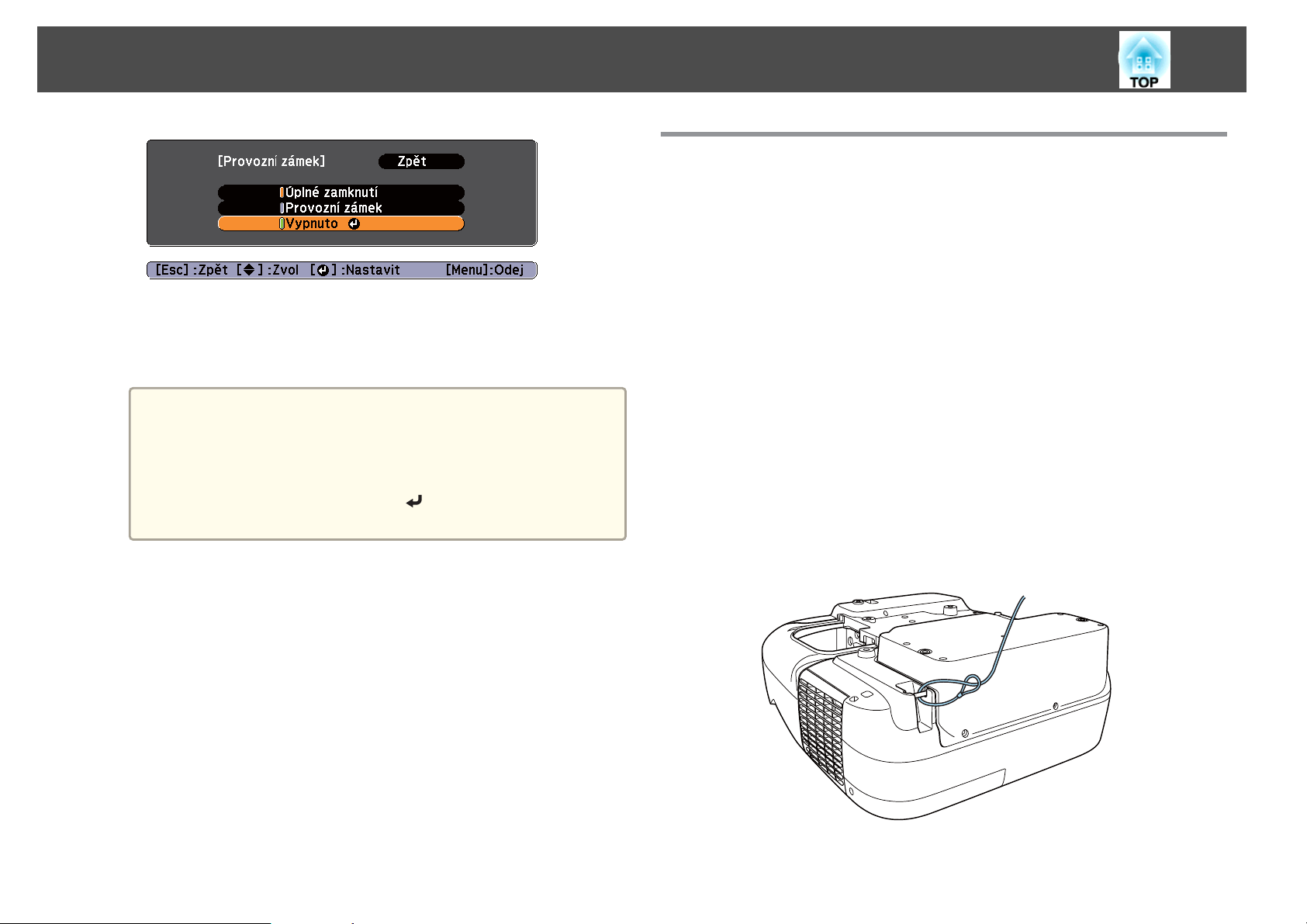

Omezení provozu (Provozní zámek).................................83

Zámek proti zcizení............................................84

Instalace drátěné pojistky......................................84

Monitorování a ovládání . . . . . . ............................. 85

O aplikaci EasyMP Monitor.......................................85

Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového

rozhraní)................................................... 85

Nastavení projektoru.........................................85

Otevření obrazovky Ovládání pomocí webového rozhraní ................86

Otevření obrazovky Web Remote .................................86

Použití Funkce Mailová zpráva Funkce Pro Hlášení Problémů ................88

Přečtení oznámení e-mailem o chybách............................88

Správa Pomocí SNMP ...........................................88

Příkazy ESC/VP21 ..............................................89

Seznam příkazů.............................................89

Schéma zapojení kabelů .......................................89

O Aplikaci PJLink .............................................. 90

O aplikaci Crestron RoomView

Ovládání projektoru z počítače ..................................91

...................................91

Nabídka Konfigurace

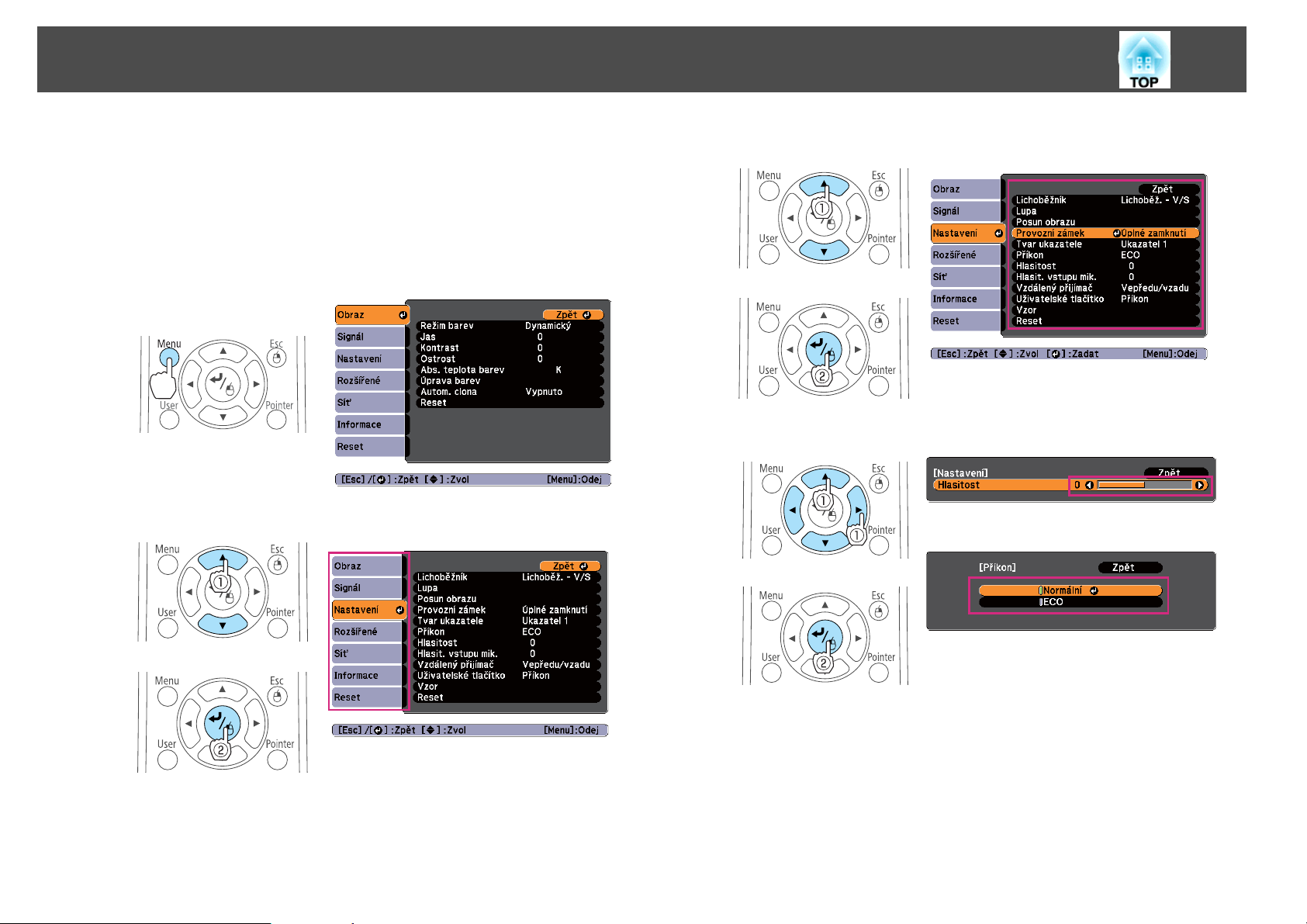

Použití nabídky Konfigurace ................................ 97

Seznam Funkcí ............................................ 98

Tabulka nabídky Konfigurace.....................................98

Nabídka Síť ................................................ 99

Obsah

Nabídka Obraz.............................................. 100

Nabídka Signál.............................................. 101

Nabídka Nastavení ............................................ 103

Nabídka Rozšířené ............................................ 105

Nabídka Síť .................................................107

Poznámky k ovládání nabídky Síť ................................ 108

Operace měkkých kláves ......................................108

Nabídka Základní ...........................................109

Nabídka Bezdrát. LAN ........................................110

Nabídka Zabezpečení ........................................ 111

Nabídka Kabelová LAN ....................................... 113

Nabídka Mail..............................................113

Nabídka Další............................................. 115

Nabídka Reset.............................................116

Nabídka Informace (Pouze Zobrazení)...............................116

Nabídka Reset...............................................117

Odstraňování Problémů

Použití nápovědy ......................................... 119

Řešení problémů ......................................... 120

Popis indikátorů............................................. 120

Pokud indikátory nenabídnou žádné řešení...........................124

Problémy týkající se obrazu...................................... 125

Žádný obraz.............................................. 125

Pohyblivý obraz se nezobrazuje (pouze část pohyblivého obrazu zčerná).....126

Projekce se automaticky zastaví .................................126

Zobrazí se zpráva Není podporováno ............................. 126

Zobrazí se zpráva Chybí signál.................................. 126

Obraz je částečně nebo celý neostrý nebo deformovaný ................ 127

Obraz je rušený nebo zkreslený ................................. 127

Ukazatel myši bliká (pouze při promítání v režimu USB Display) ........... 128

Obraz je ořezán (velký) nebo malý nebo není vhodný poměr jeho stran . . . . . . 128

Nesprávné barvy obrazu ......................................129

Obraz je tmavý............................................ 130

Problémy při zahájení projekce................................... 130

Projektor se nezapne ........................................ 130

Problémy týkající se funkce Easy Interactive Function .................... 131

Nelze použít vestavěnou funkci kreslení projektoru................... 131

Nelze používat jako myš a kreslit prostřednictvím připojení k počítači ....... 131

Zobrazí se zpráva Došlo k chybě funkce Easy Interactive Function. . . . . . . . . . 132

Interaktivní pero Easy Interactive Pen nepracuje ......................132

Interaktivní pero Easy Interactive Pen reaguje pomalu (pouze při promítání

v režimu USB Display) ........................................ 133

Tečka se nepřesune na další polohu .............................. 133

Tečka se přesunuje automaticky................................ 133

Jiné problémy...............................................133

Není slyšet žádný zvuk nebo je úroveň hlasitosti příliš nízká.............. 133

Není slyšet žádný zvuk z mikrofonu.............................. 134

Dálkový ovladač nefunguje....................................135

Chci změnit jazyk nabídek a zpráv............................... 135

Nepřišel e-mail, ani když na projektoru došlo k závadě................. 135

Při prezentaci se správně nezobrazují názvy souborů.................. 136

Nelze změnit nastavení pomocí webového prohlížeče................. 136

Informace o Event ID ...................................... 137

Údržba

Čištění ................................................... 139

Čištění povrchu projektoru...................................... 139

Čištění projekčního okénka...................................... 139

Čištění snímače překážek....................................... 139

Čištění vzduchového filtru....................................... 139

Výměna Spotřebního Materiálu ............................ 141

Výměna lampy.............................................. 141

Interval výměny lampy ....................................... 141

Postup při výměně lampy ..................................... 142

Resetování provozní hodin lampy............................... 144

Výměna vzduchového filtru ......................................144

Interval výměny vzduchového filtru .............................. 144

Postup při výměně vzduchového filtru............................ 144

Obsah

Příloha

Volitelné Příslušenství a Spotřební Materiál ................ 148

Volitelné Příslušenství.......................................... 148

Spotřební Materiál ............................................ 148

Formát Plátna a projekční vzdálenost ...................... 149

Projekční vzdálenost (pro EB-485Wi/EB-485W/EB-475Wi/EB-475W) . . . . . . . . . . . 149

Projekční vzdálenost (pro EB-480i/EB-480/EB-470) ...................... 150

Podporované Zobrazovací zařízení ........................ 152

Podporovaná Rozlišení .........................................152

Počítačové signály (analogový RGB) .............................. 152

Komponentní video ......................................... 152

Kompozitní video.......................................... 152

Vstupní signál z portu HDMI................................... 152

Technické Údaje .......................................... 154

Obecné Technické Údaje Projektoru ................................154

Vzhled ................................................... 158

Glosář ................................................... 160

Obecné Poznámky ........................................ 162

Ustanovení zákona o bezdrátové telegrafii........................... 162

O symbolech, upozorněních a způsobech zobrazování položek ............. 162

Obecná poznámka:........................................... 163

Rejstřík .................................................. 164

Úvod

Tato kapitola popisuje funkce projektoru a názvy součástí.

Funkce Projektoru

Funkce promítání

Umožnění promítání z krátké vzdálenosti

Můžete promítat velké obrázky z krátké vzdálenosti, aniž by bylo nutné přesunout projektor od projekční plochy. Montáží projektoru na strop nebo stěnu lze omezit na minimum stíny dopadající na projekční plochu, pokud stojíte v její blízkosti. Rovněž nebudete oslňování promítaným světlem.

"Formát Plátna a projekční vzdálenost" s.149

Funkce Kreslení (pouze EB-485Wi/EB-480i/EB-475Wi)

Na obraz promítaný pro projekční plochu lze pomocí elektronického pera psát text a kreslit (interaktivní pero Easy Interactive Pen). Navíc je také možné pomocí dodaného softwaru Easy Interactive Tools kreslit na obrazovku počítače z projekční plochy.

"Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/

EB-475Wi)" s.57

Snadné psaní na bílou nebo černou tabuli pomocí funkce mřížky

Projektor umožňuje promítání rovnoběžných čar a mřížky. Tato funkce je užitečná při kreslení schémat na bílou nebo černou tabuli.

Připojení k síti a promítání obrazu z monitoru počítače

Projektor lze připojit k počítači prostřednictvím sítě a promítat obrazy z monitoru počítače pomocí dodaného softwaru EasyMP Network Projection (aplikační software).

EasyMP Network Projection - Návod na použití

Vylepšené funkce zabezpečení

• Zabezpečení heslem pro omezování a správu uživatelů

Nastavením hesla můžete vymezit, kdo může projektor používat.

"Správa uživatelů (Zabezpečení heslem)" s.81

• Tlačítko zámku tlačítek omezuje používání ovládacího panelu

Můžete zabránit, aby mohli uživatelé bez svolení měnit nastavení projektoru na prezentacích, ve školách atd.

"Omezení provozu (Provozní zámek)" s.83

• Vybaven různými zařízeními proti zcizení

Projektor je vybaven následujícími typy bezpečnostních zařízení proti zcizení.

• Bezpečnostní slot

• Místo instalace bezpečnostního kabelu

"Zámek proti zcizení" s.84

Nastavení - Vzor s.103

Připojení pomocí kabelu USB a promítání (USB Display)

Jednoduchým připojením dodaného nebo běžně prodávaného kabelu USB lze promítat obrazy z obrazovky počítače bez použití počítačového kabelu.

"Projekce pomocí USB Display" s.41

Volitelné funkce

Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů

Papírové dokumenty a objekty lze promítat pomocí volitelného projektoru dokumentů. Obraz se zaostřuje automaticky pomocí funkce automatického ostření. Obraz lze rovněž zvětšit pomocí digitální lupy.

"Volitelné Příslušenství" s.148

Funkce Projektoru

Snadné připojení k počítači pomocí funkce Quick Wireless

Pouhým připojením volitelného klíče Quick Wireless Connection USB Key k počítači lze promítat obrazy z monitoru počítače. (pouze počítače se systémem Windows)

"Volitelné Příslušenství" s.148

Názvy Součástí a Funkce

Čelní a Horní strana

Název Funkce

Vzdálený přijímač

Kryt lampy

Přijímá signály z dálkového ovladače.

Kryt otevřete při výměně lampy projektoru. s "Výměna lampy" s.141

Kryt kabelu

Ovládací panel

Reproduktor

Název Funkce

Při připojování ke vstupnímu portu nebo instalaci bezdrátové jednotky LAN otevřete kryt kabelu povolením obou šroubků.

Slouží k ovládání projektoru. s "Ovládací panel" s.15

Slouží k výstupu zvuku.

Šroubek upevňující

kryt lampy

Větrací otvor

Šroubky upevňující

kryt kabelu

Tento šroubek slouží k uchycení krytu lampy na místě. s "Výměna lampy" s.141

Větrací otvor, který se používá pro vnitřní chlazení projektoru.

Výstraha

Při promítání nepřibližujte obličej nebo ruce k vě‐ tracímu otvoru a neumisťujte zde předměty, které by se mohly působením tepla unikajícího z otvoru zdeformovat nebo poškodit.

Tyto šroubky slouží k uchycení krytu kabelu na místě.

Názvy Součástí a Funkce

Boční pohled

Název Funkce

Indikátor bezdrátové

sítě LAN

Přijímač funkce Easy

Interactive Function

(pouze EB-485Wi/ EB-480i/EB-475Wi)

Snímač překážek

Vzdálený přijímač

Projekční okénko

Bezpečnostní slot

Signalizuje stav přístupu k volitelné jednotce bezdrátové sítě LAN.

Slouží k příjmu signálu z interaktivního pera Easy Interactive Pen.

s "Funkce Easy Interactive Function (pouze EB-485Wi/ EB-480i/EB-475Wi)" s.57

Zjišťuje překážky, které překážejí projekční ploše. s "Čištění snímače překážek" s.139

Přijímá signály z dálkového ovladače.

Promítá obrazy.

Varování

• Při promítání se nedívejte přímo do projekční‐ ho okénka.

• V blízkosti projekčního okénka neumisťujte žá‐ dné předměty ani k němu nepřibližujte ruce. Ta‐ to oblast je nebezpečná, protože zde koncentro‐ vané promítané světlo vytváří vysoké teploty.

Bezpečnostní slot je kompatibilní se systémem Microsaver Security System společnosti Kensington.

s "Zámek proti zcizení" s.84

Název Funkce

Páčka

otevření/zavření krytu vzduchového filtru

Místo instalace

bezpečnostního kabelu

Slouží k otevírání a zavírání krytu vzduchového filtru.

Protáhněte zde běžně dostupnou drátěnou pojistku a upevněte ji na místo.

s "Instalace drátěné pojistky" s.84

Kryt vzduchového

filtru

Větrací vstupní otvor

(vzduchový filtr)

Páčka zaostření

Tento kryt je nutné otevřít při výměně vzduchového filtru nebo použití páčky zaostření.

Nasává vzduch a interně chladí projektor. s "Čištění vzduchového filtru" s.139

"Výměna vzduchového filtru" s.144

Upravuje ostrost obrazu. Před použitím otevřete kryt vzduchového filtru.

Názvy Součástí a Funkce

Rozhraní

Pod krytem kabelu jsou k dispozici následující porty.

Název Funkce

Místo pro instalaci

jednotky bezdrátové sítě LAN

Vstupní port Audio1

Vstupní port Audio2

Port Computer1

Port Computer2

Sem nainstalujte volitelnou jednotku bezdrátové sítě LAN.

s "Instalace volitelné jednotky bezdrátové sítě LAN"

s.37

Vstup zvuku ze zařízení připojeného k portu Computer1.

• Vstup zvuku ze zařízení připojeného k portu Computer2.

• Vstup zvuku z jiných zařízení při promítání obrazu ze zařízení připojeného k portu USB-A.

Pro výstup signálů obrazu z počítače a signálů komponentního videa z dalších zdrojů videa.

Název Funkce

Port Monitor Out

Port LAN

Port USB-A

Port USB-B

Konektor HDMI

Port RS-232C

Výstup analogových signálů RGB vstupujících z portu Computer1 do externího monitoru. Na výstupu nemohou být signály pocházející z jiných portů ani komponentní video signály.

Slouží k připojení kabelu LAN do sítě.

• Slouží k připojení paměťového zařízení USB nebo digitálního fotoaparátu a k promítání snímků ve formě Prezentace. s "Promítání bez počítače (Prezentace)" s.75

• Slouží k připojení volitelného projektoru dokumentů.

• Slouží k připojení projektoru k počítači pomocí

dodaného nebo běžně prodávaného kabelu USB a promítá snímky na počítači. s "Projekce pomocí USB Display" s.41

• Slouží k připojení projektoru k počítači pomocí dodaného nebo běžně prodávaného kabelu USB za účelem použití funkce bezdrátové myši. s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

• Připojuje projektor k počítači pomocí dodaného nebo běžně prodávaného kabelu USB za účelem použití interaktivního pera Easy Interactive Pen jako myši nebo jako tužky při kreslení na projekční plochu. (pouze EB-485Wi/EB-480i/EB-475Wi)

"Funkce myši a kreslení při připojení k počítači

(Počít. interaktivní)" s.57

Slouží pro příjem videosignálů z video zařízení a počítačů kompatibilních s HDMI. Tento projektor je kompatibilní s protokolem

s "Připojení zařízení" s.26

Při ovládání projektoru z počítače připojte projektor k počítači pomocí kabelu RS-232C. Tento port slouží pouze k ovládání a neměl by být běžně používán.

s "Příkazy ESC/VP21" s.89

HDCPg.

Názvy Součástí a Funkce

Název Funkce

Port Audio Out

Konektor napájení

Port Audio-L/R

Port Video

Port S-Video

Port Mic

Výstup zvuku z aktuálně promítaného obrazu nebo portu

Podstavec

mikrofonu do externího reproduktoru.

Slouží k připojení napájecího kabelu k projektoru. s "Od instalace k promítání" s.39

Vstup pro zvuk ze zařízení připojeného k portu S-Video nebo portu Video.

Je určen pro signály kompozitního videa ze zdrojů videa.

Pro signály S-video ze zdrojů videa.

Vstup zvuku z mikrofonu. s "Připojení mikrofonu" s.33

Název Funkce

Upevňovací body

montážní konzoly pro stropní montáž (pět bodů)

Místo instalace

bezpečnostního kabelu

Chcete-li projektor zavěsit pod strop, použijte volitelnou montážní konzolu.

s "Instalace projektoru" s.24 s "Volitelné Příslušenství" s.148

Protáhněte zde běžně dostupnou drátěnou pojistku a upevněte ji na místo.

s "Instalace drátěné pojistky" s.84

Názvy Součástí a Funkce

Název Funkce

Upevňovací body

zadní podpěry (dva body)

Pokud projektor používáte na ploše, jako je například pracovní stůl, připevněte k němu podpěry. (Pouze modely s dodanými podpěrami)

s "Připevnění podpěr (pouze modely s dodanými podpěrami)" s.14

Upevňovací body

montážní konzoly pro nástěnnou montáž (čtyři body)

Upevňovací body

přední podpěry

Při montáži na stěnu použijte montážní desku. (Pouze modely s dodanou montážní deskou)

s Instalační příručka s "Volitelné Příslušenství" s.148

Pokud projektor používáte na ploše, jako je například pracovní stůl, připevněte k němu podpěry s distanční vložkou. (Pouze modely s dodanými podpěrami)

s "Připevnění podpěr (pouze modely s dodanými podpěrami)" s.14

Připevnění podpěr (pouze modely s dodanými podpěrami)

Vložte podpěry do upevňovacích bodů.

Vložte podpěru s distanční vložkou do předního upevňovacího bodu.

Vložte zadní podpěry (x2) do upevňovacích bodů.

Tento projektor je možné instalovat svisle na stůl.

s "Způsoby Instalace" s.24

Názvy Součástí a Funkce

Ovládací panel

Název Funkce

Stavové indikátory

Tlačítko [Source

Search]

Tlačítko [Enter]

]

[

Barevně signalizují stav projektoru, a to buď rozsvícením nebo blikáním.

s "Popis indikátorů" s.120

Přepíná na obraz ze vstupního portu, na který vstupuje obrazový signál.

s "Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.40

• Pokud se zobrazí nabídka Konfigurace nebo obrazovka nápovědy, potvrzuje a ukládá aktuální výběr a provádí přesun na další úroveň.

• Při stisknutí během promítání analogového signálu RGB z portu Computer1 nebo Computer2 lze automaticky optimalizovat Seřízení souběhu, Synchronizace a Pozice.

Název Funkce

Tlačítko [w][v]

Tlačítko [Help]

Tlačítko [Esc]

Tlačítka [Tele]/[Wide]

Tlačítko [Menu]

Tlačítko [t]

• Otevírá obrazovku Lichoběžník.

s "Lichoběž. - V/S" s.45

• Pokud jsou tato tlačítka stisknuta při otevřené nabídce Konfigurace nebo obrazovce nápovědy, provádějí výběr položek nabídky a nastavení hodnot.

s "Použití nabídky Konfigurace" s.97 s "Použití nápovědy" s.119

Slouží k otevření a zavření obrazovky nápovědy, na které jsou uvedeny pokyny pro odstraňování případných problémů.

s "Použití nápovědy" s.119

• Zastaví aktuální funkci.

• Stisknete-li toto tlačítko, když je zobrazena nabídka

Konfigurace, přesunete se na předchozí úroveň nabídky.

"Použití nabídky Konfigurace" s.97

• Nastaví velikost projekční plochy. Stisknutím tlačítka [Tele] zmenšíte velikost projekční plochy a stisknutím tlačítka [Wide] zvětšíte velikost projekční plochy.

• Upravuje lichoběžníkové zkreslení ve vodorovném směru, když je otevřena obrazovka Lichoběžník. s "Lichoběž. - V/S" s.45

• Pokud jsou tato tlačítka stisknuta při otevřené nabídce Konfigurace nebo obrazovce nápovědy, provádějí výběr položek nabídky a nastavení hodnot. s "Použití nabídky Konfigurace" s.97

"Použití nápovědy" s.119

Zobrazuje a zavírá nabídku Konfigurace. s "Použití nabídky Konfigurace" s.97

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.39

Názvy Součástí a Funkce

Dálkový Ovladač

Název Funkce

Tlačítko [t]

Tlačítko [Computer]

Tlačítko [Video]

Číselná tlačítka

Tlačítko [Auto]

Tlačítko [Aspect]

Tlačítko [Num]

Tlačítko [Menu]

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.39

Opakovaným stiskem tlačítka se vstup přepíná mezi obrazy z portu Computer1 a portu Computer2.

Opakovaným stiskem tlačítka se obraz přepíná mezi porty S-Video, Video a HDMI.

• Zadejte heslo. s "Nastavení funkce Zabezpečení heslem" s.81

• Toto tlačítko slouží k zadávání čísel v nastavení Síť v nabídce Konfigurace.

Při stisknutí během promítání analogového signálu RGB z portu Computer1 nebo Computer2 lze automaticky optimalizovat Seřízení souběhu, Synchronizace a Pozice.

Opakovaným stiskem tlačítka se mění režim poměru stran.

s "Změna poměru stran promítaného obrazu" s.53

Při zadávání hesel a čísel přidržte toto tlačítko a stiskněte číselná tlačítka.

s "Nastavení funkce Zabezpečení heslem" s.81

Zobrazuje a zavírá nabídku Konfigurace. s "Použití nabídky Konfigurace" s.97

Tlačítko [ ][ ][ ]

]

[

• Je-li otevřena nabídka Konfigurace nebo obrazovka nápovědy, stisknutím těchto tlačítek zvolíte položky nabídky a nastavíte hodnoty. s "Použití nabídky Konfigurace" s.97

• Při promítání Prezentace se stisknutím těchto tlačítek zobrazuje předchozí/následující snímek, provádí se otáčení atd. s "Promítání bez počítače (Prezentace)" s.75

• Při použití funkce Bezdrátová myš se ukazatel myši po stisknutí tlačítka přesune do příslušného směru. s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

Názvy Součástí a Funkce

Tlačítko [ ]

Tlačítko [User]

Tlačítka [Page]

[[][]]

Název Funkce

• Pokud se zobrazí nabídka Konfigurace nebo obrazovka nápovědy, potvrzuje a ukládá aktuální výběr a provádí přesun na další úroveň. s "Použití nabídky Konfigurace" s.97

• Při použití funkce Bezdrátová myš plní funkci levého tlačítka myši. s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

Zvolte libovolnou často používanou položku ze sedmi nebo osmi dostupných položek v nabídce Konfigurace a přiřaďte ji tomuto tlačítku. Stisknutím tlačítka [User] se zobrazí obrazovka výběru/nastavení přiřazené položky nabídky a umožní vám provádět nastavení/seřízení jedním dotykem.

s "Nabídka Nastavení" s.103 Standardně je přiřazena následující položka.

• EB-485Wi/EB-480i/EB-475Wi: Autom. kalibrace

• EB-485W/EB-480/EB-475W/EB-470: Příkon

Mění strany v souborech, jako jsou například soubory aplikace PowerPoint, při použití následujících způsobů projekce.

• Při použití funkce Bezdrátová myš s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

• Při použití USB Display s "Projekce pomocí USB Display" s.41

• Připojení k síti

Při promítání snímků pomocí Prezentace stiskem těchto tlačítek zobrazíte předchozí/následující soubor s obrázkem.

Název Funkce

Tlačítko [A/V Mute]

Tlačítka [E-Zoom]

[z][x]

Otvor pro popruh

Tlačítko [Help]

Tlačítko [Freeze]

Tlačítka [Volume]

[a][b]

Tlačítko [Pointer]

Tlačítko [Esc]

• Slouží k zapnutí nebo vypnutí videa a zvuku.

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)" s.68

• Stisknutím a podržením tlačítka po dobu pěti sekund můžete následujícím způsobem změnit režim Projekce.

ČelníWČelní/Vzhůru nohama ZadníWZadní/Vzhůru nohama

Zvětší nebo zmenší obraz, aniž by se zvětšila projekční plocha.

s "Zvětšení části obrazu (E-lupa)" s.70

Umožňuje připevnit běžně dostupný popruh k dálkovému ovladači.

Slouží k otevření a zavření obrazovky nápovědy, na které jsou uvedeny pokyny pro odstraňování případných problémů.

s "Použití nápovědy" s.119

Pozastaví nebo obnoví přehrávání obrazu. s "Zmrazení obrazu (Zmrazit)" s.68

[a] Slouží ke zmenšování hlasitosti. [b] Slouží ke zvětšování hlasitosti. s "Nastavení hlasitosti" s.51

Zobrazuje ukazovátko na projekční ploše. s "Funkce ukazatele (Ukazatel)" s.69

• Zastaví aktuální funkci.

• Stisknete-li toto tlačítko, když je otevřena nabídka

Konfigurace, přejde na předchozí úroveň. s "Použití nabídky Konfigurace" s.97

• Při použití funkce Bezdrátová myš plní funkci pravého tlačítka myši. s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

Názvy Součástí a Funkce

Název Funkce

Tlačítko [Color Mode]

Tlačítko [LAN]

Tlačítko [USB]

Tlačítko [Source

Search]

Vysílač signálu

dálkového ovladače

Opakovaným stisknutím tlačítka se mění režim barev. s "Výběr kvality projekce (výběr Režim barev)" s.51

Změní obrazy promítané pomocí EasyMP Network Projection. Při promítání pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz.

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• USB Display

• Obrazy ze zařízení připojeného k portu USB-A

Přepíná na obraz ze vstupního portu, na který vstupuje obrazový signál.

s "Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.40

Vysílá signály dálkového ovladače.

Výměna baterií v dálkovém ovladači

Pokud dálkový ovladač po určité době používání reaguje pomaleji nebo pokud nereaguje vůbec, je to pravděpodobně tím, že jsou baterie slabé nebo zcela vybité. V takovém případě vyměňte baterie za nové. Sežeňte si dvě manganové nebo alkalické baterie velikosti AA. Nelze použít jiné baterie, než manganové nebo alkalické velikosti AA.

Upozornění

Před manipulací s bateriemi si nejprve přečtěte následující příručku. s Bezpečnostní pokyny

Sejměte kryt baterií.

Zatlačte na pojistku krytu baterií a kryt zvedněte.

Vyjměte staré baterie a vložte nové.

Názvy Součástí a Funkce

Výstraha

Provozní dosah dálkového ovladače

Při vkládání baterií zkontrolujte orientaci značek (+) a (–) uvnitř držáku na baterie.

Nasaďte kryt baterií.

Zatlačte na kryt baterií (musí zaklapnout).

Názvy Součástí a Funkce

Interaktivní pero Easy Interactive Pen (pouze EB-485Wi/EB-480i/EB-475Wi)

Existují dva typy interaktivního pera Easy Interactive Pen s odlišně zbarveným koncovým dílem. Nelze používat interaktivní pera Easy Interactive Pen s současně s koncovými díly stejné barvy.

"Volitelné Příslušenství" s.148

Název Funkce

Tlačítko špičky pera

Otvor pro popruh

• Dotykem obrazovky se volí položky, jako jsou například ikony.

• Chcete-li kreslit na projekční ploše, přiložte pero k ploše a táhněte.

• Pokud chcete přesunout ukazatel, posunujte pero nad plochou bez toho, abyste se plochy dotknuli.

s "Funkce Easy Interactive Function (pouze EB-485Wi/ EB-480i/EB-475Wi)" s.57

s "Volitelné Příslušenství" s.148

Umožňuje připevnit běžně dostupný popruh.

Název Funkce

Indikátor baterie

Posuvný spínač

Kryt baterie

Signalizuje zbývající úroveň nabití baterie, když je zapnuto napájení.

• Pokud je baterie nabitá, rozsvítí se na několik sekund zeleně.

• Pokud je baterie téměř vybitá, několik sekund zeleně bliká.

• Je-li baterie vybitá, nesvítí. Vyměňte baterii.

s "Výměna baterie v interaktivním peru Easy Interactive Pen" s.20

Zapíná a vypíná interaktivní pero Easy Interactive Pen. Po zapnutí pera Easy Interactive Pen trvá několik sekund,

než se pero uvede do činnosti.

Tento kryt otevřete při výměně baterie. s "Výměna baterie v interaktivním peru Easy Interactive

Pen" s.20

Výměna baterie v interaktivním peru Easy Interactive Pen

Pokud je zapnuto napájení, indikátor na interaktivním peru Easy Interactive Pen svítí nebo bliká. Je-li baterie vybitá, nesvítí ani nebliká. Pokud již indikátor nesvítí ani nebliká, vyměňte baterii. Použijte jeden z následujících typů baterií. Jiné nabíjecí baterie není možné použít.

• Manganová baterie velikosti AA

• Alkalická manganová baterie velikosti AA

• SANYO eneloop

*eneloop Co., Ltd.

je registrovaná ochranná známka společnosti Sanyo Electronic

(HR-3UTG/HR-3UTGA)

Upozornění

Před manipulací s bateriemi si nejprve přečtěte následující příručku. s Bezpečnostní pokyny

Názvy Součástí a Funkce

Sejměte kryt baterií.

Zatlačte na pojistku krytu baterií a kryt zvedněte.

Vyjměte starou baterii a vložte novou.

Výstraha

Výměna špičky interaktivního pera Easy Interactive Pen

Vyměňte špičku interaktivního pera Easy Interactive Pen, je-li opotřebená.

"Volitelné Příslušenství" s.148

Otáčejte špičkou pera a sejměte ji.

Při vkládání baterie zkontrolujte orientaci značek (+) a (–) uvnitř držáku na baterie.

Nasaďte kryt baterií.

Zatlačte na kryt baterií (musí zaklapnout).

Našroubujte novou špičku.

Názvy Součástí a Funkce

Pouzdro na pero (pouze EB-485Wi/EB-480i/ EB-475Wi)

Název Funkce

Upevňovací body

Bezpečnostní otvor

Pouzdro na pero doporučujeme upevnit dvěma běžně prodávanými

šrouby velikosti M5.

Pouzdro na pero se připevňuje na bílou tabuli nebo stěnu.

Protáhněte zde běžně dostupnou pojistku.

Příprava projektoru

Tato kapitola vysvětluje instalaci projektoru a připojení zdrojů projekce.

Instalace projektoru

Způsoby Instalace

Tento projektor podporuje šest různých způsobů projekce. Způsob instalace vyberte podle místa, kde bude projektor umístěn.

Při změně způsobu instalace je nutné projektor vypnout. Po úpravě způsobu instalace projektor znovu zapněte.

Funkci Easy Interactive Function není možné používat, je-li položka

• Montáž projektoru na stěnu ne‐ bo pod strop a promítání obra‐ zu z místa před projekční plo‐ chou. (Čelní/Vzhůru nohama projekce)

Projekce nastavena na Zadní/Vzhůru nohama nebo Zadní. (pouze EB-485Wi/EB-480i/EB-475Wi)

s "Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/ EB-475Wi)" s.57

• Montáž projektoru na stěnu ne‐ bo pod strop a promítání obra‐ zu z místa za průsvitnou plo‐ chou. (Zadní/Vzhůru nohama projekce)

• Promítání obrazu z místa před projekční plochou. (Čelní pro‐ jekce)

Pokud projektor používáte na ploše, jako je například pracovní stůl,

připevněte k němu podpěry. s "Připevnění podpěr (pouze modely s dodanými podpěrami)"

s.14

• Promítání obrazu z místa za plátnem pro zadní projekci. (Za‐ dní projekce)

• Umístění projektoru svisle a promítání obrazu z místa před projekční plochou. (Čelní/Vzhů‐ ru nohama projekce)

• Umístění projektoru svisle a promítání obrazu z místa za projekční plochou (projekce Za‐ dní/Vzhůru nohama)

Instalace projektoru

Varování

• Při upevňování projektoru na stěnu nebo strop je nutno použít speciální způsob instalace. V případě nesprávné instalace může dojít k pádu a k nehodě nebo zranění.

• Když na upevňovací body montážní konzoly pro zavěšení na stěnu nebo na strop použijete lepidla proti uvolnění šroubů nebo pokud použijete na projektor maziva, oleje apod., může skříň projektoru prasknout a způsobit pád projektor z úchytu. V takovém případě může projektor způsobit vážné zranění osobě, která by se nacházela pod montážní konzolou, a mohlo by dojít k poškození projektoru. Při instalaci nebo úpravě nastavení montážní konzoly nepoužívejte lepidla proti uvolnění šroubů nebo maziva, oleje apod.

• Nezakrývejte vstupní ani výstupní větrací otvory projektoru. Při zakrytí některého z těchto otvorů se může zvýšit vnitřní teplota a vzniknout požár.

• Při montáži projektoru na stěnu nebo na strop nebo umisťování

projektoru ve svislé poloze používejte správné nástroje odpovídající způsobu instalace.

s "Volitelné Příslušenství" s.148

• Výchozí nastavení Projekce je Čelní/Vzhůru nohama. Na ostatní

nastavení Projekce lze přepínat pomocí nabídky Konfigurace. s Rozšířené - Projekce s.105

• Nastavení Projekce můžete změnit stisknutím a podržením tlačítka [A/V Mute] na dálkovém ovladači na dobu pěti sekund.

ČelníWČelní/Vzhůru nohama ZadníWZadní/Vzhůru nohama

Připojení zařízení

Název portu, umístění a orientace konektorů se liší pouze připojovaného zdroje.

Připojení počítače

Chcete-li promítat obraz z počítače, připojte počítač jedním z následujících způsobů.

Použití běžně prodávaného počítačového kabelu

Připojte výstupní port monitoru počítače k portu Computer1 nebo Computer2 projektoru. Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu počítače k portu Audio1 nebo Audio2 projektoru pomocí běžně

prodávaného zvukového kabelu.

Použití dodaného nebo běžně prodávaného kabelu USB

Připojte port USB počítače k portu USB-B na projektoru. Spolu s promítaným obrazem lze přenášet zvuk.

Použití běžně prodávaného kabelu HDMI

Připojte port HDMI počítače k portu HDMI na projektoru. Spolu s promítaným obrazem lze přenášet zvuk.

Připojení zařízení

• Pokud je připojení počítačového kabelu k portu Computer2 projektoru obtížné, pokuste se odpojit kabel od portu Computer1, připojte kabel k portu Computer2 a poté znovu připojte kabel k portu Computer1.

• Vstup zvuku můžete přepínat pomocí Audiovstup. s Rozšířené - Provoz - Audiovstup s.105

• Použitím kabelu USB můžete připojit projektor k počítači za účelem promítání obrazu z počítače. Tato funkce se nazývá USB Display. s "Projekce pomocí USB Display" s.41

Připojení zařízení

Připojení obrazových zdrojů

Pokud chcete promítat obraz z přehrávačů DVD nebo VHS atd., připojte projektor jedním z následujících způsobů.

Použití běžně prodávaného video kabelu

Připojte výstupní port video na obrazovém zdroji k portu Video na projektoru pomocí běžně prodávaného video kabelu. Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu na zdroji obrazu k portu Audio-L/R projektoru pomocí běžně prodávaného

zvukového kabelu.

Použití běžně prodávaného kabelu S-video

Připojte výstupní port video na obrazovém zdroji k portu S-Video na projektoru pomocí běžně prodávaného video kabelu. Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu na zdroji obrazu k portu Audio-L/R projektoru pomocí běžně prodávaného

zvukového kabelu.

Použití volitelného kabelu komponentního videa

s "Volitelné Příslušenství a Spotřební Materiál" s.148 Připojte komponentní výstup na zdroji obrazu k portu Computer1 nebo Computer2 projektoru.

Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu zdroje obrazu k portu Audio1 nebo Audio2 projektoru pomocí běžně prodávaného zvukového kabelu.

Použití běžně prodávaného kabelu HDMI

Připojte port HDMI na obrazovém zdroji k portu HDMI na projektoru pomocí běžně prodávaného kabelu HDMI. Spolu s promítaným obrazem lze přenášet zvuk.

Připojení zařízení

Upozornění

• Pokud je vstupní zdroj při připojení k projektoru zapnutý, může dojít k poruše.

• Pokud se liší orientace nebo tvar zástrčky, nepokoušejte se ji zasunout silou. Mohly by dojít k poškození nebo poruše zařízení.

Připojení zařízení

• Vstup zvuku můžete přepínat pomocí Audiovstup.

s Rozšířené - Provoz - Audiovstup s.105

• Pokud má zdroj, který chcete připojit, zásuvku neobvyklého tvaru, použijte pro připojení k projektoru kabel dodaný s tímto zařízením nebo volitelný kabel.

• Při používání běžně dostupného zvukového kabelu 2RCA(L/R)/stereo mini-pin zkontrolujte, zda je označen specifikací "Bez odporu".

Připojení zařízení

Připojení zařízení USB

Můžete připojit zařízení, jako je například paměťové médium USB, volitelný projektor dokumentů a pevné disky a digitální fotoaparáty kompatibilní s USB.

Pomocí kabelu USB dodaného se zařízením USB připojte zařízení USB k portu USB-A na projektoru.

Je-li připojeno zařízení USB, můžete promítat obrazové soubory na paměťovém médiu USB nebo digitálním fotoaparátu ve formě Prezentace.

"Promítání bez počítače (Prezentace)" s.75

Je-li projektor dokumentů připojen při promítání obrazu z jiného vstupního portu, stisknutím tlačítka [USB] na dálkovém ovladači nebo tlačítka [Source Search] na ovládacím panelu přepnete na obraz z projektoru dokumentů.

"Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.40

Chcete-li připojit zvukové výstupní zařízení během promítání obrázků ze zařízení USB, připojte jej k portu Audio2.

Připojení zařízení

Upozornění

• Používáte-li rozbočovač USB, nemusí připojení pracovat správně. Zařízení jako digitální fotoaparáty a zařízení USB připojujte k projektoru přímo.

• Pokud chcete připojit a používat pevný disk USB, nezapomeňte použít napájecí adaptér dodaný s pevným diskem.

• Připojte digitální fotoaparát nebo pevný disk k projektoru pomocí kabelu USB dodávaného nebo určeného k použití se zařízením.

• Použijte Kabel USB s menší délkou než 3 m. Pokud délka kabelu překročí 3 m, Prezentace nemusí fungovat správně.

Odpojení zařízení USB

Po dokončení promítání odpojte zařízení USB od projektoru. U zařízení, jako jsou digitální fotoaparáty nebo pevné disky, vypněte zařízení a poté jej odpojte od projektoru.

Připojení zařízení

Připojení mikrofonu

Při připojení běžně dostupného dynamického mikrofonu lze prostřednictvím reproduktoru projektoru reprodukovat zvuk mikrofonu.

• Externí napájení není podporováno.

• Upravte Hlasit. vstupu mik. pokud je vystupující zvuk mikrofonu z reproduktoru projektoru téměř neslyšitelný nebo pokud je úroveň vstupu příliš vysoká

a způsobuje praskání ve zvuku z mikrofonu.

Nastavení - Hlasit. vstupu mik. s.103

• Když je projektor v pohotovostním režimu, proveďte následující nastavení pro výstup zvuku z mikrofonu. Nastavte Pohotovostní režim na Komunikace zap. s Rozšířené - Pohotovost. nastav. - Pohotovostní režim s.105 Nastavte Poh. režim mikrof. na Zapnuto. s Rozšířené - Pohotovost. nastav. - Poh. režim mikrof. s.105

Připojení zařízení

Připojení externího zařízení

Obraz a zvuk lze reprodukovat připojením externího monitoru nebo reproduktoru.

Výstup obrazu na externí monitor

Připojte externí monitor k portu Monitor Out na projektoru pomocí kabelu dodaného spolu s externím monitorem.

Výstup zvuku na externí reproduktor

Připojte externí reproduktor k portu Audio Out na projektoru pomocí běžně prodávaného zvukového kabelu.

Připojení zařízení

• Nastavíte-li Pohotovostní režim na Komunikace zap., lze obraz sledovat na externím monitoru, i když je projektor v pohotovostním režimu. Zvuk může také

vystupovat z externího reproduktoru. Vstup zvuku z portu HDMI, portu USB-A, portu USB-B nebo portu LAN nelze reprodukovat. s Rozšířené - Pohotovost. nastav. - Pohotovostní režim s.105

• Pro externí monitor lze použít pouze analogový signál RGB z portu Computer1. Na výstupu nemohou být signály pocházející z jiných portů ani komponentní video signály.

• Na výstupu externího monitoru nejsou obrazovky nastavovacích šablon pro funkce, jako je například Lichoběžník, nabídka Konfigurace nebo obrazovky nápovědy.

• Při zasunutí konektoru zvukového kabelu do portu Audio Out se přeruší reprodukce zvuku z vestavěných reproduktorů projektoru a provede se přepnutí na externí výstup.

Připojení zařízení

Připojení síťového kabelu LAN

Připojte port LAN na síťovém rozbočovači nebo jiném zařízení k portu LAN projektoru pomocí běžně prodávaného síťového kabelu 100BASE-TX nebo 10BASE-T.

Chcete-li zabránit nesprávné funkci, použijte stíněný kabel LAN kategorie 5.

Připojení zařízení

Instalace volitelné jednotky bezdrátové sítě LAN

Odšroubujte oba šroubky upevňující kryt kabelu a otevřete jej.

Jednotka bezdrátové sítě LAN je nainstalována.

Základní použití

V této kapitole se vysvětlují postupy při promítání a nastavování obrazu.

Promítání snímků

Od instalace k promítání

V této části je vysvětlen postup připojování projektoru k počítači pomocí počítačového kabelu a promítání obrazu.

Zapněte počítač.

Pokud není promítán obraz, můžete nastavit promítaný obraz jedním z následujících způsobů.

• Stiskněte tlačítko [Source Search] na ovládacím panelu nebo

• Stiskněte tlačítko pro cílový port na dálkovém ovladači.

Přepněte obrazový výstup počítače.

Používáte-li přenosný počítač, budete muset změnit obrazový výstup na počítači.

Přidržte stisknutou klávesu Fn (funkční klávesa) a stiskněte klávesu b.

• Způsob přepnutí závisí na používaném počítači. Viz

na dálkovém ovladači.

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.40

"Přepojení na cílový obraz pomocí dálkového ovladače" s.41

dokumentace dodaná s počítačem.

• Dvěma stisky tlačítka [t] vypněte napájení.

a b c

Připojte napájecí kabel projektoru do elektrické zásuvky.

Připojte projektor k počítači pomocí počítačového kabelu.

Zapněte projektor.

V případě potřeby proveďte úpravu promítaného obrazu.

s "Korekce lichoběžníkového zkreslení" s.45 s "Úprava zaostření" s.50

Promítání snímků

Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)

Stiskem tlačítka [Source Search] se promítá obraz z portu, na který přichází obrazový signál.

Použití dálkového ovladače Použití ovládacího panelu

Pokud není na vstupu žádný obrazový signál, zobrazuje se následující obrazovka.

Jsou-li připojeny dva nebo více obrazových zdrojů, stiskněte tlačítko [Source Search], dokud se nezahájí promítání hledaného obrazu.

Pokud je videozařízení připojeno, před zahájením této operace spusťte přehrávání.

Promítání snímků

Přepojení na cílový obraz pomocí dálkového ovladače

Stisknutím následujících tlačítek na dálkovém ovladači můžete přímo aktivovat cílový signál.

Dálkové ovládání

Opakovaným stisknutím tohoto tlačítka se budou přepínat obrazy

přicházející z následujících zdrojů:

• Port Computer1

• Port Computer2

Opakovaným stisknutím tohoto tlačítka se budou přepínat obrazy

přicházející z následujících zdrojů:

• Port S-Video

• Port Video

• Port HDMI

Opakovaným stisknutím tohoto tlačítka se budou přepínat obrazy

přicházející z následujících zdrojů:

• USB Display

• Obrazy ze zařízení připojeného k portu USB-A

Změní obrazy promítané pomocí EasyMP Network Projection. Při

promítání pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz.

Projekce pomocí USB Display

Pomocí dodaného nebo běžně prodávaného kabelu USB lze připojit projektor k počítači za účelem promítání obrazu z počítače.

Spolu s promítaným obrazem lze přenášet zvuk počítače.

Nastavte USB Display na USB Display/Easy Interactive Function nebo Bezdrátová myš/USB Display, chcete-li použít USB Display u modelů EB-485Wi/EB-480i/EB-475Wi.

Rozšířené - USB Type B s.105

Systémové požadavky

Pro systém Windows

Procesor

Windows 2000

Windows XP Professional 32bitová

Windows Vista Ultimate 32bitová

Windows 7 Ultimate 32/64bitová

Mobile Pentium III 1.2 GHz nebo výkonnější Doporučeno: Pentium M 1.6 GHz nebo výkonnější

Home Edition 32bitová Tablet PC Edition 32bitová

Enterprise 32bitová Business 32bitová Home Premium 32bitová Home Basic 32bitová

Enterprise 32/64bitová Professional 32/64bitová Home Premium 32/64bitová Home Basic 32bitová Starter 32bitová

Promítání snímků

Operační paměť

Prostor na pev‐ ném disku

Zobrazení

*1 Pouze Service Pack 4

Pro Mac OS X

Procesor

Operační paměť

Prostor na pev‐ ném disku

Zobrazení

256 MB nebo více Doporučeno: 512 MB nebo více

20 MB nebo více

Nejmenší rozlišení 640x480 a maximální rozlišení 1 600x1 200.

16bitové nebo lepší zobrazení barev

Mac OS X 10.5.x 32bitový Mac OS X 10.6.x 32/64bitový Mac OS X 10.7.x 32/64bitový

Power PC G4 1 GHz nebo rychlejší Doporučeno: Core Duo 1,83 GHz nebo výkonnější

512 MB nebo více

20 MB nebo více

Nejmenší rozlišení 640x480 a maximální rozlišení 1 680x1 200.

16bitové nebo lepší zobrazení barev

První připojení

Při prvním připojení projektoru k počítači pomocí kabelu USB je nutno nainstalovat ovladač. U operačních systémů Windows a Mac OS X se postup liší.

• Při dalším připojení není nutné opakovat instalaci ovladače.

Pro systém Windows

• Je-li na vstupu obraz z několika zdrojů, přepněte vstupní zdroj na USB Display.

• Používáte-li rozbočovač USB, nemusí připojení pracovat správně. Připojte kabel USB přímo k projektoru.

• Používáte-li USB Display, nelze změnit nastavení.

Připojte port USB počítače k portu USB-B na projektoru pomocí dodaného nebo běžně prodávaného kabelu USB.

U operačních systémů Windows 2000 a Windows XP se může

Windows 2000

Poklepejte na Můj počítač, EPSON PJ_UD a poté na EMP_UDSE.EXE.

zobrazit dotaz, zda chcete restartovat počítač. Vyberte možnost Ne.

Windows XP

Automaticky se spustí instalace ovladače.

Windows Vista/Windows 7

Po zobrazení dialogového okna klepněte na Run EMP_UDSE.exe.

Po zobrazení licenčního ujednání klepněte na tlačítko

Souhlasím.

Promítání snímků

Budou se promítat obrazy z počítače.

Než se začne obraz počítače promítat, může to chvíli trvat. Dokud se nezačnou promítat obrazy z počítače, ponechejte zařízení jak je a neodpojujte kabel USB ani nevypínejte napájení projektoru.

Po dokončení odpojte kabel USB.

Při odpojování kabelu USB není nutné používat funkci Bezpečně odebrat hardware.

• Pokud instalace neproběhne automaticky, poklepejte

na položku Tento počítač - EPSON_PJ_UD EMP_UDSE.EXE v počítači.

• Pokud z nějakého důvodu není promítáno nic, klepněte

na Všechny programy - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx v počítači.

• Používáte-li počítač s operačním systémem Windows 2000 jako oprávnění uživatele, zobrazí se chybové hlášení systému Windows a nemusí být možné nainstalovat software. V tomto případě se pokuste aktualizovat Windows na nejnovější verzi, restartujte systém a poté se znovu pokuste o připojení.

Další podrobnosti vám poskytne místní prodejce nebo nejbližší středisko kontaktní podpory, jehož adresu naleznete v následujícím dokumentu.

s Projektor Epson – seznam kontaktů

Po zobrazení licenčního ujednání klepněte na tlačítko Souhlasím.

Zadejte heslo správce a spusťte instalaci. Po dokončení instalace se v nabídce Dock a na řádku nabídek

zobrazí ikona USB Display.

Budou se promítat obrazy z počítače.

Po dokončení vyberte Odpojit na panelu nabídek nebo z ikony USB Display v nabídce Dock. Potom můžete odpojit kabel USB.

• Pokud se složka USB Display Setup automaticky nezobrazí

v nabídce Finder, poklepejte na EPSON PJ_UD - Instalátor USB Display v počítači.

• Pokud se z nějakého důvodu nic nepromítá, klepněte na

ikonu USB Display v nabídce Dock.

• Pokud se v nabídce Dock nenachází ikona USB Display, poklepejte na USB Display ve složce Applications.

• Zvolíte-li v Dock v nabídce ikon USB Display možnost Exit, nabídka USB Display se při připojení kabelu USB automaticky nespustí.

Pro Mac OS X

Připojte port USB počítače k portu USB-B na projektoru pomocí dodaného nebo běžně prodávaného kabelu USB.

Složka Setup nabídky USB Display se zobrazí v aplikaci Finder.

Poklepejte na ikonu Instalátor USB Display.

b c

Proveďte instalaci podle pokynů na obrazovce.

Odinstalace

Windows 2000

Klikněte na Start, vyberte Nastavení a klikněte na Ovládací panely.

Poklepejte na Přidat nebo odebrat programy.

b c

Klepněte na Změnit nebo odebrat programy.

Promítání snímků

Vyberte Epson USB Display a klepněte na Změnit nebo odebrat.

Windows XP

Klepněte na Start poté na Ovládací panely.

a b

Poklepejte na Přidat nebo odebrat programy.

Vyberte Epson USB Display a klepněte na Odebrat.

Windows Vista/Windows 7

Klepněte na Start poté na Ovládací panely.

a b

Klepněte na Odinstalovat program v položce Programy.

Vyberte Epson USB Display a klepněte na Odinstalovat.

Pro Mac OS X

Otevřete složku Applications, poklepejte na USB Display a poté poklepejte na Nástroj.

Spusťte Nástroj pro odinstalování USB Display.

Úprava promítaného obrazu

Korekce lichoběžníkového zkreslení

Korekci lichoběžníkového zkreslení lze provést jedním z následujících způsobů.

• Lichoběž. - V/S Slouží k ruční korekci zkreslení nezávisle ve svislém a vodorovném směru.

• Quick Corner Slouží k ruční nezávislé korekci čtyř rohů.

Lichoběž. - V/S

Slouží k ruční korekci zkreslení nezávisle ve svislém a vodorovném směru. Funkce Lichoběž. - V/S je ideální pro jemné doladění lichoběžníkové korekce.

Funkci Lichoběž. - V/S lze použít ke korekci promítaného obrazu za následujících podmínek.

Korekční úhel: přibl. 5˚ vpravo a vlevo/přibl. 5˚ nahoru a dolů

Stiskem tlačítka [w] nebo [v] na ovládacím panelu během promítání se otevírá obrazovka Lichoběžník.

Stiskem následujících tlačítek proveďte korekci lichoběžníkového zkreslení.

Stiskem tlačítka [ svislém směru.

] nebo [v] provedete korekci zkreslení ve

Použijete-li korekci lichoběžníkového zkreslení, může dojít ke zmenšení promítaného obrazu.

Úprava promítaného obrazu

Quick Corner

Tato funkce umožňuje ruční korekci každého ze čtyř rohů promítaného obrazu zvlášť.

Stiskem tlačítka [Tele] nebo [Wide] provedete korekci zkreslení ve vodorovném směru.

Během projekce stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.97

Použití dálkového ovladače Použití ovládacího panelu

V nabídce Nastavení vyberte Lichoběžník.

Lichoběžníkové zkreslení ve vodorovném/svislém směru lze nastavit v nabídce Konfigurace.

s Nastavení - Lichoběžník - Lichoběž. - V/S s.103

Vyberte možnost Quick Corner a poté stiskněte tlačítko [ ].

Úprava promítaného obrazu

Pomocí tlačítek [ ], [ ], [ ], a[ ] na dálkovém ovladači nebo

tlačítek [ který chcete opravit, a potom stiskněte tlačítko [

], [v], [Wide] a [Tele] na ovládacím panelu vyberte roh,

Pomocí tlačítek [ ], [ ], [ ] a [ ] na dálkovém ovladači nebo

tlačítek [ polohu rohu.

Stiskem tlačítka [

4. Pokud se během úprav zobrazí zpráva "Již nelze posunout.", nelze

tvar dále upravovat ve směru označeném šedým trojúhelníkem.

Opakujte postupy 4 a 5 podle potřeby a nastavte zbývající rohy.

], [v], [Wide] a [Tele] na ovládacím panelu opravte

] se otevře obrazovka, která je uvedena v kroku

Jakmile jste hotovi, stisknete tlačítko [Esc] a opusťte nabídku korekce.

Vzhledem k tomu, že se položka Lichoběžník změnila na Quick

Corner, při dalším stisknutí tlačítek [ panelu se otevře obrazovka výběru rohu z kroku 4. Chcete-li provádět vodorovnou a svislou korekci pomocí tlačítek [ na ovládacím panelu, změňte Lichoběžník na Lichoběž. - V/S.

Nastavení - Lichoběžník - Lichoběž. - V/S s.103

] nebo [v] na ovládacím

] a [v]

Úprava promítaného obrazu

Přidržíte-li tlačítko [Esc] asi na dvě sekundy, když je otevřena

obrazovka výběru rohu z kroku 4, otevře se následující obrazovka.

Reset Quick Corner: Vyresetuje výsledky korekcí funkce Quick Corner.

Přep. na Lichoběž. V/S: Přepne korekční metodu na Lichoběž.

- V/S.

s "Nabídka Nastavení" s.103

Úprava velikosti obrazu

Stisknutím tlačítek [Wide] a [Tele] na ovládacím panelu upravte velikost promítaného obrazu.

Úprava polohy obrazu (Posun obrazu)

Polohu obrazu lze upravit bez posunutí projektoru.

Použijte funkci Úprava zvětšení nebo Lichoběžník.

"Úprava velikosti obrazu" s.48

"Korekce lichoběžníkového zkreslení" s.45

Po provedení úprav se otevře obrazovka Posun obrazu.

Upravte polohu promítaného obrazu.

Můžete také provést nastavení v konfigurační nabídce. s Nastavení - Lupa s.103

Úprava promítaného obrazu

• Polohu obrazu nelze upravit, pokud je funkce Lupa nastavena na

maximální polohu Široká.

• Nastavení Posun obrazu se zachová i po vypnutí projektoru. Při změně místa instalace nebo úhlu projektoru je nutné upravit polohu.

• Polohu obrazu je rovněž možné upravit pomocí nabídky Konfigurace.

s Nastavení - Posun obrazu s.103

Úprava svislé polohy obrazu (pouze modely

Použití dálkového ovladače Použití ovládacího panelu

Obraz je možné posunout úhlopříčně stiskem libovolného páru

], [ ], [ ] a [ ] nebo kombinace

sousedních tlačítek [

tlačítek [

Stiskem tlačítka [Esc] zavřete obrazovku nastavení.

Obrazovka nastavení zmizí, pokud nebude přibližně 10 sekund provedena žádná činnost.

], [v], [Wide] a [Tele].

s dodanými podpěrami)

Vysuňte podpěry. Svislou polohu obrazu je možné upravit sklopením projektoru až o 1,5˚.

Čím větší je úhel náklonu, tím obtížněji se zaostřuje. Umístěte

Zvětšení výšky obrazu

A B

projektor tak, aby bylo třeba použít pouze malý úhel náklonu.

Výšku obrazu je možné zvětšit vysunutím zadních podpěr. Původní výška obrazu se nastavuje zasunutím zadních podpěr.

Úprava promítaného obrazu

Zmenšení výšky obrazu

Výšku obrazu je možné zmenšit vysunutím přední podpěry.

Původní výška obrazu se nastavuje zasunutím přední podpěry.

Úprava vodorovné polohy obrazu (pouze modely s dodanými podpěrami)

Vysuňte zadní podpěru.

Zasuňte zadní podpěru.

Vodorovný náklon projektoru se nastavuje vysunutím či zasunutím zadní podpěry.

Úprava zaostření

Zaostření lze upravovat pomocí páčky zaostření.

Úprava promítaného obrazu

Nastavení hlasitosti

Hlasitost lze nastavit jedním z následujících způsobů.

• Hlasitost lze nastavit stiskem tlačítek [Volume] na dálkovém ovladači. [

] Slouží ke zmenšování hlasitosti.

[

] Slouží ke zvětšování hlasitosti.

Dálkové ovládání

• Úprava hlasitosti pomocí nabídky Konfigurace.

Nastavení - Hlasitost s.103

Výstraha

Nespouštějte při nastavení příliš vysoké hlasitosti. Náhlá nadměrná hlasitost může způsobit ztrátu sluchu. Před vypnutím vždy snižte hlasitost, abyste mohli po zapnutí postupně zvyšovat hlasitost.

Výběr kvality projekce (výběr Režim barev)

Výběrem nastavení barev pro promítaný typ obrazu docílíte optimální kvality obrazu. Jas obrazu se liší v závislosti na vybraném režimu.

Režim Aplikace

Dynamický

Prezentace

Kino

Fotografie

Sport

Tento režim je ideální pro použití v jasných místnostech. Jedná se o režim s nejvyšším jasem, který dobře reprodukuje tóny stínů.

Tento režim je ideální pro zobrazení prezentací s barevnými materiály v jasných místnostech.

Ideální pro sledování filmů v tmavé místnosti. Dává obrazu přirozený tón.

Ideální k projekci statických obrázků, například fotografií, v osvětlené místnosti. Obraz je živý a více kontrastní.

Ideální pro sledování televizního vysílání ve světlé místnosti. Obraz je živý a více kontrastní.

sRGB

Černá tabule

Tento režim je ideální pro obraz barevného standardu

I když promítáte na černou (zelenou) tabuli, toto nastavení poskytuje přirozený tón jako při promítání na plátno.

sRGBg.

Úprava promítaného obrazu

Režim Aplikace

Bílá tabule

Tento výběr je k dispozici pouze, když je vstupní signál RGB, nebo když je

vstupní zdroj USB Display, USB nebo LAN. Tento výběr je k dispozici pouze, když je vstupní signál komponentní video

nebo když je vstupní zdroj Video nebo S-Video.

Každým stisknutím tlačítka [Color Mode] se změní Režim barev a zobrazený název Režim barev.

Dálkové ovládání

Režim barev lze nastavit v nabídce Konfigurace.

s Obraz - Režim barev s.100

Ideální pro zobrazení prezentací na bílé tabuli.

Stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.97

Použití dálkového ovladače Použití ovládacího panelu

Vyberte Autom. clona v nabídce Obraz.

Nastavení Autom. clona

Automatickým nastavením svítivosti podle jasu promítaného obrazu umožňuje dosahovat hlubokého a bohatého obrazu.

Vyberte možnost Zapnuto.

Nastavení je uloženo pro každý Režim barev.

Nastavení dokončíte stiskem tlačítka [Menu].

Volbu Autom. clona lze nastavit, pouze pokud je Režim barev

nastaven na Dynamický nebo Kino.

Úprava promítaného obrazu

Změna poměru stran promítaného obrazu

Poměr strang promítaného obrazu lze změnit tak, aby odpovídal typu, poměru výšky a šířky a rozlišení vstupního signálu.

Dostupné režimy poměru stran se mění podle aktuálního promítaného obrazového signálu.

Metody změn

Každým stiskem tlačítka [Aspect] na dálkovém ovladači se na obrazovce objeví název poměru stran a poměr stran se změní.

Dálkové ovládání

Příklad: Vstupní signál 1080p (rozlišení 1920x1080, poměr stran 16:9)

Normální nebo Automaticky

16:9

Plný

Lupa

Nativní

Poměr stran lze nastavit v nabídce Konfigurace.

s Signál - Poměr stran s.101

Změna režimu poměru stran (pouze EB-485Wi/EB-485W/EB-475Wi/ EB-475W)

Promítání obrazu z video zařízení nebo portu HDMI

Opakovaným stisknutím tlačítka [Aspect] na dálkovém ovladači se přepínají režimu poměru stran v pořadí Normální nebo Automaticky, 16:9, Plný, Lupa a Nativní.

Promítání obrazu z počítače

Následující tabulka obsahuje příklady projekce pro každý režim poměru stran.

Poměr stran Vstupní signál

XGA 1024X768 (4:3) WXGA 1280X800 (16:10)

Normální

Úprava promítaného obrazu

Poměr stran Vstupní signál

XGA 1024X768 (4:3) WXGA 1280X800 (16:10)

16:9

Plný

Lupa

Nativní

Změna režimu poměru stran (pouze EB-480i/EB-480/EB-470)

Promítání obrazu z video zařízení

Opakovaným stisknutím tlačítka [Aspect] se poměr stran mění v pořadí 4:3 a 16:9.

Je-li na vstupu signál 720p/1080i a režim poměru stran je nastaven na 4:3, uplatňuje se zvětšení 4:3 (pravá a levá strana obrazu je ořezána).

Příklad: Vstupní signál 720p (rozlišení 1280x720, poměr stran 16:9)

4:3

16:9

Promítání obrazu z portu HDMI

Pokud části obrazu chybí, nastavte v nabídce Konfigurace položku Rozlišení na Širokoúhlý nebo Normální v závislosti na velikosti monitoru počítače.

s Signál - Rozlišení s.101

Opakovaným stisknutím tlačítka [Aspect] se poměr stran mění v pořadí Automaticky, 4:3 a 16:9.

Příklad: Vstupní signál 1080p (rozlišení 1920x1080, poměr stran 16:9)

Automaticky

Úprava promítaného obrazu

4:3

16:9

Promítání obrazu z počítače

Opakovaným stisknutím tlačítka [Aspect] se poměr stran mění v pořadí Normální, 4:3 a 16:9.

Následující tabulka obsahuje příklady projekce pro každý režim poměru stran.

Poměr stran Vstupní signál

XGA 1024X768 (4:3) WXGA 1280X800 (16:10)

Normální

4:3

16:9

Pokud části obrazu chybí, nastavte v nabídce Konfigurace položku Rozlišení na Širokoúhlý nebo Normální v závislosti na velikosti monitoru počítače.

s Signál - Rozlišení s.101

Užitečné Funkce

Tato kapitola popisuje užitečné funkce například pro předvádění prezentací a funkce zabezpečení.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Úvod do funkce Easy Interactive Function

Funkce Easy Interactive Function vám umožňuje provádět následující operace pomocí interaktivního pera Easy Interactive Pen.

Kreslení pomocí vestavěné funkce projektoru

Na obraz promítaný pro projekční ploše je možné psát a kreslit pomocí vestavěné funkce kreslení projektoru bez použití jiného softwaru.

Kreslit lze na libovolný zdrojový obraz.

"Kreslení pomocí vestavěné funkce projektoru" s.58

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)

Projektor je možné připojit k počítači a použít jej k ovládání počítače pomocí obrazu promítaného na projekční ploše. Prezentace a přednášky jsou tak efektivnější a srozumitelnější.

Při použití dodaného softwaru pro kreslení Easy Interactive Tools mohou interaktivní pero Easy Interactive Pen používat současně dvě osoby.

"Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)"

s.64

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Upozornění

Funkce Easy Interactive Function je založena na infračervené komunikaci. Při použití této funkce jsou důležité následující body.

• Dbejte, aby na přijímač funkce Easy Interactive Function a na projekční plochu nedopadalo intenzivní světlo nebo sluneční záření.

• Pokud se uvnitř přijímače funkce Easy Interactive Function nahromadí prach, může narušovat infračervenou komunikaci a funkce nemusí pracovat správně.

• Na kryt přijímače funkce Easy Interactive Function nenanášejte žádné barvy ani nenalepujte žádné samolepky.

• Namontujte projektor tak, aby se přijímač funkce Easy Interactive Function nenacházel příliš blízko zářivkovým svítidlům.

• Nepoužívejte ve stejné místnosti infračervený dálkový ovladač nebo infračervený mikrofon, protože v takovém případě nemusí interaktivní pero Easy Interactive Pen pracovat správně.

• Funkci Easy Interactive Function může narušovat elektromagnetická interference blízkých zařízení (například elektromotory nebo transformátory).

• Interaktivní pero Easy Interactive Pen není vodotěsné. Nepoužívejte pero, máte-li mokré ruce a na místech, kde může být vystaveno vlhkosti.

• Nedržte špičku pera Easy Interactive Pen za černou část a zajistěte, aby se tato část nepoškodila ani neznečistila. Interaktivní pero Easy Interactive Pen jinak nemusí pracovat.

• Je-li spuštěná funkce Lichoběžník, výkon funkce Easy Interactive Function může být omezený.

Kreslení pomocí vestavěné funkce projektoru

Postup

Zapněte projektor.

a b

Proveďte kalibraci pera.

Tento krok můžete přeskočit, pokud je již kalibrace pera hotová.

"Kalibrace pera" s.59

Přibližte interaktivní pero Easy Interactive Pen k projekční ploše

v blízkosti ovládacích prvků panelů nástrojů [

straně obrazovky.

Klepněte na jeden z ovládacích prvků panelů nástrojů [ ].

] na levé a pravé

Zobrazí se panel nástrojů.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Po otevření panelu nástrojů lze na projekční plochu psát interaktivním perem Easy Interactive Pen.

"Interaktivní pero Easy Interactive Pen (pouze EB-485Wi/EB-480i/

EB-475Wi)" s.20

"Funkce panelu nástrojů" s.62

Vestavěná funkce kreslení projektoru není k dispozici, pokud jsou

splněny obě z následujících podmínek.

• Položka Rozšířené - USB Type B v nabídce Konfigurace je nastavena na Easy Interactive Function nebo USB Display/Easy Interactive Function.

• Obraz je promítán ze zdroje určeného v položce Rozšířené - Easy Interactive Function - Použít zdroj nabídky Konfigurace.

Kalibrace pera

Funkce Easy Interactive Function vyžaduje použití interaktivního pera Easy Interactive Pen. Při prvním použití interaktivního pera Easy Interactive Pen jej nezapomeňte nakalibrovat, aby projektor správně rozpoznával polohu pera.

Automatická kalibrace

Tato funkce provádí automatickou kalibraci pera.

V nabídce Konfigurace nastavte položku Rozšířené - Easy Interactive Function na Autom. kalibrace.

Podle pokynů na obrazovce upravte zaostření.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Pokud funkce Autom. kalibrace neproběhne úspěšně, pokuste se použít funkci Ruční kalibrace.

"Ruční kalibrace" s.60

Ruční kalibrace

Tato funkce umožňuje provést ruční kalibraci pera.

"Úprava zaostření" s.50

Vyberte možnost "Ano".

Pomocí tlačítka [ ] na dálkovém ovladači nebo ovládacím panelu vyberte možnost "Ano". Interaktivní pero Easy Interactive Pen nelze vybrat při provádění operací v nabídce Konfigurace.

Promítne se obraz se vzorem a zahájí se kalibrace.

Počkejte na dokončení kalibrace. Při promítání obrazu se vzorem nestůjte v cestě promítanému světlu.

• Je-li nepřesnost malá, na panelu nástrojů vyberte pomocí

interaktivního pera Easy Interactive Pen možnost [ funkci Autom. kalibrace.

• Při první kalibraci pera však zahajte automatickou kalibraci pomocí dálkového ovladače nebo ovládacího panelu.

• K zajištění správného umístění pera neprovádějte operace střídavě pomocí dálkového ovladače a interaktivního pera Easy Interactive Pen.

] a proveďte

V nabídce Konfigurace nastavte položku Rozšířené - Easy Interactive Function na Ruční kalibrace.

Podle pokynů na obrazovce upravte zaostření.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Dotkněte se středu tečky. V opačném případě nemusí proběhnout umístění správně.

Pomocí tlačítka [ ] na dálkovém ovladači nebo ovládacím panelu vyberte možnost "Ano".

Na projekční ploše se zobrazí tečka.

Dotkněte se středu tečky špičkou interaktivního pera Easy Interactive Pen. Tečka zmizí a zobrazí se na dalším místě.

Tečka se zobrazí nejdříve v levém horním rohu a poté se přesune vpravo dolů.

Opakujte krok 4, dokud nezmizí všechny tečky.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

• Pokud se dotknete nesprávného místa, stiskněte tlačítko [Esc]

Je-li nutné kalibrovat pero

Místo, na kterém kreslíte interaktivním perem Easy Interactive Pen, a místo zobrazení kresby nemusí v následujících situacích souhlasit.

• po provedení korekce pomocí funkce Lichoběžník,

• po úpravě velikosti obrazu,

• po použití funkce Posun obrazu,

• po změně polohy projektoru.

Pokud si povšimnete nesprávné polohy, zopakujte kalibraci pera.

na dálkovém ovladači nebo ovládacím panelu. Vrátíte se k předchozí tečce. Nelze se vrátit dále než na předchozí tečku.

• Chcete-li kalibraci zrušit, stiskněte a přidržte tlačítko [Esc].

• Dokončení kalibrace může po zmizení všech teček trvat

několik sekund.

Funkce panelu nástrojů

Režim tabule Je možné promítat jednobarevná pozadí, například bílou

tabuli, a psát na něj text nebo kreslit obrázky. Kromě jednobarevného pozadí je rovněž možné použít další vzory pozadí, jako jsou čáry a mřížka.

Režim poznámek Režim tabule

K dispozici jsou následující režimy panelu nástrojů.

Režim poznámek Na promítaném obrazu je možné kreslit čáry a tvary.

Karta Režim poznámek

Přepíná na režim poznámek.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Karta Režim tabule

Přepíná na režim tabule.

Zpět

Vrací zpět předchozí operaci.

Znovu

Ruší operaci vrácení a obnovuje předchozí stav.

Zmrazit (pouze Režim poznámek)

Pozastavuje promítaný obraz. Funkce zmrazení se zapíná a vypíná opakovaným klepnutím na ikonu.

Můžete rovněž použít tlačítko [Freeze] na dálkovém

Vybrat pozadí (pouze Režim tabule)

Umožňuje vybrat vzor z šesti možností, které jsou k dispozici v režimu tabule.

ovladači.

"Zmrazení obrazu (Zmrazit)" s.68

E-lupa

Zobrazuje cíl a umožňuje zvětšit obraz v jeho středu. Cíl je možné přesunovat pomocí interaktivního pera Easy Interactive Pen.

]: Zvětšuje obraz.

[

]: Zmenšuje obraz.

[

]: Zvětšuje zvětšení o jednotku.

[

]: Ruší funkci E-lupa.

[

• Zvětšeným obrazem je možné procházet pomocí

Kalibrace pera

Provádí funkci Autom. kalibrace. s "Automatická kalibrace" s.59

Pero

přetahování interaktivním perem Easy Interactive Pen.

• Při použití interaktivního pera Easy Interactive Pen v režimu E-lupa nelze funkci E-lupa ovládat pomocí dálkového ovladače, není možné použít funkci pro‐ jektor dokumentů ani Crestron RoomView

s "Zvětšení části obrazu (E-lupa)" s.70

"O aplikaci Crestron RoomView

" s.91

Přepíná pero do režimu volného kreslení. Klepnutím na tlačítko [ vlevo od ikony se mění barva a šířka čáry pera.

Zvýrazňovač

Přepíná do režimu zvýrazňovače, ve kterém lze kreslit transparentní čáry. Klepnutím na tlačítko [ čáry zvýrazňovače.

Černé pero

Přepíná na černé pero do režimu volného kreslení. Chcete-li kreslit silné čáry, klepněte napravo od ikony. Pokud chcete kreslit tenké čáry, klikněte nalevo od ikony.

] vlevo od ikony se mění barva a šířka

]

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Červené pero

Přepíná na červené pero do režimu volného kreslení. Chcete-li kreslit silné čáry, klepněte napravo od ikony. Pokud chcete kreslit tenké čáry, klikněte nalevo od ikony.

Modré pero

Přepíná na modré pero do režimu volného kreslení. Chcete-li kreslit silné čáry, klepněte napravo od ikony. Pokud chcete kreslit tenké čáry, klikněte nalevo od ikony.

Guma

Přepíná na gumu. Kliknutím napravo od ikony budete mazat širší plochy, zatímco kliknutím nalevo od ikony užší plochy.

Vymazat obrazovku

Maže veškerou grafiku nakreslenou na zobrazené straně.

• Klepnutím na tlačítko [ ] se zavírá panel nástrojů.

• Panel nástrojů lze znovu obrazit klepnutím na jeden ovládacích

prvků [

• Pokud klepnete na tlačítko [

když něco nakreslíte. Ve výchozím nastavení je panel nástrojů vždy zobrazen.

• Ovládací prvky panelu nástrojů [ ] lze přesunovat nahoru

a dolů.

• Ovládací prvky panelu nástrojů [

pokud nebudou použity. Chcete-li zobrazit ovládací prvky panelu

], které se nacházejí na levé a pravé straně obrazovky.

], panel nástrojů se skryje pokaždé,

] zmizí po nastavené době,

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)

Projektor je možné připojit k počítači a použít jej k ovládání počítače pomocí obrazu promítaného na projekční ploše. Umožňuje současně kreslit dvěma uživatelům.

Musíte nainstalovat aplikaci Easy Interactive Driver pro Mac OS X.

"Instalace Easy Interactive Driver (pouze Mac OS X)" s.65

Ve vašem počítači musí být již k dispozici funkce kreslení.

Software Easy Interactive Tools je součástí dodávky projektoru. Podrobnější informace o funkcích aplikace Easy Interactive Tools najdete v následující příručce.

Easy Interactive Tools Ver.2 - Návod na použití

• Připojte projektor k počítači pomocí kabelu USB, aby bylo zajištěno

propojení s funkcemi počítače. s "Připojení zařízení USB" s.31

• Propojení s funkcemi počítače vyžaduje provedení následujících nastavení.

• Nastavte položku Rozšířené - USB Type B v nabídce Konfigurace na Easy Interactive Function nebo USB Display/Easy Interactive Function.

• Pomocí položky Rozšířené - Easy Interactive Function - Použít zdroj v nabídce Konfigurace nastavte zdroj, ke kterému je připojen počítač.

s Rozšířené - Easy Interactive Function s.105

nástrojů [

k projekční ploše.

], přibližte interaktivní pero Easy Interactive Pen

• Vestavěnou funkci kreslení projektoru nelze použít, pokud přepnete na zdroj obrazu nastavený pomocí položky Použít zdroj.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Instalace Easy Interactive Driver (pouze Mac OS X)

Chcete-li interaktivní pero Easy Interactive Pen používat v operačním systému Mac OS X, je nutné nainstalovat Easy Interactive Driver.

Systémové požadavky

Procesor

Operační paměť

Prostor na pev‐ ném disku

Zobrazení

Mac OS X 10.3.9 nebo novější Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x Mac OS X 10.7.x

Power PC G3 900 MHz nebo rychlejší Doporučeno: Intel Core Duo 1,5 GHz nebo rychlejší

256 MB nebo více Doporučeno: 512 MB nebo více

100 MB nebo více

Rozlišení nejméně XGA (1024 x 768) a nejvíce WUXGA (1920 x 1200)

Zobrazení barev: 16bitové barevné nebo lepší

Poklepejte na ikonu Install Navi v okně EPSON.

Vyberte možnost Vlastní instalace a dokončete instalaci podle pokynů na obrazovce.

Restartujte počítač.

Odinstalace

Otevřete složku Aplikace a poklepejte na Easy Interactive Driver.

Spusťte Easy Interactive Driver Uninstaller ve složce Nástroje.

b c

Proveďte odinstalaci podle pokynů na obrazovce.

Ovládání počítače pomocí pera místo myši

Počítač je možné místo myši ovládat interaktivním perem Easy Interactive Pen.

Instalace

a b

Následující postup můžete přeskočit, pokud jste Easy Interactive Tools nainstalovali pomocí možnosti Easy Install, protože v tomto případě je již instalace Easy Interactive Driver hotova.

s Easy Interactive Tools Ver.2 - Návod na použití

Zapněte počítač.

Vložte do počítače disk CD-ROM „EPSON Projector Software for Easy Interactive Function“.

Nastavíte-li v nabídce Konfigurace položku Povolit pravé klep. na Zap v nabídce Rozšířené - Easy Interactive Function, dlouhý stisk peraEasy Interactive Pen funguje jako kliknutí pravým tlačítkem.

Aktivace současného použití pera dvěma uživateli

Easy Interactive Tools umožňuje používat interaktivní pero Easy Interactive Pen dvěma uživatelům současně.

Easy Interactive Tools Ver.2 - Návod na použití

Nastavte položku Počet uživatelů pera v nabídce Rozšířené - Easy Interactive Function nabídky Konfigurace na Dva uživatelé.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

• Je-li položka Počet uživatelů pera nastavena na Jeden uživatel, je

Nastavení pracovní oblasti pera

Při použití funkce Easy Interactive Function připojením k počítači se při změně rozlišení počítače pracovní oblast pera nastavuje automaticky. Není nutné znovu provádět vyrovnání pera.

možné interaktivní pero Easy Interactive Pen používat s tablety s operačním systémem Windows Vista/7. V operačním systému Windows Vista/7 můžete rovněž použít funkce inkoustu pro Office.

• Operace interaktivního pera Easy Interactive Pen lze vybrat v nabídce Konfigurace.

• Chcete-li aktivovat funkci pera v operačním systému Windows Vista/7, nastavte položku Provozní režim pera na Pero.

• Pomocí nabídky Upřesnit - Tlačítko špičky pera lze zaměnit funkci Pravé klepnutí a Levé klepnutí.

s Rozšířené - Easy Interactive Function s.105

• Proveďte úpravu tak, aby se promítaný obraz nacházel na projekční ploše.

• Zobrazte pracovní plochu počítače, abyste mohli snadno zkontrolovat polohu ukazatele myši.

Tuto funkci je možné zapnout nebo vypnout pomocí položky Auto

Pokud si povšimnete, že je interaktivní pero Easy Interactive Pen mimo polohu, i když je položka Auto nast. obl. pera nastavena na Zapnuto, můžete se pokusit použít funkci Ruč. nast. obl. pera.

Ruč. nast. obl. pera

nast. obl. pera v nabídce Konfigurace. Výchozí nastavení je Zapnuto.

s Rozšířené - Easy Interactive Function - Rozšířené s.105

"Ruč. nast. obl. pera" s.66

Zvolte Ruč. nast. obl. pera pro volbu Easy Interactive Function v konfigurační nabídce.

Pomocí tlačítka [ ] na dálkovém ovladači vyberte možnost "Ano".

Ukazatel myši se přesune vlevo nahoru.

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Jakmile se ukazatel myši zastaví v levém horním rohu, dotkněte se špičky ukazatele myši interaktivním perem Easy Interactive Pen.

Ukazatel myši se přesune vpravo dolů.

Jakmile se ukazatel myši zastaví v pravém spodním rohu, dotkněte se špičky ukazatele myši interaktivním perem Easy Interactive Pen.

Funkce promítání

Dočasné vypnutí obrazu a zvuku (Vypnout A/V)

Obraz na projekční ploše je možné vypnout, když chcete zaměřit pozornosti diváků na to, co říkáte, nebo když nechcete zobrazovat prováděné operace, jako je například změna souboru.

Opakovaným stisknutím tlačítka [A/V Mute] se zapíná a vypíná funkce Vypnout A/V.

Dálkové ovládání

• Pokud tuto funkci používáte při projekci videa, zdroj nepřestane

přehrávat obraz a zvuk a nebudete se moci vrátit k bodu, od kterého byla funkce Vypnout A/V (Vypnout A/V) aktivována.

• Je-li aktivní funkce Vypnout A/V, je na výstupu také zvuk mikrofonu.

• Můžete vybrat obrazovku, která se otevře při stisknutí tlačítka [A/V Mute] v nabídce Konfigurace.

s Rozšířené - Zobrazení - Vypnout A/V s.105

• Během Vypnout A/V lampa stále svítí, takže se načítají hodiny lampy.

Zmrazení obrazu (Zmrazit)

Když je aktivována funkce Zmrazit u pohyblivého obrazu, obraz je nadále promítán, takže jej můžete posouvat po jednotlivých okénkách jako fotografie. Aktivujete-li funkci Zmrazit předem, můžete rovněž provádět operace, jako např. změnu souborů z počítače, aniž by na plátno byl promítán obraz.

Opakovaným stisknutím tlačítka [Freeze] se zapíná a vypíná funkce zmrazení.

Dálkové ovládání

Funkce promítání

• Zvuk se nepozastaví.

• U pohyblivých obrazů platí, že když je obraz pozastavený, stále se přehrává, takže není možné projekci obnovit v bodě, ve kterém byla projekce pozastavena.

• Stisknete-li tlačítko [Freeze], když je otevřena nabídka Konfigurace nebo obrazovka nápovědy, otevřená obrazovka s nabídkou nebo obrazovka nápovědy se zavře.

• Funkce Zmrazit funguje i při použití funkce E-lupa.

Funkce ukazatele (Ukazatel)

Tato funkce umožňuje umístit ikonu ukazatele na část promítaného obrazu; lze ji používat stejným způsobem jako klasické ukazovátko.

Posuňte ikonu Ukazatel ( ).

Dálkové ovládání

Při současném stisknutí libovolného páru sousedních tlačítek [ ],

[

], [ ] nebo [ ] se bude ukazatel pohybovat úhlopříčně.

Tvar ikony ukazatele lze vybrat v nabídce Konfigurace.

s Nastavení - Tvar ukazatele s.103

Zobrazte ukazatel.

Ukazatel se aktivuje nebo deaktivuje při každém stisknutí tlačítka [Pointer].

Dálkové ovládání

Funkce promítání

Zvětšení části obrazu (E-lupa)

Tato funkce je vhodná ke zvětšení určité části obrazu, jako např. grafu a detailů v tabulce.

Aktivujte funkci E-lupa.

Stisknutím tlačítka [

Dálkové ovládání

] se zobrazí křížek ( ).

Posuňte křížek ( ) do oblasti obrazu, která se má zvětšit.

Dálkové ovládání

Při současném stisknutí libovolného páru sousedních tlačítek [ ],

[

], [ ] nebo [ ] se bude ukazatel pohybovat úhlopříčně.

Proveďte zvětšení.

Dálkové ovládání

Tlačítko [z]: Při každém stisknutí rozšiřuje oblast. Stisknutím a podržením tlačítka se zvětšení provede rychleji.

Tlačítko [x]: Zmenšuje snímky, které byly zvětšeny.

Tlačítko [Esc]: Ruší funkci el. lupa.

• Na obrazovce se objeví poměr zvětšení. Vybranou oblast lze zvětšit jednou až čtyřikrát (v 25 krocích).

• Při promítání zvětšeného obrazu lze stiskem tlačítka [

[

], [ ] a [ ] snímkem procházet.

Funkce promítání

Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)

Myš počítače lze ovládat pomocí dálkového ovladače projektoru. Tato funkce se nazývá bezdrátová myš.

Funkce bezdrátové myši je k dispozici u následujících operačních systémů.

Windows Mac OS X

* Může se stát, že funkci Bezdrátová myš nebude možné v některých verzích

operačních systémů používat.

Chcete-li aktivovat funkci bezdrátové myši, použijte následující postup.

V nabídce Konfigurace nastavte položku USB Type B na Bezdrátová myš/USB Display. (pouze EB-485Wi/EB-480i/EB-475Wi)

Rozšířené - USB Type B s.105

Připojte projektor k počítači dodaným nebo běžně prodávaným kabelem USB.

"Připojení počítače" s.26

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x Mac OS X 10.7.x

• HDMI

"Přepojení na cílový obraz pomocí dálkového ovladače" s.41

Po nastavení lze ukazatel myši ovládat následujícím způsobem.

Pohybování ukazatelem myši

Tlačítka [ ][ ][ ][ ]:

Přesunuje ukazatel myši.

Stisknutí tlačítek myši

Tlačítko [Esc]: Klepnutí pravým tlačítkem myši.

Tlačítko [ myši. Pokud tlačítko stisknete dvakrát rychle, bude to mít účinek jako poklepání

myší.

Přetažení

Stiskněte a podržte tlačítko [ ],

stiskněte tlačítko [

nebo [

Uvolněním tlačítka [ položku na zvolené místo.

]: Klepnutí levým tlačítkem

], [ ], [ ]

] a táhněte.

] umístíte

• USB Display

• Počítač 1

• Počítač 2

Změňte zdroj na jednu z následujících možností.

Strana nahoru/dolů

Tlačítko [[]: Přesun na předchozí stranu.

Tlačítko []]: Přesun na následující stranu.

Funkce promítání

• Při současném stisknutí libovolného páru sousedních tlačítek [ ],

[

], [ ] nebo [ ] se bude ukazatel pohybovat úhlopříčně.

• Pokud jsou tlačítka myši na počítači nastavena tak, aby fungovala obráceně, ovládání tlačítek dálkového ovladače se také obrátí.

• Funkce bezdrátové myši není k dispozici za následujících podmínek.

• je-li položka Rozšířené - USB Type B nastavena jinak, než na Bezdrátová myš/USB Display (pouze EB-485Wi/EB-480i/EB-475Wi),

• pokud je otevřena nabídka Konfigurace nebo nápověda,

• při použití jiných funkcí, než je funkce bezdrátové myši (například nastavení hlasitosti). Při použití funkce E-lupa nebo Ukazatel je k dispozici funkce strana nahoru a strana dolů.

Uložení uživatelského loga

Aktuálně promítaný obraz můžete uložit jako uživatelské logo.

Můžete použít zaregistrované uživatelské logo, které se zobrazí na začátku promítání nebo když není přijímán žádný signál.

Rozšířené - Zobrazení s.105

Jakmile je Uživatelské logo uloženo, výchozí nastavení výrobce již nelze

obnovit.

Promítněte obraz, který chcete uložit jako uživatelské logo, a potom stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.97

Použití dálkového ovladače Použití ovládacího panelu

Vyberte možnost Uživatelské logo v nabídce Rozšířené.

Funkce promítání

• Pokud je položka Ochrana uživ. loga v části Zabezpečení heslem nastavena na Zapnuto, zobrazí se zpráva a nastavení

loga nelze měnit. Chcete-li provést změny, nastavte položku Ochrana uživ. loga na Vypnuto.

s "Správa uživatelů (Zabezpečení heslem)" s.81

• Je-li položka Uživatelské logo vybrána, když se používají funkce Lichoběžník, E-lupa, Poměr stran nebo Upravit zvětšení, bude aktuálně prováděná funkce zrušena.

Posunutím výřezu vyberte část obrazu, kterou chcete použít jako uživatelské logo.

Stejné operace lze provádět pomocí ovládacího panelu projektoru.

Dálkové ovládání

Můžete uložit velikost 400x300 bodů.

Stisknete-li tlačítko [ ] a zobrazí se hlášení "Vybrat tento obraz?", vyberte možnost Ano.

Jakmile se zobrazí zpráva "Vybrat tento obraz jako uživatelské logo?", vyberte možnost Ano.

Stisknutím tlačítka [ ] na dálkovém ovladači nebo na

ovládacím panelu lze velikost obrazu změnit podle signálu, a to za účelem přizpůsobení aktuálnímu rozlišení obrazového signálu.

Funkce promítání

Na obrazovce nastavení měřítka vyberte faktor zvětšení.

Jakmile se zobrazí zpráva "Uložit tento obraz jako uživatelské logo?", vyberte možnost Ano.

Obraz bude uložen. Jakmile se obraz uloží, objeví se zpráva "Dokončeno."

• Po uložení uživatelského loga se smaže předchozí uživatelské

logo.

• Ukládání trvá určitou dobu. Během ukládání nepoužívejte projektor ani jiné připojené zařízení. V opačném případě projektor nemusí fungovat správně.

Po uložení vlastního vzoru se smaže předchozí Vlastní vzor.

Promítněte obraz, který chcete pro Vlastní vzor použít, a potom stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.97

Použití dálkového ovladače Použití ovládacího panelu

V nabídce Nastavení vyberte Vzor.

Uložení vlastního vzoru

V projektoru jsou zaregistrovány čtyři typy vzorků, například čárkované čáry nebo mřížka.

Nastavení - Vzor - Typ vzoru s.103

Aktuálně promítaný obraz můžete rovněž uložit jako Vlastní vzor.

Vyberte možnost Vlastní vzor.

Funkce promítání

Promítání bez počítače (Prezentace)

Připojíte-li k projektoru paměťové zařízení USB, jako je například paměťové médium USB nebo pevný disk USB, můžete promítat soubory uložené na tomto zařízení bez použití počítače. Tato funkce se nazývá Prezentace.

• Možná nebudete moci používat úložná zařízení USB, která zahrnují

Specifikace pro soubory, které lze promítat pomocí Prezentace

bezpečnostní funkce.

• Při promítání prezentace nelze provádět korekci lichoběžníkového zkreslení, i když stisknete tlačítko [w] a [v] na ovládacím panelu.

Je-li položka Vlastní vzor vybrána, když se používají funkce

Když se zobrazí "Chcete použít aktuálně promítaný obraz jako Vlastní vzor?", vyberte možnost Ano.

Po stisknutí tlačítka [ ] se zobrazí zpráva "Uložit tento obraz jako Vlastní vzor?". Vyberte možnost Ano.

Obraz bude uložen. Po uložení obrazu se objeví zpráva "Nastavení Vlastní vzor je dokončeno."

Lichoběžník, E-lupa, Poměr stran, Upravit zvětšení nebo Posun obrazu, bude aktuálně prováděná funkce dočasně zrušena.

• Jakmile se Vlastní vzor uloží, výchozí nastavení výrobce již nelze obnovit.

• Ukládání vlastního vzoru trvá určitou dobu. Během ukládání uživatelského vzoru nepoužívejte projektor ani jiné připojené zařízení. V opačném případě může dojít k chybě.

Typ Typ souboru

(přípona)

Obraz .jpg Následující formáty nelze promítat.

.bmp Nelze promítat snímky s rozlišením větším než

.gif • Nelze promítat snímky s rozlišením větším než

.png Nelze promítat snímky s rozlišením větším než

Poznámky

- Formát barevného režimu CMYK

- Progresivní formát

- Snímky s vyšším rozlišením než 8192x8192 Díky vlastnostem souborů JPEG nelze zřetelně

promítat snímky, pokud je kompresní poměr nastaven na příliš vysokou hodnotu.

1280x800.

• Nelze promítat animované soubory GIF.

1280x800.

Funkce promítání

• Pokud chcete připojit a používat pevný disk USB, nezapomeňte

použít napájecí adaptér dodaný s pevným diskem.

• Projektor nepodporuje některé souborové systémy, a proto použijte média, která byla naformátována v systému Windows.

• Formátujte média ve formátu FAT16/32.

Příklady Prezentace

Promítání snímků uložených na paměťovém zařízení USB

* Není-li možné zobrazit jako miniaturu, zobrazí se jako ikona.

Připojte paměťové zařízení USB nebo digitální fotoaparát k projektoru.

"Připojení zařízení USB" s.31

Prezentace se spustí a objeví se obrazovka seznamu souborů.

• Soubory JPEG se zobrazí jako miniatury (obsahy souborů se zobrazí jako malé obrázky).

• Ostatní soubory nebo složky se zobrazí jako ikony, jak je uvedeno v následující tabulce.

Ikona Soubor Ikona Soubor

Soubory JPEG

Soubory GIF Soubory PNG

Soubory BMP

"Promítání vybraného obrazu" s.78

"Promítání souborů snímků ve složce postupně (Prezentace)" s.79

Způsoby použití Prezentace

Přestože jsou následující postupy vysvětlovány s použitím dálkového ovladače, stejné operace lze provést prostřednictvím ovládacího panelu.

Zahájení prezentace

Změňte nastavení na USB.

"Přepojení na cílový obraz pomocí dálkového ovladače" s.41

Funkce promítání

• Lze také vložit paměťovou kartu do čtečky karet USB a poté čtečku

připojit k projektoru. Některé běžně dostupné čtečky karet USB však nemusí být s projektorem kompatibilní.

• Když se zobrazí následující obrazovka (obrazovka Vyberte disk),

• Můžete otevřít obrazovku Výběr disku, přesuňte kurzor na položku

Promítání snímků

Pomocí tlačítka [ ], [ ], [ ] a [ ] vyberte soubor nebo složku,

kterou chcete promítat.

stisknutím tlačítek [

hodláte použít, a potom stiskněte tlačítko [

Výběr disku v horní části obrazovky seznamu souborů a stiskněte tlačítko [

], [ ], [ ] a [ ] zvolte jednotku, kterou

Pokud se na aktuální obrazovce nezobrazují všechny soubory

Stiskněte tlačítko [ ].

Zobrazí se vybraný snímek. Je-li vybrána složka, zobrazí se soubory ve vybrané složce. Pokud se

chcete vrátit na obrazovku, která byla zobrazena před otevřením složky, přesuňte kurzor na tlačítko Zpět nahoru a stiskněte tlačítko [

a složky, stiskněte tlačítko []] na dálkovém ovladači nebo přesuňte kurzor na položku Další strana ve spodní části obrazovky a stiskněte tlačítko [

Návrat na předchozí obrazovku lze provést stisknutím tlačítka [[] na dálkovém ovladači nebo umístěním kurzoru na tlačítko Předchozí strana v horní části obrazovky a stisknutím tlačítka [

Otáčení snímků

Snímky lze během přehrávání otáčet po 90˚. V průběhu Prezentace je také k dispozici funkce otáčení.

Funkce promítání

Přehrávejte snímky nebo spusťte Prezentace.

Při promítání stiskněte tlačítko [ ] nebo [ ].

Zastavení prezentace

Chcete-li ukončit Prezentace, odpojte zařízení USB od portu USB na projektoru. U zařízení, jako jsou digitální fotoaparáty nebo pevné disky, vypněte zařízení a poté jej odpojte od projektoru.

Spusťte Prezentace.

Objeví se obrazovka se seznamem souborů.

"Zahájení prezentace" s.76

Pomocí tlačítka [ ], [ ], [ ] a [ ] vyberte soubor snímku, který chcete promítat.

Stiskněte tlačítko [ ].

Snímek se zobrazí.

Promítání vybraného obrazu

Upozornění

Neodpojujte paměťové zařízení USB během přístupu k němu. Prezentace nemusí fungovat správně.

Stisknutím tlačítka [ ][ ] se přesunete na následující nebo

předchozí snímek.

Funkce promítání

Promítání souborů snímků ve složce postupně (Prezentace)

Soubory snímků ve složce můžete promítat postupně, jeden po druhém. Tato funkce se nazývá Prezentace. Následující postup slouží ke spuštění Prezentace.

Stisknutím tlačítka [Esc] přejdete zpět na obrazovku seznamu souborů.

Chcete-li soubory měnit automaticky po spuštění Prezentace, nastavte

volbu Doba přepnutí obrazovky v položce Volba v nabídce Prezentace na jakoukoliv jinou volbu, než Ne. Výchozí hodnota je 3 sekundy.

s "Nastavení zobrazení souboru obrazu a provozní nastavení Prezentace" s.79

Spusťte Prezentace.

Objeví se obrazovka se seznamem souborů.

"Zahájení prezentace" s.76

Pomocí tlačítek [ ], [ ], [ ] a [ ] umístěte kurzor na složku

Prezentace, kterou chcete spustit, a stiskněte tlačítko [

Nepřetržité přehrávání na Zapnuto, promítání se po dosažení konce spustí znovu od začátku.

"Nastavení zobrazení souboru obrazu a provozní nastavení

Prezentace" s.79 Můžete pokračovat na další obrazovku, vrátit se na předchozí

obrazovku nebo zastavit přehrávání během promítání Prezentace.

Pokud byla volba Doba přepnutí obrazovky nastavena v okně Volba

Při promítání obrazového souboru jako Prezentace je možno použít následující funkce.

• Zmrazit

• Vypnout A/V

• E-lupa

na Ne, soubory se nebudou při výběru možnosti Přehrát prezentaci automaticky měnit. Chcete-li pokračovat dalším souborem, stiskněte

tlačítko [

"Zmrazení obrazu (Zmrazit)" s.68

"Dočasné vypnutí obrazu a zvuku (Vypnout A/V)" s.68

"Zvětšení části obrazu (E-lupa)" s.70

], tlačítko [ ] nebo tlačítko []].

Ve spodní části obrazovky seznamu souborů vyberte položku Prezentace a stiskněte tlačítko [

Prezentace se spustí, přičemž soubory snímků ve složce se budou automaticky promítat postupně, jeden po druhém.

Po promítnutí posledního souboru se znovu automaticky zobrazí seznam souborů. Pokud na obrazovce Volba nastavíte volbu

Nastavení zobrazení souboru obrazu a provozní nastavení Prezentace

Na obrazovce Volba můžete nastavit pořadí zobrazení souborů a operace funkce Prezentace.

Pomocí tlačítek [ ], [ ], [ ] a [ ] umístěte kurzor na složku,

kde chcete nastavit podmínky zobrazování, a stiskněte

Funkce promítání

tlačítko [Esc]. V otevřené nabídce vyberte možnost Volba a stiskněte tlačítko [

Jakmile se objeví obrazovka Volba, nastavte jednotlivé položky.

Povolte nastavení umístěním kurzoru na cílovou položku a stisknutím tlačítka [

Následující tabulka uvádí informace o jednotlivých položkách.

Pořadí přehrá‐ vání

Pořadí třídění

Nepřetržité přehrávání

Doba přepnutí obrazovky

Můžete vybrat třídění souborů buď Podle názvu nebo Podle data.

Soubory lze třídit Vzestupně nebo Sestupně.

Můžete určit, zda se má Prezentace opakovat.

Můžete nastavit čas pro zobrazení jednotlivého souboru ve funkci Přehrát prezentaci. Čas lze nastavit v rozsahu mezi Ne (0) až 60 Sekundy. Když nastavíte Ne, je automatické přehrávání zakázáno.

Pomocí tlačítek [ ], [ ], [ ] a [ ] umístěte kurzor nad OK

a stiskněte tlačítko [

Nastavení je použito. Pokud nechcete nastavení použít, umístěte kurzor na Zrušit

a stiskněte tlačítko [

Efekt

Lze nastavit efekty použité při výměně snímků.

Funkce Zabezpečení

Projektor má následující rozšířené možnosti zabezpečení.

• Zabezpečení heslem Umožňuje omezit uživatele projektoru.

• Provozní zámek Můžete zabránit, aby mohli uživatele měnit nastavení projektoru bez

svolení.

"Omezení provozu (Provozní zámek)" s.83

• Zámek proti zcizení Projektor je vybaven následujícím bezpečnostním zařízením proti zcizení.

"Zámek proti zcizení" s.84

Správa uživatelů (Zabezpečení heslem)

Je-li aktivováno Zabezpečení heslem, uživatelé, kteří neznají heslo, nemohou projektor používat k promítání, i když je projektor zapnutý. Dále také nelze změnit uživatelské logo, které se zobrazí po zapnutí projektoru. Tato funkce slouží jako ochrana proti zcizení, protože zcizený projektor nelze používat. V době zakoupení není funkce Zabezpečení heslem aktivní.

Typy Zabezpečení heslem

V závislosti na způsobu používání projektoru lze nastavit následující tři typy zabezpečení heslem.

• Ochrana uživ. loga

I v případě, že se někdo pokusí změnit uživatelské logo nastavené vlastníkem projektoru, nebude to možné provést. Když nastavíte možnost Ochrana uživ. loga na Zapnuto, jsou následující změny nastavení Uživatelské logo zakázány.

• Zachycení uživatelského loga

• Nastavení Pozadí obrazu, Úvodní obrazovka nebo Vypnout A/V

v nabídce Zobrazení

Rozšířené - Zobrazení s.105

• Síťová ochrana

Je-li funkce Síťová ochrana nastavena na možnost Zapnuto, nelze provádět změny nastavení položky Síť.

"Nabídka Síť" s.107

Nastavení funkce Zabezpečení heslem

Následující postup slouží k nastavení funkce Zabezpečení heslem.

Během promítání stiskněte a podržte tlačítko [Freeze] po dobu asi pěti sekund.

Zobrazí se nabídka nastavení Zabezpečení heslem.

Dálkové ovládání

• Ochrana napájení

Pokud je funkce Ochrana napájení nastavena na hodnotu Zapnuto, musíte po připojení a zapnutí projektoru zadat přednastavené heslo (totéž se týká funkce Napájení zapnuto). V případě zadání nesprávného hesla se promítání nezahájí.

Funkce Zabezpečení

• Pokud je funkce Zabezpečení heslem již aktivována, musíte

Vyberte typ zabezpečení heslem, který chcete nastavit, a stiskněte tlačítko [

zadat heslo. Pokud zadáte heslo správně, zobrazí se nabídka nastavení Zabezpečení heslem.

s "Zadání hesla" s.82

• Po nastavení hesla nalepte nálepku zabezpečení heslem na viditelné místo na projektoru jako další varování pro zloděje.

(3) Stiskněte a podržte tlačítko [Num] a zároveň zadejte číselnými tlačítky

čtyři číslice. Zadané číslo se zobrazí jako "* * * *". Po zadání čtvrté číslice se zobrazí obrazovka potvrzení.

Dálkové ovládání

(4) Znovu zadejte heslo.

Zobrazí se zpráva "Nové heslo bylo uloženo". Jestliže heslo zadáte nesprávně, zobrazí se výzva k opakovanému zadání

hesla.

Zadání hesla

Po zobrazení obrazovky pro zadání hesla zadejte heslo pomocí dálkového ovladače.

Vyberte položku Zapnuto a potom stiskněte tlačítko [ ].

Stiskněte tlačítko [Esc]. Znovu se otevře obrazovka, která byla zobrazena v kroku 2.

Nastavte heslo.

(1)

Vyberte možnost Heslo a potom stiskněte tlačítko [

(2)

Při zobrazení zprávy "Změnit heslo?" vyberte možnost Ano a stiskněte tlačítko [ však změnit na vaše vlastní heslo. Pokud vyberete položku Ne, znovu se

objeví obrazovka z kroku 2.

]. Výchozí heslo je nastaveno na "0000". Doporučujeme ho

Přidržte tlačítko [Num] a současně zadejte heslo pomocí tlačítek na číselné klávesnici.

Funkce Zabezpečení

Je-li zadáno správné heslo, funkce zabezpečení heslem se dočasně deaktivuje.

Upozornění

• Pokud heslo zadáte nesprávně třikrát po sobě, objeví se přibližně na pět minut zpráva "Funkce projektoru budou uzamčeny." a poté se projektor přepne do pohotovostního režimu. V takovém případě odpojte zástrčku ze zásuvky a znovu ji zapojte. Poté projektor znovu zapněte. Projektor znovu zobrazí obrazovku pro zadání hesla, na které můžete zadat správné heslo.

• Pokud heslo zapomenete, poznamenejte si číslo "Kód požadavku: xxxxx", které se zobrazí na obrazovce, a obraťte se na nejbližší adresu v dokumentu Projektor Epson – seznam kontaktů.

s Projektor Epson – seznam kontaktů

• Jestliže budete uvedenou operaci opakovat a zadáte nesprávné heslo 30krát po sobě, zobrazí se následující zpráva. Potom zadání hesla projektoru již nebude možné. "Funkce projektoru budou uzamčeny. Kontaktujte společnost Epson podle informací v dokumentaci."

s Projektor Epson – seznam kontaktů

Omezení provozu (Provozní zámek)

Během projekce stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.97

Použití dálkového ovladače Použití ovládacího panelu

Vyberte možnost Provozní zámek v nabídce Nastavení.

Chcete-li zamknout tlačítka na ovládacím panelu, proveďte některý z následujících postupů.

• Úplné zamknutí Budou zamčena všechna tlačítka na ovládacím panelu. Nelze provádět žádné operace z ovládacího panelu, včetně zapnutí a vypnutí napájení.

• Provozní zámek Budou uzamčena všechna tlačítka na ovládacím panelu, kromě tlačítka

[

Tato funkce je vhodná při akcích nebo prezentacích, když potřebujete deaktivovat všechna tlačítka během promítání, nebo ve školách, když potřebujete omezit používání tlačítek. Projektor lze nadále ovládat pomocí dálkového ovladače.

Vyberte buď možnost Úplné zamknutí, nebo možnost Provozní zámek podle toho, co se hodí pro váš účel.

Funkce Zabezpečení

Po zobrazení potvrzení klepněte na tlačítko Ano.

Tlačítka ovládacího panelu budou uzamčena podle zvoleného nastavení.

Chcete-li odemknout tlačítka ovládacího panelu, použijte

některý z následujících postupů.

• V nabídce Provozní zámek vyberte možnost Vypnuto. s Nastavení - Provozní zámek s.103

• Stiskněte a podržte tlačítko [ dobu přibližně sedmi sekund. Zobrazí se zpráva o odemčení.

] na ovládacím panelu po

Zámek proti zcizení

Projektor je vybaven následujícími typy bezpečnostních zařízení proti zcizení.

• Bezpečnostní slot Bezpečnostní slot je kompatibilní se systémem Microsaver Security System

společnosti Kensington. Podrobnější informace o bezpečnostním systému Microsaver viz odkaz

níže.

http://www.kensington.com/

• Místo instalace bezpečnostního kabelu Běžně dostupnou drátěnou pojistku proti zcizení lze protáhnout bodem instalace a zabezpečit projektor ke stolu nebo sloupku.

Instalace drátěné pojistky

Protáhněte drátěnou pojistku proti zcizení bodem instalace.

Informace o uzamčení naleznete v dokumentaci dodané s drátěnou pojistkou.

Monitorování a ovládání

O aplikaci EasyMP Monitor

Aplikace EasyMP Monitor umožňuje provádění operací, jako je například kontrola stavu několika projektorů Epson připojených do sítě na monitoru počítače a ovládání projektorů z počítače.

Software EasyMP Monitor můžete stáhnout z následující webové stránky.

http://www.epson.com

Dále naleznete stručný popis funkcí monitorování a ovládání, které jsou k dispozici v aplikaci EasyMP Monitor.

• Registrace projektorů pro monitorování a ovládání

Projektory připojené do sítě lze automaticky vyhledávat a poté vybrat, které z nalezených projektorů budou zaregistrovány. Požadované projektory lze zaregistrovat zadáním jejich adresy IP.

• Zaregistrované projektory lze rovněž zařadit do skupin a poté je monitorovat a ovládat ve skupinách.

• Monitorování stavu zaregistrovaných projektorů

Stav napájení (ZAP/VYP) projektorů a problémy nebo výstrahy vyžadující pozornost lze kontrolovat pomocí ikon. Lze provést výběr skupiny projektorů nebo samostatného projektoru a poté zkontrolovat kumulativní provozní dobu lampy nebo informace, jako jsou například vstupní zdroje, problémy a výstrahy projektorů.

• Ovládání registrovaných projektorů

Projektory lze vybírat ve skupinách nebo jako jednotlivé projektory. S vybranými projektory je poté možno provádět operace, jako např. zapínání a vypínání napájení a přepínání vstupních zdrojů. Ke změně nastavení v nabídce Konfigurace projektoru můžete použít funkce Ovládání pomocí webového rozhraní. Pokud jsou některé činnosti ovládání prováděny pravidelně v konkrétním čase nebo v konkrétních dnech, můžete k nastavení časovače použít nabídku Nastavení časovače.

• Nastavení mailových zpráv

Můžete nastavit e-mailové adresy, na které budou posílána upozornění, pokud se u zaregistrovaného projektoru vyskytne stav vyžadující pozornost, například problém.

• Odesílání zpráv na zaregistrované projektory

K odesílání souborů JPEG do zaregistrovaných projektorů lze použít zásuvný modul Message Broadcasting.

Zásuvný modul Message Broadcasting je k dispozici ke stažení na webové adrese uvedené na začátku této kapitoly.

Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní)

Funkce projektoru lze nastavit a projektor ovládat prostřednictvím webového prohlížeče v počítači připojeného k projektoru v síti. Tato funkce umožňuje vzdálené nastavování a ovládání. Vzhledem k tomu, že můžete používat klávesnici počítače, je zadávání znaků vyžadovaných pro nastavení snadnější.

Jako webový prohlížeč použijte Microsoft Internet Explorer 6.0 nebo vyšší verzi. Použijte Safari pro Mac OS X.

Pokud nastavíte Pohotovostní režim na Komunikace zap., můžete

Nastavení projektoru

Pomocí webového prohlížeče lze nastavit položky, které se obvykle nastavují v nabídce Konfigurace projektoru. Úpravy nastavení se projeví v nabídce Konfigurace. Existují také položky, které lze nastavit pouze ve webovém prohlížeči.

webový prohlížeč použít k nastavení a ovládání, i když je projektor v pohotovostním režimu (je vypnuto napájení).

s Rozšířené - Pohotovost. nastav. - Pohotovostní režim s.105

Monitorování a ovládání

Položky v nabídce Konfigurace, které nelze nastavit pomocí webového prohlížeče

• Nabídka Nastavení - Lichoběžník - Quick Corner

• Nabídka Nastavení - Posun obrazu

• Nabídka Nastavení - Tvar ukazatele

• Nabídka Nastavení - Vzor (kromě nastavení Typ vzoru)

• Nabídka Nastavení - Uživatelské tlačítko

• Nabídka Rozšířené - Uživatelské logo

• Nabídka Rozšířené - USB Type B

• Nabídka Rozšířené - Easy Interactive Function

• Nabídka Rozšířené - Jazyk

• Nabídka Rozšířené - Provoz - Vysoká nadm. výška

• Nabídka Reset - Resetovat vše a Reset hodin lampy

Nastavení položek každé nabídky jsou stejná, jako v nabídce Konfigurace projektoru.

"Nabídka Konfigurace" s.96

Položky, které lze nastavit pouze použitím webového prohlížeče

• SNMP Název komunity

• Heslo pro monitor

Spusťte na počítači webový prohlížeč.

Otevření obrazovky Web Remote

Funkce Web Remote umožňuje provádět operace vzdáleného ovládání projektoru použitím webového prohlížeče.

Zadejte IP adresu projektoru do vstupního pole webového prohlížeče a na klávesnici počítače stiskněte klávesu Enter.

Otevře se obrazovka zadání ID a hesla uživatele.

Jako ID uživatele zadejte „EPSONWEB“. Výchozí heslo je „admin“.

• ID uživatele zadejte, i když je deaktivováno heslo. ID uživatele

není možné změnit.

• Heslo lze změnit pomocí položky Základní - Příst. heslo na web v nabídce Síť v nabídce Konfigurace.

s "Nabídka Základní" s.109

Otevření obrazovky Ovládání pomocí webového rozhraní

Následující postup slouží k otevření obrazovky Ovládání pomocí webového rozhraní.

Zkontrolujte, zda je projektor a počítač připojen k síti. Při připojování prostřednictvím bezdrátové sítě LAN použijte možnost Upřesnit.

Pokud je váš webový prohlížeč nastaven k připojení přes proxy server,

nelze použít funkci Ovládání pomocí webového rozhraní. Chcete-li použít funkci Ovládání pomocí webového rozhraní, musíte provést taková nastavení, aby se pro připojení nepoužíval proxy server.

Otevřete obrazovku Ovládání pomocí webového rozhraní.

Klepněte na položku Web Remote.

Objeví se obrazovka Web Remote.

Monitorování a ovládání

Tlačítka [Page]

[Up] [Down]

Název Funkce

Mění strany v souborech, jako jsou například soubory aplikace PowerPoint, při použití následujících způsobů projekce.

• Při použití funkce Bezdrátová myš s "Použití dálkového ovladače k ovládání ukazatele myši (Bezdrátová myš)" s.71

• Při použití USB Display s "Projekce pomocí USB Display" s.41

• Připojení k síti

Při promítání snímků pomocí Prezentace stiskem těchto tlačítek zobrazíte předchozí/následující soubor s obrázkem.

Název Funkce

Tlačítko [t]

Tlačítko [Computer]

Tlačítko [Video]

Tlačítko [Freeze]

Tlačítko [A/V Mute]

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.39

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• Port Computer1

• Port Computer2

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• Port S-Video

• Port Video

• Port HDMI

Pozastaví nebo obnoví přehrávání obrazu. s "Zmrazení obrazu (Zmrazit)" s.68

Slouží k zapnutí nebo vypnutí videa a zvuku. s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.68

Tlačítko [Source

Search]

Tlačítko [LAN]

Tlačítko [USB]

Tlačítka [Volume]

[a][b]

Přepíná na obraz ze vstupního portu, na který vstupuje obrazový signál.

s "Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.40

Změní obrazy promítané pomocí EasyMP Network Projection. Při promítání pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz.

s "Přepojení na cílový obraz pomocí dálkového ovladače" s.41

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• USB Display

• Obrazy ze zařízení připojeného k portu USB-A

s "Přepojení na cílový obraz pomocí dálkového ovladače" s.41

[a] Slouží ke zmenšování hlasitosti. [b] Slouží ke zvětšování hlasitosti.

"Nastavení hlasitosti" s.51

Monitorování a ovládání

Použití Funkce Mailová zpráva Funkce Pro Hlášení Problémů

Pokud nastavíte funkci Mailová zpráva, budou na přednastavenou emailovou adresu odesílány zprávy s oznámením, pokud nastane s projektorem problém nebo je vydáno varování. To umožňuje oznámit obsluze problémy s projektory, i když jsou v lokalitách, které jsou od nich vzdálené.

Síť - Mail - Mailová zpráva s.113

• Lze zaznamenat maximálně až tři umístění (adresy) pro oznámení

a zprávy s oznámením budou odeslány do všech tří umístění současně.

• Pokud se u projektoru objeví kritický problém a náhle přestane fungovat, nemusí být schopen odeslat zprávu, která oznamuje obsluze, že nastal problém.

• Pokud je Pohotovostní režim nastaven na Komunikace zap. lze projektor ovládat, i když je v pohotovostním režimu (je vypnuto napájení).

Rozšířené - Pohotovost. nastav. - Pohotovostní režim s.105

Podrobnosti o problému jsou uváděny řádek za řádkem. Níže jsou uvedeny hlavní součásti zprávy.

• Internal error

• Fan related error

• Sensor error

• Lamp timer failure

• Lamp out

• Internal temperature error

• High-speed cooling in progress

• Lamp replacement notification

• No-signal

Do projektoru nepřichází žádný signál. Zkontrolujte stav připojení nebo si ověřte, že je zapnuto napájení zdroje signálu.

• Auto Iris Error

• Power Err. (Ballast)

• Obstacle Detection Error

Přečtení oznámení e-mailem o chybách

Je-li funkce Mailová zpráva nastavena na Zapnuto, je při výskytu problému nebo signalizaci výstrahy projektorem odeslán následující e-mail.

Odesílatel: E-mailová adresa 1

Předmět: EPSON Projector

Řádek 1: Název projektoru, u kterého došlo k výskytu problému

Řádek 2: Adresa IP projektoru, u kterého se vyskytl problém.

Řádek 3 a další: Podrobný popis problému

Informace o řešení problémů a výstrahách najdete pod následujícím odkazem.

"Popis indikátorů" s.120

Správa Pomocí SNMP

Nastavením položky SNMP v nabídce Konfigurace na Zapnuto budou do určeného počítače odesílány zprávy s oznámením, pokud se vyskytne problém nebo se vyskytne varování. To umožňuje oznámit obsluze problémy s projektory, i když jsou v lokalitách, které jsou od nich vzdálené.

Síť - Další - SNMP s.115

Monitorování a ovládání

• Správu SNMP by měl provádět správce sítě nebo někdo, kdo je se

sítí seznámený.

• Chcete-li ke sledování projektoru použít funkci SNMP, potřebujete do počítače nainstalovat program správce SNMP.

• Funkce správy pomocí protokolu SNMP nelze používat u bezdrátové sítě LAN v režimu připojení Rychlý.

• Lze uložit až dvě IP adresy cílového místa.

Příkazy ESC/VP21

Projektor lze ovládat z externího zařízení pomocí ESC/VP21.

Seznam příkazů

Pokud je do projektoru odeslán příkaz k zapnutí, projektor se zapne a přepne do režimu zahřívání. Při zapnutí napájení projektoru se zobrazí dvojtečka ":" (3Ah).

Když projektor provede příkaz, vrátí ":" a přijme další příkaz.

Jestliže při zpracování příkazu dojde k chybě, zobrazí se chybová zpráva a dvojtečka ":".

Položka Příkaz

Komponent SOURCE 24

HDMI SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

USB SOURCE 52

LAN SOURCE 53

Vypnout A/V Za‐ pnuto/Vypnuto

Na konec každého příkazu přidejte kód (CR) (0Dh) a odešlete.

Zapnuto MUTE ON

Vypnuto MUTE OFF

Další podrobnosti vám poskytne místní prodejce nebo nejbližší středisko podpory, jehož adresu naleznete v dokumentu Projektor Epson – seznam kontaktů.

Projektor Epson – seznam kontaktů

Schéma zapojení kabelů

Níže jsou uvedeny hlavní součásti.

Položka Příkaz

Zapnutí a vypnutí napájení

Volba signálu Počítač 1 Automaticky SOURCE 1F

Zapnuto PWR ON

Vypnuto PWR OFF

RGB SOURCE 11

Komponent SOURCE 14

Počítač 2 Automaticky SOURCE 2F

RGB SOURCE 21

Sériové připojení

• Tvar konektoru: 9kolíkový miniaturní konektor D-Sub (zástrčka)

Monitorování a ovládání

• Název vstupního portu projektoru: RS-232C

<Projektor> (sériový PC kabel) <Počítač>

Název signá‐

GND Země signálového vodiče

Funkce

O Aplikaci PJLink

PJLink Class1 byl vytvořen asociací JBMIA (Japan Business Machine and Information System Industries Association) jako standardní protokol pro řízení síťových projektorů v rámci snahy o standardizaci protokolů pro řízení projektorů.

Projektor je v souladu se standardem PJLink Class1 vytvořeným asociací JBMIA.

Před použitím softwaru PJLink je nutné provést nastavení sítě. Podrobnější informace o nastavení sítě naleznete níže.

"Nabídka Síť" s.107

Tento projektor je kompatibilní se všemi příkazy, vyjma následujících příkazů definovaných standardem PJLink Class1, a shoda byla potvrzena ověřením přizpůsobivosti ke standardu PJLink.

URL:http://pjlink.jbmia.or.jp/english/

• Nekompatibilní příkazy

Funkce Příkaz PJLink

Nastavení ztlume‐níAktivace ztlumení obrazu AVMT 11

Aktivace ztlumení zvuku AVMT 21

TD Odesílání dat

RD Příjem dat

Komunikační protokol

• Výchozí nastavení přenosové rychlosti: 9600 b/s

• Délka dat: 8 bitů

• Parita: Žádná

• Stop bit: 1 bit

• Řízení toku: Žádné

• Názvy vstupů definovaných standardem PJLink a odpovídající zdroje

projektoru

Zdroj Příkaz PJLink

Počítač 1 INPT 11

Počítač 2 INPT 12

Video INPT 21

S-Video INPT 22

HDMI INPT 32

Monitorování a ovládání

Zdroj Příkaz PJLink

USB INPT 41

LAN INPT 52

USB Display INPT 53

• Název výrobce pro "Požadavek na název výrobce"

EPSON

• Název modelu zobrazeného pro "Požadavek na název produktu"

EB-485Wi/EB-485WT/EB-CU610Wi/BrightLink 485Wi EB-485W/EB-CU610W/PowerLite 485W EB-480i/EB-480T/EB-CU610Xi/BrightLink 480i EB-480/EB-CU610X/PowerLite 480 EB-475Wi/EB-475WT/EB-CU600Wi/BrightLink 475Wi EB-475W/EB-CU600W/PowerLite 475W EB-470/EB-CU600X/PowerLite 470

O aplikaci Crestron RoomView

Crestron RoomView® je integrovaný řídicí systém poskytovaný společností Crestron připojených do sítě.

. Lze jej používat k monitorování a ovládání několika zařízení

• Dálkové ovládání pomocí webového prohlížeče

Projektor lze ovládat prostřednictvím počítače podobně jako pomocí dálkového ovladače.

• Monitorování a ovládání pomocí aplikačního softwaru

Ke sledování zařízení v systému, komunikaci se střediskem nápovědy a odesílání nouzových zpráv lze použít aplikaci Crestron RoomView Express nebo Crestron RoomView® Server Edition od společnosti Crestron

http://www.crestron.com/getroomview

V této příručce se popisuje provádění operací v počítači pomocí webového prohlížeče.

. Další podrobnosti viz následující webové stránky.

• Zadávat lze pouze jednobajtové alfanumerické znaky a symboly.

• Při použití Crestron RoomView

s "Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní)" s.85

Message Broadcasting (zásuvný modul EasyMP Monitor)

• Pokud je Pohotovostní režim nastaven na Komunikace zap. lze

projektor ovládat, i když je v pohotovostním režimu (je vypnuto napájení).

s Rozšířené - Pohotovost. nastav. - Pohotovostní režim s.105

nelze využít následující funkce.

Projektor podporuje řídicí protokol, a proto jej lze použít v systému založeném na Crestron RoomView

Podrobnější informace o Crestron RoomView stránkách společnosti Crestron v anglické jazykové verzi.)

http://www.crestron.com

Dále naleznete přehled aplikace Crestron RoomView

získáte na webových

. (Podporovány jsou pouze obrazovky

Ovládání projektoru z počítače

Otevření okna ovládání

Před provedením libovolných operací zkontrolujte následující body.

• Zkontrolujte, zda je projektor a počítač připojen k síti. Při komunikaci prostřednictvím bezdrátové sítě LAN se připojte v režimu Pokročilý.

"Nabídka Bezdrát. LAN" s.110

Monitorování a ovládání

• Nastavte Crestron RoomView na Zapnuto v nabídce Síť.

Síť - Další - Crestron RoomView s.115

Spusťte na počítači webový prohlížeč.

a b

Použití okna ovládání

Zadejte IP adresu projektoru do pole adresy webového prohlížeče a na klávesnici stiskněte klávesu Enter.

Zobrazí se okno ovládání.

Tlačítko Funkce

A/V Mute Slouží k zapnutí nebo vypnutí videa a zvuku.

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.68

Přepnutí na obraz z vybraného vstupního zdroje. Chcete-li promítat vstupní

zdroje, které se nezobrazují na obrazovce, klepnutím na (a) nebo (b) procházejte seznamem nahoru nebo dolů. Aktuální vstupní zdroj obrazového signálu se zobrazuje modře.

Podle potřeby můžete změnit název zdroje.

Klepnutím na tlačítka je možno provádět následující operace. Chcete-li zobrazit

tlačítka, která se nezobrazují na obrazovce, klepnutím na (c) nebo (d) procházejte doleva nebo doprava.

Tlačítko Funkce

Freeze Pozastaví nebo obnoví přehrávání obrazu.

s "Zmrazení obrazu (Zmrazit)" s.68

Contrast Můžete upravit rozdíl mezi světlými a tmavými částmi

obrazu.

Brightness Můžete upravit jas obrazu.

Klepnutím na tlačítka je možno provádět následující operace.

Tlačítko Funkce

Power Zapne a vypne napájení projektoru.

Vol-/Vol+ Slouží k nastavení hlasitosti.

Color Můžete nastavit sytost barev obrazu.

Sharpness Můžete upravit ostrost obrazu.

Zoom

Klepnutím na tlačítko [z] zvětšíte obraz bez ovlivnění velikosti projekční plochy. Klepnutím na tlačítko [x] zmenšíte obraz, který byl zvětšen pomocí tlačítka [z].

Klepnutím na tlačítka [ můžete zvětšeným obrazem procházet. s "Zvětšení části obrazu (E-lupa)" s.70

], [ ], [ ] nebo [ ]

Monitorování a ovládání

[ ], [ ], [ ] a [ ] mají stejnou funkci jako tlačítka [ ], [ ], [ ] resp.

] na dálkovém ovladači. Klepnutím na ostatní tlačítka je možno provádět

[

následující operace.

Tlačítko Funkce

Menu Zobrazuje a zavírá nabídku Konfigurace.

Auto Při klepnutí během promítání analogového signálu

Search Přepíná na obraz ze vstupního portu, na který vstupuje

Esc Má stejnou funkci jako tlačítko [Esc] na dálkovém

Má stejnou funkci jako tlačítko [ ovladači. s "Dálkový Ovladač" s.16

RGB z portu Computer1 nebo portu Computer2 automaticky optimalizuje obraz nastavením Seřízení souběhu, Synchronizace a Pozice.

obrazový signál. s "Automatická detekce vstupních signálů a změna

promítaného obrazu (Hledání zdroje)" s.40

ovladači. s "Dálkový Ovladač" s.16

] na dálkovém

Karta Funkce

Tools Mění nastavení aktuálně připojeného projektoru. Viz

další část.

Použití okna nástrojů

Při klepnutí na kartu Tools v okně ovládání se otevře následující okno. Toto okno lze použít k úpravě nastavení aktuálně připojeného projektoru.

Klepnutím na karty je možno provádět následující operace.

Karta Funkce

Contact IT Help Zobrazuje okno Středisko nápovědy. Slouží k odesílání

zpráv správci a příjmu zpráv pomocí aplikace Crestron RoomView

Info Zobrazuje informace o aktuálně připojeném

projektoru.

Express.

Monitorování a ovládání

Crestron Control

Provádí nastavení centrálních ovladačů Crestron

Projector

Nastavit lze následující položky.

Položka Funkce

Projector Name Zadejte název, kterým se aktuálně připojený projektor

odliší od ostatních projektorů připojených do sítě. (Název může obsahovat až 15 jednobajtových alfanumerických znaků.)

Položka Funkce

IP Address Zadejte adresu IP, která se přiřadí aktuálně

připojenému projektoru.

Subnet Mask Zadejte masku podsítě aktuálně připojeného

projektoru.

Default Gateway Zadejte adresu brány aktuálně připojeného projektoru.

Send Klepnutím na toto tlačítko se potvrzují změny

provedené v okně Projector.

Admin Password

Má-li se při otevírání okna Tools požadovat zadání hesla, vyberte zaškrtávací pole Enabled. Nastavit lze následující položky.

New Password Při změně hesla k otevření okna Tools zadejte nové

Confirm Zadejte stejné heslo, jako jste použili v poli New

Send Klepnutím na toto tlačítko se potvrzují změny

Položka Funkce

heslo. (Název může obsahovat až 26 jednobajtových alfanumerických znaků.)

Password. Pokud zadaná hesla nejsou stejná, zobrazí se chyba.

provedené v okně Admin Password.

Location Zadejte název místa instalace projektoru, který je

aktuálně připojen do sítě. (Jméno může obsahovat až 32 jednobajtových alfanumerických znaků a symbolů.)

Assigned To Zadejte jméno uživatele projektoru. (Jméno může

obsahovat až 32 jednobajtových alfanumerických znaků a symbolů.)

DHCP Chcete-li použít DHCP, zaškrtněte pole Enabled. Je-li

povoleno DHCP, nelze zadat adresu IP.

User Password

Má-li se při otevírání okna ovládání v počítači požadovat zadání hesla, vyberte zaškrtávací pole Enabled. Nastavit lze následující položky.

Položka Funkce

New Password Při změně hesla k otevření okna ovládání zadejte nové

heslo. (Až 26 jednobajtových alfanumerických znaků)

Monitorování a ovládání

Položka Funkce

Confirm Zadejte stejné heslo, jako jste použili v poli New

Password. Pokud zadaná hesla nejsou stejná, zobrazí se

chyba.

Send Klepnutím na toto tlačítko se potvrzují změny

provedené v okně User Password.

Nabídka Konfigurace

Tato kapitola popisuje použití nabídky Konfigurace a jejích funkcí.

Použití nabídky Konfigurace

V této části se vysvětluje použití nabídky Konfigurace.

Přestože jsou následující postupy vysvětlovány s použitím dálkového ovladače, stejné operace lze provést prostřednictvím ovládacího panelu. Dostupná tlačítka a jejich funkce jsou popisována v příručce v nabídce.

Otevřete obrazovku nabídky Konfigurace.

Vyberte položku hlavní nabídky.

Vyberte položku podnabídky.

Změňte nastavení.

Nastavení dokončíte stiskem tlačítka [Menu].

Seznam Funkcí

Tabulka nabídky Konfigurace

Položky, které lze nastavit, závisí na používaném modelu, obrazovém signálu a promítaném zdroji.

Název hlavní na‐

bídky

Nabídka Obraz s s.100

Nabídka Signál s s.101

Název podnabídky Položky nebo hodnoty

nastavení

Režim barev Dynamický, Prezentace, Kino,

Fotografie, Sport, sRGB, Černá tabule a Bílá tabule

Jas -24 až 24

Kontrast -24 až 24

Sytost barev -32 až 32

Odstín -32 až 32

Ostrost -5 až 5

Abs. teplota barev 5000K až 10000K

Úprava barev Červená: -16 až 16

Zelená: -16 až 16 Modrá: -16 až 16

Autom. clona Zapnuto a Vypnuto

Autom. nastavení Zapnuto a Vypnuto

Rozlišení Automaticky, Širokoúhlý

a Normální

Seřízení souběhu -

Synchronizace -

Pozice Nahoru, Dolů, Vlevo a Vpravo

Progresivní Vypnuto, Video a Film/

Automaticky

Potlačení šumu Vypnuto, NR1 a NR2

Video rozsah HDMI Automaticky, Normální

a Rozšířená

Název hlavní na‐

bídky

Nabídka Nastavení s s.103

Nabídka Rozšířené s s.105

Název podnabídky Položky nebo hodnoty

nastavení

Vstupní signál Automaticky, RGB a Komponent

Videosignál Automaticky, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 a SECAM

Poměr stran Normální, Automaticky, 4:3,

16:9, Plný, Lupa a Nativní

Přeskenování Automaticky, Vypnuto, 4% a 8%

Lichoběžník Lichoběž. - V/S a Quick Corner

Lupa 0 (Široká) až 40 (Tele)

Posun obrazu -

Provozní zámek Úplné zamknutí, Provozní zámek

a Vypnuto

Tvar ukazatele Ukazatel 1, Ukazatel 2, Ukazatel

Příkon Normální a ECO

Hlasitost 0 až 20

Hlasit. vstupu mik. 0 až 5

Vzdálený přijímač Vepředu/vzadu, Čelní, Zadní

a Vypnuto

Uživatelské tlačítko Příkon, Informace, Progresivní,

Zkušební vzor, Rozlišení, Hlasit. vstupu mik., Zobrazení vzoru, Autom. kalibrace

Vzor Zobrazení vzoru, Typ vzoru,

Vlastní vzor a Zkušební vzor

Zobrazení Zpráva, Pozadí obrazu, Úvodní

obrazovka a Vypnout A/V

Uživatelské logo -

Seznam Funkcí

Název hlavní na‐

bídky

Nabídka Informace s s.116

Nabídka Reset s s.117

Název podnabídky Položky nebo hodnoty

nastavení

Projekce Čelní, Čelní/Vzhůru nohama,

Zadní, Zadní/Vzhůru nohama

Provoz Napájení zapnuto, Klidový

režim, Čas úsp. režimu, Vysoká nadm. výška a Audiovstup

Pohotovost. nastav. Pohotovostní režim, Poh. režim

mikrof., Pohotovost. Audio

USB Type B Easy Interactive Function, USB

Display/Easy Interactive Function, Bezdrátová myš/USB Display

Easy Interactive Func‐ tion

Jazyk 15 nebo 35 jazyků

Provoz lampy (hod) -

Zdroj -

Vstupní signál -

Rozlišení -

Videosignál -

Obnov. kmitočet -

Informace o synch. -

Stav -

Sériové číslo -

Event ID -

Resetovat vše -

Autom. kalibrace, Ruční kalibrace, Použít zdroj, Počet uživatelů pera, Provozní režim pera, Povolit pravé klep., Upřesnit

Název hlavní na‐

bídky

* Počet podporovaných jazyků se liší podle oblasti, kde se projektor používá.

Název podnabídky Položky nebo hodnoty

nastavení

Reset hodin lampy -

Nabídka Síť

Název hlavní nabíd‐kyNázev podnabídky Položky nebo hodnoty

nastavení

Nabídka Základní s s.109

Nabídka Bezdrát. LAN s s.110

Nabídka Zabezpečení s s.111

Název projektoru -

Heslo k PJ linku -

Příst. heslo na web -

Heslo projektoru Zapnuto a Vypnuto

Nap.bezdr.sítě LAN Zapnuto a Vypnuto

Režim připojení Rychlý a Pokročilý

Kanál 1ch, 6ch a 11ch

Sys. bezdrát. LAN 802.11b/g a 802.11b/g/n

SSID Auto Nastav. Zapnuto a Vypnuto

SSID -

Nastavení IP DHCP, Adresa IP, Maska podsítě

a Adresa brány

SSID displej Zapnuto a Vypnuto

Zobrazení adr. IP Zapnuto a Vypnuto

Zabezpečení Ne, WEP, WPA-PSK a WPA2-PSK

Kódování WEP 128Bit a 64Bit

Formát ASCII a HEX

ID klíče 1, 2, 3, 4

Seznam Funkcí

Název hlavní na bíd‐kyNázev podnabídky Položky nebo hodnoty

nastavení

Kódovací klíč 1/Kódo‐ vací klíč 2/Kódovací klíč 3/Kódovací klíč 4

Typ autentifikace Open a Shared

PSK -

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.40

100

Nabídka Kabelová LAN

s s.113

Nabídka Mail s s.113

Nabídka Další s s.115

Nastavení IP DHCP, Adresa IP, Maska podsítě

a Adresa brány

Zobrazení adr. IP Zapnuto a Vypnuto

Mailová zpráva Zapnuto a Vypnuto

SMTP server -

Č. portu -

Nastavení adresy 1, Na‐ stavení adresy 2 a Nasta‐ vení adresy 3

SNMP Zapnuto a Vypnuto

Adresa IP depeše 1 a Ad‐ resa IP depeše 2

Brána s prioritou Kabelová LAN a Bezdrát. LAN

AMX Device Discovery Zapnuto a Vypnuto

Crestron RoomView Zapnuto a Vypnuto

Bonjour Zapnuto a Vypnuto

Nabídka Obraz

Položky, které lze nastavit, závisí na obrazovém signálu a aktuálně promítaném zdroji. Podrobná nastavení se ukládají pro každý obrazový signál.

Dílčí nabídka Funkce

Režim barev

Jas

Kontrast

Sytost barev

Odstín

Ostrost

Můžete nastavit kvalitu obrazu, která vyhovuje danému prostředí.

s "Výběr kvality projekce (výběr Režim barev)" s.51

Můžete upravit jas obrazu.

Můžete upravit rozdíl mezi světlými a tmavými částmi obrazu.

(Nastavení je možné, pouze pokud je na vstupu komponentní video, kompozitní video nebo S-video.)

Můžete nastavit sytost barev obrazu.

(Nastavení je možné, pouze pokud je na vstupu komponentní video signál. Vstupní kompozitní video signál a S-video signál lze nastavit pouze v případě, že se jedná o video signál NTSC.)

Můžete upravit tón obrazu.

Můžete upravit ostrost obrazu.

Epson EB-485Wi User's Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboly, Upozornění a Způsob Zobrazení Položek v této Příručce

Obsah

Úvod

Funkce Projektoru

Funkce promítání

Umožnění promítání z krátké vzdálenosti

Funkce Kreslení (pouze EB-485Wi/EB-480i/EB-475Wi)

Snadné psaní na bílou nebo černou tabuli pomocí funkce mřížky

Připojení k síti a promítání obrazu z monitoru počítače

Vylepšené funkce zabezpečení

Připojení pomocí kabelu USB a promítání (USB Display)

Volitelné funkce

Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů

Snadné připojení k počítači pomocí funkce Quick Wireless

Názvy Součástí a Funkce

Čelní a Horní strana

Boční pohled

Rozhraní

Podstavec

Připevnění podpěr (pouze modely s dodanými podpěrami)

Ovládací panel

Dálkový Ovladač

Výměna baterií v dálkovém ovladači

Provozní dosah dálkového ovladače

Interaktivní pero Easy Interactive Pen (pouze EB-485Wi/EB-480i/EB-475Wi)

Výměna baterie v interaktivním peru Easy Interactive Pen

Výměna špičky interaktivního pera Easy Interactive Pen

Pouzdro na pero (pouze EB-485Wi/EB-480i/ EB-475Wi)

Příprava projektoru

Instalace projektoru

Způsoby Instalace

Připojení zařízení

Připojení počítače

Připojení obrazových zdrojů

Připojení zařízení USB

Připojení mikrofonu

Připojení externího zařízení

Připojení síťového kabelu LAN

Instalace volitelné jednotky bezdrátové sítě LAN

Základní použití

Promítání snímků

Od instalace k promítání

Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)

Přepojení na cílový obraz pomocí dálkového ovladače

Projekce pomocí USB Display

Systémové požadavky

První připojení

Odinstalace

Úprava promítaného obrazu

Korekce lichoběžníkového zkreslení

Lichoběž. - V/S

Quick Corner

Úprava velikosti obrazu

Úprava polohy obrazu (Posun obrazu)

Zvětšení výšky obrazu

Zmenšení výšky obrazu

Úprava vodorovné polohy obrazu (pouze modely s dodanými podpěrami)

Úprava zaostření

Nastavení hlasitosti

Výběr kvality projekce (výběr Režim barev)

Nastavení Autom. clona

Změna poměru stran promítaného obrazu

Metody změn

Změna režimu poměru stran (pouze EB-485Wi/EB-485W/EB-475Wi/ EB-475W)

Změna režimu poměru stran (pouze EB-480i/EB-480/EB-470)

Užitečné Funkce

Funkce Easy Interactive Function (pouze EB-485Wi/EB-480i/EB-475Wi)

Úvod do funkce Easy Interactive Function

Kreslení pomocí vestavěné funkce projektoru

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)

Kreslení pomocí vestavěné funkce projektoru

Postup

Kalibrace pera

Funkce panelu nástrojů

Funkce myši a kreslení při připojení k počítači (Počít. interaktivní)

Instalace Easy Interactive Driver (pouze Mac OS X)
