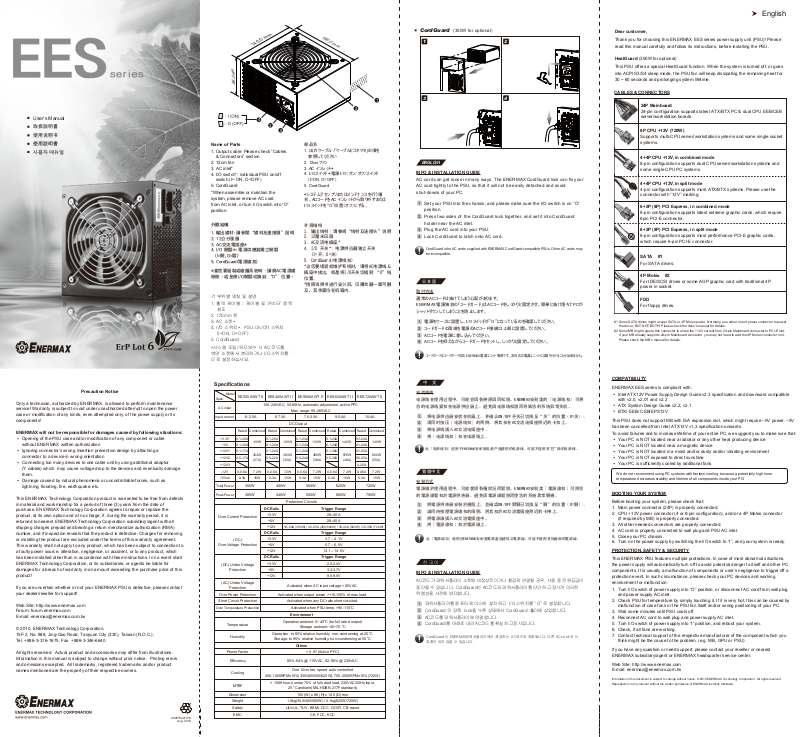

English
140.0 mm
150.0 mm
86.0 mm
User’s Manual
取扱説明書
使用說明書
使用說明書
사용자 매뉴얼
4
3
5
Name of Parts
1. Output cable: Please check “Cables
& Connectors” section
2. 12cm fan
3. AC inlet*
4. I/O switch*: individual PSU on/off
switch (I= ON, O=OFF)
5. CordGuard
*When assemble or maintain the
system, please remove AC cord
from AC inlet, or turn I/O switch into “O”
position.
外觀結構
1. 輸出線材: 請參閱“線材及連接頭"說明
2. 12公分風扇
3. AC交流電插座*
4. I/O 開關*: 電源供應器獨立開關
(I=開, O=關)
5. CordGuard(電源線扣)
*當您要組裝或維護系統時,請將AC電源線
移除,或是將I/O開關切換到 “O" 位置。
각 부위별 명칭 및 설명
1. 출력 케이블 : ‘케이블 및 커넥터’ 항목
참조
2. 120mm 팬
3. AC 소켓*
4. I/O 스위치* : PSU On/Off 스위치
(I=ON, O=OFF)
5. CordGuard
*시스템 조립/유지보수 시 AC 코드를
벽면 소켓에서 분리하거나 I/O스위치를 ‘
O’로 설정하십시요.
1
2
部品名
1. 出力ケーブル:「ケーブルとコネクタ」の項を
参照してください
2. 12cmファン
3. AC インレット*
4. I/Oスイッチ*:電源I/O(オン/オフ)スイッチ
(I=ON, O=OFF)
5. CordGuard
*システムアセンブリまたはメンテナンスを行う場
合、ACコードをAC インレットから取り外すまたは
I/Oスイッチを“O”位置(オフ)にする。
外觀結構
1. 輸出線材: 請參閱“線材及連接頭”說明
2. 12厘米風扇
3. AC交流電插座*
4. I/O 開關*: 電源供應器獨立開關
(I=開, O=關)
5. CordGuard(電源線扣)
*當您要組裝或維護系統時,請將AC電源線從
插座中拔出,或是將I/O開關切換到 “O”檔
位置。
*按照說明書進行安装后,僅耦合器一面可触
及,其余面均在机箱內。
CordGuard
(350W for op tional )
1 2
3 4
ENGLISH
INFO & INSTALLATION GUIDE
AC cor d can get lo ose in many ways. T he ENERMAX C ordGuard loc k can fix yo ur
AC cord tigh tly to the P SU, so that it will not be easily detached and avoid
shut-downs o f your PC.
1. Set your PSU into th e chassis, a nd please ma ke sure the I/O switch i s on ”O”
positio n.
2. Press tw o sides of the CordGuar d lock toget her, and set it into Cor dGuard
holder near the AC inlet.
3. Plug the AC cord int o your PSU.
4. Lock Cor dGuard to la tch onto AC cord.
CordGuard is for AC cords supplied with ENERMAX CordGuard-compatible PSUs. Other AC cords may
be incompatible.
日 本 語
取付方法
通常のACコードは抜けてしまう心配があります。
ENERMAX電源独自の「コードガード」はACコードをしっかりと固定させ、簡単に抜け落ちてPCが
シャットダウンしてしまうことを防止します。
1. 電源をケースに設置し、I/Oスイッチが”O”になっているのを確認してください。
2. コードガードの両端を電源のACコード接続口上部に設置してください。
3. ACコードを電源に差し込んでください。
4. ACコードを抑えながらコードガードをセットし、しっかりと固定してください。
コードガードはコードガード対応ENERMAX電源ユニット専用です。非対応の電源ユニットには取り付けることが出来ません。
Dear customer,
Thank you for choosing this ENERMAX EES series power supply unit (PSU)! Please
read this manual carefully and follow its instructions, before installing the PSU.
HeatGuard (350W for optional)
This PSU offers a special HeatGuard function. When the system is turned off, or goes
into ACPI S3/S4 sleep mode, the PSU fan will keep dissipating the remaining heat for
30 ~ 60 seconds and prolonging system lifetime.
CABLES & CONNECTORS
24P Mainboard
24-pin configuration supports latest ATX/BTX PC & dual CPU EEB/CEB
server/workstation boards.
8P CPU +12V (720W)
Supports multi-CPU server/workstation systems and some single socket
systems.
4+4P CPU +12V,in combined mode
8-pin configuration supports dual CPU server/workstation systems and
some single CPU PC systems.
4+4P CPU +12V,in split mode
4-pin configuration supports most ATX/BTX systems. Please use the
connector with “12V” marking.
6+2P (8P) PCI Express, in combined mode
8-pin configuration supports latest extreme graphic cards, which require
8pin PCI-E connector.
6+2P (8P) PCI Express, in split mode
6-pin configuration supports most performance PCI-E graphic cards,
which require 6-pin PCI-E connector.
SATA #1
For SATA drives.
4P Molex #2
For IDE/SCSI drives or some AGP graphic card with traditional 4P
power in socket.
FDD
For floppy drives.
#1 Some SATA drives might accept SATA or 4P Molex power. Normally, use either one of power connector to power
the driver, BUT NOT BOTH! Please check the drive’s manual for details.
#2 Some MB might require this connector to share the +12V current from 24-pin Mainboard connector to PCI-E slot.
If your MB already supports 24-pin Mainboard connector, you may not need to add the 4P Molex connector on it.
Please check the MB’s manual for details.
Precaution Notice
Only a technician, authorized by ENERMAX, is allowed to perform maintenance
service! Warranty is subject to void under unauthorized attempt to open the power
case or modification of any kinds, even attempted only, of the power supply or its
components!
ENERMAX will not be responsible for damages caused by following situations:
Opening of the PSU case and/or modification of any component or cable
without ENERMAX written authorization
Ignoring connector’s wrong insertion prevention design by attaching a
connector to a device in wrong orientation
Connecting too many devices to one cable unit by using additional adaptor
(Y cables) which may cause voltage drop to the devices and eventually damage
them.
Damage caused by natural phenomena or uncontrollable forces, such as
lightning, flooding, fire, earthquake, etc.
This ENERMAX Technology Corporation product is warranted to be free from defects
in material and workmanship for a period of three (3) years from the date of
purchase. ENERMAX Technology Corporation agrees to repair or replace the
product, at its own option and at no charge, if, during the warranty period, it is
returned to nearest ENERMAX Technology Corporation subsidiary/agent with all
shipping charges prepaid and bearing a return merchandize authorization (RMA)
number, and if inspection reveals that the product is defective. Charges for removing
or installing the product are excluded under the terms of this warranty agreement.
This warranty shall not apply to any product, which has been subject to connection to
a faulty power source, alteration, negligence, or accident, or to any product, which
has been installed other than in accordance with these instructions. In no event shall
ENERMAX Technology Corporation, or its subsidiaries, or agents be liable for
damages for a breach of warranty in an amount exceeding the purchase price of this
product!
If you are uncertain whether or not your ENERMAX PSU is defective, please contact
your dealer/reseller for support!
Web Site: http://www.enermax.com
Forum: forum.enermax.com
E-mail: enermax@enermax.com.tw
© 2010, ENERMAX Technology Corporation,
15F-2, No. 888, Jing-Guo Road, Taoyuan City (330), Taiwan (R.O.C.),
Tel. +886-3-316-1675, Fax. +886-3-346-6640
All rights reserved. Actual product and accessories may differ from Illustrations.
Information in this manual is subject to change without prior notice. Printing errors
and omissions excepted. All trademarks, registered trademarks and/or product
names mentioned are the property of their respective owners.
482010221010
Aug. 2010
Specifications
Model
Spec.
Input current
Total Power
Peak Power 440W 550W 680W
EES350AWT
AC input
Rated Combined Rated Combined Rated Combined Rated
0.1-20A+3.3V
+5V
0.1-20A 0.1-20A 0.1-24A 0.1-24A
+12V1 0.1-17A 0.1-22A 0.1-24A 0.1-30A
+12V2
0.5-17A 0.5-22A 0.5-24A 0.5-30A
+12V3
-12V 0-0.6A 7.2W 7.2W 7.2W 7.2W0-0.6A 0-0.6A 0-0.6A
+5Vsb 0-3A 15W
Over Current Protection
( DC )
Over Voltage Protection
(DC) Under Voltage
Protection
(AC) Under Voltage
Protection
Over Power Protection
Over Temperature Protection
Temperature
Humidity
Power Factor > 0.97 (Active PFC)
Efficiency
Cooling
MTBF
Dimension
Weight
Safety
EMC
EES400AWT
II
100-240VAC, 50-60Hz, automatic adjustment, active PFC
6-2.5A
350W
385W
6.7-3A 7.5-3.5A 9.5-4A
0.1-20A 0.1-24A 0.1-24A
110W
324W
(27A)
DC Rails Trigger Range
+3.3V 28–40A
+12V
DC Rails
+3.3V
+5V
+12V
DC Rails
+3.3V
+5V
+12V
Operation: to 85% relative humidity, non-condensing at 25
Storage: to 95% relative humidity, non-condensing at 50 oC
450-1800RPM±10%(350/400/500/620W), 750-2500RPM±10%(720W)
> 100K hours under 70% of full rated load, 230VAC/50Hz input,
EES500AWT IIEES620AWT
II
Max. range: 90-265VAC
DC Output
120W 130W 140W
384W
(32A)
15W 15W 15W0-3A 0-3A 0-3A
400W 500W 620W
Protection Circuits
18–20A (350W) / 30–35A (400/500W) / 35-40A (620W) / 30-35A (720W)
Activated when AC input voltage < 80VAC.
Activated when output power >110-150% of max load.
Activated when any DC rails short circuited.Short Circuit Protection
Environment
Operation ambient: 0~40
80%-84% @ 115VAC, 82-86% @ 230VAC
25 oC ambient(MIL-HDBK-217F standard)
1.8kg(350/400/500W) / 2.1kg(620W/720W)
UL/cUL, TUV, BSMI, CCC, GOST, CB report
456W
(38A)
28–40A+5V
Trigger Range
3.7 – 4.1V
5.7 – 6.5V
13.1 – 14.5V
Trigger Range
2.0-2.4V
3.3-3.7V
8.5-9.5V
Activated when PSU temp. >90-110
o
Storage ambient: -40~70 oC
Others
One 12cm fan, speed auto controlled
150 (W) x 86 (H) x 140 (D) mm
C (for full rated output)
CE, FCC, KCC
Combined
576W
(48A)
EES720AWT
II
Rated
0.1-24A
0.1-24A
0.1-25A
0.5-25A
0-25A
0-0.6A
0-3A
o
C
10-4A
Combined
720W
790W
o
C
140W
660W
(55A)
7.2W
15W
中 文
II
安装指南
电源线在使用过程中,可能会因各种原因而松脱。ENERMAX安耐美的「电源线扣」可将
您的电源线紧扣在电源供应器上,避免因电源线松脱而导致您的系统异常关机。
1. 将电源供应器安装在机箱上,并确认ON/OFF开关已切换至“关”的位置(O=关)。
2. 请同时按压「电源线扣」的两侧,将其扣在AC交流电插座附近的卡扣上。
3. 将电源线插入AC交流电插座中。
4. 将「电源线扣」扣在电源线上。
此「电源线扣」适用于ENERMAX安耐美电源产品提供的电源线,可能不适用其它厂商的电源线。
繁體中文
安裝方式
電源線於使用過程中,可能會因各種狀況而鬆脫。ENERMAX安耐美「電源線扣」可將您
的電源線緊扣於電源供應器,避免因電源線鬆脫而使您的系統異常關機。
1. 將電源供應器安裝於機殼上,並確認ON/OFF開關已切換至“關”的位置(O=關)。
2. 請同時按壓電源線扣的兩側,將其扣於AC交流電插座附近的卡榫上。
3. 將電源線插入AC交流電插座中。
4. 將「電源線扣」扣於電源線上。
此「電源線扣」適用於ENERMAX安耐美電源產品提供之電源線,可能不適用其他廠商的電源線。
COMPATIBILITY
ENERMAX EES series is compliant with:
Intel ATX12V Power Supply Design Guide v2.3 specification and downward compatible
with v2.0, v2.01 and v2.2
ATX System Design Guide v2.2, v2.1
BTX/ EEB/ CEB/EPS12V
This PSU does not support MB with ISA expansion slot, which might require –5V power. –5V
has been cancelled from Intel ATX12V v1.3 specification onwards.
To avoid failures and to increase lifetime of your entire PC, we suggest you to make sure that:
Your PC is NOT located near a radiator or any other heat producing device
Your PC is NOT located near a magnetic device
Your PC is NOT located in a moist and/or dusty and/or vibrating environment
Your PC is NOT exposed to direct sunshine
Your PC is sufficiently cooled by additional fans
We do not recommend using PC systems with fanless cooling, because a potentially high inner
temperature decreases stability and lifetime of all components inside your PC!
BOOTING YOUR SYSTEM
Before booting your system, please check that:
1. Main power connector (24P) is properly connected.
2. CPU +12V power connector (4 or 8-pin configuration), and/or a 4P Molex connector
(if required by MB) is properly connected.
3. All other needed connectors are properly connected.
4. AC cord is properly connected to wall plug and PSU AC inlet.
5. Close your PC chassis.
6. Turn on the power supply by switching the I/O switch to “I”, and your system is ready.
PROTECTION, SAFETY & SECURITY
한 국 어
INFO & INSTALLATION GUIDE
AC코드가 파워서플라이 소켓에 비정상적이거나 헐겁게 연결될 경우, 사용 중 전원공급이
중단될 수 있습니다. CordGuard는 AC코드와 파워서플라이를 단단히 고정시켜 이러한
위험성을 사전에 방지합니다.
1. 파워서플라이를 컴퓨터 케이스에 설치하고 I/O 스위치를 “O” 로 설정합니다.
2. CordGuard 의 양쪽 lock을 누른 상태에서 CordGuard 홀더에 삽입합니다.
3. AC코드를 파워서플라이에 연결합니다.
4. CordGuard를 아래로 내려 AC코드를 확실히 고정시킵니다.
CordGuard 는 ENERMAX파워서플라이에서 제공하는 AC코드와 호환됩니다. 다른 AC cord 와 는
호환이 되지 않을 수 있습니다.
This ENERMAX PSU features multiple protections. In case of most abnormal situations,
the power supply will automatically turn off to avoid potential danger to itself and other PC
components. It is usually a malfunction of components or user’s negligence to trigger off a
protection event. In such circumstance, please check your PC devices and working
environment for malfunction:
1. Turn I/O switch of power supply into “O” position, or disconnect AC cord from wall plug
and power supply AC inlet.
2. Check PSU for temperature by simply touching it. If it is very hot, this can be caused by
malfunction of case fans or the PSU fan itself and/or wrong positioning of your PC.
3. Wait some minutes until PSU cools off.
4. Reconnect AC cord to wall plug and power supply AC inlet.
5. Turn I/O switch of power supply into “I” position, and reboot your system.
6. Check, if all fans are working.
7. Contact technical support of the respective manufacturer of the component which you
think might be the cause to the problem. (e.g. MB, GPU or PSU)
If you have any question or need support, please contact your reseller or nearest
ENERMAX subsidiary/agent or ENERMAX headquarter service center.
Web Site: http://www.enermax.com
E-mail: enermax@enermax.com.tw
Information in this document is subject to change without notice. ©2010 ENERMAX Technology Corporation. All rights reserved.
Reproduction in any manner without the written permission of ENERMAX is strictly forbidden.
![](/html/12/12e5/12e52262ade594b71372ae703c05544b68c0d0f23f2c1c6d05e9f8d07752ff42/bg2.png)
日本語
繁體中文中文 한 국 어
ご挨拶
この度はENERMAX EES series電源ユニットをお買い上げいただき、誠にありがとうございます。電源ユ
ニットを設置する前に、本マニュアルをよくお読みの上、正しくお使いください。
HeatGuard (350Wforoptional)
本電源ユニットは独自のHeatGuard(冷却システム)を搭載しております。システムをシャッ
トダウンした後や、ACPI S3 /S4のスリープモードに移行した後、システムの余熱を取り除き
ハードの寿命を延ばす為、30~60秒の間電源ユニットのファンが回転を続けます。
ケーブルとコネクタケーブルとコネクタ
24ピン メインボード
新世代のATX / BTX PC、およびデュアルCPUのEEB / CEBサーバ / ワークステーションボ
ードをサポートします。
8P CPU +12V (720W)
マルチCPUサーバー / ワークステーションシステムと、一部のシングルCPU PCシステム をサポートしま
す。
4+4ピンCPU +12V(コンバインモード)
8 ピン構成では、デュアルCPUサーバ / ワークステーション システムと、一部のシングルCPU PCシステ
ム をサポートします
。
4+4ピンCPU +12V(スプリットモード)
4ピン構成では、ほとんどのATX/BTX システムをサポートします。「+ 12V」のマーキングあるコネクタを
使用してください。
6+2ピン(8ピン)PCI-E(コンバインモード)
8ピン構成のPCI Expressグラフィックカード用。
6+2ピン(8ピン)PCI-E(スプリットモード)
6ピン構成のPCI Expressグラフィックカード用。
SATA電源コネクタ
SATAドライブ用。
4ピンMolex電源コネクタ
IDE / SCSIドライブまたは一部のAGPグラフィックカード用。
#1
#2
FDD電源コネクタ
フロッピーディスクドライブ用。
#1 一部のSATAドライブは、SATAと4ピンMolexの2種類を接続することが可能です。そのようなドライブの場合、一種類の電源コネクタ
のみを接続してください。ドライブの取扱説明書を参照してください。
#2 一部20ピンのメインコネクタを持つマザーボードは、グラフィックカード用に4ピンMolexコネクタを使用する場合がございます。24ピンのメ
インコネクタを持つマザーボードの場合は4ピンMolexコネクタを使用しなくても問題はありません。詳細はマザーボードの取扱説明書
をご確認ください。
尊敬的使用者:
感謝您選購ENERMAX(安耐美)電源供應器。安裝本產品前, 請先詳細閱讀此使用說明書,
並依照此說明書安裝。
HeatGuard
(350W for optional)
本电源供应器具备HeatGuard功能:当系统关机后或进入ACPI S3/S4 休眠状态时,电源
供应器风扇将持续运作30~60秒,可协助系统排除余热,延长系统使用寿命。
線材及連接頭
24P Mainboard
支持大多數新款 ATX/BTX 及雙CPU EEB/CEB 服務器和工作站主機板。
8P CPU +12V (720W)
支持多重CPU服务器/工作站及部分單CPU插座主机板。
4+4P CPU +12V,合併模式
8針設定支持部分雙 CPU 服務器和工作站 及部分單CPU 主機板。
4+4P CPU +12V,分離模式
4針設定支持大部分ATX/BTX主機板。請使用有加印 “12V” 字樣的插頭。
6+2P (8P) PCI Express, 合併模式
8針設定支持最新需要8P PCI-E用電的顯示卡。
6+2P (8P) PCI Express, 分離模式
6針設定支持大多需要6P PCI-E用電的顯示卡。
#1
SATA
供應新ㄧ代SATA接口外圍電力。
#2
4P Molex
供應IDE/SCSI等接口周邊及部分AGP顯示卡的電力。
FDD
供應FLOPPY 等接口周邊電力。
#1 部分SATA接口周边可能同时具备SATA或4P Molex 插座。一般而言,仅需连接其中一种电源接头即可,但不可同时
使用。请参阅您的周边说明书了解用电需求。
#2 部分主机板可能需要额外电源插头,以用来分摊20 针主机板电源插座的+12V电流给予PCI-E扩充槽用。若您的主机
板已经支持24针插座,您可以不用添加此4P Molex电源插座。请参阅您的主机板说明书了解用电需求。
.
親愛的使用者:
感謝您選購安耐美電源供應器。安裝本產品前,敬請詳讀此使用手冊,並依照指示安
裝。
HeatGuard (350W for optional)
本電源供應器具備HeatGuard功能:當系統關機後或進入ACPI S3/S4 休眠狀態時,電
源供應器風扇將持續運作30至60秒,協助系統排除餘熱,延長系統使用生命。
線材及連接頭
24P Mainboard
支援大多數新款 ATX/BTX 及雙CPU EEB/CEB 伺服器/工作站主機板。
8P CPU +12V (720W)
支援多重CPU伺服器/工作站及部分單CPU插座主機板。
4+4P CPU +12V,合併模式
8針設定支援部分雙 CPU 伺服器/工作站 及部分單CPU 主機板。
4+4P CPU +12V,分離模式
4針設定支援大部分ATX/BTX主機板。請使用有加印 “12V" 字樣之插頭。
6+2P (8P) PCI Express, 合併模式
8針設定支援最新需要8P PCI-E用電之顯示卡。
6+2P (8P) PCI Express, 分離模式
6針設定支援大多需要6P PCI-E用電之顯示卡。
SATA
#1
供應新ㄧ代SATA介面週邊電力。
4P Molex
#2
供應IDE/SCSI 等介面周邊及部分AGP顯示卡之電力。
FDD
供應FLOPPY 等介面周邊電力。
#1 部分SATA介面周邊可能同時具備SATA或4P Molex 插座。一般而言,僅需連接其中一種電源接頭即可,但不可同
時使用。請參閱您的周邊說明書了解用電需求。
#2 部分主機板可能需要此額外電源插頭,以利分攤20 針主機板電源插座之+12V電流給予PCI-E擴充槽用。若您的主
機板已經支援24針插座,您可以不用添加此4P Molex電源插座。請參閱您的主機板說明書了解用電需求。
.
ENERMAX EES series 파워서플라이를 선택해 주셔서 감사 드립니다. 시스템에
설치하기에 앞서 본 매뉴얼의 내용을 숙지하시고 지시사항을 준수하여 주시기
바랍니다.
HeatGuard
EES series
(350W for optional)
시리즈는 특별히 HeatGuard 기능을 제공합니다. 시스템이 종료되거나
ACPI S3/S4 수면 상태가 되면, 파워서플라이 팬의 구동을 통해 시스템 내부 잔열을
30~60초간 배출하여 시스템의 수명을 연장시킵니다.
케이블 및 커넥터
24핀 메인보드 커넥터
24핀 구성은 최신 ATX/BTX PC와 듀얼 CPU EEB/CEB 서버/워크스테이션
메인보드를 지원합니다.
8P CPU +12V 커넥터(720W)
멀티 CPU 서버/워크스테이션 시스템과 일부 싱글 소켓 시스템 지원.
조합형 8(4+4)핀 CPU +12V 커넥터
8핀 구성은 듀얼 CPU 서버/워크스테이션과 일부 싱글 CPU PC 시스템을 지원합니다.
분리형8(4+4)핀CPU +12V 커넥터
4핀 구성을 통해 대부분의 ATX/BTX 시스템을 지원합니다. ‘12V’ 표시가 되어 있는
4핀 커넥터를 사용하십시요.
조합형 8(6+2)핀 PCI Express 커넥터
8핀 구성은 8핀 PCI-E 커넥터를 요구하는 최신 고사양 그래픽 카드를 지원합니다
분리형 8(6+2)핀 PCI Express 커넥터
6핀 구성은 6핀 PCI-E 커넥터를 요구하는 대부분의 고사양 그래픽 카드를 지원합니다.
#1
SATA
SATA / SATA2 인터페이스 장치 전용.
4핀 Molex 커넥터
IDE/SCSI 장치와 4핀을 통해 보조전원을 요구하는 일부 AGP 그래픽 카드 용.
#2
FDD 커넥터
플로피디스크(FDD) 용.
#1 일부 SATA 드라이브는 SATA 또는 4P Molex 사용이 가능합니다. 이러한 SATA 드라이브를 사용할 경우 반드시
SATA 또는 4핀 Molex 중 한 가지만 선택 하십시요. 자세한 사항은 관련 드라이브의 매뉴얼을 참조하십시요.
#2 일부 메인보드는 24핀 메인보드 커넥터로부터 PCI-E 슬롯을 위해 +12V 전류를 요구할 수 있습니다. 사용하고
있는 메인보드가 24핀 메인보드 타입이면 이 4핀 Molex 커넥터를 별도로 연결할 필요가 없습니다. 자세한 사항
은 메인보드 매뉴얼을 참조해 주십시요.
互換性
ENERMAX EES series電源ユニットシリーズは、以下に準拠しています:
『Intel ATX12V Power Supply Design Guide(電源ユニットデザインガイド)』v2.3 の仕様、および
v2.2,v2.01, v2.0との下位互換
『ATX System Design Guide (ATX システムデザインガイド)』v2.2, v2.1
BTX/ EEB/ CEB/EPS12V
お使いのMBにISAバスがある場合、本電源ユニットには一部のISAデバイスをサポートするための -5vレールが
ないため、バスを完全にサポートできない可能性があります。このレールはATX12V v1.3より廃止されました。
コンピュータの故障を避け、寿命を延ばすために、次の推奨事項に留意してください:
コンピュータをラジエーターやその他の熱を発生する装置の近くに置かない
コンピュータを磁気が発生する装置の近くに置かない
コンピュータを湿気や埃、振動のある環境に置かない
コンピュータを直射日光にさらさない
PCファンを追加してコンピュータを十分に冷却する
内部の高温によりコンピュータの全部品の安定性や寿命が低下する可能性があるため、ファンレス冷却システムを使
用することはお勧めしません。
システムの起動
電源を入れる前に、以下のことを再度、ご確認ください:
1. メイン電源コネクタ24ピンは適切に接続されているか。
2. CPU +12V電源コネクタ(4ピンあるいは8ピンの構成)は適切に接続されているか、または4ピンMolex電
源コネクタ(MBに必要される場合)は適切に接続されているか。
3. その他の電源コネクタは適切に接続されているか。
4. ACコードは適切にコンセントと電源ユニットACインレットに接続されているか。
5. PCのサイドパネルは閉じているか。
6. I/Oスイッチが「I」に設定されており、PCの起動準備完了しているか。
保護、安全、およびセキュリティ
ENERMAX EES series 電源ユニットには、いくつかの保護機能が搭載されています。異常な状況で、電
源やその他のコンピュータ コンポーネントへの危険を回避するために、自動的に電源が切れるようになって
います。保護機能が働いたとき、ほとんどの場合、コンポーネントの不具合やユーザーの不注意が原因で
す。このような場合、いったん電源を切り、各デバイスとの接続を外して、コンピュータ デバイスや作業環境
に不具合がないか確認してください:
1. 電源ユニットのI/Oスイッチを「O」にします。またはコンセントや電源ユニットの AC 入力の AC コードを
取り外します。
2. 電源ユニットに触って温度を確認します。非常に高温になっている場合は、ケースのファンや 電源ユニ
ットのファンの不具合や、コンピュータの不適切な置き場所 (本マニュアルの冒頭にある推奨事項を確
認してください) が原因で熱くなった可能性があります。
3. 電源ユニットの熱が冷めるまでしばらく待ちます。
4. ACコードをコンセントおよび電源ユニットのAC入力に再度、接続します。
5. 電源ユニットのI/Oスイッチを「I」にします。
6. 全てのファンが作動していることを確認します。
7. 問題の原因であると考えられるコンポーネント(MB、GPU、HDD、電源ユニットなど) のメーカー各社の
テクニカル サポートに連絡します。
ご質問やサポートについては、ご購入元またはENERMAX販売代理店または当社サポートにお問い合わ
せください。
Web Site: http://www.enermax.com
E-mail: enermax@enermax.com.tw
本書に記載されている事項は事前通告無しに変更されることがあります。©2010 すべての著作権ENERMAX Technology Corporation にあります。
ENERMAX からの書面による許可なく本書の複写、転載を禁じます。
兼容性
本電源供應器兼容于:
Intel ATX12V電源供應器設計指導書2.3版規格,並向下相容2.2版及2.01版
ATX系統設計指導2.2版及2.1版
BTX/EEB/CEB/EPS12V
本電源供應器不支持–5V主板之的ISA擴展槽. –5V電源在現在的系統上已無需求,Intel于
ATX12V v1.3 版之后已全面取消。
為預防相關的風險並延長您計算機系統的使用壽命,我們提出以下建議:
計算機不得置於熱源附近
計算機不得靠近磁性物體附近
計算機不應放置於潮濕、多灰塵、震動頻繁的環境
計算機應避免陽光直射
計算機應安裝足夠的散熱設備
我們不建議計算機機箱內不安裝任何散熱風扇,這樣可能會造成機箱內部溫度過高,而導致系統不穩定
,並降低零部件使用壽命。
開啟系統
開啟系統之前,請做以下確認動作:
1. 主電源連接頭(24針插頭)确認已经連接。
2. CPU +12V電源連接頭(4針或8針)確認已經連接;或一個4P Molex連接頭(如果主機
板需要)確認已經連接。
3. 確認其他連接頭連接正確。
4. 確認AC交流電源線已經連接在(牆壁)電源插座及電源供應器AC插座上。
5. 裝入機箱,關閉計算機側板。
6. 將I/O開關切至`I`檔的位置,即開啟電源供應器,此時您的系統已準備就緒。
安全保護線路
本電源供應器具備多重保護線路,在異常狀況下,電源供應器將會自動關閉,保護計算機硬
件器材及電源供應器本身,避免危險。保護裝置的激活,通常由計算機組件的故障,或是使
用者的疏忽而引起。若保護激活而強制切斷電源時,請檢查您的計算機組件狀態,及使用環
境。建議您由以下步驟進行檢查:
1. 關閉電源供應器I/O開關(按下 `O`),或將AC線材拔出於牆壁插座及電源供應器。
2. 檢查電源供應器外殼的溫度是否過熱,如果是,可能是電源供應器散熱風扇或是機箱
散熱風扇故障,或是計算機放置在不恰當的環境。(請參閱前段安裝系統建議說明)
3. 等待數分鐘,讓電源供應器冷卻。
4. 重新連接AC電源插頭到電源供應器。
5. 將電源供應器 I/O開關打開(按下 `I`)。
6. 檢查是否所有風扇正常運轉。
7. 聯絡可能引起故障組件(如主機板、顯示卡、硬碟、電源供應器)的製造商或是服務中心
,尋求技術支持。
如果您有任何問題或需要技術支持,敬請聯絡您的產品經銷商,或是ENERMAX(安耐美)服務
中心,撥打我們的客服熱線或者給我們發郵件。
Web Site: http://www.enermax.cn/
E-mail: service@enermax.cn
客服熱線: 400-820-2533
本使用手冊的內容如有任何變更,恕不另行通知。請登陸 www.enermax.cn . ©2010 ENERMAX Technology Corporation. 版權所有。未
ENERMAX書面許可,嚴禁任何形式的非法复制。
经
相容性
本電源供應器相容於:
Intel ATX12V電源供應器設計指導書2.3版規格,並向下相容2.2版及2.01版
ATX系統設計指導2.2版及2.1版
BTX/EEB/CEB/EPS12V
本電源供應器不支援需要–5V用電之具備ISA擴充槽主機板。–5V電源於現今系統已無需求,
Intel於ATX12V v1.3版之後取消之。
為預防有關之風險並確保您電腦系統的壽命,我們提出以下建議:
電腦不得置於熱暖爐、或發熱器材附近
電腦不得靠近磁性器材附近
電腦不應放置於潮濕、多灰塵、震動頻繁之環境
電腦應避免陽光直射
電腦應裝置足夠系統散熱風扇
我們不建議電腦系統內完全不裝置機殼散熱風扇,這樣可能會造成機殼內部溫度過高,而導致系統不穩
定,及減低零組件壽命。
啟動系統
啟動系統之前,請做以下確認動作:
1. 主電源連接頭(24針插頭) 是否安裝確實。
2. CPU +12V電源連接頭(4針或8針)是否安裝確實;或一個4P Molex連接頭 (如果主機
板需要)是否安裝確實。
3. 其他連接頭是否安裝正確。
4. AC交流電源線是否確實連接於(牆壁)電源插座及電源供應器AC插座。
5. 裝回機殼側版,關閉電腦機殼。
6. 將I/O開關切至I的位置,即啟動電源供應器,此時您的系統已準備就緒。
安全保護線路
本電源供應器具備多重保護線路,在異常狀況下,電源供應器將會自動關閉,保護電腦硬體
器材及電源供應器本體,避免危險。保護裝置之啟動,通常由電腦組件之故障,或是使用者
無意之疏失而引起。若保護啟動而強制切斷電源時,請檢查您的電腦組件狀態,及使用環境
。建議您由以下步驟進行檢查:
1. 關閉電源供應器I/O開關(按下“O"),或將AC線材拔除於牆壁插座及電源供應器。
2. 檢查電源供應器外殼的溫度是否非常燙,如果是,可能是電源供應器散熱風扇或是機殼
散熱風扇故障,或是電腦放置在不恰當的環境。(請參閱前段安裝系統建議說明)
3. 等待數分鐘,讓電源供應器冷卻。
4. 重新連接AC電源插頭到電源供應器。
5. 將電源供應器 I/O開關打開(按下“I")。
6. 檢查是否所有風扇正常運轉。
7. 聯絡可能引起故障組件(如主機板、顯示卡、硬碟、電源供應器)的製造商或是服務中心
,尋求支援服務。
如果您有任何問題或需要支援,敬請聯絡您的產品經銷商,或是安耐美總公司服務中心。
Web Site: http://www.enermax.com
E-mail: support-tw@enermax.com.tw
本使用手冊的內容如有任何變更,恕不另行通知。 ©2010 ENERMAX Technology Corporation. 版權所有。未經ENERMAX書面許可,嚴禁
任何形式的非法複製。
호환성
ENERMAX EES series 시리즈는 다음 사항을 준수합니다:
Intel ATX12V Power Supply Design Guide v2.3 규격 및 v2.0/v2.01/v2.2 하향 호환
ATX System Design Guide v2.2, v2.1
BTX/ EEB/ CEB/EPS12V
ISA 확장 슬롯을 위해 -5V 전압을 필요로 하는 메인보드는 지원하지 않습니다. 구형의 ISA
버스 규격은 Intel ATX12V v1.3 규격 이후 더 이상 사용되지 않습니다.
이러한 장애/손상을 미연에 방지하고 PC를 오래 사용하기 위해, 다음의 사항을 권장합니다:
PC의 주변에 열을 발생시키는 가전도구를 멀리하시는 것이 좋습니다
PC의 주변에 자기(Magnetic) 장치를 놓지 마십시요
PC를 습기, 먼지가 많고 진동이 있는 곳에 놓지 마십시요
PC를 직사광선에 노출시키지 마십시요
PC에 팬 등을 추가하여 냉각성능을 강화하는 것이 좋습니다
PC 내부의 온도가 높을 경우, 부품의 안정성과 수명을 단축시킬 수 있으므로 냉각 팬(FAN) 등을
사용하여 PC 내부의 공기흐름이 원활하도록 세심한 주의를 기울일 것을 권장합니다.
시스템 부팅하기
시스템을 부팅하기 전에 다음 사항을 점검해 주십시요:
1. 메인보드 전원 커넥터 (24핀)가 정확히 연결되어 있는지 확인합니다.
2. CPU용 4핀/8핀 +12V 전원 커넥터 또는 4핀 Molex 커넥터(메인보드에서 필요한
경우)가 제대로 연결되어 있는지 확인합니다.
3. 기타 필요한 다른 모든 커넥터가 제대로 연결되어 있는지 확인합니다.
4. AC 코드가 벽면 콘센트와 파워서플라이 AC 소켓에 제대로 연결되어 있는지
확인합니다.
5. PC 케이스를 닫습니다.
6. 파워서플라이 후면의 I/O 스위치를 ‘I’로 설정하고 시스템을 구동합니다.
보호, 안전 및 보안
ENERMAX EES series 파워서플라이는 위험상황에 대비해 다양한 보호기능을
제공합니다. 비정상적인 상황이 발생했을 경우, 파워서플라이는 자동으로 전원공급을
중단하여 파워서플라이 및 PC 부품의 손상을 미연에 방지하도록 설계되어 있습니다. 통상
부품장애나 사용자 부주의 등에 의해 보호기능이 활성화되며, 이와 같은 상황이 발생했을
경우 다음과 같이 전원 스위치를 끈 상태에서 케이블을 분리하여 PC 장치와 작업환경의
장애여부를 확인하십시요:
1. 파워서플라이의 I/O 스위치 확인 (‘O’로 설정).
2. 벽부형 콘센트와 파워서플라이로부터 AC 코드 분리.
3. 파워서플라이를 손으로 만져 온도를 확인하십시요. 매우 뜨거운 상태면 케이스 팬이나
파워서플라이 팬 자체의 장애 및 잘못된 PC 위치가 원인일 수 있습니다. (본 매뉴얼
시작 부분의 권고를 참조하십시요.)
4. 파워서플라이의 열이 충분히 식을 때까지 기다립니다.
5. AC 코드를 벽부형 콘센트와 파워 서플라이 AC 소켓에 다시 연결합니다.
6. 파워서플라이의 I/O 스위치를 켭니다(‘I’로 설정).
7. 모든 팬이 정상 작동하는지 확인합니다.
8. 위 사항을 점검 후, 문제의 원인이 되었거나 이상이 발생한 제품에 대해서 해당
제조사의 기술지원부에 문의하시기 바랍니다.
ENERMAX 파워서플라이를 사용함에 있어, 기타 문의 사항이 있으시면 고객서비스센터로
연락주십시요. 항상 친절히 모시겠습니다.
감사합니다 !!
고 객 서 비 스 센 터 :
㈜컴퓨마트
TEL. (02)719-2580 , 080-719-2581 FAX. (02)715-2525
support@compumart.co.kr http://www.cm-korea.co.kr
매뉴얼 내용은 사전 예고 없이 변경될 수 있습니다. © 2010 ENERMAX Technology Corporation. All rights reserved. 에너맥스의
사전 동의 없이 무단으로 매뉴얼 내용의 사용을 엄격히 금지합니다.
