Emos P5601N, T091 User guide

2101201010_31-P5601N_00_01 105 × 148 mm

P5601N | T091

GB Thermostat CZ Termostat SK Termostat PL Termostat HU Termosztát SI Termostat RS|HR|BA|ME Termostat DE Thermostat UA Термостат RO|MD Termostat LT Termostatas LV Termostats EE Termostaat BG Термостат

www.emos.eu

1 2 3

4 5

3 4

7 8

9 10

GB | Thermostat

The T091 thermostat is designed to control heating and air-conditioning systems.

Important

• Before the rst use, make sure to read carefully the Operating Manual for the thermostat, but also for the boiler or air-conditioning equipment.

• Turn o power supply before installing the thermostat!

• Installation should be carried out by qualied personnel!

• During installation, observe the appropriate standards.

Specications:

Switched load: max. 230 V AC; 5 A for resistive load; 3 A for inductive load Clock accuracy: ±60 seconds/month Temperature measurement: 0°C to +40°C with increments 0.2°C accuracy ±1°C at 20°C Temperature setting: 5°C to 30°C in increments 0.2°C Variance of set temperature: 0.2; 0.4; 0.8; 1.4; 1.8°C Air-conditioning cycle time: 30 seconds Operating temperature: 0°C to 40°C Storage temperature: -20°C to 60°C Power supply: 2× 1.5 V battery type AA (LR6) Accessories: 2 screws, 2 dowels Dimensions and weight: 158 × 86 × 26 mm; 156 g

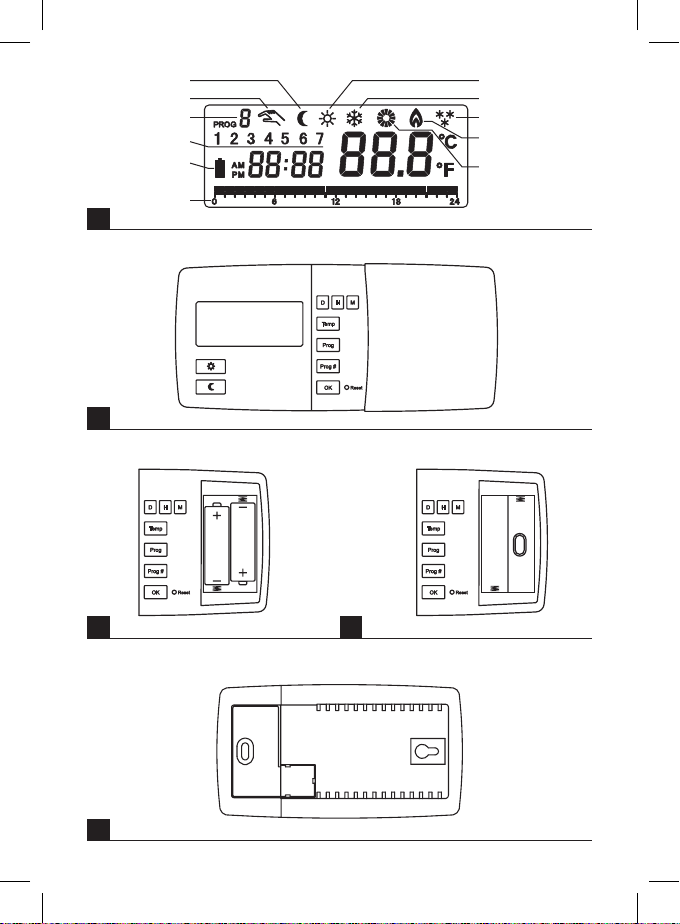

Display description (see Fig. 1)

1 – Economy mode (economy temperature) 2 – Manual control 3 – Pre-setting programs 4 – Day of week 5 – Low battery indication 6 – Day prole display Thermostat setting buttons can be found under the front cover. Move the front cover right to see the buttons.

7 – Comfort mode (comfort temperature) 8 – Anti freeze mode 9 – Cooling mode 10 – Heating mode 11 – Operation icon

Thermostat buttons (see Fig. 2)

D – setting day H – setting hour M – setting minute Temp – temperature setting Prog – display of program for the specic day Prog # – program selection

Thermostat battery compartment (see Fig. 3) Hole to mount thermostat on the wall (see Fig. 4)

Display backlight

Pressing any button except Reset activates display backlight for 20 seconds.

OK – conrm selection Reset – clearing dened values

– setting comfort temperature/navigation

in menu

– setting economy temperature/navigation

in menu

INSTALLATION

Note:

Before replacing the thermostat, disconnect the heating/air-conditioning system from the main power in your at. This will prevent potential electrical accident.

Thermostat location

Thermostat location signicantly aects its function. Choose location where members of the family spend most of their time, preferably on the inside wall where air circulates freely, with no direct sunshine. Do not place the thermostat in the vicinity of heat sources (such as TV sets, radiators, fridges), or close to a door (due to frequent shocks or vibration). If you don’t comply with these recommendations, it will not control room temperature correctly.

Thermostat installation

Mounting the thermoregulator directly onto the wall without mounting plate (see Fig. 5)

Openings for mounting the thermoregulator onto the wall (without mounting plate)

Drill two 6 mm holes into the wall. You can use a mounting template with marked out openings for mounting. Insert wall plugs and tighten the left screw leaving a 3 mm distance. Fasten the thermoregulator by placing it on the screw head and moving it right (notice the keyhole-shaped opening at the back of the thermoregulator). Tighten the main screw and secure the thermoregulator in position.

Note: You don‘t need wall plugs for wooden walls. Drill two 2.7 mm holes instead of 6 mm holes.

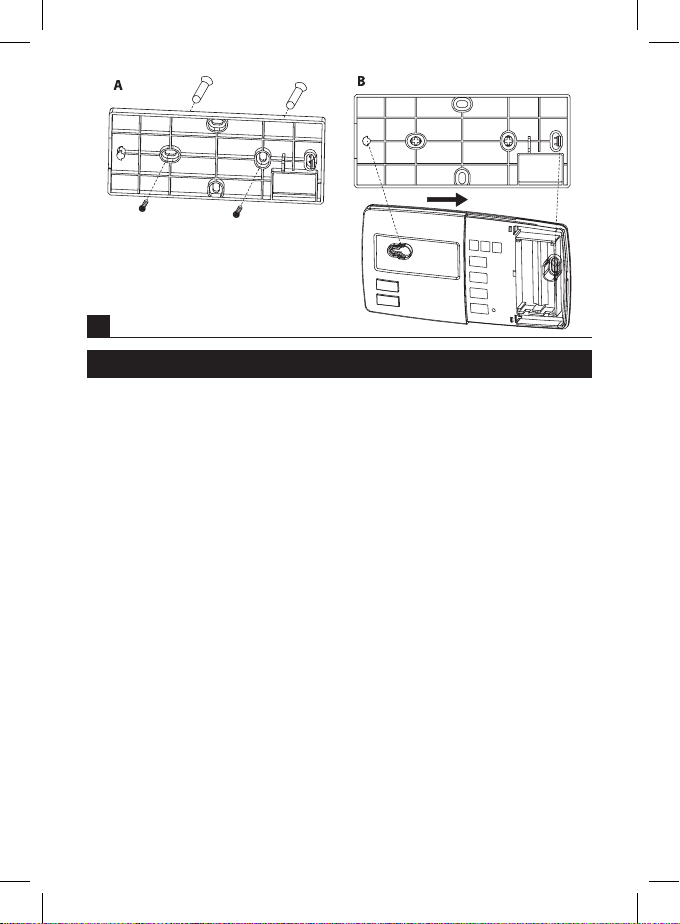

Mounting the thermoregulator with mounting plate (see Fig. 6)

Place the mounting plate onto the desired spot on the wall and mark two openings for mounting. Drill two holes 6 mm in diameter in these spots. Insert wall plugs and attach the mounting plate with two screws (gure A). Check that the plate is rmly xed. Carefully mount the thermoregulator onto the mounting plate (gure B). Fasten the thermoregulator by placing the left opening in the shape of a keyhole onto the screw rst, then moving the regulator right and pressing it in place. To remove the thermoregulator from the plate, use a screw driver and carefully push into the right opening and remove the thermoregulator from the plate.

Note: You don‘t need wall plugs for wooden walls. Drill two 2.7 mm holes instead of the 6 mm ones.

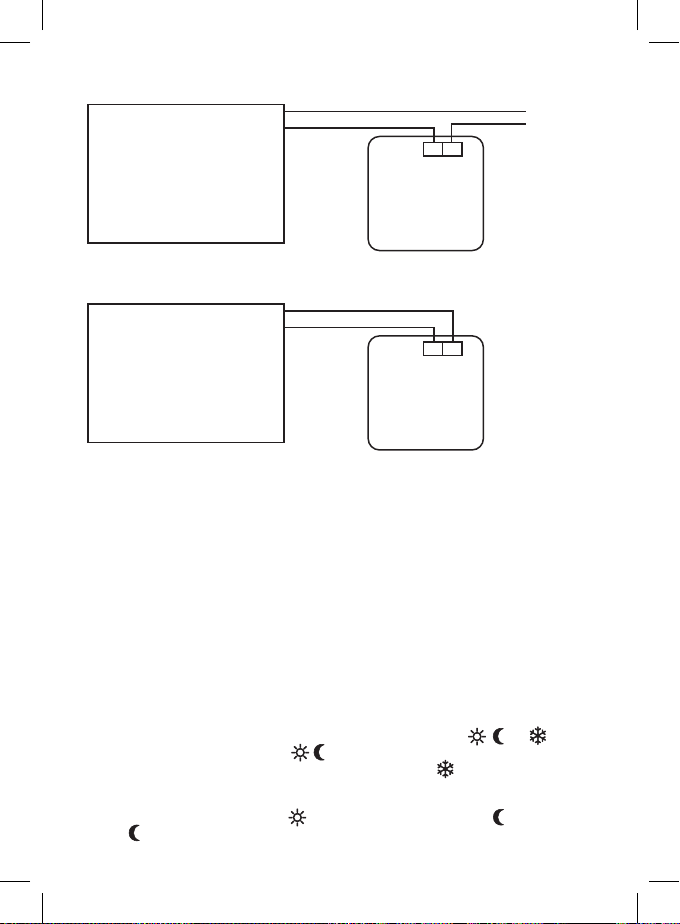

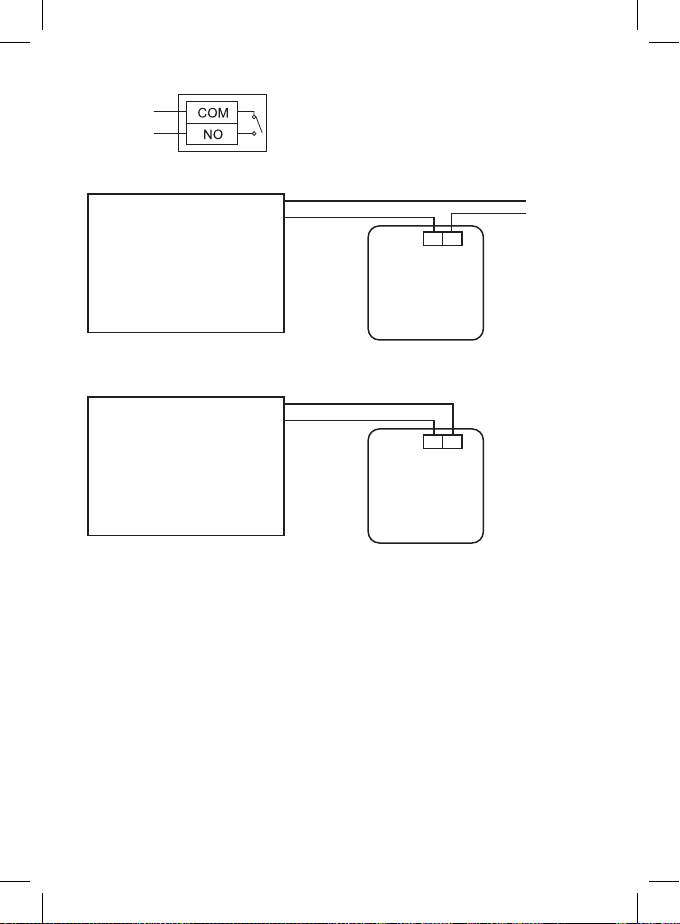

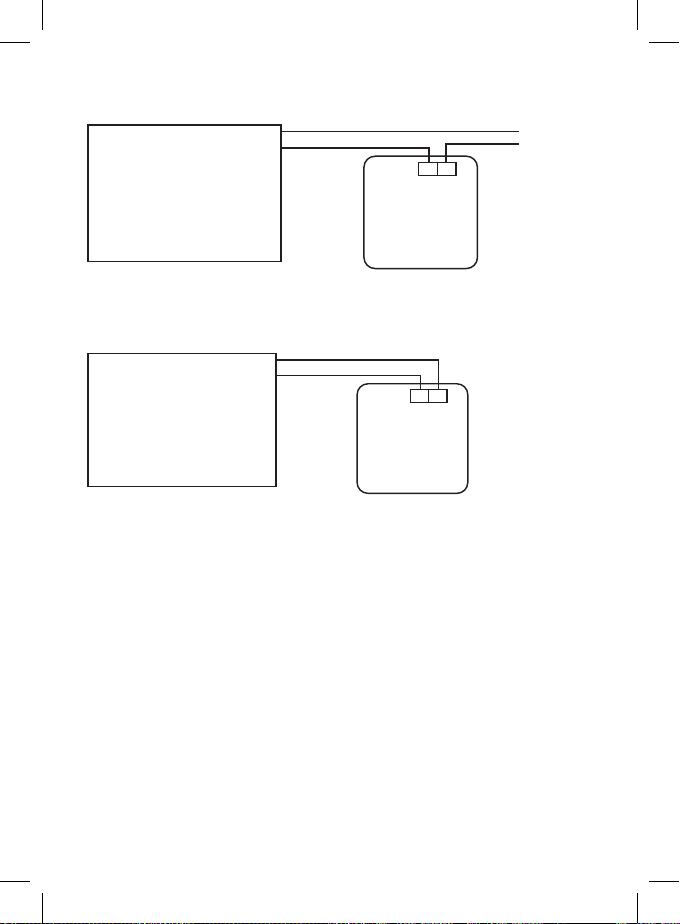

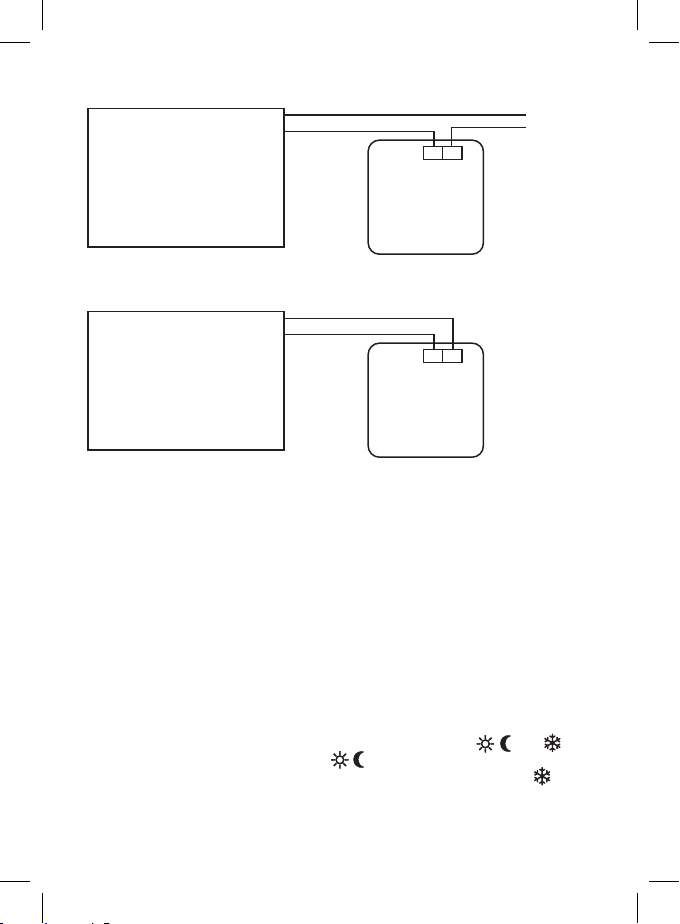

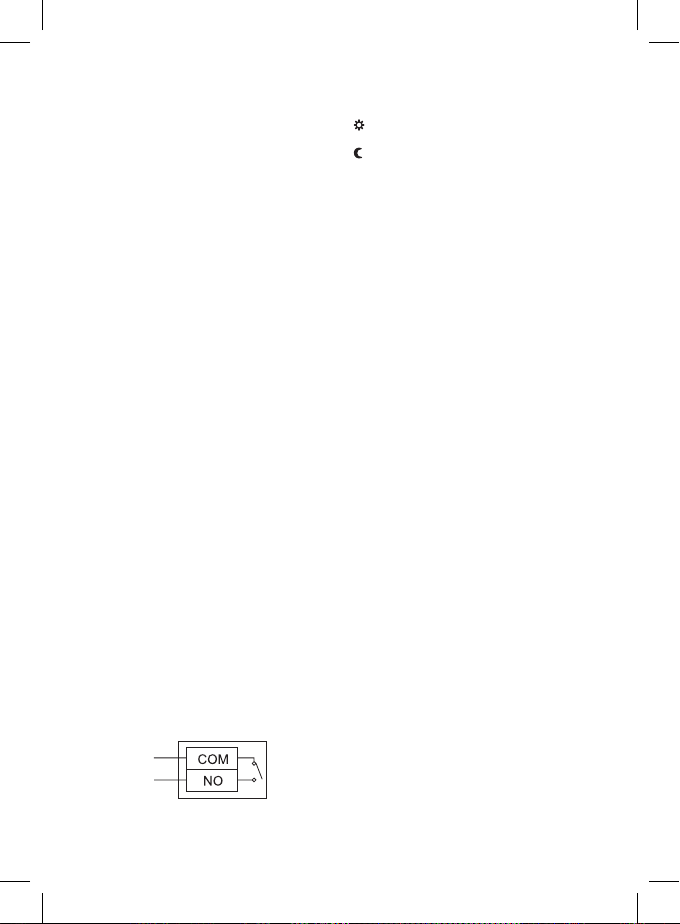

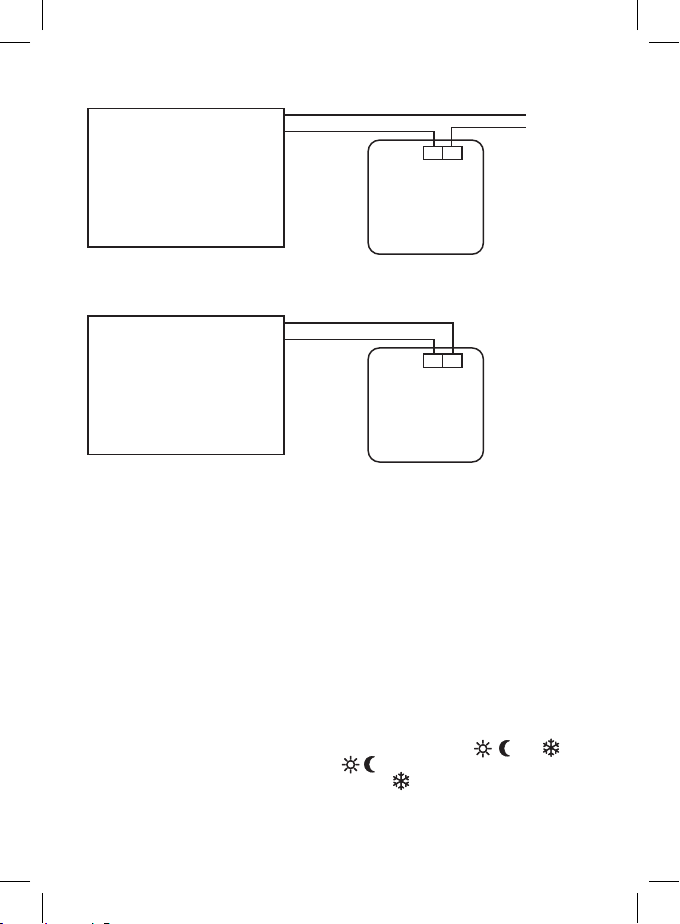

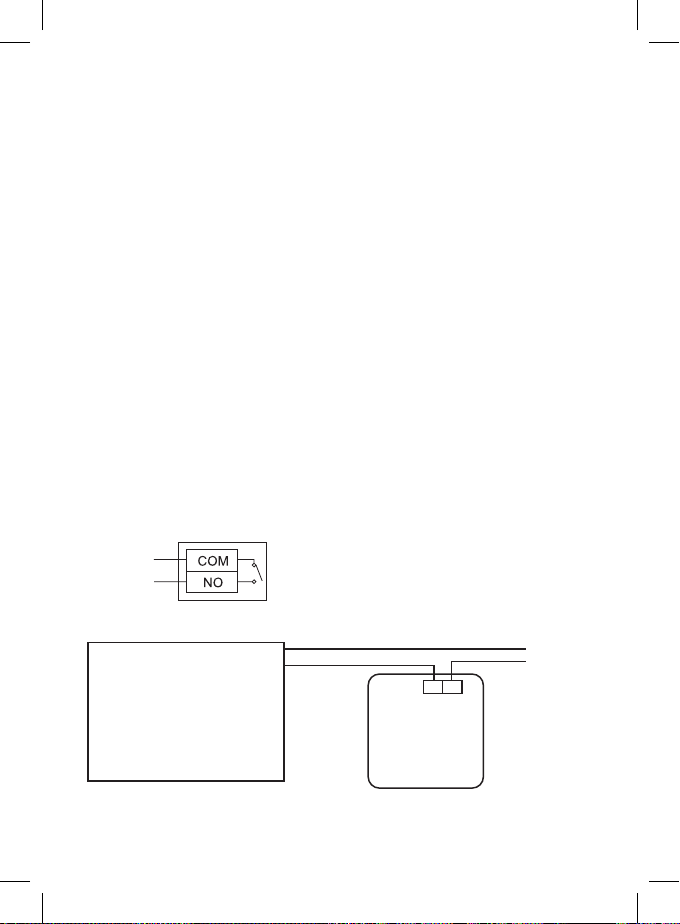

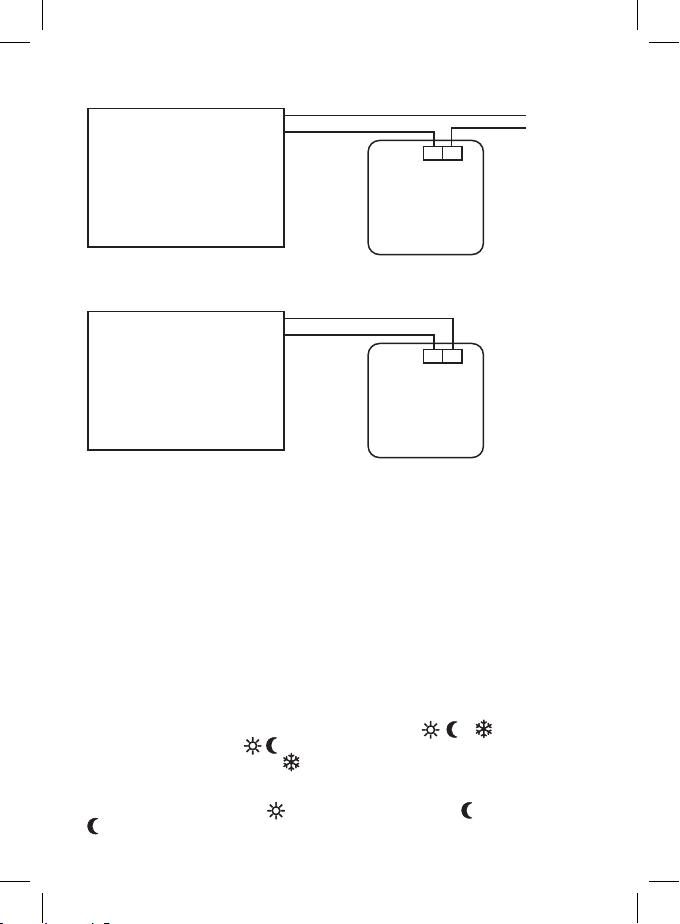

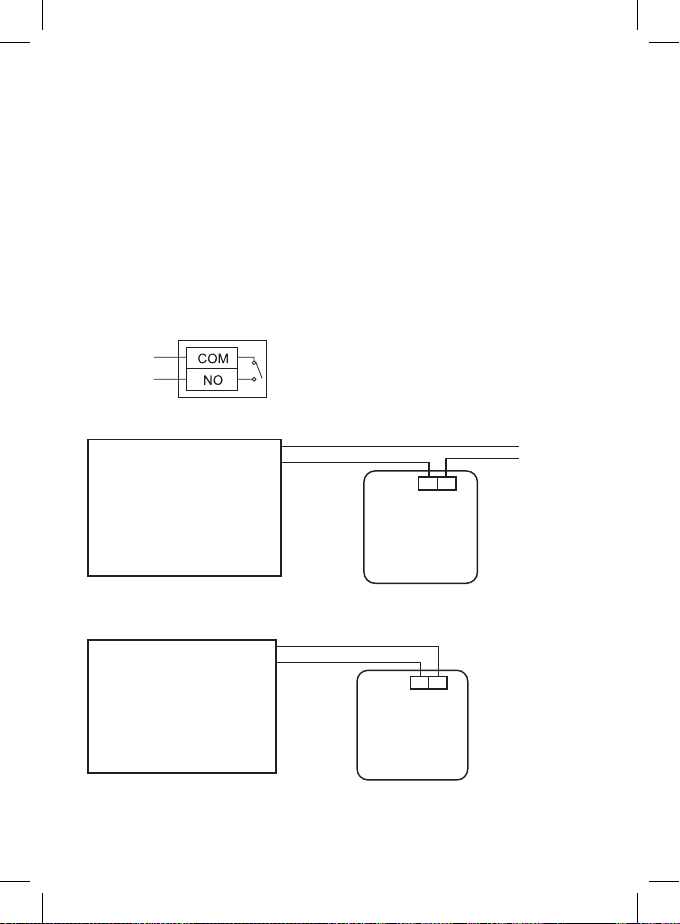

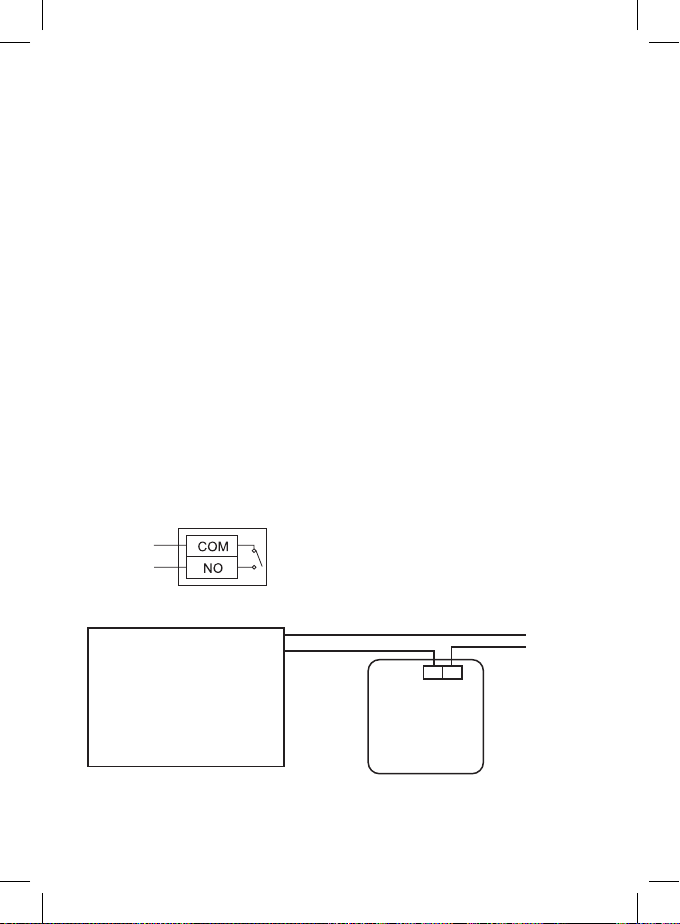

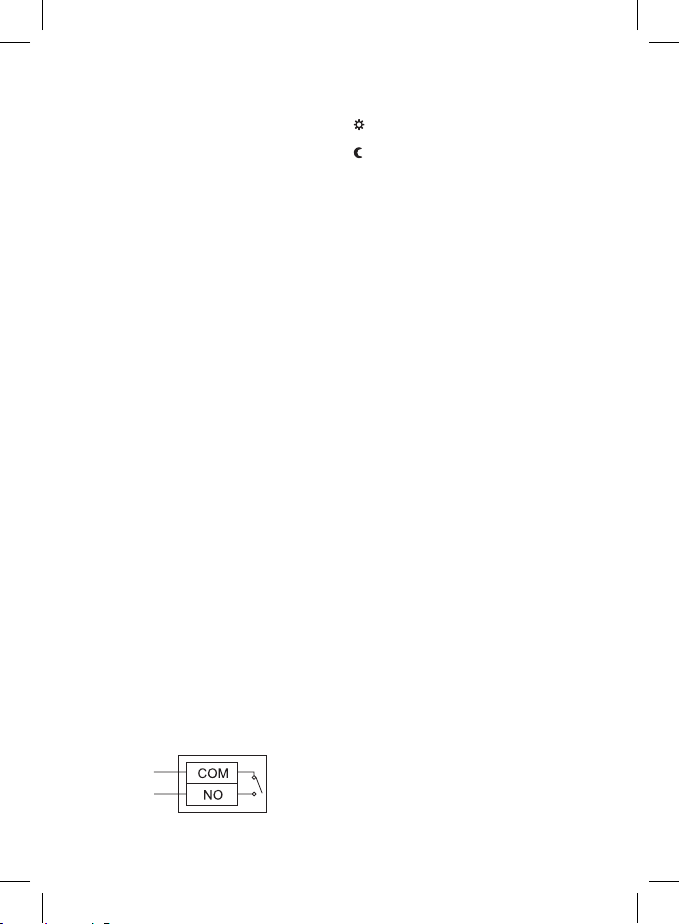

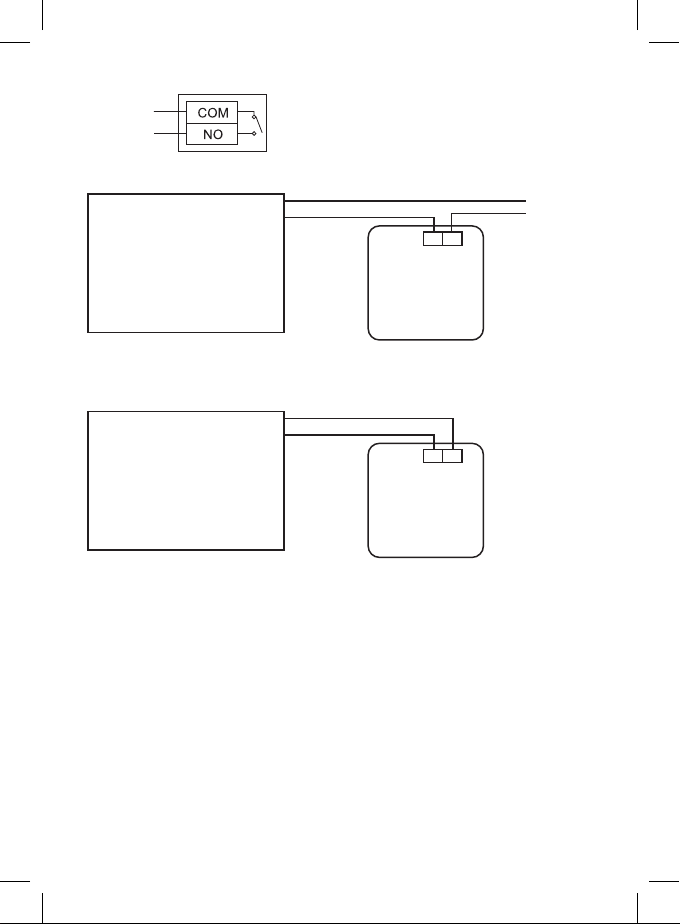

Wiring Diagram

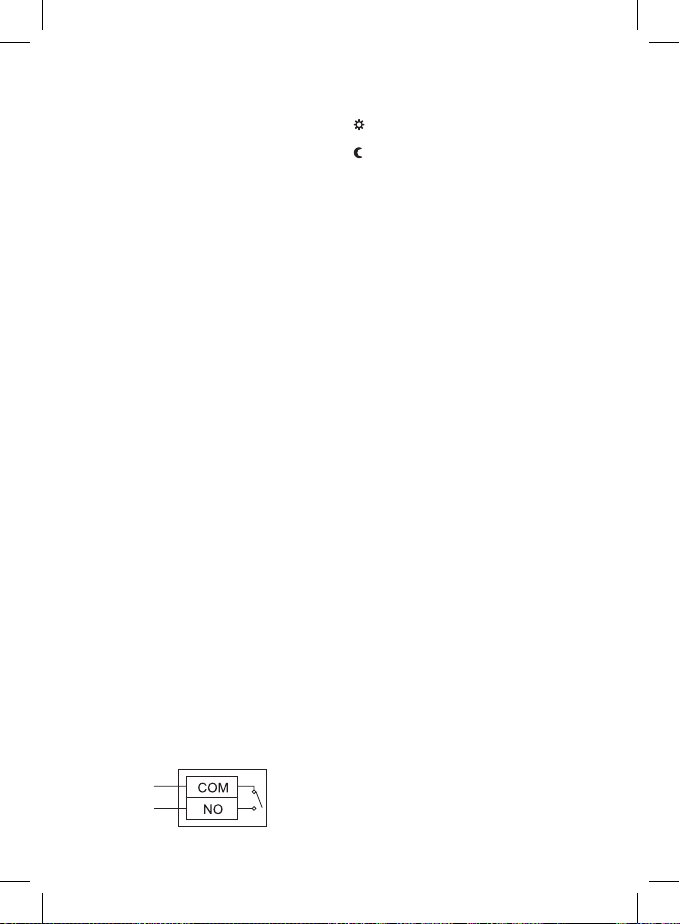

Connection terminals are at the back of thermostat. Terminals are marked with COM and NO. It is a typical single-pole (SPST) contact.

Diagram of power connection of thermostat T091FL to “NO” boilers:

Max 230 V 5(3) A

N L

230 V~

NO COM

Heating device requiring

230 V power supply,

e.g. central heating pump.

* In case of NC boiler, te thermostat should be set to COOLING mode.

Thermostat

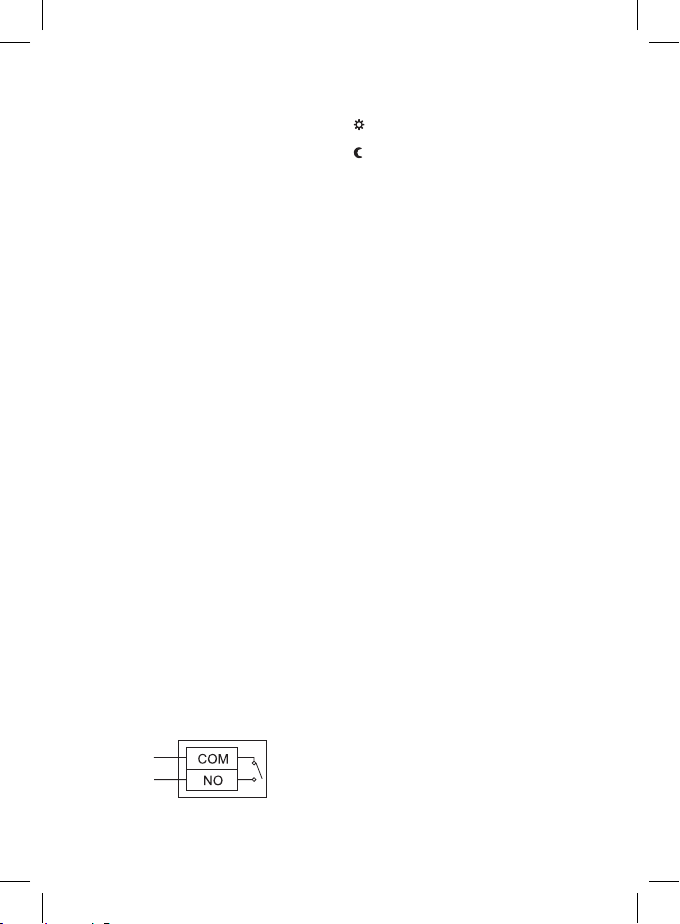

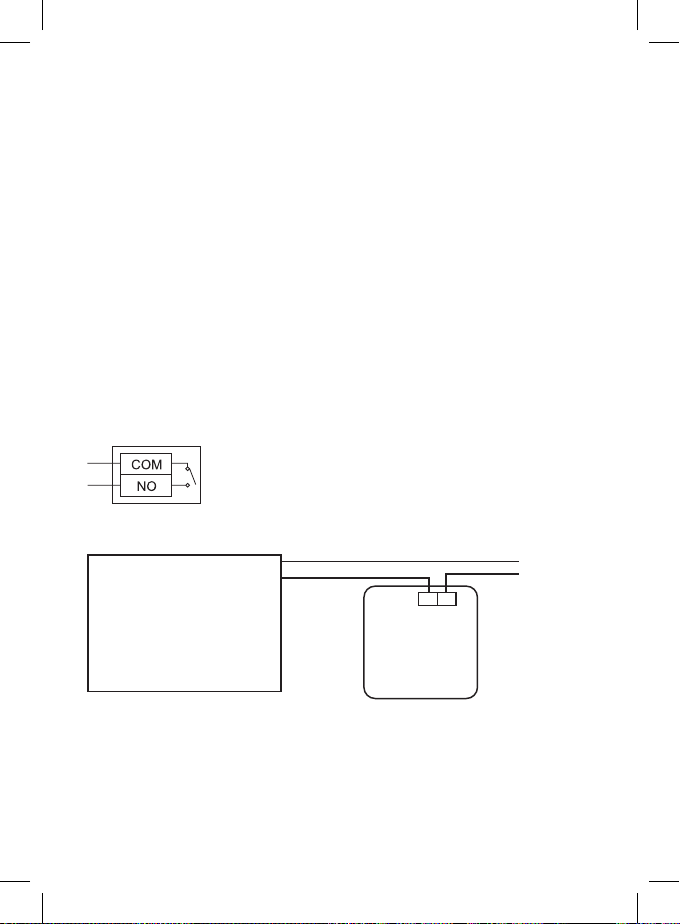

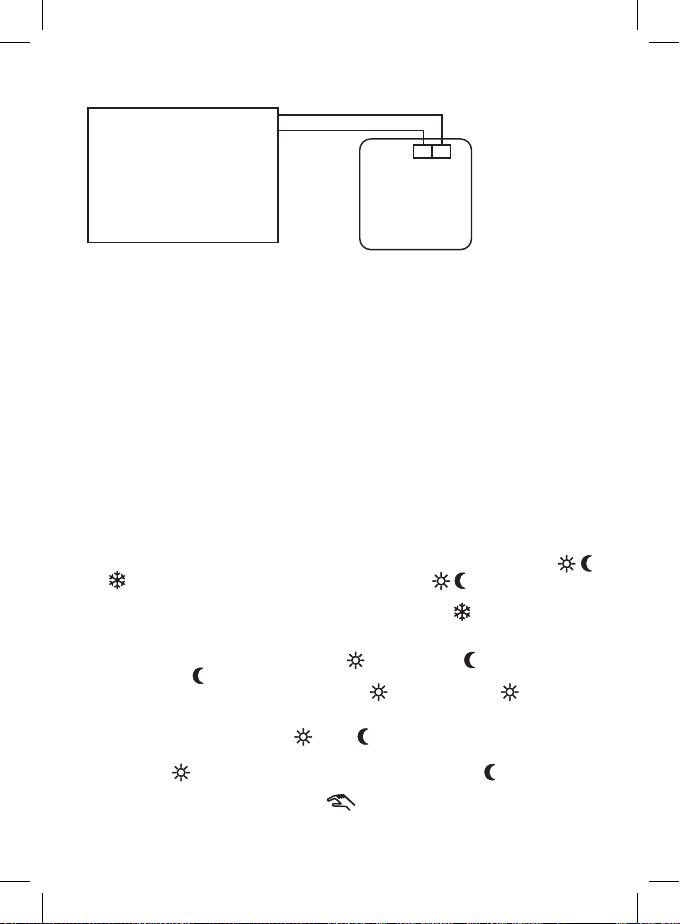

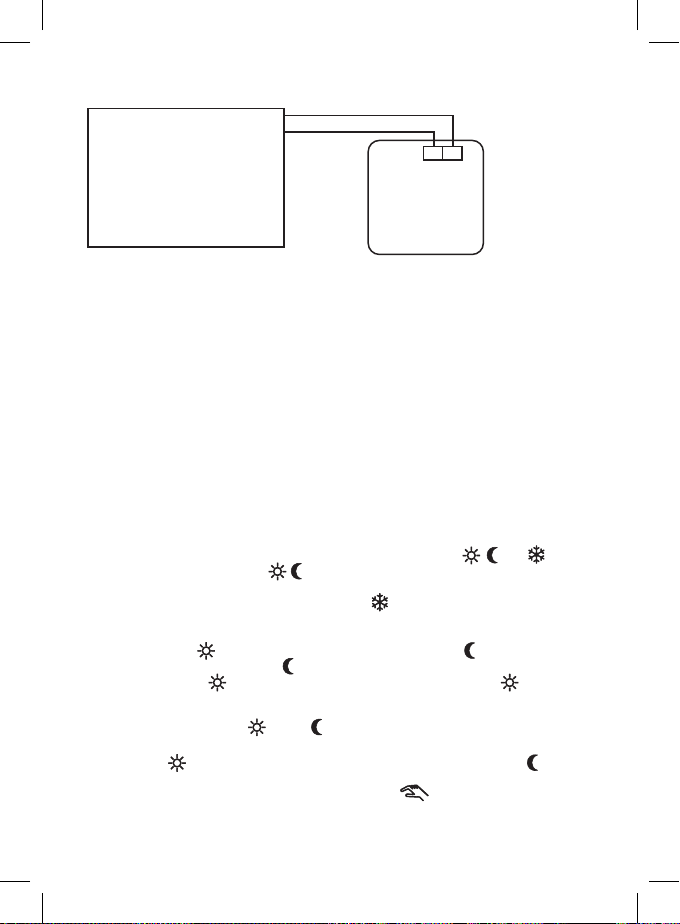

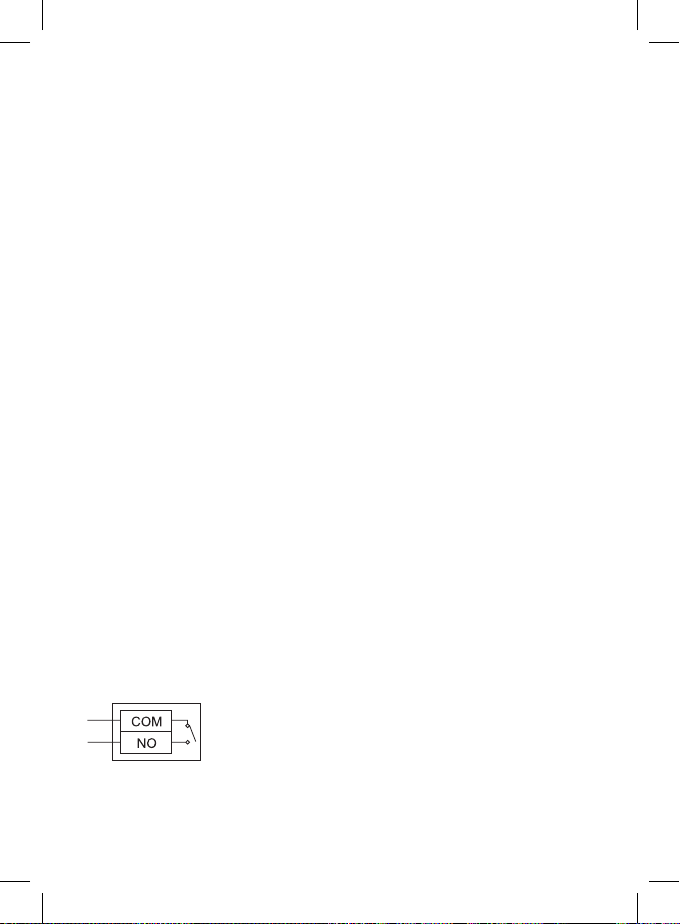

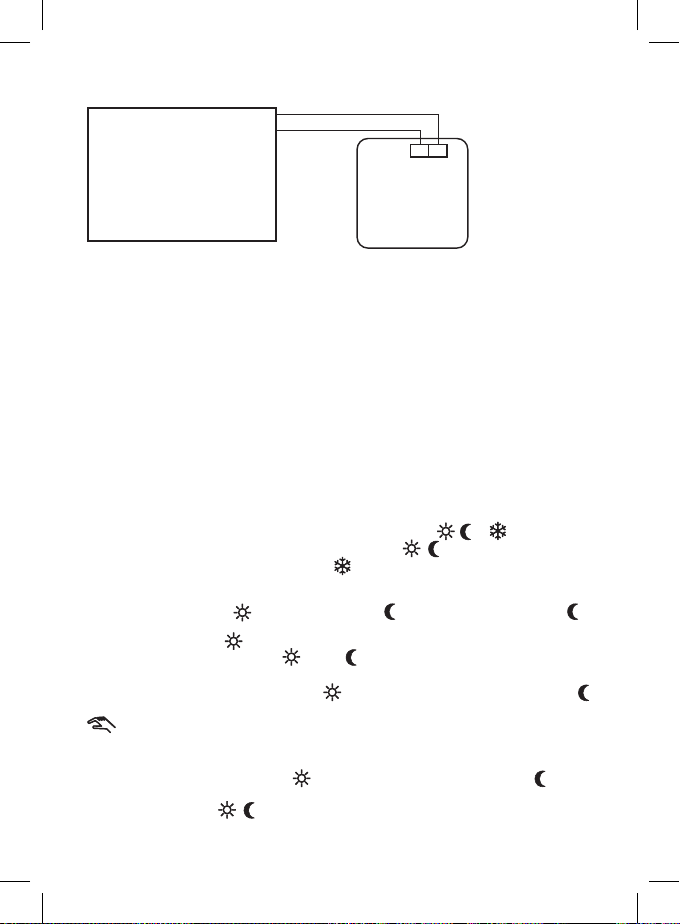

Diagram of voltage free connection of thermostat T091FL to “NO” boilers:

Max 230 V 5(3) A

COM

NONOCOM

Heating device requiring

voltage free contact,

e.g. gas boiler.

* In case of NC boiler, te thermostat should be set to COOLING mode.

Putting into operation

Remove front cover and insert 2× 1,5 V AA batteries. Only use alkaline batteries, not rechargeable ones. Insertion of batteries starts the thermostat and activates the display. If the thermostat is not working properly, please check polarity of batteries, charging state of the batteries, or press the Reset button.

Thermostat

Basic setting

Note: Remember that the rst pressing of a button activates display backlight, the next pressing sets values/functions.

Setting day/time

Set the current day by pressing the D button repeatedly (1–7 = Monday to Sunday). Set the current hour by pressing H repeatedly, set the current minute by pressing M repeatedly .

Note: When you press and hold a button for 2 seconds, the setting process is accelerated.

Displaying/setting comfort temperature and economy temperature

Press and hold Temp to go to the temperature display/change mode. The display will show currently set value of temperature mode ( ashing. Repeatedly press the

Note: Anti-freeze mode temperature (

Press OK to return to the current operation mode.

Example:

If the thermostat is currently in the

button rst and then the Temp button.

/ button to change the temperature value.

) cannot be changed.

mode and you want to change the temperature, press the

, or icon). This value is

If the thermostat is currently in the the Temp button.

Note: Default temperature setting:

mode and you want to change the temperature, press

= 19°C, = 15°C.

Manual setting of temperature

Press

to choose comfort temperature. Press to choose economy temperature. The current temperature mode will be stopped until next change in the program. The hand Press OK to cancel the manual temperature change.

icon is displayed.

Increase in the time of manual change of temperature

Press and hold temperature time). This displays time setting value and hand to change the time value. You can set 1 to 24 hours, in 1 hour increments. Press OK to return to the current operation mode. The hand icon is not displayed. During the dened time, the temperature is not aected by the program. If the increased time mode is active, pressing the relevant button of temperature mode change (e.g.

, if comfort mode is dened) will show the remaining time. The remaining dened time can also be changed by pressing the same button repeatedly. If you press another temperature mode button (e.g. when the comfort mode is dened), the timer of the dened time is cleared.

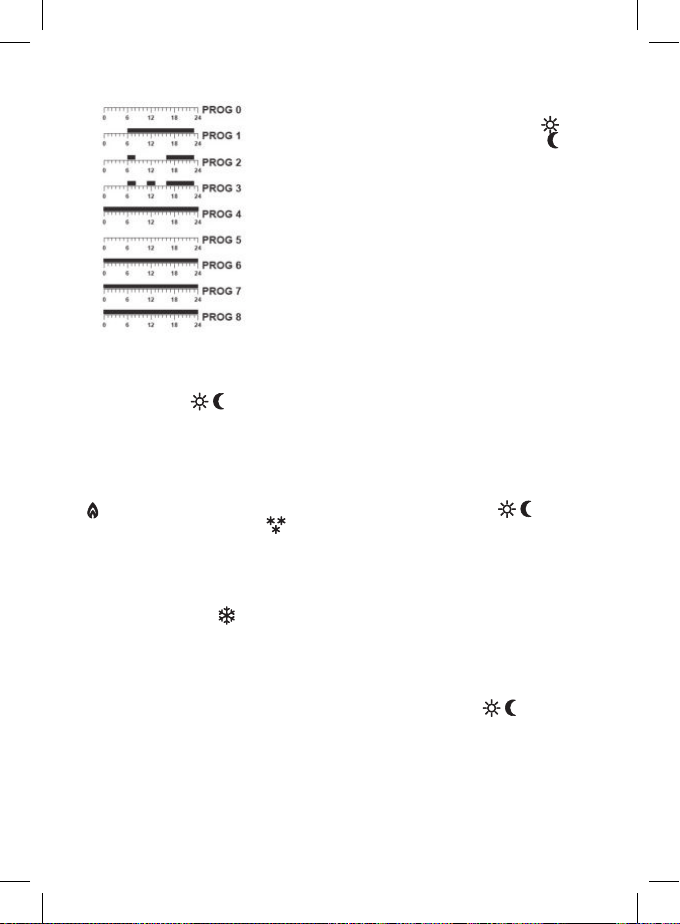

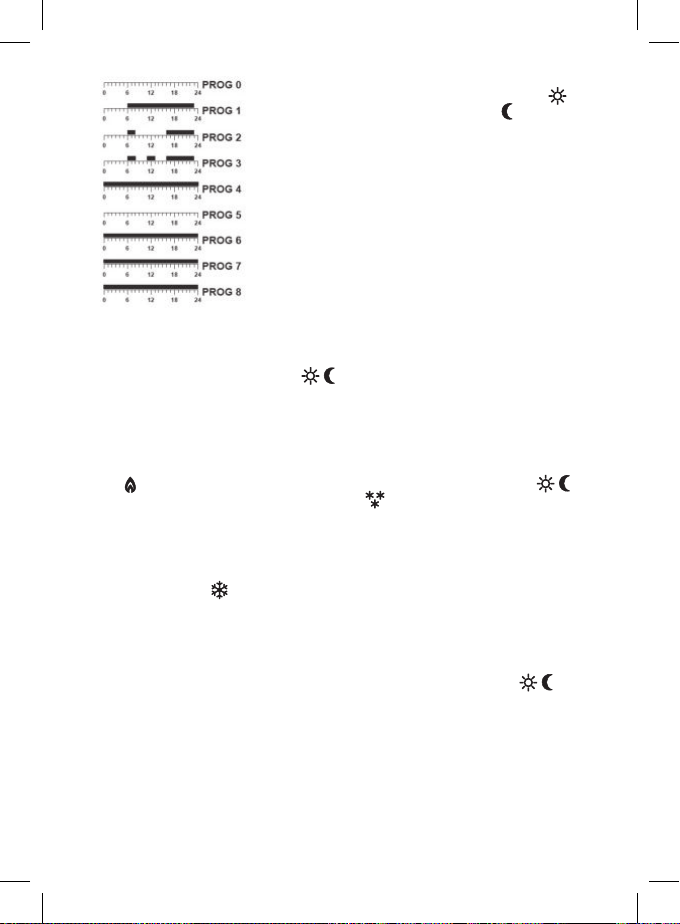

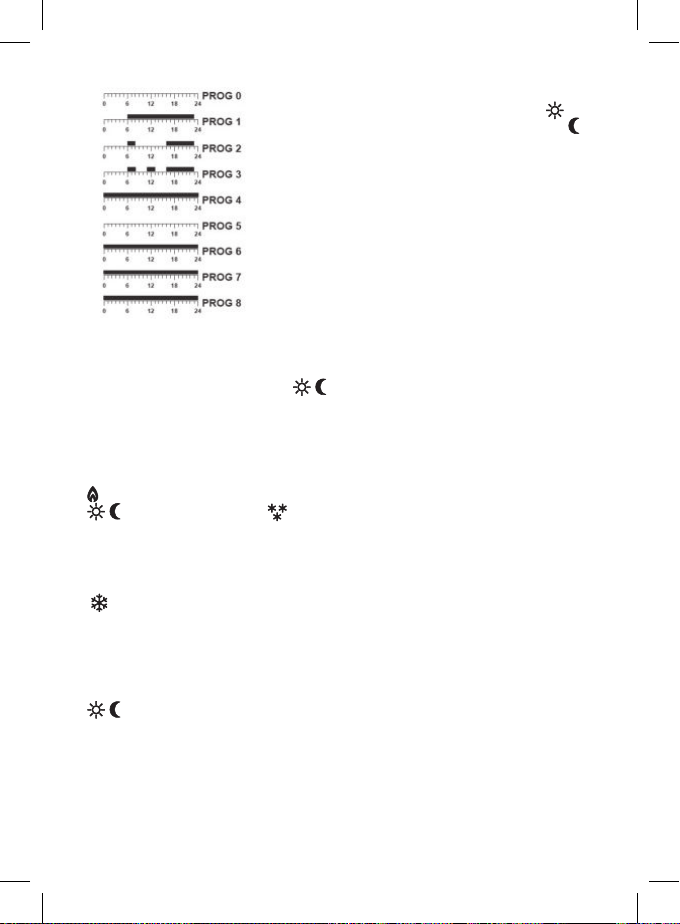

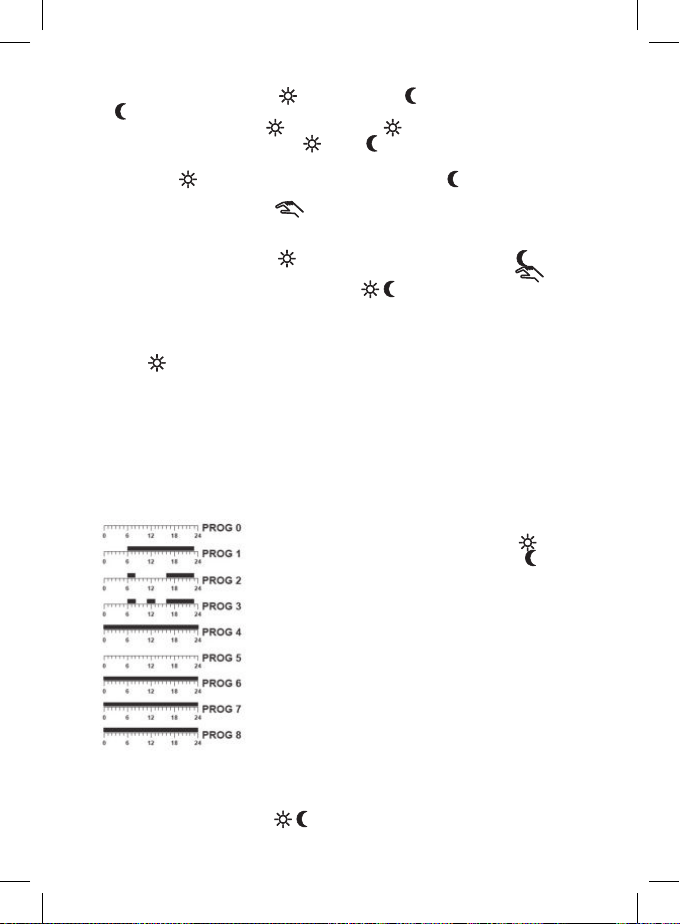

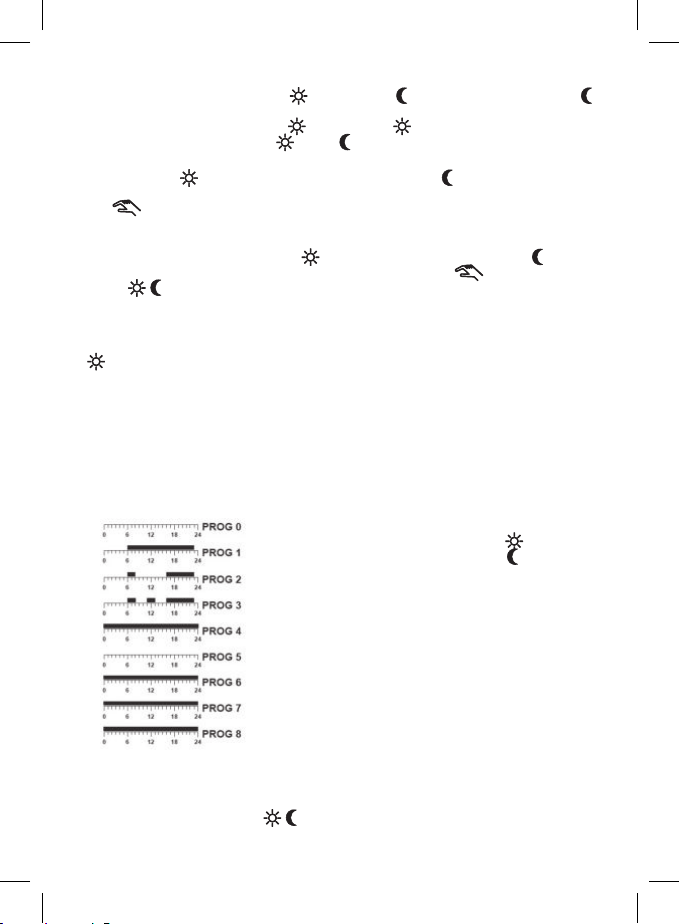

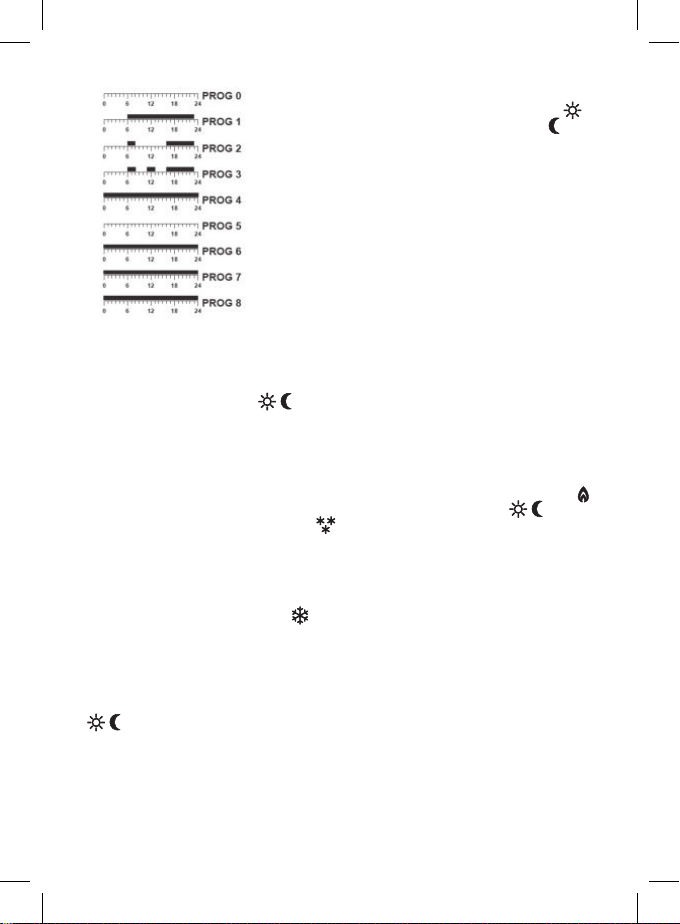

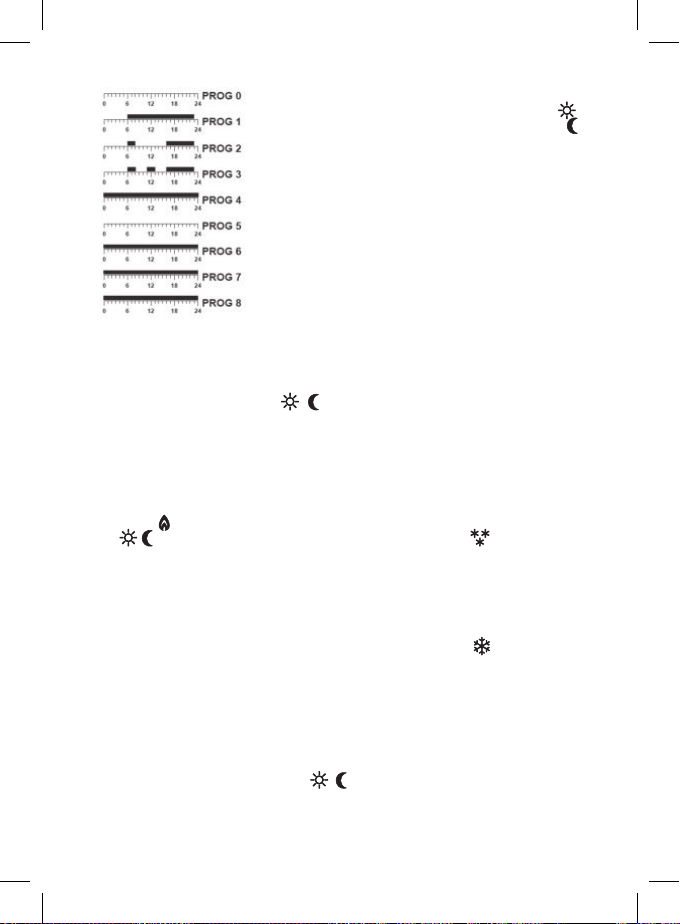

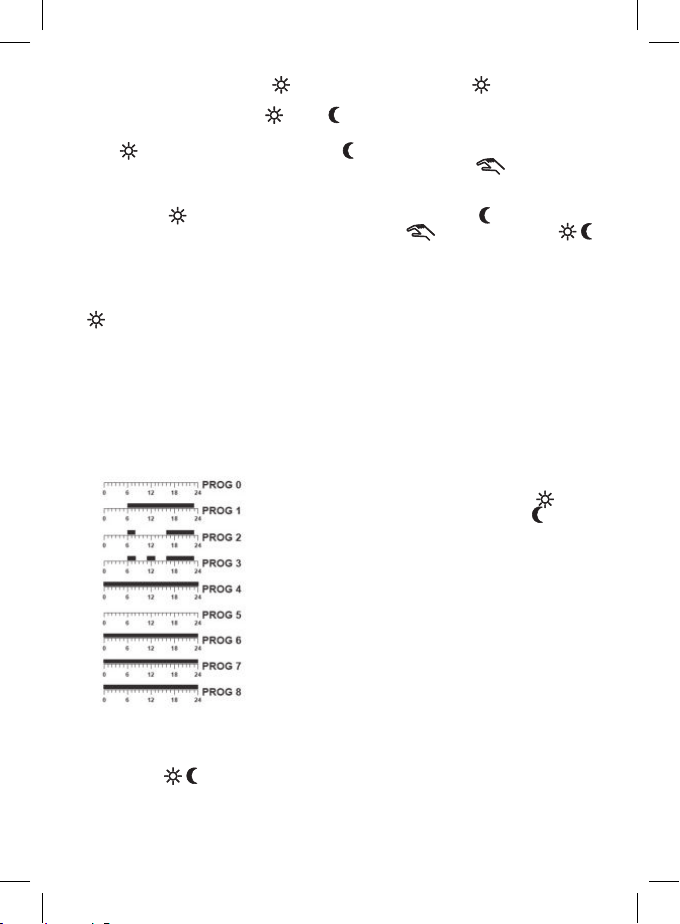

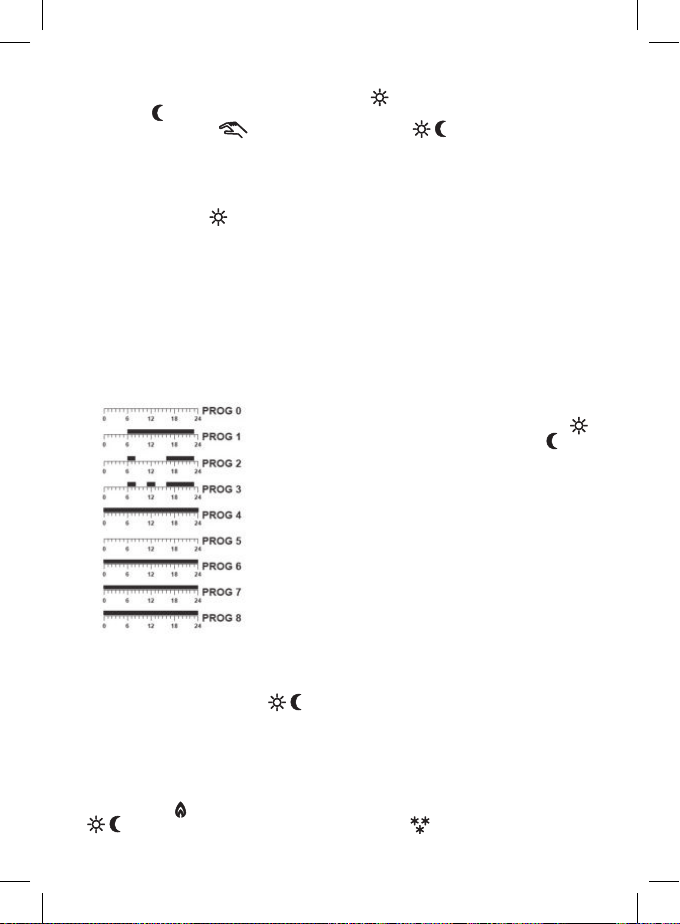

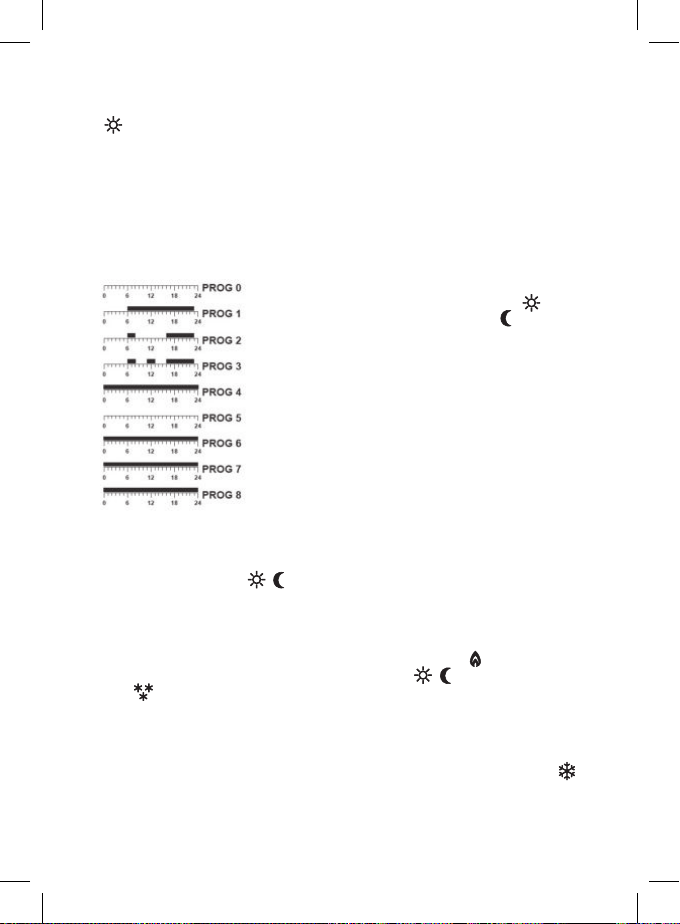

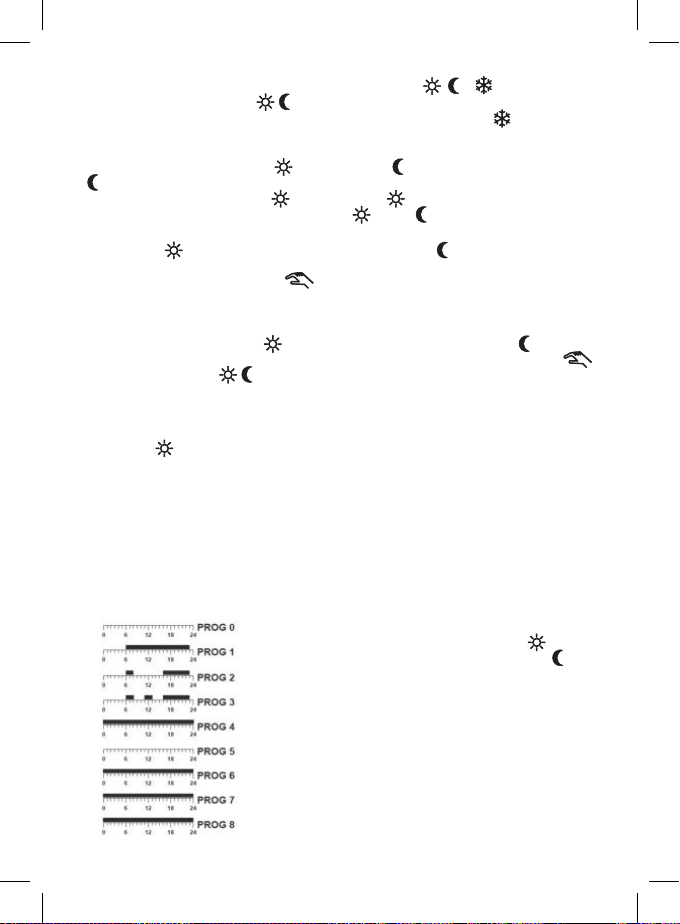

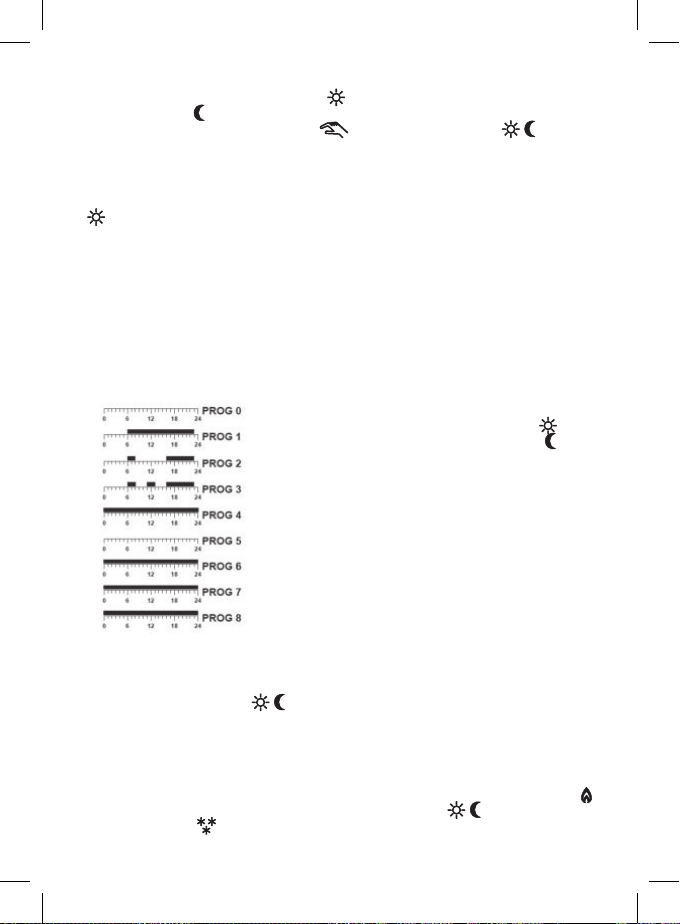

Displaying/setting temperature program

Press repeatedly Prog. Each depression will show the temperature program for each day of week and number of the day. E.g.: The displayed day number is 1 (Monday) and PROG 1 is shown above the number. To select the temperature program for a certain day, press the Prog button repeatedly (setting day) and Prog # button repeatedly (setting program). Press OK to conrm selection of the program. Factory setting of each temperature program:

for 4 seconds (increase comfort temperature time), or (increase economy

Black section = comfort temperature Empty eld = economy temperature

Programs 0 to 5 are factory pre-set, they cannot be changed. Program 0 has an anti-freeze temperature of 7°C dened for all day. Users can change settings of programs 6 to 8.

icon. Repeatedly press /

If you want to create your own program, proceed as follows. Press Prog repeatedly to select the required day (day number is shown). Now press the Prog # button repeatedly and choose program 6, 7 or 8. The display will show program number, e.g. PROG 6. Now press the Each depression moves one hour forward, temperature section will be ashing with the hour being selected. To move forward, you can also use the H button. Press OK to return to the current operation mode.

/ button repeatedly to set the whole day temperature pattern.

Selecting the heating or cooling mode

Long press OK for approximately 8 seconds to enter settings. The heating the OK button to conrm the heating mode or press the the cooling For heating, the comfort temperature is normally higher than the economy temperature while for cooling, the opposite is true, the comfort temperature is less than economy.

Dierences in the cooling mode:

Switching in the cooling function is reversed: The thermostat switches the system when the room temperature is higher than the set temperature. Anti-freeze temperature is not used. The ake ( icon and 7°C is not displayed. If you choose program 0, the thermostat switches o cooling. The 30 second minimum cycle is switched on automatically.

5min delay (dLY)

Long press OK for approximately 8 seconds to enter settings. Release the OK button, then short press it again. “dLY” will be ashing on the display. Press OK to conrm delay mode (ON), or press the then press OK. When this function is enabled, the external system is only switched on when it has been o for more than 5 min. If you select cooling, this function is enabled automatically.

Temperature variance (SPAN)

Variance (hysteresis) is a temperature dierence between switching on and o. If for example you set the temperature in the heating mode to 20°C and variance to 0.8°C, the thermostat starts to act as soon as the room temperature drops to 19.2°C and is switched o when the temperature reaches 20.8°C. Long press OK for approximately 8 seconds to enter settings. Release the OK button, then short press it again twice. SPAN will be ashing on the display. Use the You can select 0.2; 0.4; 0.8; 1.4; 1.8°C. Press OK to conrm.

Reset

If the thermostat is not working properly, you can switch it to default setting by pressing the Reset button. This procedure deletes all settings. To press the reset button, do not use a pencil, graphite remnants may cause a short circuit and damage the thermostat. Use e.g. a ballpoint pen.

Care and Maintenance

The product is designed to provide trouble-free service for many years if operated appropriately. Here is some advice for proper operation:

• Read carefully the manual before using this product.

• Do not expose the product to direct sunlight, extreme cold and moisture, and sudden changes in

• Do not place the product in locations prone to vibration and shocks – these may cause damage.

• Do not expose the product to excessive force, impacts, dust, high temperatures or humidity - these

• Do not expose the product to rain or high humidity, dropping or splashing water.

• Do not place any open ame sources on the product, e.g. a lit candle, etc.

• Do not place the product to places with inadequate air ow.

• Do not insert any objects in the product vents.

• Do not tamper with the internal electric circuits of the product – you may damage it, which

mode.

/ buttons to set the required value of variance.

temperature. This would reduce accuracy of detection.

may cause malfunction, shorter battery life, damage to batteries and deformation of plastic parts.

will automatically terminate the guarantee. The product should only be repaired by a qualied professional.

/ button followed by OK to switch to

/ button to switch o this function (OFF),

icon is ashing, press

)

• To clean the product, use a slightly moistened soft cloth. Do not use solvents or cleaning agents

- they could scratch the plastic parts and cause corrosion of the electric circuits.

• Do not immerse the product in water or other liquids.

• In the event of damage or defect of the product, do not perform any repairs by yourself. Have it repaired in the shop where you bought it.

• This device is not intended for use by persons (including children) whose physical, sensory or mental disability or lack of experience and expertise prevents safe use, unless they are supervised or instructed in the use of the appliance by a person responsible for their safety. It is necessary to supervise children to ensure they do not play with the appliance.

Do not dispose of the product or the batteries after the end of their life as unsorted municipal waste, use sorted waste collection points. Correct disposal of the product will prevent adverse

eects on human health and the environment. Recycling of materials contributes to the protection of natural resources. For more information about recycling of this product, contact the municipal authority, organization for processing household waste or the point of sale where you purchased the product.

NOTE: The contents of this manual may be changed without prior notice – because of limitations in the printing the symbols shown may dier slightly from the display – the content of this manual may not be reproduced without the manufacturer’s permission. The product was issued a declaration of conformity. Detailed manual can be found at: http://www.emos.eu/download.

CZ | Termostat

Termostat T091 je určen k ovládání topných nebo klimatizačních systémů.

Důležitá upozornění

• Před prvním použitím pečlivě přečtěte návod k obsluze termostatu, ale i kotle či klimatizačního zařízení.

• Před instalací termostatu vypněte přívod elektrického proudu!

• Doporučujeme, aby instalaci prováděl kvalikovaný pracovník!

• Při instalaci dodržujte předepsané normy.

Technická specikace:

Spínaná zátěž: max. 230 V AC; 5 A pro odporové zatížení; 3 A pro indukční zatížení Přesnost hodin: ±60 sekund/měsíc Měření teploty: 0°C až 40°C s rozlišením 0,2°C; přesnost ±1°C při 20°C Nastavení teploty: 5°C až 30°C v krocích po 0,2°C Rozptyl nastavené teploty: 0,2; 0,4; 0,8; 1,4; 1,8°C Doba cyklu klimatizace: 30 sekund Provozní teplota: 0°C až 40°C Skladovací teplota: -20°C až 60°C Napájení: 2× 1,5 V baterie typ AA (LR6) Příslušenství: šroubky 2 ks, hmoždinky 2 ks Velikost a hmotnost: 158 × 86 × 26 mm; 156 g

Popis displeje (viz obr. 1)

1 – Ekonomický režim (úsporná teplota) 2 – Manuální ovládání 3 – Předvolba programů 4 – Den v týdnu 5 – Indikace vybité baterie 6 – Zobrazení prolu dne Pod předním krytem se nachází tlačítka pro nastavení termostatu. Posuňte přední kryt směrem doprava pro zobrazení těchto tlačítek.

7 – Komfortní režim (komfortní teplota) 8 – Protizámrzný režim 9 – Režim chlazení 10 – Režim vytápění 11 – Ikona provozu

Zobrazení tlačítek termostatu (viz obr. 2)

D – nastavení dne H – nastavení hodiny M – nastavení minuty Temp – nastavení teploty Prog – zobrazení programu na určitý den Prog # – volba programu

Bateriový prostor termostatu (viz obr. 3) Otvor pro montáž termostatu na zeď (viz obr. 4)

Podsvícení displeje

Stisk jakéhokoliv tlačítka kromě Reset aktivuje podsvícení displeje po dobu 20 sekund.

OK – potvrzení volby Reset – vymazání nastavených hodnot

– nastavení komfortní teploty / pohyb

vmenu

– nastavení úsporné teploty / pohyb v menu

INSTALACE

Upozornění:

Před výměnou termostatu odpojte topný/klimatizační systém od hlavního zdroje elektrického napětí ve vašem bytě. Zabráníte možnému úrazu elektrickým proudem.

Umístění termostatu

Umístění termostatu výrazně ovlivňuje jeho funkci. Zvolte místo, kde se nejčastěji zdržují členové rodiny, nejlépe na vnitřní zdi, kde vzduch volně cirkuluje a kde nedopadá přímé sluneční záření. Termostat neumisťujte ani do blízkosti tepelných zdrojů (televizorů, radiátorů, chladniček) nebo do blízkosti dveří (z důvodu častých otřesů). Nedodržíte-li tato doporučení, nebude teplotu v místnosti udržovat správně.

Montáž termostatu

Montáž termostatu přímo na zeď bez montážní podložky (viz obr. 5)

Otvory pro montáž termostatu na zeď (bez montážní podložky)

Vyvrtejte do zdi dva otvory o průměru 6 mm. Můžete použít montážní šablonu, kde jsou vyznačeny montážní otvory. Vložte hmoždinky a dotáhněte levý šroub na vzdálenost 3 mm. Upevněte termostat tak, že jej nasadíte přes hlavičku šroubu a posunete vpravo (všimněte si otvoru ve tvaru klíčové dírky v zadní části termostatu). Dotáhněte hlavní šroub a zajistěte termostat v dané poloze.

Poznámka: Pokud je stěna dřevěná, nemusíte používat hmoždinky. Vyvrtejte dva otvory o průměru 2,7 mm namísto otvorů o průměru 6 mm.

Montáž termostatu s montážní podložkou (viz obr. 6)

Přiložte montážní podložku na požadované místo na zdi a označte dva otvory pro montáž. Vyvrtejte do označených míst dva otvory o průměru 6 mm. Vložte hmoždinky a připevněte montážní podložku dvěma šrouby (obrázek A). Zkontrolujte, že je podložka pevně připevněna. Upevněte opatrně termostat na montážní podložku (obrázek B). Upevnění termostatu provedete tak, že jej nasadíte nejdříve levým otvorem ve tvaru klíčové dírky a posunete doprava a zacvaknete. Pro vyjmutí termostatu z podložky použijte šroubovák a opatrně zatlačte do pravého otvoru a vycvakněte termostat z podložky.

Poznámka: Pokud je stěna dřevěná, nemusíte používat hmoždinky. Vyvrtejte dva otvory o průměru 2,7 mm namísto otvorů o průměru 6 mm.

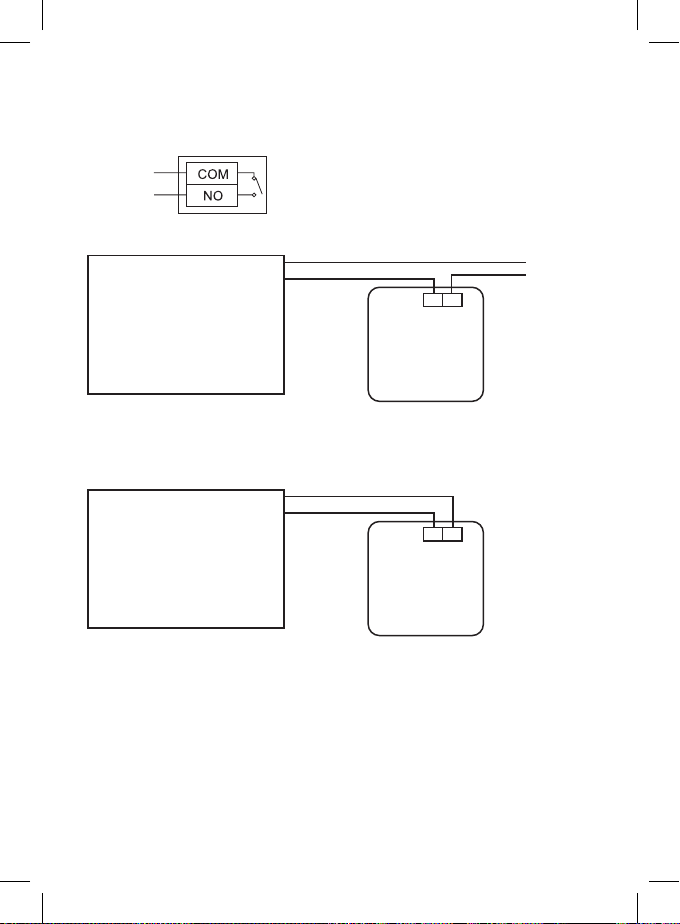

Schéma zapojení

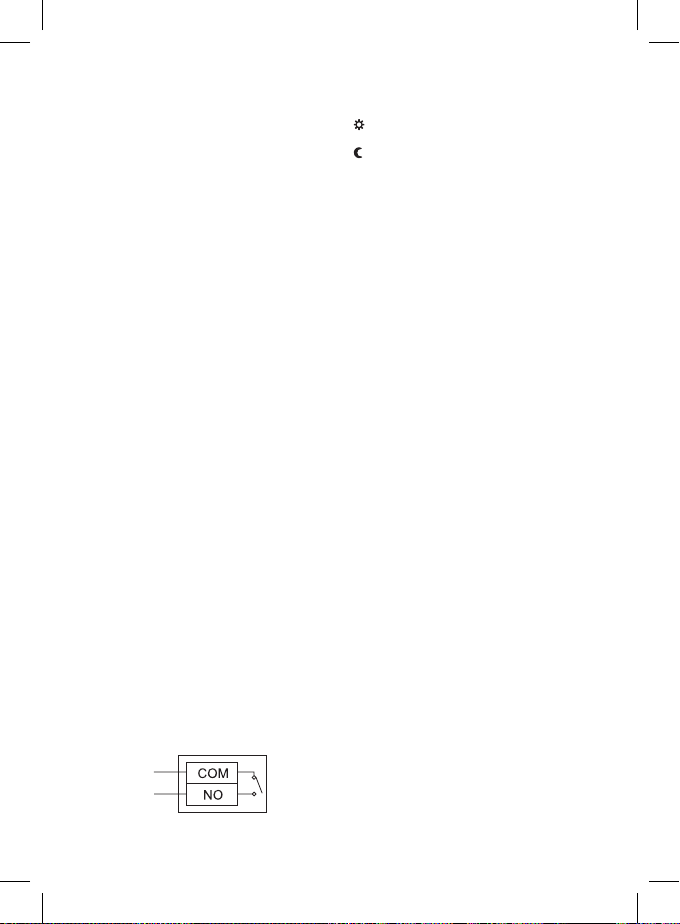

Svorky pro zapojení jsou na zadní straně termostatu. Svorky jsou označené COM a NO. Jedná se o typický jednopólový (SPST) kontakt.

Schéma napájecího zapojení termostatu T091FL na „NO“ kotle:

Max 230 V 5(3) A

N L

230 V~

NO COM

Topné zařízení vyžadující

napájení 230 V,

např. čerpadlo ÚT.

* V případě, že se jedná o kotel NC, termostat by měl být nastaven v režimu CHLAZENÍ (COOLING).

Termostat

Schéma beznapěťového zapojení termostatu T091FL na „NO“ kotle:

Max 230 V 5(3) A

COM

NONOCOM

Topné zařízení, které vyža-

duje beznapěťový kontakt,

např. plynový kotel.

* V případě, že se jedná o kotel NC, termostat by měl být nastaven v režimu CHLAZENÍ (COOLING).

Uvedení do činnosti

Sejměte přední kryt a vložte 2× 1,5 V AA baterie. Používejte pouze alkalické baterie, ne nabíjecí. Po vložení baterií začne být termostat v provozu a bude aktivní displej. Pokud termostat nepracuje správně, zkontrolujte prosím polaritu baterií, jestli nejsou baterie vybité nebo stiskněte tlačítko Reset.

Termostat

Základní nastavení

Upozornění: Pamatujte, že první stisknutí tlačítka aktivuje podsvícení displeje, dalším stisknutím nastavujete hodnoty/funkce.

Nastavení dne/času

Aktuální den nastavíte opakovaným stisknutím tlačítka D (1–7 = pondělí až neděle). Aktuální hodinu nastavíte opakovaným stisknutím tlačítka H, aktuální minutu nastavíte opakovaným stisknutím tlačítka M.

Poznámka: Pokud stisknete a podržíte tlačítko 2 sekundy, postoupíte v nastavení rychleji.

Zobrazení/nastavení komfortní a úsporné teploty

Stiskněte tlačítko Temp, termostat vstoupí do režimu zobrazení/změny teploty. Na displeji se zobrazí nastavení aktuální hodnoty teplotního režimu (ikona hodnota bude blikat. Stiskněte opakovaně tlačítko

Poznámka: Teplota u protizámrzného režimu nejde změnit (

Pro návrat přímo do běžného provozního režimu stiskněte tlačítko OK.

/ pro změnu hodnoty teploty.

, nebo ). Tato

Příklad:

Pokud je termostat v aktuálním režimu a potom tlačítko Temp. Pokud je termostat v aktuálním režimu

Poznámka: Výchozí nastavení teplot:

a chcete změnit teplotu, stiskněte nejdřív tlačítko

a chcete změnit teplotu, stiskněte tlačítko Temp.

= 19°C, = 15°C.

Manuální změna teploty

Stiskněte tlačítko Aktuální teplotní režim se přeruší, až do další nastavené změny v programu. Bude zobrazena ikona ruky Manuální změnu teploty zrušíte stisknutím tlačítka OK, ikona ruky nebude zobrazena.

pro výběr komfortní teploty. Stiskněte tlačítko pro výběr úsporné teploty.

Prodloužení doby manuální změny teploty

Stiskněte a držte po dobu 4 sekund tlačítko žení doby úsporné teploty), objeví se hodnota nastavené doby a ikona ruky

/ pro změnu nastavené doby.

tlačítko Nastavitelná hodnota je 1 až 24 hodin, rozlišení 1 hodina. Pro návrat do běžného provozního režimu stiskněte tlačítko OK. Ikona ruky nebude zobrazena. Ve stanovené době není teplota ovlivňována programem. Pokud je režim prodloužené doby aktivní, stisknutí příslušného tlačítka změny teplotního režimu (např.

, pokud je stanovený komfortní režim) se objeví zbývající stanovený čas. Zbývající nastavenou dobu lze rovněž měnit pomocí opakovaného stisku stejného tlačítka. Pokud stisknete jiné tlačítko teplotního režimu (např. při nastavení komfortního režimu), časovač nastavené doby se vymaže.

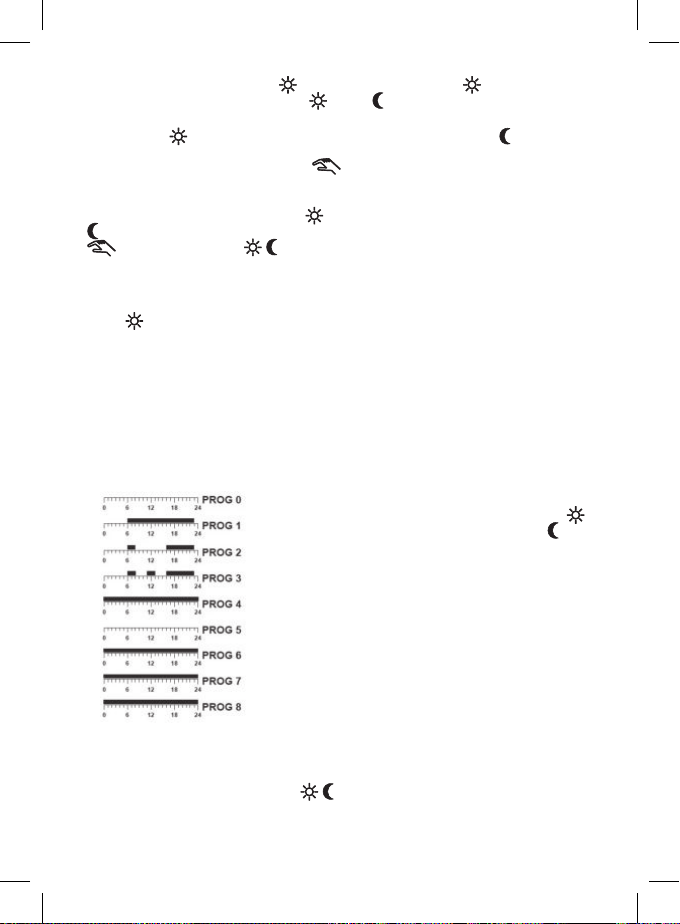

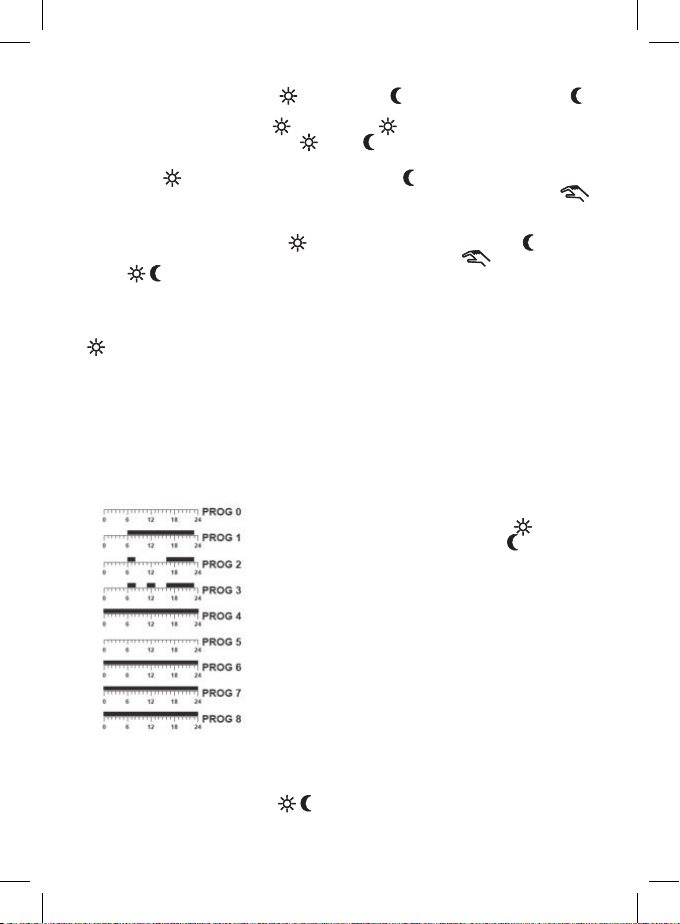

Zobrazení/nastavení teplotního programu

Opakovaně stiskněte tlačítko Prog. Každým stiskem bude zobrazen teplotní program na jednotlivé dny v týdnu a číslo dne. Např: bude zobrazeno číslo dne 1 (pondělí) a nad číslem dne bude zobrazeno PROG 1. Pro výběr teplotního programu na určitý den stiskněte opakovaně tlačítko Prog (nastavíte den) a opakovaně tlačítko Prog # (nastavíte program). Výběr programu potvrďte tlačítkem OK. Nastavení jednotlivých teplotních programů z výroby:

(prodloužení doby komfortní teploty) nebo (prodlou-

Černý dílek = komfortní teplota Prázdné pole = úsporná teplota

Programy 0 až 5 jsou přednastavené z výroby, nelze je upravit. U programu 0 je nastavena po celý den protizámrzná teplota 7°C. Uživatelsky lze změnit nastavení programů 6 až 8.

. Stiskněte opakovaně

V případě, že chcete vytvořit svůj vlastní program, postupujte následovně. Stiskněte opakovaně tlačítko Prog, tím nastavíte požadovaný den (bude zobrazeno číslo dne). Nyní stiskněte opakovaně tlačítko Prog # a nastavte program 6, 7 nebo 8. Na displeji bude zobrazeno číslo programu, např. PROG 6. Nyní opakovaným stiskem tlačítka Každým stiskem se posunete o hodinu dopředu, dílek teploty bude blikat u aktuálně nastavované hodiny.

/ nastavte teplotní průběh celého dne.

Pro posun dopředu můžete použít také tlačítko H. Pro návrat do běžného provozního režimu stiskněte tlačítko OK.

Výběr režimu vytápění nebo chlazení

Pro vstup do nastavení stiskněte dlouze tlačítko OK po dobu přibližně 8 sekund. Bliká ikona vytápění

, stiskněte tlačítko OK pro potvrzení režimu vytápění nebo stiskněte tlačítko / a pak tlačítko OK pro přechod do režimu chlazení U vytápění je běžně komfortní teplota vyšší než úsporná teplota, u chlazení je tomu naopak, komfortní teplota je nižší než úsporná.

Odlišnosti při režimu chlazení:

U funkce chlazení je spínání obrácené: Termostat spíná systém, pokud je pokojová teplota vyšší než nastavená teplota. Nepoužívá se protizámrzná teplota. Ikona vločky ( Pokud vyberete program 0, termostat vypne chlazení. 30 sekundový minimální cyklus je zapnutý automaticky.

5min prodleva (dLY)

Pro vstup do nastavení stiskněte dlouze tlačítko OK po dobu přibližně 8 sekund. Uvolněte tlačítko OK a znovu krátce stiskněte. Na displeji bude blikat dLY. Stiskněte tlačítko OK pro potvrzení režimu zapnutí prodlevy (ON) nebo stiskněte tlačítko vypnutí této funkce (OFF), potom stiskněte tlačítko OK. Pokud je tato funkce aktivní, zapne se externí systém, pouze pokud byl vypnutý déle než 5 min. Pokud zvolíte chlazení, aktivuje se tato funkce automaticky.

Rozptyl teploty (SPAN)

Rozptyl (hystereze) je teplotní rozdíl mezi teplotou při zapnutí a vypnutí. Pokud například nastavíte teplotu ve vytápěcím režimu na 20°C a rozptyl na 0,8°C, termostat začne pracovat, pokud pokojová teplota klesne na 19,2°C a vypne se, pokud teplota dosáhne 20,8°C. Pro vstup do nastavení stiskněte dlouze tlačítko OK po dobu přibližně 8 sekund. Uvolněte tlačítko OK a znovu 2× krátce stiskněte. Na displeji bude blikat SPAN. Tlačítky

/ nastavte požadovanou hodnotu rozptylu. Můžete nastavit hodnotu 0,2; 0,4; 0,8; 1,4; 1,8°C. Potvrďte tlačítkem OK.

Reset

Pokud termostat nepracuje správně, je možné ho uvést do továrního nastavení stisknutím tlačítka Reset. Tímto postupem smažete všechny nastavené hodnoty. Ke stisknutí tlačítka Reset nepoužívejte obyčejnou tužku, zbytek tuhy může způsobit zkrat a poškodit termostat. Použijte např. kuličkové pero.

Péče a údržba

Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.

• Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání.

• Neumísťujte výrobek do míst náchylných k vibracím a otřesům – mohou způsobit jeho poškození.

• Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.

• Nevystavujte výrobek dešti ani vlhku, kapající a stříkající vodě.

• Neumisťujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku, apod.

• Neumisťujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.

• Nevsunujte do větracích otvorů výrobku žádné předměty.

• Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalikovaný odborník.

) a 7°C se nezobrazuje.

/ pro

• K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

• Výrobek neponořujte do vody ani jiných kapalin.

• Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.

• Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte výrobek ani baterie po skončení životnosti jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Správnou likvidací produktu zabráníte negativním vlivům

na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

UPOZORNĚNÍ: Obsah tohoto návodu může být změněn bez předchozího upozornění - z důvodu omezených možností tisku se mohou zobrazené symboly nepatrně lišit od zobrazení na displeji - obsah tohoto návodu nemůže byt bez souhlasu výrobce reprodukován. Na výrobek bylo vydáno prohlášení o shodě. Podrobný manuál naleznete na stránkách: http://www.emos.eu/download.

SK | Termostat

Termostat T091 je určený na ovládanie vykurovacích alebo klimatizačných systémov.

Dôležité upozornenia

• Pred prvým použitím si pozorne prečítajte návod na obsluhu termostatu, ale aj kotla či klimatizačného zariadenia.

• Pred inštaláciou termostatu vypnite prívod elektrického prúdu!

• Odporúčame, aby inštaláciu vykonával kvalikovaný pracovník!

• Pri inštalácii dodržujte predpísané normy.

Technická špecikácia:

Spínaná záťaž: max. 230 V AC; 5 A pre odporové zaťaženie; 3 A pre indukčné zaťaženie Presnosť hodín: ± 60 sekúnd/mesiac Meranie teploty: 0°C až 40°C s rozlíšením 0,2°C; presnosť ±1°C pri 20°C Nastavenie teploty: 5°C až 30°C v krokoch po 0,2°C Rozptyl nastavenej teploty: 0,2; 0,4; 0,8; 1,4; 1,8°C Doba cyklu klimatizácie: 30 sekúnd Prevádzková teplota: 0°C až 40°C Skladovacia teplota: -20°C až 60°C Napájanie: 2× 1,5 V batérie typ AA (LR6) Príslušenstvo: skrutky 2 ks, hmoždinky 2 ks Veľkosť a hmotnosť: 158 × 86 × 26 mm; 156 g

Popis displeja (pozri obr. 1)

1 – Ekonomický režim (úsporná teplota) 2 – Manuálne ovládanie 3 – Predvoľba programov 4 – Deň v týždni 5 – Indikácia vybitej batérie 6 – Zobrazenie prolu dňa Pod predným krytom sa nachádzajú tlačidlá pre nastavenie termostatu. Posuňte predný kryt smerom doprava pre zobrazenie týchto tlačidiel.

7 – Komfortný režim (komfortná teplota) 8 – Režim proti zamrznutiu (protizámrzný

režim) 9 – Režim chladenia 10 – Režim vykurovania 11 – Ikona prevádzky

Zobrazenie tlačidiel termostatu (pozri obr. 2)

D – nastavenie dňa H – nastavenie hodiny M – nastavenie minúty Temp – nastavenie teploty Prog – zobrazenie programu na určitý deň Prog # – voľba programu

Batériový priestor termostatu (pozri obr. 3) Otvor pre montáž termostatu na stenu (pozri obr. 4)

Podsvietenie displeja

Stlačenie akéhokoľvek tlačidla okrem RESET aktivuje podsvietenie displeja po dobu 20 sekúnd.

OK – potvrdenie voľby Reset – vymazanie nastavených hodnôt

– nastavenie komfortnej teploty/pohyb

vmenu

– nastavenie úspornej teploty/pohyb v menu

INŠTALÁCIA

Upozornenie:

Pred výmenou termostatu odpojte vykurovací/klimatizačný systém od hlavného zdroja elektrického napätia vo vašom byte. Zabránite možnému úrazu elektrickým prúdom.

Umiestnenie termostatu

Umiestnenie termostatu výrazne ovplyvňuje jeho funkciu. Zvoľte miesto, kde sa najčastejšie zdržujú členovia rodiny, najlepšie na vnútornej stene, kde vzduch voľne cirkuluje a kde nedopadá priame slnečné žiarenie. Termostat neumiestňujte ani do blízkosti tepelných zdrojov (televízorov, radiátorov, chladničiek) alebo do blízkosti dverí (z dôvodu častých otrasov). Ak nedodržíte tieto odporúčania, nebude teplota v miestnosti udržiavaná správne.

Montáž termostatu

Montáž termostatu priamo na stenu bez montážnej podložky (pozri obr. 5)

Otvory pre montáž termostatu na stenu (bez montážnej podložky)

Vyvŕtajte do steny dva otvory s priemerom 6 mm. Môžete použiť montážnu šablónu, kde sú vyznačené montážne otvory. Vložte hmoždinky a dotiahnite ľavú skrutku na vzdialenosť 3 mm. Upevnite termostat tak, že ho nasadíte cez hlavičku skrutky a posuniete vpravo (všimnite si otvoru v tvare kľúčovej dierky v zadnej časti termostatu). Dotiahnite hlavnú skrutku a zaistite termostat v danej polohe.

Poznámka: Ak je stena drevená, nemusíte používať hmoždinky. Vyvŕtajte dva otvory s priemerom 2,7mm namiesto otvorov s priemerom 6 mm.

Montáž termostatu s montážnou podložkou (pozri obr. 6)

Priložte montážnu podložku na požadované miesto na stene a označte dva otvory pre montáž. Vyvŕtajte do označených miest dva otvory s priemerom 6 mm. Vložte hmoždinky a pripevnite montážnu podložku dvoma skrutkami (obrázok A). Skontrolujte, že je podložka pevne pripevnená. Upevnite opatrne termostat na montážnu podložku (obrázok B). Upevnenie termostatu urobíte tak, že ho nasadíte najskôr ľavým otvorom v tvare kľúčovej dierky aposuniete doprava a zacvaknite. Pre vybratie termostatu z podložky použite skrutkovač a opatrne zatlačte do pravého otvoru avycvaknite termostat z podložky.

Poznámka: Ak je stena drevená, nemusíte používať hmoždinky. Vyvŕtajte dva otvory s priemerom 2,7mm namiesto otvorov s priemerom 6 mm.

Schéma zapojenia

Svorky pre zapojenie sú na zadnej strane termostatu. Svorky sú označené COM a NO. Ide o typický jednopólový (SPST) kontakt.

Schéma napájacieho zapojenia termostatu T091FL na „NO“ kotla:

Max 230 V 5(3) A

N L

230 V~

NO COM

Vykurovacie zariadenie

vyžadujúce napájanie 230

V, napr. čerpadlo ÚT.

* V prípade, že sa jedná o kotol NC, termostat by mal byť nastavený v režime CHLADENIA (COOLING).

Termostat

Schéma beznapäťového zapojenia termostatu T091FL na „NO“ kotla:

Max 230 V 5(3) A

COM

NONOCOM

Vykurovacie zariadenie,

ktoré vyžaduje beznapäťový

kontakt, napr. plynový

kotol.

* V prípade, že sa jedná o kotol NC, termostat by mal byť nastavený v režime CHLADENIA (COOLING).

Uvedenie do činnosti

Odstráňte predný kryt a vložte 2× 1,5 V AA batérie. Používajte len alkalické batérie, nie nabíjacie. Po vložení batérií začne byť termostat v prevádzke a displej bude aktívny. Ak termostat nepracuje správne, skontrolujte prosím polaritu batérií, či nie sú batérie vybité alebo stlačte tlačidlo RESET.

Termostat

Základné nastavenie

Upozornenie: Pamätajte, že prvé stlačenie tlačidla aktivuje podsvietenie displeja, ďalším stlačením nastavujete hodnoty/funkcie.

Nastavenie dňa/času

Aktuálny deň nastavíte opakovaným stláčaním tlačidla D (1–7 = pondelok až nedeľa). Aktuálnu hodinu nastavíte opakovaným stláčaním tlačidla H, aktuálnu minútu nastavíte opakovaným stláčaním tlačidla M.

Poznámka: Ak stlačíte a podržíte tlačidlo 2 sekundy, postúpite v nastavení rýchlejšie.

Zobrazenie/nastavenie komfortnej a úspornej teploty

Stlačte tlačidlo Temp, termostat vstúpi do režimu zobrazenia/zmeny teploty. Na displeji sa zobrazí nastavenie aktuálnej hodnoty teplotného režimu (ikona hodnota bude blikať. Stlačte opakovane tlačidlo

Poznámka: Teplota pri režime proti zamrznutiu (protizámrzného režimu) nejde zmeniť (

Pre návrat priamo do bežného prevádzkového režimu stlačte tlačidlo OK.

/ pre zmenu hodnoty teploty.

, alebo ). Táto

Príklad:

Ak je termostat v aktuálnom režime potom tlačidlo Temp. Ak je termostat v aktuálnom režime

Poznámka: Predvolené nastavenie teplôt:

a chcete zmeniť teplotu, stlačte najskôr tlačidlo a

a chcete zmeniť teplotu, stlačte tlačidlo Temp.

= 19°C, = 15°C.

Manuálna zmena teploty

Stlačte tlačidlo teplotný režim sa preruší, až do ďalšej nastavenej zmeny v programe. Bude zobrazená ikona ruky Manuálnu zmenu teploty zrušíte stlačením tlačidla OK, ikona ruky nebude zobrazená.

pre výber komfortnej teploty. Stlačte tlačidlo pre výber úspornej teploty. Aktuálny

Predĺženie doby manuálnej zmeny teploty

Stlačte a držte po dobu 4 sekúnd tlačidlo doby úspornej teploty) , objaví sa hodnota nastavenej doby a ikona ruky tlačidlo

/ pre zmenu nastavenej doby. Nastaviteľná hodnota je 1 až 24 hodín, rozlíšenie 1 hodina. Pre návrat do bežného prevádzkového režimu stlačte tlačidlo OK. Ikona ruky nebude zobrazená. V stanovenej dobe nie je teplota ovplyvňovaná programom. Ak je režim predĺženej doby aktívny, stlačenie príslušného tlačidla zmeny teplotného režimu (napr.

, ak je stanovený komfortný režim) sa objaví zostávajúci stanovený čas. Zostávajúcu nastavenú dobu možno tiež meniť pomocou opakovaného stlačenia rovnakého tlačidla. Ak stlačíte iné tlačidlo teplotného režimu (napr. pri nastavení komfortného režimu), časovač nastavenej doby sa vymaže.

Zobrazenie/nastavenie teplotného programu

Opakovane stlačte tlačidlo PROG. Každým stlačením bude zobrazený teplotný program na jednotlivé dni v týždni a číslo dňa. Napr.: bude zobrazené číslo dňa 1 (pondelok) a nad číslom dňa bude zobrazené PROG 1. Pre výber teplotného programu na určitý deň stlačte opakovane tlačidlo PROG (nastavíte deň) a opakovane tlačidlo PROG # (nastavíte program). Výber programu potvrďte tlačidlom OK. Nastavenie jednotlivých teplotných programov z výroby:

( predĺženie doby komfortnej teploty) alebo (predĺženie

Čierny dielik = komfortná teplota Prázdne pole = úsporná teplota

Programy 0 až 5 sú prednastavené z výroby, nemožno ich upraviť. Pri programe 0 je nastavená po celý deň teplota proti zamrznutiu 7°C. (protizámrzná teplota) Užívateľsky možno zmeniť nastavenia programov 6 až 8.

. Stlačte opakovane

V prípade, že chcete vytvoriť svoj vlastný program postupujte nasledovne. Stlačte opakovane tlačidlo PROG, tým nastavíte požadovaný deň (bude zobrazené číslo dňa). Teraz stlačte opakovane tlačidlo PROG # a nastavte program 6, 7 alebo 8. Na displeji bude zobrazené číslo programu, napr. PROG 6. Teraz opakovaným stlačením tlačidla Každým stlačením sa posuniete o hodinu dopredu, dielik teploty bude blikať u aktuálne nastavovanej hodiny.

/ nastavte teplotný priebeh celého dňa.

Pre posun dopredu môžete použiť tiež tlačidlo H. Pre návrat do bežného prevádzkového režimu stlačte tlačidlo OK.

Výber režimu vykurovania alebo chladenia

Pre vstup do nastavenia stlačte dlhšie tlačidlo OK po dobu približne 8 sekúnd. Bliká ikona vykurovanie

, stlačte tlačidlo OK pre potvrdenie režimu vykurovania alebo stlačte tlačidlo / a potom tlačidlo OK pre prechod do režimu chladenia Pri vykurovaní je bežne komfortná teplota vyššia než úsporná teplota, pri chladení je tomu naopak, komfortná teplota je nižšia než úsporná.

Odlišnosti pri režime chladenia:

U funkcie chladenie je spínania obrátené: Termostat spína systém, ak je izbová teplota vyššia ako nastavená teplota. Nepoužíva sa teplota proti zamrznutiu (protizámrzná teplota). Ikona vločky ( ) a 7°C sa nezobrazuje. Ak vyberiete program 0, termostat vypne chladenie. 30 sekundový minimálny cyklus je zapnutý automaticky.

5 min oneskorenie (dLY)

Pre vstup do nastavenia stlačte dlhšie tlačidlo OK po dobu približne 8 sekúnd. Uvoľnite tlačidlo OK a znovu krátko stlačte. Na displeji bude blikať dLY. Stlačte tlačidlo OK pre potvrdenie režimu zapnutie oneskorenia (ON) alebo stlačte tlačidlo pre vypnutie tejto funkcie (OFF), potom stlačte tlačidlo OK. Ak je táto funkcia aktívna, zapne sa externý systém iba, ak bol vypnutý dlhšie ako 5 min. Ak zvolíte chladenie, aktivuje sa táto funkcia automaticky.

Rozptyl teploty (SPAN)

Rozptyl (hysterézia) je teplotný rozdiel medzi teplotou pri zapnutí a vypnutí. Ak napríklad nastavíte teplotu vo vykurovacom režime na 20°C a rozptyl na 0,8°C, termostat začne pracovať, ak izbová teplota klesne na 19,2°C a vypne sa, ak teplota dosiahne 20,8°C. Pre vstup do nastavenia stlačte dlhšie tlačidlo OK po dobu približne 8 sekúnd. Uvoľnite tlačidlo OK a znovu 2× krátko stlačte. Na displeji bude blikať SPAN. Tlačidlami Môžete nastaviť hodnotu 0,2; 0,4; 0,8; 1,4; 1,8°C. Potvrďte tlačidlom OK.

RESET

Ak termostat nepracuje správne, je možné ho uviesť do továrenského nastavenia stlačením tlačidla RESET. Týmto postupom zmažete všetky nastavené hodnoty. Na stlačenie tlačidla RESET nepoužívajte obyčajnú ceruzku, zvyšok tuhy môže spôsobiť skrat a poškodiť termostat. Použite napr. guličkové pero.

Starostlivosť a údržba

Výrobok je navrhnutý tak, aby pri vhodnom zaobchádzaní spoľahlivo slúžil niekoľko rokov. Tu je niekoľko rád pre správnu obsluhu:

• Skôr ako začnete s výrobkom pracovať, pozorne si prečítajte užívateľský manuál.

• Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám

• Neumiestňujte výrobok do miest náchylných k vibráciám a otrasom - môžu spôsobiť jeho

• Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti - môžu

• Nevystavujte výrobok dažďu ani vlhku, kvapkajúcej a striekajúcej vode.

• Neumiestňujte na výrobok žiadne zdroje otvoreného ohňa, napr. zapálenú sviečku, apod.

• Neumiestňujte výrobok na miesta, kde nie je zaistené dostatočné prúdenie vzduchu.

• Nevkladajte do vetracích otvorov výrobku žiadne predmety.

/ nastavte požadovanú hodnotu rozptylu.

teploty. Znížilo by to presnosť snímania.

poškodenie.

spôsobiť poruchu funkčnosti výrobku, kratšiu energetickú výdrž, poškodenie batérií a deformáciu plastových častí.

/ ,

• Nezasahujte do vnútorných elektrických obvodov výrobku - môžete ho poškodiť a automaticky tým ukončiť platnosť záruky. Výrobok by mal opravovať len kvalikovaný odborník.

• Na čistenie používajte mierne navlhčenú jemnú handričku. Nepoužívajte rozpúšťadlá ani čistiace prípravky - mohli by poškriabať plastové časti a narušiť elektrické obvody.

• Výrobok neponárajte do vody ani iných kvapalín.

• Pri poškodení alebo vade výrobku nerobte žiadne opravy sami. Odovzdajte ho na opravu do predajne, kde ste ho zakúpili.

• Tento prístroj nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruované ohľadne použitia tohto prístroja osobou zodpovednou za ich bezpečnosť. Je nutný dohľad nad deťmi, aby sa zaistilo, že sa nebudú s prístrojom hrať.

Nevyhadzujte výrobok ani batérie po skončení životnosti ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Správnou likvidáciou produktu zabránite negatívnym

vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu Vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt zakúpili.

UPOZORNENIE: Obsah tohto návodu môže byť zmenený bez predchádzajúceho upozornenia - z dôvodu obmedzených možností tlače sa môžu zobrazené symboly nepatrne líšiť od zobrazenia na displeji obsah tohto návodu nemôže byt bez súhlasu výrobcu reprodukovaný. Na výrobok bolo vydané prehlásenie o zhode. Podrobný manuál nájdete na stránkach: http://www.emos.eu/download.

PL | Termostat

Termostat T091 jest przeznaczony do sterowania systemów grzewczych albo klimatyzacyjnych.

Ważne ostrzeżenia

• Przed pierwszym uruchomieniem prosimy uważnie przeczytać nie tylko instrukcję obsługi termostatu, ale i kotła albo urządzenia klimatyzacyjnego

• Przed instalacją termostatu wyłączamy doprowadzenie prądu elektrycznego!

• Zalecamy, aby instalację wykonała osoba z odpowiednimi kwalikacjami!

• Przy instalacji przestrzegamy obowiązujących norm.

Specykacja techniczna:

Włączane obciążenie: maks. 230 V AC; 5 A przy obciążeniu rezystancyjnym; 3 A przy obciążeniu

indukcyjnym Dokładność zegara: ±60 sekund/miesiąc Pomiar temperatury: 0°C do 40°C z rozdzielczością 0,2°C; dokładność ±1°C przy 20°C Ustawienie temperatury: 5°C do 30°C w krokach co 0,2°C Histereza ustawionej temperatury: 0,2; 0,4; 0,8; 1,4; 1,8°C Czas cyklu klimatyzacji: 30 sekund Temperatura pracy: 0°C do 40°C Temperatura przechowywania: -20°C do 60°C Zasilanie: 2× 1,5 V, baterie typu AA (LR6) Wyposażenie: wkręty 2 szt., kołki rozporowe 2 szt. Wielkość i ciężar: 158 × 86 × 26 mm; 156 g

Opis wyświetlacza (patrz rys. 1)

Tryb ekonomiczny

1 – 2 – Sterowanie ręczne 3 – Ustawienia programów 4 – Dzień tygodnia 5 – Wskaźnik rozładowania baterii 6 – Prol dnia

7 – Tryb komfortowy 8 – Tryb przeciwzamroźeniowy 9 – Tryb chłodzenia 10 – Tryb ogrzewania 11 – Ikona pracy

Pod przednią pokrywą znajdują się przyciski do ustawiania termostatu. Aby udostępnić te przyciski przesuwamy w prawo przednią część obudowy.

Przyciski termostatu (patrz rys. 2)

D – ustawienie dnia H – ustawienie godzin M – ustawienie minut Temp – ustawienie temperatury Prog – wyświetlanie programu na ustalony

dzień

Prog # – wybór programu

Pojemnik na baterie w termostacie (patrz rys. 3) Otwór do montażu termostatu na ścianie (patrz rys. 4)

Podświetlenie wyświetlacza

Naciśnięcie dowolnego przycisku oprócz Reset włącza podświetlenie wyświetlacza na 20 sekund.

OK – potwierdzenie wyboru Reset – skasowanie ustawionych wartości

– ustawienie temperatury komfortowej/

nawigacja w menu

– ustawienie temperatury ekonomicznej/

nawigacja w menu

INSTALACJA

Uwaga: Przed wymianą termostatu odłączamy system grzewczy/klimatyzację od głównego źródła napięcia elektrycznego w Państwa mieszkaniu.

Zapobiegamy możliwości porażenia prądem elektrycznym.

Lokalizacja termostatu

Lokalizacja termostatu wyraźnie wpływa na jego działanie. Wybieramy to miejsce, w którym najczęściej przebywają członkowie rodziny, najlepiej na ścianie wewnętrznej, gdzie powietrze może swobodnie przepływać i gdzie bezpośrednio nie pada promieniowanie słoneczne. Termostatu nie umieszczamy w pobliży źródeł ciepła (telewizory, grzejniki, lodówki) albo w pobliżu drzwi (z powodu częstych wstrząsów). Jeżeli powyższe zalecenia nie będą przestrzegane, to regulacja temperatury w pomieszczeniu nie będzie się odbywać optymalnie.

Montaż termostatu

Montaż termostatu bezpośrednio na ścianie bez podstawki montażowej (patrz rys. 5)

Otwory do montażu termostatu na ścianie (bez podstawki montażowej)

W ścianie wykonujemy dwa otwory o średnicy 6 mm. Można skorzystać z szablonu montażowego, na którym są oznaczone otwory montażowe. Wkładamy kołki rozporowe i wkręcamy lewy wkręt na odległość 3 mm. mocujemy termostat tak, że zakładamy go na główkę wkręta i przesuwamy w prawo (chodzi o otwór w kształcie dziurki do klucza w tylnej części termostatu). Dokręcamy główny wkręt i blokujemy w ten sposób termostat w odpowiednim położeniu.

Uwaga: Jeżeli ściana jest drewniana, można nie korzystać z kołków rozporowych. Wykonujemy wtedy dwa otwory o średnicy 2,7 mm zamiast otworów o średnicy 6 mm.

Montaż termostatu z podstawką montażową (patrz rys. 6)

Podstawkę montażową ustawiamy w wymaganym miejscu na ścianie i zaznaczamy dwa otwory do montażu. W zaznaczonych miejscach wykonujemy dwa otwory o średnicy 6 mm. Wkładamy kołki rozporowe i przymocowujemy podstawkę montażową dwoma wkrętami (rysunek A). Sprawdzamy, czy podstawka jest dobrze umocowana. Ostrożne przymocowujemy termostat do podstawki montażowej (rysunek B). Mocowanie termostatu wykonujemy tak, że najpierw zakładamy go wykorzystując lewy otwór w kształcie dziurki do klucza, a potem przesuwamy go w prawo, aż nie da się słyszeć charakterystyczny dźwięk zatrzaśnięcia urządzenia w podstawce. Do wyjęcia termostatu z podstawki korzystamy z wkrętaka i naciskając ostrożnie przez prawy otwór, delikatnie wysuwamy termostat z podstawki.

Uwaga: Jeżeli ściana jest drewniana, można nie korzystać z kołków rozporowych. Wykonujemy wtedy dwa otwory o średnicy 2,7 mm zamiast otworów o średnicy 6 mm.

Schemat podłączenia

Zaciski do podłączenia znajdują się w tylnej części termostatu. Zaciski są oznaczone COM i NO. Jest to typowy styk jednobiegunowy (SPST).

Schemat podłączenia zasilania do termostatu T091FL do kotła „NO”:

Maks. 230 V 5(3) A

N L

230 V~

NO COM

Urządzenie grzejne wyma-

ga zasilania 230 V,

na przykład pompa ÚT.

* W przypadku, gdy chodzi o kocioł NC, termostat powinien być ustawiony w trybie CHŁODZENIA (COOLING).

Termostat

Schemat beznapięciowego podłączenia termostatu T091FL do kotła „NO”:

Maks. 230 V 5(3) A

COM

NONOCOM

Urządzenie grzejne, które wy-

maga styku beznapięciowego,

na przykład kocioł gazowy.

* W przypadku, gdy chodzi o kocioł NC, termostat powinien być ustawiony w trybie CHŁODZENIA (COOLING).

Uruchomienie do pracy

Zdejmujemy przednią część obudowy i wkładamy baterie 2× 1,5 V AA. Korzystamy tylko z baterii alkalicznych, nie z tych przystosowanych do doładowywania. Po włożeniu baterii termostat zaczyna pracę, a wyświetlacz jest aktywny. Jeżeli termostat nie pracuje poprawnie, prosimy sprawdzić polaryzację baterii, czy baterie nie są rozładowane albo nacisnąć przycisk Reset.

Termostat

Ustawienia podstawowe

Uwaga: Pamiętajmy, że pierwsze naciśnięcie przycisku aktywuje podświetlenie wyświetlacza, kolejne naciśnięcie ustawia wartość/funkcję.

Ustawienie dnia/czasu

Aktualny dzień ustawiamy kolejno naciskając przycisk D (1–7 = poniedziałek do niedzieli). Aktualną godzinę ustawiamy kolejno naciskając przycisk H, aktualną minutę ustawiamy kolejno naciskając przycisk M.

Uwaga: Jeżeli naciśniemy przycisk i przytrzymamy go przez 2 sekundy, to ustawianie będzie się odbywać szybciej.

Wyświetlanie/ustawianie temperatury komfortowej i ekonomicznej

Naciskamy przycisk Temp, termostat przechodzi do trybu wyświetlania/zmiany temperatury. Na wyświetlaczu pojawi się ustawienie aktualnej wartości trybu temperaturowego (ikona

). Ta wartość będzie migać. Naciskamy kolejno przycisk / i zmieniamy wartości temperatury.

Uwaga: Temperatury w trybie przeciwzamrożeniowym nie można zmienić (

Aby powrócić do zwykłego trybu pracy naciskamy przycisk OK.

Przykład:

Jeżeli termostat jest aktualnie w trybie

, a potem przycisk Temp.

przycisk Jeżeli termostat jest aktualnie w trybie Temp.

Uwaga: Wyjściowe ustawienie temperatur:

i chcemy zmienić temperaturę, naciskamy najpierw

i chcemy zmienić temperaturę, naciskamy przycisk

= 19°C, = 15°C.

, albo

Ręczna zmiana temperatury

Naciskamy przycisk temperatury ekonomicznej. Aktualny tryb temperatury zostanie przerwany, aż do następnej ustawionej zmiany w programie. Będzie wyświetlana ikona ręki Ręczną zmianę temperatury kasujemy naciśnięciem przycisku OK, ikona ręki zgaśnie.

do wyboru temperatury komfortowej. Naciskamy przycisk do wyboru

Wydłużenie czasu ręcznie ustawionej zmiany temperatury

Naciskamy i przytrzymujemy w czasie 4 sekund przycisk temperatury komfortowej) albo pojawia się wartość ustawionego czasu i ikona ręki zmienić ustawienie czasu. Nastawiona wartość wynosi od 1 do 24 godzin z rozdzielczością 1 godziny. Aby wrócić do zwykłego trybu pracy naciskamy przycisk OK. Ikona ręki nie będzie wyświetlana. W ustalonym czasie temperatura nie będzie zależna od programu. Jeżeli tryb przedłużonego czasu jest aktywny, to naciśnięcie odpowiedniego przycisku do zmiany trybu temperaturowego (na przykład jeszcze, ustawiony czas. Pozostający ustawiony czas można również zmienić za pomocą powtórnego naciskania tego samego przycisku. Jeżeli naciśniemy inny przycisk trybu temperaturowego (na przykład przy ustawieniu trybu komfortowego), timer ustawionego czasu zostanie skasowany.

Wyświetlanie/ustawianie programu dla temperatury

Kolejno naciskamy przycisk Prog. Każde naciśnięcie będzie wyświetlać program temperaturowy na poszczególne dni w tygodniu i numer dnia. Na przykład: będzie wyświetlany numer dnia 1 (poniedziałek), a nad numerem będzie wyświetlone PROG 1. Do wyboru programu temperaturowego na określony dzień naciskamy kolejno przycisk Prog (ustawiamy dzień) i kolejno przycisk Prog # (ustawiamy program). Wybór programu potwierdzamy przyciskiem OK.

(przedłużenie czasu utrzymywania temperatury ekonomicznej),

, jeżeli jest ustawiony tryb komfortowy) pokaże pozostały

(przedłużenie czasu utrzymywania

. Naciskamy kolejno przycisk / , aby

Ustawienia fabryczne poszczególnych programów temperaturowych:

Czarna działka = temperatura komfortowa Puste pole = temperatura ekonomiczna

Programy 0 do 5 są ustawione fabrycznie, nie można ich zmienić. W programie 0 jest ustawiona przez cały dzień temperatura przeciwzamrożeniowa 7°C. Użytkownik może zmienić ustawienia programów 6 do 8.

W przypadku, gdy chcemy utworzyć swój własny program postępujemy następująco. Naciskamy kolejno przycisk Prog, ustawiamy w ten sposób wymagany dzień (będzie wyświetlany numer dnia). Teraz naciskamy kolejno przycisk Prog # i ustawiamy program 6, 7 albo 8. Na wyświetlaczu będzie wyświetlany numer programu, na przykład PROG 6. Teraz kolejno naciskając przycisk Każdym naciśnięciem przycisku przesuwamy się o godzinę do przodu, działka temperatury będzie migać obok aktualnie ustawionej godziny. Do przechodzenia do przodu można również wykorzystać przycisk H. Aby wrócić do zwykłego trybu pracy naciskamy przycisk OK.

Wybór trybu ogrzewania albo chłodzenia

Długie naciśnięcie OK przez ok. 8 sekund powoduje wejście do ustawień. Miga ikona ogrzewania naciskamy przycisk OK aby potwierdzić tryb ogrzewania albo naciskamy przycisk przycisk OK, aby przejść do trybu chłodzenia Dla ogrzewania temperatura komfortowa będzie wyższa, niż temperatura ekonomiczna, a przy chłodzeniu jest odwrotnie, temperatura komfortowa będzie niższa, niż ekonomiczna.

Różnice w trybie chłodzenia:

Dla funkcji chłodzenia przełączanie odbywa się odwrotnie: Termostat włącza system, jeżeli temperatura pokojowa jest wyższa od temperatury ustawionej. Nie jest wykorzystywana temperatura przeciwzamrożeniowa. Ikona śnieżynki ( Jeżeli wybierzemy program 0, termostat wyłączy chłodzenie. 30 sekundowy minimalny cykl jest włączony automatycznie.

5 min opóźnienie (dLY)

Długie naciśnięcie OK przez ok. 8 sekund powoduje wejście do ustawień. Zwolnij przycisk OK, a następnie naciśnij go ponownie. Na wyświetlaczu będzie migał napis „dLY”. Naciskamy przycisk OK do potwierdzenia trybu włączenia opóźnienia (ON) albo naciskamy przycisk

/ , do wyłączenia tej funkcji (OFF), a potem naciskamy przycisk OK. Jeżeli ta funkcja jest aktywna, to system zewnętrzny włączy się tylko wtedy, jeżeli wcześniej był wyłączony przez ponad 5 min. Jeżeli wybierzemy chłodzenie, to ta funkcja aktywuje się automatycznie.

Histereza temperatury (SPAN)

Histereza jest różnicą temperatur między temperaturą przy włączeniu i wyłączeniu. Jeżeli na przykład ustawiamy temperaturę w trybie ogrzewania na 20°C, a histerezę na 0,8°C, to termostat zacznie włączać, jeżeli temperatura pokojowa spadnie do 19,2°C i wyłączy się, jeżeli temperatura osiągnie 20,8°C.

/ ustawiamy przebieg temperatury w czasie całego dnia.

) i 7°C nie jest wyświetlana.

/ , a potem

Długie naciśnięcie OK przez ok. 8 sekund powoduje wejście do ustawień.Zwolnij przycisk OK, a następnie naciśnij go ponownie dwukrotnie. Na wyświetlaczu będzie migał napis SPAN. Przyciskami Można ustawić następujące wartości: 0,2; 0,4; 0,8; 1,4; 1,8°C. Potwierdzamy je przyciskiem OK.

Reset

Jeżeli termostat nie pracuje poprawnie, można w nim przywrócić ustawienia fabryczne naciskając przycisk Reset. Taka czynność spowoduje skasowanie wszystkich ustawionych wartości. Do naciśnięcia przycisku Reset nie korzystamy ze zwykłego ołówka, pozostałość gratu może spowodować zwarcie i uszkodzić termostat. Lepiej jest skorzystać z na przykład długopisu.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z właściwą obsługą:

• Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.

• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne

• Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować

• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność

• Wyrobu nie można narażać na działanie deszczu, ani wilgoci; nie może on być narażony na

• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki, itp.

• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

• Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.

• Nie ingerujemy do wewnętrznych układów elektrycznych w wyrobie – możemy je uszkodzić i

• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalni-

• Wyrobu nie wolno zanurzać do wody, ani do innych cieczy

• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie.

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak

tu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

UWAGA: Treść tej instrukcji może być zmieniona bez wcześniejszego uprzedzenia - ze względu na ograniczone możliwości druku niektóre symbole mogą sie nieznacznie różnić od wyświetlanych na ekranie – treść tej instrukcji nie może być reprodukowana bez zgody producenta. Na wyrób została wystawiona deklaracja zgodności. Szczegółowa instrukcja znajduje się na stronach internetowych: http://www.emos.eu/download.

/ ustawiamy wymaganą wartość histerezy.

zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiaru.

jego uszkodzenie.

– mogą one spowodować uszkodzenie wyrobu, uszkodzenie baterii i deformację plastikowych części.

działanie kapiącej, ani pryskającej wody.

utracić uprawnienia gwarancyjne. Wyrób powinien naprawiać tylko wykwalikowany specjalista.

ków, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektryczne.

Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.

predyspozycji zycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punk-

HU | Termosztát

A T091 típusjelű termosztát fűtő – vagy légkondicionáló berendezések vezérlésére szolgál.

Fontos

• A termosztát (illetve a bojler és a klímaberendezés) első használata előtt olvassa el gyelmesen a Használati útmutatót.

• A termosztát beszerelése előtt szüntesse meg a tápellátást!

• A beszerelést szakképzett személynek kell elvégeznie!

• A beszereléskor tartsa be a vonatkozó szabványok előírásait.

Jellemzők:

Üzemi feszültség: max. 230 V AC; 5 A ohmos terhelés; 3 A induktív terhelés Órapontosság: ±60 másodperc/hó Hőmérsékletmérési tartomány: 0°C és +40°C között 0,2°C-os növekményekkel; pontosság 20°C-

on ±1°C Hőmérséklet-beállítási tartomány: 5°C és 30°C között; 0,2°C-onként állítható Hiszterézis: 0,2; 0,4; 0,8; 1,4; 1,8°C Légkondicionáló ciklus időtartama: 30 másodperc Működési hőmérséklet: 0°C és 40°C között Tárolási hőmérséklet: -20°C és 60°C között Tápellátás: 2 db 1,5 V AA (LR6) típusú elem Tartozékok: 2 csavar, 2 tipli Méret és tömeg: 158 × 86 × 26 mm; 156 g

Kijelző ismertetése (lásd az 1. ábrát)

1 –

Takarékos üzemmód (takarékos hőmér-

séklet) 2 – Kézi vezérlés 3 – Előre beállított programok 4 – A hét napja 5 – Lemerülő elem jelzés Az elülső burkolat mögött találja a termosztát beállításához szükséges gombokat. Csúsztassa jobbra az elülső burkolatot, hogy hozzáférjen a gombokhoz.

A termosztát kezelőgombjai (lásd az 2. ábrát)

D – nap beállítása H – óra beállítása M – perc beállítása Temp – hőmérséklet beállítása Prog – az adott naphoz rendelt program

megjelenítése

Prog # – program kiválasztása

A termosztát elemtartó rekesze (lásd az 3. ábrát) A termosztát elemtartó rekesze (lásd az 4. ábrát)

Kijelző háttérvilágítása

A Reset kivételével bármely gomb megnyomásakor 20 másodpercre bekapcsol a kijelző háttérvilágítása.

BESZERELÉS

Megjegyzés:

A termosztát cseréje előtt csatlakoztassa le a fűtő-/légkondicionáló berendezést a lakás elektromos táphálózatáról. Ezzel elkerüli az áramütést.

6 – Napi prol kijelző 7 – Komfort üzemmód (komfort hőmérséklet) 8 – Fagyvédelem üzemmód 9 – Légkondicionáló üzemmód 10 – Fűtő üzemmód 11 – Üzem ikon

OK – kiválasztás jóváhagyása Reset – az alapértelmezett értékek vissza-

állítása

– komfort hőmérséklet beállítása/navigálás

a menüben

– takarékos hőmérséklet beállítása/navigá-

lás a menüben

A termosztát helye

A termosztát helye nagyban befolyásolja a készülék működését. Olyan helyet válasszon, ahol a családtagok a legtöbbet tartózkodnak. A készüléket lehetőleg egy olyan közfalra helyezze, ahol a levegő szabad áramlását nem akadályozza semmi, és ahol a készüléket nem éri közvetlen napfény. A termosztátot ne szerelje hőforrások (TV-készülék, radiátor, hűtőszekrény) vagy ajtó közelébe (a használatból eredő gyakori rázkódások miatt). Ha ezeket a szempontokat nem veszi gyelembe, a termosztát nem lesz képes megfelelően temperálni a helyiséget.

A termosztát beszerelése

A termosztát közvetlenül a falra rögzítése rögzítőlap nélkül (lásd az 5. ábrát)

A termosztát falra rögzítéséhez (rögzítőlap nélkül) kialakított lyukak

Fúrjon 2 db 6 mm-es lyukat a falba. Javasoljuk, hogy ehhez használja a rögzítőlapot mint sablont. Dugja be a lyukakba a tipliket, és húzza meg a bal oldali csavart úgy, hogy az 3 mm távolságra kiálljon a falból. Rögzítse a termosztátot úgy, hogy a csavar fejére illeszti, majd jobbra mozdítja (a termosztát hátulján levő, kulcslyuk alakú lyukon keresztül). Szorítsa meg a fő csavart, és rögzítse a termosztátot a végleges pozícióba.

Faburkolatokra rögzítéshez nincs szükség a tiplikre. Ilyen esetben elegendő 2,7mm-es lyukakat fúrni a 6 mm-es lyukak helyett.

A termosztát rögzítése rögzítőlap segítségével (lásd az 6. ábrát)

Illessze a rögzítőlapot a falra a kívánt helyre, és jelölje be a falon a rögzítőlapon levő két lyuk helyét. Fúrjon két 6 mm átmérőjű lyukat a megjelölt helyeken. Dugja be a lyukakba a tipliket, és csavarozza fel a falra a rögzítőlapot a két csavarral (A ábra). Ellenőrizze, hogy a rögzítőlap stabilan legyen rögzítve. Óvatosan helyezze rá a termosztátot a rögzítőlapra (B ábra). Először a termosztát bal oldalán levő kulcslyuk alakú mélyedésbe illessze be az egyik csavart, majd jobbra tolva és a helyére pattintva rögzítse a termosztátot. A termosztátot úgy veheti le a rögzítőlapról, hogy egy csavarhúzót óvatosan beilleszt a jobb oldali nyílásba, és leemeli a termosztátot.

Megjegyzés: Faburkolatokra rögzítéshez nincs szükség a tiplikre. Ilyen esetben elegendő 2,7 mm-es lyukakat fúrni a 6 mm-es lyukak helyett.

Bekötési ábra

A sorkapocs a termosztát hátulján helyezkedik el. A csatlakozásokat COM és NO jelöléssel látták el. Ez egy tipikus egypólusú egy áramkörös (SPST) csatlakozás.

A T091FL termosztát áramellátás-csatlakozásának ábrája „NO” kazánokhoz:

Max 230 V 5(3) A

N L

230 V~

230 V tápellátást igénylő

fűtőberendezés, például

központi fűtés szivattyúja.

* NC kazán esetén a termosztátot HŰTÉS üzemmódba kell állítani.

Termosztát

NO COM

A T091FL termosztát nullfeszültségű kapcsolásának ábrája „NO” kazánokhoz:

Max 230 V 5(3) A

COM

NONOCOM

Nullfeszültségű kapcsolást

igénylő fűtőberendezés,

például gázkazán.

* NC kazán esetén a termosztátot HŰTÉS üzemmódba kell állítani.

Üzembe helyezés

Vegye le az elülső burkolatot, és helyezze be a 2 db 1,5 V AA elemet. Kizárólag alkálielemeket használjon! Ne használjon újratölthető elemeket! Az elemek behelyezésekor a termosztát bekapcsol, és aktiválódik a kijelző. Ha a termosztát nem működik megfelelően, kérjük, ellenőrizze, hogy az elemeket jó irányban tette-e a helyükre, és hogy fel vannak-e töltve, vagy nyomja meg a Reset gombot.

Termosztát

Alapbeállítás

Megjegyzés: Ne feledje, hogy a legelső gomb megnyomása csupán a háttérvilágítást fogja bekapcsolni, és csak a következő gombbal kezdheti meg az értékek/funkciók beállítását!

A nap és az idő beállítása

Az adott napot a D gomb ismételt megnyomásával állíthatja be (1–7 = hétfőtől vasárnapig). A pontos időt először a H gomb (óra), majd az M gomb (perc) ismételt megnyomásával állíthatja be.

Megjegyzés: Amikor egy gombot 2 másodpercnél hosszabb ideig nyomva tart, az adott beállítási folyamat felgyorsul.

A komfort és a takarékos hőmérsékletek megjelenítése/beállítása

Nyomja le és tartsa lenyomva a Temp gombot a hőmérséklet kijelzése/módosítása üzemmód eléréséhez.

A kijelzőn megjelenik a hőmérséklet üzemmód jelenleg beállított értéke ( üzemmódhoz rendelt érték villog. A a hőmérséklet értékét.

Megjegyzés: A Fagyvédelem üzemmód hőmérsékletét (

Nyomja meg az OK gombot az aktuális üzemmódba való visszalépéshez.

Példa:

Ha a termoszát éppen hőmérsékletet, először nyomja meg a Ha a termoszát éppen beállított hőmérsékletet, nyomja meg a Temp gombot.

Megjegyzés: Az üzemmódok alapbeállításai:

üzemmódban van, és Ön meg kívánja változtatni a üzemmódhoz beállított

üzemmódban van, és Ön meg kívánja változtatni a üzemmódhoz

/ gombot egymás után többször megnyomva módosíthatja

) nem lehet megváltoztatni.

gombot, majd a Temp gombot.

= 19°C, = 15°C.

Kézi hőmérséklet-beállítás

Nyomja meg a takarékos hőmérséklet kiválasztásához. Az aktuális hőmérséklet üzemmód ekkor kikapcsol, amíg a programban újabb változás nem következik. Megjelenik a kéz Nyomja meg az OK gombot a kézi hőmérséklet-beállítás kikapcsolásához.

gombot a komfort hőmérséklet kiválasztásához. Nyomja meg a gombot a

, vagy ikon). Az

ikon.

A kézi hőmérséklet-beállítás időtartamának növelése

Nyomja le és 4 másodpercig tartsa nyomva a növeléséhez) vagy a jelenik az időtartam beállított értéke és a kéz idő értékének módosításához. Az időtartam értéke 1 és 24 óra között változhat, és 1 órás időközökkel lehet állítani. Nyomja meg az OK gombot az aktuális üzemmódra való visszalépéshez. A kéz ikon eltűnik. A beállított időtartam alatt a hőmérséklet a programtól függetlenül változatlan marad. Ha a megnövelt időtartam üzemmód aktív, az adott hőmérsékleti üzemmódnak megfelelő gomb (pl.

, ha a komfort üzemmód van beállítva) megjeleníti az időtartamból fennmaradó időt. A fennmaradó időtartamot módosíthatja, ha ugyanezt a gombot egymás után többször megnyomja. Ha egy másik hőmérsékleti üzemmód gombját nyomja meg (pl. ha a komfort üzemmód van beállítva), a beállított időtartam számlálója lenullázódik.

A hőmérséklet program megjelenítése/beállítása

Nyomja meg többször a Prog gombot. Minden egyes megnyomáskor a hét egy újabb napjára beállított hőmérsékleti program és az adott nap száma fog megjelenni. Pl.: A megjelenő szám az 1 (hétfő), és a szám fölött a „PROG 1” felirat látszik. Az egy adott naphoz rendelt hőmérséklet program kiválasztásához először nyomja meg többször a Prog gombot (a nap beállításához), majd nyomja meg többször a Prog # gombot (a program beállításához). Nyomja meg az OK gombot a program kiválasztásának jóváhagyásához. A programokhoz rendelt gyári alapbeállítások:

A következő módon tud létrehozni saját programot: Nyomja meg többször a Prog gombot a kívánt nap kiválasztásához (a nap száma alapján). Ezután nyomja meg többször a Prog # gombot, és válassza ki a 6., 7. vagy 8. számú programot. A kijelzőn megjelenik a program száma (pl. PROG 6). Ezután nyomja meg többször a tásához. Minden megnyomáskor egy órával előreléptet, és az adott órára vonatkozó hőmérsékleti szakasz villog. A H gombbal is tud egy órával előrelépni. Nyomja meg az OK gombot az aktuális üzemmódra való visszalépéshez.

A fűtés/légkondicionálás üzemmódok kiválasztása

A beállításokba való belépéshez hosszan nyomja meg az OK gombot kb. 8 másodpercig. Ha a fűtés ikon villog, nyomja meg az OK gombot a fűtés kiválasztásához, vagy a át a légkondicionálás

gombot (a takarékos hőmérséklet időtartamának növeléséhez). Ekkor meg-

/ gombokat az egész napra szóló hőmérsékleti minta beállí-

üzemmódra.

gombot (a komfort hőmérséklet időtartamának

ikon. Nyomja meg többször a / gombot az

Sötét szakasz = komfort hőmérséklet Üres szakasz = takarékos hőmérséklet

A programok 0-tól 5-ig gyárilag előre programozottak és nem módosíthatók. A 0. számú program egész napra beállított fagyvédelmi hőmérséklete 7°C. A felhasználó a 6-tól 8-ig számozott programok beállításait módosíthatja.

/ gombokkal léptessen

Fűtés üzemmódban a komfort hőmérséklet általában magasabb, mint a takarékos hőmérséklet. Légkondicionálás üzemmódban ez pont fordítva van, tehát a komfort hőmérséklet a takarékosnál alacsonyabb.

A légkondicionálás üzemmód eltérően működik:

A légkondicionálás funkció ellenkező módon kapcsol: A termosztát akkor kapcsol be, ha a szoba hőmérséklete magasabb a beállított értéknél. Ilyenkor a fagyvédelmi hőmérséklet nem működik. A hópehely ( Ha a 0. számú programot választja, a termosztát kikapcsolja a légkondicionálást. A 30 másodperces minimum ciklus automatikusan bekapcsol.

5 perces késleltetés (dLY)

A beállításokba való belépéshez hosszan nyomja meg az OK gombot kb. 8 másodpercig. Engedje fel az OK gombot, majd röviden nyomja meg újra. A kijelzőn a „dLY” villog. Nyomja meg az OK gombot a késleltetés üzemmód (ON/BE) jóváhagyásához, vagy a kapcsolja ki a funkciót (OFF/KI), majd nyomja meg az OK gombot. Ha ez a funkció engedélyezett, a termosztát külső rendszere csak akkor kapcsol be ismét, ha már legalább 5 percig kikapcsolt állapotban volt. Légkondicionálás üzemmódban ez a funkció automatikusan engedélyezett.

Hiszterézis (SPAN)

A hiszterézis az a hőmérséklet-különbség, amelynél a termosztát be-, illetve kikapcsol. Ha például Ön fűtés üzemmódban 20°C-ra állítja a hőmérsékletet, a termosztát akkor kapcsol be, amikor a szoba hőmérséklete 19,2°C alá esik, és akkor kapcsol ki, amikor a hőmérséklet eléri a 20,8°C-ot. A beállításokba való belépéshez hosszan nyomja meg az OK gombot kb. 8 másodpercig. Engedje fel az OK gombot, majd röviden nyomja meg újra kétszer. A kijelzőn a „SPAN” villog. A A hiszterézis értéke 0,2; 0,4; 0,8; 1,4 vagy 1,8°C lehet. Hagyja jóvá az OK gombbal.

Reset

Ha a termosztát nem működik megfelelően, visszaállíthatja a készülék gyári alapbeállításait a Reset gombbal. Ez a művelet minden beállítást töröl. A Reset gomb megnyomásához ne használjon ceruzát, mert a gratmaradványok rövidzárlatot okozhatnak, és így megrongálhatják a termosztátot. Használjon pl. egy golyóstollat.

Ápolás és karbantartás

A termék megfelelő használat esetén hosszú évekig hibátlanul működik. Néhány tanács a megfelelő használathoz:

) ikon és a „7°C” felirat eltűnik.

/ gombokkal

/ gombokkal beállíthatja a hiszterézis kívánt értékét.

• A termék használata előtt olvassa el gyelmesen a használati útmutatót.

• Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy nedvességnek, illetve hirtelen hőmérséklet-változásnak. Ez rontja az érzékelés pontosságát.

• Ne helyezze a készüléket rezgésnek vagy rázkódásnak kitett helyre, mivel ezek károsíthatják a terméket.

• Óvja a terméket a túlzott erőhatástól, ütésektől, portól, magas hőmérséklettől és páratartalomtól, mivel ezek hibás működéshez, az elemek károsodásához vagy a műanyag részek deformálódásához vezethetnek.

• A terméket ne tegye ki csapadéknak vagy magas páratartalomnak, rácsöpögő vagy ráfröccsenő víznek.

• Ne helyezzen a készülékre nyílt lánggal járó tárgyakat (pl. égő gyertyát).

• Ne helyezze a terméket nem megfelelően szellőző helyre.

• Ne helyezzen tárgyakat a termék szellőzőnyílásaiba.

• Ne módosítsa a termék belső elektromos áramköreit – károsíthatja a készüléket, és ezzel automatikusan elveszíti a garanciát. A termék javítását kizárólag szakképzett személy végezheti.

• A termék tisztításához használjon enyhén nedves, puha rongyot. Ne használjon oldószert vagy tisztítószert – ezek megkarcolhatják a műanyag részeket, és korróziót okozhatnak az elektromos áramkörökön.

• Ne merítse a készüléket vízbe vagy egyéb folyadékba.

• Károsodás vagy meghibásodás esetén ne végezze el önállóan a készülék javítását. Bízza a javítást az üzletre, ahol a készüléket vásárolta.

• A készüléket testi, érzékszervi vagy szellemi fogyatékkal élők (beleértve a gyermekeket), illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek kizárólag a biztonságukért felelős személy felügyelete vagy használatra vonatkozó útmutatásai mellett használhatják. Ne hagyja felügyelet nélkül a gyermekeket, és ügyeljen arra, hogy ne használják a készüléket játékszerként.

Az élettartama végét elért készüléket ne a háztartási hulladékba helyezze, hanem adja le a szelektív hulladékgyűjtő pontokon. A termék szabályszerű hulladékkezelésével elkerülhetők az embe-

ri egészségre és a környezetre gyakorolt negatív hatások. Az anyagok újrafeldolgozásával óvjuk a természeti erőforrásokat. A termék újrafelhasználásáról további információkat a helyi illetékes hatóságoktól, a háztartásihulladék-kezelő szervezettől vagy a termék forgalmazójától kérhet.

MEGJEGYZÉS: A gyártó az útmutató tartalmát előzetes értesítés nélkül megváltoztathatja. A nyomtatási technológia korlátai miatt az útmutatóban szereplő ikonok és jelek a készülék kijelzőjén kissé eltérően nézhetnek ki. Az útmutató tartalmát a gyártó előzetes engedélye nélkül tilos sokszorosítani. A termék megfelelőségi nyilatkozattal rendelkezik. A részletes kézikönyv megtalálható a honlapon: http://www.emos.eu/download.

SI | Termostat

Termostat T091 je namenjen za upravljanje ogrevalnih in klimatskih sistemov.

Pomembna opozorila

• Pred prvo uporabo pazljivo preberite navodila za uporabo ne le za termostat, ampak tudi za kotel ali klimatizacijsko napravo.

• Pred namestitvijo termostata izklopite dovod električnega toka!

• Svetujemo, da namestitev izvaja usposobljen delavec!

• Pri namestitvi upoštevajte predpisane standarde.

Tehnična specikacija:

Stikalna obremenitev: maks. 230 V AC; 5 A za uporno obremenitev; 3 A za induktivno obremenitev Natančnost ure: ±60 sekund/mesec Merjenje temperature: 0°C do 40°C z ločljivostjo 0,2°C; natančnost ±1°C pri 20°C Nastavitev temperature: 5°C do 30°C v korakih po 0,2°C Razpon nastavljene temperature: 0,2; 0,4; 0,8; 1,4; 1,8°C Čas ciklusa klimatizacije: 30 sekund Delovna temperatura: 0°C do 40°C Skladiščna temperatura: -20°C do 60°C Napajanje: 2× 1,5 V bateriji tip AA (LR6) Pribor: vijaka 2 kosa, zidna vložka 2 kosa Velikost in teža: 158 × 86 × 26 mm; 156 g

Opis zaslona (glej sliko 1)

1 – Ekonomičen način (varčna temperatura) 2 – Ročno upravljanje 3 – Predizbira programov 4 – Dan v tednu 5 – Prikaz izpraznjene baterije 6 – Prikaz prola dne Pod sprednjim pokrovom so tipke za nastavitev termostata. Sprednji pokrov pomaknite v smeri desno za prikaz teh tipk.

7 – Udobni način (udobna temperatura) 8 – Način proti zamrzovanju 9 – Način hlajenja 10 – Način ogrevanja 11 – Ikona delovanja

Prikaz tipk termostatu (glej sliko 2)

D – nastavitev dne H – nastavitev ure M – nastavitev minut Temp – nastavitev temperature Prog – prikaz programu za določen dan Prog # – izbira programa

Prostor za baterije termostata (glej sliko 3) Odprtina za namestitev termostatu na steno (glej sliko 4)

Osvetlitev zaslona

S pritiskom na kakršnokoli tipko razen Reset aktivirate za 20 sekund osvetlitev zaslona.

OK – potrditev izbire Reset – izbris nastavljenih vrednosti

– nastavitev udobne temperature/premik

vmeniju

– nastavitev varčne temperature/premik

vmeniju

NAMESTITEV

Opozorilo: Pred zamenjavo termostata izklopite ogrevalni/klimatski sistem iz električnega omrežja v vašem stanovanju.

S tem se zavarujete pred možnim udarcem električnega toka.

Namestitev termostata

Namestitev termostata izrazito vpliva na njegovo funkcijo. Izberite mesto, kjer se najpogosteje zadržujejo družinski člani, najbolje na notranji steni, kjer zrak prosto kroži in kjer ne pade neposredna sončna svetloba. Termostata ne nameščajte niti v bližino toplotnih virov (televizorjev, radiatorjev, hladilnikov), niti v bližino vrat (iz razloga pogostih tresljajev). Če ne boste upoštevali teh priporočil, ne bo držal temperature v prostoru pravilno.

Namestitev termostata

Namestitev termostata neposredno na steno brez montažne plošče (glej sliko 5)

Odprtine za namestitev termostatu na steno (brez montažne plošče)

V steno izvrtajte dve odprtini premera 6 mm. Lahko uporabite montažno šablono, kjer so označene montažne odprtine. Vstavite zidna vložka in levi vijak privijte na razdaljo 3 mm. Termostat pritrdite tako, da ga nataknete prek glave vijaka in pomaknete desno (poglejte odprtino v obliki ključavnice na zadnjem delu termostata). Glavni vijak privijte in termostat v danem položaju ksirajte.

Opomba: Če je stena lesena, zidnih vložkov ni treba uporabljati. Izvrtajte dve odprtini premera 2,7 mm namesto odprtin premera 6 mm.

Namestitev termostata z montažno ploščo (glej sliko 6)

Montažno ploščo priložite na želeno mesto na steni in označite dve odprtini za namestitev. V označeni mesti izvrtajte dve odprtini premera 6 mm. Vstavite zidna vložka in montažno ploščo pritrdite z dvema vijakoma (slika A). Preverite, ali je plošča ksno pritrjena. Termostat previdno pritrdite na montažno ploščo (slika B). Pritrditev termostata izvedete tako, da ga najprej nataknete skozi levo odprtino v obliki ključavnice in premaknete desno, da zaskoči. Za odstranitev termostata iz plošče uporabite izvijač in previdno pritisnite na desno odprtino, termostat skoči ven iz plošče.

Opomba: Če je stena lesena, zidnih vložkov ni treba uporabljati. Izvrtajte dve odprtini premera 2,7mm namesto odprtin premera 6 mm.

Shema priključitve

Sponke za priključitev so na zadnji strani termostata. Sponke so označene s COM in NO. Gre za tipičen enopolni (SPST) kontakt.

Shema priključitve napajanja termostata T091FL na »NO« kotle:

Max 230 V 5(3) A

N L

230 V~

NO COM

Grelna naprava, ki zahteva

napajanje 230 V,

npr. črpalka za CO.

* V primeru, da gre za kotel NC, naj je termostat nastavljen v načinu HLAJENJE (COOLING).

Termostat

Shema breznapetostne priključitve termostata T091FL na »NO« kotle:

Max 230 V 5(3) A

COM

NONOCOM

Grelna naprava, ki zahteva

breznapetostni kontakt,

npr. plinski kotel.

* V primeru, da gre za kotel NC, naj je termostat nastavljen v načinu HLAJENJE (COOLING).

Aktiviranje

Snemite sprednji pokrov in vstavite 2× 1,5 V AA bateriji. Uporabljajte le alkalne baterije, ne polnilnih. PO vstavitvi baterij bo termostat začel delovati in zaslon bo aktiven. Če termostat ne deluje pravilno, preverite, prosim, polarnost baterij, če baterije niso izpraznjene, ali pritisnite na tipko Reset.

Termostat

Osnovna nastavitev

Opozorilo: Ne pozabite, da s prvim pritiskom na tipko aktivirate osvetlitev zaslona, z naslednjim pa nastavljate vrednosti/funkcije.

Nastavitev dne/časa

Aktualen dan boste nastavili s ponovnim pritiskom na tipko D (1–7 = ponedeljek do nedelje). Aktualno uro boste nastavili s ponovnim pritiskom na tipko H, aktualno minuto nastavite s ponovnim pritiskom na tipko M.

Opomba: Če tipko pritisnete in držite 2 sekundi, se v nastavitvi premikate hitreje.

Prikaz/nastavitev udobne in varčne temperature

Pritisnite na tipko Temp, termostat se preklopi v način prikaz/sprememba temperature. Na zaslonu se prikaže nastavitev aktualne vrednosti temperaturnega načina (ikona Vrednost bo utripala. Večkrat pritisnite na tipko

Opomba: Temperature pri načinu proti zamrzovanju ni možno spremeniti (

Za vrnitev neposredno v način delovanja pritisnite na tipko OK.

/ za spremembo vrednosti temperature.

, ali ).

Primer:

Če je termostat v aktualnem načinu

in nato na tipko Temp.

tipko Če je termostat v aktualnem načinu

Opomba: Prvotna nastavitev temperature:

in želite spremeniti temperaturo, pritisnite najprej na

in želite spremeniti temperaturo, pritisnite na tipko Temp.

= 19°C, = 15°C.

Ročna sprememba temperature

Pritisnite na tipko varčne temperature. Aktualen temperaturni način se prekine, vse do naslednje nastavljene spremembe v programu. Prikazana bo ikona roke Ročno spremembo temperature prekinete s pritiskom na tipko OK, ikona roke ne bo prikazana.

za izbiro udobne temperature. Pritisnite na tipko za izbiro

Podaljšanje časa ročne spremembe temperature

Pritisnite in za 4 sekunde držite tipko časa varčne temperature) , prikaže se temperatura nastavljenega časa in ikona roke membo nastavljenega časa pritisnite večkrat na tipko Nastavljiva vrednost je 1 do 24 ur, ločljivost 1 ura. Za vrnitev v navaden način delovanja pritisnite na tipko OK. Ikona roke ne bo prikazana. Ve določenem času program na temperaturo ne vpliva. Če je način podaljšanega časa aktiven, se s pritiskom na ustrezno tipko spremembe temperaturnega načina (npr. tudi menjati s pomočjo ponovnega pritiska iste tipke. Če pritisnete na drugo tipko temperaturnega načina (npr. pri nastavitvi udobnega načina), programska ura nastavljenega časa se izbriše.

Prikaz/nastavitev temperaturnega programa

Večkrat pritisnite na tipko Prog. Z vsakim pritiskom bo prikazan temperaturni program za posamezne dni v tednu in številka dne. Npr.: bo prikazana številka dne 1 (ponedeljek) in nad številko dne bo prikazano PROG 1. Za izbiro temperaturnega programa za določen dan pritisnite večkrat na tipko Prog (nastavite dan) in večkrat na tipko Prog # (nastavite program). Izbiro programa potrdite s tipko OK. Tovarniška nastavitev posameznih temperaturnih programov:

, če je določen udoben način) prikaže ostali določen čas. Ostali nastavljen čas je možno

(podaljšanje časa udobne temperature) ali (podaljšanje

/ .

Črn delček = udobna temperatura Prazno polje = varčna temperatura

Programi 0 do 5 so tovarniško prednastavljeni in jih ni možno menjati. Pri programu 0 je nastavljena za cel dan temperatura proti zamrzovanju 7°C. Uporabniško je možno menjati nastavitev programov 6 do 8.

. Za spre-

V primeru, da želite ustvariti svoj lastni program, postopajte, kot sledi. Večkrat pritisnite na tipko Prog, s tem nastavite želen dan (prikazana bo številka dne). Zdaj večkrat pritisnite na tipko Prog # in nastavite program 6, 7 ali 8. Na zaslonu bo prikazana številka programa, npr. PROG 6. Zdaj z večkratnim pritiskom na tipko

/ nastavite temperaturni potek celega dne.

Z vsakim pritiskom se premaknete eno uro naprej, delček temperature bo utripal pri uri, ki se aktualno nastavlja. Za premik naprej lahko uporabite tudi tipko H. Za vrnitev v navadni način delovanja pritisnite na tipko OK.

Izbira načina ogrevanja ali hlajenja

Za vstop v nastavitev pritisnite za približno 8 sekund tipko OK. Ikona ogrevanje utripa na tipko OK za potrditev načina ogrevanja, ali pritisnite na tipko v način hlajenja Pri ogrevanju je udobna temperatura navadno višja kot varčna temperatura, pri hlajenju je to obratno, udobna temperatura je nižja kot varčna.

Razlike pri načinu hlajenja:

Pri funkciji hlajenje je stikanje obratno: Termostat vklaplja sistem, če je sobna temperatura višja, kot nastavljena temperatura. Temperatura proti zamrzovanju se ne uporablja. Ikona snežinke ( in 7°C nista prikazana. Če izberete program 0, termostat hlajenje izklopi. 30 sekundni minimalni ciklus je vklopljen avtomatsko.

5 min zamik (dLY)

Za vstop v nastavitev pritisnite za približno 8 sekund tipko OK. Tipko OK sprostite in nato spet na kratko pritisnite. Na zaslonu bo utripalo dLY. Pritisnite na tipko OK za potrditev načina vklopa zamude (ON) ali pritisnite na tipko te funkcije (OFF), nato pritisnite na tipko OK. Če je ta funkcija aktivna, vklopi se skrajni sistem samo, če je bil izklopljen dlje kot 5 min. Če izberete hlajenje, aktivira se ta funkcija avtomatsko.

Območje temperature (SPAN)

Območje (histereza) je temperaturna razlika med temperaturo pri vklopu in izklopu. Če na primer temperaturo v ogrevalnem načinu nastavite na 20°C in območje na 0,8°C, termostat začne delati, ko sobna temperatura pade na 19,2°C in se izklopi, če temperatura doseže 20,8°C. Za vstop v nastavitev pritisnite za približno 8 sekund tipko OK. Tipko OK sprostite in nato spet 2× na kratko pritisnite. Na zaslonu bo utripalo SPAN. S tipkama Nastavljate lahko vrednost 0,2; 0,4; 0,8; 1,4; 1,8°C. Potrdite s tipko OK.

Izbris

Če termostat ne dela pravilno, je možno ga s pritiskom na tipko Reset vrniti v tovarniško nastavitev Reset. Na ta način izbrišete vse nastavljene vrednosti. Za pritisk na tipko Reset ne uporabljajte navadnega svinčnika, preostanek grata lahko povzroči kratek stik in termostat poškoduje. Uporabite npr. kemični svinčnik.

Skrb in vzdrževanje

Izdelek je konstruiran tako, da ob primerni uporabi zanesljivo deluje vrsto let. Tukaj je nekaj nasvetov za pravilno uporabo:

• Preden začnete izdelek uporabljati, pozorno preberite navodila za uporabo.

• Izdelka ne izpostavljajte neposredni sončni svetlobi, ekstremnemu mrazu, vlagi in naglim spremembam temperature. To bi znižalo natančnost snemanja.

• Izdelka ne nameščajte na mesta, ki so nagnjena k vibracijam in pretresom – to lahko povzroči poškodbe.

• Izdelka ne izpostavljajte prekomernemu tlaku, sunkom, prahu, visokim temperaturam ali vlagi – lahko povzročijo poškodbe na kateri izmed funkcij izdelka, krajšo energetsko vzdržljivost, poškodbo baterij in deformacije plastičnih delov.

• Izdelka ne izpostavljajte dežju ali vlagi, kapljajoči in brizgajoči vodi.

/ nastavite želeno vrednost histereze.

/ in nato na tipko OK za prehod

, pritisnite

/ , za izklop

)

• Na izdelek ne postavljajte virov ognja, npr. prižgane svečke ipd.

• Izdelka ne postavljajte na mesta, kjer ni zadostnega kroženja zraka.

• V prezračevalne odprtine ne vtikajte nobenih predmetov.

• Ne posegajte v notranjo električno napeljavo izdelka – lahko ga poškodujete in s tem prekinite veljavnost garancije. Izdelek sme popravljati le usposobljen strokovnjak.

• Za čiščenje uporabljajte zmerno navlaženo blago krpo. Ne uporabljajte raztopin ali čistilnih izdelkov – lahko poškodujejo plastične dele in električno napeljavo.

• Izdelka ne potapljajte v vodo ali v druge tekočine.

• Pri poškodbah ali napaki izdelka ne popravljajte sami. Predajte ga v popravilo prodajalni, kjer ste ga kupili.

• Izdelka ne smejo uporabljati osebe (vključno otrok), ki jih zična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni uporabi naprave, če pri tem ne bodo nadzorovane, ali če jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost. Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne bodo z napravo igrali.

Izdelka in baterij po koncu življenjske dobe ne odlagajte med mešane komunalne odpadke, uporabite zbirna mesta ločenih odpadkov. S pravilno odstranitvijo izdelka boste preprečili ne-

gativne vplive na človeško zdravje in okolje. Reciklaža materialov prispeva varstvu naravnih virov. Več informacij o reciklaži tega izdelka Vam ponudijo upravne enote, organizacije za obdelavo gospodinjskih odpadkov ali prodajno mesto, kjer ste izdelek kupili.

OPOZORILO: Vsebina teh navodil se lahko spremeni brez predhodnega opozorila – zaradi omejenih možnosti tiskanja se lahko predstavljeni simboli neznatno razlikujejo od simbolov na zaslonu – vsebine teh navodil brez soglasja proizvajalca ni mogoče razmnoževati. Za izdelek je bila izdana izjava o skladnosti. Podrobna navodila boste našli na spletnih straneh: http://www.emos.eu/download.

RS|HR|BA|ME | Termostat

Termostat T091 namijenjen je za upravljanje grijnim ili klimatizacijskim sustavima.

Važna upozorenja:

• Prije prve uporabe, pažljivo pročitajte upute za uporabu termostata, ali i kotla ili klima uređaja.

• Prije instaliranja termostata, isključite dovod električne struje!

• Preporučavamo da instaliranje provodi kvalicirano lice!

• Strujni krug bi trebao biti opremljen osiguračem čija snaga neće prelaziti 20 A.

• Prilikom instaliranja, poštujte propisane norme.

Tehnička specikacija:

Uključivana snaga: maks. 230 V AC; 5 A za omsko opterećenje; 3 A za induktivno opterećenje Preciznost sata: ±60 sekundi/mjesec Mjerenje temperature: od 0°C do 40°C, osjetljivost 0,2°C; preciznost ±1°C na 20°C Postavljanje temperature: od 5°C do 30°C sa korakom po 0,2°C Odstupanje postavljenje temperature: 0,2; 0,4; 0,8; 1,4 ili 1,8°C Trajanje ciklusa klimatiziranja: 30 sekundi Radna temperatura: 0°C do 40°C Temperatura skladištenja: -20°C do 60°C Napajanje: 2× 1,5 V baterije vrste AA (LR6) Priloženi pribor: vijci 2 kom, tiple 2 kom Veličina i masa: 158 × 86 × 26 mm; 156 g

Opis zaslona (vidi Sl. 1)

Ekonomični režim

1 – 2 – Ručne postavke 3 – Predeniranje programa 4 – Dan u tjednu 5 – Indikacija istrošene baterije 6 – Prikaz dnevnog prola

(ekonomična temperatura)

7 – Komforni režim (komforna temperatura) 8 – Režim zaštite od zamrzavanja 9 – Režim hlađenja 10 – Režim grijanja 11 – Ikona rada

Ispod prednje maske se nalaze tipke za postavke termostata. Pomaknite prednju masku udesno, kako bi mogli vidjeti ove tipke.

Prikaz tipki termostata (vidi Sl. 2)

D – postavljanje dana H – postavljanje sata M – postavljanje minuta Temp – postavljanje temperature Prog – prikaz programa za određeni dan Prog # – odabir programa

Prostor za baterije termostata (vidi Sl. 3) Otvor za montažu termostata na zid (vidi Sl. 4)

Pozadinsko osvjetljenje zaslona

Pritisak na bilo koju tipku osim RESET na 20 sekundi aktivira pozadinsko osvjetljenje zaslona.

OK – potvrda odabira Reset – brisanje postavljenih vrijednosti

– postavljanje komforne temperature/kreta-

nje kroz izbornik

– postavljanje ekonomične temperature/

kretanje kroz izbornik

INSTALIRANJE

Upozorenje:

Prije zamjene termostata iskopčajte sustav za grijanje/hlađenje od glavnog izvora napajanja el. energijom u vašem stanu. Tako ćete spriječili opasnost od strujnog udara.

Pozicioniranje termostata

Pozicioniranje termostata značajno utječe na njegovu funkciju. Odaberite mjesto gdje najčešće borave članovi obitelji, najbolje na unutarnjem zidu, takvo gdje zrak može slobodno kružiti, a koje nije na izravnoj sunčevoj svjetlosti. Termostat postavite podalje od izvora topline (televizora, radijatora, hladnjaka) i vrata (zbog čestih potresa). U slučaju nepoštivanja ovih preporuka, uređaj neće moći valjano održavati temperaturu u prostoriji.

Montaža termostata

Montaža termostata izravno na zid, bez montažne podloške (vidi Sl. 5)

Otvori za montažu termostata na zid (bez montažne podloške)

U zidu izbušite dva otvora promjera 6 mm. Možete koristiti montažnu šablonu na kojoj su označeni montažni otvori. U otvore umetnite tiple i zategnite lijevi vijak - do udaljenosti od 3 mm. Postavite termostat tako što ćete ga navući preko glave vijka i onda pomaknuti udesno (zamijetite da ovaj otvor na stražnjem dijelu termostata ima oblik ključanice). Zategnite glavni vijak i osigurajte termostat u tom položaju.

Napomena: Ako je zid drveni tiple vam nisu potrebne. U tom slučaju izbušite dva otvora promjera 2,7 mm, umjesto otvora promjera 6 mm.

Montaža termostata s montažnom podloškom (vidi Sl. 6)

Priložite montažnu podlošku na željeno mjesto na zidu i označite položaj dva montažna otvora. Na označenim mjestima izbušite dva otvora promjera 6 mm. U otvore umetnite tiple i pomoću dva vijka pričvrstite montažnu podlošku (slika A). Prekontrolirajte je li podloška čvrsto pričvršćena. Pažljivo postavite termostat u montažnu podlošku (slika B). Postavljanje termostata izvršite tako, što ćete ga prvo navući lijevim otvorom (u obliku ključanice), a onda ga pomaknuti udesno - dok ne škljocne. Za vađenje termostata iz podloške uporabite odvijač: pažljivo gurnite uskočnik u desnom otvoru i oslobodite termostat iz podloške.

Napomena: Ako je zid drveni, tiple vam nisu potrebne. U tom slučaju izbušite otvore promjera 2,7mm, umjesto otvora promjera 6 mm.

Shema povezivanja

Kleme za povezivanje nalaze se sa stražnje strane termostata. Kleme su označene sa COM i NO. Radi se o tipičnom jednopolnom (SPST) kontaktu.

Dijagram električkog priključivanja termostata T091FL na bojlere „NO”:

Maks. 230 V 5(3) A

N L

230 V~

NO COM

Uređaj za grijanje kojem treba

napajanje od 230 V, primjerice

pumpa za centralno grijanje.

* Ako se radi o bojleru NC, termostat treba postaviti u način HLAĐENJE.

Termostat

Dijagram beznaponskog priključivanja termostata T091FL na bojlere „NO”:

Maks. 230 V 5(3) A

COM

NONOCOM

Uređaj za grijanje koji izis-

kuje beznaponski kontakta,

primjerice plinski bojler.

* Ako se radi o bojleru NC, termostat treba postaviti u način HLAĐENJE.

Pokretanje uređaja

Skinite prednju masku i umetnite 2× 1,5 V AA baterije. Rabite samo alkalne baterije, ne koristite punjive baterije. Po umetanju baterija termostat će se uključiti a zaslon će biti aktivan. Ako termostat ne radi pravilno, molimo provjerite polaritet baterija, nisu li baterije istrošene ili pritisnite tipku Reset.

Osnovne postavke

Upozorenje: Zapamtite da prvo pritiskanje tipke aktivira pozadinsko osvjetljenje zaslona, a narednim pritiskanjem postavljate vrijednosti/funkcije.

Postavljanje dana/sata

Aktualni dan postavite višestrukim pritiskanjem tipke D (1–7 = ponedjeljak - nedjelja). Aktualni sat postavite višestrukim pritiskanjem tipke H, aktualni minut postavite višestrukim pritiskanjem tipke M.

Napomena: Ako pritisnite i zadržite tipku dvije sekunde, ubrzat ćete kretanje kroz postavke.

Prikaz/postavljanje komforne i ekonomične temperature

Pritisnite tipku Temp, termostat će preći u režim prikaz/izmjene temperature.

Termostat

Na zaslonu će se prikazati trenutačni temperaturni režim (ikona treptati. Pritisnite više puta tipku

Napomena: Temperaturu režima zaštite od zamrzavanja nije moguće mijenjati (

Za povratak izravno u radni režim pritisnite tipku OK.

Primjer:

Je li termostat trenutačno u režimu

a potom tipku Temp.

Je li termostat trenutačno u režimu

Napomena: Predenirane postavke temperatura su:

/ , kako bi izmijenili vrijednost temperature.

i želite li izmijeniti temperaturu, pritisnite najprije tipku

i želite li izmijeniti temperaturu, pritisnite tipku Temp.

= 19°C, = 15°C.

, ili ). Ova vrijednost će

Ručna izmjena temperature

Pritisnite tipku perature. Trenutačni temperaturni režim će biti prekinut, sve do naredne postavljene promjene u programu. Biti će prikazana ikona ruke Režim ručne izmjene temperature možete isključiti pritiskanjem tipke OK - ikona ruke se više neće prikazivati.

za odabir komforne temperature. Pritisnite tipku za odabir ekonomične tem-

Produženje trajanja ručne izmjene temperature

Pritisnite i zadržite 4 sekunde tipku trajanja ekonomične temperature). Prikazat će se vrijednost postavljenog trajanja i ikona ruke . Pritisnite više puta tipku / kako biste izmijenili postavljeno trajanje. Možete podesiti vrijednost od 1 do 24 sata, po 1 sat. Za povratak u radni režim pritisnite tipku OK. Ikona ruke se više neće prikazivati. Tijekom ovog vrjemena program ne utječe na temperaturu. Je li režim produženog trajanja aktivan, pritiskanjem odgovarajuće tipke za izmjenu temperaturnog režima (npr. Preostalo postavljeno vrijeme možete mijenjani i višestrukim pritiskanjem iste tipke. Ako pritisnete drugu tipku temperaturnog režima (npr. pri postavljanje komfornog režimu), tajmer postavljenog vrjemena će biti obrisan.

Prikaz/postavljanje temperaturnog programa

Više puta pritisnite tipku Prog. Svakim pritiskom će biti prikazan temperaturni program za pojedine dane u tjednu i broj dana. Npr.: Biće prikazan broj dana 1 (ponedjeljak) i nad brojem dana će se prikazati PROG 1. Za odabir temperaturnog programa na određeni dan pritisnite više puta tipku Prog (postavite dan) i više puta tipka Prog # (postavite program). Odabir programa potvrdite tipkom OK. Tvorničke postavke pojedinih temperaturnih programa:

- je li postavljen komforni režim) prikazat će se preostalo postavljeno vrijeme.

(produženje trajanja komforne temperature) ili (produženje

Crno polje = komforna temperatura Prazno polje = ekonomična temperatura

Programi 0–5 su tvornički postavljeni, nije ih moguće mijenjati. Kod programa 0 je cijeli dan postavljena temperatura protiv zamrzavanja 7°C. Korisnik može izmijeniti postavke programa 6–8.

Želite li napraviti vlastiti program pratite sljedeće upute: Pritisnite više puta tipku Prog, i postavite tako željeni dan (biće prikazan broj dana). Sada više puta pritisnite tipku Prog # i postavite program 6, 7 ili 8. Na zaslonu će biti prikazan broj programa, npr. PROG 6. Sada višestrukim pritiskanjem tipke Svakim pritiskom se pomičete za sat naprijed, komadić temperature će treptati kod sata koji upravo postavljate. Za prelazak naprijed možete uporabiti i tipku H. Za povratak u radni režim pritisnite tipku OK.

Odabir režima grijanja ili hlađenja

Tipku OK držite pritisnutu oko 8 sekundi za otvaranje postavki. Trepće ikona grijanja OK za potvrdu režima grijanja ili pritisnite tipku Kod grijanja je obično komforna temperatura viša od ekonomične temperature, kod hlađenja je to obrnuto: komforna temperatura je niža od ekonomične.

Razlike pri režimu hlađenja:

kod funkcije hlađenja je uključivanje obrnuto: Termostat uključuje sistem kada je sobna temperatura viša od postavljene temperature. Ne koristi se temperatura protiv zamrzavanja. Ikona pahulje ( i 7°C se ne prikazuju. Ako odaberete program 0, termostat isključuje hlađenje. 30-sekundni minimalni ciklus uključuje se automatski.

5min odlaganje (dLY)

Tipku OK držite pritisnutu oko 8 sekundi za otvaranje postavki. Otpustite tipku OK, a zatim je kratko opet pritisnite. Na zaslonu će treperiti “dLY”. Pritisnite tipku OK za potvrdu režima uključivanja odlaganja (ON) ili pritisnite tipku čivanje ove funkcije (OFF), potom pritisnite tipku OK. Je li ova funkcija aktivna, uključit će se eksterni sistem samo ako je bio isključen dulje od 5 min. Ako odaberete hlađenje, ova funkcija se aktivira automatski.

Rasipanje temperatura (SPAN)

Rasipanje (histereza) je temperaturna razlika između temperature pri uključivanju i isključivanju. Ako na primjer postavite temperaturu u režimu grijanja na 20°C a rasipanje na 0,8°C, termostat će se aktivirati ako sobna temperatura opadne na 19,2°C a isključit će se ako temperatura postigne 20,8°C. Tipku OK držite pritisnutu oko 8 sekundi za otvaranje postavki. Otpustite tipku OK, a zatim je opet dvaput kratko pritisnite. Na zaslonu će treperiti SPAN. Tipkama Možete postaviti vrijednosti 0,4; 0,8; 1,4; 1,8°C. Potvrdite tipkom OK.

Resetiranje

Ako termostat ne radi pravilno možete ga vratiti na tvorničke postavke pritiskanjem tipke Reset. Na ovaj način ćete obrisati sve postavljene vrijednosti. Za pritiskanje tipke Reset ne rabite običnu olovku, jer zaostali komadić grata može prouzročiti kratak spoj i oštetiti termostat. Upotrijebite npr. kemijsku olovku.

Rukovanje i održavanje

Uređaj je napravljen tako da uz odgovarajuće rukovanje pouzdano radi niz godina. Ovdje je nekoliko savjeta za ispravno rukovanje:

/ postavite željenu vrijednost rasipanja.

• Prije nego počnete koristiti proizvod pažljivo pročitajte upute za uporabu.

• Ne izlažite proizvod izravnom sunčevom zračenju, ekstremnoj hladnoći i vlažnosti i naglim promjenama temperature. Ovo snižava preciznost mjerenja.

• Nemojte proizvod postavljati na mjesta izložena vibracijama i potresima – mogu prouzročiti njegovo oštećenje.

/ postavite temperaturni tok cijelog dana.

, pritisnite tipku

/ i onda tipku OK za prijelaz u režim hlađenja .

/ , za isklju-

)

• Ne izlažite proizvod prekomjernom tlaku, udarima, prašini, visokoj temperaturi ili vlažnosti – to može prouzročiti narušavanje funkcionalnosti proizvoda, kraću energetsku izdržljivost, oštećenja baterija i deformaciju plastičnih dijelova.

• Ne izlažite proizvod kiši niti vlazi, vodi koja kaplje ili prska.

• Nemojte postavljati na uređaj nikakve izvore otvorenog plamena, npr. upaljenu svijeću, i sl.

• Nemojte postavljati uređaj na mjesta, na kojima nema dovoljnog strujanja zraka.

• Nemojte stavljati nikakve predmete u otvore za provjetravanje uređaja.

• Ne dirajte unutarnje električne vodove uređaja – možete ga oštetiti i time automatski prekinuti važenje garancije. Uređaj bi trebalo opravljati samo kvalicirano lice.

• Za čišćenje koristite blago navlaženu nu krpu. Nemojte koristiti razrjeđivače niti sredstva za čišćenje – mogli bi ogrepsti plastične dijelove i oštetiti električne vodove.

• Proizvod nemojte uranjati u vodu niti u druge tekućine.

• Pri oštećenju ili kvaru uređaja nemojte sami vršiti nikakve opravke. Odnesite uređaj na opravku u prodavaonicu u kojoj ste ga kupili.

• Ovaj uređaj nije namijenjen za uporabu od strane osoba (uključivo djecu), koje zička, čulna ili mentalna nesposobnost ili nedostatak iskustva i znanja sprečava u sigurnom korištenju uređaja, ukoliko nisu pod nadzorom ili ukoliko nisu bili upućeni u korištenje ovog uređaja od strane osobe odgovorne za njihovu sigurnost. Djecu je potrebno nadzirati, kako bi se osiguralo da se neće igrati sa uređajem.

Ne bacajte uređaj niti baterije po okončanju njihovog životnog vijeka kao nerazvrstani komunalni otpad, već koristite centre za sakupljanje razvrstanog otpada. Pravilnim odlaganjem ot-

pada ćete izbjeći negativan utjecaj na ljudsko zdravlje i životnu okolicu. Reciklaža doprinosi zaštiti prirodnih dobara. Više informacija o reciklaži ovog proizvoda će Vam pružiti općina, organizacija za preradu kućevnog otpada ili prodajno mjesto na kome ste proizvod kupili.

UPOZORENJE: Sadržaj ovih uputa može biti izmijenjen bez prethodnog upozorenja - zbog ograničenih mogućnosti tiska simboli mogu neznatno odstupati od onih prikazanih na zaslonu - sadržaj ovih uputa ne smije se reproducirati bez suglasnosti proizvođača. Za proizvod je bila izdana Izjava o sukladnosti. Prirucnik s detaljnim uputama potrazite na adresi: http://www.emos.eu/download.

DE | Thermostat

Der Thermostat T091 ist für die Steuerung von Heiz- und Klimaanlagen bestimmt.

Wichtige Hinweise

• Lesen Sie vor der ersten Benutzung sorgfältig die Bedienanleitung des Thermostats und auch des Kessels oder der Klimaanlage durch.

• Vor Installation des Thermostats die Stromzufuhr abschalten!

• Wir empfehlen, die Installation von einem qualizierten Facharbeiter durchführen zu lassen!

• Bei der Installation die vorgeschriebenen Normen einhalten.

Technische Spezikation:

Schaltbelastung: max. 230 V AC; 5 A für Widerstandsbelastung; 3 A für Induktionsbelastung Genauigkeit der Uhr: ±60 Sekunden/Monat Temperaturmessung: 0°C bis 40°C mit Auösung 0,2°C; Genauigkeit ±1°C bei 20°C Temperatureinstellung: 5°C bis 30°C in Schritten zu 0,2°C Streuung der eingestellten Temperatur: 0,2; 0,4; 0,8; 1,4; 1,8°C Zyklusdauer Klimaanlage: 30 Sekunden Betriebstemperatur: 0°C bis 40°C Lagertemperatur: -20°C bis 60°C Speisung: 2× 1,5 V Batterien AA (LR6) Zubehör: Schrauben 2 St, Dübel 2 St Größe und Gewicht: 158 × 86 × 26 mm; 156 g

Beschreibung des Displays (siehe Abb. 1)

1 –

Sparmodus (Spartemperatur) 2 – Manuelle Bedienung 3 – Programmvorwahl 4 – Wochentag 5 – Indikation Batterien leer 6 – Abbilden des Tagesprols

Unter dem vorderen Deckel bendet sich die Taste für das Einstellen des Thermostats. Für den Zugang zu diesen Tasten den Deckel nach rechts schieben.

Tasten des Thermostats (siehe Abb. 1)

D – Einstellen des Tags H – Einstellen der Stunden M – Einstellen der Minuten Temp – Einstellen der Temperatur Prog – Zeigen des Programms für einen

bestimmten Tag

Prog # – Programmwahl

Batteriefach des Thermostats (siehe Abb. 3) Önung für Montage des Thermostats an die Wand (siehe Abb. 4)

Anzeigenunterleuchtung

Das Drücken einer beliebigen Taste außer Reset aktiviert die Anzeigenunterleuchtung für 20 Sekunden.

7 – Komfortmodus (Komforttemperatur) 8 – Frostschutzmodus 9 – Kühlmodus 10 – Heizmodus 11 – Betriebsikone

OK –Bestätigung der Wahl Reset – Löschen der eingestellten Werte

– Einstellen der Komforttemperatur/Bewe-

gung im Menü

– Einstellen der Spartemperatur/Bewegung

im Menü

INSTALLATION

Hinweis: Vor dem Wechsel des Thermostats die Heiz-/Klimaanlage von der Stromversorgung in der Wohnung trennen.

Sie verhindern so einen Unfall durch elektrischen Strom.

Anbringen des Thermostats

Das Anbringen des Thermostats beeinusst stark seine Funktion. Einen Ort wählen, an dem sich die Familie am meisten aufhält, am besten an einer Innenwand mit freier Luftzirkulation und ohne direkte Sonneneinstrahlung. Den Thermostat nicht in Nähe von Wärmequellen (Fernseher, Heizkörper, Kühlschränke) oder einer Tür (wegen der häugen Vibrationen) anbringen. Bei Nichteinhalten dieser Empfehlung wird die Temperatur im Raum nicht richtig geregelt.

Montage des Thermostats

Montage des Thermostats direkt an die Wand ohne Montageunterlage (siehe Abb. 5)

Önungen für Montage des Thermostats an die Wand (ohne Montageunterlage)

Bohren Sie in die Wand zwei Löcher mit Durchmesser 6 mm. Sie können dazu die Montageschablone benutzen, auf welcher die Önungen gekennzeichnet sind. Die Dübel einsetzen und die linke Schraube auf 3 mm Entfernung festziehen. Den Thermostat über den Schraubenkopf aufsetzen und nach rechts verschieben (Önung in Schlüssellochform an der Rückwand des Thermostats). Die Hauptschraube festziehen und den Thermostat in dieser Position sichern.

Bemerkung: Bei einer Holzwand müssen keine Dübel benutzt werden. In die Wand zwei Löcher mit Durchmesser 2,7 mm anstelle 6 mm bohren.

Montage des Thermostats mit Montageunterlage (siehe Abb. 6)

Die Montageunterlage an der gewünschten Stelle an die Wand anlegen und die beiden Önungen für die Montage markieren. An den markierten Stellen zwei Löcher mit Durchmesser 6 mm bohren. Die Dübel einsetzen und die Montageunterlage mit zwei Schrauben befestigen (Abbildung A). Kontrollieren, ob die Unterlage fest sitzt. Den Thermostat vorsichtig an der Montageunterlage befestigen (Abbildung B). Dazu den Thermostat zuerst mit der linken Önung in Schlüsselform aufsetzen, dann nach rechts schieben und einrasten lassen.

Für das Abnehmen des Thermostats aus der Unterlage einen Schraubendreher benutzen, vorsichtig in die rechte Önung drücken und den Thermostat aus der Unterlage ausrasten lassen.

Bemerkung: Bei einer Holzwand müssen keine Dübel benutzt werden. In die Wand zwei Löcher mit Durchmesser 2,7 mm anstelle 6 mm bohren.

Schaltplan

Die Anschlussklemmen befinden sich auf der Thermostatrückseite. Die Klemmen sind COM und NO gekennzeichnet. Es handelt sich um typische Einpolkontakte (SPST).

Schema des Versorgungsanschlusses des Thermostaten T091FL für „NO“-Kessel:

Max 230 V 5(3) A

N L

230 V~

NO COM

Heizgeräte, die eine 230 V

Versorgung erfordern,

z.B. ZH-Pumpe.

* Falls es sich um einen NC-Kessel handelt, sollte der Thermostat im Modus KÜHLUNG (COOLING) eingestellt sein.

Thermostat

Schema eines spannungslosen Anschlusses des Thermostaten T091FL für „NO“-Kessel:

Max 230 V 5(3) A

COM

NONOCOM

Heizgeräte, die einen

spannungslosen Kontakt

erfordern, z.B. Gaskessel.

* Falls es sich um einen NC-Kessel handelt, sollte der Thermostat im Modus KÜHLUNG (COOLING) eingestellt sein.

Inbetriebnahme

Den vorderen Deckel abnehmen und 2× 1,5 V AA-Batterien einlegen. Nur Alkali-Batterien, keine Akkumulatorbatterien benutzen. Nach Einlegen der Batterien ist der Thermostat in Betrieb und das Display aktiv. Wenn der Thermostat nicht richtig arbeitet, die Polarität der Batterie, den Batteriezustand (leer) kontrollieren oder die Taste Reset drücken.

Thermostat

Grundeinstellung

Hinweis: Daran denken, dass mit dem ersten Drücken die Unterleuchtung aktiviert wird, mit dem nächsten Drücken werden die Werte/Funktionen eingestellt.

Einstellen des Tags/der Uhrzeit

Den aktuellen Tag durch wiederholtes Drücken der Taste D (1–7 = Montag bis Sonntag) einstellen. Die aktuelle Uhrzeit durch wiederholtes Drücken der Taste H (Stunden) und M (Minuten) eingestellt.

Bemerkung: Bei Drücken und Halten der Taste über 2 Sekunden geht das Einstellen schneller.

Zeigen/Einstellen der Komfort- und Spartemperatur

Die Taste Temp drücken, der Thermostat tritt in das Regime Zeigen/Ändern der Temperatur. Auf dem Display erscheint der aktuelle Wert des Temperaturmodus (Ikone Wert blinkt. Zur Änderung der Temperatur wiederholt die Taste

Bemerkung: Die Temperatur des Frostschutzmodus kann nicht geändert werden (

Zur Rückkehr in das laufende Betriebsregime die Taste OK drücken.

Beispiel:

Wenn der Thermostat im Regime

und dann die Taste Temp drücken. Wenn der Thermostat im Regime Temp drücken.

Bemerkung: Ausgangstemperatureinstellung:

ist und die Temperatur geändert werden soll, zuerst die Taste

ist und die Temperatur geändert werden soll, die Taste

= 19°C, = 15°C.

Manuelle Temperaturänderung

Die Taste drücken. Der aktuelle Temperaturmodus wird bis zur nächsten eingestellten Programmänderung unterbrochen. Es wird die Ikone der Hand Die manuelle Temperatureinstellung durch Drücken der Taste OK aufheben, die Ikone der Hand wird nicht abgebildet.

zur Wahl der Komforttemperatur drücken. Die Taste zur Wahl der Spartemperatur

abgebildet.

Verlängern der Dauer der manuellen Temperaturänderung

Über 4 Sekunden die Taste der Spartemperatur) drücken und halten. Es erscheint die eingestellte Dauer und die Ikone der Hand

. Wiederholt die Taste / zur Änderung der eingestellten Zeit drücken. Es können 1 bis 24Stunden, mit Genauigkeit 1 Stunde eingestellt werden. Zur Rückkehr in das laufende Betriebsregime die Taste OK drücken. Die Ikone der Hand wird nicht abgebildet. In der festgelegten Zeit wird die Temperatur nicht durch das Programm beeinusst. Wenn das Regime der verlängerten Dauer aktiv ist, erscheint bei Drücken der zugehörigen Taste der Änderung des Temperaturmodus die restliche festgelegte Zeit (z.B. festgelegt ist. Die restliche eingestellte Zeit kann auch durch wiederholtes Drücken der gleichen Taste geändert werden. Wenn eine andere Taste des Temperaturmodus gedrückt wird (z.B. beim Einstellen des Komfortmodus) wird die Zeiteinstellung gelöscht.

Zeigen/Einstellen des Temperaturprogramms

Wiederholt die Taste Prog drücken. Mit jedem Drücken wird das Temperaturprogramm der einzelnen Wochentage mit Nummer des Tags abgebildet. Z.B. die Zahl 1 (Montag) und über dieser Zahl PROG 1. Für die Auswahl des Temperaturprogramms eines bestimmten Tags wiederholt die Taste Prog drücken (Tag einstellen) und wiederholt die Taste Prog # drücken (Programm einstellen). Die Programmauswahl mit der Taste OK bestätigen. Einstellung der einzelnen Temperaturprogramme in der Produktion:

(verlängern der Dauer der Komforttemperatur) oder (verlängern

oder oder ). Dieser

/ drücken.

, wenn Komfortmodus

Schwarzer Strich = Komforttemperatur Leeres Feld = Spartemperatur

Die Programme 0 bis 5 werden in der Produktion voreingestellt, sie können nicht geändert werden. Bei Programm 0 ist ganztägig die Frostschutztemperatur 7°C eingestellt. Vom Anwender können die Programme 6 bis 8 geändert werden.

Ihr eigenes Programm stellen Sie wie folgt ein. Wiederholt die Taste Prog drücken und damit den gewünschten Tag (Nummer des Tags) einstellen. Nun wiederholt die Taste Prog # drücken und das Programm 6, 7 oder 8 einstellen. Auf dem Display erscheint die Nummer des Programms, z.B. PROG 6. Nun durch wiederholtes Drücken der Taste Mit jedem Drücken rückt die Uhrzeit eine Stunde weiter, der Temperaturstrich wird bei der aktuell eingestellten Zeit blinken. Für das Verschieben nach vorn kann auch die Taste H benutzt werden. Zur Rückkehr in das laufende Betriebsregime die Taste OK drücken.

Auswahl des Heiz- oder Kühlmodus

Um zur Einstellung zu übergehen, halten Sie die OK-Taste 8 Sekunden lang gedrückt. Die weiße Ikone

blinkt, die Taste OK zur Bestätigung des Modus Heizen drücken oder die Taste / und

Heizen dann die Taste OK für den Übergang in den Kühlmodus Beim Heizen ist normal die Komforttemperatur höher als die Spartemperatur, beim Kühlen ist dies umgekehrt, die Komforttemperatur ist niedriger als die Spartemperatur.

Abweichung beim Kühlmodus:

Beim Kühlmodus ist das Schalten umgekehrt: Der Thermostat schaltet das System, wenn die Zimmertemperatur über der eingestellten Temperatur liegt. Die Frostschutztemperatur wird nicht benutzt. Die Ikone Schneeocke ( Wenn das Programm 0 gewählt ist, schaltet der Thermostat die Kühlung aus. Der minimale 30-Sekunden-Zyklus wird automatisch eingeschaltet.

5 Minuten Verzögerung (dLY)

Um zur Einstellung zu übergehen, halten Sie die OK-Taste 8 Sekunden lang gedrückt. Lösen Sie die OK-Taste und drücken Sie diese erneut kurz. Im Display wird dLY angezeigt. Die Taste OK zur Modusbestätigung der Verzögerungseinstellung (ON) oder die Taste Ausschalten dieser Funktion (OFF) und dann die Taste OK drücken. Wenn diese Funktion aktiv ist, schaltet das externe System nur, wenn es länger als 5 Minuten ausgeschaltet war. Wenn Kühlen gewählt wird, aktiviert sich diese Funktion automatisch.

Temperaturstreuung (SPAN)

Die Streuung (Hysterese) ist die Temperaturdierenz zwischen Ein- und Ausschalttemperatur. Wenn z.B. die Temperatur der Heizung auf 20°C und Streuung 0,8°C eingestellt sind, beginnt die Heizung zu arbeiten, wenn die Zimmertemperatur auf 19,2°C sinkt und schaltet bei einer Temperatur von 20,8°C ab. Um zur Einstellung zu übergehen, halten Sie die OK-Taste 8 Sekunen lang gedrückt. Lösen Sie die OK-Taste und drücken Sie diese erneut 2× kurz. Im Display wird SPAN angezeigt.

) und 7°C werden nicht abgebildet.

/ den Temperaturverlauf des ganzen Tags einstellen.

drücken.

/ für das

Mit den Tasten Es können die Werte 0,2; 0,4; 0,8; 1,4; 1,8°C eingestellt werden. Mit OK bestätigen.

Reset

Wenn der Thermostat nicht richtig arbeitet, kann er durch Drücken der Taste Reset in die Fabrikeinstellung zurückgesetzt werden. So werden alle eingestellten Werte gelöscht. Für das Drücken der Taste Reset keinen Bleistift benutzen, ein Gratrest könnte einen Kurzschluss verursachen und den Thermostat beschädigen. Es kann z.B. ein Kugelschreiber benutzt werden.

Pege und Wartung

Das Produkt ist so konstruiert, dass es bei geeigneter Pege lange Jahre zuverlässig dienen kann. Hier einige Ratschläge für die richtige Bedienung:

• Bevor Sie mit dem Erzeugnis arbeiten, lesen Sie sich bitte sorgfältig das Anwendermanual durch.

• Stellen Sie es nicht direkter Sonneneinstrahlung, extremer Kälte, Feuchtigkeit und plötzlichen Temperaturänderungen aus.

• Dies würde die Genauigkeit verringern.

• Bringen Sie das Gerät nicht an Vibrationen oder Schlägen ausgesetzten Stellen an - sie können Beschädigungen verursachen.

• Stellen Sie das Erzeugnis nicht übermäßigem Druck, Schlägen, Staub, hohen Temperaturen oder Feuchtigkeit aus - dadurch können die Funktionsfähigkeit verringert, Lebensdauer der Batterien verkürzt, die Batterien beschädigt oder Kunststoteile deformiert werden.

• Das Produkt nicht Regen, Feuchtigkeit, Tropf- oder Spritzwasser aussetzen.

• Auf dem Erzeugnis kein oenes Feuer, z. B. brennende Kerze o. ä., anbringen.

• Das Erzeugnis nicht an einem Ort ohne ausreichender Luftströmung anbringen.

• In die Lüftungsönungen keine Gegenstände stecken.

• Nicht in die inneren elektrischen Kreise des Erzeugnisses eingreifen - Sie können diese beschädigen und automatisch damit die Garantiezeit beenden.

• Das Produkt nur von einem qualizierten Fachmann reparieren lassen.

• Zur Reinigung ein feuchtes, weiches Tuch benutzen. Keine Lösungsmittel oder Reinigungsmittel benutzen - die Kunststoteile könnten beschädigt und die elektrischen Kreise gestört werden.

• Das Erzeugnis nicht in Wasser oder andere Flüssigkeiten tauchen.

• Bei Beschädigung oder Mangel des Produkts nicht selbst reparieren. Übergeben Sie es zur Reparatur in der Verkaufsstelle ab, in der sie es gekauft haben.

• Dieses Gerät ist nicht Personen (einschl. Kindern) bestimmt, deren physische, geistige oder mentale Unfähigkeit oder unzureichende Erfahrungen oder Kenntnisse an dessen sicheren Benutzung hindern, falls sie nicht beaufsichtigt werden oder sie nicht von einer für die Sicherheit verantwortlichen Person belehrt wurden. Kinder müssen so beaufsichtigt werden, dass sie nicht mit dem Gerät spielen können.

Das Produkt nach Ablauf seiner Lebensdauer nicht als unsortierten Hausmüll entsorgen aber Sammelstellen für sortierten Abfall benutzen. Durch richtige Entsorgung des Produkts verhin-

dern Sie negativen Einuss auf die Gesundheit und die Umwelt. Materialrecycling trägt dem Umweltschutz bei. Mehr Informationen über das Recycling dieses Produkts gibt Ihnen die Gemeindebehörde, Unternehmen für die Hausmüllverarbeitung oder die Verkaufsstelle, in der Sie es gekauft haben.

HINWEIS: Der Inhalt dieser Anleitung kann ohne vorherigen Hinweis geändert werden - aus Gründer eingeschränkter Druckmöglichkeiten können die dargestellten Symbole leicht von der Abbildung auf dem Display abweichen - der Inhalt dieser Anleitung darf ohne Zustimmung des Herstellers nicht vervielfältigt werden. Für das Produkt wurde eine Konformitätserklärung herausgegeben. Eine detaillierte Bedienungsanleitung nden Sie auf der Webseite: http://www.emos.eu/download.

/ die gewünschte Streuung einstellen.

UA | Термостат

Термостат ТО91 призначений для управління системами опалення та кондиціонування повітря.

Важливе попередження

• Перед тим, як вперше будете користуватисяуважно прочитайте інструкцію користувача термостата, а також котлів та кондиційного обладнання.

• Перед установкою термостата, виключіть електричний струм!

• Рекомендуємо, щоб установку здійснював кваліфікований фахівець!

• При установці виконуйте указані стандарти.

Технічна специфікація:

Навантаження під час вмикання: макс. 230 В AC; 5 A для резистивного навантаження; 3 A для

індукційного навантаження. Точність часу: ±60 секунд/місяць. Вимірювання температури: від 0°C до 40°C з розпізнанням 0,2°C; точність ±1°C при 20°C

Налаштування температури: від 5°C до 30°C поступово по 0,2°C Дисперсія налаштованої температури: 0,2; 0,4; 0,8; 1,4; 1,8°C Час циклу кондиціонування повітря: 30 секунд Робоча температура: від 0°C до 40°C Температура зберігання: від -20°C до 60°C Живлення: 2× 1,5 В батарейки типу AA (LR6) Оснащення: гвинт 2 шт, дюбель 2 шт. Розміри та вага: 158 × 86 × 26 мм; 156 г

Описання дисплея (див мал. 1)

1 – Економічний режим (економічна тем-

пература) 2 – Ручне управління 3 – Вибір програми 4 – День в тижні 5 – Індикатор розрядженої батарейки 6 – Зображення профілю дня Під передньою кришкою знаходяться кнопки для налаштування термостата. Посунувши передню кришку у напрямку вправо зобразяться послідуючі кнопки.

Зображення кнопок термостата (див мал. 1)

D – налаштування дня H – налаштування годин M – налаштування хвилин Temp – налаштування температури Prog – зображення програми на конкретний

день

Prog # – вибір програми

Батарейний відсік у термостаті (див мал. 3) Отвір для монтажну термостату на стіні (див мал. 4)

Підсвічування дисплея

При натиску будь-якої кнопки, крім Reset активується підсвічування дисплея протягом 20 секунд.

УСТАНОВКА

Увага:

Перед вимінюванням термостату, вимкніть систему опалення/кондиціонування повітря від головного джерела напруги у вашому домі. Так уникните можливому ураженню електричним струмом.

7 – Комфортний режим (комфортна

температура) 8 – Режим захисту від замерзання 9 – Режим охолодження 10 – Режим отоплення 11 – Іконка роботи

OK – підтвердження вибору програми Reset – анулювання налаштованих пара-

метрів

– налаштування комфортної температури/

переміщення в меню

– налаштування економічної температури/

переміщення в меню

Розміщення термостату

Розміщення термостату істотньо впливає на його функцію Виберіть місце, де найчастіше перебувають члени сім,ї, бажано на внутрішній стіні, де повітря циркулює вільно, а де немає прямих сонячних променів. Термостат не поміщайте близько джерел тепла, (телевізорів, радіаторів та холодильників), або близько дверей ( по причині частого трясіння). Якщо не будете дотримувати цих рекомендацій, температура в приміщенні не буде правильно підтримуватися.

Установка термостату

Установка термостата безпосередньо на стіну без монтажної прокладки (див мал. 5)

Висверліть в стіні два отвори діаметром 6 мм. Можете використовувати шаблон установки, де зазначено монтажні отвори. Вставте дюбеля і затягніть лівий гвинт на відстань 3 мм. Термостат закріпіть таким способом, що його насадите через головку гвинта та посунете вправо (зверніть увагу на отвір яка виглядить як замкова щілина в задній частині термостата). До кінця затягніть головний гвинт і закріпіть термостат в даному положенні.

Отвори для кріплення термостату на стіні (без монтажної прокладки) Примітка: якщо стіна дерев,яна, не обов,язково використовувати дюбеля. Просвердліть два отвори діаметром 2,7 мм замість отвору діаметром 6 мм.

Установка термостата з монтажною прокладкою (див мал. 6)

Приложіть монтажну прокладку в потрібне місце на стіні та означте два отвори для кріплення. Висверліть два отвори в означених місцях діаметром 6 мм. Вставте дюбелі і закріпіть монтажну прокладку за допомогою двох гвинтів (малюнок A). Переконайтеся, чи прокладка надійно закріплена . Обережно закріпіть термостат на монтажну прокладку (малюнок B). Закріпите термостат так, що спочатку його насадите лівим отвором який є у формі замкової щілини, а потім посунете його вправо та защолкните. Щоб зняти термостат з прокладки, використовуйте викрутку і акуратно притисніть у правий отвір та відщолкніть термостат з прокладки.

Примітка: Якщо стіна дерев,яна, не обов,язково використовувати дюбелі. Просвердлите два отвори діаметром 2,7 мм замість отвору діаметром 6 мм.

Схема підключення

Клеми для підключення на задній стороні термостата. Ці клеми позначені як COM і NO. Говориться про типовий однополюсний (SPST) контакт.

Схема підключення термостату T091FL на «NO» котлі з напругою:

Макс 230 В 5(3) A

N L

230 В~

NO COM

Опалювальне обладнання вимагає живлення 230 В,

напр. насос ЦО.

* У разі, якщо говориться про котел NC, термостат повинен бути настроєний в режимі ОХОЛОДЖЕННЯ(COOLING).

Термостат

Схема підключення підключення термостату T091FL на «NO» котлі без напруги:

Макс 230 В 5(3) A

COM

NONOCOM

Опалювальне обладнання, яке вимагає контакт без напруги,

напр. газовий котел

* У разі, якщо говориться про котел NC, термостат повинен бути настроєний в режимі ОХОЛОДЖЕННЯ (COOLING).

Введення в експлуатацію

Зніміть передню кришку батарейного відсіку і вставте 2× 1,5 В AA батарейки. Використовуйте не зарядні але тільки лужні батарейки. Після того як вставите батарейки, термостат буде працювати і буде активний дисплей. Якщо термостат не працює належним чином, будь ласка, перевірте полярність батарейок, чи батарейки нерозряджені, або стисніть кнопку Reset.

Термостат

Основне налаштування

Передсторога: Пам’ятайте, що перше стискання кнопки активує підсвітку дисплея, послідуючим натискам налаштовуєте параметри/функції.

Налаштування дня/часу

Даний день налаштуєте повторним натиском кнопки D (1–7 = від понеділка до неділі). Даний час налаштуєте повторним натиском на кнопку H, дані хвилини налаштуєте повторним натиском кнопки M.

Примітка: Якщо натиснете та притримаєте кнопку протягом 2-х секунд, перейдете в режим швидшого налаштування.

Зображення/Налаштування комфортної і економічної температури

Натисніть кнопку Temp, термостат перейде у режим зображення /зміни температури. На дисплеї зобразиться налаштування актуальних параметрів режиму температури (іконка

). Ці параметри будуть мигати. Повторно натисніть кнопку / щоб змінити параметри

або температури.

Помітка: Температуру в режимі розморожування не можливо змінити (

Щоб повернутися безпосередньо до звичайного режиму роботи, натисніть кнопку OK.

Приклад:

Якщо термостат знаходиться в актуальному режимі натисніть на кнопку Якщо термостат знаходиться у нормальному режимі нажміть на кнопку Temp.

Помітка: Початкове налаштування температури:

а потім на кнопку Temp.

а ви хочете змінити температуру, спочатку

а ви хочете змінити температуру,

= 19°C, = 15°C.

Ручна зміна температури

Нажміть кнопку номічну температуру. Актуальний режим температури перерветься аж до наступної налаштованої зміни в програмі. Буде зображена іконка руки В ручну налаштовану зміну температури анулюєте стиснувши кнопку OK, іконка руки не буде зображена.

щоб вибрати комфортну температуру. Стисніть кнопку щоб вибрати еко-

Продовження часу зміни температури в ручну

Стисніть та притримайте на протіягом 4 секунд кнопку ратури) або ного часу та іконка руки період часу. Установка значень від 1 до 24 годин, розпізнання одна година. Для повернення до звичайного режиму роботи, натисніть кнопку OK. Іконка руки не буде зображена. У призначений час температура не залежить від програми. Якщо режим продовженого часу буде активний, натисканням відповідної кнопки зміни температурного режиму (напр. налаштований час. Налаштований, час, що залишився також моливо змінювати за допомогою повторного натискання на ту ж кнопку. Якщо натисните іншу кнопку теплового режиму (наприклад при налаштуванні комфортного режиму), таймер налаштованого часу анулюється.

Зображення/налаштування програми температури

Повторно натисніть кнопку Prog. Кожним натиском буде зображена програма температури а також окремі дні в тижні та порядковий день. Напр: буде зображений номер дня 1 (понеділок) a над числом дня буде зображени PROG 1. Для вибору програми температури на конкретний день, повторно натисніть кнопку Prog (налаштуєте день) тa повторно кнопку Prog # (налаштуєте програму). Вибір програми підтвердіть кнопкою OK. Налаштування окремої програми температури із заводу:

У разі, якщо хочете витворити свою власну програму дійте наступним чином. Натисніть повторно кнопку Prog, щоб вибрати потрібний день (буде зображений номер дня). Тепер натисніть кнопку Prog # і налаштуйте 6, 7 або 8 програму. На дисплеїбуде зображений номер програми напр. PROG 6. Тепер повторним натиском кнопки Кожним натиском переміщаєтеся на годину в перед, частинка температури буде блимати у актуально налаштованому часі. Щоб посунутися в перед , також можете використати кнопку Н. Щоб повернутися у звичайний режим натисніть кнопку OK.

Вибір режиму опалення або охолоджування

Щоб вступити в налаштування стисніть та притримайте кнопку ОК приблизно 8 секунд. Мигає іконка опалення

(продовження часу економічної температури) , з,являться параметри налаштова-

. Повторно натисніть на кнопку / щоб змінити налаштований

, якщо налаштований комфортний режим ) зобразиться продовжений

/ налаштуєте температуру на протязі цілого дня.

, натисніть кнопку OK для закріплення режиму опалення або натисніть кнопку

/ та потім кнопку OK щоб перейти у режим охолодження .

(продовження часу комфортної темпе-

Чорна частинка = комфортна температура Пусте поле = економічна температура

Програми від 0 до 5 налаштовані наперед із заводу, не можливо їх змінити. У програмі 0 налаштована протягом усього дня температура замерзання 7 ° С При користувані можливо змінювати програми від 6 до 8.

При опаленні звичайна комфортна температура являється вищою чим економічна температура, при охолоджені це навпаки, комфортна температура являється нижчою, чим економічна температура.

Відмінності у режимі охолодження:

Функція охолодження вмикається навпаки: Термостат вмикає систему, якщо кімнатна температура вища ніж налаштована температура. Не використовується температура проти замерзання. Іконка сніжинки ( Якщо виберете програму 0,термостат вимкне охолодження. 30 секундовий мінімальний цикл вмикається автоматично.

5хв затримка (dLY)

Щоб вступити в налаштування стисніть та притримайте кнопку ОК приблизно 8 секунд. Відпустіть кнопку OK тa знову коротко її натисніть. На дисплеї буде мигати dLY. Стисніть кнопку OK щоб підтвердити режим ввімкнення затримки (ON) або стисніть кнопку щоб вимкнути цю функцію (OFF), потім стисніть кнопку OK. Якщо ця функція активна включиться екстерна система тільки тоді, якщо була вона ввімкнена більше ніж 25 хв. Якщо виберете охолодження, ця функція активуєтьсяавтоматично.

Дисперсія температури (SPAN)

Дисперсія (гистерезис) – це різниця температури між температурою при ввімкненіні та вимкненні. Наприклад, якщо температуру у режимі опалення налаштуєте на 20°C a дисперсію на 0,8 °C, термостат почне працювати якщо кімнатна температура знизиться на 19,2°C, і вимкнеться якщо тнмпература досягне 20,8°C. Щоб вступити в налаштування стисніть та притримайте кнопку ОК приблизно 8 секунд. Відпустіть кнопку OK тa знову 2 рази коротко її натисніть. На дисплеї буде мигати SPAN. Кнопки Можете налаштувати параметри 0,2; 0,4; 0,8; 1,4; 1,8°C. Підтвердіть кнопкою OK.

Reset

Якщо термостат належним чином не працює, можете його можете повернути у заводське налаштування, стиснувши кнопку Reset. Цими діями анулюєте всі налаштовані параметри. Для стиснення кнопки Reset не використовуйте звичайний олівець, серцевина олівця може запричинити коротке замикання та пошкодити термостат. Напр. використайте кулькову ручку

Догляд та обслуговування

Виріб сконструйований так, щоб при охайному поводженні з ним, надійно працював багато років. Тут знаходиться декілька рад для правильного обслуговування:

) та 7°C не зображується.

/ ,

/ налаштуйте необхідні параметри дисперсії.

• Перед використанням цього пристрою, уважно прочитайте інструкцію для користувача.

• Виріб не піддавайте прямому сонячному промінню, надзвичайному холоду та вологості та різким змінам температури. Це могло б знизити точність знімання.

• Виріб не поміщайте у місцях де буває вібрація чи трясіння - можуть причинити його пошкодження.

• Виріб не піддавайте надзвичайному тиску, ударам, пороху, високій температурі або вологості це могло б пошкоджити функцію виробу, скоротити енергетичну якість, пошкодити батарейки чи деформати пластмасові частини.

• Виріб не піддавайте дощу та вологості, каплям та бризкам води.

• Не поміщайте на виріб жодне джерело відкритого вогню, напр. запалену свічку та інше.

• Не поміщайте виріб в місцях, де не достатньо забезпечена циркуляція повітря.

• Не всовуйте у простір вентиляції виробу жодних предметів.

• Не втручайтеся у внутрішнє електричне коло виробу – можете його пошкодити та цим автоматично закінчиться дійсність гарантії. Виріб повинен ремонтувати тільки кваліфікований фахівець.

• Для чищення використовуйте вологу, м,ягку ганчірку. Не використовуйте розчинники, ні миючі заходи – вони можуть пошкрябати пластмасові частини та порушити електричні контури.

• Виріб не занурюйте у воду та іншу рідину.

• Пошкоджений чи дефектний виріб самі не ремонтуйте. Здайте його для ремонту у магазин де ви його придбали.

• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї інструктаж відносно користування споживачем відповідною особою, котра відповідає за її безпечність. Необхідно дивитися за дітьми, та забезпечити так, щоб вони з пристроєм не гралися.

Після закінчення строку служби виріб та батарейки не викидайте, як не сортований побутовий відхід, використовуйте місця збору сортованих відходів. Правильною ліквідацією виробу

можете запобігти негативним впливам на здоров’я людини і на навколишнє середовище. Переробка матеріалів допоможе зберегти природні ресурси. Більш детальну інформацію про переробку цього продукту Вам надасть міська рада, організація по переробці домашніх відходів, або місце, де ви придбали цей виріб.

ПОПЕРЕДЖЕННЯ: Зміст цієї інструкції може бути змінено без попереднього повідомлення – по причині обмеженої можливості друкування, можуть зображені символи незначно відрізнятися від зображення на дисплеї - зміст цієї інструкції не може бути відтворений без дозволу виробника. На виріб була видана дикларація про відповідність. Детальну інструкцію знайдете на сторінках: http://www.emos.eu/download

RO|MD | Termostat

Termostatul T091 este destinat pentru comanda sistemelor termice sau de climatizare.

Avertizări importante

• Înainte de prima utilizare citiţi cu atenţie instrucţiunile de utilizare a termostatului, precum şi ale cazanului sau instalaţiei de climatizare.

• Înainte de instalarea termostatului deconectaţi alimentarea cu curent electric!

• Recomandăm ca instalarea să e făcută de un lucrător calicat!

• La instalare respectaţi normele prescrise.

Specicație tehnică:

Sarcina conectată: max. 230 V AC; 5 A pentru sarcină rezistivă; 3 A pentru sarcină inductivă Precizia ceasului: ±60 secunde/lună Măsurarea temperaturii: 0°C la 40°C cu rezoluția 0,2°C; precizia ±1°C la 20°C Reglarea temperaturii: 5°C la 30°C în pași de 0,2°C Abaterea temperaturii reglate: 0,2; 0,4; 0,8; 1,4; 1,8°C Perioada ciclului climatizării: 30 secunde Temperatura de funcţionare: 0°C la 40°C Temperatura de depozitare: -20°C la 60°C Alimentarea: 2× 1,5 V baterie tip AA (LR6) Accesorii:șuruburi 2 buc, dibluri 2 buc Dimensiuni şi greutatea: 158 × 86 × 26 mm; 156 g

Descrierea ecranului (vezi ilustr. 1)

1 – Regim economic (temperatura econo-

mică) 2 – Comanda manuală 3 – Presetarea programelor 4 – Zi din săptămână 5 – Indicarea bateriei descărcate 6 – Aşarea prolului zilei Sub capacul din față de aă butoanele de setare a termostatului. Glisați capacul din față spre dreapta pentru vizualizarea acestor butoane.

7 – Regim confortabil (temperatura con-

fortabilă) 8 – Regim anti-îngheț 9 – Regim de răcire 10 – Regim de încălzire 11 – Simbolul funcționării

Vizualizarea butoanelor termostatului (vezi ilustr. 2)

D – setarea zilei H – setarea orei M – setarea minutelor Temp – setarea temperaturii Prog – așarea programului din ziua concretă Prog # - selectarea programului

Locașul bateriilor termostatului (vezi ilustr. 3) Deschizătura pentru montajul termostatului pe perete (vezi ilustr. 4)

Iluminarea ecranului

Apăsând orice buton, cu excepția butonului Reset, se activează iluminarea ecranului pe 20 secunde.

OK – conrmarea opțiunii Reset – anularea valorilor setate

– setarea temperaturii confortabile/naviga-

rea în meniu

– setarea temperaturii economice/navigarea

în meniu

INSTALAREA

Avertizare:

Înaintea înlocuirii termostatului deconectaţi sistemul termic/de climatizare de la sursa principală de tensiune electrică a locuinţei dumneavoastră. Preveniţi posibilitatea accidentării prin electrocutare.

Amplasarea termostatului

Amplasarea termostatului inuenţează profund funcţionarea acestuia. Alegeţi locul în care şederea membrilor familiei este cea mai frecventă, de preferat pe peretele interior, unde aerul circulă liber şi unde nu cad direct razele solare. Nu amplasaţi termostatul în apropierea surselor de căldură (televizoare, calorifere, frigidere), sau în apropierea uşilor (datorită zguduiturilor frecvente). Dacă nu veţi respecta recomandarea, temperatura din încăpere nu va  menţinută corect.

Montarea termostatului

Montarea termostatului pe perete fără placa de montaj (vezi ilustr. 5)

Găuri pentru montarea termostatului pe perete (fără placă de montaj)

Efectuați în perete două găuri cu diametrul de 6 mm. Puteți folosi șablonul de montaj, ude sunt marcate deschizăturile de montaj. Introduceți diblurile și strângeți șurubul din stânga la distanța de 3 mm. Fixați termostatul astfel, că îl treceți peste capul șurubului și glisați spre dreapta (observați deschizătura sub forma găurii de cheie pe partea din spate a termostatului). Strângeți șurubul principal și xați termostatul în această poziție.

Mențiune: Dacă peretele este de lemn, nu trebuie să folosiți dibluri. Faceți două găuri cu diametrul de 2,7 mm în locul găurilor cu diametrul de 6 mm.

Montarea termostatului cu placa de montaj (vezi ilustr. 6)

Aplicați placa de montaj la locul ales pe perete și marcați locul pentru două găuri de montaj. La locurile marcate efectuați două găuri cu diametrul de 6 mm. Introduceți diblurile și xați placa de montaj cu două șuruburi (ilustrația A). Vericați dacă placa este bine xată. Fixați cu grijă termostatul pe placa de montaj (ilustrația B). Fixarea termostatului o efectuați astfel, că îl atașați mai întâi prin gaura stângă sub formă de cheie, glisați spre dreapta și înclichetați. Pentru scoaterea termostatului din placă folosiți o șurubelniță și presați cu atenție în gaura din dreapta și desclichetați termostatul din placă.)

Mențiune: Dacă peretele este de lemn, nu trebuie să folosiți dibluri. Faceți două găuri cu diametrul de 2,7 mm în locul găurilor cu diametrul de 6 mm.

Schema de conectare

Bornele pentru conectare se aă pe partea din spate a termostatului. Bornele sunt marcate COM și NO. Este vorba despre un contact unipolar tipic (SPST).

Schema conectării alimentării termostatului T091FL la cazane „NO”:

Max 230 V 5(3) A

N L

230 V~

NO COM

Instalația termică care nece-

sită alimentarea cu 230V,

de ex. pompa ÎC.

* În caz că este vorba de cazan NC, termostatul ar trebui reglat în regimul RĂCIRE (COOLING).

Schema conectării fără tensiune a termostatului T091FL la cazane „NO”:

Max 230 V 5(3) A

Termostat

COM

NONOCOM

Instalația termică care necesită contact fără tensiune, de

ex. cazan pe gaze.

* În caz că este vorba de cazan NC, termostatul ar trebui reglat în regimul RĂCIRE (COOLING).

Punerea în funcțiune

Îndepărtați capacul din față și introduceți bateriile 2× 1,5 V AA. Folosiți doar baterii alcaline, nu cele reîncărcabile. După introducerea bateriilor termostatul este în funcțiune și ecranul va  activ. Dacă termostatul nu funcționează corect, vericați vă rog polaritatea bateriilor, dacă nu sunt descărcate sau apăsați butonul Reset.

Termostat

Setarea de bază

Avertizare: Rețineți, că prima apăsare a butonului activează iluminarea ecranului, cu o altă apăsare setați valorile/funcțiile.

Setarea zilei/orei

Ziua actuală o setați prin apăsarea repetată a butonului D (1–7 = luni - duminică). Ora actuală o setați prin apăsarea repetată a butonului H, minutele actuale le setați prin apăsarea repetată a butonului M.

Mențiune: Dacă apăsați și țineți butonul 2 secunde, accelerați setarea.

Așarea/setarea temperaturii confortabile și economice

Apăsaţi butonul Temp, termostatul intră în regimul de așare/modicare a temperaturii. Pe ecran se așează setarea valorii actuale a regimului termic (simbolul valoare va clipi. Apăsați repetat butonul

Mențiune: Temperatura la regimul anti-îngheț nu se poate modica (

Pentru revenirea în regimul curent de funcționare apăsați butonul OK.

Exemplu:

Dacă termostatul este în regimul actual

iar apoi butonul Temp.

butonul

/ pentru modicarea valorii temperaturii.

și doriți să modicați la temperatura , apăsați mai întâi

, sau ). Aceată

Dacă termostatul este în regimul actual

Mențiune: Setarea inițială a temperaturilor:

și doriți să modicați temperatura , apăsați butonul Temp.

= 19°C, = 15°C.

Modicarea manuală a temperaturii

Apăsaţi butonul rea temperaturii economice. Regimul termic actual se întrerupe până la modicarea următoare din programul setat. Va  așat simbolul mâinii Modicarea manuală a temperaturii o anulați prin apăsarera butonului OK, simbolul mâinii nu va  așat.

pentru selectarea temperaturii confortabile. Apăsaţi butonul pentru selecta-

Prelungirea perioadei de modicare manuală a temperaturii

Apăsaţi și țineți timp de 4 secunde butonul

( prelungirea perioadei temperaturii economice), apare valoarea perioadei setate și simbolul mâinii

. Apăsaţi repetat butonul / pentru modicarea perioadei setate. Valoarea reglabilă este de la 1 la 24 de ore, rezoluție 1 oră. Pentru revenirea în regimul curent de funcționare apăsați butonul OK. Simbolul mâinii nu va  așat. În perioada stabilită temperatura nu este inuențată de program. Dacă regimul perioadei prelungite este activ, prin apăsarea butonului de modicare a regimului termic

, dacă este stabilit regimul confortabil) apare restul perioadei stabilite. Restul perioadei

(de ex. setate se poate, de asemenea, modica cu ajutorul apăsării repetate a aceluiași buton. Dacă apăsați același buton al regimului termic (de ex. la setarea regimului confortabil), temporizatorul perioadei setate se anulează.

Așarea/setarea programului termic

Apăsați repetat butonul Prog. Cu ecare apăsare va  așat programul termic pe zilele individuale ale săptămânii și numărul zilei. De ex.: va  așat numărul zilei1 (luni) iar deasupra numărului zilei va  așat PROG 1. Pentru selectarea programului termic pe o zi concretă, apăsați repetat butonul Prog (setați ziua) și repetat butonul Prog # (setați programul). Selecția programului o conrmați apăsând OK. Setarea programelor termice individuale din fabricație:

(prelungirea perioadei temperaturii confortabile) sau

Segment negru = temperatura confortabilă Segment gol = temperatura economică

Programele 0 la 5 sunt presetate din fabricație, nu pot  modicate. La programul 0 este setată pe toată ziua temperatura anti-îngheț 7°C. Utilizatorul poate modica setarea programelor de la 6 la 8.

În cazul în care doriți să vă creați program propriu, procedați în felul următor. Apăsați repetat butonul Prog, astfel setați ziua solicitată (va  așat numărul zilei). Acum apăsați repetat butonul Prog # și setați programul 6, 7 sau 8. Pe ecran va  așat numărul programului, de ex. PROG 6. Acum, prin apăsarea repetată a butonului Cu ecare apăsare avansați cu o oră înainte, segmentul temperaturii va clipi la ora setată actual. Pentru avansare puteți folosi și butonul H. Pentru revenire în regimul de funcționare curent apăsați butonul OK.

/ , setați temperatura pe parcursul zilei întregi.

Selectarea regimului de încălzire sau răcire

Pentru accesarea setării apăsați și țineți butonul OK timp de aproximativ 8 secunde. Clipește simbolul

, apăsați butonul OK pentru conrmarea regimului de încălzire sau apăsați butonul /

încălzirii iar apoi butonul OK pentru trecerea în regimul de răcire La încălzire este de regulă temperatura confortablă mai mare decât temperatura economică, la răcire este invers, temperatura confortabilă este mai mică decât cea economică.

Diferențe la regimul de răcire:

La funcția de răcire conectarea este inversă: Termostatul conectează sistemul, dacă temperatura de cameră este mai mare decât temperatura setată. Nu se folosește temperatura anti-îngheț. Simbolul fulgului ( Dacă selectați programul 0, termostatul oprește răcirea. Ciclul minim de 30 de secunde este conectat automat.

Întârziere de 5min (dLY)

Pentru accesarea setării apăsați și țineți butonul OK timp de aproximativ 8 secunde. Eliberați butonul OK și reapăsați-l scurt. Pe ecran va clipi dLY. Apăsați butonul OK pentru conrmarea regimului de întârziere (ON) ori apăsați butonul anularea acestei funcții (OFF), apoi apăsați butonul OK. Dacă această funcție este activă, sistemul extern se conectează numai dacă a fost deconectat mai mult de 5 min. Dacă selectați răcirea, această funcție se activează automat.

Abaterea temperaturi (SPAN)

Abaterea (histereza) este diferența termică între temperatura de pornire și oprire. Dacă de exemplu setați temperatura în regimul de încălzire la 20°C și abaterea la 0,8°C, termostatul începe să funcționeze, dacă temperatura de cameră scade la 19,2°C și se va opri, dacă temperatura atinge 20,8°C. Pentru accesarea setării apăsați și țineți butonul OK timp de aproximativ 8 secunde. Eliberați butonul OK și reapăsați-l scurt de 2×. Pe ecran va clipi SPAN. Cu butoanele Puteți seta valoarea 0,2; 0,4; 0,8; 1,4; 1,8°C. Conrmați cu butonul OK.

Reset

Dacă termostatul nu funcționează corect, este posibilă aducerea lui în setarea de fabricație prin apăsarea butonului Reset. În acest fel anulați toate valorile setate. Pentru apăsarea butonului Reset nu folosiți creion obișnuit, restul gratului ar putea provoca scurtcircuit și deteriorarea termostatului. Folosiți de ex. un vârf de pix.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcţioneze corect ani îndelungaţi. Iată câteva recomandări pentru o manipulare corectă:

) și 7°C nu se așează.

/ setați valoarea solicitată a abaterii.

• Înainte de folosirea produsului, citiţi cu atenţie instrucţiunile de utilizare.

• Nu expuneţi produsul la lumina directă a soarelui, temperatură şi umiditate extremă şi la variaţii bruşte de temperatură. S-ar diminua precizia detectării.

• Nu amplasaţi produsul în locuri expuse la vibraţii şi zguduituri - ar putea provoca deteriorarea lui.

• Nu expuneţi produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă - ar putea provoca defectarea funcţionalităţii produsului, scurtarea autonomiei energetice, deteriorarea bateriilor şi deformarea componentelor de plastic.

• Nu expuneţi produsul la ploaie nici umiditate, stropi sau jeturi de apă.

• Pe produs nu aşezaţi surse de foc deschis, de ex. lumânare aprinsă etc.

• Nu amplasaţi produsul în locuri fără ux de aer îndestulător.

• Nu introduceţi în oriciile de aerisire nici un fel de obiecte.

• Nu interveniţi la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui şi încetarea automată a valabilităţii garanţiei. Produsul trebuie reparat doar de un specialist calicat.

/ , pentru

• La curăţare folosiţi cârpă nă şi umedă. Nu folosiţi diluanţi nici detergenţi - ar putea zgâria părţile de plastic şi întrerupe circuitele electrice.

• Nu scufundaţi produsul în apă sau în alte lichide.

• În caz de deteriorare sau defectare a produsului nu efectuaţi singuri nici un fel de reparaţii. Predaţi-l spre reparare la magazinul în care l-aţi procurat.

• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate zică, senzorială sau mentală, ori experienţa şi cunoştinţele insuciente împiedică utilizarea aparatului în siguranţă, dacă nu vor  supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Nu aruncaţi produsul uzat nici bateriile la deşeuri comunale nesortate, folosiţi bazele de recepţie a deşeurilor sortate. Prin lichidarea corectă a produsului împiedicaţi impactul negativ

asupra sănătăţii şi mediului ambiant. Reciclarea materialelor contribuie la protejarea resurselor naturale. Mai multe informaţii privind reciclarea acestui produs vi le poate oferi primăria locală, organizaţiile de tratare a deşeurilor menajere sau la locul de desfacere, unde aţi cumpărat produsul.

AVERTIZARE: Conţinutul acestor instrucţiuni poate  modicat fără avertizare prealabilă – datorită posibilităţilor de tipar limitate, simbolurile ilustrate pot să difere în mică măsură de aşarea pe ecran – conţinutul acestor instrucţiuni nu poate  multiplicat fără acordul producătorului. Pentru produs a fost eliberată declaraţie de conformitate. Manual detaliat aați pe paginile: http://www.emos.eu/download.

LT | Termostatas

T091 termostatas skirtas šildymo ir oro kondicionavimo sistemoms valdyti.

Svarbi informacija

• Prieš pirmą kartą naudodami, būtinai perskaitykite termostato, taip pat šildytuvo arba oro kondicionavimo įrangos naudojimo instrukciją.

• Prieš montuodami termostatą, išjunkite maitinimo tiekimą!

• Sumontuoti turėtų kvalikuoti darbuotojai!

• Montuodami laikykitės atitinkamų standartų.

Specikacijos:

Esant apkrovai: daug. 230 V kintamoji srovė; 5 A varžos apkrova; 3 A indukcinė apkrova Laikrodžio tikslumas: ± 60 sek./mėn. Temperatūros matavimas: nuo 0°C iki +40°C; 0,2°C intervalais ±1°C tikslumu esant 20°C temperatūrai Temperatūros nustatymas: nuo 5°C iki 30°C; 0,2°C intervalais Nustatytos temperatūros nuokrypis: 0,2; 0,4; 0,8; 1,4; 1,8°C Oro kondicionavimo ciklo trukmė: 30 sek. Darbinė temperatūra: nuo 0°C iki 40°C Laikymo temperatūra: nuo –20°C iki 60°C Maitinimas: 2× 1,5 V AA tipo baterijos (LR6) Priedai: 2 varžtai, 2 kaiščiai Matmenys ir svoris: 158×86×26 mm; 156 g

Ekrano aprašymas (žr. 1 pav.)

1 – Ekonomiškas režimas (ekonomiška

temperatūra) 2 – Rankinis valdymas 3 – Išankstinio nustatymo programos 4 – Savaitės diena 5 – Išsekusių baterijų indikatorius 6 – Dienos prolio rodinys Termostato nustatymo mygtukus galima rasti po priekiniu dangteliu.

7 – Komfortiškas režimas (komfortiška

temperatūra) 8 – Apsaugos nuo užšalimo režimas 9 – Vėsinimo režimas 10 – Šildymo režimas 11 – Veikimo piktograma

Norėdami pamatyti mygtukus, pastumkite priekinį dangtelį į dešinę.

Termostato mygtukai (žr. 2 pav.)

D – dienos nustatymas H – valandos nustatymas M – minučių nustatymas „Temp“ (Temp.) – temperatūros nustatymas „Prog“ (Progr.) – konkrečios dienos programos

rodinys

„Prog #“ (Progr. Nr.) – programos pasirin-

kimas

Termostato baterijų skyrelis (žr. 3 pav.) Anga termostatui montuoti ant sienos (žr. 4 pav.)

Ekrano foninis apšvietimas

Bet kurio mygtuko, išskyrus „Reset“ (Atstatyti), nuspaudimas 20 sekundžių suaktyvina foninį apšvietimą.

„OK“ (Gerai) – pasirinkimo patvirtinimas „Reset“ (Atstatyti) – nustatytų verčių valymas

– Komfortiškos temperatūros nustatymas/

naršymas meniu

– Ekonomiškos temperatūros nustatymas/

naršymas meniu

SUMONTAVIMAS

Pastaba.

Prieš keisdami termostatą, atjunkite šildymo/oro kondicionavimo sistemas nuo pagrindinio elektros tiekimo šaltinio savo bute. Taip išvengsite galimo su elektra susijusio nelaimingo atsitikimo.

Termostato vieta

Termostato vieta turi didelę įtaką jo veikimui. Pasirinkite vietą, kurioje šeimos nariai praleidžia daugiausia laiko, pageidautina ant vidinės sienos, kur oras laisvai cirkuliuoja ir kur termostato nepasiekia tiesioginiai saulės spinduliai. Nestatykite termostato šalia karščio šaltinių (pavyzdžiui, televizorių, radiatorių, šaldytuvų) arba durų (dėl dažnų smūgių arba vibracijos). Jei nesilaikysite šių rekomendacijų, kambario temperatūra nebus tinkamai kontroliuojama.

Termostato montavimas

Termoreguliatoriaus montavimas tiesiogiai ant sienos (be montavimo plokštės) (žr. 5 pav.)

Angos termoreguliatoriui montuoti ant sienos (be montavimo plokštės)

Išgręžkite sienoje dvi 6 mm skyles. Montuodami galite naudoti šabloną su pažymėtomis angomis. Įdėkite inkarus ir priveržkite kairįjį varžtą palikdami 3 mm atstumą. Pritvirtinkite termoreguliatorių uždėdami jį ant varžto galvutės ir pastumdami į dešinę (atkreipkite dėmesį į rakto skylutės formos angą termoreguliatoriaus nugarėlėje). Užveržkite pagrindinį varžtą ir užksuokite termoreguliatorių.

Pastaba: Medinėms sienoms inkarų nereikia. Išgręžkite dvi 2,7 mm skyles vietoje 6 mm skylių.

Termoreguliatoriaus montavimas su montavimo plokšte (žr. 6 pav.)

Uždėkite montavimo plokštę ant pasirinktos sienos vietos ir pažymėkite dvi angas, kur montuoti. Pažymėtose vietose išgręžkite dvi 6 mm skersmens skyles. Įkiškite sieninius inkarus ir dviem varžtais pritvirtinkite montavimo plokštę (A pav.). Patikrinkite, ar plokštė tvirtai prisukta. Atsargiai uždėkite termoreguliatorių ant montavimo plokštės (B pav.). Pritvirtinkite termoreguliatorių prie plokštės pirmiausiai uždėdami kairiąją rakto skylutės formos angą ant varžto, stumdami reguliatorių dešinėn ir paspausdami jį, kad užksuotumėte. Norėdami nuimti termoreguliatorių nuo plokštės, naudodami atsuktuvą atsargiai įstumkite jį į dešiniąją angą ir nuimkite termoreguliatorių nuo plokštės.

Pastaba: Medinėms sienoms inkarų nereikia. Išgręžkite dvi 2,7 mm skyles vietoje 6 mm skylių.

Laidų sujungimo schema

Jungtys yra galinėje termostato dalyje. Jungtys yra pažymėtos COM ir NO. Tai yra tipiškas vienpolis (SPST) kontaktas.

Termostato T091FL prijungimo prie „NO“ katilo schema:

Maks. 230 V 5(3) A

N L

230 V~

NO COM

Šildymo prietaisui yra

reikalingas 230 V maitinimo

šaltinis, pvz., centrinis šildy-

mo siurblys.

Jei jungiama prie „NC“ katilo, „te“ termostatas turi būti nustatytas į aušinimo (COOLING) režimą.

Termostatas

Termostato T091FL su nuline įtampa jungimo prie „NO“ katilo schema:

Maks. 230 V 5(3) A

COM

NONOCOM

Šildymo prietaisui yra

reikalingas nulinės įtampos

kontaktas, pvz., dujų

katilas.

Jei jungiama prie „NC“ katilo, „te“ termostatas turi būti nustatytas į aušinimo (COOLING) režimą.

Įrenginio eksploatavimas

Nuimkite priekinį dangtelį ir įstatykite 2× 1,5V AA baterijas. Naudokite tik šarmines baterijas, o ne įkraunamas. Įstačius baterijas, paleidžiamas termostatas ir suaktyvinamas ekranas. Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą, baterijų įkrovą arba nuspauskite mygtuką „Reset“ (Atstatyti).

Termostatas

Pagrindinis nustatymas

Pastaba. Nepamirškite, kad pirmasis mygtuko nuspaudimas suaktyvina foninį apšvietimą, kitas nuspaudimas nustato vertes/funkcijas.

Dienos/laiko nustatymas

Esamą dieną nustatykite pakartotinai spausdami mygtuką D (1–7 = nuo pirmadienio iki sekmadienio). Nustatykite esamą valandą pakartotinai spausdami mygtuką H; nustatykite minutes pakartotinai spausdami mygtuką M.

Pastaba. Nuspaudus ir 2 sekundes palaikius nuspaustą mygtuką, pagreitinamas nustatymo procesas.

Komfortiškos temperatūros ir ekonomiškos temperatūros rodinys/nustatymas

Norėdami įjungti temperatūros rodinio/pakeitimo režimą, nuspauskite ir palaikykite mygtuką „Temp“ (Temp.).

Ekrane bus rodoma nustatyta temperatūros vertė (piktograma Pakartotinai nuspauskite mygtuką

Pastaba. Apsaugos nuo užšalimo režimo temperatūros (

Norėdami grįžti į esamą veikimo režimą, nuspauskite mygtuką „OK“ (Gerai).

Pavyzdys:

Jei termostatas veikia

, tuomet mygtuką „Temp“ (Temp.). Jei termostatas veikia „Temp“ (Temp.).

Pastaba. Numatytasis temperatūros nustatymas:

režimu ir jūs norite pakeisti temperatūrą, pirmiausia nuspauskite mygtuką

/ , kad pakeistumėte temperatūros vertę.

režimu ir jūs norite pakeisti temperatūrą, nuspauskite mygtuką

= 19°C, = 15°C.

, arba ). Ši vertė mirksi.

) pakeisti negalima.

Rankinis temperatūros nustatymas

Norėdami pasirinkti komfortišką temperatūrą, nuspauskite temperatūrą, nuspauskite programoje. Rodoma rankos piktograma Norėdami atšaukti rankinį temperatūros nustatymą, nuspauskite „OK“ (Gerai).

. Esamas temperatūros režimas bus sustabdytas iki kito pakeitimo

. Norėdami pasirinkti ekonomišką

Rankinio temperatūros pakeitimo trukmės padidinimas

Nuspauskite ir 4 sekundes palaikykite mygtuką

(padidinkite ekonomiškos temperatūros trukmę). Rodoma trukmės nustatymo vertė ir pikto-

arba grama Galite nustatyti nuo 1 iki 24 val. vienos valandos intervalais. Norėdami grįžti į esamą veikimo režimą, nuspauskite mygtuką „OK“ (Gerai). Rodoma rankos piktograma. Nustatytos trukmės metu programa neturi įtakos temperatūrai. Jei aktyvus padidintos trukmės režimas, nuspaudus atitinkamą temperatūros režimo pakeitimo mygtuką (pavyzdžiui, laiką taip pat galima pakeisti kelis kartus nuspaudus tą patį mygtuką. Nuspaudus kitą temperatūros režimo mygtuką (pavyzdžiui, kai nustatytas komfortiškas režimas), nustatytos trukmės laikmatis yra išvalomas.

Temperatūros programos rodinys/nustatymas

Kelis kartus nuspauskite „Prog“ (Progr.). Kiekvieną kartą nuspaudus, rodoma kiekvienos savaitės dienos temperatūros programa ir dienų skaičius. Pavyzdžiui: rodomas dienos numeris yra 1 (pirmadienis), o virš numerio rodoma „PROG 1“ (1 progr.). Norėdami pasirinkti temperatūros programą tam tikrai dienai, kelis kartus nuspauskite mygtuką „Prog“ (Progr.) (dienos nustatymas) ir „Prog #“ (Progr. Nr.) (programos nustatymas). Norėdami patvirtinti programos pasirinkimą, nuspauskite „OK“ (Gerai).

. Kelis kartus nuspauskite / kad galėtumėte pakeisti trukmės vertę.

, jei nustatytas komfortiškas režimas), rodomas likęs laikas. Likusį nustatytą

(padidinkite komfortiškos temperatūros trukmę)

Kiekvienos temperatūros gamyklinis nustatymas:

Juoda dalis = komfortiška temperatūra Tuščias laukelis = ekonomiška temperatūra

0–5 programos yra iš anksto nustatytos gamykloje ir negali būti keičiamos. 0 programai visai dienai nustatyta nuo užšalimo apsauganti 7°C temperatūra. Naudotojai gali keisti 6–8 programų nustatymus.

Jei norite sukurti savo programą, atlikite toliau nurodytus veiksmus. Norėdami pasirinkti reikiamą dieną (rodomas dienos numeris), kelis kartus nuspauskite „Prog“ (Progr.). Dabar kelis kartus nuspauskite „Prog #“ (Progr. Nr.) ir pasirinkite 6, 7 arba 8 programą. Ekrane rodomas programos numeris, pavyzdžiui, „PROG 6“ (6 progr.). Dabar kelis kartus nuspauskite mygtuką Kiekvieną kartą spustelėjus, pereinama viena valanda į priekį, temperatūros dalis mirksi su pasirinkta valanda. Norėdami pereiti į priekį, taip pat galite naudoti mygtuką H. Norėdami grįžti į esamą veikimo režimą, nuspauskite mygtuką „OK“ (Gerai).

Šildymo arba vėsinimo režimo nustatymas

Paspauskite ilgai OK mygtuką, maždaug 8 sekundes, norėdami įvesti parametrus. Šildymo piktograma

mirksi, nuspauskite mygtuką „OK“ (Gerai) šildymo režimui patvirtinti arba nuspauskite mygtuką

/ , po to „OK“ (Gerai) vėsinimo režimui perjungti. Šildymo režimo komfortiška temperatūra paprastai yra didesnė už ekonomišką temperatūrą, o vėsinimo režimu priešingai – komfortiška temperatūra yra mažesnė už ekonomišką temperatūrą.

Skirtumai vėsinimo režimu:

Vėsinimo funkcija įjungiama atvirkštine tvarka: termostatas įjungia sistemą, kai kambario temperatūra yra didesnė už nustatytą temperatūrą. Apsaugos nuo užšalimo temperatūra nėra naudojama. Snaigės (

) piktograma ir „7°C“ nėra rodomi. Jei pasirinksite 0 programą, termostatas vėsinimą išjungia. 30 sekundžių pasiruošimo ciklas įjungiamas automatiškai.

5 min. delsa (dLY)

Paspauskite ilgai OK mygtuką, maždaug 8 sekundes, norėdami įvesti parametrus. Atleiskite OK mygtuką, tada vėl jį trumpai paspauskite. „dLY“ mirksės ekrane. Norėdami patvirtinti delsos režimą („ON“ (Įj.), nuspauskite „OK“ (Gerai) arba nuspauskite mygtuką

/ šiai funkcijai išjungti („OFF“ (Išj.), tuomet nuspauskite „OK“ (Gerai). Kai ši funkcija įjungta, išorės sistema įjungiama tik tuomet, kai ji buvo išjungta ilgiau nei 5 min. Pasirinkus vėsinimą, ši funkcija įjungiama automatiškai.

Temperatūros kitimas (SPAN)

Kitimas (histerezė) yra temperatūros skirtumas tarp įjungimo ir išjungimo. Pavyzdžiui, jei šildymo režimu nustatote 20°C temperatūrą ir 0,8°C kitimą, termostatas pradeda veikti, kai tik kambario temperatūra nukrenta iki 19,2°C, ir yra išjungiama, kai temperatūra pasiekia 20,8°C. Paspauskite ilgai OK mygtuką, maždaug 8 sekundes, norėdami įvesti parametrus. Atleiskite OK mygtuką, tada vėl jį trumpai paspauskite 2 kartus. SPAN mirksės ekrane.

/ ir nustatykite visos dienos temperatūras.

Naudokite mygtukus / reikiamai kitimo vertei nustatyti. Galite pasirinkti 0,2; 0,4; 0,8; 1,4; 1,8°C. Norėdami patvirtinti, nuspauskite mygtuką „OK“ (Gerai).

Atstatymas

Jei termostatas tinkamai neveikia, numatytąjį nustatymą galite įjungti nuspausdami mygtuką „Reset“ (Atstatyti). Ši procedūra pašalina visus nustatymus. Atstatymo mygtukui nuspausti nenaudokite pieštuko, nes grato likučiai gali sukelti trumpąjį jungimą ir pažeisti termostatą. Naudokite, pavyzdžiui, tušinuką.

Priežiūra ir techninė apžiūra

Gaminys skirtas sklandžiai tarnauti daugybę metų, jei jis naudojamas tinkamai. Štai keletas patarimų, kaip tinkamai naudoti gaminį:

• Prieš pradėdami naudoti šį gaminį, atidžiai perskaitykite vadovą.

• Saugokite gaminį nuo tiesioginių saulės spindulių, didelio šalčio ir drėgmės, staigaus temperatūros pasikeitimo. Tai sumažintų nustatymo tikslumą.

• Nelaikykite gaminio vietose, kuriose yra vibracija arba smūgių, nes tai gali sukelti pažeidimą.

• Saugokite gaminį nuo per didelės jėgos, smūgių, dulkių, aukštos temperatūros arba drėgmės – tai gali sukelti gedimą, trumpesnį baterijos veikimą, baterijų pažeidimą ir plastikinių dalių deformaciją.

• Saugokite gaminį nuo lietaus ar didelės drėgmės, lašančio arba taškomo vandens.

• Ant gaminio nedėkite jokio atviros liepsnos šaltinio, pavyzdžiui, uždegtos žvakės ir pan.

• Nelaikykite gaminio vietose, kuriose oro srautas yra nepakankamas.

• Į gaminio angas nekiškite jokių daiktų.

• Nelieskite jokių vidinių gaminio elektros grandinių – galite jas pažeisti, o tai iš karto nutraukia garantiją. Remontuoti gaminį turėtų tik kvalikuotas specialistas.

• Gaminiui valyti naudokite šiek tiek sudrėkintą minkštą šluostę. Nenaudokite tirpiklių arba valymo priemonių, nes taip galite subraižyti plastikines dalis ir sukelti elektros grandinių koroziją.

• Nemerkite gaminio į vandenį ar kitą skystį.

• Gaminio pažeidimo arba defekto atveju patys neatlikite jokių remonto darbų. Perduokite jį suremontuoti į parduotuvę, kurioje įsigijote jį.

• Šis įrenginys nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems zinę, jutiminę ar protinę negalią arba neturintiems pakankamai patirties ir žinių, kaip saugiai naudoti įrenginį, nebent naudojant įrenginį juos prižiūri ar instruktuoja už jų saugumą atsakingas asmuo. Saugokite, kad su šiuo prietaisu nežaistų vaikai.

Nešalinkite nebenaudojamo gaminio arba baterijų su nerūšiuotomis buitinėmis atliekomis. Naudokite rūšiuojamų atliekų surinkimo punktus. Tinkamas gaminio šalinimas padeda išvengti

nepageidaujamų poveikių žmonių sveikatai ir aplinkai. Medžiagų perdirbimas padeda saugoti gamtinius išteklius. Dėl išsamesnės informacijos, kaip perdirbti šį gaminį, kreipkitės į buitinių atliekų surinkimo įmonę, buitinių atliekų tvarkymo organizaciją arba padavimo vietą, kurioje įsigijote šį gaminį.

PASTABA. Dėl spausdinimo apribojimų šio vadovo turinys gali keistis be išankstinio pranešimo. Pavaizduoti simboliai gali šiek tiek skirtis nuo rodomų ekrane. Šio vadovo turinio negalima atkurti be gamintojo leidimo. Gaminiui išduota atitikties deklaracija. Išsami instrukcija pateikiama: http://www.emos.eu/download.

LV | Termostats

T091 termostats ir paredzēts gaisa kondicionēšanas un apkures sistēmu kontrolēšanai.

Svarīgi!

• Pirms termostata pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī boilera un gaisa kondicionēšanas sistēmu lietošanas instrukcijas.

• Pirms termostata uzstādīšanas atvienojiet barošanu!

• Uzstādīšanu atļauts veikt vienīgi kvalicētam personālam!

• Uzstādīšanas laikā ievērojiet piemērojamos standartus.

Parametri:

Slodzes pārslēgšana: maks. 230 V AC, 5 A aktīvai slodzei, 3 A induktīvai slodzei Pulksteņa precizitāte: ±60 sekundes mēnesī Temperatūras mērīšana: 0°C līdz +40°C ar 0,2°C soli; precizitāte ±1°C pie 20°C Temperatūras iestatīšana: 5°C līdz 30°C, solis 0,2°C Iestatītās temperatūras novirze: 0,2; 0,4; 0,8; 1,4; 1,8°C Gaisa kondicionēšanas cikla laiks: 30 sekundes Darbības temperatūra: 0°C līdz 40°C Uzglabāšanas temperatūra: -20°C līdz 60°C Barošana: 2× 1,5 V AA baterijas (LR6) Piederumi: 2 skrūves, 2 dībeļi Izmērs un svars: 158 × 86 × 26 mm; 156 g

Displeja apraksts (skatīt 1. attēlu)

1 –

Ekonomiskais režīms (ekonomiskā

temperatūra) 2 – Manuāla vadība 3 – Programmu iepriekšēja iestatīšana 4 – Nedēļas diena 5 – Zema baterijas līmeņa indikācija Termostata iestatīšanas pogas atrodamas zem priekšējā vāciņa. Pabīdiet priekšējo vāciņu pa labi, lai piekļūtu pogām.

Termostata pogas (skatīt 2. attēlu)

D – dienas iestatīšana H – stundas iestatīšana M – minūšu iestatīšana Temp – temperatūras iestatīšana Prog – konkrētās dienas programmas

attēlošana Prog # – programmas izvēle

Termostata bateriju nodalījums (skatīt 3. attēlu) Caurums uzstādīšanai pie sienas (skatīt 4. attēlu)

Displeja apgaismojums

Nospiediet jebkuru pogu, izņemot „Reset”, lai uz divdesmit sekundēm aktivizētu displeja apgaismojumu.

6 – Dienas prola attēlošana 7 – Komforta režīms (komforta temperatūra) 8 – „Pretsasalšanas” režīms 9 – Dzesēšanas režīms 10 – Sildīšanas režīms 11 – Darbības ikona

OK – izvēles apstiprināšana Reset – visu vērtību dzēšana

– komforta temperatūras iestatīšana/pār-

vietošanās izvēlnē

– ekonomiskās temperatūras iestatīšana/

pārvietošanās izvēlnē

UZSTĀDĪŠANA

Piezīme:

pirms termostata nomaiņas atvienojiet Jūsu dzīvokļa apkures/gaisa kondicionēšanas sistēmu no elektrotīkla sprieguma. Tādējādi Jūs novērsīsit elektrošoka risku.

Termostata atrašanās vieta

Termostata atrašanās vieta būtiski ietekmē tā funkcionēšanu. Izvēlieties vietu, kurā ģimenes locekļi pavada lielāko daļu laika, vēlams, pie iekšējās sienas, kur notiek brīva gaisa cirkulācija un nav tiešas saules gaismas. Termostatu nav paredzēts novietot tuvu siltumu izstarojošiem priekšmetiem (TV, radiatoriem, ledusskapjiem) vai durvju tuvumā (biežo triecienu un vibrāciju dēļ). Šo instrukciju neievērošana nozīmēs kļūdainu telpas temperatūras kontroli.

Termostata uzstādīšana

Termostata uzstādīšana tieši pie sienas (bez stiprinājuma plāksnes) (skatīt 5. attēlu)

Atveres termostata uzstādīšanai pie sienas (bez stiprinājuma plāksnes)

Izurbiet sienā divus 6 mm caurumus. Varat izmantot uzstādīšanas šablonu ar iezīmētām atverēm. Ievietojiet dībeļus un pievelciet kreiso skrūvi, atstājot 3 mm attālumu. Piestipriniet termostatu, novietojot to uz skrūves galvas un pavirzot pa labi (atrodiet atslēgas cauruma formas atveri termostata aizmugurē). Pievelciet galveno skrūvi un nostipriniet termostatu.

Piezīme. Koka sienām nav nepieciešami dībeļi. Izurbiet koka sienā divus 2,7, nevis 6 mm caurumus.

Termostata uzstādīšana ar stiprinājuma plāksni (skatīt 6. attēlu)

Novietojiet stiprinājuma plāksni izraudzītajā vietā pie sienas un atzīmējiet divus caurumus uzstādīšanai. Izurbiet divus caurumus (6 mm diametrā) atzīmētajās vietās. Ievietojiet urbumos dībeļus un piestipriniet stiprinājuma plāksni ar divām skrūvēm (A attēls). Pārbaudiet, vai plāksne ir stingri piestiprināta. Rūpīgi uzlieciet termostatu uz stiprinājuma plāksnes (B attēls). Piestipriniet termostatu, vispirms uzliekot kreiso atslēgas cauruma formas atveri uz skrūves un tad pavirzot regulatoru pa labi un uzspiežot tam. Lai noņemtu termostatu no plāksnes, izmantojiet skrūvgriezi – uzmanīgi uzspiediet labajā atverē un noņemiet termostatu no plāksnes.

Piezīme. Koka sienām nav nepieciešami dībeļi. Izurbiet koka sienā divus 2,7, nevis 6 mm caurumus.

Vadojuma shēma

Savienojumu termināli ir termostata aizmugurē. Termināli ir atzīmēti ar COM un NO. Tas ir tipisks vienpola (SPST) kontakts.

Termostata T091FL strāvas savienojuma ar NO boileri shēma

Maks. 230 V 5(3) A

N L

230 V~

NO COM

Apkures ierīce, kam nepie-

ciešams 230 V barošanas avots,

piemēram, centrālās apkures

sūknis.

* Ja tiek lietots NC boilers, termostats jāiestata dzesēšanas režīmā (COOLING).

Termostata T091FL nulles sprieguma savienojuma ar NO boileri shēma

Maks. 230 V 5(3) A

Termostats

COM

NONOCOM

Apkures ierīce, kam nepie-

ciešams nulles sprieguma

kontakts, piemēram, gāzes

apkures katls.

* Ja tiek lietots NC boilers, termostats jāiestata dzesēšanas režīmā (COOLING).

Termostat

Lietošanas uzsākšana

Noņemiet priekšējo vāciņu un ievietojiet divas 1,5 V AA baterijas. Izmantojiet vienīgi sārmu baterijas, nevis uzlādējamās baterijas. Ievietojot baterijas, termostats ieslēgsies un aktivizēsies displejs. Ja termostats nedarbojas pienācīgi, pārbaudiet bateriju polaritāti, bateriju uzlādes līmeni vai arī nospiediet pogu „Reset”.

Pamata iestatījumi

Piezīme: Atcerieties, ka, nospiežot pogu vienreiz, tiek aktivizēts displeja apgaismojums, un, nospiežot to vēlreiz, tiek iestatītas vērtības/funkcijas.

Dienas/laika iestatīšana

Iestatiet dienu, vairākkārt nospiežot pogu „D” (1–7 = pirmdiena līdz svētdiena). Iestatiet stundu, vairākkārt nospiežot pogu „H”, un iestatiet minūtes, vairākkārt nospiežot pogu „M”.

Piezīme: Nospiežot un turot pogu 2 sekundes, sāksies iestatīšanas process.

Komforta un ekonomiskā temperatūras režīma attēlošana/iestatīšana

Nospiediet un turiet pogu „Temp”, lai ieslēgtu temperatūras attēlošanas/uzstādīšanas režīmu. Displejā tiks attēlota pašreizējā temperatūras režīma iestatītā vērtība mirgos. Vairākkārt nospiediet

Piezīme: „Pretsasalšanas” režīma temperatūru (

Nospiediet „OK”, lai atgrieztos pašreizējā darbības režīmā.

Piemērs:

Ja termostats pašlaik ir iestatīts nospiediet Ja termostats pašlaik ir iestatīts pogu „Temp”.

Piezīme: Noklusētie temperatūras iestatījumi:

pogu un tad pogu „Temp”.

/ pogu, lai izmainītu temperatūras vērtību.

) nevar izmainīt.

režīmā un Jūs vēlaties nomainīt temperatūru, vispirms

režīmā un Jūs vēlaties nomainīt temperatūru, nospiediet

= 19°C, = 15°C.

Manuāla temperatūras iestatīšana

Nospiediet tūru. Pašreizējais temperatūras režīms tiks apturēts līdz nākamajām izmaiņām programmā. Displejā tiks attēlota rokas ikona Nospiediet „OK”, lai atceltu manuālu temperatūras izmaiņu.

, lai izvēlētos komforta temperatūru. Nospiediet , lai izvēlētos ekonomisko tempera-

Laika palielināšana manuālā temperatūras mainīšanā

Nospiediet un turiet ekonomiskās temperatūras laiku). Šādā veidā tiks attēlota laika iestatīšanas vērtība un rokas ikona

. Vairākkārt nospiediet / lai izmainītu laika vērtību. Jūs varat to iestatīt no 1 līdz 24 stundām, ar soli 1 stunda. Nospiediet „OK”, lai atgrieztos tagadējā darbības režīmā. Displejā tiks attēlota rokas ikona. Noteiktajā laikā temperatūru neietekmēs programma. Ja ir aktīvs palielinātā laika režīms, nospiežot attiecīgo temperatūras režīma izmaiņas pogu (piem.,

ja iestatīts komforta režīms), tiks parādīts atlikušais laiks. Atlikušo noteikto laiku arī ir iespējams izmainīt, nospiežot to pašu pogu vairākas reizes. Nospiežot citu temperatūras režīma pogu (piem., kad iestatīts komforta režīms), noteiktā laika taimeris tiks dzēsts.

Temperatūras programmas attēlošana/iestatīšana

Vairākkārt nospiediet „Prog”. Katra nospiešana parādīs temperatūras programmu katrai nedēļas dienai un nedēļas dienas kārtas skaitli. Piemērs: attēlotais dienas kārtas skaitlis ir 1 (pirmdiena) un virs skaitļa ir attēlots „PROG 1”. Lai izvēlētos temperatūras programmu noteiktai dienai, vairākkārt nospiediet pogu „Prog” (dienas iestatīšana) un vairākkārt arī pogu „Prog #” (programmas iestatīšana).

4 sekundes (palieliniet komforta temperatūras laiku) vai (palieliniet

, vai ikona). Vērtība

Nospiediet „OK”, lai apstiprinātu programmas izvēli. Katras temperatūras programmas rūpnīcas iestatījumi:

Melna sadaļa = komforta temperatūra Tukšs lauks = ekonomiskā temperatūra

Programmas no 0 līdz 5 ir iepriekš iestatītas, tās nevar izmainīt. Programmā 0 visai dienai ir noteikta pretsasalšanas temperatūra 7°C. Lietotāji var izmainīt iestatījumus programmām 6 līdz 8.

Ja vēlaties izveidot savu programmu, sekojiet turpmāk sniegtajām norādēm. Vairākkārt nospiediet pogu „Prog”, lai izvēlētos nepieciešamo dienu (tiek attēlots dienas kārtas skaitlis). Tad vairākkārt nospiediet pogu „Prog #” un izvēlieties programmu 6, 7 vai 8. Displejā tiks attēlots programmas numurs, piem., „PROG 6”. Tad nospiediet pogu Katra nospiešanas reize pārvietojas par stundu uz priekšu, temperatūras sadaļa mirgos kopā ar izvēlēto stundu. Lai pārslēgtos uz priekšu, var izmantot arī pogu „H”. Nospiediet „OK”, lai atgrieztos pašreizējā darbības režīmā.

Apkures vai dzesēšanas režīma izvēle

Nospiediet un turiet OK aptuveni astoņas sekundes, lai piekļūtu iestatījumiem. Mirgo apkures ikona

, nospiediet pogu „OK”, lai apstiprinātu apkures režīmu, vai arī nospiediet pogu / un pēc tam „OK”, lai pārslēgtos uz dzesēšanas Apkures režīmā komforta temperatūra parasti ir augstāka nekā ekonomiskā temperatūra, savukārt dzesēšanas režīmā tas ir otrādi – komforta temperatūra ir zemāka nekā ekonomiskā.

Atšķirības dzesēšanas režīmā:

Pārslēgšanās dzesēšanas režīmā darbojas apgrieztā veidā: Termostats ieslēdz sistēmu, kad telpas temperatūra ir augstāka nekā iestatītā temperatūra. „Pretsasalšanas” temperatūra netiek izmantota. Netiek attēlota pārsliņas ( Izvēloties programmu 0, termostats izslēdz dzesēšanu. Automātiski tiek ieslēgts 30 sekunžu minimālais cikls.

5 minūšu aizkave (dLY)

Nospiediet un turiet OK aptuveni astoņas sekundes, lai piekļūtu iestatījumiem. Atlaidiet pogu OK, tad īsi nospiediet to vēlreiz. Displejā mirgos uzraksts dLY. Nospiediet „OK”, lai apstiprinātu aizkaves režīmu (ON), vai arī nospiediet pogu funkciju („OFF”), tad nospiediet „OK”. Kad šī funkcija ir aktivizēta, ārējā sistēma tiek ieslēgta tikai, kad tā bijusi izslēgta vairāk nekā 5 minūtes. Izvēloties dzesēšanas režīmu, šī funkcija tiek aktivizēta automātiski.

Temperatūras novirze (SPAN)

Novirze (histerēze) ir temperatūras atšķirība, kas ierosina ieslēgšanos vai izslēgšanos. Piemēram, ja esat iestatījis apkures režīma temperatūru 20°C un novirzi 0,8 °C, termostats sāks darboties, tiklīdz telpas temperatūra nokritīsies līdz 19,2°C, un izslēgsies, kad temperatūra sasniegs 20,8°C. Nospiediet un turiet OK aptuveni astoņas sekundes, lai piekļūtu iestatījumiem.

/ , lai iestatītu visas dienas temperatūras vērtības.

režīmu.

) ( ) ikona un 7°C.

/ , lai izslēgtu šo

Atlaidiet pogu OK, tad īsi nospiediet to vēl divas reizes. Displejā mirgos uzraksts SPAN. Izmantojiet pogas Jūs varat izvēlēties 0,2; 0,4; 0,8; 1,4; 1,8°C. Nospiediet „OK”, lai apstiprinātu.

Atiestatīšana

Ja termostats nedarbojas pienācīgi, Jūs varat to atgriezt noklusējuma stadijā, nospiežot pogu „Reset”. Tādējādi tiek dzēsti visi iestatījumi. Lai nospiestu atiestatīšanas pogu, neizmantojiet zīmuli – grafīta paliekas var izraisīt īsslēgumu un bojāt termostatu. Izmantojiet, piemēram, lodīšu pildspalvu.

Apkope un uzturēšana

Šis izstrādājums ir izgatavots tā, lai, pareizi lietojot, tas uzticami kalpotu daudzus gadus. Turpmāk ir sniegti padomi pareizas darbības nodrošināšanai:

• Pirms izstrādājuma lietošanas rūpīgi izlasiet šo lietošanas instrukciju.

• Nenovietojiet izstrādājumu tiešā saules gaismā, nepakļaujiet to pārmērīgam aukstumam vai mitrumam, vai pēkšņām temperatūras izmaiņām. Šādā veidā tiks mazināta mērījumu precizitāte.

• Nenovietojiet izstrādājumu vietās, kur tas tiktu pakļauts vibrācijām un triecieniem – tas var bojāt izstrādājumu.

• Nepakļaujiet izstrādājumu pārmērīgiem triecieniem, putekļiem, augstai temperatūrai vai mitrumam – tas var izraisīt nepareizu izstrādājuma darbību, mazināt bateriju kalpošanas ilgumu, bojāt baterijas un deformēt plastmasas detaļas.

• Nepakļaujiet izstrādājumu lietum vai mitrumam, līstošam vai šļakstošam ūdenim.

• Nenovietojiet uz izstrādājuma atklātas uguns avotus, piemēram, degošas sveces.

• Nenovietojiet izstrādājumu vietās ar nepietiekamu gaisa plūsmu.

• Neievietojiet priekšmetus izstrādājuma ventilācijas atverēs.

• Nedarbojieties ar izstrādājuma iekšējām elektriskajām shēmām – Jūs varat tās sabojāt, un tādējādi automātiski tiks anulēta garantija. Šo izstrādājumu atļauts remontēt tikai kvalicētam speciālistam.

• Tīriet izstrādājumu ar nedaudz mitru, mīkstu drānu. Neizmantojiet šķīdinātājus vai mazgāšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko shēmu koroziju.

• Nemērciet izstrādājumu ūdenī vai citā šķidrumā.

• Ja izstrādājums ir bojāts vai ir traucēta tā darbība, nemēģiniet to labot saviem spēkiem. Nododiet izstrādājumu remontam veikalā, kur to iegādājāties.

• Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām ziskajām, maņu vai garīgajām spējām, vai personām, kurām trūkst pieredzes vai zināšanu, lai droši lietotu ierīci, ja vien par šo personu drošību atbildīgā persona nenodrošina uzraudzību vai nesniedz norādes par ierīces drošu lietošanu. Jānodrošina bērnu uzraudzība, lai nepieļautu rotaļāšanos ar ierīci.

Dzīves cikla beigās nelikvidējiet šo izstrādājumu vai tā baterijas kā nešķirotus sadzīves atkritumus; šim nolūkam izmantojiet šķirotu atkritumu savākšanas punktus. Pareizi likvidējot iz-

strādājumu, tiek novērsta negatīva ietekme uz cilvēku veselību un vidi. Materiālu atkārtota pārstrāde ļauj taupīt dabas resursus. Lai iegūtu papildu informāciju par šā izstrādājuma atkārtotu pārstrādi, sazinieties ar Jūsu pilsētas pašvaldību, sadzīves atkritumu savākšanas uzņēmumu vai tirdzniecības vietu, kurā iegādājāties šo izstrādājumu.

BRĪDINĀJUMS: Šīs lietošanas instrukcijas saturs var tikt mainīts bez iepriekšēja brīdinājuma - ierobežotu drukas iespēju dēļ, attēlotie simboli var mazliet atšķirties no displejā redzamajiem attēliem. Šo lietošanas instrukciju ir aizliegts pavairot bez ražotāja atļaujas. Šim izstrādājumam ir izsniegta atbilstības deklarācija. Pilns instrukcijas teksts ir pieejams šeit: http://www.emos.eu/download.

/ , lai iestatītu nepieciešamo nobīdes vērtību.

EE | Termostaat

T091 termostaat on loodud kütte- ja kliimaseadmete juhtimiseks.

Oluline!

• Enne esmakordset kasutamist lugege hoolikalt termostaadi kasutusjuhendit, aga ka küttekatla või kliimaseadmete kasutusjuhendeid.

• Enne termostaadi paigaldamist lülitage toide välja!

• Paigaldamise peab tegema kvalitseeritud personal!

• Paigaldamisel järgige asjakohaseid standardeid.

Kirjeldus:

Lülitatav koormus: max 230 V vahelduvvoolu; 5 A takistusliku koormuse korral; 3 A induktiivse

koormuse korral. Kella täpsus: ± 60 sekundit/kuus Temperatuuri mõõtmine: 0°C kuni +40°C sammuga 0,2°C täpsusega ± 1°C 20°C juures Temperatuuriseadistus: 5°C kuni 30°C, sammuga 0,2°C Seatud temperatuuri dispersioon: 0,2; 0,4; 0,8; 1,4; 1,8°C Kliimaseadme tsükliaeg: 30 sekundit Töötemperatuur: 0°C kuni 40°C Säilitustemperatuur: -20°C kuni 60°C Toide: 2× 1,5 V patarei tüüp AA (LR6) Lisatarvikud: 2 kruvi, 2 tüüblit Mõõtmed ja kaal: 158 × 86 × 26 mm; 156 g

Ekraani kirjeldus (vt joonist 1)

1 – Säästurežiim (säästutemperatuur) 2 – Manuaalne juhtimine 3 – Eelseadistusega programmid 4 – Nädalapäev 5 – Patarei tühjenemise näidik 6 – Päeva proili kuvamine Termostaadi seadistusnupud leiate esikaane alt. Nuppude nägemiseks liigutage esikaan paremale.

Termostaadi nupud (vt joonist 2)

D – päeva seadistamine H – tunni seadistamine M – minuti seadistamine Temp – temperatuuri seadistamine Prog – konkreetse päeva jaoks programmi

kuvamine

Prog # – programmi valimine

Termostaadi akupesa (vt joonist 3) Auk termostaadi seinale paigaldamiseks (vt joonist 4)

Ekraani taustavalgustus

Mis tahes nupu, va nupu Reset vajutamisega aktiveeritakse 20 sekundiks taustavalgustus.

Paigaldamine

Märkus.:

Enne termostaadi asendamist lahutage kütte-/kliimaseade lahti oma korteri põhitoitest. See hoiab ära võimaliku elektriõnnetuse.

Termostaadi asukoht

Termostaadi asukoht mõjutab oluliselt selle funktsiooni. Valige koht, kus pereliikmed veedavad suurema osa oma ajast, eelistatavalt sisesein, kus õhk ringleb vabalt, ilma otsese päikesepaisteta. Ärge asetage

7 – Mugavusrežiim (mugavustemperatuur) 8 – Jäätumisvastane režiim 9 – Jahutusrežiim 10 – Kütterežiim 11 – Tööikoon

OK – valiku kinnitamine Reset – määratletud väärtuste tühjendamine

– mugavustemperatuuri

seadistamine/navigeerimine menüüs

– säästutemperatuuri seadistamine/navigee-

rimine menüüs

termostaati soojusallikate (nt telerid, radiaatorid, külmikud) lähedusse või ukse lähedusse (sagedaste löökide või vibratsiooni tõttu). Kui te neid soovitusi ei järgi, ei kontrolli see õigesti ruumi temperatuuri.

Termostaadi paigaldamine

Termoregulaatori paigaldamine otse seinale ilma paigaldusplaadita (vt joonist 5)

Avad termoregulaatori seinale paigaldamiseks (ilma paigaldusplaadita) Puurige seina kaks 6 mm auku. Võite paigaldamiseks kasutada paigaldusmalli, kus avad on märgistatud. Paigaldage tüüblid ja pingutage vasakut kruvi, säilitades 3 mm kauguse. Kinnitage termoregulaator, asetades selle kruvipea külge ja liigutades seda paremale (jälgige termoregulaatori tagaküljel olevat võtmeaukekujulist ava). Keerake põhikruvi kinni ja kinnitage termoregulaator asendisse.

Märkus: Puidust seinte puhul ei ole tüübleid vaja. Puurige 6 mm läbimõõduga aukude asemel 2,7mm augud.

Termoregulaatori paigaldamine paigaldusplaadiga (vt joonist 6)

Asetage paigaldusplaat seinale soovitud kohale ja märkige paigaldamiseks kaks ava. Puurige nendesse kohtadesse kaks auku läbimõõduga 6 mm. Paigaldage tüüblid ja kinnitage paigaldusplaat kahe kruviga (joonis A). Kontrollige, et plaat on kindlalt paigal. Paigaldage termoregulaator ettevaatlikult paigaldusplaadile (joonis B). Kinnitage termoregulaator, asetades vasakpoolse lukuava kujulise ava esmalt kruvile, seejärel liigutage regulaatorit paremale ja vajutage see oma kohale. Termoregulaatori plaadilt eemaldamiseks kasutage kruvikeerajat ja vajutage ettevaatlikult õigele avale ning eemaldage termoregulaator plaadilt.

Märkus: Puidust seinte puhul ei ole tüübleid vaja. Puurige 6 mm läbimõõduga aukude asemel 2,7mm augud.

Juhtmestiku skeem

Ühendusklemmid asuvad termostaadi tagaküljel. Klemmid on tähistatud COM-i ja NO-ga. See on tüüpiline ühepooluseline (SPST) kontakt.

Termostaadi T091FL elektriühenduse skeem NO-katlatele:

Max 230 V 5(3) A

N L

230 V~

NO COM

Kütteseade, mis vajab 230 V

toiteallikat, nt keskkütte pumpa.

Termostaat

* NC-katla korral tuleb termostaat seada JAHUTUSREŽIIMILE.

Termostaadi T091FL pingevaba ühendamise skeem NO-katlatega:

Max 230 V 5(3) A

COM

NONOCOM

Pingevaba kontakti vajav

kütteseade, nt gaasikatel.

* NC-katla korral tuleb termostaat seada JAHUTUSREŽIIMILE.

SISSELÜLITAMINE

Eemaldage esikaas ja paigaldage 2× 1,5 V AA patareid. Kasutage ainult leelispatareisid, mitte laetavaid. Patareide sisestamine käivitab termostaadi ja aktiveerib ekraani. Kui termostaat ei tööta korralikult, kontrollige akude polaarsust, patareide laadimisolekut või vajutage nuppu Reset.

Põhiseadistus

Märkus: Pidage meeles, et nupu esimene vajutus aktiveerib ekraani taustavalgustuse, järgmise vajutamisega määratakse väärtused/funktsioonid.

Päeva/kellaaja seadistamine

Määrake praegune päev, vajutades korduvalt nuppu D (1–7 = esmaspäevast pühapäevani). Määrake praegune tund, vajutades korduvalt nuppu H, seadke praegune minut, vajutades korduvalt nuppu M.

Märkus: Kui vajutate ja hoiate all nuppu 2 sekundi jooksul, siis kiirendatakse seadistusprotsessi.

Mugavustemperatuuri ja säästutemperatuuri kuvamine/seadistamine

Temperatuuri kuvamise/muutmise režiimi avamiseks vajutage ja hoidke all nuppu Temp. Ekraan näitab temperatuurirežiimi praegu seadistatud väärtust (ikoon Temperatuuri väärtuse muutmiseks vajutage korduvalt nuppu

Märkus: Jäätumisvastase režiimi temperatuuri (

Praegusele töörežiimile naasmiseks vajutage nuppu OK.

Näide:

Kui termostaat on režiimis seejärel nuppu Temp. Kui termostaat on režiimis

Märkus: Temperatuuri vaikeseadistus:

ja soovite temperatuuri muuta, vajutage esmalt nuppu ja

ja soovite temperatuuri muuta, vajutage nuppu Temp.

= 19°C, = 15°C.

Termostaat

) ei saa muuta.

, või ). Väärtus vilgub.

/ .

Temperatuuri käsitsi seadistamine

Mugava temperatuuri valimiseks vajutage nuppu Praegune temperatuurirežiim peatatakse kuni järgmise programmi muutuseni. Kuvatakse käsiikoon

Manuaalse temperatuuri muutmise tühistamiseks vajutage OK.

. Säästutemperatuuri valimiseks vajutage nuppu .

Temperatuuri käsitsi muutmise aja suurendamine

Vajutage ja hoidke all 4 sekundit nuppu temperatuuri suurendamine). See kuvab kellaaja väärtuse ja käsiikooni . Ajaväärtuse muutmiseks vajutage korduvalt nuppu Võite seada 1 kuni 24 tundi 1-tunnise sammuga.

/ .

(mugava temperatuuri suurendamine), või (säästu-

Praegusele töörežiimile naasmiseks vajutage nuppu OK. Käsiikooni ei kuvata. Määratud aja jooksul ei mõjuta programm temperatuuri. Kui suurendatud aja režiim on aktiivne, näitab temperatuurirežiimi muutmise vastava nupu vajutus (nt

, kui mugavusrežiim on määratud) allesjäänud aega. Allesjäänud määratud aega saab muuta ka sama nupu korduva vajutamisega. Kui vajutate mõnda muud temperatuurirežiimi nuppu (nt kui mugavusrežiim on määratud), tühjendatakse määratud aja taimer.

Temperatuuriprogrammi kuvamine/seadistamine

Vajutage korduvalt nuppu Prog. Iga vajutamine näitab temperatuuriprogrammi iga nädalapäeva ja päeva kohta. Näiteks: Kuvatud päeva number on 1 (esmaspäev) ja numbri kohal kuvatakse PROG 1. Teatud päeva jaoks temperatuuriprogrammi valimiseks vajutage korduvalt nuppu Prog nuppu (päeva seadistamine) ja korduvalt nuppu Prog # (programmi seadistamine). Programmi valiku kinnitamiseks vajutage nuppu OK. Iga temperatuuriprogrammi tehaseseade:

Must valik = mugavustemperatuur Tühi väli = säästutemperatuur

Programmid 0 kuni 5 on tehases eelseadistatud, neid ei saa muuta. Programmil 0 on jäätumisvastane temperatuur 7°C, mis on määratud kogu päevaks. Kasutajad saavad muuta programmide 6–8 seadeid.

Kui soovite luua oma programmi, toimige järgmiselt. Soovitud päeva valimiseks vajutage korduvalt nuppu Prog (päeva number on näidatud). Nüüd vajutage korduvalt nuppu Prog # ja valige programm 6, 7 või 8. Ekraanil kuvatakse programmi number, nt PROG 6.

Nüüd vajutage korduvalt nuppu Iga vajutamisega liigutakse ühe tunni võrra edasi, temperatuuri sektsioon vilgub valitud tunniga. Edasi liikumiseks võite kasutada ka nuppu H. Praegusele töörežiimile naasmiseks vajutage nuppu OK.

Kütte- või jahutusrežiimi valimine

Seadistuste avamiseks vajutage pikalt nuppu OK umbes 8 sekundit. Kütteikoon OK kütterežiimi kinnitamiseks või vajutage nupu OK järel nuppu režiimile

Kütmiseks on mugavustemperatuur tavaliselt kõrgem kui säästutemperatuur, samal ajal, kui jahutamisel on see vastupidine, mugavustemperatuur on väiksem kui säästutemperatuur.

Jahutusrežiimi erinevused:

Jahutusfunktsioonis on lülitamine vastupidine: Termostaat lülitab süsteemi sisse, kui toatemperatuur on seatud temperatuurist kõrgem. Jäätumisvastast temperatuuri ei kasutata. Helbeikooni ( 7°C ei kuvata. Kui valite programmi 0, lülitab termostaat jahutuse välja. 30 sekundi minimaalne tsükkel lülitatakse automaatselt sisse.

/ kogu päeva temperatuurimustri seadistamiseks.

vilgub, vajutage nuppu

/ , et lülituda ümber jahutus-

) ja

5 min viivitus (dLY)

Seadistuste avamiseks vajutage pikalt nuppu OK umbes 8 sekundit. Vabastage nupp OK, seejärel vajutage lühidalt uuesti. Ekraanil vilgub „dLY“. Vajutage nuppu OK, et kinnitada viivitusrežiim (ON), või vajutage selle funktsiooni väljalülitamiseks

(OFF) nuppu Kui see funktsioon on sisse lülitatud, lülitatakse väline süsteem sisse ainult siis, kui see on välja lülitatud enam kui 5 minutiks. Jahutamise valimisel lülitatakse see funktsioon automaatselt sisse.

Temperatuuri dispersioon (SPAN)

Dispersioon (hüsterees) on temperatuuri erinevus sisse- ja väljalülitamise vahel. Kui näiteks seadisite kütterežiimis temperatuuri 20°C-ni ja dispersiooni 0,8 °C-ni, hakkab termostaat tööle niipea, kui toatemperatuur langeb 19,2°C-ni ja lülitub välja, kui temperatuur tõuseb 20,8°C-ni. Seadistuste avamiseks vajutage pikalt nuppu OK umbes 8 sekundit. Vabastage nupp OK, seejärel vajutage lühidalt uuesti kaks korda. Ekraanil vilgub „SPAN“.

Kasutage nuppe Saate valida 0,2; 0,4; 0,8; 1,4; 1,8°C. Kinnitamiseks vajutage OK.

Lähtestamine

Kui termostaat ei toimi korralikult, võite selle määrata vaikeseadistusele, vajutades nuppu Reset. See protseduur kustutab kõik seaded. Lähtestamise nupu vajutamiseks ärge kasutage pliiatsit, graidijäägid võivad põhjustada lühise ja termostaati kahjustada. Kasutage nt pastakat.

Hooldus ja korrashoid

Toode on loodud nõuetekohasel kasutamisel tagama muretu kasutamine paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

• Ärge asetage toodet otsese päikesevalguse, äärmise külma ja niiskuse kätte ega äkiliste tem-

• Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada

• Ärge avaldage tootele ülemäärast jõudu, hoidke seda löökide, tolmu, kõrgete temperatuuride või

• Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud küünalt jne.

• Ärge asetage toodet ebapiisava õhuvooluga kohtadesse.

• Ärge sisestage toote õhuavadesse ühtegi objekti.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega

• Ärge kastke toodet vette või muudesse vedelikke.

• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes,

• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puu-

/ , seejärel vajutage OK.

/ , et seadistada nõutav dispersiooni väärtus.

peratuurimuutustega keskkonda. See vähendaks tuvastamise täpsust.

kahjustusi.

niiskuse eest – need võivad põhjustada tõrkeid, aku kasutusea lühenemise, patareide kahjustusi ja plastosade deformatsiooni.

või -pritsmetega.

garantii. Toodet tohib parandada ainult kvalitseeritud spetsialist.

puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

kust selle ostsite.

ded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb jälgida, et nad seadmega ei mängiks.

Ärge visake toodet ega patareisid pärast nende kasutusea lõppu sortimata olmejäätmete sekka, kasutage sorteeritud jäätmekogumispunkte. Toote reeglitekohase kasutusest kõrval-

damisega väldite kõrvaltoimete põhjustamist inimeste tervisele ja keskkonnale. Materjalide taaskasutamine aitab kaasa loodusvarade kaitsmisele. Juhul kui soovite rohkem teavet selle toote kasutusest kõrvaldamise kohta, võtke ühendust kohaliku omavalitsuse, majapidamisjäätmeid töötleva ettevõtte või poega, kust toote ostsite.

Märkus: Selle juhendi sisu võib eelneva etteteatamiseta muuta – printimise piirangute tõttu võivad kuvatud sümbolid ekraanist veidi erineda – käesoleva juhendi sisu ei tohi ilma tootjapoolse loata reprodutseerida. Tootele on väljastatud vastavusdeklaratsioon. Üksikasjalik kasutusjuhend on saadaval aadressil: http://www.emos.eu/download.

BG | Термостат

Термостатът T091 е предназначен да управлява системи за отопление и охлаждане.

Важно

• Преди да започнете да използвате термостата, прочетете внимателно ръководството за работа с него, както и

• ръководствата на отоплителния котел и системата за охлаждане.

• Изключете захранващото напрежение преди да пристъпите към монтиране на термостата!

• Монтажът трябва да се извърши от правоспособно лице!

• Изпълнете монтажа в съответствие с приложимите стандарти.

Технически характеристики:

Превключван товар: макс. 230 V~; 5 A при активен товар, 3 A при индуктивен товар Точност на часовника: ±60 секунди на месец Измерване на температурата: от 0°C до +40°C със стъпка 0,2°C; точност ±1°C при 20°C Задаване на температурата: от 5°C до 30°C със стъпка 0,2°C Хистерезис за температурата: 0,2; 0,4; 0,8; 1,4; 1,8°C Цикъл за охлаждане: 30 секунди Околна температура по време на работа: от 0°C до 40°C Температура на съхранение: от -20°C до 60°C Захранване: 2 бр. батерия 1,5 V тип AA (LR6) Принадлежности: 2 винта, 2 дюбела Размери и маса: 158 × 86 × 26 mm; 156 g

Описание на дисплея (вж. Фиг. 1)

1 – Икономичен режим (икономична

температура) 2 – Ръчно управление 3 – Въвеждане

на програми 4 – Ден от седмицата 5 – Индикация за разредена батери Бутоните за настройване на термостата са разположени под предната капачка. За достъп до бутоните отместете предната капачка надясно.

Бутони на термостата (вж. Фиг. 2) D – задаване на деня

H – задаване на часа M – задаване на минутите Temp – задаване на температурата Prog – избиране на ден, чиято програма

да се изведе на дисплея Prog # – избиране на програма

6 – Индикация за дневния профил на работа 7 – Комфортен режим (комфортна темпе-

ратура) 8 – Режим за предпазване от замръзване 9 – Режим за охлаждане 10 – Режим за отопление 11 – Символ за включено състояние

OK – потвърждаване на избраната стойност Reset – изтриване на въведените стойности

на параметрите

– задаване на комфортната температура/

придвижване в менюто

– задаване на икономичната температура/

придвижване в менюто

Отделение за батериите на термостата (вж. Фиг. 3) Отвор за закрепване на термостата към стена (вж. Фиг. 4)

Подсветка на дисплея

При натискане на кой да е бутон освен Reset се включва за 20 секунди подсветката на дисплея.

МОНТИРАНЕ

Забележка:

Преди да монтирате термостата, изключете захранването на отоплителната/охладителната система в жилището. Така ще предотвратите възможни произшествия, свързани с електрическата система.

Разполагане на термостата

Местоположението на термостата оказва съществено влияние върху неговата работа. Изберете място, където членовете на семейството прекарват основната част от времето си, за предпочитане на вътрешна стена, без директно осветяване от слънчева светлина и където въздухът циркулира свободно. Не монтирайте термостата близо до източници на топлина (телевизори, радиатори, хладилници) или до врати (поради честите удари и вибрации). Ако не спазите тези препоръки, термостатът няма да регулира правилно температурата.

Монтиране на термостата

Монтиране на термостата направо към стената (без монтажна плоча) (вж. Фиг. 5)

Отвори за монтиране на термостата към стената (без монтажна плоча) Пробийте в стената два отвора с диаметър 6 mm. Може да използвате монтажен шаблон с маркирани отвори за закрепване. Поставете дюбели и завинтете левия винт до разстояние 3 mm от стената. Закрепете термостата – нанижете го на главата на винта и го преместете надясно (вижте отвора като на ключалка, разположен на задния панел на термостата). Затегнете основния винт, за да фиксирате термостата на мястото му.

Забележка: Ако стената е дървена, не е необходимо да поставяте дюбели. Пробийте два отвора с диаметър 2,7 mm вместо 6 mm.

Монтиране на термостата с монтажна плоча (вж. Фиг. 6)

Поставете монтажната плоча на желаното място на стената и маркирайте местата на двата отвора за закрепване. Пробийте два отвора с диаметър 6 mm на маркираните места. Поставете два дюбела и закрепете монтажната плоча с два винта (фигура A). Проверете дали плочата е закрепена здраво. Внимателно закрепете термостата към монтажната плоча (фигура B). За целта първо вкарайте винта в левия отвор с форма като за ключалка, след което преместете термостата надясно и го притиснете, за да се фиксира на мястото си. За да свалите термостата от монтажната плоча, внимателно вкарайте отвертка в десния отвор и отделете термостата от плочата.

Електрическа схема на свързване

Електрическите клеми са разположени на гърба на термостата. Клемите са означени с COM и NO. Към тях е свързан обикновен еднополюсен нормално отворен контакт.

Схема на свързване на термостат T091FL с котли, които изискват нормално отворен контакт:

макс. 230 V; 5(3) A

N L

230 V~

NO COM

Отоплителен уред със

захранване 230 V, например

помпа на централно отопление.

* Когато котелът изисква нормално затворен контакт, термостатът трябва да се установи в режим за охлаждане.

Термостат

Схема на свързване на термостат T091FL с котли, които изискват безпотенциален нормално отворен контакт:

макс. 230 V; 5(3) A

COM

NONOCOM

Отоплителен уред, изискващ

безпотенциален контакт, напр.

газов котел.

* Когато котелът изисква нормално затворен контакт, термостатът трябва да се установи в режим за охлаждане.

Въвеждане в експлоатация

Свалете предната капачка и поставете две батерии 1,5 V тип AA. Използвайте само алкални батерии, а не такива, които могат да се зареждат многократно. При поставяне на батериите термостатът започва да работи и дисплеят се активира. Ако термостатът не работи нормално, проверете полярността на батериите и количеството заряд в тях или натиснете бутон Reset.

Термостат

Основни настройки

Забележка: Помнете, че първото натискане на бутон включва подсветката на дисплея и едва второто въвежда стойност или избира функция.

Сверяване на часовника

Задайте текущия ден от седмицата, като натиснете няколко пъти бутон D (1–7 = понеделник – неделя). Задайте текущия час, като натиснете няколко пъти бутон H; въведете минутите, като натиснете няколко пъти бутон M.

Забележка: Ако натиснете и задържите бутон поне 2 секунди, скоростта на промяна на стойността се увеличава.

Показване/настройване на комфортната и икономичната температура

Натиснете и задръжте бутон Temp, за да преминете в режим за показване/промяна на температурата.

На дисплея се извежда текущата зададена стойност за температурата в съответния режим (символ

/ или ). Показанието мига. Натиснете няколко пъти бутон Забележка: Температурата на режима за предпазване от замръзване ( Натиснете бутон OK, за да се върнете към текущия работен режим.

Пример:

Ако термостатът е в режим първо бутон Ако термостатът е в режим направо бутон Temp.

Забележка: Установявани по подразбиране стойности на температурата:

Ръчно задаване на температурата

Натиснете номичната температура. Текущият режим на работа се прекратява до следващата промяна на програмата. На дисплея се извежда символът Натиснете бутон OK, за да отмените ръчната промяна на температурата.

Ръчно увеличаване на времето за поддържане на температурата

Натиснете и задръжте за 4 секунди бутон (увеличаване на времето за поддържане на комфортната температура) или бутон температура). В резултат на дисплея се показва зададената стойност и символът няколко пъти бутон Може да въвеждате интервал от 1 до 24 часа със стъпка 1 час. Натиснете бутон OK, за да се върнете към текущия работен режим.Символът за ръчно управление (ръка) изчезва от дисплея. През зададения интервал от време програмата не променя температурата. В режим за увеличаване на времето, натискане на съответния бутон за температурния режим на работа (напр. в този режим. Оставащото зададено време може да се промени чрез неколкократно натискане на същия бутон. Ако натиснете бутон за друг температурен режим (напр. при избран комфортен режим), таймерът за зададеното време се нулира.

Показване/въвеждане на програма за температурата

Натиснете няколко пъти бутон Prog. С всяко натискане се показва програмата за регулиране на температурата през определен ден от седмицата и номера на този ден. Пример: Номерът на показвания ден е 1 (понеделник), а над номера е изписано PROG 1. За да изберете програмата за регулиране на температурата през определен ден от седмицата, натиснете няколко пъти бутон Prog (задаване на деня) и бутон Prog # (задаване на програмата). Натиснете бутон OK, за да потвърдите избора на програма.

и след това бутон Temp.

, за да изберете комфортната температура. Натиснете , за да изберете ико-

, ако е избран комфортен режим) предизвиква извеждане на оставащото време

/ , за да промените стойността на температурата.

и искате да промените икономичната температура , натиснете

и искате да промените комфортната температура , натиснете

(увеличаване на времето за поддържане на икономичната

/ , за да промените времето.

) не може да се променя.

= 19°C, = 15°C.

. Натиснете

Заводска настройка на различните програми за температурата:

Черен участък: комфортна температура Празен участък: икономична температура

Програмите с номера от 0 до 5 са зададени по време на производството и не могат да се променят. Програма 0 е за предпазване от замръзване и поддържа температура 7°C през цялото денонощие. Потребителите могат да променят програми 6, 7 и 8.

За да въведете собствена програма, направете следното: Натиснете няколко пъти бутон Prog, за да изберете желания ден (на дисплея се извежда номерът на деня). След това натиснете няколко пъти бутон Prog # и изберете програма 6, 7 или 8. Извежда се номерът на програмата, например PROG 6. Сега натиснете няколко пъти бутон цялото денонощие. С всяко натискане на бутона се придвижвате с един час напред, секцията за температурата мига за избрания час. За придвижване напред може да използвате и бутон H. Натиснете бутон OK, за да се върнете към текущия работен режим.

Задаване на режим за отопление или охлаждане

Натиснете продължително (за около 8 секунди) бутон OK, за да промените настройката. Символът за отопление бутон В режим за отопление комфортната температура обикновено е по-висока от икономичната температура, докато в режим за охлаждане е обратното – комфортната температура е по-ниска от икономичната.

Разлики в режим за охлаждане:

Превключването на управляващия контакт в режим на охлаждане е обратно: термостатът включва системата, когато стайната температура е по-висока от зададената температура. Температурата за предпазване от замръзване не се използва. Символът със снежинка ( веждат на дисплея. Ако изберете програма 0, термостатът изключва системата за охлаждане. Минималният 30-секунден цикъл се включва автоматично.

Функция за закъснение 5 min (dLY)

Натиснете продължително (за около 8 секунди) бутон OK, за да промените настройката. Отпуснете бутон OK, след което отново го натиснете кратко. На дисплея се извежда мигащ надпис „dLY“. Натиснете бутон OK, за да потвърдите избора на функцията за закъснение (да я включите); за да изключите тази функция, натиснете бутон Когато функцията е включена, управляваната система се включва, само ако е била изключена в продължение на повече от 5 min. В режим за охлаждане тази функция се включва автоматично.

започва да мига; натиснете бутон OK, за да потвърдите режима за отопление или

/ и после бутон OK, за да превключите в режим за охлаждане .

/ , за да въведете промените на температурата през

) и „7°C“ не се из-

/ , след което също натиснете бутон OK.

Хистерезис на температурата (SPAN)

Хистерезисът е разликата между температурите на включване и изключване. Например, ако в режим на отопление зададената температура е 20°C, а хистерезисът е 0,8°C, термостатът се включва, когато стайната температура спадне до 19,2°C и се изключва, когато температурата достигне 20,8°C. Натиснете продължително (за около 8 секунди) бутон OK, за да промените настройката. Отпуснете бутон OK, след което отново го натиснете кратко два пъти. На дисплея се извежда мигащ надпис „SPAN“.

/ изберете желаната стойност на хистерезиса.

С бутон Възможните стойности са: 0,2; 0,4; 0,8; 1,4; 1,8°C. Натиснете бутон OK, за да потвърдите избора.

Нулиране (Reset)

Ако термостатът не работи правилно, може да възстановите заводските настройки, като натиснете бутон Reset. При това всички въведени промени се изтриват. Не използвайте молив, за да задействате бутон Reset, тъй като частици от графита могат да предизвикат късо съединение и да повредят термостата. Използвайте например химикалка.

Обслужване и поддръжка

Изделието е проектирано да работи без проблеми в течение на много години, ако се използва правилно. По-долу са приведени някои препоръки за правилна експлоатация.

• Прочетете внимателно ръководството, преди да започнете да използвате изделието.

• Не излагайте уреда на пряка слънчева светлина, прекомерно ниска температура, твърде висока влажност, резки промени на температурата. Това намалява точността на измерване на температурата.

• Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

• Не подлагайте уреда на въздействието на значителни механични сили, удари, прах, висока температура или влажност – те могат да причинят неизправности, да съкратят срока на работа на батериите или да ги повредят, както и да деформират пластмасовите детайли.

• Пазете уреда от дъжд или висока влажност, капеща или пръскаща вода.

• Не поставяйте върху уреда източници на открит огън, например запалени свещи и др.

• Не монтирайте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда.

• Не правете нищо по вътрешните електрически вериги в уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. В случай на повреда уредът трябва да се ремонтира само от правоспособен техник със съответната квалификация.

• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

• Не потапяйте уреда във вода или друга течност.

• При повреда или дефект на уреда не правете опити да го ремонтирате. Занесете го за ремонт в търговския обект, откъдето сте го закупили.

• Уредът не е предназначен за използване от лица (включително деца), чиито ограничени физически, сетивни или умствени способности или липсата на опит и знания не им позволяват да го използват по безопасен начин, освен когато те са наблюдавани или инструктирани от лице, отговарящо за тяхната безопасност. Следете децата да не си играят с уреда.

Когато решите вече да не използвате уреда и батериите, не ги изхвърляйте с общите битови отпадъци ; вместо това ги предайте в пункт за събиране на сортирани отпадъци. Правил-

ното изхвърляне на изделието позволява да се предотврати неблагоприятното въздействие върху здравето на хората и околната среда. Рециклирането на материалите спомага за съхраняване на природните ресурси. Допълнителна информация за рециклиране на това изделие може

да получите от компетентните общински органи, от организацията за преработване на битовите отпадъци или от магазина, в който сте закупили уреда.

ЗАБЕЛЕЖКА: Съдържанието на настоящото ръководство може да се променя без предизвестие. Поради ограничения при печата показаните тук символи могат малко да се различават от тези на дисплея. Съдържанието на настоящото ръководство не може да се копира без разрешение от производителя. За това изделие има издадена декларация за съответствие. Подробно ръководство може да се намери в интернет на адрес http://www.emos.eu/download.

787980

GARANCIJSKA IZJAVA

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

• nestrokovnega-nepooblaščenega servisa

• predelave brez odobritve proizvajalca

• neupoštevanja navodil za uporabo aparata

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom. EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Termostat

TIP: P5601N – T091

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija tel: +386 8 205 17 21 e-mail: naglic@emos-si.si

Emos P5601N, T091 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
