GB | LASER DISTANCE METER
The laser distance meter is designed to calculate surface, volume and to measure distance. The device is only designed for personal use; not for use by professionals. Any other usage may lead to damage and injury. The manufacturer takes no responsibility for damage caused due to tampering with the laser device and not following safety instructions.
Technical data:
Laser class: 2 Max. output power (P.max): <1 mW Wavelength: 620–690 nm Measuring distance: 0.05 m to 40 m Measurement accuracy: ±2 mm Measuring units: m, ft, in, m², ft², m³, ft³ Measuring time limit: 0.25 s Automatic switch-o: after 3 minutes since the last press of a button

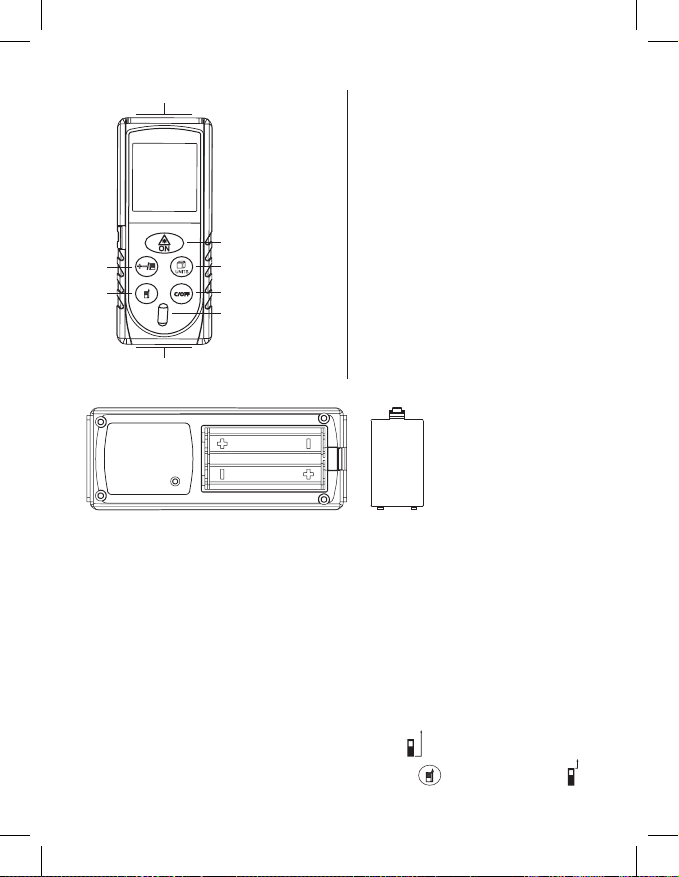

Button description:
7A
1
25
36
4
7B
Battery compartment:
Laser beam switch-o when measuring: after 30 seconds Operating temperature: 0 °C to +40 °C Storage temperature: -20 °C to +65 °C Power supply: 2× 1.5 V AAA (not included) Weight: 65 g (without battery) Dimensions: 110 × 40 × 25 mm
1 – ON button (turn on, measure) 2 – UNITS button (switch between meter
functions) 3 – C/OFF button (reset values, turn o) 4 – water-level 5 – button for adding up/subtracting values,
measurement memory 6 – button for changing measuring point 7A, 7B – measuring point
2
Note:
Never point the laser on persons or animals. Never look directly into the laser, it can damage your eyes.
Inserting Batteries
Remove the battery cover at the rear of the meter. Insert 2× 1.5 V AAA batteries. Always use alkaline batteries only, not rechargeable ones. Replace the battery cover.
Turning the Device On/O
Turn on the device by long pressing the ON button. Turn o the device by long pressing the C/OFF button.
Distance Measurement/Changing Measuring Point
Long press the ON button. An acoustic signal will sound and the screen will turn on.
Measurement starts in point 7B; the
If you wish to change the measuring point to 7A, press the Hold the device horizontally in front of the wall towards which you wish to measure distance. The device must point to the wall at a right angle. To this end, use the water-level. The bubble in the water-level must be in the middle between the black lines.
The device will focus the laser on the wall; the Then, press the ON button again. The device will measure the distance and show the distance on the screen (the laser icon will disappear).
Changing Measuring Units
The default measuring unit is meter = m.
If you wish to change the measuring unit, repeatedly long press the You can set the following measuring units: m, ft, in.
Continuous Distance Measurement
Long press the ON button. An acoustic signal will sound and the screen will turn on.
Again long press the ON button; the device will start measuring continuously and the be displayed. The screen will display measured max. and min. values. The values will change as you move the device. The bottom portion will display the currently measured value; see the picture.
icon will be displayed.
button; the icon will be displayed.
icon will be displayed.
button.
icon will
The device will emit an acoustic signal throughout the duration of continuous measurement. You can temporarily pause continuous measurement by short pressing the ON button. Long press the ON button if you wish to proceed with continuous measurement.
End continuous measurement by pressing the C/OFF button.
3
Adding Up/Subtracting Distances
You can add up or subtract measured distances.
1. Measure the rst distance.
2. Repeatedly press the or subtract.
3. The measured distance will move to the top line.
4. Measure another distance.
Both measured distances will move to the top lines and the result of the addition/subtraction will
be displayed on the bottom line.
You can then continue repeatedly adding up/subtracting by following steps 1 to 4.
Repeatedly press the C/OFF button if you want to delete the measured values. Each press will delete one line of the value from the bottom line.

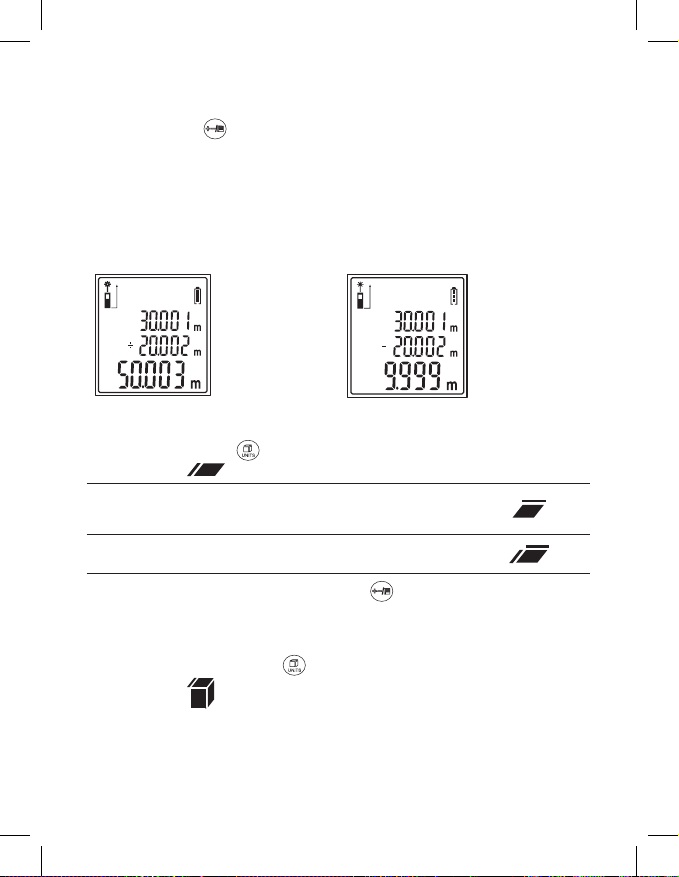

Example of screen when adding up Example of screen when subtracting
button; „-“ or „+“ will be displayed based on whether you want to add up
Measuring Surface
Turn on the device and short press the button. The screen will display the
1. Measure the rst distance; the result will be displayed along with icon. (If you want to repeat the measurement of the rst distance, press C/OFF. The result will be erased and you can proceed again from step 1.)
2. Measure the second distance; the result will be displayed along with icon. The bottom line will display the total calculated surface area in m².
If you wish to add up/subtract the total results, press the button after each total surface area result is displayed and repeat measurement in line with steps 1 and 2.
Erase all values on the screen by pressing the C/OFF button.
icon.

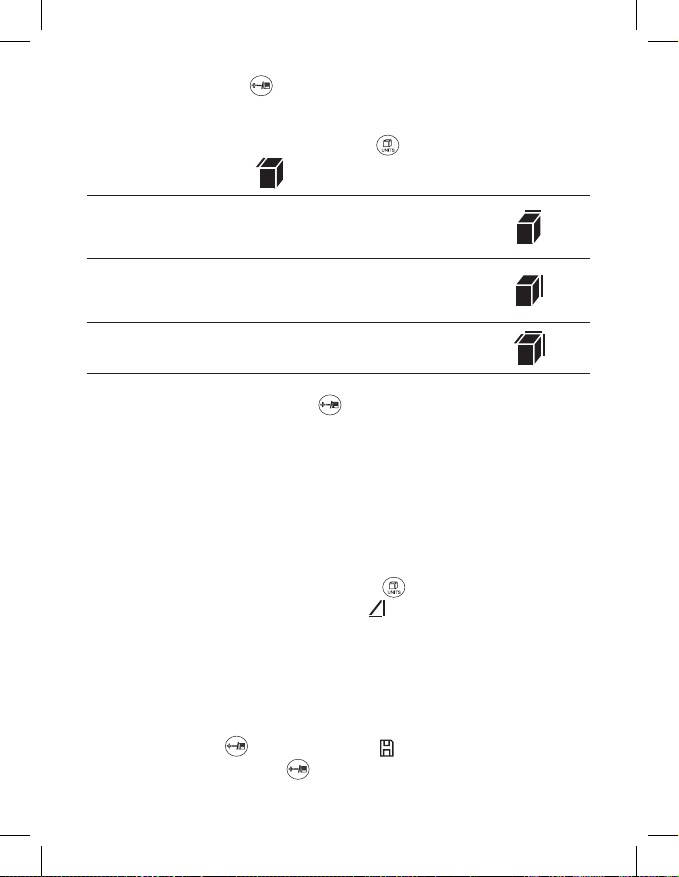

Measuring Volume
Turn on the device and 2× short press the button.
The screen will display the
1. Measure the rst distance; the result will be displayed along with icon. (If you want to repeat the measurement of the rst distance, press C/OFF. The result will be erased and you can proceed again from step 1.)
icon.
4
2. M easure the second distance; the result will be displayed along with icon. (If you want to repeat the measurement of the second distance, press C/OFF. The result will be erased and you can proceed again from step 2.)
3. Measure the third distance; the result will be displayed, along with total volume in m³ and the icon.
If you wish to add up/subtract the total results, press the button after each total volume result is displayed and repeat measurement in line with steps 1, 2 and 3.
Erase all values on the screen by pressing the C/OFF button.
Indirect Measurement (Pythagoras)
You can calculate distance between two points which are dicult to measure (obstacles, scaolding, reective surfaces) by applying Pythagoras‘ theorem.
Note:
Correct result is guaranteed only if the two measured distances are at a right angle (90°).
• Both measurements must be made from the same point.
• Always measure the longer distance rst.
1. Turn on the device and 3× short press the
2. The screen will display a ashing section of the
3. Measure the rst distance and the result will be displayed on the screen.
4. Measure the second distance. Both results will be displayed in the top portion of the lines. The bottom line will display the calculated third distance.
Measurement Memory/Erasing Memory
The device automatically records 20 (0 to 19) last measured values.
Note:
Next measurement will overwrite the oldest measurement in the memory.
button.
icon.
Long press the
Now repeatedly press the type of measurement. Repeatedly press the C/OFF button when in the mode showing measurement memory. Each button press will erase the latest measurement.
button; the icon and measurement number will be displayed.
button; this will display the results of individual measurements and the
5
Errors during Measurement
The following error codes may be displayed when measuring:
Error code Likely cause Solution
Err10 Flat batteries Replace batteries Err15 Measurement out of range Shorten the measuring distance Err16 Weak return laser signal Use a brighter measuring point; hold the
Err18 Measuring point too bright Use a darker measuring point Err26 Value outside of the screen‘s display
Err08 Incorrect measur ing procedure Repeat the measuring process Err00 Error in communication Restart the device and repeat the mea-
Errors in measurement may also appear if:
- measurement is made in strong sunlight
- measuring point has poor reectance or very rough surface
- temperature during measurement is outside of the operating temperature limits listed in the manual
Care and Maintenance
The product is designed to provide trouble-free service for many years if used appropriately. Some advice for proper operation:
• Read the manual carefully before using this product.
• Do not expose the product to direct sunlight, extreme cold and moisture, and sudden changes in temperature. This would reduce accuracy of detection.
• Do not place the product in locations prone to vibration and shocks – these may cause damage.
• Do not expose the product to excessive force, impacts, dust, high temperatures or humidity - these may cause malfunction, shorter battery life, damage to batteries and deformation of plastic parts.
• Do not expose the product to rain or high humidity, dropping or splashing water.
• Do not place any open ame sources on the product, e.g. a lit candle, etc.
• Do not place the product to places with inadequate air ow.
• Do not tamper with the internal electric circuits of the product – doing so may damage the product, which will automatically void the warranty. The product should only be repaired by a qualied professional.
• To clean the product and laser lens, use a slightly moistened soft cloth. Do not use solvents or cleaning agents - they could scratch the plastic parts and cause corrosion of the electric circuits.
• Do not touch the lenses at the top of the device with your ngers.
• Do not immerse the product in water or other liquids.
• In the event of damage or defect of the product, do not perform any repairs by yourself. Have it repaired where you purchased the product.
• This device is not intended for use by persons (including children) whose physical, sensory or mental disability or lack of experience and expertise prevents them from safe use of the device, if they are not supervised or if they have not been instructed regarding the use of this appliance by a person responsible for their safety. It is necessary to supervise children to ensure they do not play with the device.
range
device steady in hand while measuring
Repeat the measuring process, adjust measuring distance
surement
6
Do not dispose of the product or the batteries after the end of life as unsorted municipal waste, use sorted waste collection points instead. Correct disposal of the product will prevent adverse eects on human health and the environment. Recycling of materials contributes to the protection of natural resources. For more information about recycling of this product, contact the municipal authority, organization for processing household waste, or the point of sale where you purchased the product.
A declaration of conformity was issued for this product.
