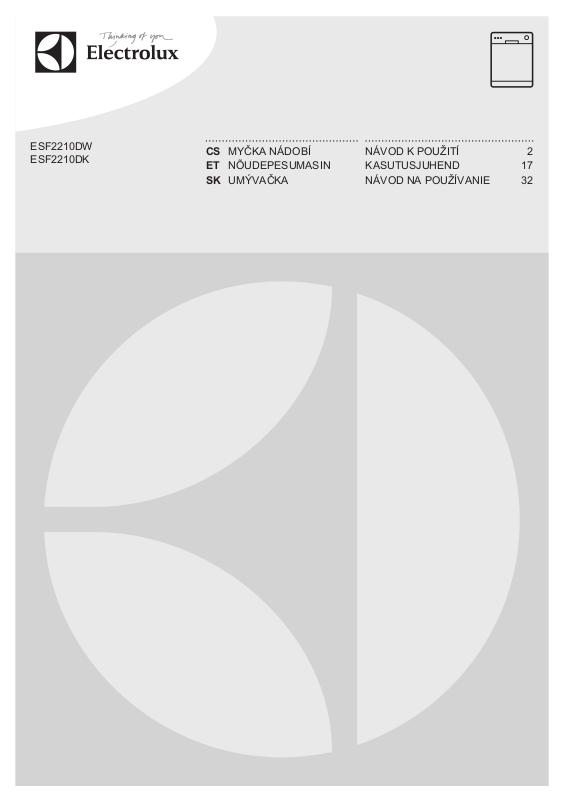

Electrolux ESF2210DW User Manual [cz]

ESF2210DW
ESF2210DK

CS MYČKA NÁDOBÍ NÁVOD K POUŽITÍ 2
ET NÕUDEPESUMASIN KASUTUSJUHEND 17
SK UMÝVAČKA NÁVOD NA POUŽÍVANIE 32

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY................................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................6

4. OVLÁDACÍ PANEL.............................................................................................6

5. PROGRAMY.......................................................................................................7

6. NASTAVENÍ....................................................................................................... 8

7. PŘED PRVNÍM POUŽITÍM.................................................................................9

8. DENNÍ POUŽÍVÁNÍ.......................................................................................... 10

9. TIPY A RADY................................................................................................... 12

10. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 13

11. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 14

12. TECHNICKÉ INFORMACE............................................................................ 16

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt,
se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento
důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv
jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých
výsledků.
Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro
váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.
Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující
údaje: Model, výrobní číslo (PNC), sériové číslo.
Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace
Všeobecné informace a rady
Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací
spotřebiče a jeho prvním použitím. Výrobce
nezodpovídá za škody a zranění způsobená nesprávnou
instalací či chybným používáním. Návod k použití vždy
uchovávejte spolu se spotřebičem pro jeho budoucí
použití.

1.1 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pro použití v domácnosti a

pro následující způsoby použití:

– ve farmářských domech, v kuchyňkách pro

zaměstnance v obchodech, kancelářích a jiných
pracovních prostředích;

– pro zákazníky hotelů, motelů, penzionů a jiných

ubytovacích zařízení.

• Neměňte technické parametry tohoto spotřebiče.

• Hodnota provozního tlaku vody (minimální a

maximální) musí být mezi 0.8 (0.08) / 10 (1.0) bar
(MPa).

• Dodržujte maximální počet 6 jídelních souprav.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, autorizované servisní středisko nebo
osoba s podobnou příslušnou kvalifikací, jinak by
mohlo dojít k úrazu.

• Nože a další nástroje s ostrými špičkami vkládejte do

košíčku na příbory špičkou dolů nebo vodorovně.

• Nenechávejte dvířka spotřebiče otevřená bez dozoru,

aby na ně nikdo nespadl.

• Před čištěním nebo údržbou spotřebič vždy vypněte a

vytáhněte síťovou zástrčku ze zásuvky.

• K čištění spotřebiče nepoužívejte proud vody nebo

páru.

• Větrací otvory umístěné vespod spotřebiče (jsou-li

součástí spotřebiče) nesmí být zakryté kobercem.

ČESKY 3

www.electrolux.com4

• Spotřebič musí být připojen k vodovodnímu potrubí

pomocí nové dodané soupravy hadic. Neinstalujte již
jednou použitou soupravu hadic znovu.

1.2 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo
duševními schopnostmi nebo osoby bez patřičných
zkušeností a znalostí, pouze pokud tak činí pod
dozorem nebo vedením, které zohledňuje bezpečný
provoz spotřebiče, a pokud rozumí rizikům spojeným s
provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny prací prostředky uschovejte z dosahu dětí.

• Jsou-li dvířka spotřebiče otevřená, nedovolte dětem a

domácím zvířatům, aby se k němu přibližovaly.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani
nepoužívejte.

• Neinstalujte nebo nepoužívejte
spotřebič tam, kde může teplota
klesnout pod 0 °C.

• Řiďte se pokyny k instalaci dodanými
spolu s tímto spotřebičem.

• Ujistěte se, že je spotřebič
namontován pod nebo vedle
bezpečných konstrukcí.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru
nebo úrazu elektrickým
proudem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na
typovém štítku souhlasí s parametry
elektrické sítě. Pokud tomu tak není,

obraťte se na kvalifikovaného
elektrikáře.

• Vždy používejte správně instalovanou
síťovou zásuvku s ochranou proti
úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky
ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili
napájecí kabel a síťovou zástrčku.
Jestliže potřebujete vyměnit přívodní
kabel, musí výměnu provést námi
autorizované servisní středisko.

• Síťovou zástrčku zapojte do síťové
zásuvky až na konci instalace
spotřebiče. Po instalaci musí zůstat
síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky
tahem za kabel. Vždy tahejte za
zástrčku.

• Tento spotřebič je v souladu se
směrnicemi EHS.

• Pouze pro Velkou Británii a Irsko.
Spotřebič je vybaven 13A síťovou
zástrčkou. Je-li nutné vyměnit pojistku
v síťové zástrčce, použijte pojistku: 13
amp ASTA (BS 1362).

2.3 Vodovodní přípojka

• Dbejte na to, abyste hadice
nepoškodili.

• Před připojením spotřebiče k novým
hadicím nebo k hadicím, které nebyly
dlouho používané, nechte vodu na
několik minut odtéct, dokud nebude
čistá.

• Při prvním použití spotřebiče se
ujistěte, že nedochází k únikům vody.

• Jestliže se přívodní hadice poškodí,
okamžitě vytáhněte síťovou zástrčku
ze zásuvky. Zkontaktujte autorizované
servisní středisko, aby vám přívodní
hadici vyměnilo.

2.4 Použití spotřebiče

• Na otevřená dvířka si nesedejte, ani si
na ně nestoupejte.

• Mycí prostředky pro myčky jsou
nebezpečné. Řiďte se
bezpečnostními pokyny uvedenými na
balení mycího prostředku.

• Nepijte ani si nehrajte s vodou ve
spotřebiči.

• Nádobí ze spotřebiče nevyjímejte,
dokud se nedokončí program. Na
nádobí mohou být zbytky mycího
prostředku.

• Pokud během probíhajícího programu
otevřete dvířka spotřebiče, může dojít
k uvolnění horké páry.

ČESKY 5

• Do spotřebiče, do jeho blízkosti nebo
na spotřebič neumísťujte hořlavé
předměty nebo předměty obsahující
hořlavé látky.

2.5 Obsluha

• Pro opravu spotřebiče kontaktujte
autorizované servisní středisko.
Doporučujeme používat pouze
originální náhradní díly.

• Když budete kontaktovat autorizované
servisní středisko, ujistěte se, že máte
poznamenané následující informace,
které lze nalézt na typovém štítku.
Model:
Výrobní číslo (PNC):
Sériové číslo:

2.6 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či
udušení.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Odstraňte dveřní západku, abyste
zabránili uvěznění dětí a domácích
zvířat ve spotřebiči.

8

7 6

1 2 4 53

1 32

45

www.electrolux.com6

3. POPIS SPOTŘEBIČE

Zásobník na sůl

1

Ostřikovací rameno

2

Filtry

3

Hlavní koš

4

Košíček na příbory

5

4. OVLÁDACÍ PANEL

Tlačítko Zap/Vyp

1

Kontrolky programů

2

Kontrolky

3

4.1 Kontrolky

Kontrolka Popis

Kontrolka konce programu.

6
7
8

4
5

Dávkovač leštidla
Dávkovač mycího prostředku
Typový štítek

Tlačítko programů
Tlačítko Delay

Kontrolka Popis

5. PROGRAMY

ČESKY 7

Kontrolka množství soli. Nikdy v průběhu programu nesvítí.

Kontrolka stavu leštidla. Nikdy v průběhu programu nesvítí.

Program Stupeň zne‐

2)

3)

1)

Hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce prou‐

du, na zvolených funkcích a na množství nádobí.

2)

Tento program nabízí nejúspornější spotřebu vody a energie při mytí normálně znečiště‐

ného nádobí a příborů. (Jedná se o standardní program pro zkušebny.)

3)

U tohoto programu můžete umýt čerstvě znečištěné nádobí. Tento program nabízí dobré

výsledky mytí při krátké délce programu.

čištění
Druh náplně

Normálně zne‐
čištěné
Nádobí a
příbory

Velmi znečiš‐
těné
Nádobí, příbo‐
ry, hrnce a
pánve

Normálně zne‐
čištěné
Nádobí a
příbory

Lehce znečiš‐
těné
Nádobí a
příbory

Normálně ne‐
bo lehce zne‐
čištěné
Křehké nádobí
a sklo

Fáze programu Údaje o spotřebě

• Předmytí

• Mytí 55 °C

• Oplachy

• Sušení

• Předmytí

• Mytí 70 °C

• Oplachy

• Sušení

• Předmytí

• Mytí 65 °C

• Oplachy

• Sušení

• Mytí 50 °C

• Oplachy

• Mytí 40 °C

• Oplachy

• Sušení

1)

Délka
(min)

150 0.64 7.5

117 1.15 9

94 0.80 7

36 0.40 6

31 0.35 6

Energie
(kWh)

Voda
(l)

5.1 Informace pro zkušebny

Pro všechny potřebné informace ohledně
testu výkonnosti zašlete e-mail na:

[e-mail]

Poznamenejte si výrobní číslo (PNC)
uvedené na typovém štítku.

www.electrolux.com8

6. NASTAVENÍ

6.1 Režim volby programu a

uživatelský režim

Když se spotřebič nachází v režimu volby
programu, je možné nastavit program a
přejít do uživatelského režimu.

V uživatelském režimu lze změnit
následující nastavení:

• Stupeň změkčovače vody v závislosti
na tvrdosti vody.

• Zapnutí či vypnutí zvukové
signalizace na konci programu.

Tato nastavení se uloží, dokud je opět
nezměníte.

Jak nastavit režim volby programu

Spotřebič se nachází v režimu volby
programu, jestliže kontrolky všech
programů svítí.
Když zapnete spotřebiče, obvykle se
přepne do režimu volby programu.
Nicméně, pokud se tak nestane, můžete
režim volby programu aktivovat
následujícím způsobem:

Stiskněte a podržte tlačítko programu,
dokud se spotřebič nepřepne do režimu
volby programu.

6.2 Změkčovač vody

Tvrdost vody

Německé

stupně (°dH)

> 24 > 40 > 4.2 > 29 10

22 - 24 39 - 40 3,9 - 4,2 27 - 29 9

20 - 22 35 - 39 3,5 - 3,9 25 - 27 8

18 - 20 32 - 35 3,2 - 3,5 23 - 25 7

16 - 18 28 - 32 2,8 - 3,2 20 - 23 6

13 - 16 23 - 28 2,3 - 2,8 17 - 20

10 - 13 18 - 23 1,8 - 2,3 13 - 17 4

7 - 10 12 - 18 1,2 - 1,8 9 - 13 3

4 - 10 7 - 12 0,7 - 1,2 5 - 9 2

< 4 < 7 < 0,7 < 5

1)

Nastavení z výroby.

2)

Při tomto stupni sůl nepoužívejte.

Francouzské

stupně (°fH)

mmol/l Clarkovy

stupně

Nastavení změk‐

čovače vody

1)

5

2)

1

Jak nastavit stupeň změkčovače vody

Spotřebič musí být v režimu volby
programu.

1. K přepnutí do uživatelského režimu

stiskněte a podržte tlačítko
programu, dokud nezačne kontrolka

programu blikat a nerozsvítí
se kontrolka programu .

2. Počkejte, dokud kontrolka
nezhasne a kontrolka nezačne
blikat. Kontrolka dále bliká.
Přerušované blikání kontrolky

signalizuje aktuálně nastavený
stupeň.

• Např. 5 bliknutí + pauza + 5
bliknutí = stupeň 5.

3. Opakovaným stisknutím tlačítka
programu změníte nastavení.
Každým stisknutím tlačítka programu
se zvýší číslo stupně. Po dosažení
stupně 10 začnete opět od stupně 1.

4. Potvrďte nastavení stisknutím tlačítka
Zap/Vyp.

6.3 Zvuková signalizace

Zvuková signalizace zazní, když dojde k
poruše spotřebiče. Tyto zvukové signály
nelze vypnout.

Další zvuková signalizace se také spustí
po dokončení programu. Tato zvuková
signalizace je ve výchozím nastavení
vypnutá, ale je možné ji zapnout.

Jak zapnout zvukovou signalizaci na konci programu

Spotřebič musí být v režimu volby
programu.

7. PŘED PRVNÍM POUŽITÍM

ČESKY 9

1. K přepnutí do uživatelského režimu

stiskněte a podržte tlačítko
programu, dokud nezačne kontrolka

programu blikat a nerozsvítí
se kontrolka programu .

2. Ihned opět stiskněte tlačítko
programů.

• Kontrolka se trvale

rozsvítí.

• Kontrolka

3. Počkejte, dokud kontrolka
nezhasne. Kontrolka dále bliká.

• Kontrolka konce programu udává

stávající nastavení: Kontrolka
konce programu nesvítí =
zvuková signalizace je vypnutá.

4. Stisknutím tlačítka programu změníte
nastavení.

• Kontrolka konce programu svítí =

zvuková signalizace je zapnutá.

5. Potvrďte nastavení stisknutím tlačítka
Zap/Vyp.

začne blikat.

1. Ujistěte se, zda aktuální stupeň
změkčovače vody odpovídá
tvrdosti vaší vody. Pokud ne,
nastavte stupeň změkčovače
vody.

2. Naplňte zásobník na sůl.

3. Naplňte dávkovač leštidla.

4. Otevřete vodovodní kohoutek.

5. Spusťte program k odstranění všech

možných zbytků uvnitř spotřebiče.
Nepoužívejte mycí prostředek a
nevkládejte nic do košů.

Při spuštění programu může spotřebiči
trvat až pět minut, než se zregeneruje
pryskyřice ve změkčovači vody. Během
této chvíle spotřebič vypadá, že
nepracuje. Mycí fáze se spustí až po
dokončení této procedury. Tato
procedura se pravidelně opakuje.

7.1 Zásobník na sůl

POZOR!

Používejte pouze sůl pro
myčky nádobí.

Sůl se používá k regeneraci pryskyřice
ve změkčovači vody a k zajištění dobrých
mycích výsledků při každodenním
používání.

Jak doplnit zásobník na sůl

1. Otočením víčka proti směru
hodinových ručiček otevřete
zásobník na sůl.

2. Do zásobníku na sůl nalijte 1 l vody
(pouze při prvním plnění).

3. Naplňte zásobník na sůl solí do
myčky.

A

B

C

D

www.electrolux.com10

4. Odstraňte sůl, která se vysypala

okolo zásobníku na sůl.

5. Zavřete zásobník na sůl otočením
jeho víčka po směru hodinových
ručiček.

Při plnění může ze
zásobníku na sůl unikat
voda nebo sůl. Nebezpečí
koroze. Po naplnění
zásobníku na sůl jí zabráníte
spuštěním programu.

POZOR!

Používejte pouze leštidlo pro
myčky nádobí.

1. Stiskněte uvolňovací tlačítko (D) a
otevřete víko (C).

2. Nalijte leštidlo (A), dokud kapalina
nedosáhne hladiny „max“.

3. Rozlité leštidlo setřete savým
hadříkem, aby se netvořilo přílišné
množství pěny.

4. Zavřete víko. Ujistěte se, že se
uvolňovací tlačítko zaklapne zpět.

Voličem můžete nastavit
dávkované množství (B)
jeho otočením do polohy 1
(nejmenší množství) až 6
(největší množství).

7.2 Jak plnit dávkovač leštidla

8. DENNÍ POUŽÍVÁNÍ

1. Otevřete vodovodní kohoutek.

2. Stisknutím tlačítka Zap/Vyp zapněte

spotřebič.

Zkontrolujte, zda je spotřebič v režimu
volby programu.

• Pokud kontrolka stavu soli svítí,

doplňte zásobník na sůl.

• Pokud kontrolka stavu leštidla

30

20

A BD

C

20

30

B

A D

C

svítí, doplňte dávkovač leštidla.

3. Naplňte koše.

4. Přidejte mycí prostředek.

5. Nastavte a spusťte správný program

pro daný druh náplně a stupeň
znečištění.

8.1 Použití mycího prostředku

ČESKY 11

2. Nastavte dávkovač leštidla do

nejnižší polohy.

8.3 Nastavení a spuštění programu

Spuštění programu

1. Ponechte dvířka spotřebiče otevřená.

2. Stisknutím tlačítka Zap/Vyp zapněte

spotřebič. Zkontrolujte, zda je
spotřebič v režimu volby programu.

3. Opakovaně stiskněte tlačítko
programů, dokud se nerozsvítí
kontrolka požadovaného programu.

4. Program spustíte zavřením dvířek
spotřebiče.

Spuštění programu s odloženým startem

1. Nastavte program.

2. Stisknutím tlačítka Delay odložíte

spuštění programu o tři hodiny.

• Rozsvítí se kontrolka

3. Odpočet spustíte zavřením dvířek
spotřebiče.

Po dokončení odpočtu se spustí
nastavený program.

.

1. Stiskněte uvolňovací tlačítko (B) a
otevřete víko (C).

2. Mycí prostředek či tabletu vložte do
komory (A).

3. Pokud program zahrnuje fázi
předmytí, přidejte trochu mycího
prostředku do komory (D).

4. Zavřete víko. Ujistěte se, že se
uvolňovací tlačítko zaklapne zpět.

8.2 Použití kombinovaných

tablet

Když používáte tablety, které obsahují
sůl a leštidlo, zásobník na sůl a
dávkovač leštidla neplňte.

1. Nastavte změkčovač vody na
nejnižší stupeň.

Otevření dvířek za chodu spotřebiče

Pokud otevřete dvířka během
probíhajícího programu, spotřebič
přeruší svůj chod. Když dvířka opět
zavřete, bude spotřebič pokračovat od
okamžiku přerušení.

Zrušení odloženého startu

Stiskněte a podržte tlačítko programu,
dokud se spotřebič nepřepne do režimu
volby programu.
Když zrušíte odložený start, musíte opět
nastavit program.

Zrušení programu

Stiskněte a podržte tlačítko programu,
dokud se spotřebič nepřepne do režimu
volby programu.

www.electrolux.com12

Před spuštěním nového programu
zkontrolujte, zda je v dávkovači mycí
prostředek.

Konec programu

Po dokončení programu se rozsvítí
kontrolka .

9. TIPY A RADY

1. Stisknutím tlačítka Zap/Vyp spotřebič

vypněte.

2. Zavřete vodovodní kohoutek.
Pokud spotřebič nevypnete

během pěti minut, všechny
kontrolky zhasnou. Snižuje
se tak spotřeba energie.

9.1 Obecné informace

Následující rady zajistí optimální
výsledky mytí a sušení při každodenním
používání a také pomohou chránit životní
prostředí.

• Z nádobí odstraňte větší zbytky jídla,
které dejte do odpadu.

• Nádobí neoplachujte ručně. V případě
potřeby použijte program předmytí (je­li dostupný) nebo zvolte program s
fází předmytí.

• Vždy využijte celý objem košů.

• Při plnění spotřebiče se ujistěte, že na
nádobí všude dosáhne voda
vycházející z trysek ostřikovacího
ramene. Ujistěte se, že se kusy
nádobí nedotýkají nebo nepřekrývají.

• Můžete používat odděleně mycí
prostředek, leštidlo a sůl nebo můžete
používat kombinované tablety (např.
„3 v 1“, „4 v 1“, „Vše v 1“). Řiďte se
pokyny na balení.

• Nastavte a program pro daný druh
náplně a stupeň zašpinění. Program
ECO nabízí nejúspornější spotřebu
vody a energie při mytí normálně
znečištěného nádobí a příborů.

9.2 Použití soli, leštidla a

mycího prostředku

• Používejte pouze sůl, leštidlo a mycí
prostředek určený pro myčky nádobí.
Jiné výrobky by mohly spotřebič
poškodit.

• Kombinované tablety jsou obvykle
vhodné v oblastech s vodou o tvrdosti
do 21 °dH. V oblastech přesahujících
tento limit je nutné použít kromě
kombinovaných tablet také leštidlo a
sůl. V oblastech s tvrdou nebo velmi
tvrdou vodou však doporučujeme k

dosažení nejlepších výsledků mytí a
sušení používat samostatný mycí
prostředek (prášek, gel, tablety bez
doplňujících funkcí), leštidlo a sůl
odděleně.

• Pokud používáte kombinované
tablety, můžete zvolit funkci Multitab
(je-li dostupná). Tato funkce zlepšuje
při použití kombinovaných tablet
výsledky mytí a sušení.

• Mycí tablety se u krátkých programů
zcela nerozpustí. Abyste zabránili
usazování zbytků mycího prostředku
na nádobí, doporučujeme používat
tablety s dlouhými programy.

• Nepoužívejte větší množství mycího
prostředku, než je správné. Řiďte se
pokyny na balení mycího prostředku.

9.3 Co dělat, pokud chcete

přestat používat mycí tablety

Než začnete odděleně používat mycí
prostředek, sůl a leštidlo, proveďte
následující postup.

1. Nastavte nejvyšší stupeň

změkčovače vody.

2. Ujistěte se, že je zásobník na sůl a

dávkovač leštidla plný.

3. Nastavte nejkratší program s

oplachovací fází. Nepoužívejte mycí
prostředek a nevkládejte nic do košů.

4. Po dokončení programu nastavte

změkčovač vody na stupeň tvrdosti
vody v místě vašeho bydliště.

5. Seřiďte dávkování leštidla.

9.4 Plnění košů

230 mm

max 260 mm

190 mm

B

A

• Spotřebič používejte pouze k mytí
nádobí, které je bezpečné mýt v
myčce.

• Do spotřebiče nevkládejte předměty
vyrobené ze dřeva, rohoviny, hliníku,
mědi nebo cínu.

• Nevkládejte do spotřebiče předměty,
které sají vodu (houby, hadry).

• Z nádobí odstraňte větší zbytky jídla,
které dejte do odpadu.

• Připálené zbytky jídel na nádobí
nechte změknout.

• Duté nádobí (např. šálky, sklenice,
hrnce) pokládejte dnem vzhůru.

ČESKY 13

• Přesvědčte se, že se sklenice
vzájemně nedotýkají.

• Malé kusy nádobí a příbory vložte do
košíčku na příbory.

• Lehké kusy vložte do hlavního koše.
Dbejte na to, aby se jednotlivé kusy
nádobí nehýbaly.

• Před spuštěním programu
zkontrolujte, zda se ostřikovací
rameno může volně otáčet.

9.5 Před spuštěním programu

Zkontrolujte, zda:

• Filtry jsou čisté a správně
nainstalované.

• Víčko zásobníku na sůl je dotažené.

• Ostřikovací ramena nejsou zanesená.

• Je doplněna sůl do myčky a leštidlo
(pokud nepoužíváte kombinované
mycí tablety).

• Rozmístění nádobí v koších je
správné.

• Program je vhodný pro daný druh
náplně a stupeň znečištění.

• Používá se správné množství mycího
prostředku.

9.6 Vyprazdňování košů

Nádobí před vyjmutím z myčky nechte
vychladnout. Horké nádobí se snadněji
poškodí.

Na konci programu může být
na stěnách a dvířkách
spotřebiče voda.

10. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Před čištěním nebo údržbou
spotřebič vždy vypněte a
vytáhněte síťovou zástrčku
ze zásuvky.

Špinavé filtry a ucpaná
ostřikovací ramena snižují
výsledky mytí. Pravidelně je
kontrolujte a v případě
potřeby je vyčistěte.

10.1 Čištění filtrů

www.electrolux.com14

1. Otočte filtrem (A) proti směru

hodinových ručiček a vyndejte jej.

2. Vyjměte filtr (B).

3. Filtry vyčistěte vodou.

4. Než vložíte filtr (B) zpět, zkontrolujte,

zda ve sběrné jímce nebo kolem ní
nejsou žádné zbytky jídel a nečistot.

5. Filtr (A) umístěte zpět na jeho místo
ve filtru (B). Otočte jím po směru
hodinových ručiček, dokud se
nezajistí.

POZOR!

Nesprávné umístění filtrů
může mít z následek špatné
výsledky mytí a poškození
spotřebiče.

10.2 Čištění ostřikovacích

ramen

1. Otočte maticí proti směru hodinových
ručiček.

2. Odstraňte ostřikovací rameno.

3. Vyčistěte otvory.

Jestliže se otvory v ostřikovacím ramenu
zanesou nečistotami, odstraňte je úzkým
špičatým předmětem.

10.3 Čištění vnějších ploch

• Vyčistěte spotřebič vlhkým měkkým

hadrem.

• Používejte pouze neutrální mycí

prostředky.

• Nepoužívejte prostředky s drsnými

částicemi, drátěnky nebo
rozpouštědla.

10.4 Čištění vnitřního prostoru

• Pečlivě očistěte spotřebič včetně

pryžového těsnění dvířek vlhkým
měkkým hadříkem.

• Pokud pravidelně používáte krátké

programy, může uvnitř spotřebiče
dojít k usazování mastnoty a vodního
kamene. Aby k tomu nedocházelo,
doporučujeme nejméně dvakrát
měsíčně spustit dlouhý program.

11. ODSTRAŇOVÁNÍ ZÁVAD

Pokud nezačne spotřebič pracovat nebo
se během provozu zastavuje, předtím
než se obrátíte na autorizované servisní
středisko, zkontrolujte, zda nemůžete
problém vyřešit sami pomoci informací v
tabulce.

Problém a výstražný kód Možné řešení

Nelze zapnout spotřebič. • Ujistěte se, že je zástrčka zapojená do sí‐

U některých problémů kontrolka konce
programu přerušovaně bliká na znamení
poruchy.

ťové zásuvky.

• Ujistěte se, že není poškozená domovní po‐
jistka či jistič.

ČESKY 15

Problém a výstražný kód Možné řešení

Nespustil se program. • Přesvědčte se, že jsou dvířka spotřebiče

Spotřebič se neplní vodou.

• Kontrolka konce programu jed‐
nou přerušovaně zabliká.

• Jednou zazní přerušovaný zvu‐
kový signál.

Spotřebič nevypouští vodu.

• Kontrolka konce programu dvak‐
rát přerušovaně zabliká.

• Dvakrát zazní přerušovaný zvu‐
kový signál.

Je aktivován bezpečnostní systém
proti vyplavení.

• Kontrolka konce programu třikrát
přerušovaně zabliká.

• Třikrát zazní přerušovaný zvuko‐
vý signál.

zavřená.

• Pokud je nastaven odložený start, zrušte jej
nebo vyčkejte do konce odpočítávání.

• Spotřebič spustil regeneraci pryskyřice ve
změkčovači vody. Délka této procedury je
přibližně pět minut.

• Zkontrolujte, zda je vodovodní kohoutek
otevřený.

• Ujistěte se, že není příliš malý tlak na přívo‐
du vody. Ohledně těchto informací se ob‐
raťte na místní vodárenský podnik.

• Ujistěte se, že není zanesený vodovodní
kohoutek.

• Ujistěte se, že není zanesený filtr v přívodní
hadici.

• Ujistěte se, že přívodní hadice není přehnu‐
tá či přiskřípnutá.

• Ujistěte se, že není zanesený sifon.

• Ujistěte se, že vypouštěcí hadice není přeh‐
nutá či přiskřípnutá.

• Zavřete vodovodní kohoutek a obraťte se
na autorizované servisní středisko.

Po kontrole spotřebiče jej vypněte a
znovu zapněte. Pokud se problém objeví
znovu, obraťte se na autorizované
servisní středisko.

Při výskytu výstražných kódů, které
nejsou uvedené v tabulce, se obraťte na
autorizované servisní středisko.

11.1 Nádobí není dostatečně umyté nebo suché

Problém Možné řešení

Na nádobí a skle jsou bílé
šmouhy nebo modravý po‐
tah.

Na sklenicích a nádobí jsou
skvrny a zaschlé vodní kap‐
ky.

• Uvolňuje se příliš velké množství leštidla. Nastavte
volič leštidla na nižší stupeň.

• Nadměrné množství mycího prostředku.

• Uvolňuje se příliš malé množství leštidla. Nastavte
volič leštidla na vyšší stupeň.

• Příčinou může být kvalita leštidla.

www.electrolux.com16

Problém Možné řešení

Nádobí je mokré. • Program neobsahuje sušicí fázi nebo obsahuje

Ostatní možné příčiny viz
„Tipy a rady“.

pouze sušicí fázi při nízké teplotě.

• Dávkovač leštidla je prázdný.

• Příčinou může být kvalita leštidla.

12. TECHNICKÉ INFORMACE

Rozměry Šířka / výška / hloubka

Připojení k elektrické síti

Tlak přívodu vody Min. / max. bar (MPa) 0.8 (0.08) / 10 (1.0)

Přívod vody Studená nebo teplá vo‐

Kapacita Jídelní soupravy 6

Příkon Režim zapnuto (W) 0.99

Příkon Režim vypnuto (W) 0.10

1)

Ohledně ostatních údajů viz typový štítek.

2)

Pokud odebíráte horkou vodu z alternativních zdrojů (např. solární panely, větrná ener‐

gie), použijte tuto horkou vodu ke snížení spotřeby energie.

12.1 Typový štítek

Ohledně údajů viz typový štítek:
Model:

(mm)

Napětí (V) 220 - 240

1)

Frekvence (Hz) 50

2)

da

Výrobní číslo (PNC):
Sériové číslo:

545 / 474 / 515

max. 60 °C

13. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené
symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k
recyklaci. Pomáhejte chránit životní
prostředí a lidské zdraví a recyklovat
elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené
příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič
odevzdejte v místním sběrném dvoře
nebo kontaktujte místní úřad.

SISUKORD

1. OHUTUSINFO.................................................................................................. 18

2. OHUTUSJUHISED........................................................................................... 19

3. SEADME KIRJELDUS......................................................................................20

4. JUHTPANEEL.................................................................................................. 21

5. PROGRAMMID.................................................................................................21

6. SEADED...........................................................................................................22

7. ENNE ESIMEST KASUTAMIST....................................................................... 24

8. IGAPÄEVANE KASUTAMINE.......................................................................... 25

9. VIHJEID JA NÄPUNÄITEID..............................................................................26

10. PUHASTUS JA HOOLDUS............................................................................ 28

11. VEAOTSING...................................................................................................29

12. TEHNILISED ANDMED.................................................................................. 30

SULLE MÕELDES

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille
loomisel on rakendatud pikaaegset asjatundlikku kogemust ja uuenduslikkust.
Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Ükskõik, millal te seda ka ei
kasuta – suurepärastes tulemustes võite te alati kindel olla.
Teretulemast Electroluxi.

Külastage meie veebisaiti:

Kasutusnõuanded, brošüürid, veaotsing, teave teeninduse kohta:

www.electrolux.com

EESTI

17

Registreerige oma toode parema teeninduse saamiseks:

www.registerelectrolux.com

Ostke lisaseadmeid, tarvikuid ja originaalvaruosi:

www.electrolux.com/shop

KLIENDITEENINDUS

Soovitame alati kasutada originaalvaruosi.
Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Mudel,
tootenumber (PNC), seerianumber.
Andmed leiate andmesildilt.

Hoiatus / oluline ohutusinfo.
Üldine informatsioon ja nõuanded
Keskkonnateave

Jäetakse õigus teha muutusi.

www.electrolux.com18

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege
kaasasolev juhend tähelepanelikult läbi. Tootja ei
vastuta vale paigaldamise või ebaõige kasutuse tõttu
tekkinud vigastuste ja kahjude eest. Hoidke juhend alles,
et saaksite seda ka edaspidi kasutada.

1.1 Üldine ohutus

• See seade on mõeldud kasutamiseks koduses

majapidamises või muudes sarnastes kohtades,
näiteks:

– talumajapidamistes, personalile mõeldud köökides

kauplustes, kontorites ja mujal;

– hotellides, motellides ja muudes majutuskohtades.

• Ärge muutke seadme tehnilisi omadusi.

• Kasutatava vee surve (minimaalne ja maksimaalne)

peab jääma vahemikku 0.8 (0.08) / 10 (1.0) baari
(Mpa)

• Järgige kohalikku maksimaalset6 taset.

• Kui toitejuhe on vigastatud, laske see ohutuse mõttes

välja vahetada tootja, selle volitatud hooldekeskuses
või lihtsalt kvalifitseeritud isiku poolt.

• Pange noad ja teravate otsadega söögiriistad

söögiriistade korvi otsaga allapoole või
horisontaalasendisse.

• Ärge jätke seadme ust lahti; vastasel korral võib keegi

selle otsa komistada.

• Enne hooldust lülitage seade välja ja ühendage

toitepistik pistikupesast lahti.

• Ärge kasutage seadme puhastamiseks vee- või

aurupihustit.

• Põhjal olevaid ventilatsiooniavasid (kui need on

olemas) ei tohi vaipkattega tõkestada.

• Seade tuleb veevarustusega ühendada kaasasolevate

uute voolikukomplektide abil. Vanu voolikukomplekte
kasutada ei tohi.

1.2 Laste ja ohustatud inimeste turvalisus

• Seda seadet võivad kasutada vähemalt 8-aastased

lapsed ning füüsilise, sensoorse või vaimse puudega
inimesed või kogemuste ja teadmisteta isikud juhul,
kui nende tegevuse üle on järelvalve ja neid
juhendatakse seadme turvalise kasutamise osas ning
nad mõistavad seadme kasutamisega kaasnevaid
ohte.

• Ärge lubage lastel seadmega mängida.

• Hoidke pesuained lastele kättesaamatuna.

• Hoidke lapsed ja lemmikloomad seadme uksest

eemal, kui see on avatud.

• Ilma järelvalveta ei tohi lapsed seadet puhastada ega

hooldustoiminguid läbi viia.

2. OHUTUSJUHISED

EESTI 19

2.1 Paigaldamine

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada
ega kasutada.

• Ärge paigaldage seadet ruumi, mille
temperatuur on alla 0 °C.

• Järgige seadmega kaasas olevaid
paigaldusjuhiseid.

• Veenduge, et seade on paigaldatud
kindlate konstruktsioonide alla ja
kõrvale.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kontrollige, kas andmesildil toodud
elektrilised parameetrid vastavad
vooluvõrgu näitajatele. Vastasel juhul
võtke ühendust elektrikuga.

• Kasutage alati nõuetekohaselt
paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega
pikenduskaableid.

• Veenduge, et te ei vigastaks
toitepistikut ega -juhet. Kui seadme
toitekaabel tuleb välja vahetada, siis
pöörduge meie hoolduskeskusse.

• Ühendage toitepistik seinakontakti
alles pärast paigalduse lõpuleviimist.
Veenduge, et pärast paigaldamist
säilib juurdepääs toitepistikule.

• Seadet välja lülitades ärge tõmmake
toitekaablist. Hoidke alati kinni
toitepistikust.

• See seade vastab EÜ direktiividele.

• Ainult UK-s ja Iirimaal. Seadmel on
13-ampriline voolupistik. Kui peate
toitepistikus kaitset vahetama,
kasutage järgmist kaitset: 13 amp
ASTA (BS 1362).

2.3 Veeühendus

• Veenduge, et te veevoolikuid ei
vigastaks.

• Enne seadme ühendamist uute torude
või pikalt kasutamata torudega laske
neist vett läbi voolata, kuni vesi jääb
puhtaks.

• Seadme esmakordsel kasutamisel
veenduge, et kusagil ei oleks lekkeid.

• Kui vee sisselaskevoolik on
kahjustada saanud, eemaldage pistik
koheselt seinakontaktist. Vee
sisselaskevooliku asendamiseks
võtke ühendust hoolduskeskusega.

8

7 6

1 2 4 53

www.electrolux.com20

2.4 Kasutamine

• Ärge avatud uksel istuge ega seiske.

• Nõudepesumasina pesuained on
ohtlikud. Järgige pesuainepakendil
olevaid kasutusjuhiseid.

• Ärge jooge ega kasutage seadmes
olnud vett.

• Ärge eemaldage nõusid seadmest
enne, kui programm on lõppenud.
Nõudele võib olla jäänud pesuainet.

• Kui avate ukse pesuprogrammi
töötamise ajal, võib ukse vahelt välja
paiskuda kuuma auru.

• Ärge pange süttivaid või süttiva
ainega määrdunud esemeid
seadmesse, selle lähedusse või
peale.

2.5 Hooldus

• Seadme remontimiseks võtke
ühendust tootja volitatud

3. SEADME KIRJELDUS

hoolduskeskusega. Soovitame alati
kasutada ainult originaalvaruosi.

• Hooldusesse pöördumisel veenduge,
et teil on olemas järgnev
andmeplaadil kirjas olev teave.
Mudel:
PNC:
Seerianumber:

2.6 Jäätmekäitlus

HOIATUS!

Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

• Lõigake toitekaabel seadme küljest
lahti ja visake ära.

• Eemaldage seadme ukse fiksaator, et
vältida laste ja loomade seadmesse
lõksujäämist.

Soolamahuti

1

Pihusti tiivik

2

Filtrid

3

Põhikorv

4

Söögiriistade korv

5

Loputusvahendi jaotur

6

Pesuaine jaotur

7

Andmesilt

8

4. JUHTPANEEL

1 32

45

EESTI 21

Sisse/välja-nupp

1

Programmide indikaatorid

2

Indikaatorid

3

4.1 Indikaatorid

Indikaator Kirjeldus

Lõpuindikaator.

Soolaindikaator. Programmi töötamise ajal on see indikaator alati väl‐
jas.

Loputusvahendi indikaator. Programmi töötamise ajal on see indikaa‐
tor alati väljas.

5. PROGRAMMID

Programm Määrdumi‐

2)

saste
Nõude tüüp

Tavaline määr‐
dumine
Lauanõud ja
söögiriistad

Tugev määr‐
dumine
Lauanõud,
söögiriistad,
potid ja pannid

Tavaline määr‐
dumine
Lauanõud ja
söögiriistad

4
5

Programmi faa‐
sid

• Eelpesu

• Pesu 55 °C

• Loputused

• Kuivatamine

• Eelpesu

• Pesu 70 °C

• Loputused

• Kuivatamine

• Eelpesu

• Pesu 65 °C

• Loputused

• Kuivatamine

Programminupp
Delay-nupp

Tarbimisväärtused

1)

Kestus
(min)

150 0.64 7.5

117 1.15 9

94 0.80 7

Energia
(kWh)

Vesi
(l)

www.electrolux.com22

Programm Määrdumi‐

3)

1)

Veesurve ja -temperatuur, elektripinge kõikumine, erinevad valikud ja nõude kogus või‐

vad tarbimisväärtusi mõjutada.

2)

Selle programmiga kasutate te tavalise määrdumisastmega lauanõude ja söögiriistade
pesemiseks vett ja energiat kõige efektiivsemalt. (See on standardprogramm testimisasu‐
tustele.)

3)

See programm sobib äsja kasutatud nõude pesemiseks. Seda kasutades saate head pe‐
sutulemused lühikese ajaga.

saste
Nõude tüüp

Kerge määrdu‐
mine
Lauanõud ja
söögiriistad

Tavaline või
kerge määrdu‐
mine
Õrnad laua‐
nõud ja klaas

5.1 Teave testimisasutustele

Kogu vajaliku teabe saamiseks testimise
kohta saatke meilisõnum aadressile:

[e-mail]

Programmi faa‐
sid

• Pesu 50 °C

• Loputused

• Pesu 40 °C

• Loputused

• Kuivatamine

Pange kirja tootenumber (PNC), mis
asub andmeplaadil.

Tarbimisväärtused

1)

Kestus
(min)

36 0.40 6

31 0.35 6

Energia
(kWh)

Vesi
(l)

6. SEADED

6.1 Programmi valiku režiim ja

kasutajarežiim

Kui seade on programmi valimise
režiimis, saab valida sobiva programmi ja
sisestada kasutajarežiimi.

Kasutajarežiimis saab muuta järgmisi
seadeid:

• Veepehmendaja taset vastavalt vee

karedusele.

• Programmi lõpus kõlavaid

helisignaale sisse või välja lülitada.

Need seaded salvestatakse seniks,
kuni te neid uuesti muudate.

Programmi valimise režiimi valimine

Seade on programmi valimise režiimis,
kui kõigi programmide indikaatorid
põlevad.
Kui te seadme sisse lülitate, on see
tavaliselt programmi valimise režiimis.
Kui see nii aga pole, saate programmi
valimise režiimi sisse lülitada järgmiselt:

Vajutage ja hoidke programminuppu,
kuni seade jõuab programmi valimise
režiimi.

6.2 Veepehmendaja

Vee karedus

Saksa kraadid

(°dH)

> 24 > 40 > 4.2 > 29 10

22 - 24 39 - 40 3.9 - 4.2 27 - 29 9

20 - 22 35 - 39 3.5 - 3.9 25 - 27 8

18 - 20 32 - 35 3.2 - 3.5 23 - 25 7

16 - 18 28 - 32 2.8 - 3.2 20 - 23 6

13 - 16 23 - 28 2.3 - 2.8 17 - 20

10 - 13 18 - 23 1.8 - 2.3 13 - 17 4

7 - 10 12 - 18 1.2 - 1.8 9 - 13 3

4 - 10 7 - 12 0.7 - 1.2 5 - 9 2

< 4 < 7 < 0.7 < 5

1)

Tehaseseade.

2)

Selle taseme puhul ärge soola kasutage.

Prantsuse

kraadid (°TH)

mmol/l Clarke'i

kraadid

EESTI 23

Veepehmendaja

tase

1)

5

2)

1

Veepehmendaja taseme valimine

Seade peab olema programmi valimise
režiimis.

1. Kasutajarežiimi sisestamiseks
vajutage ja hoidke programminuppu,

kuni indikaator hakkab
vilkuma ning indikaator süttib

ühtlase tulena.

2. Oodake, kuni indikaator
ja lõpuindikaator hakkab
vilkuma. Indikaator jätkab
vilkumist. Lõpuindikaatori

katkendlik vilkumine näitab parasjagu
valitud taset.

• Nt 5 vilkumist + paus + 5 vilkumist

= tase 5.

3. Seadistuse muutmiseks vajutage
järjest programminuppu. Igakordsel
programminupu vajutamisel taseme
number suureneb. Pärast 10. taset
jõuate tagasi 1. tasemele.

4. Seade kinnitamiseks vajutage sisse/
välja-nuppu.

kustub

6.3 Helisignaalid

Helisignaalid kõlavad siis, kui seadmel
tekib rike. Neid helisignaale ei ole
võimalik välja lülitada.

Programmi lõpus kõlab samuti
helisignaal. Vaikeseadena on see
signaal välja lülitatud, aga seda on
võimalik sisse lülitada.

Programmi lõpus kõlava helisignaali sisse lülitamine

Seade peab olema programmi valimise
režiimis.

1. Kasutajarežiimi sisestamiseks
vajutage ja hoidke programminuppu,

kuni indikaator
vilkuma ning indikaator süttib

ühtlase tulena.

2. Vajutage kohe programminuppu.

• Indikaator süttib ühtlase

tulena.

hakkab

www.electrolux.com24

• Indikaator hakkab vilkuma.

3. Oodake, kuni indikaator
kustub. Indikaator jätkab

vilkumist.

• Lõpuindikaator näitab

olemasolevat seadet:
Lõpuindikaator väljas =
helisignaal väljas.

4. Seadistuse muutmiseks vajutage

5. Seade kinnitamiseks vajutage sisse/

7. ENNE ESIMEST KASUTAMIST

1. Kontrollige, kas veepehmendaja
on reguleeritud vastavalt teie
piirkonna vee karedusele. Kui
mitte, reguleerige veepehmendaja
taset.

2. Täitke soolamahuti.

3. Täitke loputusvahendi jaotur.

4. Keerake veekraan lahti.

5. Käivitage programm, et eemaldada

kõik seadmes leiduda võivad
tootmisjäägid. Ärge kasutage
pesuainet ega pange midagi
korvidesse.

Programmi käivitamisel kulub seadmel
veepehmendajas sisalduva vaigu
aktiveerimiseks kuni 5 minutit. Võib jääda
mulje, et seade ei tööta. Pesutsükkel
käivitub alles pärast selle toimingu
lõppemist. Toimingut korratakse
perioodiliselt.

7.1 Soolamahuti

ETTEVAATUST!

Kasutage ainult
nõudepesumasinate jaoks
mõeldud soola.

Soola kasutatakse veepehmendaja vaigu
aktiveerimiseks ja igapäevases
kasutuses heade pesutulemuste
tagamiseks.

4. Eemaldage sool soolamahuti avause

5. Soolamahuti sulgemiseks keerake

programminuppu.

• Lõpuindikaator sees = helisignaal
sees.

välja-nuppu.

ümbert.

soolamahuti korki päripäeva.

Vesi ja sool võivad
soolamahutist täitmise ajal
välja tulla. Korrosioonioht!
Selle vältimiseks käivitage
pärast soolamahuti täitmist
programm.

Soolamahuti täitmine

1. Keerake soolamahuti korki
vastupäeva ja võtke see välja.

2. Valage soolamahutisse 1 liiter vett
(ainult esimesel korral).

3. Täitke soolamahuti
nõudepesumasina soolaga.

7.2 Loputusvahendi jaoturi

A

B

C

D

30

20

A BD

C

20

30

B

A D

C

täitmine

ETTEVAATUST!

Kasutage vaid
nõudepesumasina jaoks
mõeldud loputusvahendit.

8. IGAPÄEVANE KASUTAMINE

1. Keerake veekraan lahti.

2. Vajutage sisse/välja-nuppu, et seade

käivitada.
Veenduge, et seade on programmi
valimise režiimis.

• Kui soolaindikaator põleb, täitke
soolamahuti.

• Kui loputusvahendi indikaator
põleb, täitke loputusvahendi
jaotur.

3. Pange nõud korvidesse.

4. Lisage pesuaine.

5. Määrake ja käivitage nõude tüübile ja

määrdumisastmele vastav
programm.

8.1 Pesuaine kasutamine

EESTI 25

1. Vajutage avamisnuppu (D), et avada
kaas (C).

2. Kallake loputusvahend jaoturisse (A),

kuni vedelik jõuab tasemeni "max".

3. Eemaldage mahaläinud
loputusvahend imava lapiga, et ei
tekiks liiga palju vahtu.

4. Sulgege kaas. Veenduge, et
vabastusnupp lukustub asendisse.

Aine eraldumiskogust
määravat valikunuppu (B)
saate keerata asendite 1
(väikseim kogus) ja 6
(suurim kogus) vahel.

1. Vajutage avamisnuppu (B), et avada
kaas (C).

2. Pange pesuaine (pulber või tabletid)
lahtrisse (A).

3. Kui programmil on eelpesutsükkel,
pange väike kogus pesuainet ka
lahtrisse (D).

4. Sulgege kaas. Veenduge, et
vabastusnupp lukustub asendisse.

www.electrolux.com26

8.2 Multitablettide kasutamine

Soola ja loputusvahendit sisaldavate
tablettide puhul jätke soolamahuti ja
loputusvahendi jaotur tühjaks.

1. Seadke veepehmendaja
madalaimale tasemele.

2. Seadke loputusvahendi jaotur
madalaimasse asendisse.

8.3 Programmi valimine ja

käivitamine

Programmi käivitamine

1. Hoidke seadme uks praokil.

2. Vajutage sisse/välja-nuppu, et seade

käivitada. Veenduge, et seade on
programmi valimise režiimis.

3. Vajutage järjest programminuppu,
kuni süttib soovitud programmi
indikaator.

4. Programmi käivitamiseks sulgege
seadme uks.

Programmi käivitamine viitkäivitusega

1. Valige programm.

2. Vajutage Delay, et programmi

käivitusaeg 3 tundi edasi lükata.

• Indikaator süttib.

3. Pöördloenduse käivitamiseks
sulgege seadme uks.

Kui pöördloendus on lõppenud, käivitub
programm.

uuesti kinni, jätkub seadme töö kohast,
kus see katkes.

Viitkäivituse tühistamine

Vajutage ja hoidke programminuppu,
kuni seade jõuab programmi valimise
režiimi.
Viitkäivituse tühistamisel tuleb programm
uuesti valida.

Programmi tühistamine

Vajutage ja hoidke programminuppu,
kuni seade jõuab programmi valimise
režiimi.
Enne uue programmi käivitamist
veenduge, et pesuaine jaoturis on
pesuainet.

Programmi lõpp

Kui programm on lõppenud, süttib
indikaator .

1. Vajutage seadme väljalülitamiseks
sisse/välja-nuppu.

2. Sulgege veekraan.

Kui te seadet ise 5 minuti
jooksul välja ei lülita,
kustuvad kõik indikaatorid.
See vähendab energiatarvet.

Ukse avamine seadme töö ajal

Kui avate ukse programmi töösoleku ajal,
peatub seadme töö. Kui panete ukse

9. VIHJEID JA NÄPUNÄITEID

9.1 Üldteave

Järgmisi näpunäiteid järgides saavutate
igapäevasel kasutamisel parimad pesu­ja kuivatustulemused ning aitate säästa
keskkonda.

• Enne masinasse panekut eemaldage
nõudelt suurem mustus.

• Ärge loputage nõusid eelnevalt
käsitsi. Vajadusel kasutage
eelpesuprogrammi (kui see on
olemas) või valige mõni eelpesuga
programm.

• Kasutage alati ära kogu korvide ruum.

• Seadme täitmisel veenduge, et kõik
nõud oleks paigutatud selliselt, et
pihustikonsoolidest eralduv vesi

pääseks neile juurde ja saaks neid

230 mm

max 260 mm

190 mm

pesta. Kontrollige, et nõud ei puutu
üksteise vastu ega ole üksteise peal.

• Pesemisel võib kasutada eraldi
nõudepesumasina-pesuainet,
loputusvahendit ja -soola, või ka
multitablette (nt ''3in1'', ''4in1'', ''All in
1''). Järgige pakendil olevaid juhiseid.

• Valige nõude tüübile ja
määrdumisastmele vastav programm.
Programmiga ECOkasutate te
tavalise määrdumisastmega
lauanõude ja söögiriistade
pesemiseks vett ja energiat kõige
efektiivsemalt.

9.2 Soola, loputusvahendi ja

pesuaine kasutamine

• Kasutage ainult nõudepesumasina
jaoks mõeldud soola, loputusvahendit
ja pesuainet. Teised tooted võivad
seadet kahjustada.

• Multitablette sobib kasutada
piirkondades, mille veekaredus on
kuni 21 °dH. Piirkondades, kus see
tase on kõrgem, tuleks
multitablettidele lisaks kasutada ka
loputusvahendit ja soola.
Piirkondades, kus vesi on kare või
väga kare, on parima pesu- ja
kuivatustulemuse saamiseks
soovitatav kasutada eraldi nii
pesuainet (lisaomadusteta pulbrit,
geeli või tablette), loputusvahendit kui
ka soola.

• Multitablettide kasutamisel võite
valida funktsiooni Multitab (kui see on
olemas). Kui kasutate multitablette,
parandab see valik pesu- ja
kuivatustulemusi.

• Lühikeste programmidega ei jõua
pesuainetabletid täielikult lahustuda.
Et nõudele ei jääks pesuainejääke,
soovitatakse pesuainetablette
kasutada ainult pikkade
programmidega.

• Ärge kasutage pesuainet rohkem, kui
ette nähtud. Vt pesuaine pakendil
olevaid juhiseid.

EESTI 27

9.3 Kuidas lõpetada

multitablettide kasutamine

Enne pesuaine, soola ja loputusvahendi
eraldi kasutamist tehke järgmist.

1. Valige kõrgeim veepehmendaja tase.

2. Veenduge, et soolamahuti ja

loputusvahendi jaotur on täis.

3. Käivitage lühim loputusfaasiga
programm. Ärge kasutage pesuainet
ega pange midagi korvidesse.

4. Kui pesuprogramm on lõppenud,
kohandage veepehmendaja vastavalt
oma piirkonna vee karedusele.

5. Reguleerige eraldatava
loputusvahendi kogust.

9.4 Korvide täitmine

• Kasutage seadet ainult

nõudepesumasinakindlate nõude
pesemiseks.

• Ärge pange seadmesse puust,

sarvest, alumiiniumist, tinast ega
vasest esemeid.

• Ärge pange seadmesse vett imavaid

esemeid (käsnu või lappe).

• Enne masinasse panekut eemaldage

nõudelt suurem mustus.

• Enne pesemist leotage kõrbenud

kohad nõude küljest lahti.

B

A

www.electrolux.com28

• Asetage õõnsad esemed (tassid,
klaasid ja pannid) masinasse
avausega allapoole.

• Veenduge, et klaasid ei puutuks
omavahel kokku.

• Pange söögiriistad ja väiksemad
esemed söögiriistade korvi.

• Pange kerged esemed põhikorvi.
Veenduge, et esemed liikuma ei
pääseks.

• Enne programmi käivitamist
veenduge, et pihustikonsool saab
vabalt liikuda.

9.5 Enne programmi käivitamist

Veenduge järgmises:

• Filtrid on puhtad ja õigesti
paigaldatud.

10. PUHASTUS JA HOOLDUS

• Soolamahuti kork on kindlalt kinni.

• Pihustuskonsoolid ei ole ummistunud.

• Nõudepesusool ja loputusvahend on
mahutites (juhul, kui te ei kasuta
multitablette).

• Esemete paigutus korvides on õige.

• Valitud programm sobib pestavate
esemete tüübi ja määrdumisastmega.

• Kasutatav pesuainekogus on õige.

9.6 Korvide tühjendamine

Enne seadmest väljavõtmist laske
nõudel jahtuda. Tulised nõud purunevad
kergesti.

Programmi lõpus võib
seadme külgedel ja uksel
olla veel vett.

HOIATUS!

Enne hooldust lülitage seade
välja ja eemaldage toitepistik
pistikupesast.

Mustad filtrid ja ummistunud
pihustikonsoolid
halvendavad
pesemistulemusi. Kontrollige
nende seisukorda
regulaarselt; vajadusel
puhastage.

10.1 Filtrite puhastamine

1. Pöörake filtrit (A) vastupäeva ja võtke

välja.

2. Eemaldage filter (B).

3. Peske filtreid voolava veega.

4. Enne filtri (B) tagasiasetamist

kontrollige, ega settevanni äärte

ümber pole kogunenud
toidujäätmeid.

5. Pange filter (A) kohale filtrisse (B).

Keerake päripäeva, kuni see kohale
lukustub.

ETTEVAATUST!

Filtrite ebaõige asend võib
põhjustada kehva
pesutulemust ja kahjustada
seadet.

10.2 Pihustikonsoolide

puhastamine

1. Keerake mutrit vastupäeva.

2. Eemaldage pihustikonsool.

3. Puhastage augud.

Kui pihustikonsoolide avad on
ummistunud, eemaldage mustus
peenikese teravaotsalise esemega.

10.3 Välispinna puhastamine

• Puhastage seadet pehme niiske
lapiga.

• Kasutage ainult neutraalseid
pesuaineid.

• Ärge kasutage abrasiivseid tooteid,
küürimisšvamme ega lahusteid.

10.4 Sisemuse puhastamine

• Puhastage seadet, sealhulgas ukse
kummist tihendit, pehme niisutatud
lapiga.

11. VEAOTSING

EESTI 29

• Kui kasutate tihti lühikesi programme,
võib sellega kaasneda rasvajääkide ja
katlakivi kogunemine seadmesse.
Selle ärahoidmiseks on soovitatav
vähemalt kaks korda kuus kasutada
ka pikki programme.

Kui seade ei käivitu või kui see katkestab
töö, proovige enne volitatud teenindusse
pöördumist probleem alltoodud tabeli abil
ise lahendada.

Probleem ja veakood Võimalik lahendus

Seade ei käivitu. • Veenduge, et pistik on pistikupesasse ühen‐

Programm ei käivitu. • Veenduge, et seadme uks on suletud.

Seade ei täitu veega.

• Lõpuindikaator vilgub väikeste
vahede järel 1 kord.

• Helisignaal kõlab väikeste va‐
hede järel 1 kord.

Seade ei tühjene veest.

• Lõpuindikaator vilgub väikeste
vahede järel 2 korda.

• Helisignaal kõlab väikeste va‐
hede järel 2 korda.

Mõne probleemi puhul vilgub
lõpuindikaator katkendlikult, vihjates
rikkele.

datud.

• Veenduge, et kaitsmekapis ei ole kaitse läbi
läinud.

• Kui olete valinud viitkäivituse, siis tühistage
see või oodake pöördloenduse lõppemiseni.

• Seade on alustanud veepehmendajas oleva
vaigu aktiveerimist. Selle toimingu kestus
on umbes 5 minutit.

• Veenduge, et veekraan on lahti.

• Veenduge, et veevarustuse surve ei ole lii‐
ga väike. Selle teabe saamiseks pöörduge
kohaliku vee-ettevõtte poole.

• Veenduge, et veekraan ei ole ummistunud.

• Veenduge, et sisselaskevooliku filter ei ole
ummistunud.

• Veenduge, et sisselaskevoolik ei oleks mul‐
jutud ega väänatud.

• Veenduge, et valamu äravool ei ole ummis‐
tunud.

• Veenduge, et tühjendusvoolik ei ole mulju‐
tud ega väänatud.

www.electrolux.com30

Probleem ja veakood Võimalik lahendus

Üleujutuse-vastane seade töötab.

• Lõpuindikaator vilgub väikeste
vahede järel 3 korda.

• Helisignaal kõlab väikeste va‐
hede järel 3 korda.

• Sulgege veekraan ja pöörduge hoolduske‐
skusse.

Kui olete seadme üle vaadanud, lülitage
see välja ja siis uuesti sisse. Kui rike
ilmneb uuesti, pöörduge
hoolduskeskusse.

11.1 Pesu- ja kuivatustulemused ei ole rahuldavad

Probleem Võimalik lahendus

Valged jooned ja plekid või
sinakas kiht klaasidel ja nõu‐
del.

Plekid ja kuivanud veetil‐
kade jäljed nõudel ja klaasi‐
del.

Nõud on märjad. • Programmil puudub kuivatusfaas või kasutatakse

Muude võimalike põhjuste
kohta vt "Vihjeid ja
näpunäiteid".

• Eraldatava loputusvahendi kogus on liiga suur.

• Pesuaine kogus on liiga suur

• Eraldatava loputusvahendi kogus on liiga väike.

• Põhjuseks võib olla loputusvahendi kvaliteet.

• Loputusvahendi jaotur on tühi.

• Põhjuseks võib olla loputusvahendi kvaliteet.

12. TEHNILISED ANDMED

Mõõdud Laius / kõrgus / sügavus

Elektriühendus

Veesurve Min. / maks. bar (MPa) 0.8 (0.08) / 10 (1.0)

Veevarustus

Jõudlus Kohalikud seaded 6

Voolutarve Ooterežiim (W) 0.99

1)

(mm)

Pinge (V) 220 - 240

Sagedus (Hz) 50

Külm või kuum vesi

Tabelis mitte leiduvate veakoodide puhul
võtke ühendust hoolduskeskusega.

Pange loputusvahendi jaotur madalamasse asen‐
disse.

Valige loputusvahendi jaoturi jaoks kõrgem tase.

madala temperatuuriga kuivatust.

545 / 474 / 515

2)

maks. 60 °C

EESTI 31

Voolutarve Väljas-režiim (W) 0.10

1)

Muud andmed leiate andmeplaadilt.

2)

Kui kuum vesi tuleb alternatiivsest energiaallikast (nt päikesepaneelid, tuuleenergia), ka‐

sutage energiakulu vähendamiseks neid kuumaveeallikaid.

12.1 Andmeplaat

Andmeplaadilt leiate järgmised andmed:
Mudel:

13. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib
ringlusse suunata. Selleks viige pakendid
vastavatesse konteineritesse. Aidake
hoida keskkonda ja inimeste tervist ja
suunake elektri- ja elektroonilised
jäätmed ringlusse. Ärge visake

PNC:
Seerianumber:

sümboliga tähistatud seadmeid muude
majapidamisjäätmete hulka. Viige seade
kohalikku ringluspunkti või pöörduge abi
saamiseks kohalikku omavalitsusse.

www.electrolux.com32

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.....................................................................33

2. BEZPEČNOSTNÉ POKYNY............................................................................ 34

3. POPIS VÝROBKU............................................................................................ 36

4. OVLÁDACÍ PANEL...........................................................................................36

5. PROGRAMY.....................................................................................................37

6. NASTAVENIA...................................................................................................38

7. PRED PRVÝM POUŽITÍM................................................................................39

8. KAŽDODENNÉ POUŽÍVANIE.......................................................................... 40

9. TIPY A RADY................................................................................................... 42

10. OŠETROVANIE A ČISTENIE.........................................................................43

11. RIEŠENIE PROBLÉMOV............................................................................... 44

12. TECHNICKÉ INFORMÁCIE........................................................................... 46

MYSLÍME NA VÁS

Ďakujeme, že ste si zakúpili spotrebič značky Electrolux. Vybrali ste si výrobok,
ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Dômyselný a
štýlový – pri jeho návrhu sme mysleli na vás. Preto si pri každom použití môžete
byť istí, že dosiahnete vynikajúce výsledky.
Vitajte vo svete Electrolux.

Navštívte našu stránku, kde nájdete:

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe:

www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis:

www.registerelectrolux.com

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne
náhradné diely:

www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely.
Keď budete kontaktovať autorizované servisné stredisko, nezabudnite si pripraviť
nasledujúce údaje: Model, číslo výrobku, sériové číslo.
Tieto informácie nájdete na typovom štítku.

Varovanie/upozornenie – Bezpečnostné pokyny
Všeobecné informácie a tipy
Ochrana životného prostredia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne
prečítajte priložený návod na používanie. Výrobca nie je
zodpovedný za škody a zranenia spôsobené
nesprávnou inštaláciou a používaním. Návod na
používanie uchovávajte vždy v blízkosti spotrebiča, aby
ste doň mohli v budúcnosti nahliadnuť.

1.1 Všeobecné bezpečnostné pokyny

• Tento spotrebič je určený na používanie v domácnosti

a podobnom prostredí, ako sú napr.:

– vidiecke domy, kuchynky pre zamestnancov v

obchodoch, kanceláriách a iných pracovných
prostrediach,

– pre klientov v hoteloch, moteloch, penziónoch a

iných ubytovacích zariadeniach.

• Nemeňte technické charakteristiky tohto spotrebiča.

• Prevádzkový tlak vody (minimálny a maximálny) musí

byť medzi 0.8 (0.08) / 10 (1.0) bar (Mpa)

• Dodržiavajte maximálne množstvo 6 súprav riadu.

• Ak je poškodený elektrický napájací kábel, musíte ho

dať vymeniť u výrobcu, v autorizovanom servisnom
stredisku alebo u kvalifikovanej osoby, aby sa predišlo
nebezpečenstvu.

• Nože a iný ostrý alebo špicatý príbor dajte do košíka

na príbor hrotom nadol alebo ho umiestnite v
horizontálnej polohe.

• Dvierka spotrebiča nenechávajte otvorené, aby ste na

ne nespadli.

• Pred vykonávaním údržby spotrebič vypnite a

vytiahnite jeho zástrčku zo sieťovej zásuvky.

• Na čistenie spotrebiča nepoužívajte prúd vody ani

paru.

• Vetracie otvory v dolnej časti spotrebiča (ak sú k

dispozícii) nesmú byť zakryté kobercom.

SLOVENSKY 33

www.electrolux.com34

• Spotrebič treba zapojiť do vodovodnej siete pomocou

novej dodanej súpravy hadíc. Staré súpravy hadíc sa
nesmú opätovne použiť.

1.2 Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov

a osoby so zníženou fyzickou, zmyslovou alebo
psychickou spôsobilosťou alebo nedostatkom
skúseností a znalostí, iba ak sú pod dozorom
zodpovednej osoby alebo ak boli zodpovednou
osobou poučené o bezpečnom používaní spotrebiča a
rozumejú prípadným rizikám.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Všetky pracie prostriedky uschovajte mimo dosahu

detí.

• Keď sú dvierka spotrebiča otvorené, nedovoľte deťom

ani domácim zvieratám, aby sa k nemu priblížili.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

• Odstráňte všetok obalový materiál.

• Poškodený spotrebič neinštalujte ani
nepoužívajte.

• Spotrebič neinštalujte ani
nepoužívajte na mieste, kde teplota
môže klesnúť pod 0 °C.

• Dodržiavajte pokyny na inštaláciu
dodané so spotrebičom.

• Uistite sa, že konštrukcie, pod ktorými
a vedľa ktorých je spotrebič
nainštalovaný, sú bezpečné.

2.2 Zapojenie do elektrickej

siete

VAROVANIE!

Hrozí nebezpečenstvo
požiaru a zásahu
elektrickým prúdom.

• Spotrebič musí byť uzemnený.

• Uistite sa, že elektrické údaje
uvedené na typovom štítku spotrebiča

zodpovedajú parametrom elektrickej
siete. Ak nie, kontaktujte elektrikára.

• Vždy používajte správne inštalovanú
uzemnenú zásuvku.

• Nepoužívajte adaptéry, rozdvojky ani
predlžovacie prívodné káble.

• Uistite sa, že zástrčka a prívodný
elektrický kábel nie sú poškodené. Ak
prívodný elektrický kábel spotrebiča
treba vymeniť, túto operáciu smie
urobiť iba pracovník autorizovaného
servisného strediska.

• Zástrčku zapojte do zásuvky až na
konci inštalácie. Uistite sa, že je
napájací elektrický kábel po inštalácii
prístupný.

• Pri odpájaní spotrebiča od elektrickej
siete neťahajte za napájací elektrický
kábel. Vždy ťahajte za zástrčku.

• Tento spotrebič spĺňa smernice EHS.

• Iba pre V.B. a Írsko. Spotrebič má 13
A sieťovú zástrčku. Ak je potrebné
vymeniť poistku sieťovej zástrčky,
použite poistku: 13 amp ASTA (BS

1362).

2.3 Pripojenie na vodovodné potrubie

• Uistite sa, že hadice na vodu nie sú
poškodené.

• Pred pripojením spotrebiča k novému
potrubiu alebo potrubiu, ktoré sa dlho
nepoužívalo, nechajte vodu tiecť, až
kým nebude čistá.

• Pri prvom použití spotrebiča
skontrolujte, či nikde neuniká voda.

• Ak je prívodná hadica poškodená,
okamžite vytiahnite zástrčku zo
zásuvky elektrickej siete. Kontaktujte
autorizované servisné stredisko, aby
vymenili prívodnú hadicu.

2.4 Používanie

• Na otvorené dvierka si nesadajte ani
na ne nestúpajte.

• Umývacie prostriedky do umývačky
sú nebezpečné. Dodržiavajte
bezpečnostné pokyny na obale
umývacieho prostriedku.

• Nepite vodu zo spotrebiča a nehrajte
sa s ňou.

• Nevyberajte riad zo spotrebiča, kým
sa neskončil program. Na riade môže
byť umývací prostriedok.

• Ak otvoríte dvierka, keď je spustený
program, zo spotrebiča môže uniknúť
horúca para.

SLOVENSKY 35

• Horľavé látky ani predmety, ktoré sú
nasiaknuté horľavými látkami,
neklaďte do spotrebiča, do jeho
blízkosti ani naň.

2.5 Servis

• V prípade potreby opravy spotrebiča
sa obráťte na autorizované servisné
stredisko. Odporúčame používať iba
originálne náhradné diely.

• Keď sa obrátite na autorizované
servisné stredisko, skontrolujte, či
máte k dispozícii nasledovné
informácie uvedené na typovom
štítku.
Model:
Č. výrobku:
Sériové číslo:

2.6 Likvidácia

VAROVANIE!

Nebezpečenstvo poranenia
alebo udusenia.

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický kábel a zlikvidujte
ho.

• Odstráňte západku dvierok, aby ste
zabránili uviaznutiu detí a domácich
zvierat v spotrebiči.

8

7 6

1 2 4 53

1 32

45

www.electrolux.com36

3. POPIS VÝROBKU

Zásobník na soľ

1

Sprchovacie rameno

2

Filtre

3

Hlavný kôš

4

Košík na príbor

5

4. OVLÁDACÍ PANEL

Tlačidlo Zap/Vyp

1

Ukazovatele programov

2

Ukazovatele

3

4.1 Ukazovatele

Ukazovateľ Popis

Ukazovateľ skončenia.

6
7
8

4
5

Dávkovač leštidla
Dávkovač umývacieho prostriedku
Typový štítok

Programové tlačidlo
Tlačidlo Delay

Ukazovateľ Popis

5. PROGRAMY

SLOVENSKY 37

Ukazovateľ soli. Počas programu nikdy nesvieti.

Ukazovateľ leštidla. Počas programu nikdy nesvieti.

Program Stupeň zne‐

čistenia

Fázy programu Spotreba

1)

Druh náplne

Trvanie
(min.)

2)

Bežné znečis‐
tenie
Porcelán a je‐
dálenský prí‐
bor

• Predumytie

• Umývanie 55
°C

• Oplachova‐
nie

150 0.64 7.5

Energia
(kWh)

Voda
(l)

• Sušenie

Silné znečiste‐
nie
Porcelán, je‐
dálenský prí‐
bor, hrnce a
panvice

Bežné znečis‐
tenie
Porcelán a je‐
dálenský prí‐
bor

• Predumytie

• Umývanie 70
°C

• Oplachova‐
nie

• Sušenie

• Predumytie

• Umývanie 65
°C

• Oplachova‐
nie

117 1.15 9

94 0.80 7

• Sušenie

3)

Ľahké znečis‐
tenie
Porcelán a je‐
dálenský prí‐

• Umývanie 50
°C

• Oplachova‐
nie

36 0.40 6

bor

Bežné alebo
mierne znečis‐
tenie
Jemný porce‐
lán a sklo

1)

Hodnoty spotreby ovplyvňujú nasledujúce faktory: tlak a teplota vody, kolísanie napätia v

elektrickej sieti, voliteľné funkcie a množstvo riadu.

2)

Tento program zaručuje najúčinnejšie využitie vody a energie pri bežne znečistenom por‐

celáne a príbore. (Toto je štandardný testovací program pre skúšobne.)

3)

S týmto programom môžete umývať čerstvo znečistený riad. Poskytuje dobré výsledky

umývania v krátkom čase.

• Umývanie 40
°C

• Oplachova‐
nie

• Sušenie

31 0.35 6

www.electrolux.com38

5.1 Informácie pre skúšobne

Ak potrebujete informácie ohľadne
testovania, pošlite e-mail na adresu:

[e-mail]

6. NASTAVENIA

Uveďte číslo výrobku (PNC) uvedené na
typovom štítku.

6.1 Režim výberu programu a používateľský režim

Keď je spotrebič v režime výberu
programu, môžete nastaviť program a
vojsť do používateľského režimu.

V používateľskom režime môžete
zmeniť tieto nastavenia:

• Úroveň zmäkčovača vody podľa
tvrdosti vody.

• Zapnutie alebo vypnutie zvukového
signálu skončenia programu.

Tieto nastavenia budú uložené, kým
ich opäť nezmeníte.

Nastavenie režimu výberu programu

Spotrebič je v režime výberu programu,
ak všetky ukazovatele programov svietia.
Keď zapnete spotrebič, zvyčajne je v
režime výberu programu. Ak sa to však
nestane, môžete režim výberu programu
nastaviť nasledovným spôsobom:

Stlačte a podržte programové tlačidlo, až
kým spotrebič nebude v režime výberu
programu.

6.2 Zmäkčovač vody

Tvrdosť vody

Nemecké

stupne (°dH)

> 24 > 40 > 4.2 > 29 10

22 - 24 39 - 40 3.9 - 4.2 27 - 29 9

20 - 22 35 - 39 3.5 - 3.9 25 - 27 8

18 - 20 32 - 35 3.2 - 3.5 23 - 25 7

16 - 18 28 - 32 2.8 - 3.2 20 - 23 6

13 - 16 23 - 28 2.3 - 2.8 17 - 20

10 - 13 18 - 23 1.8 - 2.3 13 - 17 4

7 - 10 12 - 18 1.2 - 1.8 9 - 13 3

4 - 10 7 - 12 0.7 - 1.2 5 - 9 2

< 4 < 7 < 0.7 < 5

1)

Nastavenie z výroby.

2)

Pri tejto úrovni nepoužívajte soľ.

Francúzske
stupne (°fH)

mmol/l Clarkove

stupne

Úroveň zmäkčo‐

vača vody

1)

5

2)

1

Nastavenie úrovne zmäkčovača vody

Spotrebič musí byť v režime výberu
programu.

1. Ak chcete vstúpiť do používateľského
režimu, súčasne stlačte a podržte
programové tlačidlo, až kým

ukazovateľ nezačne blikať a
ukazovateľ sa nerozsvieti.

2. Počkajte, kým nezhasne ukazovateľ

a ukazovateľ nezačne

blikať. Ukazovateľ naďalej
bliká. Prerušované blikanie

ukazovateľa signalizuje aktuálne
nastavenú úroveň.

• Napr. 5 bliknutí + prestávka + 5

bliknutí = úroveň 5.

3. Opakovaným stláčaním
programového tlačidla zmeníte
nastavenie. Každým stlačením
programového tlačidla sa zvýši číslo
úrovne. Po úrovni 10 budete
pokračovať opäť od úrovne 1.

4. Stlačením tlačidla Zap/Vyp potvrdíte
nastavenie.

6.3 Zvukové signály

Zvukové signály zaznejú pri výskyte
poruchy spotrebiča. Tieto zvukové
signály nie je možné vypnúť.

SLOVENSKY 39

Zvukový signál môže zaznieť aj po
skončení programu. Štandardne je tento
zvukový signál vypnutý, ale môžete ho
zapnúť.

Zapnutie zvukového signálu po skončení programu

Spotrebič musí byť v režime výberu
programu.

1. Ak chcete vstúpiť do používateľského
režimu, súčasne stlačte a podržte
programové tlačidlo, až kým

ukazovateľ nezačne blikať a
ukazovateľ

2. Ihneď stlačte programové tlačidlo.

• Ukazovateľ sa rozsvieti.

• Ukazovateľ začne blikať.

3. Počkajte, kým ukazovateľ
nezhasne. Ukazovateľ naďalej

bliká.

• Ukazovateľ skončenia indikuje

aktuálne nastavenie: Ukazovateľ
skončenia vyp = Hlasový signál
vyp.

4. Stlačením programového tlačidla
zmeníte nastavenie.

• Ukazovateľ skončenia zap =

Hlasový signál zap.

5. Stlačením tlačidla Zap/Vyp potvrdíte
nastavenie.

sa nerozsvieti.

7. PRED PRVÝM POUŽITÍM

1. Skontrolujte, či aktuálna
nastavená úroveň zmäkčovača
vody zodpovedá tvrdosti
pritekajúcej vody. Ak nie, upravte
úroveň zmäkčovača vody.

2. Naplňte zásobník na soľ.

3. Naplňte dávkovač leštidla.

4. Otvorte vodovodný ventil.

5. Prípadné zvyšky z výroby, ktoré

môžu byť stále vnútri spotrebiča,
odstráňte spustením programu.
Nepoužite umývací prostriedok a do
košíkov nedávajte riad.

Keď spustíte program, môže spotrebiču
trvať až do 5 minút, kým pripraví
zmäkčovač vody. Zdá sa, že spotrebič

nefunguje. Fáza umývania začne až po
skončení tohto procesu. Proces sa
opakuje periodicky.

7.1 Zásobník na soľ

POZOR!

Používajte výhradne soľ
špeciálne určenú pre
umývačky riadu.

Soľ sa používa na regeneráciu v
zmäkčovači vody a na zabezpečenie
dobrých výsledkov umývania pri
každodennom používaní.

A

B

C

D

www.electrolux.com40

Plnenie zásobníka na soľ

1. Otočte viečko zásobníka na soľ
doľava a vyberte ho.

2. Do zásobníka na soľ nalejte 1 liter
vody (iba keď dopĺňate soľ prvýkrát).

3. Zásobník na soľ naplňte soľou do
umývačky riadu.

4. Odstráňte soľ z okolia otvoru
zásobníka na soľ.

5. Zásobník na soľ zatvorte otočením
veka zásobníka doprava.

Pri napĺňaní zásobníka na
soľ z neho môže vytiecť
voda a soľ. Hrozí
nebezpečenstvo korózie. Ak
jej chcete zabrániť, po
naplnení zásobníka na soľ
spustite program.

7.2 Naplnenie dávkovača leštidla

POZOR!

Používajte výhradne leštidlo
špeciálne určené pre
umývačky riadu.

1. Stlačením uvoľňovacieho tlačidla (D)
otvoríte kryt (C).

2. Leštidlo nalejte do dávkovača leštidla
(A), až kým nedosiahne úroveň
naplnenia 'max'.

3. Rozliate leštidlo odstráňte pomocou
handričky, aby ste predišli tvorbe
veľkého množstva peny.

4. Zatvorte veko. Skontrolujte, či
uvoľňovacie tlačidlo zapadlo na svoje
miesto.

Ovládač dávkovania (B)
môžete otočiť v škále od
polohy 1 (najmenšie
množstvo) po polohu 6
(najväčšie množstvo).

8. KAŽDODENNÉ POUŽÍVANIE

1. Otvorte vodovodný ventil.

2. Stlačením tlačidla Zap/Vyp spotrebič

zapnite.
Skontrolujte, či je spotrebič v režime
výberu programu.

• Ak svieti ukazovateľ soli, naplňte
zásobník na soľ.

• Ak svieti ukazovateľ leštidla,
naplňte dávkovač leštidla.

3. Do košov vložte riad.

4. Pridajte umývací prostriedok.

5. Nastavte a spustite správny program

pre daný druh náplne a stupeň jej
znečistenia.

30

20

A BD

C

20

30

B

A D

C

SLOVENSKY 41

8.1 Používanie umývacieho

prostriedku

1. Stlačením uvoľňovacieho tlačidla (B)
otvoríte kryt (C).

2. Umývací prostriedok vo forme prášku
alebo tablety pridajte do priehradky
(A).

3. Ak má program fázu predumývania,
pridajte malé množstvo umývacieho
prostriedku do priehradky (D).

4. Zatvorte veko. Skontrolujte, či
uvoľňovacie tlačidlo zapadlo na svoje
miesto.

8.2 Používanie kombinovaných

umývacích tabliet

Keď použijete tablety, ktoré obsahujú soľ
a leštidlo, nenapĺňajte zásobník na soľ
ani dávkovač leštidla.

1. Zmäkčovač vody nastavte na
najnižšiu úroveň.

2. Nastavte najnižšie dávkovanie
leštidla.

8.3 Nastavenie a spustenie programu

Spustenie programu

1. Dvierka spotrebiča nechajte
pootvorené.

2. Stlačením tlačidla Zap/Vyp spotrebič
zapnite. Skontrolujte, či je spotrebič v
režime výberu programu.

3. Opakovane stláčajte programové
tlačidlo, až kým sa nerozsvieti
ukazovateľ programu, ktorý chcete
vybrať.

4. Zatvorte dvierka spotrebiča a
program sa spustí.

Spustenie programu s posunutým štartom

1. Nastavte program.

2. Stlačením tlačidla Delay posuniete

štart programu o 3 hodiny.

• Ukazovateľ sa rozsvieti.

3. Odpočítavanie spustíte zatvorením
dvierok spotrebiča.

Keď sa odpočítavanie skončí, program
sa spustí.

Otvorenie dvierok spusteného spotrebiča

Ak otvoríte dvierka pri spustenom
programe, spotrebič sa zastaví. Keď
dvierka zatvoríte, spotrebič bude
pokračovať od bodu, v ktorom bol
program prerušený.

Zrušenie funkcie Posunutý štart

Stlačte a podržte programové tlačidlo, až
kým spotrebič nebude v režime výberu
programu.
Ak zrušíte posunutý štart, bude potrebné
znovu nastaviť program.

Zrušenie programu

Stlačte a podržte programové tlačidlo, až
kým spotrebič nebude v režime výberu
programu.

www.electrolux.com42

Pred spustením nového programu
skontrolujte, či sa v dávkovači
umývacieho prostriedku nachádza
umývací prostriedok.

Koniec programu

Po skončení programu sa rozsvieti
ukazovateľ .

9. TIPY A RADY

1. Stlačením tlačidla Zap/Vyp spotrebič

vypnite.

2. Zatvorte vodovodný kohútik.
Ak spotrebič do 5 minút

nevypnete, všetky
ukazovatele zhasnú.
Pomôže to znížiť spotrebu
energie.

9.1 Všeobecne

Nasledujúce tipy vám zaistia optimálny
výsledok umývania a sušenia pri
každodennom používaní a zároveň vám
pomáhajú chrániť životné prostredie.

• Z riadu odstráňte väčšie zvyšky jedla
a vyhoďte ich do smetného koša.

• Riad ručne neoplachujte. V prípade
potreby použite program Predumytie/
Opláchnutie (ak je k dispozícii) alebo
zvoľte program s predumývaním.

• Vždy využite celý priestor košov.

• Pri vkladaní riadu do spotrebiča sa
uistite, že voda z trysiek ramena sa
všade dostane a dôkladne umyje
každý kus riadu. Uistite sa, že sa
jednotlivé kusy riadu nedotýkajú ani
neprekrývajú.

• Prostriedok do umývačky riadu,
leštidlo a soľ môžete používať
samostatne alebo môžete použiť
kombinované umývacie tablety (napr.
„3v1”, „4v1”, „Všetko v 1”). Postupujte
podľa pokynov uvedených na balení.

• Nastavte správny program pre daný
druh náplne a stupeň jej znečistenia.
S týmto ECO programom dosiahnete
najúčinnejšie využitie vody a energie
pri bežne znečistenom porceláne a
príbore.

9.2 Používanie soli, leštidla a

umývacieho prostriedku

• Používajte iba soľ, leštidlo a umývací
prostriedok pre umývačky riadu. Iné
výrobky by mohli spôsobiť poškodenie
spotrebiča.

• Kombinované umývacie tablety sú
zvyčajne vhodné v oblastiach s tvrdou
vodou do 21° dH. V oblastiach, v

ktorých tvrdosť vody prekračuje tento
limit, musíte spolu s kombinovanými
umývacími tabletami použiť leštidlo a
soľ. V oblastiach s tvrdou a veľmi
tvrdou vodou však v záujme
dosiahnutia optimálnych výsledkov
umývania a sušenia odporúčame
používať umývací prostriedok
(prášok, gél, tablety bez prídavných
funkcií), leštidlo a soľ samostatne.

• Ak používate kombinované umývacie
tablety, môžete si zvoliť voliteľnú
funkciuMultitab (ak je k dispozícii).
Táto voliteľná funkcia zvýši účinnosť
umývania a sušenia pri použití
kombinovaných umývacích tabliet.

• Umývacie tablety sa pri krátkych
programoch nerozpustia úplne. Ak sa
chcete vyhnúť zvyškom umývacích
tabliet na kuchynskom riade,
odporúčame, aby ste tablety používali
pri dlhších programoch.

• Nepoužívajte väčšie ako správne
množstvo umývacieho prostriedku.
Pozrite si pokyny na obale
umývacieho prostriedku.

9.3 Čo máte robiť, ak chcete

prestať používať kombinované
umývacie tablety

Skôr ako začnete používať osobitne
umývací prostriedok, soľ a leštidlo,
postupujte nasledovne:

1. Nastavte najvyššiu úroveň

zmäkčovača vody.

2. Presvedčte sa, že zásobník na soľ a

dávkovač leštidla sú plné.

3. Spustite najkratší program s fázou

oplachovania. Nepridávajte umývací

prostriedok a do košíkov nedávajte

230 mm

max 260 mm

190 mm

riad.

4. Po skončení programu nastavte
zmäkčovač vody podľa tvrdosti vody
vo vašej oblasti.

5. Upravte dávkovanie leštidla.

9.4 Vkladanie riadu do košov

• Spotrebič používajte len na umývanie

predmetov, ktoré sú vhodné na
umývanie v umývačke riadu.

• Do spotrebiča nedávajte riad

vyrobený z dreva, rohoviny, hliníka,
cínu a medi.

• Do spotrebiča nevkladajte predmety,

ktoré môžu absorbovať vodu
(špongie, handričky).

• Z riadu odstráňte väčšie zvyšky jedla

a vyhoďte ich do smetného koša.

SLOVENSKY 43

• Zvyšky pripáleného jedla na riade
nechajte odmočiť.

• Duté predmety (šálky, poháre a
panvice) umiestnite otvorom smerom
nadol.

• Dávajte pozor, aby sa poháre
navzájom nedotýkali.

• Príbor a malé predmety dajte do
košíka na príbor.

• Ľahké predmety vložte do hlavného
koša. Zabezpečte, aby sa predmety
nehýbali.

• Pred spustením programu
skontrolujte, či sa sprchovacie
rameno môže voľne otáčať.

9.5 Pred spustením programu

Ubezpečte sa, že:

• Filtre sú čisté a správne
nainštalované.

• Veko zásobníka na soľ je pevne
zatvorené.

• Sprchovacie ramená nie sú upchané.

• V spotrebiči je soľ do umývačky riadu
a leštidlo (pokiaľ nepoužívate
kombinované umývacie tablety).

• Riad v košoch je umiestnený v
správnej polohe.

• Program je vhodný pre daný typ riadu
a stupeň jeho znečistenia.

• Použili ste správne množstvo
umývacieho prostriedku.

9.6 Vyprázdnenie košov

Pred vybratím zo spotrebiča nechajte
riad vychladnúť. Horúci riad sa ľahko
poškodí.

Po skončení programu môže
na bokoch a na dvierkach
spotrebiča zostať voda.

10. OŠETROVANIE A ČISTENIE

VAROVANIE!

Pred vykonávaním údržby
spotrebič vypnite a vytiahnite
jeho zástrčku zo sieťovej
zásuvky.

Znečistené filtre a upchané
sprchovacie ramená
zhoršujú výsledky umývania.
Pravidelne ich kontrolujte a v
prípade potreby ich vyčistite.

B

A

www.electrolux.com44

10.1 Čistenie filtrov

1. Filter (A) otočte doľava a vyberte ho.

2. Vyberte filter (B).

3. Filtre umyte vodou.

4. Pred opätovným vložením filtra (B)

sa uistite, že vnútri ani po okraji
odtoku nezostali žiadne zvyšky jedla
alebo nečistoty.

5. Filter (A) vložte správne do filtra (B).
Otáčajte ho doprava, kým
nezacvakne.

POZOR!

Nesprávna poloha filtrov
môže spôsobiť zlé výsledky
umývania a poškodiť
spotrebič.

10.2 Čistenie sprchovacích

ramien

1. Otočte maticu doľava.

2. Vyberte sprchovacie rameno.

3. Vyčistite otvory.

Ak sa otvory na sprchovacom ramene
upchajú, odstráňte nečistoty špicatým
predmetom.

10.3 Vonkajšie čistenie

• Spotrebič čistite vlhkou mäkkou
handričkou.

• Používajte iba neutrálne saponáty.

• Nepoužívajte abrazívne prostriedky,
drôtenky ani rozpúšťadlá.

10.4 Čistenie vnútra

• Spotrebič vrátane gumeného tesnenia
na dvierkach opatrne vyčistite jemnou
vlhkou handričkou.

• Ak pravidelne používate krátke
programy, môžu sa vnútri spotrebiča
usadzovať zvyšky mastnoty a vodný
kameň. Ak tomu chcete zabrániť,
odporúčame vám minimálne 2-krát
mesačne použiť dlhý program.

11. RIEŠENIE PROBLÉMOV

Ak sa spotrebič nespustí alebo ak sa
zastaví počas prevádzky, pred
kontaktovaním autorizovaného
servisného strediska skontrolujte, či
nedokážete problém vyriešiť pomocou
informácií v tabuľke.

V prípade niektorých problémov
ukazovateľ skončenia programu
prerušovane bliká a indikuje poruchu.

SLOVENSKY 45

Problém a poruchový kód Možné riešenie

Spotrebič sa nedá zapnúť. • Uistite sa, že je zástrčka pripojená do sieťo‐

Program sa nespúšťa. • Uistite sa, že sú dvierka spotrebiča zatvor‐

Do spotrebiča nepriteká voda.

• Ukazovateľ skončenia jedenkrát
prerušovane bliká.

• Jedenkrát zaznie prerušovaný
zvukový signál.

Spotrebič nevypustí vodu.

• Ukazovateľ skončenia dvakrát
prerušovane bliká.

• Dvakrát zaznie prerušovaný zvu‐
kový signál.

Zaplo sa zariadenie proti vytopeniu.

• Ukazovateľ skončenia trikrát pre‐
rušovane bliká.

• Trikrát zaznie prerušovaný zvu‐
kový signál.

vej zásuvky.

• Uistite sa, že poistka v poistkovej skrini nie
je poškodená ani vyhodená.

ené.

• Ak je nastavený posunutý štart, zrušte ho
alebo počkajte na dokončenie odpočítava‐
nia.

• Spotrebič začal proces regenerácie zmäk‐
čovača vody. Proces trvá približne 5 minút.

• Uistite sa, že je otvorený vodovodný kohú‐
tik.

• Uistite sa, že je tlak pritekajúcej vody dosta‐
točný. Príslušné informácie získate od do‐
dávateľa vody.

• Uistite sa, že vodovodný kohútik nie je up‐
chaný.

• Uistite sa, že nie je upchaný filter v prívod‐
nej hadici.

• Uistite sa, že prívodná hadica nie je skrúte‐
ná ani ohnutá.

• Uistite sa, že odtokové potrubie nie je up‐
chané.

• Uistite sa, že odtoková hadica nie je skrúte‐
ná ani ohnutá.

• Zatvorte vodovodný kohútik a obráťte sa na
autorizované servisné stredisko.

Po kontrole spotrebič vypnite a zapnite.
Ak sa problém vyskytne znova, obráťte
sa na autorizované servisné stredisko.

Ak sa objaví poruchový kód, ktorý nie je
popísaný v tabuľke, obráťte sa na
autorizované servisné stredisko.

11.1 Výsledky umývania a sušenia nie sú uspokojivé

Problém Možné riešenie

Biele šmuhy alebo modré
usadeniny na pohároch a
riade.

Škvrny a zaschnuté kvapky
vody na pohároch a riade.

• Dávkovanie leštidla je príliš vysoké. Nastavte nižšie
dávkovanie leštidla.

• Množstvo umývacieho prostriedku je príliš veľké.

• Dávkovanie leštidla je príliš nízke. Nastavte vyššie
dávkovanie leštidla.

• Príčinou môže byť kvalita leštidla.

www.electrolux.com46

Problém Možné riešenie

Riad je mokrý. • Program nemá fázu sušenia alebo má fázu sušenia

Iné možné príčiny nájdete v
časti „Tipy a rady“.

s nízkou teplotou.

• Dávkovač leštidla je prázdny.

• Príčinou môže byť kvalita leštidla.

12. TECHNICKÉ INFORMÁCIE

Rozmery Šírka/výška/hĺbka (mm) 545 / 474 / 515

Zapojenie do elektrickej

1)

siete

Tlak pritekajúcej vody Min. / max. bar (MPa) 0.8 (0.08) / 10 (1.0)

Prívod vody Studená alebo horúca vo‐

Kapacita Súpravy riadu 6

Spotreba energie Pohotovostný režim (W) 0.99

Spotreba energie Vypnutý režim (W) 0.10

1)

Ďalšie hodnoty nájdete na typovom štítku.

2)

Ak horúca voda pochádza z alternatívneho zdroja energie (napr. zo solárnych panelov

alebo veternej energie), používajte prívod horúcej vody, aby ste znížili spotrebu energie.

Napätie (V) 220 - 240

Frekvencia (Hz) 50

2)

da

max. 60 °C

12.1 Typový štítok

Hodnoty nájdete na typovom štítku:
Model:

Č. výrobku:
Sériové číslo:

13. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom
odovzdajte na recykláciu. . Obal hoďte

do príslušných kontajnerov na recykláciu.
Chráňte životné prostredie a zdravie ľudí
a recyklujte odpad z elektrických a
elektronických spotrebičov. Nelikvidujte

spotrebiče označené symbolom spolu s
odpadom z domácnosti. Výrobok

odovzdajte v miestnom recyklačnom
zariadení alebo sa obráťte na obecný
alebo mestský úrad.

*

SLOVENSKY 47

www.electrolux.com/shop

100001880-A-352014
