Page 1

návod k použití

instrukcja obsługi

Инструкция по

эксплуатации

Myčka nádobí

Zmywarka do naczyń

Посудомоечная машина

ESF 66840

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

Obsah

Bezpečnostní informace 2 Popis spotřebiče 3 Ovládací panel 4 Při prvním použití 5 Nastavení změkčovače vody 6 Použití soli do myčky 7 Použití lešticího prostředku 7 Denní používání 8 Vkládání příborů a nádobí 9 Použití mycího prostředku 13 Funkce Multitab 14 Volba a spuštění mycího programu 15

Zmĕny vyhrazeny

Vyjmutí nádobí 16 Mycí programy 16 Čištění a údržba 17 Co dělat, když... 18 Technické údaje 20 Poznámky pro zkušebny 20 Instalace 21 Vodovodní přípojka 22 Připojení k elektrické síti 23 Poznámky k ochraně životního prostředí

Bezpečnostní informace

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti.

Správné používání

•Tato myčka je určena k mytí domácího nádobí vhodného pro mytí v myčce.

•V myčce nepoužívejte žádná rozpouště- dla. Mohla by způsobit výbuch.

• Nože a další náčiní s ostrými špičkami vkládejte do košíčku na př nebo je položte vodorovně do horního koše.

• Používejte jen prostředky (mycí prostředky, sůl a leštidla) vhodné pro myč- ky.

•Pokud je myčka v provozu, neotvírejte dveře, mohla by uniknout horká pára.

íbory špičkou dolů,

• Dokud mycí cyklus neskončí, nevytahujte z myčky žádné nádobí.

• Po použití odpojte myčku od zdroje napá- jení a vypněte přívod vody.

• Pokud by bylo zapotřebí spotřebič opravit, obraťte se na autorizovaného servisního technika, který by měl použít výhradně originální náhradní díly.

• Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážnému poškození spotřebiče. Obraťte se na místní servisní středisko. Vždy žádejte originální náhradní díly.

Všeobecné bezpečnostní informace

•Tento spotřebič nesmějí používat osoby (ani děti) se sníženými fyzickými nebo duševními schopnostmi, bez patřičných zkušeností a znalostí. Při použití myč sledovat osoby odpovědné za jejich bezpečnost, nebo jim dávat příslušné pokyny.

•Mycí prostředky mohou způsobit chemic- ké popálení očí, úst a hrdla. Může dojít k ohrožení života! Dodržujte bezpečnostní pokyny výrobce mycího prostředku do myčky.

•Voda v myčce není určena k pití. Mohou v ní být zbytky mycího prostředku.

ky je musí

Page 3

electrolux 3

• Dbejte na to, aby byly dveře myčky vždy zavřené, s výjimkou vkládání nebo vyjímání nádobí. Tímto způsobem zabráníte tomu, aby přes dveře někdo zakopl a zranil se.

•Na otevřené dveře myčky si nesedejte, ani si na ně nestoupejte.

Dětská pojistka

•Tento spotřebič smějí používat pouze do- spělé osoby. Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.

• Všechny mycí prostředky uložte na bez- pečné místo, kde k nim děti nemají přístup.

• Jsou-li dveře myčky otevřené, nedovolte dětem, aby se k myčce přibližovaly.

Instalace

• Zkontrolujte, zda během dopravy nedošlo k poškození myčky. Poškozený spotřebič nikdy nepřipojujte. Je-li myčka poškozená, obraťte se na dodavatele.

• Všechny obaly je nutné před použitím myčky odstranit.

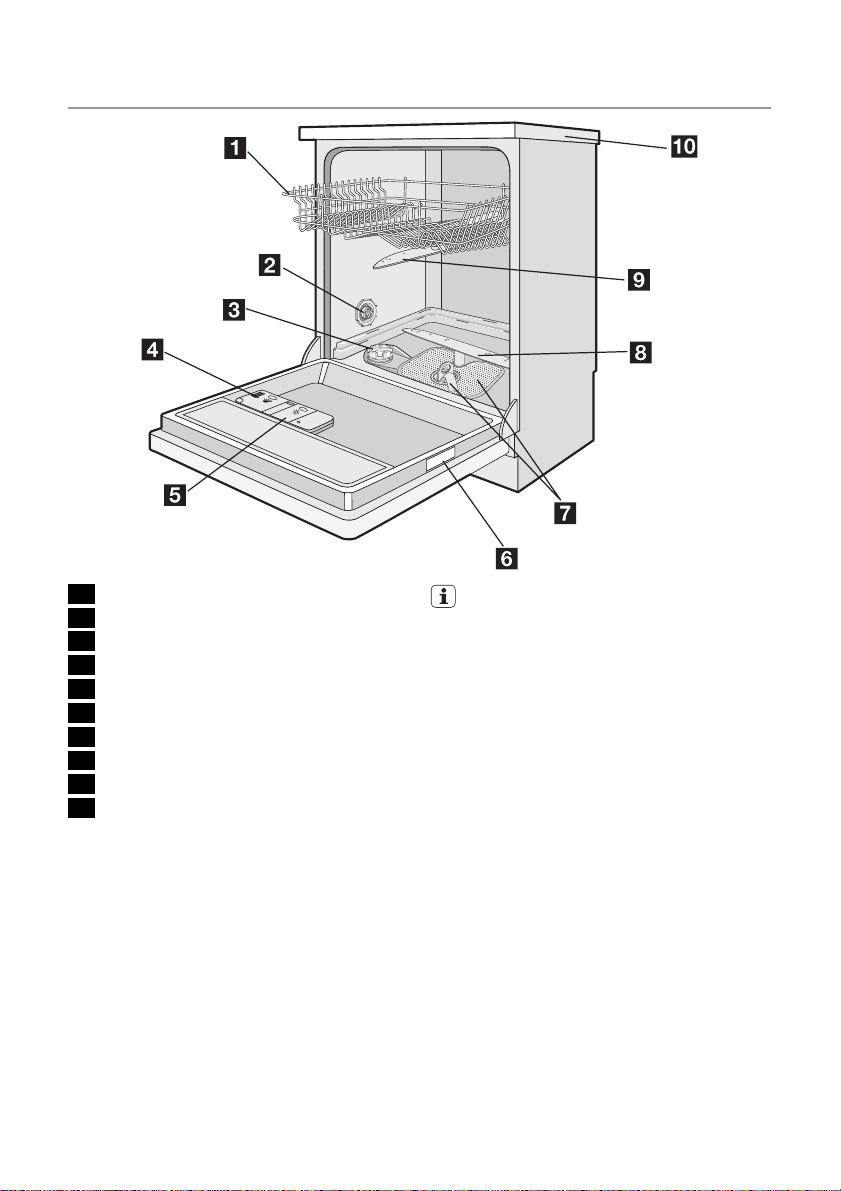

Popis spotřebiče

• Elektrickou a vodovodní instalaci, které jsou nezbytné k zapojení této myčky, smí provádět pouze kvalifikovaná osoba s příslušným oprávněním.

•Změna technických parametrů, nebo ja- kákoli jiná úprava spotřebiče je z bezpeč- nostních důvodů nebezpečná.

•Nikdy myčku nepoužívejte, pokud jsou elektrické připojení nebo vodovodní hadice poškozené; nebo v případě takového poškození ovládacího panelu, pracovní desky nebo podstavce, kdy je vnitřek spotřebiče volně přístupný. Obraťte se na místní servisní středisko, abyste se nevystavovali možnému nebezpečí.

• Žádnou stranu myčky nesmíte vrtat, abyste nepoškodili vodovodní a elektrické komponenty.

Upozornění U elektrické a vodovodní přípojky se pečlivě řiďte pokyny uvedenými v příslušných odstavcích.

1 Horní koš 2 Nastavení tvrdosti vody

3 Zásobník na sůl 4 Dávkovač mycího prostředku

Page 4

4 electrolux

5 Dávkovač leštidla 6 Typový štítek 7 Filtry 8 Dolní ostřikovací rameno 9 Horní ostřikovací rameno

10 Vrchní deska

Tato myčka je vybavena vnitřním osvě- tlením, které se rozsvítí při otevření dveří a zhasne při jejich zavření.

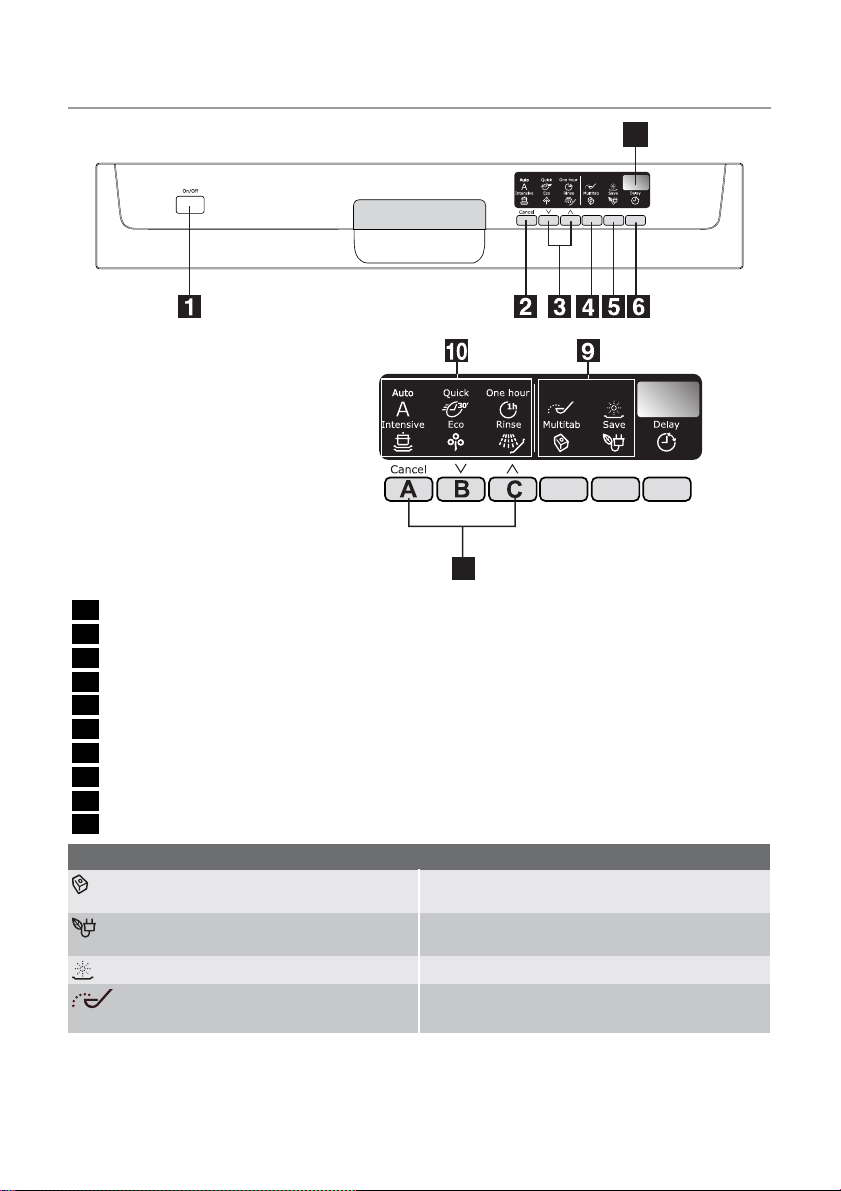

Ovládací panel

Ve vnitřním osvětlení je žárovka LED třídy 1 podle normy EN 60825-1. 1994 + A1:2002 + A2:2001. Chcete-li žárovku vyměnit, obraťte se prosím na místní servisní středisko.

1 Tlačítko Zap/Vyp 2 Tlačítko Zrušit Cancel 3 Tlačítka volby programu 4 Tlačítko Multitab 5 Tlačítko Úspora energie 6 Tlačítko Odložený start 7 Digitální displej 8 Tlačítka funkcí 9 Kontrolky

10 Kontrolky programů

Multitab

Kontrolky

Rozsvítí se při nastavení funkce Multitab.

Page 5

electrolux 5

Kontrolky

Save

Leštidlo

1) Kontrolky soli a leštidla se v průběhu mycího programu nikdy nerozsvítí, i když je nutné sůl a/nebo leštidlo doplnit.

Sůl

Tlačítko Zrušit

Tímto tlačítkem můžete zrušit probíhající mycí program nebo odložený start.

Tlačítka volby programu

Stiskněte jedno z tlačítek volby programu, až se rozsvítí kontrolka požadovaného programu.

Tlačítko Úspora energie

Tato funkce snižuje teplotu ve fázi sušení. Úspora energie je mezi 10 a 25 %.

Nádobí může být na konci programu ještě vlhké. Doporučujeme proto po skončení programu lehce pootevřít dveře myčky nádobí a nechat nádobí přirozeně uschnout.

Tuto funkci lze zvolit se všemi mycími programy. Po stisknutí tlačítka Úspora energie se rozsvítí příslušná kontrolka. Funkce Úspora energie není u některých programů účinná. V části "Mycí programy" najdete seznam programů, u kterých je uvedeno, zda je tato funkce účinná nebo ne.

Tlačítko Odložený start

Spuštění mycího programu můžete odložit o 1 až 19 hodin. Pokyny k nastavení této funkce najdete v části "Zvolte a spusťte mycí program".

Digitální displej

Na digitálním displeji lze sledovat:

•stupeň tvrdosti, na který je změkčovač vo-

dy nastavený,

Rozsvítí se při volbě funkce Úspora energie.

Rozsvítí se při vyčerpání leštidla. Rozsvítí se při vyčerpání speciální soli.

• aktivaci/deaktivaci dávkovače leštidla ( POUZE tehdy, je-li funkce Multitab zapnutá),

• konec mycího programu (na digitálním displeji se objeví nula),

• odpočítávání pro odložený start,

• poruchové kódy signalizující poruchy myč- ky nádobí.

Tlačítka funkcí (A, B a C)

Pomocí těchto tlačítek lze nastavit následující funkce:

• nastavení stupně změkčovače vody,

• aktivaci/deaktivaci dávkovače leštidla, je-li funkce Multitab aktivní.

Režim nastavení

Spotřebič musí být v režimu nastavení při: –volbě mycího programu, – nastavení změkčovače vody, – aktivaci/deaktivaci dávkovače leštidla.

Zapněte spotřebič. –Spotřebič je v režimu nastavení, jestliže

všechny kontrolky programu svítí.

Zapněte spotřebič. – Jestliže svítí kontrolka jen jednoho progra-

mu, je stále ještě nastavený naposled zvolený program. V tomto případě je nutné k návratu do režimu nastavení tento program zrušit.

–Stiskněte a podržte tlačítko Zrušit, až se

rozsvítí všechny kontrolky ukazatele programů. Program se zruší a spotřebič je teď v režimu nastavení.

•přibližný zbývající čas probíhajícího pro- gramu,

Při prvním použití

Před prvním použitím myčky nádobí:

• Zkontrolujte, zda je elektrické a vodovodní připojení v souladu s pokyny k instalaci

•Vyjměte všechny obaly zevnitř spotřebiče

•Nastavení změkčovače vody

• Do zásobníku na sůl nalijte 1 litr vody a pak doplňte sůl do myčky.

Page 6

6 electrolux

•Naplňte dávkovač leštidla lešticím prostředkem

apod..., nastavte funkci Multitab (viz "Funkce Multitab").

Chcete-li použít kombinované mycí tablety jako: "3 v 1", "4 v 1", "5 v 1"

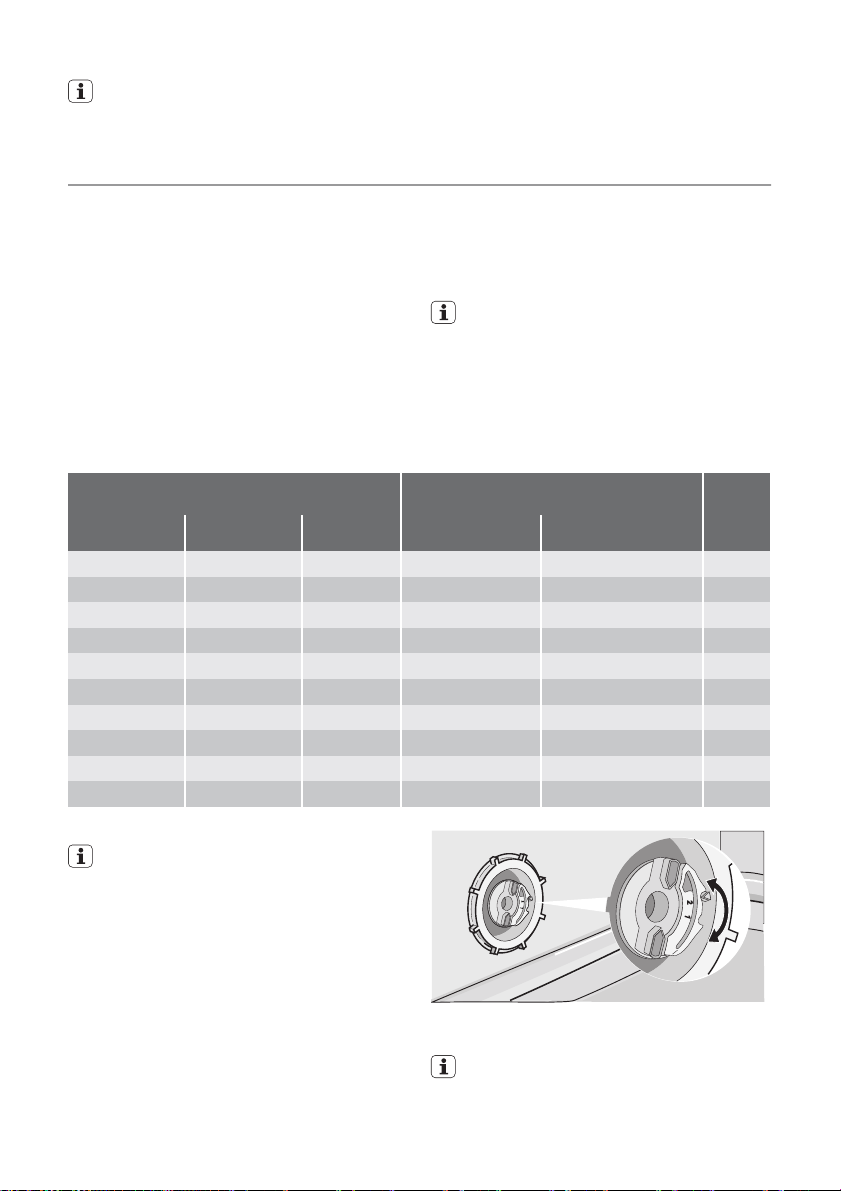

Nastavení změkčovače vody

Myčka je vybavena změkčovačem vody, který je určen k odstranění minerálů a solí z přiváděné vody, které by mohly mít škodlivé nebo nežádoucí účinky na provoz spotřebi-

če. Čím je obsah těchto minerálů a soli vyšší, tím

je voda tvrdší. Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních (°dH), francouzských stupních (°TH) a mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Tvrdost vody Nastavení změkčovače Použi-

°dH °TH mmol/l ručně elektronicky

51 - 70 91 - 125 9,1 - 12,5 2 stupeň 10 ano 43 - 50 76 - 90 7,6 - 9,0 2 stupeň 9 ano 37 - 42 65 - 75 6,5 - 7,5 2 stupeň 8 ano 29 - 36 51 - 64 5,1 - 6,4 2 stupeň 7 ano 23 - 28 40 - 50 4,0 - 5,0 2 stupeň 6 ano 19 - 22 33 - 39 3,3 - 3,9 2 stupeň 5 ano 15 - 18 26 - 32 2,6 - 3,2 1 stupeň 4 ano 11 - 14 19 - 25 1,9 - 2,5 1 stupeň 3 ano

4 - 10 7 - 18 0,7 - 1,8 1 stupeň 2 ano

< 4 < 7 < 0,7 1 stupeň 1 ne

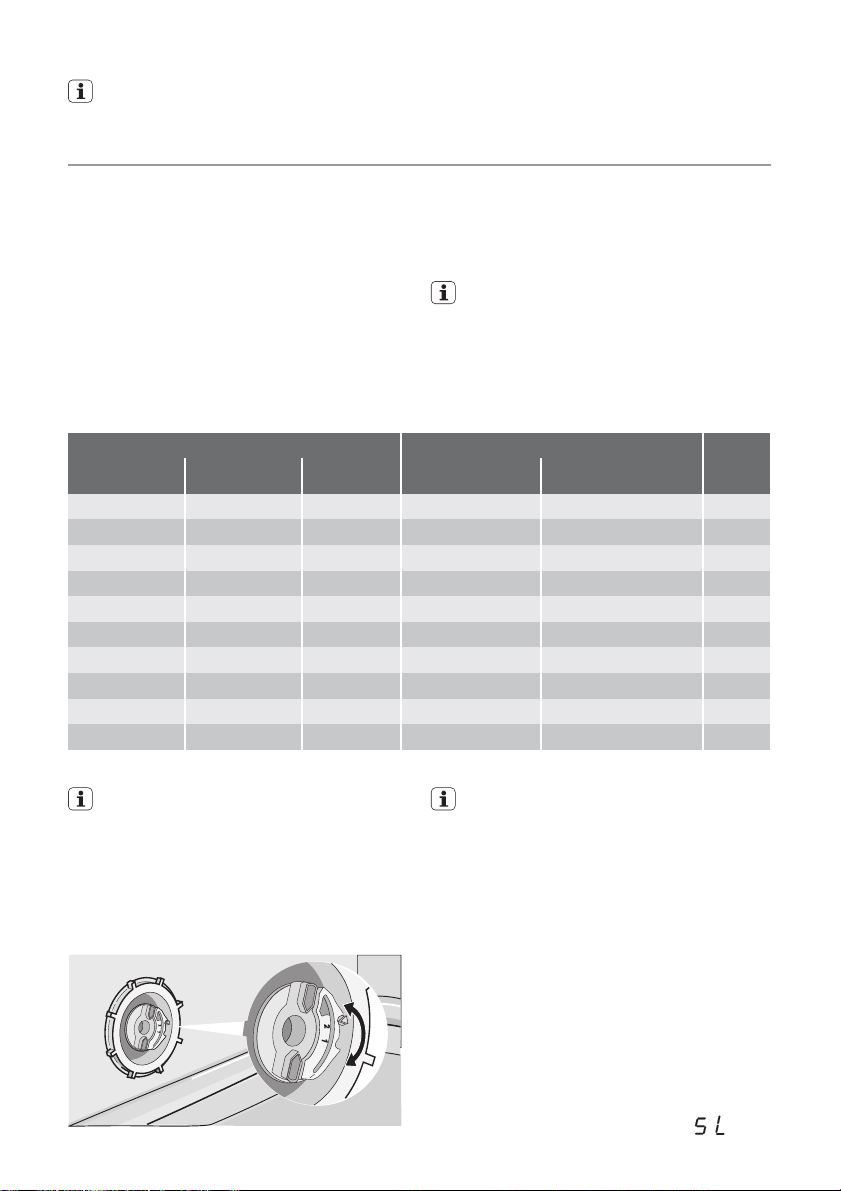

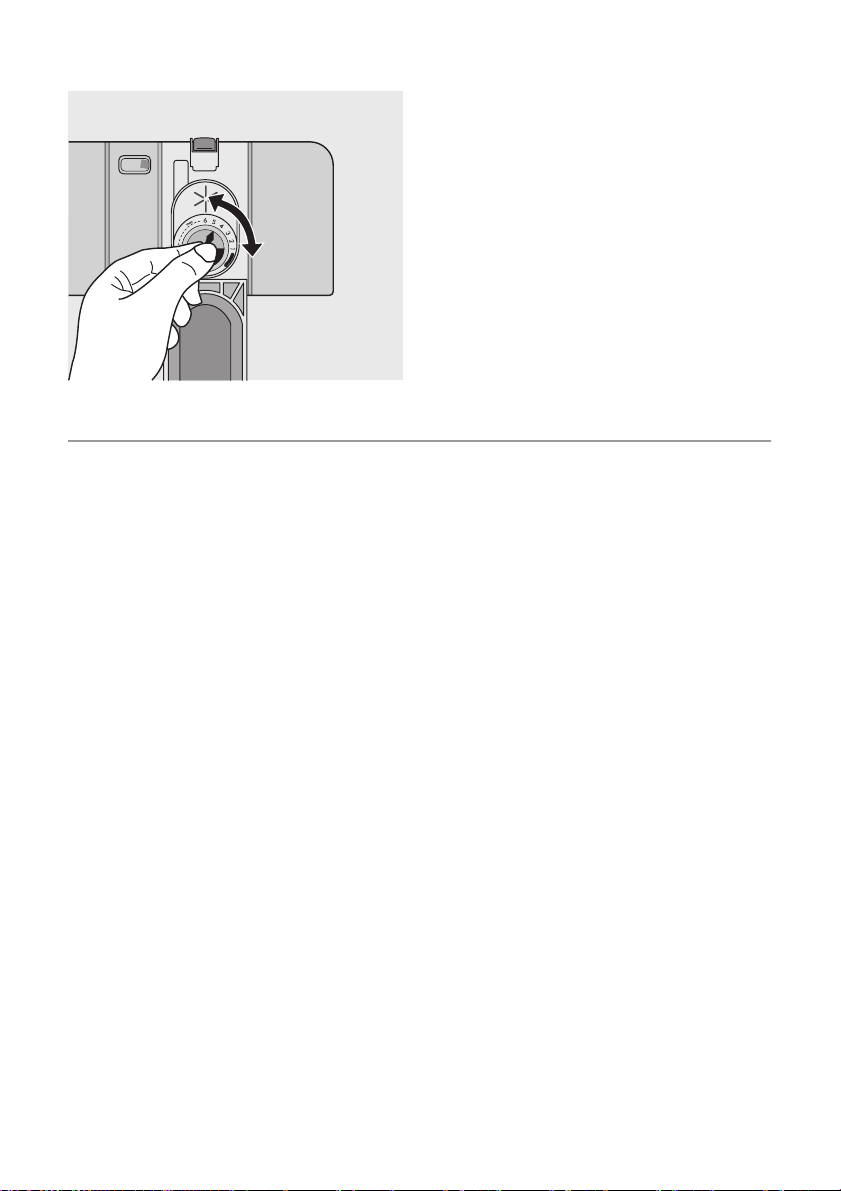

Ruční nastavení

Myčka byla ve výrobě nastavena do polohy 2.

1. Otevřete dveře myčky.

2. Z myčky vyjměte dolní koš.

3. Otočte číselníkem stupnice tvrdosti vody

do polohy 1 nebo 2 (viz tabulku).

4. Vraťte dolní koš.

Změkčovač by měl být nastaven podle tvrdosti vody v místě vašeho bydliště. Tvrdost vody ve své domácnosti zjistíte u místního vodárenského podniku.

Změkčovač vody musí být nastaven dvěma způsoby: ručně, pomocí stupnice tvrdosti vody a elektronicky.

Elektronické nastavení

Myčka byla ve výrobě nastavena na stupeň 5.

1. Zapněte spotřebič. Spotřebič musí být v režimu nastavení.

2. Stiskněte a podržte současně tlačítka funkcí B a C. Kontrolky ukazatele programů nad tlačítky funkcí A, B a C začnou blikat.

3. Stiskněte tlačítko funkce A, kontrolky ukazatele programů nad tlačítky funkcí B a C zhasnou. Kontrolka ukazatele programu nad tlačítkem funkce A bude stále blikat. Na digitálním displeji se zobrazí právě nastavený stupeň. Příklady: Na digitálním displeji se zobrazí stupeň 5

tí soli

Page 7

electrolux 7

Na digitálním displeji se zobrazí = stupeň 10

4. Stupeň můžete změnit stisknutím tlačítka funkce A. Každým stisknutím tlačítka se stupeň změní. (Při volbě nového stupně se řiďte tabulkou). Příklady:

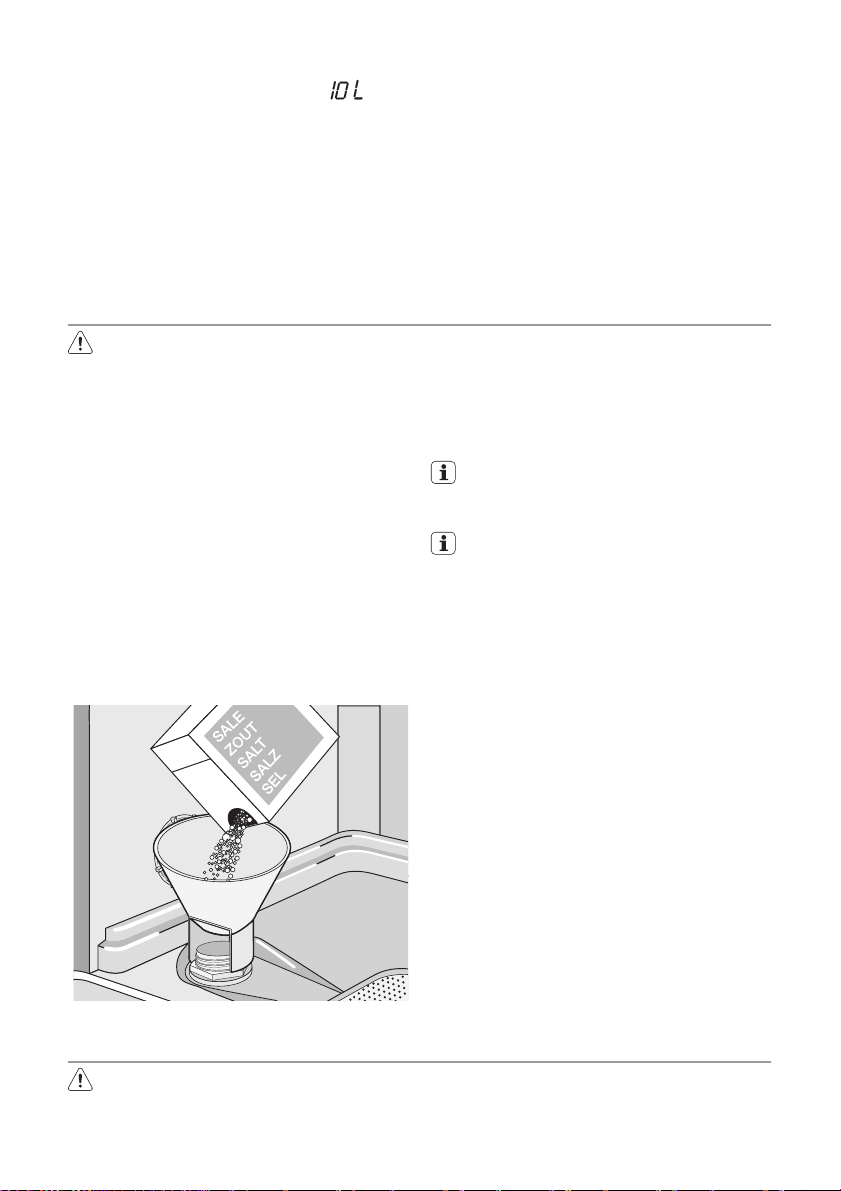

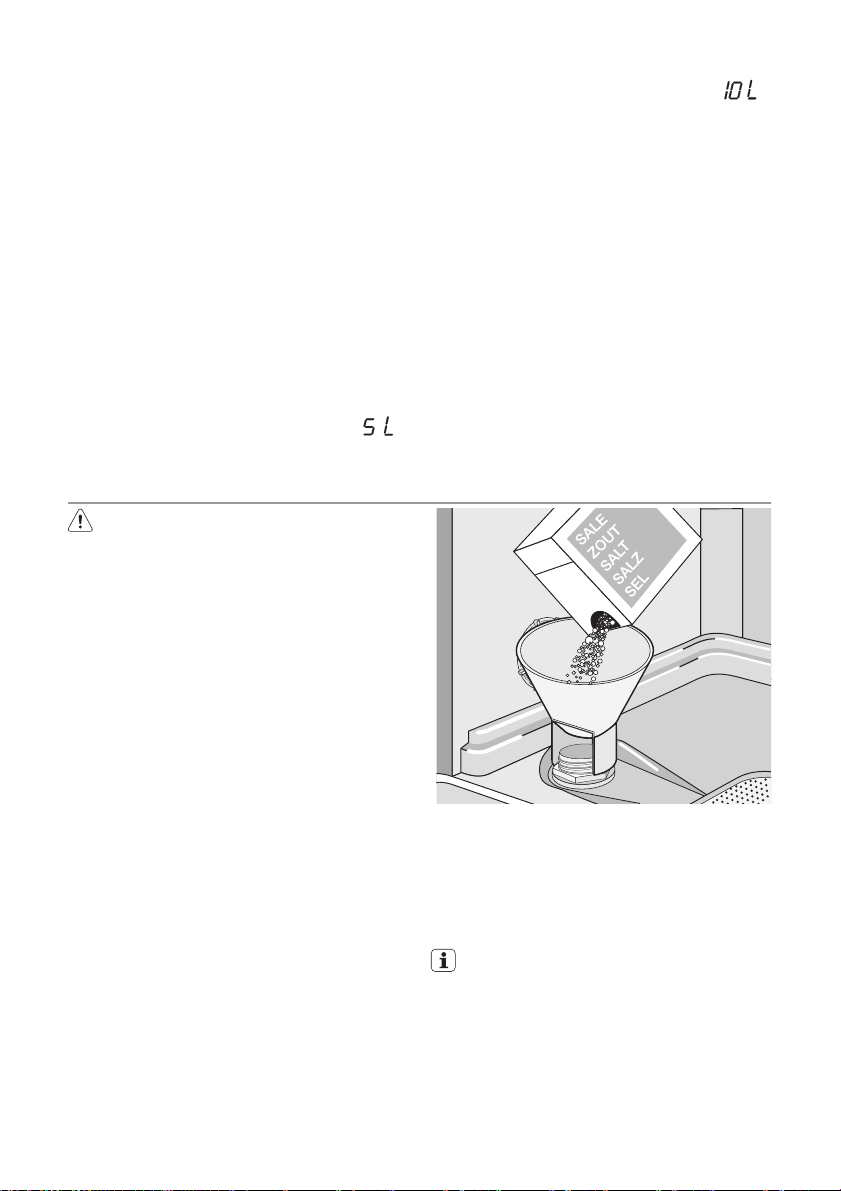

Použití soli do myčky

Upozornění

Používejte jen sůl speciálně určenou pro myčky. Všechny ostatní druhy soli, které nejsou určené do myčky, zejména kuchyňská sůl, poškozují změkčovací zařízení. Sůl doplňujte až těsně před spuštěním jednoho z úplných mycích programů. Tím zabráníte, aby rozsypaná sůl nebo solný roztok zůstaly po určitou dobu na dně myčky, kde by mohly způsobit korozi.

Doplňování:

1. Otevřete dveře, vysuňte dolní koš a odšroubujte uzávěr zásobníku na sůl otáče- ním doleva.

Do zásobníku na sůl nalijte 1 litr vody (to

je nutné pouze při prvním plnění soli) .

3. Pomocí přiložené násypky doplňte sůl, až se zásobník úplně zaplní.

Jestliže je aktuální stupeň 5, jedním stisknutím tlačítka funkce A zvolíte stupeň 6. Jestliže je aktuální stupeň 10, jedním stisknutím tlačítka funkce A zvolíte stupeň 1.

5. Chcete-li nastavení uložit, vypněte myč- ku.

4. Zkontrolujte, zda na šroubovacím závitu nebo těsnění nezůstaly zbytky soli a nasaďte uzávěr zpět.

5. Uzávěr vraťte zpět a utáhněte ho doprava, až se s cvaknutím zastaví.

Při doplňování soli může ze zásobníku vytékat voda, to je zcela normální jev.

Kontrolka soli může po doplnění soli zůstat po několik hodin rozsvícená. Jestliže používáte sůl, která se rozpouští pomaleji, může svítit i déle. Na funkci myčky to ale nemá vliv.

Použití lešticího prostředku

Upozornění Používejte pouze značkový lešticí prostředek pro myčky. Nikdy do dávkovače leštidla nelijte jiné tekutiny (např. čisticí prostředky pro

myčky, tekuté mycí prostředky). Poškodili byste tím myčku.

Page 8

8 electrolux

Leštidlo zajišťuje správné opláchnutí a usušení nádobí beze šmouh a skvrn. Leštidlo se automaticky přidává během posledního oplachování.

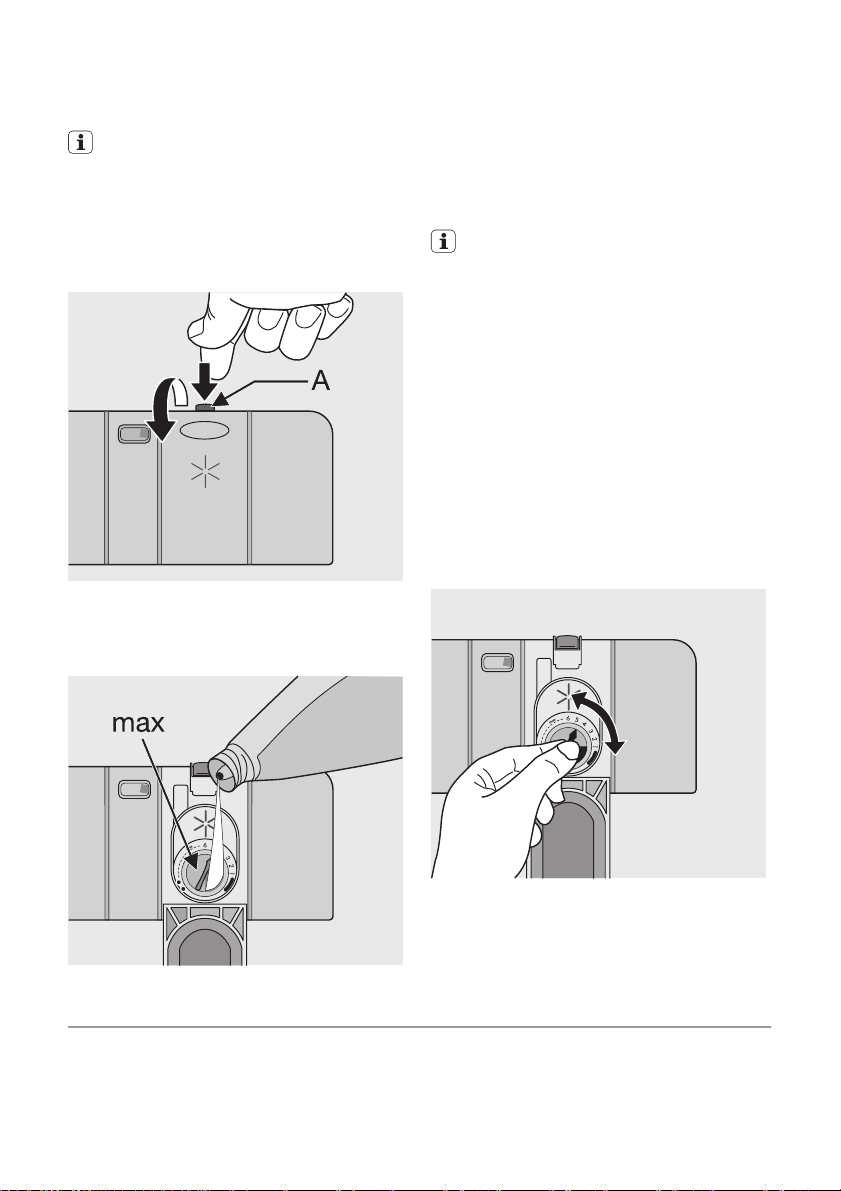

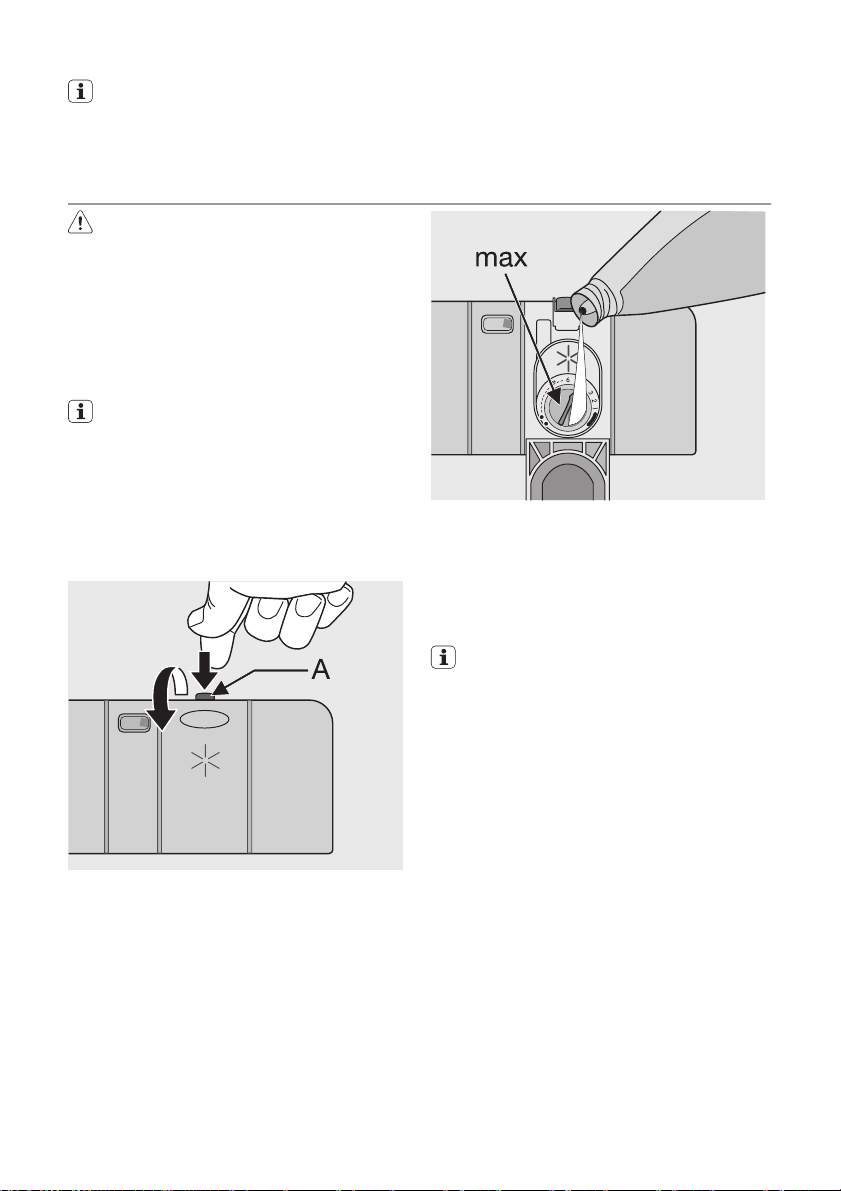

1. Otevřete zásobník stisknutím uvolňovacího tlačítka (A).

2. Přilijte lešticí prostředek. Maximální stupeň doplnění je označen značkou "max".

Dávkovač lešticího prostředku pojme asi 110 ml lešticího prostředku, což stačí pro 16 až 40 mycích cyklů v závislosti na dávkovacím nastavení.

3. Po doplnění zkontrolujte zavření víčka. Lešticí prostředek rozlitý během doplňo-

vání setřete savým hadříkem, aby při následujícím mytí nádobí nedocházelo k nadměrnému pěnění.

Podle dosaženého výsledku sušení nastavte dávku lešticího prostředku pomocí 6polohového voliče (poloha 1 minimální dávkování, poloha 6 maximální dávkování). Dávkovač byl ve výrobě nastaven do polohy

Zvyšte dávku leštidla, jestliže jsou na nádobí po umytí kapky vody nebo vápencové skvrny. Snižte dávku leštidla, jestliže jsou na nádobí po umytí bělavé šmouhy, nebo je na skleně- ném nádobí nebo ostří nožů namodralý film.

Denní používání

• Zkontrolujte, zda je nutné doplnit sůl nebo leštidlo.

•Vložte do myčky nádobí a příbory.

•Doplňte mycí prostředek.

• Zvolte mycí program vhodný pro vložené nádobí a příbory.

•Spusťte mycí program.

Užitečné rady a tipy

V myčce nemyjte mycí houbičky, hadříky na úklid ani jiné savé materiály.

•Před vložením nádobí:

– Z nádobí odstraňte všechny zbytky jídel

a nečistoty.

–Připálené zbytky jídel v nádobách ne-

chte změknout.

Page 9

electrolux 9

•Při vkládání nádobí a příborů postupujte takto: –Talíře a příbory nesmí bránit otáčení

ostřikovacích ramen.

– Duté nádobí jako šálky, sklenice, hrnce

apod. pokládejte dnem vzhůru, aby se v něm nemohla držet voda.

–Talíře a příbory nesmí ležet na sobě, ne-

bo se navzájem zakrývat.

– Sklenice se nesmí dotýkat, aby se ne-

poškodily.

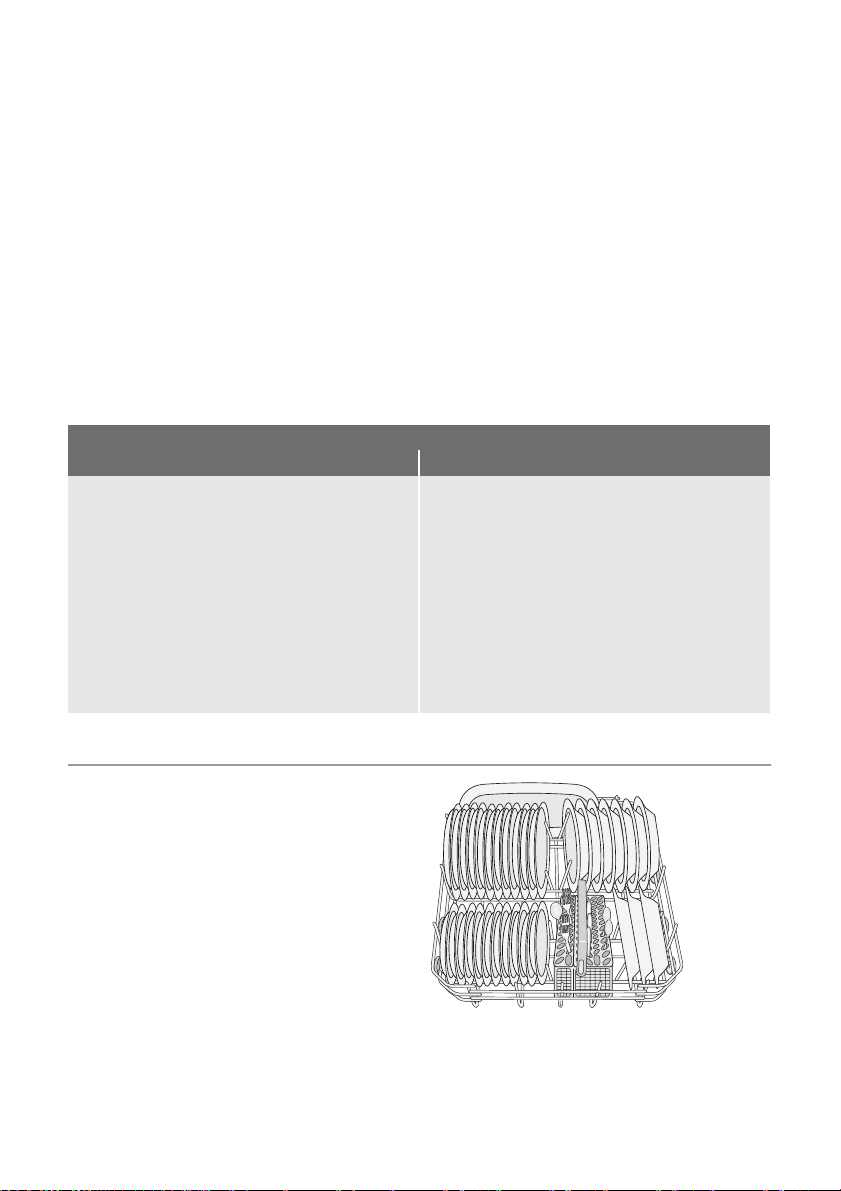

Toto nádobí a příbory je pro mytí v myčce

nevhodné: omezeně vhodné:

•Příbory s dřevěnými, rohovinovými, porceláno- vými nebo perleťovými držadly.

•Plastové předměty, které nejsou odolné vůči vyšší teplotě.

•Starší příbory s lepenými díly, které nejsou te- pelně odolné.

• Lepené příbory nebo talíře.

•Měděné nebo cínové předměty.

•Olovnatý křišťál.

• Ocelové předměty podléhající korozi.

•Dřevěné mísy.

•Předměty ze syntetických vláken.

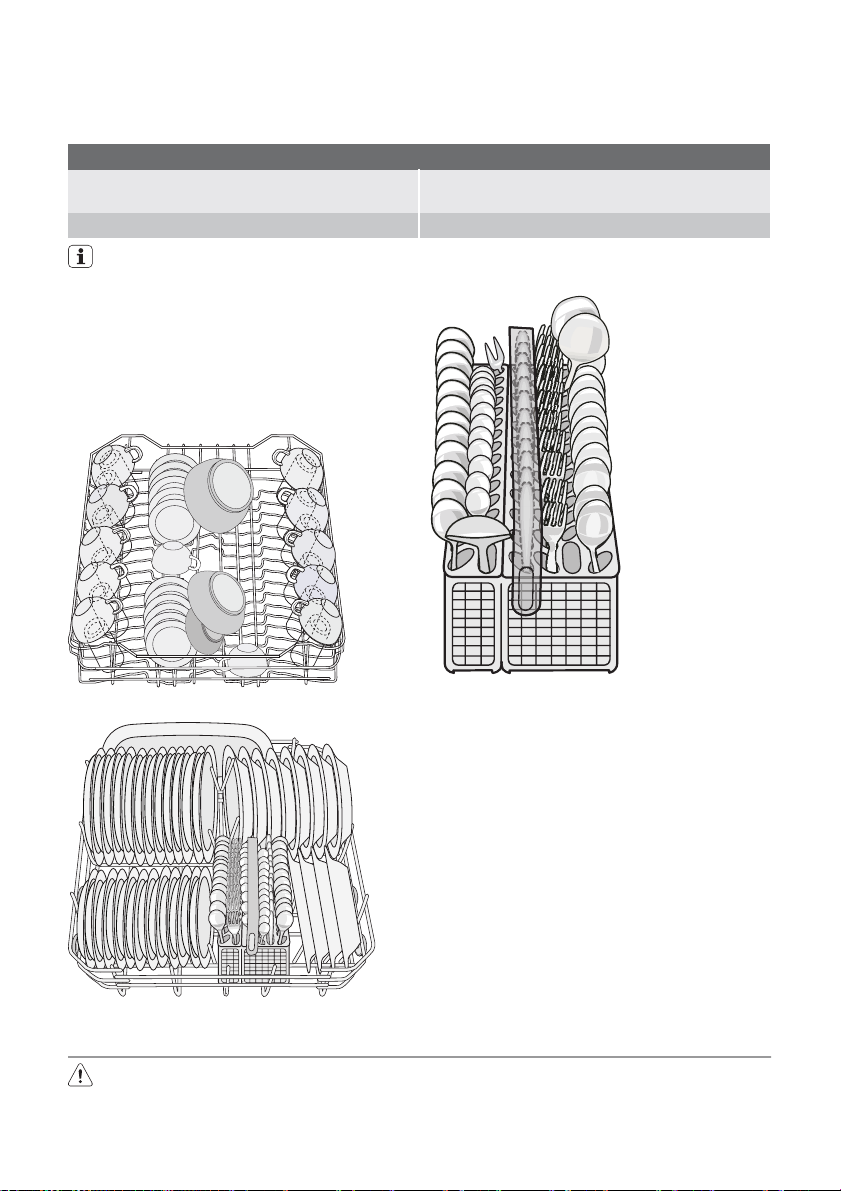

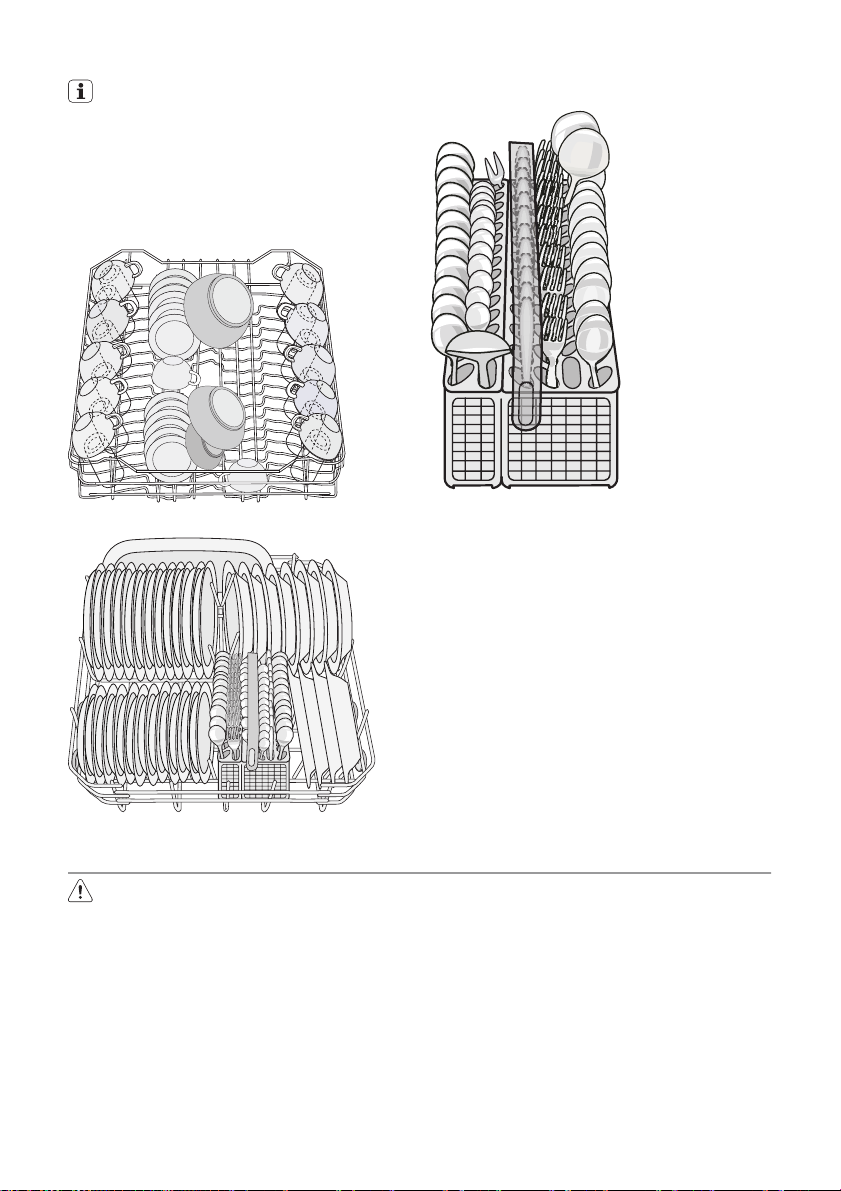

Vkládání příborů a nádobí

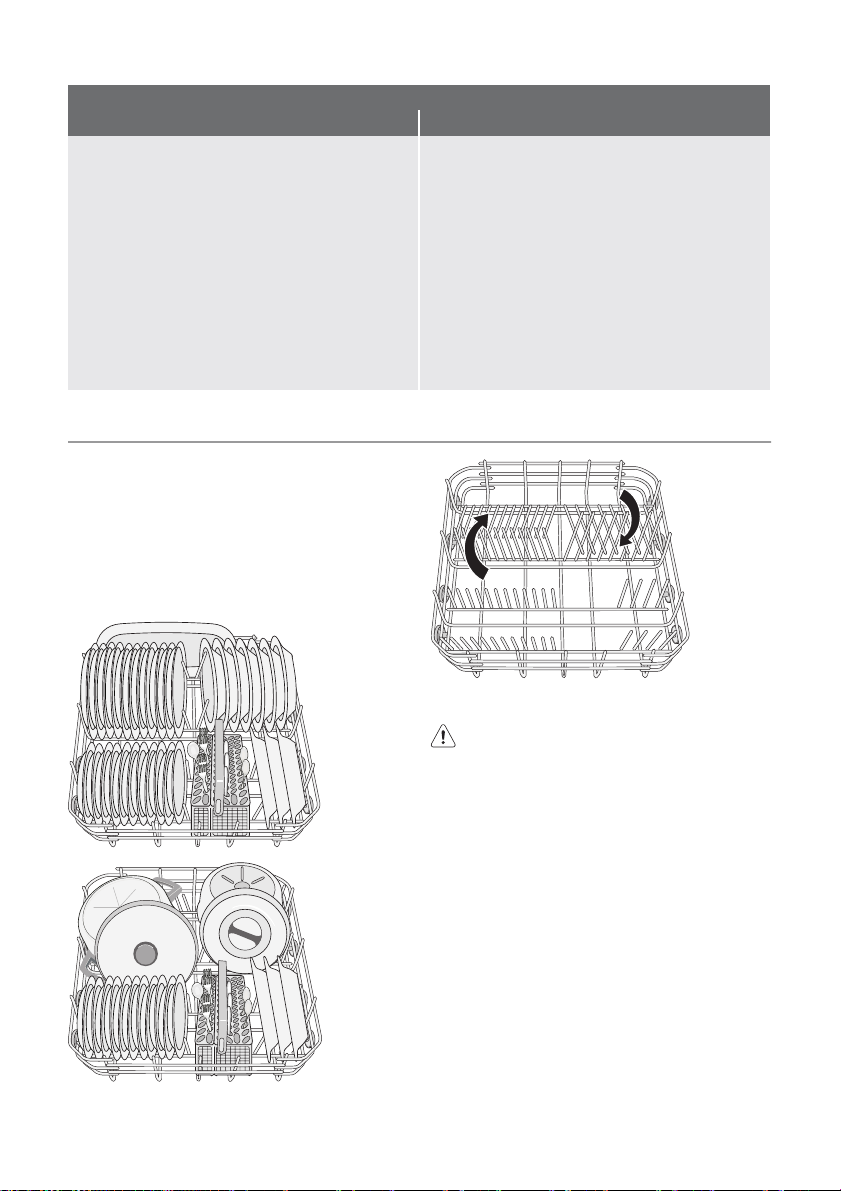

Dolní koš

Dolní koš je určen pro pánve, poklice, talíře, salátové mísy, příbory apod. Servírovací podnosy a velké poklice lze naskládat po stranách koše, ale vždy si ověřte, zda se mohou ostřikovací ramena volně otáčet.

– Malé předměty vložte do košíčku na

příbory.

• Na plastovém nádobí a hrncích s nepřilnavým povrchem se mohou držet vodní kapky; toto nádobí neschne tak dobře jako porcelánové a ocelové nádobí.

• Lehké kousky (plastové mísy apod.) vkládejte do horního koše tak, aby se nemohly posunout.

• Kameninové nádobí myjte v myčce pouze tehdy, jestliže to výrobce nádobí výslovně doporučil.

• Glazované vzory mohou při častém mytí vyblednout.

•Stříbrné a hliníkové nádobí často při mytí ztrácí barvu. Vaječný bílek, žloutek a hořčice zane- chávají na stříbrném nádobí skvrny, nebo způ- sobují změnu barvy. Jestliže stříbrné nádobí nebudete hned mýt, tyto zbytky z něj raději ihned odstraňte.

Řady držáků v dolním koši lze lehce sklopit a získat tak místo k uložení vložení hrnců, pánví a velkých mís.

Page 10

10 electrolux

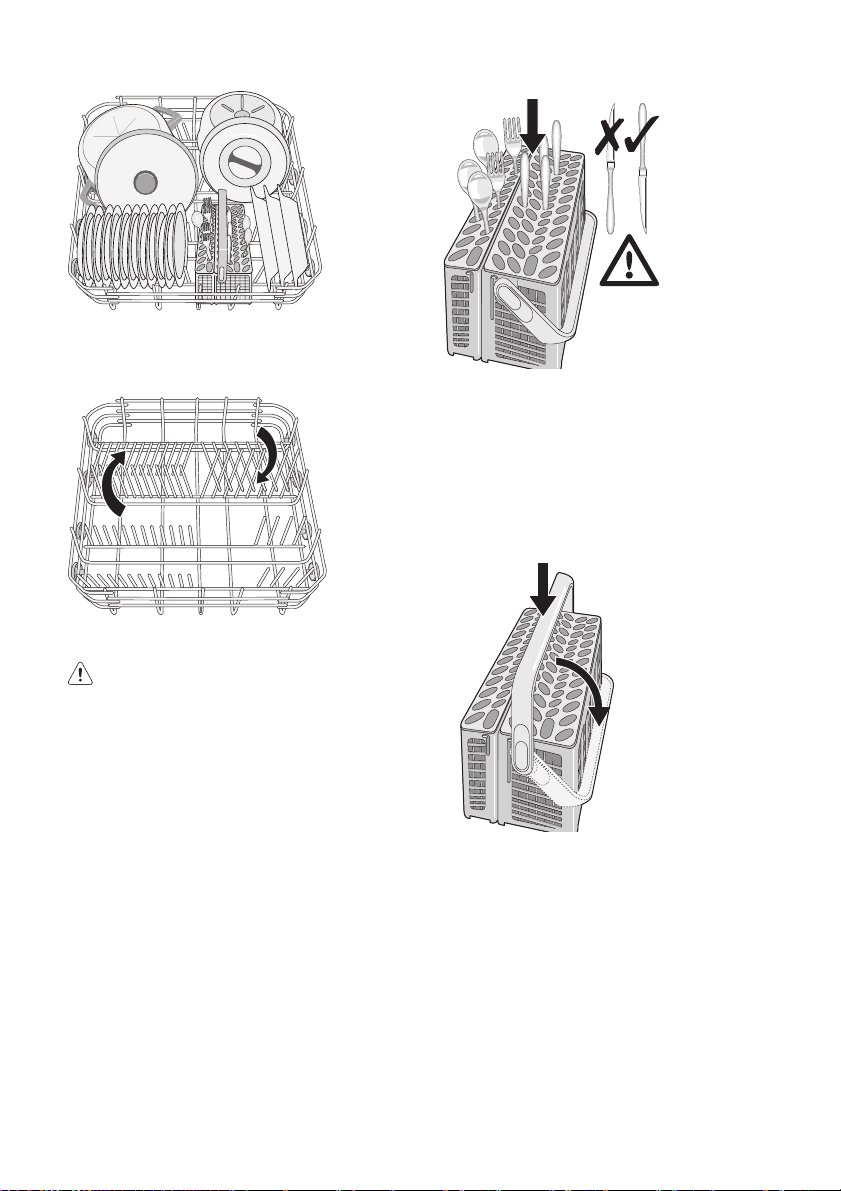

Košíček na příbory

Nože s dlouhým ostřím jsou ve svislé poloze nebezpečné. Dlouhé a/nebo ostré příbory jako krájecí nože položte vodorovně do horního koše. Při vkládání nebo vyjímání ostrých příborů buďte opatrní.

Vidličky a lžíce vložte do vyjímatelného košíčku na příbory držadly směrem dolů a nože s držadly směrem nahoru.

Lepších výsledků mytí dosáhnete, jestliže použijete mřížku na příbory. Pokud velikost a rozměry příborů neumožňují použití mřížek, lze je snadno skrýt (obr.

Pokud držadla vyčnívají ze dna košíčku a brání v otáčení dolního ostřikovacího ramene, otočte příbory držadly směrem nahoru. Lžíce promíchejte s dalšími příbory, aby se neslepily dohromady. K pohodlnějšímu vkládání příborů do košíčku na příbory můžete snížit držadlo košíčku.

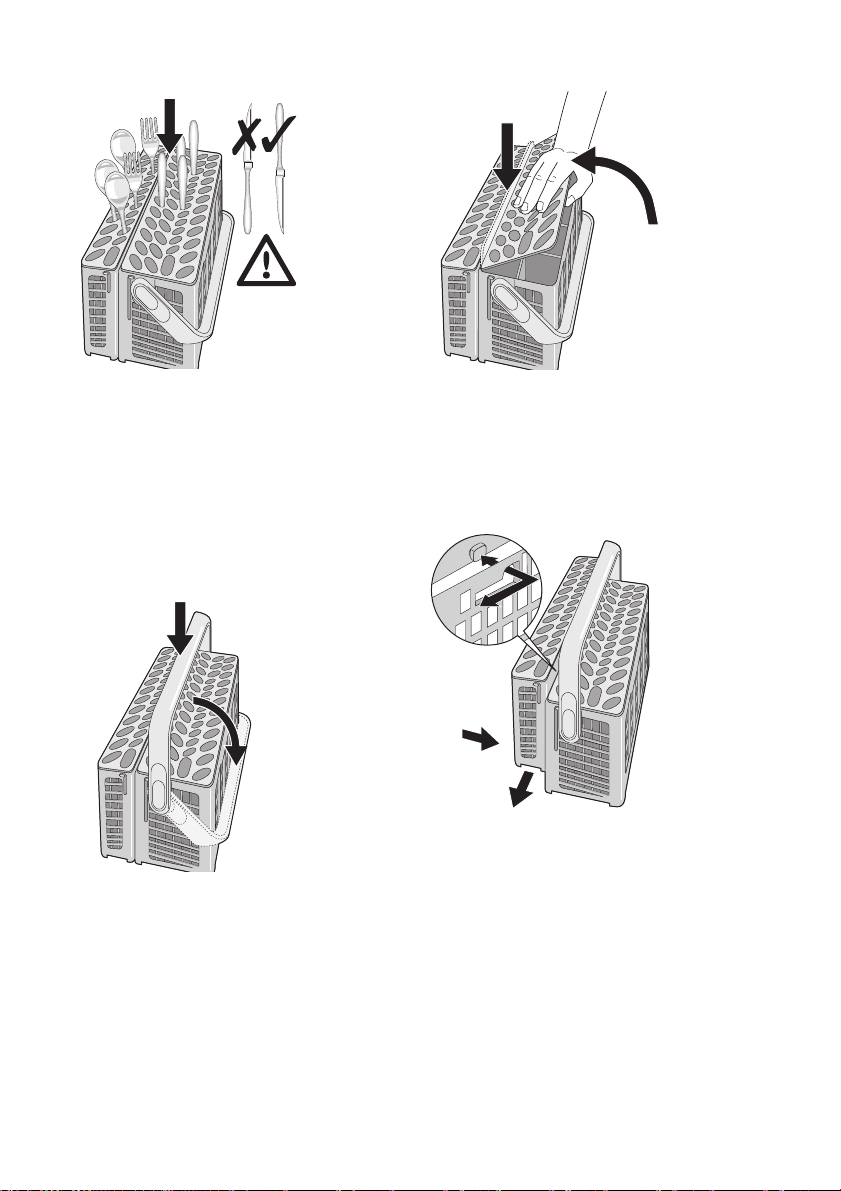

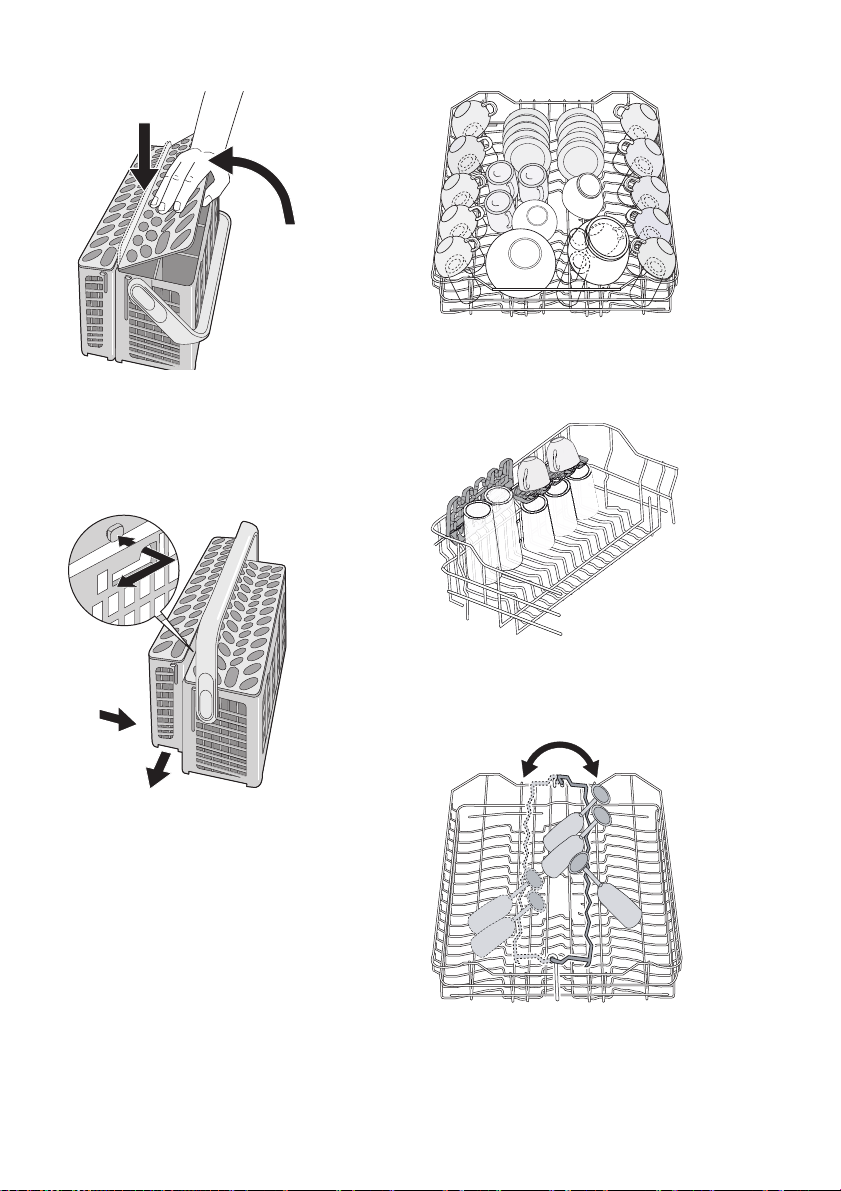

Košíček na příbory se skládá ze dvou dílů, které můžete oddělit a získat tak více prostoru. Obě části oddělíte tak, že je posunete vodorovně v opačných směrech a odtáhnete od sebe.

Page 11

Opačným postupem košíček opět sestavíte.

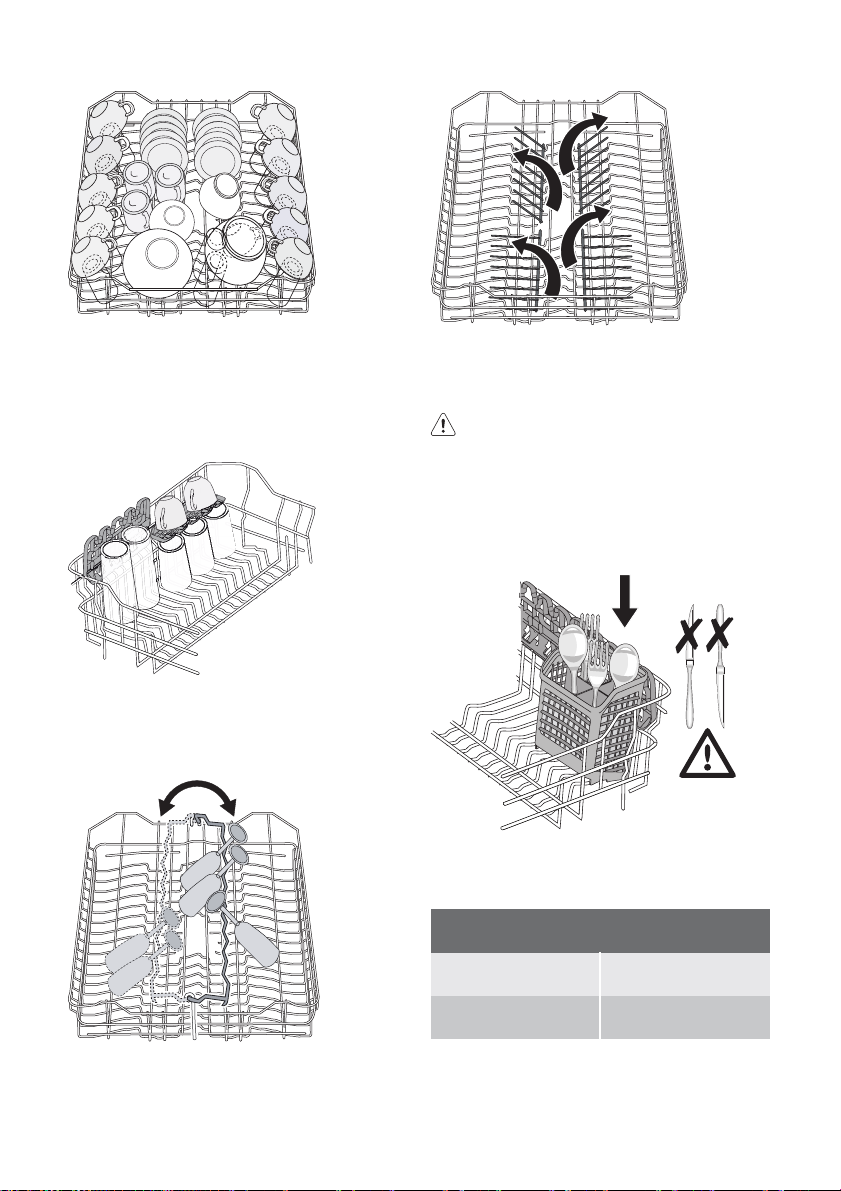

Horní koš

Horní koš je určen pro podšálky, misky na salát, šálky, sklenice, hrnky a pokličky. Nádobí naskládejte tak, aby se voda dostala na všechny jeho části.

electrolux 11

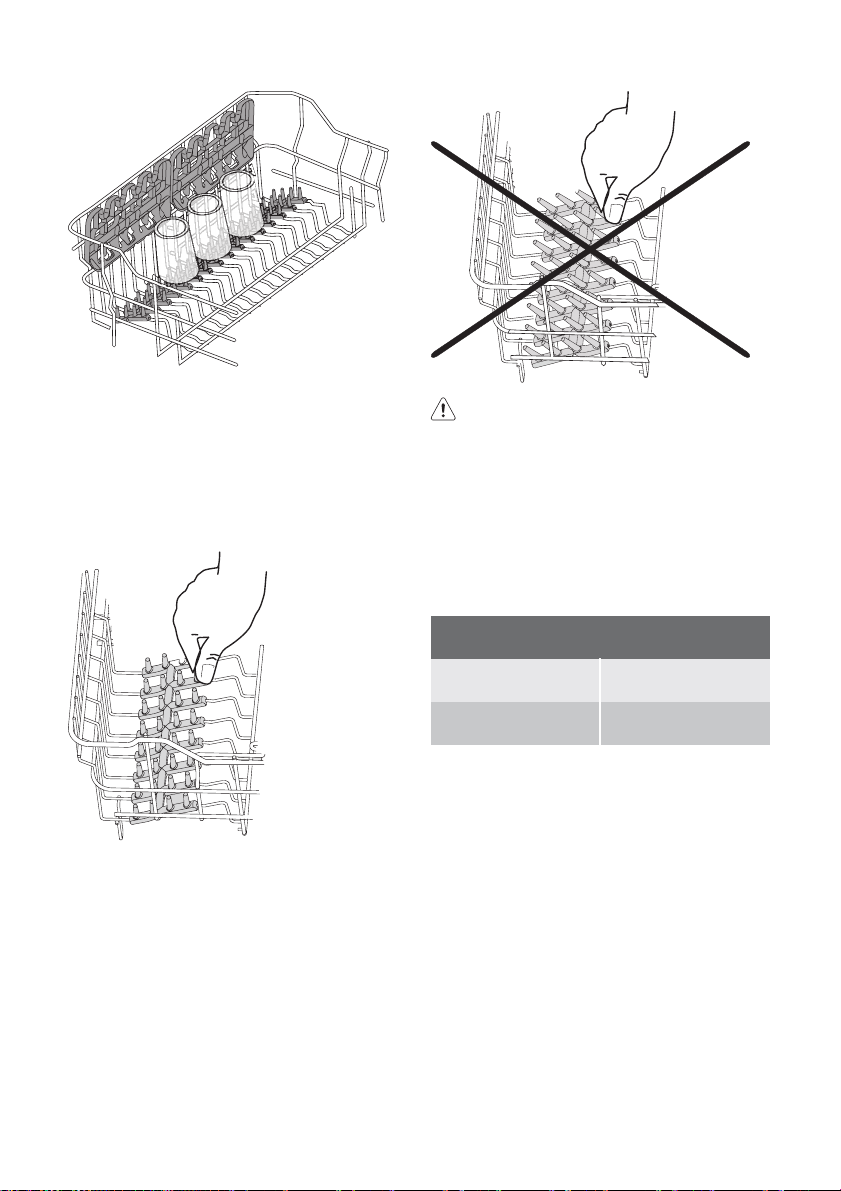

Chcete-li mýt sklenice s dlouhou nožkou (podle velikosti a délky), postavte držák sklenic doleva nebo doprava do svislé polohy.

Prostřední řadu držáků lze lehce sklopit a získat tak více místa.

Sklenice s dlouhou nožkou můžete položit obráceně na držáky na šálky. Chcete-li mýt vysoké kusy nádobí, můžete držáky šálků vyklopit nahoru.

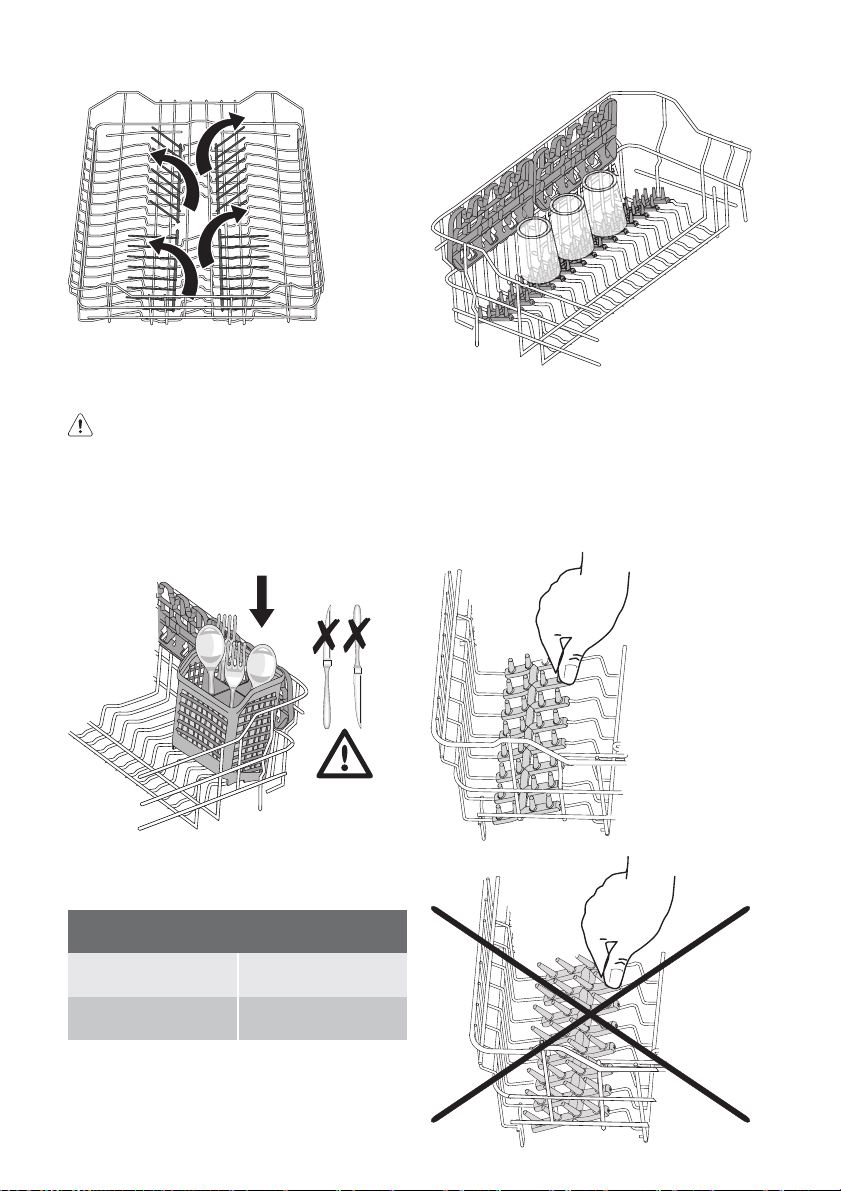

Mini košíček na příbory

Horní koš se dodává spolu s košíčkem na příbory.

Pozor DO KOŠÍČKU NA PŘÍBORY NIKDY NEDÁVEJTE NOŽE. POŠKODILY BY MYČKU.

Košíček na příbory musí být umístěn v přední části horního koše, na levé nebo na pravé straně.

Page 12

12 electrolux

Délka příborů, které smíte do košíčku vložit, závisí na umístění horního koše. Řiďte se následující tabulkou.

Délka příborů do košíčku na příbory

Horní koš ve vyšší poloze

Horní koš v nižší polo-zemaximálně 20 cm

maximálně 15 cm

Měkké hroty

Měkké hroty brání posunutí skleněného nádobí během mycího cyklu nebo při posunování horního koše.

Při nastavování měkkých hrotů postupujte podle obrázků. Můžete je umístit na pravou i levou stranu koše, podle potřeby. Po správném nastavení je stlačte pevně dolů a zkontrolujte, zda se nehýbou.

Pozor PŘED ZAVŘENÍM DVEŘÍ ZKONTROLUJTE, ZDA SE OSTŘIKOVACÍ RAMENA MOHOU VOLNĚ OTÁČET.

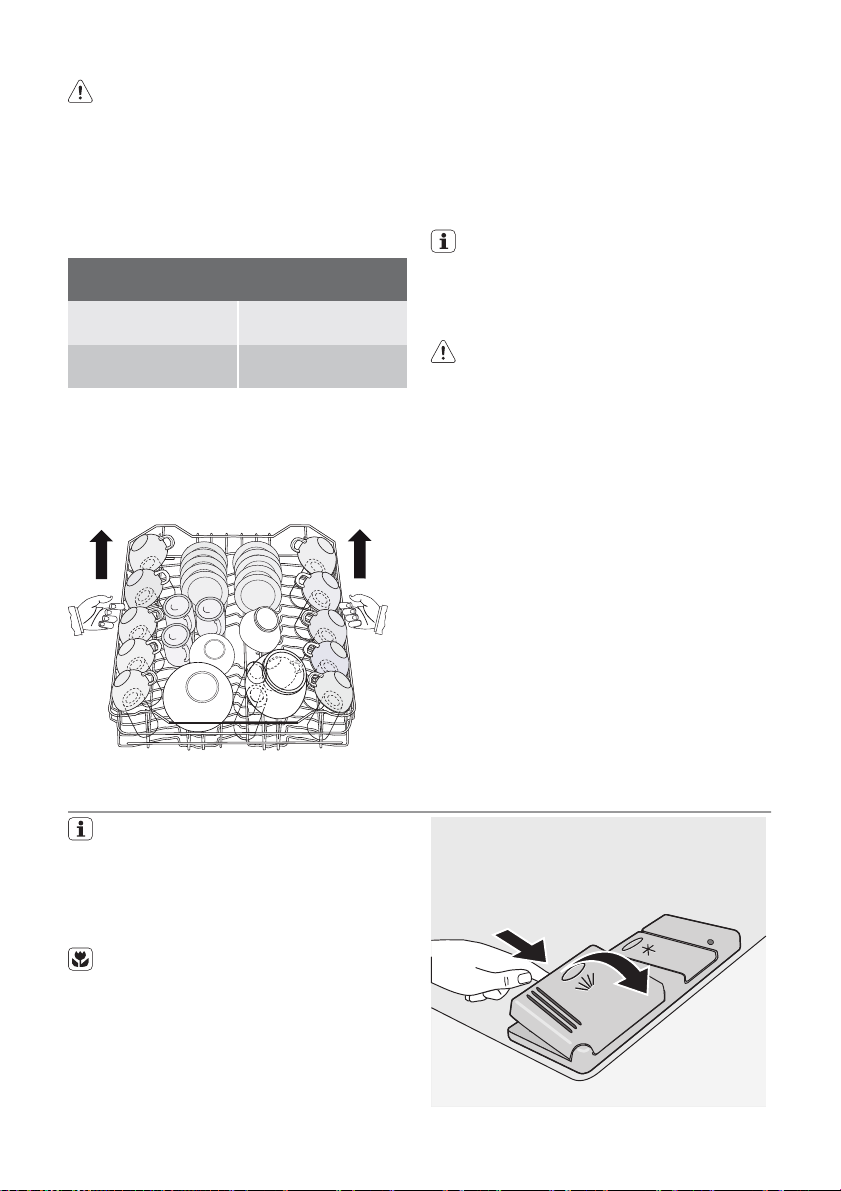

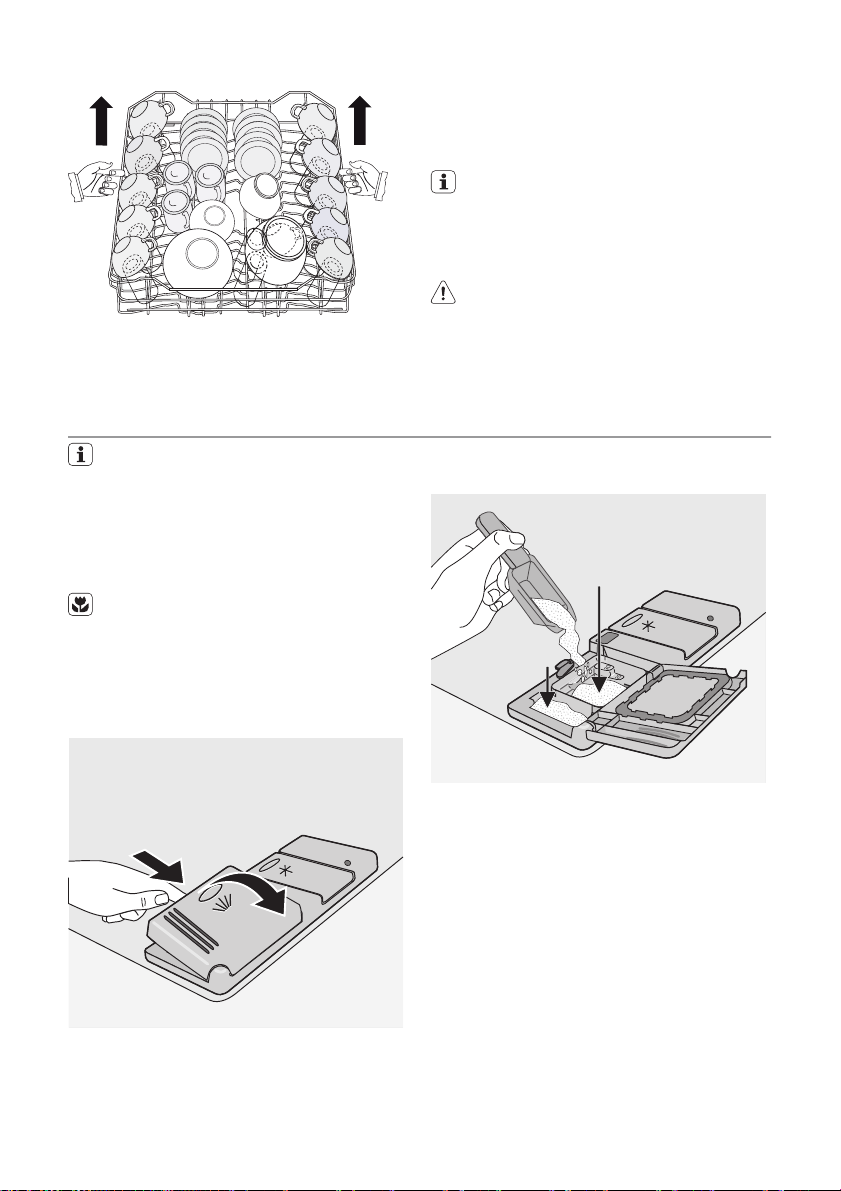

Seřízení výšky horního koše

Jestliže chcete mýt velké kusy nádobí, nastavte horní koš do vyšší polohy a pak je vložte do dolního koše.

Maximální výška nádobí v dolním koši

Se zdviženým horním košem

Se sníženým horním košem

31 cm

27 cm

Při zvýšení koše postupujte následovně:

1. Vytáhněte koš až na doraz.

2. Opatrně zvedněte obě strany nahoru, až se mechanismus zachytí a koš je ve stabilní poloze.

Page 13

Při snížení koše do původní polohy postupujte následovně:

Použití mycího prostředku

Používejte jen mycí prostředky speciálně určené pro myčky. Dodržujte doporučení výrobce k dávkování a uložení mycích prostředků, která jsou uvedena na obalu mycích prostředků.

Nepoužívejte nadměrné množství mycího prostředku, snížíte tak míru znečiště- ní životního prostředí.

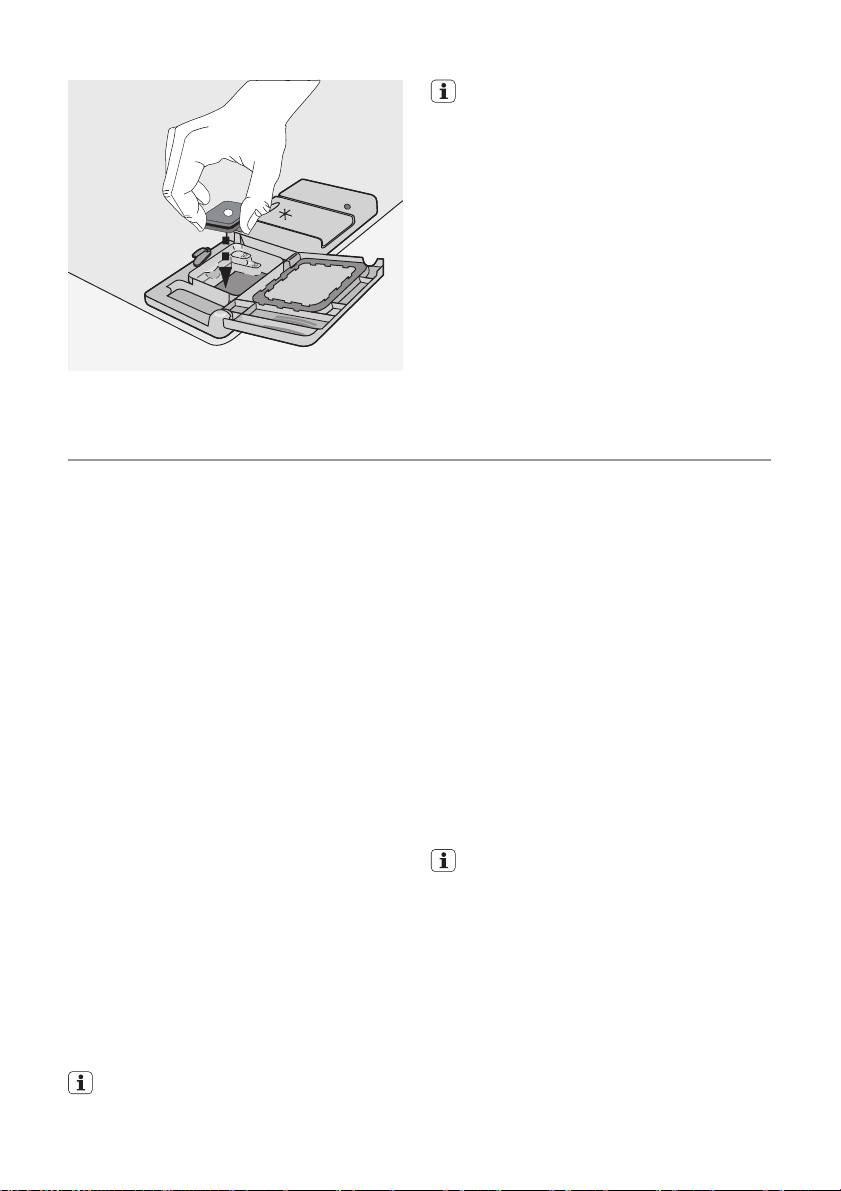

Doplnění mycího prostředku

1. Otevřete víčko.

electrolux 13

1. Vytáhněte koš až na doraz.

2. Opatrně zvedněte obě strany nahoru, a pak spusťte záchytný mechanismus pomalu dolů, stále ho přitom držte.

Nikdy nezdvihejte, ani nespouštějte koš pouze na jedné straně Při zdviženém horním koši doporučujeme nastavit držáky na šálky do nejnižší polohy.

Po vložení nádobí vždy zavřete dvířka, protože otevřená dvířka mohou být nebezpečná.

2. Naplňte dávkovač mycího prostředku (1) mycím prostředkem. Značky udávají množství prostředku: 20 = přibližně 20 g mycího prostředku 30 = přibližně 30 g mycího prostředku.

3. U všech programů s předmytím přidejte další dávku mycího prostředku (5/10 g) i do přihrádky pro předmytí (2). Tato dávka mycího prostředku se využije pro předmytí. Při použití mycích tablet; tablety vložte do přihrádky (1)

Page 14

14 electrolux

Funkce Multitab

Tento spotřebič je vybavený funkcí Multitab, která umožňuje použití kombinovaných mycích tablet Multitab. To jsou mycí prostředky, ve kterých se kombinují funkce mytí, oplachování a soli. Mohou také obsahovat další různé složky podle druhu zvolených tablet ("3 v 1", "4 v 1", "5 v 1"

apod....).

Zkontrolujte, zda jsou tyto mycí prostředky vhodné pro tvrdost vody ve vašem bytě. Řiď- te se pokyny výrobce. Zvolíte-li tuto funkci, zůstane aktivní také pro všechny následující mycí programy. Po volbě této funkce je přítok lešticího prostředku a soli z příslušných zásobníků automaticky vypnutý, stejně jako kontrolky pro doplnění soli nebo leštidla. Při použití funkce Multitab se může změnit délka cyklu. V tomto případě se na displeji automaticky upraví zbývající čas.

Zapněte nebo vypněte funkci Multitab ještě před spuštěním mycího programu. Jakmile již program běží, funkci Multitab již NENÍ MOŽNÉ změnit. Chcete-li funkci Multitab zrušit, je nutné zrušit programové nastavení a pak funkci Multitab vypnout. Pak musíte mycí program (a požadované funkce) opět nastavit.

Aktivace/deaktivace funkce Multitab

Funkci aktivujete stisknutím tlačítka Multitab. Příslušná kontrolka se rozsvítí. Funkci vypnete dalším stisknutím tlačítka. Příslušná kontrolka zhasne.

4. Zavřete víčko a stiskněte, až zapadne.

Mycí tablety od různých výrobců se rozpouští různou rychlostí. Některé mycí tablety proto při krátkých mycích programech plně nevyužijí svůj mycí účinek. Používejte proto pro mycí tablety dlouhé mycí programy, které zajišťují úplné odstranění zbytků prášku.

Jestliže nejste spokojeni s tím, jak je nádobí usušené, doporučujeme:

1. Naplnit dávkovač leštidla lešticím prostředkem.

2. Zapnout dávkovač leštidla.

3. Nastavte dávkování leštidla do polohy 2.

• Aktivace/deaktivace dávkovače lešti-

dla je možná jen tehdy, je-li funkce Multitab aktivní.

Aktivace/deaktivace dávkovače leštidla

1. Zapněte spotřebič. Spotřebič musí být v režimu nastavení.

2. Stiskněte a podržte současně tlačítka funkcí B a C. Kontrolky ukazatele programů nad tlačítky funkcí A, B a C začnou blikat.

3. Stiskněte tlačítko funkce B, kontrolky ukazatele programů nad tlačítky funkcí A a C zhasnou. Kontrolka ukazatele programu nad tlačítkem funkce B bude stále blikat. Na digitálním displeji se zobrazí stávající nastavení.

Dávkovač leštidla vypnutý

Dávkovač leštidla zapnutý

4. Chcete-li změnit nastavení, stiskněte opět tlačítko B. Na digitálním displeji se zobrazí nové nastavení.

5. Chcete-li nastavení uložit, vypněte myč- ku.

Page 15

electrolux 15

Pokud se opět rozhodnete používat jednotlivé mycí prostředky, postupujte takto:

1. Vypněte funkci Multitab.

2. Doplňte opět zásobník soli a leštidla.

3. Seřiďte nastavení tvrdosti vody na nejvyšší seřízení a proveďte 1 nor-

Volba a spuštění mycího programu

Důležité Nastavte funkce ještě před spuštěním mycího programu. Po spuštění mycího programu není možné nastavovat žádné funkce. Jestliže potřebujete funkci nastavit, zrušte mycí program.

Zvolte mycí program a odložený start s lehce pootevřenými dveřmi. V tomto případě se ale program spustí, nebo se začne odpočítávat čas až poté, co dveře zavřete. Až do tohoto okamžiku je možné změnit nastavení.

1. Zkontrolujte, zda jsou koše správně na- plněny a ostřikovací ramena se mohou volně otáčet.

2. Zkontrolujte, zda je přívod vody otevřený.

3. Stiskněte tlačítko Zap/Vyp. Spotřebič musí být v režimu nastavení.

4. Zvolte mycí program (viz tabulku "Mycí programy"). Po zvolení programu se příslušná kontrolka rozsvítí. Zavřete dveře myčky a program se spustí automaticky.

Nastavení a spuštění programu s odloženým startem

1. Po výběru mycího programu stiskněte tlačítko odloženého startu, až se na digitálním displeji objeví blikající číslice počtu hodin, o které má být program odložen.

2. Zavřete dveře myčky, odpočítávání se spustí automaticky. Číslo na displeji přestane blikat, ale z

3. Odpočítávání se zobrazuje v krocích po 1 hodině.

4. Otevřením dveří se odpočítávání přeruší. Zavřete dveře; odpočítávání se opět spustí od okamžiku, ve kterém bylo přerušeno.

5. Po uplynutí nastaveného času se program spustí automaticky.

ůstane svítit.

mální mycí program bez vloženého nádobí.

4. Seřiďte nastavení tvrdosti vody podle tvrdosti vody v místě bydliště.

5. Seřiďte dávkování leštidla.

Volbu mycího programu a odloženého startu lze provést i se zavřenými dveřmi. Po stisknutí tlačítka programu máte JEN 3 vteřiny na zvolení jiného programu ne- bo odloženého startu. Asi za 3 vteřiny se program automaticky spustí.

Upozornění Přerušení nebo zrušení probíhajícího mycího programu provádějte JEN ve velmi nutných případech. Upozornění! Při otevření dveří může uniknout horká pára. Dveře otvírejte velmi opatrně.

Přerušení probíhajícího mycího programu

•Otevřete dvířka myčky; program se zasta- ví. Zavřete dvířka; program se opět spustí od okamžiku, ve kterém byl přerušen.

•Stiskněte tlačítko Zap/Vyp, všechny kon- trolky zhasnou. Stiskněte opět tlačítko Zap/Vyp; program se opět spustí od okamžiku, ve kterém byl přerušen.

Zrušení odloženého startu nebo probíhajícího mycího programu

•Stiskněte a podržte tlačítko Zrušit, až se rozsvítí všechny kontrolky ukazatele programů.

• Jestliže zrušíte odložený start, znamená to také zrušení mycího programu a možností (s výjimkou Multitab). Znovu zvolte mycí program.

• Chcete-li zvolit nový mycí program, zkontrolujte, zda je v dávkovači mycího prostředku mycí prostředek.

Konec mycího programu

•Myčka se automaticky zastaví.

•Kontrolka právě ukonč zůstává svítit.

• Na digitálním displeji se objeví nula.

eného programu

Page 16

16 electrolux

1. Vypněte spotřebič.

2. Otevřete dveře myčky, nechte je pootevřené, počkejte několik minut a teprve potom nádobí vyjměte. Nádobí tak vychladne a lépe se osuší.

Je-li nastavená funkce úspory energie, může být nádobí na konci jednou programu ještě vlhké. Doporučujeme proto po skončení programu lehce pootevřít dveře a nechat nádobí přirozeně uschnout.

Vyjmutí nádobí

• Horké nádobí je náchylnější k rozbití. Nád-

obí proto nechte vychladnout, a teprve potom ho vyjměte.

• Nejprve vykliďte dolní koš a teprve potom

horní; zabráníte tak kapání vody z horního koše na nádobí v dolním koši.

• Strany a dveře myčky mohou být vlhké,

protože nerezový povrch může být chladnější než nádobí.

Mycí programy

Program Stupeň

Auto

Intensive Velmi zneči-

Quick

Eco

One hour Lehce zneči-

znečištění

Jakýkoli Nádobí, příbory,

štěné

Normálně nebo lehce znečištěné

Normálně znečištěné

štěné

Vhodný pro

nádobí

hrnce a pánve

Nádobí, příbory, hrnce a pánve

Nádobí a příbory Hlavní mytí až do 60°C

Nádobí a příbory Předmytí

Nádobí a příbory Hlavní mytí až do 55°C

Klidový stav

Jestliže na konci mycího programu spotřebič nevypnete, automaticky přejde do režimu klidového stavu. Klidový stav snižuje spotřebu energie. Tři minuty po ukončení programu všechny kontrolky ukazatele zhasnou a na digitálním displeji se zobrazí jedna vodorovná čárka. Stiskněte jedno z tlačítek (ne tlačítko Zap/ Vyp) k návratu do stavu ukončení programu.

Po skončení mycího programu doporučujeme odpojit myčku od elektrické sítě a zavřít přívod vody.

Popis programu Úspora ener-

Předmytí Hlavní mytí až do 45°C nebo 70°C 1 nebo 2 průběžné oplachy Závěrečný oplach Sušení

Předmytí Hlavní mytí až do 70°C 2 průběžné oplachy Závěrečný oplach Sušení

Závěrečný oplach

Hlavní mytí až do 50°C 1 průběžný oplach Závěrečný oplach Sušení

1 průběžný oplach Závěrečný oplach

Volitelné, má vliv na mycí program.

Volitelné, nemá vliv na mycí program.

Volitelné, má vliv na mycí program.

Volitelné, nemá vliv na mycí program.

gie

Page 17

electrolux 17

Program Stupeň

znečištění

Rinse Jakýkoli Částečná náplň

1) U programů, kde je funkce úspory energie účinná, je úspora energie mezi 10 a 25 %.

2) Během Auto mycího programu se stupeň znečištění nádobí zjišťuje podle míry zakalenosti vody. Délka

programu, spotřeba vody i energie se proto mohou měnit; tyto hodnoty závisí na tom, zda je spotřebič plný úplně nebo jen částečně a zda je nádobí lehce nebo velmi zašpiněné. Teplota vody se automaticky reguluje mezi 45°C a 70°C.

3) Ideální pro mytí nádobí v částečně naplněné myčce. Dokonalý denní program určený pro potřeby

rodiny sestávající ze 4 osob, kdy je potřeba umýt jen nádobí a příbory ze snídaně a večeře.

4) Testovací program pro zkušebny.

Vhodný pro

nádobí

(k pozdějšímu doplnění během dne).

Popis programu Úspora ener-

1 studený oplach (aby se zbytky jídel neslepily dohromady). Tento program nevyžaduje použití mycího prostředku.

gie

Volitelné, nemá vliv na mycí program.

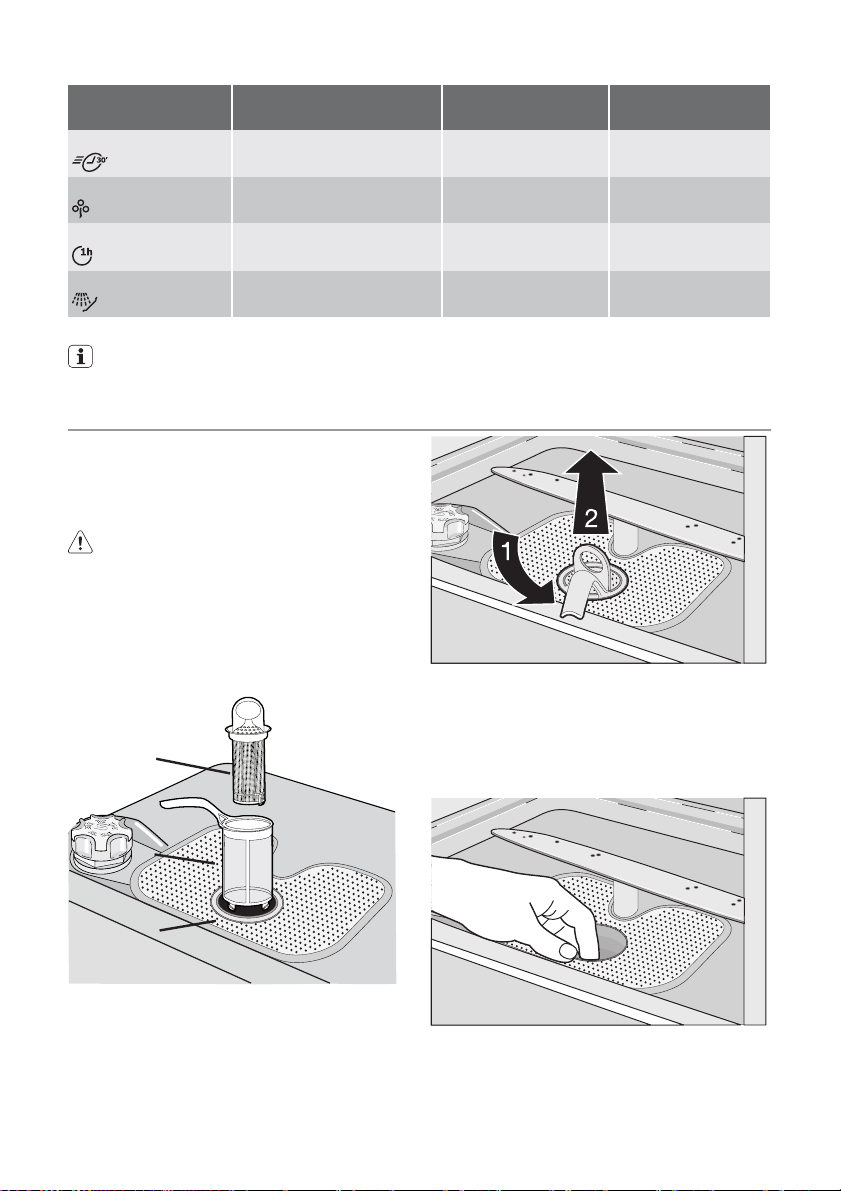

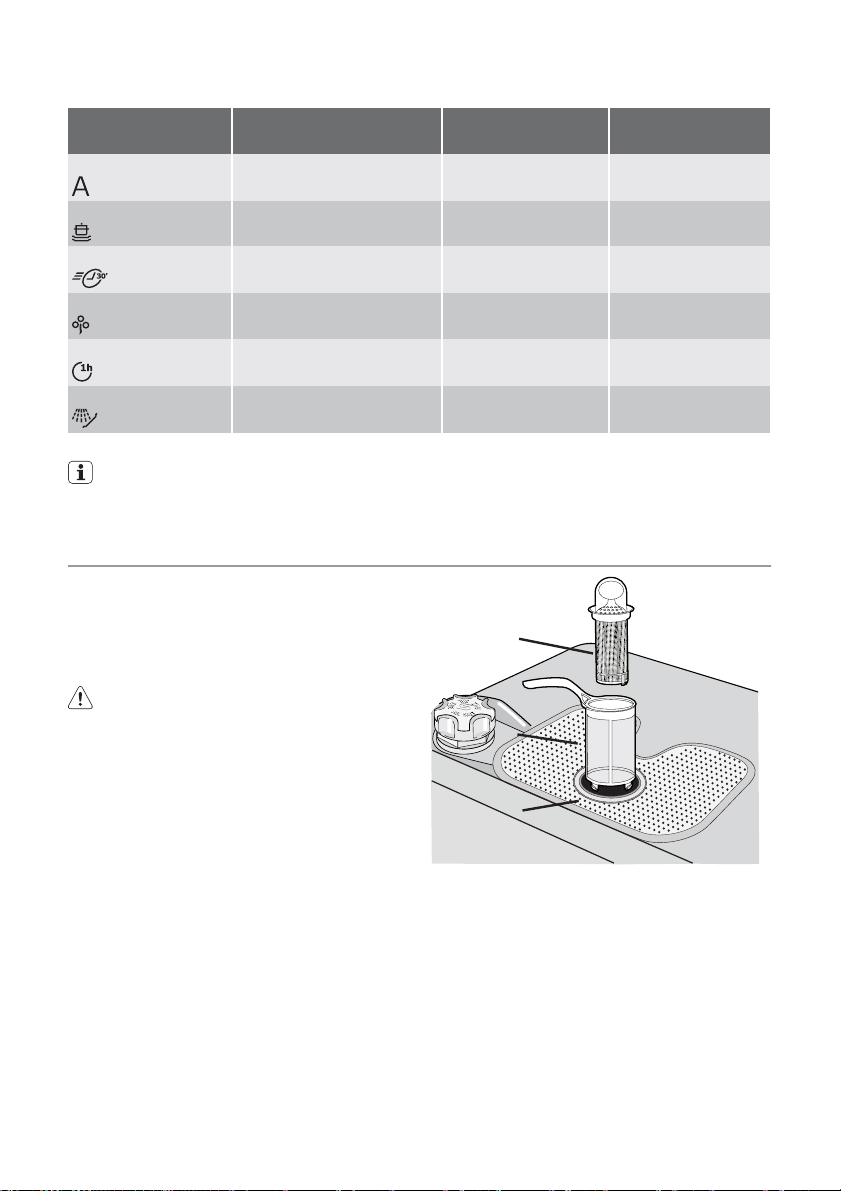

Údaje o spotřebě

Program

Auto - 1,1 - 1,7 12 - 23

Intensive - 1,8 - 2,0 23 - 25

Quick - 0,9 9

Eco - 1,0 - 1,1 12 - 13

One hour - 1,0 - 1,2 11 - 12

Rinse - 0,1 4

Trvání (v minutách)

Energie (v kWh) Voda (v litrech)

1) Na digitálním displeji se zobrazuje délka mycího programu.

Údaje o spotřebě jsou pouze orientační, závisí na tlaku a teplotě vody a také na

kolísání v dodávce proudu a na množství nádobí.

Čištění a údržba

Čištění filtrů

Kontrolujte občas filtr i přívod vody. Zanesené filtry zhoršují mycí výsledek.

Upozornění Před čištěním filtrů zkontrolujte, zda je spotřebič vypnutý.

1. Otevřete dveře, vyjměte dolní koš.

2. Filtrační systém myčky nádobí se skládá z hrubého filtru (A), mikrofiltru (B) a plochého filtru (C).

Page 18

18 electrolux

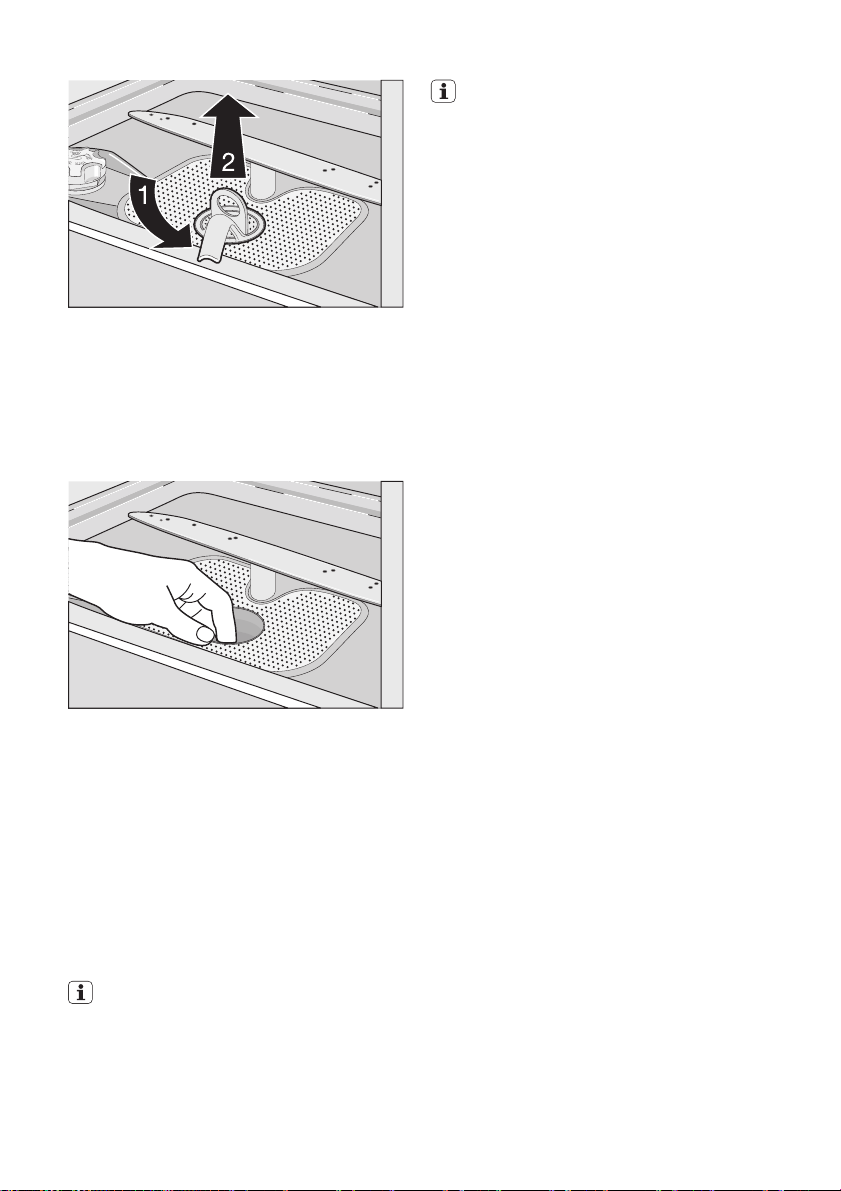

3. Uvolněte filtrační systém otočením držadla mikrofiltru. Otočte držadlem o 1/4 doleva a filtrový systém vyjměte.

4. Systém rozeberte vytažením hrubého filtru (A) za otvor držadla z mikrofiltru (B).

5. Všechny filtry důkladně omyjte pod tekoucí vodou.

6. Vyjměte plochý filtr (C) ze dna myčky a pečlivě ho omyjte z obou stran.

7. Plochý filtr (C) vložte zpět do původní polohy na dně myčky a zkontrolujte, zda je správně umístěný.

8. Hrubý filtr (A) vložte do mikrofiltru (B) a oba filtry přitiskněte k sobě.

9. Složený filtr vložte zpět na původní místo a zablokujte ho pootočením držadla smě- rem doprava až do zarážky. Během tohoto postupu zkontrolujte, zda plochý filtr (C) někde nevyčnívá ze dna myčky.

NIKDY nepoužívejte spotřebič bez filtrů. Nesprávné umístění a sesta- vení filtrů má za následek nedosta-

tečné umytí nádobí a poškození myčky.

NIKDY se nepokoušejte odstranit ostřikovací ramena.

Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je párátkem.

Čištění vnějších ploch

Vnější strany spotřebiče a ovládací panel otírejte vlhkým měkkým hadříkem. Je-li to nutné, používejte pouze neutrální mycí prostředky. Nikdy nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpou-

štědla (aceton, trichloretylen apod. ...).

Čištění vnitřního prostoru

Těsnění kolem dveří, dávkovače mycího prostředku a leštidla čistěte pravidelně vlhkým hadříkem. Doporučujeme spustit každé 3 měsíce mycí program pro velmi znečištěné nádobí s mycím prostředkem, ale bez nádobí.

Dlouhodobější vyřazení myčky z provozu

Nebudete-li myčku používat po delší dobu, doporučujeme postupovat takto:

1. Vytáhněte p suvky a pak zavřete přívod vody.

2. Nechte dveře pootevřené, abyste zabránili vzniku nepříjemných pachů.

3. Vyčistěte vnitřek myčky.

Opatření proti vlivu mrazu

Myčku neinstalujte v místnosti, kde teplota klesá pod 0 °C. Pokud nelze zvolit jiné umístění, vykliďte myčku, zavřete dveře, odpojte přívodní hadici a vylijte z ní vodu.

Přemístění myčky

Musíte-li myčku přemístit (stěhování

apod....):

1. Odpojte ji od sítě.

2. Zavřete přívod vody.

3. Odpojte přívodní a vypouštěcí hadici.

4. Vytáhněte myčku i hadice.

Myčku při dopravě příliš nenaklánějte.

řívodní kabel myčky ze zá-

Co dělat, když...

Myčka nezačne mýt nebo se během mytí zastavuje. Některé problémy mohou být způsobeny pouze zanedbáním údržby nebo přehlédnutím

a můžete je snadno odstranit sami pomocí uvedených rad bez volání do servisu. Vypněte myčku a proveďte následující doporučená řešení.

Page 19

Poruchové kódy a porucha Možná příčina a řešení

•

na digitálním displeji se zobrazí

Myčka se neplní vodou

•

na digitálním displeji se zobrazí

Myčka nevypouští vodu

•

na digitálním displeji se zobrazí

Aktivace systému proti vyplavení.

Závada Možná příčina a řešení

Nespustil se program.

Po provedení těchto kontrol myčku zapněte. Program se opět spustí od okamžiku, ve kterém byl přerušen. Pokud se porucha nebo poruchový kód objeví znovu, obraťte se na místní servisní středisko. V případě jiných poruchových kódů, které nejsou uvedeny v této tabulce, se obraťte na místní servisní středisko. Zavolejte do místního servisního střediska a uveďte model (Mod.), výrobní číslo (PNC) a sériové číslo (S.N.).

electrolux 19

• Vodovodní kohout je zablokovaný nebo zanesený vodním kamenem. Vyčistěte vodovodní kohout.

• Vodovodní kohout je zavřený. Otevřete vodovodní kohout.

• Filtr (je-li instalován) v přívodní hadici je zanesený. Vyčistěte filtr v přívodní hadici.

•Přívodní hadice není správně položená, nebo je ohnutá či přiskřípnutá. Zkontrolujte připojení přívodní hadice.

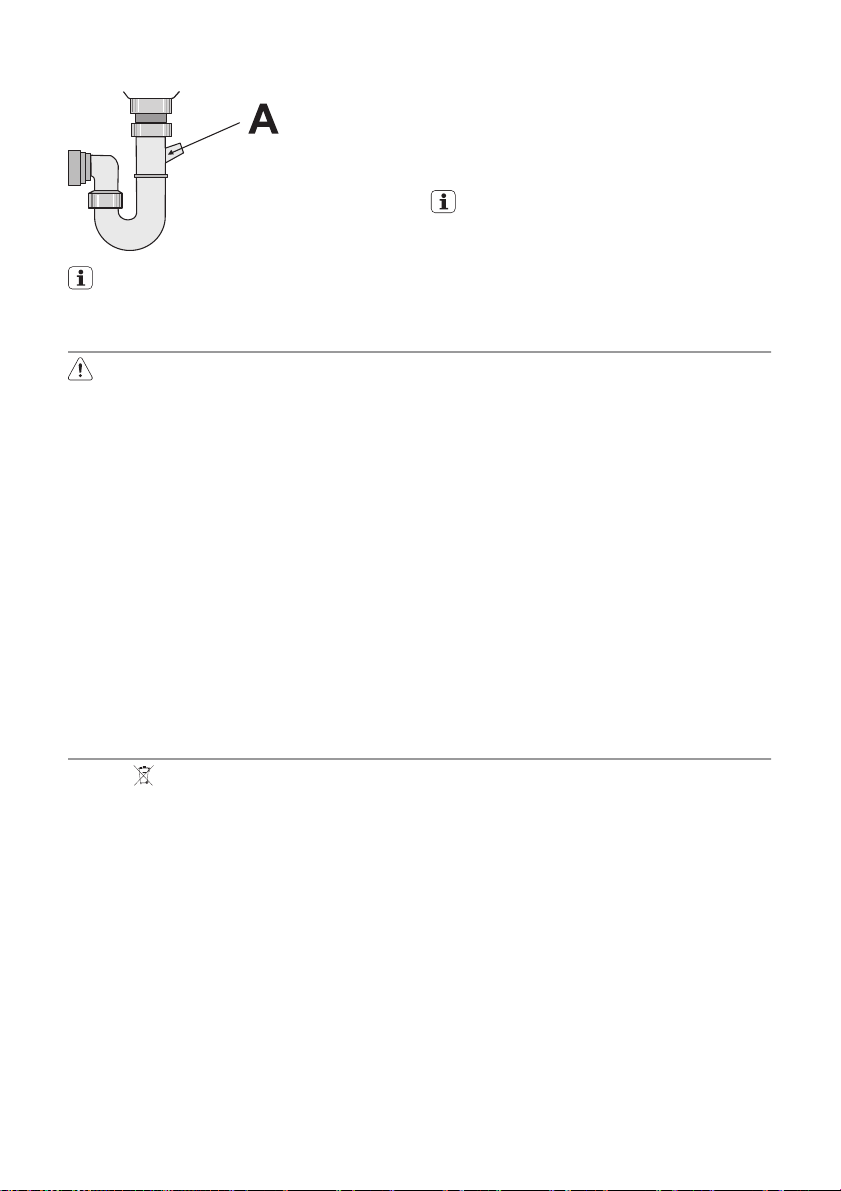

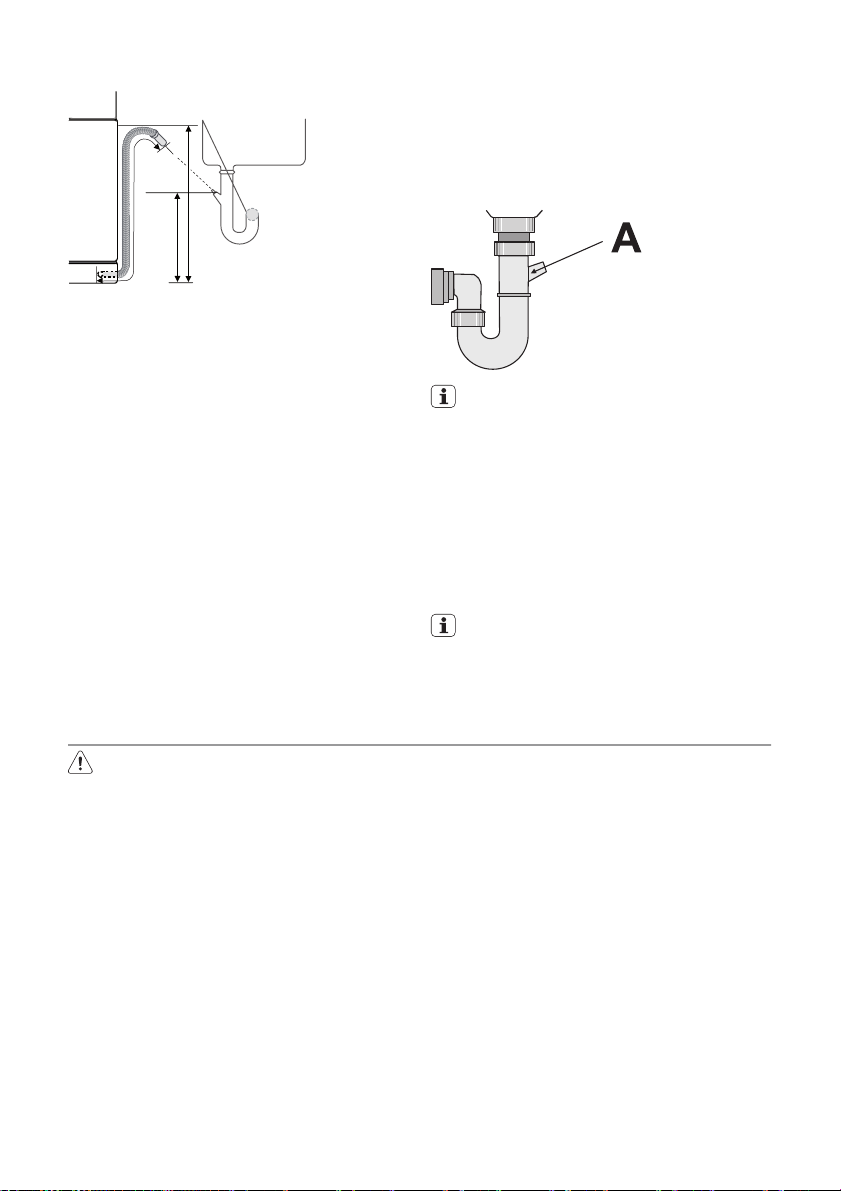

• Kolík sifonu je zablokovaný. Vyčistěte kolík sifonu.

•Vypouštěcí hadice není správně položená, ne- bo je ohnutá či přiskřípnutá. Zkontrolujte připojení vypouštěcí hadice.

•Zavřete vodovodní kohout a obraťte se na míst- ní servisní středisko.

•Dveře myčky nejsou správně zavřené. Zavřete dveře.

•Zástrčka není zasunutá do zásuvky. Zasuňte ji do zásuvky.

• Je spálená pojistka v domácí pojistkové skříň- ce. Vyměňte pojistku.

• Je nastavený odložený start. Přejete-li si nádobí umýt hned, zrušte odložený start.

Tyto údaje naleznete na typovém štítku umístěném na boční straně dvířek myčky. Abyste měli tato čísla vždy po ruce, doporučujeme poznamenat si je zde:

Model. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Výr. číslo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sér. číslo. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page 20

20 electrolux

Neuspokojivé výsledky mytí

Nádobí není čisté

Nádobí je vlhké a matné

Na nádobí a skle jsou šmouhy, mléč- né skvrny nebo modravý potah

Na nádobí a skle jsou zaschlé vodní kapky

• Zvolili jste nevhodný mycí program.

• Nádobí bylo naskládáno tak, že se voda nedostala k celému povrchu. Koše se nesmí přeplňovat.

•Ostřikovací ramena se nemohou volně otáčet kvůli špatně uloženému nád- obí.

•Filtry na dně mycího prostoru jsou zanesené nebo nesprávně umístěné.

•Přidali jste málo mycího prostředku, nebo žádný.

• Jsou-li na nádobí usazeniny vodního kamene; zásobník na sůl je prázdný, nebo byl nastaven nesprávný stupeň změkčovače vody.

•Vypouštěcí hadice je nesprávně připojena.

•Uzávěr zásobníku na sůl není správně zavřený.

• Nebylo použito leštidlo.

•Dávkovač leštidla je prázdný.

• Snižte dávkování leštidla.

• Zvyšte dávkování leštidla.

•Příčinou může být mycí prostředek. Obraťte se na zákaznickou linku vý- robce mycího prostředku.

Pokud potíže přetrvávají i po provedení kontrol, zavolejte do servisního střediska.

Technické údaje

Rozměry Šířka cm 59,6 Výška cm 85 Hloubka cm 62 Elektrické připojení - napětí - cel-

kový výkon - pojistka Tlak přívodu vody Minimum 0,05 MPa (0,5 bar) Maximum 0,8 MPa (8 bar) Kapacita Jídelní soupravy 12

Informace o připojení k elektrické síti jsou uvedeny na typovém štítku na vnitřním okraji dveří myčky.

Poznámky pro zkušebny

Testování podle normy EN 60704 musí být provedeno s myčkou plnou nádobí a s použitím testovacího programu (viz "Mycí programy").

Plná náplň: 12 standardních jídelních souprav

Množství mycího prostředku: 5 g + 25 g (typ B) Nastavení leštidla poloha 4 (typ III)

Testování se musí provést takto:

• BEZ držáku na sklenice

•BEZ měkkých hrotů

•BEZ košíčku na příbory Měkké hroty i košíček na příbory před testováním vyjměte z horního koše.

Testování podle normy EN 50242 musí být provedeno s plným zásobníkem soli a lešticího prostředku a za použití testovacího programu (viz "Mycí programy ").

Page 21

electrolux 21

Uspořádání v horním koši

Uspořádání v dolním koši

Uspořádání košíčku na příbory

Instalace

Upozornění Elektrickou a vodovodní instalaci, které jsou nezbytné k zapojení této myčky, smí provádět pouze kvalifikovaný elektrikář a/ nebo instalatér nebo osoba s příslušným oprávněním.

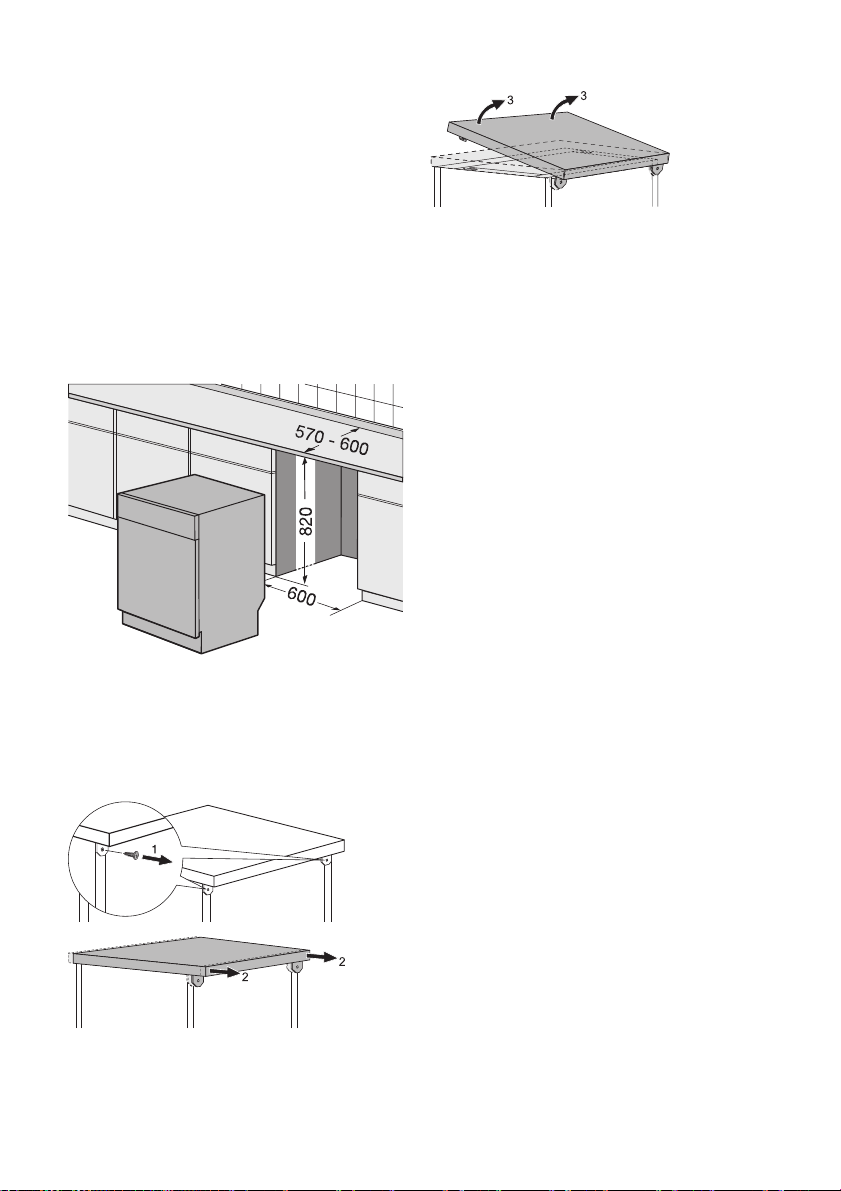

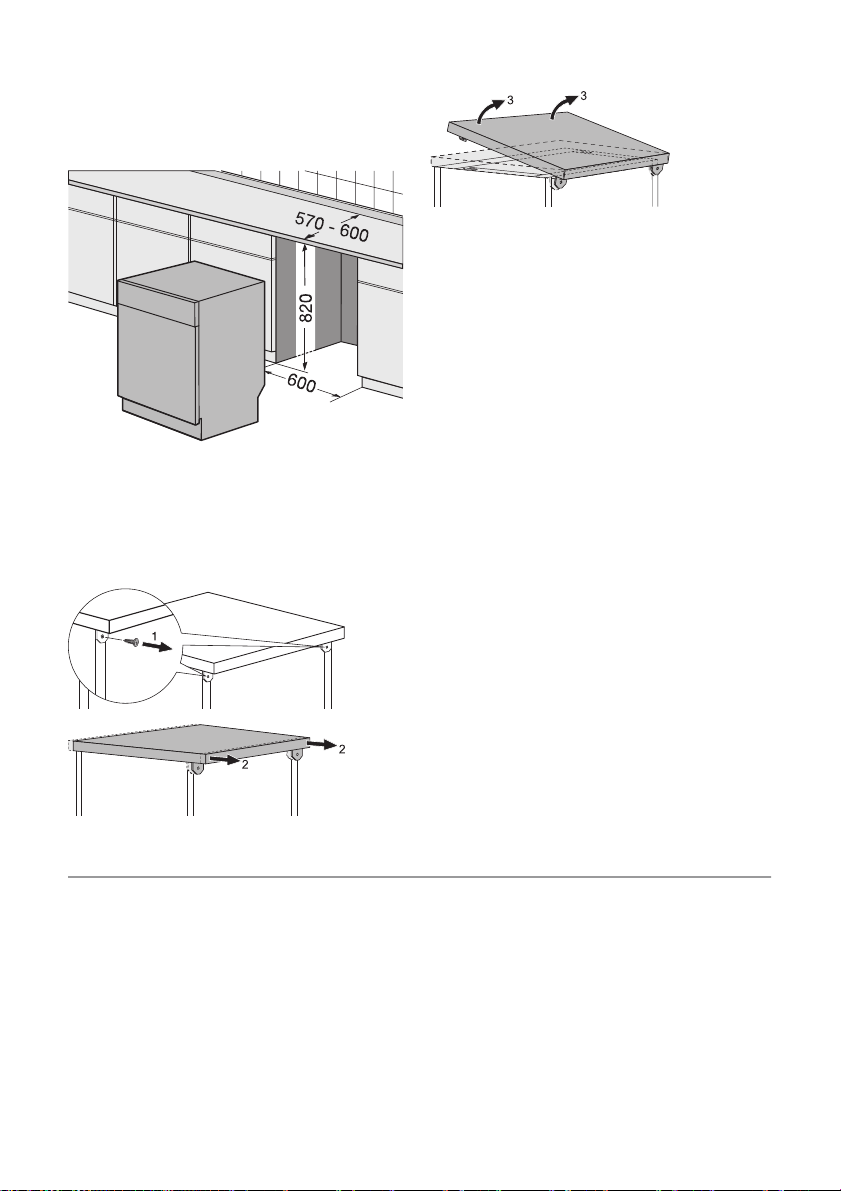

Umístění pod pracovní desku (kuchyňská pracovní deska nebo dřez)

Před instalací spotřebiče odstraňte všechny obaly. Je-li to možné, umístěte spotřebič v blízkosti přívodu vody a odpadu. Po odstranění vrchní desky myčky můžete myčku instalovat pod dřez nebo již instalovanou pracovní desku, pokud je k dispozici

volný prostor odpovídajících rozměrů podle obrázku.

Page 22

22 electrolux

Postupujte následovně:

•Odstraňte vrchní desku myčky vyšroubo- váním dvou zadních pojistných šroubů (1). Zatáhněte za desku směrem ze zadní části myčky (2) a vysuňte ji nadzdvihnutím z předních zářezů (3).

Vodovodní přípojka

Připojení vody

Tento spotřebič lze připojit k přívodu buď horké (max. 60°) nebo studené vody. Přívod horké vody může podstatně snížit spotřebu energie. Záleží to však na způsobu ohřevu této vody. (Doporučujeme alternativní zdroje energie, které jsou šetrnější k životnímu prostředí např. sluneční nebo fotovoltaické panely a větrná energie). Provádíte-li připojení sami, uvědomte si, že spojovací matice dodávaná k přívodní hadici spotřebiče je určena k našroubování na 3/4" vodovodní koncovku nebo speciální rychlospojku. Tlak vody musí být v rámci mezních hodnot uvedených v "technických údajích". Průměr- ný tlak vody v místě vašeho bydliště zjistíte u místního vodárenského podniku. Přívodní hadice nesmí být po připojení nikde ohnutá, stisknutá nebo zauzlená. Pojistná matice musí být správně nasazena, aby nedocházelo k úniku vody. Připojíte-li myčku k novým hadicím, nebo k hadicím, které nebyly dlouho používané, nechte vodu na několik minut před připojením přívodní hadice odtéct.

Seřiďte výšku a vyrovnání myčky pomocí seřiditelných nožiček a potom myčku zasuň- te do volného prostoru. Zkontrolujte, zda není při zasunování myčky přívodní ani vypouštěcí hadice nikde přehnutá nebo stisknutá. Během všech postupů, při kterých jsou vnitřní komponenty myčky přístupné, musí být myčka odpojená od sítě. Uvědomte si, že spotřebič musí být i po instalaci snadno přístupný pro technika pro případ oprav. Pokud chcete myčku v budoucnu instalovat jako volně stojící spotřebič, je nutné opět instalovat vrchní desku. Podstavec u volně stojících spotřebičů není nastavitelný.

Vyrovnání

Dobré vyrovnání myčky je zásadní pro správné zavření dveří a jejich utěsnění. Jestliže je spotřebič správn dveře nikde nedrhnou o strany skříně. Jestliže se dveře správně nezavírají, uvolněte nebo utáhněte seřiditelné nožičky, až je myč- ka dokonale vyrovnaná.

NEPOUŽÍVEJTE hadice, které již byly instalovány u starého spotřebiče.

Myčka je vybavena bezpečnostním systémem, který brání zpětnému toku vody z myčky do rozvodu vody. Tento spotřebič je v souladu s platnými instalatérskými předpisy.

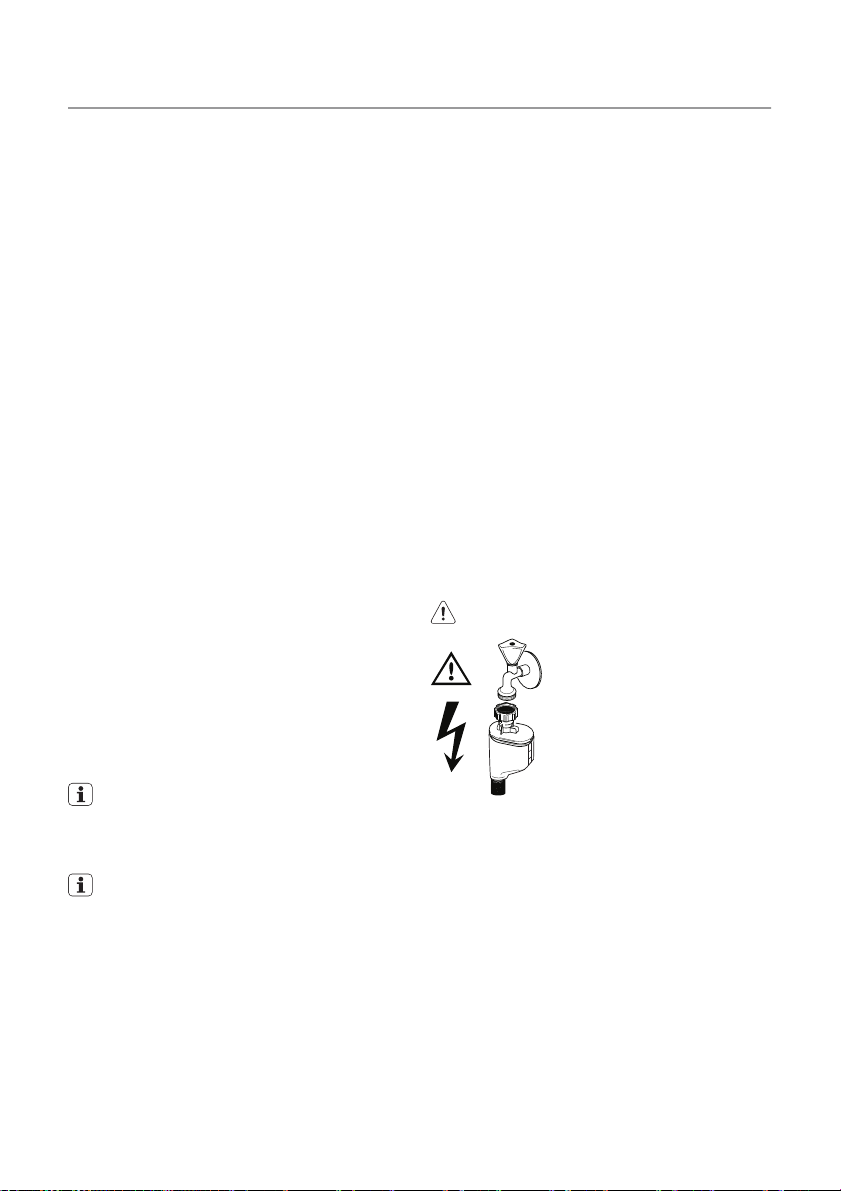

Přívod vody vybavený bezpečnostním ventilem

Po připojení dvoustěnné přívodní hadice je bezpečnostní ventil namontován na vodovodním kohoutu. Tím je zajištěno, že přívodní hadice je pod tlakem pouze tehdy, když v ní protéká voda. Pokud přívodní hadice začne během provozu prosakovat, bezpečnostní ventil přeruší přítok vody. Při instalaci přívodní hadice se řiďte následujícími pokyny:

• Elektrický kabel pro bezpečnostní ventil je ve dvoustěnné přívodní hadici. Přívodní hadice ani bezpečnostní ventil proto neponořujte do vody.

ě vyrovnaný,

Page 23

electrolux 23

• Jestliže se přívodní hadice nebo bezpeč- nostní ventil poškodí, okamžitě myčku odpojte od elektrické sítě.

•Přívodní hadici vybavenou bezpečnostním ventilem smí vyměňovat pouze pracovník servisního střediska.

Upozornění Nebezpečné napětí

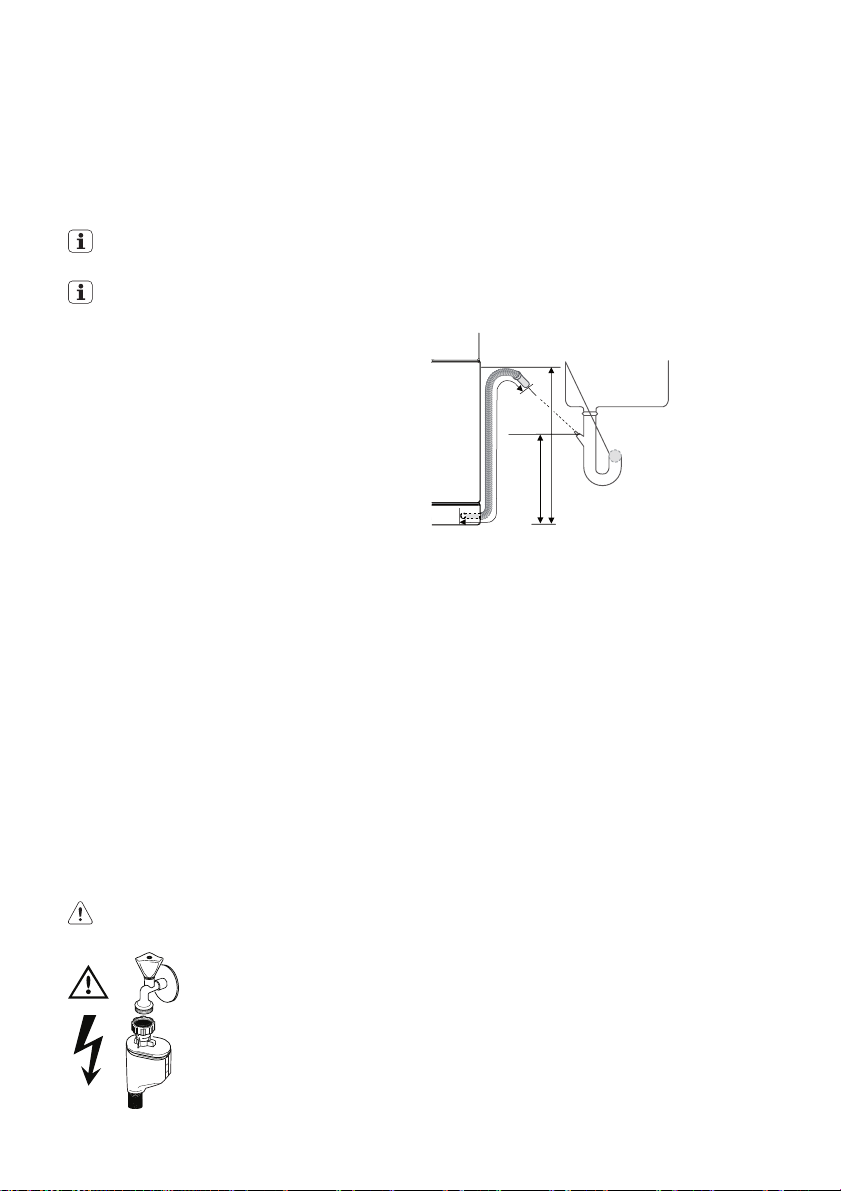

Přípojka odpadu

Konec vypouštěcí hadice můžete připojit následujícími způsoby:

1. K boční hubici sifonu; hadici připevněte

ke spodní straně pracovní desky. Zabráníte tak odtoku vody z dřezu do myčky.

2. Ke stoupacímu odpadnímu potrubí s prů-

duchem, minimální vnitřní průměr 4 cm.

max 85 cm

min 40 cm

max 400 cm

Vypouštěcí hadice může být napojena jak z pravé, tak i levé strany myčky. Hadice nesmí být nikde ohnutá nebo přiskřípnutá, aby nedošlo ke zpomalení nebo zastavení odtoku vody.

Jestliže myčka vypouští vodu, nesmí být v dřezu či umyvadle umístěna zátka, protože by se voda mohla vracet zpět do myčky. Použijete-li nástavec vypouštěcí hadice, nesmí být vnitřní průměr menší, než je průměr původní hadice. Stejně tak vnitřní průměr spojek použitých pro přípojky k vodovodnímu odpadu nesmí být menší než průměr použité hadice. Při připojení vypouštěcí hadice k dolnímu vypouštěcímu otvoru sifonu je nutné odstra- nit celou plastovou membránu (A). Pokud byste membránu neodstranili, postupně by se v ní usazovaly zbytky jídel a časem by se odpadní otvor vypouštěcí hadice myčky nádobí zanesl.

Naše myčky se dodávají s bezpečnost- ním zařízením, které brání návratu špinavé vody zpět do myčky. Je-li ale boční hubice sifonu vybavena "zpětným ventilem", může toto zařízení způsobit nedostatečné vypouštění použité vody z myčky. Doporučujeme proto tento ventil odstranit.

Po instalaci se přesvědčte, zda jsou vodovodní spojení vodotěsná, aby nedocházelo k prosakování vody.

Připojení k elektrické síti

Upozornění Uzemnění spotřebiče je podle zákona povinné. Před prvním použitím spotřebiče se přesvědčte, že jmenovité napětí a typ napájení na typovém štítku odpovídají napájení v místě instalace spotřebiče. Na typovém štítku naleznete i jmenovitý výkon pojistky

Síťovou zástrčku vždy zasuňte do správně instalované zásuvky odolné proti nárazu. Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehřátí.

Page 24

24 electrolux

Je-li to nutné, nechte si vyměnit příslušnou domácí síťovou zásuvku. Potřebujete-li vyměnit přívodní kabel, obraťte se na místní servisní středisko. Po provedení instalace spotřebiče musí být zástrčka přístupná. Nikdy neodpojujte zástrčku kabelu spotřebiče od sítě zatažením za kabel. Vždy zatáhněte za zástrčku.

Výrobce odmítá jakoukoli odpověd- nost za zranění osob nebo poškození majetku vzniklé nedodržením výše uvedených bezpečnostních předpisů.

Poznámky k ochraně životního prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalový materiál neškodí životnímu prostředí a je recyklovatelný. Plastové díly jsou označeny značkami, např. >PE <, >PS< apod. Zlikvidujte prosím veškerý obalový materiál ve vhodném kontejneru ve sběrném dvoře v místě svého bydliště.

Upozornění Pokud už spotřebič nechcete používat:

•Vytáhněte přívodní kabel ze zásuvky.

•Odřízněte přívodní kabel a zlikvidujte ho.

•Odstraňte dveřní západku. Zabráníte tak tomu, aby se děti ve spotřebiči uvěznily, což by mohlo ohrozit jejich život.

Page 25

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa

Opis urządzenia 27 Panel sterowania 28 Pierwsze użycie 29 Ustawianie zmiękczacza wody 30 Wsypywanie soli do zmywarki 31 Wlewanie płynu nabłyszczającego 31 Codzienna eksploatacja 32 Wkładanie sztućców i naczyń 33 Stosowanie detergentu 37 Uniwersalna tabletka do zmywarki 38 Wybór i uruchamianie programu zmywania

Może ulec zmianie bez powiadomienia

Wyjmowanie naczyń ze zmywarki 40 Programy zmywania 41

Konserwacja i czyszczenie 42 Co zrobić, gdy… 43 Dane techniczne 45 Wskazówki dla ośrodków przeprowadzających testy 45 Instalacja 46 Podłączenie do sieci wodociągowej 47 Podłączenie do sieci elektrycznej 49 Ochrona środowiska 49

Informacje dotyczące bezpieczeństwa

W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym uży- ciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy zmywarki powinni poznać zasady bezpiecznej obsługi urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania zmywarki oraz przekazanie jej, w razie odstąpienia lub sprzedaży urządzenia, kolejnemu użytkownikowi.

Prawidłowe użycie

• Zmywarka jest przeznaczona jedynie do mycia naczyń i przyborów kuchennych nadających się do mycia w zmywarce.

• Do zmywarki nie wolno wlewać żadnych rozpuszczalników, ponieważ mogą one spowodować wybuch.

•Noże oraz inne ostre przedmioty należ wkładać do koszyka na sztućce ostrzami skierowanymi w dół lub układać poziomo w koszu górnym.

•Należy używać produktów (detergentów, soli oraz płynu nabłyszczającego) przeznaczonych wyłącznie dla zmywarek.

• Nie należy otwierać drzwiczek zmywarki w trakcie pracy. Grozi to wydostaniem się na zewnątrz gorącej pary.

•Nie należy wyjmować ze zmywarki naczyń przed zakończeniem cyklu mycia.

•Po zakończeniu mycia należy odłączyć urządzenie od źródła zasilania i zakręcić zawór wodny.

• Prace konserwacyjne i naprawy urządze- nia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Stosować wyłącznie oryginalne części zamienne.

•Pod żadnym pozorem nie należy próbo- wa

ć samodzielnie naprawiać urządzenia. Wykonywanie napraw przez osoby niewykwalifikowane może prowadzić do obrażeń ciała i poważnych usterek urządzenia. Należy skontaktować się z lokalnym

zakładem serwisowym. Stosować wyłącznie oryginalne części zamienne.

electrolux 25

Page 26

26 electrolux

Ogólne zasady bezpieczeństwa

• Osobom (w tym dzieciom) o ograniczonych zdolnościach fizycznych, umysło- wych lub sensorycznych ani osobom nieposiadającym doświadczenia i stosownej wiedzy nie wolno korzystać z urządzenia. Należy zapewnić im opiekę osoby odpowiedzialnej za ich bezpieczeństwo lub poinstruować w zakresie używania urządzenia.

• Detergenty używane w zmywarkach mogą powodować oparzenia oczu, ust i gardła wskutek działania substancji chemicznych. Stanowią one potencjalne zagroże- nie dla życia! Należy przestrzegać wskazówek producentów detergentów, dotyczących ich bezpiecznego używania.

• Woda w zmywarce nie nadaje się do picia. W zmywarce mogą pozostawać resztki detergentu.

• Drzwi zmywarki powinny być zawsze zamknięte, z wyjątkiem momentu wkładania lub wyjmowania naczyń. Pozwala to uniknąć niebezpieczeństwa potknięcia się o otwarte drzwi i doznania obraż

eń.

•Nie wolno siadać ani stawać na otwartych drzwiach urządzenia.

Bezpieczeństwo dzieci

•Urządzenie mogą obsługiwać jedynie oso- by dorosłe. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

•Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.

• Detergenty należy przechowywać w bezpiecznym miejscu, niedostępnym dla dzieci.

• Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte.

Instalacja

• Po rozpakowaniu, sprawdzić, czy zmywarka nie została uszkodzona w czasie transportu. Zabrania się podłączania usz- kodzonego urządzenia do zasilania. Jeśli zmywarka jest uszkodzona, należy skontaktować się z dostawcą.

•Przed rozpoczęciem eksploatacji nale

ży

zdjąć opakowanie.

• Wszystkie prace elektryczne i hydrauliczne wymagane w celu instalacji zmywarki muszą być wykonywane przez wykwalifikowaną oraz kompetentną osobę.

•Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lub zmian konstrukcyjnych w urządzeniu.

•Nigdy nie należy używać zmywarki, jeśli przewód elektryczny, węże; panel sterują- cy, blat roboczy lub obszar cokołu są uszkodzone w taki sposób, że wnętrze urzą- dzenia jest łatwo dostępne. Należy skontaktować się z lokalnym zakładem serwisowym, aby uniknąć uszkodzeń.

• Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych, nie należy nawiercać ścianek bocznych urządzenia.

Ostrzeżenie! Podłączenie elektryczne i hydrauliczne należy wykonywać zgodnie z instrukcjami podanymi w odpowiednich rozdziałach.

Page 27

Opis urządzenia

electrolux 27

1 Kosz górny 2 Regulacja ustawienia twardości wody 3 Pojemnik na sól 4 Dozownik detergentu 5 Dozownik płynu nabłyszczającego 6 Tabliczka znamionowa 7 Filtry 8 Dolne ramię spryskujące 9 Górne ramię spryskujące

10 Blat roboczy

Zmywarka posiada wewnętrzne oświet- lenie, które włącza się w momencie otwarcia drzwiczek i wyłącza po ich zamknięciu. Wewnętrzne oświetlenie posiada lampę diodową KLASY 1 zgodnie z normą EN 60825-1: 1994 + A1:2002 + A2:2001. W razie konieczności wymiany żarówki należy skontaktować się z autoryzowanym serwisem.

Page 28

28 electrolux

Panel sterowania

1 Przycisk Wł./Wył. 2 Przycisk Anuluj Cancel 3 Przyciski wyboru programów 4 Przycisk funkcji "Multitab" 5 Przycisk trybu oszczędzania energii 6 Przycisk opóźnienia rozpoczęcia programu 7 Wyświetlacz cyfrowy 8 Przyciski funkcyjne 9 Kontrolki

10 Kontrolki programów

Kontrolki

Multitab

Save

Płyn nabłyszczający

Sól

1) Kontrolki soli i płynu nabłyszczającego nie świecą się nigdy podczas trwania programu zmywania, nawet jeśli konieczne jest uzupełnienie soli lub płynu nabłyszczającego.

Zapala się w przypadku wybrania funkcji "Multitab".

Zapala się w przypadku wybrania trybu oszczę- dzania energii.

Zapala się, gdy skończy się płyn nabłyszczający. Zapala się, gdy skończy się sól do zmywarki.

Page 29

electrolux 29

Przycisk Anuluj

Za pomocą tego przycisku można anulować program zmywania lub ustawione opóźnione rozpoczęcie programu.

Przyciski wyboru programów

Nacisnąć jeden z tych przycisków, aż zapali się kontrolka wybranego programu.

Przycisk trybu oszczędzania energii

Ta funkcja umożliwia zmniejszenie temperatury w fazie suszenia. Oszczędność energii waha się w zakresie od 10% do 25%.

Po zakończeniu programu naczynia mogą być mokre. W takiej sytuacji zaleca się otworzenie drzwi zmywarki i pozostawienie ich otwartych, aby naczynia mogły wyschnąć w naturalny sposób.

Funkcję tę można włączyć we wszystkich programach zmywania. Po naciśnięciu przycisku zapala się odpowiednia kontrolka. W pewnych programach tryb oszczędzania energii nie powoduje zmniejszenia jej zuży- cia. Aby uzyskać informację, w których programach wybór trybu oszczędzania energii nie wpływa na zużycie energii, patrz rozdział "Programy zmywania".

Przycisk opóźnienia rozpoczęcia programu

Rozpoczęcie programu zmywania można opóźnić w zakresie od 1 do 19 godzin. Aby uzyskać więcej informacji dotyczących programowania tej opcji, patrz rozdział "Wybór i uruchomienie programu zmywania".

Wyświetlacz cyfrowy

Na wyświetlaczu cyfrowym podawane są następujące informacje:

•poziom twardości wody, na który ustawio-

ny jest zmiękczacz wody,

• szacunkowy czas do zakończenia trwają-

cego programu,

•włączenie lub wyłączenie dozownika płynu nabłyszczającego ( TYLKO , gdy aktywna jest funkcja "Multitab"),

•zakończenie programu zmywania (na wy- świetlaczu cyfrowym pojawi się zero),

• odliczanie czasu opóźnienia rozpoczęcia programu,

•kody błędów dotyczące nieprawidłowości w pracy zmywarki.

Przyciski funkcyjne (A, B i C)

Za pomocą tych przycisków można ustawić następujące funkcje:

• poziom ustawienia zmiękczania wody

•włączenie lub wyłączenie dozownika płynu nabłyszczającego przy włączonej funkcji "Multitab"

Tryb ustawiania

Urządzenie musi być w trybie ustawiania w celu: – dokonania wyboru programu zmywa-

nia,

– ustawienia poziomu zmiękczania wo-

dy,

–włączenia lub wyłączenia dozownika

płynu nabłyszczającego.

Włączyć urządzenie. – Świecą się kontrolki wszystkich progra-

mów - urządzenie jest w trybie ustawiania.

Włączyć urządzenie. – Świeci się kontrolka tylko jednego progra-

mu - wciąż jest ustawiony ostatnio wybrany program. W takim przypadku, aby powrócić do trybu ustawiania, należy anulować program.

– Nacisnąć i przytrzymać przycisk kasowa-

nia aż zaświecą się kontrolki wszystkich programów. Program został anulowany i urządzenie jest w trybie ustawiania.

Pierwsze użycie

Przed pierwszym użyciem zmywarki:

• Sprawdzić, czy podłączenia elektryczne i hydrauliczne zostały wykonane zgodne z instrukcją instalacji

•Wyjąć wszystkie elementy opakowania z urządzenia

• Ustawienie zmiękczacza wody

•Wlać 1 litr wody do zbiornika na sól, a na- stępnie wsypać sól przeznaczoną do zmywarek

•Wlać płyn nabłyszczający

Page 30

30 electrolux

Jeżeli chce użyć detergentów w formie tabletek typu: ''3 w 1'', ''4 w 1'',

''5 w 1'' itp., należy ustawić funkcję Multitab. (Patrz ''Funkcja Multitab'').

Ustawianie zmiękczacza wody

Zmywarka jest wyposażona w system zmiękczania wody, dzięki któremu możliwe jest usuwanie minerałów i soli z wody doprowadzanej do urządzenia, które mogą mieć szkodliwy lub negatywny wpływ na działanie zmywarki. Im wyższa zawartość minerałów i soli, tym twardsza jest woda. Twardość wody jest mierzona w skali przeliczeniowej, w stopniach niemieckich (°dH), stopniach francuskich (°TH) lub w mmol/l (milimolach na litr) (milimol na litr -międzynarodowa jednostka twardości wody).

Twardość wody Regulacja ustawienia twardości wody Stoso-

°dH °TH mmol/l Ręczne Elektroniczne

51 - 70 91 - 125 9,1 - 12,5 2 poziom 10 tak 43 - 50 76 - 90 7,6 - 9,0 2 poziom 9 tak 37 - 42 65 - 75 6,5 - 7,5 2 poziom 8 tak 29 - 36 51 - 64 5,1 - 6,4 2 poziom 7 tak 23 - 28 40 - 50 4,0 - 5,0 2 poziom 6 tak 19 - 22 33 - 39 3,3 - 3,9 2 poziom 5 tak 15 - 18 26 - 32 2,6 - 3,2 1 poziom 4 tak 11 - 14 19 - 25 1,9 - 2,5 1 poziom 3 tak

4 - 10 7 - 18 0,7 - 1,8 1 poziom 2 tak

< 4 < 7 < 0,7 1 poziom 1 nie

Ustawianie ręczne

Zmywarka jest fabrycznie ustawiona na pozycję 2.

1. Otworzyć drzwiczki zmywarki.

2. Wyjąć dolny kosz ze zmywarki.

3. Obrócić tarczę twardości wody i ustawić ją na pozycji 1 lub 2 (patrz tabelka).

4. Włożyć dolny kosz.

Zmiękczanie powinno być dopasowane do stopnia twardości wody na danym obszarze. W lokalnym zakładzie wodociągowym moż- na uzyskać informację na temat twardości wody.

Zmiękczanie wody musi być ustawione obydwoma systemami regulacji: ręcz- nie, przy użyciu tarczy twardości wody oraz elektronicznie.

Ustawianie elektroniczne

Urządzenie zostało fabrycznie ustawione na poziom 5.

1. Włączyć urządzenie. Urządzenie musi znajdować się w trybie ustawiania.

2. Jednocześnie wcisnąć i przytrzymać przyciski funkcyjne B i C. Kontrolki programów umieszczone nad przyciskami funkcyjnymi A, B i C zaczną pulsować.

3. Nacisnąć przycisk funkcyjny A. Zgasną kontrolki programów znajdujące się nad przyciskami funkcyjnymi B i C. Kontrolka programu umieszczona nad przyciskiem funkcyjnym A nadal pulsuje. Na wyświet- laczu cyfrowym wyświetlony jest aktualny poziom. Przykłady: Wyświetlacz cyfrowy pokazuje ziom 5

wanie

soli

= po-

Page 31

electrolux 31

Wyświetlacz cyfrowy pokazuje = poziom 10

4. Aby zmienić poziom, należy nacisnąć przycisk funkcyjny A. Każde naciśnięcie przycisku to zmiana o jeden poziom. (Aby wybrać nowy poziom, patrz tabelka). Przykłady: Jeśli aktualny poziom to 5, to jednokrotne naciśnięcie przycisku funkcyjnego A zmienia poziom na 6.

Wsypywanie soli do zmywarki

Ostrzeżenie!

Należy stosować wyłącznie sól przeznaczoną do zmywarek. Inne rodzaje soli, w szczególności sól kuchenna, mogą uszkodzić instalację zmiękczania wody w zmywarce. Napełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co mogłoby sprzyjać powstawaniu korozji.

Aby wsypać sól:

1. Otworzyć drzwiczki, wyjąć dolny kosz, zdjąć pokrywę pojemnika na sól.

Wlać 1 litr wody do pojemnika (jest to

konieczne jedynie przed nasypaniem soli za pierwszym razem) .

3. Przy pomocy lejka dostarczonego w komplecie wsypać sól aż do pełna.

Jeśli aktualny poziom to 10, to jednokrotne naciśnięcie przycisku funkcyjnego A zmienia poziom na 1.

5. Aby zapamiętać tę operację, należy wyłączyć urządzenie.

4. Zakręcić pokrywę i sprawdzić, czy na gwincie lub na uszczelce nie pozostały resztki soli.

5. Dokręcić pokrywę, obracając zgodnie z ruchem wskazówek zegara aż do słyszal- nego kliknięcia.

Nie należy się przejmować, jeśli, podczas wsypywania soli, z urządzenia wypływa woda. Jest to zjawisko normalne.

Kontrolka soli może się palić jeszcze przez parę godzin po dodaniu soli. Jeśli zastosowana sól rozpuszcza się dłużej, czas ten może być dłuższy. Nie ma to wpływu na pracę urządzenia.

Wlewanie płynu nabłyszczającego

Ostrzeżenie! Stosować jedynie markowe nabłyszczacze do zmywarek.

Nigdy nie wlewać do dozownika nabły- szczacza żadnych innych substancji (np. środków do czyszczenia zmywarek, de-

Page 32

32 electrolux

tergentów w płynie). Mogą one uszkodzić urządzenie.

Nabłyszczacz zapewnia całkowite wypłukanie naczyń oraz wysuszenie bez plam i smug. Nabłyszczacz jest dodawany automatycznie podczas ostatniego płukania.

1. Otworzyć pojemnik wciskając przycisk (A).

2. Wlać płyn nabłyszczający do pojemnika. Maksymalny poziom płynu nabłyszczają- cego w pojemniku oznaczony jest za pomocą napisu "max".

Dozownik ma pojemność około 110 ml, co wystarcza na 16 do 40 programów zmywania, w zależności od wielkości ustawionej dozy.

3. Po każdym uzupełnieniu nabłyszczacza należy sprawdzić, czy pokrywa jest zamknięta.

Starannie wytrzeć rozlany podczas napełniania pojemnika nabłyszczaczem przy pomocy ściereczki, aby uniknąć nadmiernego wytwarzania piany podczas następnego zmywania.

W zależności od wyników zmywania i suszenia należy wyregulować dawkę płynu nabły- szczającego przy pomocy pokrętła z 6 pozycjami (pozycja 1 - dawka minimalna, pozycja 6 - dawka maksymalna). Dawka ustawiona fabrycznie to 4. Jeśli po zmywaniu na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę. Jeśli na szklanych naczyniach i ostrzach noży pojawiają się białawe klejące smugi lub niebieskawa warstwa, zmniejszyć dawkę.

Codzienna eksploatacja

• Sprawdzić, czy nie ma konieczności uzupełnienia poziomu soli lub płynu nabłyszczającego w zmywarce.

•Włożyć naczynia i sztućce do zmywarki.

•Wsypać detergent.

•Wybrać program zmywania odpowiedni do sztućców i naczyń.

•Rozpocząć program zmywania.

Page 33

electrolux 33

Przydatne porady i wskazówki

W zmywarce nie można zmywać żadnych gąbek, ściereczek ani innych przedmiotów, które absorbują wodę.

•Przed włożeniem naczyń należy: –Usunąć pozostałości jedzenia i inne

resztki.

–Zmiękczyć resztki przypalonego jedze-

nia na patelniach

• Podczas wkładania naczyń i sztućców należy pamiętać, że: – Naczynia i sztućce nie mogą blokować

ramion spryskujących.

– Naczynia wklęsłe, takie jak kubki,

szklanki, garnki, itp., należy wkładać otworem do dołu, aby umożliwić spływa- nie wody.

Mycie naczyń/sztućców w zmywarce

nie należy zmywać: można zmywać w ograniczonym zakresie:

•Sztućce z rączkami z drewna, rogu, porcelany, macicy perłowej.

• Przedmioty z plastiku nieodporne na ciepło.

•Stare sztućce z klejonymi częściami nieodpor- nymi na działanie temperatury.

• Naczynia i sztućce spiekane.

• Przedmioty ze stopu Pewter lub miedzi.

•Kryształ ołowiowy.

• Przedmioty stalowe nieodporne na rdzewienie.

• Deski drewniane.

• Przedmioty z włókien z tworzywa sztucznego.

– Naczynia i sztućce nie mogą leżeć jedne

na drugich i nie mogą się

wzajemnie

przykrywać.

–Aby uniknąć stłuczenia szkła, przedmio-

ty szklane nie mogą się dotykać.

–Małe przedmioty należy wkładać do ko-

sza na sztućce.

• Przedmioty plastikowe oraz patelnie teflonowe mają tendencję do zatrzymywania kropel wody i; nie schną one tak dobrze jak porcelana i przedmioty stalowe.

• Lekkie naczynia (np. miseczki plastikowe, itp.) powinny być wkładane do górnego kosza i tak ustawione, aby nie mogły się przesuwać.

•Zmywać kamionkę jedynie, jeśli dany wyrób jest dopuszczony przez producenta do mycia w zmywarkach.

•Wzory szkliwione mogą blednąć przy częstym myciu.

• Przedmioty ze srebra i aluminium mają tendencję do przebarwiania się podczas mycia: Pozostałości na przykład białka czy żółtka jajka, musztardy itp. często powodują odbarwienia i plamy na przedmiotach ze srebra. W związku z tym, należy natychmiast usuwać resztki żyw- ności ze srebra, jeśli przedmioty te nie są myte od razu po użyciu.

Wkładanie sztućców i naczyń

Kosz dolny

Dolny kosz jest przeznaczony dla rondli, pokrywek, talerzy, salaterek, sztućców, itp. Duże talerze i pokrywki powinny być wkładane na obrzeżach kosza, aby umożliwić swobodne obracanie się ramion spryskują- cych.

Page 34

34 electrolux

Rzędy metalowych kratek podtrzymujących naczynia można złożyć, aby umożliwić wło- żenie garnków, patelni i mis.

Jeśli z dna koszyka wystają trzonki sztućców co uniemożliwia obracanie się dolnego ramienia spryskującego, należy włożyć te sztućce trzonkami do góry. Wymieszać łyżki z innymi sztućcami, aby nie przylegały do siebie. Aby ułatwić wkładanie koszyka na sztućce, zalecamy obniżenie jego uchwytu.

Kosz na sztućce

Noże z długim ostrzem wkładane pionowo stanowią potencjalne zagrożenie. Długie i/lub ostrze sztućce, np. noże do mięsa, powinny być wkładane poziomo w górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych przedmiotów, np. noży.

Widelce i łyżki należy wkładać do specjalnego wyjmowanego kosza na sztućce trzonkami w dół, a noże trzonkami w górę.

W celu uzyskania najlepszych rezultatów zmywania zalecamy korzystanie z kratki na sztućce. Jeśli liczba oraz rozmiar sztućców nie pozwalają na zastosowanie kratki, można ją łat- wo ukryć.

Page 35

Kosz na sztućce składa się z dwóch części. które można łatwo rozdzielić, aby zapewnić większą elastyczność. Aby rozdzielić dwie części kosza, należy przesunąć je w poziomie w przeciwnych kierunkach, a następnie odciągnąć.

electrolux 35

Kieliszki na wysokich nóżkach można ukła- dać nóżkami do góry na półkach na filiżanki. Przy myciu wyższych naczyń półki na filiżanki można złożyć.

Aby ponownie złożyć, należy wykonać czynności w odwrotnej kolejności.

Kosz górny

Górny kosz jest przeznaczony dla talerzyków, salaterek, filiżanek, szklanek, garnków i pokrywek. Ułożyć naczynia na półkach na filiżanki i pod nimi tak, aby woda miała dostęp do wszystkich naczyń.

W przypadku kieliszków na wysokich nóż- kach (w zależności od ich wielkości i kształtu) uchwyt można ustawić w położeniu prawym lub lewym.

Środkowe rzędy metalowych kratek podtrzymujących można łatwo złożyć, co daje większą elastyczność wkładania naczyń.

Page 36

36 electrolux

Mały koszyk na sztućce

Górny kosz jest wyposażony w mały koszyk na sztućce.

Uwaga! NIE WOLNO WKŁADAĆ NOŻY DO MAŁEGO KOSZYKA NA SZTUĆCE. ZAPOBIEGNIE TO USZKODZENIU URZĄDZENIA.

Mały koszyk na sztućce może zostać umieszczony wyłącznie w przedniej części górnego kosza, z lewej lub z prawej strony.

Prawidłowe pozycje miękkich kolców widoczne są na rysunkach. Można je umieścić z lewej bądź prawej strony kosza, co umoż- liwia bardziej elastyczne wykorzystanie jego pojemności. Po ustawieniu we właściwej pozycji, należy je docisnąć i upewnić się, że się nie przesuwają.

Wymiary sztućców, które można w nim umieścić zależą od pozycji górnego kosza. Patrz tabela poniżej.

Wymiary sztućców w małym koszyku na

Górny kosz w podniesionej pozycji

Górny kosz w obniżo- nej pozycji

sztućce

maksymalnie 15 cm

maksymalnie 20 cm

Miękkie kolce

Miękkie kolce zapobiegają przesuwaniu się naczyń szklanych podczas cyklu zmywania oraz przy przesuwaniu górnego kosza.

Page 37

electrolux 37

Uwaga! PRZED ZAMKNIĘCIEM DRZWI NALEŻY SPRAWDZIĆ, CZY RAMIONA SPRYSKUJĄCE MOGĄ SIĘ SWOBODNIE OBRACAĆ.

Regulowanie wysokości kosza górnego

Jeśli myte są bardzo duże talerze, można je wkładać do dolnego kosza po przesunięciu kosza górnego wyżej.

Maksymalna wysokość naczyń w dolnym

Przy podniesionym koszu górnym

Przy obniżonym koszu górnym

koszu

31 cm

27 cm

Aby przenieść kosz górny wyżej należy:

1. Wysunąć kosz do oporu.

2. Ostrożnie podnieść oba boki kosza, upewniając się, że mechanizm zatrzasnął się w wyższym położeniu a kosz jest stabilny.

Aby obniżyć kosz do oryginalnej pozycji należy:

1. Wysunąć kosz do oporu.

2. Ostrożnie podnieść oba boki, i pozwolić, aby mechanizm opadł swobodnie na poprzednie miejsce, mocno trzymając jednocześnie kosz.

Nie obniżać i nie podwyższać kosza tylko z jednej strony Gdy kosz jest w górnej pozycji, zalecamy ustawienie półek na kubki w położeniu dolnym.

Po włożeniu naczyń do urządzenia należy zawsze zamykać drzwiczki, aby zapobiec ewentualnym wypadkom.

Stosowanie detergentu

Stosować jedynie detergenty przeznaczone do zmywarek. Proszę przestrzegać zaleceń producenta dotyczących dawkowania i przechowywania podanych na opakowaniu detergentów.

Nie dawać dawek większych niż przepisano. Dzięki temu zmniejsza się zanieczyszczenie środowiska.

Wsypywanie detergentu

1. Otworzyć pokrywę.

Page 38

38 electrolux

2. Wsypać proszek do dozownika detergentu (1). Oznaczenia poziomu dozowania: 20 = ok. 20 g detergentu 30 = około 30 g detergentu.

3. Wszystkie programy ze zmywaniem wstępnym wymagają wsypania dodatkowej porcji (5/10 g) detergentu do przeznaczonej na ten cel przegródki (2). Detergent ten będzie zużyty podczas fazy zmywania wstępnego. Stosując detergent w tabletkach; włożyć tabletkę do przegródki (1).

4. Zamknąć pokrywę i docisnąć ją, aż zaskoczy.

Czas rozpuszczania detergentu w tabletkach jest inny dla produktów od róż- nych producentów. W związku z tym niektóre detergenty w tabletkach nie osiągają pełnej mocy zmywania podczas krótkich programów. Dlatego, stosując detergent w tabletkach należy korzystać z dłuższych programów zmywania, aby zapewnić całkowite usunięcie resztek detergentu.

Uniwersalna tabletka do zmywarki

Urządzenie jest wyposażone w funkcję "Multitab", która umożliwia stosowanie uniwersalnych tabletek do zmywarek. Tabletki są detergentami łączącymi w sobie środek zmywający, środek nabłyszczający i sól. Mogą one również zawierać inne środki, w zależności od wybranego rodzaju tabletek ("3 w 1", "4 w 1", "5 w 1", itp...). Sprawdzić, czy detergenty te są odpowiednie do danego stopnia twardości wody. Patrz instrukcja producenta. Po wybraniu tej funkcji, będzie ona aktywna również dla wszystkich kolejnych programów zmywania. Po wybraniu tej funkcji, automatycznie wyłą- czony zostanie dopływ płynu nabłyszczają- cego oraz soli z dozowników, a kontrolki soli i płynu nabłyszczającego będą wyłączone. Po wybraniu funkcji "Multitab" czas trwania programu może ulec zmianie. W takim przypadku informacje o czasie trwania programu będą na bieżąco aktualizowane na wyświetlaczu cyfrowym.

Funkcję "Multitab" należy włączyć/wyłączyć przed uruchomieniem programu. Gdy program jest już włączony, funkcji "Multitab" NIE MOŻNA zmienić. Aby skasować funkcję "Multitab", należy anulować ustawiony program, a następnie wyłączyć funkcję "Multitab". W takiej sytuacji, należy ponownie ustawić program zmywania (i żądane opcje).

Włączenie lub wyłączenie funkcji "Multitab"

Aby włączyć funkcję "Multitab" należy nacisnąć przycisk funkcji "Multitab". Zapali się odpowiednia kontrolka. Aby wyłączyć funkcję, ponownie wcisnąć przycisk "Multitab". Kontrolka zgaśnie.

Page 39

electrolux 39

Jeśli wyniki suszenia nie są zadowalające, zalecamy:

1. Napełnić dozownik płynu nabłyszczającego.

2. Włączyć dozownik płynu nabłyszczającego.

3. Ustawić dozowanie płynu nabłyszczającego na poziom 2.

•Włączenie lub wyłączenie dozownika

płynu nabłyszczającego jest możliwe jedynie wtedy, gdy aktywna jest funkcja "Multitab".

Włączanie lub wyłączanie dozownika płynu nabłyszczającego

1. Włączyć urządzenie. Urządzenie musi

4. Aby zmienić ustawienie, należy ponownie nacisnąć przycisk funkcyjny B. Na wyświetlaczu cyfrowym pojawi się nowe ustawienie.

5. Aby zapamiętać operację, należy wyłą- czyć urządzenie.

Aby zrezygnować z tabletek i móc ponownie używać oddzielnych detergentów do zmywarek, należy:

1. Wyłączyć funkcję "Multitab".

2. Ponownie napełnić dozowniki soli i

znajdować się w trybie ustawiania.

2. Jednocześnie wcisnąć i przytrzymać

3. Ustawić zmiękczanie wody na naj-

przyciski funkcyjne B i C. Kontrolki programów umieszczone nad przyciskami funkcyjnymi A, B i C zaczną pulsować.

3. Nacisnąć przycisk funkcyjny B. Zgasną kontrolki programów znajdują

ce się nad

4. Zmienić ustawienia zmiękczania wo-

przyciskami funkcyjnymi A i C. Kontrolka programu umieszczona nad przyciskiem

5. Wyregulować dozowanie płynu na-

funkcyjnym B nadal pulsuje. Na wyświet- laczu cyfrowym pojawi się bieżące ustawienie.

Wybór i uruchamianie programu zmywania

Ważne! Funkcje należy wybierać przed uruchomieniem programu zmywania. Funkcji nie można ustawić podczas programu zmywania. W razie konieczności ustawienia funkcji należy anulować program zmywania.

Wybrać program zmywania oraz opóźnienie rozpoczęcia programu przy lekko uchylonych drzwiach zmywarki. Program lub odliczanie czasu opóźnienia rozpoczęcia programu zaczyna się dopiero po zamknięciu drzwi. Do tego momentu można modyfikować ustawienia.

1. Sprawdzić, czy naczynia włożono do koszy prawidłowo, a ramiona spryskujące mogą się swobodnie obracać.

2. Sprawdzić, czy zawór wody jest otwarty.

3. Nacisnąć przycisk Wł./Wył. Zmywarka musi być w trybie ustawiania.

4. Wybrać program zmywania (patrz tabela "Programy zmywania").

Po wybraniu programu zaświeci się jego kontrolka. Zamknąć drzwi zmywarki. Program rozpocznie się automatycznie.

Ustawianie i uruchamianie programu z opóźnionym rozpoczęciem

1. Po wybraniu programu zmywania naciskać przycisk opóźnienia rozpoczęcia programu, dopóki na wyświetlaczu cyfrowym nie pojawią się pulsujące cyfry odpowiadające liczbie godzin opóźnienia.

2. Zamknąć drzwi urządzenia. Odliczanie czasu rozpocznie się automatycznie. Cyfry na wyświetlaczu przestaną pulsować i zaczną święcić światłem ciągłym.

3. Czas będzie odliczany krokami co 1 godzinę.

4. Otwarcie drzwi przerywa odliczanie. Zamknąć drzwi. Odliczanie będzie kontynuowane od momentu przerwania.

Dozownik płynu nabłyszczającego wyłączony

Dozownik płynu nabłyszczającego włączony

płynu nabłyszczającego.

wyższy poziom i wykonać jeden zwykły program zmywania bez wkładania naczyń.

dy odpowiednio do twardości wody podłączonej do zmywarki.

błyszczającego.

Page 40

40 electrolux

5. Po upływie ustawionego czasu opóźnie- nia nastąpi samoczynne rozpoczęcie programu.

Wyboru programu zmywania oraz opóźnienia jego rozpoczęcia można dokonać również przy zamkniętych drzwiach. Po wciśnięciu przycisku programu użyt- kownik ma TYLKO 3 sekundy na wybranie innego programu lub opóźnienia rozpoczęcia programu. Po tych 3 sekundach wybrany program rozpoczyna się automatycznie.

Ostrzeżenie! Przerwanie lub anulowanie trwającego programu jest dozwolone JEDYNIE w razie absolutnej konieczności. Uwaga! Po otwarciu drzwi może wydostać się gorąca para. Ostrożnie otwierać drzwi.

Przerwanie trwającego programu zmywania

•Otworzyć drzwi zmywarki; program zos-

tanie zatrzymany. Zamknąć drzwi; program rozpocznie się od momentu, w którym został przerwany.

•Wcisnąć przycisk Wł./Wył. Wyłączą się

wszystkie kontrolki. Ponownie wcisnąć przycisk Wł./Wył.; program rozpocznie się od momentu, w którym został przerwany.

Anulowanie trwającego programu zmywania lub ustawionego opóźnienia rozpoczęcia programu

•Nacisnąć i przytrzymać przycisk Anuluj, aż

zapalą się kontroli wszystkich programów.

• Anulowanie opóźnienia rozpoczęcia pro-

gram powoduje także anulowanie wybranego programu oraz opcji (za wyjątkiem

funkcji "Multitab"). Wybrać ponownie program zmywania.

•Je

śli wybrany zostanie nowy program zmywania, sprawdzić, czy w dozowniku jest detergent.

Zakończenie programu zmywania

• Zmywarka zatrzyma się automatycznie.

•Kontrolka właśnie zakończonego progra- mu pozostanie włączona.

•Na wyświetlaczu cyfrowym pojawia się cy- fra zero.

1. Wyłączyć zmywarkę przyciskiem Wł./

Wył.

2. Otworzyć drzwi zmywarki i pozostawić je

uchylone na kilka minut przed wyjęciem naczyń. W ten sposób mogą one nieco ostygnąć i lepiej wyschną.

Przy wyborze trybu oszczędzania energii naczynia po zakończeniu programu mogą być lekko wilgotne. Zalecamy otwarcie i pozostawienie uchylonych drzwi urządzenia tak, aby naczynia mogły wyschnąć w naturalny sposób.

Tryb czuwania

Jeśli urządzenie nie zostanie wyłączone po zakończeniu programu zmywania, automatycznie przejdzie ono w tryb czuwania. Tryb czuwania pozwala zmniejszyć zużycie energii. Po upływie 3 minut od zakończenia programu wszystkie kontrolki zgasną, a na wyświetlaczu cyfrowym pojawi się jedna pozioma linia. Nacisnąć jeden z przycisków (za wyjątkiem przycisku Wł./Wył.), aby przejść do trybu zakończenia programu.

Wyjmowanie naczyń ze zmywarki

•Gorące naczynia mogą się łatwo stłuc. Przed ich wyjęciem ze zmywarki należy odczekać, aż ostygną.

• Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego; Dzięki temu krople wody z górnego kosza nie będą skapywać na naczynia w dolnym koszu.

•Woda może pojawić się na ściankach oraz drzwiczkach zmywarki, ponieważ stal nie-

rdzewna ochłodzi się do temperatury niż- szej niż naczynia.

Po zakończeniu programu mycia zaleca się odłączyć zmywarkę od zasilania i zakręcić zawór wody.

Page 41

electrolux 41

Programy zmywania

Program Stopień za-

brudzenia

Auto

Dowolny Naczynia stoło-

Intensive Bardzo za-

brudzone

Quick

Średnio lub lekko zabrudzone

Eco

Średnio zabrudzone

One hour Lekko zabru-

dzone

Rinse Dowolny Niepełne załado-

1) W programach, w których włączenie tego trybu ma wpływ na ich przebieg, oszczędność energii

zawiera się w zakresie od 10% do 25%.

2) W trakcie programu zmywania Auto zabrudzenie naczyń jest określane na podstawie stopnia

zmętnienia wody. Czas trwania programu, zużycie wody i energii mogą się różnić w zależności od stopnia załadowania urządzenia i zabrudzenia naczyń. Temperatura wody jest regulowana automatycznie w zakresie od 45°C do 70°C.

3) Idealny do zmywania w przypadku częściowego załadowania zmywarki. Jest to program doskonale

nadający się do codziennego użytku. Został opracowany pod kątem potrzeb czteroosobowej rodziny, która zmywa tylko naczynia i sztućce po śniadaniu i obiedzie.

4) Program testowy dla ośrodków przeprowadzających testy.

Parametry eksploatacyjne

Program Czas trwania (w minu-

Auto - 1,1 - 1,7 12 - 23

Rodzaj zała-

dunku

we, sztućce, garnki i patelnie

Naczynia stoło- we, sztućce, garnki i patelnie

Naczynia stoło- we i sztućce

wanie (do uzupeł- nienia w ciągu dnia).

tach)

Opis programu Tryb oszczę-

Mycie wstępne Zmywanie zasadnicze do 45°C lub 70°C 1 lub 2 płukania pośrednie Płukanie końcowe Suszenie

Mycie wstępne Zmywanie zasadnicze do 70°C 2 płukania pośrednie Płukanie końcowe Suszenie

Zmywanie zasadnicze do 60°C Płukanie końcowe

Mycie wstępne Zmywanie zasadnicze do 50°C 1 płukanie pośrednie Płukanie końcowe Suszenie

Zmywanie zasadnicze do 55°C 1 płukanie pośrednie Płukanie końcowe

1 płukanie zimną wodą (zapobiega zasychaniu resztek jedzenia). Ten program nie wymaga stosowania detergentu.

Zużycie energii (w

Zużycie wody (w li-

kWh)

dzania energii

Z możliwością wyboru, ma wpływ na program zmywania.

Z możliwością wyboru, brak wpływu na program zmywania.

Z możliwością wyboru, ma wpływ na program zmywania.

Z możliwością wyboru, brak wpływu na program zmywania.

trach)

Intensive - 1,8 - 2,0 23 - 25

Page 42

42 electrolux

Program Czas trwania (w minu-

Quick - 0,9 9

Eco - 1,0 - 1,1 12 - 13

One hour - 1,0 - 1,2 11 - 12

Rinse - 0,1 4

1) Na wyświetlaczu cyfrowym pojawia się informacja o długości trwania programu.

Podane wartości mają jedynie orientacyjny charakter. Zależą one od ciśnienia

tach)

Zużycie energii (w

kWh)

i temperatury wody, a także od zmian w napięciu zasilania oraz ilości naczyń.

Zużycie wody (w li-

Konserwacja i czyszczenie

Czyszczenie filtrów

Filtry należy okresowo sprawdzać i czyścić. Brudne filtry sprawiają, że wyniki zmywania są gorsze.

Ostrzeżenie! Przed rozpoczęciem czyszczenia filtrów, należy upewnić się, czy urządzenie jest wyłączone.

1. Otworzyć drzwiczki i wyjąć dolny kosz.

2. System filtrów zmywarki składa się z filtra

zgrubnego (A), mikrofiltra (B) oraz filtra płaskiego (C).

4. Chwycić filtr zgrubny (A) za uchwyt z otworem i wyjąć go z mikrofiltra (B).

5. Dokładnie przemyć wszystkie filtry pod bieżącą wodą.

6. Wyjąć filtr płaski z podstawy komory zmywania i wyścić go dokładnie z obu stron.

trach)

3. Odblokować system filtrów za pomocą rączki umieszczonej na mikrofiltrze. Przekręcić rączkę o około 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara oraz wyjąć system filtrów.

7. Odpowiednio zamocować filtr płaski (C) z powrotem na dole komory zmywania i sprawdzić, czy jest właściwie zamontowany.

8. Włożyć filtr zgrubny (A) do mikrofiltra (B) i ścisnąć je ze sobą.

Page 43

electrolux 43

9. Włożyć filtry z powrotem na miejsce i zablokować je, przekręcając rączkę w kierunku zgodnym z ruchem wskazówek zegara aż do oporu. W trakcie wykonywania tej czynności, należy dopilnować, aby filtr płaski (C) nie wystawał powyżej podstawy komory zmywania.

Nie wolno używać urządzenia bez zamontowanych filtrów. Nieprawidłowe ponowne włożenie i zamocowanie filtrów pogarsza wyniki zmywania oraz może prowadzić do uszkodzenia urządzenia.

NIGDY nie wolno wyjmować ramion spryskujących.

W razie zatkania otworów w ramionach spryskujących przez zanieczyszczenia należy je usunąć patyczkiem.

Czyszczenie zewnętrznych powierzchni

Oczyścić zewnętrzną powierzchnię urządzenia oraz panel sterowania wilgotną mokrą ściereczką. W razie potrzeby użyć neutralnego detergentu. Nigdy nie stosować materiałów ściernych, myjek ani rozpuszczalników (acetonu, trichloroetylenu itp.).

Czyszczenie wnętrza

Regularnie czyścić uszczelki drzwiowe, dozownik płynu nabłyszczającego oraz dozownik detergentu mokrą ściereczką.

Zalecamy uruchomienie raz na 3 miesiące programu do mycia bardzo zabrudzonych naczyń, z użyciem detergentu, ale bez wkładania naczyń.

Dłuższe okresy nieużywania urządzenia

W przypadku nieużywania urzą dłuższy okres należy:

1. Odłączyć urządzenie od zasilania, a następnie zakręcić wodę.

2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych.

3. Pozostawić wnętrze urządzenia w czystym stanie.

Środki ostrożności dotyczące mrozu

Należy unikać umieszczania urządzenia w miejscu o temperaturze poniżej 0°C. Jeżeli nie można tego uniknąć, należy je opróżnić, zamknąć drzwiczki oraz odłączyć i opróżnić wąż doprowadzający wodę.

Przenoszenie urządzenia

W razie konieczności przeniesienia urządze- nia (przeprowadzka, itd.), należy:

1. Wyjąć wtyczkę

2. Zakręcić zawór wody.

3. Odłączyć węże doprowadzenia i spustu wody.

4. Wyjąć urządzenie wraz z wężami.

Należy unikać przechylania urządzenia podczas transportu.

z gniazdka.

dzenia przez

Co zrobić, gdy…

The appliance does not start or stops during operation. Some problems are caused by missing maintenance or oversights. With the aid of the hints in the charts, see if there is a solution.

Switch off the appliance and do the suggested corrective actions given in the chart.

Page 44

44 electrolux

Kody błędów i nieprawidłowe działanie Możliwa przyczyna i rozwiązanie

•

wyświetlacz cyfrowy pokazuje

Urządzenie nie napełnia się wodą

•

wyświetlacz cyfrowy pokazuje

Urządzenie nie wypompowuje wody

•

wyświetlacz cyfrowy pokazuje

Uruchomione zostało zabezpieczenie przed zalaniem

Nieprawidłowe działanie Możliwa przyczyna i rozwiązanie

Nie można włączyć programu • Drzwiczki zmywarki nie zostały prawidłowo za-

po wykonaniu ww. kontroli, należy włączyć urządzenie. Program rozpocznie się od momentu, w którym został przerwany. W razie ponownego pojawienia się kodu błę- du, należy skontaktować się z Autoryzowanym Serwisem. W razie pojawienia się innych kodów błędu, nieopisanych w powyższej tabeli, należy skontaktować się z Autoryzowanym Serwi-

• Zawór wody jest zablokowany lub zatkany osadem kamienia. Przeczyścić zawór wody.

•Zawór wody jest zamknięty. Otworzyć zawór wody.

• Filtr (jeśli występuje) w wężu doprowadzającym wodę jest zablokowany. Wyczyścić filtr w wężu doprowadzającym wodę.

•Wąż doprowadzający wodę nie został prawid- łowo poprowadzony, jest zagięty lub przygnieciony. Sprawdzić podłączenie węża doprowadzającego wodę.

•Odpływ wody jest zablokowany. Przeczyścić odpływ.

•Wąż spustowy nie został w łaściwie ułożony, jest zagięty lub przygnieciony. Sprawdzić podłączenie węża spustowego wody.

•Zakręcić zawór wody i skontaktować się z lo- kalnym autoryzowanym serwisem.

mknięte. Zamknąć drzwiczki.

•Urządzenie nie zostało podłączone do zasilania. Włożyć wtyczkę do gniazdka

• Przepalony bezpiecznik w domowej instalacji elektrycznej. Wymienić bezpiecznik.

•Wybrane zostało opóźnione uruchomienie. W razie potrzeby natychmiastowego umycia naczyń, należy wyłączyć opóźnione uruchomienie.

Informacje te można znaleźć na tabliczce znamionowej umieszczonej z boku na drzwiach zmywarki. Aby zapewnić łatwy dostęp do tych numerów, proponujemy ich zapisanie w tym miejscu:

Model : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nr produk-

tu : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nr seryjny. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

sem. Kontaktując się z autoryzowanym serwisem, należy podać model (Mod.), numer produktu (PNC) oraz jego numer seryjny (S.N.).

Page 45

electrolux 45

Wyniki zmywania są niezadowalające

Naczynia są brudne

Naczynia są wilgotne i matowe

Na szklankach i naczyniach widać smugi, mleczne plamy lub niebieskawy nalot

Na szklankach i naczyniach widać zaschnięte krople wody

Jeśli po wykonaniu wszystkich ww. kontroli urządzenie wciąż jest niesprawne, należy

• Wybrany został niewłaściwy program zmywania.

• Naczynia są ułożone w sposób uniemożliwiający dotarcie wody do wszystkich części powierzchni naczyń. Nie należy przeładowywać koszy.

• Ramiona spryskujące nie obracają się swobodnie z powodu niewłaściwego ułożenia naczyń.

• Filtry w podstawie komory zmywania są brudne lub niewłaściwie ustawione.

•Użyto za mało detergentu lub nie użyto go w ogóle.

• W przypadku kamienia na naczyniach; pojemnik na sól jest pusty lub wybrano niewłaściwy poziom zmiękczania wody.

• Nieprawidłowe podłączenie węża spustowego.

• Nieprawidłowe zamknięcie pokrywy pojemnika na sól.

• Nie zastosowano płynu nabłyszczającego.

• Dozownik płynu nabłyszczającego jest pusty.

•Zmniejszyć dozowanie płynu nabłyszczającego.

•Zwiększyć dozowanie płynu nabłyszczającego.

• Przyczyną może być zastosowany detergent. Należy skontaktować z działem obsługi klienta producenta detergentu.

skontaktować się z lokalnym punktem serwisowym.

Dane techniczne

Wymiary Szerokość cm 59,6 Wysokość cm 85 Głębokość cm 62 Przyłącze elektryczne - Napięcie

- Moc całkowita - Bezpiecznik

Ciśnienie doprowadzanej wody Minimum 0,05 MPa (0,5 bara) Maksimum 0,8 MPa (8 barów) Pojemność Liczba kompletów 12

Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej umieszczonej na bocznej krawędzi drzwi zmywarki.

Wskazówki dla ośrodków przeprowadzających testy

Testy na zgodność z normą PN-EN 60704 ależy przeprowadzać na całkowicie załadowanym urządzeniu i przy użyciu programu testowego (patrz "Programy zmywania"). Testy na zgodność z normą PN-EN 50242 należy przeprowadzać po napełnieniu zbior-

Pełny załadunek: 12 standardowych kompletów

Ilość potrzebnego detergentu: 5 g + 25 g (typ B) Ustawienie płynu nabłyszczającego pozycja 4 (typ III)

nika na sól i dozownika płynu nabłyszczają- cego odpowiednio solą i płynem nabłyszcza- jącym oraz przy użyciu programu testowego (patrz "Programy zmywania ").

Page 46

46 electrolux

Testowanie MUSI zostać przeprowadzone:

• BEZ uchwytu na kieliszki

•BEZ miękkich kolców

•BEZ małego koszyka na sztućce. Te elementy należy WYJĄĆ z górnego kosza.

Ułożenie w górnym koszu

Ułożenie w dolnym koszu

Ułożenie w koszu na sztućce

Instalacja

Ostrzeżenie! Wszelkie prace elektryczne i/lub hydrauliczne wymagane w celu zainstalowania urządzenia powinny być wykonywane przez wykwalifikowanego elektryka i/lub hydraulika albo inną kompetentną osobę.

Zamocowanie pod blatem (blat kuchenny lub zlew)

Przed instalacją urządzenia należy zdjąć opakowanie.

Jeżeli to możliwe, należy umieścić urządzenie obok zaworu wody i spustu.

Page 47

Po zdjęciu blatu roboczego urządzenie moż- na zainstalować pod zlewem lub innym blatem, o ile wymiary wnęki odpowiadają wymiarom pokazanym na rysunku.

Należy postępować w następujący sposób:

• Zdjąć blat roboczy urządzenia, odkręcając dwie tylne śruby (1), wyciągnąć blat od tyłu (2) i wysunąć go z przednich otworów, podnosząc go do góry (3).

electrolux 47

Włożyć urządzenie po wyregulowaniu jego wysokości za pomocą regulowanych nóżek. Wkładając urządzenie, należy uważać, aby nie zaplątać i nie zgiąć węży doprowadzenia i spustu wody. Podczas wszystkich czynności, w trakcie których osoba je przeprowadzająca ma dostęp do komponentów wewnętrznych, zmywarka musi być odłączona od źródła zasilania. Przy instalowaniu zmywarki należy zapewnić do niej dostęp dla serwisanta (na wypadek konieczności dokonania naprawy). W razie późniejszego używania zmywarki jako urządzenia wolnostojącego należy ponownie założyć blat roboczy. Cokół w urządzeniach wolnostojących nie podlega regulacji.

Poziomowanie

Dobre wypoziomowanie jest istotne dla prawidłowego zamykania i uszczelniania drzwi. W przypadku prawid nia urządzenia jego drzwi nie będą się o nic zahaczały . W razie niemożności prawidłowego zamknięcia drzwi, należy poluzować lub dokrę- cić regulowane nóżki aż do idealnego wypoziomowania urządzenia.

łowego wypoziomowa-

Podłączenie do sieci wodociągowej

Podłączenie wody

Urządzenie można podłączyć zarówno do gorącej (maks. 60°), jak i do zimnej wody. Dzięki podłączeniu do gorącej wody można uzyskać znaczne zmniejszenie zużycia energii elektrycznej. Jednak zależy to od sposobu wytwarzania gorącej wody. (Zalecamy uży- wanie alternatywnych źródeł energii, które są bardziej przyjazne dla środowiska, np. wykorzystanie energii słonecznej lub wiatrowej). Aby umożliwić samodzielne wykonanie podłączenia, nakrętka węża zasilającego została

zaprojektowana w ten sposób, że można ją przykręcić do króćca z gwintem 3/4'' lub specjalnego szybkozłącza, jak np. Pressblock. Ciśnienie wody musi mieścić się w przedziale określonym w "Danych technicznych". Informacje na temat średniego ciśnienia wody w Państwa miejscu zamieszkania moż kać w miejscowych zakładach wodociągowych. Przy podłączaniu, wąż doprowadzenia wody nie może być zaplątany ani zgnieciony.

na uzys-

Page 48

48 electrolux

Aby uniknąć przecieków, należy właściwie dokręcić nakrętkę węża. Jeżeli urządzenie podłączane jest do nowych rur lub rur, które nie były przez dłuższy czas używane, przed podłączeniem węża doprowadzenia wody należy odkręcić wodę na kilka minut.

NIE stosować węży używanych poprzednio ze starym urządzeniem.

Urządzenie zostało wyposażone w zabezpieczenia uniemożliwiające powrót używanej w nim wody do systemu wody pitnej. Urządzenie spełnia wymogi przewidziane w odpowiednich przepisach hydraulicznych.

Wąż doprowadzający wodę z zaworem bezpieczeństwa

Po podłączeniu węża doprowadzającego wodę o podwójnych ściankach zawór bezpieczeństwa znajduje się obok zaworu wody. Z tego względu, wąż doprowadzenia wody znajduje się pod ciśnieniem wyłącznie po odkręceniu wody. Jeżeli podczas wykonywania tej czynności wąż zaczyna przeciekać, zawór bezpieczeństwa odcina bieżącą wodę. Przy instalowaniu węża doprowadzenia wo- dy, należy dopilnować, aby:

• Przewód elektryczny do zaworu bezpieczeństwa znajdował się w wężu doprowadzenia wody z podwójnym zabezpieczeniem. Nie zanurzać węża doprowadzenia wody ani zaworu bezpieczeństwa w wodzie.

• W razie uszkodzenia węża doprowadzenia wody lub zaworu bezpieczeństwa, natychmiast odłączyć zasilanie.

•Wąż doprowadzający wodę może być wy- mieniony wyłącznie przez specjalistę lub serwisanta z autoryzowanego serwisu.

Ostrzeżenie! Urządzenie pod napięciem

Podłączenie węża spustowego

Końcówkę węża spustowego można podłączyć w następujący sposób:

1. Do króćca na syfonie od zlewu, podczepiając równocześnie wąż tuż pod po- wierzchnią blatu kuchennego. Zapobiegnie to cofaniu się brudnej wody ze zlewu do urządzenia.

2. Do rury kanalizacyjnej, o średnicy wewnętrznej nie mniejszej niż 4 cm, połączonej bezpośrednio z syfonem i bez uszczelnienia.

max 85 cm

min 40 cm

max 400 cm

Wąż spustowy może zostać skierowany na prawą lub lewą stronę zmywarki. Należy dopilnować, aby wąż spustowy nie był zgięty ani zgnieciony, ponieważ może to uniemożliwić lub spowolnić spuszczanie wody. Podczas spuszczania wody z urządzenia, w otworze odpływowym zlewu nie może być zatyczki, ponieważ mogłoby to spowodować zassanie wody z powrotem do urządzenia. W przypadku zastosowania przedłużacza węża spustowego, jego średnica wewnętrzna nie może być mniejsza od średnicy węża zmywarki. Podobnie średnica wewnętrzna złączek używanych do podłączenia spustu wody nie może być mniejsza od wewnętrznej średnicy węża spustowego zmywarki. W przypadku podłączenia węża spustowego do syfonu kolankowego, należy całkowi-

cie usunąć plastikową membranę (A).

Jeśli membrana nie zostanie całkowicie usunięta, istnieje ryzyko odkładania się na niej resztek jedzenia wewnątrz króćca, co z biegiem czasu może doprowadzić do zablokowania odpływu wody ze zmywarki.

Page 49

Nasze urządzenia zostały wyposażone w zabezpieczenia przed powrotem

Podłączenie do sieci elektrycznej

Ostrzeżenie! Normy bezpieczeństwa wymagają podłączenia urządzenia do gniazda z przewodem ochronnym. Przed pierwszym użyciem urządzenia należy sprawdzić, czy napięcie znamionowe oraz rodzaj zasilania podane na tabliczce znamionowej odpowiadają parametrom zasilania w miejscu, w którym urządzenie ma być zainstalowane. Na tabliczce znamionowej znajdują się informacje dotyczące wartości bezpiecznika Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego gniazdka z uziemionym bolcem ochronnym.

electrolux 49

brudnej wody do urządzenia. Jeżeli w odpływie zlewu zamontowano zawór zwrotny, może on uniemożliwiać prawidłowe odprowadzanie wody ze zmywarki. Dlatego zalecamy jego usunięcie.

Aby zapobiec wyciekom wody, po zainstalowaniu należy sprawdzić szczelność połączeń hydraulicznych.

Nie wolno stosować przedłużaczy ani rozgałęziaczy. Grozi to niebezpieczeństwem pożaru w wyniku przegrzania. W razie potrzeby należy wymienić gniazdko sieciowe. W razie potrzeby wymiany przewodu elektrycznego, należy skontaktować się z lokalnym autoryzowanym serwisem. Po zainstalowaniu urządzenia należy zapewnić dostęp do wtyczki. Nie wyjmować wtyczki z gniazdka ciągn

ąc za kabel. Zawsze ciągnąć za wtyczkę. Producent nie bierze na siebie żad- nej odpowiedzialności w przypadku niezastosowania się do powyższych wskazówek bezpieczeństwa.

Ochrona środowiska

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami

oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Opakowanie

Materiały z opakowania są przyjazne dla środowiska i można je poddać recyklingowi. Elementy z tworzyw sztucznych posiadają odpowiednie oznaczenia, np. >PE <, >PS< itd. Materiały z opakowania należy wyrzucać do odpowiedniego pojemnika.

Page 50

50 electrolux

Ostrzeżenie! Jeśli urządzenie nie

będzie już używane:

•Wyjąć wtyczkę z gniazdka.

•Odciąć przewód oraz wtyczkę i wy- rzucić je.

•Usunąć zamek w drzwiczkach. Dzięki temu można zapobiec niebezpieczeństwu zamknięcia się dzieci wewnątrz urządzenia.

Page 51

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

Содержание

Сведения по технике безопасности

Описание изделия 53 Панель управления 54 Первое использование 55 Установка смягчителя воды 56 Использование соли для посудомоечных машин 57 Использование ополаскивателя 58 Ежедневное использование 59 Загрузка столовых приборов и посуды

Использование моющих средств 64 Функция Multitab 65

Право на изменения сохраняется

Выбор и запуск программы мойки 66 Разгрузка посудомоечной машины

Программы мойки 68 Уход и чистка 69 Что делать, если ... 71 Технические данные 72 Советы для тестирующих организаций

Установка 73 Подключение к водопроводу 75 Подключение к электросети 76

Охрана окружающей среды 77

Сведения по технике безопасности

Для обеспечения Вашей безо‐ пасности и правильной эксплуатации машины, перед ее ус‐ тановкой и первым использованием внимательно прочитайте данное ру‐ ководство, не пропуская рекоменда‐ ции и предупреждения. Чтобы избе‐ жать нежелательных ошибок и не‐ счастных случаев, важно, чтобы все, кто пользуется данной машиной, бы‐ ли ознакомлены с ее работой и пра‐ вилами техники безопасности. В слу‐ чае продажи машины или передачи ее в пользование другому лицу пе‐ редайте вместе с ней и данное руко‐ водство, чтобы новый пользователь машины получил соответствующую информацию о правильной эксплуатации машины и правилах техники безопасности.

Правильная эксплуатация

• Данная посудомоечная машина пред‐ назначена только для мытья посуды и столовых приборов, пригодных для машинной мойки.

• Не заливайте в посудомоечную маши‐ ну никаких растворителей. Это может привести к взрыву.

• Ножи и прочие предметы с заострен‐ ными концами должны укладываться либо в корзину для сто ло вы х приборов острыми концами вниз, либо горизо‐ нтально в верхнюю корзину.

• Применяйте только средства (моющее средство, соль и ополаскиватель), пригодные для использования в посу‐ домоечных машинах.

• Не рекомендуется открывать дверцу работающей посудомоечной машины, т.к. при этом из нее может вырваться горячий пар.

• Не извлекайте посуду из посудомоеч‐ ной машины до окончания цикла мой‐ ки.

• Закончив мойку, отключите машину от электросети и водопровода.

• Техобслуживание этого изделия дол‐ жен выполнять только квалифициро‐ ванный специалист сервисной служ‐ бы; при этом должны использоваться только оригинальные запасные части.

electrolux 51

Page 52

52 electrolux

• Ни при каких обстоятельствах не пы‐ тайтесь отремонтировать машину са‐ мостоятельно. Выполненный неквали‐ фицированными лицами ремонт мо‐ жет повлечь за собой травму или серь‐ езное повреждение машины. Обра‐ щайтесь в авторизованный сервисный центр. Всегда требуйте использова‐ ния оригинальных запчастей.

Общие правила безопасности

• Лица (включая детей) с нарушенными физическими сенсорными или ум‐ ственными способностями или с недо‐ статком опыта или знаний не должны пользоваться данным прибором. Они должны находиться под присмотром или получать инструкции от лица, от‐ ветственного за их безопасность.

• Моющие средства, применяемые в по‐ судомоечных машинах, могут вызвать химические ожоги глаз, рта и глотки. Они могут быть опасными для жизни! Следуйте инструкциям по технике безопасности производителя моюще‐ го средства.

• Вода из посудомоечной машины не предназначена для питья. В Вашей машине могут находиться остатки моющего средства.

• В любое время, когда не ведется за‐ грузка или разгрузка посуды, дверца посудомоечной машины должна быть закрыта. Таким образом, будет исклю‐ чена вероятность того, что кто-нибудь зацепится за открытую дверцу и полу‐ чит травму.

• Не садитесь и не вставайте на откры‐ тую дверцу.

Безопасность детей

• Данное изделие предназначено для эксплуатации взрослыми людьми. Следите за тем, чтобы маленькие дети не играли с прибором.

• Держите все упаковочные материалы вне досягаемости детей. Существует риск смерти от удушения.

• Держите все моющие средства в без‐ опасном и недоступном для детей ме‐ сте.

• Не подпускайте детей к посудомоеч‐ ной машине, когда открыта ее дверца.

Установка

• Проверьте, нет ли на посудомоечной машине повреждений, полученных при транспортировке. Ни в коем слу‐ чае не включайте в сеть поврежден‐ ную машину. Если Ваша машина по‐ вреждена, обратитесь к поставщику.

• Перед эксплуатацией вся упаковка должна быть снята.

• Все электрические и сантехнические работы, необходимые для подключе‐ ния данной машины, должны быть вы‐ полнены квалифицированным лицом.

• По соображениям безопасности не пытайтесь менять технические харак‐ теристики или конструкцию этого из‐ делия.

• Ни в коем случае не пользуйтесь по‐ судомоечной машиной, если повре‐ ждены электрический кабель или шланги для воды; или если панель управления, рабочая поверхность или цоколь так повреждены, что видна внутренняя часть машины. Во избежа‐ ние риска несчастного случая обрат‐ итесь в местный сервисный центр.

• Ни в коем случае не допускается свер‐ ление отверстий в боковых стенках машины - этим можно повредить ги‐ дравлику или электропроводку.

ВНИМАНИЕ! При подключении к электросети и водопроводу внимательно выполняйте указания, изложенные в соответствующих разделах руководства.

Page 53

Описание изделия

electrolux 53

1 Верхняя корзина 2 Переключатель жесткости воды 3 Емкость для соли 4 Дозатор моющего средства 5 Дозатор ополаскивателя 6 Табличка с техническими данными 7 Фильтры 8 Нижний разбрызгиватель 9 Верхний разбрызгиватель

10 Верхняя панель

В этой посудомоечной машине имеется внутреннее освещение, включающееся при открывании дверцы и выключающееся при ее за‐ крывании.

Внутреннее освещение посудомоеч‐ ной машины обеспечивается свето‐ диодной лампой КЛАССА 1, соответ‐ ствующей стандартам EN 60825-1: 1994 + A1:2002 + A2:2001. Если необходимо заменить лампоч‐ ку, обращайтесь в авторизованный сервисный центр.

Page 54

54 electrolux

Панель управления

1 Кнопка Вкл/Выкл 2 Кнопка отмены Cancel 3 Кнопки выбора программ 4 Кнопка Multitab 5 Кнопка энергосбережения 6 Кнопка задержки пуска 7 Цифровой дисплей 8 Функциональные кнопки 9 Индикаторы

10 Световые индикаторы программ

Индикаторы

Multitab

Save

Ополаскиватель

Соль

1) Индикаторы наличия соли и ополаскивателя никогда не загораются во время выполнения программы мойки, даже если необходимо добавить соль и/или ополаскиватель.

Загорается при выборе дополнительной функции Multitab.

Загорается при выборе дополнительной функции "Энергосбережение".

Загорается, когда закончился ополаскива‐ тель.

Загорается, когда закончилась специальная соль.

Page 55

electrolux 55

Кнопка "Отмена" С помощью этой кнопки можно отменить

выполняемую программу мойки или за‐ данную отсрочку пуска.

Кнопки выбора программ Нажимайте одну из этих кнопок до тех

пор, пока не загорится индикатор нужной программы.

Кнопка "Энергосбережение" Эта функция снижает температуру во

время стадии сушки. Сберегается от 10 % до 25 % электроэнергии.

К концу программы посуда может быть влажной. В таком случае реко‐ мендуется открыть дверцу посудо‐ моечной машины и дать посуде вы‐ сохнуть, держа ее приоткрытой.

Эту функцию можно задавать для любой программы мойки. При нажатии кнопки начнет светиться соответствующий ин‐ дикатор. Функция энергосбережения с опреде‐ ленными программами не действует. Чтобы узнать, когда она действует, про‐ смотрите таблицу программ мойки.

Кнопка "Задержка пуска" Запуск программы мойки можно отло‐

жить на срок от 1 часа до 19 часов. Об настройке данной функции см. раз‐ дел "Выбор и запуск программы мойки".

Цифровой дисплей Цифровой дисплей показывает:

• степень жесткости, заданную на ус‐

тройстве для смягчения воды,

• приблизительное время, оставшееся

для выполнения текущей программы,

• включен или выключен дозатор опола‐

скивателя ( ТОЛЬКО при включенной функции Multitab),

• завершение программы мойки (в этом случае на цифровом дисплее высве‐ чивается ноль),

• обратный отсчет времени, оставшего‐ ся до пуска, при использовании функ‐ ции задержки пуска,

• коды неисправностей посудомоечной машины.

Функциональные кнопки (А, В и С) Эти кнопки позволяют задать следую‐

щие функции:

• задание степени жесткости на устрой‐ стве для смягчения воды,

• включение/выключение дозатора опо‐ ласкивателя в случае, когда включена функция Multitab.

Режим настройки

Машина должна находиться в режи‐ ме настройки при: – выбор программы мойки, – задание степени жесткости на ус‐

тройстве для смягчения воды,

– включении/выключении дозатора

ополаскивателя.

Включите машину. – Если горят все индикаторы кнопок вы‐

бора программ, машина находится в режиме настройки.

Включите машину. – Если горит индикатор только одной

кнопки выбора программы, значит, попрежнему задана последняя выбран‐ на я про грам ма. В это м сл учае для воз‐ врата в режим настройки эту програм‐ му необходимо отменить.

– Нажмите кнопку "Отмена" и держите

ее нажатой до тех пор, пока не заго‐ рятся все индикаторы программ. Это означает, что соответствующая про‐ грамма отменена, и машина находит‐ ся в режиме настройки.

Первое использование

Перед первым использованием посудо‐ моечной машины:

• Проверьте, подключена ли машина к электросети и водопроводу в соответ‐ ствии с инструкциями по установке

•Снимите всю упаковку с внутренних частей машины

• Настройка устройства для смягчения воды

• Залейте в емкость для соли 1 литр во‐ ды, а затем засыпьте в нее специаль‐ ную соль для посудомоечных машин

• Заправьте дозатор ополаскивателя

Page 56

56 electrolux

Если Вы хотите использовать та‐ блетки таких комбинированных мою‐ щих средств, как: "3 в 1", "4 в 1", "5 в

1" и т.п., установите на машине функцию Multitab (см. раздел "Функ‐ ция Multitab").

Установка смягчителя воды

В посудомоечной машине имеется ус‐ тройство для удаления из водопровод‐ ной воды минералов и солей, оказываю‐ щих вредное влияние на работу маши‐ ны. Чем больше в воде содержится таких ми‐ нералов и солей, тем выше жесткость воды. Жесткость воды измеряется в со‐ ответствующих единицах: немецких гра‐ дусах (°dH), французских градусах (°TH) и ммоль/л (миллимолях на литр - между‐ народных единицах жесткости воды). Устройство для смягчения воды необхо‐ димо настроить в соответствии с уров‐

Жесткость воды

°dH °TH ммоль/л вручную электронным путем

51 - 70 91 - 125 9,1 - 12,5 2 уровень 10 да 43 - 50 76 - 90 7,6 - 9,0 2 уровень 9 да 37 - 42 65 - 75 6,5 - 7,5 2 уровень 8 да 29 - 36 51 - 64 5,1 - 6,4 2 уровень 7 да 23 - 28 40 - 50 4,0 - 5,0 2 уровень 6 да 19 - 22 33 - 39 3,3 - 3,9 2 уровень 5 да 15 - 18 26 - 32 2,6 - 3,2 1 уровень 4 да 11 - 14 19 - 25 1,9 - 2,5 1 уровень 3 да

4 - 10 7 - 18 0,7 - 1,8 1 уровень 2 да

< 4 < 7 < 0,7 1 уровень 1 нет

Настройка вручную

На заводе устройство для смягчения воды посудомоечной машины уста‐ навливается в положение 2.

1. Откройте дверцу машины.

2. Выньте из машины нижнюю корзину.

3. Переведите переключатель жестко‐ сти воды в положение 1 или 2 (см. та‐ блицу).

4. Установите на место нижнюю корзи‐ ну.

нем жесткости воды, используемой в Ва‐ шей местности. Информацию о жестко‐ сти воды в вашем районе проживания можно получить в местной службе во‐ доснабжения.

Устр ойство д ля смягчен ия воды с ле‐ дует настроить двумя способами: вручную - с помощью переключате‐ ля жесткости воды, и электронным путем.

Настройка устройства для смягчения

воды

Настройка электронным путем

На заводе устройство для смягчения воды посудомоечной машины уста‐ навливается на уровень 5.

Ис‐

пользо‐

вание

соли

Page 57

electrolux 57

1. Включите машину. Она должна нахо‐ диться в режиме настройки.

2. Одновременно нажмите и удержи‐ вайте нажатыми функциональные кнопки B и C. Индикаторы программ, расположенные над функциональны‐ ми кнопками A, B и C, начнут мигать.

3. Нажмите функциональную кнопку A, при этом индикаторы программ, рас‐ положенные над функциональными кнопками B и C, погаснут. Индикатор программы, расположенный над функциональной кнопкой A, продол‐ жит мигать. На цифровом дисплее от‐ ображается текущий уровень на‐ стройки. Примеры: Цифровой дисплей показывает уровень 5

Цифровой дисплей показывает уровень 10

4. Для того чтобы изменить уровень, на‐ жмите функциональную кнопку A. Смена уровня происходит при ка‐ ждом нажатии кнопки (для выбора но‐ вого уровня см. таблицу). Примеры: Если текущим является уровень 5, то при однократном нажатии функцио‐ нальной кнопки A задается уровень 6. Если текущим является уровень 10, то при однократном нажатии функ‐ циональной кнопки A выполняется переход на уровень 1.

5. Для сохранения выполненной опера‐ ции в памяти выключите машину.

Использование соли для посудомоечных машин

ВНИМАНИЕ!

Используйте только соль, специально предназначенную для посудомоечных машин. Использование соли другого ти‐ па, не предназначенной для посудо‐ моечных машин, например, столовой со‐ ли, приведет к выходу из строя устрой‐ ства для смягчения воды. Вносите соль только непосредственно перед проведе‐ нием полных циклов программ мойки. В этом случае просыпавшиеся крупицы со‐ ли или пролившаяся соленая вода не бу‐ дут оставаться на дне машины так долго, что это вызовет коррозию. Порядок внесения соли:

1. Откройте дверцу, извлеките нижнюю корзину и, вращая против часовой стрелки, отвинтите колпачок емкости для соли.

2. Залейте в емкость 1 литр воды (это необходимо сделать только перед первым внесением соли) .

3. С помощью воронки засыпьте соль в емкость так, чтобы она заполнилась доверху.

4. Установите на место колпачок емко‐ сти, удостоверившись, что на резьбе и уплотняющей прокладке не оста‐ лось следов соли.

5. Плотно заверните колпачок по часо‐ вой стрелке до щелчка.

Не беспокойтесь, если при внесении соли через край емкости перельется вода - это вполне нормально.

Page 58

58 electrolux

Индикатор соли может гореть не‐ сколько часов после заполнения до‐ затора. Если Вы используете соль с более продолжительным сроком

Использование ополаскивателя

ВНИМАНИЕ! Используйте только фирменный ополаскиватель для посудомоечных машин. Ни в коем случае не заливайте в до‐ затор ополаскивателя другие соста‐ вы (средство для чистки посудо‐ моечных машин, жидкое моющее средство и т.п.). Это приведет к вы‐ ходу машины из строя.

Ополаскиватель обеспечивает тща‐ тельное ополаскивание и сушку по‐ суды без пятен и полос. Машина автоматически добавляет ополаскиватель во время последне‐ го цикла полоскания.

1. Откройте емкость, нажав деблоки‐ рующую кнопку (A).

2. Залейте ополаскиватель в емкость. Максимальный уровень заполнения соответствует отметке "max".

растворения, индикатор может све‐ титься дольше. На работу машины это никак не влияет.

Дозатор вмещает примерно 110 мл ополаскивателя, которого хватает на 16-40 циклов мойки посуды, в зависи‐ мости от установленной дозировки.

3. Обязательно закрывайте крышку по‐ сле каждой заливки ополаскивателя.

Во избежание избыточного пеноо‐ бразования при следующей мойке, удалите весь пролившийся опола‐ скиватель куском ткани, хорошо впи‐ тывающей жидкость.

Исходя из результатов мойки и сушки, отрегулируйте дозировку ополаскивате‐ ля с помощью 6-позиционного переклю‐ чателя (положение 1 соответствует ми‐ нимальной, а положение 6 - максималь‐ ной дозировке). На заводе дозировка устанавливается в положение 4. Если после мойки на посуде останутся капли воды и известковые пятна, дози‐ ровку ополаскивателя следует увели‐ чить. При обнаружении на посуде полос лип‐ кого белесого налета, а на стекле и лез‐ виях ножей - голубоватой пленки, дози‐ ровку необходимо уменьшить.

Page 59

Ежедневное использование

• Проверьте, не нужно ли пополнить по‐ судомоечную машину специальной со‐ лью или ополаскивателем.

• Загрузите в машину столовые прибо‐ ры и посуду.

• Внесите в машину моющее средство.

• Выберите программу мойки, подходя‐ щую для столовых приборов и таре‐ лок.

• Запустите программу мойки.

Полезные советы и рекомендации В посудомоечной машине нельзя мыть

губки, кухонные тряпки и другие впиты‐ вающие воду предметы.

• Перед загрузкой посуды Вы должны: – удали ть с нее вс е остатки пищи и от‐

ходы.

– размягчить пригоревшие остатки

пищи в сковородах

• Загружая посуду и столовые принад‐ лежности, пожалуйста, помните о сле‐ дующем: – посуда и столовые приборы не дол‐

жны мешать вращению разбрызги‐ вателей.

electrolux 59

– Укладывайте полые предметы, та‐

кие как чашки, стаканы, сковороды и т.п., вверх дном, чтобы внутри них или машины не могла собираться вода.

– Посуда и столовые приборы не дол‐

жны находиться внутри друг друга или накрывать друг друга.

– Во избежание повреждения стаканы

не должны соприкасаться друг с другом.

– Мелкие предметы укладывайте в

корзину для столовых приборов.

• Пластиковые предметы и сковороды с антипригарным покрытием способны удерживать капли воды; эти предметы не высыхают так же быстро, как фар‐ форовые и стальные предметы.

• Легкие предметы (пластиковые миски и т.п.) необходимо загружать в верх‐ нюю корзину и укладывать их так, что‐ бы они не могли там перемещаться.

Page 60

60 electrolux

Следующие столовые приборы и посуда для мытья в посудомоечной машине

непригодны: пригодны с ограничениями:

• Столовые приборы с рукоятками из дере‐ ва, рога, фарфора или перламутра.

• Пластмассовые предметы из нетермостой‐ кого материала.

• Старинные столовые приборы с нетермо‐ стойкими клееными деталями.

• Составные столовые приборы или посуда.

• Изделия из олова и меди.

• Хрусталь.

• Стальные изделия не из нержавеющей стали.

• Деревянные тарелки и блюда.

• Изделия из синтетического волокна.

• Изделия из камня можно мыть в посудо‐ моечной машине только в том случае, если они заявлены изготовителями как пригод‐ ные для посудомоечных машин.

• Изделия с глазурью от частого мытья могут поблекнуть.

• Серебряные и алюминиевые приборы при мытье могут помутнеть: такие пищевые ос‐ татки, как яичный белок, желток и горчица, часто вызывают мутный налет и пятна на серебре. Следовательно, необходимо как можно скорее удалять с серебряных пред‐ метов остатки пищи, если их нельзя вы‐ мыть сразу после использования.

Загрузка столовых приборов и посуды

Нижняя корзина Нижняя корзина предназначена для раз‐

мещения кастрюль, крышек, салатниц, столовых приборов и т.п. Чтобы разбрызгиватели могли вращать‐ ся свободно, сервировочные блюда и большие крышки следует размещать по‐ ближе к краям корзины.

Два ряда штырей в нижней корзине легко опускаются, что позволяет загружать ка‐ стрюли, сковороды и миски.

Корзинка для столовых приборов

Ножи с длинными лезвиями, размещаемые вертикально, несут в себе потенциальную опасность. Длинные и/или острые предметы, такие как разделочные ножи, должны располагаться горизонтально в верхней корзине. Соблюдайте осторожность при загрузке и разгрузке таких острых предметов, как ножи.

Вилки и ложки следует устанавливать в съемной корзинке для столовых прибо‐ ров ручками вниз, а ножи - ручками вверх.

Page 61

electrolux 61

Если ручки, выступающие из нижней ча‐ сти корзины, препятствуют движению нижнего разбрызгивателя, установите столовые приборы ручками вверх. Чтобы исключить слипание столовых приборов, размещайте ложки вперемеж‐ ку с другими приборами. Чтобы облегчить загрузку корзины для столовых приборов, рекомендуем опу‐ стить ручку корзины.

Для получения наилучших результатов рекомендуем использовать ячейки для столовых приборов. Если размеры столовых приборов не по‐ зволяют использовать ячейки, то прибо‐ ры можно легко убрать в корзину.

Корзина для столовых приборов состоит из двух частей, которые для более удоб‐ ного проведения загрузки можно разде‐ лять. Чтобы разделить обе части корзи‐ ны, сдвиньте их по горизонтали в проти‐ воположных направлениях и разъедини‐ те.

Для соединения частей корзины выпол‐ ните обратную процедуру.

Верхняя корзина Верхняя корзина предназначена для та‐

релок, салатников, чашек, стаканов, ка‐ стрюль и их крышек. Уложите предметы на держатели для ча‐ шек и под ними таким образом, чтобы вода могла попадать на все их поверх‐ ности.

Page 62

62 electrolux

Бокалы с длинными ножками можно раз‐ местить перевернутыми вниз на держа‐ телях для чашек. Для размещения более высоких предме‐ тов держатели для чашек можно отки‐ нуть вверх.

Для бокалов с длинными ножками (в со‐ ответствии с их размером) передвиньте держатель бокалов в правое или левое положение.

Центральные штыри легко опускаются, позволяя оптимизировать загрузку.

Корзинка для столовых приборов Верхняя корзина поставляется вместе с корзинкой для столовых приборов.

ПРЕДУПРЕЖДЕНИЕ! НИ В КОЕМ СЛУЧАЕ НЕ УКЛАДЫВАЙТЕ В КОРЗИНКУ НОЖИ. ЭТО МОЖЕТ ПОВРЕДИТЬ МАШИНУ.

Корзинка для столовых приборов дол‐ жна размещаться только в передней ча‐ сти верхней корзины, слева или справа.

Размеры столовых приборов зависят от расположения верхней корзины. См. следующую таблицу.

Размеры столовых приборов для корзинки

Верхняя корзина в верхнем положении

Верхняя корзина в нижнем положении

для столовых приборов

максимум 15 см

максимум 20 см

Мягкие выступы Мягкие выступы предотвращают пере‐

мещение стеклянной посуды во время выполнения цикла мойки или перемеще‐ ния корзины.

Page 63

electrolux 63

Правильное положение мягких выступов показано на иллюстрациях. Для обеспе‐ чения гибкости загрузки их можно распо‐ ложить с левой или с правой стороны корзины. Установив их в нужное положение, плот‐ но надавите на них и убедитесь, что они не сдвигаются с места.

ПРЕДУПРЕЖДЕНИЕ! ПЕРЕД ЗАКРЫТИЕМ ДВЕРЦЫ УДОСТОВЕРЬТЕСЬ, ЧТО РАЗБРЫЗГИВАТЕЛИ СВОБОДНО ВРАЩАЮТСЯ.

Регулирование высоты верхней корзины Очень большие блюда можно загрузить

для мойки в нижнюю корзину, предвари‐ тельно переместив верхнюю корзину в высокое положение.

Максимальная высота посуды в нижней

С поднятой верхней корзиной

С опущенной верх‐ ней корзиной

корзине

31 см

27 см

Чтобы установить корзину в верхнее по‐ ложение, выполните следующие дей‐ ствия:

1. Выдвиньте корзину до упора.

2. Осторожно поднимайте обе стороны корзины вверх до тех пор, пока не сработает механизм фиксации корзи‐ ны.

Page 64

64 electrolux

Чтобы опустить корзину в исходное по‐ ложение, выполните следующие дей‐ ствия:

Использование моющих средств

Используйте только моющие сред‐ ства, специально предназначенные для посудомоечных машин. Соблюдайте, пожалуйста, рекомен‐ дации по дозировке и хранению, при‐ веденные изготовителем на упаков‐ ке моющего средства.

Непревышение правильной дози‐ ровки моющего средства способ‐ ствует уменьшению загрязнения ок‐ ружающей среды.

Внесение моющего средства

1. Откройте крышку.

1. Выдвиньте корзину до упора.

2. Осторожно поднимите обе стороны корзины вверх и, придерживая, мед‐ ленно отпустите вниз.

Нельзя поднимать или опускать кор‐ зину только с одной стороны Когда корзина находится в высоком положении, пользоваться решетка‐ ми для чашек невозможно.

После загрузки машины всегда закрывайте дверцу, т.к. открытая дверца может представлять опасность.

30 = примерно 30 г моющего сред‐ ства.

2. Заполните дозатор моющего сред‐ ства (1) моющим средством. Марки‐ ровка указывает на уровни дозиров‐ ки: 20 = п ри мерн о 2 0 г мо юще го ср ед ств а

3. Все программы, включающие цикл предварительной мойки, требуют до‐ полнительного количества моющего средства (5/10 г), которое необходи‐ мо внести в отделение для предва‐ рительной мойки (2). Это моющее средство будет исполь‐ зовано на этапе предварительной мойки. Если Вы используете таблетирован‐ ное моющее средство; вложите та‐ блетку в отделение (1)

Page 65

4. Опустите крышку и прижмите ее до механической фиксации.

Функция Multitab

Данная машина оснащена функцией Multitab, позволяющей применять комби‐ нированные таблетированные моющие средства Multitab. Эти моющие средства объединяют в се‐ бе функции мойки, ополаскивания и спе‐ циальной соли. В зависимости от того, какие таблетки выберет пользователь ("3 в 1", "4 в 1", "5 в 1" и т.д.), в них могут содержаться и другие действующие ве‐ щества. Проверяйте, соответствуют ли эти мою‐ щие вещества уровню жесткости исполь‐ зуемой Вами воды. См. инструкции изго‐ товителя. После того как будет задана эта функ‐ ция, она будет оставаться включенной и при выполнении последующих программ мойки. При выборе этой функции автоматиче‐ ски отключается подача ополаскивателя и соли из соответствующих емкостей и гаснут индикаторы наличия соли и опо‐ ласкивателя. При использовании функции Multitab продолжительность программы мойки может меняться. В этом случае будет ав‐ томатически обновляться индикация времени программы на цифровом дис‐ плее.

Включите/выключите функцию Multitab перед началом выполнения программы мойки.

electrolux 65

Таблетки моющих средств различ‐ ных производителей растворяются с различной скоростью. Поэтому неко‐ торые таблетированные моющие средства не успевают полностью проявить свои чистящие свойства во время коротких программ мойки. Следовательно, для обеспечения полного удаления остатков таблети‐ рованных моющих средств следует задавать программы мойки с про‐ должительным временем выполне‐ ния.

После запуска той или иной програм‐ мы функцию Multitab уже НЕЛЬЗЯ изменить. Если Вы хотите отключить функцию Multitab, для этого необхо‐ димо сначала отменить установлен‐ ную программу, а затем выключить функцию Multitab. В этом случае Вам придется установить программу мойки (и нужные дополнительные функции) снова.

Включение/выключение функции Multitab

Для включения функции Multitab нажми‐ те кнопку Multitab. Зажжется соответ‐ ствующий индикатор. Для выключения этой функции снова на‐ жмите кнопку Multi-Tab. Соответствую‐ щий индикатор погаснет.

При неудовлетворительных резуль‐ татах сушки мы рекомендуем выпол‐ нить следующие операции:

1. Залейте в дозатор ополаскива‐ тель.

2. Включите дозатор ополаскивате‐ ля.

3. Установите дозировку ополаски‐ вателя в положение 2.

• Включение/выключение дозатора

ополаскивателя возможно только тогда, когда включена функция Multitab.

Page 66

66 electrolux

Включение/выключение дозатора ополаскивателя

1. Включите машину. Она должна нахо‐ диться в режиме настройки.

2. Одновременно нажмите и удержи‐ вайте нажатыми функциональные кнопки B и C. Индикаторы программ, расположенные над функциональны‐ ми кнопками A, B и C, начнут мигать

3. Нажмите функциональную кнопку B, при этом индикаторы программ, рас‐ положенные над функциональными кнопками A и C, погаснут. Индикатор программы, расположенный над функциональной кнопкой В, продол‐ жит мигать. Текущая установка отоб‐ ражается на цифровом дисплее.

Дозатор ополаскивателя вы‐ ключен

Дозатор ополаскивателя вклю‐ чен

4. Для изменения установки снова на‐ жмите функциональную кнопку B.

Выбор и запуск программы мойки

ВАЖНО! Функцию необходимо задать до начала выполнения программы мойки. Когда программа мойки уже выполняется, никакие дополнительные функции задать нельзя. Если требуется задать функцию, отмените программу мойки.

Выбирайте программу мойки и от‐ срочку пуска, слегка приоткрыв дверцу машины. Пуск программы или обратный отсчет времени, ос‐ тающегося до пуска, происходят только после закрытия дверцы. До этого момента выполненные на‐ стройки еще можно изменить

1. Проверьте, правильно ли загружены корзины и могут ли свободно вра‐ щаться разбрызгиватели.

2. Проверьте, открыт ли водопровод‐ ный кран.

3. Нажмите кнопку "Вкл/Выкл". Посудо‐ моечная машина должна находиться в режиме настройки.

4. Выберите программу мойки (См. та‐ блицу "Программы мойки").

Цифровой дисплей покажет новую установку.

5. Для сохранения выполненной опера‐ ции в памяти выключите машину.

Если Вы решили вернуться к исполь‐ зованию обычных моющих средств, то рекомендуем Вам выполнить сле‐ дующие действия:

1. Выключите функцию Multitab.

2. Снова заполните емкость для со‐ ли и дозатор ополаскивателя.

3. Установите переключатель жест‐ кости воды на самый высокий уровень и выполните одну обы‐ чную программу мойки, не загру‐ жая посуду.

4. Установите переключатель жест‐ кости воды на уровень, соответ‐ ствующий жесткости воды в ва‐ шей местности.

5. Отрегулируйте дозировку опола‐ скивателя.

При задании той или иной программы загорается соответствующий индика‐ тор. Закройте дверцу машины; выполне‐ ние программы начнется автомати‐ чески.

Установка и запуск программ с функцией задержки пуска

1. Выбрав нужную программу мойки, на‐ жимайте кнопку задержки пуска до тех пор, пока на цифровом дисплее не появится мигающая цифра, соот‐ ветствующая количеству часов, ос‐ тавшихся до пуска.

2. Закройте дверцу машины; обратный отсчет времени начнется автомати‐ чески. Соответствующая цифра на дисплее перестанет мигать и начнет светиться постоянным светом.

3. Обратный отсчет времени умень‐ шается с интервалом в 1 час.

4. Открывание дверцы прерывает об‐ ратный отсчет времени. Закройте дверцу; обратный отсчет возобновит‐ ся с момента, на котором был пре‐ рван.

Page 67

electrolux 67

5. По истечении времени задержки пус‐ ка программа запустится автомати‐ чески.

Установить программу мойки и от‐ срочку пуска можно и при закрытой дверце машины. Когда Вы нажимаете кнопку про‐ граммы, для выбора другой про‐ граммы или отсрочки пуска у Вас есть только 3 секунды . После того, как эти 3 секунды про‐ йдут, выбранная программа запу‐ стится автоматически.

ВНИМАНИЕ! Прерывать или отменять программу мойки, находящуюся в процессе выполнения, следует ТОЛЬКО в самых необходимых случаях. Внимание! При открывании дверцы из машины может вырваться горя‐ чий пар. Открывайте дверцу осто‐ рожно.

Прерывание выполняемой программы мойки

• Откройте дверцу машины; программа

остановится. Закройте дверцу; выпол‐ нение программы продолжится с того момента, на котором она была прерва‐ на.

• Нажмите кнопку "Вкл/Выкл", при этом

все индикаторы погаснут. Еще раз на‐ жмите кнопку "Вкл/Выкл"; выполнение программы продолжится с того момен‐ та, на котором она была прервана.

Отмена заданной отсрочки пуска или выполняемой программы мойки

• Нажмите кнопку "Отмена" и держите

ее нажатой до тех пор, пока не заго‐ рятся все индикаторы программ.

• Отмена отсрочки пуска также означает

отмену установленной программы

мойки и дополнительных функций (кроме функции Multitab). Снова выбе‐ рите программу мойки.

• Если необходимо выбрать новую про‐ грамму, проверьте, есть ли в дозаторе моющее средство.

Окончание программы мойки

• Посудомоечная машина автоматиче‐ ски остановится.

• Индикатор, соответствующий только что завершившейся программе, про‐ должит гореть.

• На цифровом дисплее высветится ноль.

1. Выключите посудомоечную машину,

нажав кнопку "Вкл/Выкл".

2. Откройте дверцу машины, оставьте

ее приоткрытой и подождите не‐ сколько минут, прежде чем доставать посуду. при этом посуда немного ос‐ тынет и будет лучше сушиться.

Если была задана функция "Энер‐ госбережение", посуда может оста‐ ваться влажной. Мы рекомендуем слегка приоткрыть дверцу для того, чтобы посуда могла высохнуть есте‐ ственным образом.

Режим готовности Если Вы не выключили машину в конце

программы мойки, она автоматически переходит в режим готовности. В режи‐ ме готовности потребление электроэ‐ нергии снижается. Через три минуты после завершения программы все индикаторы гаснут, а на дисплее появляется горизонтальная по‐ лоса. Нажмите одну из кнопок (кроме кнопки "Вкл/выкл") для перехода в режим зав‐ ершения программы.

Разгрузка посудомоечной машины

• Горячие тарелки чувствительны к уда‐ рам. Поэтому перед выемкой им надо дать остыть.

• Вначале извлеките посуду из нижней корзины, потом - из верхней; тогда ка‐ пли с посуды в верхней корзине не по‐ падут на посуду в нижней.

• На стенках и дверке машины может оставаться вода, т.к. нержавеющая сталь обычно остывает раньше, чем посуда.

Page 68

68 electrolux

По окончании программы мойки ре‐ комендуем отключить машину от

электросети и закрыть водопровод‐ ный кран.

Программы мойки

Программа Степень за‐

Auto

Intensive Сильная за‐

Quick

Eco

One hour Слабая за‐

Rinse Любая Частичная за‐

1) В программах, с которыми эта функция является действующей, экономится от 10 до 25 % электроэнергии.

2) При выполнении программы Auto степень загрязненности посуды определяется по тому, насколько мутной стала вода. Продолжительность программы, а также потребление электроэнергии и воды могут быть разными; это зависит от степени загрузки машины и загрязненности посуды. Температура воды автоматически устанавливается в диапазоне от 45°C до 70°C.

3) Хорошо подходит для частично загруженной посудомоечной машины. Это прекрасная программа для ежедневного использования, способная удовлетворить потребности семьи из 4-х человек, которые моют посуду и столовые приборы только после завтрака и обеда.

4) Проверочная программа для испытательных лабораторий.

грязненно‐

сти

Любая Фаянс, столо‐

грязнен‐ ность

Обычная или слабая загрязнен‐ ность

Обычная загрязнен‐ ность

грязнен‐ ность

Тип загрузки Описание программы Экономия

вые приборы, кастрюли и ско‐ вороды

Фаянс, столо‐ вые приборы, кастрюли и ско‐ вороды

Фаянс и столо‐ вые приборы

грузка (будет дополнена поз‐ же в течение дня).

Предварительная мойка Основная мойка при темпе‐ ратуре до 45°C или 70°C 1 или 2 промежуточных по‐ лоскания Заключительное полоскание Сушка

Предварительная мойка Основная мойка при темпе‐ ратуре 70°C 2 промежуточных полоска‐ ния Заключительное полоскание Сушка

Основная мойка при темпе‐ ратуре 60°C Заключительное полоскание

Предварительная мойка Основная мойка при темпе‐ ратуре 50°C 1 промежуточное полоска‐ ние Заключительное полоскание Сушка

Основная мойка при темпе‐ ратуре 55°C 1 промежуточное полоска‐ ние Заключительное полоскание

1 холодное полоскание (что‐ бы остатки пищи не слипа‐ лись). Для этой программы не надо использовать моющее сред‐ ство.

электроэнер‐

гии

Можно вы‐ брать режим, влияет на про‐ грамму мойки.

Page 69

Данные по потреблению

Программа Продолжительность

Auto - 1,1 - 1,7 12 - 23

Intensive - 1,8 - 2,0 23 - 25

Quick - 0,9 9

Eco - 1,0 - 1,1 12 - 13

One hour - 1,0 - 1,2 11 - 12

Rinse - 0,1 4

1) Цифровой дисплей показывает продолжительность программы.

Указанные нормы расхода являются ориентировочными. Фактическое потребление зависит от давления и

(мин)

Потребление энер‐

гии (кВтч)

температуры воды, а также от коле‐ баний напряжения в сети и количе‐ ства посуды.

Потребление воды

Уход и чистка

Очистка фильтров Фильтры время от времени следует ос‐

матривать и очищать от загрязнений. Грязные фильтры ухудшают результат мойки.

ВНИМАНИЕ! Перед тем, как приступать к чистке фильтров, обязательно выключите машину.

1. Откройте дверцу, снимите нижнюю

корзину.

2. Фильтрующая система посудомоеч‐

ной машины состоит из фильтра гру‐ бой очистки (A), микрофильтра (B) и плоского фильтра (C).

3. С помощью ручки на микрофильтре

разблокируйте фильтрующую систе‐ му. Поверните ручку против часовой стрелки примерно на 1/4 оборота и снимите фильтрующую систему

electrolux 69

(л)

Page 70

70 electrolux

4. Возьмитесь за ручку с отверстием

фильтра грубой очистки (A) и сними‐ те его с микрофильтра (B).

5. Тщательно промойте все фильтры

проточной водой.

6. Отделите плоский фильтр (C) от ос‐

нования моечного отделения и тща‐ тельно очистите обе поверхности.

7. Снова вставьте плоский фильтр (C) в

основание моечного отделения и убедитесь в том, что он правильно встал на место.

8. Установите фильтр грубой очистки

(A) в микрофильтр (B) и сожмите их вместе.

9. Установите составленные вместе

фильтры на место и зафиксируйте их, повернув ручку по часовой стрелке до упора. При этом плоский фильтр (С) не должен выступать над основа‐ нием моечного отделения.

НИ В КОЕМ СЛУЧАЕ не пользуйтесь посудомоечной машиной без фильт‐ ров. Неправильная установка и сборка фильтров приводит к некаче‐ ственным результатам мытья посу‐ ды и может повлечь за собой повре‐ ждение машины.

НИ В КОЕМ СЛУЧАЕ не пытайтесь снять разбрызгиватели. Если остатки грязи закупорили от‐ верстия разбрызгивателей, удалите их с помощью мягкого тонкого пред‐ мета.

Чистка машины снаружи Протрите мягкой влажной тряпкой на‐

ружные поверхности и панель управле‐ ния машины. Когда это необходимо, ис‐ пользуйте только нейтральные моющие средства. Никогда не используйте абра‐ зивные материалы, царапающие губки и растворители (ацетон, трихлорэтилен и т.п.).

Чистка машины внутри Регулярно очищайте влажной тряпкой

прокладки дверцы, дозатор моющих средств и дозатор ополаскивателя. Через каждые 3 месяца рекомендуем выполнять программу мойки для сильно загрязненной посуды с использованием моющего средства, но без посуды.

Продолжительные перерывы в эксплуатации

Если Вы не собираетесь пользоваться машиной в течение продолжительного периода времени, рекомендуем выпол‐ нить следующие действия:

1. Отключите машину от электросети и перекройте воду.

2. Чтобы в машине не появился непри‐ ятный запах, оставьте дверцу приот‐ крытой.

3. Вымойте машину изнутри.

Меры против замерзания Не размещайте машину в местах, где

температура ниже 0°C. Если этого избе‐ жать невозможно, закройте дверцу ма‐ шины, отсоедините и опорожните налив‐ ной шланг.

Транспортировка машины Если требуется транспортировать ма‐

шину (в связи с переездом на новое ме‐ сто жительства и т.п.):

1. Выньте вилку из розетки.

2. Закройте водопроводный кран.

3. Отсоедините наливной шланг и слей‐ те из него остатки воды.

Page 71

electrolux 71

4. Выдвиньте машину вместе со шлан‐ гами.

Во время транспортировки не наклоняй‐ те машину.

Что делать, если ...

Посудомоечная машина не запускается или останавливается во время работы. Некоторые неполадки возникают из-за невыполнения простых процедур обслу‐ живания и ухода и могут быть устранены с помощью инструкций, содержащихся в

Коды неисправностей машины

•

цифровой дисплей показывает

В посудомоечную машину не поступает вода

•

цифровой дисплей показывает

Машина не сливает воду

•

цифровой дисплей показывает

Сработала система защиты от перелива

Неисправность

Программа не запускается • Неплотно закрыта дверца посудомоечной

После выполнения этих проверок вклю‐ чите машину. Выполнение программы продолжится с того момента, на котором она была пре‐ рвана. Если неисправность или код неисправ‐ ности появятся снова, обратитесь в

данной таблице, без вызова техническо‐ го специалиста. Выключите посудомоечную машину, от‐ кройте дверцу и выполните следующие действия для исправления ситуации.

Возможная причина неисправности и ее ус‐

транение

• Водопроводный вентиль забит грязью или накипью. Прочистите водопроводный вентиль.

• Водопроводный вентиль закрыт. Откройте водопроводный вентиль.

• Засорен фильтр (если таковой имеется) наливного шланга. Прочистите фильтр наливного шланга.

• Неправильно проложен, изогнут или пере‐ давлен наливной шланг. Проверьте подсоединение наливного шланга.

• Забита сливная труба раковины. Прочистите сливную трубу раковины.

• Неправильно проложен, изогнут или пере‐ давлен сливной шланг. Проверьте правильность подсоединения сливного шланга.

• Закройте вентиль и обратитесь в местный авторизованный сервисный центр.

Возможная причина неисправности и ее ус‐

транение

машины. Закройте дверцу.

• Вилка сетевого шнура не вставлена в ро‐ зетку. Вставьте вилку в розетку

• Перегорел предохранитель на домашнем распределительном щите. Замените предохранитель.

• Задана отсрочка пуска. Если посуду необходимо вымыть немед‐ ленно, отмените отсрочку пуска.

местный авторизованный сервисный центр. При отображении других кодов, отсут‐ ст вующ их в вышеу казанной та бли це, о б‐ ратитесь в местный авторизованный сервисный центр.

Page 72

72 electrolux

При обращении в сервисный центр ука‐ жите модель (Mod.), код изделия (PNC) и серийный номер изделия (S.N.). Эта информация приведена на табличке технических данных, расположенной сбоку дверцы посудомоечной машины.

Результаты мойки неудовлетворительны

Посуда остается грязной

Посуда мокрая и тусклая

На стеклянной и фаянсовой посуде видны полосы, бе‐ лесые пятна или го‐ лубоватая пленка

После высыхания капель воды на стекле и посуде ос‐ таются следы

• Выбрана несоответствующая программа.

• Посуда расположена так, что вода не может попасть на все участки ее поверхности. Корзины не должны быть перегружены.

• Разбрызгиватели не могут свободно вращаться из-за неправильной укладки посуды.

• Фильтры в основании моечного отделения загрязнены или непра‐ вильно установлены.

• Использовано мало моющего средства или оно не применялось.

• На посуде имеется известковый налет; емкость для соли пуста или устройство для смягчения воды установлено на несоответствующий уровень жесткости воды.

• Неправильно подсоединен сливной шланг.

• Неплотно завинчен колпачок емкости для соли.

•Не был использован ополаскиватель.

• Дозатор ополаскивателя пуст.

• Уменьшите дозировку ополаскивателя.

• Увеличьте дозировку ополаскивателя.

• Причиной может быть качество моющего средства. Обратитесь в службу поддержки потребителей изготовителя моющего средства.

Если после принятия всех необходимых мер неисправность устранить не уда‐

Чтобы эти данные всегда были у Вас под рукой, рекомендуем записать их здесь:

Mod. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S.N. (серийный но‐

мер). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

лось, обратитесь в местный авторизо‐ ванный сервисный центр.

Технические данные

Габариты Ширина (см) 59,6 Высота (см) 85 Глубина (см) 62 Электрическое подключение

- Напряжение - Общая мощ‐ ность - Предохранитель

Давление в водопроводной системе

Максимум 0,8 МПа (8 бар) Вместительность комплектов посуды 12

Информация по электрическому подключению указана на та‐ бличке с техническими данными, расположенной на внут‐ ренней стороне дверцы машины.

Минимум 0,05 МПа (0,5 бар)

Советы для тестирующих организаций

Тестирование по стандарту EN 60704 должно выполняться при полной загруз‐ ке машины с использованием тестовой

программы (см. раздел "Нормы расхо‐ да") Тестирование по стандарту EN 50242 должно выполняться с использованием

Page 73

electrolux 73

тестовой программы (см. раздел "Нормы расхода"), при этом емкость для соли

тор для ополаскивателя должен быть за‐ полнен ополаскивателем.

должна быть наполнена солью, а доза‐

Полная загрузка: 12 стандартных комплектов посуды

Необходимое количество моющего сред‐ ства:

Настройка дозатора ополаскивателя положение 4 (тип III)

Тестирование ДОЛЖНО выполнять‐ ся в условиях:

•БЕЗ держателей стекла,

5 г + 25 г (тип B)

Укладка приборов в корзинке для столовых приборов

• БЕЗ мягких выступов

• БЕЗ корзинки для столовых при‐ боров.

ВЫНЬТЕ эти принадлежности из верхней корзины.

Укладка посуды в верхней корзине

Укладка посуды в нижней корзине

Установка

ВНИМАНИЕ! Вся электропроводка и сантехнические работы для подключения данной машины

должны быть выполнены квалифицированным электриком и/

Page 74

74 electrolux

или сантехником, или компетентным лицом.

Установка в кухонный гарнитур (под столешницу или раковину)

Перед установкой машины на место сни‐ мите с нее всю упаковку. По возможности, расположите машину поближе к водопроводному крану и ка‐ нализации. Сняв верхнюю панель машины, можно установить ее под раковину или уже имеющуюся панель, при условии, что размеры места установки будут соответ‐ ствовать показанным на иллюстрации.

Действуйте следующим образом:

• Снимите верхнюю панель машины: от‐ винтите два расположенных сзади винта(1), потяните ее на себя (2) и вы‐ двиньте из передних направляющих, одновременно приподняв ее (3).

Установите машину и отрегулируйте ее горизонтально с помощью регулировоч‐ ных ножек. При установке машины удо‐ стоверьтесь, что наливной и сливной шланги не пережаты и не перекручены. Во время проведения любых операций, включающих доступ к внутренним ком‐ понентам, посудомоечную машину необ‐ ходимо отключать от электросети. Устанавливая машину, не забудьте обеспечить легкость доступа к ней тех‐ нического специалиста в случае ремон‐ та. Если посудомоечная машина в будущем будет использоваться как отдельно стоящий электроприбор, ее верхнюю па‐ нель надо будет поставить на место. У отдельно стоящих машин положение цоколя не регулируется.

Выравнивание положения Горизонтальное выравнивание положе‐

ния машины имеет существенное значе‐ ние для обеспечения правильного за‐ крывания и уплотнения дверцы. Если машина установлена горизонталь‐ но, дверца не должна цепляться за кор‐ пус ни с какой из сторон. Если дверца закрывается неплотно, от‐ винтите или завинтите регулировочную ножку так, чтобы машина оказалась идеально выровненной по горизонтали.

Page 75

Подключение к водопроводу

Подключение к водопроводной сети Эту посудомоечную машину можно под‐

ключить к водопроводу, как к горячей (макс. 60°) воде, так и к холодной. При подключении к горячей воде можно значительно снизить потребление элек‐ троэнергии. Это, однако, зависит от того, как Вы получаете горячую воду (мы ре‐ комендуем использование альтернатив‐ ных источников энергии, более экологи‐ ческих, как, например, солнечные бата‐ реи или ветровые генераторы). При подключении наливного шланга стяжная гайка шланга машины навинчи‐ вается на патрубок с внешней резьбой 3/4" или к специальному быстрозапорно‐ му крану типа "пресс-блок". Давление воды должно быть в пределах значений, указанных в разделе "Техни‐ ческие данные". Сведения о среднем да‐ влении воды в водопроводе в районе Ва‐ шего проживания можно получить в местной службе водоснабжения. При подключении к водопроводу налив‐ ной шланг не должен быть изогнут, пе‐ редавлен или запутан. Контргайку следует надежно затянуть во избежание утечек воды. Если машина подключается к новым или давно не использовавшимся трубам, то перед подключением наливного шланга следует в течение несколько минут про‐ пускать по ним воду.

Не используйте соединительные шланги, которые до этого использо‐ вались для подключения старой ма‐ шины.

Данная машина оборудована ус‐ тройствами безопасности, предох‐ раняющими от возврата использо‐ ванной в машине воды обратно в си‐ стему питьевого водоснабжения. Данная машина соответствует дей‐ ствующим нормативам на сантехни‐ ческое оборудование.

Наливной шланг с предохранительным клапаном

После подсоединения наливного шланга с двойными стенками предохранитель‐

electrolux 75

ный клапан оказывается последователь‐ но соединенным с краном подачи воды. Поэтому наливной шланг находится под давлением только тогда, когда осу‐ ществляется подача воды. Если в это время наливной шланг начинает проте‐ кать, предохранительный клапан пере‐ крывает подачу воды. Соблюдайте меры предосторожности при монтаже наливного шланга:

• Внутри наливного шланга с двойными стенками расположен электрический кабель питания предохранительного клапана. Не погружайте наливной шланг или предохранительный клапан в воду.

• Если наливной шланг или предохра‐ нительный клапан повреждены - не‐ медленно отсоедините шнур питания от сети.

• Замена наливного шланга с предохра‐ нительным клапаном должна осуще‐ ствляться только Вашим местным ав‐ торизованным сервисным центром.

ВНИМАНИЕ! Опасное напряжение

Подключение к канализации Конец сливного шланга можно присо‐

единить следующими способами:

1. К сливной трубе раковины с закре‐

плением под рабочей поверхностью. Это исключит попадание сточной во‐ ды из раковины в машину.

2. К канализационному стояку с венти‐

ляционным отверстием, внутренний диаметр которого минимум 4 см.

Page 76

76 electrolux

max 85 cm

min 40 cm

max 400 cm

Сливной шланг может располагаться справа или слева от машины Не допускайте изгибов и передавлива‐ ния шланга, т.к. из-за этого может пре‐ кратиться или замедлиться слив воды. При сливе воды нельзя закрывать про‐ бкой сливное отверстие раковины, т.к. это может привести к оттоку воды обрат‐ но в машину. Если Вы пользуетесь сливным шлангом с удлинителем, внутренний диаметр уд‐ линителя должен быть не меньше шлан‐ га из комплекта поставки машины. Аналогично, внутренний диаметр муфт, используемых для подсоединения к сто‐ ку, должен быть не меньше диаметра ис‐ пользуемого шланга. При подсоединении сливного шланга к находящемуся под раковиной раструбу сливной трубы необходимо полностью

удалить пластиковую мембрану (A). Если не удалить мембрану, то частицы пищи со временем могут вызвать засо‐ рение, скапливаясь во втулочном соеди‐ нении сливного шланга посудомоечной машины

Наши посудомоечные машины обо‐ рудованы устройством безо‐ пасности, предохраняющим от воз‐ врата грязной воды в машину. Если сливная труба Вашей раковины не имеет встроенного "обратного кла‐ па на ", эт о мож ет по ме шат ь н ор ма ль‐ ному сливу воды из Вашей посудо‐ моечной машины. Поэтому мы реко‐ мендуем Вам избавиться от такой сливной трубы.

Во избежание протечек после уста‐ новки проверьте герметичность всех гидравлических соединений.

Подключение к электросети

ВНИМАНИЕ! Согласно правилам техники безопасности машина должна быть заземлена. Перед первым включением машины убедитесь в том, что величины на‐ пряжения и тока в Вашей сети элек‐ троснабжения соответствуют номи‐ нальным значениям, указанным в табличке с техническими данными машины. Номинал предохранителя также указан на табличке с техниче‐ скими данными Сетевую вилку включайте только в правильно установленную электро‐ безопасную розетку. Подключение через переходники, любые соединители и удлинители

не допускается. Вследствие их пере‐ грева может возникнуть пожар. При необходимости следует заме‐ нить розетку домашней электропро‐ водки. При необходимости замены электрического кабеля обращайтесь в местный сервисный центр. После установки машины должен быть обеспечен доступ к сетевой ро‐ зетке. Никогда не тяните за кабель, чтобы вынуть вилку из розетки. Всегда бе‐ ритесь за саму вилку. Изготовитель не несет никакой от‐ ветственности за несоблюдение по‐ льзователем правил техники безо‐ пасности.

Page 77

Охрана окружающей среды

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы Упаковка изготовлена из экологичных

материалов и может быть повторно пе‐ реработана. На пластмассовых деталях указан материал, из которого они изго‐ товлены, например, >PE< (полиэтилен), > PS< (полистирол) и т.д. Упаковочные материалы следует складывать в соот‐ ветствующие контейнеры местных служб по утилизации отходов.

ВНИМАНИЕ! Если машина далее эксплуатироваться не будет:

• Выньте вилку из розетки.

• Обрежьте кабель с вилкой и ути‐ лизируйте их.

• Утилизируйте дверную защелку. Тогда дети не смогут запереться в машине и оказаться в опасной для жизни ситуации.

electrolux 77

Page 78

78 electrolux

Page 79

electrolux 79

Page 80

www.electrolux.com

www.electrolux.cz www.electrolux.pl www.electrolux.ru

117956240-00-012009
