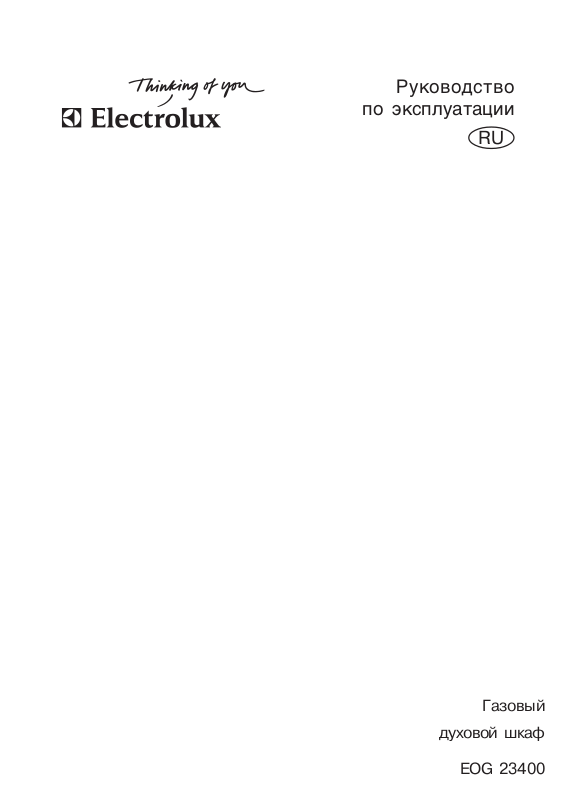

Electrolux EOG 23400 K User Manual

Руководство

по эксплуатации

Газовый

духовой шкаф

EOG 23400

2 electrolux

electrolux 3

Добро пожаловать в мир Electrolux

Спасибо за выбор первоклассного изделия компании Electrolux, который, мы надеемся, доставит Вам много приятных ощущений в будущем. Предмет желаний Electrolux – предложение широкого ассортимента высококачественных изделий, делающих Вашу жизнь более комфортной. На обложке данного руководства приведено несколько примеров. Уделите несколько минут ознакомлению с данным руководством, чтобы в дальнейшем Вы могли полностью использовать все возможности Вашего нового прибора. Мы обещаем, что благодаря этому Вы сможете легко и эффективно использовать данное устройство.

Желаем удачи!

4 electrolux

Информация для пользователя

Указания по использованию настоящего руководства 4

Для Вашей безопасности 5

Описание духового шкафа 8

Описание панели управления 9

Электронный программатор 12

Перед первым включением духового шкафа 17

Эксплуатация духового шкафа 18

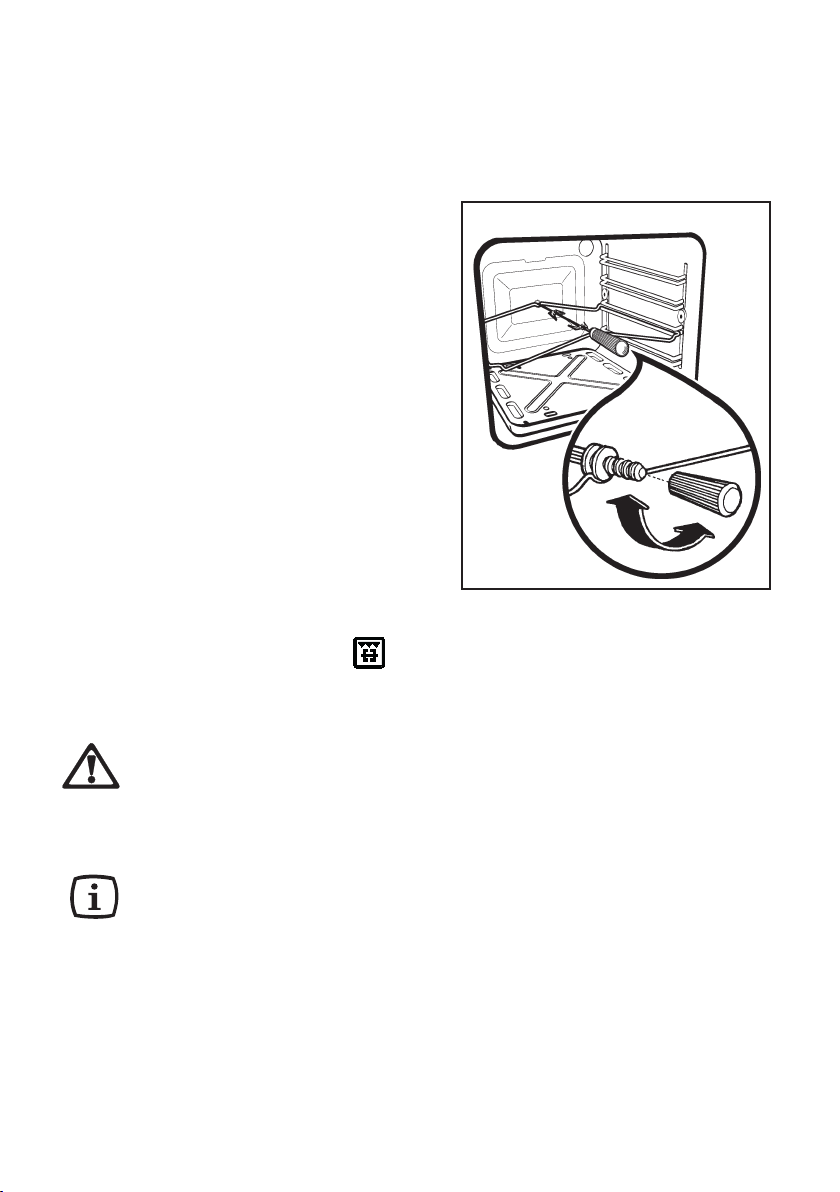

Приготовление на вертеле 20

Таблицы приготовления 21

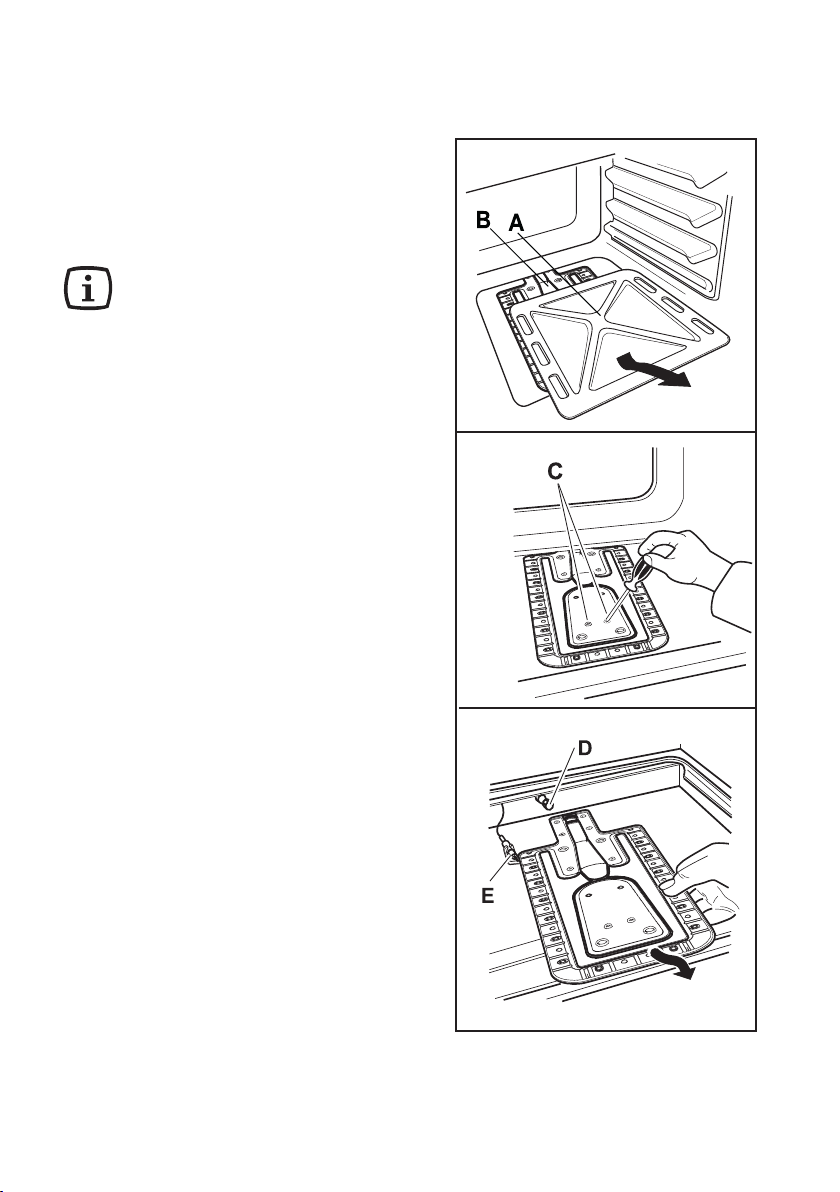

Чистка и техническое

обслуживание 23

Возможные неисправности 25

Указания для установщика

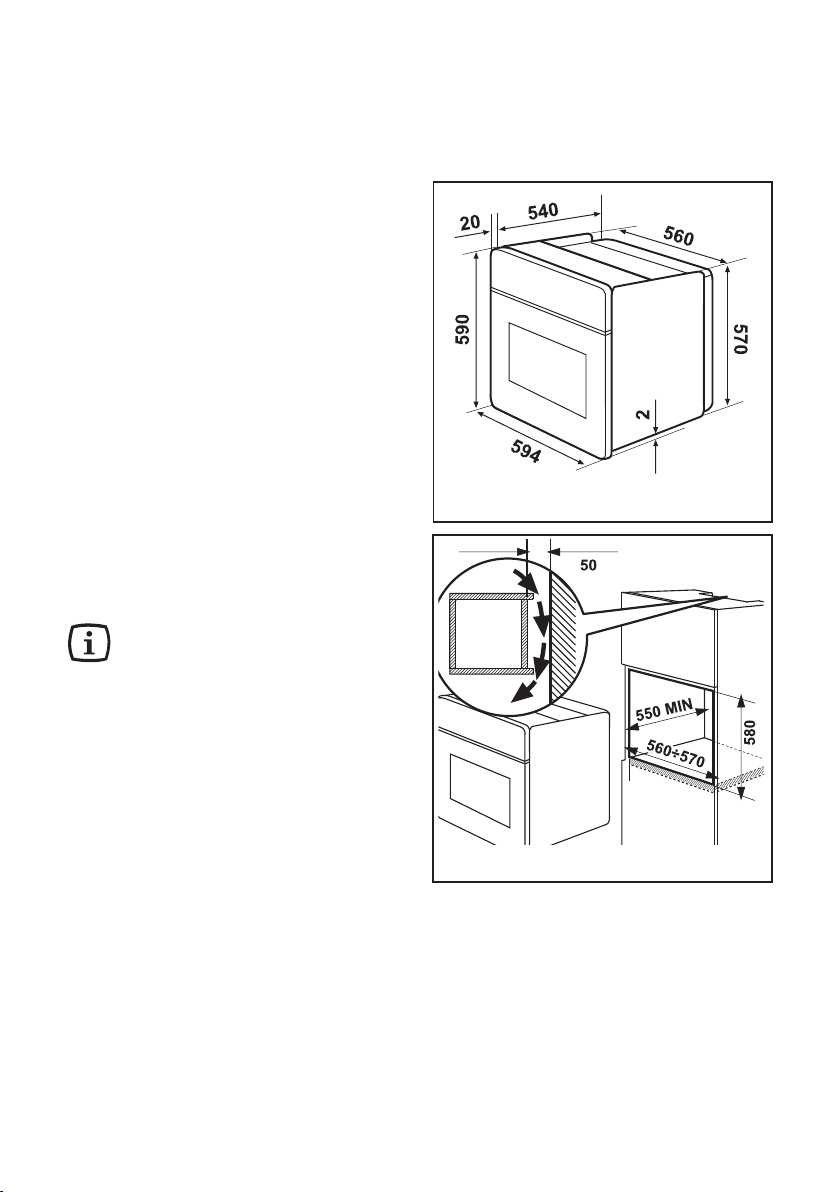

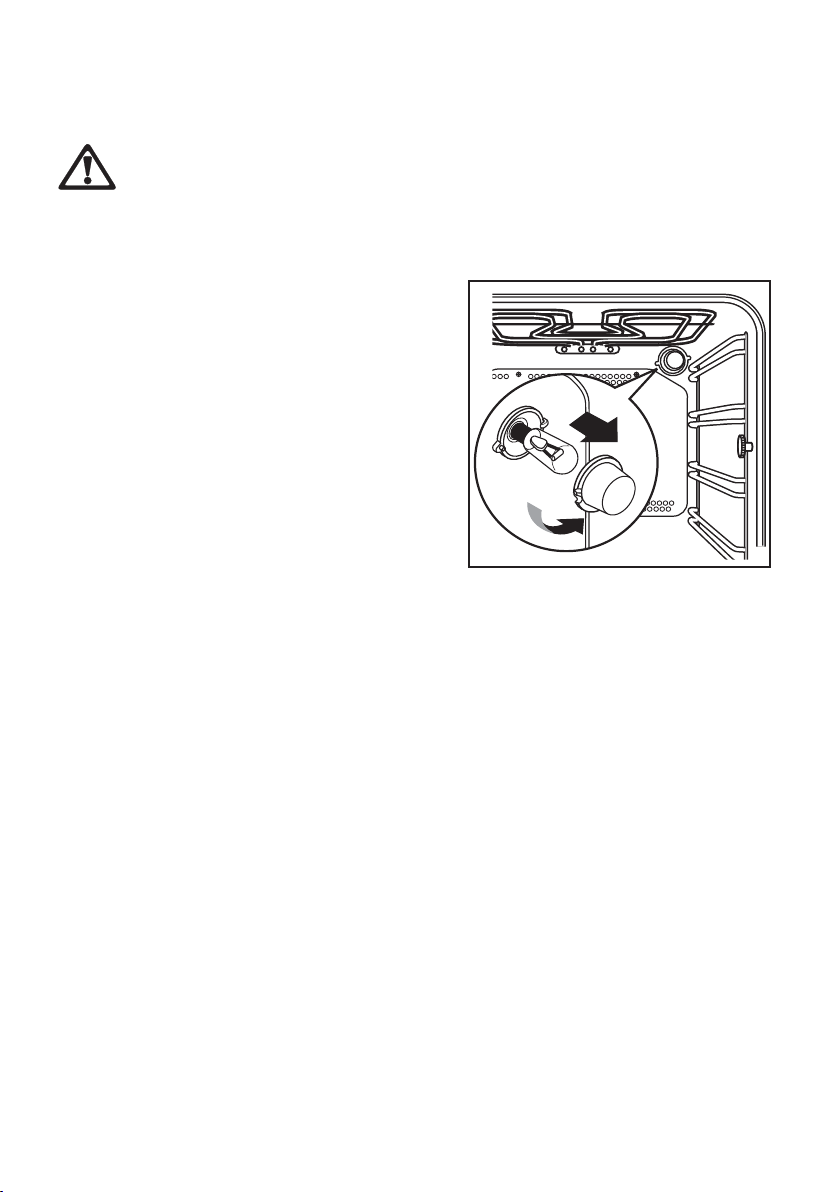

Замена лампочки внутреннего освещения 26 Технические характеристики 27 Установка 28 Подвод газа 32 Переоборудование на другие типы газа 34 Сервис и запчасти 36 Европейская гарантия 37

Указания по использованию

настоящего руководства

Вы встретите в тексте настоящего руководства следующие символы, которые помогут Вам ориентироваться в нем.

Указания по безопасности

Пошаговые указания по

)

эксплуатации

Советы и рекомендации

Информация по охране окружающей среды

Данное изделие соответствует следующим директивам Европейского Союза:

 2006/95 (Директивы по низкому напряжению)  89/336 (Директива по электромагнитной совместимости)  93/68 (Общие директивы)

 90/396 (Директива по газовым приборам)

с последующими модификациями.

electrolux 5

Рycck

ий

Для Вашей безопасности

Правила использования этого нового электроприбора очень простые. Тем не менее, перед тем, как приступать к его установке и эксплуатации, следует внимательно прочитать настоящее руководство. Это позволит Вам использовать прибор наилучшим образом и совершенно безопасно, а также избежать неверных действий и нанесения ущерба окружающей среде.

Установка

• Изменение характеристик духового шкафа или внесение какихлибо изменений в его конструкцию сопряжено с опасностью.

• Установка прибора и его подключение к сети электропитания

должны выполняться только КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ. Перед

выполнением любой операции следует убедиться, что прибор ОТКЛЮЯЕН от сети электропитания.

• Вынув прибор из упаковки, удостоверьтесь в отсутствии на нем какихлибо повреждений, а также в идеальном состоянии сетевого шнура. В противном случае перед вводом прибора в эксплуатацию обратитесь в авторизованный сервисный центр.

• Изготовитель снимает с себя

всякую ответственность в случае несоблюдения какихлибо правил техники безопасности.

Безопасность людей

• Духовой шкаф должен эксплуатироваться только взрослыми. Не позволяйте

детям трогать ручки управления духового шкафа или играть с ним.

• Данное изделие не предназначено для эксплуатации детьми и другими лицами, которые по своим физическим, сенсорным или ментальным способностям, вследствие недостатка опыта или знаний не могут безопасно эксплуатировать изделие без присмотра отвечающего за их безопасность лица или получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать устройство.

• Доступные детали духового шкафа могут нагреваться во время работы и оставаться горячими в течение некоторого времени после его выключения.

Детей следует держать в удалении от него, пока он не остынет.

При эксплуатации

• Данный духовой шкаф предназначен только для непрофессионального приготовления пищи в обычных бытовых помещениях. Не

используйте его в любых других целях.

6 electrolux

• Если Вы включаете какойлибо электроприбор в розетку, находящуюся вблизи духового шкафа, убедитесь, что электрические провода не касаются его, а также держите их на

расстоянии от нагревающихся частей данного прибора.

• Во время использования духовой шкаф нагревается и в течение длительного времени остается горячим. Будьте осторожны и не

прикасайтесь к нагревательным элементам внутри духового шкафа.

• При открывании дверцы духового шкафа во время приготовления пищи или по его окончании стойте подальше от духового шкафа, чтобы дать выйти скопившемуся пару или теплу.

• Если духовой шкаф не используется, убедитесь, что все ручки управления находятся в положении “Выкл”.

• Ни в коем случае не храните в

выключенном духовом шкафу продукты или кухонные принадлежности: это может

привести к повреждениям и ущербу при его случайном включении.

• Всегда содержите прибор в чистоте. Скопление остатков пищи может привести к возгоранию.

• Для чистки духового шкафа нельзя использовать пар или паровое чистящее устройство.

• Не используйте жесткие абразивные чистящие средства или острые металлические скребки для чистки стекла дверцы духового шкафа, т.к. ими можно поцарапать его поверхность, в результате чего стекло может лопнуть.

• В случае неисправностей не

пытайтесь отремонтировать духовой шкаф самостоятельно.

Ремонт, выполненный некомпетентными лицами, может привести к повреждениям и несчастным случаям. Консультируйтесь с данным руководством. Если Вы не найдете нужную Вам информацию, обращайтесь в

авторизованный сервисный центр. Техническое обслуживание

данного прибора должно выполняться в авторизованном сервисном центре. Всегда требуйте использования оригинальных запчастей.

Чистка и техническое обслуживание

• Перед выполнением какихлибо операций по чистке духового шкафа или по его техническому обслуживанию его следует отсоединить от сети электропитания.

Информация по охране

окружающей среды

Упаковка

• Все использованные материалы являются совместимыми с окружающей средой и подлежат вторичной переработке. Мы просим Вас содействовать охране окружающей среды, используя специальные каналы дифференцированного сбора отходов.

Утилизация

• Старые или непригодные приборы все еще обладают определенной ценностью. С помощью правильной утилизации различные материалы, примененные при их изготовлении, могут быть использованы вторично.

• За информацией о правилах утилизации обращайтесь в магазин, где Вы купили прибор, или в местные органы власти.

• При утилизации старого изделия

выведите его из строя, обрезав сетевой шнур как можно ближе к корпусу.

electrolux 7

• Символ

его упаковке указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

на самом изделии или

Очень важно сохранять настоящую инструкцию для того, чтобы она могла быть использована и в будущем. В случае продажи или передачи изделия другому лицу убедитесь, что оно передается вместе с инструкцией с тем, чтобы новый владелец мог ознакомиться с правилами функционирования изделия и соответствующими предупредительными указаниями.

ИЗГОТОВИТЕЛЬ:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi 30 33080 Porcia (PN)  Italy

8 electrolux

Описание духового шкафа

1. Панель управления

2. Ручка выбора температуры

(ручка термостата)

3. Индикаторная лампочка

термостата

4. Электронный программатор

5. Индикаторная лампочка

блокировки

6. Ручка выбора режима духового шкафа

7. Гриль

8. Лампочка освещения духового

шкафа

9. Отверстие для вращающегося вертела

10. Табличка с техническими данными

Описание панели управления

Ручка выбора режима духового шкафа

Эта ручка позволяет Вам выбрать способ приготовления продуктов. Символы, имеющиеся на ручке выбора режима, имеют следующие значения:

духовой шкаф выключен

тепло подается только снизу

включены электрический гриль и вертел

включен гриль: тепло подается только сверху, что позволяет

подрумянивать верх приготавливаемого блюда

загорается лампочка внутреннего освещения

духового шкафа, но духовой шкаф не включается

electrolux 9

Поворотом ручки выбора режима на соответствующие символы Вы можете задать нужный режим. Одновременно загорится лампочка внутреннего освещения духового шкафа.

Термостат

Поворачивая ручку термостата по часовой стрелке, Вы можете выбрать температуру приготовления в пределах от 50°C до MAX (240°C).

MAX

10 electrolux

Работа газового духового шкафа

Духовой шкаф нельзя зажечь с помощью открытого пламени.

Включение духового шкафа:

)

1. поверните ручку выбора режима на символ

лампочка внутреннего освещения духового шкафа);

2. поверните ручку термостата на нужную температуру (при этом загорится индикаторная лампочка термостата);

3. Фаза зажигания горелки духового шкафа начнется приблизительно через 6 секунд. Если газовая горелка не зажглась через 6 секунд (безопасное время), загорается индикатор блокировки. Для выполнения новой попытки розжига поверните ручку выбора режима в положение “0”, а ручку термостата  в

положение (выключено), подождите одну минуту и снова выполните вышеописанные операции.

При первом включении выполнение розжига горелки с нескольких попыток является нормальным явлением ввиду присутствия воздуха в газовой трубе.

4. По достижении заданной с помощью ручки термостата температуры индикаторная лампочка термостата погаснет. Во время приготовления она может гаснуть и загораться, указывая на поддержание заданной температуры.

Если при работе газового духового шкафа произойдет отключение электропитания, он выключится, а подача газа прекратится. После восстановления подачи электропитания включение духового шкафа произойдет автоматически.

(при этом загорятся

electrolux 11

Электрический гриль

z Для включения одного только

электрического гриля установите ручку выбора режима на символ

а ручку термостата  на MAX.

z Для включения электрического гриля

и вертела установите ручку выбора

режима на символ а ручку термостата  на 200°C.

Индикаторная лампочка термостата

Эта лампочка зажигается на панели управления, указывая на то, что идет нагрев духового шкафа. По достижении заданной с помощью термостата температуры лампочка погаснет. Эта лампочка зажигается на панели управления, указывая на то, что идет нагрев духового шкафа. По достижении заданной с помощью термостата температуры лампочка погаснет. Одновременно прекращается подача газа. Во время приготовления лампочка может гаснуть и загораться вместе с автоматическим зажиганием горелки, указывая на поддержание заданной температуры.

Предохранительный термостат

Для предотвращения чрезмерного перегрева духовой шкаф оборудован предохранительным термостатом, срабатывающим в случае неисправности основного термостата. В этом случае подача электропитания прерывается: не пытайтесь

самостоятельно устранить неисправность, а обращайтесь в авторизованный сервисный центр.

Вентилятор охлаждения

Этот вентилятор предназначен для охлаждения стенок и компонентов духового шкафа. Он автоматически включается через несколько минут после начала приготовления. Теплый воздух удаляется наружу через отверстие, расположенное рядом с ручкой дверцы духового шкафа. При выключении духового шкафа вентилятор продолжает работать для обеспечения должного охлаждения духового шкафа и кухонной мебели, затем он автоматически выключается.

Индикаторная лампочка блокировки

Данная лампочка загорается, указывая на блокировку подачи газа и, следовательно, на выключение горелки. Для снятия блокировки поверните ручку выбора режима в положение “0”, а ручку термостата  в

положение (выключено), подождите одну минуту и снова выполните операцию розжига.

12 electrolux

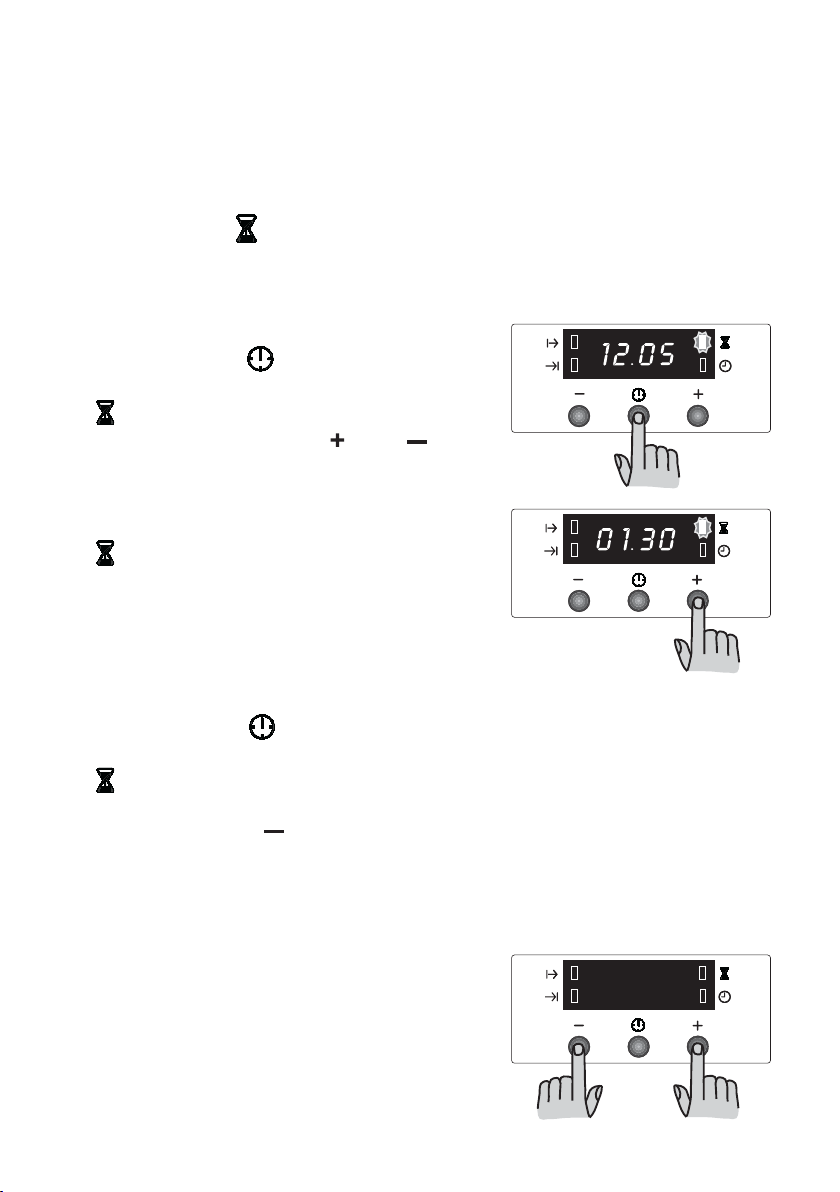

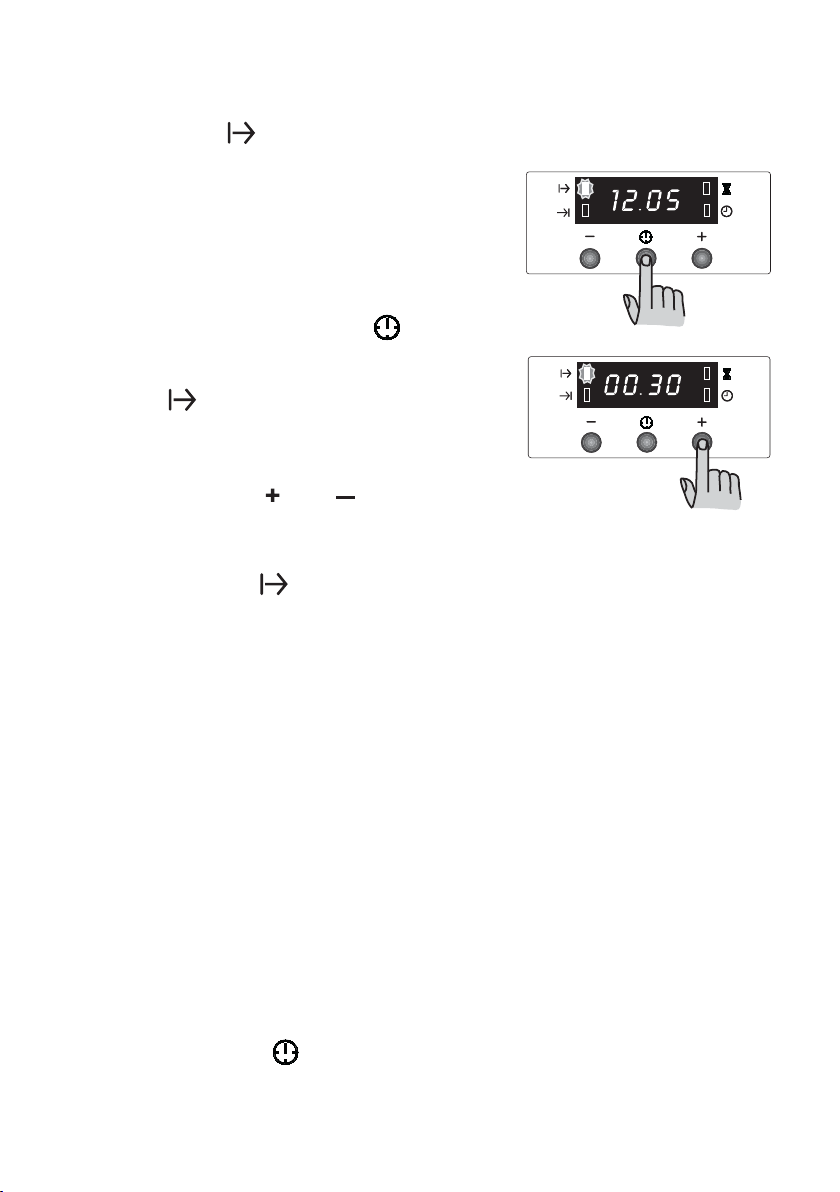

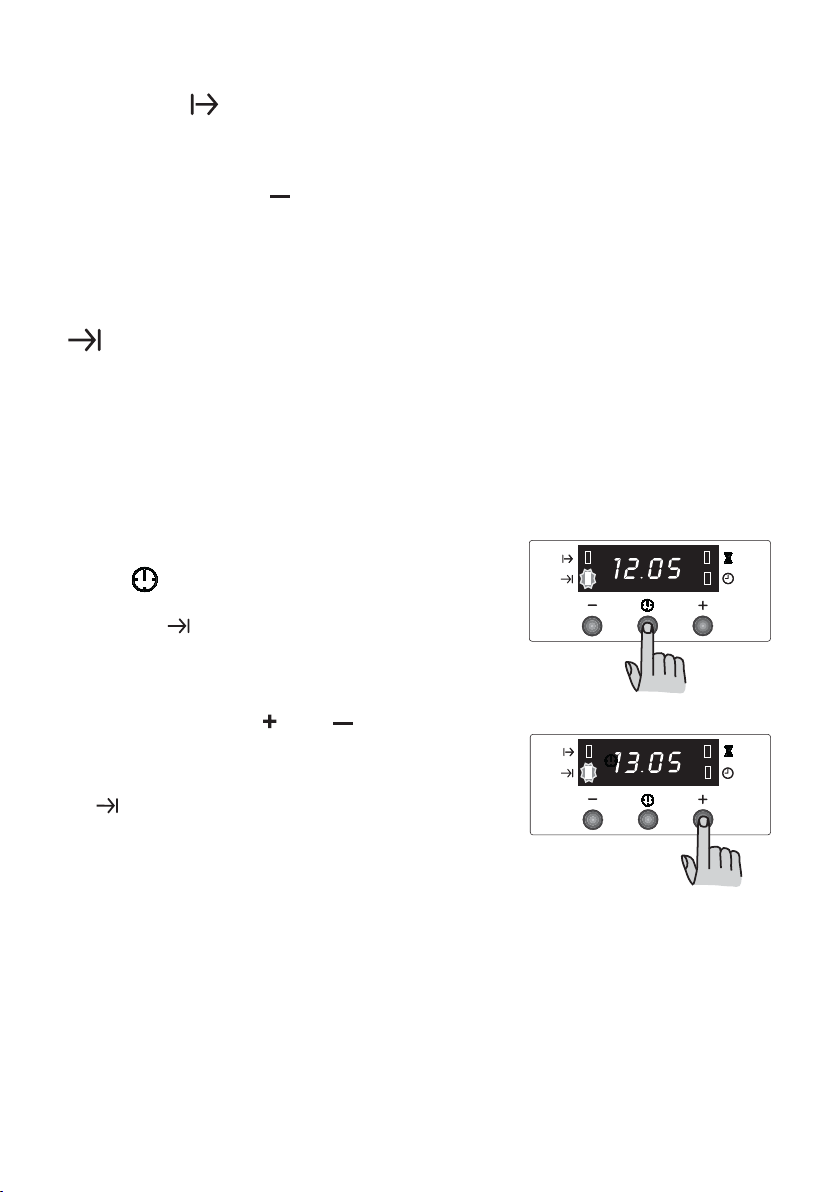

Электронный программатор

5 6

Духовой шкаф работает только с установленным временем суток. Духовой шкаф можно

эксплуатировать и без установки какойлибо программы.

Установка времени суток

При включении питания или после сбоя электропитания на дисплее начинает мигать

Для установки правильного времени суток:

1. нажимайте кнопку “ ” или “ ”.

2. После установки параметров

Регулирование показаний времени суток:

1. Нажимая кнопку

индикатор времени суток.

подождите 5 секунд: индикатор времени суток дисплее появится заданное время. Теперь духовой шкаф готов к использованию.

“Время суток”. Соответствующий индикатор начнет мигать. Затем действуйте, как описано выше. Новую установку времени суток можно произвести только в том случае, если не задан ни один из автоматических режимов (“Продолжительность приготовления”

или “Окончание приготовления”

погаснет и на

, выберите режим

1. Кнопка выбора режима

2. Кнопка уменьшения значений “ ”

3. Кнопка увеличения значений “ ”

4. Дисплей

5. Индикатор “Продолжительность

приготовления”

6. Индикатор “Окончание приготовления”

7. Индикатор “Таймер”

8. Индикатор “Время суток”

В случае сбоя электропитания все заданные параметры (времени суток, установленной или работающей программы) отменяются. При восстановлении электропитания цифры на дисплее начнут мигать, и потребуется снова установить часы и таймер.
