H o t t e d e v e n t i l a t i o n
MODE D’EMPLOI
DA SL82.3
DA SL82.3AL
375 1564 08 / 01.07
CH
Chère cliente, cher client
Veuillez lire attentivement ce mode d’emploi. Observez avant tout le chapitre ”Règles de sécurité”.
Conservez ce mode d’emploi afin de pouvoir le consulter ultérieurement, et remettez-le à l’éventuel propriétaire ultérieur de l’appareil.
Ils doivent impérativement être respectés.
Ce triangle d’avertissement et/ou les termes
de signalisation ”Attention!”, ”Prudence!”
soulignent des indications qui sont importantes pour votre sécurité ou pour la capacité de
fonctionnement de l’appareil.
1. Ce symbole vous guide pas à pas dans la manipulation de cet appareil.
2.
...
3. ...
Ce symbole précède des informations
complémentaires concernant la manipulation
et l’utilisation pratique de cet appareil.
Ce symbole signale des conseils et des indications relatifs à l’utilisation économique et écologique de l’appareil.
Ce mode d’emploi contient des indications permettant
d’éliminer soi-même des pannes qui pourraient éventuellement survenir. Voir chapitre ”Aide en cas de panne”.
Si ces indications ne devaient pas suffire, vous avez
deux points de consultation chez lesquels on pourra
vous aider:
• Le point de service après-vente à proximité de
chez vous (voir chapitre ”Service après-vente”) ou
Service-Helpline
0848 848 111
Vous y recevrez une réponse à chaque question
concernant l’équipement ou l’utilisation de votre
appareil. Bien e n t e n d u , v o s désirs, suggestions ou
critiques sont également bienvenus. Notre objectif
est de poursuivre l’amélioration de nos produits et
prestations de services au profit de notre clientèle.
• En cas de problèmes techniques, notre service
après-vente se tient à tout moment à votre disposition (vous trouverez les adresses et numéros de
téléphone au chapitre ”Service après-vente”).
Veuillez également prendre en considération le chapitre «Service».
Apres vous avez pris connaissance du mode d’emploi,
nous vous prions, de renvoyer la carte de garantie remplie
le service après-vente à Mägenwil.
2
Table des matières
Règles de sécurité 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité électrique 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité pour les enfants 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité durant l‘utilisation 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité lors du nettoyage 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elimination 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Description de l’appareil 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Equipement de la hotte d’aspiration 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Panneau de commande 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant la première utilisation 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Premier prénettoyage 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessiores spéciaux 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manipulation de la hotte d’aspiration 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enclencher/déclencher l’appareil 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sélectionner le niveau de puissance 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Niveau intensif 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Functionnement temporisé 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Enclencher/déclencher la lumière 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage et entretien 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage extérieur 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Surface exterieure en acier chromé 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Surface exterieure en look Alu 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage du filtre métallique 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage de l’espace de filtration 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nettoyage du tiroir en verre 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Régénération du filtre charbon actif 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Remplacement de la lampe fluorescente compacte 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aide en cas de panne 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instructions d’installation 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Règles de sécurité 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage pour l’air d’évacuation 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage pour air de circulation 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Description du montage 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage du filtre au charbon actif 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Raccordement électrique / alimentation 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caractéristiques techniques 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prescriptions 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant de faire appel au service après-vente 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vous voulez solliciter le service après-vente 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service après-vente 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Point de vente de rechange 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Demonstration / Vente 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Règles de sécurité
La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité
suivantes.
Sécurité électrique
Vérifier si la hotte d’aspiration n’a pas subi de dommages de transport. Un appareil endommagé ne peut en
aucun cas être installé. En cas de sinistre, veuillez
vous adresser à votre fournisseur.
La hotte d’aspiration ne doit jamais être mise en service, si le câble d’alimentation ou le cache de commande est endommagé.
Ne jamais retirer la fiche de la prise en saisissant le câble, mais saisir au contraire la fiche elle-même.
Avant de procéder à la mise en service, assurez-vous
que la tension nominale et le type de courant indiqués
sur la plaque signalétique concordent avec la tension
de secteur et le type de courant disponibles au lieu
d’installation. Pour la protection électrique nécessaire,
voir les instructions d’installation.
Les réparations doivent être effectuées exclusivement
par l’un de nos points de service après-vente. En outre, il faut toujours utiliser des pièces de rechange originales.
Les transformations ou modifications sur la hotte d’aspiration ne sont pas autorisées pour des raisons de
sécurité.
En cas de dérangements, mettre l’appareil hors circuit,
puis retirer la fiche de la prise de courant.
Ne jamais retirer la fiche de la prise en saisissant le câble, mais saisir au contraire la fiche elle-même.
Il est interdit de flamber sous l’appareil, que ce soit à
l’arrêt ou en marche (risque d’incendie).
Ne jamais utiliser la hotte d’aspiration sans filtre à
graisses.
Ne jamais utiliser la hotte d’aspiration sans filtre à
graisses.
Si vous deviez vendre l’appareil ou le remettre à un
tiers, veillez alors à ce que l’appareil soit remis complet avec cette notice, afin que le nouvel utilisateur
puisse s’informer sur le mode de travail de l’appareil.
Si vous laissez la hotte d’aspiration sans surveillance
durant une période prolongée, par ex. pendant les vacances, assurez-vous que tous les interrupteurs se
trouvent sur la position ARRET.
Sécurité lors du net−
toyage
Nettoyer régulièrement le filtre à graisses, en cas d’encrassement trop important, il y a risque d’incendie.
Entretenez et nettoyez régulièrement la hotte d’aspiration. Vous éviterez ainsi les coûteuses interventions du
service après-vente. Observez en outre le chapitre
«Nettoyage et entretien».
Pour raisons de sécurité, le nettoyage de l’appareil
avec un appareil de nettoyage à vapeur ou à haute
pression n’est pas autorisé.
Sécurité pour les
enfants
Les éléments d’emballage (par ex. feuilles, styropor)
peuvent représenter un danger pour les enfants. Risque d’étouffement!
Tenir les éléments d’emballage hors de portée des enfants.
Sécurité durant l‘utili−
sation
N’utiliser la hotte d’aspiration que pour évacuer l’air au
niveau de la cuisinière. Si l’appareil est utilisé à d’autres fins que celles prévues, ou s’il est mal manipulé,
le fabricant ne pourra être tenu responsable des dommages éventuels.
4
Elimination
Elimination du matériel
d’emballage
Les matériaux d’emballage sont écologiques
et recyclables. Les matières plastiques portent
un signe distinctif, par ex. >PE<, >PS<, etc.
Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte
de votre commune.
Appareils usagés
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et
électronique. En vous assurant que ce produit
est éliminé correctement, vous favorisez la
prévention des conséquences négatives pour
l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir
plus de détails sur le recyclage de ce produit,
veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où
vous avez acheté le produit.
Où aller avec les appareils usagés ?
Partout où des appareils neufs sont vendus,
mais aussi dans un centre de collecte ou une
entreprise de récupération officiels S.EN.S.
La liste des centres de collecte officiels S.EN.S
est disponible sous www.sens.ch
Avertissement : Nous vous conseillons de
rendre votre ancien appareil inutilisable avant
de vous en débarasser et donc de mettre hors
d’usage ce qui pourrait représenter un danger.
Coupez, par exemple le câble d’alimentation au ras de l’appareil.
5
Description de l’appareil
Equipement de la hotte d’aspiration
1 Tiroir en verre
2 Panneau de commande
3 Plaque singalétique
4 Lumière
5 Filtre métallique
6 Rails d’extraction
7 Ressorts
Accessiores spéciaux
Set filtre charbon actif 4001372 consiste en:
8 Ressorts d’arrêt
9 Ressorts à cran d’arrêt
10 Filtre au charbon actif
11 Indicateur de régénération
Panneau de commande
1
7
6
3 4
8 9 10 11
2
5
7
6
1
1 2 6 8 10
1 Touche principale MARCHE/ARRET
2 Touche de sélection des niveaux de puissance
3 Lampe témoin niveau de puissance 1
4 Lampe témoin niveau de puissance 2
5 Lampe témoin niveau de puissance 3
La hotte d’aspiration peut être installée pour deux modes d’exploitation différents.
Système d’évacuation de l’air
Les fumées générées au-dessus du foyer sont nettoyées dans les filtres à graisse, puis acheminées à
l’air libre au moyen d’une conduite d’air d’évacuation.
2
345 7 9
6 Touche niveau intensif
7 Lampe témoin niveau intensif
8 Touche automatisme de poursuite
9 Lampe témoin automatisme de poursuite
10 Touche lumière
Système de recyclage de l’air
Si une conduite d’air d’évacuation n’est pas réalisable
pour des raisons de construction, la hotte d’aspiration
peut être équipée d’un filtre au charbon actif
supplémentaire retenant les bactéries et les odeurs.
L’air épuré retourne ensuite dans l’espace de la cuisine.
INTENSIV
3
5 MIN.
Le filtre au charbon actif est disponible comme accessoire spécial.
6
Avant la première utilisation
Premier prénettoyage
Nettoyer les parties extérieures au moyen d’un chiffon
imbibé d’une solution de lavage douce, afin d’éliminer
les éventuelles traces de fabrication.
Attention! Ne pas employer de détergents
agressifs ou abrasifs! La surface pourrait en
être endommagée.
Accessiores spéciaux
Filtre au charbon actif
régénérable
Le charbon actif peut retenir l’humidité, de qui
diminue sa capacité d’absorber les odeurs.
C’est pourquoi, avant la première utilisation, il
est nécessaire d’éliminer cette humidité du filtre à charbon actif.
Posez la cassette du filtre à plat sur la grille de votre
four et chauffez-la pendant une heure à 230 _C. Laissez ensuite refroidire pendant deux heures. Il est important que le filtre soit totalement refroidi avant l’emplacement dans l’hotte, la chaleur pourrait
endommager l’hotte. Un changement de couleur du filtre est normal, la fonction n’est cependant pas affectée. Le filtre est maintenant prêt à l’emploi et peut
être monter dans l’hotte.
7
Manipulation de la hotte d’aspiration
Toujours enclencher la hotte d’aspiration
avant de commencer la cuisson.
Enclencher/déclencher
l’appareil
1. Retirer la tirette.
2. Presser la touche principale
.
Mettre hors tension au moyen
de la tirette
• Pousser la tirette jusqu’en butée.
Mettre hors tension au moyen
de la touche principale
• Presser la touche principale .
Si on arrête l’appareil au moyen de la touche
principale, il faut veiller à ce que la tirette soit
de nouveau rentrée.
La lumière doit dans tous les cas être coupée
séparément.
123
8
Sélectionner le niveau
de puissance
La touche de sélection pour niveaux de puissance
permet de régler le ventilateur sur trois niveaux de
puissance.
1. Enclencher l’appareil.
Le niveau de puissance sélectionné en dernier est
actif. La lampe témoin correspondante parmi les
trois lampes s’allume.
2. Pression la touche de sélection niveaux de puissance.
Le prochain niveau de puissance est activé. La
lampe témoin correspondante s’allume.
Position
puissance
1
faible
puissance
2
moyenne
puissance
3
maximale
Mode de cuisson
tenir au chaud
pocher, cuire à feu doux
au-dessous du point
d’ébullition
étuver, cuire à la vapeur,
cuire à petit feu, bouillir
Niveau de puissance 1
12
3
INTENSIV
3. Presser la touche de sélection des niveaux de
puissance jusqu’à ce que la première lampe
témoin verte s’allume.
Niveau de puissance 2
4. Presser la touche de sélection des niveaux de
puissance jusqu’à ce que la deuxième lampe
témoin verte s’allume.
Niveau de puissance 3
5. Presser la touche de sélection des niveaux de
puissance jusqu’à ce que la troisième lampe
témoin verte s’allume.
INTENSIV123
INTENSIV123
INTENSIV123
9
Niveau intensif
En cas de développement intense de vapeur ou de
fumée, comme on peut l’observer au rôtissage ou en
chauffant de l’eau, il est possible d’actionner le niveau
intensif spécialement prévu à cet effet.
Position
INTENSIV très puissant cuire, rôtir, frire
1. Enclencher l’appareil.
2. Presser la touche ”Intensif”.
La touche ”Intensif” est active durant cinq minutes,
ensuite le ventilateur revient automatiquement au
niveau de puissance sélectionné en dernier (niveau 1-3), pour autant qu’un niveau de puissance
ait été sélectionné auparavant.
Pour arrêter prématurément le niveau intensif:
• Presser de nouveau la touche ”niveau intensif”
pendant le fonctionnement.
Le ventilateur commute automatiquement sur le
niveau de puissance sélectionné en dernier (niveaux 1-3), pour autant qu’un niveau de puissance ait été sélectionné auparavant.
Mode de cuisson
Functionnement
temporisé
1
2
3
INTENSIV
5 MIN.
La touche de l‘automatisme de poursuite permet
d’assurer un climat ambiant agréable après la cuisson.
A la fin de la cuisson:
• Presser la touche ”automatisme de poursuite”.
La lampe témoin rouge s’allume.
L’automatisme de poursuite arrête le ventilateur
au bout de cinq minutes et, si elle enclenchée, la
lumière.
Pour arrêter prématurément l’automatisme de poursuite:
• Presser de nouveau la touche ”automatisme de
poursuite” pendant le service.
Le ventilateur continue de tourner sur le niveau de
puissance sélectionné.
Enclencher/déclencher
la lumière
La lumière est allumée et éteinte avec la touche lumière
hors service.
. Egalement lorsque la hotte de ventilation est
INTENSIV
INTENSIV
5 MIN.
5 MIN.
10
Nettoyage et entretien
Prudence! Ne pas employer de détergents
agressifs, de brosses, d’éponges rayantes ou
de la poudre à récurer.
Nettoyage extérieur
Nettoyer les organes extérieurs avec une solution de
lavage douce.
Surface exterieure en
acier chromé
Pour enlever les taches normales, passez simplement un chiffon doux, propre et humide - des chiffons de microfibre sont particulièrement bons pour
ce but.
Les produits égratignants et abrasifs ne sont pas
appropriés.
Lors du nettoyage, veillez à ce que la finition de la
surface en acier chromé ne ce fasse pas contre la
structure (les fines lignes horizontales). Pas de
mouvements circulaires!
Surface exterieure en
look Alu
Pour enlever les taches normales, passez simplement un chiffon doux, propre et humide - des chiffons de microfibre sont particulièrement bons pour
ce but.
Les produits égratignants et abrasifs ne sont pas
appropriés.
Pour enlever les taches tenaces, servez vous d’un
produit approprié à l’acier chromé que l’on trouve
habituellement dans le commerce. Veuillez observer
les instructions relatives à l’emploi de produits de
nettoyage et d’entretien.
11
Nettoyage du filtre
métallique
Attention! La non-observation de ces instructions de nettoyage peut générer un risque d’incendie!
Retirer le filtre métallique
1. Soulever le filtre métallique en exerçant à l’arrière
une pression vers le haut, puis le retirer vers l’avant.
Nettoyer le filtre métallique
2. Laver le filtre métallique dans le lave-vaisselle ou
dans une solution de lavage pour vaisselle, toutes
les 2 à 4 semaines, puis rincer à chaud et bien lais-
ser sécher.
Disposer le filtre dans le lave-vaisselle de façon à ce que l’eau puisse s’écouler correctement.
Un changement de couleur des filtres est normal, leur fonction n’est cependant pas affectée.
5
5
Remettre en place le filtre
métallique
3. Engager le filtre métallique à l’arrière en y exerçant
une pression vers le haut, puis l’encliqueter à l’avant.
Nettoyage de l’es−
pace de filtration
Nettoyer l’espace de filtration avec une solution de lavage douce, à chaque remplacement ou nettoyage de
filtres métalliques.
12
Nettoyage du tiroir
en verre
Retirer le tiroir en verre
6
7
détail A
1. Retirer le tiroir en verre (1) jusqu’à la butée.
2. Relever les ressorts (6) fixés sur les rails d’extrac-
tion (7) en exerçant une pression des indexes vers
le haut, puis retirer avec précaution le tiroir en
verre (1).
Attention! Rentrer de nouveau les rails d’extraction (6) (risque de se blesser).
Nettoyer le tiroir en verre
3. Nettoyer le tiroir en verre au moyen d’un produit
lave-vitres approprié.
Réintroduire la tirette en verre
4. Tirer un peu les deux rails coulissants (6).
5. Introduire la tirette en verre (1) nettoyée dans les
rails coulissants, puis la pousser jusqu’à ce que les
ressorts (7) s’encliquettent.
Prudence! Contrôler si les ressorts sont correctement encliquetés.
détail A
6
1
7
6
7
1
1
13
Régénération du filtre charbon actif
Maniement selon mode d’emploi filtre
charbon actif
pour autant que l’appareil ait été équipé pour le fonctionnement avec air de circulation.
Retirer le filtre au charbon
actif
1. Retirer le filtre métallique.
2. Tirer à l’avant, vers le bas, le filtre au charbon actif,
puis le retirer vers l’avant.
Régénération
L’humidité et les particules de graisse diminuet la capacité d’absorption du filtre à charbon actif. C’est pourquoi le charbon actif doit être régénéré au plus tard
après 2 mois.
3. Posez la cassette du filtre à plat sur la grille de votre four et chauffeur-la pendant une heure à
230 _C.
4. Laissez ensuite refoidire pendant deux heures.
Le filtre est maintenant prêt à l’emploi et peut être monter dans l’hotte. Le filtre à charbon actif a une duré de
vie d’environ 4 ans et doit être remplacé (le charbon ne
peut pas être remplacé).
Mettre en place le filtre au
charbon actif
5. Glisser vers le haut en direction de la flêche le filtre
au charbon actif, d’abord dans les ressorts de
butée, puis l’encliqueter à l’avant.
6. Mettre en place le filtre métallique.
14
Remplacement de la lampe fluore−
scente compacte
Prudence! Lors du remplacement de la lampe
fluorescente compacte, utiliser de nouveau le
même modèle (PLS 11W, socle G23).
Veuillez considérer que les lampes fluorescentes doivent être éliminées à part. Vous
pouvez les ramener à chaque point de vente
compétent.
1. Éteindre la lumière
Couper le courant de la hotte. (Tirer la fiche ou
dévisser le fusible.)
2. Pousser le couvercle de lampe à l’avant, vers le
haut, puis le retirer, à l’arrière, vers le bas.
3. Saisir la lampe fluorescente compacte aux deux
extrémités puis la retirer du châssis avec précaution.
4. Mettre en place la nouvelle lampe fluorescente
compacte (même modèle).
5. Au besoin, nettoyer le couvercle de lampe dans
une solution de lavage douce, bien laisser sécher
puis le remonter: introduire l’avant vers le haut puis
rentrer l’arrière. Le côté nervuré doit être à
l’intérieur.
4
4
5
15
Aide en cas de panne
hotte
Avant de faire appel au service après-vente, vérifiez d’abord si vous ne pouvez pas remédier vous-même au problème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n’hésitez pas à contacter le service aprèsvente.
Dérangement
Hotte ne fonctionne pas.
Moteur du ventilateur ne marche pas.
Pas de lumière - lampe fluorescente défectueuse - remplacer la lampe fluorescente
Il y a une forte dépression dans la
pièce.
Dégagement de fumée quand la
cheminée est en service.
Formation de gouttes de graisse
Encrassement trop rapide du filtre
Salissure importante du boîtier de la
hotte
Graisses et dépôts sur le meuble
Eau de condensation sur les parois
Cause Solution
- pas de courant électrique - vérifier si la protection est en ordre
(fusible) est en ordre
- vérifier si le câble d’alimentation est
bien enfiché
- tirette n’est pas tirée - tirer la tirette
- touche principale n’est pas activée - presser la touche principale
- portes et fenêtres fermant très bien - ouvrir la porte ou les fenêtres, mais
toutefois pas à proximité immédiate
des foyers.
- dépression - monter une vanne pour amenée
d’air externe
- hotte s’enclenche trop tard
- bouillir de l’eau sans avoir enclenché
la hotte
- marche sur une puissance d’aspira-
tion trop faible
- il règne une dépression trop forte
dans la pièce
- enclencher à temps la hotte
- utiliser le niveau supérieur
- rendre possible l’alimentation en air
Salissures importantes à l’arrière des
filtres et dans les conduites
d’évacuation d’air
Formation d’eau de condensation sur le
tiroir
Puissance d’aspiration insuffisante pour
l’air d’évacuation
Puissance d’aspiration insuffisante pour
l’air de circulation
Attention! Les appareils endommagés ne
doivent pas être utilisés. En cas de dérangement ou de défectuosité, veuillez déclencher
les protections ou les dévisser.
Attention! Ne procéder à aucune intervention
sur l’appareil. Des travaux effectués de manière non conforme peuvent être la cause de
dommages matériels et corporels.
- vitesse de l’air trop élevée
- il règne une dépression trop forte
dans la pièce
Haute résistance à l’air dû à:
- un tuyau d’évacuation d’air ayant un
diamètre trop petit,
- un tuyau d’évacuation d’air mal
monté.
- charbon dans le filtre au charbon ac-
tif est saturé
Si ces conseils ne vous permettent pas d’éliminer les
dérangements ou les défectuosités, veuillez vous
adresser au service après-vente.
- utiliser la hotte à un niveau inférieur
- rendre possible l’alimentation en air
- tube d’air d’évacuation à paroi lisse
- utiliser un tuyau d’évacuation d’air
de 125 mm de diamètre
- mieux monter le tuyau d’évacuation
d’air
- remplacer le charbon dans le filtre au
charbon actif
- le cas échéant, mettre en place un
nouveau filtre complet
16
Instructions d’installation
Règles de sécurité
Attention! La distance de sécurité entre la
surface de cuisson et la hotte doit être de 50
cm pour les foyers électriques, et d’au moins
70 cm pour les cuisinières à gaz.
En cas d’intervention du service l’appareil doit
être coupé du secteur, retirer la fiche de courant.
Il faut observer scrupuleusement les directives
générales sur l’exploitation d’appareils électriques, les prescriptions du fournisseur d’électricité compétent, ainsi que les indications contenues dans ces instructions d’installation.
Le montage inapproprié d’une hotte aspirante
peut provoquer un incendie.
En outre, il faut observer les réglementations
de la police cantonale du feu.
Montage pour l’air
d’évacuation
Les fumées générées au-dessus du foyer sont nettoyées dans les filtres à graisse, puis acheminées à
l’air libre au moyen d’une conduite d’air d’évacuation.
Attention! L’air évacué ne doit pas être dirigé
dans la cheminée, s’il y a des gaz d’échappement provenant d’autres appareils entraînés
par une énergie non électrique. Il faut assurer
une ventilation suffisante, si la hotte et des appareils fonctionnant avec une énergie non
électrique sont utilisés en même temps.
Exigences relatives à la con−
duite d’air d’évacuation
• diamètre 125 mm
• tube d’air d’évacuation à paroi lisse
• pose optimale offrant la résistance à l’air la plus pe-
tite possible.
Attention! Si ces exigences ne sont pas observées, le débit d’air baissera.
125 125
275
138
0-50
2050
100
125
495
A 319
823
825
Volume d’air d’évacuation
400
Pa
300
200
100
0
0 100 200 300
Intensif
Niveau 1
m
319
N 330
Niveau 3
Niveau 2
3
/h
max. 140
201
400 500
4/6= 508
49
20
6/6= 762
600
5/6= 635
5/6= 635
1502
1629
Montage avec armoire à condiments hauteur 635 mm
(5/6), neu et montage avec armoire à condiments hauteur 508 mm (4/6) avec la porte 635 mm (5/6), marché
de rechange.
max. 140
5/6= 635
max. 140
4/6= 508
127
17
Montage pour air de
circulation
Si une conduite d’air d’évacuation n’est pas réalisable
pour des raisons de construction, la hotte d’aspiration
peut être équipée d’un filtre au charbon actif
supplémentaire retenant les bactéries et les odeurs.
L’air épuré retourne ensuite dans l’espace de la cuisine.
Grille de ventilation min. 200 cm
275
138
0-50
319
2
max. 140
201
4/6= 508
49
20
5/6= 635
Prudence! Pour le fonctionnement avec air
de circulation, il faut retirer le volet de retenue,
sinon la hotte d’aspiration ne fonctionnera pas.
Volume d’air de circulation
400
Intensif
100
Niveau 3
3
m
/h
Niveau 2
Niveau 1
200
300
Pa
300
200
100
0
0
Dépose des volets de retenue
1. Placer verticalement le volet de retenue
495
823
825
100
2050
A 319
N 330
5/6= 635
6/6= 762
1502
1629
2. Pousser vers un côté et sortir l’autre côté vers le
haut.
2.
1.
18
Description du
montage
Prudence! Avant de monter la hotte d’aspiration, il faut déposer les filtres et le tiroir en verre
(voir chapitre «Nettoyage et entretien»).
Prudence! Les vis et les chevilles sont
conçues pour une épaisseur de la paroi de
16 mm au minimum
Prudence! La hotte d’aspiration doit être fixée
dans le meuble au moyen de 6 vis ainsi
qu’avec les doigts de fixation prescrits (I, II),
respectivement 2 x à droite et 2 x à gauche.
1. Pointer les trous dans le meuble, à droite et à
gauche, au moyen d’un gabarit de perçage.
ø4x30 ø4x40
ø8x16
ø8x26
ø4x12
Gabarit
de droite
2. Fixer la cheville (I) avec une vis.
Montage dans une armoire
supérieure
a Tracer les languettes à l’avant et à l’arrière.
b Casser et extraire les languettes à partir du haut.
Montage entre deux armoires
supérieures
ø 8x16 (I)
ø 4x30
b
a
Pour le montage entre deux armoires
supérieures, ne pas retirer la languette.
19

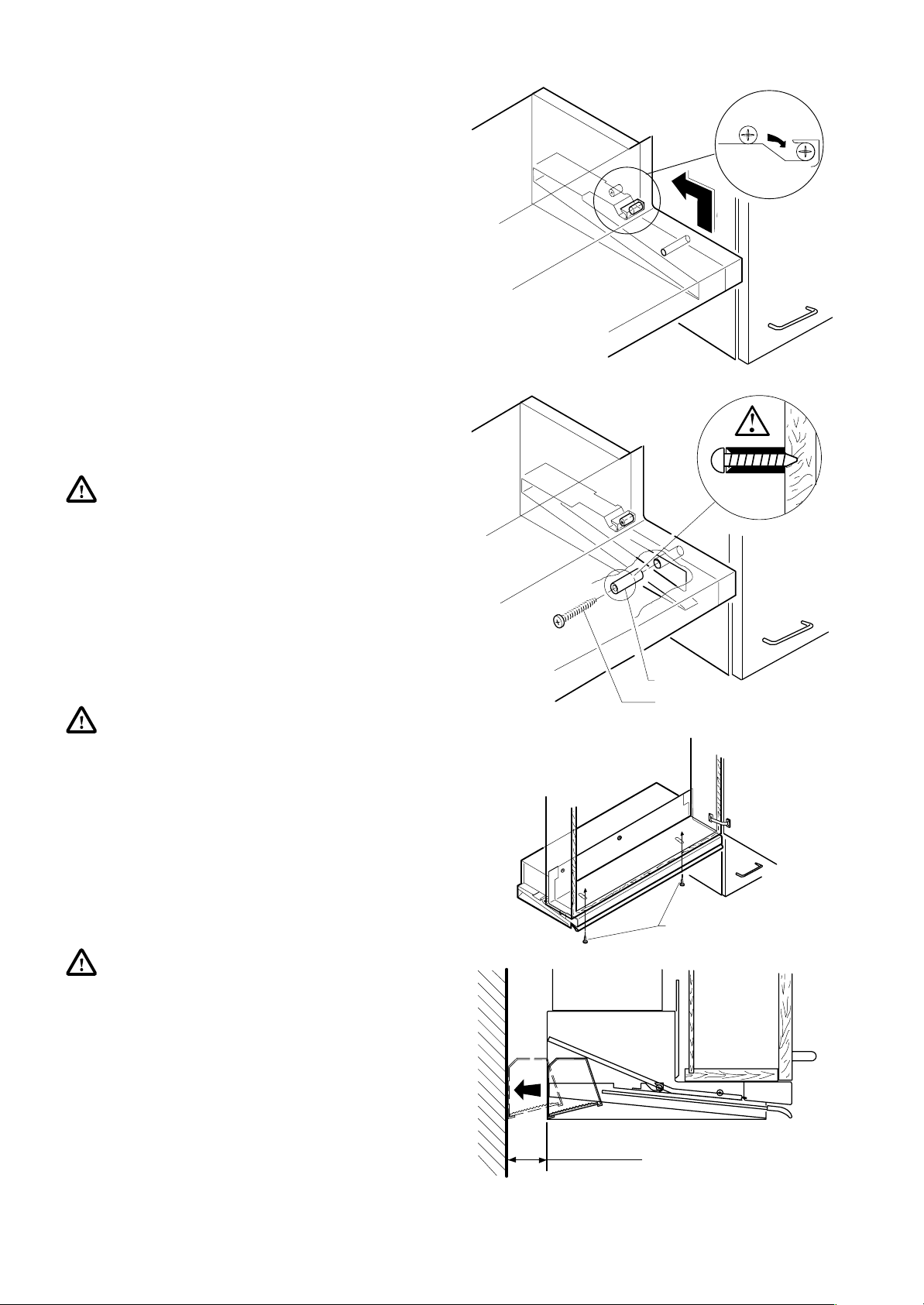

3. Soulever la hotte d’aspiration jusqu’au niveau du
doigt, puis la glisser dans le guidage/support (selon flèche).
4. Tout de suite après l’encliquetage, procéder immédiatement au vissage du doigt (II) de fixation.
Prudence! Doigt de fixation selon détail
(chanfrein pour la tête de vis).
Après la fixation latérale de la hotte de ventilation celle-ci doit être fixée en plus vers le haut
(fig.5).
5. Fixer la hotte de ventilation à travers les deux trous
à l’armoire supérieure avec les deux vis (4x20)
fournies avec l’équipement.
6. Enficher la fiche du câble de raccordement dans la
prise de courant appropriée.
Prudence! La fiche doit être accessible après
le montage.
7. Pousser le boîtier de lampe (selon la flèche) contre
la paroi.
ø 8x26 (II)
ø 4x40
fa
ø 4x12
20
max. 50 mm
Montage du filtre au
Prise
charbon actif
Valable seulement pour l’exploitation avec air de circulation.
Prudence! Les quatre ressorts doivent être
utilisées pour assure un fonctionnement utile.
1. Tirer le dispositif de déchargement (1).
2. Sortie le filtre métallique (5).
3. Insérer les ressorts d’arrêt (8) derrière à gauche et
à droite du côté longitudinal de l’ouverture d’évacuation entre le boîtier en tôle et celui en plastique
jusqu’à la butée.
4. Insérer les ressorts à cran d’arrêt (9) devant sur les
côté étroits de l’ouverture d’évacuation entre le
boîtier en tôle et celui en plastique jusqu’à la butée
5. Introduire le filtre à charbon actif (10) en direction
de la flêche vers le haut, d’abord derrière dans les
ressorts d’arrêt (8), puis l’encliqueter devant.
6. Introduire le filtre métallique (5).
9
8
10
1
5
9
8
9
8
Raccordement électri−
que / alimentation
Attention! Le raccordement électrique doit
être effectué par un installateur concessionnaire.
Prudence! La fiche doit être accessible après
le montage.
Il faut prévoir une prise de courant du type 12 ou 13.
La longueur du câble de raccordement est d’environ
1 m.
Lors du remplacement de la ligne de raccordement, il
faut prévoir un type de câble équivalent au moins à
H05RR-F (Numéro de pièce 375 0432-00/1).
Installation d’une vanne
externe d’amenée d’air
Il y a la possibilité de faire installer une vanne externe
d’amenée d’air par un spécialiste électricien.
L’ouverture (B) dans le couvercle (G), avec la décharge de traction, est prévue pour raccorder un câble
externe. Raccordement au moyen d’un connecteur
AMP 6,3 x 0,8 mm sur les bornes numéros L, N’, PE
et en supplément selon le type de vanne sur N.
bleu
blanc
marron
0-50
Attenzion: observer raccordement!
Exemple raccordement de
Moteur-BELIMO LM 230-F
bleu
blanc
marron
21
Caractéristiques techniques
Encombrement
Hauteur totale 413 mm
Hauteur d’appareil visible 49 mm
Largeur 823 mm
Profondeur 320 mm
Profondeur avec tiroir ouvert 520 mm
Distance minimale par rapport
à la surface de cuisson
Foyer électrique 500 mm
Foyer au gaz 700 mm
Tension de raccordement
230 V ~ 50 Hz
Puissance absorbée
Puissance totale 210 W
Puissance max. de la lampe 2x11 W
Poids total 11,8 Kg
Prescriptions
Cet appareil est conforme aux directives CE
73/23/CEE du 19.02.1973 (Directives sur la basse tension)
89/336/CEE du 03.05.1989 (Directives CEM y compris directives de modification 92/31/CEE)
90/683/CEE.
22
Service
Le service après-vente Electrolux met un personnel
qualifié à la disposition de ses clients.
Avant de faire appel au
service après−vente
Assurez-vous que vous n’avez fait aucune erreur de
manipulation.
Contrôlez votre hotte d’aspiration «Que faire si . . .».
Numéro de série
Vous voulez solliciter
le service après−vente
- Notez les indications suivantes que vous trouverez sur la plaque signalétique de votre appareil:
- Numéro de série
- Désignation de modèle
-N° de produit
- Veuillez toujours indiquer ces données si:
- vous demandez l’intervention du service
après-vente
- vous commandez des pièces de rechange ou
des accessoires
- vous avez des questions d’ordre technique
La plaque signalétique se trouve dans le boîtier de la
lampe.
- Notez minutieusement vos observations, vous
simplifierez ainsi l’analyse préliminaire et le travail
de nos techniciens.
0,2 kW 230 V ~50Hz
+
S
EZ 13
Prod-nr:
Typ
Désignation de modèle
Serie
DA SL 82.3
- Composez le numéro de service 0848 848 111.
Votre appel sera automatiquement dévié vers le
point de service le plus proche.
- Soyez là lorsque le technicien se présentera à votre domicile, car il a besoin d’informations.
3 4
23
242526
Service après−vente
Service−Helpline
0848 848 111
service@electrolux.ch
Servicestellen Points de service Servizio dopo vendita Point of service
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden
Hauptstrasse 52
6020 Emmenbrücke
Seetalstrasse 1
7000 Chur
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
1028 Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
Ersatzteilverkauf / Point de vente de rechange / Vendita pezzi di ricambio / spare parts service
5506 Mägenwil, Industriestrasse 10, Tel. 0848 848 023
Fachberatung, Verkauf/Demonstration, Vente/Consulente (cucina), Vendita/consulting, sales
8048 Zürich, Badenerstrasse 587, Tel. 044 405 81 11
Garantie
Garantie
Garanzia
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine
Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse,
höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la
mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie
ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de
déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé,
de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation
dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences
extérieures ou de force majeure.
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla
sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino
d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di
terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed
istruzioni per l’uso.
Warranty
For each product we provide a two-year guarantee from the date of purchase or delivery to
the consumer (with a guarantee certificate, invoice or sales receipt serving as proof).
The guarantee covers the costs of materials, labour and travel.
The guarantee will lapse if the operating instructions and conditions of use are not adhered
to, if the product is incorrectly installed, or in the event of damage caused by external
influences, force majeure, intervention by third parties or the use of non-genuine components.
27
www.electrolux.com
www.electrolux.ch
28
Loading...
