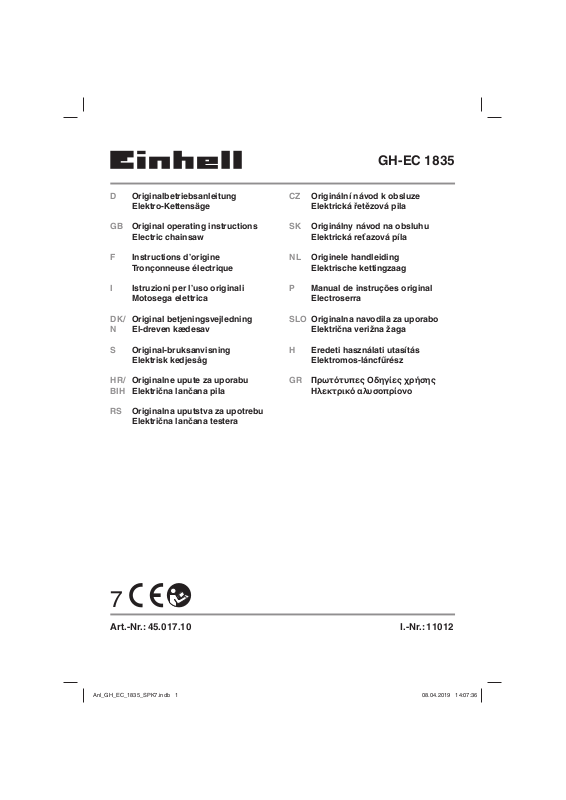

Einhell GH-EC 1835 operation manual

GH-EC 1835

D Originalbetriebsanleitung

Elektro-Kettensäge

GB Original operating instructions

Electric chainsaw

F Instructions d’origine

Tronçonneuse électrique

I Istruzioni per l’uso originali

Motosega elettrica

DK/ Original betjeningsvejledning
N El-dreven kædesav

S Original-bruksanvisning

Elektrisk kedjesåg

HR/ Originalne upute za uporabu
BIH Električna lančana pila

RS Originalna uputstva za upotrebu

Električna lančana testera

CZ Originální návod k obsluze

Elektrická řetězová pila

SK Originálny návod na obsluhu

Elektrická reťazová píla

NL Originele handleiding

Elektrische kettingzaag

P Manual de instruções original

Electroserra

SLO Originalna navodila za uporabo

Električna verižna žaga

H Eredeti használati utasítás

Elektromos-láncfűrész

GR Πρωτότυπες Οδηγίες χρήσης

Ηλεκτρικό αλυσοπρίονο

7

Art.-Nr.: 45.017.10 I.-Nr.: 11012

Anl_GH_EC_1835_SPK7.indb 1Anl_GH_EC_1835_SPK7.indb 1 08.04.2019 14:07:3608.04.2019 14:07:36

1

2 5

3

4

6

13

2

7 8

101112

9 1

3

15

17

16

14

- 2 -

Anl_GH_EC_1835_SPK7.indb 2Anl_GH_EC_1835_SPK7.indb 2 08.04.2019 14:07:4108.04.2019 14:07:41

4 5

6

B A

8

7

9

+

- 3 -

Anl_GH_EC_1835_SPK7.indb 3Anl_GH_EC_1835_SPK7.indb 3 08.04.2019 14:07:4208.04.2019 14:07:42

10

A

B

11

12 13

14 15

- 4 -

Anl_GH_EC_1835_SPK7.indb 4Anl_GH_EC_1835_SPK7.indb 4 08.04.2019 14:07:4308.04.2019 14:07:43

16 17

AA

B

CC

A

18 19

A

C

B

23

A

1

D

B

20 21

B

A

- 5 -

Anl_GH_EC_1835_SPK7.indb 5Anl_GH_EC_1835_SPK7.indb 5 08.04.2019 14:07:4408.04.2019 14:07:44

A

B

22 23

24 25

26 27

123

456

- 6 -

Anl_GH_EC_1835_SPK7.indb 6Anl_GH_EC_1835_SPK7.indb 6 08.04.2019 14:07:4408.04.2019 14:07:44

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Betrieb

7. Arbeiten mit der Kettensäge

8. Austausch der Netzanschlussleitung

9. Reinigung, Wartung und Ersatzteilbestellung

10. Hinweise zu Umweltschutz / Entsorgung

11. Lagerung

12. Fehlersuche

D

- 7 -

Anl_GH_EC_1835_SPK7.indb 7Anl_GH_EC_1835_SPK7.indb 7 08.04.2019 14:07:4508.04.2019 14:07:45

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Erklärung der Symbole auf dem Gerät
(Bild 27):

1. Gebrauchsamweisung lesen

2. Augenschutz tragen

3. Gehörschutz tragen

4. Das Gerät nicht dem Regen aussetzen

5. Stecker sofort vom Netz trennen wenn die
Leitung beschädigt oder durchtrennt wurde

6. Maximale Schnittlänge / Kettengeschwindig­keit v

: 13,5 m/s

u

9. Befestigungsschraube für Kettenradabde­ckung

10. Kettenspannschraube

11. Anzeige Kettenölfüllstand

12. Kabelzugentlastung

13. Netzkabel

14. Hinterer Handschutz

15. Schwert

16. Sägekette

17. Schwertschutz

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Originalbetriebsanleitung

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Krallenanschlag

2. Vorderer Handschutz

3. Vorderer Handgriff

4. Hinterer Handgriff

5. Einschaltsperre

6. Ein-/Ausschalter

7. Öltankdeckel

8. Kettenradabdeckung

Anl_GH_EC_1835_SPK7.indb 8Anl_GH_EC_1835_SPK7.indb 8 08.04.2019 14:07:4508.04.2019 14:07:45

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Kettensäge ist zum Fällen von Bäumen sowie
zum Sägen von Stämmen, Ästen, Holzbalken,
Brettern, usw. vorgesehen und kann für Quer- und
Längsschnitte verwendet werden. Sie ist nicht
geeignet zum Sägen von anderen Materialien als
Holz.

- 8 -

D

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: .......................230-240 V ~ 50 Hz

Nennleistung: .......................................... 1800 W

Leerlauf-Drehzahl:................................7800 min

Schwertlänge: ........................................ 356 mm

Schnittlänge max.: .................................. 325 mm

Schnittgeschwindigkeit

bei Nenndrehzahl: ...................................13,5 m/s

Öltank-Füllmenge: .....................................160 ml

Gewicht mit Schwert+Kette: ........................5,0 kg

Schutzklasse: ................................................ II/

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Schallleistungspegel garantiert L

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

........................... 84,6 dB(A)

pA

............................................ 3 dB

pA

WA

................... 104,6 dB(A)

WA

...................................... 2,36 dB

...... 108 dB(A)

WA

Vorderer Handgriff unter Last

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 4,039 m/s

h

Hinterer Handgriff unter Last

Schwingungsemissionswert ah = 5,781 m/s
Unsicherheit K = 1,5 m/s

2

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der

-1

Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.

쓑

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

Passen Sie Ihre Arbeitsweise dem Gerät an.

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

2

2

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Schließen Sie die Kettensäge erst an das Strom­netz an, wenn diese vollständig montiert ist und
die Kettenspannung eingestellt ist. Tragen Sie
immer Schutzhandschuhe, wenn Sie Arbeiten an
der Kettensäge vornehmen, um Verletzungen zu
vermeiden.

- 9 -

Anl_GH_EC_1835_SPK7.indb 9Anl_GH_EC_1835_SPK7.indb 9 08.04.2019 14:07:4508.04.2019 14:07:45

D

5.1 Montage von Schwert und Sägekette

Packen Sie alle Teile sorgfältig aus überprü-

•

fen Sie diese auf Vollständigkeit (Abb. 2-3).
Befestigungsschraube für Kettenradabde-

•

ckung lösen (Abb. 4).
Kettenradabdeckung abnehmen (Abb. 5).

•

Kette wie abgebildet in die umlaufende Nut

•

des Schwertes legen (Abb. 6/Pos. A).
Schwert und Kette wie abgebildet in die

•

Aufnahme der Kettensäge einlegen (Abb. 6).
Dabei die Kette um das Ritzel (Abb. 6/ Pos. B)
führen.
Kettenradabdeckung anbringen und mit Be-

•

festigungsschraube befestigen (Abb. 7). Ach­tung! Befestigungsschraube erst nach den
Einstellen der Kettenspannung (Siehe Punkt

5.2) endgültig festschrauben.

5.2 Spannen der Sägekette
Warnung! Vor Überprüfung und Einstellarbeiten

immer den Netzstecker ziehen. Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Kettensäge vornehmen, um Verletzungen zu
vermeiden.

Befestigungsschraube für Kettenradabde-

•

ckung einige Umdrehungen lösen (Abb. 4).
Kettenspannung mit der Kettenspannschrau-

•

be einstellen (Abb. 8). Rechtsdrehen erhöht
die Kettenspannung, Linksdrehen verringert
die Kettenspannung. Die Sägekette ist richtig
gespannt, wenn sie in der Mitte des Schwer­tes um ca. 3-4mm angehoben werden kann
(Abb. 9).
Befestigungsschraube für Kettenradabde-

•

ckung festschrauben (Abb. 7).
Gefahr! Alle Kettenglieder müssen ordnungs­gemäß in der Führungsnut des Schwertes
liegen.

Hinweise zum Spannen der Kette:

Die Sägekette muss richtig gespannt sein, um
einen sicheren Betrieb zu gewährleisten. Sie
erkennen die optimale Spannung, wenn die Sä­gekette in der Mitte des Schwertes um 3-4 mm
abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt
und dadurch ihre Länge verändert, überprüfen
Sie bitte alle 10min die Kettenspannung und re­gulieren Sie diese bei Bedarf. Das gilt besonders
für neue Sägeketten. Entspannen Sie nach abge­schlossener Arbeit die Sägekette, weil sich diese
beim Abkühlen verkürzt. Damit verhindern Sie,
dass die Kette Schaden nimmt.

5.3 Sägekettenschmierung

Warnung! Vor Überprüfung und Einstellarbeiten

immer den Netzstecker ziehen. Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten an der
Kettensäge vornehmen, um Verletzungen zu
vermeiden.

Hinweis! Betreiben Sie die Kette niemals ohne
Sägekettenöl! Die Benutzung der Kettensäge
ohne Sägekettenöl oder bei einem Ölstand un­terhalb der Minimum-Markierung (Abb.10/Pos.B)
führt zur Beschädigung der Kettensäge!

Hinweis! Temperaturverhältnisse beachten:
Unterschiedliche Umgebungstemperaturen
erfordern Schmiermittel mit einer höchst unter­schiedlichen Viskosität. Bei niedrigen Tempera­turen benötigen Sie dünnfl üssige Öle (niedrige
Viskosität) um einen ausreichenden Schmierfi lm
zu erzeugen. Wenn Sie nun dasselbe Öl im Som­mer verwenden, würde dieses alleine durch die
höheren Temperaturen weiter verfl üssigt. Dadurch
kann der Schmierfi lm abreißen, die Kette würde
überhitzt werden und kann Schaden nehmen. Da­rüber hinaus verbrennt das Schmieröl und führt
zu einer unnötigen Schadstoff belastung.

Öltank befüllen:

Sägekette auf ebener Fläche abstellen.

•

Bereich um den Öltankdeckel (Abb. 10/Pos.

•

A) reinigen und diesen anschließend öffnen.
Tank mit Sägeketettenöl befüllen. Achten Sie

•

dabei darauf, dass kein Schmutz in den Tank
gelangt, damit die Öldüse nicht verstopft.
Öltankdeckel schließen.

•

6. Betrieb

6.1 Anschluss an die Stromversorgung

Netzkabel an ein geeignetes Verlängerungs-

•

kabel anschließen. Achten Sie darauf, dass
das Verlängerungskabel für die Leistung der
Kettensäge ausgelegt ist.
Verlängerungskabel wie in Abb. 12 dargestellt

•

gegen Zugkräfte und versehentliches Abste­cken sichern.
Verlängerungskabel an eine vorschriftsmäßig

•

installierte Schutzkontakt-Steckdose an­schließen.

- 10 -

Anl_GH_EC_1835_SPK7.indb 10Anl_GH_EC_1835_SPK7.indb 10 08.04.2019 14:07:4508.04.2019 14:07:45

D

Wir empfehlen die Verwendung eines signalfar­benen Kabels (rot oder gelb). Das verringert die
Gefahr des versehentlichen Beschädigens duch
die Kettensäge.

6.2 Ein-/Ausschalten

Einschalten

Kettensäge mit beiden Händen an den Grif-

•

fen wie in Abb. 13 dargestellt festhalten (Dau­men unter den Handgriff).
Einschaltsperre (Abb. 1/Pos. 5) drücken und

•

halten.
Kettensäge mit Ein-/Ausschalter einschalten.

•

Die Einschaltsperre kann jetzt wieder losge­lassen werden.

Ausschalten

Ein-/Ausschalter (Abb. 1/Pos. 6) loslassen.

Die eingebaute Bremse bringt die umlaufende
Sägekette innerhalb kürzester Zeit zum Stehen.
Ziehen Sie stets den Netzstecker, wenn Sie die
Arbeit unterbrechen.

Warnung! Tragen Sie die Säge nur am vorderen
Griff ! Wenn Sie die angeschlossene Säge nur am
hinteren Griff mit den Schaltelementen tragen,
kann es passieren, dass Sie versehentlich gleich­zeitig die Einschaltsperre und den Ein-/ Ausschal­ter betätigen, und die Kettensäge anläuft.

6.3 Schutzvorrichtungen

Motorbremse

Der Motor bremst die Sägekette ab, sobald der
Ein- /Ausschalter (Abb.1/Pos.6) losgelassen oder
die Stromzufuhr unterbrochen wurde. Dadurch
wird die Gefahr einer Verletzung durch eine nach­laufende Kette deutlich gesenkt.

Kettenbremse

Die Kettenbremse ist ein Schutzmechanismus,
der über den vorderen Handschutz (Abb.1/Pos.2)
ausgelöst wird. Wenn die Kettensäge durch einen
Rückschlag zurückgeschleudert wird, löst die
Kettenbremse aus und stoppt die Sägekette in
weniger als 0,1 Sekunden.
Prüfen Sie regelmäßig die Funktion der Ket­tenbremse. Klappen Sie dazu den Handschutz
(Abb.1/Pos.2) nach vorne und schalten Sie die
Kettensäge kurz ein. Die Sägekette darf nicht
anlaufen.

Ziehen Sie den vorderen Handschutz (Abb.1/
Pos.2) zurück, bis dieser einrastet, um die Ketten­bremse zu lösen.

Gefahr! Benutzen Sie die Säge nicht, wenn die
Schutzeinrichtungen nicht einwandfrei funktio­nieren.
Versuchen Sie nicht, sicherheitsrelevante Schutz­einrichtungen selbst zu reparieren, sondern
wenden Sie sich an unseren Service oder eine
ähnlich qualifi zierte Werkstatt.

Handschutz

Der vordere Handschutz (zugleich Kettenbremse)
(Abb. 1/Pos.2) und der hintere Handschutz
(Abb. 2/Pos. 14) schützen die Finger vor Verlet­zungen durch den Kontakt mit der Sägekette, falls
diese durch Überlastung reißt.

7. Arbeiten mit der Kettensäge

7.1 Vorbereitung

Überprüfen Sie vor jedem Einsatz folgende Punk­te, um sicher arbeiten zu können:

Zustand der Kettensäge

Untersuchen Sie die Kettensäge vor Beginn der
Arbeiten auf Beschädigungen am Gehäuse, dem
Netzkabel, der Sägekette und dem Schwert. Neh­men Sie niemals ein off ensichtlich beschädigtes
Gerät in Betrieb.

Ölbehälter

Füllstand des Ölbehälters. Überprüfen Sie auch
während der Arbeit, ob immer ausreichend Öl
vorhanden ist. Betreiben Sie die Säge nie, wenn
kein Öl vorhanden oder der Ölstand unter die
min-Markierung gesunken ist (Abb. 10/
Pos. B), um eine Beschädigung der Kettensäge
zu vermeiden. Eine Füllung reicht im Schnitt für
15 Minuten, abhängig von den Pausen und der
Belastung.

Sägekette

Spannung der Sägekette, Zustand der Schnei­den. Je schärfer die Sägekette ist, umso leichter
und kontrollierbarer lässt sich die Kettensäge be­dienen. Das Gleiche gilt für die Kettenspannung.
Überprüfen Sie auch während der Arbeit alle 10
Minuten die Kettenspannung, um Ihre Sicherheit
zu erhöhen! Besonders neue Sägeketten neigen
zu erhöhter Ausdehnung.

- 11 -

Anl_GH_EC_1835_SPK7.indb 11Anl_GH_EC_1835_SPK7.indb 11 08.04.2019 14:07:4508.04.2019 14:07:45

D

Kettenbremse

Prüfen Sie die Funktion der Kettenbremse wie im
Kapitel „Schutzvorrichtungen“ beschrieben und
lösen Sie sie.

Schutzkleidung

Tragen Sie unbedingt die entsprechende, eng an­liegende Schutzkleidung wie Schnittschutzhose,
Handschuhe und Sicherheitsschuhe.

Gehörschutz und Schutzbrille.

Tragen Sie bei Fäll- und Waldarbeiten unbedingt
einen Schutzhelm mit integriertem Gehör und
Gesichtsschutz. Dieser bietet Schutz vor herab­fallenden Ästen und zurückschlagenden Zweigen.

7.2 Erläuterung der richtigen Vorgehenswei­se bei grundlegenden Arbeiten

Baum fällen (Abb. 14-17)

Wird von zwei oder mehreren Personen gleich­zeitig zugeschnitten und gefällt, so sollte der Ab­stand zwischen den fällenden und zu schneiden­den Personen mindestens die doppelte Höhe des
zu fällenden Baumes betragen (Abb.14). Beim
Fällen von Bäumen ist darauf zu achten, dass
andere Personen keiner Gefahr ausgesetzt, keine
Versorgungsleitungen getroff en und keine Sach-
schäden verursacht werden. Sollte ein Baum mit
eine Versorgungsleitung in Berührung kommen,
so ist das zuständige Energieversorgungsunter­nehmen sofort in Kenntnis zu setzen.
Bei Sägearbeiten am Hang muss sich der Bedie­ner der Kettensäge im Gelände oberhalb des zu
fällenden Baumes aufhalten, da der Baum nach
dem Fällen bergab rollen oder rutschen wird
(Abb.15).
Vor dem Fällen muss ein Fluchtweg geplant und
wenn nötig frei gemacht werden. Der Fluchtweg
muss von der erwarteten Falllinie aus schräg
nach hinten wegführen, wie in der Abbildung 16
dargestellt (A=Gefahrenzone, B= Fallrichtung,
C=Fluchtbereich).

Vor dem Fällen ist die natürliche Neigung des
Baumes, die Lage größerer Äste und die Wind­richtung in Betracht zu ziehen, um die Fallrichtung
des Baumes beurteilen zu können.
Schmutz, Steine, lose Rinde, Nägel, Klammern
und Draht sind vom Baum zu entfernen.

Kerbschnitt setzen (Abb. 17)

Sägen Sie im rechten Winkel zur Fallrichtung eine
Kerbe (A) mit einer Tiefe von 1/3 des Baumdurch­messers, wie in Abbildung 17 gezeigt. Zuerst den

unteren waagrechten Kerbschnitt (1) durchführen.
Dadurch wird das Einklemmen der Sägekette
oder der Führungsschiene beim Setzen des zwei­ten Kerbschnitts vermieden.

Fällschnitt setzen (Abb. 17)

Den Fällschnitt mindesten 50 mm über den waag­rechten Kerbschnitt ansetzen. Den Fällschnitt (B)
parallel zum waagrechten Kerbschnitt ausführen.
Den Fällschnitt nur so tief einsägen, dass noch
ein Steg (Fällleiste) (D) stehen bleibt, der als
Scharnier wirken kann. Der Steg verhindert, dass
sich der Baum dreht und in die falsche Richtung
fällt. Sägen Sie den Steg nicht durch. Bei Annähe­rung des Fällschnitts an den Steg sollte der Baum
zu fallen beginnen. Wenn sich zeigt, dass der
Baum möglicherweise nicht in die gewünschte
Fallrichtung (C) fällt oder sich zurück neigt und
die Sägekette festklemmt, den Fällschnitt unter­brechen und zur Öff nung des Schnitts und zum
Umlegen des Baumes in die gewünschte Falllinie
Keile aus Holz, Kunststoff oder Aluminium ver-
wenden.
Wenn der Baum zu fallen beginnt, die Kettensäge
aus dem Schnitt entfernen, ausschalten, ablegen
und den Gefahrenbereich über den geplanten
Fluchtweg verlassen. Auf herunterfallende Äste
achten und nicht stolpern.

Entasten

Hierunter versteht man das Abtrennen der Äste
vom gefällten Baum. Beim Entasten größere nach
unten gerichtete Äste, die den Baum stützen,
vorerst stehen lassen bis der Stamm zersägt
ist. Kleinere Äste gemäß der Abbildung 18
(A=Schnittrichtung beim Entasten, B=Vom Boden
fernhalten! Unterstützende Äste stehen lassen,
bis der Stamm zersägt wird) von unten nach
oben mit einem Schnitt trennen. Äste die unter
Spannung stehen, sollten von unten nach oben
gesägt werden, um ein Einklemmen der Säge zu
vermeiden.

Baumstamm ablängen

Hierunter versteht man das Teilen des gefällten
Baumes in Abschnitte. Achten Sie auf Ihren si­cheren Stand und die gleichmäßige Verteilung Ih­res Körpergewichts auf beide Füße. Falls möglich
sollte der Stamm durch Äste, Balken oder Keile
unterlegt und gestützt sein. Folgen Sie den einfa­chen Anweisungen für leichtes Sägen.
Wenn die gesamte Länge des Baumstammes
gleichmäßig aufl iegt, wie in Abbildung 19 gezeigt,
wird von oben her gesägt. Achten Sie dabei dar­auf nicht in den Boden zu schneiden.

- 12 -

Anl_GH_EC_1835_SPK7.indb 12Anl_GH_EC_1835_SPK7.indb 12 08.04.2019 14:07:4508.04.2019 14:07:45

D

Wenn der Baumstamm an einem Ende aufl iegt,
wie in Abbildung 20 gezeigt, zuerst 1/3 des
Stammdurchmessers von der Unterseite her sä­gen (A) um Splittern zu vermeiden. Den zweiten
Schnitt von oben (2/3 Durchmesser) auf Höhe
des ersten Schnitts durchführen (B) (um Einklem­men zu vermeiden).

Wenn der Baumstamm an beiden Enden aufl iegt,
wie in Abbildung 21 gezeigt, zuerst 1/3 Stamm­durchmessers von der Oberseite her sägen um
Splittern zu vermeiden (A). Den zweiten Schnitt
von unten (2/3 Durchmesser) auf Höhe des ers­ten Schnitts (B) (um Einklemmen zu vermeiden)
durchführen.
Bei Sägearbeiten am Hang stets oberhalb des
Baumstammes stehen, wie in Abbildung 15 ge­zeigt. Um im Moment des Durchsägens die volle
Kontrolle zu behalten, gegen Ende des Schnitts
den Anpressdruck reduzieren, ohne den festen
Griff an den Handgriff en der Kettensäge zu lösen.
Darauf achten, dass die Sägekette nicht den Bo­den berührt. Nach Fertigstellung des Schnitts den
Stillstand der Sägekette abwarten, bevor man die
Kettensäge dort entfernt. Den Motor der Ketten­säge immer ausschalten, bevor man von Baum
zu Baum wechselt.

7.3 Rückschlag

Unter dem Rückschlag versteht man das plötz­liche Hoch- und Zurückschlagen der laufenden
Kettensäge. Die Ursachen sind meist das Berüh­ren des Werkstücks mit der Schwertspitze oder
das Verklemmen der Sägekette.
Bei einem Rückschlag treten unvermittelt große
Kräfte auf. Daher reagiert die Kettensäge meist
unkontrolliert. Die Folge sind oft schwerste Verlet­zung beim Arbeiter oder Personen im Umfeld.
Besonders bei seitlichen Schnitten, Schräg- und
Längsschnitten ist die Gefahr eines Rückschlags
besonders groß, weil der Krallenanschlag nicht
eingesetzt werden kann. Vermeiden Sie daher
nach Möglichkeit solche Schnitte und arbeiten
Sie besonders vorsichtig, wenn sie sich nicht ver­meiden lassen!
Die Gefahr eines Rückschlages ist am größten,
wenn Sie die Säge im Bereich der Schwertspitze
ansetzen, weil dort die Hebelwirkung am stärks­ten ist (Abb. 22). Setzen Sie die Säge daher im­mer möglichst fl ach und nahe am Krallenschlag
an (Abb.23).

Warnung!

Achten Sie immer auf die richtige Ketten-

•

spannung!
Benutzen Sie nur einwandfreie Kettensägen!

•

Arbeiten Sie nur mit einer vorschriftsmäßig

•

geschärften Sägekette!
Sägen Sie nie über Schulterhöhe!

•

Sägen Sie nie mit der Oberkante oder Spitze

•

des Schwertes!
Halten Sie die Kettensäge immer fest mit bei-

•

den Händen!
Nutzen Sie wenn möglich immer den Krallen-

•

anschlag als Hebelpunkt

Sägen von Holz unter Spannung

Das Sägen von Holz, das unter Spannung steht,
erfordert besondere Vorsicht! Unter Spannung
stehendes Holz, das durch Sägen von der Span­nung befreit wird, reagiert bisweilen völlig unkon­trolliert. Das kann zu schwersten bis zu tödlichen
Verletzung führen (Abb.24-26).
Solche Arbeiten dürfen nur von ausgebildeten
Fachleuten ausgeführt werden.

8. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

9. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Vor jeder Reinigung Netzstecker ziehen.

•

Tauchen Sie das Gerät zur Reinigung keines-

•

falls in Wasser oder andere Flüssigkeiten.

9.1 Reinigung

Reinigen Sie regelmäßig den Spannmecha-

•

nismus, indem Sie ihn mit Druckluft ausbla­sen oder mit einer Bürsten säubern. Verwen­den Sie keine Werkzeuge zum Reinigen.
Halten Sie die Griffe ölfrei, damit Sie immer

•

sicheren Halt haben.
Reinigen Sie das Gerät bei Bedarf mit einem

•

feuchtem Tuch und gegebenenfalls mit einem
milden Spülmittel.

- 13 -

Anl_GH_EC_1835_SPK7.indb 13Anl_GH_EC_1835_SPK7.indb 13 08.04.2019 14:07:4508.04.2019 14:07:45

D

Wird die Kettensäge über einen längeren

•

Zeitraum nicht genutzt, so entfernen Sie das
Kettenöl aus dem Tank. Legen Sie die Säge­kette und das Schwert kurz in ein Ölbad und
wickeln Sie es danach in Ölpapier.

9.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen. Gefahr! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.

9.3 Wartung

Sägekette und Schwert auswechseln

Das Schwert muss erneuert werden, wenn

die Führungsnut des Schwerts abgenutzt ist.

•

das Stirnrad im Schwert beschädigt oder ab-

•

genutzt ist.

Gehen Sie hierzu wie in Kapitel „Montage von
Schwert und Sägekette“ vor!

Prüfen der automatischen Kettenschmierung

Überprüfen Sie regelmäßig die Funktion der auto­matischen Kettenschmierung, um einer Überhit­zung und damit verbundenen Beschädigung von
Schwert und Sägekette vorzubeugen. Richten
Sie dazu die Schwertspitze gegen eine glatte
Oberfl äche (Brett, Anschnitt eines Baumes) und
lassen Sie die Kettensäge laufen.
Wenn sich während dieses Vorgangs eine zuneh­mende Ölspur zeigt, arbeitet die automatische
Kettenschmierung einwandfrei. Zeigt sich keine
deutliche Ölspur, lesen Sie bitte die entsprechen­den Hinweise im Kapitel „Fehlersuche“! Wenn
auch diese Hinweise nicht helfen, wenden Sie
sich an unseren Service oder eine ähnlich qualifi -
zierte Werkstatt.

9.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

10. Hinweise zu Umweltschutz /

Entsorgung

Führen Sie das Gerät einer ordnungsgemäßen
Entsorgung zu, wenn es einmal ausgedient hat.
Trennen Sie das Netzkabel ab, um Missbrauch zu
vermeiden. Entsorgen Sie das Gerät nicht über
den Hausmüll, sondern geben Sie es im Interes­se des Umweltschutzes an einer Sammelstelle
für Elektrogeräte ab. Ihre zuständige Kommune
informiert Sie gerne über Adressen und Öff nungs-
zeiten.
Geben Sie auch Verpackungsmaterialien und
abgenutzte Zubehörteile an den vorgesehenen
Sammelstellen ab.

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager­temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Gerät in der Originalverpackung auf.

Gefahr! Berühren Sie dabei nicht die Oberfl äche.
Halten Sie einen ausreichenden Sicherheitsab­stand (ca. 20 cm) ein.

Schärfen der Sägekette

Ein eff ektives Arbeiten mit der Kettensäge ist nur
möglich, wenn die Sägekette in gutem Zustand
und scharf ist. Dadurch verringert sich auch die
Gefahr eines Rückschlages.
Die Sägekette kann bei jedem Fachhändler nach­geschliff en werden. Versuchen Sie nicht, die Sä-
gekette selbst zu schärfen, wenn Sie nicht über
ein geeignetes Werkzeug und die notwendige
Erfahrung verfügen.

- 14 -

Anl_GH_EC_1835_SPK7.indb 14Anl_GH_EC_1835_SPK7.indb 14 08.04.2019 14:07:4508.04.2019 14:07:45

D

12. Fehlersuche

Gefahr!

Vor der Fehlersuche ausschalten und Netzstecker ziehen.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn
Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti­gen können, wenden Sie sich an Ihre Service-Werkstatt.

Ursache Fehler Abhilfe

Kettensäge funktio­niert nicht

Kettensäge arbeitet
intermittierend

Sägekette trocken - Kein Öl im Tank

Kettenbremse funk­tioniert nicht

Kette/Führungs­schiene heiß

Kettensäge rupft,
vibriert oder sägt
nicht richtig

- Rückschlagbremse ausgelöst

- Keine Stromversorgung

- Steckdose defekt

- Stromverlängerungskabel
beschädigt

- Sicherung defekt

- Stromkabel beschädigt

- Externer Wackelkontakt

- interner Wackelkontakt

- Ein-/Ausschalter defekt

- Entlüftung im Öltankverschluss ver­stopft

- Ölausfl usskanal verstopft

- Problem mit Schaltmechanismus
im vorderen Handschutz

- Kein Öl im Tank

- Entlüftung im Öltankverschluss ver­stopft

- Ölausfl usskanal verstopft

- Kette stumpf

- Kettenspannung zu locker

- Kette stumpf

- Kette verschlissen

- Sägezähne zeigen in die falsche
Richtung

- Handschutz in Positon
zurückziehen

- Stromversorgung überprüfen

- Andere Stromquelle probieren, ge­gebenenfalls wechseln

- Kabel überprüfen, gegebenenfalls
wechseln

- Sicherung wechseln

- Fachwerkstatt aufsuchen

- Fachwerkstatt aufsuchen

- Fachwerkstatt aufsuchen

- Fachwerkstatt aufsuchen

- Öl nachfüllen

- Öltankverschluss reiningen

- Ölausfl usskanal frei machen

- Fachwerkstatt aufsuchen

- Öl nachfüllen

- Öltankverschluss reiningen

- Ölausfl usskanal frei machen

- Kette nachschleifen oder ersetzen

- Kettenspannung einstelllen

- Kette nachschleifen oder ersetzen

- Kette ersetzen

- Sägekette neu montieren mit Zäh­nen in korrekter Richtung

- 15 -

Anl_GH_EC_1835_SPK7.indb 15Anl_GH_EC_1835_SPK7.indb 15 08.04.2019 14:07:4508.04.2019 14:07:45

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Wichtiger Hinweis zum Stromanschluss

•

Das Gerät unterfällt der Norm EN 61000-3-11, d. h. es ist nicht für den Gebrauch in Wohnbereichen,
in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt,
vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann (Span­nungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung
nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet
werden.
Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die eine Dauer-

•

strombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, genannte Anfor­derung erfüllt.

- 16 -

Anl_GH_EC_1835_SPK7.indb 16Anl_GH_EC_1835_SPK7.indb 16 08.04.2019 14:07:4608.04.2019 14:07:46

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Schwert, Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägekette
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 17 -

Anl_GH_EC_1835_SPK7.indb 17Anl_GH_EC_1835_SPK7.indb 17 08.04.2019 14:07:4608.04.2019 14:07:46

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 18 -

Anl_GH_EC_1835_SPK7.indb 18Anl_GH_EC_1835_SPK7.indb 18 08.04.2019 14:07:4608.04.2019 14:07:46

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_GH_EC_1835_SPK7.indb 19Anl_GH_EC_1835_SPK7.indb 19 08.04.2019 14:07:4608.04.2019 14:07:46

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Working with the chainsaw

8. Replacing the power cable

9. Cleaning, maintenance and ordering of spare parts

10. Notes on environmental protection / disposal

11. Storage

12. Troubleshooting

- 20 -

Anl_GH_EC_1835_SPK7.indb 20Anl_GH_EC_1835_SPK7.indb 20 08.04.2019 14:07:4608.04.2019 14:07:46

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

Explanation of the symbols on the machine
(Fig. 27):

1. Read the operating instructions.

2. Wear safety goggles.

3. Wear ear protectors.

4. Never expose the device to rain.

5. If the cable is damaged or cut, disconnect the
power plug from the mains immediately.

6. Maximum cutting length / chain speed v

13.5 m/s

:

u

14. Rear hand guard

15. Cutter rail

16. Saw chain

17. Cutter guard

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Original operating instructions

•

Safety instructions

•

3. Proper use

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Claw stop

2. Front hand guard

3. Front handle

4. Rear handle

5. Safety lock-off

6. ON/OFF switch

7. Oil tank cover

8. Chain wheel cover

9. Fixing screw for the chain wheel cover

10. Chain tensioning screw

11. Chain oil fi ll level indicator

12. Cable strain-relief clamp

13. Power cable

Anl_GH_EC_1835_SPK7.indb 21Anl_GH_EC_1835_SPK7.indb 21 08.04.2019 14:07:4608.04.2019 14:07:46

The chainsaw is intended for felling trees and for
cutting trunks, branches, wooden beams, boards
etc. and can be used for cross cuts and longitudi­nal cuts. It is not suitable for cutting any materials
other than wood.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

- 21 -

GB

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Mains voltage: ........................ 230-240 V ~ 50 Hz

Power rating: ........................................... 1800 W

Idling speed: ......................................... 7800 rpm

Cutter rail length: .................................... 356 mm

Cutting length, max.: .............................. 325 mm

Cutting speed at rated rpm: ....................13.5 m/s

Oil tank capacity: .......................................160 ml

Weight with cutter rail and chain: ...................5 kg

Protection class: ...........................................II /

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

L

sound pressure level ..................... 84.6 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ..................... 104.6 dB(A)

WA

K

uncertainty ........................................2.36 dB

WA

L

sound power level guaranteed .......108 dB(A)

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745.

Front Handle under load

Vibration emission value a
K uncertainty = 1.5 m/s

Rear Handle under load

Vibration emission value ah = 5.781 m/s
K uncertainty = 1.5 m/s

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

= 4.039 m/s

h

2

2

쓑

2

2

The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.

The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

Caution: Do not connect the chainsaw to the po-

wer supply until it has been fully assembled and
the chain tension has been adjusted. Always wear
protective gloves when working on the chainsaw
to protect yourself against injury.

5.1 Assembly of the cutter rail and the saw
chain

Carefully unpack all parts and check that they

•

are complete (Fig. 2-3).
Undo the fixing screw of the chain wheel co-

•

ver (Fig. 4).
Take off the chain wheel (Fig. 5).

•

Lay the chain as shown in the groove which

•

runs around the cutter rail (Fig. 6/Item A).
Insert the cutter rail and chain as shown in

•

the mounting in the chainsaw (Fig. 6). At the
same time guide the chain around the chain
wheel (Fig. 6/ Item B).
Attach the chain wheel cover and secure it

•

with the fixing screw (Fig. 7). Caution: Do not
fully tighten the fixing screw until after adjus­ting the chain tension (refer to point 5.2).

- 22 -

Anl_GH_EC_1835_SPK7.indb 22Anl_GH_EC_1835_SPK7.indb 22 08.04.2019 14:07:4708.04.2019 14:07:47

GB

5.2 Tensioning the saw chain
Warning! Always disconnect the mains plug

before performing any checks or adjustments. Al­ways wear protective gloves when working on the
chainsaw to protect yourself against injury.

Undo the fixing screw of the chain wheel co-

•

ver a few turns (Fig. 4).
Adjust the chain tension with the chain ten-

•

sioning screw (Fig. 8). Turning the screw
clockwise increases the tension, turning it
counter-clockwise decreases the chain ten­sion. The saw chain is correctly tensioned if it
can be lifted around 3-4 mm in the middle of
the cutter rail (Fig. 9).
Tighten the fixing screw of the chain wheel

•

cover.
Danger! All of the chain links must lie proper­ly in the guide groove of the cutter rail.

Notes on tensioning the chain:

The saw chain must be properly tensioned to
ensure safe operation. You can tell that the chain
tension is perfect if the saw chain can be lifted
by around 3-4 mm in the middle of the cutter rail.
As the saw chain heats up during cutting and
thus changes in length, please check the chain
tension every 10 minutes and adjust it again as
required. This applies in particular to new saw
chains. When you have fi nished working slacken
the chain again, as the chain will shorten when it
cools down. This will prevent the chain from being
damaged.

5.3 Saw chain lubrication
Warning! Always disconnect the mains plug

before performing any checks or adjustments. Al­ways wear protective gloves when working on the
chainsaw to protect yourself against injury.

Notice! Never operate the chain if it is not lub­ricated with saw chain oil. Use of the chainsaw
without saw chain oil or if the oil level is below
the “min” mark (Fig. 10/ Item B) will damage the
chainsaw.

Notice! Be aware of the temperature conditions:
diff erent lubricants with completely diff erent
viscosities are required at diff erent ambient tem-
peratures. At lower temperatures you will need
low viscosity oils in order to achieve a suffi cient
lubricating fi lm. However, if the same low viscosity
oil is used during the summer it will become even
thinner due to the ambient temperatures alone,
and as a result the lubricating fi lm could break
down, causing the chain to overheat and become

damaged. In addition, the chain oil would burn
and produce unnecessary pollutants.

Filling the oil tank:

Place the chainsaw on a flat surface.

•

Clean the area around the oil tank cover (Fig.

•

10/Item A) and then clean the oil tank cover.
Fill the tank with saw chain oil. In the process,

•

make sure that no dirt enters the tank, as this
could cause the oil nozzle to become blo­cked.
Close the oil tank cover.

•

6. Operation

6.1 Connecting to the mains supply

Connect the power cable to a suitable ex-

•

tension cable. Make sure that the extension
cable is designed for the power rating of the
chainsaw.
Secure the extension cable as shown in Fig.

•

12 to protect it against pulling forces and ac­cidental disconnection.
Connect the extension cable to a professio-

•

nally installed safety mains outlet with ground
contact.

We recommend using a cable with a bright and
highly visible color, e.g. red or yellow. This will
reduce the risk of accidentally damaging it with
the chainsaw.

6.2 Switching on/off

Switching on

Hold the chainsaw by the handles with both

•

hands as shown in Fig. 13 (thumbs under the
handles).
Press and hold the safety lock-off (Fig. 1/Item

•

5).
Switch on the chainsaw at the ON/OFF

•

switch. You can then release the safety lock­off.

Switching off

Release the ON/OFF switch (Fig. 1/Item 6).

The integrated brake will bring the running chain­saw to a standstill within a very short space of
time. Always disconnect the mains plug when you
stop working, even if it is only for a short time.

- 23 -

Anl_GH_EC_1835_SPK7.indb 23Anl_GH_EC_1835_SPK7.indb 23 08.04.2019 14:07:4708.04.2019 14:07:47

GB

Warning! Always carry the saw by the front
handle. If the saw is plugged in and you carry it by
the rear handle (which is where the switches are
located), then there is a risk that you could acci­dentally press the safety lock-off and the ON/OFF
switch at the same time, and the chainsaw could
inadvertently start up.

6.3 Safety devices

Motor brake

The motor brakes the saw chain as soon as the
ON/OFF switch (Fig. 1/Item 6) is released or the
power supply is interrupted. This signifi cantly
reduces the risk of injury that would otherwise be
present if the chain continued to run after being
switched off or disconnected.

Chain brake

The chain brake is a safety mechanism which is
triggered via the front hand guard (Fig. 1/Item 2).
If kickback causes the chainsaw to suddenly jerk
back then the chain brake trips and stops the saw
chain in less than 0.1 seconds. You must check
the operation of the chain brake on a regular ba­sis. To do this, fold the hand guard (Fig. 1/Item 2)
forward and briefl y switch the chainsaw on. The
saw chain must not start up.
Pull back the front hand guard (Fig. 1/Item 2) until
it engages to release the chain brake.

Danger! Never use the saw if the safety equip­ment is not working properly. Never try to repair
safety related protection systems yourself – al­ways have any work done by our service depart­ment or by a similarly qualifi ed workshop.

7. Working with the chainsaw

7.1 Preparations

To ensure that you can work safely, check the fol­lowing points before every use:

Condition of the chain saw

Inspect the chainsaw before the start of work for
damage to the housing, the power cable, the saw
chain and the cutter rail. Never use a chainsaw
which is obviously damaged.

Oil container

Fill level of the oil container. Even while working,
keep checking that suffi cient oil is in the system.
To avoid damaging the chainsaw, never run the
saw if there is no oil in the system or if the oil
drops below the “min” mark (Fig. 10/Item B).
On average, a single fi lling will last around 15
minutes depending on the number of pauses in
cutting and the loads involved.

Saw chain

Tension of the saw chain, condition of the cutting
elements. The sharper the chainsaw, the easier
and more controllable it is to operate the chain­saw. The same also applies to the chain tension.
Again, while working also check the chain tension
every 10 minutes in order to increase your safety.
New saw chains in particular often tend to expand
more.

Chain brake

Check the operation of the chain brake as de­scribed in the chapter “Safety devices” and then
release it.

Hand guard

The front hand guard (which also acts as the
chain brake at the same time) (Fig. 1/Item 2)
and the rear hand guard (Fig. 2/ Item 14) protect

Safety clothing

Always wear appropriate tight-fi tting safety
clothing like special trousers which protect
against cuts, protective gloves and safety shoes.

against fi nger injuries resulting from contact with
the saw chain if the chain breaks because it is
overloaded.

- 24 -

Anl_GH_EC_1835_SPK7.indb 24Anl_GH_EC_1835_SPK7.indb 24 08.04.2019 14:07:4708.04.2019 14:07:47

GB

Hearing protection and protective goggles.

When felling trees or performing forest work, al­ways wear a protective helmet with integral face
and hearing protection. This will off er protection
against falling branches and any branches if they
spring back.

7.2 Description of the correct procedures for
basic use of the chainsaw

Felling a tree (Figs. 14-17)

If two or more persons are working at the same
time on felling and cutting back then the minimum
distance between the tree being felled and the
tree being cut back should be at least twice the
height of the tree being felled (Fig. 14). When
felling trees, care must be taken to ensure that no
other persons are endangered, no power supply
lines are hit and no material damage is caused
to equipment or property. In the event that a tree
comes into contact with a power supply line, he
responsible power supply company should be
informed immediately.
When working with the saw on a slope, the opera­tor of the chainsaw must be standing at a higher
point on the slope than the tree being felled, as
the tree will roll or slip downhill once it has been
felled (Fig. 15).
Before felling the tree you must fi rst plan and if
necessary clear an escape route. This escape
route must lead away diagonally in the opposite
direction to the expected fall direction – this can
be seen in Fig. 16 (A= danger zone, B= direction
of fall, C= escape zone).

Before felling the tree you must take into account
the natural inclination of the tree, the location of
larger branches and the wind direction, as this will
help you to correctly determine the direction in
which the tree will fall.
Dirt, stones, loose bark, nails, staples and wire
must be removed from the tree.

Making the felling notch (Fig. 17)

Cut a notch (A) at right angles to the fall direction
to a depth of 1/3 of the tree diameter as shown
in Fig. 17. First make the lower horizontal felling
notch (1). This prevents the saw chain or the gui­de rail from becoming trapped when the second
felling notch is made.

Making the felling cut (Fig. 17)

The felling cut should be positioned at least 50
mm above the horizontal felling notch. Make the
felling cut (B) parallel to the horizontal felling
notch. The felling cut should be cut to a depth
which leaves a thin strip (felling hinge strip) (D)
which can act as a hinge. This strip prevents the
tree from rotating and falling in the wrong direc­tion. Do not cut through the strip. When the felling
cut gets close to the strip the tree should start to
fall. If it becomes clear that the tree may well fall in
a diff erent direction to the desired fall direction (C)
or it starts to lean back and traps the saw chain,
interrupt the felling cut and insert wedges made
of wood, plastic or aluminum to open out the cut
and control the lean of the tree until it leans in the
required direction.
When the tree starts to fall, remove the chainsaw
from the cut, switch it off , place it on the ground
and exit the danger zone via the planned escape
route. Watch out for falling branches and take
care not to trip.

Removing branches

Here we are talking about removing branches
from the felled tree. When removing branches,
leave any downward facing branches which are
supporting the tree until the trunk of the tree has
been cut up. Smaller branches should be re­moved as shown in Fig. 18 (A= cutting direction
when removing branches, B= keep away from the
ground! Supporting branches should be left until
the trunk is cut up) in a single cut from the bottom
to the top. Any branches which are under tension
should be cut from the bottom to the top to pre­vent the saw from becoming trapped.

Cutting the tree trunk into lengths

Here we are looking at the process of cutting the
felled tree into sections. Make sure you have a
sure footing and distribute your body weight even­ly onto both feet. If possible the trunk should be
underlaid and supported with branches, beams
or wedges. For easy cutting follow the simple ins­tructions below.
If the full length of the tree trunk is evenly suppor­ted as shown in Fig. 19 then proceed by cutting
from the top down. Take care not to cut into the
ground in the process.

- 25 -

Anl_GH_EC_1835_SPK7.indb 25Anl_GH_EC_1835_SPK7.indb 25 08.04.2019 14:07:4708.04.2019 14:07:47

GB

If the weight of the tree trunk is resting on one end
as shown in Fig. 20, fi rst cut through 1/3 of the
trunk diameter from the underside (A) in order to
prevent it from splintering. Make the second cut
from the top (2/3 of the diameter) to the height of
the fi rst cut (B) (this prevents the chainsaw from
being trapped).

If the weight of the tree trunk is resting on both
ends as shown in Fig. 21, fi rst cut through 1/3 of
the trunk diameter from the top (A) in order to pre­vent it from splintering. Make the second cut from
underneath (2/3 of the diameter) to the height of
the fi rst cut (B) (this prevents the chainsaw from
being trapped).

When working with the saw on a slope, always
position yourself at a higher point on the slope
above the tree as shown in Fig. 15. In order to re­tain full control at the moment when the cut goes
through, reduce pressure towards the end of the
cut without releasing your fi rm grip on the hand-
les of the chainsaw. Take care to ensure that the
chainsaw does not touch the ground.
After completing the cut, wait for the chain saw to
come to a standstill before removing the chain­saw. Always switch off the motor of the chainsaw
before moving from tree to tree.

7.3 Kickback

The term “kickback” describes what happens
when the running chainsaw suddenly kicks up­ward and backward. Usually, this is caused by
contact between the tip of the cutter rail and the
workpiece or the saw chain becoming trapped.
In the event of kickback, large forces occur sud­denly and violently. As a result, the chainsaw
usually reacts uncontrollably. This can often result
in very serious injuries to the worker or persons
in the vicinity. The risk of kickback is particularly
great when performing cross cuts, angled cuts
and longitudinal cuts, as it is not possible to use
the claw stop on these cuts. You should therefore
avoid these cuts as far as possible and take parti­cular care when they are unavoidable.

Warning!

Make sure that the chain tension is always

•

correctly adjusted.
Only use a chainsaw if it is in perfect working

•

order.
Only work with a saw chain that has been

•

properly sharpened in accordance with the
instructions.
Never operate the saw above shoulder height.

•

Never cut with the upper edge or the tip of the

•

sword.
Always hold the chainsaw firmly with both

•

hands.
Whenever possible, use the claw stop as a

•

leverage point.

Cutting wood which is under tension

Special care is required when cutting wood which
is under tension. Wood which is under tension
from which it is released by cutting may in some
cases react completely unpredictably and uncont­rollably. In the worst case this could result in extre­mely severe or even fatal injuries (Fig. 24-26).
This type of work must only be performed by per­sons who have been specially trained.

8. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

The risk of kickback is at its greatest when the
saw is positioned for a cut in the region of the tip
of the cutter rail, as the leverage eff ect is greatest
there (Fig. 22). It is therefore safest to position the
saw fl at and as close as possible to the claw stop
before making the cut (Fig. 23).

- 26 -

Anl_GH_EC_1835_SPK7.indb 26Anl_GH_EC_1835_SPK7.indb 26 08.04.2019 14:07:4708.04.2019 14:07:47

GB

9. Cleaning, maintenance and

ordering of spare parts

Danger!

Always disconnect the mains plug before

•

cleaning the chainsaw.
Never immerse the unit in water or other li-

•

quids in order to clean it.
Store the chainsaw in a safe and dry place

•

out of the reach of children.

9.1 Cleaning

Regularly clean the clamping mechanism by

•

blowing it out with compressed air or cleaning
it with a brush. Do not use tools for cleaning.
Keep the handles free of grease so that you

•

can maintain a firm grip.
Clean the device as required with a damp

•

cloth and, if necessary, mild washing up li­quid.
If the chainsaw is not to be used for an exten-

•

ded period of time then you should remove
the chain oil from the tank. Briefly immerse
the saw chain and the cutter rail in an oil bath
and then wrap them in oil paper.

9.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

9.3 Maintenance

Replacing the saw chain and cutter rail

The cutter rail needs to be replaced if

the guide groove of the cutter rail is worn;

•

the nose sprocket in the cutter rail is dama-

•

ged or worn.

Proceed as described in the section “Assembly of
the cutter rail and the saw chain”.

Checking the automatic chain lubrication

You should check the operation of the automatic
chain lubrication system on a regular basis in or­der to guard against overheating and the associ­ated damage to the cutter rail and the saw chain.
To do this, point the tip of the cutter rail towards a
smooth surface (board, section of a cut tree) and
allow the chainsaw to run.
If an increasing oil trace becomes evident during
this process then the automatic chain lubrication
system is working properly. If no clear oil trace is

evident then please refer to the corresponding
instructions in “Troubleshooting”. If the information
contained there still fails to remedy the situation
then please contact our service department or
another similarly qualifi ed workshop.

Danger! Do not actually touch the surface with
the tip of the cutter rail when performing this test.
Keep a safe distance (approx. 20 cm).

Sharpening the saw chain

Eff ective working with the chainsaw is only pos-
sible if the saw chain is in good condition and
sharp. This also reduces the risk of kickback.
The saw chain can be re-sharpened by any dea­ler. Do not attempt to sharpen the saw chain your­self unless you have the necessary special tools
and experience.

9.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.isc-gmbh.info

10. Notes on environmental
protection / disposal

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

- 27 -

Anl_GH_EC_1835_SPK7.indb 27Anl_GH_EC_1835_SPK7.indb 27 08.04.2019 14:07:4708.04.2019 14:07:47

11. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original packaging.

GB

- 28 -

Anl_GH_EC_1835_SPK7.indb 28Anl_GH_EC_1835_SPK7.indb 28 08.04.2019 14:07:4708.04.2019 14:07:47

GB

12. Troubleshooting

Danger!

Before troubleshooting, switch off the tool and disconnect the mains plug.

The table below contains a list of fault symptoms and explains what you can do to remedy the problem if
your tool fails to work properly. If the problem still persists after working through the list then please con­tact your nearest service workshop.

Cause Fault Remedy

Chainsaw does not
work at all

Chainsaw operates
intermittently

Saw chain dry - No oil in the tank

Chain brake does
not work

Chain/guide rail hot - No oil in the tank

Chainsaw judde­ring, vibrating or not
sawing properly

- Quick stop brake has been trigge­red

- No power supply

- Defective mains outlet

- Power extension cable damaged

- Defective fuse

- Power cable damaged

- Loose connection (external)

- Loose connection (internal)

- ON/OFF switch defective

- Oil tank cap breather blocked

- Oil outlet blocked

- Problem with the switch mecha­nism in the front hand guard

- Oil tank cap breather blocked

- Oil outlet blocked

- Blunt chain

- Chain tension too loose

- Blunt chain

- Worn chain

- Saw teeth pointing in the wrong
direction

- Pull the hand protection back to the
normal position.

- Check the power supply.

- Try an alternative source of electri­cal power, replace if necessary.

- Check the cable and replace as
required.

- Replace the fuse.

- Consult a specialist workshop.

- Consult a specialist workshop.

- Consult a specialist workshop.

- Consult a specialist workshop.

- Fill up with oil.

- Clean the oil tank cap.

- Clear the oil outlet.

- Consult a specialist workshop.

- Fill up with oil.

- Clean the oil tank cap.

- Clear the oil outlet

- Re-sharpen or replace the chain.

- Adjust the chain tension.

- Re-sharpen or replace the chain.

- Replace the chain.

- Reinstall the saw chain with the
teeth facing in the correct direction.

- 29 -

Anl_GH_EC_1835_SPK7.indb 29Anl_GH_EC_1835_SPK7.indb 29 08.04.2019 14:07:4708.04.2019 14:07:47

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

The product meets the requirements of EN 61000-3-11 and is subject to special connection condi-

•

tions. This means that use of the product at any freely selectable connection point is not allowed.
Given unfavorable conditions in the power supply the product can cause the voltage to fluctuate

•

temporarily.
The product is intended solely for use at connection points that

•

a) do not exceed a maximum permitted mains system impedance of Z sys = 0.3 Ω, or
b) have a continuous current-carrying capacity of the mains of at least 100 A per phase.
As the user, you are required to ensure, in consultation with your electric power company if neces-

•

sary, that the connection point at which you wish to operate the product meets one of the two requi­rements, a) or b), named above.

- 30 -

Anl_GH_EC_1835_SPK7.indb 30Anl_GH_EC_1835_SPK7.indb 30 08.04.2019 14:07:4708.04.2019 14:07:47
