Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Montage

6. Vor Inbetriebnahme

7. Betrieb

8. Arbeiten mit der Benzin-Motorsense

9. Wartung

10. Reinigung, Lagerung, Transport und Ersatzteilbestellung

11. Entsorgung und Wiederverwertung

12. Fehlersuchplan

- 7 -

Anl_GH_BC_43_AS_SPK2.indb 7Anl_GH_BC_43_AS_SPK2.indb 7 14.05.2019 13:05:3414.05.2019 13:05:34

 Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

 Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Sicherheitsvorrichtungen

Beim Arbeiten mit dem Gerät muss die entsprechende Kunststoﬀ schutzhaube für Messer- oder Fadenbetrieb montiert sein, um das Wegschleudern von Gegenständen zu verhindern. Das integrierte Messer in der Schnittfaden-Schutzhaube schneidet den Faden automatisch auf die optimale Länge ab.

Erklärung der Hinweisschilder auf dem Gerät (Bild 43):

1. Warnung!

2. Vor Inbetriebnahme Gebrauchsanleitung lesen!

3. Augen-/ Kopf- und und Gehörschutz tragen!

4. Festes Schuhwerk tragen!

5. Schutzhandschuhe tragen!

6. Gerät vor Regen oder Nässe schützen!

7. Achte auf weggeschleuderte Teile.

8. Vor Wartungsarbeiten Gerät abstellen und Zündkerzenstecker abziehen!

9. Der Abstand zwischen Maschine und Umstehende muß midestens 15m betragen!

10. Werkzeug läuft nach!

11. Achtung heisse Teile. Abstand halten.

12. Ergänzen Sie alle 20 Betriebsstunden etwasFett (Getriebeﬂ ießfett)!

13. Vorsicht vor Rückstoß!

14. Verwenden Sie keine Sägeblätter.

2. Gerätebeschreibung und

Lieferumfang

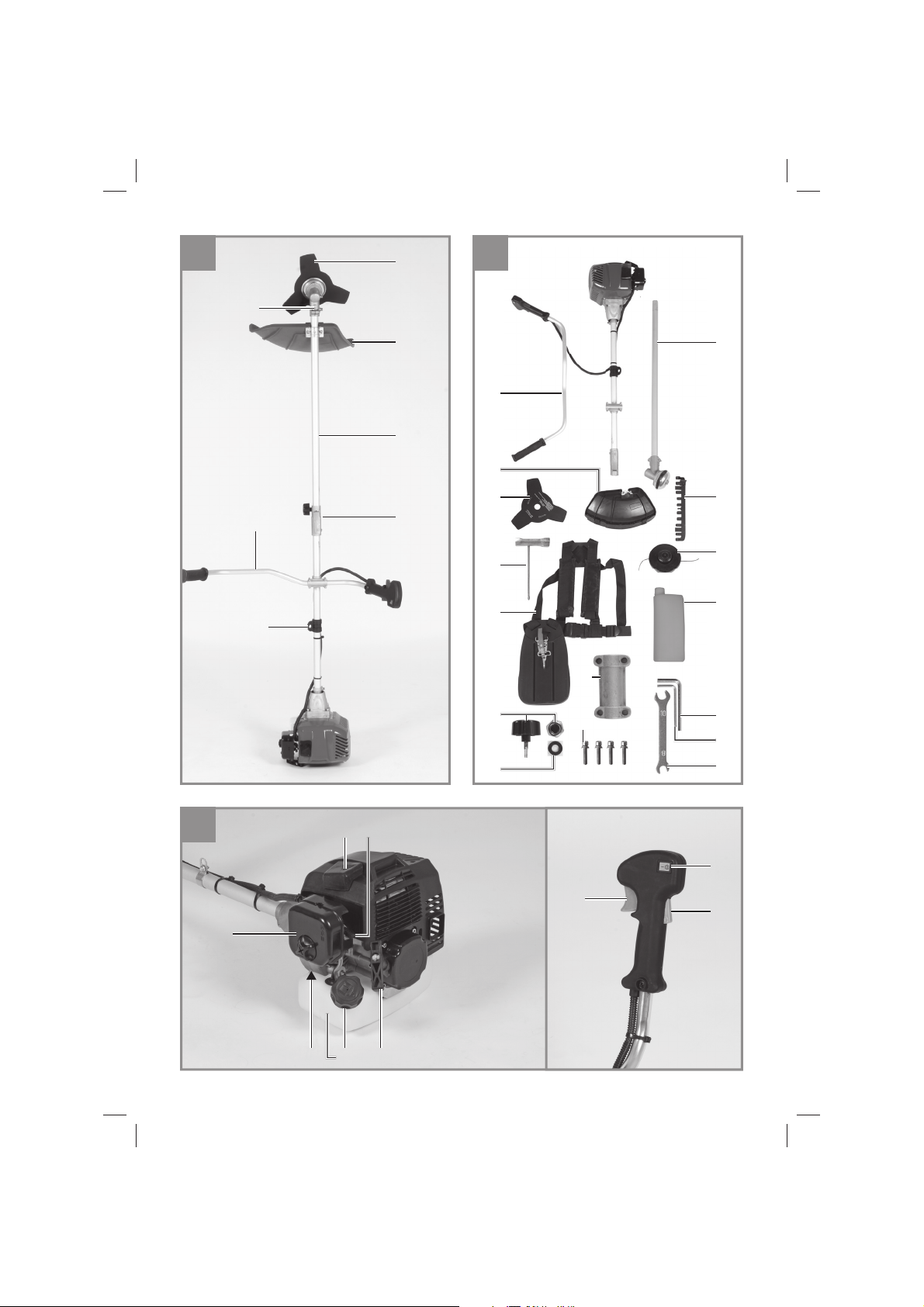

2.1 Gerätebeschreibung

1. Schnittmesser

2a. Schutzhaube Schnittmesser 2b. 2x Schraube Schutzhaube 2c. Schutzhaube Schnittfaden

3. Fadenspule mit Schnittfaden

4. Antriebsgestänge

5. Verbindungsstück

6. Getriebe

7. Öse

8. Handgriﬀ

9. Ein/ Aus – Schalter

10. Griﬀ schraube

11. Gashebelsperre

12. Gashebel

13. Zündkerzenstecker

14. Starterleine

15. Benzintank/ Verschlussdeckel

16. Abdeckung Luftﬁ ltergehäuse

17. Choke – Hebel

18. Schelle

19. 4 x Schraube

20. Abdeckung Druckplatte

21. 8/10 Gabelschlüssel

22. Inbusschlüssel 4mm

23. Inbusschlüssel 5mm

24. Mutter M10 (Linksgewinde)

25. Tragegurt

26. Öl/ Benzinmischﬂ asche

27. Multifunktionswerkzeug

28. Schmierstelle

29. Kraftstoﬀ pumpe „Primer“

30. Mitnehmerscheibe

31. Druckplatte

- 8 -

Anl_GH_BC_43_AS_SPK2.indb 8Anl_GH_BC_43_AS_SPK2.indb 8 14.05.2019 13:05:3414.05.2019 13:05:34

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Die Motorsense (Verwendung des Schneidmessers) eignet sich zum Schneiden von leichten Gehölz, starken Unkraut und Unterholz. Der Motortrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasﬂ ächen und leichten Unkraut. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Vorraussetzung für den ordnungsgemäßen Gebrauch des Gerätes. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Gefahr! Wegen körperlicher Gefährdung des Benutzers darf die Benzinmotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf die Benzinmotorsense nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel verwendet werden. Aus Sicherheitsgründen darf die Benzinmotorsense nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

4. Technische Daten

Motortyp ..........................................2-Takt-Motor,

.................................... luftgekühlt, Chromzylinder

Motorleistung (max.) ................ 1,25 kW/ (1,7 PS)

Hubraum ................................................ 42,7 cm

Leerlaufdrehzahl Motor ............... 3000±300 min

Max. Drehzahl Motor ............................9600 min

Max. Schnittgeschwindigkeit

Sense: .................................................6750 min

Trimmer: .............................................. 6000 min

Gewicht (leerer Tank) ..................................7,3 kg

Schnittkreis-Faden .................................Ø 42 cm

Schnittkreis-Messer ............................Ø 25,5 cm

Fadenlänge ................................................ 4,0 m

Faden-Ø .................................................. 2,4 mm

Zündung ..........................................Elektronisch

Antrieb .................................. Zentrifugalkupplung

Tankinhalt.................................................. 900 ml

Zündkerze ..................Torch L8RTC (NGK BM6A)

Benzinverbrauch (speziﬁ sch) ................... 850 g/h

-1

- 9 -

Anl_GH_BC_43_AS_SPK2.indb 9Anl_GH_BC_43_AS_SPK2.indb 9 14.05.2019 13:05:3414.05.2019 13:05:34

Geräusch und Vibration

Schalldruckpegel L Unsicherheit K Schallleistungspegel L

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Betrieb

Schwingungsemissionswert a Unsicherheit K = 1,5 m/s

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

Tragen Sie Augen- und Gehörschutz

•

........................... 90,7 dB(A)

......................................... 1,5 dB

...................... 114 dB(A)

= 6,75 m/s

5. Montage

5.1 Montage der Messerschutzhaube

Beim Arbeiten mit dem Schnittmesser muss die Schnittmesser-Schutzhaube montiert sein. Die Montage der Schnittmesser-Schutzhaube erfolgt wie in den Abbildungen 10-11 dargestellt.

5.2 Montage Antriebsgestänge mit Verbin-

dungsstück Antriebsgestänge (Abb. 4-7)

Montieren Sie die Griﬀ schraube (Pos. 10) wie in Abb. 4 gezeigt. Öﬀ nen Sie die Griﬀ schraube und schieben Sie das Antriebsgestänge (Pos.

4) in das Verbindungsstück (Pos. 5). Stellen Sie

sicher, dass der Zentrierhebel (Pos. R) in der Führungsbohrung (Pos. H) einrastet. Ziehen Sie die Griﬀ schraube an. Zur Demontage lösen Sie die Griﬀ schraube. Drücken Sie den Zentrierhebel, gleichzeitig ziehen Sie das Antriebsgestänge aus dem Verbindungsstück.

5.3 Montage/Ersetzen des Schnittmessers

Die Montage des Schnittmesser ist auf den Bildern 12-18 zu sehen. Die Demontage erfolgt in umgekehrter Reihenfolge.

Mitnehmerscheibe (30) auf die Zahnwelle

•

stecken (Abb. 13) Schnittmesser (1) auf der Mitnehmerscheibe

•

arretieren (Abb. 14) Druckplatte (31) über das Gewinde der Zahn-

•

welle stecken (Abb. 15) Abdeckung Druckplatte (20) aufstecken

•

(Abb. 16) Die Bohrung der Mitnehmerscheibe suchen,

•

mit der darunter liegenden Kerbe überein bringen und mit dem mitgelieferten Inbusschlüssel (22) arretieren um nun die Mutter (24) anzuziehen (Abb. 17/18). Achtung: Linksgewinde

5.4 Montage der Schnittfadenschutzhaube an der Messerschutzhaube

Beim Arbeiten mit dem Schnittfaden muss zusätzlich die Schnittfadenschutzhaube montiert werden. Die Montage der Schnittfaden-Schutzhaube erfolgt wie in den Abbildungen 19-20 dargestellt. An der Unterseite der Schutzhaube beﬁ ndet sich ein Messer (Abb. 19/ Pos. F) für die automatische Fadenlängenregulierung. Dieses ist mit einem Schutz (Abb. 19/ Pos.G) abgedeckt. Entfernen Sie diesen Schutz vor Arbeitsbeginn und bringen Sie diesen nach dem Arbeiten wieder an.

5.5 Montage Handgriﬀ

Montieren Sie den Handgriﬀ wie in Abb. 8-9 ge- zeigt.

5.6 Montage/ Ersetzen der Fadenspule

Die Montage der Fadenspule ist auf dem Bild 21 zu sehen. Die Demontage erfolgt umgekehrt.

Die Bohrung der Mitnehmerscheibe suchen, mit der darunter liegenden Kerbe überein bringen und mit dem mitgelieferten Inbusschlüssel (22) arretieren um nun die Fadenspule auf das Gewinde zu schrauben. Hinweis! Linksgewinde

- 10 -

Anl_GH_BC_43_AS_SPK2.indb 10Anl_GH_BC_43_AS_SPK2.indb 10 14.05.2019 13:05:3414.05.2019 13:05:34

6. Vor Inbetriebnahme

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

Dichtheit des Treibstoffsystems.

•

Einwandfreien Zustand und Vollständigkeit

•

der Schutzeinrichtungen und der Schnittvorrichtung. Festen Sitz sämtlicher Verschraubungen.

•

Leichtgängigkeit aller beweglichen Teile.

•

6.1 Treibstoﬀ und Öl

Empfohlene Treibstoﬀ e Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motoröl. Mischen Sie das Treibstoﬀ gemisch nach der Treibstoﬀ - Mischtabelle an. Hinweis: Verwenden Sie kein Treibstoﬀ gemisch, das mehr als 90 Tage lang gelagert wurde. Hinweis: Verwenden Sie kein 2-Takt-Öl das ein Mischverhältnis von 100:1 empﬁ ehlt. Bei Moto- renschäden auf Grund ungenügender Schmierung entfällt die Motorgarantie des Herstellers. Warnung: Verwenden Sie zum Transport und zur Lagerung von Kraftstoﬀ nur dafür vorgesehene und zugelassene Behälter. Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischﬂ asche (Siehe aufgedruckte Skala). Schütteln Sie anschließend den Behälter gut durch.

6.2 Treibstoﬀ -Misch-Tabelle

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl

Benzin 2-Takt-Öl

1 Liter 25 ml 5 Liter 125 ml

7. Betrieb

Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können. Entfernen Sie vor Inbetriebnahme die Schutzkappen vom Schnittmesser.

7.1 Starten bei kaltem Motor

Füllen Sie den Tank mit einer angemessenen Menge Benzin/Öl-Gemisch. Siehe auch Treibstoﬀ und Öl.

1. Gerät auf eine harte, ebene Fläche stellen.

2. Kraftstoﬀ pumpe (Primer) (Abb. 2/Pos. 29) 10x drücken.

3. Ein-/ Aus-Schalter (Abb. 2/Pos. 9) auf „I“ schalten.

4. Choke-Hebel (Abb. 2/Pos. 17) auf „

5. Das Gerät gut festhalten und die Starterleine (Abb. 2/Pos. 14) bis zum ersten Widerstand herausziehen. Jetzt den Startseilzug 4x rasch anziehen. Das Gerät sollte starten. Hinweis: Die Starterleine nicht zurückschleudern lassen. Dies kann zu Beschädigungen führen.

Ist der Motor gestartet, das Gerät ca. 10 sek.

warmlaufen lassen. Warnung: Durch den festgestellten ChokeHebel beginnt das Schnittwerkzeug bei startendem Motor zu arbeiten. Anschließend Choke-Hebel durch einfaches Betätigen des Gashebels entriegeln.

6. Sollte der Motor nicht starten wiederholen Sie die Schritte 4-6.

Zur Beachtung: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Abschnitt „Fehlerbehebung am Motor“. Zur Beachtung: Ziehen Sie den Startseilzug stets gerade heraus. Wird sie in einem Winkel herausgezogen, entsteht Reibung an der Öse. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Anlassergriﬀ , wenn sich die Schnur wieder ein- zieht. Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen.

“ stellen.

- 11 -

Anl_GH_BC_43_AS_SPK2.indb 11Anl_GH_BC_43_AS_SPK2.indb 11 14.05.2019 13:05:3414.05.2019 13:05:34

7.2 Starten bei warmem Motor

(Das Gerät stand für weniger als 15-20min still)

1. Gerät auf harte, ebene Fläche stellen.

2. Ein-/Aus-Schalter auf „I“ schalten.

3. Gashebel feststellen (analog „Starten bei kaltem Motor“).

4. Gerät gut festhalten und die Starterleine bis zum ersten Widerstand herausziehen. Jetzt die Starterleine rasch anziehen. Das Gerät sollte nach 1-2 Zügen starten. Falls die Maschine nach 6 Zügen immer noch nicht startet wiederholen Sie die Schritte 1-6 unter kalten Motor starten.

7.3 Motor abstellen

Not-Aus Schrittfolge:

Falls es notwendig ist, die Maschine sofort anzuhalten, stellen Sie hierzu den Ein-/Aus-Schalter auf „Stop“ bzw. „0“

Normale Schrittfolge:

Lassen Sie den Gashebel los und warten Sie bis der Motor in Leerlaufgeschwindigkeit übergegangen ist. Stellen Sie dann den Ein-/ Aus-Schalter auf „Stop“ bzw. „0“.

7.4 Schultergurt anlegen

Warnung! Tragen Sie bei der Arbeit immer einen

Schultergurt. Schalten Sie das Gerät immer aus, bevor Sie den Schultergurt lösen. Es besteht Verletzungsgefahr.

1. Legen Sie den Schultergurt über die Schulter.

2. Stellen Sie die Gurtlänge so ein, dass sich die Gurthalterung auf Hüfthöhe beﬁ ndet.

3. Um die optimale Tragegurtlänge festzustellen machen Sie anschließend einige Schwingbewegungen ohne den Motor anzulassen (Abb. 25).

7.5 Arbeitshinweise

Trainieren Sie vor Einsatz des Gerätes sämtliche Arbeitstechniken bei abgestelltem Motor.

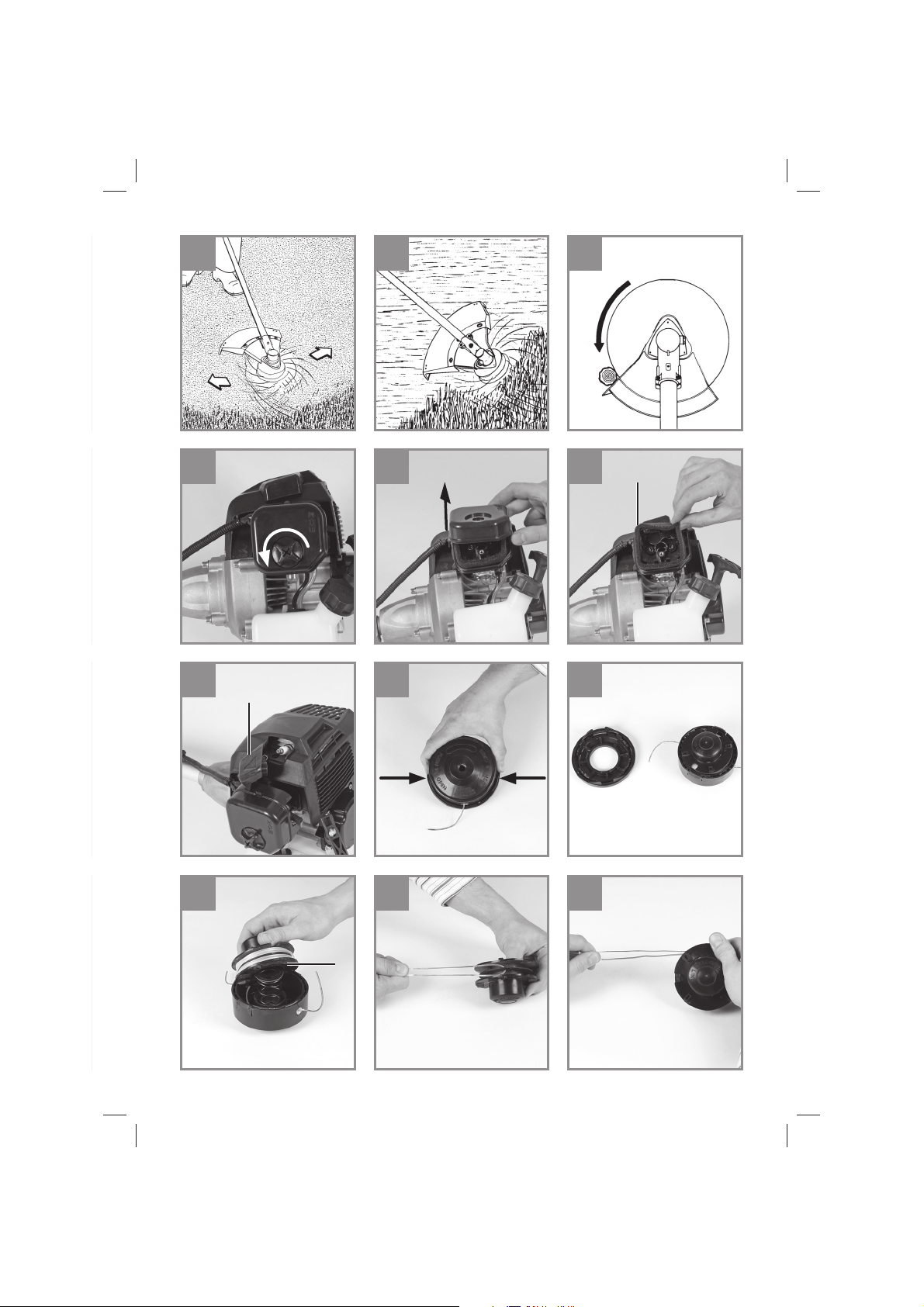

8. Arbeiten mit der BenzinMotorsense

Verlängerung des Schnittfadens Warnung! Benutzen Sie keinen Metalldraht oder

kunststoﬀ umhüllten Metalldraht irgendeiner Art in der Fadenspule. Dies kann zu schweren Verletzungen beim Benutzer führen. Zur Verlängerung des Schnittfadens, lassen Sie den Motor auf Vollgas laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlängert. Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge (Abb.

26).

Hinweis: Entfernen Sie regelmäßig alle Rasen- und Unkrautreste um ein Überhitzen des Schaftrohrs zu vermeiden. Rasen-/ Gras-/Unkrautreste verfangen sich unterhalb des Schutzschilds (Abb. 27), dies verhindert eine ausreichende Kühlung des Schaftrohrs. Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen.

Verschiedene Schnittverfahren

Ist das Gerät richtig montiert, schneidet es Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von Zäunen, Mauern und Fundamenten sowie um Bäume herum. Es lässt sich auch für „Abmäharbeiten“ einsetzen, um Vegetation zur besseren Vorbereitung eines Gartens oder zum Ausputzen eines bestimmten Bereiches bodennah zu entfernen.

Zur Beachtung: Auch bei sorgfältiger Anwendung hat das Schneiden an Fundamenten, Steinoder Betonmauern usw. eine über dem Normalen liegende Abnutzung des Fadens zur Folge.

Trimmen/ Mähen

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie die Fadenspule stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte Schnitthöhe fest. Führen und halten Sie die Fadenspule in der gewünschten Höhe, zwecks gleichmässigem Schnitt (Abb. 28).

- 12 -

Anl_GH_BC_43_AS_SPK2.indb 12Anl_GH_BC_43_AS_SPK2.indb 12 14.05.2019 13:05:3414.05.2019 13:05:34

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite der Fadenspule über dem Boden beﬁ ndet und der Faden die richtige Schnittstelle triﬀ t. Schnei- den Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

Schneiden an Zaun/ Fundament

Nähern Sie sich beim Schneiden langsam Maschendrahtzäunen, Lattenzäunen, Natursteinmauern und Fundamenten um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen. Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus. Schlägt der Faden gegen Zaungeﬂ echt, bricht er ab.

Trimmen um Bäume

Trimmen Sie um Baumstämme, nähern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie dabei von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen Sie die Fadenspule leicht nach vorn. Warnung: Seien Sie überaus vorsichtig bei Abmäharbeiten. Halten Sie bei solchen Arbeiten einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren ein.

Abmähen

Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stellen Sie den Handgriﬀ in die gewünschte Position. Beach- ten Sie die erhöhte Verletzungsgefahr des Benutzers, Zuschauer und Tiere, sowie die Gefahr der Sachbeschädigung durch weggeschleuderte Objekte (z.B. Steine) (Abb. 29).

Warnung: Entfernen Sie mit dem Gerät keine Gegenstände von Fußwegen usw.! Das Gerät ist ein kraftvolles Werkzeug, und kleine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen.

Sägen

Das Gerät ist nicht zum Sägen geeignet.

Verklemmen

Sollte das Schnittmesser wegen zu dichter Vegetation blockieren stellen Sie unverzüglich den Motor ab. Befreien Sie das Gerät von Gras und Gestrüpp bevor Sie es erneut in Betrieb nehmen.

Vermeiden von Rückschlag

Beim Arbeiten mit dem Schnittmesser besteht die Gefahr des Rückschlages wenn dieses auf feste Hindernisse (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) triﬀ t. Das Gerät wird dabei gegen die Drehrichtung des Werkzeugs zurückgeschleu-dert. Dies kann zum Verlust der Kontrolle über das Gerät führen. Benutzen Sie das Schnittmesser nicht in der Nähe von Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten. Zum Schneiden von dichten Stängeln positionieren Sie diese wie in Abb. 30 dargestellt um Rückschläge zu vermeiden.

9. Wartung

Schalten Sie das Gerät vor Wartungsarbeiten immer aus und ziehen Sie den Zündkerzenstecker (13) ab.

9.1 Ersetzen von Fadenspule/Schnittfaden

1. Die Fadenspule (3), wie in Abschnitt 5.6

beschrieben, demontieren. Die Spule zusammendrücken (Abb. 35) und eine Gehäusehälfte abnehmen (Abb. 36).

2. Spulenteller (K) aus dem Fadenspulengehäu-

se entnehmen (Abb. 37).

3. Evtl. noch vorhandenen Schnittfaden entfer-

nen.

4. Neuen Schnittfaden in der Mitte zusammen-

legen und die entstandene Schlaufe in die Aussparung des Spulentellers einhängen. (Abb. 38)

5. Faden unter Spannung gegen den Uhrzeiger-

sinn aufwickeln. Der Spulenteiler trennt dabei die beiden Hälften des Schnittfadens. (Abb.

39)

6. Die letzten 15cm der beiden Fadenenden

in die gegenüberliegenden Fadenhalter des Spulentellers einhaken. (Abb. 40)

7. Die beiden Fadenenden durch die Metallösen

im Fadenspulen-Gehäuse führen (Abb. 37).

8. Spulenteller in das Fadenspulen-Gehäuse

drücken (Abb. 36).

9. Kurz und kräftig an beiden Fadenenden zie-

hen um diese aus den Fadenhaltern zu lösen.

- 13 -

Anl_GH_BC_43_AS_SPK2.indb 13Anl_GH_BC_43_AS_SPK2.indb 13 14.05.2019 13:05:3414.05.2019 13:05:34

10. Fügen Sie die Gehäusehälften wieder zusammen.

11. Überschüssigen Faden auf etwa 13cm zurückschneiden. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens.

12. Fadenspule wieder montieren (siehe Abschnitt 5.6). Wird die komplette Fadenspule erneuert sind, die Punkte 3-6 zu überspringen.

9.2 Schleifen des Schutzhaubenmessers

Das Schutzhaubenmesser kann mit der Zeit stumpf werden. Sollten Sie dies feststellen, lösen Sie die Schrauben mit denen das Schutzhaubenmesser an der Schutzhaube befestigt ist. Befestigen Sie das Messer in einem Schraubstock. Schleifen Sie das Messer mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. Feilen Sie nur in eine Richtung.

9.3 Wartung des Luftﬁ lters (Abb. 31-33)

Verschmutzte Luftﬁ lter verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich. Der Luftﬁ lter (T) sollte alle 25 Betriebsstunden kont- rolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftﬁ lter häuﬁ ger zu überprüfen.

1. Entfernen Sie den Luftﬁ lterdeckel (Abb. 31-

32)

2. Entnehmen Sie den Luftﬁ lter (Abb. 33)

3. Reinigen Sie den Luftﬁ lter durch ausklopfen oder ausblasen.

4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Warnung! Luftﬁ lter nie mit Benzin oder brennba- ren Lösungsmitteln reinigen.

9.4 Wartung der Zündkerze (Abb. 34)

Zündkerzenfunkenstrecke = 0,6mm. Ziehen Sie die Zündkerze mit 12 bis 15 Nm an. Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

1. Ziehen Sie den Zündkerzenstecker (Pos. 13) ab.

2. Entfernen Sie die Zündkerze (Abb. 34) mit dem beiliegenden Multifunktionswerkzeug (27).

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

9.5 Vergaser Einstellungen

Einstellungen am Vergaser dürfen nur durch autorisierten Kundendienst vorgenommen werden. Zu allen Arbeiten am Vergaser muss zuerst die Luftﬁ lterabdeckung wie in Abbildung 31 und 32 gezeigt demontiert werden.

9.6 Einstellen des Gasseilzuges:

Sollte die Maximaldrehzahl des Geräts mit der Zeit nicht mehr erreicht werden und sämtliche anderen Ursachen nach Abschnitt 12 Fehlerbehebung ausgeschlossen sein, könnte eine Einstellung des Gasseilzuges erforderlich sein. Überprüfen Sie hierfür zunächst ob der Vergaser bei voll durchgedrücktem Gasgriﬀ ganz öﬀ net. Dies ist der Fall wenn der Vergaserschieber (Abb.

41) bei voll betätigtem Gas vollständig geöﬀ net ist. Abbildung 41 zeigt die korrekte Einstellung. Sollte der Vergaserschieber nicht vollständig geöﬀ net sein, ist eine Nachjustierung notwendig. Um den Gasseilzug nachzustellen sind folgende Schritte erforderlich: Lösen Sie die Kontermutter (Abb. 42/Pos. C) einige Umdrehungen. Drehen Sie die Verstellschraube (Abb. 42/Pos. D) heraus, bis der Vergaserschieber bei voll betätigtem Gas, wie in Abbildung 41 gezeigt, vollständig geöﬀ net ist. Ziehen Sie die Kontermutter wieder fest.

9.7 Einstellen des Standgases: Warnung! Standgas bei warmen Betriebszu-

stand einstellen. Sollte das Gerät bei nicht betätigtem Gashebel ausgehen und sämtliche anderen Ursachen nach Abschnitt 12 Fehlerbehebung ausgeschlossen sein, ist ein Nachjustieren des Standgases notwendig. Drehen Sie hierzu die Standgasschraube (Abb. 42/ Pos. E) im Uhrzeigersinn bis das Gerät im Leerlauf sicher läuft. Sollte das Standgas so hoch sein, dass sich das Schnittwerkzeug mitdreht, muss dies durch Linksdrehen der Standgasschraube soweit verringert werden bis sich das Schnittwerkzeug nicht mehr mitdreht.

9.8 Fetten des Getriebes

Ergänzen Sie alle 20 Betriebsstunden etwas Getriebeﬂ ießfett (ca. 10 g.), an der Schmierstelle (28) (Abb. 21).

- 14 -

Anl_GH_BC_43_AS_SPK2.indb 14Anl_GH_BC_43_AS_SPK2.indb 14 14.05.2019 13:05:3414.05.2019 13:05:34

10. Reinigung, Lagerung, Transport

und Ersatzteilbestellung

10.1 Reinigung

Halten Sie die Griffe ölfrei, damit Sie immer

•

sicheren Halt haben. Reinigen Sie das Gerät bei Bedarf mit einem

•

feuchten Tuch und gegebenenfalls mit einem milden Spülmittel.

Warnung!

Vor jeder Reinigung Zündkerzenstecker ziehen. Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten. Bewahren Sie die Kettensäge an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf.

10.2 Lagerung

Vorsicht: Verstauen Sie das Gerät nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Verstauen des Gerätes

Wenn Sie das Gerät länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser beﬁ ndliche, restliche Treibstoﬀ und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstoﬀ tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.

2. Starten Sie den Motor und lassen Sie ihn laufen, bis die Säge anhält, um den Treibstoﬀ aus dem Vergaser zu entfernen.

3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).

4. Entfernen Sie die Zündkerze (siehe 9.4)

5. Geben Sie 1 Teelöﬀ el sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein.

Hinweis: Verstauen Sie das Gerät an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

Erneutes Inbetriebnehmen

1. Entfernen Sie die Zündkerze (siehe 9.4).

2. Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.

3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein.

4. Bereiten Sie das Gerät für den Betrieb vor

5. Füllen Sie den Tank mit der richtigen Treibstoﬀ -/ Ölmischung auf. Siehe Abschnitt Treib- stoﬀ und Öl.

10.3 Transport

Wenn Sie das Gerät transportieren möchten entleeren Sie den Benzintank wie im Kapitel 10 erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz. Demontieren Sie das Antriebsgestänge wie unter Punkt 5.2 erklärt.

10.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteil-Nummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

11. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 15 -

Anl_GH_BC_43_AS_SPK2.indb 15Anl_GH_BC_43_AS_SPK2.indb 15 14.05.2019 13:05:3414.05.2019 13:05:34

12. Fehlersuchplan

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaﬀ en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Behebung

Das Gerät springt nicht an.

Das Gerät springt an, hat aber nicht die volle Leistung.

Der Motor läuft unregelmäßig

Motor raucht übermäßig

- Fehlerhaftes Vorgehen beim Starten.

- Verrußte oder feuchte Zündkerze

- Falsche Vergasereinstellung

- Falsche Einstellung des Chokehebels

- Verschmutzter Luftﬁ lter

- Falsche Vergasereinstellung

- Falscher Elektrodenabstand der Zündkerze

- Falsche Vergasereinstellung

- Falsche Treibstoﬀ mischung

- Falsche Vergasereinstellung

- Folgen Sie den Anweisungen zum Starten

- Zündkerze reinigen oder durch neue ersetzen.

- Autorisierten Kundendienst aufsuchen, oder das Gerät an die ISCGmbH senden.

- Chokehebel auf „

“ stellen.

- Luﬃ lter reinigen

- Autorisierten Kundendienst aufsuchen, oder das Gerät an die ISCGmbH senden.

- Zündkerze reinigen und Elektrodenabstand einstellen oder neue Zündkerze einsetzen.

- Autorisierten Kundendienst aufsuchen, oder das Gerät an die ISCGmbH senden.

- Richtige Treibstoﬀ mischung ver- wenden (siehe Treibstoﬀ -Mischta- belle)

- Autorisierten Kundendienst aufsuchen, oder das Gerät an die ISCGmbH senden.

- 16 -

Anl_GH_BC_43_AS_SPK2.indb 16Anl_GH_BC_43_AS_SPK2.indb 16 14.05.2019 13:05:3414.05.2019 13:05:34

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 17 -

Anl_GH_BC_43_AS_SPK2.indb 17Anl_GH_BC_43_AS_SPK2.indb 17 14.05.2019 13:05:3514.05.2019 13:05:35

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Zündkerze, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Schnittmesser, Fadenspule mit Schnittfaden Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 18 -

Anl_GH_BC_43_AS_SPK2.indb 18Anl_GH_BC_43_AS_SPK2.indb 18 14.05.2019 13:05:3514.05.2019 13:05:35

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_GH_BC_43_AS_SPK2.indb 19Anl_GH_BC_43_AS_SPK2.indb 19 14.05.2019 13:05:3514.05.2019 13:05:35

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_GH_BC_43_AS_SPK2.indb 20Anl_GH_BC_43_AS_SPK2.indb 20 14.05.2019 13:05:3514.05.2019 13:05:35

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aﬀ ectation

4. Caractéristiques techniques

5. Montage

6. Avant la mise en service

7. Fonctionnement

8. Travailler avec la débroussailleuse à essence

9. Maintenance

10. Nettoyage, stockage, transport et commande de pièces de rechange

11. Mise au rebut et recyclage

12. Plan de recherche des erreurs

- 21 -

Anl_GH_BC_43_AS_SPK2.indb 21Anl_GH_BC_43_AS_SPK2.indb 21 14.05.2019 13:05:3514.05.2019 13:05:35

 Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

 Danger ! Veuillez lire toutes les consignes

de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Dispositifs de sécurité

Pendant que vous travaillez sur l‘appareil, le capot de protection en plastique correspondant (pour fonctionnement avec lame ou ﬁ l) doit être monté pour éviter que des objets soient projetés. La lame intégrée dans le capot de protection du ﬁ l de coupe sectionne le ﬁ l automatiquement à la longueur optimale.

Explication des plaques signalétiques situées sur l’appareil (ﬁ g. 43) :

1. Avertissement !

2. Avant la mise en service, lisez le mode d‘emploi !

3. Portez une protection des yeux, de la tête et de l‘ouïe !

4. Portez des chaussures rigides !

5. Portez des gants de protection !

6. Protégez l‘appareil de la pluie ou de l‘humidité !

7. Faites attention aux pièces pouvant être projetées.

8. Avant les travaux de maintenance, mettez l‘appareil hors circuit et retirez la cosse de bougie d‘allumage !

9. L‘écart entre la machine et les personnes en-

vironnantes doit être d‘au moins 15 m !

10. L‘outil continue à tourner après la mise hors circuit.

11. Attention Parties brûlantes. Gardez vos distances.

12. Remettez un peu de graisse toutes les 12 heures de fonctionnement (graisse liquide pour engrenage) !

13. Attention au recul !

14. N‘utilisez pas de lames de scie.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil

1. Lame

2a. Capot de protection lame 2b. 2x vis capot de protection 2c. Capot de protection ﬁ l de coupe

3. Bobine de ﬁ l avec ﬁ l de coupe

4. Tige d‘entraînement

5. Pièce de raccordement

6. Engrenage

7. Œillet

8. Poignée

9. Interrupteur marche/arrêt

10. Vis poignée

11. Blocage de l‘accélérateur

12. Accélérateur

13. Cosse de bougie d‘allumage

14. Cordon de démarrage

15. Réservoir à essence/bouchon

16. Recouvrement du boîtier du ﬁ ltre à air

17. Levier étrangleur

18. Collier de serrage

19. 4x Vis

20. Recouvrement plaque de protection

21. Clé à fourche 8/10

22. Clé à six pans creux 4 mm

23. Clé à six pans creux 5 mm

24. Écrou M10 (ﬁ let à gauche)

25. Ceinture de port

26. Flacon de mélange essence/huile

27. Outil multifonctions

28. Graisseur

29. Pompe à carburant « Primer »

30. Disque entraîneur

31. Plaque de compression

- 22 -

Anl_GH_BC_43_AS_SPK2.indb 22Anl_GH_BC_43_AS_SPK2.indb 22 14.05.2019 13:05:3514.05.2019 13:05:35

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Mode d’emploi d’origine

•

Consignes de sécurité

•

Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l‘appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

Danger ! En raison des risques pour l‘intégrité corporelle de l‘utilisateur, la débroussailleuse à essence ne peut pas être utilisée pour les travaux suivants : pour nettoyer les trottoirs et comme broyeur pour réduire en petits morceaux des petites branches d‘arbres ou de haies. De plus, la débroussailleuse ne doit pas être utilisée pour aplanir des irrégularités du sol, comme par ex. les taupinières. Pour des raisons de sécurité, la débroussailleuse à essence ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils ou jeux d‘outils de toute sorte.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Toute utilisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l‘utilisateur/ l‘opérateur est responsable.

3. Utilisation conforme à l’aﬀ ectation

La débroussailleuse (utilisation de la lame) convient à la coupe de petits bois, de mauvaises herbes résistantes et de broussailles. Le coupeherbe (utilisation de la bobine de ﬁ l avec ﬁ l de coupe) convient à la coupe de gazon, de surface d‘herbe et de mauvaises herbes légères. Le respect du mode d‘emploi joint par le fabricant est la condition primordiale préalable à une utilisation conforme de l‘appareil. Toute autre utilisation non explicitement autorisée dans ce mode d‘emploi peut entraîner des dommages sur l‘appareil et représenter un grave danger pour l‘utilisateur. Veuillez absolument respecter les limites indiquées dans les consignes de sécurité.

- 23 -

Anl_GH_BC_43_AS_SPK2.indb 23Anl_GH_BC_43_AS_SPK2.indb 23 14.05.2019 13:05:3614.05.2019 13:05:36

4. Caractéristiques techniques

Type de moteur .......................moteur à 2 temps,

................................. refroidi par air, vérin chromé

Puissance du moteur (max.) .... 1,25 kW/(1,7 CV)

Cylindrée ............................................... 42,7 cm

Vitesse de rotation à vide du moteur ....................

................................................... 3000±300 tr/min

Vitesse moteur max. ...........................9600 tr/min

Vitesse de coupe max.

Débroussailleuse: ..............................6750 tr/min

Coupe-herbe: .....................................6000 tr/min

Poids (réservoir vide) .................................7,3 kg

Cercle de coupe du ﬁ l ............................Ø 42 cm

Cercle de coupe de la lame ................Ø 25,5 cm

Longueur du ﬁ l ........................................... 4,0 m

Ø du ﬁ l ..................................................... 2,4 mm

Allumage ..........................................électronique

Entraînement ............... accouplement centrifuge

Contenance du réservoir ...........................900 ml

Bougie d‘allumage .....Torch L8RTC (NGK BM6A)

Consommation de carburant (spéciﬁ que) ...........

................................................................. 850 g/h

Bruit et vibrations

Niveau de pression acoustique L Imprécision K Niveau acoustique L

Portez une protection de l‘ouïe.

L‘exposition au bruit peut entraîner une perte de l‘ouïe.

Fonctionnement

Valeur d‘émission de vibration a Imprécision K = 1,5 m/s2

Limitez le niveau sonore et les vibrations à un minimum !

N‘utilisez que des appareils en bon état.

•

Effectuez une maintenance et un nettoyage

•

réguliers de l‘appareil. Adaptez votre manière de travailler à

•

l‘appareil. Ne surchargez pas l‘appareil.

•

Faites contrôler l‘appareil le cas échéant.

•

Mettez l‘appareil hors circuit lorsque vous ne

•

l‘utilisez pas. Portez des gants.

•

Portez des protections des yeux et de l‘ouïe

•

.........................................1,5 dB

......................... 114 dB(A)

..... 90,7 dB(A)

= 6,75 m/s

5. Montage

5.1 Montage du capot de protection de la lame

lorsque l‘on travaille avec la lame de coupe, il faut que le capot de protection soit monté. Le monta-

ge du capot de protection de la lame se fait comme représenté dans les illustrations 10-11.

5.2 Montage de la tige d‘entraînement avec la pièce de raccordement Tige d‘entraînement (ﬁ g. 4-7)

Montez la vis poignée (pos. 10) comme indiqué sur la ﬁ gure 4. Desserrez la vis poignée et en- ﬁ chez la tige d‘entraînement (pos. 4) dans la pièce de raccordement (pos. 5). Assurez-vous que le levier de centrage (Pos. R) s‘enclenche dans le trou du guide (Pos. H). Serrez la vis poignée. Pour le démontage, desserrez la vis poignée. Appuyez sur le levier de centrage tout en tirant la tige d‘entraînement de la pièce de raccordement.

5.3 Montage/Remplacement de la lame

Le montage de la lame est visible sur les ﬁ gures 12 à 18. Le démontage doit être eﬀ ectué dans l‘ordre inverse.

Enfichez le disque entraîneur (30) sur l‘arbre

•

cannelé (fig. 13) Bloquez la lame (1) sur le disque entraîneur

•

(fig. 14) Enfichez la plaque de compression (31) sur le

•

filetage de l‘arbre cannelé (fig. 15) Montez le recouvrement de la plaque de pro-

•

tection (20) (fig. 16) Cherchez le trou du disque entraîneur, faites-

•

le correspondre à l‘encoche qui se trouve dessous et bloquez-le à l‘aide de la clé à six pans creux (22) fournie pour ensuite serrer l‘écrou (24) (fig. 17/18). Attention : filet à gauche

5.4 Montage du capot de protection du ﬁ l de coupe sur le capot de protection de la lame

lors des travaux avec le ﬁ l de coupe, il faut monter également le capot de protection du ﬁ l de coupe. Le montage du capot de protection du ﬁ l de coupe s‘eﬀ ectue comme représenté dans les illustrations 19-20. Une lame (ﬁ g. 19/pos. F) pour la régulation automatique de la longueur du ﬁ l se trouve sur le côté inférieur du capot de protection. Elle est recouverte d’une protection (ﬁ g. 19/pos. G). Retirez cette protection avant de travailler et remettez-la après avoir travaillé.

- 24 -

Anl_GH_BC_43_AS_SPK2.indb 24Anl_GH_BC_43_AS_SPK2.indb 24 14.05.2019 13:05:3614.05.2019 13:05:36

5.5 Montage poignée

Montez la poignée comme indiqué sur la ﬁ gure 8-9.

5.6 Montage/remplacement de la bobine de ﬁ l

Le montage de la bobine de ﬁ l est visible sur la ﬁ gure 21. Le démontage s‘eﬀ ectue dans le sens

inverse.

Cherchez le trou du disque entraîneur, faites-le correspondre à l‘encoche qui se trouve dessous et bloquez-le avec la clé à six pans creux (22) fournie pour ensuite visser la bobine de ﬁ l sur le ﬁ letage. Remarque: ﬁ let à gauche.

6. Avant la mise en service

Vériﬁ ez l‘appareil avant chaque mise en service :

Étanchéité du système de carburant.

•

État impeccable et dispositifs de protection et

•

de coupe au complet. Bonne fixation de toutes les vis.

•

Souplesse de toutes les pièces mobiles.

•

6.1 Carburant et huile

Carburants recommandés Utilisez uniquement un mélange à base d‘essence sans plomb et d‘une huile moteur 2 temps. Mélangez le carburant en respectant le tableau des mélanges de carburants. Remarque ! n‘utilisez pas de mélange de carburant qui a été stocké plus longtemps que 90 jours. Remarque ! n‘utilisez pas d‘huile moteur 2 temps qui recommande un rapport de mélange de 100:1. En cas de dommages sur le moteur en raison d‘un graissage insuﬃ sant la garantie moteur du fabricant n‘est plus valable. Avertissement ! utilisez pour le transport et le stockage de carburant uniquement des réservoirs prévus et autorisés pour cela. Versez respectivement la bonne quantité d‘essence et d‘huile moteur 2 temps dans le ﬂ a- con de mélange joint à la livraison (voir graduation gravée). Secouez ensuite bien le récipient.

6.2 Tableau des mélanges de carburant

Procédure de mélange : 40 parts d‘essence pour 1 part d‘huile

Essence Huile pour

1 litre 25 ml 5 litres 125 ml

moteur 2 temps

7. Fonctionnement

Veuillez respecter les directives légales relatives à l‘ordonnance de la protection contre le bruit. Elles peuvent diﬀ érer d‘un endroit à l‘autre. Avant la mise en service, retirez le capot de protection de la lame.

7.1 Démarrage à froid

Remplissez le réservoir de la quantité correcte de mélange essence/huile. Voir également le chapitre carburant et huile.

1. Placez l‘appareil sur une surface dure et plane.

2. Appuyez 10 x sur la pompe à carburant (primer) (ﬁ g. 2/pos. 29).

3. Commutez l’interrupteur marche/arrêt (ﬁ g. 2/ pos. 9) sur « I ».

4. Mettre le levier étrangleur (ﬁ g. 2/pos. 17) sur «

5. Tenez fermement l‘appareil et tirez le cordon

6. Si le moteur ne démarre pas, recommencez

».

de démarrage (ﬁ g. 2/pos. 14) jusqu‘à la pre- mière résistance. Maintenant tirez le cordon de démarrage 4x d‘un coup sec. L‘appareil devrait démarrer. Remarque ! ne laissez pas le cordon de démarrage revenir trop rapidement. Ceci peut entraîner des dommages. Lorsque le moteur est démarré, le faire chauffer env. 10 sec. Avertissement ! en raison du verrouillage du levier étrangleur, le dispositif de coupe commence à fonctionner dés que le moteur démarre. Déverrouiller ensuite le levier étrangleur en actionnant simplement le levier de l‘accélérateur.

les étapes 4-6.

Observations : si le moteur ne démarre toujours pas au bout de plusieurs essais, veuillez lire le paragraphe « élimination des erreurs ». Observations : tirez toujours la corde de démar-

- 25 -

Anl_GH_BC_43_AS_SPK2.indb 25Anl_GH_BC_43_AS_SPK2.indb 25 14.05.2019 13:05:3614.05.2019 13:05:36

rage toute droite. Si vous la tirez en lui faisant faire un angle, une friction aura lieu au niveau de l’œillet. Ce frottement écorche la corde qui s‘use plus vite. Maintenez toujours la poignée de démarrage lorsque la corde retourne à sa place. Ne laissez jamais la corde revenir rapidement de son état tiré.

7.2 Démarrage à chaud

(L‘appareil a été arrêté pendant moins de 15-20 min)

1. Placez l‘appareil sur une surface dure et plane.

2. Commutez l‘interrupteur marche/arrêt sur „I“.

3. Bloquez l‘accélérateur (comme avec « démarrage à froid »).

4. Tenez bien l‘appareil et tirez le cordon de démarrage jusqu‘à la première résistance. Maintenant, tirez fortement sur le cordon de démarrage. L‘appareil doit démarrer au bout de 1 à 2 essais. Si la machine ne démarre toujours pas au bout de 6 essais, recommencez les étapes 1 à 6 avec un démarrage à froid.

7.3 Mettre le moteur hors circuit

Procédure arrêt d‘urgence :

S’il est nécessaire d’arrêtez immédiatement la machine, placez pour cela l‘interrupteur marche/ arrêt sur « stop » ou « 0 ».

Procédure normale :

Lâchez l‘accélérateur et attendez que le moteur soit passé à la vitesse de rotation à vide. Mettez ensuite l‘interrupteur marche/arrêt sur « stop » ou « 0 ».

7.4 Mettre la ceinture de port

Avertissement ! Pendant le travail, portez

toujours une ceinture de port. Éteignez toujours l‘appareil avant de détacher la ceinture de port. Il y a un risque de blessure.

1. Faites passer la ceinture de port par dessus l‘épaule.

2. Réglez la longueur de la ceinture de telle manière que la ﬁ xation de la ceinture se trouve à la hauteur de la hanche.

3. Aﬁ n de vériﬁ er si la longueur de ceinture de port convient, faites ensuite quelques mouvements de balancier sans allumer le moteur (ﬁ g. 25).

7.5 Consignes de travail

Entraînez-vous à toutes les techniques de travail à moteur éteint avant d‘utiliser l‘appareil.

8. Travailler avec la débroussailleuse à essence

Allongement du ﬁ l de coupe

Avertissement ! N‘utilisez pas de ﬁ l de fer ou de ﬁ l de fer recouvert de plastique de quelque sorte

que ce soit dans la bobine de ﬁ l. Cela peut entraî- ner de graves blessures chez l‘utilisateur. Pour allonger le ﬁ l de coupe, laissez tourner le moteur à plein régime et tapoter la bobine de ﬁ l sur le sol. Le ﬁ l est automatiquement rallongé. La lame du capot protecteur raccourci le ﬁ l à la longueur adéquate (ﬁ g. 26).

Remarque ! Retirez régulièrement tous les résidus de gazon et de mauvaises herbes aﬁ n d‘éviter une surchauﬀ e du tube du manche. Les résidus de gazon, d‘herbe, de mauvaises herbes se coincent sous le capot protecteur (ﬁ g. 27), cela empêche le refroidissement suﬃ sant du tube du manche. Retirez les résidus avec précaution à l‘aide d‘un tournevis ou quelque chose de semblable.

Diﬀ érents types de coupe

Si l‘appareil est correctement monté, il coupe les mauvaises herbes et l‘herbe haute à des endroits diﬃ cilement accessibles, comme par exemple le long de grillages, de murs et de fondations ainsi qu‘autour des arbres. On peut également l‘utiliser pour des travaux de tonte comme raser de la végétation pour préparer au mieux l‘installation d‘un jardin ou pour nettoyer un endroit précis.

Observations: même dans le cas d‘une utilisation soignée, la coupe le long de fondations, de pierres ou de murs de béton etc. entraîne une usure du ﬁ l supérieure à l‘usure normale.

Couper/Tondre

Déplacez le coupe-herbe en faisant des mouvements oscillants d‘un côté à l‘autre. Positionnez toujours la bobine de ﬁ l parallèlement au sol. Vé- riﬁ ez le terrain et déterminez la hauteur de coupe souhaitée. Placez et maintenez la bobine de ﬁ l à la hauteur souhaitée, aﬁ n d‘obtenir une coupe régulière (ﬁ g. 28).

- 26 -

Anl_GH_BC_43_AS_SPK2.indb 26Anl_GH_BC_43_AS_SPK2.indb 26 14.05.2019 13:05:3614.05.2019 13:05:36

Couper à basse hauteur

Positionnez le coupe-herbe en le penchant légèrement juste devant vous aﬁ n que la partie inférieure de la bobine de ﬁ l se trouve au dessus du sol et que le ﬁ l coupe au bon endroit. Coupez toujours en vous éloignant de là où vous vous tenez. Ne tirez jamais le coupe-herbe vers vous.

Coupe le long de grillages/fondations

Approchez-vous lentement des clôtures en grillage, des palissades en bois, des murs en pierre et des fondations lors de la coupe aﬁ n de couper à ras sans que toutefois le ﬁ l puisse heurter l‘obstacle. Si le ﬁ l entre en contact par ex. avec des pierres, des murs en pierre ou des fondations, il s‘use ou s‘eﬃ loche. Si le ﬁ l tape contre le grillage d‘une clôture, il se casse.

Couper l’herbe autour d‘arbres

Si vous coupez l’herbe autour de tronc d‘arbres, approchez-vous lentement aﬁ n que le ﬁ l ne touche pas l‘écorce. Faites le tour de l‘arbre et ce-faisant coupez de gauche à droite. Approchezvous de l‘herbe ou des mauvaises herbes avec la pointe du ﬁ l et faites basculer la bobine de ﬁ l légèrement vers l‘avant. Avertissement : Soyez extrêmement prudent lors des travaux de tonte. Maintenez une distance de 30 mètres entre vous et d‘autres personnes ou animaux lors de tels travaux.

Tondre

Quand vous tondez, il s‘agit de tondre toute la végétation jusqu‘au sol. Pour cela, penchez la bobine de ﬁ l de 30 degré vers la droite. Placez la poig- née dans la position souhaitée. Faites attention au risque de blessure accru de l‘utilisateur, des spectateurs et des animaux ainsi qu‘au risque de détérioration de matériel par des objets projetés (par ex. pierres) (ﬁ g. 29).

Avertissement : ne retirez pas d‘objets du trottoir etc. avec l‘appareil ! L‘appareil est un outil puissant et les petites pierres ou autres objets peuvent être projetés à 15 mètres et plus et provoquer des blessures ou des détériorations sur les voitures, les maisons et les fenêtres.

Scier

L‘appareil n‘est pas conçu pour scier.

Blocage

Si la lame de coupe se bloque à cause d‘une végétation trop dense, mettez immédiatement le moteur hors circuit. Enlevez l‘herbe et la broussaille de l‘appareil avant de le remettre en service.

Éviter un recul

Lorsque la lame de coupe rencontre des obstacles (tronc d‘arbre, nœud, souche, pierre ou autres) pendant le travail, cela entraîne un risque d‘eﬀ et de recul. L‘appareil recule ce-faisant brus- quement dans le sens contraire du sens de rotation de l‘outil. Cela peut faire perdre le contrôle de l‘appareil. N‘utilisez pas la lame à proximité de clôtures, de poteaux métalliques, de bornes ou de fondations. Pour la coupe de tiges épaisses, positionnez celles-ci comme illustré sur la ﬁ gure 30 aﬁ n d‘éviter des reculs.

9. Maintenance

Mettez toujours l‘appareil hors circuit avant tout travail d‘entretien et retirez la cosse de la bougie d‘allumage (13).

9.1 Remplacement de la bobine de ﬁ l/du ﬁ l

de coupe

1. Démontez la bobine de ﬁ l (3) comme décrit

dans le § 5.6. Comprimez la bobine (ﬁ g. 35) et enlevez la moitié du boîtier (ﬁ g. 36).

2. Retirez le porte-bobine (K) du boitier de la

bobine de ﬁ l (ﬁ g. 37).

3. Retirez les éventuels ﬁ ls de coupe encore

présents.

4. Regroupez le nouveau ﬁ l de coupe au milieu

et accrochez la boucle qui s‘est formée à l‘encoche du porte-bobine. (ﬁ g. 38)

5. Enroulez le ﬁ l sous tension dans le sens in-

verse des aiguilles d’une montre. Le diviseur de bobine sépare ce faisant les deux moitiés du ﬁ l de coupe. (ﬁ g. 39)

6. Accrochez les derniers 15 cm des deux ext-

rémités des ﬁ ls dans les supports de ﬁ l oppo- sés du porte-bobine. (ﬁ g. 40)

7. Introduisez les deux extrémités de ﬁ ls par les

œillets métalliques dans le boîtier de la bobine de ﬁ l (ﬁ g. 37).

8. Enfoncez le porte-bobine dans le boîtier de la

bobine de ﬁ l (ﬁ g. 36).

9. Tirez brièvement et vigoureusement sur les

extrémités des ﬁ ls aﬁ n de les détacher du support de ﬁ l.

- 27 -

Anl_GH_BC_43_AS_SPK2.indb 27Anl_GH_BC_43_AS_SPK2.indb 27 14.05.2019 13:05:3614.05.2019 13:05:36

10. Assemblez à nouveau les deux moitiés du boitier.

11. Recoupez les ﬁ ls qui dépassent sur environ 13 cm. Cela réduit la sollicitation du moteur lors du démarrage et de la chauﬀ e.

12. Remontez la bobine de ﬁ l (voir § 5.6.). Si toute la bobine de ﬁ l est remplacée, ne consi- dérez pas les points 3 à 6.

9.2 Aﬀ ûtage de la lame du capot

La lame du capot peut s‘émousser avec le temps. Si vous vous en rendez compte, desserrez les vis avec lesquelles la lame du capot est ﬁ xée au capot de protection. Bloquez la lame dans un étau. Aﬀ ûtez la lame avec une lime plate et veillez à garder l‘angle de l‘arête de coupe. Limez dans une seule direction.

9.3 Maintenance du ﬁ ltre à air (ﬁ g. 31-33)

Les ﬁ ltres à air encrassés réduisent la puissance motrice en raison d‘une amenée d‘air au carburateur trop réduite. Des contrôles réguliers sont par conséquent indispensables. Il faut contrôler le ﬁ ltre à air (T) toutes les 25 heures de service et le nettoyer le cas échéant. Si l‘air est très chargé de poussière, contrôlez plus souvent le ﬁ ltre à air.

1. Retirez le couvercle du ﬁ ltre à air (ﬁ g. 31-32)

2. Retirez le ﬁ ltre à air (ﬁ g. 33)

3. Nettoyez le ﬁ ltre à air en le tapotant ou en le souﬄ ant.

4. Le remontage s’eﬀ ectue dans le sens inverse.

Avertissement ! ne nettoyez jamais le ﬁ ltre avec de l‘essence ni avec des solvants inﬂ ammables.

9.4 Maintenance des bougies d‘allumage (ﬁ g. 34)

Distance minimum de décharge = 0,6 mm. Serrez la bougie d‘allumage avec 12 à 15 Nm. Contrôlez la bougie d‘allumage pour la première fois au but de 10 heures de service. Repérez les encrassements et nettoyez-les le cas échéant à l‘aide d‘une brosse à ﬁ ls de cuivre. Eﬀ ectuez ensuite une maintenance de la bougie d‘allumage toutes les 50 heures de service.

1. Débranchez la cosse de bougie d‘allumage (ﬁ g. 13).

2. Retirez la bougie d‘allumage (ﬁ g. 34) à l‘aide de l‘outil multifonctions ci-joint (27).

3. Le montage s‘eﬀ ectue dans l‘ordre inverse.

9.5 Réglages du carburateur Avertissement ! Les réglages du carburateur

doivent être uniquement eﬀ ectués par un service après-vente autorisé. Pour tous travaux sur le carburateur, il faut d‘abord démonter le recouvrement du ﬁ ltre com- me indiqué sur les ﬁ gures 31 et 32.

9.6 Réglage du câble de transmission du carburateur :

Si, avec le temps, la vitesse maximale de l‘appareil ne peut plus être atteinte et que toutes les autres causes possibles selon le paragraphe 12 élimination des erreurs sont exclues, il pourrait être nécessaire de régler le câble de transmission du carburateur. Vériﬁ ez pour ce faire tout d‘abord si le carburateur s‘ouvre complètement lorsque la poignée de l‘accélérateur est enfoncé jusqu‘au bout. C‘est le cas lorsque le coulisseau du carburateur (ﬁ g. 41) est ouvert lorsque l‘on appuie à fond sur l‘accélérateur. La ﬁ gure 41 montre le réglage correct. Si le coulisseau du carburateur n‘est pas complètement ouvert, il est nécessaire de faire un ajustement. Aﬁ n de régler le câble de transmission, les étapes suivantes sont nécessaires : Desserrez le contre écrou (ﬁ g. 42/pos. C) de quel- ques tours. Dévissez la vis de réglage (ﬁ g. 42/pos. D) jusqu‘à ce que le coulisseau du carburateur soit complètement ouvert alors que l‘accélérateur est à fond, comme indiqué sur la ﬁ gure 41. Resserrez le contre écrou.

9.7 Réglage du ralenti :

Avertissement ! Régler le ralenti lorsque le mo-

teur est chaud. Si l‘appareil s‘éteint sans que le levier de l‘accélérateur ait été activé et que toutes les causes de défauts selon le paragraphe 12 Élimination des erreurs sont exclues, il faut procéder à un nouveau réglage du ralenti. Pour cela, tournez la vis du ralenti (ﬁ g. 42/ pos. E) dans le sens des aiguilles d‘une montre jusqu‘à ce que l‘appareil tourne à vide de manière stable. Si le ralenti est si haut qu‘il entraîne l‘outil de coupe, il faut tourner la vis du ralenti de manière à diminuer ce mouvement jusqu‘à ce que l‘outil de coupe ne soit plus entraîné.

9.8 Graissage de l‘engrenage

Rajoutez toutes les 20 heures de fonctionnement un peu de graisse liquide pour engrenage (env. 10 g) sur le graisseur (ﬁ g. 28/pos. 21).

- 28 -

Anl_GH_BC_43_AS_SPK2.indb 28Anl_GH_BC_43_AS_SPK2.indb 28 14.05.2019 13:05:3614.05.2019 13:05:36

10. Nettoyage, stockage, transport et commande de pièces de rechange

10.1 Nettoyage

Nettoyez l‘appareil au besoin avec un chiffon

•

humide et, le cas échéant avec un nettoyant doux.

Avertissement !

Avant chaque nettoyage, retirez la cosse de bougie d‘allumage. Ne plongez surtout pas l‘appareil dans de l‘eau ou autres liquides pour le nettoyer. Conservez la tronçonneuse dans un lieu sec et sûr et hors de portée des enfants.

10.2 Stockage

Attention : ne rangez jamais l‘appareil pendant une durée qui dépasse 30 jours sans passer par les étapes suivantes.

Rangement de l‘appareil

Si vous rangez l‘appareil pendant une durée qui dépasse 30 jours, il faut le préparer pour cela. Sinon, le reste du carburant se trouvant dans le carburateur s‘évapore et laisse un fond ressemblant à du caoutchouc. Cela pourrait rendre le démarrage diﬃ cile et entraîner des coûts de réparation importants.

1. Retirez le bouchon du réservoir de carburant

lentement aﬁ n de laisser s‘échapper la pres- sion contenue éventuellement dans le réservoir. Videz le réservoir avec précaution.

2. Démarrez le moteur et laissez le tourner

jusqu‘à ce que la tronçonneuse s‘arrête, aﬁ n d‘éliminer le carburant du carburateur.

3. Laissez refroidir le moteur (env. 5 minutes).

4. Enlevez la bougie d‘allumage (voir 9.4)

5. Versez une cuillère à café d‘huile moteur à 2

temps propre dans la chambre de combustion. Tirez plusieurs fois de suite lentement sur le cordon de démarrage, aﬁ n de recouvrir les composants internes d‘une couche. Réintroduisez la bougie d‘allumage.

Remarque : rangez l‘appareil à un endroit sec et éloigné de sources d‘incendie, par ex. poêles, chaudière à gaz, séchoir à gaz, etc.

Remise en service

1. Enlevez la bougie d‘allumage (voir 9.4).

2. Tirez brusquement sur le cordon de démarrage aﬁ n d‘enlever l‘huile en trop de la chambre de combustion.

3. Nettoyez la bougie d‘allumage et veillez à ce que les électrodes aient un écart correct sur la bougie d‘allumage ; ou montez une nouvelle bougie d‘allumage avec un écart d‘électrodes correct.

4. Préparez l‘appareil au fonctionnement.

5. Remplissez le réservoir avec le mélange essence/huile correct. Voir paragraphe Carburant et huile.

10.3 Transport

Si vous voulez transporter l‘appareil, videz le réservoir de carburant comme expliqué dans le chapitre 10. Nettoyez l‘appareil des saletés grossières avec une brosse ou une balayette. Démontez la tige d‘entraînement comme expliqué au point 5.2.

10.4 Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

Type de l‘appareil

•

Référence de l‘appareil.

•

Numéro d‘identification de l‘appareil

•

Numéro de pièce de rechange de la pièce de

•

rechange nécessaire

Vous trouverez les prix et informations actuelles à l‘adresse www.isc-gmbh.info

11. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d‘élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l‘administration de votre commune !

- 29 -

Anl_GH_BC_43_AS_SPK2.indb 29Anl_GH_BC_43_AS_SPK2.indb 29 14.05.2019 13:05:3614.05.2019 13:05:36

+ 67 hidden pages

Einhell GH-BC 43 AS User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
