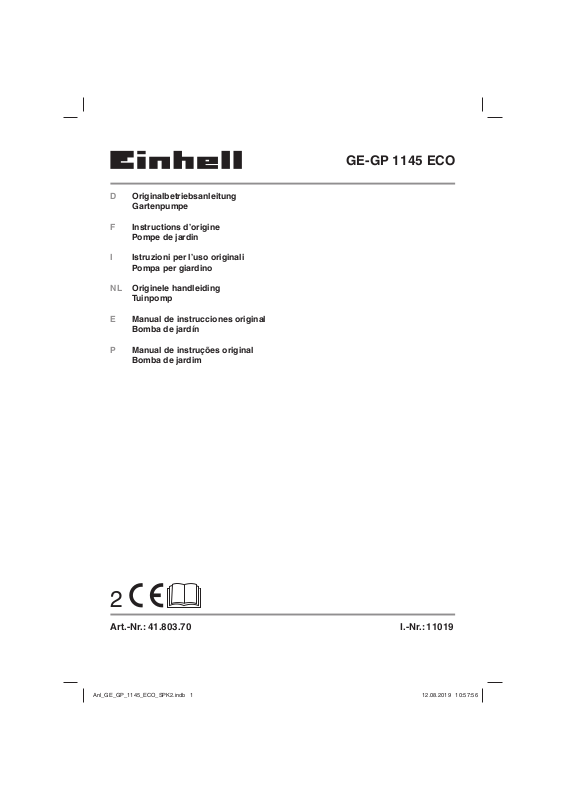

Einhell GE-GP 1145 ECO operation manual

D Originalbetriebsanleitung

Gartenpumpe

F Instructions d’origine

Pompe de jardin

I Istruzioni per l’uso originali

Pompa per giardino

NL Originele handleiding

Tuinpomp

E Manual de instrucciones original

Bomba de jardín

P Manual de instruções original

Bomba de jardim

GE-GP 1145 ECO

2

Art.-Nr.: 41.803.70 I.-Nr.: 11019

Anl_GE_GP_1145_ECO_SPK2.indb 1Anl_GE_GP_1145_ECO_SPK2.indb 1 12.08.2019 10:57:5612.08.2019 10:57:56

- 2 -

Anl_GE_GP_1145_ECO_SPK2.indb 2Anl_GE_GP_1145_ECO_SPK2.indb 2 12.08.2019 10:57:5712.08.2019 10:57:57

1

4567

8

3

2

91

2

Anl_GE_GP_1145_ECO_SPK2.indb 3Anl_GE_GP_1145_ECO_SPK2.indb 3 12.08.2019 10:57:5712.08.2019 10:57:57

10 11

3

4

12

13

- 3 -

4

4

- 4 -

Anl_GE_GP_1145_ECO_SPK2.indb 4Anl_GE_GP_1145_ECO_SPK2.indb 4 12.08.2019 10:57:5912.08.2019 10:57:59

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah­ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti­gung durchgeführt werden.

- 5 -

Anl_GE_GP_1145_ECO_SPK2.indb 5Anl_GE_GP_1145_ECO_SPK2.indb 5 12.08.2019 10:58:0012.08.2019 10:58:00

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Gartenpumpe

•

Anschlussadapter ca. 33,3 (R1AG)

•

Schlüssel für Vorfilterschraube

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-2)

1. Wasserablassschraube

2. Füllstandsanzeige

3. Sauganschluss

4. Vorfi lterschraube

5. Druckanschluss

6. Entlüftungsschraube

7. Tragegriff

8. Druckanschluss

9. Netzschalter

10. Schlüssel für Vorfi lterschraube

11. Anschlussadapter ca. 33,3 mm (R1AG)

12. Vorfi lter

13. Rückschlagventil

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an

Anl_GE_GP_1145_ECO_SPK2.indb 6Anl_GE_GP_1145_ECO_SPK2.indb 6 12.08.2019 10:58:0012.08.2019 10:58:00

3. Bestimmungsgemäße
Verwendung

Einsatzbereich:

Zum Bewässern und Gießen von Grünanla-

•

gen, Gemüsebeeten und Gärten.
Zum Betreiben von Rasensprengern.

•

Mit Vorfilter zur Wasserentnahme aus Tei-

•

chen, Bächen, Regentonnen, Regenwasser­Zisternen und Brunnen.
Zur Brauchwasserversorgung.

•

Fördermedien:

Zur Förderung von klarem Wasser (Süßwas-

•

ser), Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssig-

•

keit sollte im Dauerbetrieb +35 °C nicht über­schreiten.
Mit diesem Gerät dürfen keine brennbaren,

•

gasenden oder explosiven Flüssigkeiten ge­fördert werden.
Die Förderung von aggressiven Flüssigkeiten

•

- 6 -

D

(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Dieses Gerät ist nicht für die Förderung von

•

Trinkwasser geeignet.

Das Gerät darf nur nach seiner Bestimmung ver­wendet werden. Jede weitere darüber hinausge­hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet­zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss .......................220 - 240V~ 50 Hz

Aufnahmeleistung ............................... 1100 Watt

Fördermenge ...........................................4500 l/h

Förderhöhe max. ......................................... 48 m

Förderdruck max. .................... 0,48 MPa (4,8 bar)

Ansaughöhe max. .......................................... 8 m

Druckanschluss ................... ca. 33,3 mm (R1IG)

Sauganschluss ....................ca. 42 mm (R1¼AG)

Wassertemperatur max. ............................. 35 °C

Schallleistungspegel .......................... 84,2 dB (A)

Unsicherheit ...............................................3,6 dB

Schutzart ......................................................IPX4

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Grundsätzlich empfehlen wir die Verwendung
eines Vorfi lters und einer Sauggarnitur mit Saug-
schlauch, Saugkorb und Rückschlagventil, um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.

5.1 Saugleitungsanschluss

Befestigen Sie den Saugschlauch (mind. ca.

•

19 mm (¾ ”) Kunststoffschlauch mit Spiralver­steifung) entweder direkt oder über einen
Gewindenippel an den Sauganschluss
ca. 42 mm (R1¼AG) des Gerätes.
Verwenden Sie den Anschlussadapter (11)

•

um das Gewinde des Sauganschlusses auf
ca. 33,3 mm (R1AG) zu reduzieren.
Der verwendete Saugschlauch sollte mit

•

einem Saugventil ausgestattet sein. Wenn
das Saugventil nicht verwendet werden kann,
sollte ein Rückschlagventil in der Saugleitung
angebracht sein.
Die Saugleitung von der Wasserentnahme

•

zum Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe, Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,

•

dass diese keinen mechanischen Druck auf
das Gerät ausüben.
Das Saugventil sollte genügend tief im

•

Wasser liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
Eine undichte Saugleitung verhindert durch

•

Luftansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkör-

•

pern (Sand usw.). Wenn nötig, installieren Sie
zu diesem Zweck einen Vorfilter.

5.2 Druckleitungsanschluss

Die Druckleitung (sollte mind. ca. 19 mm (¾ ”)

•

sein) muss direkt oder über einen Gewinde­nippel an den Druckleitungsanschluss ca.
33,3 mm (R1IG ) des Gerätes angeschlossen
werden.
Selbstverständlich kann mit entsprechenden

•

Verschraubungen ein ca. 13 mm (½ ”) Druck­schlauch verwendet werden. Die Förderleis­tung wird durch den kleineren Druckschlauch
reduziert.
Während des Ansaugvorgangs sind die in der

•

Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen,
damit die in der Saugleitung vorhandene Luft
frei entweichen kann.

- 7 -

Anl_GE_GP_1145_ECO_SPK2.indb 7Anl_GE_GP_1145_ECO_SPK2.indb 7 12.08.2019 10:58:0112.08.2019 10:58:01

D

5.3 Elektrischer Anschluss

Der elektrische Anschluss erfolgt an einer

•

Schutzkontakt-Steckdose 220-240 V~ 50 Hz.
Absicherung mindestens 10 Ampere.
Gegen Überlastung oder Blockierung wird

•

der Motor durch den eingebauten Tempera­turwächter geschützt. Bei Überhitzung schal­tet der Temperaturwächter die Pumpe auto­matisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.

6. Bedienung

6.1 Inbetriebnahme

Das Gerät auf festen, ebenen und waagrech-

•

ten Standort aufstellen.
Entnehmen Sie die Entlüftungsschraube (6).

•

Schrauben Sie die Vorfilterschraube (4) mit

•

dem beiliegenden Schlüssel (10) ab und
entnehmen Sie den Vorfilter (12) mit dem
Rückschlagventil (13) wie in Bild 3 gezeigt. Im
Anschluss können Sie das Pumpengehäuse
über die Vorfilterschraube (4) mit Wasser
auffüllen. Ein Auffüllen der Saugleitung be­schleunigt den Ansaugvorgang.
Der Zusammenbau erfolgt in umgekehrter

•

Reihenfolge.
Druckleitung öffnen.

•

Netzleitung anschließen.

•

Gerät am Netzschalter (9) einschalten – das

•

Ansaugen kann bei max. Ansaughöhe bis zu
5 Minuten dauern.
Nach Beendigung der Arbeit Gerät am Netz-

•

schalter (9) ausschalten.

6.2 Ansaugmanometer

Bei der korrekten Inbetriebnahme der Pumpe
fördert die Pumpe Wasser und die Anzeige auf
dem Ansaugmanometer in der Vorfi lterschraube
(4) steigt bis zur entsprechenden Ansaughöhe. Im
Betrieb kann auf dem Ansaugmanometer (4) die
aktuelle Ansaughöhe abgelesen werden. (Bild 4)

Falls die Pumpe bei einem Ansaugversuch kein
Wasser fördert und der Wert auf dem Ansaug­manometer stagniert oder bei 0 m stehen bleibt,
besteht ein saugseitiges Problem. Überprüfen Sie
alle Verbindungen, sowie den Ansaugschlauch
auf mögliche Leckagen. Ein Befüllen der Pumpe
mit Wasser kann den Ansaugversuch erleichtern.
Grundsätzlich empfehlen wir die Verwendung
einer Sauggarnitur mit Saugschlauch, Saugkorb
und Rückschlagventil.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pfl ege.

Gefahr!

Vor jeder Wartung ist das Gerät spannungsfrei zu
schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.

8.1 Wartung

Bei eventueller Verstopfung des Gerätes

•

schließen Sie die Druckleitung an die Was­serleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten
Sie das Gerät mehrmals für ca. zwei Sekun­den ein. Auf diese Weise können Verstop­fungen in den häufigsten Fällen beseitigt
werden.
Im Geräteinneren befinden sich keine weite-

•

ren zu wartenden Teile.

8.2 Vorfi lter-Einsatz reinigen

Vorfilter-Einsatz regelmäßig reinigen, wenn

•

nötig tauschen
Vorfilterschraube (4) entfernen und Vorfilter

•

(12) mit Rückschlagventil (13) entnehmen
(Bild 3).
Zum Reinigen des Vorfilters und des Rück-

•

schlagventils dürfen keine scharfen Reiniger
oder Benzin verwendet werden.
Den Vorfilter und das Rückschlagventil durch

•

Ausklopfen auf einer flachen Fläche reinigen.
Bei starker Verschmutzung mit Seifenlauge
waschen, anschließend mit klarem Wasser
ausspülen und an der Luft trocknen lassen.
Der Zusammenbau erfolgt in umgekehrter

•

Reihenfolge.

- 8 -

Anl_GE_GP_1145_ECO_SPK2.indb 8Anl_GE_GP_1145_ECO_SPK2.indb 8 12.08.2019 10:58:0112.08.2019 10:58:01

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z. B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

D

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör

•

an einem dunklen, trockenen und frostfreien

Ort. Die optimale Lagertemperatur liegt zwi-

schen 5 und 30 ˚C. Bewahren Sie das Gerät

in der Originalverpackung auf.

Vor längerem Nichtgebrauch oder Überwin-

•

terung ist die Pumpe gründlich mit Wasser

durchzuspülen, komplett zu entleeren und

trocken zu lagern.

Bei Frostgefahr muss das Gerät vollkommen

•

entleert werden.

Nach längeren Stillstandzeiten durch kurzes

•

Ein-/ Ausschalten prüfen, ob ein einwandfrei-

es Drehen des Rotors erfolgt.

- 9 -

Anl_GE_GP_1145_ECO_SPK2.indb 9Anl_GE_GP_1145_ECO_SPK2.indb 9 12.08.2019 10:58:0112.08.2019 10:58:01

D

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung

Kein Motoranlauf - Netzspannung fehlt

- Pumpenrad blockiert- Ther­mowächter hat abgeschaltet

Pumpe saugt nicht an- Saugventil nicht im Wasser

- Pumpengehäuse ohne Wasser

- Luft in der Saugleitung

- Saugventil undicht

- Saugkorb (Saugventil) verstopft

- max. Saughöhe überschritten

Fördermenge unge­nügend

- Saughöhe zu hoch

- Saugkorb verschmutzt

- Wasserspiegel sinkt rasch

- Pumpenleistung verringert durch
Schadstoff e

Thermoschalter
schaltet die Pumpe

- Motor überlastet, Reibung durch
Fremdstoff e zu hoch

ab

- Netzspannung überprüfen

- Pumpe zerlegen und reinigen

- Saugventil im Wasser anbringen

- Wasser in Pumpengehäuse füllen

- Dichtigkeit der Saugleitung über­prüfen

- Saugventil reinigen

- Saugkorb reinigen

- Saughöhe überprüfen

- Saughöhe überprüfen

- Saugkorb reinigen

- Saugventil tiefer legen

- Pumpe reinigen und Verschleißteile
ersetzen

- Pumpe demontieren und reinigen,
Ansaugen von Fremdstoff en verhin-
dern (Filter)

- 10 -

Anl_GE_GP_1145_ECO_SPK2.indb 10Anl_GE_GP_1145_ECO_SPK2.indb 10 12.08.2019 10:58:0112.08.2019 10:58:01

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 11 -

Anl_GE_GP_1145_ECO_SPK2.indb 11Anl_GE_GP_1145_ECO_SPK2.indb 11 12.08.2019 10:58:0112.08.2019 10:58:01

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Vorfi lter, Filterpatrone
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anl_GE_GP_1145_ECO_SPK2.indb 12Anl_GE_GP_1145_ECO_SPK2.indb 12 12.08.2019 10:58:0112.08.2019 10:58:01

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_GE_GP_1145_ECO_SPK2.indb 13Anl_GE_GP_1145_ECO_SPK2.indb 13 12.08.2019 10:58:0212.08.2019 10:58:02

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_GE_GP_1145_ECO_SPK2.indb 14Anl_GE_GP_1145_ECO_SPK2.indb 14 12.08.2019 10:58:0212.08.2019 10:58:02

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Cet appareil peut être utilisé par les enfants à partir de 8 ans et les
personnes avec des capacités physiques, sensorielles ou intellectu­elles diminuées ou possédant un manque d‘expérience ou de con­naissances à condition qu‘elles soient surveillées ou aient reçus les
instructions relatives à l‘utilisation sûre de l‘appareil et qu‘elles com­prennent les risques résultant de cette utilisation. Les enfants ne doi­vent pas jouer avec l‘appareil. Les enfants ne doivent pas eff ectuer le
nettoyage et la maintenance de l‘utilisateur sans surveillance.

- 15 -

Anl_GE_GP_1145_ECO_SPK2.indb 15Anl_GE_GP_1145_ECO_SPK2.indb 15 12.08.2019 10:58:0212.08.2019 10:58:02

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Pompe de jardin

•

Adaptateur de raccordement env. 33,3 mm

•

(R1 filet ext.)
Clé pour vis de préfiltre

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

2. Description de l’appareil et

volume de livraison

3. Utilisation conforme à
l’aff ectation

2.1 Description de l’appareil (fi gure 1-2)

1. Bouchon de vidange d’eau

2. Indicateur de niveau de remplissage

3. Raccord d’aspiration

4. Vis du fi ltre préparatoire

5. Raccord de pression

6. Vis de purge d’air

7. Poignée

8. Raccord de pression

9. Interrupteur réseau

10. Clé pour vis de préfi ltre

11. Adaptateur de raccordement env. 33,3 mm
(R1 fi let ext.)

12. Filtre préparatoire

13. Soupape anti-retour

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre

Anl_GE_GP_1145_ECO_SPK2.indb 16Anl_GE_GP_1145_ECO_SPK2.indb 16 12.08.2019 10:58:0212.08.2019 10:58:02

Domaine d’application

Pour l’irrigation et l’arrosage d’espaces verts,

•

de carrés de légumes et de jardins
Pour le service d’arroseurs automatiques

•

Pour la prise d’eau d’étangs, de ruisseaux, de

•

fûts d’eau de pluie, citernes d’eau de pluie et
de puits
Pour l’approvisionnement en eau sanitaire

•

Fluides refoulés :

Destiné au refoulement d’eau claire (eau dou-

•

ce), eau de pluie ou légères lessives / eaux
usées.
Ne pas dépasser la température maximale du

•

liquide refoulé en fonctionnement continu de
+35°C.
Il est interdit de refouler des liquides combus-

•

tibles, gazeux ou explosifs avec cet appareil.
Le refoulement de liquides agressifs (acides,

•

lessive alcaline, sève d’écoulement de silos,

- 16 -

F

etc.) ainsi que de liquides contenant des sub­stances abrasives (sable) doit également être
évité
Cet appareil ne convient pas au transport

•

d’eau potable.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Branchement réseau ..............220 - 240V~ 50 Hz

Puissance absorbée ..........................1100 watts

Quantité transportée: ..............................4500 l/h

Hauteur manométrique maxi. ........................ 48m

Pression de refoulement maxi. .0,48MPa (4,8 bar)

Hauteur d’aspiration maxi. : ............................ 8 m

Raccord de pression ... env. 33,3 mm (R1 fi let int.)

Raccord d’aspiration : .........env. 42 mm (R1¼AG)

Température de l’eau maxi. ......................... 35 °C

Niveau de puissance acoustique ..... 84,2 dB (A)

Imprécision ...............................................3,6 dB

Type de protection : ......................................IPX4

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Nous préconisons fondamentalement l‘utilisation
d‘un préfiltre et d‘une garniture d‘aspiration
comprenant un tuyau d‘aspiration, un panier
d‘aspiration et un clapet anti-retour qui permettra
d‘éviter de longs temps de ré-aspiration et un

endommagement inutile de la pompe par des
pierres et des corps étrangers solides.

5.1. Raccord de la conduite d‘aspiration

Fixez le tuyau d‘aspiration (tuyau en plastique

•

avec renforcement spiralaire d‘au moins 19
mm de diamètre (¾ ”)) soit directement, soit
par le biais d‘un raccord fileté sur le raccor­dement d‘aspiration d‘env. 42 mm (R1¼AG)
de l‘appareil.
Utilisez l’adaptateur de raccordement (11)

•

pour réduire le filet du raccord d’aspiration à
env. 33,3 mm (R1 filet ext.).
Le tuyau d‘aspiration utilisé devrait être

•

équipé d‘une valve d‘aspiration. Si la valve
d‘aspiration ne peut pas être utilisée, il con­vient d‘installer un clapet anti-retour dans la
conduite d‘aspiration.
Posez la conduite d‘aspiration en la faisant

•

monter de la prise d‘eau jusqu‘à l‘appareil.
Évitez absolument de poser la conduite
d‘aspiration au-dessus de la hauteur de la
pompe ; des bulles d‘air dans la conduite
d‘aspiration ralentissent et empêchent le pro­cessus d‘aspiration.
La conduite d‘aspiration et celle de pression

•

doivent être posées de telle manière qu‘elles
ne puissent exercer aucune pression méca­nique sur l‘appareil.
La valve d‘aspiration doit se trouver à une

•

profondeur suffisante dans l‘eau pour que,
lorsque le niveau d‘eau baisse, on puisse
empêcher que l‘appareil ne marche à sec.
Une conduite d‘aspiration non étanche

•

empêche d‘aspirer l‘eau en raison de l‘air
aspiré.
Évitez l‘aspiration de corps étrangers (sable

•

etc.). Si nécessaire, installez un préfiltre à cet
effet.

5.2 Raccord de la conduite de pression

La conduite de pression (devrait avoir au

•

moins 19 mm (¾ ”) doit être directement rac­cordée au raccord de la conduite de pression
(33,3 mm (R1IG)) de l’appareil ou via un rac­cord fileté.
Evidemment, vous pouvez utiliser un tuyau

•

de refoulement de 13 mm (½ ”) avec des
raccords vissés correspondants. Le débit est
réduit par le tuyau de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez

•

pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisa­tion, soupapes etc.) pour laisser échapper
librement l’air dans la conduite d’aspiration.

- 17 -

Anl_GE_GP_1145_ECO_SPK2.indb 17Anl_GE_GP_1145_ECO_SPK2.indb 17 12.08.2019 10:58:0212.08.2019 10:58:02

F

5.3 Installation électrique

Le raccordement électrique s’effectue sur une

•

prise de courant de sécurité de 220-240 V
~ 50 Hz. Protection par fusible: au moins 10
ampères.
Le thermostat installé protège le moteur con-

•

tre une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatique­ment la pompe; après son refroidissement, la
pompe se remet automatiquement en mar­che.

6. Commande

6.1 Mise en service

Mettez l’appareil sur un sol solide, plan et

•

horizontal.
Enlevez la vis de purge d’air (6).

•

Dévissez la vis du filtre préparatoire (4) avec

•

la clé remise à cet effet (10) et retirez le filtre
préparatoire (12) avec la soupape anti-retour
(13) comme indiqué dans la figure 3. Vous
pouvez ensuite remplir le carter de pompe
en eau via la vis de filtre préparatoire (4). Un
remplissage de la conduite d’aspiration accé­lère l’aspiration.
Le montage est effectué dans l’ordre inverse

•

des étapes.
Ouvrez la conduite de pression.

•

Raccordez le câble secteur.

•

Mettez l’appareil en circuit avec le commu-

•

tateur principal (9) – l’aspiration peut durer 5
minutes pour une hauteur d’aspiration maxi.
Une fois le travail achevé, mettez l’appareil

•

hors circuit avec le commutateur principal (9).

6.2 Manomètre d’aspiration

En cas de mise en service correcte de la pompe,
la pompe refoule de l’eau et l’affi chage sur le
manomètre d’aspiration dans la vis de préfi ltre
(4) augmente jusqu’à la hauteur d’aspiration
correspondante. En fonctionnement, la hauteur
d’aspiration actuelle peut être lue sur le ma­nomètre d’aspiration (4). (fi gure 4)

Si la pompe ne refoule pas d’eau lors d’un
essai d’aspiration et si la valeur stagne sur le
manomètre d’aspiration ou reste à 0 m, il y a un
problème d’aspiration. Contrôlez toutes les con­nexions ainsi que le tuyau d’aspiration quant à la
présence d’éventuelles fuites. Remplir la pompe
d’eau peut faciliter l’essai de remplissage. Nous
préconisons fondamentalement l’utilisation d’une

garniture d’aspiration avec tuyau d’aspiration, pa­nier d’aspiration et clapet anti-retour.

7. Remplacement de la ligne de
raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et
commande de pièces de
rechange

L’appareil est pratiquement sans maintenance.
Nous recommandons toutefois d’eff ectuer des
contrôles et un entretien réguliers afi n d’en assu-
rer une longue durée de vie.

Danger !

Avant chaque maintenance, mettez l’appareil
hors tension, pour ce faire, retirez la fi che de con-
tact de pompe de la prise de courant.

8.1 Maintenance

Si l’appareil est bouché, raccordez la condu-

•

ite de pression à la conduite d’eau et retirez
le tuyau d’aspiration. Ouvrez l’alimentation en
eau. Mettez l’appareil plusieurs fois en circuit
pendant env. deux secondes. De cette mani­ère, il est possible d’éliminer les obstructions
dans la plupart des cas.
Aucune pièce à l’intérieur de l’appareil n’a

•

besoin de maintenance.

8.2 Nettoyer l’embout du fi ltre préparatoire

Nettoyez régulièrement l’embout du filtre

•

préparatoire, le remplacer au besoin
Otez la vis du filtre préparatoire (4) et retirez

•

le filtre préparatoire (12) avec soupape anti­retour (13) (figure 3).
Pour nettoyer le filtre préparatoire et la sou-

•

pape anti-retour, n’utilisez pas de produit de
nettoyage fort ni d’essence.
Nettoyez le filtre préparatoire et la soupape

•

anti-retour en tapotant sur une surface plane.
En cas d’encrassement important, lavez-les
avec de l’eau de savon, puis rincez à l’eau

- 18 -

Anl_GE_GP_1145_ECO_SPK2.indb 18Anl_GE_GP_1145_ECO_SPK2.indb 18 12.08.2019 10:58:0312.08.2019 10:58:03

claire et laissez sécher à l’air.
Le montage est effectué dans l’ordre inverse

•

des étapes.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

F

10. Stockage

Entreposez l’appareil et ses accessoires

•

dans un endroit sombre, sec et à l’abri du gel
tout comme inaccessible aux enfants. La tem­pérature de stockage optimale est comprise
entre 5 et 30 °C. Conservez l’outil électrique
dans l’emballage d’origine.
Avant une non-utilisation prolongée ou la

•

conservation pendant l’hiver, rincer la pompe
soigneusement à l’eau, la vider et la ranger
dans un endroit sec.
En cas de risque de gel, videz complètement

•

l’appareil.
Après un temps d’arrêt prolongé, vérifier par

•

une courte mise en et hors circuit que le rotor
tourne parfaitement.

- 19 -

Anl_GE_GP_1145_ECO_SPK2.indb 19Anl_GE_GP_1145_ECO_SPK2.indb 19 12.08.2019 10:58:0312.08.2019 10:58:03
