Einhell GE-CT 36/30 Li E User guide (Solo)

Download

D Originalbetriebsanleitung

Akku-Rasentrimmer

F Instructions d’origine

Coupe-bordure a accumulateur

I Istruzioni per l’uso originali

Trimmer a batteria

NL Originele handleiding

Accugazontrimmer

E Manual de instrucciones original

Recortadora de césped de batería

P Manual de instruções original

Roçador de relva sem ﬁ o

GE-CT 36/30 Li E

Art.-Nr.: 34.113.00 I.-Nr.: 11017

Anl_GE_CT_36_30_Li_E_SPK2.indb 1Anl_GE_CT_36_30_Li_E_SPK2.indb 1 03.11.2017 11:16:4203.11.2017 11:16:42

134

89 10

Anl_GE_CT_36_30_Li_E_SPK2.indb 2Anl_GE_CT_36_30_Li_E_SPK2.indb 2 03.11.2017 11:16:4503.11.2017 11:16:45

- 2 -

3 4

5 6

7 8

Anl_GE_CT_36_30_Li_E_SPK2.indb 3Anl_GE_CT_36_30_Li_E_SPK2.indb 3 03.11.2017 11:16:4803.11.2017 11:16:48

- 3 -

789

Anl_GE_CT_36_30_Li_E_SPK2.indb 4Anl_GE_CT_36_30_Li_E_SPK2.indb 4 03.11.2017 11:16:5603.11.2017 11:16:56

- 4 -

15 16

17 18

19 20

- 5 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 5Anl_GE_CT_36_30_Li_E_SPK2.indb 5 03.11.2017 11:17:1203.11.2017 11:17:12

Anl_GE_CT_36_30_Li_E_SPK2.indb 6Anl_GE_CT_36_30_Li_E_SPK2.indb 6 03.11.2017 11:17:1903.11.2017 11:17:19

- 6 -

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Transport

11. Störungen

12. Anzeige Ladegerät

- 7 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 7Anl_GE_CT_36_30_Li_E_SPK2.indb 7 03.11.2017 11:17:2303.11.2017 11:17:23

Gefahr - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden. Das Gerät darf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.

- 8 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 8Anl_GE_CT_36_30_Li_E_SPK2.indb 8 03.11.2017 11:17:2303.11.2017 11:17:23

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 24)

1: Warnung! 2: Augen- und Gehörschutz tragen! 3: Vor Feuchtigkeit schützen! 4: Vor Inbetriebnahme lesen Sie die Gebrauchs-

anweisung! 5: Dritte aus dem Gefahrenbereich fernhalten! 6: Werkzeug läuft nach!

2. Gerätebeschreibung und

Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1 Akkuaufnahme 2 Ein- Ausschalter 3 Einschaltsperre 4 Gurthalterung 5 Halterung Zusatzhandgriﬀ 6 Führungsholm oben 7 Holmverbindungsstück 8 Überwurfmutter 9 Führungsholm unten 10 Motorgehäuse

11 Spulengehäuse 12 Kantenführung 13 Fadenschutzabdeckung 14 Fadenmesser 15 Schutzhaube 16 Zusatzhandgriﬀ 17 Griﬀ schraube 18 Innensechskantschlüssel 19 Faden 20 Tragegurt

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Trimmeroberteil

•

Trimmerunterteil mit Fadenspule

•

Schutzhaube

•

Führungshandgriff

•

Innensechskantschlüssel

•

Tragegurt

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 9 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 9Anl_GE_CT_36_30_Li_E_SPK2.indb 9 03.11.2017 11:17:2303.11.2017 11:17:23

3. Bestimmungsgemäße

Verwendung

Das Gerät ist zum Schneiden von Rasen und Grasﬂ ächen geeignet. Für öﬀ entliche Anlagen, Parks, Sportstätten, an Straßen und in der Land – und Forstwirtschaft ist das Gerät nicht vorgesehen. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Gerätes.

Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern im Sinn von Kompostieren verwendet werden.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

Lungenschäden, falls keine geeignete Staub-

•

schutzmaske getragen wird.

Gehörschäden, falls kein geeigneter Gehör-

•

schutz getragen wird.

Gesundheitsschäden, die aus Hand-Arm-

•

Schwingungen resultieren, falls das Gerät

über einen längeren Zeitraum verwendet

wird oder nicht ordnungsgemäß geführt und

gewartet wird.

Verletzungen und Sachschäden, die durch

•

herumfliegende Teile verursacht werden.

Schnittverletzungen, falls kein geeignete

•

Schutzkleidung getragen wird.

Gefahr!

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird!

4. Technische Daten

Spannung ...............................................36 V d.c.

Drehzahl n

Schnittkreis ............................................Ø 30 cm

Schutzklasse .....................................................III

Schalleistungspegel L Schalldruckpegel L

Unsicherheit K ................................... 1,46 dB (A)

Vibration a

Unsicherheit K ........................................1,5 m/s

Gewicht ....................................................3,05 kg

Schalldruckpegel

am Ohr des Bedieners ....................... 88,8 dB (A)

Unsicherheit K ........................................ 3 dB (A)

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus (2 Stück) der Power-X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power-X-Change Serie dürfen nur mit dem Power-X-Charger geladen werden.

Ladegerät Power X-Charger

Netzspannung ..................200-250 V ~ 50-60 Hz

Ausgang

Nennspannung .....................................21 V d. c.

Nennstrom ............................................ 3000 mA

Schutzklasse ................................................. II/

.........................................9000 min

.................. 94,18 dB (A)

......................... 88,8 dB (A)

..........................................3,559 m/s

쓑

-1

- 10 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 10Anl_GE_CT_36_30_Li_E_SPK2.indb 10 03.11.2017 11:17:2303.11.2017 11:17:23

Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch wurde nach EN ISO 11201:2010 und EN ISO 3744:2010 gemessen. Der Wert der am Griﬀ ausgesendeten Schwingungen wurde nach EN 28662-1:1992 ermittelt.

Achtung!

Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angegebenen Wert liegen.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.

Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Tragen Sie Handschuhe.

•

5. Vor Inbetriebnahme

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert!

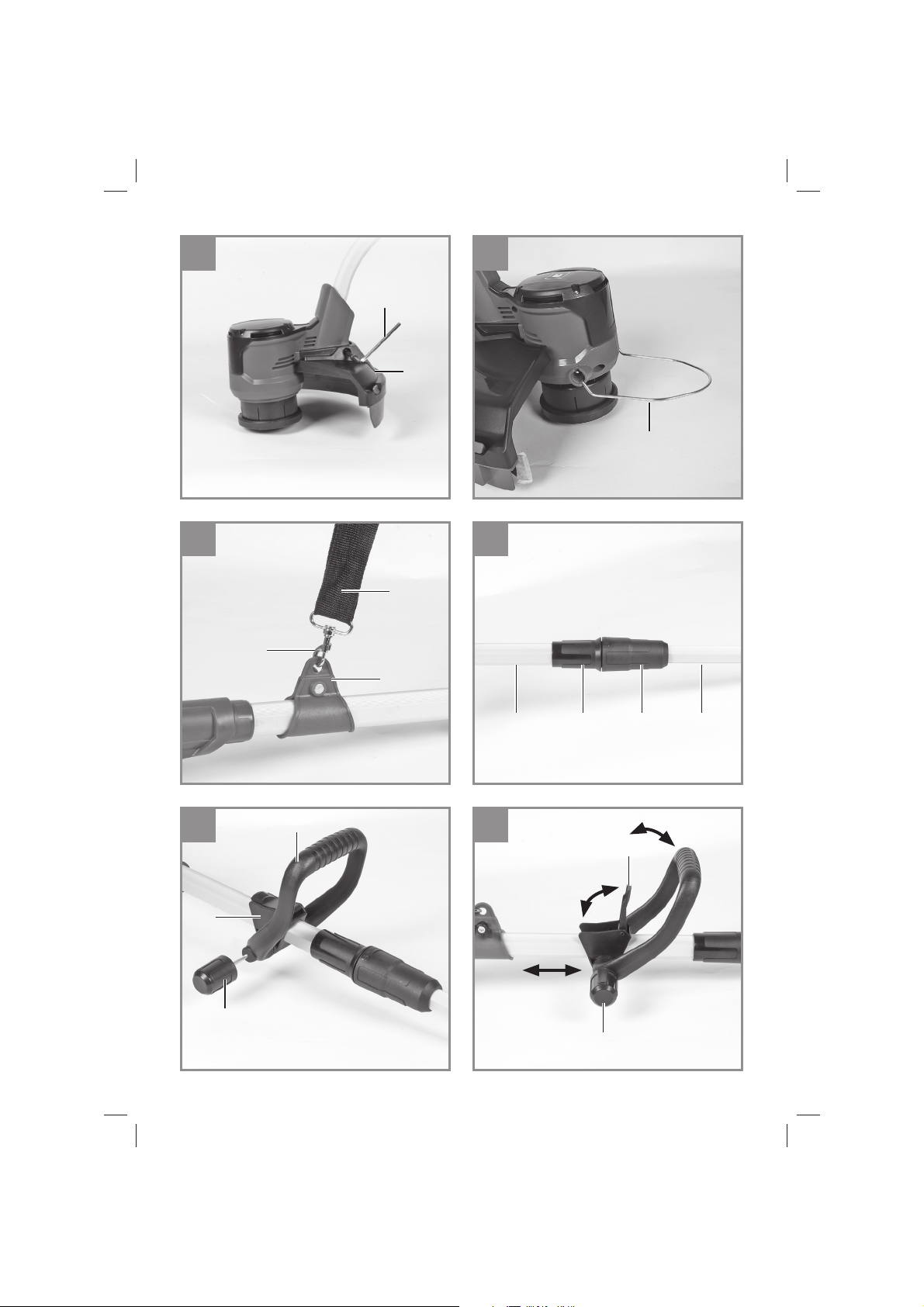

5.1 Montage der Schutzhaube (Abb. 3)

Entfernen Sie die Innensechskantschraube von der Schutzhaube. Schieben Sie die Schutzhaube (15) bis zum Anschlag auf die Aufnahme am Motorgehäuse und schrauben Sie sie mit der zuvor entfernten Innensechskantschraube fest (Abb. 3). An der Unterseite der Schutzhaube beﬁ ndet sich ein Messer (Abb. 2/ Pos. 14) für die automatische Fadenlängenregulierung. Dieses ist mit einer Schutzabdeckung versehen. Entfernen Sie die Schutzabdeckung vor Arbeitsbeginn.

5.2 Montage der Kantenführung (Abb. 4)

Ziehen Sie die Enden der Kantenführung (Pos.

12) leicht auseinander und stecken Sie die Enden in die dafür vorgesehenen Löcher links und rechts am Motorgehäuse.

5.3 Montage Tragegurt (Abb. 5)

Haken Sie den Karabiner (B) des Tragegurtes (20) an der Gurthalterung (4) ein.

5.4 Montage Führungsholm (Abb. 6)

Stecken Sie den oberen Führungsholm (6) in den unteren Führungsholm (9). Verschrauben Sie das Holmverbindungsstück (7) am unteren Führungsholm mit der Überwurfmutter (8) am oberen Führungsholm.

5.5 Montage Zusatzhandgriﬀ (Abb. 7)

Stecken Sie den Zusatzhandgriﬀ (16) auf die Hal- terung (5) und verschrauben Sie beide Teile mit der Griﬀ schraube (17).

5.6 Zusatzhandgriﬀ einstellen (Abb. 8)

a) Neigung einstellen

Öﬀ nen Sie die Griﬀ schraube (17). Stellen Sie die gewünschte Neigung des Zusatzhandgriﬀ s (16) ein. Schrauben Sie die Griﬀ schrau- be (17) wieder fest.

b) Zusatzhandgriﬀ verschieben

Öﬀ nen (a) Sie die Verriegelung (C) und verschieben Sie den Zusatzhandgriﬀ an die gewünschte Stelle. Schließen (b) Sie die Verriegelung (C).

5.7 Tragegurt anlegen

Der Tragegurt ermöglicht ein ergonomisches und sicheres Arbeiten. Schalten Sie das Gerät immer aus, bevor Sie den Tragegurt lösen – Verletzungsgefahr.

1. Haken Sie den Karabiner (Abb. 5/Pos. B) in die Gurthalterung ein.

2. Streifen Sie den Tragegurt über die linke Schulter (Abb. 9).

3. Stellen Sie die Gurtlänge so ein, dass der Fadenschneidkopf parallel zum Boden verläuft. Um die optimale Gurtlänge festzustellen machen Sie anschließend einige Schwingbewegungen ohne das Gerät in Betrieb zu nehmen.

4. Der Tragegurt ist mit einer Schnalle ausgestattet. Drücken Sie, falls es notwendig ist das Gerät schnell abzulegen, die Haken zusammen (Abb. 10)

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

Einwandfreien Zustand und Vollständigkeit

•

der Schutzeinrichtungen und der Schnittvorrichtung. Festen Sitz sämtlicher Verschraubungen.

•

Leichtgängigkeit aller beweglichen Teile.

•

- 11 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 11Anl_GE_CT_36_30_Li_E_SPK2.indb 11 03.11.2017 11:17:2303.11.2017 11:17:23

5.8 Montage der Akkus

Schieben Sie die Akkus links und rechts in die dafür vorgesehene Akkuaufnahmen (Abb. 2/Pos. 1). Sobald der Akku komplett eingeschoben ist (Abb. 1) rastet er hörbar ein. Zum Entnehmen des Akkus drücken Sie die Rasttaste (Abb. 12/Pos. K) und ziehen den Akku heraus.

5.9 Laden des Akkus (Abb. 11)

1. Akku-Pack aus dem Gerät nehmen. Dazu die Rasttaste drücken.

2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (D) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku (E) auf das Ladegerät (D).

4. Unter Punkt „Anzeige Ladegerät“ ﬁ nden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor-

•

handen ist ob ein einwandfreier Kontakt an den Lade-

•

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederauﬂ adung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Rasentrimmers nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

5.10 Akku-Kapazitätsanzeige (Bild 12)

Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (Pos. H). Die Akku-Kapazitätsanzeige (Pos. F) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LEDs.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LEDs blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

6. Bedienung

Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können.

Gefahr! Beim Arbeiten muss die Schutzhaube montiert sein.

6.1 Gerät ein- und ausschalten, Drehzahl einstellen (Abb. 13)

Einschalten und Drehzahl einstellen

Drücken Sie die Einschaltsperre (3) nach vorne und drücken Sie gleichzeitig den Ein- Ausschalter (2). Durch mehr oder weniger starkes Drücken des Ein- Ausschalters können Sie die Drehzahl während des Betriebes stufenlos steuern. Je stärker Sie drücken, desto höher ist die Drehzahl.

Ausschalten

Lassen Sie den Ein- Ausschalter los.

6.2 Arbeitshinweise

Trainieren Sie vor Einsatz des Gerätes sämtliche Arbeitstechniken bei abgestelltem Motor und ohne Akku. Mähen Sie nur trockenes Gras. Bei langem Gras muss dieses stufenweise kürzer geschnitten werden (Abb. 14).

Verlängerung des Schnittfadens (Abb. 15)

Gefahr! Benutzen Sie keinen Metalldraht oder kunststoﬀ umhüllten Metalldraht irgendeiner Art in der Fadenspule. Dies kann zu schweren Verletzungen beim Benutzer führen.

Der Rasentrimmer besitzt ein teilautomatisches Fadenverlängerungssystem (Tippautomatik). Bei jeder Betätigung des teilautomatischen Fadenver-

- 12 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 12Anl_GE_CT_36_30_Li_E_SPK2.indb 12 03.11.2017 11:17:2303.11.2017 11:17:23

längerungssystems wird der Faden automatisch verlängert, damit Sie immer mit der optimalen Schnittbreite Ihren Rasen kürzen. Zur Verlängerung des Schnittfadens, lassen Sie den Motor laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlängert. Das Messer an der Schutzhaube kürzt den Faden auf die zulässige Länge. Bitte berücksichtigen Sie, dass der Verschleiß des Fadens durch häuﬁ ge Betätigung der Fadenverlängerungsautomatik erhöht wird.

Hinweis: Wenn Ihre Maschine zum ersten Mal in Betrieb genommen wird, wird das eventuell überstehende, überschüssige Ende des Schnittfadens von der Schneideklinge der Schutzhaube gekürzt. Ist der Faden bei der ersten Inbetriebnahme zu kurz, drücken Sie den Knopf an der Fadenspule und ziehen den Faden kräftig heraus. Beim ersten Anlauf wird der Schneidfaden automatisch auf optimale Länge gekürzt.

Entfernen Sie regelmäßig mit einer Bürste oder dergleichen alle Rasenreste vorsichtig von der Unterseite der Schutzhaube.

Verschiedene Schnittverfahren

Vorsicht! Zur Verwendung der Kantenführung an Mauern oder Gegenständen klappen Sie die Kantenführung nach vorne (Abb. 4). Bei Nichtgebrauch klappen Sie sie nach oben (Abb. 16).

Zur Beachtung: Auch bei sorgfältiger Anwendung hat das Schneiden an Fundamenten, Steinoder Betonmauern usw. eine über dem Normalen liegende Abnutzung des Fadens zur Folge.

Trimmen/ Mähen

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie die Fadenspule stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte Schnitthöhe fest. Führen und halten Sie die Fadenspule in der gewünschten Höhe, zwecks gleichmässigem Schnitt.

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite der Fadenspule über dem Boden beﬁ ndet und der Faden die richtige Schnittstelle triﬀ t. Schnei- den Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

Schneiden an Zaun/ Fundament Kantenführung empfohlen!

Nähern Sie sich beim Schneiden langsam Maschendrahtzäunen, Lattenzäunen, Natursteinmauern und Fundamenten um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen. Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus. Schlägt der Faden gegen Zaungeﬂ echt, bricht er ab.

Trimmen um Bäume Kantenführung empfohlen!

Trimmen Sie um Baumstämme, nähern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie dabei von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen Sie die Fadenspule leicht nach vorn. Warnung: Seien Sie überaus vorsichtig bei Abmäharbeiten. Halten Sie bei solchen Arbeiten einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren ein.

Abmähen

Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stellen Sie den Handgriﬀ in die gewünschte Position. Beach- ten Sie die erhöhte Verletzungsgefahr des Benutzers, Zuschauer und Tiere, sowie die Gefahr der Sachbeschädigung durch weggeschleuderte Objekte (z.B. Steine) (Abb. 17).

Warnung: Entfernen Sie mit dem Gerät keine Gegenstände von Fußwegen usw.! Das Gerät ist ein kraftvolles Werkzeug, und kleine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen.

Sägen

Das Gerät ist nicht zum Sägen geeignet.

- 13 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 13Anl_GE_CT_36_30_Li_E_SPK2.indb 13 03.11.2017 11:17:2303.11.2017 11:17:23

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Vor dem Abstellen und Reinigen den Rasentrimmer ausschalten, den Akku abziehen.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Ablagerungen an der Schutzabdeckung mit

•

einer Bürste entfernen.

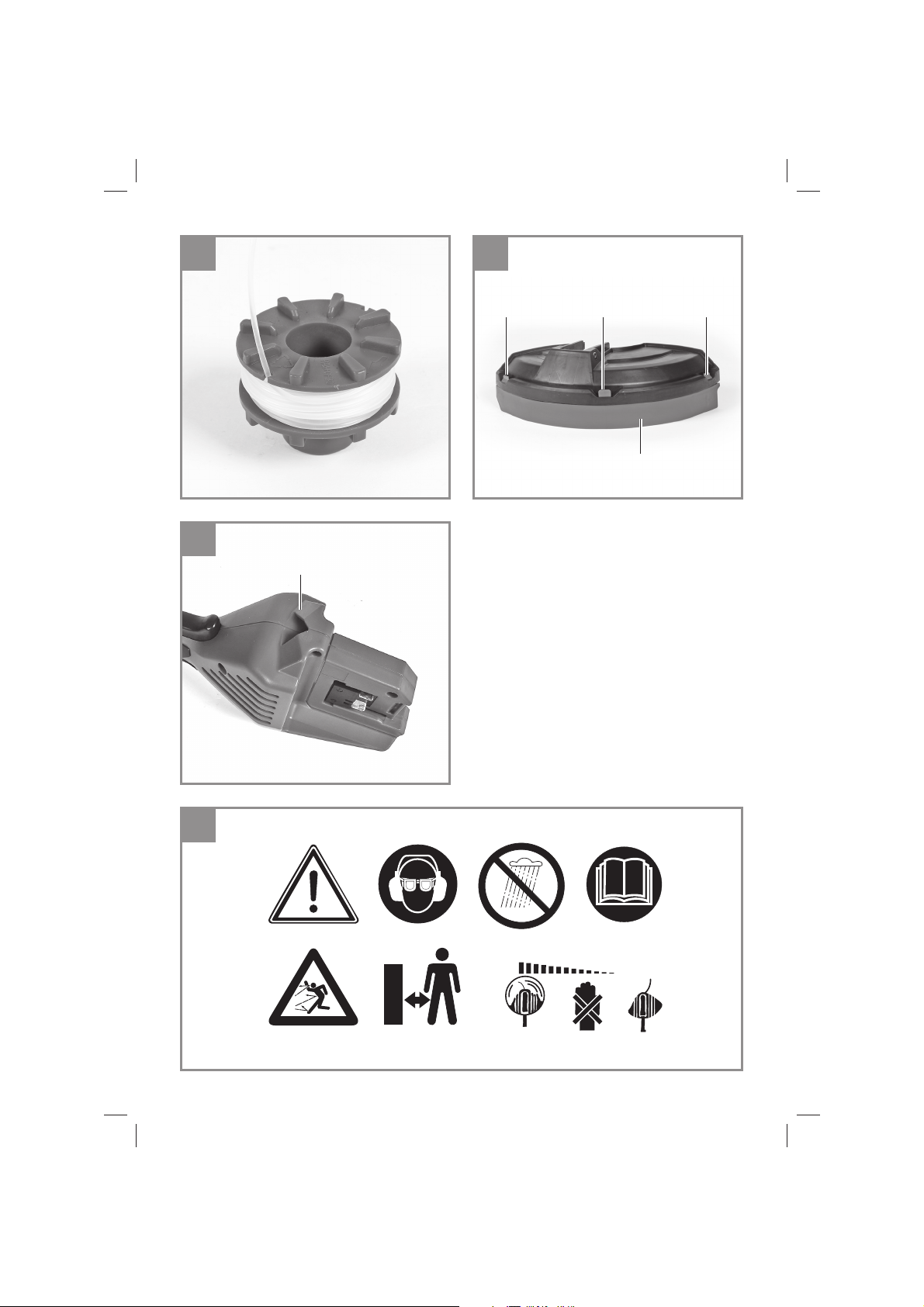

7.2 Ersetzen der Fadenspule

Gefahr! Akkus entfernen!

1. Abb. 18 Drücken Sie das Fadenspulengehäu-

se an den mit M gekennzeichneten Flächen zusammen und nehmen Sie das Spulenabdeckung ab.

2. Entnehmen Sie die leere Fadenspule und die

Druckfeder.

3. Abb. 19 Führen Sie das Fadenende der

neuen Fadenspule durch die Öse (P) der Spulenabdeckung und lassen Sie den Faden etwa 13 cm herausschauen. Geben Sie die Druckfeder (N) in die Fadenspule.

4. Drücken Sie die Spulenabdeckung wieder in

das Fadenspulengehäuse.

7.3 Ersetzen des Schnittfadens

Gefahr! Akkus entfernen!

1. Abb. 18 Drücken Sie das Fadenspulengehäu-

se an den mit M gekennzeichneten Flächen zusammen und nehmen Sie das Spulenabdeckung ab.

2. Entnehmen Sie die leere Fadenspule und die

Druckfeder.

3. Entfernen Sie noch eventuell noch vorhande-

nen Schnittfaden.

4. Abb. 20 Stecken Sie den neuen Schnittfaden in die Fadenhalterung innerhalb der Spule.

5. Wickeln Sie den Faden unter Spannung gegen den Uhrzeigersinn auf.

6. Abb. 21 Haken Sie etwa 15 cm vom Fadenende in einen der Fadenhalter am Rand der Spule ein.

7. Abb. 19 Führen Sie das Fadenende der neuen Fadenspule durch die Öse (P) der Spulenabdeckung. Geben Sie die Druckfeder (N) in die Fadenspule.

8. Ziehen Sie kurz und kräftig am Fadenende um dieses aus dem Fadenhalter zu lösen.

9. Drücken Sie die Spulenabdeckung wieder in das Fadenspulengehäuse.

Beim ersten Anlauf wird der Schneidefaden automatisch auf die optimale Länge gekürzt.

Achtung! Weggeschleuderte Teile des Nylonfadens können zu Verletzungen führen!

7.4 Schleifen des Schutzhaubenmessers

Das Schutzhaubenmesser (Abb. 2/Pos. 14) kann mit der Zeit stumpf werden. Sollten Sie dies feststellen, lösen Sie die Schrauben mit denen das Schutzhaubenmesser an der Schutzhaube befestigt ist. Befestigen Sie das Messer in einem Schraubstock. Schleifen Sie das Messer mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. Feilen Sie nur in eine Richtung.

7.5 Auswechseln der Schnittfadenabdeckung (Abb. 22)

Sollten Sie die Fadenschutzabdeckung (13) auswechseln müssen entfernen Sie evtl. vorhandene Schrauben, drücken die Rastnasen (R) nach innen und ziehen die Fadenschutzabdeckung ab. Drücken Sie Rastnasen (R) der neuen Fadenschutzabdeckung (13) in die dafür vorgesehenen Aufnahmelöcher.

7.6 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

- 14 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 14Anl_GE_CT_36_30_Li_E_SPK2.indb 14 03.11.2017 11:17:2303.11.2017 11:17:23

7.7 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Ersatzfadenspule Art.Nr.: 34.050.96

8. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwendbar oder kann dem Rohstoﬀ kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Transport

Tragen Sie das Gerät immer mit einer Hand

•

am Handgriff und mit der anderen Hand am Zusatzhandgriff. Tragen Sie das Gerät nicht am Motorgehäuse. Sichern Sie das Gerät gegen Verrutschen,

•

wenn Sie es in einem Fahrzeug transportieren. Verwenden Sie zum Transport möglichst die

•

Original-Verpackung.

11. Störungen

Gerät läuft nicht:

Überprüfen Sie, ob der Akku geladen ist und ob das Ladegerät funktioniert. Falls das Gerät trotz vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstadresse.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Das Gerät kann an der integrierten Wandhalterung (Abb. 23/Pos. L) aufgehängt werden.

- 15 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 15Anl_GE_CT_36_30_Li_E_SPK2.indb 15 03.11.2017 11:17:2303.11.2017 11:17:23

12. Anzeige Ladegerät

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.

Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.

(Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 2,0 Ah Akku: 40 min) (Ladedauer 3,0 Ah Akku: 60 min) (Ladedauer 4,0 Ah Akku: 80 min) (Ladedauer 5,2 Ah Akku: 130 min) Danach wird auf eine Schonladung umgeschaltet bis zur vollständigen Ladung. (Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min) (Ladedauer insgesamt 2,0 Ah Akku: ca. 50 min) (Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min) (Ladedauer insgesamt 4,0 Ah Akku: ca. 100 min) (Ladedauer insgesamt 5,2 Ah Akku: ca. 140 min)

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät beﬁ ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr als 1h. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und 45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 16 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 16Anl_GE_CT_36_30_Li_E_SPK2.indb 16 03.11.2017 11:17:2303.11.2017 11:17:23

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 17 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 17Anl_GE_CT_36_30_Li_E_SPK2.indb 17 03.11.2017 11:17:2303.11.2017 11:17:23

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Akku, Fadenspulenaufnahme Verbrauchsmaterial/ Verbrauchsteile* Fadenspule Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 18 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 18Anl_GE_CT_36_30_Li_E_SPK2.indb 18 03.11.2017 11:17:2403.11.2017 11:17:24

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 19Anl_GE_CT_36_30_Li_E_SPK2.indb 19 03.11.2017 11:17:2403.11.2017 11:17:24

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 20Anl_GE_CT_36_30_Li_E_SPK2.indb 20 03.11.2017 11:17:2403.11.2017 11:17:24

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et contenu de la livraison

3. Utilisation conforme à l’aﬀ ectation

4. Caractéristiques techniques

5. Avant la mise en service

6. Fommande

7. Nettoyage, maintenance et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Stockage

10. Transport

11. Dérangements

12. Aﬃ chage chargeur

- 21 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 21Anl_GE_CT_36_30_Li_E_SPK2.indb 21 03.11.2017 11:17:2903.11.2017 11:17:29

Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Cet appareil ne doit pas être utilisé par les enfants. Surveillez les enfants pour vous assurer qu‘ils ne jouent pas avec l‘appareil. Le nettoyage et l‘entretien ne doivent pas être eﬀ ectués par des enfants. Cet appareil ne doit pas être utilisé par les personnes ayant des capacités physiques, sensorielles ou intellectuelles diminuées ou manquant d‘expérience et/ou de connaissances, à moins d‘être surveillées et de recevoir les instructions relatives à l‘utilisation de l‘appareil par une personne responsable de leur sécurité.

- 22 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 22Anl_GE_CT_36_30_Li_E_SPK2.indb 22 03.11.2017 11:17:2903.11.2017 11:17:29

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi d’origine/ces consignes de sécurité. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi d’origine/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint !

Danger ! Veuillez lire toutes les consignes de sécurité et instructions.

Toute omission lors du respect des consignes de sécurité et instructions peut entraîner des décharges électriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour l’avenir.

Explication de la plaque signalétique sur l’appareil (Voir ﬁ gure 24)

1: Avertissement ! 2: Portez des protections pour les yeux et l‘ouïe! 3: Protégez l’appareil contre l’humidité ! 4: Avant la mise en service, lisez le mode

d’emploi !

5: Gardez les personnes tierces hors de la zone

de danger !

6: L’outil continue à tourner par inertie !

11. Boîtier de bobine

12. Guide-bordures

13. Recouvrement de protection du ﬁ l

14. Couteau de ﬁ l

15. Capot de protection

16. Poignée supplémentaire

17. Vis de la poignée

18. Clé à six pans creux

19. Fil

20. Ceinture de port

2.2 Contenu de la livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et sortez l’appareil de

•

l’emballage avec précaution. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires

•

n’ont pas été endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

2. Description de l’appareil et

contenu de la livraison

2.1 Description de l’appareil (ﬁ gures 1/2)

1. Logement de la batterie

2. Interrupteur marche/arrêt

3. Verrouillage de démarrage

4. Fixation de la ceinture

5. Fixation poignée supplémentaire

6. Guidon haut

7. Pièce de raccordement de manche

8. Écrou-raccord

9. Guidon en bas

10. Carter du moteur

Anl_GE_CT_36_30_Li_E_SPK2.indb 23Anl_GE_CT_36_30_Li_E_SPK2.indb 23 03.11.2017 11:17:2903.11.2017 11:17:29

Partie supérieure du coupe-herbe

•

Partie inférieure du coupe-herbe avec bobine

•

de fil Capot de protection

•

Poignée de guidage

•

Clé à six pans

•

Ceinture de port

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 23 -

3. Utilisation conforme à

l’aﬀ ectation

L’appareil est conçu pour couper le gazon et les surfaces d’herbe. L’appareil n’est pas prévu pour les installations publiques, les parcs, les terrains de sport, au bord des rues ni dans l’agriculture et les exploitations forestières.

Le respect du mode d’emploi joint par le fabricant est la condition primordiale préalable à une utilisation conforme de l’appareil.

Attention ! L’appareil ne doit pas être utilisé comme broyeur, dans le sens de compost, en raison des risques issus pour les personnes et les biens.

L’appareil doit uniquement être utilisé conformément à son aﬀ ectation ! Toute utilisation allant au- delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l’utilisateur/l’opérateur est responsable.

Veillez au fait que nos appareils, conformément au règlement, n’ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

Lésions des poumons si aucun masque anti-

•

poussière adéquat n’est porté. Déficience auditive si aucun casque anti-bruit

•

approprié n’est porté. Atteintes à la santé issues des vibrations

•

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Blessures et dommages matériels provoqués

•

par des projections de pièces. Blessures par coupure si vous ne portez pas

•

de vêtements de protection adaptés.

Danger !

Cet appareil électrique produit un champ électromagnétique pendant son fonctionnement. Dans certaines conditions, ce champ peut altérer le fonctionnement d’implants médicaux actifs ou passifs. Aﬁ n de réduire les risques de blessures graves ou mortelles, nous recommandons aux personnes qui possèdent un implant médical de consulter leur cabinet médical et leur producteur d’implants médicaux avant de commander la machine.

4. Caractéristiques techniques

Tension ................................................... 36 V d.c.

Vitesse de rotation n

Diamètre de coupe ................................ Ø 30 cm

Catégorie de protection .....................................III

Niveau de puissance acoustique LWA 94,18 dB (A) Niveau de pression acoustique L

Imprécision K ..................................... 1,46 dB (A)

Vibration a

Imprécision K ...........................................1,5 m/s

Poids : ......................................................3,05 kg

Niveau de pression acoustique

à l‘oreille de l‘utilisateur… .................. 88,8 dB (A)

Imprécision K .......................................... 3 dB (A)

Attention !

L’appareil est livré sans batteries et sans chargeur et ne doit être utilisé qu’avec les batteries Li-Ion (2 pièces) de la série Power-X-Change !

Les accumulateurs de la série Power-X-Change ne doivent être chargés qu‘avec le chargeur Power-X.

Chargeur Power-X-Charger

Tension du secteur .............200-250 V~ 50-60 Hz

Sortie

Tension nominale .................................. 21 V d.c.

Courant nominal ................................... 3000 mA

Catégorie de protection ................................ II/

..........................................3,559 m/s

.........................9000 tr/min

.. 88,8 dB (A)

쓑

- 24 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 24Anl_GE_CT_36_30_Li_E_SPK2.indb 24 03.11.2017 11:17:2903.11.2017 11:17:29

Le bruit de la machine peut dépasser les 85 dB(A). Dans ce cas, les mesures antibruit sont requises pour l‘utilisateur. Le bruit a été mesuré selon les normes EN ISO 11201:2010 et EN ISO 3744:2010. La puissance des vibrations transmises à travers la poignée a été calculée selon la norme EN ISO 28662-1:1992.

Attention !

La valeur d’oscillation change en fonction du domaine d’application de l’outil électrique et peut dans des cas d’exception être supérieure à la valeur indiquée.

Limitez le niveau sonore et les vibrations à un minimum !

N’utilisez que des appareils en bon état.

•

Effectuez une maintenance et un nettoyage

•

réguliers de l’appareil. Adaptez votre manière de travailler à

•

l’appareil. Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas. Portez des gants.

•

5. Avant la mise en service

L’appareil est livré sans batteries et sans chargeur !

5.1 Montage du capot de protection (ﬁ g. 3)

Retirez la vis à six pans du capot de protection. Poussez le capot de protection (15) jusqu’à la butée sur le logement du carter moteur et serrez la vis à six pans retirée auparavant (ﬁ g. 3). Une lame (ﬁ g. 2/pos. 14) pour la régulation automatique de la longueur du ﬁ l se trouve sur le côté inférieur du capot de protection. Celle-ci est dotée d’un recouvrement de protection. Retirez le recouvrement de protection avant le début des travaux.

5.2 Montage du guide-bordures (ﬁ g. 4)

Écartez légèrement les extrémités du guidebordures (pos. 12) et insérez les extrémités dans les trous prévus à cet eﬀ et à gauche et à droite du carter du moteur.

5.4 Montage du guidon (ﬁ g. 6)

Enﬁ chez le guidon supérieur (6) dans le guidon inférieur (9). Vissez la pièce de raccordement de manche (7) au niveau du guidon inférieur avec l’écrou-raccord (8) au niveau du guidon supérieur.

5.5 Montage de la poignée supplémentaire (ﬁ g. 7)

Insérez la poignée supplémentaire (16) sur la ﬁ - xation (5) et vissez les deux parties avec la vis de la poignée (17).

5.6 Réglage de la poignée supplémentaire (ﬁ g. 8)

a) Régler l’inclinaison

Ouvrez la vis de la poignée (17). Réglez l’inclinaison souhaitée de la poignée supplémentaire (16). Resserrez la vis de la poignée (17).

b) Déplacer la poignée supplémentaire

Ouvrez (a) le verrouillage (C) et déplacez la poignée supplémentaire à l’endroit souhaité. Fermez (b) le verrouillage (C).

5.7 Mettre la ceinture de port

La ceinture de port permet un travail ergonomique et en toute sécurité. Éteignez toujours l’appareil avant de détacher la ceinture de port - risque de blessure.

1. Accrochez le mousqueton (ﬁ g. 5/pos. B) dans la ﬁ xation de la ceinture.

2. Passez la ceinture de port au-dessus de l’épaule gauche (ﬁ g. 9).

3. Réglez la longueur de la ceinture de telle sorte que la tête de coupe du ﬁ l soit parallèle au sol. Aﬁ n de vériﬁ er si la longueur de la cein- ture convient, faites ensuite quelques mouvements de balancier sans mettre l’appareil en service.

4. La ceinture de port est équipée d’une boucle. Faites pression sur les crochets si vous devez poser l’appareil rapidement (ﬁ g. 10)

Vériﬁ ez l’appareil avant chaque mise en service :

État impeccable et dispositifs de protection et

•

de coupe au complet. Bonne fixation de toutes les vis.

•

Souplesse de toutes les pièces mobiles.

•

5.3 Montage de la ceinture de port (ﬁ g. 5)

Accrochez le mousqueton (B) de la ceinture de port (20) au niveau de la ﬁ xation de la ceinture (4).

- 25 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 25Anl_GE_CT_36_30_Li_E_SPK2.indb 25 03.11.2017 11:17:2903.11.2017 11:17:29

5.8 Montage des batteries

Poussez les batteries à gauche et à droite dans les logements de batterie prévus à cet eﬀ et (ﬁ g. 2/ pos. 1). Dès que la batterie est entièrement insérée (ﬁ g. 1), elle s’enclenche de manière audible. Pour extraire la batterie, appuyez sur la touche à cran (ﬁ g. 12/pos. K) et retirez la batterie.

5.9 Charge de l’accumulateur (ﬁ g. 11)

1. Sortez le bloc accumulateur de l’appareil. Pour cela appuyez sur les touches d’enclenchement latérales.

2. Fomparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension réseau disponible. Branchez la ﬁ che de contact du chargeur (8) dans la prise de courant. Le voyant LED vert commence à clignoter.

3. Mettez l’accumulateur (7) dans le chargeur (8).

4. Au point « Aﬃ chage chargeur », vous trou- verez un tableau avec les signiﬁ cations des aﬃ chages LED sur le chargeur.

Pendant la charge, il est possible que l’accumulateur chauﬀ e quelque peu. F’est ce- pendant normal. S’il est impossible de charger l’accumulateur, veuillez contrôler,

si la tension secteur est présente au niveau

•

de la prise de courant si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l’accumulateur reste impossible, nous vous prions de bien vouloir renvoyer,

le chargeur

•

et le bloc accumulateur

•

à notre service après-vente.

Dans l’intérêt d’une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance du coupe-herbe sans ﬁ l baisse. Ne déchargez jama- is complètement le bloc accumulateur. Feci cause l’endommagement du bloc accumulateur !

5.10 Indicateur de charge de l‘accumulateur (ﬁ gure 12)

Appuyez sur l‘interrupteur pour l‘indicateur de charge de l‘accumulateur (pos. F). L‘indicateur de charge de l‘accumulateur (pos. H) vous indique l‘état d‘autonomie de l‘accumulateur à l‘aide de trois voyants LED colorés.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de charge suﬃ sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LEDs sont allumés :

L‘accumulateur a subi une décharge profonde et est défectueux. Un accumulateur défectueux ne doit plus être utilisé et rechargé !

6. Fommande

Veuillez respecter les directives légales relatives à l’ordonnance de la protection contre le bruit. Elles peuvent diﬀ érer d’un endroit à l’autre.

Danger ! Lorsque l’on travaille, il faut que le capot de protection soit monté.

6.1 Mise en/hors circuit de l’appareil, réglage de la vitesse de rotation (ﬁ g. 13)

Mise en circuit et réglage de la vitesse de rotation

Poussez le verrouillage de démarrage (3) vers l’avant tout en appuyant sur l’interrupteur marche/ arrêt (2). Vous pouvez commander la vitesse en continu pendant le fonctionnement en appuyant plus ou moins fortement sur l’interrupteur marche/ arrêt. Plus vous appuyez, plus la vitesse de rotation est élevée.

Mise hors circuit

Relâchez l’interrupteur marche/arrêt.

6.2 Consignes de travail

Entraînez-vous à toutes les techniques de travail à moteur éteint et sans batterie avant d’utiliser l’appareil. Tondez uniquement de l’herbe sèche. Si l’herbe est haute, coupez-la par étape (ﬁ g. 14).

Allongement du ﬁ l de coupe (ﬁ g. 15)

Danger ! N’utilisez pas de ﬁ l de fer ou de ﬁ l de fer recouvert de plastique de quelque sorte que ce soit dans la bobine de ﬁ l. Cela peut entraîner de graves blessures chez l’utilisateur.

La débroussailleuse possède un système

- 26 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 26Anl_GE_CT_36_30_Li_E_SPK2.indb 26 03.11.2017 11:17:2903.11.2017 11:17:29

d’allongement de ﬁ l semi-automatique (auto- matique pas à pas). À chaque actionnement du système d’allongement de ﬁ l semi-automatique, le ﬁ l est automatiquement rallongé aﬁ n que vous puissiez toujours couper votre gazon à la longueur optimale. Pour allonger le ﬁ l de coupe, laissez tourner le moteur et tapotez la bobine de ﬁ l sur le sol. Le ﬁ l est automatiquement rallongé. La lame du capot de protection raccourcit le ﬁ l à la longueur adéquate. Veuillez tenir compte de l’usure du ﬁ l qui augmente en actionnant fré- quemment l’allongement automatique de ﬁ l.

Remarque : Si vous mettez votre machine pour la première fois en service, le bout du ﬁ l de coupe qui dépasse éventuellement, en excédent, est raccourci par la lame coupante du capot protecteur. Si le ﬁ l est trop court lors de la première mise en service, appuyez sur le bouton au niveau de la bobine de ﬁ l et tirez fortement sur le ﬁ l pour le faire sortir. Lors de la première mise en route du ﬁ l de coupe, il est automatiquement coupé à la longueur optimale.

Retirez régulièrement et avec précaution tous les résidus de gazon de la partie inférieure du capot de protection à l’aide d’une brosse ou similaire.

Diﬀ érents types de coupe

Attention ! Pour utiliser le guide-bordures au niveau des murs ou des objets, rabattez le guidebordures vers l’avant (ﬁ g. 4). En cas de non-utili- sation, rabattez-le vers le haut (ﬁ g. 16).

Observations : Même en l’utilisant minutieusement, la coupe près de fondations, de murs de pierre ou de béton etc. entraîne une usure anormale du ﬁ l.

Débroussailler / tondre

Déplacez la débroussailleuse en eﬀ ectuant des mouvements de fauche d’un côté à l’autre. Maintenez toujours la bobine de ﬁ l parallèle au sol. Contrôlez le terrain et déterminer la hauteur de coupe désirée. Guidez et maintenez la bobine de ﬁ l à la hauteur souhaitée pour une coupe régulière.

Coupez le long d’une clôture/d’une fondation Guide-bordures recommandé !

Lors de la découpe, approchez vous lentement du grillage et des panneaux de barrières, des murs en pierres naturelles et des fondations pour couper juste à côté sans cependant rencontrer d’obstacle avec le ﬁ l. Si le ﬁ l rencontre par exemp- le des pierres, des murs en pierres ou des fondations, il s’use ou s’eﬃ loche. Si le ﬁ l cogne contre la grille de la barrière, il se rompt.

Débroussaillez autour des arbres Guide-bordures recommandé !

Pour débroussailler autour des arbres, approchez-vous lentement des arbres aﬁ n que le ﬁ l ne touche pas l’écorce. Déplacez-vous autour de l’arbre et découpez ce faisant de gauche à droite. Approchez-vous de l’herbe ou des mauvaises herbes avec la pointe du ﬁ l et renversez légère- ment la bobine de ﬁ l vers l’avant. Avertissement : Soyez très attentif/attentive lors de la tonte. Maintenez pour ces travaux une distance de 30 mètre entre vous et d’autres personnes ou animaux.

Tondre

Lors de la tonte, prenez toute la végétation jusqu’à la base. Pour ce faire, inclinez la bobine de ﬁ l dans un angle de 30 degrés vers la droi- te. Mettez la poignée dans la position désirée. Veillez au risque élevé de blessure encouru par l’utilisateur, les spectateurs et les animaux, tout comme au risque de dommages matériels par des objets catapultés (par exemple des pierres) (ﬁ gure 17).

Avertissement : Ne dégagez pas des objets des chemins avec la débroussailleuse etc. ! La débroussailleuse est un outil puissant et les petites pierres ou autres objets peuvent être catapultés à 15 mètres et plus, ce qui peut blesser des personnes ou endommager des voitures, maisons et fenêtres aux alentours.

Scier

L’appareil n’est pas conçu pour scier.

Équilibrage faible

Maintenez la débroussailleuse avec une légère inclinaison exactement devant vous, de façon que la face inférieure de la bobine de ﬁ l se trouve au-dessus du sol et le ﬁ l puisse couper au bon endroit. Découpez toujours devant vous. Ne tirez jamais la débroussailleuse vers vous.

- 27 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 27Anl_GE_CT_36_30_Li_E_SPK2.indb 27 03.11.2017 11:17:2903.11.2017 11:17:29

7. Nettoyage, maintenance et commande de pièces de rechange

Danger !

Avant de poser et nettoyer le taille-haies, le mettre hors circuit et retirer l’accumulateur.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi propres et sans poussière que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

tout de suite après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide

•

d’un chiffon humide et un peu de savon noir. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. Retirez les dépôts sur le capot de protection

•

avec une brosse

7.2 Remplacement de la bobine de ﬁ l

Danger ! Retirez les batteries !

1. Fig. 18 Pressez le porte-bobine au niveau des

surfaces marquées M et enlevez le recouvrement de la bobine.

2. Retirez la bobine de ﬁ l vide et le ressort de

pression.

3. Fig. 19 Introduisez l’extrémité du ﬁ l dans la

nouvelle bobine en passant par l’œillet (P) du recouvrement de la bobine et en laissant dépasser le ﬁ l d’environ 13 cm. Insérez le res- sort de pression (N) dans la bobine de ﬁ l.

4. Repoussez le recouvrement de la bobine

dans le porte-bobine.

7.3 Remplacement du ﬁ l de coupe

Danger ! Retirez les batteries !

1. Fig. 18 Pressez le porte-bobine au niveau des

surfaces marquées M et enlevez le recouvrement de la bobine.

2. Retirez la bobine de ﬁ l vide et le ressort de

pression.

3. Retirez les éventuels ﬁ ls de coupe encore

présents.

4. Fig. 20 Insérez le nouveau ﬁ l de coupe dans

le support de ﬁ l à l’interieur de la bobine.

5. Enroulez le ﬁ l sous tension dans le sens con-

traire de celui des aiguilles d’une montre.

6. Fig. 21 Accrochez environ 15 cm de l’extrémité du ﬁ l dans un des supports de ﬁ l au bord de la bobine.

7. Fig. 19 Introduisez l’extrémité du ﬁ l dans la nouvelle bobine en passant par l’œillet (P) du recouvrement de la bobine. Insérez le ressort de pression (N) dans la bobine de ﬁ l.

8. Tirez brièvement et vigoureusement sur l’extrémité du ﬁ l pour la détacher du support de ﬁ l.

9. Repoussez le recouvrement de la bobine dans le porte-bobine.

Lors de la première mise en route du ﬁ l de coupe, il est automatiquement coupé à la longueur optimale.

Attention ! Des objets éjectés par le ﬁ l de Nylon peuvent provoquer des blessures !

7.4 Aﬀ ûtage de la lame du capot de protection

La lame du capot de protection (ﬁ g. 2/pos. 14) peut s’émousser avec le temps. Si vous vous en rendez compte, desserrez les vis avec lesquelles la lame du capot est ﬁ xée au capot de protection. Bloquez la lame dans un étau. Aﬀ ûtez la lame avec une lime plate et veillez à garder l’angle de l’arête de coupe. Limez dans une seule direction.

7.5 Remplacement du recouvrement de ﬁ l de coupe (ﬁ g. 22)

Si vous devez remplacer le recouvrement de protection du ﬁ l (13), enlevez les vis éventuellement présentes, poussez les ergots d’enclenchement (R) vers l’intérieur et retirez le recouvrement de protection du ﬁ l. Poussez les ergots d’enclenchement (R) du nouveau recouvrement de protection du ﬁ l (13) dans les trous de loge- ment prévus à cet eﬀ et.

7.6 Maintenance

Aucune autre pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.7 Commande de pièces de rechange:

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange ;

Type de l’appareil

•

Référence de l’appareil

•

Numéro d’identification de l’appareil :

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuels à l’adresse www.isc-gmbh.info

- 28 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 28Anl_GE_CT_36_30_Li_E_SPK2.indb 28 03.11.2017 11:17:3003.11.2017 11:17:30

Bobine de ﬁ l de rechange réf. : 34.050.96

8. Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

9. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

L’appareil peut être accroché au support mural intégré (ﬁ g. 23/pos. L).

10. Transport

Portez toujours l’appareil en plaçant une main

•

sur la poignée et l’autre main sur la poignée supplémentaire. Ne portez pas l’appareil par le carter du moteur. Protégez l’appareil contre tout glissement,

•

lorsque vous le transportez dans un véhicule. Utilisez si possible l’emballage d’origine pour

•

le transport.

11. Dérangements

L’appareil ne démarre pas :

Vériﬁ ez que l’accumulateur est chargé et que le chargeur fonctionne. Dans le cas où l’appareil ne fonctionne pas alors que la tension est présente, renvoyez celui-ci au service après-vente, à l’adresse indiquée.

- 29 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 29Anl_GE_CT_36_30_Li_E_SPK2.indb 29 03.11.2017 11:17:3003.11.2017 11:17:30

12. Aﬃ chage chargeur

État de l’aﬃ chage

LED rouge LED vert

Signiﬁ cation et mesures

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, l’accumulateur n’est pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge l’accumulateur en mode de charge rapide.

Arrêt Arrêt L‘accumulateur est chargé à 85 % et prêt à l‘emploi.

(Durée de charge 1,5 Ah accumulateur : 30 min) (Durée de charge 2,0 Ah accumulateur : 40 min) (Durée de charge 3,0 Ah accumulateur : 60 min) (Durée de charge 4,0 Ah accumulateur : 80 min) (Durée de charge 5,2 Ah accumulateur : 130 min) Ensuite, on commute sur un processus de charge lent jusqu‘au chargement complet. (Durée de charge totale 1,5 Ah accumulateur : env. 40 min) (Durée de charge totale 2,0 Ah accumulateur : env. 50 min) (Durée de charge totale 3,0 Ah accumulateur : env. 75 min) (Durée de charge totale 4,0 Ah accumulateur : env. 100 min) (Durée de charge totale 5,2 Ah accumulateur : env. 140 min)

Mesures :

Retirez l’accumulateur du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente. Dans ce cas, l’accumulateur se charge plus lentement pour des raisons de sécurité et nécessite plus d’une heure. Cela peut avoir les causes suivantes :

- l’accumulateur n’a pas été chargé depuis longtemps ou la charge d‘un accumulateur usagé a été poursuivie (décharge profonde)

- la température de l’accumulateur n’est pas dans la zone idéale comprise entre 25 °C et 45 °C.

Mesures :

attendez jusqu’à ce que le processus de charge soit terminé, l’accumulateur peut quand même encore être chargé.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. L’accumulateur est défectueux.

Mesures :

il ne faut plus charger un accumulateur défectueux. Retirez l’accumulateur du chargeur.

Marche Marche Perturbation thermique

L’accumulateur est trop chaud (par ex. exposition directe au so eil) ou trop froid (en dessous de 0 °C)

Mesures :

retirez l’accumulateur et conservez-le un jour à température ambiante (env. 20 °C).

- 30 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 30Anl_GE_CT_36_30_Li_E_SPK2.indb 30 03.11.2017 11:17:3003.11.2017 11:17:30

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 31 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 31Anl_GE_CT_36_30_Li_E_SPK2.indb 31 03.11.2017 11:17:3003.11.2017 11:17:30

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* accumulateur, logement pour la bobine de ﬁ l Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

bobine de ﬁ l

- 32 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 32Anl_GE_CT_36_30_Li_E_SPK2.indb 32 03.11.2017 11:17:3003.11.2017 11:17:30

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 33 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 33Anl_GE_CT_36_30_Li_E_SPK2.indb 33 03.11.2017 11:17:3003.11.2017 11:17:30

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Uso

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Conservazione

10. Trasporto

11. Anomalie

12. Indicatori del caricabatterie

- 34 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 34Anl_GE_CT_36_30_Li_E_SPK2.indb 34 03.11.2017 11:17:3003.11.2017 11:17:30

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l‘apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L‘apparecchio non deve essere utilizzato da persone con capacità ﬁ siche, sensoriali o mentali ridotte o con esperienze e conoscenze insuﬃ cienti, a meno che esse non vengano sorveglia- te o istruite da una persona per loro responsabile.

- 35 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 35Anl_GE_CT_36_30_Li_E_SPK2.indb 35 03.11.2017 11:17:3003.11.2017 11:17:30

Pericolo!

Nell’usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso originali / avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate anche queste istruzioni per l’uso originali / avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 24)

1: Avvertimento! 2: Indossate occhiali protettivi e cuﬃ e

antirumore!

3: Proteggere dall’umidità! 4: Leggete le istruzioni per l’uso prima della

messa in esercizio!

5: Tenete lontane le altre persone dalla zona di

pericolo!

6: L’utensile continua a ruotare dopo avere

spento il motore!

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1/2)

1. Vano batteria

2. Interruttore ON/OFF

3. Blocco dell‘avviamento

4. Supporto per tracolla

5. Supporto per impugnatura addizionale

6. Manico di guida superiore

7. Raccordo per manico

8. Dado a risvolto

9. Manico di guida inferiore

10. Carcassa motore

11. Involucro della bobina

12. Guida per bordo

13. Copertura di protezione del ﬁ lo

14. Lama di taglio del ﬁ lo

15. Calotta protettiva

16. Impugnatura addizionale

17. Vite per impugnatura

18. Chiave a brugola

19. Filo

20. Tracolla

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l‘imballaggio e togliete con cautela

•

l‘apparecchio dalla confezione. Togliete il materiale d‘imballaggio e anche i

•

fermi di trasporto / imballaggio (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Parte superiore del tagliabordi

•

Parte inferiore del tagliabordi con bobina

•

Calotta protettiva

•

Impugnatura di guida

•

Chiave a brugola

•

Tracolla

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

- 36 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 36Anl_GE_CT_36_30_Li_E_SPK2.indb 36 03.11.2017 11:17:3003.11.2017 11:17:30

3. Utilizzo proprio

L’apparecchio è adatto per tagliare l‘erba del giardino e di superﬁ ci erbose. L‘apparecchio non è destinato all‘uso in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale.

Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio.

Attenzione! In considerazione del pericolo per persone e cose, l’apparecchio non deve essere usato per sminuzzare riﬁ uti organici per il compostaggio.

L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

Danni all’apparato respiratorio nel caso in cui

•

non venga indossata una maschera antipolvere adeguata. Danni all’udito nel caso in cui non vengano

•

indossate cuffie antirumore adeguate. Danni alla salute derivanti da vibrazioni ma-

•

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Lesioni e danni alle cose causati da parti sca-

•

gliate all’intorno. Lesioni da taglio nel caso in cui non vengano

•

indossati indumenti protettivi adatti.

Pericolo!

Questo elettroutensile sviluppa un campo elettromagnetico durante l’esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l’apparecchio.

4. Caratteristiche tecniche

Tensione ................................................. 36 V d.c.

Numero di giri n

Diametro di taglio ................................... Ø 30 cm

Grado di protezione ..........................................III

Livello di potenza acustica L Livello di pressione acustica L

Incertezza K ....................................... 1,46 dB (A)

Vibrazioni a

Incertezza K ............................................1,5 m/s

Peso: ........................................................3,05 kg

Livello di pressione acustica all‘orecchio

dell‘utilizzatore ................................... 88,8 dB (A)

Incertezza K ............................................ 3 dB (A)

Attenzione!

L‘apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio (2 pezzi) della serie Power-X-Change!

Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X.

Caricabatterie Power-X-Charger

Tensione di rete ................. 200-250 V~ 50-60 Hz

Uscita

Tensione nominale ............................... 21 V d. c.

Corrente nominale ............................... 3000 mA

Grado di protezione ..................................... II/

..................................9000 min

....... 94,18 dB (A)

....... 88,8 dB (A)

.........................................3,559 m/s

쓑

-1

- 37 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 37Anl_GE_CT_36_30_Li_E_SPK2.indb 37 03.11.2017 11:17:3003.11.2017 11:17:30

Il rumore dell’apparecchio può superare gli 85 dB(A). In questo caso è necessario che l‘utilizzatore prenda delle misure di protezione dal rumore. Il rumore è stato misurato secondo le norme EN ISO 11201:2010 ed EN ISO 3744:2010. Il valore delle oscillazioni percepite sull‘impugnatura è stato rilevato secondo EN 28662-1:1992.

Attenzione!

Il valore di vibrazione cambierà a causa del settore di impiego dell’elettroutensile e in casi eccezionali può essere superiore ai valori riportati.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto

•

stato. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio. Adattate il vostro modo di lavorare

•

all’apparecchio. Non sottoponete l’apparecchio a sollecitazio-

•

ni eccessive. Fate eventualmente controllare l’apparecchio.

•

Spegnete l‘apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

5. Prima della messa in esercizio

L‘apparecchio viene fornito senza batterie e senza caricabatterie!

5.1 Montaggio della calotta protettiva (Fig. 3)

Togliete la vite a esagono cavo dalla calotta protettiva. Spingete la calotta protettiva (15) nella sua sede sulla carcassa del motore ﬁ no alla battuta e serratela con la vite a esagono cavo rimossa precedentemente (Fig. 3). Sulla parte inferiore della calotta protettiva si trova una lama (Fig. 2/Pos. 14) per la regolazione automatica della lunghezza del ﬁ lo. Tale ﬁ lo è munito di copertura di protezione. Togliete la copertura di protezione prima di iniziare a lavorare.

5.2 Montaggio della guida per bordo (Fig. 4)

Aprite leggermente le estremità della guida per bordo (Pos. 12) e inseritele negli appositi fori a sinistra e a destra sulla carcassa del motore.

5.4 Montaggio del manico di guida (Fig. 6)

Inserite il manico di guida superiore (6) nel manico di guida inferiore (9). Avvitate il raccordo per manico (7) al manico di guida inferiore con il dado a risvolto (8) sul manico di guida superiore.

5.5 Montaggio dell‘impugnatura addizionale (Fig. 7)

Inserite l‘impugnatura addizionale (16) sul supporto (5) e avvitate entrambe le parti con la vite dell‘impugnatura (17).

5.6 Regolazione dell‘impugnatura addizionale (Fig. 8)

a) Impostazione dell‘inclinazione

Svitate la vite dell‘impugnatura (17). Impostate l‘inclinazione desiderata dell‘impugnatura addizionale (16). Avvitate di nuovo saldamente la vite dell‘impugnatura (17).

b) Spostamento dell‘impugnatura addizionale

Aprite (a) il bloccaggio (C) e spostate l‘impugnatura addizionale nella posizione desiderata. Chiudete (b) il bloccaggio (C).

5.7 Mettere la tracolla

La tracolla permette di lavorare in modo ergonomico e sicuro. Spegnete sempre l‘apparecchio prima di togliere la tracolla – pericolo di lesioni.

1. Agganciate il moschettone (Fig. 5/Pos. B) nel supporto della tracolla.

2. Mettete la tracolla inﬁ landola sopra la spalla sinistra (Fig. 9).

3. Regolate la lunghezza della tracolla in modo che la testa di taglio si muova parallela al terreno. Per regolare in modo ottimale la lunghezza della tracolla, fate quindi oscillare l‘apparecchio alcune volte senza avviarlo.

4. La tracolla è dotata di una ﬁ bbia. Se è ne- cessario deporre rapidamente l’apparecchio, premete contemporaneamente i ganci (Fig.

10)

Controllate, prima di ogni messa in esercizio dell‘apparecchio, che:

i dispositivi di protezione e il dispositivo di ta-

•

glio siano tutti presenti e in perfetto stato tutti i collegamenti a vite siano ben saldi

•

tutte le parti mobili si muovano facilmente

•

5.3 Montaggio della tracolla (Fig. 5)

Agganciate il moschettone (B) della tracolla (20) all‘apposito supporto (4).

- 38 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 38Anl_GE_CT_36_30_Li_E_SPK2.indb 38 03.11.2017 11:17:3003.11.2017 11:17:30

5.8 Montaggio della batteria

Inserite le batterie a sinistra e a destra nell‘apposito vano batteria (Fig. 2/Pos. 1). Non appena la batteria sarà completamente inserita (Fig.1), questa scatterà in modo udibile. Per rimuovere la batteria premete il tasto di arresto (Fig. 12/Pos. K) e togliete la batteria.

5.9 Ricarica della batteria (Fig. 11)

1. Estraete la batteria dall’apparecchio. Per fare ciò premete i tasti di arresto laterali.

2. Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (8) nella presa di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (7) nel caricabatterie (8).

4. Al punto „Indicatori caricabatterie“ trovate una tabella con i signiﬁ cati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po‘, ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, veriﬁ cate

che sia presente tensione di rete sulla presa

•

di corrente; che ci sia un perfetto contatto dei contatti di

•

ricarica.

Se la ricarica della batteria continuasse a non essere possibile, spedite

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni del trimmer a batteria. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!

5.10 Indicazione di carica della batteria (Fig. 12)

Premete l’interruttore per l’indicazione di carica della batteria (Pos. F). L‘indicazione di carica della batteria (Pos. H) segnala lo stato di carica per mezzo di 3 spie.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suﬃ ciente carica re- sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano

La batteria si è scaricata completamente ed è difettosa. Una batteria difettosa non deve più venire usata e ricaricata!

6. Uso

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variare a seconda del luogo di impiego.

Pericolo! Durante la lavorazione con l‘apparecchio, deve essere montata la calotta protettiva.

6.1 Accensione e spegnimento dell‘apparecchio, regolazione del numero di giri (Fig. 13)

Accensione e regolazione del numero di giri

Spingete in avanti la sicura (3) e premete contemporaneamente l‘interruttore ON/OFF (2). Premendo più o meno a fondo l‘interruttore ON/ OFF, potete comandare in continuo il numero di giri durante l‘esercizio. Aumentando la pressione aumenta il numero di giri.

Spegnimento

Lasciate andare l‘interruttore.

6.2 Istruzioni di lavoro

Prima di usare l‘apparecchio provate tutte le tecniche di lavoro a motore spento e senza batteria. Tagliate l‘erba solo quando è asciutta. In caso di erba alta, questa deve essere tagliata a più riprese (Fig.14).

Prolunga del ﬁ lo da taglio (Fig. 15)

Pericolo! Non usate un tipo di ﬁ lo metallico o di ﬁ lo metallico rivestito di plastica nella bobina. Ciò

può causare gravi lesioni all‘utilizzatore.

Il tagliabordi è dotato di un sistema di allungamento del ﬁ lo parzialmente automatico (allunga- mento automatico del ﬁ lo a contatto con il terre- no). Ad ogni azionamento di tale sistema, il ﬁ lo viene allungato automaticamente in modo da permettere di tagliare l‘erba sempre con la larghezza di taglio ottimale. Per allungare il ﬁ lo da taglio fate girare il motore e premete leggermente la bobina

- 39 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 39Anl_GE_CT_36_30_Li_E_SPK2.indb 39 03.11.2017 11:17:3003.11.2017 11:17:30

sul terreno. Il ﬁ lo viene allungato automaticamen- te. La lama sulla calotta protettiva accorcia il ﬁ lo alla lunghezza permessa. Tenete presente che l‘usura del ﬁ lo aumenta azionando di frequente l‘allungamento automatico. Avvertenza: se l‘attrezzo è messo in esercizio per la prima volta, l‘eventuale estremità del ﬁ lo di tag- lio eccessiva viene accorciata dalla lama tagliente della calotta protettiva. Se alla prima messa in esercizio il ﬁ lo è troppo corto, premete il bottone sulla bobina ed estraete con forza il ﬁ lo. Alla prima messa in moto il ﬁ lo di taglio viene automatica- mente accorciato alla lunghezza ottimale.

Togliete regolarmente e con cautela tutti i resti di erba con una spazzola o un untensile simile dal lato inferiore della calotta protettiva.

Diverse procedure di taglio

Attenzione! Per utilizzare la guida per bordo lungo muri o altri elementi ribaltare la guida per bordo in avanti (Fig. 4). Quando non serve ribaltatela verso l‘alto (Fig. 16).

Da tenere presente: anche in caso di impiego cauto il taglio su fondamenta, muretti in pietra o cemento ecc. provoca un’usura del ﬁ lo che supe- ra il livello normale.

Regolazione/taglio

Fate oscillare il tosaerba a ﬁ lo con movimenti fal- cati da un lato all’altro. Tenete la bobina sempre in posizione parallela al terreno. Veriﬁ cate il terreno e stabilite l’altezza di taglio desiderata. Muovete e tenete la bobina nell’altezza desiderata per assicurare un taglio regolare.

Regolazione più bassa

Tenete il tosaerba a ﬁ lo leggermente inclinato davanti a voi in modo che la parte inferiore della bobina si trovi sopra il terreno ed il ﬁ lo trovi la cor- retta posizione di taglio. Non tagliate mai verso di voi. Non tirate il tosaerba a ﬁ lo verso di voi.

Taglio lungo recinti/fondamenta Consigliata guida per bordo!

Durante il taglio avvicinatevi lentamente a recinti in rete metallica, steccati, muretti di pietra naturale e fondamenta per tagliare nelle loro vicinanze senza però che il ﬁ lo colpisca l’ostacolo. Se il ﬁ lo viene per es. a contatto di pietre, muretti di pietra o fondamenta esso si usura o si sﬁ laccia. Se il ﬁ lo batte contro le maglie del recinto si rompe.

Regolazione attorno ad alberi Consigliata guida per bordo!

Se regolate l’erba attorno ai tronchi d’albero, avvicinatevi lentamente aﬃ nché il ﬁ lo non tocchi la corteccia. Girate attorno all’albero e tagliate da sinistra verso destra. Avvicinatevi all’erba o all’erbaccia con la punta del ﬁ lo e ribaltate la testa della bobina leggermente in avanti. Avvertimento: fate particolare attenzione in caso di lavori di taglio a fondo. Per tali lavori mantenete sempre una distanza di 30 metri fra voi e altre persone o animali.

Taglio a fondo

In caso di taglio a fondo tagliate tutta la vegetazione ﬁ no al suolo. Per fare ciò inclinate la bobina verso destra con un angolo di 30°. Portate l’impugnatura nella posizione desiderata. Tenete presente il notevole pericolo di lesioni per utilizzatore, spettatori e animali come anche il pericolo di danni a cose dovuto ad oggetti scagliati all’intorno (per es. pietre) (Fig. 17).

Avvertimento: non allontanate con l’apparecchio oggetti da marciapiedi ecc.!

L’apparecchio è un utensile potente e piccoli sassi o altri oggetti possono venire scagliati ﬁ no a più di 15 metri causando lesioni alle persone e danni ad automobili, abitazioni e ﬁ nestre.

Segare

L’apparecchio non è adatto per segare.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di pulire e mettere via il trimmer spegnetelo e togliete la batteria.

7.1 Pulizia

Tenete il più possibile liberi da polvere e

•

sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull‘apparecchio o pulitelo con un getto di aria compressa a bassa pressione. Consigliamo di pulire l‘apparecchio subito

•

dopo averlo usato. Pulite l‘apparecchio regolarmente con

•

un panno umido e un po‘ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in

- 40 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 40Anl_GE_CT_36_30_Li_E_SPK2.indb 40 03.11.2017 11:17:3003.11.2017 11:17:30

plastica dell‘apparecchio. Fate attenzione che non possa penetrare acqua all‘interno dell‘apparecchio. Togliete con una spazzola i depositi sulla

•

copertura di protezione

7.2 Sostituzione della bobina Pericolo! Togliete la batteria!

1. Fig.18 Comprimete l‘involucro della bobina sulle superﬁ ci contrassegnate con M e toglie- te la copertura della bobina.

2. Togliete la bobina vuota e la molla di compressione.

3. Fig. 19 Fate scorrere l‘estremità della nuova bobina attraverso la fessura (P) della copertura e fate sporgere il ﬁ lo circa 13 cm. Mettete la molla di compressione (N) nella bobina.

4. Premete di nuovo la copertura della bobina nell‘involucro della bobina.

7.3 Sostituzione del ﬁ lo da taglio

Pericolo! Togliete la batteria!

1. Fig.18 Comprimete l‘involucro della bobina sulle superﬁ ci contrassegnate con M e toglie- te la copertura della bobina.

2. Togliete la bobina vuota e la molla di compressione.

3. Rimuovete il ﬁ lo da taglio eventualmente an- cora presente.

4. Fig. 20 Inserite il nuovo ﬁ lo da taglio nel sup- porto all‘interno della bobina.

5. Avvolgete il ﬁ lo sotto tensione in senso anti- orario.

6. Fig. 21 Agganciate circa 15 cm dell‘estremità del ﬁ lo in uno dei supporti sul bordo della bo- bina.

7. Fig. 19 Fate scorrere l‘estremità del ﬁ lo della nuova bobina attraverso l‘occhiello (P) della copertura della bobina. Mettete la molla di compressione (N) nella bobina.

8. Tirate con forza ma brevemente all‘estremità del ﬁ lo per staccarle dai supporti.

9. Premete di nuovo la copertura della bobina nell‘involucro della bobina.

Alla prima messa in moto il ﬁ lo di taglio viene ac- corciato automaticamente alla lunghezza ottimale.

Attenzione! Le parti del ﬁ lo di nylon scagliate all’intorno possono causare lesioni!

7.4 Aﬃ latura della lama della calotta protet- tiva

La lama della calotta protettiva (Fig. 2/Pos. 14) può consumarsi con il tempo. Se vi accorgete che la lama non è più aﬃ lata, allentate le viti con le quali essa è ﬁ ssata alla calotta protettiva. Fissate la lama in una morsa a vite. Aﬃ late la lama con una lima piatta e badate di mantenere l‘angolo del bordo di taglio. Limate solo in una direzione.

7.5 Sostituzione della copertura del ﬁ lo da taglio (Fig. 22)

Se la copertura del ﬁ lo da taglio (13) deve essere sostituita togliete eventuali viti presenti, premete il tasto di arresto (R) verso l‘interno e togliete la copertura di protezione del ﬁ lo. Premete il tasto di arresto (R) della nuova copertura di protezione del ﬁ lo (13) negli appositi fori delle sedi.

7.6 Manutenzione

All’interno dell’apparecchio non si trovano altre parti che richiedano manutenzione.

7.7 Ordinazione dei pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è necessario indicare quanto segue

Tipo di apparecchio

•

Numero di articolo dell’apparecchio

•

Numero di identificazione dell’apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Bobina di ricambio n. art.: 34.050.96

8. Smaltimento e riciclaggio

L’apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riﬁ uti speciali. Per informazioni rivolgetevi a un negozio specializzato o all’amministrazione comunale!

- 41 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 41Anl_GE_CT_36_30_Li_E_SPK2.indb 41 03.11.2017 11:17:3003.11.2017 11:17:30

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

L‘apparecchio può essere appeso al supporto per parete integrato (Fig. 23/Pos. L).

10. Trasporto

Trasportate sempre l’apparecchio con

•

un mano sull’impugnatura e l’altra sull’impugnatura addizionale. Non utilizzate la carcassa del motore per trasportare l‘apparecchio. Fissate l’apparecchio in modo che non si

•

sposti nel caso in cui lo trasportiate in un veicolo. Per il trasporto utilizzate se possibile la confe-

•

zione originale.

11. Anomalie

L’utensile non funziona:

controllate che la batteria sia carica e che il caricabatterie funzioni. Nel caso in cui l’utensile non funzioni pur in presenza di tensione, speditelo all’indirizzo riportato dell’assistenza clienti.

- 42 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 42Anl_GE_CT_36_30_Li_E_SPK2.indb 42 03.11.2017 11:17:3003.11.2017 11:17:30

12. Indicatori del caricabatterie

Stato indicatori

LED rosso LED verde

Signiﬁ cato e interventi

Spento Lampeggia Pronto all‘esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce.

Spento Acceso La batteria è ricaricata all‘85% e pronta per l‘uso.

(Durata di ricarica per batteria da 1,5 Ah: 30 min.) (Durata di ricarica per batteria da 2,0 Ah: 40 min.) (Durata di ricarica per batteria da 3,0 Ah: 60 min.) (Durata di ricarica per batteria da 4,0 Ah: 80 min.) (Durata di ricarica per batteria da 5,2 Ah: 130 min.) Dopo tale intervallo l‘apparecchio passa alla ricarica lenta ﬁ no a co pletare il processo. (Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.) (Durata di ricarica totale, batteria da 2,0 Ah: ca. 50 min.) (Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.) (Durata di ricarica totale, batteria da 4,0 Ah: ca. 100 min.) (Durata di ricarica totale, batteria da 5,2 Ah: ca. 140 min.)

Intervento

Togliete la batteria dal caricabatterie. Staccate il caricaba terie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti motivi:

- la batteria non è stata ricaricata per molto tempo oppure è stata co tinuata la scarica di una batteria esaurita (scarica profonda)

- la temperatura della batteria non si trova nel range ideale tra i 25°C e 45°C.

Intervento

Attendete la ﬁ ne della ricarica, si può comunque continuare a ricar care la batteria.

Lampeggia Lampeggia Errore

La ricarica non è più possibile. La batteria è difettosa.

Intervento

Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C)

Intervento

Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

- 43 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 43Anl_GE_CT_36_30_Li_E_SPK2.indb 43 03.11.2017 11:17:3103.11.2017 11:17:31

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 44 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 44Anl_GE_CT_36_30_Li_E_SPK2.indb 44 03.11.2017 11:17:3103.11.2017 11:17:31

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Batteria, Sede bobina Materiale di consumo/parti di consumo * Bobina Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 45 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 45Anl_GE_CT_36_30_Li_E_SPK2.indb 45 03.11.2017 11:17:3103.11.2017 11:17:31

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 46 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 46Anl_GE_CT_36_30_Li_E_SPK2.indb 46 03.11.2017 11:17:3103.11.2017 11:17:31

Inhoudsopgave

1. Veiligheidsaanwijzingen

2. Beschrijving van het toestel en leveringsomvang

3. Doelmatig gebruik

4. Technische gegevens

5. Vóór inbedrijfstelling

6. Bediening

7. Reiniging, onderhoud en bestellen van wisselstukken

8. Verwijdering en recyclage

9. Opbergen

10. Transport

11. Storingen

12. Indicatie lader

- 47 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 47Anl_GE_CT_36_30_Li_E_SPK2.indb 47 03.11.2017 11:17:3103.11.2017 11:17:31

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Dit apparaat mag niet door kinderen worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het apparaat spelen. Reiniging en onderhoud mag niet door kinderen worden uitgevoerd. Het apparaat mag niet door personen met verminderde fysieke, sensorische of mentale capaciteiten of door personen met onvoldoende kennis of ervaring worden gebruikt, tenzij een voor hen verantwoordelijke persoon op hen toeziet of hen instrueert.

- 48 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 48Anl_GE_CT_36_30_Li_E_SPK2.indb 48 03.11.2017 11:17:3103.11.2017 11:17:31

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze originele handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze originele handleiding/ veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het toestel (zie ﬁ g. 24)

1: Waarschuwing ! 2: Oog- en gehoorbescherming dragen! 3: Tegen vocht beschermen! 4: Lees de gebruiksaanwijzing alvorens het ge-

reedschap in gebruik te stellen!

5: Hou derden weg uit de gevarenzone! 6: Gereedschap loopt uit!

2. Beschrijving van het toestel en

leveringsomvang

2.1 Beschrijving van het apparaat (afbeelding 1/2)

1. Accuhouder

2. Aan/Uit-schakelaar

3. Inschakelblokkering

4. Riemhouder

5. Houder extra handvat

6. Geleidesteel boven

7. Steelverbindingsstuk

8. Wartelmoer

9. Geleidesteel beneden

10. Motorhuis

11. Spoelbehuizing

12. Kantgeleiding

13. Afdekking draadbescherming

14. Draadmes

15. Beschermkap

16. Extra handvat

17. Gripschroef

18. Inbussleutel

19. Draad

20. Draagriem

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveili-gingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot aan

•

het einde van de garantieperiode.

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Bovenste deel trimmer

•

Onderste deel trimmer met draadspoel

•

Beschermkap

•

Geleidehandgreep

•

Inbussleutel

•

Draagriem

•

Originele handleiding

•

Veiligheidsinstructies

•

- 49 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 49Anl_GE_CT_36_30_Li_E_SPK2.indb 49 03.11.2017 11:17:3103.11.2017 11:17:31

3. Doelmatig gebruik

Het apparaat is bedoeld om er het gazon en grasvlakten mee te maaien. Het apparaat is niet voorzien voor openbare plantsoenen, parken, sportterreinen, bermen noch voor land- en bosbouw.

Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht wordt genomen.

LET OP! Wegens gevaar voor personen en materiële schade mag het gereedschap niet worden gebruikt om takken klein te snijden voor het composteren.

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

Longletsels indien geen gepaste stofmasker

•

wordt gedragen. Gehoorschade indien geen gepaste gehoor-

•

beschermer wordt gedragen. Schade aan de gezondheid die voortvloeit

•

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden. Verwondingen en materiële schade als ge-

•

volg van in het rond geslingerde delen. Snijwonden indien er geen geschikte be-

•

schermende kleding wordt gedragen.

volgen hebben voor actieve of passieve medische implantaten Om het risico van ernstige of dodelijke letsels te verminderen raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te consulteren voordat de machine wordt bediend.

4. Technische gegevens

Spanning ................................................36 V d.c.

Toerental n

Snijcirkel ................................................Ø 30 cm

Beschermingsniveau ........................................III

Geluidsvermogen LWA ...................... 94,18 dB (A)

Geluidsdrukniveau L

Onzekerheid K ................................... 1,46 dB (A)

Vibratie a

Onzekerheid K ........................................1,5 m/s

Gewicht: ...................................................3,05 kg

Geluidsdrukniveau dicht bij het

oor van de bediener .......................... 88,8 dB (A)

Onzekerheid K ........................................ 3 dB (A)

Opgelet!

Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s (twee stuks) van de Power-XChange serie!

De Li-Ion accu´s van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen.

Laadtoestel Power-X-Charger

Netspanning ..................... 200-250 V~ 50-60 Hz

Uitgang

Nominale spanning .............................. 21 V d. c.

Nominale stroom ................................... 3000 mA

Beschermklasse .......................................... II/

........................................ 9000 t/min.

...................... 88,8 dB (A)

............................................3,559 m/s

쓑

Gevaar!

Dit elektrisch gereedschap verwekt tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden nadelige ge-

- 50 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 50Anl_GE_CT_36_30_Li_E_SPK2.indb 50 03.11.2017 11:17:3103.11.2017 11:17:31

Het geluid van de machine kan 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid werd gemeten volgens EN ISO 11201:2010 en EN ISO 3744:2010. De waarde van de op de greep overgedragen trillingen werd vastgesteld volgens EN 28662-1:1992.

LET OP!

De vibratiewaarde zal op grond van het toepassingsgebied van het elektrische gereedschap veranderen en kan in uitzonderingsgevallen boven de opgegeven waarde liggen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan. Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt. Draag handschoenen.

•

5. Vóór inbedrijfstelling

Het apparaat wordt geleverd zonder accu´s en zonder lader!

5.1 Montage van de beschermkap (afb. 3)

Verwijder de binnenzeskantschroef van de beschermkap. Schuif de beschermkap (15) tot aan de aanslag op de houder aan het motorhuis en schroef hem vast met de daarvoor verwijderde binnenzeskantschroef (afb. 3). Aan de onderkant van de beschermkap bevindt zich een mes (afb. 2/pos. 14) voor de automatische regeling van de draadlengte. Dit is voorzien van een beschermafdekking. Verwijder de beschermafdekking voordat u begint te werken.

5.2 Montage van de kantgeleiding (afb. 4)

Trek de uiteinden van de kantgeleiding (pos. 12) licht uit elkaar en steek de uiteinden in de daartoe voorziene gaten links en rechts aan het motorhuis.

5.3 Montage draagriem (afb. 5)

Haak de karabijnhaak (B) van de draagriem (20) in aan de riemhouder (4).

5.4 Montage geleidesteel (afb. 6)

Steek de bovenste geleidesteel (6) in de onderste geleidesteel (9). Schroef het steelverbindingsstuk (7) aan de onderste geleidesteel met de wartelmoer (8) aan de bovenste geleidesteel.

5.5 Montage extra handvat (afb. 7)

Steek het extra handvat (16) op de houder (5) en schroef de beide delen vast met de gripschroef (17).

5.6 Extra handvat instellen (afb. 8)

a) Neiging instellen

Open de gripschroef (17). Stel de gewenste neiging van het extra handvat (16) in. Schroef de gripschroef (17) weer vast.

b) Extra handvat verschuiven

Open (a) de vergrendeling (C) en verschuif het extra handvat naar de gewenste plaats. Sluit (b) de vergrendeling (C).

5.7 Draagriem omdoen

De draagriem maakt het mogelijk om ergonomisch en veilig te werken. Schakel het apparaat altijd uit, voordat u de draagriem losmaakt – verwondingsgevaar.

1. Haak de karabijnhaak (afb. 5/pos. B) in de riemhouder.

2. Schuif de draagriem over uw linker schouder (afb. 9).

3. Stel de lengte van de riem zo in, dat de draadsnijknop parallel aan de grond loopt. Om de optimale lengte van de riem te bepalen maakt u vervolgens enkele slingerbewegingen zonder het apparaat in bedrijf te nemen.

4. De draagriem is uitgerust met een snel openend mechanisme. Druk, indien dit noodzakelijk is om het apparaat snel af te doen, de haak samen (afb. 10).

Controleer vóór elke inbedrijfstelling, of:

de bescherminrichtingen en de snij-inrichting

•

in foutloze toestand verkeren en volledig zijn, alle schroefverbindingen goed vastzitten,

•

alle beweegbare delen licht bewegen.

•

5.8 Montage van de accu‘s

Schuif de accu‘s links en rechts in de daartoe voorziene houders (afb. 2/pos. 1). Zodra de accu compleet erin is geschoven (afb. 1) klikt hij hoorbaar vast. Om de accu eruit te nemen drukt u op de grendelknop (afb. 12/pos. K) en trekt u de accu eruit.

- 51 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 51Anl_GE_CT_36_30_Li_E_SPK2.indb 51 03.11.2017 11:17:3103.11.2017 11:17:31

5.9 Accu laden (ﬁ g. 11)

1. Accupack het gereedschap uit nemen. Daarvoor de zijdelingse grendelknop indrukken.

2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de netstekker van de lader (8) het stopcontact in. De groene LED begint te knipperen.

3. Steek de accu (7) de lader (8) in.

4. Onder punt “indicatie lader” vindt u een tabel met de betekenissen van de LED-indicatie op de lader.

Tijdens het laden kan de accu wat warm worden. Dat is echter normaal. Mocht het laden van het accupack niet mogelijk zijn, controleer dan

of op het stopcontact de netspanning voor-

•

handen is of een perfect contact aan de laadcontacten

•

voorhanden is.

Indien het laden van het accupack altijd nog niet mogelijk is, stuur dan

de lader

•

en de accu pack

•

naar onze klantenservice.

In het belang van een lange levensduur van het accupack is het raadzaam om op tijd voor het herladen van het accupack te zorgen. Dit is in ieder geval noodzakelijk wanneer u vaststelt dat het vermogen van de accugazontrimmer vermindert. Ontlaadt het accupack nooit helemaal. Dat leidt tot een defect van het accupack!

6. Bediening

Gelieve de wettelijke bepalingen inzake de verordening voor de bestrijding van lawaaioverlast na te leven, die plaatselijk kunnen verschillen.

Gevaar! Bij het werken moet de beschermkap zijn gemonteerd.

6.1 Apparaat in- en uitschakelen, toerental instellen (afb. 13)

Inschakelen en toerental instellen

Druk de inschakelblokkering (3) naar voor en gelijktijdig op de Aan/Uit-schakelaar (2). Door de Aan/Uit-schakelaar meer of minder hard in te drukken kunt u het toerental tijdens het bedrijf traploos sturen. Hoe harder u drukt, des te hoger het toerental.

Uitschakelen

Laat de Aan/Uit-schakelaar los.

6.2 Werkinstructies

Train vóór gebruik van het apparaat alle werktechnieken bij afgezette motor en zonder accu. Maai alleen droog gras. Bij lang gras moet dit geleidelijk korter worden gesneden (afb. 14).

Verlenging van de snijdraad (afb. 15)

Gevaar! Gebruik in de draadspoel geen blanke of met kunststof ommantelde metalen draad van welke aard dan ook. Dit kan leiden tot ernstige verwondingen van de gebruiker.

5.10 Accu-capaciteitsindicator (ﬁ g. 12)

Druk op de schakelaar voor accu-capaciteitsindicator (pos. F). De accu-capaciteitsindicator (pos. H) signaleert de laadtoestand van de accu aan de hand van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden!

Anl_GE_CT_36_30_Li_E_SPK2.indb 52Anl_GE_CT_36_30_Li_E_SPK2.indb 52 03.11.2017 11:17:3103.11.2017 11:17:31

De gazontrimmer is voorzien van een gedeeltelijk automatisch draadverlengingssysteem (tipautomatiek). Bij elke activering van het gedeeltelijk automatisch draadverlengingssysteem wordt de draad automatisch verlengd, opdat u altijd met de optimale snijbreedte uw gazon maait. Om de snijdraad te verlengen laat u de motor lopen en tikt u de draadspoel op de grond. De draad wordt automatisch verlengd. Het mes aan de beschermkap verkort de draad op de toegelaten lengte. Gelieve er rekening mee te houden dat de slijtage van de draad wordt verhoogd door frequente activering van het automatisme voor draadverlenging.

Aanwijzing: Wanneer uw machine voor de eerste keer in bedrijf wordt genomen, dan wordt het eventueel uitstekende, overtollige uiteinde van de snijdraad door het mes van de beschermkap ingekort. Als de draad bij de eerste inbedrijfstelling

- 52 -

te kort is, druk dan op de knop aan de draadspoel en trek de draad krachtig eruit. Bij het eerste aanlopen wordt de snijdraad automatisch ingekort op de optimale lengte.

Verwijder regelmatig met een borstel of iets dergelijks alle grasresten voorzichtig van de onderkant van de beschermkap.

Verschillende snijmethodes Voorzichtig! Om de kantgeleiding te gebruiken aan muren of voorwerpen klapt u hem naar voor (afb. 4). Als u hem niet gebruikt klapt u hem naar boven (afb. 16).

ATTENTIE! Zelfs bij zorgvuldig gebruik heeft het snijden langs funderingen, muren van steen of beton enz. een verhoogde slijtage van de draad tot gevolg.

TRIMMEN / SNOEIEN

Zwenk de trimmer met sikkelachtige bewegingen van de ene kant naar de andere. Hou de draadkop steeds evenwijdig met de grond. Controleer het terrein en leg de gewenste snijhoogte vast. Leid en houd de draadkop in de gewenste hoogte voor een gelijkmatige snede.

LAGER TRIMMEN

Hou de trimmer exact voor u lichtjes schuin zodat de onderkant van de draadkop zich boven de grond bevindt en de draad de juiste snijplaats raakt. Snij steeds weg van uzelf. Trek de trimmer nooit naar u toe.

SNIJDEN LANGS EEN OMHEINING / FUNDERING Kantgeleiding aanbevolen!

Nader al snijdend langzaam gaasafrasteringen, lattenheiningen, muren van natuursteen en funderingen om er dichtbij te snijden zonder echter met de draad tegen de hindernis te slaan. Komt de draad b.v. met stenen, muren van steen of funderingen in aanraking, slijt hij af of rafelt hij uit. Slaat de draad tegen afrasteringsgaas, gaat hij breken.

TRIMMEN ROND BOMEN Kantgeleiding aanbevolen!

Als u rond bomen trimt, nader langzaam teneinde de draad de schors niet raakt. Ga rond de boom en snij daarbij van links naar rechts. Nader gras of onkruid met de top van de draad en kantel de draadkop lichtjes naar voren.

WAARSCHUWING: wees bijzonder voorzichtig bij het afmaaiwerkzaamheden. Neem bij dergelijke werkzaamheden een afstand van minstens 30 m tussen uzelf en andere personen of dieren in acht.

AFMAAIEN

Bij het afmaaien wordt de hele vegetatie tot op de grond afgesneden. Te dien einde kantelt u de draadkop in een hoek van 30 graden naar rechts. Breng de handgreep in de gewenste positie. Hou rekening met verhoogd lichamelijk gevaar voor gebruiker, toeschouwers en dieren alsmede met het gevaar voor materiële schade door wegspringende voorwerpen (b.v. stenen) (ﬁ g. 17).

WAARSCHUWING: verwijder met de trimmer geen voorwerpen van voetpaden enz.! De trimmer is een krachtig gereedschap; steentjes of andere voorwerpen kunnen 15 m en meer worden weggeslingerd en kunnen letsel of beschadigingen van auto’s, huizen en vensters veroorzaken.

Zagen

Het toestel is niet geschikt om te zagen.

7. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

De gazontrimmer uitschakelen voordat u hem opbergt en schoonmaakt, de accu eraf trekken.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het toestel onmiddellijk

•

na elk gebruik schoon te maken. Maak het toestel regelmatig met een vochtige

•

doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het toestel kunnen aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen. Aankoekingen met een borstel van de be-

•

schermkap verwijderen.

- 53 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 53Anl_GE_CT_36_30_Li_E_SPK2.indb 53 03.11.2017 11:17:3103.11.2017 11:17:31

7.2 Vervangen van de draadspoel

Gevaar! Accu’s verwijderen!

1. Afb. 18 Druk de draadspoelbehuizing samen aan de met M gekenmerkte vlakken en neem de spoelafdekking eraf.

2. Neem de lege draadspoel en de drukveer eruit.

3. Afb. 19 Leid het uiteinde van de draad van de nieuwe draadspoel door het oog (P) van de spoelafdekking en laat de draad ongeveer 13 cm uitsteken. Steek de drukveer (N) in de draadspoel.

4. Druk de draadspoelafdekking weer in de draadspoelbehuizing.

7.3 Vervangen van de snijdraad

Gevaar! Accu’s verwijderen!

1. Afb. 18 Druk de draadspoelbehuizing samen aan de met M gekenmerkte vlakken en neem de spoelafdekking eraf.

2. Neem de lege draadspoel en de drukveer eruit.

3. Verwijder eventueel nog voorhanden snijdraad.

4. Afb. 20 Steek de nieuwe draad in de draadhouder binnenin de spoel.

5. Wikkel de draad onder spanning tegen de klok in op.

6. Afb. 21 Haak ongeveer 15 cm van het uiteinde van de draad in in een van de draadhouders aan de rand van de spoel.

7. Afb. 19 Leid het uiteinde van de draad van de nieuwe draadspoel door het oog (P) van de spoelafdekking. Steek de drukveer (N) in de draadspoel.

8. Trek kort en krachtig aan het uiteinde van de draad om deze los te maken uit de draadhouder.

9. Druk de draadspoelafdekking weer in de draadspoelbehuizing.

Bij het eerste aanlopen wordt de snijdraad automatisch op de optimale lengte ingekort.

Opgelet! Wegspringende deeltjes van de nylondraad kunnen verwondingen veroorzaken!

7.4 Slijpen van het mes van de beschermkap

Het mes van de beschermkap (afb. 2/pos. 14) kan mettertijd bot worden. Mocht u dit vaststellen, dan draait u de schroef los waarmee het mes van de beschermkap aan de beschermkap is bevestigd. Zet het mes vast in een bankschroef. Slijp het mes met een vlakke vijl en let er goed op, dat u de hoek van de snijkant niet verandert. Vijl slechts in één richting.

7.5 Vervangen van de afdekking van de snijdraad (afb. 22)

Indien u de beschermafdekking van de draad (13) moet vervangen, dan verwijdert u evt. voorhanden schroeven, u drukt de grendelnokken (R) naar binnen en trekt de beschermafdekking eraf. Druk de grendelnokken (R) van de nieuwe beschermafdekking van de draad (13) in de daartoe voorziene bevestigingsgaten.

7.6 Onderhoud

Binnen in het toestel zijn er geen andere te onderhouden onderdelen.

7.7 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Stuknummer van het gewenste wisselstuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Reserve draadspoel art.-nr.: 34.050.96

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit verschillende materialen, zoals b.v. metaal en plastic. Geef defecte onderdelen af bij een verzamelplaats voor gevaarlijk afval. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

Het apparaat kan aan de geïntegreerde wandhouder (afb. 23/pos. L) worden opgehangen.

- 54 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 54Anl_GE_CT_36_30_Li_E_SPK2.indb 54 03.11.2017 11:17:3103.11.2017 11:17:31

10. Transport

Draag het apparaat altijd met één hand aan

•

het handvat en met de andere hand aan het extra handvat. Draag het apparaat niet aan het motorhuis. Zorg ervoor dat het apparaat niet kan weg-

•

glijden, wanneer u het in een voertuig transporteert. Gebruik voor het transport indien mogelijk de

•

originele verpakking.

11. Storingen

Het toestel werkt niet:

Controleer of de accu geladen is en of het laadtoestel functioneert. Indien het gereedschap niet werkt ondanks er spanning op staat, stuur het naar het opgegeven adres van de klantendienst.

- 55 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 55Anl_GE_CT_36_30_Li_E_SPK2.indb 55 03.11.2017 11:17:3103.11.2017 11:17:31

12. Indicatie lader

Aanduidingsstatus

Rode LED Groene

LED

UIT Knippert Gebruiksklaarheid

De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader.

AAN UIT Laden

De lader laadt de accu op in de snelle laadmodus.

UIT AAN De accu is tot 85% opgeladen en gebruiksklaar.

(Laadduur 1,5 Ah accu: 30 min) (Laadduur 2,0 Ah accu: 40 min) (Laadduur 3,0 Ah accu: 60 min) (Laadduur 4,0 Ah accu: 80 min) (Laadduur 5,2 Ah accu: 130 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volledig is geladen. (Laadduur in het totaal 1,5 Ah accu: ca. 40 min) (Laadduur in het totaal 2,0 Ah accu: ca. 50 min) (Laadduur in het totaal 3,0 Ah accu: ca. 75 min) (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) (Laadduur in het totaal 5,2 Ah accu: ca. 140 min)

Maatregel:

Neem de accu de lader uit. Scheid de lader van het net.

Knippert UIT Aanpassingslading

De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgende oorzaken:

- Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading).

- De accutemperatuur ligt niet binnen het ideale bereik tussen 25°C en 45°C.

Maatregel:

Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen.

Knippert Knippert Fout

Er kan niet meer worden opgeladen. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit.

AAN AAN Temperatuurfout

De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C).

Maatregel:

Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C).

Betekenis en maatregel

- 56 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 56Anl_GE_CT_36_30_Li_E_SPK2.indb 56 03.11.2017 11:17:3103.11.2017 11:17:31

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 57 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 57Anl_GE_CT_36_30_Li_E_SPK2.indb 57 03.11.2017 11:17:3103.11.2017 11:17:31

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Accu, Draadspoelopname Verbruiksmateriaal/verbruiksstukken* Draadspoel Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 58 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 58Anl_GE_CT_36_30_Li_E_SPK2.indb 58 03.11.2017 11:17:3203.11.2017 11:17:32

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 59 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 59Anl_GE_CT_36_30_Li_E_SPK2.indb 59 03.11.2017 11:17:3203.11.2017 11:17:32

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

3. Uso adecuado

4. Características técnicas

5. Antes de la puesta en marcha

6. Manejo

7. Mantenimiento, limpieza y pedido de piezas de repuesto

8. Eliminación y reciclaje

9. Almacenamiento

10. Transporte

11. Averías

12. Indicación cargador

- 60 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 60Anl_GE_CT_36_30_Li_E_SPK2.indb 60 03.11.2017 11:17:3203.11.2017 11:17:32

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Los niños no deben usar el aparato. Vigilar a los niños para asegurarse de que no jueguen con el aparato. Los niños no pueden limpiar ni realizar trabajos de mantenimiento en el aparato. El aparato no puede ser utilizado por personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios a no ser que estén vigiladas o hayan recibido instrucciones de una persona que se responsabilice de ellos.

- 61 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 61Anl_GE_CT_36_30_Li_E_SPK2.indb 61 03.11.2017 11:17:3203.11.2017 11:17:32

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Explicación de la placa de advertencia del aparato (véase ﬁ g. 24)

1: Advertencia. 2: Ponerse un casco, unas gafas de trabajo y

protectores auditivos.

3: Proteger el aparato de la humedad. 4: Es preciso observar atentamente estas inst-

rucciones de uso antes de la puesta en marcha.

5: Mantener a terceras personas alejadas de la

zona de peligro.

6: La herramienta sigue en marcha por inercia.

9. Mango guía abajo

10. Carcasa del motor

11. Carcasa de las bobinas

12. guía de cantos

13. Cubierta de protección de hilo

14. Cuchilla de hilo

15. Cubierta de protección

16. Empuñadura adicional

17. Tornillo moleteado

18. Llave de hexágono interior

19. Hilos

20. Cinturón de transporte

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Parte superior de la recortadora

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1/2)

1. Alojamiento para la batería

2. Interruptor ON/OFF

3. Botón de bloqueo de conexión

4. Soporte del cinturón

5. Soporte de la empuñadura adicional

6. Mango guía arriba

7. Pieza de conexión del mango

8. Tuerca retén

Anl_GE_CT_36_30_Li_E_SPK2.indb 62Anl_GE_CT_36_30_Li_E_SPK2.indb 62 03.11.2017 11:17:3203.11.2017 11:17:32

•

Parte inferior de la recortadora con bobina

•

de hilo Cubierta de protección

•

Empuñadura guía

•

Llave de hexágono interior

•

Cinturón de transporte

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

- 62 -

3. Uso adecuado

El aparato ha sido concebido para cortar césped. El aparato no está indicado para instalaciones públicas, parques, polideportivos, calles, así como zonas agrícolas o forestales.

La observancia de las instrucciones de uso especiﬁ cadas por el fabricante constituye un requisito indispensable para manejar el aparato de forma adecuada.

Atención: El aparato no debe emplearse para triturar material con el ﬁ n de obtener com- post, puesto que se podrían producir daños personales y materiales.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

Lesiones pulmonares en caso de que no se

•

utilice una mascarilla de protección antipolvo. Lesiones auditivas en caso de que no se utili-

•

ce una protección para los oídos adecuada. Daños a la salud derivados de las vibracio-

•

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Lesiones y daños materiales provocados por

•

las piezas que salen disparadas. Cortes si no se lleva ropa de protección ade-

•

cuada.

Peligro!

Esta herramienta eléctrica genera un campo electromagnético durante su funcionamiento. En

determinadas circunstancias, este campo podrá afectar a los posibles implantes médicos activos o pasivos. Para reducir el peligro de lesiones graves o incluso mortales, recomendamos a las personas que lleven este tipo de implantes que consulten a su médico y al fabricante del implante antes de operar la máquina.

4. Características técnicas

Tensión ..................................................36 V d.c.

Número de revoluciones n

Circunferencia de corte ........................... Ø 30 cm

Clase de protección ...........................................III

Nivel de potencia acústica LWA ........ 94,18 dB (A)

Nivel de presión acústica L

Imprecisión K ........................................... 1,46 dB

Vibración a

..........................................3,559 m/s

Imprecisión K ...........................................1,5 m/s

Peso: ........................................................3,05 kg

Nivel de presión acústica

en el oído del operario ....................... 88,8 dB (A)

Imprecisión K .......................................... 3 dB (A)

¡Atención!

¡El aparato se suministra sin baterías y sin cargador y sólo puede utilizarse con las baterías de iones de litio (2 unidades) de la serie Power-XChange!

Las baterías de iones de litio de la serie PowerX-Change sólo pueden cargarse con el cargador Power-X-Charger.

Cargador Power-X-Charger

Tensión de red ....................200-250 V~ 50-60 Hz

Salida

Tensión nominal ..................................... 21 V d. c.

Corriente nominal .................................. 3000 mA

Clase de protección ..................................... II/

El ruido producido por la máquina puede sobrepasar los 85 dB (A). En este caso, el operario debe tomar medidas de insonorización. El ruido se ha medido conforme a EN ISO 11201:2010 y EN ISO 3744:2010. El valor de las vibraciones emitidas en la empuñadura se ha determinado según la EN 28662-1:1992.

................... 9000 rpm

.............. 88,8 dB (A)

쓑

- 63 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 63Anl_GE_CT_36_30_Li_E_SPK2.indb 63 03.11.2017 11:17:3203.11.2017 11:17:32

Atención:

El valor de las vibraciones cambia dependiendo del ámbito de aplicación de la herramienta eléctrica, por lo que en casos excepcionales puede superar al valor indicado.

¡Reducir la emisión de ruido y las vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad. Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato. Apagar el aparato cuando no se esté utilizan-

•

do. Llevar guantes.

•

5. Antes de la puesta en marcha

¡El aparato se suministra sin baterías y sin cargador!

5.1 Montaje de la cubierta de protección (ﬁ g. 3)

Retirar el tornillo de hexágono interior de la cubierta de protección. Desplazar la cubierta de protección (15) hasta el tope en el alojamiento de la carcasa del motor y ﬁ jarla bien con el tornillo de hexágono interior retirado previamente (ﬁ g.

3). En el lado interior de la cubierta de protección

se encuentra una cuchilla (ﬁ g. 2/pos. 14) para la regulación automática de la longitud del hilo. Dicha cuchilla está dotada de una cubierta de protección. Antes de empezar a trabajar, retirar la cubierta de protección.

5.2 Montaje de la guía de cantos (ﬁ g. 4)

Separar ligeramente los extremos de la guía de cantos (pos. 12) e introducirlos en los oriﬁ cios previstos para ello a la izquierda y derecha de la carcasa del motor.

5.3 Montaje de la correa de transporte (ﬁ g. 5)

Enganchar el mosquetón (B) del cinturón de transporte (20) en el soporte de la correa (4).

5.4 Montaje mango guía (ﬁ g. 6)

Introducir el mango guía superior (6) en el mango guía inferior (9). Atornillar la pieza de conexión del mango (7) en el mango guía inferior con la tuerca retén (8) al mango guía superior.

5.5 Montaje de la empuñadura adicional (ﬁ g. 7)

Encajar la empuñadura adicional (16) en el soporte (5) y atornillar las dos piezas con el tornillo moleteado (17).

5.6 Ajuste de la empuñadura adicional (ﬁ g. 8)

a) Ajustar la inclinación

Abrir el tornillo moleteado (17). Ajustar la inclinación deseada de la empuñadura adicional (16). Volver a apretar el tornillo moleteado (17).

b) Desplazar la empuñadura adicional

Abrir (a) el bloqueo (C) y desplazar la empuñadura adicional hasta alcanzar la posición deseada. Cerrar (b) el bloqueo (C).

5.7 Colocación del cinturón de transporte

El cinturón de transporte permite trabajar de manera ergonómica y segura. Apagar siempre el aparato antes de quitarse el cinturón de transporte - Peligro de accidente.

1. Enganchar el mosquetón (ﬁ g. 5/pos. B) en el soporte de la correa.

2. Colocarse el cinturón sobre el hombro izquierdo (ﬁ g. 9).

3. Ajustar la longitud del cinturón de tal forma que el cabezal cortador de hilo se encuentre en posición paralela al suelo. Para determinar cuál es la longitud óptima, realizar un par de movimientos oscilantes sin poner en marcha el aparato.

4. El cinturón de transporte está dotado de una hebilla. Si se necesita dejar rápidamente el aparato, presionar los ganchos (ﬁ g. 10)

Antes de cualquier puesta en marcha, comprobar:

que los dispositivos de protección y el dispo-

•

sitivo de corte se hallen en perfecto estado y con todas las piezas. que todos los tornillos estén bien apretados.

•

la suavidad de marcha de todas las piezas

•

móviles.

5.8 Montaje de la batería

Encajar las baterías a la izquierda y derecha en los alojamientos previstos para ello (ﬁ g. 2/pos. 1). Cuando la batería está bien introducida (ﬁ g. 1) se escucha que se enclava. Para retirar la batería, pulsar el dispositivo de retención (ﬁ g. 12/pos. K) y extraerla.

- 64 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 64Anl_GE_CT_36_30_Li_E_SPK2.indb 64 03.11.2017 11:17:3203.11.2017 11:17:32

5.9 Carga de la batería (ﬁ g. 11)

1. Sacar la batería del aparato. Para ello, pulsar el dispositivo de retención.

2. Comprobar que la tensión de red coincida con la especiﬁ cada en la placa de identiﬁ ca- ción del aparato. Conectar el enchufe del cargador (8) a la toma de corriente. El LED verde empieza a parpadear.

3. Introducir la batería (7) en el cargador (8).

4. El apartado „Indicación cargador“ incluye una tabla con los signiﬁ cados de las indicaciones LED del cargador.

Es posible que la batería se caliente durante el proceso de carga. Esto es normal. En caso que no sea posible cargar la batería, comprobar que

exista tensión de red en el enchufe

•

exista buen contacto entre los contactos de

•

carga.

En caso de que todavía no fuera posible cargar la batería, rogamos enviar

el cargador

•

y la batería

•

a nuestro servicio de asistencia técnica.

Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Esto es imprescindible en el caso de que note que la recortadora de pilas recargables pierde potencia. No descargar jamás la batería por completo. Esto podría provocar un defecto en la batería.

5.10 Indicador de capacidad de batería (ﬁ gura 12)

Pulsar en el interruptor para indicar la capacidad de batería (pos. F). El indicador de capacidad de batería (pos. H) le indica el estado de carga de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de suﬁ ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La batería está muy descargada y defectuosa. Está prohibido emplear y cargar una batería defectuosa.

6. Manejo

Respetar las disposiciones legales vigentes sobre la emisión de ruidos en el lugar de uso (pueden variar según el lugar).

¡Peligro! Para trabajar es preciso montar la cubierta de protección.

6.1 Conexión y desconexión del aparato, ajuste de la velocidad (ﬁ g. 13)

Conexión y ajuste de la velocidad

Presionar el botón de bloqueo de conexión (3) hacia delante a la vez que se pulsa el interruptor ON/OFF (2). Pulsando con mayor o menor fuerza el interruptor ON/OFF se puede regular de manera continua la velocidad durante el funcionamiento del aparato. Cuanta más fuerza mayor será la velocidad.

Desconexión

Soltar el interruptor ON/OFF.

6.2 Instrucciones relativas al trabajo

Antes de utilizar el aparato practicar todas las técnicas de trabajo con el motor apagado y sin batería. Cortar solo césped seco. Si el césped está muy alto, empezar a cortarlo por lo alto repitiendo el corte varias veces (ﬁ g. 14).

Cómo alargar el hilo de corte (ﬁ g. 15)

¡Peligro! No utilizar alambres o alambres con revestimiento de plástico de ningún tipo en la bobina de hilo. Ello podría causar graves lesiones el usuario.

La recortadora de césped dispone de un sistema prolongador de hilo parcialmente automático (régimen paso a paso). Al accionar el sistema prolongador, el hilo se alarga automáticamente, de forma que siempre corta el césped con el ancho óptimo. Para alargar el hilo de corte, dejar que le motor marche y apretar la bobina de hilo contra el suelo. El hilo se alarga automáticamente. La cuchilla en la cubierta de protección corta el hilo a la longitud permitida. Tener en cuenta que una activación frecuente del sistema prolongador aumenta el desgaste del hilo.

Aviso: Cuando la máquina se ponga en funcionamiento por primera vez, la cuchilla de la cubierta de protección cortará el extremo remanente del hilo de corte que sobresalga. Si el hilo es dema-

- 65 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 65Anl_GE_CT_36_30_Li_E_SPK2.indb 65 03.11.2017 11:17:3203.11.2017 11:17:32

siado corto durante la primera puesta en marcha, pulsar el botón de la bobina de hilo y tirar con fuerza del hilo. En el primer arranque el hilo se acorta de forma automática a la longitud óptima.

Es preciso retirar periódicamente los restos de césped de la parte inferior de la cubierta de protección utilizando para ello un cepillo o similar.

Diferentes procesos de corte

¡Cuidado! Para utilizar la guía de cantos en muros u objetos, plegarla hacia delante (ﬁ g. 4). Si no se usa, plegarla hacia arriba (ﬁ g. 16).

Tener en cuenta: Incluso si se procede con cuidado, el cortar junto a cimientos, muros de piedra o de cemento, provoca un desgaste mayor del hilo.

Recortar/segar

Usar el aparato como si se trabajara con una hoz. Mantener la bobina de hilo siempre en paralelo al suelo. Comprobar el terreno y determinar la altura de corte deseada. Guiar y mantener la bobina de hilo a la altura deseada para realizar un corte uniforme.

Recortar a baja altura

Es preciso mantener el aparato ante sí mismo, ligeramente inclinado, de modo que la parte inferior de la bobina de hilo se encuentre sobre el suelo y el hilo corte a la altura deseada. Recortar apartando el aparato del propio cuerpo. No dirigir la recortadora hacia uno mismo.

Cortar en vallas/cimientos ¡Se recomienda utilizar la guía de cantos!

Cuando se corte junto a alambradas de malla, vallas, muros de piedra o cimientos es preciso acercarse despacio para poder cortar lo más cerca posible sin que el hilo choque con el obstáculo en cuestión. El hilo se desgasta y se deshilacha si toca piedras, muros de piedra o cimientos. Si el hilo choca contra una valla, se rompe.

Recortar alrededor de árboles ¡Se recomienda utilizar la guía de cantos!

Al recortar alrededor de troncos, es preciso proceder despacio, para evitar que el hilo toque la corteza. Dar la vuelta al árbol cortando de izquierda a derecha. Acercarse al césped o a los hierbajos con la punta del hilo, inclinando la bobina de hilo ligeramente hacia adelante. Advertencia: Tener especial cuidado en los trabajos de segado. Mantener una distancia de 30 metros entre el usuario y otras personas o animales

cuando se estén realizando este tipo de trabajos.

Segar

Segar signiﬁ ca cortar la vegetación hasta el su- elo. Para ello, la bobina de hilo se inclina un ángulo de 30° hacia la derecha. Ajustar la empuñadura a la posición deseada. Tener en cuenta el elevado riesgo de que sufran daños tanto el operario, como terceros o incluso animales, así como el peligro de provocar daños materiales causados por los objetos que salgan disparados (p. ej., piedras) (ﬁ g. 17).

Aviso: ¡No utilizar el aparato para retirar objetos situados en caminos etc,...! El aparato es potente: las piedras pequeñas u otros objetos pueden salir disparados hasta 15 metros o más, ocasionando heridas o daños en coches, casas o ventanas.

Serrar

El aparato no ha sido concebido para serrar.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Antes de dejar de utilizar y limpiar la recortadora de césped, extraer la batería.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica. Eliminar los residuos acumulados en la cu-

•

bierta de protección con un cepillo.

- 66 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 66Anl_GE_CT_36_30_Li_E_SPK2.indb 66 03.11.2017 11:17:3203.11.2017 11:17:32

7.2 Sustitución de la bobina de hilo ¡Peligro! ¡Retirar las baterías!

1. Fig. 18 Presionar la carcasa de la bobina del hilo por los puntos marcados con una M y sacar la cubierta de la bobina.

2. Extraer la bobina de hilo vacía y el muelle de compresión.

3. Fig. 19 Introducir el extremo del hilo de la nueva bobina a través del oriﬁ cio (P) de la cubierta de la bobina y dejar que el hilo se asome unos 13 cm. Introducir el muelle de compresión (N) en la bobina de hilo.

4. Montar la cubierta de la bobina de nuevo en la carcasa de la bobina.

7.3 Sustitución del hilo de corte

¡Peligro! ¡Retirar las baterías!

1. Fig. 18 Presionar la carcasa de la bobina del hilo por los puntos marcados con una M y sacar la cubierta de la bobina.

2. Extraer la bobina de hilo vacía y el muelle de compresión.

3. Sacar el hilo restante que pudiera quedar.

4. Fig. 20 Introducir el nuevo hilo de corte en el portahilos dentro de la bobina.

5. Enrollar el hilo bien estirado girando hacia la izquierda.

6. Fig. 21 Enganchar unos 15 cm del extremo del hilo en uno de los portahilos en el borde de la bobina.

7. Fig. 19 Introducir el extremo del hilo de la nueva bobina por el oriﬁ cio (P) de la cubierta de la bobina. Introducir el muelle de compresión (N) en la bobina de hilo.

8. Tirar breve y enérgicamente del extremo del hilo para soltarlo del portahilos.

9. Montar la cubierta de la bobina de nuevo en la carcasa de la bobina.

7.4 Lijar la cuchilla de la cubierta de protección

La cuchilla de la cubierta de protección (ﬁ g. 2/ pos. 14) se puede volver roma con el tiempo. De ser este el caso, soltar los tornillos con los que la cuchilla está sujeta a la cubierta de protección. Fijar la cuchilla en un tornillo de banco. Lijar la cuchilla con una lima plana, procurando conservar el ángulo del canto de corte. Limar en una única dirección.

7.5 Cómo cambiar la cubierta del hilo de corte (ﬁ g. 22)

Si resultara necesario cambiar la cubierta de protección de hilo (13), retirar los posibles tornillos, presionar hacia dentro las lengüetas de enganche (R) y retirar la cubierta. Encajar las lengüetas (R) de la nueva cubierta de protección del hilo (13) en los oriﬁ cios previstos para su alojamiento.

7.6 Mantenimiento

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.7 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en www.isc-gmbh.info

Bobina de hilo de recambio Núm. de art.:

34.050.96

El hilo de nailon se acorta automáticamente hasta alcanzar una longitud óptima con la primera puesta en marcha.

¡Atención! ¡Los trozos de hilo de nailon que salgan proyectados pueden provocar lesiones!

Anl_GE_CT_36_30_Li_E_SPK2.indb 67Anl_GE_CT_36_30_Li_E_SPK2.indb 67 03.11.2017 11:17:3203.11.2017 11:17:32

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

- 67 -

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original.

El aparato se puede colgar a la pared por el soporte integrado (ﬁ g. 23/pos. L).

10. Transporte

Llevar el aparato siempre sujetándolo con

•

una mano de la empuñadura y con la otra de la empuñadura adicional. No llevar el aparato sujetándolo por la carcasa. Si se transporta en un vehículo, asegurarlo

•

para que no se resbale. Para transportarlo se recomienda utilizar el

•

embalaje original.

11. Averías

El aparato no funciona:

Comprobar que la batería esté cargada y que el cargador funcione. En caso de que el aparato no funcione a pesar de haber tensión, enviarlo a la dirección indicada del servicio de asistencia técnica.

- 68 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 68Anl_GE_CT_36_30_Li_E_SPK2.indb 68 03.11.2017 11:17:3203.11.2017 11:17:32

12. Indicación cargador

Estado de indicación

LED rojo LED verde

Signiﬁ cado y medida

apagado parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador

encendido apagado Carga

El cargador carga la batería en modo rápido.

apagado encendido La batería está cargada al 85% y se puede utilizar.

(Duración de la carga batería de 1,5 Ah: 30 min) (Duración de la carga batería de 2,0 Ah: 40 min) (Duración de la carga batería de 3,0 Ah: 60 min) (Duración de la carga batería de 4,0 Ah: 80 min) (Duración de la carga batería de 5,2 Ah: 130 min) Después se cambia a carga lenta hasta que la batería esté complet mente cargada. (Duración de la carga total batería de 1,5 Ah: aprox. 40 min) (Duración de la carga total batería de 2,0 Ah: aprox. 50 min) (Duración de la carga total batería de 3,0 Ah: aprox. 75 min) (Duración de la carga total batería de 4,0 Ah: aprox. 100 min) (Duración de la carga total batería de 5,2 Ah: aprox. 140 min)

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

parpadea apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta. Por motivos de seguridad, en este modo la batería se carga con mayor lentitud y tarda más de 1h. Esto puede deberse a las siguientes causas:

- La batería ha estado sin cargarse durante mucho tiempo o se ha continuado descargando una batería agotada (descarga total)

- La temperatura de la batería no se encuentra dentro de un rango óptimo entre 25° C y 45° C.

Medida:

Esperar hasta que el proceso de carga haya ﬁ nalizado, la batería pue- de seguir cargándose.

parpadea parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa. Sacar la batería del cargador.

encendido encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente (aprox. 20° C).

- 69 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 69Anl_GE_CT_36_30_Li_E_SPK2.indb 69 03.11.2017 11:17:3203.11.2017 11:17:32

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

- 70 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 70Anl_GE_CT_36_30_Li_E_SPK2.indb 70 03.11.2017 11:17:3203.11.2017 11:17:32

Información de servicio

En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Batería, Alojamiento de bobina de hilo Material de consumo/Piezas de consumo* Bobina de hilo Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 71 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 71Anl_GE_CT_36_30_Li_E_SPK2.indb 71 03.11.2017 11:17:3203.11.2017 11:17:32

Certiﬁ cado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o inﬂ uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de ﬁ nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identiﬁ cación puesto que resulta difícil clasiﬁ carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

- 72 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 72Anl_GE_CT_36_30_Li_E_SPK2.indb 72 03.11.2017 11:17:3203.11.2017 11:17:32

Índice

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

4. Dados técnicos

5. Antes da colocação em funcionamento

6. Operação

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

9. Armazenagem

10. Transporte

11. Avarias

12. Visor do carregador

- 73 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 73Anl_GE_CT_36_30_Li_E_SPK2.indb 73 03.11.2017 11:17:3203.11.2017 11:17:32

Perigo - Para reduzir o perigo de ferimento, leia o manual de instruções

Este aparelho não pode ser utilizado por crianças. As crianças devem ser mantidas sob vigilância para que não brinquem com o aparelho. A limpeza e a manutenção não podem ser efetuadas por crianças. Este aparelho não pode ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou por pessoas com conhecimento ou experiência insuﬁ cientes, a não ser quando supervisionadas ou instruídas pela pessoa por elas responsável.

- 74 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 74Anl_GE_CT_36_30_Li_E_SPK2.indb 74 03.11.2017 11:17:3203.11.2017 11:17:32

Perigo!

Ao utilizar aparelhos, têm de ser respeitadas algumas medidas de segurança para evitar ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções/estas instruções de segurança. Guarde-os num local seguro, para que os possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções/estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não-observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida!

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para consultar mais tarde.

Explicação da placa de advertência no aparelho (ver ﬁ gura 24)

1: Aviso! 2: Use óculos de proteção e proteção auditiva! 3: Proteger contra a humidade! 4: Leia as instruções de serviço antes da colo-

cação em funcionamento!

5: Mantenha terceiros afastados da zona de

perigo!

6: A ferramenta continua a funcionar por inércia

depois de desligada!

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (ﬁ gura 1/2)

1. Encaixe da bateria

2. Interruptor para ligar/desligar

3. Bloqueio de ligação

4. Suporte da alça

5. Suporte do punho adicional

6. Barra de guia em cima

7. Peça de união da barra

8. Porca de capa

9. Barra de guia em baixo

10. Carcaça do motor

11. Carcaça da bobina

12. Guia de cantos

13. Cobertura de proteção do ﬁ o

14. Lâmina de ﬁ o

15. Cobertura de proteção

16. Punho adicional

17. Parafuso da pega

18. Chave hexagonal

19. Fio

20. confortável

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, veriﬁ que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Centers ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no ﬁ m do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho. Remova o material da embalagem, assim

•

como os dispositivos de segurança da embalagem e de transporte (caso existam). Verifique se o material a fornecer está com-

•

pleto. Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte. Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asﬁ xia!

Parte superior do roçador

•

Parte inferior do roçador com bobina do fio

•

Cobertura de proteção

•

Punho guia

•

Chave hexagonal

•

confortável

•

Manual de instruções original

•

Instruções de segurança

•

- 75 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 75Anl_GE_CT_36_30_Li_E_SPK2.indb 75 03.11.2017 11:17:3203.11.2017 11:17:32

3. Utilização adequada

O aparelho é indicado para o corte de relvado e superfícies verdes. O aparelho não está previsto para ser utilizado em jardins públicos, parques, ginásios, nas estradas e na agricultura e silvicultura.

O cumprimento das instruções de serviço do fabricante juntamente fornecidas é uma condição fundamental para uma utilização adequada do aparelho.

Atenção! Devido ao perigo que constitui para as pessoas e aos danos materiais, não se pode utilizar o aparelho para triturar para efeitos de compostagem.

O aparelho só pode ser utilizado para os ﬁ ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer garantia se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica, podem ocorrer os seguintes perigos:

Lesões pulmonares, caso não seja utilizada

•

uma máscara de proteção para pó adequada. Lesões auditivas, caso não seja utilizada uma

•

proteção auditiva adequada. Danos à saúde resultantes das vibrações na

•

mão e no braço, caso o aparelho seja utilizado durante um longo período de tempo ou se não for operado e feita a manutenção de forma adequada. Ferimentos e danos materiais causados por

•

peças projetadas. Ferimentos de corte, caso não seja utilizado

•

um vestuário de proteção adequado.

Perigo!

Durante o funcionamento, esta ferramenta elétrica produz um campo eletromagnético. Em determinadas circunstâncias, este campo pode afetar implantes médicos ativos ou passivos. Para reduzir o perigo de lesões graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos implantes, antes de utilizarem a máquina!

4. Dados técnicos

Tensão .................................................... 36 V d.c.

Rotações n

Círculo de corte ..................................... Ø 30 cm

Classe de proteção .......................................... III

Nível de potência acústica LWA ........ 94,18 dB (A)

Nível de pressão acústica L

Incerteza K ....................................... 1,46 dB (A)

Vibração a

Incerteza K ............................................. 1,5 m/s

Peso: ........................................................3,05 kg

Nível de pressão acústica no ouvido

do operador ..................................... 88,8 dB (A)

Incerteza K ............................................ 3 dB (A)

Atenção!

O aparelho é fornecido sem baterias nem carregador e só pode ser usado com as baterias de lítio da série Power-X-Change (2 unidades)!

Os acumuladores de lítio da série Power-XChange só podem ser carregados com o carregador Power-X-Charger.

Carregador Power X-Charger

Tensão de rede ................. 200-250 V~ 50-60 Hz

Saída

Tensão nominal .................................... 21 V d. c.

Corrente nominal ................................. 3000 mA

Classe de proteção ...................................... II/

O ruído da máquina pode exceder os 85 dB (A). Neste caso, o operador necessita de medidas de proteção acústica. O ruído foi medido segundo as normas EN ISO 11201:2010 e EN ISO 3744:2010. O valor das vibrações na pega foi apurado segundo a norma EN 28662-1:1992.

...................................... 9000 r.p.m.

........... 88,8 dB (A)

......................................... 3,559 m/s

쓑

- 76 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 76Anl_GE_CT_36_30_Li_E_SPK2.indb 76 03.11.2017 11:17:3203.11.2017 11:17:32

Atenção!

O valor de vibração altera-se consoante o campo de aplicação da ferramenta elétrica e pode, em casos excecionais, ser superior ao valor indicado.

Limite a produção de ruído e a vibração a um mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente. Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação. Desligue o aparelho, quando este não estiver

•

a ser utilizado. Use luvas.

•

5. Antes da colocação em

funcionamento

O aparelho é fornecido sem baterias nem carregador!

5.1 Montagem da cobertura de proteção (ﬁ g. 3)

Remova o parafuso de cabeça sextavada interior da cobertura de proteção. Empurre a cobertura de proteção (15) até ao encosto sobre o encaixe junto da carcaça do motor e aperte o parafuso de cabeça sextavada interior anteriormente removido (ﬁ g. 3). No lado inferior da cobertura de proteção encontra-se uma lâmina (ﬁ g. 2/pos. 14) para a regulação automática do comprimento do ﬁ o. Ela possui uma cobertura de proteção. Remova a cobertura de proteção antes de iniciar o trabalho.

5.2 Montagem da guia de cantos (ﬁ g. 4)

Afaste as extremidades da guia de cantos (pos.

12) ligeiramente e enﬁ e as extremidades nos

orifícios previstos para o efeito, respetivamente à esquerda e à direita da carcaça do motor.

5.3 Montagem da alça de transporte (ﬁ g. 5)

Engate o mosquetão (B) da alça de transporte (20) no suporte da alça (4).

5.4 Montagem da barra de guia (ﬁ g. 6)

Encaixe a barra de guia superior (6) na barra de guia inferior (9). Aparafuse a peça de união da barra (7) na barra de guia inferior com a porca de capa (8) na barra de guia superior.

5.5 Montagem do punho adicional (ﬁ g. 7)

Encaixe o punho adicional (16) no suporte (5) e aparafuse ambas as peças com o parafuso da pega (17).

5.6 Ajustar o punho adicional (ﬁ g. 8)

a) Ajustar a inclinação

Desaperte o parafuso da pega (17). Ajuste o punho adicional (16) para a inclinação desejada. Volta a reapertar o parafuso da pega (17).

b) Deslocar o punho adicional

Abra (a) o bloqueio (C) e desloque o punho adicional para a posição desejada. Feche (b) o bloqueio (C).

5.7 Colocar a alça de transporte

A alça de transporte possibilita um trabalho ergonómico e seguro. Desligue sempre o aparelho antes de soltar a alça de transporte – perigo de ferimento.

1. Engate o mosquetão (ﬁ g. 5/pos. B) no supor- te da alça.

2. Fixe a alça de transporte por cima do ombro esquerdo (ﬁ g. 9).

3. Ajuste o comprimento da alça, de forma a que a cabeça do ﬁ o de corte passe paralela- mente ao solo. Para ajustar corretamente o comprimento da alça faça alguns movimentos oscilatórios sem ligar o aparelho.

4. A alça de transporte está equipada com uma ﬁ vela. Se for necessário colocar o aparelho rapidamente sobre o chão, comprima o gancho (ﬁ g. 10)

Antes de cada colocação em funcionamento do aparelho, veriﬁ que:

Se os dispositivos de proteção e de corte se

•

encontram em boas condições e completos. Assento correto de todas as uniões roscadas.

•

Boa mobilidade de todas as peças móveis.

•

5.8 Montagem das baterias

Insira as baterias nos respetivos encaixes da bateria à esquerda e à direita (ﬁ g. 2/pos. 1). Assim que a bateria estiver totalmente inserida (ﬁ g. 1) encaixa de forma audível. Para remover as baterias, pressione a tecla de engate (ﬁ g. 12/pos. K) e extraia a bateria.

- 77 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 77Anl_GE_CT_36_30_Li_E_SPK2.indb 77 03.11.2017 11:17:3203.11.2017 11:17:32

5.9 Carregar o acumulador (ﬁ g. 11)

1. Retirar o pack de acumuladores do aparelho, premindo para isso a tecla de engate.

2. Veriﬁ que se a tensão de rede indicada na pla- ca de características corresponde à tensão de rede existente. Ligue a ﬁ cha de alimen- tação do carregador (8) à tomada. O LED verde começa a piscar.

3. Insira o acumulador (7) no carregador (8).

4. No ponto „Visor do carregador“, encontra uma tabela com os signiﬁ cados da indicação LED no carregador.

O acumulador pode aquecer um pouco durante o carregamento. É normal que isso ocorra. Se o pack de acumuladores não carregar, veriﬁ que

se existe tensão de rede na tomada

•

ou se existe um contacto correto nos contac-

•

tos de carregamento.

Se continuar a não ser possível carregar o pack de acumuladores, envie

o carregador

•

e o pack de acumuladores

•

para o nosso serviço de assistência técnica.

Tendo em vista uma longa vida útil do pack de acumuladores, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se veriﬁ car que a potência do roçador de relva sem ﬁ o está a diminuir. Nunca deixe que o pack de acumuladores se descarregue completamente. Esta situação poderia provocar um defeito no pack de acumuladores!

5.10 Indicação da capacidade do acumulador (ﬁ gura 12)

Prima o interruptor para a indicação da capacidade do acumulador (pos. F). A indicação da capacidade do acumulador (pos. H) assinala o nível de carga do acumulador a partir dos 3 LEDs.

Acendem os 3 LEDs:

O acumulador está completamente carregado.

Acendem 2 ou 1 LED(s)

O acumulador dispõe de carga residual suﬁ ci- ente.

1 LED a piscar:

O acumulador está vazio, carregue-o.

Todos os LEDs a piscar:

O acumulador ﬁ cou totalmente descarregado e apresenta defeito. Um acumulador com defeito nunca mais pode voltar a ser usado e carregado!

6. Operação

Respeite as disposições legais que regulam a proteção contra o ruído, pois estas podem divergir de local para local.

Perigo! A cobertura de proteção tem de estar montada durante o trabalho.

6.1 Ligar e desligar o aparelho, ajustar as rotações (ﬁ g. 13)

Ligar e ajustar as rotações

Pressione o bloqueio de ligação (3) para a frente e, em simultâneo, pressione o interruptor para ligar/desligar (2). Pode selecionar as rotações de forma contínua, premindo o interruptor para ligar/ desligar com maior ou menor força durante o funcionamento. Quanto mais pressionar, maiores serão as rotações.

Desligar

Solte o interruptor para ligar/desligar.

6.2 Indicações de trabalho

Antes de utilizar o aparelho familiarize-se com todas as técnicas de trabalho com o motor desligado e sem bateria. Corte apenas relva seca. Se a relva estiver comprida, comece a cortá-la progressivamente a partir da ponta (ﬁ g. 14).

Prolongamento do ﬁ o de corte (ﬁ g. 15)

Perigo! Não utilize nenhum tipo de arame metálico ou arame envolto em plástico na bobina do ﬁ o. Tal pode originar ferimentos graves no utilizador.

O roçador de relva dispõe de um sistema de extensão do ﬁ o parcialmente automático (sistema automático de ativação por contacto). Sempre que acionar o sistema de alongamento do ﬁ o parcialmente automático, o ﬁ o avança automa- ticamente para que possa cortar sempre a relva com a melhor largura de corte. Para prolongar o ﬁ o de corte, deixe o motor funcionar e toque com a bobina do ﬁ o no chão. O ﬁ o é prolongado auto- maticamente. A lâmina na cobertura de proteção encurta o ﬁ o para o comprimento permitido. Não se esqueça de que o desgaste do ﬁ o aumenta

- 78 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 78Anl_GE_CT_36_30_Li_E_SPK2.indb 78 03.11.2017 11:17:3303.11.2017 11:17:33

devido à ativação frequente do alongamento automático do ﬁ o. Nota: Se a sua máquina for colocada pela primeira vez em funcionamento, a extremidade saliente e excedente do ﬁ o de corte é cortada pela lâmina de corte da cobertura de proteção. Se na primeira colocação em funcionamento o ﬁ o for demasia- do curto, prima o botão na bobina do ﬁ o e puxe o ﬁ o com força para fora. Aquando do primeiro arranque, o ﬁ o de corte é encurtado automatica- mente para o comprimento ideal.

Remova cuidadosa e regularmente todos os detritos de relva com uma escova ou outro objeto semelhante da parte inferior da cobertura de proteção.

Diversas alturas de corte

Cuidado! Para a utilização da guia de cantos junto a muros ou outros objetos, rebata a guia de cantos para a frente (ﬁ g. 4). Em caso de não utili- zação, deve ser rebatido para cima (ﬁ g. 16).

indicação: Mesmo com uma utilização cuidada, o corte junto a fundações, muros de pedra ou betão etc. provoca um desgaste do ﬁ o acima do normal.

Aparar/cortar

Oscile o roçador de um lado para o outro, como se fosse uma foice. Mantenha sempre a bobina do ﬁ o paralela ao chão. Veriﬁ que o solo e ajuste a altura de corte desejada. Coloque e mantenha a bobina do ﬁ o na altura desejada para um corte uniforme.

Aparar relva baixa

Mantenha o roçador à sua frente com uma ligeira inclinação, de forma a que o lado inferior da bobina do ﬁ o se encontre no solo e o ﬁ o esteja na po- sição de corte correta. Corte sempre para longe de si. Nunca puxe o roçador para si.

Cortar em cercas/fundações Recomenda-se a guia de cantos!

Durante o corte, aproxime-se lentamente de cercas de rede de arame, de ripas, muros de pedras e fundações, sem, no entanto, embater com o ﬁ o no obstáculo. Se o ﬁ o tocar p. ex. em pedras, mu- ros de pedra ou fundações, ﬁ cará desgastado ou desﬁ ado. Se o ﬁ o tocar nas cercas, irá partir.

Aparar árvores Recomenda-se a guia de cantos!

Apare à volta dos troncos das árvores, aproxime-

se lentamente, para que o ﬁ o não toque na casca da árvore. Contorne a árvore e corte da esquerda para a direita. Aproxime-se da relva ou ervas daninhas com a ponta do ﬁ o e vire ligeiramente a bobina do ﬁ o para a frente. Aviso: Tenha especial cuidado durante os trabalhos de corte. Neste tipo de trabalhos, mantenha uma distância de 30 metros, entre si e as outras pessoas ou animais.

Cortar a relva

Nos trabalhos de corte de relva, irá apanhar toda a vegetação até à base. Para isso, incline a bobina do ﬁ o num ângulo de 30 graus para a direita. Coloque o punho na posição desejada. Atenção ao elevado perigo de ferimento do utilizador, espectadores e animais, assim como ao perigo de danos materiais provocados por objetos projetados (p. ex. pedras) (ﬁ g. 17).

Aviso: Não utilize o aparelho para afastar objetos do caminho dos pés, etc.! O aparelho é uma ferramenta potente, que pode arremessar pedras pequenas ou outros objetos a 15 metros ou mais, podendo provocar ferimentos ou danos em veículos, casas e janelas.

Serrar

O aparelho não é adequado para serrar.

7. Limpeza, manutenção

e encomenda de peças sobressalentes

Perigo!

Desligue o roçador de relva e retire o acumulador antes de o guardar e limpar.

7.1 Limpeza

Mantenha os dispositivos de proteção, as

•

ranhuras de ventilação e a carcaça do motor tão livres de pó e sujidade quanto possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão. Aconselhamos a limpeza do aparelho imedia-

•

tamente após cada utilização. Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabonete líquido. Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco

- 79 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 79Anl_GE_CT_36_30_Li_E_SPK2.indb 79 03.11.2017 11:17:3303.11.2017 11:17:33

de choque elétrico. Remova as acumulações na cobertura de

•

proteção com uma escova.

7.2 Substituição da bobina do ﬁ o Perigo! Retire as baterias!

1. Fig. 18 Pressione a carcaça da bobina do ﬁ o nas superfícies assinaladas com M e remova a cobertura da bobina.

2. Retire a bobina vazia do ﬁ o e a mola de pres- são.

3. Fig. 19 Conduza a extremidade do ﬁ o da nova bobina do ﬁ o pelo olhal do suporte da bobina (P) e deixe o ﬁ o sobressair cerca de 13 cm. Coloque a mola de pressão (N) na bobina do ﬁ o.

4. Pressione a cobertura da bobina novamente para dentro da carcaça da bobina do ﬁ o.

7.3 Substituição do ﬁ o de corte

Perigo! Retire as baterias!

1. Fig. 18 Pressione a carcaça da bobina do ﬁ o nas superfícies assinaladas com M e remova a cobertura da bobina.

2. Retire a bobina vazia do ﬁ o e a mola de pres- são.

3. Remova eventuais restos de ﬁ os de corte.

4. Fig. 20 Encaixe o novo ﬁ o de corte no suporte do ﬁ o situado no interior da bobina.

5. Enrole o ﬁ o com tensão no sentido dos pon- teiros do relógio.

6. Fig. 21 A cerca de 15 cm da extremidade do ﬁ o, engate-o num dos suportes do ﬁ o no re- bordo da bobina.

7. Fig. 19 Conduza a extremidade do ﬁ o da nova bobina de ﬁ o pelo olhal (P) da cobertura da bobina. Coloque a mola de pressão (N) na bobina do ﬁ o.

8. Puxe, brevemente e com força, a extremidade do ﬁ o para o soltar do respetivo suporte.

9. Pressione a cobertura da bobina novamente para dentro da carcaça da bobina do ﬁ o.

Aquando do primeiro arranque o ﬁ o de corte é cortado automaticamente para o comprimento ideal.

teção. Fixe a lâmina num torno. Aﬁ e a lâmina com uma lima plana e certiﬁ que-se de que o ângulo das arestas de corte é mantido. Lime apenas num sentido.

7.5 Substituição da cobertura do ﬁ o de corte (ﬁ g. 22)

Se for necessário substituir a cobertura de proteção do ﬁ o (13) desaperte e remova os para- fusos eventualmente existentes, pressione os pernos de engate (R) para dentro e retire a cobertura de proteção do ﬁ o. Pressione os pernos de engate (R) da nova cobertura de proteção do ﬁ o (13) nos respetivos orifícios de alojamento.

7.6 Manutenção

No interior do aparelho, não existem quaisquer peças que necessitem de manutenção.

7.7 Encomenda de peças sobressalentes:

Para a encomenda de peças sobressalentes, deve indicar os seguintes dados;

Modelo do aparelho

•

Número de referência do aparelho

•

Número de identificação do aparelho

•

Número de peça sobressalente necessária

•

Pode consultar os preços e informações atuais em www.isc-gmbh.info

Bobina do ﬁ o de substituição ref.ª: 34.050.96

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da administração autárquica.

Atenção! As partes projetadas do ﬁ o de nylon po- dem provocar ferimentos!

7.4 Aﬁ ar a lâmina da cobertura de proteção

A lâmina da cobertura de proteção (ﬁ g. 2/pos. 14) pode ﬁ car romba com o passar do tempo. Se tal acontecer, solte os parafusos que ﬁ xam a lâmina da cobertura de proteção à cobertura de pro-

- 80 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 80Anl_GE_CT_36_30_Li_E_SPK2.indb 80 03.11.2017 11:17:3303.11.2017 11:17:33

9. Armazenagem

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

O aparelho pode ser pendurado pelo suporte da parede integrado (ﬁ g. 23/pos. L).

10. Transporte

Transporte o aparelho sempre com as duas

•

mãos no punho e no punho adicional. Não transporte o aparelho segurando-o pela carcaça do motor. Prenda o aparelho para que este não deslize,

•

se o transportar num veículo. Utilize a embalagem original para o transporte

•

se possível.

11. Avarias

O aparelho não funciona:

Veriﬁ que se o acumulador está carregado e se o carregador funciona. Se o aparelho continuar a não funcionar apesar de existir a tensão necessária, envie-o para o endereço do serviço de assistência técnica indicado.

- 81 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 81Anl_GE_CT_36_30_Li_E_SPK2.indb 81 03.11.2017 11:17:3303.11.2017 11:17:33

12. Visor do carregador

Estado do visor

LED ver-

LED verde

melho

Desligado A piscar Operacionalidade

O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador

Ligado Desligado Carregamento

O carregador carrega o acumulador no modo de carregamento rápido.

Desligado Ligado

O acumulador dispõe de 85% de carga e está operacional. (Duração da carga no caso de um acumulador de 1,5 Ah: 30 min.) (Duração da carga no caso de um acumulador de 2,0 Ah: 40 min.) (Duração da carga no caso de um acumulador de 3,0 Ah: 60 min.) (Duração da carga no caso de um acumulador de 4,0 Ah: 80 min.) (Duração da carga no caso de um acumulador de 5,2 Ah: 130 min.) De seguida, é comutado para um carregamento parcial até estar totalmente carregado. (Duração da carga total no caso de um acumulador de 1,5 Ah: 40 min.) (Duração da carga total no caso de um acumulador de 2,0 Ah: 50 min.) (Duração da carga total no caso de um acumulador de 3,0 Ah: 75 min.) (Duração da carga total no caso de um acumulador de 4,0 Ah: 100 min.) (Duração da carga total no caso de um acumulador de 5,2 Ah: 140 min.) Medida a tomar: Remova o acumulador do carregador. Desligue o carregador da rede.

A piscar Desligado Carregamento condicionado

O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lentamente, precisando de mais de uma hora até estar carregado. Tal pode dever-se às seguintes causas:

- O acumulador passou muito tempo sem ser carregado ou continuou a ser utilizado mesmo depois de já se encontrar descarregado (descarregamento total)

- A temperatura do acumulador não se encontra na faixa ideal, entre os 25° C e os 45° C.

Medida a tomar:

Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado.

A piscar A piscar Falha

Já não é possível efectuar o carregamento. O acumulador tem um defeito.

Medida a tomar:

Um acumulador com defeito nunca mais pode voltar a ser carregado. Remova o acumulador do carregador.

Ligado Ligado Temperatura anómala

O acumulador está demasiado quente (p. ex. radiação solar directa) ou demasiado frio (abaixo dos 0° C)

Medida a tomar:

Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C).

Signiﬁ cado e medida a adoptar

- 82 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 82Anl_GE_CT_36_30_Li_E_SPK2.indb 82 03.11.2017 11:17:3303.11.2017 11:17:33

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

- 83 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 83Anl_GE_CT_36_30_Li_E_SPK2.indb 83 03.11.2017 11:17:3303.11.2017 11:17:33

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certiﬁ cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certiﬁ cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Acumulador, Suporte da bobina de ﬁ o Consumíveis/peças consumíveis* Bobina de ﬁ o Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de deﬁ ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certiﬁ que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

- 84 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 84Anl_GE_CT_36_30_Li_E_SPK2.indb 84 03.11.2017 11:17:3303.11.2017 11:17:33

Certiﬁ cado de garantia

Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certiﬁ cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as deﬁ ciências num novo aparelho adquirido do fabri- cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou proﬁ ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insuﬁ cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, serlhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções.

- 85 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 85Anl_GE_CT_36_30_Li_E_SPK2.indb 85 03.11.2017 11:17:3303.11.2017 11:17:33

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Rasentrimmer GE-CT 36/30 Li E (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EC 2014/68/EU 90/396/EC_2009/142/EC 89/686/EC_96/58/EC

2011/65/EU

2006/42/EC

Annex IV

Notiﬁ ed Body: Notiﬁ ed Body No.: Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured LWA = 94,18 dB (A); guaranteed LWA = 96 dB (A) P = KW; L/Ø = 30 cm Notiﬁ ed Body: SNCH (NB 0499)

2012/46/EU

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 50636-2-91; EN 60335-1;

EN 62233; EN 55014-1; EN 55014-2;

Landau/Isar, den 05.10.2017

First CE: 17 Archive-File/Record: NAPR015764 Art.-No.: 34.113.00 I.-No.: 11017 Documents registrar: Landauer Josef Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 86 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 86Anl_GE_CT_36_30_Li_E_SPK2.indb 86 03.11.2017 11:17:3303.11.2017 11:17:33

Gao/Product-ManagementWeichselgartner/General-Manager

- 87 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 87Anl_GE_CT_36_30_Li_E_SPK2.indb 87 03.11.2017 11:17:3303.11.2017 11:17:33

- 88 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 88Anl_GE_CT_36_30_Li_E_SPK2.indb 88 03.11.2017 11:17:3403.11.2017 11:17:34

- 89 -

Anl_GE_CT_36_30_Li_E_SPK2.indb 89Anl_GE_CT_36_30_Li_E_SPK2.indb 89 03.11.2017 11:17:3403.11.2017 11:17:34

EH 11/2017 (01)

Anl_GE_CT_36_30_Li_E_SPK2.indb 90Anl_GE_CT_36_30_Li_E_SPK2.indb 90 03.11.2017 11:17:3403.11.2017 11:17:34

Einhell GE-CT 36/30 Li E User guide (Solo)

Specifications and Main Features

Frequently Asked Questions

User Manual
