D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen!
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- 3 -
Anl_GC-TP_4622_SPK9.indb 3Anl_GC-TP_4622_SPK9.indb 3 30.01.2020 10:15:0630.01.2020 10:15:06
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist
die Benutzung des Gerätes nur mit Fehlerstrom-Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil
702 und 738) zulässig.
Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder
Tier im Gefahrenbereich ist nicht zulässig.
Fragen Sie Ihren Elektrofachmann!
Gefahr!
Führen Sie vor jeder Benutzung eine Sicht-
•
prüfung des Gerätes durch. Benutzen Sie das
Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie
nie Sicherheitsvorrichtungen außer Kraft.
Verwenden Sie das Gerät ausschließlich ent-
•
sprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
Sie sind für die Sicherheit im Arbeitsbereich
•
verantwortlich
Sollte das Kabel oder der Stecker aufgrund
•
äußerer Einwirkungen beschädigt werden,
so darf das Kabel nicht repariert werden! Das
Kabel muss gegen ein neues ausgetauscht
werden. Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
Die auf dem Typenschild des Gerätes ange-
•
gebene Spannung von 220-240 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen.
Das Gerät niemals am Netzkabel anheben,
•
transportieren oder befestigen.
Stellen Sie sicher, dass die elektrischen
•
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
Vor jeder Arbeit am Gerät Netzstecker ziehen.
•
Vermeiden Sie, dass das Gerät einem direk-
•
ten Wasserstrahl ausgesetzt wird.
Für die Einhaltung ortsbezogener Sicher-
•
heits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell
einen Elektrofachmann)
Folgeschäden durch eine Überflutung von
•
Räumen bei Störungen am Gerät hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
Bei einem eventuellen Ausfall des Gerätes
•
dürfen Reparaturarbeiten nur durch einen
Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
Das Gerät darf nie trocken laufen, oder mit
•
voll geschlossener Ansaugleitung betrieben
werden. Für Schäden am Gerät, die durch
Trockenlauf entstehen, erlischt die Garantie
des Herstellers.
Das Gerät darf nicht für den Betrieb von
•
Schwimmbecken verwendet werden.
Das Gerät darf nicht in den Trinkwasserkreis-
•
lauf eingebaut werden.
2. Gerätebeschreibung und
Lieferumfang

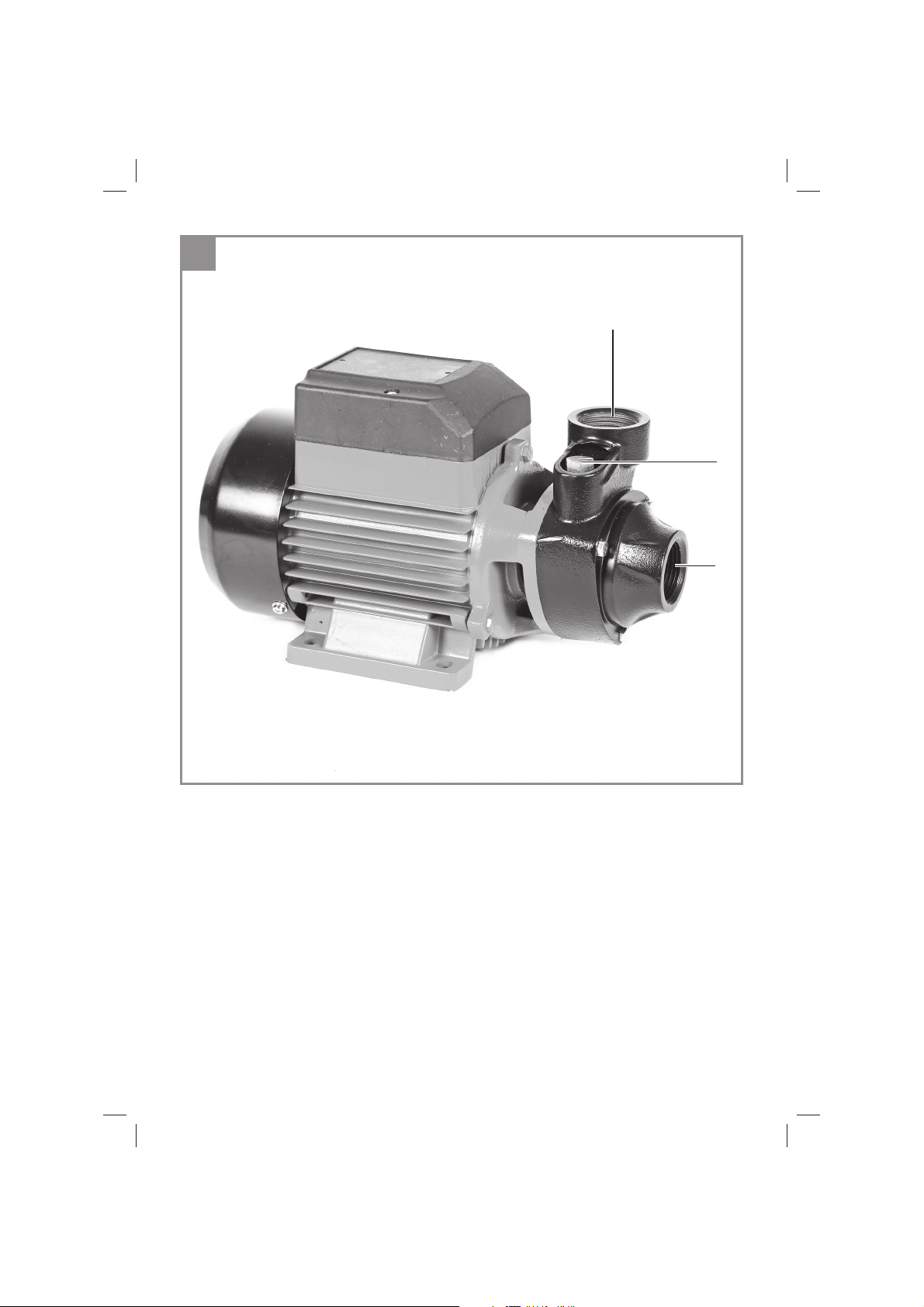

2.1 Gerätebeschreibung (Bild 1)
1. Druckanschluss
2. Entlüftungsschraube
3. Sauganschluss
- 4 -
Anl_GC-TP_4622_SPK9.indb 4Anl_GC-TP_4622_SPK9.indb 4 30.01.2020 10:15:0630.01.2020 10:15:06
D
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Peripheralpumpe
•
Originalbetriebsanleitung
•
3. Bestimmungsgemäße
Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanla-
•
gen, Gemüsebeeten und Gärten.
Zum Betreiben von Rasensprengern.
•
Mit Vorfilter zur Wasserentnahme aus Regen-
•
tonnen.
Zur Brauchwasserversorgung.
•
Fördermedien:
Zur Förderung von klarem Wasser (Süßwas-
•
ser), Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssig-
•
keit sollte im Dauerbetrieb +35 °C nicht überschreiten.
Mit diesem Gerät dürfen keine brennbaren,
•
gasenden oder explosiven Flüssigkeiten ge-
fördert werden.
Die Förderung von aggressiven Flüssigkeiten
•
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Dieses Gerät ist nicht für die Förderung von
•
Trinkwasser geeignet.
Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Nennspannung / -frequenz ......220-240 V~ 50 Hz
Aufnahmeleistung ................................. 460 Watt
Fördermenge max. ..................................2250 l/h
Förderhöhe max. ......................................... 37 m
Förderdruck max. ....................0,37 MPa (3,7 bar)
Ansaughöhe max. .......................................... 0 m
Druckanschluss ................... ca. 33,3 mm (R1IG)
Sauganschluss ..................... ca. 33,3 mm (R1IG)
Wassertemperatur max. ............................. 35 °C
Schallleistungspegel ......................... 67,30 dB(A)
Unsicherheit .............................................5,85 dB
Schutzart ......................................................IPX4
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.
Grundsätzlich empfehlen wir die Verwendung
eines Vorfi lters und einer Sauggarnitur mit Saug-
schlauch, Saugkorb und Rückschlagventil, um
- 5 -
Anl_GC-TP_4622_SPK9.indb 5Anl_GC-TP_4622_SPK9.indb 5 30.01.2020 10:15:0630.01.2020 10:15:06
D
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
5.1 Saugleitungsanschluss
Befestigen Sie den Saugschlauch (mind. ca.
•
19 mm (¾ ”) Kunststoffschlauch mit Spiralversteifung) entweder direkt oder über einen
Gewindenippel an den Sauganschluss
ca. 33,3 mm (R1 IG) des Gerätes.
Der verwendete Saugschlauch sollte mit
•
einem Saugventil ausgestattet sein. Wenn
das Saugventil nicht verwendet werden kann,
sollte ein Rückschlagventil in der Saugleitung
angebracht sein.
Die Saugleitung von der Wasserentnahme
•
zum Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe, Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
•
dass diese keinen mechanischen Druck auf
das Gerät ausüben.
Die Saugleitung sollte möglichst kurz sein, da
•
die Förderleistung mit zunehmender Länge
der Leitung sinkt.
Das Saugventil sollte genügend tief im
•
Wasser liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
Eine undichte Saugleitung verhindert durch
•
Luftansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkör-
•
pern (Sand usw.). Wenn nötig, installieren Sie
zu diesem Zweck einen Vorfilter.
5.2 Druckleitungsanschluss
Die Druckleitung (sollte mind. ca. 19 mm (¾ ”)
•
sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss ca.
33,3 mm (R1IG ) des Gerätes angeschlossen
werden.
Selbstverständlich kann mit entsprechenden
•
Verschraubungen ein ca. 13 mm (½ ”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch
reduziert.
Während des Ansaugvorgangs sind die in der
•
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile usw.) voll zu öffnen,
damit die in der Saugleitung vorhandene Luft
frei entweichen kann.
5.3 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
•
Schutzkontakt-Steckdose 220-240 V~ 50 Hz.
Absicherung mindestens 10 Ampere.
Gegen Überlastung oder Blockierung wird
•
der Motor durch den eingebauten Tempera-
turwächter geschützt. Bei Überhitzung schal-
tet der Temperaturwächter die Pumpe auto-
matisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
6. Bedienung
Das Gerät auf festen, ebenen und waagrech-
•
ten Standort aufstellen.
Pumpengehäuse mit Wasser auffüllen. Ein
•
Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang
Alle Absperrvorrichtungen in der Drucklei-
•
tung (Spritzdüse, Ventile usw.) müssen beim
Ansaugen vollständig geöffnet sein, damit
jegliche Luft aus der Ansaugleitung entwei-
chen kann.
Mit Anschluss der Netzleitung, startet der An-
•
saugvorgang automatisch.
Wird die Pumpe nach dem Einsatz wieder
•
entfernt, so muss bei erneutem Anschluss
und Inbetriebnahme unbedingt wieder Was-
ser aufgefüllt werden.
Die Pumpe nach dem Gebrauch wieder ausschalten, indem Sie den Netzstecker ziehen und
lassen Sie die Pumpe abkühlen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 6 -
Anl_GC-TP_4622_SPK9.indb 6Anl_GC-TP_4622_SPK9.indb 6 30.01.2020 10:15:0630.01.2020 10:15:06
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pfl ege.
Gefahr!
Vor jeder Wartung ist das Gerät spannungsfrei zu
schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
Bei eventueller Verstopfung des Gerätes
•
schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten
Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt
werden.
Im Geräteinneren befinden sich keine weite-
•
ren zu wartenden Teile.
8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör
•
an einem dunklen, trockenen und frostfreien
Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät
in der Originalverpackung auf.
Vor längerem Nichtgebrauch oder Überwin-
•
terung ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
Bei Frostgefahr muss das Gerät vollkommen
•
entleert werden.
Nach längeren Stillstandzeiten durch kurzes
•
Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z. B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
- 7 -
Anl_GC-TP_4622_SPK9.indb 7Anl_GC-TP_4622_SPK9.indb 7 30.01.2020 10:15:0730.01.2020 10:15:07
D
11. Fehlersuchplan
Störungen Mögliche Ursache Behebung
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert- Thermowächter hat abgeschaltet
Pumpe saugt nicht an- Saugventil nicht im Wasser
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- Saugventil undicht
- Saugkorb (Saugventil) verstopft
- max. Saughöhe überschritten
Fördermenge ungenügend
- Saughöhe zu hoch
- Saugkorb verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoff e
Thermoschalter
schaltet die Pumpe
- Motor überlastet, Reibung durch
Fremdstoff e zu hoch
ab
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
- Saugventil im Wasser anbringen
- Wasser in Pumpengehäuse füllen
- Dichtigkeit der Saugleitung überprüfen
- Saugventil reinigen
- Saugkorb reinigen
- Saughöhe überprüfen
- Saughöhe überprüfen
- Saugkorb reinigen
- Saugventil tiefer legen
- Pumpe reinigen und Verschleißteile
ersetzen
- Pumpe demontieren und reinigen,
Ansaugen von Fremdstoff en verhin-
dern (Filter)
- 8 -
Anl_GC-TP_4622_SPK9.indb 8Anl_GC-TP_4622_SPK9.indb 8 30.01.2020 10:15:0730.01.2020 10:15:07
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 9 -
Anl_GC-TP_4622_SPK9.indb 9Anl_GC-TP_4622_SPK9.indb 9 30.01.2020 10:15:0730.01.2020 10:15:07
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Vorfi lter, Filterpatrone
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 10 -
Anl_GC-TP_4622_SPK9.indb 10Anl_GC-TP_4622_SPK9.indb 10 30.01.2020 10:15:0730.01.2020 10:15:07
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 11 -
Anl_GC-TP_4622_SPK9.indb 11Anl_GC-TP_4622_SPK9.indb 11 30.01.2020 10:15:0830.01.2020 10:15:08
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_GC-TP_4622_SPK9.indb 12Anl_GC-TP_4622_SPK9.indb 12 30.01.2020 10:15:0830.01.2020 10:15:08
GB
Danger! - Read the operating instructions to reduce the risk of injury
This equipment can be used by children of 8 years and older and by
people with limited physical, sensory or mental capacities or those
with no experience and knowledge if they are supervised or have received instruction in how to use the equipment safely and understand
the dangers which result from such use. Children are not allowed to
play with the equipment. Unless supervised, children are not allowed
to clean the equipment and carry out user-level maintenance work.
- 13 -
Anl_GC-TP_4622_SPK9.indb 13Anl_GC-TP_4622_SPK9.indb 13 30.01.2020 10:15:0930.01.2020 10:15:09
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Danger!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas the unit may only be used with an earthleakage circuit breaker with an actuating rated current of up to 30 mA (according to VDE
0100 Part 702 and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any
kind or other bodies of water in which people
or animals may be present during operation.
It is prohibited to operate the equipment if a
person or animal is in the danger area. Ask
your electrician!
Danger!
Always inspect the equipment visually before
•
using it. Do not use the equipment if safety
devices are damaged or worn. Never disable
safety devices.
Use the equipment only for the purposes indi-
•
cated in these operating instructions.
You are responsible for safety in the work
•
area.
If the cable or plug is damaged by external in-
•
fluences, the cable may not be repaired. The
cable must be replaced by a new one. This
work may only be carried out by a trained
electrician.
The voltage of 220-240 V alternating voltage
•
specified on the rating plate must be the
same as the mains voltage.
Never use the power cable to lift, transport or
•
secure the equipment.
Ensure that the electrical plug connections
•
are in areas that are not at risk of flooding or
protect them from moisture.
Pull the mains plug before starting any work
•
on the equipment.
Do not expose the equipment to a direct jet of
•
water.
The operator is responsible for complying
•
with local safety and installation regulations.
(Ask an electrician if you are in any doubt.)
Consequential damage caused by flooded
•
rooms in the event of the equipment suffering
faults must be prevented by the user by means of suitable measures (for example installing alarm systems or a reserve pump, etc.).
In the event of a failure, repair work may only
•
be carried out by an electrician or by ISC after
sales service personnel.
The equipment must never run dry or be
•
used when the intake line is closed fully. The
manufacturer’s warranty does not cover damage caused to the equipment as a result of
running it dry.
The pump must not be used to operate swim-
•
ming pools.
The equipment must not be installed in the
•
drinking water pipe line.
2. Layout and items supplied
2.1 Layout
1. Pressure connection
2. Ventilation screw
3. Suction connection
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
- 14 -
Anl_GC-TP_4622_SPK9.indb 14Anl_GC-TP_4622_SPK9.indb 14 30.01.2020 10:15:0930.01.2020 10:15:09
GB
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Peripheral pump
•
Original operating instructions
•
3. Proper use
Applications:
Irrigation and watering of green areas, vege-
•
table beds and gardens.
Operation of lawn sprinklers.
•
With coarse filter for drawing water from rain-
•
water butts.
For supplying service water
•
Transport media:
For the pumping of clear water (fresh water),
•
rainwater or light suds/service water.
The maximum temperature of the fluid must
•
not exceed +35°C if the equipment is operated permanently.
Do not use the equipment to pump inflamma-
•
ble, gassing or explosive fluids.
The pumping of aggressive liquids (acids, al-
•
kalis, silo seepage etc.) as well as liquids with
abrasive substances (sand) must likewise be
avoided.
This equipment is not designed to pump drin-
•
king water.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection ...................220-240 V ~ 50 Hz
Power consumption .................................. 460 W
Max. pumping rate ..................................2250 l/h
Delivery head max. ..................................... 37 m
Delivery pressure max. ........... 0.37 MPa (3.7 bar)
Suction height max. ....................................... 0 m
Pressure connection ..... approx. 33.3 mm (R1IG)
Suction connection ....... approx. 33.3 mm (R1IG)
Water temperature max. ............................. 35°C
Sound power level .......................... 67.30 dB (A)
Uncertainty ..............................................5.85 dB
Protection type .............................................IPX4
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull out the power plug before making adjustments to the equipment.
As a basic principle, we recommend the use of
a preliminary fi lter and a suction set with suction
hose, suction strainer and non-return valve, in
order to prevent long priming periods and unnecessary damage to the pump as a result of stones
and solid foreign bodies.
- 15 -
Anl_GC-TP_4622_SPK9.indb 15Anl_GC-TP_4622_SPK9.indb 15 30.01.2020 10:15:0930.01.2020 10:15:09
GB
5.1 Connecting the intake line
Fasten the suction hose (at least approx. 19
•
mm (¾“) plastic hose with spiral reinforcement) to the suction connection (approx. 33
mm / R1IG) of the equipment either directly or
via a threaded nipple.
The suction hose used should be equipped
•
with an intake valve. If the intake valve cannot
be used, a non-return valve should be installed in the intake line.
Position the intake line so that it rises from
•
the water withdrawal point to the equipment.
Avoid positioning the suction pipe higher than
the pump, as this would delay the escape of
air bubbles from the suction pipe and impede
the priming process.
Install the intake and discharge lines in such
•
a way that they do not exert any mechanical
pressure on the equipment.
The intake line should be kept as short as
•
possible, because the pumping capacity declines as the length of line increases.
The intake valve should be low enough in the
•
water to ensure that if the water level falls, the
equipment will not run dry.
A leaking intake line will draw in air and there-
•
fore not draw in any water.
Prevent the intake of foreign bodies (sand
•
etc.). If necessary, install a coarse filter for
this purpose.
5.2 Connecting the discharge line
The discharge line approx. 19 mm (¾ ”) must
•
be connected to the approx. 33,3 (R 1IG)
discharge line connector of the equipment
either directly or with the aid of a threaded
nipple.
With the right couplings it is also possible, of
•
course, to use a approx. 13 mm (½ “) delivery
hose. The smaller delivery hose results in a
lower delivery rate.
During the priming operation, fully open any
•
shut-off mechanisms (spray nozzles, valves,
etc.) in the pressure line so that the air can
escape without obstruction.
5.3 Electrical connections
Connect the appliance to a 220-240 V ~ 50
•
Hz socket-outlet with earthing contact. Minimum fuse 10 ampere.
A built-in thermostat protects the motor from
•
overloading and blocking. The pump is switched off automatically by the thermostat if
overheating occurs and is switched on again
automatically after cooling.
6. Operation
Install the equipment on a solid and level
•
surface.
Fill the pump housing with water. Filling the
•
intake line will accelerate the priming process.
All the shut-off devices in the discharge line
•
(spray nozzle, valves etc.) must be fully opened during intake in order to permit all air to
escape from the intake line.
The priming process starts automatically
•
when the power cable is connected.
If the pump is removed after use, it is essen-
•
tial that it is filled with water again the next
time it is connected and started.
Switch the pump off again after use by pulling the
power plug, and allow the pump to cool down.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, however, we recommend that you regularly check and
care for the product.
Danger!
The equipment must be disconnected from the
power supply (pull the power plug) prior to performing any maintenance.
8.1 Servicing
If the equipment becomes clogged, connect
•
the discharge line to the water line and disconnect the suction hose. Open the water
line. Switch on the equipment several times
for approx. two seconds. This should resolve
the majority of clog-related problems.
There are no parts inside the equipment
•
which require additional maintenance.
- 16 -
Anl_GC-TP_4622_SPK9.indb 16Anl_GC-TP_4622_SPK9.indb 16 30.01.2020 10:15:0930.01.2020 10:15:09
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
GB
Store the equipment and its accessories in
•
a dark and dry place above freezing temperature. The ideal storage temperature is between 5 and 30°C. Store the equipment in its
original packaging.
If the pump is not going to be used for a long
•
time or has to be removed for the winter
months, rinse it out with water, empty it completely and allow it to dry.
The equipment must be completely drained
•
before it is subjected to frost.
After long stoppages, make sure the rotor
•
turns correctly by briefly switching the pump
on and off.
- 17 -
Anl_GC-TP_4622_SPK9.indb 17Anl_GC-TP_4622_SPK9.indb 17 30.01.2020 10:15:1030.01.2020 10:15:10
GB
11. Troubleshooting guide
Faults Cause Remedy
Motor fails to start up- No mains voltage
- Check voltage
- Pump rotor blocked -thermostat
switched off
No intake - Intake valve not in water
- Pump chamber without water connection
- Air in intake line air-tight
- Intake valve leaks
- Strainer (intake valve) blocked
- Max. suction height exceeded
Inadequate delivery
- Suction height too high
rate
- Strainer dirty
- Water level falling rapidly
- Pump performance diminishedby
contaminants part
Thermostat switches pump off
- Motor overloaded - friction caused
by foreign substances too high
- Dismantle and clean pump
- Immerse intake valve in water
- Fill water into intake
- Make sure intake line is close
- Clean intake valve
- Clean strainer
- Check suction height
- Check suction height
- Clean strainer
- Immerse intake valve deeper
- Clean pump and replace wearing
- Dismantle and clean pump. Prevent
intake of foreign substances (fi lter)
- 18 -
Anl_GC-TP_4622_SPK9.indb 18Anl_GC-TP_4622_SPK9.indb 18 30.01.2020 10:15:1030.01.2020 10:15:10
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 19 -
Anl_GC-TP_4622_SPK9.indb 19Anl_GC-TP_4622_SPK9.indb 19 30.01.2020 10:15:1030.01.2020 10:15:10
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Coarse fi lter, fi lter cartridge
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 20 -
Anl_GC-TP_4622_SPK9.indb 20Anl_GC-TP_4622_SPK9.indb 20 30.01.2020 10:15:1130.01.2020 10:15:11
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 21 -
Anl_GC-TP_4622_SPK9.indb 21Anl_GC-TP_4622_SPK9.indb 21 30.01.2020 10:15:1130.01.2020 10:15:11
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Cet appareil peut être utilisé par les enfants à partir de 8 ans et les
personnes avec des capacités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque d‘expérience ou de connaissances à condition qu‘elles soient surveillées ou aient reçus les
instructions relatives à l‘utilisation sûre de l‘appareil et qu‘elles comprennent les risques résultant de cette utilisation. Les enfants ne doivent pas jouer avec l‘appareil. Les enfants ne doivent pas eff ectuer le
nettoyage et la maintenance de l‘utilisateur sans surveillance.
- 22 -
Anl_GC-TP_4622_SPK9.indb 22Anl_GC-TP_4622_SPK9.indb 22 30.01.2020 10:15:1130.01.2020 10:15:11
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
Danger !
Sur des eaux dormantes, des pièces d’eau de
jardin et des piscines et dans leur proximité,
il est uniquement autorisé d’utiliser l’appareil
avec un disjoncteur à courant de défaut dont
le courant nominal déclencheur ne dépasse
pas 30 mA (conformément à VDE 0100, parties 702 et 738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles
des personnes ou des animaux peuvent se
trouver pendant son fonctionnement. Il est interdit de faire fonctionner l’appareil pendant
la présence de personnes ou d’animaux dans
la zone dangereuse. Consultez votre spécialiste en électricité!
Danger !
Effectuez un contrôle à vue de l’appareil
•
avant chaque utilisation de ce dernier.
N’utilisez pas l’appareil dès lors que des équipements de sécurité ont été endommagés ou
sont usés. N’annulez jamais l’effet d’un dispositif de sécurité.
Utilisez cet appareil exclusivement dans le
•
respect de l’application conforme indiquée
dans ce mode d’emploi.
C’est vous qui êtes responsable de la sécuri-
•
té dans la zone de travail
Si le câble ou le connecteur est endomma-
•
gé par une influence extérieure, il ne faut
pas réparer le câble ! Le câble doit être
remplacé par un nouveau. Ce travail doit
uniquement être réalisé par un(e) spécialiste
électricien(ne).
La tension de 220-240 Volts (tension alter-
•
native) indiquée sur la plaque signalétique
de l’appareil doit correspondre à la tension
secteur présente.
Ne tenez, transportez ou fixez jamais
•
l’appareil par le câble.
Assurez-vous que les connecteurs enfichab-
•
les électriques se trouvent dans un endroit à
l’abri des inondations ou de l’humidité.
Avant tout travail sur l’appareil, débranchez la
•
prise secteur.
Evitez d’exposer directement l’appareil à un
•
jet d’eau.
L’exploitant est responsable du bon respect
•
des directives de sécurité et de montage. (Demandez éventuellement à un(e)
électricien(ne) spécialisé(e))
L’utilisateur doit exclure tout dommage indi-
•
rect en raison d’une inondation, en cas de
dérangement de l’appareil, en prenant les
mesures adéquates (p. ex. installation d’une
alarme, pompe de réserve, ou autre.
En cas de panne éventuelle de l’appareil,
•
les travaux de réparation doivent uniquement être réalisés par un(e) électricien(ne)
spécialisé(e) ou par le service après-vente
d’ISC.
L’appareil ne doit jamais fonctionner à sec
•
ni alors que la conduite d’aspiration est entièrement fermée. La garantie du producteur
est caduque pour tous les dommages de
l’appareil ayant pour origine son fonctionnement à sec.
Il est interdit d’utiliser l’appareil pour exploiter
•
des bassins de piscine.
Il ne faut pas monter l’appareil dans un circuit
•
d’eau potable.
- 23 -
Anl_GC-TP_4622_SPK9.indb 23Anl_GC-TP_4622_SPK9.indb 23 30.01.2020 10:15:1130.01.2020 10:15:11
F
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil
1. Raccord de pression
2. Vis de purge d’air
3. Raccord d’aspiration
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
3. Utilisation conforme à
l’aff ectation
Domaine d’application :
Pour l’irrigation et l’arrosage d’espaces verts,
•
de carrés de légumes et de jardins
Pour le service d’arroseurs automatiques
•
Avec filtre préparatoire pour la prise d’eau
•
des fûts à eau de pluie.
Pour l’approvisionnement en eau sanitaire
•
Fluides refoulés :
Destiné au refoulement d’eau claire (eau dou-
•
ce), eau de pluie ou légères lessives / eaux
usées.
Ne pas dépasser la température maximale du
•
liquide refoulé en fonctionnement continu de
+35°C.
Il est interdit de refouler des liquides combus-
•
tibles, gazeux ou explosifs avec cet appareil.
Le refoulement de liquides agressifs (acides,
•
lessive alcaline, sève d’écoulement de silos,
etc.) ainsi que de liquides contenant des substances abrasives (sable) doit également être
évité.
Cet appareil ne convient pas au transport
•
d’eau potable.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Pompe périphérique
•
Mode d’emploi d’origine
•
Anl_GC-TP_4622_SPK9.indb 24Anl_GC-TP_4622_SPK9.indb 24 30.01.2020 10:15:1230.01.2020 10:15:12
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
- 24 -
F
4. Données techniques
Branchement réseau .............. 220-240 V ~ 50 Hz
Puissance absorbée .................................460 W
Débit max. ...............................................2250 l/h
Hauteur de refoulement max. ...................... 37 m
Pression de refoulement max. .0,37 MPa (3,7 bar)
Hauteur d’aspiration maxi ............................. 0 m
Raccord de
pression ....... env. 33,3 mm (R1 fi letage intérieur)
Raccord
d’aspiration ... env. 33,3 mm (R1 fi letage intérieur)
Température de l’eau max. ......................... 35 °C
Niveau de puissance acoustique ... 67,30 dB (A)
Imprécision .............................................5,85 dB
Type de protection .......................................IPX4
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de contact
avant de paramétrer l’appareil.
Nous préconisons fondamentalement l’utilisation
d’un préfi ltre et d’une garniture d’aspiration com-
prenant une tête aspirante, un panier d’aspiration
et une soupape de retenue qui permettra d’éviter
de longs temps de ré-aspiration et un endommagement inutile de la pompe par des pierres et des
corps étrangers solides.
d’aspiration au-dessus de la hauteur de la
pompe, des bulles d’air dans la conduite
d’aspiration ralentissent et empêchent le processus d’aspiration.
La conduite d’aspiration et celle de pression
•
doivent être posées de telle manière qu’elles
ne puissent exercer aucune pression mécanique sur l’appareil.
La conduite d’aspiration doit être aussi courte
•
que possible étant donné que le débit de refoulement diminue à mesure que la longueur
de la conduite augmente.
La soupape d’aspiration doit se trouver à une
•
profondeur suffisante dans l’eau pour que,
lorsque le niveau d’eau baisse, on puisse
empêcher que l’appareil ne marche à sec.
Une conduite d’aspiration non étanche
•
empêche d’aspirer l’eau en raison de l’air aspiré.
Évitez l’aspiration de corps étrangers (sable,
•
etc.). Si nécessaire, installez un préfiltre à cet
effet.
5.2 Raccord de la conduite de pression
La conduite de pression (devrait avoir au
•
moins env. 19 mm (¾ “)) doit être directement
raccordée au raccord de la conduite de pression (env. 33,3 mm (R1 IG)) de l’appareil ou
via un raccord fileté.
Evidemment, vous pouvez utiliser un tuyau
•
de refoulement d’env. 13mm (½ “) avec des
raccords vissés correspondants. Le débit est
réduit par le tuyau de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez
•
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper
librement l’air dans la conduite d’aspiration.
5.1 Raccord de la conduite d’aspiration
Fixez le tuyau d’aspiration (tuyau en plastique
•
avec renforcement spiralaire d’au moins env.
19 mm (¾ ”)) soit directement soit par le biais
d’un raccord fileté sur le raccord d’aspiration
d’env. 42 mm (R1 fi letage intérieur) de
l’appareil.
Le tuyau d’aspiration utilisé devrait être
•
équipé d’une vanne d’aspiration. Si la vanne
d’aspiration ne peut pas être utilisée, il convient d’installer un clapet anti-retour dans la
conduite d’aspiration.
Poser la conduite d’aspiration en la faisant
•
monter de la prise d’eau jusqu’à l’appareil.
Eviter absolument de poser la conduite
Anl_GC-TP_4622_SPK9.indb 25Anl_GC-TP_4622_SPK9.indb 25 30.01.2020 10:15:1230.01.2020 10:15:12
5.3 Installation électrique
Le raccordement électrique s’effectue sur une
•
prise de courant de sécurité de 220-240 V
~ 50 Hz. Protection par fusible: au moins 10
ampères.
Le thermostat installé protège le moteur con-
•
tre une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la
pompe se remet automatiquement en marche.
- 25 -
F
6. Commande
Mettez l’appareil sur un sol solide, plan et ho-
•
rizontal.
Remplissez le carter de pompe d’eau. Un
•
remplissage de la conduite d’aspiration accélère l’aspiration
Tous les dispositifs d’arrêt de la conduite
•
sous-pression (buse d’injection, vannes,
etc.) doivent être entièrement ouverts lors de
l’aspiration afin que tout l’air puisse s’évacuer
par la conduite d’aspiration.
Le branchement du câble réseau lance auto-
•
matiquement l’aspiration.
Si la pompe est retirée après utilisation, il faut
•
alors impérativement remplir d’eau lors d’un
raccordement et d’une mise en service ultérieurs.
Mettez la pompe hors circuit après utilisation en
débranchant la fi che de contact et en laissant
refroidir la pompe.
7. Remplacement de le câble
d’alimentation réseau
Danger !
Si le câble d’alimentation réseau de cet appareil
est endommagée, il faut la faire remplacer par
le producteur ou son service après-vente ou par
une personne de qualifi cation semblable afi n
d’éviter tout risque.
eau. Mettez l’appareil plusieurs fois en circuit
pendant env. deux secondes. De cette manière, il est possible d’éliminer les obstructions
dans la plupart des cas.
Aucune pièce à l’intérieur de l’appareil n’a
•
besoin de maintenance.
8.2 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
8. Nettoyage, maintenance et
commande de pièces de
rechange
L’appareil est pratiquement sans maintenance.
Nous recommandons toutefois d’eff ectuer des
contrôles et un entretien réguliers afi n d’en assu-
rer une longue durée de vie.
Danger !
Avant chaque maintenance, mettez l’appareil
hors tension, pour ce faire, retirez la fi che de con-
tact de pompe de la prise de courant.
8.1 Maintenance
Si l’appareil est bouché, raccordez la condu-
•
ite de pression à la conduite d’eau et retirez
le tuyau d’aspiration. Ouvrez l’alimentation en
Anl_GC-TP_4622_SPK9.indb 26Anl_GC-TP_4622_SPK9.indb 26 30.01.2020 10:15:1230.01.2020 10:15:12
10. Entreposage
Entreposez l’appareil et ses accessoires
•
dans un endroit sombre, sec et à l’abri du
gel. La température de stockage optimale
est comprise entre 5 et 30 °C. Conservez
l’appareil dans l’emballage d’origine.
Avant une non-utilisation prolongée ou la
•
conservation pendant l’hiver, rincer la pompe
soigneusement à l’eau, la vider et la ranger
dans un endroit sec.
En cas de risque de gel, videz complètement
•
l’appareil.
Après un temps d’arrêt prolongé, vérifier par
•
une courte mise en et hors circuit que le rotor
tourne parfaitement.
- 26 -
F
11. Plan de recherche des erreurs
Dérangements Origines Remède
Pas de démarrage - Pas de tension du réseau
- Vérifi er la tension
- Roue à aubes est bloquée -Thermostat s’est arrêté
Pompe n’aspire pas - Soupape d’aspiration n’est pas
dans l’eau
- Corps de pompe sans eau
- Air dans la conduite d’aspiration
- Soupape d’aspiration non étanche
- Panier d’aspiration (soupape
d’aspiration) bouchée
- Hauteur d’aspiration max. dépassée
Débit insuffi sant - Hauteur d’aspiration trop élevée
- Panier d’aspiration sali
- Niveau d’eau baisse rapidement
- Puissance de la pompe réduite à
cause de substances nocives
Thermorupteur
met la pompe hors
- Moteur surchargé - frottement élevé
dû à des corps solides
circuit
- Démonter la pompe et la nettoyer
- Immerger la soupape d’aspiration
- Remplir de l’eau dans le raccord
d’aspiration
- Vérifi er l’étanchéité de la conduite
d’aspiration
- Nettoyer la soupape d’aspiration
- Nettoyer le panier d’aspiration
- Vérifi er la hauteur d’aspiration
- Vérifi er la hauteur d’aspiration
- Nettoyer le panier d’aspiration
- Placer la soupape d’aspiration plus
bas
- Nettoyer la pompe et remplacer les
pièces usées
- Démonter la pompe et la nettoyer.
Empêcher l’aspiration de corps solides (fi ltre)
- 27 -
Anl_GC-TP_4622_SPK9.indb 27Anl_GC-TP_4622_SPK9.indb 27 30.01.2020 10:15:1230.01.2020 10:15:12
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
- 28 -
Anl_GC-TP_4622_SPK9.indb 28Anl_GC-TP_4622_SPK9.indb 28 30.01.2020 10:15:1330.01.2020 10:15:13
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* Préfi ltre, cartouche de fi ltre
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
- 29 -
Anl_GC-TP_4622_SPK9.indb 29Anl_GC-TP_4622_SPK9.indb 29 30.01.2020 10:15:1330.01.2020 10:15:13
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
- 30 -
Anl_GC-TP_4622_SPK9.indb 30Anl_GC-TP_4622_SPK9.indb 30 30.01.2020 10:15:1330.01.2020 10:15:13
Loading...
