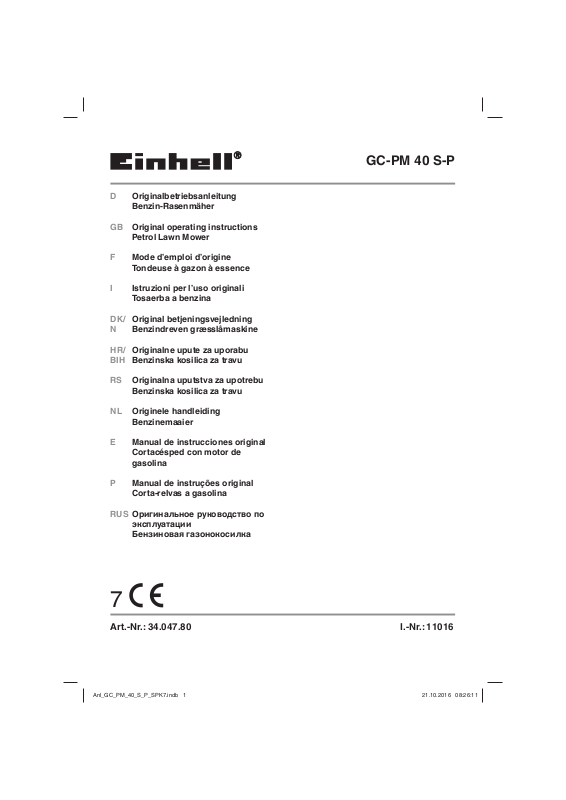

Einhell GC-PM 40 S-P Service Manual

Download

D Originalbetriebsanleitung

Benzin-Rasenmäher

GB Original operating instructions

Petrol Lawn Mower

F Mode d’emploi d’origine

Tondeuse à gazon à essence

I Istruzioni per l’uso originali

Tosaerba a benzina

DK/ Original betjeningsvejledning N Benzindreven græsslåmaskine

HR/ Originalne upute za uporabu BIH Benzinska kosilica za travu

RS Originalna uputstva za upotrebu

Benzinska kosilica za travu

NL Originele handleiding

Benzinemaaier

GC-PM 40 S-P

E Manual de instrucciones original

Cortacésped con motor de gasolina

P Manual de instruções original

Corta-relvas a gasolina

RUS Оригинальное руководство по

эксплуатации Бензиновая газонокосилка

Art.-Nr.: 34.047.80 I.-Nr.: 11016

Anl_GC_PM_40_S_P_SPK7.indb 1Anl_GC_PM_40_S_P_SPK7.indb 1 21.10.2016 08:26:1121.10.2016 08:26:11

1a 1b

6 7 2

11a

- 2 -

Anl_GC_PM_40_S_P_SPK7.indb 2Anl_GC_PM_40_S_P_SPK7.indb 2 21.10.2016 08:26:1221.10.2016 08:26:12

11b

3a 3b

11a

11b 11b

11a

3c 3d

- 3 -

Anl_GC_PM_40_S_P_SPK7.indb 3Anl_GC_PM_40_S_P_SPK7.indb 3 21.10.2016 08:26:1921.10.2016 08:26:19

8 9a

- 4 -

Anl_GC_PM_40_S_P_SPK7.indb 4Anl_GC_PM_40_S_P_SPK7.indb 4 21.10.2016 08:26:2221.10.2016 08:26:22

max

min

- 5 -

Anl_GC_PM_40_S_P_SPK7.indb 5Anl_GC_PM_40_S_P_SPK7.indb 5 21.10.2016 08:26:2421.10.2016 08:26:24

12345 6

7891011

- 6 -

Anl_GC_PM_40_S_P_SPK7.indb 6Anl_GC_PM_40_S_P_SPK7.indb 6 21.10.2016 08:26:2621.10.2016 08:26:26

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Fehlersuchplan

- 7 -

Anl_GC_PM_40_S_P_SPK7.indb 7Anl_GC_PM_40_S_P_SPK7.indb 7 21.10.2016 08:26:2621.10.2016 08:26:26

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 14)

1) Bedienungsanleitung lesen.

2) Warnung! Gefahr durch herausgeschleuderte Teile. Sicherheitsabstand einhalten.

3) Gefahr! Vor scharfen Messern - Vor allen Wartungs-, Instandsetzungs-, Reinigungsund Einstellarbeiten den Motor abstellen und Zündkerzenstecker abziehen.

4) Vor Inbetriebnahme Öl und Treibstoﬀ einfül- len.

5) Vorsicht! Gehörschutz und Schutzbrille tragen.

6) Garantierter Schallleistungspegel.

7) Vorsicht! Heiße Teile. Abstand halten.

8) Nur bei ausgeschalteten Motor tanken.

9) Startvorgang

10) Motorstart-/Motorstophebel (I=Motor an; 0=Motor aus)

11) Fahrhebel (Kupplungshebel)

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-12)

1a. Motor Start- / Stophebel (Motorbremse) 1b. Fahrhebel (Kupplungshebel)

2. Kraftstoﬀ pumpe (Primer)

3. oberer und unterer Schubbügel

4a. Fangsack 4b. Füllstandsanzeige 5a. Auswurfklappe 5b. Keilriemenabdeckung

6. Tankeinfüllkappe

7. Öleinfüllschraube

8. Schnitthöheneinstellung

9. Startseilzug

10. 2x Kabelclip

11a. 2x Sternmutter 11b. 2x Unterlegscheibe

12. 2x Schraube lang

13. Zündkerzenschlüssel

14. 2x Schraube (Sechskant, Schubbügel unten)

15. 2x Mutter (Schubbügel unten)

16. Öse

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 8 -

Anl_GC_PM_40_S_P_SPK7.indb 8Anl_GC_PM_40_S_P_SPK7.indb 8 21.10.2016 08:26:2621.10.2016 08:26:26

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Benzinmäher

•

oberer und unterer Schubbügel

•

Fangkorb

•

2x Kabelclip

•

2x Sternmutter

•

2x Unterlegscheibe

•

2x Schraube lang

•

Zündkerzenschlüssel

•

2x Schrauben (Sechskant, Schubbügel un-

•

ten) 2x Mutter (Schubbügel unten)

•

Öse

•

Serviceheft Benzin

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Der Benzin Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pﬂ ege von Gras- oder Rasenﬂ ächen verwendet werden, nicht jedoch in öﬀ entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Rasenmähers. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Warnung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepﬂ anzungen oder in Balkonkästen, zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

4. Technische Daten

Motortyp: .......... Einzylinder-Viertaktmotor 99 ccm

Leistung .................................................... 1,2 kW

Arbeitsdrehzahl n

Kraftstoﬀ : .................................................. Benzin

Tankinhalt: ................................................... ca. 1 l

Motoröl: .................................................... ca. 0,4 l

Zündkerze: ................................................ F6RTC

Elektrodenabstand (Zündkerze): .......0,5 - 0,6 mm

Schnitthöhenverstellung: ........ zentral (25-60 mm)

Schnittbreite: ........................................... 400 mm

Gewicht: ....................................................21,5 kg

Gefahr! Geräusch und Vibration

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

: ...............................2900 min

........................... 71,8 dB(A)

....................................... 1,87 dB

..................... 91,8 dB(A)

...................................... 1,81 dB

-1

- 9 -

Anl_GC_PM_40_S_P_SPK7.indb 9Anl_GC_PM_40_S_P_SPK7.indb 9 21.10.2016 08:26:2621.10.2016 08:26:26

Schwingungsemissionswert ah = 3,37 m/s Unsicherheit K = 1,5 m/s

Längeres Arbeiten sollte aufgrund der starken Lärm und Vibrationsentwicklung vermieden werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht! Restrisiken: Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Geräts auftreten:

1. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

2. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

rung, in Baumärkten erhältlich) eine Ölkanne mit Handpumpe (in Baumärk-

•

ten erhältlich) Motoröl

•

Montage

1. Unteren und oberen Schubbügel (Pos. 3) wie in Abb. 3a-3b gezeigt montieren.

2. Den Griﬀ des Startseilzuges (Pos. 9) am dafür vorgesehenen Haken wie in Abb. 3c gezeigt einhängen.

3. Die Seilzüge mit dem beiliegenden Kabelclip (Pos. 10) am Schubbügel wie in Abb. 3d gezeigt ﬁ xieren.

4. Auswurfklappe (Pos. 5a) mit einer Hand anheben und den Grasfangsack (Pos. 4a) wie in Abb. 4 gezeigt einhängen.

5.2 Einstellen der Schnitthöhe

Warnung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor vorgenommen werden.

Die Einstellung der Schnitthöhe erfolgt zentral

•

mit dem Schnitthöhenverstellhebel (Abb. 7/ Pos. 8). Es können verschiedene Schnitthöhen eingestellt werden. Betätigen Sie den Einstellhebel und ziehen

•

Sie diesen in die gewünschte Position. Lassen Sie den Hebel einrasten.

6. Bedienung

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden. Hinweis! Beim Zusammenbau und für Wartungsarbeiten benötigen Sie folgende zusätzliche Werkzeuge, die nicht im Lieferumfang enthalten sind:

eine Ölauffangwanne flach (für Ölwechsel)

•

einen Messbecher 1 Liter (Öl / Benzinfest)

•

einen Benzinkanister

•

einen Trichter (passend zum Benzineinfüll-

•

stutzen des Tanks) Haushaltswischtücher (zum Abwischen von

•

Öl / Benzinresten; Entsorgung an der Tankstelle) eine Benzin Absaugpumpe (Plastikausfüh-

•

Anl_GC_PM_40_S_P_SPK7.indb 10Anl_GC_PM_40_S_P_SPK7.indb 10 21.10.2016 08:26:2621.10.2016 08:26:26

Hinweis! Der Motor wird ohne Betriebsstoﬀ e ausgelie- fert. Vor Inbetriebnahme daher unbedingt Öl und Benzin einfüllen.

1. Überprüfen Sie den Ölstand (siehe 7.2.1).

2. Verwenden Sie zum Auﬀ üllen von Benzin einen Trichter und Messbecher. Vergewissern Sie sich, dass das Benzin sauber ist.

Warnung: Verwenden Sie immer nur einen Sicherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

3. Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

- 10 -

Sicherheitsprüfung Motorstart-/Motorstophebel

Um ein ungewolltes Starten des Rasenmähers zu vermeiden, sowie ein schnelles Stoppen von Motor und Messer bei Gefahr sicherzustellen, ist dieser mit einem Motorstart-/Motorstophebel (Abb. 5a/Pos. 1a) ausgestattet. Dieser muss betätigt werden (Abb. 5b), bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorstart-/ Motorstophebels muss dieser in die Ausgangsposition zurückkehren (Abb. 5a).

Bevor Sie den Motor starten, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, dass Hebel und Seilzüge korrekt funktionieren.

Wiederholen Sie diesen Test nochmal bei gestartetem Motor. Nach Loslassen des Motorstart-/Motorstophebels muss der Motor innerhalb weniger Sekunden stoppen. Ist dies nicht der Fall wenden Sie sich an den Kundenservice.

Gefahr! Das Schneidemesser rotiert, wenn der Motor gestartet wird.

6.1 Motor Starten

1. Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

2. Kraftstoﬀ pumpe (Primer) (Abb. 6/Pos. 2) 3x drücken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betätigen Sie den Motor Start- /Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Startergriﬀ .

4. Den Motor mit dem Reversierstarter (Abb.1/ Pos. 9) starten. Hierfür den Griﬀ ca. 10-15 cm (bis ein Widerstand spürbar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griﬀ anziehen. Hinweis! Den Seilzug nicht zurückschleudern lassen. Hinweis! Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

Fahrantrieb

Fahrhebel/Kupplungshebel (Abb. 5a/Pos. 1b): Betätigen Sie ihn (Abb. 5c), wird die Kupplung für den Fahrantrieb geschlossen und der Rasenmäher beginnt bei laufendem Motor zu fahren. Lassen Sie den Fahrhebel rechtzeitig los um den fahrenden Rasenmäher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem ersten Mähen bis Sie mit dem Fahrverhalten vertraut sind.

6.2 Hinweise zum richtigen Mähen

Gefahr! Öﬀ nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen.

Befestigen Sie die Ausfwurfklappe und den Grasfangsack immer sorgfältig. Beim Entfernen vorher den Motor abstellen.

Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und warten Sie, bis sich das Messer nicht mehr dreht. Ziehen Sie den Zündkerzenstecker ab.

Mähen

Der Motor ist auf die Schnittgeschwindigkeit für Gras, und Grasauswurf in den Fangsack und für eine lange Motorlebenszeit ausgelegt.

Nur mit scharfen, einwandfreien Messern mähen, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird.

Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben.

Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Grasauswurf.

- 11 -

Anl_GC_PM_40_S_P_SPK7.indb 11Anl_GC_PM_40_S_P_SPK7.indb 11 21.10.2016 08:26:2621.10.2016 08:26:26

An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. In dichtem, hohem Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Führen Sie mehrere Durchgänge aus, so dass maximal 4cm Rasen auf einmal abgetragen wird.

Bevor irgendeine Kontrolle des Messers durchgeführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliﬀ en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung beﬁ ndliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muss es ausgewechselt werden.

6.3 Motor abstellen

Um den Motor abzustellen, lassen Sie den Motorstart-/Motorstophebel los (Abb. 5a/ Pos. 1a). Ziehen Sie den Zündkerzenstecker von

der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen Sie vor dem erneuten Anlassen den Seilzug der Motorbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausgewechselt werden.

6.4 Entleeren des Grasfangsackes

Ist der Fangsack gefüllt wird der Luftdurchsatz geringer und die Füllstandsanzeige (4b) liegt eng am Fangsack an (Abb. 13). Entleeren Sie den Fangsack und räumen Sie den Auswurfkanal frei.

Gefahr! Vor dem Abnehmen des Fangsackes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten.

Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriﬀ herausneh- men (Abb. 4). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsackes zu und verschließt die hintere Auswurföﬀ nung. Bleiben dabei Grasreste in der Öﬀ nung hängen, so ist es für ein leichteres Starten des Motors

zweckmäßig, den Rasenmäher um etwa 1m zurückzuziehen.

Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines guten Aufsammelns muss der Fangsack von innen nach der Benutzung gereinigt werden.

Fangsack nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriﬀ halten und von oben einhängen.

7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung

Gefahr!

Arbeiten Sie nie bei laufendem Motor an stromführenden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pﬂ egearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer autorisierten Fachwerkstatt durchgeführt werden.

7.1 Reinigung

Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Rasenmäher nach hinten, indem Sie den Schubbügel nach unten drücken. Hinweis: Bevor Sie den Rasenmäher kippen, entleeren Sie den Kraftstoﬀ tank mit einer Ben- zinabsaugpumpe vollständig. Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras sofort nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen Sie diese bei Bedarf. Reinigen Sie den Rasenmäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Achten Sie darauf, dass kein Wasser ins Geräteinnere gelangen kann.

- 12 -

Anl_GC_PM_40_S_P_SPK7.indb 12Anl_GC_PM_40_S_P_SPK7.indb 12 21.10.2016 08:26:2621.10.2016 08:26:26

Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden.

7.2 Wartung

Wartungsintervalle entnehmen Sie bitte dem beiliegendem Serviceheft Benzin. Hinweis: Verschmutztes Wartungsmaterial und

Betriebsstoﬀ e in einer dafür vorgesehenen Sam- melstelle abgeben.

7.2.1 Benzinmotor Hinweis! Motor niemals ohne oder mit zu wenig

Öl betreiben. Dies kann schwere Schäden am Motor verursachen.

Kontrolle des Ölstandes

Rasenmäher waagerecht stellen. Den Ölmessstab (Abb. 9a/Pos. 7) durch Linksdrehung abschrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht einschrauben. Messstab herausziehen und in waagerechter Stellung den Ölstand ablesen. Der Ölstand muss sich zwischen min. und max. des Ölmessstabes (Abb. 9b) beﬁ nden.

Ölwechsel

Der Motorölwechsel sollte bei abgestelltem, aber noch warmen Motor, durchgeführt werden.

1. Vergewissern Sie sich, dass der Fangkorb abgehängt ist.

2. Entleeren Sie den Benzintank mit einer Benzin Absaugpumpe, lassen Sie den Motor so lange laufen bis das restliche Benzin verbraucht ist.

3. Platzieren Sie eine Ölauﬀ angwanne neben dem Rasenmäher.

4. Öﬀ nen Sie die Öleinfüllschraube (Pos. 7) und kippen Sie den Mäher um 90° zur Seite.

5. Durch die geöﬀ nete Öleinfüllöﬀ nung ﬂ ießt das warme Öl in die Ölauﬀ angwanne.

6. Nach Auslaufen des Altöls stellen Sie den Mäher wieder auf.

7. Motoröl bis zur oberen Markierung des Ölmessstabes einfüllen.

8. Achtung! Ölmessstab zum Prüfen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken.

9. Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden.

7.2.2 Messer

Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, auswuchten und montieren. Um ein optimales Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen.

Wechseln des Messers (Abb. 8)

Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muss mit der in der Ersatzteilliste angegebenen Nummer übereinstimmen. Niemals ein anderes Messer einbauen.

Beschädigte Messer

Sollte das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abziehen. Rasenmäher nach hinten kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein verbogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Mäher zur Folge haben. Warnung! Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr.

7.2.3 Radachsen und Radnaben

Radachsen und Radnaben sollten einmal pro Saison eingefettet werden. Dazu nehmen Sie die Radkappen mit einem Schraubendreher ab und lösen die Befestigungsschrauben der Räder.

7.2.4 Pﬂ ege und Einstellung der Seilzüge

Die Seilzüge regelmäßig einölen und auf Leichtgängigkeit überprüfen.

7.2.5 Wartung des Luftﬁ lters (Abb. 10)

Verschmutzte Luftﬁ lter verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Bei sehr staubiger Luft ist der Luftﬁ lter häuﬁ ger zu überprüfen. Luftﬁ lter nie mit Benzin oder brennbaren Lö- sungsmitteln reinigen. Luftﬁ lter nur mit Druckluft oder durch Ausklopfen reinigen.

- 13 -

Anl_GC_PM_40_S_P_SPK7.indb 13Anl_GC_PM_40_S_P_SPK7.indb 13 21.10.2016 08:26:2721.10.2016 08:26:27

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste.

1. Ziehen Sie den Zündkerzenstecker (Abb.11/ Pos. A) ab.

2. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.7 Keilriemenüberprüfung

Entfernen Sie das Messer wie unter 7.2.2 beschrieben. Zur Überprüfung des Keilriemens entfernen Sie die Keilriemenabdeckung (Abb. 12 / Pos. 5b).

7.2.8 Reparatur

Vergewissern Sie sich nach Reparatur oder Wartung, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile von anderen Personen und Kindern unzugänglich aufbewahren. Hinweis! Laut Produkthaftungsgesetz haften wir nicht für Schäden die durch unsachgemäße Reparatur verursacht werden, oder wenn bei Ersatzteilen nicht Originalteile oder von uns freigegebene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäßen Reparaturen. Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

7.2.9 Betriebszeiten

Für die Betriebszeiten beachten Sie bitte die geltenden gesetzlichen Bestimmungen, die örtlich unterschiedlich sein können.

7.3 Vorbereitung für das Einlagern des Rasenmähers

Warnung! Entfernen Sie das Benzin nicht in

geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.

2. Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist .

3. Machen Sie nach jeder Saison einen Ölwechsel.

4. Entfernen Sie die Zündkerze. Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriﬀ langsam, so dass

das Öl den Zylinder innen schützt. Schrauben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

6. Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen.

7. Bewahren Sie das Gerät an einem gut gelüfteten Ort auf.

7.4 Vorbereitung des Rasenmähers für den Transport

Warnung! Entfernen Sie das Benzin nicht in

geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.

2. Lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Motor.

4. Entfernen Sie den Zündkerzenstecker von der Zündkerze.

5. Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

6. Hängen Sie den Startseilzug am Haken

(Abb. 3c) aus. Lockern Sie die in Abb. 3a

gezeigte Verbindung links und rechts am Schubbügel und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht geknickt werden.

7. Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

8. Stellen Sie eine ausreichende Ladungssicherung her, um Beschädigungen und Verletzungen durch Verrutschen während der Fahrt, zu verhindern.

7.5 Verbrauchsmaterial, Verschleißmaterial und Ersatzteile

Ersatzteile, Verbrauchs- und Verschleißmaterialien wie z.B. Motoröl, Keilriemen, Zündkerzen, Luftﬁ ltereinsatz, Benzinﬁ lter, Batterien oder Messer fallen nicht unter die Garantie des Gerätes.

7.6 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident- Nummer des Gerätes

•

- 14 -

Anl_GC_PM_40_S_P_SPK7.indb 14Anl_GC_PM_40_S_P_SPK7.indb 14 21.10.2016 08:26:2721.10.2016 08:26:27

Ersatzteil- Nummer des erforderlichen Er-

•

satzteils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 15 -

Anl_GC_PM_40_S_P_SPK7.indb 15Anl_GC_PM_40_S_P_SPK7.indb 15 21.10.2016 08:26:2721.10.2016 08:26:27

9. Fehlersuchplan

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen

oder Justierungen vorgenommen werden.

Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspuﬀ und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden.

Störung Mögliche Ursache Behebung

Unruhiger Lauf, starkes vibrieren des Gerätes

Motor läuft nicht - Motorstart-/Motorstophebel nicht

Motor läuft unruhig - Luftﬁ lter verschmutzt

Rasen wird gelb, Schnitt unregelmäßig

Grasauswurf ist unsauber

- Schrauben lose

- Messerbefestigung lose

- Messer unwuchtig

gedrückt

- Gashebel falsche Stellung (sofern vorhanden)

- Zündkerze defekt

- Kraftstoﬀ tank leer

- Kraftstoﬀ pumpe (Primer) nicht be- tätigt (sofern vorhanden)

- Zündkerze verschmutzt

- Messer ist unscharf

- Schnitthöhe zu gering

- Motordrehzahl zu gering

- Schnitthöhe zu niedrig

- Messer abgenutzt

- Fangsack verstopft

- Schrauben prüfen

- Messerbefestigung prüfen

- Messer ersetzen

- Motorstart-/Motorstophebel drücken

- Einstellung prüfen (sofern vorhanden)

- Zündkerze erneuern

- Kraftstoﬀ einfüllen

- Kraftstoﬀ pumpe (Primer) betätigen (sofern vorhanden)

- Luftﬁ lter reinigen

- Zündkerze reinigen

- Messer schärfen

- richtige Höhe einstellen

- Gashebel auf max. stellen (sofern vorhanden)

- richtige Höhe einstellen

- Messer austauschen

- Fangsack ausleeren

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 16 -

Anl_GC_PM_40_S_P_SPK7.indb 16Anl_GC_PM_40_S_P_SPK7.indb 16 21.10.2016 08:26:2721.10.2016 08:26:27

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Luftﬁ lter, Bowdenzüge, Fangkorb, Bereifung,

Verbrauchsmaterial/ Verbrauchsteile* Messer Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Fahrkupplung

- 17 -

Anl_GC_PM_40_S_P_SPK7.indb 17Anl_GC_PM_40_S_P_SPK7.indb 17 21.10.2016 08:26:2721.10.2016 08:26:27

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 18 -

Anl_GC_PM_40_S_P_SPK7.indb 18Anl_GC_PM_40_S_P_SPK7.indb 18 21.10.2016 08:26:2721.10.2016 08:26:27

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_GC_PM_40_S_P_SPK7.indb 19Anl_GC_PM_40_S_P_SPK7.indb 19 21.10.2016 08:26:2721.10.2016 08:26:27

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Cleaning, maintenance, storage, transport and ordering of spare parts

8. Disposal and recycling

9. Troubleshooting guide

- 20 -

Anl_GC_PM_40_S_P_SPK7.indb 20Anl_GC_PM_40_S_P_SPK7.indb 20 21.10.2016 08:26:2721.10.2016 08:26:27

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

Explanation of the warning signs on the equipment (see Fig. 14)

1) Read the operating instructions.

2) Take care of the danger from catapulted parts. Keep a safe distance.

3) Danger! Sharp blades - Switch oﬀ the engine and pull the spark plug boot before doing any maintenance, repair, cleaning or adjustment work.

4) Fill with oil and fuel before starting the mower.

5) Caution: Wear ear protection and safety gog gles.

6) Guaranteed sound power level.

7) Caution! Hot parts. Keep your distance.

8) Fill in fuel only when the engine is switched oﬀ .

9) Starting procedure

10) Engine start/stop lever (I=Engine on; 0=Engine oﬀ )

11) Drive lever (clutch lever)

2. Layout and items supplied

2.1 Layout (Fig. 1-12)

1a. Engine start/stop lever (engine brake) 1b. Drive lever (clutch lever)

2. Fuel pump (primer)

3. Top and bottom push bar 4a. Debris bag 4b. Level indicator 5a. Ejector ﬂ ap 5b. V-belt

6. Tank ﬁ ller cap

7. Oil ﬁ ller screw

8. Cutting height adjustment

9. Starter cable

10. 2x cable clip 11a. Star nut (2x) 11b. 2x Washer

12. Long screw (2x)

13. Spark plug wrench

14. 2x screws (hex, bottom push bar)

15. 2x nuts (bottom push bar)

16. Eyelet

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

- 21 -

Anl_GC_PM_40_S_P_SPK7.indb 21Anl_GC_PM_40_S_P_SPK7.indb 21 21.10.2016 08:26:2721.10.2016 08:26:27

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Petrol lawn mower

•

Top and bottom push bar

•

Debris bag

•

Cable clip (2x)

•

Star nut (2x)

•

Washer (2x)

•

Long screw (2x)

•

Spark plug wrench

•

Screws (hex, bottom push bar) (2x)

•

Nuts (bottom push bar) (2x)

•

Eyelet

•

Petrol service manual

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The equipment may only be used for the tasks it is designed to handle. Any other use is deemed to be a case of misuse. The user/operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

The petrol lawn mower is intended for private use i.e. for use in home and gardening environments.

Private use of the lawn mower refers an annual operating time generally not exceeding that of 50 hours, during which time the machine is primarily used to maintain small-scale, residential lawns and home/hobby gardens. Public facilities, sporting halls, and agricultural/forestry applications are excluded.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes.

The operating instructions as supplied by the manufacturer must be kept and referred to in order to ensure that the lawn mower is properly used and maintained. The instructions contain valuable information on operating, maintenance and servicing conditions.

Warning! Due to the high risk of bodily injury to the user, the petrol lawn mower must not be used to carry out the following work: Trim bushes, hedges or shrubs, to cut scaling vegetation, planted roofs, or balcony-grown grass, to clean (suck up) dirt and debris oﬀ walkways, or to chop up tree or hedge clippings. Moreover, the lawn mower may not be used as a power cultivator to level out high areas such as molehills.

For safety reasons, the lawn mower may not be used as a drive unit for other work tools or toolkits of any kind.

4. Technical data

Engine type ........One-cylinder four-stroke engine,

.....................................................................99 cc

Power input: .............................................. 1.2 kw

Working speed n

Fuel: ............................................................ Petrol

Tank capacity: ..................................... approx. 1 l

Engine oil: ......................................... approx. 0.4 l

Spark plug: ................................................ F6RTC

Electrode gap (spark plug): .............. 0.5 - 0.6 mm

Cutting height adjustment: ... Central, (25-60 mm)

Cutting width: .......................................... 400 mm

Weight: ......................................................21,5 kg

Danger! Sound and vibration

sound pressure level ..................... 71,8 dB(A)

uncertainty ........................................1,87 dB

sound power level ....................... 91,8 dB(A)

uncertainty ........................................1,81 dB

Wear ear-muﬀ s.

The impact of noise can cause damage to hearing.

Vibration emission value a K uncertainty = 1.5 m/s

Long work periods should be avoided due to the development of high noise and vibration levels.

Keep the noise emissions and vibrations to a minimum.

Only use appliances which are in perfect wor-

•

king order. Service and clean the appliance regularly.

•

: ................................2900 min

= 3.37 m/s

-1

- 22 -

Anl_GC_PM_40_S_P_SPK7.indb 22Anl_GC_PM_40_S_P_SPK7.indb 22 21.10.2016 08:26:2721.10.2016 08:26:27

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary. Switch the appliance off when it is not in use.

•

Caution! Residual risks Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:

1. Damage to hearing if no suitable ear protection is used.

2. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and maintained.

5. Before starting the equipment

5.1 Assembling the components

Some parts of the equipment come disassembled. For quick and easy assembly, read and follow the instructions below. Note! You will need the following additional tools (not supplied) for assembly, and also for maintenance work:

One flat oil drip tray (for changing the oil)

•

One 1 liter measuring jug (oil/petrol resistant)

•

One petrol can

•

One funnel (suitable for the tank’s petrol filler

•

neck) Household wipes (to wipe up oil/petrol resi-

•

due; dispose of these at a filling station) One petrol suction pump (plastic, available

•

from DIY stores) One oil can with hand pump (available from

•

DIY stores) Engine oil

•

Assembly

1. Fit the lower and upper push bar (Item. 3) as shown in Fig. 3a-3b.

2. Insert the grip of the starter cable (Item 9) into the hook provided for that purpose as shown in Fig. 3c.

3. Fasten the actuator cables to the push bar with the supplied cable clips (Item 10) as shown in Fig. 3d.

4. Lift the ejector ﬂ ap (Item 5a) with one hand and hook in the grass bag (Item 4a) as shown

in Fig. 4.

5.2. Adjusting the cutting height

Warning! Adjust the cutting height only when the engine has been switched oﬀ .

The cutting height is centrally adjusted with

•

the cutting height adjustor lever (Fig. 7/Item

8). Different cutting heights can be selected. Actuate the adjustor lever and pull it to the

•

required position. Let the lever click into position.

6. Operation

Note! The engine comes without oil and petrol. Therefore, be sure to add oil and petrol before starting the engine.

1. Check the oil level (see 7.2.1).

2. Use a funnel and measuring jug to ﬁ ll the tank with petrol. Make sure that the petrol is clean.

Warning: Never use more than one safety petrol can. Do not smoke when refueling. Switch oﬀ the engine before refueling and allow the engine to cool down for a few minutes.

3. Ensure that the ignition cable is connected to the spark plug.

Carrying out a safety test on the engine start/ stop lever

The lawn mower comes equipped with an engine start/stop lever (Fig. 5a/Item 1a) in order to prevent it from starting up unintentionally and to ensure that the engine and blade stop quickly in case of danger. The lever must be actuated (Fig. 5b) before the lawn mower is started. When the engine start/stop lever is released, it must return to its initial position (Fig. 5a).

Before you start mowing, you should run through this process several times in order to ensure that the lever and actuator cables are working properly.

Repeat the test several times after the engine has started up. When the engine start/stop lever is released, the engine must stop within a few seconds. If not, contact Customer Service.

- 23 -

Anl_GC_PM_40_S_P_SPK7.indb 23Anl_GC_PM_40_S_P_SPK7.indb 23 21.10.2016 08:26:2721.10.2016 08:26:27

Danger: The blade begins to rotate as soon as the engine is started.

6.1 Starting the engine

1. Ensure that the ignition cable is connected to the spark plug.

2. Press the fuel pump (primer) (Fig. 6/Item 2) three times. You can skip this point if the engine has already warmed up.

3. Stand behind the lawn mower. Actuate the engine start/stop lever (Fig. 5b) with one hand. The other hand must be on the starter handle.

4. Start the engine using the reversing starter (Fig. 1/Item 9). To do this pull out the handle approx. 10 –15 cm (until you feel a resistance) and then start the engine with a sharp tug. If the engine does not start, tug the handle again. Note! Never allow the actuator cable to snap back. Note! In cold weather, it may be necessary to repeat the starting process several times.

Drive unit

Drive lever/clutch lever (Fig. 5a/Item 1b): If you press this (Fig. 5c) the clutch for the drive will be closed and the lawnmower will start to move with the engine running. Release the drive lever in good time to stop the moving lawnmower. Practice starting and stopping before you use the mower for the ﬁ rst time until you are familiar with controlling the mower.

6.2 Tips on mowing properly

Danger! Never open the chute ﬂ ap when the grass bag has been detached (to be emptied) and the engine is still running. The rotating blade can cause serious injuries!

Always carefully fasten the chute ﬂ ap and debris bag. Switch oﬀ the engine before you remove them.

Whenever you need to perform any kind of adjustment, maintenance or repair work, switch oﬀ the engine and wait until the blade no longer rotates. Pull oﬀ the spark plug con- nector.

Mowing

The engine is conﬁ gured for an optimal grass cut- ting speed, for ejecting grass into the debris bag, and for many years of use.

Only use a sharp blade that is in good condition. This will prevent the grass blades from fraying and the lawn from turning yellow.

Try to mow in straight lines for a nice, clean look. The swaths should overlap each other by a few centimeters in order to avoid stripes.

Keep the underside of the mower housing clean and remove grass build-up. Deposits not only make it more diﬃ cult to start the mower; they decrease the quality of the cut and make it harder for the equipment to bag the grass.

Always mow along inclines (not up and down). You can prevent the lawn mower from slipping down by holding a position at an angle upwards. Select the cutting height according to the length of the grass. If necessary, mow a number of times so that you never cut more than 4cm of grass in one go.

Switch oﬀ the engine before doing any checks on the blade. Keep in mind that the blade continues to rotate for a few seconds after the engine has been switched oﬀ . Never attempt to manually stop the blade. Regularly check to see if the blade is securely attached, is in good condition and is sharp. If the contrary is the case, sharpen the blade or replace it. In the event that the blade strikes an object, immediately switch oﬀ the lawn mower and wait for the blade to come to a complete stop. Then inspect the condition of the blade and the blade mount. Replace any parts that are damaged.

- 24 -

Anl_GC_PM_40_S_P_SPK7.indb 24Anl_GC_PM_40_S_P_SPK7.indb 24 21.10.2016 08:26:2721.10.2016 08:26:27

6.3 Switching oﬀ the engine

All you have to do to switch oﬀ the engine is release the engine start/stop lever (Fig. 5a/ Item 1a). Pull oﬀ the spark plug connector from

the spark plug in order to prevent the engine from starting. Before you start the engine again, check the cable of the engine brake. Check that the actuator cable is correctly ﬁ tted. If the switch-oﬀ cable is kinked or damaged, it must be replaced.

6.4 Emptying the debris bag

When the debris bag is full, the air throughput will be low and the level indicator (4b) will be up close against the debris bag (Fig. 13). Empty the debris bag and clear out the ejector chute.

Danger! Before taking oﬀ the debris bag, switch oﬀ the engine and wait until the blade has come to a stop.

To take oﬀ the grass basket, use one hand to lift up the chute ﬂ ap and the other to grab onto the basket carry-handle. Remove the basket (Fig. 4). For safety reasons, the chute ﬂ ap automatically falls down after removing the grass basket and closes oﬀ the rear chute opening. If any grass remains in the opening, it will be easier to restart the engine if you pull the mower back approximately 1m.

Do not use your hands or feet to remove clippings in or on the mower housing, but instead use suitable tools such as a brush or a hand broom.

In order to ensure that the majority of grass clippings are picked up, the inside of both the grass bag and especially the air grill must be cleaned after each use.

Reattach the grass bag only when the engine is switched oﬀ and the blade is stopped.

Using one hand, lift up the chute ﬂ ap, while grab- bing onto the basket handle with the other. Hang in the basket from the top.

7. Cleaning, maintenance, storage, transport and ordering of spare parts

Danger!

Never work on or touch any current-conducting parts of the ignition system while the engine is running. Pull the spark plug boot from the spark boot before doing any maintenance or assembly work. Never carry out any work on the equipment while the engine is running. Work that is not described in these operating instructions, should only be carried out by authorized workshops.

7.1 Cleaning

The lawn mower should be cleaned thoroughly every time after it has been used. This applies in particular to its underside and the blade mount. Tilt the lawn mower to the rear by pressing down the push bar. Note: Before tilting the lawn mower, use a petrol extraction pump to drain all the fuel out of the fuel tank. Do not tilt the lawn mower by more than 90 degrees. It is easiest to remove dirt and grass immediately after mowing. Dried grass remnants and dirt may impair the mowing operation. Check whether the grass ejector chute is free of grass residues and clear out as required. Never clean the lawn mower using a water jet or a high-pressure cleaner. Ensure that no water can get into the interior of the equipment. Do not use aggressive cleaning agents such as cold cleaners or petroleum ether.

7.2 Maintenance

Please refer to the supplied petrol service manual for information on the maintenance intervals. Note: Dispose of soiled maintenance material

and operating materials at the appropriate collection point.

7.2.1 Petrol engine

Note! Never run the engine with no or too little oil.

This can cause serious damage to the engine.

Checking the oil level

Place the lawn mower so that it stands level. Unscrew the oil dipstick (Fig. 9a/Item 7a) by turning it counter-clockwise and wipe the dipstick. Reinsert the dipstick into the ﬁ ller opening as far as it will go but do not screw it in. Pull out the dipstick, hold it horizontally and read oﬀ the oil level. The

- 25 -

Anl_GC_PM_40_S_P_SPK7.indb 25Anl_GC_PM_40_S_P_SPK7.indb 25 21.10.2016 08:26:2721.10.2016 08:26:27

oil level must be between the two marks min. and max. on the oil dipstick (Fig. 9b).

Changing the oil

The engine oil is best changed when the engine has been switched oﬀ but is still warm.

1. Make sure that the debris bag has been removed.

2. Empty the petrol tank with a petrol suction pump and run the engine until the remaining fuel is fully consumed.

3. Place an oil drip tray alongside the mower.

4. Open the oil ﬁ ller plug (Item 7) and tilt the mo- wer 90° sideways.

5. The hot oil will ﬂ ow through the open oil ﬁ ller opening into the oil drip tray.

6. After the old oil has drained out, set the mower upright again.

7. Fill in engine oil up to the top mark on the oil dip stick.

8. Important! Do not screw in the oil dipstick to check the oil level – only insert it as far as the thread.

9. Dispose of the used oil in accordance with applicable regulations.

7.2.2 Blades

For safety reasons, have all blade sharpening, balancing and mounting work carried out by an authorized service center. To achieve optimal results, we recommend having the blades checked once a year.

Changing the blades (Fig. 8)

When changing the cutting unit, be sure to use only genuine replacement parts. The identiﬁ cation mark on the blade must correspond with the number speciﬁ ed in the spare parts list. Never install a blade from a diﬀ erent manufactu- rer.

Damaged blades

If, in spite of all caution, the blade comes into contact with an obstacle, switch oﬀ the engine imme- diately and pull oﬀ the spark plug connector. Tilt the lawn mower to the rear and check the blade for damage. Damaged or bent blades must be replaced. Never straighten a bent blade. Never work with bent or heavily worn blades as this will result in vibrations, causing further damage to the mower. Warning! Risk of injury when working with a damaged blade.

7.2.3 Axles and wheel hubs

Grease should be applied to the axles and wheel hubs once per season. To do so, remove the wheel caps with a screwdriver and loosen the fastening screws on the wheels.

7.2.4 Care and adjustment of the actuator cables

Oil the actuator cables at regular intervals and check that they move easily.

7.2.5 Maintenance of the air ﬁ lter (Fig. 10)

Soiled air ﬁ lters reduce the engine output by sup- plying too little air to the carburetor. If the air contains a lot of dust, the air ﬁ lter must be checked more frequently. Never clean the air ﬁ lter with petrol or inﬂ ammable solvents. Clean the air ﬁ lter only with compressed air or by tapping it.

7.2.6 Maintenance of the spark plug

Clean the spark plug with a copper wire brush.

1. Pull oﬀ the spark plug connector (Fig. 11/Item A).

2. Remove the spark plug using a spark plug wrench.

3. Assemble in reverse order.

7.2.7 Inspecting the V-belt

Remove the blade as described in 7.2.2. To inspect the V-belt you must remove the V-belt cover (Fig. 12/Item 5b).

7.2.8 Repairs

After carrying out any repair or maintenance work, ensure that all safety parts are installed and in perfect condition. Keep potentially hazardous parts out of reach of other persons and children. Note! In accordance with the German Product Liability Act, we are not liable for any damages if they result from improper repairs to the product or if parts are replaced by items other than genuine parts or parts approved by us. Furthermore, we are not liable for any damages if they result from improper repairs to the product. Arrange for your customer service or an authorized workshop to do the work. The same applies to accessory parts.

- 26 -

Anl_GC_PM_40_S_P_SPK7.indb 26Anl_GC_PM_40_S_P_SPK7.indb 26 21.10.2016 08:26:2721.10.2016 08:26:27

7.2.9 Operating times

Please observe the regulations concerning lawn mower operating times, which may diﬀ er from town to town.

7.3 Preparing the mower for long-term storage

Warning! Do not empty the petrol tank in enc-

losed areas, near ﬁ re or when smoking. Petrol fumes can cause explosions and ﬁ re.

1. Drain the petrol tank using a petrol extraction pump.

2. Start the engine and run it until the tank and fuel line are completely empty and the engine stalls.

3. Change the oil after each season.

4. Remove the spark plug. Use an oil-can to ﬁ ll the cylinder with approx. 20 ml of oil. Slowly pull back the starter handle, which will bathe the cylinder wall with oil. Screw the spark plug back in.

5. Clean the cooling ﬁ ns of the cylinder and the housing.

6. Be sure to clean the entire equipment to protect the paint.

7. Store the equipment in a well-ventilated place.

7.4 Preparing the mower for transport

Warning! Do not empty the petrol tank in enc-

losed areas, near ﬁ re or when smoking. Petrol fumes can cause explosions and ﬁ re.

1. Drain the petrol tank using a petrol extraction pump.

2. Always let the engine run until it has used up the remainder of petrol in the tank.

3. Empty the engine oil from the warm engine.

4. Remove the spark plug connector from the spark plug.

5. Clean the cooling ﬁ ns of the cylinder and the housing.

6. Unhook the starter cable from the hook (Fig. 3c). Slacken the connection shown in Fig. 3a on the left and right of the push bar and swing down the upper push bar. Make sure that the actuator cables do not get kinked when the bar is pulled up.

7. Wedge a few layers of corrugated cardboard between the upper and lower push bars and the engine in order to prevent any chaﬁ ng.

8. Secure the load suﬃ ciently so that it cannot slip and cause damage or injuries during transportation.

7.5 Consumables, wear materials and spare parts

Spare parts, consumables and wear materials such as engine oil, V-belts, spark plugs, air ﬁ lter inserts, petrol ﬁ lters, batteries and blades are not covered by the warranty.

7.6 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

8. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

- 27 -

Anl_GC_PM_40_S_P_SPK7.indb 27Anl_GC_PM_40_S_P_SPK7.indb 27 21.10.2016 08:26:2721.10.2016 08:26:27

9. Troubleshooting guide

Warning: Switch oﬀ the engine and pull out the spark plug boot before making any checks or adjust-

ments.

Warning: If, after making an adjustment or repair to the engine, you let it run for a few minutes, remember that the exhaust and other parts will get hot. Do not touch these parts as they may burn you.

Fault Possible cause Remedy

The equipment does not operate smoothly and vibrates intensively

The engine does not start

Engine does not run smoothly

Lawn turns yellow, uneven cut

Grass chute is not clean

- Bolts loose

- Blade attachment is loose

- Blade imbalanced

- Engine start/stop lever is not pressed

- Throttle lever in wrong position (if provided)

- Spark plug defective

- Fuel tank empty

- Fuel pump (primer) not actuated (if provided)

- Air ﬁ lter dirty

- Spark plug dirty

- Blade is not sharp

- Cutting height too small

- Engine speed too low

- Cutting height too small

- Blade is worn

- Grass bag is clogged

- Check bolts

- Check blade attachment

- Replace blade

- Press the engine start/stop lever

- Check setting (if provided)

- Replace spark plug

- Top up fuel

- Actuate the fuel pump (primer) (if provided)

- Clean the air ﬁ lter

- Clean the spark plug

- Sharpen blade

- Adjust to the proper height

- Set the throttle lever to max. (if provided)

- Set the throttle lever to max.

- Set properly

- Replace the blade

- Empty the grass bag

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 28 -

Anl_GC_PM_40_S_P_SPK7.indb 28Anl_GC_PM_40_S_P_SPK7.indb 28 21.10.2016 08:26:2721.10.2016 08:26:27

Service information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* Air ﬁ lter, Bowden cables, grass basket, tires, drive

Consumables* Blades Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

clutch

- 29 -

Anl_GC_PM_40_S_P_SPK7.indb 29Anl_GC_PM_40_S_P_SPK7.indb 29 21.10.2016 08:26:2721.10.2016 08:26:27

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 30 -

Anl_GC_PM_40_S_P_SPK7.indb 30Anl_GC_PM_40_S_P_SPK7.indb 30 21.10.2016 08:26:2721.10.2016 08:26:27

Sommaire

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aﬀ ectation

4. Données techniques

5. Avant la mise en service

6. Commande

7. Nettoyage, maintenance, stockage, transport et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Plan de recherche des erreurs

- 31 -

Anl_GC_PM_40_S_P_SPK7.indb 31Anl_GC_PM_40_S_P_SPK7.indb 31 21.10.2016 08:26:2721.10.2016 08:26:27

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication de la plaque signalétique sur l‘appareil (voir ﬁ gure 14)

1) Lire le mode d‘emploi

2) Avertissement ! Danger dû à la projection de pièces. Gardez une distance de sécurité

3) Danger ! Attention aux lames acérées !Avant les travaux de maintenance, de remise en état, de nettoyage et de réglage, mettez l‘appareil hors circuit et retirez la cosse de bougie d‘allumage.

4) Remplir d‘huile et de carburant avant la mise en service

5) Attention ! Portez une protection auditive et des lunettes de protection

6) Niveau de puissance acoustique garanti.

7) Attention ! Parties brûlantes. Gardez vos distances.

8) Ne mettre du carburant que lorsque le moteur est à l‘arrêt.

9) Processus de démarrage

10) Levier de démarrage du moteur/levier d‘arrêt du moteur (I = moteur en marche ; 0 = moteur arrêt)

11) Levier de commande (levier d’accouplement)

2. Description de l’appareil et volume de livraison

2.1 Description de l’appareil (ﬁ gure 1-12)

1a. Levier de démarrage/d‘arrêt du moteur (frein

du moteur)

1b. Levier de commande (levier d‘accouplement)

2. Pompe à carburant (Primer)

3. Guidon supérieur et inférieur

4a. Sac collecteur 4b. Indicateur de remplissage 5a. Clapet d‘éjection 5b. Recouvrement de courroie trapézoïdale

6. Clapet de remplissage de réservoir

7. Bouchon de remplissage d‘huile

8. Réglage de la hauteur de coupe

9. Cordon de démarrage

10. 2x attache de câble

11a. 2x écrous-étoile 11b. 2x Rondelle

12. 2x vis longues

13. Clé à bougie

14. 2x vis (six pans, guidon inférieur)

15. 2x écrous (guidon inférieur)

16. Œillet

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

- 32 -

Anl_GC_PM_40_S_P_SPK7.indb 32Anl_GC_PM_40_S_P_SPK7.indb 32 21.10.2016 08:26:2721.10.2016 08:26:27

Tondeuse à essence

•

Guidon supérieur et inférieur

•

Panier collecteur

•

2x attache de câble

•

2x écrous-étoile

•

2x Rondelle

•

2x vis longues

•

Clé à bougie

•

2x vis (six pans, guidon inférieur)

•

2x écrous (guidon inférieur)

•

Œillet

•

Livret d‘instructions essence

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à l’aﬀ ectation

L‘appareil doit uniquement être utilisé conformément à son aﬀ ectation ! Toute utilisation allant au- delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l‘utilisateur/l‘opérateur est tenu responsable.

La tondeuse à gazon convient à l‘utilisation privée dans des jardins domestiques et d’agrément.

Sont considérées comme tondeuses à gazon pour les jardins domestiques et d‘agrément celles dont l‘utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l‘entretien de surfaces d‘herbe ou de gazon, ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l‘agriculture et les exploitations forestières.

Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l‘appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

Le respect du mode d‘emploi joint par le fabricant est la condition primordiale préalable à une utilisation conforme de l‘appareil. Le mode d‘emploi comprend également les conditions de fonctionnement, de maintenance et d‘entretien.

Avertissement ! En raison des risques pour l‘intégrité corporelle de l‘utilisateur, la débroussailleuse à essence ne peut pas être utilisée pour les travaux suivants : pour débroussailler les buissons, les haies et les arbustes, pour couper et broyer des plantes grimpantes ou du gazon poussant sur des toits ou dans des jardinières, ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire en morceaux des sections d’arbres et de haies. De plus, la tondeuse à gazon ne doit pas être utilisée comme moto-bêche ni pour égaliser des bosses du sol, comme par ex. les taupinières.

Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils ou jeux d‘outils de toute sorte.

4. Données techniques

Type de moteur : ..............moteur à quatre temps

..................................................1 cylindré 99 ccm

Puissance absorbée : ............................... 1,2 kW

Vitesse de travail n

Carburant : ..............................................essence

Contenance du réservoir : ........................ env. 1 l.

Huile moteur : .......................................... env. 0,4l

Bougie d‘allumage : ..................................F6RTC

Distance des électrodes

(bougie d‘allumage) : ....................... 0,5 - 0,6 mm

Réglage de la hauteur

de coupe : ........................... centrale 25-60 (mm)

Largeur de coupe : .................................. 400 mm

Poids : .......................................................21,5 kg

Danger ! Bruit et vibration

Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de l’ouïe.

Valeur d’émission de vibration a Insécurité K = 1,5 m/s

: ...........................2900 min/tr

.... 71,8 dB(A)

.......................................1,87 dB

.......................................1,81 dB

.. 91,8 dB(A)

= 3,37 m/s

- 33 -

Anl_GC_PM_40_S_P_SPK7.indb 33Anl_GC_PM_40_S_P_SPK7.indb 33 21.10.2016 08:26:2721.10.2016 08:26:27

Évitez une utilisation prolongée en raison des fortes émissions sonores et vibrations.

Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état. Entretenez et nettoyez l’appareil régulière-

•

ment. Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Déﬁ cience auditive si aucun casque anti-bruit

approprié n’est porté.

2. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

une burette d‘huile avec pompe à main (à

•

acheter dans les magasins de bricolage) huile moteur

•

Montage

1. Montez le guidon inférieur et le guidon supérieur (pos. 3) comme indiqué sur la ﬁ gure 3a-3b.

2. Accrochez la poignée du cordon de démarrage (pos. 9) au crochet prévu à cet eﬀ et com- me indiqué sur la ﬁ gure 3c.

3. Fixez les attaches de câble à l‘aide de l‘attache de câble (pos. 10) du guidon comme indiqué sur la ﬁ gure 3d.

4. Soulevez le clapet d‘éjection (pos. 5a) d‘une main et accrochez le sac collecteur d‘herbe (pos. 4a) comme indiqué sur la ﬁ gure 4.

5.2 Réglage de la hauteur de coupe

Avertissement ! Le réglage de la hauteur de coupe ne doit être eﬀ ectué que lorsque le moteur est arrêté.

Le réglage de la hauteur de coupe s‘effectue

•

centralement à l‘aide du levier de réglage de la hauteur de coupe (fig. 7/pos. 8). On peut régler plusieurs hauteurs de coupe. Actionnez le levier de réglage et placez-le

•

dans la position désirée. Laissez le levier s‘enclencher.

5.1 Assemblage des composants

Certaines pièces sont livrées démontées. L‘assemblage est simple à condition de respecter les consignes suivantes. Remarque ! Lors de l‘assemblage et pour les travaux de maintenance, les outils supplémentaires suivants sont nécessaires. Ils ne sont pas compris dans la livraison :

une cuve collectrice d‘huile plate (pour la

•

vidange d‘huile) un récipient doseur d‘un litre (résistant à

•

l‘huile / à l‘essence) un jerrican d‘essence

•

un entonnoir (convenant aux tubulures de

•

remplissage d‘essence du réservoir) des chiffons ménagers (pour essuyer les

•

restes d‘huile / d‘essence ; les remettre à une station d‘essence pour leur élimination) une pompe d‘aspiration à carburant (en

•

plastique, à acheter dans les magasins de bricolage)

Anl_GC_PM_40_S_P_SPK7.indb 34Anl_GC_PM_40_S_P_SPK7.indb 34 21.10.2016 08:26:2821.10.2016 08:26:28

6. Commande

Remarque ! Le moteur est livré sans carburant. C‘est pourquoi, il faut absolument mettre de l‘huile et de l‘essence avant la mise en service.

1. Vériﬁ ez le niveau d‘huile (voir 7.2.1).

2. Pour mettre de l‘essence, utilisez un entonnoir et un récipient mesureur. Assurez-vous que l‘essence est propre.

Avertissement : n‘utilisez toujours qu‘un seul jerrican d‘essence de sécurité. Ne fumez pas lorsque vous remplissez d‘essence. Éteignez le moteur avant de remplir d‘essence et laissez-le refroidir quelques minutes.

3. Assurez-vous que le câble d‘allumage est bien raccordé à la bougie d‘allumage.

- 34 -

Contrôle de sécurité levier de démarrage/ d‘arrêt

Aﬁ n d‘éviter un démarrage involontaire de la tondeuse ainsi qu‘un arrêt rapide du moteur et de la lame en cas de danger, celle-ci est équipée d‘un levier de démarrage/d‘arrêt (ﬁ g. 5a/pos. 1a). Celui-ci doit être actionné (ﬁ g. 5b) avant que la tondeuse soit démarrée. Lorsqu‘on relâche le levier de démarrage/d‘arrêt, celui-ci doit revenir dans la position initiale (ﬁ g. 5a).

Avant de démarrer le moteur, vous devriez effectuer ce processus quelques fois aﬁ n de vous assurer que le levier et les cordons de démarrage fonctionnent correctement.

Répétez ce test encore une fois une fois le moteur démarré. Après avoir relâché le levier de démarrage/d‘arrêt, le moteur doit s‘arrêter en quelques secondes. Si ce n‘est pas le cas, adressez au service client.

Danger : la larme tourne lorsque le moteur démarre.

6.1 Lancez le moteur

1. Assurez-vous que le câble d‘allumage est bien raccordé à la bougie d‘allumage.

2. Appuyez 3x sur la pompe à carburant (primer) (ﬁ g. 6/pos. 2). Lorsque le moteur est chaud, ce point peut être ignoré.

3. Placez-vous derrière la tondeuse. Actionnez le levier de démarrage/d‘arrêt (ﬁ g. 5b) à l‘aide d‘une main. L‘autre main se place sur la poignée de démarrage.

4. Démarrez le moteur avec le démarreur inversé (ﬁ g. 1/pos. 9). Pour cela, sortez la poignée d‘env. 10-15 cm (jusqu‘à sentir une résistance), puis tirez dessus vigoureusement d‘un seul coup. Si le moteur n‘a pas démarré, actionnez à nouveau la poignée. Remarque ! Ne laissez pas le cordon de démarrage revenir trop rapidement. Remarque ! Par temps froid, il peut être nécessaire de renouveler le processus de démarrage plusieurs fois de suite.

Entraînement de roulement

Levier de commande/levier d‘accouplement (ﬁ g. 5a/pos. 1b) : lorsque vous l‘actionnez (ﬁ g. 5c), l‘accouplement se ferme pour l‘entraînement de roulement et la tondeuse commence à avancer si le moteur est en marche. Relâcher le levier de commande à temps pour arrêter la tondeuse en marche. Entraînez-vous à faire avancer et à arrêter la tondeuse avant la première tonte jusqu‘à ce que vous soyez familiarisé(e) avec la conduite.

6.2 Recommandations pour bien tondre

Danger ! N‘ouvrez jamais le clapet d‘éjection lorsque le dispositif collecteur est en train d‘être vidé et que le moteur est encore en marche. La lame en rotation peut entraîner des blessures.

Veuillez toujours soigneusement ﬁ xer le cla- pet d‘éjection et le sac collecteur. Éteignez le moteur avant de les enlever.

Éteignez le moteur avant tous travaux de réglage, de maintenance et de réparation et attendez jusqu‘à ce que la lame ne tourne plus. Retirez la cosse de bougie d‘allumage.

Tondre

Le moteur est réglé sur une vitesse de coupe pour le gazon, la collecte des éjections de gazon dans le sac collecteur et pour une longue durée de fonctionnement.

Ne tondre qu‘avec des lames aiguisées et en bon état aﬁ n que les brins d‘herbe ne s‘eﬃ lochent pas et n‘entraînent pas un jaunissement du gazon.

Aﬁ n d‘obtenir une coupe propre, tondez toujours en bandes aussi droites que possible. Ce faisant, faites en sorte que les bandes se chevauchent de quelques centimètres, pour qu‘il n‘y ait pas de traces.

Maintenez le dessous de la tondeuse propre et enlevez obligatoirement les dépôts de gazon. Les dépôts rendent le démarrage diﬃ cile, altèrent la qualité de la coupe et gênent l‘éjection de l‘herbe.

- 35 -

Anl_GC_PM_40_S_P_SPK7.indb 35Anl_GC_PM_40_S_P_SPK7.indb 35 21.10.2016 08:26:2821.10.2016 08:26:28

Sur les pentes, il faut tondre en position perpendiculaire à la pente. Pour éviter un glissement de la tondeuse, il faut l‘orienter vers le haut. Choisissez la hauteur de coupe selon la hauteur eﬀ ective du gazon. Faites plusieurs passages aﬁ n de ne cou- per qu‘au maximum 4 cm de gazon à la fois.

Avant de procéder à un quelconque contrôle de la lame, mettre le moteur hors circuit. Pensez que la lame continue de tourner encore quelques minutes après que le moteur ait été éteint. N‘essayez jamais d‘arrêter la lame. Vériﬁ ez régulièrement que la lame est bien ﬁ xée, en bon état et bien aﬀ ûtée. Aﬀ ûtez-la ou remplacez-la si ce n‘est pas le cas. Si la lame heurte un objet alors qu‘elle est en marche, arrêtez la tondeuse et attendez que la lame soit complètement immobile. Vériﬁ ez ensui- te l‘état de la lame et du support de lame. Si celleci est endommagée, il faut la remplacer.

6.3 Mettre le moteur hors circuit

Pour éteindre le moteur, relâchez le levier de démarrage/d‘arrêt du moteur (ﬁ g. 5a/pos. 1a).

Retirez la cosse de bougie d‘allumage de la bougie d‘allumage pour éviter que le moteur ne démarre. Contrôlez le cordon de démarrage du frein avant de redémarrer la tondeuse. Contrôlez si le cordon de démarrage est bien monté. Un cordon d‘arrêt plié ou endommagé doit être remplacé.

6.4 Videz le sac collecteur d‘herbe

Lorsque le panier collecteur est plein, le débit d‘air diminue et l‘indicateur de remplissage panier collecteur (4b) est contre le panier collecteur (ﬁ g.

13). Videz le sac collecteur et nettoyez le canal

d‘éjection.

Danger ! Avant d‘enlever le sac collecteur, éteignez le moteur et attendez l‘arrêt complet de la lame.

Pour enlever le sac collecteur, soulevez d‘une main le clapet d‘éjection, de l‘autre, retirez le sac collecteur en l‘attrapant par la poignée (ﬁ g. 4). Conformément aux normes de sécurité, lorsque le panier collecteur est enlevé, le clapet d‘éjection se ferme et bloque l‘oriﬁ ce d‘éjection arrière. Si, ce faisant des restes d‘herbe restent accrochés dans l‘ouverture, il est nécessaire de reculer la tondeuse d‘environ 1 m aﬁ n de faciliter le redé- marrage du moteur.

Pour que la collecte d‘herbe fonctionne bien, il faut nettoyer le sac collecteur et en particulier le ﬁ let à l‘intérieur après l‘utilisation.

Accrochez le sac collecteur uniquement lorsque le moteur est éteint et l‘outil de coupe arrêté.

Soulevez le clapet d‘éjection d‘une main et de l‘autre, tenir le sac collecteur par la poignée et l‘accrochez en partant d‘en haut.

7. Nettoyage, maintenance, stockage, transport et commande de pièces de rechange

Danger !

Ne travaillez jamais le long de pièces sous tension du système d‘allumage, ne les touchez pas lorsque le moteur est en marche. Avant tous travaux de maintenance et d‘entretien, retirez la cosse de bougie d‘allumage de la bougie d‘allumage. Ne procédez jamais à de quelconques travaux sur l‘appareil en marche. Les travaux qui ne sont pas décrits dans le mode d‘emploi, devraient être exécutés par un atelier homologué.

7.1 Nettoyage

Nettoyez la tondeuse minutieusement après chaque utilisation. En particulier la partie inférieure et le logement de la lame. Pour cela, faites basculer la tondeuse vers l‘arrière en appuyant vers le bas sur le guidon. Remarque : avant de basculer la tondeuse, videz entièrement le réservoir de carburant à l‘aide d‘une pompe d‘aspiration d‘essence. La tondeuse ne doit pas être renversée au-delà de 90 °C. L‘herbe et les saletés sont plus faciles à enlever juste après la tonte. Des résidus d‘herbe et de saletés peuvent entraîner une altération de la fonction de tonte. Contrôlez si le canal d‘éjection est exempt de résidus d‘herbe et éliminez-les au besoin. Ne nettoyez jamais la tondeuse à l‘aide d‘un jet d‘eau ou d‘un nettoyeur haute pression. Veillez à ce qu‘aucune eau n‘entre à l‘intérieur de l‘appareil. Des produits nettoyants comme un produit nettoyant à froid ou du white-spirit ne doivent pas être utilisés.

Éliminez les résidus de coupe dans le carter et sur les outils de travail à l‘aide d‘instruments adaptés, par exemple une brosse ou une balayette plutôt qu‘avec les mains ou les pieds.

- 36 -

Anl_GC_PM_40_S_P_SPK7.indb 36Anl_GC_PM_40_S_P_SPK7.indb 36 21.10.2016 08:26:2821.10.2016 08:26:28

7.2 Maintenance

Vous trouverez les intervalles de maintenance dans le livret du service après-vente ci-joint. Remarque : les matériaux de maintenance sales

ainsi que les matières consommables sont à remettre à une déchetterie.

7.2.1 Moteur à essence Remarque : Ne faites jamais fonctionner le

moteur sans ou avec trop peu d‘huile. Cela peut causer de graves dommages du moteur.

Contrôle du niveau d‘huile

Positionnez la tondeuse à l‘horizontale. Dévissez la jauge d‘huile (ﬁ g. 9a/pos. 7) en tournant vers la gauche et essuyez la jauge. Enﬁ lez à nouveau la jauge jusqu’à la butée dans la tubulure de remplissage, ne vissez pas. Retirez la jauge et lisez le niveau d‘huile en position horizontale. Le niveau d‘huile doit se trouver entre le min. et max. de la jauge de niveau d‘huile (ﬁ g. 9b).

Vidange d‘huile

Le remplacement du moteur devrait être eﬀ ectué avec le moteur à l‘arrêt mais encore chaud.

1. Assurez-vous que le panier collecteur est bien décroché.

2. Videz le réservoir d‘essence à l‘aide d‘une pompe d‘aspiration à essence, laissez le moteur tourner jusqu‘à ce que l‘essence restante soit consommée.

3. Placez un bac récupérateur d‘huile à côté de la tondeuse.

4. Ouvrez le bouchon de remplissage d‘huile (pos. 7) et basculez la tondeuse de 90° sur le côté.

5. Grâce à l‘ouverture de remplissage d‘huile ouverte, l‘huile chaude s‘écoule dans le bac récupérateur d‘huile.

6. Après écoulement complet de l‘huile usagée, redressez la tondeuse.

7. Mettre de l‘huile moteur jusqu‘à la marque supérieure de la jauge de niveau d‘huile.

8. Attention ! Ne vissez pas la jauge de niveau d‘huile pour contrôler le niveau d’huile, mais enfoncez-la uniquement jusqu‘au ﬁ letage.

9. L‘huile usée doit être éliminée conformément aux prescriptions en vigueur.

7.2.2 Lame

Pour des raisons de sécurité, ne faites aﬀ ûter, détordre ou monter votre lame que par un atelier homologué. Aﬁ n d‘obtenir un résultat optimal, il est conseillé de faire contrôler la lame une fois par an.

Remplacement de la lame (ﬁ g. 8)

Pour le remplacement de l‘outil de coupe, il faut utiliser uniquement des pièces de rechange d‘origine. La désignation de la lame doit correspondre au numéro indiqué dans la liste des pièces de rechange. Ne montez jamais une autre lame.

Lame endommagée

Si, malgré toutes les précautions, la lame entre en contact avec un obstacle, éteignez immédiatement le moteur et retirez la cosse de bougie d‘allumage. Basculez la tondeuse vers l‘arrière et vériﬁ ez si la lame n‘a pas été endommagée. Les lames endommagées ou tordues doivent être remplacées. Ne jamais remettre droite une lame tordue. Ne travaillez jamais avec une larme tordue ou très usée, cela entraîne des vibrations et peut provoquer d‘autres endommagements sur la tondeuse. Avertissement ! Risque de blessure si l‘on travaille avec une lame endommagée.

7.2.3 Axes de roues et moyeux de roues

Les axes et moyeux de roues doivent être légèrement lubriﬁ és une fois par saison. Pour cela, enlevez les enjoliveurs à l‘aide d‘un tournevis et desserrez les vis de ﬁ xation des roues.

7.2.4 Entretien et réglage des cordons de démarrage

Huilez souvent les cordons de démarrage et contrôlez leur souplesse.

7.2.5 Maintenance du ﬁ ltre à air (ﬁ g. 10)

Les ﬁ ltres à air encrassés réduisent la puissance motrice en raison d‘une amenée d‘air au carburateur trop réduite. Si l‘air est très chargé de poussière, contrôlez plus souvent le ﬁ ltre à air. Ne nettoyez jamais le ﬁ ltre avec de l‘essence ou avec des solvants inﬂ ammables. Nettoyez le ﬁ ltre à air uniquement à l‘air comprimé ou en tapotant dessus.

- 37 -

Anl_GC_PM_40_S_P_SPK7.indb 37Anl_GC_PM_40_S_P_SPK7.indb 37 21.10.2016 08:26:2821.10.2016 08:26:28

7.2.6 Maintenance de la bougie d‘allumage

Nettoyez la bougie d‘allumage à l‘aide d‘une brosse à ﬁ ls de cuivre.

1. Retirez la cosse de bougie d‘allumage (ﬁ g. 11/pos. A).

2. Retirez la bougie d‘allumage avec une clé à bougie.

3. Le montage s‘eﬀ ectue dans l‘ordre inverse des étapes.

7.2.7 Contrôle de la courroie trapézoïdale

Retirez la lame comme décrit au point 7.2.2. Pour contrôler la courroie trapézoïdale, retirez le recouvrement de la courroie trapézoïdale (ﬁ g. 12/ pos. 5b).

7.2.8 Réparation

Après une réparation ou une maintenance, assurez-vous que toutes les pièces importantes en matière de sécurité soient bien en place et en bon état. Stockez les pièces présentant un danger potentiel hors de portée des personnes tierces et des enfants. Remarque ! Conformément à la loi sur la responsabilité du fait des produits défectueux, nous déclinons toute responsabilité pour les dommages résultants de réparations non conformes ou lorsque des pièces de rechange non d‘origines ou que nous n‘avons pas validées ont été utilisées. Nous déclinons également toute responsabilité pour les dommages de réparations non conformes. Il faut charger un service aprèsvente ou un spécialiste agréé de ces réparations. La même chose est valable également pour les pièces d‘accessoires.

7.2.9 Heures de fonctionnement

Pour les horaires d‘utilisation, veuillez respecter les réglementations légales en vigueur qui peuvent être localement diﬀ érentes.

7.3 Préparation pour le stockage de la tondeuse

Avertissement ! Ne retirez pas l‘essence dans

des endroits fermés, à proximité de feu ou en fumant. Ne retirez pas l‘essence carburant dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou un incendie.

jusqu‘à ce que le restant d‘essence soit consommé.

3. Faites une vidange après chaque période de tonte.

4. Enlevez la bougie d‘allumage. Mettre à l‘aide d‘une burette d‘huile env. 20 ml d‘huile dans le cylindre. Tirez la poignée de démarrage lentement pour que l‘huile protège l‘intérieur du cylindre. Vissez à nouveau la bougie d‘allumage.

5. Nettoyez les ailettes de refroidissement du cylindre et le carter.

6. Nettoyez l‘appareil complètement aﬁ n de pro- téger le revêtement.

7. Stockez l‘appareil dans un endroit ou un lieu bien aéré.

7.4 Préparation de la tondeuse pour le transport

Avertissement ! Ne retirez pas l‘essence dans

1. Videz le réservoir à essence à l‘aide d‘une pompe d‘aspiration d‘essence.

2. Faites tourner le moteur jusqu‘à ce que le reste d‘essence soit consommé.

3. Videz l‘huile du moteur chaud.

4. Retirez la cosse de bougie d‘allumage de la bougie.

5. Nettoyez les ailettes de refroidissement du cylindre et le carter.

6. Accrochez le cordon de démarrage au crochet (ﬁ g. 3c). Desserrez le raccord indiqué sur la ﬁ g. 3a à gauche et à droite du guidon et repliez le guidon supérieur vers le bas. Faites attention ce-faisant à ne pas tordre les cordons de démarrage.

7. Enroulez quelques feuilles de carton ondulé entre les guidons supérieurs et inférieurs et le moteur aﬁ n d‘éviter les frottements.

8. Mettez en place une sécurité de transport suﬃ sante pour éviter les endommagements et les blessures dus au glissement pendant le trajet.

1. Videz le réservoir à essence à l‘aide d‘une pompe d‘aspiration d‘essence.

2. Démarrez le moteur et faites-le tourner

- 38 -

Anl_GC_PM_40_S_P_SPK7.indb 38Anl_GC_PM_40_S_P_SPK7.indb 38 21.10.2016 08:26:2821.10.2016 08:26:28

7.5 Matériel de consommation, matériel d‘usure et pièces de rechange

Les pièces de rechange, les matériels de consommation et d‘usure comme par ex. l‘huile moteur, les courroies trapézoïdales, les bougies, les inserts de ﬁ ltres, les batteries ou les lames ne sont pas pris en charge dans la garantie.

7.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

- 39 -

Anl_GC_PM_40_S_P_SPK7.indb 39Anl_GC_PM_40_S_P_SPK7.indb 39 21.10.2016 08:26:2821.10.2016 08:26:28

9. Plan de recherche des erreurs

Avertissement : éteignez d‘abord le moteur et retirez la cosse de bougie d‘allumage avant de procéder

à des vériﬁ cations ou des réglages.

Avertissement : lorsqu‘après un réglage ou une réparation, le moteur a tourné pendant quelques minutes, pensez que l‘échappement et d‘autres pièces sont brûlantes. Donc ne pas toucher aﬁ n d‘éviter des brûlures.

Dérangement Cause probable Elimination

Course irrégulière, fortes vibrations de l‘appareil

Le moteur ne démarre pas

Le moteur fonctionne irrégulièrement

Le gazon jaunit, la coupe est irrégulière

L‘éjection d‘herbe est sale

- Vis desserrées

- Fixation de la lame desserrée

- Lame non équilibrée

- Le levier de démarrage/d‘arrêt du moteur n‘est pas enfoncé

- Mauvaise position de l‘accélérateur (si existant)

- Bougie d‘allumage défectueuse

- Réservoir à essence vide

- Pompe à carburant (Primer) non actionnée (si existante)

- Filtre à air encrassé

- Bougie d‘allumage encrassée

- La lame est émoussée

- Hauteur de coupe trop basse

- Vitesse de rotation du moteur trop faible

- Hauteur de coupe trop basse

- La lame est usée

- Le sac collecteur est bouché

- Vériﬁ ez les vis

- Vériﬁ ez la ﬁ xation de la lame

- Remplacez la lame

- Levier de démarrage/d‘arrêt enfoncer

- Contrôler le réglage (si existant)

- Remplacez la bougie d‘allumage

- Mettez du carburant

- Actionner la pompe à carburant (Primer) (si existante)

- Nettoyage du ﬁ ltre à air

- Nettoyage de la bougie d‘allumage

- Aﬀ ûtez la lame

- Réglez à la bonne hauteur de coupe

- Positionner le levier de l‘accélérateur sur max. (si existant)

- Positionnez le levier de l‘accélérateur maxi.

- Réglez correctement

- Remplacez la lame

- Videz le sac collecteur

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

- 40 -

Anl_GC_PM_40_S_P_SPK7.indb 40Anl_GC_PM_40_S_P_SPK7.indb 40 21.10.2016 08:26:2821.10.2016 08:26:28

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* Filtre à air, commande bowden, sac collecteur,

Matériel de consommation/ pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

pneus, accouplement du moteur Lame

- 41 -

Anl_GC_PM_40_S_P_SPK7.indb 41Anl_GC_PM_40_S_P_SPK7.indb 41 21.10.2016 08:26:2821.10.2016 08:26:28

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 42 -

Anl_GC_PM_40_S_P_SPK7.indb 42Anl_GC_PM_40_S_P_SPK7.indb 42 21.10.2016 08:26:2821.10.2016 08:26:28

Indice

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

3. Utilizzo proprio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

6. Uso

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Tabella per l‘eliminazione delle anomalie

- 43 -

Anl_GC_PM_40_S_P_SPK7.indb 43Anl_GC_PM_40_S_P_SPK7.indb 43 21.10.2016 08:26:2821.10.2016 08:26:28

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 14)

1) Leggere le istruzioni per l‘uso

2) Avvertenza! Pericolo a causa di parti scagliate all‘ingiro. Tenete la distanza di sicurezza

3) Pericolo! Prima di aﬃ lare le lame, prima di tutte le operazioni di manutenzione, riparazione, pulizia e regolazione spegnete il motore e togliete il connettore della candela

4) Prima della messa in esercizio riempire di olio e carburante

5) Attenzione! Portate le cuﬃ e antirumore e gli occhiali protettivi

6) Livello di potenza acustica garantito.

7) Attenzione! Parti molto calde. Tenetevi a distanza.

8) Riempite il serbatoio solo a motore spento.

9) Procedura di avvio

10) Leva di avvio/arresto motore (I = motore acceso; 0 = motore spento)

11) Leva di guida (leva della frizione)

2. Descrizione dell’apparecchio ed elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-12)

1a. Leva di avvio/arresto motore (freno motore) 1b. Leva di guida (leva della frizione)

2. Pompa del carburante (arricchitore)

3. Manico superiore e inferiore

4a. Sacco di raccolta 4b. Indicazione del livello di riempimento 5a. Portello di scarico 5b. Copertura della cinghia trapezoidale

6. Tappo di riempimento del serbatoio

7. Tappo a vite di riempimento olio

8. Regolazione dell‘altezza di taglio

9. Fune di avvio

10. 2x fermacavi

11a. 2x dadi a stella 11b. 2x Rosetta

12. 2x viti lunghe

13. Chiave per candela di accensione

14. 2 viti (a testa esagonale, manico inferiore)

15. 2 dadi (manico inferiore)

16. Occhiello

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

- 44 -

Anl_GC_PM_40_S_P_SPK7.indb 44Anl_GC_PM_40_S_P_SPK7.indb 44 21.10.2016 08:26:2821.10.2016 08:26:28

Tagliaerba a scoppio

•

Manico superiore e inferiore

•

Cestello di raccolta

•

2x fermacavi

•

2x dadi a stella

•

2x Rosetta

•

2x viti lunghe

•

Chiave per candela di accensione

•

2 viti (a testa esagonale, manico inferiore)

•

2 dadi (manico inferiore)

•

Occhiello

•

Libretto di manutenzione del motore a scop-

•

pio Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Il tosaerba a benzina è adatto all‘uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l‘uso privato in giardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l‘anno e che sono utilizzati principalmente per la cura di superﬁ ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali.

Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Il rispetto delle istruzioni per l‘uso fornite dal produttore è una condizione per l‘uso corretto del tosaerba. Le istruzioni per l‘uso contengono anche condizioni per l‘esercizio, la manutenzione e la riparazione.

Avvertenza! Visti i rischi per l‘utilizzatore il tosaerba non deve venire usato per i seguenti lavori: regolare cespugli, siepi ed arbusti, per tagliare e sminuzzare piante rampicanti o superﬁ ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa né per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

4. Caratteristiche tecniche

Tipo di motore: ...................... motore a un cilindro

......................................... a quattro tempi 99 ccm

Potenza assorbita: .................................... 1,2 kW

Numero di giri n

Carburante: ..............................................benzina

Capacità del serbatoio: .............................. ca. 1 l

Olio del motore: ........................................ ca. 0,4 l

Candela di accensione:.............................F6RTC

Distanza elettrodi

(candela accensione): ...................... 0,5 - 0,6 mm

Regolazione dell‘altezza

di taglio: .............................. centrale (25-60 mm)

Larghezza di taglio: ................................. 400 mm

Peso: .........................................................21,5 kg

Pericolo! Rumore e vibrazioni

Livello di pressione acustica L Incertezza K Livello di potenza acustica L Incertezza K

Portate cuﬃ e antirumore.

L’ e ﬀ etto del rumore può causare la perdita dell’udito.

Valore emissione vibrazioni a Incertezza K = 1,5 m/s

Si dovrebbero evitare tempi di lavoro prolungati a causa dello sviluppo di forti rumori e vibrazioni.

: ..................................2900 min

........ 71,8 dB (A)

.........................................1,87 dB

.........................................1,81 dB

.......... 91,8 dB (A)

= 3,37 m/s

-1

- 45 -

Anl_GC_PM_40_S_P_SPK7.indb 45Anl_GC_PM_40_S_P_SPK7.indb 45 21.10.2016 08:26:2821.10.2016 08:26:28

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio. Adattate il vostro modo di lavorare

•

all’apparecchio. Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’udito nel caso in cui non vengano indossate cuﬃ e antirumore adeguate.

2. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti

Alcune parti sono smontate quando vengono fornite. L‘assemblaggio è facile se si osservano le seguenti avvertenze. Avvertenza! Per l‘assemblaggio e per lavori di manutenzione servono anche i seguenti utensili non compresi negli elementi forniti:

una vaschetta di raccolta dell‘olio piatta (per il

•

cambio dell‘olio) un misurino da 1 litro (resistente all‘olio / alla

•

benzina) una tanica di benzina

•

un imbuto (adatto per il bocchettone di riem-

•

pimento del serbatoio) degli stracci (per togliere i resti di olio/benzi-

•

na; smaltimento alla stazione di servizio) una pompa di aspirazione benzina (in plasti-

•

ca, disponibile nei centri del fai-da-te) un oliatore con pompa a mano (disponibile

•

nei centri del fai-da-te) olio del motore

•

Montaggio

1. Montate il manico inferiore e superiore (Pos.

3) come indicato nelle Fig. 3a-3b.

2. Fissate al gancio apposito l’impugnatura della fune di avvio (Pos. 9) come illustrato in Fig. 3c.

3. Fissate i cavi ﬂ essibili al manico con il ferma- cavi fornito (Pos. 10) come indicato nella Fig. 3d.

4. Sollevate il portello di scarico (Pos. 5a) con una mano e agganciate il sacco di raccolta erba (Pos. 4a) come illustrato nella Fig. 4.

5.2 Regolazione dell‘altezza di taglio

Avvertimento! La regolazione dell‘altezza di taglio deve venire eseguita solamente a motore spento.

La regolazione dell‘altezza di taglio avviene

•

in modo centrale con la relativa leva (Fig. 7/ Pos. 8). Si possono regolare diverse altezze di taglio. Azionate la leva di regolazione e portatela

•

nella posizione desiderata. Fate scattare in posizione la leva.

6. Uso

Avvertenza! Il motore viene fornito senza materiali di esercizio. Prima della messa in esercizio si deve assolutamente riempire di olio e benzina.

1. Controllate il livello dell‘olio (vedi 7.2.1).

2. Per rabboccare la benzina utilizzate un imbuto e un misurino. Accertatevi che la benzina sia pulita.

Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate mentre riempite di benzina. Prima di mettere la benzina nel serbatoio spegnete il motore e lasciatelo raﬀ - reddare alcuni minuti.

3. Accertatevi che il cavo di accensione sia collegato alla candela.

Prova di sicurezza leva di avvio/arresto motore

Per evitare un avvio involontario del tagliaerba a scoppio e garantire un arresto rapido del motore

- 46 -

Anl_GC_PM_40_S_P_SPK7.indb 46Anl_GC_PM_40_S_P_SPK7.indb 46 21.10.2016 08:26:2821.10.2016 08:26:28

e della lama in caso di pericolo, il tagliaerba è dotato di una leva di avvio/arresto motore (Fig. 5a/ Pos. 1a). Questa deve essere azionata (Fig. 5b) prima di avviare l‘apparecchio. La leva di avvio/ arresto motore, se viene mollata, deve ritornare nella posizione di partenza (Fig. 5a).

Prima di avviare il motore dovreste eseguire alcune volte questo procedimento per essere sicuri che la leva e i cavi ﬂ essibili funzionino corretta- mente.

Ripetete di nuovo questo test dopo aver avviato il motore. Dopo aver lasciato andare la leva di avvio/arresto motore, il motore deve fermarsi entro pochi secondi. In caso contrario rivolgetevi al servizio di assistenza clienti.

Pericolo: la lama di taglio inizia a ruotare quando il motore viene avviato.

6.1 Avviare il motore

1. Accertatevi che il cavo di accensione sia collegato alla candela.

2. Premete 3 volte la pompa del carburante (arricchitore) (Fig. 6/Pos. 2). A motore caldo ciò non è necessario.

3. Mettetevi dietro al tagliaerba. Azionate la leva di avvio/arresto del motore (Fig. 5b) con una mano. L‘altra deve essere sull‘impugnatura dello starter.

4. Avviate il motore con l‘avviatore autoavvolgente (Fig. 1/Pos. 9). A tal ﬁ ne tirate fuori l‘impugnatura di circa 10-15 cm (ﬁ no a quan- do notate una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi avviato, tirate di nuovo aﬀ errando l‘impugnatura. Avvertenza! Non permettete che il cavo ﬂ es- sibile si riavvolga in modo incontrollato. Avvertenza! Se fa freddo, può essere necessario ripetere più volte l‘operazione di accensione.

Movimento di avanzamento

Leva di guida/leva della frizione (Fig. 5a/Pos. 1b): se viene attivata (Fig. 5c), la frizione viene chiusa per l‘avanzamento e il tagliaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tagliaerba in movimento. Esercitatevi a mettere in moto e a fermare l‘apparecchio prima di tagliare l‘erba per la prima volta, in modo tale da familiarizzare con il suo comportamento.

6.2 Avvertenze per tagliare l‘erba in modo corretto

Pericolo! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta e il motore è ancora in moto. La lama rotante può causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di raccolta dell‘erba. Spegnete il motore prima di toglierlo.

Spegnete il motore prima di ogni operazione di regolazione, manutenzione e riparazione e aspettate che la lama smetta di ruotare. Togliete il connettore della candela.

Tagliare l‘erba

Il motore è dimensionato per una velocità di taglio per l‘erba e per lo scarico dell‘erba nel sacco di raccolta e per una lunga durata.

Lavorate solamente con lame aﬃ late ed in perfet- to stato in modo che gli steli d‘erba non si sﬁ lacci- no ed il prato non ingiallisca.

Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre sempre di alcuni centimetri al ﬁ ne di evitare strisce di erba non tagliata.

Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più diﬃ cile l‘operazione di avvio e inﬂ uiscono negativamente sulla qualità del taglio e sullo scarico dell‘erba.

Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al pendio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l‘alto. Scegliete l‘altezza di taglio a seconda della lunghezza eﬀ ettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm.

Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben ﬁ ssata, in buono stato e ben aﬃ - lata. In caso contrario aﬃ latela e sostituitela. Se la lama in movimento va a battere con un oggetto,

- 47 -

Anl_GC_PM_40_S_P_SPK7.indb 47Anl_GC_PM_40_S_P_SPK7.indb 47 21.10.2016 08:26:2821.10.2016 08:26:28

fermate il tosaerba e attendete ﬁ no a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti.

6.3 Arresto del motore Per spegnere il motore mollate la leva di avvio/arresto del motore (Fig. 5a/Pos. 1a). Stac-

cate il connettore della candela di accensione per evitare che il motore si avvii. Prima di riaccendere il motore controllate il cavo ﬂ essibile del freno mo- tore. Controllate che il cavo ﬂ essibile sia montato correttamente. Se il cavo di arresto è piegato o danneggiato, deve venire sostituito.

6.4 Svuotare il sacco di raccolta dell‘erba

Se il sacco di raccolta è pieno, la portata dell‘aria diminuisce e l‘indicazione di livello (4b) poggia direttamente su di esso (Fig. 13). Svuotate il sacco di raccolta e ripulite il canale di scarico.

Pericolo! Prima di togliere il sacco di raccolta spegnete il motore e attendete che la lama si sia fermata.

Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l‘altra estraete il sacco dalla maniglia (Fig. 4). Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il sacco di raccolta, chiudendo anche l‘apertura posteriore di scarico. Se nell‘apertura rimangono resti di erba, si consiglia di arretrare di ca. 1m il tosaerba per riavviare il motore più facilmente.

Non togliete resti di erba tagliata dalla carcassa e dall‘utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l‘erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell‘aria devono venire puliti dopo l‘uso.

Agganciate il sacco di raccolta solo a motore disinserito e con l‘utensile fermo.

Sollevate con una mano il portello di scarico e con l‘altra agganciate dall‘alto il sacco di raccolta, tenendolo per l‘impugnatura.

7. Pulizia, manutenzione,

conservazione, trasporto e ordinazione dei pezzi di ricambio

Attenzione

Non lavorate mai a motore acceso su parti sotto tensione dell‘impianto di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di cura togliete il connettore della candela. Non eseguite mai lavori con l‘apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l‘uso devono essere eseguiti esclusivamente da un‘oﬃ cina specializzata e autorizzata.

7.1 Pulizia

Dopo l‘uso il tagliaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. A questo scopo inclinate all‘indietro il tagliaerba premendo verso il basso il manico. Avvertenza: prima di inclinare il tagliaerba svuotate completamente il serbatoio del carburante con una pompa di aspirazione. Il tagliaerba non deve essere inclinato oltre i 90 gradi. È più facile togliere lo sporco e l‘erba subito dopo aver tagliato l‘erba. Resti d‘erba essiccati e sporco possono pregiudicare l‘esercizio del tagliaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tagliaerba con un getto d‘acqua o un‘idropulitrice. Fate attenzione che non possa penetrare dell‘acqua all‘interno dell‘apparecchio. Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

7.2 Manutenzione

Gli intervalli di manutenzione sono disponibili nel libretto di manutenzione del motore a scoppio allegato. Avvertenza: consegnate il materiale sporco di

manutenzione e di esercizio in un apposito punto di raccolta.

7.2.1 Motore a benzina

Avvertenza! Non usate mai il motore senza olio o

con olio insuﬃ ciente. Ciò può causare gravi danni al motore.

Controllo del livello dell‘olio

Posizionate orizzontalmente il tagliaerba. Svitate l‘astina dell‘olio (Fig. 9a/Pos. 7a) ruotandola verso sinistra e pulite l‘astina di misura. Reinserite l‘astina ﬁ no alla battuta nel bocchettone di riempi-

- 48 -

Anl_GC_PM_40_S_P_SPK7.indb 48Anl_GC_PM_40_S_P_SPK7.indb 48 21.10.2016 08:26:2821.10.2016 08:26:28

mento, non avvitatela. Estraete l‘astina e leggete il livello dell‘olio in posizione orizzontale. Il livello dell‘olio deve trovarsi tra min. e max. dell‘astina di misurazione (Fig. 9b).

Cambio dell‘olio

Il cambio dell‘olio deve essere eseguito a motore spento ma ancora caldo.

1. Accertatevi che il cestello di raccolta sia staccato.

2. Svuotate il serbatoio della benzina con un‘apposita pompa di aspirazione e fate funzionare il motore ﬁ no a quando si sia consu- mata la benzina restante.

3. Posizionate una vaschetta di raccolta dell‘olio sotto il tagliaerba.

4. Aprite il tappo a vite di riempimento dell‘olio (Pos. 7) e inclinate l‘apparecchio lateralmente di 90°.

5. L‘olio caldo esce dall‘apertura di riempimento aperta e deﬂ uisce nella vaschetta di raccolta.

6. Dopo aver fatto uscire l‘olio esausto raddrizzate di nuovo l‘apparecchio.

7. Rabboccate l‘olio per motore ﬁ no alla tacca superiore dell‘astina dell‘olio.

8. Attenzione! Per il controllo del livello dell‘olio non avvitate l‘astina di misura, ma inseritela solo ﬁ no al ﬁ letto.

9. L‘olio vecchio deve essere smaltito in base alle norme vigenti.

7.2.2 Lama

Per motivi di sicurezza fate aﬃ lare, bilanciare e montare la lama esclusivamente da un‘oﬃ cina specializzata e autorizzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l‘anno.

riori danni al tagliaerba. Avvertimento! Se si lavora con una lama danneggiata, sussiste il pericolo di lesioni.

7.2.3 Assali e mozzi delle ruote

Gli assali e i mozzi delle ruote dovrebbero venire ingrassati una volta a stagione. A questo scopo togliete i coprimozzi con un cacciavite e allentate le viti di ﬁ ssaggio delle ruote.

7.2.4 Cura e regolazione dei cavi ﬂ essibili

Lubriﬁ cate regolarmente i cavi ﬂ essibili e control- late che si muovano facilmente.

7.2.5 Manutenzione del ﬁ ltro dell‘aria (Fig. 10)

I ﬁ ltri dell‘aria sporchi riducono la potenza del mo- tore a causa di un apporto insuﬃ ciente di aria al carburatore. In caso di aria molto polverosa il ﬁ ltro dell‘aria deve essere controllato più spesso. Non pulite mai il ﬁ ltro dell‘aria con benzina o sol- venti inﬁ ammabili. Pulite il ﬁ ltro dell‘aria soltanto con aria compressa o dando dei leggeri colpi sul ﬁ ltro.

7.2.6 Manutenzione della candela

Pulite la candela con una spazzola a setole di rame.

1. Togliete il connettore della candela di accensione (Fig. 11/Pos. A).

2. Togliete la candela di accensione con la chiave apposita.

3. L‘assemblaggio avviene nell‘ordine inverso.

7.2.7 Controllo della cinghia trapezoidale

Togliete la lama come descritto al punto 7.2.2. Per controllare la cinghia trapezoidale, togliete la relativa copertura (Fig. 12/Pos. 5b).

Sostituzione della lama (Fig. 8)

Per la sostituzione della lama si devono utilizzare solo ricambi originali. Il codice della lama deve corrispondere al numero indicato nell‘elenco dei pezzi di ricambio. Non montate mai una lama diversa.

7.2.8 Riparazione

Accertatevi dopo la riparazione o la manutenzione che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini.

Avvertenza! Secondo la Legge relativa alla re-

Lame danneggiate

Se, malgrado tutte le precauzioni prese, la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate all‘indietro il tagliaerba e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddrizzate mai una lama deformata. Non lavorate mai

sponsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni non eseguite a regola d‘arte. Incaricate il servizio assistenza o un tecnico autorizzato. Lo stesso vale anche per

gli accessori. con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulte-

- 49 -

Anl_GC_PM_40_S_P_SPK7.indb 49Anl_GC_PM_40_S_P_SPK7.indb 49 21.10.2016 08:26:2821.10.2016 08:26:28

7.2.9 Tempi di esercizio

Per i tempi di esercizio rispettate le disposizioni di legge vigenti che possono variare a seconda del luogo.

7.3 Preparazione in caso di inattività del tag-

liaerba

Avvertimento! Non svuotate la benzina in locali

chiusi o nelle vicinanze di ﬁ amme vive o mentre fumate. I vapori del gas possono causare esplosioni o incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Avviate il motore e fatelo funzionare ﬁ no a

quando si sia consumata la benzina restante.

3. Fate il cambio dell‘olio dopo ogni stagione.

4. Togliete la candela di accensione. Versate ca.

20 ml di olio con un oliatore nel cilindro. Tirate lentamente l‘impugnatura dello starter in modo che l‘olio protegga l‘interno del cilindro. Riavvitate la candela.

5. Pulite le alette di raﬀ reddamento del cilindro e

della carcassa.

6. Pulite tutto l‘apparecchio in modo da proteg-

gere la vernice.

7. Tenete l‘apparecchio in un ambiente ben are-

ato.

7.4 Preparazione del tagliaerba per il tras-

porto

Avvertimento! Non svuotate la benzina in locali

chiusi o nelle vicinanze di ﬁ amme vive o mentre fumate. I vapori del gas possono causare esplosioni o incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Fate funzionare il motore ﬁ no a quando si sia

consumata la benzina restante.

3. Svuotate l‘olio del motore dal motore ancora

caldo.

4. Togliete il connettore dalla candela di accen-

sione.

5. Pulite le alette di raﬀ reddamento del cilindro e

della carcassa.

6. Sganciate la fune di avvio dal gancio (Fig. 3c).

Allentate il collegamento indicato nella Fig. 3a a sinistra e a destra del manico e piegate verso il basso il manico superiore. Nell‘eseguire tale operazione, fate attenzione che i cavi ﬂ essibili non vengano piegati.

7. Inserite alcuni strati di cartone fra il manico in-

feriore e superiore e il motore per evitare che sfreghino l‘uno contro l‘altro.

8. Assicurate suﬃ cientemente il carico per evitare che l‘apparecchio scivoli durante il trasporto provocando danni e lesioni.

7.5 Materiale di consumo, materiale soggetto ad usura e pezzi di ricambio

I pezzi di ricambio, i materiali di consumo e soggetti ad usura, come ad es. olio del motore, cinghia trapezoidale, candele di accensione, cartuccia del ﬁ ltro dell‘aria, ﬁ ltro della benzina, batterie o lame non rientrano nella garanzia dell‘apparecchio.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

- 50 -

Anl_GC_PM_40_S_P_SPK7.indb 50Anl_GC_PM_40_S_P_SPK7.indb 50 21.10.2016 08:26:2821.10.2016 08:26:28

9. Tabella per l‘eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il connettore della candela di accensione e poi esegu-

ite le operazioni di ispezione o le regolazioni.

Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni.

Anomalie Possibile causa Eliminazione

Movimento irregolare, forti vibrazioni dell‘apparecchio

Il motore non funziona

Il motore funziona in modo irregolare

Il prato diventa giallo, taglio irregolare

Scarico dell‘erba eseguito male

- Viti allentate

- Serraggio della lama allentato

- Lama squilibrata

- Leva di avvio/arresto motore non premuta

- Posizione sbagliata della leva dell‘acceleratore (se presente)

- Candela difettosa

- Serbatoio del carburante vuoto

- Pompa del carburante (arricchitore) non azionata (se presente)

- Filtro dell‘aria sporco

- Candela sporca

- Lama non aﬃ lata

- Altezza del taglio insuﬃ ciente

- Numero di giri del motore insuﬃ ci- ente

- Altezza del taglio insuﬃ ciente

- Lama consumata

- Sacco di raccolta ostruito

- Controllate le viti

- Controllate il serraggio della lama

- Sostituite la lama

- Premere leva di avvio/arresto motore

- Controllate la regolazione (se presente)

- Sostituite la candela di accensione

- Riempite di carburante

- Azionate la pompa del carburante (arricchitore, se presente)

- Pulite il ﬁ ltro dell‘aria

- Pulite la candela

- Aﬃ late la lama

- Regolate l‘altezza corretta

- Portate la leva dell‘acceleratore su max. (se presente)

- Portate la leva dell‘acceleratore su max.

- Eseguite la regolazione corretta

- Sostituite la lama

- Svuotate il sacco di raccolta

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

- 51 -

Anl_GC_PM_40_S_P_SPK7.indb 51Anl_GC_PM_40_S_P_SPK7.indb 51 21.10.2016 08:26:2821.10.2016 08:26:28

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Filtro dell‘aria, cavi ﬂ essibili, cestello di raccolta,

Materiale di consumo/parti di consumo * Lame Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

ruote in gomma, frizione

- 52 -

Anl_GC_PM_40_S_P_SPK7.indb 52Anl_GC_PM_40_S_P_SPK7.indb 52 21.10.2016 08:26:2821.10.2016 08:26:28

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 53 -

Anl_GC_PM_40_S_P_SPK7.indb 53Anl_GC_PM_40_S_P_SPK7.indb 53 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Indholdsfortegnelse

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og leveringsomfang

3. Formålsbestemt anvendelse

4. Tekniske data

5. Før ibrugtagningen

6. Betjening

7. Renholdelse, vedligeholdelse, opmagasinering, transport og reservedelsbestilling

8. Bortskaﬀ else og genanvendelse

9. Fejlsøgningsskema

- 54 -

Anl_GC_PM_40_S_P_SPK7.indb 54Anl_GC_PM_40_S_P_SPK7.indb 54 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det medfølgende hæfte.

Fare! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Oplysningsskiltenes betydning (se ﬁ g. 14)

1) Læs betjeningsvejledningen

2) Vigtigt! Fare som følge af udslyngede dele. Hold sikkerhedsafstand

3) Fare! Pas på skarpe knive – Sluk motoren, og træk tændrørshætten ud før vedligeholdelse, renholdelse, reparation og indstillingsarbejder

4) Påfyld olie og brændstof før ibrugtagning

5) Forsigtig! Bær høreværn og sikkerhedsbriller

6) Garanteret lydeﬀ ektniveau.

7) Forsigtig! Brandvarme dele. Hold afstand.

8) Må kun optankes når motor er slukket.

9) Startforsøg

10) Motorstart-/motorstopgreb (I=motor ON; 0=motor OFF)

11) Køregreb (koblingsgreb)

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1-12)

1a. Motorstart-/motorstoparm (motorbremse) 1b. Køregreb (koblingsgreb)

2. Brændstofpumpe (primer)

3. Øverste og nederste føreskaft

4a. Opsamlingspose 4b. Fyldindikator 5a. Dækplade 5b. Kileremsskærm

6. Tankpåfyldningsdæksel

7. Oliepåfyldningsskrue

8. Indstilling af klippehøjde

9. Startkabel

10. 2x kabelclips

11a. 2x stjernemøtrik 11b. 2x Spændeskive

12. 2x skrue lang

13. Tændrørsnøgle

14. 2x skruer (sekskant, føreskaft nede)

15. 2x møtrik (røreskaft nede)

16. Ring

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Benzindreven slåmaskine

•

Øverste og nederste føreskaft

•

Opsamlingspose

•

- 55 -

Anl_GC_PM_40_S_P_SPK7.indb 55Anl_GC_PM_40_S_P_SPK7.indb 55 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

2x kabelclips

•

2x stjernemøtrik

•

2x Spændeskive

•

2x skrue lang

•

Tændrørsnøgle

•

2x skruer (sekskant, føreskaft nede)

•

2x møtrik (røreskaft nede)

•

Ring

•

Servicehæfte benzin

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

Den bezindrevne græsslåmaskine er beregnet til brug i private haver.

En græsslåmaskine anses som hjælpemiddel til privat havebrug, hvis det årlige antal brugstimer som hovedregel ikke overstiger 50 timer, og hvis anvendelsesformålet hovedsageligt omfatter pleje af græs eller plænearealer, dog undtaget oﬀ entlige anlæg, parker og sportspladser. Desu- den falder skovbrug uden for rammerne af ”privat havebrug”.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Forudsætning for korrekt anvendelse af maskinen er, at indholdet i den medfølgende betjeningsvejledning fra producenten tages til følge. Betjeningsvejledningen indeholder tillige nødvendige oplysninger om drift, vedligeholdelse og reparation.

Advarsel! Grundet fare for kvæstelse må maskinen ikke benyttes til følgende arbejde: Trimning af buske eller hække, klipning og ﬁ ndeling af slyng- planter eller klipning af græs på tagbeplantninger eller i altankasser eller til friblæsning (udsugning) af gangstier eller som hakkemaskine til gren- og

hækkemateriale, da dette vil være til stor fare for brugeren. Endvidere må maskinen ikke anvendes som motorfræser til planering af jordhævninger, som f.eks. muldvarpeskud.

Af sikkerhedsgrunde må maskinen ikke anvendes som drivaggregat til andre arbejdsværktøjer eller værktøjssæt.

4. Tekniske data

Motortype .........1-cylindret ﬁ retaktsmotor 99 ccm

Optagen eﬀ ekt: ........................................ 1,2 kW

Omdrejningstal under drift n

Brændstof: ................................................ Benzin

Tankvolumen: ............................................. ca. 1 l

Motorolie: ................................................. ca. 0,4 l

Tændrør: ...................................................F6RTC

Elektrodeafstand (tændrør): ............. 0,5 - 0,6 mm

Indstilling af klippehøjde: ....... central (25-60 mm)

Klippebredde: ......................................... 400 mm

Vægt: ........................................................21,5 kg

Fare! Støj og vibration

Lydtryksniveau L Usikkerhed K Lydeﬀ ektniveau L Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Svingningsemissionstal a Usikkerhed K = 1,5 m/s

Længerevarende arbejde bør undgås på grund af øget støj og vibrationsudvikling.

Støjudvikling og vibration skal begrænses til et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum. Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn. Sluk maskinen, når den ikke benyttes.

•

.............................. 71,8 dB(A)

........................................ 1,87 dB

............................ 91,8 dB(A)

.......................................1,81 dB

: ...............2900 min

= 3,37 m/s

-1

- 56 -

Anl_GC_PM_40_S_P_SPK7.indb 56Anl_GC_PM_40_S_P_SPK7.indb 56 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Høreskader, såfremt der ikke bæres egnet høreværn.

2. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Før ibrugtagningen

5.1 Samling af komponenterne

Nogle af delene leveres adskilte. De er let at samle, du skal blot følgende nedenstående anvisninger. Bemærk! Samling af dele samt vedligeholdelse kræver følgende ekstra værktøj, som ikke er omfattet af leveringen:

En flad oliedrypbakke (til olieskift)

•

Et målebæger à 1 liter (olie-/benzinfast)

•

En benzindunk

•

En tragt (som passer til benzintankens påfyld-

•

ningsstuds) Viskestykker (til aftørring af olie-/benzinrester;

•

kasseres på tankstation) En benzinpumpe (i plastik, fås i byggemar-

•

keder) En oliekande med håndpumpe (fås i bygge-

•

markeder) Motorolie

•

Montage

1. Monter nederste og øverste føreskaft (pos. 3) som vist i ﬁ g. 3a-3b.

2. Hægt grebet til startkablet (pos. 9) fast i den dertil indrettede krog som vist på ﬁ g. 3c.

3. Fastgør kabeltrækkene til føreskaftet med den medfølgende kabelclip (ﬁ g. 10) som vist i ﬁ g. 3d.

4. Løft op i dækpladen (pos. 5a) med den ene hånd, og sæt opsamlingsboksen (pos. 4a) på som vist på ﬁ g. 4.

5.2 Indstilling af klippehøjde

Advarsel! Motoren skal være slukket, når klippehøjden indstilles.

Indstilling af klippehøjden foregår centralt

•

med justeringsarmen (fig. 7/pos. 8). Forskellige klippehøjder kan indstilles. Aktiver indstillingsarmen og træk den i den

•

ønskede position. Lad armen gå i indgreb.

6. Betjening

Bemærk! Der er ingen drivmidler på motoren ved levering. Husk derfor at fylde olie og benzin på først.

1. Kontroller olieniveauet (se 7.2.1).

2. Til påfyldning af benzin anvendes en tragt og et målebæger. Vær sikker på, at benzinen er ren.

Advarsel: Brug altid kun en sikret benzindunk. Rygning er forbudt under påfyldning af benzin. Sluk motoren, og lad den køle af nogle minutter, før du fylder benzin på.

3. Kontroller, at tændkablet er sluttet til tændrøret.

Sikkerhedskontrol motorstart-/motorstopgreb

For at sikre en uønsket start af græsslåmaskinen samt et hurtigt stop af motor og kniv, hvis der opstår en farlig situation, skal denne udstyres med en motorstart-/motorstopgreb (ﬁ g. 5a/pos. 1a). Denne skal betjenes (ﬁ g. 5b), før græsslå- maskinen startes. Når motorstart-/motorstopgrebet slippes, skal dette vende tilbage til udgangspositionen (ﬁ g. 5a).

Inden motoren startes, skal du gennemgå denne procedure nogle gange for at være sikker på, at greb og kabeltræk fungerer korrekt.

Gentag denne test en gang til, når motoren er startet. Når motorstart-/motorstopgrebet er sluppet, skal motoren stoppe i løbet af få sekunder. Er det ikke tilfældet, bedes du kontakte kundeservice.

- 57 -

Anl_GC_PM_40_S_P_SPK7.indb 57Anl_GC_PM_40_S_P_SPK7.indb 57 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Fare: Skærekniven roterer, når motoren startes.

6.1 Motor startes

1. Kontroller, at tændkablet er sluttet til tændrøret.

2. Tryk 3 x på brændstofpumpen (primer) (ﬁ g. 6/ pos. 2). Er motoren kørt varm, kan dette punkt bortfalde.

3. Stå bag ved græsslåmaskinen. Betjen motorstart-/stopgrebet (ﬁ g.5b) med den ene hånd. Den anden hånd skal være på startergrebet.

4. Start motoren med reverseringsstarteren (ﬁ g. 1/pos. 9). Træk håndtaget ca. 10-15 cm ud (indtil du mærker modstand), og træk så med et kraftigt ryk. Går motoren ikke i gang, så træk igen. Bemærk! Pas på, at kablet ikke smælder tilbage. Bemærk! I koldt vejr kan det være nødvendigt at gentage startproceduren ﬂ ere gange.

Fremtræk

Køregreb/koblingsgreb (ﬁ g. 5a/pos. 1b): Når du aktiverer det (ﬁ g. 5c), slutter koblingen til køredrift, og maskinen begynder at køre med motoren i gang. Slip køregrebet i god tid for at stoppe den kørende græsslåmaskine. Øv dig i at starte og stoppe, så du bliver fortrolig med maskinens køreegenskaber, inden du slår græs første gang.

6.2 Sådan klippes græsset rigtigt

Fare! Åbn ikke dækpladen, når opsamleren tømmes, mens motoren kører. Den roterende kniv kan forårsage svære kvæstelser.

For at opnå et rent klippemønster skal græsslåmaskinen føres i lige baner. Banerne skal overlappe hinanden nogle centimeter for at undgå ubearbejdede striber.

Undersiden af maskinhuset skal holdes ren; græsaﬂ ejringer skal fjernes hurtigst muligt. Aﬂ ejringer vil vanskeliggøre startproceduren og nedsætte kvaliteten af snittet og græsudkastet.

På skrånende overﬂ ader skal klippebanen gå på tværs af skråningen. Stil eventuelt græsslåmaskinen skråt opad, så den ikke glider ned. Vælg klippehøjde ud fra, hvor højt græsset er. Klip ad ﬂ ere omgange, så du højst klipper 4 cm på én gang.

Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, når motoren slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. I modsat fald skal den slibes eller skiftes ud. Hvis kniven støder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helt stille. Kontroller herefter, om skærebladet og skærebladsholderen har taget skade. Har kniven taget skade, skal den skiftes ud.

6.3 Slukning af motor For at slukke motoren slipper du motorstart-/ motorstopgrebet (ﬁ g. 5a/pos. 1a). Træk tæn-

drørshætten ud af tændrøret, så motoren ikke kan starte. Kontroller kabeltrækket til motorbremsen, inden du tænder motoren igen. Kontroller, at kabeltrækket er monteret rigtigt. Et knækket eller beskadiget stopkabel skal skiftes ud.

Dækpladen og opsamlingsboksen skal altid fastgøres omhyggeligt. Husk at slukke motoren, inden du tager dem af.

6.4 Tømning af opsamlingspose

Er opsamlingsposen fyldt, reduceres luftgennemgangen, og fyldindikatoren (4b) ligger tæt op ad opsamlingsposen (ﬁ g. 13). Tøm opsamlingsposen

Sluk for motoren og vent, til kniven er holdt op med at dreje, før indstillings-, vedligeholdelses- og reparationsarbejde gennemføres. Tag tændrørshætten ud.

Græsslåning

Motoren er konciperet til skærehastighed for græs, græsudkast i opsamlingsboksen og til en lang levetid.

og sørg for, at græsudkastkanalen er fri.

Fare! Sluk motoren, og vent til skæreværktøjet står helt stille, inden du tager opsamlingsposen af.

Opsamlingsboksen tages af ved at løfte op i dækpladen med den ene hånd og tage fat i bæregrebet på boksen med den anden (ﬁ g. 4). I overensstemmelse med sikkerhedsforskrifterne

falder dækpladen ned og lukker den bageste Skærebladene skal være skarpe og fuldstændig intakte, så græsstråene ikke trevler og plænen bliver gul.

udkaståbning til, når boksen tages af. Hvis der

hænger græsrester fast i åbningen, anbefales det

at trække græsslåmaskinen ca. 1 m tilbage, så

motoren lettere kan startes.

- 58 -

Anl_GC_PM_40_S_P_SPK7.indb 58Anl_GC_PM_40_S_P_SPK7.indb 58 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Græsrester i maskinhuset og på arbejdsværktøjet må ikke fjernes med hænder eller fødder; brug egnede hjælpemidler, f.eks. en børste eller en lille kost.

For at sikre en god græsopsamling skal opsamlingsboksen og især luftgitteret rengøres indeni efter brug.

Motoren skal være slukket og skæreværktøjet stå stille, når opsamlingsboksen sættes på.

Løft op i dækpladen med den ene hånd, og tag fat i opsamlingsboksens greb med den anden, og sæt den på oppefra.

7. Renholdelse, vedligeholdelse,

opmagasinering, transport og reservedelsbestilling

Fare!

Arbejde på eller berøring af strømførende dele af tændingssystemet, mens motoren kører, er forbudt. Træk tændrørshætten ud af tændrøret, inden arbejder med vedligeholdelse og pleje påbegyndes. Arbejder på maskinen må aldrig udføres, mens maskinen er tændt. Arbejder, som ikke er beskrevet i denne betjeningsvejledning, er forbeholdt autoriseret serviceværksted.

7.1 Renholdelse

Maskinen skal rengøres grundigt hver gang efter brug. Det gælder navnlig undersiden og knivholderen. Tip græsslåmaskinen bagud ved at trykke føreskaftet nedad. Bemærk: Brændstoftanken skal tømmes helt med en benzinpumpe, inden græsslåmaskinen tippes. Maskinen må ikke tippes mere end 90 grader. Det bedste er at fjerne snavs og græs straks efter arbejdets ophør. Indtørret græs og snavs kan nedsætte græsslåmaskinens funktionsevne. Kontroller, om græsudkastkanalen er fri for græsrester; fjern eventuelle rester. Rengør aldrig græsslåmaskinen med vandstråle eller højtryksrenser. Sørg for, at der ikke kan trænge vand ind i de indvendige dele. Aggressive rengøringsmidler, såsom koldrens og rensebenzin, må ikke anvendes.

7.2 Vedligeholdelse

Vedligeholdelsesintervaller fremgår af med-

følgende servicehæfte ‚Benzin‘.

Bemærk: Snavset materiale, som stammer fra

vedligeholdelsesarbejde, og drivmidler, skal ind-

leveres på miljøstation

7.2.1 Benzinmotor

Bemærk! Motoren må aldrig mangle olie. Olie-

mangel vil kunne volde betydelig skade på mo-

toren.

Kontrol af oliestand

Stil græsslåmaskinen vandret. Skru oliepinden

(ﬁ g. 9a/pos. 7a) af ved at dreje den til venstre og

tør pinden af. Stik oliepinden helt ind i påfyld-

ningsstudsen igen, uden at skrue den i. Træk

oliepinden ud, hold den vandret, og aﬂ æs olie-

standen. Oliestanden skal være et sted mellem

min. og max. på oliepinden (ﬁ g. 9b).

Olieskift

Skift af motorolie skal ske, mens motoren er sluk-

ket, men med driftsvarm motor.

1. Vær sikker på, at opsamlingsposen er fjernet.

2. Tøm benzintanken med en benzinudsugningspumpe, lad motoren køre, til al benzinen er brugt op.

3. Placér en drypbakke ved siden af græsslåmaskinen.

4. Åbn oliepåfyldningsskruen (pos. 7) og tip græsslåmaskinen 90° om på siden.

5. Gennem den åbnede oliepåfyldningsåbning strømmer den varme olie ned i drypbakken.

6. Når den gamle olie er løbet ud, stilles græsslåmaskinen op igen.

7. Fyld motorolie i op til oliepindens øverste mærke.

8. Vigtigt! Oliepinden til kontrol af oliestanden må ikke skrues i, men skal blot stikkes ned til kanten af gevindet.

9. Den brugte olie skal bortskaﬀ es ifølge gæl- dende miljøforskrifter.

7.2.2 Kniv

Af sikkerhedsgrunde skal skærpning, afbalancering og montering af kniven overlades til et autoriseret serviceværksted. Det anbefales at kontrollere kniven en gang om året for at opnå et optimalt resultat.

- 59 -

Anl_GC_PM_40_S_P_SPK7.indb 59Anl_GC_PM_40_S_P_SPK7.indb 59 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Udskiftning af kniv (ﬁ g. 8)

Ved udskiftning af skæreværktøj må kun anvendes originale reservedele. Knivens mærkning skal passe med nummeret, der er anført på reservedelslisten. Lad aldrig en anden kniv montere.

Beskadigede knive

Skulle det ske, at kniven kommer i kontakt med et fremmedlegeme, skal motoren straks slukkes, og tændrørshætten trækkes ud. Tip græsslåmaskinen bagud og undersøg kniven for skader. Beskadigede eller bøjede knive skal udskiftes. En bøjet kniv må ikke rettes ud igen. Arbejd aldrig med en bøjet eller nedslidt kniv, da dette vil forårsage vibrationer og vil kunne føre til yderligere skader på maskinen. Advarsel! Arbejd ikke med en beskadiget kniv, da det vil indebære en fare for kvæstelse.

7.2.3 Hjulaksler og hjulnav

Hjulaksler og hjulnave bør smøres med fedt en gang i hver sæson. Hjulkapperne tages af med en skruetrækker, og hjulenes fastgørelsesskruer løsnes.

7.2.4. Pleje og indstilling af kabeltræk

Kabeltrækkene skal regelmæssigt smøres ind i olie og kontrolleres for let gang.

7.2.5 Vedligeholdelse af luftﬁ lter (ﬁ g. 10)

Et snavset luftﬁ lter nedsætter lufttilførslen til karburatoren og forringer dermed motorydelsen. Ved meget støvholdig luft skal luftﬁ ltret efterses hyppigere. Luftﬁ ltret må ikke renses med benzin eller brænd- bare opløsningsmidler. Rens kun luftﬁ ltret med trykluft eller ved at banke det ud.

7.2.6 Vedligeholdelse af tændrør

Rens tændrøret med en kobbertrådsbørste.

1. Tag tændrørshætten ud (ﬁ g. 11/pos. A).

2. Tag tændrøret ud med en tændrørsnøgle.

3. Isætning sker tilsvarende i modsat rækkefølge.

7.2.7 Kontrol af kilerem

Fjern kniven som beskrevet under pkt. 7.2.2. Tag kileremsskærmen (ﬁ g. 12/pos. 5b) af, og kon- troller kileremmen.

7.2.8 Reparation

Kontroller efter reparation eller vedligeholdelse, at alle sikkerhedstekniske dele er påsat og i fejlfri stand. Dele, som indebærer en fare for kvæstelse, skal opbevares utilgængeligt for andre personer, navnlig børn. Bemærk! Ifølge lov om produktansvar kan vi ikke drages til ansvar for skader, som måtte være en følge af usagkyndig reparation eller brug af uoriginale/ikke-godkendte reservedele. Vi hæfter ligeledes ikke for skader forårsaget af usagkyndig reparation. Reparationsarbejde skal overlades til kundeservice eller en autoriseret fagmand. Dette gælder også for tilbehørsdele.

7.2.9 Arbejdstider

Bemærk venligst lovmæssige bestemmelser, som kan variere lokalt.

7.3 Forberedelse til opmagasinering af maskinen

Advarsel! Udtøm ikke benzin i lukkede rum, i

nærheden af ild, eller mens du ryger. Gasdampe kan forårsage eksplosioner eller brand.

1. Tøm benzintanken med en benzinudsugningspumpe.

2. Start motoren, og lad den køre, indtil resten af benzinen er brugt op.

3. Skift olie efter hver sæson.

4. Fjern tændrøret. Fyld ca. 20 ml olie i cylinderen med en oliekande. Træk langsomt i startergrebet, så olien beskytter cylinderen indvendigt. Skru tændrøret i igen.

5. Rengør cylinderens køleribber og huset.

6. Rengør hele maskinen for at beskytte lakfarven.

7. Opbevar maskinen et sikkert sted, hvor der er god ventilation.

7.4 Klargøring af maskinen til transport

Advarsel! Udtøm ikke benzin i lukkede rum, i

nærheden af ild, eller mens du ryger. Gasdampe kan forårsage eksplosioner eller brand.

1. Tøm benzintanken med en benzinudsugningspumpe.

2. Lad motoren køre, indtil resten af benzinen er brugt op.

3. Tøm motorolien ud af den varme motor.

4. Tag tændrørshætten ud af tændrøret.

5. Rengør cylinderens køleribber og huset.

- 60 -

Anl_GC_PM_40_S_P_SPK7.indb 60Anl_GC_PM_40_S_P_SPK7.indb 60 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

6. Tag startkablet ud af hægten (ﬁ g. 3c). Løsn forbindelsen til højre og venstre på føreskaftet, som vist i ﬁ g. 3a og det øverste føreskaft nedad. Pas på, at kabeltrækkene ikke foldes om.

7. For at undgå friktionsskader tages nogle lag bølgepap og vikles ind mellem det øverste og det nederste føreskaft og motoren.

8. Sørg for, at maskinen er tilstrækkeligt ladet for at undgå beskadigelser og kvæstelser som følge af skridt under kørslen.

7.5 Forbrugsmateriale, slidmateriale og reservedele

Reservedele, forbrugs- og slidmaterialer som f.eks. motorolie, kilerem, tændrør, luftﬁ lterindsats, benzinﬁ lter, batterier og kniv er ikke omfattet af produktgarantien.

7.6 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.isc-gmbh.info

8. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaﬀ ald. For at sikre en fagmæs- sig korrekt bortskaﬀ else skal produktet indleveres på et aﬀ aldsdepot. Hvis du ikke har kendskab til lokalt aﬀ aldsdepot, så kontakt din kommune.

- 61 -

Anl_GC_PM_40_S_P_SPK7.indb 61Anl_GC_PM_40_S_P_SPK7.indb 61 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

9. Fejlsøgningsskema

Advarsel: Sluk motoren, og træk tændrørshætten ud inden eftersyn og justeringer.

Advarsel: Når motoren har kørt i nogle minutter i forbindelse med justering eller reparation, så husk på,

at udstødningen og andre dele kan være brandvarme. Undgå berøring for ikke at få forbrændinger.

Driftsforstyrrelse Mulig årsag Afhjælpning

Urolig driftsgang, maskinen ryster.

Motoren kører ikke. - Motorstart-/motorstopgreb ikke

Motor kører uroligt. - Luftﬁ lter snavset

Plænen bliver gul, snittet er ujævnt.

Græsudkast ikke i orden.

- Skruer løse

- Knivfastgøring løs

- Kniv ude af balance

trykket ind

- gasregulator i forkert position (hvis til stede)

- Tændrør defekt

- Benzintank tom

- brændstofpumpe (primer) er ikke betjent (hvis til stede)

- Tændrør snavset

- Kniv uskarp

- Klippehøjde for lav

- Motoromdrejningstal for lavt

- Klippehøjde for lav

- Kniv slidt ned

- Opsamlingsboks tilstoppet

- Kontroller skruer

- Kontroller knivfastgøring

- Udskift kniv

- Tryk motorstart-/motorstopgreb ind

- indstilling kontrolleres (hvis til stede)

- Sæt nyt tændrør i

- Fyld benzin på

- brændstofpumpe (primer) betjenes (hvis til stede)

- Rens luftﬁ ltret

- Rens tændrøret

- Skærp kniven

- Indstil rigtig højde

- gasregulator stilles på max. (hvis til stede)

- Stil gasregulatoren på maks.

- Indstil rigtigt

- Udskift kniv

- Tøm opsamlingsboks

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

- 62 -

Anl_GC_PM_40_S_P_SPK7.indb 62Anl_GC_PM_40_S_P_SPK7.indb 62 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Luftﬁ lter, bowdenkabler, opsamlingsboks, dæk,

Forbrugsmateriale/ forbrugsdele* Kniv Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

kørekobling

- 63 -

Anl_GC_PM_40_S_P_SPK7.indb 63Anl_GC_PM_40_S_P_SPK7.indb 63 21.10.2016 08:26:2821.10.2016 08:26:28

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh. info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 64 -

Anl_GC_PM_40_S_P_SPK7.indb 64Anl_GC_PM_40_S_P_SPK7.indb 64 21.10.2016 08:26:2821.10.2016 08:26:28

HR/BIH

Sadržaj

1. Sigurnosne napomene

2. Opis uređaja i sadržaj isporuke

3. Namjenska uporaba

4. Tehnički podaci

5. Prije puštanja u rad

6. Rukovanje

7. Čišćenje, održavanje, skladištenje, transport i narudžba rezervnih dijelova

8. Zbrinjavanje u otpad i recikliranje

9. Plan traženja grešaka

- 65 -

Anl_GC_PM_40_S_P_SPK7.indb 65Anl_GC_PM_40_S_P_SPK7.indb 65 21.10.2016 08:26:2821.10.2016 08:26:28

HR/BIH

Opasnost!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći ćete u priloženoj bilježnici.

Opasnost! Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

Tumačenje simbola na uređaju (slika 14):

1) Pročitajte upute za uporabu

2) Pažnja! Opasnost od dijelova koje uređaj izbacuje.Održavajte sigurnosni razmak

3) Pažnja! Od oštrih noževa - Prije svih radova održavanja, popravaka, čišćenja i podešavanja ugasite motor i izvucite utikač svjećice

4) Prije puštanja u pogon napunite ulje i gorivo

5) Oprez! Nosite zaštitu za sluh i zaštitne naočale

6) Zajamčen intenzitet buke.

7) Oprez! Vrući dijelovi. Održavajte razmak.

8) Punite samo kad je motor isključen.

9) Postupak pokretanja

10) Poluga za pokretanje/zaustavljanje motora (I=motor uključen; 0=motor isključen)

11) Poluga za vožnju (poluga spojke)

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-12)

1a. Poluga za pokretanje motora / zaustavljanje

motora (kočnica motora)

1b. Poluga za vožnju (poluga spojke)

2. Pumpa za gorivo (primer)

3. Gornja i donja ručka za guranje 4a. Vreća za sakupljanje 4b. Indikator napunjenosti 5a. Zaklopka za izbacivanje 5b. Poklopac klinastog remena

6. Čep na spremniku za punjenje

7. Vijak na otvoru za punjenje ulja

8. Podešavanje visine rezanja

9. Sajla za pokretanje

10. 2x kabelska stezaljka 11a. 2x zvjezdasta matica 11b. 2x Podložna pločica

12. 2x dugi vijak

13. Ključ za svjećicu

14. 2x vijak (šesterokutni, drška za guranje dolje)

15. 2x matica (drška za guranje dolje)

16. Ušica

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili prodajnom mjestu najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u informacijama o servisu na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Opasnost! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

benzinska kosilica

•

gornja i donja ručka za guranje

•

košara za sakupljanje

•

2x kabelska stezaljka

•

- 66 -

Anl_GC_PM_40_S_P_SPK7.indb 66Anl_GC_PM_40_S_P_SPK7.indb 66 21.10.2016 08:26:2821.10.2016 08:26:28

HR/BIH

2x zvjezdasta matica

•

2x Podložna pločica

•

2x dugi vijak

•

ključ za svjećicu

•

2x vijak (šesterokutni, drška za guranje dolje)

•

2x matica (drška za guranje dolje)

•

Ušica

•

servisna knjižica za benzin

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Namjenska uporaba

Uređaj se smije koristiti samo namjenski. Svaka drugačija uporaba nije namjenska. Za štete ili ozljede svih vrsta nastale zbog nenamjenskog korištenja odgovoran je korisnik/rukovatelj a nikako proizvođač.

Benzinska kosilica za travu namijenjena je za privatno korištenje u kući i hobi-vrtovima.

Kosilicama za travu za privatne vrtove kuća i hobivrtove smatraju se uredjaji čija godišnja uporaba u pravilu ne prelazi 50 sati i koje se pretežno koriste za njegu trave ili travnjaka, ali ne na javnim terenima, parkovima, sportskim terenima, kao niti na poljoprivrednim i šumskim dobrima.

Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

Pretpostavka za pravilnu uporabu kosilice za travu je pridržavanje priloženih proizvodjačevih uputa za uporabu. Upute za uporabu sadrže i uvjete rada, uvjete održavanja i popravaka.

Upozorenje! Zbog opasnosti od tjelesnih ozljeda korisnika kosilica za travu se ne smije koristiti za šišanje grmlja, živica i žbunja, za rezanje i usitnjavanje vitičastog raslinja ili travnjaka na krovnim nasadima ili u balkonskim kutijama kao ni za čišćenje (isisavanje) staza niti kao stroj za usitnjavanje već odsječenih grana drveća i grmlja Nadalje, kosilica za travu ne smije se koristiti kao motorna sjekira za izravnavanje povišenog tla, kao što su npr. krtičnjaci.

Zbog sigurnosnih razloga kosilica za travu se ne smije koristiti kao pogonski agregat za druge radne alate i komplete alata svake vrste.

4. Tehnički podaci

Tip motora: .. Jednocilindrični četverotaktni motor

..................................................................99 ccm

Snaga motora: ..........................................1,2 kW

Radni broj okretaja: .............................2900 min

Gorivo: ......................................................benzin

Sadržaj tanka: ........................................... oko 1 l

Motorno ulje: .......................................... oko 0,4 l

Svjećica: ..................................................F6RTC

Razmak elektroda: ...........................0,5 - 0,6 mm

Korekcija visine rezanja: ... centralna (25-60 mm)

Širina rezanja: ........................................ 400 mm

Težina: ......................................................21,5 kg

Opasnost! Buka i vibracije

Razina zvučnog tlaka L Nesigurnost K Intenzitet buke L Nesigurnost K

Nosite zaštitu za sluh.

Buka može utjecati na gubitak sluha.

Vrijednost emisije vibracija a Nesigurnost K = 1,5 m/s

Zbog jake buke i stvaranja vibracija trebalo bi izbjegavati dulji rad kosilicom.

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

•

....................................... 1,87 dB

................... 71,8 dB (A)

............................. 91,8 dB (A)

...................................... 1,81 dB

= 3,37 m/s

-1

- 67 -

Anl_GC_PM_40_S_P_SPK7.indb 67Anl_GC_PM_40_S_P_SPK7.indb 67 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Oprez! Ostali rizici Čak i kad se ovi elektroalati koriste propisno, uvijek postoje neki drugi rizici. Sljedeće opasnosti mogu nastati vezi s izvedbom i konstrukcijom elektroalata:

1. Oštećenja sluha ako se ne nosi prikladna zaštita za sluh.

2. Zdravstveni problemi koji nastaju kao posljedica vibracija na šaku-ruku u slučaju da se uređaj koristi tijekom dužeg vremena ili se nepropisno koristi i održava.

5. Prije puštanja u rad

5.1 Montaža komponenata

Pri isporuci su neki dijelovi demontirani. Montaža je jednostavna ako se pridržavate sljedećih napomena. Napomena! Prilikom montaže i radova održavanja potreban Vam je sljedeći dodatni alat koji nije sadržan u isporuci:

plitka posuda za sakupljanje ulja (za zamjenu

•

ulja) mjerna posuda od 1 litre (ulje / otporna na

•

benzin) kanistar za benzin

•

lijevak (odgovara nastavku na tanku za pun-

•

jenje benzina) kuhinjska krpa (za brisanje ulja / ostataka

•

benzina; zbrinjavanje na benzinskoj crpki) pumpa za usisavanje benzina (plastična,

•

nabaviti se može u trgovinama građevinskim materijalom) posuda s uljem s ručnom pumpom (nabaviti

•

se može u trgovinama građevinskim materijalom) motorno ulje

•

Montaža

1. Montirajte donju i gornju ručku za guranje (poz. 3) kao što je prikazano na slikama 3a3b.

2. Ručku sajle za pokretanje (poz. 9) objesite na za to predviđenu kuku kao što je prikazano na slici 3c.

3. Sajle za pokretanje ﬁ ksirajte pomoću priloženih kabelskih spojnica (poz. 10) na ručku za vođenje. Kao što je prikazano na sl. 3d.

4. Jednom rukom podignite poklopac na otvoru za izbacivanje (poz. 5a) i objesite vreću za sakupljanje trave (poz. 4a) kao što je prikaza-

no na slici 4.

5.2 Podešavanje visine rezanja

Upozorenje! Korigiranje visine rezanja smije se provesti samo dok motor ne radi.

Podešavanje visine rezanja izvodi se central-

•

no, pomoću poluge (sl. 7/poz. 8). Mogu se podešavati različite visine rezanja. Pomaknite polugu za podešavanje i stavite je

•

u željenu poziciju. Pustite je da se uglavi.

6. Rukovanje

Napomena! Motor se isporučuje bez goriva. Zbog toga prije puštanja u rad obavezno treba napuniti ulje i benzin.

1. Provjerite razinu ulja (vidi 7.2.1).

2. Za punjenje benzina koristite lijevak i menzuru. Provjerite je li benzin čist.

Upozorenje: Uvijek korisite samo jedan sigurnosni benzinski kanistar. Ne pušite prilikom punjenja benzina. Prije punjenja benzina ugasite motor i ostavite ga da se nekoliko minuta hladi.

3. Provjerite je li kabel za paljenje pričvršćen na svjećici.

Sigurnosna provjera poluge za pokretanje/ zaustavljanje motora

Da biste izbjegli neželjeno pokretanje kosilice i osigurali brzo zaustavljanje motora i noža u slučaju opasnosti, motor je opremljen polugom za pokretanje/zaustavljanje (sl. 5a/poz. 1a). Ona se mora aktivirati (sl. 5b) prije nego što se kosilica pokrene. Prilikom aktiviranja poluge za pokretanje/zaustavljanje motora ona se mora vratiti u početni položaj (sl. 5a).

Prije nego pokrenete motor, taj postupak trebali biste izvršiti nekoliko puta kako biste bili sigurni da poluga i sajla ispravno funkcioniraju.

- 68 -

Anl_GC_PM_40_S_P_SPK7.indb 68Anl_GC_PM_40_S_P_SPK7.indb 68 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Ponovite taj test još jednom kad je motor uključen. Nakon puštanja poluge za pokretanje/zaustavljanje motora, motor se mora zustaviti u roku od nekoliko sekundi. U suprotnom se obraite servisnoj službi.

Opasnost: Kad se motor pokrene, nož rotira.

6.1 Pokretanje motora

1. Provjerite je li kabel za paljenje pričvršćen na svjećici.

2. Pritisnite pumpu za gorivo (primer) (sl. 6/poz.

2) 3x. Ako je motor topao, to nije potrebno učiniti.

3. Stojte iza kosilice. Jednom rukom aktivirajte polugu za pokretanje/zaustavljanje motora (sl. 5b). Druga ruka nalazi se na ručici pokretača.

4. Pokrenite motor pomoću reverzivnog pokretača (sl.1/ poz. 9). Za to izvucite ručku oko 10-15 cm (dok ne osjetite otpor) i zatim povucite snažnim trzajem. Ako motor ne bi upalio, potegnite ručku još jednom. Napomena! Uže za pokretanje nemojte pustiti da naglo skoči natrag. Napomena! Pri hladnijem vremenu može biti potrebno da postupak pokretanja ponovite više puta.

Vožnja

Poluga za vožnju/spojka (sl. 5a/poz. 1b): Pritisnite je (sl. 5c), spojka za vožnju se zatvara i kosilica se počinje kretati dok motor radi. Pravovremenoo pustite polugu za vožnju kako biste zaustavili kretanje kosilice. Vježbajte pokretanje i zaustavljanje prije prve košnje tako dugo dok se ne upoznate s tehnikom vožnje.

Košnja

Motor je konstruiran za brzinu rezanja i izbacivanja trave u vreću za sakupljanje kao i za dugi životni vijek.

Režite samo s oštrim, besprijekornim noževima da se buseni trave ne bi trgali i travnjak ne bi požutio.

Za postizanje bolje slike rezanja vodite kosilicu što ravnije. Pritom se staze trebaju preklapati za nekoliko centimetara tako da ne ostanu linije.

Održavajte čistoću donje strane kućišta kosilice i obavezno uklonite naslage trave. Naslage otežavaju postupak pokretanja, ugrožavaju kvalitetu rezanja i izbacivanja trave.

Na kosinama staza rezanja treba biti poprečno na kosinu. Klizanje kosilice može se spriječiti kosim položajem. Visinu rezanja odaberite prema stvarnoj duljini trave. Prolazite više puta tako da se odjednom obuhvati maksimalno 4cm trave.

Prije nego provodite bilo kakvu kontrolu noža, ugasite motor. Imajte na umu da se nakon isključenja motora nož okreće još nekoliko sekundi. Nikad nemojte pokušati zaustaviti nož. Redovito kontrolirajte je li nož pravilno pričvršćen, je li u dobrom stanju i nabrušen. U suprotnom ga nabrusite ili ga zamijenite. U slučaju da rotirajući nož udari o neki predmet, isključite kosilicu i pričekajte da se nož potpuno zaustavi. Provjerite stanje noža i njegovog držača. Ako je oštećen, morate ga zamijeniti.

6.2 Napomene za pravilnu košnju

6.3 Isključivanje motora

Da biste isključili motor, pustite polugu za Opasnost! Nikad ne otvarajte poklopac za izbacivanje trave kad se naprava za sakupljanje trave prazni i motor još radi. Rotirajući nož može uzrokovati ozljede.

pokretanje/zaustavljanje motora (sl. 5a/poz.

1a). Skinite utikač sa svjećice da biste spriječili

pokretanje motora. Prije ponovnog pokretanja

provjerite sajlu kočnice motora. Provjerite je li

sajla ispravno montirana. Prelomljenu ili oštećenu

sajlu za isključivanje motora morate zamijeniti.

Uvek pažljivo pričvrstite poklopac otvora za izbacivanje i vreću za sakupljanje trave. Prilikom uklanjanja prvo isključite motor.

6.4 Pražnjenje vreće za sakupljanje trave

Ako je vreća za sakupljanje napunjena travom,

protok zraka je manji i prikaz stanja napunjenosti

Prije svakog podešavanja, održavanja i popravka isključite motor i pričekajte da se nož zaustavi. Izvucite utikač za svjećicu.

(4b) (sl. 13) nalazi se tik uz vreću. Ispraznite vreću

i oslobodite kanal za izbacivanje. Opasnost!

Prije skidanja vreće za sakupljanje, morate

isključiti motor i pričekati da se zaustavi

rezaći alat.

- 69 -

Anl_GC_PM_40_S_P_SPK7.indb 69Anl_GC_PM_40_S_P_SPK7.indb 69 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Kod skidanja vreće za sakupljanje trave jednom rukom podignite poklopac otvora za izbacivanje trave, a drugom skinite vreću s nosača (sl. 4). Prema sigurnosnom propisu, poklopac otvora za izbacivanje zaklopi se prilikom skidanja vreće i zatvori stražnji otvor za izbacivanje. Ostanu li ostaci trave visjeti u otvoru, za lakše pokretanje motora svrsishodno je povući kosilicu unatrag za oko 1m.

Ostatke trave u kućištu kosilice i na radnom alatu ne uklanjajte rukama ili nogama, nego prikladnim pomoćnim sredstvima, npr. četkama ili metlicama.

Da biste zajamčili dobro sakupljanje trave, morate nakon korištenja vreću za sakupljanje, a naročito mrežu, očistiti iznutra.

Vreću za sakupljanje trave objesite samo kad je motor isključen i kad je zaustavljen rezaći alat.

Zaklopku otvora za izbacivanje podignite jednom rukom, a drugom držite vreću na ručki i objesite je odozgo.

7. Čišćenje, održavanje,

skladištenje, transport i narudžba rezervnih dijelova

Opasnost!

Nikad ne radite na provodljivim dijelovima uredjaja za paljenje niti ih ne dodirujte kad motor radi. Prije svih radova održavanja i njege odvojite utikač od svjećice. Nikad ne obavljajte bilo kakve radove kad uredjaj radi. Radove koji nisu opisani u ovim uputama za uporabu treba provoditi samo ovlašten servis.

7.1 Čišćenje

Nakon svake uporabe kosilicu treba temeljito očistiti. Naročito donju stranu i prihvatnik noža. Pritom nagnite kosilicu prema natrag tako da ručku za guranje pritisnite prema dolje. Napomena: Prije nego ćete nagnuti kosili- cu, pomoću pumpe za odsisavanje u cijelosti ispraznite tank s gorivom. Kosilica se ne smije nagnuti za više od 90 stupnjeva. Prljavštinu i travu najlakše ćete ukloniti odmah nakon rezanja trave. Sasušeni ostaci trave i prljavština mogu ugroziti rad kosilice. Kontrolirajte ima li u kanalu za izbacivanje ostataka trave i po potrebi ih uklonite. Kosilicu nikad ne čistite mlazom vode ili uređajem za čišćenje pod visokim tlakom. Pazite na to da u

unutrašnjost uređaja ne dospije voda. Ne smiju se

koristiti agresivna sredstva za čišćenje kao što su

hladna čistila ili benzin za čišćenje.

7.2 Održavanje

Intervale održavanja pogledajte u priloženoj

servisnoj knjižici Benzin.

Napomena: Zaprljan materijal za održavanje i po-

gonske materijale dopremite na za to previđeno

sabiralište.

7.2.1 Benzinski motor

Napomena! Motor nikad ne smije raditi bez ili s

premalo ulja. To može uzrokovati velika oštećenja

na motoru.

Kontrola razine ulja

Postavite kosilicu vodoravno. Okretom ulijevo od-

vrnite mjernu šipku za ulje (sl. 9a/poz. 7) i obrišite

je. Mjernu šipku ponovno umetnite do graničnika

u nastavak za punjenje, nemojte je do kraja

uvrnuti. Izvadite mjernu šipku i u vodoravnom

položaju očitajte razinu ulja. Razina ulja mora se

nalaziti između oznake min i max na mjernoj šipki

(sl. 9b).

Zamjena ulja

Zamjena ulja treba se izvršiti dok je motor

isključen ali još topao.

1. Provjerite je li otkvačena košara za sakupljanje trave.

2. Pomoću usisne pumpe ispraznite tank za benzin, ostavite motor da radi tako dugo dok se ne potroši sav preostali benzin.

3. Stavite plitku sabirnu posudu ispod kosilice.

4. Odvrnite vijak na otvoru za punjenje ulja (poz.

7) i nagnite kosilicu bočno za 90°.

5. Kroz otvor istječe toplo ulje u posudu za sakupljanje.

6. Kad staro ulje isteče, uspravite kosilicu.

7. Napunite motorno ulje do gornje oznake na mjernoj šipki.

8. Pozor! Za provjeru razine ulja nemojte do kraja uvrtati šipku, već je utaknite samo do navoja.

9. Staro ulje mora se zbrinuti u skladu s važećim odredbama.

7.2.2 Nož

Zbog sigurnosnih razloga predajte nož na brušenje, centriranje i montažu ovlaštenoj servisnoj radionici. Da biste postigli optimalni rezultat rada, preporučujemo da jednom godišnje predate nož na kontrolu.

- 70 -

Anl_GC_PM_40_S_P_SPK7.indb 70Anl_GC_PM_40_S_P_SPK7.indb 70 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Zamjena noža (sl. 8)

Prilikom zamjene rezaćeg alata smijete koristiti samo originalne rezervne dijelove. Oznaka noža mora se podudarati s brojem navedenim na popisu rezervnih dijelova. Nikad ne montirajte drukčiji nož.

Oštećeni noževi

Ako bi nož unatoč svom oprezu udario o neku prepreku, odmah isključite motor i izvadite utikač svjećice. Prevrnite kosilicu prema natrag i provjerite je li nož oštećen. Oštećeni ili savinuti noževi moraju se zamijeniti. Nikada ne pokušavajte izravnati savinuti nož. Nikada ne radite sa savinutim ili jako istrošenim nožem, to izaziva vibracije i može uzrokovati daljnja oštećenja kosilice. Upozorenje! Prilikom rada s oštećenim nožem postoji opasnost od ozljeđivanja.

7.2.3 Osovine i glavčine kotača

Osovine i glavčine kotača trebalo bi podmazati jednom u sezoni. U tu svrhu skinite odvijačem poklopce kotača i olabavite vijke za pričvršćivanje kotača.

7.2.4 Njega i podešavanje sajli

Redovito podmazujte sajle i provjeravajte pokreću li se lako.

7.2.5 Održavanje ﬁ ltra za zrak (sl. 10)

Zaprljani ﬁ ltri za zrak smanjuju snagu motora zbog premalog dovoda zraka do rasplinjača. Kod vrlo prašnjavog zraka ﬁ ltar treba češće provjeriti. Filtar za zrak nikad nemojte čistiti benzinom ili zapaljivim otapalima. Filtar za zrak čistite samo komprimiranim zrakom ili ga istresite uz lupkanje.

7.2.6 Održavanje svjećice

Svjećicu očistite četkom od bakrene žice.

1. Izvucite utikač za svjećicu (sl. 11/poz. A).

2. Uklonite svjećicu pomoću priloženog ključa.

3. Montaža slijedi obrnutim redoslijedom.

7.2.7 Kontrola klinastog remena

Uklonite nož kao što je opisano pod točkom 7.2.2. Da biste izvršili kontrolu klinastog remena, uklonite njegov poklopac (sl. 12/poz. 5b).

7.2.8 Popravak

Nakon popravki ili održavanja provjerite jesu li stavljeni svi sigurnosno-tehnički dijelovi i jesu li u besprijekornom stanju. Dijelove koji bi mogli uzrokovati ozljede treba čuvati na nepristupačnom mjestu, podalje od osoba i djece. Napomena! Prema zakonu o jamstvu za proizvod ne jamčimo za štete koje bi nastale zbog nestručnog popravka ili ako se prilikom zamjene dijelova ne bi koristili originalni dijelovi ili dijelovi koje smo mi odobrili. Isto tako ne jamčimo za štete uzrokovane nestručnim popravcima. Za njih agažirajte servisnu službu ili ovlaštenog stručnjaka. Isto vrijedi i za dijelove pribora.

7.2.9 Vremena rada

U vezi vremena rada pridržavajte se važećih zakonskih odredbi koje, obzirom na mjesto korištenja, mogu biti različite.

7.3 Priprema za spremanje kosilice

Upozorenje! Ne ispumpavajte benzin u zatvore-

noj prostoriji, u blizini vatre ili ako pušite. Isparavanja mogu izazvati eksploziju ili vatru.

1. Ispraznite spremnik za gorivo pomoću usisne pumpe.

2. Pokrenite motor i pustite ga da radi tako dugo dok se ne potroši preostali benzin.

3. Nakon svake sezone zamijenite ulje.

4. Uklonite svjećicu. Natočite pomoću posude oko 20 ml ulja u cilindar. Polako povlačite ručku pokretača tako da ulje zaštiti cilindar iznutra. Ponovno uvrnite svjećicu.

5. Očistite rebra za hlađenje cilindra i kućište.

6. Očistite cijeli uređaj kako biste zaštitili lak.

7. Čuvajte uređaj na dobro prozračenom mjestu.

7.4 Priprema kosilice za transport

Upozorenje! Ne uklanjajte benzin u zatvorenoj

prostoriji, u blizini vatre ili ako pušite. Isparavanja mogu izazvati eksploziju ili vatru.

1. Ispraznite spremnik za gorivo pomoću usisne pumpe.

2. Pustite da motor radi tako dugo dok se ne potroši sav preostali benzin.

3. Ispraznite motorno ulje iz toplog motora.

4. Uklonite utikač sa svjećice.

5. Očistite rebra za hlađenje cilindra i kućište.

6. Otkvačite sajlu za pokretanje s kuke (sl. 3c). Olabavite spoj prikazan na sl. 3a lijevo i desno na ručki za guranje i sklopite gornju dršku

- 71 -

Anl_GC_PM_40_S_P_SPK7.indb 71Anl_GC_PM_40_S_P_SPK7.indb 71 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

za guranje prema dolje. Pritom pazite da ne prelomite sajle.

7. Između gornje i donje ručke za vođenje om- otajte nekoliko slojeva kartona i motora da bi se izbjeglo trošenje.

8. Dostatno osigurajte teret kako bi se izbjegla oštećenja ili ozljeđivanja osoba zbog klizanja tijekom voženje.

7.5 Potrošni materijal, habajući materijal i rezervni dijelovi

Rezervni dijelovi, potrošni i habajući materijali kao što je npr. motorno ulje, klinasti remen, svjećice, umetak za zračni ﬁ ltar, benzinski ﬁ ltar, baterije ili nož, nisu obuhvaćeni jamstvom za uređaj.

7.6 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.isc-gmbh.info

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično kućno smeće. Uređaj bi, u svrhu stručnog zbrinjavanja, trebalo predati odgovarajućem sakupljalištu takvog otpada. Ako ne znate gdje se takvo sakupljalište nalazi, raspitajte se u svojoj općinskoj upravi.

- 72 -

Anl_GC_PM_40_S_P_SPK7.indb 72Anl_GC_PM_40_S_P_SPK7.indb 72 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

9. Plan traženja grešaka

Upozorenje: Prije nego ćete provesti inspekcije ili podešavanja, prvo isključite motor i izvadite utikač sa

svjećicom.

Upozorenje: Ako je nakon podešavanja ili popravka motor radio par minuta, imajte u vidu to da su ispušni otvor i drugi dijelovi vrući. Dakle, ne dodirujte ih kako bi ste izbjegli zadobivanje opekotina

Smetnja Mogući uzroci Uklanjanje

Nemiran rad, jako vibriranje uređaja

Motor ne radi - Poluga za pokretanje/zaustavljanje

Motor radi nemirno. - Zaprljani ﬁ ltar za zrak

Travnjak postaje žut, rez je nepravilan

Zaprljan je otvor za izbacivanje trave

- Labavi vijci

- Labavo pričvršćen nož

- Neuravnoteženi nož

motora nije pritisnuta

- pogrešan položaj poluge gasa (ako postoji)

- Neispravna svjećica

- Prazan tank za gorivo

- nije aktivirana pumpa za gorivo (primer) (ako postoji)

- Zaprljana svjećica

- Nož je tup

- Premala visina rezanja

- Premali broj okretaja motora

- Premala visina rezanja

- Nož je istrošen

- Začepljena sabirna vreća

- Provjeriti vijke

- Provjeriti pričvršćenost noža

- Zamijeniti nož

- Pritisnuti polugu za pokretanje/ zaustavljanje motora

- provjeriti položaj (ako postoji)

- Zamijeniti svjećicu

- Napuniti gorivo

- aktivirati pumpu za gorivo (primer) (ako postoji)

- Očistiti ﬁ ltar za zrak

- Očistiti svjećicu

- Nabrusiti nož

- Podesiti točnu visinu

- polugu gasa staviti na položaj maks. (ako postoji)

- Postaviti polugu gasa na maks.

- Točno podesiti

- Zamijeniti nož

- Isprazniti sabirnu vreću

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 73 -

Anl_GC_PM_40_S_P_SPK7.indb 73Anl_GC_PM_40_S_P_SPK7.indb 73 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Filtar za zrak, sajle, sabirna košara, gume, kvačilo Potrošni materijal/ potrošni dijelovi* Nož Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 74 -

Anl_GC_PM_40_S_P_SPK7.indb 74Anl_GC_PM_40_S_P_SPK7.indb 74 21.10.2016 08:26:2921.10.2016 08:26:29

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. ﬁ zičke osobe koje ovaj proizvod ne žele koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređ

aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih

djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljenjem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 75 -

Anl_GC_PM_40_S_P_SPK7.indb 75Anl_GC_PM_40_S_P_SPK7.indb 75 21.10.2016 08:26:2921.10.2016 08:26:29

Sadržaj

1. Sigurnosna uputstva

2. Opis uređaja i sadržaj isporuke

3. Namensko korišćenje

4. Tehnički podaci

5. Pre puštanja u pogon

6. Rukovanje

7. Čišćenje, održavanje, skladištenje, transport i porudžbina rezervnih delova

8. Zbrinjavanje u otpad i recikliranje

9. Smetnje i uklanjanje kvarova

- 76 -

Anl_GC_PM_40_S_P_SPK7.indb 76Anl_GC_PM_40_S_P_SPK7.indb 76 21.10.2016 08:26:2921.10.2016 08:26:29

Opasnost!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u priloženoj knjižici.

Opasnost! Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

Tumačenje simbola na uređaju (slika 14):

1) Pročitajte uputstva za upotrebu

2) Pažnja! Opasnost od delova koje uređaj izbacuje. Održavajte bezbednosno odstojanje

3) Pažnja! Od oštrih noževa - Pre svih radova održavanja, popravki, čišćenja i korigovanja ugasite motor i izvucite utikač svećice.

4) Pre puštanja u pogon napunite ulje i gorivo.

5) Oprez! Nosite zaštitu za sluh i zaštitne naočari.

6) Garantovani intenzitet buke

7) Oprez! Vrući delovi. Držite odstojanje.

8) Punite benzin samo kad je motor ugašen.

9) Postupak startovanja

10) Poluga za startovanje/zaustavljanje motora (I=motor uključen; 0=motor isključen)

11) Poluga za vožnju (poluga spojke)

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-12)

1a. Poluga za startovanje / zaustavljanje motora

(kočnica motora)

1b. Poluga za vožnju (poluga spojke)

2. Pumpa za gorivo (primer)

3. Gornja i donja drška za guranje 4a. Kesa za sakupljanje 4b. Indikator napunjenosti 5a. Poklopac otvora za izbacivanje 5b. Poklopac klinastog kaiša

6. Čep na rezervoaru za punjenje

7. Zavrtanj na otvoru za punjenje ulja

8. Podešavanje visine rezanja

9. Sajla za pokretanje

10. 2x stezaljka kabla 11a. 2x zvezdasta navrtka 11b. 2x Pločica za podmetanje

12. 2x dugačak zavrtanj

13. Ključ za svećicu

14. 2x zavrtnja (šestougaona, drška za guranje dole)

15. 2x navrtke (drška za guranje dole)

16. Ušica

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja isporuke proverite potpunost artikala. U slučaju neispravnih delova, nakon kupovine artikla obratite se našem servisnom centru, ili prodajnom mestu na kom ste kupili proizvod u roku od 5 radnih dana, s time da predočite i važeću potvrdu o kupovini. Molimo vas da u vezi sa tim obratite pažnju na tabelu o garanciji u informacijama o servisu na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Opasnost! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

benzinska kosilica za travu

•

- 77 -

Anl_GC_PM_40_S_P_SPK7.indb 77Anl_GC_PM_40_S_P_SPK7.indb 77 21.10.2016 08:26:2921.10.2016 08:26:29

gornja i donja drška za guranje

•

korpa za sakupljanje

•

2x stezaljka kabla

•

2x zvezdasta navrtka

•

2x Pločica za podmetanje

•

2x dugačak zavrtanj

•

ključ za svećicu

•

2x zavrtnja (šestougaona, drška za guranje

•

dole) 2x navrtke (drška za guranje dole)

•

Ušica

•

servisna knjižica za benzin

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

3. Namensko korišćenje

Uređaj sme da se koristi samo za namenu za koju je predviđen. Svaka drugačija upotreba nije namenska. Za štete ili povrede svih vrsta nastale zbog nenamenske upotrebe odgovoran je korisnik/rukovaoc, a nikako proizvođač.

Benzinska kosilica za travu namenjena je za privatno korišćenje u kući i hobi-baštama.

Kosilicama za travu za bašte privatnih kuća i hobibašte smatraju se uređaji čija godišnja upotreba u pravilu ne prelazi 50 časova i koje se uglavnom koriste za negu trave ili travnjaka, ali ne na javnim terenima, parkovima, sportskim terenima, kao niti na poljoprivrednim i šumskim dobrima.

Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima. Pretpostavka za pravilnu upotrebu kosilice za travu je pridržavanje priloženih proizvođačevih uputstava za upotrebu. Uputstva za upotrebu sadrže takođe i uslove rada, održavanja i popravki.

Upozorenje! Zbog opasnosti od ﬁ zičkih povreda korisnika kosilica za travu ne sme da se koristi za šišanje grmova, živica i žbunja, za rezanje i seckanje puzajućeg bilja ili travnjaka na krovnim nasadima ili u balkonskim kutijama kao ni za čišćenje (usisavanje) staza, niti kao mašina za usitnjavanje već odsečenih grana drveća i žbunja. Nadalje, kosilica za travu ne sme da se koristi kao motorni trnokop za izravnavanje povišenog tla, kao što su npr. krtičnjaci.

Iz razloga bezbednosti kosilica za travu se ne sme da se koristi kao pogonski agregat za druge radne alate i komplete alata bilo koje vrste.

4. Tehnički podaci

Tip motora: .. Jednocilindrični četverotaktni motor

..................................................................99 ccm

Snaga motora: ..........................................1,2 kW

Radni broj obrtaja: ...............................2900 min

Gorivo: .......................................................benzin

Sadržaj rezervoara: .................................. cirka 1 l

Motorno ulje: ......................................... cirka 0,4 l

Svećica: ....................................................F6RTC

Odstojanje elektroda: .......................0,5 - 0,6 mm

Korekcija visine rezanja: .... centralna (25-60 mm)

Širina rezanja: ......................................... 400 mm

Težina: ......................................................21,5 kg

Opasnost! Buka i vibracije

Nivo zvučnog pritiska L Nesigurnost K Intenzitet buke L Nesigurnost K

Nosite zaštitu za sluh.

Buka može da utiče na gubitak sluha.

Vrednost emisije vibracija a Nesigurnost K = 1,5 m/s

Zbog jake buke i stvaranja vibracija trebalo bi izbegavati duži rad.

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

Ako uređaj ne upotrebljavate, onda ga

•

isključite.

....................................... 1,87 dB

.................... 71,8 dB(A)

.............................. 91,8 dB(A)

...................................... 1,81 dB

= 3,37 m/s

-1

- 78 -

Anl_GC_PM_40_S_P_SPK7.indb 78Anl_GC_PM_40_S_P_SPK7.indb 78 21.10.2016 08:26:2921.10.2016 08:26:29

Oprez! Ostali rizici Čak i kada se ovi električni alati koriste propisno, uvek postoje i neki drugi rizici. Sledeće opasnosti mogu nastati u vezi s izvedbom i konstrukcijom električnog alata:

1. Oštećenja sluha, ako se ne nosi odgovarajuća zaštita za sluh.

2. Zdravstvene poteškoće koje nastanu kao posledica vibracija na šaku-ruku, ako se uređaj koristi tokom dužeg vremena ili se nepropisno koristi i održava.

5. Pre puštanja u pogon

5.1 Montaža komponenata

Kod isporuke su demontirani neki delovi. Montaža je jednostavna ako se pridržavate sledećih napomena. Napomena! Prilikom montaže i radova održavanja potreban Vam je sledeći dodatni alat koji nije sadržan u isporuci:

plitka posuda za sakupljanje ulja (za zamenu

•

ulja) posuda za merenje od 1 litre (ulje / otporna

•

na benzin) kanistar za benzin

•

levak (odgovara nastavku na rezervoaru za

•

punjenje benzina) kuhinjska krpa (za brisanje ulja / ostataka

•

benzina; zbrinjavanje na benzinskoj pumpi) pumpa za usisavanje benzina (plastična, na-

•

baviti se može u prodavnicama građevinskog materijala) posuda s uljem s ručnom pumpom (nabaviti

•

se može u prodavnicama građevinskog materijala) motorno ulje

•

Montaža

1. Montirajte donju i gornju dršku za guranje (poz. 3) kao što je prikazano na slikama 3a3b.

2. Dršku sajle za startovanje (poz. 9) okačite na za to predviđenu kuku kao što je prikazano na slici 3c.

3. Sajle za startovanje ﬁ ksirajte pomoću priloženih kablovskih spojnica (poz. 10) na dršku za guranje kao što je prikazano na slici 3d.

4. Jednom rukom podignite poklopac na otvoru za izbacivanje (poz. 5a) i okačite kesu za sakupljanje trave (poz. 4a) kao što je prikaza-

no na slici 4.

5.2 Podešavane visine rezanja

Upozorenje! Korigovanje visine rezanja sme da se sprovede samo dok je motor ugašen.

Podešavanje visine rezanja vrši se central-

•

no, pomoću poluge (sl. 7/poz. 8). Mogu se podešavati razne visine rezanja. Pomerite polugu za podešavanje i stavite je u

•

željenu poziciju. Pustite je da se fiksira.

6. Rukovanje

Napomena! Motor se isporučuje bez goriva. Stoga pre puštanja u pogon obavezno sipajte ulje i benzin.

1. Proverite nivo ulja (vidi 7.2.1).

2. Za punjenje benzina koristite levak i menzuru. Proverite da li je benzin čist.

Upozorenje: Uvek koristite samo sigurnosni kanistar za benzin. Ne pušite za vreme punjenja benzina. Pre punjenja benzina ugasite motor i ostavite ga da se nekoliko minuta hladi.

3. Proverite da li je kabl za paljenje pričvršćen na svećicu.

Bebzednosna provera poluge za startovanje / zaustavljanje motora

Da biste izbegli neželjeno startovanje kosilice, kao i da biste osigurali brzo zaustavljanje motora i noža u slučaju opasnosti, motor ima polugu za startovanje/zaustavljanje (sl. 5a/poz. 1a). Ona se mora aktivirati (sl. 5b) pre nego što se kosilica pokrene. Prilikom aktiviranja poluge za startovanje/ zaustavljanje motora ona se mora vratiti u početni položaj (sl. 5a).

Pre nego što startujete motor trebalo bi da taj postupak sprovedete nekoliko puta da biste bili sigurni da poluga i sajla ispravno funkcionišu.

- 79 -

Anl_GC_PM_40_S_P_SPK7.indb 79Anl_GC_PM_40_S_P_SPK7.indb 79 21.10.2016 08:26:2921.10.2016 08:26:29

Ponovite taj test kad je motor upaljen. Nakon puštanja poluge za startovanje/zaustavljanje motora, motor se mora zustaviti u roku od nekoliko sekundi. Ako se to ne desi, obratite se servisu.

Opasnost: Kad se motor upali, rezni nož rotira.

6.1 Startovanje motora

1. Proverite da li je kabl za paljenje priključen na svećicu.

2. Pritisnite pumpu za gorivo (primer) (sl. 6/poz.

2) 3x. Kad je motor topao to ne treba da se uradi.

3. Stojte iza motorne kosilice. Jednom rukom aktivirajte polugu za startovanje/zaustavljanje motora (sl. 5b). Druga ruka treba biti na ručici startera.

4. Pokrenite motor pomoću reverzibilnog startera (sl.1/ poz.9). Pri tom izvucite ručicu cirka 10-15 cm (dok ne osetite otpor), zatim snažno povucite uz trzaj. Ako motor ne upali, potegnite ručicu još jednom. Napomena! Nemojte pustiti da sajla za startovanje skoči u početni položaj. Napomena! Tokom hladnog vremena može biti potrebno da se više puta ponovi postupak pokretanja.

Vožnja

Poluga za vožnju/spojka (sl. 5a/poz. 1b): Pritisnite je (sl. 5c), spojka za vožnju se zatvara i kosilica se počinje kretati dok motor radi. Pravodobno pustite polugu za vožnju kako biste zaustavili kretanje kosilice. Vežbajte pokretanje i zaustavljanje pre prve košnje sve dok se ne upoznate s tehnikom vožnje.

6.2 Napomene za pravilnu košnju

Košnja

Motor je konstruiran za brzinu rezanja i izbacivanja trave u kesu za sakupljanje kao i za dug životni vek.

Režite samo s oštrim, besprekornim noževima kako se buseni trave ne bi trgali i travnjak ne bi požutio.

Za postizanje boljeg izgleda pokošenog travnjaka vodite kosilicu što ravnije. Priom se staze trebaju preklapati za nekoliko santimetara tako da ne ostanu linije.

Održavajte čistoću donje strane kućišta kosilice i obavezno uklonite naslage trave. Naslage otežavaju postupak pokretanja, ugrožavaju kvalitet rezanja i izbacivanja trave.

Na kosinama staza rezanja treba da bude poprečno na kosinu. Klizanje kosilice može da se spreči kosim položajem.

Visinu rezanja odaberite prema stvarnoj visini trave. Prolazite više puta tako da odjednom obuhvatite maksimalno 4 cm trave.

Pre nego provedete bilo kakvu kontrolu noža, ugasite motor. Imajte u vidu da se nakon isključenja motora nož obrće još nekoliko sekundi. Nikad nemojte da pokušate zaustaviti nož. Redovno kontrolišite da li je nož pravilno pričvršćen, u dobrom stanju i nabrušen. Ako nije, nabrusite ga ili zamenite. U slučaju da rotirajući nož udari o neki predmet, isključite kosilicu i pričekajte da se nož potpuno zaustavi. Proverite stanje noža i njegovog držača. Ako je oštećen, morate da ga zamenite.

Opasnost! Nikad ne otvarajte poklopac za izbacivanje trave dok se naprava za sakupljanje trave prazni i motor još radi. Rotacioni nož može da uzrokuje povrede.

6.3 Gašenje motora Da biste ugasili motor, pustite polugu za startovanje/zaustavljanje motora (sl. 5a/poz. 1a). Skinite utikač sa svećice kako biste izbegli

startovanje motora. Pre ponovnog paljenja proverite sajlu kočnice motora. Proverite je li sajla

Uvek pažljivo pričvrstite poklopac otvora za izbacivanje i kesu za sakupljanje trave. Prili-

pravilno montirana. Prelomljenu ili oštećenu sajlu za isključivanje motora morate zameniti.

kom uklanjanja prvo ugasite motor.

Pre svakog podešavanja, održavanja i popravke ugasite motor i sačekajte da se zaustavi nož. Izvucite utikač svećice.

- 80 -

Anl_GC_PM_40_S_P_SPK7.indb 80Anl_GC_PM_40_S_P_SPK7.indb 80 21.10.2016 08:26:2921.10.2016 08:26:29

6.4 Pražnjenje kese za sakupljanje trave

Ako je kesa za sakupljanje napunjena travom, protok vazduha je manji i indikator stanja napunjenosti (4b) (sl. 13) priljubljen je uz kesu. Ispraznite kesu i oslobodite kanal za izbacivanje trave.

Opasnost! Pre skidanja kese za sakupljanje, morate da isključite motor i sačekate da se zaustavi rezni alat.

Kod skidanja kese za sakupljanje trave jednom rukom podignite poklopac na otvoru za izbacivanje trave, a drugom skinite kesu s nosača (sl. 4). Prema propisu o bezbednosti, poklopac otvora za izbacivanje zaklopi se kod skidanja kese i zatvori stražnji otvor za izbacivanje. Ako na otvoru ima ostataka trave, dobro je da u svrhu lakšeg pokretanja motora povučete kosilicu unazad za cirka 1 m.

Ostatke trave u kućištu kosilice i na radnom alatu nemojte da uklanjate rukama ili nogama, nego podesnim pomoćnim sredstvima, npr. četkom ili metlicom.

Da biste osigurali dobro sakupljanje trave, nakon korišćenja morate da očistite kesu za sakupljanje, a naročito rešetku za vazduh.

Kesu za sakupljanje trave okačite samo kad je motor isključen i zaustavljen rezni alat.

Zaklopku otvora za izbacivanje podignite jednom rukom, a drugom držite kesu za dršku i okačite je odozgo.

Napomena: Pre nego što ćete izvrnuti kosilicu u stranu, pomoću usisne pumpe potpuno ispraznite rezervoar za benzin. Kosilica ne sme da se izvrne za više od 90 stepeni. Prljavštinu i travu uklonićete najlakše odmah nakon rezanja trave. Sasušeni ostaci trave i prljavština mogu da ugroze rad kosilice. Proverite da li u kanalu za izbacivanje ima ostataka trave i po potrebi ih uklonite. Kosilicu nikada nemojte čistiti mlazom vode ili uređajem za čišćenje pod visokim pritiskom. Pripazite na to da u unutrašnjost uređaja ne dospe voda. Ne smeju se koristiti agresivna sredstva za čišćenje kao što su hladna sredstva za čišćenje ili benzin.

7.2 Održavanje

Intervale održavanja pogledajte u priloženoj servisnoj knjižici Benzin. Napomena: Zaprljan materijal za održavanje i pogonski materijal otpremite na za to previđeno sakupljalište.

7.2.1 Benzinski motor Napomena! Motor ne sme nikada raditi bez ili sa

premalo ulja. To na njemu može uzrokovati velika oštećenja.

Kontrola nivoa ulja

Postavite kosilicu horizontalno. Odvrnite uljomernu šipku (sl. 9a/poz. 7a) obrtanjem ulevo i obrišite je. Ponovno utaknite mernu šipku u nastavak za punjenje do kraja, nemojte je uvrnuti. Izvadite mernu šipku i očitajte nivo ulja u horizontalnom položaju. Nivo ulja treba da bude između oznaka min. i max. na uljomernoj šipci (sl. 9b).

7. Čišćenje, održavanje,

skladištenje, transport i porudžbina rezervnih delova

Opasnost!

Nikad ne radite na delovima uređaja za paljenje koji su pod naponom niti ih ne dotičite kad motor radi. Pre svih radova održavanja i nege odvojite utikač od svećice. Nikad ne obavljajte bilo kakve radove kad uređaj radi. Radove koji nisu opisani u ovim uputstvima za upotrebu treba da obavi samo ovlašćen servis.

7.1 Čišćenje

Nakon svake upotrebe kosilica treba temeljito da se očisti. Naročito donja strana i zahvatač noža. Pri tom izvrnite kosilicu prema nazad tako da dršku za guranje pritisnite prema dole.

Anl_GC_PM_40_S_P_SPK7.indb 81Anl_GC_PM_40_S_P_SPK7.indb 81 21.10.2016 08:26:2921.10.2016 08:26:29

Izmena ulja

Izmena ulja treba da se sprovede dok je motor ugašen, ali još topao.

1. Proverite je li otkačena korpa za sakupljanje trave.

2. Pomoću usisne pumpe ispraznite rezervoar za benzin, ostavite da motor radi toliko da se potroši sav preostali benzin.

3. Stavite posudu za sakupljanje ulja ispod kosilice.

4. Odvrnite zavrtanj na otvoru za punjenje ulja (poz. 7) i nagnite kosilicu u stranu za 90°.

5. Kroz otvor će isteći toplo ulje u posudu za sakupljanje.

6. Kad staro ulje isteče uspravite kosilicu.

7. Napunite motorno ulje do gornje oznake uljomerne šipke.

8. Pažnja! Za proveru nivoa ulja nemojte da do kraja uvrćete šipku, nego je utaknite samo do

- 81 -

navoja.

9. Staro ulje mora da se eliminiše u skladu s važećim odredbama.

7.2.2 Nož

Iz bezbednosnih razloga predajte nož ovlašćenoj servisnoj radionici na brušenje, centriranje i montažu. Da biste postigli optimalan rezultat rada, preporučamo da jednom godišnje date nož na kontrolu.

Zamena noža (sl. 8)

Kod zamene reznog alata smete koristiti samo originalne rezervne delove. Oznaka noža mora se podudarati s brojem navedenim na listi rezervnih delova. Nikada ne montirajte drugačiji nož.

Oštećeni noževi

Ako bi nož uprkos svom oprezu udario o neku prepreku, odmah ugasite motor i izvucite utikač svećice. Izvrnite kosilicu u stranu i proverite da li je nož oštećen. Oštećeni ili savinuti noževi moraju se zameniti. Nikada ne pokušavajte da ponovno izravnate savinuti nož. Nikada ne radite sa savinutim ili jako istrošenim nožem, to izaziva vibracije a posledica mogu biti daljnja oštećenja kosilice. Upozorenje! Kod rada s oštećenim nožem pos- toji opasnost od povrede.

7.2.3 Osovine i glavčine točkova

Osovine i glavčine točkova trebalo bi da se podmažu jednom u sezoni. Pri tom odvijačem skinite poklopce točkova i olabavite zavrtnje za pričvršćivanje točkova.

7.2.4 Nega i podešavanje sajli

Redovno nauljite sajle i proverite njihovu pokretljivost.

7.2.5 Održavanje ﬁ ltera za zrak (sl. 10)

Zaprljani ﬁ lteri za vazduh smanjuju snagu motora zbog premalog dovođenja vazduha do karburatora. Kod veoma prašnjavog vazduha ﬁ lter treba da se proverava i češće. Filter za vazduh nikada ne čistite benzinom ili zapaljivim rastvorima. Očistite ga samo komprimovanim vazduhom ili ga istresite.

7.2.6 Održavanje svećice

Očistite svećicu četkom od bakrene žice.

1. Izvucite utikač svećice (sl. 11/poz. A).

2. Uklonite svećicu pomoću priloženog ključa.

3. Montaža se vrši obrnutim redom.

7.2.7 Provera klinastog kaiša

Uklonite nož kao što je opisano pod tačkom 7.2.2. Za proveru klinastog kaiša skinite njegov poklopac (sl. 12 / poz. 5b).

7.2.8 Popravka

Nakon popravke ili održavanja proverite da li su montirani svi sigurnosno-tehnički delovi i da li su u besprekornom stanju. Delove koji bi mogli uzrokovati povrede držite podalje od drugih lica i dece. Napomena! Prema Zakonu o garanciji proizvoda ne odgovaramo za štete nastale nestručnom popravkom ili ako nisu korišćeni originalni rezervni delovi ili oni koji nemaju naše odobrenje. Isto tako ne odgovaramo za štete nastale zbog nestručne popravke. To prepustite servisnoj radionici ili ovlašćenom stručnjaku. To isto važi i za delove pribora.

7.2.9 Vreme rada

Kod vremena rada obratite pažnju na važeće zakonske odredbe koje se mogu razlikovati od mesta do mesta.

7.3 Priprema kosilice za uskladištenje

Upozorenje! Ne ispumpavajte benzin u zatvore-

noj prostoriji, u blizini vatre ili ako pušite. Isparavanja mogu izazvati eksploziju ili vatru.

1. Ispraznite rezervoar za benzin pomoću usisne pumpe.

2. Pokrenite motor i pustite ga da radi tako dugo dok se ne potroši preostali benzin.

3. Nakon svake sezone zamenite ulje.

4. Uklonite svećicu. Pomoću posude uspite oko 20 ml ulja u cilindar. Polako povlačite sajlu startera tako da ulje zaštiti cilindar iznutra. Ponovno uvrnite svećicu.

5. Očistite otvore za hlađenje cilindra i kućište.

6. Očistite ceo uređaj kako biste zaštitili lak.

7. Čuvajte uređaj na dobro provetrenom mestu.

7.4 Priprema kosilice za transport

Upozorenje! Ne ispumpavajte benzin u zatvore-

noj prostoriji, u blizini vatre ili ako pušite. Isparavanja mogu izazvati eksploziju ili vatru.

1. Ispraznite rezervoar za benzin pomoću usisne pumpe.

2. Pustite da motor radi tako dugo dok se ne potroši sav preostali benzin.

3. Ispraznite motorno ulje iz toplog motora.

4. Uklonite utikač sa svećice.

- 82 -

Anl_GC_PM_40_S_P_SPK7.indb 82Anl_GC_PM_40_S_P_SPK7.indb 82 21.10.2016 08:26:2921.10.2016 08:26:29

5. Očistite otvore za hlađenje cilindra i kućište.

6. Otkačite sajlu za startovanje sa kuke (sl. 3c). Olabavite spoj prikazan na sl. 3a levo i desno na drški za guranje i sklopite gornju dršku za guranje prema dole. Pripazite pri tom da ne prelomite sajle.

7. Omotajte nekoliko slojeva kartona između gornje i donje drške za vođenje i motora kako bi se izbeglo habanje.

8. Dovoljno obezbedite teret da bi se izbegla oštećenja ili zadobivanje povreda zbog klizanja tokom voženje.

7.5 Potrošni materijal, habaući materijal i rezervni delovi

Garancija na uređaj ne obuhvata rezervne, potrošne i habajuće materijale kao što su motorno ulje, klinasti kaiš, svećice, vazdušni ﬁ lter, ﬁ lter za benzin, baterije ili noževi.

7.6 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.isc-gmbh.info

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad. Uređaj bi u svrhu stručnog zbrinjavanja u otpad, trebalo da se preda odgovarajućem sabiralištu takvog otpada. Ako ne znate gde se takvo sabiralište nalazi, raspitajte se u svojoj opštinskoj upravi.

- 83 -

Anl_GC_PM_40_S_P_SPK7.indb 83Anl_GC_PM_40_S_P_SPK7.indb 83 21.10.2016 08:26:2921.10.2016 08:26:29

9. Smetnje i uklanjanje kvarova

Upozorenje: pre inspekcije ili justiranja prvo isključite motor i izvucite kabl za paljenje.

Upozorenje: kad nakon justiranja ili popravke motor radi još nekoliko minuta, imajte u vidu da su izduvni

otvor i drugih delovi još vrući. Dakle, ne dotičite ih kako biste izbegli opekotine.

Smetnja Mogući uzrok Uklanjanje kvara

Nemiran rad, jako vibriranje uredjaja

Motor ne radi - Nije pritisnuta poluga kočnice

Motor radi nemirno - Zaprljan ﬁ lter za vazduh

Nepravilno rezanje trave

Nedovoljno izbacivanje trave

- labavi zavrtnji

- Olabavljen nož

- Neuravnotežen nož

- pogrešan položaj ručice za gas (ukoliko postoji)

- Rezervoar za gorivo je prazan

- Zatvoren ventil za benzin

- nije aktivirana pumpa za gorivo (primer) (ukoliko postoji)

- Zaprljana svećica

- Nož je tup

- Premala visina rezanja

- Premali broj obrtaja motora

- Premala visina rezanja

- Nož je istrošen

- Kesa za sakupljanje trave je začepljena

- Proveriti zavrtnje

- Proveriti učvršćenost noža

- Zameniti nož

- Pritisnuti polugu kočnice

- proveriti položaj (ukoliko postoji)

- Sipati gorivo

- Otvoriti ventil za benzin

- aktivirati pumpu za gorivo (primer) (ukoliko postoji)

- Očistiti ﬁ lter za vazduh

- Očistiti svećicu

- Nabrusiti nož

- Podesiti pravu visinu

- ručicu za gas staviti na maks. (ukoliko postoji)

- Gas-polugu staviti na maks.

- Tačno podesiti

- Zameniti nož

- Isprazniti sabirnu kesu

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 84 -

Anl_GC_PM_40_S_P_SPK7.indb 84Anl_GC_PM_40_S_P_SPK7.indb 84 21.10.2016 08:26:2921.10.2016 08:26:29

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Svećica, vazdušni ﬁ lter, ﬁ lter za benzin, klinasti

Potrošni materijal/ potrošni delovi* Nož Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

kaiš, baterija

- 85 -

Anl_GC_PM_40_S_P_SPK7.indb 85Anl_GC_PM_40_S_P_SPK7.indb 85 21.10.2016 08:26:2921.10.2016 08:26:29

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele ko- ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 86 -

Anl_GC_PM_40_S_P_SPK7.indb 86Anl_GC_PM_40_S_P_SPK7.indb 86 21.10.2016 08:26:2921.10.2016 08:26:29

Inhoudsopgave

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

3. Reglementair gebruik

4. Technische gegevens

5. Vóór inbedrijfstelling

6. Bediening

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

8. Verwijdering en recyclage

9. Foutopsporing

- 87 -

Anl_GC_PM_40_S_P_SPK7.indb 87Anl_GC_PM_40_S_P_SPK7.indb 87 21.10.2016 08:26:2921.10.2016 08:26:29

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het toestel (zie ﬁ g. 14)

1) Handleiding lezen

2) Waarschuwing! Gevaar door wegspringende stukken. Veiligheidsafstand in acht nemen

3) Gevaar! voor scherpe messen - Voor alle onderhouds-, herstel-, schoonmaak- en afstelwerkzaamheden de motor afzetten en bougiestekker aftrekken

4) Voor inbedrijfstelling olie en brandstof ingieten

5) Voorzichtig! Gehoorbeschermer en veiligheidsbril dragen

6) Gegarandeerd geluidsdrukniveau.

7) Voorzichtig! Hete delen. Afstand houden.

8) Alleen bij uitgeschakelde motor tanken.

9) Starten

10) Hendel motor start/motor stop (I = motor aan; 0 = motor uit)

11) Rijhendel (koppelingshendel)

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap

(ﬁ g. 1-12)

1a. Motor start-/stophendel (motorrem) 1b. Rijhendel (koppelingshendel)

2. Brandstofpomp (Primer)

3. Bovenste en onderste schuifbeugel

4a. Opvangzak 4b. Vulniveau-indicatie 5a. Uitwerpklep 5b. V-riemafdekking

6. Tankvuldop

7. Olievulplug

8. Instelling van de maaihoogte

9. Startkabel

10. 2x kabelclip

11a. 2x stermoer 11b. 2x Onderlegplaatje

12. 2x schroef lang

13. Bougiesleutel

14. 2x schroef (inbus, schuifbeugel beneden)

15. 2x moer (schuifbeugel beneden)

16. Oog

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

- 88 -

Anl_GC_PM_40_S_P_SPK7.indb 88Anl_GC_PM_40_S_P_SPK7.indb 88 21.10.2016 08:26:2921.10.2016 08:26:29

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Benzinemaaier

•

Bovenste en onderste schuifbeugel

•

Opvangkorf

•

2x kabelclip

•

2x stermoer

•

2x Onderlegplaatje

•

2x schroef lang

•

Bougiesleutel

•

2x schroef (inbus, schuifbeugel beneden)

•

2x moer (schuifbeugel beneden)

•

Oog

•

Serviceboekje benzine

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

De benzinemaaier is geschikt voor particulier gebruik in de huis- en hobbytuin.

Als grasmaaiers voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorgaans niet langer dan 50 uur jaarlijks overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakten, maar niet in openbare plantsoenen, sportpleinen en ook niet in de land- en bosbouw.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Het behoorlijk gebruik van de maaier houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen. De handleiding bevat ook de bedrijfs- en onderhoudsvoorwaarden. Waarschuwing! Wegens lichamelijk gevaar

voor de gebruiker mag de grasmaaier niet voor volgende werkzaamheden worden ingezet: voor het trimmen van heesters, heggen en struikgewassen, voor het snoeien of versnipperen van rankgewassen of gazon op dakbeplantingen of in balkonbakken, voor het reinigen (afzuigen) van voetpaden of als hakselaar voor het versnipperen van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als motorhakfrees niet voor het gelijkmaken van bodemverheﬃ ngen, zoals b.v. molshopen.

Om veiligheidsredenen mag de grasmaaier niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

4. Technische gegevens

Type motor: ................... eencilinder-viertaktmotor

..................................................................99 ccm

Opgenomen vermogen: ........................... 1,2 kW

Werktoerental n

Brandstof: ................................................benzine

Capaciteit van de tank: ............................... ca. 1 l

Motorolie: ................................................. ca. 0,4 l

Bougie:......................................................F6RTC

Elektrodeafstand (bougie): ............... 0,5 - 0,6 mm

Maaihoogteverstelling: ........ centraal (25-60 mm)

Maaibreedte: ........................................... 400 mm

Gewicht : ...................................................21,5 kg

Gevaar! Geluid en vibratie

Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Trillingsemissiewaarde a Onzekerheid K = 1,5 m/s

Langer werken moet omwille van hard lawaai en sterke trillingen worden vermeden.

: .................................2900 t/min.

....................... 71,8 dB (A)

...................................... 1,87 dB

........................ 91,8 dB (A)

..................................... 1,81 dB

= 3,37 m/s

- 89 -

Anl_GC_PM_40_S_P_SPK7.indb 89Anl_GC_PM_40_S_P_SPK7.indb 89 21.10.2016 08:26:2921.10.2016 08:26:29

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan. Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.

2. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.

5. Vóór inbedrijfstelling

5.1 Assemblage van de componenten

Bij de levering zijn enkele onderdelen gedemonteerd. De assemblage is eenvoudig uit te voeren, mits de volgende instructies in acht worden genomen. Aanwijzing! Voor de assemblage en voor onderhoudswerkzaamheden heeft u de volgende extra gereedschappen nodig, die niet bij de levering zijn inbegrepen:

een olieopvangbak plat (voor olieverversing)

•

een maatbeker 1 liter (bestand tegen olie/

•

benzine) een jerrycan voor benzine

•

een trechter (passend bij de vulopening van

•

de tank) keukenrol (voor het afvegen van olie-/benzi-

•

neresten; verwerking aan het tankstation) een benzine-afzuigpomp (plastic uitvoering,

•

verkrijgbaar in bouwmarkten) een oliekan met handpomp (verkrijgbaar in

•

bouwmarkten) motorolie

•

Montage

1. Onderste en bovenste schuifbeugel (pos. 3) monteren zoals getoond in ﬁ g. 3a-3b.

2. De greep van de starttrekkabel (pos. 9) zoals getoond in ﬁ g. 3c inhangen aan de daartoe voorziene haak.

3. De trekkabels met de meegeleverde kabelclip (pos. 10) zoals getoond in ﬁ g. 3d ﬁ xeren aan de schuifbeugel.

4. Uitwerpklep (pos. 5a) met één hand optillen en de grasopvangzak (pos. 4a) inhangen zoals getoond in ﬁ g. 4.

5.2 Instellen van de maaihoogte

Waarschuwing! Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij afgezette motor.

De maaihoogte wordt centraal ingesteld met

•

de verstelhendel voor de maaihoogte (fig. 7, pos. 8). Er kunnen verschillende maaihoogtes worden ingesteld. Bedien de instelhendel en trek deze in de ge-

•

wenste positie. Laat de hendel arrêteren.

6. Bediening

Aanwijzing! De motor wordt geleverd zonder benzine en olie. Daarom vóór inbedrijfstelling absoluut olie en benzine erin gieten.

1. Controleer het oliepeil (zie 7.2.1).

2. Gebruik voor het ingieten van benzine een trechter en maatbeker. Vergewis u ervan dat de benzine zuiver is.

Waarschuwing: Gebruik altijd alleen een veiligheidsjerrycan. Rook niet bij het ingieten van benzine. Schakel de motor uit en laat hem enkele minuten afkoelen, voordat u de tank vult met benzine.

3. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

- 90 -

Anl_GC_PM_40_S_P_SPK7.indb 90Anl_GC_PM_40_S_P_SPK7.indb 90 21.10.2016 08:26:2921.10.2016 08:26:29

Veiligheidscontrole motorstart-/motorstophendel

Om een ongewild starten van de grasmaaier te vermijden en te garanderen dat motor en mes bij gevaar snel stoppen, is deze uitgerust met een motorstart-/motorstophendel (ﬁ g. 5a, pos. 1a). Deze moet geactiveerd worden (ﬁ g. 5b), voordat de grasmaaier wordt gestart. Bij het loslaten van de motorstart-/motorstophendel moet deze terugkeren in zijn uitgangspositie (ﬁ g. 5a).

Voordat u de motor start, moet u deze procedure meermaals uitvoeren om er zeker van te zijn dat hendel en trekkabels correct functioneren.

Herhaal deze test nog eens bij gestarte motor. Na loslaten van de motorstart-/motorstophendel moet de motor binnen enkele seconden stoppen. Is dit niet het geval, wend u dan tot de klantenservice.

Gevaar: Het maaimes roteert als de motor wordt gestart.

6.1 Motor starten

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

2. Brandstofpomp (primer) (ﬁ g. 6, pos. 2) 3x in- drukken. Bij warmgelopen motor kan dit punt wegvallen.

3. Ga achter de grasmaaier staan. Activeer de motorstart-/stophendel (ﬁ g. 5b) met de ene hand. De andere hand aan de startergreep houden.

4. Start de motor met de omkeerstarter (ﬁ g. 1, pos. 9). Hiervoor de greep ca. 10 tot 15 cm uittrekken (tot u een weerstand voelt), dan met een ﬂ inke ruk naar u toe trekken. Mocht de motor niet aanslaan, nog eens aan de greep trekken. Aanwijzing! De trekkabel niet laten terugspringen. Aanwijzing! Bij koel weer kan het vereist zijn om de startpoging meermaals te herhalen.

6.2 Instructies voor het juiste maaien

Gevaar! Open de uitwerpklep nooit als de opvanginrichting wordt leeggemaakt en de motor nog loopt. Het roterende mes kan verwondingen veroorzaken.

Maak de uitwerpklep en de grasopvangzak altijd zorgvuldig vast. Als u die wilt verwijderen, moet u eerst de motor afzetten.

Zet vóór alle instel-, onderhouds- en reparatiewerkzaamheden de motor af en wacht tot het mes niet meer draait. Trek de bougiestekker eraf.

Maaien

De motor is ontworpen voor de maaisnelheid voor gras, voor het uitwerpen van gras in de opvangzak en voor een lange levensduur.

Maai enkel met een scherp en intact mes zodat de grashalmen niet uitrafelen en het gazon niet geel wordt.

Om een keurig maaipatroon te bereiken leidt u de maaier in zo recht mogelijke banen. De banen moeten elkaar steeds overlappen met enkele centimeters zodat er geen stroken blijven staan.

De onderkant van het koetswerk van de maaier schoon houden en afgezet gras zeker verwijderen. Afgezet materiaal bemoeilijkt het starten, doet afbreuk aan de maaikwaliteit en belemmert het uitwerpen van het gras.

Op hellingen moet de maaibaan steeds dwars over de helling verlopen. Het wegglijden van de maaier kan door schuin omhoog verplaatsen worden voorkomen. Kies de maaihoogte naargelang de werkelijke lengte van het gras. Rijdt het gras in meerdere beurten af zodat het gras per beurt maximaal 4 cm korter wordt gereden.

Rijaandrijving

Rijhendel/Koppelingshendel (ﬁ g. 5a, pos. 1b): Als u deze hendel bedient (ﬁ g. 5c), wordt de kop- peling voor de rijaandrijving gesloten en de grasmaaier begint met lopende motor te rijden. Laat de rijhendel op tijd los om de rijdende grasmaaier te stoppen. Oefen het wegrijden en stoppen voordat u voor de eerste keer gras maait, tot u vertrouwd bent met het rijgedrag.

Voordat u controles van welke aard dan ook aan het mes uitvoert dient u de motor af te zetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draaien. Probeer nooit het mes te stoppen. Controleer regelmatig of het mes correct bevestigd, in perfecte staat en goed geslepen is. Slijp of vervang het mes indien dit niet het geval is. Indien het roterende mes een voorwerp raakt, de maaier uitschakelen en wachten tot het mes helemaal stilstaat. Cont-

- 91 -

Anl_GC_PM_40_S_P_SPK7.indb 91Anl_GC_PM_40_S_P_SPK7.indb 91 21.10.2016 08:26:2921.10.2016 08:26:29

roleer vervolgens de toestand van het mes en de meshouder. Als het mes beschadigd is, moet het worden vervangen.

6.3 Motor afzetten

Om de motor af te zetten laat u de motorstart-/motorstophendel los (ﬁ g. 5a, pos. 1a).

Trek de bougiestekker van de bougie af om te vermijden dat de motor start. Controleer vóór het herstarten de trekkabel van de motorrem. Controleer of de trekkabel juist is gemonteerd. Een geknikte of beschadigde stopkabel moet worden vervangen.

6.4 Leegmaken van de grasopvangzak

Als de opvangzak gevuld is, dan wordt het luchtdebiet minder en de vulstandindicator (4b) ligt dicht tegen de opvangzak aan (ﬁ g. 13). Maak de opvangzak leeg en het uitwerpkanaal vrij.

Gevaar! Alvorens de opvangzak eraf te nemen de motor afzetten en wachten tot het maaigereedschap tot stilstand is gekomen.

Om de opvangzak af te nemen tilt u met één hand de uitwerpklep op en met de andere hand neemt u de opvangzak aan het handvat uit (ﬁ g. 4). Overeenkomstig de veiligheidsvoorschriften valt de uitwerpklep bij het wegnemen van de opvangzak dicht en sluit de achterste uitwerpopening. Als daarbij grasresten in de opening blijven hangen, trekt u de maaier best ongeveer 1 m terug om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op het werkgereedschap niet met de hand of de voet verwijderen maar met de gepaste hulpmiddelen, b.v. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen de opvangzak en vooral het net na gebruik van binnen te worden schoongemaakt.

Opvangzak enkel vasthaken als de motor afgezet is en het maaigereedschap stilstaat.

Uitwerpklep met één hand optillen en met de andere hand de opvangzak aan het handvat vasthouden en van boven vasthaken.

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

Gevaar!

Werk nooit aan onderdelen van het ontstekingssysteem waarop spanning staat en raak deze nooit terwijl de motor draait. Trek vóór alle onderhoudswerkzaamheden de stekker van de ontstekingskabel van de bougie af. Voer nooit om het even welke werkzaamheden op het draaiende toestel uit. Werkzaamheden die niet in deze handleiding beschreven zijn mogen enkel door een geautoriseerde vakwerkplaats worden uitgevoerd.

7.1 Reiniging

Het valt aan te raden om de maaier na elk gebruik grondig schoon te maken. Vooral de onderkant en de mesdrager. Daarvoor kantelt u de grasmaaier naar beneden door de schuifbeugel naar achter te drukken. Aanwijzing: Voordat u de grasmaaier kantelt, moet u de brandstoftank volledig leegmaken met een afzuigpomp. De grasmaaier mag niet meer dan 90 graden worden gekanteld. Vuil en gras verwijdert u best meteen na het maaien. Vastgekoekte grasresten en vuil kunnen het maaien moeilijker maken. Controleer of het grasuitwerpkanaal vrij is van grasresten en verwijder die indien nodig. Maak de grasmaaier nooit schoon met een waterstraal of hogedrukreiniger. Zorg ervoor dat geen water binnen in het apparaat terecht kan komen. Agressieve reinigingsmiddelen zoals koudreinigers of wasbenzine mogen niet worden gebruikt.

7.2 Onderhoud

Voor onderhoudsintervallen wordt verwezen naar het bijgaande onderhoudsboekje Benzine. Aanwijzing: Vervuild onderhoudsmateriaal, afge-

werkte oliën, vetten enz. naar een daartoe voorzien inzamelpunt brengen.

7.2.1 Benzinemotor

Aanwijzing! Motor nooit zonder of met te weinig olie laten draaien. Dit kan ernstige schade aan de motor veroorzaken.

- 92 -

Anl_GC_PM_40_S_P_SPK7.indb 92Anl_GC_PM_40_S_P_SPK7.indb 92 21.10.2016 08:26:2921.10.2016 08:26:29

Controle van het oliepeil

Grasmaaier horizontaal zetten. De oliemeetstaaf (ﬁ g. 9a, pos. 7a) door hem naar links te draaien eraf schroeven en de meetstaaf afvegen. Meetstaaf weer tot aan de aanslag in de vulopening steken, maar niet erin schroeven. Meetstaaf eruit trekken, horizontaal houden en het oliepeil aﬂ e- zen. Het oliepeil moet zich tussen max. en min. markering van de oliemeetstaaf (ﬁ g. 9b) bevinden.

Olieverversing

Het valt aan te bevelen om de motorolie te verversen bij uitgeschakelde, maar nog warme motor.

1. Vergewis u ervan dat de vangkorf is neergehangen.

2. Maak de benzinetank leeg met een afzuigpomp en laat de motor zo lang draaien, tot de resterende benzine is verbruikt.

3. Zet een olieopvangbak naast de grasmaaier.

4. Open de olievulplug (pos. 7) en kantel de maaier 90° opzij.

5. Door de geopende olievulplug stroomt de warme olie in de opvangbak.

6. Nadat de oude olie eruit is gelopen zet u de grasmaaier weer rechtop.

7. Verse motorolie ingieten tot de bovenste markering van de oliemeetstaaf is bereikt.

8. Let op! Oliemeetstaaf voor het controleren van het oliepeil niet erin draaien, maar slechts tot aan de schroefdraad erin steken.

9. U moet afgewerkte olie verwerken volgens de geldende voorschriften.

7.2.2 Mes

Laat het mes om veiligheidsredenen alleen door een geautoriseerde vakwerkplaats slijpen, uitbalanceren en monteren. Om een optimaal werkresultaat te bereiken valt het aan te bevelen om het mes eenmaal per jaar te laten controleren.

Vervangen van het mes (ﬁ g. 8)

Bij het vervangen van het maaigereedschap mogen alleen originele onderdelen worden gebruikt. De kenmerking van het mes moet overeenstemmen met het in de onderdelenlijst opgegeven nummer. Nooit een ander mes monteren.

Beschadigde messen

Mocht het mes ondanks alle voorzichtigheid in aanraking zijn gekomen met een hindernis, meteen de motor afzetten en de bougiestekker eraf trekken. Grasmaaier naar achter kantelen en mes contro-

leren op beschadiging. Beschadigde of verbogen messen moeten worden vervangen. Nooit een verbogen mes weer rechtbuigen. Nooit met een verbogen of sterk versleten mes werken, want dat veroorzaakt trillingen en kan verdere beschadigingen van de maaier tot gevolg hebben. Waarschuwing! Er bestaat verwondingsgevaar als er met een beschadigd mes wordt gewerkt.

7.2.3 Wielassen en wielnaven

Wielassen en wielnaven moeten eenmaal per seizoen worden ingevet. Daarvoor neemt u de wielkappen met een schroevendraaier eraf en draait u de bevestigingsschroeven van de wielen los.

7.2.4 Onderhoud en instelling van de trekkabels

De trekkabels regelmatig oliën en controleren of ze gemakkelijk bewegen.

7.2.5 Onderhoud van het luchtﬁ lter (ﬁ g. 10)

Door verontreinigde luchtﬁ lters neemt het mo- torvermogen af, omdat er te weinig lucht naar de carburateur wordt geleid. Bij zeer stoﬃ ge lucht moet het luchtﬁ lter vaker worden gecontroleerd. Luchtﬁ lter nooit reinigen met benzine of brandba- re oplosmiddelen. Luchtﬁ lter alleen reinigen met perslucht of door uitkloppen.

7.2.6 Onderhoud van de bougie

Reinig de bougie met een koperdraadborstel.

1. Trek de bougiestekker (ﬁ g.11, pos. A) eraf.

2. Verwijder de bougie met een bougiesleutel.

3. De montage gebeurt in omgekeerde volgorde.

7.2.7 Controle van de V-riem

Verwijder het mes zoals beschreven onder 7.2.2. Om de V-riem te controleren moet u de afdekking (ﬁ g. 12, pos. 5b) verwijderen.

7.2.8 Reparatie

Vergewis u er na een reparatie of onderhoudsbeurt van dat alle veiligheidstechnische onderdelen aangebracht en in foutloze staat zijn. Delen die verwondingen kunnen veroorzaken, moeten voor andere personen en kinderen ontoegankelijk worden bewaard. Aanwijzing! Volgens de wet productaansprakelijkheid zijn wij niet aansprakelijk voor schade als gevolg van ondeskundige reparatie, of als bij onderdelen geen originele of door ons vrijgegeven delen worden gebruikt. Wij zijn evenmin aansprakelijk voor schade die te wijten is aan on-

- 93 -

Anl_GC_PM_40_S_P_SPK7.indb 93Anl_GC_PM_40_S_P_SPK7.indb 93 21.10.2016 08:26:2921.10.2016 08:26:29

deskundige reparaties. Laat reparaties uitvoeren door de klantendienst of door een geautoriseerde vakman. Dit geldt ook voor toebehoren.

7.2.9 Werktijden

Gelieve wat betreft de werktijden de van kracht zijnde wettelijke bepalingen in acht te nemen, die van plaats tot plaats kunnen verschillen.

7.3 Voorbereiding voor het opbergen van de grasmaaier

Waarschuwing! Verwijder de benzine niet in

gesloten ruimtes, in de buurt van vuur of tijdens het roken. Gasdampen kunnen explosies of brand veroorzaken.

1. Maak de benzinetank leeg met een afzuigpomp.

2. Start de motor en laat hem draaien, tot de resterende benzine is verbruikt.

3. Ververs de olie telkens aan het einde van het seizoen.

4. Verwijder de bougie. Giet met een oliekan ca. 20 ml olie in de cilinder. Trek de startergreep langzaam aan, zodat de olie de cilinder binnen beschermt. Schroef de bougie weer erin.

5. Maak de koelribben van de cilinder en het huis schoon.

6. Maak het hele apparaat schoon om de lak te beschermen.

7. Bewaar het apparaat op een goed verluchte plaats.

7.4 Voorbereiding van de grasmaaier voor het transport

Waarschuwing! Verwijder de benzine niet in

gesloten ruimtes, in de buurt van vuur of tijdens het roken. Gasdampen kunnen explosies of brand veroorzaken.

pen niet worden geknikt.

7. Wikkel enkele lagen golfkarton tussen de bovenste en onderste schuifbeugel en de motor, om schuren te voorkomen.

8. Zorg ervoor dat de lading voldoende is beveiligd, om beschadigingen en verwondingen door wegglijden tijdens het rijden te verhinderen.

7.5 Verbruiksmateriaal, slijtagemateriaal en onderdelen

Onderdelen, verbruiks- en slijtagematerialen zoals bijv. motorolie, V-riemen, bougies, luchtﬁ lter- element, benzineﬁ lter, batterijen of messen vallen niet onder de garantie van het apparaat.

7.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

1. Maak de benzinetank leeg met een afzuigpomp.

2. Laat de motor zo lang lopen, tot al de resterende benzine verbruikt is.

3. Tap de motorolie af uit de warme motor.

4. Haal de bougiestekker van de bougie.

5. Maak de koelribben van de cilinder en het huis schoon.

6. Hang de startkabel aan de haak (ﬁ g. 3c) uit. Maak de in ﬁ g. 3a getoonde verbinding links en rechts aan de schuigbeugel los en klap de bovenste schuifbeugel naar beneden. Let er daarbij op dat de trekkabels bij het omklap-

- 94 -

Anl_GC_PM_40_S_P_SPK7.indb 94Anl_GC_PM_40_S_P_SPK7.indb 94 21.10.2016 08:26:2921.10.2016 08:26:29

9. Foutopsporing

Waarschuwing: eerst de motor afzetten en de bougiestekker aftrekken voordat onderhouds- of justeer-

werkzaamheden worden uitgevoerd.

Waarschuwing: als de motor na een justering of herstelling enkele minuten gedraaid heeft, denk eraan dat de uitlaat en andere onderdelen warm zijn. Dus niet aanraken om brandwonden te voorkomen.

Storing Mogelijke oorzaak Verhelpen

Verticuteerder loopt onrustig of vibreert hevig

Motor draait niet - motorstart-/motorstophendel niet

Motor draait onregelmatig

Het gazon wordt geel, maaipatroon onregelmatig

Gras wordt niet naar behoren uitgeworpen

- Schroeven los

- Mes zit los

- Onbalans van het mes

gedrukt

- Gashendel in verkeerde stand (indien voorhanden)

- Bougie defect

- Brandstoftank leeg

- Brandstofpomp (Primer) niet geactiveerd (indien voorhanden)

- Luchtﬁ lter vervuild

- Bougie vervuild

- Mes bot

- Maaihoogte te gering

- Motortoeren te gering

- Maaihoogte te laag

- Mes versleten

- Grasopvangzak verstopt geraakt

- Schroeven controleren

- Bevestiging van het mes controleren

- Mes vervangen

- Motorstart-/motorstophendel drukken

- Instelling controleren (indien voorhanden)

- Bougie vervangen

- Brandstof ingieten

- Brandstofpomp (Primer) activeren (indien voorhanden)

- Luchtﬁ lter schoonmaken

- Bougie reinigen

- Mes slijpen

- Correcte maaihoogte afstellen

- Gashendel op max. zetten (indien voorhanden)

- Gashendel naar de stand max. brengen

- Correct afstellen

- Mes vervangen

- Grasopvangzak leegmaken

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 95 -

Anl_GC_PM_40_S_P_SPK7.indb 95Anl_GC_PM_40_S_P_SPK7.indb 95 21.10.2016 08:26:2921.10.2016 08:26:29

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Luchtﬁ lter, bowdenkabels, opvangkorf, banden,

Verbruiksmateriaal/verbruiksstukken* Mes Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

rijkoppeling

- 96 -

Anl_GC_PM_40_S_P_SPK7.indb 96Anl_GC_PM_40_S_P_SPK7.indb 96 21.10.2016 08:26:2921.10.2016 08:26:29

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 97 -

Anl_GC_PM_40_S_P_SPK7.indb 97Anl_GC_PM_40_S_P_SPK7.indb 97 21.10.2016 08:26:3021.10.2016 08:26:30

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

3. Uso adecuado

4. Características técnicas

5. Antes de la puesta en marcha

6. Manejo

7. Limpieza, mantenimiento, almacenamiento, transporte y pedido de piezas de repuesto

8. Eliminación y reciclaje

9. Plan para localización de averías

- 98 -

Anl_GC_PM_40_S_P_SPK7.indb 98Anl_GC_PM_40_S_P_SPK7.indb 98 21.10.2016 08:26:3021.10.2016 08:26:30

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Explicación de los símbolos que aparecen sobre el aparato (ﬁ g. 14):

1) Leer el manual de instrucciones

2) ¡Aviso! Peligro por piezas que pueden salir despedidas. Mantener la distancia de seguridad.

3) ¡Peligro con las cuchillas aﬁ ladas! - Antes de realizar el mantenimiento quitar el enchufe de la bujía de encendido

4) Antes de la puesta en marcha, llenar de aceite y combustible

5) ¡Cuidado! Llevar casco, protección para los oídos y gafas protectoras

6) Nivel de potencia acústica garantizada.

7) ¡Cuidado! Piezas calientes. Mantenerse alejado.

8) Repostar solo con el motor apagado.

9) Proceso de arranque

10) Palanca de arranque y paro del motor (I= Motor encendido; 0= Motor apagado)

11) Palanca de maniobra (palanca de embrague)

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1-12)

1a. Palanca ON/OFF del motor (freno del motor) 1b. Palanca de maniobra (palanca de embrague)

2. Bomba de combustible (inyector)

3. Arco de empuje superior e inferior

4a. Bolsa de recogida 4b. Indicador de llenado 5a. Compuerta de expulsión 5b. Cubierta para la correa trapezoidal

6. Tapón del depósito

7. Tornillo para el llenado de aceite

8. Ajuste de altura de corte

9. Cable de arranque

10. 2 pinza sujetacables

11a. 2 tuercas de estrella 11b. 2 Arandela

12. 2 tornillos largos

13. Llave de bujía de encendido

14. 2 tornillos (hexagonales, arco de empuje aba-

jo)

15. 2 tuercas (arco de empuje abajo)

16. Anilla

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

- 99 -

Anl_GC_PM_40_S_P_SPK7.indb 99Anl_GC_PM_40_S_P_SPK7.indb 99 21.10.2016 08:26:3021.10.2016 08:26:30

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Cortacésped con motor de gasolina

•

Arco de empuje superior e inferior

•

Bolsa de recogida

•

2 pinza sujetacables

•

2 tuercas de estrella

•

2 arandela

•

2 tornillos largos

•

Llave de bujía de encendido

•

2 tornillos (hexagonales, arco de empuje

•

abajo) 2 tuercas (arco de empuje abajo)

•

Anilla

•

Manual de servicio para gasolina

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

Este aparato sólo debe emplearse en aquellos casos para los que se ha destinado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

El cortacésped de gasolina de empuje está indicado para ser utilizado en jardines privados.

Se deﬁ ne como cortacésped para el uso privado todo aquel cortacésped cuyo empleo a lo largo del año no supere, por lo regular, las 50 horas de servicio, estando indicado su uso mayoritariamente para el cuidado de superﬁ cies de césped que no formen parte de instalaciones públicas, parques, polideportivos, así como zonas agrícolas o forestales.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

La observancia de las instrucciones de uso especiﬁ cadas por el fabricante constituye un requisito indispensable para manejar el cortacésped de

forma adecuada. Este manual contiene también instrucciones de uso, mantenimiento y de cuidado.

¡Aviso! Para evitar que el operario sufra heridas corporales, el cortacésped no se podrá utilizar para realizar los siguientes trabajos: para cortar arbustos, setos y matorrales, para cortar y triturar plantas trepadoras o césped en azoteas o terrazas, para limpiar (por aspiración) aceras, evitando asimismo emplearlo como trituradora para desmenuzar ramas de árbol o setos. Además, el cortacésped no debe usarse como azada para allanar irregularidades en el suelo como, por ejemplo, los montículos de tierra hechos por los topos.

Por motivos de seguridad el cortacésped no puede ser utilizado como unidad motriz para otras herramientas o juegos de herramientas de cualquier otro tipo.

4. Características técnicas

Tipo de motor: ..... Motor de cuatro tiempos de un

..................................................... cilindro 99 ccm

Potencia máx. del motor: .......................... 1,2 kW

Velocidad de trabajo: ..........................2900 r.p.m.

Combustible: ......................................... Gasolina

Volumen del depósito: ........................... aprox. 1 l

Aceite de motor: ................................. aprox. 0,4 l

Bujía de encendido: .................................F6RTC

Distancia entre los electrodos: .......... 0,5-0,6 mm

Ajuste de altura de corte: ..... central (25-60 mm)

Anchura de corte: ................................... 400 mm

Peso: ........................................................21,5 kg

Peligro! Ruido y vibración

Nivel de presión acústica L Imprecisión K Nivel de potencia acústica L Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

Valor de emisión de vibraciones a Imprecisión K = 1,5 m/s

.......................................1,87 dB

.......................................1,81 dB

.............. 71,8 dB(A)

........... 91,8 dB(A)

= 3,37 m/s

- 100 -

Anl_GC_PM_40_S_P_SPK7.indb 100Anl_GC_PM_40_S_P_SPK7.indb 100 21.10.2016 08:26:3021.10.2016 08:26:30

Einhell GC-PM 40 S-P Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
