D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

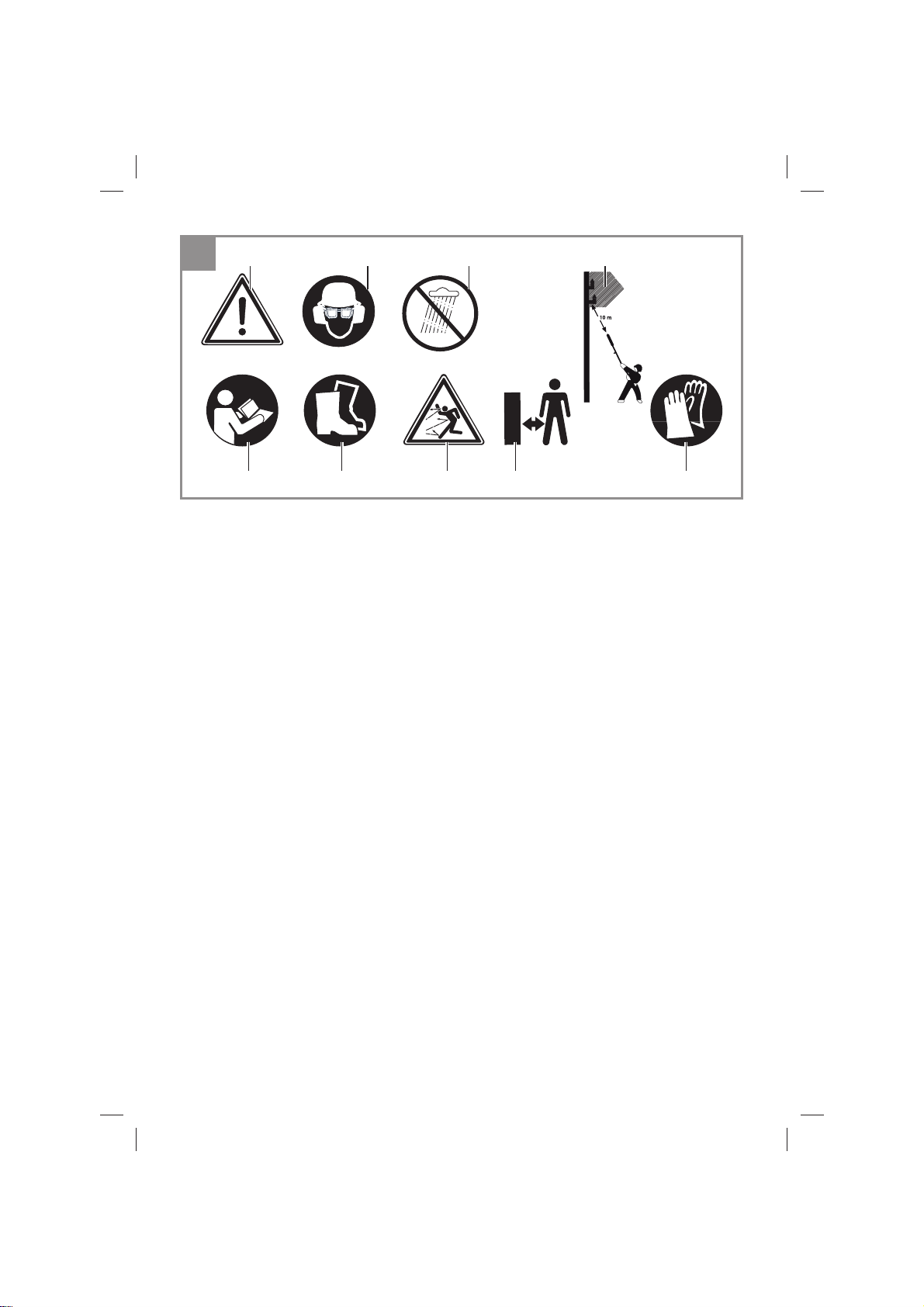

Erklärung der Symbole auf dem Gerät
(Bild 21):
1. Warnung!
2. Augen-/ Kopf- und und Gehörschutz tragen!
3. Gerät vor Regen oder Nässe schützen!
4. Lebensgefahr durch Stromschlag. Der Abstand zu Stromleitungen muss mindestens
10m betragen!
5. Vor Inbetriebnahme Gebrauchsanleitung lesen!
6. Festes Schuhwerk tragen!
7. Achten Sie auf herabfallende und wegschleudernde Teile!
8. Abstand halten.
9. Schutzhandschuhe tragen
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2. Gerätebeschreibung und
Lieferumfang

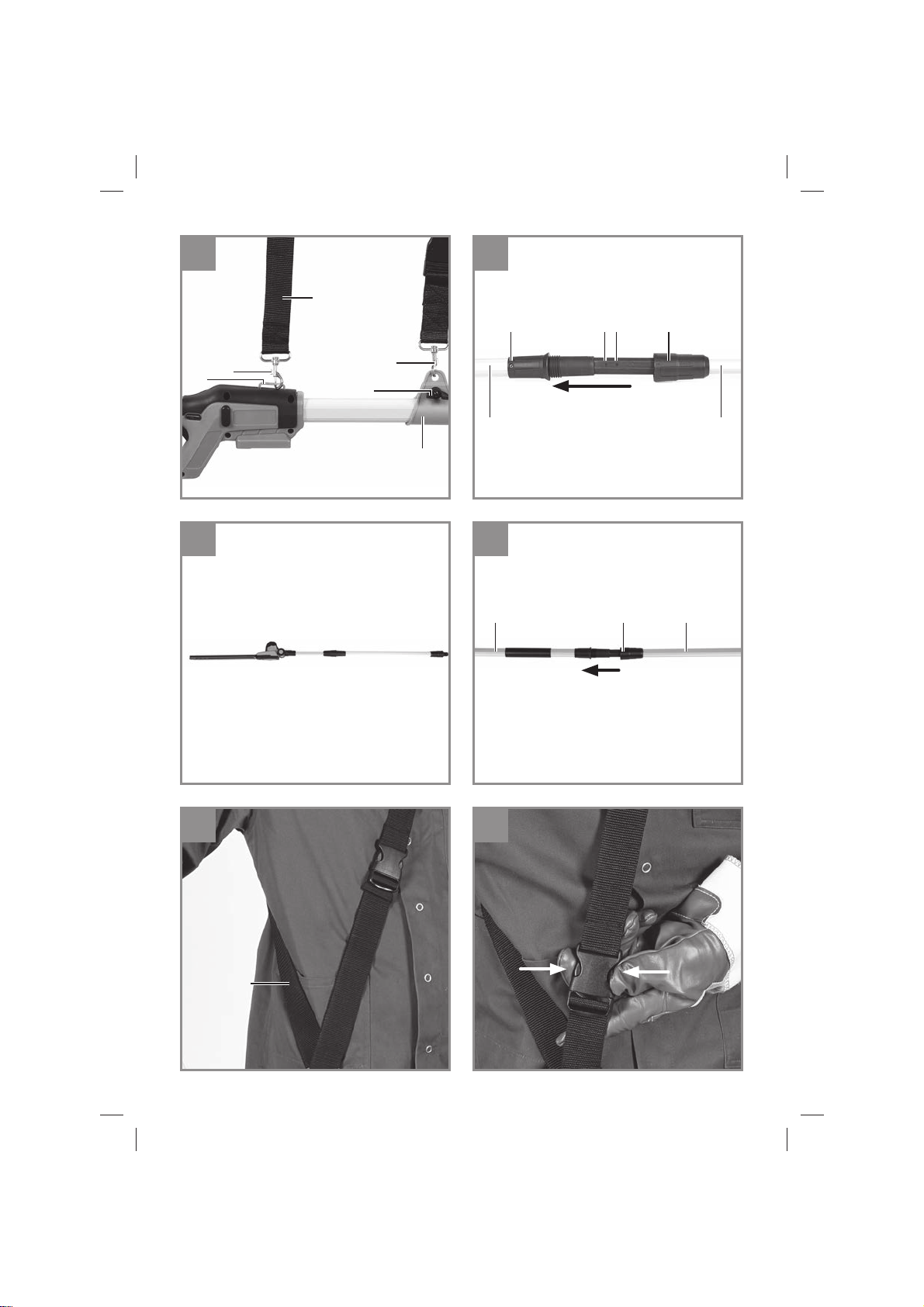

2.1 Gerätebeschreibung (Abb. 1/2)
1. Handgriff
2. Ein-/Ausschalter
3. Einschaltsperre
4. Sperrknopf
5. Schultergurt
6. Schultergurthalterung
7. Griff fl äche
8. Verriegelungsmutter
9. Verlängerungsrohr
10. Rohr mit Motorgehäuse / Heckenschere
11. Rohr mit Bedienteil
12. Schwertschutz
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Handgriff mit Rohr
•
Verlängerungsrohr
•
Heckenscherenteil mit Rohr und Schwert-
•
- 7 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 7 12.07.2021 09:32:12
D
schutz
Schultergurt
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Akku-Stab-Heckenschere ist zum Schneiden
von Hecken, Büschen und Sträuchern geeignet.
Vorsicht! Benutzen Sie das Gerät nicht, um Gras
zu schneiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Betriebsspannung: .................................. 18V d.c.
Schwertlänge: ......................................... 450 mm
Schnittlänge max.: .................................. 410 mm
Zahnabstand: ............................................ 18 mm
Schnitte/min: ................................................ 1400
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power-X-Change Serie verwendet werden!
Die Li-Ion Akkus der Power-X-Change Serie
dürfen nur mit dem Power-X-Charger geladen
werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend ISO 22868 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Schallleistungspegel L
........................... 82,8 dB(A)
pA
............................................ 3 dB
pA
WA
gemessen ... 91,1 dB(A)
WA
........................................... 3 dB
garantiert ......102 dB(A)
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend ISO 22867.
Handgriff unter Last
Handgriff (vorne)
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 2,774 m/s
h
Handgriff (hinten)
Schwingungsemissionswert ah = 2,008 m/s
Unsicherheit K = 1,5 m/s
2
2
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
- 8 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 8 12.07.2021 09:32:12
D
5. Vor Inbetriebnahme
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power-X-Change Serie verwendet werden!
Vorsicht! Montieren Sie den Akku erst, nachdem das Gerät vollständig montiert und alle
Einstellungen getätigt wurden. Tragen Sie stets
Schutzhandschuhe, wenn Sie Arbeiten am Gerät
vornehmen, um Verletzungen zu vermeiden.
Verwenden Sie den Schwertschutz (Abb. 2, Pos.
12)
5.1 Schultergurt montieren
(Abb. 3): Haken Sie die Karabinerhaken (Pos. 5a)
des Schultergurtes (Pos. 5) an die Schultergurthalterungen (Pos. 6/6a) ein.
5.2 Rohrmontage
Es besteht die Möglichkeit die Akku-StabHeckenschere mit oder ohne Verlängerungsrohr
(Abb. 2 / Pos. 9) zu montieren.
5.2.1 Montage mit Verlängerungsrohr
1. (Abb. 4-5) Achten Sie darauf, dass sich die
Montageschrauben (Pos. A) auf der gleichen
Seite befi nden und stecken Sie das Rohr mit
Motorgehäuse / Heckenschere (Pos. 10) in
das Verlängerungsrohr (Pos. 9). Verschrauben
Sie die beiden Rohre mit der Verriegelungsmutter (Pos. 8).
2. (Abb. 6) Stecken Sie das Verlängerungsrohr
(Pos. 9) in das Rohr mit Bedienteil (Pos. 11)
und verschrauben Sie die beiden Rohre mit
der Verriegelungsmutter (Pos. 8). Die AkkuStab-Heckenschere ist fertig verschraubt
(Abb. 1). Die Demontage erfolgt in umgekehrter Reihenfolge.
5.2.2 Montage ohne Verlängerungsrohr
Stecken Sie das Rohr mit Motorgehäuse / Heckenschere (Abb. 2/ Pos. 10) in das Rohr mit
Bedienteil (Abb. 2/ Pos. 11) und verschrauben
Sie die beiden Rohre mit der Verriegelungsmutter
(Abb. 2 / Pos. 8). Die Akku-Stab-Heckenschere ist
fertig verschraubt. Die Demontage erfolgt in umgekehrter Reihenfolge.
1. Legen Sie den Schultergurt (Abb. 7/Pos. 5)
über die Schulter.
2. Stellen Sie die Gurtlänge so ein, dass sich
die Gurthalterung auf Hüfthöhe befi ndet (Abb.
7).
3. Der Schultergurt ist mit einer Schnalle ausgestattet. Drücken Sie, falls es notwendig ist das
Gerät schnell abzulegen, die Haken zusammen (Abb. 8).
4. Zum Verändern der Gurtposition am Gerät,
lockern Sie die Flügelmutter (Abb. 3/Pos. 6b)
gegen den Uhrzeigersinn und verschieben
Sie die Gurthalterung an die gewünschte
Stelle am Rohr. Anschließend die Flügelmutter (Abb. 3/Pos. 6b) im Uhrzeigersinn wieder
anziehen.
5.4 Neigung Motorgehäuse / Heckenschere
einstellen (Abb. 9)
Drücken Sie die den Sperrknopf (Pos. 10a) und
stellen Sie die Neigung des Heckenscherenkopfes (Pos. 10) in 7 Raststufen ein.
5.5 Handgriff drehen (Abb. 10)
Drücken Sie die beiden Sperrknöpfe (Pos.4) und
drehen Sie den Handgriff (Pos. 1) 90° nach links
oder 90° nach rechts.
5.6 Montage des Akkus (Abb. 11)
Drücken Sie die Rasttaste (T) des Akkus und
schieben Sie den Akku in die dafür vorgesehene
Akkuaufnahme. Sobald der Akku in einer Position
wie in Abb. 11 zu sehen ist, auf Einrasten der
Rasttaste achten! Der Ausbau des Akkus erfolgt
in umgekehrter Reihenfolge!
5.7 Laden des Akkus (Abb. 11-12)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste (T) drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den Akku auf das Ladegerät.
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
5.3 Schultergurt anlegen
Warnung! Tragen Sie bei der Arbeit immer einen
Schultergurt. Schalten Sie das Gerät immer aus,
bevor Sie den Schultergurt lösen. Es besteht Verletzungsgefahr.
Anl_GC-HH_18-45_Li_T_SPK13.indb 9 12.07.2021 09:32:13
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
ob an der Steckdose die Netzspannung vor-
•
handen ist
- 9 -
ob ein einwandfreier Kontakt an den Lade-
•
kontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
5.8 Akku-Kapazitätsanzeige (Abb. 13)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (M). Die Akku-Kapazitätsanzeige (L) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED’s.
Alle 3 LED‘s leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.
D
6. Betrieb
Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können.
Vorsicht! Tragen Sie bei der Arbeit immer einen
Schultergurt. Schalten Sie das Gerät immer aus
bevor Sie den Schultergurt lösen. Es besteht Verletzungsgefahr.
Legen Sie den Schultergurt wie zuvor beschrieben an, montieren Sie den gewünschten Anbausatz und stellen Sie das Gerät Ihren Bedürfnissen
entsprechend ein.
Ein- / Ausschalten
Einschalten (Abb. 14)
Gerät mit beiden Händen an Griff und Griffflä-
•
che festhalten
Einschaltsperre (Pos. 3) drücken und halten.
•
Gerät mit Ein- / Ausschalter (Pos. 2) einschal-
•
ten. Die Einschaltsperre kann jetzt wieder
losgelassen werden.
Ausschalten
Ein- / Ausschalter (Abb. 14 / Pos. 2) loslassen.
7. Arbeiten
Untersuchen Sie die Akku-Stab-Heckensche-
•
re vor Beginn der Arbeiten auf Beschädigungen. Nehmen Sie niemals ein offensichtlich
beschädigtes Gerät in Betrieb.
Prüfen Sie die Funktion der Schneidmesser.
•
Die beidseitig schneidenden Messer sind gegenläufig und garantieren dadurch eine hohe
Schneidleistung und ruhigen Lauf.
Achten Sie auf einen sicheren Stand und hal-
•
ten Sie das Gerät mit beiden Händen und mit
Abstand vom eigenen Körper gut fest. Achten
Sie vor dem Einschalten darauf, dass das
Gerät keine Gegenstände berührt.
Arbeitshinweise
Außer für Hecken kann eine Heckenschere
•
auch für den Schnitt von Sträuchern und Gebüsch eingesetzt werden.
Die beste Schnittleistung erreichen Sie, wenn
•
die Heckenschere so geführt wird, dass die
Messerzähne in einem Winkel von ca. 15° zur
Hecke gerichtet sind (siehe Abb. 15).
Die beidseitig schneidenden, gegenläufigen
•
- 10 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 10 12.07.2021 09:32:13
D
Messer ermöglichen ein Schneiden in beiden
Richtungen (siehe Abb. 16).
Um eine gleichmäßige Heckenhöhe zu er-
•
reichen, wird das Spannen eines Fadens als
Richtschnur entlang der Heckenkante empfohlen. Die überstehenden Zweige werden
abgeschnitten (siehe Abb. 17/18).
Die Seitenflächen einer Hecke werden mit
•
bogenförmigen Bewegungen von unten nach
oben geschnitten (siehe Abb. 19).
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Akku-Pack.
8.1 Reinigung
Halten Sie die Griffe ölfrei, damit Sie immer
•
sicheren Halt haben.
Tauchen Sie das Gerät zur Reinigung keines-
•
falls in Wasser oder andere Flüssigkeiten.
Entfernen Sie Ablagerungen an den Schutz-
•
abdeckungen mit einer Bürste.
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
8.2 Wartung
Um stets beste Leistungen zu erhalten, sollten
die Messer regelmäßig gereinigt und geschmiert
werden. Entfernen Sie die Ablagerungen mit einer
Bürste und tragen Sie einen leichten Ölfi lm auf
(Abb. 20).
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
9. Lagerung
Reinigen und Warten Sie das Gerät vor der
•
Lagerung.
Lagern Sie das Gerät und dessen Zubehör
•
an einem dunklen, trockenen und frostfreiem
Ort. Die optimale Lagertemperatur liegt zwi-
schen 5 und 30 ˚C. Bewahren Sie das Elekt-
rowerkzeug in der Originalverpackung auf.
Verwenden Sie den Schwertschutz.
•
10. Transport
Sichern Sie das Gerät während des Transportes,
um Beschädigung oder Verletzungen zu vermeiden. Verwenden Sie den Schwertschutz.
11. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
- 11 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 11 12.07.2021 09:32:13
D
12. Fehlersuchplan
Gefahr!
Vor der Fehlersuche ausschalten und Akku entfernen.
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn
Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.
Störung Mögliche Ursache Behebung
Gerät funktioniert
nicht
Gerät arbeitet intermittierend
- Akku leer
- Akku nicht korrekt eingesteckt
- Externer Wackelkontakt
- Interner Wackelkontakt
- Ein-/Ausschalter defekt
- Akku laden
- Akku entfernen und neu einstecken
- Fachwerkstatt aufsuchen
- Fachwerkstatt aufsuchen
- Fachwerkstatt aufsuchen
- 12 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 12 12.07.2021 09:32:14
13. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 13 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 13 12.07.2021 09:32:14
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 14 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 14 12.07.2021 09:32:14
D
Ser vice-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Messerführung, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 15 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 15 12.07.2021 09:32:14
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 16 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 16 12.07.2021 09:32:15
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREISINFORMATIONEN
GARANTIEVERLÄNGERUNGEN
Einhell Service
Eschenstraße 6
944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATURSERVICE
Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freuen uns auf Ihren Besuch unter
PRODUKTINFORMATIONEN
TRACK & TRACE
SERVICE-STELLEN
VOR ORT
Einhell-Service.com
>>>
- 17 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 17 12.07.2021 09:32:15
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols on the equipment
(Fig. 21):
1. Warning!
2. Wear safety goggles, a face guard and ear
protection.
3. Protect the equipment from rain and damp.
4. Electric shock can cause fatal injury. Keep a
distance of at least 10 m from power cables.
5. Read the directions for use before operating
the equipment.
6. Wear sturdy, non-slip footwear.
7. Watch out for falling and catapulting parts.
8. Keep your distance.
9. Wear safety gloves.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instructions in a safe place for future use.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. Handle
2. On/Off switch
3. Safety lock-off
4. Lock-off button
5. Shoulder strap
6. Shoulder strap attachment
7. Grip area
8. Lock nut
9. Extension tube
10. Tube with motor housing/hedge trimmer
11. Tube with operating element
12. Cutter rail guard
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Handle with tube
•
Extension tube
•
Hedge trimmer section with tube and cutter
•
rail guard
Shoulder strap
•
Original operating instructions
•
Safety instructions
•
- 18 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 18 12.07.2021 09:32:28
GB
3. Proper use
Total vibration values (vector sum of three directions) determined in accordance with ISO 22867.
This cordless pole hedge trimmer is suitable for
cutting hedges, bushes and shrubs. Caution! Do
not use this equipment to cut grass.
The equipment is to be used only for its prescri-
Handle under load
Handle (front)
Vibration emission value a
Uncertainty K = 1.5 m/s
2
= 2.774 m/s
h
2
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Operating voltage: ...................................18V DC
Cutter bar length: ................................... 450 mm
Max. cutting length: ................................ 410 mm
Tooth spacing: .......................................... 18 mm
Cuts/min: ..................................................... 1400
Caution!
The equipment is supplied without batteries and
without a charger and is allowed to be used only
with the lithium-ion batteries of the Power-XChange series!
The lithium-ion batteries of the Power-X-Change
series are allowed to be charged only with the
Power-X charger.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with ISO 22868.
Sound pressure level L
Uncertainty K
............................................. 3 dB
pA
Measured sound power level L
Uncertainty K
............................................ 3 dB
WA
Guaranteed sound power level L
.................... 82.8 dB(A)
pA
...... 91.1 dB(A)
WA
...... 102 dB(A)
WA
Handle (rear)
Vibration emission value ah = 2.008 m/s
Uncertainty K = 1.5 m/s
2
2
The stated vibration emission levels and stated
noise emission values were measured in accordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
5. Before starting the equipment
The equipment is supplied without batteries and
without a charger and is allowed to be used only
with the lithium-ion batteries of the Power-XChange series!
Caution! Do not fi t the battery until the equipment
Wear ear-muff s.
The impact of noise can cause damage to hearing.
has been fully assembled and all the settings
have been actuated. Always wear protective
gloves when working on the equipment to protect
yourself against injury.
- 19 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 19 12.07.2021 09:32:28
GB
Use the cutter rail guard (Fig. 2, Item 12)
5.1 Fitting the shoulder strap
(Fig. 3): Attach the carabiner hooks (Item 5a) of
the shoulder strap (Item 5) to the shoulder strap
attachments (Item 6/6a).
5.2 Fitting the tubes
The cordless pole hedge trimmer can be assembled either with or without the extension tube (Fig.
2 / Item 9).
5.2.1 Assembly with extension tube
1. (Fig. 4-5) Make sure that the mounting screws
(Item A) are on the same side and insert the
tube with motor housing/hedge trimmer (Item
10) into the extension tube (Item 9). Screw
the two tubes together with the lock nut (Item
8).
2. (Fig. 6) Insert the extension tube (Item 9) into
the tube with the operating element (Item 11)
and screw the two tubes together with the
lock nut (Item 8). The cordless pole hedge
trimmer has now been screwed together (Fig.
1). To dismantle, proceed in reverse order.
5.2.2 Assembly without extension tube
Insert the tube with the motor housing/hedge
trimmer (Fig. 2 / Item 10) into to tube with the
operating element (Fig. 2 / Item 11) and screw
the two tubes together with the lock nut (Item 8).
The cordless pole hedge trimmer has now been
screwed together. To dismantle, proceed in reverse order.
5.3 Using the shoulder strap
Warning! Always use the shoulder strap when
working with the equipment. Switch off the equip-
ment before you take off the shoulder strap (risk
of injury).
1. Slip the shoulder strap (Fig. 7/Item 5) over
your shoulder.
2. Adjust the length of the shoulder strap so that
the strap attachment is at waist level (Fig. 7).
3. The shoulder strap is equipped with a buckle.
Press the hooks together (Fig. 8) if you need
to put down the equipment quickly.
4. To change the strap position on the equipment, slacken the wing nuts (Fig. 3/Item 6b)
by turning them counterclockwise and move
the strap attachment to the desired position
on the tube. Then retighten the wing nuts (Fig.
3/Item 6b) by turning them clockwise.
5.4 Adjusting the angle of the motor housing/
hedge trimmer (Fig. 9)
Press the lock-off button (Item 10a) and adjust
the angle of the hedge trimmer head (Item 10) to
any of 7 latching positions.
5.5 Turning the handle (Fig. 10)
Press the two lock-off buttons (Item 4) and turn
the handle (Item 1) 90° to the left or 90° to the
right.
5.6 Fitting the battery (Fig. 11)
Press the pushlock button (T) of the rechargeable
battery and
push the battery into the battery mount provided.
When the battery pack is positioned as in Fig.
11, make sure that the pushlock button latches
in place! To remove the battery pack, proceed in
reverse order.
5.7 Charging the battery (Fig. 11-12)
1. Take the battery pack out of the equipment.
Do this by pressing the pushlock button (T).
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
into the mains socket outlet. The green LED
will then begin to fl ash.
3. Insert the battery pack into the battery charger.
4. In the section entitled „Charger indicator“ you
will fi nd a table with an explanation of the LED
indicator on the charger.
The battery pack can become a little warm during
the charging. This is normal.
If the battery pack fails to charge, check:
whether there is voltage at the socket outlet
•
whether there is good contact at the charging
•
contacts.
If the battery pack still fails to charge, send
the charging unit
•
and the battery pack
•
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
- 20 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 20 12.07.2021 09:32:29
GB
short circuits and fi res.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully discharged. This will cause it to develop a defect.
5.8 Battery capacity indicator (Fig. 13)
Press the button for the battery capacity indicator
(M). The battery capacity indicator (L) shows the
charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED fl ashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room temperature for one day. If the fault reoccurs, this means that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6. Operation
Please note that the statutory regulations governing noise abatement may diff er from one loca-
tion to another.
Caution! Always use the shoulder strap when
working with the equipment. Always switch off the
equipment before you take off the shoulder strap.
Otherwise there is a risk of injury.
Put on the shoulder strap as described above, fi t
the required mounting kit and adjust the equipment to suit your needs.
Switching on/off
Switching on (Fig. 14)
Hold the equipment firmly by the handle and
•
grip surface with both hands
Press and hold the safety lock-off (Item 3).
•
Switch on the equipment with the On/Off
•
switch (Item 2). You can then release the safety lock-off.
Switching off
Release the On/Off switch (Fig. 14/Item 2).
7. Using for work
Before you start work, inspect the cordless
•
pole hedge trimmer for damage. Never use
equipment which is obviously damaged.
Check that the cutters work properly. The
•
twin-bladed cutters rotate in opposite directions, thus guaranteeing high cutting performance and smooth operation.
Take care to maintain a steady foothold and
•
hold the equipment firmly in both hands away
from your body. Before you switch on, make
sure that the equipment is not touching any
objects.
Work practice
A hedge trimmer can be used to cut shrubs
•
and bushes as well as hedges.
To obtain the best cutting results, hold the
•
hedge trimmer so that the cutter teeth are
at an angle of approx. 15° in relation to the
hedge (see Fig. 15).
The twin-bladed cutters rotate in opposite
•
directions, thus enabling cutting in both directions (see Fig. 16).
It is recommended to tie a guide line of string
•
or the like along the hedge so that you cut the
hedge to a level height. Cut off all branches
which protrude beyond the guide line (see
Fig. 17/18).
Cut the sides of the hedge with curve-shaped
•
movements from the bottom up (see Fig. 19).
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Remove the battery pack before doing any
cleaning and maintenance work.
8.1 Cleaning
Keep the handles free of grease so that you
•
can maintain a firm grip.
Clean the equipment as required with a damp
•
cloth and, if necessary, mild washing up liquid.
- 21 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 21 12.07.2021 09:32:29
Never immerse the equipment in water or
•
other liquids in order to clean it.
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Maintenance
The cutters should be cleaned and lubricated at
regular intervals in order to ensure best performance at all times. Remove deposits with a brush
and apply a thin fi lm of oil (Fig. 20).
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.Einhell-Service.com
GB
10. Transport
Secure the equipment during transportation in order to prevent damage or injuries. Use the cutter
rail guard.
11. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Clean and maintain the equipment before
•
putting it into storage
Store the equipment and accessories in a
•
dark and dry place at above freezing temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in
its original packaging.
Use the cutter rail guard
•
- 22 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 22 12.07.2021 09:32:29
GB
12. Troubleshooting guide
Danger!
Before troubleshooting, switch off the equipment and remove the battery.
The table below contains a list of fault symptoms and explains what you can do to remedy the problem
if your equipment fails to work properly. If the problem still persists after working through the list, please
contact your nearest service workshop.
Problem Possible cause Remedy
The equipment
does not work
Equipment operates
intermittently
- Battery empty
- Battery is not correctly inserted
- Loose connection (external)
- Loose connection (internal)
- ON/OFF switch defective
- Charge battery
- Remove battery and insert again
- Consult a specialist workshop.
- Consult a specialist workshop.
- Consult a specialist workshop.
- 23 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 23 12.07.2021 09:32:29
GB
13. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
On Off Charging
Off On The battery is charged and ready for use.
Flashing Off Adapted charging
Flashing Flashing Fault
On On Temperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 24 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 24 12.07.2021 09:32:30
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
- 25 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 25 12.07.2021 09:32:30
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Blade guide, Battery
Consumables* Blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 26 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 26 12.07.2021 09:32:30
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 27 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 27 12.07.2021 09:32:31
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
Explication des plaques signalétiques de
l’appareil (fi g. 21):
1. Avertissement !
2. Portez une protection des yeux, de la tête
ainsi qu‘une protection auditive !
3. Protégez l‘appareil de la pluie ou de
l‘humidité !
4. Danger de mort par électrocution. La distance
par rapport aux câbles électriques doit être
au minimum de 10m !
5. Avant la mise en service, lisez le mode
d‘emploi !
6. Portez des chaussures rigides !
7. Faites attention aux pièces qui tombent ou se
trouvent projetées !
8. Gardez vos distances.
9. Porter des gants de protection
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou
leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à
moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une
personne responsable de leur sécurité. Surveillez
les enfants pour vous assurer qu’ils ne jouent pas
avec l’appareil.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi g. 1/2)
1. Poignée
2. Interrupteur marche/arrêt
3. Verrouillage de démarrage
4. Bouton de verrouillage
5. Bandoulière
6. Fixation pour bandoulière
7. Surface de poignée
8. Écrou de verrouillage
9. Tube de rallonge
10. Tube avec carter du moteur / taille-haie
11. Tube avec élément de commande
12. Protection de lame
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Poignée avec tube
•
Tube de rallonge
•
Élément taille haie avec tube et protection de
•
lame
- 28 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 28 12.07.2021 09:32:31
F
Bandoulière
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
Ce taille-haie sur perche sans fi l convient pour
la taille de haies, de buissons et de broussailles.
Attention ! N’utilisez pas l’appareil pour couper de
l’herbe.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme ISO 22868.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
... 82,8 dB(A)
pA
mesuré
WA
................................................................. 91,1(A)
Imprécision K
Niveau de puissance acoustique L
............................................3 dB
WA
garanti
WA
............................................................. 102 dB(A)
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à ISO 22867.
Poignée sous charge
Poignée (avant)
Valeur d’émission de vibration a
Imprécision K = 1,5 m/s
2
= 2,774 m/s
h
Poignée (arrière)
Valeur d’émission de vibration ah = 2,008 m/s
Imprécision K = 1,5 m/s
2
2
2
4. Données techniques
Tension de service : ...............................18 V d.c.
Longueur de la lame : ............................. 450 mm
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Longueur de coupe max. : ...................... 410 mm
Écart des dents : ...................................... 18 mm
Coupes/min : ................................................ 1400
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro-
Attention !
L‘appareil est livré sans batterie et sans chargeur
et ne doit être utilisé qu‘avec les batteries Li-Ion
de la série Power-X-Change !
Les accumulateurs de la série Power-X-Change
ne doivent être chargés qu‘avec le chargeur
Power-X.
Anl_GC-HH_18-45_Li_T_SPK13.indb 29 12.07.2021 09:32:31
visoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil électrique, en particulier du type de traitement de la
pièce à usiner.
- 29 -
F
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
5. Avant la mise en service
L‘appareil est livré sans batterie et sans chargeur
et ne doit être utilisé qu‘avec les batteries Li-Ion
de la série Power-X-Change !
Attention ! Montez uniquement l‘accumulateur
après que l‘appareil ait été entièrement monté et
que tous les réglages ont été eff ectués. Portez
toujours des gants de protection lorsque vous
eff ectuez des travaux sur l‘appareil, ceci afi n
d‘éviter des blessures.
Utilisez la protection de lame (fi g. 2, pos. 12)
5.1 Montage de la bandoulière
(fi g. 3) : Accrochez les crochets de mousqueton
(pos. 5a) de la bandoulière (pos. 5) sur les fi xa-
tions pour bandoulière (pos. 6/6a).
5.2 Montage de tube
Il est possible de monter le taille-haie sur perche
sans fi l avec ou sans tube de rallonge (fi g. 2 / pos.
9).
5.2.1 Montage avec tube de rallonge
1. (fi g. 4-5) Veillez à ce que les vis de montage
(pos. A) se trouvent du même côté et insérez
le tube avec carter du moteur / taille-haie
(pos. 10) dans le tube de rallonge (pos. 9).
Vissez les deux tubes avec l’écrou de verrouillage (pos. 8).
2. (fi g. 6) Insérez le tube de rallonge (pos. 9)
dans le tube avec élément de commande
(pos. 11) et vissez les deux tubes avec l’écrou
de verrouillage (pos. 8). Le taille-haie sur perche sans fi l est vissé (fi g. 1). Le démontage
doit être eff ectué dans l’ordre inverse.
5.2.2 Montage sans tube de rallonge
Insérez le tube avec carter du moteur / taille-haie
(fi g. 2/pos. 10) dans le tube avec élément de com-
mande (fi g. 2/pos. 11) et vissez les deux tubes
avec l’écrou de verrouillage (fi g. 2 / pos. 8). Le
taille-haie sur perche sans fi l est vissé. Le démon-
tage doit être eff ectué dans l’ordre inverse.
5.3 Mettre la ceinture de port
Attention ! Pendant le travail, portez toujours
une ceinture de port. Éteignez toujours l’appareil
avant de détacher la ceinture de port. Il y a un
risque de blessure.
1. Faites passer la ceinture de port (fi g. 7/pos. 8)
par-dessus l’épaule.
2. Réglez la longueur de la ceinture de telle manière que la fi xation de la ceinture se trouve à
la hauteur de la hanche (fi g. 7).
3. La ceinture de port est équipée d‘une boucle.
Faites pression sur les crochets si vous devez
poser l‘appareil rapidement (fi g. 8).
4. Pour modifi er la position de la bandoulière
sur l’appareil, desserrez l’écrou à oreilles (fi g.
3/pos. 6b) dans le sens contraire à celui des
aiguilles d’une montre et déplacez la fi xation
pour bandoulière à l’endroit voulu du tube.
Resserrez ensuite l’écrou à oreilles (fi g. 3/
pos. 6b) dans le sens des aiguilles d’une
montre.
5.4 Réglage de l’inclinaison du carter de moteur / taille haie (fi g. 9)
Appuyez sur le bouton de verrouillage (pos. 10a)
et réglez l’inclinaison de la tête du taille-haie (pos.
10) sur 7 positions d’enclenchement.
5.5 Tourner la poignée (fi g. 10)
Appuyez sur les deux boutons de verrouillage
(pos. 4) et tournez la poignée (pos. 1) de 90° vers
la gauche ou de 90° vers la droite.
5.6 Montage de l’accumulateur (fi g. 11)
Appuyez sur la touche à crans (T) de
l’accumulateur et
insérez l’accumulateur dans le logement
d’accumulateur prévu à cet eff et. Dès que
l’accumulateur est dans une position comme
fi gurant sur la fi gure 11, veillez à ce que les tou-
ches à crans s’enclenchent ! Le démontage de
l’accumulateur s’eff ectue dans l’ordre inverse !
5.7 Charge de l’accumulateur (fi g. 11-12)
1. Sortez le bloc accumulateur de l‘appareil.
Appuyez pour cela sur les touches
d‘enclenchement (T).
- 30 -
Anl_GC-HH_18-45_Li_T_SPK13.indb 30 12.07.2021 09:32:31
Loading...
