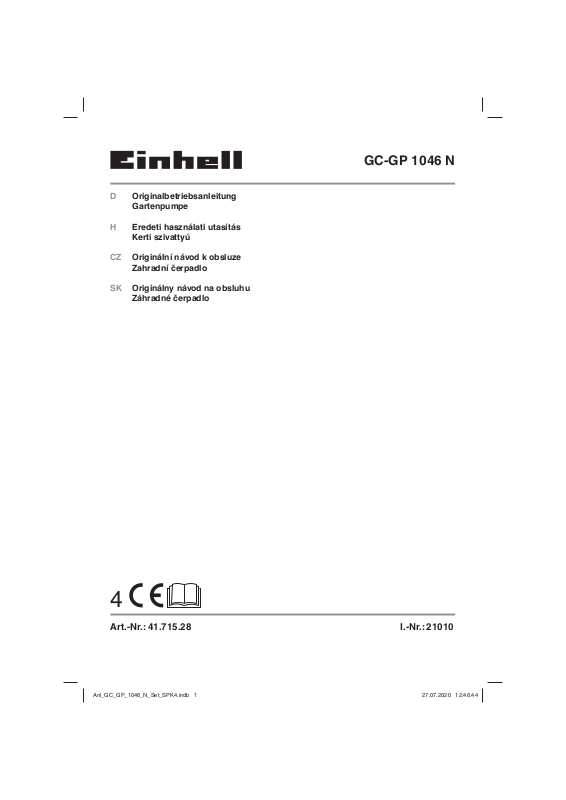

Einhell GC-GP 1046 N User guide

Download

D Originalbetriebsanleitung

Gartenpumpe

H Eredeti használati utasítás

Kerti szivattyú

CZ Originální návod k obsluze

Zahradní čerpadlo

SK Originálny návod na obsluhu

Záhradné čerpadlo

GC-GP 1046 N

Art.-Nr.: 41.715.28 I.-Nr.: 21010

Anl_GC_GP_1046_N_Set_SPK4.indb 1Anl_GC_GP_1046_N_Set_SPK4.indb 1 27.07.2020 12:46:4427.07.2020 12:46:44

- 2 -

Anl_GC_GP_1046_N_Set_SPK4.indb 2Anl_GC_GP_1046_N_Set_SPK4.indb 2 27.07.2020 12:46:4627.07.2020 12:46:46

4 5

2 3

- 3 -

Anl_GC_GP_1046_N_Set_SPK4.indb 3Anl_GC_GP_1046_N_Set_SPK4.indb 3 27.07.2020 12:46:4627.07.2020 12:46:46

- 4 -

Anl_GC_GP_1046_N_Set_SPK4.indb 4Anl_GC_GP_1046_N_Set_SPK4.indb 4 27.07.2020 12:46:4727.07.2020 12:46:47

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- 5 -

Anl_GC_GP_1046_N_Set_SPK4.indb 5Anl_GC_GP_1046_N_Set_SPK4.indb 5 27.07.2020 12:46:4727.07.2020 12:46:47

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Gartenpumpe

•

Anschlussadaper für Schnellkupplung

•

Saugschlauch 4m

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

1. Wasserablassschraube

2. Sauganschluss

3. Wassereinfüllschraube

4. Druckanschluss

5. Tragegriﬀ

6. Befestigungsschrauben für Tragegriﬀ

7. Netzschalter

8. Anschlussadaper für Schnellkupplung

9. Saugschlauch 4m

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An-

Anl_GC_GP_1046_N_Set_SPK4.indb 6Anl_GC_GP_1046_N_Set_SPK4.indb 6 27.07.2020 12:46:4827.07.2020 12:46:48

Einsatzbereich:

Zum Bewässern und Gießen von Grünanla-

•

gen, Gemüsebeeten und Gärten. Zum Betreiben von Rasensprengern.

•

Mit Vorfilter zur Wasserentnahme aus Tei-

•

chen, Bächen, Regentonnen, RegenwasserZisternen und Brunnen. Zur Brauchwasserversorgung.

•

Fördermedien:

Zur Förderung von klarem Wasser (Süßwas-

•

ser), Regenwasser oder leichter Waschlauge/ Brauchwasser. Die maximale Temperatur der Förderflüssig-

•

keit sollte im Dauerbetrieb +35° C nicht überschreiten. Mit diesem Gerät dürfen keine brennbaren,

•

gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten

•

(Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden. Dieses Gerät ist nicht für die Förderung von

•

- 6 -

Trinkwasser geeignet.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss .............................. 230 V ~ 50 Hz

Aufnahmeleistung ............................... 1000 Watt

Fördermenge max. ..................................4600 l/h

Förderhöhe max. ......................................... 45 m

Förderdruck max. .................... 0,45 MPa (4,5 bar)

Ansaughöhe max.: ......................................... 7 m

Druckanschluss ................... ca. 33,3 mm (R1IG)

Sauganschluss: .................... ca. 33,3 mm (R1IG)

Wassertemperatur max. ............................. 35 °C

Schallleistungspegel LWA ..................... 81,6 dB(A)

Unsicherheit K

Schutzart: ......................................................IPX4

...................................... 2,16 dB

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Grundsätzlich empfehlen wir die Verwendung eines Vorﬁ lters und einer Sauggarnitur mit Saug- schlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5.1 Montage des Tragegriﬀ es

Montieren Sie den Tragegriﬀ (5) mit Hilfe der beiden Befestigungsschrauben (6) an der Pumpe (Bild 3).

5.2 Saugleitungsanschluss

Befestigen Sie den Saugschlauch (mind. ca.

•

19 mm (¾ ”) Kunststoffschlauch mit Spiralversteifung) entweder direkt oder über einen Gewindenippel an den Sauganschluss (3) ca. 33,3 mm (R1 AG) des Gerätes. Der verwendete Saugschlauch sollte mit

•

einem Saugventil ausgestattet sein. Wenn das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung angebracht sein. Die Saugleitung von der Wasserentnahme

•

zum Gerät steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubringen,

•

dass diese keinen mechanischen Druck auf das Gerät ausüben. Das Saugventil sollte genügend tief im

•

Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf des Gerätes vermieden wird. Eine undichte Saugleitung verhindert durch

•

Luftansaugen das Ansaugen des Wassers. Vermeiden Sie das Ansaugen von Fremdkör-

•

pern (Sand usw.). Wenn nötig, installieren Sie zu diesem Zweck einen Vorfilter.

5.3 Druckleitungsanschluss

Die Druckleitung (sollte mind. ca. 19 mm (¾ ”)

•

sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss (1) ca. 33,3 mm (R1AG) des Gerätes angeschlossen werden. Selbstverständlich kann mit entsprechenden

•

Verschraubungen ein ca. 13 mm (½ ”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert. Während des Ansaugvorgangs sind die in der

•

Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

5.4 Elektrischer Anschluss

Der elektrische Anschluss erfolgt an einer

•

Schutzkontakt-Steckdose 230 V~ 50 Hz. Absicherung mindestens 10 Ampere. Gegen Überlastung oder Blockierung wird

•

der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe auto-

- 7 -

Anl_GC_GP_1046_N_Set_SPK4.indb 7Anl_GC_GP_1046_N_Set_SPK4.indb 7 27.07.2020 12:46:4827.07.2020 12:46:48

matisch ab und nach dem Abkühlen schaltet sich das Gerät wieder selbstständig ein.

6. Bedienung

Das Gerät auf festen, ebenen und waagrech-

•

ten Standort aufstellen. Pumpengehäuse über die Wassereinfüll-

•

schraube (3) mit Wasser auffüllen. Ein Auffüllen der Saugleitung beschleunigt den Ansaugvorgang. Alle Absperrvorrichtungen in der Druckleitung

•

(Spritzdüse, Ventile usw.) müssen beim Ansaugen vollständig geöffnet sein, damit jegliche Luft aus der Ansaugleitung entweichen kann. Netzleitung anschließen.

•

Gerät am Netzschalter (7) einschalten – das

•

Ansaugen kann bei max. Ansaughöhe bis zu 5 Minuten dauern. Nach Beendigung der Arbeit Gerät am Netz-

•

schalter (7) ausschalten.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden. Im Geräteinneren befinden sich keine weite-

•

ren zu wartenden Teile.

8.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.Einhell-Service.com

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

8. Reinigung, Wartung und Ersatzteilbestellung

Das Gerät ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pﬂ ege.

Gefahr!

Vor jeder Wartung ist das Gerät spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.

8.1 Wartung

Bei eventueller Verstopfung des Gerätes

•

schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten

Anl_GC_GP_1046_N_Set_SPK4.indb 8Anl_GC_GP_1046_N_Set_SPK4.indb 8 27.07.2020 12:46:4827.07.2020 12:46:48

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör

•

an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Vor längerem Nichtgebrauch oder Überwin-

•

terung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern. Bei Frostgefahr muss das Gerät vollkommen

•

entleert werden. Nach längeren Stillstandzeiten durch kurzes

•

Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.

- 8 -

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung

Kein Motoranlauf - Netzspannung fehlt

- Pumpenrad blockiert- Thermowächter hat abgeschaltet

Pumpe saugt nicht an- Saugventil nicht im Wasser

- Pumpengehäuse ohne Wasser

- Luft in der Saugleitung

- Saugventil undicht

- Saugkorb (Saugventil) verstopft

- max. Saughöhe überschritten

Fördermenge ungenügend

- Saughöhe zu hoch

- Saugkorb verschmutzt

- Wasserspiegel sinkt rasch

- Pumpenleistung verringert durch Schadstoﬀ e

Thermoschalter schaltet die Pumpe

- Motor überlastet, Reibung durch Fremdstoﬀ e zu hoch

- Netzspannung überprüfen

- Pumpe zerlegen und reinigen

- Saugventil im Wasser anbringen

- Wasser in Pumpengehäuse füllen

- Dichtigkeit der Saugleitung überprüfen

- Saugventil reinigen

- Saugkorb reinigen

- Saughöhe überprüfen

- Saugkorb reinigen

- Saugventil tiefer legen

- Pumpe reinigen und Verschleißteile ersetzen

- Pumpe demontieren und reinigen, Ansaugen von Fremdstoﬀ en verhin- dern (Filter)

- 9 -

Anl_GC_GP_1046_N_Set_SPK4.indb 9Anl_GC_GP_1046_N_Set_SPK4.indb 9 27.07.2020 12:46:4827.07.2020 12:46:48

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_GC_GP_1046_N_Set_SPK4.indb 10Anl_GC_GP_1046_N_Set_SPK4.indb 10 27.07.2020 12:46:4927.07.2020 12:46:49

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Vorﬁ lter, Filterpatrone Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_GC_GP_1046_N_Set_SPK4.indb 11Anl_GC_GP_1046_N_Set_SPK4.indb 11 27.07.2020 12:46:4927.07.2020 12:46:49

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_GC_GP_1046_N_Set_SPK4.indb 12Anl_GC_GP_1046_N_Set_SPK4.indb 12 27.07.2020 12:46:4927.07.2020 12:46:49

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unter stützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandserv ice, eine leistungs fähige Reparatur-Organisation und ein ﬂ ächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREISINFORMATIONEN

GARANTIEVERLÄNGERUNGEN

Einhell Service

Eschenstraße 6 944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATURSERVICE

Telefon: 09951 - 959 20 00 Telefax: 09951 - 959 1700 E-Mail: Service-DE@Einhell.com

Wir freuen uns auf Ihren Besuch unter

PRODUKTINFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN VOR ORT

Einhell-Service.com

>>>

- 13 -

Anl_GC_GP_1046_N_Set_SPK4.indb 13Anl_GC_GP_1046_N_Set_SPK4.indb 13 27.07.2020 12:46:4927.07.2020 12:46:49

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Ezt a készüléket 8 éves és a felett levő gyerekeknek, valamint csökkentett pszihikai, szenzórikus vagy szellemmie képességekkel vagy tapasztalattal és tudással nem rendelkezőeknek lehet használni, ha felügyelve vannak vagy a készülék biztos használatával kapcsolatban ki lettek oktatva és megértették az abból eredő veszélyeket. Nem szabad gyerekeknek játszaniuk a készülékkel. A tisztítást és a használó-karbantartást nem szabad gyerekeknek felügyelet nélkül elvégezniük.

- 14 -

Anl_GC_GP_1046_N_Set_SPK4.indb 14Anl_GC_GP_1046_N_Set_SPK4.indb 14 27.07.2020 12:47:0527.07.2020 12:47:05

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély! Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

terjedelme

2.1 A készülék leírása

1. Vízleeresztő csavar

2. Szívócsatlakozó

3. Vízbetöltő csavar

4. Nyomáscsatlakozó

5. Hordozó fogantyú

6. Rögzítő csavarok a hordozó fogantyúhoz

7. Hálózati kapcsoló

8. Csatlakoztató adapter a gyorskuplunghoz

9. Szívótömlő 4m

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Kerti szivattyú

•

Csatlakoztató adapter a gyorskuplunghoz

•

Szívótömlő 4m

•

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

Használati terület:

Parklétesítmények, zöldséges ágyások és

•

kertek öntözésére és locsolasára Kerti locsoló üzemltetéséhez

•

A tavakból, folyókból, esővízgyűjtő hordókból,

•

esővizet tároló ciszternákból és kutakból levő vízkivételre A háztartási vízellátásra

•

Szállítási javak:

Tiszta víz (édesvíz), esővíz vagy enyhén

•

mosólúg/háztartási víz szállítására. A szállított folyadék maximális

•

hőmérsékletének a tartós üzemben nem kellene a +35°C-t túllépnie. Ezzel a készülékkel nem szabad gyullékony,

•

gázképző vagy robbanékony folyadékokat szállítani. Úgyszintén el kell kerülni az agresszív foly-

•

adékok (savak, lúgok, silosickerlé stb.) szállítását, valamint abráziós anyagokat (homok) tartalmazó folyadékok szállítását. Ez a készülék nem alkalmas az ivóvíz szállí-

•

tására.

- 15 -

Anl_GC_GP_1046_N_Set_SPK4.indb 15Anl_GC_GP_1046_N_Set_SPK4.indb 15 27.07.2020 12:47:0527.07.2020 12:47:05

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Technikai adatok

Hálózati csatlakozás .................... 230 V ~ 50 Hz

Felvett teljesítmény ............................ 1000 Watt

Szállított mennyiség max. .....................4600 l/óra

Szállítási magasság max. ............................. 45 m

Szállító nyomás max.: ............ 0,45 MPa (4,5 bar)

Megszívó magasság max.: ............................ 7 m

Nyomáscsatlakozó .kb. 33,3 mm (R1 belső menet) Szívócsatlakozó: ..kb. 33,3 mm (R1 belső menet)

Vízhőmérséklet max. ................................... 35 °C

Hangteljesítményszint LWA .................. 81,6 dB(A)

Bizonytalanság K

Védelmi rendszer: ........................................IPX4

................................. 2,16 dB

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Alapjában véve egy előszűrő és egy szívótömlőből, szívókosárból és visszacsapó szelepből álló szívógarnitura használatát ajánljuk, azért hogy megakadályozza a hosszú újramegszívási időket és a szivattyúnak a kövek vagy más kemény tárgyak általi fölösleges megsérülését.

5.1 A hordozófogantyú felszerelése

Szerelje fel a szivattyúra a két rögzítő csavar (6) segítségével a hordozó fogantyút (5) (3-as kép).

5.2 Szívóvezeték csatlakozó

A szívótömlőt (legalább cca. 19 mm ( ¾“)

•

műanyagtömlő spirálmerevítéssel) vagy direktbe vagy egy menetes toldaton keresztül

rácsavarni a készülék szívókapcsolatára cca. 33,3 mm (R1 AG). A használt szívótömlőnek egy szivószeleppel

•

kellene felszerelve lennie. Ha nem lehet használni a szívószelepet, akkor egy visszacsapódási szelepnek kellene a szívóvezetékbe felszerelve lennie. A szívóvezetéket a készülékig a vízkivételtől

•

emelkedően kell lefektetni. Kerülje okvetlenül el a szívóvezetéknek a szivattyú magasságán felüli lefektetését, mivel a szívóvezetékben levő légbuborékok késleltetik és megakadályozzák a megszívási folyamatot. A szívó és a nyomó vezetékeket úgy kell fels-

•

zerelni, hogy ne gyakoroljanak mechanikai nyomást a készülékre. A szívószelepnek elég mélyen kell a vízben

•

lennie, úgyhogy elkerülje a készüléknek a vízállás lesüllyedése általi szárazmenetét. Egy szivárgó szívóvezeték, a légbeszívás ál-

•

tal megakadályozza a víz megszívását. Kerülje el az idegen testeknek (homok stb.)

•

beszívását. Ha szükséges, installáljon erre a célra egy előszűrőt.

5.3 Nyomóvezetékcsatlakozó

A nyomóvezetéknek (legalább 19 mm (¾“)

•

kellene hogy legyen) direkt vagy egy menetes toldattal kell a készülék nyomóvezetékcsatlakozójára (33,3 mm (R1 AG)) rákapcsolva lennie. Természetessen lehet megfelelő csavar-

•

kötésel egy 13 mm (½ ”)-os nyomótömlőt használni. A szállítási teljesítmény a kisebb nyomótömlő által redukálva lesz. A beszívási folyamat alatt teljesen ki kell nyitni

•

a nyomóvezetékben levő lezárási szerveket (szórófúvókák, szelepek stb. ), azért hogy a szívóvezetékben levő levegő szabadon el tudjon távozni.

5.4 Elektromos csatlakozás

A villamos csatlakozás egy védőérintkezős

•

dugaszolóaljzaton, 230 V ~ 50 Hz, keresztül történik. Legalább 10 Amperes óvintézkedéssel. A motor túlterhelés vagy blokkolás ellen egy

•

beépített hőmérsékletfelügyelővel van védve. Túlhevülés esetén a hőmérsékletfelügyelő autómatikusan lekapcsolja a szivattyút és a lehülés után a készülék magától ismét bekapcsol.

- 16 -

Anl_GC_GP_1046_N_Set_SPK4.indb 16Anl_GC_GP_1046_N_Set_SPK4.indb 16 27.07.2020 12:47:0527.07.2020 12:47:05

6. Kezelés

A készüléket egy feszes, sík és vízszintes

•

állóhelyre felállítani. A szivattyúgépházat feltölteni vízzel a

•

vízbetöltő csavaron (3) keresztül. A szívóvezeték feltöltése meggyorsítsa a megszívási folyamatot. A beszívási folyamatnál a nyomóvezetékben

•

(szórófúvóka, szelepek stb.) minden lezáró berendezésnek teljesen ki kell nyitva lennie, azért hogy a beszívási vezetékből az összes levegő el tudjon távozni.Rákapcsolni a hálózati vezetéket. A hálózati kapcsolón (7) bekapcsolni a kés-

•

züléket - a max. megszívó magasságnál a megszívás 5 percig is eltarthat. A munka befejezése után a hálózati kapcso-

•

lón (7) kikapcsolni a készüléket.

7. A hálózati csatlakozásvezeték

kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés

A készülék nagyjában nem igényel gondozást. De azért egy hosszú élettartam érdekében egy rendszeres kontrollát és ápolást ajánlunk.

8.1 Karbantartás

A készülék esetleges eldugulása esetén

•

kapcsolja rá a nyomóvezetéket a vízvezetékre és vegye le a szívótömlőt. Nyissa meg a vízvezetéket. Kapcsolja többször cca. két másodpersre be a készüléket. Ezen a módon a legtöbb esetben el lehet távolítani az eldugulást. A készülék belsejében nem található további

•

karbantartandó rész.

8.2 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

9. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

Veszély!

Minden karbantartási munka előtt a készüléket feszültségmentesre kell kapcsolni, húzza ki a szivattyú hálózati csatlakozóját a dugaszoló aljzatból.

- 17 -

Anl_GC_GP_1046_N_Set_SPK4.indb 17Anl_GC_GP_1046_N_Set_SPK4.indb 17 27.07.2020 12:47:0527.07.2020 12:47:05

10. Tárolás

A készüléket és a készülék tartozékait egy

•

sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni. Hosszabb nemhasználat vagy átteleltetés

•

előtt a szivattyút alaposan át kell vízzel öblíteni, komplett kiüríteni és szárazon tárolni. Fagyveszély esetén a készüléket teljessen ki

•

kell üríteni. Hosszabb üzemszünet után egy rövid ki-be-

•

kapcsolás által leellenőrizni, hogy egy kifogástalan.

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

- 18 -

Anl_GC_GP_1046_N_Set_SPK4.indb 18Anl_GC_GP_1046_N_Set_SPK4.indb 18 27.07.2020 12:47:0627.07.2020 12:47:06

11. Hibakeresési terv

Zavarok Lehetséges okok Elhárítás

Nem indul a motor - Hiányzik a hálózati feszültség

- Blokkol a szivattyúkerék – lekapcsolt a hőőrző

Nem szív meg a szivattyú

- Nincs a vízben a szivószelep

- Víz nélkül a szivattyúgépház

- Levegő van a szívóvezetékben

- Szivárgó a szívószelep

- El van dugulva a szívókosár (szívószelep)

- Túllépve a max. szívómagasság

Nem kielégítő a szállított mennyiség

- Túl magas a szívómagasság

- Piszkos a szívókosár

- Túl gyorsan leereszkedik a vízszint

- Káros anyagok által lecsökkentve a szivattyúteljesítmény

A hőkapcsoló lekapcsolja a szivattyút

- Túlterhelve a motor, túl magas az idegenanyagok általi súrlódás

- Leellenőrizni a hálózati feszültséget

- Szétszedni a szivattyút és megtisztítani

- Tegye a szívószelepet a vízbe

- Vízet tölteni a szivattyúgépházba

- Leellenőrizni a szívóvezeték tömörségét

- Megtisztítani a szívószelepet

- Megtisztítani a szívókosarat

- Leellenőrizni a szívási magasságot

- Megtisztítani a szívókosarat

- Alacsonyabbra fektetni a szívótömlőt

- Megtisztítani a szivattyút és kicserélni a gyorsan kopó részeket

- Szétszerelni a szivattyút és megtisztítani, megakadályozni az idegen anyagok beszívását (szűrő)

- 19 -

Anl_GC_GP_1046_N_Set_SPK4.indb 19Anl_GC_GP_1046_N_Set_SPK4.indb 19 27.07.2020 12:47:0627.07.2020 12:47:06

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Előszűrő, szűrőtöltény Fogyóeszköz/ fogyórészek* Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 20 -

Anl_GC_GP_1046_N_Set_SPK4.indb 20Anl_GC_GP_1046_N_Set_SPK4.indb 20 27.07.2020 12:47:0627.07.2020 12:47:06

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnci-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 21 -

Anl_GC_GP_1046_N_Set_SPK4.indb 21Anl_GC_GP_1046_N_Set_SPK4.indb 21 27.07.2020 12:47:0627.07.2020 12:47:06

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

- 22 -

Anl_GC_GP_1046_N_Set_SPK4.indb 22Anl_GC_GP_1046_N_Set_SPK4.indb 22 27.07.2020 12:47:0627.07.2020 12:47:06

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje

1. Vypouštěcí šroub vody

2. Sací přípojka

3. Šroub na plnění vody

4. Tlaková přípojka

5. Nosná rukojeť

6. Upevňovací šroub pro nosnou rukojeť

7. Síťový spínač

8. Připojovací adaptér pro rychlospojku

9. Sací hadice 4 m

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Zahradní čerpadlo

•

Připojovací adaptér pro rychlospojku

•

Sací hadice 4 m

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Oblast použití:

Na zavlažování a zalévání zelených ploch,

•

zeleninových záhonů a zahrad K provozu postřikovačů pro trávníky

•

K čerpání vody z rybníčků, potoků, nádob a

•

cisteren na dešťovou vodu a studní K zásobování užitkovou vodou

•

Čerpaná média:

K čerpání čisté vody (sladká voda), dešťové

•

vody nebo lehce znečištěné mýdlové vody/ užitkové vody. Maximální teplota čerpané kapaliny by v trva-

•

lém provozu neměla překročit +35 °C. Pomocí tohoto přístroje nesmí být čerpány

•

žádné hořlavé, výbušné kapaliny nebo kapaliny, ze kterých mohou unikat plyny. Je třeba se vyhnout čerpání agresivních

•

kapalin (kyseliny, louhy, silážní šťávy atd.) a čerpání kapalin s abrazivními látkami (písek). konstruován pro trvalé zatížení. Tento přístroj není vhodný k čerpání pitné

•

vody

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové

- 23 -

Anl_GC_GP_1046_N_Set_SPK4.indb 23Anl_GC_GP_1046_N_Set_SPK4.indb 23 27.07.2020 12:47:0627.07.2020 12:47:06

použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťová přípojka ............................... 230 V ~ 50 Hz

Příkon..................................................... 1 000 W

Dopravované množství max. ...................4 600 l/h

Dopravní výška max. .................................... 45 m

Dopravní tlak max. ..................0,45 MPa (4,5 bar)

Sací výška max.: ........................................... 7 m

Tlaková přípojka ...... cca 33,3 mm (R1 vnitř. záv.)

Sací přípojka: .......... cca 33,3 mm (R1 vnitř. záv.)

Teplota vody max. ...................................... 35 °C

Hladina akustického výkonu LWA ......... 81,6 dB(A)

Nejistota KWA ......................................... 2,16 dB

Třída ochrany: ..............................................IPX4

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Zásadně doporučujeme používání předﬁ ltru a sací sady se sací hadicí, sacím košem a zpětným ventilem, aby se zabránilo dlouhým dobám zpětného nasávání a zbytečnému poškození čerpadla kameny a pevnými cizími tělesy.

5.1 Montáž nosné rukojeti

Nosnou rukojeť (5) namontujte pomocí obou upevňovacích šroubů (6) na čerpadlo (obr. 3).

Sací a výtlačné vedení upevněte tak, aby

•

nevytvářela žádný mechanický tlak na přístroj. Sací ventil by měl ležet dostatečně hluboko

•

ve vodě, aby bylo při poklesnutí hladiny vody zabráněno chodu přístroje nasucho. Netěsné sací vedení zabraňuje nasáváním

•

vzduchu nasávání vody. Zabraňte nasávání cizích materiálů (písek

•

atd.). V případě potřeby nainstalujte k tomuto účelu předfiltr.

5.3 Přípojka výtlačného vedení

Výtlačné vedení (mělo by být min. 19 mm

•

(¾ ”)) musí být připojeno přímo nebo přes závitovou spojku na přípojku výtlačného vedení (33,3 mm (R1 vnější záv.)) přístroje. Samozřejmě může být použita tlaková hadi-

•

ce 13 mm (½ ”) s odpovídajícími závitovými spojeními. Čerpací výkon se menší tlakovou hadicí sníží. B ěhem sání musí být zcela otevřeny uzávěry

•

nacházející se ve výtlačném vedení (stříkací trysky, ventily atd.), aby mohl uniknout vzduch vyskytující se v sacím vedení.

5.4 Elektrické připojení

Elektrické připojení se provádí na zásuvku s

•

ochranným kolíkem 230 V ~ 50 Hz. Pojistka minimálně 10 ampérů. Motor je proti přetížení nebo blokování

•

chráněn zabudovaným teplotním čidlem. Při přehřátí teplotní čidlo automaticky čerpadlo vypne a po ochlazení se přístroj opět sám zapne.

6. Obsluha

5.2 Přípojka sacího vedení

Připojte sací hadici (plastová hadice min.

•

cca 19 mm (¾ ”) se spirálovitým vyztužením) buď přímo, nebo přes závitovou spojku k sací přípojce přístroje cca 33,3 mm (R1 vnější záv.). Použitá sací hadice musí být vybavena

•

sacím ventilem. Pokud nemůže být sací ventil použit, měl by být do sacího vedení nainstalován zpětný ventil. Sací vedení položte od místa nasávání vody

•

k přístroji stoupající. Bezpodmínečně se vyhněte položení sacího vedení nad výšku čerpadla, vzduchové bubliny ve vedení zpomalují a zabraňují nasávání.

Anl_GC_GP_1046_N_Set_SPK4.indb 24Anl_GC_GP_1046_N_Set_SPK4.indb 24 27.07.2020 12:47:0727.07.2020 12:47:07

Přístroj postavit na pevné, rovné a vodorovné

•

místo. Těleso čerpadla naplnit vodou přes šroub

•

na plnění vody (3). Naplnění sacího vedení urychlí sací proces. Všechna uzavírací zařízení ve výtlačném

•

vedení (stříkací tryska, ventily atd.) musí být během sání úplně otevřené, aby ze sacího vedení mohl ucházet případný vzduch. P řipojit síťové vedení.

•

P řístroj zapnout síťovým vypínačem (7) – sání

•

může při max. sací výšce trvat až 5 minut. Po ukončení práce vypnout přístroj síťovým

•

vypínačem (7).

- 24 -

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

P řístroj nevyžaduje prakticky žádnou údržbu. Pro dosažení dlouhé životnosti ovšem doporučujeme pravidelnou kontrolu a péči.

Nebezpečí!

Před každou údržbou přístroj odpojte od napětí, k tomu vytáhněte síťovou zástrčku čerpadla ze zásuvky.

8.1 Údržba

P ři eventuálním ucpání přístroje připojte

•

výtlačné vedení na vodovod a odejměte sací hadici. Otevřete kohoutek vodovodu. Přístroj několikrát na cca dvě vteřiny zapněte. Tímto způsobem je možné v převážném počtu případů ucpání odstranit. Uvnitř přístroje se nevyskytují žádné další díly

•

vyžadující údržbu.

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tma-

•

vém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. P řed delším nepoužíváním nebo

•

přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v suchu. P ři nebezpečí mrazu musí být přístroj

•

kompletně vyprázdněn. Po delším nepoužívání krátkým za-/vypnutím

•

překontrolovat, jestli se rotor bezvadně otáčí.

8.2 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.Einhell-Service.com

- 25 -

Anl_GC_GP_1046_N_Set_SPK4.indb 25Anl_GC_GP_1046_N_Set_SPK4.indb 25 27.07.2020 12:47:0727.07.2020 12:47:07

11. Plán vyhledávání chyb

Poruchy Příčiny Odstranění

Motor nenaskočí - Chybí síťové napětí

- Lopatkové kolo čerpadla zablokováno-teplotní čidlo vypnulo

Čerpadlo nenasává - Sací ventil není ve vodě

- Těleso čerpadla bez vody

- Vzduch v sacím vedení

- Netěsný sací ventil

- Sací koš (sací ventil) ucpaný

- Max. sací výška překročena

Nedostatečné čerpané množství

- Sací výška moc vysoká

- Sací koš znečištěn

- Hladina vody rychle klesá

- Výkon čerpadla snížen škodlivinami

Tepelný spínač vyp-

erpadlo

ne č

- Motor přetížen, tření způsobené cizími látkami moc vysoké

- Překontrolovat síťové napětí

- Čerpadlo rozložit a vyčistit

- Sací ventil umístit do vody

- Do tělesa čerpadla naplnit vodu

- Zkontrolovat těsnost sacího vedení

- Vyčistit sací ventil

- Vyčistit sací koš

- Zkontrolovat sací výšku

- Vyčistit sací koš

- Sací hadici umístit hlouběji

- Čerpadlo vyčistit a rychle opotřebitelné díly nahradit

- Čerpadlo demontovat a vyčistit, zabránit sání cizích látek (ﬁ ltr)

- 26 -

Anl_GC_GP_1046_N_Set_SPK4.indb 26Anl_GC_GP_1046_N_Set_SPK4.indb 26 27.07.2020 12:47:0727.07.2020 12:47:07

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy Einhell Germany AG.

Technické změny vyhrazeny

- 27 -

Anl_GC_GP_1046_N_Set_SPK4.indb 27Anl_GC_GP_1046_N_Set_SPK4.indb 27 27.07.2020 12:47:0727.07.2020 12:47:07

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Předﬁ ltr, ﬁ ltrační patrona Spotřební materiál/spotřební díly* Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 28 -

Anl_GC_GP_1046_N_Set_SPK4.indb 28Anl_GC_GP_1046_N_Set_SPK4.indb 28 27.07.2020 12:47:0727.07.2020 12:47:07

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 29 -

Anl_GC_GP_1046_N_Set_SPK4.indb 29Anl_GC_GP_1046_N_Set_SPK4.indb 29 27.07.2020 12:47:0727.07.2020 12:47:07

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Tento prístroj smie byť používaný deťmi vo veku 8 rokov a staršími, ako aj osobami so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkami skúseností a vedomostí, pokiaľ budú pod dohľadom alebo budú poučené ohľadne bezpečného používania prístroja a o príslušných z toho plynúcich rizikách. Deti sa nesmú s prístrojom hrať. Čistenie a užívateľskú údržbu nesmú vykonávať deti, pokiaľ nie sú pod dozorom.

- 30 -

Anl_GC_GP_1046_N_Set_SPK4.indb 30Anl_GC_GP_1046_N_Set_SPK4.indb 30 27.07.2020 12:47:0827.07.2020 12:47:08

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja

1. Skrutka na vypúšťanie vody

2. Nasávacie pripojenie

3. Skrutka na plnenie vody

4. Tlakové pripojenie

5. Nosná rukoväť

6. Upevňovacie skrutky pre nosnú rukoväť

7. Sieťový spínač

8. Prípojný adaptér pre rýchlospojku

9. Nasávacia hadica 4 m

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Záhradné čerpadlo

•

Prípojný adaptér pre rýchlospojku

•

Nasávacia hadica 4 m

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Oblasť použitia:

Na zavlažovanie a zalievanie trávnatých

•

plôch, zeleninových záhonov a záhrad. Na prevádzkovanie trávnikového

•

zavlažovania. S použitím predradeného filtra na

•

odčerpávanie vody z rybníkov, potokov, dažďových nádrží, cisterien s dažďovou vodou a studní. Na zásobovanie úžitkovou vodou.

•

Prepravované tekutiny:

K prepravovaniu čistej vody (sladká voda),

•

dažďovej vody alebo ľahkej lúhovej vody na pranie/úžitkovej vody. Maximálna teplota prepravovanej tekutiny by

•

nemala pri trvalej prevádzke prekročiť +35 °C. Pomocou tohto prístroja nesmú byť

•

prečerpávané žiadne horľavé, plynné alebo explozívne tekutiny. Rovnako sa má zabrániť prečerpávaniu ag-

•

resívnych tekutín (kyseliny, zásady, močovina atď.) ako aj tekutín obsahujúcich abrazívne látky (piesok). Tento prístroj nie je určený na čerpanie pitnej

•

vody.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody

- 31 -

Anl_GC_GP_1046_N_Set_SPK4.indb 31Anl_GC_GP_1046_N_Set_SPK4.indb 31 27.07.2020 12:47:0827.07.2020 12:47:08

alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové pripojenie ........................ 230 V ~ 50 Hz

Príkon .............................................. 1000 wattov

Prepravné množstvo max. .......................4600 l/h

Prepravná výška max. ................................. 45 m

Prepravný tlak max. ................0,45 MPa (4,5 bar)

Výška nasatia, max. ...................................... 7 m

Tlakové pripojenie ... cca 33,3 mm (R1 vnút. záv.) Nasávacie

pripojenie: ............... cca 33,3 mm (R1 vnút. záv.)

Teplota vody max. ...................................... 35 °C

Hladina akustického výkonu LWA ......... 81,6 dB(A)

Faktor neistoty K

Druh krytia: ...................................................IPX4

.................................. 2,16 dB

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Zásadne odporúčame používanie predradeného ﬁ ltra a odsávacej súpravy s nasávacou hadicou, odsávacím košom a spätným ventilom, aby bolo možné zabrániť dlhému opätovnému rozbiehaniu a zbytočnému poškodeniu čerpadla kameňmi a pevnými cudzími telesami.

5.1 Montáž nosnej rukoväte

Namontujte nosnú rukoväť (5) pomocou oboch upevňovacích skrutiek (6) na čerpadle (obr. 3).

5.2 Pripojenie pre nasávacie vedenie

Upevnite nasávaciu hadicu (min. cca 19 mm

•

(¾ ”) umelohmotná hadica so špirálovým zosilnením) buď priamo alebo cez závitovú vsuvku na nasávacie pripojenie cca 33,3 mm

(R1 vonk. záv.) prístroja. Použitá nasávacia hadica by mala byť vyba-

•

vená nasávacím ventilom. Ak nie je možné použitie nasávacieho ventilu, mal by sa nainštalovať do nasávacieho vedenia spätný ventil. Nasávacie vedenie sa musí nainštalovať

•

vzostupne od odobratia vody k prístroju. V každom prípade zabráňte položeniu nasávacieho vedenia nad výškou čerpadla, vzduchové bubliny v nasávacom vedení totiž spomaľujú a obmedzujú proces odsávania. Nasávacie a tlakové vedenie sa musí

•

inštalovať tak, aby nevykonávali žiaden mechanický tlak na samotný prístroj. Nasávací ventil by mal byť dostatočne hlboko

•

vo vode, tak aby sa zabránilo chodu prístroja na sucho z dôvodu poklesnutia hladiny vody. Netesné nasávacie vedenie zabraňuje kvôli

•

nasávaniu vzduchu správnemu odsávaniu vody. Zabráňte nasávaniu cudzích telies (piesok

•

atď.). Ak uznáte za vhodné, nainštalujte za týmto účelom predradený filter.

5.3 Pripojenie tlakového vedenia

Tlakové vedenie (malo by byť minimálne cca

•

19 mm (¾”)) musí byť pripojené buď priamo alebo cez závitovú vsuvku na prípojku pre tlakové vedenie cca 33,3 mm (R1 vonk. záv.) na prístroji. Samozrejme je možné pomocou príslušných

•

spojení použiť tiež cca 13 mm (½”) tlakovú hadicu. Prepravný výkon sa kvôli menšej tlakovej hadici zníži. Počas procesu nasávania sa musia naplno

•

otvoriť všetky blokovacie ústrojenstvá na tlakovom vedení (striekacie trysky, ventily atď.), aby sa vzduch prítomný v nasávacom vedení mohol voľne dostať von zo systému.

5.4 Elektrické pripojenie

Elektrické pripojenie sa uskutočňuje pomocou zásuvky s ochranným kontaktom 230 V ~ 50 Hz. Poistka minimálne 10 ampérov. Motor je chránený voči preťaženiu alebo blokovaniu pomocou zabudovaného tepelného snímača. Pri prehriatiu vypne tepelný snímač automaticky motor čerpadla a po ochladení sa prístroj opäť samostatne zapne.

- 32 -

Anl_GC_GP_1046_N_Set_SPK4.indb 32Anl_GC_GP_1046_N_Set_SPK4.indb 32 27.07.2020 12:47:0827.07.2020 12:47:08

6. Obsluha

Prístroj postaviť na miesto s rovným, pevným

•

a vodorovným povrchom. Teleso čerpadla naplniť vodou cez skrutku

•

na plnenie vody (3). Naplnenie nasávacieho vedenia zrýchli proces nasávania. Všetky blokovacie zariadenia v tlakovom

•

vedení (striekacia dýza, ventily atď.) musia byť pri nasávaní úplne otvorené, aby mohol uniknúť všetok vzduch z nasávacieho vedenia. Pripojte sieťové vedenie.

•

Prístroj zapnite cez sieťový vypínač (7) -

•

nasávanie môže pri max. nasávacej výške trvať až 5 minút. Po dokončení práce vypnite prístroj cez

•

sieťový vypínač (7).

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Prístroj je vo veľkej miere bezúdržbový. Pre dlhú životnosť však odporúčame pravidelné kontroly a starostlivosť.

Nebezpečenstvo!

Pred každou údržbou je potrebné prístroj zbaviť elektrického napätia, vytiahnite preto elektrickú zástrčku čerpadla von zo zásuvky.

8.2 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tma-

•

vom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení. Pred dlhším obdobím nepoužívania alebo

•

prezimovania je potrebné čerpadlo dôkladne prepláchnuť vodou, kompletne vyprázdniť a skladovať v suchu. Pri nebezpečenstve mrazu je potrebné príst-

•

roj úplne vyprázdniť. Pri dlhšej dobe nečinnosti prístroja je potreb-

•

né krátkym zapnutím a vypnutím zistiť, či sa rotor riadne otáča.

8.1 Údržba

Pri prípadnom upchaní prístroja pripojte

•

tlakové vedenie na vodovodné vedenie a odoberte nasávaciu hadicu. Otvorte vodovodné vedenie. Zapnite prístroj niekoľkokrát na cca dve sekundy. Týmto spôsobom sa vo väčšine prípadov podarí odstrániť upchatie. Vo vnútri prístroja sa nenachádzajú žiadne

•

ďalšie diely vyžadujúce údržbu.

- 33 -

Anl_GC_GP_1046_N_Set_SPK4.indb 33Anl_GC_GP_1046_N_Set_SPK4.indb 33 27.07.2020 12:47:0827.07.2020 12:47:08

11. Plán na hľadanie chýb

Poruchy Príčiny Pomoc pri odstraňovaní

Motor sa nerozbieha

Čerpadlo nenasáva - Odsávací ventil nie je vo vode

Nedostatočné prepravované množstvo

Tepelný snímač vypína čerpadlo

- Chýba elektrické napätie

- Koleso čerpadla je blokované - tepelný snímač sa vypol

- Teleso čerpadla bez vody

- Vzduch v nasávacom vedení

- Odsávací ventil je netesný

- Odsávací kôš (odsávací ventil) je upchatý

- Max. výška nasávania prekročená

- Výška nasávania príliš vysoká

- Znečistený odsávací kôš

- Hladina vody rýchlo klesá

- Výkon čerpadla znížený kvôli znečisťujúcim látkam

- Motor preťažený, trenie kvôli cud- zím látkam príliš vysoké

- Skontrolovať sieťové napätie

- Rozložiť a vyčistiť čerpadlo

- Ponoriť odsávací ventil do vody

- Naplniť vodu do telesa čerpadla

- Skontrolovať tesnosť nasávacieho vedenia

- Vyčistiť odsávací ventil

- Vyčistiť odsávací kôš

- Skontrolovať nasávaciu výšku

- Vyčistiť odsávací kôš

- Odsávací ventil ponoriť hlbšie

- Vyčistiť čerpadlo a vymeniť opotrebované diely

- Čerpadlo demontovať a vyčistiť, zabrániť nasávaniu cudzích látok (ﬁ lter)

- 34 -

Anl_GC_GP_1046_N_Set_SPK4.indb 34Anl_GC_GP_1046_N_Set_SPK4.indb 34 27.07.2020 12:47:0827.07.2020 12:47:08

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 35 -

Anl_GC_GP_1046_N_Set_SPK4.indb 35Anl_GC_GP_1046_N_Set_SPK4.indb 35 27.07.2020 12:47:0827.07.2020 12:47:08

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Predradený ﬁ lter, ﬁ ltračná vložka Spotrebný materiál / spotrebné diely* Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 36 -

Anl_GC_GP_1046_N_Set_SPK4.indb 36Anl_GC_GP_1046_N_Set_SPK4.indb 36 27.07.2020 12:47:0927.07.2020 12:47:09

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 37 -

Anl_GC_GP_1046_N_Set_SPK4.indb 37Anl_GC_GP_1046_N_Set_SPK4.indb 37 27.07.2020 12:47:0927.07.2020 12:47:09

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Gartenpumpe GC-GP 1046 N (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC

(EU)2015/1188

2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = 81,6 dB (A); guaranteed LWA = 84 dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 60335-1; EN 60335-2-41; EN 62233;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 13.05.2020

First CE: 2020 Archive-File/Record: NAPR023754 Art.-No.: 41.715.28 I.-No.: 21010 Documents registrar: Thomas Fischer Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 38 -

Anl_GC_GP_1046_N_Set_SPK4.indb 38Anl_GC_GP_1046_N_Set_SPK4.indb 38 27.07.2020 12:47:0927.07.2020 12:47:09

Wang/Product-ManagementAndreas Weichselgartner/General-Manager

- 39 -

Anl_GC_GP_1046_N_Set_SPK4.indb 39Anl_GC_GP_1046_N_Set_SPK4.indb 39 27.07.2020 12:47:0927.07.2020 12:47:09

- 40 -

Anl_GC_GP_1046_N_Set_SPK4.indb 40Anl_GC_GP_1046_N_Set_SPK4.indb 40 27.07.2020 12:47:0927.07.2020 12:47:09

- 41 -

Anl_GC_GP_1046_N_Set_SPK4.indb 41Anl_GC_GP_1046_N_Set_SPK4.indb 41 27.07.2020 12:47:0927.07.2020 12:47:09

EH 07/2020 (01)

Anl_GC_GP_1046_N_Set_SPK4.indb 42Anl_GC_GP_1046_N_Set_SPK4.indb 42 27.07.2020 12:47:0927.07.2020 12:47:09

Einhell GC-GP 1046 N User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
