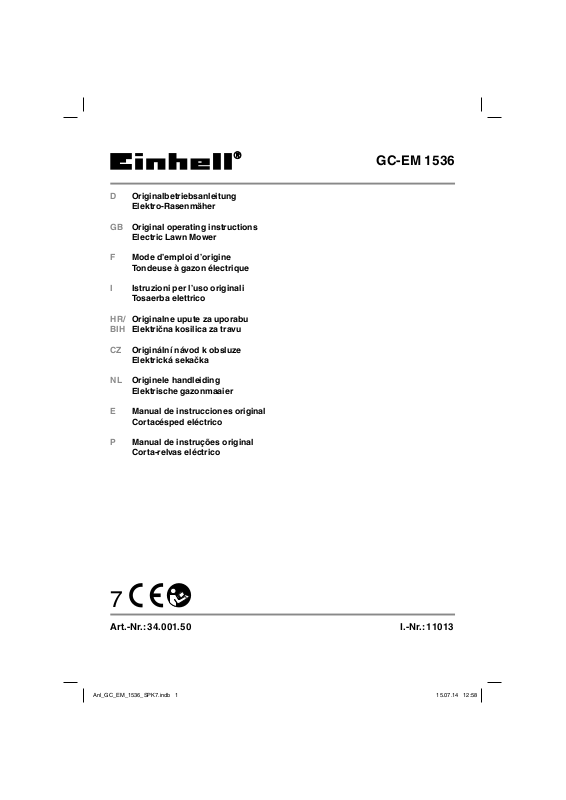

Einhell GC-EM 1536 operation manual

D Originalbetriebsanleitung

Elektro-Rasenmäher

GB Original operating instructions

Electric Lawn Mower

F Mode d’emploi d’origine

Tondeuse à gazon électrique

I Istruzioni per l’uso originali

Tosaerba elettrico

HR/ Originalne upute za uporabu
BIH Električna kosilica za travu

CZ Originální návod k obsluze

Elektrická sekačka

NL Originele handleiding

Elektrische gazonmaaier

E Manual de instrucciones original

Cortacésped eléctrico

GC-EM 1536

P Manual de instruções original

Corta-relvas eléctrico

7

Art.-Nr.: 34.001.50 I.-Nr.: 11013

Anl_GC_EM_1536_SPK7.indb 1Anl_GC_EM_1536_SPK7.indb 1 15.07.14 12:5815.07.14 12:58

1

10

1

9

8

7

6

2

21

2

3

4

5

11 212 13 14 15

17 186

- 2 -

Anl_GC_EM_1536_SPK7.indb 2Anl_GC_EM_1536_SPK7.indb 2 15.07.14 12:5815.07.14 12:58

16

1920

3a 3b

15

14

4 5

2

13

12

20

6

1

17

19

Anl_GC_EM_1536_SPK7.indb 3Anl_GC_EM_1536_SPK7.indb 3 15.07.14 12:5815.07.14 12:58

18

7

A

- 3 -

8a 8b

21

3

9 10

11a 11b

A

B

- 4 -

Anl_GC_EM_1536_SPK7.indb 4Anl_GC_EM_1536_SPK7.indb 4 15.07.14 12:5815.07.14 12:58

12

12 34

- 5 -

Anl_GC_EM_1536_SPK7.indb 5Anl_GC_EM_1536_SPK7.indb 5 15.07.14 12:5815.07.14 12:58

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

11. Fehlersuchplan

D

- 6 -

Anl_GC_EM_1536_SPK7.indb 6Anl_GC_EM_1536_SPK7.indb 6 15.07.14 12:5815.07.14 12:58

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini­gung und Wartung darf nicht von Kindern durchgeführt werden. Das
Gerät darf nicht von Personen mit verminderten physischen, senso­rischen oder geistigen Fähigkeiten oder Personen mit unzureichen­dem Wissen oder Erfahrung benutzt werden, außer sie werden von
einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird,
muss sie durch den Hersteller oder seinen Kundendienst oder eine
ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu
vermeiden.

- 7 -

Anl_GC_EM_1536_SPK7.indb 7Anl_GC_EM_1536_SPK7.indb 7 15.07.14 12:5815.07.14 12:58

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Erklärung des Hinweisschildes auf dem
Gerät (siehe Bild 12)

1 = Vor Inbetriebnahme Gebrauchsanweisung
lesen
2 = Dritte aus dem Gefahrenbereich fernhalten!
3 = Vorsicht! -Scharfe Schneidmesser- vor War-

tungsarbeiten und bei Beschädigung der
Leitung den Stecker aus dem Netz entfernen.

4 = Achtung, Anschlusskabel von den Schneide-

werkzeugen fernhalten!

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Oberer Schubbügel

2. Unterer Schubbügel

3. Auswurfklappe

4. Tragegriff

5. Hebel für Schnitthöhenverstellung

6. Fangkorb

7. Füllstandanzeige

8. Netzstecker

9. Ein-/Ausschalter

10. Kabelzugentlastung

11. Räder, hinten

12. Radkappen

13. Flügelmuttern für unteren Schubbügel

14. Splinte

15. Unterlegscheiben für Räder

16. Kabelbefestigungsklammern

17. Muttern für oberen Schubbügel mit Schnell­spannfunktion

18. Befestigungsschrauben für oberen
Schubbügel

19. Unterlegscheiben für oberen Schubbügel

20. Unterlegscheiben für unteren Schubbügel

21. Fangkorbgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Elektro-Rasenmäher

•

Grasfangkorb

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 8 -

Anl_GC_EM_1536_SPK7.indb 8Anl_GC_EM_1536_SPK7.indb 8 15.07.14 12:5815.07.14 12:58

D

3. Bestimmungsgemäße
Verwendung

Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.
Gefahr! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf Dachbepfl an-
zungen oder in Balkonkästen und zum Reinigen
(Absaugen) von Gehwegen und als Häcksler zum
Zerkleinern von Baum- und Heckenabschnitten.
Ferner darf der Rasenmäher nicht verwendet
werden als Motorhacke und zum Einebnen von
Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Rasenmäher
nicht verwendet werden als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art, es sei denn, diese sind vom Herstel­ler ausdrücklich zugelassen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: ........................220-240 V ~ 50Hz

Leistungsaufnahme: ................................ 1500 W

Motordrehzahl: ....................................3400 min

Schnittbreite: ..............................................36 cm

Schnitthöhenverstellung: .........25-65 mm; 5-stufi g

Gransfangkorbvolumen: ...........................38 Liter

Schalldruckpegel LpA: ......................... 81,7 dB(A)

Unsicherheit K
Schallleistungspegel gemessen L
Unsicherheit K
Schallleistungspegel garantiert L
Vibration am Holm a

Unsicherheit K:.........................................1,5 m/s

Schutzklasse: ...............................................II /

Gewicht: ......................................................10 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend den Normen EN ISO 3744:1995,
EN ISO 11201:1995 und EN ISO 20643:2005
ermittelt.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Beschränken Sie die Einsatzzeit

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

: ..................................... 3 dB(A)

pA

: ....................................3 dB(A)

WA

: ............................. 4,5 m/s

h

: .. 94,9 dB(A)

WA

: ...... 96 dB(A)

WA

쓑

-1

2

2

- 9 -

Anl_GC_EM_1536_SPK7.indb 9Anl_GC_EM_1536_SPK7.indb 9 15.07.14 12:5815.07.14 12:58

D

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Der Rasenmäher ist bei Auslieferung demontiert.
Der komplette Schubbügel, die hinteren Räder
und der Fangkorb müssen vor dem Gebrauch
des Rasenmähers montiert werden. Folgen Sie
der Gebrauchsanweisung Schritt für Schritt und
orientieren Sie sich an den Bildern, damit der Zu­sammenbau einfach für Sie wird.

Montage der Räder (Bild 3a und b)

Nehmen Sie ein hinteres Rad (Bild2/Pos11)
und schieben dies auf die Achse wie in Bild 3a
gezeigt. Anschließend schieben Sie noch eine
Unterlegscheibe (Bild2/Pos15) auf die Achse
und befestigen alles mit dem beiliegenden Splint
(Bild2/Pos14) wie in Bild 3a gezeigt. Zuletzt drü­cken Sie die Radkappe (Bild2/Pos12) auf das
Rad wie in Bild 3b gezeigt. Gehen Sie auf der
anderen Seite genau so vor.

Montage des Schubbügels (Bild 4 bis 7)

Stecken Sie einen unteren Schubbügel (Bild 2/
Pos 2) auf die dafür vorgesehene Schraube und
befestigen alles mit einer Flügelmutter (Bild2/
Pos13) wie in Bild 4 gezeigt. Auf der anderen
Seite gehen Sie analog vor. Bei der Montage des
oberen Schubbügels können Sie durch Auswahl
des Befestigungsloches (Bild 5) die Höhe des
Schubbügels bestimmen. Anschließend befesti­gen Sie den oberen Schubbügel mit dem unteren
Schubbügel wie in Bild 6 gezeigt. Nun können Sie
mit den Kabelhaltern (Bild2/Pos16) die Motorlei­tung am Schubbügel befestigen (Bild 7/PosA).

Montage des Fangkorbes
(siehe Bilder 8a und b)

Stecken Sie den Fangkorbgriff (Bild 8a/Pos. 21)
in den Fangkorb wie in Bild 8a gezeigt. Zum
Einhängen des Fangkorbes muss der Motor ab-

geschaltet werden und das Schneidemesser darf
sich nicht drehen. Auswurfklappe (Bild8b/Pos3)
mit einer Hand anheben. Mit der anderen Hand
den Fangkorb am Handgriff halten und von oben
einhängen (Bild 8b).

Füllstandanzeige Fangeinrichtung

Die Fangeinrichtung verfügt über eine Füllstand­anzeige (Bild 1/Pos. 7). Diese wird durch den Luft­strom den der Mäher im Betrieb erzeugt geöff net.
Fällt die Klappe während des Mähens zu, ist die
Fangeinrichtung voll und sollte geleert werden.
Für eine einwandfreie Funktion der Füllstandan­zeige müssen die Löcher unter der Klappe immer
sauber und durchlässig sein.

Verstellung der Schnitthöhe
Achtung!

Das Verstellen der Schnitthöhe darf nur bei still­gesetztem Motor und abgezogenem Netzkabel
vorgenommen werden.

Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidewerkzeug nicht stumpf und Ihre Befes­tigungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidewerk­zeuge, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Netzstecker
ziehen.

Die Verstellung der Schnitthöhe muss wie folgt
durchgeführt werden (siehe Bild 9):

1. Den Hebel nach innen drücken.

2. Den Hebel auf die gewünschte Schnitthöhe
stellen.

3. Den Hebel loslassen und dessen sicheren
Sitz in der Arretierung kontrollieren.

Ablesen der Schnitthöhe

Die Schnitthöhe ist von 25-65 mm in 5 Stufen
einzustellen und kann an der Skala abgelesen
werden.

Stromanschluss

Der Rasenmäher kann an jede Lichtsteckdose
mit 220-240 Volt Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein Leitungs­Schutzschalter für 16A vorzusehen ist. Außerdem
muss ein Fehlerstromschutzschalter (RCD) mit
max. 30 mA vorgeschaltet sein!

- 10 -

Anl_GC_EM_1536_SPK7.indb 10Anl_GC_EM_1536_SPK7.indb 10 15.07.14 12:5815.07.14 12:58

D

Geräteanschlussleitung

Verwenden Sie bitte nur Geräteanschlussleitun­gen, welche nicht beschädigt sind. Die Gerätean­schlussleitung darf nicht beliebig lang sein (max.
50m), da sonst die Leistung des Elektromotors
vermindert wird. Die Geräteanschlussleitung
muss einen Querschnitt von 3 x 1,5mm haben. An
Geräteanschlussleitungen von Rasenmähern ent­stehen besonders häufi g Isolationsschäden.

Ursachen hierfür sind u.a.:

Schnittstellen durch Überfahren der Leitung.

•

Quetschstellen, wenn die Geräteanschluss-

•

leitung unter Türen und Fenster geführt wird.
Risse durch Alterung der Isolation.

•

Knickstellen durch unsachgemäße Befesti-

•

gung oder Führung der Geräteanschlusslei­tung.

Die Geräteanschlussleitungen müssen mindes­tens vom Typ H05RN-F und 3-adrig sein. Ein Auf­druck der Typenbezeichnung auf der Gerätean­schlussleitung ist vorgeschrieben. Kaufen Sie nur
Geräteanschlussleitungen mit Kennzeichnung!
Die Stecker und Kupplungsdosen an Gerätean­schlussleitungen müssen aus Gummi bestehen
und spritzwassergeschützt sein. Die Gerätean­schlussleitungen dürfen nicht beliebig lang sein.
Längere Geräteanschlussleitungen erfordern
größere Leiterquerschnitte. Geräteanschluss­leitungen und Verbindungsleitungen müssen
regelmäßig auf Schäden geprüft werden. Achten
Sie darauf, dass die Leitungen bei der Prüfung
abgeschaltet sind. Wickeln Sie die Gerätean­schlussleitung ganz ab. Überprüfen Sie auch die
Geräteanschlussleitungseinführungen, an Ste­ckern und Kupplungsdosen, auf Knickstellen.

6. Bedienung

Verbinden Sie den Netzstecker (Bild 1/Pos. 8) mit
einem Verlängerungskabel. Das Verlängerungs­kabel muss wie in Bild 10 dargestellt mit der Ka­belzugentlastung gesichert werden.

Vorsicht!

Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild
10/ Pos. A) ausgestattet, die gedrückt werden
muss, bevor der Schaltbügel (Bild 10 / Pos. B) ak­tiviert werden kann. Wird der Schaltbügel losge­lassen wird der Rasenmäher ausgeschaltet. Füh­ren Sie diesen Vorgang einige Male durch, damit
Sie sicher sind, dass ihr Gerät korrekt funktioniert.

Bevor Sie Reparatur oder Wartungsarbeiten am
Gerät vornehmen, müssen Sie sich vergewissern,
dass sich das Messer nicht dreht und das Gerät
vom Netz getrennt ist.

Warnung! Öff nen Sie die Auswurfklappe nie,
wenn die Fangeinrichtung entleert wird und
der Motor noch läuft. Umlaufendes Messer
kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe bzw. den Gras­fangkorb immer sorgfältig. Beim Entfernen vorher
den Motor ausschalten.

Der durch die Führungsholme gegebene Sicher­heitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten
Sie auf einen sicheren Stand, tragen Sie Schuhe
mit rutschfesten, griffi gen Sohlen und lange Ho-
sen.

Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.

Üben Sie besondere Vorsicht beim Rückwärts­bewegen und beim Ziehen des Rasenmähers.
Stolpergefahr!

Hinweise zum richtigen Mähen

Beim Mähen wird eine überlappende Arbeitswei­se empfohlen.
Nur mit scharfen, einwandfreien Messern schnei­den, damit die Grashalme nicht ausfransen und
der Rasen nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen füh­ren. Dabei sollten sich diese Bahnen immer um
einige Zentimeter überlappen, damit keine Strei­fen stehen bleiben.

Wie oft gemäht werden soll, hängt grundsätzlich
von der Wachstumsgeschwindigkeit des Rasens
ab. In der Hauptwachstumszeit (Mai - Juni) zwei­mal in der Woche, sonst einmal in der Woche.
Schnitthöhe soll zwischen 4 - 6cm liegen und
4 - 5cm sollte das Wachstum bis zum nächsten
Schnitt betragen. Ist der Rasen einmal etwas län­ger geworden, so sollten Sie hinterher nicht den
Fehler machen, ihn sofort auf die normale Höhe
zurückzuschneiden. Dies schadet dem Rasen.
Schneiden Sie dann nie mehr als die Hälfte der
Grashöhe zurück.

- 11 -

Anl_GC_EM_1536_SPK7.indb 11Anl_GC_EM_1536_SPK7.indb 11 15.07.14 12:5815.07.14 12:58

D

Die Unterseite des Mähergehäuses sauber hal­ten und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den Gra­sauswurf.

An Hängen ist die Schneidbahn quer zum Hang
zu legen. Ein Abgleiten des Rasenmähers lässt
sich durch Schrägstellung nach oben verhindern.
Wählen Sie die Schnitthöhe, je nach der tatsäch­lichen Rasenlänge. Führen Sie mehrere Durch­gänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
richtig befestigt, in gutem Zustand und gut ge­schliff en ist. Im entgegengesetzten Fall, schleifen,
oder ersetzen. Falls das in Bewegung befi ndliche
Messer auf einen Gegenstand schlägt, den Ra­senmäher anhalten und warten bis das Messer
vollkommen still steht. Kontrollieren Sie anschlie­ßend den Zustand des Messers und des Messer­halters. Falls diese beschädigt sind müssen sie
ausgewechselt werden.

Legen Sie die verwendete Geräteanschlusslei­tung schleifenförmig vor der verwendeten Steck­dose auf die Erde. Mähen Sie von der Steckdose
bzw. vom Kabel weg und achten Sie darauf, dass
die Geräteanschlussleitung immer im gemähten
Rasen liegt, damit die Geräteanschlussleitung
nicht vom Rasenmäher überfahren wird.

Sobald während des Mähens Grasreste liegen
bleiben, muss der Fangkorb entleert werden.
Achtung! Vor dem Abnehmen des Fangkorbes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten.

Zum Abnehmen des Fangkorbes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangkorb am Tragegriff herausnehmen.
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangkorbs
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zu­rückzuziehen.

Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfs­mitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines guten Aufsammelns
müssen der Fangkorb und besonders das Netz
von innen nach der Benutzung gereinigt werden.

Fangkorb nur bei abgeschaltetem Motor und still­stehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit
der anderen Hand den Fangkorb am Handgriff
halten und von oben einhängen.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

- 12 -

Anl_GC_EM_1536_SPK7.indb 12Anl_GC_EM_1536_SPK7.indb 12 15.07.14 12:5815.07.14 12:58

D

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Abgenutzte oder beschädigte Messer, Mes-

•

serträger und Bolzen sind satzweise vom
autorisierten Fachmann zu ersetzen, um die
Auswuchtung aufrecht zu erhalten.
Der Rasenmäher darf nicht mit fließendem

•

Wasser, insbesondere unter Hochdruck,
gereinigt werden. Sorgen Sie dafür, dass alle
Befestigungselemente (Schrauben, Muttern
usw.) stets fest angezogen sind so dass Sie
mit dem Mäher sicher arbeiten können.
Überprüfen Sie die Grasfangeinrichtung häu-

•

figer auf Verschleißerscheinungen.
Ersetzen Sie verschlissene oder beschädigte

•

Teile.
Lagern Sie Ihren Rasenmäher in einem tro-

•

ckenen Raum.
Für eine lange Lebensdauer sollten alle

•

Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
Die regelmäßige Pflege des Rasenmähers

•

sichert nicht nur lange Zeit seine Haltbarkeit
und Leistungsfähigkeit, sondern trägt auch
zu einem sorgfältigen und einfachen Mähen
Ihres Rasens bei. Säubern Sie den Rasen­mäher möglichst mit Bürsten oder Lappen.
Verwenden Sie keine Lösungsmittel oder
Wasser, um den Schmutz zu beseitigen.
Das am stärksten dem Verschleiß ausge-

•

setzte Bauteil ist das Messer. Prüfen Sie
regelmäßig den Zustand des Messers sowie
die Befestigung desselben. Ist das Messer
abgenutzt, muss es sofort ausgewechselt
oder geschliffen werden. Sollten übermäßige
Vibrationen des Rasenmähers auftreten,
bedeutet dies, dass das Messer nicht richtig
ausgewuchtet ist oder durch Stöße verformt
wurde. In diesem Fall muss es repariert oder
ausgewechselt werden.
Im Geräteinneren befinden sich keine weite-

•

ren zu wartenden Teile.

8.4 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Aus­tausch der Messer von einem autorisierten Fach­mann vornehmen zu lassen. Vorsicht! Arbeits­Handschuhe tragen! Verwenden Sie nur Original
Messer, da andernfalls Funktionen und Sicherheit
unter Umständen nicht gewährleistet sind.

Zum Wechseln des Messers gehen Sie wie folgt
vor:

1. Lösen Sie die Befestigungsschraube (siehe
Bild 11a).

2. Nehmen Sie das Messer ab und ersetzen es
gegen ein Neues.

3. Beim Einbau des neuen Messers achten Sie
bitte auf die Einbaurichtung des Messers.
Die Windfl ügel des Messers müssen in den
Motorraum ragen (siehe Bild 11b). Die Auf­nahmedome müssen mit den Stanzungen im
Messer übereinstimmen.

4. Anschließend ziehen Sie mit dem Universal­schlüssel die Befestigungsschraube wieder
fest. Das Anzugsmoment sollte ca. 25 Nm
betragen.

Zum Saisonende führen Sie eine allgemeine
Kontrolle des Rasenmähers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Messers unbedingt
überprüfen. Wenden Sie sich bei Reparaturen an
unsere Kundendienststelle. Verwenden Sie nur
Original Ersatzteile.

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Ersatzmesser Art.-Nr.: 34.054.30

- 13 -

Anl_GC_EM_1536_SPK7.indb 13Anl_GC_EM_1536_SPK7.indb 13 15.07.14 12:5815.07.14 12:58

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpack

D

- 14 -

Anl_GC_EM_1536_SPK7.indb 14Anl_GC_EM_1536_SPK7.indb 14 15.07.14 12:5815.07.14 12:58

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung

Motor läuft nicht an a) Kondensator defekt

b) Kein Strom im Stecker
c) Kabel defekt
d) Schalter Stecker Kombination

defekt

e) Anschlüsse am Motor oder Kon-

densator gelöst

f) Gerät steht im hohen Gras

g) Mähergehäuse verstopft

Motorleistung läßt
nach

a) Zu hohes oder zu feuchtes

Gras
b) Mähergehäuse verstopft
c) Messer stark abgenutzt

Unsauberer Schnitt a) Messer abgenutzt

b) Falsche Schnitthöhe

a) Durch Kundendienstwerkstatt
b) Leitung und Sicherung überprüfen
c) überprüfen
d) durch Kundendienstwerkstatt

e) durch Kundendienstwerkstatt

f) Auf niedrigem Gras oder bereits

gemähten Flächen starten;
Eventuell Schnitthöhe ändern
g) Gehäuse reinigen, damit das

Messer frei läuft
a) Schnitthöhe korrigieren

b) Gehäuse reinigen
c) Messer auswechseln

a) Messer auswechseln
oder nachschleifen
b) Schnitthöhe korrigieren

- 15 -

Anl_GC_EM_1536_SPK7.indb 15Anl_GC_EM_1536_SPK7.indb 15 15.07.14 12:5815.07.14 12:58

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 16 -

Anl_GC_EM_1536_SPK7.indb 16Anl_GC_EM_1536_SPK7.indb 16 15.07.14 12:5815.07.14 12:58

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 17 -

Anl_GC_EM_1536_SPK7.indb 17Anl_GC_EM_1536_SPK7.indb 17 15.07.14 12:5815.07.14 12:58

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis­tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos­tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk­lichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 18 -

Anl_GC_EM_1536_SPK7.indb 18Anl_GC_EM_1536_SPK7.indb 18 15.07.14 12:5815.07.14 12:58

D

09951 / 95 920 + Durchwahl:

Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30
Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35
Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40
Gartentechnik - Elektro -15 Fragen zur Rechnung -50
Gartentechnik - Akku -20 Reparaturanfragen -60
Gewächshaus / Metallgerätehaus -25

Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_GC_EM_1536_SPK7.indb 19Anl_GC_EM_1536_SPK7.indb 19 15.07.14 12:5815.07.14 12:58

GB

Table of contents

1. Safety regulations

2. Layout and items supplied

3. Proper use

4. Technical data

5. Before starting the equipment

6. Operation

7. Replacing the power cable

8. Cleaning, maintenance and ordering of spare parts

9. Disposal and recycling

10. Storage

11. Troubleshooting

- 20 -

Anl_GC_EM_1536_SPK7.indb 20Anl_GC_EM_1536_SPK7.indb 20 15.07.14 12:5815.07.14 12:58

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

This equipment is not allowed to be used by children. Children should
be supervised so that they do not play with the equipment. Children
are not allowed to carry out the cleaning or maintenance. This equip­ment is not allowed to be used by people with limited physical, sen­sory or mental capacities or by those with insuffi cient knowledge or
experience unless they are supervised or instructed by a person who
is responsible for them.

If the power cable for this equipment is damaged, it must be replaced
by the manufacturer or its after-sales service or similarly trained per­sonnel to avoid danger.

- 21 -

Anl_GC_EM_1536_SPK7.indb 21Anl_GC_EM_1536_SPK7.indb 21 15.07.14 12:5815.07.14 12:58

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

Explanation of the warning signs on the
equipment (see Fig. 12)

1 = Read the directions for use before operating

the equipment

2 = Keep all other persons away from the danger

zone.

3 = Caution! -Sharp blades- Before carrying out

any maintenance work or if you damage the
cable, pull the plug out of the socket.

4 = Caution: Keep the power cable away from the

cutters!

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Top push bar

2. Bottom push bar

3. Ejector fl ap

4. Carry-handle

5. Lever for cutting height adjustment

6. Grass basket

7. Filling level indicator

8. Power plug

9. On/Off switch

10. Cable strain-relief

11. Rear wheels

12. Wheel caps

13. Wing nuts for bottom push bar

14. Split pin

15. Washers for wheels

16. Cable clips

17. Nuts for top push bar with quick clamping
function

18. Fastening screws for top push bar

19. Washers for top push bar

20. Washers for bottom push bar

21. Grass box handle

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Electric lawn mower

•

Grass basket

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The lawn mower is intended for private use, i.e.
for use in home and gardening environments.

Private use of the lawn mower refers an annual
operating time generally not exceeding that of
50 hours, during which time the equipment is
primarily used to maintain small-scale, residential
lawns and home/hobby gardens. Public facilities,
sporting halls, and agricultural/forestry applica-

- 22 -

Anl_GC_EM_1536_SPK7.indb 22Anl_GC_EM_1536_SPK7.indb 22 15.07.14 12:5815.07.14 12:58

GB

tions are excluded.

Important! Due to the high risk of bodily injury to
the user, the lawn mower may not be used to trim
bushes, hedges or shrubs, to cut scaling vege­tation, planted roofs, or balcony-grown grass, to
clean (suck up) dirt and debris off walkways, or
to chop up tree or hedge clippings. Moreover, the
lawn mower may not be used as a power cultiva­tor to level out high areas such as molehills.

For safety reasons, the lawn mower may not be
used as a drive unit for other work tools or toolkits
of any kind, unless they have been expressly per­mitted by the manufacturer.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Mains voltage: ......................... 220-240 V ~ 50Hz

Power consumption: ................................ 1500 W

Motor speed: .......................................3400 min

Cutting width: .............................................36 cm

Cutting height adjustment: .....25-65 mm; 5 levels

Grass basket capacity: ............................ 38 liters

LpA sound pressure level: .................... 81.7 dB(A)

K

uncertainty: .......................................3 dB(A)

pA

L

sound power level measured: ....... 94.9 dB(A)

WA

K

uncertainty: ....................................... 3 dB(A)

WA

L

sound power level guaranteed: ....... 96 dB(A)

WA

Vibration at the handlebars a

K uncertainty: ..........................................1.5 m/s

Protection class: ............................................ II/

Weight: ........................................................10 kg

: ................4.5 m/s

h

쓑

Danger!
Sound and vibration

Sound and vibration values were measured in ac­cordance with the standards EN ISO 3744:1995,
EN ISO 11201:1995 and EN ISO 20643:2005.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Limit your working time

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and

-1

maintained.

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

2

2

The lawn mower is delivered unassembled. The
complete push bar and the grass basket must be
assembled before using the lawn mower. Follow
the operating instructions step-by-step and use
the pictures provided as a visual guide to easily
assemble the equipment.

- 23 -

Anl_GC_EM_1536_SPK7.indb 23Anl_GC_EM_1536_SPK7.indb 23 15.07.14 12:5815.07.14 12:58

GB

Fitting the wheels (Fig. 3a and b)

Take a rear wheel (Fig. 2/Item 11) and push it
onto the axle as shown in Fig. 3a. Then slide a
washer (Fig. 2/Item 15) onto the axle and fasten
all parts with the supplied split pin (Fig. 2/Item 14)
as shown in Fig. 3a. Finally, press the wheel cap
(Fig. 2/Item 12) onto the wheel as shown in Fig.
3b. Proceed in exactly the same way on the other
side.

Mounting the push bar (Fig. 4 to 7).

Mount a bottom push bar (Fig. 2/Item 2) onto the
screw provided for it and secure everything with
a wing nut (Fig. 2/Item 13) as shown in Fig. 4.
Proceed in the same way on the other side. When
you fi t the top push bar you can decide the height
of the push bar by selecting the appropriate fas­tening hole (Fig. 5). Finally, secure the top push
bar to the bottom push bar as shown in Fig. 6.
Now you can attach the motor cable to the push
bar (Fig. 7/Item A) using the cable clips (Fig. 2/
Item 16).

Mounting the grass basket
(see Figs. 8a and b)

Press the grass box handle (Fig. 8a/Item 21)
into the grass basket as shown in Fig. 8a. Before
you fi t the grass basket you must ensure that the
motor is switched off and the blade is not rotating.
Lift the ejector fl ap (Fig. 8b/Item 3) with one hand.
With the other hand, hold the grass basket by the
handle and hook it in from above (Fig. 8b).

Filling level indicator of the grass collector

The grass collector is equipped with a fi lling level
indicator (Fig. 2/Item 18) which is opened by the
airfl ow that the lawn mower generates during ope-
ration. If the fl ap closes during mowing, the grass
collecting device is full and must be emptied. To
ensure the proper functioning of the fi lling level
indicator, the holes under the fl ap must always be
kept clean and passable.

Adjusting the cutting height
Important!

Adjust the cutting height only when the motor is
switched off and the power cable has been dis-
connected.

Before you begin to mow, check to ensure that the
blade is not blunt and that none of the fasteners
are damaged. To prevent any imbalance, replace
blunt and/or damaged blades. To carry out this
check, fi rst switch off the motor and pull out the
power plug.

The cutting height is adjusted as follows
(see Fig. 9):

1. Push the lever inwards.

2. Set the lever to the desired cutting height.

3. Release the lever and check that it is securely
seated in the lock.

Reading off the cutting height

The cutting height can be set between 25-66 mm
in 5 intervals, and can be read off on the scale.

Power supply

The lawn mower can be connected to any light
socket-outlet with a 220-240 Volt alternating
current. However, the socket outlet must have an
earthing contact protected by a 16 A circuit brea­ker. Additionally, a residual current device (RCD)
circuit-breaker with max. 30 mA must be used!

Power cable for the device

Please only use power cables that are not dama­ged. The total length of the power cable should
not exceed 50 meters; going beyond this distance
will reduce the power output of the electric motor.
The power cable must have a cross-section of 3
x 1.5 mm. The insulating sheath of lawn aerator
power cables is frequently damaged.

Some of the causes for this are:

Cuts caused by driving over the cable.

•

Pinching when the power cable is dragged

•

under doors and pulled through windows.
Cracking due to old age of the insulation.

•

Kinking by improperly fastening or guiding the

•

power cable.

The power cables must, at the very minimum, be
of type HO5RN-F and 3-stranded. The cable type
must be printed somewhere on the power cable.
Only purchase power cables that are marked!
Plugs and socket couplers for the power cables
must be made from rubber and splash-proof.
There is a limit to how long power cables can be.
Longer power cables require larger conductor
cross-sections. Power cables and connecting li­nes must be regularly checked for damage. Ensu­re that the lines are switched off before checking
them. Completely unwind the power cable. Also
check power cable entry points, plugs and socket
couplers for kinks.

- 24 -

Anl_GC_EM_1536_SPK7.indb 24Anl_GC_EM_1536_SPK7.indb 24 15.07.14 12:5815.07.14 12:58

GB

6. Operation

Connect the plug (Fig. 1/Item 8) to an extension
cable. It is imperative to secure the extension
cable with the cable grip as shown in Fig. 10.

Caution!

To prevent the machine switching on accidentally,
the lawn mower is equipped with a safety lock-off
(Fig. 10/Item A) which must be pressed before the
switching bar (Fig. 10/Item B) can be activated.
The lawn mower switches itself off when the swit-
ching bar is released. Repeat this process several
times so that you are sure that the machine func­tions properly. Before you perform any repair or
maintenance work on the equipment, ensure that
the blade is not rotating and that the power supply
is disconnected.

Caution! Never open the chute fl ap when the
grass bag has been detached (to be emptied)
and the motor is still running. A rotating bla­de can cause serious injuries!

Always carefully fasten the chute fl ap and grass
basket. Switch off the engine before emptying the
grass basket.

Always ensure that a safe distance (provided
by the length of the long handles) is maintained
between the user and the mower housing. Be
especially careful when mowing and changing
direction on slopes and inclines. Maintain a solid
footing and wear sturdy, non-slip footwear and
long trousers.

Always mow along the incline (not up and down).
For safety reasons, the lawn mower may not be
used to mow inclines whose gradient exceeds 15
degrees.

Use special caution when backing up and pulling
the lawn mower. Tripping hazard!

Tips for proper mowing

It is recommended that you overlap the mowing
swaths.
Only use a sharp blade that is in good condition.
This will prevent the grass blades from fraying
and the lawn from turning yellow.
Try to mow in straight lines for a nice, clean look.
The swaths should overlap each other by a few
centimeters in order to avoid stripes.

How frequently you should mow your lawn is
determined primarily by the speed at which the
grass grows. In the main growing season (May

- June) you will probably need to mow the lawn

twice a week, otherwise just once a week. The
cutting height should be between 4 - 6cm and the
amount of growth before mowing again should be
4 - 5cm. If the grass is allowed to grow somewhat
longer for whatever reason, do not make the mis­take of cutting it back to the normal height in one
go. This will harm the lawn. Never cut it back by
more than half the height in one go.
Keep the underside of the mower housing clean
and remove grass build-up. Deposits not only
make it more diffi cult to start the mower; they
decrease the quality of the cut and make it harder
for the equipment to bag the grass.

Always mow along inclines (not up and down).
You can prevent the lawn mower from slipping
down by holding a position at an angle upwards.

Select the cutting height according to the length
of the grass. Make several passes so that no
more than 4cm of grass are cut at one time.

Switch off the motor before doing any checks on
the blade. Keep in mind that the blade continues
to rotate for a few seconds after the motor has
been switched off . Never attempt to manually
stop the blade. Regularly check to see if the
blade is securely attached, is in good condition
and is sharp. If the contrary is the case, sharpen
the blade or replace it. In the event that the blade
strikes an object, immediately switch off the lawn
mower and wait for the blade to come to a com­plete stop. Then inspect the condition of the blade
and the blade mount. Replace any parts that are
damaged.
Lay the power cable on the ground in loops in
front of the power outlet. Mow away from the po­wer outlet and cable, making sure that the power
cable always trails in the mowed grass so that the
lawn mower does not travel over the cable.

As soon as grass clippings start to trail the lawn
mower, it is time to empty the grass basket. Im­portant! Before taking off the grass basket, switch
off the motor and wait until the blade has come to
a stop.

- 25 -

Anl_GC_EM_1536_SPK7.indb 25Anl_GC_EM_1536_SPK7.indb 25 15.07.14 12:5815.07.14 12:58

GB

To take off the grass basket, use one hand to lift
up the chute fl ap and the other to grab onto the
basket handle. Remove the basket. For safety
reasons, the chute fl ap automatically falls down
after removing the grass basket and closes off the
rear chute opening. If any grass remains in the
opening, it will be easier to restart the engine if
you pull the mower back approximately 1m.

Do not use your hands or feet to remove clippings
in or on the mower housing, but instead use suita­ble tools such as a brush or a hand broom.

In order to ensure that the majority of grass clip­pings are picked up, the inside of both the grass
basket and especially the net must be cleaned
after each use.

Reattach the grass basket only when the motor is
switched off and the blade has stopped.

Lift up the chute fl ap with one hand and, holding
the grass basket by its handle with the other
hand, hang in the basket from the top.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-

tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

Worn out or damaged blades, blade mounts,

•

and bolts should be replaced as a set by an
authorized professional in order to keep the
equipment in balance.
Do not clean the lawn mower with running

•

water, particularly with high-pressure water.
Ensure that all mounting components (i.e.
screws, bolts, nuts etc.) are always tightened
so that the equipment can be safely operated
at all times.
Frequently check the grass catch assembly

•

for signs of wear.
Replace excessively worn or damaged parts

•

immediately.
Store your lawn mower in a dry room.

•

In order to ensure that you enjoy the equip-

•

ment for many years to come, all screwed
parts, as well as the wheels and axles, should
be cleaned and lubricated.
Keeping your lawn mower in good condition

•

not only ensures a long lifespan and high per­formance, but also enables the equipment to
thoroughly cut your grass with minimal effort.
For best results, clean the lawn mower with a
brush or rag. Do not use any solvents or water
to remove dirt.
The blade is subjected to more wear and

•

tear than any other component. Therefore,
routinely check the condition of the blade
and make sure that it is tightly fastened. If the
blade is completely worn out, it must be im­mediately replaced or ground sharp again. An
excessively vibrating mower means that the
blade is not properly balanced or has become
deformed from striking an object. In this case,
the blade must be repaired or replaced.
There are no parts inside the equipment

•

which require additional maintenance.

- 26 -

Anl_GC_EM_1536_SPK7.indb 26Anl_GC_EM_1536_SPK7.indb 26 15.07.14 12:5815.07.14 12:58

GB

8.4 Replacing the blade

For safety reasons, we recommend having the
blade replaced by an authorized professional. Im­portant! Wear work gloves! Only replace the blade
with a genuine Einhell replacement blade, as this
will ensure top performance and safety under all
conditions.

Carry out the following steps to change the blade:

1. Undo the fastening screw (see Fig. 11a).

2. Remove the blade and replace with a new

one.

3. When fi tting the blade, make sure it is ins-

talled in the right direction. The blade‘s air va­nes must project into the motor compartment
(see Fig. 11b). The dome mounts must be
aligned with the punch holes in the blade.

4. Then retighten the fastening screw with the

universal wrench. The tightening torque

should be approx. 25 Nm.
At the end of the season, perform a general ins­pection of the lawn mower and remove any grass
and dirt which may have accumulated. At the start
of each season, ensure that you check the condi­tion of the blade. If repairs are necessary, please
contact our customer service center. Use only
genuine spare parts.

8.5 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.isc-gmbh.info

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

Spare blade art. no.: 34.054.30

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

- 27 -

Anl_GC_EM_1536_SPK7.indb 27Anl_GC_EM_1536_SPK7.indb 27 15.07.14 12:5815.07.14 12:58

11. Troubleshooting

Fault Possible causes Remedies

The motor fails to
start

The motor perfor­mance drops

Cutting is irregular a) The blade is worn

a) The capacitor is defective

b) There is no electricity at the plug
c) The cable is defective
d) The combined switch/plug is de-

fective

e) The connectors have become

separated from the motor or the
capacitor

f) The mower is standing in high

grass

g) The mower housing is clogged

a) The grass is too high or too damp
b) The mower housing is clogged
c) The blade is severely worn

b) Wrong cutting height

GB

a) The mower housing is clogged.

Have repaired by the Customer

Service Center
b) Check the cable and the fuse
c) Check the cable
d) Have repaired by the Customer

Service Center
e) Have repaired by the Customer

Service Center

f) Start in low grass or on an area that

has already been mowed; change

the cutting height if necessary
g) Clean the housing so that the blade

moves freely
a) Correct the cutting height

b) Clean the housing
c) Replace the blade

a) Replace or resharpen the blade
b) Correct the cutting height

- 28 -

Anl_GC_EM_1536_SPK7.indb 28Anl_GC_EM_1536_SPK7.indb 28 15.07.14 12:5815.07.14 12:58

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 29 -

Anl_GC_EM_1536_SPK7.indb 29Anl_GC_EM_1536_SPK7.indb 29 15.07.14 12:5815.07.14 12:58

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, carbon brushes
Consumables* Blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 30 -

Anl_GC_EM_1536_SPK7.indb 30Anl_GC_EM_1536_SPK7.indb 30 15.07.14 12:5815.07.14 12:58
