Art.-Nr.: 34.002.40 I.-Nr.: 01017
Betjeningsvejledning
El-dreven græsslåmaskine
U
Bruksanvisning
Elgräsklippare
q
Käyttöohje
Sähkökäyttöinen ruohonleikkuri
BG-EM 930
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:29 Uhr Seite 1
2
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden
maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
q Lue käyttöohje ja turvallisuusmääräykset ennen käyttöönottoa ja
noudata niitä.
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:29 Uhr Seite 2
3
1
2
1
12
12
11 9 8
2
3
4
10
7
8
7
6
5
13
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 3
4
3d
3a
3c
4a
3b
4b
8
L
H
9
10
12
12
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 4
5
5b
4c 4d
4e 4f
5a
11
A
B
13
A
A
11
5
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 5
6
6a
7
6b
A
3
A
2
1
8
1
3
4
76
5
2
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 6
Vigtigt!
Ved brug af arbejdsredskaber er der visse
sikkerhedsforanstaltninger, som skal overholdes
for at undgå skader på personer og materiel:
앬 Læs omhyggeligt betjeningsvejledningen
igennem, og følg alle anvisninger. Brug
betjeningsvejledningen som grundlag til at gøre
dig fortrolig med, hvordan tryksprøjten anvendes
korrekt og med øje for sikkerheden.
앬 Opbevar vejledningen et praktisk sted, så du
altid kan tage den frem efter behov.
앬 Husk at lade betjeningsvejledningen følge med
tryksprøjten, hvis du overdrager den til andre!
Vi fraskriver os ethvert ansvar for skader på
personer eller materiel, som måtte opstå som
følge af, at anvisningerne i denne
betjeningsvejledning tilsidesættes.
1. Generelle sikkerhedsbestemmelser
Bemærk: Maskinen må kun forsynes via en
strømkreds, som er sikret med fejlstrømsrelæ (RCD)
med en udløsestrøm på højst 30mA.
1. Børn og personer, som ikke er bekendt med
indholdet i betjeningsvejledningen, må ikke
arbejde med græsslåmaskinen. Mindstealder for
brug af græsslåmaskinen er muligvis fastlagt i
nationale forskrifter.
2. Netkablet skal tages ud før enhver form for
arbejde med kontrol, vedligeholdelse eller
reparation.
3. Inden for græsslåmaskinens arbejdsområde
bærer brugeren ansvaret for, at andre personer
ikke kommer til skade som følge af brugerens
arbejde med græsslåmaskinen.
4. Sørg for, at der er gode lysforhold, hvor du
arbejder; brug evt. kunstig belysning.
5. Hold altid øje med, om græsslåmaskinen viser
tegn på beskadigelse.
6. Kontroller, at alle beskyttelsesanordninger er
monteret korrekt og fungerer, som de skal.
7. Undgå at arbejde med græsslåmaskinen, hvis du
er træt.
8. Arbejd ikke med maskinen i lukkede eller dårligt
ventilerede rum, eller hvis der er antændelige
eller eksplosive væsker, dampe eller gasser i
nærheden.
9. Sluk motoren, og træk netstikket ud, inden du
fjerner blokerende genstande eller afhjælper
tilstopning af udkastskakten, og inden du
undersøger, rengør, vedligeholder eller i øvrigt
arbejder på græsslåmaskinen samt ved kollision
med fremmedlegeme.
10. Inden maskinen tages i brug, skal du altid efterse
skæreværktøj, fastgøringsbolte og hele
skæreenheden for tegn på nedslidning eller
beskadigelse. For at undgå uligevægt skal
nedslidte eller beskadigede skæreværktøjer og
fastgøringsbolte skiftes ud sætvis.
11. Beskadigede dele skal skiftes ud af en fagmand.
Der må kun anvendes originale reservedele.
12. På- og afmontering af kniven skal foretages
ifølge anvisningerne iført handsker.
13. Gå terrænet efter, hvor græsslåmaskinen skal
arbejde, og fjern alle genstande, som ville kunne
komme op i maskinen og blive slynget ud.
Fremmedlegemer skal fjernes inden
græsslåningen. Vær opmærksom på brug af
nødvendige forlængerledninger.
14. Græsslåning skal ske iført skridsikkert fodtøj og
lange bukser. Arbejdet må ikke udføres barfodet
eller iført sandaler.
15. Brug altid græsopsamleren, eller arbejd med
lukket beskyttelsesdæksel, hvis græsopsamleren
ikke benyttes.
16. Græsslåmaskinen må ikke løftes, når motoren
startes.
17. Hold hænder og fødder væk fra området omkring
roterende dele. Hold altid god afstand til
udkastningsåbningen.
18. Sluk motoren, og vent til kniven står helt stille,
inden du hænger græsopsamleren på eller
tømmer den.
19. Sikkerhedsafstanden, som naturligt udgøres af
styrestangen, skal overholdes.
20. Hvis du arbejder på en skrånende overflade, skal
græsslåmaskinen køre på tværs, ikke op eller
ned.
21. Græsslåmaskinen må ikke anvendes på
stigninger over 15 %.
22. Inden græsslåmaskinen løftes i forbindelse med
transport, skal motoren slukkes og netkablet
trækkes ud; vent til kniven står helt stille.
23. Forvis dig om, at der ikke opholder sig personer,
navnlig børn, eller dyr i nærheden af
græsslåmaskinen under arbejdet. Sørg for en
sikkerhedsafstand på 10 meter.
24. Græsslåmaskinen skal opbevares på et tørt sted,
som er utilgængeligt for børn.
25. Reparation af græsslåmaskinens elektriske dele
må kun foretages af el-fagmand.
26. De anvendte tilslutningsledninger må ikke være
lettere end lette gummislangeledninger H07RN-F
i henhold til DIN 57 282/VDE 0282 og skal have
et tværsnit på mindst 1,5 mm
2
. Stikforbindelserne
skal have beskyttelseskontakter og stikdåsen
7
DK/N
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 7
være stænkvandsbeskyttet.
Tilslutningsledningen skal føres gennem
aflastningsbøjlen på styrestangen og sættes på
kombienheden kontakt-stik. Kontroller ledningen
for beskadigelse eller ældning, inden den tages i
brug. Arbejd aldrig, hvis ikke samtlige ledninger
er fuldstændig intakte (gælder også
tilførselsledningen til motoren på maskinen).
Ødelægges ledningen under arbejdet, skal
netstikket omgående trækkes ud, hvorefter
skaden kontrolleres.
27. Græsslåmaskinen må ikke vippes, når motoren
startes, med mindre det er nødvendigt at løfte
den. I givet fald må den kun vippes så meget,
som det er absolut nødvendigt; løft kun i den
side, som vender bort fra brugeren.
28. Hvis græsslåmaskinen begynder at vibrere
kraftigt, skal den kontrolleres med det samme.
Træk omgående stikket ud, hvis maskinen
begynder at vibrere abnormt.
29. Sørg for, at alle møtrikker, bolte og skruer er
spændt godt til, og at maskinen er i god, sikker
stand.
30. Hvis du rammer et fremmedlegeme, skal
græsslåmaskinen undersøges for skader; evt.
udbedring skal foretages, inden du genoptager
arbejdet.
31. Græsslåmaskinen må ikke udsættes for regn.
Græsset må ikke være vådt eller meget fugtigt.
32. Sørg for altid at stå godt fast og være i god
balance under arbejdet.
33. Arbejdet skal udføres i gangtempo.
34. Du skal være særlig forsigtig ved ændring af
køreretning på skråninger.
35. Vær særlig forsigtig, når du vender
græsslåmaskinen eller trækker den henimod dig.
36. Stands skæreværktøjet, når græsslåmaskinen
skal løftes i forbindelse med transport over andre
flader end græs, og når græsslåmaskinen skal
transporteres fra og til den flade, der skal
klippes.
37. Tændingskontakten skal startes/betjenes
forsigtigt i henhold til producentens anvisninger.
Sørg for god afstand mellem fødder og
skæreværktøj. Start ikke motoren, når du står
foran udkastskakten.
38. Rør ikke skærekniven, førend maskinen er blevet
koblet fra strømforsyningsnettet og skæreknivene
står helt stille.
39. Græsslåmaskinen må aldrig løftes eller bæres,
mens motoren er i gang.
40. Sluk motoren, og træk stikket ud af stikkontakten,
når du forlader maskinen.
41. Lad motoren køle af, inden du henstiller den i et
lukket rum.
42. Kontroller jævnligt græsopsamleren for tegn på
slid eller nedsat funktionsevne.
43. Inden græsslåmaskinen indstilles eller rengøres,
og inden nettilslutningsledningen kontrolleres for
skader eller sammenfiltring, skal maskinen
slukkes og netstikket trækkes ud.
44. Stikdåser på tilslutningselementer skal være af
gummi, blødt PVC eller lignende termoplastisk
materiale med samme robusthed eller være
overtrukket med dette materiale.
45. Undgå baner, som kan forhindre
forlængerledningens frie bevægelighed.
46. Hyppige startprocedurer inden for kort tid skal
undgås – „leg“ ikke med tænd/sluk-knappen.
47. Maskinen kan forårsage spændingsudsving
under opstart, som – i tilfælde af ugunstige
netforhold – kan virke forstyrrende ind på andet
udstyr, som er tilsluttet samme strømkreds. I
givet fald skal der træffes de nødvendige
forholdsregler (f.eks. tilslutning til en strømkreds,
som det berørte udstyr ikke er tilsluttet, brug af
maskinen over strømkreds med lavere
impedans).
48. Maskinen må ikke betjenes af personer (inkl.
børn) med begrænsede fysiske eller sensoriske
færdigheder, eller personer, der ikke er i psykisk
balance. Manglende erfaring og kendskab til
maskinens anvendelse fratager ligeledes en
person retten til at arbejde med maskinen, med
mindre arbejdet sker under opsyn eller efter
grundig instruktion. Pas på, at børn ikke leger
med maskinen.
ADVARSEL!
Læs alle sikkerhedsanvisninger og øvrige
anvisninger.
Følges anvisningerne, navnlig
sikkerhedsanvisningerne, ikke nøje som beskrevet,
kan elektrisk stød, brand og/eller svære kvæstelser
være følgen.
Alle sikkerhedsanvisninger og øvrige
anvisninger skal gemmes.
8
DK/N
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 8
2. Oplysningsskiltets betydning
(se fig. 8)
1 = Læs betjeningsvejledningen før ibrugtagning
2 = Brug høre- og øjenværn
3 = Hold andre personer borte fra fareområdet!
4 = Forsigtig! - Skarpe skæreknive; træk stikket ud af
stikkontakten før vedligeholdelse, og hvis
ledningen beskadiges.
5 = Pas på - kniven roterer videre, efter at motoren er
blevet slukket
6 = Udsæt ikke maskinen for regn eller fugt!
7 = Pas på - hold forbindelsesledningen væk fra
skæreværktøj!

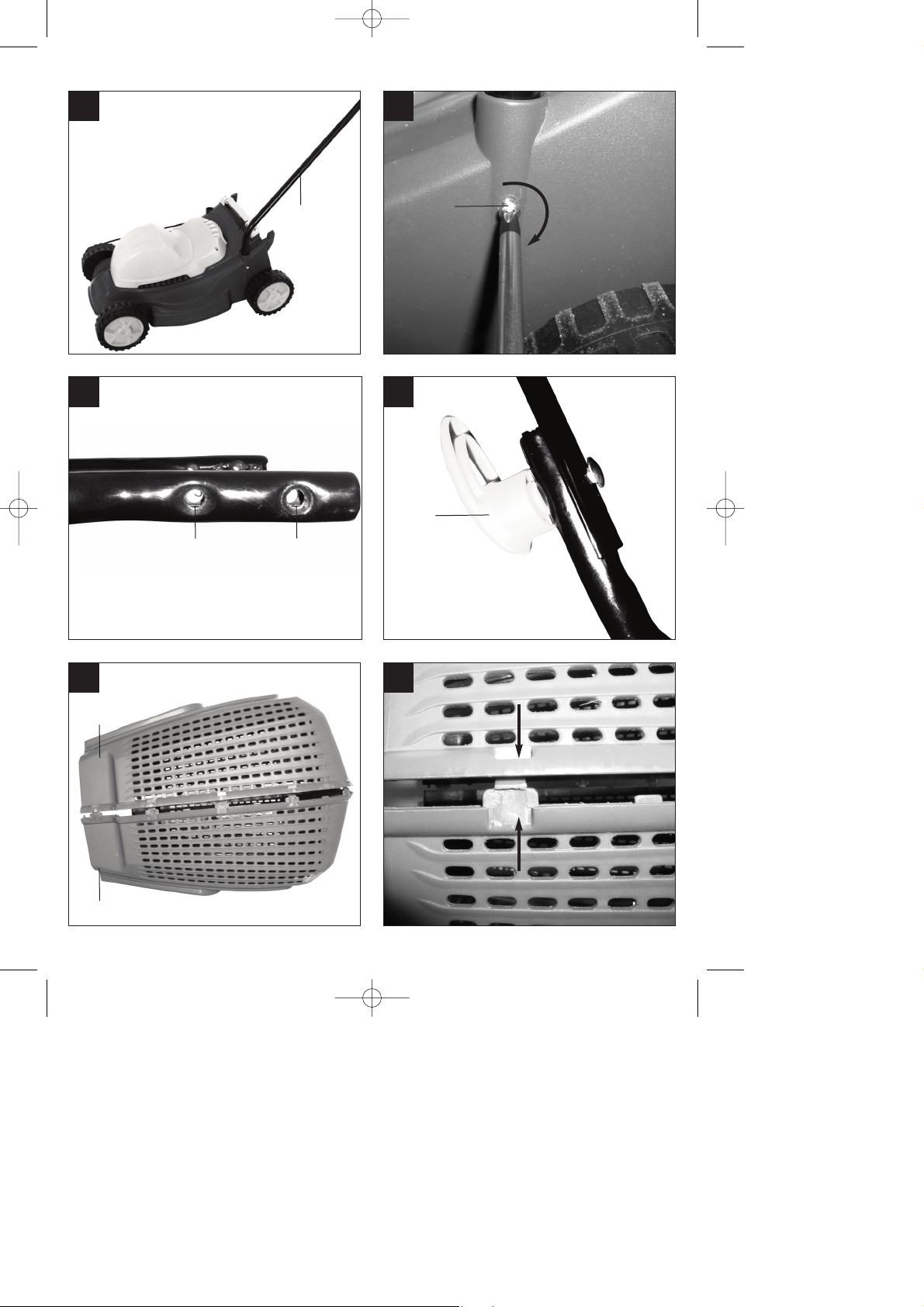

3. Oversigt over græsslåmaskinen
(fig. 1 / 2)
1. Tænd/Sluk-knap
2. Aflastningsbøjle til ledning
3. Bæregreb
4. Opsamlingsboks
5. Dækplade
6. Netstik
7. Øverste del af føreskaft
8. Nederste del af føreskaft
9. Fastspændingsskruer til nederste føreskaft
10. Fastspændingsskruer til øverste føreskaft
11. Kabelklemmer
12. Opsamlingsboksens to dele
13. Greb til opsamlingsboks
4. Formålsbestemt anvendelse
Græsslåmaskinen er egnet til brug i private haver.
Saven må kun anvendes i overensstemmelse med
dens tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, som måtte opstå som følge af, at maskinen
ikke er blevet anvendt korrekt. Ansvaret bæres alene
af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt,
håndværksmæssigt, industrielt eller lignende
øjemed.
5. Tekniske data
Netspænding: 230V ~ 50Hz
Optagen effekt: 900 W
Motorhastighed: 3600 min
-1
Klippebredde: 30 cm
Indstilling af klippehøjde: 25-60 mm; 3 trin
Kapacitet, græsopsamler: 28 liter
Lydtryksniveau LpA: 72,8 dB(A)
Lydeffektniveau LWA: 96 dB(A)
Vibration på styrestang ahv: < 2,5 m/s
2
Kapslingsklasse II/쏾
6. Inden ibrugtagning
Græsslåmaskinen leveres adskilt. Hele
førehåndtaget og opsamleren skal monteres
komplet, inden græsslåmaskinen tages i brug. Følg
betjeningsvejledningen trin for trin, og gør brug af
illustrationerne – det vil lette arbejdet med at samle
maskinen.
6.1 Påsætning af føreskaft (fig. 3a - 3d)
Stik den ene af de to skaftdele til den nederste del af
føreskaftet (fig. 3a/pos.8) i hullet (fig. 3a), og fastgør
skaftdelen som vist på fig. 3b med en skrue (fig.
3b/pos. 9). Gør tilsvarende i den modsatte side.
Når du sætter den øverste del af føreskaftet på, kan
du bestemme, hvor højt føreskaftet skal være, alt efter
hvilket hul (fig. 3c) du vælger. Fastgør den øverste del
af føreskaftet enten via hullerne L for lav position eller
H for høj position. Den øverste del af føreskaftet
skrues sammen med den nederste del som vist på
fig. 3d.

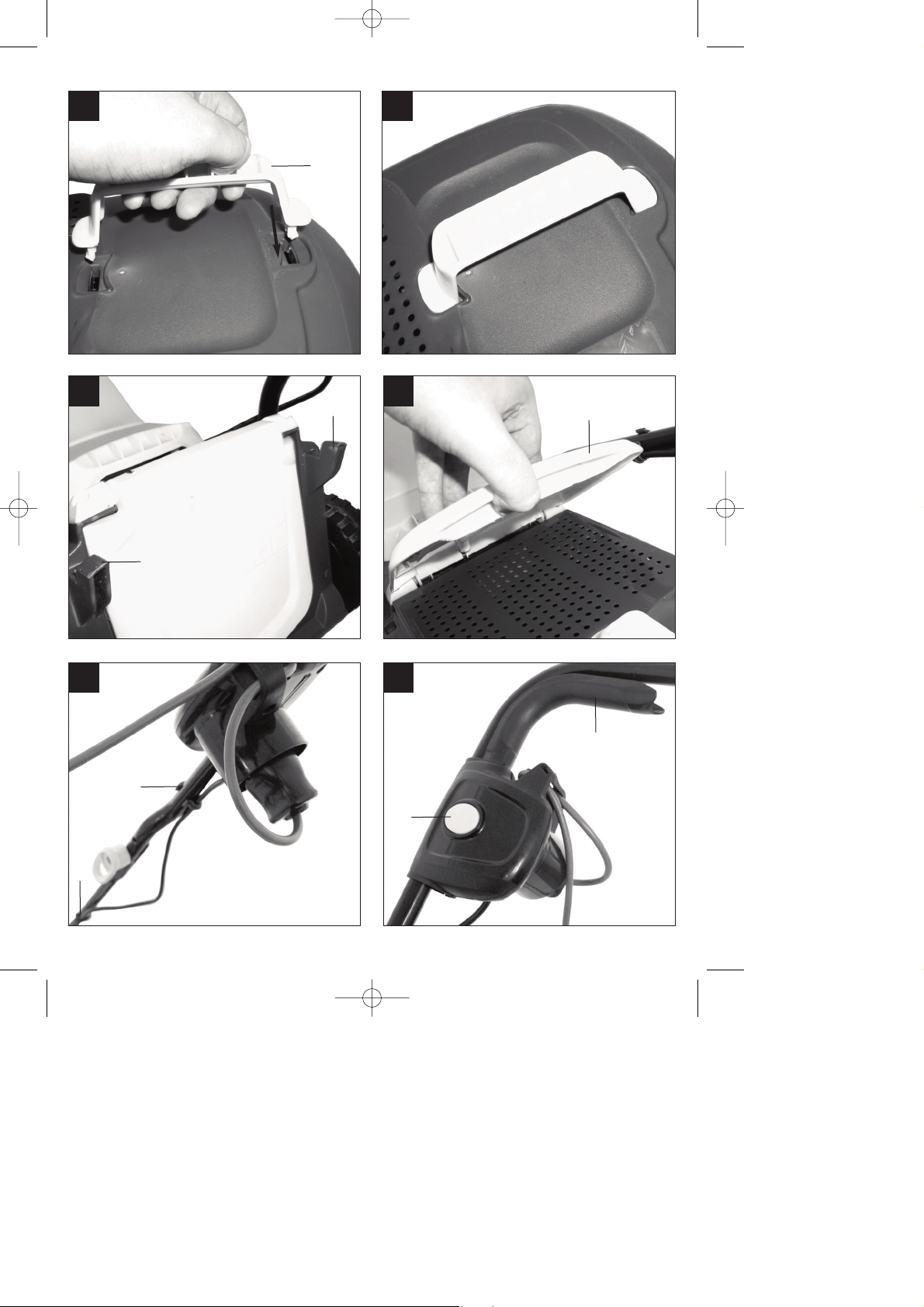

6.2 Påsætning af opsamlingsboks (fig. 4a - 4f)
Sæt opsamlingsboksens to dele (fig. 4a /pos. 12)
sammen. De to halvdele er identiske. Vær
omhyggelig med, at alle plasttapperne går i indgreb
hele vejen rundt (fig. 4b). Herefter presser du grebet
til opsamlingsboksen (fig. 4c/pos.13) ind i hullerne i
opsamlingsboksen. Kontroller, at grebet sidder
korrekt og godt fast som vist på fig. 4d.
Motoren skal være slukket, og skærekniven må ikke
dreje rundt, når græsopsamleren sættes på.
Opsamlingsboksen sættes på de to hasper på
græsslåmaskinen (fig. 4e/pos. A), idet du åbner
skærmpladen (fig. 4f/pos. 5) med den ene hånd og
med den anden sætter opsamlingsboksen ind, jf. fig.
9
DK/N
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 9
4f. Skærmpladen trækkes ind mod
opsamlingsboksen af en fjeder.
6.3 Indstilling af klippehøjder
Vigtigt!
Motoren skal være slukket og netledningen trukket
ud, når klippehøjden indstilles.
Inden du begynder at slå græs, skal du kontrollere,
at skæreværktøjet ikke er stumpt, og at alle
fastgøringsanordninger er intakte. Stumpt og/eller
beskadiget skæreværktøj skal skiftes ud for at undgå
uligevægt. Kontrollen foregår med motoren slukket
og netledningen trukket ud.
Klippehøjden justeres som vist på fig. 6a og 6b:
Hjulkapslen drejes med uret for at løsne akslen (fig.
6a), hvorefter hjulkapslen fjernes sammen med skrue
og dæk. Du kan nu sætte dækket i position 1, 2 eller
3, alt efter den ønskede klippehøjde. Sæt alle 4 dæk i
samme højde, så skærekniven forløber parallelt med
plænen.
Position Klippehøjde
1 60 mm
2 42.5 mm
3 25 mm
7. Betjening
Inden du slutter græsslåmaskinen til
strømforsyningsnettet, skal du kontrollere, at dataene
på mærkepladen svarer til netdataene. Forbind
netstikket (fig. 1/pos. 6) med en forlængerledning.
Forlængerledningen skal fikseres på
aflastningsbøjlen, som vist på fig. 5a.
Vigtigt!
For at undgå at græsslåmaskinen tænder ved en
fejltagelse, er den udstyret med en
indkoblingsspærring (fig. 5b / pos. A), som skal
trykkes ind, inden man kan trykke på drivbøjlen (fig.
5b / pos. B). Slippes tænd/sluk-knappen, slukker
græsslåmaskinen.
Udfør denne handling nogle gange for at sikre, at
maskinen fungerer korrekt.
Kontroller, at kniven ikke roterer, og at
strømforsyningen til maskinen er afbrudt, inden du
foretager reparations- eller vedligeholdelsesarbejde
på maskinen.
Udfør denne handling nogle gange for at sikre, at
maskinen fungerer korrekt. Kontroller, at kniven ikke
roterer, og at strømforsyningen til maskinen er
afbrudt, inden du foretager reparations- eller
vedligeholdelsesarbejde på maskinen.
Vigtigt!
Åbn ikke dækpladen, når opsamleren tømmes, og
mens motoren kører. Den roterende kniv kan
forårsage svære kvæstelser.
Dækpladen/græsopsamleren skal altid fastgøres
omhyggeligt. Husk at slukke motoren, inden
dækplade/græsopsamler tages af.
Den sikkerhedsafstand mellem brugeren og
skærehuset, som naturligt gives af føreskaftet, skal
altid overholdes. Vær særlig forsigtig, når du arbejder
og ændrer retning på skrænter og skråninger. Sørg
for at stå godt fast på underlaget, brug sko med
skridfaste såler samt lange bukser. Skrånende
overflader skal altid bearbejdes på tværs.
Skrånende overflader med en hældning, som
overstiger 15 grader, må af sikkerhedsgrunde ikke
bearbejdes med græsslåmaskinen.
Ved baglæns kørsel og når græsslåmaskinen
trækkes, skal der udvises særlig forsigtighed! Pas på
ikke at falde.
7.1 Sådan klippes græsset rigtigt
Det anbefales at lade banerne overlappe hinanden,
når du slår græs.
Knivene skal være skarpe og fuldstændig intakte,
således at græsstråene ikke trævler og plænen ikke
bliver gul.
For at opnå et rent klippemønster skal
græsslåmaskinen føres i lige baner. Banerne bør
overlappe hinanden nogle centimeter for at undgå
ubearbejdede striber.
Hvor ofte græsset skal slås afhænger af, hvor hurtigt
græsset gror. I hovedvækstperioden (maj - juni) skal
græsset klippes to gange om ugen, ellers en gang.
Klippehøjden skal være mellem 4 – 6 cm, og
væksten bør være 4 – 5 cm, inden græsset slås
næste gang. Hvis græsplænen når at blive længere,
må den ikke klippes ned til normal højde.
Det vil skade græsplænen. I givet fald skal du højst
klippe halvdelen af længden af. Undersiden af
klippehuset skal holdes ren; græsaflejringer skal
fjernes hurtigst muligt. Aflejringer vil vanskeliggøre
startproceduren og nedsætte kvaliteten af snittet og
græsudkastet. På skrånende overflader skal
klippebanen gå på tværs af skråningen.
Opadgående skråstilling vil ikke forhindre, at
maskinen glider ned.
Vælg klippehøjde ud fra, hvor højt græsset er. Klip
ad flere omgange, så du højst klipper 4 cm på én
gang.
Sluk motoren, inden du efterser kniven. Husk, at
kniven drejer videre nogle sekunder, når motoren
slukkes. Prøv aldrig på at stoppe kniven.
Kontroller jævnligt, at kniven sidder ordentlig fast, er i
10
DK/N
Anleitung_BG_EM_930_SPK3:_ 26.09.2007 10:30 Uhr Seite 10
Loading...
