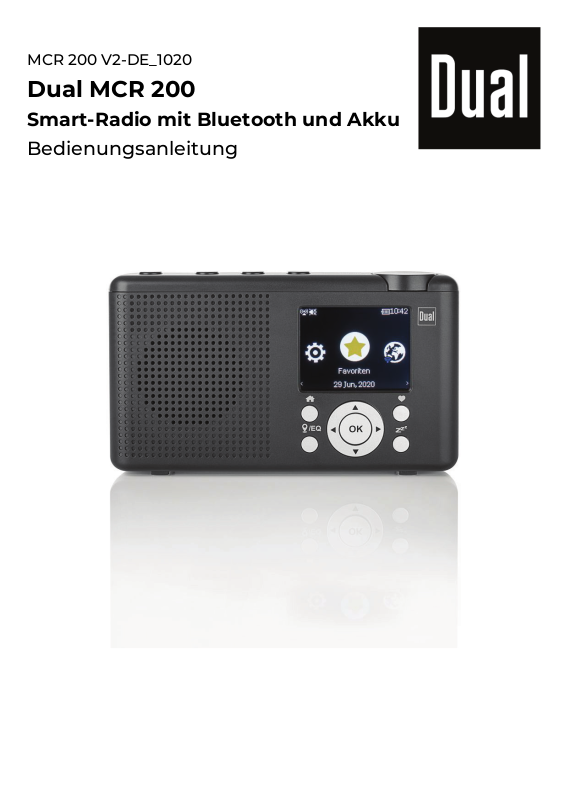

MCR 200 V2-DE_1020
Dual MCR 200
Smart
Bedienungsanleitung
-Radio mit Bluetooth und Akku
Inhaltsverzeichnis
Inhaltsverzeichnis
Vorwort.......................................................................................... 4
Zielgruppe dieser Bedienungsanleitung .................................. 5
Gestaltungsmerkmale dieser Bedienungsanleitung ....... 5
Warnhinweise ............................................................................................... 6
Technische Daten ...................................................................... 7
Richtlinien und Normen ........................................................................ 8
Lieferumfang ............................................................................... 9
Geräteübersicht ........................................................................ 10
Besondere Eigenschaften des Gerätes ..................................... 10
Bedienelemente und Anschlüsse am Gerät ........................... 11
Hinweise zur Handhabung ..................................................... 15
Sicherheitshinweise ................................................................................. 15
Bestimmungsgemäße Verwendung ......................................... 18
Gerät zum Betrieb vorbereiten .............................................19
Gerät aufstellen ...........................................................................................19
Akkubetrieb ................................................................................................... 21
Kopfhörer anschließen ......................................................................... 23
Allgemeine Geräte-Funktionen ........................................... 24
Gerät einschalten..................................................................................... 24
WLAN-Verbindung einrichten ....................................................... 24
WLAN-Passwort eingeben.................................................................. 31
2
Inhaltsverzeichnis
Funktionen ................................................................................. 32
Übersicht ........................................................................................................ 32
Favoriten ......................................................................................................... 32
Internet Radio ............................................................................................. 35
Musik abspielen ......................................................................................... 38
DAB+/DAB Radio ..................................................................................... 40
UKW Radio .................................................................................................... 42
Sleep-Timer Einstellungen ............................................................... 46
Einstellungen ............................................................................ 47
Netzwerk ........................................................................................................ 47
Datum & Zeit ................................................................................................ 50
DAB Einstellungen .................................................................................. 52
UKW Einstellungen................................................................................. 53
Wiedergabeoptionen ............................................................................ 54
Aktiviere letzten Modus ....................................................................... 54
Beleuchtung ................................................................................................ 55
EQ (Equalizer) .............................................................................................. 56
Pufferzeit ........................................................................................................ 56
Information ................................................................................................... 56
Software Update ....................................................................................... 57
Auf Werkseinstellungen zurücksetzten ................................... 57
Steuerung über den PC oder das Smartphone.................. 58
Entsorgungshinweise ............................................................. 61
Ersatzteile & Zubehör ............................................................. 63
3
Vorwort
Vorwort
Diese Bedienungsanleitung hilft beim
bestimmungsgemäßen und sicheren Gebrauch des
Gerätes.
Die Bedienungsanleitung aufmerksam durchlesen und
für den späteren Gebrauch aufbewahren.
Insbesondere die enthaltenen Sicherheits- und
Warnhinweise müssen beachtet werden, um mögliche
Gefahren beim Gebrauch des Gerätes abzuwenden.
Alle Marken- und Produktnamen sind Warenzeichen oder
eingetragene Warenzeichen der jeweiligen Hersteller.
• Bluetooth is a registered trademark owned by
Bluetooth SIG, Inc.
4
Zielgruppe dieser Bedienungsanleitung
Vorwort
Die Bedienungsanleitung richtet sich an jede Person, die
das Gerät
• aufstellt,
• bedient,
• reinigt oder
• entsorgt.
Gestaltungsmerkmale dieser Bedienungsanleitung
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
kann leicht festgestellt werden, ob es sich um
normalen Text,
<Menüpunkte>,
• Aufzählungen oder
1. Handlungsschritte
handelt.
5
Vorwort
Warnhinweise
Die Warnhinweise in dieser Bedienungsanleitung sind
gemäß nachfolgendem Schema aufgebaut:
GEFAHR
Das Signalwort „GEFAHR“ kennzeichnet eine Warnung
vor unmittelbarer Lebensgefahr!
WARNUNG
Das Signalwort „WARNUNG“ kennzeichnet eine Warnung
vor möglicher Lebensgefahr und/oder schweren
irreversiblen Verletzungen!
VORSICHT
Das Signalwort „VORSICHT“ kennzeichnet eine Warnung
vor möglichen mittleren und oder leichten Verletzungen!
ACHTUNG
Das Signalwort „ACHTUNG“ kennzeichnet mögliche
Sachschäden.
Hinweis
„Hinweis“ kennzeichnet nützliche oder wichtige
Informationen zum Produkt.
6
DAB-Radio MCR 200
Technische Daten
Technische Daten
Technische Änderungen und Irrtümer vorbehalten.
Die Abmessungen sind ungefähre Werte.
Abmessungen Gerät
(Breite x Tiefe x Höhe)
160 x 41 x 91 mm
Gewicht ca. 250 g
Spannungsversorgung
USB-C-Eingang
DC 5 V / 1 A
Lithium-Ionen-Akku
3,7 V, 2000 mAh
Typ PY 18650
Umgebungs-
+5 °C bis +35 °C
bedingungen
Relative Luftfeuchte
5 % bis 90 %
(nicht kondensierend)
DAB Frequenz 174.928 MHz (5A) –
239.200 MHz (13F)
Unterstützt DAB und DAB+
7
Technische Daten
FM Frequenz
87.5 – 108 MHz
Bluetooth Version
V 4.2 BR/EDR konform
Lautsprecher Ausgangsleistung:
2 W RMS
Kopfhörer 3,5 mm Klinke
Frequenz
Reichweite
Drahtloses Netzwerk
Frequenz
Sicherheitsprotokoll
2.4 GHz
ca. 10 m
IEE802.11 b/g/n
2412 – 2484 MHz
WEP / WPA / WPA2
Richtlinien und Normen
Hiermit erklärt die Dual GmbH, dass der Funkanlagentyp
Dual MCR 200 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
https://dual.de/konformitaetserklaerungen/
8
Lieferumfang
Lieferumfang
Sicherstellen, dass alle nachfolgend aufgeführten Teile
vorhanden sind:
• Radio
• USB-Ladekabel
• diese Bedienungsanleitung.
9
Geräteübersicht
Geräteübersicht
Besondere Eigenschaften des Gerätes
Dieses Gerät ist ein Smart-Radio mit DAB / DAB+ / UKW
und Internet-Empfang sowie Bluetooth-Schnittstelle für
Netz- und Akkubetrieb.
• Mit dem Gerät können DAB / DAB+ / UKW
Radiosender empfangen werden.
• Mit dem Gerät kann über WLAN Internetradio
empfangen werden.
• Es können modusübergreifende Favoriten
abgespeichert werden. So kann z. B. Favorit 1 über
DAB+, Favorit 2 über Internet und Favorit 3 über UKW
empfangen werden.
• Mit dem Gerät kann über die Bluetooth-Schnittstelle
das Audio-Signal eines Bluetooth-fähigen
Smartphones oder Tablets wiedergeben werden.
• Das Gerät verfügt über einen Equalizer.
• Das Gerät verfügt über einen Kopfhörer-Anschluss.
• Das Gerät verfügt über einen 2,4" TFT-Farbdisplay
• Das Gerät verfügt über einen eingebauten
wiederaufladbaren Akku zum netzunabhängigen
Betrieb.
10
Oberseite
Frontseite
Bedienelemente und Anschlüsse am Gerät
Geräteübersicht
Abb. 1: Geräteübersicht Ober- / Frontseite
11
Geräteübersicht
Rückseite
Abb. 2: Geräteübersicht Rückseite
12
Oberseite
1 Ein- und Ausschalten:
3
Lautstärke regeln
Frontseite
4 Lautsprecher
5 Hauptmenü
3 Sekunden gedrückt halten zum Einund Ausschalten
2 Preset 1-3 Drücken:
• Sender von der Favoritenliste öffnen
Gedrückt halten:
• Sender auf der Favoritenliste
speichern
nach rechts +: lauter,
nach links –: leiser
Menü verlassen / zurück zu
Abspielbildschirm (ggf. wiederholt
drücken)
6
Drücken:
• Lokale Stationen über das Internet
aufrufen
Gedrückt halten:
• Einstellungen Equalizer aufrufen
Geräteübersicht
13
Geräteübersicht
OK
9 Einstellung der Einschlaf-Funktion
10 Drücken:
Rückseite
12
LED
Lade-LED
13 Kopfhöreranschluss, 3,5 mm
USB
15 Antenne
7
8
/
Navigationstasten:
Favoritenliste bearbeiten /
Anzeige der Zeituhr und Radio-Info
Zurück
Auf- abwärts scrollen
Eingabe bestätigen
• Favoritenliste aufrufen
Gedrückt halten:
• Aktiven Sender speichern
11 TFT-Farbbildschirm 2,4"
14
USB-C-Anschluss
14
Hinweise zur Handhabung
Hinweise zur Handhabung
Alle Sicherheitshinweise sorgfältig durchlesen und diese
Bedienungsanleitung für spätere Fragen aufbewahren.
Alle Warnungen und Hinweise in dieser
Bedienungsanleitung befolgen.
Sicherheitshinweise
Sicherheitshinweise zur Aufstellung des Gerätes
• Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, das Gerät weder Regen noch
sonstiger Feuchtigkeit aussetzen.
• Gerät nicht in der Nähe von Badewannen,
Swimmingpools oder spritzendem Wasser in Betrieb
nehmen.
• Keine offenen Brandquellen auf das Gerät stellen,
(z. B. brennende Kerzen).
• Keine Behälter mit Flüssigkeit auf das Gerät stellen
(z. B. Blumenvasen). Diese könnten umfallen und die
auslaufende Flüssigkeit zu erheblicher Beschädigung
bzw. zum Risiko eines elektrischen Schlages führen.
• Fremdkörper dürfen nicht in das Innere des Gerätes
gelangen (z. B. Nadeln, Münzen etc.).
• Sollten Fremdkörper oder Flüssigkeit in das Gerät
gelangen, sofort den Netzstecker aus der Steckdose
ziehen. Das Gerät von qualifiziertem Fachpersonal
überprüfen lassen, bevor es wieder in Betrieb
genommen wird. Andernfalls besteht die Gefahr eines
elektrischen Schlages.
15
Hinweise zur Handhabung
Sicherheitshinweise zum Betrieb des Gerätes
• Musik nicht mit großer Lautstärke hören. Dies kann zu
bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und/oder mangelndem
Wissen benutzt zu werden.
Ausnahme:
Die Personen werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder niemals unbeaufsichtigt dieses Gerät
benutzen lassen.
• Die Anschlusskontakte nicht mit metallischen
Gegenständen oder den Fingern berühren. Die Folge
können Kurzschlüsse sein.
16
Hinweise zur Handhabung
Sicherheitshinweise zur Reparatur und Wartung
• Reparaturen und Wartungsarbeiten dürfen
ausschließlich vom Kundendienst oder durch vom
Hersteller autorisiertes Fachpersonal vorgenommen
werden. Durch unsachgemäße Reparaturen können
erhebliche Gefahren für den Benutzer entstehen.
• Niemals versuchen, ein defektes Gerät selbst zu
reparieren. Immer an eine unserer
Kundendienststellen wenden.
• Gerät auf keinen Fall öffnen. Dies darf nur vom
Kundendienst oder durch vom Hersteller autorisiertes
Fachpersonal vorgenommen werden. Andernfalls
besteht die Gefahr eines elektrischen Schlages.
• Es ist verboten, Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile
dürfen nicht mehr verwendet werden.
17
Hinweise zur Handhabung
Bestimmungsgemäße Verwendung
Dieses Gerät ist nur zum Gebrauch in geschlossenen
Räumen, zum Empfang von DAB / DAB+ / FM und
Internet Radiosendern und als Wiedergabegerät über
Bluetooth bestimmt.
• Eine andere oder darüberhinausgehende Benutzung
gilt als nicht bestimmungsgemäß.
• Das Gerät ist für den privaten Gebrauch konzipiert
und nicht für gewerbliche Zwecke geeignet.
18
Gerät zum Betrieb vorbereiten
Gerät aufstellen
Gerät zum Betrieb vorbereiten
• Das Gerät auf einen festen, sicheren und ebenen
Untergrund aufstellen.
• Für gute Belüftung sorgen. Die beim Betrieb
entstehende Wärme muss durch ausreichende
Luftzirkulation abgeführt werden. Deshalb darf das
Gerät nicht abgedeckt oder in einem geschlossenen
Schrank untergebracht werden. Für einen Freiraum
von mindestens 10 cm um das Gerät sorgen.
• Das Gerät nicht auf weiche Oberflächen wie Teppiche,
Decken oder in der Nähe von Gardinen und
Wandbehängen aufstellen. Die Lüftungsöffnungen
könnten dadurch verdeckt und notwenige
Luftzirkulation kann dadurch unterbrochen werden.
Dies könnte möglicherweise zu einem Gerätebrand
führen.
• Das Gerät nicht in der Nähe von Wärmequellen wie
Heizkörpern aufstellen.
• Direkte Sonneneinstrahlungen und Orte mit
außergewöhnlich viel Staub vermeiden.
• Das Gerät ist für die Verwendung in trockener
Umgebung und in gemäßigtem Klima vorgesehen
und darf nicht in Räumen mit hoher Luftfeuchtigkeit
sowie Tropf- oder Spritzwasser aufgestellt werden
(z. B. Küche oder Sauna). Niederschläge von
Kondenswasser und Spritzwasser können zur
Beschädigung des Gerätes führen.
• Das Gerät nur auf den Gerätefüßen stehend
betreiben.
19
Gerät zum Betrieb vorbereiten
• Die Gerätefüße können unter Umständen farbige
Abdrücke auf bestimmten Möbeloberflächen
hinterlassen. Schutz zwischen Ihren Möbeln und dem
Gerät verwenden.
• Das Gerät nicht im Freien verwenden.
• Keine schweren Gegenstände auf das Gerät stellen.
• Wenn das Gerät von einer kalten in eine warme
Umgebung gebracht wird, kann sich im Inneren des
Gerätes Feuchtigkeit niederschlagen. In diesem Fall
etwa eine Stunde warten, bevor es in Betrieb
genommen wird.
• Bei Gewitter das Gerät nicht an das Stromnetz
anschließen.
• Zu hohe Lautstärke kann zu Gehörschäden führen,
besonders in Verbindung mit Kopfhörern.
• Das Gerät von anderen Geräten fernhalten, die starke
Magnetfelder erzeugen (z. B. Elektromotoren).
20
Akkubetrieb
Gerät zum Betrieb vorbereiten
Das Gerät ist für den netzunabhängigen Betrieb mit
einem eingebauten wiederaufladbaren Akku ausgestattet.
Hinweis
Den Akku vor der ersten Benutzung des Gerätes
vollständig aufladen. Die Ladezeit beträgt ca. 4 - 5
Stunden.
Die Laufzeit des Gerätes mit vollgeladenem Akku beträgt
ca. 8 Stunden bei halber Lautstärke (abhängig vom
Betriebsmodus).
Zum Ein- bzw. Ausschalten die Taste für ca. 3
Sekunden gedrückt halten.
21
Gerät zum Betrieb vorbereiten
Akku laden
Sobald das Akku-Symbol im Display anfängt zu blinken,
muss der Akku geladen werden.
Der Akku wird geladen sobald das Gerät über ein
geeignetes USB 5V Netzteil mit dem Stromnetz
verbunden ist. Während des Ladevorgangs stehen alle
Gerätefunktionen uneingeschränkt zur Verfügung.
Abb. 3: Akku laden
1. Zum Laden des Gerätes ein geeignetes USB 5 V
Netzteil an die USB-C-Buchse (2) anschließen.
• Die LED (1) leuchtet während des Ladevorgangs
rot.
• Die LED leuchtet grün und erlischt wenn der
Ladevorgang beendet ist.
22
Gehörschäden!
Zu hohe Lautstärke kann zu Gehörschäden führen,
besonders in Verbindung mit Kopfhörern.
Vor der Verwendung von Kopfhörern die
Gerätelautstärke auf den minimalen Wert
einstellen.
Kopfhörer anschließen
VORSICHT
Gerät zum Betrieb vorbereiten
Wird ein Kopfhörer (nicht im Lieferumfang)
angeschlossen, ist der interne Lautsprecher stumm
geschaltet.
Nur Kopfhörer mit einem 3,5 Millimeter-Klinkenstecker
verwenden.
1. Den Kopfhörer am Kopfhöreranschluss
an der
Rückseite des Gerätes anschließen.
2. Die Lautstärke auf den gewünschten Wert einstellen.
23
Allgemeine Geräte-Funktionen
Allgemeine Geräte-Funktionen
Gerät einschalten
Die Taste am Gerät drücken und für ca. 3 Sekunden
gedrückt halten.
Zum Ausschalten die Taste am Gerät für ca.
3 Sekunden gedrückt halten.
WLAN-Verbindung einrichten
Die Internetverbindung wird über ein drahtloses Netzwerk
(WLAN) hergestellt.
Bei der erstmaligen Verwendung wird ein Assistent zur
Konfiguration des Netzwerkes angezeigt:
1. Mit der Taste
am Gerät <Ja> auswählen und zur
Bestätigung die Taste OK drücken.
24
Allgemeine Geräte-Funktionen
2. Mit den Tasten
/ <WLAN Hinzufügen/Entfernen>
aus der Liste auswählen und zur Bestätigung die
Taste OK drücken.
Die WLAN-Verbindung kann auf drei Wegen hergestellt
werden:
• Manuelle Eingabe der WLAN-Konfiguration am Gerät,
siehe Seite 26.
• Automatische WLAN-Konfiguration über die WPSFunktion, siehe Seite 27.
• Automatische WLAN-Konfiguration über die App
„esptouch“, siehe Seite 28.
25
Allgemeine Geräte-Funktionen
Manuelle WLAN-Konfiguration
1. Mit den Tasten / <Hinzufügen> auswählen und
zur Bestätigung die Taste OK drücken.
Das Gerät beginnt mit der Suche der verfügbaren WLANNetzwerke.
2. Mit den Tasten
zur Bestätigung die Taste OK drücken.
• Wenn das WLAN-Netzwerk passwortgeschützt
ist, muss das Passwort jetzt eingegeben werden,
siehe „WLAN-Passwort eingeben“ auf Seite 31.
3. Die Konfiguration des Netzwerkes ist jetzt
abgeschlossen. Die WLAN-Signalstärke wird in der
linken oberen Ecke des Displays angezeigt:
/ das Netzwerk auswählen und
26
Allgemeine Geräte-Funktionen
Automatische WLAN-Konfiguration (WPS)
1. Mit den Tasten / <Hinzufügen via WPS>
auswählen und zur Bestätigung die Taste OK
drücken.
2. Innerhalb von 120 Sekunden die WPS-Taste am
Router drücken.
• Der Router verbindet sich jetzt mit dem Gerät.
3. Die Konfiguration des Netzwerkes ist jetzt
abgeschlossen. Die WLAN-Signalstärke wird in der
linken oberen Ecke des Displays angezeigt:
27
Allgemeine Geräte-Funktionen
Automatische WLAN-Konfiguration (SmartConfig)
Über die App „esptouch“ aus dem Android play
store oder iOS App Store kann die Verbindung
des Gerätes zum WLAN-Netzwerk hergestellt
Die App „esptouch“ überträgt das eingegebene WLANPasswort an das Gerät. Dazu muss das Smartphone mit
dem WLAN-Netzwerk verbunden sein, mit dem auch das
Gerät verbunden werden soll.
1. Die App „esptouch“ auf dem Smartphone Installieren.
2. Mit den Tasten
werden.
/ <AP Hinzufügen (SmartConfig)>
auswählen und zur Bestätigung die Taste OK
drücken.
28
Allgemeine Geräte-Funktionen

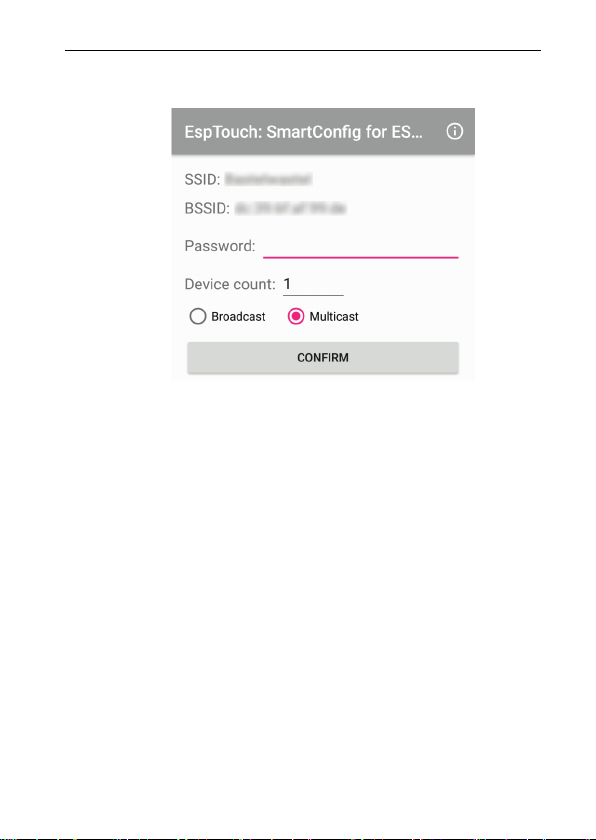

3. Die App „esptouch“ auf dem Smartphone starten.
• Im Feld „SSID“ wird der Name des WLANNetzwerkes angezeigt, mit dem das Smartphone
verbunden ist.
4. Das WLAN-Passwort in das Feld „Password“ eingeben.
5. Das Optionsfeld „Multicast“ auswählen und mit der
Schaltfläche „Confirm“ bestätigen.
• Die App „esptouch“ sucht jetzt das Gerät und
überträgt die WLAN-Konfiguration an das Gerät.
• Bei erfolgreicher Verbindung wird am Gerät
„Verbindung hergestellt“ angezeigt.
29
Allgemeine Geräte-Funktionen
6. Die Konfiguration des Netzwerkes ist jetzt
abgeschlossen. Die WLAN-Signalstärke wird in der
linken oberen Ecke des Displays angezeigt:
30
WLAN-Passwort eingeben
Allgemeine Geräte-Funktionen
1. Die Tasten oder drücken, um die einzelnen
Zeichen auszuwählen.
2. Bestätigen mit der Taste OK.
3. Nach dem letzten Zeichen die Taste OK gedrückt
halten, um das Passwort zu bestätigen.
Hinweis
Bei dem Passwort wird zwischen Groß- und
Kleinschreibung unterschieden.
Falls das Passwort unbekannt ist, bitte an den
zuständigen Internetanbieter wenden.
31
Funktionen
Favoriten
Zeigt die Sender an, die der
Internet Radio
DAB Radio
Empfang von DAB und DAB +
UKW Radio
Bluetooth
Sleep Timer
Aktiviert den Timer, um das Radio nach
Einstellungen
Weitere Optionen, um das Gerät nach
Funktionen
Übersicht
• Taste drücken, um das Hauptmenü aufzurufen.
Mit den Tasten
Funktionen gewechselt werden.
Musik
abspielen
oder kann zwischen den einzelnen
Favoritenliste zugeordnet wurden.
Es stehen 99 Speicherplätze zur
Verfügung.
Startet das Internet Radio.
Geräte aus Ihrem Netzwerk suchen und
über UPnP / DLNA Musik abspielen.
Radiosendern.
Keine Internetverbindung erforderlich.
Empfang von UKW-Radiosendern.
Keine Internetverbindung erforderlich.
Abspielen von Musik von anderen
Bluetooth Geräten.
Verbindung der Bluetooth Geräte
erforderlich.
Ablauf einer gewählten Zeit in den
Standby-Modus zu versetzen.
Favoriten
eigenen Wünschen zu konfigurieren.
Anzeige der Sender, die der Favoritenliste zugeordnet
wurden.
32
Funktionen
Sender voreinstellen
Hinweis
Es können Favoriten aus den Quellen DAB, FM (UKW) und
Internetradio gemischt in einer Liste gespeichert werden.
So entfällt das Hin- und Herschalten zwischen den Modi,
da das Gerät dies dann selbständig erledigt.
Die Taste drücken und halten, um den laufenden
Sender der Favoritenliste hinzuzufügen.
Ein erfolgreiches Hinzufügen wird durch das Zeichen
im Display angezeigt:
Der neu hinzugefügte Sender wird immer als letztes
angezeigt.
33
Funktionen
Favoritenliste aufrufen
Die Taste drücken, um die Favoritenliste aufzurufen.
Alternativ kann auch direkt am Gerät das Hauptmenü
<Favoriten> aufgerufen werden.
Favoritenliste bearbeiten
1. Favoritenliste öffnen.
2. Durch Drücken der Taste
der bearbeitet werden soll.
Es öffnet sich ein Popup-Fenster mit folgenden Optionen:
• <Nach unten schieben>: Verschiebt den Sender eine
Position nach unten
• <Nach oben schieben>: Verschiebt den Sender eine
Position nach oben
• <Löschen>: Löscht den Sender.
Die gewählte Option durch Drücken der Taste OK
bestätigen.
den Sender auswählen,
34
Funktionen
Internet Radio
• Im Hauptmenü die Funktion <Internet Radio> wählen
und durch Drücken der Taste OK bestätigen.
Skytune
„Skytune“ ist eine Datenbank für Internetradio-Sender.
Weitere Informationen unter www.skytune.net.
• <Skytune> wählen zur Wiedergabe weltweiter
Radiosender.
• Nach Regionen oder Musikgenre suchen.
• Mit dem <Lokalen Radio> kann auf alle verfügbaren
Sender in der Umgebung zugegriffen werden.
Hinweis
Der Bereich <Lokales Radio> kann in den „Einstellungen /
Standort (Land)” geändert werden.
In <Globus alle> werden die Radiosender in einer Liste
dargestellt.
Um zu den einzelnen Sendern zu gelangen die Tasten
bzw. drücken und mit OK bestätigen.
35
Funktionen
Suche (Skytune)
Die Suchfunktion ermöglicht es, einzelne Zeichen oder
Schlagwörter einzugeben, um einen gewünschten Sender
zu finden.
Zuletzt gehört
Das Radio merkt sich bis zu 99 Sender, die abgespielt
wurden. Bei mehr als 99 Sendern wird der zuerst gehörte
Sender durch den zuletzt gehörten Sender ersetzt.
36
Funktionen
Wiedergabe
Bei der Wiedergabe eines Radiosenders können durch
Drücken der Taste
werden:
Durch Drücken der Taste
der Uhr und den Radioinformationen:
Radioinformationen angezeigt
wechselt das Radio zwischen
37
Funktionen
Musik abspielen
Das Radio unterstützt UPnP und ist DLNA kompatibel.
Dies bietet die Möglichkeit, Musik aus Ihrem Netzwerk zu
streamen.
Dafür wird ein kompatibles Gerät im Netzwerk benötigt,
z. B. eine Netzwerkfestplatte oder ein PC.
Der Zugriff erfolgt über einen gemeinsamen Ordner, über
den dann Musik gesucht und abgespielt werden kann.
Hinweis
Sicherstellen, dass sich das Radio und das kompatible
Gerät im selben Netzwerk befinden.
Musik streamen
Sobald der UPnP/DLNA-kompatible Server konfiguriert ist,
kann mit dem Musikstreaming begonnen werden.
1. Im Hauptmenü <Musik abspielen> wählen.
2. <UPnP> wählen.
Es kann einige Sekunden dauern, bis das Radio den Scan
nach verfügbaren UPnP-Servern abgeschlossen hat.
Wenn kein UPnP-Server gefunden wurde, wird eine leere
Liste angezeigt.
3. Den passenden UPNP-Server auswählen.
38
Funktionen
Das Radio zeigt die vom UPnP-Server verfügbaren
Medienkategorien an, z. B. „Musik” oder
„Wiedergabelisten”.
4. Die Mediendatei auswählen, die abgespielt werden
soll.
Die Einstellung des Wiedergabemodus erfolgt unter
„Einstellungen / Wiedergabeoptionen“.
Meine Wiedergabeliste
Für die UPnP-Musikdateien kann eine eigene Playlist
erstellt werden.
1. Den Titel markieren, welcher der Wiedergabeliste
hinzugefügt werden soll.
2. Wiedergabe starten.
3. Taste OK gedrückt halten.
Das Lied wird zur Wiedergabeliste hinzugefügt.
Über die Funktion <Wiedergabeliste löschen> werden alle
Songs der Wiedergabeliste gelöscht.
39
Funktionen
DAB+/DAB Radio
Das Radio unterstützt Digital Audio Broadcasting (DAB).
DAB ist die digitale Verbreitung von Audiosignalen. DAB+
ist die Weiterentwicklung von DAB in optimierter digitaler
Audiokomprimierung.
Auf einem Frequenzblock können mehrere Programme
verbreitet werden. Das Programmbündel wird Multiplex
oder „Ensemble” genannt. Jedes Mal, wenn ein
„Ensemble” gefunden wird, wird es in der unteren Hälfte
des Displays angezeigt.
Das Radio in der Nähe eines Fensters positionieren und
die Antenne vollständig ausziehen.
Hinweis
Zur Verbesserung des Empfanges kann es notwendig
sein, die Antenne in eine andere Richtung zu drehen.
1. Taste
2. Über die Navigationstasten <DAB Radio> auswählen.
3. Die Taste OK drücken, um DAB Radio zu starten.
Hinweis
Beim erstmaligen Verwenden des DAB-Modus erfolgt die
Abfrage, ob ein vollständiger Suchlauf ausgeführt werden
soll.
4. Die Taste OK drücken, um den Suchlauf zu starten.
drücken, um das Hauptmenü aufzurufen.
40
Funktionen
Nach Abschluss des Suchlaufs erscheint eine Liste:
5. Mit den Navigationstasten bzw. einen Sender
auswählen, um ihn abzuspielen.
6. Um einen Sender der Favoritenliste hinzuzufügen, die
Taste
7. Taste
Die Taste
drücken und halten.
drücken, um zur Liste zurückzukehren.
drücken, um während der DAB-Radio
Wiedergabe verschieden Informationen am Display
angezeigt zu bekommen. (Z. B. übertragene Bilder, eine
Uhr oder fortlaufende Radiotexte).
Gelegentlich einen erneuten Suchlauf durchführen, um
neue Sender einzulesen.
41
Funktionen
UKW Radio
Das Radio eignet sich zum Empfang von UKWRadiosendern.
Das Radio in der Nähe eines Fensters positionieren und
die Antenne vollständig ausziehen.
Hinweis
Zur Verbesserung des Empfanges kann es notwendig
sein, die Position des Gerätes zu verändern oder die
Antenne in eine andere Richtung zu drehen.
1. Taste
2. Über die Navigationstasten <UKW Radio> auswählen.
3. Die Taste OK drücken, um UKW Radio zu starten.
Hinweis
Beim erstmaligen Verwenden des UKW-Modus erfolgt ein
vollständiger Suchlauf. Die Sender werden automatisch
gespeichert.
drücken, um das Hauptmenü aufzurufen.
42
Funktionen
Nach Abschluss des Suchlaufs erscheint eine Liste:
4. Mit den Navigationstasten bzw. einen Sender
auswählen.
5. Die Taste OK drücken, um den gewählten Sender
abzuspielen.
6. Um einen Sender der Favoritenliste hinzuzufügen, die
Taste
7. Taste
Die Taste
drücken und halten.
drücken, um zur Liste zurückzukehren.
drücken, um während der FM-Radio
Wiedergabe verschieden Informationen am Display
angezeigt zu bekommen. (Z. B. die Radiofrequenz, eine
Uhr oder fortlaufende Radiotexte).
43
Funktionen
Manuelle Senderwahl
1. Die Taste OK drücken und halten bis <Tuning> unten
rechts auf dem Display steht.
2. Mit den Navigationstasten
Frequenz einstellen.
3. Die Taste OK drücken und halten, um die eingestellte
Frequenz zu bestätigen.
Die manuelle Anpassung ist beendet.
oder die gewünschte
44
Funktionen
Bluetooth
Das Radio muss mit einem Bluetooth Gerät gekoppelt
werden, bevor eine Übertragung möglich ist.
1. Taste
2. Über die Navigationstasten <Bluetooth> auswählen.
3. Bluetooth-Gerät anschalten.
4. Auf dem Bluetooth-Gerät nach Bluetooth-Geräten in
der Nähe suchen.
5. Wenn das Radio gefunden wird, zeigt Ihr BluetoothGerät den Namen <MCR 200-####>.
6. Am Bluetooth-Gerät das Radio auswählen.
7. Die Wiedergabe auf dem Bluetooth-Gerät starten.
Die Wiedergabe erfolgt über das Radio.
Hinweis
Durch Drücken und Halten der Taste
Verbindung jederzeit unterbrochen werden. Das Gerät
kann dann erneut mit einem Bluetooth-Gerät verbunden
werden.
Das Gerät merkt sich die letzte aktive Verbindung und
stellt diese automatisch wieder her.
Die Lautstärke an beiden Geräten regeln.
drücken, um das Hauptmenü aufzurufen.
kann eine aktive
45
Funktionen
Sleep-Timer Einstellungen
Der Sleep-Timer setzt das Radio nach einer gewählten
Zeit in den Standby-Modus.
Der Sleep-Timer kann zwischen 15 und 180 Minuten
eingestellt werden.
1. Die Taste drücken.
2. Die gewünschte Zeit mit den Navigationstasten
auswählen und durch Drücken der Taste OK
bzw.
bestätigen.
Wenn der Sleep-Timer eingestellt ist, wird das Symbol
auf dem Display angezeigt.
46
WLAN
Die WLAN-Funktion bleibt
Inaktiv in 15
Die WLAN-Funktion wird bei
Einstellungen
Einstellungen
Über das Menü <Einstellungen> wird das Gerät
konfiguriert.
1. Taste drücken, um das Hauptmenü aufzurufen.
2. Über die Navigationstasten <Einstellungen>
auswählen.
3. Die Taste OK drücken, um die Auswahl zu bestätigen.
4. Über die Navigationstasten das gewünschte
Untermenü auswählen.
Netzwerk
WLAN-Optionen
permanent
eingeschaltet.
aktiv
Sekunden
Inaktiv in 30
Nichtgebrauch nach 15 bzw. 30
Sekunden abgeschaltet.
Sekunden
47
Einstellungen
Hinzufügen
Es wird eine Liste von WLAN-Quellen in
AP hinzufügen
Herstellen einer WLAN-Verbindung mit
AP entfernen
WLAN Hinzufügen/Entfernen
Hinweis
Für die Einrichtung sollte das Radio innerhalb von 2
Metern um die WLAN-Quelle stehen.
der Nähe aufgelistet.
Siehe Seite 26.
Hinzufügen via
WPS
Dies ist der schnellste Weg für den
Verbindungsaufbau. Die Voraussetzung
ist aber, dass Ihr Netzwerkrouter über
eine WPS-Taste verfügt.
Siehe Seite 27.
(SmartConfig)
einem Smartphone. Hierfür wird die
APP „Esptouch“ benötigt.
Siehe Seite 26.
WLAN-Quellen können aus der Liste
entfernt werden.
48
Einstellungen
WLAN:[]
Zeigt das aktuell verbundene Netzwerk an.
• OK drücken und mit OK bestätigen um neues
Netzwerk zu verbinden.
Signal
Zeigt die WLAN-Signalstärke an.
IP
Wählen zum Eingeben einer festen IP-Adresse
(standardmäßig ist die IP-Adresse dynamisch eingestellt).
DNS
Wählen zum Eingeben einer festen DNS entsprechend
Ihren Netzwerkeinstellungen (standardmäßig ist die DNS
dynamisch eingestellt).
49
Einstellungen
Zeitzone
Zeitformat
Datumsformat
Auswahl
Sommerzeit
(DST)
Ein- oder Ausstellen.
NTP:
• Synchronisation der Uhrzeit mit
NTP Server:
Datum & Zeit
Das Radio stellt die Ortszeit automatisch ein, sobald eine
Internetverbindung hergestellt oder über DAB/FM ein
Zeitsignal empfangen wurde. Sollen manuelle
Einstellungen vorgenommen werden, sind folgende
Optionen möglich:
• Automatisch einstellen (Standard)
• Manuell einstellen
Auswahl
• 12 Stunden
• 24 Stunden
• TT-MM-JJJJ
• MM-TT-JJJJ
(Netzwerk)
dem Netzwerk über das Internet.
• Kein NTP (keine Synchronisation)
[pool.ntp.org]
• Synchronisation der Uhrzeit mit
einem anderen Netzwerk über das
Internet.
50
Einstellungen
Sync von DAB+
Synchronisation der Uhrzeit von DAB+-
Sync von UKW
Synchronisation der Uhrzeit von UKW-
Sendern.
• Ein
• Aus
Sendern.
• Ein
• Aus
Sprache
Die Standardsprache ist Deutsch. Es kann jedoch jede
andere Sprache ausgewählt werden.
Es stehen die Sprachen Deutsch, Englisch, Spanisch,
Französisch, Italienisch, Niederländisch, Polnisch, Russisch,
Tschechisch und Chinesisch zur Verfügung
51
Einstellungen
Manueller
Senderliste
DAB Einstellungen
Vollständiger
Suchlauf
Suchlauf
Wählen zum automatischen Scannen
von neuen DAB-Kanälen. Alle
aktuellen Kanäle werden gelöscht.
Wählen zum manuellen Scannen von
DAB-Kanälen.
Mit den Tasten bzw. den
gewünschten Kanal einstellen.
Gefundene Sender werden
automatisch gespeichert.
Die gescannten DAB-Sender können
hier anders positioniert oder gelöscht
werden.
Vorgehensweise:
• Zum Sender scrollen und die
Taste am Gerät drücken.
Es öffnet sich ein Popup-Fenster mit
folgenden Optionen:
• Nach oben
• Nach unten
• Zum Anfang
• Zum Ende
• Löschen
• Mit der Taste am Gerät die
gewünschte Option wählen.
Taste am Gerät drücken, um zur
Senderliste zurückzukehren.
52
Senderliste
UKW Einstellungen
Vollständiger
Suchlauf
Einstellungen
Wählen zum automatischen Scannen
von neuen FM-Kanälen.
Alle aktuellen Kanäle werden gelöscht.
Die gespeicherten UKW-Sender
können hier anders positioniert oder
gelöscht werden.
Vorgehensweise:
• Zum Sender scrollen und die
Taste drücken.
Es öffnet sich ein Popup-Fenster mit
folgenden Optionen:
• Nach oben
• Nach unten
• Zum Anfang
• Zum Ende
• Löschen
• Mit der Taste die gewünschte
Option wählen.
Taste drücken, um zur Liste
zurückzukehren.
53
Einstellungen
Standort (Land)
Das Radio ist standardmäßig auf „automatisch
bestimmen“ eingestellt. Alternativ kann die Standortwahl
auch manuell eingestellt werden.
Bevorzugte Region einstellen:
1. <Standort (Land)> wählen und die Taste OK drücken.
2. <Manuell festlegen> wählen und die Taste OK
drücken.
3. Die bevorzugte Region wählen.
Wiedergabeoptionen
Hier wird der Wiedergabemodus eingestellt:
• Alle wiederholen
• Eins wiederholen
• Zufall
• Normal
Aktiviere letzten Modus
Ist die Option „Ja“ ausgewählt, startet das Radio in dem
Modus, in dem es ausgeschaltet wurde.
Diese Funktion ist standardmäßig eingestellt.
Option „Nein“ auswählen, wenn dies nicht gewünscht ist.
54
Einstellungen
Beleuchtung
Die Hintergrundbeleuchtung für das Display kann nach
eigenen Wünschen eingestellt werden.
Die Displayhelligkeit kann manuell durch Drücken der der
Tasten bzw. eingestellt werden.
Modus • Aktiv
Das Display bleibt die ganze Zeit über in
der gleichen Helligkeit.
• Gedimmt
Das Display wird nach 20 Sekunden und
im Standby-Modus auf die konfigurierte
Helligkeit gedimmt, wenn keine
Bedienung erfolgt.
Die aktive Option ist mit einem ✔
gekennzeichnet.
Helligkeit Konfiguration der Helligkeit im Modus
Dim
„Aktiv“.
Konfiguration der Helligkeit im Modus
„Gedimmt“ und im Standby-Modus.
55
Einstellungen
EQ (Equalizer)
Es können verschiedene Voreinstellungen gewählt
werden, damit der Klang des Gerätes der gewählten
Musikrichtung entspricht. Unter <Erweitert> können
persönliche Einstellungen getätigt werden.
Pufferzeit
Die Pufferzeit ist standardmäßig auf 2 Sekunden
eingestellt.
Die Pufferzeit kann auf 5 Sekunden verlängert werden,
wenn es durch eine langsame Internetverbindung oder
Netzwerküberlastung zu ungleichmäßiger Wiedergabe
des Internetradios kommt.
Information
Zeigt die System- und Netzwerkinformationen an.
56
Einstellungen
Software Update
Regelmäßig überprüfen, ob ein neues Software Update
vorhanden ist, um das Gerät auf dem neusten Stand zu
halten.
Auf Werkseinstellungen zurücksetzten
Setzt das Gerät auf die Werkseinstellungen zurück.
Hinweis
Beachten, dass alle Einstellungen und Konfigurationen
gelöscht werden.
57
Einstellungen
Steuerung über den PC oder das Smartphone.
Verwaltung der Internetradio-Kanäle und der
Favoritenliste über den PC oder das Smartphone.
Unterstützte Webbrowser:
• Internet Explorer
• Chrome
1. Den PC oder das Smartphone mit dem gleichen WiFiNetzwerk verbinden wie das Radio.
2. www.skytune.net/ mit einem der unterstützen
Browser öffnen.
3. Auf „Browse / Search”
klicken.
4. Skytune durchsuchen oder gezielt einen Namen zur
Suche eingeben.
5. Die Radiosender werden in einer Liste aufgeführt.
58
Einstellungen
6. Einen Sender auswählen und auf
klicken.
7. Auswahl treffen zwischen „Add station to my radio
device favourite (Favoriten hinzufügen)“ oder „Listen
to station on my radio device (Sender hören)“.
• Die IP-Adresse Ihres Gerätes eingeben (z. B.
192.168.1.11):
59
Einstellungen
Anzeige der IP-Adresse über das Gerät:
• Hauptmenü „Einstellungen / Info / Netzwerk Info / IP“
Die IP Adresse wird angezeigt.
Wahlweise kann der Sender zur Favoritenliste
hinzugefügt oder die Liste durch Bearbeitungsoptionen
verwaltet werden.
Alle Änderungen werden sofort mit dem Radio
synchronisiert.
Ein Sender kann auch hinzugefügt werden, wenn die URL
des Audio-Streams bekannt ist.
60
GEFAHR
Entsorgungshinweise
Entsorgungshinweise
Entsorgung der Verpackung
Lebensgefahr durch Ersticken!
Erstickungsgefahr durch Folien und andere
Verpackungsmaterialien.
• Verpackung und deren Teile nicht Kindern
überlassen.
Das Gerät wurde beim Transport durch die Verpackung
geschützt. Alle eingesetzten Materialien sind
umweltverträglich und wieder verwertbar. Die
Verpackung umweltgerecht entsorgen. Beim Händler
oder über die kommunale Entsorgungseinrichtung nach
Möglichkeiten einer umwelt- und sachgerechten
Entsorgung der Verpackung erkundigen.
61
Entsorgungshinweise
Entsorgung des Gerätes
Altgeräte sind kein wertloser Abfall. Durch
umweltgerechte Entsorgung können wertvolle Rohstoffe
wiedergewonnen werden.
Dieses Gerät ist entsprechend der Richtlinie
2012/19/EU über Elektro- und ElektronikAltgeräte (WEEE) gekennzeichnet.
Dieses Produkt darf am Ende seiner
Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss
an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden.
Das Symbol auf dem Produkt, der
Gebrauchsanleitung oder der Verpackung
weist darauf hin.
Die Werkstoffe sind gemäß ihrer
Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung
oder anderen Formen der Verwertung von
Altgeräten wird ein wichtiger Beitrag zum
Schutz der Umwelt geleistet.
Beim Händler oder über die kommunale
Entsorgungseinrichtung nach Möglichkeiten einer
umwelt- und sachgerechten Entsorgung des Gerätes
erkundigen.
Vor der Entsorgung des Gerätes die Batterien entfernen.
62
Ersatzteile & Zubehör
Ersatzteile & Zubehör
Die Verfügbarkeit von passendem Zubehör und
Ersatzteilen für Ihr Gerät können Sie rund um die Uhr
unter https://dual.de/shop/ erfragen.
Bitte beachten, dass wir nur an eine Anschrift innerhalb
von Deutschland versenden können.
63
Hersteller
DUAL GmbH · Graf-Zeppelin-Str. 7 · D-86899 Landsberg ·
www.dual.de
Servicehotline: 08191 / 915 777 0 · E-Mail: support@dual.de
Loading...
