Dolmar HT-2249 D User Manual

A

HEDGE TRIMMER
TAILLE-HAIES

English / French / Spanish

C

CORTASETOS

HT-2249 D

INSTRUCTION MANUAL
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONES

WARNING:

To reduce the RISK of injury, user must read and understand the instruction manual before using the Hedge Trimmer.
Manufacturer reserves the right to change specifications without notice.
Specifications may differ from country to country.
Do only hand over the Hedge Trimmer together with this manual.

AVERTISSEMENT:

fin d’éviter les blessures, l’utilisateur doit lire et comprendre les instructions de ce manuel avec attention avant d’utiliser le taille-haies.
Le fabricant se séserve le droit de modifier les spécifications sans avertissement préalable.
Les spécifications peuvent varier d’un pays à l’autre.
Lorsque vous n’utiliser pas le toujours accompagner l’appareil du manuel contenant les instructions.

ADVERTENCIA:

Para reducir el riesgo de posibles lesiones, el usuario deberà leer y entender las instrucciones de este manual antes de utilizar el cortasetos.
El fabricante se reserva el derecho de cambiar las especificaciones sin previo aviso.
Las especifficaciones pueden variar de un país a otro.
Ceda únicamente el cortasetos junto con este manual.

HT-2249 D

English

A

Thank you very much for selecting the DOLMAR Hedge Trimmer. We are
pleased to be able to offer you the DOLMAR Hedge Trimmer which is the result
of a long development program and many ears of knowledge and experience.

The Hedge Trimmer models HT-2249 D combines the advantages of
state-of-the-art technology with ergonomic design, they are light weight, handy,
compact and represent professional equipment for a great variety of
applications.

Please read, understand and follow this booklet which refers in
detail to the various points that will demonstrate its outstanding
performance. This will assist you to safely obtain the best
possible results from you DOLMAR Hedge trimmer.

Table of Contents Page

Symbols....................................................................... 2

Safety instructions........................................................3

Specification ................................................................ 6

Designation of parts.....................................................7

Fuels/Refueling............................................................ 8

Precautions before starting ..........................................9

Starting the machine .................................................. 10

Stopping the machine ................................................ 11

Operation of the machine........................................... 11

ngle change of rear handle ......................................12

Maintenance instruction .............................................13

Storage......................................................................15

Maintenance schedule ...............................................15

Fault location ............................................................. 15

SYMBOLS

It is very important to understand the following symbols when reading this instructions manual.

WARNING/DANGER Fuel and oil mixture

Forbidden Emergency stop

No smoking First Aid

No open flame Recycling

Protective gloves must be worn ON/START

Read, Understand and Follow
Instruction Manual

Keep the area of operation clear of all
persons and pets

Engine-Manual start

OFF/STOP

Wear eye and ear protection

2

SAFETY INSTRUCTIONS

General Instructions

㪄㩷 THIS MACHINE CAN CAUSE SERIOUS INJURIES. Read the Instructions

carefully for the correct handling, preparation, maintenance, starting and
stopping of the machine. Be familiar with all controls and the proper use of
the machine. (1)

㪄㩷 It is recommended only to loan the Hedge Trimmer to people who have

proven to be experienced with Hedge Trimmers.
Always hand over the instruction manual.

㪄㩷 First-time users should ask the dealer for basic instructions to familiarize

themselves with the handling of an engine powered Hedge Trimmer.

㪄㩷 Children and young persons aged under 18 years must not be allowed to

operate the Hedge Trimmer. Persons over the age of 16 years may
however use the device for the purpose of being trained only while under the
supervision of a qualified trainer .

㪄㩷 Use the Hedge Trimmer with the utmost care and attention.

㪄㩷 Operate the Hedge Trimmer only if you are in good physical condition.

Perform all work calmly and carefully. The user has to accept liability for
others.

㪄㩷 Never use the Hedge Trimmer after consumption of alcohol or drugs, or if

feeling tired or ill. (2)

Intended use of the machine

㪄㩷 The Hedge Trimmer is only designed for the purpose of trimming bushes and

hedges, and must not be used for any other purpose. Do Not abuse the
Trimmer.

Personal protective equipment

㪄㩷 The clothing worn should be functional and appropriate, i.e. it should be

tight-fitting but not cause hindrance. Do not wear jewelry or loose clothing
which could become entangled with bushes or shrubs, or the machine.

㪄㩷 In order to avoid eye, hand or foot injuries as well as to protect your hearing,

the following protective equipment and protective clothing must be used
during operation of the Hedge Trimmer.

㪄㩷 During operation of the hedge Trimmer always wear goggles or a visor to

prevent eye injuries. (3)

㪄㩷 Wear adequate noise protection equipment to avoid hearing impairment, ear

muffs, ear plugs, etc. (3)

㪄㩷 We strongly recommend that the user wears work overalls. (4)

㪄㩷 Special gloves made of thick leather are part of the prescribed equipment and

must always be worn during operation of the Hedge Trimmer. (4)

㪄㩷 When using the Hedge Trimmer, always wear sturdy shoes with a non- slip

sole. protects against injuries and ensures a good footing. (4)

(1)

(2)

(3)

(4)

3

Starting up the Hedge Trimmer

㪄㩷 Please make sure that there are children or other people within a working

range of or 15 meters (5), also pay attention to any animals in the working
vicinity. avoid operating while people, especially children are nearby.

㪄㩷 Before operating, always check that the Hedge Trimmer is safe for operation:
㪄㩷 Check the security of the throttle lever. The throttle lever should be checked

for smooth and easy action. Check for proper functioning of the throttle
lever lock. Check for clean and dry handles and test the function of the I-O
Switch. Keep handles free of oil and fuel.

Start the Hedge Trimmer only in accordance with the instructions.

Do not use any other methods for starting the engine (6)!

㪄㩷 Use the Hedge Trimmer only for applications specified.
㪄㩷 Start the Hedge Trimmer engine only after the entire assembly is done.

Operation of the Hedge Trimmer is permitted only after all the appropriate
accessories are attached!

㪄㩷 Before starting, make sure that the cutter blade will not contact any objects

such as branches, stones, etc.

㪄㩷 The engine is to be stopped immediately if there are any engine problems.
㪄㩷 When working with the Hedge Trimmer, keep both hands on handles always

wrap your fingers tightly around the handle, keeping the control handle
cradled between your thumb and forefinger. Keep your hand in this position
to have your machine under control at all times. Make sure your control
handle is in good condition and free of moisture, pitch, oil or grease.

Always ensure a safe, well-balanced footing

㪄㩷 Only use outdoors.
㪄㩷 Always be aware of your surroundings and stay alert for possible hazards

that you may not hear due to the noise of the machine.

㪄㩷 Operate the Hedge Trimmer in such a manner as to avoid inhalation of the

exhaust gases. Never run the engine in enclosed rooms (risk of suffocation
and gas poisoning). Carbon monoxide is an odorless gas. Always ensure
there is adequate ventilation.

㪄㩷 Stop the engine when resting and when leaving the Hedge Trimmer

unattended. Place it in a safe location to prevent danger to others, setting
fire to combustible materials or damage to the machine.

㪄㩷 Never lay down the hot Hedge Trimmer onto dry grass or onto any

combustible materials.

㪄㩷 To reduce fire hazard keep engine and silencer free of debris, leaves, or

excessive lubricant;

㪄㩷 Never operate the engine with a faulty exhaust muffler.
㪄㩷 Stop the engine during transport (7).
㪄㩷 Stop the engine or disconnect from mains before:
㪄㩷 Cleaning or when cleaning a blockage;
㪄㩷 Checking, maintenance or working on the machine.
㪄㩷 Position the Hedge Trimmer safely during car or truck transportation to avoid

fuel leakage.

㪄㩷 When transporting the Hedge Trimmer ensure that the fuel tank is completely

empty to avoid fuel leakage.

㪄㩷 When transporting or storing the machine always fit the cutting device guard

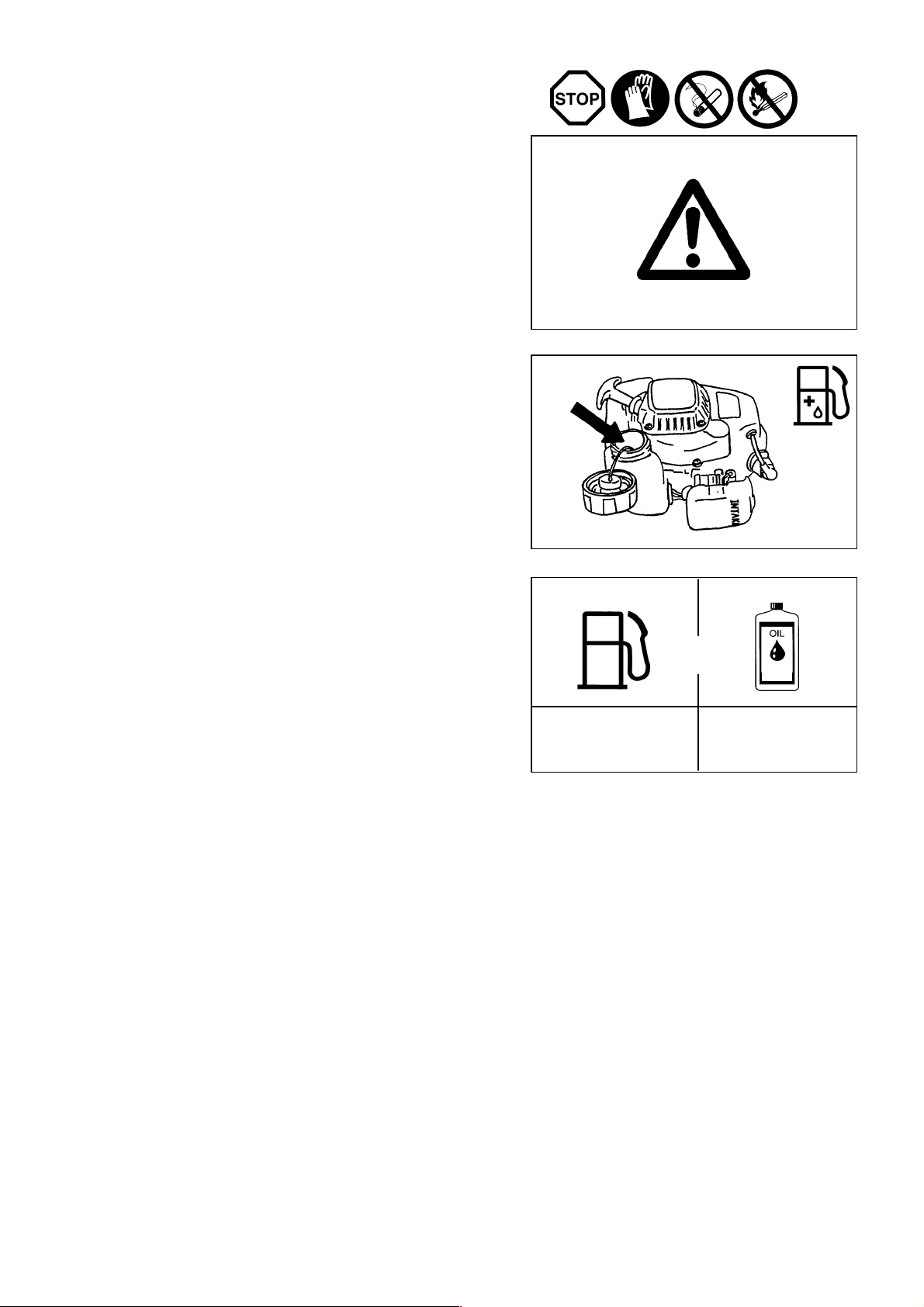

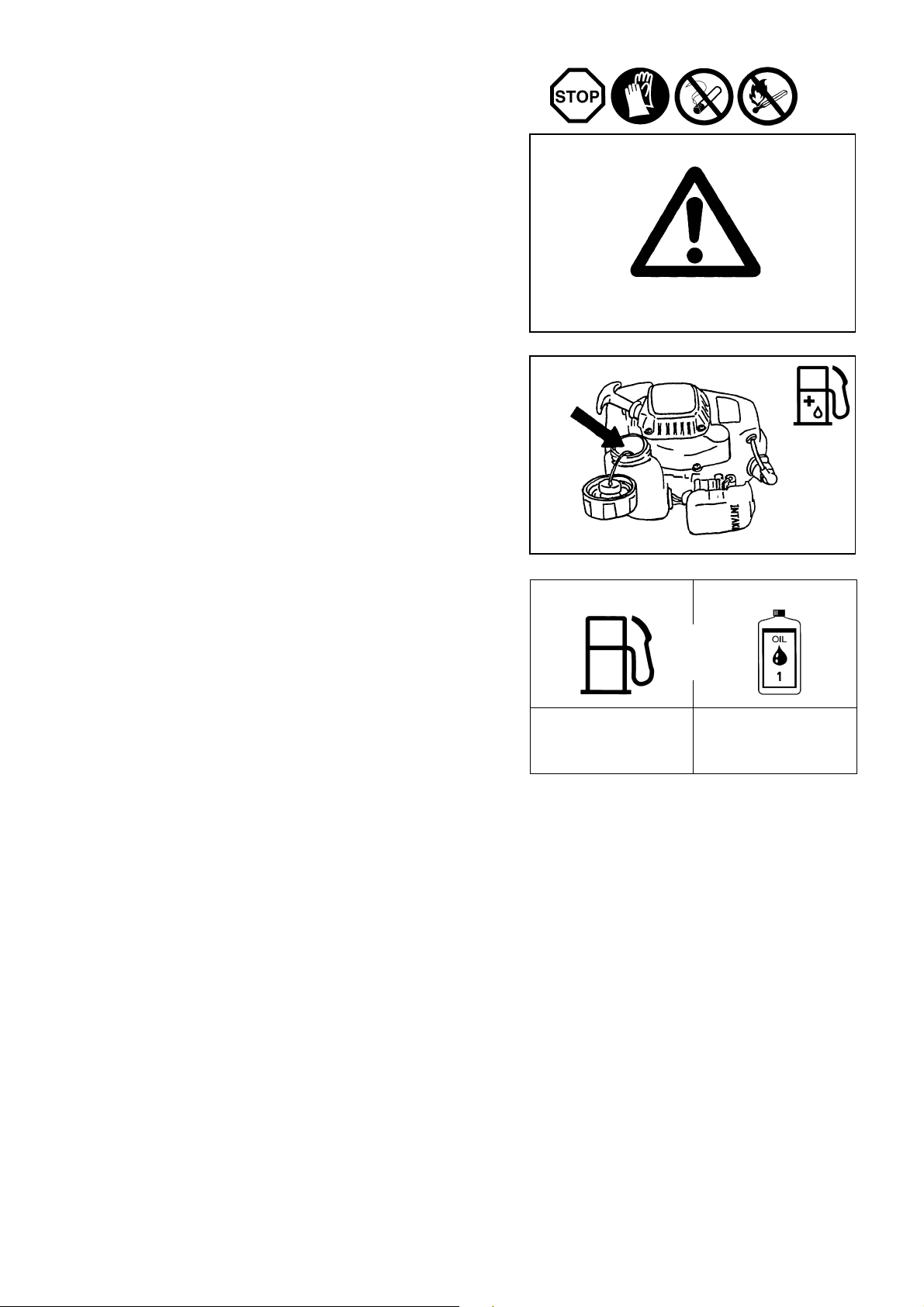

Refuelling

㪄㩷 Stop the engine before refuelling (7), keep well away from open flame (8) and

do not smoke.

㪄㩷 Do not attempt to refuel a hot or a running engine.
㪄㩷 Avoid skin contact with petroleum products. Do not inhale fuel vapor.

Always wear protective gloves during refuelling. Change and clean
protective clothing at regular intervals.

㪄㩷 Take care not to spill either fuel or oil in order to prevent soil contamination

(environmental protection). Clean the Hedge Trimmer immediately after fuel
has been spilt. Allow wet cloths to dry before disposing in proper, covered
container to prevent spontaneous combustion.

㪄㩷 Avoid any fuel contact with your clothing. Change your clothing immediately

if fuel has been spilled on it (danger hazard).

㪄㩷 Inspect the fuel cap at regular intervals making sure that it stays securely

fastened.

㪄㩷 Carefully tighten the locking screw of the fuel tank. Change locations to start

the engine (at least 3 meters away from the place of refuelling) (9).

㪄㩷 Never refuel in closed rooms. Fuel vapors accumulate at ground level (risk

of explosions).

㪄㩷 Only transport and store fuel in approved containers. Make sure stored fuel

is not accessible to children.

㪄㩷 When mixing gasoline with two-stroke engine oil, use only gasoline which

contains no ethanol or methanol (types of alcohol).
This will help to prevent damage to fuel lines and other engine parts.

(5)

(6)



Resting



Transporting



Refuelling



Maintenance



Tool Replacement

(7)

(8)

(9)

3 meters

(10 feet)

4

Method of operation

㪄㩷 Always use two hands to grip each handles during operation.

㪄㩷 Use the Hedge Trimmer only in good light and visibility. During cold

seasons beware of slippery or wet areas, ice and snow (risk of slipping).
Always ensure a safe footing.

㪄㩷 Never work on unsiable surfaces or steep terrain.

㪄㩷 Never stand on a ladder and run the Hedge Trimmer.

㪄㩷 Never climb up into trees to perform cutting operation with the Hedge

Trimmer.

㪄㩷 To reduce the risk of stumbling and loss of control, do not walk backward

while operating the machine.

㪄㩷 Always stop the engine before cleaning or servicing the unit or replacing

parts.

㪄㩷 Do not operate the machine with a damaged or excessively worn cutting

device.

Maintenance instructions

㪄㩷 Be kind to the environment. Operate the Hedge Trimmer with as little noise

and pollution as possible. In particular check the correct adjustment of the
carburetor.

㪄㩷 Clean the Hedge Trimmer at regular intervals and check that all screws and

nuts are securely tightened.

㪄㩷 Never service or store the Hedge Trimmer in the vicinity of open flames,

sparks, etc. (11).

㪄㩷 Always store the Hedge Trimmer in a well-ventilated locked room and with an

emptied fuel tank out of reach of children.

㪄㩷 Do not attempt to repair the machine unless you are qualified to do so;

Observe and follow all relevant accident prevention instructions issued by the trade associations safety boad and
by insurance companies.
Do not perform any modifications to the Hedge Trimmer as this will risk your safety.

The performance of maintenance or repair work by the user is limited to those activities as described in this instruction manual. All other work
is to be done by Authorized Service Agents.
Use only genuine spare parts and accessories supplied by DOLMAR authorized or factory service centers.
Use of non-approved accessories and tools means increased risk of accidents and injuries. DOLMAR will not accept any liability for accidents
or damage caused by the use of any non-approved accessories.

First aid

In case of an accident make sure that a well-stocked first-aid kit according to
DIN 13164, is available in the vicinity of the cutting operations.
Immediately replace any item taken from the first aid kit.

When asking for help, please give the following information:

㪄㩷 Place of accident

㪄㩷 What happened

㪄㩷 Number of injured persons

㪄㩷 Extend of injuries

㪄㩷 Your name

(10)

(11)

Packaging

The DOLMAR Hedge Trimmer is delivered in a protective cardboard box to
prevent shipping damage. Cardboard is a basic raw material and is therefore
consequently reusable or suitable for recycling (waste paper recycling).

5

SPECIFICATION

Model HT-2249 D

Dimension (L x W x H) mm

Mass (without blade cover) kg

Volume (fuel tank) L

Engine displacement cm

Cutting length mm

Maximum engine performance kw

Maximum blade speed m/s

Idling speed min

Clutch engagement speed min

Carburetor type type

Ignition system type

1060 x 255 x 220

4.7

0.4

3

21.0

490

0.60

2.1

-1

-1

3000

4000

WALBRO WYL

Solid state ignition

Spark plug type

Electrode gap mm

Mixture ratio (fuel : DOLMAR 2-stroke engine oil)

Gear ratio

NGK BPMR4A

0.6 - 0.7

50 : 1

14 : 58

6

DESIGNATION OF PARTS

㩷㩷㩷㩷㩷㩷HT-2249 D

Ԛ

ԝ

Ԟ

Ԝ

ԛ

ԟ

ԡ

DESIGNATION OF PARTS DESIGNATION OF PARTS DESIGNATION OF PARTS

Ԙ

Ԥ

ԙ

Ԡ

Ԣ

ԣ

1 Blade 7 Carburetor 13 Blade cover

2 Blunt extension 8 I-O Switch (ON-OFF)

3 Front handle 9 Throttle lever

4 Recoil starter 10 Rear handle

5 Fuel tank cap 11 Muffler

6 Choke lever 12 Gearbox

7

FUELS/REFUELING

Fuel and oil mirture

㪄㩷 The engine of the hedge Trimmer is a high-efficiency two-stroke engine.

It is run with a mixture of fuel and two-stroke engine oil. The engine is
designed for unleaded regular fuel with a min. -octane value of 91 ROZ.
In case no such fuel is available, you can use fuel with a higher octane value.
This will not damage the engine, but may cause poor operating behaviour.
A similar situation will arise from the use of leaded fuel.
To obtain optimum engine operation and to protect your health and the
environment, only unleaded fuel should be used!

㪄㩷 For lubricating the engine use a two-stroke engine oil (quality grade:TSC-3),

which is added to the fuel.
The engine has been designed for use with DOLMAR two-stroke engine oil
and a mixture ratio of 50:1 only to protect the environment. In addition, a
long service life and a reliable operation with a minumum emission of exhaust
gases is guaranteed. It is absolutely essential to observe a mixture ratio of
50:1 (DOLMAR 2-stroke engine oil), otherwise the reliable function of the
Hedge Trimmer cannot be guaranteed.

㪄㩷 The correct mixture ratio:

Gasoline : DOLMAR genuine two-stroke engine oil = 50 : 1 or
Gasoline : Other manufacturer’s two-stroke engine oil = 25 : 1
recommended

NOTE: When mixing gasoline with two-stroke engine oil, use only gasoline

which contains no ethanol or methanol (types of alcohol). This will
help to avoid possible damage to engine fuel lines and other engine
parts.
Do not mix gasoline and oil directly in the fuel tank.

NOTE: For preparing the fuel-oil mixture, first mix the entire oil quantity with

half of the fuel required. In an approved can which meets of exceeds
all local code standards, then add the remaining fuel.
Thoroughly shake the mixture before filling it into the Hedge Trimmer’s
tank.
It is not wise to add more engine oil than specified to ensure safe
operation. It will only result in a higher production of combustion
residues which will pollute the environment and clog the exhaust
channel in the cylinder as well as the muffler. In addition, the fuel
consumption will rise and the performance will decrease.

Handling petroleum products

Utmost care is required when handling fuel. Fuel may contain substances
similar to solvents. Refuel either in a well ventilated area or outdoors. Do not
inhale fuel vapors, avoid any contact of fuel or oil with your skin.
If your skin comes in contact with these substances repeatedly and for an
extended period of time, it will desiccate.
Variouse skin diseases may result. In addition, allergic reactions are known to
occur.
Eyes can be irritated by contact with oil, fuel etc.
If oil, fuel, etc., comes into your eyes, immediately wash them with clear water.
If your eyes are still irritated, see a doctor immediately!

Observe the Safety Instructions on page 4.

Gasoline 50:1

䋫

䋫

䋫䋫

1000 mL (1 L)
5000 mL (5 L)
10000 mL (10 L)

20 mL
100 mL
200 mL

8

Refuelling

㪄㩷 The engine must be switched off.
㪄㩷 Stop the engine during refuelling, keep away from naked flames and do not

smoke.

㪄㩷 Take care not to spill either fuel or oil in order to prevent soil contamination

(enviromental protection).
Clean the Hedge Trimmer immediately after fuel has been spilt.

㪄㩷 Do not spill any fuel onto the engine. Wipe up if necessary to avoid fire.
㪄㩷 Avoid any fuel contact with your clothing. Change your clothing instantly if

fuel has been spilt on it (to prevent clothing catching fire).

㪄㩷 Inspect the fuel cap at regular intervals making sure that it can be securely

fastened and does not leak.

㪄㩷 Carefully tighten the fuel tank cap. Change location to start the engine (at

least 3 meters away from the place of refuelling.)

㪄㩷 Never refuel in enclosed rooms. Fuel vapours accumulate at ground lever.

(Risk of explosions.)

㪄㩷 Transport and store fuel only in approved containers. Make sure the fuel

stored is not accessible to children.

㪄㩷 Thoroughly clean the area around the tank cap to prevent dirt from getting

into the fuel tank.

㪄㩷 Unscrew the plug and fill the tank with fuel. Use a gauze funnel to filter the

fuel.

㪄㩷 Tightly screw on the plug by hand only.
㪄㩷 Clean around the screw plug and the tank after refuelling.
㪄㩷 Always wipe up any spilt fuel to prevent a fire.

Storage of fuel

㪄㩷 Fuel cannot be stored for an unlimited period of time.

㪄㩷 Purchase only the quantity required for a 4 week operation period.

㪄㩷 Use approved fuel storage containers only.

PRECAUTIONS BEFORE STARTING

㪄㩷 Please make sure that there are no children or other people within a working

range of 15 meters, also pay attention to any animals in the working vicinity.

㪄㩷 Before use always check that the Hedge Trimmer is safe for operation. Check

the cutting device is not damaged, the control lever for easy action and check for
proper function of the I-O Switch.
Rotation of the cutting device during idling speed is not allowed.
Check with your dealer for adjustment if in doubt. Check for clean and dry
handles and test function of the I-O Switch.

㪄㩷 Start the Hedge Trimmer only in accordance with the instructions. Do not

use any other methods for starting the engine. (See Starting)

㪄㩷 Start the hedge Trimmer engine only after the entire assembly is done.

Operation of the engine is only permitted after all the appropriate accessories
are attached. Otherwise there is a risk of injury.

㪄㩷 Before starting, make sure that the cutting device has no contact with objects

such as branches, stones, etc.

㪄㩷 Before trimming, inspect area for wires, cords, glass, or other foreigh objects

which could come in contact with the blade.

㪄㩷 Electrical shock. Be aware of any and all electric lines and electric fences.

Check all areas for electrical lines before cutting.

Diagrammatic figure

3 meters

(10 feet)

9

STARTING THE MACHINE

Move at least 3 meters away from the place of refuelling. Place the Hedge
Trimmer on a clean area of ground make sure that the cutting tool does not
come into contact with the ground or any other objects.

Cold starting (When the engine is cold or it has been stopped for more than 5
minutes or when fuel is added to the engine.)

1. Push the I-O switch (1) to “I” position.

2. Squeeze first the lock lever A and then the throttle lever B. (fig.1)

(1)

3. Keeping the throttle lever B depressed, then press the throttle lock C inward.

4. Keeping throttle lock C depressed, release the throttle lever B. this will lock

5. Give a gentle push on the primer pump (2) repeatedly (7 to 10 times) until

6. Move the choke lever (3) to position( ).

7. Hold the unit down firmly so you will not lose control while cranking the

8. Slowly pull the starter grip until resistance is felt and continue with smart pull

9. Depress the choke lever (3) to the position ( ) and pull the starter rope

10. As soon as the engine starts, immidiately tap and release the throttle, thus

11. Run the engine for approximately one minute at a modeate speed before

Note:

Hot starting: (Restarting immediately after the engine has stopped) When

restarting a hot engine, first try the above procedure: 1, 5, 7, 8. If the engine
does not start, repeat above steps 1-11.

Note: Do not pull the starter rope to its full extent and do not allow the

(fig. 2)

the throttle lever B in position. (fig. 3)

fuel comes into the primer pump.

engine. If not held down properly, the engine could pull you off balance or
swing the cutting blade into an obstruction or your body.

until initial ignition are heard.

again until the engine starts.

releasing the half-throttle rock so that the engine can run in idle.

aplying full speed.

•

If the starter handle is pulled repeatedly when the choke lever
remains at “ ” position, the engine will not start easily due to
excessive fuel intake.

•

In case of excessive fuel intake, remove the spark plug and pull
the starter handle slowly to remove excess fuel. Also, dry the
electrode section of the spark plug.

starter grip to be retracted without control, ensure that it is
retracted slowly.

A

C

B

(fig.2)

(fig.1)

(fig.3)

(2)

(3)

10

STOPPING THE MACHINE

1. Release the throttle lever completely.

2. Push the I-O switch (1) to “O” position, the engine rotation will become low
and the engine will stop.

OPERATION OF THE MACHINE

㪄㩷 Never operate with a loose grip.

㪄㩷 Never touch the cutting device when starting the engine and during operation.

㪄㩷 Operate the Hedge Trimmer in such a manner as to avoid inhalation of the

exhaust gases. Never run the engine in enclosed rooms (Risk of gas
poisoning). Carbon monoxide is an odorless gas.

㪄㩷 All protective installations and guards supplied with the machine must be

used during operation.

㪄㩷 Never operate the engine with a faulty exhaust muffler or if it is missing.

㪄㩷 Use the Hedge Trimmer only in good light and visibility.

㪄㩷 During the winter season beware of slippery or wet areas, ice and snow.

(Risk of slipping.) Always ensure a safe footing .

㪄㩷 Never stand on a ladder and run the Hedge Trimmer. Keep both feet on the

ground.

㪄㩷 Never climb up the trees with the Hedge Trimmer to perform cutting

operation.

㪄㩷 Never work on unstable surfaces.

㪄㩷 Remove sand, stone, nails, wire, etc. found within the working area. Foreign

objects may damage the cutting blades.

㪄㩷 Before commencing cutting, the cutting blades must have reached full

working speed.

㪄㩷 Always hold the Hedge Trimmer firmly with both hands on the handles only.

㪄㩷 Use a firm grip with thumbs and fingers encircling the handles.

㪄㩷 When you release the throttle, it takes a few moments before the cutting

blades stop.

㪄㩷 The Hedge Trimmer must not be used for cutting with fast idle. The cutting

speed cannot be adjusted with the throttle control in fast idle position.

㪄㩷 When cutting a hedge, the machine should be held so that the blades form a

15-30°angle with the cutting line.

㪄㩷 If the Hedge Trimmer is used with circular movements against the edge of the

hedge, the twigs will be thrown directly to the ground.

㪄㩷 Pay special attention when cutting hedges, which are, laid out a long a

wire-fence and have grown through the fence.

㪄㩷 The blade must not contact the fence; otherwise the blades may be

destroyed.

㪄㩷 Do not use the Hedge Trimmer continuously for a long time. It is normal to

take a break of 10 to 20 minutes after every 50 minutes operation.

㪄㩷 Should the cutting blades hit stones or other hard objects, immediately switch

off the engine and inspect the cutting blades for damage. Replace damaged
blades before re-commencing work.

㪄㩷 The engine must be switched off immediately in case of any engine

problems.

㪄㩷 Operate the Hedge Trimmer with as little noise and contamination as possible.

In particular check the correct setting of the carburetor and the fuel/oil ratio.

㪄㩷 Do Not attempt to remove jammed cut material when blades are running.

Put unit down, turn it off, and remove necessary cuttings.

(1)

11

ANGLE CHANGE OF REAR HANDLE

To permit vertical operation of the unit, the angle of the rear handle is designed to be changed.

How to change the angle

㪄㩷 Return the throttle lever, and rotate the rear handle, pulling the rotation lock

pin.

㪄㩷 Rotate the rear handle to the right or left by 90 degrees.

㪄㩷 After rotation, release the lock pin. To secure the rear handle, hold the

rotation lock pin gently by the finger.

NOTE: For safety, the stopper works to catch the throttle lever during rotation

of the handle. Rotate the rear handle after complete rotation by 90
degrees.

Vertical operation

㪄㩷 In rotating the rear handle to the right, hold the rear handle by the right hand,

and the front handle by the left hand. Perform cutting in a circle.

㪄㩷 In rotating the rear handle to the left, hold the front handle by the right hand,

and the rear handle by the left hand. Perform cutting in a circle.

Rotation lever

12

MAINTENANCE INSTRUCTIONS

㪄㩷 Turn off the engine and remove the spark plug connector when replacing or sharpening cutting tools, also when cleaning the cutter or cutting

device or carrying out any maintenance.

㪄㩷 Never straighten or weld a damaged cutting blade.

㪄㩷 Inspect the cutting blades with the engine switched off at short, regular intervals for damage.

㪄㩷 (Detection of hairline cracks by means of tapping-noise test.) Beware the teeth are sharp.

㪄㩷 Clean the Hedge Trimmer at regular intervals and check that all screw and nuts are well tightened.

㪄㩷 Never service or store the Hedge Trimmer in the vicinity of naked flames to avoid fires.

㪄㩷 Always wear leather gloves when handling or sharpening the blades, as they are sharp.

Blade sharpening

If the edges are rounded and do not cut well any more, grind off only the
shaded portions. Do not grind the contact surfaces (sliding surfaces) of the top
and bottom edges.

㪄㩷 Before grinding, be sure to secure the blade firmly and switch off the engine

and remove the spark plug cap.

㪄㩷 Wear gloves, protective glasses, etc.

㪄㩷 An edge ground too much at a time or ground many times will lose its

hardened layer. It becomes rounded and dull very quickly in use.

Checking and adjusting the idling speed

The cutting blade should not when the control lever is fully released.

㪄㩷 Idle speed should be set to 3,000 min

㪄㩷 If necessary, correct it by means of the idle screw (the cutting blade must not

run when the engine is on idle).



Clockwise : for faster rate of revolution



Counter-clockwise : for slower rate of revolution
Check that there is sufficient difference between idling and clutch
engagement speed to ensure that the cutting tool is at a standstill while the
engine is idling. (If necessary, reduce idling speed.) If the tool still
continues to run under the idling conditions, consult your nearest authorized
service agent.



The clutch should engage at minimum 3,750 min-1.



Check the functioning of the I-O Switch, the lock-off lever, the control lever,
and the lock button.

-1

.

Cleaning of air cleaner - Every 8 hours (Daily)

㪄㩷 Remove the air cleaner cover.

㪄㩷 Push the choke lever up (arrow), to prevent dirt particles from entering the

carburetor.

㪄㩷 Take out the sponge element, wash it in lukewarm water and dry it

completely.

㪄㩷 After cleaning, put back the sponge element and the air cleaner cover.

NOTE: If there is excessive dust or dirt adhering to the air cleaner, clean it

every day. A clogged air cleaner may make it difficult or impossible to
start the engine or increase the engine rotation speed which could
cause damage.

10q 10q

Disk grinder

Edge cross
section

Holding the disk grinder at
a 45°angle, grind the edge
off to the dotted line to
sharpen the rounded tip.

13

Checking the spark plug - Every 8 hours (Daily)

㪄㩷 Only use the supplied universal wrench to remove or to install the spark plug.

㪄㩷 The gap between the two electrodes of the spark plug should be 0.6 to

0.7mm. If the gap is too wide or too narrow, adjust it. If the spark plug is
clogged with carbon or fouled, clean it thoroughly or replace it. Use an exact
replacement.

Supply of grease and lubricant

㪄㩷 Supply grease from the grease nipple every 20 operating hours. (Shell

Alvania No.2 or equivalent)

NOTE: Be sure to observe the specified time and amount of grease supply.

If the grease supply is not made at the specified interval or if the
amount of grease supplied is not sufficient, the machine may fall into a
trouble because of lack of grease.

Suction head in the fuel tank

㪄㩷 The felt filter (1) of the suction head is used to filter the fuel required by the

carburetor.

㪄㩷 A periodical visual inspection of the felt filter is to be conducted.

㪄㩷 For that purpose, open the tank cap, use a wire hook and pull out the suction

head through the tank opening.
Filters found to have hardened, been polluted or clogged up are to be
replaced.

㪄㩷 Insufficient fuel supply can result in the admissible maximum speed being

exceeded. It is therefore important to replace the felt filter at least quarterly
to ensure satisfactory fuel supply to the carburetor.

Cleaning of muffler exhaust port

㪄㩷 Check of muffler exhaust port (2) regularly.

㪄㩷 If it is clogged by carbon deposits, carefully scratch the deposits out with a

suitable tool.
Do not allow carbon to fall into engine ports.

Any maintenance or adjustment work that is not included and described in this manual is to be performed by Authorized Service Agent only.

Grease nipple

(1)

Grease will come out from here.

(2)

Daily checkup and maintenance

To ensure a long service life and to avoid any damage to the equipment, the following servicing operations should be performed at regular
intervals.

㪄㩷 Before operation, check the machine for loose screws or missing parts. Pay particular attention to the tightness of the cutter blade screws.

㪄㩷 Before operation, always check for clogging of the cooling air passage and the cylinder fins. Clean them if necessary.

㪄㩷 Perform the following work daily after use:



Clean the Hedge Trimmer externally and inspect for damage.



Clean the air filter. When working under extremely dusty conditions, clean the filter several times a day.



Check the blades for damage and make sure they are firmly mounted.

14

STORAGE

MAINTENANCE SCHEDULE

General Engine assembly,

screws and nuts

㪄㩷 When keeping the machine in storage for a long time, drain fuel from the fuel

tank and carburetor, as follows: Drain all fuel from the fuel tank.

㪄㩷 Remove the spark plug and add a few drops of oil into the spark plug hole.

Then, pull the starter gently to confirm that oil film covers the engine inside
and tighten the spark plug.

㪄㩷 Clear dirt or dust from the cutter blade and outside of engine, wipe them with

a oil-immersed cloth and keep the machine at a place as dry as possible.

Visual inspection for damage and tightness
Check for general condition and security

After each refuelling Throttle lever

Daily Air filter

Every 20 hours Gear case Supply of grease

Weekly Spark plug

Quarterly Suction head

Shuting down
procedure

Safety lock key
I-O switch

Cooling air duct
Cutting tool
Idling speed

Muffler

Fuel tank

Fuel tank
Carburetor

Functional check
Functional check
Functional check

To be cleaned
To be cleaned
Check for damage and sharpness
Inspection (cutting tool must not move)

Inspection, replace if necessary
Check and if necessary clean the opening

To be replaced
To be cleaned

Empty fuel tank
Operate until engine runs out of fuel

FAULT LOCATION

Fault System Observation Cause

under difficulties

Warm start problems

Ignition system Ignition spark is present Faulty fuel supply or compression system, mechanical defect Engine not starting or

Fuel supply Fuel tank filled Incorrect choke position, carburetor defective, suction head (gas

Compression

Mechanical
fault

No ignition spark I-O switch operated, wiring fault or short circuit, spark plug or

connector defective, ignition module faulty

line filter) dirty, fuel supply line bent or interrupted

Inside of engine Cylinder bottom gasket defective, crankshaft seals damaged,

Outside of engine Improper sealing of spark plug

Starter not engaging Broken starter spring, broken parts inside of the engine

Tank filled
Ignition spark existing

cylinder or piston rings defective

Carburetor contaminated, have it cleaned

Engine starts but dies
immediately

Insufficient
performance

Fuel supply Tank filled

Several
systems may
simultaneously
be affected

Engine idling Air filter contaminated, carburetor contaminated, muffler clogged,

Incorrect idling adjustment, suction head or carburetor
contaminated

Fuel tank vent defective, fuel supply line interrupted, cable or
I-O switch faulty

exhaust duct in the cylinder clogged

15

EMISSON COMPLIANCE PERIOD

For handheld engine : The Emissions

Compliance Period referred to on the Emissions

Compliance label indicates the number of operating hours for which the engine has

been shown to meet Federal emission requirements.

Category C=50 hours, B=125 hours, and A=300 hours.

FEDERAL EMISSION COMPONENT DEFECT WARRANTY

EMISSION COMPONENT DEFECT WARRANTY COVERAGE - This emission warranty is
applicable in all States, except the State of California

Makita U.S.A., Inc., La Mirada, California, (herein “MAKITA”) warrant to the initial retail
purchaser and each subsequent owner, that this utility equipment engine (herein
“engine” ) was designed, built, and equipped to conform at the time of initial sale to all
applicable regulations of the U.S. Environmental Protection Agency (EPA), and that the
engine is free of defects in materials and workmanship which would cause this engine to
fail to conform with EPA regulations during its warranty period.

For the components listed under PARTS COVERED, Makita Factory Service Center or
service center authorized by MAKITA will, at no cost to you, make the necessary
diagnosis, repair, or replacement necessary to ensure that the engine complies with
applicable U.S. EPA regulations.

EMISSION COMPONENT DEFECT WARRANTY PERIOD

The warranty period for this engine begins on the date of sale to the initial purchaser and
continues for a period of 2 years.

PARTS COVERED

Listed below are the parts covered by the Emission Component Defect Warranty. Some of
the parts listed below may require scheduled maintenance and are warranted up to the first
scheduled replacement point for that part.

1) Fuel Metering System
(i) Carburetor and internal parts
(ii) Fuel filter, if applicable
(iii) Throttle stopper, if applicable
(iv) Choke System, if applicable

2) Air Induction System
(i) Air cleaner plate
(ii) Air cleaner case
(iii) Air cleaner element

16

3) Ignition System
(i) Spark plug
(ii) Flywheel Magneto
(iii) Ignition Coil

4) Miscellaneous Items Used in Above Systems
(i) Fuel hoses. clamps and sealing gaskets

OBTAINING WARRANTY SERVICE

To obtain warranty service, take your engine to the nearest Makita Factory Service Center
or Service Center authorized by MAKITA. Bring your sales receipts indicating date of
purchase for this engine. The dealer or service center authorized by MAKITA will perform
the necessary repairs or adjustments within a reasonable amount of time and furnish you
with a copy of the repair order. All parts and accessories replaced under this warranty
become the property of MAKITA.

WHAT IS NOT COVERED

* Conditions resulting from tampering, misuse, improper adjustment (unless they were

made by the dealer or service center authorized by MAKITA during a warranty repair),
alteration, accident, failure to use the recommended fuel and oil, or not performing
required maintenance services.

* The replacement parts used for required maintenance services.

* Consequential damages such as loss of time, inconvenience, loss of use of the engine of

equipment, etc.

* Diagnosis and inspection charges that do not result in warranty-eligible service being

performed.

* Any non-authorized replacement part, or malfunction of authorized parts due to use of

non-authorized parts.

OWNER’S WARRANTY RESPONSIBILITIES

As the engine owner, you are responsible for the performance of the required
maintenance listed in your owner’s manual, MAKITA recommends that you retain all receipts
covering maintenance on your engine, but MAKITA can not deny warranty solely for the lack
of receipts or for your failure to ensure the performance of all scheduled maintenance.

As the engine owner, you should however be aware that the MAKITA may deny your
warranty coverage if your engine or a part has failed due to abuse, neglect, improper
maintenance or unapproved modifications.

You are responsible for presenting your engine to the nearest Makita Factory Service
Center or service center authorized by MAKITA when a problem exists.

17

If you have any questions regarding your warranty rights and responsibilities, you should
contact the Makita Warranty Service Department at 1-800-4-MAKITA for the information.

THINGS YOU SHOULD KNOW ABOUT THE EMISSION CONTROLL SYSTEM
WARRANTY

MAINTENANCE AND REPAIRS

You are responsible for the proper use and maintenance of the engine. You should keep
all receipts and maintenance records covering the performance of regular maintenance in
the event questions arise. These receipts and maintenance records should be transferred
to each subsequent owner of the engine. MAKITA reserves the rights to deny warranty
coverage if the engine has not been properly maintained. Warranty claims will not be
denied, however, solely because of the lack of required maintenance or failure to keep
maintenance records.

MAINTENANCE, REPLACEMENT OR REPAIR OF EMISSION CONTROL
DEVICES AND SYSTEMS MAY BE PERFORMED BY ANY REPAIR
ESTABLISHMENT OR INDIVIDUAL; HOWEVER, WARRANTY REPAIRS MUST
BE PERFORMED BY MAKITA FACTORY SERVICE CENTER OR SERVICE
CENTER AUTHORIZED BY MAKITA. THE USE OF PARTS THAT ARE NOT
EQUIVALENT IN PERFORMANCE AND DURABILITY TO AUTHORIZED PARTS
MAY IMPAIR THE EFFECTIVENESS OF THE EMISSION CONTROL SYSTEM
AND MAY HAVE A BEARING ON THE OUTCOME OF WARRANTY CLAIM.

If other than the parts authorized by MAKITA are used for maintenance replacements or
for the repair of components affecting emission control, you should assure yourself that
such parts are warranted by their manufacturer to be equivalent to the parts authorized by
MAKITA in their performance and durability.

HOW TO MAKE A CLAIM

All repairs qualifying under this limited warranty must be performed by Makita Factory
Service Center or service center authorized by MAKITA. In the event that any
emission-related part is found to be defective during the warranty period, you shall notify
Makita Warranty Service Department at 1-800-4-MAKITA and you will be given the
appropriate warranty service facilities where the warranty repair can be performed.

18

A

French

Vous venez d’acheter un Taille-Haies DOLMAR, fruit d’importants programmes
de développement et de nombreuses annétudes et d’expérience-et nous vous
en remercions.

Les modéles HT-2249 D légers, prafiques et compacts, allient les avantages
d’une technologic de pointe à une conception ergonomique, et sont des outils
de professionnels pour de norebreuses applications.

Lire attentivement ce manuel et suivre les instructions données.
Il décrit en détail les divers points démontrant les exceptionnelles
performances du souffleur. Ceci vous permettra d’obtenir les
meilleurs résultats de ce Taille-Haies.

Table des matières Page

Symboles................................................................... 19

Consignes de sécurité ............................................... 20

Caractéristiques techniques....................................... 23

Liste des piéces......................................................... 24

Carburants / Ravitaillement........................................ 25

Precautions a observer avant le demarrage............... 26

Demarrage de la machine ........................................ 27

rret de la machine.................................................... 28

Fonctionnement de la machine .................................. 28

Changement de l’angle de la poignee arriere............. 29

Instructions de maintenance...................................... 30

Remisage .................................................................. 32

Programme d’entretien .............................................. 32

Localisation des défauts ............................................ 32

SYMBOLES

Lors de la lecture de ce manuel, prêtez une attention particuliêre aux symboles ci-après:

Attention! Danger! Mélange de carburant et d'huile

Lire ct suiver le manuel de fonctionnenent Démarrage manuel de la machine

Interdit Arrêt d'urgence

Interdit de fumer Premier secours

Port de gants de protection obligamire On/Démarrage

Interdiction d’utilisation de produits
inflammables

Zone de fonctionnement interdite aux
humains et aux animanx

Recyclage

Off/Arrêt

Port de lunettes de protection er
cache-creilles obligatoire

㩷

19

CONSIGNES DE SECURITE

Généralités

㪄㩷 CET APPAREIL PEUT PROVOQUER DES BLESSURES GRAVES.

Veuillez lire attentivement le manuel d’instruction afin de manipuler, entretenir,
mettre en route et arretêr correctement l’appareil. Chaque utilisateur est
prié de se familiariser avec la totalite des commandes et des modes
d’utilisation appropriés du taille-haies. (1)

㪄㩷 Il est recommandé de prêter le taille-haies uniquement aux personnes

expérimentées dans la manipulation du taille-haies. Remettez leur toujours
le manuel d’instructions.

㪄㩷 Les premiers utilisateurs devraient demander des instructions de base au

concessionnaire afin de se familiariser à la manipulation d’un taille-haies
matorisé.

㪄㩷 Les enfants et les jeunes gens de moins de 18 ans ne devraient pas être

autorisés à faire fonctionner le taille-haies. Les personnes de plus de 16
ans peuvent cependant utiliser la machine pour s’entraîner à la seule
condition qu’ils soient sous la surveillance d’une professeur qualifié.

㪄㩷 Utilisez le taille-haies avec un soin et une vigilance extrêmes.

㪄㩷 Utilisez le taille-haies uniquement si vous êtes en bonne condition physique.

Effectuez tous les travaux avec calme et soin. L’utilisateur doit accepter la
responsabilité des autres personnes.

㪄㩷 N’utilisez jamais le taille-haies après absorption d’alcool ou de médicaments

ou si vous vous sentez fatigué ou malade. (2)

㩷

Fonction de la machine

㪄㩷 Le taille-haies est conçu uniquement dans le but de couper des buissons et

des haies et ne doit pas être utilisé pour tout autre tâche.
Prière de ne pas malmener le taille-haies.

㩷

Equipement de protection personnel

㪄㩷 Le volet de protection de l’appareil de coupe doit être monté lors du transport

de la machine vers un autre lieu.

㪄㩷 La tenue doit être fonctionnelle et appropriée, c’ est - à - dire qu’elle doit être

serrée sans toutefois entraver les mouvements. Ne portez pas de bijoux ou
d’habits susceptibles de s’entrelacer dans les buissons, les broussailles ou la
machine.

㪄㩷 Utilisez l’équipement de protection et les habits de protection suivants lors de

l’utilisation du taille-haies afin d’éviter des blessures au niveau de la tête, des
mains ou des pieds ainsi qu’afin de protéger votre ouïe.

㪄㩷 Portez toujours des lunettes ou une visière pour éviter les blessures au

niveau des yeux lors de l’utilisation du taille-haies. (3)

㪄㩷 Portez un équipement de protection sonore approprié pour éviter les

détériorations auditives, des boules Quies, des bouchons d’oreilles, etc. (3)

㪄㩷 Nous recommandons fortement aux utilisateurs de porter une combinaison

de travail. (4)

㪄㩷 Des gants spéciaux en cuir épais font partie de l’équipement prescrit et

doivent toujours être portés lors de l’utilisation du taille-haies. (4)

㪄㩷 Lors de l’utilisation du taille-haies, portez toujours des chaussures solides

avec une semelle antidérapante. Elles vous éviteront des blessures et vous
garantiront une bonne stabilité. (4)

(1)

(2)

(3)

(4)

20

㩷

Mise en marche du taille-haies

– S’assurez qu’aucun enfant ou aucune autre personnene se trouve à moins

de 15 mètres (5) de la zone d’utilisation du taille-haies’assurez également
qu’il n’y a aucun animal dans les parages. S’assurez également qu’il n’y a
aucun animal dans les parages. Evitez de mettre l’appareil en marche s’il y
a du monde près de vous, notamment des enfants.

– Avant l’utilisation, toujours vérifier les points suivants afin d’assurer la sécurité:
– Vérifier que la manette des gaz est bien fixée. S’assurer que la manette des

gaz est facile à manoeuvrer et que son mouvement est régulier. S’assurer
que le verrou de la manette des gaz fonctionne correctement. S’assurer
que les poignées sont propres et sèches et vérifier le fonctionnement du
bouton “arrêt”. Veiller à ce qu’il n’y ait ni huile ni carburant sur les poignées.

– Avant de mettre la machine en marche, assurez-vous que toutes les

instructions sont bien respectées.

N’utilisez pas d’autres méthodes de mise en marche de l’appareil (6).

– N’utilisez la machine et les outils fournis que pour les applications spécifiés.
– Ne mettez la machine en marche que lorsque tous les accessoires ont été

mis en place. L’appareil ne fonctionne que lorsque tous les accessoires
appropriés y sont fixés.

– Avant de démarrer l’appareil, s’assurer que la lame n’est pas en contact avec

d’autres objets, tels que branchages, pierres, etc.

– En cas de problème du moteur, l’arrêter immédiatement.
– Lors de l’utilisation du taille-haies, toujours bien refermer les doigts sur la

poignée, de façon à avoir la poignée de commande entre le pouce et l’index.
Laisser la main à cette position pour avoir constamment le plein contrôle de
l’outil. Veiller à ce que la poignée de commande soit en bon état et libre de
toute humidité, pente, huile ou graisse.
Veiller à avoir toujours une bonne prise des pieds.

– Utiliser exclusivement à l’extérieur.
– Restez toujours conscient de ce qui se passe autour de vous, et toujours

vigilant devant toute sorte de danger pouvant survenir et que vous n’aurez
pas entendu venir du fait du bruit que fait l’appareil en fonctionnement.

– Pendant le fonctionnement de l’appareil, évitez toute inhalation de gaz

d’échappement. N’utilisez jamais l’appareil dans des endroits clôs (en
raison des risques d’étouffement et d’empoisonnement par les gaz
d’échappement). N’oubliez pas que le monoxyde de carbone est un gaz
sans odeur. N’utilisez l’appareil que dans un endroit bien aéré.

– Coupez le moteur lorsque vous n’utilisez pas l’appareil, et mettez-le en lieu

sûr pour éviter de blesser l’entourage, de mettre le feu aux matériaux
combustibles, ou d’endommager la machine.

– Ne posez jamais la machine chaude sur de l’herbe sèche ou des matériaux

combustibles.

– Afin d’éviter tout risque d’incendie, s’assurez qu’aucuns débris, feuilles ou

lubrifiant excessif ne soit resté attaché au moteur ou au silencieux.

– Ne faites jamais fonctionner la machine si le silencieux pose problème.
– Coupez l’alimentation du moteur pendant le transport (7).
– Coupez le moteur ou débranchez-le avant:



de nettoyer l’appareil ou de nettoyer un bourrage;



toute vérification, entretien ou travail sur l’appareil.

– Pendant le transport, évitez toute fuite de carburant.
– Pendant le transport, assurez-vous que le réservoir de carburant est

totalement vide.

– Enclenchez systèmatiquement le dispositif de sûreté lors du transport ou de

l’entreposage de l’appareil.

Plein de carburant

– Coupez le moteur (7), assurez-vous qu’il n’y a aucune flamme à proximité (8).
– Ne faites jamais le plein d’un moteur chaud ou en marche.
– Ne fumez pas. Evitez tout contact avec la peau et les produits dérivés du

pétrole. N’inhalez pas les vapeurs d’essence. Portez toujours des gants
de protection. Changez et nettoyez régulièrement les gants de protection.

– Veillez à ne pas renverser de carburants ou d’huile, pour éviter de

contaminer le sol (protection de l’environnement). En cas de fuite de
carburant, même légère, nettoyez immédiatement l’appareil. Faites toujours
sécher les chiffons avant de les jeter dans un conteneur approprié et couvert,
pour éviter tout risque de combustion spontanée.

– Evitez tout contact du carburant avec les vêtements. Si nécessaire,

changez immédiaternent de vêtement.

– Vérifiez régulièrement le bon fonctionnement du bouchon du réservoir.

Assurez-vous que le bouchon du réservoir est bien serré, et ne mettez le
moteur en marche qu’a un minimum de 3 m de l’endroit ou vous avez fait le
plein (9).

– Ne faites jamais le plein de carburant dansdes pièces fermées : les vapeurs

s’accumulent au niveau du sol (risque d’explosion).

– Ne transportez et ne stockez du carburant que dans des conteneurs

appropriés. Veillez à ce que les enfants n’y aient pas accès.

– Lorsque vous mélangez de l’essence et de l’huile pour moteur à deux temps,

utilisez uniquement de l’essence ne contenant ni éthanol, ni méthanol pour
ne pas endommager les pièces du moteur.

(5)

(6)

(7)

15 mètres

(50 pieds)



Repos



Transport



Plein de carburant



Maintenance



Remplacement d’outils

(8)

(9)

3 mètres

3 meters

(10 pieds)

(10 feet)

21

㩷

Méthode d’utilisation

㪄㩷 Manipulez toujours le conpe-haies avec vos deux mains que vous glissez

fermement dans chacune des poignées.

㪄㩷 N’utiliser le taille-haies qu’avec un éclairage et une visibilité suffisante. En

hiver, prendre garde aux endroits glissants ou mouillés, à la glace et à la
neige (risque de glisser). Veiller à avoir toujours une bonne prise des pieds.

㪄㩷 Ne jamais travailler sur une surface instable ou sur un terrain en pente.

㪄㩷 Ne jamais se tenir sur une échelle en manipulant le taille-haies.

㪄㩷 Ne jamais grimper dans les arbres pour procéder à des travaux de coupe

avec le taille-haies.

㪄㩷 Pour éviter de tomber et de perdre le contrôle de l’appareil, ne reculez jamais

pendant son fonctionnernent.

㪄㩷 Coupez toujours le motenr avant de nettoyer l’appareil on de remplacer

certaines de ces pièces.

㪄㩷 Ne faites jamais fonctionner le coupe-haies avec une lame endommagée ou

trop usée.

Maintenance

㪄㩷 Respectez l’environnement ; vérifiez notamment le bon réglage du

carburateur pour polluer aussi peu que possible l’atmosphère.

㪄㩷 Vérifiez régulièrement le taille-haies, et assurez - vous que ses vis et écrous

sont bien fixés.

㪄㩷 Pendant toutes les opérations de maintenance ou de stockage, évitez

soigneusement la présence de flammes, d’étincelles ou autres (11).

㪄㩷 Stockez toujours l’appareil dans une pièce fermée à clé et bien aérée.

Avant de le stocker, videz soigneusement son réservoir.

㪄㩷 Ne cherchez pas à réparer l’appareil à moins d’être qualifié pour le faire.

Observer les consignes de prévention des accidents publiées par les associations professionnelles concernées et
par les sociétés d’assurance. Ne pas modifier la taille-haies car cela pourrait porter atteinte à la sécurité.

N’effectuez ancune opération de maintenance ou de réparation qui ne soit pas prévue par ce manuel. Toutes les autres opérations doivent
être effectuées par des représentants antorisés. N’utilisezque des pièces et des accessoires d’origine, fournis par DOLMAR.

L’utillsation d’outils et d’accessoires non agréés angrnente les risques d’accident. DOLMAR décline toute responsabilité en cas d’accident ou
de dommage provoqué par l’utilisation d’accessoires ou d’outils non agréés.

(10)

(11)

Premiers secours

Pour être paré en cas d’accident, prévoir une trousse de premiers secours bien
fournie, et conforme à la norme DIN 13164, à proximité des opérations de
coupe. Remplacer immédiatement tout article pris dans la trousse de premiers
secours.

En cas d’accident, appeiez les services de secours et fournissez-leur les
informations suivantes:

– Lieu de l’accident
– Circonstances de l’accident
– Nombre de personnes blessées
– Type de blessures
– Vos coordonnées

Emballage

Le Taille - Haies DOLMAR est livré dans un carton qui le protège contre les
dommages pendant le transport. Le carton est une matière première de vase
et il peut être réutilisé ou recycié (recyclage des vieux papiers).

22

㩷

CARACTÉRISTIQUES TECHNIQUES

Modèle

Dimensions : longueur x largeur x hauteur mm

Masse (sans protection et lame de coupe) kg

Volume (réservoir de carburant) L

Cylindrée du moteur cm3

Longueur de coupe mm

Puissance maximale du moteur kw

Vitesse d’arbre maximale (correspondante) m/s

Vitesse de marche à vide min-1

Vitesse d’embrayage min-1

Carburateur type

HT-2249 D

1060 x 255 x 220

4.7

0.4

21.0

490

0.60

2.1

3000

4000

WALBRO WYL

Systéme d’allumage type

Bougie d’allumage type

Ecartement entre les électrodes mm

Rapport du mélange (carburant:huile pour moteur 2 temps DOLMAR)

Rapport d’engrenages

Type Allumage électronique

NGK BPMR4A

0.6 - 0.7

50 : 1

14 : 58

23

㩷

LISTE DES PIECES

Ԛ

ԝ

Ԟ

Ԝ

ԛ

ԟ

HT-2249 D

Ԥ

ԙ

Ԡ

Ԣ

ԣ

LISTE DES PIECES LISTE DES PIECES LISTE DES PIECES

Ԙ

ԡ

1 Lame 7 Carburateur 13 Protection de lames

2 Extension émoussée 8 Bouton I-O (ON-OFF)

3 Poignée avant 9 Levier du papillon des gaz

4 Démarreur à enroulement 10 Poignée arrière

5 Bouchon de réservoir de carburant 11 Pot d’échappement

6 Levier du starter 12 Boîte de vitesse

24

CARBURANTS/RAVITAILLEMENT

Mélange huile/essence

㪄㩷 Le moteur du taille - haies est un moteur 2 temps à puissance élevée. Il est

alimenté par un mélange de carburant et d’huile pour moteur 2 temps. Le
moteur est concu pour du carburant standard sans plomb avec un indice
d’octane mininal de 91 ROZ. Si vous ne disposez pas d’un tel carburant,
vous pouvez utiliser du carburant avec un indice d’octane plus élevé. Ceci
n’endommagera pas le moteur mais pourra entraîner une baisse d’efficacité
lors du fonctionnement. Une telle situation se rencontrerait également dans
le cas de l’utilisation de carburant au plomb. Pour obtenir un
fonctionnement du moteur optimal et pour protéger votre santé et
l’environnement, utilisez uniquement du carburant sans plomb!

㪄㩷 Pour la lubrification du moteur, ajoutez une huile pour moteur 2 temps (degré

de qualité:TSC-3) au carburant. Le moteur a été concu pour l'’tilisation
d’huile pour moteur 2 temps DOLMAR eet un rapport de mélange 50:1
uniquement afin de protéger l’environnement. De plus, sa longévité
importante et son fonctionnement fiable avec émission minimale de gaz
d’échappement sont garanties. Il est absolument essentiel de respecter une
rapport de mélange de 50:1 (huile pour moteur 2 temps DOLMAR) pour
garantir la fiabilité du fonctionnement du taille - haies.

㪄㩷 Rapport de mélange correct:

Benzina : Huile d’origine DOLMAR pour moteur 2 temps = 50 : 1 ou
Benzina : Huile d’autres fabricants pour moteur deux temps = 25 : 1
recommandé

NOTA: Pour préparer le mélange de carburant, n’employer que d’essence sans

plomb, qui ne contient pas d’éthanol ni de méthanol. Cela pourra
servir à éviter des endommagements éventuels se trouvant sur les
canalisations de carburant pour le moteur et les autres parties du
moteur.
Ne pas mélanger essence avec huile directement dans le réservoir de
carburant.

NOTA: Pour la préparation du mélange carburant - huile, commencer par

mélanger toute l’huile avec la moitié de l’essence requise dans un
récipient agréé satisfaisant à toutes les normes locales. Ajouter
ensuite le reste de l’essence. Bien agiter le mélange avant de le
verser dans le réservoir du Taille-Haies. Pour la sécurité d’utilisation, il
est déconseillé d’ajouter une quantité d’huile moteur supérieure à celle
indiquée. Ceci entraînerait un dégagement supérieur de résidus de
combustion qui pollueraient l’environnement et engorgeraient le conduit
d’échappement du cylindre, les bougies et le pot d’échappement. Il en
résulterait également une augmentation de la consommation de
carburant et une diminution des performances.

Manipulation du carburant

㪄㩷 La manipulation du carburant nécessite un soin extrême. Le carburant peut

contenir des substances similaires aux solvants.
Effectuer le ravitaillement en carburant soit dans une pièces bien ventilée,
soit à l’extérieur. Ne respirez pas de vapeurs de carburant, évitez tout
contact cutané avec le carburant ou l’huile. Les produits à base d’huile
minérale desséchent la peau. Si votre peau entre en contact avec ces
substances à plusieurs reprises et pendant des périodes prolongées, elle se
desséchera. Il peut en résulter différentes maladies de peau. De plus, on
sait que des allergies peuvent se manifester. Les yeux peuvent être irrités
au contact de l’huile. Si l’huile entre en contact avec vos yeux, rincezles
immédiatement avec de l’eau clair. Si vos yeux sont toujours irrités,
consultez immédiatement un docteur!

Respecler les consignes de sécurité de la page 21 !

Benzina 50:1

1000 mL (1 L) 20 mL
5000 mL (5 L) 100 mL
10000 mL (10 L) 200 mL

䋫

䋫

䋫䋫

1

25

Ravitaillement

㪄㩷 Le moteur doit être coupé
㪄㩷 Coupez le moteur lors du ravitaillement, tenez - vous à distance des flammes

nues et ne fumez pas.

㪄㩷 Prenez garde à ne pas renverser du carburant ou de l’huile afin d’éviter de

polluer le sol (protection de l’environnement).
Nettoyez immédiatement le taille - haies après que du fuel a été renversé.

㪄㩷 Ne renversez pas de carburant sur le motour. Essuyez si nécessaire afin

d’eviter un incendie.

㪄㩷 Evitez tout contact de carburant avec vos vêtements.

Changez immédiatement de vêtements si vous avez renversé du carburant
(afin d’empêcher vos vêtements de prendre feu).

㪄㩷 Inspectez le bouchon du réservoir de carburant à des intervalles réguliers

pour vous assurer qu’il est fixé correctement et qu’ill ne perd pas.

㪄㩷 Serrez soigneusement le bouchon du réservoir de carburant.

Changez d’emplacement pour lancer le moteur (à au moins 3 mètres de
l’emplacement de ravitailement).

㪄㩷 Ne faites jamais le plein dans des espaces clos. Les vapeurs de carburant

s’accumulent an niveau du sol (risque d’explosions).

㪄㩷 Transportez et stockez le carburant uniquement dans des containers agrées.

Assurez - vous que le carburant stocké n’est pas accessible aux enfants.

㪄㩷 Nettoyez soigneusement la zone autour du bouchon du réservoir afin

d’empêcher la poussière de pénétreer dans le réservoir de carburant.

㪄㩷 Dévissez la bougie et remplissez le réservoir de carburant. Utilisez un

entonnoir de gaze pour filtrer le carburant.

㪄㩷 Vissez solidement sur la bougie, à la main uniquement.
㪄㩷 Nettoyez autor de la vis et nettoyet le réservoir après revitaillement en

carburant.

㪄㩷 Essuyez toujours toute trace de carburant renversé afin d’éviter un incendie.

Stocage du carburant

㪄㩷 Lecarburant ne peut pas être stocké pendant une période illimitée.
㪄㩷 Achetez uniquement la quantité requise pour une période de 4 mois de

fonctionnement.

㪄㩷 Utilisez uniquement des containers pour stockage de carburant agréés.

PRECAUTIONS A OBSERVER AVANT LE
DEMARRAGE

㪄㩷 Veuillez - vous assurer qu’aucun enfant ou qu’aucune autre personne ne se

trouve dans un rayon d’action de 15 mètres, veillez également à ce qu’aucun
animal ne se trouve dans les parages.

㪄㩷 Avant l’utilisation, vérifiez toujours si le taille - haies peut garantir un

fonctionnement en toute sécurité. Contrôlez si l’appareil de coupe n’est pas
endommagé, si le levier de commande est facile à manier et si Bouton “arrêt”
fonctionne correctement. La rotation de l’appareil de coupe en vitesse de
marche à vide est interdite. Contrôloz les réglages avec votre
concessionnaire en cas de doute. Contrôlez si la machine est propre, si lcs
poignées sont sèches et testez le fonctionnement de Bouton “arrêt”.

㪄㩷 Lancez le taille - haies uniquement dans le respect des instructions.

N’utilisez aucune autre méthode pour lancer lc moteur (voir Démarrage).

㪄㩷 Lancez le moteur du taille - haies uniquement après assemblage complet.

L’utilisation du moteru n’est autorisée qu’après montage des accessoires
appropriés. Le non - respect de cette instruction peut entraîner des
blessures.

㪄㩷 Avant le démarrage, assurez - vous que l’appareil de coupe n’est pas en

contact avec des objets durs tels des branches, des pierres, etc.

㪄㩷 Avant de tailler, vérifier qu’il n’y a aucun câble, corde, morceau de verre, ou

tout autre corps étranger dans la zone de taille, qui pourraient entrer en
contact avec la lame.

㪄㩷 Décharges électriques : Vérifier où il peut y avoir des fils électriques ou des

barrières électriques. Inspecter attentivement toute la zone de taille avant
de commencer.

Représentation schématique

15 mètres
(50 pieds)

3 mètres

(10 pieds)

26

DEMARRAGE DE LA MACHINE

Se placer à au moins 3 mètres de I’emplacement de ravitaillement en carburant.
Poser le taille-haies dans un endroit dégagé pour s’assurer que l’outil de coupe
n’est pas en contact avec le sol ou avec d’autres objets.

Démarrage à froid (quand le moteur est froid, quand il a arrêté de tourner
pendant plus de 5 minutes, ou quand il a été ravitaillé en carburant).

1. Placez le bouton I-O (1) dans la position “ I “.

2. Appuyer d’abord sur le levier de vérouillage A, puis sur le levier
d’accélérateur B. (fig. 1).

3. Tout en maintenant le levier d’accélérateur B enclenché, tirer le verrou
d’accélérateur C vers l’intérieur. (fig. 2)

4. Tout en maintenant le verrou d’accélérateur C enclenché, relâcher le levier
d’accélérateur B. Cette manipulation permet de maintenir vérouillé en
position le levier B. (fig. 3)

5. Exercer plusiers fois de suite (7-10 fois) unc faible pression sur la pompe
primaire (2), jusqu’à ce que le carburant arrive.

6. Mettre le levier de starter sur la position ( ).

7. Maintenir fermement l’unité vers le bas, de façon à ne pas perdre le contrôle
de l’appareil au moment de le moteur. Il est essentiel de le tenir
correctement pour éviter d’être déséquilibré ou que la lame soit projetée sur
quelqu’un ou quelque chose, lors du démarrage.

8. Tirer lentement la poignée de démarrage jusqu’à sentir une résistance, et
continuer à tirer d’un geste brusque jusqu’à ce que le moteur démarre.

9. Enclencher le lvier de starter sur la position ( ) et tirer sur le câble de
starter jusqu’à ce que le moteur démarre.

10. Dès que le moteur démarre, relâcher l’accélérateur: le demipapillon des gaz
est ainsi déclenché, permettant au moteur de tourner au ralenti.

11. Faire tourner le moteur à une vitesse moyenne pendant environ une minute
avant de l’utiliser à pleine puissance.

Attention: − Si vous actionnez trop lontemps sur le starter alors que la

manette de démarrage est en position “ ”, vous risquez
de noyer le moteur par une arrivée trop importante de
carburant, rendant le démarrage de l’appareil difficile.

− Si le moteur est noyé, dévissez la bougie, puis tirez

largement plusieurs fois sur le levier du starter, et retirez le
carburant en trop.
Ou bien, séchez l’électrode de la bougie.

Démarrage à chaud (redémarrer le moteur juste après l’avoir arrêté).

Pour redémarrer un moteur à chaud, commencer par refaire les étapes
ci-dessus dans l’ordre suivant : 1, 5, 7, 8. Si le moteur ne démarre pas,
reprendre toute la procédure de l à 11.

Attention: Ne pas tirer le câble de starter à fond, et ne jamais laisser la

poignée de démarrage se rétracter d’elle même, s’assurer qu’elle

se remet en position lentement.

(1)

A

C

B

(fig.2)

(fig.1)

(fig.3)

(2)

(3)

27

ARRET DE LA MACHINE

1. Relâcher complètement le levier de commande.

2. Poussez le bouton I-O (1) sur la position “O” lorsque la rotation du monteur
ralentit. Le moteur s’arrête.

FONCTIONNEMENT DE LA MACHINE

㪄㩷 N’utilisez jamais la machine en ne la tenant pas fermement.
㪄㩷 Ne touchez jamais l’appareil de coupe lors du démarrage du moteur et du

fonctionnement.

㪄㩷 Utilisez le taille-haies de manière à éviter l’inhalation des gaz d’échappement.

Ne faites jamais tourner le moteur dans des espaces clos (risque
d’intoxication au gaz.) Le monoxyde de carbone est un gaz inodore.

㪄㩷 Toutes les installations de protection et les volets de protection fournis avec

la machine doivent être utilisés lors du fonctionnement.

㪄㩷 N’utilisez jamais la machine si le pot d’échappement est défectueux ou

absent.

㪄㩷 Utilisez le taille-haies uniquement dans de bonnes conditions de luminosité et

de visibilité. Lors de l’hiver, soyez conscient de la présence de zones
glissantes ou humides, de glace et de neige. (Risque de dérapage).
Assurez toujours votre stabilité.

㪄㩷 Ne grimpez jamais sur une échelle pour manipuler le taille-haies.
㪄㩷 Ne grimpez jamais aux arbres avec le taille-haies pour effectuer des travaux

de coupe.

㪄㩷 Ne travaillez jamais sur des surfaces instables.
㪄㩷 Retirez le sable, les pierres, les clous, les fils etc. trouvés dans la zone de

travail. Les objets étrangers peuvent endommager les lames de coupe.

㪄㩷 Avant de commencer la coupe, les lames de coupe doivent avoir atteint leur

pleine vitesse de travail.

㪄㩷 Tenez toujours le taille-haies fermement avec les deux mains sur les

poignées uniquement.

㪄㩷 Empoignez fermement la machine en referment vos pouces et les doigts sur

les poignées.

㪄㩷 Lorsque vous relâchez le papillon des gaz, les lames de coupe ne s’arrêtent

pas instantanément.

㪄㩷 Le taille-haies ne doit pas être utilisé pour couper en marche à vide rapide.

La vitesse de coupe ne peut pas être réglée avec la commande du papillon
des gaz en position de marche à vide rapide.

㪄㩷 Lors de la coupe d’une haie, la machine dervait être maintenue de sorte que

les lames forment un angle de 15-30° avec la ligne de coupe.

㪄㩷 Si le taille-haies est utilisé en mouvements circulaires contre la bordure d’une

haie, les brindilles seront directement projetées contre le sol.

㪄㩷 Soyez partculièrement attentif lorsque les haies reposent contre des clôtures

en fill de fer et ont poussé à travers cette clôture. Les lames ne doivent pas
entrer en contact avec la clôture car elles seraient détruites.

㪄㩷 N’utilisez pas le taille-haies pendant une période prolongée. Une utilisation

de 50 minutes environ nécessite normalement une pause de 10 à 20
minutes.

㪄㩷 Si les lames de coupe devaient heurter des pierres ou d’autres objets durs,

coupez immédiatement le moteur et inspectez si les lames de coupe sont
endommagées. Remplacez les lames endommagées avant de reprendre
les travaux.

㪄㩷 Le moteur doit être coupé immédiatement en cas de tout problème au niveau

du moteur.

㪄㩷 Utilisez le taille-haies d’une manière aussi silencieuse et propre que possible.

Contrôlez en particulier le réglage correct du carburateur et le rapport
carburant/huile.

㪄㩷 Ne jamais chercher à enlever des morceaux coupés coincés entre les lames,

tant que les lames sont en train de tourner. Poser l’appareil à terre, couper
l’électricité, et retirer les branchages génants.

(1)

28

CHANGEMENT DE L’ANGLE DE LA POIGNEE ARRIERE

Afin de faire le travail vertical, cette machine est conçu à permettre de changer
l’angle de la poignée arrière.

Méthode de changement de l’angle

㪄㩷 Remettre la manette des gaz en état et faire tourner la poignée arrière en

tirant la goupille de blocage de rotation.

㪄㩷 La poignée arrière tourne par 90 degrés à droit et à gauche.

㪄㩷 Après rotation de 90 degrés, lâcher la goupile de blocage de rotation. Presser

doucement la goupille de blocage de rotation avec les doigts pour fixation
sûre de la poignée.

Nota : Pour la raison de sûreté, la manette dez gaz s’arrête par engrènement

avec le taquet pendant rotation de la poignée. Avant de procéder à la
rotation de la poignée arrière, la faire tourner complètement de 90
degrés.

Rotation lever

Travail vertical

㪄㩷 Lors de faire tourner la poignée arrière à droit, prendre la poignée arrière à la

main droite et la poingée avant à la main gauche et manier la machine de
façon à tracer un cercle.

㪄㩷 Lors de faire tourner la poignée arrière à gauche, prendre la poignée avant à

la main droite et la poingée arrière à la main gauche et manier la machine de
façon à tracer un cercle.

29

INSTRUCTIONS DE MAINTENANCE

A

㪄㩷 Coupez le moteur et retirez le connecteur de la bougie d’allumage lors du remplacement ou de l’afftûage des outils de coupe et lors du

nettoyage des lames ou de l’outil de coupe ou lors de tout travail de maintenance.

㪄㩷 Ne dressez ou soudez jamais une lame de coupe endommagée.

㪄㩷 Inspectez si les lames de coupe sont endommagées à intervalles brefs et réguliers avec le moteur coupé (détection de tressaillures en

sonnant la lame). Soyez conscient du fait que les dents sont aiguisées.

㪄㩷 Nettoyez le taille-haies à intervalles réguliers et vérifiez que toutes les vis et les écrous sont bien serrés.

㪄㩷 Ne réparez ou remisez jamais le taille-haies à proximité de flammes nues pour éviter les incendies.

㪄㩷 Portez toujours des gants de cuir lorsque vous manipulez ou affûtez les lames car elles sont aiguisées.

㩷

Affûtage des lames

Si, les lames sont émoussées et ne coupent plus bien, affûtez uniquement les
parties détériorées. N’affûtez pas les surfaces de contact (surfaces de
frottement) des parties extrêmes inférieure et supérieure des arêtes.

㪄㩷 Avant d’affûter, assurez-vous de bloquer la lame correctement, coupez le

moteur et retirez la protection de la bougie d’allumage.

㪄㩷 Portez des gants, des lunettes de protection etc.

㪄㩷 Une arête trop affûtée une fois ou affûtée plusieurs fois perdra sa dureté.

Elle deviendra arrondie et émoussée très vite au cours de l’utilisation.

Réglage à vide

La lame de coupe ne doit pas fonctionner lorsque le levier de commande est
complètement relâché. Réglez le régime de marche à vide en utilisant la vis
de réglage si nécessaire.

Contrôle de la vitesse de marche à vide

㪄㩷 La vitesse de marche à vide doit être réglée à 3000 t/min.
㪄㩷 Corrigez-la au moyen de la vis butée de ralenti (la lame de coupe ne doit pas

fonctionner lorsque le moteur fonctionne en marche à vide).



Dans le sens des aiguilles d’une montre: pour une vitesse de révolution
plus rapide.



Dans le sens inverse des aiguilles d’une montre : pour une vitesse de
révolution plus faible.



Vérifiez que la différence entre la vitesse de marche à vide et la vitesse
d’embrayage est suffisante afin de garantir l’immobilisation de l’outil de
coupe lorsque le moteur fonctionne en marche à vide (réduisez la vitesse
de marche à vide si nécessare). Si l’outil continue toujours à fonctionner
dans des conditions de marche à vide, consultez l’agent du service
après-vente autorisé le plus proche.



L’embrayage devrait être enclenché au minimum à 3750 t/min.



Vérifier le fonctionnement du bouton I-O, le levier de déverrouillage, le
levier de commande et le bouton de verrouillage.

Nettoyage de l’épurateur d’air – Toutes les 8 heures (journalièrement)

㪄㩷 Retirez le couvercle de l’épurateur d’air.

㪄㩷 Poussez le levier du starter vers le haut (flèche) afin d’empêcher les

particules de poussière de s’infiltrer dans le carburateur.

㪄㩷 Retirez l’élément spongieux, lavez-le dans de l’eau tiède et séchez-le

entièrement.

㪄㩷 Une fois le nettoyage effectué, remettre l’élément spongieux et le couvercle

de l’épurateur d’air à leurs places.

REMARQUE: N e t t o y e z l ’épurateur d’air tous les jours si des quantités excessives

de poussière ou de saleté y adhèrent. Un épurateur d’air bouché
peur rendre le lancement du moteur difficile voire impossible ou
augmenter la vitesse de rotation du moteru, ce qui peut entraîner
des dommages.

Calibreuse à
disques abrasifs

10q 10q

Coupe
transversale de
l’arête

ffûtez l’arête vers la ligne
pointillée tout en maintenant la
calibreuse à disques abrasifs à
disques abrasifs à un angle de
45㫦

30

Contrôle de la bougie d’allumage– Toutes les 8 heures (journalièrement)

㪄㩷 Utilisez uniquement la clé à molette fournie pour retirer ou monter la bougie

d’allumage.

㪄㩷 L’écartement entre les deux électrodes de la bougie d’allumage devrait être

de 0,6-0,7mm. Si l’écartement est trop large ou trop étroit, réglez-le. Si la
bougie d’allumage est bouchée avec des résidus de carbone ou si elle set
encrassée, nettoyez-la soigneusement ou remplacez-la. Lors du
remplacement utiliser le même modèle.

Ravitaillement en graisse et en lubrifiant

㪄㩷 Ravitaille en graise du graisseur toutes les 20 heures. (Shell Alvania No.2 ou

équivalent)

Nota : Ne pas manquer d’respecter la periode et quantité de ravitaillement en

graisse. Si le ravitaillement de graisse n’est pas fait à l’intervalle
précisé ou en quantité insuffisante, la machine peut tomber en panne à
cause de manquement de graisse.

Tête d’aspiration du réservoir de carburant

㪄㩷 Le filtre en feutre (1) de la tête d’aspiration est utilisé pour filtrer le carburant

requis par le carburateur.

㪄㩷 Procédez quotidiennement à une inspection visuelle du filtre.

㪄㩷 A cet effet, ouvrez le bouchon du réservoir, utilisez un crochet en fil de fer et

retirez la tête d’aspiration à travers l’ouverture du réservoir. Les filtres ayant
durcis ou ayant été pollués ou bouchés doivent être remplacés.

㪄㩷 Un ravitaillement en carburant insuffisant peut résulter en un dépassement

de la vitesse maximale admise. C’est pourquoi il est important de remplacer
le filtre en feutre au moins tous les 3 mois afin de garantir un
approvisionnement satisfaisant du carburateur en carburant.

Nettoyage de l’orifice du pot d’échappement

㪄㩷 Contrôlez régulièrement l’orifice du pot d’échappement (2).

㪄㩷 S’il est bouché par des dépôts de carbone, grattez soigneusement les dépôts

avec un outil approprié. Ne laissez pas du carbone s’infiltrer dans les
orifices du moteur.

Tout travail de maintenance ou de réglage qui n’a pas été inclus et décrit dans ce manuel doit être effectué uniquement par un agent du service
après-vente habilité.

Graisseur

(1)

La graisse viendra d’ici.

(2)

Contrôles et travaux de maintenance quotidiens

Procédez aux opérations d’entretien suivantes à intervalles réguliers pour garantir une longévité importante et pour éviter que l’équipement ne
soit endommagé.
– Avant l’utilisation, vérifiez si les vis sont serrées et si toutes les pièces sont présentes sur la machine. Veillez particulièrement au serrage

des vis des lames de coupe.

– Avant l’utilisation, contrôlez toujours si le passage de l’air de refroidessement et les ailettes ne sont pas bouchés.

– Procédez à l’opération suivante tous les jours après utilisation:



Nettoyez l’extérieur du taille-haies et vérifiez s’il n’est pas endommagé.



Nettoyez le filtre à air. Lorsque les conditions de travail sont extrêmement poussiéreuses, nettoyez le filtre plusieurs fois par jour.



Contrôlez si la lame n’est pas endommagée et assurez-vous qu’elle est montée solidement.

31

REMISAGE

r

Désinfecte

Humidité

㩷

PROGRAMME D’ENTRETIEN

Maintenance
réguilère

Après chaque plein
d’essence

Chaque jour

Toutes les 20 heures Carter d’engrenage Alimenter en graisse

Bloc-moteur vis et écrous

Manette des gaz
Touche de blocage
Bouton I-O

Filtre à air
Conduit de ventilation
Outil de coupe
Vitesse de ralenti

㪄㩷 Lorsque la machine est remisée pendant une durée importante, évacuer le

carburant du carburateur de la manière suivante : évacuer la totalité du
carburant du réservoir et s’en défaire en respectant les réglementations
locales.

㪄㩷 Retirer la bougie d’allumage et ajouter quelques gouttes d’huile dans le trou

de la bougie d’allumage. Tirer ensuite doucement le câble de démarrage,
vérifier que la pellicule d’allumae. Tirer ensuite doucement le câble de
démarrage, vérifier que la pellicule d’huile recouvre le moteur à l’intérieur et
remettre la bougie d’allumage.

㪄㩷 Nettoyer la saleté et la poussiére accumulée sur la lame de la taille-haies et à

l’extérieur du moteur, essuyer avec un chiffon imbibé d’huile et remiser la
machine dans un lieu aussi sec que possible.

Contrôle visuel d’éventuelles détériorations et de l’étanchéité
Contrôle de l’état général et de la fixation

Contrôle fonctionnel
Contrôle fonctionnel
Contrôle fonctionnel

A nettoyer
A nettoyer
Contrôle de l’endommagement et de l’affûtage
Contrôle (Est- ce que le moteur tourne bien)

Chaque semaine

Chaque trimestre

Opérations à effectuer
lors d’un arrêt de machine

Bougie
Silencieux

Tête d’aspiration
Réservoír à essence

Réservoir à essence
Carburateur

LOCALISATION DES DÉFAUTS

Défaut

Le moteur ne démarre
pas ou démarre
difficilement

Difficultés de
démarrage à chaud

Lemoteur démarre,
mais s’étouffe
immédiatement

Performances
insuffisantes

Systéme concerné

Système

Système
d’alimentation en
essence

Compression Intérieur du moteur

Défaut
mécanique

Alimentation en
essence

Plusieurs
systèmes
peuvent ‘être
concernés
simultanément

Observation Causes possibles

Contrôler, à remplacer si nécessaire
Contrôler et nettoyer l’ouverture si nécessaire

A remplacer
A nettoyer

Vidanger le réservois à essence
Le faire fonctionner jusqu’à ce qu’il n’y ait plus d’essence danse le
moteur.

Présence d’une étincelle
d’allumage

Pas d’’etincelle à
l’allumage

Réservoir plein

Extérieur du moteur Mauvaise étanchéité de la bougie

Le démarreur n’engage
pas

Réservoir plein
Etincelle à l’allumage

Réservoir plein

Le moteur tourne au
ralenti

Anomalie du système d’ alimentation en carburant ou de
compression, défaut mécanique

Interrupteur-I-O actionné, mauvais branchement électrique ou
court-circuit, bougie ou connecteur défectueux, module d’allumage
défectueux.

Mauvaise position du volet d’arrivée d’air, carburateur d’efectueux,
aspiration (filtre du circuit de gaz) encrassée, circuit d’alimentation
d’essence déform ou coupé.

Joint d’ embase du cylindre défectueux, joint du vilebrequin
endommagé, cylindres ou segments de piston défectueux ou
mauvaise étanchéité de la bougie.

Ressort de démarreur cassé, rupture de pièces internes du moteur

Carburateur encrassé ; le fair nettoyer

Mauvais réglage du ralenti. Le carburateur ou la tête d’ aspiration
sont encrassés

Le bouchon du réservoir est défectueux, l’alimentation en carburant
es interrompue, câble on interrupteur défectueux

Filtre à air encrassé, carburateur encrassé, silencieux bouché,
conduite d’échappement du cylindre bouchée.

32

Spanish

A

Agradeceremos muchísimo el que nos haya honrado con la elección del
cortasetos de DOLMAR. Nos complace poder ofrecerle el cortasetos de
DOLMAR resultado de un largo programa de desarrollo y de muchos años de
conocimiento y experiencia.

Los modelos del cortasetos HT-2249 D combinan las ventajas de la más
avanzada tecnología con el diseño ergonómico, y son ligeros de peso,
manejables, compactos, y representan el equipo de herramientas profesionales
para una gran variedad de aplicaciones.

Por favor lea, entienda y siga este folleto que se refiere con
todo detalle a los diversos puntos que demostrará su excelente
rendimiento. Eso le ayudará a obtener de forma segura los
mejores resultados posibles del cortasetos de DOLMAR.

Lista de contenidos Página

Símbolos....................................................................33

Instrucciones de seguridad ........................................ 34

Datos Técnicos.......................................................... 37

Designación de las piezas .........................................38

Combustibles / Repostaje.......................................... 39

Precauciones antes de poner en funcionamiento....... 40

Puesta en funcionamiento de la máquina...................41

Parada de la máquina................................................ 42

Operación de la máquina........................................... 42

Cambio de anglo del mango trasero .......................... 43

Instrucciones de mantenimiento................................. 44

lmacenaje................................................................ 46

Programa de mantenimiento...................................... 46

Localización de averías..............................................46

SÍMBOLOS

Será muy importante entender los siguientes símbolos cuando lea este manual de instrucciones.

ADVERTENCIA / PELIGRO Mezcla de combustible y aceite.

Prohibido. Parada de emergencia

No fumar. Primeros auxilios.

Evite las llamas Reciclado

Deben utilizarse guantesprotectores. ON/encendido

Lea, entienda y siga las
instrucciones del manual

Mantener el área de operación librede
personas y animales.

Encendido manual del motor.

Off/Apagado

Utilizar casco protector, protecciónpara ojos
y oidos

33

INSTRUCCIONES DE SEGURIDAD

Instrucciones Generales

㪄㩷 ESTA MÁQUINA PUEDE CAUSAR DAÑOS GRAVES. Lea

cuidadosamente las instrucciones para el correcto manejo, preparación,
mantenimiento, arranque y parada de la máquina correctos. Familialícese
con todos los controles y el correcto uso de la màquina. (1)

㪄㩷 Se recomienda prestar el cortasetos sólo a las personas que demuestren

tener experiencia con el mismo. Entregue siempre el manual de
instrucciones.

㪄㩷 Los usuarios que utilicen el cortasetos por vez primera , deberán solicitar las

instrucciones básicas al concesionario para familiarizarse con su manejo.

㪄㩷 A los niños y a los jóvenes menores de 18 años no se les deberá permitir

utilizar el cortasetos. Las personas de más de 16 años, sin embargo, podrán
utilizar la herramienta con el fin de ser instruidos en su utilización sólo
cuando se encuentren bajo la supervisión directa de un instructor cualificado.

㪄㩷 Utilice el cortasetos con el máximo cuidado y atención.
㪄㩷 Utilice solamente el cortasetos cuando se encuentre en buenas condiciones

físicas. Haga todo el trabajo a conciencia y con cuidado. El usuario tendrá
que aceptar responsabilidades por los demás.

㪄㩷 Nunca utilice el cortasetos bajo la influencia del alcohol o drogas, ni cuando

esté cansado (2).

Uso deseado de la máquina

㪄㩷 Se designa el cortasetos sólo para el propósito de arbustos y matorrales, y

no utilice para cualquier otro propósito. No abuse el cortasetos.

Equipo de protección personal

㪄㩷 La cubierta de la cuchilla deberá quedar ajustada cuando se transporte la

máquina.

㪄㩷 Las ropas que se lleva deberá ser funcional y apropiada. Por ejemplo,

deberá quedar ajustada pero no estorbar. No lleve joyas o ropas sueltas que
puedan ser enredadas con arbustos o la máquina.

㪄㩷 Para evitar heridas en los ojos, las manos o los pies, deberá usar el equipo y

la ropa de protección siguientes mientras que utilice el cortasetos.

㪄㩷 Durante del uso del cortasetos póngase siempre gafas o viseras para evitar

daños de los ojos. (3)

㪄㩷 Póngase un equipo adecuado protector (manguitos para los oídos o tapones

de oídos) contra ruido para evitar perjuicio de los oídos. (3)

㪄㩷 Recomendamos mucho que el usuario lo lleve. (4)
㪄㩷 Los guantes especiales hechos de cuero grueso son una parte del equipo

prescrito y el usuario siempre deberá ponérselos durante el uso del
cortasetos. (4)

㪄㩷 Al utilizar el cortasetos, póngase siempre zapatos fuertes con suelas que no

patinen. Eso protege contra daños y asegura una buena posición. (4)

(1)

(2)

(3)

34

(4)

Arranque del cortasetos

㪄㩷 Asegúrese de que no haya niños u otras personas de un radio de 15 metros

de lugar de trabajo (5), tenga cuidado también con cualquier animal que
pueda haber en las cercanías de lugar de trabajo. Nunca haga funcionar la
máquina mientras personas, especialmente niños estén cerca.

㪄㩷 Antes de utilizar el cortasetos, compruébelo siempre para asegurarse de que

no exista peligro al utilizarlo:

㪄㩷 Compruebe que la palanca de la mariposa funciona de forma segura. La

palanca de la mariposa deberá ser comprobada para ver si se puede mover
suave y fácilmente. Compruebe el bloqueo de la palanca de la mariposa para
ver si funciona correctamente. Asegúrese de que los asideros están secos y
pruebe el funcionamiento del interruptor de arranque/parada. Mantenga los
asideros limpios de aceite y combustible.

Arranque el cortasetos solamente como se explica en las instrucciones.

¡No utilice ningún otro método para arrancar el motor (6)!

㪄㩷 Utilice el cortasetos sólo para aplicaciones especificadas.
㪄㩷 Arranque el motor del cortasetos sólo después de haber ensamblado la

herramienta completa. ¡El funcionamiento de la herramienta sólo está
permitido después de haber instalado todos los accesorios!

㪄㩷 Antes de arrancarlo, asegúrese de que la cuchilla de corte no tendrá

contacto con cualquier objeto como ramas, piedras, etc.

㪄㩷 El motor deberá apagarse inmediatamente en caso de detectarse cualquier

problema en él.

㪄㩷 Cuando trabaje con el cortasetos, agarre el asidero rodeándolo con sus

dedos de las ambas manos firmemente, manteniendo el asidero de control
aprisionado entre el dedo pulgar y el índice. Mantenga la mano en esta
posición para tener la máquina bajo control en todo momento. Asegúrese de
que el asidero de control se encuentren en buenas condiciones y sin
humedad, brea, aceite o grasa.

Asegúrese siempre de que sus pies estén en una posición segura y
bien equilibrada.

㪄㩷 Utilícelo sólo en exteriores.
㪄㩷 Tenga cuidado siempre de su entorno y esté alerta por riesgos posibles que

no podría oir debido al ruido de la máquina.

㪄㩷 Utilice el cortasetos de manera que no inhale los gases del escape. Nunca

ponga en funcionamiento el cortasetos en un lugar cerrado (existe el riesgo
de que se asfixie o se envenene con el gas). El monóxido de carbono es un
gas inodoro. Asegúrese siempre de que la ventilación sea adecuada.

㪄㩷 Pare el motor cuando descanse o deje el cortasetos desatendido. Póngalo

en un lugar seguro para evitar poner en peligro a otras personas, incendiar
materiales combustibles o estropear la máquina.

㪄㩷 No deje nunca el cortasetos caliente sobre hierba seca o materiales

combustibles.

㪄㩷 Para reducir el riesgo de incendio, mantenga el motor y el silenciador libres

de residuos, hojas o lubricante en exceso;

㪄㩷 No ponga nunca el motor en marcha si el silenciador está estropeado.
㪄㩷 Pare el motor durante el transporte (7).
㪄㩷 Pare el motor o desconéctelo de la red eléctrica:
㪄㩷 Antes de limpiar o al eliminar las obstrucciones;
㪄㩷 Antes de comprobar, hacer mantenimiento o poner en funcionamiento la

máquina.

㪄㩷 Durante el transporte, coloque el cortasetos en una posición segura para

evitar las fugas de combustible.

㪄㩷 Cuando transporte el cortasetos, asegúrese de que el tanque de combustible

esté completamente vacío.

㪄㩷 Al transportar o almacenar la máquina, ponga siempre el protector del

dispositivo de corte.

Repostaje

㪄㩷 Pare el motor antes de repostar (7), manténgase alejado de las llamas (8) y

no fume.

㪄㩷 No intente repostar un motor caliente o en funcionamiento.
㪄㩷 Evite el contacto de la piel con los productos derivados del petróleo. No

inhale el vapor del combustible. Póngase siempre guantes de protección
durante el repostaje. Cambie y limpie la ropa protectora a intervalos
regulares.

㪄㩷 Tenga cuidado de no derramar combustible ni aceite para no contaminar el

suelo (protección del medio ambiente). Limpie el cortasetos inmediatamente
después de que se haya derramado combustible. Permita que los trapos
mojados se sequen antes de tirarlos en recipientes adecuados y tapados
para evitar la combustión espontánea.

㪄㩷 Evite cualquier contacto del combustible con sus ropas. Cambie

instantáneamente su ropa si ha derramado combustible en ella (inflamable).

㪄㩷 Inspeccione a intervalos regulares la tapón del tanque de combustible para

asegurarse de que esté firmemente apretada.

㪄㩷 Apriete cuidadosamente el tornillo de cierre del tanque de combustible.

Cambie de sitio para arrancar el motor (a unos 3 metros como mínimo del
lugar donde repostó el combustible) (9).

㪄㩷 Nunca reposte en habitaciones cerradas. El vapor del combustible se

acumula a nivel del suelo (riesgo de explosión).

㪄㩷 Transporte y guarde solamente el combustible en recipientes aprobados.

Asegúrese de que el combustible esté almacenado fuera del alcance de
niños.

㪄㩷 Cuando mezcle gasolina con aceite de motor de dos tiempos, utilice

solamente gasolina sin etanol ni metanol (tipos de alcohol). Esto evitará
problemas en los tubos de combustible y en otras piezas del motor.

(5)

(6)



Descanso



Transporte



Repostaje



Mantenimiento



Reemplazo de
herramienta

(7)

(8)

(9)

15 metros

(50 pies)

3 metros

(10 pies)

35

Método de funcionamiento

㪄㩷 Utilice siempre las dos manos para sujetar ambos asideros durante la

operación.

㪄㩷 Utilice el cortasetos solamente donde haya buena luz y visibilidad. Durante

las estaciones frías, tenga cuidado con los lugares resbaladizos o mojados,
el hielo o la nieve (riesgo de patinar). Asegúrese siempre de que sus pies
estén en una posición segura.

㪄㩷 Nunca trabaje sobre superficies o terrenos muy inclinados.
㪄㩷 Nunca quede a pie en una escalera ni arranque el cortasetos.
㪄㩷 Nunca suba a un árbol para cortar con el cortasetos.
㪄㩷 Para reducir el riesgo de que se pueda tambalear o perder el control, no

camine hacia atrás cuando esté utilizando la máquina.

㪄㩷 Pare siempre el motor antes de limpiar o hacer el servicio a la máquina, o al

cambiar partes de la misma.

㪄㩷 No opere la máquina con un dispositivo de corte dañado o desgastado

excesivamente

Instrucciones de mantenimiento

㪄㩷 Respete el medio ambiente. Utilice el cortasetos de forma que haga tan poco

ruido y produzca tan poca contaminación como sea posible. En particular,
compruebe si el carburador está bien ajustado.

㪄㩷 Limpie el cortasetos a intervalos regulares y compruebe si todos los tornillos

y tuercas están firmemente apretados.

㪄㩷 Nunca realice trabajos de mantenimiento ni guarde el cortasetos cerca de

llamas, chispas, etc. (11)

㪄㩷 Guarde siempre el cortasetos con el tanque de combustible vacío fuera del

alcance de niños en una habitación bien ventilada y cerrada con llave.

㪄㩷 No intente reparar la máquina si usted no esté capacitado para hacerlo

Observar las instrucciones de prevención de accidentes que dictan los sindicatos y asociaciones oficiales y las compañias de
seguros. No realizar modificaciones en el cortasetos ya que pondrán en peligro su seguridad.

Los trabajos de mantenimiento o reparación que pueda realizar el usuario se limitarán a los descritos en este manual de instrucciones. Todos
los demás trabajos deberán realizarlos agentes de servicio autorizados.
Utilice solamente piezas de recambio y accesorios genuinos suministrados por DOLMAR. La utilización de accesorios no aprobados significará
un aumento del riesgo de accidentes y heridas. DOLMAR no aceptará ninguna responsabilidad por los accidentes o los daños causados al
utilizar cualquier accesorio no autorizado.

Primeros auxilios

En caso de accidente, asegúrese de tener el botiquín de primeros auxilios bien
surtido, de acuerdo a las normas DIN 13164, cerca de donde trabaje. Reponga
inmediatamente cualquier artículo que tome del botiquín de primeros auxilios.

Cuando solicite ayuda, dé la información siguiente:

– Lugar del accidente
– Qué ha ocurrido (Detalle del problema)
– Número de personas heridas
– Alcance de las heridas
– Su nombre

(10)

(11)

Embalaje

El cortasetos de DOLMAR se entrega en una caja de cartón protectora para
evitar que se estropee durante el transporte. El cartón es una materia prima
básica que, por lo tanto, puede volver a utilizarse, y además es muy adecuada
para ser reciclada (reciclado de papel).

36

DATOS TECNICOS

Modelo

Dimensiones (largo X ancho X alto) mm

Masa (con cubierta de cuchilla) kg

Volumen (tanque de combustible) L

Cilindrada del motor cm

Longitud del cortador mm

Rendimiento máximo del motor kw

Velocidad máxima de cuchilla m/s

Velocidad de ralentí min

Velocidad del embrague min

Tipo del carburador type

HT-2249 D

1060 x 255 x 220

4.7

0.4

3

21.0

490

0.60

2.1

-1

-1

3000

4000

WALBRO WYL

Sistema de encendido type

Bujía type

Separación entre electrodos mm

Relación de mezcla (combustible: aceite para motores de 2 tiempos
de DOLMAR)

Relación de engranajes

Encendido de estado sólido

NGK BPMR4A

0.6 - 0.7

50 : 1

14 : 58

37

DESIGNACIÓN DE LAS PIEZAS

㩷㩷㩷㩷㩷㩷HT-2249 D

Ԛ

ԝ

Ԟ

Ԝ

ԛ

ԟ

ԡ

DESIGNACIÓN DE LAS PIEZAS DESIGNACIÓN DE LAS PIEZAS DESIGNACIÓN DE LAS PIEZAS

Ԙ

Ԥ

ԙ

Ԡ

Ԣ

ԣ

1 Cuchilla 7 Carburador 13 Cubierta de cuchilla

2 Extensión desafilada 8 Interruptor I-O

3 Asidero delantero 9 Palanca de la mariposa de gases

4 Arrancador de recular 10 Asidero trasero

5 Tapón del tanque de combustible 11 Silenciador

6 Palanca de cebador 12 Caja de engranajes

38

COMBUSTIBLES/REPOSTAJE

Mezcla de combustible y aceite

㪄㩷 El motor del cortasetos es un motor de dos tiempos altamente eficaz.

Funciona con una mezcla de combustible y aceite para motores de dos
tiempos. El motor ha sido diseñado para que funcione con combustible
normal sin plomo, con un octanaje mínimo de 91 ROZ. En caso de no
disponer de este combustible, podrá utilizar otro de un octanaje superior.
Esto no afectará el motor, pero tal vez sea la causa de que su
funcionamiento no sea adecuado. Cuando se utilice combustible con plomo
se producirá una situación similar. ¡Para obtener el rendimiento máximo del
motor y para proteger su salud y el medio ambiente, sólo deberá utilizarse
combustible sin plomo!

㪄㩷 Para lubricar el motor utilice un aceite de motor de dos tiempos (grado de

calidad: TSC-3), que se añade al combustible. El motor ha sido diseñado
para utilizar el aceite de motor de dos tiempos de DOLMAR con una relación
de mezcla de 50 : 1, para proteger el medio ambiente. Además quedará
asegurada una larga vida de servicio y un funcionamiento fiable con el
mínimo de emisión de gas de escape. Es absolutamente esencial que la
relación de mezcla sea del 50:1 (aceite para motor de dos tiempos de
DOLMAR). De o contrario, la función fiable del cortasetos no se podrá
garantizar.

㪄㩷 Relación de mezcla correcta:

Gasolina : Aceite de motor de dos carreras legitimo de DOLMAR = 50 : 1 o
Gasolina : Aceite de motor de dos carreras de otros fabriantes = 25 : 1

NOTA:

NOTA:

Manejo de productos derivados del petróleo

Al manejar el combustible deberá utilizarse el mayor cuidado posible. El
combustible puede tener sustancias similares a los disolventes. Reposte en
una área bien ventilada o al aire libre. No inhale el vapor del combustible y evite
cualquier contacto del combustible o del aceite con su piel. Los productos de
aceite mineral eliminarán la grasa de su piel. Si su piel entra en contacto de
forma repetida o prolongada con estas sustancias se podrán producir varias
enfermedades en la piel. También podrán producirse reacciones alérgicas. Los
ojos podrán irritarse si entran en contacto con el aceite, el combustible, etc. Si
entra aceite en sus ojos, lávelos inmediatamente con agua potable. Si sus ojos
no dejan de estar irritados, ¡acuda inmediatamente a un médico!

recomendado

Cuando mazcle gasolina con aceite para motores de dos tiempos,
utilice únicamente gasolina normal ya que no contiene etanol o
metanol (tipo de alcohol). Con ello se evitan posible daños a los
tubos de la gasolina y a otras piezas del motor.
No mezcle la gasolina y el aceite directamente en el depósito del
carburante.

Para preparar la mezcla de combustible y aceite, mezcle primero todo
el aceite con la mitad del combustible necesario en un recipiente
aprobado que cumpla o supere todas las normas locales, y luego
añada el combustible restante. Agite bien la mezcla antes de llenar
con ella el tanque del cortasetos. No es prudente añadir más aceite
del especificado para asegurar el funcionamiento. Esto sólo producirá
más residuos en la combustión que contaminarán el medio ambiente
y obstruirán el silenciador. Además, el consumo del combustible
aumentará y el rendimiento disminuirá.

Siga las Instrucciones de seguridad de la página 35!

Gasolina 50:1

1000 mL (1 L) 20 mL
5000 mL (5 L) 100 mL
10000 mL (10 L) 200 mL

䋫

䋫

䋫䋫

1

39

Repostaje

㪄㩷 El motor deberá estar apagado.
㪄㩷 Pare el motor durante el repostaje, aléjese de las llamas expuestas al aire y

no fume.

㪄㩷 Tenga cuidado de no derramar combustible ni aceite para no contaminar el

suelo (protección del medio ambiente). Limpie el cortasetos inmediatamente
después de que se haya derramado combustible.

㪄㩷 Nunca derrame el combustible sobre el motor. Limpie con un trapo en caso

necesario para evitar incendio.

㪄㩷 Evite cualquier contacto del combustible con su ropa. Cambie

instantáneamente su ropa si ha derramado combustible en ella (para evitar
que la ropa reciba la llama).

㪄㩷 Inspeccione a intervalos regulares la tapón del tanque de combustible para

asegurarse de que esté firmemente apretada y no haya fuga.

㪄㩷 Apriete cuidadosamente la tapón del tanque de combustible. Cambie de sitio

para arrancar el motor (a unos 3 metros como mínimo del lugar donde
repostó el combustible).

㪄㩷 Nunca reposte en habitaciones cerradas. El vapor del combustible se

acumula a nivel del suelo (riesgo de explosión).

㪄㩷 Transporte y guarde solamente el combustible en recipientes aprobados.

Asegúrese de que los niños no puedan llegar al combustible almacenado.

㪄㩷 Limpie minuciosamente alrededor del tapón para que no entre suciedad al

tanque de combustible.

㪄㩷 Abra el tapón y llene el tanque con combustible. Utilice un embudo con grasa

para filtrar el combustible.

㪄㩷 Apriete firmemente el tapón sólo a la mano.
㪄㩷 Limpie alrededor del tapón roscado y el tanque después del repostaje.
㪄㩷 Saquen cualquier combustible derramado siempre para prevenir un incendio.

Para guardar el combustible

㪄㩷 El combustible no se podrá guardar durante un período ilimitado de tiempo.
㪄㩷 Compre solamente la cantidad necesaria para 4 semanas de funcionamiento.
㪄㩷 Utilice solamente los recipientes aprobados para guardar combustible.

Precauciones antes de poner en
funcionamiento

㪄㩷 Por favor asegúrese de que no haya niños ni otras personas dentro de un

radio de 15 metros del punto de trabajo, tenga cuidado también con cualquier
animal que pueda haber en las cercanías del lugar de trabajo.

㪄㩷 Antes de utilizar el cortasetos, compruébelo siempre para asegurarse de que

no exista peligro al utilizarlo. Compruebe que el dispositivo del corte no está
dañado, la palanca de control funciona fácilmente, y el funcionamiento del
Interruptor de parada también. No se permite rotación del dispositivo de corte
durante el ralentí. Compruebe con su concesionario el ajuste si es dudoso.
Compruebe que los asideros están limpios y secos, y la prueba del
funcionamiento del Interruptor de parada.

㪄㩷 Arranque el cortasetos solamente como se explica en las instrucciones. No

utilice ningún otro método para arrancar el motor. (Véase “Puesta en
funcionamiento”).

㪄㩷 Arranque el motor del cortasetos sólo después de haber ensamblado la

herramienta completa. El funcionamiento de la herramienta sólo está
permitido después de haber instalado todos los accesorios. Si no, hay riesgo
de herida.

㪄㩷 Antes de arrancarlo, asegúrese de que el dispositivo de corte no tendrá

contacto con cualquier objetos como ramas, piedras, etc.

㪄㩷 Antes de recortar, inspeccione el área por alambres, cordones, cristales u

otros objetos extraños que podrían entrar en contacto con la cuchilla.

㪄㩷 Choque electrónico. Tenga en cuenta de todas las líneas eléctricas y valla

eléctrica. Compruebe las líneas eléctricas antes del recorte.

Figura diagramática

15 metros

(50 pies)

3 metros

(10 pies)

40

PUESTA EN FUNCIONAMIENTO DE LA MÁQUINA

Aléjese un mínimo de 3 metros del lugar de repostaje. Ponga el cortasetos
sobre un lugar despejado del terreno asegurándose de que la herramienta de
corte no esté en contacto con el suelo ni otros objetos.

Arranque del motor en frío: (Cuando el motor esté frío, haya sido parado
durante más de 5 minutos o vaya a añadir combustible al motor).

1. Coloque el interruptor I-O (1) en la posición “I”.

2. Apriete primero la palanca de cierre “A” y luego la palanca de la mariposa
de gases “B”. (Figura 1)

3. Manteniendo la palanca de la mariposa de gases “B” presionada, empuje el
cierre de la mariposa de gases “C” hacia adentro. (Figura 2)

4. Manteniendo la palanca de la mariposa de gases “C” presionada, deje la
palanca de la mariposa de gases “B” libre. Así se bloqueará la palanca de la
mariposa de gases “C” en posición. (Figura 3)

5. Empuje suave y repetidamente (7 a 10 veces) la bomba de cebado (2) hasta
que el combustible llegue a ella.

6. Mueva la palanca del cebador (3) a la posición ( ).

7. Ponga la unidad al suelo firmemente para no perder control durante el
arranque del motor. Si no se ponga al suelo adecuadamente, el motor le
podría hacer perder su equilibrio u oscilar la cuchilla de corte en una
obstrucción o su cuerpo.

8. Tire del botón de arranque lentamente hasta que se sienta resistencia y
continúe tirando hasta que se escuche el encendido inicial.

C

(1)

A

B

(fig.1)

9. Presione la palanca del cebador (3) a la posición ( ) y tire la cuerda de
arranque nuevamente hasta que el motor se arranque.

10. Tan pronto como el motor arranque, tape y deje libre la mariposa de gases
inmediatamente, pues cuando deje el cierre de la mariposa de gases medio
libre, el motor se arrancará en ralentí.

11. Arranque el motor durante aproximadamente un minuto a la velocidad
moderada antes de aplicar toda la velocidad.

•

Note:

•

Arranque del motor en caliente: (Rearranque inmediatamente después de
que el motor se haya parado)
Cuando rearranque un motor caliente, primero intente el procedimiento arriba: 1,

Note: No tire de la cuerda de arranque hasta su extensión completa y no

Si extrae la manivela de arranque con demasiada repetición
cuando la palanca del estrangulador se mantiene en la posición
“ ”, se pone en marcha con mucha dificultad debido a que se
respira demasiado combustible.
Si se respira demasiado combustible, desmonte la bujía de
encendido, y haga escapar el combustible sobrado con repetida
extracción lenta de la manivela de arranque. Asimismo, seque
el electrodo de la bujía de encendido.

5, 7, 8 Si el motor no arranca, repita los pasos arriba 1-11.

deje el botón de arranque tirado sin control. Asegúrese de que ése
esté tirado lentamente.

(fig.2)

(fig.3)

(2)

(3)

41

PARADA DE LA MÁQUINA

1. Deje completamente libre la palanca de la mariposa de gases.

2. Empuje el Interruptor I-O (1) hasta la posición “O”, las revoluciones del
motor estarán bajas y el motor se parará.

OPERACIÓN DE LA MÁQUINA

㪄㩷 Nunca ponga en funcionamiento con un asidero flojo.
㪄㩷 Nunca toque el dispositivo de corte cuando arranque el motor y durante el

funcionamiento.

㪄㩷 Ponga en funcionamiento el cortasetos tal forma de evitar la inhalación de los

gases de escape. Nunca arranque el motor en habitaciones cerradas (riesgo
de que se envenene con el gas). El monóxido de carbono es un gas inodoro.

㪄㩷 Todas las instalaciones de protección suministradas con la máquina deberán

utilizarse durante el funcionamiento.

㪄㩷 Nunca ponga el motor en marcha si el silenciador está defectuoso o no

instalado.

㪄㩷 Utilice el cortasetos solamente donde haya buena luz y visibilidad. Durante el

invierno, tenga cuidado con los lugares resbaladizos o mojados, el hielo o la
nieve (riesgo de patinar). Asegúrese siempre de que sus pies estén en una
posición segura.

㪄㩷 Nunca quede a pie en una escalera ni arranque el cortasetos. Mantenga

ambos pies apoyados en el suelo.

㪄㩷 Nunca suba a árboles para cortar con el cortasetos.
㪄㩷 Nunca trabaje sobre superficies inestables.
㪄㩷 Quite arena, piedras, clavos, alambres, etc., del área de trabajo. Estos

obstáculos extraños podrían dañar las cuchillas de corte.

㪄㩷 Antes de empezar a cortar, las cuchillas de corte deberán alcanzar la

velocidad máxima.

㪄㩷 Tome el cortasetos solamente con sus dedos de ambas manos, firmemente.
㪄㩷 Utilice un asidero firme con el dedo pulgar y los otros rodeando los asideros.
㪄㩷 Cuando deje la mariposa de gases libre, tarda unos minutos antes de que se

paren las cuchillas de corte.

㪄㩷 No deberá utilizar el cortasetos para cortar con el ralentí acelerado. La

velocidad de cortar no puede ser ajustada con el control de la mariposa de
gases en la posición del ralentí acelerado.

㪄㩷 Cuando corte un seto, la máquina deberá mantenerse para que las cuchillas

formen un ángulo de 15-30º con la línea cortada.

㪄㩷 Si se utiliza el cortasetos con los movimientos circulares contra el borde del

seto, se lanzarán las ramas directamente al suelo.

㪄㩷 Preste atención especial cuando corte setos que sobresalgan de una valla de

alambre y haya crecido a través de la valla. Las cuchillas no deberán tener
contacto con la valla, si lo hacen, las cuchillas podrían romperse.

㪄㩷 No utilice el cortasetos continuamente durante un largo tiempo. Es normal

tener un descanso de 10 a 20 minutos después de cada 50 minutos del
funcionamiento.

㪄㩷 Si las cuchillas de corte tocan piedras u otros objetos duros, pare

inmediatamente el motor e inspeccione para ver si se han dañado las
cuchillas de corte. Reemplace cuchillas estropeadas antes de comenzar de
nuevo del trabajo.

㪄㩷 El motor deberá pararse inmediatamente en cualquier caso de problemas en él.
㪄㩷 Utilice el cortasetos de forma que haga tan poco ruido y produzca tan poca

contaminación como sea posible. En particular, compruebe si el carburador
esté bien ajustado y la relación de la mezcla de combustible y aceite.

㪄㩷 No intente quitar objetos atrapados en el cortasetos cuando las cuchillas

estén en funcionamiento. Apoya la unidad en el suelo, párela, y quite los
restos del material cortado.

(1)

42

CAMBIO DE ANGLO DEL MANGO TRASERO

Para permitir la operación vertical del equipo, el ánglo del mango trasero está diseñado para ser cambiado.

Cómo cambiar el ánglo

㪄㩷 Retorne la palanca del regulador y haga girar el mango trasero, tirando la

aguja de retén de rotación.

㪄㩷 Haga girar el mango trasero a la derecha o a la izquierda a 90 grados.
㪄㩷 Después de rotación, suelte la aguja de retén. Para asegurar el mango

trasero, agarre la aguja de retén de rotación suavemente con el dedo.

NOTA: Para la seguridad, el tope funciona para coger la palanca del regulador

durante la rotación del mango. Haga girar el mango trasero después de
hacer girar completamente a 90 grados.

Operación vertical

㪄㩷 Cuando hace girar el mango trasero a la derecha, agarre el mango trasero

con la mano derecha y el mango delantero con la mano izquierda. Realice el
corte en un circlo.

㪄㩷 Cuando hace girar el mango trasero a la izquierda. Agarre el mango

delantero con la mano derecha y el mango trasero con la mano izquierda.
Realice el corte en un circlo.

Rotation lever

43

INSTRUCCIONES DE MANTENIMIENTO

A

p

㪄㩷 Pare el motor y desconecte los capuchones de las bujías al reemplazar o afilar las herramientas de corte, y también al limpiar el cortador o el

dispositivo de corte, o al realizar cualquier mantenimiento.

㪄㩷 Nunca enderece o suelde una cuchilla de corte dañada.
㪄㩷 Inspeccione las cuchillas de corte con el motor puesto en marcha en intervalos cortos y regulares por daños. (Detección de fisura muy fina

mediante la prueba de ruido de golpeado). Asegúrese de que los dientes están afilados.

㪄㩷 Limpie el cortasetos en intervalos regulares e inspeccione que todos los tornillos y las tuercas están firmemente apretados.
㪄㩷 Nunca suministre ni almacene el cortasetos cerca de llamas para evitar incendios.
㪄㩷 Póngase siempre guantes de piel al manejar o afilar las cuchillas porque son agudas.

Afilado de las cuchillas

Si los bordes están redondos (desafilados) y no corta bien, afile solamente las
porciones sombreadas. No afile las superficies de contacto (superficie de
deslizamiento) del tope y el fondo de los bordes.



Antes de afilar, asegúrese de que la cuchilla esté firme y segura, pare el
motor y quite el tapón del capuchón de la bujía.



Póngase guantes, gafas de protección, etc.



Un borde afilado en exceso de una vez o muchas veces perderá su capa
dura. Se desfilará y será inútil muy pronto.

Comprobación y ajuste de la velocidad de ralentí

No deberá inspeccionar la cuchilla de corte cuando la palanca de control esté
totalmente libre.

㪄㩷 La velocidad de ralentí deberá ser puesta a 3,000 rpm.
㪄㩷 Si es necesario, corríjalo mediante el tornillo de ralentí (la cuchilla de corte no

deberá funcionar cuando el motor esté en ralentí).



En el sentido de las agujas del reloj: para aumentar rpm más.



En el sentido contrario de las agujas del reloj: para disminuir rpm más.
Compruebe que hay separación suficiente entre la velocidad de ralentí y
del embrague engranado para asegurarse de que la herramienta de corte
está en un estándar mientras el motor está en ralentí. (Si es necesario,
reduzca la velocidad de ralentí). Si la herramienta todavía continúa
funcionando incluso bajo condiciones de ralentí, consulte al agente de
servicio autorizado .



El embrague debe engranarse en 3.750 rpm al mínimo.



Compruebe el funcionamiento del Interruptor de parada, de la palanca de
lock-off, de la palanca de control, y del botón de cierre.

Limpieza del filtro de aire - 8 horas diarias

㪄㩷 Quite la tapa del filtro de aire.
㪄㩷 Empuje la palanca del cebador arriba (flecha), para prevenir que entren

partículas de suciedad al carburador.

㪄㩷 Quite el elemento de espuma, lávelo con agua templada y deje que se seque

completamente.

㪄㩷 Después de limpiar el filtro de aire, instale el elemento de espuma y la tapa

del filtro de aire.

NOTA: Si ese adhiere mucho polvo o suciedad al filtro de aire, límpielo todos

los días. Un filtro de aire obstruido puede hacer que resulte difícil o
imposible arrancar el motor o que funcione a las velocidades de
rotación apropiadas.

10q 10q

filador de

Disco

Perfil del
Borde

Manteniendo el afilador de
Disco a 45 grados, afilar el
borde hasta la línea
punteada para eliminar la

arte desafilada.

44

Comprobación de las bujías - 8 horas diarias

㪄㩷 Utilice solamente la llave universal suministrada para quitar o poner las

bujías.

㪄㩷 La separación entre los dos electrodos de las bujías deberá ser de entre 0,6

y 0,7 mm. Si la separación es demasiado grande o pequeña, ajústela. Si las
bujías están obstruidas con carbonilla o están sucias, límpielas
minuciosamente o reemplácelas. Utilice un reemplazo exacto.

Suministro de grasa y lubricante

㪄㩷 Suministre grasa (Shell Alvania No.2 o equivalente) a través de la boquilla de

grasa cada 20 horas aproximadamente de operación.

Nota: No deje de observar el intervalo de lubricación y la cantidad de grasa a

suministrar.
Incumplimiento de suministro de grasa a intervalo determinado o la
cantidad reducida de grasa a suministrar podrá dañar la máquina por
falta de grasa.

Cabeza de Succión del tanque de combustible

㪄㩷 El filtro de fieltro (1) de la cabeza de succión deberá ser utilizado para filtrar

el combustible requerido por el carburador.

㪄㩷 Deberá realizar una inspección visual periódica del filtro de fieltro.
㪄㩷 Para este propósito, abra el tapón del tanque, utilice un gancho de alambre y

tire la cabeza de succión por la boca del tanque.
Deberá reemplazar los filtros comprobados endurecidos, contaminados u
obstruidos.

㪄㩷 Si el combustible se suministra insuficientemente, se puede resultar que la

velocidad máxima admisible se sobrepase. Por lo tanto es importante
reemplazar el filtro de fieltro por lo menos trimestralmente para asegurarse
del suministro correcto del combustible al carburador.

Limpieza del orificio de escape del silenciador

㪄㩷 Compruebe el orificio de escape del silenciador (2) con regularidad.
㪄㩷 Si está obstruido por depósitos de carbón, rasque los depósitos

cuidadosamente con una herramienta conveniente.
No deje el carbón entrar en los orificios del motor.

Cualquier trabajo de mantenimiento o ajuste que no esté incluido ni se describe en este manual deberá realizarlo solamente el agente de
servicio autorizado.

Boquilla de grasa

(1)

La grasa saldrá de aquí.

(2)

Comprobación y mantenimiento diarios

Para asegurarse de que la máquina tenga una larga vida y evitar estropear el equipo, deberán realizarse con regularidad los trabajos de
mantenimiento siguientes.

㪄㩷 Antes de la puesta en funcionamiento, compruebe la máquina por si tiene tornillos flojos o le falten piezas. Preste atención particular al

apretamiento de los tornillo de la cuchilla de corte.

㪄㩷 Antes de la puesta en funcionamiento, compruebe siempre el conducto de aire de enfriamiento y las aletas del cilindro por si están obstruidos.

Límpielos si es necesario.

㪄㩷 Después de utilizar la máquina, realice el trabajo de mantenimiento diario siguiente:



Limpie el exterior del cortasetos e inspecciónelo por si está estropeado.



Limpie el filtro de aire. Cuando trabaje bajo condiciones en las que haya demasiado polvo, límpielo varias veces al día.



Compruebe las cuchillas a ver si se hayan estropeadas y asegúrese de que estén montadas firmemente.

45

ALMACENAJE

Quita
combustible

PROGRAMA DE MANTENIMIENTO

General Conjunto del motor,

Humidad

tornillos y tuercas

㪄㩷 Cuando guarde la máquina durante mucho tiempo, vacíe el combustible del

tanque de combustible y del carburador de la forma siguiente: Vacíe todo el
combustible del tanque de combustible.

㪄㩷 Quite las bujías y ponga unas pocas gotas de aceite en el orificio de cada

bujía. Luego tire suavemente el arrancador para confirmar que las películas
de aceite cubran el interior del motor y apriete las bujías.

㪄㩷 Limpie la suciedad o el polvo y del exterior del motor, límpielo con un paño

humedecido en aceite y mantenga la máquina en un lugar seco en lo posible.

Inspección visual por si hay daños y para cerciorase de que todo esté
bien apretado
Comprobación de la condición general y de la seguridad

Después de cada repostaje Palanca de la mariposa de gases

Llave de cierre de seguridad
Interruptor I-O

Diario Filtro de aire

Conducto de aire de enfriamiento
Herramienta de corte
Velocidad de ralentí

Cada 20 horas Caja de engranaje Suministro de grasa

Semanal Bujía

Silenciador

Trimestral Cabeza de succión

Tanque de combustible

Al guardar la máquina Tanque de combustible

Carburador

Comprobación funcional
Comprobación funcional
Comprobación funcional

Debe limpiarse
Debe limpiarse
Comprobación por si hay daño y afilado
Inspección (la herramienta de corte no debe moverse)

Inspección, reemplazo si es necesario
Comprobar y si es necesario limpiar la abertura

Debe reemplazarse
Debe limpiarse

Vaciado del tanque de combustible
Utilizar hasta que se agote el combustible

LOCALIZACIÓN DE AVERÍAS

Avería Sistema Observación Causas posibles

El motor no arranca o
arranca con dificultad

Problemas de
arranque en caliente

Sistema de
encendido

Suministro de
combustible

Compresión

Avería mecánica El arrancador no funciona Muelle del arrancador roto, piezas rotas en el interior del motor

Hay chispa de encendido Fallo en el suministro de combustible o en el sistema de

compresión, defecto mecánico.

No hay chispa de
encendido

Tanque de combustible
lleno

El interior del motor La junta inferior del cilindro tiene defectos, los retenedores del

El exterior del motor El retenedor impropio de la bujía

Tanque lleno
Hay chispa de encendido

Se ha utilizado el interruptor I-O, caldeado defectuoso o
cortocircuito, la bujía o el conector tiene defectos, el módulo de
encendido está averiado.

Posición incorrecta del cebador, carburador defectuoso, cabeza de
succión (filtro de la tubería de combustible) sucia, tubería de
combustible doblada o interrumpida.

cigüeñal dañados, el cilindro o los anillos del pistón defectuosos

Carburador contaminado, límpielo

pero se para
inmediatamente

Rendimiento
insuficiente

Suministro de
combustible

Pueden quedar
afectados
simultáneamente
varios sistemas

Tanque lleno

Motor al ralentí Filtro de aire sucio, carburador sucio, silenciador obstruido,

Ajuste de ralentí incorrecto, cabeza de succión o carburador sucio.El motor arranca

Tapón del tanque de combustible defectuoso, tubería de suministro
de combustible interrumpida, cable o interruptor I-O defectuoso

conducto de escape del cilindro obstruido

46

MEMO



y

DOLMAR GmbH
Postfach 70 04 20
D-22004 Hamburg
German

6019520600 09.11
