Dolmar HT-2162 E, HT-2145 D User Manual

Spare Parts List
2006-03
HT-2145 D HT-2162 E
IMPORTANT! - To assure product SAFETY and RELIABILITY, repairs, maintenance or adjustments should be performed by DOLMAR
Service Centers, or other qualied
service organisations. Always use DOLMAR replacement parts.
995 700 261 (GB)
DOLMAR GmbH • Postfach 70 04 20 • D-22004 Hamburg • Germany
1
HE DGE T R I M M E R
MODE L HT 2145D
39
8
9
5
6
17
18
16
4
25
40
42
43
44
41
38
36
46
45
7
28
32
33
34
35
30
29
31
26
27
24
20
19
21
23
2
22
1
10
12
11
14
15
13
Handle, gear, shear bladeHT-2145 D
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
1 1 1 374 155 000 FRONT HANDLE
1 2 2 381 106 000 NUT M6
1 4 1 382 700 300 REAR HANDLE INC. 5-15
1 5 1 381 508 800 SWITCH ASSY
1 6 1 381 710 800 STOPPER
1 7 1 381 710 500 REAR HANDLE(R)
1 8 1 381 302 300 SPRING
1 9 1 381 710 700 LOCK LEVER
1 10 1 381 302 400 SPRING
1 11 1 381 710 600 THROTTLE LEVER
1 12 1 381 710 400 REAR HANDLE (L)
1 13 1 381 217 500 LABEL
1 14 2 383 040 100 TAPPING SCREW 4X10
1 15 4 381 040 150 TAPPING SCREW 4X15
1 16 1 381 106 000 NUT M6
1 17 1 381 506 055 BOLT M6X55
1 18 1 381 224 600 LABEL
1 19 1 381 506 040 BOLT M6X40
1 20 1 374 136 141 DRUM COMPLETE
1 21 1 381 710 000 CRANK CASE
1 22 2 381 406 016 BOLT M6X16
1 23 2 381 405 000 U-NUT M5
1 24 1 381 500 010 GREASE NIPPLE M6
1 25 2 381 406 035 BOLT M6X35
1 26 2 381 406 001 BALL BEARING UU 6001
1 27 1 381 202 800 SNAP RING
1 28 1 381 610 400 PINION GEAR
1 29 2 381 300 608 BALL BEARING ZZ 608
1 30 1 381 610 300 CRANK GEAR ASSY
1 31 1 381 302 600 SNAP RING
1 32 2 381 611 300 ROD
1 33 1 381 710 200 GASKET CASE
1 34 1 381 710 100 CRANK CASE COVER
1 35 7 381 405 012 BOLT M5X12
1 36 2 381 105 016 SCREW M5-16
1 38 4 381 406 000 U-NUT M6
1 39 1 381 710 300 GUIDE PLATE
1 40 1 381 850 600 STANDARD EQUIPMENT UPPER & LOWER BLADE
1 41 1 381 906 000 WAVE WASHER
1 42 1 381 611 200 FELT
1 43 4 374 008 250 BLADE SLIDING WASHER
1 44 4 381 000 200 SCREW L=19
1 45 1 381 850 600 STANDARD EQUIPMENT UPPER & LOWER BLADE
1 46 1 381 800 208 STANDARD EQUIPMENT BLADE COVER
HT-2145 D
47
48
50
49
51
94
95
96
97
98
99
88
89
90
69
104
105
106
107
108
109
110
111
112
113
114
115
103
102
63
82
61
62
60
64
65
70
71
74
72
73
66
67
68
57
58
54
56
55
53
59
83
76
77
78
79
80
81
100
101
91
84
87
75
92
86
93
37
142
144
143
145
HT-2145 D
2

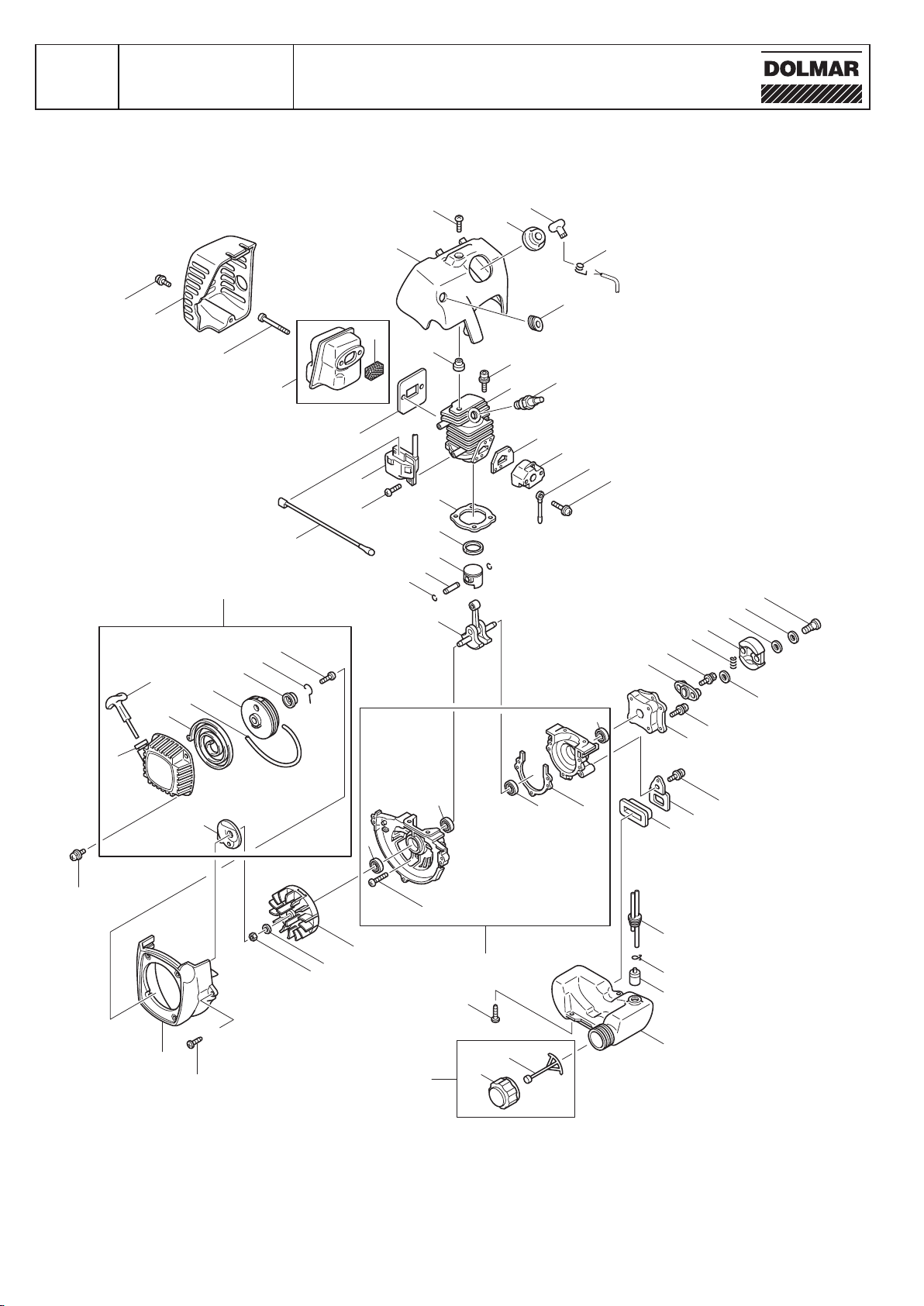

Engine, starter, fuel tank
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
2 37 1 381 300 201 SPARK ARRESTAR
2 47 1 367 005 955 SCREW M5X14
2 48 1 383 350 020 MUFFLER COVER
2 49 2 388 905 960 SOCKET HEAD BOLT M5X45
2 50 1 381 302 000 EXHAUST MUFFLER INC. 37
2 51 1 381 350 030 MUFFLER INSULATOR
2 53 1 381 550 090 CYLINDER COVER
2 54 1 374 005 949 SCREW
2 55 1 374 750 000 PLUG CAP COVER
2 56 1 388 500 987 PLUG CAP
2 57 1 377 400 993 PLUG CAP SPRING
2 58 1 374 750 030 GROMMET
2 59 1 374 350 300 SPACER
2 60 2 382 905 973 SOCKET HEAD BOLT M5X20 (W/W&SW)
2 61 1 381 150 090 CYLINDER
2 62 1 381 014 970 SPARK PLUG
2 63 1 388 350 390 INSULATOR GASKET
2 64 1 383 300 100 INSULATOR COMPLETE
2 65 2 367 005 940 SCREW ASSEMBLY
2 66 1 367 700 302 COIL
2 67 2 388 370 420 SCREW ASS'Y M4X20
2 68 1 367 701 800 WIRE COMPLETE
2 69 1 382 150 030 CYLINDER GASKET
2 70 1 374 250 050 PISTON RING
2 71 1 374 250 170 PISTON
2 72 1 367 250 050 PISTON PIN
2 73 2 388 508 997 CLIP
2 74 1 383 200 300 CRANKSHAFT COMPLETE
2 75 1 367 500 300 REWIND STARTER INC. 76-84
2 76 1 367 500 206 SET SCREW
2 77 1 367 500 210 SWING ARM
2 78 1 367 500 211 COLLAR
2 79 1 383 500 203 REEL
2 80 1 388 501 602 STARTER ROPE
2 81 1 381 500 205 SPIRAL SPRING
2 82 1 388 500 402 HANDLE
2 83 1 388 500 104 DAMPER
2 84 1 367 550 000 PULLEY
2 86 4 381 004 976 SCREW ASSEMBLY
2 87 3 374 005 978 TAPPING SCREW M5X20
2 88 1 381 550 150 BLOWER HOUSING
2 89 1 367 308 999 LOCK NUT
2 90 1 368 100 800 WASHER
2 91 1 381 700 301 FLYWHEEL
2 92 1 367 100 600 CRANK CASE ASS'Y INC. 93,94,142-145
2 93 3 388 005 952 SCREW M5X25
2 94 1 318 150 040 CRANKCASE GASKET
2 95 1 374 850 010 HOLDER
2 96 1 383 200 605 BOLT ASS'Y W/W&SW
2 97 1 367 800 101 CLUTCH SPRING
2 98 2 367 800 401 CLUTCH SHOE
2 99 2 368 100 800 WASHER
2 100 2 383 008 991 WASHER M8
2 101 2 381 250 040 CLUTCH BOLT
2 102 2 374 250 060 WASHER
2 103 4 374 005 945 SCREW M5X18
2 104 1 374 118 124 SPACER
2 105 1 367 360 510 SCREW ASSEMBLY
2 106 1 388 650 020 FUEL TANK PLATE
2 107 1 383 650 030 DAMPER
2 108 1 367 114 995 TUBE
2 109 1 381 105 999 HOSE CLAMP
2 110 1 382 650 390 FILTER
2 111 1 367 601 100 FUEL TANK COMPLETE
2 112 2 381 005 983 TAPPING SCREW
2 113 1 377 605 900 FUEL TANK CAP COMPLETE INC. 114,115
2 114 1 374 605 800 FUEL TANK CAP
2 115 1 374 606 700 STRAP
2 142 1 374 010 998 OIL SEAL
2 143 1 381 010 998 BALL BEARING 6000
2 144 1 381 010 998 BALL BEARING 6000
2 145 1 374 010 998 OIL SEAL
HT-2145 D
HT-2145 D
123
140
139
118
141
119
120
138
117
116
125 126
127
128
129
130
131
132
134
135
136
121
122
137
124
3

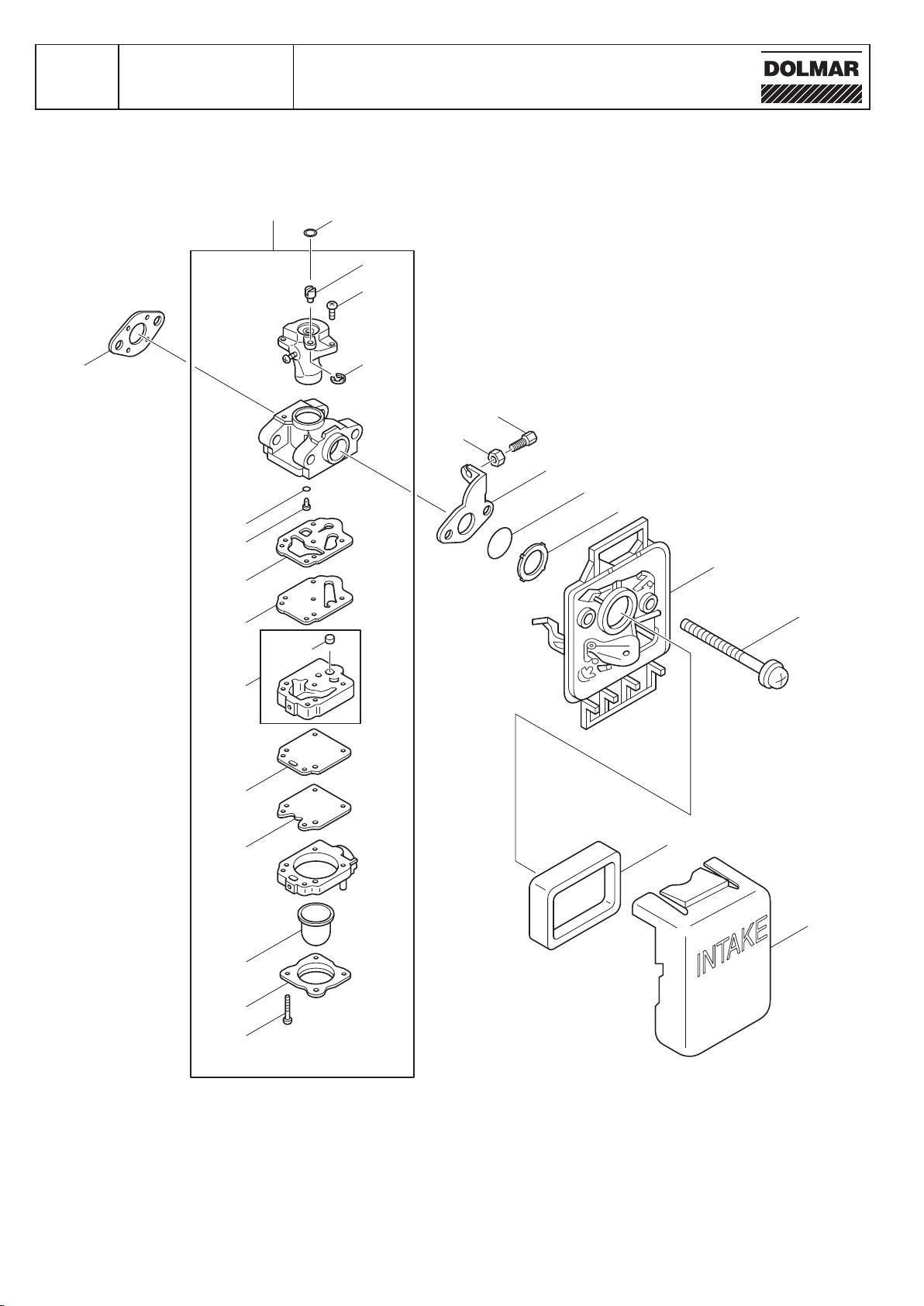

Carburetor, air lter
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
3 116 1 381 350 280 SPACER GASKET
3 117 1 374 650 010 CABLE BRACKET
3 118 1 374 650 120 GASKET
3 119 1 367 001 984 CONTROL CABLE
3 120 1 381 601 200 CARBURETOR INC. 121-136
3 121 1 381 601 804 SWIVEL
3 122 1 381 600 512 RING
3 123 2 388 600 803 PAN HEAD SCREW
3 124 1 388 950 000 HOLDER
3 125 1 381 600 101 O RING
3 126 1 367 602 402 JET
3 127 1 381 600 103 PUMP GASKET
3 128 1 381 600 104 PUMP DIAPHRAGM
3 129 1 381 600 401 INLET SCREEN
3 130 1 374 604 613 PUMP BODY ASS'Y INC. 129
3 131 1 381 604 604 METERING DIAPHRAGM GASKET
3 132 1 381 600 525 METERING DIAPHRAGM ASS'Y
3 134 1 381 600 115 PRIMER PUMP
3 135 1 374 604 605 PRIMER PUMP COVER
3 136 4 381 604 601 PUMP COVER SCREW
3 137 1 374 606 100 O RING
3 138 2 367 330 560 SCREW ASS'Y M5X60(W/W)
3 139 1 374 300 402 AIR CLEANER HOUSING
3 140 1 374 300 401 AIR FILTER
3 141 1 374 300 403 AIR CLEANER COVER
3
* A01
1 377 900 100 STANDARD EQUIPMENT TOOL KIT
* NO PICT.
HT-2145 D
HT-2162 E
HE D G E T R I M M E R
MOD E L H T 2162E
13
34
12
11
23
24
25
26
27
28
29
7
39
37
18
15
14
16
17
20
21
9
10
8
35
36
19
22
32
31
30
142
144
3
4
6
2
1
147
148
5
146
143
145
33
4
Handle, gear, shear blade
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
4 1 2 374 008 345 GRIP
4 2 1 381 611 400 HANDLE(LEFT)
4 3 2 381 005 028 BOLT
4 4 1 374 136 103 HANDLE FITTING
4 5 1 381 611 600 BUSH
4 6 1 381 500 210 CORD BINDER
4 7 1 374 136 141 DRUM COMPLETE
4 8 3 381 406 016 BOLT M6X16
4 9 1 381 500 010 GREASE NIPPLE M6
4 10 2 381 405 000 U-NUT M5
4 11 1 382 610 000 UPPER CASE
4 12 3 381 005 000 NUT M5
4 13 2 381 406 001 BALL BEARING UU 6001
4 14 1 381 202 800 SNAP RING
4 15 1 381 610 400 PINION GEAR
4 16 2 381 300 608 BALL BEARING ZZ 608
4 17 1 381 610 300 CRANK GEAR ASSY
4 18 2 383 105 016 SCREW M5-16
4 19 2 381 611 300 ROD
4 20 1 381 302 600 SNAP RING
4 21 1 381 610 200 CASE PACKING
4 22 1 381 811 200 STANDARD EQUIPMENT BLADE COVER
4 23 6 381 405 012 BOLT M5X12
4 24 1 381 610 100 LOWER CASE
4 25 1 381 611 200 FELT
4 26 1 382 106 000 WAVE WASHER
4 27 1 381 000 400 SCREW
4 28 4 381 000 200 SCREW L=19
4 29 5 374 008 250 BLADE SLIDING WASHER
4 30 1 381 850 580 STANDARD EQUIPMENT LOWER BLADE
4 31 1 381 850 560 STANDARD EQUIPMENT UPPER BLADE
4 32 1 381 610 500 HOLDING PLATE
4 33 1 374 605 998 CLAMP
4 34 5 381 406 000 U-NUT M6
4 35 1 381 706 010 WASHER M6
4 36 1 374 136 190 HANDLE (RIGHT)
4 37 1 381 224 600 LABEL
4 39 1 381 506 018 BOLT M6X18
4 142 1 381 307 001 TUBE
4 143 1 367 373 000 SWITCH ASS'Y
4 144 1 367 115 000 SWITCH STAY
4 145 1 381 145 004 LABEL
4 146 1 367 050 250 SCREW M5X25 (W/SW)
4 147 1 367 004 990 CONTROL CABLE
4 148 1 367 500 400 CONTROL LEVER
HT-2162 E
HT-2162 E
89
81
63
56
76
54
55
53
57
59
58
64
65
68
66
67
61
62
60
50
51
47
49
48
46
52
77
70
71
72
73
74
75
101
102
91
90
92
93
94
95
96
97
98
99
86
78
85
84
82
69
100
87
80
88
108
103
104
105
106
107
110
109
44
40
41
43
42
83
141
140
139
138
5
Engine, starter, fuel tank
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
5 40 1 367 005 955 SCREW M5X14
5 41 1 383 350 020 MUFFLER COVER
5 42 2 388 905 960 SOCKET HEAD BOLT M5X45
5 43 1 381 302 000 EXHAUST MUFFLER INC. 83
5 44 1 381 350 030 MUFFLER INSULATOR
5 46 1 381 550 090 CYLINDER COVER
5 47 1 374 005 949 SCREW
5 48 1 374 750 000 PLUG CAP COVER
5 49 1 388 500 987 PLUG CAP
5 50 1 377 400 993 PLUG CAP SPRING
5 51 1 374 750 030 GROMMET
5 52 1 374 350 300 SPACER
5 53 2 382 905 973 SOCKET HEAD BOLT M5X20 (W/W&SW)
5 54 1 381 150 090 CYLINDER
5 55 1 381 014 970 SPARK PLUG
5 56 1 388 350 390 INSULATOR GASKET
5 57 1 383 300 100 INSULATOR COMPLETE
5 58 1 381 550 020 WIRE
5 59 2 367 005 940 SCREW ASSEMBLY
5 60 1 367 701 800 WIRE COMPLETE
5 61 1 367 700 302 COIL
5 62 2 388 370 420 SCREW ASS'Y M4X20
5 63 1 382 150 030 CYLINDER GASKET
5 64 1 374 250 050 PISTON RING
5 65 1 374 250 170 PISTON
5 66 1 367 250 050 PISTON PIN
5 67 2 388 508 997 CLIP
5 68 1 383 200 300 CRANKSHAFT COMPLETE
5 69 1 367 500 300 REWIND STARTER INC. 70-78
5 70 1 367 500 206 SET SCREW
5 71 1 367 500 210 SWING ARM
5 72 1 367 500 211 COLLAR
5 73 1 383 500 203 REEL
5 74 1 388 501 602 STARTER ROPE
5 75 1 381 500 205 SPIRAL SPRING
5 76 1 388 500 402 HANDLE
5 77 1 388 500 104 DAMPER
5 78 1 367 550 000 PULLEY
5 80 4 381 004 976 SCREW ASSEMBLY
5 81 1 381 550 150 BLOWER HOUSING
5 82 3 374 005 978 TAPPING SCREW M5X20
5 83 1 381 300 201 SPARK ARRESTAR
5 84 1 367 308 999 LOCK NUT
5 85 1 368 100 800 WASHER
5 86 1 381 700 301 FLYWHEEL
5 87 1 367 100 600 CRANK CASE ASS'Y INC. 88,89, 138-141
5 88 3 388 005 952 SCREW M5X25
5 89 1 318 150 040 CRANKCASE GASKET
5 90 1 383 650 030 DAMPER
5 91 1 388 650 020 FUEL TANK PLATE
5 92 1 367 360 510 SCREW ASSEMBLY
5 93 1 374 118 124 SPACER
5 94 4 374 005 945 SCREW M5X18
5 95 2 374 250 060 WASHER
5 96 1 374 850 010 HOLDER
5 97 1 383 200 605 BOLT ASS'Y W/W&SW
5 98 1 367 800 101 CLUTCH SPRING
5 99 2 367 800 401 CLUTCH SHOE
5 100 2 368 100 800 WASHER
5 101 2 383 008 991 WASHER M8
5 102 2 381 250 040 CLUTCH BOLT
5 103 1 367 114 995 TUBE
5 104 1 381 105 999 HOSE CLAMP
5 105 1 382 650 390 FILTER
5 106 1 367 601 100 FUEL TANK COMPLETE
5 107 2 381 005 983 TAPPING SCREW
5 108 1 377 605 900 FUEL TANK CAP COMPLETE INC. 109,110.
5 109 1 374 605 800 FUEL TANK CAP
5 110 1 374 606 700 STRAP
5 138 1 374 010 998 OIL SEAL
5 139 1 381 010 998 BALL BEARING 6000
5 140 1 381 010 998 BALL BEARING 6000
5 141 1 374 010 998 OIL SEAL
HT-2162 E
HT-2162 E
116
133
114
111
134
137
135
136
118
119
117
115
121 122
123
124
125
126
127
128
130
131
132
112
113
120

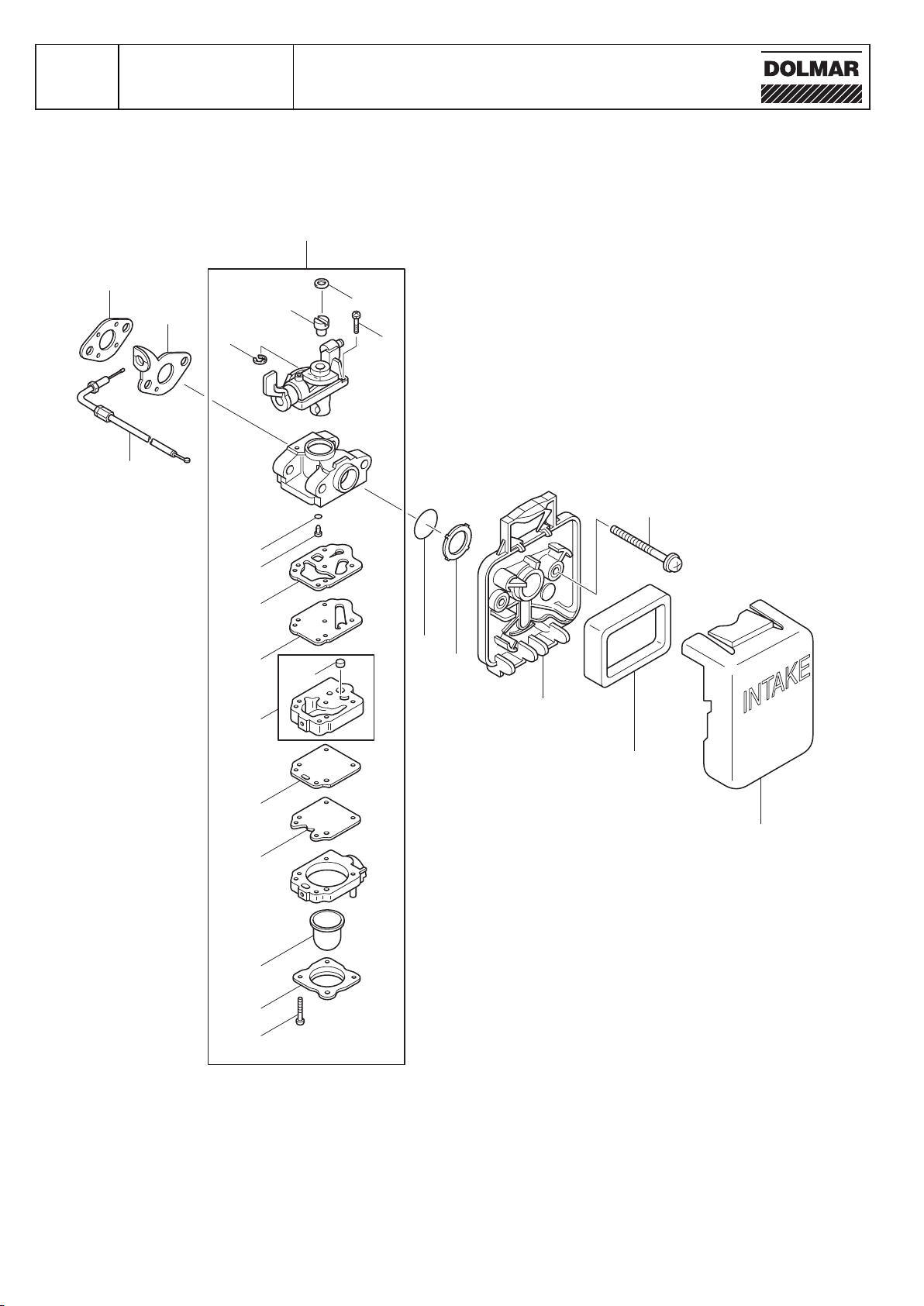

6
Carburetor, air lter
Page
Pos.
HT-2145 D
HT-2162 E
Part No. Notes Description Specifications
6 111 1 374 650 120 GASKET
6 112 1 381 600 801 CABLE ADJUST SCREW
6 113 1 377 270 600 NUT M6
6 114 1 374 650 010 CABLE BRACKET
6 115 1 381 350 280 SPACER GASKET
6 116 1 381 601 200 CARBURETOR INC. 117-119,121-132
6 117 1 381 600 512 RING
6 118 1 381 601 804 SWIVEL
6 119 2 388 600 803 PAN HEAD SCREW
6 120 1 388 950 000 HOLDER
6 121 1 381 600 101 O RING
6 122 1 367 602 402 JET
6 123 1 381 600 103 PUMP GASKET
6 124 1 381 600 104 PUMP DIAPHRAGM
6 125 1 381 600 401 INLET SCREEN
6 126 1 374 604 613 PUMP BODY ASS'Y
6 127 1 381 604 604 METERING DIAPHRAGM GASKET
6 128 1 381 600 525 METERING DIAPHRAGM ASS'Y
6 130 1 381 600 115 PRIMER PUMP
6 131 1 374 604 605 PRIMER PUMP COVER
6 132 4 381 604 601 PUMP COVER SCREW
6 133 1 374 606 100 O RING
6 134 1 374 300 402 AIR CLEANER HOUSING
6 135 1 374 300 401 AIR FILTER
6 136 1 374 300 403 AIR CLEANER COVER
6 137 2 367 330 560 SCREW ASS'Y M5X60(W/W)
6 * A01 1 377 900 100 STANDARD EQUIPMENT TOOL KIT
* NO PICT.
HT-2162 E
HT-2145 D HT-2162 E
7
Index
HT-2145 D 1
2 Engine, starter, fuel tank
3 Carburetor, air lter, tool kit
HT-2162 E 4 Handle, gear, shear blade
5 Engine, starter, fuel tank
6 Carburetor, air lter, tool kit
Handle, gear, shear blade
Key to symbols
1999999 Production to serial number 2000000 New part from serial number
2003.04 New part from Year / Month TI 2003/07 See Technical Information Year / No.
Acc. = No standard execution, may be used { Contains item number m Sold by the meter Corr. Error correction
Specications subject to change without notice
Accessories (not included in the delivery inventory)
Loading...
