Руководство пользователя

DSL-2650U

Беспроводной маршрутизатор ADSL2+ с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Май, 2015 г.

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Содержание

Глава 1. Введение................................................5

Аудитория и содержание......................................................5

Условные обозначения........................................................5

Структура документа.........................................................5

Глава 2. Обзор маршрутизатора....................................6

Общее описание..............................................................6

Технические характеристики*.................................................7

Внешний вид устройства.....................................................11

Передняя панель..........................................................11

Боковая панель...........................................................13

Задняя панель............................................................14

Комплект поставки..........................................................15

Глава 3. Установка и подключение маршрутизатора.................16

Предварительная подготовка.................................................16

Подключение к компьютеру и его настройка...................................18

Подключение к компьютеру с Ethernet-адаптером............................18

Настройка автоматического получения IP-адреса в ОС Windows XP............19

Настройка автоматического получения IP-адреса в ОС Windows 7.............22

Подключение к компьютеру с Wi-Fi-адаптером...............................27

Настройка Wi-Fi-адаптера в ОС Windows XP.................................28

Настройка Wi-Fi-адаптера в ОС Windows 7..................................29

Подключение к web-интерфейсу...............................................31

Структура web-интерфейса...................................................33

Страница общей информации................................................33

Разделы меню.............................................................35

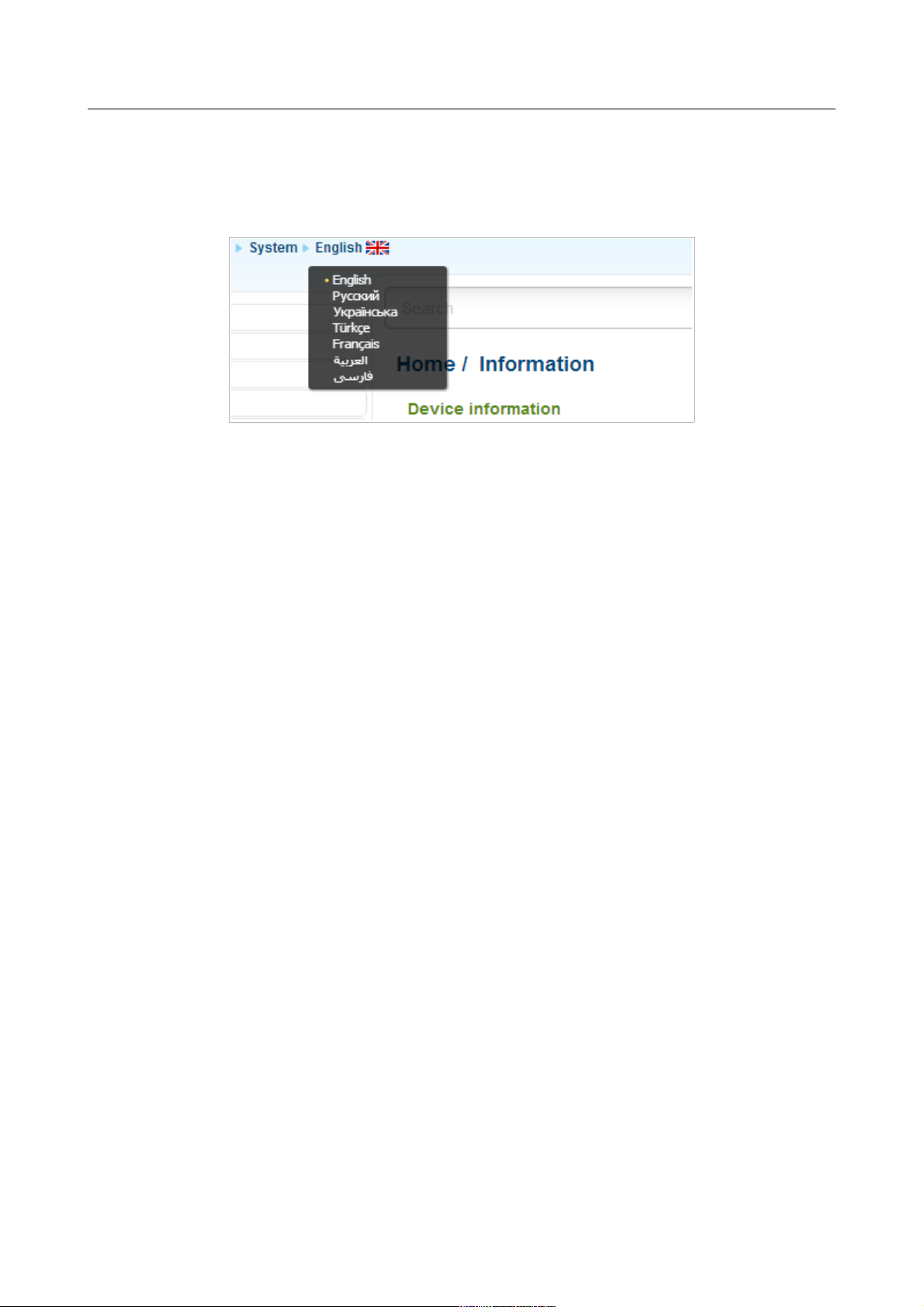

Уведомления и раскрывающееся меню Система................................37

Глава 4. Настройка маршрутизатора...............................40

Мониторинг.................................................................40

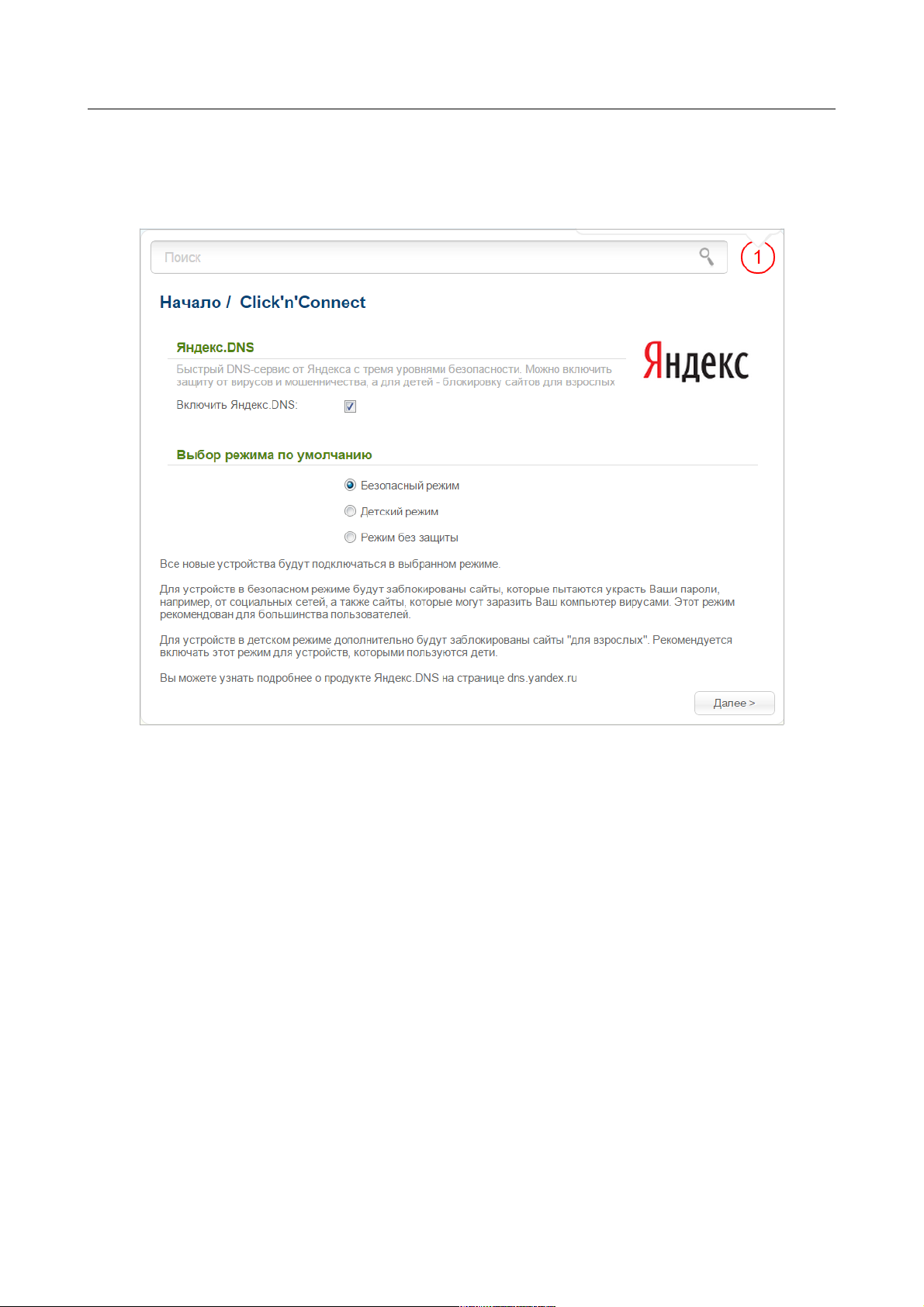

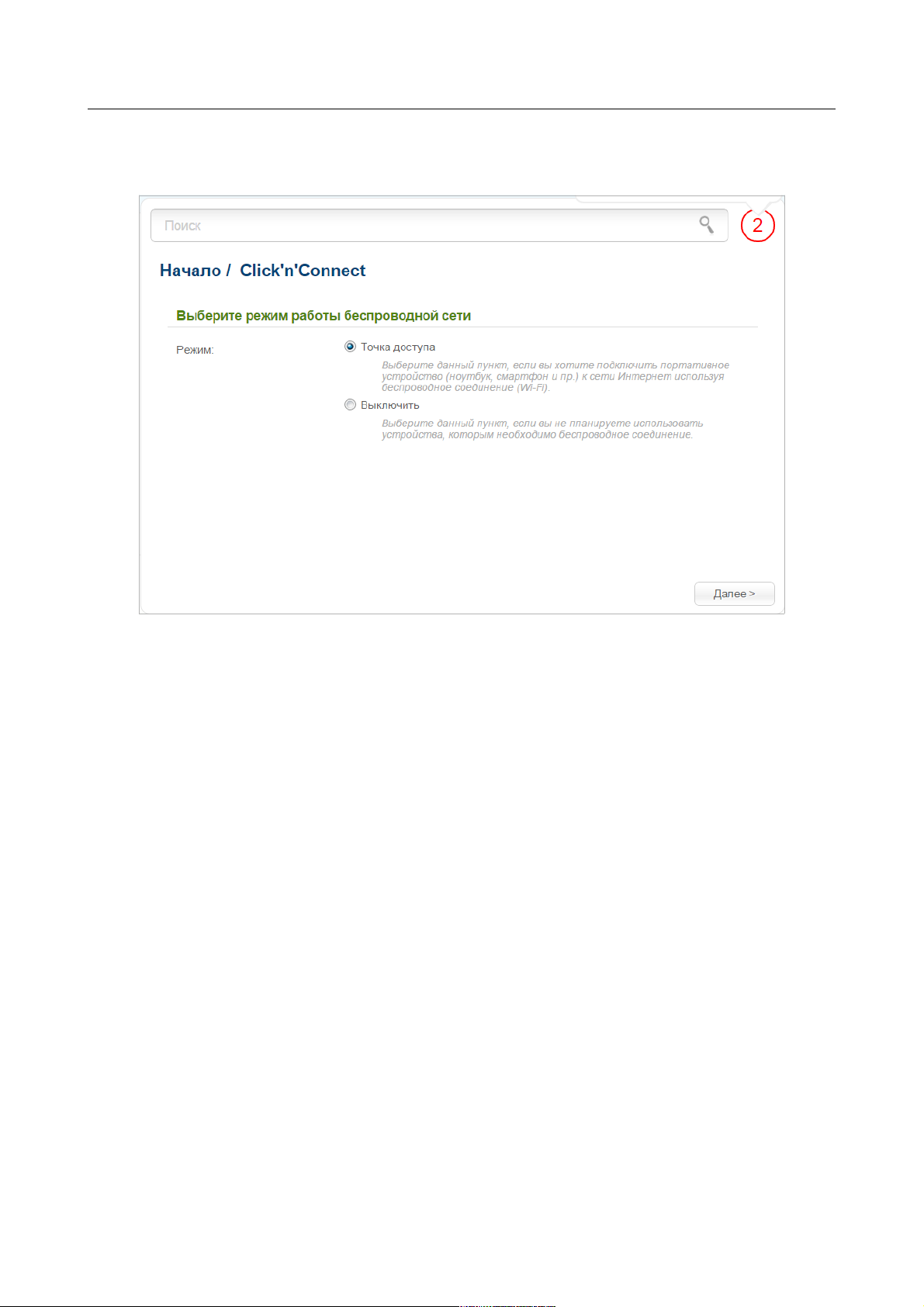

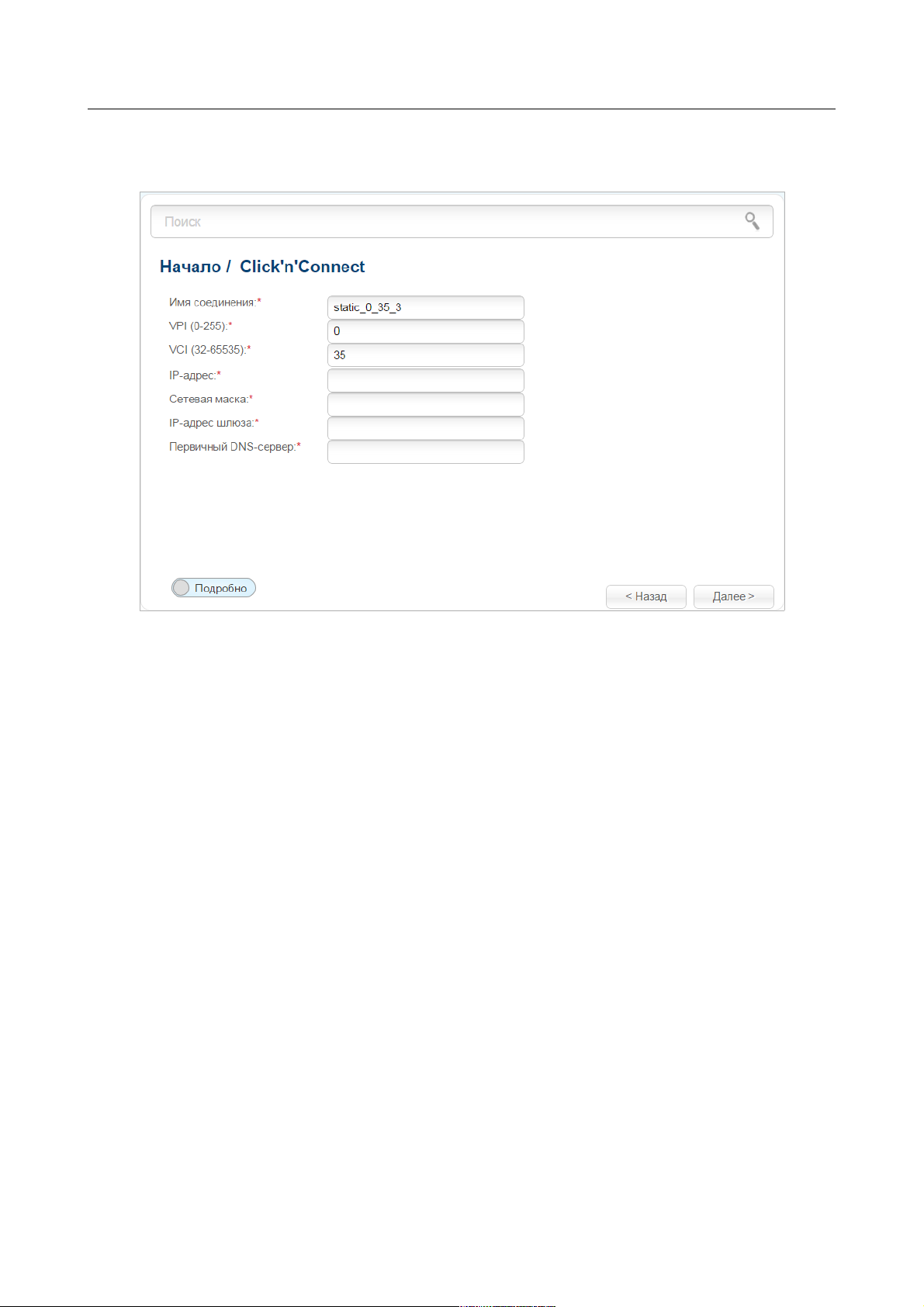

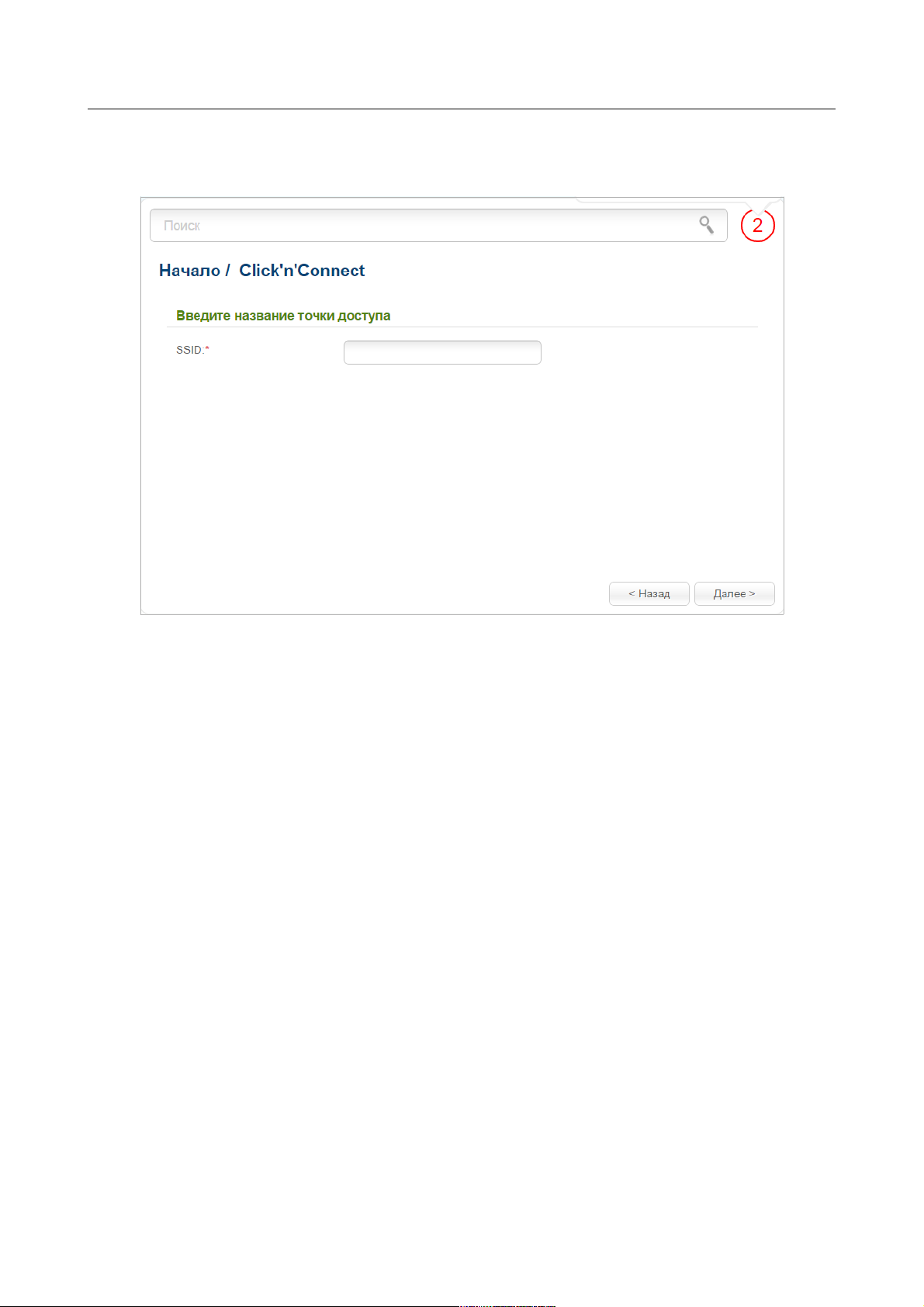

Click'n'Connect............................................................44

Создание WAN-соединения..................................................48

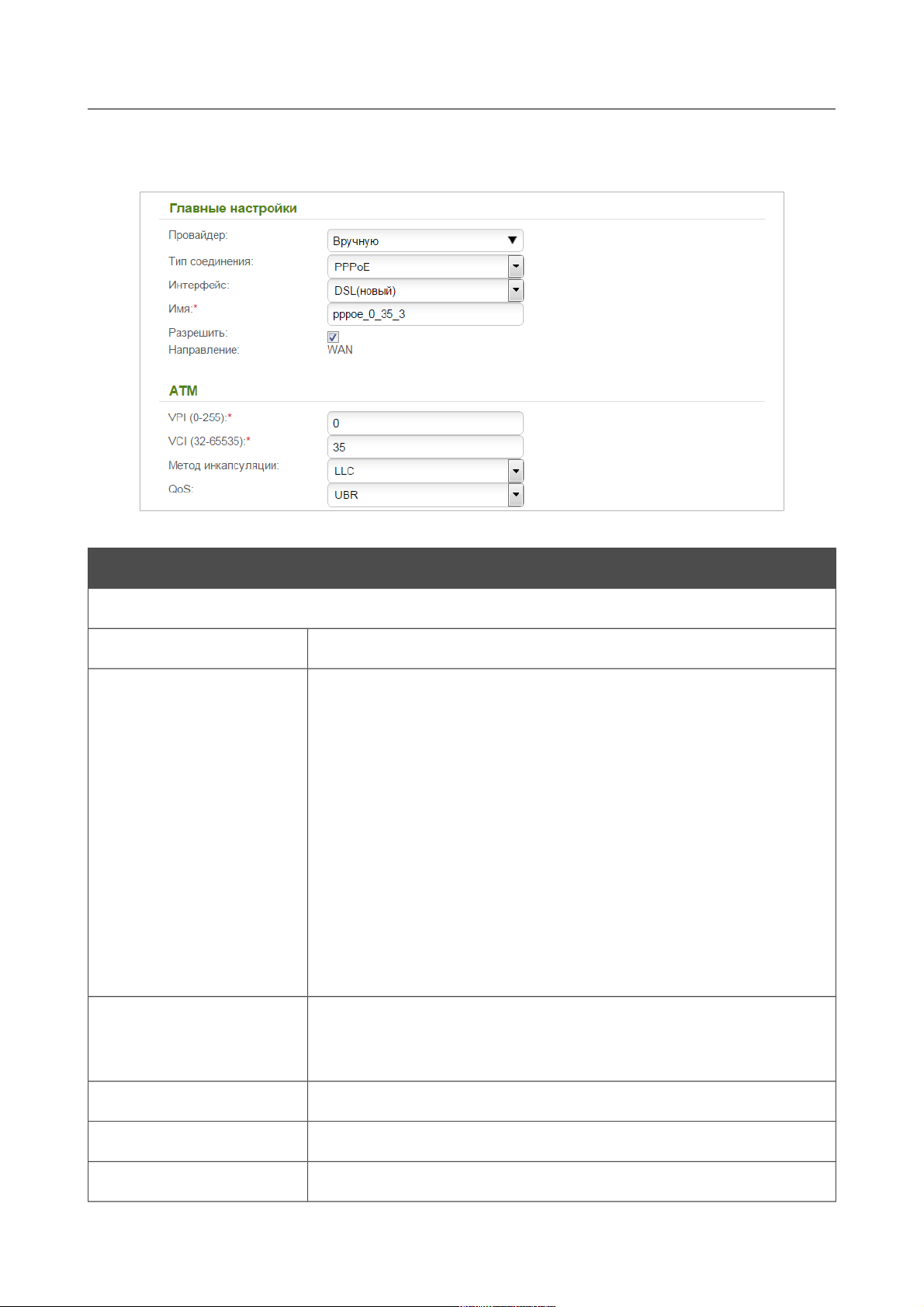

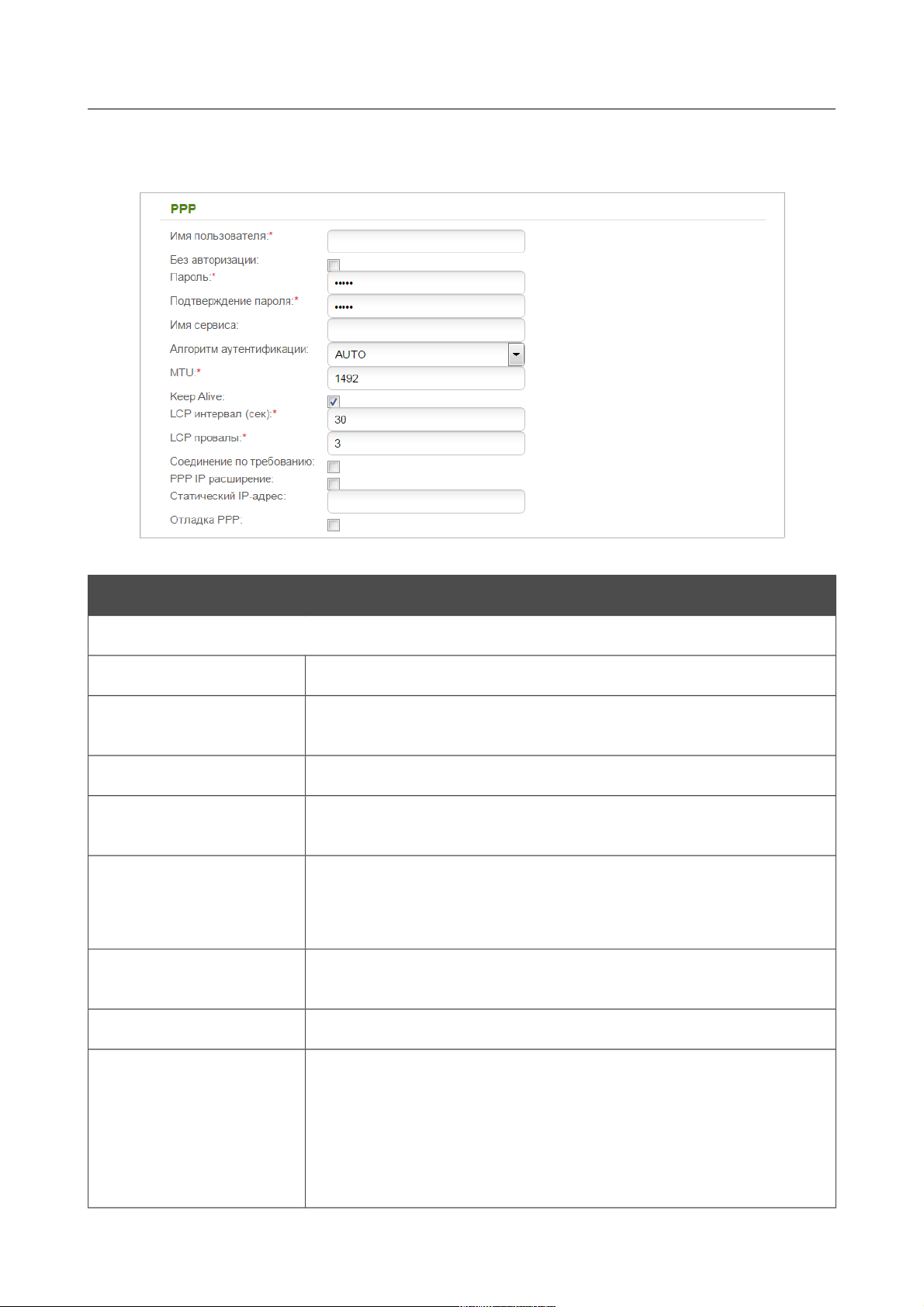

Соединение типа PPPoE или PPPoA........................................48

Соединение типа IPv6 PPPoE или PPPoE Dual Stack........................49

Соединение типа IPoA или Статический IP................................50

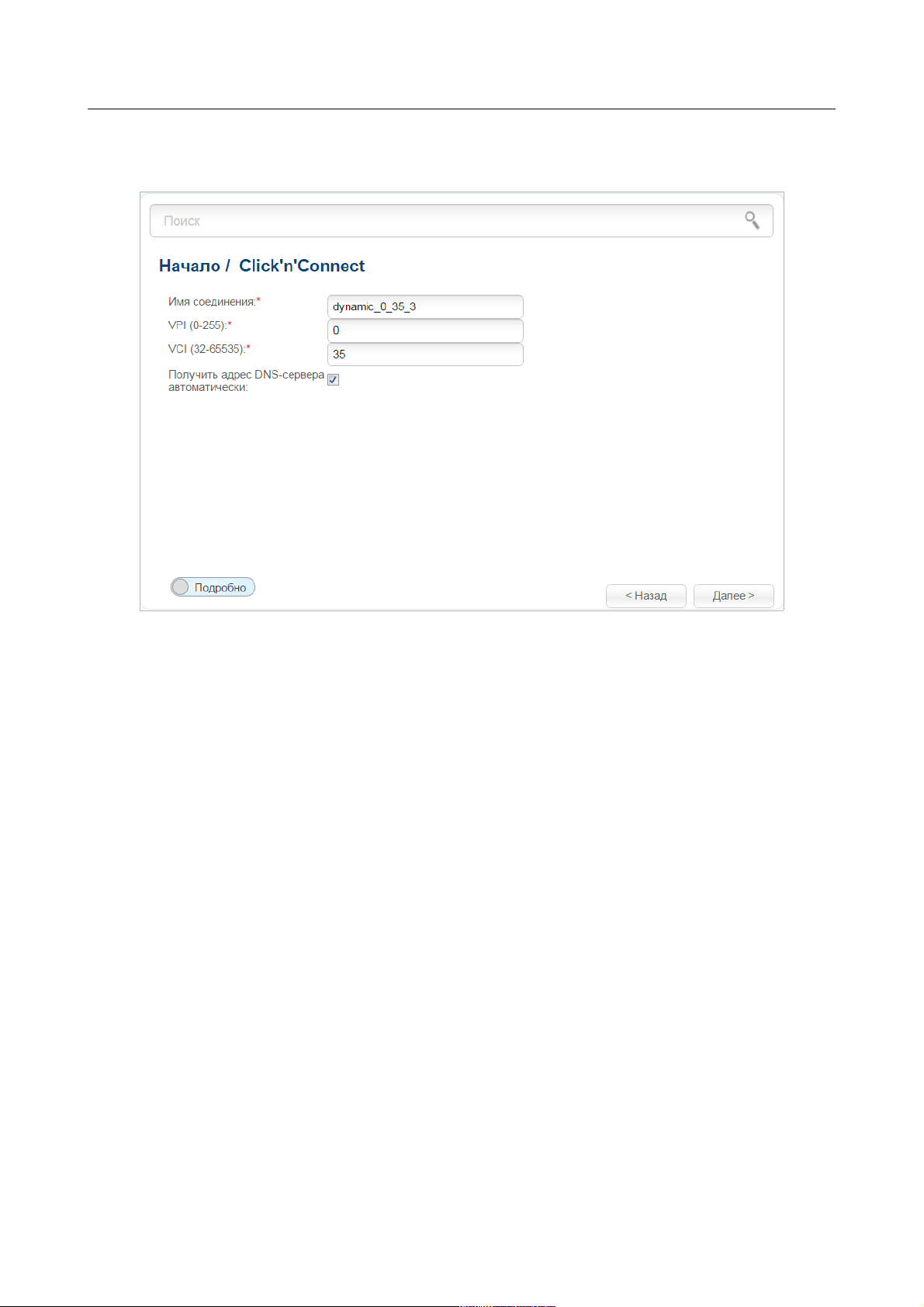

Соединение типа Динамический IP........................................51

Соединение типа Статический IPv6.......................................52

Соединение типа Динамический IPv6......................................53

Соединение типа Bridge.................................................54

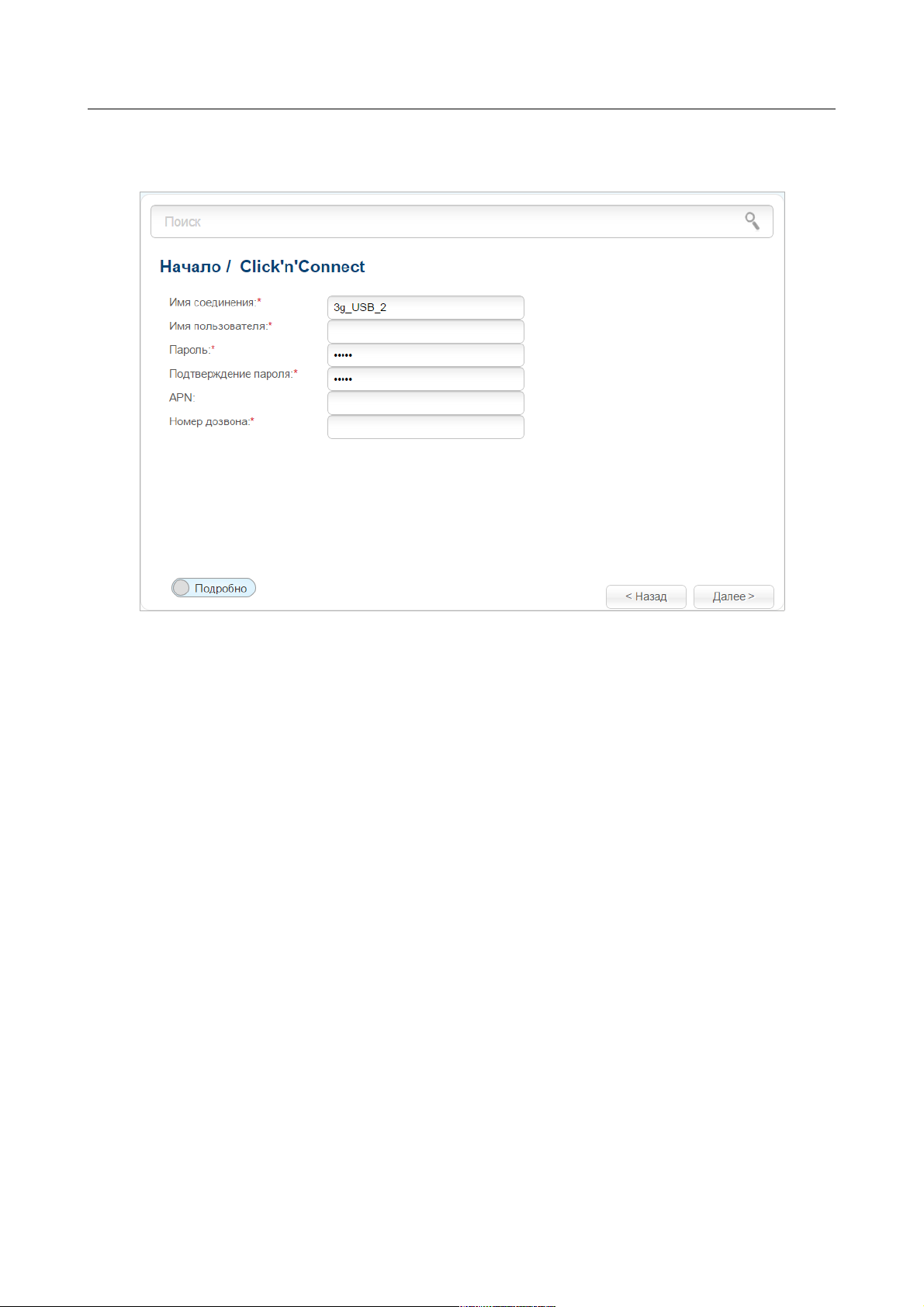

Соединение типа 3G.....................................................55

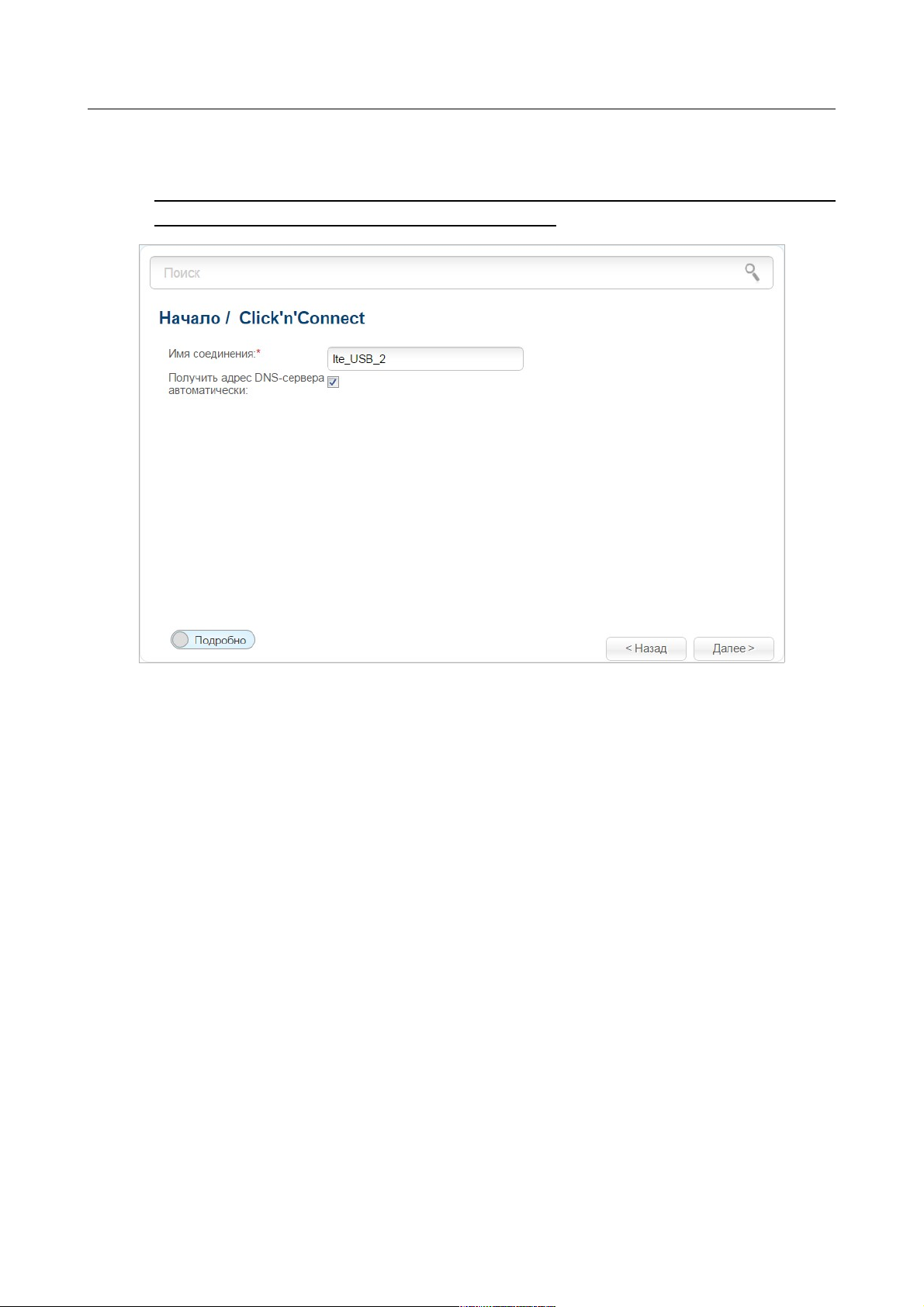

Соединение типа LTE....................................................56

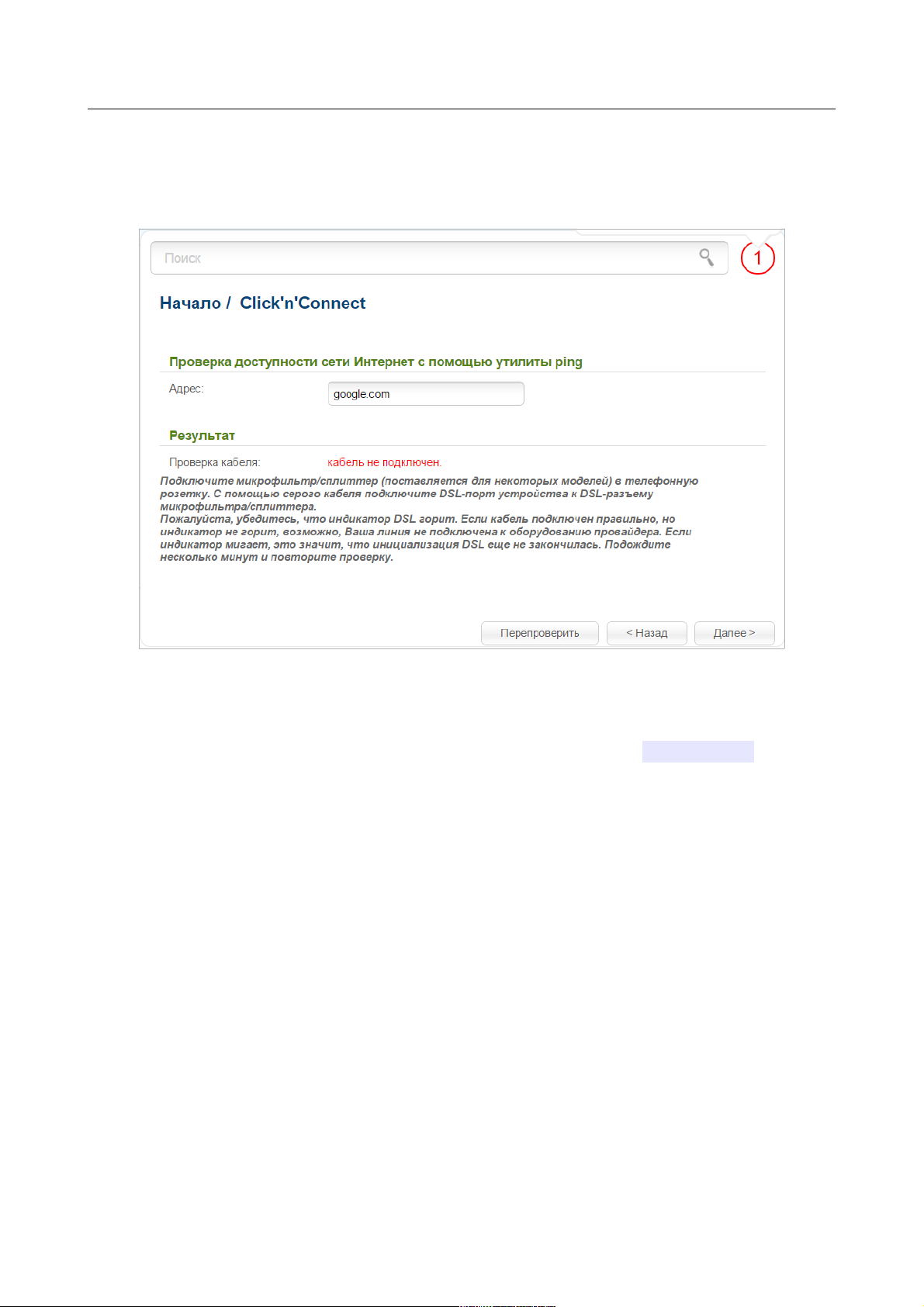

Проверка доступности сети Интернет.......................................57

Настройка сервиса Яндекс.DNS.............................................58

Настройка беспроводного подключения......................................59

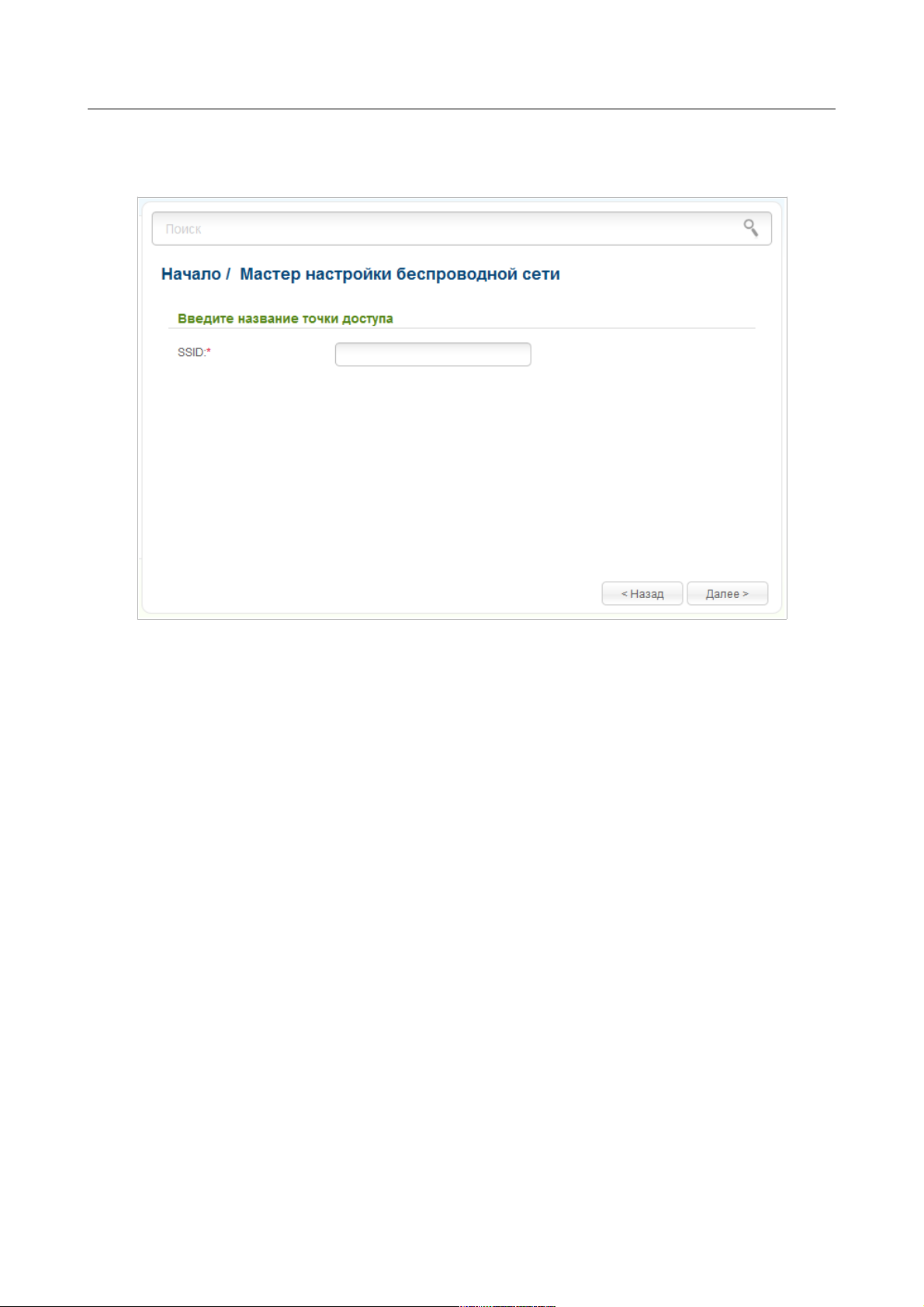

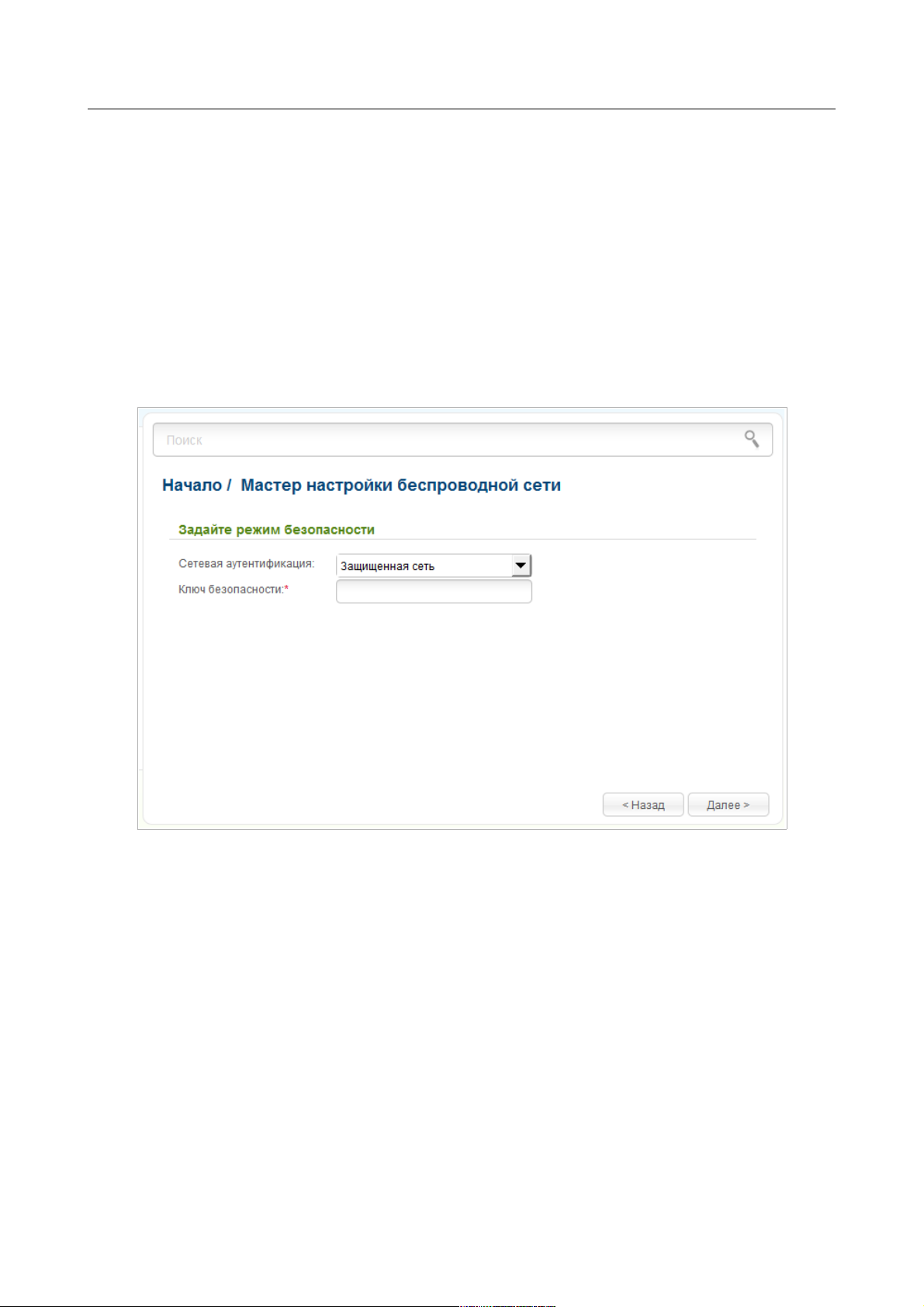

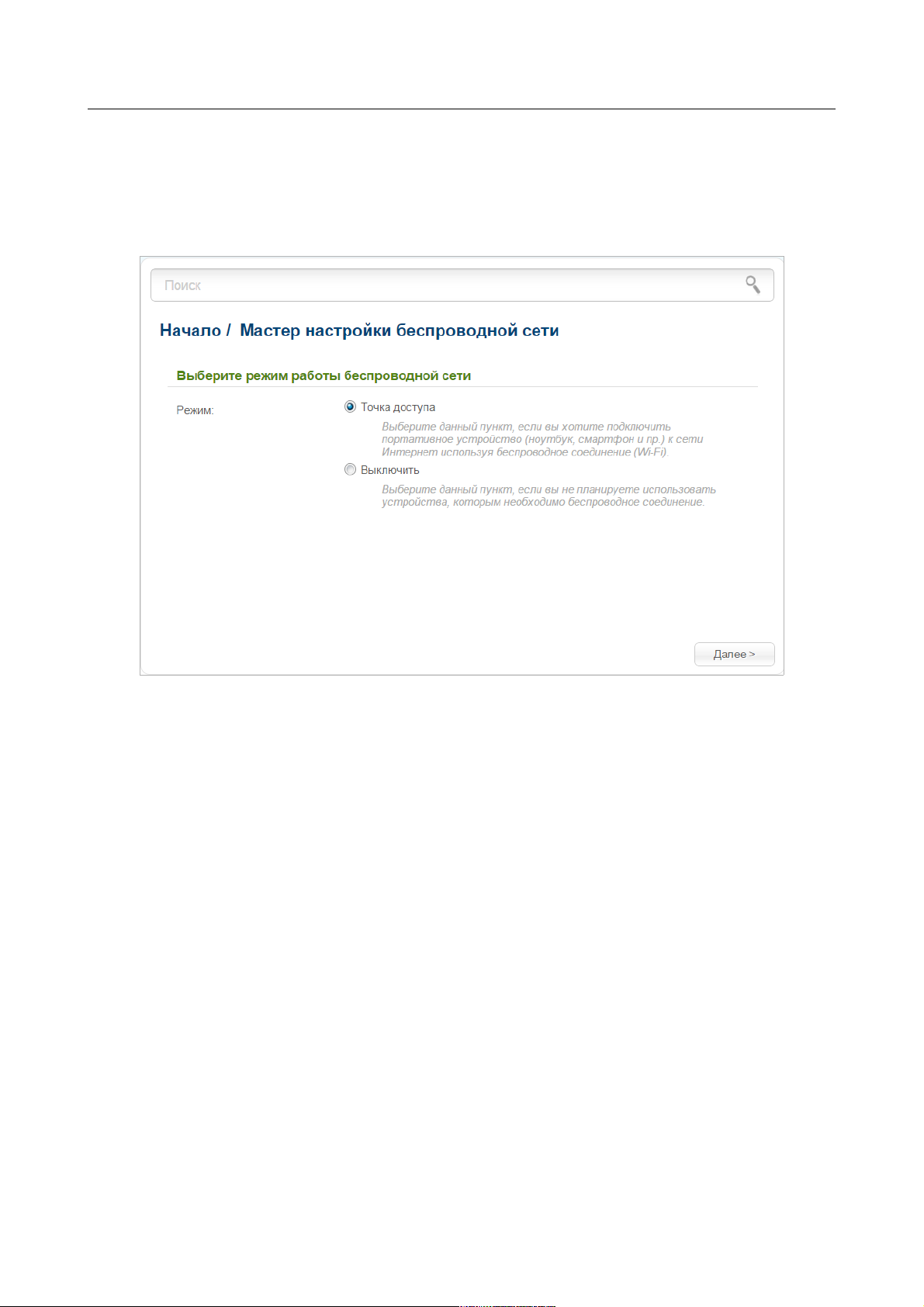

Мастер настройки беспроводной сети.........................................62

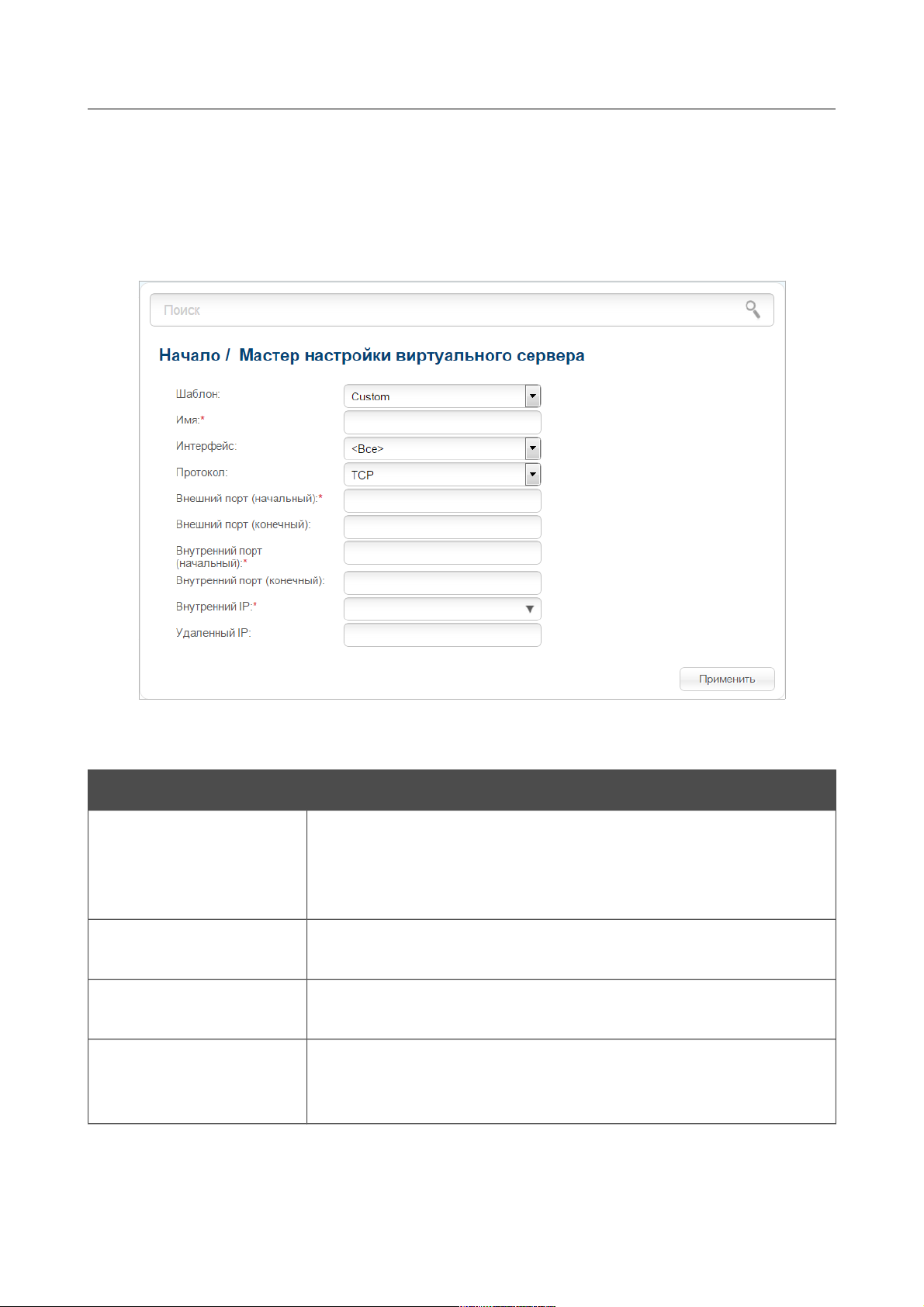

Мастер настройки виртуального сервера......................................65

Статус.....................................................................67

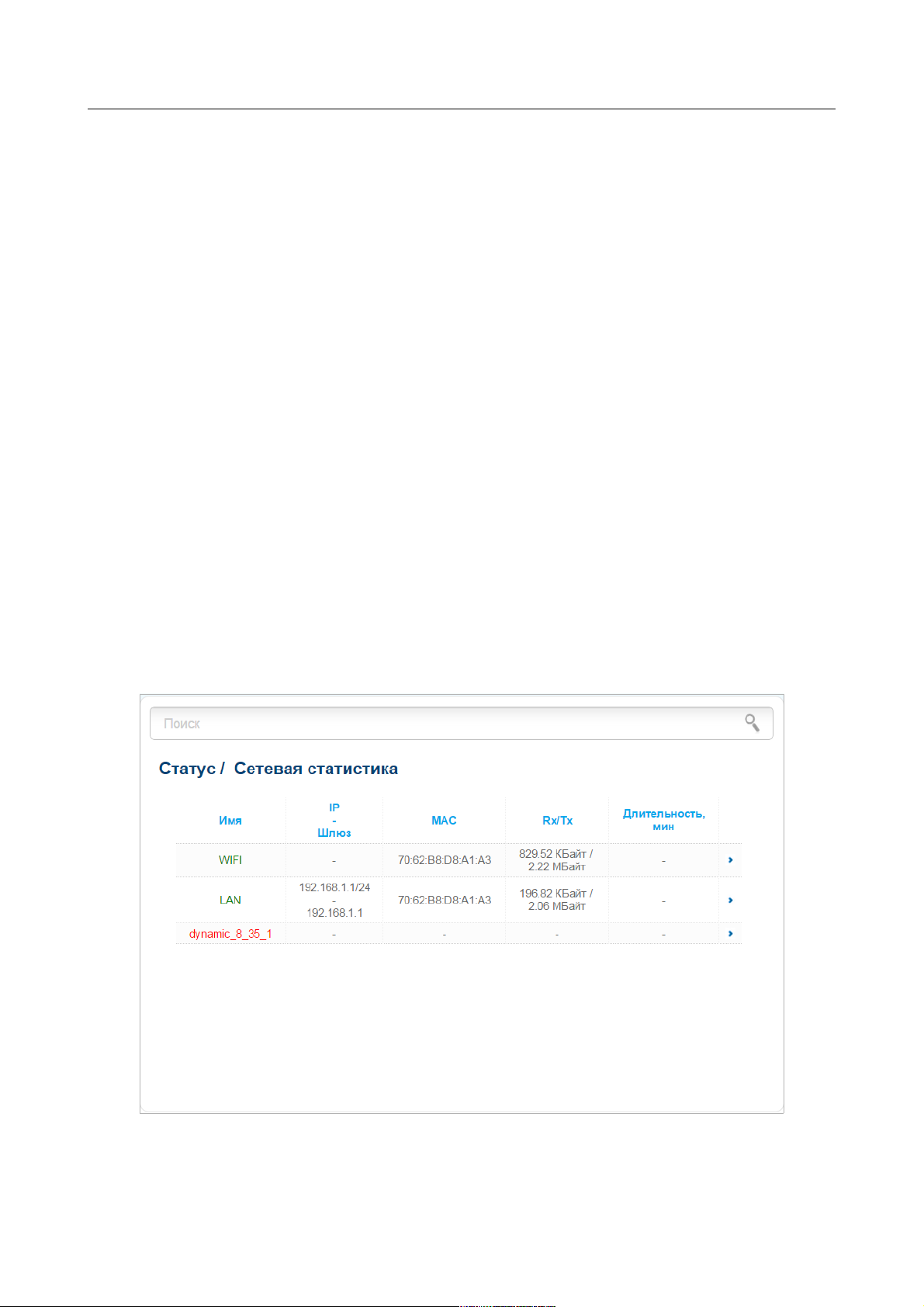

Сетевая статистика.......................................................67

Статус DSL...............................................................68

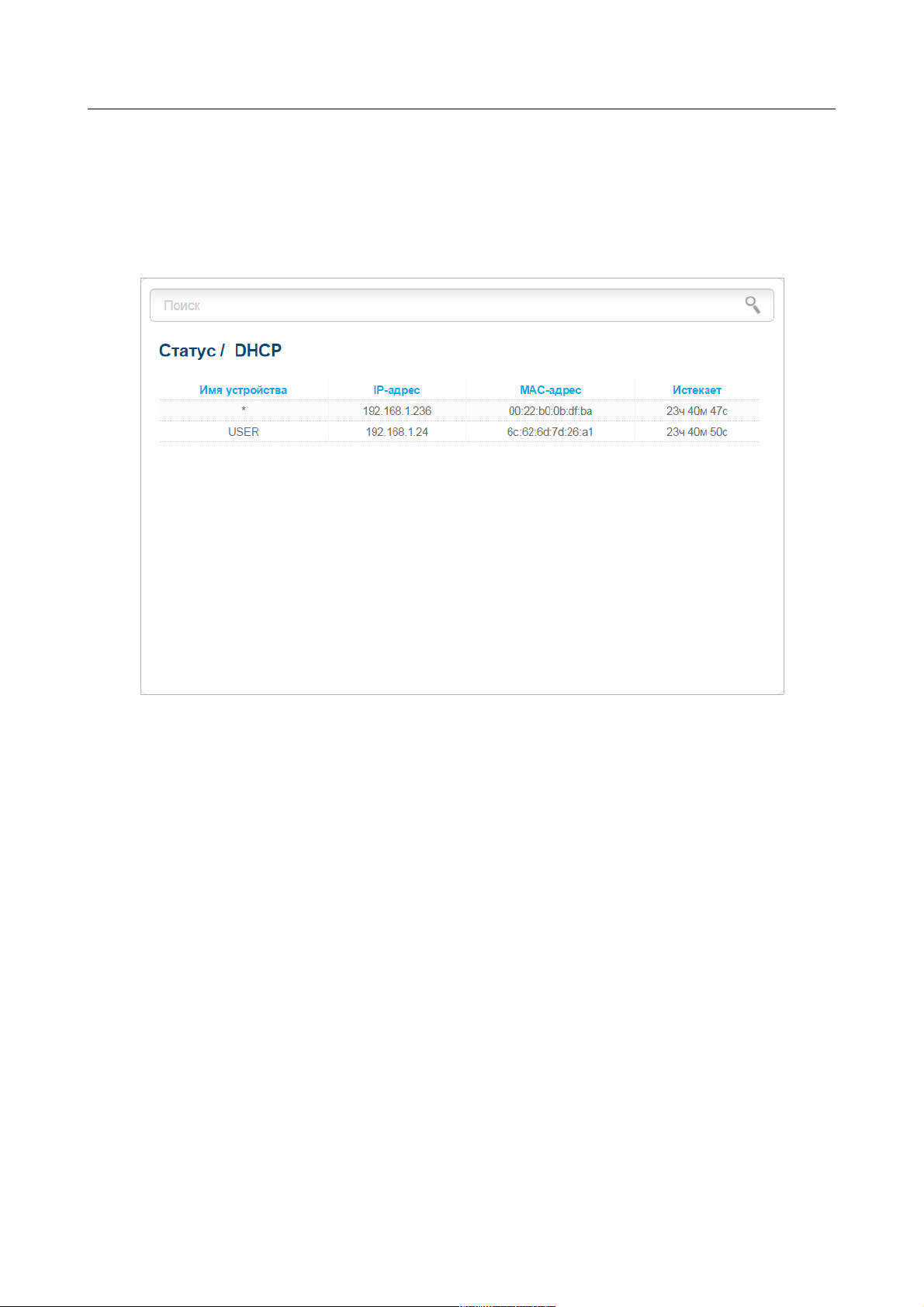

DHCP.....................................................................69

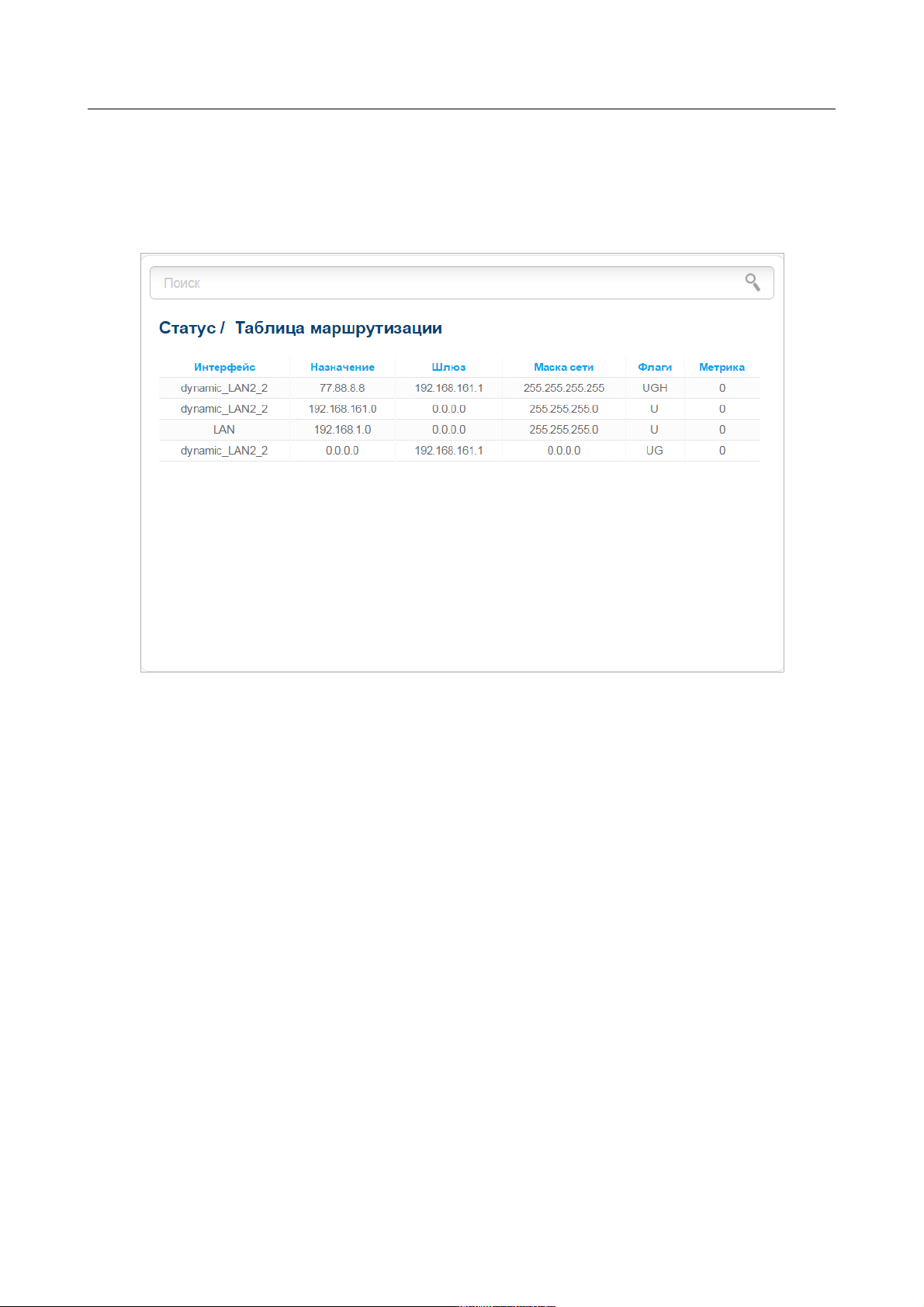

Таблица маршрутизации....................................................70

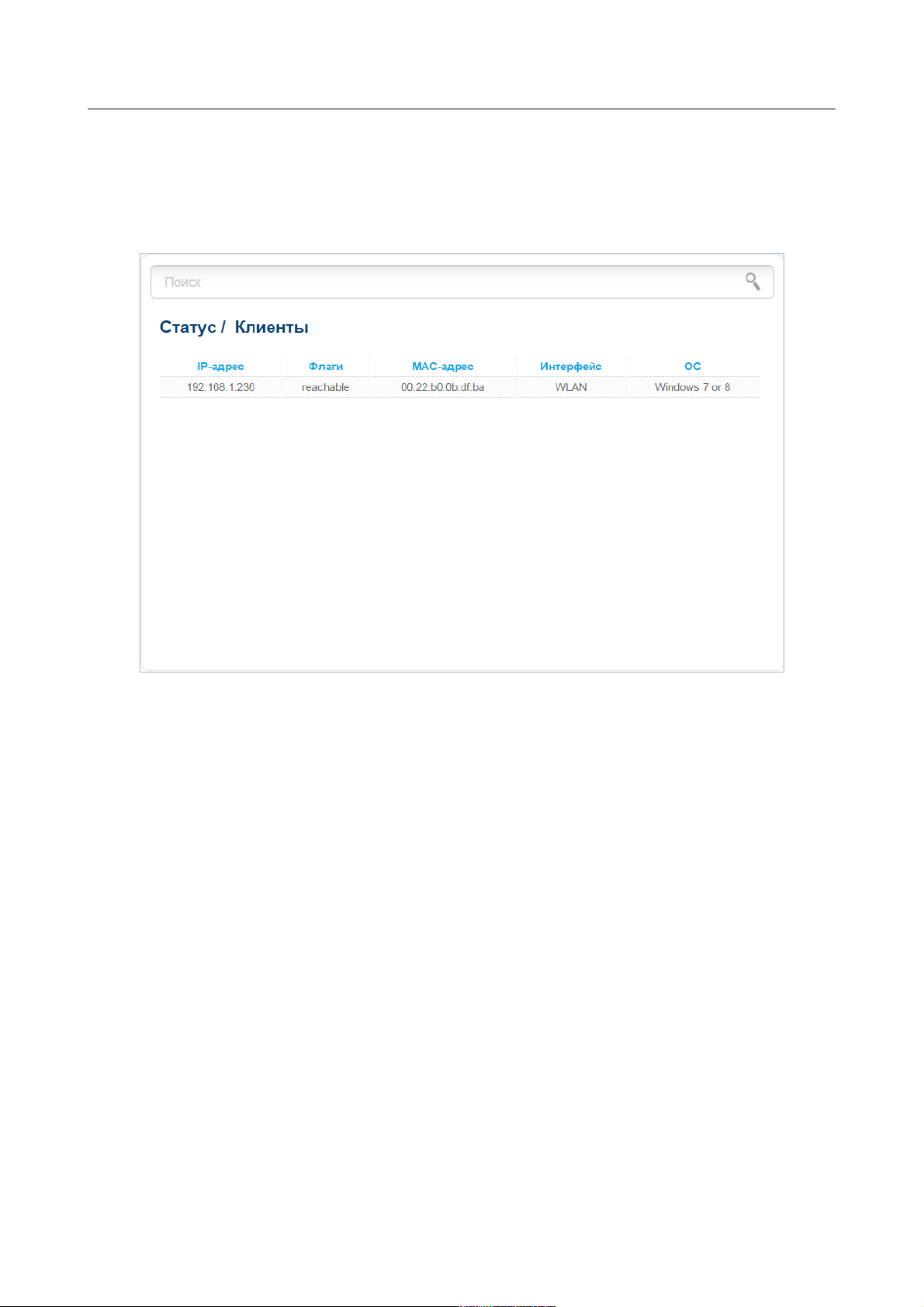

Клиенты..................................................................71

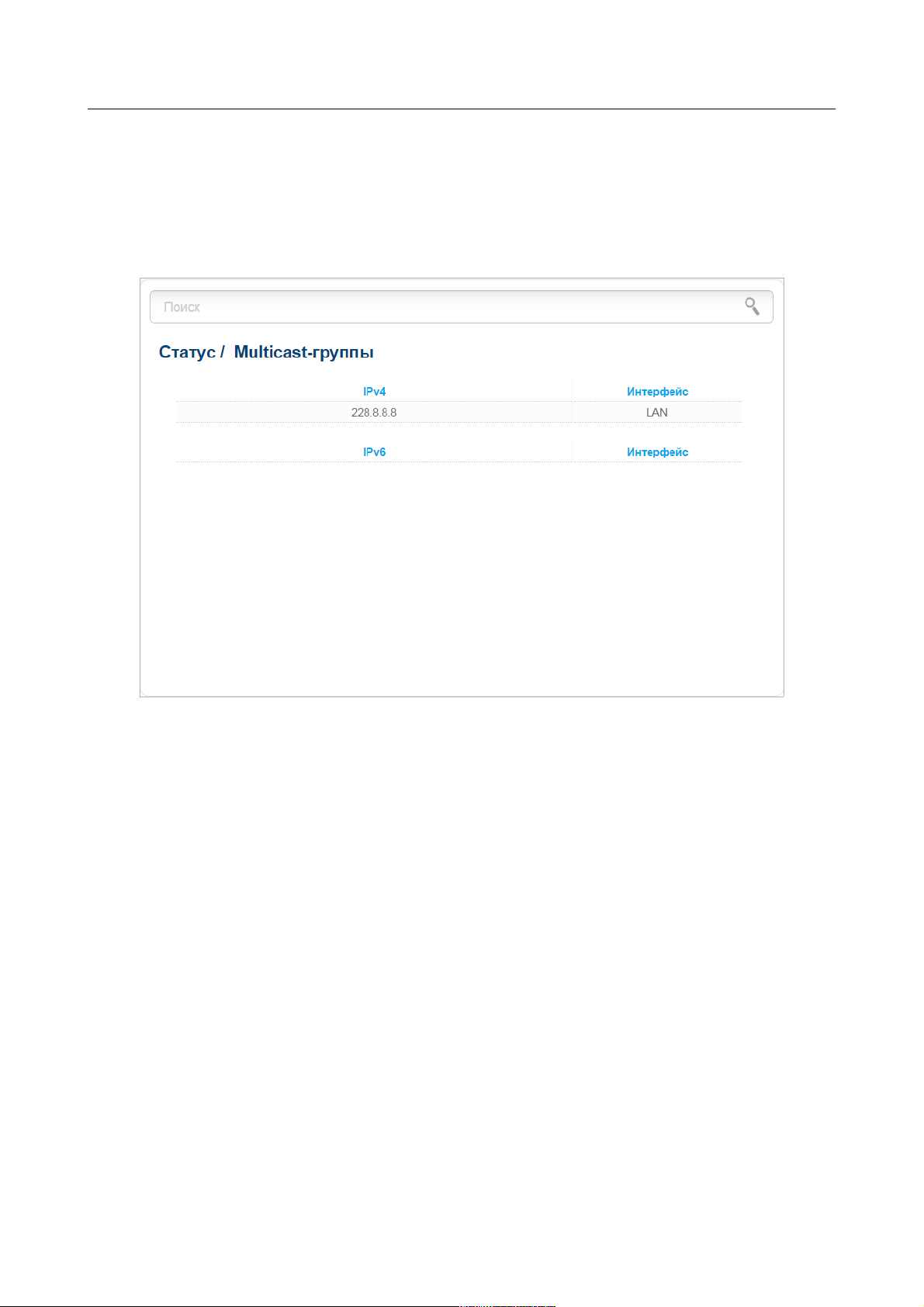

Multicast-группы.........................................................72

Страница 2 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Сеть.......................................................................73

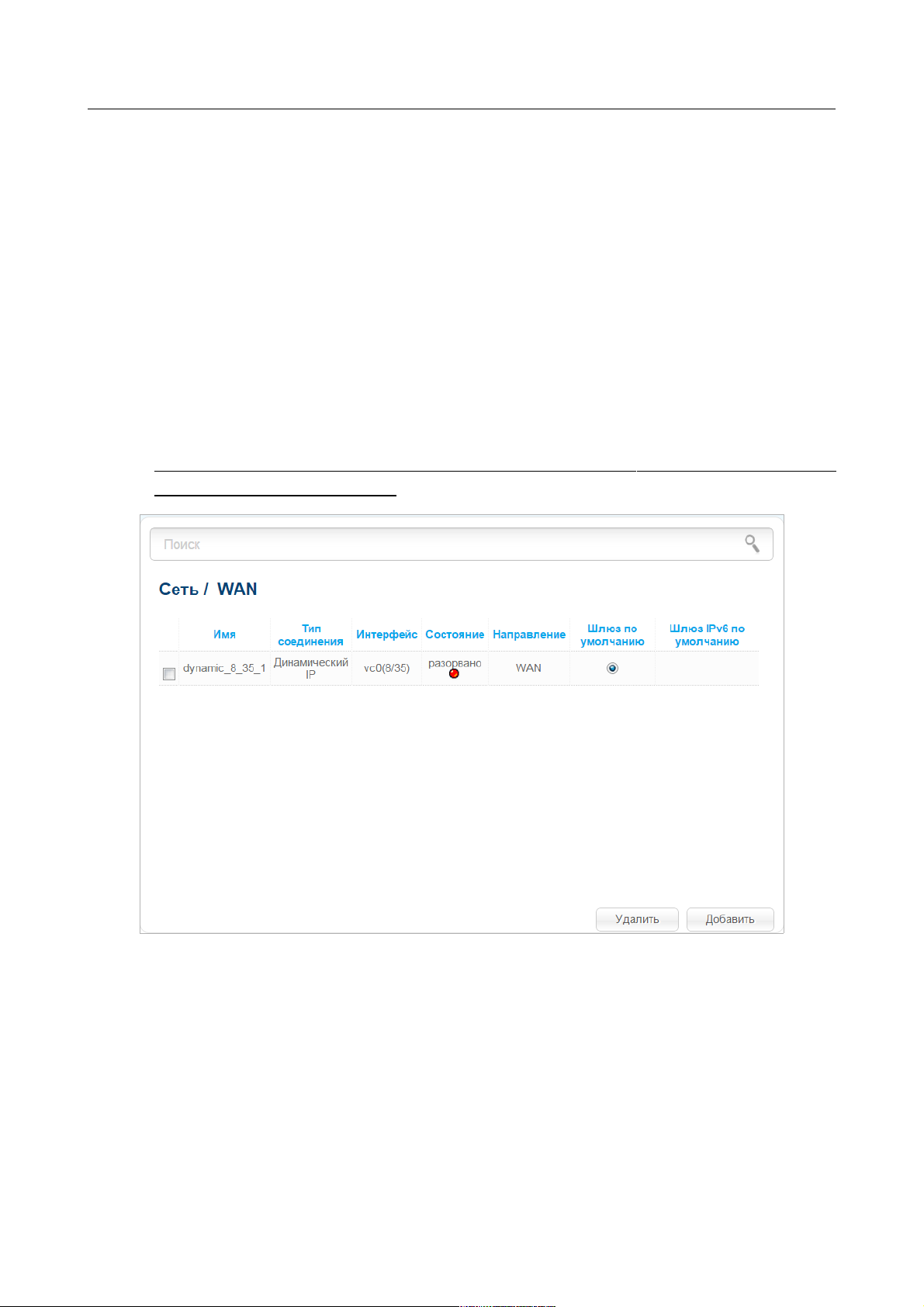

WAN......................................................................73

Создание ADSL WAN-соединения...........................................75

Создание Ethernet WAN-соединения.......................................85

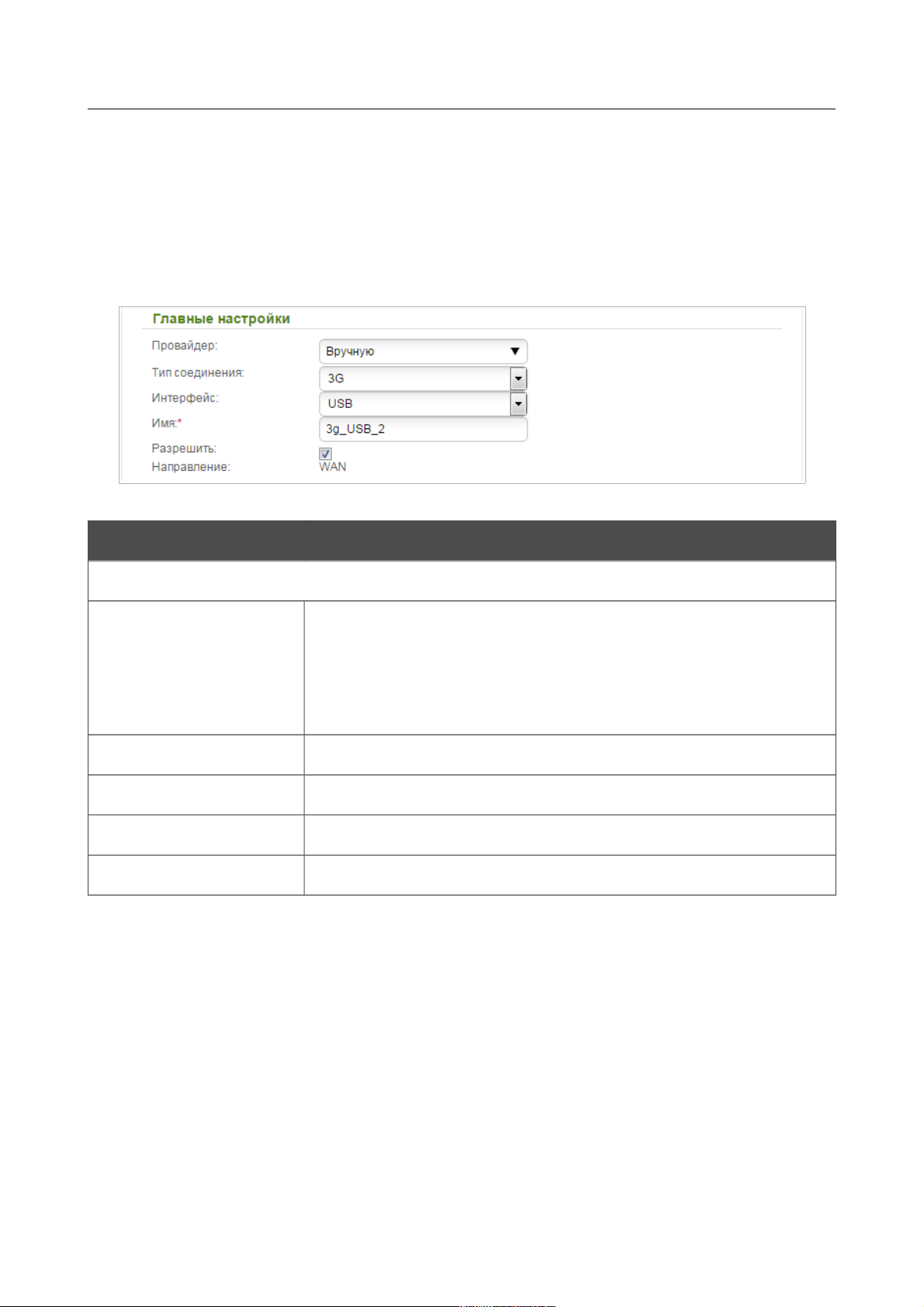

Создание 3G WAN-соединения.............................................93

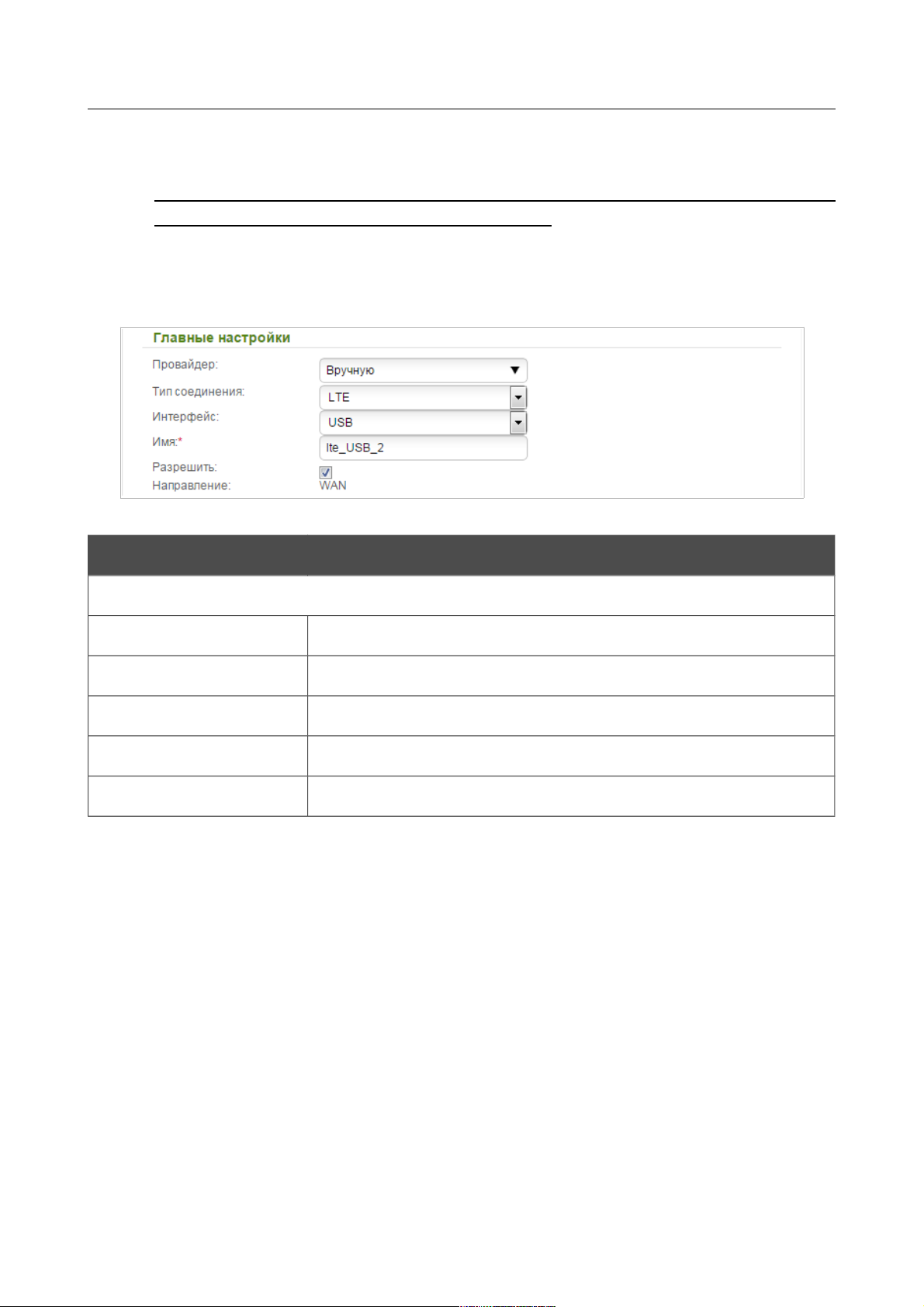

Создание LTE WAN-соединения............................................96

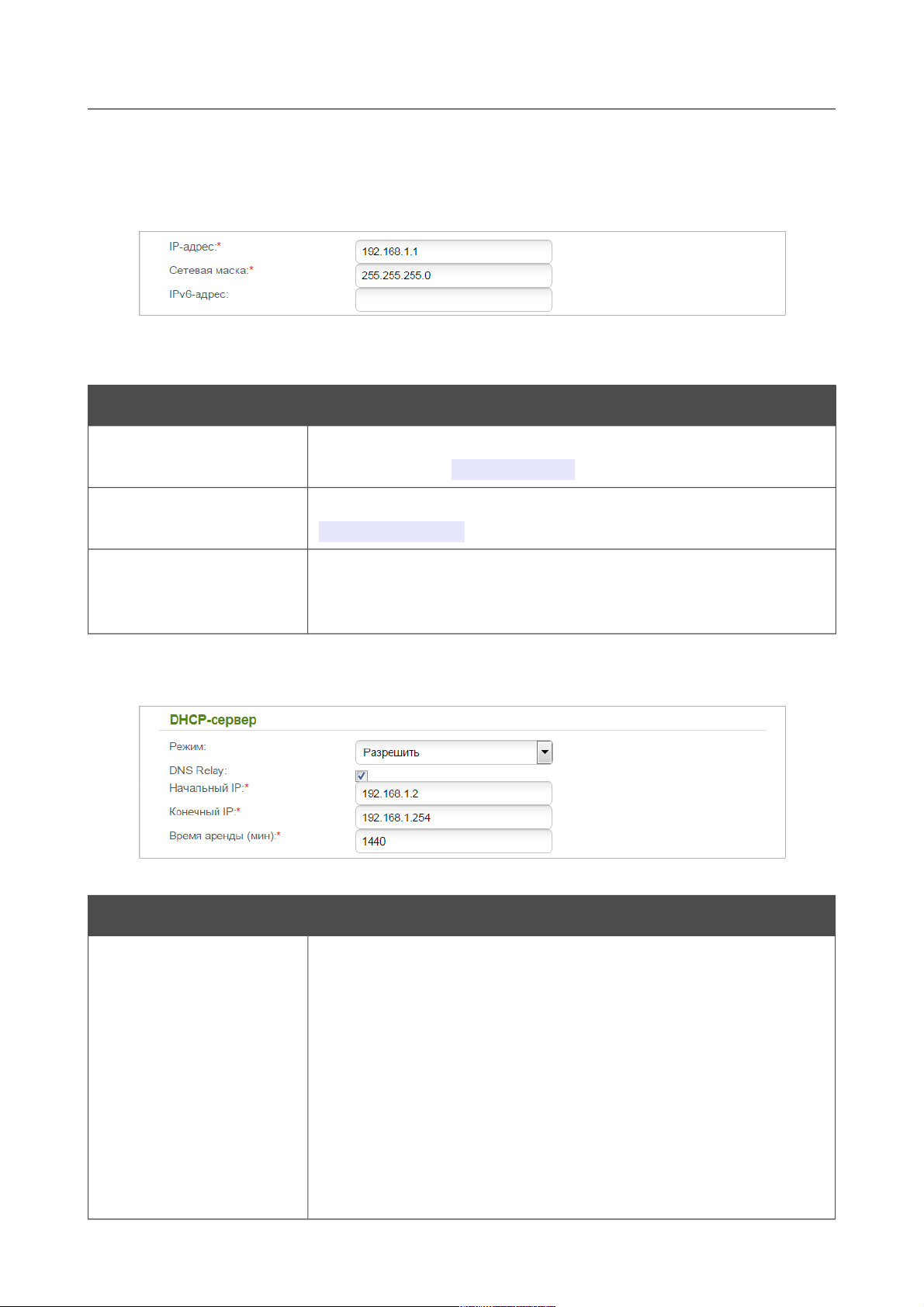

LAN......................................................................99

QoS.....................................................................103

Расширенные настройки.................................................103

Очереди...............................................................107

Wi-Fi.....................................................................108

Основные настройки......................................................108

Настройки безопасности..................................................110

MAC-фильтр..............................................................115

Список Wi-Fi-клиентов...................................................117

WPS.....................................................................118

Использование функции WPS из web-интерфейса...........................120

Использование функции WPS без доступа к web-интерфейсу................120

Дополнительные настройки................................................122

Дополнительно.............................................................124

UPnP IGD................................................................125

Группирование интерфейсов...............................................126

EtherWAN................................................................129

DDNS....................................................................130

Маршрутизация...........................................................132

Маршрутизация IPv6......................................................133

ADSL....................................................................135

Удаленный доступ к устройству...........................................136

Разное..................................................................139

Клиент TR-069...........................................................141

Межсетевой экран..........................................................143

IP-фильтры..............................................................143

Виртуальные серверы.....................................................146

DMZ.....................................................................149

MAC-фильтр..............................................................150

3G/LTE-модем..............................................................153

Информация..............................................................154

PIN.....................................................................155

USB-накопитель............................................................157

Информация..............................................................157

Файловый браузер........................................................158

Принт-сервер............................................................159

Samba...................................................................160

FTP.....................................................................161

DLNA....................................................................162

Transmission..............................................................164

Настройки Transmission..................................................164

Контроль..................................................................167

URL-фильтр..............................................................167

Яндекс.DNS................................................................169

Настройка безопасности..................................................169

Страница 3 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Система...................................................................172

Пароль администратора...................................................173

Конфигурация............................................................174

Журнал событий..........................................................176

Обновление ПО...........................................................178

Локальное обновление..................................................179

Удаленное обновление..................................................180

Системное время.........................................................181

Пинг....................................................................183

Телнет..................................................................184

Пользователи USB........................................................185

Глава 5. Рекомендации по использованию маршрутизатора..........187

Инструкции по безопасности................................................187

Рекомендации по установке беспроводных устройств..........................188

Создание двух соединений на одном канале..................................189

ADSL WAN-соединения.....................................................189

Ethernet WAN-соединения.................................................190

Глава 6. Аббревиатуры и сокращения.............................192

Страница 4 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Введение

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DSL-2650U, порядок настройки и рекомендации по его использованию.

Настоящее руководство предназначено для пользователей, знакомых с основными принципами организации сетей, которые создают домашнюю локальную сеть, а также системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример Описание

текст Основной текст документа.

Предварительная подготовка

Ссылка на главу или раздел данного руководства пользователя.

«Краткое руководство по установке»

Ссылка на документ.

Изменить

Название раздела меню, пункта меню, какого-либо элемента web-интерфейса (поле, флажок, переключатель, кнопка и пр.)

192.168.1.1

Текст, который необходимо ввести в указанное поле.

Информация

Важная информация, на которую необходимо обратить внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.

Глава 2 содержит описание технических характеристик маршрутизатора DSL-2650U и его

внешнего вида, а также перечисление содержимого комплекта поставки.

Глава 3 описывает процесс установки беспроводного маршрутизатора DSL-2650U и настройки компьютера для подключения к web-интерфейсу устройства.

Глава 4 содержит подробное описание всех разделов меню web-интерфейса.

Глава 5 содержит рекомендации по безопасному использованию маршрутизатора и советы по

построению беспроводной сети и настройке устройства.

Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.

Страница 5 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

DSL-2650U – это универсальный LTE/3G/ADSL/Ethernet-маршрутизатор с Wi-Fi и встроенным коммутатором. Маршрутизатор позволяет подключаться к сети Интернет через сеть LTE, 3G GSM или CDMA при помощи USB-модема1. Кроме того, устройство позволяет получить высокоскоростной доступ к сети Интернет как по технологии ADSL, так и по технологии Ethernet.

Маршрутизатор оснащен ADSL-портом для подключения к ADSL-линии и 4 Ethernetпортами для подключения рабочих станций. Благодаря этому DSL-2650U представляет собой экономичное решение для создания проводной сети и избавляет от необходимости устанавливать отдельный коммутатор. Кроме того, любой Ethernet-порт устройства можно использовать для подключения к выделенной Ethernet-линии. Также маршрутизатор имеет USB-порт для подключения USB-модема, принтера или USB-накопителя.

Также DSL-2650U может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n. В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологию WPS.

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LANпортам маршрутизатора, останутся в сети.

Беспроводной маршрутизатор DSL-2650U оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.

Для настройки универсального беспроводного маршрутизатора DSL-2650U используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.

1 USB-модем не входит в комплект поставки. Компания D-Link не гарантирует совместимость со всеми USB-

модемами. См. раздел Технические характеристики*, стр. 7.

Страница 6 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Технические характеристики

Аппаратное обеспечение

Интерфейсы

· Порт ADSL с разъемом RJ-11

· 4 порта LAN 10/100BASE-TX

· Порт USB 2.0

Индикаторы

· POWER

· DSL

· INTERNET

· WLAN

· LAN 1-4

· WPS

· USB

Кнопки

· Кнопка ON/OFF для включения/выключения питания

· Кнопка RESET для возврата к заводским настройкам по умолчанию

· Кнопка WPS/WLAN для установки защищенного беспроводного

соединения и включения/выключения беспроводной сети

Антенна

· Внутренняя всенаправленная антенна с коэффициентом усиления 2 дБи

Разъем питания

· Разъем для подключения питания (постоянный ток)

Параметры DSL

Стандарты ADSL

· ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A, ITUT G.992.2 (G.lite) Annex A, ITU-T G.994.1 (G.hs)

· ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/L/M, ITU-T G.992.4 (G.lite.bis) Annex A

· ADSL2+: ITU-T G.992.5 Annex A/L/M

Протоколы ATM/PPP

· Инкапсуляция Ethernet в режимах моста и маршрутизатора

· Мультиплексирование на основе VC/LLC

· ATM Forum UNI3.1/4.0 PVC (до 8 PVC)

· Уровень адаптации ATM типа 5 (AAL5)

· Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback

· ATM QoS

· PPP over ATM (RFC 2364)

· PPP over Ethernet (PPPoE)

· Поддержка функции Keep-alive для PPP-протоколов

* Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и

соответствующую документацию на сайте www.dlink.ru.

Страница 7 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Программное обеспечение

Типы подключения WAN

· LTE

· 3G

· PPPoA

· PPPoE

· IPv6 PPPoE

· PPPoE Dual Stack

· IPoA

· Статический IP / Динамический IP

· Статический IPv6 / Динамический IPv6

· Bridge

Сетевые функции

· DHCP-сервер/relay

· DHCPv6-сервер (Stateful/Stateless), делегирование префикса IPv6

· DNS relay

· Поддержка записей DNSv6 класса AAAA

· Dynamic DNS

· Статическая IP-маршрутизация

· Статическая IPv6-маршрутизация

· IGMP Proxy

· IGMP snooping

· RIP

· Поддержка UPnP IGD

· Поддержка VLAN

· Поддержка функции ping со стороны внешней сети (WAN ping respond)

· Поддержка SIP

· Поддержка RTSP

Функции межсетевого экрана

· Преобразование сетевых адресов (NAT)

· Контроль состояния соединений (SPI)

· IP-фильтры

· MAC-фильтр

· URL-фильтр

· DMZ-зона

· Функция защиты от ARP- и DDoS-атак

· Виртуальные серверы

· Встроенный сервис контентной фильтрации Яндекс.DNS

VPN

· PPTP/PPPoE pass-through

QoS

· Группирование интерфейсов

· Приоритет VLAN (802.1p)

· Приоритизация/классификация трафика для Ethernet WAN (только

исходящий трафик)

Функции USB-интерфейса

· USB-модем Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)

Включение/выключение проверки PIN-кода, смена PIN-кода

· USB-накопитель Файловый браузер Принт-сервер Учетные записи для доступа к накопителю Встроенный сервер Samba Встроенный FTP-сервер Встроенный DLNA-сервер Встроенный torrent-клиент Transmission, возможность скачивания файлов на USB-накопитель и с него

2 Для LTE и GSM USB-модемов. 3 Только для GSM USB-модемов.

Страница 8 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Программное обеспечение

Управление

· Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP)

· Web-интерфейс настройки и управления на нескольких языках

· Обновление ПО маршрутизатора через web-интерфейс

· Автоматическое уведомление о наличии новой версии ПО

· Сохранение и загрузка конфигурации

· Поддержка удаленного журналирования

· Автоматическая синхронизация системного времени с NTP-сервером и

ручная настройка даты и времени

· Функция ping

· Клиент TR-069

Параметры беспроводного модуля

Стандарты

· IEEE 802.11b/g/n

Диапазон частот

· 2400 ~ 2483,5 МГц

Безопасность беспроводного соединения

· WEP

· WPA/WPA2 (Personal)

· МАС-фильтр

· WPS (PBC/PIN)

Дополнительные функции

· Управление подключенными устройствами

· Расширенные настройки

Скорость беспроводного соединения

· IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с

· IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

· IEEE 802.11n: от 6,5 до 150 Мбит/с (от MCS0 до MCS7)

Выходная мощность передатчика

Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране

· 802.11b 16,5 ~ 18,5 дБм

· 802.11g 13,5 ~ 16,5 дБм

· 802.11n 13,5 ~ 16,5 дБм

Схемы модуляции

· 802.11b: CCK (11 и 5,5 Мбит/с), DQPSK (2 Мбит/с), DBPSK (1 Мбит/с), DSSS

· 802.11g: PSK/CCK, DBPSK, DQPSK, OFDM, BPSK, QPSK, 16QAM, 64QAM

· 802.11n: PSK/CCK, DBPSK, DQPSK, OFDM и др.

Физические параметры

Размеры

· 160 x 120 x 59 мм

Вес

· 210 г

Условия эксплуатации

Питание

· Выход: 12 В постоянного тока, 1 А

Температура

· Рабочая: от 0 до 40 °C

· Хранения: от -20 до 70 °C

Влажность

· От 5% до 95% (без конденсата)

Страница 9 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+ с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Поддерживаемые USB-модемы

GSM

· Alcatel X500

· D-Link DWM-152C1

· D-Link DWM-156A6

· D-Link DWM-156A7

· D-Link DWM-156C1

· D-Link DWM-157B1

· D-Link DWM-157B1 (Velcom)

· D-Link DWM-158D1

· Huawei E150

· Huawei E1550

· Huawei E156G

· Huawei E160G

· Huawei E169G

· Huawei E171

· Huawei E173 (Megafon)

· Huawei E220

· Huawei E352 (Megafon)

· Huawei E367 (3G-режим)

· Huawei E392 (3G-режим)

· ZTE MF112

· ZTE MF192

· ZTE MF626

· ZTE MF627

· ZTE MF652

· ZTE MF667

· ZTE MF668

· ZTE MF752

CDMA

· Airplus MCD-650

· Airplus MCD-800

· AnyDATA ADU-300A

· AnyDATA ADU-500A

· AnyDATA ADU-510A

· Huawei EC306

· ZTE AC5710

· ZTE AC5730

LTE

· Huawei E3131

· Huawei E3272

· Huawei E3351

· Huawei E367

· Huawei E392

· Megafon M100-1

· Megafon M100-3

· Megafon M100-4

· Megafon M150-1

· Yota LU-150

· Yota WLTUBA-107

· ZTE MF823

· ZTE MF827

· МТС 824F

4 Производитель не гарантирует корректную работу маршрутизатора со всеми модификациями внутреннего ПО USB-модемов.

Страница 10 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Внешний вид устройства

Передняя панель

Рисунок 1. Вид передней панели DSL-2650U.

Светодиодный

индикатор

Режим Значение

POWER

Горит постоянно (зеленый)

Питание включено.

Не горит

Питание отключено; после включения – маршрутизатор в режиме аварийного восстановления.

DSL

Горит постоянно (зеленый)

Синхронизация DSL прошла успешно.

Мигает (зеленый)

Попытка обнаружить несущий сигнал и синхронизировать DSL.

Не горит Нет несущего сигнала.

INTERNET

Горит постоянно (зеленый)

WAN-соединение установлено.

Мигает (зеленый)

WAN-интерфейс активен (трафик в одном из направлений).

Горит постоянно (красный)

После включения – загрузка устройства; после загрузки – маршрутизатор в режиме аварийного восстановления.

Не горит Маршрутизатор работает в режиме моста или нет WAN-соединения.

WLAN

Мигает (зеленый)

Беспроводная сеть включена.

Не горит Беспроводная сеть выключена.

Страница 11 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Светодиодный

индикатор

Режим Значение

LAN 1-4

Горит постоянно (зеленый)

Устройство подключено к соответствующему порту маршрутизатора (для LAN-порта, настроенного как WAN-порт, – маршрутизатор подключен к Ethernet-линии).

Мигает (зеленый)

Соответствующий LAN-порт активен (трафик в одном из направлений).

Не горит

Кабель не подключен к соответствующему порту.

WPS

Мигает (зеленый)

Попытка установки соединения с беспроводным устройством с помощью функции WPS.

Не горит

Функция WPS не используется.

USB

Горит постоянно (зеленый)

USB-устройство подключено к USB-порту маршрутизатора.

Не горит

USB-устройство не подключено.

Страница 12 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Боковая панель

Рисунок 2. Вид боковой панели DSL-2650U.

Название Описание

WPS

WLAN

Кнопка для включения/выключения беспроводной сети и быстрого добавления устройств в беспроводную локальную сеть маршрутизатора (функция WPS).

Для включения/выключения беспроводной сети: при включенном устройстве нажмите кнопку, удерживайте 7 секунд, затем отпустите.

Для использования функции WPS: при включенном устройстве нажмите кнопку и отпустите.

USB

Порт для подключения USB-устройства (модема, накопителя, принтера).

Страница 13 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Задняя панель

Рисунок 3. Вид задней панели DSL-2650U.

Порт Описание

DSL

DSL-порт для подключения маршрутизатора к телефонной линии.

LAN 1-4

4 Ethernet-порта для подключения Ethernet-устройств. Один порт может быть использован для подключения к выделенной Ethernet-линии.

RESET

Кнопка для сброса настроек к заводским установкам.

Для восстановления заводских установок необходимо нажать и удерживать 10 секунд (при включенном устройстве).

12VDC IN

Разъем питания.

ON/OFF

Кнопка для включения/выключения маршрутизатора.

Страница 14 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Обзор маршрутизатора

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:

• маршрутизатор DSL-2650U,

• адаптер питания постоянного тока 12В/1А,

• телефонный кабель с разъемом RJ-11,

• Ethernet-кабель (CAT 5E),

• сплиттер,

• документ «Краткое руководство по установке» (буклет).

Документы «Руководство пользователя» и «Краткое руководство по установке» на русском и английском языках доступны на сайте компании D-Link (см. www.dlink.ru).

Использование источника питания с напряжением, отличным от поставляемого с устройством, может привести к повреждению устройства и потере гарантии на него.

Страница 15 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

ГЛАВА 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что у Вас имеется все необходимое оборудование, а также информация по всем используемым устройствам.

Операционная система

Настройка и управление универсальным LTE/3G/ADSL/Ethernet-маршрутизатором DSL2650U (далее – «маршрутизатором») выполняется с помощью встроенного web-интерфейса. Web-интерфейс доступен в любой операционной системе, которая поддерживает webбраузер.

Web-браузер

Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется использовать web-браузеры:

• Apple Safari версии 5 и выше,

• Google Chrome версии 5 и выше,

• Microsoft Internet Explorer версии 8 и выше,

• Mozilla Firefox версии 5 и выше,

• Opera версии 10 и выше.

Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена другим программным обеспечением (например, антивирусной программой или другим ПО, обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.

Проводная или беспроводная сетевая карта (Ethernet- или Wi-Fi-адаптер)

Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernet- или WiFi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не оснащен подобным устройством, установите Ethernet- или Wi-Fi-адаптер перед тем, как приступить к использованию маршрутизатора.

Беспроводная связь

Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11b, g или n. Кроме того, для данных устройств необходимо задать значения идентификатора SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе маршрутизатора.

Страница 16 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

USB-модем

Для того чтобы подключиться к сети LTE, 3G GSM или CDMA, Вам необходимо подключить USB-модем к USB-порту маршрутизатора. Затем через web-интерфейс маршрутизатора Вы сможете настроить подключение к сети Интернет5.

В USB-модеме должна быть установлена активная идентификационная карта (SIM или R-UIM) Вашего оператора.

Некоторые операторы требуют активации USB-модема перед использованием. Обратитесь к инструкциям по подключению, предоставленным Вашим оператором при заключении договора или размещенным на его web-сайте.

Для LTE и CDMA USB-модемов необходимо отключить проверку PIN-кода идентификационной карты до подключения USB-модема к маршрутизатору.

5 Обратитесь к Вашему оператору для получения информации о зоне покрытия услуги и ее стоимости.

Страница 17 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1. Выключите питание Вашего компьютера.

2. Подключите Ethernet-кабель к одному из четырех Ethernet-портов, расположенных на задней панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.

3. Для подключения через USB-модем: подключите USB-модем к USB-порту6, расположенному на левой боковой панели маршрутизатора.

Если маршрутизатор включен, а Вам необходимо подключить или заменить USBмодем, выключите питание маршрутизатора, подключите модем к USB-порту и снова включите питание устройства.

4. Для подключения устройства к DSL-линии: подключите телефонный кабель к DSLпорту маршрутизатора и порту ADSL OUT сплиттера, затем подсоедините телефон к порту PHONE сплиттера и подключите кабель от телефонной розетки к порту ADSL IN сплиттера.

5. Для подключения устройства к Ethernet-линии: в web-интерфейсе маршрутизатора определите LAN-порт маршрутизатора, который будет использоваться как WAN-порт,

и создайте Ethernet WAN-соединение. Далее подключите Ethernet-кабель к

выбранному Ethernet-порту, расположенному на задней панели маршрутизатора, и к Ethernet-линии.

6. Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.

7. Включите маршрутизатор, нажав кнопку ON/OFF на задней панели устройства.

8. Включите компьютер и дождитесь загрузки операционной системы.

6 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 18 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.

2. В окне Сетевые подключения щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 4. Окно Сетевые подключения.

Страница 19 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

3. В окне Подключение по локальной сети – свойства на вкладке Общие выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.

Рисунок 5. Окно свойств подключения по локальной сети.

Страница 20 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

4. Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.

Рисунок 6. Окно свойств протокола TCP/IP.

5. Нажмите кнопку ОК в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 21 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка автоматического получения IP-адреса

в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

2. Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке

Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)

Рисунок 7. Окно Панель управления.

Страница 22 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

3. В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.

Рисунок 8. Окно Центр управления сетями и общим доступом.

Страница 23 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

4. В открывшемся окне щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.

Рисунок 9. Окно Сетевые подключения.

Страница 24 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

5. В окне Подключение по локальной сети – свойства на вкладке Сеть выделите строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.

Рисунок 10. Окно свойств подключения по локальной сети.

Страница 25 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

6. Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.

Рисунок 11. Окно свойств протокола TCP/IPv4.

7. Нажмите кнопку OK в окне свойств подключения.

Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Страница 26 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Подключение к компьютеру с Wi-Fi-адаптером

1. Для подключения через USB-модем: подключите USB-модем к USB-порту7, расположенному на левой боковой панели маршрутизатора.

2. Для подключения устройства к DSL-линии: подключите телефонный кабель к DSLпорту маршрутизатора и порту ADSL OUT сплиттера, затем подсоедините телефон к порту PHONE сплиттера и подключите кабель от телефонной розетки к порту ADSL IN сплиттера.

3. Для подключения устройства к Ethernet-линии: в web-интерфейсе маршрутизатора определите LAN-порт маршрутизатора, который будет использоваться как WAN-порт,

и создайте Ethernet WAN-соединение. Далее подключите Ethernet-кабель к

выбранному Ethernet-порту, расположенному на задней панели маршрутизатора, и к Ethernet-линии.

4. Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.

5. Включите маршрутизатор, нажав кнопку ON/OFF на задней панели устройства.

6. Включите компьютер, дождитесь загрузки операционной системы.

7. Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным беспроводным сетевым адаптером, как правило, есть кнопка или переключатель, активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК). Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером, установите программное обеспечение, поставляемое вместе с адаптером.

7 USB-модемы рекомендуется подключать к USB-порту маршрутизатора при помощи USB-удлинителя.

Страница 27 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows XP

2. Выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fiадаптер включен.

Рисунок 12. Окно Сетевые подключения.

3. Выполните поиск доступных сетей.

4. В открывшемся окне Беспроводное сетевое подключение выделите беспроводную сеть DSL-2650U и нажмите кнопку Подключить.

5. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на нижней панели устройства) в поля Ключ сети и Подтверждение ключа и нажмите кнопку Подключить.

После нажатия на кнопку Подключить отобразится окно Состояние беспроводного сетевого соединения.

Если первичная настройка маршрутизатора выполняется через Wi-Fi-соединение, то сразу после изменения настроек беспроводной сети маршрутизатора, заданных по умолчанию, необходимо будет заново установить беспроводное соединение, используя только что заданные параметры.

Страница 28 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.

Рисунок 13. Окно Панель управления.

3. В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.

4. В открывшемся окне выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi-адаптер включен.

5. Чтобы открыть список доступных беспроводных сетей, выделите значок беспроводного сетевого подключения и нажмите кнопку Подключение к или в области уведомлений, расположенной в правой части панели задач, нажмите левой кнопкой мыши на значок сети.

Рисунок 14. Область уведомлений панели задач.

Страница 29 из 195

DSL-2650U Беспроводной маршрутизатор ADSL2+

с поддержкой 3G/LTE/Ethernet WAN и USB-портом

Руководство пользователя

Установка и подключение маршрутизатора

6. В открывшемся окне в списке доступных беспроводных сетей выделите беспроводную сеть DSL-2650U, а затем нажмите кнопку Подключение.

Рисунок 15. Список доступных сетей.

7. В открывшемся окне введите ключ сети (см. WPS PIN на наклейке со штрих-кодом на нижней панели устройства) в поле Ключ безопасности и нажмите кнопку OK.

8. Подождите 20-30 секунд. После того как соединение будет установлено, значок сети примет вид шкалы, отображающей уровень сигнала.

Страница 30 из 195
