D-link DIR-615-A-N1C User Manual

Download
Руководство пользователя
DIR-615
Беспроводной маршрутизатор N300
Ноябрь, 2014 г.
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Содержание
Глава 1. Введение................................................5
Глава 2. Обзор маршрутизатора....................................6
Передняя панель..........................................................10
Боковая панель...........................................................12
Задняя панель............................................................13
Глава 3. Установка и подключение маршрутизатора.................15
Подключение к компьютеру с Ethernet-адаптером............................16
Настройка автоматического получения IP-адреса
в ОС Windows XP..........................................................16
Настройка автоматического получения IP-адреса
в ОС Windows 7...........................................................19
Подключение к компьютеру с Wi-Fi-адаптером...............................23
Настройка Wi-Fi-адаптера в ОС Windows XP.................................24
Настройка Wi-Fi-адаптера в ОС Windows 7..................................25
Страница общей информации................................................28
Разделы меню.............................................................30
Уведомления и раскрывающееся меню Система................................31
Глава 4. Настройка маршрутизатора...............................33
Создание WAN-соединения..................................................40
Соединение типа PPPoE..................................................40
Соединение типа Статический IP.........................................45
Соединение типа Динамический IP........................................49
Соединение типа PPPoE + Статический IP.................................53
Соединение типа PPPoE + Динамический IP................................62
Соединение типа PPTP + Статический IP или L2TP + Статический IP........70
Соединение типа PPTP + Динамический IP или L2TP + Динамический IP......79
Проверка доступности сети Интернет.......................................87
Настройка беспроводного подключения......................................88
Настройка IPTV...........................................................91
Режим точки доступа......................................................93
Режим клиента............................................................95
Страница 2 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Сетевая статистика......................................................101
DHCP....................................................................102
Таблица маршрутизации...................................................103
Клиенты.................................................................104
Активные сессии.........................................................105
Multicast-группы........................................................106
WAN.....................................................................107
WAN-соединение типа PPPoE.............................................108
WAN-соединение типа Статический IP....................................113
WAN-соединение типа Динамический IP...................................117
WAN-соединение типа PPPoE + Статический IP............................121
WAN-соединение типа PPPoE + Динамический IP...........................128
WAN-соединение типа PPTP + Статический IP и L2TP + Статический IP.....135
WAN-соединение типа PPTP + Динамический IP и L2TP + Динамический IP...141
LAN.....................................................................147
Основные настройки......................................................150
Настройки безопасности..................................................152
MAC-фильтр..............................................................158
Список Wi-Fi-клиентов...................................................160
WPS.....................................................................161
Использование функции WPS из web-интерфейса...........................163
Использование функции WPS без доступа к web-интерфейсу................163
Дополнительные настройки................................................165
WMM.....................................................................167
Клиент..................................................................169
VLAN....................................................................173
UPnP IGD................................................................176
DDNS....................................................................177
Серверы имен............................................................179
Маршрутизация...........................................................181
Удаленный доступ к устройству...........................................183
Разное..................................................................185
Клиент TR-069...........................................................187
Управление потоком......................................................189
IP-фильтры..............................................................190
Виртуальные серверы.....................................................193
DMZ.....................................................................196
MAC-фильтр..............................................................198
URL-фильтр..............................................................201
Страница 3 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Пароль администратора...................................................204
Конфигурация............................................................205
Журнал событий..........................................................207
Обновление ПО...........................................................209
Локальное обновление..................................................210
Удаленное обновление..................................................211
Системное время.........................................................212
Пинг....................................................................214
Трассировка маршрута....................................................215
Телнет..................................................................216
Глава 5. Рекомендации по использованию маршрутизатора..........217
Глава 6. Аббревиатуры и сокращения.............................220
Страница 4 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Введение

ГЛАВА 1. ВВЕДЕНИЕ

Аудитория и содержание

В данном руководстве приводится описание маршрутизатора DIR-615, порядок настройки и рекомендации по его использованию.
Настоящее руководство предназначено для пользователей, знакомых с основными принципами организации сетей, которые создают домашнюю локальную сеть, а также системных администраторов, которые устанавливают и настраивают сети в офисах компаний.

Условные обозначения

Пример Описание
текст Основной текст документа.
Предварительная подготовка
Ссылка на главу или раздел данного руководства пользователя.
«Краткое руководство по установке»
Ссылка на документ.
Изменить
Название раздела меню, пункта меню, какого-либо элемента web-интерфейса (поле, флажок, переключатель, кнопка и пр.).
192.168.0.1
Текст, который необходимо ввести в указанное поле.
!
Информация
Важная информация, на которую необходимо обратить внимание.

Структура документа

Глава 1 содержит сведения о назначении и организации документа.
Глава 2 содержит описание технических характеристик маршрутизатора DIR-615 и его
внешнего вида, а также перечисление содержимого комплекта поставки.
Глава 3 описывает процесс установки маршрутизатора DIR-615 и настройки компьютера для подключения к web-интерфейсу устройства.
Глава 4 содержит подробное описание всех разделов меню web-интерфейса.
Глава 5 содержит рекомендации по безопасному использованию маршрутизатора DIR-615,
советы по построению беспроводной сети и подключению дополнительного оборудования.
Глава 6 содержит список сокращений, используемых в настоящем руководстве пользователя.
Страница 5 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора

ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА

Общее описание

Устройство DIR-615 представляет собой беспроводной маршрутизатор со встроенным 4­портовым коммутатором, который позволяет быстро и просто организовать беспроводную и проводную сеть дома и в офисе.
Вы можете подключить беспроводной маршрутизатор DIR-615 к кабельному или DSL­модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач. Встроенный 4­портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети.
Используя беспроводной маршрутизатор DIR-615, Вы сможете быстро организовать беспроводную сеть дома и в офисе, что позволит Вашим сотрудникам или членам Вашей семьи подключаться к беспроводной сети практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и
802.11n (со скоростью до 300 Мбит/с).
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN­портам маршрутизатора, останутся в сети.
Беспроводной маршрутизатор DIR-615 оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Для настройки беспроводного маршрутизатора DIR-615 используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).
Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
Страница 6 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Технические характеристики
*
Аппаратное обеспечение
Интерфейс WAN
• 1 порт 10/100BASE-TX Ethernet для подключения кабельного или DSL­модема или подключения к выделенной Ethernet-линии
Интерфейс LAN
• 4 порта 10/100BASE-TX Ethernet
Интерфейс WLAN
• IEEE 802.11n (до 300 Мбит/с) • IEEE 802.11b/g
Диапазон частот
• 802.11b ◦ 2400 ~ 2483,5 МГц в
диапазоне ISM
• 802.11g ◦ 2400 ~ 2483,5 МГц в
диапазоне ISM
• 802.11n ◦ 2400 ~ 2483,5 МГц в
диапазоне ISM
◦ HT20: 2412 ~ 2472 МГц ◦ HT40: 2422 ~ 2462 МГц
Скорость беспроводного соединения
• 802.11b ◦ 11, 5,5, 2 и 1 Мбит/с
• 802.11g ◦ 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с
• 802.11n
Индекс
MCS
GI3=800 нс GI=400 нс
20 МГц
(Мбит/с)
40 МГц
(Мбит/с)
20 МГц
(Мбит/с)
40 МГц
(Мбит/с)
0 6,5 13,5 7,2 15
1 13 27 14,4 30
2 19,5 40,5 21,7 45
3 26 54 28,9 60
4 39 81 43,3 90
5 52 108 57,8 120
6 58,5 121,5 65 135
7 65 135 72,2 150
8 13 27 14,4 30
9 26 54 28,9 60
10 39 81 43,3 90
11 52 108 57,8 120
12 78 162 86,7 180
13 104 216 115,6 240
14 117 243 130 270
15 130 270 144,4 300
Схемы модуляции
• 802.11b: DQPSK, DBPSK, DSSS, CCK
• 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
* Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и
соответствующую документацию на сайте www.dlink.ru.
Страница 7 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
• 802.11b (типичная при комнатной температуре 25 °C) ◦ 17 дБм (+/-1,5 дБ) при 1, 2, 5,5, 11 Мбит/с
• 802.11g (типичная при комнатной температуре 25 °C) ◦ 17 дБм (+/-1,5 дБ) при 6, 9, 12 Мбит/с ◦ 16 дБм (+/-1,5 дБ) при 18, 24 Мбит/с ◦ 15 дБм (+/-1,5 дБ) при 36, 48, 54 Мбит/с
• 802.11n (типичная при комнатной температуре 25 °C)
2,4 ГГц, HT20 2,4 ГГц, HT40
16,5 дБм (+/-1,5 дБ) при MCS0/8
16,5 дБм (+/-1,5 дБ) при MCS0/8
16,5 дБм (+/-1,5 дБ) при MCS1/9
16,5 дБм (+/-1,5 дБ) при MCS1/9
16,5 дБм (+/-1,5 дБ) при MCS2/10
16,5 дБм (+/-1,5 дБ) при MCS2/10
16 дБм (+/-1,5 дБ) при MCS3/11
16 дБм (+/-1,5 дБ) при MCS3/11
16 дБм (+/-1,5 дБ) при MCS4/12
16 дБм (+/-1,5 дБ) при MCS4/12
15,5 дБм (+/-1,5 дБ) при MCS5/13
15,5 дБм (+/-1,5 дБ) при MCS5/13
15 дБм (+/-1,5 дБ) при MCS6/14
15 дБм (+/-1,5 дБ) при MCS6/14
14 дБм (+/-1,5 дБ) при MCS7/15
14 дБм (+/-1,5 дБ) при MCS7/15
Чувствительность приемника
• 802.11b (типичная при PER = 8% для пакета размером 1000 байт при комнатной температуре 25 °C)
◦ -82 дБм при 1 Мбит/с ◦ -80 дБм при 2 Мбит/с ◦ -78 дБм при 5,5 Мбит/с ◦ -76 дБм при 11 Мбит/с
• 802.11g (типичная при PER = 10% для пакета размером 1000 байт при
комнатной температуре 25 °C)
◦ -85 дБм при 6 Мбит/с ◦ -84 дБм при 9 Мбит/с ◦ -82 дБм при 12 Мбит/с ◦ -80 дБм при 18 Мбит/с ◦ -77 дБм при 24 Мбит/с ◦ -73 дБм при 36 Мбит/с ◦ -69 дБм при 48 Мбит/с ◦ -68 дБм при 54 Мбит/с
• 802.11n (типичная при PER = 10% для пакета размером 1000 байт)
HT20 HT40
-82 дБм при MCS0/8 -79 дБм при MCS0/8
-79 дБм при MCS1/9 -76 дБм при MCS1/9
-77 дБм при MCS2/10 -74 дБм при MCS2/10
-74 дБм при MCS3/11 -71 дБм при MCS3/11
-70 дБм при MCS4/12 -67 дБм при MCS4/12
-66 дБм при MCS5/13 -63 дБм при MCS5/13
-65 дБм при MCS6/14 -62 дБм при MCS6/14
-64 дБм при MCS7/15 -61 дБм при MCS7/15
Страница 8 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Программное обеспечение
Сетевые функции
• Типы WAN-соединения ◦ PPPoE ◦ Статический IP /
Динамический IP
◦ PPPoE + Статический IP ◦ PPPoE + Динамический IP ◦ PPTP/L2TP + Статический
IP
◦ PPTP/L2TP + Динамический
IP
• DHCP-сервер/relay
• DNS relay
• Пропуск VPN-тоннеля
(PPTP/L2TP)
• Dynamic DNS
• Статическая IP-маршрутизация
• Удаленный доступ
• Сетевая статистика для каждого
интерфейса
• IGMP Proxy
• RIP
• Поддержка UPnP IGD
• Поддержка VLAN
• Управление потоком (flow
control)
• Клиент TR-069
• Поддержка функции ping со
стороны внешней сети (WAN ping respond)
• Поддержка SIP
• Поддержка RTSP
• Пропуск PPPoE-пакетов (PPPoE
pass through)
Беспроводное соединение
• Поддерживаемые стандарты безопасности
◦ WEP ◦ WPA/WPA2 Personal ◦ WPA/WPA2 Enterprise
• MAC-фильтр
• Управление подключенными
устройствами
• Методы PIN и PBC функции WPS
• Функция WMM (Wi-Fi QoS)
• Расширенные настройки
• Поддержка режима «клиент»
Функции межсетевого экрана
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтры
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и
DDoS-атак
• Виртуальные серверы
Настройка и управление
• Web-интерфейс настройки и управления на нескольких языках
• Доступ по TELNET
• Обновление ПО
маршрутизатора через web­интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Поддержка удаленного журналирования
• Автоматическая синхронизация системного времени с NTP­сервером и ручная настройка даты и времени
• Функция ping
• Утилита traceroute
Физические параметры
Индикаторы
• POWER
• WPS
• INTERNET
• WLAN
• 4 индикатора LAN
Питание
• Источник питания: внешний адаптер питания постоянного тока 12В/0,5А
Кнопки
• Переключатель питания ON/OFF
• Кнопка RESET для возврата к
заводским установкам по умолчанию
• Кнопка для включения беспроводной сети и использования функции WPS
Рабочая температура
• От 0 до 40 0C
Температура хранения
• От -20 до 65 0С
Влажность при эксплуатации
• От 10% до 90% без конденсата
Влажность при хранении
• От 5% до 95% без конденсата
Страница 9 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора

Внешний вид устройства

Передняя панель

Рисунок 1. Вид передней панели DIR-615.
Светодиодный
индикатор
Режим Значение
POWER
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
WPS
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с помощью функции WPS.
Не горит
Функция WPS не используется.
INTERNET
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в одном из направлений).
Не горит
Кабель не подключен.
Страница 10 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Светодиодный
индикатор
Режим Значение
WLAN
Горит постоянно (зеленый)
Беспроводная сеть включена.
Мигает (зеленый)
WLAN-интерфейс активен (трафик в одном из направлений).
Не горит
Беспроводная сеть выключена.
LAN 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к соответствующему порту, соединение установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен (трафик в одном из направлений).
Не горит
Кабель не подключен к соответствующему порту.
Страница 11 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора

Боковая панель

Рисунок 2. Вид боковой панели DIR-615.
Название Описание
WPS
Кнопка для включения/выключения беспроводной сети и быстрого добавления устройств в беспроводную локальную сеть маршрутизатора (функция WPS).
Для включения/выключения беспроводной сети: при включенном устройстве нажмите кнопку, удерживайте 7 секунд, затем отпустите.
Для использования функции WPS: при включенном устройстве нажмите кнопку, удерживайте 2 секунды и отпустите. Светодиодный индикатор WPS должен начать мигать.
Страница 12 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора

Задняя панель

Рисунок 3. Вид задней панели DIR-615.
Название Описание
LAN 1-4
4 Ethernet-порта для подключения компьютеров или сетевых устройств.
INTERNET
Порт для подключения к выделенной Ethernet-линии или подключения кабельного или DSL-модема (рекомендуется использовать кабель, входящий в комплект поставки).
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и удерживать 10 секунд (при включенном устройстве).
12VDC IN
Разъем питания.
ON/OFF
Кнопка для включения/выключения маршрутизатора.
Также маршрутизатор оборудован встроенными Wi-Fi-антеннами.
Страница 13 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора

Комплект поставки

Перед использованием устройства убедитесь, что в комплект поставки включено следующее:
• маршрутизатор DIR-615,
• адаптер питания постоянного тока 12В/0,5А,
• Ethernet-кабель (CAT 5E),
• документ «Краткое руководство по установке» (буклет).
Документы «Руководство пользователя» и «Краткое руководство по установке» доступны на сайте компании D-Link (см. www.dlink.ru, страница продукта DIR-615/A/N1, вкладка Загрузки).
!
Использование источника питания с напряжением, отличным от поставляемого с устройством, может привести к повреждению устройства и потере гарантии на него.
Страница 14 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя

Установка и подключение маршрутизатора

ГЛАВА 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
МАРШРУТИЗАТОРА

Предварительная подготовка

Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что у Вас имеется все необходимое оборудование, а также информация по всем используемым устройствам.
Операционная система
Настройка и управление беспроводным маршрутизатором DIR-615 со встроенным 4­портовым коммутатором (далее – «маршрутизатором») выполняется с помощью встроенного web-интерфейса. Web-интерфейс доступен в любой операционной системе, которая поддерживает web-браузер.
Web-браузер
Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется использовать web-браузеры:
• Apple Safari версии 5 и выше,
• Google Chrome версии 5 и выше,
• Microsoft Internet Explorer версии 8 и выше,
• Mozilla Firefox версии 5 и выше,
• Opera версии 10 и выше.
Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена другим программным обеспечением (например, антивирусной программой или другим ПО, обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем компьютере.
Проводная или беспроводная сетевая карта (Ethernet- или Wi-Fi-адаптер)
Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernet- или Wi­Fi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не оснащен подобным устройством, установите Ethernet- или Wi-Fi-адаптер перед тем, как приступить к использованию маршрутизатора.
Беспроводная связь
Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11b, g или n. Кроме того, для данных устройств необходимо задать значения идентификатора SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе маршрутизатора.
Страница 15 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Подключение к компьютеру и его настройка

Подключение к компьютеру с Ethernet-адаптером

1. Выключите питание Вашего компьютера.
2. Подключите Ethernet-кабель к одному из LAN-портов, расположенных на задней панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.
3. Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.
4. Включите маршрутизатор, нажав кнопку ON/OFF на задней панели устройства.
5. Включите компьютер и дождитесь загрузки операционной системы.
Настройка автоматического получения IP-адреса
в ОС Windows XP
1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.
2. В окне Сетевые подключения щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.
Рисунок 4. Окно Сетевые подключения.
Страница 16 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
3. В окне Подключение по локальной сети – свойства на вкладке Общие выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.
Рисунок 5. Окно свойств подключения по локальной сети.
Страница 17 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
4. Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.
Рисунок 6. Окно свойств протокола TCP/IP.
5. Нажмите кнопку ОК в окне свойств подключения.
Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.
Страница 18 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
Настройка автоматического получения IP-адреса
в ОС Windows 7
1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.
2. Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке
Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)
Рисунок 7. Окно Панель управления.
Страница 19 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
3. В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.
Рисунок 8. Окно Центр управления сетями и общим доступом.
Страница 20 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
4. В открывшемся окне щелкните правой кнопкой мыши по соответствующему Подключению по локальной сети и выберите строку Свойства в появившемся контекстном меню.
Рисунок 9. Окно Сетевые подключения.
Страница 21 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
5. В окне Подключение по локальной сети – свойства на вкладке Сеть выделите строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.
Рисунок 10. Окно свойств подключения по локальной сети.
Страница 22 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
6. Установите переключатели в положение Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.
Рисунок 11. Окно свойств протокола TCP/IPv4.
7. Нажмите кнопку OK в окне свойств подключения.
Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.

Подключение к компьютеру с Wi-Fi-адаптером

1. Подключите адаптер питания к соответствующему разъему на задней панели маршрутизатора, а затем – к электрической розетке.
2. Включите маршрутизатор, нажав кнопку ON/OFF на задней панели устройства.
3. Включите компьютер, дождитесь загрузки операционной системы.
4. Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным беспроводным сетевым адаптером, как правило, есть кнопка или переключатель, активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК). Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером, установите программное обеспечение, поставляемое вместе с адаптером.
Страница 23 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows XP

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и подключения к Интернету > Сетевые подключения.
2. Выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi­адаптер включен.
Рисунок 12. Окно Сетевые подключения.
3. Выполните поиск доступных сетей.
4. В открывшемся окне Беспроводное сетевое подключение выделите беспроводную сеть DIR-615 и нажмите кнопку Подключить.
После нажатия на кнопку Подключить отобразится окно Состояние беспроводного сетевого соединения.
!
Если первичная настройка маршрутизатора выполняется через Wi-Fi- соединение, то сразу после изменения настроек беспроводной сети маршрутизатора, заданных по умолчанию, необходимо будет заново установить беспроводное соединение, используя только что заданные параметры.
Страница 24 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Настройка Wi-Fi-адаптера в ОС Windows 7

1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.
2. Выберите пункт Центр управления сетями и общим доступом. (Если панель управления имеет вид «по категориям» (в верхнем правом углу окна в списке
Просмотр выбран пункт Категория), выберите строку Просмотр состояния сети и задач под пунктом Сеть и Интернет.)
Рисунок 13. Окно Панель управления.
3. В меню, расположенном в левой части окна, выберите пункт Изменение параметров адаптера.
4. В открывшемся окне выделите значок беспроводного сетевого подключения и убедитесь, что Ваш Wi-Fi-адаптер включен.
5. Чтобы открыть список доступных беспроводных сетей, выделите значок беспроводного сетевого подключения и нажмите кнопку Подключение к или в области уведомлений, расположенной в правой части панели задач, нажмите левой кнопкой мыши на значок сети.
Рисунок 14. Область уведомлений панели задач.
Страница 25 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
6. В открывшемся окне в списке доступных беспроводных сетей выделите беспроводную сеть DIR-615, а затем нажмите кнопку Подключение.
Рисунок 15. Список доступных сетей.
7. Подождите 20-30 секунд. После того как соединение будет установлено, значок сети примет вид шкалы, отображающей уровень сигнала.
!
Если первичная настройка маршрутизатора выполняется через Wi-Fi- соединение, то сразу после изменения настроек беспроводной сети маршрутизатора, заданных по умолчанию, необходимо будет заново установить беспроводное соединение, используя только что заданные параметры.
Страница 26 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Подключение к web-интерфейсу

После настройки соединения с маршрутизатором Вы можете обратиться к web-интерфейсу настройки и управления для задания необходимых параметров (создания WAN-соединения для подключения к сети Интернет, изменения параметров беспроводного соединения, настройки межсетевого экрана и др.)
Запустите web-браузер (см. раздел Предварительная подготовка, стр. 15). В адресной строке web-браузера введите IP-адрес маршрутизатора (по умолчанию установлен IP-адрес
192.168.0.1). Нажмите клавишу Enter.
Рисунок 16. Ввод IP-адреса DIR-615 в адресной строке web-браузера.
!
Если при попытке подключения к web-интерфейсу маршрутизатора браузер выдает ошибку типа «Невозможно отобразить страницу» , убедитесь, что устройство правильно подключено к компьютеру.
При первом обращении к web-интерфейсу необходимо изменить пароль администратора, установленный по умолчанию. Введите новый пароль в полях Password и Confirmation. Вы можете установить любой пароль, кроме admin. Используйте цифры, латинские буквы
верхнего и нижнего регистра, а также символы, доступные на клавиатуре. Затем нажмите кнопку Apply.
Рисунок 17. Страница изменения пароля администратора, заданного по умолчанию.
!
Запомните или запишите новый пароль администратора. В случае утери нового пароля администратора Вы сможете получить доступ к настройкам маршрутизатора только после восстановления заводских настроек по умолчанию при помощи аппаратной кнопки RESET . Такая процедура уничтожит все заданные Вами настройки маршрутизатора.
Страница 27 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
После изменения пароля откроется страница входа в систему. Введите имя пользователя (admin) в поле Login и новый пароль в поле Password, затем нажмите кнопку Enter.
Рисунок 18. Страница входа в систему.

Структура web-интерфейса

Страница общей информации

В случае успешной регистрации открывается страница Home / Information.
Рисунок 19. Страница общей информации.
Страница 28 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
Web-интерфейс маршрутизатора доступен на нескольких языках. Для выбора русского языка наведите указатель мыши на надпись English в верхней части страницы и выберите значение Русский в отобразившемся меню. Вы можете переключить язык в любом разделе меню web-интерфейса маршрутизатора.
Рисунок 20. Переключение языка web-интерфейса.
На странице Начало / Информация приведена общая информация по маршрутизатору и его программному обеспечению. Со страницы общей информации Вы можете сразу перейти на некоторые страницы web-интерфейса.
Чтобы обновить внутреннее программное обеспечение маршрутизатора, щелкните левой кнопкой мыши на текущей версии ПО (правый столбец строки Версия прошивки) и следуйте инструкциям диалогового окна.
Чтобы обратиться в техническую поддержку D-Link (отправить сообщение по электронной почте), щелкните левой кнопкой мыши на адресе технической поддержки (правый столбец строки Тех. поддержка). После нажатия откроется окно почтовой программы для отправки нового письма на указанный адрес.
Чтобы изменить параметры локального интерфейса маршрутизатора, щелкните левой кнопкой мыши на IP- или MAC-адресе локального интерфейса (правый столбец строки LAN IP или LAN MAC соответственно). После нажатия откроется страница редактирования параметров LAN-интерфейса (подробное описание страницы см. в разделе LAN, стр. 147).
Чтобы изменить основные параметры беспроводной сети маршрутизатора, щелкните левой кнопкой мыши на названии беспроводной сети (правый столбец строки SSID). После нажатия откроется страница Wi-Fi / Основные настройки (подробное описание страницы см. в разделе Основные настройки, стр. 150).
Чтобы изменить параметры безопасности беспроводной сети маршрутизатора, щелкните левой кнопкой мыши на названии сетевой аутентификации (правый столбец строки Security). После нажатия откроется страница Wi-Fi / Настройки безопасности (подробное описание страницы см. в разделе Настройки безопасности, стр. 152).
Страница 29 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Разделы меню

Для настройки маршрутизатора используйте меню в левой части страницы.
В разделе Мониторинг представлена интерактивная схема, наглядно демонстрирующая настройки маршрутизатора и структуру локальной сети.
В разделе Начало Вы можете запустить нужный Вам мастер настройки.
Чтобы настроить подключение к сети Интернет, перейдите на страницу Click'n'Connect (подробное описание мастера см. в разделе Click'n'Connect, стр. 38).
Чтобы настроить беспроводную сеть маршрутизатора, перейдите на страницу Мастер
настройки беспроводной сети (подробное описание мастера см. в разделе Мастер настройки беспроводной сети, стр. 92).
Чтобы настроить доступ из сети Интернет к web-серверу, находящемуся в Вашей локальной сети, перейдите на страницу Мастер настройки виртуального сервера (подробное описание мастера см. в разделе Мастер настройки виртуального сервера, стр. 98).
Чтобы настроить маршрутизатор для использования IPTV-приставки, перейдите на страницу
Мастер настройки IPTV (подробное описание мастера см. в разделе Мастер настройки IPTV, стр. 100).
На страницах раздела Статус представлены данные, отображающие текущее состояние маршрутизатора (описание страниц см. в разделе Статус, стр. 101).
На страницах раздела Сеть можно настроить основные параметры LAN-интерфейса маршрутизатора и создать подключение к сети Интернет (описание страниц см. в разделе Сеть, стр. 107).
На страницах раздела Wi-Fi можно задать все необходимые настройки беспроводной сети маршрутизатора (описание страниц см. в разделе Wi-Fi, стр. 150).
На страницах раздела Дополнительно можно задать дополнительные параметры маршрутизатора (описание страниц см. в разделе Дополнительно, стр. 172).
На страницах раздела Межсетевой экран можно настроить межсетевой экран маршрутизатора (описание страниц см. в разделе Межсетевой экран, стр. 190).
На страницах раздела Контроль можно задать ограничения на доступ к сети Интернет (описание страниц см. в разделе Контроль, стр. 201).
На страницах раздела Система представлены функции для работы с внутренней системой маршрутизатора (описание страниц см. в разделе Система, стр. 203).
Вы также можете найти определенную страницу настроек с помощью поиска. Для этого введите название страницы или его часть в строке поиска в верхней части страницы web­интерфейса, а затем выберите необходимую ссылку в результатах поиска.
Страница 30 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора

Уведомления и раскрывающееся меню Система

Web-интерфейс маршрутизатора отображает уведомления в правом верхнем углу страницы.
Рисунок 21. Уведомления web-интерфейса.
Нажмите на значок, отображающий количество уведомлений, чтобы просмотреть полный список, и нажмите соответствующую ссылку.
!
При настройке маршрутизатора необходимо сохранять выполненные изменения в энергонезависимой памяти.
Вы можете сохранить настройки маршрутизатора при помощи меню, которое отображается при наведении указателя мыши на надпись Система в левом верхнем углу страницы. Также с помощью меню Система Вы можете перезагрузить устройство, создать и загрузить резервную копию настроек, восстановить заводские настройки, обновить внутреннее программное обеспечение устройства, а также выключить или включить беспроводную сеть.
Рисунок 22. Меню Система в верхней части страницы.
Элемент Описание
Сохранить
Нажмите на значок, чтобы сохранить выполненные Вами настройки маршрутизатора в энергонезависимой памяти.
Вы также можете сохранить параметры устройства, нажав кнопку Сохранить на странице Система / Конфигурация.
Страница 31 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Установка и подключение маршрутизатора
Элемент Описание
Перезагрузить
Нажмите на значок, чтобы перезагрузить устройство. При перезагрузке все несохраненные настройки будут утеряны.
Получить копию
настроек
Нажмите на значок, чтобы сохранить конфигурацию (все параметры маршрутизатора) на локальном диске компьютера. Резервная копия настроек будет находиться в папке загружаемых файлов Вашего браузера.
Вы также можете создать резервную копию настроек, нажав кнопку Резерв. копия на странице Система /
Конфигурация.
Восстановить
конфигурацию
Нажмите на значок, чтобы перейти на страницу Система / Конфигурация.
Сбросить настройки
Нажмите на значок, чтобы сбросить настройки маршрутизатора к заводским установкам. Вы также можете восстановить настройки по умолчанию, нажав кнопку Заводские настройки на странице Система / Конфигурация.
Сброс настроек к заводским установкам также можно выполнить с помощью аппаратной кнопки RESET. Кнопка расположена на задней панели маршрутизатора рядом с разъемом питания. Нажмите кнопку (при включенном устройстве) и удерживайте ее в течение 10 секунд, затем отпустите.
Обновить ПО
Нажмите на значок, чтобы обновить внутреннее программное обеспечение маршрутизатора.
Вы также можете обновить внутреннее ПО маршрутизатора на странице Система / Обновление ПО.
Wi-Fi
Нажмите на значок, чтобы выключить или включить
беспроводную сеть устройства.
Вы также можете выключить/включить беспроводную сеть на странице Wi-Fi / Основные настройки.
Выйти
Нажмите на значок, чтобы завершить работу с web­интерфейсом маршрутизатора.
Страница 32 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

ГЛАВА 4. НАСТРОЙКА МАРШРУТИЗАТОРА

Мониторинг

На странице представлена интерактивная схема, наглядно демонстрирующая настройки маршрутизатора и структуру локальной сети.
Рисунок 23. Страница Мониторинг.
На странице Мониторинг Вы также можете изменить основные параметры маршрутизатора. Чтобы обратиться к расширенным настройкам маршрутизатора, нажмите ссылку Все настройки устройства в левом нижнем углу страницы. Подробное описание каждой функции смотрите в соответствующем разделе данного руководства пользователя.
Страница 33 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
На интерактивной схеме представлены следующие элементы:
Элемент Описание
Интернет
Элемент Интернет отображает информацию об активном соединении. Наведите указатель мыши на пиктограмму, чтобы переключить активное соединение, удалить существующие соединения или добавить новые.
Если Ethernet-кабель, предоставленный Вашим провайдером, подключен к WAN-порту маршрутизатора, в левой части отображается название активного соединения, полученный или заданный IP-адрес, а также MAC-адрес этого соединения. Вы можете изменить MAC-адрес в режиме редактирования или клонировать MAC-адрес одного из подключенных устройств, наведя указатель мыши на пиктограмму Клонировать MAC-адрес ( ).
В правой части отображается текущая скорость передачи данных и общий объем принятых данных.
Брандмауэр
Элемент Брандмауэр отображает количество активных правил IP-фильтра. Наведите указатель мыши на пиктограмму, чтобы просмотреть список правил IP-фильтра, удалить существующие правила или добавить новые, быстро переключить режим фильтрации для соответствующего правила.
Контроль
Элемент Контроль отображает количество запрещенных/разрешенных сайтов. Наведите указатель мыши на пиктограмму, чтобы просмотреть список сайтов, удалить существующие записи или добавить новые.
Используйте переключатель Вкл/Выкл URL-фильтр ( ), чтобы включить или выключить URL-фильтр.
Используйте раскрывающийся список в правой части, чтобы быстро переключить режим работы: запретить доступ к сайтам из списка или разрешить доступ только к сайтам из списка.
Устройство
Элемент Устройство схематично изображает Ваше устройство. Наведите указатель мыши на правый верхний угол пиктограммы, чтобы отобразить системное меню, с помощью которого можно перезагрузить устройство, создать резервную копию конфигурации, сбросить настройки маршрутизатора к заводским установкам, обновить программное обеспечение,
завершить работу с web-интерфейсом.
Страница 34 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Элемент Описание
MAC-фильтр
Элемент MAC-фильтр отображает общее количество клиентов, для которых действуют правила фильтрации, и число заблокированных клиентов. Наведите указатель мыши на пиктограмму, чтобы просмотреть список фильтруемых клиентов, удалить существующих клиентов или добавить новых, быстро переключить режим фильтрации для соответствующего клиента.
Виртуальные серверы
Элемент Виртуальные серверы отвечает за перенаправление входящего трафика на определенный IP-адрес в локальной сети, отображает общее количество правил перенаправления трафика и число правил, действующих в конкретной локальной сети. Наведите указатель мыши на пиктограмму, чтобы просмотреть список всех правил перенаправления трафика, удалить существующие правила или добавить новые.
DHCP
Элемент DHCP представляет собой шкалу, на которой расположен диапазон IP-адресов DHCP-сервера. Динамические клиенты получают IP-адреса из указанного диапазона.
Используйте переключатель Вкл/Выкл DHCP-сервер ( ), чтобы включить или выключить DHCP-сервер. Для изменения диапазона перемещайте ползунки по шкале или введите значение с клавиатуры в режиме редактирования. В режиме
редактирования также можно задать маску подсети.
Динамические
клиенты
Область Динамические клиенты предназначена для отображения всех подключенных динамических клиентов. Графическое обозначение отображает название устройства, MAC-адрес и полученный IP-адрес. Список действий, доступных для каждого клиента, отображается при наведении указателя мыши на пиктограмму. Чтобы связать текущий IP­адрес с MAC-адресом клиента, перетащите его графическое обозначение в область статических клиентов.
Страница 35 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Элемент Описание
Статические клиенты
Область Статические клиенты предназначена для отображения всех статических клиентов. Графическое обозначение отображает название устройства, MAC-адрес и полученный IP-адрес. Список действий, доступных для каждого клиента, отображается при наведении указателя мыши на пиктограмму. Чтобы разорвать связь между MAC-адресом клиента и его текущим IP-адресом, перетащите его графическое обозначение в область динамических клиентов. Воспользуйтесь кнопкой Добавить клиента для добавления статических клиентов.
Беспроводная сеть
Элемент Беспроводная сеть отображает информацию о работе Wi-Fi-модуля. Слева отображается название точки доступа. Вы можете изменить его в режиме редактирования.
Используйте переключатель Скрыть точку доступа ( / ), чтобы разрешить или запретить другим пользователям видеть
Вашу беспроводную сеть.
Используйте переключатель Вкл/Выкл Wi-Fi ( ), чтобы включить или выключить беспроводную сеть.
Справа отображаются стандарты устройств, которые могут подключаться к точке доступа. Вы можете выбрать другие стандарты в раскрывающемся списке.
Используйте переключатель Вкл/Выкл защиту паролем ( / ), чтобы изменить параметры безопасности Вашей беспроводной сети. Чтобы просмотреть или изменить пароль, перейдите в режим редактирования соответствующего поля.
Беспроводная сеть
(Режим клиента)
Элемент Беспроводная сеть (Режим клиента) демонстрирует работу Wi-Fi-модуля в режиме клиента. Справа от графического представления другой точки доступа отображается ее название и MAC-адрес.
Используйте переключатель Выключить режим клиента ( ), чтобы выключить режим клиента.
Страница 36 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Элемент Описание
Wi-Fi-фильтр
Элемент Wi-Fi-фильтр отображает количество MAC-адресов, занесенных в Wi-Fi-фильтр. Элемент недоступен, если Wi-Fi­модуль находится в режиме клиента. Наведите указатель мыши на пиктограмму, чтобы просмотреть список MAC-адресов, удалить существующие адреса или добавить новые.
Используйте переключатель Вкл/Выкл Wi-Fi-фильтр ( ), чтобы включить или выключить Wi-Fi-фильтр.
Используйте раскрывающийся список в правой части, чтобы быстро изменить режим фильтра: разрешить или запретить доступ к Вашей беспроводной сети.
В данном разделе Вы можете обратиться в техническую поддержку D-Link (отправить сообщение по электронной почте). Для этого щелкните левой кнопкой мыши на адресе технической поддержки в правом нижнем углу страницы. После нажатия откроется окно почтовой программы для отправки нового письма на указанный адрес.
Страница 37 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Click'n'Connect

Чтобы настроить подключение к сети Интернет (WAN-соединение), нажмите ссылку Click'n'Connect в разделе Начало.
Рисунок 24. Настройка подключения к сети Интернет.
Подключите Ethernet-кабель, предоставленный Вашим провайдером, к WAN-порту маршрутизатора. Проверьте состояние соответствующего светодиодного индикатора (должен гореть индикатор INTERNET).
Чтобы продолжить, нажмите кнопку Далее.
Страница 38 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 25. Настройка подключения к сети Интернет.
На открывшейся странице выберите необходимое положение переключателя и нажмите кнопку Далее.
Страница 39 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Создание WAN-соединения

Соединение типа PPPoE
Рисунок 26. Настройка WAN-соединения типа PPPoE.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 40 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

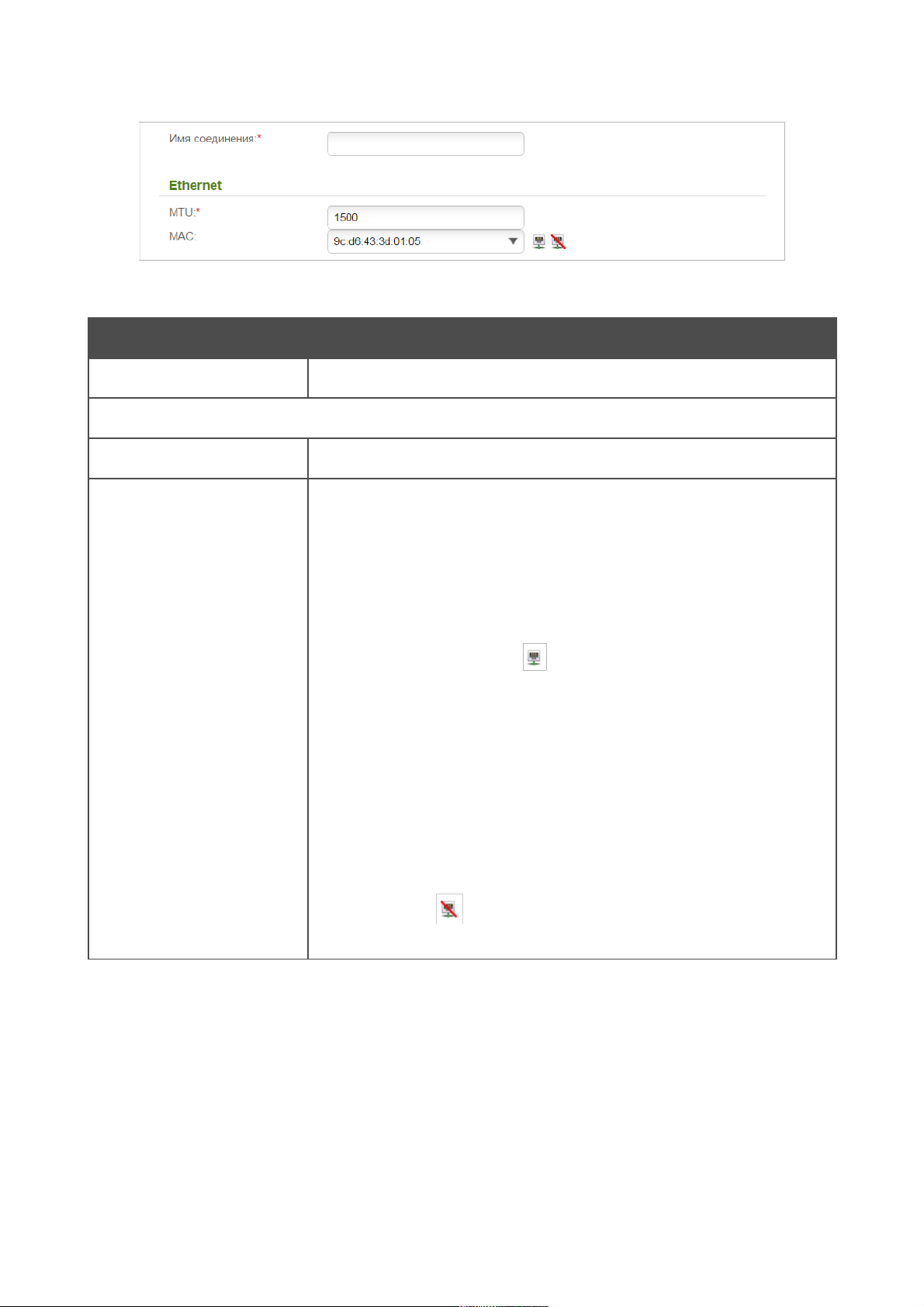

Рисунок 27. Настройка WAN-соединения типа PPPoE. Экспертный режим настроек. Раздел
Ethernet.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
Ethernet
MTU
Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 41 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 28. Настройка WAN-соединения типа PPPoE. Экспертный режим настроек. Раздел PPP.
Параметр Описание
PPP
Имя пользователя
Имя пользователя (логин) для доступа в Интернет.
Без авторизации
Установите флажок, если для доступа в Интернет Вам не нужно вводить имя пользователя и пароль.
Пароль
Пароль для доступа в Интернет.
Подтверждение
пароля
Подтверждение пароля (для исключения ошибок при вводе пароля).
Имя сервиса
Имя PPPoE-сервера, выполняющего аутентификацию.
Алгоритм
аутентификации
Выберите из списка необходимый метод аутентификации или оставьте значение AUTO.
MTU Максимальный размер пакета, передаваемого интерфейсом.
Keep Alive
(Поддерживать подключение) Установите флажок, чтобы маршрутизатор поддерживал соединение с провайдером, даже
когда соединение неактивно в течение определенного периода времени. При установленном флажке на странице отображаются поля LCP интервал и LCP провалы. Задайте необходимые значения.
Страница 42 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Соединение по
требованию
Установите флажок, если хотите, чтобы маршрутизатор устанавливал соединение с Интернет по требованию. В поле Максимальное время неактивности, отображаемом при установке данного флажка, задайте время простоя (в секундах), после которого соединение автоматически разрывается.
PPP IP расширение
Для подключения к сетям некоторых провайдеров необходимо включить данный параметр. Уточните у Вашего провайдера,
требуется ли установка данного флажка.
Статический IP-адрес
Заполните поле, если хотите использовать статический IP-адрес для соединения с сетью Интернет.
Отладка PPP
Установите флажок, если хотите, чтобы в журнал заносилась вся отладочная информация по PPP-соединению.
Страница 43 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 29. Настройка WAN-соединения типа PPPoE. Экспертный режим настроек. Раздел
Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 44 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа Статический IP
Рисунок 30. Настройка WAN-соединения типа Статический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
Заполните поля IP-адрес и Сетевая маска.
В поле IP-адрес шлюза введите IP-адрес шлюза, используемого данным соединением.
В поле Первичный DNS-сервер введите адрес первичного DNS-сервера.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 45 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

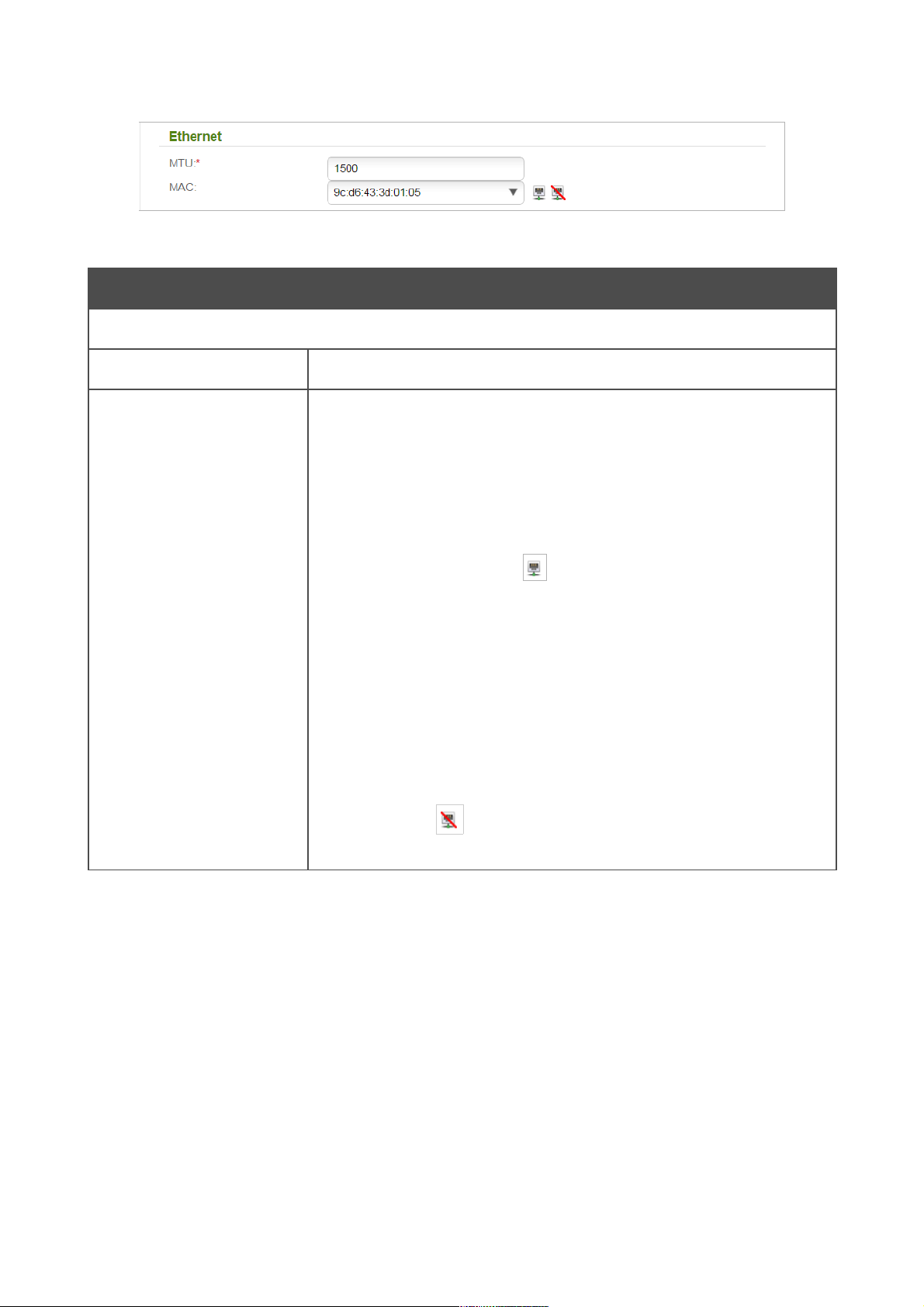

Рисунок 31. Настройка WAN-соединения типа Статический IP. Экспертный режим настроек.
Раздел Ethernet.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
Ethernet
MTU
Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 46 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 32. Настройка WAN-соединения типа Статический IP. Экспертный режим настроек.
Раздел IP.
Параметр Описание
IP
IP-адрес Введите в поле IP-адрес.
Сетевая маска
Введите в поле маску подсети.
IP-адрес шлюза Введите IP-адрес шлюза, используемого данным соединением.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Страница 47 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 33. Настройка WAN-соединения типа Статический IP. Экспертный режим настроек.
Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 48 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа Динамический IP
Рисунок 34. Настройка WAN-соединения типа Динамический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
Если провайдер предоставил адреса DNS-серверов, снимите флажок Получить адрес DNS-сервера автоматически и заполните поле Первичный DNS-сервер.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 49 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 35. Настройка WAN-соединения типа Динамический IP. Экспертный режим настроек.
Раздел Ethernet.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
Ethernet
MTU
Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 50 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

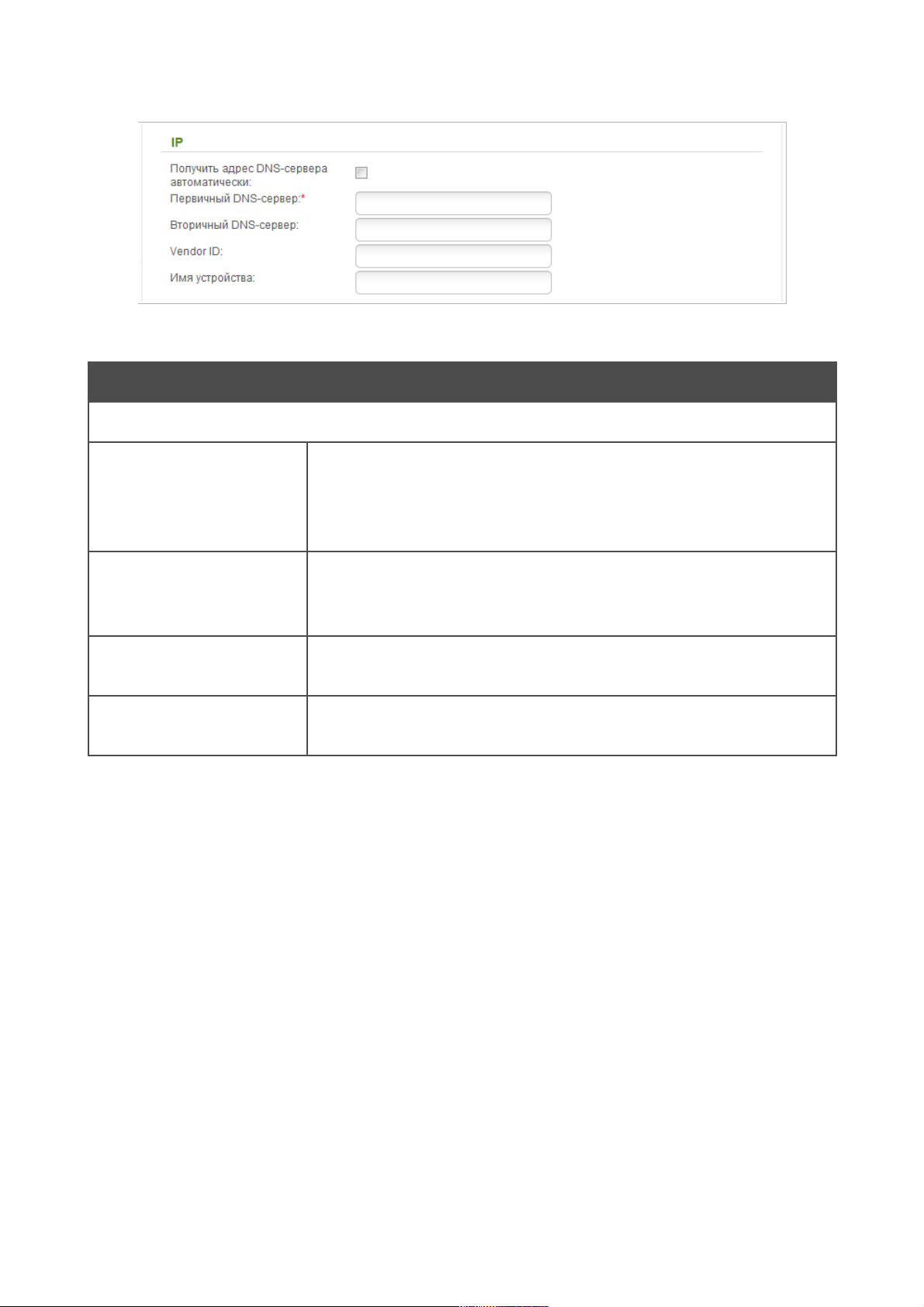

Рисунок 36. Настройка WAN-соединения типа Динамический IP. Экспертный режим настроек.
Раздел IP.
Параметр Описание
IP
Получить адрес DNS-
сервера
автоматически
Установите флажок, чтобы адрес DNS-сервера назначался автоматически. Если данный флажок установлен, поля Первичный DNS-сервер и Вторичный DNS-сервер не отображаются.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Vendor ID
Идентификатор провайдера доступа к сети Интернет. Необязательный параметр.
Имя устройства
Имя маршрутизатора, определяемое провайдером. Необязательный параметр.
Страница 51 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 37. Настройка WAN-соединения типа Динамический IP. Экспертный режим настроек.
Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 52 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа PPPoE + Статический IP
Рисунок 38. Настройка WAN-соединения типа PPPoE + Статический IP.
Заполните поля IP-адрес и Сетевая маска.
В поле IP-адрес шлюза введите IP-адрес шлюза, используемого данным соединением.
В поле Первичный DNS-сервер введите адрес первичного DNS-сервера.
Как правило, на данном этапе указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 53 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 39. Настройка WAN-соединения типа PPPoE + Статический IP. Экспертный режим
настроек. Раздел Ethernet.
Параметр Описание
Ethernet
MTU Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 54 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 40. Настройка WAN-соединения типа PPPoE + Статический IP. Экспертный режим
настроек. Раздел IP.
Параметр Описание
IP
IP-адрес Введите в поле IP-адрес.
Сетевая маска
Введите в поле маску подсети.
IP-адрес шлюза Введите IP-адрес шлюза, используемого данным соединением.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Страница 55 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 41. Настройка WAN-соединения типа PPPoE + Статический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
Страница 56 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Если необходимо, добавьте IP-адреса локальных ресурсов провайдера.
Рисунок 42. Настройка WAN-соединения типа PPPoE + Статический IP.
Чтобы продолжить, нажмите кнопку Далее.
Страница 57 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 43. Настройка WAN-соединения типа PPPoE + Статический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 58 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 44. Настройка WAN-соединения типа PPPoE + Статический IP. Экспертный режим
настроек. Раздел PPP.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
PPP
Имя пользователя
Имя пользователя (логин) для доступа в Интернет.
Без авторизации
Установите флажок, если для доступа в Интернет Вам не нужно вводить имя пользователя и пароль.
Пароль
Пароль для доступа в Интернет.
Подтверждение
пароля
Подтверждение пароля (для исключения ошибок при вводе пароля).
Имя сервиса
Имя PPPoE-сервера, выполняющего аутентификацию.
Алгоритм
аутентификации
Выберите из списка необходимый метод аутентификации или оставьте значение AUTO.
MTU Максимальный размер пакета, передаваемого интерфейсом.
Keep Alive
(Поддерживать подключение) Установите флажок, чтобы маршрутизатор поддерживал соединение с провайдером, даже
когда соединение неактивно в течение определенного периода времени. При установленном флажке на странице отображаются поля LCP интервал и LCP провалы. Задайте необходимые значения.
Страница 59 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Соединение по
требованию
Установите флажок, если хотите, чтобы маршрутизатор устанавливал соединение с Интернет по требованию. В поле Максимальное время неактивности, отображаемом при установке данного флажка, задайте время простоя (в секундах), после которого соединение автоматически разрывается.
PPP IP расширение
Для подключения к сетям некоторых провайдеров необходимо включить данный параметр. Уточните у Вашего провайдера,
требуется ли установка данного флажка.
Статический IP-адрес
Заполните поле, если хотите использовать статический IP-адрес для соединения с сетью Интернет.
Отладка PPP
Установите флажок, если хотите, чтобы в журнал заносилась вся отладочная информация по PPP-соединению.
Страница 60 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 45. Настройка WAN-соединения типа PPPoE + Статический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 61 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа PPPoE + Динамический IP
Рисунок 46. Настройка WAN-соединения типа PPPoE + Динамический IP.
Если провайдер предоставил адреса DNS-серверов, снимите флажок Получить адрес DNS-сервера автоматически и заполните поле Первичный DNS-сервер.
Как правило, на данном этапе указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 62 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 47. Настройка WAN-соединения типа PPPoE + Динамический IP. Экспертный режим
настроек. Раздел Ethernet.
Параметр Описание
Ethernet
MTU Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 63 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 48. Настройка WAN-соединения типа PPPoE + Динамический IP. Экспертный режим
настроек. Раздел IP.
Параметр Описание
IP
Получить адрес DNS-
сервера
автоматически
Установите флажок, чтобы адрес DNS-сервера назначался автоматически. Если данный флажок установлен, поля Первичный DNS-сервер и Вторичный DNS-сервер не отображаются.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Vendor ID
Идентификатор провайдера доступа к сети Интернет. Необязательный параметр.
Имя устройства
Имя маршрутизатора, определяемое провайдером. Необязательный параметр.
Страница 64 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 49. Настройка WAN-соединения типа PPPoE + Динамический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
Страница 65 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 50. Настройка WAN-соединения типа PPPoE + Динамический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 66 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 51. Настройка WAN-соединения типа PPPoE + Динамический IP. Экспертный режим
настроек. Раздел PPP.
Параметр Описание
Имя соединения Название соединения для удобной идентификации.
PPP
Имя пользователя Имя пользователя (логин) для доступа в Интернет.
Без авторизации
Установите флажок, если для доступа в Интернет Вам не нужно вводить имя пользователя и пароль.
Пароль Пароль для доступа в Интернет.
Подтверждение
пароля
Подтверждение пароля (для исключения ошибок при вводе пароля).
Имя сервиса Имя PPPoE-сервера, выполняющего аутентификацию.
Алгоритм
аутентификации
Выберите из списка необходимый метод аутентификации или оставьте значение AUTO.
MTU
Максимальный размер пакета, передаваемого интерфейсом.
Страница 67 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Keep Alive
(Поддерживать подключение) Установите флажок, чтобы маршрутизатор поддерживал соединение с провайдером, даже
когда соединение неактивно в течение определенного периода времени. При установленном флажке на странице отображаются поля LCP интервал и LCP провалы. Задайте необходимые значения.
Соединение по
требованию
Установите флажок, если хотите, чтобы маршрутизатор устанавливал соединение с Интернет по требованию. В поле Максимальное время неактивности, отображаемом при установке данного флажка, задайте время простоя (в секундах), после которого соединение автоматически разрывается.
PPP IP расширение
Для подключения к сетям некоторых провайдеров необходимо включить данный параметр. Уточните у Вашего провайдера,
требуется ли установка данного флажка.
Статический IP-адрес
Заполните поле, если хотите использовать статический IP-адрес для соединения с сетью Интернет.
Отладка PPP
Установите флажок, если хотите, чтобы в журнал заносилась вся отладочная информация по PPP-соединению.
Страница 68 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 52. Настройка WAN-соединения типа PPPoE + Динамический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 69 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа PPTP + Статический IP или L2TP + Статический IP
Рисунок 53. Настройка WAN-соединения типа PPTP + Статический IP.
Заполните поля IP-адрес и Сетевая маска.
В поле IP-адрес шлюза введите IP-адрес шлюза, используемого данным соединением.
В поле Первичный DNS-сервер введите адрес первичного DNS-сервера.
Как правило, указанных параметров достаточно для настройки незащищенного соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 70 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 54. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Раздел Ethernet.
Параметр Описание
Ethernet
MTU Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 71 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 55. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Раздел IP.
Параметр Описание
IP
IP-адрес Введите в поле IP-адрес.
Сетевая маска
Введите в поле маску подсети.
IP-адрес шлюза Введите IP-адрес шлюза, используемого данным соединением.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Страница 72 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 56. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
Страница 73 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Если необходимо, добавьте IP-адреса локальных ресурсов провайдера.
Рисунок 57. Настройка WAN-соединения типа PPTP + Статический IP.
Чтобы продолжить, нажмите кнопку Далее.
Страница 74 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 58. Настройка WAN-соединения типа PPTP + Статический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
В поле Адрес VPN-сервера введите IP- или URL-адрес PPTP- или L2TP-сервера аутентификации.
Как правило, указанных параметров достаточно для настройки защищенного соединения (VPN-тоннеля). Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 75 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 59. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Раздел VPN.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
VPN
Соединяться
автоматически
Установите флажок, чтобы разрешить автоматический запуск соединения при загрузке маршрутизатора.
Имя пользователя Имя пользователя (логин) для доступа в Интернет.
Без авторизации
Установите флажок, если для доступа в Интернет Вам не нужно вводить имя пользователя и пароль.
Пароль Пароль для доступа в Интернет.
Подтверждение
пароля
Подтверждение пароля (для исключения ошибок при вводе пароля).
Адрес VPN-сервера IP- или URL-адрес PPTP- или L2TP-сервера аутентификации.
Страница 76 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Шифрование
Настройка шифрования по протоколу MPPE.
• Без шифрования – MPPE-шифрование не применяется.
• MPPE 40/128 бит – применяется MPPE-шифрование с
длиной ключа 40 или 128 бит.
• MPPE 40 бит – применяется MPPE-шифрование с
длиной ключа 40 бит.
• MPPE 128 бит – применяется MPPE-шифрование с
длиной ключа 128 бит.
MPPE-шифрование применяется только в случаях, когда в раскрывающемся списке Алгоритм аутентификации выделено значение MS-CHAP, MS-CHAP-V2 или AUTO.
Алгоритм
аутентификации
Выберите из списка необходимый метод аутентификации или оставьте значение AUTO.
MTU
Максимальный размер пакета, передаваемого интерфейсом.
Keep Alive
(Поддерживать подключение) Установите флажок, чтобы маршрутизатор поддерживал соединение с провайдером, даже
когда соединение неактивно в течение определенного периода времени. При установленном флажке доступными для редактирования становятся поля LCP интервал и LCP
провалы. Задайте необходимые значения.
Дополнительные
опции
Дополнительные опции демона pppd, которые необходимо задать для данного соединения. Необязательный параметр.
Соединение по
требованию
Установите флажок, если хотите, чтобы маршрутизатор устанавливал соединение с Интернет по требованию. В поле Максимальное время неактивности, отображаемом при установке данного флажка, задайте время простоя (в секундах), после которого соединение автоматически разрывается.
Статический IP-адрес
Заполните поле, если хотите использовать статический IP-адрес для соединения с сетью Интернет.
Отладка PPP
Установите флажок, если хотите, чтобы в журнал заносилась вся отладочная информация по PPP-соединению.
Полученный IP
IP-адрес, назначенный провайдером доступа к сети Интернет.
Страница 77 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 60. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 78 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Соединение типа PPTP + Динамический IP или L2TP + Динамический IP
Рисунок 61. Настройка WAN-соединения типа PPTP + Динамический IP.
Если провайдер предоставил адреса DNS-серверов, снимите флажок Получить адрес DNS-сервера автоматически и заполните поле Первичный DNS-сервер.
Как правило, указанных параметров достаточно для настройки незащищенного соединения выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 79 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 62. Настройка WAN-соединения типа PPTP + Динамический IP. Экспертный режим
настроек. Раздел Ethernet.
Параметр Описание
Ethernet
MTU Максимальный размер пакета, передаваемого интерфейсом.
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр необходимо задать, если Ваш провайдер доступа к сети Интернет использует привязку к MAC-адресу. Введите в поле MAC-адрес, зарегистрированный у провайдера при заключении договора.
Вы можете нажать на значок Клонировать MAC-адрес
Вашего компьютера ( ), чтобы подставить в данное поле
MAC-адрес сетевого адаптера компьютера, с которого производится настройка маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес устройства, подключенного к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий MAC-адрес (при этом поле заполнится автоматически).
Вы можете нажать на значок Восстановить MAC-адрес по
умолчанию ( ), чтобы подставить в данное поле MAC-адрес маршрутизатора.
Страница 80 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 63. Настройка WAN-соединения типа PPTP + Динамический IP. Экспертный режим
настроек. Раздел IP.
Параметр Описание
IP
Получить адрес DNS-
сервера
автоматически
Установите флажок, чтобы адрес DNS-сервера назначался автоматически. Если данный флажок установлен, поля Первичный DNS-сервер и Вторичный DNS-сервер не отображаются.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в соответствующие поля.
Vendor ID
Идентификатор провайдера доступа к сети Интернет. Необязательный параметр.
Имя устройства
Имя маршрутизатора, определяемое провайдером. Необязательный параметр.
Страница 81 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 64. Настройка WAN-соединения типа PPTP + Динамический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
Страница 82 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 65. Настройка WAN-соединения типа PPTP + Динамический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
В поле Адрес VPN-сервера введите IP- или URL-адрес PPTP- или L2TP-сервера аутентификации.
Как правило, указанных параметров достаточно для настройки защищенного соединения (VPN-тоннеля). Если Вам необходимо задать дополнительные параметры, откройте экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 83 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 66. Настройка WAN-соединения типа PPTP + Динамический IP. Экспертный режим
настроек. Раздел VPN.
Параметр Описание
Имя соединения
Название соединения для удобной идентификации.
VPN
Соединяться
автоматически
Установите флажок, чтобы разрешить автоматический запуск соединения при загрузке маршрутизатора.
Имя пользователя Имя пользователя (логин) для доступа в Интернет.
Без авторизации
Установите флажок, если для доступа в Интернет Вам не нужно вводить имя пользователя и пароль.
Пароль Пароль для доступа в Интернет.
Подтверждение
пароля
Подтверждение пароля (для исключения ошибок при вводе пароля).
Адрес VPN-сервера IP- или URL-адрес PPTP- или L2TP-сервера аутентификации.
Страница 84 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Шифрование
Настройка шифрования по протоколу MPPE.
• Без шифрования – MPPE-шифрование не применяется.
• MPPE 40/128 бит – применяется MPPE-шифрование с
длиной ключа 40 или 128 бит.
• MPPE 40 бит – применяется MPPE-шифрование с
длиной ключа 40 бит.
• MPPE 128 бит – применяется MPPE-шифрование с
длиной ключа 128 бит.
MPPE-шифрование применяется только в случаях, когда в раскрывающемся списке Алгоритм аутентификации выделено значение MS-CHAP, MS-CHAP-V2 или AUTO.
Алгоритм
аутентификации
Выберите из списка необходимый метод аутентификации или оставьте значение AUTO.
MTU
Максимальный размер пакета, передаваемого интерфейсом.
Keep Alive
(Поддерживать подключение) Установите флажок, чтобы маршрутизатор поддерживал соединение с провайдером, даже
когда соединение неактивно в течение определенного периода времени. При установленном флажке доступными для редактирования становятся поля LCP интервал и LCP
провалы. Задайте необходимые значения.
Дополнительные
опции
Дополнительные опции демона pppd, которые необходимо задать для данного соединения. Необязательный параметр.
Соединение по
требованию
Установите флажок, если хотите, чтобы маршрутизатор устанавливал соединение с Интернет по требованию. В поле Максимальное время неактивности, отображаемом при установке данного флажка, задайте время простоя (в секундах), после которого соединение автоматически разрывается.
Статический IP-адрес
Заполните поле, если хотите использовать статический IP-адрес для соединения с сетью Интернет.
Отладка PPP
Установите флажок, если хотите, чтобы в журнал заносилась вся отладочная информация по PPP-соединению.
Полученный IP
IP-адрес, назначенный провайдером доступа к сети Интернет.
Страница 85 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 67. Настройка WAN-соединения типа PPTP + Динамический IP. Экспертный режим
настроек. Раздел Разное.
Параметр Описание
Разное
Изолировать
соединение
Если данный флажок установлен, маршрутизатор использует альтернативную таблицу маршрутизации для данного соединения. Установите флажок, только если этого требует Ваш провайдер.
Включить RIP
Установите флажок, чтобы разрешить использование протокола RIP для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP­адрес для всех компьютеров локальной сети.
Сетевой экран
Установите флажок, если хотите активировать защиту от ARP- и DDoS-атак для данного соединения.
Ping
Если данный флажок установлен, маршрутизатор отвечает на ping-запросы из внешней сети через данное соединение. Для повышения безопасности рекомендуется не устанавливать данный флажок.
Чтобы продолжить, нажмите кнопку Далее.
На открывшейся странице будут отображены все заданные Вами настройки соединения. Нажмите кнопку Применить, чтобы создать WAN-соединение, или кнопку Назад, чтобы задать другие настройки.
После нажатия на кнопку Применить откроется страница проверки доступности сети Интернет (см. раздел Проверка доступности сети Интернет, стр. 87).
Страница 86 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Проверка доступности сети Интернет

На данной странице Вы можете проверить созданное WAN-соединение.
Рисунок 68. Проверка доступности сети Интернет.
В разделе Результат отображается состояние WAN-соединения и возможные причины неполадок. Для повторной проверки состояния соединения введите IP-адрес или имя какого­либо узла в поле Адрес или оставьте значение по умолчанию (google.com), а затем
нажмите кнопку Перепроверить.
Нажмите кнопку Назад, чтобы задать другие настройки.
Чтобы продолжить, нажмите кнопку Далее.
После нажатия на кнопку Далее откроется страница настройки беспроводного подключения (см. раздел Настройка беспроводного подключения, стр. 88).
Страница 87 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Настройка беспроводного подключения

Рисунок 69. Выбор режима работы беспроводной сети.
Если Вы не планируете использовать беспроводное соединение, установите переключатель Режим в положение Выключить. Нажмите кнопку Далее и на открывшейся странице нажмите кнопку Применить. После нажатия на кнопку откроется страница настройки маршрутизатора для использования IPTV-приставки (см. раздел Настройка IPTV, стр. 91).
Если Вы планируете подключать портативные устройства к сети Интернет, используя беспроводное соединение, установите переключатель Режим в положение Точка доступа. Нажмите кнопку Далее.
Страница 88 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
На открывшейся странице в поле SSID определите новое название сети. Используйте цифры и латинские буквы.
Рисунок 70. Изменение названия беспроводной локальной сети.
Чтобы продолжить, нажмите кнопку Далее.
Страница 89 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
На следующей странице Вы можете изменить параметры безопасности Вашей беспроводной сети.
!
Настройки по умолчанию не обеспечивают защиту беспроводной локальной сети. Настоятельно рекомендуется задать собственные настройки безопасности.
Выберите значение Защищенная сеть из раскрывающегося списка Сетевая аутентификация и в поле Ключ безопасности введите ключ (пароль, который будет использоваться для доступа к Вашей беспроводной сети). Используйте цифры и латинские буквы. После применения данной настройки для беспроводной сети маршрутизатора устанавливается тип аутентификации WPA-PSK/WPA2-PSK mixed.
При выборе значения Открытая сеть поле Ключ безопасности недоступно. После применения данной настройки для беспроводной сети маршрутизатора устанавливается тип аутентификации Open без шифрования.
Рисунок 71. Выбор режима безопасности беспроводной сети.
Чтобы продолжить, нажмите кнопку Далее.
На следующей странице отобразятся заданные Вами настройки. Проверьте их правильность, а затем нажмите кнопку Применить. После нажатия на кнопку откроется страница настройки маршрутизатора для использования IPTV-приставки (см. раздел Настройка IPTV, стр. 91).
Страница 90 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Настройка IPTV

На данной странице Вы можете настроить маршрутизатор для использования IPTV­приставки.
Рисунок 72. Выбор LAN-порта для подключения IPTV-приставки.
На открывшейся странице выберите LAN-порт маршрутизатора, к которому будет подключена IPTV-приставка.
Если впоследствии Вам понадобится отключить IPTV-приставку от указанного LAN-порта и подключить к нему компьютер, используйте Мастер настройки IPTV (подробное описание мастера см. в разделе Мастер настройки IPTV, стр. 100).
Если для организации доступа к сети Интернет и услуги IPTV Ваш провайдер использует виртуальные сети с идентификаторами (VLAN ID), для настройки доступа к услуге IPTV перейдите на страницу Дополнительно / VLAN, создайте группу портов с необходимым значением параметра VLAN ID, типом Прозрачный и портом, к которому будет подключена IPTV-приставка (подробное описание элементов страницы см. в разделе VLAN, стр. 173).
Чтобы продолжить, нажмите кнопку Далее.
Нажмите кнопку Пропустить шаг, чтобы не применять настройки IPTV.
Нажмите кнопку Применить, чтобы сохранить выполненные Вами настройки.
После нажатия на кнопку Применить откроется страница Начало / Информация.
Страница 91 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Мастер настройки беспроводной сети

Чтобы задать необходимые настройки для беспроводной сети, нажмите ссылку Мастер настройки беспроводной сети в разделе Начало.
Рисунок 73. Страница выбора режима работы беспроводной сети.
Если Вы не планируете использовать беспроводное соединение, установите переключатель Режим в положение Выключить. Нажмите кнопку Далее и на открывшейся странице нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало / Информация.
Если Вы планируете подключать портативные устройства к сети Интернет, используя беспроводное соединение, установите переключатель Режим в положение Точка доступа. Нажмите кнопку Далее.
Если Вы планируете настроить устройство в качестве клиента для подключения к беспроводной точке доступа, установите переключатель Режим в положение Клиент. Нажмите кнопку Далее.
Страница 92 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Режим точки доступа

На открывшейся странице в поле SSID определите новое название сети. Используйте цифры и латинские буквы.
Рисунок 74. Страница изменения названия беспроводной локальной сети.
Чтобы продолжить, нажмите кнопку Далее.
Страница 93 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
На следующей странице Вы можете изменить параметры безопасности Вашей беспроводной сети.
!
Настройки по умолчанию не обеспечивают защиту беспроводной локальной сети. Настоятельно рекомендуется задать собственные настройки безопасности.
Выберите значение Защищенная сеть из раскрывающегося списка Сетевая аутентификация и в поле Ключ безопасности введите ключ (пароль, который будет использоваться для доступа к Вашей беспроводной сети). Используйте цифры и латинские буквы. После применения данной настройки для беспроводной сети маршрутизатора устанавливается тип аутентификации WPA-PSK/WPA2-PSK mixed.
При выборе значения Открытая сеть поле Ключ безопасности недоступно. После применения данной настройки для беспроводной сети маршрутизатора устанавливается тип аутентификации Open без шифрования.
Рисунок 75. Страница выбора режима безопасности беспроводной сети.
Чтобы продолжить, нажмите кнопку Далее.
На следующей странице отобразятся заданные Вами настройки. Проверьте их правильность, а затем нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало / Информация.
Страница 94 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Режим клиента

На открывшейся странице нажмите кнопку Поиск сетей.
Рисунок 76. Страница выбора сети для подключения.
Выделите сеть, к которой Вы хотите подключиться, и нажмите кнопку Далее.
Страница 95 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Рисунок 77. Страница ввода пароля для подключения к беспроводной сети.
Если для подключения к выбранной Вами сети требуется пароль, введите пароль в поле Ключ безопасности и нажмите кнопку Далее.
Страница 96 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
На следующей странице Вы можете задать для маршрутизатора собственное название беспроводной сети (SSID) и настройки безопасности или отключить вещание беспроводной сети маршрутизатора.
Рисунок 78. Страница изменения настроек беспроводной локальной сети.
Если Вы хотите использовать беспроводную сеть маршрутизатора для подключения устройств, оставьте флажок Включить установленным. Если необходимо, задайте другое название сети в поле SSID (используйте цифры и латинские буквы).
Настоятельно рекомендуется настроить защищенную беспроводную сеть DIR-615. Для этого выберите значение Защищенная сеть из раскрывающегося списка Сетевая аутентификация и в поле Ключ безопасности введите ключ (пароль, который будет использоваться для доступа к Вашей беспроводной сети). Используйте цифры и латинские буквы. После применения данной настройки для беспроводной сети маршрутизатора устанавливается тип аутентификации WPA-PSK/WPA2-PSK mixed. Нажмите кнопку Далее.
На следующей странице отобразятся параметры сети, к которой Вы хотите подключиться, введенный Вами пароль, а также настройки беспроводной сети маршрутизатора. Проверьте правильность заданных настроек, а затем нажмите кнопку Применить. При этом канал беспроводной сети DIR-615 переключится на канал беспроводной точки доступа, к которой произошло подключение.
После настройки устройства в качестве клиента необходимо создать WAN-соединение с соответствующими параметрами для интерфейса WiFiClient.
После нажатия на кнопку Применить откроется страница Начало / Информация.
Страница 97 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Мастер настройки виртуального сервера

Чтобы создать виртуальный сервер, который позволит Вам перенаправлять входящий Интернет-трафик на определенный IP-адрес в локальной сети, нажмите ссылку Мастер настройки виртуального сервера в разделе Начало.
Рисунок 79. Страница добавления виртуального сервера.
На открывшейся странице Вы можете задать следующие параметры:
Параметр Описание
Шаблон
В раскрывающемся списке выберите один из приведенных шаблонов виртуальных серверов или выберите значение Custom (пользовательский), чтобы самостоятельно определить параметры виртуального сервера.
Имя
Введите название виртуального сервера для удобной идентификации. Может быть произвольным.
Интерфейс
Выберите соединение, к которому будет привязан создаваемый виртуальный сервер.
Протокол
Протокол, который будет использовать создаваемый виртуальный сервер. Выберите необходимое значение из раскрывающегося списка.
Страница 98 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Внешний порт
(начальный)/
Внешний порт
(конечный)
Порт маршрутизатора, трафик с которого будет переадресовываться на IP-адрес, определяемый в поле Внутренний IP. Задайте начальное и конечное значения диапазона портов. Если необходимо указать только один порт, задайте его в поле Внешний порт (начальный) и не заполняйте поле Внешний порт (конечный).
Внутренний порт
(начальный)/
Внутренний порт
(конечный)
Порт IP-адреса, задаваемого в поле Внутренний IP, на который будет переадресовываться трафик с порта маршрутизатора, задаваемого в поле Внешний порт. Задайте начальное и конечное значения диапазона портов. Если необходимо указать только один порт, задайте его в поле Внутренний порт
(начальный) и не заполняйте поле Внутренний порт (конечный).
Внутренний IP
Введите IP-адрес сервера, находящегося в локальной сети. Вы можете выбрать устройство, подключенное к локальной сети маршрутизатора в данный момент. Для этого в раскрывающемся списке выберите соответствующий IP-адрес (при этом поле заполнится автоматически).
Удаленный IP
Введите IP-адрес сервера, находящегося во внешней сети.
Включить NAT
Loopback
Если данный флажок установлен, пользователи локальной сети маршрутизатора могут обращаться к серверу, IP-адрес которого указан в поле Внутренний IP, используя внешний IP-адрес маршрутизатора в качестве IP-адреса сервера. Если на странице Дополнительно / DDNS настроен DDNS-сервис, пользователи локальной сети также могут обращаться к серверу через доменное имя маршрутизатора.
После задания необходимых значений нажмите кнопку Применить.
Страница 99 из 222
DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора

Мастер настройки IPTV

Чтобы настроить маршрутизатор для использования IPTV-приставки, нажмите ссылку Мастер настройки IPTV в разделе Начало.
Рисунок 80. Страница выбора LAN-порта для подключения IPTV-приставки.
На открывшейся странице выберите LAN-порт маршрутизатора, к которому будет подключена IPTV-приставка, и нажмите кнопку Сохранить. После нажатия на кнопку откроется страница Начало / Информация.
Если впоследствии Вам понадобится отключить IPTV-приставку от указанного LAN-порта и подключить к нему компьютер, на данной странице снимите выделение с порта и нажмите кнопку Сохранить.
Если для организации доступа к сети Интернет и услуги IPTV Ваш провайдер использует виртуальные сети с идентификаторами (VLAN ID), для настройки доступа к услуге IPTV перейдите на страницу Дополнительно / VLAN, создайте группу портов с необходимым значением параметра VLAN ID, типом Прозрачный и портом, к которому будет подключена IPTV-приставка (подробное описание элементов страницы см. в разделе VLAN, стр. 173).
Страница 100 из 222
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
